Как отвести лишнее тепло из зоны сварки, чтобы металл не повело | Сварка и Пайка

Чтобы вы не варили, толстый уголок или тонкую профильную трубу, во время сварки на металл воздействуют большие температуры. Вследствие этого металл может повести, простыми словами деформировать.

Особенно деформации подвержены тонкостенные изделия из металла и некоторые виды сталей. Меры по предотвращению деформаций при сварке могут быть разными, как и их эффективность в целом.

Как избежать деформаций при сварке

Сварка — это всегда высокая температура, которая заставляет металл плавиться. Однако тепло, которое используется для расплавления сварочной ванны, уходит далеко за её пределы. И если металл тонкий или его надежно не закрепить, то возможно появление деформаций.

Одним из самых эффективных способов, который позволяет избежать деформации при сварке, это сварка в так называемых «кондукторах». Кондукторы для сварки, это специальные приспособления, которые дают возможность жестко зафиксировать свариваемое изделие.

При этом важно учитывать ожидаемую деформацию металла в зоне нагрева. Если металл повело в одну сторону, достаточно начать варить с другой, чтобы его выгнуло обратно. Такой способ подхода даёт возможность заранее предугадать появление деформации, и использовать метод предварительного (обратного) изгиба.

Как варить широкие листы металла, чтобы не повело

Наиболее предпочтительный способ, в данном случае, это предварительный изгиб листов металла, в противоположную сторону деформации. Точно таким же способом предотвращают деформации при сварке тавровых, а также двутавровых соединений.

Немного иным способом, является техника обратноступенчатой сварки. В данном случае сварное соединение осуществляется в два слоя, и каждый из них выполняется в разных направлениях. Например, первый шов накладывается слева направо, а второй сварочный шов, наоборот.

Простыми словами, каждый последующий слой наплавленного металла должен вызывать противоположное напряжение от предыдущего слоя. Кроме всего перечисленного, существуют и иные приемы отвести излишнее тепло из зоны сварки.

Например, отвод тепла струёй воды или при помощи медных подкладок. При этом важно понимать, что воду для охлаждения металла во время сварки можно использовать не во всех случаях. При сварке некоторых изделий, быстрое охлаждение металла может только усугубить положение, и привести к большим проблемам, чем деформация.

Самым распространенными являются холодные трещины, которые появляются из-за резкого охлаждения сварного шва. Поэтому к данной рекомендации нужно относиться осторожно.

Не менее действенным способом избежать деформаций, является предварительный прогрев заготовок перед сваркой. В таком случае получится избежать резкого перепада температур. В любом случае, следует знать, что если сварка ведётся при пониженной температуре, то прогрев металла перед свариванием является обязательной процедурой.

Ну а если деталь и повело, конечно же, не слишком толстую, до 3 мм толщиной, то ее выравнивание выполняют при помощи молотка. Что же касается изделий большей толщины, то их ровняют посредством гидравлического пресса.

Технологии сварочных работ — Все о сварке

description

Что называют технологией частично механизированной сварки плавлением Во-первых, давайте рассмотрим соответствующие понятия. Человеческий вариант — это работа, в которой …

description

Особенности дуговой сварки пластин Основной особенностью этой техники является создание постоянного, прочного и долговечного соединения с заготовкой. Электродуговая сварка — …

description

Дуговая сварка является одним из наиболее распространенных методов соединения металлических поверхностей. Суть этой технологии заключается в том, что тепловая энергия, …

description

Образование шлака при сварке электродом Если при сварке электродом образуется много шлака, это свидетельствует о наличии проблемы. Шлак состоит …

description

Почему деформирует уголок при сварке При нагреве до температуры сварки и последующем охлаждении деталь деформируется, физически изменяя размер и …

description

Факторы, влияющие на сварочную ванну Важным фактором, влияющим на геометрические размеры и глубину проплавления сварного шва, является пространственное положение …

description

Сварка конструкций из профильной трубы Сварные конструкции из профильной трубы используются в промышленном строительстве и бытовом применении (теплицы, заборы …

description

Что такое прокалка электродов Важность закалки материалов перед сваркой доказана многими экспертами.

Отсутствие термической обработки влияет на качество …

description

Зачем нужно подготавливать трубы для сварки встык При прокладке трубопровода сварные соединения между трубами в трубопроводе могут быть …

description

Что такое плазменная наплавка металлов Плазменное осаждение — это процесс нанесения покрытия с помощью плазменной струи при включении …

Ворота из профильной трубы — как правильно сварить каркас ворот из трубы

Территории, прилегающие к частным и административным строениям, от несанкционированного проникновения защищают ограждениями с воротами. Эту задачу успешно выполняют откатные или распашные конструкции. Откатные модели не требуют пространства для открывания, но имеют определенные сложности в обслуживании и слишком сложны для изготовления без участия профессионалов.

Если места для открытия створок достаточно и планируется самостоятельная сварка конструкции, то обычно отдают предпочтение распашным вариантам. Плюсы такого выбора – отсутствие необходимости в бетонировании площадки (для роликов), простота обслуживания, широкий выбор декоративных решений.

Выбор материалов и размеров ворот из профильной трубы

При определении проема учитывают ширину транспортных средств, которые будут заезжать в ворота. Обычно суммарная ширина створок – 3-4 м. Их высота примерно равна высоте забора, разница не должна превышать 200 мм в ту или другую сторону. Конструкции обычно делают двустворчатыми. Заполнение можно сделать как сплошным (плоский или профилированный лист, дерево), так и с просветами – из кованых или гнутых стальных элементов. Если изготавливается отдельно стоящая калитка, то ее ширина – 0,75-1,0 м. При расчете расстояния между опорными столбами учитывают не только суммарную ширину створок, но и зазоры для их свободного открывания.

Внимание! При сильных ветровых нагрузках, характерных для конкретного региона, не рекомендуется изготавливать крупногабаритные створки со сплошным заполнением.

Между опорными столбами верхнюю горизонтальную перемычку изготавливают редко. А если изготавливают, то делают ее съемной, чтобы при необходимости обеспечить проезд высокого транспорта, например строительной спецтехники. После выбора размеров определяют схему расположения усиливающих створок и составляют подробный чертеж. В соответствии с чертежом составляют ассортимент необходимых материалов и комплектующих и делают подсчет их количества.

Перечень материалов для распашных ворот

Опорные столбы. Какие профильные трубы необходимы, определяют, в зависимости от габаритов конструкции. Для легких дачных ворот допускаются изделия с сечением 80х80 мм, для более тяжелых 100х100 мм, для очень массивных – 150х150 мм.
Каркас створок ворот из профильной трубы. Как и в случае с опорными столбами, размер сечения определяется габаритами модели. Для небольших конструкций достаточно трубы 30х30 мм, стандартный вариант – 40х40 мм, усиленный – 50х50 мм.
Усиливающие перемычки – 20х20 мм, 40х20 мм.
Материал, выбранный для заполнения.
Комплектующие: навесы, замок, крепеж для профнастила или дерева (если требуется).
Антикоррозионные составы
: грунтовка, краска.

Как правильно сварить каркас для ворот из профильной трубы?

В соответствии с чертежом, трубу размечают и режут на мерные отрезки с помощью углошлифовальной машины («болгарки») с отрезным кругом. Верхнюю часть створок изготавливают прямой или изогнутой. Для получения дугообразного элемента из профильной трубы понадобится трубогиб. Сварку осуществляют аппаратом для ручной дуговой сварки с использованием покрытых электродов диаметром 2-3 мм, что зависит от толщины стенки трубы.

Сварку створок осуществляют на ровной горизонтальной поверхности в следующем порядке:

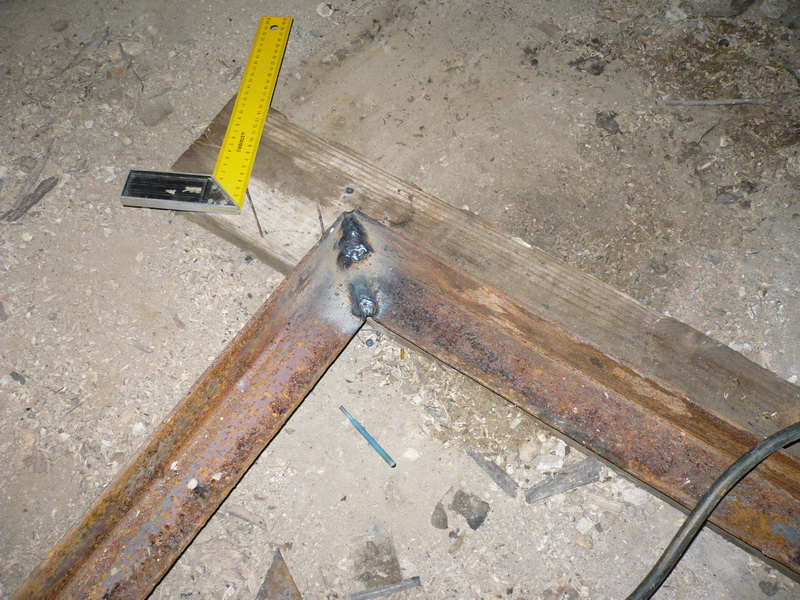

Предварительно раму собирают на прихватках. Концы труб могут быть обрезаны под углом 45° или сварены «в торец». Во втором случае открытые отверстия «заглушают».
Проверяют равенство диагоналей и измеряют углы.
Окончательно проваривают стыки.
В соответствии с выбранной схемой приваривают ребра жесткости из профильной трубы меньшего сечения. По углам для усиления конструкции в качестве усиливающих элементов иногда используют треугольники из стального листа толщиной 2-3 мм. Катеты треугольника – 100 мм.

Для защиты запорного устройства изготавливают короб из листовой стали. Верхние части навесов приваривают к створкам ворот, примеряют к опорным столбам, делают отметки. В намеченных местах на опорных столбах приваривают нижние части навесов.
Сварные швы обрабатывают болгаркой с плоским или чашеобразным зачистным кругом.
Конструкцию полностью собирают, проверяют качество открывания и закрывания.

Все металлические элементы ворот очищают от ржавчины, если таковая имеется, обезжиривают, обрабатывают антикоррозионными составами, грунтуют, а затем окрашивают.

5 полезных идей для сварщика

Выполняя сварку нужно добиваться надежности, точности и аккуратности соединения. Рассмотрим 5 идей, пользуясь которыми удастся достигнуть максимально качественного результата.

Сварка труб разного диаметра под прямым углом

Если нужно приварить под прямым углом к торцу толстой трубы тонкую, следует отметить маркером на большей из них примыкание меньшей.

Затем на ней делается фигурный вырез по разметке.

Полученные в результате рожки прорезаются вдоль на несколько сегментов.

После такой подготовки вкладывается тонкая труба, и сегменты загибаются ударами молотка, обжимая ее.

Далее они завариваются, как и стык между трубами.

В результате получается очень надежное и аккуратное соединение. Данным способом можно воспользоваться при сварке уличного турника, брусьев и т.д.

Изгиб П-образного профиля или швеллера

При необходимости согнуть П-образный профиль нужно разрезать его боковую сторону в точке изгиба, затем сделать еще 2 таких же разреза с шагом равным его ширине.

Далее профиль переворачивается дном кверху, и его центральный разрез удлиняется до второй боковины. После этого нужно вырезать диагональ, как на фото, и согнуть его. Этим способом можно сгибать как небольшой швеллер, так и оцинкованный профиль для монтажа гипсокартона.

Соединение деталей на электрозаклепки

При сваривании различных деталей, особенно тонкостенных, чтобы металл не повело вместо сплошного шва можно делать точечную сварку. Для этого в одной из деталей сверлится минимум 2 сквозных отверстия.

Подготовленная деталь прикладывается по месту, и приваривается электродом через отверстия. В результате получается некоторое подобие заклепок. Такое соединение практически исключает, что деталь поведет при сварке, к тому же оно вполне надежное.

Самодельная малка

Чтобы точно переносить величину углов из одной конструкции на свариваемые заготовки используется специальный инструмент малка. Обычно такое приспособление крайне хлипкое, поэтому лучше его сделать самому, чем покупать.

Для этого берется 2 одинаковых отрезка стальной полосы и маленькая вставка из нее же, но срезанная с одной стороны под углом.

Вставка размещается между двумя заготовками, и они свариваются между собой. Далее из полосы делается линейка с продольным пропилом посредине. Она прикручивается болтом и гайкой с барашком к предыдущей детали через отверстие.

Для использования малки нужно ослабить гайку, выставить стороны под нужный угол, уперевшись в него, после чего зажать ее обратно. Далее инструмент применяется как шаблон.

Надежное соединение полосы и трубы под прямым углом

Чтобы приварить полосу к трубе нужно сначала прорезать в ней болгаркой паз соответствующей длины и ширины.

Затем в него вставляется полоса и обваривается. При таком соединении ее уже не вырвет под нагрузкой.

Смотрите видео

Сварочный стол своими руками

Array ( [TAGS] => [~TAGS] => [ID] => 116894 [~ID] => 116894 [NAME] => Сварочный стол своими руками [~NAME] => Сварочный стол своими руками [IBLOCK_ID] => 1 [~IBLOCK_ID] => 1 [IBLOCK_SECTION_ID] => 115 [~IBLOCK_SECTION_ID] => 115 [DETAIL_TEXT] =>

Чертежи с размерами для самостоятельной сборки. Требования, разновидности столов, пошаговая инструкция по изготовлению.

Варить на полу или земле — это для разовой работы в полевых условиях. При регулярных сварочных процессах нужен специальный стол сварщика. Он может быть совсем простым, а может и профессиональным. Рассмотрим требования к таким приспособлениям, разновидности столов для сварщиков, пошаговую инструкцию, как сделать его своими руками.

Требования к сварочному столу

Сварочный стол необходим для размещения заготовок и сварки, что повышает удобство работы и производительность. Рабочее место должно быть хорошо освещено, но закреплять светильник на самом столе или на стене над ним — это личный выбор.

Обязателен подвод вытяжки. Она может быть в виде жесткого канала или гибкого. Но к столу она не фиксируется. Вытяжка обеспечивает отвод опасных газов, выделяемых расплавленным металлом, обмазкой электродов.

Стол сварщика должен выдерживать размещаемые на нем заготовки, поэтому изготавливается только из металлического профиля или уголка (каркас). Деревянные конструкции недопустимы. Поскольку столешница подвергается регулярному нагреву, ее сечение выбирают от 5 мм и выше. При сварке на больших токах 300-400 А потребуется плита 10 мм, иначе поверхность выгнется.

Чтобы зафиксировать изделие и вести сборку без посторонней помощи, стол сварщика снабжают сквозными отверстиями для заведения стягивающих шпилек, струбцин, тисков. Если рядом работают другие люди, обязательно наличие ограждения. Вертикальный экран ставят на дальней стороне с высотой 50-100 см.

Стол должен быть тяжелым, чтобы его нельзя было сдвинуть, оперевшись ногой. Высоту столешницы выбирают исходя из роста сварщика. Общепринято 80-100 см от пола. Но для высоких сварщиков рекомендуем ориентироваться по расположению стола на уровне пояса.

Разновидности столов для сварки

Сварочные столы бывают стационарными и разборными. Первые — более массивные и собираются путем сварки. Они рассчитаны на постоянное место эксплуатации. Разборные столы могут быть большими или малыми, но собираются на болтовых соединениях. Чаще всего ножки можно отделить от столешницы. Это облегчает переезд и подойдет для арендованного помещения (мастерская, гараж), чтобы в случае необходимости перевезти огромный стол небольшим пикапом, фургоном, микроавтобусом.

В зависимости от предстоящих задач по сварке подбирают размеры и конфигурацию сварочного стола. Вот некоторые популярные варианты, используемые в гаражах, мастерских и на производствах.

Простой стол

Простой стол сварщика состоит из сплошной прямоугольной плиты и четырех ножек. Этого достаточно, чтобы накладывать аккуратные швы аргоновыми аппаратам на небольшие детали. Подойдет для РДС сварка патрубков, небольших емкостей.

Профессиональный стол

Конфигурация полупрофессиональных столов более разнообразна и предлагает несколько вариантов, определяющих функционал верстака. Самый распространенный вариант — столешница с многочисленными круглыми отверстиями под стягивающие системы. Ее аналог — столешница, набранная из швеллера или профиля, приваренного параллельно друг к другу с промежутками 20-50 мм. Это позволяет завести не только ось с резьбой, но и целую струбцину.

Если сварщику регулярно приходится собирать большие конструкции с выступающими частями, потребуется рамочный стол без столешницы. Это актуально для сборки ворот, входных дверей, сельскохозяйственного оборудования.

Для легкого доступа к наружной и обратной стороне изделий, например полотенцесушителей, используют поворотные сварочные кондукторы. Это рама на оси, присоединяемая через подшипники к двум конусным стойкам. Благодаря этому рама может вращаться по вертикали. На рамке есть резьбовые прижимы, фиксирующие изделие. Это облегчает быстрый переворот конструкции, чтобы проварить швы с обратной стороны.

Поворотные столы по горизонтали изготавливают круглыми. Они фиксируются на оси и соединены с редуктором и электромотором. Чаще всего такие приспособления небольшие и нужны для приварки патрубков к фланцам. Благодаря вращения шов получается непрерывным и ровным. Сварщик выбирает подходящую скорость вращения на редукторе через понижающую передачу. Варят за такими столами, как правило, полуавтоматами MIG/MAG.

Изготовление сварочного стола своими руками

Чтобы изготовить сварочный стол, необходимо запастись инструментами и приспособлениями. Это сократит время работы и упростит сборку. Подготовьте материалы, чтобы потом не бросать все, мчась в магазин за недостающим уголком.

Необходимые инструменты и приспособления

болгарка с отрезными/шлифовальными кругами для порезки материала;
угольник для установки ровных углов;
рулетка;
сварочные мелки или сварочные маркеры для разметки;
струбцины;
пузырьковый уровень

Если планируете делать стол из толстого металла 10 мм, резать болгаркой будет неудобно. Тогда приобретите аппарат плазменной резки, чтобы подготовить все детали. Впоследствии он пригодится при производстве изделий, экономя отрезные круги.

Материалы для сварочного стола

Столешница. Это может быть цельный лист металла 5-10 мм толщиной с просверленными отверстиями или наборная столешница из профильной плоской трубы 100х40 мм, приваренной параллельно друг к другу с расстоянием 20-50 мм. Во втором случае понадобятся опоры из профиля 60х40 мм, сваренные по периметру, дополнительные ребра жесткости в центре под столешницей. Допустимо изготовление из нарезанных полос металла, но при толщине 5-6 мм это займет много времени.
Опорные ножки. Изготавливают из уголка с полкой 75 мм или профильной трубы 80х80 мм с толщиной стенки 3 мм.
Косынки 8 шт для усиления стоек с толщиной 3 мм и выше.
Профильная труба 60х40 мм для обвязки ножек, чтобы усилить конструкцию.
Листы металла для полок, защитного экрана (если необходимо).

Чертежи с размерами для сварочных столов

Предлагаем несколько вариантов чертежей столов для сварщика, чтобы выполнить все точно по размерам. В других случаях можно взять модель за основу, а длину, ширину и высоту конструкции определить самостоятельно под свой гараж и рост.

Пошаговая инструкция

Поскольку отверстия для фиксации заготовок необходимы в большинстве процессов, рассмотрим вариант сборки стола из профильной трубы с приведенными размерами 100х40 мм.

1. Заготовка и раскрой

Разметьте и отрежьте профиль 60х40 мм под рамку столешницы. При размере поверхности 200х100 см, понадобится 4 профиля длиной 2 м и 2 профиля длиной по 1 м. Соберите на ровной поверхности прямоугольник, прихватив уголки сваркой. Соединяйте в стык, прижимая торцы длинного профиля к боковым стенкам короткого. Проверьте диагональ, чтобы была погрешность не более 3 мм. Обварите углы и проверьте диагональ повторно. После этого разместите внутри рамки еще 2 профиля и приварите их параллельно друг другу на равном расстоянии. Получилась основа для столешницы.

2. Изготовление столешницы

Нарежьте профиль 100х40 мм длиной 1 м. Для стола 2 м понадобится 13 шт с промежутком в 50 мм. Обработайте края шлифовальным кругом, убрав заусенцы. Расположите широкий профиль на рамке с шагом в 50 мм. Прихватите каждый элемент сбоку в 4-х местах. Переверните рамку и проварите продольными швами профиль на каждой перемычке. Чередуйте швы, чтобы конструкцию не повело.

3. Изготовление ножек для стола

Из профильной трубы 60х40 мм отрежьте ножки длиной 80-100 см. На перевернутой столешнице вставьте ножки во внутренние углы. Проверьте положение угольником, прихватите сваркой, обварите вертикальными швами. Усильте ножки косынками с длиной стороны 10-15 см.

4. Пояс жесткости сварочного стола

Из профиля 60х40 вырежьте перемычки для нижнего яруса, связывающие ножки. Приварите их сплошными швами на расстоянии 20 см от пола. Это скрепит конструкцию и послужит опорой для ног во время работы.

5. Защитный экран

Если в мастерской работают другие люди, сделайте защитный экран. К дальним углам столешницы приварите вертикальную профильную трубу высотой 50 см. К ней прихватками присоедините тонкий лист металла 0.8-1.0 мм.

6. Полка для инструментов

Чтобы держать молоток, шлакоотделитель, болгарку под рукой, организуйте полку. Приварите к ножкам два дополнительных профиля 20х30 мм под столешницей, параллельно горизонтальной поверхности. От столешницы можно отступить на 20-30 см, что зависит от габаритов размещаемых на полке инструментов. На профиль можно положить тонкий лист металла или стальную сетку. Прихватите ее сваркой.

7. Покраска стола

Чтобы сварочный стол не ржавел, его грунтуют и окрашивают. Работать можно кисточкой или пульверизатором. Красят стойки, полку, рамку и нижнюю часть столешницы. Верх не красят, поскольку он подвергается высоким температурам и покрытие обгорит (будет еще сильно вонять при этом).

Полезные советы при работе за сварочным столом

Чтобы работать аппаратами ручной дуговой сварки предусмотрите небольшое ведро сбоку стола, куда выбрасывать огарки электродов. Тогда они не будут прилипать к подошве, валяясь под ногами.

Сбоку можно приварить крючок для подвешивания сварочной маски. Тогда защитное стекло дольше останется непоцарапанным, к пластику не прилипнут горячие окалины.

Полку под столом лучше сделать не менее 30 см по высоте для размещения больших катушек с проволокой, если планируете работать полуавтоматом.

Для электродержателя или сварочной горелки лучше создать крюк с правой стороны (для правшей), чтобы не бросать их на столе или полу. Для хорошего контакта массы клеммы заземления предусмотрите зачищенное от краски место на нижнем обвязочном контуре.

Сварочные электроды удобно хранить в специальном колчане, прикрепленном с столешнице.

Соорудить сварочный стол для гаража или мастерской можно за 4-6 часов, имея необходимые материалы и инструменты. Зато впоследствии работать будет гораздо удобнее, а производительность возрастет.

Источник видео: weldmaniac

Ответы на вопросы: как изготовить сварочный стол своими руками?

1. Как сделать, чтобы сварочный стол не шатался?

— Самый простой способ — подложить под провисшую ножку пластину металла, плитки, брусок дерева. Более надежный и долговечный вариант — вварить в ножки толстые гайки с винтами и прорезиненными пятаками. Они позволят регулировать ровность стола и даже немного высоту.

2. Какой высоты должен быть стул сварщика?

— Если предстоит много сварочной работы с мелкими деталями, ее удобнее выполнять сидя за столом. Высота стула зависит от высоты стола и роста сварщика. В идеале, колени должны быть в согнутом виде сразу под столешницей. Тогда на них получится опираться локтями, чтобы рука не дрожала. Поэтому ножки стула должны быть высокие, как у барной мебели.

3. Можно ли сделать столешницу из листа 2 мм?

— Теоретически можно. Но даже при сварке тонких металлов возможна деформация на токах 120-160 А лист или полоски начнет коробить. Через время столешница будет вся в волнах, и разложить что-то для выведения ровной плоскости будет невозможно. Лучше сразу купить толстый металл 5 мм или профиль, который будет держать форму за счет жесткости замкнутой конструкции.

4. Как удлинить сварочный стол?

— Если возникла потребность в увеличении площади стола, сварите прямоугольную рамку из двух ножек и двух перемычек. Соедините ее в верхней части с основной рамкой стола. Продлите поверхность столешницы из аналогичных элементов. Укрепите две новые ножки косынками и свяжите их по второму контуру с другими.

Если увеличенные размеры стола нужны лишь периодически, а в остальное время огромный стол будет только мешать, предусмотрите откидную поверхность на петлях с опорной ножкой.

5. Как разобрать сваренный стол для переезда?

— Если нужно перевезти большой сварочный стол, который выполнен при помощи сварки (нет болтовых соединений), придется орудовать болгаркой и отрезным кругом. Аккуратно перережьте сварочные швы, соединяющие ножки и столешницу. Перережьте швы усиливающего нижнего контура. Молотком отбейте части конструкции. Предварительно подпишите их маркером, чтобы потом собрать в такой же последовательности. Перед сборкой все выступающие части старых швов придется зашлифовать, чтобы они не портили плоскость.

Источник: svarbi. ru
