Источник питания постоянного тока | ATE-M.BY

Современные программируемые источники питания постоянного тока являются высоко стабилизированными устройствами, которые способны работать непрерывно и в режиме постоянного тока (DC – Direct Current), и в режиме постоянного напряжения (DCV – Direct Current Voltage). В процессе работы они в рамках своего диапазона полностью имитируют поведение источника тока либо напряжения.

Назначение источников питания – обеспечивать электронную аппаратуру электрическим питанием в точном соответствии как с техническими требованиями, так и со стандартами безопасности.

Не следует источники питания постоянного тока путать с разного рода блоками питания. Последние только преобразуют напряжение сети в фиксированное выходное и стабилизации при этом никакой не имеют. А вот источники питания постоянного тока, как отмечено выше, обеспечивают получение высокостабильного постоянного тока/напряжения.

Режимы стабилизации

Различают так называемые режимы стабилизации источника постоянного тока:

• по напряжению;
• по току.

Режим стабилизации по напряжению. Если ток в нагрузке изменяется от нуля до максимума, нестабильность напряжения в источниках постоянного тока при этом минимальна.

Режим стабилизации по току. Аналогично стабилизации по напряжению, когда в процессе работы источника изменяется напряжение в нагрузке, поддерживается заданное значение тока.

Классификация

Источники питания классифицируют по нескольким параметрам, а именно по:

• принципу действия;
• мощности;
• количеству каналов;
• минимальной дискретности установки выходных параметров;
• наличию дополнительных возможностей.

Принцип действия

Различают линейные и импульсные источники питания.

Линейные источники питания. В основе их построения – классическая схема с использованием мощного сетевого трансформатора и схемы регулирования. Для таких источников питания характерны как плюсы (низкий уровень излучаемых помех), так и минусы (большая масса из-за наличия трансформатора, малая удельная мощность).

Импульсные источники питания. В основе их построения – преобразование напряжения сети в достаточно высокочастотный переменный ток (около 2 МГц) и дальнейшее трансформирование и регулирование.

К преимуществам импульсных источников питания перед линейными относятся следующие:

• меньшие размер и масса. Это объясняется работой трансформаторов таких источников на частотах, значительно превышающих 50 Гц;
• удельная мощность значительно выше.

Минусом импульсных источников тока можно назвать лишь выше, чем у линейных, уровень излучаемых помех. Но в настоящее время, когда во всех сферах наблюдается стремление к миниатюризации, импульсные источники более широко распространены.

Управляемая мощность

Различают источники питания:

• малой мощности – на один канал до 100 Вт;
• средней мощности – на один канал до 300 Вт;
• большой мощности – на один свыше 300 Вт.

Количество каналов

Для современных источников питания характерно наличие нескольких каналов, то есть может быть один, два, три или даже четыре регулируемых выхода.

Два из них чаще всего являются основными. Органами передней панели они могут соединяться:

• последовательно – с целью увеличения выходного напряжения;
• параллельно – с целью увеличения максимального тока.

Минимальная дискретность установки выходных параметров

Как отмечено выше, для большинства современных источников питания характерны показатели нестабильности выходного напряжения и тока до 3 мВ и 3 мА соответственно. В таком случае дискретность установки (непрерывность) для выходного напряжения – 10 мВ, тока – 10 мА.

Однако иногда (например, в особо прецизионных исследованиях) требуются источники питания с меньшим показателем дискретности установки: 1 мВ – для выходного напряжения, 1 мА – для тока. И тогда значения нестабильности уже соответственно будут: 350 мкВ – для выходного напряжения, 250 мкА – для тока.

Дополнительные возможности

В качестве примеров дополнительных возможностей источников питания можно назвать:

• встроенный управляющий микроконтроллер, благодаря которому значительно расширяются возможности разработчиков;
• немалое (например, до 100) число ячеек памяти, где записаны режимы работы и выходные параметры;
• возможность записи времени, используемая с целью имитации медленной флуктуации (колебания, изменения) источника питания, а также чтобы изучить поведение разрабатываемого (тестируемого) устройства;
• возможность мгновенного изменения по заданной программе напряжения питания либо тока с целью исследовать, как устройство реагирует на существенное изменение параметров питания, и др.

Классификация источников питания сварочной дуги. — Студопедия

Источники питания сварочной дуги классифицируются по следующим основным признакам:

1. По роду сварочного тока – бывают переменного и постоянного тока.

К источникам переменного тока относятся сварочные трансформаторы и генераторы повышенной частоты.

Источниками постоянного тока являются сварочные преобразователи и сварочные выпрямители.

2. По виду внешних вольтамперных характеристик (ВАХ) источники питания сварочной дуги бывают с пологопадающейВАХ (для автоматной сварки).

С жестокой и возрастающей ВАХ применяемых при сварки в защитных газах и электрошлаковой сварке, с крутопадающей ВАХ – для ручной дуговой сварки.

3. По количеству используемых сварочных дуг бывают однопостовые или многопостовые.

4. По способу установки источники бывают стационарными, или передвижными – переносными.



Сварочные трансформаторы

Трансформаторы с нормальным магнитным рассеянием. Комплект источников питания состоит из понижающего трансформатора и регулятора реактивной катушки. Понижающий трансформатор, основой которого является могнитопровод, изготовлен из большого количества тонких пластин, трансформаторной стали, стянутых между собой шпильками. На магнитопроводе имеется первичная и вторичная (понижающая) обмотки из медного или алюминиевого провода. Дроссель состоит из магнитопровода набранного из листовой трансформаторной стали, на котором расположены витки медного или алюминиевого провода рассчитанного на прохождение сварочного тока максимальной величины. На магнитопроводе имеется подвижная часть, которую можно перемещать с помощью винта.

Рисунок 2. Схема сварочного трансформатора.

Устройство и обслуживание сварочных преобразователей

Для питания электрической дуги постоянным током выпускаются передвижные стационарные сварочные преобразователи.

Однопостовой сварочный преобразователь ПСО-500 состоит из двух машин: из приводного электродвигателя и сварочного генератора ГСО-500 постоянного тока расположенных в общем корпусе. Якорь генератора и ротор двигателя расположены на общем валу.

Генератор работает по принципу электромагнитной индукции. При вращении якоря его обмотка пересекает магнитные силовые линии магнитов, в результате чего в обмотках якоря наводится переменный электрический ток, который с помощью коллектора преобразуется в постоянный ток. Величина тока возбуждается, и режим работы сварочного генератора плавно регулируется реостатом в цепи независимого возбуждения.

Сварочные выпрямители

Сварочные выпрямители – это устройства, преобразующие переменный ток в постоянный с помощью полупроводниковых диодов — вентилей. Сварочный выпрямитель состоит из трансформатора с устройством для регулирования сварочного тока и выпрямительного блока.

Сварочные выпрямители имеют следующие преимущества: отсутствие вращающихся частей и большую долговечность, высокий КПД и меньшие потери холостого хода, меньшую массу и большую маневренность, бесшумность в работе.

Введение

Конспект лекций предназначен для студентов второго курса ВлГУ по дисциплине «Устройства электропитания» для специальности 210400.62 — «Радиотехника». Текст лекций составлен на основе [1 и 2] и материалам Интернет-источников.

Объём курса:

1. Лекции — 18 часа.

2. Практические — 36

3. Рейтинги — 3.

4. Курсовая работа

5. Зачет.

Виды источников питания рэу.

Система электропитания является неотъемлемой частью радиоаппаратуры различного назначения; она представляет собой комплекс элементов и устройств, вырабатывающих электрическую энергию и преобразующих ее к виду, который необходим для нормальной работы радиоаппаратуры. Системы электропитания классифицируются по надежности, качеству и виду источников электропитания (ИЭП).

Существующая классификация по виду предусматривает деление ИЭП на источники первичного и вторичного электропитания.

1. Источники первичного питания.

Источниками первичного питания называются устройства, преобразующие различные виды энергии в электрическую. К ним относятся: электромашинные генераторы, гальванические элементы, термоэлектрические генераторы, солнечные и атомные (ядерные) батареи и т.п. В этих устройствах в качестве первичной энергии используется соответственно механическая, химическая, тепловая, световая и энергия внутриатомного распада.

Основными источниками электрической энергии (источниками электроснабжения) для большинства предприятий связи являются электрические сети энергосистем. Предприятия связи стремятся по возможности располагать в местах, где они могут быть обеспечены наиболее надёжными и дешевыми источниками электроэнергии, каковыми и являются в настоящее время электрические сети энергосистем.

Под энергетической системой (ЭС) понимается совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этими режимами.

Электрическая часть энергосистемы — это совокупность электрических станций, электроустановок и электрических сетей энергосистемы. Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электроэнергии, составляют понятие электроэнергетической системы.

Электрической сетью называется совокупность электроустановок для передачи и распределения энергии, состоящая из подстанций, распределительных устройств, воздушных и кабельных линий электропередачи, работающих на определенной территории.

На электростанциях, входящих в состав ЭС, вырабатывается электрическая энергия трехфазного переменного тока промышленной частоты 50 Гц с практически синусоидальной формой кривой напряжения. С целью уменьшения потерь электрической энергии ее транспортировка от генерирующих станций до места потребления осуществляется по линиям электропередачи (ЛЭП) при высоких уровнях напряжения (110… 750 кВ). Предприятия связи, являющиеся для ЭС потребителями электрической энергии, подключаются к ней чаще всего с помощью собственных понижающих трансформаторных подстанций. Качество электрической энергии в точках общего присоединения потребителей к ЭС зависит не только от энергоснабжающей организации, но и от самих потребителей.

На рис. 1 показан фрагмент ЭС. Кольцевая районная сеть с напряжением 110 кВ получает электроэнергию как от гидроэлектростанции (через повышающую подстанцию, линию электропередачи 220 кВ и понижающую подстанцию), так и от тепловой электростанции через линию электропередачи 110 кВ и повышающую подстанцию. Кроме того, эта районная сеть получает электроэнергию от районной теплоцентрали (ТЭЦ), снабжающей потребителей электрической и тепловой энергией. ТЭЦ включается в районную сеть через повышающую подстанцию.

Рис. 1. Фрагмент электроэнергетической системы

В отношении обеспечения надежности электроснабжения электроприемники предприятий связи разделяются на три категории.

К первой категории относятся электроприемники, перерыв в электроснабжении которых может повлечь за собой опасность для жизни людей и потерю важной информации, передаваемой по каналам связи. Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойное электроснабжение которых обеспечивает передачу информации, влияющей на ход сложных технологических процессов в области экономики, обороны и здравоохранения людей.

Ко второй категории относятся: электроприемники, перерыв в электроснабжении которых может вызвать временные потери в передаче информации, не относящейся к понятию «важной информации», о которой упоминалось выше.

К третьей категории электроприемников относятся остальные, не подпадающие под определение первой и второй категорий. К таким электроприемникам предприятий связи можно отнести светильники наружного освещения, устройства электроотопления и систем горячего водоснабжения, вентиляции вспомогательных помещений.

Конкретный перечень предприятий связи с указанием категорий электроприемников приводится в нормативных документах по проектированию.

Надежность электроснабжения электроприемников первой и второй категорий обеспечивается путем резервирования с помощью независимых источников.

В нормальных режимах работы электроэнергетической системы электроприемники первой категории должны обеспечиваться электроэнергией от двух независимых друг от друга взаимно резервируемых источников, и перерыв в питании электроприемников при нарушении электроснабжения от одного из них допускается только на время работы устройств автоматического ввода резерва.

Для электроснабжения электроприемников особой группы первой категории должен предусматриваться третий независимый источник электроэнергии. Таким источником на предприятиях связи, как правило, служат собственные дизель-генераторные установки и (или) аккумуляторные батареи, реже используются генерирующие шины энергосистемы или местные электростанции.

Упомянутый выше третий независимый источник для электроприемников особой группы может быть применен как второй независимый источник для электроприемников первой и второй категории. Если с помощью резервирования источников электроэнергии нельзя обеспечить бесперебойность электропитания аппаратуры связи, то в состав электроустановок предприятия связи вводятся установки бесперебойного электропитания постоянного или переменного тока. Применительно к технологическому оборудованию предприятий связи категорийность электроснабжения последних устанавливается ведомственными строительными нормами и, в частности, инструкцией по проектированию электроустановок предприятий и сооружений электросвязи (ВСН 332). В соответствии с ВСН 332 к электроприемникам особой группы первой категории относится технологическое оборудование междугородных телефонных и телеграфных станций, сетевых узлов и узлов коммутации, городских телефонных станций емкостью более 3000 номеров, районных узлов связи, а также регенерационньгх и усилительных пунктов магистральной первичной сети, включая магистральные тропосферные радиорелейные линии (РРЛ) и РРЛ прямой видимости. К первой категории относятся центральные усилительные станции радиотрансляционных узлов, городские АТС до 3000 номеров и базовые станции подвижной связи. Все остальное технологическое оборудование связи получает, электроснабжение по второй категории.

Классификация источников питания

и их различные типы

Блок питания — это часть оборудования, которое используется для преобразования мощности, подаваемой из розетки, в полезную для многих частей внутри электрического устройства. Каждый источник энергии должен управлять своей нагрузкой, которая к нему подключена. В зависимости от конструкции блок питания может получать энергию от различных типов источников энергии, таких как системы передачи электрической энергии, электромеханические системы, такие как генераторы и генераторы переменного тока, преобразователи солнечной энергии, устройства хранения энергии, такие как аккумулятор и топливные элементы, или другие источник питания.Существуют два типа источников питания: переменного и постоянного тока. В зависимости от электрических характеристик электрического устройства оно может использовать питание переменного или постоянного тока.

Что такое блок питания?

Источник питания можно определить как электрическое устройство, используемое для подачи электроэнергии на электрические нагрузки. Основная функция этого устройства заключается в изменении электрического тока от источника на точное напряжение, частоту и ток для питания нагрузки. Иногда эти блоки питания можно назвать преобразователями электроэнергии.Некоторые типы расходных материалов представляют собой отдельные части грузов, тогда как другие изготавливаются из устройств, которыми они управляют.

Блок-схема источника питания

Схема источника питания используется в различных электрических и электронных устройствах. Цепи питания подразделяются на разные типы в зависимости от мощности, которую они используют для обеспечения цепей или устройств. Например, схемы на основе микроконтроллера обычно представляют собой схемы регулируемого источника питания (RPS) 5 В постоянного тока, которые могут быть спроектированы с помощью различных методов для изменения мощности с 230 В переменного тока на 5 В постоянного тока.

Блок-схема источника питания и пошаговое преобразование 230 В переменного тока в 12 В постоянного тока обсуждаются ниже.

• Понижающий трансформатор преобразует 230 В переменного тока в 12 В.
• Мостовой выпрямитель используется для преобразования переменного тока в постоянный.
• Конденсатор используется для фильтрации пульсаций переменного тока и подает их на регулятор напряжения.
• Наконец, регулятор напряжения регулирует напряжение до 5 В и, наконец, используется блокирующий диод для измерения пульсирующей формы волны.

Блок-схема источника питания

Классификация источников питания и их различные типы

Здесь мы обсудим различные типы источников питания, которые существовали на рынке.В таблице ниже приведены основные типы источников питания для следующих условий.

	ВЫХОД = DC	ВЫХОД = AC
ВХОД = AC	Настенное зарядное устройство 28 Стендовое зарядное устройство 28 Стендовое зарядное устройство	Разделительный трансформатор Переменный источник питания переменного тока Преобразователь частоты
ВХОД = постоянного тока

Переменный источник питания переменного тока

Различные напряжения переменного тока генерируются с помощью трансформатор.Трансформатор может иметь несколько обмоток или ответвлений, и в этом случае прибор использует переключатели для выбора различных уровней напряжения. В качестве альтернативы можно использовать регулируемый трансформатор (регулируемый автотрансформатор) для непрерывного изменения напряжения. Некоторые источники переменного тока включают измерители для контроля напряжения, тока и / или мощности.

Переменный источник питания переменного тока

Нерегулируемый линейный источник питания

Нерегулируемый источник питания содержит понижающий трансформатор, выпрямитель, фильтрующий конденсатор и спускной резистор.Этот тип источника питания из-за простоты является наименее дорогостоящим и наиболее надежным для требований низкого энергопотребления. Главный недостаток — непостоянство выходного напряжения. Оно будет варьироваться в зависимости от входного напряжения и тока нагрузки, а пульсации не подходят для электронных приложений. Пульсации можно уменьшить, заменив конденсатор фильтра на фильтр LC (индуктор-конденсатор), но стоимость его возрастет.

Нерегулируемый линейный источник питания

Входной трансформатор

Входной трансформатор используется для преобразования входящего линейного напряжения до необходимого уровня источника питания.Он также изолирует выходную цепь от сети. Здесь мы используем понижающий трансформатор.

Выпрямитель

Выпрямитель, используемый для преобразования входящего сигнала из формата переменного тока в необработанный постоянный ток. Пожалуйста, обратитесь по этим ссылкам. Доступны различные типы выпрямителей: однополупериодный и двухполупериодный выпрямители.

Фильтр-конденсатор

Пульсирующий постоянный ток от выпрямителя подается на сглаживающий конденсатор. Это устранит нежелательную рябь в пульсирующем постоянном токе.

Сглаживающий резистор

Сглаживающий резистор

также известен как резистор стока источника питания. Он подключается к конденсаторам фильтра для отвода накопленного заряда, поэтому питание системы не представляет опасности.

Программируемый источник питания

Этот тип источника питания позволяет дистанционно управлять его работой через аналоговый вход или цифровые интерфейсы, такие как GPIB или RS232. Контролируемые свойства этого источника питания включают ток, напряжение, частоту.Эти типы расходных материалов используются в широком спектре приложений, таких как производство полупроводников, генераторов рентгеновского излучения, мониторинг роста кристаллов, автоматическое тестирование оборудования.

Как правило, в этих типах источников питания используется необходимый микрокомпьютер для управления, а также мониторинга работы источника питания. Блок питания, снабженный интерфейсом компьютера, использует стандартные (или) проприетарные протоколы связи и язык управления устройством, такой как SCPI (стандартные команды для программируемых инструментов)

Блок питания компьютера

Блок питания в Компьютер — это часть аппаратного обеспечения, которое используется для преобразования мощности, подаваемой из розетки, в полезную мощность для нескольких частей компьютера.Он преобразует переменный ток в постоянный.

Он также контролирует перегрев с помощью управляющего напряжения, которое может изменяться вручную или автоматически в зависимости от источника питания. Блок питания или блок питания также называют преобразователем мощности или блоком питания.

В компьютере внутренние компоненты, такие как корпуса, материнские платы и блоки питания, доступны в различных конфигурациях, размеры которых известны как форм-фактор. Все эти три компонента должны быть хорошо согласованы, чтобы работать вместе.

Регулируемый линейный источник питания

Регулируемый линейный источник питания аналогичен нерегулируемому линейному источнику питания, за исключением того, что вместо резистора утечки используется трехконтактный стабилизатор. Основная цель этого источника питания — обеспечить нагрузку требуемым уровнем мощности постоянного тока. Источник питания постоянного тока использует источник переменного тока в качестве входа. Для разных приложений требуются разные уровни атрибутов напряжения, но в настоящее время источники питания постоянного тока обеспечивают точное выходное напряжение. И это напряжение регулируется электронной схемой, поэтому оно обеспечивает постоянное выходное напряжение в широком диапазоне выходных нагрузок.

Блок-схема регулируемого источника питания

Здесь представлена ​​основная принципиальная схема регулируемого линейного источника питания, представленная ниже.

Регулируемый линейный источник питания

Основные характеристики этого источника питания включают следующее.

• КПД этого источника питания колеблется от 20 до 25%.
• В качестве магнитных материалов, используемых в этом источнике питания, используются сердечники из CRGO или стали.
• Он более надежный, менее сложный и громоздкий.
• Дает более быстрый ответ.

К основным преимуществам линейного источника питания можно отнести надежность, простоту, дешевизну и низкий уровень шума. Наряду с этими преимуществами, есть некоторые недостатки, такие как

. Они лучше всего подходят для нескольких приложений с низким энергопотреблением, в результате, когда требуется высокая мощность; недостатки становятся более очевидными. К недостаткам этого источника питания можно отнести большие потери тепла, габариты и низкий КПД. Когда линейный источник питания используется в приложениях большой мощности; для управления мощностью требуются большие компоненты.

Сглаживание

После выпрямления из сигнала переменного тока необходимо сглаживать постоянный ток, чтобы удалить изменяющийся уровень напряжения. Для этой цели обычно используются конденсаторы большой емкости.

Регулятор напряжения

Линейный регулятор имеет активное (BJT или MOSFET) проходное устройство (последовательное или шунтирующее), управляемое дифференциальным усилителем с высоким коэффициентом усиления. Он сравнивает выходное напряжение с точным опорным напряжением и регулирует проходное устройство для поддержания постоянного уровня выходного напряжения.Есть два основных типа линейных источников питания. Узнайте больше о различных типах регуляторов напряжения с принципом работы.

Регулятор серии

Это наиболее широко используемые регуляторы для линейных источников питания. Как следует из названия, в цепь помещается последовательный элемент, как показано на рисунке ниже, и его сопротивление изменяется с помощью управляющей электроники, чтобы гарантировать, что правильное выходное напряжение генерируется для потребляемого тока.

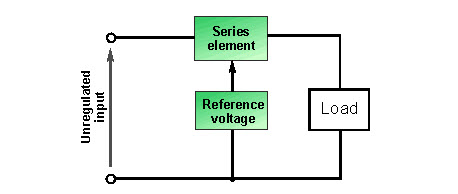

Концепция последовательного регулятора напряжения или последовательного регулятора напряжения

Шунтирующий регулятор

Шунтирующий регулятор менее широко используется в качестве основного элемента в регуляторе напряжения.При этом переменный элемент помещается поперек нагрузки, как показано ниже. Сопротивление истока установлено последовательно со входом, а шунтирующий регулятор регулируется, чтобы гарантировать, что напряжение на нагрузке остается постоянным.

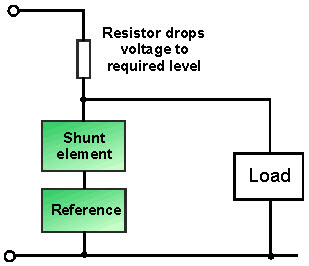

Шунтирующий регулятор напряжения с обратной связью

Импульсный источник питания (SMPS)

SMPS имеет выпрямитель, конденсатор фильтра, последовательный транзистор, регулятор, трансформатор, но он более сложен, чем другие источники питания, которые мы обсуждали.

Импульсный источник питания

Показанная выше схема представляет собой простую блок-схему. Напряжение переменного тока выпрямляется до нерегулируемого постоянного напряжения с помощью последовательного транзистора и регулятора. Этот постоянный ток прерывается до постоянного высокочастотного напряжения, что позволяет значительно уменьшить размер трансформатора и позволяет использовать источник питания гораздо меньшего размера. Недостатки этого типа источника питания состоят в том, что все трансформаторы должны изготавливаться по индивидуальному заказу, а сложность источника питания не подходит для низкопроизводительных или экономичных приложений с низким энергопотреблением.Пожалуйста, перейдите по этой ссылке, чтобы узнать все о SMPS.

Импульсный источник питания (SMPS)

Источник бесперебойного питания (ИБП)

ИБП — это резервный источник питания, который в случае сбоя или колебаний напряжения дает достаточно времени для правильного отключения системы или перехода в режим ожидания генератор для запуска. ИБП обычно состоит из группы аккумуляторных батарей и схемы измерения и кондиционирования мощности. Кроме того, прочтите принципиальную схему ИБП и различные типы, пожалуйста, перейдите по этой ссылке, чтобы узнать больше о принципиальной схеме и работе ИБП.

Источник бесперебойного питания (ИБП)

Источник питания постоянного тока

Источник питания постоянного тока — это источник питания постоянного тока, который обеспечивает постоянное напряжение постоянного тока для своей нагрузки. Согласно его плану, источник питания постоянного тока может управляться от источника постоянного тока или от источника переменного тока, такого как сеть питания.

Источник питания постоянного тока

Это все о различных типах источников питания, включая линейные источники питания, импульсный источник питания, источник бесперебойного питания. Кроме того, для реализации проектов в области электроники и электротехники или любой информации о типах источников питания вы можете оставить свой отзыв, чтобы дать свои предложения, комментарии в разделе комментариев ниже.

.

Классификация источников питания

Классификация источников питания

1. Дом
2. классификация источников питания

Лучшие сайты по мнению пользователей

Классификация источников питания

и ее различные типы

www.elprocus.com

Классификация источника питания и его различных типов Переменный источник питания переменного тока .Различные напряжения переменного тока генерируются с помощью трансформатора. Трансформатор может иметь … Нерегулируемый линейный источник питания . Нерегулируемые блоки питания содержат понижающий трансформатор, выпрямитель, фильтр … Программируемые …

Просмотрели 964 раз

Посетить сайт

Что такое блок питания и типы блоков питания для …

www.watelectrical.com

· Источник питания можно определить как электрическое устройство , используемое для подачи электроэнергии на электрические нагрузки .Основная функция этого устройства заключается в изменении электрического тока от источника на точное напряжение, частоту и ток для питания нагрузки. Иногда эти блоки питания можно назвать преобразователями электроэнергии.

Просмотрели 359 раз

Посетить сайт

Блоки питания и классы PoE — Experts Wiki

wiki.unify.com

Для телефонного адаптера OpenStage всегда требуется отдельный источник питания .. Расширенное управление питанием через LLDP-MED.Обратите внимание на следующую служебную информацию: Service_Info_PoE См. Также. OpenStage — страница портала семейства телефонов OpenStage; OpenStage Training — легкое обучение использованию многофункционального корпоративного телефона; OpenStage Manager — описание возможностей ПК-приложения для …

Просмотрели 217 раз

Посетить сайт

10 лучших результатов, которые интересуют многих

,Импульсный источник питания

(SMPS): Введение и классификация

Общие сведения об SMPS: Введение, типы

Если мы видим черный ящик с двумя входными клеммами и двумя выходными клеммами, SMPS идентичен линейному источнику питания. Линейный регулятор регулирует непрерывный поток тока от входа к нагрузке, чтобы поддерживать постоянное напряжение нагрузки.

SMPS регулирует ток, прерывая входное напряжение и контролируя средний ток, контролируя рабочий цикл.

SMPS с широтно-импульсной модуляцией подразделяются на два типа по основному принципу действия.

Это
(1) Регуляторы переключения прямого режима (или) SMPS прямого режима
(2) Регуляторы переключения обратного режима (или) SMPS обратного хода

Регуляторы переключения прямого режима [SMPS]:

• SMPS прямого режима образуют большое семейство топологий импульсных источников питания.
• Их можно идентифицировать с помощью LC-фильтра сразу после выключателя питания или после выходного выпрямителя на вторичной обмотке трансформатора.
• Форма прямого регулятора — понижающий.
• В этой категории выключатель питания расположен непосредственно между входным напряжением и индуктором.
• Между выключателем питания и секцией фильтра (индуктором) может быть трансформатор для повышения или понижения входного напряжения, как в изолированных от трансформатора прямых регуляторах.
• Когда переключатель включен, ток нагрузки проходит от источника ввода, через индуктор к нагрузке и обратно через обратные линии к источнику ввода.В этот момент диод смещен в обратном направлении.
• Когда переключатель выключен, индуктор все еще ожидает прохождения тока через него. Прежний путь тока через входной источник в этот момент разомкнут. Таким образом, безынерционный диод начинает проводить и поддерживать замкнутую токовую петлю через нагрузку.
• Когда переключатель снова включается, напряжение, накопленное в катушке индуктивности, смещает в обратном направлении диод свободного хода.
• Таким образом, прямой ток всегда протекает через катушку индуктивности, и поэтому эти источники питания называются импульсными регуляторами прямого режима.
• Количество энергии, подаваемой на нагрузку, определяется рабочим циклом переключателя.
• Рабочий цикл определен ниже.
  D = Тонна / (Тонна + Toff)
• Для регуляторов прямого режима значение рабочего цикла находится в пределах 5 — 95%

Регуляторы переключения обратного режима [SMPS]:

• Этот тип использования SMPS те же четыре основных компонента (L, D, Switch, C), что и у регуляторов прямого переключения, но они переставлены.
• Здесь индуктор помещается непосредственно между источником входного напряжения и выключателем питания.
• Когда переключатель включен, через катушку индуктивности проходит ток. Это заставляет энергию накапливаться в индукторе.
• Когда переключатель выключен, ток не может мгновенно изменить направление и пытается течь в том же направлении, что и раньше. Таким образом, напряжение на катушке индуктивности меняется на противоположное (или возвращается обратно).

• Таким образом, диод включается, и энергия от индуктора накапливается в конденсаторе.
• Поскольку напряжение на катушке индуктивности снова превышает входное напряжение, напряжение, которое появляется на выходном конденсаторе, превышает входное напряжение.
• Единственным накопителем для нагрузки является конденсатор выходного фильтра. Из-за этого пульсации выходного напряжения обратноходовых преобразователей хуже, чем у их регуляторов прямого режима.
• Из-за ограничения времени, необходимого для опорожнения потока катушки индуктивности в выходной конденсатор, рабочий цикл ограничен до 0-50% (помните, что рабочий цикл регулятора прямого режима находится в пределах 5-95%)

Исходя из наличия трансформатора в цепи, SMPS классифицируется следующим образом:

(1) Топологии импульсных источников питания без трансформаторной изоляции
(2) Топологии импульсных источников питания с трансформаторной изоляцией

Нетрансформаторные- Изолированная топология импульсного источника питания [SMPS]:

• Типы SMPS без гальванической развязки легко понять.
• Они используются, когда какой-либо внешний компонент обеспечивает изоляцию или защиту по постоянному току вместо импульсного источника питания.
• Эти внешние компоненты обычно представляют собой трансформаторы 50-60 Гц или изолированные источники питания.
• Обычно они используются для регулирования напряжения на уровне платы.
• В этих топологиях только полупроводники обеспечивают изоляцию по постоянному току от входа до выхода. Отказ переключателя приводит к катастрофическому отказу.
• Вот некоторые из топологий без изоляции от трансформатора:

1. Понижающий регулятор
2. Повышающий регулятор
3. Понижающий-повышающий регулятор

Топология импульсного источника питания с трансформаторной изоляцией [SMPS]:

• Источники питания которые предназначены для работы непосредственно от источника переменного тока (автономные источники питания), требуют трансформатора для изоляции стороны нагрузки от линий переменного тока.
• Трансформаторы также могут использоваться в источниках питания, где изоляция требуется по другим причинам, например, при использовании медицинского оборудования.
• Некоторые из топологий с изоляцией от трансформатора:

1. Обратный регулятор
2. Двухтактный регулятор
3. Полумостовой регулятор
4. Полномостовой регулятор

Связанное сообщение:

SMPS по сравнению с линейным регулятором: Преимущества & Недостатки
Как стабилитрон работает как регулятор напряжения?
Вопросы для интервью, связанные с источником питания

Спасибо за чтение….

Пожалуйста, оставьте свои комментарии ниже….

.

PPT — Классификация источников питания и их различных типов Презентация в PowerPoint

Классификация источников питания и ее различных типов

О нас • Мы работаем с новейшими инструментами и оборудованием, гарантируя доставку высочайшего качества услуг. • Мы обслужили более 200 крупных промышленных клиентов в нефтегазовом, цементном, государственном, минеральном и других основных и непрофильных секторах. • Мы находимся в Вадодаре (Гуджарат), Индия, но наше присутствие не ограничивается национальной промышленностью.• Мы оставляем глобальный след клиентов в различных странах, таких как Танзания, Парагвай, ОАЭ, Кувейт, Непал, Бангладеш и т. Д.

Блок питания • Блок питания является частью оборудования, которое используется для преобразовывать мощность, подаваемую из розетки, в полезную мощность для многих частей внутри электрического устройства. • Каждый источник энергии должен управлять своей нагрузкой, которая к нему подключена. • В зависимости от конструкции блок питания может получать энергию от различных типов источников энергии, таких как системы передачи электроэнергии, электромеханические системы, такие как генераторы и генераторы переменного тока, преобразователи солнечной энергии, устройства хранения энергии, такие как аккумулятор и топливные элементы, или другой источник питания.• Существуют источники питания двух типов: переменного и постоянного тока. В зависимости от электрических характеристик электрического устройства оно может использовать питание переменного или постоянного тока.

Различные типы источников питания

Источник переменного тока • Различные напряжения переменного тока генерируются с помощью трансформатора. • Трансформатор может иметь несколько обмоток или ответвлений, и в этом случае прибор использует переключатели для выбора различных уровней напряжения.• В качестве альтернативы можно использовать регулируемый трансформатор (регулируемый автотрансформатор) для непрерывного изменения напряжения. • Некоторые источники переменного тока включают измерители для контроля напряжения, тока и / или мощности.

Нерегулируемый линейный источник питания • Нерегулируемый источник питания содержит понижающий трансформатор, выпрямитель, фильтрующий конденсатор и спускной резистор. • Этот тип источника питания из-за простоты является наименее дорогостоящим и наиболее надежным для требований низкого энергопотребления.• Главный недостаток — непостоянство выходного напряжения. • Оно будет варьироваться в зависимости от входного напряжения и тока нагрузки, и пульсации не подходят для электронных приложений. • Пульсации можно уменьшить, заменив конденсатор фильтра на фильтр LC (индуктор-конденсатор), но стоимость будет выше.

Регулируемый линейный источник питания • Регулируемый линейный источник питания аналогичен нерегулируемому линейному источнику питания, за исключением того, что вместо стекающего резистора используется трехконтактный стабилизатор.• Основная цель этого источника питания — обеспечить требуемый уровень мощности постоянного тока для нагрузки. • Источник питания постоянного тока использует источник переменного тока в качестве входа. • Для различных приложений требуются разные уровни атрибутов напряжения, но в настоящее время источники питания постоянного тока обеспечивают точное выходное напряжение. • И это напряжение регулируется электронной схемой, так что оно обеспечивает постоянное выходное напряжение в широком диапазоне выходных нагрузок.

Импульсный источник питания (SMPS) • Напряжение переменного тока выпрямляется до нерегулируемого постоянного напряжения с помощью последовательного транзистора и регулятора.• Этот постоянный ток прерывается до постоянного высокочастотного напряжения, что позволяет значительно уменьшить размер трансформатора и позволяет использовать источник питания гораздо меньшего размера. • Недостатки этого типа источника питания состоят в том, что все трансформаторы должны изготавливаться по индивидуальному заказу, а сложность источника питания не подходит для низкопроизводительных или экономичных приложений с низким энергопотреблением.

Источник бесперебойного питания (ИБП) • ИБП — это резервный источник питания, который в случае сбоя или колебаний напряжения дает достаточно времени для правильного отключения системы или для запуска резервного генератора.• ИБП обычно состоит из блока перезаряжаемых батарей и схемы измерения и кондиционирования мощности.

Щелкните здесь Для защиты энергосистемы

.
