Классификация сварочной дуги | Сварка и сварщик

По подключению к источнику питания

Прямого действия

Дуга прямого действия

ДУГОВОЙ РАЗРЯД МЕЖДУ ЭЛЕКТРОДОМ И ИЗДЕЛИЕМ

ИСПОЛЬЗУЕТСЯ:

  • при дуговой сварке покрытыми электродами
  • при сварке неплавящимся электродом в защитных газах
  • при сварке плавящимся электродом под флюсом или в защитных газах

Косвенного действия

Дуга косвенного действия

ДУГОВОЙ РАЗРЯД — МЕЖДУ ДВУМЯ ЭЛЕКТРОДАМИ

ИСПОЛЬЗУЕТСЯ:

  • при специальных видах сварки и атомно-водородной сварке и наплавке

Комбинированная

Комбинированная дуга

ДВА ДУГОВЫХ РАЗРЯДА МЕЖДУ ЭЛЕКТРОДАМИ И ИЗДЕЛИЕМ, А ТРЕТИЙ — МЕЖДУ ЭЛЕКТРОДАМИ

ИСПОЛЬЗУЕТСЯ:

  • при сварке спиралешовных труб на станках автоматической сварки под флюсом

ПО ПРИМЕНЯЕМЫМ ЭЛЕКТРОДАМ

При плавящемся электроде

Дуга при плавящемся электроде

При неплавящимся электроде

Дуга при неплавящимся электроде

ПО СТЕПЕНИ СЖАТИЯ ДУГИ

Свободная

Свободная дуга

Сжатая

Сжатая дуга

ПО ПОЛЯРНОСТИ ПОСТОЯННОГО ТОКА

Прямая

Прямая полярность

Обратная

Обратная полярность

При обратной полярности температура на поверхности металла ниже. Используют при сварке тонкой или высоколегированной стали

ПО ДЛИНЕ

Сварочная дуга

Классификация сварочных дуг | Машкрепеж

фото дуги

Сварочная дуга представляет собой мощный электрический разряд в ионизированной области, образовавшейся в процессе сварки и включающей смесь газов, паров металла, флюса и компонентов покрытия сварочного электрода. Ионизированный воздушный промежуток в электрическом поле между металлом и сварочным электродом способствует большому выделению теплоты при прохождении через эту среду электрического тока с высоким значением плотности, которое зависит от расстояния между анодом и катодом, а также от вида источника питания и подаваемого к месту сварки напряжения.

Для возбуждения (зажигания) сварочной дуги при ручной дуговой сварке и образования начальной ионизации сварочный электрод сначала приводят в соприкосновение с поверхностью металла, а затем быстро отводят на некоторое расстояние. Это способствует значительному нагреванию материала изделия в точке соприкосновения с электродом и быстрому началу процесса испарения нагретого до высоких температур металла с поверхности изделия. При высокой температуре паров ионизация промежутка электрод-металл получается настолько существенной, что приводит к образованию сварочного дугового разряда. Если все факторы, поддерживающие ионизацию промежутка, являются стабильными во времени, то образовавшийся разряд продолжает существовать в виде стационарной устойчивой электрической сварочной дуги.

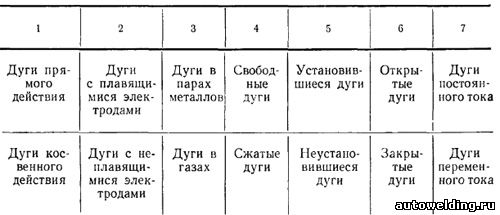

Классификация сварочных дуг производится по:

  • виду подключаемого источника питания (прямого, косвенного и комбинированного действия).

  • применяемым электродам (плавкие и неплавкие).

  • степени сжатия дуги (свободная или сжатая).

  • роду и полярности тока (переменного тока; постоянного тока прямой и обратной полярности).

  • длине (короткая, нормальная и длинная).

При увеличении силы тока в промежутке между сварочным электродом и металлом изделия возрастают площадь поперечного сечения сварочной дуги и электропроводность газа в ионизированной области. Это приводит к уменьшению электрического сопротивления внутри дуги и падению напряжения в электрической цепи, то есть для поддержания большего тока в цепи требуется меньшее напряжение. Такая зависимость между силой тока в сварочной дуге и напряжением в дуговом промежутке является однозначной и существует для тока величиной до 50 Ампер при постоянных составе газовой среды, свойствах электродов и длине самой сварочной дуги. Однако, при больших значениях силы тока, которые обычно используются при дуговой сварке, напряжение электрической дуги постоянной длины остается практически неизменным. Это происходит из-за того, что электропроводность дугового промежутка при увеличении силы тока до 50 А возрастает быстрее силы тока на его

вольт-амперной характеристике, а при более высоких значениях их зависимость становится прямо-пропорциональной.

Источники питания сварочной дуги включают в свой состав стационарные и передвижные источники: переменного тока, постоянного тока прямой и обратной полярности, сварочные генераторы и сварочные инверторы.



Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Методическая разработка урока: «Классификация сварочных дуг»

Департамент образования и науки Приморского края

Краевое государственное бюджетное профессиональное образовательное учреждение

«Автомобильно-технический колледж»

МЕТОДИЧЕСКАЯ РАЗРАБОТКА

ПМ. 01 «Подготовительно-сварочные работы и контроль качества

сварных швов после сварки»

профессия: 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки)

Тема урока: «Классификация сварочных дуг»



Литвиненко Юрий Андреевич

Преподаватель

Уссурийск

2017

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Разработка урока включает в себя:

МДК.01.01 Основы технологии сварки и сварочное оборудование

  1. План-конспект урока;

  2. Технологическую карту урока;

  3. Презентацию к уроку.

Урок разработан в соответствии с программой ПМ. 01 «Подготовительно-сварочные работы и контроль качества сварных швов после сварки»

по профессии 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки)

Объем материала, представленного к изучению на этом уроке, значителен. Эта тема является одной из основных в курсе, т.к. для успешного усвоения процессов, происходящих при электродуговой сварке, надо хорошо знать теорию сварочной дуги. Подробное и доходчивое изложение материала даст возможность обучающимся понять многие явления, происходящие при дуговой сварке.

Тема содержит большое количество теоретического материала, при изучении которого необходимо пользоваться новой терминологией, связанной с явлениями, происходящими в сварочной дуге.

Необходимо остановиться на особенностях горения дуги на постоянном и переменном токе, указать на факторы, влияющие на устойчивость горения дуги, и рассказать о полярности дуги.

Это занятие имеет большое значение в будущей профессиональной деятельности обучающихся, поэтому преподаватель должен создать все условия для формирования у них положительной мотивации к изучаемому предмету.

Использование современных информационных технологий позволяет сделать данный урок доступным и наглядным. Использование элементов блочно-модульной технологии, экранизированных с помощью мультимедийного проектора даёт возможность добиться полного усвоения материала; позволяет, благодаря комбинированному использованию дидактического раздаточного материала и проектора вовлекать обучающихся в поисковую деятельность: преподаватель ставит перед обучающимися проблему и привлекает их к ее решению.

Быстрая смена информации, постоянная работа педагога с обучающимися, находясь лицом к ним, а не спиной, позволяет контролировать ситуацию в группе, видеть глаза ребят, на ходу моделировать урок, вносить, если возникает такая необходимость, корректировки. Немаловажный положительный аспект – экономия времени – это позволяет не просто изучить новый материал, но и дает возможность его закрепить. У обучающихся развивается зрительная память. Одна из основных задач урока – развитие логического мышления, умения рассуждать и делать выводы.

При разработке презентации урока использовалась программа Microsoft Office Power Point.

Тема урока:

Классификация сварочных дуг

Цели урока:

Дидактические, образовательные:

  • Ознакомление обучающихся с новыми терминами;

  • Ознакомление обучающихся с видами сварочных дуг;

  • На основе знаний, полученных на уроках специальных дисциплин и производственного обучения создать у обучающихся прочную ориентировочную основу трудовых действий при работе со сварочной дугой;

  • Создание положительной мотивации для дальнейшего обучения

Развивающие:

  • Развитие коммуникативных навыков; • Развитие интереса и формирование положительной мотивации к изучаемому предмету;

  • Развитие навыков сравнительного и логического мышления;

  • Формирование умения применять полученные знания в различных производственных ситуациях; • Формирование и развитие умений анализировать производственные ситуации;

  • Развитие умений обучающихся работать с учебником, схемами, презентацией учебного материала

Воспитательные:

  • Воспитание уважительного отношения к учебной дисциплине;

  • Привитие аккуратности при работе с рабочей тетрадью и учебником;

  • Формирование способности к самовыражению;

  • Развитие чувства самостоятельности;

  • Развитие навыков самоконтроля

Тип урока:

Комбинированный (повторение пройденного материала, изучение нового и его закрепления)

КМО

  • Мультимедийный проектор

  • Компьютер

  • Программа Power Point • Учебник: Вознесенская И.М. «Основы теории ручной дуговой сварки»

  • Дидактический раздаточный материал

  • Плакаты «Сварочная дуга» «Классификация

сварочной дуги»

Основные понятия:

  • Дуга открытая, закрытая, в среде защитных газов

  • Полярность прямая, полярность обратная

  • Дуга прямого действия

  • Дуга косвенного действия

  • Трехфазная дуга (дуга комбинированного действия)

Вопросы для изучения новой темы:

  1. Виды сварочных дуг

  2. Основные свойства электрических сварочных дуг

Технологическая карта урока

Введение новых знаний:
  • Дуга открытая, закрытая, в среде защитных газов;

  • Полярность прямая;

  • Полярность обратная;

  • Дуга прямого действия;

  • Дуга косвенного действия;

  • Трехфазная дуга (дуга комбинированного действия)

— формирует знания обучающихся:

— слушают сообщения преподавателя, заполняют схему в рабочей тетради.

Учащиеся понимают объясняемую тему, формулируют основные положения лекции.

ОК 3. Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы

Систематизация, закрепление, обобщение знаний.

— задает вопросы, формирует умения анализировать, сравнивать, находить общее и отличное, делать выводы; — обобщает и подводит итоги работы по закреплению знаний

-анализируют, отвечают и делают выводы

Закрепление знаний по новой теме.

Обучающиеся успешно выполняют работу

Подведение итогов занятия

-подводит итоги

-выставляет и комментирует оценки

-слушают

и осмысливают итоги

урока

Задания для самостоятельной работы во внеаудиторное время

Предлагает домашнее задание, дает инструкции по его выполнению

-слушают, задают вопросы, записывают в тетрадь

Рефлексия

— проводит рефлексию

Я не знал… — Теперь я знаю…

Выражают отношение к уроку;

осознают результаты своей деятельности.

СОДЕРЖАНИЕ УРОКА

1. Организационный момент

2.Проверка явки обучающихся

3.Проверка готовности обучающихся к уроку

Тема урока на доске

hello_html_232e970c.pnghello_html_473b5909.pnghello_html_m149e587c.pnghello_html_1ac579e5.pnghello_html_m35860451.pnghello_html_6f9f2864.png

2. Знакомство обучающихся с темой урока, сообщение целей и задач на урок

Цели и задачи урока на доске

hello_html_75fa9f63.pnghello_html_ace5acd.pnghello_html_m96de29e.pnghello_html_m212784ad.pnghello_html_m3124e07a.pnghello_html_65f40b1f.png

3. Проверка домашнего задания

На прошлом уроке обучающиеся познакомились с терминами «сварочная дуга», «ионизация», «стабильная дуга», «с условиями, необходимыми для устойчивого горения дуги». Проверка уровня усвоения пройденного материала происходит с привлечением возможностей мультимедийного оборудования и программы Power Point.

Преподавателем подготовлены задания, над которыми будут работать обучающиеся. Для выполнения заданий обучающиеся используют ранее полученные знания на уроках специальных дисциплин, физики.

hello_html_1b74db92.pnghello_html_6f9efc6d.pnghello_html_m3438138.pngCлайд №3

Вставьте пропущенные слова в текст:

Сварочной дугой называется мощный (1…) электрический (2…) в (3…) газовой среде, образовавшейся между (4…) и изделием (или двумя электродами).

hello_html_m3987cf92.pnghello_html_m2be30b58.pnghello_html_m96de29e.pnghello_html_m166960e7.pnghello_html_b6f84bb.pnghello_html_1ca48fc3.pnghello_html_a4c9e36.pnghello_html_m96de29e.pnghello_html_m6202885d.pnghello_html_m47e18122.pnghello_html_46cbe12d.pnghello_html_m19069f6e.pnghello_html_m96de29e.pnghello_html_cd19d1f.pnghello_html_m2be33586.pnghello_html_m6481ebe1.pnghello_html_m96de29e.pnghello_html_5d1cbd6.png

работы преподаватель объявляет обучающимся о системе оценивания, в журнал будут выставлены только положительные оценки (формирование положительной мотивации у обучающихся к изучаемому предмету).

Проверку правильности выполнения задания осуществляют сами обучающиеся (доверие). Проверка происходит сразу после выполнения заданий с помощью возможностей мультимедийного проектора: демонстрируются те же слайды, но преподаватель показывает правильные ответы. Слайд № 11

hello_html_m5e17fd08.pnghello_html_m725825cf.pnghello_html_3823cf21.pnghello_html_6ccf15a5.pnghello_html_m19ba871f.pnghello_html_4d891bb3.pnghello_html_m669c90d3.pnghello_html_m5b5e790.pnghello_html_m11ba411d.pnghello_html_m7a4ad4ad.pnghello_html_22460897.pnghello_html_m36f17589.pnghello_html_m2088af01.png

Преподаватель путем переклички выставляет оценки в журнал. (Доверие к обучающемуся)

4. Переход к новой теме:

Используя знания обучающихся, полученные ранее на уроках физики, специальной технологии и производственного обучения, преподаватель проводит беседу о процессах, протекающих в сварочной дуге, плавно подводя ее к новой теме.

5. Объяснение нового материала:

В процессе объяснения нового материала обучающиеся заполняют схему «Виды сварочных дуг».

Беседа преподавателя с обучающимися о видах сварочных дуг, демонстрация слайдов.

Комментирование слайдов преподавателем.

Обучающиеся слушают сообщения преподавателя, смотрят и обсуждают слайды, заполняя схему в рабочем конспекте.

Слайд № 12

hello_html_m4c9e65b1.pnghello_html_40b79596.pnghello_html_67aec86b.pnghello_html_m63d90477.pnghello_html_m3d93a2b9.pnghello_html_35fa7e71.png

hello_html_m5314d741.pnghello_html_39ce5d7c.pnghello_html_3823cf21.pnghello_html_m31ec8b6a.pnghello_html_m970e1ba.pnghello_html_m50052f34.pnghello_html_m21151d94.pnghello_html_mb631c95.pnghello_html_m5796ae3.pnghello_html_d6395e0.pnghello_html_3c6b5966.pnghello_html_m6d18954e.pnghello_html_19dff151.pnghello_html_mfa3e858.pnghello_html_3823cf21.pnghello_html_7794460c.pnghello_html_2ed37f9.pnghello_html_m1348bcfe.pnghello_html_735fc3ef.pnghello_html_m3d8d19d0.pnghello_html_40b79596.pnghello_html_m96de29e.pnghello_html_m36ba441.pnghello_html_1d023a38.pnghello_html_5aa8564.pnghello_html_m1a857c54.pnghello_html_m1a88795d.pnghello_html_m565b4a4a.pnghello_html_m96de29e.pnghello_html_4db7369b.pnghello_html_52fb5763.pnghello_html_11ca9b05.pnghello_html_655e633f.png

Слайд №17 Слайд №18

hello_html_m3585ca03.pnghello_html_a6bb480.pnghello_html_3823cf21.pnghello_html_472789a1.pnghello_html_m40da6ee3.pnghello_html_8dc94ee.pnghello_html_m2467593a.png

hello_html_35d96268.pnghello_html_744cbbb.pnghello_html_m96de29e.pnghello_html_50411fc.pnghello_html_m57a75177.pnghello_html_53ccbae6.pnghello_html_5f2217a6.pnghello_html_m28a617dc.png

По окончании объяснения нового материала у обучающихся в рабочем конспекте должна быть заполнена следующая схема

Слайд №19

hello_html_m67023f88.pnghello_html_59f79c69.pnghello_html_3823cf21.pnghello_html_m2a13d3b9.pnghello_html_m34b9a032.pnghello_html_bb02091.pnghello_html_35633be4.pnghello_html_m5ccd8f8c.pnghello_html_6c71257f.pnghello_html_4ca2f7ae.pnghello_html_m48c411ce.pnghello_html_m75bbbc42.pnghello_html_4ca2f7ae.pnghello_html_139bf030.pnghello_html_5e76126a.pnghello_html_m6a0a2b30.pnghello_html_m3cad734e.pnghello_html_m2e4d3580.pnghello_html_m5e2ed4cb.pnghello_html_m4327128c.pnghello_html_m14e0c538.pnghello_html_m2cca3c82.pnghello_html_29ebbf5a.pnghello_html_m72df724.pnghello_html_m735107e6.pnghello_html_m407e63ad.pnghello_html_154d7b77.pnghello_html_73adb107.pnghello_html_m7ef5f6c1.pnghello_html_m163775a3.pnghello_html_m68aa9734.pnghello_html_9731bc3.pnghello_html_781a58f7.pnghello_html_m1d0b23b3.pnghello_html_m34034e2f.pnghello_html_m78b57725.pnghello_html_m172d4a91.pnghello_html_m4ccf2469.pnghello_html_m1d1435d1.pnghello_html_mbfe17d1.pnghello_html_298e77d5.pnghello_html_m4dd38c27.pnghello_html_m409b9db0.pnghello_html_32cd2610.pnghello_html_m291288f2.pnghello_html_57dfe500.pnghello_html_m2e7f8ff3.pnghello_html_m62eaa0c4.pnghello_html_m79067222.pnghello_html_m2e6dc962.pnghello_html_m79821825.pnghello_html_4a3bfbee.pnghello_html_m30b11485.pnghello_html_6063432b.pnghello_html_f900e34.pnghello_html_m403d67a.pnghello_html_72fef0a4.pnghello_html_m38c06e18.pnghello_html_663f470d.pnghello_html_m27b092c5.pnghello_html_c11a0ec.pnghello_html_7039b6e0.pnghello_html_m7196c493.pnghello_html_1c7ea40a.png

После изучения нового учебного материала проводится его закрепление.

6. Закрепление нового материала:

Обучающимся предлагается ответить на ряд вопросов.

Закрепление проходит с помощью мультимедийного проектора. Обучающиеся дают ответы на вопросы и

обсуждают их совместно с преподавателем. Правильные ответы демонстрируются с помощью


7. Подведение итогов урока:

1. Преподаватель подводит итоги урока, благодарит всех обучающихся за урок, определяет задачи работы на ближайшие перспективы. 2. Выставляет оценки в журнал:

  1. За успешную самостоятельную работу при повторении пройденного материала.

  2. За период изучения новой темы обучающиеся имеют возможность получить дополнительные положительные оценки (за урок возможно оценить минимум 7-9 человек).

8. Домашнее задание:

  1. §13 (Вознесенская И.М. Основы теории ручной дуговой сварки).

  2. §11-12 повторить, чтобы подготовиться к техническому диктанту, который будет проведен на следующем уроке.

  3. Найти в учебнике или интернете ответ на вопрос: Почему при обратной полярности дуга зажигается быстрее?

  4. Желающим предлагается составить кроссворд по изученной теме.

Список литературы

1. Колганов Л.А. «Сварочное производство»

2. Герасименко А.И. «Справочник электро-газосварщика»

3. Маслов В.И. Маслов «Сварочные работы»

4. Николаев А.А. Николаев «Электрогазосварщик»

5. Лосев В.А., Юхин Н.А. Иллюстрированное пособие сварщика

6. Рыбаков В.М. Сварка и резка металлов

Сварочная дуга — что это такое, классификация

Наличие мощного источника тока позволяет получить электрический разряд между двумя электрическими выходами вторичной обмотки трансформатора. Небольшой зазор позволяет сделать этот разряд управляемым и во время его действия возникает мощное световое излучение и выделение огромного количества тепловой энергии. Эта энергия позволяет расплавить металл, а управляемый процесс называется сварочной дугой, напряжение и сила тока которой даёт возможность достигать температуры, доходящей до 6000оС. Определение параметров этого явления и возможностей использования его на практике, открывает широкие перспективы для соединения различных металлов и сплавов. Об этом мы и расскажем.

Электрическая дуга и области её применения

Когда был обнаружен эффект короткого замыкания источника тока и его возможность расплавлять металлы, это открыло огромные перспективы для использования в области сваривания самых разных материалов. С помощью плавящихся электродов, покрытых флюсом и присадками, управляемая сварочная дуга позволяет оперативно получить монолитное соединение самых разнообразных деталей. Высокая температура сварки дугой короткого замыкания даёт возможность варить любые материалы от броневых листов и строительных конструкций до тонкого металлопроката, алюминия и титана.

Строение сварочной дуги

Чтобы понять значение электрической дуги и области её применения при сварке, необходимо знать, что она представляет собой разряд большой мощности в среде газов. Этот процесс сопровождается выделением тепловой и световой энергии с ультрафиолетовой и инфракрасной составляющей, которая требует защиты кожного покрова и органов зрения. Тепловая энергия сварочных дуг ведёт к расплаву материала заготовок и покрытого электрода, что вызывает их частичное испарение. В зависимости от среды, где он действует, разряд может быть следующих видов:

  1. в состоянии открытой дуги в воздушной, кислородной среде;
  2. закрытый разряд, действие которого происходит под флюсом с парами металла;
  3. в виде дуги, работающей в среде активных или инертных газов.

Кроме того, процесс может происходить с применением плавящихся электродов и проволоки или тугоплавкими вольфрамовыми электродами с ручной подачей присадочных материалов.

Важно понимать, что момент возникновения электрического разряда сопровождается яркой световой вспышкой, возникновением брызг расплавленного металла и вредных излучений, поэтому необходимо принять меры по защите зрения и открытых участков кожи.

Виды электрической дуги

Для наилучшего понимания процесса необходима классификация сварочной дуги по различным признакам, поскольку параметры видов разряда и способы его запуска несколько отличаются в зависимости от ряда факторов. Например, тугоплавкий оксидный слой на поверхности металла или сплава вынуждает повышать значение тока во время возбуждения электрической дуги и соответственно увеличивать температуру в сварочной ванночке. При соприкосновении электрода с заготовкой возникает резкое падение напряжения и возрастание величины тока, поскольку сопротивление между катодом и анодом близко к нулю. Это ведёт к моментальному разогреву металла и его испарению.

В момент отрыва электрода от детали возникает сварочная дуга в газообразной воздушной или инертной среде, в которой присутствуют пары металла и флюса. В условиях стабилизации появляется зона горения, состоящая из катодной области, столба разряда и анодной области. Классификация сварочных процессов происходит по следующим признакам:

  • материал электрода может быть неплавящимся вольфрамовым или плавящимся покрытым;
  • по форме ток может быть импульсным, переменным и постоянным с прямой или обратной полярностью;
  • среда может быть открытой воздушной, закрытой под флюсом и инертной;
  • по принципу подключения электродов и воздействию на металл процесс может быть комбинированным, косвенным и прямым.

Примером комбинированного воздействия может служить сварка трёхфазной дугой, при которой две фазы подключены к электродам, а третья к соединяемым деталям. Косвенное воздействие производится между двумя близкорасположенными электродами и заготовкой, а прямое между деталями и одним электродом.

Важно знать, что поверхность соединяемых заготовок должна быть очищена от загрязнений и окисного слоя, иначе шов получится пористым и непрочным при любом способе работы.

Источники питания для электродугового метода

С целью получения энергии для соединения металлов используется разнообразная профессиональная аппаратура, поскольку любая отрасль промышленности немыслима без этого оборудования. Такие источники питания сварочной дуги широко используются и в быту, при дачном строительстве и ремонте всевозможных изделий из сплавов и металлов. Характеристики современного оборудования дают неограниченные возможности для выполнения огромного спектра задач.

Мы рассмотрим основные виды используемых агрегатов, которые позволяют работать сварочной дугой с разными видами металлов и с применением электродов широкого назначения, а именно:

  • понижающие трансформаторы переменного тока, а также понижающие выпрямители, работающие с применением покрытых электродов;
  • инверторные аппараты ММА;
  • инверторы MMA+TIG, которые могут варить как плавящимися электродами, так и тугоплавкими в среде защитных газов;
  • полуавтоматическая аппаратура MIG/MAG, в которой вместо электродов используется специальная проволока, а работа производится в защитной среде;
  • оборудование для точечной сварки как бытовое, так и промышленное.

Универсальный сварочный инвертор СТАРТ 200 AC

Создаваемая этими приборами сварочная дуга, возникает благодаря переменному, постоянному или импульсному току с различными вольт-амперными характеристиками. Кроме того, современная аппаратура обладает возможностью регулировки параметров тока и напряжения в очень широких пределах, а также имеет режимы горячего старта и форсажа дуги. Имеется возможность использовать прямую и обратную полярность, а также импульсный ток, щадящий заготовки малой толщины. Общим для этих методов является то, что длина сварочной дуги не должна превышать 5−6 мм, иначе её действие приобретает нестабильный характер.

Нужно отметить, что правильный выбор оборудования даёт возможность изменять параметры дуги при сварке в довольно широких пределах, а это обстоятельство существенно расширяет ваши возможности и позволяет обеспечить хорошее качество работ.

Заключение

Мы рассмотрели процесс возникновения сварочной дуги, её виды и использование при соединении металлов. Широкий ассортимент источников питания позволяет выбрать необходимый для работы аппарат с нужными характеристиками по управлению дугой короткого замыкания. Приобретение необходимых навыков сварки зависит от опыта и обучения, успешной работы.

Виды сварочных дуг | СВАРОМЕТР

 Классификация сварочных дуг по свойствам и характеристикам.

Как мы уже говорили, сварочная дуга – это мощный электрический разряд в газовой среде между двумя заряженными электродами.

Различаются несколько видов такой дуги, в зависимости от свойств и характеристик. Сегодня мы их и рассмотрим.

Классификация сварочной дуги

Виды сварочных дуг  по принципу действия:

  • Прямого
  • Косвенного
  • Комбинированного

Дуга прямого действия всегда происходит между заряженным электродом и свариваемой деталью – а.

Если дуга создалась между двумя электродами – это сварочная дуга косвенного действия (б).

Соответственно, сочетание прямой и косвенной дуг называется комбинированным действием (в).

Например: трехфазная дуга. В ней две дуги связывают заряженные электроды с поверхностью сваривания, а третья – горит между двумя электродами, которые изолированы друг от друга.

Виды сварочных дуг по виду тока:

  • Постоянный
  • Переменный
  • Трехфазный

Виды сварочных дуг по длительности горения:

  • Стационарная дуга
  • Импульсная дуга

Виды сварочных дуг по полярности постоянного тока:

  • Прямой полярности
  • Обратной полярности

При прямой полярности постоянного тока при сварке отрицательный заряд находится на электроде, а положительный – на свариваемом металле.

При обратной полярности – наоборот.

Виды сварочных дуг по типу применяемого электрода:

  • С плавящимся электродом (металлическим)
  • С неплавящимся электродом (вольфрамовый, угольный и тд.)

При сварке плавящимся электродом свариваемый шов образуется из расплавленного электрода. При этом в зоне сварки всегда должна быть постоянная длина дуги.

При сварке неплавящимся электродом шов образуется из металла свариваемых частей. Длина дуги постепенно возрастает, поэтому нужно будет ее корректировать.

Исходя из длины дуги, возникает еще одна классификация сварочной дуги.

Виды сварочной дуги по длине дуги:

  • Короткая (2-4мм)
  • Нормальная (4-6мм)
  • Длинная (больше 6 мм)

Виды сварочной дуги, исходя из среды горения:

  • Открытая (в воздухе)
  • Закрытая (под флюсом)
  • В защитных газах

Виды дуги по степени сжатия:

  • Свободная
  • Сжатая

Мы рассмотрели с вами виды сварочной дуги, исходя из различных характеристик. Чтобы научиться правильно работать сварочным аппаратом с помощью дуги, читайте следующие наши публикации.

Виды сварочных дуг



Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!


По наиболее важным техническим признакам различают следующие основные группы сварочных дуг:

Входящие в группы виды сварочных дуг характеризуются следующими основными особенностями.

1. В дугах прямого действия подлежащие нагреву или плавлению металлы являются электродами разряда и им передается кинетическая и потенциальная энергия заряженных частиц. Поэтому электроды весьма интенсивно нагреваются и плавятся.

Дуги косвенного действия располагаются у поверхностей подлежащих нагреву или плавлению изделий. Электродами таких дуг служат стержни из графита или вольфрама, не соединенные электрически с изделиями. Нагрев и плавление изделий происходит лишь за счет кинетической энергии сталкивающихся с ними частиц газа. Обычно такой нагрев мало эффективен, поэтому дуги косвенного действия применяются в тех случаях, когда требуется сравнительно небольшая теплопередача от дуги к изделиям.

2. В дугах с плавящимися электродами оба электрода в процессе осуществления сварочного процесса расплавляются, поставляя металл в общую ванну. Если один из электродов, будучи тугоплавким — вольфрамовым или графитовым, не поставляет металл в общую ванну, то дуга называется дугой с неплавящимся электродом. При увеличении тока дуги тугоплавкий электрод также может расплавиться, поэтому разновидности дуг этой группы определяются не только материалом электродов, но и режимом их горения.

3. Большинство плавящихся электродов дуги интенсивно испаряется. Пары, двигаясь от электродов в виде струи, почти полностью оттесняют из области разряда другие газы. Поэтому пары электродов определяют основные свойства таких дуг, что и обусловило их название. Когда же используются слабо испаряющиеся вольфрамовые, графитовые или искусственно охлаждаемые водой медные электроды, состав газа разрядной области с достаточной точностью определяется ее атмосферой. Последнюю образуют л ибо защитные газы — аргон, гелий, водород, СO2 и др., подаваемые в зону дуги для ограждения металла от воздействия воздуха, либо воздух при отсутствии такой защиты. Однако по мере увеличения тока слабо испаряющиеся электроды могут испаряться интенсивно, а «дуга в газах» может стать «дугой в парах», поэтому и в этой группе разновидности дуг также определяются их режимом.

4. Дуга считается свободной, если ее развитие в пространстве не ограничено до пределов, определяемых естественными свойствами дуги. При наличии таких ограничений дуга называется сжатой. Дугу сжимают, помещая ее в узких каналах и щелях, ограничивая размеры электродов, обдувая дугу струями газов или жидкостей и т. д.

5. Дуга считается установившейся, если длительность ее существования при заданных условиях заметно превышает время протекания в ней переходных процессов и параметры дуги уже не меняются во времени. Изменения силы тока, состава атмосферы, расстояния между электродами, положения в пространстве и т. д. характеризуют неустановившиеся дуги. Однако при сравнительно медленном изменении перечисленных факторов, когда каждому их мгновенному значению соответствуют параметры дуги, близкие к установившимся при этих мгновенных значениях, такими изменениями можно пренебречь и дуги считать установившимися. Таким образом разделение дуг анализируемой группы на два вида требует их тщательного изучения.

6. Дуга считается открытой, если вокруг нее отсутствуют преграды, кроме самих электродов, исключающие или затрудняющие циркуляцию газа в околодуговом пространстве, или задерживающие излучение дуги. В случае полного ограждения дуги от окружающего пространства она становится закрытой. Примером такой дуги является дуга под флюсом. Ее атмосфера состоит только из паров электродов и ограждения — флюса. Циркуляция газовых потоков в такой дуге ограничена, излучение дуги в пространство не проникает. Возможны полузакрытые дуги и т. д.

7. Для дуг постоянного тока характерны неизменность направления тока и, как правило, небольшие колебания его силы, обусловливаемые процессами в дуге.

В дугах переменного тока происходят непрерывные изменения направления и силы тока в соответствии с изменениями э. д. с. источника и процессами в дуге. Такие дуги угасают каждый раз при переходе тока через нуль и возобновляются снова в начале каждого полупериода питающего их переменного тока.

Реальные сварочные дуги характеризуются одновременно несколькими перечисленными особенностями.

Для примера на рис. 1 приведены фотографии дуг с плавящимися электродами в аргоне (а) и углекислом газе (б) и типичная осциллограмма (б). На концах электродов видны капли, меняющиеся, как показывают наблюдения, в объеме и по положению в пространстве. Периодически они перекрывают весь разрядный промежуток, вызывая короткое замыкание электродов и устранение разряда. При этом напряжение падает почти до нуля, а ток растет по законам, определяемым свойствами электрической цепи. Частота коротких замыканий и их длительность не постоянны После замыканий снова возбуждается дуга и т. д.

Сварочные дуги с плавящимися электродами и типичная осциллограмма тока и напряжения дуги

Рис. 1. Сварочные дуги с плавящимися электродами и типичная осциллограмма тока и напряжения дуги

Рисунок показывает, что, строго говоря, сварочная дуга с плавящимися электродами является неустановившейся дугой как по длине разрядного промежутка, так по режиму питания и положению в пространстве. В рассматриваемом случае она, возможно, несколько сжата струями защитных газов и содержит в своем составе некоторую часть паров электродов и т. д. Естественно, что изучение таких дуг весьма затруднительно. При их описании и, тем более, изложении теории неизбежна некоторая схематизация и идеализация процессов и условий существования разряда.

Лесков Г.И. «Электрическая сварочная дуга». 1970.

См. также:

Типы сварочных дуг

сварщик

В зависимости от схемы подвода тока, рода тока, числа элек­тродов и других признаков различают сварочные дуги прямого действия; косвенного действия; прямого действия с двумя элект­родами при трехфазном токе; сжатые.

Типы сварочных дуг

Рис. 2.6. Типы дуг: А — прямого действия, б — косвенного действия в—с двумя электродами при трехфазном токе, г — сжатая; /, 4—сварива­емые заготовки, 3 — электроды, 2 — дуги, 5 — сопло гоиелки

Дугой прямого действия (рис. 2.6, а) называется ду­говой разряд между электродом и заготовкой. В случае применения неплавяшегося электрода соединение выполняют расплавле­нием основного и присадочного металлов. Пои использовании плавящегося электрода сварочная ванна пополняется металлом электрода.

Дуга косвенного действия (рис. 2.6,6) представляет собой дуговой разряд между двумя неплавящимися или плавящи­мися электродами, а свариваемый металл не включен в электри­ческую цепь.

Дуга с двумя электродами при трехфазном токе (рис. 2.6, в)—это сочетание дуг прямого и косвенного действия: две дуги электрически связывают электроды с заготов­кой, а третья горит между двумя электродами, изолированными друг от друга.

Сжатая дуга (рис. 2.6, г) — это дуга прямого или косвен­ного действия с неплавящимся вольфрамовым электродом, сжа­тая кольцевой струей газа. Сжатую дугу получают в специаль­ных горелках — плазматронах (см. гл. 12) и применяют для рез­ки и сварки тугоплавких и других металлов.

Технические характеристики однофазных сварочных трансформаторов с нормальным магнитным рассеянием и реактивной обмоткой

Тип трансформатора /Характеристика ТСД-500-1 ТСД-1000-4 ТСД-2000-2 Напряжение холосто­го хода Ux.X, В 80 71 79 Продолжительность работы ПР, % 60 Номинальная сила сварочного тока /н, А 500 1000 2000 Номинальная мощ­ность …

Классификация сварки. Виды дуговой сварки

Классификация сварки. Согласно ГОСТ 19521—74, сварку ме­таллов классифицируют по физическим, техническим и техноло­гическим признакам. По физическим признакам (форме вводимой энер­гии, наличию давления и виду инструмента — носителя энергии) все виды …

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ СВАРНЫХ КОНСТРУКЦИЙ

Сварка является основным технологическим процессом из-, готовления всех видов металлических конструкций. Применение сварных соединений вместо клепаных или болтовых позволяет уменьшить массу (на 20…30 %), трудоемкость изготовления (на 20.. .30 %) …

Отправить ответ

avatar
  Подписаться
Уведомление о
