Контактная сварка и применение машин контактной и точечной сварки Статьи

Как известно, контактная сварка – это технологический процесс, при котором происходит соединение металлических деталей с помощью сварочного оборудования. Прочность соединения зависит от того, какой способ сварки был выбран: электрический (плавление), газоплазменный или холодный способ. Сварочные соединения бывают: стыковочные, внахлест, угловые, тавровые. Наибольшую распространенность получил электрический способ сварки.

Точечная сварка относится к одному из видов контактной электросварки металлических изделий нахлесточным сварным соединением. В зависимости от того, как расположены электроды по отношению к свариваемым заготовкам, она может быть как двусторонней, так и односторонней. Такой способ точечного соединения нашел применение в автосервисах, при ремонте автомобилей. Для осуществления сварочных работ требуется определенный сварочный аппарат.

Несколько аппаратов контактной сварки из нашего каталога

Машины контактной сварки классифицируется по типам сварного соединения и по типам тока, питающего сварочный трансформатор.

Так, машина шовной сварки (№1 на рисунке ниже) – используется для соединения металла сплошным швом, машина точечной сварки (№2) — для точечного соединения металла, а машина стыковой сварки (№3) применяется только для стыковой сварки оплавлением металла.

Контактная сварка — это соединение металла путем нагрева электрическим током и пластической деформации зоны соединения под действием сжимающего усилия.

Контактная сварка была открыта английским физиком Уильямом Томсоном в 1856 году. В России в 1877 году Бенардос Н.Н. разработал способы контактной точечной и шовной сварки. В промышленности такой вид сварки стала применятся с 1936 года после освоения серийного выпуска контактных сварочных машин.

Основные преимущества:

• Высокая производительность;
• Низкий расход вспомогательных материалов;
• Высокая надежность и качество сварных соединений;
• Невысокие требования к квалификации сварщика.

Точечная сварка — это основной способ контактной сварки. Она основана на зажиме свариваемых деталей в электродах машины точечной сварки или специальных сварочных клещах. Между электродами начинает протекать большой ток, который разогревает металл деталей в месте их контакта до температур плавления. Затем ток отключается и осуществляется «проковка» за счёт увеличения силы сжатия электродов. Точечная сварка в зависимости от расположения электродов по отношению к свариваемым заготовкам может быть двусторонней и односторонней.

Машина контактной сварки может быть стационарной, передвижной и подвесной. По роду тока в сварочном контуре сварочные машины делятся на переменного и постоянного тока. По способу сварки различают машины для точечной, рельефной, шовной и стыковой сварки. Любая машина точечной сварки состоит из механической и электрической частей, гидро- или пневмосистемы и системы водяного охлаждения.

Машины контактной сварки широко используется во многих отраслях современной промышленности и применяется в большинстве технологических и ремонтных работ, связанных со сваркой. Машина точечной сварки — это специальная машина, приспособленная для сварки конкретных конструкций и типоразмеров деталей. Пример такой сварочной машины — машина контактной точечной сварки кузова автомобилей, встроенная в автоматическую линию сборочного конвеера.

Для ознакомления с нашим ассортиментом машин точечной справки, посетите соответствующий раздел контактная сварка.

Запчасти для машин контактной точечной сварки

Главная » Каталог » Контактные шовные машины » Запчасти для машин контактной точечной сварки

Купить в г. Екатеринбурге запчасти для машин контактной сварки,

и станков шовной сварки. Запчасти для контактной сварки отечественных производителей завода «ИСКРА», и завода ООО «Контактная сварка» г. Санкт-Питербург.

Под заказ проставляем в Екатеринбург запчасти любых зарубежных производителей.

Предлагаем к рассмотрению, и так же можете купить в Екатеринбурге расходные материалы к машинам контактной, и шовной сварки.

Артикулы для машин стыковой, контактной, шовной сварки:

Ролик МШ-2201 8дя 221.010

Устройство электрод. МШ-2201 5дя 599.001

Вал карданный МШ-2201 5дя 209.003

Ролик МШ-2201 8дл 221.011

Ось МШ-2201 8дл 205.189

Ось  МШ-2203 ЕВИГ15334002

Ролик продольный МШ-2203 ЕВИГ711342021

Ролик поперечный МШ-2203 ЕВИГ711341049

Ролик продольный МШ-2203 ЕВИГ711342021

Диск МШ-2203 ЕВИГ711342020

Губка контактная МСО-201 ЕАИЖ741145005

Накладка МСО-201 ДШИБ741645001

Токоподвод МСС-1902 ЕАИЖ685551030

Токоподвод МСС-1902 ЕАИЖ685551031

Губка МСС-1902 ЕАИЖ741428002

Губка МСС-901 ЕАИЖ685173002(003)

Держатель шины МТР-1701

Держатель электроддержателя МТР-МТ

Защита шины МТР-1201-1701(латунь) комплект 2 шт

Защита шины МТР-2401-МТП(латунь) комплект 2 шт

Контакт прижимной токоведущий охлаждающий

Масловлагоотделитель б/у

МСО-201 ДШИБ.741645.001 Накладка

МСО-201 ЕАИЖ. 672112. 003-02 Трансформатор

МСО-201 ЕАИЖ.304131.010 Цилиндр

МСО-201 ЕАИЖ.306449.005 Блок подготовки воздуха

МСО-201 ЕАИЖ.741145.005 Губка контактная

МСО-201 ЕАИЖ.751311.001 Вал кулачковый

МСО-606 ЕВИГ.741.421.037 Губка контактная нижняя

Переключатель токов ПВП11-29

ПИСТОЛЕТ ТОЧЕЧНОЙ СВАРКИ 5 ШЩ.942.000 К МАШИНЕ К-264 ТИПА МТП-1210 УХЛ4

Площадка под КЭП-16 (без штуцера)

Площадка с распределителем под КЭП-16 (без штуцера)

Подшипник 6-510812Л

Привод оплавления

Пружина подшипника качения

Ремкомплект к цилиндру МТР-1701

Ремкомплект к цилиндру МТР-2401

Токоведущий кабель

Трансформатор для МСО-201 ТК-3.06К

Трансформатор к МТР-1701

Узел охлаждения электрода в сборе

Устройство регилировки МСО-201

Цанга 2500 м3 (Аппарат конденсаторной приварки шпилек SW2500)

Цанга 2500 м4 (Аппарат конденсаторной приварки шпилек SW2500)

Цанга 2500 м5 (Аппарат конденсаторной приварки шпилек SW2500)

Цанга 2500 м6 (Аппарат конденсаторной приварки шпилек SW2500)

Шина токоведущая, гибкая, длинная МТР

Шина токоведущая, гибкая, короткая МТР

Штуцер МТР d. 6 мм

Штуцер МТР d.8 мм

Электрод 21.023

Электрод изогнутый (690036)

Электрод к МТ-1602, 1928, 2201, 2202, МТР-2401, МТП-1110, 1410 для контактных машин

Электрод к МТР-1201

Электрод МШ-2203 (200х140) Ролики токоведущие, комплект 2 шт.

Электрод МШ-2203 (нижний для поперечной сварки) Ролик токоведущий

Электрод МШ-2203 (нижний) Ролик токоведущий

Электрод МШ-2203 Ролик токоведущий 200 мм.

Электрод МШ-3207 Ролики токоведущие, комплект 2 шт.

Электрододержатель МТ-1928, 2202, МТР-2401 (комплект из 2-х)

Электрододержатель МТР-1701 (комплект из 2-х)

Стандартные посадочные размеры:

9,5-12,5

13,5-15,5

16-19,5

Размеры контактного пятна: от 5 до 35 мм.

Толщина подошвы электрода от 5 до 22 мм.

Изготавливаются из материала БРХ

zapchasti-dlya-mashin-tochechnoj-svarki

Справочный центр — Spot Weld, Inc.

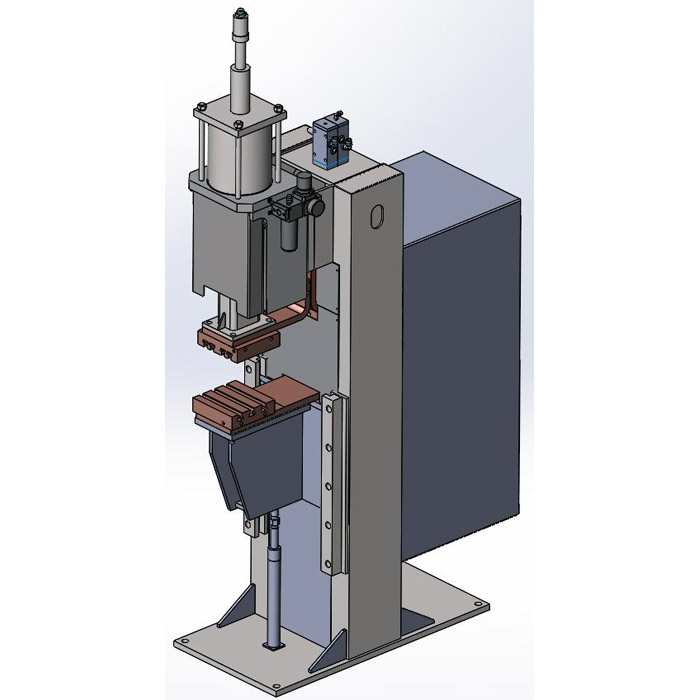

Аппараты точечной сварки с прессованием

Сварочные аппараты прессового типа станут вашим самым универсальным типом контактной сварки.

Это рабочая лошадка отрасли. Главное, что нужно понять о сварочных аппаратах типа Press (и чем они отличаются от сварочных аппаратов типа Rocker Arm), заключается в том, что верхний поршень опускается линейно. Это не похоже на сварочный аппарат типа Rocker Arm, чьи сварочные электроды эффективно вращаются на месте.

Некоторые случаи, когда сварщик типа Press действительно вступает в игру, когда:

• Приварные шпильки или приварные гайки
• Применения с высоким усилием электрода
• Выступающая сварка
• Использование специального инструмента для закрепления детали
• Необходима частая смена инструмента

Сварочные аппараты для точечной сварки в проекционном стиле

Основное отличие аппаратов для сварки в прессе от сварочных аппаратов в проекционном стиле заключается в нижнем колене. Сварочный аппарат для точечной сварки традиционно имеет круглое нижнее плечо, в то время как аппарат для проекционной сварки имеет нижнее колено коробчатой ​​конструкции для установки инструментов и приспособлений. Обычно плиты с Т-образными пазами устанавливаются на аппарат для рельефной сварки, чтобы обеспечить быструю смену инструментов. Вы когда-нибудь видели плиты с Т-образными пазами на вертикально-фрезерном станке или сверлильном станке? Это подходит для той же цели.

Если сварочные кронштейны используются на плитах, они должны быть квадратными, чтобы их можно было установить на плоскую поверхность. Аппараты для проекционной сварки без плит обычно также имеют квадратные рычаги.

«Выступающий сварочный аппарат» назван так потому, что во многих металлических штамповках используются «выступы» сварного шва на детали, чтобы обеспечить одновременное выполнение нескольких сварных швов или обеспечить качественный сварной шов. Для одновременной сварки нескольких сварных швов обычно требуется большее усилие сварки, чем для традиционной точечной сварки, поэтому требуется более прочная рама, чтобы предотвратить изгиб при более высоких усилиях.

Комбинированные аппараты для точечной сварки с прессованием и проецированием

Комбинированные устройства с прессованием и проецированием обычно имеют нижнее колено коробчатой ​​конструкции, которое удерживает круглую предплечье. Некоторые сварочные аппараты для комбинированной прессовой/проекционной сварки имеют как плиты, так и круглые сварочные рычаги, что обеспечивает наибольшую адаптивность.

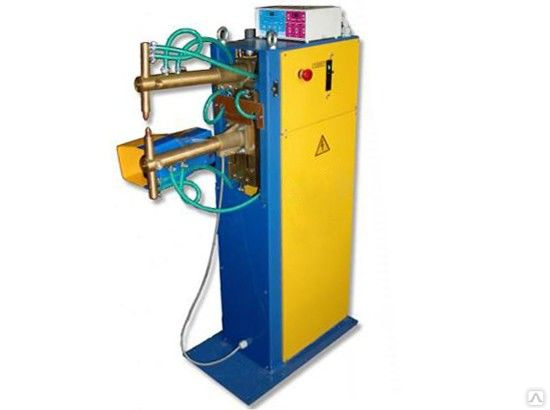

Аппараты для точечной сварки с коромыслом

Аппараты для точечной сварки с коромыслом, благодаря своей конструкции, как правило, являются наиболее экономичным типом аппарата для точечной сварки. По этой причине они также чрезвычайно распространены. Удачно названный, верхний рычаг сварочного аппарата с качающимся рычагом поворачивается на место, а электрод следует за дугой, по существу «раскачивая» верхний рычаг до тех пор, пока электроды не соприкоснутся.

Одним из преимуществ станка с коромыслом является возможность быстрого изменения глубины горловины станка простым изменением длины рычага. Это может быть полезно для цеха, которому в один прекрасный день может понадобиться сварить трубу тонкого сечения диаметром 36 дюймов, а на следующий день потребуется сварить материал большого сечения, и он может использовать меньшую глубину шва.

Еще одна вещь, которую следует отметить в отношении аппаратов для точечной сварки с коромыслами, заключается в том, что при изменении глубины горловины вы также изменяете силу электрода, которую способна создать машина.

Конечно, как и в случае с любым аппаратом для точечной сварки, увеличивая горловину аппарата или сварочный зазор, вы уменьшаете максимально допустимый ток аппарата.

Машины для сварки швов

Вообще говоря, машины для сварки швов будут использовать два медных колеса с приводом от двигателя. Медные колеса катятся друг о друга. Когда сталь (или другой листовой металл) помещается между двумя вращающимися колесами, а на медные колеса подается ток (с заданной силой), возникает «непрерывный» сварной шов. (Сварочный ток обычно импульсный, но конечным результатом является идеальное герметичное соединение).

Накатные ролики часто используются для сварки материалов с покрытием, таких как оцинкованные, алюминизированные и оцинкованные. Колесо с накаткой будет перемещаться по внешнему краю колеса (колес) по касательной и эффективно «очищать» свариваемую поверхность во время вращения колес. Иногда колеса с накаткой фактически приводят в движение шовные колеса.

A Машина для сварки швов сопротивлением по окружности сваривает слева направо (или наоборот, в зависимости от направления вращения двигателя).

Сварщик продольных швов с сопротивлением сваривает «внутри и снаружи» машины, с точки зрения оператора, стоящего перед машиной. Опять же, в зависимости от конфигурации машины, вы можете выполнять сварку с материалом, выходящим из машины, или с входящим материалом.

Скоростная шовная сварка использует модифицированный аппарат точечной сварки для выполнения нескольких точечных сварок подряд, слегка перекрывая друг друга, чтобы получился шов. Это можно сделать быстро, но это не так быстро и просто в использовании, как традиционный сварочный аппарат.

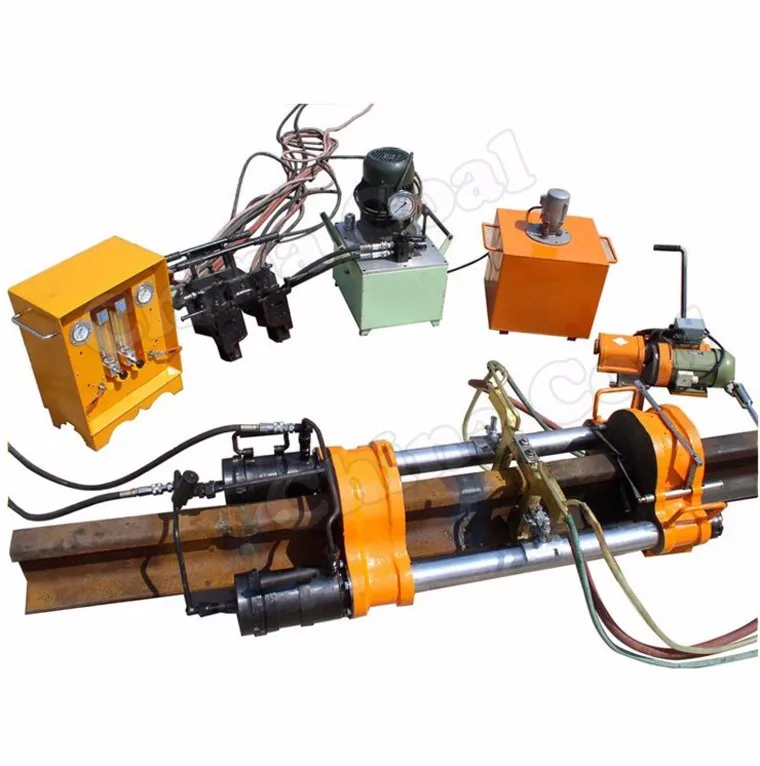

Аппараты для стыковой сварки

Аппараты для стыковой сварки используются для соединения двух концов профиля. Сплошная проволока, стержень квадратной/круглой/прямоугольной/шестигранной/другой формы, секции труб и многое другое можно сваривать встык. Удлинители буровой штанги, пильные полотна и формовочные машины с подачей проволоки используют в своем процессе сварку встык.

Другие типы сварочных аппаратов

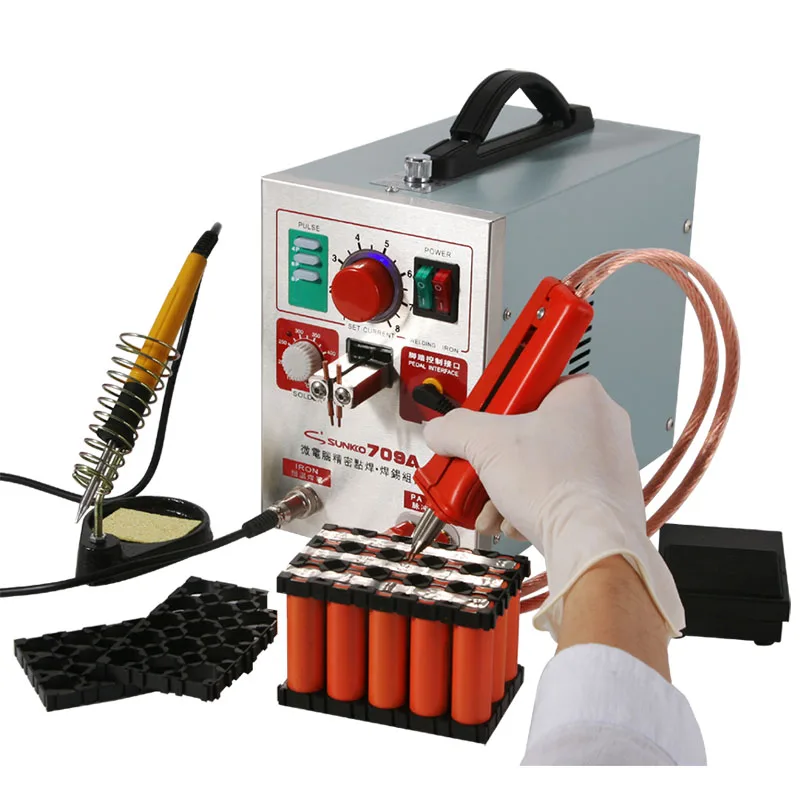

• Настольный сварочный аппарат
• Сварочный аппарат «Точка»
• Аппарат для стыковой сварки оплавлением
• Сварочный аппарат для тяжелых условий эксплуатации
• Сварочный аппарат с двумя головками
• Ручной сварочный пистолет
• Сварочный пистолет с сервоприводом
• Микросварочный аппарат
• Эконом сварщик
• Сварочный аппарат с емкостным разрядом
• Сварочный аппарат с несколькими пистолетами для сквозной сварки
• Среднечастотный сварочный инвертор постоянного тока (MFDC)
• Преобразователь частоты (Sciaky)

Аппарат для точечной сварки | The Roueche Company, LLC

Машина для точечной сварки | Компания Руэш, ООО

Категории

Товары

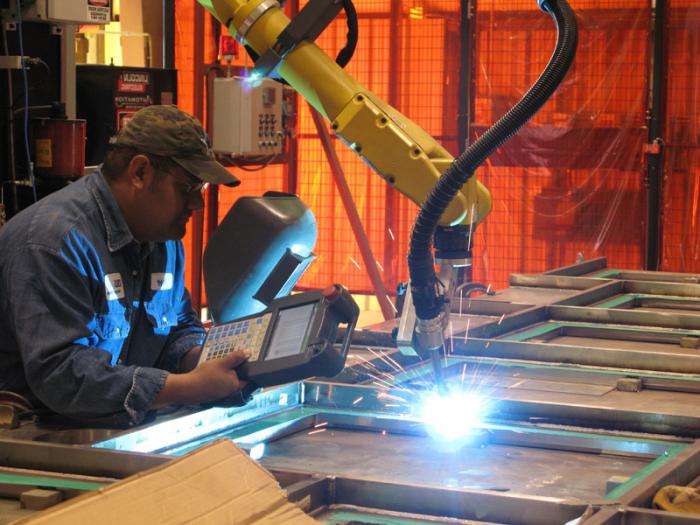

• Роботизированные сварочные системы и автоматические сварочные аппараты
• Стандартные сварщики
• Сварочные аппараты на заказ
• Сварочные аппараты StreamLine
• Восстановленные сварочные аппараты
• Сварочные аппараты TRC Flex
• Аппараты точечной сварки TRC

Специальная оснастка

• Специальная оснастка
• Металлообрабатывающее оборудование

Запчасти и аксессуары

• Кормушки для орехов
• Охладители воды
• Запчасти и аксессуары

TRC Ram-Style Press Projection / Машина для точечной сварки

Пресс-сварщики TRC

Новый инверторный пресс TRC MFDC

Пресс-сварщики TRC

Аппараты для точечной сварки TRC и коромысла

TRC Пресс-машины для точечной сварки поршневого типа: доступны с обычным инверторным управлением переменного тока или MFDC

Аппараты для точечной сварки с коромыслами для тяжелых условий эксплуатации TRC

Доступен в обычном преобразователе переменного тока или MFDC

Машины для сварки швов с круговой/продольной подвижной головкой

Эти машины будут изготовлены в соответствии с вашими требованиями.
