Электрическая схема котла

В последнее время стоимость централизованного отопления растет месяц от месяца, а качество предоставляемых услуг не всегда соответствует установленным нормам. В качестве выхода из положения многие жители сделали для себя выбор в пользу индивидуального отопления, в основе которого лежит котел и независимая разводка труб по жилищу. Хозяева ставят перед собой цель получить как можно более дешевое отопление с максимальной эффективностью и теплоотдачей. На данный момент в этой связи все большую популярность набирают одно- и двухконтурные газовые котлы отечественного и импортного производства. Отдельного внимания заслуживает схема электрического отопления, но целью этой статьи является объяснить, как работает электрическая схема котла, работающего на газу.

Современный газовый котел – это сложное электротехническое устройство, способное с помощью подводимого газа нагревать проходящую через него воду, которая, проходя через радиаторы, будет не только согревать комнаты, но и поступать к кранам горячего водоснабжения.

Газовые котлы, как известно, могут быть настенными и напольными, атмосферными и турбированными. В независимости, имеет ли оборудование один контур или два, любой из современных экземпляров снабжен довольно сложной электрической схемой, отвечающей за многие его функции. В этой статье мы рассмотрим основные его узлы, принцип их работы, предназначение и управление функциональными модулями и блоками. В окончании статьи мы приведем пример схемы электрического котла, который используется в качестве замены газовому оборудованию в регионах, где цена газа довольно высока.

Основные функциональные блоки котла

Перед тем, как приступить к описанию электрической схемы котла нам необходимо описать его основные функциональные блоки, а так же объяснить их предназначение и принцип работы. В качестве примера будем использовать известный и популярный газовый настенный котел Ariston модели City (для Италии) / Uno (для других стран) модификации 24MFFI. В данном случае 24 – это максимальная мощность подогрева горячей воды в кВт, M – комбинированная система отопления и приготовления горячей воды, FF – определяет наличие в котле закрытой камеры сгорания и применение дополнительного вытяжного вентилятора (котел турбированный), I – электронный контроль пламени горелки.

Открыв переднюю защитную крышку котла, мы увидим:

1. Реле с датчиком, определяющее давление воздуха, которое отслеживает состояние вытяжной системы и, в случае изменения давления за пределы допустимых границ, электроника отключает подачу пламени на газовую горелку, а индикатор внешней панели сигнализирует об ошибке. Это устройство называют релейным датчиком тяги.

2. Вентилятор – собственно, основной элемент «турбированности» котла, который осуществляет принудительную вытяжную вентиляцию продуктов горения газа, а так же дает возможность прикреплять к котлу довольно длинную вытяжную трубу. Причем прошивкой главного управляющего процессора предусмотрен неотключаемый режим предварительного управления вентиляцией, когда перед воспламенением горелки включается вентилятор. Если с ним возникнут проблемы, котел уйдет в ошибку.

3. Датчик температуры на выходе основного теплообменника (NTC) – очень важный элемент в электрической схеме любого котла, который контролирует температуру воды, передает данные в виде изменения напряжения на нем электронной плате управления. С помощью этого датчика котел может поддерживать постоянную заданную температуру на выходе, а так же сможет оперативно отключить горелку в случае неисправности отопительного водяного конура или отсутствия минимального давления воды в системе. Данный датчик имеет отрицательную температурную характеристику. При температуре в 0 С градусов его контакты имеют сопротивление 27кОм, а при температуре + 80 С, сопротивление датчика уменьшается до 1,5 кОм. Таким образом, при увеличении температуры воды на выходе теплообменника, на плату поступает большее напряжение управления, которое котел отрабатывает, уменьшая степень горения пламени. Датчик температуры организует обратную связь по температуре воды на выходе.

4. Электронная плата – основной контролирующий и регулирующий узел работы газового котла. На процессор платы приходят все напряжения с установленных датчиков, а так же подключены регуляторы температуры, индикатор давления/температуры и кнопки управления котлом. Электронная плата является «мозгом» котла. Ее описание и принцип работы мы рассмотрим ниже.

5. Расширительный бак – включен в контур отопительной системы как элемент регулировки избытка воды в случае ее неизбежного расширения при нагреве. За счет применения расширительного бака давление системы остается стабильным вне зависимости от температуры. Максимальная температура воды не должна превышать + 90 С градусов, а давление в системе не выше 3 bar.

6. Датчик температуры воды (NTC), приходящей по «обратке» в основной теплообменник (втекающей воды). Благодаря этому датчику процессор знает, насколько открыть газовую горелку и увеличить подачу газа, чтобы достичь подогрева воды в теплообменнике до заданного уровня.

7. Основной теплообменник – представляет собой змеевик с радиатором из цветных металлов (из меди или алюминия), в котором происходит подогрев воды с использованием специальной газовой горелки (8), расположенной непосредственно под ним. В теплообменнике предусмотрены отверстия для установки температурных датчиков 3 и 6.

8. Газовая горелка – управляется газовым клапаном, который представляет собой сложное устройство с управляемым процессором газовым портом. Газовый клапан состоит из: 1 основного газового порта, 2 управляющего порта, 3 модулятора давления газа (датчика, фиксирующего давления газа в системе). Газовый клапан — это очень сложное устройство, отъюстированное на заводе изготовителе. Его ремонт и настройка должны осуществляться только опытным и подготовленным специалистом.

9. Привод трехходового клапана – представляет собой 3-х выводное электромагнитное реле, которое переключает ход протекающей подогретой воды либо в отопительную систему, либо на кран горячей воды. Из-за ее плохого качества 3-х ходовой клапан часто ломается, в результате чего перестает работать отопление или из горячего крана течет холодная вода. Таким образом, происходит реализация и отопления, и подогрев горячей воды с помощью одного контура подогрева (котел одноконтурный).

10. Циркуляционный насос – производит прокачку воды по отопительной системе. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Со временем, из-за старения и качества воды «мокрый» ротор насоса имеет свойство подклинивать, поэтому на его передней части предусмотрен винтовой болт, под которым присутствует сам ротор, который можно провернуть отверткой и осуществить принудительный пуск. Данная заглушка предназначена для спуска воздуха из жидкой роторной камеры. Подклинивание насоса с уходом котла в защиту из-за перегрева теплообменника – второй признак того, что котел и, собственно, сам насос нуждается в чистке и ревизии. Первым признаком является ухудшение обогрева помещения котлом, в результате чего владелец вынужден увеличивать температуру регулятором.

Кроме указанных элементов в процессе розжига особую роль играет генератор искры со специальным трансформатором зажигания. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Он состоит из: 1 – вывода, подсоединенного к электроду розжига, 2 – крепление к датчику протока с заземляющим контактом, 3 – защищенным гнездом для подключения переменного сетевого напряжения 220 В.

Датчик протока воды – крепится за генератором искры и трансформатором зажигания непосредственно в систему ГВС. С помощью этого датчика система определяет наличие движения воды, а так же осуществляется контроль работы циркуляционного насоса. Как правило такие датчики бывают двух типов. Дешевые датчики имеют магнитный поплавок с герконом. Более дорогие модели – вентилятор и датчик Холла. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость.

Электронная плата управления и электрическая схема котла

Электронная плата управления

Как мы уже говорили, плата управления осуществляет полный контроль и управление всеми режимами и функциями нашего котла. В основе ее работы лежит фирменный микропроцессор, который управляет работой всей электронной части и память Atmel 93C56WP, в которую зашита прошивка котла. Блок питания аналоговый, со стабилизацией напряжения на «кренках». Он не имеет защит от перегрузки и превышения лимитов напряжения питания.

Именно поэтому стоит заранее побеспокоиться о специализированных сетевых фильтрах и барьерах. Это же утверждение касается любого другого котла. Для управления прессостатом, трехходовым и газовым клапаном, используются электромагнитные реле на 33 вольта. Утеря контроля пламени – основная болезнь этой модели. В этом случае необходимо проверить радиоэлементы, которые относятся к этой функции, а особенно неполярный конденсатор C903 на 0.1 мкФ х 275В (на рисунке внизу синий). Так же необходимо проверить рядом стоящие транзисторы, оптрон cny17-3 и обрыв резисторов мощностью 1 Вт. Так же можно воспользоваться схемой ниже. В различного рода проблемах часто бывают виноваты сами управляющие реле (при включении/выключении режимов котла они должны тихо щелкать), а так же микросхема ULN2003N, в которой находятся 7 ключей Дарлингтона. Сигналы с микропроцессора приходят на микросхему, усиливаются ею и передаются на реле.

Электрическая схема котла

Электрическая схема котла состоит из обозначения основных блоков электронных плат и радиоэлементов на них, которые участвуют в работе, настройке и управлении газовым котлом. На рисунке ниже:

А – регулятор температуры котла (по паспорту переключатель зима — лето), а по сути, переменное сопротивление, варьирующее напряжением управления.

B – кнопка сброса ошибки и перезапуска котла (Reset).

С – включение/выключение котла (Power).

D – кнопка включения режима комфорта.

E – сопротивление, регулирующее температуру горячей воды в кране.

F, G, H, I – светодиоды — индикаторы контроля работы или неисправности оборудования.

J – гнездо для подключения внешнего таймера

K и L – реле подачи питания на насос и трехходовой клапан соответственно.

M и N – реле управления вентилятором и газовым клапаном.

O – разъем подключения пульта управления.

P, Q, R, S – перемычки, которые устанавливают мощность искрообразования, задержки воспламенения, выбор температурного режима и плавного воспламенения с максимальной мощностью.

T – специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата.

U – питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.

А11 – датчик наличия пламени

Разъем CN301 содержит контактную колодку A02 – A05, к которой подключаются газовый клапан, привод трехходового клапана, циркуляционный насос, трансформатор розжига.

К разъему CN201 (контакты А06 – А10) подключаются температурные датчики подачи и возврата воды, датчик дымохода (прессостат), датчик протока воды, модулятор.

Перемычка CN102 в положении А позволяет настроить регулятором температуры отопления мощность воспламенения горелки котла при использовании разного газа (сжиженного или газообразного) с различной калорийностью. Во время настройки красный индикатор будет мигать. Настройка подразумевает регулировку давления газа. Согласно заводским настройкам она соответствует 60% от общей мощности котла.

CN101 в положении А отключает задержку воспламенения, в положении B – задержка на 2 минуты.

CN104 – устанавливает пределы потенциометра температуры отопления. В положении А это 38 – 44 градуса, в положении В это 42 – 82 градуса.

CN100 производится настройка максимальной мощности отопления и воспламенения.

Конечно, приведенный котел Ariston UNO 24MFFI далек от эталонного примера, однако он в большей части раскрывает суть работы многих настенных газовых котлов. О принципе работы котла, его функциональности можно более подробно узнать из сервисной инструкции, которую можно скачать в интернете.

Принцип работы и электрическая схема котла, работающего на электричестве

Судя по названию, становится понятно, что основным источником энергии для такого котла является электричество. Основным нагревательным элементом электрического котла является нагревательный элемент или ТЭН. Визуально такой котел ничем не отличается от обыкновенного газового котла, однако, принцип его работы полностью другой. Использование электричества позволяет удешевить его внутренний конструктив, но отказаться от основных датчиков температуры невозможно, поскольку это в значительной степени увеличит его аварийность. Именно поэтому в электрическом котле присутствует не менее сложная система электронного управления и стабилизации мощности ТЭНа. Электрический котел состоит из:

1. Воздушного автоматического клапана, стравливающего воздух и защищающий от «завоздушивания» системы.

2. Ограничителя температуры, защищающего систему котла и внутренние радиаторы помещения от перегрева.

3. Электронного пульта управления – представляющего собой специальную схему гибрида ПИД регулятора, анализирующую данные от различных датчиков котла и поддерживающую постоянную установленную температуру, а так же регулятора мощности. В самом простом варианте это тиристорная схема. В нашем случае это отдельная плата.

4. Управляемый электронным пультом управления регулятор мощности.

5. Термобак, в который встраивается нагревательный элемент. Производится из малоокисляемых цветных металлов.

6. Циркуляционный насос с «мокрым ротором» — нагнетает давление горячей воды в системе.

7. Водный узел – используется в связке с платой управления для подачи сигнала о достаточном давлении в системе и наличию циркуляции воды для подачи напряжения на ТЭНы.

8. Манометр – отображает текущее значение давления в системе.

9. Сбросовый клапан безопасности – в случае превышения критического давления (обычно более 3 бар) открывается и сбрасывает излишки воды в системе.

Данные котлы имеют высокое энергопотребление до 15 кВт. Поэтому их применяют большей частью для больших помещений и подключают к трехфазной сети переменного тока. На рисунке ниже представлен пример подключения электрического трехфазного котла.

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

• группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
• циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

• Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
• Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
• Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Как установить котел отопления в частном доме

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

• устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
• компенсирует увеличение объема теплоносителя из-за повышения его температуры;
• обеспечивает аварийную защиту, если показатель давления сильно подскочит;
• контролирует общее состояние системы: температура, давление;
• удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
• подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Что находится в составе обвязки и как это работает?

1. Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
2. Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
3. Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.
4. Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.
5. На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

1. Открытая однотрубная.
2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

• она наиболее простая в реализации – ее можно сделать даже своими руками;
• для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

• более чистый теплоноситель;
• быстрая циркуляция;
• удобство размещения элементов системы;
• долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

• гидродинамическая устойчивость;
• возможность скрыть трубопроводы в полах, стенах;
• отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

Одноконтурный настенный газовый котел: устройство, виды, схема подключения

Содержание

1. В каких ситуациях лучше устанавливать одноконтурный котел?
2. Устройство и принцип работы одноконтурного котла
3. Какой котел лучше: с открытой камерой сгорания или турбированный?
4. Одноконтурные конденсационные котлы

Введение

Несмотря на способность современных котлов отопления, производить горячую воду для санитарных нужд, существуют ситуации, когда требуется только отопительная функция, а переплачивать за дополнительные опции не хочется. Для этих целей прекрасно подойдет одноконтурный настенный газовый котел.

В этой статье мы расскажем о ситуациях, когда установка одноконтурного газового котла предпочтительнее, о его устройстве и принципе работы, а также о различных модификациях встречающихся в продаже.

В каких ситуациях лучше устанавливать одноконтурный котел?

Среди покупателей, настенные двухконтурные газовые котлы пользуются большей популярностью по вполне понятными причинам. Установка такого прибора позволяет одним махом решить две задачи: отопления и получения горячей воды. Несмотря на это существенное преимущество, бывают ситуации, когда монтаж двухконтурного котла нецелесообразен:

Фото 1: Подключение навесного одноконтурного газового котла к водонагревателю

1. Иногда горячая вода вовсе не требуется. К примеру вы устанавливаете отопительный газовый котел в производственном помещении или в доме, который уже имеет подключение к сети горячего водоснабжения. Зачем в таком случае переплачивать за дополнительные опции, которые к тому же довольно существенно увеличивают цену прибора.
2. Двухконтурный котел хоть и производит горячую воду, но в очень небольшом количестве. В тех случаях, когда этого объема недостаточно, разумным выходом из ситуации будет установка одноконтурного настенного котла в паре с накопительным бойлером.
3. В случае если требуется небольшое количество горячей воды, но сама вода, подаваемая в контур ГВС жесткая, также не рекомендуется использовать двухконтурные модели. Отложения на стенках вторичного теплообменника будут быстро приводить его в негодность, что потребует частого ремонта, а значит и дополнительных трат.

Во всех этих случаях следует устанавливать одноконтурный газовый котел, а при больших потребностях в горячей воде, подключать к нему в пару водонагреватель нужного объема.

Вернуться к оглавлению

Устройство и принцип работы одноконтурного котла

Одноконтурный газовый котел устроен довольно просто. Внутри него располагается камера сгорания с газовой горелкой и теплообменником, трехходовой клапан, циркуляционный насос, расширительный бачок. В нижней части настенного котла имеются патрубки для подключения к системе отопления и внешнему водонагревателю. Там же расположен клапан для подключения к газовой магистрали.

Фото 2: Принцип работы одноконтурного котла в системе отопления

Принцип работы настенного одноконтурного котла изменяется в зависимости от того, подключен внешний бойлер или нет. Если водонагреватель не подключен, насос качает теплоноситель в систему отопления, пока не поступит сигнал от комнатных термостатов о достижении необходимой температуры. При получении, сигнала газовый котел выключается и ожидает дальнейших распоряжений от терморегуляторов.

Фото 3: Схема работы одноконтурного котла с бойлером косвенного нагрева

В схеме совместной работы одноконтурного котла, бойлера и отопительной системы все происходит по-другому. Приоритет в этой цепи получает водонагреватель, а не система отопления. Если газовый котел видит, что температура санитарной воды в бойлере ниже положенных значений, трехходовой клапан переключает циркуляцию на водонагреватель, до тех пор пока температура в нем не достигнет установленных значений. После того как вода в бойлере нагрета, трехходовой клапан перенаправляет теплоноситель в систему отопления.

Неспособность параллельной работы настенного одноконтурного котла с отопительной системой и бойлером косвенного нагрева, пожалуй один из главных минусов этой схемы. Ведь в то время когда котел занят водонагревателем, дом фактически не отапливается. По этой причине рекомендуется устанавливать бойлер как можно ближе, к отопительному котлу, чтобы сократить время нагрева водонагревателя и избежать лишних теплопотерь.

Вернуться к оглавлению

Какой котел лучше: с открытой камерой сгорания или турбированный?

Выбирая одноконтурный газовый котел следует обращать внимание на то, каким способом в нем выводятся дымовые газы и подается воздух в камеру сгорания. В зависимости от этого, все настенные котлы можно разделить на устройства с открытой и закрытой камерой сгорания.

Одноконтурные котлы с открытой камерой сгорания работают на естественной тяге и требуют подключения к традиционной дымовой трубе. В них применяются атмосферные горелки, которые для работы используют воздух из помещения в котором установлен газовый котел. Эти отопительные приборы рекомендуется устанавливать в специально оборудованных нежилых помещениях с хорошим притоком свежего воздуха необходимого для горения.

Фото 4: Устройство одноконтурного настенного турбированного газового котла

Более современные и безопасные турбированные газовые котлы имеют закрытую камеру сгорания. По причине отсутствия естественной тяги, дымовые газы выводятся наружу с помощью вентиляторов, через небольшой горизонтальный коаксиальный дымоход, который легко можно подключить своими руками. Создаваемое при этом разряжение, затягивает по второму каналу дымовой трубы наружный воздух внутрь камеры сгорания для поддержания горения.

Одноконтурные турбированные котлы требуют постоянного подключения к электросети и не будут работать в случае отсутствия электропитания. Вся установленная в них электроника очень чувствительна и требует подключения газового котла к стабилизатору напряжения.

Настенные котлы с открытой камерой сгорания напротив могут быть полностью электронезависимыми. Они хоть и обладают низким функционалом, но зато могут без труда работать там, где подключение к электросети недоступно.

Вернуться к оглавлению

Одноконтурные конденсационные котлы

Не так давно, на рынке отопительной техники стали появляться конденсационные котлы с поразительной эффективностью. Разработчикам этих приборов удалось повысить и без того высокий КПД газовых отопителей.

Для повышения эффективности в них используется технология отбора тепла из влаги, содержащейся в дымовых газах. Все дело в том, что подаваемый в настенный котел газ, содержит определенный процент жидкости, которая испаряется в камере сгорания и выводится в трубу вместе с дымовыми газами. На испарение тратится полезная энергия, которую и пытаются компенсировать производители путем конденсации водяного пара на стенках теплообменника и отбора тепла из него.

Фото 5: Как работает газовый конденсационный отопительный котел

Конденсат является очень агрессивной средой и теплообменники из традиционных материалов здесь не годятся. Для производства элементов одноконтурных конденсационных котлов устойчивых к коррозии чаще всего применяется нержавеющая сталь.

Пока такие устройства стоят достаточно дорого и не подходят для традиционных радиаторных систем отопления. Конденсационные котлы предназначены для специальных низкотемпературных отопительных систем, которые пока тоже не получили широкого распространения.

В завершении нашего рассказа, предлагаем вам посмотреть небольшое видео о работе одноконтурных газовых котлов и способах их подключения:

Вернуться к оглавлению Заключение

Проектируя систему отопления, очень важно выбрать наиболее подходящий одноконтурный настенный котел, идеально подходящий под конкретную задачу. Мы надеемся, что наша статья немного структурировала ваши знания и поможет вам сделать правильный выбор.

Схема подключения двухконтурного газового котла

[adsense-vverh]


Содержание:

1. Общие сведения и подключение
2. Более сложные случаи
3. Принцип первый — подмешивание
4. Принцип два — буферный режим
5. Популярные модели систем отопления

Желание жить в уюте, пользоваться удобством в виде постоянного наличия горячей воды – вполне понятно. Нынешний уровень технического прогресса может легко удовлетворить такое желание. Есть достаточно много удобных инженерных решений, которые применимы даже для маленького домика или однокомнатной квартиры.

Схема подключения двухконтурного газового котла учитывает все возможности. Можно действовать согласно общим принципам либо снизить расход топлива и применить бойлер для системы горячего водоснабжения или контура отопления, где он будет служить теплоаккумулятором.

Общие сведения и подключение

Двухконтурный газовый котел представляет собой нагревательное устройство, оборудованное горелками и двумя теплообменниками. Работа построена таким образом, что возможно осуществлять нагрев нескольких контуров. Один используется для подачи горячей воды к радиаторам отопления или другим потребителям тепла, второй обеспечивает потребность в горячей воде.

Схема подключения двухконтурного газового котла к системе отопления довольно проста. Доступны к применению как гравитационная, так и принудительная циркуляция теплоносителя. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. Структура отопления может предусматривать разветвление на множество контуров потребления с помощью гидрострелок.

Проще всего рассматривать простые случаи, например, подключение отопительного агрегата к системе коммуникаций небольшого дома или квартиры. Фото схемы подключения двухконтурного газового котла представлено ниже.

Так выглядит самое простое подключение. К примеру, схема подключения двухконтурного газового котла Baxi.
В качестве запорной арматуры обычно применяются шаровые краны. Они надежны, обеспечивают долгий срок службы. Размер резьбы и ее направление зависят от конкретной модели котла, а также могут диктоваться потребностями обвязки.

Например, если используются трубы большого сечения при условии гравитационной модели циркуляции, краны устанавливают вплотную к котлу и используют переходники.

Более сложные случаи

Одним из решений, которое значительно улучшает использование газовых двухконтурных котлов, является бойлер. Он дает множество преимуществ:

• стабилизация температуры контура горячего водоснабжения;
• снижение потребление топлива;
• уменьшение общего износа оборудования вследствие более «плавной» работы;
• стабилизация работы системы отопления;
• нейтрализация или уменьшение влияния сбоев энергосети на температурный режим помещения.

В зависимости от конкретной модели применения можно достигать именно тех результатов, которые нужны пользователю. В качестве бойлеров могут использоваться:

• устройства косвенного нагрева с трехходовым клапаном;
• бойлеры с поддержкой температурного режима, предназначенные для работы в режиме буфера;
• электробойлеры.



Применение того или иного типа устройства зависит от возможностей газового котла. Их можно разделить на две достаточно большие группы:

• с независимым нагревом контура горячего водоснабжения;
• при подаче горячей воды контур отопления перестает поддерживать температуру.

У котлов простой конструкции работа организована таким образом, что открывание подачи контура горячего водоснабжения вызывает прекращение подогрева отопительной системы. Современные модели оборудуются раздельными змеевиками и могут обеспечить долгий подогрев воды без опасности, что отопительная система снизит температуру в помещении. В обоих случаях бойлер может помочь. Для поддержания работы отопительного контура подключение бойлера производится на основании двух разных принципов.

Принцип первый — подмешивание

В этом случае бойлер с трехходовым клапаном работает, в том числе, в роли модуля, регулирующего температуру. Вода нагревается в котле и поступает в систему отопления. Когда температура начинает превышать порог, установленный на бойлере, в контур отопления с помощью клапана начинает подмешиваться вода из бака. Так происходит «заряд теплоаккумулятора», поскольку горячая вода поступает напрямую в бак.

Это длится до тех пор, пока все содержимое бака не нагреется до указанной температуры. После этого бойлер перестает сообщаться с контуром отопления. При снижении температуры воды в системе трехходовой клапан вновь начинает подмешивать горячую воду из бака, чтобы поддержать систему отопления. Такая схема включения очень удобна, поскольку работает при любом типе циркуляции, включая гравитационный.

Настройка температурных режимов производится так, чтобы температура отключения бойлера находилась внутри предела «обратка – подача», который настроен для отопительного котла.

Принцип два — буферный режим

Для такого включения бойлера используется дополнительная система электронной регулировки, которая включает в себя насосы, клапана и температурные датчики. Принцип работы очень похож на предыдущий, однако, котел работает напрямую с содержимым бака бойлера, а дополнительный модуль регулирует режимы включения и температурный баланс системы отопления.

В случае использования бойлера для системы горячего водоснабжения, две основные схемы также рассчитаны на режимы подмешивания и работы в роли буфера.

1. Подмешивание. Базовый режим для большинства продаваемых на рынке бойлеров косвенного нагрева. Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Это самая распространенная схема подключения двухконтурного газового котла с бойлером, поскольку обеспечивается достижение сразу двух целей — экономия топлива за счет более ровной работы котла при отборе горячей воды, а также создание буфера для обеспечения плавной отдачи воды с ровной температурой.
2. Буфер. В этом случае используется электрический бойлер, а газовый котел работает как основной нагреватель для подогрева воды при резком отборе. В результате снижается расход газа, электроэнергия тратится только на поддержание температуры воды (гораздо меньше, чем для нагрева), а работа системы в целом обеспечивает плавный отбор воды в гораздо больших объемах, чем мог бы обеспечить электрический бойлер.

На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности.

Популярные модели систем отопления

[adsense-vstat]
Для отопления квартиры или небольшого загородного дома отлично подходят котлы с диапазоном мощности от 20 до 30 кВт. Подобные модели стоят довольно недорого, а при включении с бойлером смогут обеспечить очень серьезные потребности как в горячей воде, так и в температурном режиме помещения. Рассмотрим компактные и удобные настенные модели, популярные на рынке.

Модель	ARISTON Matis 24FF	FERROLI DIVAproject C24	BOSH WBN 6000-18RC RN
Диапазон тепловой мощности контуров	10-25	10-25	10-25
Номинальная тепловая мощность для контура отопления	25,8	23,5	18
Камера сгорания	закрытая	открытая	закрытая
Особенности	Примерно равные режимы работы контуров отопления и ГВС (25-27 кВт максимальной отдачи, 10-11 – минимальной)	Возможности дистанционного управления Горелка с соплами из нержавеющей стали	Широкий выбор параметров газа, низкое потребление

Как видно из таблицы, из сегодняшних предложений на рынке можно подобрать турбированный двухконтурный газовый котел под конкретные условия эксплуатации.
Вверх

При всей эффективности современного газового оборудования, бойлеры являются отличным способом сделать работу отопительной системы и ГВС гораздо лучше. Всего лишь нужно потратить сравнительно немного финансовых средств, которые довольно быстро окупятся.
[adsense-niz]

Хотите заказать строительство каркасного дома либо купить готовый? Обратитесь в компанию ДомКихот. Посмотреть предложение можно на www.domkihot.ru.

Схема подключения электрического котла ТЭН

Вступление

Вы планируете или уже купили прямоточный электрический котел, для системы отопления своего дома. Предлагаю, заранее познакомится особенностями подключения таких котлов, и посмотреть, как выглядит схема подключения электрического котла.

Об электрических котлах

Классическим электрическим котлом отопления, можно сказать котлом по умолчанию, тип которого не указывают, считаются электрокотлы с ТЭН нагревательными элементами.

ТЭН это аббревиатура трубчатого электрического нагревателя. Аналог, которого вы видите в электрическом чайнике со спиралью.

В зависимости от количества тэнов котла меняется их мощность. Так как тэны чаще стандартны, то мощности электрических котлов у разных производителей тоже стандартны. Это 6/9/12/14/18/21/24/28 кВт.

Стоит отметить, что понятие электрический котел, гораздо шире, чем только ТЭН котлы. Получили распространение индукционные и электродные котлы, которые также являются электрическими.

Схема подключения электрического котла

Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.

Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.

На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.

Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.

В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.

Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.

В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.

Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.

• Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.

• По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.

На практике

Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.

Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.

Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.

Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).

Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.

Вывод

Схема подключения электрического котла с ТЭН нагревателями рассмотрена. При элементарных знаниях электротехники собрать такой котел можно самостоятельно.

©elesant.ru

Еще статьи



Похожие статьи

Как правильно запустить котел отопления? Пошаговая схема для газовых и твердотопливных систем | Теплодар — котлы и печи для отопления и бани

Первый запуск котла отопления осуществляют, как правило, специалисты сервисного центра. Это одно из условий для постановки оборудования на гарантийное обслуживание. При первом включении котла мастер оценивает надежность отопительной системы и настраивает основные параметры ее работы. Он объясняет владельцу устройства, как им правильно пользоваться и при каких нарушениях следует обращаться к представителям сервисного центра.

Тем не менее, каждый владелец газового или дровяного отопительного котла должен иметь четкое представление о проведении первого запуска. Именно об этом мы расскажем в нашем сегодняшнем материале.

Подготовка отопительной системы к запуску

Вне зависимости от того, какой котел вы планируете включать — только что приобретенный или тот, который уже использовался, но «стоял без работы» на протяжении летних месяцев, — подготовительный этап пропускать нельзя.

Прежде всего, проведите визуальный осмотр магистрали и радиаторов отопления. Убедитесь, что на корпусе батареи нет механических повреждений. Проверьте стыки трубопровода — они должны быть герметичными, без трещин и подтеков. Оцените состояние дымоходной системы. При необходимости прочистите внутренние поверхности от сажи и ржавчины. Если труба повредилась, замените сломанные элементы на новые.

Схема отопительной системы в частном доме

Схема отопительной системы в частном доме

Наполнение системы водой

Убедившись, что оборудование готово к дальнейшему использованию, наполните систему теплоносителем. В качестве теплоносителя используется обычная дистиллированная вода комнатной температуры. Найдите подпиточный узел — как правило, он располагается в нижней части котла, недалеко от патрубка подключения холодной воды.

Чтобы корректно наполнить котел и радиаторы теплоносителем, придерживайтесь следующего плана:

1. В первую очередь, проверьте работоспособность кранов Маевского. Для этого откройте каждый из них.

2. Откройте кран подпилочного узла и медленно наполните систему теплоносителем. Очень важно, чтобы напор подачи воды был небольшим.

3. Большинство современных котлов отопления оснащаются манометром — следите за его показаниями во время наполнения системы.

4. Как только уровень давления в трубах достигнет 1,5-2 атм, подачу воды необходимо остановить.

5. Убедитесь, что из всех кранов Маевского начала течь вода. Это показатель того, что в системе не осталось воздушных пробок. Если из патрубков все еще идет воздух — подачу теплоносителя необходимо продолжать.

Важно учитывать, что у разных котлов отопления — свои показатели рабочего давления. Уточните этот момент в инструкции по эксплуатации.

Запуск отопительной системы

Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.

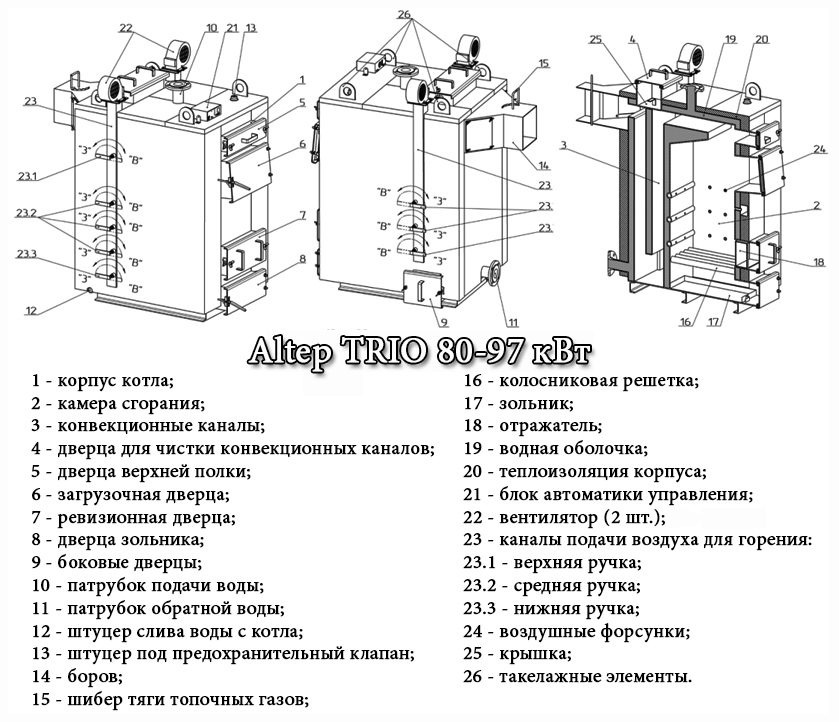

Твердотопливный котел

Запуск отопительной системы на дровах и угле производится следующим образом:

1. Убедитесь, что давление в системе составляет не менее 1 атм.

2. Откройте шибер, который блокирует доступ к дымовой трубе.

3. Положите растопочный материал на колосниковую решетку.

4. Загрузите топливо в камеру сгорания.

5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.

6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.

Схема запуска твердотопливного котла отопления

Схема запуска твердотопливного котла отопления

Газовый котел

Отопительное оборудование этого типа работает по другому принципу, поэтому схема его первого запуска выглядит следующим образом:

1. В первую очередь, убедитесь, что давление в системе достигло необходимо показателя. Для одних моделей это 2-2,5 атм, для других — 4 атм. Уточните эти данные в инструкции по эксплуатации.

2. Снимите лицевую крышку котла и найдите циркуляционный насос. Он представляет собой металлический цилиндр, в центре которого располагается широкий винт с прорезью под отвертку.

3. Подключите котел к сети и переведите рычаги электропитания в рабочее положение. Включится насос, и вы услышите специфический гул и бульканье — это циркулируют остатки воздуха в системе.

4. Возьмите отвертку и начните аккуратно откручивать крышку циркуляционного насоса. И открывшегося отверстия пойдет воздух — вам необходимо полностью выпустить его из системы.

5. Как только из насоса пойдет вода, закрутите крышку обратно.

6. Теперь система автоматически откроет электронный клапан подачи газа и включит электронный поджиг.

Схема запуска газового котла отопления

Схема запуска газового котла отопления

Первое время котел может издавать странные звуки — это вполне естественно. Остатки воздуха постепенно уйдут в расширительный бак, и система будет работать практически бесшумно.

Если у вас остались вопросы по первому запуску отопительного котла, обратитесь за помощью к сотрудникам компании «Теплодар».

Схема парового котла с деталями для манекена – Электротехника 123

Ниже приведена типичная схема парового котла для манекена с названием каждого компонента или детали котла . В первую очередь следует понимать, что существует множество видов и номенклатуры котлов. Например, паровой котел, комбинированный котел, котел Vaillant, водогрейный котел, газовый котел, электрический котел, котел Weil mclain, конденсационный котел, масляный котел, котлы Burnham, центральный котел, лохинварный котел, водотрубный котел, системный котел, котлы центрального отопления. , котел buderus, котлы bosch, котел biasi, котел ferroli, несравненные котлы, дровяной котел, паровой котел hartford, котлы utica, котел кроун и многие другие промышленные котлы.

Основная классификация котлов включает две категории: водотрубные котлы и жаротрубные котлы. Жаротрубные котлы полезны для небольших потребностей в паре, а водотрубные котлы полезны для использования на промышленном уровне.

Вкратце, основным назначением котла является кипячение жидкости, в основном воды, с целью получения пара для обогрева здания или работы оборудования с помощью пара под давлением или воды под давлением.

Чтобы сделать концепцию более понятной, пар, производимый в котле , может быть полезен для:

• Выполнение механической работы путем расширения ее в паровых двигателях или паровых турбинах и тепловых электростанциях.
• Отопление жилых и производственных зданий.
• Выполнение определенных процессов на сахарных заводах, в химической и текстильной промышленности.

Схема парового котла

На приведенной выше схеме показаны части котла, которые являются обязательными для конструкции и эксплуатации парового котла. Следовательно, каждая часть котла играет важную роль, и каждый, кто хочет узнать больше о котлах, может узнать больше на этой странице в последнем разделе.

Давайте сначала посмотрим основную информацию о котлах.Котел — это устройство, используемое для производства пара с заданным давлением и температурой путем передачи тепловой энергии, полученной при сжигании топлива, в воду для превращения ее в пар. Обычно котел представляет собой комбинацию устройств, используемых для производства, снабжения или рекуперации тепла, вместе с устройством для передачи тепла, доступного таким образом, нагреваемой и испаряемой жидкости.

Жидкость содержится в барабане котла, называемом кожухом, и тепловая энергия, выделяющаяся при сгорании топлива, передается воде, которая преобразует воду в пар при заданной температуре и давлении.

Обязательное крепление котла

1. Манометр
2. Плавкая заглушка
3. Паровой запорный клапан
4. Обратный клапан подачи
5. Продувочный кран
6. Люк и грязевые (смотровые) отверстия: и ремонт.
7. Два предохранительных клапана. Обычно используются следующие предохранительные клапаны: предохранительный клапан с собственным грузом, рычажный предохранительный клапан, подпружиненный предохранительный клапан и предохранительный клапан высокого пара и низкого уровня воды.
8. Две индикаторы уровня воды

Котельные Аксессуары

1. Economizer
5. Насос
7. Насос
9. Компания
10. Паровая ловушка

Преимущества Economizer

1. Температурный диапазон между различными частями котел уменьшен, что приводит к уменьшению напряжений из-за неравномерного расширения.
2. Если котел питается холодной водой, это может привести к охлаждению металла котла. Горячая вода проверяет это.
3. Увеличена испарительная способность котла.
4. Повышается общая эффективность установки.

Основные компоненты котлов

1. Корпус котла: Наружная цилиндрическая часть сосуда под давлением.  ГОРЕЛКА – Устройство для подачи топлива и воздуха в топку с заданными скоростями. Горелка является основным устройством для сжигания нефти и/или газа.
2. Грязевое кольцо или грязевой барабан: Пространство типичной цилиндрической формы на дне водного пространства. Там собирается осадок, ил и другие примеси.
3. Топка: Закрытое помещение, предназначенное для сжигания топлива.
4. Предохранительный клапан: Подпружиненный клапан, который автоматически открывается, когда давление достигает настройки клапана. Используется для предотвращения образования избыточного давления в котле.
5. Сепаратор пара: Устройство для удаления захваченной воды из пара.
6. Сетчатый фильтр: Устройство, такое как фильтр, для удержания твердых частиц и пропускания жидкости.
7. Смотровое стекло: Стеклянная трубка, используемая в паровых котлах для визуального контроля уровня воды в котле.
8. Слив: Соединение клапана в самой нижней точке для удаления всей воды из котла.
9. Подающий насос: Насос, подающий воду в бойлер.
10. Яма для золы: Яма для золы — это место, где скапливается пепел при пожаре.Пепел падает через колосниковую решетку в (часто) съемный ящик.
11. Решетка: Решетка представляет собой набор стержней или узких пластин в нижней части топки. Пепел падает через решетку в зольник.
12. Манометр: Показывает давление пара в котле.
13. Плавкая вставка: Работает как предохранительный клапан, когда в закрытом сосуде достигаются опасные температуры, а не опасные давления.
14. Обратный клапан подачи: Питательная вода высокого давления подается в котел через этот клапан.Этот клапан открывается только в сторону котла и подает воду в котел.
15. Паровой запорный клапан: Регулирует подачу пара наружу.

Схема газового котла: основы, которые должен знать каждый

Что такое схема газового котла ? Это схема, иллюстрирующая принцип работы котла. Это часть инструкции, которую всегда должен предоставлять производитель прибора, который вы собираетесь купить.Давайте рассмотрим схему и узнаем больше о том, как работают конденсационные и неконденсационные агрегаты.

Стандартный газовый прибор сжигает природный газ для нагрева жидкости и удовлетворения потребностей в горячей воде. При сжигании природного газа происходит химическая реакция, в ходе которой образуются два побочных продукта:

• двуокись углерода
• водяной пар

Сегодня их называют теплыми отходящими газами, которые проходят через дымоход, а затем выбрасываются в атмосферу.

Если говорить о конденсационном котле, то следует отметить, что он работает за счет скрытой теплоты воды, образующейся после сжигания топлива. Это помогает повысить эффективность. Устройство использует пар для сжигания топлива, а также извлекает дополнительное тепло, конденсируя пар в воду для рекуперации скрытой теплоты.

Такие агрегаты в основном используются для систем центрального отопления жилых помещений и способны компенсировать тепло, которое обычно теряется с отходящими газами.

Эти газы проходят через теплообменник, который охлаждает их, а затем конденсирует в жидкость, называемую конденсатом. Таким образом, он может легко покрыть некоторое количество тепла, которое может быть потеряно. Восстановленное тепло используется для подогрева холодной воды, которая возвращается из радиаторов, поступающих в котел. Хороший блок обеспечивает высокий уровень энергоэффективности, равный 90%. Показанная схема газового котла является лишь упрощенным вариантом того, что реально происходит внутри агрегата. Большинство производителей всегда предоставляют достаточно подробные схемы выпускаемых ими котлов.Они помогают неопытным пользователям узнать больше о том, как работают их устройства.

Как правило, такие котлы всегда подходят для использования при замене существующих газовых агрегатов. Сегодня существует множество напольных или настенных приборов, которые при необходимости доступны с расширенными вариантами дымохода.

Пожалуй, одним из главных преимуществ этого агрегата является довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратного потока, повышая эффективность.Дополнительным преимуществом является экономичность котла, так как большую часть отопительного сезона система значительно недогружена.

В настоящее время такие котлы становятся все более популярными из-за большой экономии, которую они обеспечивают. Тем не менее, многие люди заявляют, что они склонны к серьезным поломкам. Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же есть много доступных грантов, которые могут помочь сократить расходы.

Схемы газового котла

помогут узнать, как работает котел и соответствует ли он вашим потребностям в отоплении и ГВС.Сегодня они стали незаменимы при монтаже любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам его.



Как работает комбинированный котел? | Схема пароконвектомата

НЕ ПЫТАЙТЕСЬ самостоятельно установить пароконвектомат

Принцип работы комбинированного котла может быть очень сложным и требует наилучшей и максимально безопасной установки.Некоторые ошибочно думают, что, поскольку пароконвектоматы компактны и не требуют дополнительных баков, их достаточно легко установить самостоятельно. Мало того, что это чрезвычайно опасно, так еще и незаконно устанавливать комбинированный котел, если вы не сертифицированы. Нелегальные газовики ежедневно преследуются по уважительной причине. Даже если вы нарушили закон и установили комбинированный котел раньше, у вас все равно нет многолетнего опыта, знаний или правильного контрольно-измерительного оборудования для установки котла.А когда речь идет о газовых подключениях, невероятно глупо подвергать опасности свою жизнь или жизнь своей семьи.

Если вы решите проигнорировать наш совет и попытаетесь сэкономить несколько фунтов, нарушив закон, и установите котел самостоятельно, а ваш зарегистрированный друг, зарегистрированный в системе Gas Safe, распишется на этом, вы оба нарушите закон и можете столкнуться со значительным штрафом. штрафы, а также тюрьма. В интернете есть кабинетные эксперты, которые могут попытаться убедить вас сэкономить и установить котел самостоятельно.Как мы упоминали выше, самое главное, что вы подвергнете себя и свою семью опасности. Независимо от того, насколько хорошо вы понимаете, как работает пароконвектомат, ниже приведены некоторые причины, по которым вам НИКОГДА не следует устанавливать котел самостоятельно:

• Зарегистрированный инженер по газовой безопасности тратит 5 лет на обучение и достигает своего истинного уровня опыта через 5-10 лет.
По закону требуются анализаторы дымовых газов
• , стоимость которых составляет от 600 до 1000 фунтов стерлингов.
Анализаторы дымовых газов
• необходимо ежегодно калибровать и иметь сертификат.
• Необходимо проверить пригодность котла для объекта.
• Размещение котла должно быть безопасным и соответствовать требованиям газовой безопасности и строительным нормам.
• Необходимо использовать соответствующие материалы и фитинги, указанные производителем.
• Если вы не зарегистрированы в системе Gas Safe и делаете новое подключение газа к котлу = большие штрафы или тюрьма.
• Такое оборудование, как манометры, проверяет подачу газа и обеспечивает безопасное давление.
• Перед подключением котла необходимо проверить целостность газа.И снова один раз подключили.
• Испытание на сдачу и испытание на герметичность.
• Необходимо проверить и отрегулировать скорость потока.
• Инженеры по газовой безопасности должны оценить расход газа в котле и проверить давление газа и целостность дымохода.

ОБРАТИТЕ ВНИМАНИЕ:  Прочитав все вышеизложенное, вы все же решите рискнуть и самостоятельно установить котел и подключить газ, вы аннулируете гарантию на котел. (Помимо выплаты огромного штрафа или разделения тюремной двухъярусной кровати с вашим приятелем по газовому сейфу, который дал на это согласие).

Если вы хотите, чтобы ваш комбинированный котел установил сертифицированный специалист по газовой безопасности, или чтобы сертифицированный специалист по отоплению провел осмотр вашего имущества или ответил на дополнительные вопросы о том, как работает комбинированный котел, начните с получения онлайн-предложения. Просто введите свой почтовый индекс ниже и нажмите зеленую кнопку:

.

Части котла и их функции в котлах

Знание различных частей котлов поможет вам понять конструкцию котла и схему компонентов котла. Вам также будет легче узнать, как они работают.Итак, в этой статье от Linquip мы поговорим о различных частях котлов и объясним их функции в котельной системе простым для понимания подходом.

⇒ Посмотреть список котлов на продажу и их поставщиков ⇐

Определение котла

Котлы – это системы, используемые для нагрева жидкости (обычно воды) в закрытом сосуде. Его можно варить, нагревать или испарять. Затем вы можете использовать результат для различных целей или приложений для отопления, таких как приготовление пищи, нагрев воды, канализация, центральное отопление, выработка электроэнергии на основе котлов и т. д.

Котлы функционируют с системой тепловыделения, системой управления и системой распределения для достижения желаемого результата. Кроме того, различные части котлов являются одними из основных компонентов котла на тепловых электростанциях.

Основные части котлов

Существуют различные части, из которых состоит котел, и хотя они существуют уже некоторое время, а современные котлы более энергоэффективны, чем старые, некоторые из этих частей все еще такой же. Изучение различных частей поможет вам в ремонте и обслуживании вашего котла. Но каковы эти основные части?

• Камера сгорания или топка

Горелка создает в этой камере горение, которое нагревает теплообменник до нескольких сотен градусов. Топливо, которое сжигается в этой камере, различается. Керосин, мазут и жидкий пропан являются наиболее распространенными источниками топлива, используемыми в камере сгорания котлов. Топка или камера сгорания обычно изготавливаются из чугуна, чтобы выдерживать тепло и давление процесса внутри.Процесс повышает температуру внутри камеры до нескольких сотен градусов за очень короткое время, поэтому используемые материалы должны подходить для таких условий.

Сгорание в топке создает тепло, которое передается теплообменником для нагрева жидкости в резервуаре. Этот теплообменник передает полученное тепло жидкости без прямого контакта с водой.

Смотреть все Теплообменник на продажу

Другим пунктом в списке различных частей котлов является расширительный бак; этот небольшой бак отвечает за защиту котла от избыточного давления и обеспечивает его безопасность в процессе.

Одной из наиболее важных частей котла является горелка, в которой происходит смешивание воздуха с источником топлива, что приводит к сгоранию, которое обеспечивает необходимое количество тепла для нагрева жидкости. Они отвечают за инициирование реакции горения в системе электронным сигналом термостатов на горелку. Этот сигнал информирует систему о необходимости производства тепла. Горелка использует топливо, подаваемое из внешнего источника с фильтрующим механизмом.На горелке есть сопло, предназначенное для превращения этого топлива в спрей и воспламенения, которое инициирует горение внутри топки.

Аквастаты — это компоненты котла, отвечающие за подачу правильного сигнала на горелку о том, когда остановить или начать процесс. Они знают точное время по температуре жидкости в котле.

Обратный клапан действует как блок безопасности, пропуская поток жидкости только в одном направлении.

Эти части котла представляют собой трубы, отвечающие за подачу нагретого потока жидкости к распределительным точкам в котле.

Обратные линии отвечают за подачу охлажденной жидкости или охлажденного пара (который меняет свое состояние обратно на жидкую форму) обратно в котел для его повторного нагрева.



Последний элемент в списке различных частей котла, который мы хотим вам представить, это циркуляционный насос. Эта часть направляет горячую воду по всему котлу, чтобы помочь ей циркулировать к различным выходам в наших домах, офисах или других местах, где используется котел. Они используются в котлах, использующих горячую воду для отопления.

Подробнее о Linquip

Обслуживание деталей котла

Имейте в виду, что для получения максимальной отдачи от вашего котла вам необходимо заботиться о каждой части системы и следить за их исправностью. максимально эффективным и здоровым. Для этого вам необходимо назначить время для регулярного технического обслуживания (обычно ежегодного), а также для очистки котла, чтобы максимизировать его эффективность. Вы также должны удалить мусор и остатки из топки.

Держите все детали под контролем и попросите эксперта осмотреть эти детали на наличие повреждений и как можно скорее отремонтировать сломанные, чтобы избежать больших повреждений в будущем. Избегайте любых попыток ремонта котла самостоятельно, если вы не являетесь экспертом, потому что техническое обслуживание этих систем должно выполняться лицензированными специалистами. Поскольку они работают с энергией, теплом и процессом горения, каждая часть должна правильно обслуживаться и устанавливаться; поэтому оставьте эту деликатную работу экспертам, чтобы обеспечить вашу безопасность и безопасность системы.

В котлах предусмотрены и другие детали, которые помогают процессу, но упомянутые выше являются наиболее важными и используются в различных типах котлов, доступных на рынке. Таким образом, основы одинаковы, и если вы не уверены в котле, который хотите купить, вам нужно проверить эти дополнительные детали, а также конкретное применение, которое вы ожидаете от котла, чтобы выбрать правильный тип для вашего места без каких-либо трудностей.

Теперь, когда вы знаете все, что нужно знать о различных частях котлов, готовы ли вы узнать, как работают котлы? А если у вас есть замечания к этой статье или котлам в целом, напишите нам в разделе комментариев и поделитесь своим мнением со всеми.Возникли проблемы или вопросы по котлам? Присоединяйтесь к Linquip, и наши специалисты помогут решить ваши проблемы в мгновение ока!

Купите оборудование или запросите услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг



Принципиальная схема котла; 1 – пульверизаторы, 2 – паровой барабан, 3 – …

Контекст 1

… загрязнение поверхностей теплопередачи всегда было одной из основных проблем при эксплуатации угольных котлов электростанций. По оценкам, это важный источник потерь работоспособности и энергоэффективности тепловых электростанций, которые могут составлять 1% при нормальных условиях эксплуатации [1]. Исследовательский институт электроэнергетики (EPRI) провел исследование зольного обрастания в 1987 г. [2]. Собранные данные показали, что 7% установок страдают от частого загрязнения и 40% сообщают о случайных проблемах, из общего числа 91 пылеугольного коммунального котла в США.В последние десятилетия можно найти большое количество тематических исследований [3-5], свидетельствующих о постоянном интересе к этой проблеме во всем мире. Следствием засорения золы является снижение поглощения тепла, снижение паропроизводительности котла и потеря теплового КПД. Во многих частях мира для удаления зольных отложений всегда используется пар высокого давления и высокой температуры, а ряд сажеобдувочных установок постоянно запускается в соответствии с заранее определенной последовательностью и фиксированным графиком. Хотя частая работа сажеобдува может повысить эффективность, это приведет к перерасходу пара, увеличению затрат на техническое обслуживание и эрозии труб.Наоборот, слишком слабый обдув приводит к накоплению сажи и, как следствие, снижению теплового КПД. Поэтому традиционные для угольных котлов методы уменьшения засорения котлов в большинстве случаев не оптимальны без надлежащей оценки котлов. Поэтому оптимизация системы продувки сажи в соответствии с фактическими потребностями в очистке становится все более и более важной. Во-первых, необходима соответствующая оценка степени загрязнения золой каждой поверхности теплопередачи котла.Методы мониторинга становятся все более и более важными для изучения поведения котлов и влияния загрязнения золой в котлах угольных электростанций, и в последнее время они привлекли обширные исследовательские усилия [6-8]. Мониторинг зольного обрастания может осуществляться с помощью расчетов в режиме реального времени и специальной аппаратуры электростанции или комбинации обоих методов. В оперативных расчетах всегда необходимо рассчитывать теплопоглощение теплообменных поверхностей. Традиционным методом расчета коэффициента поглощения тепла является метод логарифмической разности средних температур [6].Однако это метод статического баланса, который не может показать динамическое поведение поверхностей теплообмена. В то время как специальные контрольно-измерительные приборы электростанций (например, измерители тепловых потоков [7]) могут хорошо отражать состояние теплопоглощения теплообменных поверхностей, обеспечивая непрерывный сигнал, они вызывают значительное увеличение затрат на датчики, установку и обслуживание. Существуют некоторые коммерческие инструменты мониторинга котлов (загрязнение золой) [8], но внутреннее поведение этих приложений неясно.Анализ ключевого переменные является инструментом, который часто используется для изучения поведения системы, или модели, а также для достижения зависимости выходных сигналов на каждом или некоторых из входных параметров [9]. Искусственная нейронная сеть (ИНС) недавно доказала свою пригодность для решения задач теплотехники [10, 11]. ИНС также использовалась в системном моделировании, идентификации, управлении, прогнозировании, энергосистемах и оптимизации [12-14]. ИНС также была предложена для борьбы с зольным обрастанием [15], но она не полностью используется для решения проблемы влияния переменных. Некоторые примеры являются важными изменениями приложений ANN и ссылки, сделанные в области энергетики [16]. В этой статье факторы чистоты (CF) определяются для измерения загрязнения золы поверхностей теплопередачи. Предлагается динамический метод массы и энергетического баланса для расчета поглощения тепла. Результаты показывают, что динамический метод может хорошо отражать динамический процесс поглощения тепла котла. Метод онлайн мониторинга также может хорошо отражать уровень загрязнения золы обычной поверхности теплообмена.Кроме того, анализ ключевых переменных на основе искусственной нейронной сети предлагается изучить внутренние поведения золы обрастания и тепловой эффективности. Требуемые входные параметры изначально были выбраны на основе экспертных знаний и опыта для первой модели ИНС (ANN модель I). Тем не менее, множество параметров модели ANN с основными переменными (ИНС модель II) было принято решение на основе анализа ключевых переменных для оптимизации между числом входных параметров и решил точности прогнозирования. Обе модели оказались достаточно хорошими в прогнозировании КПД котла и CF экономайзера. Однако модель ИНС II имеет меньше входных параметров, она больше подходит для «онлайновых» приложений. Эти исследования изучают внутреннее поведение системы продувки сажи таких заводов и устанавливают дорожную карту для дальнейших исследований оптимизации продувки сажи. Рассматриваемая система представляет собой угольный котел мощностью 300 МВт электростанции в провинции Гуйчжоу, Китай. Принципиальная схема котла с W пламени формы показан на фиг.1. Тип котла HG-1025/17.3-WM18, барабанного типа с паровым догревом. Имеет докритическое давление 17,3 МПа и естественную циркуляцию. Топится антрацитовым углем Цяньси и пламенем типа «W». Котел имеет четыре пульверизатора, два из которых в основном работают с изменением нагрузки, а два других всегда остаются постоянными. Котел производит 909,6 т/ч свежего пара с температурой 540 °С и давлением 17,25 МПа. Котел включает в себя одинарную топку, двухарочный свод и два пароперегревателя, два промежуточных подогревателя, один экономайзер и два воздухоподогревателя. Низкая теплотворная способность (НТС) угля колеблется от 16 до 21 МДж/кг. В течение периода, используемого для анализа в данном исследовании, LHV угля примерно постоянна, т.е. э. 17,8 МДж/кг. Конструктивно проверенный уголь котла — антрацитовый уголь Qianxi. С целью поддержания котла в чистоте в тракте теплопередачи котла распределено 66 паровых обдувочных аппаратов, в том числе 20 обдувочных аппаратов типа ИК, расположенных в левой, задней и правой стенках топки, 42 обдувочных обдувателя типа ИК, расположенных в поверхностей теплообмена в канале дымовых газов и 4 сажеобдувочных аппарата типа IKAH, расположенных в двух воздухоподогревателях.Мониторинг засорения золой дает возможность узнать эффект засорения котла и основу для оптимизации продувки сажи. Традиционно мониторинг котлов включает в себя оперативную оценку коэффициента теплопередачи поверхностей теплообмена. Поскольку общие коэффициенты теплоотдачи при работе котла уменьшаются, сравнение их со значениями, полученными при чистых поверхностях, позволяет оценить загрязнение котла. На рис. 2 показана архитектура модели мониторинга зольного загрязнения котла.Во-первых, состав дымовых газов рассчитывается по модели горения. Когда свойства дымовых газов в котле известны, доступная температура, давление и массовый расход на паровой и газовой сторонах позволяют рассчитать тепло, передаваемое в котле, посредством баланса массы и энергии на каждой поверхности теплообмена. Очевидно, что тепло, поглощаемое теплообменными поверхностями, зависит не только от поверхностного загрязнения, но и от эксплуатационных стратегий, особенно от изменения нагрузки. Поэтому, чтобы избежать нежелательных влияний, используется динамический баланс массы и энергии.Рассмотрено изменение запаса тепла как в металлической поверхности теплопередачи, так и в рабочем теле. Эти значения корректируются, чтобы исключить влияние изменения нагрузки. И тогда получается фактический коэффициент теплопередачи (AC). Кроме того, теоретический коэффициент теплопередачи ( TC ) получают методами теоретического теплового расчета. Наконец, сравнение между AC и TC дает значительный показатель загрязнения …

Котел Loeffler – конструкция, работа со схемой печь.В этом котле 2/3 перегретого пара используется для испарения воды в испарительном барабане, а оставшаяся 1/3 пара пароперегревателя используется турбиной. Для циркуляции пара в котел используется паровой циркуляционный насос.

Принцип работы

Его основной принцип работы заключается в испарении питательной воды с использованием перегретого пара из пароперегревателя. 2/3 всего пара, вырабатываемого пароперегревателем, поступает в барабан испарителя.Перегретый пар превращает питательную воду в насыщенный пар. И 1/3 часть перегретого пара используется турбиной для совершения работы.

Также читаются:

0
Строительство или основные части

Основные части котла Loeffler представляют собой

Источник изображения

Economiser:

Он предварительно нагревает подачу воды перед входом в испарительный барабан.

Испарительный барабан:

Расположен в нижней части котла.Он содержит смесительную насадку. Здесь питательная вода превращается в насыщенный пар с помощью перегретого пара из пароперегревателя.

Паровой циркуляционный насос:

Установлен между испарительным барабаном и радиационным пароперегревателем. Он обеспечивает циркуляцию пара в котле.

Радиаторный пароперегреватель:

Он перегревает пар с помощью излучения, производимого сгоревшим топливом в котле.

Конвективный пароперегреватель:

Конвективный пароперегреватель перегревает пар до желаемой температуры около 500°C.

Смесительная насадка:

Присутствует внутри испарительного барабана. Он смешивает пар пароперегревателя с питательной водой и испаряет их.

Читайте также:

 Работа котла Loeffler
• В котле Loeffler подающий насос нагнетает воду в экономайзер. Экономайзер предварительно нагревает питательную воду, после чего она подается в барабан испарителя.
• Барабан испарителя имеет сопла. 2/3 перегретого пара из пароперегревателя поступает в форсунки барабана испарителя и форсунки смешивают этот перегретый пар с питательной водой.Это превращает питательную воду в насыщенный пар. Этот насыщенный пар затем вытягивается из испарительного барабана паровым циркуляционным насосом и пропускает его через радиационный пароперегреватель.
• Радиационный пароперегреватель перегревает насыщенный пар с помощью энергии излучения, образующейся при сгорании топлива. Трубы радиационного пароперегревателя помещаются в топку. Теплопередача воде происходит за счет производимого излучения. После радиационного пароперегревателя пар поступает в конвективный пароперегреватель.
• Конвективный пароперегреватель размещается на пути горячих дымовых газов. Он перегревает пар, выходящий из радиационного пароперегревателя, до температуры около 500°С. Затем этот перегретый пар поступает в турбину и испарительный барабан. В этом котле 2/3 часть перегретого пара используется для испарения питательной воды в испарительный барабан, а оставшаяся 1/3 часть поступает в турбину.
• Котел Loeffler производит 100 т/ч пара при температуре 500°С и давлении 140 бар.
Преимущества
• Может использовать соленую воду для производства пара.
• Устранена проблема отложения отложений и накипи в трубах котла.
• Компактный размер.

СИСТЕМА ОТОПЛЕНИЯ ГОРЯЧЕЙ ВОДОЙ ОСНОВЫ И СХЕМА | ВСЕ О МАШИНОСТРОЕНИИ

Системы водяного отопления (рисунок ниже) передают тепло путем циркуляции нагретой воды в определенную зону. Тепло выделяется из воды при протекании через нагревательный элемент (змеевик, терминал).
После выделения тепла вода возвращается в котел для повторного нагрева и рециркуляции. Низкотемпературные водогрейные котлы ≤ 250 ° F. Высокотемпературные водогрейные котлы имеют температуру >250°F.

ПРЕИМУЩЕСТВА НАГРЕВА ГОРЯЧЕЙ ВОДОЙ ПЕРЕД ПАРОВЫМ
Системы водяного отопления производят тепло более стабильно , чем системы парового отопления. Вода в системе водяного отопления все время остается в трубопроводах.

Вода в трубопроводах нагревателя медленно нагревается и остывает, что обеспечивает равномерную выработку тепла.При падении давления в системе парового отопления пар покидает отопительные агрегаты, что приводит к более быстрой потере тепла, чем в системе водяного отопления.

Кроме того, система парового отопления имеет более длительное время восстановления производства тепла после отключения котла.

Котлы используются как в системах водяного отопления, так и в системах парового отопления. Системы водяного отопления, наиболее часто встречающиеся в работе HVAC, представляют собой низкотемпературные системы с температурой котловой воды, как правило, в диапазоне 170-200 градусов по Фаренгейту.

В большинстве систем парового отопления будет использоваться пар низкого давления, работающий при давлении 15 фунтов на кв. дюйм (30 фунтов на кв. дюйм и 250 °F). Типов и классификаций котлов существует великое множество. Котлы можно классифицировать по размеру, конструкции, внешнему виду, первоначальному использованию и используемому топливу.

Котлы, работающие на ископаемом топливе, будут работать на природном газе, жидком нефтяном (LP) газе или жидком топливе. Некоторые котлы настроены так, что рабочее топливо может быть переключено на природный газ, сжиженный нефтяной газ или мазут, в зависимости от цены и наличия топлива.

Конструкция котлов остается в основном одинаковой, будь то водяные или паровые котлы. Однако водяные или паровые котлы по своей внутренней конструкции делятся на жаротрубные и водотрубные котлы.

.
