Котел отопления своими руками – чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Содержание:

1. Котлы отопления для дома
2. Электричество и газ, как традиционные виды топлива
3. Альтернативные источники тепла и сухой остаток
4. Котлы отопления на дровах
5. Пиролизный котел своими руками
6. Котел на жидком топливе своими руками

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе, как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
2.  Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
3.  Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
4.  Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

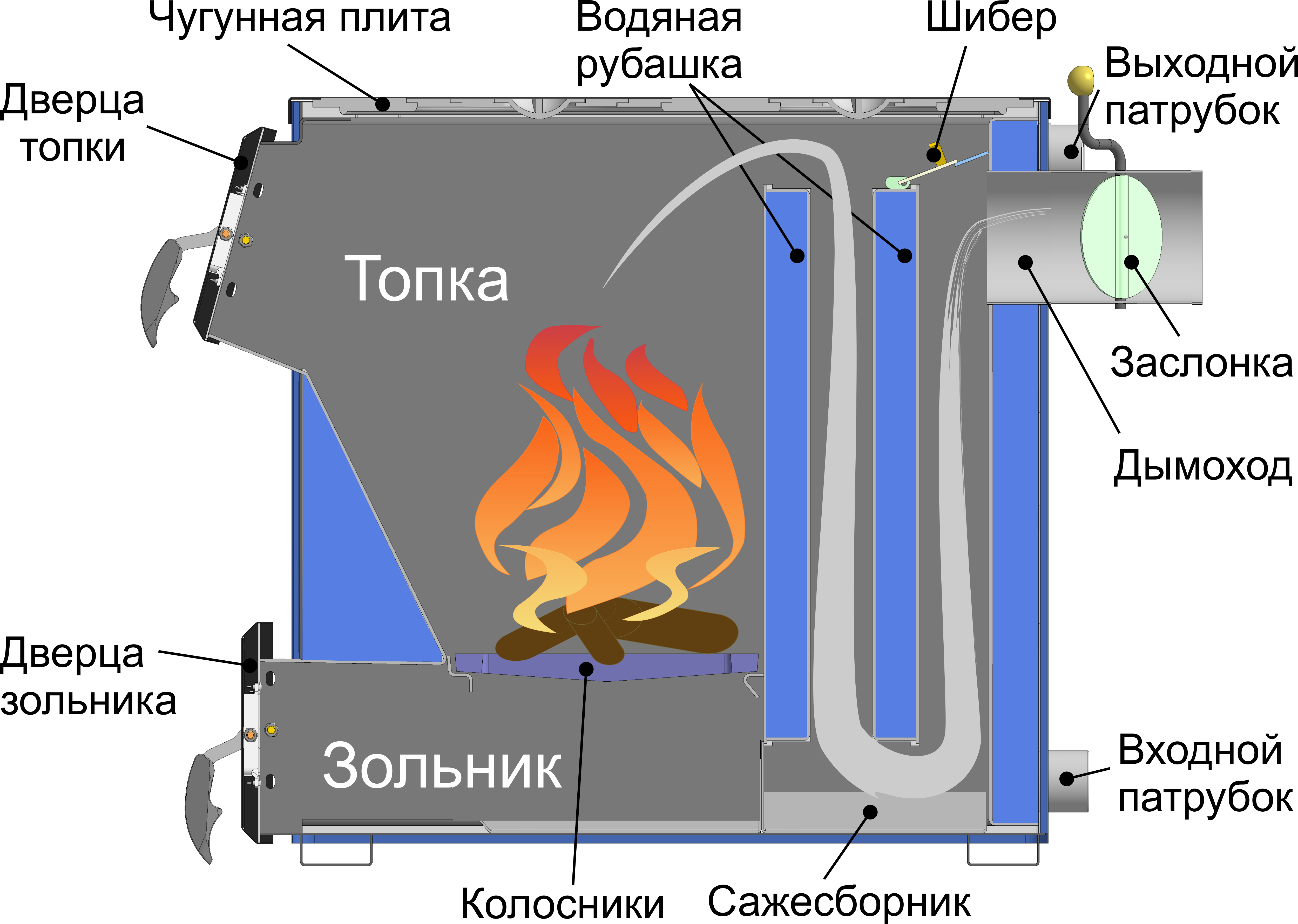

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

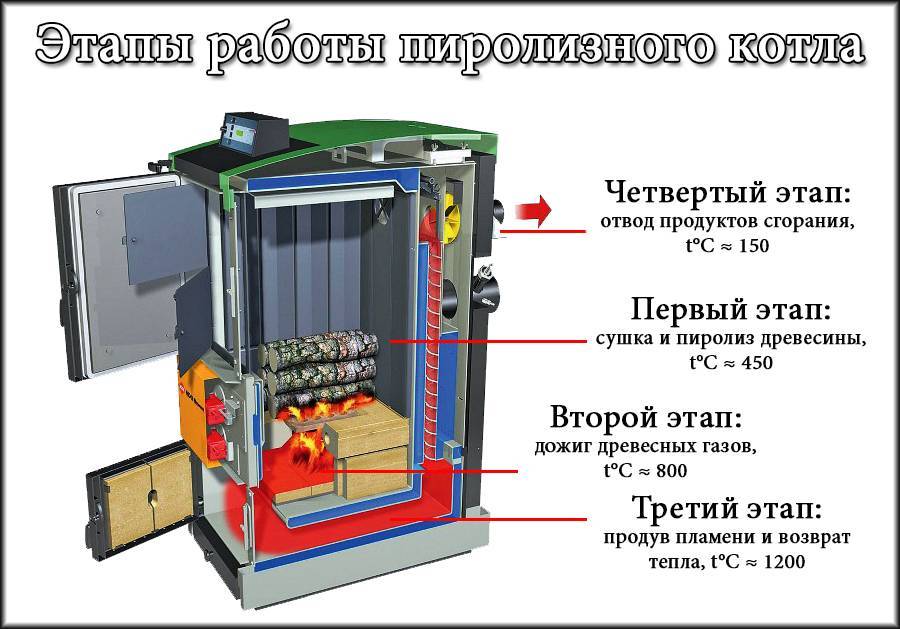

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Читайте также Теплоизоляция трубопроводов отопления,  Как увлажнить воздух в комнате без увлажнителя, Водяное отопление частного дома своими руками, Ветрогенераторы на 220В своими руками

чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком.

В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

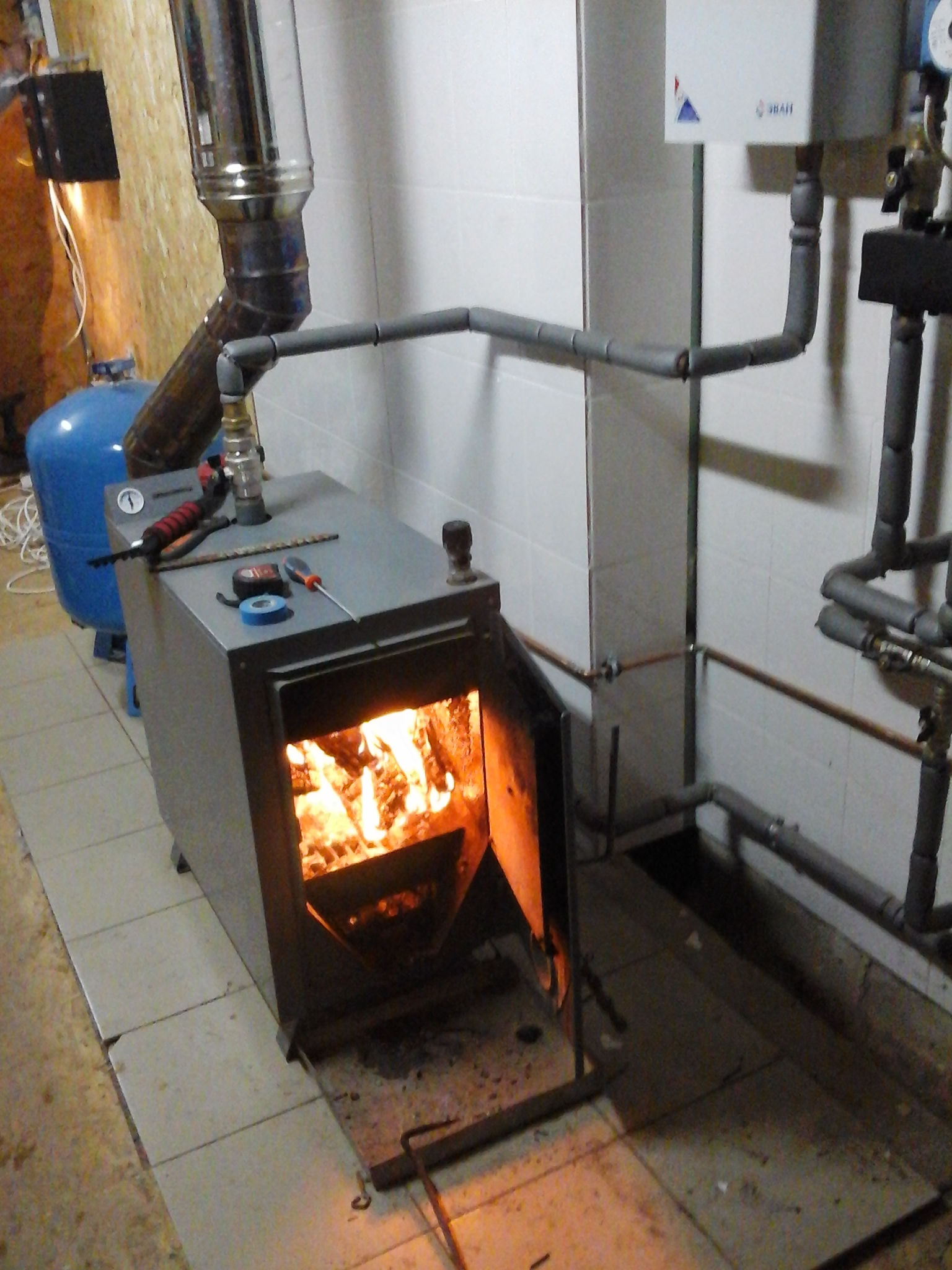

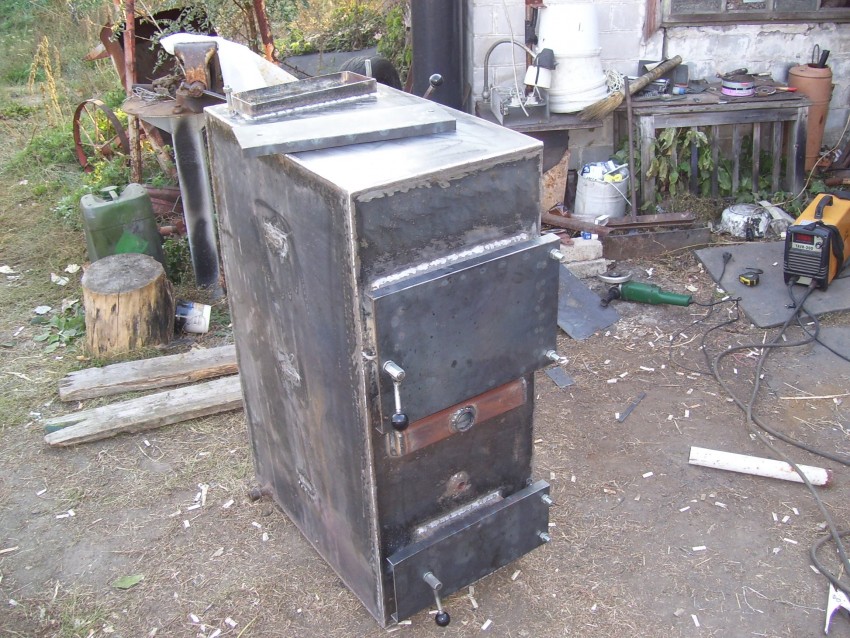

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на

самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Индукционный котел отопления своими руками: 2 варианта конструкций

Планируя систему отопления на даче, владельцы рассматривают множество технических решений, среди которых – вариант с индукционным котлом. Его установка позволяет экономить электрическую энергию, он не выделяет опасные для жизни вещества, а значит, экологически чист. Есть возможность создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед агрегатами, работающими на газе или твердом топливе.

Внутреннее устройство и принцип работы котла

Главное назначение оборудования – создание тепловой энергии из электрической при помощи специального агрегата. В отличие от ТЭНов, индукционные аппараты быстрее увеличивают температуру теплоносителя благодаря абсолютно другой конструкции.

Индукционные котлы эффективно используют в отопительных системах не только частных домов

Теплоносителем традиционно являются вода или антифриз, но иногда применяют и другие жидкости, обладающие необходимым свойством – проводимостью тока

В основе устройства – индуктор (трансформатор), имеющий два вида обмотки. Внутри возникают токи вихревого характера, следующие на виток (короткозамкнутый), который одновременно является корпусом. В результате вторичная обмотка восполняется запасом энергии, которую незамедлительно преобразует в тепло, отдающееся теплоносителю.

Устройство необходимо оснастить двумя патрубками: по одному из них будет подаваться охлажденный теплоноситель, по второму – выходить уже горячий.

Перегрева системы не происходит в связи с тем, что горячая вода постоянно отводится, а вместо нее поступает холодная

Схема котла заводского исполнения аналогична схеме самодельного оборудования

Если разбить принцип работы котла на этапы, получится следующая картина:

• Вода (или другой теплоноситель) поступает в котел.
• На внутреннюю обмотку подается электроэнергия.
• Под напряжением нагревается сердечник, а затем – поверхность.
• Теплоноситель нагревается.

Самостоятельно изготовленный индукционный котел, как правило, имеет простую конструкцию, поэтому он редко выходит из строя. Благодаря вибрации, которая сопровождает работу агрегата, исключено появление накипи, также являющейся частой причиной поломок. По такому же принципу работает заводское устройство:

Примеры конструкций самодельных вариантов

Вариант #1 — Пластиковые трубы+сварочный инвертор

Имея некоторые знания в области физики и владея кусачками, можно собрать элементарную индукционную модель самостоятельно.

Для этого необходимо приобрести уже готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для обогрева лучше выбрать более мощный аппарат. Катанка из нержавеющей стали или просто отрезки стальной проволоки подойдут в качестве нагреваемого элемента. Длина отрезков – около 50 мм, при диаметре 7 мм.

Медную проволоку можно приобрести в магазине. Обмотку со старых катушек лучше не использовать

Корпус (основа индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой немного менее 50 мм. К корпусу крепят два патрубка для поступления холодного и отдачи нагретого теплоносителя.

Внутреннее пространство полностью заполняют отрезками проволоки, с обоих концов закрыв металлической сеткой, чтобы они не рассыпались. Индукционная катушка изготавливается следующим способом: вокруг уже готовой пластиковой трубы аккуратно наматывают эмалированный медный провод – примерно 90 витков.

Самодельное устройство необходимо подключить к сети. Из установленного трубопровода вырезают участок трубы, а вместо него ставят самодельный индукционный котел. Его соединяют с инвертором и запускают воду.

Индукционный отопительный котел располагается вместе с остальным оборудованием — в бойлерной

Важно заметить, что индукционные котлы отопления работают только при наличии в системе теплоносителя, без него пластиковый корпус расплавится.

Вариант #2 — конструкция с трансформатором

Для изготовления данного агрегата потребуется аппарат для сварки, а также трансформатор (трехфазный) с возможностью фиксации.

Необходимо сварить две трубы так, чтобы они в разрезе были похожи на бублик

Данная конструкция выполняет и проводниковую, и нагревательную функции. Затем наматывают обмотку, прямо на корпус котла, чтобы он работал более эффективно, несмотря на малый вес и размеры. Схема нагрева теплоносителя стандартна: он получает тепловую энергию при контакте с обмоткой.

Как и более простой вариант, сложная модель оборудуется двумя патрубками – для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепловой энергии. Кожух также можно сделать самостоятельно.

Особенности установки и эксплуатации

Для монтажа индукционной установки подходит отопительная система закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Распространенные пластиковые трубопроводы также подходят для установки самостоятельно изготовленного котла.

При монтаже следует соблюдать безопасные расстояния до ближайших предметов: до других приборов и стены – 300 мм и более, до пола и потолка – 800 мм и более. Около выводного патрубка разумно разместить группу безопасности (манометр, клапан сброса воздуха).

Заземление – еще одно обязательное условие установки индукционного котла.

Смастерив индукционный котел своими руками, в скором времени можно увидеть результаты своих трудов: он будет исправно работать длительное время, не уступая заводскому исполнению. Сложный в изготовлении, но экономичный в использовании, он не требует дополнительного обслуживания, главное – соблюдать условия эксплуатации.

Оцените статью: Поделитесь с друзьями!

Электрический котел отопления своими руками: пошагово с фото

Инструмент, который понадобиться:

• сварочный аппарат, лучше инверторного типа;
• электроды 3;
• болгарка большая 230 диск;
• болгарка маленькая 125 диск;
• диски по металлу: 230*3, 125*1,5 и шлифовальный 125 диск;
• молоток;
• рулетка, мел и прочая мелочь.

По материалам:

1. труба диаметром 120 мм, длиной 65 см и толщиной не менее3 мм;
2. металлический сгон диаметром 1,25 дюйма, 2 шт;
3. металлический сгон диаметром 0,5 дюйма, 3 шт;
4. металлическая толстотелая пластина не менее 120*120 мм;
5. фум лента для герметизации резьбовых соединений;
6. тэны (на фотографиях их два, мощностью 1,5 и 0,9 кВт).

Демонтаж старого котла

Хочу вкратце рассказать, зачем я это сделал. На фото выше вы видите старый электрический котел, сделанный из газового баллона, занимал он много места, расположен неправильно, из-за большого количества воды в нем и наличия только одного тэна 1,5кВт зимой просто не справлялся со своей задачей. Последняя батарея была еле теплой. Обогреваемся электричеством из-за того что квартирный дом еще не газифицирован. Вот и решил его переделать с добавлением еще одного тэна.

Свариваем котёл

В качестве теплообменника, я взял обрезок трубы, в намеченных местах, что бы выходы совпали с выходами на батарее, прожег отверстия сваркой т. к. автогена у меня нет.

Отверстие нужно зашлифовать болгаркой и шлифовочным диском от шлака и наплыва металла.

На фото ниже подготовленные сгоны, их нужно вварить в сделанные отверстия.

Два сгона 1,25 дюйма я приварил вверху и внизу для подачи и обратки отопления.

Для изготовления дна, использовал металлическую пластину, которую потом приварил и в ходе работы, лишнее срезал большой болгаркой и зашлифовал маленькой.

Приваренная пластина.

Один из приготовленных пол дюймовых сгонов заварил в самом низу котла, в случае если нужно будет слить воду из всей системы.

Второй приварил для дополнительного тэна на 0,9 кв. Третий для расширительного бачка, который необходимо тоже установить, так как вода имеет свойство выкипать.

На фото изображены приваренные 2,3 сгоны.

Теплообменник готов, приступаем к монтажу тэнов

Как поставить тэн и что это такое

Тэн, который я буду монтировать внизу котла, далее вы поймете, как это сделать.

Так как сверла на полдюйма у меня нет и где только не искал не нашёл, решил воспользоваться сваркой.

В самом дне теплообменника прожег сваркой два отверстия для нижнего тэна.

Все потом зашлифовал также от наплывов металла и шлака.

Вставляем тэн в теплообменник, подкладываем резиновые уплотнители и большие шайбы, все скручиваем хорошенько гайками.

Тут главное не переусердствовать, иначе можно сломать тэн. Второй тэн я установил вверху, он около 50 см в длину с терморегулятором на фото далее вы его увидите.

Монтаж котла

Самая трудная часть работы позади, мне осталось все поставить на место и запустить котел.

Перед монтажом на резьбовые соединения нужно намотать фум ленту. Намотать нужно около 10 оборотов.

Далее все просто прикручиваем, как было задумано, «обратка» к «обратке», «подача» к «подаче», соединяем муфтами такого же размера и хорошенько затягиваем контргайки.

На сгон слива воды, прикручиваем пол дюймовый кран или металлическую заглушку, у кого что есть, я прикрутил заглушку, и вот что получилось.

В верхней части электрокотла вы видите тэн с терморегулятором.

Вот мы все смонтировали и приступаем к следующему этапу.

Подготовка к запуску котла

После проведенных выше работ, нужно подключить к электричеству нижний тэн. Все хорошо изолируем, я, к примеру, провод всунул в небольшую терм трубку и замотал изолентой.

На подходящих проводах, нужно обязательно поставить автоматы на 16 ампер и сделать заземление, все это я проделал. Верхний тэн включается прямо в розетку, так что мудрить ничего не пришлось.

Залил в систему воду, сколько понадобилось, и включил оба тэна. Результат превзошёл ожидания.

Через несколько часов верхний тэн пришлось выключить, из-за невыносимой жары в квартире. На фото показано как я измеряю температуру мультиметром. 76 градусов меня вполне устраивало.

Даже при минус 10 градусах на улице, работает только нижний тэн. В квартире 22-24 градуса, очень тепло. Все покрасил, и вот что получилось.

Надумаете сделать, что-то подобное — удачи вам в работе.

Индукционный котёл отопления своими руками — ВикиСтрой

О том, что такое вихревой индукционный водонагреватель известно давно. Исчерпывающую информацию вы можете получить из нашей статьи.

Заводские изделия всегда привлекают покупателя аккуратным внешним видом и удобством исполнения. Однако эти достоинства приходится щедро оплачивать из собственного кармана. Домашние мастера реагируют мгновенно, копируя магазинную продукцию в гаражах и на дому. В результате они достигают тех же показателей эффективности, но в несколько раз дешевле.

Вихревой индукционный нагреватель (ВИН) своими руками

Главная проблема любой системы с разностью температур — нагревательный элемент или реактор. Это место образования избытка энергии, которая передаётся напрямую (как в случае с электрическими тэнами) или преобразовывается (как в случае с ВИН).

Теоретически котёл можно собрать из большой герметичной кастрюли, к которой будут подключены две трубы (подача и обратка), насос и расширительный бак. Трубы мы мысленно соединяем с цепочкой радиаторов, а кастрюлю ставим на газовую плиту. Заполняем систему водой (или антифризом), включаем насос и поджигаем газ — котёл готов. Разумеется, КПД его будет относительно низок, поэтому стоит подумать над более дешёвым источником энергии, т. к. сама система вполне рабочая.

Для этой цели нам и пригодится микроволновый эффект, на котором основано действие индукционной плиты. Он хорош тем, что нагревает агент очень быстро, безвредно и безопасно. Теперь, если установить не гипотетическую, а реальную чугунную или стальную ёмкость на такую плиту, включить её в цепь отопления, можно греть трёхкомнатную квартиру, потребляя 1,8–2,5 кВт/час (мощность плитки). Для сравнения, начальная мощность электрокотла с тэнами — 6 кВт.

Стоимость индукционных электроплит

Название	Производитель	Количество конфорок	Мощность, Вт	Цена, у.  е.
Kitfort Кт-101	Китай/Россия	1	2000	65
Philips HD4959/40	Нидерланды	1	2200	115
Haus Muller 453	Китай/Швеция	1	750	100
Hendi (239780) KITCHEN LINE 3500 (проф.)	Нидерланды	1	3500	385
INDOKOR IN3500	Южная Корея	1	3500	231
ENERGY EN-914	Китай/Китай	1	1100	58
Oursson IP2310T/BL	Китай	2	2400/1800	215
KROMAX Endever	Швеция	2	2200/1750	285

Совершенствуем теплообменник

Разумеется, теоретическая кастрюля — лишь промежуточный вариант теплообменника. На практике он должен быть надёжным, дешёвым и компактным, ведь речь идёт об отоплении квартиры (небольшой площади — до 50 кв. м). Количество агента не должно превышать 40 литров. Под все вышеперечисленные требования более всего подходит плоский металлический бак размерами примерно 500х600х50 мм. Такую ёмкость можно сварить из профильной трубы 50х50.

Порядок работы:

Нарезать трубу 50х50 по 600 мм — всего 9–10 шт.

Сварить отрезки между собой стенка к стенке, чтобы получился ряд трубок.

Отрезок длиной в поперечный размер прорезать вдоль, изъять одну стенку из трубы.

Установить и приварить поперечный отрезок на манер коллектора гребёнки.

Аналогичным образом установить противоположную стенку.

Вварить в противоположные по диагонали плоскости фитинги на 1–1,5 дюйма.

Тщательно обварить конструкцию — она должна быть герметичной и все камеры должны свободно сообщаться.

Индукционный теплообменник своими руками, видео

Теплообменник готов. Теперь осталось включить его в систему и «поставить на огонь». Подвести трубы в нужное место домашнему мастеру не составит труда, но где найти это место в квартире? На наш взгляд оптимальный вариант — вертикальная установка в санузле. При этом плитку достаточно просто установить между стеной и теплообменником. Кстати, сам теплообменник тоже будет немного нагреваться, и этого будет достаточно для обогрева ванной комнаты.

Экономия на потреблении электричества

Потребление 2,5 кВт вместо 4–5 — прекрасный результат. Но его оказалось недостаточно для амбициозных и бережливых домашних мастеров. Но где взять дешёвую электроэнергию для плиты? Оказывается, ответ известен давно. Этот прибор называется инвертор, и он преобразовывает постоянный ток в переменный. С его помощью можно свести потребление тока для отопления практически к нулю.

Для уменьшения расхода энергии нам понадобится следующее:

Два аккумулятора не менее 190 А•час (лучше 250 А•час).

Инвертор на 4 кВт.

Зарядное устройство для аккумуляторов (24 В).

Трубы магистрали должны быть выполнены из немагнитного материала (пластик, алюминий, медь).

Аккумуляторы подключаем параллельно и ставим на постоянную «зарядку». Процесс, который происходит в электроцепи:

В аккумуляторах образуется постоянный ток, который подаётся на инвертор.

Инвертор преобразует постоянный ток в переменный 220 В.

Ток с инвертора подаётся на индукционную печь, которая работает в обычном режиме (расход).

Зарядное устройство постоянно подзаряжает аккумуляторы.

Видео — схема отопления с индукционным котлом

Таким образом, отопление квартиры обходится в оплату потребления зарядного устройства на 24 вольт, не считая расходов на работу циркуляционного насоса, который будет задействован в любом варианте.

Техника безопасности при установке индукционного котла и энергосберегающей цепи

Безопасных реакторов, энергоносителей, генераторов энергии не существует. Газ взрывоопасен, электричество может поразить человека или стать причиной пожара (КЗ). Микроволны минимально сказываются на здоровье человека: они активируют молекулы жидких веществ, нарушая естественные процессы в организме. Несколько простых правил помогут вам избежать даже минимального дискомфорта при использовании самодельного индукционного котла:

Микроволновые импульсы могут быть вредны для человека, если он продолжительное время находится ближе 50 см от работающего прибора. Если теплообменник установлен в ванной, отключайте плиту на время водных процедур.

Изолировать до 70% микроволнового излучения поможет сетчатый (ячеистый) экран из магнитного материала.

Аккумуляторы не следует держать в жилых помещениях и вообще внутри квартиры. Оборудуйте для этой цели место на балконе.

Стоимость деталей энергосберегающего блока

Название	Производитель	Показатель	Цена, у.  е.
Зарядное устройство 24 В
NEVATRONIC 24	Telwin, Италия	15 А	90
ЗУ1-24-8(5)	«СибКонтакт», Россия	15-18 А	135
Fubag SMART 130/24 027985	Fubag, Германия	12-25 А	150
«СанЭнерджи»	«СанЭнерджи», Россия	12-15 А	250
KARCHER Charge 24v	Karcher, Германия	25А	1685
Аккумулятор
Batbear 6СТ-190LA	«Алькор», Россия	190 А·час	190
Titan Standart 6СТ-190	Titan, Китай	190 А·час	225
MUTLU MegaCalcium	MUTLU, Турция	190 А·час	262
Mutlu Blue Silver 6СТ-190 евро	MUTLU, Турция	250 А·час	405
Инвертор
RDI 3000 ВА 24/230 В	RDI, Китай/Россия	2200 Вт	145
AcmePower AP-DS4000/12DC12V/AC	WMT Limited, Китай	4000 Вт	325
DMD-4000W 12 В	GuangzhouDemuda LTD, Китай	4000 Вт	345
«СОЮЗ» PI-4500W	«СОЮЗ», Китай/Россия	4500 Вт	490
UNIV-4200 12, 24VDC	Suzhou Universal-Power Co. , Ltd, Китай	4200 Вт	475
ИС1-24-4000 DC-AC	«СибКонтакт», Россия	4000 Вт	855

Носителю тепла (агенту) «всё равно», чем его нагреют, но для хозяина дома это имеет огромное значение, и выбор делается всегда в пользу экономии текущих расходов. В случае с индукционными приборами нагревание происходит при колебании магнитных волн. При этом тепло не передаётся от более нагретой поверхности к менее нагретой (как в тэнах), а образуется непосредственно в агенте — жидкости. Это и обеспечивает колоссальную экономию при отоплении.

Виталий Долбинов, рмнт.ру

Индукционный котел отопления своими руками: описание и видео

С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1 кВт электроэнергии, выработать он может только чуть меньше 1 кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова:  нагреватель при потреблении 1 кВт электроэнергии производит 1 кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение  — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

Подробнее о принципе работы индукционного котла читайте тут.

Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220 В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также  расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8 кВт а нужно 3 кВт).

Котел отопления из индукционной плитки или панели

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

• Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м² работала плитка, выставленная на 0,8 кВт. При -20^оС в комнате было +25^оС. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

  Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

• Второй простой вариант — сварить «котел» из металла. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. В видео ниже представлен пример с использованием индукционной варочной панели и двух металлических емкостей из металла толщиной 5 мм.

Такой вариант котла из индукционной плиты может сделать действительно любой. Только еще раз обращаем внимание — чтобы  жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

Прочитайте об индукционных котлах «Галан» и отзывы о них.

Итоги

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Котел отопления своими руками: описание и чертежи

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.

Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.

Пиролизные котлы длительного горения

Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.

Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.

Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:

• Камера загрузки дров.
• Колосник.
• Камера сгорания летучих газов.
• Дымосос – средство обеспечения принудительной тяги.
• Теплообменник водяного типа.

Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.

Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.

Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.

Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:

• Лист металла толщиной в 4 мм.
• Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
• Металлические трубы, диаметр которых составляет 60 мм.
• Металлические трубы, диаметр которых составляет 100 мм.

Пошагово алгоритм изготовления выглядит следующим образом:

• Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
• Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
• Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
• Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
• Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
• В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
• Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.

Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.

Как изготовить паровой котёл своими руками

Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы. Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.

Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.

Паровая система отопления состоит из следующих элементов:

• Водогрейного парового устройства.
• Стояков.
• Магистрали.
• Радиаторов отопления.

Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.

Читайте также: Газовый самодельный котел отопления.

Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.

В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.

Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:

• Трубы из нержавейки диаметром 10-12 см.
• Стальной лист из нержавейки толщиной в 1 мм.
• Трубы диаметром 10 мм и 30 мм.
• Предохранительный клапан.
• Асбест.
• Инструменты для механической обработки.
• Сварочный аппарат.
• Приборы для контроля и измерений.

Далее изготовление агрегата выглядит следующим образом:

• Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
• Делаем 12 дымогарных труб длиной 10 см.
• Делаем жаровую трубку 11 см.
• Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
• Привариваем к корпусу предохранительный клапан и коллектор.
• Теплоизоляцию выполняем при помощи асбеста.
• Оснащаем агрегат приборами контроля и регулировки.

Заключение

Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.

Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.

советов по усадьбе: лучистое тепло своими руками с котлом с ракетной печью — DIY

Мы с женой спроектировали наш дом для лучистого тепла своими руками. Я установил медные теплообменники в топку и трубу печи Fisher Grandpa Bear, в которой я вырос, и прокачал через них воду, чтобы нагреть наши лучистые полы. После тяжелой зимы, потраченной на кормление печи, я понял, что ракетная печь лучше подходит для наших нужд. (Ракетные печи — это эффективные печи, работающие на конвекционном топливе, работающие на биомассе, которые горят сильнее, чем обычные печи.)

Мне потребовалось два-три дня, чтобы построить то, что я называю ракетным котлом «Дракон». Он состоит из трех основных компонентов: камеры сгорания, в которой начинается горение; стояк, являющийся конвекционным двигателем, разжигающим печь; и два теплообменника. Нагретая вода хранится в резервуаре емкостью 330 галлонов отдельно от плиты. Я разработал закрытую систему, то есть вода не попадает в систему и не выходит из нее. Чтобы построить своего собственного «Дракона», отправляйтесь в местный склад и оцените детали из металлолома, избегая алюминия.

Узнайте больше об этом проекте котла с ракетной печью.

Материалы

• Сталь толщиной от 1⁄4 до 3⁄8 дюйма для основания / решетки
• Сталь толщиной от 1⁄16 до 1⁄8 дюйма для внутренних и внешних стен камеры сгорания
• От 1⁄16 до 1⁄ Сталь толщиной 8 дюймов для основания стояка
• Сталь толщиной от 1⁄8 до 1⁄4 дюйма для трубы стояка / соединительной трубы и внешней стенки стояка
• Две 50-футовые катушки с мягким слоем 1⁄2 дюйма медная трубка
• резиновый шланг 3⁄4 дюйма для горячей воды

Инструменты

• Молоток
• Сварщик
• Лобзик
• Сабельная пила
• Горелка
• Шлифовальный или плазменный резак для резки металла

Камера сгорания. Камера сгорания состоит из основания, решетки, внутренней стенки, теплообменника из мягких медных трубок и внешней стенки с крышкой. Диаметр вашей внешней стены должен быть примерно на 1 1⁄2 дюйма больше диаметра вашей внутренней стены.

Я построил основу, приварив часть старого водонагревателя к нижнему краю двухколесной проставки полуприцепа или тормозного барабана. Вы можете использовать все, что сделано из стали толщиной не менее 1⁄4 дюйма и имеет какую-то решетчатую / спицевую структуру, чтобы пропускать воздух и пепел.

Установите внутреннюю стенку камеры на основание для хранения дров. Я отрезал нижнюю и верхнюю часть старого 100-фунтового пропанового баллона.

Оберните 1⁄2-дюймовую медную трубку вокруг камеры сгорания, чтобы создать первоначальный теплообменник. Оставьте примерно 10 дюймов, выступающих за верхнюю и нижнюю часть внутренней стенки камеры. (См. «Теплообменники» ниже.)

Вырежьте выемку в нижней части внешней стенки камеры, чтобы медная катушка могла выйти через нее. Сдвиньте внешнюю стенку камеры вниз по медной трубке.Убедитесь, что крышка закрывает внешнюю камеру.

После того, как вы собрали печь, вам нужно разметить и вырезать отверстие в нижней юбке / решетке и вставить 2-дюймовую стальную трубу, которая будет служить воздухозаборником. Установите впускной патрубок под углом 45 градусов где-нибудь рядом с центром решетки. Часть мусора, выпадающего из печи, может быть горячим углем, поэтому важно, чтобы входное отверстие выходило вниз в огнеупорный контейнер.

Трубка стояка. Это вертикальная труба, в которой горячий газ и пламя поднимаются вверх, создавая сильную конвекционную силу, которая создает тягу.В то время как внешняя стенка камеры не требуется на стояке, если вы планируете выпускать воздух прямо из стояка прямо в дымоход, это добавит некоторую изоляцию, чтобы помочь более эффективно переносить тепло из стояка во вторичный теплообменник. Это также повысит безопасность сборки стояка и колена, которые могут раскалиться докрасна.

Подсоедините стояк к камере сгорания с помощью колена на 90 градусов (или сделайте колено на 90 градусов, отрезав трубу под углом 45 градусов).Сделайте опору и внешнюю стенку камеры для размещения стояка. Оберните 1⁄2-дюймовую медную трубку вокруг стояка в качестве теплообменника. Поместите дымоход прямо внутрь стояка, а вентиляцию — за пределы здания.

Теплообменники. Используйте медную трубку 1⁄2 дюйма. Если вы будете использовать развальцовку для подключения к водопроводу, не имеет значения, какой размер у вас медной (CTS) или размер хладагента. Оставьте трубку свернутой. Снимите все защитные резиновые колпачки с обоих концов и отложите их в сторону.Поверните катушку и отрегулируйте петли так, чтобы, когда катушка стоит вертикально, оба конца трубки были направлены вверх. Поместите один конец трубки в садовый шланг и включите его примерно на половину потока, пока из другого конца не потечет вода. Это вытеснит все пузырьки воздуха из трубки. Снимите шланг, стараясь удержать воду внутри шланга, и закройте колпачки с обоих концов. Поместите трубку в морозильную камеру примерно на 12 часов. Лед оттолкнет колпачки и выступит на пару дюймов с обоих концов.Этот шаг необходим для предотвращения перегиба трубки при ее сгибании вокруг стояка. Чтобы создать змеевик теплообменника для стояка, аккуратно распрямите примерно 20 футов трубки и прикрепите его липкой лентой к стояку.

Лента будет удерживать трубку на месте, когда вы быстро намотаете медь на стояк. В результате получится хитрая катушка, напоминающая самогонный аппарат. Повторите процесс аналогичным образом для камеры сгорания, поместив большую часть змеевика в нижнюю треть камеры, где будет концентрироваться большая часть тепла.Используйте проволоку вместо ленты, чтобы удерживать медь при намотке этой катушки.

Используйте хомуты для шлангов из нержавеющей стали, чтобы подсоединить 3⁄4-дюймовый резиновый шланг к обоим теплообменникам котла ракетной печи. Резиновый шланг должен выдерживать температуру до 212 градусов по Фаренгейту. Я использую стальной резервуар на 330 галлонов для хранения горячей воды. Вода, безусловно, является наиболее эффективной средой для хранения тепла, поэтому у нас есть примерно восемь часов буферного времени после того, как пожар погаснет, прежде чем наш дом начнет охлаждаться.Вода подается из дома в печь, из печи в резервуар и из резервуара обратно в дом. Еще одним преимуществом является то, что бак смягчает перепады температуры в печи. Это гарантирует, что я никогда не рискну подавать слишком горячую воду в трубопроводы из сшитого полиэтилена (PEX) в наших бетонных полах (которые рассчитаны на давление до 185 градусов).

---

Есть взлом? Если вы решили проблему с вашей собственностью, мы хотим знать об этом. Напишите свое исправление и отправьте его (с фотографиями) на адрес Letters @ MotherEarthNews.com .

Сделай сам Открытый дровяной котел (форум дровяных печей в Перми)

Спасибо за удар, Аллен! Я внес много изменений в котел с тех пор, как опубликовал эту статью и задокументировал это на видео. Вот мой плейлист на YouTube от начала до конца: https://www.youtube.com/playlist?list=PLq-ETrB2scGH8-PKQOL0MPwEeEro-gC_T

Видео №7 показывает старую изоляцию после того, как я снял ее с котла. Держится хорошо, за исключением самого верха, постоянное истирание при закладке дров было ему не по силам.

В этом году перешел на более подходящий материал. Я использовал одеяло из керамического волокна, покрытое твердой подкладкой, чтобы защитить его. Пока что дела обстоят намного лучше. Для тех, у кого нет широкополосного доступа для просмотра видео, у меня есть много фотографий в моем блоге: http://greenenergyexperimenter.com/wp/?cat=8

Вы заметите сильное вдохновение от периодического сжигания ракетных печей в видео и фотографиях. Эта установка создает больше горения с боковой / нижней тягой, чем с нижней тягой, как в коммерческих бездымных дровяных котлах.Огнеупорный кирпич в задней и вторичной камере светится от ярко-оранжевого до желтого, когда достигает полной температуры. Вторичные форсунки возвращают воздух в эту камеру независимо от того, работает индукционный нагнетатель или нет.

Со времени съемки моего последнего видео я смог раздобыть немного хорошо выдержанной древесины. Какая разница! Он горит бездымным светом в течение 5 минут после запуска. Когда включается индукционный вентилятор, он не дымит. При добавлении дров нет дыма. Я еще не видел, чтобы из дымохода выходила искра или пепел.Это была самая успешная дровяная печь, которую я построил, и я считаю, что она самая чистая. Никакого запаха горения древесины, и, в отличие от моего первого ракетного котла, не выделяется летучая зола (я знаю, что это угольный термин, но я имею в виду, что зола, которая уносится вместе с выхлопом, откладывается за пределами печи). Я планирую сделать новое видео с обновлением в следующую пятницу, показывающее, насколько хорошо он горит со всеми настройками, которые я сделал с момента последнего видео, и с использованием хорошего выдержанного дуба.

Самый большой минус — маленькая топка. Если на улице холодно (20F или ниже), мне нужно наполнять его каждые 4 часа. Это будет моим проектом в следующем году, наряду со строительством изолированного сарая для размещения котла для повышения эффективности.

Закрытая система | | Теплый пол своими руками

Введение

При таком подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу.Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление повышается, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к нулю,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторый антифриз поставляется «предварительно разбавленным». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Схема закрытой котельной системы

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с котлом «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете в качестве источника тепла обычный бойлер (температура воды 185 градусов), потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше представлена ​​наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу. Эта предварительно смонтированная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану. Таким образом, более прохладный теплый пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный манифольд для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить 50-75% затрат при эксплуатации своих насосов.

Вот ссылка для тех из вас, кто желает узнать больше о технических деталях удивительного циркуляционного насоса ALPHA.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода.Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте. Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает на Карибские острова и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые наружные дровяные котлы являются многотопливными системами (т. е.е. они могут сжигать древесину и газом или маслом) или у них есть встроенный теплообменник для подачи горячей воды. При таком типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема относится к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше).Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута. ), экономя много труда и / или дорогостоящих затрат на земляные работы (очевидно, что при постоянной циркуляции горячей воды в подающей и обратной линиях замораживание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в котле расслоение исключается. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная. Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда прокладывайте подающую и обратную трубы ниже линии замерзания.Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы.

Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по ОВКВ, компания DC Cheek Heating and Cooling, из Камминга, Джорджия.Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Поиск и устранение неисправностей газового водогрейного котла

Современные котельные системы для отопления дома — это системы Hydronic , то есть бойлер нагревает воду для циркуляции по дому.Хотя они тесно связаны со старыми системами паровых котлов, гидравлические системы состоят из труб, по которым течет горячая вода, которая излучает тепло через стальные радиаторы или соединители плинтуса, иногда называемые «ребристыми трубами». В этих системах, как только радиатор или конвектор плинтуса поглощает тепло от горячей воды, охлажденная вода возвращается обратно в котел для повторного нагрева, и цикл циркуляции воды продолжается. Системы паровых котлов работают аналогичным образом, но вместо горячей воды, протекающей по трубам, циркулирует пар перегретого пара.

Компоненты водогрейного котла

Понимание компонентов бойлера для горячей воды может помочь в устранении основных неисправностей. Котел немного сложнее печи с принудительной подачей воздуха, поскольку в нем больше деталей, клапанов и элементов управления. Однако газовые котлы довольно надежны, и когда возникают проблемы, они обычно связаны с расширительным баком или насосом (-ами) циркуляции воды. К основным компонентам котла для системы горячего водоснабжения (гидроники) относятся:

Сторона горячего водоснабжения

• Aquastat : термостат, регулирующий температуру воды в котле
• Газовый клапан и горелки : Узел сгорания, который нагревает водяную камеру
• Комбинированный манометр давления / температуры (тридикатор) : Контролирует температуру воды и давление
• Клапан подачи воды : Регулирует поток воды в бойлер
• Редукционный клапан : Автоматически поддерживает правильный уровень и давление воды на уровне от 12 до 15 фунтов на квадратный дюйм (psi)
• Вентиляционное отверстие : Автоматически удаляет нежелательный воздух из гидравлической системы.
• Клапан сброса давления : Предохранительный клапан, который автоматически открывается, если давление внутри котла становится слишком высоким.
• Расширительный бак : Допускает расширение воды при нагревании; существует два типа расширительных баков: горизонтальный (старый, больший) и диафрагменный (новый, меньший)
• Клапан регулировки потока : регулирует поток горячей воды в систему

Сторона возврата горячей воды

• Циркуляционный насос : Электронасос, который циркулирует воду по системе
• Сливной клапан : Клапан, который открывается для слива воды из бойлера

Стоимость дома.com

Котел не производит тепла

Если ваш котел вообще не производит тепла, проверьте следующие общие причины:

• В котле отсутствует питание : Сработал автоматический выключатель или предохранитель, управляющий топкой. Восстановите сработавший автоматический выключатель или замените перегоревший предохранитель.
• Низкий уровень воды : Поддерживайте уровень воды в бойлере наполовину заполненным. Автоматическая система наполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды при давлении от 12 до 15 фунтов на квадратный дюйм.Если нет редукционного клапана, запитывайте бойлер вручную, открывая кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на квадратный дюйм.
• Регулирующий клапан природного газа или пропана для горелки закрыт. : Убедитесь, что клапан открыт.
• Пилот не горит или неисправен. : повторно зажгите стоящего пилота.
• Неисправность электронного розжига горелки : На котлах без постоянного запальника устраните неисправность электронной системы розжига.
• Термостат неисправен. : Убедитесь, что термостат находится в режиме нагрева и установлен на соответствующую температуру. Попробуйте переместить настройку термостата на несколько градусов выше или ниже. Если это не помогает, устраните неисправность термостата.

Котел плохо греется

Общие проблемы, из-за которых котел может не нагреваться должным образом, включают:

• Неправильный уровень воды : Это наиболее вероятная причина, если изменение теплопроизводительности было внезапным.Проверьте показания тридикатора (комбинированный датчик давления / температуры). Если давление воды ниже 12 фунтов на квадратный дюйм, необходимо добавить воду в систему. Автоматическая система заполнения котла, управляемая редукционным клапаном, должна поддерживать необходимый уровень воды от 12 до 15 фунтов на квадратный дюйм. Если нет редукционного клапана, подайте питание в бойлер вручную, открыв кран подачи воды, пока давление в бойлере не достигнет 12 фунтов на кв.
• Минеральные отложения накапливаются в котле и теплообменнике : Это вероятная причина, если изменение было постепенным. Промойте котел или вызовите специалиста по ремонту.
• В расширительном бачке слишком много или слишком мало воды . Бак должен быть должным образом наполнен воздухом, чтобы предотвратить закипание (см. Ниже).

pixonaut / Getty Images

В расширительном баке избыток воды и недостаток воздуха

Обычно это происходит из-за неправильно заправленного расширительного бачка. В старых котельных системах стальной расширительный бак может быть расположен на чердаке или подвешен между балками в подвале.В более новых системах диафрагменный расширительный бак может быть прикреплен к трубопроводу котла рядом с котлом. Расширительный бак должен быть должным образом заполнен воздухом, чтобы вода в системе не закипела и не превысило желаемое давление в 12 фунтов на квадратный дюйм. Расширительный бак обеспечивает воздушную подушку для компенсации расширения и сжатия воды в системе. Без подушки вода может перестать циркулировать и закипеть.

Утечки воды вокруг котла

Если вы обнаружите протечку вокруг своего котла, то у вас может быть одно из следующего:

• Неисправный циркуляционный насос (насос) : Для большинства ремонтов циркуляционного насоса требуется сервисный техник.
• Утечка из циркуляционного насоса : Возможно, можно заменить уплотнение насоса.
• Утечка из клапана сброса давления : Это может быть вызвано тем, что расширительный бак заполнен водой. В противном случае на клапане может образоваться осадок, препятствующий его закрытию. Чтобы проверить это, выключите котел и дайте ему остыть. Поднимите ручной рычаг сброса давления, слейте воду в течение трех секунд, а затем дайте ему вернуться в закрытое положение. Вода должна сильно стекать и быть относительно чистой.Если после этого клапан протекает немного позже, это может быть связано с отложением осадка в седле. Снова откройте клапан и слейте воду во второй раз.
• Неисправен клапан сброса давления : Если вода не выходит из клапана или если клапан не закрывается, перекройте клапан подачи воды в котел и замените клапан сброса давления.
• Негерметичное соединение водопровода : Если вода протекает или капает из трубы, проследите за утечкой до ее источника и отремонтируйте соединение, в котором она возникает. Для этого необходимо отключить подачу воды в дом и опорожнить котельную систему.

youngvet / Getty Images

Некоторые радиаторы не нагреваются

Распространенные причины, по которым ваш радиатор не нагревается, включают:

• Воздух застрял в трубопроводах или в радиаторе : Выпустите воздух из охлаждающего радиатора, открыв спускной клапан радиатора в верхней части радиатора. Когда из радиатора потечет вода, закройте вентиль.
• Зональный клапан неисправен. : Проверьте правильность работы зонного клапана.Водопроводная труба должна быть горячей до зонального клапана и за ним. Если клапан неисправен или заклинивает, трубопроводы будут горячими до клапана, но немного остынут за пределами клапана. Обратитесь к специалисту по ремонту для замены неисправного клапана.
• Циркуляционный насос неисправен. : Проверьте правильность работы циркуляционного насоса и убедитесь, что двигатель работает. В доме могут быть специальные термостаты для разных зон нагрева. Замените циркуляционный насос, если он неисправен.

Трубы шумят

Проблемы, которые могут вызвать шум в трубах, включают:

• Неисправный циркуляционный насос : проверьте циркуляционный насос.Есть подпружиненная муфта, которая соединяет насос с двигателем, и когда она ломается после заклинивания насоса, муфта издает громкий шум во время работы двигателя. Неисправный циркуляционный насос должен быть заменен техником.
• Вода застряла в обратных линиях. : Убедитесь, что уклон возвратных линий снова наклонен в сторону котла. При необходимости отрегулируйте шаг с помощью новых трубодержателей. Вам также может потребоваться отрегулировать наклон радиатора с помощью прокладки так, чтобы он наклонялся назад к возвратной трубе.

Сколько стоит замена нового котла?

Если вы отапливаете свой дом с помощью системы теплого пола, водяного радиатора или пара, бойлер является основным компонентом, производящим тепло. Бойлеры нагревают воду и проталкивают горячий пар или воду по системе труб к системам лучистого отопления или радиаторам для обогрева вашего дома, и они удобны, эффективны и дают меньше аллергенов при более равномерной тепловой мощности. Может быть, у вас уже есть бойлер или вы хотите перейти на него.Если это так, вы можете задаться вопросом о стоимости замены котла. В конце концов, поскольку котел является такой важной частью системы отопления, он должен стоить очень дорого. Правильно?

В среднем вы заплатите от 1500 до 15000 долларов за замену котла. Как видите, это большой ценовой диапазон, и он может нервировать людей, которые пытаются создать реалистичный бюджет и выяснить, возможна ли стоимость замены котла. Большинство людей в конечном итоге платят около 8000 долларов за газовый котел, который очень эффективен и может легко обогреть дом площадью до 2000 квадратных футов, используя лучистое отопление в полу.

Для новой модели стандартной эффективности стоимость замены котла обычно будет составлять от 3600 до 6000 долларов. К высокоэффективным моделям прилагается более высокая стоимость замены котла, и они начинаются с 6000 долларов и доходят до 15000 долларов. Вы также должны учитывать затраты на рабочую силу в цене, и это может добавить к цене от 1000 до 2500 долларов. Ваши потребности в БТЕ, марка и тип котла, который вы выбираете, — все это приведет к колебаниям стоимости замены вашего бойлера, поэтому важно, чтобы вы понимали все переменные.

Котлы

— это очень экологичный и энергоэффективный способ обогрева вашего дома. Поэтому логично, что все больше и больше людей обращаются к ним по сравнению с другими методами отопления. Если вы один из этих людей, вы можете использовать это руководство, чтобы получить приблизительную оценку стоимости замены вашего котла, прежде чем приступить к этому проекту. Давайте нырнем!

Стоимость замены котла будет зависеть от выбранного вами типа и размера. Однако можно без труда оценить стоимость замены котла, что поможет сузить диапазон затрат. Переносной прицеп для котла by jblevine2004 / CC BY-SA 2.0

Тип топлива и стоимость замены котла

Одно из первых решений, которое вы должны принять, — это то, на каком виде топлива вы хотите использовать свой котел. Это даст вам прочную основу для создания вашего бюджета, и вы можете легко добавить другие факторы стоимости, чтобы получить хороший диапазон. Уровни эффективности котла и размер являются двумя основными движущими факторами, которые влияют на стоимость, как и тип.Когда вы работаете над оценкой стоимости замены системы отопления, вентиляции и кондиционирования, рекомендуется иметь в виду типаж, чтобы получить точную оценку. Каждый вид топлива имеет уникальную стоимость для установки и самого котла, включая:

.

Электрический

Электрический котел отличается наиболее выгодной покупкой и установкой. Однако они недостаточно мощны, чтобы отапливать весь дом от одного котла, и это особенно актуально, если вы живете в более холодном климате. Они также дороги в эксплуатации, хотя очень эффективно преобразуют энергию в тепло.Если у вас дом в более теплом климате, и вам нужно нагреть его на несколько градусов, электрический бойлер — подходящий вариант. Стоимость замены котла этого типа будет составлять от 1500 до 9000 долларов.

Газ

Газовый котел — чрезвычайно распространенный тип котла, он производит горячую воду для системы водяного или парового отопления. Это более недорогой вариант, и они очень эффективны. Однако вам нужно будет проверить, есть ли газ в вашем районе.В противном случае у вас может не быть выбора, кроме как выбрать другой тип котла. В зависимости от требуемых модификаций и размера стоимость замены бойлера может упасть от 3800 до 12000 долларов. Сюда входят затраты на установку.

Масло

Этот тип котла очень распространен на северо-востоке, где бывает трудно получить газ. Это более сложный вариант обслуживания, но они также будут гореть намного сильнее, чем пропан или газ. Вы также используете меньше масла, поэтому это помогает выровнять более высокую цену на нефть.Обычно они менее эффективны, чем другие типы котлов, а их высокоэффективные модели имеют КПД только около 95%. Стоимость замены котла для масляного агрегата будет начинаться с 4000 долларов и доходить до 9000 долларов на покупку и установку агрегата.

Дерево для улицы

Любой, кто живет в сельской местности и имеет доступ к большому количеству древесины, такой как клен или сосна, может заглянуть в открытый дровяной котел. Это более крупный тип котла, который может выделять много тепла, когда он включен, но они относятся к более дорогому концу диапазона.Они обходятся дешевле, если у вас есть доступ к дровам, и многие из них достаточно велики, чтобы обогреть как дом, так и всю горячую воду, которую вы можете использовать. При использовании этого варианта вы заплатите от 8 000 до 20 000 долларов за замену котла.

Пропан

Наконец, пропановые котлы — отличный выбор, если вы живете в районе, где у вас нет доступа к природному газу. Пропан более экологичен, потому что он горит намного чище, чем нефть или газ, но он имеет более высокую цену, чем газ.Многие газовые горелки также могут работать на пропане, если вы правильно их преобразовали, и их покупка и установка стоят от 3800 до 12000 долларов.

Ценники и тип котла

После того, как вы выбрали тип топлива, вы хотите выбрать тип котла. Доступны три основных варианта, и тот, который вы выберете, будет во многом зависеть от того, сколько пространства вы хотите обогреть и какую часть вашего дома вы хотите обогреть, например, комнату в целом или пол. Типы котлов:

Комбинированный котел

Чтобы купить и установить котел типа Combi, вы заплатите от 2600 до 6800 долларов.Это настенный блок меньшего размера, в который не входит резервуар для хранения. В свою очередь, это делает его хорошей идеей для вашей студии, закрытого балкона или небольшой квартиры. Он обогреет небольшие дома и обогреет воду для душа или крана. Однако он лучше всего работает в умеренном климате, который не становится слишком холодным и требует меньше воды. Вам следует избегать этого для больших домов.

Стандартный котел

Также известный как обычный бойлер, стандартный бойлер может очень быстро нагреть воду в трубах, которые проходят прямо через резервуар.Они будут отправлять горячую воду в ваши краны по мере необходимости, а стоимость замены бойлера в среднем составляет около 3500 долларов. В больших зданиях или домах обычно используются стандартные котлы, и они популярны как для больших площадей, так и для систем теплого пола, потому что они могут обеспечить большую мощность без увеличения ваших затрат.

Системный котел

Наконец, у вас есть системный котел. Их также называют котлами с закрытой системой, и их покупка и установка стоят от 3000 до 5500 долларов.Эти бойлеры хранят горячую воду в резервуаре для хранения, и это гарантирует, что она очень быстро подает ее к нескольким кранам, чтобы поддерживать тепло в вашем доме. Лучше всего они работают в больших или средних домах и зданиях.

Тип вашего котла играет важную роль в принятии решения о стоимости замены котла, и настенные блоки могут быть отличным вариантом для экономии места, но они относятся к верхней части ценового диапазона. Они также лучше подходят для небольших комнат или квартир. Новый котел Установлен на боеголовка / CC BY-NC 2.0

КПД котла и способы нагрева

Понимание эффективности котла и методов нагрева — важный способ разбить стоимость замены котла и получить лучшее представление о том, как работают различные модели. В идеале вы получите высокоэффективную модель, достаточно мощную, чтобы обогреть ваш дом и любые новые пристройки, которые вы построите на нем.

КПД — модели с конденсацией или без конденсации

Если говорить об эффективности, то ваши масляные, пропановые и газовые котлы бывают двух типов: конденсационные и неконденсирующие.Котел без конденсации — это стандартный котел. По мере того, как он нагревает воду, он теряет тепло в виде выхлопных газов, которые выходят наружу.

С другой стороны, вы можете приобрести конденсационный котел, который конденсирует выхлопные газы и отводит тепло, чтобы оно не терялось на улице. Стандартный котел имеет диапазон КПД от 80 до 89% в среднем, причем 94% — это абсолютный лучший показатель, конденсационная модель имеет КПД до 98%.

Модель конденсационного котла должна иметь теплообменники из нержавеющей стали, чтобы выдерживать повышенные уровни кислотности, образующиеся при конденсации выхлопных газов.У них меньший срок службы и они дороже, чем стандартная модель котла. Конденсационные котлы обычно имеют более высокую стоимость замены котла, но они могут сэкономить вам деньги на счетах за коммунальные услуги каждый месяц.

Для стандартного котла вы можете ожидать, что затраты начнутся от 1200 долларов, а конденсационного котла — от 3000 долларов. Котлы на дровах работают так же, как конденсационные котлы с газификацией. Если вы хотите получить высокоэффективный дровяной котел, выбирайте газификационный котел вместо стандартного конденсационного котла.

Способы нагрева — горячая вода или пар

В большинстве новых домов используются напольные излучающие системы или водяные радиаторы. Они заставляют бойлер нагреть воду перед тем, как направить ее в трубы, и обратно в котел, когда она остынет для повторного нагрева. В старых домах обычно есть вертикальные паровые радиаторы, поэтому им нужен паровой котел, который нагревает воду. Он преобразует его в пар перед отправкой по трубам, а затем возвращается в котел для повторного нагрева.

Водогрейные котлы более эффективны и меньше паровых котлов, а также имеют меньшую стоимость замены котла.Для вас приготовят горячую воду любой тип котла, в том числе дровяные и электрические. Их затраты начинаются от 1200 долларов, и это отличный шаг для улучшения дома.

Паровой котел должен быть больше, чтобы вместить пар и воду. Для получения пара им необходимо достичь более высоких температур, а это снижает их эффективность. Кроме того, не все типы котлов могут создавать пар, но у вас есть выбор моделей на газе, пропане или масле. Стоимость замены котла у них немного выше — 2500 или 3000 долларов.

Как определить размер котла

Независимо от того, какой котел вы выберете, важно, чтобы он был подходящего размера для надлежащего обогрева помещения. Если ваш котел недостаточно большой, ему будет сложно обеспечить необходимое тепло. Если котел слишком большой, это может сократить срок его службы и ежемесячно увеличивать ваши счета за электроэнергию.

Чтобы узнать, какой размер бойлера лучше всего подходит для ваших нужд, вы должны определить площадь помещения или площади, которую вы хотите отапливать.Вам также нужно будет узнать свою климатическую зону, и Министерство энергетики США подготовило хороший ресурс для использования.

В зонах с 1 по 3 рекомендуются электрические котлы. Их можно использовать только частично, если вы живете в зонах 4 и 5 на меньшей площади, например, в гараже. Дровяной котел лучше всего работает в зонах 5 и выше, потому что они выделяют больше БТЕ для обогрева домов в более холодном климате, но они могут быть слишком мощными для более теплых областей.

• Зоны 1 и 2 — от 18 до 30 БТЕ
• Зона 3 — от 25 до 35 БТЕ
• Зона 4 — от 28 до 40 БТЕ
• Зона 5 -40-50 БТЕ
• Зоны 6 и 7 -50 до 60 БТЕ

Чтобы получить правильный размер котла, умножьте количество БТЕ, необходимое для каждого квадратного фута вашей климатической зоны, на квадратные метры этой зоны. Например, следующие оценки для четвертой зоны:

• 1000 / кв. Футы — от 28 000 до 40 000 БТЕ
• 1,500 / кв. Футы — от 42 000 до 60 000 БТЕ
• 1,750 / кв. Футы — от 49 000 до 70 000 БТЕ
• 2,000 / кв. Футы — от 56 000 до 80 000 БТЕ
• 2,500 / кв. Футы — от 70 000 до 100 000 БТЕ

Трудозатраты играют важную роль в затратах на замену вашего котла, а более сложные или сложные установки будут стоить вам оплаты труда.Это может добавить несколько часов к проекту, а стоимость замены котла вырастет еще больше, если компании придется вернуться. Ахмад проводит испытание котла. By Общественный экологический центр / CC BY-NC 2.0

Стоимость установки нового котла

Если вы впервые собираетесь установить котел в своем доме, вам понадобится котел и другие детали, которые необходимы вашему котлу для правильной работы. Если вы приобретете высокоэффективную модель, вам понадобится дымовая труба, выхлопная труба и сток.Если вы выберете котел на жидком топливе, газе или пропане, вам придется проложить топливную магистраль.

Вам необходимо провести линию от наружного котла внутрь с дровяным котлом до места, где он встречается с теплообменником, прежде чем перейти к приборам, для которых он поставляет тепло. Каждый процесс установки индивидуален, и тип топлива, место и выбор высокоэффективной модели будут влиять на стоимость замены котла.

По этим причинам ваши затраты на установку нового бройлера, работающего на жидком топливе, пропане или газе, будут начинаться примерно с 1000 долларов США и доходить до 3000 долларов США.Вы также должны учитывать дренажные трубы, выхлопные линии и соединения топливной линии, которые стоят от 500 до 5000 долларов. Это увеличивает общую среднюю стоимость до 7500 долларов. Котел на дровах будет стоить от 2500 до 5200 долларов на оплату труда и любого необходимого оборудования. Электрические модели начинаются с 800 долларов и доходят до 1200 долларов.

Полная стоимость замены котла связана с множеством факторов, поэтому для этого проекта существуют большие диапазоны цен. Учитываются тип топлива, размер котла, расположение, рейтинг эффективности, а также то, хотите ли вы перейти на энергоэффективную модель, для которой необходимо установить слив.Еще одно соображение, о котором следует помнить, если вам нужно переделать участки, чтобы они соответствовали вашему новому котлу.

Бренд также играет роль, потому что некоторые из них требуют, чтобы вы позволяли устанавливать его только лицензированным техническим специалистам бренда. Эти специалисты, как правило, более подготовлены, поэтому с каждым часом они будут брать больше. У других производителей может быть более сложный процесс установки, и это может увеличить ваши расходы.

Стоимость замены котла

Многие котлы могут прослужить до 25 лет, прежде чем их придется заменять.Но некоторые типы ломаются намного быстрее. Если ваш бойлер не может эффективно нагревать воду и вы платите больше за низкую производительность, пора его заменить.

Вы также можете заметить коррозию или протечки снаружи котла, или ваш котел может выйти из строя и вообще перестать работать. Если котлу больше десяти лет, возможно, пришло время заменить его на энергоэффективную модель. Это особенно верно, если вы недавно обновили что-то в своем доме, например изоляцию, потому что это может сделать ваш нынешний блок слишком большим.

Даже если у вас уже есть бойлер, затраты на замену бойлера обычно примерно такие же, как если бы вы установили новый. Более новые котлы обычно нуждаются в новом сливе, обновлении топливопровода и выхлопе. Обычно одновременно устанавливают новую топливную магистраль, потому что в старой могут быть накопления или проблемы с засорением.

Некоторые подрядчики взимают плату за утилизацию старого котла, и вам может потребоваться привлечь водопроводчика для прокладки новых труб для подключения котла к вашей системе отопления. Эти вещи могут значительно увеличить стоимость замены вашего котла. Средняя стоимость составляет около 8 200 долларов США, и это вполне соответствует среднему значению по стране для установки нового котла.

Вы захотите принять во внимание рекомендации вашего подрядчика при определении затрат на установку котла. Это гарантирует, что вы подберете подходящий вариант для вашего дома, сохраняя при этом доступные затраты на проект. Котел по Wordshore / CC BY-NC-ND 2.0

Как рейтинг эффективности влияет на цену

Каждый котел, который вы получите, будет иметь рейтинг годовой эффективности использования топлива (AFUE). Более высокие рейтинги означают, что котел может лучше преобразовывать энергию в тепло, и это может снизить как воздействие на окружающую среду, так и ваши счета за отопление. Если у вашего котла AFUE 90, это означает, что он передает 90% энергии, которую котел получает в тепло. Чем выше рейтинг, тем больше будет стоимость замены вашего котла.

• 90 AFUE или выше — Высокая эффективность, которая может снизить ваши расходы на отопление на впечатляющие 30%.
• 89–89 AFUE — стандартно для большинства домов и примерно на 35% дешевле, чем высокоэффективная модель.
• 56–70 AFUE — Вы можете найти этот рейтинг эффективности в старых домах, но больше не можете их покупать.

Ваш термический КПД означает, что котел может передавать из камеры нагрева в воду.Накопление отложений, коррозия или дефекты конструкции могут со временем снизить тепловую эффективность. Это означает, что, хотя вы можете начать с AFUE 90%, вы можете получить котел, который работает ближе к 80%.

Стоимость обслуживания котла

Тип котла определяет, сколько будет стоить его обслуживание. Электрические котлы, как правило, имеют самые низкие затраты на техническое обслуживание среди всех типов, и вам придется сливать воду один раз в год или около того, чтобы удалить любой осадок. Жидкотопливные котлы требуют наибольшего ухода, и вам нужно будет регулярно их чистить.Обычно это годовой процесс для каждого типа котла, и он может увеличить ваш текущий бюджет на замену котла на 50–500 долларов за одно посещение.

Цена улучшения или улучшения вашего котла

Есть несколько дополнительных вещей, которые вы можете сделать, чтобы улучшить или улучшить работу вашего котла, и они не повлияют на стоимость замены вашего котла, если вы не решите их реализовать. Однако полезно знать, какие варианты у вас есть, и самые большие из них включают:

• Генератор — Любой, кто регулярно испытывает перебои в подаче электроэнергии, может извлечь выгоду из наличия портативного генератора под рукой.Это позволит вашему котлу работать независимо от того, есть ли у вас электричество, и может увеличить стоимость замены котла на 750 долларов по средней цене.

• Изоляция — Добавление изоляции к вашему котлу поможет сделать его более энергоэффективным, потому что эта изоляция остановит потерю тепла. Вы заплатите от 50 до 100 долларов, чтобы добавить его в свой бойлер.

• Удаление старого котла — Многие подрядчики HVAC снимут ваш старый котел без дополнительных затрат, но некоторые взимают плату от 50 долларов.00 и 200 долларов за удаление и утилизацию. Цена зависит от возраста, типа и размера котла.

• Программируемый термостат — Если вы модернизируете систему отопления вашего дома, неплохо также обновить термостат. Программируемый термостат может помочь вам сэкономить электроэнергию, установив время, когда он отключит котел, если вас нет дома. Будьте готовы заплатить от 150 до 250 долларов за устройство и стоимость установки.

• Настенный агрегат — Некоторые котлы компактны и достаточно легки, чтобы их можно было закрепить на стене для экономии места.Это меньшие по размеру блоки, которые обычно энергоэффективны и могут стоить около 4000 долларов в нижней части.

Где найти специалистов по установке котлов рядом с вами

Если вы ищете специалистов по установке котлов, лучше всего связаться с несколькими компаниями в вашем районе, чтобы получить представление о ценовых диапазонах. Следующий ресурс даст вам хорошую отправную точку для поиска:

Часто задаваемые вопросы

Получение некоторых оценок от местных подрядчиков поможет вам узнать стоимость замены вашего котла с учетом любых конкретных ценовых нюансов, характерных для вашего региона.Это особенно важно, если вы новичок в своем регионе. Котел 1 ноября by G MacRae / CC BY-NC-ND 2.0

Поскольку большинство людей не думают о своих котлах до тех пор, пока у них не возникнет проблема, понятно, что существует много вопросов, касающихся стоимости замены вашего котла. Мы выбрали наиболее часто задаваемые вопросы и ответили на них здесь:

1. Когда лучше заменить котел?

В идеале вам следует заменить котел, если ему от 15 до 20 лет и старше. Вы даже можете заменить его, если ему 10 лет, потому что он не будет таким энергоэффективным, как новые модели. Это может снизить выбросы углерода и помочь вам сэкономить на счетах за коммунальные услуги.

2. Опасны ли старые котлы?

Нет, большинство старых котлов не опасны. Однако они могут работать не так хорошо, как более новые модели, и они не так энергоэффективны, как сегодня.

3. Как работают котлы?

Ваш котел будет работать за счет нагрева воды, поскольку она проходит по нескольким металлическим трубам.Затем бойлер будет пропускать воду по трубам по всему дому, включая трубы в полу или к радиатору, который затем будет отдавать тепло, чтобы поддерживать тепло.

4. Можно ли нанять сантехника для установки нового котла?

Да. Большинство сантехников могут уверенно работать с системами отопления, вентиляции и кондиционирования воздуха без каких-либо дополнительных сертификатов.

Итог

Стоимость замены вашего котла будет зависеть от множества факторов, и каждый процесс установки уникален. Это руководство послужит вам хорошей отправной точкой для построения бюджета. Вы сможете приобрести котел, который будет нужен для обогрева помещения на долгие годы.

Janes Radiant — Комплекты для теплого пола «Сделай сам»

Горячая вода или электричество своими руками

Мы вам поможем

Установите свою собственную систему лучистого отопления

Сделай сам

Узнайте все о

Преимущества лучистого отопления

Установить собственную систему теплого пола теперь проще, чем когда-либо

С 1986 года мы спроектировали и установили более 10 000 систем лучистого отопления во всех типах проектов — от жилых до легких коммерческих и многосемейных.С 2010 года мы были рады поделиться этим опытом с тысячами таких же домашних клиентов, как вы, помогая им сэкономить от 40% до 60% стоимости лучистого отопления, сделав это самостоятельно и сэкономив на дорогостоящих установках.

Наши изделия для лучистого отопления разрабатываются с нуля, индивидуализируются и рассчитываются для вашего конкретного проекта. Затем мы предварительно собираем, тестируем и отправляем напрямую вам, без посредников. Наши пакеты поставляются с полными инструкциями по установке, что позволяет быстро и легко установить прямо из коробки без каких-либо проблем с гидравликой.

Независимо от того, являетесь ли вы новичком или экспертом или просто нуждаетесь в небольшом руководстве, Джейнс Рэдиант предоставит вам наши экспертные советы, подробные проекты и схемы трубок. Мы доступны для вас на протяжении всего процесса и при необходимости поддерживаем все наши продажи специализированной технической поддержкой.

То, во что мы верим сегодня, — это именно то, во что мы верили, когда начинали более 25 лет назад. Обеспечьте самые удобные и эффективные продукты лучистого отопления для тех, кто хочет лучшего, и теперь вы можете сделать это сами.Мы приглашаем вас поговорить с нашими консультантами по продажам по телефону с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому стандартному времени или через форму быстрой оценки на этом веб-сайте.

Решения для лучистого тепла DIY

Мы с гордостью предоставляем решения для отопления самого высокого качества

22.08.2018 Мы приобрели комплект излучающего пола у Janes Radiant Heating и встроили его в бетонный пол нашего нового дома. Мы предложили комплект между 3 компаниями, и цены были близкими, но нам больше всего понравилось качество материалов и оборудования Janes Radiant Heating.Мы с женой установили комплект и были счастливы, когда он был закончен! Janes Radiant Heating был рядом с нами на каждом этапе пути, чтобы поддержать нас, как и их поставщики (особенно Rehau), они были великолепны. Мы связались с ними как минимум 25 раз во время установки, и они всегда поддерживали нас, даже по ночам и в выходные! Установка прошла гладко и прошла заведомо трудным государственным инспектором. Мы не закончили установку на 100%, но самая сложная часть позади. Мы настоятельно рекомендуем лучистое отопление Janes для всех, кто хочет установить систему лучистого отопления, вы не ошибетесь. Спасибо, Джейн! Майк и Ким в Айдахо
29.07.2010 Я посмотрел на несколько местных компаний, которые занимаются обогревом полов в новой комнате, которую мы только что добавили, и мы решили остановиться на Janes Radiant Heating. Наш проект был завершен несколько недель назад, и мы очень счастливы. Последующие действия, которые они сделали, были такими же, как и любые другие, которые были у нас в отношении подрядчиков. Судя по всему, они также предлагают наборы для самостоятельной сборки, которые могут заглянуть в будущее. Очень рекомендую Janes Radiant Heating!
Джейсон А.
29.07.2010 Я купил напольную водяную систему отопления у компании Джейнс. Я могу сказать об этой компании только хорошее. Они предоставили мне все необходимое для работы над этим проектом и сделали это за половину стоимости профессиональной работы. Они даже составили схему расположения труб, используя мой план этажа, который я им отправил. Коллектор был изготовлен на заказ для моего приложения. Техническая поддержка, которую я получил через Боба Пейзера, была фантастической. Мы уже некоторое время используем эту систему обогрева, и она безупречна.Определенно пятизвездочная рекомендация от меня.
Кен Дж.
23.08.2018 Я строитель из Калифорнии, последние 3 года я устанавливаю теплые полы и использую лучистое отопление Джейнс. Их продукты великолепны, а поддержка превосходна. Они классные.
Кортни Х.
13.10.2018 Еще один довольный клиент! Не самый дешевый, но от планирования до доставки и дальше, отличное обслуживание клиентов! Хотел «прикрутить» из коробки блок, и они доставили.Для моей маленькой каюты это был правильный выбор.
Рэй С.

У нас есть решения для лучистого отопления для любого проекта

Посмотреть примеры установки

Позвоните Janes Radiant прямо сейчас и получите информацию, необходимую для начала работы с первоклассным решением для теплого пола.

или отправьте быстрое предложение сейчас

Покупаете новый котел? Вот почему вам не следует делать DIY!

. значок-информация {цвет фона: # 3229CF; }
.icon-error {фон: # e64943; семейство шрифтов: Consolas; }
.icon-tick {фон: # 13c823; }
.icon-excl {фон: # ffd54b; черный цвет; }

.icon-info: до {содержимого: ‘i’; }
.icon-error: до {содержимого: ‘x’; }
.icon-tick: до {content: ‘\ 002713’; }
.icon-excl: до {содержимого: ‘!’; }

.notify {
цвет фона: # e3f7fc;
цвет: # 555;
граница: .1em сплошная;
цвет границы: # 8ed9f6;
радиус границы: 10 пикселей; Семейство шрифтов
: Tahoma, Geneva, Arial, sans-serif;
размер шрифта: 1.1em;
отступ: 10px 10px 10px 10px;
маржа: 10 пикселей;
курсор: по умолчанию;
}

.notify-желтый {фон: # fff8c4; цвет границы: # f7deae; }
.notify-red {фон: #ffecec; цвет границы: # fad9d7; }
.notify-green {фон: # e9ffd9; цвет границы: # D1FAB6; }

.icon-info {цвет фона: # 3229CF; } .icon-error {фон: # e64943; семейство шрифтов: Consolas; } . icon-tick {фон: # 13c823; } .icon-excl {фон: # ffd54b; черный цвет; }

.значок-информация: перед {содержание: ‘я’; } .icon-error: до {содержимого: ‘x’; } .icon-tick: перед {содержимым: ‘\ 002713’; } .icon-excl: перед {содержанием: ‘!’; }

.notify { цвет фона: # e3f7fc; цвет: # 555; граница: .1em твердый; цвет границы: # 8ed9f6; радиус границы: 10 пикселей; семейство шрифтов: Tahoma, Geneva, Arial, sans-serif; размер шрифта: 1.1em; отступ: 10px 10px 10px 10px; маржа: 10 пикселей; курсор: по умолчанию; }

.notify-желтый {фон: # fff8c4; цвет границы: # f7deae; } .уведомить красный {фон: #ffecec; цвет границы: # fad9d7; } .notify-зеленый {фон: # e9ffd9; цвет границы: # D1FAB6; }

Эта статья была обновлена ​​в ноябре 2018 г.

Если вы подумываете о покупке и установке собственного котла без специалиста, обязательно прочтите…

Во-первых, давайте начнем с того, что мы полностью понимаем это. Первоначальные затраты на покупку и установку нового котла могут быть слишком большими. У некоторых людей может возникнуть соблазн сократить расходы, установить собственный котел и полностью обойтись без профессионального установщика.Насколько это может быть сложно, правда?

Однако правда в том, что есть гораздо больше вопросов, которые нужно учитывать, чем просто можно ли сделать . Стоит ли это делать? Нет, и вот почему.

---

Получить котировки котла

Не делай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров Gas Safe и получить расценки прямо сейчас

---

Скорее всего, вы не компетентны для этого

Выполнение газовых работ своими руками в собственном доме * технически не является незаконным, если вы «компетентны» для этого, но последствия выполнения этого без необходимых навыков чрезвычайно опасны.Работа с газом — сложная и опасная задача, требующая большой подготовки, знаний и опыта. А если произойдет худшее, и ваша работа приведет к чему-то вроде взрыва или утечки газа, вам могут быть предъявлены уголовные обвинения.

* Совершение газовых работ и получение оплаты за свои услуги для кого-либо является незаконным, если он не зарегистрирован как инженер Gas Safe.

Что такое «газовые работы»?

Регистр газовой безопасности определяет «газовые работы», которые могут выполнять только компетентные люди, как:

Техническое обслуживание, ремонт, постоянная регулировка, отключение, ремонт, изменение или обновление арматуры или очистка ее от газа или воздуха.

Если фитинг не полностью подвижен, меняется его положение.

Удаление фитинга.

Эти действия должны выполняться только зарегистрированными инженерами Gas Safe. Важно отметить, что этот список не является исчерпывающим, и другие вещи также могут быть классифицированы как «газовые работы».

Какие «газовые работы» вы можете выполнить самостоятельно?

Вы можете выполнять любую из задач, изложенных в руководстве производителя, например, регулировать давление или температуру в системе с помощью пользовательских элементов управления. Вы не должны делать ничего, что нарушает подачу газа, связанные с ним компоненты или что-либо, что может повлиять на процесс горения.

Некоторые другие специалисты, такие как сантехники или электрики, могут быть компетентны для выполнения некоторых задач в вашей системе отопления, таких как работа с радиаторами или водяными циркуляционными насосами, но любой элемент, связанный с подачей газа, может работать только инженер, зарегистрированный в Gas Safe. .

Кто «умеет» работать с газом?

В соответствии с Утвержденными правилами техники безопасности и охраны труда при установке и использовании газовых систем и устройств (1998 г.) газовые работы должны выполняться только:

(a) лицом, успешно прошедшим признанный в отрасли учебный курс с последующей оценкой компетентности.Обучение, которое приводит к оценке компетентности в работе с безопасным газом
, должно быть признано отраслевым органом по стандартизации; или

(b) в случае нынешнего или ранее зарегистрированного лица, когда
они подтвердили свою компетентность с помощью схемы сертификации; или

(c) для тех, кто работает в помещениях, которые не подпадают под действие Правил (см. Правило 2 (4) и соответствующее руководство), лицом, успешно прошедшим соответствующий полный курс обучения с последующей оценкой компетентности.

Далее в правилах говорится, что:

Обучение должно быть стандартным, чтобы позволить инженеру-газовику овладеть навыками безопасной установки, продувки, ввода в эксплуатацию, испытаний, обслуживания, технического обслуживания, ремонта, отключения, модификации и демонтажа газовых систем, арматуры и оборудования, с которыми они работают работают. Это должно включать адекватное знание:

(a) соответствующие сопутствующие услуги, такие как вода и электричество;
(b) потенциальное воздействие асбеста;
(c) опасности, которые они могут вызвать;
(d) меры предосторожности.

Любой, кто работает на газовой арматуре или резервуаре для хранения газа, должен быть компетентным для этого (независимо от того, должны ли они принадлежать к утвержденной категории лиц).

Следовательно, газовые инженеры-самоделки и те, кто оказывает услуги друзьям и родственникам, должны обладать необходимой квалификацией. Уровень и диапазон компетенции должны соответствовать полному объему проделанной работы, но должны быть только достаточными для этой работы и относящимися к ней.

Примечание: Что касается вышедших на пенсию инженеров-газовиков, важно отметить, что технологии отопления и / или отраслевые нормативы, возможно, изменились после того, как они завершили свое обучение, и их больше нельзя классифицировать как «компетентных».

---

Получить котировки котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки сейчас

---

Каковы потенциальные опасности при работе с газом?

Неправильно установленный газовый прибор может быть опасен для жизни по нескольким причинам. Наиболее широко известен риск взрыва из-за утечки газа, который, хотя и редко, но все же происходит каждый год с разрушительными последствиями.

Другая потенциальная опасность, о которой необходимо постоянно помнить (даже при профессионально установленных котлах), — это отравление угарным газом. Если котел не работает должным образом, он может выделять бесцветный, смертоносный газ без запаха — окись углерода. Отравление угарным газом ежегодно поражает более 200 человек в Великобритании, что приводит к примерно 50 смертельным исходам каждый год. Когда дело доходит до безопасности вашей семьи по сравнению с экономией нескольких фунтов стерлингов, риск не стоит того. Вы можете узнать больше об отравлении угарным газом и распознать симптомы.

Если вы чувствуете запах газа или подозреваете, что произошла утечка газа, позвоните по телефону 0800 111 999. Это бесплатная круглосуточная национальная линия экстренной газовой помощи.Если вы подозреваете, что кто-то работает нелегально или вас беспокоит работа, проводимая у вас дома, обратитесь в Регистр газовой безопасности.

Неправильно установленный газовый котел — это больше, чем просто угроза безопасности: он может быть опасен для жизни, если в результате в вашем доме возникнет утечка газа. ежегодно поражает более 200 человек в Великобритании, ежегодно унося около 50 смертей. Когда речь идет о безопасности вашей семьи, рисковать не стоит.

Строительные нормы и правила

Закон требует, чтобы установка нового котла соответствовала строительным нормам.Поэтому, даже если вы выполняете работу самостоятельно, вам необходимо получить разрешение на работу в местных органах власти. Вы можете избежать этого дополнительного этапа в процессе, если поручите работу зарегистрированному установщику Gas Safe, который может самостоятельно сертифицировать свою работу. Если котел не будет установлен в соответствии со строительными нормами, вам грозит штраф, а затем придется потратить еще больше денег на то, чтобы все наладить.

---

Получить котировки котла

Не делай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров Gas Safe и получить расценки прямо сейчас

---

Вы можете потерять гарантию производителя

Большинство производителей котлов включают в свои гарантийные обязательства пункт, согласно которому ваш котел должен быть установлен квалифицированным инженером. Некоторые даже оговаривают, что инженер должен пройти специальный курс обучения производителя. Устанавливая котел самостоятельно, вы можете аннулировать любую предоставленную гарантию или гарантию. По дороге, которая может открыть огромную банку с червями.

Не забывайте о дополнительных преимуществах и услугах

Приобретая котел в составе монтажного пакета, вы получаете за свои деньги больше, чем просто практичный монтаж. Опытные инженеры-бойлеры смогут поработать с вами перед установкой, чтобы убедиться, что выбранный вами котел подходит для вашего дома по типу и размеру.Они также смогут выполнить проверку всей вашей системы центрального отопления, чтобы определить, есть ли проблемы с трубопроводами или радиаторами. Перед установкой нового котла настоятельно рекомендуется провести профессиональную промывку системы центрального отопления. Это гарантирует, что любой шлам или мусор в системе не загрязнят новый котел. Чистый старт, если хотите.

Кроме того, многие установщики будут предлагать ежегодное обслуживание как часть своего пакета, что означает, что они будут возвращаться каждый год для проведения текущего обслуживания. Это должно предотвратить перерастание мелких неполадок в поломку и продлить срок службы вашего котла.

Подведем итоги…

Как вы уже догадались, мы настоятельно рекомендуем вам приобретать котел с помощью профессионального установочного пакета.

Помимо соображений безопасности, постоянные преимущества выбора профессионального установочного пакета значительны. Грамотная установка гарантирует, что ваш котел будет работать с максимальной производительностью и эффективностью, а это означает, что ваши счета за электроэнергию будут минимальными.Консультации опытных установщиков гарантируют, что в конечном итоге вы выберете подходящий котел для вашего дома, который действительно соответствует потребностям вашего дома в горячей воде и отоплении. Постоянно действующий план обслуживания обеспечит безопасную и эффективную работу вашего котла надолго.

В заключение, аргумент в пользу самостоятельной установки просто не выдерживает критики, если сравнивать ее с рисками, на которые вы идете.
