Сварочный аппарат на 160 ампер

Для того чтобы выбрать оптимальный сварочный аппарат в магазине электроинструмента, необходимо разобраться в основных эксплуатационных параметрах и технических ограничениях данной техники. При этом важно помнить, что все приборы для сварки сталей и сплавов делятся на две принципиально разные категории:

бытовая сварочная техника. Сюда относятся все устройства для работы со штучными электродами (ММА), в том числе трансформаторы, выпрямители и инверторы;
профессиональная техника. К этой категории относятся полуавтоматы, TIG-инверторы и устройства плазменной резки стали.

Давайте разберемся с приборами первой категории.

Сварочный аппарат на 160 ампер для бытового применения

Все устройства электрической сварки с силой тока не более 200 ампер относятся к категории бытовой сварочной техники. Такие аппараты мобильны, могут легко переноситься к месту выполнения работ и подключаться к обычной электрической сети напряжением 220 В и частотой порядка 50 Гц.

Сварочные трансформаторы на 160 ампер представляют собой самые простые модели. В них происходит преобразование тока большого напряжения питающей электросети в ток меньшего напряжения, подходящий для формирования шва. При этом сила тока настраивается с помощью регулировки катушки обмотки. Трансформаторы могут быть одной из трех групп: с нормальным магнитным рассеиванием, увеличенным и с фазовым регулированием.

Сварочные выпрямители мощностью до 160 ампер позволяют нейтрализовать негативное влияние переменного тока на качество шва. Это возможно за счет уменьшения напряжения и преобразования переменного тока в постоянный, с помощью чего поддерживается равномерная сварка. Выпрямители характеризуются стабильностью сварочной дуги и позволяют выполнять очень качественный и почти герметичный шов, поддерживают все виды электродов.

Инверторы для сварки на 160 ампер сочетают малый вес, достаточную мощность и многофункциональность. Последнее предполагает использование сетевого выпрямителя и преобразователя частоты. Внутри сварочного аппарата инверторного типа происходит преобразование в переменный ток высокой частоты, который посредством высокочастотного трансформатора и силового выпрямителя на выходе из агрегата становится постоянным током большой мощности. Некоторые инверторные аппараты на 160 ампер, благодаря наличию тонкой настройки, позволяют работать с очень тонким листовым металлом и характеризуются низким энергопотреблением. Также в инверторах может присутствовать функция «антиприлипания» (или «антизалипания») электрода (anti-stick), а также «горячего старта» (hot start).

Функциональности бытовых агрегатов на 160 А достаточно для сварки и ремонта различной техники, труб, ворот, петель, поверхностей лопат, культиваторов и прочего садового инвентаря. Малые объемы работ выполняются на токе около 80 А, а с применением стандартных электродов толщиной 3 мм предполагается увеличение этого показателя до 110 А.

Таким образом, сварочные аппараты до 160 ампер позволяют эффективно решать бытовые задачи, связанные со сваркой различных фрагментов и металлоконструкций, подходят для строительно-монтажных работ (например, при обустройстве гаража).

Однако такие аппараты имеют и существенное ограничение: они не подходят для длительных сварочных процессов (например, установки крепежей, балок и несущих металлоконструкций), так как не предназначены для длительного беспрерывного включения. В случае попытки длительной непрерывной работы они перегреваются и отключаются.

Безопасность работы со сварочным аппаратом 160 А

Выполняя работы, сварщик обязан соблюдать правила электробезопасности. Обязательно проверять целостность изоляции и контактов кабелей устройства, особое внимание уделять заземлению. Возможные проблемы и неисправности должны быть устранены до начала работ.

Яркость сварочной дуги может очень негативно сказаться на зрении и нанести вред глазам, поэтому необходимы защитная маска «Хамелеон» и специальные перчатки, которые эффективно защищают лицо и руки от искр и окалины. Сварщик также должен обращать внимание на температурные риски, которые могут вызвать возгорание соседних предметов: проводов, одежды, материалов стен и стройматериалов. Критически высокая температура очень опасна.

В случае затруднений с выбором подходящего бытового сварочного аппарата на 160 ампер консультанты магазина «КПД Инструмент» обязательно придут на помощь.

Трансформаторный сварочный аппарат

Трансформаторный сварочный аппарат переменного тока

Трансформаторные сварочные аппараты — простые по конструкции, надежные и недорогие. Сварочные аппараты данного типа неприхотливы, предназначены для сварки черных металлов встык и внахлест. Данный тип аппаратов является одним из самых распространенных. Покрытие применяемого электрода предназначено для защиты сварной ванны. Здесь, применяются плавящие электроды с рутиловым или фтористо-кальциевым покрытием.

Переменный ток, поступая в первичную обмотку, вызывает намагничивание сердечника. Проходя вторичную обмотку, магнитный поток сердечника вызывает в ней переменный ток более низкого напряжения, чем ток, который поступает на первичную обмотку. Чем больше количество витков на вторичной обмотке, тем больше напряжение и наоборот.

Основные характеристики трансформаторных аппаратов:

напряжение питания, эти аппараты чувствительны к изменению питающего напряжения. При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное;
напряжение холостого хода, напряжение на выходе трансформатора без нагрузки.
Чем выше напряжение холостого хода, тем легче зажигается дуга и тем она стабильнее в работе. Нормальная работа, зависит от типа применяемого электрода и холостого напряжения. Для разного типа электродов для нормальной работы требуется разное напряжение холостого хода;
сварочный ток регулируется ступенчато или плавно. Чем выше значение тока, тем большего диаметра электрод можно применять. В основном, необходимо 30 – 40А на каждый миллиметр диаметра электрода;
диапазон диаметров электродов колеблется от 1,5мм. Возможный диапазон используемого электрода зависит не только от максимального значения тока, но и от вольтамперной характеристики аппарата.

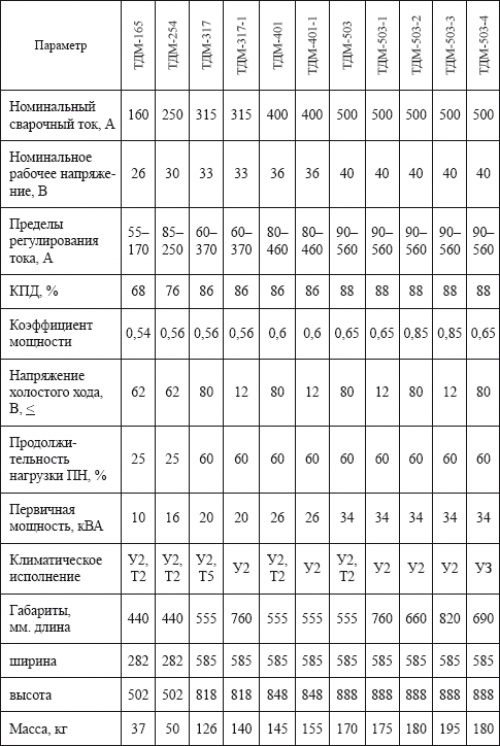

КПД сварочных трансформаторов невысок — нечасто встречаются трансформаторы, превышающие 80% барьер КПД. Проводя сварочные работы с трансформаторным аппаратом сложно добиться высокого качества шва. Во всяком случае, все минусы сварочных трансформаторов компенсируются невысокой стоимостью и неприхотливостью.

Трансформаторный сварочный аппарат (выпрямитель) постоянного тока

Сварочные выпрямители очень похожи по дизайну и конструктивным особенностям на предыдущие аппараты. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция такого типа аппарата сложнее, тяжелее и дороже. Зато, работая на постоянном токе, ощущается более комфортная работа и дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя определенные типы электродов. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. В профессиональной деятельности частое применение нашли аппараты именного данного типа. Характеристики сходны с предыдущим аппаратом.

Чем же отличаются трансформаторы постоянного тока от трансформаторов переменного тока? Аппаратом постоянного тока варить легче и удобнее, сварной шов получается более ровный и правильный. Дуга аппарата переменного тока имеет небольшие скачки, потому и шов получается, несколько деформирован, но это не столь важно, если использовать его в бытовых условиях. Принцип действия работы выпрямителя основан на возможности полупроводников пропускать через себя электрический ток только лишь в одном направлении.

Трансформаторные аппараты неприхотливы в работе, по сравнению с инвертором. Инвертор, требует к себе более тщательного ухода и очень чувствителен к изменению напряжения. У аппаратов постоянного тока более мощная дуга, бытовая сеть переменного тока для таких аппаратов не подходит. Поэтому аппарат обладает выпрямителем, который преобразует ток в постоянный.

Руководство по эффективности питания — Сварные поставки

Helder Home> Сварка>

Сварка
Алюминиевая сварка
ARC Сварка
БЕЗОПАСНОСТЬ СВЯЗИ
TIG WELDIN
Многоцелевые установки
Дизельные генераторы

Руководство по энергоэффективности для сварщиков:

При покупке сварочного аппарата люди редко придают значение энергоэффективности. Они больше озабочены эксплуатационными расходами на сварку, которые включают в себя газ, проволоку, прутки, рабочую силу и накладные расходы. Нельзя отрицать, что большинство источников сварочного тока плохо справляются с преобразованием входной мощности сети в выходную мощность сварки, и на самом деле нормальным является КПД только от 60% до 70%.

Некоторые практические исследования показывают, что производственные предприятия могут ежегодно экономить огромные суммы, если уделять должное внимание аспекту энергопотребления сварочных аппаратов.

Бывают случаи, когда ежегодные расходы на энергопотребление сварочного аппарата превышают его первоначальную покупную цену. Производители с несколькими источниками питания и/или приложениями с высоким рабочим циклом по понятным причинам стремятся рассчитать энергоэффективность сварочного аппарата при его покупке.

Потенциальные покупатели сварочных аппаратов должны получить информацию об энергоэффективности в диапазоне сварочных мощностей, а также о мощности, используемой на холостом ходу, у дистрибьюторов сварочных аппаратов. После этого местные энергетические компании смогут предоставить подробную информацию о стоимости энергии в центах/кВт-ч.

Детали облегчат расчет энергоэффективности и энергозатрат на работу сварочного аппарата. Также будет очень полезно узнать у коммунального предприятия, предлагают ли они какие-либо специальные схемы скидок, чтобы побудить производителей заменить устаревшее и устаревшее технологическое оборудование энергоэффективными передовыми машинами. Преимущество современных энергоэффективных сварочных аппаратов в том, что вы можете быстро окупить свои инвестиции, что полностью оправдывает затраты на модернизацию.

Многие производители сварочных аппаратов также уделяют все больше внимания вопросу энергоэффективности. Поставщики сварочных аппаратов согласны с тем, что их покупатели не должны подталкиваться к уменьшению прибыли из их итоговой суммы. Производители сварочных аппаратов выпускают усовершенствованный трансформатор, который использует электричество гораздо эффективнее, чем предыдущие модели.

Пожалуйста, помните, что энергоэффективность является не менее важным фактором, даже если сварочный аппарат простаивает большую часть времени, потому что аппарат потребляет энергию независимо от того, работает он или нет. Поставщики сварочных аппаратов также начинают уделять внимание этому аспекту «эффективности холостого хода».

Хорошо известно, что обычные сварочные аппараты преобразовывают поступающую от сети мощность в выходную мощность сварки с эффективностью до 70%. Но твердотельные машины нового поколения гораздо более эффективны, что приводит к 80-процентной эффективности. Источники сварочного тока на основе инвертора по-прежнему лучше, работая со средней эффективностью до 85 процентов, что приводит к огромному сокращению счетов за коммунальные услуги.

Интересно отметить, что каждый год США потребляют около 15 миллионов долларов электроэнергии для сварки по сравнению с общей цифрой в 9 долларов США.9 миллионов использовано по всему миру. Инвертор действительно является привлекательным вариантом для повышения энергоэффективности и снижения затрат на электроэнергию при сварке.

На самом деле, замена обычных сварочных аппаратов на инверторы может сэкономить компаниям-производителям значительные суммы в год на каждую машину. Исследования, проведенные независимыми агентствами, неоднократно подтверждали точку зрения о том, что замена старого источника питания на энергоэффективный инвертор обеспечивает хорошую отдачу от инвестиций.
