Фермы для навеса металлические: расчет своими руками, монтаж

Во время формирования разных видов навесов требуется пользоваться качественными и подходящими фермами. Они могут создаваться своими руками, но для этого надо обладать умением работать со сварочным аппаратом. Ферма для навеса обычно изготавливается из металла. Перед непосредственными работами следует определиться, из какого материала будут сделаны фермы, какими размерами и иными параметрами они будут обладать.

Важно! Если совершить ошибку в расчетах и работе, то это может стать причиной того, что построенная конструкция не будет обладать необходимой прочностью и жесткостью, поэтому под действием сильного ветра или большого количества снега может просто сложиться.

Для каких целей могут использоваться фермы?

Наиболее часто арочную ферму для навеса используют для:

• формирования открытых стоянок для машин, которые считаются неплохой заменой для гаражей;
• создания остановок для общественного транспорта;
• организации козырьков для разных торговых организаций;
• строительства веранд, беседок или иных малых архитектурных форм, причем при грамотном расчете и правильной работе можно вовсе сделать с помощью данных ферм настоящий садовый домик, обладающий достаточно хорошей прочностью и привлекательным видом.

Важно! Именно фермы для навесов гарантируют высокую надежность и долговечность формируемых конструкций, поэтому если они будут грамотно сформированы, то прослужат длительное время без создания каких-либо неприятностей или опасностей.

Какие фермы использовать?

Существуют на рынке готовые фермы, которые обладают стандартными размерами и иными подходящими параметрами. Но дополнительно можно сделать фермы для навеса своими руками, а особенно это актуально в ситуациях, когда требуется получить действительно необычную конструкцию, имеющую специфические габариты и характеристики.

Делать элементы можно из разных материалов, но наиболее часто для этих целей используются металлические трубы или профили.

Важно! Если выбираются для работы трубы, то они должны быть квадратными или прямоугольными.

Металлическую ферму для навесов целесообразно использовать по разным причинам:

• высокая прочность, обусловленная наличием ребер жесткости, причем даже при сильных нагрузках не получится согнуть профиль, обладающий квадратным сечением;
• стоимость металлических труб считается приемлемой, так как процесс производства не требует использования специфической технологии или дорогостоящего оборудования, но рекомендуется выбирать горячекатаные изделия;
• сама форма труб из металла считается удобной для использования, поэтому их крепление будет простым и быстрым, а также процесс сварки облегченным.

Из металлических прямоугольных труб сформировать нужную конструкцию не составит труда с помощью стандартной сварки. Далее для  обшивки используется поликарбонат, причем расстояние между соседними элементами должно быть таким, чтобы было действительно удобно выполнять все работы по креплению материала.

Правила расчета

Перед непосредственным выполнением каких-либо работ, связанных с формированием навеса из ферм, требуется предварительно заняться грамотными расчетами, чтобы определиться с нужным количеством элементов, с их размерами и иными параметрами. Только в этом случае можно избежать ошибок в работе и получить действительно качественный результат.

Важно! Расчет может производиться вручную или с использованием специальных калькуляторов, которые свободно представлены в интернете, причем второй вариант считается самым актуальным.

Рассчитать ферму для навеса достаточно просто, для чего выполняются последовательные этапы:

• Первоначально выбирается, какова будет структура фермы. Она может быть арочной или прямой, односкатной или двускатной. Каждый вид имеет свой внешний вид и характеристики, поэтому первоначально учитывается, какие функции будут выполняться навесом, а также какие другие материалы будут использоваться во время работы. Дополнительно берутся в расчет личные предпочтения владельцев сооружения.
• Решается, какими размерами будет обладать будущее сооружение, причем если увеличивается высота навеса, то возрастает его несущая способность, поэтому во время работы непременно монтируются надежные и прочные ребра жесткости, повышающие прочность всей конструкции.
• Нередко требуется создавать пролеты, которые по размеру превышают 36 м., а в такой ситуации надо определить изгиб погашения.
• Во время расчета учитывается, какими характеристиками будут обладать панели фермы, для чего определяется расстояние между основными элементами, которые передают нагрузку.
• В конце расчетов следует определить, каково расстояние между одним и другим узлом системы. Обычно для этого используется ширина панелей.

Важно! Можно не только самостоятельно заниматься расчетами, но и найти в интернете уже готовые проекты, в которые только подставляются нужные параметры, что позволит избежать ошибок и получить быстрый и правильный результат.

Таким образом, расчет фермы для навеса должен учитывать множество особенностей, чтобы получить грамотный результат.

Как собирается каркас?

После того как будут полностью готовы фермы, имеющие оптимальные параметры и размеры, можно приступать к формированию металлического каркаса. Для этого выполняются действия:

• Выбирается место, которое будет применяться для возведения конструкции. На него наносится разметка, на основании которой будут выполняться все последующие действия.
• Производится грамотная установка опор, которые надежно бетонируются, причем они должны располагаться строго вертикально. Во время работы непременно надо пользоваться уровнем или отвесом, так как только эти инструменты гарантируют действительно получение ровной конструкции.
• К стойкам присоединяются квадратные трубы, для чего придется пользоваться сварочным аппаратом.
• Монтаж ферм осуществляется непосредственно на земле, причем к полученным поясам надо приварить перемычки и раскосы. Они должны находиться как вверху, так и внизу. Только после этого можно поднять готовые элементы, которые привариваются к опорам.
• Для крепления поликарбоната в качестве основы выступают перемычки, причем они фиксируются к каждой ферме, а расстояние между ними должно быть равно примерно полметра.
• После изготовления конструкции надо хорошо и тщательно зачистить металлические элементы, которые далее покрываются грунтовкой и красятся. Только тщательная и надежная защита обеспечит долговечность конструкции, так как на ней не начнется процесс коррозии.

Таким образом, создать каркас для навеса из ферм достаточно легко, для чего надо только заранее уделить внимание грамотным расчетам и точно следовать правильной инструкции для создания конструкции.

Видео по теме:

Основные рекомендации

Чтобы процедура создания конструкции была легкой и не сопровождалась какими-либо сложностями и недостатками, рекомендуется учитывать некоторые советы:

• навес должен обладать скатом с углом от 25 до 30 градусов, а иначе с него не будет сходить снег;
• выбирать следует профильные трубы, стенки которых не меньше 3 мм в толщину;
• между фермами оставляется расстояние, которое не будет превышать 1,75 м, а иначе листы поликарбоната будут сильно провисать;
• требуется, чтобы поликарбонат выходил за пределы каркаса примерно на 15 см, чтобы на металлические элементы не попадали осадки;
• не рекомендуется для креплений листов поликарбоната пользоваться тяжелыми болтами, которые значительно повышают вес конструкции;
• во время сварки надо учитывать все правила безопасности, а если вовсе отсутствует опыт работы, то лучше всего довериться специалистам.

Таким образом, фермы для навеса могут обладать разными формами и могут создаваться из разных материалов. Оптимальным считается использование элементов из металла, которые заранее правильно рассчитываются, а только потом привариваются к стойкам и соединяются друг с другом. Чтобы полученная конструкция прослужила длительное время, требуется защитить металлические элементы от коррозии специальными составами, а также заранее произвести грамотные расчеты. В этом случае навес будет прекрасно справляться с сильным ветром или большим количеством снега.

Посмотрите еще статьи:

видео-инструкция по монтажу своими руками, особенности металлических изделий, для поликарбоната, как рассчитать, как сварить, цена, фото

Возведение фермы для навеса своими руками требует выполнения точных расчётов и умения обращаться со сварочным аппаратом. Если вы допустите хоть малейшую ошибку, то конструкция в результате попросту сложится под воздействием снега и ветра. Поэтому перед началом выполнения работ ознакомьтесь с изложенными далее рекомендациями.

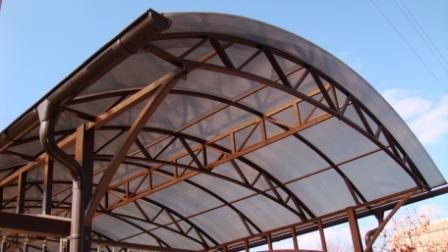

Фото арочного навеса из стальных труб

Выполнение поставленной задачи

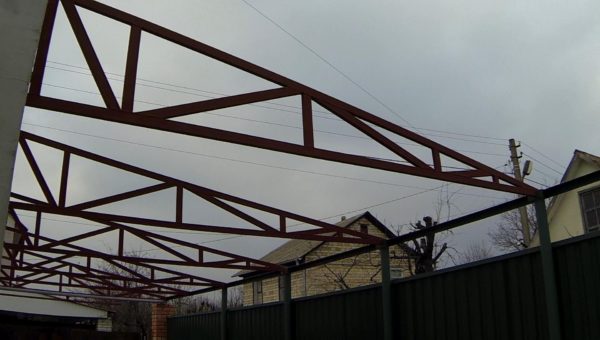

Односкатные металлические фермы для навесов

Навесы имеют достаточно широкую сферу применения:

• Оборудование автомобильных стоянок открытого типа, которые выступают более дешёвой альтернативой капитальным гаражам.

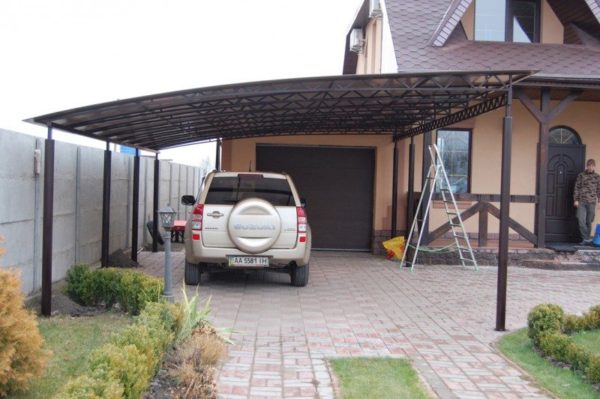

Защита автомобиля от атмосферных осадков

• Обустройство остановок общественного транспорта, козырьков магазинов и даже рекламных баннеров.
• Создание веранд и беседок. Ещё один вариант сэкономить на постройке полноценного садового домика – создать надёжную крышу с прочными стойками.

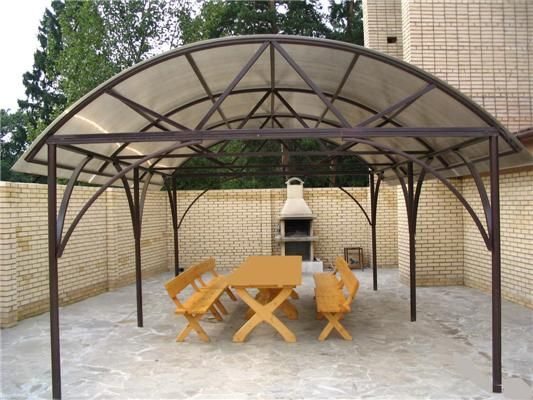

Дачный навес из поликарбоната

При этом их надёжность обеспечивается за счёт металлических ферм, которые прочно связывают между собой лаги и опорные столбы. Такая конструкция в случае правильной установки прослужит вам долго и качественно. Начать же следует с выбора подходящих материалов.

Из чего лучше всего изготовить ферму

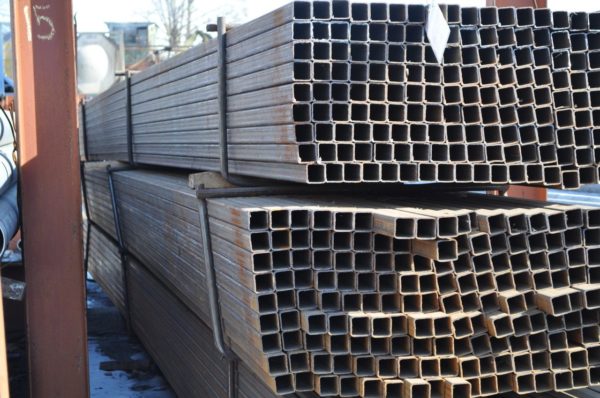

Профильные стальные трубы

Наилучшим образом с такой задачей справятся металлические трубы с прямоугольным или квадратным сечением, которые обладают несколькими важными для нашего случая достоинствами:

• Высокая прочность за счёт наличия рёбер жёсткости. Если круглое изделие согнуть вполне доступно в домашних условиях, то с профильной такой фокус не удастся.
• Доступная цена, благодаря относительно несложной технологии производства. Лучше всего подходят горячекатаные образцы.
• Удобная форма. Крепление плоских стенок своими руками осуществляется гораздо проще, чем закруглённых, это касается как сварки, так и болтов.

При выборе размеров руководствуйтесь такими правилами:

Ширина навеса, см	Размер сечения трубы, мм	Толщина стенки трубы, мм
До 450	40 на 20	2
450-550	40 на 40	2
Более 550	60 на 30	2
	40 на 40	3

Что нужно учесть в расчётах

Совет: если вы хоть немного сомневаетесь в правильности ваших вычислений, то рекомендуется проконсультироваться у специалиста, так как цена возможной ошибки окажется гораздо выше его платных услуг.

Перед тем, как рассчитать ферму для навеса, обзаведитесь счётной машинкой и специализированной программой, которая находится в свободном доступе в интернете.

Подойдёт любой обыкновенный калькулятор

Расчет конструкции навеса предполагает выполнение следующих действий:

1. Выбор схемы структуры фермы: арочная, односкатная, двухскатная или прямая. Здесь следует учесть выполняемые будущим навесом функции, используемые при его возведении материалы и личные предпочтения.

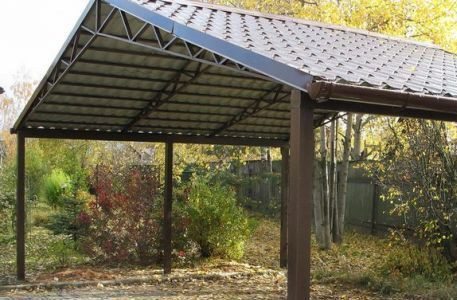

Двухскатный навес, покрытый металлочерепицей

2. Далее определяются габариты всего сооружения. При этом важно осознавать то, что в случае увеличения высоты навеса возрастает и его несущая способность. Следовательно, в таком случае стоит позаботиться о дополнительной установке нескольких рёбер жёсткости, которые усилят прочность объекта.
3. В том случае, когда пролёт превышает 35,9 м, требуются вычисления для строительного подъёма, чтобы определить каков будет изгиб погашения, направленный обратно от воздействий на конструкцию.
4. Также определяются параметры панелей фермы в соответствии с удалённостью друг от друга компонентов, осуществляющих передачу нагрузки.
5. Оканчиваются расчёты нахождением удалённости одного узла от другого, наиболее часто этот параметр равен ширине панелей.

Совет: можно использовать старые готовые проекты, лишь подставив в них свои значения. Это значительно облегчит задачу и поможет избежать банальных ошибок.

Пример выполнения расчётов

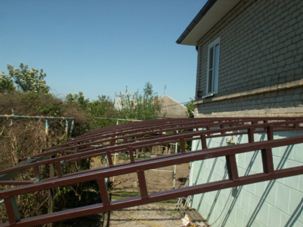

Сооружение навеса для веранды

Для примера возьмём навес, обладающий следующими параметрами:

Параметр	Значение
Ширина	9 м
Уклон	8 градусов
Величина пролёта	4,7 м
Предполагаемая нагрузка снега	84 кг/м²
Высота стойки	2,2 м

Одним краем ферма будет опираться на кирпичное здание, а другим на специально установленную колонну. Для её создания возьмём трубы с сечением 45 на 45 мм и толщиной стенки 4 мм.

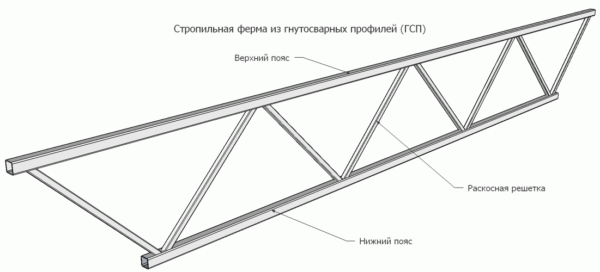

Схема железной фермы

Проведя вычисления с помощью специальных программ, мы получим следующие значения для создаваемой фермы:

Параметр	Значение
Вес	150 кг
Вертикальная нагрузка на одну стойку	1,1 т
Коэффициент надёжности	1
Величина пролёта	4,7 м (совпадает с навесом)
Высота	40 см
Количество панелей в верхнем поясе	7

Советы по монтажу

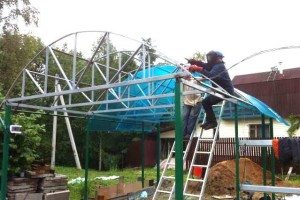

Установка фермы при помощи сварочного аппарата

Сразу стоит отметить, что сварка имеет ряд преимуществ перед осуществлением болтовых соединений:

1. Отсутствие утяжеления болтами, что позволяет добиться меньшего веса итоговой конструкции и, соответственно, меньшей нагрузки на конструкцию.
2. Высокая устойчивость к возможным деформациям. Сварочный шов более прочен и надёжен.
3. Длительный эксплуатационный срок, который равен долговечности используемых компонентов.
4. Меньшая стоимость реализации. Электроды дешевле качественных болтов.
5. Равномерное распределение металла. Исключается перекос давления на несущие сваи.
6. Высокая скорость возведения сооружения. Профессиональный сварщик достаточно быстро справляется с поставленной задачей.

Совет: единственный случай, когда лучше использовать болты, это тогда когда вы применяете оцинкованные трубы.
Потому что сварка разрушает слой цинка, повышая опасность возникновения коррозии.

Как сварить ферму для навеса собственными силами? Если у вас уже готовы все расчёты, подобран материал, и вы умеете пользоваться сварочным аппаратом, то процесс не будет представлять для вас ничего сложного.

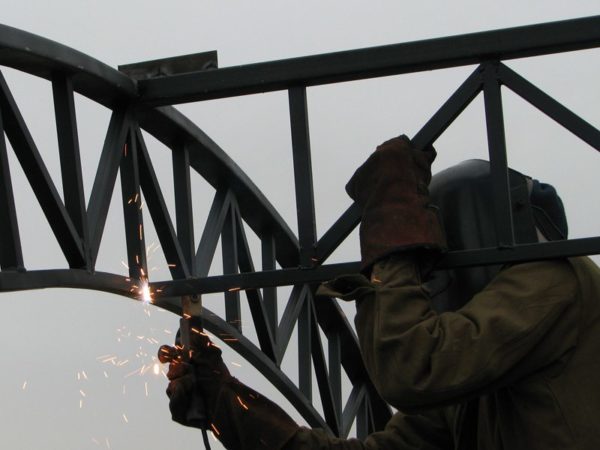

На фотографии показано, как правильно варить металлическую ферму

Единственное, на что ещё следует обратить внимание, так это на то, как варить углы такого сооружения: через один.

Заключение

С помощью профильных стальных труб можно создать надёжные фермы для навесов, которые прослужат вам долго и качественно. Но при этом очень важно правильно рассчитать все параметры конструкции, чтобы она смогла успешно выдержать все атмосферные нагрузки. Далее дело обстоит только за сваркой.

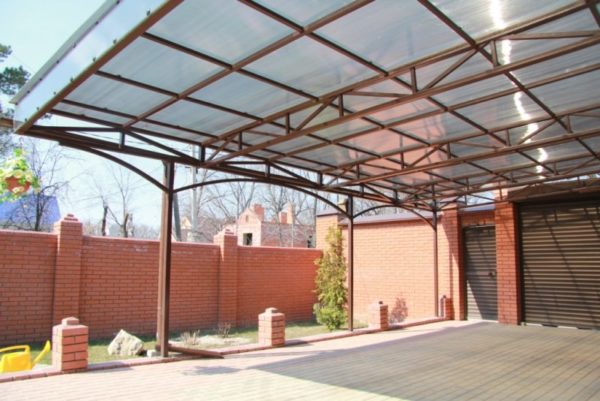

Качественно сделанный железный навес – эталон надёжности и долговечности

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительные материалы, имеющие непосредственное отношение к изложенной теме. Подходите к выполнению задачи правильно, и вас ждёт успех.

Что собой представляют фермы для навеса — 1pokryshe.ru

Изготовление фермы для навеса является частью процесса устройства защиты определенного участка от атмосферных осадков. Навесы используются очень давно и довольно широко для самых разнообразных целей. Это могут быть автобусные остановки, торговые точки, места отдыха, стоянки автомобилей, участки для складирования и множество других вариантов, применяемых в частном, общественном и промышленном использовании территории.

Схема фермы для навеса.

Размеры, форма, конструкция в основном зависят от предназначения и места установки. В общественных местах, частном строительстве, при установке в зонах отдыха желательно кроме надежности и функциональности конструкции придать ей внешний вид, соответствующий окружающей обстановке.

Критерии для расчета прочности

Для безопасной эксплуатации и экономного расходования материалов перед началом работ нужно рассчитать прочность конструкции в зависимости от условий ее эксплуатации:

• период использования;
• размеры закрываемой площади;
• форма ферм;
• высота;
• материал кровли.

Схема расчета треугольной фермы.

По периоду эксплуатации навесы можно разделить на стационарные и сезонные. Стационарные сооружения предназначены для круглогодичной эксплуатации. В качестве примера можно привести навесы над многими бензоколонками, входные двери частных и административных зданий, остановки общественного транспорта. Основные требования к таким сооружениям — необходимая прочность, устойчивость к воздействию атмосферных осадков, длительный срок эксплуатации, функциональность.

Сезонные навесы используются в течение определенного времени. Это могут быть теплицы, различные конструкции в курортных зонах и других местах отдыха, летние кафе, торговые точки. Кроме прочности и устойчивости к воздействию ветра и атмосферных осадков изделия должны иметь простой вариант сборки, компактность в разобранном состоянии. Сезонные варианты навеса применяются для защиты небольшой площади, поскольку на таких конструкциях сложно обеспечить необходимую прочность для защиты от ветра.

Форма навесов может быть самой разнообразной. Есть несколько классических вариантов:

• двухскатная;
• односкатная;
• прямая;
• арочная;
• в виде купола.

Схема треугольной стропильной фермы.

Выбор формы будет зависеть от желания заказчика, размеров и функциональности защищаемого участка, свойств кровельного материала. Также при выборе формы нужно учитывать направление потока воды с крыши. Сложность изготовления в большой мере будет зависеть от формы. Чем больше отличий от прямой поверхности, тем сложнее процесс изготовления. Для крыш с овальной поверхностью нужно выбирать соответствующий кровельный материал, допускающий неразрушающее воздействие на изгиб необходимого радиуса.

Высота строения определяется его назначением. Для складирования материалов и передвижения техники должна быть своя высота, при устройстве навеса для людей достаточно 2,5-3 метров. Большинство предприятий, занимающихся продажей металлопроката и изготовлением различных конструкций, имеют специальные программы — онлайн калькуляторы. При помощи этих программ сделать расчет на прочность любой конструкции можно без особых проблем.

Вернуться к оглавлению

Типичные конструкции ферм

Для устройства небольших или средних по размерам конструкций можно воспользоваться готовыми решениями, имеющими обычно большой запас прочности. Разработаны и эксплуатируются несколько вариантов ферм для навесов (рис. 1), используемых в сооружениях различного назначения:

• сегментный;
• треугольный в нескольких вариантах;
• полигональный;
• трапецеидальный;
• с параллельными поясами.

Схема соединения профильных труб фермы.

Для всех вариантов навесов и кровельного материала оптимальным наклоном является угол в 15-25°, обеспечивающий сток воды и безопасную работу при очистке от снега.

Для качественного изготовления ферм и других деталей навесов при выборе материалов и выполнения работ нужно соблюдать следующие правила, регламентированные ГОСТ-ми и СНиП-ми:

• при соединении деталей резьбовым крепежом изделия должны иметь соответствующий класс;
• сварочные соединения можно выполнять механической сваркой в защитной газовой среде;
• при сварочных работах использовать проволоку ПП-АН-8;
• используемый металлический профиль не должен иметь механических повреждений, расслоения, шлаковых образований;
• шероховатость поверхностей должна соответствовать требованиям ГОСТ 2789-73.

Ферма, изготовленная в соответствии свыше приведенными правилами, обеспечит надежную и безопасную эксплуатацию сооружения в течение длительного срока.

Вернуться к оглавлению

Изготовление ферм из различного профиля

Ферма, в большинстве случаев, имеет большой размер. Заготовку деталей и укрупнение конструкции нужно проводить на земле, затем поднимать и крепить конструкцию на стойки. Оптимальный вариант изготовления — на специальных промышленных сборочных площадках при наличии необходимого оборудования.

Своими руками можно изготавливать небольшие конструкции для применения в домашних условиях.

Чтобы конструкция получилась без перекосов и смещений в различных плоскостях, работы следует выполнять на ровной площадке с твердой поверхностью.

Если планируется овальная поверхность крыши, изгиб деталей желательно выполнить на специальном гибочном станке. Такую услугу предоставляют многие предприятия, работающие с металлопрокатом. Самостоятельно изогнуть детали довольно сложно.

Чертеж навеса.

При большом радиусе изгиба можно воспользоваться следующим способом:

1. На поверхности при помощи колышков или других приспособлений нужно разметить форму изделия. Для изгибаемой детали в середине нужно сделать надежный упор, который будет удерживать заготовку. Затем при помощи рычагов, лебедки или вручную приложить усилие к одному из концов заготовки до перемещения его в нужное положение. При значительной длине изгиб можно выполнять поэтапно, перемещаясь от центра к концам. Если деталь будет пружинить, по ходу работы можно устанавливать дополнительные фиксаторы. Усилие для сгибания не должно быть чрезмерным. Форма должна быть плавной, без резких переломов и углов.
2. После получения нужной формы, уложить на поверхность остальные детали согласно чертежу, выполнить сборку на временных соединениях при помощи сварки. После проверки и подгонки всех узлов можно сварить стыки или выполнить основательное соединение другим способом.
3. Многие детали должны иметь срез торцевых поверхностей под определенным углом. Вручную, даже при использовании болгарки, такая работа отнимает много времени и сил. Вырезать заготовку с необходимой точностью довольно затруднительно. При отсутствии станка желательно сделать такое приспособление самостоятельно. Изготовление займет мало времени, не создаст материальных проблем, но значительно облегчит выполнение работ. Описанным способом можно изготовить фермы, все детали которых расположены в одной плоскости. Для более сложных конструкций потребуются дополнительные приспособления, различные подставки, фиксаторы и др. Для устройства таких конструкций лучше воспользоваться услугами специалистов.

Вернуться к оглавлению

Монтажные работы по установке ферм

Перед установкой фермы для навесов необходимо выполнить комплекс предварительных работ. На подготовленной площадке нужно разметить и установить необходимое количество опор. Верхние края опор должны иметь кронштейны для крепления ферм. Чтобы правильно собрать конструкцию, установку опор нужно выполнять по шнуру и отвесу. Нижние концы ферм при устройстве стационарной конструкции следует забетонировать на необходимую глубину.

Если стойки низкие, а фермы не тяжелые, подъем можно выполнить вручную с соблюдением необходимых мер предосторожности. Во всех остальных случаях следует применять кран или другой грузоподъемный механизм. Все конструкции, установленные на высоте, необходимо закрепить основательно. Оставлять детали без страховочного крепления на длительное время крайне опасно.

Вернуться к оглавлению

Заключение по теме

Изготовление и монтаж навесов самостоятельно возможны при небольших размерах. Более основательные конструкции коммерческого и других сфер использования необходимо изготавливать на специализированных предприятиях, имеющих необходимое оборудование и документацию.

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной тр

Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

Профильные трубы

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Разновидность профильных труб

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Стыкование тавровых уголков

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

Схема монтирования раскосов и стоек

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

Зачистка сварного шва

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Сотовый поликарбонат

Монолитный волновой поликарбонат

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Смонтированная ферма под поликарбонат

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

• Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Монтаж поликарбоната с помощью термошайб

• Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Обработка торцов сотового поликарбоната паропроницаемой лентой

• Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

• Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

Установка поликарбоната по ребрам жесткости

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж

Источник: http://navesimoskva.ru/navesi/svoimi-rukami/raschet-i-izgotovlenie-arochnoj-fermy/
