Методика ультразвукового контроля труб нефтяного сортамента на ОАО «Тагмет» Текст научной статьи по специальности «Физика»
УДК 620.179.16
А.Н. Иванов, В.И. Тимошенко
МЕТОДИКА УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ТРУБ НЕФТЯНОГО СОРТАМЕНТА НА ОАО «ТАГМЕТ»
Рассмотрены особенности и оптимизация импульсного эхо-метода контроля, обеспечивающего высокую чувствительность, разрешающую способность, возможность определения местоположения дефекта, при использовании продольных и сдвиговых волн. Приведены графики зависимости углов продольной и сдвиговой волны, а также коэффициенты отражения и преломления по энергии в зависимости от падения продольной ультразвуковой волны под углом из жидкости на границу раздела с твёрдым телом для системы вода— сталь. Показано прохождение ультразвуковых колебаний в трубе с большим углом ввода. Рассмотрен выбор параметров пьезоэлектрического преобразователя для обеспечения прозвучивания всего сечения стенки трубы и проверка электроакустического тракта дефектоскопа.
Выбор метода контроля; параметров пьезоэлектрического преобразователя; проверка электроакустического тракта дефектоскопа.
A.N. Ivanov, V.I. Timoshenko
METHODOLOGY OF ULTRASONIC CONTROL OF PIPES OF PETROLEUM ASSORTMENT ON PJSC «TAGMET»
This article describes the features and optimization ofpulse echo method for high sensitivity, resolution, and ability to determine the location of the defect, when using of longitudinal and shear waves. Shows a graphs of the angles of the longitudinal and shear waves, and coefficients of reflection and refraction as a function of incidence angle of the ultrasonic waves in the liquid at the interface with the solid.
Selection of method control; and a piezoelectric transducer; checking electroacoustic tract of defectoscope.
Особое внимание уделяется качественному производству труб, для обеспечения безаварийной работы буровых установок, исключения аварий на магистральных трубопроводах и поддержания экологии.
1. Выбор метода контроля. В ультразвуковой дефектоскопии изделий металлургического производства, в том числе и труб, наиболее широкое распространение получил импульсный эхо-метод контроля, обеспечивающий высокую чувствительность, разрешающую способность, возможность определения местоположения дефекта. При контроле труб выбор типа волн зависит от отношения толщины стенки (Т) к наружному диаметру (D).
При ТЮ>0,2 целесообразно использовать для контроля продольные волны, при меньших значениях (ТЮ=0,02-0,2) более эффективные результаты контроля получаются при использовании сдвиговых волн, что связано с разрешающей способностью.
По техническому заданию на ОАО «Тагмет» контролю подлежат трубы с наружным диаметром от 73 до 273 мм, с толщиной стенки от 5 до 30 мм. Отношение Т/D для этих труб лежит в пределах 0,02-0,4, отсюда целесообразно применить для контроля иммерсионный импульсный эхо-метод с использованием сдвиговых волн.
Рассмотрим особенности данного метода контроля.
При падении на поверхность твёрдого тела ультразвуковой волны под углом, отличным от нормального, в твёрдом теле распространяется преломленная продольная волна и сдвиговая волна, появившаяся в результате трансформации волны на границе раздела [1].
і’
Из рис. 2 видно, что оптимальный угол ввода сдвиговой волны в металле для обеспечения максимальной ультразвуковой энергии равен у/ = 35-60°.
5 10 15 20 25 30
Рис. 2. Графики зависимости углов у/,ув и коэффициентов Я, Вв, В/ в зависимости
от а для системы вода-сталь
Необходимо также отметить, что выбор большого значения у/ не позволяет выявить дефекты, лежащие на внутренней поверхности и в теле трубы.
На рис. 3 центральный луч не отражается от внутренней поверхности трубы, тем самым дефектоскоп будет выявлять преимущественно дефекты на наружной поверхности, а дефекты, лежащие у внутренней поверхности трубы, при большой толщине стенки могут быть не выявлены.
Рис. 3. Прохождение ультразвуковых колебаний в трубе с большим углом ввода
Выбираем угол ввода сдвиговых колебаний в металле у/=45°, исходя из условий оптимального выявления дефектов, расположенных по всему сечению стенки трубы.
Угол падения ультразвуковой волны на границу вода-сталь для получения сдвиговой волны с углом у/=45° равенДля эффективного контроля, помимо выбора соответствующего угла ввода, важен способ создания акустического контакта между преобразователем и трубой.
На ОАО «Тагмет» используется бесконтактный способ ввода ультразвуковых колебаний, так как на установке ультразвуковому контролю подвергаются кроме гладких труб также и трубы с высадкой внутри. Для обеспечения ввода ультразвуковых колебаний в трубу, применён иммерсионный вариант с локальной ванной, который является наиболее удобным для автоматизированного контроля [3].
Применение этого способа позволяет сочетать преимущества иммерсионного и щелевого способа, а именно:
2) обеспечивается постоянство акустического контакта между преобразователем и трубой;
3) при изменении диаметра контролируемой трубы не требуется смена преобразователя, а производится только его регулировка под требуемый диаметр;
4) исключается применение громоздкой иммерсионной ванны с механизмами загрузки и выгрузки;
5) упрощается механическая часть установки, так как не требуется автоматического подведения и отвода датчиков;
6) повышается надёжность работы преобразователя за счёт того, что преобразователь может быть отнесён от поверхности трубы на достаточно большое расстояние.
2. Выбор параметров пьезоэлектрического преобразователя. На рис. 4 показан ввод ультразвуковых колебаний при контроле иммерсионным способом.’ ’ о
Рис. 4. Схема ввода ультразвуковых колебаний при контроле иммерсионным
способом
Расстояние от центра трубы до центра излучателя для обеспечения требуемого угла ввода (L) определяется уравнением [4]
tD ^
L = —-sina = R sin а,
2
где D=2R — диаметр трубы; R — радиус трубы; а — угол ввода ультразвуковых колебаний на границу вода-сталь.
зьев В.Г. и dp. Способ автоматизированного неразрушающего контроля качества труб и устройство для его осуществления. Патент РФ на изобретение № 2351925. Бюл. № 10, 2009.
4. Неразрушающий контроль и диагностика» справочник / Под ред. член-корр. РАН проф.
В.В. Клюева. — М.: Машиностроение, 1995.
5. ШpaйбepД.С. Ультразвуковая дефектоскопия. — М.: Металлургия, 19б5.
Статью рекомендовал к опубликованию д.т.н., профессор Н.Н. Чернов.
Иванов Алексей Николаевич — ОАО «Тагмет»; e-mail: [email protected]; г. Таганрог, ул. Кузнечная, 13, кв. 3; тел.: 890545б887б, 895153б840б; инженер.
Тимошенко Владимир Иванович — Федеральное государственное автономное образовательное учреждение высшего профессионального образования «Южный федеральный университет»; e-mail: [email protected]; 347928, г. Таганрог, пер. Некрасовский, 44; тел.: 88634371795; кафедра электрогидроакустической и медицинской техники; д.т.н.; профессор.
-и
Ivanov Alexei Nikolayevich — PJSC “TAGMET”; e-mail: [email protected]; 3, Kuznechnaya street, ap. 13, Taganrog, Russia; phone: +79054568876, +79515368406; engineer.
Timoshenko Vladimir Ivanovich — Federal State-Owned Autonomy Educational Establishment of Higher Vocational Education “Southern Federal University”; e-mail: [email protected]; 44, Nekrasovsky, Taganrog, 347928, Russia; phone: +78634371795; the department of hydroacoustic and medical engineering; dr. of eng. sc.; professor.
УДК 534.29: 551.594.25
В.
И. Тимошенко, Н.Н. Чернов, М.А. Лупандина
МАКРОПРОЦЕСС АКУСТИЧЕСКОГО ОСАЖДЕНИЯ ТОНКОДИСПЕРСНЫХ ДЫМОВ
Рассматриваются закономерности макропроцесса (кинетики) акустической коагуляции и осаждения высокодисперсных аэрозолей в акустическом поле. Теоретически и экспериментально показано, что под действием мощного акустического поля происходит экспоненциальное изменение счётной концентрации мелкодисперсных частиц промышленных дымов. Приведено экспериментально полученное уравнение для возгонного дыма металлургического производства. Показано, что акустическое осаждение дыма зависит от сочетания параметров: интенсивности звука, концентрации аэрозоля, времени озвучивания и температуры пылегазового потока.
Получено решение уравнения для изменения осаждаемого диффузионного потока наночастиц через акустический и гидродинамический пограничные слои. Показано, что акустическое поле интенсифицирует процесс осаждения наноразмерных аэрозолей.
Акустическая коагуляция; осаждение дымов; аэрозольные частицы; пограничные слои; диффузия.
V.I. Timoshenko, N.N. Chernov, M.A. Lupandina MACROPROCESS ACOUSTIC PRECIPITATION FINE FUMES
The patterns of macro-process (kinetics) of acoustic coagulation of the fine aerosols in an acoustic field are considered offlow fields of industrial aerosols in an acoustic field to their intensive coagulation is shown. Exponential change in number density of particles of industrial fumes occurring under the influence of a powerful acoustic field is shown theoretically and experimentally. Experimentally drived regression equation for smoke of steel production is given. Acoustic deposition of smoke depends on a combination of various parameters such as sound intensity, concentration of aerosol time scoring, temperature dust and gas flow.
The solution for changing the deposition of the diffusion flux of nanoparticles through the acoustic and hydrodynamic boundary layers is obtained. An acoustic field intensifies the process of deposition of nanoscale aerosols.
Acoustic coagulation; sedimentation fumes; aerosol particles; boundary layers; diffusion.
Экспериментальные исследования макропроцесса (кинетики) акустической коагуляции и осаждения были проведены нами с различными промышленными аэрозолями (около полутора десятков видов) [1, 2, 3]. Везде подтверждалась модель экспоненциального изменения во времени счётной концентрации N частиц. Например, для возгонных аэрозолей конвертерного производства стали с аэрозольными частицами, медианный размер которых по счёту составлял 0,2 мкм, методом регрессионного анализа получено экспериментальное уравнение кинетики процесса акустической коагуляции в виде
N
— = ехр(—1,04 — 0,098св + 0,007св2 + 0,0045cj —
-О0,05 6свТозв — 0,0077Tf — 0,02 6fT03e + 0,098Т£в ) . (1)
| Лидеры продаж УКШаблон Красовского УШК-1 Эталоны чувствительности канавочные Магнитный прижим П-образный Термометр testo 905-T2
|
Общие технические требования (взамен ГОСТ 26266-90) и ГОСТ Р 55808-2013 — Преобразователи ультразвуковые. Методы испытаний. (взамен ГОСТ 23702-90). Расширенный перечень нормативов касающихся УЗ ПЭП приведен в конце данной страницы. УЗ ПЭП можно условно классифицировать по следующим признакам:
Наклонные РС ПЭП с поперечной волной используют преимущественно для контроля сварных соединений тонкостенных (до 9мм) труб диаметром не более 400мм (хордовые преобразователи). Наклонные РС ПЭП с продольной волной применяют для контроля соединений с крупнозернистой структурой и высоким уровнем шумов (аустенитные швы).
Преобразователи П111 используются для выявления объемных и плоскостных дефектов – пор, волосовин, расслоений и т.д. Характеристики ПЭП типа П111 приведены в таблице:
Толщина контролируемых П 112 объектов, как правило, находится в диапазоне от 1 до 30мм. Характеристики П112 приведены в таблице:
с толщиной стенки от 2 до 6 мм., используются контактные раздельно-совмещенные хордовые преобразователи. Применение преобразователей хордового типа особенно эффективно для контроля тонкостенных сварных швов от 2 до 4 мм.
Дефектоскопия на фазированных решетках
Сергей Звонов,
студент группы 1135, Самарский национальный исследовательский университет имени академика С.П. Королева
Акмал Хисравов, студент группы 1239, Самарский национальный исследовательский университет имени академика С.П. Королева
Анна Вышкина, студентка группы 1239, Самарский национальный исследовательский университет имени академика С.П. Королева
Ультразвуковая дефектоскопия — метод, предложенный С.Я. Соколовым в 1928 году, который основан на исследовании процесса распространения ультразвуковых колебаний с частотой 0,525 МГц в контролируемых изделиях с помощью специального оборудования — ультразвукового преобразователя и дефектоскопа [1]. Это один из самых распространенных методов неразрушающего контроля.
Дефектоскоп — устройство для обнаружения дефектов в изделиях из различных металлических и неметаллических материалов методами неразрушающего контроля. К дефектам относятся нарушения сплошности или однородности структуры, зоны коррозионного поражения и др.
Область техники и технологии, занимающаяся разработкой и использованием дефектоскопов, называется дефектоскопия [4].

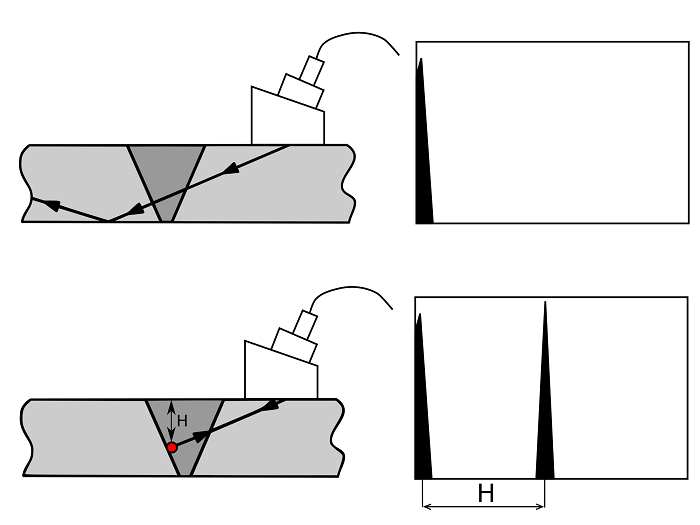

Рис. 1. Принцип измерения времени и пути импульса

Алгоритм работы ультразвукового дефектоскопа заключается в том, что с помощью ПЭП передается короткий ультразвуковой сигнал в контролируемый объект (рис. 1). После получения на приемник отраженного сигнала измеряется время прохождения звукового сигнала от ПЭП до отражающей поверхности и обратно (рис. 2) — [5].
Рис. 2. Отображение отраженного сигнала на экране
Плюсы ультразвуковой дефектоскопии:
- проверяемую деталь не требуется повреждать или разрушать;
- работа проводится очень быстро и стоит недорого. В сравнении с некоторыми другими видами дефектоскопии, например рентгеновской, не представляет опасности для человека;
- возможен контроль пригодности большинства материалов как металлических, так и неметаллических образцов;
- благодаря высокой мобильности ультразвуковые дефектоскопы для проверки необходимого объекта можно доставить практически в любое место.
Новым этапом ультразвукового контроля (УЗК) стала технология фазированных решеток (ФР), основанная на последовательном возбуждении всех элементов преобразователя и генерировании ультразвуковых волн. Преобразователь ФР представляет собой множество одновременно работающих пьезоэлектрических элементов (от 16 до 256 штук), в отличие от одноэлементных датчиков, используемых в классической дефектоскопии [3].
Метод фазированной решетки является более усовершенствованным и сложным по сравнению с классическим ультразвуковым контролем (рис. 3), в котором используется одноэлементный преобразователь. Дефектоскопы на фазированной решетке, с помощью которых контроль осуществляется гораздо быстрее и проще, используются во многих отраслях (рис. 4).
Рис. 3. Классический метод ультразвукового контроля
Рис.
4. Метод ультразвукового контроля фазированной решеткой
Преимущества фазированных решеток перед классическим ультразвуковым контролем:
1 Возможность секторного контроля, что обеспечивает большую наглядность. При классическом контроле луч от пьезоэлектрического преобразователя исходит под одним конкретным углом и его отображение на экране выглядит как всплеск на АСкане (рис. 5).
Рис. 5. Отображение сигнала от засверловки на образце Phased Array Type B Block
В случае применения технологии ФР в объекте может контролироваться сразу вся зона контроля (рис. 6), то есть мы одновременно видим все дефекты, расположенные в диапазоне 3575 градусов. Физически даже 090 градусов, но это не всегда имеет смысл, так как существуют определенные ограничения, связанные критическими углами, а также при меньшем диапазоне отображение дефекта получается более качественым.
Рис. 2. Отображение отраженного сигнала на экране
2 Более высокая скорость проведения ультразвукового контроля за счет замены продольнопоперечного сканирования на линейное — вдоль шва. Согласно нормативным документам РФ, ультразвуковой контроль нужно проводить продольнопоперечным движением вдоль сварного шва с шагом, равным половине пьезоэлемента, отводя датчик от сварного шва на расстояние, равное двойной толщине сварного шва [2].
Рис. 3. Классический метод ультразвукового контроля
Рис. 4. Метод ультразвукового контроля фазированной решеткой
Рис. 5. Отображение сигнала от засверловки на образце Phased Array Type B Block
Рис. 6. Отображение сигнала от засверловок на образце Phased Array Type B Block при использовании ФР
В случае применения ФР производится одновременный контроль всего сечения шва без необходимости смещения датчика (рис. 7).
Рис. 7. Методы сканирования в УЗК
3 Большое количество углов ввода. Классический ультразвуковой датчик имеет один конкретный заданный угол, который не может изменяться, так как его значение заложено конструктивно в сам преобразователь [4].
Датчики ФР повышают вероятность обнаружения дефектов, так как способствуют получению оптимальных сигналов от трещины, расположение которой не всегда соответствует фиксированному углу ввода ПЭП при традиционном проведении контроля. К преимуществам новой технологии можно также отнести возм ожность получения истинных изображений расположения и габаритов дефектов, а также более простую и быструю интерпретацию (рис. 8).
Рис. 8. Трещина на А- и S-скане
Фокусировка. Технология фазированных решеток имеет функцию фокусировки поля преобразователя (рис. 9). Это существенно повышает разрешающую способность и чувствительность, что, в свою очередь, заметно облегчает процесс понимания реальных форм дефекта [3].
Рис. 9. Отображение засверловки без фокуса и с фокусом
Отрицательные моменты технологии ФР:
1 Дефектоскопы, использующие технологию ФР, дороже классических дефектоскопов в дватри раза. Однако стоит учитывать, что повышение производительности и качества контроля для многих предприятий и задач гораздо важнее.
2 Ограничение по толщинам, которые возможно контролировать датчиками ФР. Суть в том, что зачастую датчики ФР значительно больше классических датчиков, вследствие чего сложно контролировать как мелкие толщины в 25 мм, так и большие толщины — в силу того, что разрешающая способность и размеры экрана ФРдефектоскопа оказываются уже малоинформативными. Тем не менее ФРдефектоскопы всех производителей могут выполнять функции классических датчиков — для этого у них есть разъемы для подключения классических преобразователей. Следовательно, даже при появлении таких задач, как контроль тонкостенной трубы толщиной 3 мм или же контроль 2метровой арматуры или длинных анкеров, дефектоскопы, имеющие технологию ФР, способны решить их за счет подключения классических преобразователей.
3 Отсутствие нормативной документации для отбраковки. Нормативная документация в РФ заметно отстает от европейских стран, что связано не только со сложными временами, но и с огромным количеством отраслей, вследствие чего разработка документации оказывается слишком дорогостоящей.
Кроме того, деньги на эти работы тратить нецелесообразно — вопервых, потому, что многие российские компании не оснащены ФРдефектоскопами, а вовторых, данная проблема решается за счет того, что во многих дефектоскопах предусмотрена возможность одновременного Sскана (секторного контроля) и Аскана вместе с браковочной кривой АРК (ВРЧ).
Стоит отметить, что дефектоскопия представляет собой важную часть любого производства. Ультразвуковая же дефектоскопия во многих случаях является незаменимым методом контроля. Благодаря развитию передовых технологий, а именно технологии фазированных решеток, появилась возможность выпускать качественный долговечный продукт.
Данная технология, как мы выяснили, имеет как серьезные преимущества, так и некоторые недостатки. Тем не менее недостатки с лихвой компенсируются преимуществами этой технологии — ведь качество и высокая производительность выпускаемой продукции гораздо важнее цены дефектоскопа. Технические же недостатки нивелируются, помимо всего прочего, тем фактом, что дефектоскоп с технологией фазированных решеток способен работать в режиме традиционного дефектоскопа.
