обзор лучших способов и хитростей

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо стыковать под углом. Технология производства таких работ не является стандартной, но знать о ней нужно.

Чтобы создать сложную конфигурацию соединения, требуется резка труб под углом. Мы расскажем, как выполняются такие операции и какие существуют методы резки.

Содержание статьи:

Приёмы резки труб под углом

Рассматривая приёмы работы – реза прямо или под углом – следует учитывать разный материал изделий, подвергаемых обработке. Так, рукава, изготовленные из полипропилена или тонкой меди, резать легче и проще, чем толстостенные стальные трубы.

Пластиковые изделия малых диаметров обрезаются под нужным углом с помощью . При этом контролировать угол можно обычным транспортиром. Резка полимерных труб также производится обычной ножовкой с мелкозубчатым полотном.

Разрезать трубы в процессе работы с этими элементами монтажа приходится очень часто. Популярный инструмент для таких случаев – так называемая болгарка. С помощью этого инструмента режут прямо и под углом

Наиболее частой потребностью в монтаже становится резка водопроводных, канализационных и вентиляционных труб под углом 45º.

Галерея изображений

Фото из

Резку труб для сборки трубопроводов выполняют, если в продаже нет фитинга, способного решить проблему, или требуется именно фигурный завершающий срез

Соединительный узел путем резки труб изготавливают, если между соседними патрубками меньше 45º. К примеру, если к одной коллекторной трубе подсоединяют три

Для того чтобы выполнить резку с максимальной точностью делают лекала. С их помощью производят разметку трубы

Резку металлических труб под углом в промышленных масштабах выполняют станки с ЧПУ. Частники режут болгаркой, закрепив трубу в тисках, или электропилой с фиксацией трубы в стусле

Отличным подспорьем в пространственной резке металлической трубы станет электролобзик по металлу. Однако перед работой желательно «набить руку» на бросовых обрезках

Резать профильную трубу легче и проще всего болгаркой. Фиксировать профиль можно как в тисках, так и в стусле

Если в сборке трубопровода планируется один или два раза сделать рез под углом, достаточно применить электропилу с полотном по металлу

Полимерную трубу под углом допустимо резать обычной ручной пилой, но очень важно зафиксировать ее в стусле, чтобы не испортить материал

Варианты резки трубы под различными углами

Угол между патрубками меньше 45 градусов

Нарезанные из трубы заготовки

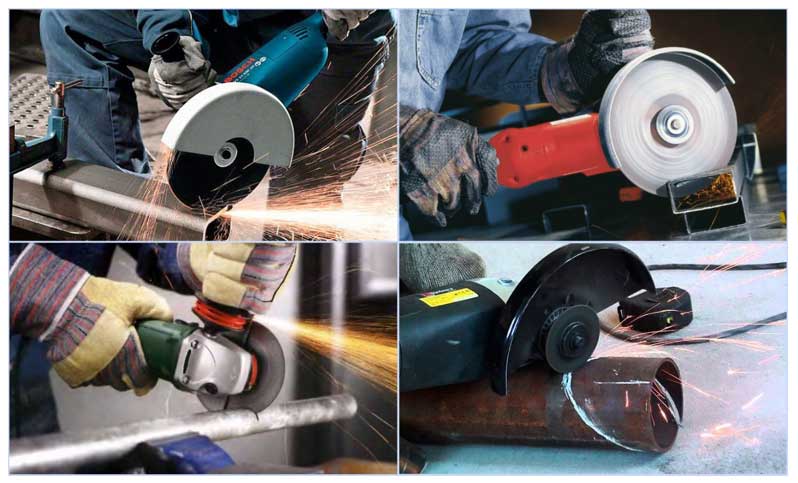

Использование болгарки в разрезании труб

Использование электролобзика по металлу

Применение болгарки в резке профиля

Разрезание трубы электропилой

Резка полимерной трубы обычной пилой

Выясним, какие приспособления можно использовать для реза под различными углами.

Бумажное лекало для трубы

Для исполнения относительно точного реза можно применить несложную методику, где в качестве своеобразного лекала выступает обычный лист бумаги. Например, удачно подходит для создания лекала бумага принтерная формата А4.

Предварительно лист размечается под квадрат с помощью линейки. Размер диагонали квадрата должен быть равен длине окружности трубы, которую нужно отрезать. Лишние части листа обрезаются.

Простейший способ получения линии разметки на трубе для производства реза под углом 45 градусов. Используется обычный лист бумаги, который накладывается на корпус трубы в области отреза

Далее следующие действия:

1. Согнуть лист по диагонали, совместив противоположные углы.
2. Полученный треугольник повернуть так, чтобы линия гипотенузы была перпендикулярна оси трубы.
3. В таком положении обернуть бумагой трубную поверхность, совместив вместе крайние точки гипотенузы.
4. Нанести маркером метку реза по линии любого из катетов треугольника.
5. Обрезать трубу по намеченной линии.

Этим способом вполне удобно размечать и резать трубы под углом 45º в диапазоне диаметров от 32 до 63 мм. Для большего удобства разметки рекомендуется брать толстую, но мягкую бумагу. Также можно использовать паронит и похожие материалы.

Как грамотно подобрать и как его применять на деле, подробно описано в предложенной нами статье.

Грамотно сделанные лекала для фигурного раскроя трубы позволяют с предельно высокой точностью выполнить срезы. При этом зазор между подготовленными заготовками все же не исключен. В соединении металлических труб он “закрывается” сварным швом, при соединении пластиковых деталей используется специализированный шнур для пайки.

Галерея изображений

Фото из

Совмещение разрезанных под углом деталей

Подгонка деталей для точного совмещения

Сварка металлических деталей узла

Варианты разрезания трубы для разветвлений

Программы расчёта углов реза

Технология резки по лекалам позволяет получать разные углы среза. Но для формирования лекала на углы, отличные от 45º, уже потребуется выполнять математические расчёты и по расчётным данным вырезать шаблон из бумаги или подобных материалов.

Правда существуют компьютерные программы, призванные избавить мастера от производства расчётов. Лекала под резку труб такие программы распечатывают на принтере.

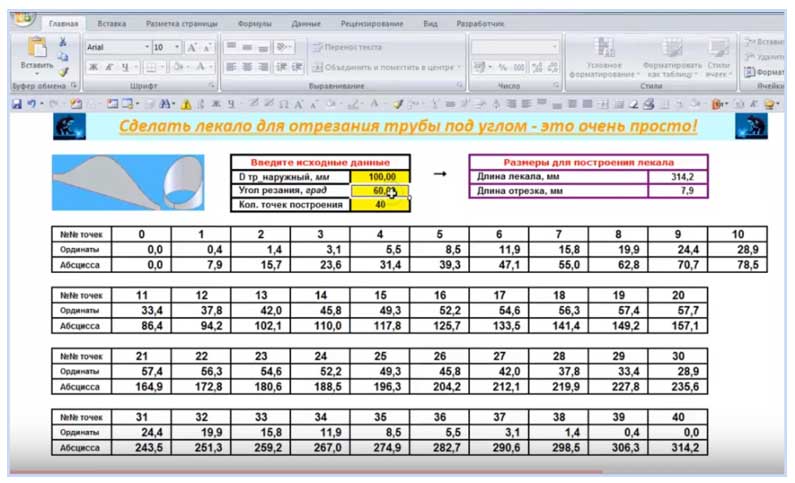

Так выглядит окно компьютерной программы, выполняющей расчет угла среза для трубы круглого сечения. По результатам расчета вырисовывается лекало, которое распечатывается принтером. Лекало используют в изготовлении шаблонов

Простая программа расчета, созданная на базе приложения MS Excel, позволяет рассчитать и составить лекало практически для любых значений диаметров труб и требуемых углов реза.

Всё, что необходимо сделать пользователю, – это завести в ячейки «Наружного диаметра» и «Угла среза» соответствующие значения. По этим параметрам сформируется лекало, которое можно отправить на печать.

Пример лекала, полученного методом вычислений в популярной программе Excel. Вычисление точек прохождения кривой осуществляется на основе всего двух заданных параметров – диаметра трубы и требуемого угла среза
Недостаток программы – она не учитывает толщину листа лекала, что приводит к незначительным неточностям.

Стусло для резки труб

Есть несложный инструмент, часто используемый в быту, в основном для работ с деревом. Называется – стусло. Так вот, это же приспособление подходит для резки труб, причём под разными углами.

Стусло имеется в продаже, но при желании его всегда можно сделать своими руками и подогнать конструкцию под нужный диаметр трубы:

1. Взять деревянную доску шириной, равной диаметру трубы, длиной 400-500 мм.
2. Взять ещё две доски тех же размеров, но по ширине увеличенных на толщину первой доски.
3. Из трёх досок собрать конструкцию в виде перевёрнутой буквы «П», где в качестве основания установлена первая доска.
4. В центральной части конструкции разметить прямоугольник, две стороны которого проходят по внутренним границам боковых досок.
5. Разделить прямоугольник диагоналями и по линиям, полученным на верхних гранях боковых досок, сделать пропилы вниз до основания.

Таким способом изготавливается шаблон для резки под углом 45º. Но с помощью транспортира можно разметить практически любой угол и сделать пропилы под рез трубы для конкретного угла.

Преимущество стусла – инструмент пригоден для неоднократного применения. Работа с инструментом допустима до такой степени износа стенок прорезей, пока они смогут обеспечивать высокую точность реза. Рекомендуется изготавливать стенки инструмента из материала более высокой прочности, чем дерево.

Такой выглядит возможная конструкция стусла – приспособления, благодаря которому также можно резать трубы под разными углами. Однако стусло, как правило, удобно применять для реза труб малых

Преимущества способа очевидны – простота, лёгкость изготовления инструмента (стусла), экономичность, универсальность. Недостатки работы с таким вариантом оснастки – необходимость подгонки размеров стусла под трубный диаметр при условии выполнения точного реза. То есть для каждой трубы придётся делать свой инструмент.

Также с помощью стусла резать трубу можно только ножовкой по металлу или секатором (для пластиковых изделий). Для работы с толстостенными металлическими трубами под рез болгаркой этот инструмент не подойдёт.

Простая оснастка под резку

Металлические изделия круглой и прямоугольной форм, имеющие достаточно толстые стенки, удобно резать под углом при помощи незамысловатой оснастки электромеханического действия.

Режущим элементом такого инструмента выступает отрезной диск или дисковая пила, закреплённые на валу электродвигателя. В свою очередь, электродвигатель с резаком является частью всей оснастки, куда входят рабочий стол, маятниковая опора, струбцина.

Электромеханическое приспособление для реза трубных элементов, в том числе под разными углами. Используется дисковый резак и несложная механическая система крепления трубы в разных положениях

Для установки трубы под нужным углом с последующим её креплением используются обычная струбцина и два металлических уголка. Один уголок (короткий) прикреплён к основанию поворотного механизма – маятника. Второй уголок (длинный) находится в свободном состоянии.

Процедура закладки трубы и резки:

1. Поворотным механизмом устанавливается требуемый угол реза (например, с помощью  линейки и транспортира).
2. Найденное положение фиксируется прижимными винтами.
3. Между коротким и длинным уголками закладывается труба и  прижимается винтом струбцины.
4. Подаётся напряжение на электродвигатель.
5. Прилагая слабое усилие нажима к диску резака, трубу режут в нужном месте.

Преимущества такой методики – быстрая работа, аккуратный срез, возможность обработки большого количества труб за короткий промежуток времени.

Недостатки: ограничения к применению в бытовых условиях, повышенный шум, работа с трубами только малых и средних диаметров. К тому же процесс резки оснасткой выполняется стационарно на удалении от места монтажа, что не всегда приемлемо.

Если вы собираетесь сделать дома медный трубопровод, то потребуются , с правилами подбора которых советуем ознакомиться.

Нюансы работы с прямоугольным сечением

Для выполнения резки изделий прямоугольного сечения рекомендуется заблаговременно подготовить шаблонные отрезы уголков. Их легко сделать из металлического уголка, предварительно разметив тем же транспортиром.

Резка прямоугольных труб (профильных элементов) под нужными углами обычно выполняется по шаблонам. Такие шаблоны изготавливаются из металлических уголков разных размеров

Разметку можно выполнить под разные значения углов. Для использования в деле шаблона, его достаточно приложить к прямоугольной трубе в нужном месте и отметить линию реза. Затем любым подходящим инструментом выполнить рез по намеченной линии.

Аппараты точной резки

Среди фирменных аппаратов, которые могли бы использоваться в быту для выполнения реза под углом, можно обратить внимание на технику итальянского производства.

Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами.

Удобный и продуктивный аппарат для резки труб малого и среднего диаметров. Резак сделан на базе ленточного стального полотна, который может устанавливаться для выполнения реза под углом

На станке поддерживается установка угла среза от 0 до 45º. Процедура осуществляется при помощи ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Аппарат оснащается электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр обрезаемой круглой трубы – 65 мм.

В промышленных масштабах для резки трубы разработаны многочисленные установки с электромеханическим и электрическим приводом. Технически сложные аппараты позволяют с высокой точностью производить термическую, кислородную и плазменную резку:

Галерея изображений

Фото из

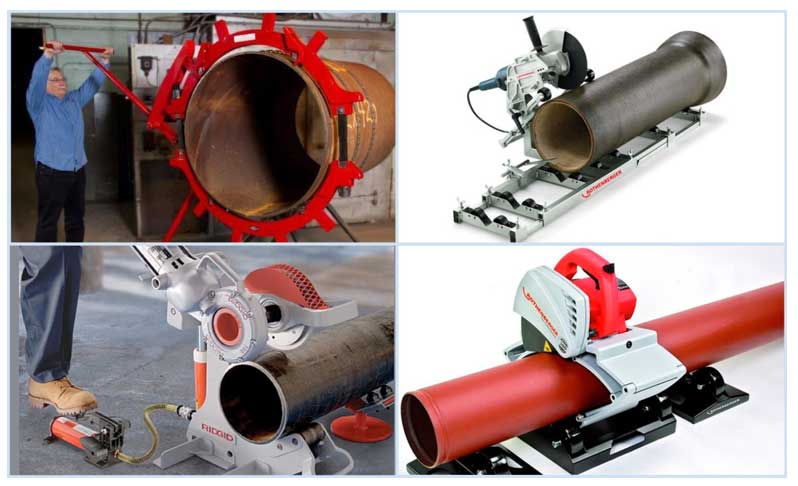

Установка для резки трубы на объекте

Станок для пространственной резки в семи направлениях

Механизированный ручной газовый прибор

Мобильное устройство для больших труб

Промышленные модели (на примере BSM)

Существуют специальные станки промышленного назначения для выполнения точных операций резки под углом. Хороший пример: аппараты, выпускаемые под брендом «BSM». Производителем станков является немецкая компания Rexinger.

Правда станки серии «BSM» предназначены исключительно для работы с полипропиленовыми трубами достаточно больших диаметров. Поддерживается обработка изделий типа ПП, ПВХ, ПЭ, ПВДФ.

Промышленный станок под резку трубных изделий из полимеров. Предназначен для работы с изделиями больших диаметров, но имеет оснастку под обработку труб от 50 мм. Машина обеспечивает рез в широком диапазоне углов

Режущим инструментом станка является ленточная пила, благодаря которой и выполняется рез под углами от 0 до 67,5º. Точность процесса обеспечивает лазерный распознаватель резки.

Несмотря на конфигурацию устройства под изделия больших диаметров, можно применять специальный стол, при помощи которого также успешно режутся трубы малых диаметров (50 – 200 мм), которые проще раскроить с . Выпускается широкий модельный ряд устройств «BSM».

Применение термических способов

Кроме механических способов, нередко используются термические способы, где в качестве инструмента работают сварочные или резательные аппараты. Например, автогенный газовый резак или обычный сварочный аппарат (постоянного/переменного тока).

При помощи таких аппаратов резке доступны толстостенные металлические трубы. Однако крайне сложно методом электросварки или газового автогена получить идеально ровный качественный срез.

Технология резки с помощью электросварки и автогена распространена повсеместно. Методика не обеспечивает высокую точность реза, но при монтаже труб этот фактор зачастую не является определяющим

Технология резки с помощью электросварки и автогена распространена повсеместно. Методика не обеспечивает высокую точность реза, но при монтаже труб этот фактор зачастую не является определяющим

Обычно после резки термическим способом изделия подвергаются дополнительной обработке. Выравнивается линия среза, подгоняются значения требуемого угла. Такой подход экономически невыгоден, так как сопровождается дополнительными расходами на механическую обработку.

Как правило, применяется термическая методика реза в условиях промышленно-производственной сферы. Правда службы ЖКХ тоже часто прибегают к такой методике.

Термический рез используется и для работы с пластиковым материалом. Существуют устройства – термические гильотины. Острое тонкое лезвие таких аппаратов нагревается до высокой температуры, после чего выполняют рез.

Термические гильотины поддерживают резку под углом, и  в этом их преимущество. Однако для работы с более жёсткими материалами, чем поливинилхлорид, дерево, древесно-стружечные плиты, эти устройства применять нельзя.

Для резки способные равномерно разделить на части изделия с многослойной структурой. Их разновидностям и способам применения посвящена рекомендуемая нами статья.

Выводы и полезное видео по теме

В видеоролике представлены расчеты и показан практикум по выполнению реза трубы под углами 45º и 90º:

Для каждого отдельного случая монтажа можно подобрать наиболее удобный и менее затратный способ резки. Конкретный выбор зависит от материала трубы, её диаметра, толщины стенки.

Применяя простые способы разметки, можно получить достаточно точный угол, под которым требуется обрезать заготовку. Вместе с тем, обращаясь к сложной методике вычисления, есть возможность резать под нестандартными углами с высокой точностью.

У вас есть полезная информация по теме статьи? Возникли вопросы в процессе ознакомления с материалом или обнаружили спорные моменты? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Приспособление для разметки труб. Расчет и изготовление шаблона — Оборудование

Автор Admin На чтение 4 мин. Просмотров 11 Опубликовано 2012-06-03

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ – длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁ = L – S – длина прямого участка, м;

L₂ = L₁-S‑длина второго прямого участка, м; [S – скид, мм (табл. 5)].

Рисунок 1. Разметка трубы для изгиба

•  а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

Таблица 5. Скиды и длины изогнутых частей трубы для любого радиуса

Примечания; 1. Для определения величины скида или длины изогнутой части необходимо их значения, указанные в таблице, умножить на радиус гнутья (в мм)гнутья и углов гиба

Длина изогнутой части трубы 1. мм	0,6981	0,7854	1,0472	1,1781	1,2915	1,5708
Скид S, мм	0,364	0,4141	0,5774	0,6663	0,7673	1
Угол гнутья а. град	40	45	60	57 30′	75	90
Длина изогнутой части трубы 1, мм	0,1745	0,2618	0,3491	0,3927	0,5236	0,6545
Скид S, мм	0,0875	0,1316	0,1763	0,199	0,2679	0,3396
Угол гнутья а. град	10	15	20	22 30′	30	37 30′
Длина изогнутой части трубы , мм	0,0087	0,0175	0,0349	0,0524	0,0698	0,0873
Скид 5. мм	0,0045	0,0087	0,0175	0,0261	0,0349	0,0436
Угол гнутья а. град	30′	1	2	3	4	5

Примечания; 1. Для определения величины скида или длины изогнутой части необходимо их значения, указанные в таблице, умножить на радиус гнутья (в мм).

2. Величину скидов и длину изогнутой части для углов, не указанных в таблице, определяют путем сложения. Например, скид для угла 53е равен сумме скидов для углов 45 + 5 +3° и т. д.

Изготовление шаблона

Для построения линии развертки на листе плотной бумаги проводят прямую линию длиной πd и делят на 6 частей. В точках деления проводят перпендикуляры, на которых откладывают величины 1–1, 2–2, 3–3, 4–4, 5–5. Полученные точки соединяют плавной кривой. Легко заметить, что линия развертки симметрична. Вторую половину получают, согнув лист по перпендикуляру в точке 6. Изготовив шаблон, его переносят на трубу, намечая линию реза чертилкой или мелом.

Рисунок 3. Универсальный циркуль

• 1 – упор;
• 2 – угломер;
• 3 – гайка;
• 4 – осевая стойка;
• 5 – мерная линейка;
• 6 – ползун;
• 7 – штанга – чертилка;
• 8 — натяжное устройство.

Для разметки отверстий в трубах под врезку можно пользоваться универсальным циркулем (рис. 3.). Циркуль закрепляют на трубе и поворотом на 360° штанги-чертилки, установленной на определенном делении мерной линейки, очерчивают контур вырезаемого отверстия. Вырезку отверстий в трубах и резку врезаемых патрубков в небольших мастерских и на монтажной площадке проводят газопламенным методом.

Врезка труба в трубу. | МеханикИнфо



Врезка трубы в трубу осуществляется под углом в 90°. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диамет­ру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружно­стью трубы в точках 0₁, 1₁, 2₁, З₁, 4₁, 5₁, 6₁. Затем про­вести прямую А’А’, (рис. 1, б), отложить на ней дли­ну окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.

Читайте также: Секторные сварные отводы. Изготовление отводов из рыбок.

Развертка врезки трубы в трубу.

Рис. 1. Изготовление и врезка штуцера в трубу:

а – подготовительная разметка;

б – разметка для шаблона;

в и г – разметка для штуцеров.



На перпендикуляре 0’0′₁ отложить отрезок 00₁, на пер­пендикуляре 1’1′₁ отложить отрезок 11₁ и т. д. Точки 0′₁, 1′₁, 2′₁ и т. д. соединить плавной кривой, которая бу­дет соответствовать очертанию нижнего конца развер­нутого штуцера. По размеченным линиям вырезать шаблон.



Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90°.



Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо уста­новить на нее изготовленный штуцер и очертить его ниж­ний конец. Размеченный контур выреза в трубе умень­шить на толщину стенки штуцера [1].

В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.



Размеры разверток штуцеров для тройников.



Таблица 1. Размеры (в мм) разверток штуцеров для тройников (рис. 1 в и г).

Условные проходы тройника в мм	dH1	s	H	c	Y1=У9	Y2=У8	Y3=У7	Y4=У6	Y5=А1
100×50×100	57	3,5 4,5	150	179	96,0	96,9 96,8	99,0 98,7	101,2 100,8	102,1 101,6
150×80×150	89	3,5 4,5 6,0	200	280	120,5	122,1 122,0 121,9	126,0 125,7 125,3	130,1 129,6 128,9	131,9 131,3 130,4
200×100×200	108	4 5 7	250	339	140,5	142,2 142,1 142,0	146,4 146,1 145,7	150,7 150,3 149,5	152,6 152,1 151,1
250×100×250	108	4 5 7	275	339	138,5	140,3 140,3 140,2	143,6 143,5 143,1	147,0 146,7 146,1	148,5 148,1 147,3



Как отрезать трубу под 45 градусов: все возможные варианты

Автор Монтажник На чтение 10 мин. Просмотров 10.9k. Обновлено 22.10.2019

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

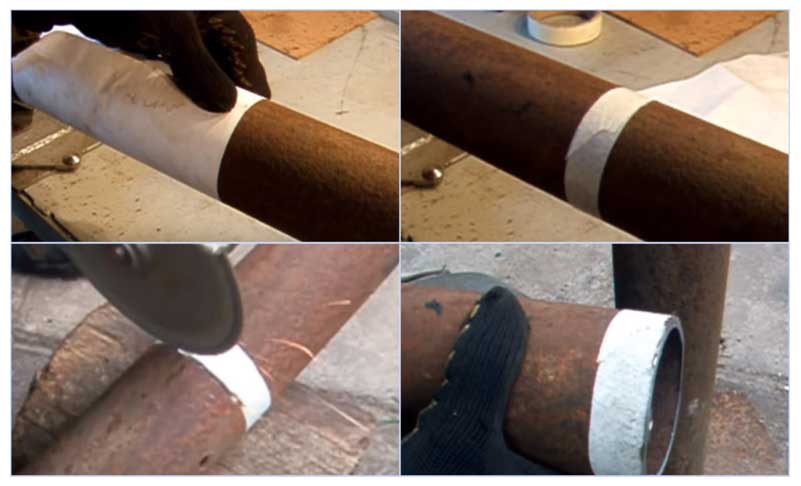

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

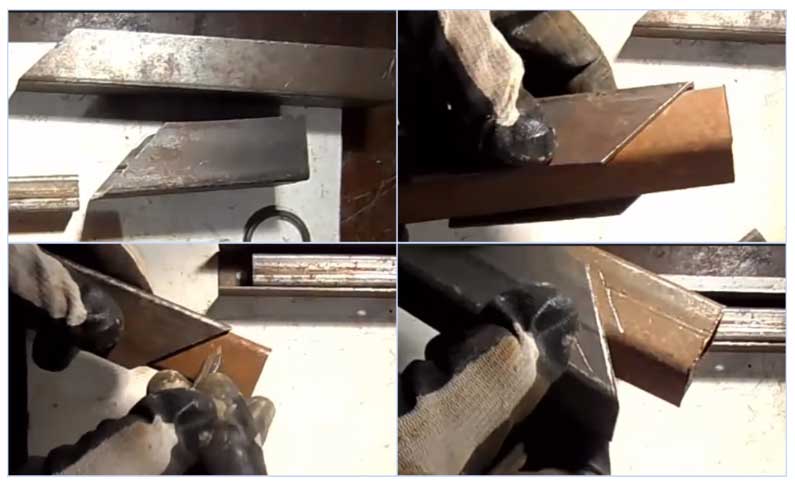

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

• проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

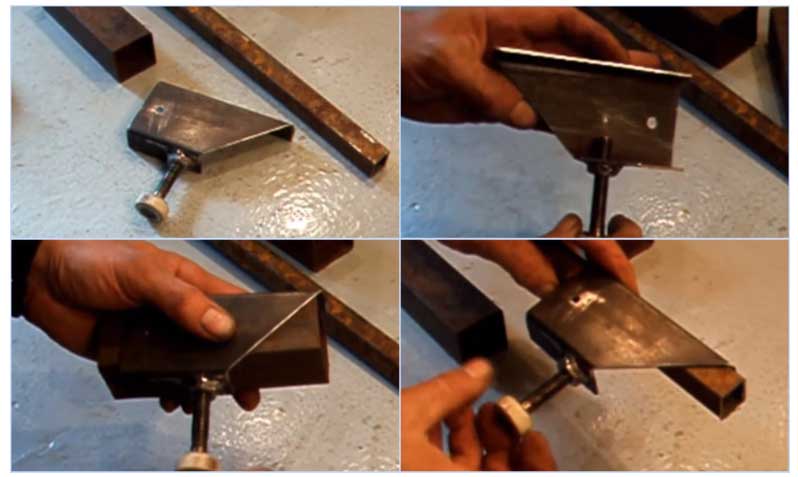

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Резка под 90 градусов

Чтобы поперек ровно отрезать круглый трубопровод или металлопрофиль прямоугольного сечения, используют лист обычной бумаги. Им оборачивают заготовку таким образом, чтобы кромки бумажного листа совпали, после чего его фиксируют на детали с помощью скотча или клея. Болгаркой проводят рядом с кромкой бумажного листа тонкую линию, после чего ее постепенно углубляют до полного вырезания.

Металлопрофиль или круглую трубу можно распилить при помощи шаблона, надев на них ровно обрезанный элемент с большим внутренним диаметром.

Воротниковая врезка

Чтоб получить ответвления металлических трубопроводных линий в виде тройников, применяется воротниковая врезка, для которой необходимо вырезать кромку круглой трубы, примыкающей к стенкам другой под прямым углом. Для реализации способа поступают следующим образом:

• обрезают кромки заготовки под прямым углом приведенным ранее способом.
• На круглой торцевой поверхности маркером отмечают четыре равноудаленные точки, расположенные под углами 90 и 180 градусов друг к другу.
• Производят измерение размера окружности, полученный диаметр делят на 3. От двух диаметрально расположенных точек откладывают полученное расстояние, после чего эти точки соединяют с двумя другими плавной дугой, проводя линию маркером.

Рис.5 Пример воротникового разреза трубы

• По разметке проводят рез болгаркой и отделяют полукруглые сегменты, после чего деталь готова к сварке. При малых неточностях в сопряжении ее можно уплотнить кувалдой, приставив к круглой поверхности другого элемента.

Приемы резки труб под углом круглого сечения

Круглые трубы разных диаметров обрезаются под углом при изменении направления трубопровода, при этом следует учитывать, что прямой срез под нужным углом в отличие от прямоугольного сечения не приведет к плотному соединению кромок. Поэтому применяются специальные лекала, в которых размечаемая кромка имеет криволинейную форму, позволяющую получить высокую плотность соединения.

Бумажное лекало для трубы

Одним из распространенных способов, как сделать для труб с круглой поверхностью лекало, является метод, для которого понадобится расчерченный лист бумаги, линейка и карандаш. Для получения бумажного лекала поступают следующим способом:

1. Чертят на бумажном листе окружность с диаметром обрезаемой трубы, разбивают круг на 16 равных сегментов, каждый раз деля большие отрезки на два одинаковых.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

2. Измеряют длину окружности, умножив ее диаметр на число Пи, равное 3,14.Откладывают этот размер по обе стороны от оси окружности равными отрезками, каждый из которых делят на 8 равноразмерных частей.
3. Проводят от отрезков на прямой вертикальные линии вверх и горизонтальные от точек, поставленных на круге.
4. Места их пересечения соединяют плавной линией и в итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого диаметра – поверхность будет криволинейной и при использовании большого диска вырастет погрешность.

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Для индивидуального использования

Для резки стальных труб в домашнем хозяйстве используется следующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровного прямого угла среза за счет режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов или их ряда, закрепленных на цепи. В быту подобные устройства встречаются довольно редко и более подходят для профессионального выполнения работ.

Болгарка. Является универсальным инструментом для проведения обрезки любых металлических деталей с разными углами, для работы используются специальные диски по металлу, которые в процессе эксплуатации довольно быстро стачиваются. Благодаря этому можно точно вырезать кривую линию диском малого диаметра.

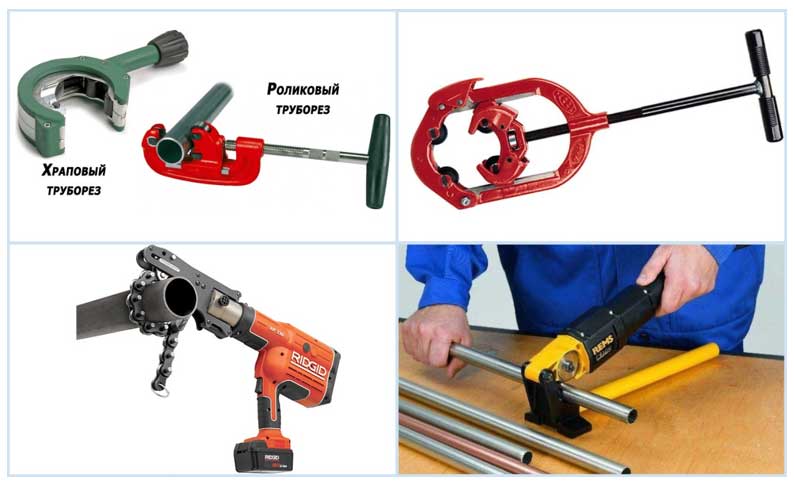

Рис. 7 Индивидуальный инструмент для резки труб

Газовая горелка. Быстрый и эффективный метод перерезания металлических поверхностей раскаленной струей пламени, к недостаткам можно отнести оплавленные кромки, которые осложняют дальнейшее сваривание. Газовой горелкой сложно резать изделие по бумажному шаблону, который сгорит, а если расчерчена линия, то в струе пламени она практически не будет видна.

Электрические труборезы. Для работы с трубопроводами малых диаметров можно использовать компактные электрические труборезы, по принципу работы напоминающие болгарку. Приспособление называют роликовым станком, при работе деталь устанавливается на станину и поворачивается на роликовых направляющих, сверху его поверхность прорезается электрическим устройством. Основное отличие трубореза заключается в металлическом диске, имеющем специальное долговечное напыление для резки металла.

Для промышленного использования

В промышленности для транспортировки жидкостей и газов используются трубопроводы большого диаметра, поэтому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа действия. В первом случае происходит вращение режущих роликов по круглой поверхности при помощи переставляемой ручки, во втором варианте прорезание осуществляется дугообразными пластинами, которые при вращении постепенно сдвигаются.

Рис. 8 Промышленные приспособления для резки трубы

Как отрезать трубу под 45 градусов большого диаметра

Обрезать крупногабаритное изделие в бытовых условиях лучше при помощи большой болгарки или газовой горелки – стенки при больших диаметрах обычно толстые. Резку лучше выполнять сегментами, оставляя узкие переходы, которые удаляются в конце.

Как отрезать чугунную трубу

Основное отличие чугуна от обычной стали – высокая хрупкость и большая толщина стенок, его точную обрезку необходимо выполнять в следующей последовательности:

• Прочерчивается по шаблону угол разметочный с помощью чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

• Выполняют болгаркой неглубокий пропил поверхности по всему периметру.
• Далее канавку углубляют за несколько проходов до полного отделения двух частей.

Несколько советов по резке труб

Иногда в домашнем хозяйстве требуется выполнить резку для соединения трубопровода под различными углами или вдоль оси. Основным инструментом для выполнения этих работ является универсальная болгарка и диски по металлу.

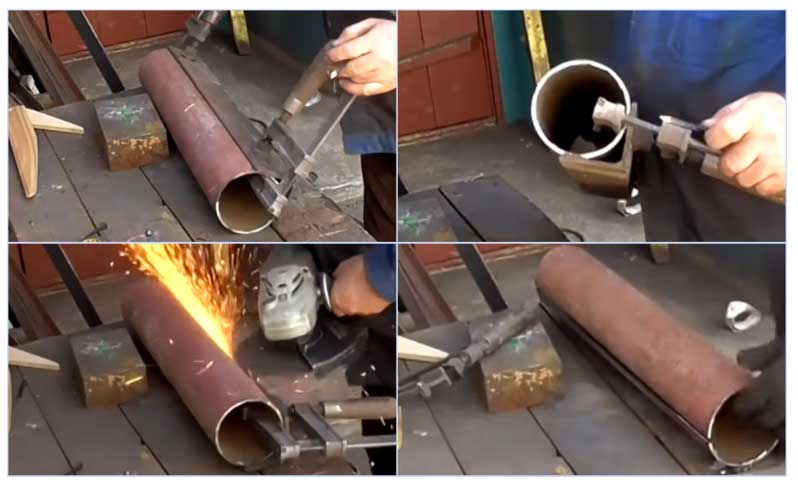

Рис. 9 Продольная резка трубопровода

Выполнение продольного разреза

Чтобы качественно выполнить ровный продольный разрез, можно воспользоваться несложным приспособлением в виде металлического уголка. Его надежно фиксируют на ровной деревянной поверхности шурупами и прижимают к нему трубу тяжелым грузом. Углошлифовальной машинкой делают продольный разрез трубного верха, слегка опирая диск о поверхность уголка.

Уголок можно прикрепить к трубе струбцинами и сделать прорезь по верхней стенке уголка аналогичным способом.

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину.  Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

Разметка тройника прямого равнопроходного

Изготовление развёртки (лекала) для разметки элементов прямоугольного равнопроходного тройника

Тройники служат для устройства ответвлений и сопряжений трубопроводов. Для изготовления тройников из трубы вырезаются (электро- газорезка, «болгарка») элементы тройника, а затем свариваются. Тройник прямоугольный равнопроходной сваривается из труб одинакового диаметра.

Разметка элементов тройника для последующей резки и сварки производится при помощи лекал (развёрток), накладываемых на трубу, по которым мелом на трубе проводят линию реза (для большей точности распылить краску).

Предлагаемая нами таблица Excel позволяет получить размеры для построения лекал (развёрток) вертикальных и горизонтальных патрубков для изготовления прямоугольных равнопроходных тройников любого диаметра. Введите в жёлтую ячейку таблицы наружный диаметр трубы и вы мгновенно получите ординаты и абсциссы точек для разметки. Перенесите эти точки на паронит или картон и плавно соедините их между собой. Лекало (развёртка) готово.

Программа может сама автоматически нарисовать лекала в натуральную величину, которое можно распечатать.

Совет. На трубе, предназначенной для изготовления тройника мелом нанести диаметрально противоположные образующие. Разметку, сварку производить с точной к ним привязкой.

При разметке труб лекала необходимо накладывать так, чтобы образующая трубы была перпендикулярна оси абсцисс лекала .

Посмотрите демонстрационный ролик

Скачать ознакомительную версию таблицы



При успешной оплате Вы сразу же получите ссылку для скачивания рабочей таблицы.

Порядочность гарантирую!     Успехов в работе!

Как разрезать трубу под углом

Программа для резки труб под углом

Резка трубы под углом — типовая задача при изготовлении металлоконструкций. Часто возникает потребность разрезать трубу под углом. Обрезанные трубы привариваются под заданным углом к стенкам конструкций, из них изготавливают двухзвенные колена.

Перед обрезкой при помощи лекал (шаблонов), накладываемых на трубу, намечают линию реза. Для каждого диаметра и каждого угла, выбранного диаметра, необходимо отдельное уникальное лекало (шаблон). Предлагаемая таблица Excel позволяет получить размеры для построения лекала для разметки труб любого диаметра, разрезаемых под любыми углами. Введите в жёлтые ячейки таблицы наружный диаметр трубы, угол резания, длину отрезка и Вы мгновенно получите ординаты и абсциссы этих точек.

Перенесите эти точки на паронит или картон и плавно соедините их между собой. Лекало (шаблон) готово. Для удобства ручного построения пользователь сам вводит длину отрезка на оси Х (кратную 5, 10 мм) и получает до 40 точек построения в зависимости от длины отрезка и длины лекала. Должна получиться кривая такого вида.

При использовании таблицы с макросом отпадает необходимость в ручном построении. Программа сама рисует развёртку на основании введённых данных. Остаётся её распечатать и вырезать. Припуски на распечатке добавляет пользователь.

  При изготовлении колена угол резания должен быть равен половине угла колена.

  Пример определения угла резания для изготовления колена с углом 135 градусов (90+45). Не путать с острым коленом в 45 градусов! Формула: 135/2=67,5. Разрезаем трубу под углом 67,5 градусов, получаем два куска трубы с углами реза 67,5 градусов, соединяем их по линии реза с привязкой к общей образующей, свариваем и получаем колено (67,5+67,5) в 135 градусов.

  В процессе работы я сделал следующее наблюдение. При работе с большими диаметрами изготовленное лекало при оборачиваниие его вокруг трубы было явно короче, не перекрывало всю трубу, оставался зазор 20-30 мм.

 Гостовский диаметр трубы был указан правильно, а лекало короче… На мой взгляд, эта ошибка вызвана тем, что невозможно плотно прижать лекало к трубе и наружный диаметр трубы увеличился (ржавчина, грязь). Приходилось «пояском» измерять длину окружности и делить на π (3,1416). Полученный диаметр вводить в таблицу.

(Рисунки, описания, формулы были взяты из книги И.Х. Бродянского «Разметка сварных фасонных частей трубопроводов», 1963 г.)

Скачать ознакомительную версию таблицы

Как врезать трубу в трубу под нужным углом

 При сварке металлических труб одной из основных проблем становится не только наличие инструментов, времени и сил, но и навыков, то есть опыта, который поможет вам приварить один кусок трубы к другому. Однако формы в этом случае могут быть очень сложные и просто так черкнуться карандашом и отрезать не получится. Вернее получится, но такие формы совсем не факт что позволят вам нормально сварить трубы между собой. Собственно мы как раз и предлагаем вам воспользоваться небольшой хитростью, которая в значительной мере облегчит процесс разметки трубы для ее соединения между собой.

 Для того чтобы нам разметить трубу необходимо будет воспользоваться электродами, теми самыми которые есть у каждого сварщика. Ведь чем-то мы должны были варить эти металлические трубы. Так вот, смотрим как надо сделать. Берем электроды.

Накладываем на ту трубы которую собираемся приварить. При этом она может быть даже меньшего диаметра той, к которой собираемся приварить, но не большего точно! Хотя это логично.

Приставляем трубу с электродами к планируемому месту приварки и выдвигаем электроды таким образом, чтобы они касались всей поверхности трубы.

Теперь трубу необходимо аккуратно выдвинуть из электродов, таким образом чтобы не сбить их позиционирование и произвести разметку с помощью маркера. Также маркером можно сделать разметку и на трубе куда мы будем привариваться.

Дальше необходимо использовать инструмент для механической обработки. Проверяем что у нас получилось.

Ну и привариваем все на место.

Зазор получился аккуратный без пропусков и целей. Что нам и надо было!

Еще один вариант разделки труб, когда необходимо приварить трубу к трубе под углом, — полость в полость. Об этом в другой статье.

Сварочная форма для трубы DN 16 мм, сварочные детали весом 42 г, золотая штамповочная головка, PPR, PE, PB Стыковая сварка горячим расплавом труб из полипропилена, полиэтилена, PB | Сварка труб из горячего расплава , золотая головка, PPR, PE, PB Water Pipe стыковая сварка горячим расплавом

Об изображении : Все наши фотографии сделаны натурой из оригинальных продукта фотографий , графика обработка не было запрещено копировать и украсть!

Об изображении : Все наши продукты предназначены для моей оригинальной фотографии, из-за разницы в освещении и каждой разницы в цвете пигмента для электрофореза, вызванной проблемой, относится к нормальной ситуации, пожалуйста, понимание клиентов, мы покупаем дешевле, чтобы использовать ножницы , цвет только второй, в то же время мы обещаем ложную компенсацию десять! Похищенную фигуру будем расследовать!

О нас:

Тип бизнеса:	Производитель
Основные продукты:	труборез, трубосварочный аппарат, сантехнические инструменты и т. Д.
Расположение:	Чжэцзян, Китай (материк)
Год основания:	2003
Год начала экспорта:	2006
Количество сотрудников:	50-100 человек
Общий годовой объем продаж:	5 миллионов долларов США
Основные рынки:	Восточная Европа, Южная Америка, Западная Европа, Средний Восток, Океания
Сертификация продукции:	CE, CE, РЕГИСТРАЦИОННЫЙ СЕРТИФИКАТ

Zhuji City Diankou Shenghai Electron Metals Factory, расположенный в провинции Чжэцзян, Китай, является производственным предприятием, специализирующимся на инструментах для трубопроводов, труборезах, трубосварочных машинах, машинах для стыковой сварки труб, сантехнических трубах и фитингах, холодильных инструментах и ​​другом аппаратном оборудовании. с современным производственным оборудованием и технологиями.

Наша продукция успешно прошла проверку подлинности системы менеджмента качества ISO9001: 2000, наша годовая производственная мощность занимает первое место в отечественной промышленности, наша продукция имеет огромный рынок сбыта, более 80% нашей продукции экспортируется в Азию, Южную Америку. , Северная Америка, Европа, Ближний Восток, Океания, Африка и т. Д., И получили высокую оценку от наших клиентов.

Здесь мы искренне приветствуем наших друзей из дома и за рубежом, которые присоединятся к нам и создадут блестящее будущее! Мы готовы вступить с вами в деловые отношения на основе равенства и взаимной выгоды! Если мы можем чем-то помочь вам, мы будем более чем рады это сделать.Мы всегда заверяем вас в наших лучших услугах! Мы надеемся на ваше доверие и поддержку!

.

Бесплатная доставка (4 шт. / Компл.) Средние сварочные детали высекальная головка, золотая сварочная форма 16 32 мм, PPR PE, PB стыковая сварка горячим расплавом водопроводных труб | сварочная форма | сварочная сварка ppr

начало

конец

Бесплатная доставка (4 шт. / Компл.) Средние сварочные детали штамповочная головка, золотая сварочная форма 16/20/25/32 мм, PPR PE, PB Стыковая сварка горячим расплавом водопроводных труб

Мы все товары прямые продажи с фабрики, со строгим качеством

гарантия, пожалуйста, купите товарное фото продукта с торговой маркой JIANHUA!

Детали:

Имя	Размер	Материал	Использование	Масса	Марка
Сварочная форма 16-32 мм	16-32 мм	Сплав	Водопроводная труба стыковая сварка клеем	0.35 кг	JIANHUA

ИЗОБРАЖЕНИЕ ПРОЕКТОВ E:

.

Детали для сварки сантехнических инструментов, головка 20 мм, сварочная форма, PPR, PE, PB Водопроводная труба, стыковая сварка горячим расплавом, толщина 4 мм | соединение труб | сварка оцинкованной трубы из ПВХ

Благодарим Вас за интерес к нашей фильерной головке, сварочным формам, принадлежностям для сварочного аппарата. Мы поставляем все размеры.

Это сварочная форма средней толщины. Если вам нужна более толстая форма, поищите в магазине или свяжитесь со мной

, ссылка только для 20-миллиметровой сварочной формы

Хорошее уведомление:

Одна головка для покупки, один винт и один гаечный ключ будут бесплатными для вас

Бесплатная доставка: детали для сварки, головка, 63 мм сварочная форма, PPR, PE , ПБ Водопровод для стыковой сварки термоклеем 14 долларов США.06 $ 14,80 / кусок	Бесплатная доставка: сварочные детали, головка штампа, 50-миллиметровая сварочная форма, PPR, PE, PB Стыковая сварка горячим расплавом для водопровода US $ 11.31 $ 11.90 / piece	Бесплатная доставка: сварочные детали , штамповочная головка, 40-миллиметровая сварочная форма, PPR, PE, PB стыковая стыковая сварка водопроводных труб 8,46 долл. США 8,90 долл. США PPR, PE, PB Стыковая сварка водопроводов термоклеем 29 долларов США.35 31,90 долл. США / шт.
(3 шт. / Компл.) Сварочные детали, фильерная головка, толщина 20 мм 25 мм 32 мм Сварочная форма, PPR, PE, PB Водопроводная стыковая сварка горячим расплавом 8,10 долл. США 8,90 долл. США / шт	сварочные детали, штамповая головка, 32-миллиметровая сварочная форма, PPR, PE, PB Водопроводная труба стыковая сварка горячим расплавом US $ 3,30 $ 3,30 / кусок	Бесплатная доставка: сварочные детали, штамповая головка, 32-миллиметровая сварочная форма, PPR, ПЭ, ПБ Водопроводная стыковая сварка горячим расплавом 6 долларов США.90 $ 6,90 / шт.	Бесплатная доставка: сварочные детали, головка штампа, 25-миллиметровая сварочная форма, PPR, PE, PB Стыковая сварка горячим расплавом трубы водопровода US $ 6,18 / кусок
(3 шт. / комплект) средние сварочные детали штамповочная головка, 20 мм 25 мм 32 мм сварочная форма, PPR, PE, PB водопроводная труба стыковая сварка горячим расплавом 6,90 долларов США 6,90 долларов США / кусок	Бесплатная доставка (3 шт. / комплект) средние сварочные детали штамповочная головка, Сварочная форма 20 мм 25 мм 32 мм, PPR, PE, PB Стыковая сварка горячим расплавом водопроводных труб 11 долларов США.50 $ 11,50 / кусок	Сварочные детали, головка штампа, 20 мм сварочная форма, PPR, PE, PB Стыковая стыковая сварка водопровода US $ 2,70 $ 2,70 $ / кусок	Бесплатная доставка: сварочные детали, головка штампа , Сварочная форма 20 мм, PPR, PE, PB Стыковая сварка горячим расплавом водопроводных труб 5,70 долларов США 5,70 долларов США / Шт

.

DN16 мм 38 г веса сварочные детали, черная головка, толстая сварочная форма, PPR, PE, PB водопроводная стыковая сварка горячим расплавом | сварочная форма | сварка pprppr сварка

DN16 мм 38 г сварочные детали, черная головка, толстая сварочная форма, PPR , PE, PB Водопроводная труба стыковая сварка горячим клеем

Об изображении : Все наши фотографии сделаны в натуральном виде из оригинальных продукта изображений , графических обработка не было запрещено копировать и украсть !

Об изображении : Все наши продукты предназначены для моей оригинальной фотографии, из-за разницы в освещении и каждой разницы в цвете пигмента для электрофореза, вызванной проблемой, относится к нормальной ситуации, пожалуйста, понимание клиентов, мы покупаем дешевле, чтобы использовать ножницы , цвет только второй, в то же время мы обещаем ложную компенсацию десять! Похищенную фигуру будем расследовать!

О нас:

Тип бизнеса:	Производитель
Основные продукты:	труборез, трубосварочный аппарат, сантехнические инструменты и т. Д.
Расположение:	Чжэцзян, Китай (материк)
Год основания:	2003
Год начала экспорта:	2006
Количество сотрудников:	50-100 человек
Общий годовой объем продаж:	5 миллионов долларов США
Основные рынки:	Восточная Европа, Южная Америка, Западная Европа, Средний Восток, Океания
Сертификация продукции:	CE, CE, РЕГИСТРАЦИОННЫЙ СЕРТИФИКАТ

Zhuji City Diankou Shenghai Electron Metals Factory, расположенный в провинции Чжэцзян, Китай, является производственным предприятием, специализирующимся на инструментах для трубопроводов, труборезах, трубосварочных машинах, машинах для стыковой сварки труб, сантехнических трубах и фитингах, холодильных инструментах и ​​другом аппаратном оборудовании. с современным производственным оборудованием и технологиями.

Наша продукция успешно прошла проверку подлинности системы менеджмента качества ISO9001: 2000, наша годовая производственная мощность занимает первое место в отечественной промышленности, наша продукция имеет огромный рынок сбыта, более 80% нашей продукции экспортируется в Азию, Южную Америку. , Северная Америка, Европа, Ближний Восток, Океания, Африка и т. Д., И получили высокую оценку от наших клиентов.

Здесь мы искренне приветствуем наших друзей из дома и за рубежом, которые присоединятся к нам и создадут блестящее будущее! Мы готовы вступить с вами в деловые отношения на основе равенства и взаимной выгоды! Если мы можем чем-то помочь вам, мы будем более чем рады это сделать.Мы всегда заверяем вас в наших лучших услугах! Мы надеемся на ваше доверие и поддержку!

.
