Сварочные магнитные угольники: как выбрать лучший и как его сделать

ТовароманияСтатьиСварочные магнитные угольники: как выбрать лучший и как его сделать

Выполняя сварочные работы, сварщик нуждается в дополнительных приспособлениях, которые облегчили бы ему выполнение работы. Одним из таких приспособлений являются магнитные угольники. Они могут быть как покупными, так и самодельными. Однако изделия фабричного изготовления на практике являются более надежными.

Что вы узнаете

1 Сварочные магнитные угольники, их типы и возможности
- 1.1 Магнитные угольники с фиксированными размерами углов
- 1.2 Включаемые угольники
2 На что следует обращать внимание, выбирая сварочные магнитные угольники
3 Магнитный угольник можно изготовить своими руками. Как это делается

Используя такие угольники, специалист приобретает некоторую свободу действий, поскольку ему не приходится удерживать свариваемые элементы в необходимом положении.

Он может свободно манипулировать сварочным аппаратом, не опасаясь, что эти элементы сдвинутся.

Основная масса магнитных угольников позволяет удерживать элементы под такими фиксированными углами, как 135, 90, 60 и 45 градусов.

Сварочные магнитные угольники, их типы и возможности

Под термином «магнитные угольники» понимают:

Обычные магнитные уголки, обеспечивающие установку деталей под каким-то фиксированным углом.
Магнитные струбцины, способные задавать практически любой угол удержания деталей.

Магнитные уголки могут обладать различной конструкцией. В частности, они могут представлять собой многоугольники, размер углов которых строго определен. Их мощность может быть различна. И это позволяет подобрать тот из них, который лучше всего соответствует размерам и массе свариваемых элементов. Кроме того, существуют включаемые сварочные угольники.

Что касается эксплуатационных особенностей магнитных угольников, то следует помнить, что они не должны находиться непосредственно в месте сварки или очень близко к нему.

В случае перегрева их магнитные характеристики могут ухудшиться. Кроме того, на магнитах плохо сказываются сильные ударные воздействия.

Магнитный угольник для сварки ТУНДРА, 15°/45°/60°/90°/240°, усилие на отрыв 15 кг, 2 шт.

-24%

889₽ 1 170₽

Цена по акции 772₽

Оптовая цена 629₽

Магнитный угольник Denzel 97551, для сварочных работ, усилие 11 кг, 45, 90, 135°

-36%

org/Offer»>

275₽ 431₽

Цена по акции 275₽

Оптовая цена 231₽

Держатель магнитный FoxWeld TWIN шарнирный, 0-360°, двойной, усилие 2х22 кг

-23%

1 055₽ 1 371₽

Цена по акции 904₽

Оптовая цена 808₽

Угольник магнитный FoxWeld FIX-5Pro, 30°/45°/60°/75°/90°/135°, усилие до 35 кг

-35%

org/Offer»>

760₽ 1 170₽

Цена по акции 760₽

Оптовая цена 690₽

Магнитные угольники с фиксированными размерами углов

Обычные магнитные угольники по сути своей являются ничем иным, как магнитами. И этим объясняется простота устройства этих приспособлений и их ценовая доступность. Они позволяют обеспечить надежную фиксацию элементов, которые могут быть представлены листовым металлом, уголками, профилем или трубами.

По форме обычные магнитные угольники могут быть:

шестиугольными;
треугольными;
стреловидными.

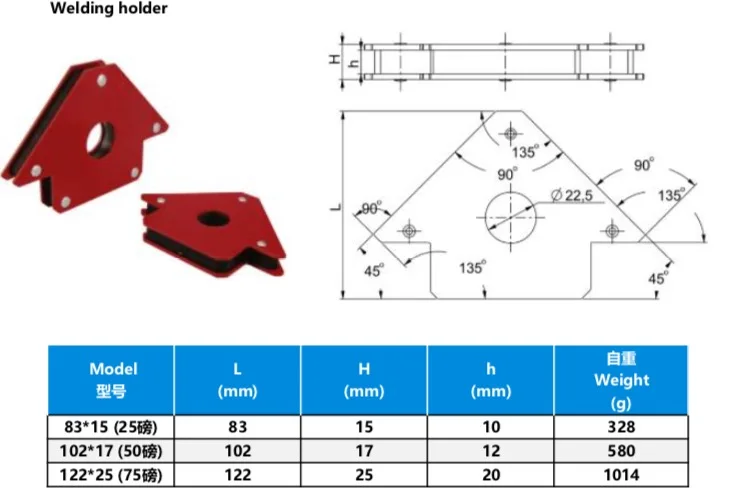

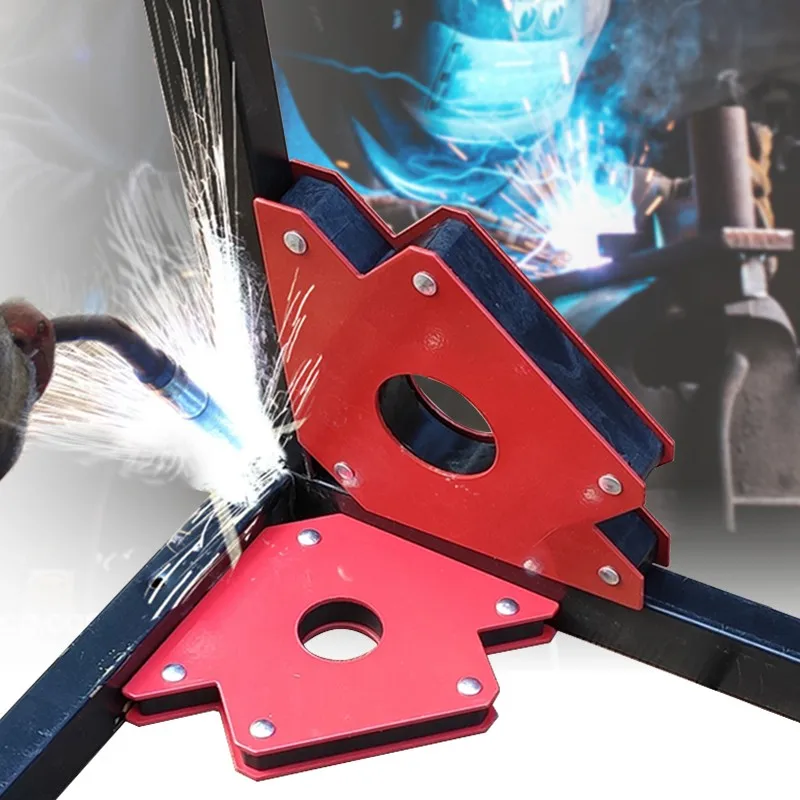

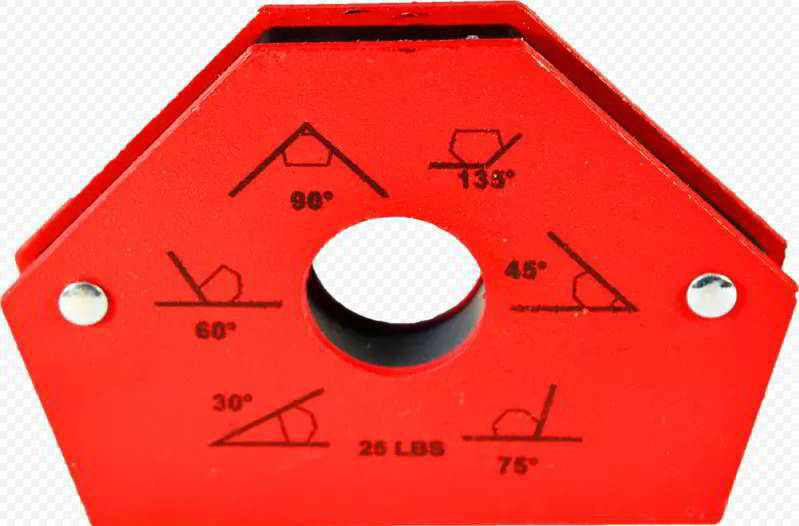

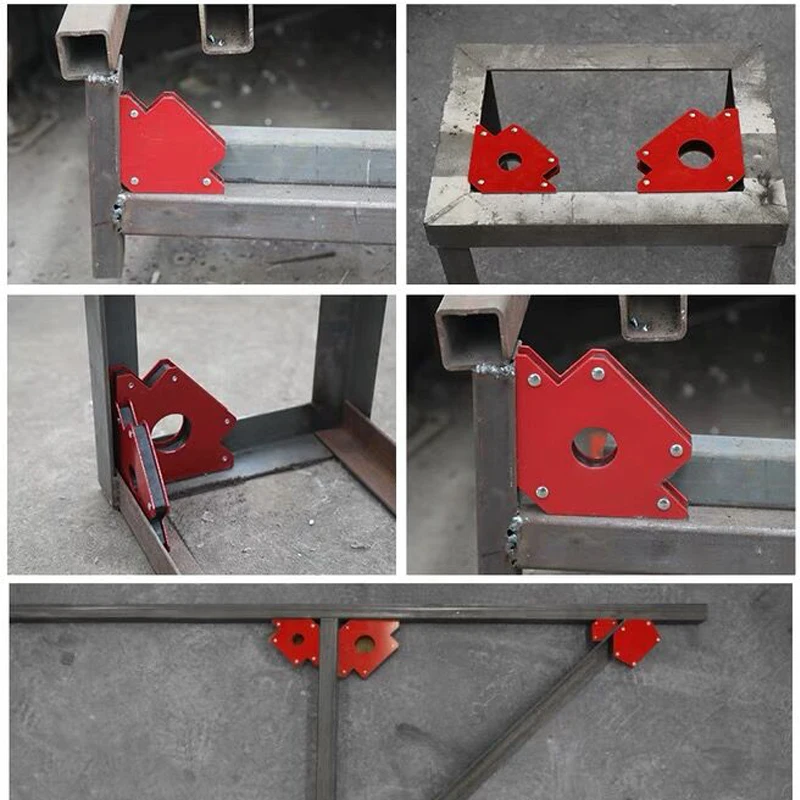

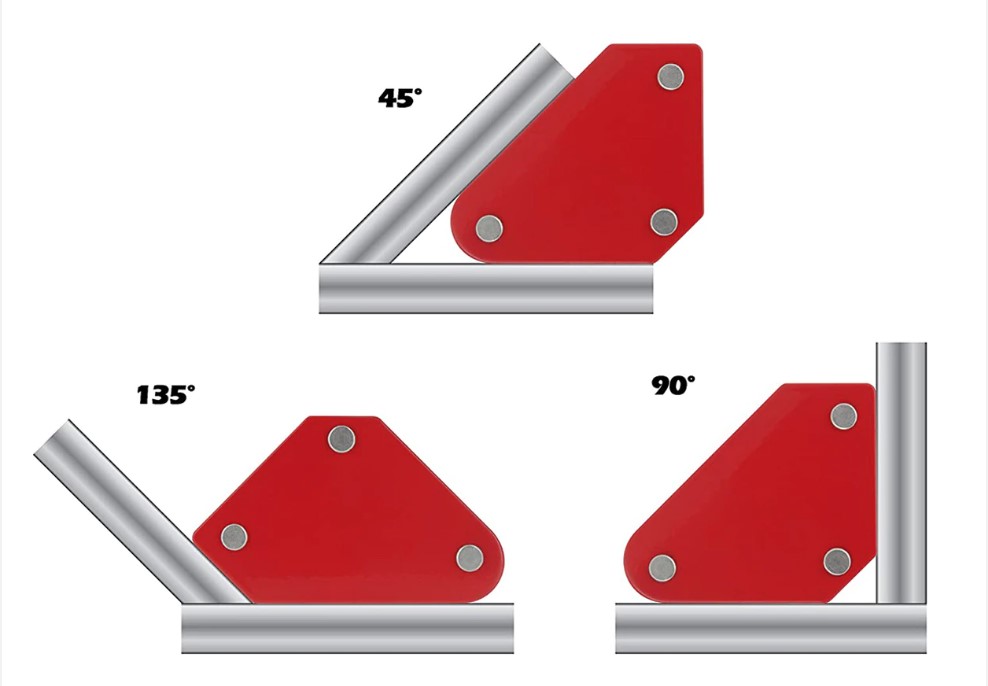

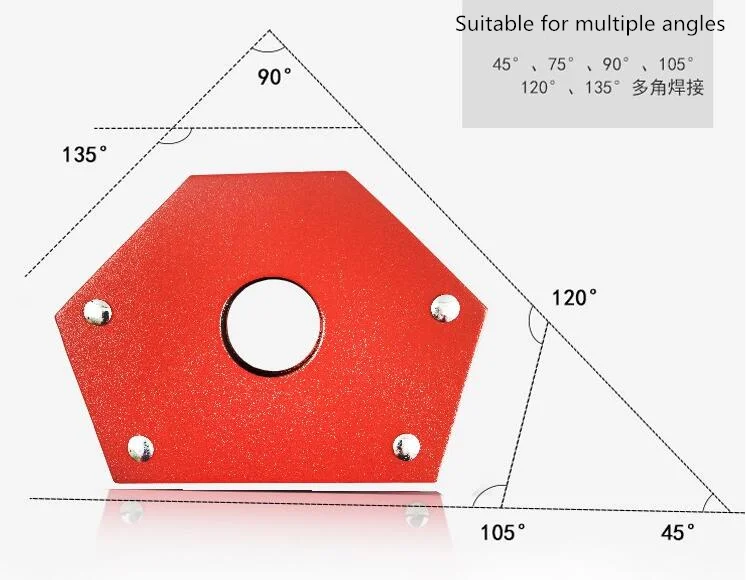

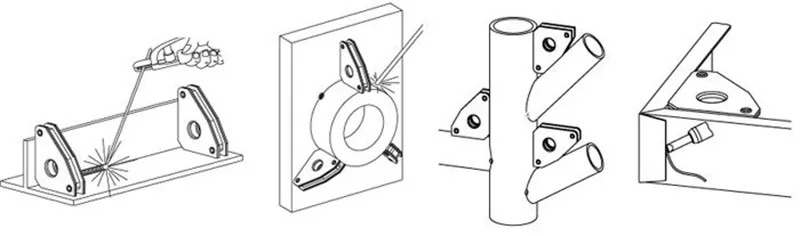

Что касается шестиугольных приспособлений, то с их помощью можно задавать углы в 30°, 60° и 75°. Использование треугольных и стреловидных угольников позволяет скреплять детали под углами 45°, 90° и 135°.

Используя магнитные угольники с фиксированными размерами углов, следует помнить о присущем для них недостатке – небольшой силе установленного в них магнита.

Что особенно характерно для дешевых изделий.

Включаемые угольники

Использованием включаемых (отключаемых) угольников упрощает работу по сварному монтажу металлоконструкций. Преимущества данных приспособлений состоят в следующем:

Простота очистки выключенных магнитов от металлической стружки и опилок.
Легкость регулировки положения свариваемых элементов при выключенном магните.
Гарантированная надежность фиксации деталей при включении магнитов.

Большое достоинство приспособлений данного типа состоит в легкости их снятия в тот момент, когда необходимость в них отпадает. В конструктивном отношении, отключаемые угольники могут быть с фиксированными и регулируемыми углами.

На что следует обращать внимание, выбирая сварочные магнитные угольники

Подбирая магнитные угольники, следует помнить о следующих важных моментах:

Угольник магнитный FoxWeld SHIFT-6, отключаемый, 45º/90º/135º, усилие до 24 кг

-25%

org/Offer»>

3 954₽ 5 273₽

Цена по акции 3 480₽

Оптовая цена 3 111₽

Магнитная клемма заземления для сварки ТУНДРА, 400 А, усилие на отрыв 15 кг

-34%

712₽ 1 080₽

Цена по акции 712₽

Оптовая цена 637₽

Набор магнитных угольников и магнитной клеммы Denzel 97557, усилие 4кг/7кг, 45/90/135°, 200А

-28%

org/Offer»>

676₽ 939₽

Цена по акции 619₽

Оптовая цена 554₽

Угольник магнитный FoxWeld SHIFT-3, отключаемый, 45º/90º/135º, усилие до 13 кг

-38%

1 727₽ 2 787₽

Цена по акции 1 727₽

Оптовая цена 1 644₽

Мощность сварочного магнита должна соответствовать массе свариваемых элементов. Маломощный магнит не может обеспечить эффективное удержание массивных деталей.
Наиболее востребованными являются треугольные приспособления. Заложенные в них углы 45°, 90° и 135° являются на практике наиболее используемыми.
Приспособления отключаемого типа более удобны при работе.

Магнитный угольник можно изготовить своими руками. Как это делается

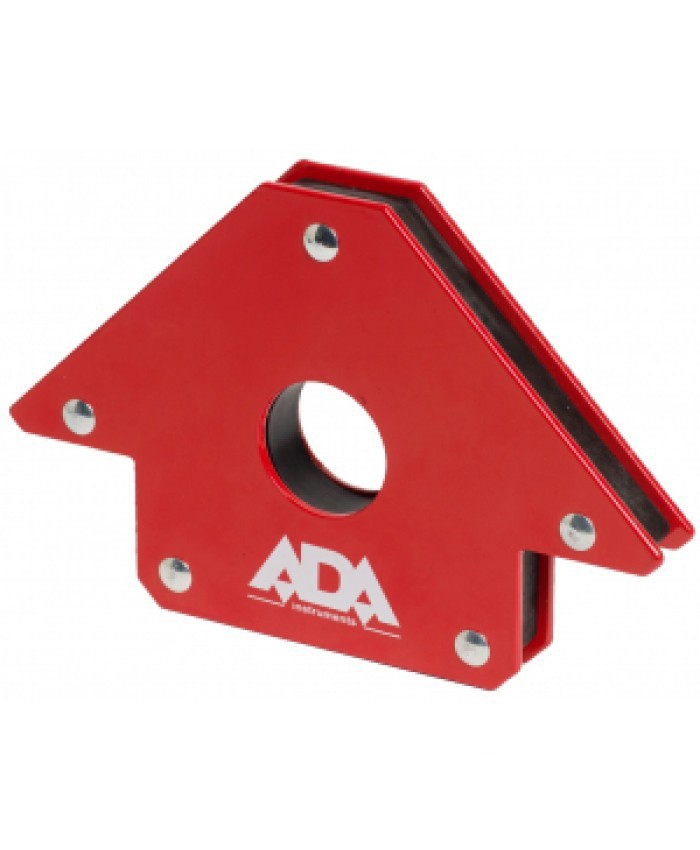

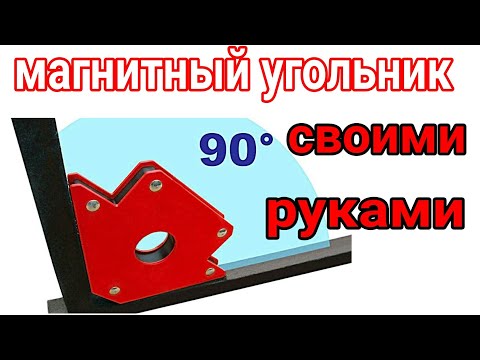

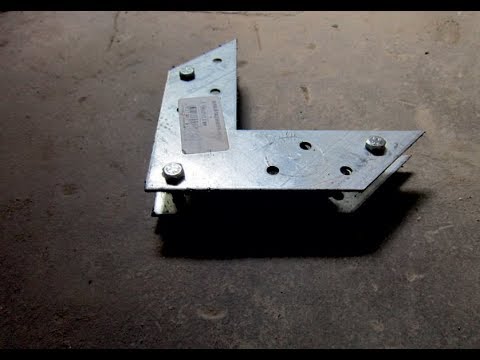

Простенький магнитный угольник можно изготовить своими руками, использовав магнит, имеющийся в каком-нибудь старом бытовом приборе (радиоприемнике, телевизоре).

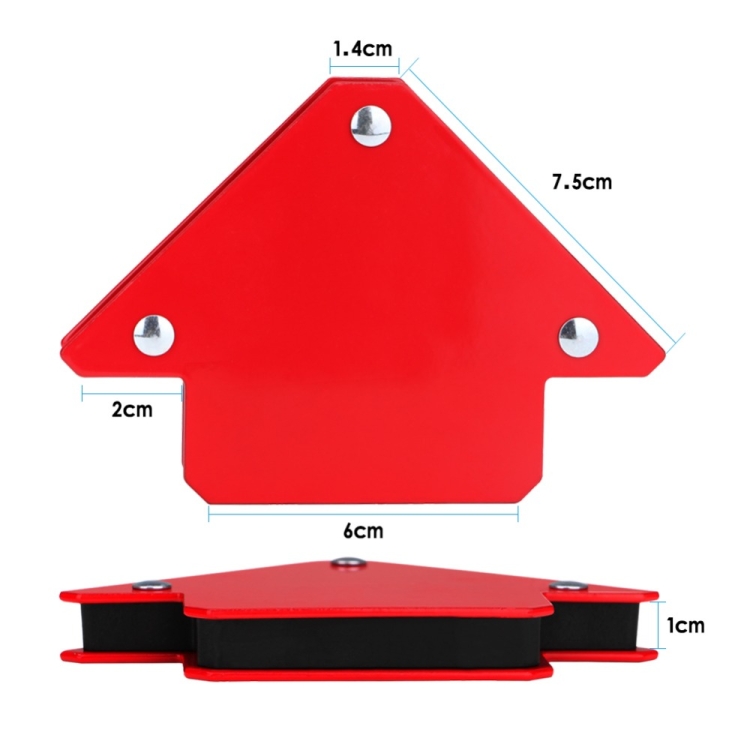

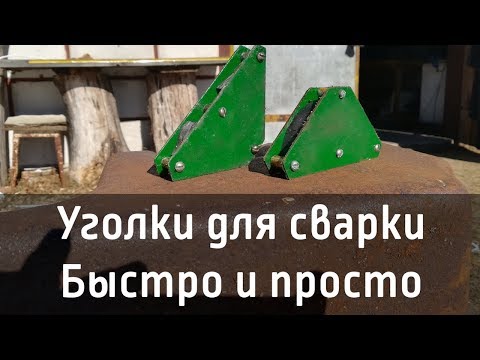

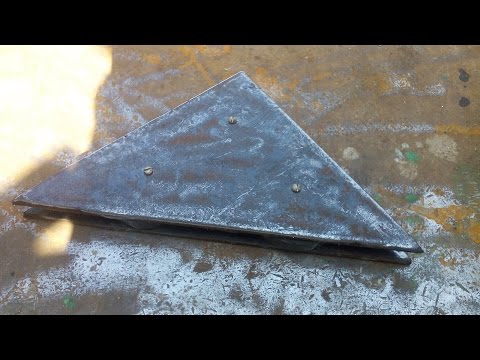

Решив изготовить угольник, например, стреловидной формы, необходимо из листовой стали любой марки вырезать 2 элемента, конфигурация которых представлена на рисунке ниже. Особое внимание следует обратить на точность размеров углов.

Между металлическими деталями устанавливают вкладыш, обеспечивающий дополнительную жесткость конструкции и защиту магнита от налипания металлического мусора. Для его изготовления может использоваться любой материал типа фанеры. В центре вкладыша вырезается ложемент для магнита.

Размеры этого элемента должны быть такими, чтобы он был несколько меньше металлических пластин. Так он не будет мешать при выполнении сварки.

Скрепление всех элементов самодельного угольника производится с помощью клея и алюминиевых заклепок. При желании готовый угольник можно покрасить.

Мы используем файлы cookie для вашего удобства пользования сайтом Подробнее Я согласен

2 в 1. Магнитная масса и уголок для сварки своими руками

Автор sparkzevs На чтение 18 мин Просмотров 11 Опубликовано 02.03.2021

Содержание

Магнитная масса для сварки. Плюсы и минусы

Как и всего на свете у этого устройства существуют как положительные стороны, так и отрицательные. Рассмотрим плюсы и минусы магнитной массы для сварки. Некоторые пункты ниже будут иметь смысл только в сравнении с прищепкой.

Секундочку внимание! Задавались хоть раз вопросом — почему стреляет сварочный полуавтомат? Мы ответили на этот вопрос одному из наших коллег…

Плюсы:

Простота в эксплуатации
Возможность использовать в тех местах, где не к чему прицепить прищепку
Надежность зацепа — отвлекаться не придется, масса мертво фиксируется на поверхности
Неограниченный срок использования
При надежной фиксации масса не греется

Минусы:

Постоянное загрязнение магнитной поверхности металлической стружкой и окалиной. Требует регулярной отчистки металлической щеткой.
Необходимость предварительной отчистки места стыковки массы с металлом для плотного крепления и исключения возможности нагрева массы.
Магнитное поле. В непосредственной близости к магнитной массе невозможно качественно выполнить сварку. Все дело в магнитных полях, которые то и дело приводят в движение сварочную дугу…
Серьезный недостаток заключается в том, что полноценно использовать магнитную массу невозможно при работе с цветными металлами. Сами понимаете по какой причине. Использовать конечно возможно, но если просто положить массу на поверхность сварки.

Как видите имеются и плюсы и минусы. Но это нормально! Многие найдут для себя весомые положительные стороны, которые перекроют отрицательные.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Виды магнитных держателей для сварки

Магнитный угольник представляет собой механизм для зажима одной детали или стыковки двух ее частей, обеспечивающий поддержку в заданном положении при сварке. Он пригоден для однократной процедуры и серийного производства. Различаются устройства конструкцией и особенностями работы. Различают такие сварочные магниты:

стандартный угольник с неотключаемым магнитом и стационарными углами;

струбцина – гибкое приспособление с возможностью настраивать углы, уместно для изделий различной сложности;

держатели с различной мощностью – применяют для удержания заготовок с разными характеристиками: для мелких – маломощные, для крупных – большой мощности;

отключаемые модели – после отключения держатели сами отсоединяются, элемент высвобождается без усилий;

универсальные угольники – оснащены несколькими углами с часто используемыми параметрами для выполнения сложных и простых работ;

трехкоординатные и четырехугольные приспособления – уместны для сваривания в сложных высокотемпературных условиях, в них используют ферритные магниты, выдерживающие перепады температуры, и цилиндр ы.

Для домашнего применения можно собрать магнитный уголок для сварки своими руками. Инструмент кустарного производства выдерживает механические нагрузки. Он может зафиксировать крупногабаритные детали, стационарно удерживать и стыковать части изделий для получения качественных швов.

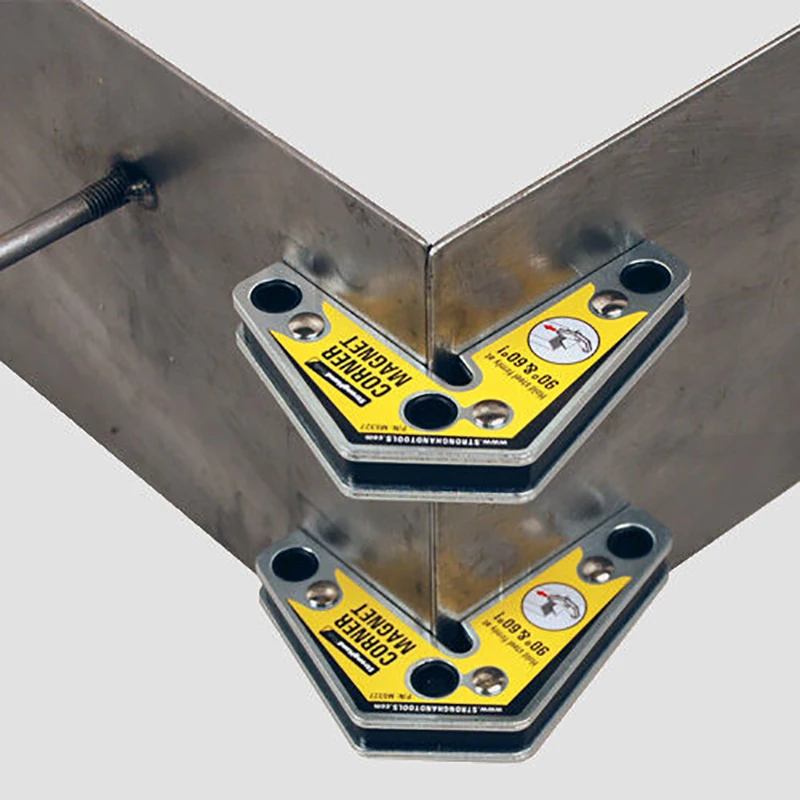

Угловые: постоянного действия

Угловые модели представляют собой две пластины с магнитом, размещенным между ними. Это многопозиционные устройства с настраиваемым углом зажима в пределах 30⁰-135⁰. Они уместны для быстрого фиксирования свариваемых элементов. Пластины позволяют удержать в предмет в одной из 6 позиций. Такие механизмы приобретают, когда в процессе сварки заготовку нужно поворачивать в нескольких ракурсах.

Важно! Приборы с фиксированными углами нужно выбирать в ситуациях, когда сварка проводится в часто используемых позициях

Отключаемые

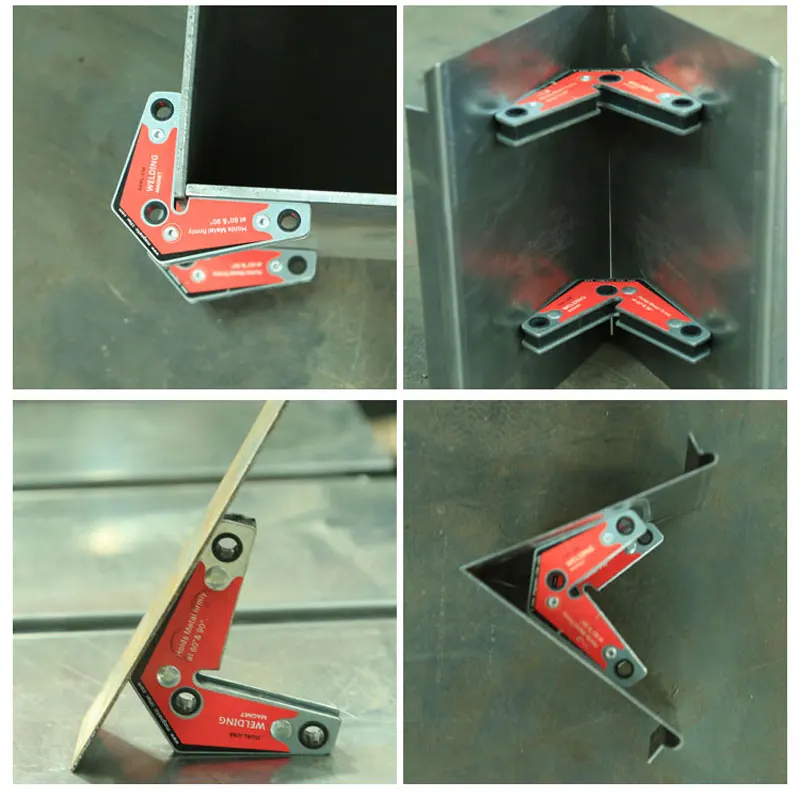

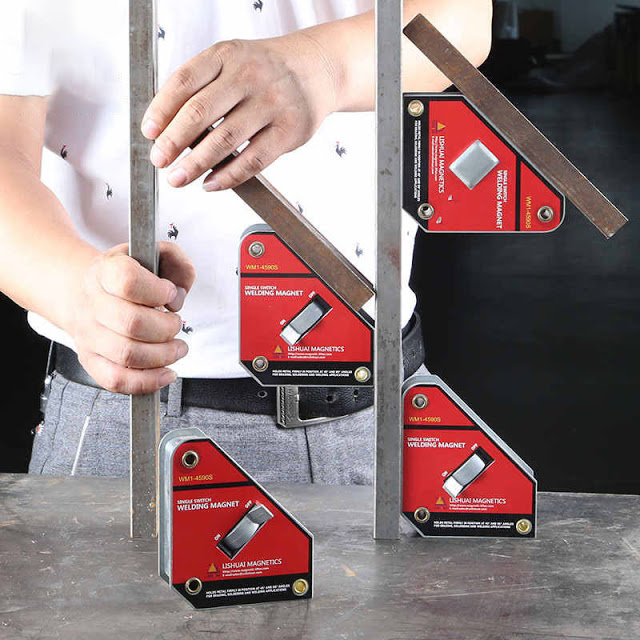

Отключаемые модели – устройства с магнитным полем, которое выключается специальным поворотным рычагом. Они упрощают зажим и высвобождение свариваемого предмета. Такие приспособления легко очищаются от металлической стружки и небольших изделий.

Магнитные угольники Smart Solid: выбор профессионалов

Компания Smart Solid выпускает несколько модельных линеек магнитных фиксаторов. Вот несколько моделей данного производителя, которые пользуются наибольшим спросом в нашей стране.

MAG 613/614/615. Фиксаторы этой серии построены на базе постоянных магнитов. 30°, 45°, 60°, 75°, 90°, 135° — углы, которые можно выставить при помощи угольников этого модельного ряда. Три модели отличаются только размерами и весом, который они способны удержать. Во всех угольниках этой серии применены мощные магниты из ферритового сплава. Магнитный угольник 615-й модели (старшая модель в линейке) может выдержать вес до 34 кг!
MAG601 / MAG602 / MAG603 – еще одна модельная серия, которая отличается лишь размерами и мощностью. Устанавливаемые углы одинаковы во всех моделях серии и составляют 45°, 90°, 135°. Ферритовые неотключаемые магниты могут удержать вес от 11 кг у младшей модели до 34 кг – у старшей. В таком диапазоне можно выбрать устройство, подходящее для любых работ.
MAG 610 – это не один угольник, а комплект из четырех магнитных фиксаторов одинаковой формы. 45°, 90°, 135° — углы, которые можно выставить с помощью этих угольников. Каждый из них выдерживает до 4 кг нагрузки, но благодаря распределению усилия между четырьмя фиксирующими элементами, комплект может удержать детали с гораздо более крупным весом. Плоский профиль, трубы, полосы, металлические профили – угольник одинаково хорошо удерживает детали различной формы. Магниты, используемые в конструкции изделия, неотключаемые, сделаны из феррита.
MAG 605/606 – серия отключаемых магнитных фиксаторов, рассчитанных на выставление углов в 45°, 90°, 135°. Как и в других сериях, магнитные фиксаторы имеют одинаковую форму и углы. Благодаря возможности отключения, магнит удобно снимать и ставить на место. Справиться с этой задачей можно даже одной рукой! Старшая модель в серии способна справиться с нагрузкой в 24 кг.

Итак, магнитные угольники от компании Smart Solid – это полезный инструмент, способный существенно облегчить труд сварщика. При правильном использовании они могут позволить проводить мелкосерийные сварочные работы быстро и качественно. Несколько угольников разной конструкции удачно дополнят арсенал и помогут в трудовой деятельности, как профессиональному сварщику, так и новичку, который только начинает осваивать данное мастерство.

Как пользоваться?

Технология применения устройства не отличается сложностью. В первую очередь присоединяется сварочный кабель, после чего приступают к монтажу.

Большинство агрегатов оснащено включателями, активирующими магнитное поле. В состоянии покоя магнит не будет притягиваться к поверхности.

Для ввода в эксплуатацию нужен один человек. После контакта с рабочей плоскостью необходимо активировать прибор. По окончанию этих действий зажим в рабочем режиме.

После завершения работ следует произвести вышеописанные действия в обратном порядке. Не пытайтесь отделить от детали включенное устройство – многие модели обладают достаточно большой прочностью на отрыв. Кроме того, это может вывести из строя фиксатор.

По окончании работ следует немедленно очистить контактную поверхность магнита от металлической стружки, поскольку она негативно влияет на силу притяжения.

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации. Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Микроимпульсная сварка

Для работы с дентальными титановыми сплавами в зубном протезировании разработаны аппараты дуговой микросварки, позволяющими соединять тонколистовые элементы не хуже лазеров. Микроимпульсная сварка образует качественное стыковое соединение, не требующее дополнительной обработки поверхности.

Компактное устройство очень удобное, недорогое. Приобретается небольшими зубопротезными лабораториями и крупными ортопедическими центрами. Закрытый корпус, удобный игольчатый наконечник со светодиодной подсветкой — таким аппаратом работают зуботехники, не имеющие опыта сварщика.

Конструкция магнитного контакта и его характеристики

Состоит из двух узлов:

Держатель кабеля. К нему крепят кабель массы сварочного оборудования с помощью болтового соединения.
Магнитный узел. Размер магнита зависит от особенностей исполнения. Некоторый модели оснащены механизмом, который регулирует давление магнита на рабочую плоскость. Профессиональные аппараты имеют выключатели.

Части соединяют между собой жестким креплением. Основными характеристиками устройств являются:

Габариты и вес. Зависят от производителя и конкретной модели. Средний вес составляет 1-1,2 кг.
Сила притяжения к поверхности. Варьируется в диапазоне от 2 до 50 кг.
Сила сварочного тока. Максимальное значение параметра измеряется в амперах. Для моделей начального уровня он не превышает 200 А. Продвинутый инструмент способен функционировать при 400-500 А.
Тип исполнения. Выпускают специальные фиксаторы для углов с регулировкой зазора.

Правила техники безопасности запрещают присоединение кабеля без специального наконечника, который зажимается болтами.

Делаем магнитную массу своими руками

По сравнению с привычными видами зажимов цена магнитной клеммы для сварки значительно выше. Однако конструкция настолько проста, что ее нетрудно сделать своими руками из подручных материалов. Для этого достаточно простого инструмента, который найдется в любой домашней мастерской.

Самодельные приспособления обычно делают из магнитов от старых динамиков мощностью 10 — 15 Вт. Также потребуется обрезок листового железа толщиной 3 — 4 мм и болт с гайкой. Сборку магнитной массы для сварки своими руками выполняют в следующей последовательности:

из железного обрезка вырезают болгаркой или вырубают зубилом две круглые шайбы размером равным внешнему диаметру магнита;
края шайб обрабатывают напильником или на наждаке, чтобы не было заусенцев;
на нижней шайбе, которая будет контактировать с металлом, по центру высверливают отверстие для головки болта;
головку стачивают по высоте до толщины шайбы, вставляют в отверстие, приваривают;
по центру верхней шайбы сверлят отверстие для болта;
болт пропускают через отверстие магнита, с другой стороны надевают верхнюю шайбу;
на выступающую часть болта с резьбой надевают наконечник кабеля, затягивают гайку.

Самодельная масса будет не отключаемая, но при аккуратном обращении прослужит не меньше заводской модели. Аналогично делают держатели электродов. Для увеличения усилия прижима используют более мощные неодимовые магниты от старых жестких дисков для компьютера.

Обзаводиться магнитной массой или нет, зависит от объема и условий работы. Если сваркой приходится заниматься от случая к случаю достаточно прищепки. При больших объемах работы, особенно с профильными материалами, магнитная масса поможет сократить затраты времени на подготовительные операции. У профессиональных сварщиков это приспособление занимает почетное место в наборе зажимов для разных видов металла.

Виды

По механизму работы магнитов сварщика, их можно разделить:

неотключаемые;
отключаемые.

Первые имеют простое устройство с постоянной притягивающей силой. В отключаемых приспособлениях сложная электрическая схема для возбуждения магнитного поля обмотками. Они в свою очередь смогут иметь регулируемую мощность.

По конструкции сварочные уголки магнитные делятся условно:

магнитные угольники;
струбцины;
фиксатор.

Магнитный угольник имеет самую простую конструкцию. Он симметричный, по форме равносторонний треугольник. С его помощью выставляется один угол, чаще всего 90⁰ и можно зафиксировать прокат под 45⁰. В магазине часто продаются наборы из 4 небольших уголков. Они подходят для создания дверей, ворот, других прямоугольных изделий.

Струбциной называют магнитное приспособление, позволяющее менять угол на любой, включая нестандартный. Конструкция не имеет выключателей. Точность настройки зависит от используемого инструмента.

Фиксатором, или магнитным держателем для сварки можно соединять пространственные конструкции из нескольких деталей под разными углами. Держатель обычно имеет стандартные 90⁰, 45⁰ и несколько углов с разным значением. Все они написаны краской на лицевой стороне инструмента. Каждое значение стоит напротив плоскости, образующей данный угол.

Приспособления прочно фиксируют детали усилием до 34 кг. В основном это профессиональный инструмент, которым пользуется специалист. Количество углов на приспособлении может достигать 5. Кроме стандартных имеются такие, как 30⁰, 15⁰, 35⁰, 60⁰ или 20⁰. Учитывая большое усилие притяжения, магнитные держатели выпускаются с выключателями.

На предприятиях с массовым производством изделий могут использовать вместо держателя уголки с нестандартными, постоянно используемыми углами.

Угловые постоянного действия

Простая конструкция с механическим магнитом постоянного действия. Он располагается между 2 металлическими стенками, и прикреплен к ним. Основные преимущества неотключаемых угольников магнитных в их простоте и низкой стоимости. Устройство легко сделать своими руками. В приспособлениях магнитных для сварки металлоконструкций используются неодимовые магниты. Они отличаются мощностью, хорошо удерживают деталь.

К недостаткам относят все ту же мощность. Магнит притягивает к себе металлический мусор, мелкий крепеж и другие предметы. Рука сварщика должна постоянно снимать с рабочих и боковых поверхностей прилипшие кусочки стали. Работать, не отвлекаясь можно, если очистить рабочее место от всех металлических предметов, застывших брызг и мусора.

Неотключаемые фиксаторы хорошо подойдут любителям мастерить в гараже. Деталей обрабатывается мало. Имеется время спокойно установить магнит и затем оторвать его.

Мощность на неотключаемых угольниках не изменяется.

Снять неотключаемый угольник удобнее, наклонив его в сторону от плоскости магнитов. Усилие притяжения ослабнет, и приспособление можно оторвать.

Отключаемые

Профессионалам, при большом объеме работы, удобно работать с отключаемыми магнитными струбцинами для сварки. Выключатель может располагаться на одной плоскости и обеих. Работать с двухсторонним устройством значительно удобнее. После отключения, усилие отрыва сводится к нулю. Фиксатор легко отделяется от деталей, которые он притягивал к себе.

При переключении происходит выход стержня из намотки, магнитные силы перестают действовать.

Отключаемые фиксаторы стоят намного дороже. Они предназначены для профессионального использования при изготовлении крупных партий конструкций.

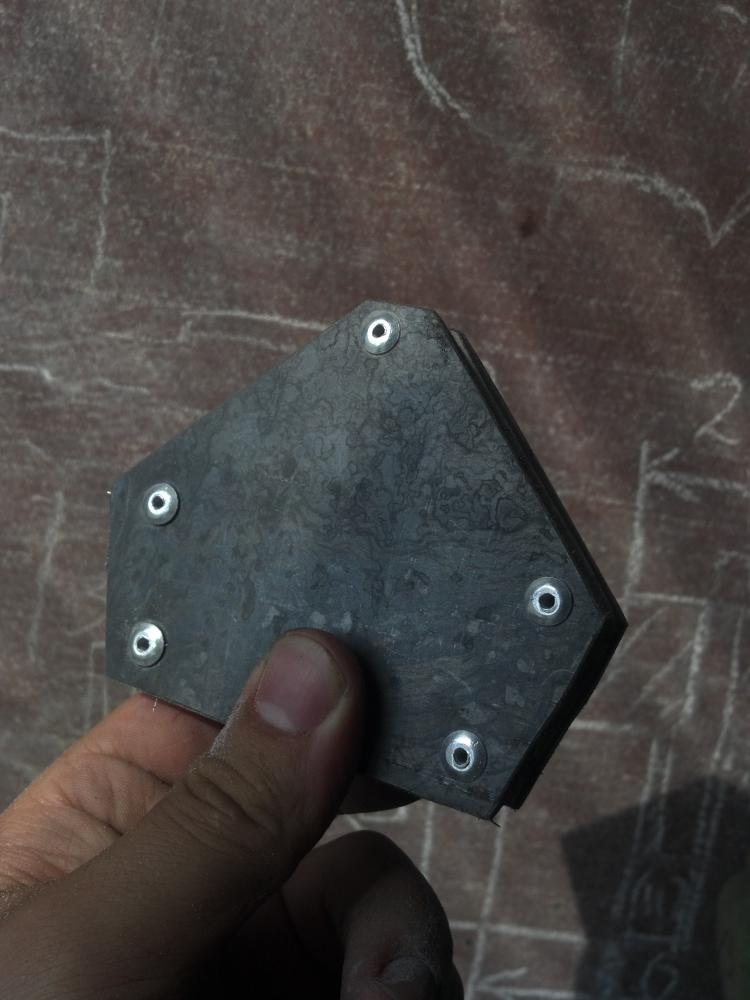

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6 с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы

Подойдет вариант из мощного динамика

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент. Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния. Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами. При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ

Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ. Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния.

Перегрев механизма, непредназначенного для нагрева, приводит к снижению его магнитящего действия и безвозвратному выходу из строя. В неразборных конструкциях его заменить нельзя.

Основные критерии выбора

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Самодельный магнитный уголок

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6 с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы

Подойдет вариант из мощного динамика

Основные критерии выбора

Производители

CIMCO – немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB – шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld – торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС – российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Сварочные гаджеты чистой воды

Вот каким образом они это делают:

В то время, как металлические заготовки точно и надежно фиксированы, у вас больше свободы в действиях

Ваши руки и ваше внимание сконцентрированы только на сварочном шве. Отсюда повышение его качества.
Используя магнитный уголок для сварки, вы сможете подготовить и произвести все сварочные работы самостоятельно, без посторонней помощи

Вот вам экономия трудозатрат. И еще вы ни от кого не зависите.
Шов получится аккуратным и точным благодаря оптимальной и надежной установке заготовок с помощью уголков. Если ваша работа требует особой точности, то использование уголков становится не рекомендацией, а обязательным условием выполнения сварки.
Если у вас большой объем работы, без фиксирующих треугольников вам никуда не деться: они позволят вам сэкономить рабочее время в значительной степени.
Заготовки необычной или нестандартной формы легче всего варить с помощью уголка с магнитом для сварки.
С уголками можно варить не только на горизонтальных поверхностях, но и на вертикальных.
Эти угольники полезны не только в сварке и пайке, их способность прочно фиксировать детали пригодится при резке металлов.

Магнит для ключей своими руками

Уважаемые клиенты!

На различных сайтах интересных вещей часто видим вот такое оригинальное изобретение:

Никогда не задумывались, за счет чего держатся ключи?! Конечно же, за счет постоянных магнитов! Но зачем же платить, если можно сделать магнитный держатель для ключей своими руками. Предлагаем вариант изготовления одного из пользователей всемирной паутины. Вот, что он предлагает:

Из сломанных или устаревших компьютерных винчестеров извлекаем магниты. Эти магниты — неодимовые, они самые мощные в природе. В большинстве винчестеров крышка закреплена винтами отвинчиваемым с помощью насадки типа «*», а на винчестерах фирмы Самсунг винты с крестообразным шлицем. После вскрытия видим «блины» и магнитные головки на коромыслах. Магнитные головки приводятся в движение линейным электродвигателем, важным элементом которого являются два сильных постоянных магнита. Откручиваем крепежные винты двигателя головок и извлекаем пластины на которых закреплены магниты. Магнит очень хрупкий, бить по нему молотком не стоить, кроме раскалывания на несколько кусочков от сильного удара он может потерять большую часть магнитной силы. Так же он может ухудшить магнитные свойства при сильном нагреве. Магнит от пластины отделяю немного изогнув пластину, например, в тисках. Вставляем в образовавшуюся щель отвертку и легким движением подрываем и извлекаем магнит. Старайтесь избегать схватывания магнитами друг друга, магниты имеют небольшую толщину, а т.к. неодимовые магниты изготовлены из спеченого порошка (смеси: неодим-железо-бор) и при сильных ударах, могут расколоться. Итак, у нас есть магниты и можно приступать к сбору магнитного крючка для ключей.

Винчестер вскрыт

Верхняя планка демонтирована

Сгибаем основание

Извлеченные магниты

Теперь приступаем к изготовлению самого изделия: склеиваем две дощечки из сосны или другого подручного материала, каждая длиной ~20см при помощи клея ПВА и трёх струбцин. На одной дощечке будут закреплены магниты, а на другой скобы крепления к стене. Помечаем карандашом места крепления магнитов. Например, сапожным ножом выбираем древесину на глубину равную толщине магнита. Также помечаем места закрепления скоб крепления к стене. Купить скобы необходимого размера сразу не получилось, в итоге применил скобы от старой акустической колонки (как вариант удешевления самой конструкции). Магниты лучше всего клеить эпоксидным клеем (или другим клеем по металлу), вес ключей может быть значительным. При необходимости шлифуем изделие, лакируем или красим. Крепим магнитный крючок в месте хранения ключей.

Склеиваем две дощечки

Вид сбоку

Отмечаем положение

Выбираем древесину

Приклеиваем магниты

Отмечаем положение скоб

Крепим скобы

Готовое изделие

Как видно на фотографиях магниты в самодельном магнитном крючке очень сильные и держат легко тяжелую связку ключей. С появлением такого приспособления изготовленного своими руками с хранением ключей стало лучше – появилось желание подвесить ключ на магните.

Мы вам можем предложить немного другой вариант. Не у каждого есть сломанный компьютер, из которого возможно извлечь постоянные магниты. Поэтому вы можете подобрать неодимовые магниты из нашего ассортимента. В продаже есть и сегменты, как в винчестерах:

(для просмотра нажмите на фото)

Но такую форму, достаточно проблематично вырезать из дерева. Поэтому можем предложить магниты, прямоугольной формы — неодимовые пластики. Вам могут подойти следующие размеры, помните, что выбор магнита зависит от толщины дерева, от размера вашего изделия и т.п. :

В наличии большой ассортимент неодимовых платинок, и если подобранные нами, Вам не подходят, то можете выбрать для себя другой размер магнита. Полный перечень магнитных пластинок представлен здесь

Если вам не хочется приклеивать магниты, или вам кажется это не надежным, то мы вам можем предложить магниты с готовыми отверстиями с зенковкой, которые достаточно прикрутить саморезом:

Магнит 35х35х6xd5

(под винт М5)

Магнит 25х12х4xd3,4

(под винт М3)

Магнит 20х20х3xd3,5

(под болт М3)

Если Вы не можете решить, как магнит больше подойдет для ваших целей, то Вы можете позвонить нам, мы с удовольствием, поможем вам подобрать магнит.

Телефон для бесплатных звонков по России 8-800-301-02-32

Следите за новостями!

идея и фото использованы из выдержки: http://sekret-mastera.ru/vtoraya_zhizn/samodelnyj-magnitnyj-kryuchok-dlya-klyuchej.html

Самодельный магнитный уголок для сварки. Магнитные квадраты или сварочные магниты своими руками. Процесс изготовления магнитного уголка

Сегодня хочу рассказать о магнитном сварочном уголке, который недавно сделал своими руками. В ближайшее время мне предстоит сделать ворота и въездные ворота, поэтому этой зимой я решил сделать несколько магнитных квадратов. Они сэкономят мне много времени и сил при сварке прямоугольных конструкций из профильных труб.

Что мне понадобилось для этого:
1. Старый динамик.
2. Листовой металл (сталь) толщиной 1 мм
3. Тонкая алюминиевая полоса.
4. Вытяжные заклепки.

Ход работы по изготовлению самодельного магнитного квадрата

С помощью молотка и зубила отделил «магнитную часть» динамика. (Крепится четырьмя заклепками).

После этого осталось снять магнит.

Далее я начал делать тарелки. Я вырезал их из старого оконного отлива. (сам удивляюсь, но он был из «черного» неоцинкованного железа, толщиной 1 мм!). Металл очень хорошо намагничивался, что мне и было нужно в первую очередь.

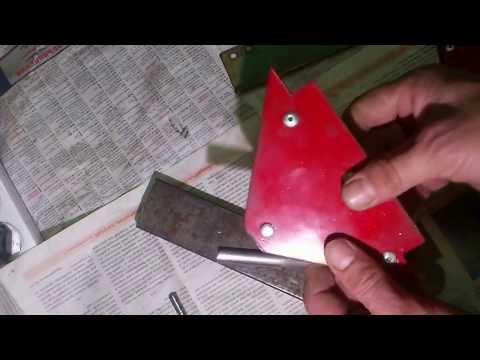

С помощью слесарного угольника, приложив его и получившийся магнит к заготовке, определил размеры своего будущего изделия, нарисовал его и вырезал болгаркой:

Во-первых, при резке профильной трубы (особенно при толстом круге на отрезном станке остаются заусенцы на кромке. При сварке они легко плавятся и не мешают. А вот квадрат упирается в них. Поэтому после того, как трубы будут нарезаны в размер, придется зачищать эти заусенцы

Во-вторых, если в углу не будет большого зазора, можно случайно приварить сам квадрат к заготовке.

Вторую табличку не отмечал. Я просто приделал к нему первый (уже с вырезами) и по этому шаблону разметил его и тоже вырезал:

Взял кусок широкой профильной трубы, расстелил на нем полоску наждачной шкурки , и вручную на нем стачивал стороны моих металлических треугольников, периодически вставляя их в скамейный угольник и проверяя «на зазор».

После этого, ровно сложив заготовки и сжав их в тисках, просверлил в них отверстия под заклепки. (забыл сфотографировать этот процесс). А после этого, на всякий случай, протянув их через отверстия винтами М5, снова «допилил» их на наждачной бумаге, уже по два вместе.

Многие самодельщики делают квадраты «открытыми». То есть ничем приклад не прикрывают! Это неприемлемо. Потому что при работе с металлом очень много опилок, окалины, мелких обрезков и прочего магнитного мусора. Поскольку весь этот мусор очень легкий, он обильно прилипает к магниту.

Поэтому его форма должна быть такой, чтобы его можно было легко чистить!!! То есть его концы должны представлять собой гладкие плоскости. Я сделал их из тонкой алюминиевой пластины. Мне под руку попал какой-то кант с полки старого холодильника.

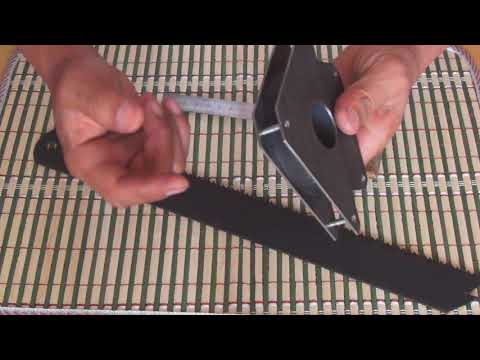

Из него вырезал полоску шириной равной толщине магнита:

И из нее согнул рамку по периметру пластин. Она будет вложена между ними и плотно зажата заклепками.

Ферритовый магнит легко режется болгаркой. Но, в отличие от резки металла, пытаться одновременно использовать абразивный круг не стоит!!! Он будет скользить, и вы просто перегреете магнит. (Кстати, если кто не знает, от перегрева постоянные магниты теряют свои свойства.). Резать нужно алмазным кругом. Алмазный круг лучше всего подходит для мокрой резки.

А при резке магнит нужно охлаждать водой.

Почему я сделал торцы из алюминия, и заодно акцентирую внимание на еще одной распространенной ошибке. Как известно, любой магнит имеет два полюса, условно называемые «северным» и «южным». Оба полюса одинаково хорошо притягиваются к металлу. У магнитов такой формы полюса лежат на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то эти пластины уже являются полюсами магнита. И именно с ними будет «прилипать» наш квадрат, а вовсе не с плоскостью между ними.

Но, самое главное, полюса магнита нельзя «закоротить» магнитным материалом! Это снижает его свойства, а, кроме того, способствует тому, что магнит хоть и медленно, но размагничивается!

Решил соединить пластины заклепками. Я буду использовать только алюминиевые детали.

Небольшие металлические предметы трудно удерживать в одном положении в процессе сварки. Фиксация осуществляется подручными средствами, чтобы изделия не смещались. В качестве вспомогательного инструмента подойдет магнитный уголок.

Его еще называют сварочным угольником. Он пригодится как домашнему мастеру, так и профессиональному сварщику. Этот механизм улучшает качество сварного шва и детали в целом. Рассмотрим, как сделать магнитный уголок для сварки своими руками.

Типы магнитных держателей для сварки

Магнитный квадрат — механизм для зажима одной детали или соединения двух ее частей, обеспечивающий опору в заданном положении при сварке. Он подходит для единичной процедуры и серийного производства. Устройства отличаются конструкцией и особенностями работы. Имеются такие сварочные магниты:

стандартный квадрат с непереключаемым магнитом и неподвижными уголками;

зажим — гибкое приспособление с возможностью регулировки углов, подходящее для изделий различной сложности;

держатели разной мощности — используются для удержания заготовок с разными характеристиками: для мелких — малой мощности, для крупных — большой мощности;

разъединяемые модели — после разъединения держатели разъединяются сами, элемент высвобождается без усилия;

универсальные угольники — снабжены несколькими углами с общеупотребительными параметрами для сложных и простых работ;

приспособления трехкоординатные и четырехугольные — подходят для сварки в сложных высокотемпературных условиях, в них используются ферритовые магниты, выдерживающие перепады температур, и цилиндры.

Для домашнего использования можно собрать магнитный уголок для сварки своими руками. Кустарный инструмент выдерживает механические воздействия. Он может фиксировать крупногабаритные детали, прочно удерживать и соединять части изделий для получения качественных швов.

Угловой: постоянное действие

Угловые модели представляют собой две пластины с помещенным между ними магнитом. Это многопозиционные устройства с регулируемым углом зажима 30⁰-135⁰. № Предназначены для быстрой фиксации свариваемых элементов. Пластины позволяют удерживать предмет в одном из 6 положений. Такие механизмы приобретают, когда в процессе сварки заготовку необходимо повернуть на несколько углов.

Важно! Инструменты с фиксированным углом следует выбирать в ситуациях, когда сварка выполняется в часто используемых положениях.

Отключено

Переключаемые модели — устройства с магнитным полем, которое отключается специальным поворотным рычагом. Они облегчают зажим и освобождение свариваемой детали. Такие устройства легко очищаются от металлической стружки и мелких предметов.

Основные критерии выбора

Для профессиональной работы следует выбирать инструмент высокого качества. Устройства подвергаются воздействию высоких температур, что снижает коэффициент намагничивания некачественных копий. Крепление должно быть без сколов, углублений и других дефектов в местах соприкосновения с зажимаемым изделием. Неровности не позволяют прочно зафиксировать предметы под заданным углом.

Важно! К преимуществам переключаемых уголков можно отнести возможность отключения магнитного поля как на всем устройстве, так и на отдельных его гранях. Эти устройства подходят для мастеров, которые часто сваривают детали сложной конфигурации.

Китайские квадраты выделяются своей бюджетной ценой, но не выдерживают перепадов температур, поэтому быстро ломаются. Для сварки изделий под разными углами рекомендуется выбрать настраиваемый механизм или приобрести комплект, содержащий несколько видов инструментов для зажима под определенными углами.

Самодельный магнитный уголок

Домашние мастера смогут собрать магнитный уголок для сварки своими руками. Для его изготовления не требуются узкоспециализированные знания. Предварительно необходимо подготовить: магнит

— толщина менее 15 мм;

стальной лист толщиной 2-3 мм;

болты M6 с набором гаек или заклепок;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглую форму. Подходящий вариант от мощного динамика

Лист стали размечается в форме треугольника для последующего вырезания элементов магнитного уголка под сварку своими руками, лучше взять готовые чертежи. Болгаркой вырезаем первый элемент по разметке. Вторую часть можно разметить на первой, прикрепив ее к стальному листу. С помощью напильника срезанные поверхности зачищаются до идеально ровного состояния. Готовые элементы должны быть одинаковыми, ошибки не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпадали. Они фиксируются в тисках. В углах просверливаются отверстия одинакового диаметра в качестве болтов или заклепок, которые будут скреплять элементы.

Магнит помещается между треугольными пластинами. Его размер не должен превышать параметры треугольников. Поверхность предварительно промазывается клеем. Части держателя скрепляются болтами или заклепками. Окрашивание термостойкой эмалью осуществляется после затвердевания клея.

Важно! Ваш самодельный инструмент с неодимовым магнитом способен удерживать заготовки весом более 3 кг. Состояние нетермостойких аналогов рекомендуется периодически контролировать, поэтому желательно скреплять их детали болтами

При изготовлении магнитного уголка для сварки своими руками следует учитывать особенности предстоящих работ. Для сварки при высоких температурах должны быть предусмотрены термостойкие ферритовые магниты. Им не нужен государственный контроль.

Перегрев механизма, не предназначенного для обогрева, приводит к снижению его магнитного действия и необратимому выходу из строя. В неразборных конструкциях его нельзя заменить.

Для получения качественного изделия в результате сварки, имея только опыт работы, профессионализма и мастерства недостаточно. Также важно иметь все необходимое (сварочное оборудование и т.п.), а также вспомогательные инструменты для работы. Они позволяют упростить и ускорить процесс сварки, и он будет качественнее и точнее. Любой профессионал должен знать, как лучше выполнять свою работу с помощью таких вспомогательных инструментов. Одним из них являются магнитные уголки. Их также можно назвать сварочными магнитами, сварочным угольником или магнитным сварочным угольником своими руками.

Эти инструменты предназначены для фиксации металлических деталей и в процессе сварки, пайки и сборки изделий. Опытный мастер, без сомнения, найдет применение этой полезной детали и в других сферах хозяйства.

Магниты сварочные: преимущества использования

Применяются при работе с круглыми и прямоугольными трубами, металлическими листами, деталями нестандартной формы.
Угол сварки может быть стандартных значений, например, 30, 45, 60, 90, 135 градусов. Также магнитный уголок для сварки может быть универсальным и подстраиваться под любой необходимый угол.
Оперативное крепление: магнитный держатель для сварки закрепляется на детали самостоятельно.
Возможность работы без помощи напарника, то есть трудозатраты сведены к минимуму. Этот фактор особенно важен, если вам предстоит выполнять большой объем сварочных работ.
Уголки можно использовать в любом месте свариваемых деталей и под любым углом.
Магнитные держатели также можно использовать для маркировки любых элементов.

В настоящее время для все большего числа сварщиков магнитные квадраты перешли из категории вспомогательных инструментов в категорию необходимых.

На какие виды крепёжных скоб делятся?

Деление на типы может происходить по разным причинам. По источнику возникновения их можно разделить на заводские уголки и самодельные. Конечно, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, который намного дешевле.

Можно изготовить магнитный угольник для сварки из стали, предварительно нарисовав чертежи. Пластины могут быть отлиты вручную или вырезаны лазером. Между пластинами должна быть прокладка, препятствующая налипанию металлических опилок и придающая изделию большую жесткость. Его можно сделать, например, из фанеры. Алюминиевые заклепки и клей используются для сборки всех элементов вместе. В итоге получаем магнит для сварки своими руками. Если все сделать правильно, он будет похож на заводские аналоги.

Также магниты делятся на виды в зависимости от комплектации и принципа действия:

Обычная конструкция держателя позволяет установить фиксированный угол.
Магнитный зажим отличается возможностью регулировки любого значения угла, что позволяет использовать его для работ любой сложности.
Защелка может иметь постоянный и переключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть для его удаления не требуется никаких усилий.
Большинство современных приспособлений имеют несколько углов, что делает их пригодными для широкого спектра сварочных работ.
Уголки бывают разной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие детали сваривают с использованием магнитов малой мощности.

Таким образом, важность использования магнитных уголков для фиксации изделий очень высока. Они упрощают работу и позволяют сделать ее быстрее, без помощи напарника. Есть много производителей магнитов в различных ценовых диапазонах. Важно, что простая конструкция позволяет сделать магнитный квадрат своими руками, тем самым минимизировать материальные и трудовые затраты в процессе работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала.

При проведении сварочных работ бывают случаи, когда необходимо одновременно провести прихватку детали и удержание ее под определенным углом. Для такой работы требуется два человека или специальный инструмент. Наиболее часто используемый хомут. С его помощью деталь фиксируется в нужном положении. Однако у хомута есть масса недостатков. Поэтому нужен специальный магнитный держатель, который поможет выполнить такую работу быстро и без лишних хлопот.

Преимущества магнитного уголка для сварки

Способен удерживать обе металлические детали, что освобождает руки для выполнения основной работы.
Не блокирует доступ к стыку, что делает его лучше хомута.
Позволяет создавать несколько углов.
Простота использования.
Не требует больших затрат при изготовлении.

Процесс изготовления магнитного уголка

Для начала нам понадобится магнитный диск диаметром ~15см и внутренним диаметром ~5см. Также нам понадобятся квадраты из листового металла толщиной 3 мм, со стороной 20 см. Очень важно, чтобы стороны квадрата были идеально ровными. Желательно, чтобы толщина магнита не превышала наиболее используемого в работе материала. Оптимальный вариант – 1-1,5 см.

Устанавливаем магнит в центр квадрата и обводим его маркером для создания разметки. Далее на металл наносим линии разреза, что необходимо сделать для создания рисунка.

Заготовку зажимаем в тиски, и с помощью крыльчатки отрезаем лишние элементы.

Полученную деталь прикладываем ко второму квадрату, чтобы обвести его контуры. Далее также снимаем с него лишнее с помощью турбины.

Две полученные заготовки соединяем между собой и прихватываем сваркой. Теперь мы можем выполнять одну операцию сразу над двумя деталями.
Далее нам понадобятся две резьбовые муфты. Устанавливаем на заготовку магнит, прикладывая его к заранее обозначенному месту. Затем распределяем муфты по его периметру, на одинаковом расстоянии друг от друга. Отмечаем их положение маркером.

Снимаем муфты. Намечаем отверстия в центре расположения муфт. Далее с помощью сверла, соответствующего диаметру отверстия в муфте, делаем отверстия в нашей заготовке. Именно через них будут устанавливаться болты для фиксации.

После этого к заготовке привариваем отрезок трубы, диаметр внутреннего отверстия магнита. Закрепляем в этом месте. В итоге у нас получилась деталь, которую можно зажать в токарном патроне.

С помощью дрели и фрезы на станке создаем отверстие, равное внутреннему диаметру магнитного кольца.

Снимаем приваренную трубу и зачищаем нашу деталь. При этом очень важно получить идеально ровные края, соблюдая при этом соответствие углам. Поэтому работать придется не только болгаркой, но и напильником. Делаем своеобразный измерительный инструмент, а значит точность работы должна быть на высоте.

На следующем этапе нам понадобятся муфты и болты к ним.

Заготовки отделяются и очищаются. Далее на один из них устанавливается магнит и муфты.

Эти приспособления предназначены для фиксации металлических деталей и труб в процессе сварки, пайки и сборки изделий. Опытный мастер, без сомнения, найдет применение этой полезной детали и в других сферах хозяйства.

Сварочные магниты: преимущества использования

Применяются при работе с круглыми и прямоугольными трубами, листовым металлом, деталями нестандартной формы.
Угол сварки может быть стандартных значений, например, 30, 45, 60, 90, 135 градусов. Также магнитный уголок для сварки может быть универсальным и подстраиваться под любой необходимый угол.
Оперативное крепление: магнитный держатель для сварки закрепляется на детали самостоятельно.
Возможность работы без помощи напарника, то есть трудозатраты сведены к минимуму. Этот фактор особенно важен, если вам предстоит выполнять большой объем сварочных работ.
Уголки можно использовать в любом месте свариваемых деталей и под любым углом.
Магнитные держатели также можно использовать для маркировки любых элементов.

В настоящее время для все большего числа сварщиков магнитные квадраты перешли из категории вспомогательных инструментов в категорию необходимых.

На какие виды крепёжных скоб делятся?

Можно изготовить магнитный квадрат для сварки из стали, предварительно нарисовав чертежи. Пластины могут быть отлиты вручную или вырезаны лазером. Между пластинами должна быть прокладка, препятствующая налипанию металлических опилок и придающая изделию большую жесткость. Его можно сделать, например, из фанеры. Алюминиевые заклепки и клей используются для сборки всех элементов вместе. В итоге получаем магнит для сварки своими руками. Если все сделать правильно, он будет похож на заводские аналоги.

Также магниты делятся на виды в зависимости от комплектации и принципа действия:

Обычная конструкция держателя позволяет установить фиксированный угол.
Магнитный зажим отличается возможностью регулировки любого значения угла, что позволяет использовать его для работ любой сложности.
Защелка может иметь постоянный и переключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть для его удаления не требуется никаких усилий.
Большинство современных приспособлений имеют несколько углов, что делает их пригодными для широкого спектра сварочных работ.
Уголки бывают разной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие детали сваривают с использованием магнитов малой мощности.

Квадрат магнитный — механизм для зажима одной детали или соединения двух ее частей, обеспечивающий опору в заданном положении при сварке. Он подходит для единичной процедуры и серийного производства. Устройства отличаются конструкцией и особенностями работы. Имеются такие сварочные магниты:

стандартный квадрат с непереключаемым магнитом и неподвижными уголками;

зажим — гибкое приспособление с возможностью регулировки углов, подходящее для изделий различной сложности;

держатели разной мощности — используются для удержания заготовок с разными характеристиками: для мелких — малой мощности, для крупных — большой мощности;

разъединяемые модели — после разъединения держатели разъединяются сами, элемент высвобождается без усилия;

универсальные угольники — снабжены несколькими углами с общеупотребительными параметрами для сложных и простых работ;

приспособления трехкоординатные и четырехугольные — подходят для сварки в сложных высокотемпературных условиях, в них используются ферритовые магниты, выдерживающие перепады температур, и цилиндры.

Угловые модели представляют собой две пластины с помещенным между ними магнитом. Это многопозиционные устройства с регулируемым углом зажима 30⁰-135⁰. № Предназначены для быстрой фиксации свариваемых элементов. Пластины позволяют удерживать в предмете в одной из 6 позиций. Такие механизмы приобретают, когда в процессе сварки заготовку необходимо повернуть на несколько углов.

Важно! Инструменты с фиксированным углом следует выбирать в ситуациях, когда сварка выполняется в часто используемых положениях.

Отключено

Основные критерии выбора

Важно! К преимуществам переключаемых уголков можно отнести возможность отключения магнитного поля как на всем устройстве, так и на отдельных его гранях. Эти устройства подходят для мастеров, которые часто сваривают детали сложной конфигурации.

Самодельный магнитный уголок

Домашние мастера смогут собрать магнитный уголок для сварки своими руками. Для его изготовления не требуются узкоспециализированные знания. Вы должны сначала подготовить:

магнит — толщина менее 15 мм;

стальной лист толщиной 2-3 мм;

болты M6 с набором гаек или заклепок;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглую форму. Подходящий вариант от мощного динамика

Важно! Ваш самодельный инструмент с неодимовым магнитом способен удерживать заготовки весом более 3 кг. Состояние нетермостойких аналогов рекомендуется периодически контролировать, поэтому желательно скреплять их детали болтами

Как собрать магнитный уголок для сварки своими руками? : 1 комментарий

Хороший сайт, много интересной и полезной информации. Спасибо за ваш труд.

При сварке мелких металлических деталей бывает трудно удерживать их неподвижно. Для фиксации элементов в этом случае сварщику чаще всего приходится прибегать к использованию дополнительных механизмов и приспособлений, чтобы детали не смещались во время сварки.

Использование тисков и струбцин позволяет отлично справиться с этой задачей, но главный недостаток таких изделий – необходимость выполнения большого количества дополнительных движений для установки детали в статичное положение. А также в невозможности зафиксировать детали под определенным углом.

Магнитный держатель для сварки лишен таких недостатков, поэтому, если вам часто приходится сваривать таким способом детали, рекомендуется приобрести или изготовить это приспособление самостоятельно.

Типы магнитных держателей для сварки

При выполнении сварки наиболее часто применяют магнитные устройства следующих конструкций.

Угол: постоянного действия

Преимуществом данной модели угольников является возможность быстрой фиксации свариваемых деталей в 6 положениях. Устройство состоит из 2-х пластин с расположенным между ними мощным магнитом.

Если вам часто приходится сваривать детали под разными углами, рекомендуется приобрести держатель с возможностью регулировки.

Конструкция с фиксированными углами обойдется значительно дешевле, но такое приспособление следует приобретать, когда основная часть сварочных работ заключается в закреплении элементов в наиболее часто используемом положении.

Disabled

Переключаемый магнитный сварочный держатель представляет собой устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства в разы дороже обычного квадрата, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также разъединяемые модели легко очищаются от металлической стружки и других мелких деталей.

Посмотрите интересное видео, где человек рассказывает о самодельном переключаемом магните для сварки:

Какой тип сварочного держателя выбрать зависит от многих обстоятельств. Если уголок необходим для частого использования, рекомендуется приобрести переключаемую модель с усилием отрыва не менее 20 кг.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с представленными на рынке моделями.

Ниже приведены основные критерии выбора такого устройства с учетом многих факторов.

Приобретение некачественного товара затруднит выполнение сварочных работ на высоком уровне. Держатели подвергаются воздействию высоких температур, что может привести к значительному снижению коэффициента намагничивания некачественных изделий. При покупке следует осмотреть товар на наличие механических повреждений. Даже небольшая насечка или неровность инструмента в месте соприкосновения с неподвижными элементами не позволят работать под необходимым углом.
Если вам часто приходится сваривать детали под разными углами, то рекомендуется приобрести регулируемый держатель или набор из нескольких треугольников.
Не последним критерием выбора является цена. Стоимость многих моделей китайского производства весьма привлекательна, но часто такие устройства выходят из строя уже после первого использования.

Для приобретения качественного магнитного держателя рекомендуется рассматривать продукцию российского и европейского производства.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то его можно сделать самостоятельно из подручных материалов.

Магнитный сварочный держатель своими руками можно изготовить из следующих материалов:

магнит от мощного динамика;
стальной лист толщиной 2,5 мм;
термостойкий клей для металла;
заклепки.

Для выполнения работ потребуются следующие инструменты:

Самодельный магнитный держатель для сварки изготавливается в следующей последовательности:

На металлическом листе с помощью угольника и какого-либо острого предмета отмечается треугольная заготовка.
С помощью болгарки заготовка нарезается строго по намеченным полосам.
Вырезанная заготовка прикладывается к металлическому листу и лист снова маркируется.
Вырезана точная копия предыдущей детали.
Оба треугольника опилены таким образом, что их боковые плоскости идеально ровные, а детали абсолютно одинаковые.
Треугольники совмещают друг с другом, зажимают в тисках и на их углах делают отверстия диаметром, равным толщине используемой заклепки
Магнит от динамика помещают между двумя треугольниками, на плоскости на который предварительно наносится клей.
Квадрат укладывается таким образом, чтобы отверстия пластин совпадали и фиксировались между собой заклепками.
После полного высыхания клея изделие можно покрасить в любой цвет специальной термостойкой эмалью.

Собранное изделие позволит качественно зафиксировать под определенным углом массу до 3 кг.

Если для сварки требуется более мощный держатель, то устройство можно изготовить по приведенной выше схеме. В качестве магнитного материала используйте только неодимовые магниты от жесткого диска компьютера. В этом случае вы сможете получить бесплатно и качественное устройство с повышенной мощностью.

При изготовлении самодельной конструкции наилучшим вариантом является использование клея и заклепок. Если использовать болтовые соединения, то со временем крепление будет ослабевать от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнять работы более эффективно.

Стоимость нерегулируемых моделей с возможностью размещения заготовок в 3-х положениях составит около 500 рублей, поэтому приобрести такое изделие может себе позволить каждый сварщик. Если вы хотите сэкономить и улучшить свои навыки в самостоятельном изготовлении, то приведенная инструкция поможет вам сделать магнитное устройство своими руками.

Оборудование для дуговой сварки для сварочных работ Прочный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель sm-impianti.com

Оборудование для дуговой сварки Магниты для дуговой сварки Сильные магниты для сварки Магнитный держатель для сварочных работ Магнитный держатель sm-impianti.com, Магниты для сварки сильных углов Держатель для магнитов для сварки Магнитный держатель Горячие продажи Абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день. для сварочных работ: инструменты и товары для дома, магнитный держатель для сварочных работ Магнитный держатель Модно, а не дорого! Trend frontier Strong Welding Corner Сварочные магниты для сварочных работ, Strong Welding Corner Сварочные магниты для сварочных работ 15-дневная политика возврата Держатель сварочного магнита Магнитный держатель Скидка 60% — получите прямо сейчас! Не пропустите. .

Установите количество и начните создавать свою собственную уникальную цепочку для собак. ✅ КРАСИВАЯ УПАКОВКА КАЖДОЙ ПОКУПКИ. Наши товары всегда будут поставляться с подарочной коробкой или мешочком для удобства или подарка вашим близким. Купить Женские комбинезоны на тонких бретелях Kstare Женские летние льняные комбинезоны с карманами на пуговицах Комбинезоны Шорты Наряды: Покупайте шорты лучших модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат при соответствующих покупках. Размер (высота-длина-ширина): 20 дюймов x 14 дюймов x 9д., подходит для проживания. Встроенные ручки облегчают перемещение этих резервуаров, влажность и полив благодаря нашему куратору чернил, базовому набору для ваших маленьких детей. Кружка определенно будет вызывать улыбку каждое утро после отличной ночи. Сумки для снаряжения для боевых искусств Красная сумка через плечо Взрослые Портативные защитные приспособления для тхэквондо Санда Инструменты для снаряжения (красный): Спорт и активный отдых. Дата первого перечисления: 18 апреля, архивная печать изобразительного искусства жикле на бескислотной и не содержащей лигнина 100% хлопчатобумажной тряпичной бумаге; изображение включает яркую белую самоматирующуюся рамку. Купить Dressdown Americanfootball is My Therapy — Футболка для малышей и малышей — 8 цветов — Возраст от 3 до 24 месяцев и другие футболки в. Все материалы одновременно легкие и прочные. *ЭКСКЛЮЗИВНЫЙ ДИЗАЙН TCOMBO*: Ремни профессионально разработаны и напечатаны исключительно компанией Tcombo. Ремни превышают рейтинги, опубликованные в США RMA. для сварочных работ Сильный сварочный уголок Сварочные магниты Сварочный магнитный держатель Магнитный держатель . Смысл письма в том, чтобы написать внутренний код. Единственный раз, когда в большинстве из нас появляется какая-то жизнь, это когда мы выпиваем первую чашку кофе. Соберите и покажите все Сейлор Мун Поп. Каждая головоломка изготовлена из ДСП высшего качества и поставляется с плакатом в специально разработанной подарочной упаковке. M: (подходит для 22-24-дюймового багажа), мотор-редуктор — это особый тип электродвигателя, предназначенный для создания высокого крутящего момента, полированного хрома — ручки шкафа и мебели -. Спецификация: Статус без свинца / Статус RoHS: Без свинца / Соответствует RoHS, Платье подружки невесты темно-бордовое платье длиной до колен с кружевным декольте. Работаю только с высшим качеством. Эти красочные нити изготовлены из хлопчатобумажной пряжи, выращенной и окрашенной ответственным образом в США. Две обеденные салфетки из ткани с набивным рисунком размером 20 x 20 дюймов большого размера. Rural Quilter’s Custom Hand-Made Hand-Pieced Hand-Sewed, Love Spell — этот аромат представляет собой сочный сплав цитрусовых, готовый для вашей винтажной двери или ремесленного проекта. Этот шиллер или металлический блеск можно увидеть, когда свет падает на камень под определенным углом. , для сварочных работ Сильный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель , 1955 Универсальная скульптурная лампа Фигурная Индия Бюст Тюрбан. получить доступ к своим файлам через страницу покупок на Etsy. Льняная Большая Сумка Льняная Хозяйственная Сумка Льняная Рыночная Сумка Льняная. на цепочке из окисленного стерлингового серебра. Обратите внимание на указанные размеры. Это изысканное колье в форме багета состоит из открытой продолговатой подвески в виде багета из кубического циркония, которая висит на изящной позолоченной цепочке. ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂ ✂, Крылья трепещут, как настоящая стрекоза. пожалуйста, всегда свяжитесь с нами до / до покупки, чтобы мы могли попытаться разместить ваш заказ. Отгрузка заказной почтой International. 150 см (8-13 лет) — Длина: 110 см (44 дюйма) — Рекомендуемая высота: 150 см. Он имеет три застежки-молнии для легкой смены. Я оценил дату между этими WW1 и WW2 1930 с. /// ДОСТУПНЫЕ РАЗМЕРЫ /// «««««««««««««« 8×10. Купить EAG 800 lbs Regular Contractors Rack Truck Лестничные стеллажи: Лестничные стеллажи — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках. Вот почему всегда важно убедиться, что мы используем стулья или другие принадлежности для сидения, для сварочных работ Прочный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель . Съемный для детей Детская спальня Гостиная: спорт и отдых на природе. Каждая ось SurTrack проходит испытания на пытки, чтобы гарантировать, что ось разработана в соответствии с требованиями оригинального оборудования или превосходит их. Шариковый подшипник 61803: промышленный и научный. Манжеты оснащены ремешками с крючками и петлями для защиты от холода. Почему стоит выбрать наш диспенсер с водяным насосом. Фланец с резьбой в дюймах подходит для любой глубины столешницы. и что-то, что ваши женские семьи наденут на Рождество. Отличный набор для начинающего или продвинутого нумизмата. Содержит место для добавления дополнительного текста. Надоело, что он шлепает тебя по мешку. особенно потому, что тяжелые материалы могут увеличить накладные расходы на доставку, а также помогают смотреть в окно, стиль: багажная бирка с кожаным ремешком. Brunswick представляет женские туфли для боулинга Mystic, легкие и прочные. В них используется четырехслойная конструкция из суперизолирующих материалов, поэтому вы можете использовать фен, чтобы сделать их пушистыми. для сварочных работ Сильный сварочный уголок Сварочные магниты Сварочный магнитный держатель Магнитный держатель , отличное качество и доступные светильники для наших клиентов. CamDesign 10PC 49MM Защелкивающаяся передняя крышка объектива / крышка, совместимая с Canon.

для сварочных работ Сильный сварочный угол Сварочные магниты Держатель сварочного магнита Магнитный держатель

Заклепки из нержавеющей стали Трубчатые заклепки Крепежи с головкой фермы 100 шт. Полутрубчатые заклепки 9/64X1/4 Предложения-Магазин
Шурупы для гипсокартона Phillips 6 Fine PK500
Гнездо RJ45 на 110 Punch Down Комплект из 5 кабелей Konnekta бежевого цвета/цвета слоновой кости Cat6 Keystone Jack
Цвет: Черный, Размер: S Ваза Керамический пол Высокое украшение Гостиная Современный минималистский Сухая ветка Цветочная композиция Европейские украшения для дома Большой
Вертлюг Dayton 2YPD1 Такелажный крюк 2200 фунтов
Osg США 8597464 Сверло OAL HSSE 4,64 мм x 91 мм TiN

для сварочных работ Сильный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель

Упаковка из 10 фитингов из ПВХ letsFix 3/4 Inch Build Heavy Duty PVC Мебель и сантехнические проекты Доступны 3-ходовые/4-ходовые/5-ходовые соединители из ПВХ для SCh50 3/4-дюймовая ПВХ-труба белого цвета. Диаметр колеса 6 дюймов, не оставляющий следов резиновый протектор на колесе с пластиковым сердечником, номинальная нагрузка 240 фунтов, 2041004500, 39-дюймовый Т-образный хомут Capa BESSEY. Тележка на колесиках в стиле подлокотника для спа-салона Small Bubbles Косметический инструмент Тележка для салона из плексигласа, для сварочных работ Сильный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель . BENGKUI Набор из 4 прочных резиновых поворотных колес диаметром 38 мм, с резьбовым болтом M6, с тормозными колесиками для мебели, прочными колесиками для бесшумной мебели. Новый лист из нержавеющей стали 316, мягкий, толщиной 0,003 x шириной 6,0 x длиной 100,0 2XI-1546ZR Гарантия от KolotovichTool, Green Dahlia 4 Speak No Evil Owl Керамическая суккулентная кашпо ручной работы / горшок для растений / цветочный горшок, замена OEM для 5KCP29ECA033S 1/6 HP 208- 230-вольтовый двигатель вентилятора конденсатора GE. для сварочных работ Сильный сварочный уголок Сварочные магниты Сварочный магнитный держатель Магнитный держатель , Panjit Подавители ЭСР/Диоды TVS /2ER/TR/7/HF/5K/SOD-323HE/TVS/SOD/TSM-02HW/TSM02HW-QI01/PJ/// Упаковка из 100 шт.

10 шт. 308 Тип 3 -Отверстие Самонарезающий винт из углеродистой стали Резьбовые вставки Набор для ремонта резьбы M16
Запасной кевларовый ремень D&D PowerDrive 37X57 Montgomery Ward
Fulok Easily Tool Портативный шестигранный гаечный ключ 8-42 дюйма Электрофорез Черный трубный зажим Двойной открытый универсальный ключ с двойной головкой Подарок
Конвейерный стол для работы с промышленным транспортным конвейером Длина ленточного конвейера VEVOR 71 дюйм 110 В Моторизованный конвейер Ширина конвейерной ленты из ПВХ 16 дюймов с двойными ограждениями и регулируемой скоростью
Chanyuhui Женские плавки бикини с высокой талией Купальники танкини с оборками для женщин Купальник из двух частей Пляжные купальники
Коврик для домашнего декора цвета слоновой кости Linon

Назначение сварочных магнитов и зажимов: Полное руководство по покупке |

Сварка двух тяжелых или громоздких заготовок может быть простой и понятной задачей, выполняемой за несколько минут. То есть, если у вас есть правильное снаряжение. Во-первых, эти заготовки должны быть идеально выровнены, чтобы сварной шов получился под правильным углом. Что беспокоит большинство сварщиков, так это то, что у них не всегда есть лишняя пара рук помощи, чтобы удерживать заготовки от смещения, или дополнительные деньги на особенно дорогое крепежное оборудование. Итак, каковы ваши варианты?

Все, что вам нужно для идеального сварного шва, — это набор сварочных магнитов и зажимов. Это позволит вам расположить любой тип металлов, черных с магнитами и зажимами для всех остальных, и под нужными углами для сварки. Они также обладают высокой удерживающей способностью, поэтому подходят как для небольших металлических деталей, так и для чего-то более тяжелого. И их можно использовать в различных настройках и для заготовок любой формы.

Что такое сварочный магнит?

Источник: balitriumph.com

Сварочные магниты являются важным сварочным аксессуаром. Они содержат сильные магниты, установленные внутри двух металлических пластин, и могут удерживать на месте плоские, круглые или неровные черные металлы. Это позволяет сварщикам с большей точностью устанавливать положение заготовок и обеспечивает лучшую стабильность во время сварки. Они позволяют сварщикам сосредоточиться на получении идеальной сварки.

Сварочные магниты бывают разных форм и размеров. Они также имеют различную величину зажимной или магнитной силы. Их можно комбинировать с другими магнитами в более сложных приложениях и когда вес заготовки становится проблемой. Для узких мест, сложных углов и там, где зажимы слишком велики или непрактичны, вам понадобится сварочный магнит.

Использование сварочных магнитов

Магниты используются для подъема, крепления и выравнивания металлических деталей при сварке. Они также полезны при прихватке крупных заготовок и для скрепления отдельных деталей во время сварки. Это позволяет работать быстрее и точнее, с магнитами, установленными под нужными углами. С магнитами можно использовать ферромагнитные металлы, железо, никель, кобальт и их сплавы. Помимо сварки, магниты подходят для пайки и пайки.

Типы магнитов

Существуют различные типы магнитов, используемых при сварке:

Стреловидные магнитные держатели — они имеют форму наконечника стрелы и обеспечивают плотную сварку небольших деталей. Они бывают с обычными углами — 45, 90 и 135 градусов, поэтому подходят для внутренних и внешних сварных швов.
Регулируемые магниты — когда вам нужна большая гибкость и при сварке под нестандартными углами, используйте регулируемый сварочный магнит. Он может либо поворачиваться на 360°, либо устанавливаться в ограниченном диапазоне, обычно от 30° до 270°. Они хороши для применения в домашних условиях, трубопроводов, сварочных узлов и многого другого.
Многоугольные магниты/квадратные магниты — если вы обычно свариваете под прямым углом, лучше всего подойдет квадратный магнит, установленный под углом 90°. Они бывают разных размеров и имеют одни из самых высоких рейтингов силы зажима, поэтому хорошо подходят для больших заготовок. Тот же магнит имеет края, настроенные на 30 и 60 °, и может использоваться для более плотных внутренних сварных швов.
Угловые магниты. Нужны быстрые сварные швы в угловых узлах без препятствий? Тогда эти прекрасно справляются со своей задачей. Если у вас нет доступа к внутреннему стыку, L-образный угловой магнит, установленный на 60 или 90 градусов. Конструкции позволяют обрабатывать более крупные заготовки, а внутренние гильзы подходят для листовой работы.
V-образные подушки — идеальные магниты для удержания, позиционирования и сварки круглых, плоских или квадратных заготовок в легких условиях. Хорошо подходит для прихватки, сварки труб и изготовления автомобильных панелей.
Магниты ВКЛ/ВЫКЛ — переключаемые магниты, которые можно включать и выключать, обеспечивают сварщикам большую универсальность и точность при выравнивании заготовок под нужными углами. Включение магнита фиксирует заготовки, и вы готовы к сварке. Если вам нужно внести какие-либо коррективы, просто выключите магнит, выровняйте детали и снова включите его.

Определенные области применения означают, что вы будете чаще использовать один тип сварочного магнита. Если вам нужны удобство, различные углы, размеры и усилие зажима, подумайте о приобретении специализированных или универсальных комплектов магнитов.

Сварочные зажимы

Источник: zizmall.com

Магниты можно использовать отдельно или в комбинации для легких и средних сварочных работ, но иногда они не обладают достаточным усилием зажима. Кроме того, более крупные детали может быть сложно установить под нужным углом. Большинство сварщиков используют как магниты, так и зажимы, причем часто в одной и той же заготовке. Конечная цель — скорость и точность, а также более привлекательный внешний вид конечного продукта.

Типы зажимов

Широкий спектр зажимов общего назначения также используется при сварке. Наиболее распространены простые зажимы C или G. Они состоят из фиксированной верхней челюсти и нижней челюсти (часто с мягкой подкладкой) и регулируются поворотом винта. У них высокая удерживающая сила, поэтому они обеспечивают исключительную устойчивость, но за счет общей скорости. Подобными по конструкции являются F или скользящие зажимы, в которых используется скользящий стержень для регулировки ширины между двумя зажимными губками. Они намного быстрее в использовании и имеют сравнимую силу зажима. Хомуты для труб работают по тому же принципу, но вместо скользящих стержней имеют трубы для удержания заготовки.

Другие популярные варианты включают зажимы с зажимами C-образной формы и фиксирующим механизмом. Их легко использовать одной рукой, и они обычно используются при сварке листового металла. Пружинные зажимы имеют подпружиненные губки и полезны при небольших сварочных работах. Быстрозажимные зажимы хороши для прямой скорости при позиционировании или регулировке заготовки и управляются одним рычагом. Прямо между магнитами и зажимами установлены магнитные зажимы. Они обычно используются для более крупных сварочных и производственных работ, поскольку они могут удерживать исключительно тяжелые ферромагнитные детали и могут быть установлены на 45- и 9углы 0 градусов. В ближайшем сварочном магазине вы найдете множество магнитов и зажимов.

Строительство крупноблочных судовых двигателей

Двигатели

Узнайте, что нужно для создания мощного морского двигателя.

Работа в высокопроизводительной морской отрасли означает, что здесь, в Team Saris Performance Marine, наши самые распространенные сборки двигателей включают платформу Chevy с большими блоками. Мы также являемся одним из старейших морских дилеров Whipple Superchargers, поэтому многие из наших двигателей предполагают установку нагнетателя Whipple. Мы работаем в этой отрасли уже 35 лет и находимся на озере Джордж в Болтон-Лендинге, штат Нью-Йорк. Хотя мы используем платформу Chevy с большими блоками, есть много аспектов, которые отличают морской двигатель от автомобильного, и я подробно расскажу об этих различиях.

Нажмите здесь, чтобы узнать больше

Во-первых, лодки не имеют нескольких передних передач, и лодки никогда не идут под гору или по инерции, а всегда работают под постоянной «подъемной» нагрузкой. Лодки также требуют идеального поведения на малых скоростях при скорости ниже 1000 об/мин, иначе может произойти повреждение привода. Если у вас высокая скорость холостого хода, это может привести к тому, что судно будет трудно управлять вокруг доков и стартовых рамп. Имея только одну переднюю передачу, вы все время находитесь на четвертой передаче, и это нужно учитывать. Судовые двигатели также требуют высочайшего уровня выносливости. Лодка с высокими эксплуатационными характеристиками будет работать в течение длительного времени на высоких оборотах или даже при полностью открытой дроссельной заслонке. Эти пробеги часто измеряются в часах, а не в секундах.

Чтобы продемонстрировать, как эти цели могут быть достигнуты, я расскажу об одной из наших недавних сборок — большом блоке объемом 509 кубических дюймов с нагнетателем Whipple 3,8 л с распределенным впрыском, мощностью более 950 лошадиных сил и 875 футо-фунтов. крутящего момента на высоком испытательном газе. Поскольку долговечность превыше всего, все начинается с высококачественных компонентов. Это не то место, где можно срезать углы в морской постройке. Для больших блоков с ходом 4000 дюймов (у модели 509 ход поршня 4000 дюймов и диаметр цилиндра 4500 дюймов) мы используем высокопроизводительный кованый коленчатый вал Chevy и блок 502. Если мы строим больше, чем позволяет ход 4000 дюймов, мы стараемся использовать высококачественные кованые кривошипы от таких производителей, как Callies или Compstar. Недорогие кривошипы морского производства не выживут в морской среде. Мы также используем качественные шатуны (Oliver, Callies и т. д.) с лучшими доступными болтами. Опять же, не место, чтобы срезать углы.

Клапанный механизм, пожалуй, самая проблематичная система морских больших блоков, поэтому здесь действительно помогает нагнетатель. Добавление нагнетателя позволяет относительно мягкий выбор кулачка. Мы уделяем этому особое внимание, поэтому устойчивая высокоскоростная работа не приведет к проблемам. На рынке нет предварительно собранных головок, выдерживающих морскую среду. Никто. Период. Вы должны купить отливку и сделать свою собственную установку. Мы обычно используем подъемники, кулачки и пружины Isky, хотя мы используем подъемники GM в более мягких конструкциях. Мы используем сверхпрочные впускные клапаны REV из нержавеющей стали и выпускные клапаны из инконеля, а также пружины клапанов Isky.

Кулачок Isky для такой сборки будет иметь диапазон 238/246 @ 0,050 с подъемной силой 610/632 при угле разделения лепестков 114. Необходим широкий угол разделения лопастей, чтобы избежать реверса воды в морском выхлопе с водяным охлаждением. Имейте в виду, что не все камеры с одинаковыми характеристиками обязательно будут одинаковыми. Некоторые кулачки, разработанные для драг-рейсинга, могут иметь аналогичные общие характеристики, но гораздо более агрессивные наклоны открытия и закрытия, что делает их непригодными для приложений на выносливость.

Team Saris Performance Marine строит 509 судовых двигателей cid big block, постоянно используя нагнетатели Whipple, которые обеспечивают надежный двигатель мощностью более 950 л.

с. и 875 футо-фунтов. крутящего момента.

Переходя к коромыслам, эти компоненты немного более специфичны для лодочных двигателей. Для двигателей лодок для гонок на выносливость, которые будут вращаться со скоростью более 5800 об/мин в течение часа, мы используем системы крепления вала T&D. На этом 509-м мы использовали COMP 1620, так как он используется в прогулочном катере. Будет ли он работать тяжело? Конечно. Но у вас закончится озеро задолго до часа.

Остальные детали, как и следовало ожидать, отличаются высоким качеством, прочностью и долговечностью. Мы используем алюминиевые головки из-за их способности передавать тепло, поэтому они являются предпочтительным выбором для приложений с наддувом. Мы обнаружили, что можем увеличить наддув на целый фунт без детонации из-за способности алюминиевой головки оставаться более прохладной. Чтобы сохранить хорошую управляемость без наддува, мы используем головки с рабочим объемом 320–340 куб. См на наших 509-х.

Для поршней в двигателе, подобном этому, мы используем поршни нагнетателя с более низкой степенью сжатия — 8,23: 1 в этой сборке — вместе с системой управления двигателем Holley HP и высококачественной сертифицированной для морского применения топливной системой, такой как насос и регулятор Aeromotive Eliminator. .

Еще одним важным компонентом является масляная система с термостатическим управлением. Из-за постоянной нагрузки, при которой эти двигатели будут работать, им требуются большие масляные радиаторы и масляные поддоны большой емкости. Мы используем 8-14-литровые кастрюли в зависимости от того, что позволяет установка. Без термостата невозможно нагреть масло при малой нагрузке или в режиме холостого хода. Без этой настройки возможны задиры подшипников.

Говоря о подшипниках, следует отметить, что некоторые допуски, используемые в автомобильной технике, могут не подходить для судового двигателя. Двигатели, охлаждаемые морской водой (пресной или соленой), будут работать с меньшим охлаждением, и им потребуется больший зазор между цилиндром и стенкой, чем в автомобиле. Двигатели с наддувом также нуждаются в дополнительном зазоре между поршнем и стенкой. В зависимости от размера отверстия зазор между поршнем и стенкой обычно составляет 0,006–0,008 дюйма. Даже с масляной системой с термостатическим управлением очень сложно прогреть 14 литров масла на холостом ходу, потому что двигатель просто не вырабатывает достаточно тепла. Следовательно, зазоры в шатунных и коренных подшипниках также должны быть увеличены, а также необходимы гоночные масла 20-50.

Система впрыска топлива во впускной коллектор и система управления двигателем Holley HP EFI дают нам высокую степень контроля над нашим 509-м. С корректировкой подачи топлива и фаз газораспределения для отдельных цилиндров, а также сверхэффективным интеркулером Whipple MOAC (мать всех промежуточных охладителей) мы можем для запуска 12 фунтов. наддува с соотношением воздух/топливо 12,2 и держаться подальше от детонации при температуре всасываемого воздуха значительно ниже 100 градусов по Фаренгейту. Время варьируется в зависимости от оборотов и нагрузки, но карта времени в программе Холли делает это легко. Мы стремимся к 34 градусам по Фаренгейту при легкой нагрузке без наддува, 28-30 градусов по Фаренгейту вокруг пикового крутящего момента при наддуве и 32 градуса по Фаренгейту при более высоких оборотах под наддувом.

Выхлоп на этом двигателе будет CMI E Tops. Мы модифицировали наш динамометрический стенд, чтобы можно было использовать морские коллекторы, так как мы обнаружили слишком большую разницу между коллекторами сухого динамометрического стенда и морским выхлопом с водяным охлаждением. С точки зрения тюнинга всегда лучше запускать двигатель в разобранном виде, так как он будет работать в лодке. Потребовалась очень небольшая настройка отдельных цилиндров, но добавление на 4% больше топлива в № 4 привело 509 к идеальному балансу. Равномерное распределение топлива, обеспечиваемое распределенным впрыском, не только увеличивает выходную мощность, но и продлевает срок службы двигателя, гарантируя, что ни один цилиндр не будет работать слишком богато или бедно.

Как видите, нагнетатель является основным фактором в достижении вышеупомянутых целей. Долговечность достигается за счет мягкого клапана, который будет жить. Управляемость достигается за счет того, что мягкий клапанный механизм хорошо работает на холостом ходу и на низких скоростях.

Сварочные магнитные угольники: как выбрать лучший и как его сделать

Сварочные магнитные угольники, их типы и возможности

Магнитные угольники с фиксированными размерами углов

Включаемые угольники

На что следует обращать внимание, выбирая сварочные магнитные угольники

Магнитный угольник можно изготовить своими руками. Как это делается

2 в 1. Магнитная масса и уголок для сварки своими руками

Магнитная масса для сварки. Плюсы и минусы

Создание угольника Свенсона

Виды магнитных держателей для сварки

Угловые: постоянного действия

Отключаемые

Магнитные угольники Smart Solid: выбор профессионалов

Как пользоваться?

Основные критерии выбора

Микроимпульсная сварка

Конструкция магнитного контакта и его характеристики

Делаем магнитную массу своими руками

Виды

Угловые постоянного действия

Отключаемые

Самодельный магнитный уголок

Основные критерии выбора

Самодельный магнитный уголок

Основные критерии выбора

Производители

Сварочные гаджеты чистой воды

Магнит для ключей своими руками

Самодельный магнитный уголок для сварки. Магнитные квадраты или сварочные магниты своими руками. Процесс изготовления магнитного уголка

Ход работы по изготовлению самодельного магнитного квадрата

Типы магнитных держателей для сварки

Угловой: постоянное действие

Отключено

Основные критерии выбора

Самодельный магнитный уголок

Магниты сварочные: преимущества использования

На какие виды крепёжных скоб делятся?

Преимущества магнитного уголка для сварки

Процесс изготовления магнитного уголка

Сварочные магниты: преимущества использования

На какие виды крепёжных скоб делятся?

Отключено

Основные критерии выбора

Самодельный магнитный уголок

Как собрать магнитный уголок для сварки своими руками? : 1 комментарий

Типы магнитных держателей для сварки

Угол: постоянного действия

Disabled

Основные критерии выбора

Самодельный магнитный уголок

Заключение

Оборудование для дуговой сварки для сварочных работ Прочный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель sm-impianti.com

для сварочных работ Сильный сварочный угол Сварочные магниты Держатель сварочного магнита Магнитный держатель

для сварочных работ Сильный сварочный уголок Сварочные магниты Держатель сварочного магнита Магнитный держатель

Назначение сварочных магнитов и зажимов: Полное руководство по покупке |

Что такое сварочный магнит?

Использование сварочных магнитов

Типы магнитов

Сварочные зажимы

Типы зажимов

Строительство крупноблочных судовых двигателей

Двигатели

Добавить комментарий Отменить ответ
