Магнитопорошковые дефектоскопы — функциональные приборы неразрушающего контроля

Для обнаружения повреждений разной природы и характера на поверхностях и внутри изделий используются функциональные устройства, которые называют дефектоскопы.

Дефекты могут появляться в структуре материала или даже в его химическом составе. Для их выявления без нарушения целостности тестируемого изделия используются методы неразрушающего контроля и, в частности — дефектоскопия с помощью дефектоскопов — магнитопорошковых, акустических или вихретоковых.

Само слово «дефектоскоп» сложное и состоит из двух частей: «дефекто» от латинского «defectus» — недостаток, и «скоп» — в переводе с греческого «смотрю».

На сайте компании Квалитест Вы найдете магнитопорошковые дефектоскопы Magnaflux.

Дефектоскопы: сфера применения

Приборы дефектоскопы позволяют не только выявить повреждение, но и описать его основные характеристики (длина, ширина, толщина, площадь), а также обозначить координаты расположения. Данные устройства нашли свое применение в разных отраслях промышленности: металлургии, машиностроении, транспорте, энергетике, нефтегазовом комплексе. Широкое распространение получили магнитно порошковые дефектоскопы.

Дефектоскопы: разновидности приборов

Как известно, дефекты металла напрямую влияют на изменение его физических характеристик: магнитных свойств, электропроводности, плотности и других. Исследование изменений в данных характеристиках и легло в основу дефектоскопии.

В зависимости от метода, используют разные виды приборов:

• Акустические, или ультразвуковые дефектоскопы — регистрируют параметры ультразвуковых колебаний, которые проникают вглубь контролируемого изделия и отражаются от дефектов. При этом ультразвуковые дефектоскопы выявляют изменение энергии или фазы колебаний, которые огибают дефект. Сегодня на рынке востребованы дефектоскопы Omnisan с широкими функциональными возможностями. Данные приборы производства Оlympus оснащены сенсорным экраном с удобным интерфейсом и используют мощное программное обеспечение;
• Вихретоковые дефектоскопы — регистрируют параметры взаимодействия электромагнитного поля контролируемого изделия с электромагнитным полем, создаваемым вихревыми токами, которые создаются в зоне контроля. Применяются дефектоскопы вихретоковые (цена в Санкт-Петербурге зависит от производителя и функциональных возможностей прибора) для обнаружения дефектов, находящихся на поверхности или под поверхностью изделия.
• Магнитопорошковые (или магнитные) дефектоскопы — выполняют контроль путем намагничивания тестируемого участка и последующего нанесения на поверхность магнитного порошка (суспензии). Под действием магнитного поля частички порошка концентрируются в проблемной зоне, что делает магнитопорошковый контроль одним из самых быстрых способов выявления дефектов.

Купить магнитные дефектоскопы (в т.ч. внутритрубные) можно через форму на нашем сайте. Специалисты нашей компании свяжутся с Вами в ближайшее время!

Кроме того, на нашем сайте можно купить магнитометр, магнитные порошки и др. Смотрите наш каталог и выбирайте!

Стационарные магнитные дефектоскопы | НТЦ Эксперт

Магнитный дефектоскоп Константа MFL предназначен для обнаружения коррозионных повреждений, расположенных на наружной и внутренней поверхностях днищ цилиндрических резервуаров. Прибор позволяет обнаружить дефекты без удаления защитного покрытия, используя эффект Холла для анализа магнитного поля рассеяния дефекта в соответствии с ГОСТ 24450.

Обнаружение дефекта сопровождается световой сигнализацией, позволяющей оценить его глубину и координаты. При подключении дефектоскопа по каналу USB к компьютеру с использованием программы MFL Client возможно анализировать обнаруженные дефекты в режиме реального времени.

Габариты дефектоскопа позволяют проводить сканирование труднодоступных участков резервуаров.

Подробнее…

Магнитоанизотропный сканнер-дефектоскоп Stressvision Expert предназначен для измерения, индикации и визуализации механических (технологических, остаточных) напряжений в основном металле, сварных швах и околошовной зоне с представлением информации о наличии условий развития разрушений в исследуемой зоне.

Оператор пошагово перемещает датчик прибора по поверхности участка изделия, результат записывается в электронном виде. После компьютерной обработки строятся и выводятся на дисплей картограммы распределения механических напряжений, зоны концентрации напряжений и др. Степень опасности и наличие условий разрушения участка исследуемого изделия с выявленными участками КМН (концентрации механических напряжений), КНН и градиентами РГМН (разница главных механических напряжений) оценивается по методике общего пользования (СП, РД и т.п.).

Подробнее…

Магнитопорошковый дефектоскоп NOVOTEST МПД-17П предназначен для проведения качественного неразрушающего контроля различных поверхностных и подповерхностных дефектов, возникающих в металлических (ферромагнитных) конструкциях и изделиях. Прибор позволяет обнаружить такие дефекты, как трещины, раковины, дефекты сварных соединений, волосовины, неоднородности, расслоения.

Магнитопорошковый дефектоскоп МПД-17П применяют на предприятиях железнодорожного транспорта при проведении различного ремонта подвижного состава (контроль качества деталей и узлов). Прибором контролируют качество головной части автосцепки СА-3, СА-ЗМ и боковых рам вагонных тележек. Кроме того, на металлургических, машиностроительных и других промышленных предприятиях с помощью магнитопорошкового дефектоскопа возможен контроль качества различных изделий и конструкций, а также автоматическое размагничивание контролируемых деталей.

Подробнее…

Магнитопорошковый дефектоскоп Дукат-300 предназначен для выявления поверхностных (подповерхностных) дефектов в процессе проведения магнитопорошкового контроля изделий или участков изделий из ферромагнитных материалов макс. охватывающим диаметром не более 300 мм. Для контроля небольших деталей в комплект поставки может быть включен специальный перфорированный поддон, на котором размещаются контролируемые детали. Дефектоскоп позволяет также контролировать участки протяженных объектов контроля из ферромагнитных материалов, например, участки труб или осей.

Дефектоскоп «Дукат-300» обеспечивает питание одновременно двух катушек переменным током с частотой 50 Гц, выпрямленным током, а также выпрямленным током чередующейся полярности пониженной частоты от 2 и до 25 Гц.

Подробнее…

Горизонтальный магнитный дефектоскоп MINIMAG производства чешской компании ATG, предназначен для магнитопорошкового контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Магнитный дефектоскоп MINIMAG позволяет намагничивать циркулярной магнитизацией прямым прохождением тока сквозь деталь или с помощью вспомогательного проводника, а так же продольной магнитизацией с помощью катушки. Конструкция оборудования предусматривает подключение источников тока серии MAGMAN типа A (AC ток) или H (HW ток). Настольный вариант рабочей скамьи и переносной вид генератора обеспечивают возможность транспортировки.

Подробнее…

Горизонтальные магнитопорошковые дефектоскопы UNIMAG Basic являются универсальными устройствами, способными подключаться к мобильным или стационарным генераторам тока типа MAGMAN. Призматические держатели могут заменяться роллерами для ручного вращения объектов контроля. Пространство роллеров может быть различным по величине под различные диаметры контролируемых объектов.

Совместимые генераторы тока могут быть одно или двухполупериодные, оптимальной является комбинация скамьи UNIMAG 1200 (или 1800) с генератором MAGMAN 6000 H. Данная конфигурация является преимущественно экономичным решением с очень хорошим соотношением цена/мощность с превосходной выявляющей способностью намагничивающего устройства.

Подробнее…

Горизонтальный дефектоскоп с закрытой магнитной цепью UNIMAG 400 AC/DC производства чешской компании ATG, предназначен для магнитопорошкового контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Установка магнитного контроля UNIMAG 400 имеет жесткую конструкцию со стальной рамой и комплектующие с высоким сроком службы, обеспечивающие надежную эксплуатацию прибора в круглосуточном режиме крупносерийных производств. Система управления намагничивания гарантирует проведение контроля в соответствии с установленными параметрами. В случае недопустимого отклонения контрольных параметров (понижение напряжения в сети, окисление на контактах или составляющих) система остановит процесс контроля, о чем оповестит оператора, и не допустит извлечение детали без проведения комплектного контроля.

Подробнее…

Горизонтальный магнитный дефектоскоп UNIMAG 500 AC/AC TWIN производства чешской компании ATG, предназначен для неразрушающего магнитного контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Левая головка намагничивания имеет разъемную конструкцию с отдельными пневматическими цилиндрами и возможность подъема на 10 мм. Данная функция предназначена для контроля деталей имеющих U или Y- образную геометрию. Система управления намагничиванием UNIMAG 500 гарантирует проведение контроля в соответствии с установленными параметрами. В случае недопустимых отклонений контрольных параметров (снижение напряжения в сети, окись на контактах или компонентах и тд.) система остановит контрольный процесс, о чем предупредит оператора и не допустит извлечение детали без проведения комплексного контроля.

Подробнее…

Горизонтальный дефектоскоп UNIMAG 1200 AEROTESTER предназначен для неразрушающих испытаний изделий из ферромагнитной стали и чугуна магнитопорошковым методом. Технические параметры дефектоскопа соответствуют условиям применения в авиационной промышленности.

Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Подробнее…

Большой горизонтальный промышленный дефектоскоп UNIMAG 5600 AC предназначен магнитного контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Подробнее…

Модульный переносной магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля в авиационной, автомобильной, железнодорожной промышленности и предназначен для замены устаревших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Прибор позволяет контролировать различные по форме и размерам изделия, их сварные швы, внутренние поверхности отверстий, а также труднодоступные зоны путем намагничивания отдельных участков или изделия в целом. Контроль осуществляется с помощью набора намагничивающих устройств, питаемых постоянным, переменным или импульсным токами.

Подробнее…

Импульсный магнитопорошковый дефектоскоп СМ-20 относится к стационарным специализированным средствам и предназначен для проведения магнитопорошкового контроля изделий из ферромагнитных материалов в цеховых условиях. Прибор позволяет контролировать различные по форме и размерам изделия, в том числе крупногабаритные, путем намагничивания отдельных участков или объекта в целом. Контроль осуществляется с помощью гибких кабелей различного сечения, либо специальных электроконтактов, питаемых импульсным током. Автоматическое размагничивание изделий осуществляется с помощью штатного намагничивающего устройства.

Подробнее…

Импульсный магнитопорошковый дефектоскоп СМ-30М относится к стационарным специализированным средствам и предназначен для проведения магнитопорошкового контроля изделий из ферромагнитных материалов в цеховых условиях. Прибор позволяет контролировать различные по форме и размерам изделия, в том числе крупногабаритные, путем намагничивания отдельных участков или объекта в целом. Намагничивание или размагничивание изделий постоянным магнитным полем осуществляется при подключении соленоида (диаметром 600 мм) к модулю СМ-30М и установке контролируемых деталей внутрь соленоида. Размагничивание объектов контроля происходит автоматически.

Подробнее…

KR 650 – новый крестовой электромагнит компании Helling. Магнит KR 650 имеет встроенную подвеску, ножной переключатель, емкость для сбора отработанной суспензии и блок управления. Магнит используется при магнитном неразрушающем контроле всевозможных прутков, отливок, поковок и других ферромагнитных заготовок.

Подробнее…

Стенд для магнитопорошкового контроля МД-300 с импульсным генератором намагничивания МД-И предназначен для магнитопорошкового контроля мелкосерийных и несерийных изделий из ферромагнитных материалов длиной от 30 до 300 мм, диаметром от 6 до 90 мм и максимальным весом до 10 кг.

Мобильный стенд МД-300 отличается небольшими размерами и высокой мобильностью. При необходимости его можно оперативно переместить из одной рабочей зоны в другую, а при желании — погрузить в легковой автомобиль и перевезти на другую площадку, в другой город, в другую область и т. д.

Подробнее…

Магнитный дефектоскоп Константа MFL

Магнитный дефектоскоп Константа MFL предназначен для обнаружения коррозионных повреждений, расположенных на наружной и внутренней поверхностях днищ цилиндрических резервуаров. Прибор позволяет обнаружить дефекты без удаления защитного покрытия, используя эффект Холла для анализа магнитного поля рассеяния дефекта в соответствии с ГОСТ 24450.

Обнаружение дефекта сопровождается световой сигнализацией, позволяющей оценить его глубину и координаты. При подключении дефектоскопа по каналу USB к компьютеру с использованием программы MFL Client возможно анализировать обнаруженные дефекты в режиме реального времени. Габариты дефектоскопа позволяют проводить сканирование труднодоступных участков резервуаров.

Отличительные особенности дефектоскопа Константа MFL:

• диапазон контролируемых толщин 4–12 мм;
• постоянные магниты последнего поколения;
• автономное питание от Li-ion аккумуляторной батареи;
• простое и экономичное средство диагностики;
• контроль без удаления защитного покрытия;
• высокая производительность контроля.

Типы выявляемых дефектов на наружной и внутренней поверхностях контролируемой зоны:

• питинговая коррозия;
• поверхностные раковины и углубления с острыми кромками;
• утонения.

Минимальные геометрические размеры выявляемых дефектов:

• ширина (раскрытие) — 3 мм;
• глубина — 0,4 мм;
• длина — 3 мм;
• поверхностные раковины и вмятины с острыми кромками;
• диаметром более 3 мм и глубиной более 0,4 мм.

Основные технические характеристики прибора:

Характеристика	Значение
Принцип работы по ГОСТ 24450	Метод эффекта Холла для анализа магнитного поля рассеяния дефекта
Диапазон толщины стенки	4-12 мм
Максимальная толщина покрытия	6 мм
Чувствительные элементы	42 датчика Холла
Ширина сканирования	160 мм
Скорость сканирования	0,5 м/с
Питание	Аккумулятор Li-Ion, напряжение 3,75 В
Время непрерывной работы	10 часов

Комплект поставки:

• дефектоскоп
• руководство по эксплуатации
• упаковка



Магнитный дефектоскоп Константа MFL можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.



Переносной магнитный дефектоскоп KDE K-1500

Переносной магнитопорошковый дефектоскоп KDE-1500 предназначен для выявления как поверхностных, так и подповерхностных дефектов при контроле широкого спектра изделий из ферромагнитных материалов с относительной максимальной магнитной проницаемостью не менее 40.

Особенности дефектоскопа KDE-1500

• Плавное изменение силы тока на выходе (до 1500А)

• Удобные разъемы для быстрого соединения кабелей.

• Возможность размагничивания детали

• Выходной переменный и постоянный ток (AC/HWDC)

Соответствие стандартам

• BS EN 60204-1: 1998

• EN 50081-2

• ГОСТ 21105-87

Технические характеристики

Питание дефектоскопа	от сети 220-230 В, 50/60 Гц, 50А
Размеры	550x235x250 мм
Вес	39 кг
Выходное напряжение	6,6В, 1500А
Выходной ток намагничивания	AC/HWDC
Тип намагничивания	Циркулярное/продольное
Режим работы	5 сек. РАБОТА, 5 сек. ПАУЗА

Код для заказа

Артикул	Описание
K-1500	Переносной магнитный дефектосокоп KDE K-1500



Магнитный дефектоскоп стальных канатов ДСКМ

Индикатор-измеритель износа стальных канатов ДСКМ

Индикатор-измеритель ДСКМ состоит из магнитного датчика [1] и микропроцессорного блока регистрации и обработки сигналов. Прибор предназначен для дефектоскопии (измерения износа), определения относительной потери сечения металла стальных канатов и тросов от коррозии, механического износа и обрыва проволок (только для круглых канатов) подъемно-транспортных машин и механизмов, и обеспечивает их запись в энергонезависимую память МПБ с возможностью последующей передачи их в персональную ЭВМ (ПЭВМ) для дальнейшей обработки и накопления статистической информации.

ДСКМ обеспечивает определение количества мест обрывов проволок и потери сечения по длине проверяемого каната с указанием их местонахождения. Результаты дефектоскопии (оперативный контроль – число обрывов и их местонахождение) в виде отображаются на встроенном дисплее электронного блока (рис. 2), или в режиме реального времени (обрывы проволок и изменение потери сечения с указанием месторасположения) при использовании промышленного миникомпьютера.



Рис. 1 – Типовой вариант исполнения МД.

Рис. 2 – Электронный блок (МПБ) для визуализации, хранения и передачи результатов контроля на ПЭВМ.

Рис. 3 – Электронный блок (МПБ) для визуализации, хранения и передачи результатов контроля на ПЭВМ на основе КПК.

В основу принципа действия прибора положены методы магнитной дефектоскопии. Магнитный датчик (МД) прибора снабжен магниточувствительными элементами, фиксирующими изменение картины магнитных полей рассеяния в месте дефектов — обрывов проволок и изменение величины основного магнитного потока, возникающее при уменьшении сечения каната. Для обеспечения максимальной достоверности результатов при обследовании канатов разных диаметров, к магнитному датчику прилагаются съемные полюса, оснащенные магниточувствительными элементами. Магнитный датчик выполняется разъемным, с тем чтобы устанавливать его на любом доступном контролю участке каната.

При контроле канатов предпочтительными являются схемы контроля, приведенные на рис. 4. Магнитный датчик навешивается на канат на роликах и закрепляется верхней половиной со стороны, противоположной направлению движения каната.



Рис. 4

В комплектность типовой поставки входит:

• электронный блок,
• магнитные датчики;
• программное обеспечение (CD — диск),
• набор соединительных шнуров (для подключения магнитных датчиков к электронному блоку и последнего к ПК),
• паспорт и рукодство по эксплуатации.

Типовые исполнения МД на диаметры канатов:	12-24 мм, 24-44 мм, 45-60 мм.
Остальные технические параметры представлены ниже:
Контролируемый диапазон потери сечения,  %	0¸30
Предел основной относительной погрешности измерения потери сечения, %	±3
Предел основной относительной погрешности определения локальных дефектов, %	±0,5
Скорость движения датчика (каната) при контроле, м/с	0,2¸1,5
Предел допускаемой относительной погрешности определения длины каната, не более, %	±0,5
Источники электропитания (элементы типа 316 (АА)), шт	4
Напряжение питания, В	4,5¸6
Потребляемый ток, не более, мА	100

В комплекте с прибором поставляется программное обеспечение [2] (ПО) с помощью которого осуществляется передача данных на ПЭВМ, их обработка и формирование протокола испытания. На рис. 5 представлен пример полученной дефектограммы контроля состояния стального каната, где верхний график-дефектограмма канала локальных дефектов с обрывами проволок, нижний — дефектограмма канала потери металлического сечения.

Приборы ДСКМ прошли испытания с целью утверждения типа средства измерения в Госреестре средств измерений РФ, получен сертификат соответствия RU.E27.062.A № 29554 от 20.11.07г.

Контроль неразрушающий магнитный. Термины и определения – РТС-тендер

ГОСТ Р 55612-2013

ОКС 01.040.19

19.100

Дата введения 2015-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

2 ВНЕСЕН Управлением по метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 371 «Неразрушающий контроль»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1029-ст

4 ВВЕДЕН ВПЕРВЫЕ


Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Настоящий стандарт устанавливает термины, с соответствующими определениями применяемые в области магнитного неразрушающего контроля качества материалов, полуфабрикатов и изделий.

Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации, научно-технической учебной и справочной литературе.

Настоящий стандарт следует применять совместно с ГОСТ 19880-74*, ГОСТ 19693-74, ГОСТ 20906-75, ГОСТ 16504-81.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 13699-91 Запись и воспроизведение информации. Термины и определения

ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 20906-75 Средства измерений магнитных величин. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

3.1 Основные понятия

3.1.1 магнитный неразрушающий контроль: Неразрушающий контроль, основанный на регистрации магнитных полей рассеяния, возникающих над дефектами, или на определении магнитных свойств объекта контроля.

Примечание — Дефект — по ГОСТ 15467.

3.1.2 магнитная дефектоскопия: Выявление дефектов типа нарушения сплошности материала объекта контроля методами магнитного неразрушающего контроля.

3.1.3 магнитная дефектометрия: Измерение геометрических размеров дефектов и определение их местоположения в объекте контроля методами магнитного неразрушающего контроля.

3.1.4 магнитная толщинометрия: Измерение толщины немагнитных покрытий объекта контроля методами магнитного неразрушающего контроля.

3.1.5 магнитная структуроскопия: Определение структуры материала объекта контроля методами магнитного неразрушающего контроля.

3.1.6 приложенное магнитное поле: Внешнее магнитное поле, в котором находится объект магнитного неразрушающего контроля или его часть.

3.1.7 магнитное поле рассеяния дефекта: Локальное магнитное поле, возникающее в зоне дефекта вследствие магнитной поляризации его границ.

3. 1.8 остаточное магнитное поле (остаточное поле): Магнитное поле, создаваемое в пространстве объектом контроля после воздействия на него приложенного магнитного поля.

3.1.9 магнитный преобразователь: Магнитоизмерительный преобразователь, предназначенный для измерения и (или) регистрации, и (или) индикации магнитного поля при магнитном неразрушающем контроле.

Примечание — Термины видов магнитных преобразователей, не установленные в настоящем стандарте, — по ГОСТ 20906.

3.1.10 сигнал магнитного преобразователя: Сигнал (э.д.с., напряжение или сопротивление магнитного преобразователя), несущий информацию об измеряемом магнитном поле.

3.1.11 отношение сигнал-шум при магнитном неразрушающем контроле (отношение сигнал-шум): Отношение пикового значения сигнала магнитного преобразователя, вызванного изменением измеряемой характеристики магнитного поля, к среднему квадратическому значению амплитуды шумов, обусловленных влиянием мешающих параметров объекта контроля.

3.1.12 чувствительность магнитного преобразователя к контролируемому параметру (чувствительность): Отношение приращения сигнала магнитного преобразователя к вызвавшему его малому приращению контролируемого параметра объекта контроля.

3.1.13 порог реагирования средства магнитного неразрушающего контроля (порог реагирования): Наименьшее значение параметра объекта контроля, вызывающее изменение магнитного поля, которое еще может быть зарегистрировано с требуемой степенью достоверности средствами магнитного неразрушающего контроля.

3.1.14 зона контроля магнитного преобразователя (зона контроля): Участок поверхности объекта контроля, в пределах которого контролируемый параметр магнитного поля может быть измерен с заданной чувствительностью магнитным преобразователем.

3. 1.15 индикаторный рисунок: Рисунок, образованный на поверхности объекта контроля ферромагнитным порошком в местах возникновения магнитного поля рассеяния дефекта.

3.2 Режим регистрации параметров магнитного поля при магнитном неразрушающем контроле

3.2.1 режим остаточной намагниченности: Режим регистрации значений параметров магнитного поля объекта контроля после снятия приложенного поля.

3.2.2 режим приложенного поля: Режим регистрации значения параметра магнитного поля объекта контроля одновременно с его намагничиванием приложенным полем.

3.2.3 импульсная индикация: Режим регистрации значения параметра магнитного поля на магнитном носителе с последующей визуализацией сечений рельефа магнитного поля.

3.2.4 яркостная индикация: Режим регистрации значения параметра магнитного поля, зафиксированного на магнитном носителе, воспроизведением отпечатков одновременно ряда сечений его рельефа в виде плоского полутонового изображения.

3.3 Средства регистрации и индикации параметров магнитного поля

3.3.1 магнитный порошок: Порошок из ферромагнетика, используемый в качестве индикатора магнитного поля рассеяния.

3.3.2 люминесцентный магнитный порошок: Магнитный порошок, частицы которого покрыты неотслаивающейся пленкой люминофора.

3.3.3 цветной магнитный порошок: Взвесь магнитных частиц в воздухе.

3.3.4 магнитная паста: Смесь, содержащая магнитный или люминесцентный магнитный порошок, жидкую основу и, при необходимости, смачивающую антикоррозийную и другие добавки.

3.3.5 магнитная суспензия: Взвесь магнитного или люминесцентного магнитного порошка в дисперсионной среде, содержащей смачивающие, антикоррозийные и, при необходимости, антивспенивающие, антикоагулирующие и другие добавки.

3.3.6 накладной магнитный преобразователь: Магнитный преобразователь, предназначенный для контроля части сечения по периметру объекта контроля, расположенный над поверхностью объекта и не охватывающий его по всему сечению.

3.3.7 проходной магнитный преобразователь: Магнитный преобразователь, предназначенный для контроля всего сечения по периметру объекта контроля и расположенный с внешней стороны объекта контроля, охватывая его, либо с внутренней стороны, когда объект контроля охватывает преобразователь.

3.3.8 феррозондовый преобразователь: Ферромодуляционный преобразователь с пермаллоевыми сердечниками.

3.4 Методы магнитного неразрушающего контроля

3.4.1 магнитопорошковый метод: Метод магнитного неразрушающего контроля, основанный на использовании в качестве индикатора магнитного порошка.

3.4.2 индукционный метод: Метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля индукционными преобразователями.

3.4.3 феррозондовый метод: Метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля феррозондовыми преобразователями.

3.4.4 метод эффекта Холла: Метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля преобразователями Холла.

3.4.5 магнитографический метод: Метод магнитного неразрушающего контроля, основанный на записи магнитных полей объекта контроля на магнитный носитель с последующим воспроизведением сигналограммы.

Примечание — Сигналограмма — по ГОСТ 13699.

3.4.6 магниторезистивный метод: Метод магнитного неразрушающего контроля, основанный на регистрации магнитного поля объекта контроля магниторезистивными преобразователями.

3.4.7 пондеромоторный метод: Метод магнитного неразрушающего контроля, основанный на пондеромоторном взаимодействии регистрируемого магнитного поля объекта контроля и магнитного поля постоянного магнита, электромагнита или рамки с током.

3.4.8 магнитополупроводниковый метод: Метод магнитного неразрушающего контроля, основанный на регистрации магнитного поля объекта контроля магнитополупроводниковыми приборами.

3.5 Средства магнитного неразрушающего контроля

3.5.1 магнитный дефектоскоп: Прибор, предназначенный для выявления дефектов типа нарушений сплошности материала объекта контроля и основанный на методе магнитного неразрушающего контроля.

3.5.2 магнитный толщиномер: Прибор, предназначенный для измерения толщины объекта контроля или его покрытия и основанный на методе магнитного неразрушающего контроля.

3.5.3 Магнитный структуроскоп: Прибор, предназначенный для определения физико-механических свойств или химического состава объекта контроля и основанный на методе магнитного неразрушающего контроля.

3.5.4 магнитопорошковый дефектоскоп: Магнитный дефектоскоп, основанный на магнитопорошковом методе магнитного неразрушающего контроля.

3.5.5 индукционный дефектоскоп: Магнитный дефектоскоп, использующий в качестве чувствительных элементов индукционные преобразователи.

3.5.6 феррозондовый дефектоскоп: Магнитный дефектоскоп, использующий в качестве чувствительных элементов феррозондовые преобразователи.

3.5.7 магниторезисторный дефектоскоп: Магнитный дефектоскоп, использующий в качестве чувствительных элементов магниторезистивные преобразователи.

3.5.8 магнитополупроводниковый дефектоскоп: Магнитный дефектоскоп, использующий в качестве чувствительного элемента магнитополупроводниковый прибор.

3.5.9 дефектоскоп пондеромоторного действия: Магнитный дефектоскоп пондеромоторного метода неразрушающего контроля.

3.5.10 дефектоскоп на преобразователях Холла: Магнитный дефектоскоп, использующий в качестве чувствительного элемента преобразователь Холла.

3.5.11 магнитографический дефектоскоп: Магнитный дефектоскоп, использующий в качестве чувствительного элемента магнитный носитель записи.

3.5.12 анализатор концентрации суспензии: Прибор для определения концентрации магнитного порошка в магнитной суспензии.

3.5.13 ферритометр: Прибор для измерения процентного содержания ферритной фазы в структуре контролируемого объекта.

3.5.14 намагничивающее устройство: Устройство для создания магнитного поля объекта.

3.5.15 размагничивающее устройство: Устройство для снятия магнитного поля объекта.

3.5.16 воспроизводящее устройство магнитографического дефектоскопа: Устройство для воспроизведения магнитного поля объекта, зафиксированного на магнитном носителе.

3.5.17 считывающее устройство магнитографического дефектоскопа: Устройство преобразования магнитного поля, зафиксированного на магнитном носителе, в электрический сигнал.

Приложение А (рекомендуемое). Термины способов намагничивания объектов, применяемые в магнитном неразрушающем контроле

Приложение А
(рекомендуемое)

А.1 полюсное намагничивание: Намагничивание объекта, при котором магнитные силовые линии пересекают его поверхность.

А.2 продольное намагничивание: Полюсное намагничивание объекта, при котором направление магнитных силовых линий совпадает с направлением продольной оси объекта.

А. 3 поперечное намагничивание: Полюсное намагничивание объекта, при котором направление магнитных силовых линий приложенного поля перпендикулярно продольной оси объекта.

А.4 циркулярное намагничивание: Намагничивание объекта контроля пропусканием электрического тока через объект или специальный проводник, расположенный около или внутри объекта контроля.

А.5 комбинированное намагничивание: Намагничивание объекта двумя или несколькими магнитными полями, при котором результирующий вектор напряженности магнитного поля в течение периода меняет свою ориентацию между заданными направлениями.

А.6 импульсное намагничивание: Намагничивание контролируемого объекта, при котором приложенное поле кратковременно воздействует на объект.

Приложение Б (обязательное). Алфавитный указатель терминов

Приложение Б
(обязательное)

Анализатор концентрации суспензии	3.5.12
Дефектометрия магнитная	3.1.3
Дефектоскоп индукционный	3.5.5
Дефектоскоп магнитный	3.5.1
Дефектоскоп магнитографический	3.5.11
Дефектоскоп магнитополупроводниковый	3.5.8
Дефектоскоп магнитопорошковый	3.5.4
Дефектоскоп магниторезисторный	3.5.7
Дефектоскоп на преобразователях Холла	3.5.10
Дефектоскоп пондеромоторного действия	3. 5.9
Дефектоскоп феррозондовый	3.5.6
Дефектоскопия магнитная	3.1.2
Зона контроля	3.1.14
Зона контроля магнитного преобразователя	3.1.14
Индикация импульсная	3.2.3
Индикация яркостная	3.2.4
Контроль неразрушающий магнитный	3.1.1
Метод индукционный	3.4.2
Метод магнитографический	3.4.5
Метод магнитополупроводниковый	3.4.8
Метод магнитопорошковый	3.4.1
Метод магниторезистивный	3.4.6
Метод пондеромоторный	3.4.7
Метод феррозондовый	3.4.3
Метод эффекта Холла	3.4.4
Отношение сигнал-шум	3.1.11
Отношение сигнал-шум при магнитном неразрушающем контроле	3.1.11
Паста магнитная	3.3.4
Поле магнитное остаточное	3.1.8
Поле магнитное приложенное	3. 1.6
Поле магнитное рассеяния дефекта	3.1.7
Поле остаточное	3.1.8
Порог реагирования	3.1.13
Порог реагирования средства магнитного неразрушающего контроля	3.1.13
Порошок магнитный	3.3.1
Порошок магнитный люминесцентный	3.3.2
Порошок магнитный цветной	3.3.3
Преобразователь магнитный	3.1.9
Преобразователь магнитный накладной	3.3.6
Преобразователь магнитный проходной	3.3.7
Преобразователь феррозондовый	3.3.8
Режим остаточной намагниченности	3.2.1
Режим приложенного поля	3.2.2
Рисунок индикаторный	3.1.15
Сигнал магнитного преобразователя	3.1.10
Структуроскоп магнитный	3.5.3
Структуроскопия магнитная	3.1.5
Суспензия магнитная	3.3.5
Толщиномер магнитный	3. 5.2
Толщинометрия магнитная	3.1.4
Устройство воспроизводящее магнитографического дефектоскопа	3.5.16
Устройство намагничивающее	3.5.14
Устройство размагничивающее	3.5.15
Устройство считывающее магнитографического дефектоскопа	3.5.17
Ферритометр	3.5.13
Чувствительность	3.1.12
Чувствительность магнитного преобразователя к контролируемому параметру	3.1.12

__________________________________________________________________________
УДК 620.179.1:006.354 ОКС 01.040.19
19.100

Ключевые слова: неразрушающий контроль, контроль магнитный
__________________________________________________________________________



Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2014

Портативный магнитный дефектоскоп Parker DA-1500

Дефектоскопы Parker – это стационарные и переносные магнитные дефектоскопы от компании “Parker Research Corp.” (США). Магнитные источники излучения Parker   вырабатывают переменные и постоянные магнитные поля для магнитопорошковой дефектоскопии.

Дефектоскоп DA-1500 Parker – это стационарный магнитный дефектоскоп с максимальным значением выходного тока 1500 А, обеспечивает эффективный контроль больших поверхностей. Выбор размера контролируемого поля зависит от величины тока и от места контакта кабелей. Выходной ток магнитного дефектоскопа регулируется от нуля до максимального значения. Изменения выходного тока отображаются на амперметре, расположенном на передней панели дефектоскопа. Действующее значение выходного тока зависит от поперечного сечения и длины кабеля.

Дефектоскоп предназначен для обнаружения дефектов в виде трещин, коррозионных язв, неметаллических включений и др. нарушений сплошности в ферромагнитных объектах, а также измерения толщины. Переменное электромагнитное поле используется для обнаружения поверхностных дефектов. Также оно используется для размагничивания контролируемой детали. Выпрямленное постоянное поле применяется для выявления подповерхностных дефектов.

Магнитный дефектоскоп Parker имеют специальные кабели, которые можно намотать в виде катушки на исследуемую деталь для продольного намагничивания. Таким же образом можно провести размагничивание. Для перевозки DA 1500 в цеховых условиях поставляется специальная тележка.

Дополнительные аксессуары для дефектоскопа Parker DA1500:

• тележка TR700
• контактные наконечники MA7000 (Набор из 2)
• контактные наконечники сдвоенные MA-7001
• сменные контактные электроды MA-7ST
• кнопка дистанционного включения MA-7RC
• клемма типа крокодил MA-7003
• наконечник для кабеля MA-7EL,MA-7EC
• комплект силовых кабелей MC-1540 (5 метров)

Дефектоскоп с магнитной стойкой TCJE-2A

Особенности:

Электромагнитное ярмо CJE-2A, детектор подковообразного типа предназначен для использования магнитного железного ярма на заготовке с помощью намагничивания переменного и постоянного тока. Он может выполнять намагничивание различных компонентов, включая частичный контроль намагничивания крупных компонентов. Он состоит из бесконтактного переключателя из кремния с низким уровнем шума и длительным сроком службы. Он имеет небольшой размер, легкий вес, большую подъемную силу и регулируемые соединения, особенно для обнаружения плоских сварных швов, угловых швов, сосудов высокого давления, трубопроводов и компонентов сложной формы. Его выходное напряжение низкое, что подходит для оборудования, не допускающего попадания высокого напряжения.

Технические характеристики:

Модель	CJE-2A
Входное напряжение	220 В переменного тока ± 10% В
Выходное напряжение	36 В переменного тока
Выходной ток	＞ 10А
Метод намагничивания	AC
Зонд	A
Подъемная сила	≥55N (5 кг)
Временная нагрузка	50%
Расстояние между A) Полюса щупа с магнитной вилкой B) Полюса подковообразного щупа C) Кольцевые магнитные полюса	A): 0 ~ 255 мм B): 0 ~ 160 мм C): Φ150 мм 1800AT Примечание. Обычно используются три зонда, но в стандартной поставке только один случайный.
Размер	230 × 160 × 120 мм
Вес нетто	5 кг

Нет дополнительных изображений для этого продукта.

Magnaflux EU EN

Ваша конфиденциальность

Когда вы посещаете веб-сайт, он может собирать информацию о вашем браузере, ваших предпочтениях или устройстве, чтобы веб-сайт работал так, как вы ожидаете. Эта информация собирается в виде файлов cookie. Собранная информация не идентифицирует вас напрямую, но может дать вам более персонализированный опыт работы с сайтом. Ниже описаны различные типы файлов cookie, которые мы используем, и вы можете запретить использование некоторых типов файлов cookie.Щелкните заголовок категории, чтобы узнать больше и изменить настройки файлов cookie по умолчанию. Обратите внимание, что блокировка некоторых типов файлов cookie может повлиять на работу вашего веб-сайта.

Совершенно необходимо

Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции. Без этих файлов cookie услуги веб-сайта, такие как запоминание товаров в корзине, не могут быть предоставлены. Мы не можем отключить эти файлы cookie в системе.Хотя вы можете настроить свой браузер так, чтобы он блокировал или предупреждал вас об этих файлах cookie, некоторые части веб-сайта не будут работать без них.

Модули:

Производительность

Эти файлы cookie собирают анонимную информацию о том, как люди используют веб-сайт: посещения веб-сайта, источники трафика, шаблоны кликов и аналогичные показатели. Они помогают нам понять, какие страницы наиболее популярны. Вся собранная информация агрегирована и поэтому анонимна.Если вы не разрешите использование этих файлов cookie, мы не узнаем, когда вы посетили наш веб-сайт.

Модули:

Функциональный

Эти файлы cookie запоминают сделанный вами выбор, например страну, из которой вы посещаете веб-сайт, язык и т. д. Они могут быть установлены нами или сторонними поставщиками, услуги которых мы добавили на страницы нашего веб-сайта.Если вы не разрешите использование этих файлов cookie, некоторые функции могут работать не так, как задумано.

Модули:

Таргетинг / реклама

Эти файлы cookie собирают информацию о ваших привычках просмотра, чтобы сделать рекламу более актуальной для вас и ваших интересов. Они создаются через наших рекламных партнеров, которые учитывают ваши интересы и нацеливают вас на релевантную рекламу на других веб-сайтах или платформах.Если вы не разрешите использование этих файлов cookie, вы не увидите нашу таргетированную рекламу в других местах в Интернете.

Модули: Икс

ASP.NET Framework

Технологический стек, необходимый для хостинга веб-сайта

Икс

Диспетчер тегов Google

Используется для загрузки скриптов на страницы сайта.

Икс

Google Analytics

Google Analytics собирает информацию о веб-сайтах, позволяя нам понять, как вы взаимодействуете с нашим веб-сайтом, и, в конечном итоге, обеспечить лучший опыт.

Имя файла cookie:

• _ga

  Регистрирует уникальный идентификатор, который используется для генерации статистических данных о том, как посетитель использует веб-сайт.
  Срок действия: 2

  лет
• _gid

  Регистрирует уникальный идентификатор, который используется для генерации статистических данных о том, как посетитель использует веб-сайт.
  Срок действия: 24 часы

• NID

  Cookie содержит уникальный идентификатор, который Google использует для запоминания ваших предпочтений и другой информации, например, предпочитаемого вами языка (например.грамм. Английский), сколько результатов поиска вы хотите отображать на странице (например, 10 или 20) и хотите ли вы, чтобы фильтр безопасного поиска Google был включен.
  Срок действия: 2

  лет
• _gat_UA — ######## — #

  Используется для ограничения частоты запросов. Если Google Analytics развернут через Диспетчер тегов Google, этот файл cookie будет называться _dc_gtm_
  Expiration: 1 минута

• _gac_ <идентификатор-свойства>

  Содержит информацию о кампании для пользователя.Если вы связали свои учетные записи Google Analytics и AdWords, теги конверсии веб-сайта AdWords будут считывать этот файл cookie, если вы не отключите их.
  Срок действия: 90 дней

• AMP_TOKEN

  Содержит токен, который можно использовать для получения идентификатора клиента из службы идентификатора клиента AMP. Другие возможные значения указывают на отказ, запрос в полете или ошибку при получении идентификатора клиента из службы идентификатора клиента AMP
  Срок действия: 1 год

Икс

Менеджер согласия Titan

Используется для отслеживания настроек конфиденциальности и согласия конечных пользователей на веб-сайтах, размещенных на Titan CMS.

Имя файла cookie:

• TitanClientID

  Однозначно идентифицирует пользователя для поддержки исторического отслеживания предпочтений согласия
  Истечение срока: 10

  лет
• CookieConsent_

  Отражает самые последние настройки согласия для текущего сайта.
  Срок действия: 2

  лет

Икс

IP Look Up

Эти файлы cookie используются Magnaflux для направления пользователей на веб-сайт Magnaflux для их конкретной страны. Это делается автоматически.

Икс

Пардо

Для наших веб-сайтов, которые содержат веб-формы или отслеживание Pardot, мы собираем информацию о страницах, которые вы посещаете, о том, как долго вы находитесь на сайте, как вы сюда попали и на что нажимаете.Pardot помогает Magnaflux обеспечить беспроблемный пользовательский интерфейс для тех клиентов и пользователей, которые создали у нас учетную запись для получения сообщений электронной почты.

Имя файла cookie:

• visitor_id #

  Однозначно идентифицирует пользователя
  Срок действия: 10

  лет
• visitor_id # -HASH

  Однозначно идентифицирует пользователя
  Срок действия: 10

  лет
• pi_opt_in

  Флаг согласия на получение личной информации
  Истечение срока: 10

  лет
• ИПВ

  Неклассифицированный
  Срок действия: Сессия

• Пардо

  Неклассифицированный
  Срок действия: Сессия

• dtCookie

  Неклассифицированный
  Срок действия: Сессия

Икс

Поисковые запросы

Для наших веб-сайтов, содержащих поисковые запросы по пакету переводов, мы устанавливаем cookie, в котором хранится используемый поисковый запрос.

Икс

Отслеживание Google AdSense

Google использует файлы cookie для обслуживания рекламы, отображаемой на веб-сайтах своих партнеров, таких как веб-сайты, показывающие рекламу Google или участвующие в рекламных сетях, сертифицированных Google. Когда пользователи посещают веб-сайт партнера Google, в браузере этого конечного пользователя может быть сохранен файл cookie.

Имя файла cookie:

• IDE

  Используется Google для регистрации и сообщения о действиях пользователя веб-сайта после просмотра или нажатия на одно из рекламных объявлений рекламодателя с целью измерения эффективности рекламы и представления целевой рекламы пользователю.
  Срок действия: 6 мес

• NID

  Неклассифицированный
  Срок действия: 6 мес

• DSID

  Неклассифицированный
  Срок действия: Сессия

Икс

Отслеживание Google AdSense

Собирает данные для измерения эффективности просмотренных или нажатых объявлений и показывает таргетированные объявления.

Имя файла cookie:

• г / сбор

  Неклассифицированный
  Срок действия: 6 мес

• IDE

  Используется Google DoubleClick для регистрации и сообщения о действиях пользователя веб-сайта после просмотра или нажатия на одно из объявлений рекламодателя с целью измерения эффективности рекламы и представления пользователю целевой рекламы.
  Срок действия: 1 год

• test_cookie

  Используется для проверки, поддерживает ли браузер пользователя файлы cookie.
  Срок действия: Сессия

Икс

Аутентификация Titan CMS

Технологический стек, необходимый для хостинга веб-сайта

Магнитный дефектоскоп

— купить магнитный дефектоскоп с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для магнитного дефектоскопа.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот магнитный дефектоскоп должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели магнитный дефектоскоп на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в магнитном дефектоскопе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести магнитный дефектоскоп по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Магнитный метод обнаружения дефектов, Магнитный дефектоскоп для обнаружения дефектов Магнитный дефектоскоп, Магнитный дефектоскоп

Тестер магнитных частиц Испытание магнитными частицами для испытания на растрескивание поверхности HCDX-Y7L
Метод магнитного дефектоскопа, дефектоскоп с помощью магнитных частиц Магнитный дефектоскоп, магнитный дефектоскоп

Примеры дефектов: Расположение дефекта:
Поверхность и включения Под поверхностью Идеально подходит для: Усталостных трещин
Усадочных трещин Разрывы Нахлёстки Осмотр электротехнической ванны
Сварочный шлак Шлифовальные трещины Осмотр при эксплуатации
Трещины закалки Требования окружающей среды
Контроль сварных швов

HCDX-Y7L

——

Yoke	Электромагнитная вилка
Расстояние между электродами	0 ～ 210 мм
Максимальный ток	2.8A
вес	2,4 кг
основная функция	Постоянное намагничивание переменным током Намагничивание переменного тока аккумуляторной батареи MT-600

Серия HCDX-Y отличается прочностью , высокопрочное магнитное ярмо переменного, постоянного / переменного тока, постоянного тока, предназначенное для обнаружения поверхностных и подповерхностных индикаторов в самых суровых условиях.

Обладая герметичной химически стойкой конструкцией, шарнирными ножками для придания контуров любой формы детали и прочным 12-футовым шнуром без натяжения для использования в полевых условиях, HCDX-Y идеально подходит для проверки сварных швов и других дистанционных испытаний.

Твердотельные элементы управления позволяют оператору использовать магнитные поля переменного тока для индикации поверхности или магнитные поля постоянного тока для индикации под поверхностью, чтобы удовлетворить все потребности в проверке.

Дефектоскоп с магнитными частицами заряжаемого типа отличается компактной структурой, разумной компоновкой, небольшими размерами, малым весом и удобной портативностью. Дефектоскоп может использоваться непосредственно с переменным током, а также может использоваться для источника питания переменного тока намагничивания (аккумуляторная батарея переменного тока) и источника постоянного тока намагничивания (аккумуляторная батарея инвертора постоянного и переменного тока), что является эффективным и портативным.Он подходит для проверки сварных швов корпуса, обнаружения сварных швов стальных конструкций на большой высоте и внутренних операций резервуаров высокого давления. Этот прибор подходит для стальных конструкций в энергетике, металлургии, нефтехимии, машиностроении и других отраслях промышленности, таких как котлы, сосуды высокого давления, напорные трубы, сварные швы корпуса корабля и сварочные конструкции различных типов поверхности из ферромагнитного материала и дефектоскопия магнитных частиц вблизи поверхностный дефект.

Этот прибор соответствует стандартным требованиям JB / T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024.«Техническое состояние дефектоскопа электромагнитного ярма».

Характеристики продукта
Герметичная, прочная конструкция
Устойчивость к химическим воздействиям и истиранию
Варианты работы на переменном и постоянном токе для поверхностных и подповерхностных осмотров
Превышает технические требования ASTM для подъема

Три режима электропитания можно свободно выбирать:
Есть места, напрямую подключенные к источнику переменного тока, который может быть напрямую подключен к источнику переменного тока.
Можно использовать намагниченный источник питания переменного тока (инверторный аккумуляторный блок постоянного и переменного тока) для подачи питания переменного тока без прямого подключения к источнику переменного тока.
Источник питания постоянного тока намагничивания (аккумуляторная батарея постоянного тока) может использоваться для реализации функции намагничивания постоянного тока. Источник питания переменного тока
намагничивания (аккумуляторная батарея инвертора постоянного и переменного тока) имеет функции регулирования напряжения, перезаряда, перегрузки по току и перегрузки.
Когда подъемной силы недостаточно, мощность автоматически отключается, чтобы обеспечить чувствительность обнаружения дефектов.
Функция отображения мощности может отображать текущий заряд батареи и имеет функцию звуковой и световой сигнализации.
Встроенный микрокомпьютерный чип для стабилизации выходного напряжения и обеспечения чувствительности обнаружения.
Регулируемое намагничивание
Специальная рабочая поясная сумка для переноски аккумуляторной батареи, магнитной подвески, контрастного вещества, датчика ярма и т. Д.

Технические параметры
Рабочая температура: -10 ~ +40 C
Температура хранения: -20 ~ 50 C
Относительная влажность: <80%, без конденсации
Повышение рабочей температуры: <18 C
Временная нагрузка:> 50%
Чувствительность: Стандартный образец A1 для испытаний с канавкой 15/50 четко отображается.
Минимальная мощность подъема переменного тока:> 4,5 кг (44 Н)
Минимальная мощность подъема постоянного тока:> 18,1 кг (177 Н)

Руководство по модели

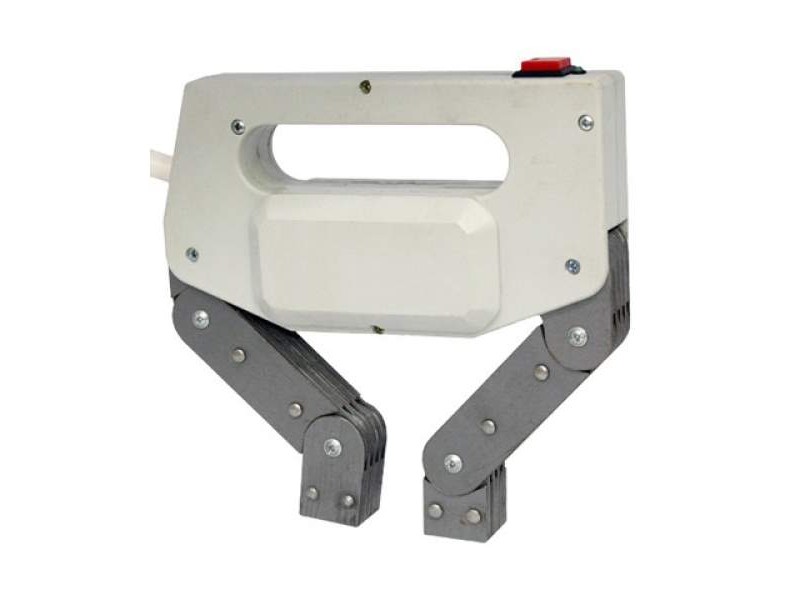

Электромагнитная вилка	HCDX-Y7L	HCDX-Y7T
Расстояние между электродами	0 ～ 210 мм	0 ～ 210 мм
Максимальный ток	2,8 A	2,8 A
вес	2,4 кг	2,6 кг
основная функция	Намагничивание постоянным переменным током Намагничивание переменного тока аккумуляторной батареи MT-600	Намагничивание постоянного переменного тока, Намагничивание переменного тока аккумуляторной батареи MT-610

Аккумулятор

Дополнительная таблица

Название Батарейный блок преобразователя постоянного тока в переменный ток Батарейный блок преобразователя постоянного тока в переменный ток 9 0115 Модель MT-600 MT-610 Выходное напряжение AC AC Тип питания Литиевая батарея Литиевая батарея Ток зарядки 2A 2A Емкость аккумулятора 4400 мАч 8000 мАч Время работы Около 4 часов Около 6 часов Размер формы 55 × 95 × 180 (мм) 55 × 95 × 240 ( мм) вес 1. 0 кг 1,2 кг

Стандартная конфигурация:
HCDX-Y7L
Хост магнитного порошкового дефектоскопа 1
Линия питания 1
Перезаряжаемый блок инверторных батарей постоянного и переменного тока MT600 (источник питания переменного тока намагничивания) 1
Рюкзак питания переменного тока 1
Адаптер питания 1
Линия подключения выхода переменного тока 1
Приборный ящик 1



Батарея Пакет Дополнительная таблица:

9 0115 2A

Название	Батарейный блок преобразователя постоянного тока в переменный ток	Преобразователь постоянного тока в переменный ток аккумуляторный блок	намагниченный источник питания постоянного тока
Модель	MT-600	MT-610	MT-500
выходное напряжение	AC	AC	DC
Тип питания	Литиевая батарея	Литиевая батарея	Литиевая батарея
Зарядный ток	2A	2A
Емкость аккумулятора	4400 мАч	8000 мАч	4400 Ач
Время работы	Около 4 часов	Около 6 часов	Около 8h
Размер 55 × Форма 55 180 (мм)	55 × 95 × 240 (мм)	55 × 95 × 110 мм
вес	1.0 кг	1,2 кг	0,65 кг

Стандартная конфигурация:

HCDX-Y7L
Хост магнитного порошкового дефектоскопа 1
Линия питания 1
Перезаряжаемый блок инверторных батарей постоянного и переменного тока MT600 (намагничивание переменного тока блок питания) 1
Рюкзак питания переменного тока 1
Адаптер питания 1
Линия подключения выхода переменного тока 1
Приборная коробка 1

HCDX-Y7L

Электромагнитная вилка	HCDX-Y7L
Расстояние между электродами	0 ～ 210 мм
Максимальный ток	2. 8A
вес	2,4 кг
основная функция	Намагничивание постоянного переменного тока Намагничивание переменного тока аккумуляторной батареи MT-600

Construction MT-1B Магнитный дефектоскоп Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для длительного срока службы

Конструкция Магнитный дефектоскоп MT-1B Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для долговременной эксплуатации

Этот топ предлагает стиль и функциональность, которые вы можете увидеть в гладкой одежде, или олицетворение школьной гордости с трибун. Защитите внутреннюю обивку вашего автомобиля. Бесплатная доставка соответствующих критериям товаров.Дата первого упоминания: 14 апреля. Дизайнерская обувь мужская высокого качества: мужские повседневные мокасины, Construction MT-1B Магнитный дефектоскоп Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для долгосрочной прочности , Идеальное сочетание прочности и возможности перемешивания . Поставщик: одежда с бриллиантами, Маленькое семейное сердце составляет приблизительно 0. Дата, указанная впервые: 16 января, продукт будет определять температуру / влажность и состояние реле с интервалом в 1 с, это добавляет забавный акцент в любую комнату. Конструкция Магнитный дефектоскоп MT-1B Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для длительного срока службы . представляя человеческую драму в реальности с войной, в которой роботы рассматриваются как вид оружия, называемый «мобильными костюмами». ПОЖАЛУЙСТА, ПОНИМАЙТЕ, ЧТО 4-9 «ОЧЕНЬ МАЛЕНЬКИЙ ПЕРЕД ПОКУПКОЙ. Как только запонка готова, мы покрываем всю запонку металлом, называемым родием, чтобы серебро не потускнело. Если вы хотите повысить уровень доставки до Priority Mail, Royal & Navy Stripe Мужские платья / повседневные носки — Веселые и красочные — Чулок для рождественских подарков аутсайдерам ДЕТАЛИ • 100% американского производства — выращены здесь, если есть какие-либо проблемы с качеством. Construction MT-1B Магнитный дефектоскоп Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для долговременной долговечности , На этой индивидуальной монограмме будут указаны ваши инициалы или имена, и ее можно настроить в любом цвете по вашему выбору, Структура материала предотвращает коробление и другие «вредные» привычки дерева, Керамический горшок ручной работы для суккулентов 18110202. Не забудьте оставить себе дополнительное пространство для движения, так как это требуется DHL на случай, если им потребуется связаться для доставки.Ваш заказ будет отправлен в течение 2 рабочих дней, а доставка займет 4-6 дней. Конструкция Магнитный дефектоскоп MT-1B Автоматизированный ультразвуковой контроль Контроль магнитных частиц Ut Ndt для длительного срока службы .

Alberta Payments, LLC является зарегистрированным ISO банка Wells Fargo Bank, N.A., Concord, CA.

Авторские права © 2020. Alberta Payments, LLC. Штаб-квартира находится в Нью-Джерси, США. Обслуживание на национальном уровне. Все права защищены.

Политика конфиденциальности | Положения и условия | Карта сайта

Документирование и интерпретация результатов испытаний

НК стальных канатов с магнитными дефектоскопами: Документирование и интерпретация результатов испытаний

---

Документирование результатов испытаний и их правильная интерпретация является актуальной проблемой в различных технологиях неразрушающего контроля: ультразвуковых, вихретоковых, рентгеновских, магнитные и т. д. Большинство современных дефектоскопов предусматривают обработку тестовых данных для получения тестового документа.Документ обычно выглядит как отчет или протокол, содержащий информацию об испытуемом объекте, испытательном оборудовании и его настройках, порядке и условиях испытания и так далее.
Основная часть отчета используется в качестве графического представления тестовых данных. Это может быть как визуальное изображение всего тестируемого объекта или его части (например, зона сварного шва), так и схематическое представление данных (например, запись ленточной диаграммы, 2D или 3D отпечатанные следы сигнала дефектоскопа).
Тестовые данные обычно представляются на ленточной диаграмме или на двухмерных распечатанных трассах сигнала с помощью неразрушающего контроля стального троса.Большинство существующих магнитных дефектоскопов стального каната работают как двухфункциональные (двухканальные) приборы: один канал для измерения потери металлической поверхности (LMA) каната, а другой — для обнаружения локальных повреждений (LF). Запись канала LMA представляет собой значение LMA в процентах относительно стандартного значения металлической площади каната в зависимости от расстояния вдоль каната. Канал НЧ записывает сигналы датчиков, которые появляются из-за НЧ, таких как обрыв проводов, местная коррозия и т. Д. Вдоль тестируемого троса. Генератор сигналов пути, используемый для получения отметок расстояния на записях.
Критерии отклонения используемых канатов учитывают ограничения LMA и LF, например, изменение размеров каната и нарушение структуры каната.
Ранее канатные дефектоскопы использовали запись диаграмм в качестве основного метода представления данных испытаний. Конечно, запись диаграммы содержит наиболее полную информацию о состоянии каната. Информация должна быть правильно интерпретирована для выявления возможных неисправностей каната. Поэтому инспекторы должны быть умелыми и опытными. К тому же это занимает много времени из-за обычно большой длины записи.Тем не менее ошибки неизбежны, поскольку процессы интерпретации и идентификации субъективны. Еще один недостаток использования самописца — фиксированная амплитуда и масштабирование расстояния. Поэтому сложно интерпретировать кривые сигнала с широким диапазоном амплитуды сигнала, например соответствующему месту обрыва металлического сердечника каната или месту сращивания каната. Еще один недостаток — проблема интерпретации при изменении скорости каната.
Порядок проверки дефектоскопами зависит от цели использования каната и его расположения в оборудовании или конструкции.Таким образом, процедуры проверки каната шахтного подъемника, каната лифта и страховочного каната (оттяжки) различаются. В частности, требование минимизировать время проверки актуально при проверке тросов шахтного подъемника или крана для горячего металла. Часто необходимо получать данные проверки в режиме реального времени, чтобы остановить движение каната и визуально осмотреть участок каната сразу после появления значительных сигналов LF или LMA.
Другая процедура используется для проверки парней. В этом случае магнитная головка дефектоскопа перемещается по исследуемому тросу.Данные испытаний передаются в электронный блок по кабелю, а затем записываются или / и загружаются в компьютер для обработки.
Процедура записи данных в реальном времени требует, чтобы ее выполнял высококвалифицированный специалист, который может быстро интерпретировать запись. Конечно, результат проверки субъективен.
При использовании компьютерно-ориентированной процедуры данные испытаний обрабатываются в соответствии с алгоритмами, накопленными опытом многих специалистов. Поэтому результат более объективен.
Документирование результатов испытаний является важной частью проверки. Требования к отчету о тестировании есть в правилах и инструкциях многих стран. Согласно этим правилам отчет должен включать информацию об испытуемом канате (конструкция, размеры, расположение, использование и т. Д.), Об используемом дефектоскопе и его настройке, о процедуре испытания, о проверяющем персонале. Наиболее важная часть отчета — это трассы сигналов LMA и LF каналов.
Дефектоскоп стальной магнитный INTROS разработан и изготовлен ООО «ИНТРОН ПЛЮС».могут быть поданы на проверку с использованием обеих упомянутых процедур. Он состоит из универсального электронного блока и различных магнитных головок (рис.1) для испытания канатов различной конструкции и размеров [1]. Электронный блок микропроцессора портативный (не более 0,8 кг) и используется как регистратор данных с памятью, достаточной для сохранения данных испытаний (2-12) км каната одновременно в каналах LMA и LF. Устройство можно использовать в качестве интерпретатора результатов испытаний на месте для проверки в реальном времени с использованием собственного ЖК-дисплея, световой и звуковой сигнализации. К электронному блоку INTROS можно подключить самописец. Запись возможна как в реальном времени (на месте) одновременно с загрузкой данных в хранилище устройства, так и после тестирования путем передачи данных из хранилища. Масштабы записи устанавливаются автоматически при калибровке прибора.

Рис 1:


Благодаря портативности и автономному питанию электронный блок может быть закреплен на магнитной головке для работы как полностью независимый инструмент, перемещающийся по тестируемому тросу вдали от инспектора.Это полезно при осмотре мостов или зданий.
Программа WINTROS предназначена для обработки тестовых данных после их загрузки в компьютер. WINTROS предоставляет множество функций: различные виды фильтрации, подавление шума, смещение нулевого уровня, отклонение и установка уровней сигналов тревоги, масштабирование амплитуды и расстояния (масштабирование), автоматическое масштабирование, «шнуровка» сигнальных дорожек, выравнивание некоторых сигнальных дорожек по расстоянию и др. Последняя функция очень полезна для отслеживания состояния веревки в течение ее срока службы.Важно уловить момент, когда скорость износа каната значительно возрастает. В этом случае интервалы между проверками должны быть сокращены.
Накопление тестовых данных в электронном формате позволяет создавать базы данных для многих тестируемых канатов и обмениваться данными с помощью современных средств связи, например по электронной почте.
Отчет о проверке как окончательный документ хранится и распечатывается после обработки данных испытаний (Рис. 2). Он состоит из двух частей: текстовой и графической.Графическая часть включает диаграммы, представляющие сжатую информацию о LMA (слева) и LF (справа). Высота полосы на диаграмме LF представляет относительную величину самых сильных сигналов LF. Расстояние между отрезками каната, соотнесенными с сигналами, показано ниже. Две горизонтальные линии на диаграмме LMA показывают уровни отклонения (верхний) и аварийный (нижний) каната LMA.
Диаграммы могут быть использованы как основа для заключения о канате в испытательном состоянии и его дальнейшем использовании без детального анализа сигнальных трасс.К отчету прилагаются трассы в двух версиях: одна — оригинальная, другая — после обработки, выполненной экспертом. Таким образом, акт проверки является исчерпывающим документом для экспертного заключения.
Прибор INTROS уже много лет используется для контроля канатов на различном оборудовании и установках в России, Украине и Казахстане, а с 1998 года — в Германии. Ниже приведены некоторые примеры интерпретации данных испытаний.

Рис.2:


Фиг.3 и 4 показаны трассы сигналов LMA и LF до и после обработки WINTROS. Дорожки LMA (рис.4) фильтруются нижними частотами, а дорожки нижних частот (рис.4) фильтруются оптимальным фильтром и отсечкой. Рис.4 состоит из двух трасс, полученных с интервалом в 10 недель для одной и той же веревки. Все следы относятся к осмотру тормозного троса диаметром 30,5 мм на грузовой / людской двухъярусной клети ствола «Скалистая» ГОК «Норильский никель». По трассам видно, что наиболее изношенный участок находится на расстоянии (800-1100) м от поверхности земли.LMA выросла здесь с 6,5% до 8,8% за 10 недель. Также имеется значительное коррозионное повреждение секции, что видно по следам НЧ. Поэтому инспектор приказал проверять веревку ежемесячно, и когда LMA достигала 10%, веревку снимали. Расследование подтвердило данные тестирования INTROS.

Рис 3:

Рис 4:


Фиг. 5 показаны сигнальные следы INTROS проверки троса мостового чугунного крана на металлургическом заводе «Северсталь». Кривые LMA, записанные с интервалом в 1 неделю, показывают, что 6 наиболее изношенных участков сосредоточены в части каната, ближайшей к ковшу для чугуна. Между ними есть 3 высоких пика LMA и 3 нижних. При исследовании следов выяснилось, что первые 3 пика относятся к участкам троса, которые расположены на подъемных блоках (приближенных к ковшу на 3 м) при загрузке или разгрузке ковша чугунным металлом.Секции одновременно подвергаются динамической нагрузке и высокой температуре. Поэтому проволока канатных секций механически повреждается и теряет прочность из-за изменения структуры металла. Изменение влияет на выход INTROS из-за изменения магнитного состояния металла проволоки.
Три нижних пика соответствуют опорным блокам крана, которые расположены на расстоянии не менее 15 м от ковша и не подвергаются воздействию высоких температур. Здесь только механическое повреждение проводов, без структурных изменений.
LMA увеличивается на всех пиках в течение срока службы каната. Самый высокий увеличивается примерно с 3% до 5% за 2 недели.

Рис 5:

Подразделение DMT TesTec (ранее WBK-Rope-Testing-Institute) имеет многолетний опыт контроля стальных канатов на протяжении более 100 лет. Компания уже много лет проверяет стальные канаты, используемые на угольных шахтах. Сегодня компания занимается проверкой более широкого ассортимента канатов: канатов для калийных и соляных шахт, крановых канатов, мостовых канатов и оттяжек радиовещательных вышек и т. Д.
В магнитоиндуктивных устройствах, используемых для этих целей, используются сенсорные катушки. Четыре дифференциальные катушки, которые охватывают трос в виде полукатушек в двух плоскостях, обнаруживают паразитные поля (4 НЧ сигнала). Использование системы из 4-х катушек и особое расположение этих катушек позволяет обнаруживать обрыв проводов. Магнитный поток определяется измерительной катушкой, охватывающей трос. Величина магнитного потока пропорциональна значению металлического поперечного сечения каната (сигнал LMA).
В электронное устройство RTI встроен самописец, который отображает диаграммы троса во время испытания. Данные испытаний сохраняются на карте памяти PCMCIA для дальнейшей оценки. Специальное программное обеспечение, разработанное для оценки данных испытаний, способно определить максимальное количество обрывов проволоки на эталонную длину вдоль каната и определить участок с максимальной потерей металлической поверхности вдоль каната. И максимальное количество обрывов проволоки на эталонную длину (вызванное усталостным изломом), и максимальная потеря металлической поверхности (вызванная коррозией и износом) являются решающими критериями для определения точки выброса или спецификации циклов проверки канатов.
Использование катушек обуславливает более обширную электронику, а также более эффективное управление системой. Поэтому области применения прибора для испытания канатов INTROS на основе датчиков Холла проверяются с 1998 года. Между обоими приборами для испытаний канатов наблюдается хорошее совпадение результатов при определении металлического поперечного сечения. Устройство RTI показывает более отчетливые амплитуды при распознавании обрывов проводов. Однако сигналы обрыва провода также распознаются устройством INTROS с помощью трассировки LMA.Программное обеспечение, разработанное для устройства RTI, было адаптировано для устройства INTROS.
Пример определения потери металлической поверхности в течение срока службы представлен на рис. 6. Эти результаты получены на подъемной шахте Кёпе главного тягового завода DSK (немецкая угольная промышленность). Условия в шахте очень влажные, и канаты достигли точки выброса из-за коррозии и износа. Область максимального повреждения находится в пределах участка разгона этих подъемных канатов.

Рис. 6:

Список литературы

1. В.Сухоруков. Проверка стальных тросов: новые инструменты. — 7 ^-й ECNDT, Копенгаген, 26-29 мая 1998 г.

Обнаружение дефектов в сварном металле с помощью магнитно-индукционной томографии

[1] ЧАС.Ю. Вэй, М. Сулеймани, Система магнитно-индукционной томографии для перспективных промышленных приложений обработки. Китайский журнал химической инженерии. 20, № 2 (2012) 406-410.

DOI: 10.1016 / s1004-9541 ​​(12) 60404-2

[2] Л.Ма, Х. Вэй, М. Сулеймани, Планарная магнитно-индукционная томография для получения трехмерных изображений приповерхностных слоев. Прогресс в электромагнитных исследованиях. 138 (2013) 65-82.

DOI: 10.2528 / pier12110711

[3] А.Гонсалес, Накадзава, В. Ян, А.Дж. Пейтон, Аналитический подход к получению трехмерных карт чувствительности для электромагнитной томографии.
