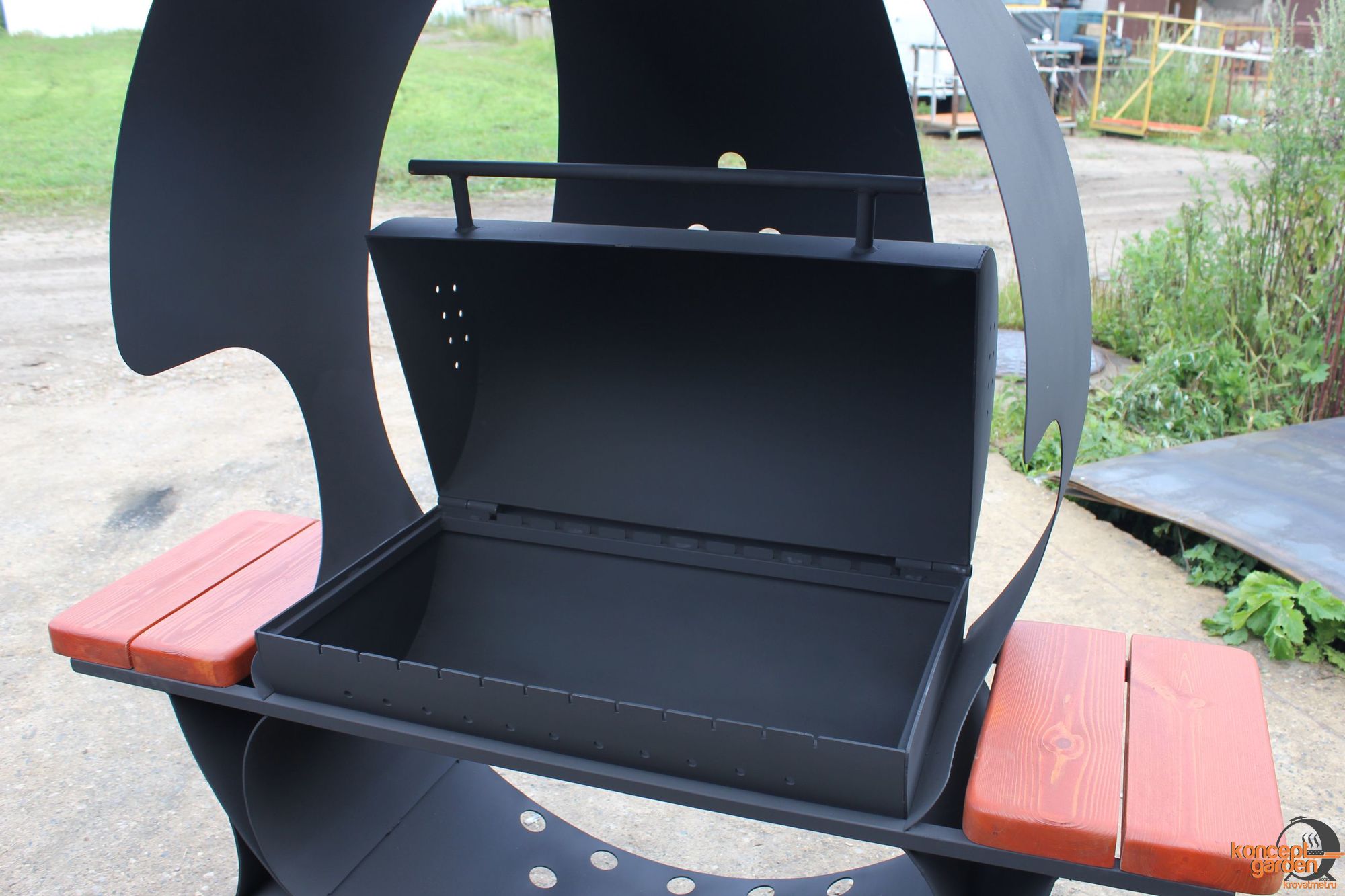

Мангал-коптильня МК-1

10

Мангал коптильня Аристократ

11

Мангал с коптильней

12

Мангал коптильня берег ПФ

13

Мангалы и коптильни для дачи

14

Мангал koncept МК-1

15

Мангал коптилка

16

Мангал koncept МК-10

17

Уличная печь с коптильней

18

Коптильня из кирпичей без цемента

19

Мангал 320*500 Grand Picnic

20

Мангал koncept МК-4

21

Смокер мангал гриль-барбекю и печь под казан см40

22

Мангал с печкой и коптильней

23

Мангал koncept МК-3

24

Мангал-коптильня мк2

25

Мангал коптилка своими руками

26

Мангал RCV 862-023

27

Мангалы и коптильни для дачи

28

Коптильня из металла

29

30

Мангал коптилка

31

Смокер, мангал, гриль-барбекю см29

32

Делюкс стандарт мангал с печкой

33

Мангал-коптильня МК-4

34

Мангал-коптильня МК-14

35

Мангал koncept МК-3

36

Мангал Ажур 11.

2

37

Мангал МК 14

38

Мангал коптилка своими руками

Строим мангал с коптильней из кирпича своими руками. Простой или с местом под казан. Мангал коптильня своими руками из металла Как сделать коптильню из мангала

закрыть ×

Мангал-коптильня используется на дачных участках для того, чтобы готовить мясо, коптить рыбу и овощи. Много места для того, чтобы поставить коптильню на даче или на придомовой территории загородного дома не надо. Ставить мангал-коптильню надо так, чтобы дым от нее не шел в дом и не на людей. Весь дым должен уходить на продукты питания, чтобы они хорошо прокоптились.

Это устройство для копчения можно как купить в специализированных магазинах, так и собрать самостоятельно. Некоторые делают коптильню из других агрегатов, которые есть в домашнем хозяйстве. Под мангал, как правило, необходимо сложить кирпичный фундамент, хотя есть модели, которые устанавливаются и без него.

Коптильня-мангал 3 в 1 (или обычная коптильня), собранная своими руками, работает по следующему принципу:

• Продукты, которые необходимо закоптить, вешаются или раскладываются на решетке.
• На дне должны находиться опилки, угли или дрова.
• Коптильня закрывается, ставится на огонь.
• Когда блюдо готово, мангал с огня можно снять.

Мясные, рыбные и овощные блюда стоит готовить при температуре 50-120 градусов. В среднем время приготовления составляет от 2 до 2,5 часов. В качестве топлива рекомендуется использовать сырые дрова, которые сверху присыпаются сухими опилками. Дрова должны тлеть, а не гореть, поэтому огонь в печи нельзя раздувать. Учитывая то, что коптильня или мангал для барбекю работают по принципу копчения, то еда должна именно коптиться, а не варится или жарится. Для копчения нужен дым, который будет возникать, если сырое дерево притрусить опилками и поджечь. Так любое блюдо будет получаться особо вкусным и ароматным.

Из чего можно сделать

Мангалы-коптилки, которые делаются своими руками, бывают нескольких видов:

Печи из нержавейки

Для изготовления потребуются несколько листов нержавеющей стали, которые необходимо сварить так, чтобы получилась прямоугольная печь. В середине привариваются 2-3 уголка с каждой стороны коптильни, чтобы сверху уложить решетку. Дна у такого мангала быть не должно, а верх закрывается крышкой. Важно, чтобы она закрывалась герметично. Для того чтобы пользоваться мангалом-коптильней, необходимо на решетки разложить продукты, рыбу или мясо, закрыть и поставить на огонь.

Мангал-коптильня из старого холодильника

Его нужно освободить от полок и ящиков, а потом приварить в середине уголки, которые располагаются на днище холодильника (один уголок) и верхней части (два уголка). Потом на низ следует установить поддон для жира. В крышке холодильника проделывается дырка, в которую ставится металлическая труба. Она будет выполнять роль дымохода.

Снизу монтируется электрическая плита, под которой будет располагаться поддон с опилками. Подобный печной комплекс будет работать по такому принципу: включается плита, благодаря чему быстро начнут тлеть опилки. В результате чего будет выделяться дым, который нужен для копчения продуктов. Через два часа они будут готовы к употреблению.

Мангал, сделанный из ведра

Такое устройство подходит для копчения рыбы или мяса. Чтобы быстро собрать такой вид уличного мангала, необходимо взять ведро, сделанное из нержавейки. На дно необходимо положить опилки или деревянную стружку, выложив из них слой, толщиной в три сантиметра. В середину ведра опускается решетка с едой, еще одна решетка размещается в верхней части. Ведро необходимо герметично закрыть крышкой, поставить на огонь. Через 15 мин. продукты будут готовы.

Из бочки

Работает такая коптильня как мангал, сделанный из ведра. С бочки необходимо убрать дно и снять крышку. Потом на низ приваривается поддон, куда будет стекать жир, а на разных уровнях в двух или трех местах устанавливаются решетки.

Коптильня с гидрозатвором

Такое оборудование можно купить в специальном магазине или собрать самостоятельно. Подобный мангал имеет компактные размеры, что позволяет применять коптильню дома.

Металлическая печь-мангал для дачи более удобна в эксплуатации и изготовлении. Однако на такой коптильне можно готовить только мясо, рыбу, шашлык, а для расширения ассортимента приготавливаемых блюд рекомендуется использовать кирпичный мангал с коптильней.
Такие печи имеют разную отделку, внешний вид, конструкцию. Принцип работы у металлической или кирпичной коптильни одинаковый.

Чертежи уличных коптилен

Схема проекта металлической или кирпичной печи составляется, исходя из следующих принципов:

• Вида конструкции, т.е. мангал может быть разборным или стационарным. Размеры печи.
• Материала, из которого коптильня собирается. Это влияет на глубину закладываемого фундамента.
• Функций, которыми будет обладать печь. Это может быть обычный мангал, барбекю, коптильня или гриль. Самостоятельно можно собрать, как однофункциональную печь, так и многофункциональную. Если выбирать вариант 3-в-1, тогда коптильню рекомендуется делать из кирпича, что позволит оборудовать под печью место под казан. Его наличие позволит готовить первые и вторые блюда, закрывать консервацию, греть воду.
• Наличия дополнительного места, например, для дров, разделочного стола, полочек под посуду, шампуров и т.д.

Схема мангала-коптильни

Схема мангала-коптильни

Схема обычного мангала-коптильни будет состоять из таких элементов:

• Очага с камерой.
• Мангала.
• Камеры горения.
• Дымохода.

Мангал с коптильней из металла

Для того чтобы сделать коптильню для барбекю, нужно взять несколько листов железа или другого металла, которые между собой соединяются сварочными швами. Предпочтение стоит отдать листам нержавейки, толщиной до 3 мм, что позволит дольше эксплуатировать конструкцию. Особое внимание уделяется крышки для копчения. Эту деталь мангала можно сделать по-разному:

• Съемной
• Задвигающейся
• Состоящей из двух половинок
• Откидной, имеющей одну половину

Размеры для мангала следует подбирать индивидуально, учитывая место, куда будет ставиться устройство. Когда корпус печки будет сварен, швы и металл зачищаются болгаркой. Швы необходимо покрыть меловым раствором, приготовленного на воде. Когда он высохнет, внутри швы смазываются керосином. В том случае, если произойдет его проступание с обратной стороны, то швы проваривают еще раз.

Мангал с коптильней из кирпича

Чтобы сделать мангал из кирпича с коптильней, необходимо приготовить следующие инструменты:

• Мастерок
• Уровень
• Кельма
• Лопата

Понадобятся несколько емкостей для приготовления раствора. Заранее рекомендуется купить кирпичи, песок, цемент.

Строительство уличной печи мангала-коптильни из кирпича начинается с создания фундамента. Его возведение предусматривает проведение следующих видов работ:

• Рытья ямы глубиной до 40 см.
• Установления в нее опалубки и металлической арматуры.
• Покрытия опалубки рубероидом.
• Заливания конструкции бетоном.
• Ожидания, пока бетон полностью застынет, что происходит в течение двух суток.

Размеры мангала-коптильни могут быть:

• Длина — 1 м
• Ширина — 0,5 м
• Глубина — 0,25 м

Для создания печи с мангалом лучше всего применять кирпич красного цвета или огнеупорный кирпич. Если есть возможность, то рекомендуется выбирать первый вариант материала, поскольку он обладает большей огнеустойчивостью.

Порядовая укладка кирпичей имеет несколько особенностей:

• Первый ряд необходимо создавать без раствора, чтобы провести правильную разметку мангала. Использовать целые кирпичи.
• На первом ряду определяются места для решетки и вертела.
• Кирпичи перед укладкой смачиваются водой и оставляются на сутки. Это позволит материалу впитать воду, сделав печь более крепкой.
• Приготовить раствор, в состав которого входят известь (гашеная), цемент, песок. Консистенция должна быть очень густой, для этого смешивают 3 части песка, одну часть цемента и извести. Воду наливать по усмотрению, чтобы раствор был густым.

Порядовое возведение мангала

Схема порядовки создания мангала-коптильни из кирпича своими руками

• 1-й ряд — выкладка кирпичей проводится так, чтобы создавалась разбежка шва и тычкового второго ряда. 2-8 -е ряды — укладка кирпичей начинается с угла, соблюдая принцип горизонтальности. Для этого уровнем проверяется качество кладки. Углы усиливаются металлической проволокой. Между вторым и восьмым рядами определяется место для топки, для чего понадобится только толстостенный материал. Следует учесть и такие нюансы, как создание отверстий открытого типа для воздуха, определение мест для столешницы, трубы, дровницы, хозяйственных ниш.
• 9-й ряд — после кирпичной кладки необходимо установить фанерную опалубку. Толщина материала должна составлять 10 мм.
• 10-й ряд — используется шамотный кирпич, который помогает сформировать дровницу. Кирпичи укладывают на ребра.
• 11-й ряд — выравнивается поверхность дровницы.
• 12-й ряд — формируется столешница. Ряд должен перекрыть строительные ниши, кирпичи укладывают таким образом, чтобы они имели выпуск на четверть.
• 13-15-й ряд — создается топка.
• 16-19-е ряд — формируется опалубок, которые будет перекрывать топку. Для создания опалубки понадобится шамотный кирпич.
• 20-24-е ряды — производится обрезка кирпичей, которые находятся внутри печи, что необходимо для создания кладки дымохода. На 24-м ряду кирпичи выкладываются по периметру с выпуском на ¼. Это последний ряд, после чего начинается формирование наружной трубы.

После окончания порядовой кладки можно провести облицовку мангала плиткой.

Рано или поздно у владельцев приусадебных участков возникает вопрос – сколько можно пользоваться разными агрегатами при приготовлении шашлыка и копченостей на своем участке? Неудобно, дров и опилок уходит в два раза больше. Да и бегать от мангала к коптильне не интересно и не входит в программу отдыха на природе. А если совместить две эти нужные каждому дачнику вещи?

Выбрать оптимальный вариант

При огромном разнообразии на сегодняшний день мангалов, коптилен, мангалов-коптилен просто глаза разбегаются. Можно просто приобрести агрегат в магазине или в интернет-магазине. Но можно сделать мангал-коптильню для себя собственными руками, учитывая все свои потребности и личные нюансы . При определении будущего мангала или печи надо учитывать:

1. Большую или маленькую конструкцию вы хотите (зависит от количества членов семьи, друзей, родственников).
2. Разборным будет агрегат или монолитным.
3. или автономным будет ваш мангал.
4. Из какого материала он будет сделан.

Преимущества

И если Вы хотите оптимальный вариант: и недорогой, и качественный, и удобный, и долговечный, то ваш выбор – мангал-коптильня своими руками из металла. Смотрите видео, как быстро и довольно просто можно сделать эту чудо-печь.

Местоположение

Расположение печи или мангала может быть в любом месте – у беседки, в тени, на солнечной полянке. И если это место вдруг не устроит по каким-либо причинам, то печь с мангалом можно перенести на другое место. Надо только учитывать, чтобы рядом не было легковоспламеняющихся конструкций. Должна быть удаленность от забора, чтобы не смущать соседей. Если есть беседка, то лучше поставить мангал-коптильню рядом, но учесть, что дымоотвод должен быть не на одном уровне с сидящими в беседке за столом людьми.

Читайте также: Разновидности и выбор коптильни

Главное – выбрать ровную твердую поверхность для устройства печи.

Изготовление

Так как приобрести большие листы металла обычно непросто, то в производстве мангала-коптильни своими руками лучше вырезать из металла по чертежам и видео стенки мангала и ящик для копчения. Позже приварить их. Использовать лучше металл нержавейку не тоньше 2 мм. или углеродистые виды металла. Можно, конечно, взять и чугун. Если вы планируете переносную конструкцию, которую хотите периодически брать с собой, то толщина металла должна быть не больше 2 мм. Так как в противном случае конструкция будет неудобна и тяжела для перевозки. Но, надо помнить, что такой металл быстрее прогорит, и срок годности мангала-коптильни и печи будет небольшим.

На стенках мангала – отверстия для циркуляции воздуха, чтобы мясо или барбекю не были отравлены вредными продуктами горения.

С приваренным рядом на коробе мангала ящиком коптильни чуть больше проблем:

1. Внизу – поддон для стекания жира.
2. Внутри – приваренные крюки или скобы для размещения решеток.
3. Герметичная крышка.
4. Дымоотвод.

Необходимо производи сварку и установку коробов и решеток строго в соответствии с чертежами, видео и схемами и строго по размерам.

Мангал-коптильня должна стоять на металлических ножках, которые целесообразно не приваривать, а прикрутить болтами для случая транспортировки агрегата.

Вкус домашних копченостей не идет ни в какое сравнение с магазинными продуктами. Причиной тому изменение технологии копчения в промышленности. Раньше этот процесс занимал довольно длительное время. Сейчас достаточно опустить соленые продукты в «жидкий дым» и сразу можно отправлять на прилавок супермаркетов.

То ли дело натуральные копченые блюда, которые можно приготовить самостоятельно. Необходимо только соорудить своими руками полезную коптильную конструкцию из металла на даче или в походных условиях и наслаждаться вкуснейшими деликатесами. Стоит заметить, что коптильня является незаменимым предметом для тех, кто любит охоту, рыбалку или просто является гурманом. Чтобы смастерить ее не потребуется специальных навыков, достаточно подобрать нужный чертеж или фото и воспроизвести сооружение, хотя, впрочем, можно обойтись и без этих атрибутов.

1. Коптильня из ведра. Понадобится старое ненужное металлическое ведро, несколько решеток и деревянные опилки. В ведро вставляют решетки: одну в 10 см от дна, а вторую на расстоянии 5 см от первоначальной. На дно тонким слоем укладывают опилки и коптильня готова.

   Коптильня из металлического ведра

2. Коптильня из нержавеющей стали. Несложное приспособление, которое удобно использовать в походных условиях. Металлический короб, внутри которого привариваются решетки на расстоянии, как и в ведре. Конструкция устанавливается на костер или мангал, а сверху накрывается крышкой или листом железа. За 15-25 минут из такой коптильни можно получить аппетитную рыбу, мясо, курицу и т. д.
3. Металлические холодильники (б/у). Для этого варианта прекрасно подходят старые советские холодильники. Из них нужно достать все внутренности, крышу сверху срезать. Она будет выполнять роль дымохода. Необходимо установить три пары уголков, две из них для решеток коптильни, а нижняя – для поддона, на котором будет собираться жир и сок. На самом дне холодильника нужно установить электроплиту, после включения которой начнется процесс копчения.

   Коптильня из старого холодильника

4. Коптильня из бочки. Распространенный способ. Конструкция мало чем отличается от предыдущих вариантов. Коптильня оснащена решетками, поддоном для жира. Добавим дымоход и получится коптильня холодного копчения, а если ее разместить над огнем, то можно приготовить деликатесы горячего копчения.
5. Коптильня с гидрозатвором. Смастерить эту конструкцию дома не получится. Но ее с легкостью можно приобрести в магазине или на рынке. Ее отличительной чертой является резервуар, который наполняют водой. А благодаря герметичной крышке дым не выходит наружу, что дает возможность ее использования в квартире.

   Коптильня с гидрозатвором

Совет. Более подробно с вариантами можно ознакомиться, просмотрев видео.

Делаем домашнюю коптильню горячего копчения из металла (чертежи и фото)

Чтобы изготовить коптильню горячего копчения из металла своими руками вам понадобится:

• болгарка;
• арматура;
• аппарат для сварки;

При изготовлении коптильни из металла вам не обойтись без болгарки

Весь необходимый инвентарь готов, пора приступать к работе. Главное – строго следовать пошаговой инструкции.

Варианты горячих коптилень

Такая несложная последовательность действий поможет вам соорудить домашнюю коптильню из металла для горячего копчения. Она прекрасно подойдет для приготовления сала, мяса, рыбы, дичи и т. д.

Как соорудить своими руками металлическую коптильню холодного копчения (чертежи и фото)

Отличие агрегата холодного копчения от горячего состоит в том, что температура намного ниже (порядка 35–40 градусов). Этот эффект достигается благодаря частичному охлаждению дыма во время его прохождения по специальной трубе. Процесс холодного копчения является более длительным.

Холодная металлическая коптильня

1. В земле вырыть яму 50 х 50 см и метровой глубины. Это будет топка. При желании ее можно обложить огнеупорными кирпичами.
2. Далее необходимо выкопать дымоход, который будет вести от топки до камеры коптильни. Его диаметр должен быть не менее 30 см.

   Схема обустройства коптильни для холодного копчения продуктов

3. Выкопать траншею, а сверху прикрыть листовым железом. Чтобы дым не выходил наружу, сверху листы железа присыпают грунтом.
4. Место, где будет соединяться дымоход и коптильня, оборудовать фильтром. Его роль может выполнять металлическая сетка с мелкими ячейками. Она не позволит попасть саже на продукты.

   Подготовка траншеи для дымохода Топка холодной коптильни

5. Вверху коптильной камеры устанавливают решетки, на которых висят крючки. На них удобно навешивать рыбу и мясо для копчения.

Внимание! Коптильня горячего копчения может выполнять роль конструкции холодного копчения, но для этого понадобится дымоход, который будет соединять топку и камеру.

Коптильня холодного копчения готова. Дело осталось за малым – приготовить ваши любимые блюда. Тонкий вкус, невероятный аромат и натуральность продуктов, гарантированное качество коптильни, выполненной своими руками. Соорудить ее сможет даже новичок, и это не займет много времени. Зато результат превзойдет все ожидания. Вы сможете порадовать своих друзей и близких новыми гастрономическими изысками.

Изготовление металлической коптильни своими руками: видео

Простые материалы, инструмент, немного «умелых рук» и свободного времени – все, что нужно для того, чтобы сделать мангал с коптильней из металла своими руками по чертежам и фото. Эта статья будет интересна всем любителям пикников и выездов на природу, тем, кто ищет, чем разнообразить шашлычное меню, охотникам и рыболовам, а также просто любителям копченостей.

Полезная статья: Мини-коптилки своими руками

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Коптильня для горячего копчения по чертежам и фото

Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.

Чертежи мангал-коптильни

Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.

Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.

Чертеж кирпичной коптильни

Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой.
Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.

Фото простого мангала

По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.

Фото коптильни из газового баллона

Коптильня для холодного копчения своими руками

Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.

Чертеж коптилок

Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.

Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню.
Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.

Мангал с коптильней из металла своими руками сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.

Коптильня из кирпича для любителя копченостей

Коптильня из кирпича для любителя копченостей

---

Содержание:

1. Виды коптилен
2. Подготовка к строительству
3. Отделка

Продукты в процессе копчения пропитываются бактериостатическим веществом дыма и подсушиваются. Коптильня из кирпича позволяет значительно увеличить срок хранения таких продуктов. Да и вкусовые качества копченостей из рыбы или мяса многим по нраву.

Виды коптилен

Копчение производят двумя способами: холодным (19-25 ^о) и горячим (45-120 ^о) дымом. Конструкция коптильни зависит от вида обработки продуктов.

Для холодного копчения между топкой и камерой предусматривают дымоход длиной от 1,5 до 4 метров, чтобы дым успел остыть. Процесс длится до семи дней. Продукты после такой обработки не портятся длительное время.

При копчении горячим способом очаг располагают прямо под камерой. Таким образом за несколько часов получают готовые копчености. Они более сочные и ароматные, чем после холодного копчения, но долго хранить их нельзя.

Подготовка к строительству

Часто коптильни из кирпича своими руками строят по готовым проектам. Можно найти варианты отдельно стоящей конструкции. При возможности сооружения большой печи, в ней объединяют мангал, коптильню, варочную плиту.

Совет! Для удобства работы сначала нужно подготовить чертежи. По ним легко посчитать количество требуемых материалов. Схемы порядовки помогут избежать ошибок при кладке кирпича.

Если готовые решения вам не пошли, сделайте свою разработку. Кирпичная коптильня своими руками построенная по собственному проекту станет предметом вашей гордости.

Изобразите план и внешний вид вашей печи спереди и с боков, поставьте размеры. Чтобы лучше представить себе будущую конструкцию, начертите вертикальные разрезы. На них покажите конструктивные элементы и разметьте кирпичные ряды.

При кладке всегда соблюдается правило перевязки швов. Стыки кирпичей по вертикали не должны совпадать в смежных рядах.

Совет! Для кладки своими руками новичкам рекомендуется начертить схему расположения кирпичей для каждого ряда (порядовку).

Сдвижка на полкирпича для перекрытия нижнего шва делается через ряд. Поэтому на порядовке показываются четные и нечетные ряды одной стены.

Площадку для барбекю из кирпича с коптильней нужно очистить от растительного слоя земли и выровнять. С помощью шнурка и колышков разметить габариты конструкции.

Для строительства коптильни используют красный печной или шамотный кирпич. Кладку выполняют на глиняно-песчаном растворе.

Пошаговая инструкция возведения простой коптильни

Операция	Описание
Устройство фундамента	В котловане глубиной 50 см устанавливается опалубка. На дно укладывают бутовые камни, оставляя расстояние между ними. Заливают цементно-песчаный раствор. Для верхнего слоя используют щебень фракции 10-15 мм. Поверхность выравнивают с помощью уровня. Для застывания бетона на две недели опалубку накрывают пленкой или мокрыми опилками от пересыхания.
Цоколь	Цоколь из двух рядов выполняется сплошным настилом. На готовом фундаменте укладывают два слоя гидроизоляции из рубероида или подобного материала. Первый ряд кирпичей укладывают насухо, сверяя габаритные размеры с чертежом. Второй ряд кладется на раствор.
Кладка стен	Коптильня кирпичная кладется на глиняно-песчаном растворе. Горизонтальность и вертикальность рядов проверяют строительным уровнем и отвесом каждые два ряда. Кладка ведется от угла к середине стены. Через два ряда укладывается арматура. Над пятым рядом устанавливают колосники. Для герметичности печи швы должны заполняться раствором полностью. Излишки с внутренней и наружной стороны сразу убираются кельмой.
Восьмой ряд	Уголки для перемычки над проемом поддувала и топки вмуровываются в стену. Дверцы в эти проемы устанавливаются в процессе кладки. Подняв стену до восьмого ряда, внутреннюю поверхность топки обкладывают огнеупорным или шамотным кирпичом.
Десятый ряд	В десятом ряду нужно делать выступы с внутренней стороны. На них будет укладываться ящик для опилок. Для этого в местах укладки половинки кирпича укладывается целый или 3/4 кирпич поперек стены с запуском внутрь печи.
Двадцатый ряд	В двадцатом ряду устанавливается перемычка над проемом коптильной камеры. Ее можно сделать из уголка или двух арматурных стержней. В следующем ряду заложите два-три стержня с расстоянием 30 см между ними поперек камеры. На них будут подвешиваться продукты.
Соединение дымохода с топкой	Перекрытие коптильной камеры делается из кирпича по металлическим уголкам. Для установки дымохода выкладывается опорная площадка. На нее крепится дымоход. Стык обмазывается глиняно-песчаной смесью.
Установка дверцы	Дверцу коптильной камеры делают из металла. Чтобы дым не выходил на улицу, ее размер должен соответствовать коробке. Применять полимерные прокладки не рекомендуется. При нагревании их запах может влиять на качество продуктов.
Завершение строительства	Строительство коптильни своими руками из кирпича завершается установкой зонтика наверху дымохода. Он защитит от попадания дождя в коптильную камеру. Через 2-3 дня производят пробный запуск печи. Во время горения топлива осматривают поверхности стен и стык с дымоходом. Места выхода дыма замазывают раствором.

Для тления опилок или стружки над топкой устанавливают металлический ящик. Над ним размещают поддон, в котором собирается стекающий жир.

Перед дымоходом нужно предусмотреть задвижки. Во время копчения ими регулируется температура и количество дыма.

Совет! Слой гальки или гранитного щебня, насыпанный на цоколь, и накрытый листом железа хорошо накапливает тепло. В золе от прогоревшего топлива можно запекать продукты, завернутые в фольгу.

Отделка

Коптильня кирпичная – своими руками построенная возле дома, требует отделки не только для декоративности. Кирпич – пористый материал, впитывающий атмосферную влагу. Копчение предусматривает подсушивание, а повышенная влажность в коптильной камере вызовет размокание продукта.

Во время копчения нижняя часть конструкции нагревается до 300 ^о, поэтому отделочный материал должен быть жаростойким. Для отделки коптильни используют облицовочный кирпич, керамическую плитку, натуральный камень.

Цена натурального камня превышает стоимость других материалов, зато декор получается эффектнее. Такое сооружение гармонично вписывается в любой ландшафт.

Сооружаем коптильню из кирпича своими руками

Коптилка из кирпича

Хорошим решением для собственного двора станет коптильня из кирпича. На рынке представлен широкий выбор моделей, есть возможность покупки готового небольшого сооружения, но сделать стационарное устройство можно самостоятельно. Монтажные работы не требуют больших материальных вложений и чрезмерных физических усилий, достаточно подобрать материал и создать проект.

Виды коптилен и чертежи

Сделать самостоятельно аппарат, который бы выполнял функцию насыщения продуктов дымом можно из разных материалов, но преимущества подобной конструкции из кирпича неоспоримы:

• практичность;
• прочность;
• красивый внешний вид;
• возможность ремонтных работ.

Ввиду того что коптить можно все мясные и рыбные заготовки, существует несколько видов устройств, что отличаются по таким признакам:

• по размеру — маленькие, средние, большие;
• по типу устройства — холодного или горячего копчения;
• по выполняемой функции — только копчение, гриль и т. д.

Каждая разновидность предполагает отдельный чертеж, где указываются все элементы коптилки. От точности составления проекта и расчета размеров зависит правильная работа устройства. План — важный этап монтажного процесса, который поможет соорудить коптилку, упорядочить и облегчить строительные работы. Чертежи можно заказать у архитектора или составить самому. Единственное что необходимо — подстроить схему под выбранный тип устройства и учесть нюансы отдельной постройки.

Устройства холодного копчения предполагают более длительное приготовление.

Составляющие части коптильни из кирпича

Коптильня из кирпича состоит из нескольких частей, которые связаны между собой, и функции каждой из них обеспечивают эффект, производящий коптилкой в целом. Проекты сооружений включают в себя такие элементы:

Суть работы кирпичных конструкций следующий: в топку закладывают тонкие поленья, при сгорании они выделяют густой дым. Поднимаясь по дымоходу, вещество попадает в камеру для копчения. Субстанция, которая остается после затухания огня, остается в поддувале, что расположено над топкой. В процессе копчения продукты выделяют жир, который через решетку скапливается в жироуловителе.

Где лучше расположить?

Определить где построить коптильню можно, основываясь на таких характеристиках:

До начала работ нужно удостовериться, что грунтовые воды проходят достаточно глубоко.

• отдаленность от жилого помещения;
• отсутствие растений и вольеров для животных на близком расстоянии;
• размер места устройства для горячего копчения зависит от выбранного типа коптилки;
• располагать конструкцию на ровной поверхности;
• убедиться, что грунтовые воды глубоко.

После выбора места, необходимо провести подготовку, прежде чем начать сводить печь для копчения. С территории удаляют деревья, кусты и заросли. После этого снимается верхний слой травяного покрова и вырывается котлован. Иногда место, в котором будет сведено устройство, обсыпают галькой, щебнем или сухим песком.

Необходимые материалы и инструменты

Кирпичная коптильня требует тщательного подхода к выбору сырья и расходников. Перед возведением необходимо подготовить следующее:

• кладочные кирпичи, которыми будет осуществляться раскладка;
• глина;
• цемент и песок;
• металлические прутья и крышка;
• двери из дерева;
• металлическая решетка, для выкладывания продуктов;
• уголок;
• материал для перекрытия;
• уровень и отвес;
• мастерок, молоток, шпатель;
• емкость для замешивания раствора.

Вернуться к оглавлению

Пошаговая инструкция

Даже простейшая коптилка, которая имеет небольшие размеры, требует строгого порядка и следования правилам в процессе монтажа. Прежде чем установить мангал и решетки, важно правильно возвести фундамент и стены, поскольку от этих элементов зависит долговечность и правильная работа конструкции. Пошаговая инструкция разрабатывается до начала монтажных работ. В таком случае риск ошибки минимален.

Возведение фундамента

Перед тем как выложить основу для будущего строения, проводят точные замеры. Чтобы произвести разметку на месте локации, необходимо установить в крайних точках деревянные колышки и натянуть между ними веревку. Глубина фундамента высчитывается в зависимости от размера коптилки: для маленького строения достаточно 40 см, тогда как для больших конструкций необходим армированный фундамент с большей глубиной. Для сооружения основания используют смесь песка и цемента. Для большей прочности к компонентам добавляется щебень или гравий.

Иногда траншею под фундамент засыпают строительным мусором.

После выкладывания дна траншеи материалом, заливается фундамент и оставляется до полного высыхания. Чтобы обеспечить дополнительную надежность устройству, рекомендуется перекрыть основание слоем рубероида. Дополнительного укрепления можно добиться за счет выкладки цоколя. Для этого устанавливается опалубка вокруг фундамента и выкладывается кирпич простой порядовкой.

Сведение стен

После того как небольшая опора в виде цоколя построена, приступают к возведению стен. Кладка будет надежной, если порядовка осуществляется на ребро кирпича. Средняя высота стенки — 30—40 см. Швы необходимо перевязывать. Ближе к перекрытию кладка делается встык по длине, и кирпичи устанавливаются так, чтобы получился «домик». Если появляются пустоты или щели — их заделывают глиняным раствором.

Установка дымохода

Для коптильни из кирпича своими руками важно, чтобы путь, по которому будет идти дым был правильно выложен. Дымоход — главный функционирующий элемент постройки. Для него необходима траншея, размеры которой представлены в таблице:

Строим мангал с коптильней из кирпича своими руками. Простой или с местом под казан

Владельцы дачных участков получили возможность усовершенствовать процесс приготовления и вкусовые качества шашлыка. Мангал-коптильня из кирпича позволит своими руками создавать кулинарные шедевры.

Это достигается соединением функции мангала для жарки и коптильни, где продукты закрываются в металлической емкости и обдаются дымом.

К сожалению, магазинные варианты мангалов-коптилен однообразны. Поэтому многие любители жареного мяса занимаются сооружением такого устройства самостоятельно.

К тому же, барбекю, приготовленное на самодельном мангале-коптильне, получается ароматнее. Соорудить подобное устройство из кирпича может каждый хозяин.

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

• с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
• наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
• из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м, глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки, металлические затворы, достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность;
• надежность;
• эстетичность;
• удобство процесса готовки.

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата «мангал-казан-коптильня» стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Процесс постройки на примере мангала-коптильни с крышей

Сооружение кирпичного мангала с коптильней состоит из 2 этапов:

• создание мангала;
• возведение коптильни.

В интернете существует множество проектов и чертежей, нужно тщательно подойти к их выбору и не хватать первый попавшийся.

Выбор чертежа мангал-коптильни

При выборе проекта и чертежа для постройки мангала с коптильней самое главное — узнать размеры каждого элемента конструкции и рекомендуемый материал. Опытный строитель легко разберется в чертеже и быстро соорудит устройство самостоятельно.

При рассмотрении найденных чертежей обращайте внимание на наличие на рисунке этапов сооружения:

• фундамента;
• цоколя;
• трубы;
• очага;
• печки-плиты под казан;
• крыши.

Обязательным элементом подходящего чертежа является общий вид спереди и сбоку, внутренние элементы — рамка для копчения, мангал.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения. Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
• огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

• ровная поверхность, без трещин и сколов указывает на качественность изделия;
• цвет — красно-оранжевый или соломенный с коричневыми точками;
• размеры — стандартные 250х120х65 мм;
• прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго.

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

• выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
• выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
• выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Коптильня из кирпича своими руками, пошаговый план

Коптильня из кирпича выложенная на даче или приусадебном участке — это мечта любого хозяина. Осуществить данную мечту под силу любому новичку, главное иметь подробную инструкцию.

Появилось желание создать на даче место для приготовления ароматной пищи, но нет желания приобретать в специализированных магазинах небольшие коптильни. Их можно самостоятельно создать из кирпича. При этом конструкция будет обладать надёжностью и максимально вписываться в пространства дачного участка или сада.

Коптильня из кирпича

Как выбрать место и функционал коптильни, инструкция

Создание коптильни из кирпича подразумевает её стационарность, а значит, следует заранее предусмотреть все необходимые детали и особенности:

• При выборе места для коптильни необходимо учесть безопасность эксплуатации. А для этого лучше всего рассматривать участки, удалённые от дома. Расстояние должно быть удалено настолько, чтобы не доставлять дому и окружающим дискомфорт, но в то же время не сильно удалённое, чтобы не возникла потребность в дополнительных постройках для хранения посуды и продуктов.
• При выборе места следует учесть и специфику работы коптильни: наличие дыма. Он не должен доставлять неудобства окружающим людям и затягиваться в дом.
• Подготовка места для прочного фундамента и его длительной эксплуатации необходимо очистить окружающее пространство от травы, листьев, мусора.
• Предварительно нужно решить назначение коптильни. Самодельная конструкция может обеспечивать горячее, холодное копчение, или одновременно два.

Виды копчения

Специфика постройки коптильни своими руками будет зависеть от вида копчения.

• Выгодное горячее копчение. Но сроки хранения его намного меньше, чем у холодного.
• Холодное копчение требует больших затрат, но позволяет продуктам дольше храниться.

Какому бы виду копчения вы ни отдали предпочтение при строительстве своими руками, необходимо заранее предусмотреть: создание очага под камерой для горячего копчения, и в стороне для холодного с подводом приспособления для подачи дыма.

Специфические особенности конструкции

Разные типы и конструкции допускают использование в коптильнях множество элементов.

Но основными частями конструкции являются камин, топка и колосник, крышка и решётка с крючками для продуктов. Основной строительный элемент создания конструкции коптильни – кирпич.

Коптильня из кирпича своими руками

Лучшим вариантом создания коптильни – двухкамерное формирование, которое позволяет использовать разные способы копчения. Как только завершилась подготовка площадки, можно приступать к разработке схемы работ.

Чертежи и этапы самодельной коптильни должны содержать:

• Полный перечень необходимых инструментов и материалов: кирпичи, глина и компоненты фундамента, дверцы, лопата, шпатель, металлическая крышка, решётка, ёмкость для смеси. Для создания коптильни используйте только огнеупорный кирпич. Для проверки правильности кладки используйте уровень и отвес. Только правильно выполненная кладка обеспечит конструкцию надёжностью и долговечностью.
• Порядок проведения работ. Сначала необходимо подготовить основу коптильни (фундамент), выбрать схему укладки строительного материала, установить приспособление для подвода дыма.

Создание фундамента коптильни

Бетонная подушка, внутри которой желательно установить металлическую сетку, станет хорошим фундаментом для самодельной коптильни.

Для этого необходимо:

• Выкопайте яму глубиной 0,4 метра, а шириной чуть больше основного размера фундамента.
• На дно уложите щебень и песок, который тщательно утрамбуйте и выравняйте.
• Установите поверх насыпного слоя стальную сетку.
• Залейте яму бетоном и позвольте ему застыть.
• Используйте слой рубероида в качестве гидроизоляционного материла поверх залитой бетонной подушки.

Кирпичная кладка коптильни

Основательно необходимо подходить не только к формированию фундамента, но и к самой конструкции. Для объёмной конструкции выбираем оптимальный вариант кладки из доступных схем, и последовательно выполняем укладку рядов.

Как только определились с чертежом, начинайте работу:

• Нанесите бетонный раствор мастерком на фундамент. Для приготовления раствора используйте мелкий песок и цемент в пропорции 4:1. Помешивайте и постепенно заливайте водой до образования густой однородной консистенции.
• Покройте раствором тычок кирпича. На уже уложенный раствор прикладывайте его вертикально. Со сдвигом в сторону тычка необходимо класть следующий кирпич.
• Выполняйте порядовку. При сдвиге элементов на поверхности ряда образуются излишки раствора, поэтому от них необходимо избавиться с помощью мастерка. В дальнейшем необходимо соблюдать перевязку, то есть сверху перекрывать цельным кирпичом швы нижнего ряда. Это обеспечит коптильне устойчивость.
• Оставляйте швы между рядами не менее 12 мм. Их необходимо будет заполнить скрепляющим раствором.

Установка дымоотвода

Устройство подвода дыма является обязательной частью коптильни, которая поддерживает возможность холодного копчения. Устанавливается так:

• Заранее подготавливаем траншею традиционных размеров 0,5х0,3х0,3 (ширина, длина, глубина соответственно.) Дно уплотняется и утрамбовывается.
• С помощью раствора закрепите ряд кирпичей. Выложите 0,25 м вертикальной стены.
• Ограниченный с двух сторон дымовой канал, внизу которого находится топка, а вверху – коптильная камера, должен иметь приблизительный угол восхождения 9 0 .
• В форме домика вверху создаётся перекрытие.
• Позвольте раствору застыть. Поверх застывшего раствора насыпают землю, приблизительный слой которого 14 см и достигает уровня коптильной камеры.
• Необходимо учесть, что вглубь коптильни канал дымохода должен входить не глубже, чем на 0,3 м.

Тестирование самодельной коптильни

Для того чтобы полностью удостовериться в правильности выполнения работ, а при необходимости обнаружить и устранить недостатки самодельной коптильни, её необходимо проверить в тестовом режиме.

• Наполните опилками топку. В качестве растопки лучше использовать опилки абрикоса или вишни.
• Разжигаем.
• В камеру копчения помещаем продукты для копчения. Это может быть рыба или мясо.
• Блокируем выходную трубу и ждём заполнения внутренней части коптильни дымом.
• При достижении 60 0 С в коптильне необходимо открыть дымовое отверстие.
• Тестовый режим должен длиться около 30 минут. За это время в процессе работы коптильни необходимо тщательно её осмотреть на наличие трещин, которые пропускают дым. А для проверки температуры можно воспользоваться специальным термометром.
• Правильность работы коптильни подтверждают продукты, которые должны приобрести золотистый оттенок и сохранить высокую температуру печи.

Коптильня из кирпича, вывод

Даже новичку, который изучил устройство коптильни, можно создать её на своём приусадебном участке своими руками. При этом коптильня, сделанная своими руками, будет обладать безопасностью и хорошей продуктивностью.

Поскольку выполнена по последовательному плану и прошла необходимую проверку на дефекты и работоспособность.

Коптильня из кирпича, видео

Строительство кирпичной коптильни своими руками

Для любителей копченых деликатесов из рыбы и мяса, коптильня со средних веков занимала первое место. Сегодня преимущества коптильни своими руками на дачном участке или рядом с частным домом очевидны – рыба и мясо приобретают оригинальный вкус, а по сравнению с магазинными аналогами за качество и свежесть продукции всегда можно поручиться.

Несложно найти информацию о том, как построить коптильню из подручных материалов, но кирпичный вариант будет служить более продолжительное время, для постройки такого сооружения не потребуется особых навыков и средств, главное – старательность и терпение. Если соблюдать инструкцию, уже в ближайшее время можно радовать близких и друзей ароматными копченостями.

Подготовка к постройке

Стоит обратить внимание на место, в котором планируется коптильня из кирпича своими руками, ведь это стационарная конструкция, которая не подлежит перемещению. Участок стоит выбрать вдали от жилья и сада, чтобы дым не мешал растениями людям, предварительно очистив его от мусора, растений и можно приступать к закладке фундамента.

Далее нужно определить, кого вида будет кирпичная коптильня: для горячего копчения, холодного либо комбинированный вариант, состоящий из двух отделов. Независимо, какой вариант будет выбран, будущее сооружение будет состоять из следующих частей:

• Камин.
• Топка.
• Колосник.
• Решетка для продуктов.
• Крышка.

Создаем чертеж и план работы

Если уже решено построить коптильню своими руками, независимо от ее размера, продуманные чертежи и план – необходимый шаг. Работу легче расписать поэтапно, примерный план будет выглядеть так:

1. Подготовка участка к заливке фундамента.
2. Приобретение инструмента и строительных материалов.
3. Установка фундамента.
4. Кирпичная кладка.
5. Если выбрана коптильня холодного копчения из кирпича необходимо возведение подвода для дыма.
6. Тестирование готовой конструкции.

Материалы, которые потребуются для постройки кирпичной коптильни.

При выборе кирпича лучше отдать предпочтение огнеупорной или керамической продукции. Силикатный кирпич не подходит для построек такого типа. Также понадобятся:

• Дверки и крышка из нержавеющего металла.
• Цемент.
• Лопата, уровень, шпатель и емкость для замешивания раствора.
• Решетка для продуктов из металла (можно использовать прутья).

Закладываем фундамент и кладку для коптильни

Бетонную подушку создают с помощью цельной бетонной плиты или собственноручно из стальной сетки, щебня, песка и бетона следующим образом:

1. Копаем яму, глубиной 20-30 см.
2. На дно укладывается щебенка и песок, утрамбовываем и выравниваем.
3. Устанавливается сетка, поверх которой заливают бетон.
4. Стройку начинают только после полного высыхания бетона (1-3 дня), желательно накрыть фундамент рубероидом или другим гидроизолирующим материалом. Рис 1. Подготовка фундамента

Процесс кладки кирпича

Кладку делают, промазывая раствором тычок (малой боковой стороны кирпича), что позволяет заполнить вертикальные швы, так как при укладке камень сдвигается к стыку. Перед этим наносится раствор на фундамент. При появлении излишков раствора (при надавливании кирпича), остатки убирают мастерком.

Рис 2. Кладка основания

Для того чтобы кладка была ровной, кирпич слегка ударяют резиновым молотком. Использование строительного уровня обязательно для соблюдения ровных углов постройки. Кладка происходит по рядам, после каждого замеряется высота постройки, чтобы избежать неровности. Чтобы коптильня своими руками из кирпича приобрела эстетичный вид, стоит воспользоваться несколькими советами:

• Швы между кирпичами не должны превышать толщиной 12 мм.
• Выкладка нового ряда должна обязательно начинаться с угла.
• После завершения работы швы затирают, для придания аккуратного внешнего вида. Рис 3. Выгонка стен и проемов для дверей

Укладка дымохода

Разница между коптильнями холодного и горячего копчения видна в длине дымохода. Так как для процесса холодного копчения требуется остывший дым, дымоход должен иметь необходимую длину. Когда устанавливается коптильня горячего копчения, дымоход должен быть коротким. С одной стороны такой дымоход ограничен очагом (топкой), с другой – камерой для копчения.

Рис 4. Коптильная камера и монтаж дымоходов

Камера для копчения

Камера для копчения продуктов может иметь круглую, овальную или прямоугольную форму (высота до 1,5, размер 1 кв. м). Для возведения такой камеры используют глиняный раствор (или цемент), постепенно укладывая на него кирпич ребром. Почему используют глину? Потому что при нагревании она не выделяет вредных веществ, а значит коптилка не испортит продукт. В верхней части устанавливаются прутья или решетка для продуктов, в нижней части можно установить мешковину, которая будет служить своеобразным фильтром для дыма. На дно камеры желательно положить поддон для сбора жира.

Оборудование топки

Топку устанавливают на другом конце дымохода, ее можно изготовить из толстого листового железа, необходимо проследить, чтобы под ней имелось поддувала для получения тяги и сбора золы. Снаружи топку обкладывают кирпичом.

Чем отличается по конструкции коптильня холодного копчения своими руками от «горячей»?

В конструкции коптилен разных видов имеются отличия. В процессе горячего копчения необходимо установить очаг непосредственно под камерой копчения, при холодном – очаг располагается в стороне, а к камере устанавливают дымоход.

Преимущества и недостатки коптильни из кирпича

Качество постройки зависит от качества материала. Срок эксплуатации кирпичной коптильной также зависит от того, насколько хороший кирпич был использован. К преимуществам использования кирпича можно отнести:

• Большой срок эксплуатации по сравнению с другими материалами.
• Относительная дешевизна.
• Широкий выбор цвета, что позволит гармонично сочетать будущую постройку с уже имеющимися.
• Экологичность.
• Свойства сохранять тепло.

Одним из главных недостатков при строительстве является сложность в кладке, требующая определенных навыков и умений в строительной отрасли.

При выборе кирпича для постройки коптильни выбрать качественный материал несложно. Нарушенная форма, «вздутость» местами говорит о том, что кирпич был изготовлен с нарушением технологий. Но даже у качественного изделия имеется ряд минусов – высокое водопоглощение, подверженность химическому влиянию (актуально для районов, где расположены предприятия химической промышленности), но в целом этот материал вполне способен отработать с десяток лет без дополнительной реставрации.

Рис 6. Результат плодотворной работы

Плюсы самой коптильни из кирпича очевидны: не только возможность попробовать вкусную и здоровую пищу, но и отличное дизайнерское решение для любого участка. Оборудованная дополнительными полками и мойкой коптильня станет настоящим подспорьем в домашнем хозяйстве.

Оценка статьи:

(2 оценок, среднее: 5,00 из 5)Загрузка.

Кирпичный мангал с коптильней своими руками, порядовка коптилки

Самая простая конструкция составляет два этажа – первая для дров, вторая – для приготовления и трубы над очагом. Мангал, как и коптилка из кирпича пользуются большой популярностью у владельцев загородных и дачных домов. Продукты горячего копчения любят все, а на праздничном столе они смотрятся богато и аппетитно.

Содержание статьи

Строительство фундамента своими руками

Поскольку мангал с коптильней является постоянной постройкой, а кирпичное сооружение должно иметь хороший устойчивый фундамент, то начинать нужно именно с него. Стройка основания начинается с установки опалубки. Для предотвращения растекания раствора внутрь земли опалубка дополнительно обшивается рубероидом. Первый ряд основания выкладывается при помощи камней из бута. Образовавшиеся пустоты заполняются щебнем, камни — раствором цемента высокого качества.

В зависимости от предполагаемого размера конструкции нужно выполнить несколько слоев заливки. Каждый слой должен хорошо остыть, поэтому после первой и последующей заливки должно пройти не менее 24 часов. Окончательный слой нужно выровнять, чтобы конструкция горячего копчения имела под собой ровную основу. Сделать выравнивание можно при помощи строительного уровня, после чего исполнить гидроизоляцию. Сделав все подготовительные работы, оставить выполненное строительство на несколько дней.

Для строительства фундамента и бетона под мангал для копчения нужно выкопать яму и засыпать ее влажным песком, только после этого можно произвести установление опалубки. После засыпания слоя щебня желательно установить арматурное укрепление, после чего залить массу раствором. Для осуществления гидроизоляции необходимо приобрести полиэтилен, но можно применить и иные материалы.

Порядовка коптильни с мангалом своими руками

Барбекю с коптильней должно иметь основу из кирпича. Перед началом стройки конструкции нужно нарисовать схему рядов печи на обычной бумаге, предварительно нарисовав расположение всех главных деталей. Чертеж даст возможность облегчить работу по монтажу. Лучше использовать красный печной кирпич, если такого нет, можно заменить его огнеупорным, но необходимо учитывать, что огнеупорный клинкер не так устойчив к перепадам. Использование силикатного и пустотелого кирпичей нежелательно, они непригодны для этих целей.

Порядовка на первом ряду должна быть выложена без использования раствора. Такой поступок избавит строителя от возможности повторно подгонять клинкер под размеры предыдущего ряда. Возможно использование целых кирпичей, а также половинок. Кладка первого ряда всухую дает возможность определить места посадки решетки и вертела. За день до начала стройки кирпичи лучше смочить, так они впитают влагу. Материал станет сухим на поверхности мокрым внутри, а потому не будет питать влагу из раствора. Это даст возможность добиться максимальной прочности и устойчивости.

Приготовление раствора и армирование

Раствор для кладки необходимо приготовить из цемента, песка и извести в отношении 1:3:1 соответственно. Добавлять необходимо и воду, количество которой должно быть таким, чтобы раствор получился по плотности похожим на густую сметану. После первой кладки в любом порядке выкладываются последующие ряды для коптильни своими руками. Кладку любого ряда лучше начинать с углов, постепенно заставляя весь периметр. Ровность и горизонтальность проверяется уровнем, предназначенным для стройки. Углы усиливаются проволокой для укрепления строения.

Чтобы конструкция обладала жаровней, нужно дополнительно установить уголки из металла и арматуру в пустоте между стенками мангала для копчения. Топку лучше оформить при помощи толстостенного материала. При строительстве необходимо учесть момент попадания воздуха в топку, поэтому нужно не забывать сделать отверстия без раствора. Для лучшей работы с установлением решетки нужно положить пару кирпичей с выступом внутрь. Во время возведения печи для копчения своими руками можно сделать основу для трубы, вытягивающей дым, и столешницы.

Окончание строительства

• 1-8 ряд – строительство места под дрова, а также ниши для предметов, которые могут пригодиться в процессе приготовления продуктов горячего копчения. Если мангал должен иметь перекрытие из арки, то на девятом ряду устанавливается фанерная опалубка. Кладка выполняется шамотным клиновым материалом;
• 10 ряд — заключительный, который отделяет дровницу. Для его установления нужно брать разрезанные шамотные кирпичи, имеющие по длине 18 см, выполняется укладка методом ребрового соединения;
• 11 и 12 ряд – окончательные, один формирует окончание дровницы, а второй делает столешницу и перекрывает все ниши. 13 и 15 ряды – строительство топки для копчения. После завершения 15 ряда своими руками формируется опалубка для полного перекрытия топки. Во время этого используется шамотный клинкер, вместо которого можно приобрести обычный красный кирпич.
• На 20-24 рядах ведется подрезание кладки, обеспечивающее сужение для формирования дымохода.

После формирования дымоотвода устанавливается труба, высота которой зависит от беседки, находящейся неподалеку, если она имеется во дворе. На этом этапе возведение мангала для горячего копчения окончено, остается только облицевать строение плиткой, что также можно сделать своими руками. Чтобы облицевать стены, нужно использовать специальную стерилизованную плитку для кирпича.

Необходимые элементы для печи горячего копчения своими руками

Возведение мангала из клинкера может иметь в составе не только коптильную и барбекю, но и небольшой казанчик. Установление этого приспособления необходимо сделать так, чтобы он равномерно разогревался по всей поверхности. Добиться этого можно при погружении на 2/3, но для этого нужно строительство дополнительного отдельного дымоотвода.

Для удобства и комфорта во время работы над приготовлением барбекю пол вокруг мангала можно выложить декоративной плиткой, что также можно выполнить своими руками. Если есть желание, можно воспользоваться дополнительно металлической фурнитурой, элементами из дерева, декором. Мангал дополнительно можно украсить дверцами из дерева с учетом дальнего расположения деревянного декорирования. Кроме личных предпочтений при декоре нелишне учитывать общий дизайн и оформление двора.

Похожие статьи

Каким образом создается коптильня из кирпича своими руками? — 1pokirpichu.ru

Тем, кто хочет расширить собственный рацион, порадовав своих домочадцев вкусными лакомствами на даче, должна быть сделана коптильня своими руками из кирпича. Специальные магазины бойко торгуют широкой гаммой компактных переносных коптилен, из которых можно выбрать подходящий вариант.

Мангал коптильня из кирпича.

Стационарная кирпичная коптильня, выстроенная на участке ─ залог приготовления вкуснейших блюд с дымком собственными силами.

Как выбирать коптильню?

Технологически копчение представляет собой обработку и пропитку приготавливаемой пищи клубами дыма, возникающего от горения древесины. Данный способ приготовления пищи невозможен без наличия специальной коптильни.

Конструкционно коптильня является металлической емкостью, в которой размещена решетка. На нее выкладываются полуфабрикаты. Для закрытия используется съемная крышка. При желании, смекалке и минимальных навыках любой умелец может заняться изготовлением качественной коптильни своими руками. Возводимый комплекс рассчитан и на холодное, и на горячее копчение.

Схема коптильни холодного копчения: а — схема устройства коптильни, б — схема устройства дымообразователя.

В основе кирпичной коптильни находится металлический каркас, обложенный кирпичными блоками. Порой каркас отсутствует. Вначале на ровную площадку укладывается бетонный фундамент, на котором возводится конструкция. Она состоит из дымохода, мангала, металлической решетки, коптильной камеры, поддувала.

По определению гриль-коптильни бывают:

• угольными;
• переносными;
• электрическими;
• газовыми.

Встречаются одноразовые пакеты для копчения.

Вернуться к оглавлению

О самостоятельных проектах

Если отсутствует возможность приобретения магазинной коптильни, то можно использовать подручные средства для сооружения самостоятельного проекта.

Схема монтажа мангала-коптильни из кирпича по рядам.

Известны следующие виды коптилен:

1. Домашняя коптильня легко выкладывается из кирпичей либо монтируется из сварных металлических листов. Готовая кирпичная кладка герметично обмазывается глиняным раствором. Особая камера заполняется древесиной или стружкой. Сырье должно не гореть, а тлеть.
2. Труба дымохода, в которой можно коптить продукты. Такой вариант является бюджетным, поскольку дымовая обработка происходит в чердачном пространстве. Для регулировки подачи дыма в корпусе трубы устанавливаются заслонки, а также цепляются крючки, на которые вешаются куриные окорока, колбасы и прочая снедь. Если печь работает на слабом огне, то используются лиственные породы дерева.
3. Коптильня из кирпича своими руками, сооружаемая из стандартной бочки. Нужно взять бочку и удалить днище. Агрегат водружается на кирпичи. Последние выставляются так, чтобы между блоками располагалась тлеющая древесина. Во внутреннем пространстве крепится набор крючков для продуктов. Сверху конструкция накрывается полотном влажной рогожи. Для изготовления барбекю (продуктов, готовящихся на тлеющих углях) используется решетка. Она пригодится и в металлической бочке. Готовые сооружения накрываются металлическими или деревянными крышками.
4. Кирпичные разновидности — самые надежные и прочные конструкции. Самостоятельно построенные проекты способны украсить участок. Некоторые варианты представлены на слайдах.

Вернуться к оглавлению

Кирпичные коптильни-барбекю, которые можно построить самостоятельно

Схема устройства мангала коптильни из кирпича.

Для постройки комплекса требуется обзавестись нужными инструментами и материалами. Чтобы сделать коптильню, требуются блоки огнеупорного кирпича. Технологически коптильни из кирпича изготавливаются таким образом:

1. Вначале осуществляется приготовление цементного раствора (особого внимания требует соблюдение нужной густоты).
2. Будущая конструкция водружается на подготовленную заранее площадку. Ровное плато тщательно очищается от мусора. По периметру устанавливаются бортики из дерева. Они нужны для того, чтобы построить цементный фундамент.
3. Подготовленное место заливается цементным раствором и разравнивается. После этого фундамент должен полностью высохнуть.
4. На поверхность высохшего фундамента (высота которого равняется 70 см) укладываются кирпичи. Блоки следует фиксировать так, чтобы между ними отсутствовали зазоры и щели. Ровность кладки корректируется строительным уровнем.
5. Стены должны выстраиваться аккуратно. Поддувало должно закрываться металлическими дверцами.
6. Создается углубление, куда будет вставляться само барбекю. Это коробка из металла для дерева, а также верхняя решетка, на которой готовятся продукты.
7. Дымоход и трубы монтируются так, чтобы присутствовала хорошая вентиляция (а также заслонка, регулирующая подачу дыма).

Вернуться к оглавлению

Коптильня-«самострой» из кирпича

Схема стационарной коптильни холодного копчения.

Такую коптильню надо располагать в доступной удаленности от жилых корпусов. С территории убирается мусор. Затем туда ложится фундамент толщиной порядка 40 см. Если задумывается внушительная конструкция, то фундамент нужно армировать.

Чтобы построить кирпичный мангал-коптильню на даче, нужно запастись:

• огнеупорным кирпичом;
• строительным уровнем, шпателями, молотком деревянными дверцами;
• решеткой, крышкой из металла;
• кельмой, отвесом, порядовкой.

Прежде изготавливается дымоход. В процессе работы применяется глиняный красный кирпич. Он не растрескивается, ему не страшны большие температуры.

При создании камеры копчения кирпичи кладутся на ребро. Высота емкости не должна превышать полутораметровую отметку.

Емкость для дров не должна по габаритам превосходить основную камеру. Кладка выполняется с помощью глиняной смеси, которая при нагреве не выделяет токсичные соединения.

Дымоходные стены возводятся по аналогичной методике на заранее подготовленном кирпичном основании. Высота объекта равняется 25 см. Выполняется 2-рядовая кирпичная кладка.

Для перекрытия канала используется кирпич. Перекрытие не может быть плоским. После сборки конструкция должна основательно высохнуть. Еще пара дней отводится на устойку. Спустя двое суток коптильня засыпается 15-сантиметровым слоем грунта так, чтобы уровень земли сравнялся с камерой для копчения.

Вернуться к оглавлению

Кирпичный мангал-коптильня

Вариант кирпичной коптильни.

В таком кирпичном мангале можно коптить, жарить мясо или рыбу, готовить продукты на гриле. Микс мангала и коптильни горячего копчения является чрезвычайно практичным и универсальным решением. Для его изготовления берется листовое железо сантиметровой толщины. Из этого полотна создается мангал. Детали соединяются при помощи газо- или электросварки. Встречаются версии мангалов, выложенные из жаростойких кирпичей. Подбираются индивидуальные размеры основного сооружения и дымохода. При отсутствии глины конструкция скрепляется при помощи земли. Последняя засыпается между кирпичными рядами. Использовать цемент не рекомендуется, поскольку не выдерживает повышенных температур.

Большая печь-коптильня должна по форме напоминать домик. Возможно создание просторного помещения с печкой. Ее дым должен оставаться на улице. Для обустройства холодного копчения целесообразно применение раздельного генератора дыма. Дымоход непременно должен оснащаться задвижкой для регулировки потоков дыма/температуры последних. При отсутствии задвижки копчение будет неравномерным.

Кирпичные коптильни обладают такими преимуществами:

• такие конструкции чрезвычайно надежны и долговечны, способны служить качественно в течение нескольких лет;
• коптятся в нем продукты комфортно и безопасно, поскольку отсутствует открытый огонь;
• сооружение довольно экономично, можно обойтись без дорогостоящих дров, хорошее копчение получается при использовании опилок;
• поскольку для получения хорошего дыма используется исключительно качественная древесина, то обработка продуктов происходит без канцерогенов.

Вернуться к оглавлению

Вместо заключения

Кирпичная коптильня может работать на любом дровяном топливе. Если же нужен хороший дым, имеющий приятный запах, то целесообразно воспользоваться ольховой либо можжевеловой стружкой. Хорошие результаты получаются от использования яблоневых, грушевых, ореховых и кленовых веток. Неповторимые копченые ароматы получаются при перемешивании различных пород дерева.

Перед тем, как использовать древесину, с нее необходимо удалить кору (хвойные породы должны освобождаться от нее обязательно). Дерево измельчается на маленькие кусочки, либо распиливается до состояния стружки. Влажное сырье помещается на дно установки.

Коптильня и мангал из кирпича своими руками по всем правилам

Мангал и коптильня из кирпича своими руками

Коптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.

Тут можно будет подумать и о дополнительном заработке. Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.

Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.

Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.

Мангал и коптильня из кирпича своими силами

Мангал из кирпича с коптильней начинается с определения внешнего вида. Здесь довольно важно удобство пользования и габариты.

Наиболее простым вариантом будет двухэтажная конструкция, нижняя часть которой является место для дров, а верхняя – непосредственно очаг с трубой. С недавних времен мангал коптильня из кирпича стали популярны в загородных домах.

Жареные или копченые рыба, сало и мясо украсят любой стол.

Делаем фундамент

Кирпичный мангал с коптильней имеет довольно значительный вес. Поэтому фундамент должен быть мощным. Так же надо будет сделать и армирование.

Внимание: В коптильне место топки должно быть ниже уровня земли, поэтому при заливке фундамента надо это предусмотреть.

Схема заливки фундамента

• Сначала делаем разметку по земле. Отмечаем габариты. Здесь обращаем внимание, что габариты фундамента должны быть больше самой конструкции. Так же сразу меряем диагонали и проверяем их расположение.
• После копки ямы, глубина которой должна быть не менее 50-ти см., делаем песчаную подушку. В качестве материала применяем простой речной песок, он лучше дает усадку.
• Теперь делаем опалубку для выхода топки коптильни. Для этого применяем простую шалевку.
• Свариваем арматуру из металлического прута и помещаем ее в яму.
• Делаем цементный раствор. Ждем полного высыхания. Фундамент готов.

Строительство мангала

Мангал из кирпича коптильня мы начнем строить с мангала.

Чтобы сделать мангала своими рукам, необходимо обзавестись следующими инструментами:

• Лопата.
• Кельма или мастерок для раствора.
• Уровень на сто пятьдесят сантиметров.
• Кирпичи (примерно сто – сто пятьдесят штук).
• Сто пятьдесят килограмм песка.
• Двадцать пять килограмм цемента.

Внимание: Не забываем о том, что раствор для кладки кирпича и фундамента необходимо будет замешивать, поэтому запаситесь емкостью. Причем, для рабочей части применяем огнеупорный кирпич.

Делаем мангал

• Теперь делаем разметку и начинаем кладку. Для камина стенки отсека для дров можно выложить на любую высоту и из любого кирпича. На этот счет каких-то особых рекомендаций нет. Это и будет камин, в котором можно готовить шашлыки. Также внутрь камина можно установить мангал, сделанный из нержавеющей стали.

Внимание: Наиболее оптимальные размеры мангала – в длину до одного метра, примерно двадцать – двадцать пять сантиметров в глубину и сорок в ширину. Чтобы к углям был постоянным доступ воздуха, топка очага должна быть выполнена с поддувалом или зольником.

• Кирпичный мангал коптильня порядовка должна иметь качественную перевязку. Шов не должен совпадать. Так же для крепости в шов помещается стальная сетка
• В любой конструкции мангала должно быть две ниши. Если планируется, что они будут прямоугольными, то заранее продумайте вариант со стальным уголком на перемычке.
• Если ниши будут арочного типа, то необходимо изготовить шаблон арки из фанеры или доски. По центру арки обязательно укладывается замковый кирпич, который будет удерживать всю конструкцию.
• Стенки проемов выкладывают на высоту пятьдесят – шестьдесят сантиметров, если перекрытие арочное, если же оно прямоугольное, то на семьдесят – восемьдесят.
• После того, как два ряда кирпича будут уложены на подобное перекрытие, высота очага над фундаментом составит до ста сантиметров, что для большинства людей очень удобно.
• Внешнюю часть мангала можно обложить декоративным кирпичом, что будет смотреться очень эффектно. Но внутренние поверхности должны быть сделаны из жаростойкого кирпича, так как он выдерживает высокие температуры, не разрушаясь при этом. Мангал построен, теперь можно приглашать гостей на барбекю.

Создаем коптильню

Коптильня мангал из кирпича выполняют разные функции. В коптильне мы должны скопить дым и пустить его в нужном направлении.

Главным отличием коптильни от барбекю или мангала состоит в том, что ее топка располагается ниже уровня земли. При заливке фундамента мы это предусмотрели.

Схема работы коптильни

Для строительства коптильни нам потребуется:

• Примерно четыре метра металлических труб (можно выложить дымоход самому из красного кирпича, обеспечив его полную герметичность).
• Красный кирпич (сто – сто двадцать штук).
• Лопата (она необходимо для работ с землей).
• Мастерок для раствора.
• До пятидесяти килограмм цемента.
• Сто восемьдесят килограмм песка.

Внимание: Количество последних ингредиентов полностью зависит от длины дымохода и материала, из которого будет выполнено сооружение.

• Не лишней будет и емкость, в которой будут замешивать раствор. Лист металла с отверстиями для дренажа 20х20 или взять старую, но не ржавую решетку.
• На поверхности будет находиться лишь коптильный шкаф и крышка топки. Подобная коптильня позволит обеспечить технологию холодного копчения.
• Между топкой и коптильным шкафом нужно прорыть ров длиной в четыре метра (он необходимо для воздуховода) и прокладываем трубу. К коптильному шкафу подводим воздуховод, поэтому понадобится яма для создания фундамента под него.
• Топка коптильни выкладывается из кирпича. Глубина примерно сто пятьдесят сантиметров, а диаметр – сто. Для того, чтобы внутри топки бы герметичность, ее необходимо обмазать глиной. Отмеряем десять сантиметров от дна и на этом уровне делаем дренаж. К нижней ее части крайне важно обеспечить подвод воздуха.

Внимание: При укладке любых металлических деталей в кладку обязательно по крепежной части сделайте обворот асбестовым шнуром. Тогда вы избежите проблем при расширении материала.

Строим коптильный шкаф

Фундамент заливается по обычной технологии. Его размер будет зависеть от планируемого объема копчения. Но обычно размеры коптильной камеры в полтора, а то и в два раза больше объема топки.

Вокруг всей конструкции нужно уплотнить землю, чтобы вся система была достаточно жесткой, а эстетический вид участка не был нарушен.

• С топки снимаем крышку, выкладываем дрова, бумагу, разводим огонь. Закрываем крышкой, но не забываем оставить небольшой зазор, чтобы внутрь попадал воздух.
• Дым по воздуховоду медленно начнет проникать в коптильню. Когда углей будет достаточно, добавьте щепу сливы, яблони. Все готово.
• После того, как шкаф наполнит густой и плотный дым, его закрывают и это означает, что процесс копчения запущен.

Коптильня и мангал из кирпича своими руками готовы. После установки надо сразу дать полностью просохнуть всей конструкции. После этого несколько раз сделать легкую протопку.

Коптильня и мангал из кирпича должны полностью просохнуть, иначе при нагреве могут пойти трещины. После просушки конструкция готова к применению.

Мангал с коптильней из кирпича своими руками —

Мангал-коптильня из кирпича своими руками может быть возведен под наблюдением мастера или даже профессионала, разбирающегося в печной кладке. Здесь важно: выбрать идеальный строительный материал, подготовиться к растиранию идеальной консистенции раствора. Помимо самого процесса строительства, для вашего курильщика важно, чтобы ваш курильщик нашел подходящее место на сайте, позаботился о пожарной безопасности.

Разновидности планировок

Внешне многофункциональные коптильни различаются по пропорциям, комплектации, форме и различным нюансам. Они напоминают большую русскую печь. Тем не менее, это просто макет. Основное различие между коптильнями и угольными грилями заключается именно в работе. От этого зависит, на что способна постройка из кирпича. Чем больше будет рабочих зон, тем обширнее будет меню еды. Эти варианты можно организовать при кирпичной конструкции:

Коптильня.Рабочая зона считается основной, так как в этом случае предусматривается возведение конструкции из кирпича. В общих чертах коптильня представляет собой камеру закрытого типа. Внутри вы найдете решетки или шпильки для крепления продуктов. От процесса приема внутрь они бомбардируются дымом, приобретают золотистый цвет и запах копченого мяса.

По конструкции — гриль открытого типа. Здесь на раскаленных углях готовят шашлык. Все поверхности гриля приспособлены для установки шампуров.

Барбекю. Это тот же мангал, только вместо шампуров гриль. Его используют для выпечки стейков и других продуктов.

Гриль. Прибор такой же, как и барбекю, но блюда, приготовленные на гриле, закрываются крышкой. Они одновременно обжариваются не только на основе, но и на вершине.

Котел. Для приготовления плова, ухи и других горячих блюд на огне потребуется отдельное рабочее место от коптильни.Он создан в виде тостера. Плита ставится не глухая, а с круглым вырезом. В окно погружен чугунный казан.

Подсказка! Лучше использовать казан чугунный. В алюминиевой емкости к стенкам прилипнет несколько нежидких продуктов, например плов.

Тостер состоит из нескольких рабочих зон

Из дополнительных рабочих зон от коптильни с угольным грилем можно предусмотреть стол вместе с мойкой. Они позволяют заниматься нарезкой и мытьем посуды, даже не покидая места приготовления пищи.Помимо рабочих мест в кирпичном доме предусмотрены ниши. Их используют вместо шкафов для хранения посуды, дров, печного оборудования.

Наряду со всеми вышеперечисленными нюансами, независимо от исполнения, все коптильни делятся на два типа:

• Простым в плане устройства считается коптильня горячего копчения. Продукты в помещении готовятся при более высокой температуре из-за близкого расположения очага.
• Более сложной является кирпичная коптильня холодного копчения, в которой продукты внутри помещения окутаны холодным дымом.Добиться этого можно из-за удаленности их очага. Проходя через многие станции, дым остывает.

Гамбургеры горячего копчения быстрее в коптильне, но термообработка делает их слегка поджаренными.

Мангал Использование коптильни из кирпича своими руками

Мангал-коптильня из кирпича своими руками можно построить под присмотром мастера или даже профессионала, разбирающегося в кладке плит. Здесь важно: правильно выбрать строительный материал, подготовить себя к растиранию раствора нужной консистенции.Помимо самого процесса строительства, курильщику важно найти правильное место на участке, позаботиться о пожарной безопасности.

Разновидности планировок

Внешне многофункциональные коптильни различаются по размеру, отделке, форме и другим параметрам. Они напоминают большую русскую плиту. Однако это только дизайн. Самая главная разница между коптильнями и угольными грилями заключается в простом действии. От этого зависит, на что способна конструкция из кирпича.Чем больше будет рабочих зон, тем шире будет меню для приготовления еды. Эти варианты можно согласовать при кирпичном строительстве:

Коптильня. Рабочая зона считается основной, потому что в этом случае предусматривается возведение конструкции из кирпича. В помещении есть решетки или крючки для крепления изделий. В процессе проглатывания они забрасываются дымом, приобретают золотистый цвет и аромат копченого мяса.

• Мангал.По компоновке — гриль открытого типа. Шашлык готовят на раскаленных углях. Боковины решетки приспособлены для размещения шампуров. Это тот же мангал, только шашлык из шашлыка. Его используют для выпечки стейков и других продуктов.
• Гриль. Машина такая же, как и барбекю, но пища, приготовленная на гриле, будет накрыта крышкой. Они одновременно обжариваются не только у основания, но и на самом верху.

Котел.Для приготовления плова, ухи и других горячих блюд у костра потребуется отдельная рабочая зона от коптильни. Производится в виде тостера. Плита кладется не глухой, а с круглым вырезом. В окно погружен чугунный казан.

Совет! Лучше использовать казан чугунный. Из алюминиевой емкости по стенкам будут вытекать даже некоторые нежидкие продукты, например плов.

Тостер состоит из нескольких рабочих зон

Из дополнительных рабочих мест в коптильне с использованием угольного гриля можно предусмотреть стол вместе с мойкой.Они позволяют заниматься мытьем и нарезкой посуды, даже не покидая места приготовления пищи. Помимо рабочих мест в кирпичной конструкции предусмотрены ниши. Их используют вместо шкафов для хранения посуды, дров, печного оборудования.

Помимо всех вышеперечисленных нюансов, на polikarbonatstroy.ru вне зависимости от исполнения, все коптильни делятся на два типа:

• Простым в плане гаджетом считается коптильня горячего копчения. Продукты в помещении готовятся при высокой температуре из-за близкой площади их очага.
• Более сложной является холоднокопильная кирпичная коптильня, в которой продукты внутри камеры окутаны холодным дымом. Этого можно добиться за счет удаленности их очага. Проходя по нескольким каналам, дым остывает.

Сексуальные гамбургеры копчутся быстрее в коптильне, однако термообработка делает их слегка приготовленными.

Как сделать мангал из курительных принадлежностей от подруги. Изготовление мангала-коптильни своими руками из кирпича и металла марка коптильня чертеж

Проведите время на природе, даже в собственном дворе под ароматным барбекю.Что может быть лучше? Может! Заодно приготовьте отличные копчения! Возможно с барбекю, грилем и копчением в одном.

Что такое мангон?

Все, что вам нужно в одном, это что бы эту конструкцию можно было назвать. Благодаря продуманному размещению компонентов можно одновременно приготовить сочные стейки на гриле, аппетитные шашлыки на мангале, как дополнение к целой рыбе.

Из-за того, что дым, образующийся при приготовлении пищи на решетке для барбекю, не выходит наружу, а направляется в закопченные емкости.Так вы сможете более экономично и функционально использовать эту конструкцию.

Внешне стандартный мангал всем известен. Комбинированный вариант с коптильней или мангалом позволит «перетасовать», довести до желаемого вкуса любой продукт. Дым окутывает пищу в коптильной камере, доводя тем самым вкус до идеального.

На заметку! Отдельными вариантами можно реализовать холодное и горячее копчение. Этот момент следует учитывать при проектировании.

Удобство конструкции в том, что она компактна и дешевле в изготовлении, как в покупке.Особой популярностью у мастеров на все руки пользуются металлические мангалы. Ведь их можно приготовить из подружки, а вот оснащенные колесиками, легко переместятся в нужное место.

Конструкция таких конструкций намного проще кирпичных аналогов. К тому же они занимают мало места. Дизайн простой, в этой версии есть дополнительные функциональные зоны. Вы даже можете добавить, когда продукт будет полностью готов.

Преимущества недостатки

У такой многофункциональной коптильни есть очевидные преимущества, среди которых:

• компактность;
• улучшенная функциональность:
• наличие различных изделий и материалов для их изготовления;
• масса вариаций, простота изготовления;
• простота в эксплуатации.

Как таковых недостатков нет, особенность в том, что нужна дополнительная шлифовка, покраска, если делать своими руками. Иногда можно услышать мнение, что это грубовато, но сказать это обо всех моделях, сделанных лично, точно нельзя.

Материалы и инструменты для производства

Для изготовления мангала с коптильней потребуется металлический корпус. Это может быть старый газовый баллон, бочка, котлы и другая подобная тара.Если таких рук под рукой нет, вполне можно сделать кубическую конструкцию, сварив между собой металлические листы подходящей толщины.

Самая простая конструкция мангала / мангала с крышкой и подачей воздуха. Эти варианты есть только горячего копчения. Конструкция более комплексная, предусмотрена отдельная камера для дров с выходом в секцию барбекю. Чтобы курить таким образом, устанавливается еще одна камера, она пропускает охлажденный дым.

Из инструментов понадобится болгарка с диском по металлу, сварочный инвертор, электроды.В зависимости от используемого материала шторы, болты. Придать законченный дизайн металлической фурнитуре, уголкам, деревянным доскам, покрасить, покрыть лаком.

Металлический мангал для копчения

Для создания манга-манга из дымящегося металла можно использовать старый газовый баллон. В этом случае их будет 2 — непосредственно мангал и дымогенератор.

Важно! Перед тем как приступить к резке и сварке, в баллоне необходимо полностью очистить бензин. Оптимально делать это вдали от дома, так как запах будет достаточно сильным.

Следующий шаг: демонтировав краны, перекрывшие газ, им не нужно жарить копчением. Подготовка баллона включает в себя полную выдачу газа, для этого, закрутив вентиль, залейте баллоны водой и дайте постоять пару дней.

Производство дымогенератора

• Подготовленный цилиндр необходимо разрезать болгаркой так, чтобы образовалась колба 50 см. С одной стороны воздушный шар будет в оригинальном виде, с другой — вырезан, именно к нему и будет прикреплена вторая часть конструкции.
• Надо проделать дырку под снимок. Сама резная деталь будет крышкой, получается регулировать тягу. Infused будет находиться внизу. Для того, чтобы он переместил его сюда, вам нужно приватных гидов. В этом случае используется металлический уголок. Ручка приварена к самой крышке.
• Сверху разрезать крышку. Высота оставшегося корпуса составляет примерно 2/3 общей высоты.
• Внутри прикрутите металлический уголок, он поддерживает решетку, на которую можно использовать любую решетчатую поверхность.
• Крышка для крепления с помощью петель и сварки.
• Обрезанный цилиндрический купол на приват.
• В верхней части баллона в топке должно быть отверстие для подсоединения к жаровне.

Производитель мангала

• Баллон нужен стандартный, по аналогии с дымогенератором, чтобы проделать в нем дырочку для размышлений, только он расположен не по центру, а ближе к краю, где будет установлен дымогенератор.
• Крышка будет по всей длине, высота оставшейся части тоже примерно 2/3 от общей высоты бака.
• Внутри деревья, для опоры мы используем металлические уголки, они тоже приветствуются.
• Крышка надевается на петлю.
• На корпусе нужно сделать надрезы и отверстия. Это необходимо для шампуров. Со стороны мангалы, которая находится у посадочного места крышки крышки, — выдвигается высота около 1 см, толщина такая, какая нужна для имеющихся шампуров. С обратной стороны (под петлями) дырочки будут пробивать те навесы.
• Для удобства на крышке закрепите ручки.
• Сделайте пропил для опудривания в печи и сварите трубу. Если вверху цилиндр меньшего размера, то мангала — внизу, по форме примерно такой же, как у дымогенератора. Размер трубы зависит от имеющегося диаметра.

Сборка

Решетку и дымогенератор необходимо ставить на металлические ножки, лучше всего их приварить. По высоте топочная камера должна располагаться ниже решетки.

Сборку проводить только после приваривания лап.Компоненты гриля копчены сваркой. Отдельная труба дымохода. После прихлопывания выровняйте швы и покрасьте огнестойкой краской.

Основу для мангала-дыма нельзя сваривать сразу, при склеивании компонентов используйте временную основу. После сварки соответствующие (высота, габариты, дополнительные функции), чтобы полностью закрепиться.

В области манги возьмите в аренду угол для устройства полки. Удобно ставить аксессуары для приготовления пищи и посуду.

Модификации

По аналогии можно сделать барбекю-комнату для курения. Последовательность работ аналогичная, но надрезы делать не нужно. А уголки закреплены в двух местах. Первый ряд полагается с решеткой, на второй решеткой для приготовления пищи. Дым сделает это сам. Коптить в этом случае будет жарко.

Создание мангаала на загородной территории — мечта многих владельцев частных домов. При возведении мангала часто используют металл — с этим материалом легко работать, но конструкция проста и малофункциональна.Если вы хотите сделать печь, позволяющую и готовить шашлык, и коптить мясо, лучше использовать кирпичи. Строительство мангала-коптильни занимает много времени, требует соблюдения технологий и аккуратности при работе — любая ошибка может свести все усилия к тому, чтобы избежать ее. Но преимущества такой печи того стоят.

Mangala-Smoke Design

Перед тем, как приступить к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принять.Кирпич позволяет реализовать наиболее полный комплекс задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильню и отдельный центр для Казани. В такой печи готовятся любые блюда — от традиционного шашлыка до супов и пингов. Даже если вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангалы пригодятся, и уже не нужно будет держать дизайн. Вы сэкономите время, место и материалы.

Схема печи в сборе

Также определитесь, какие вспомогательные компоненты помещения вам пригодятся.Пайку кирпича легко дополнить:

• тканые;
• стол разделочный;
• раковина;
• Полки для посуды и другой кухонной утвари.

Таким образом, мангал состоит из следующих элементов:

1. MANGAL — Емкость для угля с креплениями для шампуров и решетки гриля.
2. Подовая и коптильная камера.
3. Топка с варочной панелью. Пластинчатые горелки выполнены съемными и такого размера, чтобы котел располагался на 2/3 его глубины.
4. Дымоход (один на все пайки).
5. Вспомогательные компоненты.

После определения необходимых элементов и общего проекта мангала-коптильня строится детальный чертеж с расположением и размерами частей конструкции. На основании проекта рассчитывается количество материала, примерная масса конструкции и параметры фундамента.

Построить мангал с коптильней сложнее металлической печи, но конечный результат оправдывает усилия и средства.Правильно сложенная конструкция не только прослужит долго и украсит дачный уголок, но и повысит вкусовые качества приготовленных блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, сохранность продукта и полную пропитку дымом.

Создание фундамента

Даже компактный кирпичный мангал имеет большую массу, поэтому основание конструкции выполнено из железобетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца.Если при заливке смеси допустить ошибки или попытаться ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция возведения фундамента:

1. По чертежу размещается участок. Оптимальная площадь мангаала — 3 м 2.
2. Помпа подходящего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы конструкции, характеристик грунта и других особенностей.
3. Сделать опалубку над уровнем почвы на 50 мм. С внутренней стороны доски обшиваются гидроизоляционным материалом — например, каучукоидом.
4. На дно слоя 100 мм насыпают влажный песок.
5. Вяжем арматурную сетку. Для этого используются стержни толщиной 10-12 мм, которые размещают на расстоянии 100 мм друг от друга и связывают проволокой. Изготовлены две сетки, которые соединены вертикальными стержнями длиной 50 мм.
6. В котлован закладывается арматурная решетка и заливается слой цементно-песчаной смеси.Раствор готовится из песка и ¼ цемента, для прочности добавляется щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с интервалом в сутки.
7. Последний слой выравнивается и водонепроницаем пластиковой пленкой.

Строительство кирпичного мангала

Когда фундамент наберет прочность, приступаем к возведению наземной части сооружения. Кладка состоит из нескольких элементов: цоколя, толкателя, мангала и дымохода.Для сборки мангала используется красный дымоходный кирпич, устойчивый к сильному нагреву и перепадам температур. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не потрескается. Силикатный кирпич для строительства мангала не подойдет.

Перед началом строительства оформляется заказ — схема кладки кирпича. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности дизайна манги-курения.

Кирпичи нужно подготовить к работе. За сутки до начала строительства материал замачивают в воде. К началу кладки на открытом воздухе кирпичи остаются сухими, а внутри задерживается влага, что препятствует впитыванию воды из раствора.

Для склеивания кирпичей используется смесь песка, цемента и ворсистой извести в пропорциях 3: 1: 1. Первый ряд мангала просушить, чтобы очертить кладку, отрегулировать размер кирпичей и избежать ошибок в будущем. .Для первого ряда подходят оба кирпича и половинки.

Начиная со второго ряда кирпичей кладут со смещением к полке, чтобы стыки не совпадали. Начать работу с угла, затем уложить перегородки. Через каждые два ряда линии равномерно проверяются строительным уровнем. На высоте мишуры устанавливаются железные уголки для крепления основания печи, которое выполнено из толстостенного металла. Чтобы обеспечить приток воздуха, часть кирпичей под лежачками кладут без раствора — достаточно двух-трех щелей, чтобы огонь хорошо вспыхивал.

Итак, главное — в точности следовать чертежам. Сначала выкладывают подвал из кирпича, потом перегоняют стены, мангала, коптильню и, наконец, делают дымоход. Когда кладка завершена, устанавливаются металлические дверцы, крепления для шампуров, варочная поверхность и другие элементы.

Проектное проектирование

На завершающем этапе печь облицовывается декоративным кирпичом, уложенным на землю перед мангальной тротуарной плиткой. Для обеспечения пожарной безопасности и сооружения навеса по всей конструкции.Также проведите внутреннее обустройство: установите разделочный стол, мойку, полки и прочую полезную фурнитуру. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда приготовить мясные блюда разных видов.

Тематический материал:

Коптильня оборудована термометром, так как в камере необходимо поддерживать определенную температуру: около 60 ° C для мяса и 75 ° C — для рыбы. В этом случае продукт сохранится максимально. Если повысить температуру дыма до 100 ° С, процесс приготовления пойдет быстрее.Холодное копчение проводится при 23 ° C — в таких условиях мясо получается максимально нежным и приобретает красивый бордово-красный оттенок. Регулировка температуры осуществляется за счет изменения длины дымохода, а также перекрытия трубы металлической пластиной — чем шире зазор, тем больше горячего дыма поступает в дымовой отсек и тем горячее в камеру.

Для использования казана вам понадобится отдельный фокус из кирпича, который накрывают железной пластиной толщиной 20 мм.С помощью конфорки в металлической поверхности прорезается отверстие такого диаметра так, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев посуды. Для использования фокуса в качестве инвентаря для приготовления супа или жарки овощей отверстие прикрывают стальными кольцами разного диаметра.

Таким образом, построить мангал-коптильню не так уж и сложно, главное тщательно продумать конструкцию и сделать детальный чертеж. Внимательное выполнение проекта во время работы поможет построить красивую и производительную печь для приготовления мяса на открытом огне.

Рано или поздно у владельцев приусадебных участков возникает вопрос — сколько можно использовать разные агрегаты при приготовлении шашлыка и копчении на своем участке? Неудобно, дров и опилок уходит вдвое больше. Да и бегать от мангалы до коптильни не интересно и в программу отдыха на природе не входит. А если совместить две вещи, которые нужно объединить в каждом пакете?

Выберите оптимальный вариант

При огромном разнообразии сегодня Мангалов, Коптилен, Мангалов-Коптилен просто глаза разбегаются.Вы можете просто приобрести агрегат в магазине или в интернет-магазине. А вот мангон-коптильню для себя можно сделать своими руками, учитывая все свои потребности и личные нюансы . При определении будущей манги или духовки надо учитывать:

1. Вам нужен большой или маленький дизайн (зависит от количества членов семьи, друзей, родственников).
2. Разборно-разборный будет сборным или монолитным.
3. Или автономная будет вашей маркой.
4. Из какого материала он будет сделан.

Преимущества

А если вы хотите лучший вариант: и недорогой и качественный, и удобный, и долговечный, то ваш выбор — мангал-копчение металла своими руками из металла. Посмотрите видео, как быстро и просто вы можете сделать эту чудо-печь.

Расположение

Местоположение топки или мангалы может быть где угодно — в беседке, в тени, на солнечной поляне. А если это место вдруг по какой-то причине не подходит, то печь с мангалом можно перенести на другое место.Нужно только учитывать, что поблизости нет легковоспламеняющихся конструкций. От забора должна быть удаленность, чтобы не смущать соседей. Если есть беседка, лучше поставить рядом мангал-коптильню, но с учетом того, что дымоход не должен находиться на одном уровне с людьми, сидящими в беседке.

Смотрите также: Разновидности и выбор коптильни

Главное, выбрать ровную твердую поверхность для устройства топки.

Производство

Так как купить большие металлические листы обычно непросто, то при производстве мангала-коптильни своими руками лучше вырезать из металла по чертежам и видеостенам мангалы и коптильни.Позже приварить их. Используйте лучшую металлическую нержавеющую сталь не тоньше 2 мм. или углеродные типы металлов. Можно, конечно, получить чугун. Если вы планируете образную конструкцию, которую хотите периодически брать с собой, то толщина металла должна быть не более 2 мм. В противном случае конструкция будет неудобной и тяжелой для транспортировки. Но нужно помнить, что такой металл быстро протечет, а срок хранения мангала-копчения и топки будет невелик.

На стенах мангалы — отверстия для циркуляции воздуха, чтобы мясо или шашлык не отравились вредными продуктами горения.

С приваренным рядом ящик мангала, ящик коптильни чуть больше проблем:

1. Ниже поддон для стока жира.
2. Внутри — приварные крючки или скобы для размещения решеток.
3. Герметичная крышка.
4. Дымоход.

Сварку и установку ящиков и решеток необходимо производить строго по чертежам, видео и схемам и строго по размерам.

Мангал-коптильня должен стоять на металлических ножках, которые желательно не приваривать, и крепиться болтами на случай транспортировки агрегата.

закрыть ×

Мангал-коптильня используется на думартских площадках для приготовления мяса, копчения рыбы и овощей. Многих мест для курения на даче или на придомовой территории загородного дома нет. Необходимо поставить мангал-курилку, чтобы дым от нее не выходил в дом и не на людей. Весь дым должен идти в пищу, чтобы они хорошо протекали.

Данное курительное устройство можно использовать в специализированных магазинах, так что и забирайте сами. Некоторые курят из других агрегатов, находящихся в домашнем хозяйстве. Под штангу, как правило, необходимо сложить кирпичный фундамент, хотя есть модели, которые устанавливаются без него.

Хаммер Мангал 3 в 1 (или обычная коптильня), собранный своими руками, работает по следующему принципу:

• Изделия, которые нужно экономить, висят или складываются на решетке радиатора.
• Внизу должны быть опилки, уголки или дрова.
• Коптильня закрывается, ставится на огонь.
• Когда блюдо будет готово, решетку можно снять с огня.

Мясные, рыбные и овощные блюда следует готовить при температуре 50-120 градусов. В среднем время приготовления составляет от 2 до 2,5 часов. В качестве топлива рекомендуется использовать сырые дрова, посыпанные сухими опилками. Дрова должны тлеть, а не гореть, поэтому огонь в топке раздувать нельзя.Учитывая то, что копчение или шашлык работает по принципу копчения, то еда должна быть сочной, а не приготовленной или жареной. Для копчения нужен дым, который возникнет, если сырое дерево промокнуть опилками и поджечь. Так любое блюдо получится особенно вкусным и ароматным.

Что можно сделать

Мангалинские коксовые установки, которые изготавливаются своими руками, бывают нескольких видов:

Печи из нержавеющей стали

Для изготовления потребуется несколько листов нержавеющей стали, которые нужно сварить, чтобы получилось прямоугольная духовка.В середине с каждой стороны коптильни приваривают по 2-3 уголка, чтобы сверху уложить сетку. Дна такой мангалы быть не должно, а верх закрывается крышкой. Важно, чтобы она закрывалась герметично. Для того, чтобы использовать мангалм-коптильню, необходимо разложить на решетке продукты, рыбу или мясо, закрыть и поставить на огонь.

MANGAL-SCOKLINA из старого холодильника

Его нужно освободить от полок и ящиков, а затем положить в середину углов, которые расположены внизу холодильника (один угол) и вверху (два угла). ).Затем следует установить дно для сала. В крышке холодильника проделывается отверстие, в которое помещается металлическая труба. Он будет выполнять роль дымохода.

Внизу монтируется электроплита, под которой будет располагаться поддон с опилками. По такому принципу будет работать аналогичный печной комплекс: плита включается, так что они быстро начнут тлеть. В результате образуется дым, который необходим для копчения продуктов. Через два часа они будут готовы к использованию.

Мангал

Такой прибор подходит для копчения рыбы или мяса. Чтобы быстро собрать такую ​​уличную мангалу, нужно взять ведро из нержавеющей стали. На дно необходимо положить рыболовную или деревянную стружку, выкладывая пласт слоем, толщиной три сантиметра. Посередине ведра опускается решетка с продуктами, сверху ставится еще одна решетка. Ведро необходимо закрыть крышкой, поставить на огонь. Через 15 мин. Продукция будет готова.

Из бочки

Работает такая коптильня, как мангал из ведра.С бочек нужно снять дно и снять крышку. Затем поддон приваривается ко дну, где будет раскатываться жир, и разные уровни. В двух-трех местах устанавливаются решетки.

Коптильня с гидроприводом

Такое оборудование можно купить в специализированном магазине или собрать самостоятельно. Подобная марка имеет компактные размеры, что позволяет применять коптильню в домашних условиях.

Металлическая печь-марка для дачи удобнее в эксплуатации и изготовлении.Однако на таком копчении можно готовить только мясо, рыбу, шашлык, а для расширения ассортимента готовых блюд рекомендуется использовать кирпичный мангал с копчением.
Такие печи имеют разную отделку, внешний вид, дизайн. Принцип работы у металлической или кирпичной коптильни одинаковый.

Чертежи уличной коптильни

Схема проекта металлической или кирпичной печи Составляется исходя из следующих принципов:

• Конструкция видовая, т.е. мангал может быть разборным или стационарным.Размеры печи.
• Материал, из которого собирается коптильня. Это влияет на глубину фундамента.
• Функции, которые будут у печки. Это может быть обычный мангал, мангал, коптильня или мангал. Также можно собрать как однофункциональную духовку, так и многофункциональную. Если вы выберете вариант 3-в-1, то дымку рекомендуется делать из кирпича, что позволит обустроить место под щетиной. Его наличие позволит приготовить первые и вторые блюда, закрыть консервацию, подогреть воду.
• Наличие дополнительного места, например, для дров, разделочного стола, полок под посуду, шампуров и т. Д.

Мангала-коптильня

Мангала-коптильня

Схема обычного коптильни мангала будет состоять из таких элементов:

• Очаг с камерой.
• Мангала.
• Горящие камеры.
• Дымоход.

Мангал с металлическим дымом

Для того, чтобы сделать дымовой мангал, нужно взять несколько листов железа или другого металла, которые соединяются сварочными швами между собой.Предпочтение стоит отправить листы нержавеющей стали, толщиной до 3 мм, что позволит дольше эксплуатировать конструкцию. Особое внимание уделяется крышкам для курения. Эту деталь мангалы можно сделать по-разному:

• Съемная
• Лесозаготовка
• Состоит из двух половинок
• Сгибание, имеющее одну половину

Размеры мангала нужно подбирать индивидуально, учитывая место, где будет ставиться устройство.Когда корпус печки сварен, швы и металл зачищаются болгаркой. Швы нужно промазать раствором мела, приготовленным на воде. Когда он высохнет, внутри швы смазываются керосином. В том случае, если она окажется на обратной стороне, швы снова закипят.

Мангал

Для изготовления кирпичной марки с коптильней необходимо подготовить следующие инструменты:

• Мастер ОК
• Уровень
• Мастерок
• Лопата

Нам понадобится несколько емкостей для приготовления раствора.Заранее рекомендуется покупать кирпич, песок, цемент.

Строительство уличной печи мангала-коптильного кирпича начинается с устройства фундамента. На его выставке представлены следующие виды работ:

• Ямки для затирания до 40 см глубиной.
• Установка в него опалубки и металлической арматуры.
• Опалубка резиновая.
• Заливка конструкционным бетоном.
• Ожидания, пока бетон полностью не замерзнет, ​​что происходит за двое суток.

Размеры мангала дыма могут быть:

• Длина — 1 м
• Ширина — 0,5 м
• Глубина — 0,25 м

Для создания печи с мангалом лучше всего применить красный кирпич или огнеупорный кирпич. По возможности рекомендуется выбирать первый вариант материала, так как он обладает большей огнестойкостью.

Сложная кладка кирпича имеет несколько особенностей:

• Первый ряд должен быть создан без раствора для выполнения правильной маргинальной разметки.Используйте целые кирпичи.
• В первом ряду определяются места для решетки и вертела.
• Кирпич перед кладкой смачивают и оставляют на сутки. Это позволит материалу впитать воду, и духовка станет прочнее.
• Приготовить раствор, в состав которого входит известь (гарейт), цемент, песок. Консистенция должна быть очень густой, для этого смешайте 3 части песка, по одной части цемента и извести. Наливайте воду по своему усмотрению, чтобы раствор был густым.

Надо заимствовать Мангала

Схема мангала создания мангала-мангала-кирпичей своими руками

• 1-й ряд — Посадка кирпича осуществляется таким образом, что создается шов и скрученный второй ряд.2-8 ряды — кладку кирпичей начинают под углом, соблюдая принцип горизонтальности. Для этого проверяется уровень кладки. Углы усилены металлической проволокой. Между вторым и восьмым рядами определяется место для топки, для чего понадобится только толстостенный материал. Следует учитывать такие нюансы, как создание отверстий открытого типа для воздуха, определение мест для столешницы, труб, дров, бизнес-ниш.
• 9 ряд — после кладки кирпича Необходимо установить фанерную опалубку.Толщина материала должна быть 10 мм.
• 10-й ряд — шамотный кирпич, который помогает сформировать ксилографию. На ребра укладываются кирпичи.
• 11 ряд — Выравнивает поверхность дровосека.
• 12 ряд — формируется столешница. Ряд должен перекрывать строительные ниши, кирпичи кладут таким образом, чтобы они имели четверть.
• 13-15 ряд — создается топка.
• 16-19 ряд — сформулировать опалубку, которая будет перекрывать топку. Для создания опалубки вам понадобится шамотный кирпич.
• Ряды 20-24 рядов — это обрезка кирпичей, находящихся внутри топки, что необходимо для создания кладки дымохода. На 24 ряду по периметру выкладывают кирпичи с выпуском на ¼. Это последний ряд, после которого начинается формирование внешней трубки.

По окончании заказа возможна кладка из мангала, облицованного плиткой.

Для любителей отдыха на свежем воздухе С семьей или друзьями обязательно понравится шашлык с копчением.Сделать такую ​​конструкцию вполне реально даже самостоятельно без больших вложений. В этой статье мы рассмотрим, как построить мангал из дымящихся кирпичей, а также узнаем, как построить мангал из старого газового баллона.

Перед тем, как приступить к постройке мангала, важно понять, для каких целей служит данная конструкция и почему она не идет в сравнение с обычными мангалами. Но для начала рассмотрим принцип работы мангала, а также коптильную камеру.

Принцип работы коптильни и мангала

Люди, хоть раз готовившие мясо на мангале, знают, что продукт готовится за счет тепла, идущего снизу дров.Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления шашлык приходится постоянно переворачивать.

Но дымовой шашлык работает по совершенно другому принципу. Продукция размещается на решетке, которая находится ниже боковых стенок на 25 см. Также металлическая пластина для угля в мангале сделана без отверстий для тяги, полностью цельная.

В отличие от мангала топливо горит не в мангале, а в твите. Благодаря тому, что стенки мангала отражают тепло, копчение продуктов происходит равномерно со всех сторон.Как уже упоминалось ранее, из-за того, что над решеткой есть зазор в 25 см, образуется подушка для горячего воздуха, которая придает изделиям неповторимый аромат.

Если для мантала нужно выбирать только мягкое мясо, то для шашлыка таких ограничений нет. Как говорят владельцы этих построек, мясо однородно ведерчатое, сочное и нежное. В наше время существует множество примеров кирпичных построек для барбекю. Рассмотрим подробнее, как сделать мангал с коптильней.

Подготовительные работы

Прежде всего, нужно правильно выбрать место для постройки печи барбекю. Лучшее место подойдет без деревьев и кустов, вдали от дома и других построек. Никогда не оспаривайте противопожарные правила. Важный момент — это еще и направление ветра. Например, если с мангалы постоянно дует ветер в сторону дома или хозблока, то для постройки мангала необходимо выбрать другое место.

Подготовительные работы также включают закупку необходимых материалов.Например, для строительства топки и коптильной камеры нужен огнеупорный кирпич. Когда вы берете его в руки, он не должен поворачиваться или быть слишком хрупким.

В качестве огнеупорного кирпича идеально подходит шамотен. В нем много глины. Поэтому шамотный кирпич легко переносит высокие температуры. Также необходимо приобрести глину, из которой будет готовиться раствор для огнеупорного кирпича и цемент марки 300 для кладки дымохода и облицовочных работ.

Строительство фундамента

Часто при строительстве мангала с коптильней из кирпича составляются чертежи, благодаря которым производятся все необходимые расчеты.Например, по чертежам можно узнать глубину фундамента и каретку из кирпича. Сделав все необходимые расчеты, можно приступать к возведению фундамента. Работа проходит следующим образом:

Совет! Чтобы бетон не растрескался в жаркую погоду, необходимо накрыть бетонную пленку, задерживающую влагу в бетоне.

Укладка мангала с копчением

Не строить самой простой конструкции B-B-Q. В наше время существует множество идей, благодаря которым можно сделать многофункциональный мангал с коптильней, складом для посуды и многим другим.На фото пример многофункционального мангала с мангалом, коптильнями и даже мойкой.

Как мы уже говорили ранее, необходимо приобретать огнеупорный и мангальный и облицовочный кирпич. Строить печь из обычного кирпича не рекомендуется, так как в процессе эксплуатации он испортится.

Кроме кирпича, нужно приобрести смесь, к которой будет располагаться огнеупорный кирпич. Цементный раствор не подходит по той причине, что он не предназначен для высоких температур.Огнеупорный кирпич должен упасть на глину или специальный огнеупорный раствор. Если говорить о глиняном растворе, то его легко приготовить, и он стоит очень дешево.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого при помощи самодельного траминга втирать глину, постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Чтобы понять правильную консистенцию, нужно лопатой немного выскочить раствор.Глиняный раствор должен постепенно соскальзывать с лопаты, а не растекаться по поверхности лопаты. Для придания глиняному раствору прочности в его состав добавляют поваренную соль.

Но у глиняного раствора есть недостатки, которые следует учитывать при строительстве. Например, глиняный раствор не подходит для строительства выхлопной трубы. Обычно его заменяют цементом или известняком. Также глина боится воды, поэтому ее нужно беречь от влаги.

Есть много смесей для кладки печи барбекю. Перед покупкой следует уточнить, для какой температуры предназначена эта смесь. Например, есть смеси для кладки стен, печи или камина.

Для того, чтобы сделать мангал из дымящегося кирпича, нужно сделать чертежи. Чертежи мангала с коптильней можно увидеть на фото ниже. Кирпичный карет должен проходить строго по чертежам. Высота латуни и решетки должна быть сделана под собственный рост.

Дымовая камера обычно делается горячим способом. В некоторых моделях, чтобы обеспечить метод холодного копчения, дымовая труба должна быть выведена из парома. Для отвода дыма нужно построить дымоход с заслонкой и специальной аркой над жаровней. Благодаря такому дымоходу конструкция будет казаться массивной и необычной.

Газовая баллонная коптильня

В последнее время большой популярностью стали пользоваться мангалы, мангалы или из старых газовых баллонов. Эти изделия очень необычные и многофункциональные.Например, сделав мангал из газового баллона своими руками, вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

Некоторые мангалы и мангалы из газовых баллонов сделаны в виде поезда или даже подводной лодки. Никаких пределов фантазии нет, поэтому не бойтесь экспериментировать. Коптильня делается своими руками. Процесс выглядит следующим образом:

1. Для начала необходимо приобрести старый газовый баллон.
2. Промываем баллон изнутри водой.
3. С помощью ножовки срезаем горлышко, постоянно поливая место питья водой. Эту работу необходимо производить вдали от дома, так как газ имеет резкий запах.
4. В горловину налить воду и тщательно промыть баллон.
5. После мойки можно приступать к резке цилиндра. Мелом нарисуйте там, где должна быть дверца для барбекю и приступайте к вырезанию.
6. Отрезаю «дверцу» цилиндра, нужно прикрепить дверные петли.

Примечание! Некоторые люди боятся использовать газовый баллон в качестве барбекю или мангалы.Но после качественной мойки баллона и в несколько раз его проточения он становится обычной металлической емкостью, безопасной для приготовления пищи.

Выход

Как мы видели из этой статьи, сделать мангал с коптильной камерой можно разными способами. Перед тем, как приступить к строительству, необходимо продумать, для каких целей эта конструкция будет данной конструкцией, сделать чертежи и решить, сколько денег планируется исследовать. Если планируются небольшие капитальные вложения, то отличным решением станет металлический мангал с коптильней.Не бойтесь экспериментировать и результат не заставит себя ждать.

Как коптить на угольном гриле

Итак, вы слышали о великих вещах, которые можно сделать, медленно и медленно готовя с дымом, но у вас нет коптильни. Вас соблазняет мысль о том, что мясо настолько нежное, что оно разваливается со вкусом, перед которым невозможно устоять — и дублировать его. Но вы думаете, что никогда не сможете приготовить копченый шашлык самостоятельно.

Не отчаивайтесь, если у вас есть угольный гриль, вам повезло.Угольный гриль среднего размера может приготовить отличное барбекю, подобное тому, что готовит курильщик. Секрет в том, чтобы внимательно следить за огнем и иметь много терпения.

Smoker vs. Charcoal Grill

Основное различие между коптильней и угольным грилем состоит в том, что курильщик содержит огонь в отдельном пространстве и поддерживает достаточно низкую температуру для приготовления мяса при температурах от 225 до 250 F / от 110 до 120 C. С другой стороны, гриль. ручной, предназначен для быстрого и горячего приготовления и сохраняет тепло на открытом пространстве, непосредственно под продуктами.При этом средний угольный гриль на самом деле может делать и то, и другое. Если вы держите огонь маленьким и сбоку от гриля, вы можете создавать низкие температуры, которые являются секретом настоящего барбекю.

Что вам нужно

Для начала вам понадобится угольный гриль, топливо (древесина твердых пород или древесный уголь), способ зажечь топливо за пределами гриля (например, угольный дымоход), термометр, пригодный для использования в духовке, поддон для сбора капель и поддон для воды. Это могут быть простые алюминиевые сковороды, которые продаются в большинстве продуктовых магазинов, и они должны быть немного меньше половины размера решетки для готовки.Также вам понадобится много времени и, конечно же, что-нибудь приготовить.

Построй огонь

Как только у вас будут все припасы, вы готовы развести огонь. Начните с того, что снимите решетку с гриля и разожгите одну половину гриля. Если есть ветер, важно, чтобы огонь находился с наветренной стороны, в том направлении, откуда дует ветер. Это очень важно, потому что воздушный поток — это все, когда дело касается курения; вы хотите, чтобы ветер дул ароматный дым к еде, а не в обратном направлении.

Соберите курильщик

Теперь гриль готов превратиться в коптильню. Поставьте поддон с другой стороны гриля, прямо напротив огня. Под этой сковородой не должно быть угля. Снова поставьте решетку на решетку. Когда угли станут хорошими и горячими, можно готовить. Поставьте поддон с водой прямо на горящие угли и заполните его примерно на две трети горячей водой; это добавит влаги воздуху внутри гриля. Поместите мясо с другой стороны гриля над поддоном.Поместите термометр рядом с мясом, а затем накройте решетку крышкой, расположив ее так, чтобы верхнее отверстие находилось прямо над продуктом (или как можно ближе).

Отрегулируйте вентиляционные отверстия

Теперь это важная часть. В зависимости от того, какой у вас угольный гриль, вам необходимо настроить вентиляционные отверстия так, чтобы поток воздуха входил под огонь и выходил через вентиляционное отверстие над мясом. В результате воздух будет проходить через огонь, над поддоном для воды и над мясом, прежде чем оно выйдет из гриля.Что вам нужно сделать, так это отрегулировать вентиляционные отверстия для поддержания идеальной температуры копчения от 225 F до 250 F / от 110 C до 120 C.

Поддержи курильщика

Пока еда готовится, вам нужно как можно больше держать крышку закрытой, но вам также нужно следить за огнем и температурой, так как вам придется периодически добавлять в огонь еще горящего угля. Как только вы освоитесь, у вас не должно возникнуть проблем с поддержанием температуры в нужном диапазоне.

Ознакомьтесь с нашим выбором для завтрашнего национального дня барбекю | BU Today

10 мест, где вы захотите попробовать

Барбекю — это исключительно американская кухня.Но попросите людей дать ему определение, и вы, скорее всего, получите много ответов. В разных регионах есть разные способы его приготовления. Есть стиль Мемфиса, Канзас-Сити, Каролины и Техаса. Споры о говядине, свинине и курице, сухом и влажном втираниях, а есть соус: уксус или кетчуп? Добавьте к этому множество культур с их собственными вариациями, и выбор будет огромным.

Завтра, в середине Национального месяца барбекю, будет Национальный день барбекю. Мы составили список из 10 мест для барбекю, каждое из которых отличается особым вкусом, и рекомендуем выбрать для каждого из них.Итак, выходите и празднуйте — и не волнуйтесь, если вы немного запутаетесь.

Sweet Cheeks

1381 Boylston St., Бостон

Поднос для жирных щек. Фото любезно предоставлено Sweet Cheeks

Фаворит Фенуэй, который гордится использованием местных ингредиентов и известен своим медово-масляным печеньем.

Обязательно попробуйте: Прайм говяжья грудинка

The Smoke Shop, автор Andy Husbands

One Kendall Square, Cambridge
343 Congress St., Boston

Рваная свинина.Фото любезно предоставлено Smoke Shop

Чемпион мира по приготовлению барбекю Chef Husbands приносит приготовленное на медленном огне барбекю в стиле соревнований на два своих поста, по одному на каждой стороне реки Чарльз.

Обязательно попробуйте: Тушеная свинина

Redbones BBQ

55 Chester St., Somerville

Сэндвич с копченой грудинкой, салатом из капусты и кукурузным хлебом. Фото Сидни Скотта

Это знаменитое кафе на Дэвис-сквер было одним из первых мест, где готовили барбекю. Здесь подают южное барбекю по приемлемым ценам, а также впечатляющий выбор пива.

Обязательно попробуйте: Копченая говяжья грудинка

Shed’s BBQ

32 Bromfield St., Бостон

Шашлык из копченой индейки. Фото любезно предоставлено Shed’s BBQ

.

Это новое принадлежащее брату и сестре место для барбекю, предназначенное только для обеда, в Downtown Crossing предлагает барбекю в техасском стиле, от традиционного мяса и гарниров до настраиваемых мисок для барбекю.

Обязательно попробуйте: миски Люсиль (сделайте сами — на выбор — нарезанная или нарезанная грудинка, тушеная курица или свинина или горячие ссылки Техаса)

Японское барбекю Gyu-Kaku

1002 Beacon St., Brookline
16-18 Eliot St., Кембридж

Торо говядина. Фото любезно предоставлено Gyu-Kaku

В гриль-ресторане в японском стиле к каждому столику вмонтированы мангалы.

Обязательно попробуйте: Toro beef

Коптильня Магнолии

Гарвард-сквер, 6, Бруклин

Ребра по Сент-Луису. Фото любезно предоставлено Magnolia Brookline

В этом ресторане, ранее называвшемся Village Smokehouse, подают традиционные блюда-барбекю наверху, а на цокольном этаже есть бар в стиле Speakeasy.

Обязательно попробуйте: ребрышки Сент-Луис

Саутерн Пропер

600 Харрисон авеню, Бостон

Копченая курица барбекю, свиной окорок и домашние соленья. Фото любезно предоставлено Южным Правильным

Владелец шеф-повара из Северной Каролины Джейсон Чик приносит свои южные корни в Саут-Энд, где гарниры — макароны с перцем и сыром, щенки тишины и печенье — не хуже барбекю.

Обязательно попробуйте: Копченая курица BBQ

Барбекю Пит-Стоп

888 Morton St., Маттапан

Свиные ребрышки, макароны с сыром и зелень капусты. Фото любезно предоставлено Pit Stop BBQ

Это небольшое место для барбекю, которое можно купить на вынос, специализируется на удобной южной еде, приготовленной по рецептам пяти поколений трех семей с сильными южными корнями.

Обязательно попробуйте: Свиные ребрышки

Southern Kin Cookhouse

500 Assembly Row, Somerville

Свиные ребрышки BBQ с макаронами с сыром и кукурузным хлебом на сковороде. Фото Сидни Скотта

К фаворитам южного стиля относятся курица с вафлями и ребрышки из Канзас-Сити, приготовленные на медленном огне более 15 часов.

Обязательно попробуйте: Ребрышки Канзас-Сити

Барбекю с голубой лентой

1375 Вашингтон-стрит, Западный Ньютон

Сент-Луис, ребра, натертые сухим способом. Фото любезно предоставлено Blue Ribbon BBQ

В этой местной семейной сети подают аутентичные южные региональные дровяные шашлыки.

Обязательно попробуйте: Сент-Луис ребрышки натертые сухим способом

Есть рекомендации по поводу других мест для барбекю? Перечислите их в разделе комментариев ниже.

Изучите связанные темы:

Мангал с коптильней из кирпича Своими руками

Мангал-коптильня из кирпича своими руками возвести под присмотром мастера или даже специалиста, знающего кладку плит.Здесь важно: подобрать идеальный строительный материал, подготовиться самому, растереть раствор нужной консистенции. Помимо самого процесса строительства, курильщику очень важно найти подходящее место на сайте, чтобы позаботиться о пожарной безопасности.

Разновидности конструкций

Внешне коптильни многофункциональные отличаются размерами, комплектацией, формой и другими нюансами. Они напоминают большую русскую плиту. Тем не менее, это просто дизайн. Основное различие между коптильнями и угольными грилями заключается в простом действии.От этого зависит, на что способна конструкция из кирпича. Чем больше будет рабочих зон, тем шире будет меню еды. В кирпичную конструкцию могут быть организованы следующие варианты:

Коптильня. Рабочая зона считается первичной, так как для ее интереса предусмотрен гормон кирпичного сооружения в данной ситуации. В общих чертах коптильня представляет собой закрытое помещение. Внутри вы найдете решетки или крючки для ремонта изделий. В процессе проглатывания они забрасываются дымом, приобретают золотистый цвет и запах копченого мяса.

• Мангал. По конструкции — гриль открытого типа. Шашлык готовят на раскаленных углях. Все поверхности гриля приспособлены для установки шампуров.
• Барбекю. Это тот же мангал, только вместо шампуров мангал. Его используют для выпечки стейков и других продуктов.
• Гриль. Машина такая же, как и блюдо, но блюда, приготовленные на гриле, закрываются крышкой. Они одновременно обжариваются не только снизу, но и на самом верху.

Котел. Чтобы приготовить плов, уху вместе с другими горячими блюдами у костра, вам понадобится отдельное рабочее место от коптильни. Он создан в виде тостера. Печка ставится не глухая поликарбонатстрой.ру, вместе с круглым вырезом. В окно погружен чугунный казан.

Совет! Лучше работать чугунным казаном. Из алюминиевой емкости по стенкам будут вытекать даже несколько нежидких продуктов, например, плов.

Тостер выполнен с несколькими рабочими местами

Из дополнительных рабочих зон от коптильни с угольным грилем можно предусмотреть столешницу и мойку.Они позволяют выполнять нарезку и мыть посуду, даже не покидая места для приготовления пищи. Помимо рабочих мест в кирпичной конструкции предусмотрены ниши. Они используются вместо шкафов для хранения посудомоечных, посудомоечных машин, кухонных принадлежностей.

Помимо всех вышеперечисленных нюансов, Вне зависимости от функциональности все коптильни делятся на два типа:

• Простым в плане агрегатом считается коптильня горячего копчения. Продукты в камере готовятся при более высокой температуре из-за близкого расположения их очага.
• Более сложным является холоднокопильная кирпичная коптильня, в которой продукты внутри помещения окутаны холодным дымом. Это достигается за счет удаленности их очага. Проходя по нескольким каналам, дым остывает.

Сексуальное копчение в коптильне готовит пищу быстрее, но термотерапия делает ее слегка прожаренной.

Мангал-коптильня из кирпича своими руками: чертежи, фото, с мангалом — работа по дому

2021

Сделай сам эльфийский мангал — мокеху из кирпича может быть возведен под надзором какого-либо материала или специалиста, работающего с ним.Здесь все, что мне важно: выберите правильный строительный материал

Содержимое

Мангал-коптильню из кирпича своими руками возвести под присмотром мастера или специалиста, разбирающегося в печной кладке. Здесь важно все: правильно выбрать строительный материал, подготовить его, забить раствор нужной консистенции. Помимо самого процесса строительства, для коптильни важно найти подходящее место на участке, позаботиться о пожарной безопасности.

Разновидности конструкций

Внешне коптильни многофункциональные различаются размерами, отделкой, формой и другими нюансами. Они напоминают большую русскую печь. Однако это всего лишь дизайн. Основное отличие коптильни от мангала заключается именно в функциональности. Это зависит от того, на что способна кирпичная конструкция. Чем больше рабочих зон, тем обширнее меню для приготовления продуктов. В кирпичном строении могут быть организованы следующие варианты:

1. Коптильня.Рабочая зона считается основной, так как ради нее в этом случае предусматривается возведение конструкции из кирпича. В общих чертах коптильня — это закрытая камера. Внутри есть решетки или крючки для крепления еды. В процессе приготовления они окутываются дымом, приобретают золотистый цвет и аромат копчения.
2. Мангал. По конструкции это открытый мангал. Готовится шашлык на раскаленных углях. Борта мангала приспособлены для укладки шампуров.
3. B-B-Q.Это тот же мангал, только вместо шампуров здесь предусмотрена решетка. На нем запекаются стейки и другие продукты.
4. Гриль. Устройство такое же, как мангал, но готовящаяся на решетке еда накрывается крышкой. Их обжаривают одновременно не только снизу, но и сверху. В коптильне делают одну зону для мангала и используют ее по прямому назначению: мангал, мангал или мангал.
5. Казань. Чтобы приготовить плов, уху и другие горячие блюда на костре, вам понадобится отдельная рабочая зона в коптильне.Она сделана в виде духовки. Плита укладывается не глухой, а с круглым вырезом. В окно погружен чугунный казан.

Совет! Лучше использовать чугунный казан. В алюминиевом контейнере некоторые нежидкие продукты, например плов, пригорают до стенок.

Коптильня многофункциональная выполнена с несколькими рабочими зонами

Из дополнительных рабочих зон в коптильне с мангалом может быть предусмотрена столешница и мойка. Они позволяют резать и мыть посуду, не покидая зоны готовки.Помимо рабочих зон в кирпичном доме предусмотрены ниши. Их используют вместо шкафов для хранения посуды, дров, печных принадлежностей.

Помимо всех вышеперечисленных нюансов, независимо от функциональности, все коптильни делятся на два типа:

1. Коптильня горячего копчения считается простой по конструкции. Пища внутри камеры готовится при высокой температуре из-за непосредственной близости очага.
2. Коптильня-мангал из кирпича холодного копчения более сложная, где холодный дым окутывает продукты внутри камеры.Это достигается за счет удаленности очага. Проходя по множеству каналов, дым остывает.

Продукты горячего копчения в коптильне готовятся быстрее, но из-за термической обработки они слегка поджариваются.

Плюсы самодельного мангала из кирпича с коптильней

Самостоятельно построить многофункциональную коптильню сложно. Здесь не нужно просто класть кирпичи на раствор. Опыт печника важен для того, чтобы правильно оборудовать дымовые каналы и другие сложные агрегаты.Отрицательным моментом также является дороговизна покупки кирпича.

Кирпичная коптильня требует больших затрат, опыта печной кладки

Если не учитывать все недостатки, то у многофункциональной коптильни из кирпича много плюсов:

• длительный срок службы;
• Красивый дизайн;
• надежность;
• Комфортность приготовления.

Однако настоящие гурманы видят их достоинства совсем в другой сфере. В таких кирпичных конструкциях еда намного вкуснее, чем приготовленные по аналогичной рецептуре в металлических конструкциях.Объясняется это свойствами строительного материала. Кирпич поглощает тепло и при необходимости отдает его равномерно. Изделие одинаково хорошо подвергается термической обработке со всех сторон, меньше пригорает.

Как построить коптильню из кирпича

Для человека, ничего не разбирающегося в печном деле, оптимально пригласить на работу мастера. Здесь нельзя допускать ошибок, иначе затраченные средства и труд окажутся бесполезными. Если у вас минимальный опыт строительства печей, инструкция поможет вам построить на своем участке коптильню с мангалом и другими рабочими зонами.

Выбор модели и чертежа

Первый шаг определяется моделью. Для этого нужно четко понимать для себя, какие рабочие зоны нужны в коптильне. Например, одного мангала с мангалом будет достаточно или дополнительно предусмотрено место для казана. Когда вы будете иметь четкое представление о том, что вы хотите построить своими руками, будет проще разработать чертежи мангала- коптильня из кирпича. При отсутствии опыта в этом вопросе схемы можно найти в Интернете или заказать у специалиста.

Чертеж поможет построить многофункциональную коптильню с полками, нишами, зоной для мытья посуды

По схеме можно построить простую коптильню с мангалом, которую можно использовать для мангала и мангала

Подбор материалов и инструментов

Основным строительным материалом для мангала и коптильни является кирпич. Требуется несколько его разновидностей. Для топочных камер с высокой температурой используются только шамотные кирпичи.Прилегающие участки выложены из другого материала. Здесь работают огнеупорные кирпичи. Он должен быть насыщенным. Для формовки самих стен коптильни подойдет два вида кирпича: сплошной красный и декоративный. Первый материал дешевле, но стены будут некрасивыми. Затем их придется облицевать декоративным камнем или другим материалом. Стены коптильни из декоративного кирпича будут стоить дороже, но облицовывать их позже необязательно.

Дополнительно из материалов потребуются песок, вода, цемент.Основная кладка выполнена на красной глине.

Совет! Для выкладки очага мангала и топки оптимально приобрести огнеупорный пластилин.

Для строительных работ понадобится простейший инструмент, который поможет замесить раствор и укладывать кирпичи.

Из инструмента понадобится уровень, отвес, молоток, шпатель. Для замешивания большого количества раствора оптимально использовать бетономешалку. Если его нет, можно размять пластилин в тазу лопатой.

Выбор сиденья

Многофункциональная коптильня — это не только кухонное сооружение, но и архитектурное сооружение.Понесив большие затраты на покупку декоративного кирпича или облицовочного материала, строить многофункциональный мангал где-то на заднем плане участка нецелесообразно. Коптильня должна стать частью архитектурного ансамбля, но не вторгаться во двор.

Место красивой многофункциональной коптильни выбрано на видном участке двора

Кирпичную коптильню оптимально разместить возле дома или беседки, чтобы не бегать за посудой. Однако находиться слишком близко тоже недопустимо.Дым из коптильни и мангала не должен мешать соседям или попадать через окна в собственный дом.

Не размещайте печи под деревьями, рядом с легковоспламеняющимися предметами из-за опасности возгорания. Места, обдуваемые ветром, также не подходят. Готовить на сквозняке неудобно.

Совет! Лучше всего размещать коптильню там, где есть возможность построить навес. Укрытие защитит кирпичное здание от атмосферных осадков, что способствует его ускоренному разрушению.

Порядок укладки

Создавая коптильню барбекю с местом для казана, мангала и мангала своими руками из кирпича, готовят подробную схему сооружения. Она всегда должна быть под рукой на протяжении всего строительства. По схеме проще определиться, как выложить каждый ряд коптильни из кирпича.

По схеме можно построить многофункциональную коптильню с казаном и мангалом

Копка и заливка фундамента

Строительство коптильни с мангалом начинается с закладки фундамента.Кирпичное здание массивное. Без надежного бетонного основания не обойтись. В общих чертах фундамент коптильни представляет собой монолитную плиту с армирующим металлическим каркасом.

Фундамент под мангал с коптильней залит бетонным железобетонным каркасом на подушке из песка и щебня

Размер фундамента зависит от габаритов коптильни. Он повторяет форму кирпичного сооружения, с запасом около 10 см за пределами стен. Сначала на отмеченном участке выкапывается котлован.Его глубина зависит от качества почвы, ожидаемой нагрузки на фундамент от будущего мангала с кирпичной коптильней. В любом случае минимальный параметр — 50 см.

Дно котлована засыпано слоем песка и гравия толщиной 10 см. Подушка смачивается и утрамбовывается. Поверх щебня из прутьев толщиной 10-12 мм обвязывают арматурный каркас вязальной проволокой. Опалубка устанавливается по периметру котлована из досок. Чтобы основание получилось монолитным, за один раз заливается бетон.Готовый фундамент должен возвышаться над уровнем земли примерно на 5 см.

Кладка кирпича начинается примерно через месяц. За это время бетон наберет прочность. Чтобы нижние ряды кирпича не тянули сырость, фундамент гидроизолируют двумя слоями рубероида.

Первый уровень

Первый шаг — приготовить раствор для кладки кирпича. Вам понадобятся две смеси. Первый уровень мангала с коптильней — цоколь. Его можно выкладывать на цементный раствор.Пропорции следующие: песок — 3 части, цемент и известь — по 1 части. Остальные ряды и шамотные кирпичи кладут на глину. В раствор добавляется песок. Его количество зависит от жирности глины. Качество раствора проверяют формированием нескольких шаров. После высыхания они не должны трескаться, а при падении на пол с высоты 1 м сохранять форму.

Фундамент кирпичной коптильни можно выкладывать на цементном растворе с добавлением извести

Первый ряд фундамента выкладывается насухо без раствора.Контур будущей коптильни формируется из кирпича. На раствор выкладываются следующие ряды основы. Обязательно соблюдать заделку швов. Кирпич верхнего уровня должен закрывать вертикальный шов нижнего ряда. За счет перевязки увеличивается прочность стен.

Совет! Для повышения прочности кирпичной кладки по углам конструкции выполняется армирование проволокой.

Укладка мангала

После возведения цоколя переходят к возведению мангала.Здесь снова нужно все проверить по горизонтали и вертикали уровнем, отвесом. Мастера используют специальные планки с делениями для разметки. Все эти приспособления позволяют строить ровные стены мангала.

После цоколя начинают возводить стены мангала из кирпича

Для формирования мангала в кладку на необходимом уровне закладываются уголки. Они нужны для крепления основания. Его выкладывают из кирпича без раствора, оставляя 2-3 щели. Кислород будет проходить через щели, чтобы дрова горели.Корпус печи оптимально сформирован из металла. В конструкции аналогично предусмотрены отверстия для доступа воздуха.

Камера топки и коптильня из металла

На одном уровне с мангалом разложите площадку под казан. Сверху он прикрыт стальной пластиной толщиной 10 мм. В нем болгаркой вырезается круглое отверстие, внутрь которого будет погружен казан.

При выкладывании стен коптильни предполагается, что первые 8 рядов сформируют дрова и другие ниши.Далее идут зоны перекрытия и рабочие зоны. На верхнем уровне находится коптильня горячего копчения, которая обогревается пламенем топки. Столешницы формируются примерно из 12 рядов кирпича.

Окончательной конструкцией коптильни является дымосборник. Выкладывается из 10 рядов кирпича. С лицевой стороны кладки ступени делают до 17 мм, а по бокам — до 35 мм. Последний ряд коллектора дымовых газов должен соответствовать размеру дымохода

.

Коптильня холодного копчения

Кирпичное строение с мангалом и коптильней холодного копчения построено по другой схеме.В частности, изменено расположение топки. Он максимально удален из коптильной камеры. Оптимально, когда длина соединительного канала не менее 4 м. Топку обычно делают ближе к земле, в основании коптильни. От него прокладывают канал металлической трубой или кирпичом. В зависимости от схемы он может быть прямым или изогнутым.

Дополнительные штрихи

Завершающие работы завершают строительство. Если стены коптильни с мангалом были выложены из декоративного кирпича, достаточно просто стыковать стыки.Это делается до того, как раствор успеет застыть.

При использовании декоративного кирпича достаточно выполнить расшивку

Если стены коптильни выстроены из обычного красного кирпича, они выглядят некрасиво. Конечно, можно сделать расшивку и оставить такой. Однако такую ​​решетку лучше спрятать на заднем плане двора. Для придания коптильне эстетики стены облицованы камнем и плиткой. Столешницы покупают из готового мрамора или сами отливают из бетона.

Совет! Украсить коптильню мангалом можно коваными элементами, окрашенными в черный или бронзовый цвет.

Мангал и мангал с коптильней из кирпича

Коптильня без казана и мангала, но с мангалом и мангалом тоже считается многофункциональной. Его строят по схожему принципу. Разница в упрощенной схеме. Нет необходимости создавать печь с печкой под казан.

Фундамент

Строительство коптильни без места для казана, но с мангалом начинается с закладки фундамента.Сначала роют яму. Дно засыпано песком и гравием. Расставьте подушку. Сверху из стержней арматуры привязывается арматурный каркас.

Для защиты фундамента от высоколежащих грунтовых вод подушка из песка и гравия накрывается черной пленкой, а сверху уже уложена арматурная сетка

После армирования по контуру котлована укладывается опалубка, бетон льется. Для полного застывания отводится минимум 1 месяц. В течение этого времени бетон периодически увлажняют.Для меньшего испарения влаги печь можно накрыть фольгой или накрыть опилками и часто поливать из лейки.

Styling

Технология кирпичной кладки ничем не отличается от предыдущей конструкции. Сначала на бетонное основание укладывается гидроизоляция из двух слоев рубероида. Первый ряд кирпича уложите насухо без раствора. Следующие 8 рядов образуют основу коптильни. Здесь дрова предоставляются. Очаг мангала можно выложить из шамотного кирпича или сварить корыто из нержавеющей стали.Обязательно оставьте выступы или клин из металлических прутьев. Предметы необходимы для шампуров или мангалов.

Чаще всего востребована схема, где коптильня располагается с одного края фундамента, а с другой стороны обустраивают площадку с мангалом и мангалом

Следующие ряды образуют топку с нагнетателем, коптильня, дымосборник и дымоход. Все ниши кирпичной конструкции можно сделать прямоугольными или арочными. В первом случае при перекрытии перемычки укладываются из стального уголка.Для изготовления арки из фанеры сгибаются полукруглые шаблоны. Их кладут на пол, а раскладывают сверху. Чтобы арка была прочной, по центру всегда кладут замковый кирпич.

Облицовка

Для отделки кирпичной коптильни аналогично используется камень или плитка. Стены из декоративного кирпича лучше всего сразу выгнать. Ниши, не подверженные нагреву, можно закрыть деревянными створками. На топку и зольную камеру ставятся чугунные двери. Столешницу также покупают из мрамора или выливают из бетона.

Отделка коптильни красиво смотрится, если стены выбиты из декоративного кирпича разных оттенков, формируя узор

Условия использования

Для копчения в коптильне покупают специальные чипсы. Сделать это можно самостоятельно, собрав стружку после обработки плодового дерева. Для барбекю используются дрова. Точно так же заготавливают бревна с плодовых деревьев. Подойдет дуб. Реже используют дрова других лиственных пород. Для коптильни и мангала нельзя использовать ель, сосну и другие смолистые породы дерева.

Копчение и приготовление продуктов на гриле производится на дровах плодовых или лиственных деревьев

В стационарной коптильне чаще всего коптят мясо и рыбу. Популярны тушки птицы, колбасы, сало. В зависимости от рецепта продукт копченый или соленый, сырой и предварительно приготовленный. Если коптильня холодного копчения, можно коптить груши, чернослив. Эти же продукты готовятся на мангале, шашлыке или мангале, плюс можно запекать овощи.

Пожарная безопасность

Когда огонь в топке, это не считается открытым источником, так как камера закрывается дверью.Иногда из дымохода могут вылетать искры. Этот недостаток необходимо учитывать. Во избежание возгорания на трубу коптильни ставится искрогаситель.

Мангал — открытый источник огня. В ветреную погоду нужно быть осторожным или вообще отказаться от приготовления блюд. Ветер способен выдувать искры из мангала и разносить их по территории. В любом случае, имея многофункциональную коптильню, оптимально обзавестись огнетушителем или установить большую емкость с водой на случай ЧП.

Фотогалерея курильщиков кирпича

Подъезд к уличному барбекю можно засыпать щебнем, чтобы не было грязи

Под навесом мангал с коптильней защищен от атмосферных осадков

Комбинация декоративного камня и Кирпич красиво смотрится в отделке фасада коптильни

Сарай и другие не подверженные нагреву ниши можно закрыть деревянными створками

При отделке кирпичную кладку можно совмещать с бетонной штукатуркой

Заключение

Мангал-коптильню из кирпича своими руками не построишь за месяц.Строительство займет все лето. Промерзнет только фундамент на месяц. Тогда впереди еще много работы по ковке стен из кирпича и отделке. Но в следующем сезоне вы можете наслаждаться приготовлением пищи на огне.

.
