Мангал своими руками из металла с трубой: Как сделать мангал из металла своими руками фото, схемы, чертежи и видео

Содержание

83 фото классных идей для похода, дома и дачи

Многие не представляют себе полноценный отдых на природе без ароматного шашлыка. Умельцы могут сделать мангал из кирпича своими руками. Это просто необходимо для выездной сессии.

Отправляясь на природу,  можно соорудить компактную конструкцию из подручных материалов. А для дачи больше подходит беседка, оборудованная мангалом.

Содержимое обзора:

С чего начать строительство?

Подумайте, в каком месте хотите построить мангал. Лучше для этого выбрать зону отдыха.

Нужно позаботиться о том, чтобы обеспечить защиту от непогоды. Самодельный очаг можно установить в дачную беседку, под навесом или в частично открытую веранду.

Мастера часто берутся за решение сложной задачи, как сделать мангал в виде многофункциональной печи.

Показатели средних размеров: ширина – 1,6 м; высота – 1,6 м; глубина – 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого может служить ленточный фундамент.

Сложную конструкцию мастер обычно дополняет различными функциональными надстройками:

  • Ниши. Их удобно использовать, чтобы хранить шампуры и другую посуду.
  • Выемки. В них складывают дрова, чтобы они подсохли возле очага.
  • Раковина. Ее устанавливают, когда имеется реальная возможность подвести коммуникации. В ней удобно мыть руки или посуду.

Неподалеку от очага ставят стол со скамейками. Хозяин волен выбирать мебель из бюджетных или дорогостоящих вариантов в зависимости от своих финансовых возможностей и вкусовых предпочтений.

Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.

Если взглянуть на фото мангала, то он должен быть центральным элементом композиции. При этом важно, чтобы все окружающие предметы сочетались.

Строительство мангала из кирпича

Конструкция предполагает возведение прочного фундамента. Его делают из песка, гравия, цемента и огнеупорных кирпичей. Кроме строительных инструментов мастеру понадобится дрель со специальной насадкой или бетономешалка, чтобы готовить раствор.

Нужно приготовить арматурные прутки с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее заготавливает материал для создания обрешетки.

Важно правильно рассчитать общий вес будущей конструкции, чтобы построить надежное основание. Если придерживаться габаритов мангала, указанных выше, фундамент закладывают на глубину 0,5-0,6 м.

Поэтапное возведение

Намечают место строительства и выполняют разметку. После этого создают котлован с шириной 0,6 м и длиной 1,6 м.

На глубину 0,6 м убирают верхний слой грунта.

Делают подушку из песка. Ее толщина не должна быть меньше 10 см. Подушку необходимо тщательно утрамбовать. По периметру ямы ставят опалубку.

Следующий этап – вязка арматуры. Металлические прутки соединяются между собой в виде решетки и опускаются на дно котлована.

Обратите внимание!

Делают цементный раствор и заливают его в опалубку. Его необходимо прокалывать металлическим прутом, чтобы внутри не осталось воздуха.

Для приготовления цементной смеси подходит марка 150 и 200. В раствор добавляют также щебень с песком. Пропорциональное соотношение цемента, песка и щебня – 1:3:5. Для раствора понадобится также вода – 1 или 2 ведра в зависимости от того, насколько увлажнен песок.

Утрамбованный раствор разглаживают и выравнивают. Под кирпичи нужно сделать ровное основание.

Для гидроизоляции применяют рубероид и специальные мастики.

Как только фундамент затвердеет, можно начинать делать кладку.

Нюансы, о которых следует знать мастеру

Печной кирпич отличается прекрасной огнеупорностью, однако на морозе он может стать хрупким. Поэтому беседка с мангалом из кирпича – это лучший вариант.

Обратите внимание!

Перед началом строительных работ материал замачивают в воде. Кирпичи способны вбирать в себя жидкость, что может негативно повлиять на эксплуатационные характеристики раствора.

Сама смесь готовится из других компонентов и отличается по консистенции. Его делают из цемента, песка и гашеной извести в соотношении 1:3:1.

Кладку начинают выполнять с углов. Длина задней стенки составляет 3 кирпича, а по бокам 2,5 кирпича. Ширина должна быть не менее 1,5 кирпича. В процессе кладки мастер аккуратно постукивает киянкой по поверхности кирпича, чтобы вплотную подогнать его к соседнему.

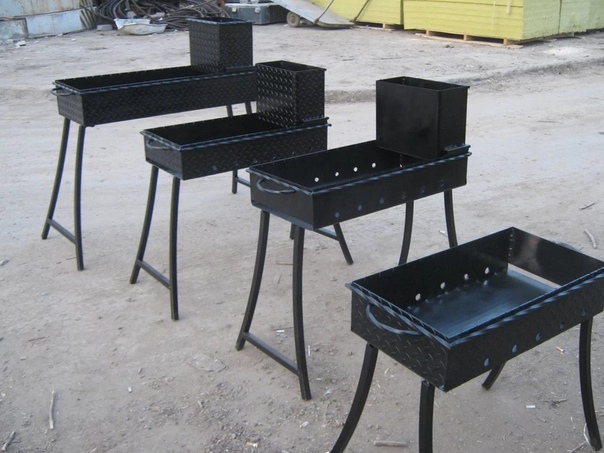

Металлическая конструкция

Мангал из металла сможет сделать тот умелец, который умеет обращаться со сварочным аппаратом. Мастеру понадобится листовое железо, металлические уголки или куски арматуры, поддон с решеткой одних и тех же размеров и маркер с рулеткой.



Конструкция представляет собой глубокую жаровню на ножках-опорах. При желании хозяин может мангал снабдить коптильней, тогда у домочадцев всегда будет возможность полакомиться деликатесами натурального копчения.

Обратите внимание!

Бывалые мастера могут попробовать свои силы в изготовлении самодельного барбекю. Из двух соединенных баллонов они создают мангал-коптильню. Мастеру пригодится умение работать болгаркой и дрелью.

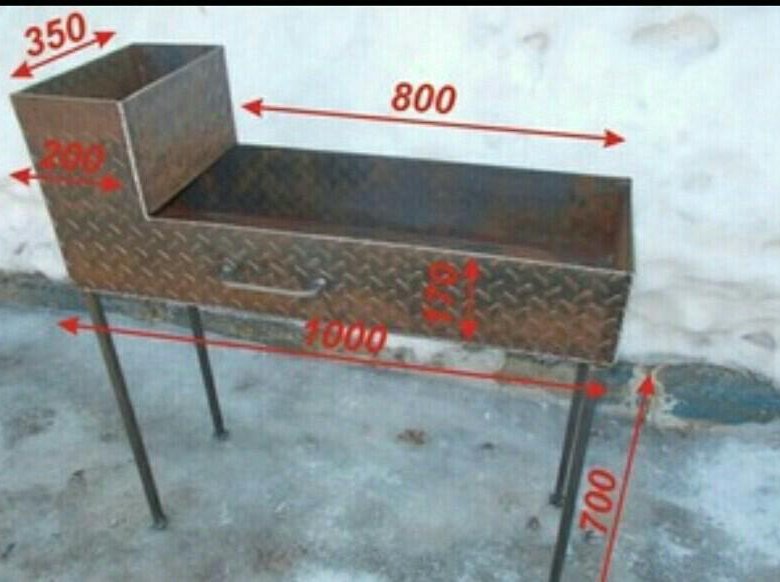

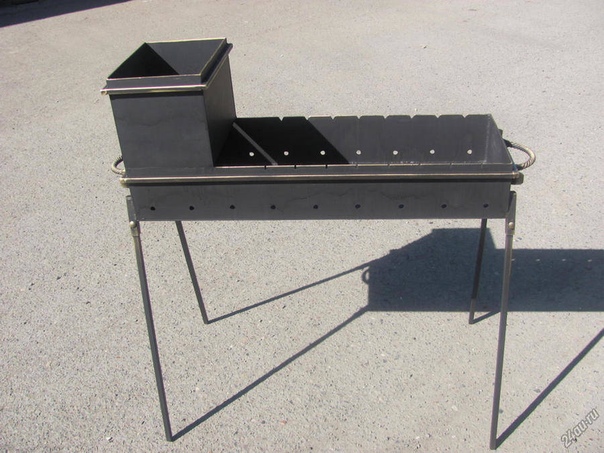

Дымоход делают из трубы, а подставки, ручки и ножки – из металла. Нужно приготовить шарниры, гайки с болтами, специальную эмаль и фитиль. Мангал из баллона можно декорировать на свое усмотрение.

Главное в этом деле – творческий подход.

Фото мангала своими руками



Переносной мангал своими руками из баллона, из трубы (фото)

Переносной мангал с неразборной конструкцией пользуется популярностью среди любителей отдыха на природе. Этот агрегат отличается компактностью, прочностью и надежностью. Стоит он дороже складного мангала, но зато считается более долговечным устройством. Использовать такое оборудование можно для приготовления блюд на гриле на даче или на природе.

Относительный недостаток – не очень эстетичный внешний вид. Но это легко исправить, добавив кованые элементы и покрыв устройство специальной термостойкой краской.

Как сделать мангал из металлической бочки своими руками

Если у вас есть лишняя металлическая бочка, в которой не хранилась краска или ГСМ, можно сделать из нее настоящий мангал. Важное условие заключается в следующем: вместилище должно иметь толстые и прочные стенки, способные выдерживать высокие температуры, ведь эксплуатироваться оно будет в самых различных условиях. Итак, вам понадобятся:

  • бочка;
  • аппарат для сварки;
  • дрель;
  • металлические уголки;
  • болгарка.

Этапы работы:

  1. Поставьте сосуд горизонтально и закрепите его. Необходимо сделать разрезы по предварительно прочерченным линиям. Снимите верхнюю половину исходника, которая послужит в качестве крышки мангала. Торцевые части не трогайте.
  2. Для ножек возьмите уголки подходящей длины и приварите их к торцам заготовки.
  3. Уголки пригодятся в качестве держателей для шампуров, которые следует прикрепить к корпусу по длинным сторонам будущего мангала.
  4. Ручки и петли фиксируются к крышке для удобства эксплуатации.
  5. При желании можно покрыть готовую конструкцию термостойкой краской, например, той, что используется для обработки выхлопных труб автомобилей.

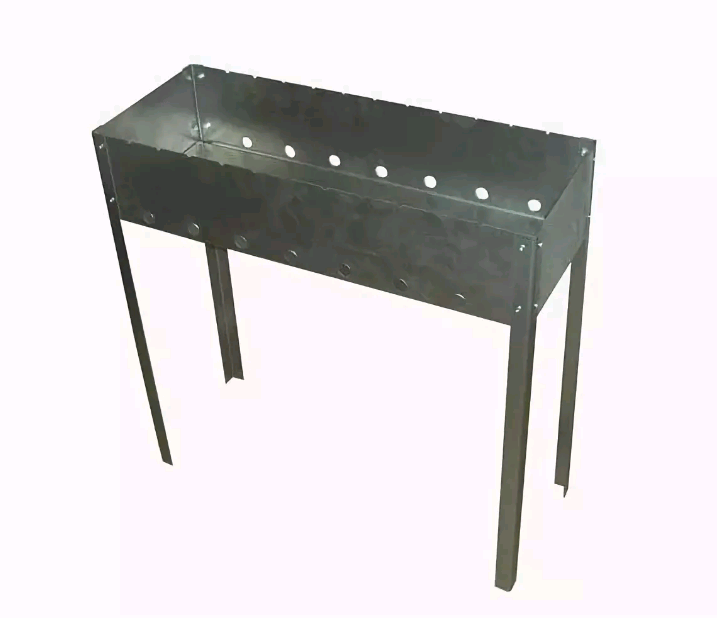

Мангал из стальных листов

Такое устройство отличается надежностью, прочностью и удобством эксплуатации. Для работы вам понадобятся следующие инструменты и материалы:

  • стальной лист толщиной около 2 мм;
  • дрель;
  • болгарка;
  • сварочный аппарат;
  • ножовка;
  • металлические уголки;
  • рулетка.

Этапы работы:

  1. Сначала нужно расчертить подробную схему мангала. На ней отметьте все основные элементы конструкции и рассчитайте их параметры. Устройство будет иметь высоту примерно 40 см, а ширину – около 80 см.
  2. Перенесите чертежи на заранее подготовленный стальной лист и с помощью болгарки вырежьте заготовки.
  3. В будущих стенках мангала просверлите отверстия.
  4. Вверху боковых элементов сделайте надрезы, куда потом будете класть шампуры при жарке.
  5. Дно и стенки мангала соедините с помощью сварочного аппарата.
  6. Теперь прикрепите к корпусу ножки, выполненные из металлических уголков.

Как сделать мангал из баллона

Для сооружения конструкции подойдет баллон пропановый на 50 л. За один раз на нем можно приготовить примерно шесть порций шашлыка. Перед началом работы позаботьтесь об удалении газовых остатков. Для этого исходную емкость нужно заполнить водой, которая вытеснит все пары. Подобные действия необходимы, чтобы уберечь себя от возможных неприятных последствий.

Открутите кран, подключите к нему водопроводный шланг, после чего подавайте жидкость под большим напором. Когда емкость наполнится, можно приступать к резке металла. Не забудьте о том, что воду вы не выливаете.

Этапы работы:

  1. Наружный диаметр выбранного баллона – 96 см. На нем есть продольный шов, по которому хорошо делать разметку. Чтобы конструкция переносного мангала получилась ровной, все требуемые в дальнейшем расстояния следует откладывать от этого шва.
  2. Сначала необходимо отмерить 24 см в обе стороны и провести линии. Заготовка кладется горизонтально, чтобы шов оказался внизу. Сделайте по одной из недавно прочерченных линий метки для шампуров. Отступите от круговых швов по правой и левой сторонам 3 см и сделайте шесть отметок на расстоянии 8 см друг от друга. Они необходимы для отверстий диаметром 1 см, которые вы далее просверливаете.
  3. Отмерьте от контура, от которого делали разметки, 10 см вверх. Расстояние от контрольной линии шва при этом составит 34 см. Здесь будет конец крышки мангала.
  4. Теперь нужно разметить непосредственно верхний элемент. Между только что сделанной линией и ранее отмеченной прочертите еще несколько, отступив 3 см от круговых швов. На баллоне вы нарисовали крышку мангала, которая должна занимать меньше половины его диаметра. Не забудьте о том, что баллон все еще наполнен водой!
  5. После разметки первые разрезы делаются по линии, куда далее будет крепиться крышка. Не доходите на 3 см до круговых швов во время резки баллона.
  6. Сделав один надрез, остановитесь. Необходимо приступить к сварке петель. Если это выполнить после того, как верхний элемент уже будет отрезан, возникнут определенные трудности, поскольку понадобится зафиксировать крышку для удержания ее на одинаковом расстоянии, а для этого потребуется чья-то помощь. Если же остановиться после первого разреза по линии, удастся справиться самому.
  7. Итак, привариваем петли. Затем отрезаем дверь болгаркой и выливаем воду.
  8. Чтобы крышка не сломала шарнирные соединения, заваливаясь назад при открытии, по линии разреза между изделиями для крепления приварите элементы металлического уголка. Оптимальная ширина – от 3 до 4 см, размеры – 40×40 либо 50×50. Опоры требуется сделать с обеих сторон.
  9. Подберите нужный угол, насколько будет открываться крышка. Для этого металлическое изделие требуется разогнуть. Оптимальное расстояние – когда нет необходимости сильно наклоняться вперед, чтобы достать ручку. Но слишком маленьким угол тоже не должен быть, иначе крышка может захлопнуться и прищемить руку.
  10. Стопор выполните из такого же металлического изделия, приварив его между петлями.
  11. Нижний обод можно удалить с помощью надреза. Не трогайте боковые швы, поскольку внутри них находятся кольца, уплотняющие и поддерживающие всю конструкцию. Это и есть причина, почему ранее от этих элементов следовало отступить несколько сантиметров.
  12. На крышку приварите ручку. Выберите ее на свой вкус. При отсутствии подходящего изделия возьмите гнутый элемент арматуры. Но не забудьте прикрепить кусок древесины, чтобы не обжечься во время эксплуатации устройства.
  13. Вырежьте из металла полосу шириной 3 мм и приварите ее к вырезу в корпусе баллона по периметру во внутренней части. Это делается для того, чтобы крышка в процессе использования не проваливалась.
  14. Теперь приступаем к выполнению отверстий для шампуров по сделанным ранее разметкам. Они были нанесены через 8 см, и по ним просверливались отверстия. Напротив каждого со стороны приваренной металлической пластины сделайте пропилы – это еще одна деталь для шампуров.
  15. В дне мангала выполните отверстия для подачи воздуха. Переверните конструкцию и отложите по 10 см от контрольного шва по обоим бокам. От этих линий отмерьте еще 10-12 см и проведите другой ряд контуров. Получилась пара полос шириной 10 см с обеих сторон центрального шва. По ним болгаркой сделайте отверстия на расстоянии 5 см друг от друга. Другой вариант – просто просверлить дырки. Но их понадобится больше, поэтому первый способ получится намного быстрее. Делать отверстия на дне нежелательно, так как они забиваются жиром и пеплом. При жарке эта смесь начинает чадить, воздух проходит плохо, потому нужно либо обмахивать угли без перерыва, либо постоянно прочищать отверстия.
  16. Теперь срежьте кран и заварите проем.
  17. Самодельный мангал из газового баллона готов. Последний этап – фиксация ножек.

Описанный выше способ позволяет сделать удобный и прочный мангал. Однако если вы не хотите тратить столько времени и сил на изготовление конструкции, есть другие методы. Самый простой вариант заключается в следующем: распилите баллон пополам, выполните по краям вырезы для шампуров, просверлите отверстия по бокам и приделайте ножки.

Крышку смастерите из второй половины баллона, приварив ее на петли. Чтобы этот элемент не проваливался, прикрепите металлическую полосу шириной 3 см сбоку и снаружи. Сделать мангал из баллона своими руками таким способом немного проще за счет того, что ранее полосу приваривали к самому корпусу.

Стопор для крышки можно сделать из куска цепи. Подходящий отрезок приваривается справа и слева. Но способ с опорами более удобен и практичен, поскольку металлическое изделие пачкается и путается, оказываясь внутри устройства при закрытии крышки.

Инструкция по изготовлению мангала из трубы

Соорудить подобный агрегат из металлопрокатного изделия своими руками довольно просто. К тому же этот способ предполагает минимум финансовых затрат. Основные требования к устройству – это его удобство, надежность, бесперебойная работа и долгий срок службы. Чтобы конструкция получилась именно такой, возьмите толстостенную трубу, толщина боковых элементов которой составляет примерно 4-5 мм. Этот мангал явно не на один сезон, поскольку труба прослужит вам очень долго. Она надежна, так как устойчива к коррозии и ржавчине, не деформируется, может использоваться при любых температурах независимо от погоды. Диаметр такой трубы составляет около 35-40 мм. Длину выбирайте исходя из своих предпочтений. Оптимальный размер – 95 см.

Инструменты для работы:

  • труба необходимой длины с подходящей толщиной стенок;
  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор отверток.

Этапы работы:

  1. Разрежьте трубу вдоль по всей длине, но не посередине изделия. Сместите линию разреза примерно на 10-15 см от осевой линии в сторону. Это необходимо для того, чтобы емкость для углей была глубже, ведь чем больше топлива, тем лучше жар.
  2. Желательно, чтобы мангал из трубы имел крышку. Она необходима, чтобы нужная температура внутри конструкции сохранялась как можно дольше, а сгоревшая зола, пепел и искры не разлетались во все стороны. Кроме того, крышка защитит устройство во время дождя, и для приготовления шашлыка вам не придется ждать, пока оно высохнет.
  3. Не забудьте приделать ручку к крышке будущего мангала для удобства пользования. Для изготовления рукоятки подойдет металлическая скоба.
  4. Теперь нам понадобится сделать петли. Для этого просверлите в верхнем элементе и корпусе симметричные отверстия. На них приварите шарнирные соединения и прикрепите к мангалу крышку.
  5. Далее требуется сделать торцевые заглушки. Для этого вам понадобится металлический лист. Оптимальная толщина – такая же, что и у стенок трубы. Вырежьте круглые заготовки из металлического листа. Их диаметр должен быть равным внутреннему сечению конструкции. Вырезанные только что круглые заготовки приварите к нижней части устройства.
  6. Удобнее всего пользоваться мангалом на ножках. Таким образом, он размещается на уровне роста человека, занимающегося жаркой шашлыков, снизу проходит воздух, обеспечивая оптимальную температуру, при этом не нужно искать или покупать дополнительную подставку. Некоторые предпочитают мангал без ножек, чтобы ощущать себя сидящими у костра. Такая конструкция допустима, но не столь удобна и функциональна. К тому же она применима только на своем участке в специально отведенном месте в целях безопасности. Оптимальной считается высота ножек, когда верхний край мангала находится на высоте 90 см. Таким образом, для человека среднего роста процесс приготовления пищи на гриле проходит комфортно, так как устройство размещается на оптимальной высоте.
  7. Чтобы сделать ножки, достаточно взять материалы, которые удержат трубу-мангал вместе с углями и шампурами с шашлыком. Опоры должны быть толстыми и прочными, ведь вес металлопрокатного изделия сам по себе довольно большой, а дополнительная нагрузка его увеличивает. Ножки нужно приварить к корпусу устройства снизу. Можно взять толстостенный уголок на 35 мм.
  8. Рекомендуется дополнительно сделать навес для мангала. Такая конструкция обеспечивает свободную циркуляцию дыма, и человек, следящий за приготовлением шашлыка, меньше дышит задымленным воздухом. Если потратить больше времени и усилий, можно сделать навес с регулируемым углом наклона.
  9. Держателями для мангала могут стать элементы из различных материалов: металлических прутьев, уголков или пластин. На эти приспособления нужно прикрепить решетку. Сделать ее можно самостоятельно. Оптимальным считается диаметр прутьев 2-3 мм. Это значительно ускорит и упростит процесс приготовления еды, поскольку таким образом пища не пригорает. Удобнее всего использовать съемную решетку, которая защитит мангал от загрязнений.

Заключение

Соорудить такую конструкцию несложно. Выбирая подходящий материал для создания переносного мангала своими руками, чертеж к нему, а также все необходимые инструменты, у вас получится соорудить агрегат, который станет верным помощником при готовке пищи на дачном участке.

Похожие статьи:

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

  1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
  2. Эксплуатационные требования:
  3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
  4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
  5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
  6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
  7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
  8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Как сделать металлический мангал с трубой. Как самостоятельно изготовить металлический, стационарный и складной мангал

Многие не представляют себе полноценный отдых на природе без ароматного шашлыка. Умельцы могут сделать мангал из кирпича своими руками. Это просто необходимо для выездной сессии.

Отправляясь на природу, можно соорудить компактную конструкцию из подручных материалов. А для дачи больше подходит беседка, оборудованная мангалом.

С чего начать строительство?

Подумайте, в каком месте хотите построить мангал. Лучше для этого выбрать зону отдыха.

Нужно позаботиться о том, чтобы обеспечить защиту от непогоды. Самодельный очаг можно установить в дачную беседку, под навесом или в частично открытую веранду.

Мастера часто берутся за решение сложной задачи, как сделать мангал в виде многофункциональной печи.

Показатели средних размеров: ширина – 1,6 м; высота – 1,6 м; глубина – 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого может служить ленточный фундамент.

Сложную конструкцию мастер обычно дополняет различными функциональными надстройками:

  • Ниши. Их удобно использовать, чтобы хранить шампуры и другую посуду.
  • Выемки. В них складывают дрова, чтобы они подсохли возле очага.
  • Раковина. Ее устанавливают, когда имеется реальная возможность подвести коммуникации. В ней удобно мыть руки или посуду.

Неподалеку от очага ставят стол со скамейками. Хозяин волен выбирать мебель из бюджетных или дорогостоящих вариантов в зависимости от своих финансовых возможностей и вкусовых предпочтений.

Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.

Если взглянуть на фото мангала, то он должен быть центральным элементом композиции. При этом важно, чтобы все окружающие предметы сочетались.

Как сделать мангал с крышкой своими руками из трубы

Чтобы смастерить мангал из трубы или стальной бочки своими руками, нужно иметь хотя бы начальные навыки работы со сварочным аппаратом и угловой шлифовальной машиной (болгарка). За основу таких изделий берут металлическую трубу или бочку, пустой пропановый баллон на 50 литров.

На начальном этапе изготовления нужно продумать все функции будущего устройства. Если взять большой диаметр трубы, мангал может оказаться громоздким и неудобным. Изготовить жаровню из трубы несколько сложнее, необходимо  будет закрыть торцы металлической пластиной. Можно соорудить жаровню из толстостенной трубы с навесом, который будет защищать от капризов погоды.

Описание простой модели самодельного мангала

Сначала нужно выбрать основу, часто это металлическая труба с диаметром 300-400 мм, длинной 1100-1200 мм. Такие трубы часто используются для газопровода, водоотводов, в качестве опоры на больших металлоконструкциях. Длина изделия зависит от планируемых к приготовлению объёмов пищи. Высота готового изделия должна быть 400-500 мм.

Завариваем торцы изделия стальными пластинами, затем нужно снять излишки, чтобы получился круг. Готовая пластина  прорезается при помощи болгарки на полоски шириной 8-10 мм и длинной на 10% короче диаметра мангала изнутри. Таким образом получится своеобразный колосник. Либо можно сделать отверстие для поддува, расположенное в боковой части модели и колосник под угли, позволяющий контролировать горение. Для того, чтобы обеспечить эффективный розжиг, нужно будет открывать боковую заслонку. Воздух, поступая под колосник, проникнет в его отверстия, кислород будет стимулировать горение, повышая температуру готовки.

Для улучшения тяги, и чтобы дым не помешал повару готовить, можно к боковине мангала приделать дымоотвод. Пользоваться таким агрегатом будет удобнее и не придётся вдыхать дым. Он может быть выполнен из круглой или профильной трубы.

Немного выше пластины болгаркой прорезается окно под дрова. Отрезанную металлическую деталь нужно прикрепить обратно в виде крышки и закрепить ее на стальные петли. С противоположной стороны от петель привинчиваете стальной шпингалет. Получится мангал с крышкой, на ней для удобства можно сделать ручку.

Сверху по кромке вырезанного окошка делаются насечки для шампуров, их ширина должна позволять удобно установить и свободно извлечь шампур. Изнутри трубы привариваются подходящие по длине держатели для размещения жаровни, их можно сделать из уголков, арматуры или пластин шириной 2-3 см. Данной толщины достаточно для продолжительной службы детали.  На закрепленные держатели можно установить готовую съемную решетку, которая легко будет удаляться при чистке устройства.

Ножки должны быть такой длины, чтобы было удобно использовать жаровню. Удобные ножки для мангала своими руками можно сделать из профильной трубы. Так же можно сделать опору в виде рамы, разместив внизу полочку для дров или посуды.

Красить мангал лучше всего термостойкой краской, так как температура внутри мангала может подниматься до 700 градусов.

Описание устройства многофункционального мангала

При желании можно сделать своими руками конструкцию из стальных труб, называемую «паровоз», которая совмещает в себе несколько функций: мангал, гриль, барбекю и коптильню. Смастерить такую конструкцию можно из нескольких труб или пропановых баллонов со следующими параметрами:

  • диаметр трубы 300-500 мм;
  • длина основного отделения 1100-1200 мм;
  • длина коптильни (холодного копчения) 1200-1300 мм;
  • длина топки 550 мм;
  • диаметр дымоотвода из профильной трубы 30-60 мм;
  • материал – металл 6 мм;
  • решетки и полки – нержавеющая сталь.

Для удобства изготовления подобного агрегата своими руками лучше предварительно сделать чертеж приспособления или найти фото готового изделия. Нужно приварить основное отделение к отделению коптильни под прямым углом, для этого используются две металлические трубы с одинаковым диаметром. Должна получиться вертикальная коптильня и горизонтальный основной мангал.


Верхняя и нижняя часть такой коптильни заваривается металлической пластиной, сверху делается отверстие для дымоотвода и сам дымоотвод из профильной трубы, а снизу вырезается отверстие для отвода воды. Можно прикрепить емкость для воды и излишек жира, которые образуются и стекают во время копчения.

Примерно посередине корпуса коптильни нужно вырезать дверцу, прикрепив ее на навесы, можно также смастерить стальную ручку и шпингалет. Внутри коптильни можно разместить несколько решеток по типу барбекю или крючки для подвешивания продуктов.

Затем с другой стороны основной части мангала немного ниже середины приваривается отделение топки. Лишние отверстия с обоих торцов завариваются металлическими пластинами. В ней, также как и в основной части, необходимо вырезать окошко и сделать крышку. Далее с торца делаем колосник или заслонку для поддува. Внутри топки привариваем держатели для решетки.

Внешне такой мангал, изготовленный своими руками, действительно напоминает конструкцию паровоза, особенно если творчески оформить его дизайн. В дополнение агрегат оснащают выдвижными столешницами, решетками и полками, имеющими функциональное и декоративное значение. На одном таком устройстве можно в одно и то же время  жарить шашлык, коптить продукты и запекать овощи на гриле.

Такого типа мангалы имеют довольно высокий КПД. Способствует этому закрывающаяся крышка и сам материал, из которого изготовлен агрегат. Даже при малом количестве углей хорошо прогретый корпус изделия еще длительное время будет отдавать тепло, необходимое для приготовления пищи, а необычный дизайн – украшать дачу и радовать глаз.

варианты конструкций, чертежи и видеоинструкция – Свой дом мечты

Согласитесь, так приятно побаловать себя сочным, румяным шашлыком или запеченными на решетке овощами с ароматом дымка. Что для этого потребуется? Продукты и, конечно же, мангал. Именно об этом, незаменимом в летнее время предмете, и пойдет речь.

Как правило, мангалом или жаровней принято называть металлический короб с перфорацией для циркуляции воздуха, устанавливаемый на ножках. И, хотя варианты его оформления могут быть весьма разнообразны, при желании вы легко можете сделать мангал из металла своими руками. Сегодня мы рассмотрим самые интересные и практичные идеи для создания металлической жаровни и способы их реализации.

Какими бывают мангалы? Варианты конструкций из металла

Мангалы могут быть разнообразны по конструкции

По своим габаритам мангалы делятся на две основные группы – переносные и стационарные. Конструкции, не предназначенные для переноски, отличаются большей массивностью, устанавливаются на основание из кирпича или камня и нередко украшаются различными коваными элементами.

Такие мангалы часто размещают внутри беседки или под навесом, что дает возможность использовать их даже в плохую погоду.

Разборные мангалы, как правило, имеют небольшой вес и размеры. Они используются для выездов на природу или в пеших прогулках. Самым простым вариантом являются две раздельные металлические опоры с зазубринами для шампуров, размещаемые друг напротив друга. Такая модель очень удобна благодаря своей компактности, но имеет и недостаток – одновременно на ней можно приготовить всего несколько порций шашлыка.

Некоторые переносные конструкции могут быть оснащены также дополнительными решетками, выдвижным столиком или другими необходимыми аксессуарами. Однако это влечет за собой утрату мобильности – из-за возросшего веса их сложно переносить вручную.

Обычный мангал

По толщине стенок варианты конструкций из металла могут быть тонкостенными и толстостенными. Более тонкий и, соответственно, более легкий металл применяется для создания переносных моделей. Это не лучшим образом сказывается на их прочности, поэтому использовать в них допустимо только магазинные или заранее заготовленные угли, так как длительный накал, необходимый для образования достаточного количества углей, быстро приведет тонкие стенки в негодность.

Стационарные мангалы разумнее делать толстостенными. Для их изготовления чаще всего применяют стальные листы толщиной в 4 мм и более. Это обходится дороже, но и прослужить они могут в несколько раз дольше тонкостенных аналогов.

Создание мангала из железной бочки (с коптильней или без нее)

Сделать небольшой мангал можно из листового металла, но если нужна более вместительная конструкция, то лучше взять за основу обычную железную бочку или баллон. К преимуществам такой модели относится не только простота сборки, но и большая функциональность готового изделия – его можно легко превратить в коптильню. Рассмотрим создание мангала из железной бочки более детально.

Необходимые материалы

Хотя конструкции мангалов из бочки могут несколько отличаться, к примеру, наличием или отсутствием крышки и коптильни, но перечень необходимых инструментов и материалов для них схож. Для работы вам понадобятся:

Чертежи и фото: пошаговая инструкция для изготовления

Первым делом потребуется составить чертеж будущей конструкции. На нем следует обозначить высоту и ширину самого мангала, размеры ножек, наметить места для перфорации и фасок (скошенных прорезей в металле) для шампуров. Фасок, как правило, делают 8 штук или более, а перфорацию лучше разместить на высоте около 10 см от днища. Высоту ножек подбирают индивидуально.

Если планируется использовать мангал в качестве коптильни, то необходимо также предусмотреть трубу для выхода дыма. Приведенные ниже чертежи и фото, а также пошаговая инструкция по сборке, помогут вам разобраться в нюансах создания мангала из бочки.

Схема мангала с коптильней

После того как чертеж будущей конструкции готов, можно приступать к делу. Последовательность действий следующая:

Основные работы на этом считаются завершенными и наступает очередь отделки, а именно – окрашивания. Для этой цели можно использовать термоустойчивую краску, продающуюся в баллончиках, она достаточно стойкая и удобна для нанесения. Оформленный таким образом мангал будет выглядеть намного эстетичней, кроме того, покрытие защитит его от ржавчины.

Завершение работы над мангалом

Видео: советы по сборке мангала от профессионалов

Если вы не можете назвать себя опытным сварщиком и конструктором, рекомендуем посмотреть видео, в котором наглядно показаны все этапы создания металлического мангала из бочки и его отделки.

Интересные идеи для мангалов: практично и красиво

Конечно, мангал – вещь для приготовления шашлыка практически незаменимая. Но хотелось бы, чтобы, помимо выполнения своей основной функции, он еще и был привлекателен внешне. Представляем вашему вниманию интересные идеи для мангалов, которые, без сомнения, смогут украсить двор и удивить гостей.

Такой стальной мангал, с вместительной поленницей и удобными полочками для продуктов, легко справится с приготовлением шашлыка даже на большую компанию и органично впишется в ландшафт любого участка.

Следующая модель, напротив, отличается компактностью и отлично подойдет тем, у кого нет во дворе лишнего свободного пространства. Кроме того, она выполнена в виде тележки, что значительно упрощает ее перемещение.

Еще одна оригинальная идея – мангал, закрепленный на стене. Конструкция позволяет раскладывать его при необходимости, а после использования снова превращать в элемент декора. Очень удобно!

Нельзя обойти вниманием и самый компактный из металлических мангалов, которым можно пользоваться даже в квартире. Хотя его размеры не позволяют приготовить полноценный шашлык, но для колбасок и овощей он вполне подходит.

И напоследок – интересное решение для владельцев старого, ненужного автомобиля. Его передняя часть, впрочем, как и багажник, может превратиться в симпатичный декоративный мангал на колесах.

Как видите, создание жаровни из металла процесс достаточно простой, а приспособить под него можно практически все что угодно. Поэтому, если у вас в хозяйстве еще нет столь полезного предмета – осмотритесь, возможно, какие-то старые или ненужные вещи только и ждут, чтобы вы превратили их в удобный и оригинальный мангал.

Как сделать мангал с крышей своими руками

В теплое время года так хочется отдыхать на свежем воздухе. Это желание еще больше усиливается во время праздников, когда огромное количество горожан устремляется на природу. А если у вас есть дача, то можно отдыхать на ее территории. Самым традиционным блюдом застолий в этот период являются шашлыки. Но природные явления не подчиняются законам человека.

Иногда по праздникам идет дождь. Однако если на душе солнечно, то дождь помешать не станет.Чтобы праздник не испортился, необходимо все продумать и сделать мангал с крышей своими руками. Если у вас на участке будет такой дизайн, то ни один праздник не испортится, а мясо с румяной корочкой обязательно украсит ваш стол.

Выбор материала для кровли

Если вы хотите сделать мангал, оборудовав крышу или навес, то лучше использовать для этого листовое железо. Важно обратить особое внимание на свойства материала, который должен быть огнеупорным и жаростойким, не реагировать на уровень влажности и перепады температуры, не бояться коррозии.

Обычно для навесов используют профнастил, который представляет собой лист металла со специальным полимерным покрытием. Он не дает полотну ржаветь и делает его эстетически привлекательным. Посетив магазин, вы сможете выбрать профнастил по цвету, который будет соответствовать общей стилистике участка. Но каркас можно сделать из металлического профиля или труб, которые между собой соединены сваркой.

Для кровли иногда используют шифер, керамический или металлический. Но от использования сотового поликарбоната лучше отказаться, так как он для этих целей не подходит.Под воздействием высоких температур он может изменить свои линейные размеры и даже загореться.

Если вы устанавливаете навес для защиты продуктов и угля от внешних факторов, крыша должна быть длиннее и шире, чем барбекю. Конструкция с углями должна быть закрытой, поэтому материал следует приобретать с запасом. Сделав мангал с крышей своими руками, можно сделать последнюю полукруглой, ведь такая конструкция смотрится очень привлекательно. Арка сконструирована таким образом, что вода не задерживается на ее поверхности, а стекает в стороны.К тому же вода не попадет в мангал.

В целом можно придать такую ​​форму кровле, которая вам нравится, иногда такие конструкции делают одно- или двухскатные, капитальные или легкие, полукруглые и даже с выводом трубы. Дополняя конструкцию выхлопной трубы, вы получите мангал, который будет защищен от непогоды и получит отличную тягу. К тому же такой подход исключает задымление места, где будет готовиться мясо.

Какую основу выбрать

Дачный мангал может быть выполнен из 35-сантиметровой трубы, которая станет основой.Преимущество толстого металла в том, что после нескольких лет активной эксплуатации он не потеряет своих характеристик, не ржавеет и не деформируется. Длина изделия будет зависеть от того, сколько еды вы планируете приготовить. В качестве примера рассмотрим дизайн 95 см.

Крышка для барбекю

Делая мангал с крышей своими руками, вам потребуется сделать крышку. Необходимо экономить уголь, потому что после завершения варки его нужно залить водой или оставить сгореть дотла.Но уголь все же может пригодиться. Крышка закрывается, чтобы продуть ту часть мангала, которая находится сбоку. Это позволяет перекрыть доступ кислорода к месту горения. Угли не догорают, потому что их еще можно использовать.

Можно оставить небольшой зазор для тлеющих углей, но не погасший. Это необходимо, если приготовление пищи прерывается на время. При изготовлении мангала с крышей своими руками можно разрезать крышку с помощью болгарки.Усилить крышку к основной части дверными петлями. Его можно открыть ручкой, поэтому хорошо предусмотреть его наличие. Это может быть даже дверная ручка.

Изготовление ножек

Конструкция мангала может иметь ножки такой длины, которая будет удобна для повара. Человеку должно быть комфортно пользоваться мангалом, не сидеть на корточках и при этом не наклоняться, а также не поднимать руки вверх. Если согнуть их под прямым углом, станет понятно, какую высоту нужно придать ногам.

Подготовка инструмента и материалов

Мангал с крышей своими руками, чертежи которого представлены в статье, изготавливаются с использованием определенного набора инструментов, среди них следует выделить

  • сварочный аппарат;
  • уровень;
  • дрель;
  • Болгарка;
  • колесо рулетки

В зависимости от того, с какими функциями будет вести себя конструкция, вам могут понадобиться дополнительные инструменты, например, ножовка. Это актуально, если вы планируете делать деревянный стол.Из материалов необходимо запастись: Профильная труба

  • ;
  • досок;
  • кровельное железо;
  • кровельный материал.

Профильную трубу следует выбирать с учетом того, что изделие должно иметь квадратное сечение со стороной 40 мм. Заменить трубу можно угловой. Кровельное железо должно иметь толщину от 4 мм и более. Профильная труба позволит создать простой мангал с крышей. Он будет использоваться для полок для дров, а также стеллажей и оснований, последний служит для крепления мангала и крыши.

Если вы хотите сделать мангал более эстетично привлекательным, то дополнительно можно приобрести кованые изделия, которые привариваются к каркасу. Большое значение имеет также материал для крыши. Поскольку он будет находиться над решеткой, а нижняя часть покрытия попадет на конденсат, материал должен быть прочным.

Создание жаровни

Если вы начали делать мангал на крышу из металла своими руками, вам понадобится выполнить жаровню. Его размеры указаны на чертеже, но лучше использовать оптимальные значения.Как показывает практика, для шампуров с восемью кусками мяса достаточно ширины в пределах 25 см. Но при необходимости вы можете увеличить это значение. Между кусочками останется место для луковых колец. Что касается длины, то она может быть любой, но для части шампура следует учитывать предел от 80 до 120 мм. А высота мангала обычно 180 мм. Это значение можно увеличить до 200 мм.

В боковых стенках делают пропилы глубиной 50 мм. Объясняется это состояние необходимостью соблюдать оптимальное пространство между шашлыком и углем

Как сделать мангал с крышей своими руками

В теплое время года так хочется отдыхать на свежем воздухе. Это желание еще больше усиливается во время праздников, когда огромное количество горожан устремляется на природу. А если у вас есть дача, то можно отдыхать на ее территории. Самым традиционным блюдом застолий в этот период являются шашлыки. Но природные явления не подчиняются законам человека.

Иногда по праздникам идет дождь. Однако если на душе солнечно, то дождь помешать не станет. Чтобы праздник не испортился, необходимо все продумать и сделать мангал с крышей своими руками.Если у вас на участке будет такой дизайн, то ни один праздник не испортится, а мясо с румяной корочкой обязательно украсит ваш стол.

Выбор материала для кровли

Если вы хотите сделать мангал, оборудовав крышу или навес, то лучше использовать для этого листовое железо. Важно обратить особое внимание на свойства материала, который должен быть огнеупорным и жаростойким, не реагировать на уровень влажности и перепады температуры, не бояться коррозии.

Обычно для навесов используют профнастил, который представляет собой лист металла со специальным полимерным покрытием. Он не дает полотну ржаветь и делает его эстетически привлекательным. Посетив магазин, вы сможете выбрать профнастил по цвету, который будет соответствовать общей стилистике участка. Но каркас можно сделать из металлического профиля или труб, которые между собой соединены сваркой.

Для кровли иногда используют шифер, керамический или металлический. Но от использования сотового поликарбоната лучше отказаться, так как он для этих целей не подходит.Под воздействием высоких температур он может изменить свои линейные размеры и даже загореться.

Если вы устанавливаете навес для защиты продуктов и угля от внешних факторов, крыша должна быть длиннее и шире, чем барбекю. Конструкция с углями должна быть закрытой, поэтому материал следует приобретать с запасом. Сделав мангал с крышей своими руками, можно сделать последнюю полукруглой, ведь такая конструкция смотрится очень привлекательно. Арка сконструирована таким образом, что вода не задерживается на ее поверхности, а стекает в стороны. К тому же вода не попадет в мангал.

В целом можно придать такую ​​форму кровле, которая вам нравится, иногда такие конструкции делают одно- или двухскатные, капитальные или легкие, полукруглые и даже с выводом трубы. Дополняя конструкцию выхлопной трубы, вы получите мангал, который будет защищен от непогоды и получит отличную тягу. К тому же такой подход исключает задымление места, где будет готовиться мясо.

Какую основу выбрать

Летний мангал можно сделать из трубы 35 см, которая станет основой.Преимущество толстого металла в том, что после нескольких лет активной эксплуатации он не потеряет своих характеристик, не ржавеет и не деформируется. Длина изделия будет зависеть от того, сколько еды вы планируете приготовить. В качестве примера можно рассмотреть 95-сантиметровую конструкцию.

Выполнение крышки мангала

Делая мангал с крышей своими руками, вам придется сделать крышку. Необходимо экономить угли, потому что после завершения варки их нужно залить водой или оставить сгореть дотла. Но уголь все же может пригодиться. Крышка закрывается, чтобы продуть ту часть мангала, которая находится сбоку. Это позволяет перекрыть доступ кислорода к месту горения. Угли не горят до конца, потому что их еще можно использовать.

Можно оставить небольшой зазор для таяния угля, но не погасший. Это необходимо, если приготовление пищи прерывается на время. Делая мангал с крышей своими руками, можно разрезать крышку болгаркой. Прикрепите крышку к основному корпусу с помощью дверных петель.Вы можете открыть его ручкой, поэтому хорошо предусмотреть его доступность. Это может быть даже дверная ручка.

Изготовление ножек

Бетон

  • Размеры различных видов шифера Монтаж листов шифера на крышу

    Современные кровельные материалы красивы и долговечны, никто не спорит. Впрочем, на прилавках магазинов старый добрый шифер тоже не лежит. Ведь он очень дешевый, не боится возгорания и имеет другие технические характеристики…

  • Виды, размеры и вес раскладушек в советских На какой вес рассчитывается раскладушка

    Когда-то раскладушка была не самым удобным, но не альтернативным вариантом замены кровати для гостей или родственников. Сегодня уровень комфорта этих устройств стал более чем высоким, и раскладушку с матрасом можно заменить…

  • Отвертки. Виды и размеры. Отвертки: виды, размеры, особенности применения и отзывы Все виды отверток и их названия

    У любого домашнего мастера, не говоря уже о профессионалах в той или иной области техники, всегда есть отвертка и не один подручный инструмент в арсенале. Сфера применения не имеет ограничений, но основное ее назначение есть…

  • Массажный стол: габариты, габариты, чертежи, описание назначения, виды, характеристики и особенности использования

    Работа массажиста часто связана с посещением пациента на дому. В связи с этим специалисту приходится носить с собой массажный стол, что довольно сложно.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
