Мангал из трубы: делаем своими руками

Зачем нужна топка для дров

Мангалы с топкой не такая уж редкость. Обычно мы их видим у профессиональных мангальщиков, но бывает и на заднем дворе знакомого.

На вопрос о причине такого улучшения мы слышали разные ответы. Некоторые мы считаем мифами.

Профессионалы шашлычники используют топку для дров у мангала для выжига дров в угли. Это действительно удобно: получить угли из деревянных обрезков которые почти ничего не стоят.

Ещё мы услышали, что только топка позволит использовать казан на мангале. Это не совсем так. Давно известны и используются показанники для мангала. А жара угля достаточно, хотя на дровах вышло бы немного дешевле.

Также говорят, что топка полезна и позволит готовить несколько блюд на мангале. Например, шашлык и картошку на сковороде. Тут ещё больше лукавства, чем с казаном: уж что-что, а жара от углей для сковороды даже много (так, не рекомендуется использовать на мангале сковороды с антипригарным покрытием: алюминий сильно расширяется и покрытие шелушиться), а поставить её на мангал поможет версия подказанника со вставкой для сковороды или решётка гриль.

Но согласимся, что топка и для казана, и для приготовления других блюд только в помощь, а не помеха.

6 советов для работы на мангале.

1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.
5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса.  Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

• нельзя заливать угли водой, так как это приведёт к деформации металла;
• потёки жира удаляются тряпкой с песком;
• для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Изготовление своими руками

Сделать мангал своими руками из металла сложнее, чем купить, но так можно сэкономить значительную сумму и воплотить собственные желания в жизнь.

Подготовка и составление схемы

Прежде чем начинать сборку изделия для приготовления пищи на углях нужно составить чертеж. Он поможет рассчитать количество расходных материалов. Оптимальные параметры:

1. Средняя ширина — 25–28 см.
2. Общая высота конструкции — 95 см, ножек — 70 см.
3. Длина — от 50 до 60 см.

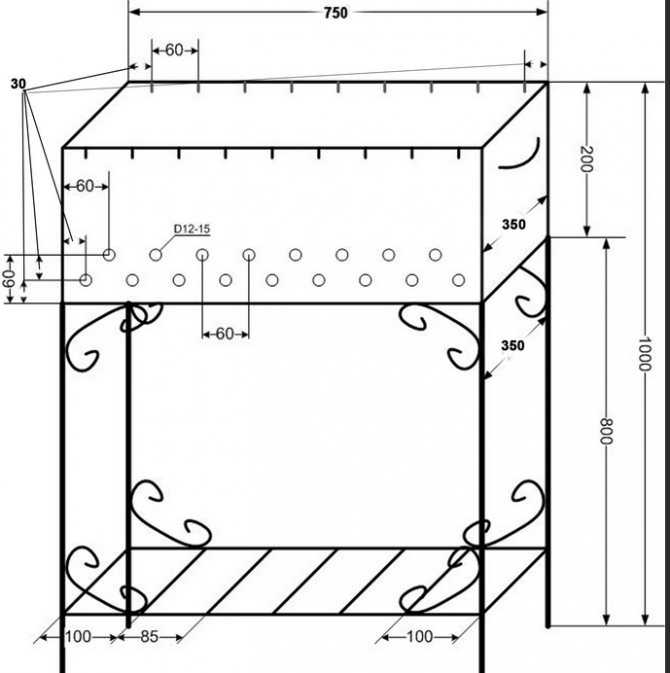

Составление чертежа (Фото: Instagram / semmionov)

Инструменты и материалы

Чтобы собрать мангал своими руками, нужно подготовить ряд расходных материалов и инструментов:

• металлические профильные трубки, которые могут иметь прямоугольное, квадратное или цилиндрическое сечение;
• сварочный аппарат;
• болгарку с дисками;
• напильник, щетку по металлу;
• дрель со сверлами;
• металлические листы, уголки;
• разметочный инструмент.

Дополнительно понадобится антикоррозийный состав, чтобы защитить сварные швы от ржавчины.

Изготовление

Пошаговая инструкция по изготовлению мангала:

1. На металлические листы нанести разметку, обрезать их по требуемым размерам болгаркой. Повторить аналогичные действия с уголками и профильными трубками.
2. Соединить листы между собой, чтобы получился поддон.
3. На местах стыковки отдельных листов закрепить металлические уголки. Обварить изнутри.
4. Сварочные швы зачистить щеткой по металлу, обработать антикоррозийным составом.
5. Ножки можно приварить к нижней части поддона, но лучше сделать их съемными и закрепить на болтовые соединения. Для этого на стенках или в дне мангала нужно просверлить отверстия, через которые опоры будут соединяться с коробом.
6. В нижней части, по периметру каркаса нужно проделать вентиляционные отверстия.

Советы по сборке:

1. На верхнем торце широких металлических листов следует проделать углубления, в которых можно будет закреплять шампуры. Оптимальное расстояние между ними — 6 см.
2. К основному коробу с двух сторон нужно приварить ручки из согнутой арматуры, чтобы было удобнее переносить поддон.
3. Перед изготовлением мангала из баллона из емкости нужно спустить давление.
4. Если конструкция будет стационарной, неразборной, нельзя забывать про изготовление навеса для защиты углей от осадков.

После сборки мангала нужно проверить его на устойчивость, прокалить металл.

Мангал из газового баллона (Фото: Instagram / metall.izdeliya)

Декорирование

Чтобы металлические поверхности не покрывались ржавчиной, нужно подобрать специальную краску. Она должна соответствовать ряду требований:

• быть устойчивой к воздействию высокой температуры;
• не разрушаться от влаги;
• выдерживать механические нагрузки.

Лучшие варианты — термостойкие, порошковые и кремнийорганические эмали. Перед нанесением краски поверхности нужно очистить от грязи и пыли, покрыть специальной грунтовкой.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время

Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.

Исход проведённых рабочих стадий – создание качественного и долговечного агрегата

Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.

Пример самодельного барбекю:

Дата: 5 октября 2015

Переносной мангал своими руками из баллона, из трубы (фото)

Переносной мангал с неразборной конструкцией пользуется популярностью среди любителей отдыха на природе. Этот агрегат отличается компактностью, прочностью и надежностью. Стоит он дороже складного мангала, но зато считается более долговечным устройством. Использовать такое оборудование можно для приготовления блюд на гриле на даче или на природе.

Относительный недостаток – не очень эстетичный внешний вид. Но это легко исправить, добавив кованые элементы и покрыв устройство специальной термостойкой краской.

Содержание

• 1 Как сделать мангал из металлической бочки своими руками
• 2 Мангал из стальных листов
• 3 Как сделать мангал из баллона
• 4 Инструкция по изготовлению мангала из трубы
• 5 Заключение

Как сделать мангал из металлической бочки своими руками

Если у вас есть лишняя металлическая бочка, в которой не хранилась краска или ГСМ, можно сделать из нее настоящий мангал. Важное условие заключается в следующем: вместилище должно иметь толстые и прочные стенки, способные выдерживать высокие температуры, ведь эксплуатироваться оно будет в самых различных условиях. Итак, вам понадобятся:

• бочка;
• аппарат для сварки;
• дрель;
• металлические уголки;
• болгарка.

Этапы работы:

1. Поставьте сосуд горизонтально и закрепите его. Необходимо сделать разрезы по предварительно прочерченным линиям. Снимите верхнюю половину исходника, которая послужит в качестве крышки мангала. Торцевые части не трогайте.
2. Для ножек возьмите уголки подходящей длины и приварите их к торцам заготовки.
3. Уголки пригодятся в качестве держателей для шампуров, которые следует прикрепить к корпусу по длинным сторонам будущего мангала.
4. Ручки и петли фиксируются к крышке для удобства эксплуатации.
5. При желании можно покрыть готовую конструкцию термостойкой краской, например, той, что используется для обработки выхлопных труб автомобилей.

Мангал из стальных листов

Такое устройство отличается надежностью, прочностью и удобством эксплуатации. Для работы вам понадобятся следующие инструменты и материалы:

• стальной лист толщиной около 2 мм;
• дрель;
• болгарка;
• сварочный аппарат;
• ножовка;
• металлические уголки;
• рулетка.

Этапы работы:

1. Сначала нужно расчертить подробную схему мангала. На ней отметьте все основные элементы конструкции и рассчитайте их параметры. Устройство будет иметь высоту примерно 40 см, а ширину – около 80 см.
2. Перенесите чертежи на заранее подготовленный стальной лист и с помощью болгарки вырежьте заготовки.
3. В будущих стенках мангала просверлите отверстия.
4. Вверху боковых элементов сделайте надрезы, куда потом будете класть шампуры при жарке.
5. Дно и стенки мангала соедините с помощью сварочного аппарата.
6. Теперь прикрепите к корпусу ножки, выполненные из металлических уголков.

Как сделать мангал из баллона

Для сооружения конструкции подойдет баллон пропановый на 50 л. За один раз на нем можно приготовить примерно шесть порций шашлыка. Перед началом работы позаботьтесь об удалении газовых остатков. Для этого исходную емкость нужно заполнить водой, которая вытеснит все пары. Подобные действия необходимы, чтобы уберечь себя от возможных неприятных последствий.

Открутите кран, подключите к нему водопроводный шланг, после чего подавайте жидкость под большим напором. Когда емкость наполнится, можно приступать к резке металла. Не забудьте о том, что воду вы не выливаете.

Этапы работы:

1. Наружный диаметр выбранного баллона – 96 см. На нем есть продольный шов, по которому хорошо делать разметку. Чтобы конструкция переносного мангала получилась ровной, все требуемые в дальнейшем расстояния следует откладывать от этого шва.
2. Сначала необходимо отмерить 24 см в обе стороны и провести линии. Заготовка кладется горизонтально, чтобы шов оказался внизу. Сделайте по одной из недавно прочерченных линий метки для шампуров. Отступите от круговых швов по правой и левой сторонам 3 см и сделайте шесть отметок на расстоянии 8 см друг от друга. Они необходимы для отверстий диаметром 1 см, которые вы далее просверливаете.
3. Отмерьте от контура, от которого делали разметки, 10 см вверх. Расстояние от контрольной линии шва при этом составит 34 см. Здесь будет конец крышки мангала.
4. Теперь нужно разметить непосредственно верхний элемент. Между только что сделанной линией и ранее отмеченной прочертите еще несколько, отступив 3 см от круговых швов. На баллоне вы нарисовали крышку мангала, которая должна занимать меньше половины его диаметра. Не забудьте о том, что баллон все еще наполнен водой!
5. После разметки первые разрезы делаются по линии, куда далее будет крепиться крышка. Не доходите на 3 см до круговых швов во время резки баллона.
6. Сделав один надрез, остановитесь. Необходимо приступить к сварке петель. Если это выполнить после того, как верхний элемент уже будет отрезан, возникнут определенные трудности, поскольку понадобится зафиксировать крышку для удержания ее на одинаковом расстоянии, а для этого потребуется чья-то помощь. Если же остановиться после первого разреза по линии, удастся справиться самому.
7. Итак, привариваем петли. Затем отрезаем дверь болгаркой и выливаем воду.
8. Чтобы крышка не сломала шарнирные соединения, заваливаясь назад при открытии, по линии разреза между изделиями для крепления приварите элементы металлического уголка. Оптимальная ширина – от 3 до 4 см, размеры – 40×40 либо 50×50. Опоры требуется сделать с обеих сторон.
9. Подберите нужный угол, насколько будет открываться крышка. Для этого металлическое изделие требуется разогнуть. Оптимальное расстояние – когда нет необходимости сильно наклоняться вперед, чтобы достать ручку. Но слишком маленьким угол тоже не должен быть, иначе крышка может захлопнуться и прищемить руку.
10. Стопор выполните из такого же металлического изделия, приварив его между петлями.
11. Нижний обод можно удалить с помощью надреза. Не трогайте боковые швы, поскольку внутри них находятся кольца, уплотняющие и поддерживающие всю конструкцию. Это и есть причина, почему ранее от этих элементов следовало отступить несколько сантиметров.
12. На крышку приварите ручку. Выберите ее на свой вкус. При отсутствии подходящего изделия возьмите гнутый элемент арматуры. Но не забудьте прикрепить кусок древесины, чтобы не обжечься во время эксплуатации устройства.
13. Вырежьте из металла полосу шириной 3 мм и приварите ее к вырезу в корпусе баллона по периметру во внутренней части. Это делается для того, чтобы крышка в процессе использования не проваливалась.
14. Теперь приступаем к выполнению отверстий для шампуров по сделанным ранее разметкам. Они были нанесены через 8 см, и по ним просверливались отверстия. Напротив каждого со стороны приваренной металлической пластины сделайте пропилы – это еще одна деталь для шампуров.
15. В дне мангала выполните отверстия для подачи воздуха. Переверните конструкцию и отложите по 10 см от контрольного шва по обоим бокам. От этих линий отмерьте еще 10-12 см и проведите другой ряд контуров. Получилась пара полос шириной 10 см с обеих сторон центрального шва. По ним болгаркой сделайте отверстия на расстоянии 5 см друг от друга. Другой вариант – просто просверлить дырки. Но их понадобится больше, поэтому первый способ получится намного быстрее. Делать отверстия на дне нежелательно, так как они забиваются жиром и пеплом. При жарке эта смесь начинает чадить, воздух проходит плохо, потому нужно либо обмахивать угли без перерыва, либо постоянно прочищать отверстия.
16. Теперь срежьте кран и заварите проем.
17. Самодельный мангал из газового баллона готов. Последний этап – фиксация ножек.

Описанный выше способ позволяет сделать удобный и прочный мангал. Однако если вы не хотите тратить столько времени и сил на изготовление конструкции, есть другие методы. Самый простой вариант заключается в следующем: распилите баллон пополам, выполните по краям вырезы для шампуров, просверлите отверстия по бокам и приделайте ножки.

Крышку смастерите из второй половины баллона, приварив ее на петли. Чтобы этот элемент не проваливался, прикрепите металлическую полосу шириной 3 см сбоку и снаружи. Сделать мангал из баллона своими руками таким способом немного проще за счет того, что ранее полосу приваривали к самому корпусу.

Стопор для крышки можно сделать из куска цепи. Подходящий отрезок приваривается справа и слева. Но способ с опорами более удобен и практичен, поскольку металлическое изделие пачкается и путается, оказываясь внутри устройства при закрытии крышки.

Инструкция по изготовлению мангала из трубы

Соорудить подобный агрегат из металлопрокатного изделия своими руками довольно просто. К тому же этот способ предполагает минимум финансовых затрат. Основные требования к устройству – это его удобство, надежность, бесперебойная работа и долгий срок службы. Чтобы конструкция получилась именно такой, возьмите толстостенную трубу, толщина боковых элементов которой составляет примерно 4-5 мм. Этот мангал явно не на один сезон, поскольку труба прослужит вам очень долго. Она надежна, так как устойчива к коррозии и ржавчине, не деформируется, может использоваться при любых температурах независимо от погоды. Диаметр такой трубы составляет около 35-40 мм. Длину выбирайте исходя из своих предпочтений. Оптимальный размер – 95 см.

Инструменты для работы:

• труба необходимой длины с подходящей толщиной стенок;
• болгарка;
• сварочный аппарат;
• дрель;
• набор отверток.

Этапы работы:

1. Разрежьте трубу вдоль по всей длине, но не посередине изделия. Сместите линию разреза примерно на 10-15 см от осевой линии в сторону. Это необходимо для того, чтобы емкость для углей была глубже, ведь чем больше топлива, тем лучше жар.
2. Желательно, чтобы мангал из трубы имел крышку. Она необходима, чтобы нужная температура внутри конструкции сохранялась как можно дольше, а сгоревшая зола, пепел и искры не разлетались во все стороны. Кроме того, крышка защитит устройство во время дождя, и для приготовления шашлыка вам не придется ждать, пока оно высохнет.
3. Не забудьте приделать ручку к крышке будущего мангала для удобства пользования. Для изготовления рукоятки подойдет металлическая скоба.
4. Теперь нам понадобится сделать петли. Для этого просверлите в верхнем элементе и корпусе симметричные отверстия. На них приварите шарнирные соединения и прикрепите к мангалу крышку.
5. Далее требуется сделать торцевые заглушки. Для этого вам понадобится металлический лист. Оптимальная толщина – такая же, что и у стенок трубы. Вырежьте круглые заготовки из металлического листа. Их диаметр должен быть равным внутреннему сечению конструкции. Вырезанные только что круглые заготовки приварите к нижней части устройства.
6. Удобнее всего пользоваться мангалом на ножках. Таким образом, он размещается на уровне роста человека, занимающегося жаркой шашлыков, снизу проходит воздух, обеспечивая оптимальную температуру, при этом не нужно искать или покупать дополнительную подставку. Некоторые предпочитают мангал без ножек, чтобы ощущать себя сидящими у костра. Такая конструкция допустима, но не столь удобна и функциональна. К тому же она применима только на своем участке в специально отведенном месте в целях безопасности. Оптимальной считается высота ножек, когда верхний край мангала находится на высоте 90 см. Таким образом, для человека среднего роста процесс приготовления пищи на гриле проходит комфортно, так как устройство размещается на оптимальной высоте.
7. Чтобы сделать ножки, достаточно взять материалы, которые удержат трубу-мангал вместе с углями и шампурами с шашлыком. Опоры должны быть толстыми и прочными, ведь вес металлопрокатного изделия сам по себе довольно большой, а дополнительная нагрузка его увеличивает. Ножки нужно приварить к корпусу устройства снизу. Можно взять толстостенный уголок на 35 мм.
8. Рекомендуется дополнительно сделать навес для мангала. Такая конструкция обеспечивает свободную циркуляцию дыма, и человек, следящий за приготовлением шашлыка, меньше дышит задымленным воздухом. Если потратить больше времени и усилий, можно сделать навес с регулируемым углом наклона.
9. Держателями для мангала могут стать элементы из различных материалов: металлических прутьев, уголков или пластин. На эти приспособления нужно прикрепить решетку. Сделать ее можно самостоятельно. Оптимальным считается диаметр прутьев 2-3 мм. Это значительно ускорит и упростит процесс приготовления еды, поскольку таким образом пища не пригорает. Удобнее всего использовать съемную решетку, которая защитит мангал от загрязнений.

Заключение

Соорудить такую конструкцию несложно. Выбирая подходящий материал для создания переносного мангала своими руками, чертеж к нему, а также все необходимые инструменты, у вас получится соорудить агрегат, который станет верным помощником при готовке пищи на дачном участке.

Похожие статьи:

Как сделать мангал с крышкой своими руками из трубы

Содержание

• 1 Описание простой модели самодельного мангала
• 2 Описание устройства многофункционального мангала

Чтобы смастерить мангал из трубы или стальной бочки своими руками, нужно иметь хотя бы начальные навыки работы со сварочным аппаратом и угловой шлифовальной машиной (болгарка). За основу таких изделий берут металлическую трубу или бочку, пустой пропановый баллон на 50 литров.

На начальном этапе изготовления нужно продумать все функции будущего устройства. Если взять большой диаметр трубы, мангал может оказаться громоздким и неудобным. Изготовить жаровню из трубы несколько сложнее, необходимо  будет закрыть торцы металлической пластиной. Можно соорудить жаровню из толстостенной трубы с навесом, который будет защищать от капризов погоды.

Описание простой модели самодельного мангала

Сначала нужно выбрать основу, часто это металлическая труба с диаметром 300-400 мм, длинной 1100-1200 мм. Такие трубы часто используются для газопровода, водоотводов, в качестве опоры на больших металлоконструкциях. Длина изделия зависит от планируемых к приготовлению объёмов пищи. Высота готового изделия должна быть 400-500 мм.

Завариваем торцы изделия стальными пластинами, затем нужно снять излишки, чтобы получился круг. Готовая пластина  прорезается при помощи болгарки на полоски шириной 8-10 мм и длинной на 10% короче диаметра мангала изнутри. Таким образом получится своеобразный колосник. Либо можно сделать отверстие для поддува, расположенное в боковой части модели и колосник под угли, позволяющий контролировать горение. Для того, чтобы обеспечить эффективный розжиг, нужно будет открывать боковую заслонку. Воздух, поступая под колосник, проникнет в его отверстия, кислород будет стимулировать горение, повышая температуру готовки.

Для улучшения тяги, и чтобы дым не помешал повару готовить, можно к боковине мангала приделать дымоотвод. Пользоваться таким агрегатом будет удобнее и не придётся вдыхать дым. Он может быть выполнен из круглой или профильной трубы.

Немного выше пластины болгаркой прорезается окно под дрова. Отрезанную металлическую деталь нужно прикрепить обратно в виде крышки и закрепить ее на стальные петли. С противоположной стороны от петель привинчиваете стальной шпингалет. Получится мангал с крышкой, на ней для удобства можно сделать ручку.

Сверху по кромке вырезанного окошка делаются насечки для шампуров, их ширина должна позволять удобно установить и свободно извлечь шампур. Изнутри трубы привариваются подходящие по длине держатели для размещения жаровни, их можно сделать из уголков, арматуры или пластин шириной 2-3 см. Данной толщины достаточно для продолжительной службы детали.  На закрепленные держатели можно установить готовую съемную решетку, которая легко будет удаляться при чистке устройства.

Ножки должны быть такой длины, чтобы было удобно использовать жаровню. Удобные ножки для мангала своими руками можно сделать из профильной трубы. Так же можно сделать опору в виде рамы, разместив внизу полочку для дров или посуды.

Красить мангал лучше всего термостойкой краской, так как температура внутри мангала может подниматься до 700 градусов.

Описание устройства многофункционального мангала

При желании можно сделать своими руками конструкцию из стальных труб, называемую «паровоз», которая совмещает в себе несколько функций: мангал, гриль, барбекю и коптильню. Смастерить такую конструкцию можно из нескольких труб или пропановых баллонов со следующими параметрами:

• диаметр трубы 300-500 мм;
• длина основного отделения 1100-1200 мм;
• длина коптильни (холодного копчения) 1200-1300 мм;
• длина топки 550 мм;
• диаметр дымоотвода из профильной трубы 30-60 мм;
• материал — металл 6 мм;
• решетки и полки — нержавеющая сталь.

Для удобства изготовления подобного агрегата своими руками лучше предварительно сделать чертеж приспособления или найти фото готового изделия. Нужно приварить основное отделение к отделению коптильни под прямым углом, для этого используются две металлические трубы с одинаковым диаметром. Должна получиться вертикальная коптильня и горизонтальный основной мангал.

Примерно посередине корпуса коптильни нужно вырезать дверцу, прикрепив ее на навесы, можно также смастерить стальную ручку и шпингалет. Внутри коптильни можно разместить несколько решеток по типу барбекю или крючки для подвешивания продуктов.

Затем с другой стороны основной части мангала немного ниже середины приваривается отделение топки. Лишние отверстия с обоих торцов завариваются металлическими пластинами. В ней, также как и в основной части, необходимо вырезать окошко и сделать крышку. Далее с торца делаем колосник или заслонку для поддува. Внутри топки привариваем держатели для решетки.

Внешне такой мангал, изготовленный своими руками, действительно напоминает конструкцию паровоза, особенно если творчески оформить его дизайн. В дополнение агрегат оснащают выдвижными столешницами, решетками и полками, имеющими функциональное и декоративное значение. На одном таком устройстве можно в одно и то же время  жарить шашлык, коптить продукты и запекать овощи на гриле.

Такого типа мангалы имеют довольно высокий КПД. Способствует этому закрывающаяся крышка и сам материал, из которого изготовлен агрегат. Даже при малом количестве углей хорошо прогретый корпус изделия еще длительное время будет отдавать тепло, необходимое для приготовления пищи, а необычный дизайн — украшать дачу и радовать глаз.

чертежи, размеры, фото — ВикиСтрой

Стационарный или переносной

Нет особых хитростей в том, чтобы изготовить мангал — это простой железный ящик с отверстиями. Гораздо труднее сделать его удобным, универсальным для разных задач и условий. Ещё лучше — иметь возможность убрать железного «монстра» с глаз, когда он не используется, или взять его с собой на выезд к реке, при этом он должен без труда уместиться с остальными вещами в багажнике.

Стационарные железные мангалы популярны по иным причинам. Если нет нужды часто переносить их с места на место, соответственно, нет ограничений в весе — на изготовление можно пустить более толстый и долговечный металл.

Мы предлагаем конструкцию раскладного переносного мангала, легкого и компактного в сложенном состоянии, но вы всегда сможете сделать его цельным, наследуя общие принципы. Подходите к выбору типа мангала разумно и взвешенно. Помните, что переносные мангалы не украшаются ковкой, к тому же их лучше делать из стали жаропрочных сортов.

Правильно выбираем и готовим материалы

Почему? Главная причина — выигрыш в весе и долговечности, большей опрятности. Мангал из углеродистой конструкционной стали подвержен усиленному образованию окалины при горении дров, из-за циклического нагрева его стенки быстро «съедаются». Кроме того, чёрной листовой стали свойственно менять свою структуру в описанных условиях, что выражается в появлении волн, вздутий и плоскостных деформаций на дне и стенках. Так что вполне вероятно, что переносной мангал из тонкого углеродистого проката вы попросту не сможете разобрать и собрать повторно.

Учитывая изложенное, можно смело отбросить такие «подручные» материалы, как бочки, канистры, корпуса системных блоков и прочее одноразовое железо. А вот 40-литровые баллоны под природный газ можно назвать подходящими за счёт достаточно толстого металла и радиусной формы, исключающей точки перенапряжения. Но их нужно обязательно выжигать перед использованием, навсегда избавляясь от следов газоконденсата. Из особенностей такой заготовки укажем лишь то, что малая ширина баллонов ограничивает длину шампуров. Практичнее использовать баллон для изготовления коптильни.

В среднем, усиленный ковкой мангал из углеродистой стали должен иметь толщину стенки 4, а неусиленный — от 6,5 мм. Для жаропрочной стали усиление почти никогда не требуется: стенки из нее (от 13% хрома и более 10% никеля, с низким содержанием углерода) толщиной от 3,5 мм переживают очаг костра практически без изменений.

И крайнее предостережение: любой мангал будет смотреться пропорционально и внушительно, если мастер отвёл должное внимание подготовке деталей:

• ведите нарезку как можно более точно с допуском не более 0,5 мм;
• закрепляйте обрабатываемую заготовку струбцинами к краю стола или в тисы;
• используйте УШМ покрупнее — чем больше плоскость диска, тем точнее рез.

Не следует забывать о мерах предосторожности, обязательно одевайте спецодежду, используйте рукавицы и защитные очки.

Делаем основной короб

Ширину мангала определяем, исходя из длины шампуров, в среднем это 45 см. Длина — в зависимости от объёма готовки, но желательно не меньше полной длины шампуров, их удобно хранить внутри. Оптимальный размер — 800 мм, чего достаточно для готовки и  одновременно подготовки новой порции углей.

С высотой всё ещё хитрее: ориентировочно толщина слоя углей на дне должна быть в 1,5 раза больше толщины самого большого куска мяса. А расстояние между мясом и углями не должно выходить за пределы 170–200 мм. В целом высоты 290 мм будет достаточно. Помните, что нагреваться мясо должно не раскалённым воздухом, а тепловым излучением углей напрямую.

По установленным размерам из 4 мм листа марки 20Х20Н14С2 (или подобной) вырезаем:

• дно 412х800 мм;
• две продольные стенки 800х290 мм;
• две поперечные стенки 420х290 мм.

Из «чёрного» уголка 25х25х4 мм изготавливаем рамку с косыми подрезами на углах. Важны внутренние размеры: 816х429 мм, мерить нужно по наружным поверхностям с учетом толщины стенок, не забывайте сверять диагонали.

Дорабатываем боковые (длинные) стенки. По центру на длинной стороне делаем пропил глубиной 95 мм и шириной 10 мм, предварительно просверлив деталь для скругления края. На всех стенках с интервалом в 30–40 мм изготавливаем в шахматном порядке отверстия 10 мм для поддува с боков.

Ко дну снизу привариваем или ставим на стальные заклёпки два-три продольных уголка 20х20 мм, можно из обычной стали. Располагаем их с отступом в 120 мм от краёв, а ещё на 30 мм ближе к центру проделываем два ряда отверстий по 8 мм для притока воздуха в центральную часть жаровни. На лицевой стороне дна привариваем по периметру короткие (50–70 мм) отрезки угловой стали, их также можно приклепать.

Оставшаяся деталь «ящика» — верхняя рамка из уголка 20х20х4 мм, сваренная, как и нижняя, но с наружными размерами 412х800 мм. На внешних полках рамки изготавливаем зацепы одним из представленных способов:

Делаем пару пропилов на 12 мм и, нагрев язычки докрасна, отгибаем их наружу.

Сдавливаем в тисках и свариваем две полосы из стали той же толщины, что и стенки, с перехлёстом в 10 мм и нарезаем из них зацепы шириной 20–30 мм.

Нарезаем отрезки уголка по 2-3 см и привариваем по периметру рамы.

На углах днища в 15 мм от каждой стороны сверлим по 6 мм отверстию. Вкладываем дно в нижнюю рамку, центрируем и переносим отверстия на уголок. Изготавливаем из 6 мм шпильки четыре Г-образных шплинта 50х150 мм. К центру дна перпендикулярно привариваем 10 мм пруток. Последним штрихом на полках верхней рамки делаем прямые и косые зарезы для фиксации шампуров.

Ножки и схема сборки

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.

Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.

Собирается мангал так:

В нижнюю рамку вкладываем дно.

Устанавливаем стенки (короткие накрывают длинные).

Вставляем верхнюю рамку зацепами за стенки мангала.

Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.

После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.

В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.

Навороты: зольник, коптильня, гриль-решётка

В финале расскажем о некоторых дополнениях для мангала, упрощающих готовку и обслуживание. Всё сделано модульным, поэтому использовать можно лишь то, что требуется.

Прежде всего, если вы всё же собрали мангал стационарным, изготовьте его на 50 см выше, чем планировали. На дно уложите вкладыш из 8 мм просечно-вытяжной сетки на 50 мм ножках из уголка, по центру приварите ручку. Это сделает прогорание углей и температуру более равномерными, облегчит удаление золы после прогорания.

Используя систему зацепов, как на верхней рамке, вы также можете снабдить мангал открываемой крышкой, а если сделать ножки на 30–50 см длиннее в высоту, получится опора для небольшого навеса от дождя. Если же вы любитель готовить мясо на гриль-решётке, не поленитесь и раздобудьте для нее квадратный 10–12 мм пруток из нержавеющей стали, сваривайте с просветом 15–18 мм. Такая решётка будет тяжёлой, устойчивой и отлично впишется в верхнюю рамку нового мангала.

рмнт.ру

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Содержание

• Особенности мангалов
• Разновидности устройств
• Инструмент
• Изготовление простого мангала
• Изготовление разборного мангала
• Мангал под крышей
• Мангал из бочки
• Другие идеи
• Как бороться с коррозией

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка и ножницы по металлу;
• набор напильников;
• молоток;
• зубило;
• шлифовальная шкурка;
• инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

• штангенциркуль;
• металлическая линейка;
• угольник;
• рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

• глубина 25-30 см;
• ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
• длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
3. Производится перфорация стенок и поддона с помощью электродрели.
4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
3. Стороны короба отгибаются вертикально вверх.
4. Ножки делаются из стальных стержней и заостряются на концах.
5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

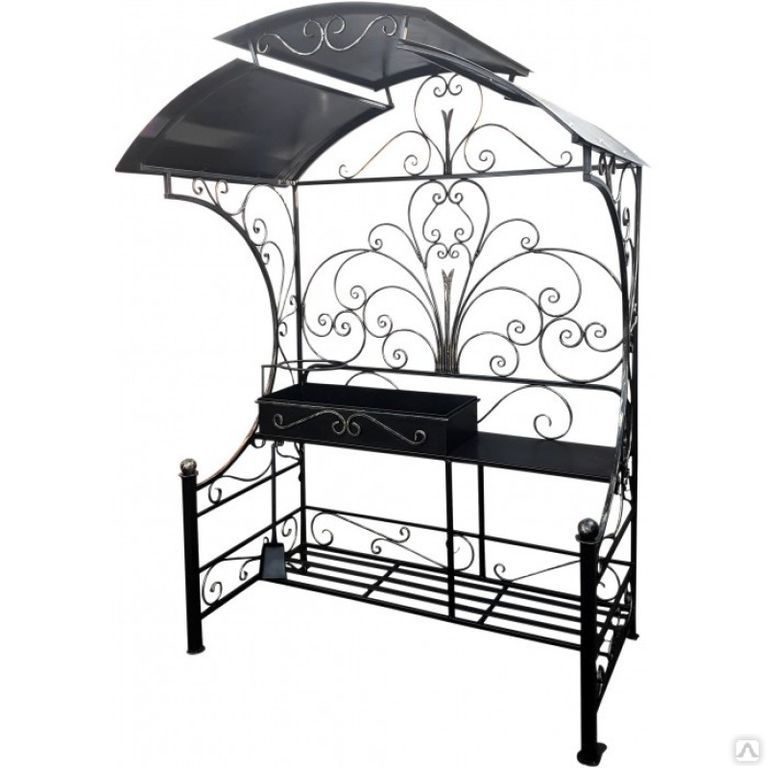

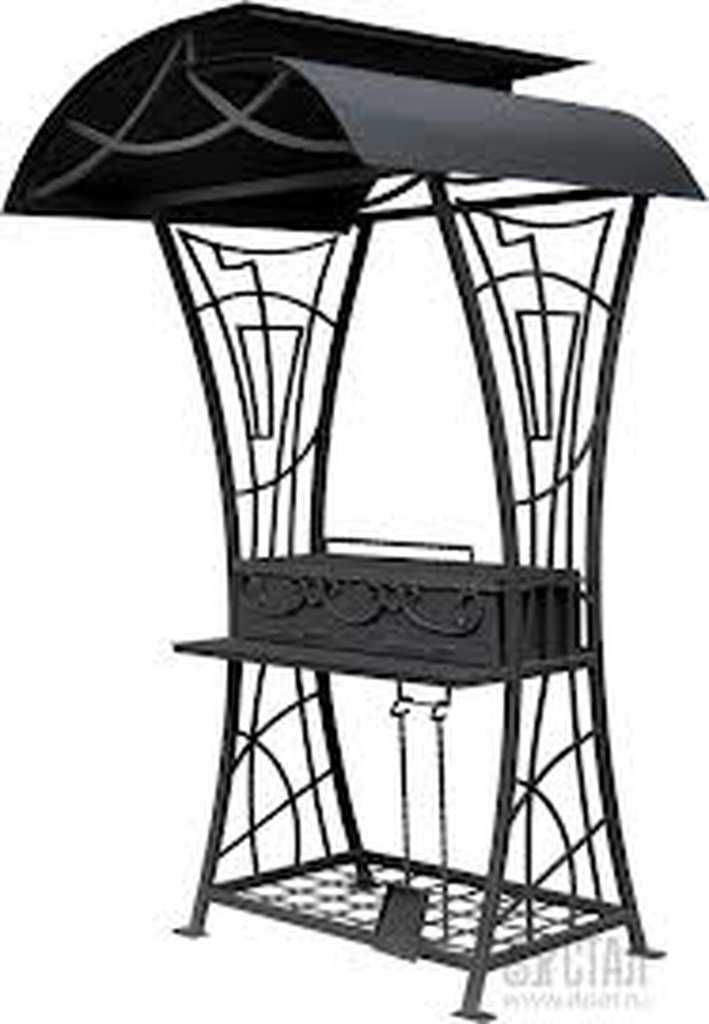

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

Мангалы из металла: тонкости изготовления

Из этого материала вы узнаете:

• Особенности мангалов для шашлыка из металла
• Преимущества мангалов из металла для дачи и дома
• Разновидности конструкций
• Оптимальный размер мангала из металла
• Как сделать мангал из металла
• Изготовление ножек для мангала

После наступления теплых погожих деньков практичные мангалы из металла становятся очень востребованными. Такие конструкции бывают легкими складными и стационарными. В первом случае эстетика мангала отходит на второй план, поскольку потребителю важна его надежность, а также простота и скорость сборки. А вот конструкциями второго типа можно по-настоящему украсить свой загородный участок.

Изящные кованые, аскетичные из листового металла или же брутальные из профиля… Можно выбрать любые модели на свой вкус и финансовые возможности. Некоторые мангалы представляют собой полноценную многофункциональную кухню, где можно установить казан и гриль с открытым огнем. Так какую же модель выбрать для себя, чтобы потом наслаждаться вкусным шашлыком долгое время?

Особенности мангалов для шашлыка из металла

Металл – самый распространенный материал, из которого изготавливают мангалы и барбекю. Эти изделия маловесные, их можно свободно транспортировать и разбирать. Быстро нагреваясь, металл прекрасно сохраняет тепло, поэтому ваши блюда из мяса, рыбы и птицы будут быстро и равномерно прожариваться.



Крайне важная задача – правильно выбрать металл, чтобы не допустить пластической деформации, когда в процессе эксплуатации при нагревании мангал может искривляться и закручиваться. Так как все элементы изделия взаимосвязаны, появляется внутреннее перенапряжение, и мангал существенно трансформируется. Со временем конструкция полностью может потерять форму и разрушиться.

Следовательно, считается, что у мангалов из нержавеющей стали низкое качество. Изделие из такого материала отслужит всего 1-2 сезона, так как нержавейка быстро прогорает. Модели из жаропрочной стали более крепкие и долговечные.

В таком сплаве большое количество хрома, соответственно, при нагревании такой металл, окисляясь, образует тугоплавкое покрытие. К тому же при изготовлении данного сырья добавляют компоненты, которые ограничивают искривление и разлом стали в условиях высокой температуры.

VT-metall предлагает услуги:

Чтобы мангалы и барбекю из металла выдерживали не одну тысячу нагреваний и охлаждений, эксперты советуют при их изготовлении применять сталь марок 10Г2, 09Г2С и 16ГС. Модели для туризма из сплавов СТ10, СТ20 и СТ3 имеют небольшой вес и непродолжительный срок службы.

Жаропрочная сталь – материал, стойкий к повышенной температуре, долговечен и имеет высокую резистентность к коррозии. Выдерживает механические повреждения и ударопрочен. Считается наиболее оптимальным материалом для мангалов.

Преимущества мангалов из металла для дачи и дома

Преимущества металлических мангалов:

• прекрасно сохраняют тепло,
• имеют низкую возгораемость,
• просты в использовании и обслуживании,
• мобильны,
• имеют небольшой вес и низкую стоимость.

Большой выбор мангалов из металла и барбекю представлен в магазинах, специализирующихся на подобных товарах, а также в крупных строительных супермаркетах. В них вы найдете стандартные по форме и размерам модели. Но при желании в мастерской можно сделать индивидуальный заказ, и кузнец изготовит мангал по вашим предпочтениям, украсит коваными деталями и другим декором.

Следует учитывать, что подобные изделия тяжелее стандартных, и они не предназначены для переноски. Цена таких мангалов из металла, как на фото, гораздо выше.

Разновидности конструкций

Чтобы выбрать оптимальный вариант мангала, перед покупкой или изготовлением своими руками следует учитывать множество факторов:

• наличие свободного места на участке,
• необходимость переноса с места на место,
• габаритные размеры мангала,
• возможность приготовления различных блюд.

Мангалы можно разделить на три категории:

• Мангалы из металла разборные – легко перемещать с места на место. Преимущества: малый вес, компактные габаритные размеры, способность быстро собрать, разобрать и установить изделие на небольшом участке. Но для обеспечения мобильности туристических моделей производители прибегают к тонкостенной стали, которая со временем прогорает и рассыпается.
• Передвижная уличная жаровня представляет собой тележку на колесиках. Такую модель легко перемещать, но невозможно сложить и разместить в багажном отделении автомобиля. Мангалы таких образцов украшают декоративными коваными деталями. У них есть столешница и специальная камера для хранения топлива. К ним относятся, например, такие модели, как мангалы в стиле лофт из металла или мангалы из металла под казан.
• Стационарный мангал – это уже небольшое архитектурное сооружение, которое устанавливается на фундамент без возможности перемещения. К таким моделям можно отнести мангалы с коптильней из металла, мангалы из металла с печкой или мангалы с крышей из металла размером, как на фото ниже.



Вы можете купить мангалы с казаном из металла и мангалы с крышей из металла, но цена их будет гораздо выше, чем тех, что вы изготовите сами. Большим спросом пользуются мангалы с вытяжкой из металла и дымоходом или мангалы с навесом из металла. Каждый сможет выбрать для себя именно ту разновидность, которая будет соответствовать его финансовым возможностям и индивидуальным предпочтениям.

Оптимальный размер мангала из металла

Изучая в Интернете чертежи мангалов из металла с размерами и фото, понятно, что у них есть единственный типовой параметр – это высота бортов (от 13 до 15 см). Если она будет меньше, то высока вероятность того, что блюда будут подгорать. При большой высоте бортов нужно использовать больше дров или углей, что более затратно по деньгам и по времени.

Другие размерные характеристики учитываются в соответствии с пожеланиями заказчика:

1. В зависимости от размера шампуров подбирается ширина мангала.
2. Длину рассчитывают на основании количества шампуров, необходимых для одновременного приготовления. Например, расстояние между расположенными шампурами должно быть 5 см, а с учетом мяса получается от 8 до 10 см. Если будут использоваться десять шампуров, то длина готового мангала должна составлять 1 м.
3. Высоту мангала подбирают на основании способа приготовления: если вы привыкли готовить стоя, то высота мангала должна быть от 70 до 80 см, если сидя, то в пределах 20–30 см.
4. Толщина железного листа для разборного мангала должна быть не менее 2 мм для боковых элементов, для днища – лучше подойдет металл толщиной 3 мм.

Как сделать мангал из металла

Первым делом нужно сделать чертеж будущего мангала на бумаге с указанием на нем всех необходимых размеров. Конструктивно изделие похоже на параллелепипед, когда противоположные плоскости имеют равные габариты. Днище – единственный элемент мангала, который отличается от других.

Серьезно отнеситесь к разработке чертежей будущего изделия, так как это основа вашего красивого мангала из металла. Именно на схеме видны все пропорции конструкции. Для мобильной разборной модели это очень важно. Опять-таки эстетика при производстве мангалов из металла тоже учитывается.

Когда готовы чертежи разборного мангала из металла, мастер может приступать к непосредственному изготовлению изделия.

Материал

Выше уже говорилось, что в качестве материала для изготовления мангалов применяют листовую сталь толщиной 2-3 мм. В качестве ножек мангала используется арматура диаметром 10 мм. Чтобы соединить все составные части изделия, вам потребуются болты М6 или М8 в количестве восьми штук.

Разметка по чертежу

Согласно чертежам на железный лист переносятся габариты всех конструктивных элементов мангала. У вас должно получиться две одинаковые боковые стенки, две одинаковые торцевые стенки и одна плоскость для днища.

Не разбрасывайте линии разметки по всему листу. Так как большинство размеров совпадает, можно сэкономить и уменьшить количество отходов. Соедините края двух одинаковых частей в одну линию.

В продаже найдутся обрезки металлических листов. При грамотной компоновке конструктивных элементов на таком листе можно не покупать целый лист, который стоит намного дороже обрезанного.

Обратите внимание! Один из вариантов присоединения конструктивных элементов мангала – крепление болтами. Для этого под стыковочное место заготавливаются бортики, отгибаясь от основной стенки во внутреннюю часть на 90°.

В то же время на боковых плоскостях отгиб выполняется на трех рейках с присоединением к торцевым элементам и дну. А на торцевых – лишь с одной стороны ко дну. Ширина рейки:

• 10 мм – при креплении болтами М6,
• 12 мм – при креплении болтами М8.

Следовательно, данный параметр необходимо учитывать в общих размерах мангала. Например, если длина изделия – 50 см, то длина боковых плоскостей – 52 см с учетом отгиба с обеих сторон по 1 см.

Резка, подгиб, сверление металла

На следующей стадии изготовления мангала из листового металла нужно по линиям разметки вырезать все элементы изделия. Чаще всего резку выполняют болгаркой с обрезочным алмазным диском.

Если у вас нет этого инструмента, вырезать части можно плазморезкой или электролобзиком с полотном по металлу. Режьте строго по имеющимся линиям разметки. Работа должна быть выполнена очень точно.

В результате у вас будет 5 готовых элементов мангала: боковые плоскости – 2 шт., торцевые плоскости – 2 шт., дно – 1 шт.

Изгиб участков соединения частей простого мангала из металла

На подготовленные конструктивные элементы мангала нанесите разметку отступа для загибов. Используйте фломастер и линейку. На боковой плоскости начертите две параллельные линии для присоединения к торцам и одну перпендикулярную им для присоединения к днищу. Торцевые плоскости будут иметь одну линию, которая совпадет с линией дна.

По полученной разметке сделайте небольшой несквозной прорез размером до 0,5 мм. Это позволит легко сделать ровные загибы. Стоит отметить, что на боковых плоскостях прорезы перпендикулярных линий должны совпасть в двух углах. Их отрезают целиком.

Далее при помощи молотка нужно выполнить все загибы. Подготовленную деталь положите на край стола, отделанного уголком из стали, и несильными ударами согните край загиба по линии разметки. Угол сгиба должен составлять 90°.

Формирование мест соединения

Чтобы четко обозначить места соединения деталей, выполните фломастером метку в сгибе боковых плоскостей, отступая вглубь от верхнего и нижнего края по 3 см. Просверлите сквозные отверстия.

Затем приложите первую торцевую плоскость к боковой таким образом, будто они находятся в собранном виде. На торцах сквозь проделанные отверстия нарисуйте метки и просверлите отверстия по ним.

Обратите внимание, что дно жаровни не крепится к стенкам. Упираясь на отгибы со всех сторон, оно будет просто лежать во внутренней части мангала.

Далее вам осталось только высверлить проемы во всех плоскостях жаровни для того, чтобы воздух, насыщенный кислородом, попадал во внутреннюю часть мангала с горящими углями, так как без этого прогорающие угли не будут отдавать свое тепло, а значит, приготовление блюд затянется.

Ну что же, согласно размерам и фото мангал из металла своими руками почти готов. Осталось только собрать все заготовленные детали и закрепить их болтами.

Изготовление ножек для мангала

В данном случае вариантов изготовления очень много. Довольно часто для изготовления ножек используют лист железа толщиной 3 мм, загибая его в форме «Z». Для этой цели сделайте отверстия для болтовых соединений в днище изделия и в каждой из четырех ножек.

Чтобы усилить мангал, можно использовать для изготовления ножек арматуру или трубы малого диаметра. Важно определиться с методом присоединения ножек к разборному мангалу. Легче приварить болт к ножке мангала, а в днище проделать для него отверстие. Далее следует вставить ножку с приваренным болтом снизу в жаровню и затянуть ее гайкой.

Второй способ. Приварите трубки большего диаметра, чем диаметр каркаса, к нижней кромке торцевой или боковой плоскости изделия в те места, где должны быть установлены ножки. Длина трубки должна быть от 3 до 4 см. Тем самым ножки мангала будут вставлены в эти трубки.

Не приваривайте к днищу, так как оно не будет крепиться к самой конструкции жаровни. Но в данном способе обязательно учтите такой момент – на ножки мангала следует приварить специальные ограничители в виде шайб либо поперечных штырей, сделанных из шестиметровой катанки.

По вашему желанию правильные разборные мангалы из металла можно дополнить различными деталями. Например, для удобного переноса к торцам изделия приваривают посредством электросварки кольцевые ручки или прикрепляют их болтами. Также можно проделать в стенках небольшие прорези для пальцев рук.

В настоящее время популярностью пользуются мангалы с крышей и сеткой из металла размером как барбекю. На такой сетке очень удобно размещать мясо или рыбу. Попробуйте сделать чертеж такого мангала с крышей из металла или найти фото мангала с казаном из металла в Интернете.

Рекомендуем статьи

• Виды сварочных работ: общепринятая классификация
• Автоматическая сварка под флюсом: суть процесса
• Полярность постоянного тока при сварке металла

Нет специальных правил по уходу за разборными конструкциями. Протирайте их влажной тряпкой с добавлением подходящих моющих средств и не забывайте ежегодно покрывать поверхность изделия свежим слоем краски.

Как вы заметили, нет ничего сложного в изготовлении мангала из металла. Каждый сможет сделать его сам. Возможно, первый экземпляр не получится идеальным, но, главное, не опускайте руки. И вы с легкостью потом сможете изготовить своими руками даже мангалы с крышей из металла. Следующий точно получится лучше и будет вызывать восторженные взгляды окружающих.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

размеры и чертежи, пошаговая инструкция изготовления, как приготовить самому

1. Особенности
2. Устройство и принцип работы
3. Типы конструкций
4. Чертежи и размеры
5. Пошаговая инструкция изготовления
6. Советы по эксплуатации
7. Красивые примеры

Мастера барбекю могут приготовить это блюдо даже посреди дремучего леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.

Особенности

Самым распространенным устройством для барбекю является металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого насыпают дрова или угли, разводят костер, а сверху кладут шампуры с мясом или решетку с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонной площадке, на террасе и даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сеток. Можно соорудить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
• Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и настраиваются индивидуально для каждого пользователя и для каждого случая.

Уникальная особенность металлических мангалов заключается в том, что их легко можно изготовить самостоятельно.

Для этого не нужно иметь никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка попадутся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные прутья, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, неприспособленные столы и так далее. Используется практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого при приготовлении пищи на огне.

Стальной короб, состоящий из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и происходила циркуляция воздуха. Таким образом создается своеобразный поддувал, как в печах.

На верхних кромках длинных сторон металлического ящика делаются углубления, в которые потом очень удобно вставляются шампуры. Это сводит к минимуму движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического ящика укладываются угли или поленья дров, разжигается костер. Когда огонь утихнет, и в мангале останутся только угли, зола и жар от них, на конструкцию стройными рядами выкладываются шампуры с заранее подготовленным мясом или овощами. Тепло в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутри конструкции, но не разжигают огонь на золе.

Виды конструкций

Что касается различных конструкций, подразумевающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Всего их четыре типа.

• Одноразовые. Жаровня на скорую руку. В ход идет все, что можно найти поблизости – от консервных банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических жаровен. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости его можно дополнить крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.

• Складной. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом случае все стыки свариваются точечной сваркой. Во втором они прикручиваются металлическими болтами или петлями, что позволяет разобрать его на то время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапной поездки на природу. Представляют собой чемоданы, внутрь которых можно сложить шампуры и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это играет вам на руку.

Решившись на этот ответственный шаг, можно планировать коптильню или гриль-барбекю.

Некоторые проекты также включают крышку в общий дизайн мангала. Накрыв мангал-барбекю, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Для того чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, внизу боковин конструкции лучше сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10-12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические прутья или даже трубы. Главное правильно вырезать, приварить или прикрутить к основной конструкции.

Мастера делают металлические мангалы практически из воздуха.

Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.

Чертежи и размеры

Перед началом производственного процесса стоит определиться с моделью, размерами, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные узлы и инструменты, которые потребуются вам для работы.

• Лист металла или его куски. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Разумеется, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции. Удобно в этом случае изготовление сборной конструкции, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или профильные трубы. Первые подходят как для устройства ножек мангала, так и для укрепления тонкостенных бортов ящика. Трубы годятся только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Болгарка с дисками по металлу.
• Дрель для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили изготовить стационарную решетку из одного или нескольких листов металла.

Основные размеры стандартного стационарного металлического мангала указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем это будет где-то 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Итак, за основу взята цифра – 10 см на одну нанизанную шпажку.

Глубина металлического ящика мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы поджарить мясо, но не сжечь его. Если глубину сделать более 25 см, увеличится расход топлива и время на шашлык.

Также есть оригинальные мини-модели, все размеры которых придется резать в зависимости от уменьшения самого макета.

У них обычно короткие ноги, и они расположены близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На цельном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.

На втором этапе вырезаем нарисованную фигуру с помощью болгарки. Далее нужно согнуть все стороны и сварить их между собой. Коробка готова.

Затем сверлим в дне отверстия для воздуха и вырезаем в стенках ящика тесаный камень. Здесь также важно соблюдать определенную систему. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в жаровню равномерно.

Следующим шагом нарезаем пазы для стабильной фиксации шампуров на решетке. Эти «зубья» расположены в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется сделать в последнюю очередь.

Стационарный металлический мангал готов. К нему можно приделать дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать своими руками.

Все работы выполняются в четыре этапа.

1. Разметка и вырезание стенок и дна. Все элементы должны быть вычерчены с учетом припуска на изгиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенах и днище.
3. На припусках, оставленных при раскрое элементов, делаются отверстия для крепления их друг к другу.
4. Ножки тоже будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручен к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использовать трубы, на которых нужно сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный железный мангал можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный футляр также легко сделать в домашних условиях. Для этого нужно сделать чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу приварены болты для крепления ножек. Дополняем конструкцию крючком и петлей, чтобы сам мангал не разложился. Сбоку привариваем ручку, чтобы удобно было носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать в себе сразу две функции: барбекю и коптильни.

Есть как минимум три способа сделать это. На первом ствол кладут на бок, вырезают его верхнюю часть, оставляя концы нетронутыми. Вырезанная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются насечки для фиксации шпажек.

Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил от верхнего торца к нижнему. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется две бочки. Один станет основанием для коптильни, внутри которой будет разводиться огонь. Второй разрежется на две части по горизонтали и станет собственно коптильней. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического барбекю из использованного газового баллона схематически очень похоже на такой же процесс для бочки.

Главный нюанс, на который следует обратить внимание, это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка бака от остатков газа.

Для этого нужно сделать три шага.

1. выпустите оставшийся газ через вентиль и переверните баллон вверх дном;
2. смочите клапан мыльным раствором, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промыть пустой контейнер.

Для максимально безопасного выполнения третьего шага рекомендуется выполнять эту процедуру с помощником.

Прежде всего, пока один отпиливает болгаркой кран, другой периодически поливает место среза водой, чтобы искры не попали внутрь и не вступали в реакцию с остатками газового вещества на стенках крана. цилиндр.

В полученное отверстие вставляется шланг, из которого под хорошим напором подается вода. Пока жидкость течет внутрь, цилиндр периодически встряхивают, чтобы тщательно промыть все стенки. Перелейте в полную емкость и оставьте на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри перед тем, как начать делать из него мангал. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал, сделанный из подручных средств.

Самым быстрым и долговечным в этой категории является автоматический барабанный жаровня. Среднее время обработки 10-15 минут. Главное условие – найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете ее слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А можно сделать ножки специально для него из прутьев арматуры. Оба варианта достойны внимания. Подбирайте индивидуально для себя.

Советы по эксплуатации

Невозможно обойтись простой сборкой составных частей металлического гриля. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и производительности.

После окончания всех работ по изготовлению необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара в процессе эксплуатации. Считается, что именно это придает шашлыку особый аромат и «здоровье».

Металлоконструкции рекомендуется окрашивать только термостойкими лакокрасочными материалами. Чтобы вызвать красоту, проводится процесс, называемый воронением.

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка позволит не только получить специальную термостойкую пленку, но и защитить металл от коррозии на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и термоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и установить рядом с ним емкость с песком, который будет тушен в случае пожара.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления пищи на природе. Отличается от стандартных конструкций барбекю, устанавливаемых внутри помещения, тем, что внешне напоминает обрезанную трубу. Площадь колпака вытяжки обычно равна площади самого мангала. Это максимально сводит к минимуму выброс дыма за пределы зоны приготовления пищи. Купол колпака приварен к корпусу мангала. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой стол-подставку для мангала. Под столом есть место для заготовки дров или угля, чтобы не бегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным. То есть его не составит труда переставить в удобное место или поставить на зиму в сарай. Кованые изделия про

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, пожаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических жаровен в форме сапога довольно распространена. Он сочетает в себе шашлычницу, шашлычницу и даже возможность приготовления мяса на вертеле. Удобный стол-сетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в собранном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шампуры и другие нужные мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.

Еще один пример чемодана-барбекю, который уже оснащен ножками. Эти дополнительные детали удобно складываются внутрь коробки, которая закрывается на специальную застежку, чтобы ничего не развалилось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Вместительный стационарный мангал из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной столик и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет крепить мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в одном стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.

Оригинальный под очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оснащенный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу на большую компанию как на шампурах, так и на сетке для барбекю.

Есть много красивых и практичных металлических мангалов. Важно помнить о всех важных мерах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготовление металлических мангалов для личного пользования своими силами и руками – процесс ответственный и творческий, требующий сосредоточенности, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуется прочитать

Руководство по приготовлению пищи в глиняном горшочке

До появления мультиварки, фритюрницы или почти любого другого сосуда для приготовления пищи существовал глиняный горшок. Эти традиционные глиняные или глиняные сосуды бывают разных форм и размеров и использовались во всем мире с доисторических времен. И по сей день достойные демонстрации глиняные горшки, в том числе донабе, тажины, казуэлы, ша гуо и другие, могут играть роль на современной кухне, независимо от того, требует ли рецепт того или иного.

Итак, зачем выбирать эту древнюю посуду, если можно нажать несколько кнопок сбоку мультиварки? Глиняные горшочки с крышкой — отличный выбор для приготовления любых блюд, которые нужно тушить, тушить или тушить. Это включает в себя бобы и зерна, такие как рис. Глине обычно требуется больше времени, чтобы полностью нагреться, чем металлической кастрюле, но как только это происходит, она сохраняет это тепло и обеспечивает устойчивое, мягкое приготовление пищи. И глина имеет уникальное преимущество в том, что она пористый материал. Неглазурованный глиняный горшок перед использованием можно замочить в воде, чтобы, когда пища готовится внутри, горшок выпускал дополнительный пар. Как прокомментировал шеф-повар и основатель 886 Эрик Сзе использование глиняного горшка для трех чашек цыпленка, когда это происходит, и еда доводится до кипения внутри, пропитанный глиняный горшок почти создает «полугерметичную среду», в которой еда может готовить быстрее.

Поскольку глиняные горшки являются традиционной посудой многих кухонь, вы можете испытать ностальгическую гордость, готовя в них. А красота этих сосудов делает их идеальными для подачи еды за столом. Как и вок, при использовании они приобретают богатую патину, которой жаждут поклонники глиняных горшков. Стив Сандо, основатель бобов Rancho Gordo и известный мастер глиняных горшков, продает глиняные горшки в Интернете и пишет в описании одного продукта: «Воздействие тепла, огня и еды сделает его только красивее. Более того, приготовление фасоли в глине почти волшебно. Медленное, равномерное нагревание и натуральная глина считаются лучшим способом приготовления бобов».

Одно предостережение: никогда не подвергайте глиняные горшки резким перепадам температуры, так как они могут треснуть. Дайте кастрюле остыть до комнатной температуры после приготовления в ней, прежде чем поставить ее в раковину.

Вот несколько кратких сведений о популярных глиняных горшках со всего мира.

Тажин или тажин

Легко узнаваемый по конической форме, этот горшок является основой североафриканской кухни, где блюда, приготовленные в горшочке, также называют тажинами. Эти кастрюли имеют относительно неглубокую посуду с высокими заостренными крышками: форма крышки позволяет пару конденсироваться и просачиваться обратно в пищу, которая кипит на дне. Тажины могут быть глазурованными или неглазурованными, изготовленными из терракоты или других видов фаянса и различаться по размеру. В тажинах обычно готовят тушеные на медленном огне тушеные овощи и мясо, такое как баранина или курица с приправами; ингредиенты красиво переплетаются, пока они медленно кипятятся. Как пишет Клаудия Роден в Арабески: Вкус Марокко, Турции и Ливана, «Приготовление в глиняном тажине, очень осторожное на жаровне (канун) с постоянно пополняемыми углями, рассеивает тепло по всей кастрюле и в конце дает уменьшенный соус. шипящий в своем жире».

Глазированная терракотта -таги, 12,5 дюйма

$ 44 в SUR LA Table

Moroccan Tagine ручной работы, 7 дюймов

$ 65 ATSY

20202018. , особенно для тушеных блюд или ват (или ват), таких как доро ват с курицей и сваренными вкрутую яйцами. Эти горшки бывают разных размеров и обычно имеют круглую форму с ручками с обеих сторон основания и одной на верхней части крышки.

По словам Гарри Кломана, автора Месоб по всей Америке: Эфиопская еда в США, шакла означает «глина» на амхарском языке, и «некоторые эфиопы будут клясться, что еда вкуснее, если ее варить в глиняной посуде». Есть также много других типов глиняной посуды, используемой в этих восточноафриканских кухнях, например, джебена, традиционный глиняный кофейник. В книге «Кухня Биби: рецепты и рассказы бабушек из восьми африканских стран, которые касаются Индийского океана» автор серии Хава Хассан отмечает, что все рецепты можно приготовить с помощью доступной современной кухонной посуды, но делает исключение для буна или Эфиопский кофе, рецепт, в котором указана джебена.

Эфиопская шакла ручной работы

49 долларов США на Etsy

Cazuela

Как уже отмечалось выше в отношении тажина, блюда, которые обычно готовят в глиняных горшках, часто имеют одно и то же название. В случае с касуэлой, которая традиционно используется в кухнях по всей Латинской Америке, набор типичных блюд стал довольно обширным. В Чили, например, казуэла относится к густому супу или супу из мяса и овощей, таких как картофель и кукуруза в початках. В Пуэрто-Рико казуэла — это пудинг из сладкого картофеля и тыквы. Слово происходит от испанского «кастрюля», и, как и его содержимое, его форма и размер могут немного различаться. Казуэлы часто изготавливаются из глазурованной терракоты с ручками с обеих сторон и крышкой и могут быть украшены глазурью.

Cazuela, 4,5 кварта

$ 81 на Wayfair

Глиной ручной работы с крышкой, 80 унций

$ 35 ATSY

BEAN POT

THE A SPECILICILIGING для BEAN MORE. бобы. В Мексике их можно назвать olla de barro frijolera. В Италии их можно назвать свиньями. Общие характеристики часто включают длинную глубокую полость с закругленным центром. Вы можете принять его за вазу, если у него нет крышки. По словам Ранчо Гордо, который продает горшок для фасоли Mixteca, «фасоль любит постоянное тепло, а продуманная форма помогает удерживать влагу».

Rancho Gordo Mixteca Bean Pot

$ 75 по адресу rancho Gordo

Terracotta Pot с крышкой, 6 кварта

$ 32 AT ETSY

Mexical Hand Mexicmade Terracott Terracotta Terracotta $ 32 Atsy

Mexical Handmade Traracotta $ 32 Atsy

. Cassole

В настоящее время вам будет трудно найти этот горшок во Франции, где он появился, не говоря уже о США. Но этот глиняный горшок традиционно использовался для приготовления cassoulet, деревенского французского блюда из фасоли. (Как и в случае со многими представленными здесь глиняными горшками, еда, которую обычно подавали в них, в какой-то степени получила свое название.) Во Франции эти горшки обычно сужаются сверху вниз — что-то вроде обратной стороны тажина. Открытый верх позволяет образовать богатую корочку после того, как бурлящая жидкость бобов в основном испарится.

Cassole

200 долларов США на Etsy

Donabe

Этот традиционный японский глиняный горшок представляет собой универсальный сосуд для приготовления пищи, который выпускается в различных формах и размерах, которые больше подходят для их использования в кулинарии. Например, донабэ Камадо-сан с большой выпуклой крышкой отлично подходит для приготовления риса. По словам Наоко Такеи Мур, которая продает кастрюли через Интернет и является автором кулинарной книги Донабэ: классическая и современная японская кулинария в глиняных горшках, , из этого донабэ получаются пушистые, блестящие рисовые зерна, которые почти достаточно, чтобы есть их в одиночестве. Донабэ также является классической посудой для приготовления и подачи японского хот-пота или набэ, утешительной еды в одной кастрюле с мясом или рыбой и овощами, приготовленными в бульоне, а иногда и в соевом молоке.

глиняная глина Donabe

$ 74 на Amazon

NAGATANI-EN MUSHI NABE DONABE Steamer

$ 216 AT JINEN

SHA GUO

$ 216 CLAY HINEN

. и размер. Тушеные и тушеные блюда, такие как тайваньский цыпленок в трех чашках или шанхайские фрикадельки с головой льва, традиционно готовят в ша го. У этого древнего стиля приготовления пищи есть свои поклонники — в Пекине есть ресторан, посвященный приготовлению шаго, — хотя сегодня вы, вероятно, не найдете глиняных горшков на многих современных городских кухнях в Китае. Ша го обычно имеет более длинную глиняную ручку с одной стороны для удобства переноски от огня к столу. Исторический магазин Wok Shop в Сан-Франциско продает их двух размеров с ручками и проволочной клеткой, последняя помогает защитить глину и способствует равномерному нагреву.

Китайский глиняный горшок, 16 унций

$ 13 в Wok Shop

Городской кастрюлю с керамическим соусом, с крышкой, 24 унции

$ 12 в ресторане Katom Inc.

Ttukbaegi 9001

. кастрюли известны как ттукбэги (или ддукбэги) и используются для многих классических блюд, таких как сондубу чжигаэ, суп из морепродуктов и тофу, или самгетанг, суп из курицы и женьшеня. Горшки различаются по размеру и форме: от маленьких тарелок на одного человека до больших кастрюль семейного типа. Ттукбэги часто кладут на деревянную подставку, чтобы принести к столу от печи, где остаточное тепло глины сохраняет его содержимое горячим и пузырящимся. В Корейская домашняя кухня: классические и современные рецепты, автор Сохуи Ким отмечает, что если у вас нет тукбэги для приготовления сондубу ччигаэ, по традиции, вам следует выбрать самую маленькую кастрюлю, в которую поместятся все ингредиенты для супа. «Поскольку вы не хотите, чтобы жидкость испарялась».

Multi Packe Ttukbaegi

$ 90 по адресу etsy

Корейский каменный горячий горшок, 5,8 стакана

$ 47 на Amazon

Palayok

. -каре, тушеное мясо с арахисом. Палайок относится к тагальскому слову «глиняный горшок». В других регионах Филиппин для этого используются другие слова, например, кулон на Висайских островах. Эти глиняные горшки могут быть глазированными или неглазурованными, глубокими или приземистыми, и они используются в основном для супов и тушеных блюд, а также для приготовления риса. Классическая форма и размер имеют куполообразную крышку и глубокое дно, которое выпирает вокруг центра, как горшок с фасолью.

Примечание редактора: этого горшка сейчас нет в наличии.

Палайок, 2,5 кварты

69 долларов США в Ancient Cookware

Купить сейчас на Amazon

Handi

Хотя в настоящее время они могут быть сделаны из меди или других металлов, handi — это традиционный глиняный горшок, используемый в Северной Индии. Пакистанская и бангладешская кухня. И из-за того, что в Южной Азии говорят на многих языках, глиняные горшки также носят множество других названий, например, чатти в индийском штате Керала. Бирьяни, блюдо из риса с мясом и специями, является одним из распространенных способов использования хэнди, и поэтому эти глиняные горшки иногда называют горшками бирьяни. В Буффало есть ресторан под названием Clay Handi, посвященный этой кулинарной традиции; он также продает глиняную посуду.

Terracota Handi

$13 at Etsy

Uglazed Clay Handi

$55 at Etsy

Lighthouse Lamps Through Time by Thomas Tag

The ingenuity of man is truly amazing and this can easily be seen in the odd коллекция методов, используемых для освещения маяков на протяжении веков. Освещение маяка началось с простого дровяного костра и переросло в поколения других методов. Даже масляная лампа началась с простоты и превратилась в машину с несколькими фитилями, часовыми масляными насосами, специализированными дымоходами, гидравлическими, пневматическими и другими вариантами. Эта история проведет вас через историю методов освещения маяков.

Жаровни

Угольные и дровяные костры

Первые морские сигнальные огни состояли в основном из открытого огня, а затем из пожарных маяков, установленных на решетке или в железной корзине, известной как жаровня, и показывались с возвышенности. место или платформа недалеко от берега. Они часто были ненадежными из-за вариабельности между хорошим горением, с большим количеством пламени и, следовательно, светом, или плохим горением, с небольшим пламенем или большим количеством дыма, закрывающего свет. Эти маяки обслуживались как государственными, так и частными предприятиями. Некоторым лицам были выданы патенты на содержание маяков в Англии и Шотландии. В то время как в других странах правительства взяли на себя полную ответственность за строительство и обслуживание сигнальных огней.

Первым английским маяком, который использовал добытый уголь, был Дандженесс в 1616 году, и его угольная жаровня потребляла до 400 тонн угля в год. Качество света от угольных пожаров в жаровнях значительно менялось в зависимости от погодных условий. Когда сильный ветер дул с суши в сторону моря, свет на берегу становился довольно ярким, но когда ветер дул с воды, сторона огня, обращенная к морю, была бы довольно темной, в то время как сторона огня с суши был ярким, но бесполезным. Это было большой проблемой, потому что именно тогда, когда ветер дул в сторону берега, требовалось самое яркое освещение и представлялась наибольшая опасность для судоходства.

Сначала эти костры горели на открытом воздухе, но позже они были закрыты фонарем с вентиляционной трубой в попытке отвести дым, который образовывался вокруг огня и часто заслонял свет. Фонари не всегда имели успех, так как остекление чернело, и в ряде случаев их снимали. Одна из самых ранних известных угольных пожарных башен, оснащенных фонарем, находится на острове Святой Агнесы на островах Силли в Англии. Он был построен в 1680 году, а жаровня, в которой горел огонь, существует до сих пор.

На острове Мэй в Шотландии находился старый маяк, построенный в 1636 году. Первоначальный маяк состоял из каменной башни с большой жаровней для сжигания угля на ее вершине. Уголь поджигали каждую ночь и сжигали в среднем немногим более одной тонны угля за ночь. Угольный огонь демонстрировался каждую ночь с момента открытия маяка в 1636 году до 4 февраля 1816 года, когда его заменили новым маяком с отражателями, каждый с масляной лампой в стиле Аргана. Трое мужчин, которым было поручено разжигать огонь, использовали примитивный блок и снасти, чтобы поднять уголь в жаровню на вершине башни. Старые угольные костры просуществовали в Англии до 1822 г., а в Балтийском регионе до 1850 г. действовали примеры таких огней9.0019

(Фото из коллекции Эгберта Коха)  Жаровня с огненной корзиной у маяка «Хвиде Фыр» в Скагене. (ок. 1700 г.)

Vippefyrs

В Дании Йенс Педерсен Гровс спроектировал Vippefyr в 1624 году, в котором использовался принцип рычага для поднятия огня в воздух. Он вбил в землю один конец большой квадратной балки, укрепленной несколькими дополнительными диагональными опорами. От основной балки откидывалась уравновешенная поперечина, или рычаг. Один конец рычага был прикреплен цепью к большой пожарной корзине, а другой конец был утяжелен, чтобы облегчить подъем пожарной корзины примерно на 14–30 футов в воздух. Длинный конец рычага с огневой корзиной обычно закрывался металлической оболочкой для защиты от огня. Корзину для костра можно было опустить, когда хранителям нужно было наполнить ее углем или дровами или разжечь огонь. Затем его снова подняли, чтобы показать сигнал. Один из последних Vippefyrs, который использовался в качестве небольшого местного огня на острове Готланд в Дании, в 1905.

В Англии использовалось похожее устройство, известное как Swape. Угольный или дровяной огонь разводили в металлической корзине, которую можно было легко поднять на землю, а затем поднять с помощью Swape или пожарного рычага. Великий английский инженер-строитель Джон Смитон посетил Spurn Point в 1767 году и решил использовать там Swap. Он разработал улучшенную версию Swape с небольшим зонтом для защиты веревки управления от падающих зол.

(Фото из коллекции Эгберта Коха) 903:46 Vippefyr в Скагене, Дания. (ок. 1624 г.)

(Фото из коллекции Эгберта Коха) Огненная корзина Виппефира.

Бужи и свечи

Первое использование свечей заключалось в простом фонаре, показанном в окне отшельником или монахом. Только когда была разработана закрытая фонарная комната, стало возможным использование свечей на маяках. Свет от отдельных свечей был довольно слабым, однако, когда несколько свечей были помещены в канделябр и защищены от ветра фонарями, свет был значительно лучше, чем от угольных костров. Свечи использовались на многих маяках в Европе в 1500-х годах и впервые были использованы в Англии на маяке Норт-Шилдс в 1540 году. Во Франции свечи назывались Bougies, которые были сделаны из жира и использовались в их первых маяках. Освещение первого маяка в Америке было также с помощью сальных свечей, которые использовались в течение нескольких лет на первом маяке в Бостоне и в большинстве других маяков начала 1899 года.0571-й век Американские фонари. Хранители обычно изготавливали свечи на месте, потому что свечей промышленного производства практически не существовало. Использовались восковые свечи, но они были очень дорогими; сальные свечи были дешевле, но дымились и плохо пахли.

В первоначальном маяке Уинстенли Эддистоун было использовано 60 однофунтовых свечей, когда он был впервые зажжен в 1698 году. На маяке Эддистон Смитона в 1759 году впервые был показан свет от 24 свечей, которые давали довольно слабый свет, хотя, Говорят, что свет можно было увидеть в телескоп из Плимута Хоу, находящегося на расстоянии 12 миль. Свечи, которые Смитон использовал в Eddystone, весили 2/5 фунта каждая, и 24 свечи приходилось заменять примерно каждые 3 часа.

Копия канделябра, первоначально установленного на маяке Эддистоун. (1759)

Настоящая свеча с маяка Эддистоун. (1759)

Обзор масляных ламп

Крессет был одной из первых форм масляных ламп, использовавшихся на маяках. Он состоял из выдолбленной в камне чаши, наполненной рыбьим жиром, с одним или несколькими маленькими веревочными фитильками. Шли годы, начали использовать несколько других типов масляных ламп. Лампы обычно изготавливались местными мастерами и начали использоваться еще в 1500 году. В то время не было стандартных типов ламп; однако у большинства ламп были фитили из сплошной веревки, сделанные из свободно плетеного хлопка, и довольно небольшой общий масляный резервуар, который питал один или несколько фитилей. Эти лампы первоначально сжигали рыбий жир, жир тюленей, а затем китовый жир. В них не использовались дымоходы или отражатели, и они давали очень плохой свет с большим количеством дыма и едких паров. Были опробованы маленькие оловянные лампы, но они потерпели неудачу из-за отсутствия достаточного запаса масла и плохого качества пламени. Твердые фитили имели очень плохое сгорание масла на фитиле, производя большое количество дыма. Более поздние усовершенствования были сделаны путем сплющивания фитилей, чтобы окружающий воздух лучше достигал обеих сторон. Несмотря на то, что это давало лучшее пламя, все же выделялось некоторое количество дыма и сажи, а части масла оставались неизрасходованными пламенем.

Паучья лампа

К 1760-м годам форма лампы-паука, известная как Пан-лампа, заменила другие ранние масляные лампы на некоторых маяках. Сообщается, что в светильнике Sandy Hook в Нью-Джерси, построенном в 1764 году, использовались две лампы Pan с 48 масляными горелками, подвешенные к потолку фонарной комнаты на цепях. Pan Lamps выпускались в нескольких формах. Были круглые и прямоугольные кастрюли, а на первых плавучих маяках использовалась кастрюля в форме пончика. Пан-лампы круглой формы были также известны как лампы-компасы.

Поддонная лампа решила проблему ограниченного запаса масла и могла работать в течение двенадцати и более часов на одной заправке маслом. У Pan Lamp было несколько фитилей для веревок. Количество фитилей варьировалось от двух до двадцати четырех, причем очень часто от восьми до десяти фитилей. Лампа Pan давала больше света, чем другие ранние масляные лампы, потому что отдельные фитили большого диаметра располагались почти бок о бок на поверхности металлического поддона, и все пламя можно было видеть одновременно. Его основными недостатками были относительно низкая светоотдача, большой расход масла, а также дым и пары, образующиеся в помещении с фонарем, которые временами становились почти невыносимыми.

Типичная панорамная лампа с десятью «пламенем». (ок. 1760 г.)

Пан-лампы использовались в течение очень долгого времени. В ранних списках ламп показана лампа-компас с 8 фитилями, которая все еще использовалась на маяке Vermilion в Огайо в 1849 году. Лампы-компасы были единственным типом ламп, которые использовались на американских плавучих маяках до середины 1850-х годов.

Лампа-ковш, еще одна форма лампы-паука, была доступна в течение многих лет и начала использоваться на маяках во второй половине 1700-х годов, в основном в небольших маяках, маяках и фонарях у пирса. Лампа-ведро была сделана из листового металла и имела цилиндрическую форму, с двумя или четырьмя носиками, торчащими по бокам. У каждого носика был фитиль из веревки большого диаметра, который спускался внутрь корпуса лампы в масло. Под каждым носиком находился каплеуловитель аналогичной формы. Лампа-ковш вмещала до восьми литров масла и могла работать двенадцать и более часов на одной заливке масла. Его основными недостатками по-прежнему были очень плохой свет, дым и пары, а также проблема, заключавшаяся в том, что часть пламени была скрыта за ведром, если смотреть на него с определенных направлений. Свет Кейп-Генри использовал эту лампу в 179 году.2 и жженый рыбий жир, вероятно, из Селедки. Использование Bucket Lamps длилось долгое время, и четыре из них были зарегистрированы как используемые в 1845 году на маяке Cunningham Creek Beacon в Огайо.

Типичная лампа-ведро с двумя фитилями. (ок. 1780 г.)

Фонтанные лампы

Фонтанные лампы используют закрытый контейнер с топливом с небольшим клапаном на нижнем конце. Клапан устанавливается на высоте немного ниже верхней части фитиля в горелке лампы. По мере сжигания топлива клапан в фонтане приоткрывается, чтобы впустить дополнительное количество масла в трубку, идущую к горелке. Фонтанная лампа поддерживает постоянный уровень топлива в горелке. Фонтанные светильники работают за счет капиллярного притяжения и не переполняют фитили.

Лампа Аргана

В 1782 году Франсуа-Пьер Ами Арган (1750-1803), швейцарский физик, живший во Франции, изобрел горелку с двойной тягой, которая стала известна как масляная лампа Аргана. В конструкции Аргана использовались две тонкие металлические трубки, одна из которых находилась внутри другой. Фитиль помещался между этими трубками и таким образом образовывал длинный полый цилиндр. Воздух поступал в центр фитиля через отверстия, расположенные в каплеуловителе масла, прикрепленном к нижней части фитильных трубок. Воздуху также позволяли входить снаружи внешней трубки фитиля через отверстия в нижней части держателя дымохода. Конструкция Аргана обеспечивала пламя гораздо большим количеством кислорода, более эффективным сгоранием топлива и гораздо более ярким светом. Арган также изобрел использование дымохода, который помогал обеспечить дополнительный поток воздуха над фитилем и защищал пламя от внешних воздушных потоков, из-за которых оно могло мерцать.

(Рисунок автора с чертежа доски маяка) Типичная горелка для лампы Аргана. (1782)

В 1787 году другой француз, мсье Ланж, изобрел узкий дымоход, который Арган быстро добавил к своему проекту. Узкий дымоход подталкивал наружный воздух ближе к огню. Это действие еще больше улучшило сгорание топлива, дав еще более яркое пламя, мощность которого измерялась примерно в 7 свечей.

Лампа Роберта Стивенсона

С 1803 по 1810 год Роберт Стивенсон работал над улучшением конструкции шотландских медных параболических отражателей и ламп. Он выбрал усовершенствованную лампу Argand с фонтанным топливным баком, установленным в настоящий параболический отражатель с толстой серебряной оболочкой. Топливный бак фонтана вмещал 24 унции топлива. К 1809 году ему удалось разработать конструкцию, в которой лампу можно было высвободить из фокуса отражателя, повернув стопорное кольцо, что позволяло узлу лампы скользить вниз, позволяя легко заменять или подрезать фитиль, а также легко полировать. внутри рефлектора. Когда работа была завершена, смотритель поднял фонарь обратно в заданное положение, в фокус рефлектора, и зафиксировал его кольцом. Новые лампы Стивенсона впервые были установлены на маяке Белл-Рок в 1811 году.

(Рисунок автора из рисунка в Lighthouse Illumination 1859)  Выдвижная лампа Роберта Стивенсона с отражателем. (1811)

Лампы Уинслоу Льюиса

Уинслоу Льюис, капитан американского корабля, создал грубую конструкцию лампы, но ему удалось произвести впечатление на правительство посредством реальных испытаний производительности лампы и низкого расхода масла, которые проводились на бостонском маяке. В 1812 году правительство США заплатило Льюису более 20 000 долларов за его изобретение.

(Рисунок автора из патентного чертежа)  Патент на лампу Уинслоу-Льюиса 2901-X. (1818)

Лампа в дизайне Льюиса была грубой копией лампы в стиле Аргана с горелкой в ​​три четверти дюйма. В оригинальной лампе также использовался короткий стеклянный дымоход и простой фитиль из тканого хлопка, который был плохо сделан и приводил к неэффективному использованию топлива. Почти все американские маяки с 1812 по 1840 год использовали конструкцию рефлектора и лампы Уинслоу Льюиса, и большинство из них продолжали использовать эту конструкцию примерно до 1858 года.0019

(Рисунок автора из патентного рисунка) Лампа Уинслоу Льюиса / Бенджамина Хемменуэя. (1844)

Масло и керосин Лампы для использования в линзах Френеля

В линзах Френеля использовались лампы различных типов. Они различались как по принципам работы своей конструкции, так и по порядку или размеру линзы Френеля, в которую они были помещены. Основные стили светильников были следующими:

Капиллярные лампы

Капиллярные лампы основаны на принципе капиллярного притяжения, при котором топливо поднимается к пламени самим фитилем. В этих лампах топливо хранится под горелкой, а волокна фитиля впитывают топливо и поднимают его из топливного резервуара к верхней части фитиля за счет капиллярного действия внутри волокон. Эти лампы использовались в линзах четвертого порядка и меньшего размера.

Улучшенная лампа четвертого порядка Функа (1888 г.)

В 1888 году Джозеф Фанк смог значительно улучшить лампы, используемые в линзах четвертого порядка в Америке. Компания Funck переработала старую лампу четвертого порядка и произвела «улучшенную лампу четвертого порядка», которая имела новый рассеиватель пламени и ряд регулировок воздушного потока.

Лампа Funck-Heap (1892 г.)

На небольших маяках в 1892 году была представлена ​​лампа Funck-Heap. В центре пламени была кнопка распространения пламени, которая раскалялась докрасна и помогала поддерживать постоянный размер и форму пламени. Подача фитиля осуществлялась с помощью резьбы на трубке, несущей фитиль. Лампа Funck-Heap стала стандартной лампой, используемой во всех линзах четвертого порядка в Американской службе маяков, и была переоборудована во все маяки с использованием линз четвертого порядка так быстро, как это было возможно. Такая же конструкция с небольшими вариациями пламегасителя и дымохода была разработана для ламп пятого и шестого порядка.

Фонтанная лампа постоянного уровня Funck (1876 г.)

Лампа постоянного уровня использовалась в так называемом прожекторном свете. Свет проектора использовался в качестве дальнего света с использованием лампы постоянного уровня с параболическим отражателем. Лампы постоянного уровня также использовались с одной небольшой линзой Френеля «бычий глаз» перед лампой в качестве дальних огней.

Американская лампа постоянного уровня.

Механические лампы перелива

Лампы Fresnel-Arago Clockwork-Concentric-Wick (1819)

Огюстен Френель и Франсуа Араго использовали идеи графа Румфорда и Гайтона де Морво для разработки новых ламп в стиле Аргана и провели серию испытаний ламп с различным количеством концентрических фитилей в конце 1819 года. Было обнаружено, что стандартная лампа Аргана, даже с несколькими концентрическими фитилями, не будет работать должным образом, потому что несколько фитилей вызывают такой сильный нагрев, что горелка плавится, а фитили быстро чар. После многих испытаний было обнаружено, что лампа в стиле Аргана, изобретенная мсье Бертраном Карселем в 1800 году, может использоваться с несколькими концентрическими фитилями.

Лампа Carcel имела двухпоршневой механический насос, приводимый в действие часовым механизмом, который нагнетал избыток масла через трубку к фитилю, переполняя фитиль и охлаждая всю горелку. К декабрю 1819 года Френель и Араго создали лампу с несколькими концентрическими фитилями, используя принцип охлаждения Карселя, и в их лаборатории работала первая горелка с тремя фитилями. В течение нескольких месяцев они также разработали горелку с четырьмя фитилями и предложили ее использовать в первой произведенной линзе первого порядка.

Ранняя лампа Френеля-Араго с часовым механизмом насоса Carcel, показанным в основании. (1823)

Французская лампа с двумя фитилями. (1840)

Спусковая лампа Lepaute (около 1830 г.)

В 1830-х годах Огюстен Анри-Лепо разработал спусковую лампу с использованием металлических поршней вместо кожаных, использовавшихся в оригинальных лампах Френеля-Араго, и двух группы двойных чередующихся насосов по сравнению с двумя простыми насосами в оригинальной лампе Френеля-Араго. Он приводился в действие часовым механизмом через зубчатое колесо, известное как спусковой механизм, что позволяло механизму привода насоса работать только в одном направлении. Однако в спусковой лампе Lepaute осталось много технических трудностей, и она не использовалась, кроме испытаний, примерно до 1845 года, когда месье Вагнер усовершенствовал ее конструкцию.

Насосная лампа Вагнера (1845 г.)

В 1845 году Вагнер, инженер, работавший на брата Огюстена Леонор Френель, усовершенствовал конструкцию спусковой лампы Лепо. Его конструкция значительно усилила механизм привода насоса и упростила его эксплуатацию. Он также добавил к каждому насосу простой винт, предназначенный для регулирования подачи масла к горелке за счет уменьшения отверстия, оставленного для прохода масла.

Пружинная лампа-замедлитель Franchot (1836)

В 1836 году мсье Франшо изобрел лампу-модератор, в которой поршень со спиральной пружиной заставлял масло течь к фитилям через суженный клапан, известный как замедлитель. Эти лампы использовались в большинстве фиксированных линз во Франции и в Америке, когда линзы Френеля были впервые установлены в 1850-х годах. Однако они не использовались на американских маяках примерно после 1865 года.

Механизм, помещенный в резервуар лампы, состоял из спиральной пружины, прикрепленной к легкому поршню. Поршень был сделан из диска из листового железа, снабженного кожаной шайбой и соединенного с трубкой, питающей горелку. К поршню был присоединен шток квадратного сечения с зубьями шестерни, который служил для подъема поршня и сжатия пружины. Лампа заводилась поворотом ключа, закрепленного наверху горелки, который приводил в действие шестерню, находящуюся в зацеплении с зубьями квадратного стержня. Каждую ночь необходимо было заводить лампу перед первым зажиганием, а после четырехчасового горения необходимо было снова заводить ее. Поршень под давлением пружины давит на масло, которое заставляет его подниматься по трубке подачи масла к клапану замедлителя, где оно входит в основание горелки и питает фитиль.

Лампа замедлителя Франшо была сложна в обслуживании, поскольку ее пружинный привод был подвержен заклиниванию, ее заводной механизм легко заклинивал, а клапан замедлителя было трудно обслуживать должным образом, и он обеспечивал лишь очень плавное регулирование расхода топлива.

Лампа-модератор Лепо (ок. 1845 г.)

Огюстен Анри-Лепо начал переделывать лампу-модератор в начале 1840-х годов. Он заменил приводную пружину на более тяжелый поршень и заменил заводную шестерню на цепной привод, который позволял легко поднимать тяжелый поршень с помощью кривошипа. Клапан замедлителя был заменен легко регулируемым игольчатым клапаном, который двигался автоматически при опускании поршня. Эти изменения значительно повысили надежность лампы замедлителя Лепо. Однако поршень по-прежнему был подвержен заклиниванию, а его кожаное уплотнение довольно быстро изнашивалось. Большинство маяков мира переоборудовали под эту лампу, начиная с ок. 1860.

В этой лампе тяжелый поршень давил на масло только за счет собственного веса и выталкивал масло вверх по трубке сбоку корпуса лампы. Масло текло вверх по трубке в камеру с крошечным отверстием, расположенным на конце по направлению к центру лампы, где находилась игла замедлителя. Игла замедлителя позволяла небольшому и строго контролируемому потоку масла проходить в горелку с постоянной скоростью.

Пневматические лампы

Пневматические лампы работают за счет использования давления воздуха для поддержания потока масла или керосина из топливного резервуара под горелкой до фитилей.

Пневматическая лампа Wilkins (1837)

Эта лампа состоит из резервуара «A», заполненного маслом, бачка подачи «B», заполненного маслом, и воздушной камеры «C». Существует трубка «D», которая проходит от дна резервуара «А» к воздушной камере «С», через которую масло проходит в воздушную камеру «С». Трубка «Е» от верхней части воздушной камеры Камера «C» переходит в питательную цистерну «B». Основная труба «F», ведущая к горелке, проходит от центра питательной цистерны «B» вверх через резервуар «A» к горелке. Давление масла из резервуара «А» в воздушную камеру «С» нагнетает воздух в резервуар подачи «В» и заставляет масло течь к горелке, пока в резервуаре есть масло. «А»

Пневматическая лампа давления воздуха в куче (1899 г. )

В 1899 году Дэвид Хип начал изучать серьезные проблемы с обслуживанием гидравлических ламп, которые тогда использовались, и создал лампу давления воздуха. В этой лампе использовалось давление воздуха 20 фунтов на квадратный дюйм, чтобы надавить на керосин и заставить его течь к лампе. Механизм давления воздуха был очень простым, и хранителю было очень легко его обслуживать. Эти лампы впервые были введены в эксплуатацию примерно в 1900 году.

Гидростатические лампы

Гидростатическая лампа была изобретена Питером Киром в 1787 году. В ней использовался вес жидкости, немного более тяжелой, чем масло, которая текла под маслом и выталкивала его вверх по трубке к фитилям. Его не использовали в маяках, пока много лет спустя он не был значительно улучшен усилиями французского химика Тилорье.

Гидростатическая лампа Тилорье (ок. 1840 г.)

Тилорье изобрел усовершенствованную гидростатическую лампу. Эта лампа требовала использования растворенного сульфата цинка и испытательного прибора, называемого «аэрометром», для проверки плотности растворенного сульфата цинка. Тилорье использовал раствор сульфата цинка в качестве тяжелой жидкости, которая текла по трубе под маслом. Масло фактически плавало на сульфате цинка и подавалось по трубе к горелке и к фитилям. Любое избыточное масло, которое переполняло горелку, собиралось и возвращалось в верхнюю часть масляного бака по переливной и возвратной трубке. Гидростатическая лампа использовалась для замены ранних ненадежных механических ламп с часовым механизмом в стационарных светильниках, где нельзя было использовать надежную фонтанную или гидравлическую лампу из-за того, что ее фонтан и трубопровод создавали неприемлемые тени внутри линзы. Шотландская служба маяков выбрала эту лампу для использования во всех своих фиксированных линзах, начиная с середины 1840-х годов.

Основным недостатком гидростатической лампы было то, что она функционировала на основе относительно небольшой разницы в плотности (удельном весе) сульфата цинка по сравнению с плотностью масла. Если бы плотность раствора сульфата цинка была не совсем правильной, масло вообще не текло бы или текло слишком быстро.

(рисунок автора) Гидростатическая лампа Тилорье. (ок. 1840 г.)

Гидравлические лампы

Гидравлическая лампа была очень похожа на фонтанную лампу и использовалась во всех заказах линз. Он был основан на гравитационной подаче и состоял из резервуара над объективом; другой резервуар под горелкой для хранения масла, переполнившего горелку; насос для подъема масла в верхний резервуар и горелку.

(Рисунок автора с чертежа маяка)  Обзор гидравлического фонаря.

Общая эксплуатация гидравлической лампы

В начале каждого дня сторож удалял все масло из нижнего резервуара «А». Затем он заполнял нижний резервуар «А» чистым свежим маслом и закрывал дроссельный клапан «F». трубы «C» в верхний резервуар «D», в котором было достаточно свежей нефти для работы в течение самой длинной ночи в году с небольшим количеством оставшейся нефти. Свежее масло заполнило верхний резервуар «D», а затем стекало по трубе «E» к дроссельному клапану «F», откуда оно не могло течь дальше. Примечание: в гидравлической лампе, разработанной Джорджем Мидом, можно было также перекачивать масло из резервуара для хранения, расположенного в помещении под фонарной комнатой, а не из нижнего резервуара «А».

Вечером лампа зажигалась при открытии дроссельного клапана «F», что позволяло маслу течь вверх по центральной трубе, проходящей через коллектор перелива масла «K», и в горелку «G», где оно вытекало через фитили. Смотритель поджигал масло на фитилях и регулировал поток масла, регулируя дроссельный клапан «F» и регулируя высоту фитилей, поднимая или опуская фитили с помощью регулировочных ручек отдельных фитилей на горелке «G». перелив масла проходил через концентрические фитили и обратно в коллектор перелива «К» и из небольшой трубки в чашу датчика, которая была частью детектора перелива топлива. С лампами в линзах Френеля использовался сигнальный звонок. Он состоял из рычага, который поворачивался наподобие качелей. Один конец рычага был поднят и заблокировал сигнальный механизм. На другом конце рычага находилась небольшая сенсорная чашка с небольшим отверстием в нижней части. Чашка датчика располагалась в потоке масла из перелива горелки. Пока масло переливалось через горелку, чаша датчика оставалась заполненной маслом, а сигнальный рычаг удерживался на месте. Если перелив масла прекратится, чаша датчика перестанет наполняться, и масло внутри нее будет вытекать через маленькое отверстие в ее дне. Когда это происходило, рычаг сигнализации больше не удерживался в верхнем положении, а конец, блокирующий механизм сигнализации, опускался, и срабатывала сигнализация. Сигнализация обычно состояла из колокола, расположенного на башне или в помещении смотрителя. После прохождения через сенсорный стакан переливное масло направлялось в верхнюю часть нижнего резервуара «А» через небольшой сетчатый фильтр.

Поток воздуха через горелку и дымоход регулировался вручную путем регулировки ручки заслонки дымохода «H». Верхний резервуар «D» имел цилиндрическое отверстие в центре. Через это отверстие дымоход из листового железа спускался к стеклянному дымоходу. В верхней крышке Верхнего резервуара «D» находился регистр контроля тепла «J», который окружал дымовую трубу из листового железа. Когда регистр был открыт, нагретый воздух проходил между дымоходом и резервуаром, мало влияя на температуру масла. Когда он был закрыт, нагретый воздух блокировался, и масло нагревалось им, так что в холодную погоду масло оставалось достаточно жидким, чтобы легко течь по трубам.

Гидравлическая лампа Уилкинса (ок. 1839 г.)

Эта лампа состояла из резервуара для хранения необходимого количества масла для использования в течение одной ночи, бачка для подачи и горелки. Со дна резервуара трубка соединяется с питательным бачком. На конце этой трубки был подвижный упор, к которому был прикреплен полый металлический шар, который служил, когда масло в цистерне поднималось или опускалось, регулировал поток масла в цистерну и к горелке. Масло подавалось из расходной цистерны по трубе от дна цистерны к горелке и вверх к концентрическим фитилям. Перелив масла стекал в переливной бачок.

Гидравлическая лампа Мида (1853 г.)

Эта лампа была разработана тогдашним лейтенантом Джорджем Г. Мидом из Корпуса инженеров-топографов США и установлена ​​им сначала на маяке Сэнд-Ки во Флориде, а затем в других местах. места. Следует отметить, что это был тот самый Джордж Г. Мид, который стал генералом, возглавлявшим войска Союза в битве при Геттисберге во время Гражданской войны.

Лампа Мида должна была заменить французские механические лампы моделей Френеля-Араго и Лепо и покончить с насосами и часовыми механизмами. Эта лампа ранее была описана в разделе «Общая работа гидравлической лампы».

(Рисунок автора с чертежа маяка)  Гидравлическая лампа Джорджа Г. Мида. (1853)

Гидравлическая лампа Франклина (1863) — для огней четвертого, пятого и шестого порядка

Эта лампа была разработана капитаном Уильямом Б. Франклином, Корпусом инженеров-топографов США, и инженером-секретарем маяка. Доска. Он состоял из четырех основных частей:

1. Герметичный резервуар с подсоединенной трубкой подачи, опирающийся на верхнее кольцо линзы.

2. Горелка с приемной трубкой и контролем уровня масла.

3. Кронштейн с капельницей, прикрепленной к нижнему кольцу объектива.

4. Воздушная камера контроля уровня масла, открывающаяся в приемную трубу.

Джозеф Фанк создал почти идентичную лампу для использования с линзами четвертого, пятого и шестого порядка в 1869 году, в которой также использовалась его конструкция поплавкового клапана для замены камеры контроля уровня масла гидравлической лампы Франклина.

(Рисунок автора с чертежа маяка) Гидравлическая лампа Франклина. (1863)

Гидравлическая поплавковая лампа Функа (1869)

Основным преемником французской механической лампы в Америке была лампа, разработанная г-ном Джозефом Фаном, мастером мастерских Американской службы маяков в депо на Статен-Айленде, Нью-Йорк.

Гидравлический поплавковый фонарь Funck имел насос с ручным управлением, который поднимал масло из нижнего резервуара в верхний резервуар по трубе «А». Затем масло стекало из верхнего резервуара по трубе «В» в поплавковую камеру. . Поплавок «С» имел форму пончика и плавал на поверхности масла в стеклянной камере. В центре поплавка «С» была закреплена маленькая игла, которая указывала вверх в специальном сужении во впускном маслопроводе «В», и когда поплавковая камера была заполнена маслом, игла в поплавке «С» блокировала дальнейший поток. нефти из трубы «В» в поплавковую камеру. Масло стекало к фитилю после прохождения через поплавковую камеру. По мере того, как масло текло в фитили и поверх них, часть его сгорала, масло в поплавковой камере опускалось, а поплавок «C» опускался, позволяя большему количеству масла попасть в камеру. Поплавок «C» был отрегулирован таким образом, чтобы подниматься и закрывать впускное отверстие для масла, как только масло достигало надлежащей высоты, чтобы просто переливаться через фитиль, тем самым поддерживая уровень масла всегда на одном уровне. Переливное масло проходило через переливной коллектор «D» в верхнюю часть нижнего резервуара.

8-дневная лампа Funck (1885 г.)

В начале 1880-х годов возникла острая потребность в фонарях, которые можно было бы использовать в качестве маяков на небольших пирсах и в качестве фонарей на столбах, служащих сигнальными огнями для препятствий. на крупных внутренних реках. Проблема с лампами, использовавшимися в то время, заключалась в том, что они требовали постоянного внимания. В 1885 году Джозеф Фанк разработал идею добавления большого круглого резервуара для масла вокруг верхней части лампы, что дало ей возможность работать до 8 дней без присмотра. Эта конструкция работала довольно хорошо, но сама лампа была старомодной разновидностью с плоским фитилем, а линза была сделана из прессованного стекла довольно низкого качества. Лампу также можно было задуть сильным ветром.

5-Day Lens Lantern, разработанный и улучшенный Дэвидом Хипом.

Лампы Хипа на 5 и 8 дней (1889 г.)

В 1889 году Дэвид Хип разработал еще один улучшенный дизайн американского фонаря на 8 дней и изобрел новый фонарь на 5 дней. Он описал свои мысли в отчете Совету маяка следующим образом:

«Восьмидневные трубчатые линзовые фонари оказались весьма успешными, поскольку в течение этого периода времени без присмотра можно было поддерживать свет, я полагал, что было бы целесообразно применить тот же принцип к фонарю с призмами из граненого стекла, используя лампу с круглой горелкой и дымоходом, и таким образом получить гораздо более мощный свет».

Автоматическая лампа Бенсона-Ли (1895 г.)

К 1895 году в Европе в маяках начали использовать автоматические лампы Бенсона-Ли. У него были специальные фитили, покрытые углем из смолы, и он не требовал подгонки в течение четырех или пяти дней эксплуатации. Она была выбрана для всех новых установок в Шотландии и действовала как американская 8-дневная лампа. Лампа Бенсона-Ли заменила более раннюю лампу Троттера-Линдберга, разработанную в Швеции, для обслуживания которой требовалось значительно больше технических знаний.

Газовые горелки

Месье Филипп Ле Бонд д’Амберсен получил французский патент на производство люминесцентного газа из дерева в 1799 году, который производился путем карбонизации древесины в закрытой реторте. Он назвал свое изобретение термолампой, которая впервые была использована на маяке в Гавре во Франции в том же году.

Нефтяной газ впервые был использован на маяке Холихеда в Уэльсе в 1820 году, а с 1819 по 1827 год Френель и Араго экспериментировали с использованием газовых горелок для линз Френеля, однако они решили продолжить использование своих мульти- масляные лампы с фитилем. В том же 1823 году газ Пинч был опробован на маяке Южного Форленда в Англии. Во всех этих ранних экспериментах с газом использовались простые трубчатые или многотрубчатые горелки.

(Рисунок автора по рисунку из Oeuvres Completes de Fresnel)  Газовая горелка Френеля – Араго 1824 года. расположенный на озере Эри, был уникальным из-за своего источника топлива. Соседний город Фредония, штат Нью-Йорк, был первым местом в Северной Америке, где природный газ начали использовать в коммерческих целях, начиная с 1821 года. Барселонский маяк располагался в 18 милях к западу от Фредонии, и часть своего существования он использовал близлежащий «родник» Природный газ доставлялся по трубам на расстояние двух миль к башне, чтобы зажечь ее лампы. К сожалению, в 1838 году закончился природный газ, и газовые фонари убрали.

В 1841 году была предпринята попытка использовать другую форму древесного газа, известную как канифольный газ, на осветительной станции Christina Creek, недалеко от Уилмингтона, штат Делавэр. Канифольный газ получали путем нагревания сосновой смолы (канифоли) или сосновых бревен в закрытой реторте. Примерно после года испытаний усилия в Кристине Крик были прекращены как непрактичные.

Позднее газ использовался на маяках в ряде стран. Однако его производство, доставка и чрезмерное тепло ограничивали его использование относительно небольшим количеством маяков. Основным недостатком была необходимость строительства и эксплуатации завода по производству газа рядом с каждым маяком, где он должен был использоваться.

     (Рисунок из отчета Trinity House об относительных достоинствах электричества, газа и нефти 1885 г.)

Композитная газовая горелка Уигэма (1868 г.)

Начиная с 1865 г. Джон Р. Уигэм разработал множество форм ламп для использования на угольном газе в Ирландии. на размер объектива. Конструкции Уигэма варьировались от 28 до 108 газовых форсунок, и были проведены эксперименты с еще большим количеством форсунок. Газовые лампы Уигэма широко использовались в Ирландии.

(рисунок автора)  Композитная газовая горелка John R. Wigham 108 Jet. (1868)

Керосиновые горелки

Керосиновые горелки Доти (1868)

Капитан американского корабля Генри Харрисон Доти думал, что сможет решить проблемы, связанные с использованием керосина в горелках маяков. Он описал свои усилия следующим образом:

«В 1866 году мне пришла в голову идея, что если парафин (прим. ред.: керосин) в том виде, в каком он производится сейчас, с большим удельным весом и стандартом безопасности, можно будет использовать в освещении маяков, то это будет великая реформа в будет достигнута экономичность и интенсивность береговых огней. Поэтому я решительно взялся за решение проблемы, как это могло бы повлиять не только на горелку с одним фитилем, но и на лампы с концентрическими фитилями. После более чем двух лет неустанных исследований и экспериментов мне удалось найти способ сделать это для всех различных порядков горелок, причем без какой-либо структурной перестройки используемого в настоящее время аппарата или лампы».

Доти упомянул удельный вес керосина, поскольку чем тяжелее керосин, тем менее летучим он был и, следовательно, тем безопаснее его было использовать.

Французская лампа с пятью фитилями на основе патента Доти. (ок. 1873 г.)

Французская служба маяков долгое время считалась лидером в области технических инноваций и качества. Капитан Доти взял образцы своих последних горелок и в ноябре 1868 года отправился к императору Наполеону III, убедив его в их преимуществе и попросив Францию ​​предать их суду. Просьба Доти была удовлетворена, и в декабре 1868 года во Французской службе маяков было начато судебное разбирательство, которое успешно завершилось в январе 1869 года.. Затем несколько французских маяков были переведены на керосин в качестве топлива с модификациями горелок Doty. Французы не использовали горелку Доти напрямую. Вместо этого они купили права на использование принципов дизайна Doty в своих собственных проектах горелок.

Керосиновые лампы Funck (1876 г.)

В начале 1874 г. Джозефу Функ, мастеру лампового цеха в депо Томпкинсвилля в Нью-Йорке, было поручено начать анализ любых изменений, необходимых в конструкции горелок для использования керосина. . Джозеф Фанк получил патент на свою версию керосиновой горелки для маяков 28 ноября 1876 года. Капитан Доти продолжал описывать свою конструкцию и 28 марта 1877 года он попросил вторую переиздание своего патента, чтобы описать некоторые дополнительные особенности его оригинального дизайна, на которые, по его мнению, нарушал Фанк, и начал судебный процесс против Совета маяков и Фанка. 5 декабря 1878 г. вышло окончательное решение Верховного суда округа Колумбия. В этом решении Funck и правительство выиграли все очки, а конструкция Funck с несколькими фитилями была объявлена ​​свободной от каких-либо нарушений патентных прав, связанных с H. H. Doty или кем-либо еще. Совет маяка теперь имел право использовать керосиновые горелки Funck с несколькими фитилями по всей системе.

(Фото из Национального архива 26-LG-16-38)  Американские двух-, пяти- и трехфитильные керосиновые лампы. Все эти лампы относятся к модераторному типу.

Лампа с четырьмя фитилями Джозефа Функа. (1883 г.) Эта лампа относится к модераторному типу.

Французская керосиновая горелка с 10 фитилями.

Ацетилен

Ацетиленовый процесс был изобретен канадцем Томасом Леопольдом Уилсоном в 189 г.2. Уилсон также изобрел идею получения ацетилена внутри буя в 1904 году. Ацетилен также иногда называют газом Далена. Когда ацетилен используется на маяках, газ либо подается в баллонах, либо вырабатывается на месте.

В 1896 году два француза, Жорж Клод и Альберт Гесс, разработали метод хранения сжатого ацетилена путем растворения его в ацетоне, хранящемся в стальных баллонах. В этой системе газ сжимается в цилиндры, заполненные пористым веществом и ацетоном, жидкостью, обладающей замечательной способностью поглощать при атмосферном давлении в двадцать четыре раза больше собственного объема газообразного ацетилена. Его способность поглощать газ увеличивается пропорционально давлению, так что при давлении в десять атмосфер он растворяет в двести сорок раз больше своего собственного объема газообразного ацетилена.

Один из первых ацетиленовых буев в мире был спроектирован Дэвидом П. Хипом, инженером депо Третьего округа, в 1897 году. Буй Хипа использовал три баллона со сжатым ацетиленовым газом для питания линзового фонаря и использовался в эксперимент, проведенный в нью-йоркской гавани.

Ацетиленовая газовая лампа была установлена ​​на маяке Клох в Шотландии примерно в 1900 году, и ацетилен использовался для работы всего, от домашнего освещения, противотуманных сигналов и машинного отделения до самой лампы маяка. В Америке маяк, оборудованный генератором для производства газообразного ацетилена из карбида кальция, был установлен в Мобильном канале в 1919 г.02, и это было первое официальное использование ацетилена Американской службой маяков. Сжатый ацетилен был впервые официально использован в маяках Jones Rocks Beacon, Коннектикут, и South Hook Beacon, Sandy Hook, New Jersey, в 1903 году.

компания AGA), попросив их перепроектировать текущий аппарат. Г-н Густав Дален из Стокгольма, Швеция, решил проблему, разработав состав AGA для хранения газа в баллонах. Он также изобрел ацетиленовую мигалку в 1905, что резко сократило количество используемого газа. В 1905 году в Кальмарсунде был установлен экспериментальный буй Шведского лоцманского управления со стационарным ацетиленовым огнем. В следующем году буй был впервые оснащен маяком Далена. Вспышка Dalen уменьшила количество потребляемого газа и, как было доказано, не требует особого обслуживания.

Американская служба маяков выбрала карбидно-водяной буй Willson, а не баллон с ацетоном под давлением. В буе Уилсона газ производился на месте путем подачи твердого карбида кальция через брезентовый желоб в топливную камеру в так называемом «процессе зарядки». Этот процесс был очень опасен и в 1913 произошел взрыв при заправке такой ацетиленовой камеры в буй на тендере «Гибискус». Позже Америка отказалась от конструкции Уилсона и начала использовать баллоны под давлением во всей Американской службе маяков.

(рисунок автора) Мигающая лампа ацетиленового регулятора.

Солнечный клапан

Изобретение солнечного клапана стало решающим фактором расширения использования ацетилена на маяках. Дален изобрел солнечный клапан в 1907, чтобы еще больше увеличить время между заменами газовых баллонов. Солнечный клапан состоял из отражающих позолоченных медных стержней, поддерживающих подвешенный поглощающий черный стержень. Центральный черный стержень поглощает тепло солнечного света и расширяется, закрывая небольшой клапан в его основании и перекрывая подачу газа в горелку (всегда поддерживается запальник). Когда приближается темнота, жар уменьшается, и черный стержень сжимается, открывая клапан и обеспечивая полный поток газа к горелке. Центральный черный стержень можно регулировать с помощью винта, а весь солнечный клапан заключен в тяжелый стеклянный цилиндр. Первый солнечный клапан был введен в действие на маленьком маяке Фурухольмен недалеко от Стокгольма в 1907. Более поздние конструкции солнечных клапанов убрали отражающие позолоченные стержни, чтобы снизить стоимость сборки солнечного клапана.

Американский солнечный клапан в защитной клетке.

В Англии сэр Томас Мэтьюз создал специальный часовой механизм, который мог измерять время циклов вспышки, а также время включения и выключения оставленных без присмотра огней, используя ацетиленовое топливо. Часовой механизм заводился автоматически тем же механизмом, который приводил в действие вращение объектива. Хотя его предназначение состояло в том, чтобы функционировать аналогично солнечному клапану, он не мог реагировать на штормы, как солнечный клапан, и его нельзя было размещать на открытом воздухе или на буях.

Контрольные часы ацетилена Мэтьюза. Регулирующий клапан ацетилена находится слева по центру.

Паромасляные лампы накаливания

Одна из первых ламп, работающих на газифицированном масле, была разработана Нюбергом и Литом в Швеции в 1881 году. Она работала путем испарения рапсового масла и сжигания его без кожуха, как это делает горелка Бунзена. Однако этот тип лампы не был эффективен для получения дополнительной светоотдачи. Следующим шагом было добавление газовой оболочки накаливания, изобретенной Карлом Ауэром фон Вельсбахом в Вене в 1885 году. Это привело к созданию первой керосиновой лампы накаливания с парами масла (I.O.V.), которая была установлена ​​на маяке Л’лль Пенфрет. французами в 189 г.8. В нем использовалось давление воздуха и трубка испарителя топлива, в которой керосин предварительно нагревался до мелкодисперсного пара, прежде чем воспламенился в виде пламени. Это резко увеличило количество кислорода в пламени и обеспечило более яркое пламя с использованием меньшего количества топлива.

В 1901 году американец Артур Китсон изобрел усовершенствованную горелку, в которой масло преобразовывалось в пар под давлением в реторте, а затем смешивалось с воздухом в смесительной камере с образованием газа для нагревания кожуха из платиновой сетки. Платиновая сетка быстро карбонизировалась, и вскоре Китсон отказался от нее в пользу раскаленной мантии в стиле Вельсбаха, сделанной из шелка, пропитанного цирконием. Эта лампа производила как минимум в три раза больше светового потока, чем использовавшиеся ранее лампы типа Argand. Другая аналогичная горелка накаливания была разработана К. В. Скоттом, инженером комиссара ирландских огней в 1919 году.02, а другие версии были разработаны сэром Томасом Мэтьюзом, инженером Trinity House в Англии, Пинчем в Германии, Люшером во Франции и Даймондом в Канаде. I.O.V. Лампа впервые была использована в Америке на маяке Сэнди-Хук в 1904 году. Мэтьюз в Англии изобрел тройную мантию I.O.V. лампа примерно в 1904 году, и Американская служба маяков начала испытания этой лампы в 1913 году. Одна из этих ламп впервые была использована в Америке в 1916 году на маяке Кейп-Лукаут. Наконец, в 1921 году Дэвид Худ усовершенствовал и упростил горелку Китсона.

Электричество

До 1857 года на маяках не было электричества. Электрическая дуга была продемонстрирована сэром Хамфри Дэви в 1808-1809 годах. Франсуа Араго, который работал с Огюстеном Френелем над разработкой масляной лампы с несколькими концентрическими фитилями, также работал над дуговой лампой в 1820 году. В 1836 году Майкл Фарадей предложил провести испытания с использованием дуговых ламп на маяках в Англии; однако только в 1853 году профессор Холмс изготовил первый грубый магнитоэлектрический генератор для питания дуговой лампы для использования на маяке. Первое испытание этой машины было проведено в Тринити-хаус в Англии в 1857 году. В том же 1857 году мсье В.Л.М. Серрен во Франции изобрел дуговую лампу с автоматической регулировкой угольных стержней с помощью часового механизма и электрического соленоиды. Лампа Серрена была усовершенствована мсье Лонтеном.

В 1858 году по просьбе профессора Фарадея магнитоэлектрический генератор Альянса, модифицированный профессором Холмсом, был испытан на маяке Южного Форленда в Англии, и впервые моряку показали свет электрической дуги. Машина Холмса могла генерировать электричество, которое подавалось на два крошечных угольных стержня площадью 6 ¼ квадратных мм, между которыми с помощью электрического тока проводилась искра или дуга. Интенсивное тепло, выделяемое электрическим током, расплавляло часть углеродных стержней, когда ток переходил от одной углеродной точки к другой. Углеродные точки должны были оставаться на одинаковом расстоянии друг от друга, чтобы лампа работала должным образом. Часовой механизм Серрина был разработан для перемещения угольных стержней и поддержания расстояния до электрической дуги.

Электрическая дуговая лампа была официально установлена ​​в Дандженессе, Англия (старая башня) в 1862 году, лампа Серрина была впервые использована во Франции на маяке Кейп-ла-Хев в 1863 году, и вскоре последовали другие установки. В Америке эксперименты с электрическим светом в 1868 году включали использование магнето, сделанного г-ном Уайльдом из Ливерпуля. Прогресс был достигнут и в других странах. В Германии Вернер Сименс изобрел динамо-генератор в 1866 году, который оказался гораздо более надежным, чем использовавшиеся ранее генераторы.

В 1869 году профессор Холмс построил новый динамо-электрический генератор для Тринити Хаус. Изобретение динамо-машины принесло первый прорыв в электрическом освещении, подав постоянный и надежный ток для питания лампы. Вторым прорывом стала разработка карбоновых стержней с более мягким сердечником в 1877 году. Эти карбоновые стержни нового типа имели возможность более легко поддерживать дугу в центре стержня, давая более яркий и устойчивый свет.

В 1876–1877 и 1883–1884 годах в Южном Форленде были проведены различные эксперименты, чтобы определить лучшую машину для производства электроэнергии и сравнить электрические лампы с масляными и газовыми лампами. Позднее, в 1885 г., были поставлены на испытания три магнетогенератора переменного тока De Meritens вместе с тремя дуговыми лампами модели Duboscq-Gaiffe.

Сначала использовались угольные стержни модели De Meritens, квадратные в сечении и состоящие из более мелких углей. Эти угли оказались неэффективными, потому что внутренняя часть верхнего угля имела тенденцию выпадать, поскольку полосы, связывающие его вместе, сгорали во время потребления угля. Позже использовались цилиндрические угли диаметром до 40 миллиметров, наиболее эффективным из которых был 30-миллиметровый угольный стержень Berlin, имевший ядро ​​из графита диаметром 3 миллиметра. Сэр Джеймс Дуглас изобрел стержень с рифлеными сторонами, которые придавали дуге дополнительную устойчивость, и вскоре были опробованы более крупные угольные сплавы диаметром до 50 миллиметров.

Яркость дуговых ламп намного превышала яркость любой предыдущей масляной лампы, но были разные мнения об их проникающей способности во время тумана. Сначала считалось, что свет, производимый электричеством, не проникает сквозь туман в такой степени, как свет масляной лампы, потому что масляная лампа излучает свет, сильный в желто-оранжево-красной части спектра, а свет от электрической дуги находился в синей части спектра. Позже в ходе испытаний, проведенных на маяке Южного Форленда в 1884 году, выяснилось, что это неверно.0019

В Америке также проводились эксперименты с электричеством и дуговыми лампами в течение 1885 года, и Управление Маяка сообщило об экспериментах следующее:

«Сначала необходимо указать причины, которые, по-видимому, помешали принятию в нашу службу электрических осветительных приборов этого образца в настоящее время внедряется в значительной степени на маяках зарубежных стран. Основными возражениями против принятия нового света в его нынешнем виде являются затраты на установку и увеличение стоимости обслуживания.

По крайней мере в настоящее время и до тех пор, пока не будет установлена ​​полная надежность нового фонаря, находящегося под управлением смотрителей, преимущество, предлагаемое электрическим светом, хотя и значительно превосходящее по силе масляной лампы, потребует изменения фонарь или линза. Конструкция электрической лампы накаливания, адаптированная для этой цели и разработанная таким образом, чтобы давать максимальное количество света в наиболее эффективном направлении, наилучшим образом отвечала бы нашим потребностям. В ходе этой работы столкнулись со многими серьезными трудностями, но была получена практическая лампа, намного превосходящая по силе света и компактности пламя первого порядка. Но лампа с удовлетворительной силой света, оправдывающая создание паровой установки для ее производства, еще не получена, хотя в этом отношении наблюдается постоянный прогресс.

Относительно превосходства дугового электрического света над всеми другими видами освещения, разработанными еще для первичных береговых огней, уже не может быть никаких сомнений. Этот факт был определенно установлен очень исчерпывающими экспериментами, проведенными в Южном Форленде, Англия, комитетом Тринити-Хаус, как указано в их отчете от августа 1885 года. благосклонность, с которой их принимают моряки.

Первым электрическим светом в Америке была Статуя Свободы в 1886 году. Статуя служила маяком в течение семнадцати лет.

Первым американским буем, зажженным электричеством, была серия буев-лонжеронов в проливе Гедни в гавани Нью-Йорка в 1888 году. К сожалению, подводные силовые кабели постоянно рвались, и в 1903 году проект был окончательно заброшен. Электрический свет был впервые установлен в американском маяк в Навесинке в 1898 году.

Первым в Америке плавучим маяком, использовавшим электрическое освещение, был плавучий маяк Корнфилд-Пойнт, № 51, доставленный в депо Статен-Айленда в июле 189 г.2. Совет маяка сообщил, что плавучий маяк в развернутом состоянии работал весьма удовлетворительно. Испытания также проводились на электрическом свете в Hallet’s Point NY, известном как электрический свет Hell Gate.

В 1905 году немцы (пруссаки) изобрели «дифференциальную дуговую лампу», в которой положительный углеродный стержень удерживается горизонтально, а отрицательный угольный стержень расположен под углом семьдесят семь градусов к положительному стержню. Немецкие инженеры считали, что дифференциальная дуговая лампа позволяет лучше контролировать дугу в фокусе отражателя или линзы.

Дуговые лампы

(рисунок автора)  Некоторые типы угольных стержней, используемых в дуговых лампах.

Размер угольных стержней, используемых в дуговых лампах, зависит от количества подаваемого электрического тока.

Магнитогенератор De Meritens

Было обнаружено, что французские магнетогенераторы De Meritens работают с большой стабильностью и с хорошим КПД, вращаясь со скоростью 600 об/мин. Магнето De Meritens было установлено на маяке Лизард в Англии и использовалось с 1881 года по 19 мая.50. Он производил 32 В при 120 циклах, давая выходную мощность переменного тока 3,5 кВт, и до 1926 года использовал дуговые лампы на станции. Затем дуговые лампы были заменены лампами накаливания мощностью 3 кВт, а напряжение от генератора Де Меритенс было преобразовано. до 80в.

(Рисунок из старой газеты) Паровые двигатели и генераторы De Meritens в генераторной на маяке Ящерица, Англия. (1881)

Современные электрические лампы

Первые лампы накаливания были очень ненадежными, и хотя с ними проводились эксперименты во многих местах, они не использовались. Именно после того, как Томас Эдисон изобрел лампочку с вольфрамовой нитью накаливания, аналогичные (но гораздо более крупные) лампочки стали использовать в маяках. Лампы мощностью 1000-3000 Вт заменили дуговые лампы на многих маяках в начале 19 века.00с.

Когда стало доступно коммерческое электроснабжение, первой подключенной станцией в Англии был Южный Форленд, а в 1922 году он стал первым британским маяком, освещенным лампой накаливания. У этих ранних ламп был очень большой шар, и возникли оптические трудности, поскольку нити накала представляли собой источник света со сложным рисунком, более поздние лампы стали меньше, а нити накала также стали меньше. Ксеноновая газоразрядная лампа, впервые представленная в 1947 году, давала высококонцентрированный источник света. У него есть один недостаток, заключающийся в том, что его луч очень узкий по вертикали, и луч почти не дает «ткацкого станка» в небе, который предпочитают видеть моряки. Позже на маяках Терсхеллинг, Брандарис и других голландских маяках старые лампы накаливания были заменены ртутно-йодными лампами сверхвысокого давления, а в Соединенных Штатах и ​​​​других странах теперь стали нормой различные формы галогенных ламп.

Лампы

(Фото из коллекции Эгберта Коха) Современные лампы накаливания в двойном устройстве смены.

Источники света, используемые в маяках, значительно изменились за прошедшие годы. Были опробованы многие стили источников света, некоторые из них имели большой успех, а некоторые оказались малоценными. Тем не менее, все формы, «от жаровен и бужей до ксенона», помогали сделать жизнь моряков более безопасной.

Примечание о силе свечей

Определение светоотдачи ламп обычно измеряется в свечах. В первые годы разработки ламп не существовало точных методов измерения мощности свечей, а позже, в начале 1800-х годов, используемые методы были очень субъективными и ненаучными по нашим нынешним стандартам. На мощность свечи также сильно влияет размер пламени, тип масла, используемого в качестве топлива, техническое обслуживание лампы и полировка отражателя, а также другие факторы, такие как прозрачность воздуха и расположение отражателя по отношению к свету. горизонт. При описании различных приборов в этом рассказе я использовал мощность свечей, разработанную или оцененную различными изобретателями. Тем не менее, значения силы свечи следует использовать только как очень грубую оценку относительной мощности каждого прибора по сравнению с другими, а не как истинную оценку его фактической светоотдачи.



Компьютерная томография или компьютерная томография: как это работает?

Компьютерная томография (КТ) или компьютерная аксиальная томография (КТ) объединяет данные нескольких рентгеновских снимков для получения подробного изображения структур внутри тела.

Компьютерная томография дает двумерные изображения «среза» или участка тела, но эти данные также можно использовать для построения трехмерных изображений. Компьютерную томографию можно сравнить с просмотром одного ломтика хлеба внутри целой буханки.

Компьютерная томография используется в больницах по всему миру.

Компьютерный томограф излучает серию узких лучей через человеческое тело, когда оно движется по дуге.

Это отличается от рентгеновского аппарата, который посылает только один луч излучения. Компьютерная томография дает более детальное конечное изображение, чем рентгеновское изображение.

Детектор рентгеновского излучения томографа может обнаруживать сотни различных уровней плотности. Он может видеть ткани внутри солидного органа.

Эти данные передаются на компьютер, который строит трехмерное изображение поперечного сечения части тела и отображает его на экране.

Иногда используется контрастный краситель, поскольку он помогает более четко показать определенные структуры.

Например, если требуется трехмерное изображение брюшной полости, пациенту может потребоваться прием бариевой муки. Барий кажется белым на снимке, когда он проходит через пищеварительную систему.

Если требуются изображения нижней части тела, например, прямой кишки, пациенту может быть поставлена ​​ирригоскопия. Если целью являются изображения кровеносных сосудов, в вены будет введено контрастное вещество.

Точность и скорость компьютерной томографии могут быть улучшены за счет применения относительно новой технологии спиральной компьютерной томографии. Луч движется по спирали во время сканирования, поэтому он собирает непрерывные данные без промежутков между изображениями.

КТ — полезный инструмент для диагностики в медицине, но он является источником ионизирующего излучения и потенциально может вызывать рак.

Национальный институт рака рекомендует пациентам обсудить риски и преимущества компьютерной томографии со своими врачами.

Поделиться на PinterestКомпьютерная томография позволяет обнаружить аномалии мягких тканей.

Это полезно для получения изображений:

• Мягкие ткани
• The The Felvis
• Clood Sodels
• Легкие
• Brain
• Живот
• CONES

CT, такие как предпочтительные, такими, как предпочтительными, варьи, такими, такими, как -то приподнятыми, такими, такими, как -то приподнятыми, такими, такими, такими, как -предпочтительными. как рак печени, легких и поджелудочной железы.

Изображение позволяет врачу подтвердить наличие и расположение опухоли, ее размер и степень поражения близлежащих тканей.

Сканирование головы может предоставить важную информацию о мозге, например, есть ли кровотечение, опухоль артерий или опухоль.

Компьютерная томография может выявить опухоль в брюшной полости, а также любой отек или воспаление в близлежащих внутренних органах. Он может показать любые разрывы селезенки, почек или печени.

Поскольку компьютерная томография выявляет аномальные ткани, она полезна для планирования областей лучевой терапии и биопсии, а также может предоставить ценные данные о кровотоке и других сосудистых состояниях.

Может помочь врачу оценить заболевания костей, плотность костной ткани и состояние позвоночника пациента.

Он также может предоставить важные данные о травмах рук, ног и других структур скелета пациента. Хорошо видны даже мелкие кости, а также окружающая их ткань.

КТ и МРТ

Основные различия между КТ и МРТ:

• КТ использует рентгеновские лучи, а МРТ использует магниты и радиоволны.
• В отличие от МРТ, КТ не показывает сухожилия и связки.
• МРТ лучше подходит для исследования спинного мозга.
• Компьютерная томография лучше подходит для выявления рака, пневмонии, отклонений от нормы при рентгенографии органов грудной клетки, кровоизлияний в головной мозг, особенно после травмы.
• Опухоль головного мозга лучше видна на МРТ.
• Компьютерная томография позволяет быстрее выявить разрывы и повреждения органов, поэтому она может быть более подходящей для случаев травм.
• Сломанные кости и позвонки более четко видны на компьютерной томографии.
• Компьютерная томография обеспечивает лучшее изображение легких и органов в грудной полости между легкими.

Пациенту может потребоваться воздержание от еды и, возможно, питья в течение определенного периода времени перед сканированием.

В день обращения

В большинстве случаев пациенту необходимо раздеться, обычно до нижнего белья, и надеть халат, который предоставит медицинский центр. Избегайте ношения украшений.

Если больница не предоставляет халат, пациент должен носить свободную одежду без металлических пуговиц и молний.

Некоторым пациентам, возможно, придется выпить контрастный краситель, или краситель может быть введен в виде клизмы или инъекции. Это улучшает изображение некоторых кровеносных сосудов или тканей.

Любой пациент с аллергией на контрастное вещество должен заранее сообщить об этом врачу. Некоторые лекарства могут уменьшить аллергические реакции на контрастные вещества.

Поскольку металл мешает работе томографа, пациенту необходимо снять все украшения и металлические крепления.

Во время сканирования

Пациент должен будет лечь на моторизованный диагностический стол, который вдвигается в КТ-сканер в форме пончика.

В большинстве случаев пациент лежит на спине лицом вверх. Но иногда им может потребоваться лечь лицом вниз или на бок.

После одного рентгеновского снимка кушетка немного сдвинется, затем аппарат сделает еще один снимок и так далее. Для достижения наилучших результатов пациент должен лежать очень неподвижно.

Во время сканирования все, кроме пациента, покинут комнату. Домофон обеспечивает двустороннюю связь между рентгенологом и пациентом.

Если пациентом является ребенок, родителю или взрослому может быть разрешено стоять или сидеть рядом, но они должны будут носить свинцовый фартук для предотвращения радиационного облучения.

Поделиться на PinterestВрач должен объяснить, почему необходимо сканирование, любые другие доступные варианты, а также плюсы и минусы компьютерной томографии.

Компьютерная томография включает небольшую точечную дозу радиации.

Эти уровни радиации, даже у людей, которые прошли несколько сканирований, не оказались вредными.

Считается, что вероятность развития рака в результате компьютерной томографии составляет менее 1 на 2000.

Уровень облучения оценивается примерно таким же, как если бы человек подвергался естественному воздействию окружающей среды в течение периода от нескольких месяцев до нескольких лет.

Сканирование проводится только при наличии явных медицинских показаний. Результаты могут привести к лечению состояний, которые в противном случае могли бы быть серьезными. Когда будет принято решение о проведении сканирования, врачи позаботятся о том, чтобы польза перевесила любой риск.

Проблемы, которые могут возникнуть в результате радиационного облучения, включают рак и проблемы с щитовидной железой.

Это крайне маловероятно у взрослых, а также маловероятно у детей. Однако более подвержены воздействию радиации. Это не означает, что возникнут проблемы со здоровьем, но любые компьютерные томограммы должны быть отмечены в медицинской карте ребенка.

В некоторых случаях только компьютерная томография может показать требуемые результаты. В некоторых случаях возможно проведение УЗИ или МРТ.

Могу ли я пройти компьютерную томографию, если я беременна?

Любая женщина, которая подозревает, что может быть беременна, должна заранее сообщить об этом своему врачу, поскольку существует риск того, что рентгеновские лучи могут нанести вред плоду.

Ссылаясь на Американский колледж рентгенографии, Американская ассоциация беременных (APA) отмечает, что «ни один диагностический рентгеновский снимок не имеет дозы облучения, достаточно значительной, чтобы вызвать неблагоприятные последствия для развивающегося эмбриона или плода».

Однако APA отмечает, что компьютерная томография не рекомендуется беременным женщинам, «если польза явно не перевешивает риск».

Компьютерная томография и кормление грудью

Если кормящей или кормящей матери необходимо внутривенное введение йодсодержащего красителя для контраста, ей следует воздержаться от грудного вскармливания примерно на 24 часа, так как он может попасть в грудное молоко.

У меня клаустрофобия: можно ли мне сделать компьютерную томографию?

Пациент, страдающий клаустрофобией, должен заранее сообщить об этом своему врачу или рентгенологу. Перед сканированием пациенту могут дать инъекцию или таблетку, чтобы успокоить его.

Ваш лечащий врач обычно может порекомендовать подходящее учреждение для сканирования. Вы можете проверить, аккредитован ли радиолог, выполнив поиск на веб-сайте Американского колледжа радиологии.

Лучшие места для костра 2022 года: наш лучший выбор для летних вечеров

Gardeningetc поддерживается аудиторией. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

пустой

(Изображение предоставлено: Будущее)

Садоводство и т. д. Информационный бюллетень

The Home Of Outdoor Living

Спасибо, что подписались на . Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

С одной из лучших площадок для костра вы получите гораздо больше удовольствия от открытого пространства. Поздней ночью на свежем воздухе, расслабьтесь под звездами или устройте вечеринку в саду, которая продолжается после наступления темноты, с ямой для костра нет причин возвращаться внутрь. Они согреют вас, когда ночью станет прохладнее, и принесут свет на улицу. Более того, они предлагают место, где можно собраться и поджарить зефир. Нет ничего лучше окружающего свечения, звука и запаха мерцающего настоящего огня. Это так! Лучшее место для костра — идеальное дополнение к созданию уютной атмосферы.

Помимо того, что они являются источником тепла, многие из этих площадок для костра являются идеальным стильным украшением вашего сада, от лучших современных площадок для костра до настольных площадок для костра и гладких газовых площадок для костра. Если вы ищете аутентичный внешний вид с потрескивающими звуками и видимым пламенем, тогда вам понравится наш выбор стальных и чугунных чаш для огня.

И если вы ищете газ, альтернативное топливо или даже бездымную яму для костра, чтобы получить больше энергии, есть также несколько вариантов, которые легко потушить. Хотите удвоить свою яму для костра в качестве импровизированного барбекю? Тогда наши лучшие кострища для приготовления пищи и переносные костровые ямы поставляются с дополнительным грилем и щипцами. Кормить больше, чем семью из четырех человек? Наши 9В руководстве 1375 лучших барбекю будет больше вариантов приготовления.

Тем не менее, лучшие очаги для костра, как правило, более практичны и доступны по цене, по сравнению с их меньшими собратьями из химинеи. Так что, если стиль является решающим фактором (и если у вас небольшой сад), лучших каминов предлагают более причудливый способ согреться после захода солнца.

Лучшие кострища 2022

(Изображение предоставлено MADE.com)

1. Made.com Яма для костра Josper Low Metal, черная

Our favourite fire pit

Specifications

Material: Steel

Size: h40x Dia. 87cm

Style: Bowl

Fuel: Wood

Reasons to buy

+

Easy to use

+

Размер подходит для любого сада

+

Современный стиль

+

Низкий дизайн идеально подходит для сидения

+

Отличное соотношение цены и качества

Причины, по которым следует избегать

—

Внешний вид может естественным образом измениться после использования

Лучшие предложения сегодняшнего дня

Изготовленная из прочной стали с гладкой матовой поверхностью, эта чаша для костра Made.com стала нашим фаворитом благодаря своему стильному силуэту и простой практичности. Он доступен по цене, но, конечно, не выглядит современным с его современным дизайном, который мгновенно украсит любое открытое пространство.

Идеальный центральный элемент для вечеринок на свежем воздухе, благодаря своим размерам ваши гости не захотят уходить. Что еще лучше, когда они уходят, уборка проста. Просто снимите чашу с подставки, утилизируйте отходы и протрите их влажной тканью. В качестве предварительного предупреждения внешний вид ямки может измениться со временем после использования. Хотя это может означать небольшое обесцвечивание, мы думаем, что с возрастом это станет только лучше.

(изображение кредитование: Wayfair)

2. Столбная яма для дерева чистого сада. Стол для костра

Топливо: дрова

Причины для покупки

+

Можно использовать как практичный стол

+

Простая отделка, подходящая к любому уличному стилю

+

Отличное соотношение цены и качества0019

Причины, по которым следует избегать

—

Большой размер может быть слишком большим для небольших садов

Лучшие предложения сегодняшнего дня

Расслабьтесь, поешьте и выпейте напиток вокруг этого лучшего настольного костра от Pure Garden, согревшись после закатились солнца. Если у вас есть достаточно большой сад или патио, это идеальная яма для создания атмосферы расслабляющего вечера.

Наслаждайтесь теплом круглый год, будь то прохладные летние ночи или прохладные осенние вечера, так как эта стальная яма для костра защищена от непогоды благодаря прочной крышке и стальному материалу. Это долговечный дизайн, да еще и по отличной цене. Этот лучший настольный очаг для костра — это продукт с хорошим соотношением цены и качества, о покупке которого вы не пожалеете

(Изображение Кредит: Уайтесторы)

3. Огненная борьба Брисбена Круглая газовая чаша

Лучший газовый пожарный яма

Спецификации

. Стиль : Стол для костра

Топливо: газ

Причины для покупки

+

Можно использовать как столешницу

+

Большой размер для любого сада

+

Современный дизайн, 9 в тренде

0019

Причины, по которым следует избегать

—

Более дорогой вариант

Лучшие предложения сегодняшнего дня

Остров любви на Ла-Манше и романтическая обстановка с этой гладкой каменной газовой плитой. В форме чаши и дизайне стола согревайтесь, наслаждаясь бокалом вина на свидании после того, как дети ложатся спать. Изготовленный из высококачественного стеклобетона (GRC), который придает ему шикарную и дорогую отделку, этот стол для костра не только хорошо выглядит, но и будет отлично выглядеть долгие годы. Учитывая его цену, мы были бы разочарованы, если бы это было не так.

Поскольку это газовая яма, а не дровяная печь, как многие другие в этом списке, она поставляется с декоративными лавовыми камнями, поэтому вы не потеряете подлинное ощущение, оставаясь (и пахнущий) чистым. Легко чистится и легко убирается, Nova-Fireglow предоставила вам специально изготовленную крышку, чтобы защитить эту лучшую газовую яму для костра в течение ночи.

(Изображение предоставлено Amazon)

4. Костровая яма для костра Solo Stove

Лучшая бездымная яма для костра

Технические характеристики

Материал: Нержавеющая сталь

Размер: В59,5 x Ш35,6 см

Стиль: Место для костра

Топливо: Дрова

Причины купить

Бездымный с минимальным остаточным содержанием золы

+

Прочная и надежная конструкция

Причины, по которым следует избегать

—

Не самый стильный 0019

Эта лучшая бездымная яма для костра не похожа ни на одну другую, потому что она не дает дыма и оставляет очень мало золы. Как? Он получает свою силу от бревен, чтобы создать вторичное горение и яркое пламя, которое не оставит вас пахнущим костром. Это означает, что Solo Stove также очень легко чистить и упаковывать в конце вечеринки у костра или разминки у костра. Это дорого, да. Но помните, что вы платите за технологию.

Он также полностью портативный. Отзывы особенно показывают, что люди любят эту яму за ее легкую и компактную конструкцию, которую можно положить в багажник и взять с собой в поход или на охоту в лесу. Он может выглядеть не так стильно, как другие в этом списке, и он будет выделяться на любом открытом пространстве, но мы думаем, что это только добавляет футуристического ощущения.

(изображение Кредит: Amazon)

5. BLOMUS FUOCO GEL FIRE PIT

Лучший альтернативный топливный пожарный яма

.

Топливо: гель

Причины для покупки

+

Простота использования

+

Элегантный современный стиль0018 Отличное соотношение цены и качества

Причины, по которым следует избегать

—

Не лучший вариант для больших собраний

Лучшие предложения сегодняшнего дня

Если вы хотите получить эстетическое удовольствие от открытого огня, но без рубки дров и разведения костра , эта яма для костра работает на геле, а не на дровах, и сгорает, не оставляя следов.

Находится в чашке из черной морозостойкой керамики с крышкой из нержавеющей стали с отверстием в центре, которое контролирует размер пламени. Поскольку его легко хранить, чистить и он даже поставляется с огнетушителем с длинной ручкой для тушения огня, цена является разумной. И отзывы совпадают.

(Изображение предоставлено Aldi)

6. Квадратная яма для костра Gardenline

Квадратная яма для костра Best

D53CM

Стиль: квадрат

Топливо: деревянные Брикеты

Причины купить

+

Отлично подходит для собраний

+

Super Nastable

+

Super Nastable

+

Mosh Seep See See Cope See Cipe Cope eap для

+

Mesh.0019

Причины, по которым следует избегать

—

Громоздкие и тяжелые

—

Необходимо хранить отдельно

Лучшие предложения на сегодня яма возрастного стиля, безусловно, квадратного размера. Он выглядит немного громоздким, но станет отличным украшением вашего сада. Обратная сторона? Вам придется переместить его в помещение на ночь или зимой, что не будет легкой работой.

Тем не менее, кажется, что многие купили эту лучшую квадратную яму для костра по очень доступной цене в своем супермаркете. Это бестселлер Aldi, и мы понимаем, почему. Его большой размер и деревенский дизайн в комплекте с сетчатым покрытием — обязательный элемент садовой вечеринки, особенно если рядом есть дети.

(Изображение предоставлено Cox and Cox)

7. Костровая яма Cox & Cox в индустриальном стиле

Лучшая современная костровая яма

Технические характеристики

Материал: сталь

Размер: H66XW62XD62CM

Стиль: Круглая корзина

Топливо: дерево

Причины для покупки

+

.

Причины, по которым следует избегать

—

Не лучший вариант для больших собраний

—

Немного дороговато, учитывая его размер

Эта самая стильная кострище от Cox & Cox станет прекрасным дополнением к любому саду. Его современный дизайн с промышленной отделкой ручной работы мгновенно украсит любое пространство, а также прольет свет и тепло.

Его жаровня-корзина выглядит круто, но также содержит ваши поленья, пока они горят, контролируя огонь, пока вы наблюдаете за свечением. Эта лучшая современная яма для костра также доступна в двух размерах, но даже большого может быть недостаточно, если вы планируете большую встречу. Это также более дорого, поэтому, если вы не готовы платить за стиль, вы можете выбрать более практичный вариант.

(Изображение предоставлено: Go outdoors)

8. HI-GEAR Corvus Fire Pit

Лучшая пожарная яма для приготовления

Технические характеристики

Материал: нержавеющая сталь

Размер: H55XDIA.40CM

Стиль: Попадная чаша

FUEL: Wood

Причины для покупки

9006 +

9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 + 9006 +

+

. использование в яме

+

Удобная крышка для удержания пламени

+

Достаточно компактный, чтобы его можно было взять с собой

+

Доступная цена

Причины избегать

—

0019

Нужно будет хранить

Лучшие предложения сегодняшнего дня

Хотите иметь возможность упаковать свою яму для костра и взять ее с собой в поход? Эта модель HI-GEAR Corvus легкая и портативная, поэтому ее можно брать с собой в поездки. Он также может использоваться как барбекю с легко снимаемой решеткой для гриля, так что вы также можете приготовить на нем свой ужин. На ум приходит поговорка «получи больше за свои деньги».

Закончил есть? Сядьте поудобнее и наслаждайтесь дисплеем. И его еще проще убрать — мы полагаем, что вы, возможно, не захотите держать его на улице круглый год — просто сложите его ножки и храните в своем сарае.

(Изображение кредитоспособность: Gardenesque)

9.

Hoole Cast Iron Fire Fire с грилем и металлическим покером

Лучшая маленькая огненная яма

Спецификации

Материал: CAST IRO

Размер: H333395

. Материал: CAST IRO

SIZE: H333395

. Стиль: Чаша

Топливо: Дрова

Причины для покупки

+

Небольшой размер для небольших садов

+

Отлично подходит для кемпинга

+

Простой и практичный дизайн0019

+

Доступный

Причины, по которым следует избегать

—

Не лучший вариант для больших собраний

Лучшие предложения сегодняшнего дня вдали и как раз подходящего размера для небольших садов или патио. По этой причине это наша лучшая маленькая яма для костра. Берите его с собой в походы, в местный парк (конечно, если это разрешено законом) или просто наслаждайтесь вечером на свежем воздухе дома. Это просто и шикарно, предлагая именно то, что вам нужно для небольшого тепла или света ночью. Только не приглашайте всех своих друзей, так как их может не хватить.

Прямо сейчас он в продаже, так что это отличная покупка, но даже за полную цену не стоит возиться с более тяжелыми и большими ямами для костра. Многие, похоже, уловили его даровые способности. Красиво упакованный в коробку Gardenesque, не ищите дальше, если вам нужен продуманный подарок для любимого человека. Дополнительный бонус? Он поставляется со съемной сковородой для гриля и металлической кочергой.

(Изображение предоставлено The Forest & Co)

10. Стальная пожарная яма Forest & Co

Лучший дизайн для больших собраний

Технические характеристики

Материал: сталь

Размер: H47 x W75 x D75CM

Стиль: чаша

Топливо: древесина

Причины для покупки

+

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

. +

Аутентичный внешний вид, который улучшается с возрастом

+

Доступны три размера

+

Отличное соотношение цены и качества

Причины, по которым следует избегать

—

0019

Сегодняшние лучшие предложения

Достаточно большая, чтобы согреть всю вечеринку, эта костровая яма станет отличным центром внимания для любого садового вечера. Стальная яма может вместить много бревен, поэтому тепло будет распространяться по большой площади, а наклонные стороны удерживают все в безопасности в центре. И это будет только улучшаться с возрастом, так как поверхность со временем окисляется, приобретая теплую ржавую отделку.

Прочный, практичный и достаточно красивый, чтобы получить настоящее впечатление от костра, он имеет отличное соотношение цены и качества. Нравится внешний вид, но не нужна такая большая яма? Есть пара вариантов меньшего размера.

---

Как выбрать лучшее место для костра для вас

Учитывая, что ямы для костра часто требуют больших инвестиций (даже если вы выбираете более доступный вариант), и учитывая, что они будут занимать много места в вашем саду или сарай, если необходимо хранить, важно убедиться, что вы покупаете лучшую яму для костра для вас. Поэтому цена, размер и то, будут ли они сочетаться с вашей наружной эстетикой, являются хорошим началом.

Более того, вас могут заинтересовать некоторые конкретные детали, например, можно ли их забрать, нужен ли вам газовый баллончик или можно ли держать его на улице круглый год. Есть много вариантов костровой ямы, поэтому обратите внимание на детали. Если вы это сделаете, вы обязательно насладитесь летом, полным вечеров на свежем воздухе и теплых ночных лаунджей.

Чугун или сталь лучше для костра?

Чугун часто считается лучшим выбором для костровых ям из-за его долговечности, доступной цены и теплоудерживающих свойств. Поскольку вы можете сжигать дрова или уголь в чугунной чаше, вы можете создать гораздо больше тепла для тепла и обжаривания зефира. Это более толстый и плотный металл, чем сталь, для нагрева которого требуется некоторое время, но он будет удерживать тепло дольше.

Как безопасно использовать лучшую пожарную яму

Один из ключевых моментов, который следует помнить, изучая, как правильно разжечь кострище, — это разместить его на ровной и устойчивой поверхности. При использовании на террасе положите еще одну защитную плиту из камня или бетона толщиной не менее 5 см, чтобы ваша терраса не пострадала от жары. Всегда используйте рекомендуемое топливо, например дрова. Не бросайте пластик, который расплавится и может стать причиной дыма.

Если вы включаете в свой сад одну из последних идей для костра, расположите костровые ямы и жаровни подальше от дома или горючих материалов. Держите подальше детей и домашних животных, пока он горит или еще горячий, не оставляйте его без присмотра и не пытайтесь его передвинуть. Дайте огню угаснуть и погаснуть естественным образом. Не лейте холодную воду, так как это может повредить его структуру.

Как ухаживать за ямой для костра

Когда она не используется: Большинство больших металлических чаш для костра можно оставить снаружи. Лучше всего поставить их на бок, прислонив к стене в защищенном месте, чтобы вода и мусор не скапливались на дне. Или купите для него специальную обложку (доступна на Amazon) (откроется в новой вкладке). Металл может естественным образом ржаветь с течением времени, образуя оксидированное покрытие, которое защитит чашу и улучшит ее внешний вид. Структурная целостность не должна быть нарушена.

После использования: Важно следовать правильным методам очистки места для костра. Перед тем, как высыпать золу, убедитесь, что вы дали костровой яме остыть. Также может быть хорошей идеей покрыть поверхности растительным маслом, чтобы сохранить их, и при необходимости повторно нанести подходящую термостойкую краску.

Как мы выбирали лучшие места для костра

Хотя у нас еще не было возможности протестировать эти лучшие места для костра, мы выбрали их на основе нескольких факторов, которые отличают их от остальных. Такие особенности, как портативность, работа на газе или дровах, возможность готовить с крышкой или поставляться с крышкой, — это, как правило, то, что клиенты ищут в лучшей яме для костра. Мы просмотрели обзоры, чтобы увидеть, оправдывают ли эти дизайны ожидания, а также ищем рекомендации розничных продавцов.

Мы сравнили и оценили места для костра по их размеру, цене и, как всегда, стилю. Это означает, что многие решения, которые мы приняли, зависят от их общей практичности и от того, станут ли они стильным дополнением к вашему открытому пространству. В списке есть один вариант, Blomus 65079, работающий на горящем геле, который мы очень хотим протестировать в ближайшем будущем. Мы намерены попробовать это больше всего, поскольку других альтернативных видов топлива нет. Приходите, и мы сообщим вам, насколько хорошо он горит.

Обзор лучших предложений сегодняшнего дня

(открывается в новой вкладке)

Костер Solo Stove с подставкой

(открывается в новой вкладке)

(открывается в новой вкладке)

314,99 фунтов стерлингов

9140 tab)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

(откроется в новой вкладке)

Pure Garden Steel Wood Burning Outdoor

(откроется в новой вкладке)

(откроется в новой вкладке)

78,99 фунтов стерлингов

(откроется в новой вкладке)

Посмотреть (открыть в новой вкладке)

Посмотреть все цены

(открыть в новой вкладке)

Круглая газовая чаша Fireglow Brisbane

(открыть в новой вкладке)

(открыть в новой вкладке)

8 £

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Цена со скидкой

(откроется в новой вкладке)

Место для костра Blomus FUOCO Gel

90 new tab) 90 new tab) (откроется в новой вкладке)

117 фунтов стерлингов

(открывается в новой вкладке)

82,12 фунтов стерлингов

(открывается в новой вкладке)

Посмотреть (открывается в новой вкладке)

Посмотреть все цены

(открывается в новой вкладке)

19 HOOLE CAST IRON КАМНИ С ГРИЛЕМ И

(открывается в новой вкладке)

(открывается в новой вкладке)

189,99 фунтов стерлингов

(открывается в новой вкладке)

Посмотреть (открывается в новой вкладке)

(Посмотреть все цены

6 открывается в новой вкладке)

The Forest & Co Steel Fire Pit

(откроется в новой вкладке)

(откроется в новой вкладке)

109,95 фунтов стерлингов

(откроется в новой вкладке)

Посмотреть (откроется в новой вкладке)

Посмотреть все цены

Louise is

powered by 90 Ecommerce Writer для Gardeningetc , поиск лучших покупок, чтобы украсить ваше внешнее пространство. Когда она не в поисках вдохновения для уличного дизайна, вы найдете ее в зимнем саду ее квартиры в Восточном Лондоне; загорать на открытом патио или ухаживать за своей постоянно растущей коллекцией балконных растений.

РОЖДЕСТВЕНСКАЯ КОЛЯНКА — Первый посох

Посох 1: Призрак Марли  | Посох 2: Первый из Трех Духов
Посох 3: Второй из Трех Духов  | Посох 4: Последний из духов
Посох 5: Конец всего

РОЖДЕСТВЕНСКАЯ КОЛЯНКА Чарльза Диккенса

Арлей был мертв: для начала. Нет сомнений что бы там ни было. Журнал его захоронения был подписывается священнослужителем, клерком, гробовщиком, и главный скорбящий. Скрудж подписал его: и Имя Скруджа было хорошо на перемене, для всего, что он решил приложить руку. Старый Марли был мертв, как дверной гвоздь.

Разум! Я не хочу сказать, что я знаю, о моем собственное знание, что там особенно мертвого дверной гвоздь. Я мог бы сам склониться к считать гробовый гвоздь самым мертвым куском скобяных изделий в торговле. Но мудрость наших предков находится в сравнении; и мои нечестивые руки не потревожит его, или стране конец. Ты поэтому позволит мне повторить, решительно, что Марли был мертв, как дверной гвоздь.

Скрудж знал, что он мертв? Конечно, он сделал. Как может быть иначе? Скрудж и он были партнеры не знаю сколько лет. Скрудж был его единственным душеприказчиком, его единственным администратором, его единственным уступка, его единственный остаточный наследник, его единственный друг и единственный скорбящий. И даже Скрудж был не так ужасен порезанный печальным событием, но что он был превосходным деловой человек в самый день похорон, и увенчал его несомненной сделкой.

Упоминание о похоронах Марли возвращает меня к точка, с которой я начал. Нет сомнения, что Марли был мертв. Это должно быть ясно понято или ничего чудесного не может получиться из этой истории я иду относиться. Если бы мы не были совершенно уверены, что Отец Гамлета умер до начала пьесы. не было бы ничего более примечательного в том, что он гулять ночью, при восточном ветре, по своим крепостным валам, чем было бы в любом другом среднем возрасте джентльмен, опрометчиво выворачивающийся после наступления темноты на ветру место — скажем, кладбище Святого Павла, например — буквально, чтобы поразить слабый ум своего сына.

Скрудж никогда не закрашивал имя Старого Марли. Там он стоял спустя годы над складом дверь: Скрудж и Марли. Фирма была известна как Скрудж и Марли. Иногда люди, плохо знакомые с бизнес под названием Скрудж Скрудж, а иногда и Марли, но отзывался на оба имени: это было все ему же.

Ой! Но он был скупердяем в шлифовке- камень, Скрудж! сжимание, выворачивание, хватание, скребущий, цепляющийся, алчный, старый грешник! Жесткий и острый, как кремень, из которого никогда не высекали сталь щедрый огонь; тайный, и самодостаточный, и одинокий как устрица. Холод внутри него заморозил его прежние черты, прикусил острый нос, сморщил щеку, затвердела походка; сделал его глаза красными, его тонкие губы синими и говорил проницательно в его скрежет голосом. Морозный иней был у него на голове, и на бровях, и на жилистый подбородок. Он носил свою низкую температуру всегда о с ним; он заморозил свой офис в канун дня; а также не оттаивал его ни на один градус на Рождество.

Внешнее тепло и холод мало влияли на Скрудж. Никакое тепло не могло согреть, никакая зимняя погода охлади его. Ни один ветер не дул горше, чем он, ни один падающий снег не был более сосредоточен на своей цели, нет проливной дождь менее открыт для мольбы. Непогода не знать, где его взять. Самый сильный дождь и снег, и град, и мокрый снег могли похвастаться преимуществом над ним только в одном отношении. Они часто «сходили» красиво, а Скрудж никогда этого не делал.

Никто никогда не останавливал его на улице, чтобы сказать, с радостные взгляды: «Мой дорогой Скрудж, как дела? Когда ты придешь ко мне?» Нищие не умоляли ему подарить мелочь, дети его не просили сколько было времени, ни один мужчина или женщина ни разу за все время его жизнь спрашивала дорогу к такому-то месту, Скрудж. Явились даже собаки слепых знаю его; и когда они увидели, что он приближается, затаскивать своих владельцев в дверные проемы и на корты; а также потом виляли хвостами, как будто говорили: «Нет, глаз вообще лучше сглаза, темный владыка!»

Но какое дело Скруджу? Это было самое то ему понравилось. Проложить свой путь по людным дорожкам жизни, предупреждая все человеческие сочувствия держаться подальше, было то, что знающие люди называют «сумасшедшими» для Скруджа.

Давным-давно — из всех хороших дней в году, в канун Рождества — старый Скрудж сидел в своем Счетная палата. Погода была холодная, пасмурная, резковатая: туман вместе с тем: и он мог слышать людей во дворе снаружи ходить хрипя вверх и вниз, бить себя руками на грудь свою и топая ногами по тротуарные камни, чтобы согреть их. Городские часы были только что прошло три, а уже совсем стемнело — весь день не было света: и горели свечи в окнах соседних кабинетов, как румяные пятна на осязаемом коричневом воздухе. Туман вливался в каждую щель и замочную скважину и был такой густой снаружи, что, хотя двор был самый узкий, дома напротив были просто призраками. Чтобы увидеть, как тусклое облако опускается вниз, затемняя все, можно было бы подумать, что Природа жил рядом, и назревал в больших масштабах.

Дверь конторы Скруджа была открыта. чтобы он мог следить за своим клерком, который в унылая маленькая келья, что-то вроде танка, копировала буквы. У Скруджа был очень маленький огонь, но клерк огонь был настолько меньше, что казался одним каменный уголь. Но он не мог пополнить его, потому что Скрудж держал ящик для угля в его собственной комнате; и так наверняка, как Пришел приказчик с лопатой, хозяин предсказал что им придется расстаться. Поэтому приказчик надел свое белое одеяло и попытался погреться у свечи; в котором усилие, не будучи человек с сильным воображением, он потерпел неудачу.

«Счастливого Рождества, дядя! Боже, храни тебя!» плакала веселый голос. Это был голос Скруджа. племянник, который наткнулся на него так быстро, что это было первое указание на его приближение.

«Ба!» — сказал Скрудж. — Вздор!

Он так разгорячился быстрой ходьбой по туман и мороз, этот племянник Скруджа, что он все в сиянии; лицо его было румяным и красивым; его глаза сверкнули, и его дыхание снова дымилось.

«Рождество обман, дядя!» сказал Скрудж племянник. — Ты не это имеешь в виду, я уверен.

— Да, — сказал Скрудж. «Счастливого Рождества! Что право вы должны быть веселым? Какая у тебя причина веселиться? Вы достаточно бедны.»

«Ну, тогда,» ответил племянник весело. «Какая право вы должны быть мрачным? Какая у тебя причина быть угрюмым? Ты достаточно богат.»

У Скруджа нет лучшего ответа, готового на шпоре момента, сказал «Ба!» опять таки; и последовал за ним с «Обманом».

— Не сердись, дядя! сказал племянник.

— Чем еще я могу быть, — ответил дядя, — когда я жить в таком мире дураков, как этот? С Рождеством! С Рождеством! Что такое Рождество время для вас, но время для оплаты счетов без Деньги; время найти себя на год старше, но ни часом богаче; время для балансировки ваших книг и иметь каждый предмет в них через круглую дюжину месяцев, представленных мертвыми против вас? Если бы я мог исполнить мою волю, — возмущенно сказал Скрудж, — каждый идиот который ходит с «Счастливого Рождества» на губах, должен быть сварен с его собственным пудингом и закопан колом остролиста в сердце. Он должен!»

«Дядя!» взмолился племянник.

«Племянник!» — строго ответил дядя. по-своему, а я оставлю это себе.»

«Оставь это!» — повторил племянник Скруджа. «Но ты не храни его.»

— Тогда позвольте мне оставить это в покое, — сказал Скрудж. «Много хорошо, может это сделать вас! Много хорошего он когда-либо делал ты!»

«Есть много вещей, из которых я мог бы полученное добро, которым я не воспользовался, осмеливаюсь — сказал племянник. — Рождество среди отдыхать. Но я уверен, что всегда думал о Рождестве время, когда оно пришло в себя — кроме почитание из-за его священного имени и происхождения, во всяком случае принадлежность к нему может быть отдельно от этого — как хорошее времяпрепровождение: доброе, всепрощающее, благотворительное, приятное время: единственный известный мне момент в длинном календаре года, когда мужчины и женщины кажутся единодушными свободно открывать свои запертые сердца и думать людей под ними, как если бы они действительно были попутчики в могилу, а не очередная гонка существ, направляющихся в другие путешествия. И поэтому, дядя, хотя он никогда не положил ни крошки золота или серебро в кармане, я верю, что оно сделал мне хорошо, а пойдет мне на пользу; а я говорю: дай Бог!»

Служащий в танке невольно зааплодировал: сразу замечая неподобающее поведение, он ткнул костер и погасил последнюю слабую искру навсегда.

«Позвольте мне услышать еще один звук от вас «, сказал Скрудж, «и ты сохранишь свое Рождество, проиграв ваша ситуация. Ты довольно сильный оратор, сэр, — добавил он, повернувшись к племяннику. — Я удивляюсь, как вы не ходите в парламент».0019

— Не сердись, дядя. Приходи! Пообедай завтра с нами.

Скрудж сказал, что увидит его, — да, действительно, он делал. Он прошел всю длину выражения, и сказал, что сначала увидит его в этой крайности.

«Но почему?» — воскликнул племянник Скруджа. «Почему?»

— Почему ты женился? — сказал Скрудж.

«Потому что я влюбился».

«Потому что ты влюбился!» прорычал Скрудж, как будто это была единственная вещь в мире более нелепая чем веселого Рождества. «Добрый день!»

«Нет, дядя, но ты никогда не приходил ко мне раньше это случилось. Зачем приводить это как причину не сейчас придет?»

— Добрый день, — сказал Скрудж.

«Мне ничего от вас не нужно, я ничего от вас не прошу; почему мы не можем быть друзьями?»

— Добрый день, — сказал Скрудж.

«Я сожалею, от всего сердца, что нашел вас таким решительный. У нас никогда не было ссор, на что я была вечеринка. Но я сделал испытание в дань уважения Рождеству, и я сохраню свое Рождество юмор до последнего. Так что с Рождеством, дядя!»

— Добрый день, — сказал Скрудж.

«И счастливого Нового года!»

«Добрый день!» — сказал Скрудж.

Его племянник вышел из комнаты без гневного слова, несмотря на это. Он остановился у входной двери, чтобы поздравить с сезоном клерка, который каким бы холодным он ни был, он был теплее Скруджа; ибо он вернулся их сердечно.

«Есть еще один парень,» пробормотал Скрудж; кто услышал его: «Мой клерк, с пятнадцатью шиллингами в неделю, а жена и семья, говоря о веселом Рождество. Я уйду в Бедлам».0019

Этот сумасшедший, выпуская племянника Скруджа, впустил еще двух человек. Это были дородные джентльмены, приятно смотреть, и теперь стояли, сняв шляпы, в кабинете Скруджа. У них были книги и бумаги в свои руки и поклонились ему.

— Кажется, у Скруджа и Марли, — сказал один из господа, ссылаясь на его список. «Имею ли я удовольствие обратиться к мистеру Скруджу или мистеру Марли?»

«Мистер Марли уже семь лет как мертв». — ответил Скрудж. «Он умер семь лет назад, в этот самый ночь.»

«Мы не сомневаемся, что его щедрость хорошо представлена его оставшимся в живых партнером, — сказал джентльмен, представляя его полномочия.

Это определенно было; потому что они были двумя родственниками духи. При зловещем слове «свобода» Скрудж нахмурился, покачал головой и вручил верительные грамоты назад.

«В это праздничное время года, мистер Скрудж,» — сказал джентльмен, взяв перо, — это больше, чем обычно желательно, чтобы мы сделали небольшое обеспечение бедных и обездоленных, которые страдают сильно в настоящее время. Многие тысячи находятся в отсутствие предметов первой необходимости; сотни тысяч нуждаются в общих удобствах, сэр».0019

— Тюрьмы нет? — спросил Скрудж.

— Тюрьм много, — сказал джентльмен, откладывая снова перо.

— А работные дома Союза? — спросил Скрудж. — Они все еще в эксплуатации?

«Они есть.  Тем не менее,» ответил джентльмен, «я хотел бы Я мог бы сказать, что это не так.»

«Бегущая дорожка и Закон о бедных в полной силе, тогда?» сказал Скрудж.

— Оба очень заняты, сэр.

«О! Я боялся, от того, что вы сказали сначала, что что-то произошло, чтобы остановить их в их полезный курс, — сказал Скрудж. — Я очень рад слышишь.»

«Под впечатлением, что они почти не снабжают Христианское ободрение ума или тела для множества», — ответил джентльмен. — Некоторые из нас стараются собрать фонд, чтобы купить бедным немного мяса и питья и средства тепла. Мы выбираем это время, потому что это время, из всех других, когда остро чувствуется Нужда, и Изобилие радуется. Что мне тебя опустить для?»

«Ничего такого!» — ответил Скрудж.

«Вы хотите быть анонимным?»

— Я хочу, чтобы меня оставили в покое, — сказал Скрудж. «Поскольку вы спросите меня, чего я желаю, господа, вот мой ответ. Я не веселюсь на Рождество и не могу позволять веселить праздных людей. я помогаю поддержать заведения, которые я упомянул, — они стоят достаточно; а те, кому плохо, должны идти туда».0019

«Многие не могут пойти туда, и многие предпочли бы умереть».

— Если бы они предпочли умереть, — сказал Скрудж, — они бы лучше сделайте это и уменьшите избыточное население. Кроме того, извините, я этого не знаю».

«Но вы могли бы знать это,» заметил джентльмен.

— Это не мое дело, — ответил Скрудж. «Его достаточно, чтобы человек разбирался в своем деле, и не мешать чужим. Шахта занимает меня постоянно. Добрый день, господа!»

Ясно видя, что было бы бесполезно преследовать их точки, джентльмены удалились. Скрудж вернулся его труды с улучшенным мнением о себе, и в более шутливом настроении, чем обычно с ним.

Между тем туман и тьма так сгустились, что люди бегали с горящими ссылками, предлагая свои службы ехать перед лошадьми в экипажах и проводить им в пути. Древняя башня церкви, чей грубый старый колокольчик всегда лукаво поглядывал вниз у Скруджа из готического окна в стене стало невидимый, и пробивали часы и четверти в облака, с дрожащими вибрациями потом как бы там, наверху, в замерзшей голове стучали зубы. Холод стал сильным. На главной улице у ул. угол двора, какие-то рабочие ремонтировали газовые трубы и разожгли большой огонь в жаровне, вокруг которой стояла группа оборванных мужчин и мальчишек. собрались: греют руки и подмигивают глаза перед пламенем в восторге. Водяная пробка оставшись в одиночестве, его переливы угрюмо застыли, и превратился в человеконенавистнический лед. Яркость из магазинов, где веточки и ягоды падуба потрескивали в ламповом тепле окон, бледнели лица были румяными, когда они проходили мимо. Птицеводы и бакалейщики торговля превратилась в великолепную шутку; славное зрелище, с которым было почти невозможно поверить, что такие унылые принципы, как торг и продажа, ничего не значили сделать. Лорд-мэр, в крепости могучий Особняк, отдавал приказы своим пятидесяти поварам и дворецкие, чтобы отпраздновать Рождество как лорд-мэр домашнее хозяйство должно; и даже портняжка, которую он был оштрафован на пять шиллингов в предыдущий понедельник за будучи пьяным и кровожадным на улицах, возбудился завтрашний пудинг у себя на чердаке, а его тощий жена с ребенком пошли покупать говядину.

Еще туманнее и холоднее! Пирсинг, поиск, кусание холодно. Если бы добрый святой Дунстан укусил нос Злого Духа с оттенком такой погоды как то, вместо того, чтобы использовать свое привычное оружие, то на самом деле он бы ревел к похотливой цели. обладательница одного скудного молодого носа, грызла и бормотала от голодного холода, как кости грызут собаки, наклонился к замочной скважине Скруджа, чтобы угостить его Рождественская песнь: но при первом звуке —

«Да благословит вас Бог, веселый джентльмен!
Пусть ничто тебя не тревожит!» ​​

Скрудж схватил линейку с такой энергией действия, что певец в ужасе убежал, оставив замочную скважину туман и еще более близкий по духу мороз.

Наконец час закрытия конторы прибыли. С недоброжелательностью Скрудж спешился со своего табурета, и молчаливо признал этот факт перед выжидательный клерк в танке, который мгновенно понюхал потушить свечу и надеть шляпу.

«Вы хотите весь день завтра, я полагаю?» сказал Скрудж.

«Если очень удобно, сэр.»

— Это неудобно, — сказал Скрудж, — и не справедливый. Если бы я остановил полкроны за это, вы бы подумали, с тобой плохо обращались, я буду связан?»

Клерк слабо улыбнулся.

— И тем не менее, — сказал Скрудж, — вы не считаете меня дурно использованным, когда я плачу дневную заработную плату за отсутствие работы».

Клерк заметил, что это было только раз в году.

«Плохое оправдание для того, чтобы каждый раз ковыряться в человеческом кармане. двадцать пятого декабря!» сказал Скрудж, застегивая пальто до подбородка. «Но я полагаю, вы должны есть целый день. Будь здесь раньше следующего утро. »

Клерк обещал, что он будет; и Скрудж вышел с рычанием. Офис был закрыт в мерцание, и клерк, с длинными концами его белое одеяло, свисающее ниже пояса (потому что он не хвастался пальто), скатился с горки на Корнхилл, в конце переулка мальчиков, двадцать раз, в честь того, что это был канун Рождества, а затем побежал домой в Кэмден-Таун изо всех сил, чтобы играть в жмурки.

Скрудж пообедал в своей обычной меланхоличная таверна; и прочитав все газеты, и попутал остаток вечера со своим банковская книжка, пошел домой спать. Он жил в покои, которые когда-то принадлежали его умершему партнер. Это были мрачные анфилады комнат в опускание груды застройки двора, где было так маленькое дело, что вряд ли можно помочь воображая, что он, должно быть, бегал туда, когда был молодым дом, играя в прятки с другими домами, и снова забыл выход. Это было достаточно старым сейчас, и довольно унылое, потому что никто не жил в нем, кроме Скрудж, остальные комнаты отданы под офисы. Во дворе было так темно, что даже Скрудж, знавший каждый его камень, он был вынужден ощупывать руками. Туман и мороз так висели над черными старыми подворотнями дома, что казалось, будто Гений Погода сидела в скорбном раздумье над порог.

Теперь факт, что вообще ничего не было особенно о дверном молотке, за исключением того, что он был очень большим. Это также факт, что Скрудж видел его ночью и утром во время всего своего пребывания в том месте; и что у Скруджа было так же мало того, что называют фантазией о нем, как и любой мужчина в городе Лондон, включая даже — это смелое слово — корпорация, олдермены и ливрея. Пусть также будет иметь в виду, что Скрудж не даровал ни одного мысли о Марли, с тех пор как он в последний раз упомянул о своем семь лет мертвый партнер в тот день. А потом пусть любой объяснит мне, если сможет, как это произошло что Скрудж, держа ключ в замке двери, пила в молотке, без каких-либо промежуточных процесс изменения — не молоток, а лицо Марли.

Лицо Марли. Не было в непроглядной тени как и другие предметы во дворе, но имели мрачный свет вокруг него, как плохой омар в темноте подвал. Оно не было злым или свирепым, но выглядело на Скруджа, как смотрел Марли: с призрачным очки поднялись на его призрачном лбу. волосы странно шевелились, словно от дыхания или горячего воздуха; и, хотя глаза были широко открыты, они были совершенно неподвижный. Это и его багровый цвет заставили это ужасно; но его ужас, казалось, был несмотря на лицо и вне его контроля, а не часть или собственное выражение.

Когда Скрудж пристально смотрел на это явление, оно снова был молотком.

Сказать, что он не испугался, или что его кровь не сознавал того ужасного ощущения, к которому был чужим с младенчества, было бы неправдой. Но он положил руку на ключ, который оставил, крепко повернул его, вошел и зажег свечу.

Он сделал паузу в минутной нерешительности, прежде чем он закрыл дверь; и он осторожно оглянулся сначала, как будто он наполовину ожидал, что испугается вид косички Марли, торчащей в холл. Но на задней стороне двери не было ничего, кроме винты и гайки, которыми крепился молоток, так что он сказал: «Пух, пух!» и закрыл его с треском.

Звук пронесся по дому, как гром. В каждой комнате наверху и в каждой бочке виноторговца подвалы внизу, по-видимому, имели отдельный звон собственного эха. Скрудж был не из тех, кто испугаться эха. Он запер дверь и прошел через холл и вверх по лестнице; тоже медленно: подрезая свечу на ходу.

Вы можете неопределенно говорить о вождении автобуса и шести вверх по старому доброму лестничному пролету или через плохой молодой акт парламента; но я хочу сказать тебе мог подняться по лестнице на катафалке и широко, осколком к стене и дверь к балюстрадам: и сделал это легкий. Для этого было достаточно ширины и места. жалеть; что, возможно, является причиной того, что Скрудж думал, что он видел катафалк локомотива раньше его во мраке. Полдюжины газовых фонарей из улица не слишком хорошо освещала вход, так что вы можете предположить, что было довольно темно с Купание Скруджа.

Скрудж пошел вверх, не заботясь об этом. Тьма дешева, и Скруджу она понравилась. Но прежде он закрыл свою тяжелую дверь, он прошел по своим комнатам чтобы убедиться, что все в порядке. У него было достаточно воспоминаний лица к желанию сделать это.

Гостиная, спальня, чулан. Все как они должно быть. Никто под столом, никто под диван; небольшой огонь в решетке; ложка и тазик готовы; и кастрюлька с кашицей (у Скруджа насморк в голове) на плите. Никто под кровать; никого в шкафу; никто в халате, который зависал в подозрительном положении напротив стены. Буфет как обычно. Старые пожарные охранники, старые туфли, две корзины для рыбы, умывальник на трех ноги и кочерга.

Вполне удовлетворенный, он закрыл дверь и запер сам в; дважды заперся в себе, что было не его обычай. Застраховавшись таким образом от неожиданности, он взлетел его галстук; надел халат и тапочки и его ночной колпак; и сел перед огнем, чтобы взять его каша.

Это был действительно очень слабый огонь; ничего на таком горькая ночь. Он был вынужден сесть рядом с ним, и размышлять над этим, прежде чем он смог извлечь хотя бы малейшую ощущение тепла от такой горсти топлива. Камин был старый, построенный каким-то голландцем. давным-давно купеческий, и вымощенный со всех сторон причудливыми Голландские плитки, предназначенные для иллюстрации Священного Писания. Были Каины и Авели, дочери фараонов; Царицы Савские, Ангельские вестники спускаются по воздуху на облаках, как на перинах, Абрахамс, Валтасары, Апостолы, отправляющиеся в море на масляных лодках, сотни фигур, чтобы привлечь его мысли — и все же это лицо Марли, умершего семь лет назад, явилось подобно жезлу древнего Пророка, и поглотил весь. Если бы каждая гладкая плитка сначала была пустой, обладающий способностью формировать на своей поверхности какую-либо картину из бессвязные фрагменты его мыслей, были копией головы старого Марли на всех.

«Обман!» — сказал Скрудж. и прошел через номер.

После нескольких поворотов он снова сел. Как он откинул голову в кресле, его взгляд случился отдохнуть на колоколе, вышедшем из употребления, который висел в комнату, а общались с какой-то целью, теперь забытой с комнатой в самом высоком этаже строительство. Это было с большим удивлением и с странный, необъяснимый страх, что, взглянув, он видел, как этот колокол начал качаться. Он так мягко качнулся в с самого начала почти не издавал ни звука; но скоро это звенел громко, как и все колокола в доме.

Это могло длиться полминуты или минуты, а казалось час. Звонки прекратились, как и прежде. начали вместе. Их сменил лязг шум, глубоко внизу; как будто кто-то был тащат тяжелую цепь над бочками в вине купеческий погреб. Затем Скрудж вспомнил, что слышал, что призраки в домах с привидениями описывались как перетаскивание цепей.

Дверь в подвал с грохотом распахнулась, а потом он услышал шум гораздо громче, на этажах ниже; затем поднимаемся по лестнице; затем идет прямо к его двери.

«Это все еще вздор!» — сказал Скрудж. «Я не поверю».

Однако цвет его изменился, когда без паузы он прошел через тяжелую дверь и прошел в комната перед его глазами. По его приходу, Угасающее пламя взметнулось вверх, словно восклицая: «Я знаю его; Призрак Марли!» и снова упал.

То же лицо: то же самое. Марли в косичке, обычный жилет, колготки и сапоги; кисточки на последний топорщится, как его коса, и его юбки, и волосы на голове. Цепь, которую он нарисовал, была обхватил его середину. Это было долго и рана об него как хвост; и было сделано (для Скруджа внимательно наблюдал за ним) касс, ключей, замков, бухгалтерские книги, акты и тяжелые кошельки из стали. Его тело было прозрачным, так что Скрудж, наблюдая за ним, и, глядя сквозь его жилетку, мог видеть две пуговицы на его пальто сзади.

Скрудж часто слышал, как говорят, что у Марли нет кишки, но он никогда не верил в это до сих пор.

Нет, и он не поверил этому даже сейчас. Хотя он осмотрел призрак насквозь и увидел оно стоит перед ним; хотя он чувствовал озноб влияние его мертвенно-холодных глаз; и отметил самое Текстура сложенного платка, повязанного вокруг головы и подбородок, обертку которого он раньше не замечал: он все еще недоверчиво и боролся со своими чувствами.

«Как теперь!» — сказал Скрудж, язвительно и холодно, как всегда. «Чего ты хочешь со мной?»

«Много!» — Голос Марли, без сомнения.

«Кто ты?»

«Спроси меня, кем я был . »

«Кто был вы тогда?» — сказал Скрудж, поднимая голос. «Ты особенный, для тени.» Он собирался сказать «от до оттенок», но заменил это, как более соответствующий.

«В жизни я был твоим партнером, Джейкоб Марли».

— Ты можешь… ты можешь сесть? — спросил Скрудж, глядя сомнительно на него.

«Я могу.»

«Сделай это тогда».

Скрудж задал вопрос, потому что не знал может ли столь прозрачный призрак оказаться в условие занять стул; и чувствовал, что в случае невозможности, это могло бы повлечь за собой необходимость неловкое объяснение. Но призрак сидел на противоположной стороне камина, как будто он вполне привыкли.

— Ты не веришь в меня, — заметил Призрак.

«Я не. » — сказал Скрудж.

«Какие у вас доказательства моей реальности, помимо той, что твои чувства?»

— Не знаю, — сказал Скрудж.

— Почему ты сомневаешься в своих чувствах?

«Потому что, — сказал Скрудж, — на них действует какая-то мелочь. Легкое расстройство желудка заставляет их плутовать. Вы можете быть непереваренным куском говядины, пятном горчицы, крошкой сыр, кусочек недожаренного картофеля. Есть еще ни гроша, ни гроба в тебе, кем бы ты ни был!»

Скрудж не имел привычки ломать шутки, и в душе он никоим образом не чувствовал охуенно тогда. Правда в том, что он пытался быть умный, как средство отвлечения собственного внимания, и подавляя свой ужас; для голоса призрака потревожил самый мозг в его костях.

Сидеть, глядя в эти неподвижные остекленевшие глаза, в тишине на мгновение сыграет, как чувствовал Скрудж, тот самый двойка с ним. Было что-то очень ужасное, тоже в том, что призрак наделен адским атмосфера своя. Скрудж этого не чувствовал. сам, но это было явно так; хотя Призрак сидел совершенно неподвижно, его волосы и юбки, и кисточки, все еще волновались, как от горячего пара из духовки.

— Видишь эту зубочистку? сказал Скрудж, возвращаясь быстро к обвинению по только что назначенной причине; и желая, хотя бы на секунду, отвести от себя каменный взор видения.

«Да», — ответил Призрак.

«Вы не смотрите на это,» сказал Скрудж.

«Но я вижу это, — сказал Призрак, — тем не менее».

«Что ж!» — ответил Скрудж. — Мне нужно только проглотить это, и до конца моих дней быть преследуемым легион гоблинов, все мое собственное творение. вздор, Я говорю тебе! вздор!»

При этом дух поднял страшный крик и затрясся свою цепь с таким унылым и ужасающим шумом, что Скрудж крепко держался за стул, чтобы спастись. от падения в обморок. Но насколько больше было его ужас, когда призрак снимает повязку вокруг головы, как будто в помещении слишком тепло, его нижняя челюсть опустилась на грудь!

Скрудж упал на колени и сложил руки перед его лицом.

«Милосердие!» он сказал. «Ужасное видение, почему ты меня беспокоишь?»

«Человек мирского ума!» ответил Призрак, «делай ты веришь в меня или нет?»

— Да, — сказал Скрудж. «Я должен. Но почему духи ходят по земле, и почему они приходят ко мне?»

— Это требуется от каждого человека, — ответил Призрак. «чтобы дух внутри него ходил среди своих ближних и путешествовать далеко и широко; и если что дух не выходит в жизнь, он обречен на это после смерти. Он обречен скитаться по мир — о, горе мне! — и засвидетельствовать то, что он не может разделить, но мог бы разделить на земле, и обратился к счастья!»

Снова призрак поднял вопль и тряхнул цепью. и заламывал свои призрачные руки.

— Вы скованы, — сказал Скрудж, дрожа. «Рассказывать мне почему?»

«Я ношу цепь, которую выковал при жизни», — ответил Призрак. «Я сделал это звено за звеном, и двор за двором; я опоясал это по своей воле, и по своей воле я носил его. Его узор вам незнаком?»

Скрудж дрожал все больше и больше.

— Или ты знаешь, — продолжал Призрак, — вес и длину прочной катушки вы несете сами? Он был полон таким же тяжелым и длинным, как это, семь Сочельник назад. Вы работали над этим, с тех пор. Это тяжелая цепь!»

Скрудж оглядел себя на полу, в ожидание оказаться в окружении пятидесяти или шестьдесят саженей железного троса: но он мог видеть ничего такого.

— Джейкоб, — ​​сказал он умоляюще. «Старый Джейкоб Марли, расскажи мне больше. Утеши меня, Джейкоб!»

«Мне нечего дать», — ответил Призрак. «Это приходит из других регионов, Эбенезер Скрудж, и передается другими служителями, другим людям. Ни Могу ли я сказать вам, что я хотел бы. Еще немного, это все разрешено мне. Я не могу отдыхать, я не могу оставаться, я нельзя нигде задерживаться. Мой дух никогда не ходил за нашей конторой — заметьте меня! — в жизни мой дух никогда не выходил за узкие пределы нашего яма для обмена денег; и утомительные путешествия ждут впереди я!»

Это было у Скруджа привычкой, когда он задумчивый, сунул руки в карманы штанов. Размышляя над тем, что сказал Призрак, он сделал это сейчас, но не поднимая глаз и не слезая с колени.

«Ты, должно быть, очень медлил с этим, Джейкоб,» Скрудж, однако, деловито заметил: со смирением и почтением.

«Медленный!» — повторил Призрак.

«Семь лет как мертв», — размышлял Скрудж. «И путешествуя все время!»

— Все время, — сказал Призрак. «Нет покоя, нет мир. Непрекращающаяся пытка раскаянием.»

«Ты путешествуешь быстро?» — сказал Скрудж.

«На крыльях ветра», — ответил Призрак.

«Возможно, вы преодолели большое количество за семь лет, — сказал Скрудж.

Призрак, услышав это, издал еще один крик и так безобразно звякнула цепь в мертвой тишине ночь, что Уорд был бы оправдан в обвиняя его в неприятности.

— О, пленник, связанный и заглаженный дважды, — воскликнул призрак, «не знать, что века непрестанного труда, бессмертными существами, ибо эта земля должна перейти в вечность перед тем благом, к которому она восприимчива, все развито. Не знать, что всякий христианский дух добросовестно работая в своей маленькой сфере, что бы это ни было быть, найдет свою земную жизнь слишком короткой для своего огромного средства полезности. Не знать, что нет пространства сожаление может компенсировать шанс одной жизни злоупотреблять! И все же я был таким! Ой! такой я был!»

«Но ты всегда был хорошим деловым человеком, Джейкоб, — запнулся Скрудж, который теперь начал применять это ему самому.

«Бизнес!» — воскликнул Призрак, заламывая руки. опять таки. «Человечество было моим делом. благополучие было моим делом; милосердие, милосердие, терпение, и благотворительность, были, все, мое дело. Сделки моего ремесла были всего лишь каплей воды в безбрежный океан моего бизнеса!»

Он держал свою цепь на расстоянии вытянутой руки, словно причиной всего его бесплодного горя, и бросил его снова тяжело на землю.

«В это время катящегося года», — сказал призрак. «Я страдаю больше всего.  Почему я шел сквозь толпы ближних, опустив глаза, и никогда поднимите их к той благословенной Звезде, которая привела Мудрых Мужчины в бедную обитель! Разве не было бедных домов, чтобы куда его свет вел бы меня!»

Скрудж был очень встревожен, услышав призрак продолжался с такой скоростью и начал трястись чрезвычайно.

«Услышь меня!» — воскликнул Призрак. «Мое время почти ушел.»

— Буду, — сказал Скрудж. «Но не усердствуй мне! Не будь цветочным, Джейкоб! Молись!»

«Как получилось, что я предстаю перед вами в образе, который вы можете видеть, я не могу сказать. Я сидел невидимым рядом с тобой много-много дней.»

Это была не очень приятная идея. Скрудж вздрогнул, и вытер пот со лба.

— Это нелегкая часть моего покаяния, — продолжал призрак. «Я здесь сегодня вечером, чтобы предупредить вас, что вы есть еще шанс и надежда избежать моей судьбы. А шанс и надежда на то, что я добуду тебя, Эбенезер».0019

— Ты всегда был мне хорошим другом, — сказал Скрудж. «Спасибо!»

— Вас будут преследовать, — продолжал Призрак, — Три духа.»

Лицо Скруджа упало почти так же низко, как Призрак сделал.

«Это шанс и надежда, о которых вы упомянули, Джейкоб?» — спросил он дрожащим голосом.

«Это. »

— Я… я думаю, что лучше бы я этого не делал, — сказал Скрудж.

«Без их визитов, — сказал Призрак, — нельзя надеюсь избежать пути, по которому я ступаю. Жди первого завтра, когда колокол звонит в час»

«Разве я не мог взять их всех сразу и покончить с этим, Джейкоб? — намекнул Скрудж.

«Второго ждите следующей ночью в то же самое время. час. Третий на следующую ночь, когда последний ход двенадцати перестал вибрировать. Посмотрите, чтобы увидеть меня больше нет; и смотри, ради себя же ты вспомни, что было между нами!»

Сказав эти слова, призрак взял обертку со стола и обвязал ею голову, как прежде. Скрудж знал это, судя по умному звуку зубы образовались, когда челюсти были сведены вместе по повязке. Он осмелился снова поднять глаза, и нашел своего сверхъестественного посетителя, противостоящего ему в вертикальном положении, с намотанной цепью и о своей руке.

Привидение отошло от него назад; и в с каждым шагом окно немного приподнималось, так что, когда призрак достиг его, он был широко открыт. Он поманил Скруджа подойти, что он и сделал. Когда они были в двух шагах друг от друга, Призрак Марли поднял руку, предупреждая его не подходи ближе. Скрудж остановился.

Не столько в послушании, сколько в удивлении и страхе: ибо по поднятии руки он стал разумным беспорядочных шумов в воздухе; бессвязные звуки жалобы и сожаления; вопли невыразимо скорбные и самообвинение. Призрак, немного прислушавшись, присоединился к скорбной панихиде; и выплыл на уныние, темная ночь.

Скрудж последовал за ним к окну. любопытство. Он выглянул.

Воздух был наполнен призраками, блуждающими сюда и туда в беспокойной спешке, и стоны, как они шел. Каждый из них носил цепи, как у Марли. Призрак; некоторые немногие (они могут быть виновными правительствами) были связаны между собой; никто не был свободен. Многие имели были лично известны Скруджу при их жизни. Он был хорошо знаком с одним старым призраком в белом жилет, с чудовищным железным сейфом, прикрепленным к его лодыжке, который жалобно плакал, не в силах помочь несчастная женщина с младенцем, которого она увидела внизу, на пороге.
