Сварочная маска – как подобрать, пользоваться и настроить, рейтинг лучших моделей, как сделать своими руками?

Во время проведения ряда работ необходима защитная экипировка, так, например, большое значение имеет сварочная маска. Этот важный предмет призван уберечь человека от ожогов и сильного излучения ультрафиолета. Изделия отличаются своей конструкцией, степенью защиты и функциональными возможностями.

Что такое сварочная маска?

Это основной защитный элемент одежды, применяемый в работах, подразумевающих соединение металлических элементов. Маска для сварки уберегает от сильного излучения, брызг горячего металла, искр и выделения опасного газа. Отказ от ее использования может повлечь развитие проблем со зрением, а также обжечь лицо, шею или дыхательные пути.

Наблюдение за процессом сварки происходит благодаря смотровому отверстию, которое сделано из тонированного стекла или пластика. Еще могут применяться специальные фильтры, дающие реакцию на свет. Надевают сварочную маску на голову благодаря налобному креплению с регулятором. .

Для чего нужна сварочная маска?

Во время проведения работ по соединению металла могут причинить вред:

• горячие металлические частицы;
• оптическое и тепловое излучение;
• выделения опасных газов.

Уберечься от попадания газа в дыхательные пути поможет наличие респиратора, системы вентиляции. Кроме этого, некоторые модели могут включать:

• автоматическую регулировку затемнения;
• корректировку фиксации;
• возможность дополнительно надеть очки;
• автоматическое отключение фильтра;
• защиту от механических повреждений.

Виды сварочных масок

Известны следующие типы изделий:

1. Сварочный щиток является наиболее простым вариантом. Присутствует пассивный фильтр. При использовании щиток приходится держать в руках, что является недостатком.
2. Изделия с пассивным светофильтром. Этот вариант закрепляется на голове. Фильтр функционирует только, когда возникает световое излучение.

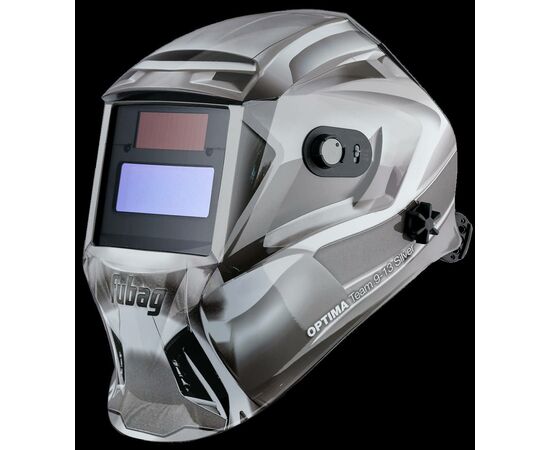

3. Маска «Хамелеон». Во время розжига дуги активируется функция затемнения. Пока это лучшие сварочные маски из существующих. В сравнении с предыдущими вариантами вес у такой маски будет больше.

Как выбрать сварочную маску?

Чтобы выполнять сварочные работы безопасно, нужно знать, как выбрать маску сварщика. Приобретая это изделие, рекомендуется учесть данные:

• частоту использования;
• место эксплуатации;
• вид сварки;
• применяемую силу тока;
• риск интенсивного влияния.

Кроме этого, при выборе стоит учитывать ряд показателей:

• класс оптики;
• процент рассеивания света;
• однородность стекла;
• площадь обзора;
• защиту от механических повреждений;
• комфорт посадки на голову;
• сертификацию изделия.

Если ориентироваться на вид работ, то на сварочной маске можно увидеть такую маркировку:

• Э
  – электросварка;
• Г – газосварка;
• В – вспомогательные работы;
• С – маркировка для светофильтров «хамелеон».

Сварочные очки

Изделия являются альтернативой маски при осуществлении кратковременных работ в труднодоступных местах. Главный их элемент – стекло, произведенное из высокопрочного пластика, поликарбоната или ацетата. Простая сварочная маска и очки разделяют по степени затемнения. К их преимуществам следует отнести:

• легкость изделия;
• простоту конструкции;
• удобство использования;
• большой обзор;
• легкость поворота головы;
• многофункциональность.

К недостаткам можно причислить:

• запрет на использование при верхнем положении сварочного шва;
• неспособность защитить голову и лицо.

Такие изделия можно дополнить щитком, который убережет лицо от возможного повреждения. Самые популярные модели:

• WHG100;
• Origo Spec 5 DIN.

Сварочная маска с подачей воздуха

Иногда во время выполнения работ выделяются вредные вещества, что негативно влияет на здоровье. У этого вида маски есть система фильтрации воздуха, которая объединена с вентиляцией. Блок питается от аккумулятора, что требует осуществления постоянного контроля за состоянием заряда. Сварочная маска способна:

• оберегать глаза;
• закрыть лицо от частичек металла;
• защитить органы дыхание, давая порции свежего воздуха.

Как подобрать стекло для сварочной маски?

Без этого элемента защитная экипировка будет бесполезной. При подборе подходящего варианта следует учитывать:

• функциональное назначение;
• коэффициент фильтра светового луча.

На стекле для сварочной маски присутствует маркировка от С4 до С8 (европейское обозначение 9-13 DIN). Чтобы проверить стекло на подделку, используют лампу накаливания. Через стекло С4 можно будет хорошо рассмотреть нить в лампочке, а через С8 – практически нет. Светофильтр для сварочной маски у людей, занимающихся профессионально подобными работами, должен быть в ассортименте, чтобы иметь возможность проводить разные действия.

Рейтинг сварочных масок

Среди разнообразия, представленного на рынке, выделяют несколько моделей эконом-класса и профессионального назначения. В первую группу входят:

1. Brima HA – 1005. Вариант с простой фиксацией светофильтра. Для изготовления корпуса применяют качественный пластик.
2. Quattro Elementi Lambda. Недорогая модель, у которой уровень затемнения составляет DIN 11. От дыма защита для сварки происходит с помощью специального щитка.
3. Буревестник НН-У1. Для изготовления маски используется полиэтилен. Форма у нее простая обтекаемая. Можно использовать при температуре от -45 до +45̊С.

Среди лучших моделей для профессионалов выделяют:

1. Сварочная маска Esab Warrior Tech. Изделие подходит для разных видов сварки. Затемнение меняют от 9-ти до 13-ти ДИН.
2. 3M Speedglas 9100XX MP Air. По форме напоминает шлем с серьезной защитой. Для изготовления применяют поликарбонат.

Как пользоваться сварочной маской?

В эксплуатации обычного щитка нет никаких особенностей. Его надевают на глаза во время начала работы и снимают по завершению. Сварочная маска «Хамелеон» имеет определенную инструкцию использования:

1. Перед началом работы проводят осмотр на наличие дефектов или повреждений. У нового изделия снимают защитные пленки с пластин.
2. Делают настройки. Регулируют процесс движения маски и угол наклона.
3. Проводят проверку сенсоров световых фильтров. Направляют стекло на яркую лампу, окно должно стать темнее.
4. По завершению выставляют нужный уровень затемнения, используя специальный регулятор.

Как настроить сварочную маску?

У современных изделий легко менять светофильтры. Регулировка сварочной маски проводится с использованием нескольких режимов:

• ММА – для дугового ручного типа сварки;
• MIG/MAG – для промышленных работ;
• MIG (light) – для газосварки;
• TIG, GTAW – для дугового типа сварки неплавящимся электродом;
• SAW – для полуавтоматического вида сварки с флюсом;
• РАС – для дугового плазменного типа сварки.

Сварочная маска своими руками

Для экономии многие принимают решение сделать подобную защиту самостоятельно. Важно приобрести все нужные материалы. Лучший выход – усовершенствование имеющейся защиты. Рассмотрим, как собрать сварочную маску:

1. Берут простую маску, удаляют защитный светофильтр.
2. Проводят монтаж фильтра-хамелеон, закрепив его на несколько крепежных болтов.

Эта несложная сварочная маска помогает создавать вполне функциональную защиту, не уступающую заводским вариантам. При этом будет точная уверенность в качестве изделия. Помимо этого получится существенно сэкономить, ведь многие производители завышают стоимость масок только за счет своего бренда.



Правильный выбор сварочной маски Рейтинг чистоты — Baker’s Gas & Welding Supplies, Inc.

Делиться:

Ed Cyzewski

Прозрачность стекла шлема сварщика оценивается серией из четырех цифр. Самый чистый шлем получает оценку 1/1/1/1, а шлемы с чуть меньшей прозрачностью получают 1/1/1/2, но является ли наивысшая оценка лучшей для вас? Когда дело доходит до шлемов с автоматическим затемнением более высокого класса, качество затемнения может оказаться особенно важным, поскольку они предназначены для ношения в течение длительного периода времени. Существует множество вариантов линз для сварочных шлемов, и мы надеемся внести некоторую ясность в отношении вашей следующей покупки сварочного шлема, а также некоторые из лучших предложений, доступных на шлемах.

Разбор системы оценок для сварочных масок

Линзы для сварочных масок оцениваются от 1 до 3 по четырем категориям четкости, поэтому совершенно прозрачная линза без искажений оценивается: 1/1/1/1. Сварщики, работающие с идеально прозрачными линзами, сообщают, что они могут видеть сварной шов без искажений и размытия, что повышает комфорт во время работы. Многие из самых продаваемых сварочных масок имеют рейтинг прозрачности 1/1/1/1 или 1/1/1/2.

Нынешняя система оценки прозрачности является европейским стандартом, поскольку в Америке еще не приняты формальные стандарты для шлемов. Четыре варианта оценки измеряют следующее:

Оптическое качество: Измерение степени искажения объектов. Они прозрачные или волнистые?

Рассеивание света: Является ли стекло полностью прозрачным и без дефектов?

Консистенция света: Равномерно ли проходит свет через линзу или есть яркие или темные участки?

Зависимость угла от коэффициента пропускания света: Являются ли изображения под углом четкими и соответствуют действительности, или они появляются с растяжками или темными областями?

Четкий обзор в постоянном затемнении во время сварки гарантирует, что сварщики смогут работать дольше с меньшим напряжением и усталостью глаз. Опытные сварщики заметят разницу между вариантами затемнения 1 и 2, а в случае линзы с оценкой 3 сварщики заметят значительную нагрузку на глаза.

Вы когда-нибудь хотели рейтинг четкости 1/1/1/2?

Единственная ситуация, когда многие сварщики предпочли небольшую потерю прозрачности, была в случае с затемнением 3 для шлифовки и других подготовительных работ на сварочной маске с автоматическим затемнением. Прозрачность 1/1/1/1 невозможна с более светлым оттенком 3, что побуждает сварщиков сделать важный выбор.

Производителям приходилось выбирать между сохранением чистоты 1/1/1/1 и снижением только до 4 оттенков или выбором чистоты 1/1/1/2, чтобы включить вариант с 3 оттенками. Поскольку многим сварщикам нравится возможность переключения между оттенками с автоматическим затемнением во время подготовительных работ, существует большой спрос на маски с показателем прозрачности 1/1/1/2.

Узнайте больше о сварочных масках с автоматическим затемнением

Baker’s Gas and сварка предлагает одни из самых конкурентоспособных цен на сварочные маски и защитное снаряжение, предлагая большие скидки на Lincoln Electric Viking, Miller Electric Digital Infinity и ESAB. Сварочные маски Sentinel. Легко добавляйте подходящие оттенки, мошеннические линзы, адаптеры для каски и другие дополнения в корзину перед оформлением заказа.

Магазин сварочных касок в Baker’s Gas and Welding Today

Делиться: Предыдущая статья Какой вольфрам следует использовать? Попробуйте комбо-пакет Синего Демона!

1+1+1+1 = ясность

Правильный выбор шлема может повлиять Ваша безопасность, комфорт, производительность, и качество работы.

Всем известно, что сварочные маски предназначены для защиты лица и глаз от искр, вспышки дуги и твердых частиц. Вот почему вы их носите. Но выбор правильного шлема выходит за рамки основных соображений безопасности труда. Шлемы могут повлиять на ваш комфорт на работе и вашу общую производительность, не говоря уже о качестве вашей работы. И все сводится к ясному видению.

Понятие, известное как оптическая прозрачность , играет большую роль в том, насколько хорошо вы можете видеть в шлеме с автоматическим затемнением. Слишком темный шлем или тот, в котором качество обзора через фильтр слишком сильно различается, может мешать вашему обзору в сварочной камере, вызывая дискомфорт, проблемы со зрением и даже неровные сварные швы, когда вы берете в руки горелку. Когда речь идет о вашем зрении в сварочной камере или в полевых условиях, важно использовать передовые технологии.

Стандарты шлемов

Хотя в США еще не приняты какие-либо формальные требования к конструкции сварочных шлемов, производители начинают обращаться к сторонним европейским стандартам, регулирующим защиту глаз и лица сварщиков, в качестве руководства. Эти стандарты с префиксом EN (Европейская норма) включают EN 166 (визоры), EN 169 (затемнение/пропускание фильтра в цифрах по шкале), EN 175 (сварочные щитки) и EN 379 (сварочные патроны с автоматическим затемнением). Каждый шлем, продаваемый в Европе, оценивается по этой системе, прежде чем попасть в розничные каналы.

Последние два стандарта включают важные оценки оптической прозрачности. Эти рейтинги определяются с помощью тестов, в ходе которых измеряется пропускание света через сварочный картридж, а также рассеянный свет от слоев картриджа.

Картриджи с автоматическим затемнением проходят оценку по четырем важным категориям, каждая из которых относится к оптической прозрачности. Каждая категория оценивается по шкале от 1 до 3, где 1 балл соответствует лучшему (отлично), а 3 балла — худшему. Все чаще производители шлемов разрабатывают продукты, которые проходят все тесты с наивысшими баллами, получая рейтинг 1/1/1/1, что является лучшим из доступных.

• Оптический класс (точность зрения). Подумайте о том, как искаженные вещи кажутся под водой, когда вы смотрите в воду (см. Рисунок 1 ). Этот класс определяет, насколько искажено изображение, когда вы смотрите на него через линзу сварочной маски. Искажения минимальны, если вы смотрите через объектив с рейтингом 1.
• Диффузор легкого класса. Этот рейтинг связан с примесями в стекле в процессе производства. Подумайте о том, как выглядят вещи, если у вас есть царапины на очках; линза не прозрачная (см. Рисунок 2 ). Шлемы с рейтингом 1 в этом классе имеют линзы из исключительно прозрачных материалов, а не линзы с примесями. Примеси характерны для недорогих шлемов. Объектив с рейтингом 1 в этой категории имеет однородный материал линз, когда вы смотрите через него, что дает вам четкое изображение.
• V Изменения в классе светопропускания (светлые или темные области внутри линзы). Этот рейтинг относится к функции регулируемого затемнения объектива. Шлемы обычно предлагают оттенок, который регулируется от уровня 4 до 13, с уровнем 9.как минимально допустимый оттенок для сварки. Чтобы оценить изменения коэффициента пропускания света через оттенок, тестировщики проверяют постоянство оттенка в разных точках линзы. Например, если у вас установлен оттенок 10, должна быть очень небольшая изменчивость по объективу слева направо, вверх или вниз или в углах. Несоответствия в оттенках влияют на оптическую четкость, оставляя области слишком яркими или темными (см. Рисунок 3 ). Оценка 1 означает, что линза обеспечивает равномерное затемнение по всей поверхности.
• Зависимость угла от класса светопропускания. Эта категория проверяет четкое изображение без растяжения, темных областей, размытости или проблем с просмотром объектов под углом (см. Рисунок 4 ). Подобно различиям в классе светопропускания, этот рейтинг проверяет, обеспечивает ли линза постоянный уровень затемнения под углом, например, если смотреть через нее вниз или вверх, как это происходит, когда вы смотрите прямо через нее. На объективе с более низким рейтингом тень часто темнеет, когда вы смотрите через него под углом. С объективом с рейтингом 1 оттенок остается неизменным независимо от угла обзора.

Почему важна оптическая четкость при сварке?

Сварочные маски с автоматическим затемнением, соответствующие стандарту EN 379 1/1/1/1, обеспечивают равномерный уровень затемнения по всей высоте и ширине зоны обзора. Это означает, что шлем предлагает большую затененную область, которая покрывает весь картридж, но при этом уменьшает яркий видимый свет. Большинство производителей еще не достигли балла 1/1/1/1, особенно в США. Этот рейтинг не является обязательным здесь, но теперь он обеспечивает известный эталон для количественной оценки прозрачности линз.

Преимущество заключается в том, что это устраняет традиционную игру методом проб и ошибок, заключающуюся в примерке шлемов и определении того, какой из них имеет лучшую обзорную линзу. Сварщики, желающие обновить шлем, теперь знают, что шлем с рейтингом оптической четкости 1/1/1/1 обеспечит идеальный обзор и линзы наилучшего качества.

Сварка — нелегкий процесс, особенно когда вы думаете о сварщиках, которые носят шлем большую часть восьми-десятичасовой смены, иногда работая с экзотическими, тонкими или дорогими материалами. Чтобы сварщик мог различать тонкие изменения постоянно меняющейся дуги и сварочной ванны, чем четче обзор, тем лучше. Когда вы свариваете, вы постоянно регулируете угол и скорость перемещения в зависимости от меняющихся условий на дуге. В результате возможность четко видеть, что происходит в сварочной ванне, поможет вам получить более точные конечные результаты с более качественными сварными швами.

Опытные сварщики, которые использовали шлем класса 1/1/1/1, могут сразу заметить разницу в оптической прозрачности. Они сообщают, что видят лучше, заготовка более четкая, и опыт более комфортный, чем когда они носят шлем с рейтингом, например, 1/2/1/2. Они видят дугу без искажений в объективе с более высоким рейтингом и замечают проблемы с четкостью в объективе с более низким рейтингом. Пока мы говорим о малозаметных параметрах, профессиональные сварщики могут заметить разницу между 1 и 2 и огромную разницу между 1 и 3.

Более того, оптическая прозрачность играет важную роль в производительности сварщика. Если вы смотрите через искаженную линзу с примесями и непоследовательным оттенком, ваши глаза будут напрягаться, чтобы увидеть, что вы делаете, что заставит вас работать усерднее. Просмотр сварных швов через более четкую и качественную линзу позволит вашим глазам работать дольше, а также снизит общую нагрузку на ваше тело.

Рисунок 1
Оптический класс относится к волнообразному искажению в объективе (изображение, созданное для имитации эффект).

Другие соображения

Выбор шлема включает в себя нечто большее, чем просто взять его с полки, надеть и приступить к работе. В процессе выбора учитывается ряд соображений: личная безопасность, удобство ношения и оптическая прозрачность.

С появлением стандарта EN 379 1/1/1/1 последний перешел от чего-то, что трудно определить без догадок, к чему-то, что имеет реальные количественные ориентиры. Поскольку мировые производители все чаще сообщают об использовании этого стандарта производителям и сварщикам в США, спрос на лучшую оптическую прозрачность касок в США растет.

При выборе лучшей сварочной маски для работы в игру вступают и другие конструктивные факторы. Скорость переключения картриджей — когда картридж с автоматическим затемнением переключается с яркого на темный при поджигании дуги — еще один критерий общего качества. Человеческий глаз может ощущать изменения света за 1/2000 секунды, если что-то мигает так быстро. Картриджи с автоматическим затемнением высочайшего качества могут определять вспышку с частотой 1/25 000 секунды, что в 10 раз быстрее, чем воспринимает глаз. Это означает, что переключение со светлого на темное происходит настолько быстро, что у ваших глаз практически нет шансов повредиться дугой.

Другим аспектом, который следует учитывать при поиске высококачественного шлема, является размер смотрового экрана с линзой, так как эта функция влияет не только на то, что вы видите, но и на то, как часто вам нужно двигать головой и шеей. как сваришь. Область обзора шлема чрезвычайно важна для комфорта сварщика.

В качестве преувеличенного примера представьте, что вы смотрите на окружающий мир через трубку от бумажных полотенец. Это очень маленькое окно обзора, и вам действительно нужно много двигаться, чтобы видеть через него то, что вас окружает. Аналогичным образом, чем меньше площадь обзора на сварочной маске, тем больше вам придется двигать головой и шеей во время сварки, чтобы точно и удобно видеть заготовку. Большая область просмотра помогает уменьшить этот стресс и, как следствие, может повысить вашу производительность, потому что вы чувствуете себя более комфортно.

При оценке шлемов обязательно учитывайте стиль головного убора и его регулируемость, общий вес, возможность опускания шлема простым кивком головы, работу без помощи рук и даже удобство встроенной налобной ленты. Все это может повлиять на ваш комфорт и производительность.

Думайте о высококачественном картридже с автозатемнением так же, как вы думаете о своем телевизоре. Вы все еще хотите смотреть спортивные состязания и фильмы на старом зернистом аналоговом экране или хотите перейти на ЖК-экран высокой четкости? Разве вы не должны хотеть того же для сварочного шлема, который вы носите в течение всего дня, пока вы стремитесь производить качественные сварные швы? В этом вам поможет шлем с оптической прозрачностью 1/1/1/1.
