Чтение сварных швов на чертеже
Практическая работа №5 Чтение сварных швов на чертеже.
Цель:
1.Изучить технологию чтения сварных швов на чертеже.
2.Упражнение в чтении сварных швов на чертеже.
Задание и методические рекомендации
1. Изучить основные теоретические положения и кратко их изложить по предложенной форме.
Содержание отчета
1.Наименование и цель работы.
2.Оборудование и материалы, используемые в работе.
3.Основные положения по теоретическому материалу(кратко).
4.Описание экспериментальной части работы и полученные результаты с необходимым графическим материалом, анализом, выводами.
5.Обоснованное решение указанной преподавателем задачи.
Содержание работы
Видеофильм «Условное изображение сварных швов», Чертеж сварного соединения»
Обозначения швов сварных соединений на чертежах
В соответствии с ГОСТ 2.
312—72 швы сварных соединений на чертежах обозначают сплошной (видимые) и штриховой (невидимые) линиями. Видимую одиночную сварную точку (независимо от способа сварки) условно изображают знаком « + » (см. рис. 1), невидимые одиночные точки не изображают. От изображения шва или одиночной точки проводят линию-выноску с односторонней стрелкой и горизонтальной линией-полкой. Условное изображение шва наносят на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис. 1,б), и под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис.1, в).
Рис. 1.Условные изображения видимых и невидимых швов сварных соединений: а — видимый электрозаклепочный, б — видимый стыковой односторонний, в — невидимый стыковой односторонний; 1— условное обозначение шва по ГОСТу
Таблица № 1.
Вспомогательные знаки для обозначения сварных швов
п/пВспомогательный знак
Значение вспомогательного знака
Расположение вспомогательного знака относительно полки линии выноски
С лицевой стороны
С оборотной стороны
1
Усиление шва снять
2
Наплывы и неровности шва обработать с плавным переходом к основному металлу
3
Шов выполнить при монтаже изделия, т.
4
Шов прерывистый или точечный с цепным расположением. Угол наклона линии равен 60°
5
Шов прерывистый или точечный с шахматным расположением
6
Шов по замкнутой линии. Диаметр знака — 3…5 мм
7
Шов по незамкнутой линии.
Знак применяют, если расположение шва ясно из чертежа
Примечания:
1. 3а лицевую сторону одностороннего шва сварного соединения принимают ту, с которой выполняют сварку.
2. За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают ту, с которой выполняют сварку основного шва.
3. За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.
На рис. 2 показана структура условного обозначения шва. Вспомогательные знаки для обозначения сварных швов приведены в табл. 1, а ГОСТы на основные типы и конструктивные элементы швов сварных соединений — в табл. 2. В структуре условного изображения шва могут применяться только вспомогательные знаки 3 и 6, Обозначение стандарта можно выносить в технические условия на чертеже. Ручная дуговая сварка буквенного обозначения не имеет. Способ сварки можно не указывать. Примеры условных обозначений швов сварных соединений взяты из ГОСТ 2.312—72 (приложение 1) и представлены в табл. 3.
При наличии на чертеже одинаковых швов у одного из изображений наносят обозначение и порядковый номер шва (на выносной линии), а от изображений остальных одинаковых швов проводят линии-выноски с полками, над (под) которыми ставят порядковый номер шва, например № 1 (рис.
3). На линии-выноске, имеющей полку с нанесенным обозначением, допускается указывать количество одинаковых швов.
Рис. 2. Структура условного обозначения стандартного шва
2 — обозначение стандарта,1 — вспомогательные знаки,
3 — буквенно-цифровое обозначение шва согласно стандарту на типы и конструктивные элементы швов сварных соединений,
4—знак «дефис»,
5 — условное обозначение способа сварки (А — автоматическая, П — механизированная под флюсом, П-3 — механизированная плавящимся электродом в защитных газах; Ш — электрошлаковая и др.),
6 — знак и размер катета согласно стандарту на типы и конструктивные элементы швов сварных соединений,
7 — другие характеристики шва (длина привариваемого участка, размер шага, размеры отдельных точек и др.),
8 — вспомогательные знаки (см. табл. 1, порядковые номера 1, 2, 4, 5 и 7), 9 — шероховатость поверхности шва.
Рис.3. Обозначение на чертеже одинаковых швов (цифрой 12 указано количество одинаковых швов)
Таблица № 2.
ГОСТы на основные типы и конструктивные элементы швов сварных соединений
Способ сваркиТип соединения
Условное обозначение шва
5264—80
Ручная дуговая
Стыковое
С … С27; С39; С40
Угловое
У1 … У10
Тавровое
Т1 … T9
Нахлесточное
HI; Н2
11534—75
То же (под острыми и тупыми углами)
Угловое
У1 … У8
Тавровое
Т1 … Т8
14771—76
Дуговая в защитных газах
Стыковое
C1 … С28
Угловое
У1 … У10
Тавровое
Т1 … T9
Нахлесточное
Н1 … Н2
23518—79
То же (под острыми и тупыми углами)
Угловое
У1 … У10
Тавровое
Т1 … Т9
8713—79
Автоматическая под флюсом
Стыковое
Cl … С34Угловое
У1 … У4
Тавровое
Tl … Т13
Нахлесточное
|Н1 … Н6
11533—75
То же (под острыми и тупыми углами)
Угловое
У1 … У6
Тавровое
Tl … T9
14806—80
Дуговая алюминия и алюминиевых сплавов (толщина элементов — 0,8… …60 мм)
Стыковое
C1…С27
Угловое
У1…У 14
Тавровое
Т1…Т12
Нахлесточное
Н1, Н5
16098-80
Дуговая и электрошлаковая двуслойной коррозионно-стойкой стали
Стыковое
Cl…С22
Угловое
У1…У11
Тавровое
Т1…Т6
15164-78
Электрошлаковая
Стыковое
Угловое
У1…У4
Тавровое
Т1…ТЗ
14776-79
Дуговая электрозаклепками под флюсом, в углекислом газе и аргоне
Нахлесточное
Н1…Н6
Тблица № 3

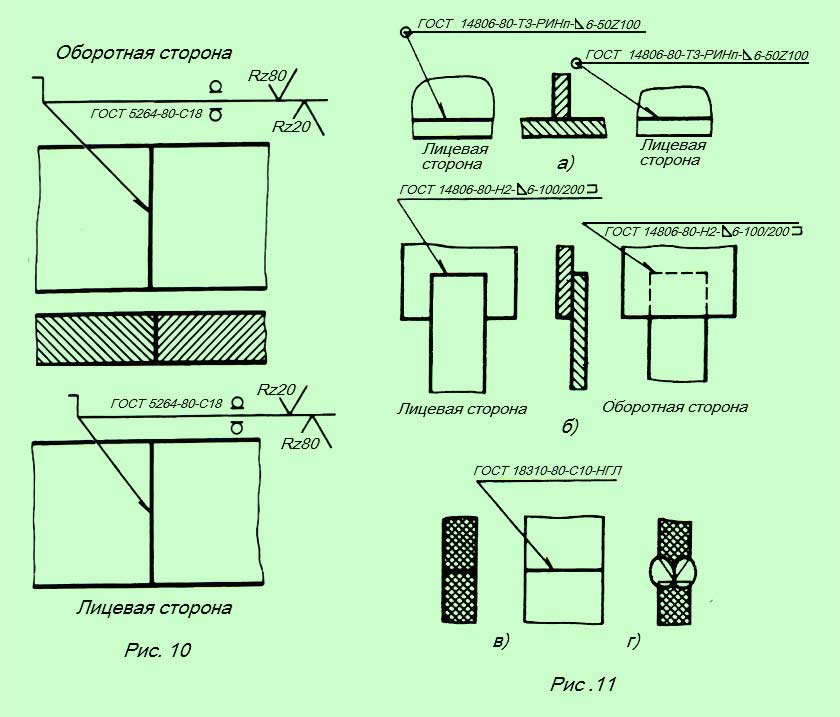

Примеры условных обозначений стандартных швов
Форма поперечного сеченияУсловное обозначение шва, изображенного на чертеже
с лицевой стороны
с обратной стороны
Шов стыкового соединения с криволинейным скосом одной кромки, двусторонний, выполняемый дуговой ручной сваркой при монтаже изделия.
Усиление снято с обеих сторон. Шероховатость поверхностей шва с лицевой стороны 5, с обратной 20.
Шов угловой, соединение без скоса кромок, двусторонний, выполняемый автоматической сваркой под флюсом с ручной подваркой по замкнутой линии
Шов нахлесточного соединения без скоса кромок, односторонний, выполняемый дуговой механизированной сваркой в защитных газах плавящимся электродом. Шов — по незамкнутой линии; катет шва — 5 мм
Прихватка сварка на чертеже – Telegraph
Прихватка сварка на чертежеСкачать файл — Прихватка сварка на чертеже
Главная Форум Формы договоров Должностные инструкции О товарах. Условные изображения и обозначения швов сварных соединений ГОСТ 2. Unified system for design documentation. Symbolic designations and representations of welds and welded joints.
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая г. Настоящий стандарт устанавливает условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности, а также в строительной документации, в которой не использованы изображения и обозначения, применяемые в строительстве. От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой см. Линию-выноску предпочтительно проводить от изображения видимого шва. На изображение сечения многопроходного шва допускается наносить контуры отдельных проходов, при этом их необходимо обозначать прописными буквами русского алфавита черт. Шов, размеры конструктивных элементов которого стандартами не установлены нестандартный шов , изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу черт. Границы шва изображают сплошными основными линиями, а конструктивные элементы кромок в границах шва — сплошными тонкими линиями.
Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва. Шов выполнить при монтаже изделия, т. За лицевую сторону одностороннего шва сварного соединения принимают сторону, с которой производят сварку. За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают сторону, с которой производят сварку основного шва. За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона. В условном обозначении шва вспомогательные знаки выполняют сплошными тонкими линиями. Вспомогательные знаки должны быть одинаковой высоты с цифрами, входящими в обозначение шва. Структура условного обозначения стандартного шва или одиночной сварной точки приведена на схеме черт. Высота знака должна быть одинаковой с высотой цифр, входящих в обозначение шва. Структура условного обозначения нестандартного шва или одиночной сварной точки приведена на схеме черт. В технических требованиях чертежа или таблицы швов указывают способ сварки, которым должен быть выполнен нестандартный шов.
Обозначение шероховатости механически обработанной поверхности шва наносят на полке или под полкой линии-выноски после условного обозначения шва черт. Содержание и размеры граф таблицы швов настоящим стандартом не регламентируются. Если для шва сварного соединения установлен контрольный комплекс или категория контроля шва, то их обозначение допускается помещать под линией-выноской черт. В технических требованиях или таблице швов на чертеже приводят ссылку на соответствующий нормативно-технический документ. Сварочные материалы указывают на чертеже в технических требованиях или таблице швов. При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от изображений остальных одинаковых швов проводят линии-выноски с полками. Всем одинаковым швам присваивают один порядковый номер, который наносят:. Количество одинаковых швов допускается указывать на линии-выноске, имеющей полку с нанесенным обозначением см. Примеры условных обозначений швов сварных соединений приведены в приложениях 1 и 2.
При наличии на чертеже швов, выполняемых по одному и тому же стандарту, обозначение стандарта указывают в технических требованиях чертежа запись по типу: Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковы и изображены с одной стороны лицевой или оборотной. При этом швы, не имеющие обозначения, отмечают линиями-выносками без полок черт. На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения изделия. На чертеже изделия, в котором имеются одинаковые составные части, привариваемые одинаковыми швами, эти швы допускается отмечать линиями-выносками и обозначать только у одного из изображений одинаковых частей предпочтительно у изображения, от которого приведена линия-выноска с номером позиции. Допускается не отмечать на чертеже швы линиями-выносками, а приводить указания по сварке записью в технических требованиях чертежа, если эта запись однозначно определяет места сварки, способы сварки, типы швов сварных соединений и размеры их конструктивных элементов в поперечном сечении и расположение швов.
Одинаковые требования, предъявляемые ко всем швам или группе швов, приводят один раз — в технических требованиях или таблице швов. Шов стыкового соединения с криволинейным скосом одной кромки, двусторонний, выполняемый дуговой ручной сваркой при монтаже изделия. Шов углового соединения без скоса кромок, двусторонний, выполняемый автоматической дуговой сваркой под флюсом по замкнутой линии. Шов углового соединения со скосом кромок, выполняемый электрошлаковой сваркой проволочным электродом. Катет шва 22 мм. Шов точечный соединения внахлестку, выполняемый дуговой сваркой в инертных газах плавящимся электродом. Расчетный диаметр точки 9 мм. Шов стыкового соединения без скоса кромок, односторонний, на остающейся подкладке, выполняемый сваркой нагретым газом с присадочным прутком. Шов таврового соединения без скоса кромок, двусторонний, прерывистый с шахматным расположением, выполняемый ручной дуговой сваркой в инертных газах неплавящимся электродом с присадочным металлом по замкнутой линии.
Одиночные сварные точки соединения внахлестку, выполняемые контактной точечной сваркой. Расчетный диаметр литого ядра точки 5 мм. Шов соединения внахлестку без скоса кромок, односторонний, выполняемый дуговой полуавтоматической сваркой в инертных газах плавящимся электродом. Шов соединения без скоса кромок, односторонний, выполняемый ручной дуговой сваркой при монтаже изделия. Приложение 1 справочное Примеры условных обозначений стандартных швов сварных соединений. Приложение 2 справочное Пример условного обозначения нестандартного шва сварного соединения. Условные изображения и обозначения швов сварных соединений. Symbolic designations and representations of welds and welded joints ГОСТ 2. ИУС Настоящий стандарт устанавливает условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности, а также в строительной документации, в которой не использованы изображения и обозначения, применяемые в строительстве. Шов сварного соединения, независимо от способа сварки, условно изображают: Невидимые одиночные точки не изображают.
Вспомогательные знаки для обозначения сварных швов приведены в таблице. Вспомогательный знак Значение вспомогательного знака Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва с лицевой стороны с оборотной стороны Усиление шва снять Наплывы и неровности шва обработать с плавным переходом к основному металлу Шов выполнить при монтаже изделия, т. Диаметр знака — Условное обозначение шва наносят: Допускается сварочные материалы не указывать. Всем одинаковым швам присваивают один порядковый номер, который наносят: Швы считают одинаковыми, если: Усиление снято с обеих сторон. Параметр шероховатости поверхности шва: Катет шва 22 мм Шов точечный соединения внахлестку, выполняемый дуговой сваркой в инертных газах плавящимся электродом. Усиление должно быть снято. Параметр шероховатости обработанной поверхности Rz 40 мкм. Шов стыкового соединения без скоса кромок, односторонний, на остающейся подкладке, выполняемый сваркой нагретым газом с присадочным прутком Одиночные сварные точки соединения внахлестку, выполняемые дуговой сваркой под флюсом.
Диаметр электрозаклепки 11 мм. Параметр шероховатости обработанной поверхности Rz 80 мкм. Длина провариваемого участка 50 мм. Расчетный диаметр литого ядра точки 5 мм Шов соединения внахлестку прерывистый, выполняемый контактной шовной сваркой. Ширина литой зоны шва 6 мм. Шов по незамкнутой линии. Катет шва 5 мм. В технических требованиях делают следующее указание: Изображение швов сварных соединений. Условные обозначения швов сварных соединений. Чертежи зданий и сооружений. Изображение вертикальных конструкций СТ СЭВ ЕСКД СЭВ. Условные изображения и обозначения. Каналы дымовые и вентиляционные ГОСТ Общие требования и нормы. В Интернете — гиперссылка. Наплывы и неровности шва обработать с плавным переходом к основному металлу. Шов прерывистый или точечный с шахматным расположением. Условное обозначение шва, изображенного на чертеже. Одиночные сварные точки соединения внахлестку, выполняемые дуговой сваркой под флюсом. Шов таврового соединения без скоса кромок, двусторонний, прерывистый с шахматным расположением, выполняемый ручной дуговой сваркой в инертных газах неплавящимся электродом с присадочным металлом по замкнутой линии Катет шва 6 мм.
Шов соединения внахлестку прерывистый, выполняемый контактной шовной сваркой. Условное изображение и обозначение шва на чертеже.
