ФЛАНЦЫ И МУФТЫ ОБЖИМНЫЕ ДЛЯ СТАЛЬНЫХ И ЧУГУННЫХ ТРУБ

Одним из наиболее универсальных способов соединения между собой труб и фасонных элементов, а также присоединения арматуры при строительстве трубопроводов являются обжимные фланцы и обжимные муфты. Такие изделия представляют собой устройства, имеющие либо два муфтовых (муфта обжимная), либо одно муфтовое и одно фланцевое (фланец обжимной) соединение. Муфтовая часть устройства рассчитана на некоторый диапазон обжимаемых диаметров, она снабжена резиновым уплотнением для обеспечения герметичности получаемого соединения, фланцевая часть имеет стандартные присоединительные размеры в соответствии с ГОСТ 33259-2015. Благодаря своей универсальности устройства могут использоваться для соединении между собой трубопроводов из различных материалов чугуна, стали и других. Корпус изделий изготавливается из чугуна или стали, с нанесением порошкового эпоксидного покрытия синего цвета. Для обеспечения обжима на трубе устройство снабжено стяжными оцинкованными болтами, шайбами и гайками.

ФЛАНЦЫ ОБЖИМНЫЕ ДЛЯ ТРУБ ИЗ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Обжимной фланец для труб из различных материалов — это устройство, предназначенное для создания разъемных фланцевых соединений на трубопроводах из чугуна, стали и других без использования сварочного оборудования. Изделие имеет одно муфтовое и одно фланцевое подключение. Муфтовая часть устройства снабжена резиновым уплотнением для обеспечения герметичности получаемого соединения. Фланцевая часть устройства имеет присоединительные размеры по ГОСТ 33259-2015, что позволяет использовать его с любыми ответными фланцами, соответствующими этому ГОСТу. Для обеспечения обжима на трубе устройство снабжено оцинкованными болтами, шайбами и гайками. Для соединения с ответными фланцами используется резьбовой крепеж, а для обеспечения герметичности получаемого соединения применяются резиновые и паронитовые прокладки.

Характеристики обжимных фланцев для труб из различных материалов.
Наименование: фланец обжимной, муфта с фланцем для труб из чугуна, стали и других
Материал: чугун, эластомер, оцинкованная сталь.
Применение: напорное водоснабжение, водоотведение, канализация.
Вид: изделие синего цвета с одним муфтовым и одним фланцевым присоединением.
Размеры: от DN 50 до DN 600
Давление: PN10, PN16

Таблица: параметры фланцев обжимных для труб из различных материалов

Dтр — диапазон наружных диаметров обжимаемых труб, Dу — условный проход, D — наружный диаметр фланца, D1 — диаметр по болтовым отверстиям, n — количество крепежных отверстий, d — диаметр крепежных отверстий, m — вес изделия
Dтр	Dу	D		D1		n		d		m
		PN		PN		PN		PN
		10	16	10	16	10	16	10	16
58-74	50	160	160	125	125	4	4	18	18	3. 7
68-84	65	180	180	145	145	4	4	18	18	4.0
84-105	80	195	195	160	160	4	4	18	18	4.9
99-118	100	215	215	180	180	8	8	18	18	6.0
109-133	100	215	215	180	180	8	8	18	18	6.5
133-157	125	245	245	210	210	8	8	18	18	6.8
157-182	150	280	280	240	240	8	8	22	22	9. 6
177-201	150	280	280	240	240	8	8	22	22	11.4
194-215	200	335	335	295	295	8	12	22	22	13.3
218-242	200	335	335	295	295	8	12	22	22	14.5
242-268	250	390	405	350	355	12	12	22	26	17.9
266-291	250	390	405	350	355	12	12	22	26	17. 9
280-305	250	390	405	350	355	12	12	22	26	17.9
302-327	300	440	460	400	410	12	12	22	26	25.2
324-350	300	440	460	400	410	12	12	22	26	25.9
351-378	350	500	520	460	470	16	16	22	26	33.0
386-410	350	500	520	460	470	16	16	22	26	33. 0
410-436	400	565	580	515	525	16	16	26	30	41.3
436-462	400	565	580	515	525	16	16	26	30	41.3
527-544	500	670	710	620	650	20	20	26	33	45.6
630-647	600	780	840	725	770	20	20	30	36	56.3

Размеры и масса приведены справочно и могут отличаться на реальных изделиях .

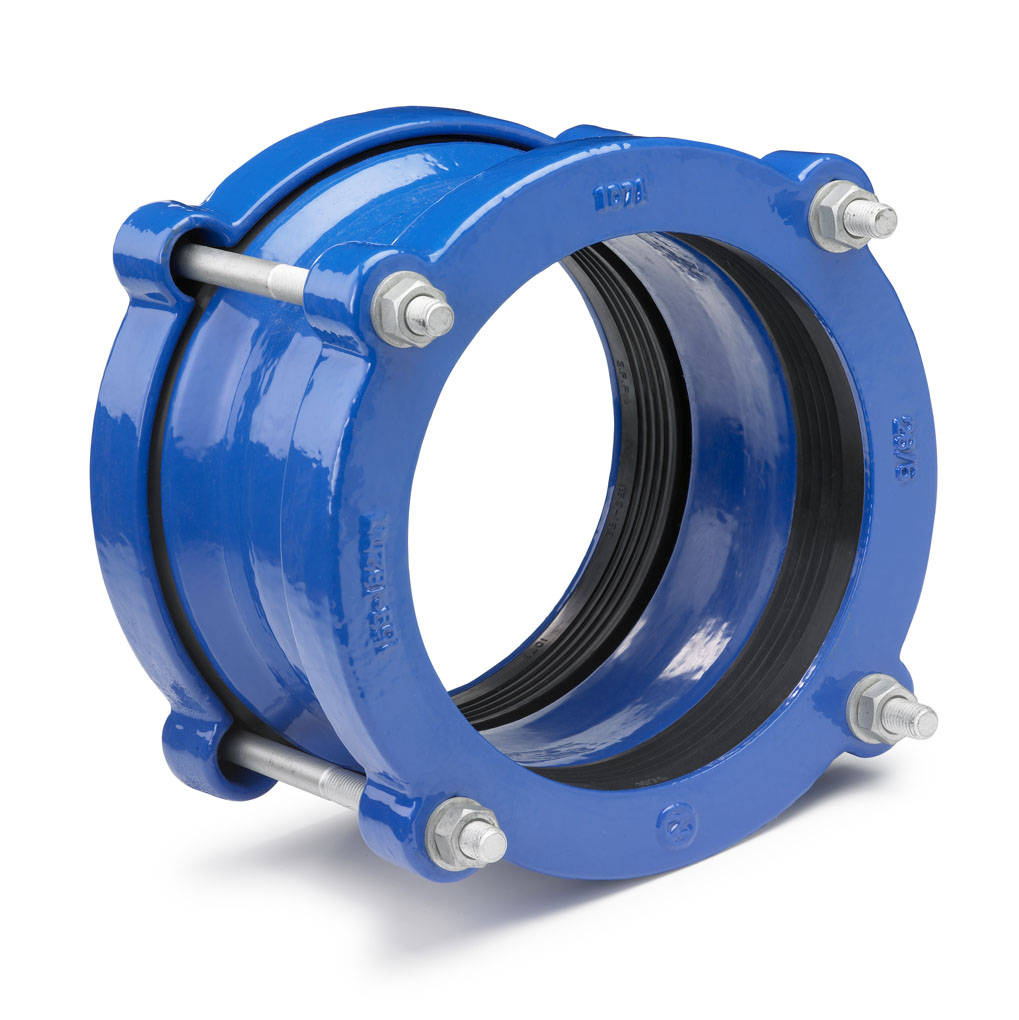

МУФТЫ ОБЖИМНЫЕ ДЛЯ ТРУБ ИЗ РАЗЛИЧНЫХ МАТЕРИАЛОВ

Обжимная муфта для труб труб из различных материалов — это устройство, предназначенное для соединения труб из стали, чугуна и других материалов без использования сварочного оборудования.

Изделие имеет два муфтовых подключения. Обе муфтовые части устройства снабжены резиновым уплотнением для обеспечения герметичности получаемого соединения. Для обеспечения обжима на трубе устройство снабжено оцинкованными болтами, шайбами и гайками.

Характеристики обжимных муфт для труб труб из различных материалов.
Наименование: муфта обжимная для труб труб из стали, чугуна и других
Материал: чугун, эластомер, оцинкованная сталь.
Применение: напорное водоснабжение, водоотведение, канализация.
Вид: изделие синего цвета с двумя муфтовыми присоединениеми.
Размеры: от DN 50 до DN 400.
Давление: до PN16

Таблица:

параметры муфт обжимных для ПНД и ПВХ труб

Dтр — диапазон наружных диаметров обжимаемых труб, Dу — условный проход, D — максимальный наружный диаметр изделия, L — длина изделия, n — количество стяжных болтов, m — вес изделия
Dтр	Dу	D	L	n	m
58-74	50	175	170	4	3. 0
68-84	65	185	170	2	3.9
84-105	80	210	180	4	5.0
99-118	100	230	180	4	5.5
109-133	100	245	180	4	6.0
133-157	125	275	180	4	8.0
157-182	150	305	195	4	8.7
177-201	150	325	195	4	10.0
194-215	200	360	205	4	12.9
218-242	200	385	230	6	13. 0
242-268	250	405	250	6	14.5
266-291	250	430	250	6	16.0
280-305	250	445	250	6	18.5
302-327	300	470	250	6	20.0
324-350	300	475	260	6	24.0
351-378	350	505	260	8	28.0
386-410	350	540	260	8	28.0
410-436	400	565	250	8	29.0
436-462	400	590	250	8	29. 0

Размеры и масса приведены справочно и могут отличаться на реальных изделиях .

Помимо рассмотренных выше обжимных фланцев и муфт, на пластиковых трубопроводах применяется особый вид таких изделий — обжимные фланцы и муфты для труб из ПНД и ПВХ. Конструктивно эти изделия схожи с рассмотренными выше, но имеют ряд отличий:
— муфтовая часть устройства содержит латунные зубцы для надежной фиксации изделия на пластиковой трубе,
— муфты и фланцы для пластиковых труб не имеют диапазона обжимаемых диаметров, т.е. один типоразмер изделия предназначен для использования с одним диаметром пластиковой трубы.

Более подробно с обжимными фланцами и обжимными муфтами для труб ПНД и ПВХ можно ознакомиться в сответствующем разделе сайта.

Муфта компрессионная для ПНД труб

Комрессионные муфты соединительные изготавливаются из экологически чистого материала, полипропилена. По своим характеристикам этот материал превосходит многие пластики, он отличается долговечностью, высокой стойкостью к перепадам температуры, отличными антикоррозийными показателями.

Детали трубопровода, выполненные из этого материала, безотказно прослужат весь срок своей службы, а вода, замерзшая в муфте, не повредит ее, пластик способен расширяться, а затем принимать первоначальную форму.

Преимущества современных фасонных частей для сборки трубопроводов заключаются в их легкости монтажа, низкой ценой, высоким качеством. Компрессионные цанговые гайки имеют удобную конструкцию с механизмом ручного затвора, для установки малых диаметров 20 мм, 25 мм, а также необходимые упоры для ключа, который может быть использован для установки больших диаметров до 110 мм.

Номенклатура выпускаемых компрессионных муфт позволяет подобрать любой переходной или соединительный фитинг. Муфта соединительная компрессионная ТПК-АКВА выпускается размером 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. А итальянские муфты “Astore” диаметрами 20, 25, 32, 40, 50, 63, 75, 90, 110 мм. Рабочее давление при температуре 20ºС для диаметров от 20 до 63 мм составляет  16 атмосфер. А для диаметров от 75 до 110мм – 10 атмосфер. Максимальная рабочая температура 45ºС

Для установки компрессионной муфты обжимной не требуется применение специальных сварочных аппаратов или знания особых навыков, весь процесс установки занимает 15 минут и с ним может справиться любой человек. Главное условие – это правильно, до упора, вставить трубу. Также, допускается многократное использование муфты переходной, например, при строительстве сезонных систем полива на приусадебном участке.

Переходные резьбовые муфты с наружной резьбой применяется в системах питьевого и технического водоснабжения, системах полива. Наружная трубная резьба позволяет соединить трубопровод из ПНД к стальному трубопроводу без применения сварочных работ.  С внутренней резьбой муфта также имеет шаг резьбы, соответствующий стандартному шагу стальной резьбы, что позволяет ее использовать для перехода с полиэтиленовой трубы на стальную или металлическую запорную арматуру.

Обжимные муфты универсальные ДРК

Соединительные муфты для труб из чугуна, стали, ПНД, ПВХ

Муфта обжимная чугунная ДРК (двойной раструб компенсирующий) — это деталь трубопровода, предназначенная для соединения двух концов труб между собой. Обжимные муфты применяют на сетях водоснабжения и канализации в качестве соединительного элемента между трубами из разных материалов (чугун, сталь, асбестоцемент, ПНД(ПЭ), ПВХ).

Муфты ДРК обжимные производят диаметром от 50мм до 1400мм и рабочим давлением до 16 атмосфер. Использование обжимной муфты позволяет создать надежное и герметичное соединение между двумя трубами. Герметичность достигается при помощи резиновых уплотнительных колец. Конструктивные особенности обжимных муфт ДРК для чугунных, стальных и асбестоцементных труб отличаются от муфт для труб из ПЭ и НПВХ. В муфтах для пластиковых труб имеются специальные латунные кольца, которые обеспечивают дополнительную фиксацию и препятствуют соскальзыванию муфты с трубопроводов высокого давления.

Обжимная муфта для чугунных, стальных и асбестоцементных труб

Обжимная муфта для пластиковых (ПНД и ПВХ) труб



Монтаж обжимных муфт не представляет никаких трудностей, так как не предполагает наличие специального оборудования. Достаточно зачистить 2 конца труб от различных загрязнений, вставить трубы в муфту с двух сторон и зафиксировать положение муфты при помощи болтов.



Компания АЛЬФАВОДОСТРОЙ занимается поставками соединительных муфт ДРК различных производителей (AVK, HAWLE, JAFAR, VIKING JOHNSON, IDRA, DENDOR, BELGICAST и другие)

Купить обжимные муфты для чугунных, стальных, ПВХ, ПНД(ПЭ) труб можно в компании АЛЬФАВОДОСТРОЙ. Для получения более подробной информации обращайтесь к специалистам нашей компании по телефону +7 (812) 326-05-72 или по электронной почте: [email protected].

Соединительная стальная обжимная муфта для труб

Муфтами при сборке трубопроводов пользуются едва ли не чаще чем самыми трубами. Именно муфта стальная является тем элементом, который соединяет между собой разные отрезки труб, порой отличающиеся не только сортаментом, но и диаметром или даже материалом.

Стальная муфта с резьбой

В современном сантехническом деле муфты стальные применяются практически повсеместно. О них же сейчас и пойдет речь.

Cодержание статьи

Что такое муфта?

Муфта – это соединительный фитинг для труб, позволяющий формировать из них готовые трубопроводы. С помощью муфт трубу можно присоединить к другой трубе, не нарушая базовых принципов системы водоснабжения.

При сборке необязательно пользоваться сваркой и другими радикальными способами. Современная муфта крепится на торцы труб с помощью куда более изящных способов.

Популярность, которую завоевали соединительные муфты, образовалась за счет их удивительной востребованности. Без муфт собирать систему водоснабжения или отопления из труб удалось бы только с помощью сварки.

Стальные муфты разных размеров

Далеко не каждый может позволить себе тратить время и деньги на сваривание огромного количества труб в единую конструкцию. Не говоря уже о том, что конструкция эта одноразовая. Разобрать сваренные вместе трубы нельзя.

Другое дело – соединение с помощью муфт, где преимущественно пользуются мобильными разборными решениями.

Используемый материал

Бесспорно самый распространенный нынче образец – стальная муфта. Сталь всегда имела привилегированное положение в сантехнике и это при ее видимых недостатках.

Как вы сами понимаете, сталь прочна, дешева и удобна в обработке. Но в то же время недолговечна и поддающаяся коррозии. Особенно уязвима сталь к влаге, от которой в сантехнике не скрыться, что очевидно.

Дабы продлить срок жизни стальным изделиям, используются различные модификации материала.

Самые известные:

• оцинковка;
• производство нержавеющей стали.

Оцинкованная стальная муфта

Оцинкованная сталь – это сталь покрытая слоем цинка, своего рода наружная защита. Применяются такие фитинги только для труб отопления. Цинк не лучшим образом влияет на качество воды, следовательно, использовать ее для личных гигиенических или кулинарных нужд не рекомендуется.

Плюсы оцинкованной стали – значительно возросшая устойчивость к контактам с влагой при небольшом увеличении общей стоимости.

Нержавеющую сталь производят по иной технологии. Это качественно улучшенный металл, а не просто обработанный слоем защиты, как было в предыдущем варианте. Следовательно, муфта из нержавейки продержится не в пример дольше и пользы от нее будет на порядок больше.

Виды и отличия

Соединяя разные части труб, порой сталкиваешься с разными вызовами. Не всегда одну трубу можно просто взять и подсоединить к другой. Не всегда подходит тип соединения. Обжимная муфта не подойдет для пластиковой трубы, а сварная для металлической.

Такое богатство рабочих задач повлияло и на производителей. Они стали выпускать огромное количество самых разнообразных фитингов, покрывающих все требования своих покупателей.

В первую очередь их делят по типу соединения с трубами. Существуют муфты для сборки труб:

• резьбовые;
• обжимные;
• сварные.

Рассмотрим каждый вариант по отдельности.

Резьбовые муфты

Резьбовой называют муфту, предназначающуюся для соединения с трубой за счет использования резьбы. Резьба может быть внутренней или наружной. Тут все зависит от конкретной конструкции детали.

Крупногабаритная резьбовая муфта

Например, если муфта обладает внутренней резьбой, то ответная резьба на трубе должна быть наружной. При этом необходимо соблюдать все соответствия в плане диаметров, типов материалов и т.д.

Резьбовые фитинги появились первыми, поэтому у них хватает как плюсов, так и минусов.

Из плюсов отмечается удивительная простота в производстве, дешевизна и практичность. Из минусов – плохая герметизация соединений, снижение уровня затяжки гаек со временем и сложности в монтаже.

Чтобы закрутить резьбу на традиционной муфте нужно вращать один из компонентов, что добавляет лишних проблем.

Тем не менее, резьбовые решения с внутренней или наружной резьбой до сих пор распространены и встречаются в каждой второй квартире.

В последние несколько лет появились модификации фитингов с резьбой. Это так называемые «американки». Муфты с резьбой, состоящие из множества компонентов. Основная их прелесть – возможность установить насадку за счет вращения одной внутренней гайки.

За счет наличия внутренней резиновой прокладки американка не разбалтывается со временем и не нуждается в частных проверках.

По схожей системе действуют современные компрессионные фитинги. Они – это самая настоящая эволюция фитингов с резьбой.

Улучшенные обжимные муфты (видео)

Обжимные муфты

Обжимные фитинги работают по уникальной технологии. Их нельзя сравнить с чем-то еще. Они не обладают резьбой, не привариваются к торцам трубы. Их монтаж позволяет осуществить зажимная гайка, которая деформируясь, образует качественное соединение.

Состоит обжимная муфта из непосредственно муфты с двумя выходами, и двух выступающих обжимных шайб или гаек. Шайбы выполнены из металла, имеют толщину до 1 мм. На краях выходов муфты установлены резиновые прокладки.

Процесс монтажа такой детали довольно интересен. Муфту просто насаживают на торец трубы, убеждаясь, что та вошла в фитинг полностью, то есть прошла до определенной отметки.

Стальная муфта переходник

Затем вставляют другую часть трубы по той же схеме. Дальше приходит черед деформации шайбы. Для этого берут специальные клещи и деформируют шайбу. За счет пластичности шайба не разрушается, а просто обжимается вокруг закрепленной в штуцерах трубы. Обжим получается настолько прочным, что разобрать такое соединение нельзя. Можно только срезать его вместе с куском трубы.

Обжимные фитинги прекрасно подходят, когда нет нужды и желания возиться со сваркой, но при этом нужно выполнить соединение труб максимально качественно.

Цена у них на порядок выше резьбовых образцов, да и для работы нужно купить или одолжить у кого-то пресс-клещи, но поверьте – оно того стоит.

Сварные муфты

Сварная муфта приваривается к трубе, когда в этом появляется необходимость. Сварные муфты – простейшие по своей конструкции. Это обычные переходные муфты, из цельнолитой стали, предназначающиеся служить в качестве контактного материала при сварке.

Сварными изделиями раньше пользовались очень широко. Сейчас же, когда люди стараются отходить от применения исключительно стальных трубопроводов, их популярность постепенно снижается.

Тем не менее, когда нужно качественное соединение с идеальной герметизацией и возможность выдерживать любое расчетное давление, то обращаются именно к ним.

Отметим только, что сваривать металлы допустимо только с такими же металлами. То есть, если мы рассматриваем стальную муфту, то монтировать ее можно только на стальные же трубы.

Оцинкованную сталь перед сваркой желательно предварительно зачистить.

Переходники

Отдельно отметим переходные муфты. Что же они собой являют? Переходная муфта – это муфта предназначенная для соединения труб, изначально друг другу не отвечающих.

Муфта переходник из нержавейки, с наружной резьбы на внутреннюю

Например, труб состоящих из разных материалов. Нельзя просто взять и приварить металл к пластику, даже два металла будут конфликтовать между собой, что приведет к повышению вероятности разрушения системы на конкретном участке.

Для того и закупают переходники. Также переходные образцы используются для сборки труб разных диаметров. Здесь они вообще незаменимы, так как являются единственным приемлемым решением.

Переходники различаются по типу конструкции. Если это переходник с разных диаметров, то стальная цельнолитая чего часть будет иметь разные диаметры на входах. Если это переходник между материалами, то одна часть ее будет стальной, а вторая – соответствовать тому материалу, из которого намерены собирать трубопровод в дальнейшем.

Как правило, эти фитинги полностью комбинированные. Даже способы соединения у них различаются. Например, встречаются решения, в которых одна часть рассчитана на резьбовое подсоединение стальной трубы, а другая на диффузионную сварку с полипропиленом.

ФИТИНГИ ДЛЯ ПНД ТРУБ. Товары и услуги компании «ООО АПК, производственно-торговая компания.»

Таблица сравнения размеров стальных и ПНД труб

Соединение ПНД используется при монтаже и обслуживании систем разного назначения. Фитинги ПЭ устанавливаются в местах разветвления, изгиба или поворота трубопровода из полиэтиленовых труб любого диаметра. Также соединения ПНД устанавливаются для объединения отдельных участков сети и центральной магистрали.

Мы предлагаем фитинги производства POELSAN (Турция) и ТПК-Аква (Россия) для ПНД труб в широком ассортименте!

Компрессионные фитинги для ПЭ труб – группа комплектующих, предназначенных для монтажа трубопроводов. Обжимной фитинг позволяет быстро соединить две трубы или присоединить ответвление, не применяя специальное оборудование. Такой подход экономит финансы и время: подготовка к монтажу трубопровода сводится к земляным работам. Компрессионные фитинги ПНД рассчитаны на эксплуатацию в системах холодного водоснабжения.

Благодаря свойствам полипропилена, из которого они изготовлены, фитинги производства POELSAN полиэтиленовые обжимные способны выдерживать давление в 16 атмосфер. Основные преимущества этих комплектующих:

• возможность быстро произвести монтаж и демонтаж отдельных участков трубопровода;
• прочность, надёжность и длительный срок эксплуатации;
• возможность установки комплектующих до 50 мм без применения инструментов
• надежное соединение труб ПНД на участках с постоянно высоким давлением;
• универсальность применения в трубопроводах любого назначения – в промышленности, ЖХК при обслуживании бытовых коммуникаций;
• стойкость всех типов соединений труб ПНД к агрессии кислот, щелочей, абразивных рабочих сред.

На компрессионные фитинги для полиэтиленовых труб наносят резьбу особого профиля, что исключает их деформацию при монтаже и в процессе эксплуатации. С помощью таких комплектующих можно смонтировать участки трубопровода с любым сопряжением, от простого углового до сложной врезки с применением труб разного диаметра.

Водопроводные системы, смонтированные с использованием полимерных компрессионных комплектующих, способны выдерживать осевые нагрузки. Полная герметичность обеспечивается благодаря кольцу, которое плотно прижимается к трубе образующимися цангами.

В нашем каталоге – компрессионные фитинги производства POELSAN (Турция) для полиэтиленовых труб, представленные следующими группами товаров: тройники, отводы, муфты, оголовки, седелки (врезки), шаровые краны, переходники, фланцевые соединения, заглушки. Сопутствующие товары представлены погружными насосами и ключами для фитингов.

Муфта соединительная Gebo 3/4 н.р. AK (наруж.резьба)

г. Воронеж, ул. Машиностроителей, 8		Пн. — Пт.: c 08.00 до 19.00. Сб.: с 8.00 до 18.00. Вс.: с 09.00 до 17.00.	+7 (473) 246-08-08
г. Воронеж, ул. Олеко Дундича, 1		Пн.- Вс.: c 09.00 до 21.00.	+7 (473) 263-82-82; 263-78-04; 263-77-22
г. Воронеж, ул. Героев Стратосферы, 3		Пн.- Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00.	249-22-22; 249-80-86
г. Воронеж, ул. Баррикадная, 13		Пн.- Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00.	+7 (473) 230-87-01; 248-89-19
г. Воронеж, ул. Плехановская, 64		Пн. — Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00.	+7 (473) 277-40-40; 271-31-15; 271-50-10
г. Воронеж, Ленинский пр-т, 139		Пн. — Вс.: c 09.00 до 21.00	+7 (473) 224-30-91; +7 (473) 226-44-31;
г. Воронеж, ул. Хользунова, 100		Пн. — Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00.	+7 (473) 247-25-31; 264-52-00
г. Воронеж, ул. Вл. Невского, 31 В		Пн. — Вс.: c 09.00 до 21.00.	+7 (473) 242-66-22
г. Воронеж, ул. Шишкова, 70		Пн. — Суб.: с 09.00 до 19.00. Вс.: с 09.00 до 17.00	+7 (473) 246-54-01
г. Воронеж, ул. Базовая, 2		Пн. — Сб.: c 08.00 до 18.00. Вс.: с 08.00 до 16.00.	+7 (473) 247-55-60; 237-61-65; 247-52-47
г. Лиски, ул. 40 лет Октября, 44		Пн. — Суб.: с 08.00 до 19.00, Вс.: с 09.00 до 17.00.	+7 (47391) 3-16-51; +7 (47391) 3-16-17;
г. Лиски, ул. Коммунистическая, 44		Пн. — Cуб.: c 08.00 до 19.00. Вс.: c 09.00 до 17.00	+7 (47391) 420-20
г. Липецк, ул. Космонавтов, 92		Пн. — Суб.: с 09.00 до 19.00, Вс.: с 09.00 до 17.00	+7 (4742) 32-79-50
г. Липецк, ул. Советская, 66		Пн. — Суб.: с 09.00 до 19.00, Вс.: с 09.00 до 17.00	+7(4742) 22-17-71
г. Липецк, ул. Ангарская, 31 Г		Пн. — Суб.: с 09.00 до 19.00, Вс.: с 09.00 до 17.00.	+7 (4742) 50-62-32
г. Россошь, ул. Пролетарская, 150Б		Пн. — Суб.: с 08.00 до 18.00, Вс.: с 08.00 до 16.00	+7 (47396) 66-063
г. Нововоронеж, ул. Алёновская, 40		Пн.-Суб.: c 09.00 до 19.00; Вс.: c 09.00 до 17.00	+7 (47364) 9-222-6

Типы основных фитингов для соединения водопроводных труб из PEX

Сантехническая труба PEX — это термин, относящийся к сшитому полиэтилену . Это форма гибких водопроводных труб, используемых как для линий горячего, так и для холодного водоснабжения. Благодаря своей гибкости и простоте подключения, PEX постепенно становится предпочтительной трубой для жилых и коммерческих помещений.

Соединители и фитинги из PEX

Существует несколько типов фитингов и соединителей PEX, которые имеют преимущества по сравнению с другими формами пластиковых водопроводных труб.Фитинги из PEX образуют механические соединения; они не склеиваются растворителем, как это делается для труб из ХПВХ и других пластиковых водопроводных труб. Существует несколько производителей трубок из полиэтиленгликолята, и каждый предлагает свою полную линейку фитингов.

Также доступны фитинги сторонних производителей, которые обычно можно использовать с трубами PEX любого производителя, но важно следовать рекомендациям производителя PEX. Используйте фитинги, одобренные сертифицированным сторонним агентством по тестированию и листингу, например NSF, IAPMO, CSA, IGL или UL.

Способы подключения различаются от производителя к производителю, но обычно они попадают в одну из пяти категорий. Для некоторых методов подключения требуется специальный инструмент, предназначенный для этого метода. В крупных центрах по благоустройству дома, а также в интернет-магазинах имеется большая часть этих соединительных элементов, а также необходимые инструменты.

Обжимные фитинги PEX

Обжимные фитинги PEX — это стандартный тип фитингов, используемых в системах PEX. Доступен широкий выбор фитингов для соединений PEX-PEX, а также для перехода на трубы из других материалов.

Большинство обжимных фитингов изготовлено из латуни (изготовлено в соответствии со стандартами ASTM F1807), но также доступны обжимные фитинги из полисплава (иногда называемые , полипластик ) (изготовленные в соответствии со стандартами ASTM F2159).

Для обжимных фитингов требуются обжимные кольца из меди или нержавеющей стали и инструмент для обжима или зажима PEX. Некоторые производители используют уплотнительные кольца на своих металлических фитингах (изготовленных в соответствии со стандартами ASTM 2434) для уплотнения трубок.

Обжимные фитинги совместимы со всеми типами трубок PEX, кроме PEX-AL-PEX.Обжимные фитинги предпочтительны для многих областей применения, поскольку они широко доступны и являются наиболее доступными.

Компрессионные фитинги PEX

Компрессионные фитинги для PEX работают примерно так же, как компрессионные фитинги для медных или других пластиковых трубопроводов. Фитинги состоят из трех частей: стяжной гайки, компрессионного кольца и компрессионной вставки.

Выполнение соединения включает в себя размещение компрессионной вставки внутри конца трубки PEX, надевание компрессионного кольца на трубку, а затем закрепление его с помощью компрессионной гайки.По мере затягивания стяжная гайка прижимает кольцо и трубку к вставке, образуя абсолютное уплотнение.

Компрессионные фитинги просты в установке и разборке, что делает их популярными среди сантехников и подрядчиков, а также домовладельцев. Однако они дороже обжимных фитингов. Компрессионные фитинги хорошо подходят, когда вы имеете дело с несколькими точками соединения или когда ожидается разборка.

Фитинги PEX Push-Fit

Вставные фитинги (иногда называемые push-to-connect ) — это относительно недавняя новинка в сантехнике, популярность которой растет для всех типов водопроводных труб, включая PEX.Для соединения трубок PEX с помощью нажимных фитингов не требуются специальные инструменты или обжимные кольца.

Специальный многокомпонентный запорный механизм позволяет вставлять трубу PEX в фитинг, где она захватывается и герметизируется. Этот же механизм позволяет снимать фитинг, обычно с помощью специального инструмента для разъединения.

Пуш-фитинги обычно изготавливаются из латуни или латуни DZR и совместимы со всеми типами труб из PEX, а также с медными трубами и трубами из ХПВХ.

Расширительные фитинги

В расширительных фитингах используется внешняя пластиковая втулка, которая надевается на трубку из PEX. Трубку и втулку временно растягивают и расширяют, чтобы вставить фитинг, который надежно зажимается, когда инструмент высвобождается и гильза возвращается к своему первоначальному размеру. Этот тип примерки требует определенных навыков. Этот тип встречается в двух проприетарных системах:

• Система Uponor ProPEX , которая включает в себя расширительные фитинги, втулки из полиэтилена PEX и специальный расширительный инструмент. Компоненты производятся в соответствии со стандартами ASTM F1960.
• Система Rehau RauPEX, , которая включает запатентованные расширительные фитинги, расширительный инструмент, обжимной инструмент и латунные втулки.Эти фитинги производятся в соответствии со стандартами ASTM F2080.

Растяжные фитинги можно использовать только с трубками PEX-A и несовместимы с другими типами трубок PEX.

Пресс-фитинги

Пресс-фитинги похожи на обжимные фитинги, но здесь фитинги устроены так, что не требуется внешнее обжимное кольцо. Вместо этого, как только труба PEX помещается на запрессовываемую втулку, используется пресс-инструмент для сжатия трубки до фиксации во вставленной втулке.

Пресс-фитинги доступны либо для труб из PEX (пресс-система Viega, включая FostaPEX), либо для труб из PEX-AL-PEX (Watts, Uponor). Эти системы являются запатентованными и должны использоваться с собственным прессовым инструментом производителя.

Советы по созданию соединений PEX

По возможности устанавливайте трубки из полиэтиленгликоля, чтобы свести к минимуму количество необходимых фитингов, так как это минимизирует возможность утечки и поломок.

• По возможности изгибайте трубки для изменения направления, а не изгибайте под прямым углом с помощью фитингов.
• Используйте коллекторы для подачи нескольких линий PEX из одной подающей трубы.
• По возможности объединяйте сантехнические устройства вместе.
• Минимизируйте длину трубок при планировании компоновки.
• Выберите диаметр трубы PEX, соответствующий области применения.
• Используйте цветовую кодировку PEX. Горячие и холодные линии должны иметь разную цветовую кодировку — стандартной практикой является использование синего цвета для холодной и красной для линий горячей воды.
• Свяжите участки труб вместе, чтобы сократить время монтажа.
• Планируйте точки перехода для повышения эффективности.
• Убедитесь, что точки подключения доступны. Это упрощает любое техническое обслуживание, которое может потребоваться в будущем.

сантехника — Можно ли использовать фитинги из полиаллона (пластмассы) pex с обоими типами крепежных колец?

TL; DR: Да, можно использовать любой тип крепежного кольца. По крайней мере, в США эти продукты должны соответствовать стандартам, которые делают это так. Кроме того, некоторые производители конкретно заявляют, что это так.

---

Детали:

В первую очередь, это, кажется, сводится к производственным стандартам.

В США фитинги из «полиаллоя» регулируются стандартом ASTM F2159 Стандартные технические условия для фитингов с пластиковыми вставками, использующих медное обжимное кольцо … , в котором говорится:

Данная спецификация устанавливает требования к сульфоновым пластмассам. вставьте фитинги с использованием медного обжимного кольца для трубки [PEX] …

Исходя из этого, может показаться, что эти пластиковые фитинги подходят только для медных обжимных колец, а не для стяжных колец из нержавеющей стали в стиле Oetiker.

Однако , кольца cinch регулируются стандартом ASTM F2098 Стандартные спецификации для зажимов из нержавеющей стали для крепления трубок [PEX] к металлической вставке и фитингам с пластмассовой вставкой , который устанавливает

Эта спецификация распространяется на зажимы из нержавеющей стали … которые соответствуют F1807 или F2159 , и пластиковые трубки из сшитого полиэтилена (PEX) . ..

Таким образом, со ссылкой на F2159 кажется, что зажимы cinch эффективно повторно сконфигурированы для использования с фитингами из полиалюминия.

Например, фитинги Everflow зарегистрированы как «Сертифицированные по ASTM F2159». А вот маркировка на упаковке Vanguard Apollo, указывающая на то же самое:

Обновление

---

: я связался с Apollo по этому поводу, и они написали:

Вы можете использовать зажимные кольца, медные зажимные кольца, профессиональные зажимные кольца и втулки из нержавеющей стали с любой из наших фитингов из поли-сплава.

Так что, по крайней мере, с их продуктами проблем быть не должно. И поэтому я думаю, что любая из этих принадлежностей, изготовленная по тому же стандарту, также должна быть в порядке.

Информация PEX

Все, что вам нужно знать о сантехнике с PEX

---

Сантехника PEX, фитинги PEX, инструменты PEX

PEX (или сшитый полиэтилен ) является частью системы водоснабжения система трубопроводов, имеющая ряд преимуществ перед металлической трубой (медь, железные, свинцовые) или жесткие пластиковые трубы (ПВХ, ХПВХ, АБС). это гибкий, устойчивый к накипи и хлору, не подвержен коррозии и образованию проколы, устанавливается быстрее, чем металл или жесткий пластик, и имеет меньше соединений и фурнитуры.

Трубка

PEX изготовлена ​​из сшитого полиэтилена высокой плотности HDPE. полимер. HDPE плавится и непрерывно экструдируется в трубу. Сшивание HDPE осуществляется одним из трех различных способов. методы.

Сантехника

PEX используется в Европе примерно с 1970 г. введен в США примерно в 1980 году. Использование PEX растет. с тех пор замена медных труб во многих областях, особенно системы лучистого отопления, устанавливаемые в плите под полом или проходами.Интерес к PEX для водопровода горячего и холодного водоснабжения в последнее время возрос. В Соединенных Штатах.

---

Преимущества сантехники PEX

• Гибкая трубка PEX изготавливается методом экструзии и поставляется и хранятся на катушках, где жесткие пластиковые или металлические трубы должны быть обрезанными до некоторой практической длины для транспортировки и хранения. Этот дает несколько преимуществ, в том числе более низкую стоимость доставки и обработки затраты из-за меньшего веса и улучшенных возможностей хранения.
Для сантехнических установок из PEX
• требуется меньше фитингов, чем для жестких трубопровод. Гибкая трубка может поворачиваться на 90 градусов без необходимость в угловых фитингах и трубах PEX, разматываемых с катушек могут устанавливаться на большие расстояния без необходимости использования соединительной арматуры.
• Присоединение трубки PEX к фитингам не требует пайки и Таким образом устраняется опасность для здоровья, связанная с припоем на основе свинца и кислотные флюсы; PEX также безопаснее устанавливать, так как резак не требуется устанавливать связи..
• PEX устойчив к образованию накипи, свойственной медным трубам, и не ямки или коррозии при воздействии кислой воды.
• PEX намного более устойчив к замораживанию, чем медь или жесткий пластиковая труба.
Трубка
• PEX не передает тепло так быстро, как медь, и так экономит энергию.
• Вода более тихо течет через трубку PEX, и характеристика Практически исключается шум «гидравлического удара» медных труб.
Установка сантехники
• PEX обходится дешевле, потому что:
  • PEX дешевле медной трубы.
  • На прокладку труб и установку фитингов тратится меньше времени, чем на системы жестких труб.
  • Установка меньшего количества фитингов снижает вероятность дорогостоящих обратных звонков.

---

Трубки PEX

Термины Труба PEX и Труба PEX используются как взаимозаменяемые, однако некоторые производители различают их по производству на различный внутренний / внешний диаметр. Например, труба PEX может быть изготовлен по IPS-ID (размер железной трубы, внутренний диаметр регулируется) размеры с различной толщиной для соответствия требованиям давления, в то время как Трубка PEX может быть изготовлена ​​по CTS-OD (размер медной трубки, внешний диаметр контролируется) размеров, обычно стандартной толщины SDR-9 (стандартное соотношение размеров).

Трубка PEX , изготовленная по CTS-OD Размеры являются наиболее распространенными, с доступными размерами, включая 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 3/4 дюйма и 1 дюйм.На этом сайте «PEX tube» относится к этому распространенному продукту CTS-OD.

Перед экструзией ПЭВП можно пигментировать, чтобы получить цветную маркировку. трубка. Обычные цвета трубок из PEX — «естественные» (непигментированные, непигментированные), белый, черный, красный и синий. Красный и синий цвета используются для помочь сантехникам и домовладельцам различать горячую и холодную воду линии питания. Трубка будет отмечена на снаружи, чтобы показать, каким стандартам он соответствует.

В процессе производства PEX наматывается на катушки для хранения и транспортировки. Типичная катушка 1/2 дюйма PEX вмещает 1200 футов трубки.

---

Способы подключения PEX

Стандартный метод подключения

Стандартный метод соединения трубы PEX с латунными фитингами PEX использует медное обжимное кольцо и обжимной инструмент из PEX. Медный обжим кольцо вставляется поверх трубы, фитинг вставляется внутрь трубу, а медное кольцо опрессовывается на трубу и фитинг с помощью инструмент для обжима PEX.Доступны инструменты, фитинги и обжимные кольца. от нескольких поставщиков. Информация о стандартах тестирования для этого метода можно найти на Страница стандартов ASTM.

Метод расширительного фитинга

Метод расширения включает использование расширительного инструмента для увеличения диаметр трубки PEX. Вставляются специальные расширительные фитинги в расширенную трубку, которая сжимается, принимая форму вокруг фитинга.Затем на фитинг прижимают пластиковое кольцо, чтобы обеспечить плотное прилегание. связь.

Этот метод был разработан как собственное решение и в настоящее время в наличии от одной компании. Информация о стандартах тестирования для этого метода можно найти на Страница стандартов ASTM.

Метод SSC

В методе SSC (зажим из нержавеющей стали) используются специальные зажимы. для подключения PEX.Используемые здесь фитинги такие же, как и в «Стандартный метод подключения» выше, но в этом методе SSC прикрепляет трубку PEX к фитингу. Особый «ССК обжимной инструмент »используется для затягивания зажима вокруг трубки и примерка. Информация о стандартах тестирования для этого метода можно найти на Страница стандартов ASTM.

Метод сжатия

Стандартные компрессионные фитинги могут использоваться для соединения между Трубка PEX.Для заданий среднего и большого размера этот метод дороже, чем использование стандартного Способ подключения, так как компрессионные фитинги стоят дороже, чем фитинги из PEX.

«Push-fit» и другие собственные методы

Несколько компаний предлагают специализированные фитинги, которые соединяют PEX с PEX или с медью, ПВХ и др. материалы тоже. В этих фитингах используется одна или несколько из нескольких технологий, таких как кольцевые уплотнения из EDPM, зажимные зубы из нержавеющей стали и накидные гайки с резьбой.Эти фитинги быстрее и проще чем большинство конкурирующих методов, но стоимость фитинга выше, чем у стандартных фитингов PEX.

---

Фитинги PEX

Фитинги

PEX обычно изготавливаются из латуни, хотя некоторые производители предлагаем бронзовую, медную и пластмассовую фурнитуру для PEX. Характерные выступы на «вставной» части фитинга. отличить фитинги PEX от других фитингов (см. рисунки ниже). Ребра, трубка PEX и гофрированное медное кольцо работают вместе. для образования уплотнения высокого давления.

Адаптер: PEX (верх) на полибутилен	Адаптер: PEX (верх) на MIP	Адаптер: PEX (верх) на медь (пот)

---

Инструменты PEX

Для работы с трубками PEX с использованием стандартного метода опрессовки, необходимы три основных инструмента: основной инструмент (-ы) для обжима, труба резак и инструмент для снятия обжима.

Труборез используется для получения чистой квадратной отрежьте перед тем, как вставить трубку в фитинг.

Основной обжимной инструмент можно приобрести в нескольких конфигурациях. от различных производителей. Одна популярная модель имеет возможность обжима трубка PEX 1/2 «или 3/4», в то время как другая использует сменные обжимные головки для работы с трубками PEX любого размера.

Инструмент для снятия обжима предназначен для удаления медное обжимное кольцо из трубки и фитинга.Различный дизайн все работать, разрезая медное кольцо. Фитинги можно легко использовать повторно.

Цены на эти инструменты могут сильно различаться в зависимости от марки. Покупка все инструменты в комплекте могут снизить цену. Более низкие цены также доступны онлайн, используя Ebay, Google или Yahoo для поиска качественных поставщиков по сниженным ценам (включая гарантии).

---

Совместимость трубок PEX

Большинство трубок из PEX совместимы со всеми различными методами соединения, за исключением PEX-Al-PEX.

			Совместимые соединения PEX
Производитель трубок PEX	Название продукта PEX	Тип трубки	Стандартное обжимное кольцо	SSC (зажим из нержавеющей стали)	Собственные типы подключения	Компрессионные фитинги
IPEX	Kitec XPA	PEX-Al-PEX	совместимый	совместимый		совместимый
IPEX	CTS SDR9 PEX Трубка	PEX	совместимый	совместимый	совместимый	совместимый
Рехау	RAUPEX	PEX	совместимый	совместимый	совместимый	совместимый
Upanor / Wirsbo	Wirsbo AquaPEX	PEX	совместимый	совместимый	совместимый	совместимый
Авангард	Ванекс	PEX	совместимый	совместимый	совместимый	совместимый
Авангард	COMPAX-L	PEX-Al-PEX	совместимый	совместимый		совместимый
Viega	Pexcel	PEX	совместимый	совместимый	совместимый	совместимый
Viega	ФостаПекс	PEX-Al-PEX	совместимый	совместимый		совместимый
Viega	Pextron (кислородный барьер)	PEX	совместимый	совместимый	совместимый	совместимый
Weil-McLain	Qual-Pex (кислородный барьер)	PEX	совместимый	совместимый	совместимый	совместимый
Weil-McLain	АлюмиПекс	PEX-Al-PEX	совместимый	совместимый		совместимый
Цурн	Zurn PEX (без барьеров)	PEX	совместимый	совместимый	совместимый	совместимый
Цурн	Zurn PEX (кислородный барьер)	PEX	совместимый	совместимый	совместимый	совместимый

---

Совместимость фитингов PEX

Метод стандартного обжимного кольца — самый популярный метод. Фитинги, перечисленные в Столбец «Собственный тип подключения» уникален для конкретных производителей и может использовать уникальные инструменты. Большинство из них несовместимо с другими методами подключения PEX.

Стандартные фитинги PEX могут использоваться со стандартным методом и методом SSC (зажим).

Компрессионные фитинги можно использовать для соединения с трубкой PEX, но не используйте фитинги PEX. Они указаны для того, чтобы показать производителей, которые производят компрессионные фитинги специально для труб из PEX.

			Совместимые соединения PEX
Фитинг PEX Производитель	Фитинг PEX Название продукта	Фитинг Тип	Стандартное обжимное кольцо	SSC (зажим из нержавеющей стали)	Собственный тип подключения	Компрессионные фитинги
IPEX	Кайтек К1	Латунь с уплотнительным кольцом	№	№		Кайтек К1
IPEX	Кайтек К2	Латунь с уплотнительным кольцом	№	№	Кайтек К2
Рехау	Фитинги Everloc	Латунь	№	№	Эверлок
Сиу Начальник	Фитинги PEX	Медь	Есть	Есть
Продавцы Предложение	PEXCaliber Фитинги	Латунь	Есть	Есть
Upanor / Wirsbo	Фитинги ProPEX	Латунь или пластик	№	№	ProPEX	QS-стиль
Авангард	CrimpSert	Латунь	Есть	Есть
Viega	ProPress	Медь	№	№	ProPress
Viega	CombiFlex Фитинги	бронза	№	№	Пресс Viega
Viega	Фитинги PureFlow	бронза	№	№	Пресс Viega
Цурн	Qick / Sert 1 Фитинги	Латунь	Есть	Есть
Цурн	Фитинги из полиэстера	Пластик	Есть	Есть
Цурн	Фитинги QickTite	Пластик	№	№		QickTite
Цурн	Полимерные фитинги	Пластик	№	№	Зажим QickClamp

---

Совместимость с инструментами PEX

Стандартные обжимные инструменты из PEX

доступны у нескольких поставщиков, а специальные инструменты из PEX требуются для проприетарных методов подключения PEX.

		Совместимые соединения PEX
Производитель инструмента PEX	Название инструмента PEX	Стандартное обжимное кольцо	SSC (зажим из нержавеющей стали)	Собственный тип подключения
Mil3	Компактный обжимной пресс	Есть	№
Рехау	Comboloc, Versaloc, RAUPEX	№	№	Эверлок
Риджид	Инструмент Viega ProPress	№	№	ProPress
Риджид	Пресс-инструмент Viega	№	№	Пресс Viega
Су Чиф	Инструмент для обжима PEX	Есть	№
Sioux Chief	Инструменты PEX Cinch	№	Есть
Продавцы Предложение	PEXCaliber Crimp Инструменты	Есть	№
Продавцы Предложение	PEXCaliber Cinch Инструменты	№	Есть
Upanor / Wirsbo	Расширитель ProPEX	№	№	ProPEX®
Viega	Инструмент Viega ProPress®	№	№	ProPress
Viega	Пресс-инструмент Viega	№	№	Пресс Viega
Уиллер Рекс	Инструмент для обжима колец PEX	Есть	Есть
Цурн	Инструмент для обжима PEX	Есть	№
Цурн	Инструменты PEX Cinch	№	Есть

---

1 обжимные кольца 1/4, пакет из 100 — Изолированная труба

барсука

Обжимные кольца 1-1 / 4 «, 100 шт. В упаковке

Используйте эти кольца с фитингами Pex 1 1/4 «и обжимным инструментом 1 1/4»

Фитинги Pex :

Все наши фитинги не содержат свинца и соответствуют стандартам ASTM.Также хорошо помнить, что не все пластиковые трубки изготовлены из Pex, поэтому фитинги Pex не будут работать с большинством других трубок. Когда дело доходит до наиболее рентабельной, лучше всего подходят долгосрочные фитинги для использования с вашими обжимными кольцами труб Pex. Кольца для чулок подойдут, но они не так хороши и стоят дороже. Хомуты для труб — еще один вариант, но с некоторыми недостатками. Выгода — это быстрое и простое решение, но компромисс немного дороже и может просочиться в будущем. Зажимы подойдут, если у вас протекает труба и вам нужно «быстро исправить».

О обжимных кольцах PEX:

Обжимная система

PEX — это самый надежный и наиболее широко используемый метод установки PEX. Обжимные кольца обеспечивают полное сжатие трубы на 360˚ через зазубрины фитинга без риска расширения или коррозии. Размер обжимного кольца PEX соответствует размеру трубы PEX, а именно: обжимные кольца 1/2 дюйма для 1/2 дюйма PEX, 3/4 дюйма для 3/4 дюйма и так далее. Обжимные кольца PEX устанавливаются путем размещения их над трубой и фитингами и сжатия с помощью инструмента для обжима (обжима) PEX.

Часто задаваемые вопросы об этом продукте:

Q: Как мне определить правильный размер обжимного кольца для моих трубок из PEX?

A: Указанный размер обжимного кольца всегда должен соответствовать размеру трубы PEX, с которой оно используется.

При использовании трубы 3/4 дюйма вам понадобятся кольца 3/4 дюйма, кольца 1 дюйм для трубы 1 дюйм и т. Д.

Q: Что делать, если обжимное соединение было выполнено неправильно или неравномерно?

A: Инструмент для снятия обжима можно использовать для удаления обжимных колец, или вы можете использовать небольшой шлифовальный инструмент, такой как Dremel, для удаления неисправного обжимного кольца.

Q: На каком расстоянии я должен располагать обжимное кольцо от конца трубы?

A: Убедитесь, что фитинг полностью вставлен в трубку. Рекомендуемое расстояние между концом трубы (или заплечиком фитинга) и краем кольца составляет от 1/8 дюйма до 1/4 дюйма.

В: Совместимы ли эти обжимные кольца с инструментами, фитингами и трубками других производителей?

A: Да, эти обжимные кольца универсальны и будут работать как с обжимными инструментами из PEX, обжимными фитингами и трубками, которые продаются здесь, в Badger Pipe, так и с однотипными компонентами различных марок, приобретенными в других местах.

Q: Обжимные кольца и зажимы из полиэтилена PEX — что лучше?

A: Обе системы широко используются и принимаются кодом. Система обжима на сегодняшний день является наиболее рентабельной, самой надежной и простой в использовании системой. Эта система доказала свою эффективность на протяжении многих лет и подходит как для новичков, так и для профессионалов. Система зажима PEX лучше подходит для быстрого временного ремонта, но обычно не выдерживает длительного использования, и они более дорогие, чем обжимные кольца.

Плюсы и минусы соединений PEX | 2020-10-21

Благодаря своей гибкости, долговечности, большой длине змеевика и меньшему весу, PEX быстро стал предпочтительным выбором трубопроводов для жилищного водопровода и коммерческих бытовых систем водоснабжения, включая стояки, распределительные трубопроводы, внутренние и даже подземные применения .

Стойкость к замораживанию, коррозии, точечной коррозии и образованию накипи делает PEX самым долговечным трубопроводным продуктом на рынке сегодня. Его гибкость сводит к минимуму количество подключений наполовину в определенных приложениях, что делает его одним из самых быстрых доступных способов монтажа трубопроводов. Кроме того, подключение системы PEX относительно легко освоить и быстро установить.

Узнайте о пяти методах соединения PEX — обжим, зажим, соединение нажатием, расширение и расширение со сжатием — и узнайте о плюсах и минусах каждого из них, чтобы определить, какая система фитингов лучше всего подойдет для ваших будущих проектов трубопроводов.

Обжим

Как это делается:

1. Наденьте медное кольцо на трубу, а затем вставьте в трубу фитинг ASTM F1807 (металл) или ASTM F2159 (пластик).
2. Сдвиньте кольцо назад к концу трубы, где труба и фитинг перекрываются. Расположение зависит от производителя, поэтому обязательно следуйте инструкциям производителя.
3. Сожмите кольцо обжимным инструментом до упора.
4. Используйте манометр для проверки правильности соединения (слабые обжимы = утечки; слишком тугие обжимы = фитинг или повреждение трубы).

Плюсы: Быстрый и простой в освоении, быстрый в установке, относительно недорогой, инструменты и продукты легко доступны в различных магазинах.

Минусы: Обжим работает против «памяти формы» PEX, который всегда стремится вернуться к своей естественной форме. Без подтверждения манометра «годен / непроходен» неплотный обжим потенциально может привести к утечкам, поскольку труба постоянно прижимается к кольцу. Кроме того, меньший внутренний диаметр (ID) вставного фитинга снижает расход системы, а также открывает возможность для сухой посадки.

Зажим

Как это делается:

1. Убедитесь, что зажимной инструмент правильно откалиброван.
2. Наденьте на трубу кольцо из нержавеющей стали.
3. Вставьте фитинг ASTM F2098 в трубу.
4. Поместите кольцо обратно на трубу (положение зависит от рекомендации производителя).
5. Сожмите кольцо зажимным инструментом до упора.

Плюсы: Быстрый и простой в освоении, быстрый в установке, относительно недорогой, инструменты и продукты легко доступны в различных магазинах, легко разбираются (если установщику нужно снять фитинг), нужен только один инструмент для соединения любого размера (не нужно покупать отдельные головки для разных размеров труб).

Минусы: Как и обжим, зажим также противоречит свойствам памяти формы PEX. Фитинги с меньшим внутренним диаметром ограничивают поток, и калибровка инструмента необходима для правильного соединения (неправильно откалиброванные инструменты могут привести к утечкам или повреждению трубы или фитингов).

Соединение нажатием

Как это делается:

1. Вставьте в трубу втулку жесткости. Некоторым производителям требуется вставка ребра жесткости, а некоторым нет; обязательно следуйте рекомендациям производителя по установке.
2. Вставьте трубу в фитинг.

Плюсы: Быстро и легко освоить, быстро установить, не требуется никаких специальных инструментов, легко снимается фитинг (при необходимости).

Минусы: Фитинги необходимо обернуть непроницаемым материалом перед непосредственным закапыванием в грунт. Тесты на замораживание и вытягивание показывают, что эти соединения PEX более подвержены сбоям; поскольку PEX более податлив, чем металл, зубья фитинга могут соскользнуть с трубы.Более высокая стоимость по сравнению с зажимом и обжимом.

Расширение

Как это делается:

1. Наденьте расширительное кольцо из PEX на конец трубы.
2. Расширьте трубу расширительным инструментом, пока труба не достигнет головки инструмента.
3. Вставьте фитинг ASTM F1960.

Плюсы: Быстрое и простое обучение, быстрая установка, максимизирует память формы PEX (труба и кольцо всегда прижимаются к фитингу), фитинг с большим внутренним диаметром улучшает поток, невозможность сухой установки, одобрен для непосредственного закапывания в грунт, а также в бетон, устраняет необходимость использования манометров или калибровки инструмента.

Минусы: Время запечатывания занимает больше времени в холодную погоду (ниже 40 F), продукты и инструменты доступны только через профессиональных дистрибьюторов сантехники обученным установщикам.

Расширение со сжатием

Как это делается:

1. Наденьте металлическую втулку на трубу так, чтобы оставалось место для вставки фитинга.
2. Используя специальный инструмент с расширительной головкой с одной стороны и зажимными губками с другой, сделайте одно расширение с помощью трубы, затем поверните инструмент, чтобы сделать другое расширение.
3. Вставьте фитинг ASTM F2080.
4. Поверните инструмент, чтобы сжать гильзу вокруг трубы и фитинга с помощью зажимных губок.

Плюсы: Немедленное испытание давлением, отсутствие проблем с низкими температурами, лучший поток в системе.

Минусы: Двухэтапный процесс может занять больше времени, и может быть трудно маневрировать инструментом в ограниченном пространстве, чтобы выполнить сжатую часть соединения. Существует вероятность получения травмы из-за места защемления возле зажимных губок.Инструменты и товары продаются только через профессиональных дистрибьюторов сантехники.

Последний совет

Понимание преимуществ и проблем каждого метода подключения PEX важно, но это не поможет вам, если вы начнете смешивать бренды и вам потребуется обслуживание или поддержка. Некоторые трубы и фитинги из PEX спроектированы и изготовлены для совместной работы для обеспечения максимальной производительности, поэтому смешивание марок может потенциально нарушить целостность установки.

Кроме того, большинство производителей PEX предлагают гарантию на свои трубы и фитинги; покрытие может быть уменьшено или даже аннулировано, если установщики смешивают марки.

Проще говоря — защитите свою репутацию и получите больше уверенности, используя трубы и фитинги PEX той же марки. Вы будете уверены, что на систему, которую вы устанавливаете, распространяется полная гарантия и поддержка клиентов.

Если вы хотите узнать больше о PEX и производителях в Северной Америке, посетите веб-сайт Института пластиковых труб www.plasticpipe.org или веб-сайт Ассоциации пластиковых труб и фитингов www.ppfahome.org.

Сравнение меди с PEX и Push-Fit SharkBite

Сантехника долгое время была недоступна или, по крайней мере, трудна для среднего домовладельца.Реконструкция или ремонт сантехники означало бы использовать оцинкованные трубы или медные трубы и фитинги для систем водоснабжения — и то и другое сложно.

Затем появился PEX и связанная с ним фурнитура, и все изменилось.

Переход от гальваники и меди к PEX

Оцинкованная труба требует от пользователя усложнения техники соединения. Использование меди означает овладение тонким искусством запотевания медных фитингов (различных точек соединения колен и тройников, соединяющих медные трубы) с помощью горелки и припоя.

Несмотря на то, что оба навыка можно освоить, многие начинающие сантехники на этом не остановятся, предпочитая компетентную, но дорогостоящую работу профессионального водопроводчика.

С пластиковыми трубами PEX и фитингами с плотной посадкой или обжимными кольцами водопровод легко доступен водопроводчику-любителю. Не только магазины сантехники, но и местные домашние центры хорошо снабжены красочными трубами из PEX и всей этой блестящей медной трубой.

Что вам следует использовать? Лучше ли традиционные медные трубы, чем PEX и его простые в использовании фитинги?

Медная труба vs.Труба PEX

Медная труба

Медные трубы и фитинги есть в миллионах домов и используются до сих пор. Даже с появлением PEX многие профессиональные сантехники по-прежнему предпочитают использовать медные трубы. Медные трубы примерно на две трети дороже, чем PEX, их можно легко найти во всех магазинах бытовой техники и хозяйственных товаров. Более высокая стоимость меди в основном связана с ценой на медь в больших объемах.

Одна из сильных сторон медной трубы — ее предсказуемость. Поскольку медная труба так широко использовалась в течение столь долгого времени, ее долговечность и срок службы, а также ее склонность к возникновению точечных утечек являются известными величинами.

Труба PEX

PEX — это сокращенное название сшитого полиэтилена, сверхпрочных полужестких пластиковых трубок. Для удобства PEX бывает красного цвета для горячего, синего для холода и белого для любой температуры. Эти цвета используются только для облегчения установки продукта и последующего ремонта; они не придают трубе никаких температурных свойств.

Труба PEX может делать крутые изгибы без нагрева. Он может выдерживать высокое давление и высокую температуру. Одна из форм фитинга так же проста в использовании, как запрессовка трубы в фитинг.Другой тип установки более сложен, но не так сложен, как соединения с запотеванием на медной трубе. Во втором методе используются медные кольца, обжимаемые специальным инструментом на трубу и фитинг.

Ель / Эллен Линднер

Как работают фитинги из меди и PEX

Вставные или вставные сантехнические фитинги являются популярным типом фитингов из PEX и меди; SharkBite — популярная торговая марка фитингов с защелкой. С небольшим усилием труба проталкивается в фитинг и удерживается на месте с помощью крошечных зубцов.Пуш-фитинги — единственный соединитель, который работает как с медной трубой, так и с трубой PEX.

Фитинги для меди

• Медь
• Вставная или вставная

Фитинги для PEX

• Вставное или вставное соединение
• Обжимное кольцо

Смотреть сейчас: Как заменить медную трубу на PEX

Основы медных труб

• Вторичная переработка : Около половины меди, используемой в Соединенных Штатах, включая водопроводные трубы и фитинги, производится из переработанной меди, по данным торговой группы медной промышленности Copper Development Association, Inc. (CDA).
• Более жесткий : гибкость PEX велика, когда вы хотите обходить углы, но плохо, когда вам нужно пробраться к унитазу или раковине. Для этого нужно либо использовать медный патрубок, либо купить для него специальные фитинги из PEX.
• Более термостойкий : PEX термостойкий и может даже использоваться для поверхностного отопления полов. Но для подключения к системам с высоким нагревом, таким как водонагреватель, вам необходимо выполнить последний запуск с помощью соединителей с медной или специальной оплеткой из нержавеющей стали.
• Не выделяет токсичных паров : Как указывает CDA, PEX является пластмассой, и в случае пожара он плавится и выделяет токсичные пары. Медь имеет гораздо более высокую температуру плавления и не выделяет токсичных паров.
• Более дешевые фитинги : Если вы все же решите использовать медные фитинги, они будут дешевле, чем фитинги с защелкой. Например, полудюймовая медная напорная тройка будет стоить примерно в десять раз дешевле, чем сопоставимая футболка марки SharkBite.
• Стоимость меди : Медная труба, полученная в результате проекта сноса, может быть продана, потому что материал обычно достаточно ценен.Этого нельзя сказать о большинстве строительных материалов, снятых дома, и уж тем более о трубах PEX.

Основы труб PEX

• Легко соединяется : с PEX вам не нужно учиться потеть суставы. Всего за несколько минут вы научитесь пользоваться системой. Или вы можете приобрести инструмент для обжима, в котором используются медные или стальные кольца, которые закрепляют PEX на латунных фитингах.
• Легко резать : В то время как медь легко резать с помощью вращающегося резака для труб, PEX еще проще.Ротационный резак с лезвием бритвы позволяет быстро обработать PEX всего за несколько оборотов. Или, что еще проще, вы можете отрезать его ножницами.
• Низкая стоимость : PEX значительно дешевле медных труб.
• Гибкий : PEX диаметром полдюйма может делать повороты радиусом 5 дюймов без применения тепла. На прямых участках у него есть умеренное пространство для маневра без радиальных опор.
• Более дорогие фитинги : Фитинги из PEX не так дешевы, как медные.Пуш-фитинги намного дороже меди. Но даже использование латунных фитингов с зазубринами для вашего PEX все равно дороже, чем медь — примерно в три раза дороже.

Рекомендуется: PEX поверх меди

Ремонтники дома своими руками могут использовать трубу из полиэтиленгликоля поверх меди для большинства своих сантехнических работ. PEX прост в использовании и практически не требует обучения.

С медью любителям будет трудно паять соединения. Учитывая тот факт, что большая часть коррозии медных труб происходит вблизи стыков, это не тот аспект вашей сантехники, который вы хотите ошибиться.Соединения PEX почти надежны.

Выбор соединителей PEX

PEX вместо меди для многих водопроводчиков-любителей предрешен. Но более сложный вопрос заключается в том, следует ли использовать вставные соединители или соединители с зазубринами и зажимами?

На протяжении большого проекта по водопроводу, такого как замена водопровода в доме, зазубрины обжимные / зажимные соединители сэкономят вам значительные деньги, даже с учетом первоначальных инвестиций в инструмент для обжима / зажима.

Если ваше рабочее пространство ограничено, штуцеры с защелкой легче прикрепить, чем обжимные или зажимные зазубрины, из-за пространства, необходимого для работы с инструментом.

Если вы нервничаете по поводу плотных соединений, вам помогут вставные фитинги, но они не обязательно надежны. Попадание PEX или меди в фитинг может быть затруднительным. Удивительно, но PEX труднее проткнуть и удалить, чем медь.

Как создавать плотные соединения с плотной посадкой

Уловка для обеспечения плотного и долговечного соединения для вставных фитингов на медных или полиэтиленовых трубах:

1. Обрежьте конец трубы под прямым углом (угол 90 градусов)
2. Удалите заусенцы, если медная труба
3. Отметьте предполагаемую глубину на трубе несмываемым маркером
4. Надавите сильно, решительно
5. Не тяните назад; нажимать только в одном направлении

Crimp vs.Соединения Cinch

Сообщение от блогер 01. 08.2018 0 комментариев

Есть несколько способов подсоединить трубы PEX к фитингам и другим трубам. При использовании трубок PEX-A и PEX-B часто можно использовать обжимные и стяжные соединения. Оба эти метода заключаются в сжатии кольца на трубе с помощью специального инструмента. Эти методы не совпадают, хотя их основной принцип аналогичен. В этом сообщении блога мы расскажем о преимуществах обжимных и пружинных соединений.

Резьбовые соединения также известны как зажимные соединения. Они состоят из струбцины, специального приспособления для стяжки и соответствующей фурнитуры. С этим методом намного проще работать в ограниченном пространстве, потому что инструмент не наматывается на трубу. Инструмент cinch работает с несколькими размерами PEX, в отличие от инструмента для обжима, который сделан для определенного размера. Помимо универсальности, инструмент для обжима также дешевле, чем инструмент для обжима. Стяжные кольца могут быть немного дороже обжимных колец. Соединение cinch прослужит более 5 лет и может длиться более 10 лет.

Обжимные соединения состоят из обжимного кольца, обжимного инструмента, соответствующих фитингов и манометра, работающего / непроходимый. Если все сделано правильно, этот тип подключения является быстрым и недорогим способом подключения PEX. Кольца и инструменты легко доступны во многих магазинах. Единственный способ узнать, правильно ли выполнено соединение, — это использовать манометр. Наденьте датчик на кольцо, и если он не скользит полностью, соединение в порядке. Недостатком обжимных соединений является то, что с ними сложно работать в ограниченном пространстве, и со временем соединение будет ослабевать, что создает утечки.

В конце концов, соединения «тюльпан» и «обжим» в порядке. Все сводится к нескольким факторам, таким как бюджет, удобство и размер обрабатываемой площади. Не забывайте всегда начинать с чистой трубы с квадратным сечением.

Наконец, важно знать, что медные обжимные кольца соответствуют двум стандартам: ASTM F1807 для металлических вставных фитингов и ASTM F2159 для пластиковых вставных фитингов.
