Осциллятор
Oscillator
Осциллятор – система,
тело, частица, совершающие периодические колебания вокруг положения устойчивого
равновесия.
В классической физике частота колебаний гармонического осциллятора
, где
m – масса осциллятора, а k – некая постоянная (например, жёсткость пружины),
определяющая масштаб возвращающей (к положению равновесия) силы F
= — kx (x – отклонение от положения равновесия). Энергия классического
осциллятора пропорциональна квадрату амплитуды его колебаний и может изменяться
непрерывно.
Квантовый осциллятор описывается гамильтонианом
Уровни энергии гармонического осциллятора En и волновые функции ψn(x,t) определяются из уравнения Шредингера
En = ћω(n+1/2), n = 0, 1, 2, …
– амплитуда нулевых колебаний,
Hn(x) – полиномы Эрмита
Квантовые осцилляции, реализующиеся в молекулах, атомах,
ядрах, могут происходить лишь при фиксированном наборе отдельных энергий,
т.е. спектр уровней такого осциллятора дискретен.
Уровни квантового осциллятора
эквидистантны и даются выражением Еn = ћω(n + 1/2),
где n = 0, 1, 2, …, а ћ = h/2π (h – постоянная Планка). n иногда
называют числом фононов. Наинизшая энергия квантовых осцилляций (энергия
его нулевых колебаний) Е0 = ћω/2 > 0. Таким образом,
квантовый осциллятор нельзя остановить (для этого его надо уничтожить).
Значение ω, определяющее основной тон квантового осциллятора,
связано с его потенциальной энергией классическим соотношением mω2x2/2
= kx2/2.
Под влиянием внешнего возмущения квантовый осциллятор может переходить
с одного уровня на другой. При этом минимальная энергия поглощаемых и излучаемых
квантов (энергия одного фонона) равна ћω.
Рис. Спектр энергий и квадраты модулей волновых функций квантового гармонического осциллятора.
Что такое осциллятор? Принцип работы, виды, применение
Осциллятор – это схема, которая производит непрерывную, повторяющуюся, переменную форму волны без какой-либо подачи на входе.
Осцилляторы в основном преобразовывают однонаправленный ток из источника постоянного тока в переменную форму волны, которая имеет желательную частоту. Это достижимо благодаря компонентам схемы.
Принцип работы.
Базовый принцип работы осцилляторов может быть объяснён анализом поведения колебательного LC-контура схемы, показанной на рисунке 1, которая задействует индуктор L и предварительно полностью заряженный конденсатор C. Конденсатор начинает разряжаться через индуктор, что является следствием превращения его электрической энергии в электромагнитное поле. Это поле может быть аккумулировано индуктором.
Однажды конденсатор разряжается полностью, и в схеме нет электрического тока. Как бы там ни было, после этого аккумулированное электромагнитное поле генерирует противоэлектродвижущую силу, что происходит из-за движения тока через схему в том же направлении, что и ранее.
Этот поток тока через схему продолжается вплоть до того момента, пока не разрушится электромагнитное поле, что является результатом обратного преобразования электромагнитной энергии в электрическую форму, вынуждая цикл повторяться.
Как бы там ни было, теперь конденсатор заряжается с отрицательной полярностью, благодаря чему и получается осциллирующая форма волны на выходе.
Рисунок 1 Схема колебательного LC-контура
Как бы там ни было, колебания, которые появляются из-за взаимопревращения двух форм энергии, не могут длиться вечно, ведь они подвержены эффекту потери энергии из-за сопротивления схемы. В результате амплитуда этих колебаний постоянно уменьшается, стремясь к нулю. Колебания просто исчезают естественным образом.
Это показывает, что нужно получить колебания, которые продолжаются во времени и имеют постоянную амплитуду, которая нужна для компенсации потери энергии. Тем не менее, важно отметить, что поступающая энергия должна точно контролироваться, и она должна быть равна потерянной энергии для получения колебаний с постоянной амплитудой.
Если энергии будет поступать больше, чем теряться, то амплитуда колебаний будет возрастать (Рисунок 2a), что приведёт к искаженному выходу.
Если энергии, которая поступает, будет меньше, чем той, которая теряется, то амплитуда колебаний будет уменьшаться (Рисунок 2b), приводя к недостаточным колебаниям.
Рисунок 2 (a) Возрастающие Колебания (b) Затухающие Колебания (с) Колебания с Постоянной Амплитудой
Фактически, осцилляторы являются ни чем иным как усилителями схемы, которые производятся с позитивной или восстанавливающей обратной связью, где часть сигнала на выходе является обратной связью со входом (Рисунок 3). Здесь усилитель содержит активный усиливающий элемент, который может быть транзистором или операционным усилителем, и синфазный сигнал обратной связи является ответственным за поддержку колебаний за счёт завершения потерь в схеме.
Рисунок 3 Типичный осциллятор
Когда блок питания включен, осцилляторы начинают работу из-за наличия электронного шума. Эти шумовые сигналы повторяются по циклу, усиливаются и сходятся в одночастотную синусоидальную волну очень быстро.
Выражение коэффициента усиления закрытого цикла осциллятора, показанного на рисунке 3, выглядит как:
Здесь A является коэффициентом усиления напряжения усилителя и ß является коэффициентом усиления схемы обратной связи. Если Aß > 1, то колебания будут усиливаться в амплитуде (Рисунок 2a). Если же Aß < 1, то колебания будут затухать (Рисунок 2b). Если Aß = 1, то колебания будут иметь постоянную амплитуду (Рисунок 2c).
Другими словами, это указывает на то, что если коэффициент усиления цикла обратной связи мал, то колебания затухают, в то время как при большом коэффициенте результат на выходе искажается. И только если данный коэффициент равен единице, у колебаний будет постоянная амплитуда, порождающая самостоятельный цикл колебаний.
Осцилляторы делятся на две категории, а именно на линейные или синусоидальные осцилляторы и разряжающие осцилляторы. В синусоидальных осцилляторах поток энергии всегда идёт от активных элементов схемы к пассивным, и частота колебаний определяется за счёт обратной связи.
Как бы там ни было, в случае с разряжающими осцилляторами, происходит обмен энергии между активными и пассивными компонентами, и частота колебаний определяется за счёт зарядки и разрядки стационарных элементов, вовлечённых в процесс. Синусоидальные осцилляторы производят слабо изменяющиеся синусоидальные волны на выходе. Разряжающие осцилляторы создают несинусоидальные формы волн (пилообразные, треугольные или квадратные).
Осцилляторы могут быть классифицированы на различные типы, в зависимости от того, какой параметр рассматривается, а именно:
1. Классификация, основанная на механизме обратной связи: осцилляторы с положительной обратной связью и осцилляторы с отрицательной обратной связью.
2. Классификация, основанная на форме волны на выходе: осцилляторы с синусоидальной волной, осцилляторы с квадратной или треугольной формой волны, осцилляторы с волной большого размаха (они создают пилообразную форму волны на выходе), и т.
д.
3. Классификация, основанная на частоте сигнала на выходе: осцилляторы с низкой частотой, аудио осцилляторы (они имеют частоту на выходе, входящую в диапазон аудио), осцилляторы с частотой радио, осцилляторы с высокой частотой, осцилляторы с очень высокой частотой, осцилляторы с ультра высокой частотой. и т.д.
4. Классификация, основанная на типе используемого контроля частоты: RC осцилляторы, LC осцилляторы, кристаллические осцилляторы (которые используют кристаллы кварца для стабильной частоты волны на выходе), и т.д.
5. Классификация, основанная на природе частоты колебаний волн на выходе: осцилляторы с постоянной частотой и осцилляторы с переменной или перестраиваемой частотой.

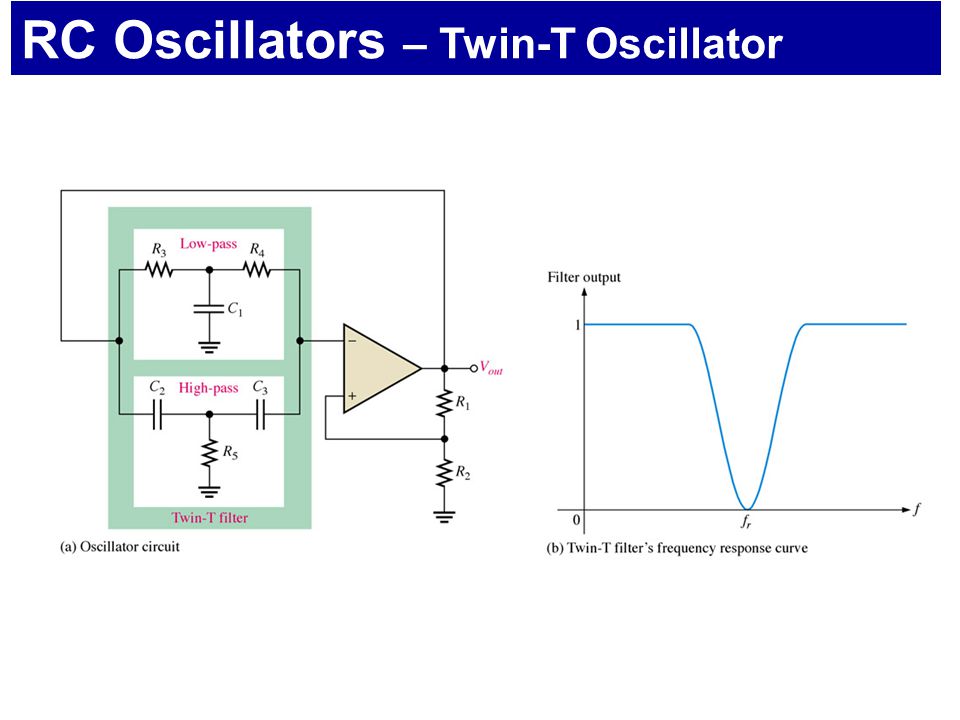

В качестве примеров осцилляторов можно привести осцилляторы Армстронга, осцилляторы Хартли, осцилляторы Колпиттса, осцилляторы Клэппа, попарносдвоенные осцилляторы, динатронные осцилляторы, осцилляторы Мейснера, опто-электронные осцилляторы, пересекающие осцилляторы, осцилляторы с фазовым сдвигом, осцилляторы Робинсона, триод-тетроидные осцилляторы, мостовые осцилляторы, осцилляторы Пирсона-Ансона, кольцевые осцилляторы, осцилляторы с линией задержки, осцилляторы Ройера, электронные сдвоенные осцилляторы и многоволновые осцилляторы.
Осцилляторы портативны и недороги, благодаря чему они широко применяются в кварцевых часах, радиоприемниках, компьютерах, металло-детекторах, оглушающем оружии, инверторах, ультразвуковых и радиочастотных приспособлениях.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
что это? Отвечаем на вопрос. Принцип работы осциллятора
Осциллятор – это сварочное приспособление, которое облегчает проведение соответствующих работ с элементами из алюминия, другого цветмета и нержавейки. Подобное устройство помогает эффективно выполнить поджог сварочной дуги и поддержать ее стабильность. Прибор имеет как производственное, так и бытовое применение.
Как устроен агрегат?
Осциллятор, принцип работы которого заключается в формировании высокочастотным трансформатором подзарядки конденсатора и поддержании дальнейшей конкретной величины дуги, состоит из следующих элементов:
- Повышающего низкочастотного трансформатора (ПТ), обладающего вторичным напряжением 2-3 кВт.
- Разрядника (передаточного устройства).
- Индуктивного контура колебаний.
- Рабочей емкости.
- Блокирующего конденсатора.
- Предохранительной обмотки.
Через последний элемент конденсатор колебания высокой частоты прикасается к дуговому образованию. В нем напряжение источника питания не подвержено шунтированию. Дроссель, взаимодействующий с рабочей цепью, выполняет роль изолятора обмотки в аппарате от пробоя. Чаще всего используются варочные осцилляторы, мощность которых составляет 250-300 Вт. На продолжительность импульсов хватает буквально десятой доли секунды.
Импульсные приборы
Осциллятор – это устройство, которое подразделено на два типа. Прибор с импульсным питанием позволяет спровоцировать на начальном возникновении дуги ее постоянство при переменном токе. При выполнении сварки могут появляться колебания используемого тока, что иногда может вызывать ухудшение качества работ. Чтобы этого избежать, осцилляторы синхронизируются.
Часто для возбуждения бесконтактной дуги используются генераторы импульсного типа, в которых имеются накапливаемые резервуары, подзаряжающиеся от специального устройства. С учетом того момента, что фазное изменение сварочного тока в рабочем процессе не всегда стабильно, для организации надежной функциональности генератора требуется прибор, синхронизирующий разряд емкости в тех случаях, когда ток из дуги проходит через ноль.
На переменном токе осциллятор применяется для сварки как обычными электродами, так и элементами, применяющимися для работы с нержавейкой, цветными металлами, обработки аргоном.
Агрегаты непрерывного действия
Подобные приборы функционируют синхронно с питающим источником. Процесс возбуждение происходит посредством наложения на токоведущие части высокого напряжения и частоты. Данный ток не представляет опасности для работника, зато способен возбуждать сварочную дугу без соприкосновения электрода и обрабатываемого предмета, а за счет высокой частоты сохраняется достаточное горение дуги.
Осциллятор, виды которого имеют последовательное подключение, считаются более результативным. Ему не требуется активация в цепи источника специальной защитной системы от чрезмерного напряжения. Катушка подсоединяется последовательно к дуге. При работе разрядник издает негромкое потрескивание.
На выключенном из сети агрегате регулировочным винтом можно откорректировать искровой зазор в диапазоне от 1,5 до 2 миллиметров. Установку подобного оборудования следует доверять специалистам, поскольку непрофессиональный монтаж может угрожать здоровью и жизни работника, эксплуатирующего устройство.
Эксплуатационные условия
Осциллятор – это прибор, регистрация которого требуется в органах инспектирования электросвязи. К остальным условиям эксплуатации относятся такие требования и возможности:
- Агрегат может использоваться в закрытых помещениях и на улице.
- При дожде и снеге работать с прибором на открытом воздухе запрещено.
- Температурный режим функционирования находится в пределах от минус десяти до плюс сорока градусов.
- Эксплуатация устройства допускается при атмосферном давлении от 85 до 106 кПа и влажности не выше 98 процентов.
- Категорически не рекомендуется использовать аппарат в запыленных помещениях, особенно, где содержаться едкие газы или пары.
- Прежде, чем приступить к работе, необходимо позаботиться о надежном заземлении.
Безопасность
Чтобы понять, что такое осциллятор, для чего нужен, необходимо иметь минимальные навыки сварщика. Основные различия рассматриваемых устройств и принцип их действия приведены выше. При работе с подобными приспособлениями следует соблюдать определенные меры безопасности.
Необходимо постоянно контролировать правильность подсоединения в сварочную цепь и проверять контакты на исправность. Кроме того, следует работать с использованием защитного кожуха, который снимать и одевать нужно при выключенном от сети аппарате. Также надо периодически проверять состояние поверхности разрядника (очищать его наждачкой от нагара).
Где приобрести?
Осциллятор – это прибор, который можно купить в специализированных магазинах либо сделать своими руками. Самостоятельное его изготовление требует познания в подключении электрических схем и правильном подборе составных элементов, главным из которых является высоковольтный трансформатор.
Сделать самодельную модель можно по наиболее простой схеме. В комплект входит регулирующий напряжение (от 220 до 3 000 В) трансформатор и разрядник, выдерживающий проход мощной электрической искры.
Прибор управляется при помощи кнопки, синхронно активирующей разрядник и поступление защитного газа в район выполнения сварочных работ. Непосредственно импульсы высокой частоты, обеспечивающие эффективность процесса, вырабатываются разрядником и трансформатором, имеющим высокий вольтаж. На выходе подобное приспособление обладает положительным и отрицательным контактами. Первый подает токи от трансформатора, подсоединяется к горелке сварочного агрегата, второй – напрямую к обрабатываемым элементам.
Особенности
Для того чтобы самостоятельно изготовить данное оборудование, которое существенно облегчает сварку деталей из цветных металлов и нержавеющей стали, достаточно иметь минимальные знания электротехники и навыки сборки электрических устройств.
Главное, что нужно учитывать при сборке и использовании самодельного осциллятора, – это строгое соблюдение техники безопасности при эксплуатации электроприборов. Важно придерживаться правильности сборки электрических схем, а также применять для этого только те элементы, которые имеют оптимальные характеристики.
Вывод
Сварочный прибор осциллятор, что это такое, было рассмотрено выше. В общем можно обозначить его, как устройство, позволяющее создавать рабочую дугу, не дотрагиваясь электродом к поверхности обрабатываемых компонентов. Также оно обеспечивает дуговую стабильность.
Подобная функциональность агрегата гарантируется тем, что электроток, поступающий от сварочного оборудования, взаимодействует с аналогичной величиной высокой частоты и большим показателем напряжения.
Особенно существенная помощь от рассматриваемого прибора наблюдается при работе с цветметом и нержавейкой. Большим плюсом является тот момент, что осциллятор можно собрать своими руками, не обладая при этом сверхспособностями и знаниями строения и размещения элементов электроприборов.
Введение в осцилляторы
По
Команда Инвестопедии
Полная биография
Участники Investopedia имеют разный опыт работы, и за более чем 20 с лишним лет свой вклад внесли тысячи опытных писателей и редакторов.
Узнайте о нашем редакционная политика
Обновлено 27 мая 2022 г.
Рассмотрено
Чарльз Поттерс
Рассмотрено Чарльз Поттерс
Полная биография
Чарльз является признанным на национальном уровне специалистом по рынкам капитала и педагогом с более чем 30-летним опытом разработки углубленных программ обучения для начинающих финансовых специалистов.
Чарльз преподавал в ряде учреждений, включая Goldman Sachs, Morgan Stanley, Societe Generale и многих других.
Узнайте о нашем Совет финансового контроля
Факт проверен
Сюзанна Квилхауг
Факт проверен Сюзанна Квилхауг
Полная биография
Сюзанна — исследователь, писатель и специалист по проверке фактов. Она имеет степень бакалавра финансов в государственном университете Бриджуотер и работала над печатным контентом для владельцев бизнеса, национальных брендов и крупных изданий.
Узнайте о нашем редакционная политика
Осцилляторы — это графические индикаторы, которые могут помочь трейдеру определить условия перекупленности или перепроданности на флуктуирующих (нетрендовых) рынках.
Основные выводы
- Осцилляторы — это графические индикаторы, которые могут помочь трейдеру в определении условий перекупленности или перепроданности на колеблющихся (бестрендовых) рынках.
- Большинство трейдеров используют несколько осцилляторов для подтверждения экстремумов диапазона и для определения важных точек входа и выхода.
- RSI — это популярный осциллятор, который измеряет степень недавних ценовых изменений, чтобы определить условия перекупленности или перепроданности в цене инструмента.
Скользящие средние (MA) и тренды чрезвычайно важны для определения направления инструмента, такого как акция. Технический специалист будет полагаться на осцилляторы, когда графики не показывают определенного тренда ни в одном направлении. Осцилляторы наиболее полезны, когда акции компании находятся в горизонтальном или боковом движении или не могут установить определенный тренд на изменчивом рынке.
Когда акция находится в ситуации перекупленности или перепроданности, выявляется истинное значение осциллятора. Например, чартист может использовать осцилляторы, чтобы увидеть, когда акции выдыхаются на подъеме — точка, в которой акция переходит в ситуацию перекупленности.
Это просто означает, что объем покупок уменьшался в течение нескольких торговых дней, что означает, что трейдеры могут начать продавать свои акции. И наоборот, когда акция продается в течение длительного периода времени, она попадает в ситуацию перепроданности, и трейдеры могут соблазниться ее покупкой.
Пример осциллятора — индекс относительной силы (RSI)
Индекс относительной силы (RSI) — это популярный осциллятор, который измеряет степень недавних ценовых изменений, чтобы определить условия перекупленности или перепроданности в цене инструмента. Дж. Уэллс Уайлдер-младший разработал RSI и впервые поделился им с техническим сообществом в своей книге «Новые концепции технических торговых систем». точки продажи.
В приведенном ниже примере вы можете видеть, что нижний диапазон индекса относительной силы (RSI) Microsoft Corporation (MSFT) равен 30, а верхний диапазон равен 70. Средний диапазон равен 50. Технические аналитики сходятся во мнении, что RSI становится перепроданным.
на уровне 30 и перекупленности на уровне 70. Эти уровни не высечены на камне, скорее они обычно используются для измерения уровней перекупленности / перепроданности акций. Некоторые диаграммы и теории используют 20/80 в качестве нижней/верхней границы. Для некоторых технических специалистов эти цифры могут быть слишком консервативными, из-за чего трейдер слишком опаздывает с покупкой и, следовательно, упускает возможность прироста капитала. Кроме того, если трейдеры используют максимальную отметку 80, они могут упустить истинную точку продажи на стороне перекупленности.
Стрелки показаны в точках входа, в которых RSI отскакивает от уровня 30. Нарисовав горизонтальный канал между ценовыми уровнями $66 и $72, мы обозначили горизонтальную торговую модель. Обратите внимание, что RSI имеет тенденцию оставаться намного выше 50, в то время как ценовое действие находится внутри этого горизонтального канала. Здесь RSI показывает ситуацию перекупленности, но сильного давления со стороны продавцов не наблюдается.
Многие инвесторы считают, что Microsoft можно купить на любом уровне, потому что они будут держать ее в своих портфелях в течение длительного времени и не заинтересованы в краткосрочной торговле.
Источник: TradeStation
Практический результат
Вы начнете замечать, что один индикатор очень похож на другие, и использование одного индикатора в сочетании с другим является очень полезным инструментом для определения важных точек входа и выхода. С помощью этого индикатора вы сможете увидеть, как профессиональные трейдеры могут входить и выходить из акций задолго до среднего инвестора, а также сможете найти удобный торговый диапазон.
Источники статьи
Investopedia требует, чтобы авторы использовали первоисточники для поддержки своей работы. К ним относятся официальные документы, правительственные данные, оригинальные отчеты и интервью с отраслевыми экспертами. Мы также при необходимости ссылаемся на оригинальные исследования других авторитетных издателей.
Вы можете узнать больше о стандартах, которым мы следуем при создании точного и беспристрастного контента, в нашем
редакционная политика.
Delta Society International. «Новые концепции технических торговых систем».
Верность. «Индекс относительной силы (RSI)».
Что такое осциллятор? Типы и функции осциллятора
ВведениеВы слышали об осцилляторе, что вы можете сказать об этом. Один профессор сказал, что если вы не можете объяснить что-то непрофессионалу до уровня понимания, то вы этого не знаете. Он считал, что ничто известное человеку не может быть объяснено до уровня детского понимания. В этом чтении мы собираемся разгадать все об осцилляторах. Чтобы помочь нам в этом, мы будем следовать формулам что, почему, как и, наконец, функции.
Что такое осциллятор? Генератор представляет собой электронную схему, которая при подаче постоянного напряжения генерирует периодически изменяющийся во времени сигнал желаемой частоты.
Проще говоря, это генератор желаемых сигналов. Примером осциллятора на расстоянии является маятник, который при возбуждении движется к фиксированной точке и от нее, пока движение не затухает. Одной из характеристик осциллятора является то, что он имеет однородную частоту формы волны. Для этого должны быть средства компенсации энергии, теряемой при колебаниях. Существуют механические, гидравлические и электрические генераторы, однако в этом посте мы рассмотрим электрические генераторы только в том виде, в каком они отражены в нашем определении.
Читайте также:
Базовая электрика
Статическое электричество
Теперь большой вопрос, как это работает? Существует два основных типа электронных генераторов, а именно; RLC и кристаллические. В кварцевом генераторе используется специальный материал, такой как кварц, который имеет способность механически деформироваться при приложении электрического поля.
Когда к нему или около него прикладывается напряжение, возникает электрическое поле, вызывающее электрострикцию — расширение или сжатие материала в зависимости от полярности поля. Когда электрическое поле прикладывается с противоположной полярностью, материал реагирует соответствующим образом, что приводит к вибрации с частотой изменения поля. Кристаллический материал обладает пьезоэлектрическим эффектом, явлением, которое заставляет материал генерировать сигнал напряжения при механической деформации, и именно так создается колебательный сигнал при частоте изменения электрического поля. К вашему сведению, электрострикция и пьезоэлектрические свойства — это естественные характеристики, открытые нашими уважаемыми учеными.
Переходим к генераторам RLC, где RLC полностью означает элементы резистора, индикатора и конденсатора в качестве строительных блоков этой схемы. Принцип работы невозможно объяснить, не понимая, как работают катушка индуктивности и конденсатор.
Индуктор хранит электрическую энергию в магнитном поле и, как правило, препятствует изменению статус-кво, поскольку, когда ток начинает уменьшаться, он входит и пытается поддерживать этот ток за счет накопленной энергии, пока он не истощится. Конденсатор, с другой стороны, используется для накопления заряда в электростатическом поле (область, состоящая из диэлектрического материала и противоположно заряженных контактов). Колебательная система состоит из конденсатора, подключенного параллельно с катушкой индуктивности, и батареи. Конденсатор заряжается от батареи, когда катушка индуктивности подключена, конденсаторы разряжаются на катушку индуктивности, а когда она разряжается, катушка индуктивности разряжается на конденсатор, и цикл продолжается снова и снова. Из-за сопротивления провода, конденсатора, катушки индуктивности и батареи компенсируют потерянный заряд, что обеспечивает полную зарядку конденсатора, поддерживая стабильную частоту.
Частота, на которой работает генератор, известна как резонансная частота, а для схемы RLC она выводится математически, а пока просто знайте, чем больше ваша катушка индуктивности и конденсатор, тем меньше частота.
Обсудив, как генерируется колебательный сигнал, есть ли в этом какая-либо польза? Могу с уверенностью сказать, если бы это не было важно, вы бы не читали эту статью, потому что она не была бы написана. Этот сигнал настолько важен в электронном мире, что мы не можем обойтись без них. Парень за цифровыми часами — осциллятор. Кристалл кварца используется для генерации сигналов, которые делают таймер, эти часы у вас есть как наручные часы, настенные или настольные часы, компьютерные и телефонные часы среди других. Прямоугольные волны принимаются на счетчик, а затем на экран дисплея, где вы можете читать. Другие важные часы есть в каждом цифровом устройстве, они используются для синхронизации каждой задачи, выполняемой микропроцессором. Он гармонизирует и координирует функции, обеспечивая их хорошо организованное и упорядоченное выполнение. Ваш телефон и компьютер — хороший пример устройств с тактовой частотой.
Этот пост не может закончиться без упоминания этого гаджета.
Изменивший правила игры мир, я бы назвал это чудом, — радио — это устройство, которое произвело революцию в общении. С помощью этого устройства говорящий может вербально обратиться ко всему миру. Когда вы начнете задаваться вопросом, как осциллятор может быть радиоприемником, позвольте мне представить вам большую проблему, решаемую осциллятором. Звуковой сигнал имеет частоту 330 Гц и проходит всего несколько метров, прежде чем затухает. Высокочастотный сигнал в диапазоне мегагерц и гигагерц может пройти тысячи метров, прежде чем исчезнуть. Для передачи сигнала сообщения удаленным слушателям по беспроводной связи аудиосигнал был промодулирован высокочастотным сигналом, называемым карьерой, и стал настолько эффективным, что сегодня FM-станции отчетливо слышны с помощью обычного радиоприемника. Откуда могла взяться эта высокая частота, ответ — осциллятор. На приемном конце генератор вырабатывает сигнал той же частоты, что и карьера, для демодуляции сигнала. Настройка частоты демодуляции называется настройкой.
Используется LC-контур, обычно путем регулировки емкости достигается желаемая частота.
Функции, которые выполняют осцилляторы, многочисленны и разнообразны. В каждой научной лаборатории есть осциллографы для генерации и измерения сигналов, которые значительно улучшили исследования. Тот же осциллограф используется в больнице для диагностики таких заболеваний, как сердцебиение. Вы без сомнения согласитесь со мной, что это устройство настолько незаменимо, особенно в современном цифровом мире.
ЗаключениеЯ считаю, что этот пост дал вам существенную информацию об этом важном электронном устройстве и расширил вашу базу знаний. Несмотря на то, что технологические достижения неизбежны, будьте уверены, что это устройство будет продолжать миниатюризироваться и открывать новые возможности использования, но теперь, когда вы знакомы с ним. Я надеюсь, что вы будете на одном уровне с этим развитием и оцените его появление.
© 2018-2022 electricmag.
com
Что такое осциллятор? Определение, блок-схема, критерии Баркхаузена, частота генератора
Определение : Генератор — это в основном генератор сигналов, который производит синусоидальный или несинусоидальный сигнал определенной частоты. Генераторы находят свое разнообразное применение, поскольку они являются фундаментальным компонентом любых электрических и электронных цепей.
В основе работы осциллятора лежат непрерывные колебания. Иногда генератор называют усилителем с положительной обратной связью. Или, точнее, усилитель с обратной связью с коэффициентом усиления без обратной связи, равным или несколько превышающим 1,9.0003
Во время определения мы говорим, что осцилляторы являются генераторами. Но более конкретно, генераторы — это преобразователи энергии, которые преобразуют энергию постоянного тока в эквивалентную энергию переменного тока. Частотный диапазон сигнала переменного тока на выходе генератора колеблется от нескольких Гц до нескольких ГГц.
Мы уже знаем, что усилителю нужен входной сигнал переменного тока, который усиливается и достигается на выходе усилителя. Однако генератору просто требуется постоянное напряжение, чтобы генерировать переменный сигнал желаемой частоты.
Генератор в основном классифицируется на основе сигнала, генерируемого на его выходе :
- Синусоидальный или гармонический генератор : Здесь полученный сигнал на выходе генератора показывает непрерывное синусоидальное изменение в зависимости от времени.
- Несинусоидальный или релаксационный генератор : В этом случае достигнутый сигнал на выходе генератора показывает быстрый рост и падение при различных уровнях напряжения. Таким образом, создаются формы сигналов, такие как прямоугольная волна, пилообразная волна и т. д.
Блок-схема генератора
Как мы уже говорили ранее, генератор представляет собой не что иное, как комбинацию усилителя и цепи положительной обратной связи.
На рисунке ниже представлена блок-схема генератора:
Здесь цепь обратной связи представляет собой частотно-селективную схему. Здесь следует отметить, что колебательный контур, используемый перед схемой усилителя на приведенном выше рисунке, может быть LC-контуром, RC-цепью или кварцевым кристаллом.
Усилитель в основном преобразует постоянное напряжение, обеспечиваемое источником питания, в переменное . Затем этот сигнал переменного тока передается в контур резервуара через цепь обратной связи. Далее колебания колебательного контура подаются на усилитель.
Так как усилитель усиливает приложенный вход на своем выводе. Таким образом, на выходе усилителя достигаются усиленные колебания за счет приложенного постоянного напряжения.
Как мы знаем, мы использовали здесь схему положительной обратной связи. Причина этого в том, что обратная связь обеспечивает часть выходного сигнала колебательного контура в правильной фазе, чтобы иметь устойчивые колебания.
Теперь давайте двинемся дальше, чтобы понять детали работы осциллятора.
В предыдущем разделе мы получили представление об основных принципах работы осциллятора с помощью блок-схемы. Итак, в этом разделе мы узнаем о работе генератора путем анализа схемы.
На рисунке ниже представлена базовая схема обратной связи генератора:
Предположим, V i — это вход, подаваемый на клемму усилителя с усилением A. Кроме того, используется цепь обратной связи. Эта сеть обратной связи имеет долю обратной связи β. Выход усилителя В o и сети обратной связи V f .
Здесь β в основном определяет долю выхода, которая предоставляется в качестве обратной связи на вход.
Первоначально V i подается на клемму усилителя с усилением A. Таким образом, на выходе усилителя мы получаем
Затем это напряжение подается на цепь обратной связи, которая в основном представляет собой резонансный контур.
для того, чтобы иметь самую высокую обратную связь на частоте.
Итак, сигнал на выходе усилителя обратной связи имеет вид,
Так как, В f = βV o и В o = AV i
Тогда оба сигнала обратной связи, а также входной сигнал будут находиться в фазе друг с другом.
Теперь, когда выход цепи обратной связи подается на усилитель вместе со входом.
Тогда сигнал на выходе усилителя будет иметь вид,
Итак, мы можем записать коэффициент усиления замкнутого контура генератора с обратной связью,
Допустим, мы обеспечиваем только выход цепи обратной связи на входе усилителя и удаляем первоначально поданный входной сигнал.
После удаления V i контурное усиление генератора отвечает за незатухающие колебания.
- Если усиление без обратной связи меньше единицы, т. е. Aβ < 1 . Потом через какое-то время выход затухнет. Это так потому, что здесь AβV i подается на вход усилителя, поэтому он будет меньше, чем V i , а Aβ будет меньше единицы.
Это так потому, что здесь AβV i подается на вход усилителя, поэтому он будет меньше, чем V i , а Aβ будет меньше единицы.Следовательно, каждый раз после прохождения петли амплитуда сигнала будет уменьшаться. В результате колебания затухнут.
- Если усиление контура больше единицы, т. е. Aβ > 1 . Затем это приводит к увеличению вывода. Таким образом, каждый раз при прохождении петли отмечается увеличение амплитуды колебаний.
- Теперь, если коэффициент усиления контура равен единице, т. е. Аβ = 1 . Тогда V f становится равным V i . Таким образом, на выходе сигнал будет иметь непрерывную синусоидальную форму. Таким образом, вход сам обеспечивается схемой, и, следовательно, достигается синусоидальный выходной сигнал.
Здесь следует отметить, что изначально коэффициент усиления контура всегда больше 1, чтобы усилить колебания. Но, как только сигнал достигает определенного напряжения, усиление контура теперь становится равным 1.
Это связано с нелинейное поведение схемы усилителя обратной связи.
Что такое критерии Баркгаузена?
Критерии Баркгаузена определяют два условия для достижения незатухающих колебаний. Они приведены ниже:
- Коэффициент усиления без обратной связи, который мы недавно обсуждали, должен быть немного больше или равен 1. Это означает, что Aβ ≥ 1.
- Общий фазовый сдвиг схемы должен быть равен 0. Таким образом, входной и выходной сигнал будут в фазе друг с другом.
Эти два условия обеспечат незатухающие колебания на выходе усилителя. Это называется Критерии Баркхаузена .
Значение колебательного контура
Колебательный контур образован LC-цепью, RC-цепью или кварцевым кристаллом и т. д. На рисунке здесь колебательный контур представлен параллельным соединением катушки индуктивности и конденсатора:
В открытом выключателе состояние, работа схемы не будет продолжена.
Однако, как только переключатель замыкается, начинается работа схемы.
Когда переключатель замыкается, конденсатор в цепи начинает разряжаться. Из-за разрядки заряженного конденсатора по цепи начинают двигаться электроны. Поток электронов генерирует ток в цепи, но в направлении, противоположном движению потока электронов.
Благодаря протеканию тока через индуктор наблюдается потокосцепление. Это в результате создает магнитное поле вблизи индуктора. Тем самым сохраняя мощность/энергию в индукторе в виде магнитного поля. Эта накопленная энергия в катушке индуктивности генерирует ЭДС.
Из-за генерируемой ЭДС ток снова начнет протекать по цепи. Таким образом, заряды будут течь, и конденсатор в конечном итоге зарядится и удержит энергию в виде электростатического поля.
Эта попеременная зарядка и разрядка конденсатора и катушки индуктивности вызовет непрерывных колебаний .
Здесь следует отметить, что схема генерирует затухающие колебания.
На рисунке ниже показана форма волны при затухающих колебаниях:
Здесь мы видим, что амплитуды синусоидальных колебаний не равны. Это связано с наличием потерь в дросселе и конденсаторе.
На рисунке ниже показана форма сигнала для незатухающих колебаний:
В принципе, осциллятор должен обеспечивать такие колебания, но это не совсем так.
Частота контура генератора
Также называется резонансной частотой. В основном определяется как частота колебаний. Обычно конкретная частота, на которую изначально настроен осциллятор, не сохраняется на протяжении всего цикла колебаний.
Это так, потому что эти резистор, катушка индуктивности и конденсатор изменяются с увеличением температуры цепи.
Следовательно, существует формула для резонансной частоты генератора:
Мы знаем,
и
Для возникновения резонанса
Выражение для резонансной частоты настроенного LC-контура
8 Преимущества 9 Осциллятор- Осциллятор прочное оборудование .
