Ворота подвесные

Любой загородный участок нуждается в ограждении, причем для удобства заезда автомобиля внутрь необходимо оборудовать ворота. Сделать это можно на данный момент установкой различных конструкций, среди которых подвесные ворота.

Еще их называют откатными. Ранее такой вариант использовался только на промышленных предприятиях или в ангарах, но сейчас вполне возможно установить подвесные ворота своими руками на участке. Такие ворота очень легко открываются, и в то же время, совершенно безопасны при эксплуатации.

Особенности подвесных ворот

Обычные распашные конструкции потихоньку сдают свои позиции, открывая путь более современным, среди которых и находятся подвесные. Они подходят прекрасным образом не только для гаража, но и для оформления въезда на участок.

Подвесные ворота очень схожи по конструкции с откатными, только у последних есть рельса, по которой они передвигаются. А у подвесных весь механизм с направляющей устроен сверху. Выполняются они из пластика или же металла и осуществляют движение вдоль стены или забора. Их можно снабдить ручным или автоматическим приводом.

Вот некоторые особенности, которые присуще данному виду ворот:

Если на участке недостаточно места для открывания распашных ворот, то подвесная конструкция будет очень удобна, так как сэкономит место.
Не нужно перед открыванием расчищать участок перед ними от снега.
Устойчивость к ветру, то есть отсутствие риска, что створки закроются в самый неподходящий момент.
Для установки обязательно должно быть продумано наличие свободного места там, куда полотно будет отъезжать.
Подвесные ворота ограничиваются по высоте верхней балкой с направляющей.
В зимние месяцы обязательна чистка направляющей от скопившегося снега.

Самостоятельное изготовление подвесных ворот

Перед установкой обязательно должны быть произведены расчеты параметров полотна и выполнен небольшой их проект. Так, если планируется заезжать на участок только на легковом автомобиле, то вполне достаточной шириной будет 3 метра. А вот, если подразумевается загонять тяжелую технику и грузовые автомобили, то этот показатель должен быть увеличен на 1 метр.

Для удобства при слишком широких воротах, можно сделать их из двух частей, которые раздвигаются в разные стороны. Уже после проведения замеров обязательно рассчитывается вес готовой конструкции, чтобы подобрать правильную фурнитуру именно для такой конструкции.

Важно! Подвесные ворота с двумя створками лучше делать при помощи профессионала.

Необходимые материалы

Для подвесных ворот понадобятся следующие комплектующие, которые помогут выполнить именно качественную работу:

Направляющая с длиной в 2 раза большей, чем сам проезд.
Металлические трубы для выполнения каркаса 40*40 и 20*20.
Облицовочные материалы для изготовления полотна. Это может быть профнастил, сэндвич- панели или любой подходящий материал.
Труба размеров 120*120*4, имеющая квадратное сечение для того, чтобы из нее изготовить верхнюю балку и опоры.
Необходимая фурнитура для установки на полотно.
Если планируется сделать открывание и закрывание автоматическим, то понадобится соответствующий комплект.
Врезной замок и ручка для створки.

Для осуществления такого проекта особо будут нужны только сварочный аппарат и болгарка.

Выполнение каркаса ворот

Каркас подвесных ворот выполняется не очень сложно своими руками:

Для начала делается рама для самого полотна. Для этого вырезаются в соответствии с проектом трубы 40*40. Они будут составлять внешнюю раму каркаса. Резка выполняется под углом в 45 градусов, а потом элементы воедино скрепляются сваркой.
Важно! Сварочные швы должны быть максимально качественными без щелей, чтобы внутрь труб не просачивалась вода.
После того как основная рама готова, необходимо еще раз проверить соответствие всем размерам. Далее сваривается уже дополнительная рама в середину каркаса створки. Она выполняется из труб с сечением 20*20 мм.
Финишным этапом будет зачистка всех получившихся швов, покрытие антикоррозийного покрытия на все металлические части и покраска каркаса.
После того как каркас полностью высохнет, на это уйдет примерно несколько дней, нужно закрепить облицовку ворот при помощи саморезов или заклепок.

Совет! Для единства стиля крепежный материал можно окрасить в тот же цвет, что и сами ворота.

Уже заранее перед обшивкой полотна необходимо в планируемом месте установить опоры из металла, которые заглубляются на глубину не менее 1,5 м и бетонируются.

Устройство направляющей

Удерживаются ворота на месте и движутся при помощи направляющей, которая параллельна забору и устанавливается к верхней балке или же стене кронштейнами. Если недостаточно стандартной по длине направляющей в 6 метров, то можно приварить недостающий кусок. Установка ее должна выполняться только с использованием уровня.

Купить направляющую можно вместе с механизмом для подвесных ворот. Каждый комплект рассчитан для определенной массы, поэтому выбирают именно такие, которые подойдут к той или иной конструкции. Эти комплекты называются роликовыми тележками и крепятся на направляющую, а впоследствии регулируются. Также производится установка заглушек, которые также есть в комплекте.

Обязательно должен быть установлен улавливатель верхнего типа, который будет фиксировать ворота в закрытом положении, а также исключит раскачивание. Обязательно вся установка должна быть четко по тому алгоритму, который прописан в инструкции к приобретенному комплекту.

Важно! Если планируется установить электропривод, то необходимо предусмотреть подвод кабеля к устройству.

Монтаж створки ворот

Лучше всего, если ворота будут устанавливаться несколькими рабочими. Так будет быстрей и удобней. В первую очередь по уровню устанавливается створка и ролики, находящиеся на направляющей, и свариваются между собой. Очень важно, чтобы все было ровно, поэтому без помощника здесь не обойтись.

Крепление роликов может быть осуществлено шпильками и гайками, но начинающему мастеру это не под силу. Если опыта в такой работе нет, то сварочный аппарат – идеальный вариант. Также в случае неправильной сварки все можно исправить, срезав элементы болгаркой. При желании устанавливается замок и ручка для ворот.

Если очень важно отсутствие ограничения в высоте проезда, то вместо подвесных откатных ворот могут быть установлены консольные.

Важная информация

Существует такое мнение, что для подвесных ворот может использоваться только специальная фурнитура, но это не так, достаточно будет установить обыкновенную консольную фурнитуру, но развернув ее снизу вверх и поразмыслить над тем, каким образом она будет перемещаться.

В нашей стране очень сложно найти комплектующие для подвесных ворот. Они есть, но либо не до конца проработанные, либо просто неподходящие, поэтому проще использовать консольные.

Такая фурнитура сможет выдерживать вес до 400 кг, что вполне достаточно для монтажа подвесной створки и ее перемещения.

Если к вопросу монтажа подвесной конструкции ворот подойти со всей серьезностью, то можно сэкономить неплохую сумму, которая могла бы пойти на оплату профессиональных мастеров.

Заключение

Подвесные ворота – прекрасный вариант для оформления въезда на загородный участок. Они обладают высокой надежностью и прочностью, отлично защищены от взлома и безопасны в эксплуатации. Если конструкция будет правильно установлена, то пользоваться ей без ремонта можно более 15 лет.

Ворота откатные подвесные на балке двойные

Особенности подвесных ворот

Вот некоторые особенности, которые присуще данному виду ворот:

Если на участке недостаточно места для открывания распашных ворот, то подвесная конструкция будет очень удобна, так как сэкономит место.
Не нужно перед открыванием расчищать участок перед ними от снега.
Устойчивость к ветру, то есть отсутствие риска, что створки закроются в самый неподходящий момент.
Для установки обязательно должно быть продумано наличие свободного места там, куда полотно будет отъезжать.
Подвесные ворота ограничиваются по высоте верхней балкой с направляющей.
В зимние месяцы обязательна чистка направляющей от скопившегося снега.

Откатные ворота со средней балкой: особенности конструкции

Откатные ворота на сегодняшний день занимают лидирующие позиции по своей востребованности. Несмотря на то, что пользуется ими меньшее количество людей, нежели распашными, они находятся на пике популярности.

Сразу появляется вопрос относительно того, почему распашные ворота в таком случае чаще устанавливают. На самом деле причина только в их простой конструкции, чтобы ее изготовить, достаточно иметь в своем арсенале несколько петель. Что касается откатной конструкции, то в ней присутствует балка, придется покупать большее количество деталей, при этом увеличивается расход денежных средств.

Откатные ворота со средней балкой

Важно понимать, что еще несколько лет назад все необходимые элементы фурнитуры по цене обходились так же, как подержанный автомобиль. Потому установить откатные ворота со средней балкой было не каждому по карману. Такое удовольствие позволяли себе только состоятельные граждане, но времена поменялись, интерес возрос, а доступность стала выше. Самостоятельно установить откатные ворота не составит никакого труда. Но в них есть два недостатка: более высокая стоимость в сегменте и необходимость в большом количестве места для откатывания.

Инструменты для монтажа

Чтобы консольная балка и ворота были установлены, понадобятся следующие компоненты:

Профиль,
Фурнитура,
Сварка,
Арматура,
Песок, щебень и цемент,
Болгарка,
Антикоррозийный грунт,
Защитные очки,
Растворитель или бензин.

Особенности конструкции откатных ворот

Несмотря на некоторые недостатки откатных ворот со средней балкой, современное поколение отдает предпочтение этой конструкции. Ведь плюсов насчитывается гораздо больше, нежели минусов. Первое преимущество – как внизу, так и вверху проема отсутствует направляющая. При этом автомобиль сможет заехать любых габаритов и высоты.

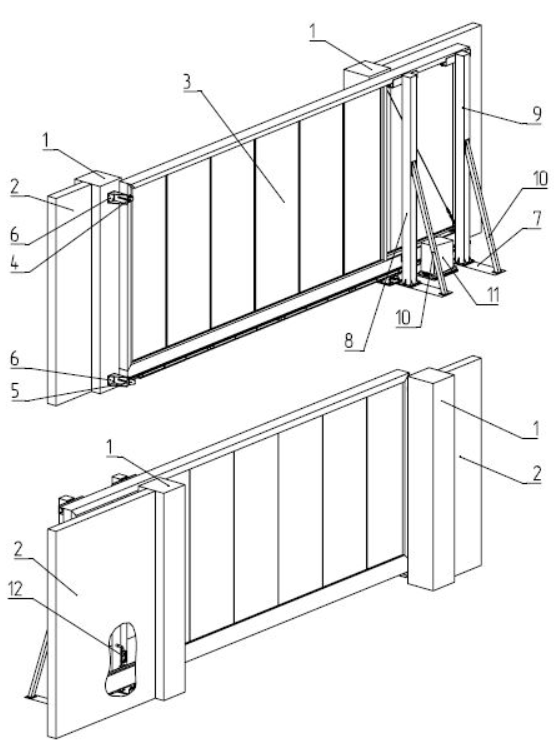

Схематическое изображение конструкции ворот

Движение конструкции осуществляется при помощи жестких профилированных направляющих, другими словами, балка, которая крепится к основе ворот. Направляющая движется по специальной роликовой откатной тележке, которая плотно прилегает к фундаменту из бетона. Конструкция роликов основывается на закрытых подшипниках качения, куда производитель добавляет такое количество смазки, чтобы хватило на весь период эксплуатации.

Направляющая (консольная) включает в себя откатные тележки и благодаря этому они постоянно защищены от внешних раздражителей и осадков. Потому у их владельца может быть надежда на длительный срок эксплуатации. Каждая откатная тележка включает в себя по восемь подшипников, на них накладываются металлические или полимерные ролики. Во время эксплуатации они могут выдержать до 50 тысяч циклов закрывания и открывания. Если владелец гаража пользуется им не каждый день, то откатные ворота смогут прослужить много десятков лет без необходимости замены запчастей.

Механизм для конструкции нет необходимости дополнительно смазывать, потому что есть вероятность попадания песка на деталь, из-за этого будет наблюдаться сильный скрип при движении ворот. Важен тот факт, что зашивать и утеплять откатные ворота со средней балкой можно любыми материалами, среди которых выделяют дерево, профнастил, ковку, металлический лист, поликарбонат и прочее. При этом конструкция может отдельно стоять на даче, а может выступать в роли встроенной калитки.

Такая конструкция является очень надежной и долговечной. Она с легкостью поддается автоматизации, при этом совершенно не нуждается в постоянном обслуживании.

Установка электропривода

Откатные ворота могут быть оснащены как ручным приводом, так и быть автоматическими. Определяться с вариантом следует исходя из финансов, которые есть у владельца автомобиля и от задачи для конструкции. В этом случае можно сделать предположение, что ворота будут эксплуатироваться не каждый день, потому в любом случае смогут прослужить очень долго.

Важно понимать, что электропривод нельзя считать неотъемлемой частью конструкции. Такая деталь является лишь хорошим дополнением, которое помогает сделать жизнь более комфортной. Кроме того, привод способен уменьшить количество времени, которое будет тратиться на открытие и закрытие гаража. Консольные ворота со средней балкой по своему устройству не такие сложные, как может показаться. Всю конструкцию можно не только установить, но и изготовить самостоятельно.

Самостоятельное изготовление подвесных ворот

Важно! Подвесные ворота с двумя створками лучше делать при помощи профессионала.

Необходимые материалы

Направляющая с длиной в 2 раза большей, чем сам проезд.
Металлические трубы для выполнения каркаса 40*40 и 20*20.
Облицовочные материалы для изготовления полотна. Это может быть профнастил, сэндвич- панели или любой подходящий материал.
Труба размеров 120*120*4, имеющая квадратное сечение для того, чтобы из нее изготовить верхнюю балку и опоры.
Необходимая фурнитура для установки на полотно.
Если планируется сделать открывание и закрывание автоматическим, то понадобится соответствующий комплект.
Врезной замок и ручка для створки.

Для осуществления такого проекта особо будут нужны только сварочный аппарат и болгарка.

Выполнение каркаса ворот

Каркас подвесных ворот выполняется не очень сложно своими руками:

Для начала делается рама для самого полотна. Для этого вырезаются в соответствии с проектом трубы 40*40. Они будут составлять внешнюю раму каркаса. Резка выполняется под углом в 45 градусов, а потом элементы воедино скрепляются сваркой.
Важно! Сварочные швы должны быть максимально качественными без щелей, чтобы внутрь труб не просачивалась вода.
После того как основная рама готова, необходимо еще раз проверить соответствие всем размерам. Далее сваривается уже дополнительная рама в середину каркаса створки. Она выполняется из труб с сечением 20*20 мм.
Финишным этапом будет зачистка всех получившихся швов, покрытие антикоррозийного покрытия на все металлические части и покраска каркаса.
После того как каркас полностью высохнет, на это уйдет примерно несколько дней, нужно закрепить облицовку ворот при помощи саморезов или заклепок.

Совет! Для единства стиля крепежный материал можно окрасить в тот же цвет, что и сами ворота.

Устройство направляющей

Важно! Если планируется установить электропривод, то необходимо предусмотреть подвод кабеля к устройству.

Монтаж створки ворот

Откатные ворота своими руками

На этой странице мы приветствуем смелых и рукастых людей, кто не ищет легких путей и решил построить ворота своими руками. Мы поделимся секретами и подарим реальные ЛАЙФХАКИ а также предложим реальные подарки в наших SUPER комплектах!
Вы найдете чертежи и схемы для сборки откатных ворот с размерами наиболее популярных типоразмеров. Даже если Ваш размер будет отличаться от предложенных, вы обязательно поймете алгоритм расчета и сможете спроектировать ваши ворота самостоятельно!

Важная информация

Процесс установки бетонных столбов своими руками

Первым делом понадобится произвести установку опорных столбов для сдвижных ворот (в случае, если они присутствуют). Опорный столб можно изготовить из достаточно большого количества различных материалов – из стальной трубы, швеллера, дубового бруса, бетонного либо кирпичного столба и так далее.

Установка и бетонирование столба должно происходить, как минимум, на глубину промерзания грунта.

Единственным правилом здесь является то, что бетонирование столба должно происходить на глубину, которая равняется минимум 1 м (глубина промерзания грунта). Если пренебречь подобным правилом, в весенний либо зимний период столб может отойти от вертикали, а это может нарушить геометрию движения откатной конструкции.

Далее выкапывается яма, глубина которой составляет как минимум 1 м. В нее устанавливаются столбы по уровню и заливается бетон. При этом стоит отметить, что минимальный период времени, за которое способны застыть бетон и получиться необходимая прочность, может составить приблизительно 1 неделю. Следовательно, необходимо заранее позаботиться о несущих столбах.

Для того чтобы приготовить бетон, следует использовать смесь щебня мелкой фракции, цемента и песка.

Изготовление фундамента для подобной раздвижной конструкции своими руками

Далее изготавливается фундамент для откатных ворот. Для этого понадобятся металлический швеллер, ширина которого должна составлять ориентировочно 16-20 см, и арматура, сечение которой 10-14 мм. Арматуру понадобится нарезать на куски по 1 м и приварить их к полочкам швеллера.

Далее выкапывается яма, длина которой равняется 50 % от размера проема конструкции, ширина – 40 см и глубина приблизительно 1,2-1,5 метра. В нее опускается швеллер ножками вниз, и все это заливается жидким бетоном. На этом все – фундамент для откатных ворот со средней балкой готов.

Схема бетонирования откатных ворот.

Швеллер необходимо устанавливать четко по уровню. При этом верх его должен находиться заподлицо (на одном уровне) с заездом (плиткой, дорогой, асфальтом и так далее). В случае, если все действия были выполнены правильно, получится ровная металлическая площадка, к которой будут монтироваться откатные тележки (ролики для изготавливаемой конструкции).

Данному фундаменту необходимо выстояться как минимум одну неделю. После того как будет залит фундамент, появится возможность снять размеры будущей конструкции и приступить к ее изготовлению своими руками.

Как сделать самодельные откатные ворота на подшипниках

Самодельные откатные ворота на подшипниках можно сделать двух видов: подвесные (когда полотно ворот висит на рельсе) или опорные – когда ворота опираются нижней кромкой на ролики или катаются по рельсовому пути.

Подвесные ворота. Достоинства и недостатки.

Плюсы:

практически не примерзают в нижней части к основанию въезда;
позволяют использование при неровном рельефе местности;
легко оборудуются навесом над уже имеющимся рельсовым путем;
позволяют быть изготовленными при минимуме оборудования;
не требуют наличия специальных металлических профилей;
меньшие затраты на фундамент опор.

Минусы:

имеют конструктивное ограничение по высоте проезда;
не рекомендуются, если через данные ворота планируется въезд строительной техники;
требуют облегченной конструкции каркаса ворот;

при нерегулярном использовании и отсутствии козырька, могут потребовать очистки рельсового пути от намерзшего снега
требуют серьезных опор с двух сторон для рельсового пути.

При изготовлении подвесных откатных ворот, важно таким образом спроектировать подвесную тележку с подшипниками (роликами), чтобы не при каких обстоятельствах, ролик не могут соскочить с рельсовых направляющих. Данное требование достигается размещением съемного ролика на болте подходящего диаметра в составе кронштейна, обходящего рельсу с обеих сторон. Полотно ворот подвешивается в одной вертикальной плоскости с подшипниками.

При изготовлении каркаса, в верхней части проектируются проушины, которые болтами будут соединяться с беговой тележкой на прямоугольной трубе, выполняющей роль рельса. Допустимо использовать пару подшипников, при изготовлении рельса из двутавровой балки. В этом случае, для осей подшипников необходимо выбирать достаточно прочные (диаметром не менее18 мм) болты. Тавровую балку можно изготовить самостоятельно, сварив два уголка по всей длине.

Откатные ворота с роликовой системой на двух качающихся стационарных узлах.

Данная система широко используются в коммерческих откатных воротах, и заслужила признание пользователей.

Плюсы:

отличная погодозащищенность – ролики спрятаны в специальном профиле, не позволяющему снегу намерзать на беговом пути;
ворота в верхней части не имеют ограничивающей высоту балки;
широкий выбор направляющих профилей;
возможность автоматизации покупными узлами.

Минусы:

требуют глубокого (значительно ниже уровня промерзания) и массивного фундамента для установки опорной площадки;

специальный профиль подковообразной формы достаточно дорог;
ветровая нагрузка при открытии и закрытии ворот приходится на одну опорную конструкцию, что требует при её изготовлении использования металлических профилей, толщиной не менее 2 мм.

При изготовлении откатных ворот на роликовых узлах самостоятельно, можно использовать С-образный профиль в качестве нижней опорной направляющей при изготовлении каркаса ворот. Данный профиль лучше заказать в специализированных мастерских, обладающих гибочным прессом с ЧПУ.

Роликовые узлы для облегчения установки и лучшего распределения усилий в процессе эксплуатации, изготавливаются качающейся конструкции. При их установке на фундамент, обязательно предусматривается вертикальная регулировка плоскости установки. Для обеспечения возможности регулировки устанавливаются вваренные в арматуру фундамента резьбовые шпильки, диаметром не менее 18 мм.

Роликовые опорные узлы устанавливают на расстоянии 0,8 – 1,2 метра друг от друга. Чем дальше, тем лучше для развесовки ворот, но увеличивает необходимую длину С-образного профиля.

Верхний опорный узел изготавливается из роликов с двух сторон и ограничивает перемещение ворот в вертикальной плоскости – не даёт упасть воротам.

Важным для обоих типов ворот является приемная стойка, имеющая направляющие в верхней и нижней части, для обеспечения нормального вхождения ворот в условиях сильного ветра.

Откатные ворота с опорными роликами.

Подобный тип ворот представлен в виде створок шкафов-купе – вес ворот на нижних опорных роликах, которые катаются в специальном рельсе. Подвижное ограничение в верхней части обеспечивают ролики в направляющих. Для ворот, расположенных под открытым небом, данный вариант является избыточным по используемым материалам, и достаточно капризным при намерзании снега или попадании грязи и камней на нижнюю направляющую.

Изготовление откатных ворот самостоятельно при наличии слесарных, строительных навыков и умения сваривать металлы вполне доступная альтернатива приобретению дорогих комплектов заводского изготовления.

Как сделать подвесные откатные ворота. Схема откатных ворот с верхней балкой. Преимущества раздвижных ворот. RFID идентификацию и Arduino Подвесные ворота своими руками

Подвесные откатные ворота чаще всего используются в промышленных зданиях: в ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря конторой легко выполняется сборка. Чаще всего ворота изготавливают из стали. Детали для крепления покрывают слоем цинка, который защищает их от коррозии.

Классические ворота с двумя створками из железа либо дерева уже не пользуются такой популярностью, как ранее. На смену им приходят современные конструкции, которые являются более удобными в эксплуатации. К подобным воротам можно отнести подвесные, которые актуально использовать как в роли гаражных дверей, так и в роли въезда на участок.

Подвесные ворота устроены по такому же принципу, как откатные. Отличие только в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные же ворота содержат рельсу. Подвесная конструкция изготавливается с использованием пластика либо листового металла. Движение створки будет происходить вдоль ограждения либо стены. Подобные ворота могут иметь автоматизированный либо ручной привод.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
Нет необходимости постоянно расчищать въезд от снега.
Подобная конструкция устойчива к ветру.
Для того чтобы , необходимо наличие свободного места вдоль их линии открытия.
Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.
Зимой понадобится регулярно чистить направляющую от снега.

Список необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые понадобятся, чтобы установить подвесные откатные ворота своими руками:

При производстве откатных подвесных ворот любого размера и веса допускается использование не более двух тележек на одну створку.

Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
Профнастил, листовой металл либо сэндвич-панели, которые понадобятся для изготовления полотна.
Труба квадратного сечения 120х120х4 мм, которая нужна будет для выполнения верхней балки и опор.
Направляющая, которая имеет длину в два раза большую, чем ширина ворот (чаще всего это будет 6 м).
Комплект фурнитуры, который содержат откатные ворота.
Комплект автоматики, который понадобится для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
Сварочный аппарат.
Врезной замок.
Болгарка.

Пошаговая инструкция того, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего ширина ворот, которая является стандартной для легковых автомобилей, не превышает 3 м.

В случае, если есть желание сделать ворота шире, для того чтобы облегчить конструкцию, можно сделать их двухстворчатыми, раздвигающимися в разные стороны.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какими по массе створками ворот он может работать.

Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот.

В случае, если планируется изготовить двухстворчатые откатные ворота, понадобится приобрести 2 комплекта.

Элементы, которые необходимы для автоматики, также можно найти в продаже. Ее цена значительно колеблется в зависимости от необходимых функций. Любой сможет найти тот вариант, который ему подойдет. Можно поставить ворота и без автоматического открытия, с ручным приводом.

Процесс изготовления каркаса для ворот своими руками

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровной поверхности согласно форме будущих ворот, стыкуя углы, закрепляются точечной сваркой. При этом важно измерить диагонали. В случае, если они будут неровными, ворота может перекосить.

Рама ворот выравнивается с помощью легкого постукивания молотка в случае, если в этом есть необходимость.

Швы провариваются так, чтобы влага не смогла попасть внутрь рамы. Далее понадобится измерить внутренние размеры, после чего вырезать внутренний каркас из трубы 20х20 мм. Собирать его нужно аналогично внешнему. Приваривать его нужно к внешнему каркасу изнутри, выравнивая при этом по одному краю. Далее нужно зачистить от окалины, ржавчины и покрыть грунтовкой. После того как она высохнет, понадобится покрыть краской по металлу.

Для ворот, которые изготавливаются из сэндвич-панелей, есть смысл использовать Ω-образный каркас. В его паз вставляется панель. Данный профиль можно применить и для конструкции из профнастила, однако в таком случае нужно будет дополнительно укреплять каркас металлическим уголком.

Крепления замка и полотна ворот своими руками

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту. Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм.

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Изготовление и установка рамы для откатных ворот своими руками

Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Процесс установки направляющей и фурнитуры своими руками

Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.

Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.

В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.

Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема монтажа направляющей рельсы
(только для ворот с опорой на пол).

Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.

Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.

Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхней подвеской).

Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта – это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.

В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.

В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.

Некоторая информация, которая может быть полезна тем, кто изготавливает конструкцию своими руками

Стоит заметить, что ни в коем случае нельзя верить мифам по поводу того, что откатные подвесные ворота требуют какой-нибудь особой фурнитуры. Подобная конструкция может быть легко изготовлена на базе обыкновенной консольной фурнитуры. При этом все необходимо будет перевернуть снизу вверх и немного поразмыслить.

Некоторые люди могут возразить и говорить о том, что существует специальная заточенная фурнитура для подобного типа ворот. Однако стоит заметить, что найти и приобрести ее в России достаточно сложно. При этом она может быть либо дорогой, либо хлипковатой, либо сырой.

Откатные ворота с верхней подвеской идеально подходят для климатических условий России и поэтому надежно и без сбоев работают, как жарким летом, так и холодной зимой, а также не требуют расчистки снега.

Исходя из этого, с использованием откатной фурнитуры можно изготовить подвесную конструкцию до 400 кг своими руками, ширина проема которой будет равняться 2-5 м, при этом вес полотна может быть 200 кг. В подобном случае фурнитура должна будет работать только на разгибание полок. При этом на консольных воротах балка будет работать на отрыв каретки и вдавливание, следовательно, предусматривается 400 кг.

Помимо того, в данном случае будут работать только крайние пары роликов каретки.

Напоследок стоит сказать, что металлические подвесные откатные ворота являются довольно надежной и недорогой системой, которая одинаково хорошо может подойти для складов, гаражей, различных промышленных помещений, входных проемов в стенах (к примеру, в загородном коттедже).

Изготовление откатной подвесной конструкции своими руками является достаточно сложной задачей, однако она себя полностью оправдывает. Подобные ворота смогут безо всяких проблем открываться и закрываться в любую погоду, даже в случае, если будет значительное понижение температуры. Помимо того, если смонтировать автоматическое устройство, открывание и закрывание ворот подобного типа может превратиться в сплошное удовольствие.

Стоит заметить, что изготовление и установка подобной конструкции своими руками может обойтись намного дешевле, чем приобретение услуги по изготовлению и у какой-либо строительной специализированной организации.

Преимуществом конструкции является то, что нет необходимости смазывать ролики.

Поиск лучшей конструкции такого обязательного элемента ограждения, как ворота, привел к появлению нескольких его видов, среди которых один из самых удобных в эксплуатации вариантов, получивший название подвесных ворот. Эта, так называемая, модификация откатных ворот получила широкое распространение и для применения в частном строительстве для обустройства въезда на территорию дома или дачи, и для промышленного применения, где подвесные ворота используются для въезда на охраняемые территории, защиты складов и ангаров.

Принцип устройства подвесных откатных ворот достаточно прост как в конструкции, так и в реализации. Полотно ворот закрепляется путем подвеса на несущую балку, высота которой является высотой ворот и ограничивает собой максимальную высоту пропускаемого транспорта. Роликовые тележки, которыми несущая конструкция полотна подвесных ворот опирается на балку, обеспечивают свободное качение их вдоль балки и легкое открытие-закрытие.

Для изготовления подвесных ворот могут быть использованы любые материалы, применяемые для изготовления этих защитных конструкций, которая может состоят как из одного полотна, так и из двух: металлический каркас рамы полотна может быть обшит металлом, профилированным листом, защищен декоративной решеткой.

Современные подвесные откатные ворота по особенностям конструкции можно разделить на:

Подвесные ворота с одним и двумя полотнами, которые могут перемещаться в одну или в разные стороны;
Конструкцию с ручным приводом, когда открытие и закрытие ворот выполняется вручную. Обычно используется там, где воротами пользуются нечасто, и они имеют небольшой вес полотна.
Электроприводные подвесные откатные ворота с дистанционным электронным или электрическим управлением, которое позволяет обеспечить комфортный проезд.

Из недостатков этой конструкции можно назвать ограничение максимальной высоты транспортного средства несущей балкой и требования к наличию свободного пространства для отката ворот вдоль забора или стены. Однако это пространство значительно меньше по площади, чем то, которое следует держать незанятым при использовании распашных ворот.

Соответственно, при установке такой системы ворот вы избавите себя от необходимости расчищать большую площадь от снега только для того, чтобы иметь возможность открыть ворота. Чтобы обеспечить свободное открытие подвесных ворот достаточно очистить узкое пространство вдоль забора под несущей балкой.

Чтобы ворота этого типа были надежными и удобными в эксплуатации, их проектирование и установку следует поручать специалистам с большим опытом реализации подобных проектов. Когда вам требуется установить ворота подвесного типа, обращайтесь в компанию «МосКомплект», и мы поможем вам обустроить их быстро, качественно и по оптимальной цене.

Как заказать изготовление и установку подвесных откатных ворот

Чтобы установить у себя на объекте подвесные ворота для защиты въезда на территорию, складского помещения, гаража или ангара, обратитесь за помощью к нам, и специалисты компании «МосКомплект»:

Приедут к вам на объект, чтобы снять замеры, подобрать автоматику, помочь определиться с типом обшивки;
Разработают проектную документацию и смету;
Согласуют окончательный проект с заказчиком;
Изготовят все необходимые компоненты и закупят требуемые материалы;
Доставят компоненты ворот и материалы для их установки к вам на объект;
Соберут конструкцию, проверят и настроят автоматику ворот;
Сдадут работу заказчику с предоставлением гарантийных документов.

Цены на наши подвесные ворота определяются индивидуально после разработки проекта и расчета сметы. Однако вы можете ознакомиться с примерной ценой на изготовление конструкции ориентируясь на среднюю стоимость наших изделий, представленную в таблице.

Высота, мм	Ширина проёма, мм/цена, руб
Высота, мм	3000	4000	5000	6000
2000	98343	117621	136962	156177
3000	114471	136836	159264	181692
4000	130662	156114	181629	207081
5000	146790	175392	203931	232407
6000	162981	194544	226233	257922

Когда вам требуются качественные, надежные и функциональные ворота подвесного типа, обращайтесь в компанию «МосКомплект». Опыт наших специалистов, собственная производственная база, а также качественные комплектующие позволят вам быстро получить оптимальную по всем параметрам защитную конструкцию.

Подвесные откатные ворота применяются как правило для промышленных зданий: складов, ангаров, гаражей, доков и пр.
Принцип работы откатных подвесных ворот аналогичен обычным откатным воротам с тем отличием, что направляющая закреплена над проёмом.

Вопреки мифам откатные подвесные ворота (разумных размеров) прекрасно себе делаются на базе обычной консольной фурнитуры , — просто все переворачивается с «ног на голову» плюс подключение извилин головного мозга, естественно, крайне желательно. Некоторые наши читатели могут возразить, дескать, существует специально заточенная фурнитура для подвесных ворот, однако она или недоступна в Украине, либо дорога, либо хлипковата, либо «сыра». Собственно мы даже не изобретаем здесь велосипед, а всего лишь открываем глаза общественности на очевидные вещи и экономим наши деньги.
На откатной фурнитуре до 500 кг можно изготавливать подвесные ворота с шириной проёма 2-5 м. и весом полотна до 200 кг (дело в том, что в данном случае фурнитура будет работать только на разгибание полок, в то время как на консольных воротах балка работает то на отрыв каретки, то на вдавливание поэтому и 400 кг;)) Кроме того, особенно наблюдательный читатель подсказывает нам: — в данном случае работают лишь крайние пары роликов каретки.
Направляющая крепится сверху над проёмом. В сторону отката ворот необходимо отложить направляющую равную ширине проёма. Направляющую нужно крепить хорошо, как это реализовать нужно смотреть исходя и существующих реалий. Прогибы направляющей совершенно недопустимы. Хорошим способом является приваривание направляющей к полке швеллера, который в свою очередь прикреплен к стене дюбелями, анкерами или сквозными шпильками. Сама себя направляющая, к сожалению, не несет. При ширине проёма более 3м к стандартной 6-ти метровой направляющей доваривается отрезок необходимой длины.
Первым делом срезаем у кареток пятки, и получаем следуещее изделие:

Далее привариваем получившееся соединение «ухо-вилка» к каркасу вашего полотна. Разнос кареток по ширине определяется по месту. Обратите внимание: полотно должно перекрывать проём по бокам на 200мм в каждую сторону, сверху на ~100мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Кликните чтобы увеличить:

От боковых качаний створка ворот фиксируется ограничителем. При надобности его можно подрезать и расточить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается навариванием куска арматуры или прутка на щель направляющей. С одной стороны можно в качестве стопора можно установить накатной ролик из комплекта — можно будет легко выкатывать полотно из направляющей, для сервиса и осмотра, например. Торцы направляющей закрываются специальными заглушками.
В случае большой высоты ворот более 3-4м рекомендуется фиксировать низ ворот уже не ограничителем, а такой же неправляющей как и сверху см. схему.

Кликните чтобы увеличить:

В этом случае по низу полотна приваривается направляющая, в которой ходит каретка установленная сбоку от проёма, желательно на регулировочной опоре, чтобы можео было регулировать ее по высоте.

Вообще-то как крепить низ подвесных ворот вопрос риторический и открытый, возможно кто-то из наших читателей придумает что-то другое.
Примеры практической реализации подвесных откатных ворот на нашей фурнитуре:

Подвесные откатные ворот для ангара

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Откатные подвесные ворота| Все для откатных ворот

Откатные подвесные ворота чем-то схожи с воротами на монорельсе, но только все наоборот. Ролики с направляющей для откатных ворот расположены сверху.

Сегодня, мы узнаем, практичны или нет, подвесные откатные ворота и стоит или нет устанавливать их у себя дома и что для этого надо.

Удобно или нет и какие недостатки?

Сразу скажу, что данный вид сдвижных ворот, значительно долговечнее, чем другие из видов откатных ворот, так как нагрузка равномерно распределяется по всей конструкции, благодаря подвешенному состоянию створки.

Место для отката створки, равно ширине проема и данные ворота практически не нуждаются в обслуживании зимой.

Но, как и во всем хорошем, откатные подвесные ворота имеют значительный недостаток – это ограниченная высота проема въезда.

Конструкция.

Конструкция подвесных ворот включает в себя саму подвижную раму и специальные комплектующие для откатных ворот, вид которых Вы увидите на фото ниже.

В комплекте есть направляющая, её ещё называют гнутым профилем. Направляющая для откатных ворот устанавливается как минимум на 3-х столбах.

Внутри гнутого профиля располагаются роликовые каретки, которые и удерживают в подвешенном состоянии створку и служат механизмом для перемещения откатных ворот.

Стоит заметить, что в отличие от откатных консольных ворот, где используются аналогичные комплектующие (фурнитура), для подвесных ворот необходимо гораздо длиннее направляющая, с учетом ширины проема и стороны отката створки.

Откатные подвесные ворота их комплектующие.

Для изготовления данной конструкции используется комплект фурнитуры для откатных ворот такой же как для откатных консольных ворота, в базовую комплектацию которого входит:

Направляющая.

Устанавливается сверху над проемом везде на несущих столбах и удерживает подвижную створку откатных ворот.

Ролики подвесных ворот.

Сами ролики подвесных ворот непосредственно расположены внутри направляющей, а к площадкам роликовых кареток крепится створка.

Поддерживающие ролики.

Служат ограничителем от ветровых нагрузок и направляют перемещение створки в одну ось с верхней направляющей.

Уловитель нижний.

Уловитель используется в качестве нижнего упора для фиксации створки в закрытом положении.

Накатной ролик.

Данный ролик накатывается на нижний уловитель при постановку ворот в полное закрытое положение.

Заглушки для торцов направляющей.

Защищают гнутый профиль от попадание внутрь него грязи и пыли.

Комплектующие для откатных ворот купить Вы можете в интернет-магазине Ворота отктаные

С уважением автор проекта Ворота откатные
Сергей Кузьмин

Как выбрать и установить подвесные ворота на роликах: фурнитура, направляющие, конструкция.

Раздвижные ворота могут быть неплохим элементом дизайна. Максимальная функциональность делает такие конструкции незаменимыми. Сдвижные механизмы очень удобны и эргономичны, они экономят пространство и в некоторых случаях, просто, незаменимы. Они используются как в офисных проездах, так и в жилых домах. Внешний вид таких конструкций бывает очень элегантным, а материал изготовления может быть различен.

Сдвижные ворота открываются, перемещая створку параллельно забору, их еще иногда называют откатными. Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Сдвижные створки могут органично вписаться в общий вид ограждений

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Откатные ворота: основные виды

Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.

Откатные ворота бывают как автоматические, так и с ручным приводом

Красивые откатные ворота подчеркнут стиль вашего имения

Особенности

Чтобы сделать подвесные ворота, чертеж должен быть составлен до начала работ, при этом должны учитываться габариты всех частей и подбираться подходящее месторасположение, что предотвратит затруднения при проезде транспорта и прохождении людей. Также проводятся расчеты для выявления общей стоимости конструкции.

Ворота подвесные прослужат намного дольше при использовании деталей, имеющих высокое качество. Это можно определить по наличию всех реквизитов завода-изготовителя и прочной упаковки. Продукция малоизвестных фирм может обладать низкой стоимостью, но на нее не стоит обращать внимания, если имеется поврежденная некачественная упаковка, а на товар отсутствуют сопроводительные документы. Из-за таких комплектующих ворота могут заклинить или просто не открыться в самый неподходящий момент.

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Монтаж калитки

Выше уже упоминалось, что калитку устраивать намного практичнее отдельно от полотна ворот.

Калитка рядом со сдвижными воротами

Но если все же вы решили встроить ее в створ, то постарайтесь придерживаться рекомендаций специалистов:

Приваривайте трубы к каркасу так, чтобы с одной стороны каркас калитки являлся краем створки ворот.
Расположение калитки считается оптимальным на расстоянии примерно 1-го метра от приваренной трубы.
Ширина проема калитки должна составлять от 80 см до метра.
Рама калитки, как правило, вариться отдельно из труб и крепиться к каркасу.
Усиливаем оставшуюся часть каркаса, наваривая металлический пруток и трубы в виде решетки.
Устанавливаем петли для калитки. Дверь должна открываться внутрь, не мешая ходу створок.

Петли для калитки

Финальная обработка металлоконструкции грунтовкой и антикоррозийным составом.

Важно! Прежде чем врезать калитку в створ, не поленитесь изготовить схему, это сэкономит время и силы, избавит от ошибок и переделок.

Каркас калитки из труб

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Нюансы консолей

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях, в непосредственной близости от проема.

Схема откатной конструкции с роликовым механизмом своими руками

По размерам фундамента под опоры выкапывается яма, в которой монтируются арматурные закладные и заливаются бетонным раствором. После чего, на бетонное основание монтируются опоры с привязкой к закладной. Фундамент служит основанием механизму открывания.

Фундамент и закладная под опоры своими руками

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Зимой ролики двигаются туго

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий.

Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

Внешние ролики, не добавляющие эстетики, двигаются по направляющей рейке

В конструкции, где привод закреплен на средней балке, двигатель устанавливается на опорах. Внешний вид у них весьма достойный, но с внутренней стороны средняя балка портит вид створки и проигрывает механизма с нижней консолью. Преимущество в другом – средняя консоль позволяет не расчищать снег так тщательно, поскольку это не мешает движению полотна, а направляющая превращается в лыжню.

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Секционные ворота

Являются конструктивным решением, изготовленными из гибкого соединения металлических секций, скрепленных петлями между собой и смещающихся по направляющим шинам.

Удобные секционные двери в гараже

Подобные секции смонтированы, как правило, в проеме ворот и на потолке внутри строения. Открываться секционные ворота могут ручным или электрическим механизмом, который сдвигает створки ворот вверх и под потолок помещений, размещая его под перекрытием на направляющих рейках.

Следует отметить преимущества секционных створок в сравнении со стандартными распашными:

Открытие вертикально вверх – сохраняет свободным место внутри и перед входом.
Защищают от непогоды и отличная звукоизоляция.
Эксплуатируются безопасно и удобно не требуют фундамента.
Монтаж возможно провести в проемах разных размеров;
Обладают эстетичным внешним видом.

Элегантный современный въезд

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис. 7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

Рис. 8. Чертеж для изготовления консольных откатных ворот

Рулонные ворота

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные ворота отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные ворота можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Въездные уличные проезды тоже могут быть рулонного типа

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными. Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля. Устанавливаемая автоматика на рулонные ворота имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные ворота не самая высокая.

Механизм, управляющий открытием рулонных створок

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

глубина – 1 м (на глубину промерзания грунта)
ширина – 30-40 см
длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Консольные балки

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

1. Нижняя консоль. Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Место должно быть равно длине балки, больше, чем размер проема. Для перемещения створки по направляющей на опорах необходимы ролики.

Нижняя консоль управляет движением полотна

2. Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Направляющая расположена посередине створки

3. Ворота, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Верхняя консоль

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Приступим к работе

Подготовка каркаса

Для ворот необходимы внешний и внутренний каркасы. Для внешней конструкции используют металлические трубы с квадратным сечением размером 40х40 мм, сваривая их друг с другом таким образом, чтобы в раму не проникала вода. Внутренний каркас изготавливается из труб 20х20 мм. Он выравнивается по одному из краев или по центру и приваривается к внешнему. Затем нужно его усилить дополнительной трубой 20×20 (см.рис.ниже). После этого необходимо зачистить каркас от ржавого налета, загрунтовать и покрасить специальной краской для металлических поверхностей.

Важно, чтобы полотно (створка) ворот была шире самого проема примерно на 200 мм с каждой стороны, чтобы не оставалось зазоров по-бокам.

усиление каркаса

Монтаж полотна и установка замка.

Полотно закрепляется заклепками или при помощи саморезов (см.рис.выше). Если выбирается полотно из профнастила, то высота его волны не должна превышать 10 мм, в противном случае лист будет выступать за каркас. Лучше всего подойдет лист C8 или С10. Размеры можно посмотреть здесь. Так же нужно предусмотреть место для закрепления замка. Если замок врезной, то сам замок можно врезать в неподвижную часть ворот, а запорную планку приварить к раме. Если будет простой навесной замок, то можно просто приварить петлю к раме и закрепить такую же на столбе забора (см.фото).

2 варианта замков. Навесной и врезной

Монтаж направляющей и дополнительных элементов

Металлическая направляющая закрепляется на верхней балке неподвижного каркаса ворот с помощью кронштейнов или сварки, ее рабочая часть должна «смотреть» вниз. С обеих сторон рамы закрепляют роликовые опоры (тележки). Они заводятся в направляющую, а после этого ворота подвешиваются и устанавливаются заглушки.

варианты крепления направляющей

Автоматику устанавливают по желанию, а ее подключение осуществляется в соответствии с рекомендациями в инструкции. Финальный этап – установка замка и ручки для открывания. Ворота готовы.

Монтаж механизма

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

Рис. 11. Верхний улавливатель ворот

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.

Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:

Откатные ворота со средней балкой своими руками: схемы, чертежи и видео

Наиболее востребованными на сегодняшний момент являются ворота откатного типа. Несмотря на то, что распашные ворота пользуются большим спросом, ворота такого типа занимают лидирующие позиции. В результате многие задают себе простой вопрос: а почему тогда распашные ворота чаще устанавливают? Причина этого заключается только в том, что распашные ворота более просты в своей конструкции и для их установки достаточно всего несколько петель. А вот откатные ворота потребуют вложения больших материальных средств, в виду того что на их установку потребуется покупка множества деталей, так как в их устройстве заключена балка.

Нужно иметь в виду, что несколько лет назад вся фурнитура необходимая для установки откатных ворот, стоила почти как подержанный автомобиль, и поэтому не каждый мог позволить себе установку ворот такого типа. Но сейчас, когда на рынке строительных материалов появилось такое разнообразие продаваемых товаров по самой различной цене, а интерес к откатным воротам повысился, то соответственно многие занялись установкой такого плана ворот у себя в частном доме или на дачном участке.

Что бы установить такие ворота самостоятельно, не нужно обладать специальными навыками. Перед принятием решения об установке откатных ворот нужно обратить свое внимание на два момента: высокая себестоимость материалов, необходимых для установки и достаточно большое количество свободного места для откатывания ворот.

Откатные ворота со средней балкой.

Необходимые инструменты для установки

Для того чтобы правильно установить откатные ворота вам понадобятся:

• Фурнитура; • Сварка; • Арматура; • Профиль; • Цемент, щебень, песок; • Грунт, предотвращающий коррозию; • Болгарка; • Защитные очки для работы; • Бензин или растворитель.

Конструкционные особенности ворот откатного типа

Многие делают свой выбор в пользу ворот откатного типа, несмотря на определенные недостатки. Но нужно отметить, что плюсов у ворот такого типа значительно больше чем минусов. Первым достоинством откатных ворот является отсутствие направляющей вверху и внизу проема. Благодаря этому в такие ворота может заехать автомобиль любых размеров. Еще одним достоинством является наличие балки, которая укрепляется к основанию ворот и за счет которой происходит движение конструкции.

Схемы конструкций ворот с разным расоложением балки.

Движение балки происходит по роликовой откатной тележке, которая в свою очередь плотно прикреплена к бетонному фундаменту. Работа роликов происходит благодаря подшипникам качения, обильно смазанных смазкой, которую производитель рассчитывает таким образом, что бы ее хватило на весь период работы. Откатные тележки, которые включены в консольную, защищены от атмосферных осадков и других внешний раздражителей. Вследствие этого можно быть уверенным в долгом сроке службы ворот. Откатная тележка состоит из восьми подшипников, на которые наложены полимерные ролики или ролики из металла. Во время срока использования такие ролики могут выдержать около пятидесяти тысяч циклов закрытия и открытия ворот. В том случае, если ворота открываются не так часто, то ролики способны прослужить и пару десятков лет.

Так же не требуется дополнительная смазка механизма конструкции, так как существует возможность попадания туда песка и пыли, что создаст трудности при движении консоли, сопровождающейся неприятным скрипом. Откатные ворота можно утеплять практически любыми материалами, среди которых популярны ковка, металлический лист, дерево, поликарбонат, профнастил и другие. Такая конструкция может выступать в роли и отдельно стоящей, и в роли встроенной калитки. Это прочная, долговечная и надежная конструкция. Может быть автоматизированной и при этом не нуждаться в дополнительном обслуживании.

Схема ворот со средней балкой

Монтаж и установка электропривода

Откатные ворота могут работать на базе ручного и автоматического привода. Выбор в пользу той или иной системы управления определяется, прежде всего, количеством финансов. Нужно сказать, что электропривод, это не обязательная часть конструкции ворот. Тому, кто стремиться сделать свою жизнь более комфортной, подойдет такой вид электропривода. Также электропривод сокращает количество времени, которое требуется на открытие и закрытие ворот. На первый взгляд, может показаться, что консольные ворота со средней балкой сложны в своей конструкции, но это не совсем так. Такого рода конструкцию вполне можно установить и самостоятельно.

Определение размера ворот

На первом этапе установки необходимо определиться и рассчитать размеры ворот. Это нужно для того, что бы по случаю приезда в магазин за необходимой для установки фурнитуры, у вас не возникло дополнительных трудностей с ее выбором. Необходимо знать ширину, длину и высоту будущих ворот. Ширина зависит от транспортного средства, которое будет проезжать через ворота. Не нужно ставить очень широкие ворота, если вы планируете пользоваться простой легковой машиной. Чтобы правильно определить ширину ваших будущий ворот, вбейте колышки на участке, где они будут установлены и попробуйте проехать через него. Вы сразу поймете насколько будет удобной выбранная вами ширина ворот. Чтобы не создавать себе в дальнейшем непредвиденных ситуаций с изготовлением конструкции, лучше сразу правильно определиться с размерами. Помимо этого, расстояние для отката ворот также зависит от их размера.

Установка бетонных столбов

Для установки бетонных столбов для конструкции ворот потребуется их дополнительное изготовление. Для этого понадобится брус из дуба, трубы из стали, кирпичный или бетонный столб. Важное правило – бетонирование на глубину не менее одного метра. В случае не выполнения данного условия, конструкция ворот может отойти от вертикальной линии и потерять свою геометрическую форму. Это возможно в зимний или весенний период, когда повышен уровень влажности в почве. После того как будет вырыта яма, в нее устанавливается столб и заливается раствором бетона. На полное высыхание бетона потребуется около одной недели. Нужно преждевременно позаботиться о несущих столбах. Бетон изготавливать лучше из смеси песка, щебня мелкой фракции и цемента.

Видео: Откатные ворота со средней балкой. Обзор, схемы и монтаж.

Откатные ворота со средней балкой. Монтаж.

Сначала происходит установка роликов на швеллере. Для хорошей работы балки, ролики нужно раздвинуть друг от друга на максимальное расстояние. После этого вместе с полотном на них устанавливается консоль. По уровню происходит установка ворот, а прихват их осуществляется благодаря роликовым тележкам, которые привариваются к швеллеру. На самом последнем этапе устанавливается концевой ролик, который монтируется в верхней части. Затем приваривается улавливатель снизу и сверху. Вот и все, ваша балка готова!

Еще статьи в продолжение темы:
Как сделать раздвижные ворота
Въездные ворота: виды ворот и материалы

Ворота откатные своими руками — фото

Источник

Насколько полезна была статья?

Кликните на звезду для оценки!

Средний рейтинг 0 / 5. Всего оценок: 0

Ещё нет оценок. Сделайте это первым.

Меры безопасности

В качестве методик предотвращения несанкционированного попадания на территорию чаще всего используется монтаж колючей проволоки в верхнюю часть конструкции, при этом она не должна препятствовать быстрому перемещению створок, и подведение системы электрошока. Любой чертеж ворот должен предусматривать наличие свободного достаточного пространства для сдвига створок, это обеспечит правильную работу и долгий период эксплуатации всей системы. В среднем расстояние должно составлять величину, в два раза превышающую входной проем.

Автоматический механизм

Обустройство автоматики требует обеспечения электропитания, при этом подводимый силовой кабель должен иметь качественную защиту от негативных воздействий. Ворота подвесные открываются в этом случае после нажатия специальной кнопки, находящейся на территории, либо набора кода со стороны улицы. Также возможно создание дистанционного управления, имеющего сходство с электронным ключом для автомобилей. Не стоит забывать про освещение пульта для управления системой и пространства рядом с воротами.

Достоинства и недостатки откатных автоматических ворот

В первую очередь разберем плюсы откатных раздвижных ворот:

статусность;
надежность;
практичность;
не занимают много места;
отсутствие громких шумов при открывании и закрывании;
минимальное техническое обслуживание и уход;
длительный срок службы.

К недостаткам относятся:

высокая стоимость;
установка производится только на монолитный фундамент;
для больших автомобилей придётся увеличить ширину въезда, а это дополнительные финансовые затраты.

Но, не смотря на минусы, откатные ворота довольно популярны.

Типы конструкции

Описанная выше схема – не панацея. Существует несколько типов конструкции, применение которых зависит от преследуемых целей. Типы конструкции делятся на три группы:

Каждая из перечисленных конструкций может быть механической или автоматической. Приведённая в качестве примера конструкция с нижней консольной балкой – одна из самых распространённых. Однако выбор следует делать, исходя из преимуществ и недостатков каждой схемы.

Недостатки и преимущества конструкции

Все без исключения откатные ворота имеют ряд преимуществ перед стандартными распашными. У последних провисают петли, а ещё они требуют место для амплитуды движения створки и весьма неудобны в зимнее время. Единственное преимущество распашных ворот – более низкая себестоимость установки. При этом важно учитывать то, что срок их эксплуатации значительно ниже.

Самостоятельные изготовление и монтаж выдвижных ворот – несколько сложнее и дороже, чем классических распашных. Зато они намного удобнее в эксплуатации: не требуют пространства для раскрывания створок, не выдвигают габаритных ограничений к въезжающим транспортным средствам, не зависят от погодных условий, их легко автоматизировать.

Что касается различий между разными типами конструкций подвесных ворот, их можно представить в виде таблицы.

Тип конструкции	Преимущества	Недостатки
Консольная с верхней балкой	Идеальное распределение веса консоли, эстетичный вид с обеих сторон, разнообразие облицовочного материала	Сложный механизм установки роликов
Консольная со средней балкой	Более устойчивая по отношению к системе с нижней балкой, требует меньшего противовеса	Неэстетичный вид с внутренней стороны ограждения
Консольная с нижней балкой	Привлекательный вид с обеих сторон, разнообразие облицовочного материала, простая схема установки	Требует большого противовеса
Подвесная	Крайне износостойкая конструкция, идеально сочетается с любыми навесами	Ограничение въезда транспорта по высоте подвеса
Откатная по рельсу	Самая простая и дешевая в установке система	Крайне непростая эксплуатация в условиях снежной зимы

Из представленной таблицы можно сделать следующие выводы:

если использование ворот предполагается только в летнее время (например, на даче), то оптимальный вариант – установка механической колесной системы;
если на территорию загородного дома не планируется заезд грузового транспорта, то подвесная система решит все проблемы;
если ворота используются круглый год, а на территорию участка заезжает разнообразный транспорт, то решение одно – автоматические сдвижные ворота с консольной системой установки.

Учтя все перечисленные факторы, проще определиться с выбором системы и понять, что от неё ожидать. В свою очередь, сделав выбор, можно переходить к строительным работам.

Установка столбов

Несущие столбы, как опора ворот, устанавливаются еще в процессе сооружения ограждения. Глубина их закладки должна составлять не менее метра при нормальной и простой структуре грунта на участке. Если конструкции ворот имеют большой вес или монтируются на сложных грунтах, опоры закладывают на глубину до 1,5 м.

Материалом для изготовления опорных столбов может служить кирпич, бетон или металл. Под них подготавливают отверстия в почве в зависимости от диаметра изделий с небольшим запасом. На дне ямы прокладывается слой песка и грунта, после установки столбов, выверяют их положение при помощи уровня. Только после этого опоры заливают бетонным раствором. Для усиления фундамента прокладывается арматура.

Откатные ворота своими руками — Эта информация пригодится тем, кто решил изготовить и установить откатные ворота своими руками.

Откатные ворота в основном используются в качестве въездных ворот.

Откатные ворота — это по-настоящему компактное «входное решение». В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными.

Устройство откатных ворот

Для изготовления откатных ворот Вам понадобятся следующие комплектующие:

— направляющий рельс;

— 2 тележки с роликами;

— концевой ролик;

— улавливатель концевого ролика;

— скоба направляющая с 4 роликами (по желанию можно использовать две скобы).

Мы предлагаем использовать комплектующие Comunello (Фрателли Комунелло, Италия, производство с 1965г).

Комплектующие подбираются в зависимости от конструкции, материала и веса ворот.

Откатные (сдвижные) ворота могут иметь разную конструкцию — это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Прежде чем приступить к изготовлению откатных ворот, Вам необходимо произвести расчет, хватает ли бокового пространства справа или слева для отката ворот. Обычно это расстояние больше самой ширины ворот примерно на 40% минимум, в идеале на 50%.

Например, при ширине проезда в свету 4,5м необходимо минимум 6,5м свободного пространства справа или слева от проезда.

Для монтажа откатных ворот своими руками потребуется:
1. Установить столбы для опоры ворот.
2. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном.

3. Если ворота будут автоматизированы, сделать разводку кабелей.
4. Изготовить и установить полотно ворот.
4. Установить автоматику для откатных ворот.

ШАГ 1. Установка опорных столбов

Для начала необходимо установить для откатных ворот столбы для опоры. Столбы в большинстве случаев представляют собой стальные трубы, а также швеллера, бетонные или кирпичные столбы. Основная рекомендация — столб необходимо бетонировать на глубину не менее метра (глубина промерзания грунта). Выкапываем яму указанной глубины, устанавливаем по уровню столбы и заливаем раствором. Для того чтобы застыл бетон, и появилась необходимая прочность, требуется примерно неделя. В кирпичных столбах рекомендуется предусмотреть закладные — по 3 на каждом столбе, расположить их на расстоянии 10 см от края проема. Наилучшим размером закладной для откатных ворот считается 50 х 50 миллиметров.

Схема подготовки проема для монтажа откатных ворот.
Рис. 1

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

ШАГ 2. Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм.

Глубина промерзания — 1,0- 1,5 м., соответственно глубина ямы под фундамент — не менее 1,5 м.

ШАГ 3. Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 200, длинной равный длине ямы под бетонное основание, и арматура d 12 -14 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм (см. рисунок 3).

Рис. 3

Далее привариваем поперечные связи из той же арматуры.
В случае установки электропривода на ворота, необходимо приварить площадку для привода (см. рисунок 2).

ШАГ 4. Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть.
Фундамент для откатных ворот выстояться должен не менее недели, а исходя из СНИПа — 28 дней.

Примечание.

В случае, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов. Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

ШАГ 5. Изготовление полотна ворот

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры Comunello на 500 кг с металлическими роликами, длина направляющей 6м, высота 68мм, ширина 68 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варит не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 68мм.
Высота трубы внешенего каркаса — 40мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила.

ШАГ. 6 Монтаж тележек с роликами

Когда фундамент для ворот выстоялся, можно приступать к монтажу откатных ворот. Сначала на фундаменте для ворот (швеллере) выставьте тележки с роликами для ворот, разведите их максимально, но не забывайте, что концевой ролик — размером около 150 мм, потому тележку, ближнюю к проему, отодвиньте от него с учетом указанного расстояния. Ту тележку, которая дальше всех от проема, выставьте так, чтобы она не смогла выбить заглушку, когда откатные ворота закрываются.

После этого накатывайте раму ворот на тележки, выставляйте откатные ворота по уровню и прихватывайте к швеллеру сваркой роликовые тележки и, если все нормально, обваривайте платформы тележек. В том случае, если не все нормально, выставляйте заново, добиваясь желанного результата (должны отсутствовать перекосы, ворота находиться на уровне и т.п.), и только после этого обваривайте.

Потом приваривайте верхние ролики, вставляйте концевой ролик, приваривайте нижний и верхний уловители. Обратите внимание, что накатной ролик должен накатываться на уловитель (нижний) и разгружать ворота.

Если опоры сдвижных ворот сделаны из швеллера или металлической трубы, то верхние ролики и уловители можно варить непосредственно к столбу. Если опорные столбы — каменные, кирпичные или бетонные — крепите к профильной трубе (обычно 60*30, которую крепят к столбу на закладные, а если они отсутствуют — на анкера, дюбеля и т.п.).

Монтаж створки ворот

Монтаж верхних роликов от бокового качения

Монтаж нижнего улавливателя

В итоге:

откатные деревянные ворота для забора

Раздвижные ворота для деревянного забора — bobbywoodchevy.com

Деревянные материалы и установка, Allied Fence Company of Ft Использование декоративных железных раздвижных ворот в сочетании с деревянным забором — отличный способ добавить красоты, защищая подъездную дорожку без дополнительного веса, который добавит годы безотказной работы дорогому оператору ворот . . 【Получить цену】

Ворота с раздвижными деревянными заборами — bobbywoodchevy.com

Ворота с раздвижными деревянными ограждениями.Дизайн деревянных ворот на заказ от Elyria Fence, Кливленд. Миниатюры фотографий деревянных ворот, декоративных алюминиевых ворот, ворот из кованого железа, решетчатых ворот, садовых арок от Elyria Fence, компании по производству заборов в Кливленде с 1932 года. 【Получить цену】

Раздвижные ворота — The American Fence Company

МАГАЗИН ОНЛАЙН Материалы для забора БЕСПЛАТНАЯ ОЦЕНКА Виниловое дерево Декоративное звено цепи Спортивное ограждение Тканое и сварное решетчатое ограждение Ограничение для транспортных средств с рейтингом K Высокопрочные ворота Доступ … Галерея ворот; Откатные ворота.Oi Cantilever. Установлены декоративные консольные ворота. Американские ограждения компании Custom Gates, над арочными консольными раздвижными воротами для жилых помещений … 【Получить цену】

Amazon.com: раздвижные ворота для забора

Amazon. com: раздвижные ворота для забора. Перейти к основному содержанию. От сообщества. … Идеально подходит для перегородок, парадных ворот, двойной раздвижной двери, деревянных заборов, сараев, французских дверей, раздвижных дверей сарая — 4 дюйма из потертой бронзы. пользователя Kutir. 4,4 из 5 звезд 10. Больше вариантов покупки $ 32,99 (1 новое предложение) 【Получить цену】

AdapTrack — Ameristar Fence Products

Комплект для преобразования раздвижных ворот

.Запатентованный Ameristar комплект для переоборудования консольных ворот AdapTrack — это полный набор основных деталей, оборудования и аксессуаров, предназначенных для преобразования любых ворот или ограждающих панелей в плавно скользящие консольные ворота. Преобразуемые ворота или панель забора могут быть сделаны из дерева, декоративного металла или даже из звеньев цепи. 【Узнать цену】

ДЕТАЛИ ЗАБОРА — ОТВАТНЫЕ ВОРОТА И ЧАСТИ — Материал ограды

ДЕТАЛИ ЗАБОРА; ОТКАТНЫЕ ВОРОТА И ЧАСТИ; Сортировать по: ОТКАТНЫЕ ВОРОТА И ДЕТАЛИ. Сортировать по: Комплект компонентов для самостоятельной сборки Rolling Gate САМОСБОРКА.$ 799.00 … ЗАБОРЫ ИЗ КЕДРА. КЕДР Запчасти. Кедровые заборные ворота, сборные массивные доски; Столб для забора из кедра 5 «кв. Доска 1×4»; Кедровая планка, фрезерованная с 3-дюймовым острием — насыпная упаковка; 【Получить цену】

Комплекты ворот — Фурнитура для ворот — Home Depot

Алюминиевые ворота Barrette поставляются в полностью собранном виде с алюминиевыми воротами Barrette в полностью собранном виде с петлями и защелкой для более быстрого Монтаж Ворота с порошковым покрытием, сварная конструкция обеспечивает дополнительную прочность и долговечность.Гравитационная защелка предназначена для использования на алюминиевых воротах. 【Получить цену】

Сделай сам, как построить свои собственные консольные раздвижные ворота (1 …

Мне нужно было переоборудовать мои старые двойные деревянные распашные ворота в автоматические откатные ворота, поэтому что я могу въезжать и выезжать на своей машине без каких-либо проблем . .. Схема от Hoover Fence Co. достаточно иллюстративна для начала. Любезно предоставлено Hoover Fence Co. … как построить свои собственные раздвижные ворота с консолью (1) Составьте план »Адам Кригель говорит: 03 … 【Получить цену】

Amazon.com: раздвижные деревянные ворота

1–16 из 492 результатов для «раздвижные деревянные ворота» … Отдельно стоящие 3-панельные деревянные ворота для домашних животных с проходной дверью позволяют легко … Giantex Свободно стоящие деревянные ворота для собак Регулируемое ограждение для безопасности домашних животных В помещении . пользователя Giantex. 52,99 $ 52 99 $. БЕСПЛАТНАЯ доставка для соответствующих критериям заказов. 4 из 5 звезд 8. Характеристики продукта … 【Получить цену】

Раздвижные ворота с деревянным забором Установить: Америка под водой …

Раздвижные ворота с деревянным забором, установка продажи, раздвижные ворота, установка двухсторонних запираемых ворот, подвешенные на дереве Избежать внедрения откатных ворот над арочными консольными роликами. Установите элементы для деревянных раздвижных ворот. Роликовые консольные ворота имеют крутые уклоны, запрещающие наличие столбов. 【Получить цену】

Как построить раздвижные ворота для деревянного забора — Мелисса …

Это изображение о: Двери сарая Детские ворота Для лестницы под названием: Как построить раздвижные ворота для деревянного забора, с описанием:, также есть следующие теги: детские ворота для дверей сарая, детские ворота с голландскими воротами, переделанные ворота сарая, детские ворота с раздвижными воротами , Деревянные калитки детские калитки, с разрешением: 960px x 720px 【Узнать цену】

Фурнитура для откатных ворот | eBay

Найдите отличные предложения на eBay для оборудования для раздвижных ворот.Делайте покупки с уверенностью. Перейти к основному содержанию. Логотип eBay: Покупайте по категориям. Покупайте по категориям. … СТАЛЬНЫЙ ЗАДВИЖНОЙ БОЛТ Ворота сарай Забор Дверная защелка Фурнитура Раздвижной болт на НОВИНКА. Совершенно новый · Без марочного знака. 11,95 долларов США. Или лучшее предложение. Бесплатная доставка. 【Получить цену】

Откатные ворота — Viking Fence

Чтобы убедиться, что вы получаете высококачественные ворота, которые прослужат долгие годы, свяжитесь с экспертами по откатным воротам в Остине компании Viking Fence сегодня по телефону 800-252-8117 . Виды откатных ворот. Компания Viking Fence предлагает два типа откатных ворот.Одиночные откатные ворота состоят из ворот, которые при открытии отодвигаются в одну сторону. 【Узнать цену】

Откатные ворота против двух распашных ворот? — DoItYourself.com …

Откатные ворота

против двух распашных ворот? … Мое беспокойство по поводу откатных ворот — это стоимость. У моего брата была установлена одна за 300 долларов. Мне не удалось найти в Интернете комплекты раздвижных ворот для деревянных заборов. спасибо за помощь. Рекламные ссылки №2 … Существует множество оборудования, чтобы прикрепить деревянную панель забора или ворота к металлической стойке.【Узнать цену】

Как сделать деревянные откатные ворота подъездные. стр. 1 — BuildEazy

Проект раздвижных ворот Стр. 1: Введение Стр. 2: План ворот, колеса и конструкция защелки … Я хотел, чтобы откатные ворота были сделаны исключительно из древесины. … Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила деревянные откатные ворота, и я не мог получить никаких конструктивных идей, это был вопрос о том, чтобы спроектировать свои собственные. … 【Узнать цену】

Откатные ворота | eBay

Найдите отличные предложения на eBay для раздвижных ворот.Делайте покупки с уверенностью. Перейти к основному содержанию. Логотип eBay: Покупайте по категориям. Покупайте по категориям. Введите ключевое слово для поиска … Playmobil Zoo Зеленый «Деревянный» Забор Ворота Черный Раздвижной Замок Защелка Threshhold 4850. Подержанные. 9,99 долларов США. Купить сейчас $ 3,49 доставка. 【Получить цену】

построить раздвижные ворота для ограждения конфиденциальности

Как построить ворота для деревянного забора — YouTube Посмотрите, как я построил 12-футовые деревянные ворота, которые не прогибаются. Я собирался отремонтировать одни из моих деревянных ворот забор, которым больше 12 лет.У меня есть член семьи, припарковавший свой трейлер у меня. 【Получить цену】

Построить простые ворота для забора своими руками ‹Построить простое сверление Просверлите два пилотных отверстия в верхней и нижней части пикета и в раме. Используя дрель / отвертку, ввинтите винты диаметром 1 ½ дюйма в направляющие отверстия в раму. Просверлите пилотное отверстие и вверните дополнительный винт через планку в крестовину. Повторите эти действия, чтобы прикрепить пикет к противоположному концу рамы. 【Получить цену 000

# 1 Лучшие онлайн-планы забора для раздвижных ворот для начинающих.Вторник 0:57:57: лучшие планы ограждения для раздвижных ворот Скачать бесплатно PDF DIY. Важная квалификация, навыки и подготовка. Чтобы добиться успеха в деревообработке, необходимо знать и владеть некоторыми навыками. Многим из этих навыков когда-то обучали в старших классах школ по всей стране, но сегодня большинство занятий по столярному мастерству приостановлено, и люди должны учиться до конца. 【Узнать цену】

Как сделать раздвижные ворота | Hunker Откатные ворота могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими.В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением, размером 4 фута в высоту и 6 футов в длину. Фурнитура ворот состоит из двух V-образных колес с крепежными болтами, роликовой направляющей, двух направляющих роликов и ограничителя ворот. 【Узнать цену】

Как построить ворота из деревянного забора | DoItYourself.com Шаг 2 Удалите секцию ограждения. При необходимости удалите часть забора, на которой вы хотели бы построить свои ворота (см. Шаг 4 для соображений при измерении ваших ворот). Затем протяните длинную веревку от нижней части одной стойки забора до нижней части другой.Таким образом вы будете знать, что новые ворота находятся на одной линии с уже стоящим забором. 【Получить цену】

Как сделать откатные ворота | Деревянные ворота для забора, Откатные ворота. Раздвижной забор Ворота Деревянный забор Ворота Деревянный забор Забор Diy Задний двор Забор Подъездная дорожка Забор крыльцо Ворота Ворота Колесо Здание Ворота Мешок с землей Дома Колесо ворот с подвеской 210 фунтов. Вместимость, 8 дюймов 【Узнать цену】

Откатные ворота для забора? — Прекрасное домостроение. Я должен восстановить там забор и ворота. Есть сарай возле забора. Требуются стандартные пешеходные ворота шириной 3 фута, но также было бы замечательно, если бы одна панель, скажем 7 ‘, могла бы скользить вбок вдоль своего соседа.Я вижу раздвижные ворота, состоящие, в основном, из цепи, довольно сильно огибающие, с колесной «ногой» на выдвинутом конце. 【Получить цену】

Ворота для забора своими руками — 5 способов построить свои — Боб Вила Но проектирование ворот для забора уравновешивает потребность в уединении с уровнем сдержанности, который не отпугнет приглашенных гостей, может стать проблемой. Эти простые в сборке ворота для забора своими руками. 【Получить цену】

13 лучших изображений раздвижных ворот для забора | Забор ворота, откатные ворота. 26 августа 2018 г. — Изучите доску Шона МакПика «Раздвижные ворота для забора» на Pinterest.См. Другие идеи о заборных воротах, откатных воротах, воротах. 【Получить цену】

Сделай сам, как построить свои собственные консольные откатные ворота (1) Сделайте. Раздвижные Ворота Забор Ворота Деревянный Забор Столб Деревянный Забор Сделай Сам Забор Кедровый Забор Задний двор Заборы Забор Ворота Ограждение Идеи Забора Виниловое ограждение Денвер | Установка забора В компании Andrew-Thomas Contractors в Денвере мы предлагаем вам обширную коллекцию вариантов виниловых ограждений в различных дизайнах и цветах. 【Получить цену 000

Роликовые ворота своими руками — Обновление заднего двора # 6 — YouTube Роликовые ворота DIY — Обновление заднего двора №6 Здание, которое я модернизировал, было открыто сзади, и наша собака любила там отдыхать.Сначала я подумал, что это нормально, но потом я узнал об этом. 【Получить цену】

Узнайте, как построить индивидуальный забор и как построить ворота. Хорошие заборы могут стать хорошими соседями, но некрасивые, непрочные или плохо построенные — никого не осчастливят. А вот этот забор прочный, красивый и обязательно понравится всем. Правила в большинстве регионов требуют, чтобы лучшие стороны были обращены наружу (к соседям), но наш забор спроектирован так, чтобы хорошо смотреться с обеих сторон. 【Узнать цену】

Как сделать раздвижные ворота | Компоненты BuildEazy Gate Помимо ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка. Запирающее устройство на двери или окне.это будет держать ворота закрытыми. У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный. Страница 2. 【Получить цену】

Раздвижные ворота — Американская компания по ограждению Американская компания по производству ограждений Пользовательские ворота, 6-футовое черное виниловое звено цепи 35-дюймовые открывающиеся консольные ворота с оператором Afc Ia Раздвижные ворота с черными планками Алюминиевые откатные ворота Цена 000

Строительство заборных ворот: 6 шагов (с изображениями) — Instructables Строительство заборных ворот Шаг 1: Необходимые материалы.Эта книга будет несколько обобщена из-за различных предпочтений в размерах и … Шаг 2: Разложите ее. Мой порог ворот составляет 3 фута, и я хочу убедиться, что я точно соответствую зазорам, используемым в остальном … Шаг 3: Собираем все вместе. После. 【Получить цену】

11 лучших изображений откатных ворот | Откатные ворота, Забор дизайн. 24 января 2017 г. — Изучите доску Джонатана Куери «Раздвижные ворота» на Pinterest. Ознакомьтесь с другими идеями о раздвижных воротах, дизайне забора, дизайне ворот. 【Получить цену】

36 DIY заборов и ворот, чтобы продемонстрировать свой двор. Требуется обновление старых ворот или забора, которые не позволяют вашему двору или патио выглядеть так же потрясающе. должен? Когда вам нужно добавить что-то новое и вы не можете позволить себе то, что хотите, или вы просто хотите добавить что-то особенное.Ворота и заборы своими руками — лучший вариант. 1. Дом своими руками из желтого кирпича 2. Мраморный забор, создающий действительно потрясающие развлечения 3. Совершенно прямой забор. 【Получить цену】

DIY консольные раздвижные ворота

Консольные откатные ворота Выбор консольных откатных ворот дает ряд преимуществ по сравнению с традиционным стилем направляющих, очевидным из которых является «без направляющих». Компромисс есть.

Ворота консольные откатные с пешеходной дверью своими руками.
7 октября 2015 г. · Эти консольные раздвижные ворота были сконструированы мной.В основном это ограждение из рабицы, обрамленное деревянными досками. Если хотите узнать больше.

Комплект для переоборудования откатных ворот AdapTrack Продукция Ameristar Fence. Комплект для переоборудования откатных ворот Ameristars AdaptTrack превратит любые ворота или ограждения. Запатентованный Ameristar комплект для переоборудования консольных ворот AdapTrack представляет собой полный набор.

Аксессуары для ворот и автоматика для ворот — консольные.
Newtower Gate Accessories & Automation специализируется на решениях для автоматизации ворот и аксессуарах для ворот.Мы предлагаем комплексные решения для автоматизации ворот и видео по установке раздвижных ворот

-.
02.07.2015 · Ворота консольные откатные. На земле нет следов. Единственные строительные работы — это бетонные блоки под подвесами. Нет риска износа или.

Комплекты откатных ворот Откатные ворота своими руками
Комплекты откатных ворот своими руками Все, что вам нужно для изготовления откатных ворот Колеса для откатных ворот Направляющая для пола Держатель ворот стопор и направляющие ролики Все.

Откатные ворота Открывалка для откатных ворот GateCrafters DIY Center. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ. · Гарантия . Консольные откатные ворота. Раздвижные ворота обеспечивают эффективный вход в вашу жилую или легкую коммерческую недвижимость.

Комплект небольшой консольной коробки HI Motion для раздвижных ворот Комплект небольшой консольной коробки HI Motion для раздвижных ворот Можно использовать комплект малых консольных ворот Hi Motion. Gates and Fences UK on Дети нуждаются в DIY sos.

СДЕЛКА ДЛЯ ОТКАТНЫХ ВОРОТ МЕНЬШЕ 300 долларов YouTube 28 января 2014 г.DIY ОТКРЫВАЮЩИЕСЯ ВОРОТА МЕНЬШЕ чем $ 300 .. AdapTrack от Ameristar Fence Products Комплект для переоборудования консольных ворот Продолжительность :.

Cantilever Gate Conversion Kit YouTube 13 января 2011 г. AdapTrack от Ameristar Fence Products Комплект для переоборудования консольных ворот. Раздвижные ворота из кованого железа с использованием нашего оборудования для консольных ворот.

ОТКРЫВАЮЩИЕСЯ ОТКРЫВАЮЩИЕСЯ ВОРОТА СДЕЛКИ МЕНЕЕ ЗА 300 $ -.
27 января 2014 г. · FAAC C720 Мотор ползунка Установка 24 В постоянного тока Быстро — Продолжительность: 14:23. Глобальный доступ — автоматические ворота и дверные системы 60592 просмотров

Раздвижные ворота из кованого железа с использованием нашей консоли.
11 июля 2011 г. · Почти волшебство 🙂 Красивые ворота из кованого железа, установленные на нашей сверхмощной консольной фурнитуре для ворот от Comunello. Для получения дополнительных сведений о продукте посетите www.

Комплекты консольных ворот и консольных откатных ворот от EasyGates. Консольные откатные ворота и комплекты автоматики для ворот от EasyGates.

Консольная система ворот Amazing Gates Консольные ворота для установки откатных ворот. . Откатные консольные ворота подвешиваются над проемом ворот с помощью набора из 4 высококачественных герметичных опорных консольных ролика.Примите не что иное, как ОРИГИНАЛЬНЫЕ ворота подъездной дороги DIY!

Раздвижные ворота eBay Найдите отличные предложения на eBay для откатных ворот в заборных воротах. Магазин с. ДИЗАЙН ЗАДВИЖНЫХ ВОРОТ ОЦИНКОВАННЫЕ ДИЗАЙН ZEN. 42,99 фунтов стерлингов. Купить сейчас.

DIY Комплекты для раздвижных ворот рамы откатных ворот
Gatesplus поставляет полный комплект откатных ворот DIY, в который входит направляющая для опор стойки откатных ворот и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может.

Новичок сваривает оцинкованные трубы в консоль.
2 ноября 2015 г. · Это видео является частью моей серии «Консольные раздвижные ворота своими руками». Это показывает, как такой новичок, как я, с нулевым опытом сварки, кропотливо сварил целое.

Как построить консольные откатные ворота своими руками.
18 августа 2015 · В этой серии статей я покажу вам, как построить консольные откатные ворота с нуля. На картинке ниже показаны до и после моего проекта.

Самый большой ассортимент автоматических ворот и ворот на подъездных путях в Австралии. Компания Automatic Gates Australia предлагает решения для автоматических ворот и ворот с электроприводом, а также болларды для ворот со стрелой и оборудование для контроля доступа.

ворота на Pinterest ворота деревянные ворота и подъездные ворота Связанные доски. Двери · Кевин · Снаружи · Идеи своими руками · Мебель CowGirl. Приколи это. Нравиться. Сдвижные ворота на колесиках я сконструировал для заднего двора, чтобы собачки не заходили в навес. .. Консольные раздвижные ворота Основные эскиз и детали Hoover Fence Co. Подробнее.

Конструкция консольных ворот Забор из пылесоса Консольные ворота уникальны тем, что сами «консольно» закрывают проем. Консольные ворота перемещаются в прямолинейном или прямолинейном направлении, не требуя этого.

Автоматические откатные ворота своими руками. Автоматические ворота Хотите установить свои собственные автоматические откатные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для строительства и установки автоматических раздвижных подъездных путей.

Консольные откатные ворота
Википедия описывает консоль как — Консоль — это балка, поддерживаемая только с одного конца. Очевидное преимущество консолей при использовании в откатных воротах — это то, что вы делаете.

Аксессуары для ворот и автоматика для ворот Аксессуары для консольных ворот.Newtower Gate Accessories & Automation являются прямыми импортерами итальянских аксессуаров для раздвижных и распашных ворот, оборудования для ворот Rolling Center и электрических ворот DIY.

Откатные ворота безопасности: консольные Vs. Ground Track DoItYourself Откатные ворота безопасности — хорошая альтернатива распашным воротам, поскольку они требуют меньше места для работы и в то же время предлагают. Откатные охранные ворота бывают двух типов: наземные и консольные. . Получите советы DIY по электронной почте.

Консольные откатные ворота Откатные ворота Ворота Leda Security Консольные откатные ворота Просмотрите полные спецификации в Интернете или свяжитесь с нами по телефону 1300 780 450 для получения более подробной информации.

ПРЕДВАРИТЕЛЬНАЯ публикация: пол 19 башни небоскреба аура королевство
СЛЕДУЮЩАЯ публикация: 36 древесно-пластиковых композитных террасных досок

diy консольные откатные ворота

DIY, как построить свои собственные консольные откатные ворота — Pinterest

4 июня, 20 7 — В этой серии сообщений я покажу вам, как построить консольные откатные ворота с нуля. На рисунке ниже показаны мои …
