Критериями выбора в данном случае являются ширина проема, высота створки ворот, их общий вес. Главным элементом ворот, от которого зависит их надежность и работоспособность, является направляющая.

Залогом эффективности при устройстве откатных ворот своими руками является правильный подбор комплектующих, которые присутствуют в нашем каталоге в виде готовых наборов:

• российские – Ролтэк и Doorhan
• итальянские – Came
• белорусские – Alutech

Подбор комплектующих следует вести с учетом следующих требований: Общая длина створки ворот рассчитывается по формуле «ширина проема + 40%». Комплектующие подбираются по длине направляющей балки и допустимой нагрузке.

Подобрать комплектующие

Подбор комплектующих

Пример расчета

Например, ширина проема составляет 3,8 м. Следовательно, длина створки ворот будет равна 3,8 м + 40%, т.е. 5,32 м. В данном случае можно купить стандартный набор с направляющей 6 м. Обычно, когда ширина проема не превышает 4 м, приобретают готовые наборы комплектующих, рассчитанные на нагрузку до 500 кг. Направляющая балка в них имеет сечение 71х65 мм и толщину стенки 3,5 мм.

Если ширина проема превышает 5 м, требуется набор комплектующих, рассчитанных на более серьезные нагрузки, превышающие 600 кг. В таких случаях, перед покупкой готового набора есть смысл проконсультироваться со специалистами компании для оптимального выбора.

Преимущества консольных ворот

Неудивительно, что многие люди ищут чертежи и схемы для того чтобы сделать откатные ворота своими руками, ведь эти конструкции имеют массу преимуществ.

• Данная конструкция лишена отворяющихся створок, а значит экономит полезную площадь территории. Кроме того, при случайном открытии ворот, риск повреждения автотранспорта, стоящего перед ними, отсутствует.
• Проезд не ограничен по высоте.
• Обильные снегопады не влияют на функционал консольных конструкций, поскольку полотно висит на расстоянии примерно в 10 см над поверхностью грунта.
• Все элементы, отвечающие за работу конструкции, расположены внутри балки. Это защищает их от влияния погодных факторов. Заставить ворота работать по силам даже ребенку, благодаря современному устройству и низкому трению.
• Солидный фундамент и продуманная система удержания створки в вертикальном положении делают ворота устойчивыми по отношению к сильным ветровым нагрузкам.
• Консольные ворота легко оборудуются автоматикой и прочими элементами безопасности.

Какие и любые другие ворота, консольные тоже имеют недостатки, но их не так много.

• Наличие сложной конструкции, из-за чего установка вызывает определённые трудности.
• Монтаж требует наличие свободного участка ограждения в 1,5 раза превышающего величину проезда, что не всегда достижимо.

Устройство бетонного фундамента

1-й этап

Для того, чтобы выполнить разметку ямы под фундамент, нужно в стороне отката ворот, вдоль ограды участка, начиная от края проема ворот, отложить расстояние, равное ½ ширины проезда. Это будет место для нашего бетонного основания (длина). От ограды отступить приблизительно полметра в сторону участка – это будет его ширина. Таким образом, у нас получится периметр будущего фундамента.

В ряде случаев, в качестве опорных столбов для откатных ворот можно использовать столбы забора. Если это невозможно, необходимо предусмотреть ответный столб. Яму под него располагают с противоположной стороны проема, строго напротив ямы под фундамент. Делается это с учетом того, чтобы ответный столб примыкал к забору изнутри и не уменьшал ширину проема.

Если планируется изготовить автоматические откатные ворота своими руками, необходимо предусмотреть условия для прокладки электрического кабеля под проездом. Понадобится пластиковая или металлическая труба с диаметром как минимум 25 мм.

2-й этап

Выемка грунта обычно осуществляется на глубину не менее 2 м, т.е. превышающую глубину промерзания. Что касается Московской области, где глубина промерзания меньше, достаточно вынуть грунт из ямы под фундамент на глубине 1,7-1,8 м.

3-й этап

Для того, чтобы изготовить закладной элемент, понадобится отрезок швеллера 16, по длине ямы под бетонный фундамент. Арматурная решетка и связи могут быть изготовлены из арматуры d 12. Последовательность действий такова: вначале к швеллеру привариваются отрезки арматуры, затем поперечные связи (см. изображение).

4-й этап

Готовый закладной элемент помещают в яму арматурой вниз, таким образом, чтобы обеспечить плотное прилегание боковой поверхности швеллера к столбу забора. Следует убедиться с помощью уровня, что тело швеллера зафиксировано в строго горизонтальном положении, параллельно линии открывания ворот.

Важный момент

Высота расположения верха закладного элемента по отношению к плоскости дорожного покрытия. Если они располагаются на одном уровне, то минимальный зазор между дорогой и нижней кромкой ворот будет около 100 мм. С помощью регулировочных площадок можно будет немного увеличить этот промежуток. Но уменьшить его не представляется возможным, без того чтобы не нарушить технологичность крепления.

Если стандартный размер зазора 100 мм по каким-либо причинам не устраивает, нужна более глубокая установка закладного элемента.

Когда планируется установить глухие откатные ворота с шириной проема более 4,5 м, понадобится два опорных столба, для того, чтобы обеспечить стабильную работу створки и ее способность противостоять парусности во время открывания и закрывания. Также, в отдельных случаях столбы существующей ограды невозможно использовать в качестве опорных для раздвижных ворот.

В подобных случаях потребуется подготовить опорные столбы в количестве одного или двух, размер которых рассчитывается как высота от фундамента до верхней точки ворот плюс 50 мм. Готовые конструкции устанавливаются в яму и связываются в нижней своей части с закладным элементом (см. рисунок).

5-й этап

Бетонирование для раздвижных ворот своими руками выполняется после окончательной установки закладного элемента. Яма заливается бетонным раствором таким образом, чтобы уровень бетона был выше поверхности закладного элемента. Время застывания – не менее шести суток.

Ставим нащельники

Для нащельника обычно берут трубу 60*40, 60*30, к этой трубе удобно крепить нижний и верхний улавливатель и верхние ролики.

Если вы сделали закладные которые мы рекомендовали, то нащельник привариваем. Если закладных нет, то ставим на дюбеля или анкеры.

Устройство конструкции. Основные элементы

Для тех, кто интересуется чертежами откатных ворот и установкой конструкции своими руками, ниже приведена схема с нижним расположением консоли.

Полотно крепится к металлической раме (1) из профильной трубы. К ней же приварена направляющая балка (2) со специальным профилем, внутри которого располагаются роликовые каретки (3). При этом балка передвигается вместе с полотном вправо-влево по кареткам, закрывая и открывая ворота. Основную нагрузку берут на себя балка и роликовая система, особенно при закрытии и полном открытии створки. С целью снижения нагрузки при полном закрытии предусмотрен концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). С другой части ворот створку при полном открытии фиксирует съемный ролик с ограничителем уловителем, но на этом рисунке он не представлен.

Просматривая видео на тему, как сделать откатные ворота своими руками, можно увидеть, как умельцы решают проблему боковых укачиваний. Чтобы лишить ворота данной динамики устанавливается направляющая с роликами (7) и верхний уловитель (6), который снижает парусность ворот при закрытом состоянии. Несущая балка оснащена заглушками (8), защищающими ее от попадания внутрь инородных предметов и грязи. Для монтажа всей конструкции предусмотрены три силовых элемента: опорный (9) и ответный (10) столбы, а также фундамент (11). Если на территории имеются довольно прочные колонны (из кирпича, бетона или металла), то они могут быть задействованы в качестве воротных опор. Если такие отсутствуют, то возводить их придется отдельно из профильной металлической трубы. Основание для откатных ворот лубом случае придется обустраивать отдельно.

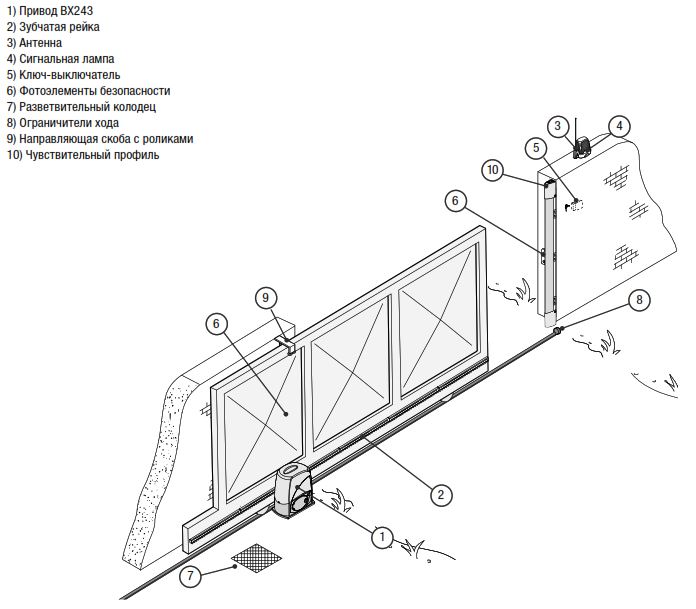

Консольная конструкция легко оснащается автоматикой. Электропривод обычно устанавливают между роликовых кареток (тележек). Для приведения створки в движение, сбоку крепят зубчатую рейку. Привод комплектуют блоком управления и прочими устройствами, отвечающими за безопасность.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

• Изготовление фундамента.
• Проводка электрики.
• Установка ответного столба.
• Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

• Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
• Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
• Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
• Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
• Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
• Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

• Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
• Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

• Снимаете полотно с роликовой тележки.
• Далее снимаете тележки с площадок.
• К закладному элементу привариваете площадки.
• К ним закрепляете роликовые тележки.
• На роликовые опоры задвигаете полотно.
• Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

• Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
• Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
• Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Установка роликовых опор

Роликовые опоры устанавливаем как можно дальше друг от друга

Прихватываем или прямо на швеллер или на регулировочную опору а ее уже привариваем к швеллеру.

Я рекомендую сначала все прихватывать. Если что то не так, потом можно подрезать и передвинуть. Обвариваем когда мы на 100% уверены что поставили верно, то есть в самом конце

Можно ставить на регулировочных опорах, как по мне это удобнее

Установка концевого ролика и нижнего улавливателя

Когда роликовые опоры выставлены, переходим к установке нижнего концевого ролика, крепим двумя болтами снизу. Он же является и заглушкой

Ставим нижний улавливатель так, что бы концевой ролик наезжая на него поднимался на 3 -5 мм.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до двух тонн, при проеме до 12 метров.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.

Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

• труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
• труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой, при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Как высчитать оптимальную ширину проема?

При составлении проекта по установке откатных ворот своими руками необходимо ответить на самый главный вопрос: как высчитать ширину проема? В данном контексте под шириной ворот будет подразумеваться ширина створки, т.е. свободное пространство между силовыми элементами при полностью открытых воротах. Чтобы ответить на этот вопрос нужно выяснить пару моментов.

• Какие автомобили будут въезжать через эти ворота?
• Под каким углом будет въезжать транспорт (особенно грузовой)?

Исходя из практики, откатные ворота должны иметь такую ширину, чтобы при их пересечении, между опорными столбами и зеркалами с каждой стороны сохранялся зазор не менее 30-50 см.

Угол въезда грузовых машин составляет 45 градусов по отношению к линии ворот. Т.е. для того, чтобы на участок проехал КамАЗ шириной 2,9 метра под углом 45 градусов без учета зазора, то получается, что ширина проема должна составлять 4,1 метра. Однако равняться на эти данные нельзя. Во-первых, потому что не учитывался зазор, а, во-вторых, случается, что проезжающая через ворота машина может по той или иной причине качнуться или соскользнуть в сторону из-за наледи и т.д. Учитывая все это, специалисты рекомендуют изготавливать самодельные откатные ворота с шириной проема не менее 4,5 метра (в идеале 5 метров).

Все вышеописанное касалось ширины проема конструкции. Если говорить о ширине створки, то она должна быть на 20 см больше. Если пренебречь данным условием, то при закрытых воротах будет видна щель. В случае, когда готовое полотно одинаковой ширины с проемом, можно попробовать исправить ситуацию, сместив воротные столбы чуть ближе друг к другу, чем планировалось изначально. Ширина проема уменьшится на 15-20 см, зато не появится щель.

Этап четвертый. Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже

Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка не освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.

Далее:

• снимаем ворота с роликовых кареток
• откручиваем роликовые каретки с подставок
• по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
• закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные регулировки нужно производить в закрытом состоянии. В результате произведенных регулировок полотно должно передвигаться без усилий
• со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления

• на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

• Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.

• Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.

Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

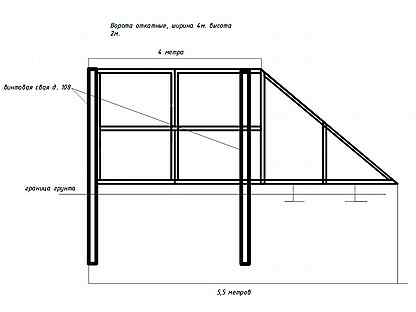

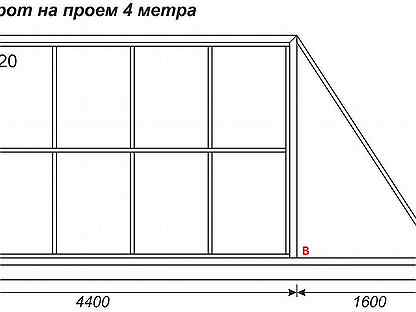

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Этап пятый.

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Инструменты и оборудование

Для изготовления и установки откатных ворот Вам потребуется:

• Сварочный аппарат, лучше инверторный. Он не портит металл и обеспечивает оптимальное качество сварочного шва.
• Болгарка с дисками различных видов. С ее помощью можно будет нарезать металлические заготовки для ворот.
• Воздушный компрессор, который обеспечит равномерную покраску ворот. При его отсутствии, окрасить ворота можно и обычным валиком.
• Пассатижи, молоток, дрель, рулетка, уровень, клепатель.

Если у вас остались вопросы, касающиеся установки откатных ворот, или вы желаете выяснить стоимость услуг по их монтажу, свяжитесь с нами по телефону.

Системы откатных самонесущих ворот

Ловитель верхний составной 034

Ловитель верхний составной предназначен для удерживания верхнего края створки ворот в закрытом состоянии. Подходит при любой толщине створки.

Ловитель верхний роликовый 037

Ловитель верхний роликовый предназначен для удерживания верхнего края ворот в закрытом состоянии.

Ловитель верхний составной роликовый 038

Ловитель верхний составной роликовый предназначен для удерживания верхнего края ворот в закрытом состоянии.

Кронштейн универсальный 051

Кронштейн универсальный совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удерживания верхней части створки откатных ворот в предусмотренном положении.

Кронштейн опорный 053

Пара кронштейнов опорных используется для удерживания верхней части створки откатных ворот в предусмотренном положении.

Кронштейн квадратный 054

Кронштейн квадратный совместно с двумя роликами резиновыми (код 040) или роликами нейлоновыми (код 042) используется для удерживания верхней части створки ворот в предусмотренном положении.

Кронштейн с боковым креплением 055

Кронштейн с боковым креплением совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удерживания верхней части створки откатных ворот в предусмотренном положении.

Кронштейн двойной с боковым креплением 056

Кронштейн двойной с боковым креплением совместно с четырьмя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удерживания верхней части створки откатных ворот в предусмотренном положении.

Кронштейн ловителя усиленный 058

Кронштейн ловителя усиленный предназначен для крепления ловителей нижних (код 029, код 031, код 033, код 030, код 036) и верхних составных (код 034, код 038) к боковым поверхностям.

Ролик резиновый с набором крепежа «стандарт» 041

Наиболее экономичный вариант ролика резинового за счет использования в составе стандартного крепежа.

Ролик нейлоновый с набором крепежа «стандарт» 043

Самый экономичный вариант ролика за счет использования в составе стандартного крепежа.

Ролик резиновый 040

Ролик резиновый изготовлен из некрасящей резины, не оставляет следов на створке ворот.

Ролик нейлоновый 042

Ролик нейлоновый (код 042) изготовлен из материала, который характеризуется однородностью расплава, высокой ударопрочностью, эластичностью, морозостойкостью, масло- и бензостойкостью, пониженным водопоглощением, химической стойкостью, экологически чист.

Ловитель нижний роликовый ЭКО 031

Ловитель нижний роликовый ЭКО воспринимает нагрузку от ролика концевого ЭКО (код 025) в закрытом состоянии ворот.

Ловитель нижний роликовый ЕВРО 030

Ловитель нижний роликовый ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом/открытом состоянии ворот.

Ловитель нижний МИКРО 029

Ловитель нижний МИКРО воспринимает нагрузку от ролика концевого съемного МИКРО (код 021) в закрытом состоянии ворот.

Ловитель нижний ЭКО 033

Ловитель нижний ЭКО воспринимает нагрузку от ролика концевого съемного ЭКО (код 025) в закрытом состоянии ворот.

Ловитель нижний ЕВРО 036

Ловитель нижний ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом состоянии ворот.

Ловитель нижний МАКС 032

Ловитель нижний воспринимает нагрузку от ролика концевого МАКС (код 026) в закрытом/открытом состоянии ворот.

Ролик концевой съемный МИКРО 021

Ролик концевой, создавая дополнительную опору совместно с ловителем нижним МИКРО (код 029), снижает напряжение в области сопряжения направляющей МИКРО (код 010) с опорой МИКРО (код 001) в статическом закрытом состоянии ворот.

Ролик концевой съемный ЭКО 025

Ролик концевой создает дополнительную опору совместно с ловителем нижним (код 031, код 033), снижает напряжение в области сопряжения направляющей (код 011) с опорой (код 003, код 005) в статическом закрытом состоянии ворот.

Ролик концевой съемный ЕВРО 024

Ролик концевой создает дополнительную опору, совместно с ловителем нижним (код 030) снижает напряжение в области касания сопряжения направляющей с опорой роликовой (код 006) в статическом закрытом состоянии ворот.

Ролик концевой съемный МАКС 026

Ролик концевой создает дополнительную опору, совместно с ловителем нижним МАКС (код 032) снижает напряжение в области сопряжения направляющей МАКС (код 014) с опорой МАКС (код 008) в статическом закрытом состоянии ворот.

Заглушка направляющей МИКРО 073

Заглушка предназначена для защиты торца направляющей (код 010) от попадания в направляющую снега, грязи, листвы и др.

Заглушка направляющей ЭКО 071

аглушка предназначена для защиты торца направляющей (код 011) от попадания в направляющую снега, грязи, листвы и др.

Заглушка направляющей ЕВРО 070

Заглушка предназначена для защиты торца направляющей (код 012) от попадания в направляющую снега, грязи, листвы и др.

Направляющая МИКРО/RC55 010

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот.

Направляющая ЭКО/RC59 011

Направляющая является наиболее ответственным элементом в конструкции откатных самонесущих и подвесных ворот.

Направляющая ЕВРО/RC74 012

Направляющая является наиболее ответственным элементом в конструкции откатных и подвесных ворот.

Направляющая МАКС/RC135 014

Направляющая является наиболее ответственным элементом в конструкции откатных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры (код 008).

Опора с боковым креплением МИКРО 002

Уникальные запатентованные опоры с боковым креплением МИКРО устанавливаются непосредственно на столбы, что значительно снижает стоимость монтажных работ.

Опора с боковым креплением ЭКО 005

Опора с боковым креплением ЭКО используется в воротных системах с направляющей ЭКО (код 011).

Рейка зубчатая 30×8 мм 491

Рейка зубчатая 30х8х1000 мм предназначена для автоматизации откатных ворот при помощи привода.

Рейка зубчатая 31×6 мм 492

Рейка зубчатая М-4 31х6х1000 мм предназначена для автоматизации откатных ворот весом до 500 кг при помощи привода.

Подставка регулировочная М12 МИКРО 061

Подставки регулировочные М12 МИКРО используются совместно с опорами МИКРО (код 001).

Подставка регулировочная М16 ЭКО/ЕВРО 064

Подставки регулировочные М16 ЭКО/ЕВРО используются совместно с опорами ЭКО (код 003) и опорами ЕВРО (код 006).

Подставка регулировочная М20 МАКС 066

Подставки регулировочные М20 МАКС (код 066) используется совместно с опорами МАКС (код 008).

Откатные самонесущие ворота являются наиболее технологически совершенным изделием из всех типов въездных ворот.

Откатные ворота используются для перекрытия проемов ограждений уличных территорий любого назначения.

Разнообразие вариантов заполнения створки и декоративного оформления откатных ворот делает их применение одинаково оптимальным как для промышленных, так и для частных территорий.

Как сделать откатные ворота своими руками

Изготовить на придомовом участке откатные ворота своими руками – процесс не такой уж и сложный. Профессионалы и те, кто уже успешно справился с самоделкой, в один голос уверяют, что процесс изготовления откатных ворот проще, нежели распашных:

• Меньше сварных работ
• Нет трудоемкой и филигранной работы по свариванию гаражных петель
• Не надо выверять правильность навешивания створок

Еще один фактор, который добавит вам решимости и подтолкнет к самостоятельной работе – относительная дешевизна ворот, выполненных своими руками, по отношению к стоимости готовой конструкции. Дешевле в разы!

Откатные ворота имеют и другие преимущества по сравнению с распашными. Для них не надо места для распахивания створок, внутрь участка или на улицу, что важно в районе плотной застройки и узких проездов. Важнее всего — комфорт и удобство для владельца автомобиля: сидя за рулем, вы открываете ворота для въезда на участок простым нажатием кнопки на брелоке. Но до этого еще далеко. Начинаем с вычерчивания схемы ворот, для простоты она может быть выполнена в виде эскиза. Для четырехметрового въезда на участок, необходимо подвижную секцию сделать шириной 6 метров.

Каркас секции варится из профилированных труб квадратного или прямоугольного сечения. Для обшивки специалисты советуют выбрать легкий материал, чтобы не создавать дополнительной нагрузки на раму и механизм, с помощью которого ворота будут откатываться по рельсу или швеллеру. Наиболее удачным считается стеновой профлист с маркировкой С 8. В последнее время можно увидеть еще более легкие ворота из сотового поликарбоната. Приобретаем обшивочный материал с учетом размера подвижной секции.

С особой тщательностью выбираем комплектующие для откатных ворот. Советуем отказаться от рельсового механизма откатки, так как часто придется очищать направляющую и ролики от грязи, листьев. Сейчас для устройства откатных ворот придуман консольный механизм с балкой внизу. Приобрести следует такие элементы:

• Направляющий (нижний) профиль с заглушкой
• Поддерживающая верхняя пластина
• Верхний и нижний улавливатели
• Верхние, нижние и концевые ролики
• Роликовые каретки

Содержание статьи

Подготовительные работы

Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.

Монтаж швеллера

Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.

Обратите внимание: это очень ответственный этап работы.

Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.

После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.

Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.

Если нужен забор, то какова будет стоимость забора из профлиста и от чего зависит?

Знаете ли Вы какие бывают профлисты и их размеры? Ответ в следующей статье.

После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.

Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.

Монтаж привода ворот

Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.

Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.

Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

• Въездной проем шириной четыре метра
• Рама из металлопрофиля 4,4 метра на 2 метра
• Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

Установка откатных ворот

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот.

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

дизайнов раздвижных подъездных ворот, чертежей дизайна ворот, дизайнов раздвижных подъездных ворот, чертежей дизайна ворот Поставщики и производители на Alibaba.

На Alibaba.com есть множество красивых. Раздвижные ворота проектируют дизайн ворот проектируют, чтобы удовлетворить все ваши потребности. Помимо действия в качестве защитного барьера для вашего дома, бизнеса или учреждения. Конструкции раздвижных ворот чертеж конструкции ворот служат и другим важным функциям. Благодаря вниманию, которое они получают от гостей и прохожих, вы можете использовать свой.Раздвижные ворота проектируют рисунок ворот как символ индивидуальности или особого заявления. Поэтому выбор подходящего для вас критически важен.

The. Дизайн раздвижных ворот Дизайн ворот элегантный дизайн, обеспечивающий наилучшую эстетику. Они изготовлены из прочных материалов, которые обеспечивают удивительную долговечность, учитывая, что вы не делаете покупки. Раздвижные ворота проектируют дизайн ворот так часто. Они доступны во всевозможных дизайнах и стилях, поэтому, для какой бы цели вы ни выбрали, вы всегда получите идеальную посадку. Эти. Дизайн раздвижных ворот Дизайн ворот обеспечивает необходимую безопасность и конфиденциальность и, в то же время, упрощает доступ по мере необходимости.

Все. Дизайн раздвижных ворот на чертеже Дизайн ворот на Alibaba.com совместим с различными типами заборов и стен. Они специально разработаны в разных размерах, чтобы каждый покупатель мог найти идеальный вариант для своей недвижимости. Безопасность этих. Конструкции раздвижных ворот Дизайн ворот улучшен за счет высоконадежных замков, которые трудно взломать.Процесс их установки не очень сложен. Тем не менее, вы можете связаться с другим. раздвижных ворот проектирует чертеж проекта ворот поставщиков и получают дополнительные инструкции, чтобы сделать процесс еще проще для вас.

Выберите лучший дизайн для вашей безопасности и стилистической привлекательности. Откройте для себя благоприятные. Раздвижные ворота проектируют дизайн ворот , предлагаемые на Alibaba. com, и наслаждайтесь удивительной окупаемостью этих инвестиций. Выбирая правильные продукты, вы будете рады долгосрочным услугам, поскольку получите наилучшее соотношение цены и качества.

чертежей конструкции раздвижных ворот, чертежей конструкции раздвижных ворот Поставщики и производители на Alibaba.com

На Alibaba.com есть множество прекрасных. чертежей откатных ворот дизайна, которые удовлетворят все ваши потребности. Помимо действия в качестве защитного барьера для вашего дома, бизнеса или учреждения. Чертежи откатных ворот служат и для других важных функций. Благодаря вниманию, которое они получают от гостей и прохожих, вы можете использовать свой. Дизайн чертежей откатных ворот как символ идентичности или особого заявления. Поэтому выбор подходящего для вас критически важен.

The. Чертежи откатных ворот элегантно обработаны, чтобы придать наилучший эстетический вид. Они изготовлены из прочных материалов, которые обеспечивают удивительную долговечность, учитывая, что вы не делаете покупки. чертежи откатных ворот так часто. Они доступны во всевозможных дизайнах и стилях, поэтому, для какой бы цели вы ни выбрали, вы всегда получите идеальную посадку.Эти. Чертежи раздвижных ворот обеспечивают необходимую безопасность и конфиденциальность и в то же время упрощают доступ по мере необходимости.

Все. чертежи откатных ворот на Alibaba.com совместимы с различными типами заборов и стен. Они специально разработаны в разных размерах, чтобы каждый покупатель мог найти идеальный вариант для своей недвижимости. Безопасность этих. Чертежи откатных ворот дополнены высокозащищенными замками, которые сложно взломать.Процесс их установки не очень сложен. Тем не менее, вы можете связаться с другим. чертежей откатных ворот поставщиков и получите дополнительную информацию, которая упростит вам процесс.

Выберите лучший дизайн для вашей безопасности и стилистической привлекательности. Откройте для себя благоприятные. чертежи раздвижных ворот , предлагаемые на Alibaba.com, позволяют получить потрясающую прибыль от этих инвестиций. Выбирая правильные продукты, вы будете рады долгосрочным услугам, поскольку получите наилучшее соотношение цены и качества.

Выбор подъездных ворот — размер, тип створки, расположение

Тип ворот
Выберите свой стиль ворот. Выбери из нашего подъездная дорога ворота.

Размер проема
Определите ширину проема. В наличии есть ворота четырех размеров: 12, 14, 16 и 18 футов. Размеры указаны на дюйм «четкие» размеры между стойками ворот и не настоящие ворота размер панели.(Пожалуйста, проверьте чертежи ворот для точных размеров ворот — доступно на отдельных страницах стилей ворот.) Если вам нужно определенный размер, не указанный в наших стандартных размерах, мы можем создать этот размер для вас как Custom Gates. Для получения дополнительной информации позвоните нам: 1-800-234-3952.

Тип качания
В большинстве случаев ворота распашные (в отличие от откатных), распашные на шарнирных стойках вдали от проезжей части и внутрь дома лучший.Если ваша дорога склоны слишком крутые, вам понадобится качающиеся ворота от собственности и навстречу входящему трафику. Двустороннее расставание ворота лучше всего подходят для подъездной дороги с уклоном, независимо от того, или из. Обратите внимание, что наши 12-футовые ворота — это одиночные качели, в то время как Ворота 14, 16 и 18 футов разделяются на две части.

Изгиб против прямого проезда
Если подход к вашему входу прямой выстрел, вы можно использовать ворота меньшего размера, такие как 12-футовые одиночные, если они расчищают дорогу; если подъезд находится под углом или если он резко изгибается, рассмотрите возможность использования более широкая двустворчатая калитка.

Завешивание ворот
Наши подъездные ворота предназначены для того, чтобы стоять один «и навесить на себя набор столбов ворот. Если у вас кладка столб, в большинстве случаев лучше всего устанавливать наши столбы сразу за столб. Ворота можно заказать без столбов, если хотите повесить от колонны, но в этом случае вам понадобится шарнирно оператор ворот вместо более дешевого и простого установить привод ворот линейный привод.Позвоните нам 1-800-234-3952, если у вас есть вопросы об этой ситуации.

Откатные ворота
Если ваш проект требует раздвижных ворот пожалуйста, перейдите к нашему скольжение страница ворот.

Скоростные моторизованные складывающиеся ворота | Faldivia

Construction & Infill

Скоростные складывающиеся ворота Faldivia, спроектированные и изготовленные на собственном предприятии, отвечают быстрорастущему спросу на высоконадежный контроль доступа. Эти складывающиеся ворота являются хорошей альтернативой откатным воротам благодаря своим характеристикам.

Faldivia построен с постами секции 160х160 или 200х200 мм, на сварной опорной плите. Размер рамы ворот 80х60 мм или 100х100 мм.
Заполнение крыльев может вписаться в дизайн вашего забора. Стандартно мы изготавливаем трубчатое заполнение 40×40 мм. Расстояние между стержнями — 110 мм.
— Плоское заполнение панели (Nylofor 2D / 2DS)
— Панели повышенной безопасности (Securifor)
В зависимости от вашего проекта вы также можете запросить конкретное предложение с другими заполнениями.

При открытии крыльев они полностью исчезают за столбами; таким образом, ваше расстояние между вашими двумя стойками соответствует общему свободному пространству для прохода ворот.

Стандартный диапазон шириной от 2 до 12 метров. Высота до 4 000 мм. Обратите внимание на нашу таблицу ассортимента.

Технические характеристики

Наши моторизованные ворота Faldivia® имеют следующие технические характеристики:

— Электрический шкаф с контроллером и преобразователем частоты,
— Мотор-редуктор червячный с полым валом, литой корпус,
— Трансмиссия через масло премиум-класса, что означает возможность работы при очень низких температурах,
— Направляющие рычаги, оцинкованные и покрытые полиэстером, изготовлены из стальных труб и прикреплены к шарикоподшипникам,
— Петля катаная и фрезерованная из цельного куска, предназначена для тяжелых ворот и интенсивной эксплуатации,
— Возможность смазки вала вращения для бесшумной работы,
— Массивная конструкция с прочной антикоррозийной отделкой и двойными шарикоподшипниками обеспечивает беспроблемную работу при высоких нагрузках,
— Укрепление ребра между столбами и опорной плитой,
— Специальные промежуточные петли выдерживают вертикальную нагрузку до 2500 кг,
— Интегрированная система смазки обеспечивает надежность и бесшумную работу в любых условиях,
— Электромагнитный замок IP 68 с максимальным давлением при закрывании 540 кг, также удерживает ворота в закрытом положении,
— Для ворот шириной более 6 метров устанавливаются два электромагнитных замка, общая макс. давление 1080 Кг,
— Без движущихся механических частей,
— Дополнительные дополнительные элементы контроля доступа, которые необходимо подключить к контроллеру, например, индукционный контур.

Моторизация

Благодаря уникальной собственной разработке рулевого управления скоростные складывающиеся ворота Faldivia ^® предлагают ряд преимуществ как для пользователей, так и для установщиков.
— Plug and play установка
— Полностью собранный продукт с двигателем Daab и частотным регулятором
— Мощность привода: 0.37 кВт,

Безопасность

Faldivia ^® — ворота с электроприводом, поставляемые в стандартной комплектации со следующими элементами безопасности:
— 6 полосок безопасности в соответствии со стандартом EN 13241
— 2 пары фотоэлементов
— 1 сигнальная лампа
— Безопасность рулевого управления двигателем: при обнаружении препятствия движение крыла меняется на противоположное.

Ворота Faldivia ^® хорошо протестированы и сертифицированы. Доступна стандартная сертификация CE, а также сертификация TUV.Сертификация CE основана на расчете ветровой нагрузки и нормах силы, подтвержденных независимым органом.
Стандартный расчет ветровой нагрузки Faldivia ^® относится к классу 2 или 3 в зависимости от размера ворот. Стандартные стальные ворота, защищенные от коррозии горячим цинкованием в соответствии с EN ISO 1461.

Доступно множество опций

Чтобы оборудовать ваши скоростные складывающиеся ворота, мы предлагаем вам более распространенные:
— Ключ-выключатель
— Клавиатура
— Пульт дистанционного управления
— GSM модуль для открытия мобильного телефона
— Часы недели / года
— Индуктивные петли и детектор петель
— Светофоры (красный / зеленый)
— Стоматологическая лента

— Соединение ограждения на столбах
— Отдельные колонки для контроля доступа
— Дополнительная пара фотоэлементов на отдельных колоннах
— Дополнительные кнопки безопасности STOP
— Дополнительные предохранительные кромки

— Нагревательный элемент
— Светодиодная лампа для освещения свободного проезда

— Другие опции по запросу

Техника и цвета покрытия

Ворота Faldivia ^® предлагаются в двух исполнениях, в зависимости от размеров и требований заказчика:
— Полностью горячеоцинкованная конструкция
или
— Столбы оцинкованные горячим способом и покрытые порошковой краской PES.

Наши стандартные цвета:
— Зеленый RAL 6005 или 6009
— Белый RAL 9010
— Серый Ral 7030
— Антрацит 7016
Возможны другие цвета по запросу.

Откатные ворота 10 X 39 метров DWG, деталь для AutoCAD • Проекты CAD

ОБЪЯВЛЕНИЕ

— — — Открывающаяся раздвижная дверь размером 10 × 39,9; Описание: Если вы не можете открыть сделанную дверь, будь то на территории кампуса или за его пределами, у нас есть хорошее решение — раздвижная дверь.На чертеже изображена деталь откатной калитки, которую можно модифицировать, открыв желаемое. Ar.MMParanjape. ИНДИЯ.

Рисование этикеток, деталей и другой текстовой информации, извлеченной из файла САПР:

диам. Яркая планка, план откатных ворот, широкие откатные ворота для соединения, фасадный фасад, секция, как от ворот до тройника, квадратная секция, как под. каркас, перфорированный с.с. лист, снабженный бортиком квадратного сечения, квадратный стержень, как вертикальные номера, рама секций канала, как вертикальная опора, диаметр роликового колеса, ПКС в фундаменте, для крепления рамы вертикального канала, ПКС в фундаменте, для крепления вертикальных швеллерная рама, ПКС в фундаменте, для крепления рамы вертикального швеллера, м. с. тройник, как нижняя направляющая, диам. направляющего колеса, с двух сторон, м. с. швеллерная рама, в качестве направляющей для скольжения, фиксирующее устройство, деталь, составная стенка, диаметр направляющего колеса, с обеих сторон, м. швеллерная рама, как направляющая для скольжения, запирающее устройство, составная стена, м. квадратная труба в качестве основной рамы, квадратная труба в качестве вспомогательной. рама, кв.бар, как вертикальные номера, м.п. квадратная труба в качестве основной рамы, квадратная труба в качестве вспомогательной. рама, диам. яркой планки, как от ворот до тройника, дата, с обеих сторон листа, диаметр шкива, как нижний полозьев ворот, м.с. нижняя направляющая полозья, диам. яркости, как от ворот к тройнику, диаметр шкива, как нижняя направляющая затвора, м. нижняя направляющая полозья, диаметр роликового колеса, ПК в основании, крепко приваренный к опоре. тройник., ПКС в фундаменте, крепко приваренный к МС. тройник., ар. m.m.paranjape., raigad india.

Исходные текстовые данные, извлеченные из файла САПР:

\ A1; 9 » \ A1; 10′-0 » \ A1; 11′-8 » \ A1; 1′-2 » \ A1; 5′-0 » \ A1; 21′-9 » \ A1; 7′-3 » \ A1; 6 » \ A1; 10′-8 » \ A1; 1′-0 » \ A1; 6 » \ A1; 11′-2 » \ A1; 7′-6 » \ A1; 2′-4 » \ A1; 3 » \ A1; 10′-1 » \ A1; 75 мм \ A1; 6 » \ A1; 6 » \ A1; 1′-0 » \ A1; 1′-4 » \ A1; 14 » \ A1; 14 » \ A1; 14 » \ A1; 3′-2 » \ A1; 3′-3 » \ A1; 3′-3 » \ A1; 2 » \ A1; 6 » \ A1; 3 » \ A1; 6 » \ A1; 6 » 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 Диаметр 12 мм. ЯРКИЙ БАР ПЛАН ОТКАТНЫХ ВОРОТ 10 футов 0 дюймов (прозрачное открытое) 10′.0 » ШИРОКАЯ ОТДВИГАЮЩАЯ ВОРОТА ДЛЯ КОМПАУНДА ВИД СПЕРЕДИ РАЗДЕЛ 75 мм КАК ВОРОТА ПРИВАРНЫЕ НА ТРОЙНИК ТРУБНЫЙ РАЗДЕЛ 1»X1 » КАК ПОД. РАМКА 5 ПЕРФОРИРОВАННЫЙ ЛИСТ из нержавеющей стали (Толщина 2 мм) УСТАНАВЛИВАЕТСЯ БИРАТОМ КВАДРАТНОЙ 10 мм КВАДРАТНЫЙ БАР 10ммX10мм ВЕРТИКАЛЬНО 11 № РАМА СЕКЦИИ КАНАЛА 80X30X6мм M.S. КАК ВЕРТИКАЛЬНАЯ ПОДДЕРЖКА 5 КОЛЕСО ДИАМЕТРА 80 мм 1: 1,5: 3 PCC В ФОНДЕ ДЛЯ КРЕПЛЕНИЯ ВЕРТИКАЛЬНОЙ РАМЫ КАНАЛА 1: 1.5: 3 PCC В ФОНДЕ ДЛЯ КРЕПЛЕНИЯ ВЕРТИКАЛЬНОЙ РАМЫ КАНАЛА 1: 1,5: 3 PCC В ФОНДЕ ДЛЯ КРЕПЛЕНИЯ ВЕРТИКАЛЬНОЙ РАМЫ КАНАЛА 5 50X30X5 мм M.S. Тройник КАК НИЖНЕЕ РУКОВОДСТВО 5 14 » 14 » 14 » 5 5 5 НАПРАВЛЯЮЩЕЕ КОЛЕСО диаметром 30 мм С ОБЕИХ СТОРОН 80X30X6 мм M.S. РАМКА КАНАЛА КАК РУКОВОДСТВО ПО СКОЛЬЖЕНИЮ БЛОКИРОВКА А B ДЕТАЛИ @ B ДЕТАЛИ @ A КОМПАУНДНАЯ СТЕНА КОМПАУНДНАЯ СТЕНА Диаметр 30 мм.НАПРАВЛЯЮЩЕЕ КОЛЕСО С ОБЕИХ СТОРОН 80X30X6 мм M. S. РАМКА КАНАЛА КАК РУКОВОДСТВО ПО СКОЛЬЖЕНИЮ БЛОКИРОВКА КОМПАУНДНАЯ СТЕНА 2 » 5 3 » 2»X2 » M.S. КВ.ТРУБКА КАК ГЛАВНАЯ РАМА ТРУБНЫЙ РАЗДЕЛ 1»X1 » КАК ПОД. РАМКА КВАДРАТНЫЙ БАР 10ммX10мм ВЕРТИКАЛЬНО 11 № 2»X2 » M.S. КВ.ТРУБКА КАК ГЛАВНАЯ РАМА ТРУБНЫЙ РАЗДЕЛ 1»X1 » КАК ПОД. РАМКА Диаметр 12 мм. ПРАВАЯ ШИНА КАК ВОРОТА ПРИВАРНЫЕ НА ТРОЙНИК 5 5 ДАТА: 28.03.2013 НА ОБЕИХ СТОРОНАХ ЛИСТА. КОЛЕСО ДИАМЕТРА 80 мм КАК GATE BOTTOM RUNNER 50 мм x 30 мм M.S. ТРОЙНИК, НИЖНИЙ НАПРАВЛЯЮЩИЙ НАПРАВЛЯЮЩИЙ Диаметр 12 мм. ПРАВАЯ ШИНА КАК ВОРОТА ПРИВАРНЫЕ НА ТРОЙНИК КОЛЕСО ДИАМЕТРА 80 мм КАК GATE BOTTOM RUNNER 50 мм x 30 мм M.S. ТРОЙНИК, НИЖНИЙ НАПРАВЛЯЮЩИЙ НАПРАВЛЯЮЩИЙ КОЛЕСО ДИАМЕТРА 80 мм 1: 1,5: 3 PCC В ФОНДЕ ДЕРЖАТЬ БЫСТРО СВАРНОЙ К M.S. ТРОЙНИК. 1: 1,5: 3 PCC В ФОНДЕ ДЕРЖАТЬ БЫСТРО СВАРНОЙ К M.S. ТРОЙНИК. а р к х и т е к т Ar.М. М. Паранджапе. АЛИБАГ, РАЙГАДСКИЙ РАЙОН, МАХАРАСТРА, ИНДИЯ.

ОБЪЯВЛЕНИЕ

Aquanox

Загрузить спецификации

Разработан для адаптации ко всем приложениям Максимальная скорость утечки составляет менее половины допустимого AWWA Затворы, не требующие особого обслуживания (стандартная версия серии S в наличии)

Fontaine-Aquanox’s SERIES 20 Sluice Gate — это универсальный затвор для регулирования потока с различными типами крепления. Модель SERIES 20 адаптируется к различным приложениям и может быть спроектирована с учетом необходимых посадочных и разгрузочных головок. Конструкция уплотнения обеспечивает допустимую скорость утечки на уровне 0,04 галлона США в минуту на фут (0,50 л / мин на метр) периметра посадочного места.

Благодаря своей конструкции из нержавеющей стали, СЕРИИ 20 обладает высокой коррозионной и эрозионной стойкостью и может работать в течение многих лет при минимальном техническом обслуживании. Нержавеющая сталь обеспечивает практически безграничную гибкость дизайна.В результате ворота легче и легче устанавливаются.

СЕРИЯ 20 Шлюзовые затворы соответствуют или превосходят стандарты последней редакции AWWA C561, касающиеся факторов безопасности конструкции, позиционирования штока и направляющих штока, ручных подъемных устройств, утечек и т. Д. Как указано в стандарте AWWA, все Fontaine-Aquanox Водяные затворы СЕРИИ 20 перед отправкой проходят испытания на герметичность и работоспособность.

Рама из нержавеющей стали на СЕРИИ 20 имеет фланцевую заднюю часть (рис.20-02) доступны в открытой или автономной конфигурации, обеспечивая сплошной неразъемный затвор. Жесткость, обеспечиваемая задней рамой с фланцем, облегчает транспортировку и установку с меньшим риском деформации. Болтовое соединение уплотнения полностью отделено от анкерного крепления фланца, что позволяет модифицировать фланец для лучшего соответствия всем конкретным применениям. Эта функция также позволяет собирать затвор полностью на заводе, а также проверять его работу и герметичность перед отправкой.Это также исключает любую сборку и регулировку на месте.

Ползун представляет собой пластину из нержавеющей стали, усиленную элементами, приваренными к пластине, что делает ее цельной цельной деталью.

Боковые и верхние уплотнения (рис. 20-03, 04) СЕРИИ 20 изготовлены из самосмазывающегося полиэтилена сверхвысокой молекулярной массы (СВМПЭ), не допускающего контакта металла с металлом. Благодаря коэффициенту трения 0,2 уплотнения облегчают открытие ворот, даже если они не используются в течение длительного периода времени. Саморегулирующаяся особенность достигается за счет непрерывного компрессионного шнура, который обеспечивает плотное уплотнение между ползуном и рамой как в условиях посадки, так и в условиях снятия. Непрерывное заклинивание компрессионного шнура на ползунке позволяет шлюзовым затворам СЕРИИ 20 контролировать поток, пропуская воду только через открытую часть затвора. Нижнее уплотнение заподлицо (рис.20-05), не закрывает отверстие, когда задвижка находится в открытом положении.

СЕРИИ 20 может быть установлен практически в любом приложении. На рис. С 20-06 по 20-10 показаны различные крепления
