Как сварить ворота для забора своими руками: подробная иструкция

Время чтения: 9 минуты

Первым делом при освоении нового участка люди ставят забор, чтобы обозначить свои владения. На этом этапе многие пытаются сэкономить, делая заборы из сетки рабицы с маленькой калиткой, забывая о воротах. И зря. Ворота необходимы не только при окончании обустройства загородной жизни, но и во время строительства дома. Благодаря воротам ваш автомобиль и различная строительная техника сможет заехать на участок, чтобы быстро и качественно выполнить свою работу.

Многие отказывают от ворот, беспокоясь о финансах. Конечно, если заказывать готовые изделия у частных предпринимателей и фирм, то эти расходы вряд ли порадуют вас. Но в такой ситуации всегда выручают собственные золотые руки, которые при минимальных навыках владения сварочным аппаратом способны изготовить много полезных вещей для дома и быта.

В этой статье мы подробно расскажем, как собрать сварные ворота, и в большей степени поведаем, как правильно сварить ворота в домашних условиях.

Содержание статьи

Распашные ворота
- Разновидности
- Сварка каркаса
- Установка петель и створок
Откатные ворота
- Разновидности
- Сварка каркаса
- Установка створок
Облицовка ворот
Вместо заключения

Распашные ворота

Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Всего разделяют три основных разновидности:

Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Что ж, с типами распашных ворот мы разобрались. Выберите наиболее удобную конфигурацию, определитесь с размерами, сделайте чертеж. А мы расскажем, как правильно сварить распашные ворота.

Сварка каркаса

Для начала необходимо сварить каркас ворот. Под каркасом подразумеваются горизонтальные, вертикальные и поперечные металлические профтрубы, сваренные вместе и образующие створку. Да, каркас мы будем делать именно из профтруб, поскольку это недорогой и удобный вариант. В нашем случае каркас сваривается из труб 40х20 мм.

На момент сварки каркаса у вас уже должен быть готов чертеж будущих ворот, а также должны быть нарезаны и зачищены детали. Углы треб зарезайте под углом, чтобы потом их можно быть лучше состыковать.

Подготовьте ровную поверхность. Положите все детали в том порядке, как если бы они уже были сварены в створку. Состыкуйте заготовки, оставив между ними зазор не более 2 мм. Скрепите детали с помощью струбцин, проверьте плоскость с помощью ватерпаса.

Теперь можно приступать к сварке. Мы используем обычный бытовой инвертор. Электроды подбираются исходя из толщины стенки трубы и металла, из которого она сделана. При формировании шва рекомендуем сначала сделать две-три прихватки, и только потом сваривать детали воедино.

Читайте также: Как самому сделать ворота из профильной трубы?

В нашем случае при сварке нет никаких хитростей или секретов. Если вы раньше уже пользовались инвертором, то сможете выполнить эту работу без проблем и лишних советов.

После сварки со швов нужно удалить шлак с помощью металлической щетки, а затем зашлифовать поверхность шлифмашинкой или болгаркой со специальным кругом.

Если вам еще требуется сварная калитка, то она сваривается тем же способом. В качестве материала можно тоже использовать профтрубы.

Установка петель и створок

Итак, теперь, когда мы знаем, как сварить ворота на забор, осталось приварить петли и установить створки на опорные столбы. О петлях мы подробно рассказывали в этой статье. Прочтите обязательно, чтобы знать, как выбрать петли для ворот и как правильно приварить их.

Что касается установки створок, то здесь понадобится помощью напарника, а лучше двоих. Вы будете варить, а двое напарников будут держать створку в правильном положении. Предварительно приварите петли к каркасу, и только затем выставляйте ворота по уровню в проем.

После выравнивания можно приварить вторую часть петель к опорным столбам. Сварку начинается сверху-вниз. После приварки каждой отдельной петли проверяйте, как открываются и закрываются ворота, чтобы избежать перекосов.

Откатные ворота

Разновидности

Откатные или раздвижные ворота — это отличный выбор для тех, кому вечно не хватает места на участке, при этом есть лишние финансы и время на выполнение работы. Раздвижные ворота состоят из одной или двух створок, которые перемещаются в заданную сторону по специальным рельсам. Такие ворота разделяются по типу раздвижной системы.

Давайте рассмотрим их подробнее:

Рельсовая система откатных ворот. Это самый простой вариант из всех. Перед изготовлением створок в землю устанавливается металлическая рельса, по которой затем с помощью роликом двигаются ворота. Такая конструкция не очень практична, поскольку в рельсы забивается снег, грязь, листва и все это сложно вычищается.
Подвесная система откатных ворот. В этом случае створка перемещается по специальной металлической балке, установленной не в землю, а сверху. Крепится такая балка к опорным столбам. Это надежный и долговечный вариант, но нужно учесть, что в таком случае высота ворот ограничит высоту авто, которое может проехать на участок.
Консольная система откатных ворот. Самый дорогой и трудоемкий вариант, но использующийся чаще всего. В данном случае в качестве направляющей используется балка, установленная на некотором расстоянии над землей на специальные консольные блоки. К этой балке заранее приваривается створка.

Далее мы расскажем, как правильно сварить откатные ворота.

Сварка каркаса

Варим откатные ворота! Чтобы сделать это правильно, нужно заранее определиться с конструкцией и сделать чертежи. Здесь разница между разновидностями существенно заметнее, чем при сварке распашных ворот.

Мы не будем подробно рассказывать, как сваривать каждый тип откатных створок. Поскольку это тема для отдельной статьи. Скажем лишь, что каркас можно собрать из профтруб 50х50 или 40х20 мм, в зависимости от требований к надежности.
сварку нужно производить так: сначала прихватки, потом шов. Ведите электрод не быстро и не медленно. Так, чтобы швы получались равномерными, без пор и дефектов. После сварки швы обязательно нужно зачистить.

Установка створок

В случае с откатными воротами мы не используем петли, поэтому приваривать здесь нечего и не к чему. Основная задача — сварить каркас. А дальнейший монтаж осуществляется с помощью специальных роликовых систем, которые к сварке не имеют отношения.

Процесс монтажа отличается и зависит от типа системы. В случае с рельсовой или консольной системой принципы установки абсолютно отличаются, и их нужно рассматривать отдельно. Если вы решите устанавливать именно откатные ворота, мы рекомендуем дополнительно изучить тему их монтажа, поскольку это не наша компетенция.

Облицовка ворот

Облицовка ворот необходима вне зависимости от их типа и конструкции. Существует множество материалов, с помощью которых можно красиво и недорого облицевать каркас ворот.

Среди наиболее популярных материалов — профлист и поликарбонат. Оба варианта бюджетные, легко монтируются, без проблем перевозятся на легковом автомобиле и в целом отвечают поставленной задаче. Но нужно учитывать, что профлист и поликарбонат в частности не вандалоустойчивы. Профлист вскрывается обычным консервным ножом, а поликарбонат можно прорезать и обычным ножиком, если толщина облицовки невелика.

Несмотря на недостатки, оба этих материала широко используются среди дачников и владельцев загородной недвижимости. Профлист и поликарбонат монтируется на саморезы или специальные заклепки прямо к каркасу ворот.

Помимо перечисленных выше материалов, в качестве облицовки можно использовать следующие:

Дерево. Недорогой, красивый, но не самый практичный вариант. Нуждается в регулярном уходе, покраске или пропитке составами от насекомых и гниения. Если для облицовки был использован самый дешевый влажный лес, то в процессе высыхания доски могут деформироваться и растрескиваться.
Металлический лист. Надежный, относительно недорогой вариант, который подойдет для тех, кто беспокоиться о безопасности. Но учтите, что металлический лист тяжелее любой другой облицовки, поэтому понадобиться большее количество петель, и сами петли должны быть усиленными.
Сетка рабица. Дешевый, простой, но не совсем практичный вариант. Сквозь такие ворота участок будет напрямую просматриваться, что не всегда комфортно.

У каждого из представленных вариантов есть свои достоинства и недостатки. Выбирайте облицовочный материал исходя из требований безопасности, способа монтажа и стоимости.

Вместо заключения

Теперь вы знаете, как варить заборные ворота распашного и откатного типа. Распашные проще и надежнее, на наш взгляд. Их конструкция незамысловатая, при этом прочная и долговечная.

Откатные ворота потребуют больших затрат, сварить эту конструкцию немного сложнее из-за увеличенных размеров, да и сама установка таких ворот потребует привлечения дополнительной силы. Тем не менее, откатные ворота отлично экономят место на участке, которого, как известно, всегда недостаточно.

Новичкам мы рекомендуем варить именно распашные ворота. Если вы владеете сварочным аппаратом хотя бы на бытовом уровне и умеете пользоваться ватерпасом, то сможете самостоятельно сделать довольно надежные ворота. Откатной вариант ворот скорее предназначен для тех, у кого уже есть опыт в качественной сварке и имеются лишние финансовые средства.

Как сделать откатные ворота своими руками: чертежи, схема

В настоящее время все большее количество россиян, выбирая ворота для частного дома или дачи, делает выбор в пользу откатных. Конечно, пока они еще уступают по популярности распашным. Однако армия сторонников именно откатных ворот год от года только лишь увеличивается. Объясняется это просто. Такие конструкции имеют сразу несколько неоспоримых достоинств. В первую очередь к таковым следует отнести:

компактность – не нужно много места перед воротами для открытия створок;
надежность и долговечность;
удобство в плане эксплуатации – можно установить механизм автоматического открытия-закрытия, и всю работу будет делать автоматика.

Также следует отметить еще один важный момент. Вы можете поставить у себя дома и самодельные откатные ворота. Такую конструкцию вполне реально сделать своими руками. Главное здесь – правильно все рассчитать. Ведь именно от этого и будет зависеть прочность и надежность конструкции. Ну и, конечно, нужно грамотно воплотить ваш замысел в жизнь. Ведь схемы и проекты на бумаге – это одно, а воплощение их в металле – совсем другое.

Как сделать откатные ворота своими руками

Вы вполне можете приобрести уже готовый вариант, да еще и оплатить работу специалистов по установке. Данные конструкции изготавливают в довольно широком ассортименте, и с выбором не будет никаких проблем. Такой вариант хорош всем, за исключением одного – цена вопроса. Сэкономить здесь можно, сделав откатные ворота своими руками. Ведь стоимость собственноручно сделанной конструкции будет более низкой. Однако для начала следует убедиться, что ее монтаж на вашем участке возможен. Ведь чтобы откатные ворота без проблем открывались, необходимо определенное пространство – в глубину участка как минимум 40 сантиметров, а вдоль забора – как не менее чем 1,5 проема. Кстати, калитка не должна располагаться на пути движения ворот. Лучше всего сделать ее встроенной или же расположить с противоположной стороны.

Читайте также:Как сделать кованые ворота своими руками

Поскольку створка отъезжать в сторону, значит, поверхность земли под ними должна быть идеально ровной. Здесь недопустимы различные выпуклости или бугорки. Данное требование особенно актуально в случае, если ворота будут не просто сдвижные, а еще и автоматические – неровности могут стать серьезным препятствием для автоматики, даже вывести ее из строя. По сути, это вся краткая инструкция в плане теории. Теперь пришла пора приступать к рассмотрению практической части. Иными словами, давайте посмотрим, как можно изготовить откатные ворота своими руками.

Сразу стоит предупредить о важности подготовительных работ. Перед тем как вы начнете непосредственно изготавливать сдвижные ворота своими руками, необходимо сделать чертежи. Благодаря этому немного упростится сама работа, ведь вы сможете подготавливать все необходимые элементы конструкции в строгом соответствии с требующимися размерами. Также следует определиться с тем, какие именно откатные ворота вы хотите сделать:

подвесные;
рельсовые;
консольные.

Первый вариант достаточно трудоемкий. Поэтому если вы хотите изготовить откатные ворота своими руками, но при этом не имеете должного опыта, от него лучше отказаться. Второй вариант имеет достаточно существенный недостаток. Монорельс, по которому передвигается створка, нужно регулярно очищать от мусора и грязи. Кроме того, в самый неподходящий момент внутри него может застыть вода. Соответственно, пока не будет разбит лед – вы створку не откроете.

Поэтому наиболее оптимальным вариантом можно назвать консольные откатные ворота. Это, пожалуй, идеальное сочетание стоимости и качества. Основой конструкции является швеллер, который будет удерживать створку в любом из положений. Следует отметить, что длина направляющей балки должна быть в 1,5 раза больше ширины проема – это позволит уравновесить тяжесть полотна. Такие раздвижные ворота не будут касаться своей нижней частью земли. Соответственно, плохая погода вам не страшна. Кроме того, здесь отсутствуют намертво закрепленные верхние элементы, значит, никаких ограничений по высоте не будет. К такой конструкции достаточно просто подключается электрический привод.

Стандартным считается проем шириной 4 метра – створка в таком случае должна быть 6-метровой. Впрочем, более точные размеры каждый определяет для себя сам. Единственное, о чем нужно помнить – необходимо, чтобы ворота были достаточно широкими, и позволяли проехать крупному автотранспорту. Давайте рассмотрим стандартный вариант с шириной проема 4 и высотой забора 2 метра и 2-метровым противовесом. Материал мы выбираем достаточно легкий – профнастил. Изготовление такой конструкции потребует покупки материалов. В частности, нужно приобрести прямоугольные трубы сечением 60 на 30 и 40 на 20 – 16,4 и 20 метров соответственно. Также нам понадобится профлист. Ну и, конечно же, направляющая шина длиной 6 метров.

Читайте также:Как правильно запрограммировать пульт от ворот

Основа каркаса изготавливается из труб сечением 60 на 30. Они также пойдут и на противовес. Средняя балка и 2 поперечные – из трубы 40 на 20. После сварочных работ необходимо тщательно зачистить все швы. Далее понадобится прогрунтовать покрасить конструкцию, чтобы защитить ее от коррозии. Теперь закрепляем на каркасе профнастил – саморезами или заклепками. По сути, створка ворот уже готова. Однако это только половина работы. Нам ведь нужно установить ворота. Для этого в первую очередь готовится фундамент. Сперва выкапываем котлован длиной 22 метра. Он должен располагаться с той стороны забора, куда будет открываться створка.

Далее нужно сворить конструкцию в форме буквы «П» размерами 1,5 на 2,2 метра – силовую раму. Устанавливаем ее в уже вырытый котлован и заливаем бетоном. Для застывания последнего понадобится неделя. После этого можно будет приваривать к силовой раме подставку с роликовыми опорами, на которую затем устанавливаем направляющую балку ворот. Далее проверяем конструкцию. Если все нормально – устанавливаем улавливатели, в которые будут упираться углы створки при открытии, зажимаем ролик внутри направляющей балки и устанавливаем на наши откатные ворота замок. Если планируется автоматическая система – подключаем ее и проверяем работоспособность. Вот и все.

Как правильно сварить откатные ворота своими руками. Как сварить каркас ворот из труб своими руками: чертеж, видео

ГлавнаяРазноеКак правильно сварить откатные ворота своими руками

Как изготовить ворота из профильной трубы своими руками — пошаговая инструкция с фото и видео

Визитная карточка владельца дачного участка или загородного коттеджа — ворота, которые должны выглядеть представительно и эстетично и, одновременно, надёжно защищать въезд на частную территорию. Этим показателям в полной мере отвечают распашные или откатные типы конструций, изготовленные из трубы профильного сечения — доступного, недорогого и легко обрабатываемого материала. Придерживаясь пошаговой инструкции и разработанной документации, можно с минимальными расходами изготовить и установить своими руками распашные ворота, а также декорировать их.

Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

Профильные трубы широко используются для изготовления ворот

Основные преимущества использования профилированной трубы для сооружения ворот:

низкие затраты по приобретению материала;
высокая прочность конструкции;
удобство ввинчивания саморезов по металлу;
эстетичный вид каркасов;
небольшой вес металлоконструкции;
лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

Можно использовать готовый чертёж и адаптировать его к конкретным условиям, проставив фактические размеры.

На типовом чертеже ворот с калиткой указаны конкретные размеры

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

Сварить и установить откатные ворота из профильных труб

Если вы планируете установить ворота, в первую очередь необходимо подумать об их эксплуатационных качествах и прочности конструкции. Учитывая все эти нюансы можно избежать проникновения злоумышленников на ваш участок. Помимо этого не стоит забывать о комфортабельности. Поэтому лучшим вариантом в этом случае являются откатные ворота.

Откатные ворота из профильных труб

Их прочная конструкция из профильных труб не только обеспечивает настоящую защиту, но и способна сэкономить пространство. Причем сварить и установить такие ворота можно самостоятельно, необходимо лишь иметь навыки сварщика.

Устройство фундамента

Перед тем как сварить каркас, нужно установить опорные столбы и основание ворот. Опоры лучше всего сделать из профтрубы диаметром 100х100 мм, так как в дальнейшем на них будут крепиться ворота, вес которых они должны выдержать.

В первую очередь под столбы из профильных труб необходимо выкопать две ямы. Их глубина зависит от региона вашего проживания и не должна быть меньше глубины промерзания.

На дне ям стелется подушка из мелкофракционного щебня и песка высотой около 20 см. Затем в ямы вертикально вставляются трубы, для чего используется уровень.

Когда все замеры будут выполнены, трубы можно заливать раствором, не забывая его тщательно утрамбовывать, чтобы не оставался воздух. После установки необходимо сделать повторные замеры и оставить столбы до полного схватывания раствора.

Дальше нужно приступить к устройству основания для ворот. Для этого необходимо сделать закладной элемент из швеллера и арматурных прутьев. Длинна закладной должна соответствовать половине проема ворот.

Армирование бетонного фундамента

Чтобы изготовить закладную, арматурные прутья нужно нарезать по 1 м и вертикально сварить со швеллером. Варить необходимо так, чтобы с каждой стороны закладной было по 4 прута. Потом подготавливаются поперечные прутья, соответствующие длине швеллера. Их также нужно сварить между стойками в верхней части закладной.

Далее нужно подготовить яму глубиной 1,2 м и шириной около 50 см. Ее дно также засыпается песком и щебнем, а затем вставляется уже готовая закладная. Швеллер выставляется строго по уровню и все заливается заранее подготовленным раствором. Стоит учитывать, что швеллер обязательно должен быть вровень с дворовым покрытием (плиткой, асфальтом).

После заливки фундамента снова проверяется уровень поверхности швеллера. Это очень важно, так как на него устанавливаются роликовые тележки, отвечающие за работоспособность ворот. Фундаменту нужно выстоять пару недель, а потом уже можно устанавливать ворота.

Сборка каркаса

Варить каркас лучше из профильной трубы 60х30 мм. Прежде чем приступить к его сборке, нужно очистить материал от ржавчины при помощи болгарки, а также вскрыть грунтом.

Для начала необходимо подготовить площадку, где будет производиться сварка конструкции. Она должна быть ровной и превышать размеры каркаса ворот на 2 м: тогда варить конструкцию будет удобней.

Затем из профильных труб делаются заготовки. В первую очередь нужно сделать несущую раму. Для этого заготовки выкладываются на площадке согласно заранее подготовленной схемы. Сварить их между собой нужно точечной сваркой, чтобы можно было исправить погрешности. Потом проверяются все размеры, вертикальность и горизонтальность, а после этого швы полностью обвариваются.

После изготовления несущей рамы нужно приступить к монтажу внутренней рамы ворот. Она изготавливается из профильных труб 40х20 мм. Внутренняя рама имеет большое значение, так как отвечает за усиление конструкции ворот, к ней будет крепиться обшивочный материал.

Сборка конструкции ворот

Как и в первом случае, вначале делаются заготовки. Варить их намертво также сразу не стоит, это нужно сделать, когда все размеры будут подогнаны и проверены уровнем.

Если ворота будут обшиваться с двух сторон, то обрешетку необходимо варить с внутренней части несущей рамы. Если же с одной, то трубы можно приварить по краю. Лучше всего трубы приваривать в шахматном порядке, тогда можно быть уверенным, что конструкцию не поведет.

Когда каркас ворот будет полностью готов, можно приступать к его обшивке. В качестве материала лучше всего использовать профнастил, тогда ворота получаться не слишком тяжелыми и будут иметь привлекательный вид.

Установка ворот

Когда полотно будет полностью готово и фундамент достигнет окончательной прочности, можно устанавливать откатные ворота.

Вначале берутся ролики и устанавливаются на основании. Они должны располагаться как можно дальше друг от друга.

Далее приваривается задняя тележка, а за ней и передняя, но для начала выставляется ее точное месторасположение. Не забывайте, что все швы должны быть тщательно зачищены и обработаны грунтом.

Чтобы ворота не имели перекосов, необходимо провести регулировку роликовых тележек. Конструкция должна легко двигаться, в противном случае необходимо повторить регулировку.

На опорные столбы устанавливается кронштейн с роликами, при этом полотно должно легко проходить между ними. При закрытом положении полотна в нижней части опоры монтируется уловитель (иначе вы не определите его точное место установки).

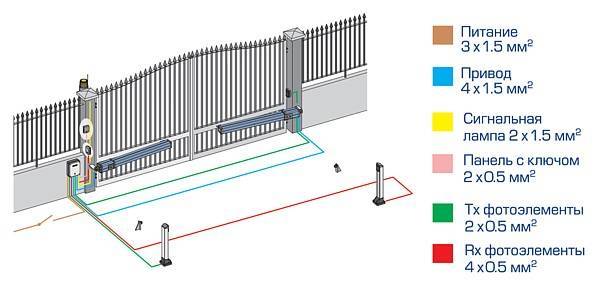

После этого можно приступить к монтажу автоматики. Чтобы правильно подобрать привод, нужно знать приблизительный вес конструкции, от этого зависит выбор его мощности. Установить привод будет несложно, ведь к нему прилагается руководство по эксплуатации и схема.

svoivorota.ru

Ворота из профильной трубы: размер, диаметр, расчет

Ворота откатные

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

Труба профильная с размером 100х100 мм – применяется в качестве опор;
Труба 50х50 мм – для изготовления каркаса ворот;
Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
Профлисты – для обшивки секций ворот;
Саморезы для прикрепления элементов;
Замки, петли и дополнительные детали для этого;
Краска, грунтовка для металлических деталей;
Ролики в случае запланированных откатных ворот.

Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

o-trubah.com

Как сварить и обшить ворота самостоятельно?

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

При возведении частного дома люди часто обращаются к необходимости построить защитные ворота, которые бы надежно защищали ваш участок от назойливых глаз или же мошенников. В таком случае, не лишним будет наличие ворот, забора и калитки для удобства. Как сварить ворота знает не каждый желающий их иметь в своем распоряжении, однако стоит обратиться к изучению схем по сварке ворот или же пригласить специально обученных мастеров, которые выполнят работу за пару дней.

Правильный подбор инструмента

Как сварить ворота и правильно установить забор знает любой строитель, умеющий работать со сварочным аппаратом. Стоит отметить ряд инструментов, необходимых для данного процесса:

профильные трубы с размером 100х100, 50х50 и 40х20, которые будут необходимы для организации опор, стоек для каркаса и перемычек на створках;
дополнительное оснащение в виде петель или механизмов для крепления ворот;
замки для защиты и профильные листы для наружной отделки;
грунтовка, набор саморезов, краска для наружного нанесения;
кроме этого, по желанию можно использовать дополнительные металлические пики или другие элементы декора.

Необходимый набор инструментов

Для того чтобы грамотно и правильно организовать рабочий процесс по сварке ворот, стоит отметить, какой необходим набор вспомогательных инструментов:

болгарка;
дрель;
электроды;
сварочный аппарат;
рулетки, молоток, уровень;
отрезной и шлифовочный круги;
набор малярных кисточек.

Этапы возведения ворот

Стоит понимать, как правильно организовать рабочий процесс, чтобы ваши ворота не только гармонично сочетались с дачным участком, но и были долговечными. Этапы профессиональной работы:

стоит детально продумать художественное представление будущего забора или ворот. Качественно созданный эскиз, с учетом размерного ряда и указанием всех требуемых параметров — это залог качественной постройки в срок;
полное наличие необходимого набора инструментов и используемых материалов для сваривания новых ворот;
разметка территории, где будет расположен забор;
нарезка необходимого количества металла, установка столбов, сваривание каркаса и прикручивание профиля с внешней стороны;
покраска, декорирование и дополнительное оснащение автоматических систем управления(при необходимости).

Изготовление ворот

Когда определились с эскизом будущего строения, стоит приступать к непосредственному возведению ворот. Если самому достаточно сложно выполнить такого типа работы, то стоит прибегнуть к поиску профессиональной команды, которая смогла бы организовать необходимое наличие материала и строительного инструмента.

Подготовительные работы

Если идти по намеченному плану, то стоит рассмотреть очередность выполнения работ:

когда уже весь материал в наличии и можно переходить к следующему этапу, то стоит выполнить очистку профильных труб от имеющейся ржавчины или налета путем применения бензина или растворителя для красок;
следующим этапом будет нарезание одного размера опор. Это необходимо делать весьма внимательно, чтобы конструкция была выполнена в одном размерном ряду;
следующим этапом будет установление опорных стоек в вырытые ямы определенного размера(50х50 и до 1 метра в глубину). Они должны быть установлены четко и ровно. После этого, нужно закрепить их бетонной смесью. Для их крепости и чтобы они находились на одном уровне, нужно на дно ямы засыпать гравий, а после того как залили смесь закрепить специальными крепежами, которые будут удерживать столбы от пошатывания или уклонения от уровня.

Сварочные работы

Когда все этапы сделаны, стоит выдержать минимум пару суток для того, чтобы раствор бетонной смеси затвердел и можно было переходить к отделочным работам. Однако не стоит терять времени, ведь можно в момент высыхания выполнить сварку основных элементов ворот. При проведении сварочных работ нужно быть предельно внимательным и придерживаться заданного уровня, чтобы углы и стыки были ровными.

Кроме этого, на данном этапе возведения ворот можно применить какие-то металлические или кованные элементы декора, однако они будут служить и в качестве дополнительной защиты от мошенников. После этого стоит тщательно обработать места сварки шлифовальной машинкой, чтобы не было острых концов и углов. Поверхность должна быть ровной и подготовленной к следующему этапу.

Когда проведена данная работа, стоит переходить к сварке петель крепления воротного каркаса. В конкретном случае стоит воспользоваться помощью какого-то профессионала, поскольку нужно выполнить все по уровню, чтобы ворота не кривились. Для начала, стоит сварить петли к стойкам, а уже после к каркасу. При выполнении данного вида работ, стоит пользоваться специальными защитными масками, поскольку искры от сварки могут повредить вашему здоровью.

Для того чтобы створки не подвергались коррозии и другим воздействиям, их стоит обрабатывать специальной грунтовкой.

Отделочные работы

Когда выполнены сварочные работы, стоит переходить к установке профилированного листа и внешнему декорированию ворот. Профлист может быть закреплен с наружной стороны или же с внутренней. Кроме него можно использовать поликарбонатный лист или дерево. Профилированный лист может быть разнообразным в зависимости от вашего желания. Кроме этого, стоит отметить ряд преимуществ профилированного листа в сравнении с другими материалами для забора:

весьма крепкий и устойчивый материал, который может быть покрыт специальным полимерным покрытие для большей устойчивости от воздействия внешних атмосферных факторов;
удобный в монтаже и не требует дополнительного участия специальной техники;
не дорогостоящий материал, который предполагает комбинирование с другими строительными материалами.

Дополнительные ворота

Кроме всего вышеперечисленного, есть альтернативный вариант – откатные ворота. Для их изготовления также необходимы сварочные работы. Перечень производимых этапов будет схож с предыдущим вариантом, только в данном случае могут быть добавлены автоматические системы и специальные реле, по которым будет осуществляться выдвижная система. Откатные ворота очень доступный и долговечный вариант, его можно приобрести целым комплектом или же изготовить самостоятельно. Этот вид ворот отличается износостойкостью и прочностью.

Отличительной особенностью данного вида ворот будет наличие откатного механизма, оснащенного роликовым устройством, по которому будет осуществляться открывание ворот. Есть некоторые этапы строительства такого типа ворот:

грамотное создание фундамента, на котором будут крепиться опоры ворот;
опорные столбы стоит выбирать из прочного материала, лучше чтобы это были профильные трубы или швеллера, которые нужно будет установить таким же образом как указано выше;
далее, следует выполнить сваривание каретки с роликами на выполненном фундаменте. Механизм надежно защищен от снега и дождя, поскольку он находится внутри направляющей откатной системы.

Кроме этого, можно оснастить дополнительными кованными деталями для декора всего строения.

Важно помнить, что все работы должны быть поочередными и выполняться строго по плану, поскольку это скажется в последствии на долговечности всей конструкции.

Грамотная сварка ворот

rusograda.ru

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

Труба 50 х 50 мм для каркаса;
Профтруба 100 х 100 мм под опоры;
Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
Профлисты для обшивки полотна;
Саморезы для крепления;
Грунтовка и краска по металлу;
Замок, петли, вспомогательные материалы;
Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

Удобный доступ к жилому зданию.
Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки.

Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

zaborlike.ru

Ручка дверная своими руками
Сечение кабеля заземления
Как установить наличник
Как согнуть плинтус
Лестница своими руками деревянная фото
Как установить пластик
Как согнуть деревянную рейку в домашних условиях
Дверная ручка для межкомнатных дверей с фиксатором
Профессиональная монтажная пена для окон
Как пилить плинтуса
Гвозди для паркета

Дачные откатные ворота своими руками. Распашные ворота своими руками, чертежи, видео, пошаговая инструкция. Преимущества распашных ворот

Каждый хозяин стремится к тому, чтобы его дача была максимально комфортной и красивой. Конечно же, любая дача начинается с ворот, поэтому данному элементу необходимо уделить внимания не меньше, чем другим объектам. Поэтому в данной статье мы рассмотрим, как сделать красивые и качественные металлические дачные ворота своими руками.

Виды конструкций дачных ворот

В настоящее время наиболее распространенными являются следующие виды конструкций ворот:

Распашные – представляют собой две створки, которые распахиваются в одну или другую сторону. Их изготовление не отнимет много времени и сил. К неудобству такой конструкции относится ее громоздкость в распахнутом положении – зачастую возле створок располагаются предметы, которые мешают их открытию.
Откатные – несомненное преимущество данной конструкции заключается в том, что створки не распахиваются наружу, а съезжают в сторону. К другим их достоинством является возможность открывать как вручную, так и автоматически. Правда, изготовление такой конструкции потребует гораздо больших затрат времени и финансов.

К откатным можно отнести еще и подъемные конструкции. Их особенность заключается в том, что они поднимаются вверх, а не откатываются вбок.

Надо сказать, что самостоятельно целесообразней выполнить распашные ворота, особенно если нет подобного опыта работы, так как данная конструкция более простая.

Изготовление ворот

Проект

В первую очередь необходимо выполнить чертежи дачных ворот своими руками. На них должны быть отмечены все размеры конструкции и ее особенности. Кроме того, на схеме следует изобразить взаимное ее расположение с другими объектами на участке.

Обратите внимание!
На чертежах необходимо как можно точней описать все элементы будущего изделия, так как это впоследствии облегчит его изготовление.
Поэтому конструкцию следует изобразить с трех сторон.

После того, как чертежи будут готовы, можно приступать непосредственно к изготовлению конструкции.

Материалы

Прежде чем приступить к работе, следует подготовить следующие материалы:

Профнастил или листы металла;
Металлические трубы;
Металлические уголки или квадратные трубы;
Песок и цемент;
Четыре петли (можно использовать петли для гаражных ворот).

Установка опор

В качестве опор для створок следует использовать стальные трубы диаметром не менее 100 мм. Заменить трубу можно стальным профилем, к примеру, двутавром или швеллером с шириной полки не менее 100 мм.

Обратите внимание!
Чем жестче и крепче будут опоры, тем дольше прослужит изделие.

Инструкция по установке опор выглядит следующим образом:

В первую очередь необходимо нанести разметку на почву, обозначив место расположения ворот и обозначить расположение опор.
Далее следует обрезать трубы, чтобы получить опоры необходимой длины, в соответствии с чертежами.
Затем выполняется установка опор, для чего необходимо выкопать ямы. Так как при открытии и закрытии створок, на оси оказываются переменные динамические нагрузки, опоры должны быть установлены более надежно, чем столбы забора. Оптимальная глубина ям составляет 0,8 метра.
После установки опор в ямы, их следует залить бетоном. При этом вертикальность положения опор необходимо проверить строительным уровнем.

Обратите внимание!
Ширину ворот необходимо рассчитывать тщательно, чтобы ворота не оказались чересчур широкими.
Чем они будут шире, тем более значительные нагрузки на них будет оказывать ветер.
В то же время, ворота должны быть достаточной ширины, чтобы во двор мог заехать автомобиль.

Надо сказать, что стойки не обязательно должны быть металлическими. К примеру, можно выложить столбы из кирпича или другого материала.

Изготовление створок

Пока застывает бетон, можно приступать к изготовлению створок, в соответствии с чертежами. Конструкция створок представляет собой рамы, к которым приварен профнастил или металлические листы. Надо сказать, что цена профнастила обычно ниже металлических листов, так как листы этого материала значительно тоньше.

Для увеличения жесткости, к каждой раме обычно приваривают несколько поперечин. К примеру, распространенным вариантом является одна горизонтальная и две вертикальных планки.

Таким образом, в первую очередь, при изготовлении ворот, необходимо нарезать уголок или квадратные трубы на отрезки нужной длины и сварить из них раму. При выполнении этой работы крайне важно обеспечить точность углов.

Обратите внимание!
При изготовлении рам, следует учитывать, что после установки створок между ними должно оставаться расстояние не менее 8-12 миллиметров.

После изготовления рам, следует вырезать из металла листы необходимого размера и приварить их к раме. На одной из створок должна располагаться ограничивающая планка, которая скроет зазор между створками.

На фото — петля для ворот

Петли

Важным моментом изготовления конструкции является установки петель. Эта работа требует предельной точности, так как от нее зависит правильность расположения ворот и их работоспособность.

Как уже говорилось выше, в качестве навесов можно использовать гаражные петли. Для створок стандартных размеров достаточно четырех петель, т. е. по две петли на одну створку. Если ворота большие и мощные, следует использовать 6 петель.

Перед установкой, к каждой из петель привариваются металлические пластины, которые в свою очередь привариваются к опорам. Вторая часть петель приваривается к створкам, после чего конструкция устанавливается на опорные столбы.

После этого осталось выполнить затворный механизм. Чаще всего он представляет собой два Г-образных штыря-стопора, которые располагаются в нижней части ворот.

Дачные ворота — это важный элемент забора, построенного вокруг загородного дома, его визитная карточка. Они должны быть надежны и практичны, для удобства оборудованы калиткой, а внешним обликом соответствовать общей концепции ограждения. Ворота, удовлетворяющие перечисленным требованиям, каждый мастеровитый хозяин может изготовить и установить своими руками, выбрав подходящую конструкцию, материалы и размеры створок.

Металлические распашные ворота для дачи

Выбор материалов для изготовление

Чтобы сохранить концепцию ограды, входные створки лучше изготавливать из того же материала, что и забор. Алгоритм традиционный: делаются металлические рамы с петлями, которые потом обшиваются подходящим материалом из списка:

доски разной ширины;
листы поликарбоната;
изделия художественной ковки;
гладкие или профилированные металлические листы.

Те же стройматериалы пойдут на изготовление калитки, если она вынесена в отдельный заборный проем. Рамы для больших и малых створок принято делать из стальных труб прямоугольного либо круглого сечения, подбираемых по размерам и весу конструкции. Стандартные распашные ворота для дачи высотой до 2,5 м, рассчитанные по ширине на въезд легкового автомобиля, делаются из труб сечением 60х40 мм с толщиной стенок 2 мм.

Типичная схема изготовления каркаса для дачных распашных ворот с калиткой

Дачные ворота можно сварить также из круглых стальных труб диаметром 32х3 мм, хотя такая задача несколько сложнее. Наиболее простой способ – сколотить створки своими руками из деревянных брусьев, как это делалось в старину. Подобные решения реализуются все реже, поскольку они уступают металлу в надежности и долговечности.

Распашные ворота с каркасом из дерева — практически не применяются из-за недолговечности

По соотношению цена — качество оптимальный вариант для дачи – это основание из металла с легким заполнением – поликарбонатом, профнастилом или деревянными досками. Обшивка из стальных листов толщиной 1,2-2 мм несколько утяжелит сооружение, хотя и прибавит ему жесткости. Кованые изделия – самый дорогой и тяжелый материал, но и прослужит он дольше остальных.

Подбирая материалы для изготовления ворот на дачу, стоит позаботиться о средствах запирания и ручках. Купите простой, но надежный замок с удобной рукояткой и шпингалет для закрывания изнутри. Также понадобятся металлические петли, рассчитанные на вес сооружения.

Варианты конструкций

Как правило, входной проем в ограждении дачи заполняют распашными воротами, состоящими из двух створок и оснащенными калиткой. Такое решение достаточно просто и недорого в реализации, удобно в пользовании и проверено временем. Недостатков у распахивающихся створок всего два: им необходима большая площадка для раскрытия, а в зимний период ее придется очищать от снега и наледи.

На практике применяются дачные ворота различной конструкции и компоновки:

Двустворчатые со встроенной калиткой. Позволяют сэкономить место и эффективно использовать всю ширину проема, но при этом быстро расшатываются от частого открывания входной двери, а потому считаются ненадежными.
То же, с отдельным входом для людей, причем дверь и одна створка ворот прикреплена к общему столбу. Конструкция надежна и долговечна, но занимает больше места.
То же, со створками разной длины. Большая играет роль ворот, маленькая выступает калиткой. Из-за приличного веса длинная часть ворот со временем сильнее провисает и нередко касается земли. Появляется несовпадение по высоте короткой и длинной части, отчего страдает внешний вид сооружения.
Классика жанра – обычные двустворчатые ворота. Недостаток один – для прохода людей нужно открывать одну из частей, поскольку отдельной двери нет.

При строительстве заборов своими руками и оформлении центрального входа на даче обычно реализуются варианты №2 и 4, где калитка не находится в створе ворот либо устроена в другом месте, вдали от них. Такие конструкции надежны и долговечны в эксплуатации. При желании их можно автоматизировать, установив специальные приводы открывания, управляемые дистанционно.

Изготовление стальных рам

Металлические рамы, куда впоследствии нужно крепить элементы заполнения, принято делать посредством сварки. Болтовые соединения профильных труб в данном случае ненадежны, да и выглядят не эстетично. Так что помимо сварочного аппарата и навыков работы с ним, для сборки понадобится:

болгарка и качественные круги по металлу;
измерительные приспособления – рулетка, угольник и строительный уровень;
карандаш, мел;
молоток, пассатижи и прочий слесарный инструмент;
сварочные электроды АНО-21 или аналогичные.

Удобнее всего варить рамки на ровной площадке, предварительно порезав своими руками трубу на заготовки под размеры проема между столбами. Ширину изделий надо принимать с учетом монтажа петель и небольшого зазора (около 5 мм) между створками. Таким же образом отмеряются и нарезаются куски труб для сборки калитки, высота всех каркасов должна строго совпадать.

Сварка рамок выполняется в такой последовательности:

Выложить на площадке заготовки, выровнять по угольнику и соединить их на прихватках.
Рулеткой померить 2 диагонали и при несовпадении выровнять конструкцию вручную.
Прихватить сваркой раскос и проверить длины диагоналей еще раз, дабы не допустить перекоса.
Качественно проварить все швы, отбивая шлак.

Металлические раскосы – это такие же трубы, привариваемые внутрь конструкции под углом и заподлицо, чтоб она не «играла» вдоль собственной оси. Если дачные ворота делаются из профильных труб малого сечения (40х40 мм), то раскосов лучше поставить два, приварив их к дополнительной поперечине, горизонтально установленной посередине каркаса.

Схема каркаса распашных ворот

К готовым рамкам следует приварить закладные детали для крепления замка, шпингалет и другие элементы. В конце весь металл нужно обезжирить, покрыть грунтом (например, ГФ-021) и окрасить. Места, где планируется варить петли, окрашивать не нужно.

Облицовка каркаса

Обшивка ворот и калитки тоже выполняется на площадке и вот почему:

крепить деревянные доски или профнастил на весу довольно неудобно, разве что обшивать поликарбонатом;
после облицовки вес створок увеличится и они могут провиснуть, придется отрезать навесы и приваривать их по новой.

Крепление легких элементов и лесоматериалов к трубам каркаса производится саморезами, а лучше – самонарезающими винтами с головкой под ключ и заходом в виде сверла. Тогда не придется делать отверстия своими руками, винт сверлит их под себя самостоятельно. В этом случае вместо дрели применяется шуруповерт. Сплошной стальной лист крепится к рамке посредством сварки.

Выполняя обшивку ворот, важно не промахнуться с размерами и не перекосить элементы, чтобы не пришлось переделывать либо что-то отрезать и подгонять на весу. Облицовка прикручивается к каркасу с таким расчетом, чтобы одна створка перекрывала другую по центру. Не спешите устанавливать деревянные доски поблизости от мест приварки навесов, чтобы не испортить их внешний вид.

Указания по монтажу ворот

Устанавливать дачные ворота в одиночку довольно сложно, так что лучше привлечь помощника. Алгоритм выполнения работ следующий:

Каждую створку установить в вертикальное положение около столбов и зафиксировать подпорками.
С помощью подставок обеспечить внизу просвет 30-50 мм для свободного открывания. Если площадка не забетонирована и ее рельеф неровный, то проем желательно увеличить.
Прихватить петли к столбам сваркой, проверить открывание створок, их схождение и уровень по высоте.
Приварить навесы окончательно, отбить шлак, загрунтовать и окрасить.

Если металлические ворота устанавливаются на болты, то следует использовать регулируемые петли. Но при монтаже полностью полагаться на регулировку не стоит, лучше выставить створки как можно точнее и только потом намечать и сверлить отверстия.

Ворота – это конструкция из двух створок, закрывающих проход в ограждении, которая, по сути, достаточно примитивна. Более сложные конструкции могут состоять из трех и более составляющих. Они могут открываться вручную или с помощью механизма, что тоже влияет на сложность их производства.

Разновидностей конструкции довольно много. Благодаря простоте установки и функциональности стали популярными сдвижные и рулонные ворота. Эти конструкции можно использовать не только по предназначению, но и как часть декоративного оформления участка.

Особенности конструкции

Используя наши рекомендации, вы сможете сделать дачные ворота или калитку самостоятельно. Откатные конструкции, сделанные по нашему плану без посторонней помощи, на внешний вид ничем не будут отличаться от купленных механизмов, да и работать они будут так же.

Конструкция откатных ворот давно не менялась, но постоянно модернизировалась. Сейчас чаще всего используют сдвижные варианты двух типов: рельсовые и консольные, но первый вариант постепенно забывается и уходит в небытие. Консольный тип конструкций получил популярность благодаря своей универсальности. Чтобы его воплотить в жизнь, нужно немного материалов, найти которые можно в любом магазине.

Сохранение пространства. Консольные ворота могут быть установлены в любом месте. Для их открытия не потребуется пространство перед конструкцией или за ней, ведь полотно отодвигается в сторону.

Универсальность. Разнообразие предложенных конструкций позволяет выбрать подходящую именно вам.

Удобство. Автомобиль можно смело оставлять сразу за воротами, ведь он не станет помехой при их открывании.

Внешний вид. Такая конструкция смотрится очень элегантно, а если нанести на полотно красивый рисунок, то получится еще и уникально.

Долговечность.

Инструменты

Для изготовления ворот нам понадобится:

Сварочный аппарат. Он может быть обычным или инверторным, но, главное, чтобы он был рассчитан на 1000 ампер. Конечно, инверторный будет стоить дороже, но соединения получаются куда надежнее, да и металл не портится. С обычным аппаратом стоит быть настороже, ведь он быстро нагревается. Нам еще понадобятся электроды с диаметром 2,5–3 мм, которые продаются на строительных рынках.

Болгарку. Она должна работать с двумя видами дисков. Болгарку можно заменить любым инструментом, способным работать с металлом. Первая разновидность дисков потребуется нам для отрезания кусков металла, а вторая – для его обработки.

Воздушный компрессор. Это устройство понадобится для равномерного нанесения краски на металл. Его можно заменить кисточкой, но ворота получатся с подтеками.

Пассатижи.
Рулетку.
Молоток.
Клепатель.
Очки.
Уровень.
Дрель.

Материалы

Для работы нам потребуется не только инструменты, но и несколько разновидностей металла, которого полно на металлобазах.

Для обшивки мы можем взять любой металл, который вам понравится. Стандартный вариант – профнастил, но используют еще и дерево с полиэстером. Для обработки обшивки нужна грунтовка и краска.

Также нам потребуется консольское оборудование, которое состоит из балок, верхних и концевых роликов, улавливателя и еще двух роликов. Когда все материалы будут закуплены, не спешите начинать производство, а сначала спланируйте и просчитайте каждый его этап.

Выберите подходящее место и подготовьте его. Определитесь и с направлением движения конструкции, ведь место для этого тоже нужно подготовить.

Производство

Когда на руках у вас есть чертежи, а рядом лежит все необходимое, можно приступать к работе. Весь материал условно разделите на две части – для перемычек и для главной конструкции. Отмерьте необходимые куски металла и разрежьте его. Не забывайте, что нужно придерживаться рекомендуемого угла у перемычек. Когда весь металл подготовлен, его следует соединить сварочным аппаратом в общую конструкцию.

Когда рама будет готова, а балки будут ждать своей очереди, следует заняться шлифовкой конструкции и последующим ее обезжириванием. Для шлифования металла необходимо использовать болгарку с соответствующим диском, а вот для обработки подойдет ацетон или бензин. Когда металл высохнет, можно наносить грунтовку с последующей ее окраской.

До окончательного высыхания краски может пройти от двух часов до трех дней, поэтому за это время можно забетонировать основание и установить столбы. Также нужно позаботиться о месте под ролики и привод.

Установка

Первым делом необходимо вмонтировать в бетонное основание блоки, для чего нам понадобятся шурупы и петли. Главный элемент всей конструкции – многофункциональная балка, к которой будут закрепляться остальные детали. Готовые ворота необходимо устанавливать лишь после укрепления основы цементным раствором.

На изготовленный каркас крепят листы профнастила.

Вот так не спеша и с минимальными усилиями мы осуществили монтаж ворот. Такая конструкция весьма долговечна, а по функциональности не уступает купленным у производителя аналогам. Чтобы все было сделано правильно, следуйте нашим инструкциям.

Видео

Каждая огражденная территория имеет вход или въезд. Для этой цели в заборе устанавливают ворота. Они имеют разный вид и изготавливаются из самых различных материалов. Самое главное, чтобы они хорошо вписывались в окружающую обстановку. Ворота делают и устанавливают специализированные фирмы, но можно это осуществить самому. Как сделать ворота на даче и правильно их установить, и пойдет речь дальше.

Схема распашных ворот из профнастила для дачи.

Соорудить откатные ворота самостоятельно не составит труда, если неукоснительно выполнять все действия, следуя инструкции. По качеству такие ворота ничем не будут уступать сдвижным, изготовленным квалифицированными специалистами.

Итак, чтобы изготовить ворота для дачи, понадобятся следующие инструменты:

Сварочный аппарат, рассчитанный на 1000 А.
Болгарка с двумя видами дисков. Один вид дисков нужен для нарезки заготовок для ворот, а другой — для обработки металл под покраску.
Воздушный компрессор для окраски ворот или кисточка либо валик.
Дрель или шуруповерт.
Молоток.
Уровень.
Клепатель.
Пассатижи.
Рулетка.

Калитки для дачи не только защищают от посторонних взглядов, но и придают участку эстетичный вид.

Для возведения ворот существует несколько видов металла. Для каркаса потребуется профильная труба 60х40х2,5 или 60х40х2. Но можно использовать и 60х20х2 либо 2,5 или 1,5 (все зависит от размера будущих ворот). Идеальный вариант для перемычек — это 40х20х1,5-2-2,5. Материал можно найти на металлобазах. Выбирать необходимо профильную трубу с отличным состоянием, без признаков ржавчины. Объем металла высчитывают с помощью чертежей, составленных для ворот.

Обшивка зависит от личного выбора. Обычно такие ворота обшиваются профлистом. Но прекрасным вариантом является и дерево, и полиэстер.

Консоль — самая важная часть в сдвижных воротах.

Она состоит из:

2-х роликов;
балки;
концевого ролика;
поддерживающих верхних роликов;
улавливателя.

Подготовка к работе

Перед тем как приступить к изготовлению, нужно определить размеры конструкции. Для подбора фурнитуры следует знать длину, ширину и высоту. Ширину определяют исходя из необходимости свободного проезда для транспортных средств. Следует учитывать размеры улицы, где располагается земельный участок. Довольно часто на дачах устанавливают ворота слишком большой ширины (примерно 5 м), предназначенные для въезда легковых автомобилей. Дело тут в узкой улице и плохом вывороте.

Для ворот, предусмотренных под легковую машину, хватит проема шириной в 2,6 м. Для въезда грузового автомобиля потребуется увеличить размеры до 3,4 метра. Высота конструкции может быть любой. Створки должны располагаться на расстоянии в 15 см от земли, для того чтобы снегопад не мешал им легко открываться.

Размер ворот — это довольно важный параметр в изготовлении их конструкции.

От размера зависит и расстояние, необходимое для откатывания. Идеальным вариантом является расстояние, которое в полтора раза больше, чем проем ворот. Если, к примеру, проем составляет 4 м, значит, вся длина ворот равняется 4х1,5 = 6 м и понадобится фурнитура длиной в 6 м.

После того как все материалы и инструменты будут приобретены, нужно распланировать этапы и выполнить чертежи. Вначале выбирают и подготавливают месторасположение дачных ворот и определяют направление для отката. Для составления схемы измеряют ширину, высоту и просвет между воротами.

Вернуться к оглавлению

Строительство фундамента

Имея чертежи и зная приблизительное количество нужного металла, можно начинать работу. Чтобы устроить откатные ворота, первым делом устанавливают опорные столбы. Их изготавливают из швеллера, стальной трубы, дубового бруса, кирпичного или бетонного столба. Устанавливают и бетонируют столбы на глубине промерзания грунта.

Единственное правило здесь: производить бетонирование столба нужно на глубине как минимум в 1 м (точка промерзания грунта). Пренебрегая подобным условием, можно нарушить точность движения откатной конструкции, так как в зимний или весенний период столбы могут отойти от вертикали.

Затем выкапывают яму глубиной не менее 1 м. Устанавливают в нее по уровню столбы и заливают бетон. Стоит заметить, что наименьший отрезок времени для застывания и получения необходимой прочности бетона составляет примерно 1 неделю. Значит, о несущих столбах необходимо позаботиться заранее.

Для приготовления бетона используют смесь цемента, щебня мелкой фракции и песка.

Чтобы сделать цементный раствор, понадобится:

песок — 2 ведра;
щебень — 3 ведра;
цемент — 1 ведро;
вода — 0,7 ведра.

В емкость выливают воду и добавляют цемент. После усердного перемешивания высыпают песок. В тщательно перемешанную цементно-песочную смесь добавляют щебень и снова перемешивают.

Чтобы установить откатные ворота, необходим фундамент. Для его изготовления нужен металлический швеллер, шириной примерно в 16-20 см, а также арматура с сечением в 10-14 мм. Арматуру нарезают на куски длиной в 1 м и приваривают к полочкам швеллера.

Затем выкапывают траншею глубиной примерно 1,2-1,5 м, шириной 40 см, длина ее составляет 50% от проема. В нее опускают швеллер вниз ножками и заливают все это жидким бетоном.

Швеллер нужно устанавливать точно по уровню. Верх его при этом должен находиться на одном уровне с дорогой. Если все выполнено правильно, получается металлическая ровная площадка, к ней будут монтироваться ролики под откатные ворота. Фундаменту нужно выстояться около одной недели.

Вернуться к оглавлению

Изготовление несущей рамы

Пока бетон застывает, есть время заняться изготовлением несущей рамы.

Болгаркой с металлической щеткой с труб счищают окалину.

Затем трубы обезжиривают бензином или растворителем и пульверизатором или кистью наносят антикоррозийный грунт.

Для изготовления рамы на откатные ворота используют профилированную трубу с сечением в 60*40 мм либо в 50*50 мм. Из таких труб формируют наружный каркас. Затем в него вваривают внутренний каркас, изготовленный из трубы в 20*30 мм, в 20*40 мм или другой. Такое устройство нужно для крепления дерева, металла или профнастила и придает жесткость конструкции.

Трубы сваривают прихватками по 2 см 25-30 см. К раме снизу приваривают направляющую. Все элементы приваривать надо в шахматном порядке, чтобы полотно не выкрутило от нагревания.

В первую очередь на швеллере выставляют ролики под откатные ворота, которые требуется раздвинуть по максимуму. Затем на них надевают направляющую с полотном, выставляют по уровню откатные ворота и прихватывают сваркой к швеллеру роликовые тележки.

Следующим шагом будет приваривание поддерживающих роликов и установка концевого ролика. В завершение приваривают верхний и нижний улавливатели.

Устраивая раздвижные ворота для дачи или калитку, надо помнить о функциональной нагрузке и о том, чтобы смотрелись они эстетично, сочетаясь с общим декором дачи. Строительные технологии современности позволяют сделать на даче калитки самых разнообразных форм и дизайна.

изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Чем зашить секции: выбор материала

Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.

Металл

Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.

Профлист

Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.

Советуем ознакомиться со статьями:

Марка профлиста для забора
Способы крепления профлиста к забору

Металлический штакетник

Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.

В комплект часто принято поставлять и элементы крепежа.

Тематический материал:

Металлический забор шахматка
Как рассчитать евроштакетник на забор

Кованые элементы

Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.

Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.

Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли. Основной минус кованых ворот – высокая стоимость

Основной минус кованых ворот – высокая стоимость.

Сетка

Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.

Фото: ворота и забор из сварной сетки

Сварная

Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.

Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

Рабица

Реализуется в рулонах с разным размером ячеек.

Это популярный бюджетный секционный материал для временного ограждения.

Рекомендуем ознакомиться:

Забор из сетки-рабицы
Чем украсить забор из сетки рабицы

Дерево

Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.

Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.

Доска

Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).

Тематический материал:

Ограждение из необрезной доски
Забор из доски своими руками

Штакетник

Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Консольные откатные ворота, самый распространенный вид

Дизайн калитки из профнастила

После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.

Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.

Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.

Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.

Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.

Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.

Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.

Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.

Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.

Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Откатные ворота на рельсе

Раздвижные

Откатные более популярны на территориях, которые не подвергаются обильному выпадению снегов, слишком сильному снижению температуры воздуха. Формируются так, чтобы при закрывании двигались по швеллеру в фундаменте из бетона. Управляются обычно автоматическими механизмами, что дает возможность функционировать дистанционно.

Раздвижной с одной створкой

Возводить начинают с эскиза, на котором отмечаются все размеры. Ширина проема не больше 4 м, а высота равняется ограждению.

Требуется приготовить все комплектующие, инструменты. Самыми подходящими полотнами становятся профилированные металлические листы, профнастил. Некоторые хозяева для обшивки отдают предпочтение деревянному брусу, кованным, чугунным элементам.

Раздвижные с двумя створками

На земле формируется рельс или профиль. По нему система движется после навешивания на ролики. Сверху также могут монтироваться роликовые детали, дополнительные скобы, они помогут фиксировать во время передвижения.

https://youtube.com/watch?v=kBmCOqxYyNU

Ворота из профнастила с элементами ковки: фото удачных вариантов

Редакция Homius подготовила для вас интересную подборку фотографий ворот, которые можно легко сделать своими руками.

ФОТО: zen.yandex.ruВорота с массивным каркасом нужно крепить на хорошо забетонированные столбики

Красиво смотрится вариант, в котором профнастил и ковка имеют разные контрастные оттенки. Наиболее престижно выглядят красные ворота с чёрным матовым или блестящим кованым узором.

Это делается на случай выполнения бетонной стяжки во дворе и рядом.

Основанием для кованых элементов может стать непосредственно каркас ворот, на котором держится еще и профиль. Внешне выглядит конструкция классически, лишь по бокам дополняется интересным узором с вензелями.

ФОТО: ramrostov.comПрофнастил для ворот может устанавливаться двухсторонний, с одинаковым оттенком во дворе и на улице

Элементы ковки могут располагаться на воротах как сверху, так и снизу. Очень необычно будет выглядеть вариант оформления с закруглёнными узорами в центре распашных створок. Их можно оставить в чёрном цвете или дополнительно использовать окраску золотистым.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Откатные ворота из профтрубы своими руками

Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку

Откатные ворота из профильной трубы

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Консольные

Сложные для обустройства в отличие от других типов. Помогает гарантировать надежную эксплуатацию даже в сильные морозы зимой. Главное достоинства данного вида:

отсутствие ограничений в высоту;
возможность установки всего одной опорной стойки.

Не контактирует с наземной рельсой, поэтому эксплуатация комфортная, не вызывает проблем в любую погоду.

Консольные

Фиксируется только на приготовленной раме. Она обязательно металлическая – из труб, уголков, профиля. Внизу к каркасу приваривается направляющая, внутри нее уже монтированы роликовые каретки. Именно благодаря этим деталям основание получает возможность перемещения в две стороны – для открытия/закрытия.

Для уточнения размера требуется мысленно поделить на две части:

закрывающая проем;
противовес.

Длина противовеса около 35-50% ширины требуемого проема. Под консольной частью тоже нужно формировать фундамент. Такое основание должно хорошо выдерживать нагрузки во время передвижения. С этой целью заранее подготавливается швеллер с нумерацией 20, длина равняется длине консольной части. Потом роют котлован, он примыкает к столбу. Габариты ямы чуть больше, чем выбранный швеллер, глубина – строго чуть меньше глубины промерзания для конкретной местности.

Также требуется создать, как минимум два каркаса из арматуры, чтобы привязать швеллер к фундаменту.

Размещается вплотную к опоре. Если берут швеллер 16 см, то его монтируют с отступом в 5 см от столба. Закладные крепятся заподлицо с кладкой из кирпича или другой отделкой.

Схема консольной системы

Когда фундамент залит, его оставляют для полноценного застывания приблизительно на один месяц. Он должен надежно отстояться. Через неделю он становится максимально прочным, поэтому разрешается начинать проведение работ по закреплению и обшивке.

Фурнитура

Фурнитура, продаваемая на строительном рынке разнообразна. При подборе подходящей учитывается ширина проема, вес. Стандартный комплект фурнитуры включает такие детали:

две роликовые опоры;
направляющая 6 м в длину;
ролики концевые;
ограничители;
дополнительное устройство, имеющее еще по два ролика;
заглушки на концы балок.

Фурнитура

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать откатные ворота своими руками?

Статьи
Как сделать откатные ворота своими руками?

Оцените материал

(1 Голосовать)

Как сделать откатные ворота своими руками?

В данной статье мы попробуем поделиться с Вам советами об изготовлении откатных ворот своими руками.

Для начала рассмотрим, что из себя представляют откатные ворота, виды комплектующих для откатных ворот, а также способы установки.

Классические откатные ворота, широко распространены в Беларуси. Они представляют собой направляющую (консольную балку) по которой движутся подшипники, находящиеся на опоре, улавливатели, направляющий кронштейн с роликами и др. фурнитуру для откатных ворот в зависимости от предложения производителя и продавца.

Преимущество откатных ворот консольного типа в том, что полотно ворот находится в подвешенном состоянии над проезжей частью, что позволяет эксплуатировать ворота в наших климатических условиях. Ворота не боятся снега, перемещению ворот не может помешать мелкий мусор, грязь, дождь. Еще одним неоспоримым преимуществом откатных ворот перед распашными является экономия пространства, т.к. перемещение полотна происходит вдоль ограждения или строения и не требует много места, не крадет пространства в пределах движения створки, как это происходит при использовании распашных ворот.

Для того, чтобы преступить к изготовлению откатных ворот вам необходимо будет определить место установки, ширину проема, учитывая, что для отката ворот необходимо пространство около 1,5 проезда. Длина полотна ворот определяется путем умножения проема ворот на 1.5. При этом, полезная часть ворот, которая будет перекрывать проезд должна быть шире просвета на ширину одного столба, т.к. ворота должны заходить за середину столба. После определения проема выбираем материал зашивки откатных ворот и выбираем комплектующие для откатных ворот. От правильного выбора того или иного комплекта для откатных ворот зависит длительность эксплуатации ворот, плавность хода, Ваше спокойствие как потребителя.

| Вам будет интересно : как выбрать комплектующие для откатных ворот |

Конструкция откатных ворот предполагает наличие бетонного основания, которое и несет основную часть нагрузки. Первым делом необходимо осуществить выборку грунта, по-простому выкопать яму. Часто нам задают вопрос какой размер ямы для откатных ворот? Для правильного монтажа мы рекомендуем копать яму, которая будет иметь следующие размеры (для ворот с проемом 4 метра) – длина 2 метра, ширина 0.4 метра, глубина 1,8 метра. Если ширина Вашего проема ворот свыше 4 метров, что размер ямы определить просто – не менее 1.5 от ширины проема. Если у Вас на участке глина, то целесообразно сделать песчано-гравийную подсыпку в 15-20 см.

В процессе бетонирования в качестве основания под роликовые опоры можно использовать закладные детали. Это может быть швеллер, стальные пластины, либо предварительно изготовленная закладная под конкретные комплектующие, которая предусматривает заданную ширину проема, необходимость монтажа привода. Можно устанавливать роликовые опоры на бетонной основание анкерным соединением.

После окончания бетонирования мы рекомендуем выждать не менее 14 дней для того, чтобы бетон набрал прочность. Это время можно потратить на то, чтобы купить материал для каркаса ворот, комплектующие и приступить к изготовлению самих ворот.

Для рамы ворот используется профильная труба 60*40*2 мм и 40*20*2 (1,5) мм. Базовая схема каркаса откатных ворот выглядит следующим образом:

Исходя из схемы, легко высчитать количество профильной трубы, необходимой для каркаса откатных ворот. Процесс изготовления каркаса откатных ворот, на первый взгляд, может показаться простым, но есть ряд нюансов:

геометрия ворот – ворота должны иметь правильную форму, нужно избегать превращения полотна ворот в «банан» при сварке полотна, т.к. неопытный сварщик может «перегреть» металл и полотно поведет. Необходимо осуществлять приварку направляющей к рамке точечно небольшими швами 3-5 см. поочередно с разных сторон шины.
качество сварных швов – сварка трубы производится с резом под 45 градусов для увеличения жесткости конструкции, более привлекательного внешнего вида изделия
обработка металла – металл должен быть тщательно зачищен от окалин, ржавчины и обезжирен для лучшей адгезии лакокрасочного покрытия

Также необходимо предусмотреть необходимость монтажа на каркас зубчатой рейки. Нейлоновая зубчатая рейка крепится к воротам на саморезы, что позволяет установить рейку даже после того, как ворота установлены. Если Вы остановили свой выбор на стальной зубчатой рейке, то лучше приварить крепление до установки ворот.

Мы верим, что у Вас все получилось и приступаем к этапу установки ворот. В данном этапе особых сложностей нет. Главное – умение пользоваться уровнем. Монтажные регулировочные пластины под роликовые опоры существенно облегчают установку ворот на закладную. Верхний и нижний улавливатель гораздо проще монтировать на специальные кронштейны.

Если вы отказались от автоматики для откатных ворот, то целесообразно врезать замок в откатные ворота, чтобы закрывать ворота ключом в период отсутствия Вас дома.

Подводя итог можно сказать, что процесс изготовления откатных ворот собственными силами не содержит каких-либо непреодолимых трудностей, или неимоверных технических знаний и навыков. На популярных видео ресурсах полно информации о стадиях изготовления и установки ворот. Однако дьявол таится в мелочах и отсутствие опыта может вылиться в достаточно серьёзные трудности.

Если Вы хотите сэкономить, то мы предлагаем Вам купить готовый каркас откатных ворот, который будет изготовлен опытными сварщиками с учетом Ваших пожеланий, размеров, а также эстетических предпочтений. Мы предоставим всю исчерпывающую информацию по бетонированию основания, изготовим закладную, подскажем как правильно установить ворота. Широкий выбор комплектующих, вариантов зашивки ворот, а также профессиональные консультанты сделают процесс установки ворот простым и удобным.

Приятным бонусом будет бесплатная доставка готовых каркасов Вам на участок.

Другие материалы в этой категории: « Доступный шлагбаум на проезд 4 метра. Каркас откатных ворот. Как сварить раму и выбрать комплектующие. »

Наверх

Хит продаж

Новинки

Goto Top

Раздвижная дверь своими руками.

Как сделать своими руками

Фото: блог Ohoh для Боба Вила , временная перегородка, которая висит там , а не временных периодов времени. К счастью, домовладельцы, надеющиеся на большую конфиденциальность или способ спрятать содержимое шкафа, имеют лучший обходной путь, который по-прежнему включает карниз: установка тонкой раздвижной двери. Этот тип установки легко выделяет жилые помещения, а также обеспечивает современный, даже индустриальный оттенок. Ознакомьтесь с этим учебным пособием по решению проблем, адаптированным к версии 9.0005 все размеры дверных проемов — это оставит вам разделенные пространства, которые вы жаждете.

Фото: блог Ohoh для Боба Вила

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступно на Amazon
– Пиломатериал 2×2, длина 8 футов (4)
– Рулетка
– Карандаш
– Ручная пила – Уголок по металлу
(18)
– 11⁄2-дюймовые винты
– 2-дюймовые резиновые жесткие ролики (2)
– 5-миллиметровая фанерная плита (2)
– Дрель
– Электролобзик
– Клей для дерева
– Ручки (2)
– Шлифовальная машина
– Кисть
– Морилка
– Лак для дерева
– Сцепные кольца (2)
– Карниз для штор

ШАГ 1

Соберите раму раздвижной двери своими руками из бруса 2×2. Размеры вашей конструкции будут в значительной степени зависеть от размера вашего дверного проема, поэтому раздвижная дверь должна быть достаточно большой, чтобы закрыть вход, а затем и некоторые другие. Мы добавили 2 дюйма к ширине и высоте размеров дверного проема, чтобы определить, какого размера сделать нашу дверь.

Вырежьте из деревянных частей 2×2 кости, которые будут составлять вашу раму: две вертикальные стойки, которые на 2 дюйма выше высоты дверного проема, и пять горизонтальных поперечин, каждая на 1 дюйм короче ширины дверного проема. (Когда вы добавите 1-1/2 дюйма толщины вертикальной стойки с каждой стороны, вы обнаружите, что рама действительно на 2 дюйма шире вашего дверного проема.)

Разложите детали, как показано на рисунке выше. , поместив одну поперечину сверху, другую на 1 1/2 дюйма снизу, а остальные три разместив на равном расстоянии (вероятно, на расстоянии около 20 дюймов друг от друга).

ШАГ 2

Фото: блог Ohoh для Боба Вила

Соберите вместе все деревянные детали, используя металлические угловые скобы размером 1-1⁄4 дюйма. Вкрутите скобу в каждый угол рамы — четыре в каждом прямоугольнике и еще две в самом низу — чтобы сделать вашу конструкцию более прочной.

Дважды проверьте размеры нижней поперечины, прежде чем прикручивать ее: она должна находиться на расстоянии 1-1/2 дюйма от нижней части любой вертикальной стойки, чтобы вы могли закрепить ролики внутри рамы, а затем спрятать их за фанерой. доска.

ЭТАП 3

Фото: блог Ohoh для Боба Вила

Прикрутите 2-дюймовые резиновые ролики к нижней поперечине, по одному прямо внутри угловой распорки с каждой стороны.

ШАГ 4

Фото: блог Ohoh для Боба Вила

Вы должны укрепить каркас прямо там, где будет проходить дверная тяга, потому что эта сторона будет сильно тянуться, чтобы открыть и закрыть дверь на колесиках. Измерьте расстояние между 2-й и 3-й поперечинами снизу и отрежьте эту длину от оставшегося бруса 2×2.

Поместите этот свежевырезанный вертикальный кусок во второй прямоугольник снизу, где вы только что измерили, оставив достаточно места с внешнего края, чтобы поместиться металлическая дверная ручка. Ввинтите горизонтальные детали, чтобы удержать его на месте, и тогда ваш каркас готов!

ШАГ 5

Фото: блог Ohoh для Боба Вила

Вырежьте два листа фанеры (обычно доступны шириной 4 фута и длиной 8 футов) в точные размеры деревянной рамы, которая также будет Размеры раздвижной двери своими руками. Один закроет переднюю часть рамы, а другой заднюю. Большинство крупных хозяйственных магазинов сделают для вас раскрой прямо во время покупки!

Поместите одну доску на деревянную раму и карандашом отметьте положение тяги.

ШАГ 6

Фото: блог Ohoh для Боба Вила

С помощью дрели и электролобзика вырежьте отверстие, чтобы оно подходило к утопленной дверной ручке. Затем выровняйте две фанерные доски, обведите отверстие и вырежьте отверстие на второй доске для другой ручки двери.

ШАГ 7

Фото: блог Ohoh для Боба Вила

Затем приклейте одну из фанерных плит s к раме. Покройте каждый 2 × 2 столярным клеем, наведите на него фанеру, чтобы убедиться, что сторона с отверстием для дверной ручки совмещена с усиленной стороной рамы, затем опустите и зажмите. Оставьте зажимы на месте до тех пор, пока клей указывает, что он должен затвердеть.

После полного высыхания клея переверните самодельную раздвижную дверь и проделайте то же самое с другой стороны.

ЭТАП 8

Фото: Блог Ohoh для Боба Вила

Снимите зажимы, когда весь клей высохнет, и проверьте, приклеились ли фанерные плиты к деревянной раме. Вы должны увидеть, что ролики теперь полностью встроены в дверь, частично закрытые фанерной доской.

ШАГ 9

Фото: блог Ohoh для Боба Вила

Возьмите шлифовальную машину, чтобы полностью отшлифовать самодельную раздвижную дверь, особенно края.

ШАГ 10

Фото: блог Ohoh для Боба Вила

Пришло время придать самодельной раздвижной двери законченный вид! Мы покрасили нашу в оттенок темного шоколада, но вы можете выбрать любой цвет морилки (или, альтернативно, краску!), чтобы дополнить схему вашего пространства. После того, как пятно высохнет, нанесите слой лака.

ШАГ 11

Фото: блог Ohoh для Боба Вила

Вставьте дверную ручку в отведенное для нее отверстие, приклеив столярным клеем.

ШАГ 12

Фото: блог Ohoh для Боба Вила

Прикрутите сцепные кольца к верхней части двери, по одному дюйму с каждого конца.

ШАГ 13

Фото: блог Ohoh для Боба Вила

Наконец, поднимите дверь и приготовьтесь задвинуть ее на место. Вы можете попросить партнера помочь вам удерживать раздвижную дверь, сделанную своими руками, пока вы ставите ее на «дорожку» — настенный карниз. Здесь наш карниз проходит от стены до стены. Но если это не так с вашим комплектом, возьмите пару кронштейнов для карниза, чтобы закрепить его на одной стене с дверным проемом.

Сначала проденьте карниз сквозь дверные кольца, затем придвиньте дверь к стене так, чтобы она была достаточно близко для установки карниза, но с достаточным пространством для того, чтобы дверь могла вращаться вперед и назад. Раздвижная дверь, сделанная своими руками, должна стоять прямо (не наклоняться), при этом весь вес должен опираться на ролики, а не тянуться за стержень — он нужен только для направления двери. Теперь проверьте, чтобы стержень был строго горизонтален, и отметьте место, где он соединяется со стеной. (Вот тут и пригодится напарник!) Прикрутите стержень к стене, и этот проект представляет собой открытый и закрытый случай.

Фото: блог Ohoh для Боба Вила

Ама увлекается своими руками и является творческим человеком, стоящим за блогом Ohoh. Ей нравится домашний декор, освещение и мебельные проекты, которые могут включать в себя рисование, шитье, сверление… независимо от техники! Все, что у нее есть под рукой, является источником вдохновения для творчества и корма для ее серьезной зависимости от вторичного использования.

Устранение неполадок, связанных со сходом автоматических ворот — Creative Door

Ваши ворота сошли с рельсов? Если это так, команда Creative Door Services™ готова предоставить экспертную консультацию. Вот что вы должны знать.

Что делать, если ваши ворота сошли с рельсов?

Если ваши ворота вышли из строя, немедленно прекратите их использование, чтобы не повредить ворота или их компоненты. Чтобы другие не могли его использовать, переведите его в ручной режим с помощью функции ручного отключения.

В большинстве случаев лучше вызвать профессионального специалиста по ремонту и техническому обслуживанию, если ваши ворота сошли с рельсов. Во-первых, ворота очень тяжелые, в среднем жилые ворота весят более 250 фунтов. Попытка передвинуть ворота самостоятельно может привести к травме. Это также может привести к дальнейшему повреждению вашей системы ворот.

Имейте в виду, что ворота не сбиваются с пути без причины. Почти всегда есть основные проблемы, от изношенных колес до неровной гусеницы. Эти проблемы должны быть выявлены и устранены квалифицированным специалистом по воротам.

Что вызывает сход подъездных ворот с рельсов?

Вот несколько причин, из-за которых автоматические ворота могут сойти с рельсов:

Кривые ворота
Ворота могут погнуться или перекоситься из-за удара или обычного износа. Если ваши ворота кривые и сидят неровно, они могут упасть с направляющих. Кроме того, эксплуатация кривых ворот ускоряет износ колес, гусеницы и других частей ворот.
Изношенные колеса
Со временем колеса изнашиваются, что может привести к неравномерному закрытию ворот. При значительном износе колеса могут заклинить и ворота сойдут с рельсов.
Проверка состояния колес является частью регулярного обслуживания ворот. Также важно, чтобы колеса были хорошо смазаны.
Изношенная гусеница
Как и колеса ворот, их гусеница подвержена износу. Изношенная гусеница может привести к резким движениям при открытии и закрытии ворот, что может привести к сходу ворот с рельсов. Гусеницы также могут погнуться, помяться или треснуть, что повлияет на работу ворот и может привести к сходу с рельсов.
Препятствия
Палки, камни и мусор могут попасть в направляющие и привести к сходу ворот с рельсов. Зимой лед и снег могут сделать то же самое. В некоторых случаях вы можете просто убрать препятствие и заменить ворота (только помните, что вы имеете дело с очень тяжелым оборудованием). Однако часто ворота получают повреждения из-за удара о землю, что влияет на их структурную целостность и влияет на работу ворот. В этом случае потребуется профессиональный ремонт ворот.
Чтобы ваши ворота не столкнулись с препятствием и не сошли с рельсов, регулярно подметайте гусеницы.
Неровное основание
Гусеница должна располагаться на идеально ровной поверхности. Однако движение грунта может нарушить фундамент ворот, а система путей и ворот выйти из равновесия, что приведет к сходу с рельсов. Лучший способ защититься от этого — доверить установку и проверку ваших ворот надежным специалистам по воротам. Опытная компания по производству ворот принимает меры, чтобы движение грунта не стало проблемой.
Пренебрежение обслуживанием
Для бесперебойной работы система ворот требует регулярного обслуживания. Это включает в себя очистку ворот, нанесение смазки на их движущиеся части, поиск ржавчины и повреждений, а также проверку наличия проблем с гусеницами. Пренебрежение обслуживанием ворот может привести к множеству проблем, включая сход ворот с рельсов.
Для получения дополнительной информации о том, как обслуживать въездные ворота, см. наш окончательный график технического обслуживания.
Неправильный монтаж
Самостоятельная установка может привести к несбалансированности системы ворот, неровному основанию и различным другим проблемам, которые могут привести к тому, что ворота со временем сойдут с рельсов. Всегда доверяйте установку ворот надежной компании. Если вы считаете, что ваши ворота могли быть неправильно установлены, рекомендуется обратиться к профессионалу для осмотра ручной работы и внесения необходимых корректировок.

Какие признаки того, что ваши автоматические ворота могут сойти с рельсов?

Вот некоторые признаки того, что ваши ворота могут сойти с рельсов:

Ворота раскачиваются вперед и назад во время использования
Ворота перекошены, согнуты или явно разбалансированы
Ворота работают шумно
Ворота открывается и закрывается неровно или рывками
Направляющая повреждена
Колеса изношены

Если вы заметили эти предупреждающие знаки, обязательно обратитесь к квалифицированному специалисту для обслуживания системы ворот как можно скорее.

Профессиональная установка и ремонт ворот в Западной Канаде

Если ваши ворота сошли с рельсов или нуждаются в ремонте или обслуживании, обратитесь к опытной команде Creative Door Services™. Мы также можем заменить или модернизировать вашу систему ворот для жилых помещений и умеем устанавливать индивидуальные автоматические распашные ворота и откатные ворота.

Для получения дополнительной информации о наших услугах по воротам или бесплатного предложения свяжитесь с нами в одном из наших офисов в Ванкувере, Британская Колумбия; Келоуна, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта, Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.

Почему мои ворота остаются в открытом положении?

Почему мои ворота остаются в открытом положении? Проблемы с автоматическими воротами? Одной из распространенных проблем, с которой иногда сталкиваются владельцы ворот, является застревание ворот в открытом положении. Вы можете заметить, что ваши ворота пытаются закрыться, но не могут. Или вы можете заметить, что ваши ворота вообще не будут двигаться, когда они находятся в открытом положении. Это может быть особенно неприятно, так как многие выбирают автоматические ворота из-за их способности обеспечивать повышенную безопасность. В этой статье будет представлен обзор наиболее распространенных причин, по которым ворота могут застрять в открытом положении, а также способы диагностики и устранения проблемы. Для получения дополнительной информации о ремонте и установке ворот свяжитесь со специалистами Jay360 прямо сейчас!

Нужен ремонт ворот?

Регулярное техническое обслуживание механизма открывания ворот — один из лучших способов обеспечить его долгий срок службы и бесперебойную работу. Нажмите кнопку воспроизведения на видео ниже, чтобы увидеть несколько простых советов по уходу! Имейте в виду, что каждый тип входных ворот требует различных видов обслуживания.

Одной из основных причин, по которой ворота не открываются или закрываются должным образом, являются погодные условия. Нажмите здесь, чтобы узнать больше о том, как погода влияет на ваши ворота и почему это может быть причиной того, что ваши ворота не закрываются. Если вы знаете, что проблема не в погоде, и ваши ворота работали без сбоев, пока не застряли в открытом положении, это может быть одна из двух проблем: механическая проблема или электрическая проблема с вашими воротами или механизмом открывания ворот.

Механические проблемы

Если ваши ворота нормально открылись, но отказываются закрываться и теперь постоянно остаются в открытом положении, это может быть механическая проблема. Проблема может быть такой же простой, как мусор или небольшой объект, блокирующий путь ворот — большинство ворот не закроются, если они почувствуют что-то на пути. Проблема может быть немного сложнее — физическая проблема с оборудованием может привести к тому, что ваши ворота заблокируются в открытом положении. Центр ресурсов автоматических ворот описывает 4 шага для определения механической проблемы с вашими воротами:

Проверьте, нет ли сломанных или поврежденных частей ваших ворот – если вы не заметите ничего необычного, проверьте, нет ли препятствий на пути ворот
Отключите питание и отсоедините либо цепь, либо рычаг ворот, в зависимости от тип ваших ворот. Двигайте ворота вручную – легко ли они двигаются? Если это так, вы знаете, что фактические ворота не вызывают проблемы.
Если проблема небольшая, например, скопление мусора на пути, можете ли вы устранить ее самостоятельно? Если да, то работайте!
Если проблема более сложная, вам следует вызвать специалистов по установке и ремонту ворот, чтобы убедиться, что вы не поранитесь и не нанесете еще больший ущерб вашим воротам (источник).

Проблемы с электричеством

Если вы осмотрели свои ворота и поняли, что проблема не в механике, есть большая вероятность, что это проблема с электричеством. Электрические проблемы очень распространены с автоматическими воротами. Проблема с электричеством может легко привести к тому, что ворота застрянут в открытом положении, даже если изначально они открывались без проблем. При проверке электрической проблемы выполните следующие действия:

1. Убедитесь, что на ваших воротах не активирована команда «держать открытыми». — эта команда может быть активирована вами или кем-то из членов вашей семьи случайно. Это простое решение — просто отключите команду, и ваши ворота должны возобновить нормальную работу.

2. Проверьте ключ пожарной охраны . Возможно, пожарная команда пришла проверить ваши ворота и забыла вернуть ваши настройки в нормальное состояние. Проверьте ключевой переключатель и убедитесь, что все в порядке, прежде чем переходить к следующему шагу.

3. Сбросьте питание вашего привода ворот – Если проблема не в случайно активированной команде или переключателе, сбросьте питание вашего привода ворот. Иногда все, что нужно вашим воротам, — это простой сброс (источник).

4. Проверьте датчики – Проверьте фотоэлемент/фотоглазок/датчики на воротах. Есть ли влага? Мусор на объективе? Проверьте эти датчики, чтобы убедиться, что их ничто не блокирует. Иногда скопление влаги может привести к тому, что ваши ворота перестанут закрываться, поскольку датчики перестанут работать.

5. Проверьте свой пульт/оператора – Как и любой другой электронике, вашему пульту или оператору может потребоваться замена батарейки. Если вы заметили, что ваш пульт работает вяло, красный индикатор не загорается при нажатии кнопок или он просто не работает, возможно, проблема в вашем пульте, а не в воротах.

6. Позвоните специалистам . Если вы перепробовали все вышеперечисленное и до сих пор не можете понять, что не так с вашими воротами, проблема может быть более серьезной. Всегда лучше обратиться к специалистам, чтобы убедиться, что вы не причините больше вреда вашим воротам или приводу ворот, а также не повредите себя при работе с аккумулятором или электрическими компонентами.

Источники -?automaticgateinfo.com?and?gateopenersreview.com

Другие распространенные причины

Если вы проверили все вышеперечисленное и ваши ворота по-прежнему вызывают проблемы, это может быть другая проблема. Вот некоторые другие проблемы, которые могут привести к тому, что ваши ворота застрянут в открытом положении.

Проблемы, связанные с погодой

Если только что выпал снег или произошло резкое падение температуры, ваши ворота могут стать вялыми или вообще перестать двигаться. Иногда терпение — это все, что вам нужно. Убедитесь, что ваши ворота должным образом смазаны, изолируйте батарейный отсек (ТОЛЬКО если вы знаете, как это сделать безопасно, если нет, обратитесь к специалисту) и используйте морозостойкую смазку, чтобы ваши ворота работали наилучшим образом зимой.

Некачественно установленные ворота

Хотя установка ворот своими руками может показаться экономически выгодным решением, установка автоматических ворот является очень сложной и точной процедурой. Неправильно установленные ворота сначала могут работать нормально, но вскоре вы можете столкнуться с серьезными проблемами. Если вы установили ворота своими руками или столкнулись с непрофессиональным установщиком, рекомендуется обратиться в опытную компанию по установке ворот, чтобы помочь решить проблему.

Проверка положения на земле

Ваши ворота построены на восходящей поверхности? Это может вызвать проблемы с открытием и закрытием ворот. Если возможно, посмотрите, можете ли вы исправить поверхность или немного изменить положение ворот, чтобы вам не приходилось постоянно заниматься этой проблемой. Если вы не можете изменить положение, убедитесь, что ваши ворота имеют надлежащее оборудование для хорошей работы в неоптимальных условиях.

Компания Jay360 имеет более чем 28-летний опыт установки и ремонта ворот. Если вам нужна помощь с воротами, которые не закрываются, вы можете положиться на знания и опыт Jay360 от Jay Fencing. Будьте уверены, что мы будем рекомендовать только те продукты безопасности, которые соответствуют вашим конкретным потребностям и бюджету.? Мы ценим первоклассное обслуживание клиентов, предоставление продуктов и услуг высочайшего качества, имя, которому можно доверять, и наличие опытного и трудолюбивого персонала.

Jay360 может помочь вам выбрать и установить идеальную систему конфиденциальности, безопасности или автоматические ворота для вас, вашего бизнеса и вашей семьи. За годы работы мы поставили и установили ворот, лот ! Обладая более чем 28-летним опытом, мы знаем, как установить и отремонтировать ворота любых размеров и форм.

Мы можем поставить и установить все, что угодно, от дверей, распашных и различных версий откатных ворот. У нас есть широкий выбор готовых ворот и мы изготавливаем индивидуальные конструкции в соответствии с вашими спецификациями и размерами. Звоните? Джей 360? сегодня!

Sources

www.gateopenersreview.com?/?www.doityourself.com?/?www.aspiremetro.com?/
www.automaticgateinfo.com

Facebook
Twitter
LinkedIn
Подробнее

Как установить консольные ворота с звеньями цепи

Магазин: Консольные раздвижные ворота | Оборудование для консольных скользящих ворот | Комплекты консольных шиберных затворов

Обзор Монтажные изображения

Версия в формате PDF: Руководство по установке консольных ворот (PDF)

Прежде чем начать:

Шаг 1 — Получите необходимые разрешения на зонирование и строительство. Могут быть местные ограничения по зонированию или актам, касающиеся высоты и типа забора и/или ворот. Ознакомьтесь с требованиями к отступам границы участка. Найдите геодезические булавки, если забор должен быть расположен рядом с границами участка или обследовать участок.

Шаг 2 — Измерьте метраж забора и определите расположение ворот.

Шаг 3 — Прежде чем копать, позвоните по номеру 811. Сообщите в местную или государственную службу защиты коммунальных служб, чтобы определить местонахождение потенциально скрытых коммунальных услуг. Обычно за поиск коммунальных услуг плата не взимается, однако за ремонт подземных коммуникаций может взиматься значительная плата, не говоря уже о потенциальной травме.

Шаг 4 . Приобретите ограждение из рабицы, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продуктов

Убедитесь, что вы получили надлежащие детали в течение 5 дней с момента получения комплекта консольных ворот Hoover Fence Co. , используя упаковочный лист, прилагаемый к вашей поставке, и копию вашего заказа.

Макет проекта

Инструменты для макета:

Мерное колесо
Рулетка
Кувалда
Ставки
Каменная струна
Маркировочная краска

Рисунок A

Шаг 1 — Вбейте в землю два деревянных или стальных кола, чтобы использовать их для крепления троса (рис. A). Вбейте колья в футе или двух от того места, где вы хотите разместить столбы ворот; это позволит вам сверлить/выкапывать ямы без препятствий. Это также может позволить вам «сбросить» струнную линию во время раскопок отверстий. Будьте осторожны, чтобы не ударить или не сдвинуть ставки.

Рисунок A-1

Шаг 2 — Туго натяните направляющую колонну между этими стойками; убедитесь, что нить находится на той же стороне каждой из кольев при обертывании. Эта строка будет представлять расположение ворот и служить направляющей строкой при установке столбов. Стойки будут залиты бетоном на расстоянии 1/8-1/4 дюйма от линии струны, даже если стойки ворот и защелки могут иметь разный диаметр (рис. A-1).

Рисунок A-2

Шаг 3 — Фурнитура ворот предназначена для компенсации разницы, а консольные защелки ворот компенсируют смещение, вызванное роликами/стойками. Имейте в виду, что после установки роликов ворота будут скользить на несколько дюймов внутри этих стоек и внутри ограждения (рис. A-2). Это несколько дюймов от линии струны.

Убедитесь, что кладочная колонна натянута и не имеет препятствий. При необходимости отрегулируйте колья и струнную линию. Если вы снимаете струну для выкапывания отверстий, позаботьтесь о том, чтобы снова натянуть струну в том виде, в котором она была до удаления.

Установка стоек

Инструменты для установки стоек:

Копатели отверстий для стоек
Шнек
Лопаты
Стержень
Уровень
Бетонная смесь

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; два используются для крепления роликов и ворот, а третий требуется в качестве защелки. Две роликовые стойки будут одинакового размера и, как правило, больше, чем стойка-защелка. Важно: хотя стойка-защелка меньше в диаметре, вы установите ее в бетон на том же расстоянии от направляющей струны, что и роликовые стойки. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, натянутая цепным звеном, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность, когда ролики будут смещать ворота. Противовес не растягивается цепным звеном, поскольку он обычно находится за остальной частью ограждения. . Установите стойки ворот в соответствии с размером «проема» ворот, которые вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов от внутренней части стойки защелки и первой роликовой стойки. Рис A-1. Если вы должны ошибиться, ошибитесь на маленькой стороне, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, стойки, установленные близко друг к другу, не будут иметь большого значения.

Консольные ворота большие и тяжелые, как и их стойки. Проконсультируйтесь с местными строительными нормами и нормами для определения надлежащей глубины и диаметра отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметра установленных столбов. Часто рекомендуется, чтобы глубина подножия столбов забора составляла 1/3 его длины и была ниже уровня промерзания. Вы можете дополнительно закрепить столбы и бетонные нижние колонтитулы, выкопав отверстие большего диаметра в нижней части отверстия по сравнению с верхней частью. Это приведет к отверстию в форме колокола, в отличие от отверстия в форме моркови.

Рисунок A-3

Для определения положения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильной посадке Рис. A-3. Как правило, растянутая часть консольных ворот на 6 дюймов больше, чем отверстие, чтобы гарантировать, что она перекрывает любые зазоры, вызванные смещением роликов. Оборудование различается, поэтому всегда лучше проводить измерения после получения ворот, чтобы спланировать установку.

Рисунок A-4

Для установки стоек ворот выкопайте ямы диаметром 12–30 дюймов и глубиной 42–48 дюймов. Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Размер отверстия, указанный выше, хорошо работает в районах с промерзающим грунтом. Отверстия должны быть «колокольчатыми», а не «морковными» Рис. A-4. Затем заполните отверстие(я) бетоном и «вставьте» столб в мокрый бетон и отвесьте столб с помощью уровня. Убедитесь, что консистенция бетона не слишком влажная и не жидкая. Бетон должен быть пластичной консистенции, достаточно сухим, чтобы столб не провалился на дно ямы. Стойка ворот НЕ должна доходить до дна отверстия; под столбом и вокруг него должен быть бетон. Вы захотите покинуть бетонный уровень ок. На 2-4 дюйма ниже уровня грунта или земли, особенно в промерзающих областях, засыпьте землю землей. Повторно отвесьте столб. Когда земля промерзнет, это может привести к тому, что бетонный нижний колонтитул «поднимется», если вы заполните бетоном до верха отверстия. Оставьте столб(ы) в покое примерно на 24 часа или на время, достаточное для затвердевания бетона.0003

Установка консольных роликов и крышек

После того, как бетон затвердеет, вы можете установить два нижних консольных ролика на две стойки роликов, по одному на каждую стойку, используя предоставленные U-образные болты. Если поверхность неровная, сначала установите каток на самый высокий уклон. Следует следить за тем, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут помешать работе. Прямая равномерная трубка или труба может быть использована для выравнивания второго ролика по отношению к первому, поместив его поперек верхней части роликов. Плотно затяните все гайки на U-образных болтах консольных роликов.

Сначала установите консольный ролик на самый высокий уровень.

Установите второй нижний ролик скользящего затвора на одном уровне с первым.

Надежно затяните ролики нижней заслонки.

В нашем каталоге оборудования для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.

Стальной консольный ролик

Нейлоновый консольный ролик

Крышка консольного ролика

Стальные ролики — Стальные консольные ролики поставляются со смазочным фитингом. Доступные размеры включают 3″, 4″ и 6-5/8″. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики — Нейлоновые ролики имеют герметичные подшипники, которые не требуют технического обслуживания. Нейлоновые ролики доступны для квадратных и круглых на складе различных размеров Доступны крышки из стали или нейлона

Крышки для консольных роликов — Настоятельно рекомендуется при каждой отдельной установке для защиты точек защемления и ограничения ответственности

Подвесить консольные скользящие затворы

Вверху: Отрегулировать ролики, когда консольные затворы отцентрированы и равномерно сбалансированы на роликах консольных затворов.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с переноса откатных ворот к роликовым стойкам ворот и лягте на землю лицом вверх за роликовыми стойками. Примерно отцентрируйте всю ширину ворот роликовыми стойками. Когда ворота находятся в горизонтальном положении, положите нижнюю направляющую ворот прямо на нижние ролики ворот.

Далее разметка верхних ворот роликов и крышек. В зависимости от марки вы можете свободно установить верхние ролики и крышки ворот рядом с верхними стойками роликов; это позволяет вам просто сдвинуть ролики ворот вниз и установить их на место, когда ворота находятся в вертикальном положении. Поднимите откатные ворота в вертикальное положение, сосредоточив вес на опорах роликов. Крепко держите или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1/4–1/2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заедание.

Сдвиньте ворота вперед и назад несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не заедают, что может быть вызвано слишком плотной установкой роликов к раме ворот. Проверить ворота на ровную установку. Убедитесь, что все U-образные болты надежно затянуты.

Нижние ролики должны быть выровнены и надежно закреплены, прежде чем поднимать задвижку в вертикальное положение.

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство 1/4–1/2 дюйма между роликами и верхним элементом ворот.

Плотно затяните все гайки на U-образных болтах и отрегулируйте крышки во избежание трения.

Установка защелки консольной задвижки

Следующим шагом является установка защелки консольной задвижки. Большинство консольных защелок с раздвижными воротами уникальны тем, что «вилка» защелки или приемная часть защелки устанавливается на стойку защелки ворот, а не на ворота. Затем меньшая часть защелки устанавливается на переднюю кромку затвора. Когда они встречаются, защелка закрывается навесным замком. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Стандартная консольная защелка

Крупный план стандартной консольной защелки

Стандартная консольная защелка в закрытом положении

Установка привода скользящих ворот

Процесс установки привода скользящих ворот различается в зависимости от производителя и модели. установить; внимательно прочитайте инструкции вместе с оператором ворот, прежде чем продолжить. Ниже приведены некоторые общие рекомендации, применимые к большинству моделей приводов ворот, однако руководство по установке будет вашим основным ресурсом во время установки.

Большинство приводов откатных ворот допускают установку на столб или на подкладку. Приводы ворот, устанавливаемые на столбах, обычно монтируются на круглые или квадратные стальные столбы, которые встроены в бетонные нижние колонтитулы ниже мороза. Привод ворот «зажат» этими стойками и крепится болтами. Большинство приводов ворот также допускают установку на подушке, что означает, что привод ворот будет опираться на бетонную подушку. В любом случае первым шагом обычно является установка стоек привода ворот или заливка подкладки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и доходит до противоположного конца. Кронштейны будут прикреплены к стойкам ворот, а цепь будет вставлена со стопорными штифтами.

Простое руководство по изготовлению раздвижных дверей для шкафов своими руками

Я давно хотел покрыть среднюю часть моих шкафов для мастерской раздвижными дверями. Мне очень не нравится, как хаотично выглядит видимое хранилище. Помимо визуальной привлекательности, дверцы шкафа не выполняют никакой функции, кроме защиты шкафа от пыли. До сих пор они не были приоритетом в моем длинном списке дел. Поскольку я, наконец, вложил некоторые реальные мысли, время и энергию в модернизацию своего магазина, я, наконец, построил несколько раздвижных дверей шкафа для своей мастерской.

Выбор правильной направляющей для раздвижных дверей

Существует множество различных способов изготовления раздвижных дверей, и все они вращаются вокруг вашей направляющей. Вы хотите убедиться, что получаете максимальную производительность, принимая во внимание стоимость и то, насколько легко вы можете построить двери. Сначала я экспериментировал с созданием собственного трека «сделай сам», но усилия и конечный результат просто не соответствовали качеству и простоте, которые предлагал мне готовый трек.

Немного поэкспериментировав с самодельной гусеницей, я в конце концов решил пойти по более простому пути. В этом случае я решил, что буду использовать простой комплект фурнитуры для обходной двери шкафа , чтобы получить желаемый внешний вид раздвижных дверей шкафа.

Кроме того, этот вариант был довольно доступным по сравнению с некоторыми другими вариантами, которые я видел на рынке. Я осмотрелся, прежде чем купил два из этих 72-дюймовых аппаратных комплектов по 20 долларов каждый. Единственным их недостатком было то, что не было ни одной дорожки, достаточно длинной, чтобы поместиться во все мои кабинеты, поэтому мне пришлось взять две. Я хотел, чтобы шов был прямо посередине, поэтому я отрезал немного от каждого шва с помощью 9Сабельная пила 0015. (Совет: если вы хотите запастись новыми/лучшими инструментами, ознакомьтесь с другими моими обзорами инструментов в разделе «Обзоры» моего блога, если вам интересно узнать, что является лучшим из лучших!)

Я не хотел, чтобы мои дверцы терлись о лицевые рамы шкафа, поэтому я прикрепил полосу фанеры толщиной 1/4 дюйма к верхней и нижней перекладинам. Прямо над передним краем этих верхних шкафов была балка, поэтому я приставил 2 × 4 прямо к передней части шкафов и вкрутил 3-дюймовые винты под углом, чтобы прикрепить ее к балке. 2 × 4 дает мне возможность установить рельс, так как я не хотел полагаться на анкерные винты . Хотя вы можете пропустить этот шаг, я хотел бы убедиться, что все надежно и профессионально. Обычно лучше потратить дополнительное время/пройти дополнительный шаг, чем сожалеть о такой поспешности позже. Поверьте мне, это обычно возвращается, чтобы укусить вас!

Резка дверных панелей

После установки направляющей я определил приблизительную высоту дверей. У меня получилось четыре двери из двух листов 1/2″ фанеры. Хотя это не самое причудливое дерево, оно довольно экономично, особенно когда я просто собираюсь закрасить его позже, чтобы получить более гладкую и чистую отделку!

Большинство шкафов в моей мастерской уже окрашены в серый цвет, и я хотел дополнить их натуральным деревом, чтобы изменить цвет. Я решил покрасить «панельную» часть дверей в серый цвет и обрамить их деревом. Однако это не , а серая краска ! Это меловая краска! Я подумал, что писать на доске было бы забавным способом напомнить себе о том, что находится внутри каждого шкафа, без необходимости смотреть на беспорядок внутри.

Изготовление рамы для раздвижных дверей шкафа

Чтобы сделать этот забавный деревянный акцент, я решил обрамить панели 1/4-дюймовой фанерой, которая осталась после вырезания четырех дверных панелей.

Для моих дверей мне нужно было вырезать:

несколько 1/4-дюймовых полос фанеры
тонну 2 1/2-дюймовых полос фанеры
несколько дополнительных 5-дюймовых полос для верхних направляющих

67 Я нанес пару слоев полиуретана перед тем, как прикрепить их к дверной панели, так как я уже покрасил панель. Я просто собрал их вместе и бум – готово. Проще простого! И скажу я вам, приятно когда что-то наконец-то на самом деле идет по плану.

Если вы хотите точно следовать моему дизайну, не стесняйтесь! Но не бойтесь экспериментировать с дизайном, узорами и акцентами, чтобы сделать ваши шкафы и двери по-настоящему индивидуальными!

Я использовал клей и аккумуляторный гвоздезабивной пистолет DeWalt , чтобы прикрепить полосы к панели, начиная с боков (столбиков). Затем я прикрепил 5-дюймовую верхнюю направляющую. Верхнюю рейку я сделал шире, так как дверные ролики будут крепиться к верхней части дверей и я буду прятать ролики и… вот увидишь, держись за меня… Я определил пространство между моими «рельсами» и вырезал кусок дерева такой длины. Впоследствии я использовал этот лом, чтобы быстро установить направляющие на всех четырех раздвижных дверях без необходимости измерять и маркировать каждую из них.

Готово! Это было легко и для моей мастерской — сойдет! Я знаю, что через какое-то время я, вероятно, захочу изменить внешний вид и стиль, так как то, что популярно, а что нет, меняется очень быстро, но изготовление шкафа — это очень творческий процесс. Когда появляется творческое видение, вам просто нужно следовать за ним.

Как отшлифовать и обработать раздвижные дверцы шкафа

Как я уже говорил, изготовление шкафа — это творческий процесс. Иногда мне нравится использовать более причудливые или более традиционные методы, но для моей мастерской я чувствовал более деревенский вид, чтобы завершить этот проект. в итоге я решил , а не , чтобы покрыть края окантовкой или окантовкой. Вместо этого я просто отшлифовал их хорошо и гладко.

Наконец, я заделал все отверстия от гвоздей, используя мою любимую шпаклевку по дереву . Это потрясающе!

Тем не менее, деревянная заплатка была видна, потому что я уже заклеил полоски полиуретаном. Я схватил тряпку и протер пятно гелем, чтобы выровнять цвет, осторожно пытаясь протереть дерево, а НЕ окрашенные панели.

Как установить фурнитуру для раздвижной двери

А, последний и самый важный шаг в процессе — установка самого оборудования! Как я уже говорил, в конечном итоге я решил использовать готовый слайд.

Я использовал комбинированный угольник , чтобы быстро найти каждый ролик в 4″ от края двери.

Затем я просверлил отверстия и закрепил каждый ролик шурупами № 6 5/8″. Для установки роликов в направляющую раздвижной двери дверь необходимо слегка наклонить наружу; вес двери удерживает ролики на направляющих.

Наконец, скройте гусеницу и ролики, создав карниз. Я просто прикрепил полосу фанеры толщиной 1/4 дюйма к передней части дерева над гусеницей.

Карниз изнутри. К сожалению, мне пришлось снять часть отделки, чтобы установить эти раздвижные дверцы шкафа. В какой-то момент мне придется снова установить молдинг для короны , хотя в настоящее время он не занимает первое место в моем списке дел. С другой стороны, я могу показать вам, ребята, больше о том, как я устанавливаю молдинг короны, поскольку я знаю, что это то, с чем многие люди борются! Не бойтесь ковыряться в некоторых других моих постах, у меня есть несколько довольно четких руководств по установке молдинга!

Мои шкафы с раздвижными дверями наконец готовы! И, боже мой, мне гораздо больше нравится смотреть на эти раздвижные двери, чем на вещи в шкафах! Поскольку я выбрал простую и эффективную направляющую, они очень плавно скользят по этой дверной фурнитуре шкафа , поэтому мне легко добраться до того, что мне нужно, когда мне это нужно.

Если вы ищете более утонченную раздвижную дверь шкафа, ознакомьтесь с моим руководством для этих раздвижных дверей шкафа с вставной направляющей и направляющими.

[add_to_cart id=”21595″ sku=”SGTHMCP1″]

Раздвижная дверь сарая своими руками + недорогое оборудование

автор:Jaime Costiglio

Фейсбук
Твиттер

Продолжаем закрывать входную дверь Самоделки: соберите раздвижную дверь в старинном стиле и повесьте ее с помощью недорогой фурнитуры! Посмотрите все, что было опубликовано здесь, и не забудьте поделиться здесь своими проектами, связанными с дверями, а также рассказать нам анекдот, чтобы получить шанс выиграть 25 долларов!

Привет, читатели-реконструкторы, это Джейме из «Это мое письмо», чтобы поделиться своей самодельной раздвижной дверью сарая. Вы можете построить дверь и установить оборудование в этой версии менее чем за 100 долларов, продолжайте читать, и я покажу вам, как это сделать.

Как построить и повесить антикварную раздвижную дверь сарая

Получить чертежи для печати

Есть много причин, по которым вы хотели бы использовать раздвижную дверь, но главная причина, по которой я решил сделать эту дверь раздвижной, заключается в том, что она не позволяет двери от выхода в комнату, что в конечном итоге освобождает пространство на полу. Дверь скользит по трубе и остается почти вровень со стеной.

На самом деле я снял существующую дверь с петель и установил направляющую для труб с роликами, но вы также можете довольно легко построить эту дверь всего за два шага, подробные планы см. ниже.

Ролики очень щадящие наши неровные деревянные полы. Я использовал 2-дюймовые стационарные ролики, однако вы можете видеть, что в нижней части двери есть зазор, используйте ролики меньшего размера, чтобы уменьшить зазор.

Прежде чем строить эту дверь сарая, я настоятельно рекомендую измерить дверной проем и определить, насколько широкой должна быть ваша дверь. Эта дверь сделана из сосновых досок размером 1×8 шпунт и паз. Доски с шипом и пазом доступны в размерах 1 × 6 и 1 × 8, поэтому количество досок и размер будут зависеть от того, какой ширины вы хотите получить готовую дверь. (И да, вы также можете построить эту дверь из прямых досок без шпунта и паза.) Обратите внимание, что планы ниже основаны на моей двери на изображениях выше.

Загрузите план деревообработки для печати ЗДЕСЬ , чтобы получить полный список материалов, список распилов и инструкции по сборке.

Простая фурнитура для раздвижных дверей сарая своими руками

После сборки двери следует установка фурнитуры, чтобы дверь скользила.

Вам понадобится оборудование, изображенное ниже, я использовал все 1/2-дюймовые детали из оцинкованной стали из отдела сантехники.

Также обратите внимание, что здесь важна длина ниппеля, потому что она определяет, насколько далеко от стены будет висеть дверь. Вы не хотите, чтобы дверца ударялась о молдинг, поэтому может потребоваться более длинный ниппель, если у вас более толстый молдинг.

См. больше фурнитуры для дверей сарая своими руками, а также недорогую готовую фурнитуру для дверей сарая ЗДЕСЬ.

Шаг 1: Прикрепите колесики к нижней части двери заподлицо с внутренней частью. Вы можете видеть на картинке выше из холла, ролики шире, чем дверь, поэтому вы можете подумать о том, чтобы прикрепить 1 × 2 к основанию двери.

Шаг 2: Определите, где будет проходить трубопровод, удерживая дверь на месте. Прикрепите напольные фланцы к стене (используя анкеры и винты), затем вставьте ниппели и колена.

Шаг 3: Вкрутите крюки с проушиной в верхнюю часть двери и наденьте на длинную трубу. Скрутите трубу в коленях. Вы должны сделать одну сторону за раз и, возможно, отвинтить ниппель, присоединить трубу, а затем снова закрутить ниппель.

Шаг 4: Добавьте фурнитуру для дверных ручек как внутри, так и со стороны прихожей.

Поскольку я использовал 1-дюймовый ниппель, моя дверь выходит из молдинга, и у меня есть место для дверной ручки.

Надеюсь, вам понравился этот урок по раздвижным дверям сарая. Это определенно вариант, который следует учитывать, когда вы думаете об идеях экономии места и потока воздуха в помещении, а ощущение фермерского дома добавляет столько очарования. Счастливого строительства!

——————Обновление 21.05.2016——————-

Читатель, хвастайся постом!

Анн-Мари построила эту красоту! Вот что она рассказала об этом:

Я использовала корабельную доску, которую нашла в Home Depot. Обожаю серую отделку, и я подумал, что это добавит немного шика в мою и без того безвкусную квартиру. Мой дверной проем намного больше (@ 66 дюймов), поэтому я выбрал 10-футовую трубу черного цвета, чтобы дополнить серую дверь. Также используются черные литые колеса. Я совершил ошибку, не учтя длину, которую терял из-за перекрытия дерева, и в итоге получил дверь, которая была 1) слишком короткой для моего входа примерно на полтора фута и 2) имела поперечные доски, которые были слишком длинными. Что делать девушке, кроме как импровизировать? Я решил прикрепить поперечные опоры по диагонали, что мне очень понравилось. Мне также понравилось то, что дверь короче. Это для моей гостиной, и большая дверь заняла бы всю мою свободную стену слева от входа, что, я думаю, было бы подавляющим. Я покрасил дверную ручку в оранжевый цвет, чтобы добавить яркости. Еще раз спасибо за чертеж. Это было невероятно легко после прочтения вашей инструкции! 🙂

Спасибо, что поделились! Импровизация удалась на славу!

У вас есть проект, вдохновленный публикацией или учебным пособием здесь, в Remodelaholic? Дайте нам знать!

—————————————

Другие амбарные двери своими руками:

Простая классическая поперечная скоба Схемы строительства амбарных дверей
Дверь амбара из мелиорированного дерева с шевроном
Двери амбара Детские ворота + Голландская дверь
Как сделать раздвижную дверь сарая из межкомнатной двери
Как сделать существующую дверь похожей на деревянную дверь сарая

Опубликовано 30 марта 2015 г. // Обновлено 21 мая 2020 г.

Как сварить ворота для забора своими руками: подробная иструкция

Распашные ворота

Разновидности

Сварка каркаса

Установка петель и створок

Откатные ворота

Разновидности

Сварка каркаса

Установка створок

Облицовка ворот

Вместо заключения

Как сделать откатные ворота своими руками: чертежи, схема

Как сделать откатные ворота своими руками

Как правильно сварить откатные ворота своими руками. Как сварить каркас ворот из труб своими руками: чертеж, видео

Как изготовить ворота из профильной трубы своими руками — пошаговая инструкция с фото и видео

Профильная труба как материал для ворот — плюсы и минусы

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Рекомендации по выбору материала

Сварить и установить откатные ворота из профильных труб

Устройство фундамента

Сборка каркаса

Установка ворот

Ворота из профильной трубы: размер, диаметр, расчет

Подбор материала

Какие материалы необходимо приобрести?

Первоначальный этап

Процесс сварки – следующий этап

Ворота откатывающиеся

Как сварить и обшить ворота самостоятельно?

Правильный подбор инструмента

Необходимый набор инструментов

Этапы возведения ворот

Изготовление ворот

Подготовительные работы

Сварочные работы

Отделочные работы

Дополнительные ворота

Грамотная сварка ворот

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Как сварить калитку из профильной трубы

Как правильно сварить ворота из профильной трубы

Обшивка ворот

Откатные ворота из профтрубы своими руками

Дачные откатные ворота своими руками. Распашные ворота своими руками, чертежи, видео, пошаговая инструкция. Преимущества распашных ворот

Виды конструкций дачных ворот

Изготовление ворот

Проект

Материалы

Установка опор

Изготовление створок

Петли

Выбор материалов для изготовление

Варианты конструкций

Изготовление стальных рам

Облицовка каркаса

Указания по монтажу ворот

Особенности конструкции

Инструменты

Материалы

Производство

Установка

Видео

Подготовка к работе

Строительство фундамента

Изготовление несущей рамы

изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Чем зашить секции: выбор материала

Металл

Профлист

Металлический штакетник

Кованые элементы

Сетка

Сварная

Рабица

Дерево

Доска

Штакетник

Конструкция откатных ворот
