Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

  • В целом
  • Создаем котел
  • Дровяные котлы
  • Пиролизные котлы
  • Котлы на отработанном масле
  • Электрические котлы

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

  • Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
  • Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

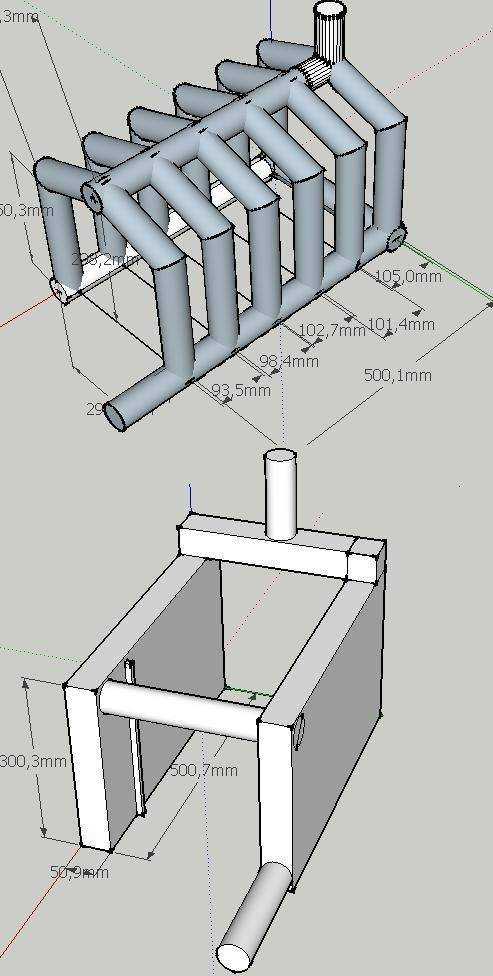

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

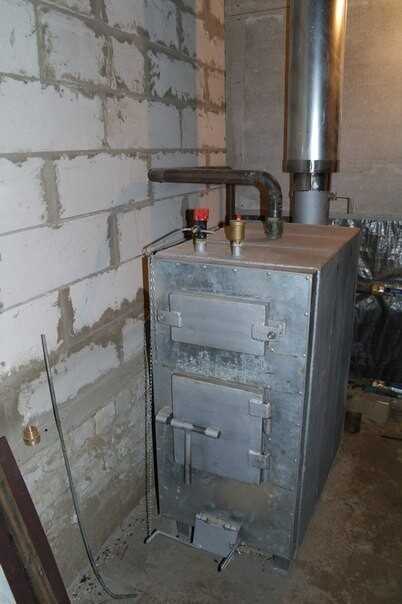

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Самодельный газовый котел для отопления частного дома и дачи: обзор трех лучших конструкций

Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.

В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.

Содержание статьи:

  • Стоит ли проектировать газовый котел самому?
  • Процесс изготовления атмосферной газовой горелки
  • Установка газовой горелки в твердотопливный котел
  • Варианты самодельных газовых котлов
    • #1: Самоделка на базе газовой колонки
    • #2: Устройство на основе газовой плиты
    • #3: Изготовление пиролизного котла
  • Выводы и полезное видео по теме

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Галерея изображений

Фото из

Газ — популярный вид топлива, привлекающий доступностью, бюджетными расценками и минимальным уроном, наносимым экологической обстановке. Вместе с тем при неграмотной эксплуатации и нарушении правил безопасности это самый опасный тип горючего для котлов

Если утрированно представить конструкцию работающего на газу котла — это газовая горелка, установленная в стальной или кирпичный корпус. Располагают ее под теплообменником, через который курсирует теплоноситель, чаще всего вода

В простейшей схеме на газовую горелку или в зону ее действия ставят металлический бак. К нему подключают трубы подачи теплоносителя в приборы отопления и обратки

Корпусом самодельного газового котла может быть отслуживший газовый баллон, толстостенная металлическая бочка, освобожденная от зольника и колосника кирпичная или металлическая печка

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

  • Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
  • Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения ;
  • Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

  • Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
  • Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
  • Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

  • Атмосферные. Их устанавливают в открытые камеры сгорания . В них воздух свободно затягивается из помещения, в котором расположен котел.
  • Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Галерея изображений

Фото из

По типу действия газовые горелки подразделяются на атмосферные и вентиляторные. Продают их в виде подготовленных к установке блоков с системами управления и безопасности

В атмосферных горелочных блоках для газовых котлов бывает от 1 до 4 (или более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент

На лицевой панели атмосферного горелочного блока обязательно есть отверстия для поступления воздуха в камеру сгорания

Дутьевыми горелками оборудуют закрытые камеры сгорания турбированных котлов. Они безопасней в эксплуатации, но значительно сложнее в исполнении

Приспособить для установки в самодельный газовый котел можно горелку старого образца, если она не повреждена, не засорена и каналы подачи газа герметичны

Безусловно, установить в самодельный газовый агрегат лучше новую газовую горелку с регулировкой и системами безопасности

Упрощенный вариант горелочного блока предполагает подачу газа в камеру сгорания через щелевые сопла. Там он смешивается с воздухом, в результате чего горит и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для собственноручного изготовления горелки

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.

Процесс изготовления атмосферной газовой горелки

Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.

Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.

При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов

Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:

  • Вентиль серии ВК-74. Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
  • Колпачок под форсунку. Устройство будет удерживать дозатор подачи газа и формировать узконаправленную струю. В вершине колпачка высверливают отверстие, в которое предстоит поставить форсунку. Основанием оно накручивается на вентиль.
  • Форсунка. Купить ее лучше в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У форсунок различается диаметр выхода. Вместо форсунок для котлов можно использовать жиклер от газовой горелки.
  • Самодельный инжектор. Его сооружают из стальной трубки с толщиной стенки до 2 мм. Потребуется отрезок трубы примерно в 10 см длинной.
  • Пьезоэлемент. Устанавливается по желанию, хотя и без него можно обойтись. Самоделку можно поджигать спичками.

Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.

Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.

Галерея изображений

Фото из

Собственноручно делать даже простейшую атмосферную горелку есть смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения фактически никак не контролируется, нет устройств прерывания пламени в случае возникновения рискованной ситуации

Кроме необходимости постоянно контролировать самодельный газовый котел во время работы, еще сложно отрегулировать расход газа. В некой степени эту задачу решит редуктор на выходе из газового баллона

Весомым недостатком атмосферных горелок является сжигание кислорода в помещении, в котором расположено оборудование. Учитывая, что за работой самоделки, нужно постоянно следить, это небезопасно для здоровья хозяина

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Воспламенение атмосферного горелочного блока

Сжигание кислорода в помещении

Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.

Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени. У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

  • Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
  • Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
  • Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
  • Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
  • Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Варианты самодельных газовых котлов

По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самоделка на базе газовой колонки

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.

Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского

У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.

#2: Устройство на основе газовой плиты

Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.

В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.

Галерея изображений

Фото из

Мультитопливный источник огня

Тяжелая чугунная горелка и корпус

Регулировка мощности горения прибора

Устройство для быстрого нагрева воды

Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.

Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.

Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля

Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.

Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.

Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат

Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы. В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.

Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.

Потребуется запастись материалом, перечень которого мы приводим ниже:

Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам

Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.

Сооружение пиролизного котла начинаем со сборки корпуса:

Галерея изображений

Фото из

Шаг 1: Рубка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхней камер

Шаг 3: Установка воздуховодов в камере газификации

Шаг 4: Ввод канала подачи воздуха в камеру сгорания

Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:

Галерея изображений

Фото из

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника на проектное место

Шаг 8: Монтаж дроссельной заслонки

Внутренняя часть корпуса котла собрана, дроссельное устройство приварено. Проверим, насколько качественно выполнена сварка простейшим методом — зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.

Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм

Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Галерея изображений

Фото из

Шаг 9: Приварка дистанционного уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка листов обшивки к дистанционным уголкам

Шаг 12: Зачистка мест проведения сварки

Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом — нальем воды в сформированные «емкости». После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.

А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:

Галерея изображений

Фото из

Устройство тонелей для ревизии воздуховодов

Монтаж резьбовых шпилек

Изготовление и навешивание дверок для камер

Футеровка и уплотнение дверок

Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.

Галерея изображений

Фото из

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка камеры для твердого топлива

Завихрители для оптимизации передачи тепла

Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.

Выводы и полезное видео по теме

С интересной разработкой газового нагревателя ознакомит следующий видеоролик:

Устройство газовой горелки для установки в твердотопливный агрегат:

Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:

Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.

Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.

Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Самодельные котлы для отопления частного дома чертежи

Содержание

  1. Самодельный котел для водяного отопления. Особенности и виды
  2. Что нужно учитывать при сооружении отопительного котла?
  3. Особенности отопления с наличием печи
  4. Особенности сооружения
  5. Сооружение варианта для отопления теплицы
  6. Сборка самодельных котлов
  7. Для чего нужны котлы ручной сборки
  8. Твердотопливные котлы
  9. Электрические котлы
  10. На водяной циркуляции
  11. На принципе пиролиза
  12. Котел отопления своими руками
  13. Виды отопительных котлов
  14. Пиролизный вариант котла
  15. Пеллетный тип котла
  16. Схемы и чертежи

Самодельный котел для водяного отопления. Особенности и виды

Автономное обогревание все больше набирает популярность. Особенно актуально это для частных домов, коттеджей и дач. Поскольку не всегда существует финансовая возможность покупки качественного оборудования, самодельный котел для водяного отопления и разные его виды весьма распространены в частном секторе, в частности для обогрева не только помещения, но и телиц или других хозяйственных сооружений.

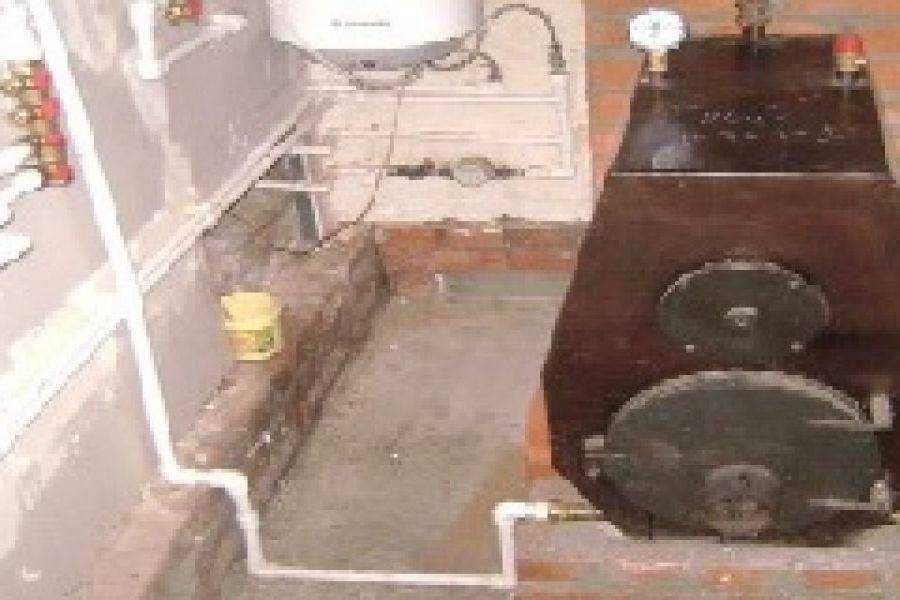

Рис. 1 Самодельный котел

Что нужно учитывать при сооружении отопительного котла?

Основой деятельности любого самодельного водяного котла является базовый принцип: любой вид топлива, который в нем сгорает, обогревает одновременно и теплообменник.

Схема работы подобного водяного отопительного оборудования зависит от следующего:

  • Наличие доступных материалов, из которых можно обустроить систему отопления.
  • Фактические умения и навыки, которые позволят создать отопительное оборудование с использованием печи или других вариантов. Готовые чертежи самодельных котлов отопления можно найти в интернете.
  • Выбор вида топлива. На это влияют такие показатели, как его доступность в определенном регионе и стоимость.

Эффективность самодельных котлов отопления зависит от следующих показателей:

  • Размеры конструкции. Чем больше площадь прямого контакта емкости с используемым теплоносителем, тем большее количество единиц тепла получает теплоноситель за определенный отрезок времени.
  • Показатель полноты сгорания применяемого топлива. Если вместе с продуктами сгорания в водяном оборудовании в трубу попадает и пиролизный газ, его дожёг в несколько раз повышает КПД. Если же приток кислорода к данному элементу водяной отопительной конструкции недостаточный, то схему сооружения необходимо доработать.

Отсюда можно сделать вывод, что для повышения качества обогревания нужно добиться минимального показателя температуры продуктов сгорания. Чем температура ниже, тем выше КПД. Кроме того, применение низкой температуры будет залогом безопасности самодельного котла отопления.

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2 Кирпичная печь

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки. Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

  • Работа печи требует постоянной диагностики и контроля.
  • Зольная камера печи должна регулярно чиститься.
  • Подобная конструкция с печью используется преимущественно в холодное время года.
  • Износ конструкции котла в связи с высокой температурой внутри печи.
  • Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

  • В тамбуре теплицы необходимо выложить кирпичную печь.
  • По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
  • Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

  • Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
  • Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
  • Установка топки внутри бочки.
  • Вывод из бочки дымохода.
  • Установка дополнительного расширительного бачка на бочку.
  • Сварка отопления для теплицы из профильной трубы.
  • Раскладка труб внутри конструкции теплицы.
  • Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Сборка самодельных котлов

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы. поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Котел отопления своими руками

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

  1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
  2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
  3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
  4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Источники: http://kotlomaniya. ru/kotly/samodelnyy-kotel-dlya-vodyanogo-otopleniya.html, http://x-teplo.ru/otoplenie/kotly/samodelnye.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/





Как вам статья?

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

Отопительный котел своими руками

В мире существует множество средств для отопления помещений. Все большую и большую популярность в последние годы приобретают автономные системы теплоснабжения, которые позволяют создавать максимально комфортную атмосферу внутри жилища. Эти устройства, благодаря ряду своих положительных качеств, превратились в сильных конкурентов государственной системы центрального отопления. Поэтому неудивительно, что многие останавливают свой выбор именно на котлах. Экономность, надежность и компактность – незаменимые качества для любого устройства. А если ко всему прочему человек решается изготовить отопительный котел своими руками, к плюсам данного оборудования можно добавить еще один – низкая цена (относится это как к производству, так и к монтажу).

Перед тем как создавать котел своими руками, необходимо учесть ряд факторов и характеристик, которыми может обладать данное изделие. Это поможет определиться с тем, какая модель больше всего подходит под предъявляемые требования и соответствует ожиданиям. В данной статье речь пойдет о видах котлов, их характеристиках и т.д. Кроме того, описание отдельных моделей будет сопровождаться руководством и основными правилами по их изготовлению. (См. также: Печи отопительные своими руками)

Базовая классификация

Далее речь пойдет о некоторых представителях групп котлов, делимых по типу потребляемого ими топлива.

Электрические котлы

Эта группа техники, как понятно из названия, питается от электричества. Отличительными свойствами таких котлов является их малый вес и компактность. Нельзя забывать про то, что они считаются наиболее безопасными, так как работают без открытого пламени. Благодаря этому, электрические котлы можно установить в любом помещении, при этом они не требуют наличия вытяжки, чего не скажешь, к примеру, про котел Стропува. Кроме всего прочего, электрические модели являются безопасными для окружения, в них отсутствует горелка, которую в других устройствах подобного назначения, необходимо регулярно менять, как, к примеру, в газовых и жидкотопливных котлах. (См. также: Котел на дровах своими руками)

Наиболее яркими представителями данной группы являются индукционные котлы. Работают они по принципу преобразования электроэнергии и обращения ее в электромагнитное поле, которое поступает от первичной обмотки к вторичной и там передает свой запас энергии теплоносителю.

Создать такой отопительный котел своими руками не так уж и сложно. Вот довольно простой рецепт:

  • Сначала следует подготовить материал, который будет нагреваться в электромагнитном поле. Для этого подойдут отрезки стальной проволоки с прокатом 7 мм. Его нарезаем на кусочки 5 см;

    • (См. также: Установка газовых котлов отопления своими руками: сделаем это вместе)

  • Индукционный котел будет иметь корпус, выполненный из пластиковой толстостенной трубы с внутренним диаметром чуть менее чем 5 см. На ее дно необходимо поместить сетку, которая выступит в качестве фильтра;
  • К отопительной сети будущее изделие прикрепляется при помощи переходников. Необходимо таких два. Через один будет поступать охлажденный теплоноситель, а через другой нагретый теплоноситель будет выводиться в отопительную сеть;
  • Далее, полость трубы максимально заполняется нарезанной проволокой;
  • После этого, нужно создать индукционную катушку. Для этого пластиковую трубу необходимо обмотать медным эмалированным проводом. 90 витков – будет достаточно;

    • (См. также: Индукционный котел отопления своими руками)

  • Как и любые автономные средства отопления, индукционные котлы бесполезны, пока они не являются частью системы. Для этого попросту вырезаем отверстия в трубопроводе и с помощью переходников устанавливаем туда индукционный котел;
  • Готовая индукционная катушка соединяется с высокочастотным инвертором. Все, систему можно заполнять водой.

Твердотопливные котлы

Данная группа отопительных средств известна человечеству очень давно и активно применяется людьми. Главные достоинства твердотопливных котлов – их доступность и простота конструкции. По сравнению с теми же жидкотопливными котлами, твердотопливные в разы экологичней. Кроме того, они совсем не требовательны к «условиям обитания» — главное, чтобы дымоотвод был. Последний момент, возможно, тоже является недостатком, но этот минус меркнет перед возможностью установить такой котел, к примеру, в гараже. С ним вы даже в лютую зиму, сможете заняться ремонтом автомобиля. Уже упомянутая выше простота конструкции данного изделия, позволяет создать такой котел своими руками без проблем. Наиболее подходящим вариантом для обогрева гаража (раз уж за него зашла речь) является котел Стропува. Его конструкция максимально понятная и доступная.

  • Чтобы изготовить простенький котел Стропува своими руками, понадобится большая бочка, желательно советских времен, так как она наиболее прочная и толстая по сравнению с современными аналогами.
  • Орудуя зубилом или топором, верхняя часть бочки вырубается;
  • Далее находим трубу для вывода дыма (диаметром 150 мм), которая впоследствии приваривается к отверстию, которое вырезается специально для нее;
  • Теперь берем обычную бочку (200 л). Из нее вырезается нижняя крышка, с отверстием для 100 мм трубы в центре;
  • Находим 100 мм трубу, высота которой чуть больше высоты бочки;
  • Далее необходимо отрезать четыре куска швеллера, которые после необходимо будет приварить к крышке 200 л бочки. На другую сторону крышки приваривается сто миллиметровая труба;
  • Берем лист металла и делаем из него верхнюю крышку для котла, в которой создается отверстие для ста миллиметровой трубы. Важно, чтобы впоследствии она двигалась свободно в крышки и при этом не болталась слишком сильно;
  • И напоследок остается соединить котел и трубу дымохода при помощи хомута, уплотненного асбестом.

Если следовать этим простым наставлениям, создать котел Стропува своими руками – очень простая задача. Для испытания новоиспеченного изделия его достаточно загрузить дровами на треть.

Самодельные котлы на твердом топливе своими руками

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда – их устройство не требует особых навыков или наличия профессионального инструмента.

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

  • 1. Классические;
  • 2. Пиролизные.

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

  • Дымоход – необходим для создания тяги, а также отвода угарного газа;
  • Топка с колосниками – требуется для поддержки достаточного уровня воздуха;
  • Система заслонок – используется в качестве регулятора воздушной тяги;
  • Бак – его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

  1. Речной просеянный песок;
  2. Стальной лист толщиной не менее 5 мм;
  3. Две дверцы;
  4. Чугунная колосниковая решетка;
  5. Лист нержавеющей стали;
  6. Металлический уголок;
  7. Печные дроссельные заслонки;
  8. Отопительные трубы;
  9. Измерительные приборы: уголок, строительный уровень, рулетка;
  10. Сварочный аппарат инверторного типа;
  11. Электрическая дрель с набором сверл;
  12. Болгарка;
  13. Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка – усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

Теплообменник – это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котел почти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер – котел готов к эксплуатации.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

  1. Болгарка;
  2. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
  3. Сварочный аппарат;
  4. Труба диаметром 60 и 100 мм;
  5. Металлический лист толщиной 4 мм.

Рекомендации по монтажу

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

Строю самодельный котел
