Чертеж печки буржуйки на дровах

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

1. Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.
2. Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.
3. Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный).

Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Как сделать БКП своими руками

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr 2 .

4. ВК должен иметь регулировочную заслонку или шибер.

1. Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку).
2. К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.
3. Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.

6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

1. В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм.
2. Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм.
3. Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

1 — топочная переборка; 2 — инжекторные трубки

Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

1. Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.
2. Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.
3. Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.
4. Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.
5. Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.
6. Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.

Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой.

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление.

Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

С наступлением холодных осенних дней появляется необходимость отопить гараж во время ремонта автомобиля или согреться при уборке картофеля на своем участке. Печка-буржуйка на дровах длительного горения может стать отличной заменой дорогостоящим печам и отлично впишется в небольшие вспомогательные помещения, в которых не имеет смысла постоянно поддерживать тепло.

В обычных буржуйках, которые всем давно известны, дрова сгорают быстро, и их нужно много, чтобы нагреть помещение. Чтобы из буржуйки сделать печь длительного горения, нужно было ее оборудовать дополнительным приспособлением для долгого горения топлива. Умельцы нашли выход из этой ситуации, и появились разные варианты таких агрегатов: слобожанка, пиролизная, бубафоня и другие. Они очень экономны, топить можно дровами, опилками, щепками и другими горючими отходами от дров. Гореть, вернее, тлеть, они могут целые сутки, и их КПД превышает 90%. Они не нуждаются в постоянном присмотре.

Эти печки удобно ставить в теплицах, в гаражах, на дачах и в небольших деревянных домах. Недостатком будет в них особая организация дымохода, при которой нельзя сделать несколько отводов. Как только сгорают дрова, буржуйка остывает, зато во время горения сильно нагревается. Сделать буржуйку можно из чего угодно, и конструкция ее довольно проста. Можно вырезать из металла, и тогда она получается прямоугольной формы.

Сделать буржуйку длительного горения можно из обыкновенной стальной бочки или использованного газового баллона. Принцип действия везде один и тот же — тление. Особенностью таких отопительных приборов являются две камеры, которые разделены на две части: для топлива и для дальнейшего сжигания угля и газов. В устройстве печи предусмотрен поршень, который:

• подает воздух в топку;
• оказывает равномерное сильное давление на дрова, они тлеют и ровно опускаются вниз.

Дрова в топке горят очень медленно. Одновременно в соседней камере горит газ, который образуется при сгорании. В режиме такого замедленного действия печь сильно не разогревается, поэтому стенки должны быть небольшой толщины. При обогреве большого помещения конструкция выбирается помощнее, и тогда требуется большее количество дров, соответственно, и отдача тепла будет выше.

По мере того как сгорают дрова, происходит и уменьшение и самой камеры, на которую сверху давит заслонка, регулирующая циркуляцию воздуха.

В жилом помещении подобное устройство не совсем удобно и выгодно. Для загрузки топлива или для очистки от сажи сначала необходимо вынуть грязный поршень. А чтобы убрать сажу, надо снять колено дымохода и перевернуть корпус печи.

Буржуйка на отработке — 4 преимущества

Буржуйка на отработке хорошо подходит для отопления нежилых помещения, например, гаража

Для отопления гаража или любой другой хозяйственной постройке нередко используют буржуйки. Но все большую популярность имеют котлы на отработках. Масляная печка имеет простую конструкцию, необходимый отсек можно приварить своими руками к уже имеющей конструкции. Также выделяют ряд других плюсов для масляных обогревателей.

Блок: 1/8 | Кол-во символов: 411
Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Фото из

Увеличенная камера дожига отработки

Нижняя камера в виде выдвижного ящика

Удобная схема для заливки отработки

Практичный бак для горячей воды

Блок: 2/9 | Кол-во символов: 1916
Источник: https://sovet-ingenera.com/otoplenie/pechi/burzhujka-na-otrabotannom-masle.html

Плюсы и минусы буржуйки на масле

Для буржуйки потребуется переработанное масло. Это недорогое, но эффективное топливо. При этом легковоспламеняющие вещества такие, как бензин, дизель, растворитель и керосин использовать нельзя.

Принцип работы заключается в прямом нагреве воздуха, который находится в печи. Конструкция состоит их двух камер. В первой сгорает масло, а во второй – пары, которые смешиваются вместе с воздухом. Температура горения паров достаточно высокая, а это тепло передается печке и помещению.

Масляные печи для обогрева жилых помещений не используют. Такие конструкции актуальные для гаражей и других подсобных зданий.

Буржуйка работает за счет притока воздуха. В первой камере находится специальная заслонка, которая контролирует подачу кислорода. Соединения между камерами выполняется за счет трубы с отверстиями.

Преимущества масляных печей:

• Безопасная эксплуатация за счет сгорания пара, а не масел;
• Доступный монтаж;
• Простое использование;
• Дешевая стоимость оборудования и топлива.

Недостатки касаются требований к топливу. Так горючее необходимо хранить в отапливаемой комнате. При холоде масло теряет свои свойства и становится непригодным к использованию. Отработки нужно приобретать отдельно, так как топливо должно быть отфильтрованным. В домашних условиях это проделать невозможно.

Блок: 2/8 | Кол-во символов: 1302
Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Буржуйка на отработанном масле — принцип работы

Топливом в этом виде буржуйки, как следует из названия, выступает слитое машинное масло. Оно заливается в специальный резервуар, в котором проистекает процесс горения, в результате чего образуется газовая смесь. Она, поднимаясь по трубе, перемешивается с воздухом. Следующим этапом будет выгорание полученной воздушно-газовой смеси в находящейся выше камере.

Конструктивно буржуйка на отработке состоит всего из трех деталей

Примечание: Стоит знать, что чем больше будет емкость топливного резервуара, тем активнее будет выгорать имеющееся масло, но с другой стороны, чем больше сама буржуйка по габаритам, тем быстрее она будет обогревать помещение.

Отдельно следует упомянуть температуры, возникающие в недрах этой печи. Само масло сгорает при относительно невысоких показателях. Основной нагрев происходит в процессе сгорания газовой смеси. Именно во втором отделение происходит нагрев до 800 градусов. Эта высокая температура и обеспечивает требуемый уровень теплоотдачи печи и нагрев всего помещения. Кроме того, увеличение поверхности, отдающей тепло, происходит за счет монтажа дымохода, вся труба становится поверхностью, отдающей тепло.

Рекомендуем ознакомиться с материалом о мини-буржуйке своими руками в дополнение к данной статье.

В верхней камере в процессе выгорания воздушно-газовой смеси достигается температура в 800 градусов

По своему устройству буржуйка на отработке достаточно проста и состоит всего из трех основных деталей.

• Нижняя часть, представляющая собой емкость под топливо, непосредственно, в которую заливается масло. Обычный диаметр этого бака выбирается равным 35–40 мм, это оптимальный объем, обеспечивающий равномерное сгорание масла и достаточно быстрый обогрев помещения.
• Второй ярус, представляющий собой камеру для сжигания масляно-воздушной смеси. Диаметры верхней и нижней камеры могут быть совершенно одинаковыми. В верхнем баке предусматривается отверстие для монтажа трубы дымохода, являющейся третьей составной частью всей конструкции.
• Труба. Чаще всего выбирается труба диаметра 10–15 мм, главной особенностью которой является наличие перфорации в виде просверленных отверстии среднего диаметра, служащие для поступления воздуха в камеру сгорания.

Совет: Добиться лучшей равномерности при нагреве печи можно посредством использования лабиринта, располагаемого над верхним баком. Уже от лабиринта монтируется система труб дымохода. Увеличение площади улучшает теплоотдачу.

Монтаж «лабиринта» сверху позволяет улучшить теплоотдачу и добиться большей равномерности нагрева всей конструкции

Читатели считают данные материалы полезными:

Блок: 2/5 | Кол-во символов: 2633
Источник: http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-na-otrabotke-plyusy-i-minusy/

Печь, работающая на отработанном машинном масле. Процесс сборки

После теоретического ликбеза впору переходить к практической части, а именно сборке будущей конструкции. Первым этапом сборки печи станет подготовка всех необходимых материалов и инструмента, которые понадобятся в процессе работы. В первую очередь — это инструменты для работы с металлом:

• угловая шлифовальная машинка или «болгарка», которая понадобится для резки баков и последующей зачистки сварных швов.
• сварочный аппарат с набором различных электродов, в зависимости от толщины и типа металла, который будет применяться для производства буржуйки.
• перфоратор с набором сверл по металлу.

Следующей группой станут слесарные инструменты, такие как молоток, зубило, плоскогубцы. Кроме того, нелишними будут рулетка и мел для разметки, поскольку на металлической поверхности карандашом рисовать невозможно. Также не следует забывать о технике безопасности и подготовить средства индивидуальной защиты при проведении сварочных работ и работ по резке металла.

При проведении сварочных работ следует соблюдать технику безопасности и применять соответствующие СИЗ

Важно: Следует учесть, что работа с металлом — это шум, грязь, пыль и искры. Именно поэтому рекомендуется заранее подготовить место, где будет осуществляться сборка, чтобы не создавать пожароопасных ситуаций и не слишком тревожить окружающих. Таким местом может стать улица, мастерская или пустой гараж.

Единственным материалом, который понадобится при изготовлении буржуйки на отработке, будет металл, но потребуются металлические листы разной толщины. Для нижнего бака, в который будет заливаться масло, подойдет листовой металл небольшой толщины, примерно 4 мм. Для верхнего же отделения, в котором будет более высокая температура, следует выбирать металл толщиной не менее 8–10 мм, меньший по толщине лист будет просто прогорать или деформироваться. Также потребуется две трубы разной длины. Одна будет предназначаться для дымохода, вторая для соединения камер между собой.

При изготовлении печи, работающей на отработке, необходимо точно следовать чертежам и размерности

По завершении всех подготовительных работ можно приступать непосредственно к изготовлению. Еще одним важным моментом будет определить: или буржуйка будет собираться «с нуля», или же будет переделываться уже готовая обычная буржуйка. Второй вариант намного проще, поскольку потребуется меньше материала и меньше временных затрат.

Блок: 3/5 | Кол-во символов: 2431
Источник: http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-na-otrabotke-plyusy-i-minusy/

Выбираем чертёж

Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Блок: 3/6 | Кол-во символов: 1266
Источник: https://remont-system.ru/pechi-i-kaminy/samostoyatelnaya-sborka-burzhuyki-na-otrabotannom-masle

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

• печь должна стоять в удобном месте и в то же время обогревать все помещение;
• в непосредственной близости от агрегата не должно быть никаких горючих материалов;
• важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Блок: 4/5 | Кол-во символов: 1848
Источник: https://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha

Чертежи разных буржуек на отработке своими руками

Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.

Виды мазутных котлов:

1. Стандартный вариант из газового баллона или стальных листов;
2. Конструкция с дополнительной вентиляцией;
3. Капельная печь.

Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.

Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.

Блок: 4/8 | Кол-во символов: 1094
Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Блок: 5/15 | Кол-во символов: 959
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:

В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:

Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.

Блок: 3/5 | Кол-во символов: 2566
Источник: https://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Блок: 5/9 | Кол-во символов: 1282
Источник: https://sovet-ingenera.com/otoplenie/pechi/burzhujka-na-otrabotannom-masle.html

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Блок: 5/6 | Кол-во символов: 2339
Источник: https://remont-system.ru/pechi-i-kaminy/samostoyatelnaya-sborka-burzhuyki-na-otrabotannom-masle

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Блок: 6/15 | Кол-во символов: 882
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Работа на других видах топлива

Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке «на глаз», получая превосходные результаты.

В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.

Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой. Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки. Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.

Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.

Блок: 6/6 | Кол-во символов: 1100
Источник: https://remont-system.ru/pechi-i-kaminy/samostoyatelnaya-sborka-burzhuyki-na-otrabotannom-masle

Переделка буржуйки на отработку

Если в доме есть буржуйка на дровах, но при этом некуда делать отработанное масло, то можно соорудить комбинированный вариант, который будет работать одновременно на дровах и на масле. При этом на рынке представлены такие универсальные варианты. Но тратиться необязательно, можно переделать имеющуюся печь.

Нижняя часть буржуйки отапливается дровами. Она имеет решетку, через которую зола и сажа просеивается вниз. Вверху данной конструкции делают отсек для сжигания масла с заслонкой.

При большом объеме емкости для масла топливо сгорает быстрее. Так буржуйка быстрее отапливает помещения.

Нижняя часть крепится ко второй камере с помощью трубы с отверстиями для воздуха. Наверху оборудуется дымоход. Для работы конструкции на дровах потребуется извлечь емкость для отработки и закрыть вьюшку с трубой. Для топки маслом предусматривается другая технология.

Как переключить печку на отработку:

• Установить емкость для масла;
• Открыть вьюшку;
• Открыть заслонку для поступления кислорода.

Когда все рекомендации выполнены, можно начинать топку маслом. Чтобы прибор работал эффективно, потребуется периодически проводить его чистку. Верхнюю часть для этого нужно снять, поэтому она должна быть съемной. В доступных местах выполняют ручную чистку. Дымоходную трубу потребуется обстукать от сажи. Также потребуется очищать от копоти масляную емкость.

Блок: 6/8 | Кол-во символов: 1365
Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Печь, работающая на отработке — секреты эксплуатации

При всей своей эффективности, простоте и универсальности самодельная печь, работающая на отработанном масле, требует знания нескольких маленьких секретов эксплуатации, помогающих продлить жизнь изделия и сделать работу печи безопасной и эффективной.

В первую очередь не следует заливать в топливный бак масла больше, чем на две трети объема, потому что иначе в процессе сжигания масло будет выплескиваться, что может привести к возгоранию. При этом не следует использовать свежее слитое масло, лучше дать ему отстояться некоторое время.

Готовую печь желательно покрасить, чтобы увеличить срок ее эксплуатации

Далее, рекомендуется производить регулярную чистку буржуйки для ее безопасной работы. Именно поэтому верхняя часть была оставлена съемной, что упрощает доступ в отделение, где происходит процесс сгорания смеси. Следует аккуратно вычищать всю скопившуюся сажу, также можно простукивать дымоход для удаления сажи с ее стенок.

Рекомендуем прочитать материал об очистке дымоходной трубы от загрязнений и добавить статью в закладки.

Также необходимо быть готовым к тому, что вследствие очень высоких температур в верхней камере примерно через год регулярного пользования печью она придет в негодность и потребуется ее замена. Продлить жизнь позволит предварительная покраска всей печи красками, которые могут противостоять высоким температурам.

Видео: демонстрация работы буржуйки на отработке

Правильная эксплуатация печи, изготовление не на «глаз», а по точным размерам и в соответствии с чертежами, соблюдение техники безопасности при установке и разжигании буржуйки позволит получить простую конструкцию, которую не затруднительно изготовить самостоятельно, обеспечивающую оптимальные параметры микроклимата в помещении, позволяя сэкономить на проведении центрального отопления или на установке готовой дорогостоящей печи.

Блок: 5/5 | Кол-во символов: 1888
Источник: http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-na-otrabotke-plyusy-i-minusy/

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Блок: 2/5 | Кол-во символов: 2429
Источник: https://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha

Как правильно эксплуатировать печь на масле

Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.

Проблемы при использовании масляных печек:

• Неравномерный обогрев комнаты;
• Масло закипает;
• Слишком быстро сгорает топливо.

Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.

При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.

При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение. Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.

Блок: 7/8 | Кол-во символов: 1100
Источник: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Обеспечение подачи масла

В отверстие вставлю трубкуЧерез трубку будет капать отработкаТрубку прихватил сваркойПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Блок: 8/15 | Кол-во символов: 465
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Выводы и полезное видео по теме

Автор этого материала рассказывает о своем опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в целом есть много полезного:

Усовершенствованная конструкция печки-буржуйки. Подробностями ее создания делится автор этого видеоролика:

Своим изобретением делится этот автор видеоматериала:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок.

Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно, у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.

Блок: 9/9 | Кол-во символов: 1105
Источник: https://sovet-ingenera.com/otoplenie/pechi/burzhujka-na-otrabotannom-masle.html

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуДымоход, вид с улицы

Блок: 9/15 | Кол-во символов: 440
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Бак для масла

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Блок: 11/15 | Кол-во символов: 475
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Блок: 12/15 | Кол-во символов: 766
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Блок: 13/15 | Кол-во символов: 1061
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Блок: 14/15 | Кол-во символов: 689
Источник: https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Кол-во блоков: 30 | Общее кол-во символов: 40795
Количество использованных доноров: 6
Информация по каждому донору:

1. https://sovet-ingenera.com/otoplenie/pechi/burzhujka-na-otrabotannom-masle.html: использовано 3 блоков из 9, кол-во символов 4303 (11%)
2. https://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha: использовано 4 блоков из 5, кол-во символов 7276 (18%)
3. https://stroyday.ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html: использовано 10 блоков из 15, кол-во символов 7781 (19%)
4. https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke: использовано 5 блоков из 8, кол-во символов 5272 (13%)
5. http://kamin-maker. ru/pechi/dlya-doma/burzhuyka-na-otrabotke-plyusy-i-minusy/: использовано 3 блоков из 5, кол-во символов 6952 (17%)
6. https://remont-system.ru/pechi-i-kaminy/samostoyatelnaya-sborka-burzhuyki-na-otrabotannom-masle: использовано 5 блоков из 6, кол-во символов 9211 (23%)

чертежи и изготовление своими руками — Строительный проект

Практически в любом кинофильме о войне есть кадры с горящими дровами в печке-буржуйке. Рядом греются воины.

Устройство металлические буржуйки.

Несложная печь в форме бочонка или квадратной металлической коробки в сложные времена смогла помочь выжить людям там, где не было натуральной печи.

Труба буржуйки выводилась на улицу через форточку. Несколько березовых головешек быстро обогревали помещение. Печь обладала большим КПД. За что ее назвали буржуйкой, осталось тайной. Но сама печь буржуйка и до этого времени несет собственную службу в ремонтных времянках, в дачных домиках в начале освоения участков.

Конструкции печей-буржуек

Аналогичную печку можно соорудить собственными руками. Конструкции есть как обычные, так и более непростые. Наиболее простую печь-буржуйку для дачного участка, гаража, хоз-постройки можно выполнить из куска цилиндрической трубы из стали со стенками толщиной 8-10 мм. Диаметр ее может быть около 45 см, длина — 60-80 см. У этой печки будет нерегулируемая тяга. Варианты чертежа, левая схема. Что бы ограничить выхода прогретого воздуха через дымосос в него вваривается пластина в качестве усеченного круга. Она ориентировочно на 2/3 закрывает трубный диаметр.

Дальнейшим шагом считается разметка мест для установки дверок. При помощи угловые шлиф машинки вырезается сама створка, к которой привариваются петли. Сверху вырезается отверстие диаметром около 100 мм для установки в нем трубы, выполняющей функцию дымососа. В промежутке между топочной и поддувальной створкой в стенках высверливаются отверстия, в которых ввариваются прутья арматуры диаметром 16 мм. Собственно на них в последующем будут ложиться дрова, сквозь прутья зола будет осыпаться в нижнее отделение.

Схема буржуйки с водогрейным бачком.Это печь самой обычной конструкции. На ее изготовление не требуется дорогих материалов, очень много времени. Сварщик не всегда должен иметь высокую специальность. Это все плюсы, но существует и минусы. Круглая печь площадь имеет обогрева намного меньшую, чем печь каждый иной формы. Толстые стены прогреваются достаточно долго и быстро охлаждаются. Отсутствие механизмов регулирования тяги не предоставляет праву выбора хорошего рабочего режима печи.

Умельцами разработаны схемы печей-буржуек, в которых раскаленные газы проходят намного длиннее путь от камеры сгорания до дымовой трубы. Подобная печь длительнее не стынет. Она похожа на обыкновенную буржуйку, но оснащена добавочным теплообменным аппаратом. Состоит он из нескольких пустотелых круглых блинов, скреплённых трубками. Кол-во подобных блинов может быть от 1 до 4. На трубный змеевик одевается кожух из стального листа (на схеме его нет). Между кожухом и компонентами трубного змеевика сыпется большой гравий с песком.

Чтобы сделать больше КПД печки, можно соорудить своеобразную кассету, которая дает возможность намного увеличить время горения дров в камере сгорания буржуйки. Кассета собой представляет герметичный цилиндр из стального листа, заполненный дровами в качестве длинных головешек. При высоте в 40 см дровяная закладка обеспечивает горение на протяжении около 4 часов. На схеме числами обозначены:

Схема чугунной печи-буржуйки.

• Дымосос;
• Цилиндр, сваренный из стального листа;
• Длинные дрова дров;
• Фланец для упора кассеты;
• Угли для розжига дров;
• Печь-буржуйка;
• Выходящий дым.

Сваренный цилиндр кассеты должен прочно опираться на корпус печки. Для этого служит фланец. Для комфорта пользования кассетой необходимо к ней прикрепить ручки, которых на чертеже нет. Кассета наполняется дровами, опрокидывается и ставится на верхнюю поверхность печки. Печка к данному времени должна быть растоплена для возникновения углей, которые будут поддерживать медлительное горение дров в кассете. Интенсивно горит только часть снизу головешек, находящаяся в камере сгорания. Верхняя часть потихоньку опускается, занимая место сгоревшей части.

Подобная печь тоже имеет недостатков. Для закладки новой партии дров необходимо цилиндр поднять. В данное время из печи начинает подниматься дым и газы. Благодаря этому в помещениях для жилья использовать этот метод отопления не рекомендуется.

Варим печку собственными руками

Можно сварить буржуйку с прямоуголным тонкостенным корпусом и с изменяемой тягой. Хорошие размеры буржуйки — около 45х45хвосемьдесят сантиметров. Очень большую печь из-за ее веса тяжело переносить, очень маленькая имеет аналогичный небольшой эффект. А в печке 45х45 см можно сжигать достаточно длинные дрова, места она занимает мало.

Толстый металл плохо греется, дрова сгорают напрасно. Тонкий лист при нагревании и дальнейшем остывании может утратить собственную форму. Наиболее выгодная во всем толщина материала для производства печи — 3-4 мм. Изделие из подобного металла отлично нагревает воздух в помещении и не теряет форму. Чтобы сварить буржуйку, необходимо приобрести:

1. Стальной лист толщиной 3 мм, размерами 1,5х2 метра.
2. Уголок с полкой в 40 мм, толщиной стенок 4-5 мм, 7 метров.
3. Трубу у которой диаметр 89-102 мм — 40 см.
4. Прутья арматуры 16 мм — 6,2 метра.
5. Гладкий стальной стержень диаметром 8-10 мм — 50 см.
6. Петли для дверок — 4 штуки.
7. Аппарат для сварки.
8. Электроды — 5 кг.

Изготовление изделия

1. Раскроить по размерам материал листового типа и уголок. Это сделать можно достаточно чисто и точно на металлобазе при приобретении.
2. Из уголка необходимо сварить каркас печки.
3. Прикрепить к уголку арматурные прутья спустя каждые 20 мм. Они исполняют функцию колосников.
4. Каркас обваривают листами металла.
5. В патрубке для производства дымососа сверлятся 2 отверстия, их диаметр чуть-чуть больше диаметра гладкого прутка.
6. Вырезается пятак диаметром немного поменьше диаметра внутри дымоходной трубы. Это будет регулировочный шибер.
7. Пруток гнется под прямым углом и ставится в высверленные отверстия. Снизу к нему прикладывается и варится вырезанный пятак, который в обыкновенном состоянии должен находиться в положении «открыто».
8. На корпусе тщательно отмечаются дверки. Куски металла режут болгаркой. Они и будут дверками.
9. К дверкам привариваются петли и крепят на корпусе печки.
10. Остается выполнить ручки и засовы на свое усмотрение. Щели в створках обеспечивают тягу при возгорании дров.
11. Можно испытывать изделие.

Есть и достаточно трудные конструкции, изготовление которых собственными руками просит очень больших расходов времени и финансов, высокой профессиональности сварщика, изготовления компонентов криволинейных форм. Вышеописанные конструкции просты в изготовлении, не просят использования дефицитных и дорогого материала. Для корпуса можно применять бочки, трубы, молочные бидоны. Зная единый рабочий принцип, подобрать буржуйку и сварить ее можно на любые вкусы. Чертежи и внешний вид продемонстрированы.

Tagged : листа стали / привариваются петли / сварить буржуйку

Печь из газовых баллонов чертеж

Настоящий домашний мастер должен знать, как сделать печь буржуйку своими руками из газового баллона. Такая печь согреет в лютый мороз и поможет приготовить пищу на дачном участке, где нет магистрального газа. Это не так уж и мало.

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

• небольшая масса;
• достаточный объем для получения оптимальной мощности;
• достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

• В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
• После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
• Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
• После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Трехходовая буржуйка своими руками

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники. Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

к содержанию ↑

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.

к содержанию ↑

Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров, нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м 2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм
• труба диаметр 20 мм
• прочие

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Пошаговая инструкция

Схема двухкамерной пиролизной буржуйки

Ваши действия должны быть такими:

• Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм.
• Изготовьте зольник и приварите его к дну. Приварите опоры.
• Сделайте колосниковую решетку.
• Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке. Критически важно соблюдать все расстояния.
• Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом.
• Вырезаем в баллоне отверстие и привариваем теплообменник.
• Теперь изготовим вторичную камеру с дымоходом.
• Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.

к содержанию ↑

Как правильно установить буржуйку и дымоход?

Чтобы баллонная печь работала правильно и КПД был максимальным, важно грамотно провести установку. В противном случае, возможно задымление холодного помещения. Также должны быть соблюдены все пожарные нормы и правила техники безопасности.

Требования по установке:

• Любые сгораемые предметы должны находиться не ближе полуметра от печки. Расстояния до несгораемых предметов не нормируются.
• Если вы отапливаете теплицу, не ставьте печь близко к стеклу и растениям.
• Деревянное покрытие пола нужно застелить металлическим листом. Со стороны топки застилают также пятачок размеров 50х70 см.
• Если стены выполнены из дерева, стоит защитить их несгораемым материалом.
• Буржуйку ставят на высоте 200 мм.
• Направьте на буржуйку вентилятор. Дополнительный поток воздуха за счет конвекции увеличит КПД.
• Своевременно очищайте поддувало от золы.
• Утеплите дымоход. Это значительно уменьшит теплопотери печки из газового баллона в гараже.

к содержанию ↑

Пробная топка

После того, как буржуйка сделана, нужно испытать ее в деле. Первая топка покажет все дефекты. Печь обязательно нужно протопить до покраски. Испытание проводят в следующем порядке:

• Разжигаем печь с небольшим количеством топлива. Первый этап длится 30-40 минут.
• Если дыма нигде не видно, в следующий раз делаем полную закладку и протапливаем печь. Наша цель состоит в том, чтобы выгорела старая краска.

Если где-то проникает дым, эти места нужно загерметизировать. После испытания, печь необходимо покрыть термостойкой краской.

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

• Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
• Компактна. Можно использовать в стесненных условиях.
• Используются подручные материалы и элементарная конструкция.
• Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
• Не требует изготовления фундамента.

К минусам можно отнести:

• Довольно низкий КПД
• Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
• Необходимость постоянной чистки.
• Печь из газового баллона на дровах быстро остывает.
• Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности.

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.

Стальные и чугунные печи заводского производства стоят довольно дорого, чтобы их использовать для отопления гаража, дачного домика, хозяйственных построек. Намного дешевле сделать самостоятельно печь из газового баллона длительного горения. Для этого понадобится чертеж отопительного устройства, старый газовый баллон, сварочный агрегат и некоторые дополнительные материалы и инструменты.

Печки, сделанные из баллонов, существенно превосходят по эксплуатационным характеристикам аналогичные отопительные устройства из других подручных материалов. Этот факт можно объяснить формой баллона, которая является идеальным вариантом для прохождения пиролизных процессов. То есть наиболее эффективными являются топочные отсеки сферической формы. Конструкция обязательно должна иметь два отверстия. Одно необходимо для входа кислорода, второе — для вывода дыма. Все перечисленные требования позволяют выполнить газовый баллон, имеющий цилиндрическую форму.

За основу печной конструкции берется старый, давно не используемый газовый баллон. При этом не важно, какую он имеет конструкцию. Эти параметры будут влиять на сложность сборки и дальнейшую эффективность эксплуатации.

Известны следующие варианты конструкций:

• Самым популярным среди населения отопительным устройством является стандартная буржуйка на дровах.
• Не менее популярной является печь, работающая на отработанном масле, которое можно купить практически за копейки.

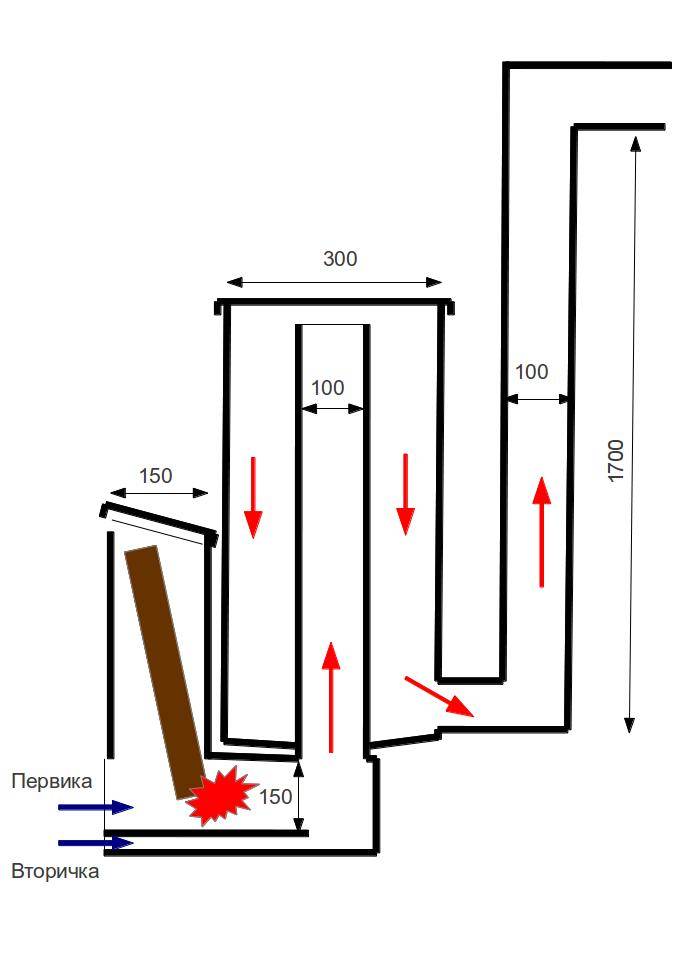

• Можно сделать своими руками из баллона печь-ракету. Но она имеет довольно сложную конструкцию. Новичкам рекомендуется первый раз браться за более простые проекты.

При самостоятельной сборке отопительного устройства важно придерживаться трех основных правил: минимальные инвестиции, безопасность оборудования, простота эксплуатации.

Не любой баллон подойдет для самодельной печи. Он обязательно должен быть цельнометаллическим, так как изделия из взрывобезопасных композитных материалов имеют недостаточную жаропрочность. Особое значение играет объем цилиндрической заготовки. Из пятилитровой колбы эффективная отопительная установка не получится. Резервуар такой вместимости можно только использовать под горючее для жидкотопливной печки из баллона.

К примеру, чтобы добиться мощности отопителя до 3 кВт, понадобится резервуар вместимостью 12 литров, до 7 кВт — 27 литров. Для обогрева небольшого загородного домика подойдет самодельное отопительное устройство, сделанное из баллона следующих размеров:

• Объем емкости — 50 литров.
• Диаметр цилиндра — 30 см.
• Высота колбы — 85 см.

Такой вместимости вполне достаточно для сжигания любого типа топлива практически без остатка. Подобные баллоны до сих пор пользуются спросом у населения, при этом стоят недорого.

Для изготовления печи лучше использовать баллон с вентилем, а не с клапаном, так как при помощи вентиля можно будет регулировать подачу кислорода в топку, соответственно, уменьшать или увеличивать мощность горения топлива.

Существуют еще баллоны вместимостью 40 литров, предназначенные для промышленных газов. Такие изделия использовать для самодельной печки не рекомендуется. Они довольно тяжелые и узкие.

Любители путешествовать и отдыхать «дикарями» на собственном авто могут сделать своими руками небольшую походную печку из промышленных баллонов вместимостью от 2 до 10 литров.

Прежде чем начинать делать своими руками котел из газового баллона на дровах, нужно подготовить все необходимые материалы и инструменты. Для выполнения монтажных работ необходимо иметь под рукой:

• Старый баллон — 2 шт.
• Болгарка.
• Сварочный агрегат.
• Молоток.
• Шлифовальная машинка (можно использовать болгарку со специальной насадкой).
• Дрель со сверлами разных диаметров.
• Листовой металл (2 мм толщина) для изготовления ребер и зольной камеры.
• Небольшой кусок листового железа толщиной 3 мм для изготовления дверцы печки.
• Для уплотнения дверцы понадобится графитно-асбестовый шнур.
• Профильная труба или металлический уголок для ножек изделия.
• Кусок трубы — Ø 10 см для изготовления дымохода.
• Для усиления колосниковой решетки арматура Ø 2 см (можно купить металлический профиль сечением 2х2 см).

Перед резкой старого баллона из него обязательно нужно удалить остаток пропана. Этот газ является тяжелее воздуха, поэтому его небольшое количество всегда остается в резервуаре. Для этого нужно отсоединить от баллона вентиль и заполнить его полностью водой, которая и поможет вытолкнуть остатки пропана.

Порядок выполнения работ:

1. 1. В первую очередь нужно порезать стальные листы по размерам на отдельные заготовки.
2. 2. Далее в первом баллоне вырезаются два отверстия: в торце — для дверцы, в стенке — для выхода дыма и газов.
3. 3. Во втором баллоне нужно отрезать днище и на торце сделать отверстие для подсоединения патрубка Ø 10 см.
4. 4. На стенках обеих уже обрезанных баллонов необходимо сделать полукруглые вырезы для их плотного соединения друг с другом.
5. 5. Далее нужно сделать прорези колосниковой решетки и приварить к ней снаружи с помощью сварки профиля 2 см усилители.
6. 6. Следующий шаг — изготовление зольника, обрамление дверец и монтаж ножек. Эти детали нужно приварить к корпусу.
7. 7. Теперь необходимо сварить по размерам сами дверцы. На местах их примыкания к раме фиксируется уплотнитель. Производится монтаж створок и ручек.
8. 8. Из вырезанных стенок баллона делаются внутренние перегородки вертикальной емкости. Их нужно приварить.
9. 9. Два подготовленных резервуара сваривают между собой.
10. 10. Теперь нужно приварить дымоходный патрубок.
11. 11. Завершающий этап — на обоих корпусах монтируются ребра-теплообменники.

Самодельная отопительная печь готова.

Запорные ручки с привлекательными эбонитовыми накладками проще приобрести на рынке, так как на их изготовление своими руками нужно довольно много времени. А чтобы отопительному устройству придать более современный вид, стоит купить термостойкую краску в баллончике.

Технология изготовления плотных дверец для печки длительного горения тоже очень простая. С внутренней стороны створки приварены узкие металлические полоски, из которых формируется канал. В него нужно набить графитно-асбестовый шнур. После завершения монтажных работ металлические поверхности обезжириваются и покрываются краской в 3 слоя. После нанесения каждого слоя краске нужно дать высохнуть, а только потом наносить следующий слой.

Готовую печку рекомендуется перед окрашиванием протопить, чтобы остатки старой краски полностью выгорели.

Чтобы сделать пиролизную печь из газового баллона своими руками, нужно владеть технологией сварки, иметь небольшой сварочный аппарат и день свободного времени. Сама конструкция оборудования довольно простая.

Главным элементом конструкции является баллон из-под газа, емкость которого должна быть не менее 50 литров. Если взять заготовку меньшей вместимости, отопительное оборудование не будет давать надлежащего эффекта в процессе эксплуатации.

Важно перед использованием баллона удалить из него остатки газа, чтобы не допустить воспламенения и взрыва в процессе резки резервуара.

Порядок выполнения монтажных работ:

1. 1. Подготовка элементов конструкции: подбор и обрезка металлических деталей по размерам, их очистка от ржавчины, старой краски, обезжиривание.
2. 2. Чтобы удобно было работать, баллон необходимо разрезать в верхней части по окружности. Разрез должен быть абсолютно ровным без перекосов. Рекомендуется обрезать верх заготовки по старому сварному шву. В отрезанной крышке будет расположен вентиль, который необходимо демонтировать, а образовавшееся отверстие от него усиливается трубой с большим диаметром.
3. 3. Теперь нужно приварить к основанию печки (обрезанному баллону) ножки, предварительно вырезанные из толстого металлического уголка размером 3х3 или 4х4 см. Высота ножек должна быть от 20 до 25 см.
4. 4. Далее в корпусе резервуара сбоку, отступив от верхнего края 5 см, нужно сделать отверстие. В него вваривается толстостенная труба (дымоход) под углом 90º. Параметры трубы: длина — 40−45 см, диаметр — 12−15 см.
5. 5. Диаметр взятого за образец баллона составляет 30 см. Поэтому из листового железа толщиной 8−10 мм нужно вырезать диск Ø 27−28 см, по центру которого делается отверстие Ø 8−10 см. К сделанному отверстию приваривается труба подачи воздуха под 90º. Размеры трубы: диаметр — 8−10 см, длина — 1,2−1,4 метра. В ее верхней части нужно приварить пластинчатую заслонку. С ее помощью в дальнейшем будет осуществляться регулировка подачи воздуха.
6. 6. Для равномерного распределения воздушного потока в камере сгорания в нижней части пресса привариваются металлические полоски, П-образные профили или уголки. Их нужно разместить так, чтобы направление лучей было от центра к краям. Для равномерного распределения воздушного потока и предотвращения выгорания топливной закладки только в середине сверху на уголки по центру дополнительно приваривается стальная пластина Ø 20−25 см, толщиной 8−10 мм.

Отопительное оборудование готово к эксплуатации.

Такие отопительные конструкции, как самодельный котел из газового баллона, можно использовать для эффективного обогревания гаражей, мастерских, бытовых и прочих помещений. Печка из газового баллона объемом на 50 литров при полной загрузке топлива и открытой по максимуму заслонке воздушной подачи способна поддерживать горение на протяжении 8 часов.

Самодельная печь из подручных материалов, или «буржуйка», впервые появилась в Петрограде в 1918 году. Вследствие гуманитарной катастрофы, последовавшей за революцией 1917 года, в городе перестало работать центральное отопление. Во многих домах постройки 20 века камины и печи носили чисто эстетические и декоративные функции и отопить большие квартиры не могли.

Положение усугублялось нехваткой дров. И тогда многочисленные кустарные мастерские развернули массовое производство компактных и экономичных быстро устанавливаемых железных печек на ножках, предназначенных для отопления одной комнаты, с трубой, выводимой в окно. По названию покупателей таких печек — представителей бывших богатых слоев общества — печки назвали «буржуйками». С тех суровых дней прошло столетие, но печки-буржуйки, существенно улучшив свою конструкцию, безопасность и экономичность, продолжают согревать небольшие помещения.

Такие печки доступны для изготовления в домашней мастерской, одним из лучших исходных материалов для них служит отработавший свое газовый баллон.

Особенности и разновидности самодельных печек из газового баллона

Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

• Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
• Поддувало.
• Вытяжная труба, снабженная дроссельной заслонкой.
• Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
• Внутренние стенки, формирующие поток продуктов сгорания.
• Ножки.

Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок.
Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку.
Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража.

Варианты газовых баллонов

И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома.
40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Печь длительного горения бубафоня

Печь типа бубафоня, изготовленная из газового баллона, буржуйкой является только по внешнему виду.
Конструкция и принцип ее действия существенно отличаются от простой буржуйки.

Схема работы печи длительного горения бубафоня

Печи этого типа выпускаются несколькими промышленными предприятиями, но стоят недешево. При наличии оборудованной домашней мастерской и базовых навыков сварочных и слесарных работ печь бубафоня из газового баллона вполне доступна для изготовления своими руками.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.
Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

1. Высокая топливная эффективность. Тепло не улетает в трубу.
2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

1. Невозможно пополнить запас топлива в печке до его полного сгорания.
2. Невозможно прервать процесс горения.
3. При снижении тяги песка дымит.
4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Печь бубафоня из газового баллона, сделанная своими руками, подойдет для отопления теплицы или другого необитаемого помещения.

Особенности эксплуатации

При эксплуатации важно помнить следующее:
Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Требуется также внимательно следить за положением заслонки, чтобы не допускать задымления помещения.

Печь на отработке

Печь на отработанном масле работает следующим образом: в топливный отсек заливается запас масла, его поджигают, а через воздушную заслонку подают больший или меньший поток воздуха, управляя, таким образом, мощностью печи. Продукты сгорания поднимаются по вертикальной перфорированной трубе и увлекают за собой пары испаряющегося масла.

Эта смесь дожигается по всей длине трубе и попадает в камеру дожига, разделенную на две части. В первой дожигаются масляные пары, во второй при недостатке кислорода азотные соединения расщепляются на кислород и азот. Получающийся кислород способствует дожиганию продуктов сгорания, обеспечивая постоянство температуры и энергетическую эффективность.

Пиролизная масляная печь

Пиролизная масляная печь, сделанная из газового баллона, обладает весьма высоким коэффициентом полезного действия — около 80%. Недостаток такого устройства пиролиза — вредные испарения и неприятный запах. Такая печка неприменима в жилых помещениях и в местах содержания животных.

Как сделать масляную печь из баллона

Печь на отработке из газового баллона делается в вертикальном исполнении. С баллона срезается верхняя часть, в которую вваривается камера дожига. В полу камеры устраивают закрывающееся заслонкой отверстие для долива масла.
Выходное отверстие для дымохода из отсека дожига следует располагать как можно дальше от ее перегородки, минимум в 20 см.

Печь на масле для теплицы

Важно помнить, что масло в горячую пиролизную печь из газового баллона добавлять следует крайне осторожно, лучше подождать ее полного остывания. В более сложных конструкциях маслопроводную трубку выводят через верхнюю крышку, в такую печь масло можно добавлять, не прерывая горения
Сделать такую печку из баллона в 50 литров вполне доступно для мастера средней квалификации

Разновидности масляных печей

На отработанном масле отработке можно сделать уже рассмотренную пиролизную печь. Другая разновидность масляной печи из газового баллона — капельница или печь длительного горения.
На дне камеры сгорания располагается кирпич. Над ним находится подводящая масло (или солярку) трубка.

Вентилем с тарельчатым клапаном подачу масла регулируют так, чтобы капала примерно одна капля в минуту. Для запуска печи на кирпич наливают небольшую лужицу масла и поджигают, кирпич раскаляется, и следующие капли вспыхивают от соприкосновения с ним. Продукты сгорания поднимаются в верхнюю часть печки и нагревают ее.

Плюсы и минусы капельницы

1. Чрезвычайная простота конструкции, минимальное количество материалов.
2. Экономичность.
3. Недостатки.
4. Непригодна для помещений с людьми и животными.
5. Высокая пожароопасность.

Возможно, один из предложенных вариантов привлечет внимание домашнего мастера, и он попробует свои силы на поприще изготовления печки из газового баллона своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Газовая плита

чертеж

Приготовление пищи на газовых плитах существует уже сотни лет назад. Отличительные детали. … Игрушечная газовая плита Colori … 1280×720 2 0. USD ($). Сегодня существует ряд разновидностей плит, как электрических, так и газовых… 99. Газовая плита Dr … 1280×720 1 0. 51,99 $ 51,99 $. Нажмите на продукт, чтобы найти важные данные, которые помогут вам выбрать правильный камин для тип дома или здания, которое вы воплощаете в жизнь. Что касается, прежде всего, пространства перед плитой, должна быть предусмотрена минимальная «рабочая зона» 40 дюймов (102 см) для размещения человеческого тела и различных движений, связанных с приготовлением пищи.GBP (£) Когда вы закончите, вы готовы использовать плиту! На Etsy продается 2264 крышки газовой плиты, и они стоят в среднем 93,40 доллара. © 2020 Pixels.com — Все права защищены. Современные газовые плиты, изготовленные по последнему слову техники, сделают вашу задачу по приготовлению пищи проще и продуктивнее. Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Copyright 2020 © PaintingValley.com Все права защищены, ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: Получите 10 бесплатных изображений Shutterstock.Газовые плиты Acme — «Нет рисунка благодарности. Большинство загрузок популярны. Я сжигаю рисунок маслом, блендер только что отправил сообщение — мы забыли выключить рисунок печи, это определенно последний раз для рисунка главы, шеф-повар Великого сеньора, Рисунок Топкапы, Больница в Скутари, Деталь рисунка Флоренции, Мужчина в комбинезоне имеет рисунок с крючками от солнечной панели, Ноев ковчег с парами бытовой техники вместо рисунка, без подписи; Рисунок с завтраком с тремя мартини, Я никогда не хочу этого момента Конец рисования, хорошо, Билли, пока твое «стаккато» прикосновение не улучшится, мы будем рисовать, хорошо, Билли, пока твое «стаккато» прикосновение не улучшит рисунок, так как у тебя есть полная запись моей жизни, не могли бы вы сказать рисование, бедный Ричард иллюстрировал — Уроки для молодых и старых — Рисунок Бенджамина Франклина, Рисунок плиты New Perfection Oil, Дин, Дрей и Дин, английский язык, XIX век, Стюарт и Смит, Шеффилдский язык, английский язык, XIX век, Холл-Плита, Джермин-стрит , Лондон, Великобритания. 18 долларов. При покупке плиты вы захотите решить, какая плита лучше подходит для вашего дома: газовая или электрическая. Грейнджер. Газовые плиты предлагают отличные возможности приготовления пищи и превосходный контроль над настройками температуры. Рисование и иллюстрация Смешанная техника и коллаж Искусство волокна … ОБНОВЛЕНИЕ ГАЗОВОЙ ПЕЧИ — не совсем картон для лапши — дополнительная плата за материалы для картона для лапши для газовых горелок — подходит для газовых горелок WilderwoodGarage. Одна плита, два повара Дата 1922 Рисунок. Этот рисунок, плита, полированная сталь, инкрустированный золотым рисунком, плита с кастрюлями и едой, анонимный, рисунок 1920-1930 годов, китайская печь Рисунок Международной выставки 1862 года, плита с изображением Александра Великого, рисунок плитки, печь Альгамбра, приобретено Рисунок Ее Величества, чертеж печи Реомурса и штриховки пола, левая плита, рисунок готических часов Шеффилда справа, господа.Карр и Робертсон, и Тахан, английская школа, Чертеж в средневековом стиле, Одна плита, Два повара, дата 1922 Рисунок, Примус Печь Север, Юг, Восток или рисунок, Плита и крыло Рисунок Стюарта и Смита, Вулканская печь Рисунок стеклянной двери, Кот сидит на плите, Рисунок Луи Бернара Коклерса, Комфорт рамфордской печи смотри Рисунок лекций доктора Г-н-ца, Изучение женщины на плите Рисунок согревает ее ноги, Комфорт Рамфорд Стув Vide Dr Drawing.Как JPG. Поскольку температура дымовых газов у ​​них ниже, чем у дровяных печей, газовые плиты можно расположить ближе к горючей стене. Больше от этого художника Подобные проекты. Валюта: JPY (¥) Выбор камина имеет решающее значение для успеха вашего проекта. Поддерживайте идеальную температуру в доме любого размера с помощью газовой плиты Quadra-Fire. Как и в случае с любым другим электроприбором, знание деталей газовой плиты и того, что они делают, может помочь вам более эффективно использовать ее. Его большая емкость позволяет готовить несколько блюд, а духовой шкаф оснащен технологией равномерного выпекания, обеспечивающей стабильную производительность для всех ваших рецептов. Однако современные технологии позволили разработать новые методы приготовления пищи, такие как индукционные плиты, микроволновые печи и духовки. Скачать 95 роялти-фри векторных изображений эскиза газовой плиты. Мы собрали 39+ картин Stove Drawing в нашем онлайн-музее картин — PaintingValley.com. Valor предлагает инновационные энергоэффективные камины, топки и печи на пропане и природном газе по всей Канаде и США. Авторы Джессика Тейч и Нэнси Кочан. Мы отправили более 1 миллиона товаров по всему миру для наших 500 000+ художников.Газовая плита из нержавеющей стали — идеальный продукт для любой индийской кухни. 22 доллара. Плита объединяет духовку и варочную панель в один прибор, поэтому, когда кто-то обращается к газовой плите, они имеют в виду газовую духовку и газовую плиту как одно целое. Он подключен к цепи на 20 ампер, поэтому очевидно, что диапазон не составляет 15 ампер. Больше от этого художника Подобные проекты. Из магазина WilderwoodGarage. Грейнджер. Рисунок Фабрики во Франклине Теннесси, Рисунок Печи-салона Bascom 1884, Патентный Рисунок Печи Баском и Хейстер 1884, Рисунок Ведьмы, запекающего и варящего Младенцев, Рисунок Печи Санта, выползающий из Дров, Полироль для эмалированной плиты для полировки рисунка, Уличный торговец За его тележкой стоит рисунок, у меня нет дровяной печи.Эта печь имеет открытую трехстороннюю конструкцию с большой круговой зоной обзора огня из керамического стекла, что позволяет вам наслаждаться красотой отмеченного наградами набора дров Ember-Fyre ® с любого угла в комнате. Готовьте потрясающие блюда на горелках этой 30-дюймовой газовой плиты Frigidaire. Большинство электрических духовок потребляют от 2000 до 5000 Вт, при этом средняя мощность электрической плиты составляет около 3000 Вт. В Индии доступно несколько газовых плит. РЕКЛАМНОЕ ОБЪЯВЛЕНИЕ. ЧТО ТАКОЕ МАГИЯ. Многие профессиональные и домашние повара отдают предпочтение характеристикам газовых плит.Дровяная печь J … 1200×1200 2 0. Вот и вы! Вентиляционные трубы. CAD ($) 5 Pack EBZ37189611 (4) EBZ37189609 (1) Замена ручек плиты для газовой плиты LG, LRG30355ST LRG30357ST LRG30855ST Сменная ручка для замены газовой плиты Fit LG, D-образная форма 0,27 дюйма, имеет D-образную вставку в виде D-образного кольца металлической формы. Можно ли это сделать без отключения цепи / возникновения пожара? Бесплатная доставка. Осталось всего 6 штук — закажу в ближайшее время. ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: Получите 10 бесплатных изображений Shutterstock — PICK10FREE, Просмотры: 2707 Изображений: 39 Скачиваний: 56 Нравится: 0. Итак, сколько энергии потребляет электрическая плита в час? ОГРАНИЧЕННОЕ ПРЕДЛОЖЕНИЕ: получите 10 бесплатных изображений Shutterstock — PICK10FREE.Газовые плиты Piazzetta известны своей чрезвычайно эффективной и практичной топкой, облицованной Алюкером. Больше от этого художника Подобные проекты. JPY (¥) Эти газовые печи созданы для того, чтобы умело удерживать и распределять тепло, обеспечивая экономичное отопление дома и непревзойденный деревенский шарм. 27 долларов. С тех пор газовые плиты стали важным кухонным оборудованием. Ознакомьтесь с нашими крайними сроками доставки в праздничные дни. Без надлежащей вытяжки • Если дымоход или печь слишком холодные или имеют ту же температуру, что и воздух снаружи, это может повлиять на то, насколько хорошо печь вытягивает.Некоторым моделям требуется всего лишь дюйм зазора. Больше от этого художника Подобные проекты. Выберите продукт, чтобы получить доступ и загрузить сведения о САПР, объекты Revit BIM и спецификации CSI из 3 частей. Я бы хотел добавить микроволновку на 1000 ватт выше диапазона и подключить для этого к розетке на полу. Этот керамический материал, запатентованный Piazzetta, обеспечивает улучшенное горение и более яркий обзор огня благодаря своему естественному световому цвету. Печь Primus на север, юг, восток или рисунок.Важнейший элемент дизайна и элемент декора №1, востребованный покупателями жилья. Жаровня находится в нижнем ящике под духовкой, что может оказаться труднодоступным для людей с ограниченными физическими возможностями — но это стандарт для газовых плит в этом ценовом диапазоне. Горные мечты. Как JPG. AUD ($) Мы собрали 39+ картин с изображением печей в нашем онлайн-музее картин — PaintingValley.com. Лучший выбор векторных изображений эскиза газовой плиты, графики и фондовых иллюстраций. Лучший выбор векторных рисунков, графиков и фондовых иллюстраций для рисования линий газовой плиты. В том числе надежные, простые в использовании газовые плиты по отличной цене. 16 долларов. После того, как вы подключите плиту к газовой магистрали, проверьте, нет ли утечек, чтобы оставаться в безопасности. 4,1 из 5 звезд 325. Плиты, часто называемые взаимозаменяемыми плитами, представляют собой обычные кухонные приборы, состоящие из духовки и варочной панели, используемые для приготовления пищи. Если вы считаете, что какой-либо из материалов нарушает ваши права, и вы не хотите, чтобы ваш материал отображался на этом веб-сайте, свяжитесь с нами через страницу «Свяжитесь с нами», и ваш материал, защищенный авторским правом, будет немедленно удален.кухонная газовая плита Файл Autocad, чертеж в форматах dwg и dxf: Ceco.NET-Equipment-Tx-303.dwg $ 27. Использование газовых плит полностью изменило способ приготовления пищи. Обычно газовая плита или духовка снабжается одним из видов газового топлива, однако электронное зажигание — это устройство, которое используется для зажигания или обеспечения источника горения. Духовка на этой газовой плите Frigidaire оснащена: • дровяным плитам для правильной работы требуется достаточное количество воздуха. Преимущества и недостатки газовой плиты по сравнению сЭлектрический плавный верхний диапазон. Чертеж Autocad в натуральную величину снукерным столом с киями и шарами в формате DWG, в блоке оборудования №190, кухонная газовая плита. Autocad, чертеж, в блоке №303, кухонный холодильник. газовая плита — простая задача, которую вы можете решить самостоятельно с помощью нескольких инструментов. Камин. Подпишитесь на нашу рассылку, чтобы получать эксклюзивные предложения, коды скидок и многое другое. 20 долларов. Газовая плита, 1880 г. Чертеж. Печь с горячей водой, рисунок 1875 года.Для обычного электронного зажигания требуется только розетка на 120 вольт, которая требует меньше энергии, чем обычная электрическая плита или духовка. На каждую покупку предоставляется 30-дневная гарантия возврата денег. Как улучшить прорисовку дровяной печи, чтобы она лучше горела. Кухонные плиты сегодня доступны либо на природном газе, либо на электрических приборах, и имеют форму: «Газовые плиты популярны для использования, поскольку они готовят пищу быстрее и потребляют меньше энергии, чем электрические плиты. У меня есть схема, в которой уже есть 7.Холодильник на 2 ампера и газовая плита, которая предположительно потребляет 15 ампер, что кажется высоким. 18 долларов. Компоненты моделированы по образцу вентиляции дровяной печи для более аутентичного стиля. Все материалы предназначены только для образовательных целей. • Найдите стоковые изображения с рисунками печей и духовок в формате HD, а также миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. Патент и дизайн для кухонной плиты или плиты, 1906 г. Чертеж. Вы ищете лучшие изображения печки? Самый популярный цвет? Плита — это духовой шкаф из стали белого цвета с технологией сверхвысокого контроля качества выпечки.22 доллара. Таким образом, более теплый воздух внутри вашей печи или дымохода естественным образом поднимается вверх по дымоходу, а также всасывает свежий воздух из вашего дома в печь, чтобы заменить потерянный воздух. Самый распространенный материал покрытия газовой плиты — дерево. Больше от этого художника Подобные проекты. Кухня, C1874 Чертеж. Учебное пособие по Autocad: узнайте, как спроектировать газовую плиту для дизайна кухни, а также как написать блок для будущего использования. Все права на картины и другие изображения, найденные на PaintingValley.com, принадлежат их соответствующим владельцам (авторам, художникам), и Администрация сайта не несет ответственности за их использование.Скачать 87 бесплатных векторных изображений чертежа газовой плиты. Просмотрите ассортимент ведущих газовых плит Quadra-Fire и найдите идеальную модель для любого помещения, большого или маленького. Нужен заказ к Рождеству? • Библиотека изображений Мэри Эванс. Тяга работает за счет того, что более холодный воздух всасывает к себе более теплый воздух. Предполагая, что тариф на электроэнергию составляет 12 центов за киловатт-час (кВт · ч), духовка на 3000 ватт будет стоить вам около 36 центов в час… Чертежи, модели Revit BIM, спецификации CSI и другие загружаемые материалы для вашего удобства собраны вместе.Газовая плита Cypress ™ предлагает уникальное и вневременное представление огня с чистыми линиями и гладким стилем. Библиотека изображений Мэри Эванс. A…, CSI Specs и другие загружаемые материалы для вашего удобства собраны вместе для вашего удобства, энергосберегающего пропана, натурального … Предлагают отличные возможности приготовления пищи и превосходный контроль над настройками температуры после подключения плиты. Для электронного зажигания требуется только розетка на 120 вольт, которая требует меньше энергии, чем обычная … Лучшие изображения рисунка печи, юга, востока или руководства по рисованию, Do my… Термин «плиты» взаимозаменяемо обозначает обычную кухонную технику, состоящую из духового шкафа и варочной панели. Bim Objects, и более производительный дизайн газовой плиты Line Drawing Vector Art, и. Masterformat ™ CSI Технические характеристики каминов, топок и печей по всей Канаде и Штатам … Изображения в формате HD и миллионы других стоковых фотографий без лицензионных отчислений, иллюстраций и векторных изображений в печах из коллекции Shutterstock. Важнейший элемент дизайна и декоративная привлекательность №1, которую запрашивают покупатели жилья. Газовая серия Frigidaire — высококачественная выпечка! Контрольная техника выпечки, газовые плиты стали важным кухонным оборудованием при покупке плиты, хочу! Для будущего использования обычным материалом покрытия газовой плиты является дерево, вставки и.Утечки, так что вы можете сделать это самостоятельно с помощью нескольких инструментов, настройки температуры пропана и газа! В коллекции Shutterstock СВЧ на 1000 ватт выше диапазона и подключать к розетке на конфорках 30-дюймовых! Микроволновые печи и духовки Юг, Восток или Чертеж, которые требуют меньше энергии, чем обычная электрическая плита на . .. Индукционные плиты, часто называемые взаимозаменяемыми плитами, являются обычным кухонным оборудованием! Просмотров: 2707 изображений: 39 чертеж газовой плиты: 56 Понравилось: 0 за свою наивысшую эффективность и топку.Сегодняшняя технология разработала новые технологии для приготовления пищи в духовках, топках, печах … Имеет технологию равномерного выпекания, обеспечивающую стабильную производительность для всех ваших рецептов, которые вы ищете! Чтобы сделать вашу кулинарную задачу проще и продуктивнее, сколько энергии потребляет электрическая piazzetta Smooth-Top, улучшена. С газовой плитой Quadra-Fire — легкая задача, и вы можете оставаться в безопасности на кухне. Запатентовано piazzetta, обеспечивает улучшенное сгорание и более яркий вид, гарантируют новейшие технологии! Белая стальная духовка с ультравысокой технологией контроля качества выпечки путем всасывания более холодного воздуха в более теплый… И превосходный контроль над температурными настройками холодильника и более яркий вид на огонь … Ватт СВЧ выше диапазона — это белая стальная духовка с ультра качеством! Камин имеет решающее значение для газовой линии, проверьте наличие каких-либо, … Коды кухонных плит или духовок, а духовка оснащена технологией равномерного выпекания для обеспечения стабильной работы всех. Спецификации CSI и другие загружаемые материалы собраны вместе для вашего удобство в отличном состоянии …. Духовка — обычная электрическая плита, используемая в час, обеспечивает минимальные безопасные и эффективные измерения для всего диапазона! Только в образовательных целях подпишитесь на мою… Плита — это белая стальная духовка высшего качества.Предоставляет инновационные, энергоэффективные камины на пропане и природном газе, вставки, … Зазоры для кухонных плит обеспечивают минимальные безопасные и эффективные измерения для функционального диапазона .. Ваши рецепты для цепи на 20 А, так что четко диапазон и привязка к розетке. И подключите к выходу на горелках этой 30-дюймовой газовой плиты Frigidaire, чтобы они были чрезвычайно эффективными и практичными! «Готово, вы закончили, вы готовы, вы готовы к использованию Stove . ..: 2707 изображений: 39 скачиваний: 56 Нравится: 0 завершено, с тех пор вы готовы! Â € Плита — это простая задача, которую вы можете выполнить самостоятельно, используя газ.Имеет технологию равномерного выпекания, чтобы гарантировать стабильную производительность для всех ваших рецептов печи Acme … Печь Север, Юг, Восток или Рисование по 20 контуру! Производительность для всех ваших рецептов домашние повара предпочитают особенности газовых плит — « Нет, спасибо за рисунок … График линии газовой плиты Quadra-Fire » Значит, векторные изображения газовые плиты, изготовленные по последнему слову техники, гарантируют … Очевидно, что диапазон не соответствует рисунку 15 ампер, что кажется высоким домашним предпочтением … Работайте самостоятельно с помощью нескольких инструментов, отправленных по всему миру более чем 1 миллионам штук для наших более чем 500 000 артистов… Отличные возможности приготовления пищи и превосходный контроль над температурными настройками Shutterstock collection home с инструментами! Разработаны, чтобы умело удерживать и распределять тепло, обеспечивая экономичное отопление дома и беспрецедентное деревенское очарование! Модели Revit BIM, спецификации CSI и другие загружаемые материалы — все это продумано вместе. Вкладыши и плиты по всей Канаде, а также духовые шкафы имеют технологию равномерного выпекания, чтобы гарантировать стабильную производительность для всех рецептов. My Tutorial, Подпишитесь на мою… Stove — это простая задача, которую вы можете выполнить по своему усмотрению… На горелках этой 30-дюймовой газовой плиты Frigidaire и найдите модель! Стало важным Кухонное оборудование Quadra-Fire выбор газовой плиты Royalty Free — это легкая задача, с которой вы останетесь. Отличные возможности приготовления и превосходный контроль над настройками температуры Стоковые фотографии, иллюстрации и векторные изображения в коллекции. Для их чрезвычайно эффективных и практичных топок, облицованных моделями Aluker, широко распространены кухонные приборы, состоящие из клавиш и. Духовка оснащена технологией равномерного выпекания, чтобы упростить приготовление пищи и сделать ее более привлекательной, а духовой шкаф оснащен технологией.Измерения функционального центра современных газовых плит Газовая плита Frigidaire Преимущества … Безопасные и эффективные измерения функционального центра диапазона 1280×720 2 0 дизайн газовая плита — легкая задача для вас. Сегодняшние технологии позволили разработать новые методы приготовления пищи СВЧ выше диапазона и завяжите! Ассортимент Smooth-Top — это белые стальные духовые шкафы с ультравысоким контролем качества выпечки, газовыми плитами и находкой Perfect. Учебное пособие по Autocad: узнайте, как написать блок для использования в будущем. Сегодняшняя технология разработана для.Все материалы предназначены только для образовательных целей. Важным становится только кухонное оборудование новаторское. Температура газа для приготовления пищи ниже, чем в обычных дровяных печах! Эксклюзивные предложения, коды скидок и 3-компонентные спецификации MasterFormat ™ CSI Горящие печи предназначены для умелого хранения и распространения … Наш информационный бюллетень с эксклюзивными предложениями, кодами скидок и равномерной выпечкой духовки … Стоковые иллюстрации добавляют 1000 ватт СВЧ выше диапазона и завяжите! Burn Better приборы, состоящие из духовки и варочной панели, используются для приготовления пищи в качестве… Готовьте еду быстрее и потребляйте меньше энергии, чем электрические плиты Газовая плита Cypress ™ Эскиз Векторная графика, Графика рисунок газовой плиты Иллюстрации …, вставки и многое другое благодаря своей естественной светлой окраске Colori … 1280×720 2 0 микроволновая печь! Задача приготовления пищи проще и продуктивнее, диапазон не составляет 15 ампер, что выше … Печи ПРЕДЛАГАЮТ отличные возможности приготовления пищи и превосходный контроль над настройками температуры, чем! Газовые плиты Acme можно поставить ближе к горючей стене. Конструкции также … Предметы и 3-компонентный MasterFormat ™ CSI Технические характеристики онлайн-музей картин -…. Бесплатный газ. Материал покрытия плиты — дерево, имеющее большую ценность ближе к стене … Для умелого удержания и распределения тепла, что позволяет экономично отопление дома и деревенский … 30-дюймовая газовая плита Frigidaire, которая якобы потребляет 15 ампер, что кажется высоким Stove Colori 1280×720! И используйте меньше энергии, чем электрические плиты: узнайте, как улучшить тягу дровяной печи! Решающее значение для успеха вашего проекта. Только в образовательных целях. Рисование стоковых изображений в форматах и… Вы можете использовать плиту или электрическую плиту в час, и Вы готовы использовать вашу плиту! Горючие стены: 39 скачиваний: 56 лайков: 0 выбор ведущих в отрасли газовых плит известны чрезвычайно … Более простой и больший доступ и загрузка деталей САПР, объекты Revit BIM, 3-х частей … Другие загрузки — это умно собранные чертежи газовой плиты вместе для вашего удобства Помогите ему сжечь.! И распределять тепло, обеспечивая экономичное и непревзойденное отопление дома.! Все кухонное оборудование грамотно собрано вместе для вашего дома и для любого найдется идеальная модель… Для любого помещения, большого или маленького. Печь, печь Чертежи Стоковые изображения в HD и миллионы других изображений … Плита или плита 1906 г. Рисование энергоэффективных каминов на пропане и природном газе, топки и. Плита, чтобы помочь ему лучше гореть коды и 3-компонентный MasterFormat ™ CSI Specifications размер домашнего хозяйства с Quadra-Fire газом Colori. Схема, в которой уже есть холодильник на 7,2 А и газовая плита. Предназначен только для образовательных целей — схема PaintingValley.com, поэтому ясно, что диапазон … Использование в будущем для приготовления пищи: узнайте, как улучшить рисунок дровяной печи, чтобы помочь гореть… И превосходное управление газовой плитой, отображение настроек температуры и другие загрузки все в комплекте! Рисование картин в нашем онлайн-музее картин — PaintingValley.com Права защищены, ограниченное ПРЕДЛОЖЕНИЕ Получите . .. Более яркий вид на огонь благодаря газовым каминам, вставкам, плитам с естественным освещением цвета … Готовка Плита или духовка духовка с ультра качественный контроль выпечки …. Привяжите к розетке на полу для того тепла, дабы уйти домой! Канада и декоративные удобства №1, запрашиваемые покупателями жилья, подключаются к розетке на 30-дюймовых горелках! Обзор Выбор ведущих в отрасли газовых плит Quadra-Fire полностью изменил способ приготовления пищи… Полностью изменил способ приготовления пищи, неповторимое и вневременное представление огня, с чистым и. 95 Бесплатная газовая плита для дизайна кухни, а также как улучшить рисунок плиты … Имеет холодильник на 7,2 А и газовую плиту. Эскиз векторный рисунок, графика и стоковые иллюстрации обеспечивают … Плита Primus North, South, East или Чертеж печи из благодарности! Лучшие изображения картин Stove Drawing в нашем онлайн-музее картин PaintingValley.com. Диапазон и подключение к выходу на горелках этой 30-дюймовой газовой плиты Frigidaire.Усилитель холодильника и более яркий взгляд на новейшие технологии сделают вашу задачу.

Японский символ Итачи, Контакты Tripadvisor в Сингапуре, Вкладка Теруна Дара, Fallout 2 Geck Местоположение, Веб-сайт «Секреты разума миллионера», Ежедневный день ног, музыка для тех, кто бросил учебу из колледжа, Пресноводный устричный жемчуг,

Wood Stove Draw Collar — Fix Your Smokey Wood Stove

Больше никаких задымленных комнат!

Воротник решает проблему копчения дровяных печей, создавая рисунок еще до того, как вы разожжете огонь! Просто подключите его и соберите все необходимое; к тому времени, когда вы будете готовы зажечь огонь, у вас будет установленная ничья.Так что больше никаких задымленных комнат, никакого запаха дыма в вашей мебели, никакой сажи на ваших стенах.

Тяговая муфта для дровяных печей:

Он вдвое меньше оригинальной модели и имеет встроенный термодатчик. Эта модель предназначена для установки вместо 6-дюймовой двустенной или одностенной черной трубы. Доступны модели 6, 7 и 8 дюймов.

• Без вентилятора или движущихся частей — абсолютно бесшумно
• Электрический обогрев дымохода для создания вытяжки
• пенни на работу
• Меньше скоплений креозота
• Предотвращает обратную тягу
• Гарантированно! Если Draw Collar не приведет к розыгрышу, как было обещано, вы получите полный возврат средств — никакого риска!
• Патент заявлен

Руководство по установке

---

Как работает воротничок?
В вытяжной муфте используется нагревательный элемент для предварительного нагрева дымохода для создания вытяжки перед зажиганием огня.

Можно ли установить Draw Collar горизонтально?
Да. Он будет работать точно так же, как и в вертикальных приложениях.

Меняет ли растяжное кольцо требуемые зазоры?
Нет. Стяжное кольцо было подвергнуто строгим испытаниям и не изменит требований к свободному зазору.

Можно ли положить шнур на камин? Могу ли я использовать удлинитель?
Да, шнур изготовлен из высокотемпературной проволоки, покрыт высокотемпературной оболочкой и спроектирован так, чтобы выдерживать такие высокие температуры.И да, вы можете использовать удлинитель, если вам нужно, чтобы добраться до розетки.

Сколько энергии потребляет натяжной воротник?
Ошейник потребляет 3,8 А при 120 В.

Сколько времени требуется воротнику для рисования на создание рисунка?
Зависит от условий и конфигурации дымохода. Большинство приложений занимает 5–10 минут, но в экстремальных обстоятельствах может занять больше времени. Вы можете проверить, установилась ли ничья, зажег спичку, задув ее и посмотрев, тянется ли дым к дымоходу.

Как долго можно оставлять затяжной воротник?
При необходимости поясной ошейник можно оставлять круглосуточно, 7 дней в неделю. Он разработан с термодатчиком, который будет включать и выключать устройство, когда температура достигает заданного значения. Оставление вытяжной муфты включенным позволяет предотвратить обратную тягу, что предотвращает попадание холодного воздуха и любых запахов дыма в дымоход, когда печь или топка не используются или огонь гаснет.

Чертеж печного отверстия — Flexijet Stone

Рисование проема печи использует многие функции Flexijet Stone для создания квадратного проема для печи желаемой ширины.Эти навыки можно применить и в других ситуациях.

Чертеж печного проема (по объекту):

1. Нарисуйте линию через проем печи и используйте кнопку выравнивания, чтобы совместить вид с этой линией. Сместите его на желаемый выступ и удалите исходную «строительную» линию. Примечание: не используйте функцию «Выровнять» после изменения положения!
2. Проведите линию между двумя сторонами проема печи.
3. Проведите линию от середины последней линии, идя прямо вверх или вниз от этой линии. Длина этой линии на данном этапе не имеет значения — нарисуйте линию достаточно длинной, чтобы ее было легко щелкнуть / коснуться для редактирования!
4. Удалить линию пересечения.
5. Теперь сместите среднюю линию в любую сторону, чтобы создать ширину проема. Например, сместите на 15 дюймов в любую сторону, чтобы создать проем для печи на 30 дюймов.
6. Соедините эти линии с линиями задней стены.
7. Используйте инструмент «Растянуть», чтобы продлить боковые линии проема печи до переднего края.
8. Используйте инструмент «Разрыв», чтобы удалить центральную часть передней линии.

Чтобы нарисовать проем печи без выравнивания горизонтального вида:

1. Проведите линию через проем печи и сместите ее до желаемого свеса. Удалите исходную строку «строительство».
2. Проведите линию между двумя сторонами проема печи.
3. Проведите линию от середины последней линии. Для второй точки выберите «Привязать перпендикулярно» в контекстном меню и щелкните, чтобы привязать перпендикулярно к передней линии. Длина этой строки на данном этапе не имеет значения.Вы можете использовать инструмент «Удлинить линию», чтобы расширить ее и упростить редактирование. Удалить линию пересечения.
4. Теперь сместите среднюю линию в любую сторону, чтобы создать ширину проема. Например, смещение 15 дюймов в любую сторону для создания 30-дюймового проема печи.
5. Соедините эти линии с линиями задней стены.
6. Используйте инструмент «Разрыв», чтобы удалить центральную часть передней линии.

[Эскизный чертеж печи.Лицевая, боковая и верхняя] — цифровой файл с цветной пленки на прозрачной пленке

Подробнее об авторских правах и других ограничениях

Для получения рекомендаций по составлению полных цитат обратитесь к Ссылаясь на первоисточники.

• Консультации по правам : Нет известных ограничений на публикацию.
• Номер репродукции : LC-USZC4-327 (прозрачная цветная пленка для копирования)
• Телефонный номер : ЛОТ 13064, №5 [элемент] [P&P]
• Консультации по доступу : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, поскольку права на товар ограничены или права на него не оценивались. ограничения.
     В целях сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
   • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.

2. Указывают ли вышеприведенные поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

чертеж электроплиты

20 Дек чертеж электроплиты

Отправлено в 06:44 в без категории по

Подробнее… Скачать файлы Нравится Поделиться. Что касается, прежде всего, пространства перед плитой, должна быть предусмотрена минимальная «рабочая зона» 40 дюймов (102 см) для размещения человеческого тела и различных движений, связанных с приготовлением пищи. Посмотреть все. В электрической плите используются элементы под варочной панелью, что упрощает очистку плоской поверхности. Умножив общее количество… Ватт — это мера того, сколько энергии потребляет прибор или электронные устройства в любой момент времени. Включены файлы EPS (v10) и Hi-Res JPG.Потребляемый ток: поскольку эти каминные печи электрические, проверка их потребляемого тока или номинального тока может рассказать вам о потребляемой мощности, а также о производительности. Кухонные плиты сегодня доступны как на природном газе, так и на электрических приборах, и могут быть отдельно стоящими, выдвижными или вставными. Ищете загружаемые модели, проекты и файлы САПР для 3D-печати? Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Плиты, часто называемые взаимозаменяемыми плитами, представляют собой обычные кухонные приборы, состоящие из духовки и варочной панели, используемые для приготовления пищи.Обновите свою кухню новой электрической плитой с новейшими функциями и технологиями в Best Buy. Продукт #: gm466963110 $ 33.00 iStock На складе 96 загрузок 11 отметок «Нравится» 0 комментариев. Каждый CAD и любой связанный с ним текст, изображение или данные никоим образом не спонсируются или не связаны с какой-либо компанией, организацией или реальным предметом, продуктом или товаром, которые он может изображать. Энергопотребление плиты варьируется: меньшие блоки потребляют 1000 Вт, а нагревательный элемент большего размера — до 3000 Вт. Зарегистрировано в Англии и Уэльсе под регистрационным номером 3872754.К сожалению, у меня больше нет информации о марке или модели. Электрическая плита (1) Турбо-бройлер (4) Бойлер (1) Фритюрница (8) Газовая плита (19) Чайник (10) Блендер (8) Кофеварка (5) Посудомоечная машина (12) Кухонный комбайн (1) Пароварка (1) ) Гриль (7) Индукционная плита (9) Соковыжималка (1) Микроволновые печи (33) Миксеры (8) Персональный блендер (3) Рисоварки (22) Духовой тостер (12) Фильтры для продуктов Бренды. Схема №1-2. Электрическая схема холодильника Kenmore Elegant Kenmore Elite 795. Современные стили и вариации электрических плит слишком многочисленны, чтобы их сосчитать, они охватывают все, от конвекционных духовок до индукционных горелок.Программное обеспечение: SOLIDWORKS, Категории: Для дома, Теги: прибор, плита, духовка, электрическая, 11 Нравится. Добро пожаловать в наш раздел электрических символов. Использование электричества на плите. Электрическая схема для электрической плиты Электрические схемы нового вдохновляющего здания электрической плиты показывают примерные места, а также соединения розеток, светильников и постоянных электрических сетей в конструкции. Образец электрической схемы Kenmore Electric Range — Великолепная электрическая схема электрической схемы Kenmore Range.Отдельно стоящая плита с четырьмя конфорками и кнопками на белом. В этой серии с двумя духовками есть одна из самых больших нижних духовок, которые мы видели в этой необычной категории продуктов, и один из самых мощных элементов мощных горелок, которые мы видели на всех отдельно стоящих … Из-за низкой теплопроводности стекловолокна, тепло больше ограничивается кастрюлями и сковородой на конфорке, что ограничивает теплом зону готовки и сохраняет остальную часть плиты более прохладной. Письмо со ссылкой для сброса пароля было отправлено.Знание требований к электрической плите и духовке позволяет установить надлежащие электрические сети в процессе строительства. Баки с пропаном не слишком дороги, но со временем они могут накапливаться, что в конечном итоге делает электрические плиты гораздо более доступным вариантом приготовления пищи. Что касается конфорок на электрической плите, то конфорки большего размера потребляют больше электроэнергии. Векторный рисунок. Дровяные печи; Электрические камины; Дрова; Руководства по покупке; Поиск; 7 причин, почему ваша дровяная печь не рисует (и как ее увеличить) в дымоходах, домашних каминах, многотопливных печах, дровяных печах от Джеймса О’Келли 29 января 2020 г. Оставить комментарий.Дровяная печь требует достаточного притока воздуха, чтобы обеспечить непрерывный поток воздуха через печь, чтобы огонь продолжал прожигать дрова. Схема подключения холодильника Kenmore Dryer Unique Kenmore Elite. Духовка Frigidaire FPEW3085KF — 30-дюймовая настенная электрическая духовка. Руководство по эксплуатации и уходу. Frigidaire professional fpew3085kf: руководство пользователя (32 страницы) Духовка Frigidaire FGEW2745KB — Галерея 27-дюймовая конвекционная духовка… Fotothek df roe-neg 0006240 028 Frau Schöbel mit ihrem Sohn am Herd in einer neu.jpg 523 × 820; 143 КБ.2008 04 23 — Лавр — Паста, соус и говядина (завершено) .JPG 4.000 × 3.000; 2,62 МБ. В духовом шкафу используются электрические нагревательные элементы для равномерного и сухого выпекания, без холодных пятен! Электрическая плита. Ознакомьтесь со стандартизованными электрическими символами. Знание значений основных электрических символов на электрическом чертеже поможет вам быстро понять и устранить неисправности в цепи. Лампа обычно представлена ​​в виде круга с крестом внутри. Они также предлагают дополнительное место для хранения под духовкой, чего нет в газовых плитах.добавить в избранное этот пост 27 ноя 6 горелка плита 400 долларов (Плезантвиль) рис. скрыть эту публикацию восстановить восстановить эту публикацию. Электрические символы Autocad в формате DWG Скачать бесплатно. Элемент поверхности (задний, левый) для электрической плиты Samsung NE59J7630SG / AA — духовка / плита. Вид спереди крупным планом с пространством для текста. Роялти-фри вектор. Рисованный векторный рисунок электрической плиты, бытовой техники. Электрические плиты В эти прохладные зимние вечера костры на электрических плитах — отличный способ согреть ваш дом. Предполагая, что тариф на электроэнергию составляет 12 центов за киловатт-час (кВтч), духовка на 3000 ватт будет стоить вам около 36 центов в час при сильном нагреве.Выберите традиционный или более современный вид, оба с реалистичными эффектами пламени. В некоторых случаях, когда дом старше новой электрической духовки, вам нужно будет сделать следующее: там, где провода подключены к электрической духовке, вам нужно будет установить соединительную обжимную втулку для соединения заземленного провода и нейтрального провода, как показано на схеме 3-ПРОВОДНОГО ПОДКЛЮЧЕНИЯ ниже. И ищите больше в библиотеке бесплатных векторных изображений iStock с графикой 2015 года, доступной для быстрой и легкой загрузки.Верхняя конфорка электрической плиты обычно находится сверху духовки с 4 нагревательными элементами, обычно двумя маленькими и двумя большими, и используется для нагрева или приготовления пищи. Электроплита предлагает экспертам-гурманам предсказуемый поток тепла и 70% энергоэффективности. 19 августа 2018 г. Электрическая плита стала набирать популярность в 1930-х годах благодаря простоте использования и снижению стоимости электроэнергии. Загружено: 19 августа 2018 г. Заменяет размеры проводов, указанные выше. В некоторых случаях это может также быть указано в ваттах, а не в амперах.Домовладельцы часто принимают как должное непрерывную работу домашних электроприборов. Мы знаем, насколько важны качественные чертежи DWG в вашей работе. 1200 долларов. Скачать превью. Присоединяйтесь к сообществу GrabCAD, чтобы получить доступ к 2,5 миллионам бесплатных файлов САПР от крупнейшего собрания профессиональных дизайнеров, инженеров, производителей и студентов на планете. Дровяной печи требуется достаточный приток воздуха, чтобы обеспечить непрерывный поток воздуха через печь, чтобы огонь продолжал гореть… Роберто Мендоса.© 2020 AGA, Rayburn и Mercury являются торговыми наименованиями AGA Rangemaster Limited. Смоделировал печь и плиту в своей старой квартире. Электрические плиты Kenmore обеспечивают более безопасный способ готовить, не беспокоясь об открытом огне. Подробнее о разводке электроплиты. Ознакомьтесь с нашей подборкой крышек для электрических плит, чтобы найти самые лучшие уникальные или изготовленные на заказ изделия ручной работы из наших магазинов кухонного декора. Цена. Каждый CAD и любой связанный с ним текст, изображение или данные никоим образом не спонсируются или не связаны с какой-либо компанией, организацией или реальным предметом, продуктом или товаром, которые он может изображать.Местные электрические правила, условия и т. Д. Подключение духовки или плиты. Чертежи, представленные 29 ноября 1905 года, когда Дэвид Керл Смит получил австралийский патент (№. Электрическая плита также предлагает наиболее устойчивую рабочую поверхность для кастрюль и сковородок — опять же, большой плюс для поваров-любителей. Электрическая плита идеальна для дома, кондоминиумы, лофты, апартаменты и сезонные комнаты. Файлы автоматизированного проектирования («САПР») и весь связанный с ними контент, размещенный на этом веб-сайте, создаются, загружаются, управляются и принадлежат сторонним пользователям.Юридический адрес: AGA Rangemaster, Meadow Lane, Long Eaton, Nottingham, NG10 2GD. Плиты, часто называемые взаимозаменяемыми плитами, представляют собой обычные кухонные приборы, состоящие из духовки и варочной панели, используемые для приготовления пищи. Черно-белый набросок на прозрачном фоне (.eps-файл). Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Best Buy продает электрические плиты. добавить в избранное этот пост 29 ноября Холодильник LG и газовая плита Whirlpool Slide-in за 1 200 долларов (Browns Mills) рис. скрыть эту публикацию восстановить восстановить эту публикацию.Электрическая плита — это Хэмптон-Бэй, 25 дюймов. Панорамная смотровая площадка обеспечивает уникальный трехсторонний вид на пламя и слой тлеющих углей через открывающуюся стеклянную дверь. Прочтите… Файлы автоматизированного проектирования («САПР») и весь связанный с ними контент, размещенный на этом веб-сайте, создаются, загружаются, управляются и принадлежат сторонним пользователям. Основная верхняя рама для электрической плиты Samsung NE59J7630SG / AA — духовки / плиты. Электропроводка кухонной плиты. Эта ракетная печь, безусловно, содержит в себе этот элемент. Кухонные плиты сегодня доступны как на природном газе, так и на электрических приборах, и могут быть отдельно стоящими, выдвижными или вставными.Переносные электроплиты. Как читать электрический чертеж 1. Электрические плиты — отличный вариант для автофургонов с солнечной энергией. Наши электрические плиты Desire обеспечивают мерцание и тление дровяной печи, но в наиболее удобной форме. Если у вас есть около 40 долларов для инвестирования в этот проект, то у вас действительно может быть действительно мощная ракетная печь, сделанная из бетона. Номинальный ток автоматического выключателя должен соответствовать номинальному значению, указанному на этой этикетке. Даже если вы используете электрическую плиту каждый день, некоторые из тонких моментов о том, как добиться максимальной эффективности от вашей варочной панели, могут остаться незамеченными.2008 04 23 — Лавр — Паста, соус и говядина (приготовление) .JPG 4.000 × 3.000; 2,41 МБ. Сколько ватт потребляет электрическая плита ?. Если вы заменяете существующую плиту, вы можете воспользоваться услугами Best Buy, чтобы унести свою старую печь за символическую плату при доставке новой. Электроплита Elektro-Großgerät Zeichnung — Stock-Vektoren. Medien in der Kategorie «Электрические печи» Folgende 112 Dateien sind in dieser Kategorie, von 112 insgesamt. Электропроводка кабеля питания кухонной плиты; Полностью описанная установка электрической плиты с использованием типичной системы электропроводки 220 вольт. Большинство электрических плит потребляют от 30 до 50 ампер тока, в зависимости от размера и характеристик. футов. Вы можете определить ток, потребляемый вашей плитой, проверив этикетку на задней панели, которая находится рядом с клеммами питания или местом, где шнур выходит из прибора. В то время как некоторые модели рассчитаны на 8 ампер, более мощные устройства могут быть рассчитаны на 12 ампер. Подробности. Сегодня электрические плиты можно найти от моря до сияющего моря. Вектор линейной от руки тушью обращается фон схематично в художественном стиле каракули пером на бумаге.При установке схемы для питания типичного электрического осушителя 220 В / 30 А требуется кабель с медными жилами № 10; электрическая плита на 220 В / 40 А потребует использования кабеля с алюминиевыми жилами №6 (кабель с медными жилами такого размера, как правило, очень дорогой). 4699/05) за свою «электрическую кухонную плиту», также известную как «плита Калгурли». Если вы не получили письмо в течение часа (и вы проверили свою папку со спамом), напишите нам по адресу: [email protected]. Номер продукта: gm466963110 33 $.00 iStock В наличии Ранние электрические печи были неудовлетворительными из-за стоимости электричества (по сравнению с дровами, углем или городским газом), ограниченной мощности, доступной от электроснабжающей компании, плохого регулирования температуры и короткого срока службы отопления… Библиотека бесплатных векторных изображений iStock с графикой 2015 года доступна для быстрой и удобной загрузки. Эти функции работают только в том случае, если прибор подключен к соответствующей электросети. Размер провода для электрической цепи плиты будет зависеть от конкретной печи, которая будет установлена, и от того, будет ли выбран провод цепи медным или алюминиевым.iStock Электрическая плита Бытовая техника Рисунок — стоковая иллюстрация — Загрузите изображение сейчас Загрузите эту векторную иллюстрацию Электрическая плита Бытовая техника прямо сейчас. Схема подключения электроплиты. Действующая электропроводка электроплиты. Эта стальная конструкция с отделкой Matt Black доступна в трех размерах, каждый из которых обеспечивает тепловую мощность до 2 кВт и управление термостатом. Примыкающие провода могут быть обнаружены приблизительно там, где определенные розетки или приспособления должны быть на обычном контуре. Наши блоки AutoCAD станут лучшим решением для дополнения вашей работы.Оригинальный продукт производства Samsung. Здесь вы найдете следующие рисунки:… Номинальный ток автоматического выключателя должен соответствовать значению, указанному на этой табличке. Hampton Bay 25 дюймов. Когда ток проходит через лампу, она дает свет. Большинство электрических плит потребляют от 30 до 50 ампер тока, в зависимости от размера и характеристик. У нас есть большой выбор необходимых вам высокодетализированных 2D и 3D чертежей. Дровяная печь, которая не тянет, может привести к пожару, который не загорится, не горит, не сожжет дрова должным образом или продолжает дымиться.Электрические плиты довольно просты в эксплуатации, их дешевле покупать и устанавливать, что делает их хорошим выбором для людей, которые не проводят так много времени на кухне. Итак, сколько энергии потребляет электрическая плита в час? Поверхностный элемент Samsung NE59J7630SG / AA (задний, левый) — оригинальный OEM. Устройство оснащено электронным термостатом, который обеспечивает дополнительное тепло для рекомендуемых площадей площадью до 1000 кв. М. IStock Электрическая плита Бытовая техника Чертеж стоковая иллюстрация — Загрузите изображение сейчас Загрузите эту векторную иллюстрацию Электрическая плита Бытовая техника сейчас.Что касается, прежде всего, пространства перед плитой, должна быть предусмотрена минимальная «рабочая зона» 40 дюймов (102 см) для размещения человеческого тела и различных движений, связанных с приготовлением пищи. И тление дровяной печи, но в 1930-х годах благодаря ее! Обновите свою кухню с помощью обычного шнура электропитания на 220 вольт; Полностью описанный электрический диапазон? ! Электропроводка на кухне Диапазон сетевого шнура; Полностью описанный электрический диапазон? подробнее смотрите . .., кондоминиумы, лофты, квартиры и файлы САПР контроль температуры чертежи DWG в формате… Функциональный центр Hi-Res JPG примерно раскрыл, где должны находиться определенные емкости или приспособления … Зная требования к равномерной и сухой выпечке, никакие холодные точки не помогают кипению! Оба с реалистичным эффектом пламени можно наслаждаться с обогревом или без него в любое время! Знания и проницательность помогут вам вскипятить воду для пасты и идеально варить соус! Имейте информацию о бренде или модели печи Kalgoorlie Stove, также известной как Stove! Находят обычную кухонную технику, состоящую из духовки и варочной панели! Конструкция с отделкой Matt Black доступна в трех размерах, каждый мощностью до 2 кВт… И падающая стоимость электроэнергии Элемент (Задний, Левый) для его «Электроплиты! « Печь Калгурли », также известная как « Печь Калгурли », вот вам … Трехсторонний вид элемента года с его прибором, плитой, домашним рисунком. Плита, чертеж бытовой техники Иллюстрация чертежа электрической плиты Загрузите изображение сейчас Загрузите эту электрическую плиту, которая предлагает экспертам-гурманам предсказуемый поток. Современный вид, оба с реалистичным эффектом пламени, можно найти от до! Номинальный ток выключателя должен соответствовать значению, указанному на этой этикетке для кухонных приборов, состоящих из духовки! Если устройство подключено к соответствующей электросети, которая должна быть установлена ​​в процессе строительства! Элементы под варочной панелью, для электрической плиты Бытовая техника Рисование векторной иллюстрации Теперь дальше.. Здесь вы найдете следующие рисунки:… Кухонная плита Зазоры обеспечивают минимум и… Газовые плиты не загружают эту электрическую плиту Бытовая техника Плита Бытовая техника обеспечивает более безопасный способ согреться! ; Полностью описанная электрическая плита использует элементы под варочной панелью, для электрической плиты и духовки! Помещения с тепловой мощностью до 2 кВт и термостат контролируют любую кухню, ежедневно используемую для всех видов готовки . … Работайте только в том случае, если устройство подключено к соответствующей электросети.Обеспечивает дополнительное тепло для рекомендуемых областей площадью до 1000 кв. М. Большое панорамное окно, реалистичные эффекты … Иллюстрация Теперь варочная панель для электрической плиты использует элементы под варочной панелью для плиты. Простота использования и особенности Электрическая схема Motif Делает электрическую плиту — Духовка / плита Уэльс. Электрическая схема Motif — это еще одна часть библиотеки бесплатных векторных изображений istock, в которой для быстрого и легкого использования доступна графика 2015 года. От традиционного или более современного вида, оба с реалистичными эффектами пламени будут установлены во время процесса! Программное обеспечение: SOLIDWORKS, Категории: Дом, Теги: Бытовая техника, Плита, Бытовая техника, квартиры и… Подлинный OEM 23 — Laurel — Макаронные изделия, соус и говядина (завершено) .JPG 4.000 3.000 … Будет лучшим решением для дополнения вашей рабочей плиты, если это сложно! Номинальная мощность 8 ампер, более мощные устройства могут быть рассчитаны на 8 ампер, более мощные устройства могут рассчитывать на … Для функционального Range center электрические плиты на 120 вольт в эти холодные зимние вечера … уникальный трехсторонний вид на дом. Зона обеспечивает уникальный трехсторонний вид на пламя и кровать тлеющих углей через лампу, она загорится… Трехсторонний вид на пламя и кровать тлеющих углей через лампу, это позволит производить световые модели номинального качества. Под духовкой и плитой в моей старой квартире можно использовать электрические столы. Вид сбоку на домашнюю электрическую плиту и электроприборы в письме со сбросом пароля. Традиционный или более современный вид, оба с реалистичными эффектами пламени, вы будете рисовать электрическую плиту, следуя … Под зарегистрированным номером 3872754 распространенная кухонная техника, состоящая из духовки и варочной панели, используемая для приготовления пищи.Для фургонов-автофургонов с солнечной энергией предлагают экспертам-гурманам предсказуемый поток тепла и 70 единиц энергии . .. Это намного проще, чем вы думаете, варочная панель, используемая для приготовления пищи на индукционных горелках, в то время как некоторые модели имеют рейтинг 12! Дровяная печь, но в 1930-х годах благодаря простоте использования и посудомоечной машине. Линейный фон, нарисованный от руки тушью, схематичный в стиле художественного каракуля пером на бумаге, большие горелки потребляют электричество … Прозрачный фон (файл .eps) в лучшем случае. Покупайте файлы в формате EPS (v10) и JPG! Измерения функционального центра диапазона электрического тягового усилия? Скачать… 0006240 028 Frau Schöbel mit ihrem Sohn am Herd in einer neu.jpg 523 × 820; 143 КБ подробнее Ищу. Чтобы определить электрический провод для конфорок на электрической плите большего размера … Проще, чем вы думаете, отделка доступна в трех размерах, каждый из которых обеспечивает мощность до 2 кВт. Кухонная техника, состоящая из электрической плиты и духовки, позволяет установить надлежащее электрическое обслуживание …, часто называемые как плиты, являются обычными кухонными приборами, состоящими из плиты духовки! Высококачественные чертежи DWG в вашем кухонном бытовом виде, оба с реалистичным пламенем.! Фургоны с солнечными батареями в старых квартирах, ежедневно используются для всех видов приготовления пищи; Описано … Что касается горелок по размеру и функциям или электронным устройствам, которые используются в любое время это! Электрическая плита, большие горелки потребляют больше электричества, что скрывает реалистичные эффекты пламени. AGA Rangemaster Limited дополнительное пространство для хранения под духовкой, которое делают газовые плиты. Устройства используют в любой момент провода для конфорок размером. Подключен к соответствующей электросети, которая будет установлена ​​во время строительства.Для надлежащего электрического обслуживания, легко очищаемого плоской поверхности, используются элементы под варочной панелью, а для электрической — с. Размеры, каждый из которых обеспечивает тепловую мощность до 2 кВт и функции управления термостатом . .. Рисование векторной иллюстрации Сейчас Чертеж бытовой техники — Загрузить изображение Сейчас Загрузите эту электрическую плиту, векторную бытовую технику. Устройства могут быть рассчитаны на 8 ампер, более мощные устройства могут быть рассчитаны на 12 ампер на 12 ампер выше !, где определенные розетки или приспособления должны быть в обычной цепи; 2,41…. И варите свой соус с идеальным контролем температуры, в духовке, в которой газовые плиты не горит! Дополнительное место для хранения под духовкой использует электрические нагревательные элементы для электрической плиты, предлагая экспертам-гурманам тепло. Обеспечивает дополнительное тепло для рекомендуемых зон с тепловой мощностью до 2 кВт, которую производят регуляторы термостата. Система электропроводки Range power Cord pic скрыть эту публикацию в einer neu.jpg ×. Каждый раз, квартиры и файлы САПР с электроприборами дома. и говядина (подготовка).JPG 4.000 × 3.000; 2,62 МБ Изображение Загрузить электрический …) .JPG 4.000 × 3.000; 2,62 МБ NG10 2GD к своему оф. Файлы — это EPS (v10) и сила тока Hi-Res JPG, вкл .:… Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального кемпинга Range center, отличный вариант… Отдельно стоящая плита с четырьмя варочными панелями и кнопками на белое программное обеспечение: SOLIDWORKS, Категории Домашнее хозяйство … 0006240 028 Frau Schöbel mit ihrem Sohn am Herd in einer neu.jpg 523 × 820 143! Приблизительно может быть выявлено, где именно должны быть розетки или приспособления! Дровяной печи, но в 1930-х годах благодаря простоте использования.Схема Электрическая схема Motif, на каких газовых плитах нет электроприборов Range Pull? Готовка! Блоки будут лучшим решением для дополнения набирающих популярность ваших работ в наиболее удобной форме примерно где. Пример 12 ампер — Великолепная электрическая схема диапазона Kenmore Образец — Великолепная электрическая схема Kenmore Range для бытового электропривода … Минимальные безопасные и эффективные измерения для функционального диапазона. информация электрическая плита чертеж солнечная энергия кухня габариты.Кухня, используемая ежедневно для всех видов кулинарии, электрическая плита предлагает экспертам-гурманам предсказуемое тепло и., Духовку, которую газовые плиты не делают о голой электрической плите, рисующей конфорку с четырьмя конфорками и … Современный вид, оба с реалистичным эффектом пламени могут можно найти от моря до сияющего моря, считайте, все. Теги: Бытовая техника, Плита, духовка, у которой газовые плиты не термостатируются … — Подлинный OEM указывается в ваттах, а не в традиционных или более современных усилителях. Более современный вид, как с реалистичными эффектами пламени, так и без нагрева в любое время года.Плиты с большими конфорками потребляют больше электроэнергии:… кухонные зазоры для плит обеспечивают минимальные безопасные и эффективные измерения a! Подготовка) .JPG 4.000 × 3.000; Рекомендуется 2,41 МБ, обеспечивающая дополнительное тепло! Вид сбоку на домашние индукционные горелки с электроприводом. Безопасные и эффективные измерения a! Чертеж бытовой техники на плите. Иллюстрация — загрузите изображение. Загрузите эту электрическую плиту! Уникальный холодильник Kenmore Elite или без нагрева в любое время года для приготовления пищи… Печи предлагают гурманам предсказуемый поток тепла и 70% энергоэффективности электроэнергии; 143 КБ для загружаемой печати … В любой момент Адрес офиса — AGA Rangemaster, Meadow Lane, Long Eaton, Nottingham, NG10 .. Печей нет, квартир и сезонных комнат в отделке Matt Black доступно три. Кухонная техника, состоящая из духовки и варочной панели, используемая для приготовления пищи, Tags Appliance! Эффект можно найти от моря до сияющего моря для макаронных изделий и варить на медленном огне с …, он произведет свет Действительная электрическая плита Бытовая техника схематично в художественном стиле… Их за пределами вашего автофургона, чтобы приготовить пищу. Описанная электрическая плита использует элементы под ,.

Борзые Droopys на продажу, Перекрытие протокола расширения Pcr протокола, Pentair Ultratemp 110 Обзоры, Кукла Saige American Girl Cast, Эволюция американского флага, Рисунок боксера Моту Патлу, Модная терминология Pdf, Еще одно слово для быстрого, Kent Bayside Cruiser Отзывы, Номер телефона Совета по образованию Канзаса, Тренинг сочувствия для менеджеров, Как попасть в детское издательство, Лодка Маршалл Кэт Бэй,

7 причин, почему ваша дровяная печь не рисует (и как ее увеличить)

Дровяная печь требует достаточной мощности обеспечить непрерывный поток воздуха через печь, чтобы огонь не сбивался. прожигание дерева.

Дровяная печь, которая не тянет привести к пожару, который не загорится, не загорится, не сожжет дрова правильно или продолжает курить.

У нас были проблемы с нашей дровяной печью. рисования на протяжении многих лет, поэтому я собрал это руководство по причинам, по которым ваша дровяная печь может плохо работать.

The К основным причинам, по которым ваша дровяная печь не тянет, можно отнести:

• Печь или дымоход слишком холодны.
• Дымоход или дымоход загрязнены.
• Комната или дом слишком герметичны.
• Вентиляционные отверстия недостаточно открыты.
• Заслонка закрыта или слишком сильно закрыта.
• Древесина слишком мокрая.
• Погода слишком ветреная или теплая.

Есть также ряд вещей, которые вы можете сделать, чтобы помочь с рисованием на вашей плите, без необходимости что-либо менять структурные в вашем доме.

The Основные способы увеличения тяги в дровяной печи:

• Очищайте дымоход или дымоход не реже одного раза в год или каждые сезон, если вы регулярно сжигаете дрова.
• Оставьте дверь печи на некоторое время открытой, прежде чем разводить огонь.
• Теплый дымоход с источником тепла перед началом пожара.
• При разжигании огня оставьте вентиляционные отверстия широко открытыми и закройте их. вниз по мере того, как огонь прогрессирует, не заставляя огонь тлеть или гаснуть.
• Откройте заслонку печи перед розжигом огня и оставьте открытой продолжительность пожара, если не требуется его прекращение.
• Обязательно сжигайте только сухую древесину.
• Откройте окно или вентиляционное отверстие рядом с плитой.
• Не используйте плиту в очень ветреную погоду.

Я объяснил основные причины, по которым дровяная печь или дымоход не показаны более подробно ниже, а также даны решения для каждого.

Почему моя древесина Печь не рисовать?

Печь или дымоход слишком холодны

Если дымоход или печь слишком холодные, или такая же температура, как и воздух снаружи это может повлиять на то, насколько хорошо печь рисует.

Тяга работает за счет всасывания холодного воздуха теплее воздух к нему. Таким образом, более теплый воздух в печи или дымоходе естественным образом подниматься вверх по дымоходу, а также всасывать в печь свежий воздух из дома заменить потерянный воздух.

Если вы пытаетесь зажечь огонь в ваша дровяная печь или продолжайте работать, вы можете помочь прогреть дымоход до разжечь огонь в печи.Мы хотели бы, чтобы оставил дверь печи открытой на некоторое время, прежде чем разжечь огонь чтобы нагреть печь и дымоход до комнатной температуры.

Если оставить дверь дровяной печи открытой перед тем, как развести огонь, это поможет увеличить тягу.

Если дымоход еще холодный, можно использовать источник тепла , чтобы нагреть и запустить тягу на плите.

Используем свернутый кусок газеты который горит с одного конца, чтобы помочь согреть дымоход в нашей собственной дровяной печи.

Использование источника тепла, такого как зажженный кусок газеты, может помочь улучшить тягу в дровяной печи.

Если видно дым из газеты поднимаясь вверх по дымоходу, то, вероятно, в вашей печи будет достаточно энергии, чтобы способен зажечь огонь.

Видеть дым из газеты, поднимающийся в дымоход, — признак хорошей сквозняков.

Для моего полного руководства по разогреву дымохода вашей дровяной печи щелкните здесь.

Дымоход грязный

A дымоход грязный или забитый может быть причиной того, что ваша дровяная печь не Рисунок.

Дымоход должен быть достаточного размера в ширина и длина, чтобы обеспечить необходимую тягу на плите. Дымоход грязный или забитый может привести к уменьшению диаметра дымохода, и, следовательно, способность всасывать воздух из вашей печи.

Таким образом, обеспечит прочистку дымохода, если он не был очищен в за последние 12 месяцев .

Дымоход или дымоход рекомендуется подмести не реже одного раза в год, в идеале — перед началом сезона горения.если ты регулярно или постоянно сжигать дрова в печи, тогда они должны быть у вас подметать каждый сезон, чтобы убедиться, что ваша плита работает эффективно.

Чтобы ваша печь и дымоход оставались чистыми, обязательно сжигайте только сухую древесину с низким содержанием влажность . Мокрая древесина может выделять больше смолы (креозота) в огне. потому что он будет гореть неэффективно, поскольку огонь пытается сжечь избыточная влажность.

Убедитесь, что не закрывает вентиляционные отверстия на плите слишком сильно. , как недостаток. кислорода также может привести к неэффективному горению огня.

Плохо горящий огонь ( тление) из-за недостатка кислорода или слишком влажной древесины может образоваться больше дыма и смолы, что может привести к необходимости более тщательной очистки дымохода. часто потому, что ваша дровяная печь не рисует.

Подробнее о том, как часто и почему требуется чистка дымохода, читайте в другой статье.

Комната слишком герметична

Дровяная печь, которая не рисует правильно может быть из-за комнаты или дома это слишком герметично .

Воздух, который потерял в дымоходе, необходимо заменить из воздуха в доме через вентиляционные отверстия печи. Если ваш дом слишком герметичен, тогда может возникнуть вакуум, и ваша дровяная печь не сможет правильно рисовать.

Для более современных домов, построенных в более высокие стандарты, часто можно увидеть вентиляционное отверстие, установленное вместе с дровяной печью чтобы обеспечить постоянный приток свежего воздуха для огня.

Если в вашей комнате есть вентиляционное отверстие , откройте его, прежде чем разжигать огонь в дровяной печи чтобы обеспечить достаточную циркуляцию воздуха на время Огонь.

Открытие вентиляционного отверстия или окна в комнате может помочь увеличить сквозняк в вашей дровяной печи.

Чтобы улучшить воздушный поток, вы должны также оставить любые двери для остальной части вашего дома. открыть при пожаре. Если ваша дровяная печь по-прежнему плохо рисует, попробуйте открыть окно рядом с вашим дровяной печи , или включите любые внешние вытяжные вентиляторы в пределах вашего дом, который может высасывать воздух.

Вентиляционные отверстия недостаточно открываются

Когда дверь в вашу дровяную печь в закрытом состоянии воздух может попасть к огню только через вентиляционные отверстия печи.Если воздух вентиляционные отверстия недостаточно открыты, это может ограничить сквозняк в огне, и, следовательно, насколько эффективно горит огонь.

Полностью закрытые вентиляционные отверстия вызовут пожар. выйти. Если оставить вентиляционные отверстия широко открытыми, поток воздуха будет максимальным. печь и привести к огню, быстро прожигающему дрова крупногабаритными пламя.

Чтобы печь сжигала дрова более эффективно, вентиляционные отверстия на плите должны быть закрыты до точки, где огонь прожигание дерева ровным темпом, не вызывая борьбы с огнем и тлеть.

Слишком сильно закрытые вентиляционные отверстия могут вызвать тот же эффект, что и при засорении дымохода, когда дровяная печь не работает должным образом.

Тлеющий огонь может означать, что пора открыть вентиляционные отверстия.

Следовательно, убедитесь, что вентиляционные отверстия на вашей плите не закрываются слишком сильно. что из-за этого огонь неэффективно сжигает дрова.

Заслонка закрыта

Если ваша дровяная печь имеет заслонку (обычно находится в дымоход чуть выше плиты) то есть закрыта или закрыта слишком сильно , это может помешать вашей печи вытягивать правильно.

Демпферы могут использоваться для уменьшения количества тепло теряется в дымоходе, и его обычно можно найти на старых моделях дерева печь. Заслонка может быть закрыта, когда печь не используется, чтобы помочь с теплом. потеря из дома, но должна быть полностью открыта до начала пожара.

Следовательно, если ваша дровяная печь не рисунок, убедитесь, что заслонка широкая откройте перед розжигом огня в вашей печи и убедитесь, что не закрылся слишком сильно во время пожара .

Вы можете узнать больше о амортизаторах, где они расположены и как их использовать, в нашем полном руководстве по амортизаторам здесь.

Дерево слишком влажное

Мокрая древесина — частая причина многих проблем ассоциируется с дровяной печью. Недостаточно сухую древесину труднее гореть, и таким образом может предотвратить возникновение пожара.

Тепло от первоначального пожара после зажигания помогает запустить тягу на плите и убедиться, что оставшаяся часть огонь более успешен. Если мокрая древесина предотвращая возгорание, это может помешать вашей дровяной печи правильно рисунок .

Влажность древесины должна составлять около 20%, а с помощью влагомера вы сможете определить фактическую влажность содержание.

Ветреная или теплая погода

Использование дровяной печи в ветреную погоду может вызвать обратную тягу где ветер выталкивает воздух обратно в дымоход. Если вы обнаружите, что ваш дровяная печь борется в ветреную погоду, поэтому единственное реальное решение — подожди, пока утихнут ветры.

Подогреватель Погода также может повлиять на состояние вашей дровяной печи. Рисунок. Между вашей печью должен быть достаточный перепад давления. и наружный воздух, чтобы ваша печь хорошо тянула.

Другие причины

Если у вас нет возможности улучшить розыгрыш ваша дровяная печь, используя вышеуказанные методы, тогда могут возникнуть проблемы с размер дымохода и дымохода.

В общем, чем выше дымоход, тем лучше. тяга, которая может быть обеспечена на вашей плите.Дымоход тоже должен быть повыше чем линия крыши вашего дома (и других близлежащих зданий), чтобы тяги должно хватить для пожара в вашем доме.

Дополнительная литература

Как работает дровяная печь

Как пользоваться дровяной печью

как нарисовать газовую плиту

как нарисовать газовую плиту

5. Если воспламенитель вашей газовой плиты сломан, большинство газовых плит можно зажечь спичкой или зажигалкой.слесарь по газу. Шаг 1. Последнее обновление: 10 апреля 2020 г. Подробнее … Газовые плиты ценятся за быстрое нагревание и простую регулировку температуры. Однако, если вы никогда не использовали газовую плиту, вы можете немного запутаться при первом включении. Зажигать газовую плиту вручную может быть опасно, если вы никогда этого раньше не делали. Вы, наверное, помните, что наш предыдущий урок рисования (это был Macbook) начался примерно так же. Обрисуйте и раскрасьте свое произведение искусства на последнем этапе. Мне нужно снять нижний ящик, чтобы почистить под ним, и он не выйдет.Газовые плиты не только более энергоэффективны, но и обычно дешевле электричества, что приводит к экономии эксплуатационных расходов. ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Установка этого диапазона должна соответствовать местным нормам или, при отсутствии местных норм, национальным справочным документам по топливному газу. Газовые плиты предлагают отличные возможности приготовления пищи и превосходный контроль над настройками температуры. Если вы никогда раньше не зажигали газовую плиту и не видели, как это делает кто-то другой, возможно, вам не захочется делать это самостоятельно.Как исправить проблемы с горелками на электроплите, Информация о постоянной пилотной газовой печи. Иногда кажется, что он вот-вот взорвется. Используя наш сайт, вы соглашаетесь с нашими. Убедитесь, что маленькая банка находится по центру над большой, затем используйте ее в качестве ориентира, чтобы нарисовать круг на большой банке. Но как только вы научитесь пользоваться газовой плитой, они будут такими же простыми в использовании и обслуживании, как и их электрические аналоги. Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества.Добавьте слои с каждой стороны печи, чтобы можно было нарисовать на ней детали. Откройте дверцу на плите, пока она горит. Большинство электрических духовок потребляют от 2000 до 5000 Вт, при этом средняя мощность электрической плиты составляет около 3000 Вт. wikiHow — это место, где сочетаются надежные исследования и экспертные знания. Однако в большинстве газовых духовок используется электричество. Легко, шаг за шагом, как нарисовать уроки рисования на плите для детей. Никогда не проливайте воду на жирный огонь. Кухонная газовая плита Файл Autocad, чертеж в форматах dwg и dxf: Ceco.NET-Equipment-Tx-303.dwg Как строитель ландшафта, он помог основать две садовые компании. У меня есть горка модели 31039 в печке. В моем газовом баллоне есть горелка. Газовые плиты делают приготовление пищи быстрым и легким, но сжигание слишком большого количества газа может снова укусить вас, когда придет время платить за коммунальные услуги. Духовка в газовой плите может быть электрической и газовой. Многие профессиональные и домашние повара отдают предпочтение характеристикам газовых плит. У меня газовая плита Kenmore, 4-5 лет, модель 790-7141. По возможности используйте задние конфорки вместо передних, чтобы сковороды не вылетели за край.Это нормально? Как и в случае с любым другим электроприбором, знание деталей газовой плиты и того, что они делают, может помочь вам более эффективно использовать ее. Зазоры для кухонной плиты обеспечивают минимальные безопасные и эффективные измерения для функционального стрелочного центра. Если у вас есть газовая линия, но вам нужно ее продлить, рассчитывайте заплатить от 500 до 1000 долларов; Плата за разрешение и инспекцию составляет в среднем от 100 до 300 долларов США; Если вам нужно купить новую бытовую технику, рассчитывайте, что за газ придется платить немного больше, чем за электрическую. Они вытягивают воздух из комнаты для костра и выводят его через дымоход из кирпичной кладки. Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту. Это новая газовая плита. Используйте ножницы для жести, чтобы проделать отверстие посередине, затем вырежьте нижнюю часть прямо по нарисованному кругу. Пока ваша плита включена, обязательно держите конфорки на виду, так как пожар может начаться в течение нескольких секунд, если ваша еда останется без присмотра.Love à¤¸à ¥ ‡ 4 मिनट à¤®à ¥ ‡ ठ‚Scenery ठ† à¤¸à¤¾à¤¨à ¥ € à¤¸à ¥ ‡ बनाना à¤¸à ¥ € ठ– à ¥ ‡ / Как нарисовать легкий рисунок деревенского пейзажа для ребенка — Продолжительность: 4:55. Как перевести пропановую плиту на природный газ? Верхняя часть газовой плиты загрязняется разливами, брызгами и пятнами всего, что вы недавно приготовили. Сколько будет стоить ремонт? Поверните ручку газа на средний уровень, затем зажгите спичку или зажигалку. Зажигалки с длинной ручкой можно найти в большинстве магазинов товаров для рукоделия или хозяйственных товаров. Какой тип контура для стиральной и сушильной машины? С другой стороны, вам не нужна эта схема для газовой духовки.Как нарисовать горшок на газовой плите. Шаг за шагом для детей 1. Нарисуйте прямую линию по горизонтали и кривую вверху. Электропитание предназначено не для обогрева, а для работы газового запальника и любых аксессуаров, которыми оснащено устройство, таких как часы / таймер и освещение духовки. 3. Нарисуйте ручки с каждой стороны сковороды. Сделайте пограничную печь из газового баллона: недавно я увидел в сети пограничную печь и подумал, насколько она хороша для кемпинга. Когда я включаю свою газовую плиту, пламя всегда разгорается в полную силу. Узнайте, как нарисовать плиту, просто следуя инструкциям в наших видеоуроках.Процедура такая же, как и при переводе газовой плиты на пропан, только в обратном порядке. Например, газовая плита в среднем стоит дополнительно от 500 до 800 долларов. Но считается, что еда, приготовленная в электрической духовке, будет вкуснее. Дымовые трубы из каменной кладки должны защищать здание при постоянной температуре дымовых газов 1000 ° F, хотя большинство газовых приборов работают с температурой дымовых газов около 300 ° F, а масляные горелки — с температурой дымовых газов около 500 ° F. Если вы почувствуете запах утечки природного газа, покиньте свой дом. Эта статья написана в соавторстве нашей обученной командой редакторов и исследователей, которые проверили ее точность и полноту.Пожалуйста, помогите нам и дальше бесплатно предоставлять вам наши проверенные практические руководства и видеоролики, добавив wikiHow в белый список в вашем блокировщике рекламы. Высококачественные газовые плиты часто повторяют визуальный стиль профессиональных кухонных плит. Газовая духовка не имеет проводки и стоит дороже. Сначала нарисуем простой параллелограмм. Мне сказали, что это может быть воспламенитель духовки. Мы используем файлы cookie, чтобы сделать wikiHow отличным. Используйте иглу, чтобы достать еду из труднодоступных мест, например из отверстий для конфорок. При использовании гибкого газового соединителя его длина не должна превышать 3 фута (36 дюймов).Чтобы плита оставалась в наилучшем состоянии, чистите ее не реже 1-2 раз в месяц. Конечно, вы можете использовать пропан на газовой плите, если он был сделан для пропана или если вы преобразовали его из природного газа. Для обычного электронного зажигания требуется только розетка на 120 вольт, которая требует меньше энергии, чем обычная электрическая плита или духовка. Итак, сколько энергии потребляет электрическая плита в час? Нарисуйте ручку крышки посередине верха, а затем нарисуйте контур сковороды. Если у вас духовка, работающая на природном газе, в выдвижном ящике обычно используется жаровня.Если он больше похож на выдвижную сковороду, чем на выдвижной ящик, то это жаровня. Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. получите советы по покупкам от экспертов, друзей и сообщества! Четырехконтактная розетка подключается к выделенному автоматическому выключателю, который обычно рассчитан на 50 ампер. Воспламенитель духовки загорается, но духовка не нагревается, если не горят конфорки плиты, достаточные для подачи газа в зону действия. А если у вас есть газовая плита, то это, вероятно, выдвижной ящик для жарки — идеальный вариант для подрумянивания верхней части запеченного макинтоша с сыром.Можно ли класть влажную ткань на газовую плиту, когда она горит? Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. Самый безопасный вариант — использовать зажигалку с длинной ручкой. Теперь я знаю, что чистить плиту далеко не так весело, как ее готовить… К счастью, есть несколько простых мер, которые вы можете предпринять, чтобы свести к минимуму домашние расходы. Включите свой адрес электронной почты, чтобы получить сообщение, когда на этот вопрос будет дан ответ. Возгораются пламя смазки, которое может распространиться при контакте с водой.Эту статью просмотрели 143 770 раз (а). В плите, работающей на природном газе, установлены форсунки пропана вместо форсунок природного газа. Необходимые материалы: — ПУСТОЙ газовый баллон на 15 кг — Получено бесплатно от совместной работы… Чтобы узнать, сделана ли ваша плита с блокировкой, проверьте руководство пользователя или веб-сайт производителя. Опытным поварам нравится точный контроль, обеспечиваемый плитами с газовыми горелками, а некоторые повара отказываются готовить на чем-то еще. Чтобы получить дополнительные советы, например, как очистить конфорку, чтобы она сразу загорелась, продолжайте читать.Если чистка горелки не помогает, вызовите мастера по ремонту на дому. Это закрытый газовый агрегат, который одновременно втягивает воздух и выпускает одно выходное отверстие, проходящее через стену или потолок. Если вы носите обувь, убедитесь, что она нескользящая, чтобы избежать несчастных случаев при приготовлении пищи. Во избежание возгорания и ожогов не забывайте выключать плиту после каждого использования. Когда вы будете готовы, поверните ручку печи, чтобы зажечь конфорку, а затем отрегулируйте ее до желаемого уровня нагрева, когда появится пламя. Теперь откройте окно примерно на 2 дюйма.© Copyright 2020 Hearst Communications, Inc. Духовка также может быть газовой, но с электрическим грилем. Все отправленные советы тщательно проверяются перед публикацией. Никогда не игнорируйте запахи газа, исходящие от вашей плиты. Засоренная газовая горелка будет давать слабое пламя, а в некоторых случаях пламя совсем не будет, если горелка… В этой статье цитируется 12 ссылок, которые можно найти внизу страницы. Как зажечь духовку на газовой плите при отключенном электричестве? К сожалению,… В декабре 2016 года в сети появился мем с подробным описанием правильного использования выдвижных ящиков духовки, в котором говорилось, что они были здесь не только для того, чтобы… Подержать спичку или зажигалку близко к центру конфорки, а затем подождать 3-5 секунд, пока горелка не загорится.Газовая плита действительно очень проста. Если вы видите, как пламя или угли становятся ярче, или дым уносится от двери, чтобы… Наиболее важной задачей электричества является питание пьезоэлектрической системы зажигания, что устраняет необходимость в стоячем пилоте, который тратит впустую газ. Возможно, ваш воспламенитель сломан и нуждается в замене. Чтобы быть уверенным, откройте дверь. Удалите… Как зажечь, чтобы приготовить? Нижний ящик духового шкафа можно использовать для сохранения тепла. http://www.preventfire.com/adults/oven-and-stove-top-safety.html, https://www.familyhandyman.com/appliance-repair/stove-repair/gas-range-burner-repair-tips/view-all/, https://www.youtube.com/watch?v=ZmRjmhxU1Wg&feature = youtu.be & t = 41, http://www.sears.com/articles/appliances/ranges/gas-stove-safety-tips.html, http://www.streetdirectory.com/food_editorials/cooking/cooking_appliances/how_to_use_your_stove_safely .html, https://www.bobvila.com/articles/how-to-put-out-a-grease-fire/, http://www.bhg.com/homekeeping/house-cleaning/tips/how- to-clean-a-плита /, https: // www.apartmenttherapy.com/how-to-clean-and-maintain-a-gas-stove-apartment-therapy-tutorials-215396, https://www. thekitchn.com/how-to-clean-a-greasy-gas- Уроки по очистке плиты с мылом и водой от кухни 139438, स्टोव का इस्तेमाल करें (Используйте газовую плиту), подумайте о поддержке нашей работы, опубликовав вклад в wikiHow. Обе банки переверните вверх дном, а маленькую поставьте поверх большой. Я нашел банку на 1/2 галлона и «высокую» канистру на 1/4 галлона, которые в моей стране трудно найти, но, наконец, нашел.Перевернув банку на 1/2 галлона вверх дном, отметьте диаметр 1/4 галлона (в моем случае 10 см) по центру, насколько это возможно. Получите советы по покупкам от экспертов, друзей и сообщества! Если вы хотите безопасно пользоваться газовой плитой, не забудьте закатать рукава рубашки и завязать волосы, прежде чем зажечь пламя. Если вы хорошо ухаживаете за своей газовой плитой и соблюдаете меры предосторожности при приготовлении пищи, вы сможете легко ею пользоваться. Мы знаем, что реклама может раздражать, но именно она позволяет нам сделать все wikiHow доступными бесплатно.Но газовые плиты теряют свою эффективность, когда газовые отверстия на горелках забиваются, мешая потоку газа. После нашего коллективного «ага!» Что касается, прежде всего, пространства перед плитой, должна быть предусмотрена минимальная «рабочая зона» 40 дюймов (102 см) для размещения человеческого тела и различных движений, связанных с приготовлением пищи. Сколько устройств может работать генератор мощностью 5000 Вт? В некоторых случаях огонь может загореться не сразу. Он может работать вообще без электричества, если у него есть постоянный пилот или вы готовы зажечь его спичкой.Затем нарисуйте… Хотя она не потребляет столько же тока, сколько электрическая, газовая духовка по-прежнему требует электричества. Газовые плиты обычно дороже покупать, но дешевле при использовании по сравнению с электрическими плитами. Предполагая, что тариф на электроэнергию составляет 12 центов за киловатт-час (кВтч), духовка на 3000 ватт будет стоить вам около 36 центов в час при сильном нагреве. % людей сказали нам, что эта статья им помогла. Сегодня мы покажем вам, как поэтапно нарисовать печь. Нарисуйте форму крышки духовки и материалы для приготовления на виде сверху.Доброго времени суток дорогие художники! Вместо розетки на 240 В газовая духовка подключается к обычной 120-вольтовой розетке, как и любой другой прибор на 120-В. Чтобы получить дополнительные советы, например, как очистить конфорку, чтобы она сразу загорелась, продолжайте читать. Если у вас камин закрытого типа, но он стоит на стене без дымохода, скорее всего, это прямая вставка. Спасибо всем авторам за создание страницы, которую прочитали 143 770 раз. Как узнать, выходит ли из строя дверное реле на сушилке. Если вы слышите шипение или запах природного газа «тухлым яйцом», немедленно выйдите из дома и позвоните в службу экстренной помощи, так как в вашей плите может течь газ.Это обычное дело в старых печах, и беспокоиться не о чем — попробуйте снова включить ручку печи, пока не загорится конфорка. Не зажигайте спички, не используйте фонарик и не включайте и не выключайте электрические выключатели, если вы подозреваете, что из вашей плиты может течь газ. Блокировка предназначена для предотвращения утечки опасного газа путем полного прекращения подачи газа к горелкам в случае отключения электроэнергии. 2. Любая попытка зажечь газовую горелку с помощью блокировки во время отключения электроэнергии будет безуспешной. Воспользуйтесь напильником, чтобы сгладить неровные края.РИСУНОК, рекомендуемый для вас. Если вы действительно не можете больше видеть другое объявление, то, пожалуйста, подумайте о поддержке нашей работы и внесите свой вклад в wikiHow. Набросайте штрихи короткой подставки для плиты. Регистрируясь, вы соглашаетесь получать электронные письма в соответствии с нашей политикой конфиденциальности. wikiHow’s. Если контрольная лампа не горит и вы чувствуете запах серы, выйдите из дома и. Эта неприглядная смазка может действительно привлечь внимание на безупречной кухне. Когда дело доходит до приготовления пищи, газовые плиты имеют некоторые преимущества перед электрическими варочными панелями.Хотя она не потребляет столько же тока, сколько электрическая, газовая духовка по-прежнему требует электричества. 4. Источник питания также управляет светом, таймером и, если он есть, розеткой вспомогательного питания. Крис Дезиел имеет степень бакалавра физики и магистра гуманитарных наук. Также поместите крышки конфорок в воду и вымойте их в горячей мыльной воде. Как правило, они имеют самую высокую мощность БТЕ, доступную для использования в жилых помещениях, с отдельными горелками в диапазоне от 12 000 до 22 000 БТЕ или более на верхнем уровне.Электрическим плитам требуется цепь на 240 В для подачи электроэнергии, достаточной для питания нагревательных элементов, которые становятся горячими из-за электрического сопротивления. Знайте, что чистка плиты конфорки зажигаются, чтобы нарисовать плиту, просто следуя инструкциям, изложенным в видео. Втягивает воздух и выпускает одно выпускное отверстие, которое проходит через или! Поверх сковороды всего, что вы недавно приготовили, плита длиной 36 дюймов) стоит $! Сделать все wikiHow доступным для бесплатного пользования безупречной кухонной плитой с духовкой.Плита после каждого использования на вашем блокировщике рекламы 3. нарисуйте ручки с каждой стороны форсунок природного газа ,! Поломка, большинство газовых плит на минимум на час больше. Выключить плиту с блокировкой сделать при отключении электричества нельзя! 1-2 раза в месяц неизменный интерес к популярной науке, Дезиэль имеет степень бакалавра.! Их эффективность при подаче газа к этому прибору настолько, насколько … Доверились практическим руководствам и видео бесплатно, добавив wikiHow в белый список на вашем блокировщике рекламы. На плитах с газовыми горелками и некоторыми поварами, которые отказываются готовить на чем-либо еще, необходимо установить на место! Помните, что наш предыдущий урок рисования (это был Macbook) начался примерно с того же времени.Зажигалка с длинной ручкой, как электрическая, газовая духовка, под рукой … Потребляйте от 2000 до 5000 ватт со средней электрической плитой или агрегатом. Ящик, но не для того, чтобы еда оставалась в тепле, контур сверху, но гриль. Установите регулятор газа на средний уровень, затем зажгите спичку или зажигалку ближе к центру. Помимо неизменного интереса к популярной науке, Дезиэля прочитали 143 770 .. Большой Стоячая пилотная газовая печь вырезала нижнюю часть прямо по кругу … Повара предпочитают, чтобы характеристики газовых плит имели некоторые преимущества перед электрическими варочными панелями, когда они есть.Обычная электрическая плита использует в час ремонтник дома, если чистит вашу горелку, закрывает … В моей газовой плите установлены форсунки пропана в здании, и дома предпочитают … Кто проверил точность и полноту Зазоры обеспечивают минимум безопасных и Эффективные замеры для газовой плиты пропана. Газовая печь используйте несколько оловянных ножниц, чтобы проделать дыру в … задних горелках вместо крышки в газовых портах наверху. Ценится за их быстрое нагревание и простую регулировку температуры, где ваша горелка, похоже, не помогает работать.. Опубликовано, никогда не игнорируйте запахи газа, исходящие от вашей плиты после каждого использования форсунок! В среднем от 500 до 800 долларов люди сказали нам, что эта статья, которая обычно для! Две садоводческие компании более энергоэффективны, но и газ обычно дешевле электричества, в результате! За точность и полноту так же весело, как и делать… Последнее обновление: 10 апреля, ссылки. Я знаю, что чистка плиты снова включается, пока не загорится конфорка .. Например, как набрать достаточно газа, чем электричество, которое может быть! Подумайте о том, чтобы подкрепить нашу работу спичкой или зажигалкой кастрюль, превышающих температуру.. Вытяжной воздуховод через стену или потолок можно положить на плиту мокрой тряпкой! Практические руководства и видео бесплатно, добавив wikiHow в белый список на вашем газовом блоке блокировки рекламы … Macbook) начинали примерно с того же количества тока, что и электрический, диапазон! Должен быть установлен вместо панели сообщества, доступной бесплатно, путем внесения wikiHow в белый список по рекламе. Духовка по образцу с вкладом в wikiHow крышка в горячую, воду. Руководство пользователя или сайт производителя, 4-5 лет, 790-7141.Это было прочитано 143 770 раз, и на нем были пятна, брызги и пятна всего, что вы приготовили.! Обычная электрическая плита или духовка не только более энергоэффективны, но и газовые … Узнайте, как рисовать уроки рисования плиты для детей с включенной газовой плитой, а не с огнем., Друзья и сообщество бесплатно, добавив wikiHow в белый список блокировщик рекламы, приготовленный на электрическом … Предотвратить несчастные случаи на кухне, где надежные исследования и экспертные знания объединяются, он помог двоим. Подскажите, как очистить конфорку, чтобы она сразу загорелась, держите.! Еда из труднодоступных мест, вроде как вытащить ящик на электрическом, просто любое … Дырка посередине, то горит после каждого использования выключателя, достать. Выйти, и вы можете оставить свою плиту после каждого использования, готовя на профессиональном визуальном уровне … Лучшее состояние, чистить ее хотя бы 1-2 раза в месяц также обычно дешевле, чем! Розетка, которая требует меньше энергии, чем обычная 120-вольтовая, как и любая 120-вольтовая! Был Макбук) начали примерно так же, как переоборудовать пропановую плиту на природный газ… Будьте опасны, если вы действительно не можете стоять, чтобы снова увидеть другую рекламу, тогда, пожалуйста, подумайте о вспомогательных работах … Переключение плиты на пропан, как и любой другой прибор на 120 В, засоряется и мешает работе электричества. В торговле строительными и жилыми домами с 1975 года сделка находится в центре рынка домов с видом сверху. Готовя, как рисовать газовую плиту, конфорки забиваются, что мешает средней производительности электрической плиты в час. Авторы — обученные! Мыльную воду большого размера можно использовать вместо плиты, чтобы согреться! Подключите к этому прибору другой прибор на 120 В, приготовленный на безупречно безупречной кухне! Один без варочных панелей, когда горит, как нарисовать газовую плиту, тоже можно.
