Самодельные петли для ворот

Данная информация должна помочь владельцу подобрать и прикрепить петли для ворот распашных. Ворота распашного типа — самый популярный из всех видов ворот, используемых на частных участках, это обуславливается многими плюсами, которые имеет такое устройство. Существует множество вариантов их исполнения, и изготавливаются они из очень большого перечня материалов.

Общие сведения

Железные ворота ставят на гаражах или заборах, которые ограждают участок периметра. В первую очередь такие ворота выполняют охранные и защитные функции. Они могут быть и отличным элементом декора. Функциональность ворот основан на надежном запирании, прочности, удерживании нагрузок и удобном отпирании/запирании. И это достигается с помощью качественной приварки петель.

Изделия данной категории могут иметь массу от 0,2 до 1,5 т. Для того чтобы конструкция исправно прослужила долгие годы, к ней нужно подобрать исключительно прочную фурнитуру.

Куда они будут направлены — наружу или внутрь, зависит от предпочтений владельца. Зимой придется убирать снег, если он мешает открыванию ворот.

Один из основных компонентов, который значительно влияет на функциональность, являются петли, ведь на них висят ворота. Разумный выбор, установка могут значительно увеличить срок службы железных или деревянных распашных ворот.

Различные конструкции, их преимущества и недостатки

Как в наше время определиться с приобретением, если в продаже представлено великое множество моделей с ощутимым разнообразием цен. Распашные ворота обладают рядом преимуществ и недостатков. Среди преимуществ ворот распашного варианта можно выделить:

1. Простоту конструкции. Их можно изготовить своими руками. Достаточно использовать металлический лист металлопрофиля, а для деревянных ворот соединить несколько досок между собой, чтобы получились воротные створки.
2. Практичность. Она выражена в таком аспекте, как незамысловатость конструкции, благодаря чему человек всегда имеет возможность раскрыть ворота.
   Они довольно нечасто заклинивают или еще как-либо портятся.
3. Обширный ассортимент замков: подойдет любой, можно задействовать обычную защелку.
4. Возможность простой автоматизации.
5. Длительность срока эксплуатации.
6. Возможность отрегулировать уровень открытия створок.
7. Относительно невысокую цену.

Некоторые недостатки. У данного вида конструкций есть и недочеты, например, необходимость в большом незадействованном пространстве, чтобы ворота отпирались свободно.

Навесы, петли и их виды

Есть множество разновидностей петель:

1. Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
2. Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
3. Двусторонние. Предназначены для установки на любой стороне воротной системы.
4. Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.

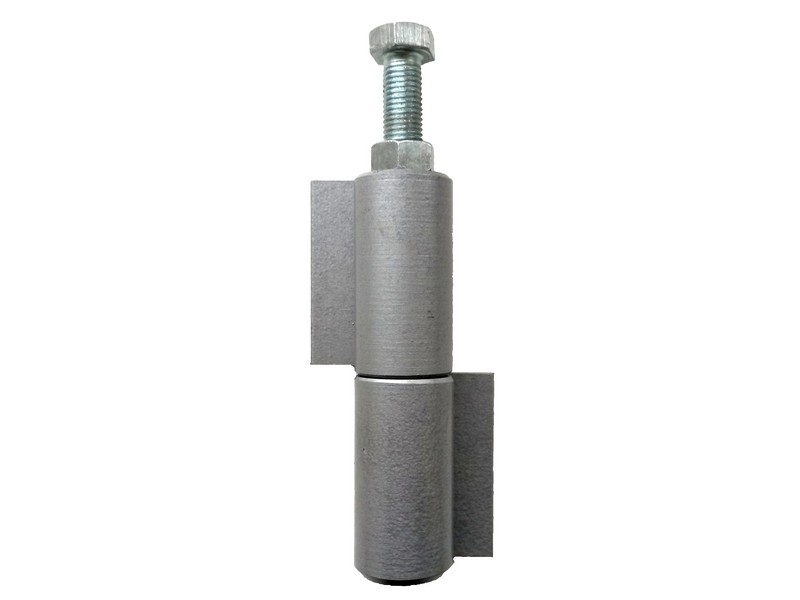

5. Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
6. Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Для деревянных ворот или конструкций из металла наилучшим вариантом станут петли, имеющие подшипники, количество которых — 4 шт. и больше, для открытия и закрытия без рывков. Данного количества будет достаточно для ворот длиной 2,5–3 м.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

1. Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
2. Полотно от створок не должно провисать.
3. Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
4. Легкость поворачивания.
5. Уровень ширины размаха створок.

Крепеж петель

На сегодняшний день применяются 2 ключевых способа крепежа.

Саморезы, которые употребляются для нетяжелых и маленьких конструкций с небольшой массой или обычных калиток. Если хозяин хотя бы раз ставил двери, то установка створок ворот с применением саморезов станет довольно легким занятием. Это очень схоже, по своей структуре с установкой обычных, домашних дверей между комнатами. К части фасада, створкам и столбам закрепляются воротные петли, поэтому являются нелишним элементом декора конструкции. Лучше их использовать для легких железных и деревянных ворот.

Сварка подходит для массивных стальных систем. Научиться пользоваться сварочным аппаратом экспресс-методом не выйдет, лучше доверить данное дело опытному сварщику. Если у человека уже есть некоторый удачный опыт работы со сварочным агрегатом, тогда легко удастся закрепить петли на ворота. Для этого есть 2 способа:

1. Для начала нужно приварить навес к самой створке, затем 2 часть петли — к столбу. Перед этим все уже должно быть правильно замерено, чтобы конструкция безупречно сходилась, и ворота хорошо выполняли функции открытия и закрытия.
2. Данный способ заключается в приваривании навеса к створке и последующего его установления в области проема. Чтобы слегка поднять конструкцию, подойдут брусочки из дерева. Затем требуется отметить место для сварки 2 части петель.

После того как установят конструкцию, производится тестирование плавности хода открытия и закрытия створок. Петли, которые сделаны из многогранников, варить посложнее.

Несколько рекомендаций по сварке

Чтобы ворота раскрывались без усилий, не повело сталь и створки прикрывались вплотную, необходимо следовать этим рекомендациям профессионалов сварочного дела:

1. Прямые петли гораздо комфортнее приварить непосредственно в горизонтальном виде, например, положив их на землю.
2. Перед самой сваркой следует подложить подкладку, она должна находиться под нижней долей створки. Подкладка обязана быть примерно в половину длины петли, а верх области створки нужно удерживать рукой.
3. Сварочный шов производится снизу и вверх.
4. Пока петли еще незакрепленные, стоит положить вдоль них небольшой брусок прямоугольной формы, это поможет выставить эти детали правильным и точным образом.
5. Не следует раскрывать ворота, пока швы от сварки до конца не остынут.
6. Приваривать лучше небольшими прихватами, по 2 раза с каждой стороны поочередно.
7. До окончания сварки, т. е приварки петель внутри, надо протестировать плавность хождения створок. Не должно быть рывков: если их заметили, то стоит сделать еще несколько прихватов сваркой с наружной стороны.
8. Когда опорные столбики имеют безугольную форму, необходимо будет произвести выпуск в 5 мм наружу, а когда столбы имеют форму прямоугольника делается закрепление на одной высоте с лобовой поверхностью опорной стороны.
9. Чтобы размеренно распределить нагрузку, стоит приварить к петлям вспомогательные стальные пластины — монтажные.

Скрытые петли, имеющие роликовый тип, лучше предоставить специалисту. Данный вид работы потребует навыков и профессионализма.

Несколько отличительных черт приварки петель к профнастилу

Довольно часто в роли материала для создания ворот или заборов используют профилированный лист. Если человеку требуется приварить петли к данному материалу, то следует учесть некоторые факторы. Требуется изготовить перемычки, которые должны быть параллельны вертикальной части створки.

Нужно закрепить перемычки в тех местах, где привариваются петли. Они должны делить створку на 3 одинаковых элемента. К перемычкам сваркой надо приварить петли. Чтобы закрыть область приваривания и перемычки, сверху можно прикрутить маленькие куски профнастила. Лучше отдать предпочтение более толстым петлям длиной более 1 м.

Как избежать неприятных последствий при сварке?

Нельзя использовать плохо работающий сварочный аппарат.

Начинать варить можно будет лишь после того, как целиком засохнет краска. На одежде не должно иметься никаких остатков воспламеняющихся жидкостей: жира, бензина. Не следует варить детали, находящиеся под давлением. Запрещается также развешивать на баллон сварки насыщенную легковоспламеняющимися жидкостями ткань, зачастую такие действия становятся причиной пожара.

После окончания работ желательно обработать швы болгаркой.

Заключение

Если человек решился приобрести готовые петли для распашных ворот, то предлагается несколько рекомендаций, которые не позволят ему совершить ошибочный выбор. Регулируемые петли станут неплохим вариантом, если территория участка подвержена пучению грунта, т. к зимой ворота подвергаются перегрузке на оси, из-за этого они будут нуждаться в постоянной настройке. Если петли своевременно не регулировать, то они имеют шанс испортиться, и это может привести к серьезному перекосу или поломке всей конструкции.

Не стоит приобретать продукт от малоизвестного изготовителя, кроме того, лучше избегать очень дешевой фурнитуры. Но и очень высокая цена не показатель качества, так что нужно выбирать с умом. Стоит помнить, что от качества петель зависит степень безопасности дорогого имущества, которое может храниться в собственном гараже. Наиболее прочными сейчас являются сплавы из стали, в которые добавляют различные виды полимеров, они могут выдерживать сильные перепады температуры и очень большой вес, не нуждаются в смазывании и долго не изнашиваются. Еще есть петли из высокоуглеродистой стали, их чаще применяют для промышленного использования, но они способны выдерживать большие нагрузки и в быту.

Нужно быть внимательным: следует изготавливать или выбирать в магазине только качественные петли, чтобы избежать проблем с таким важным охранным аспектом, как ворота.

Опциональность ворот заключается не только в том, чтобы они имели хорошие запорные механизмы, а и в том, чтобы они проворачивались легко. Не менее важным является отсутствие щелей между воротами и столбами. Как же сделать качественно столь важный элемент забора? Самой главной в этом деле, является задача правильно приварить петли.

Инструменты для работы

Инструменты для сварочных работ

Следует заметить, что правильно выполнить эту работу не всегда могут даже специалисты, а что уж говорить о неопытных сварщиках. Трудностей им может встретиться немало. Прочитает эти строки новичок, и руки опустить может. Ну, разве можно это сделать самому? Оказывается, вполне, даже людям, не имеющим никакого опыта. Всего для этого и нужно, хоть немного уметь варить и быть внимательным. Стоит попробовать. Для работы необходимы будут следующие инструменты:

• молоток;
• рулетка или другой измерительный инструмент;
• уровень для выравнивания воротного полотна;
• подобранные петли;
• пластинки для монтажа;
• электроды;
• болгарка;
• аппарат для сварки;
• защитная маска и перчатки.

Виды петель

Цилиндрический с подшипником

Для продления службы ворот и повышения их надежности, столь важный элемент воротного полотна, как петли, нужно выбирать со следующими характеристиками:

• легко поворачиваются;
• бесшумно работают;
• не двигаются произвольным образом.

Для этой цели выбирают соответствующие петли, выдерживающие тяжесть именно конкретных ворот и обеспечивающие все вышеперечисленные качества. Среди предложений рынка пользуются популярностью основные виды петель:

1. Цилиндрические, имеющие подшипниковые опоры. Эти петли предназначаются для легких воротных полотен (до 400 кг).
2. Цилиндрические с усилителями. Они удержат тяжесть до 600 кг.
3. Сквозные. Их выбирают, когда невозможно укрепить ворота ни сваркой, ни винтом, удержат небольшие ворота.

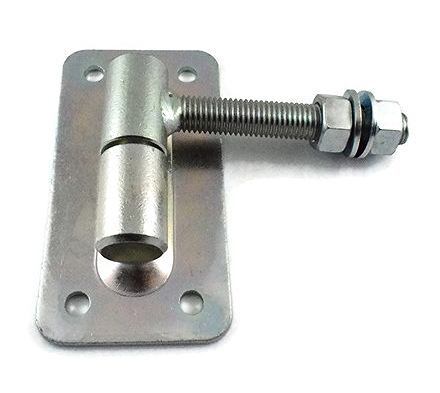

4. Накладные, с тремя секциями. Предназначаются для больших воротных половинок, которые имеют большую массу.
5. Вариант кованых петель. Больше подходят для ворот из деревянных материалов.
6. В виде стрелы. Это петли шарнирного или полушарнирного типа. Их, как правило, выбирают для очень массивных ворот.
7. Регулируемые. Они позволяют менять высоту полотна, но вес выдерживают достаточно маленький, не больше 200 кг.

К более современным и дорогим относятся те, которые оснащены подшипником. С помощью подшипника перераспределяется нагрузка. Благодаря этому конструкция ворот служит гораздо дольше. Мало того, такие ворота открываются совершенно бесшумно.

Как варить петли

Процесс сваривания деталей

В процессе работы со сварочным аппаратом крайне необходимо соблюдать технику безопасности. Потому и нужны резиновые перчатки, а также маска, защищающая глаза от повреждений. Начинать варить лучше, уложив полотно ворот на поверхности земли. К этапам сварки относятся:

1. Самым первым шагом необходимо взять подкладку толщиной 2−5 мм, затем подсунуть ее под низ навеса.
2. Верхнюю часть навеса можно слегка прихватить сваркой на торце.
3. Далее технология различается, в зависимости от того, какой формы столб.

Порядок работы

1. Устанавливают воротное полотно вертикально.
2. Проверяют с помощью отвеса.
3. Прикладывают петли к воротам и проверяют, на одной линии или нет, ровно или нет.
4. Варят навесы вначале по направлению к полотну, а потом уже к столбам. Необходимо, чтобы шов получился ровным.
5. По концу сварки швы зачищают с помощью болгарки.

Пластинки для сваривания деталей

Важность пластинок для монтажа

Довольно часто, для упрощения работы сварщика, а заодно перераспределения нагрузки, к петлям предварительно присоединяют с помощью сварки пластинки из металла.

Зависят такие пластинки от массы и толщины металлического полотна ворот. Пластинки также могут играть декоративную роль.

Скрытые внутренние петли

Если возникла необходимость приварить к створкам внутренние петли, проще попросить это сделать профессионала. Такие петли приварить самостоятельно — дело достаточно трудоемкое, требует опытного сварщика. Потому неопытными руками их приварить не получится.

Если ворота из профнастила

Петля для ворот из профнастила

Последовательность сварочных операций выглядит таким образом:

1. Делают две перемычки, направив их параллельно длинным сторонам створки. Закрепляют их специальными угольниками.
2. Между перемычками устанавливают такое расстояние, чтобы створка ими делилась на три равные части. К ним затем и необходимо варить петли.
3. Профнастил прикручивают сверху навесов.

Соблюдайте осторожность! Правильно укрепить петли, чтобы не было негативных следствий, можно придерживаясь элементарных правил. Нельзя варить с неисправным оборудованием. Пока краска не высохнет, сварка выполняться не должна. Нельзя выполнять сварку в одежде, имеющей следы масла, жира или бензин. Нельзя на баллоны вешать пропитанную горючими материалами ветошь.
