Поворотный стол для сварочного позиционера

Поворотный стол для сварочного позиционера — полное руководство по часто задаваемым вопросам

Нам известно, что поворотные столы сварочного позиционера очень помогают в процессе сварки. Вот почему многие сварщики предпочитают использовать его, а не просто выполнять проект вручную.

Но насколько эффективны поворотные столы сварочного позиционера в современной сварочной промышленности? Вот что мы собираемся выяснить. Это подробное руководство будет посвящено сварочным позиционерам.

К концу этого руководства вы не только узнаете, нужно ли оно вам; вы также сможете выяснить, с каким производителем вы будете работать над заказом этого оборудования.

Что такое сварочный позиционер?

Сварочные позиционеры — это дополнительное механическое оборудование, которое используют сварщики.

Он помогает расположить сварной шов за счет механического вращения заготовки.

В целом это позволяет сварщику просто стоять на месте и постоянно работать на определенном уровне.

Как работает сварочный позиционер?

Сварочный позиционер работает, сцепляясь с клапаном или точкой, в которой удерживается заготовка.

Затем, в зависимости от цели, он будет вращать и вращать рабочий материал. Он будет вращаться на определенной оси в зависимости от технических характеристик сварщика.

Зачем использовать сварочный позиционер?

Использование сварочного позиционера не только на пользу сварщику. Собственно говоря, это помогает и для качества работы.

Вот некоторые из лучших причин, по которым вам следует использовать сварочный позиционер:

Вы обезопасите себя и своих сварщиков

Сварочные позиционеры обеспечивают максимальную безопасность сварщиков.

Заготовка будет хорошо закреплена и прикреплена к позиционеру, она не будет двигаться. Никаких цепей, строп и тросов — вы надежно закрепите его на позиционере.

Вы уменьшаете стресс и утомляемость сварщика

Сварщики будут оставаться на уровне поверхности во время сварки. Им не пришлось бы пригибаться, пролетать над головой или достигать сложных положений во время сварки.

Лучшее и высокое качество сварного шва

Собрав все его возможности, он гарантирует более высокое качество работы. Все станет точнее, точнее, а движение заготовки станет более контролируемым.

Повышенная производительность

Используя сварочный позиционер, вы можете рассчитывать на более быстрое выполнение проекта.

Если вы сравните его с ручным управлением, он будет быстрее, эффективнее и качественнее.

Что такое позиционеры для сварки труб?

Это сварочные позиционеры, предназначенные для сварки труб и трубок.

Использование сварочных позиционеров и ручное управление

Ручное перемещение — это классический или традиционный подход к сварке. Однако это утомительно для сварщика.

Вы также можете получить неточные сварные швы из-за непредсказуемого движения заготовки.

Использование сварочных позиционеров избавит вас от стресса, который вы испытываете.

После установки вы можете указать, как будет вращаться заготовка. Все автоматизировано, и вам не придется поднимать свариваемый материал!

Каковы области применения сварочных позиционеров?

Сварочные позиционеры широко используются. Однако вы можете использовать сварочные позиционеры для:

• Монтаж сварочного оборудования и оборудования
• Вращение деталей для сборки
• Расположение поворотного
• Вращающиеся детали с огромным смещением
• Трубы, колеса, валы и прочие однотипные сварочные изделия

Наиболее распространенные варианты сварочного позиционера

Существует множество стилей и опций для сварочных позиционеров.

Наиболее распространенными и востребованными агрегатами являются:

• Ротационные сварочные позиционеры
• Позиционеры для сварки труб
• Зажимные сварочные патроны
• Общие сварочные позиционеры
• Сварочные столы
• Позиционеры задней и передней бабки
• Настольные сварочные позиционеры

Какова обычная производительность сварочного позиционера?

Сварочные позиционеры, как правило, могут выдерживать вес в диапазоне от 50 фунтов до 200 000 фунтов.

Цены на сварочные позиционеры

Цены на сварочные позиционеры будут зависеть от определенных факторов, включая:

• Его весовая способность
• Общий вес машины
• Тип машины
• Особенности и функции сварочного позиционера

Чтобы узнать точную информацию о ценах, свяжитесь с производителем, с которым вы хотите вести дела. Они дадут вам расценки или оценку позиционера, который вам нужен для вашего проекта.

Каковы преимущества использования сварочных позиционеров?

Чтобы назвать несколько наиболее заметных преимуществ использования сварочных позиционеров:

• Лучшее качество сварки
• Меньше утомляемости сварщика
• Более высокий коэффициент затрат и производства
• Автоматизированный; Требуется меньше контроля
• Более высокая грузоподъемность

Детали сварочного позиционера

У разных сварочных позиционеров есть разные части.

Но, если бы мы назвали самые общие части сварочных позиционеров, они бы включали:

• Монтажная пластина
• Управление двигателем (Процессорный блок)
• Поворотный механизм
• Факел
• Цанга
• Рычаг регулировки
• Тета-блок

Что такое ротационная сварка?

Это тип сварки, в котором используется сварочный позиционер, который направляет горелку на поверхность.

Часто резак фиксируется или может двигаться вперед и назад. Цель состоит в том, чтобы заполнить бусиной большую площадь.

Что такое ротационные сварочные позиционеры?

Это позиционеры того типа, которые вам понадобятся, если вам нужен вращающийся сварной шов.

Он перемещается на 360 градусов и позволяет вам выполнять сварку на уровне поверхности.

Что такое настольные сварочные позиционеры?

Эти типы машин лучше всего подходят для небольших конструкций, требующих сложных деталей.

Их несложно установить, и их основное предназначение — установка тяжелой артиллерии; не забывая о дизайне и деталях.

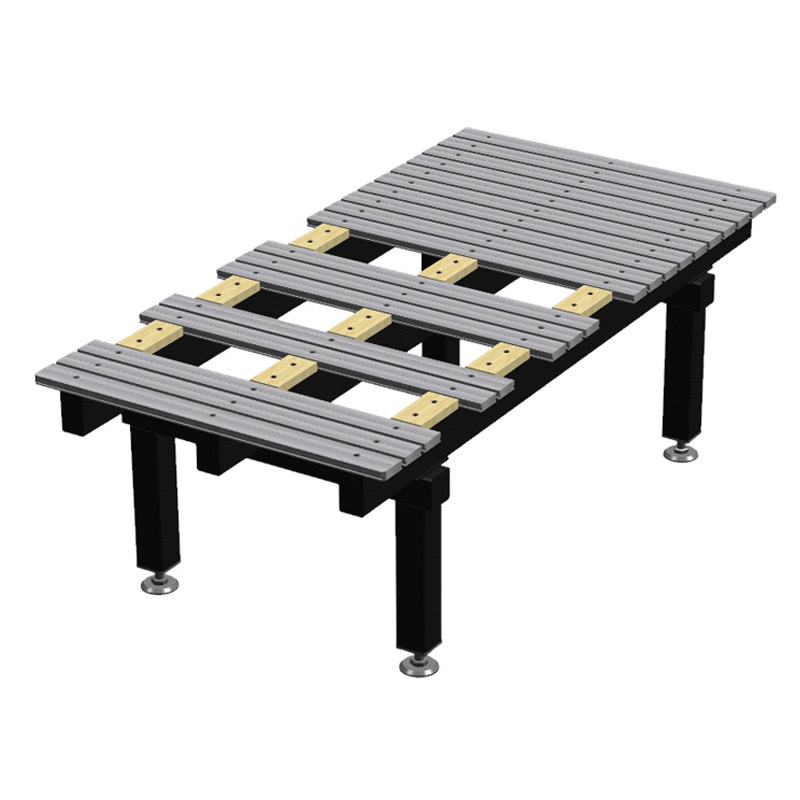

Что такое сварочный стол?

Проще говоря, это машины, которые могут помочь вам в вашем сварочном проекте.

Сварочные столы — это оборудование, которое может самостоятельно вращать заготовку. Он может управляться (вручную) или может быть установлен автоматически.

Как вы используете поворотные столы сварочного позиционера?

Использование поворотного стола сварочного позиционера не сложно и не сложно. Фактически, это можно свести к следующим шагам:

1. Перед сваркой загрузите заготовку на стол.
2. Затем он удерживается на столе зажимными патронами и болтами.
3. С помощью контроллера или педали можно начать вращение — это будет зависеть от выбранной скорости и темпа.
4. Если вы используете поворотный стол для ручной сварки, вам придется удерживать присадочный металл и / или сварочную головку. В противном случае вы можете настроить их на выполнение в желаемом темпе.
5. После завершения вы можете выгрузить заготовку из станка; сварка завершена.

Вы можете думать об этом как о машине, которая освободит две руки от заготовки.

Являются ли поворотные столы автоматическими?

Существуют различные виды обработки сварочного стола.

Вы можете выбирать из ручных поворотных столов, полуавтоматических поворотных столов и автоматических поворотных столов. Сейчас большинство сварочных поворотных столов автоматические. Однако некоторым сварщикам удобнее выбирать темп.

Где можно применить сварочные поворотные столы?

Поворотные столы сварочного позиционера можно использовать в самых разных областях.

Но, к наиболее распространенным относятся создание оборудования и комплектующих в следующих отраслях:

• Химическая индустрия
• Судостроение и судостроение
• Энергетическая и генерирующая отрасли
• Бензиновая промышленность
• Автоматизированная индустрия
• Нефтегазовая промышленность
• Стальная промышленность
• И многое другое

Это не единственные варианты, которые у вас есть — их гораздо больше! Часто его больше используют при сварке круглых или цилиндрических объектов, поскольку с ними сложнее работать.

Какие преимущества дает использование вращающихся сварочных столов?

Вы можете найти множество различных преимуществ и преимуществ от использования сварочного стола.

К наиболее распространенным из них можно отнести:

Более быстрое и короткое время позиционирования

Одним из основных преимуществ и преимуществ, которые вы можете получить от его использования, будет скорость; скорость с точки зрения позиционирования и производительности.

Предлагаемая автоматизация позволит вашим сварщикам быстрее получать лучшие сварочные позиции. Им не пришлось бы экспериментировать, потому что заготовка лежала бы ровно.

Благодаря этому вы можете рассчитывать на меньшую продолжительность сварки и более короткие сроки получения результатов.

Меньше труда

Если вы собираетесь использовать сварочный поворотный стол, вам понадобится только один (1) сварщик или оператор. После того, как заготовка была загружена на стол, оттуда это так же просто, как алфавит.

Если ваши машины полуавтоматические или автоматические, сварщик может позволить ей работать самостоятельно.

Безопасность ваших сварщиков

Возвращаясь к вышеизложенному, он способствует обеспечению безопасности ваших сварщиков. Вам не придется беспокоиться об опасностях при обращении с заготовкой, даже если она слишком тяжелая.

Лучшие и более точные результаты

И последнее, но не менее важное: это может дать многообещающие результаты. Простота сварочных проектов, которые у вас есть, позволит вам повысить производительность.

Окончательный вердикт: больше экономии

Все эти преимущества указывают на одно — большую и лучшую экономию на эксплуатационных расходах и обслуживании!

Это лишь самые распространенные преимущества, которые вы можете получить от использования сварочного стола. Другие, более конкретные, будут зависеть от заготовки и вашего проекта.

На что обратить внимание производителям сварочных позиционеров?

Если вы собираетесь работать с компанией, производящей сварочные позиционеры, вам необходимо четко понимать свои потребности.

Вам нужно опасаться следующего:

• Их опыт;
• Продукты; и
• Доказательство выполненных работ и деталей

Кто является лучшим производителем сварочных позиционеров

Здесь, с нами, в Waldun, вам никогда не придется беспокоиться о приобретении необходимой машины.

У нас есть широкий спектр машин и оборудования, которым вы можете воспользоваться. Это часть нашего сварочного оборудования с плазменной дугой (PTA) — все в одном!

Когда вы работаете с Waldun, вам никогда не придется думать о качестве и долговечности нашего оборудования.

Тысячи клиентов доказали это — не упустите шанс поработать с лучшими в отрасли

Что такое сварочные позиционеры

Сварочные позиционеры это аппараты, облегчающие сварочный процесс.

Они вращаются на полный угол в 360 градусов, благодаря чему сварщик просто стоит в одном положении. Существует много различных типов сварочных позиционеров, но наиболее распространенным является поворотный стол.

Что такое поворотный стол сварочного позиционера?

Поворотный стол сварочного позиционера — это сварочный позиционер с плоской поверхностью.

Вы можете использовать его, потому что он вращается и вращается вокруг своей горизонтальной оси. Он показывает сварщику всю форму заготовки без необходимости перемещать и обходить ее.

Это небольшие позиционеры, которые можно разместить на скамейке.

Это позиционеры, которые могут быть плоскими на поверхности или могут иметь зажимные патроны для зажима заготовки.

Как использовать поворотный столик сварочного позиционера?

Использовать поворотный столик сварочного позиционера очень просто.

Выполните следующие действия, чтобы более эффективно и результативно использовать сварочные поворотные столы.

1. Подготовьте заготовку для обработки
2. Отрегулируйте и установите размер поворотного стола сварочного позиционера в соответствии с размером и весом заготовки.
3. Включите и активируйте сварочный поворотный стол.
4. Включите сварочный аппарат / оборудование
5. Приступаем к сварке

Использовать поворотный столик сварочного позиционера довольно просто; это похоже на работу на обычной машине.

Чем вам может помочь поворотный стол сварочного позиционера?

Поворотный столик сварочного позиционера может помочь сварщику стать неподвижным. Это поможет вам оставаться на месте и сосредоточиться на сварном шве.

Для сварочных компаний он может выполнять высококачественные и точные сварные швы. Минимальная погрешность сварного шва.

Какие преимущества дает использование поворотного стола сварочного позиционера?

Поворотные столы сварочного позиционера могут дать вам следующие преимущества:

Более безопасные и надежные сварщики

Преимущество номер один, которое он дает, — это безопасность сварщика. Вы можете себе представить сварку 50-тонной заготовки без поворотного стола для напольного позиционера?

Это не только сложно, но и опасно для безопасности сварщика. С помощью поворотных столов сварочного позиционера он зажимается и прикрепляется так, чтобы не двигаться.

Более высокая производительность

Использование поворотных столов сварочного позиционера может повысить вашу производительность как сварщика.

Есть машины и оборудование, которые можно запрограммировать на автоматизацию сварки. Если вы используете его с поворотным столом сварочного позиционера, процедура будет быстрее и срочнее.

Повышенное и лучшее качество сварки

Сварщики не будут думать о том, как они могли бы маневрировать заготовкой, если бы они использовали этот аппарат.

Единственное, о чем вы будете думать, — это качество сварного шва; это улучшает и увеличивает качество сварного шва, независимо от масштабов проекта.

Меньше работы / труда

Используя поворотный столик сварочного позиционера, вы можете назначить меньше людей для выполнения работы. Это означает меньше труда и больше экономии.

Это лишь некоторые из наиболее распространенных преимуществ, которые вы можете получить с помощью сварочного стола. Если вы думаете, что это просто еще одна статья расходов, подумайте еще раз!

Что входит в состав поворотного стола сварочного позиционера?

Различные производители поворотных столов сварочных позиционеров могут включать в себя разные детали.

Но, чтобы дать вам наиболее распространенные части поворотного стола сварочного позиционера, вот они:

• Коробка передач
• Мешок редуктора сварочного позиционера
• Сварочный позиционер
• Шпиндель
• Обложка
• Дрель и сверлильный вал

На что следует обратить внимание при покупке сварочных позиционеров?

Перед покупкой поворотного стола сварочного позиционера вам необходимо изучить множество вещей.

Но вам нужно знать следующее, потому что они самые важные:

• Емкость позиционера
• Скорость вращения
• Угол наклона
• Высота поворотного стола
• Мощность двигателя поворота
• напряжение
• Диаметр стола
• Угол поворота

Зная это, вы сможете получить именно тот позиционер, который вам нужен для вашего проекта.

Что такое сварочный вращатель?

Сварочный вращатель — это аппарат, который можно использовать для сварки цилиндрических или округлых предметов.

Вы можете использовать его при сварке как небольших, так и крупных округлых предметов.

Как работает сварочный вращатель?

Многие люди не понимают, как работает сварочный вращатель. Но на самом деле он функционирует довольно легко.

Он работает, вращая круглый или цилиндрический объект, чтобы облегчить сварку. Сварщикам не нужно менять положение при работе с тяжелыми материалами и деталями, поскольку сварочное устройство вращает его за них.

Каковы обычные части сварочного вращателя?

У разных сварочных вращателей разные части. Более того, есть производители, которые добавляют в него определенные компоненты.

Но к частям, которые никогда не будут сняты, относятся:

• Бездельник
• Ведущие колеса (что поворачивает материалы или детали)
• Колесные рамы (что поддерживает колеса)
• Передаточное устройство (что контролирует скорость вращения)
• Контроллер (что используется для изменения и модификации скорости вращения)
• Двигатель постоянного тока (DC) (что делает движение конкретным и реальным)

Даже если хотя бы одна из этих частей отсутствует, сварочный вращатель не сможет работать.

Цена поворотного стола сварочного позиционера

Цены на поворотные столы сварочного позиционера варьируются от одного производителя к другому.

Фактически, это будет зависеть от множества факторов, таких как емкость, размер, функциональность и так далее.

Как выбрать сварочный позиционер, который вы будете использовать?

Помимо вещей, которые вы должны искать перед покупкой, вам необходимо знать, как выбрать позиционер, который вы покупаете.

Вот три (3) совета, которые помогут вам выбрать поворотный стол сварочного позиционера для вашего проекта:

1. Правильный тип сварочного позиционера
2. Правильный двигатель для частоты
3. Электрическая система управления

Эти три могут помочь вам сузить круг возможных вариантов; помогая вам получить самые лучшие и высококачественные поворотные столы сварочного позиционера.

Кому можно доверять с поворотными столиками сварочного позиционера?

Китай, как известно, лучший во всем — и это касается поворотных столов сварочных позиционеров.

А здесь, в деревне, нет лучшей компании, которой можно доверять, чем Waldun.

Мы в Waldun с 2005 года занимаемся улучшением и улучшением качества поворотных столов сварочных позиционеров.

На самом деле мы являемся постоянным поставщиком предприятий, занимающихся сваркой.

Почему вы должны выбрать Waldun для своих сварочных столов?

Все наши поворотные столы для сварочных позиционеров перед продажей проходят испытания и оценку. Мы можем гарантировать отсутствие недостатков и ошибок в его использовании.

Кроме того, на машины предоставляется гарантия сроком на 1 год! Вот насколько мы уверены в оборудовании, которое мы предлагаем на рынке.

Приобретите лучшие поворотные столы сварочного позиционера, которые только можно найти на рынке, с Waldun! Получите в течении 20 дней!

Поворотные столы — Demmeler Maschinenbau

Наши поворотные столы, наклонные столы и поворотные столы карусельного типа с прочной конструкцией характеризуются высокой точностью до микрометра, скоростью работы и повторяемостью результатов. Для каждой ситуации применения можно подобрать подходящее решение. Мы говорим со своими заказчиками о требованиях и изделиях, которые будут обрабатываться на круглых столах. Обладая опытом работы более чем с 600 проектами, мы всегда найдем подходящее решение. Наши высокоточные поворотные столы обладают грузоподъемностью до 500 тонн. Если работаешь с таким весом, тебе потребуются высокие крутящие моменты, умение ускорять такой вес, а также быстро затормаживать его и размещать его с точной повторяемостью.

Гидростатическая линейная или круглая ось, оси на подшипниках качения или даже комбинация из обеих осей — у нас в ассортименте имеются все решения. Гидростатические направляющие позволяют даже при большой нагрузке предотвращать износ поверхностей, благодаря чему столы обеспечивают максимальную точность обработки и соблюдение самых строгих требований. Отличные демпфирующие характеристики способствуют более долгому сроку службы инструмента и высокоточной обработке изделий. Решающее значение для долговечности и точности круглых столов имеет не возможный груз, а по возможности большой диаметр подшипника относительно размера плиты стола. Сама станина станка очень компактная и не занимает много места. Она защищена стальным кожухом. Все необходимые элементы регулирования и управления легко доступны и находятся во встроенном в круглый стол энергоблоке. Благодаря стандартному, готовому устройству сопряжения круглый стол легко подключить к любому станку.

Помимо круглых столов для размещения заготовок для фрезерной обработки (также в режиме интерполяции), в ассортименте имеются, например, запатентованные наклонные столы с дополнительной осью. При помощи стандартной регулировки угла эти столы могут использоваться с наклоном до 10° для фрезерования больших и тяжелых деталей, например в области энергетики ветроустановок. Системы смены палет благодаря многосекционным палетам и возможности параллельной с основным временем работы наладки для автоматизации обрабатывающих центров. Благодаря мощной трансмиссии наш поворотный стол карусельного типа достигает очень высоких моментов обработки, что обеспечивает очень хорошую мощность резания. При этом, помимо фрезерной обработки, можно осуществлять токарную обработку и шлифовку изделий.

Сварочный стол своими руками

Варить на полу или земле — это для разовой работы в полевых условиях. При регулярных сварочных процессах нужен специальный стол сварщика. Он может быть совсем простым, а может и профессиональным. Рассмотрим требования к таким приспособлениям, разновидности столов для сварщиков, пошаговую инструкцию, как сделать его своими руками.

В этой статье:

Требования к сварочному столу

Сварочный стол необходим для размещения заготовок и сварки, что повышает удобство работы и производительность. Рабочее место должно быть хорошо освещено, но закреплять светильник на самом столе или на стене над ним — это личный выбор.

Обязателен подвод вытяжки. Она может быть в виде жесткого канала или гибкого. Но к столу она не фиксируется. Вытяжка обеспечивает отвод опасных газов, выделяемых расплавленным металлом, обмазкой электродов.

Стол сварщика должен выдерживать размещаемые на нем заготовки, поэтому изготавливается только из металлического профиля или уголка (каркас). Деревянные конструкции недопустимы. Поскольку столешница подвергается регулярному нагреву, ее сечение выбирают от 5 мм и выше. При сварке на больших токах 300-400 А потребуется плита 10 мм, иначе поверхность выгнется.

Чтобы зафиксировать изделие и вести сборку без посторонней помощи, стол сварщика снабжают сквозными отверстиями для заведения стягивающих шпилек, струбцин, тисков. Если рядом работают другие люди, обязательно наличие ограждения. Вертикальный экран ставят на дальней стороне с высотой 50-100 см.

Стол должен быть тяжелым, чтобы его нельзя было сдвинуть, оперевшись ногой. Высоту столешницы выбирают исходя из роста сварщика. Общепринято 80-100 см от пола. Но для высоких сварщиков рекомендуем ориентироваться по расположению стола на уровне пояса.

Разновидности столов для сварки

Сварочные столы бывают стационарными и разборными. Первые — более массивные и собираются путем сварки. Они рассчитаны на постоянное место эксплуатации. Разборные столы могут быть большими или малыми, но собираются на болтовых соединениях. Чаще всего ножки можно отделить от столешницы. Это облегчает переезд и подойдет для арендованного помещения (мастерская, гараж), чтобы в случае необходимости перевезти огромный стол небольшим пикапом, фургоном, микроавтобусом.

В зависимости от предстоящих задач по сварке подбирают размеры и конфигурацию сварочного стола. Вот некоторые популярные варианты, используемые в гаражах, мастерских и на производствах.

Простой стол

Профессиональный стол

Простой стол сварщика состоит из сплошной прямоугольной плиты и четырех ножек. Этого достаточно, чтобы накладывать аккуратные швы аргоновыми аппаратам на небольшие детали. Подойдет для РДС сварка патрубков, небольших емкостей.

Конфигурация полупрофессиональных столов более разнообразна и предлагает несколько вариантов, определяющих функционал верстака. Самый распространенный вариант — столешница с многочисленными круглыми отверстиями под стягивающие системы. Ее аналог — столешница, набранная из швеллера или профиля, приваренного параллельно друг к другу с промежутками 20-50 мм. Это позволяет завести не только ось с резьбой, но и целую струбцину.

Если сварщику регулярно приходится собирать большие конструкции с выступающими частями, потребуется рамочный стол без столешницы. Это актуально для сборки ворот, входных дверей, сельскохозяйственного оборудования.

Для легкого доступа к наружной и обратной стороне изделий, например полотенцесушителей, используют поворотные сварочные кондукторы. Это рама на оси, присоединяемая через подшипники к двум конусным стойкам. Благодаря этому рама может вращаться по вертикали. На рамке есть резьбовые прижимы, фиксирующие изделие. Это облегчает быстрый переворот конструкции, чтобы проварить швы с обратной стороны.

Поворотные столы по горизонтали изготавливают круглыми. Они фиксируются на оси и соединены с редуктором и электромотором. Чаще всего такие приспособления небольшие и нужны для приварки патрубков к фланцам. Благодаря вращения шов получается непрерывным и ровным. Сварщик выбирает подходящую скорость вращения на редукторе через понижающую передачу. Варят за такими столами, как правило, полуавтоматами MIG/MAG.

Изготовление сварочного стола своими руками

Чтобы изготовить сварочный стол, необходимо запастись инструментами и приспособлениями. Это сократит время работы и упростит сборку. Подготовьте материалы, чтобы потом не бросать все, мчась в магазин за недостающим уголком.

Необходимые инструменты и приспособления Материалы для сварочного стола

Столешница. Это может быть цельный лист металла 5-10 мм толщиной с просверленными отверстиями или наборная столешница из профильной плоской трубы 100х40 мм, приваренной параллельно друг к другу с расстоянием 20-50 мм. Во втором случае понадобятся опоры из профиля 60х40 мм, сваренные по периметру, дополнительные ребра жесткости в центре под столешницей. Допустимо изготовление из нарезанных полос металла, но при толщине 5-6 мм это займет много времени.

Опорные ножки. Изготавливают из уголка с полкой 75 мм или профильной трубы 80х80 мм с толщиной стенки 3 мм.

Косынки 8 шт для усиления стоек с толщиной 3 мм и выше.

Профильная труба 60х40 мм для обвязки ножек, чтобы усилить конструкцию.

Листы металла для полок, защитного экрана (если необходимо).

Чертежи с размерами для сварочных столов

Предлагаем несколько вариантов чертежей столов для сварщика, чтобы выполнить все точно по размерам. В других случаях можно взять модель за основу, а длину, ширину и высоту конструкции определить самостоятельно под свой гараж и рост.

Пошаговая инструкция

Поскольку отверстия для фиксации заготовок необходимы в большинстве процессов, рассмотрим вариант сборки стола из профильной трубы с приведенными размерами 100х40 мм.

1. Заготовка и раскрой

Разметьте и отрежьте профиль 60х40 мм под рамку столешницы. При размере поверхности 200х100 см, понадобится 4 профиля длиной 2 м и 2 профиля длиной по 1 м. Соберите на ровной поверхности прямоугольник, прихватив уголки сваркой. Соединяйте в стык, прижимая торцы длинного профиля к боковым стенкам короткого. Проверьте диагональ, чтобы была погрешность не более 3 мм. Обварите углы и проверьте диагональ повторно. После этого разместите внутри рамки еще 2 профиля и приварите их параллельно друг другу на равном расстоянии. Получилась основа для столешницы.

2. Изготовление столешницы

Нарежьте профиль 100х40 мм длиной 1 м. Для стола 2 м понадобится 13 шт с промежутком в 50 мм. Обработайте края шлифовальным кругом, убрав заусенцы. Расположите широкий профиль на рамке с шагом в 50 мм. Прихватите каждый элемент сбоку в 4-х местах. Переверните рамку и проварите продольными швами профиль на каждой перемычке. Чередуйте швы, чтобы конструкцию не повело.

3. Изготовление ножек для стола

Из профильной трубы 60х40 мм отрежьте ножки длиной 80-100 см. На перевернутой столешнице вставьте ножки во внутренние углы. Проверьте положение угольником, прихватите сваркой, обварите вертикальными швами. Усильте ножки косынками с длиной стороны 10-15 см.

4. Пояс жесткости сварочного стола

Из профиля 60х40 вырежьте перемычки для нижнего яруса, связывающие ножки. Приварите их сплошными швами на расстоянии 20 см от пола. Это скрепит конструкцию и послужит опорой для ног во время работы.

5. Защитный экран

Если в мастерской работают другие люди, сделайте защитный экран. К дальним углам столешницы приварите вертикальную профильную трубу высотой 50 см. К ней прихватками присоедините тонкий лист металла 0.8-1.0 мм.

6. Полка для инструментов

Чтобы держать молоток, шлакоотделитель, болгарку под рукой, организуйте полку. Приварите к ножкам два дополнительных профиля 20х30 мм под столешницей, параллельно горизонтальной поверхности. От столешницы можно отступить на 20-30 см, что зависит от габаритов размещаемых на полке инструментов. На профиль можно положить тонкий лист металла или стальную сетку. Прихватите ее сваркой.

7. Покраска стола

Чтобы сварочный стол не ржавел, его грунтуют и окрашивают. Работать можно кисточкой или пульверизатором. Красят стойки, полку, рамку и нижнюю часть столешницы. Верх не красят, поскольку он подвергается высоким температурам и покрытие обгорит (будет еще сильно вонять при этом).

Полезные советы при работе за сварочным столом

Чтобы работать аппаратами ручной дуговой сварки предусмотрите небольшое ведро сбоку стола, куда выбрасывать огарки электродов. Тогда они не будут прилипать к подошве, валяясь под ногами.

Сбоку можно приварить крючок для подвешивания сварочной маски. Тогда защитное стекло дольше останется непоцарапанным, к пластику не прилипнут горячие окалины.

Полку под столом лучше сделать не менее 30 см по высоте для размещения больших катушек с проволокой, если планируете работать полуавтоматом.

Для электродержателя или сварочной горелки лучше создать крюк с правой стороны (для правшей), чтобы не бросать их на столе или полу. Для хорошего контакта массы клеммы заземления предусмотрите зачищенное от краски место на нижнем обвязочном контуре.

Сварочные электроды удобно хранить в специальном колчане, прикрепленном с столешнице.

Соорудить сварочный стол для гаража или мастерской можно за 4-6 часов, имея необходимые материалы и инструменты. Зато впоследствии работать будет гораздо удобнее, а производительность возрастет.

Источник видео: weldmaniac

Ответы на вопросы: как изготовить сварочный стол своими руками?

Как сделать, чтобы сварочный стол не шатался? СкрытьПодробнее

Самый простой способ — подложить под провисшую ножку пластину металла, плитки, брусок дерева. Более надежный и долговечный вариант — вварить в ножки толстые гайки с винтами и прорезиненными пятаками. Они позволят регулировать ровность стола и даже немного высоту.

Какой высоты должен быть стул сварщика? СкрытьПодробнее

Если предстоит много сварочной работы с мелкими деталями, ее удобнее выполнять сидя за столом. Высота стула зависит от высоты стола и роста сварщика. В идеале, колени должны быть в согнутом виде сразу под столешницей. Тогда на них получится опираться локтями, чтобы рука не дрожала. Поэтому ножки стула должны быть высокие, как у барной мебели.

Можно ли сделать столешницу из листа 2 мм? СкрытьПодробнее

Теоретически можно. Но даже при сварке тонких металлов возможна деформация на токах 120-160 А лист или полоски начнет коробить. Через время столешница будет вся в волнах и разложить что-то для выведения ровной плоскости будет невозможно. Лучше сразу купить толстый металл 5 мм или профиль, который будет держать форму за счет жесткости замкнутой конструкции.

Как удлинить сварочный стол? СкрытьПодробнее

Если возникла потребность в увеличении площади стола, сварите прямоугольную рамку из двух ножек и двух перемычек. Соедините ее в верхней части с основной рамкой стола. Продлите поверхность столешницы из аналогичных элементов. Укрепите две новые ножки косынками и свяжите их по второму контуру с другими.

Если увеличенные размеры стола нужны лишь периодически, а в остальное время огромный стол будет только мешать, предусмотрите откидную поверхность на петлях с опорной ножкой.

Как разобрать сваренный стол для переезда? СкрытьПодробнее

Если нужно перевезти большой сварочный стол, который выполнен при помощи сварки (нет болтовых соединений), придется орудовать болгаркой и отрезным кругом. Аккуратно перережьте сварочные швы, соединяющие ножки и столешницу. Перережьте швы усиливающего нижнего контура. Молотком отбейте части конструкции. Предварительно подпишите их маркером, чтобы потом собрать в такой же последовательности. Перед сборкой все выступающие части старых швов придется зашлифовать, чтобы они не портили плоскость.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Сварочные столы, поворотные столы, сварочно-сборочные, по цене производителя. Стол сварщика ЦЕНА

Сварочный стол СС 1400 РП состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола сварщика, так и за его пределами.

Стол сварщика оборудован фильтром грубой очистки и картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов сварочных столов, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно.

Стол сварщика оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали в ресивер, встроенный в стол, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу сварочного стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в левой стенке стола.

Стол сварщика оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Столешница, или рабочая поверхность стола сварщика представляет собой набор решеток, выполненных из серого чугуна. Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.

Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство,  создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе сварочного стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 50 дБА.

Органы управления электрической частью стола сварщика расположены на его лицевой панели.

Стол сварщика с поворотным диском (Т-образные пазы), подключаемый к цеховой вентиляции. ССП 1100-650 Ц, ССП 1250-650 Ц, ССП 1400х650 Ц ССП 1100-450 Ц, ССП 1250-450 Ц, ССП 1400-450 Ц

Стол сварщика СС 1100-650 Ц позиционируется как рабочее место сварщика, улучшающее эргономику процесса сварки.

Стол сварщика ССП 1100-650 Ц состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Особенностью конструкции данного стола сварщика является поворотная плита, оснащенная Т-образными пазами. Материал поворотной плиты – серый чугун, прошедший механическую обработку.   Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.

Сварочные столы данного типа выпускаются в двух модификациях: с диаметром поворотного диска 650 мм., и с диаметром поворотного диска 450 мм.  Наличие поворотной плиты улучшает эргономику сварочного процесса при выполнении круговых швов. Т-образные пазы, которыми оснащен поворотный диск, позволяют крепить обрабатываемую деталь к рабочей плоскости.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности сварочного стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами.

Сварочный стол ССП 1100-650 Ц оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола сварщика. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство,  создается посредством цеховой вентиляции.

Органы управления электрической частью стола сварщика расположены на его лицевой панели. Там же находится колчан для электродов.

чертежи мощного поворотного сборочно сварочного стола

Сварочный стол – это неотъемлемая часть рабочего процесса мастера. Грамотно продуманный стол позволяет организовать рабочее пространство и сохранить множество места. Поэтому имеет смысл сделать сварочный стол своими руками, ведь заводская вещь не сможет удовлетворить всех потребностей отдельно взятого мастера. При планировании и наброске чертежей конструкции варочного места следует учесть такие тонкости, как колесики, место под инвертор и кабелепроводы. Последние особенно важны при наличии большого количества сварочного оборудования.

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

• обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
• вентилятор устанавливается слева на высоте 1,3 — 1,5м;
• для очистки электродов на стол сварщика устанавливается кант из медной полосы;
• установка полок и ящиков для электродов и инструмента;
• крепление для подключения заземления;
• запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
• обязательное освещение рабочей зоны светильником на 36 В.

Безопасность при исполнении сварочных работ

1. Любые работы по сварке металла должны проводиться только в помещениях, в которых устроено хорошее проветривание или есть оборудование с вытяжной системой вентиляции.
2. Во время проведения работ нужно использовать все необходимые для сварщика средства личной защиты. К ним относятся специальная невозгораемая одежда, обувь, кожаные или брезентовые рукавицы, сварочная маска или щиток, а в отдельных случаях респиратор (при сварке оцинкованного металла).
3. Все стыки сварочных кабелей должны быть изолированы, и их изоляция не должна иметь повреждений. Если повреждения будут обнаружены при визуальном осмотре, их требуется немедленно заизолировать.
4. На рабочем месте не должны находиться какие-либо легко возгораемые материалы и вещества.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Какова оптимальная высота сварочного стола (и другие размеры)

Сварочные столы обычно имеют высоту 70–90 см, длину столешницы 1 м и ширину 80 см. Но это рекомендуемые параметры, при необходимости изготавливают изделия и других размеров в зависимости от площади рабочего места.

Лучше рассчитать все заранее и учесть требования ГОСТа. Работать удобно, когда у специальной мебели стандартная высота.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

• пассатижами;
• рулеткой;
• мелом;
• линейкой;
• молотком;
• угольником;
• кусачками;
• тремя С-образными струбцинами;
• болгаркой или, в крайнем случае, ножовкой по металлу;
• сварочным аппаратом с электродами;
• метчиками с воротком для нарезания резьбы;
• фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

• максимальные размеры рабочей зоны не свыше 1×0,8 м;
• высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
• общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

• 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
• 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
• 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
• 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
• 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
• 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
• 2 колёсные опоры со стопорами и 2 без них;
• 4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Виды

Разновидностей сварочных столов существует огромное множество. Наиболее распространенные можно сгруппировать по следующим видам.

• Простые столы, которые применяются в домашних условиях. Они выполнены с жестко закрепленной столешницей. Обычно на них свариваются относительно небольшие детали.
• Поворотные и вращающиеся сварочные столы. Здесь привод может быть как ручным, так и механизированным. Свариваются на таких столах более массивные детали.
• Универсальные или профессиональные сварочные столы, полностью механизированные, находящиеся в одной цепочке с другим оборудованием. В данной категории особенно выделяются сборочно-сварочные столы.

Более подробно о видах сварочных постов можно узнать в статье «Сварочные столы: виды».

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Стол поворотный — виды, конструкция, применение, особенности и ГОСТы.

Стол поворотный – это часть оснастки сверлильного и фрезерного станка предназначенная для расширения функциональных возможностей оборудования. С помощью поворотного стола можно без переустановки производить обработку деталей расположенных по окружности, вращать заготовку в различных координатах и выполнять другие операции.

Сфера применения и преимущества

Поворотные столы широко применяются на станках различного назначения — как на автоматических линиях при серийном производстве деталей, так и на отдельных установках. Это фрезерные, вертикально-сверлильные станки, ковочные молоты, прессы и другое оборудование, где необходимо обеспечить быстрое перемещение обрабатываемой заготовки относительно рабочего органа. Применяются поворотные столы и при сварочных операциях для выполнения рельефной и точечной сварки.

Главным преимуществом поворотного стола является возможность обработки деталей в различных плоскостях. Так, для фрезерных станков помимо перемещения заготовки в трех основных направлениях (продольное, поперечное и вертикальное), поворотный стол может обеспечить вращение детали в вертикальной и горизонтальной плоскостях. Стол обеспечивает перемещение заготовки в различных координатах, фиксировать её под требуемым углом наклона и производить высокоточную обработку.

Применение поворотного стола позволяется значительно уменьшить затраты времени на обработку, повысить производительность труда. При выполнении сварочных операций данный вид оснастки позволяет устанавливать деталь вне зоны работы, тем самым не прерывая производственный цикл. Значительно повышаются и функциональные возможности оборудования.

Виды поворотных столов

Поворотные столы для металлорежущих станков и другого оборудования классифицируются в зависимости от возможного направления движения. Существует пять основных типов столов:

• Поворотно-наклоняемые. Может осуществлять поворот заготовки вокруг собственной оси и её наклон на угол от 0 до 90°.



• Поворотный с продольным перемещением. Применяется при фрезеровании отверстий внутри плоских стальных изделий. Есть модели оснащенные делительным диском для разделения рабочей зоны на функциональные части.
• Поворотные горизонтально-вертикальные столы. Обеспечивают возможность эффективной обработки заготовок в вертикальном и горизонтальном положениях. Данная конструкция, в частности, широко применяется при круговом фрезеровании и нарезании винтовых канавок.
• Горизонтальный поворотный стол. Используется для кругового фрезерования, сверления отверстий по окружности и других операций. Наиболее простой и универсальный вариант конструкции.
• Поворотный стол с поперечно-продольным перемещением. Наиболее технологичный вариант конструкции, значительно повышает возможности станка, особенно при отсутствии собственной системы поперечно-продольного перемещения. Стол имеет возможность полного поворота по основанию, что даёт возможность обработки деталей со сложной конфигурацией, поверхности которой расположены под различными углами по отношению друг к другу.

Поворотные столы выпускаются по стандартным размерам. Основные диаметры: 320, 400, 500 и 630 мм.

Конструкция поворотных столов

На рисунке выше представлен наиболее простой вариант конструкции поворотного стола. В корпус стола (11) запрессована втулка (10). В ней вращается шпиндель (2). На шпинделе установлена планшайба стола (1). Также в корпус запрессована и втулка (7). В неё направлен фиксатор реечного типа (5) который входит под действием пружины (6) во втулку (3).

Для управления фиксатора предусмотрена рукоятка (4). Поворот планшайбы осуществляется с помощью подшипника качения состоящего из обоймы (12), колец (14) и шариков (13). Для регулировки осевого зазора применяется гайка (8) и стопорный винт (9).

ГОСТы

Общие технические условия столов поворотных с ручным и механизированным приводом регулирует ГОСТ 16935-93.

BangShift.com Этот вращающийся сварочный стол «сделай сам» крут и вдохновляет. Было бы весело иметь такой в ​​магазине

Этот ротационный сварочный стол «сделай сам» — это круто и вдохновляет. Было бы весело иметь такой в ​​магазине

3 января, 2021 Chad Reynolds Hack of the Week, MISC, OTHER, TECH, Tech Stories, Videos

---

Вам не всегда нужен ротационный сварочный стол, но когда вы его делаете, то ничего лучше сварка вокруг детали проще или чище. Вы можете купить их за много денег или немного, но вы всегда сомневаетесь в качестве более дешевых.Так что многие люди создают свои собственные. Эта сборка здесь довольно крутая и отличается от некоторых, и представляет собой вращающийся сварочный стол, который может вращать все, что вы хотите, наложить убийственные сварочные швы. Он сделан из старой лицевой панели, стального лома и уголка, старого баллона с пропаном, подшипников и электрических битов. То, как это было продумано и собрано, здорово и вдохновляет на то, чтобы создать его самостоятельно. Если вы будете следовать инструкциям, вы можете построить это самостоятельно или просто использовать его в качестве дорожной карты для создания того, что вам нужно, и для работы с имеющимися у вас частями.

У этой штуки есть замечательные функции, она НАМНОГО более адаптируема, чем большинство других, которые я видел, и я вижу, где она действительно пригодится при работе над некоторыми сварочными проектами.

Мне нравится наблюдать за тем, как собираются такие вещи, в которых используются как новые детали, так и отходы, потому что это вызывает у людей интерес и вдохновляет людей просматривать свою собственную кучу деталей, когда им нужен новый нестандартный инструмент для магазина.

Смотрите и дайте нам знать, что вы думаете. И если есть какие-то конкретные инструменты, которые вы хотели бы увидеть, дайте нам знать, что это за инструменты, и мы внесем их в список для создания, когда мы закончим новый магазин.

---

«Возрождение пошло не так»: этот Бронко ни для кого не хотел просыпаться! Как построить свою собственную крышу из углеродного волокна. Часть 2: Удаление стальной крыши и установка новой крыши из углеродного волокна

---

---

Поворотный позиционер для сварочных столов BuildPro и Siegmund Поворотный позиционер, столы BuildPro и Siegmund | Arc-Zone.com [SHT-TMP5 —-]

Поворотный позиционер сварочного стола (выберите размер стола в раскрывающемся меню вверху)

Горизонтально установите сварочный стол BuildPro® или Siegmund® на новый поворотный позиционер BuildPro® для плоского вращения поверхности сварочного стола. Механизм свободного вращения с шестеренчатым приводом обеспечивает плавную работу, превосходную стабильность и контролируемое вращение и позиционирование с точным шагом 15 ° с принудительной ручной блокировкой. Грузоподъемность 2400 фунтов (1088 кг).

Поворотный позиционер BuildPro® позволяет поворачивать сварочную арматуру в наиболее эргономичное положение для обеспечения безопасности и комфорта рабочего, а также снижения утомляемости оператора. Расположите приспособление для лучшего доступа к сварке, точности и производительности как при ручной, так и при роботизированной сварке.

Поворотный позиционер BuildPro® универсален, с регулируемым основанием для установки большинства стандартных сварочных столов BuildPro® или Siegmund®. Позиционер оснащен четырьмя поворотными фиксирующимися роликами и четырьмя регулируемыми ножками для установки в специально отведенных или альтернативных местах в магазине.

Деталь #	Настольные компьютеры BuildPro Max	Масса
SHT-TMP59648	SHT-TM (Q) 59648F (8 ‘x 4’)	730 фунтов (331 кг)
SHT-TMP54848	SHT-TM (Q) 54848F (4 ’x 4’)	730 фунтов (331 кг)
Деталь #	Настольные столешницы BuildPro с прорезями
SHT-TMP59446	SHT-TM (Q) 59446 (8 ‘x 4’)	720 фунтов (327 кг)
SHT-TMP57846	SHT-TM (Q) 57846 (6. 5 ’x 4’)	720 фунтов (327 кг)
SHT-TMP57838	SHT-TM (Q) 57838 (6,5 x 3 дюйма)	720 фунтов (327 кг)
SHT-TMP54746	SHT-TM (Q) 54746 (4 ’x 4’)	720 фунтов (327 кг)
SHT-TMP54738	SHT-TM (Q) 54738 (4 ’x 3’)	720 фунтов (327 кг)

Для использования с настольными панелями BuildPro® или Siegmund® System 16.

Этот товар доставляется грузовым автомобилем. Пожалуйста, свяжитесь со службой поддержки клиентов Arc-Zone, чтобы узнать стоимость доставки.

Стальной односторонний РОТАЦИОННЫЙ СВАРОЧНЫЙ СТОЛ, 89000 рупий / штука Cyclotron Robotics & Automation Private Limited

Стальной односторонний РОТАЦИОННЫЙ СВАРОЧНЫЙ СТОЛ, 89000 рупий / штука Cyclotron Robotics & Automation Private Limited | ID: 22936228573

Спецификация продукта

Материал	Сталь
Тип продукта	Односторонний
Цвет	Красный / черный с порошковым покрытием
Размер	800 * 900 до 1500 * 3000 мм
Использование / Применение	Сварка MIG / TIG / Изготовление
Угол поворота	360 градусов
Я продаю	Только новинка
Марка	CYCLOTRON
Страна Происхождение	Сделано в Индии

Описание продукта

Технические характеристики:
Размер: — от 800 x 800 мм до 3000 x 3000 мм
Толщина верхней пластины — 16 мм / 25 мм
Поверхность верхней пластины: — Закаленная / мягкая
Высота: — 750/900 мм
Количество ножек: — 4/6 с выравнивающей подушкой / колесами
Диаметр отверстия — 16 мм
Расстояние между центрами отверстия — 50 мм / 100 мм
Плоскостность-0. 4/1000 мм
Грузоподъемность — 1-3 тонны
Материал верхней плиты — Сталь IS 2062
Рама — с порошковым покрытием
Произведено в Индии Продукт

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Видео о продукте

---

О компании

Год основания 2018

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот 2-5 крор

Участник IndiaMART с апреля 2015 г.

GST27AAHCC4750D1ZU

Код импорта и экспорта (IEC) AAHCC *****

Экспорт в Соединенное Королевство

Миссия CYCLOTRON — предоставить полный спектр сварочных столов, сварочных позиционеров, сварочных устройств SPM, сварочных приспособлений по доступным ценам.Инновации в дизайне, производстве и контроле продукта являются причиной его оптимальной стоимости без ущерба для качества продуктов. Наша команда экспертов работает для вас, чтобы предоставить вам лучшие из лучших продуктов.
Дополнительную информацию можно найти на нашем веб-сайте.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Поворотные столы для напольных сварочных аппаратов | Престон Истин

Получите индивидуальный поворотный стол для сварочного пола в стандартные сроки

Поворотные столы для напольных сварочных аппаратов PrestonEastin — это высокоточные и недорогие сварочные позиционеры, предназначенные для вращения более крупных деталей вокруг вертикальной оси. У нас есть широкий спектр решений, доступных для ваших приложений, и мы специализируемся на соблюдении самых строгих проектных требований. Сварочные поворотные столы обычно используются при сварке труб, валов и сосудов.

Каждый поворотный стол для сварочного пола спроектирован для работы с высокими нагрузками и скоростями, занимая при этом минимальную площадь. Они идеально подходят для сварки, газовой резки, термического напыления, шлифования, покраски, рентгеновского просвечивания и позиционирования сверлильного станка, но их возможности безграничны.PrestonEastin также предлагает решения для защиты от люфта, которые могут сохранять плавность и точность вашего проигрывателя во время работы.

Наша команда может полностью настроить поворотный поворотный стол с позиционированием для сварки, который будет достаточно большим или достаточно маленьким для вашего применения с минимально возможным профилем. Общие настройки включают:

• Решения против люфта
• Типичная грузоподъемность составляет от 500 фунтов (227 кг) до 200000 фунтов (54,531 кг), с возможностью увеличения / уменьшения
• Диапазон скорости от 0. 03 об / мин до 300 об / мин
• Диаметр стола от 22 дюймов (56 см) до 12 футов (3,66 м)

Поворотный стол сварочного позиционера можно дополнительно оснастить такими аксессуарами, как захваты, патроны, ножные переключатели и подвески для беспроводного управления.

Зачем нужен вращающийся сварочный позиционер?

Решения с вращающимся сварочным столом предлагают многочисленные преимущества как отдельным сотрудникам, так и компании. Эти преимущества включают:

• Повышенная точность, качество и повторяемость: Ротационный сварочный позиционер лучше обеспечивает постоянное расположение инструментов и деталей в одном и том же положении, обеспечивая стабильные и высококачественные сварные швы.
• Комфорт, здоровье и безопасность рабочего: Сварочный стол регулируется по высоте и уровню комфорта оператора, что значительно снижает посторонние движения, утомляемость и риск несчастных случаев, а также повторяющихся стрессовых травм.
• Уменьшенная занимаемая площадь: Сварочный стол может включать в себя множество инструментов в компактном пространстве, уменьшая беспорядок на полу предприятия.
• Полуавтоматические возможности: При подключении к внешнему источнику питания сварочный позиционер может облегчить полуавтоматический режим работы, дополнительно увеличивая скорость и производительность.

Обычными альтернативами поворотным столам являются передние / задние бабки (для сварки по горизонтальной оси) и 2-осевые позиционеры (для случаев, когда требуется дополнительная ось наклона).

Свяжитесь с PrestonEastin, чтобы обсудить, как наша команда может изготовить поворотный стол для сварочного пола для вашего предприятия. Независимо от ваших потребностей, PrestonEastin может настроить любой продукт в соответствии с вашими точными характеристиками.

Китай Роторный сварочный стол для продажи Производители, завод — хорошая цена

Название продукта: 3D сварочные столы и зажимные системы

Основные параметры продуктов:

Спецификация: любая спецификация, поддержка настройки

1000x1000x200 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

1200х1200х200мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

1500x1500x200 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2000x1000x200 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2400х1200х200мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

3000x1500x200 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

4000x2000x200 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2. Диафрагма: A = 28,065 — 28,149 мм.

3. Расстояние между отверстиями: L1 = 100 + 0,05 мм.

4. Разметка: Шаг разметки W1 = 100 + 0,05 мм.

5. Плоскостность: 0,1 / 1000 мм.

6. Вертикальность: 0,1 / 200 мм.

7. Шероховатость поверхности: Ra 3.2.

8. Подшипник: Стандартный 2Т, Рама 5Т.

Твердость: твердость материала тела

1000x1000x100 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

1200х1200х100мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

1500x1500x100 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2000x1000x100 мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2400х1200х100мм; Материал: a, отливка HT300, b, сварка стальной пластины Q345, c, сварка стальной пластины высокой твердости.

2.Диафрагма: A = 16,065 — 16,149 мм.

3. Расстояние между отверстиями: L1 = 50 + 0,05 мм.

4. Разметка: Шаг разметки W1 = 50 + 0,05 мм.

5. Плоскостность: 0,1 / 1000 мм.

6. Вертикальность: 0,1 / 200 мм.

7. Шероховатость поверхности: Ra3.2.

8. Подшипник: Стандартный 2Т, Рама 5Т.

Характеристики: Атомы азота проникают в поверхность заготовки через печь для азотирования, а сварочный стол после азотирования может предотвратить ржавчину и сварочный шлак.

Преимущество: В литейном цехе есть две электропечи 3T , одна сушильная и одна закалочная.Механический цех имеет современный цех, крупногабаритное станочно-обрабатывающее оборудование имеет портальный строгальный станок 2,5м * 12м, 3,5 * 10м. Фрезерный станок с ЧПУ 2м * 3м, 3м * 8м, напольный расточно-фрезерный станок TPX-6113, коромысло-сверлильный станок Z3080, фрезерный станок большого сечения и другое вспомогательное оборудование.

Квалификация компании:

Упаковка и транспортировка: упаковка в деревянных ящиках, транспортировка

FAQ

Q: Как я могу начать заказ?

A: Вы можете разместить заказ прямо на alibaba или мы можем отправить вам счет-проформу с нашими банковскими реквизитами. После получения предоплаты мы приступим к производству.

Когда машина будет закончена, мы вышлем вам фотографии или видео. Или вы можете лично осмотреть машину

Q: Какую форму оплаты вы можете принять?

A: T / T, ссылка для оплаты Alibaba. Мы принимаем любые удобные и быстрые условия оплаты.

Q ： Могу ли я посетить ваш завод перед покупкой?

A: Мы искренне приветствуем ваш визит и, пожалуйста, сообщите нам ваше расписание, чтобы мы могли встретить вас на вокзале или в аэропорту.

Вращающийся сварочный стол от китайского производителя, завода, завода и поставщика на ECVV.com

Экспортные рынки:	Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:	Фуцзянь в Китае
Детали упаковки:	Упакованы в хорошие фанерные ящики, перевозятся по морю, воздуху или дороге, все в порядке. А также может быть упакован в соответствии с подробными требованиями клиентов.

Краткие сведения

• Название бренда: ЯХАНДА
• Материал: Качественная сталь
• цвет: Серебро
• гарантия: 24 мес
• Сертификация: CE
• Номер модели: YHD28BS1200

Технические характеристики

Название продукта: Поворотный сварочный стол (3D восьмиугольный сварочный стол)

серии: D28, D22 и D16

Функции и преимущества:

Поворотный сварочный стол с Восьмиугольная форма имеет 9 прецизионных обработанных рабочих поверхностей.

В основном устанавливается на поворотные или наклонные База и используется вместе с Robotics,

, чтобы он мог легко менять положение и Свободно, как требует работа.

Также можно подключить несколько столов Вместе или расширенная и увеличенная рабочая зона для больших сварных соединений за счет Некоторые соединительные элементы, такие как угловой модуль, U / L-образный кубический корпус, поддерживающий Углы.

Технические характеристики:

YHD28BS6020 600x649x200 мм / YHD16BS6010 600x649x100 мм

YHD28BS8020 800x866x200 мм / YHD16BS8010 800x866x100 мм

YHD28BS1020 1000x1082x200 мм / YHD16BS1010 1000x1082x100 мм

YHD28BS1220 1200x1299x200 мм / YHD16BS1210 1200x1299x100 мм

Изготовители вращающихся сварочных столов по индивидуальному заказу, завод — оптовая цена

Ротационный сварочный стол

Состоит из сварочного стола (ов), позиционера (ов) и робота. Он предлагает большие возможности зажима, как и стол для 3D-сварки.

Спецификация:

28 серия			16 серия
Деталь No. Кг)	Каталожный номер	Технические характеристики (мм)	Вес (кг)
TTK2812001	800x800x200	004 220165 0	004 220165 0	58
TTK2812002	1000x1000x200	310	TTK1620002	800×800	800×800		40 5	TTK1620003	1000x1000x100	130
TTK2812004	140059	140059
			TTK1620005	1400x1400x100	250

Наши клиенты включают следующие известные производители и бренды: Группа, CSIC, CNNC, группа Xin’ao, группа Jinchuang, группа Minshi, Dongfeng Motor, BYD, Yutong Group, лазер Хана, Apache, FunIs, Aotai electric, робот ABB, робот FANUC, робот Achuan, робот Xinsong, робот Beiren, Южный алюминий, Университет аэронавтики и астронавтики и др.
