Как проверить пайку полипропиленовых труб

Как правильно паять полипропиленовые трубы

1. Приготовьте материалы и инструменты

• Трубы;
• фитинги;
• салфетки;
• перчатки;
• паяльник;
• ножницы для труб;
• рулетка;
• карандаш;
• уровень;
• изопропиловый спирт.

2. Составьте схему трубопровода

YouTube‑канал «Ремонт своими руками»

Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.

Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.

Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки.

3. Подготовьте паяльник

Вообще, прибор правильно называть «сварочный аппарат». Процесс соединения полипропилена проходит без использования припоя, а значит — это сварка, а не пайка. Мы будем использовать оба термина.

YouTube‑канал «Дважды отец Дмитрий»

Установите на платформу паяльника насадки нужного диаметра и зафиксируйте их винтом с помощью ключа. Если работаете с трубами нескольких размеров — используйте дополнительную пару гильз.

Выставьте температуру нагрева на 260 °С и включите прибор в сеть. На нагрев потребуется 10–20 минут. О готовности к работе сообщит светодиодный индикатор. Еще около 5 минут нужно подождать перед сваркой первого стыка.

При нагревании полипропилена выделяются вредные пары и дым, которые лучше не вдыхать. Поэтому во время работы проветривайте помещение.

4. Сделайте разметку

Пока паяльник греется, подготовьте трубу и фитинги. Для качественной сварки они должны входить друг в друга строго на определённую глубину.

Недостаточное погружение приведёт к плохому соединению, а чрезмерное — уменьшит или полностью закупорит проходное сечение выдавленным пластиком. Вот рекомендуемые большинством производителей значения для самых распространённых размеров:

Как видите, глубина пайки зависит от диаметра труб и фитингов.

YouTube‑канал FV Miano

Чтобы не ошибиться, отмерьте необходимую длину трубы с учётом припуска на стык и поставьте чёрточку карандашом. Затем на нужном расстоянии от этой метки нарисуйте ещё одну черту — она будет служить ориентиром во время сварки.

termpro.ru

Например, нам нужно соединить уголок и тройник в системе отопления. Расстояние между ними составляет 270 мм. Для фитингов диаметром 25 мм глубина пайки — 18 мм, значит, добавляем к 270 ещё 36 мм (по 18 с каждой стороны). В итоге получается 306 мм — именно такой кусок трубы надо отсечь.

5. Отрежьте трубу

Для резки полипропилена используются специальные ножницы, которые ещё называют труборезом. Они позволяют легко отсечь толстостенную трубу и получить ровные края без заусенцев.

YouTube‑канал «Сергей Ефимов»

Установите ножницы строго перпендикулярно трубе и совместите лезвие с первой меткой. Придерживая трубу одной рукой, второй нажимайте на рукоятки ножниц до тех пор, пока деталь полностью не разрежется.

Важно получить ровный торец, чтобы труба равномерно вошла в фитинг и одинаково спаялась по всему диаметру. Если отрезать косо, то выпирающая часть войдёт слишком глубоко и расплавленный полипропилен выдавится, уменьшив внутренний диаметр фитинга.

Если край получился неровным и позволяет запас, лучше отрезать ещё раз. Если же длина впритык — подровняйте торец, удалив всё лишнее острым ножом.

6. Обезжирьте детали

Согласно инструкциям всех производителей свариваемые детали полагается обезжиривать для качественного соединения. И хотя многие мастера пренебрегают этим и ограничиваются лишь протиркой труб тряпкой, мы рекомендуем придерживаться технологии.

YouTube‑канал «КаЮТ Компания»

Очистите трубы от любых загрязнений. Слейте остатки воды и тщательно протрите салфеткой или туалетной бумагой насухо. Обработайте поверхности фитингов и труб смоченной в изопропиловом спирте тряпочкой.

Этим же спиртом легко стереть все надписи на трубах и придать им более эстетичный вид.

7. Нагрейте трубу и фитинг

При работе с горячим паяльником есть риск получить серьёзные ожоги, поэтому обязательно используйте защитные перчатки. Детали различных размеров нужно греть в течение определённого времени. Чем больше диаметр — тем дольше.

Для надёжного соединения полипропилен важно не перегреть, иначе материал станет текучим, расплавится и перекроет фитинг изнутри.

YouTube‑канал «Дважды отец Дмитрий»

Вставьте в соответствующие гильзы паяльника сначала фитинг, затем трубу. Проталкивая детали, не проворачивайте их вокруг своей оси и не наклоняйте. Трубу вставляйте на отмеченную ранее глубину, до тех пор, пока расплавленный полипропилен не дойдёт до карандашной чёрточки. Только после этого отсчитайте положенное время.

Все указанные данные справедливы для работ при окружающей температуре около 20 °С. Если в помещении холоднее 5 °С, то время нагрева увеличивается примерно в два раза.

8. Сварите стык

Не проворачивая и не наклоняя, быстро снимите с насадок сначала трубу, а затем фитинг и соедините обе детали в нужном положении относительно друг друга. Не суетитесь, но и не мешкайте — у вас в запасе 4–6 секунд.

YouTube‑канал FV Miano

Подержите трубу и фитинг неподвижно около 5 секунд, чтобы стык зафиксировался. В этот момент допускается провернуть соединение не более чем на 10 градусов, чтобы откорректировать его положение.

Полное время остывания, после которого можно нагружать место сварки, составляет от 2 до 4 минут.

Остатки полипропилена с насадки легко удалить бумажной салфеткой, пока паяльник горячий. Если очищать уже остывшие гильзы — есть риск повредить тефлоновое покрытие.

9. Проверьте соединение

YouTube‑канал FV Miano

Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.

Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.

Читайте также 🛠🏠

Как паять полипропилен: советы мастера

Монтажные работы с пластиковыми трубопроводами включают операции резки и соединения. Благодаря техническим свойствам материала такие задачи решить проще, чем в случае с металлическими трубами. Но технологии такой же резки знакомы по большей части только опытным мастерам, хотя особых затруднений это не вызывает. По сути, требуется продукт пайки материала, в результате чего можно изменить параметры конструкции или отдельного участка трубопровода.

Как паять полипропилен? Как и в случае сварки металла, потребуется специальный аппарат. Это может быть как небольшой ручной терморез, так и массовый профессиональный монтаж. Но в обоих случаях принцип работы одинаковый.

Паяльники

Существуют специализированные одноформатные и многофункциональные аппараты-прессовщики, с помощью которых осуществляется пайка. В этом случае этот процесс можно рассматривать и как метод резки, и как операцию соединения.Сам аппарат в простейших вариантах представляет собой небольшую конструкцию с электромеханической начинкой и оборудованием, образованным металлическими зажимами.

Как паять полипропилен на таком аппарате? От пользователя по большей части требуется только правильное направление заготовки в соответствии с требованиями техпроцесса. Сам принцип работы оборудования — это плавление трубы. Обе части нагреваются от контакта с металлическими поверхностями, после чего с ними можно выполнять любые операции соединения.Другими словами, прижим выполняет две технологические функции. Во-первых, это достижение температурного эффекта плавления полипропилена, а во-вторых, четкое позиционирование краев труб для их правильного сведения.

Подготовка к работе

Пайка пластмассовых материалов очень сложная. В расплавленном состоянии пластик очень чувствителен и восприимчив, поэтому в его структуру легко могут проникнуть инородные частицы, наличие которых может в дальнейшем повлиять на прочностные свойства трубопровода.Поэтому сами заготовки и режущий станок необходимо тщательно очистить, вымыть и просушить.

Дополнительные устройства, которые должны быть под рукой во время работы. Например, вопрос, как паять полипропилен в труднодоступных местах, часто предусматривает упоминание специальных крючков и светодиодных фонариков. Крючок позволит вам подвесить прибор, если вы не можете добраться до места работы всем телом и удобно разместить инструмент, а фонарик обеспечит видимость, если на рабочее место не попадут другие источники света.

Этапы работы

Полный процесс пайки состоит из 4 этапов — это резка, нагрев, соединение и охлаждение. Каждый этап требует от оператора особых действий, которые зависят от получаемого результата.

Резка выполняется не во всех случаях, но с ее помощью это можно сделать аккуратно с таким же точным последующим подключением. К преимуществам термической резки перед механическими методами можно отнести исключение риска деформации твердых частей заготовки.

Как спаять полипропиленовые трубы, чтобы сохранить первоначальный вид? Для этого достаточно правильно зафиксировать трубу в зажимных кольцах — тогда режущая пластина аккуратно срежет и затянет шип. Заключительный этап воздействия — самый ответственный. При его выполнении важно правильно закрепить готовую часть трубы и дать ей остыть столько, сколько требует стандарт.

Технология пайки

Отдельно стоит рассмотреть технологию шипа.Сокращенно без резки эта операция выполняется чаще, поэтому большинство устройств имеют конструкцию, оптимизированную именно для этой задачи. Итак, суть процесса в том, что два конца трубы устанавливаются с противоположных сторон в фиксирующие кольца.

Затем оператор активирует тепловой удар. Эту функцию могут выполнять как кольца, так и резка накаливания. Затем сразу соедините два конца трубы.

Как правильно паять полипропилен? В отличие от сварочного аппарата для металла, пластиковые паяльники образуют шов без вмешательства пользователя.Максимальное вмешательство обеспечивается ручными моделями, в которых пользователь просто нажимает на рычаг, соединяющий две трубы. Это делается плавно и без чрезмерного давления — мягкий расплавленный пластик должен смешаться, образуя единую структурную массу в точке соединения.

Промышленные паяльники для пластмасс

В сложных и ответственных мероприятиях Нужна помощь с профессиональным оборудованием для пайки пластмасс. Такие модели отличаются возможностью работы с трубами большого диаметра, а также высокой интенсивностью нагрева.Соответственно, такие агрегаты превосходят ручные модели как по габаритам, так и по мощности электродвигателя. В этом случае не стоит рассматривать промышленный паяльник как универсальный. Заточен только для средних и больших размеров, но не подходит для малых диаметров.

Как паять полипропилен на промышленном оборудовании? Технология и принципы работы в основном одинаковы, но каждая операция выполняется на отдельной модульной станции. Один модульный блок подготавливает трубу с зенковкой и облицовкой, другой непосредственно режет пластик, третий обеспечивает нагрев, а четвертый отвечает за позиционирование wor

.

Как припаять трубу

	Это страница содержит предупреждающие знаки, помогающие предотвратить возможные проблемы. Удалить легковоспламеняющиеся вещества из рабочей зоны Помните ваша вода выключен Паяльная горелка может вызвать возгорание. Проведите водяной шланг от соседского дома и готовьтесь. Приготовьте ведра с водой. Наполните ванну. БУДЬТЕ В БЕЗОПАСНОСТИ. Имейте под рукой огнетушитель класса ABC Купить: Газ банки безопасности в Amazon Fire огнетушители
Используйте бессвинцовый припой для серебряных подшипников	Собрать материалы: Колена, муфты, переходники с наружной и / или внутренней резьбой Наждачная бумага. Труборез. На фото показан мини-резак для плотного локации. Медную трубу можно разрезать ножовкой или лобзиком, а вот трубу можно гнуть и резать неровно. Труборез для плавного среза. Используйте мини-резак для труднодоступных мест. Купить: НКТ резаки на Amazon Сантехника набор припоя Сантехника припой Водонагреватели «Под стойкой» обычно имеют соединения 1/2 дюйма. имеют обжимные фитинги 1/4 «и не требуют пайки. Водонагреватели для всего дома имеют соединения 3/4″.Обычно это проще для подключения водонагревателя с помощью гибких медных проводов, но гибких соединения зависят от резиновой шайбы. Убедитесь, что давление воды не превышает 80 фунтов на квадратный дюйм, иначе может произойти повреждение сантехника и водонагреватель. Ресурс Низкое давление воды
	Пайка паста / или флюс Паяльная паста наносится на трубы и фитинги. Используйте кисть для пасты с жесткой щетиной, продаваемую для пасты. Не используйте смазку. Паяльная паста выглядит и ощущается как смазка, но не смазывать. Используйте бессвинцовую паяльную пасту Купить: Пайка вставить на Amazon
	Использование Бессвинцовый припой Прочтите этикетку на стороне припоя: на этикетке должно быть указано, что продукт можно использовать для бытовые водопроводные трубы. НЕ используйте этилированный припой для труб с питьевой водой. Покупка: Свинец бесплатный припой на Amazon Solder кисть для пасты
	Купить баллон с пропаном и наконечник горелки Пример показывает баллон с пропаном с самозажигающимся наконечником Нажмите на курок, и пропан загорится, снова нажмите на курок и факел выключает. Купить: Trigger запустить факелы на Amazon Пропан топливный цилиндр на Amazon Striker на Amazon Извлеките наконечник резака из резервуара, когда закончите предотвратить утечку. По возможности храните пропан на открытом воздухе.
	Песок концы труб Отшлифуйте торцы труб и внутреннюю арматуру наждачной бумагой Затем протрите сухой тряпкой, чтобы удалить песчинки
	Стопка внутреннюю часть пробирки до однородности. Шероховатая внутренняя кромка трубы может вызвать эрозию медной трубы
	Песок внутри фитингов Вращайте пальцем наждачную бумагу внутри каждого фитинга Затем протрите сухой тряпкой, чтобы удалить зернистость
	Песок припой для удаления окислов и грязи. Если припой какое-то время находился в ящике для инструментов, он испачкается, а также становятся темным.
	Применить паяльная паста или флюс Нанесите паяльную пасту полностью вокруг конца трубы с помощью кисти для пасты. Нанесите пасту туда, где собирается припой. Припой будет прилипать к трубе, на которую нанесена паяльная паста. Держите пасту подальше от конца трубы, чтобы припой не попал в трубу Припой кисть для пасты на Amazon Не бросайте пасту в глаза.Носите очки или двигайтесь щеткой в ​​направлении от глаз
	Применить паяльная паста внутри фитинга Нанесите паяльную пасту полностью на внутреннюю часть фитинга, но только там, где установлена ​​труба. Припой будет прилипать к месту нанесения пасты.
	Использование металлический экран Пример показывает пайку труб на верстаке. Используйте кусок оцинковки для защиты других поверхностей от возгорания. Планируйте заранее. Используйте металлический щит для предотвращения возгорания. когда работая в помещении, будь обязательно иметь воду на случай пожара. Если вода повернута выключите, затем наполните ведро водой и поставьте чашку и ведро рядом.
Риск возгорания / Используйте металлический щит, держите воду наготове	Меры предосторожности / планировать заранее, руководствоваться здравым смыслом НЕ паять трубы на чердаке или стенах рядом с воспламеняющаяся изоляция или бумага или дерево. Доверьте работу профессиональному застрахованному сантехнику. НЕ паяйте в той же комнате, где находится краска или бензин. хранится. Удалите все легковоспламеняющиеся продукты и удалите воздух. комнату перед зажиганием факела. Отключайте газовую линию при работе на воде обогреватель. Некоторые легковоспламеняющиеся пары, такие как бензин и сжиженный газ, тяжелее воздуха и обнять пол. Используйте нос, чтобы проверить легковоспламеняющиеся пары. Медная труба НЕ используется для газопровода. Для LP и NG газ: Используйте утвержденный желтый гибкий трубопровод или черная труба. Природный газ и сжиженный нефтяной газ реагируют с медной трубой, реагирует на оцинкованные трубы.. Убрать легковоспламеняющиеся вещества из рабочей зоны
	Световой фонарик с помощью ударника или спички Поток газа выдувает спичку Страйкер — самый простой способ зажечь факел. Купить Striker at Amazon Чтобы зажечь горелку спичкой: Включите газ при слабом расходе. Затем приподнимите спичку на газ снизу. При возгорании газа задуть спичку и увеличить поток газа. Чтобы выключить резак, поверните ручку, пока пламя не исчезнет. По завершении выньте наконечник резака из бензобака, чтобы предотвратить утечки. Храните баллоны с пропаном вне помещений, вдали от людей.
	Тепло медный фитинг с горелкой Соедините соединение, затем нагрейте медный фитинг Не нагревайте припой. Когда труба нагреется, поместите припой, как показано на стыке между трубами. и фитинг Когда труба и фитинг достаточно нагреваются, припой внезапно плавится. и течь, куда бы ты ни положил флюс Припой вдруг расплавится и потечет туда, куда вы положили паяльную пасту Там нет необходимости нагревать и паять «другую сторону стыка», потому что припой будет полностью обтекайте стык и придерживайтесь поверхностей, на которые вы кладете паяльная паста. Вот почему паяльная паста важна. Помните, что паяльная паста должна быть нанесена на медную трубу, и вокруг внутренней части медного фитинга, где будет сидеть труба. Припой еще не расплавился
	Припой будет течь по всему стыку Когда припой плавится, он течет сразу в стык вокруг всей трубы. Кратковременно сдвиньте припой вниз с каждой стороны, чтобы припой растекся по всей поверхности. направления. Не нужно много припоя. По возможности сотрите излишки припоя мокрой тряпкой, но это действие невозможно. в основном для внешнего вида. Уберите припой после того, как заметите растекание. Оставьте горелку включенной на мгновение, чтобы обеспечить полный нагрев. Переместите резак ко второму стыку. Труба по всей длине будет очень горячей. Припой быстро затвердевает после снятия резака.
	Припой обтекает трубу и соединяется с медью там, где паяльная паста была применяется. Соединение закончено = переместите резак на второй шарнир
	Плохо паяное соединение Плохое паяное соединение: неоднородный припой, между ними видна трещина. труба и фитинги. Даже небольшая трещина свидетельствует о плохом паяном соединении. Плохие стыки необходимо заменить, перепаять их нельзя. Труба и фитинг должны быть сухими.
Неисправные соединения подлежат замене и не могут быть перепаяны Хорошо и Плохие паяные соединения Осмотрите каждое соединение.Плохие стыки подлежат замене и не могут быть перепаял Убедитесь, что припой равномерно распределен по всей трубе. Убедитесь, что между трубой и фитингом нет трещин и зазоров. Причины для плохого паяного соединения. Неправильная паяльная паста. Неправильный припой. Прочтите этикетки продукта. Купить новый припой и вставить. Паяльная паста не использовалась. Паяльная паста нанесена неправильно. Прочтите инструкции вверху страницы. Медь не полностью нагрета. Перед нанесением подержите горелку на меди дольше. припой. Горелка использовалась для нагрева припоя вместо меди. Вода между трубой и фитингом. Вода не отключается при пайке Заполните трубку белым хлебом, чтобы временно остановить капание. Откройте другие краны, чтобы полностью слить или отвести воду. Наклоните трубу для слива воды, затем поднимите трубу вверх для пайки. Вытирать воду от трубы и соединения. Сделайте последнее паяное соединение на вертикальной муфте.
Переходник с наружной резьбой 1/2 дюйма припаян к трубе. Когда остынет, подсоедините другой фитинги или подсоедините запорный вентиль к адаптеру.	Припой каждое соединение Когда первое и второе паяные соединения закончены, переходите к следующему стыку. Припой очень быстро затвердевает после удаления резака. Когда паять мужской и женский адаптеры, лучше всего отключить адаптер от прибора или запорный вентиль перед пайкой фитинга. Это предотвратит тепловые повреждения. Например, с водонагревателем всегда припаяйте адаптеры минимум на 12 дюймов трубы, затем прикрутите адаптер к воде обогреватель.Это предотвратит тепловое повреждение водонагревателя от горелки.
	Отделка пайку, дайте трубе остыть, затем подсоедините запор. Когда медь остынет, подсоедините другие фитинги, например запорную. Это предотвратит повреждение перекрывающего клапана. Например, тепло от горелки может расплавить резиновую прокладку внутри Запорный Не паяные медные фитинги, которые непосредственно соединены с клапанами, водонагреватели, смесители и т. д. Тепло от горелки может повредить приборы, клапаны и т. Д. Пусть труба остыть перед подключением запорного клапана.
Пайка внутри стены Переместите все легковоспламеняющиеся материалы. Держите воду поблизости Используйте металлический щит для защиты от огня Используйте палку или проволоку, чтобы удерживать трубу на месте, чтобы трубы не двигались во время пайка. Используйте влажную тряпку и сотрите излишки припоя.Лишних подтеков припоя нет профессиональная внешность. Примите разумные меры предосторожности. несколько минут до круто, чтобы убедиться, что пожар не начался. Обратите внимание: расположена клинья очень близко к паяному стыку и касается горячей трубы, но не загореться. Осмотрите паяные соединения, чтобы убедиться, что припой полностью заполнен вокруг трубы.

.

Методы пайки напряженных проводов к печатным платам

Я пытаюсь починить плату на своем универсальном пульте дистанционного управления. Припой , удерживающий красный положительный провод (+) и черный отрицательный провод (-), постоянно ломает . Часть печатной платы, с которой у меня возникли проблемы, — это то место, куда идут батареи для питания пульта дистанционного управления. Я припаял провода обратно к + и — соединениям батареи несколько раз, но он ломается после того, как я вставляю батареи. Когда я вставляю батареи , это оказывает небольшое давление на область батарейного отсека, и провода вырываются из припоя .Можете ли вы сказать мне, есть ли более надежный или постоянный способ припаять провода, чтобы они не выпали и не сломались при приложении напряжения?

Похоже, вы неправильно паяете или у вас плохой припой. Вы можете попробовать использовать высококачественный многожильный припой для уверенности. Убедитесь, что ваш паяльник достаточно нагревается. Также убедитесь, что вы используете флюс из канифольной пасты , чтобы припой правильно прикрепился к паяным соединениям.

Если при установке батарей за провода натягиваются, необходимо прижать их вниз, чтобы они не выдергивались. Чтобы провода не выдергивались снова, просверлите по 2 крошечных отверстия с каждой стороны каждого провода. Используйте крошечные кабельные стяжки, проденьте их через монтажную плату и оберните вокруг проводов, чтобы удерживать их на месте. Это предотвратит выдергивание проводов. Если провода недостаточно длинные для этого, см. Ниже несколько других методов.

Процесс пайки

Способы удержания припаянных проводов на месте для снятия деформации:
(Убедитесь, что клейкие элементы ниже не попадают в паяные соединения)
1. Используйте каплю горячего клея из клеевого пистолета, чтобы удерживать провода.
2. Попробуйте нанести каплю контактного клея, чтобы закрепить провода.
3. Просверлите 2 отверстия для каждого провода и проденьте каждый провод через них, а затем обратно, прежде чем паять.
4. Просверлите отверстия с каждой стороны провода, добавьте небольшую кабельную стяжку для фиксации.
5. Вы можете отпаять старые провода и припаять более длинные провода.

ПРИМЕЧАНИЕ. Этот метод пайки может хорошо работать с батареями испарителей для электронных сигарет, платами для экспериментов с электронными схемами, raspberry pi, пультами дистанционного управления телевизорами, радиоуправляемыми самолетами, вертолетами, дронами и квадрокоптерами. Практически любой тип электронной платы, которая может удариться или отскочить.

Метод пайки для снятия натяжения (при вытягивании проволоки при использовании компонента)

Как припаять печатную плату

Как спаять 2 многожильных провода вместе

Как удалить припой

Если стык пропаян правильно, его будет очень сложно развести. Обязательно используйте качественный многоядерный припой и качественный флюс.Перед нанесением припоя убедитесь, что соединение очень чистое и на нем нет жира или мусора. Для закрепления используйте сильный нагрев и каплю припоя . Вы также можете попробовать припой, в который встроен флюс. Уровень качества используемого припоя имеет большое влияние на прочность паяного соединения. Используйте высококачественный припой и высококачественный паяльный пистолет.

Знаете ли вы о других методах припаивания проводов к стыкам на печатных платах ? Пожалуйста, оставьте комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — DIY Repair Assistant

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесь
«Сделай сам» Советы, хитрости, идеи, ремонт «Сделай сам»:

.

Как паять: Пайка через отверстие

Добавлено в избранное Любимый 54

Введение

Пайка — один из самых фундаментальных навыков, необходимых для работы в мире электроники. Они сочетаются друг с другом, как горох и морковь. И хотя можно изучать и создавать электронику без необходимости брать паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир.Мы в SparkFun считаем, что пайка должна быть в арсенале каждого. Мы считаем, что в мире все более технологической среды важно, чтобы люди повсюду могли не только понимать технологии, которые они используют каждый день, но также иметь возможность создавать, изменять и исправлять их. Пайка — один из многих навыков, которые помогут вам в этом.

В этом уроке мы рассмотрим основы пайки в сквозные отверстия — также известной как пайка в сквозные отверстия (PTH), обсудим необходимые инструменты, рассмотрим методы правильной пайки и покажем вам, куда вы можете пойти. оттуда.Мы также обсудим доработку, относящуюся к пайке через отверстие, и дадим вам несколько советов и приемов, которые сделают починку любой части электроники легким делом. Это руководство предназначено как для начинающих, так и для экспертов. Если вы никогда раньше не прикасались к утюгу или хотите немного освежиться, в этом уроке каждый найдет что-то для себя.

Рекомендуемая литература

Как было сказано ранее, вы можете изучать и собирать электронику, не касаясь паяльника. Если вы хотите узнать больше о теории электроники, прежде чем научиться паять, мы рекомендуем начать с некоторых из этих руководств:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Если вы хотите узнать больше о создании схем, не прибегая к паяльнику, ознакомьтесь с нашим руководством по созданию макетов без пайки:

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Наконец, мы будем основываться на некоторых предыдущих руководствах, поэтому рекомендуется, чтобы вы прочитали и поняли эти темы, прежде чем двигаться дальше в этом руководстве:

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.

---

Если вы все увлечены вышеизложенным, давайте приступим прямо к делу!

---

Что такое припой?

Перед тем, как научиться паять, всегда разумно узнать немного о припое, его истории и терминологии, которая будет использоваться при его обсуждении.

Припой , как говорится, можно использовать двумя разными способами. Припой, , существительное , относится к сплаву (веществу, состоящему из двух или более металлов), который обычно выпускается в виде длинной тонкой проволоки в катушках или трубках. Припой, , глагол , означает соединение двух металлических частей в так называемое паяное соединение . Итак, паяем припоем!

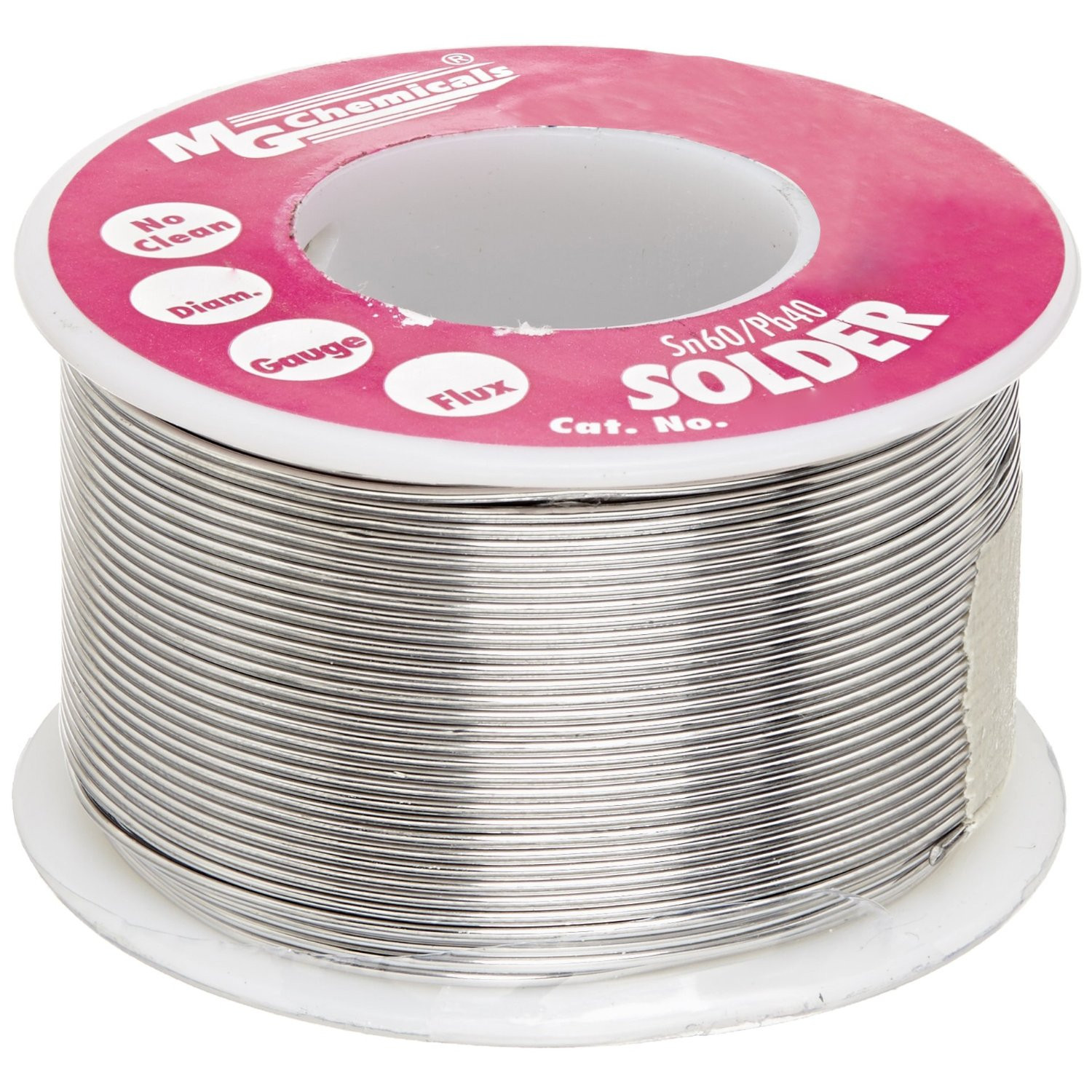

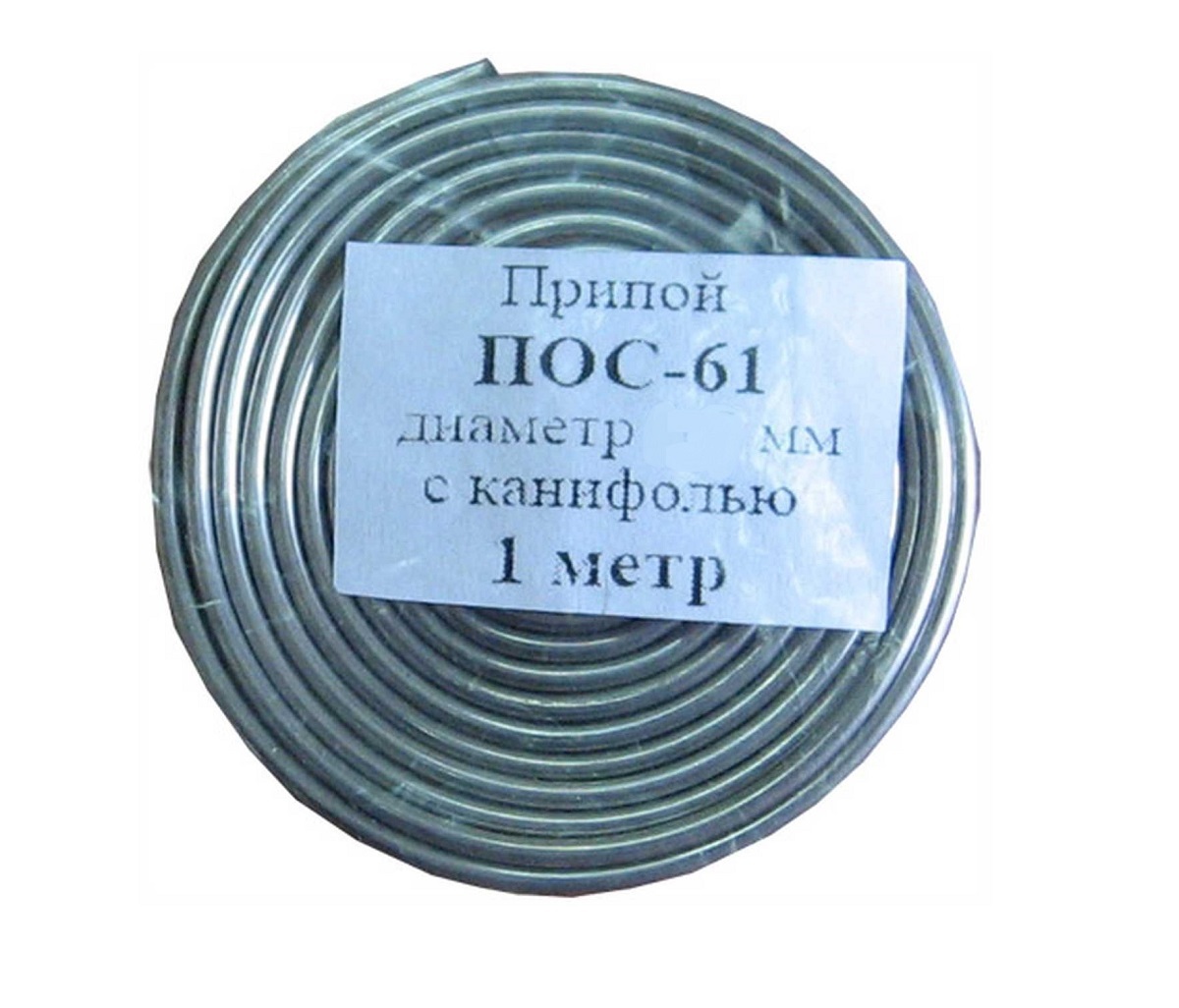

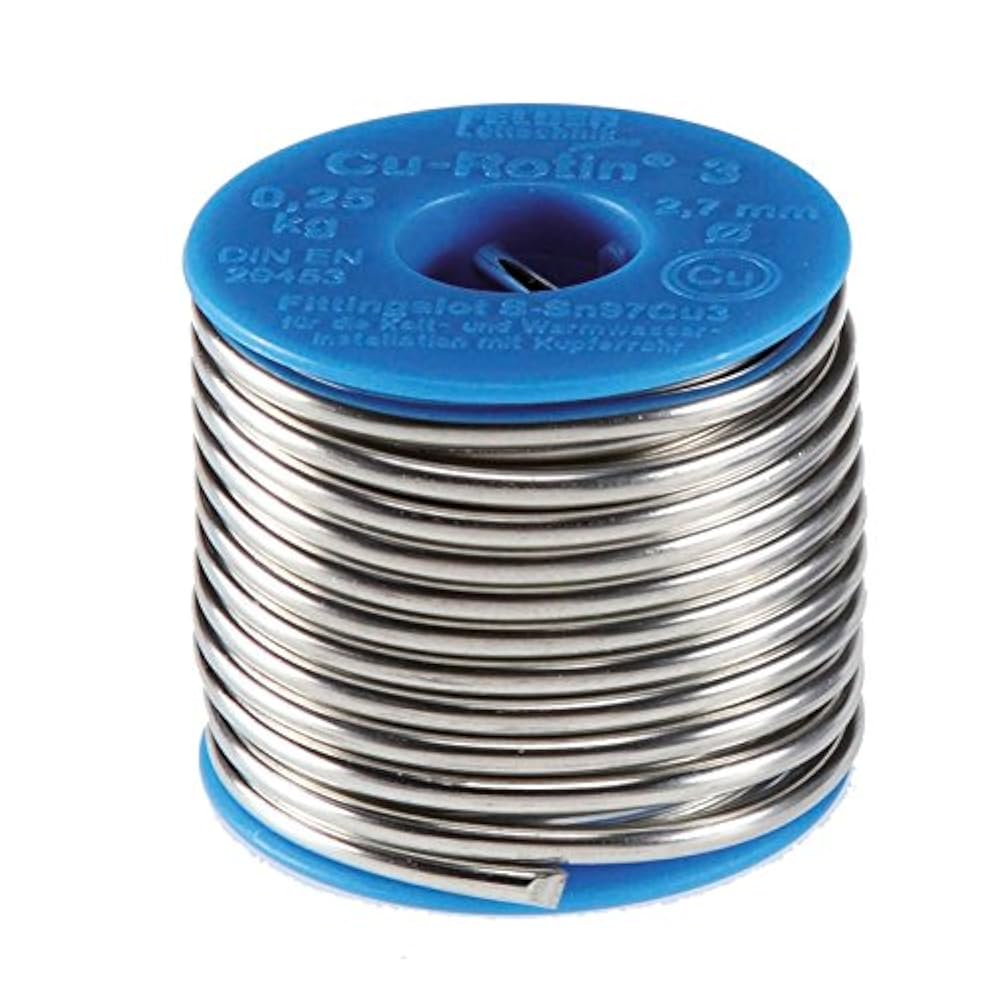

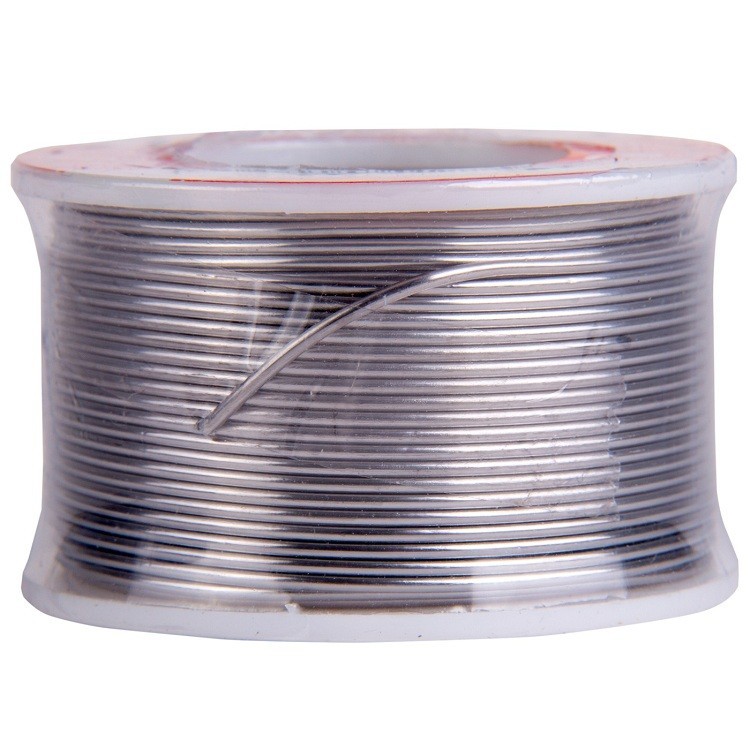

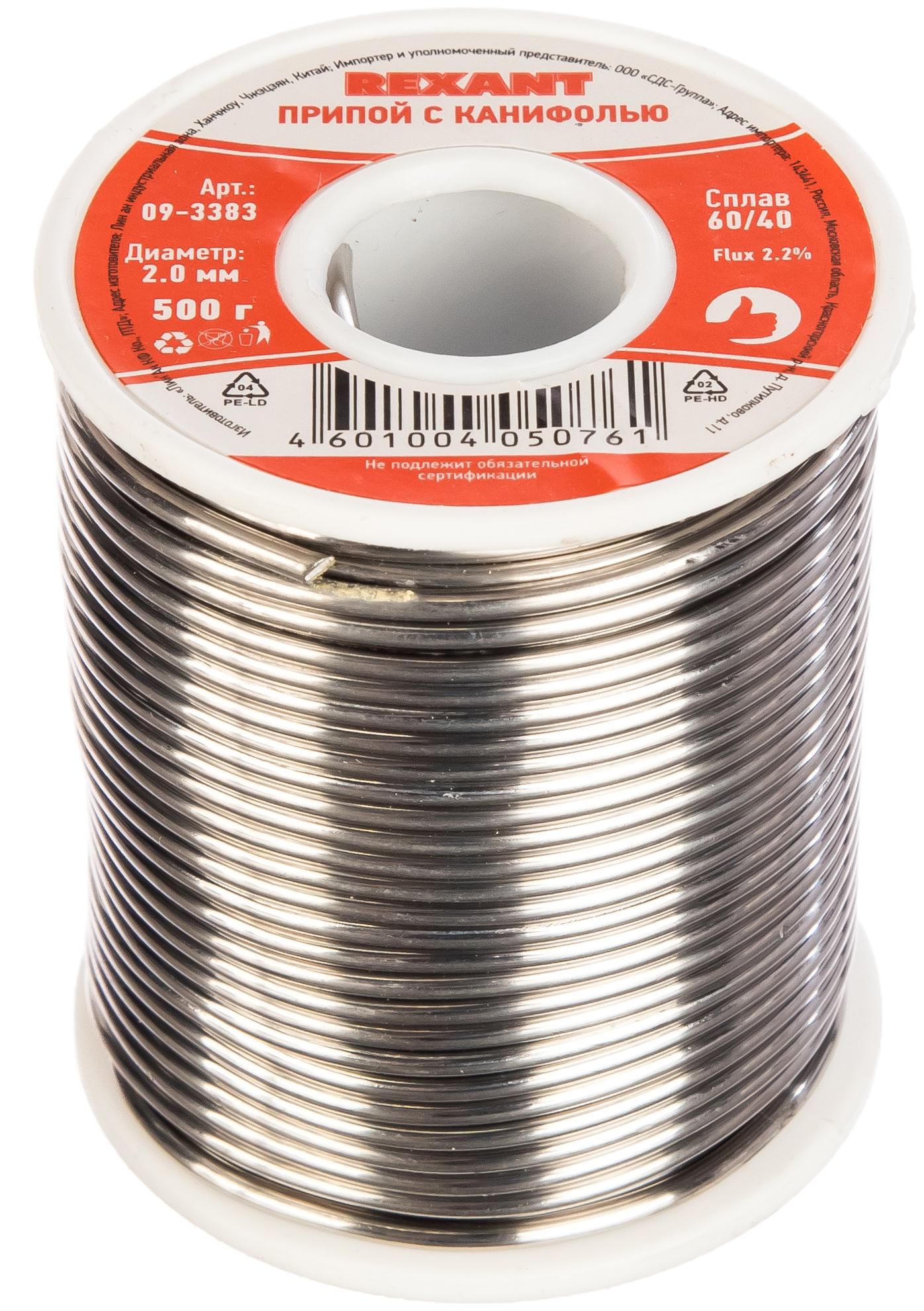

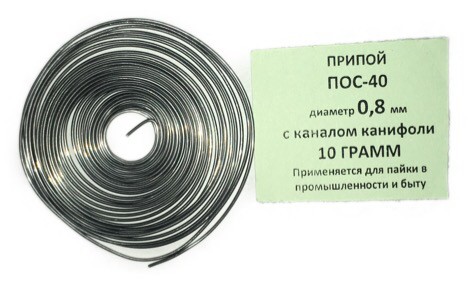

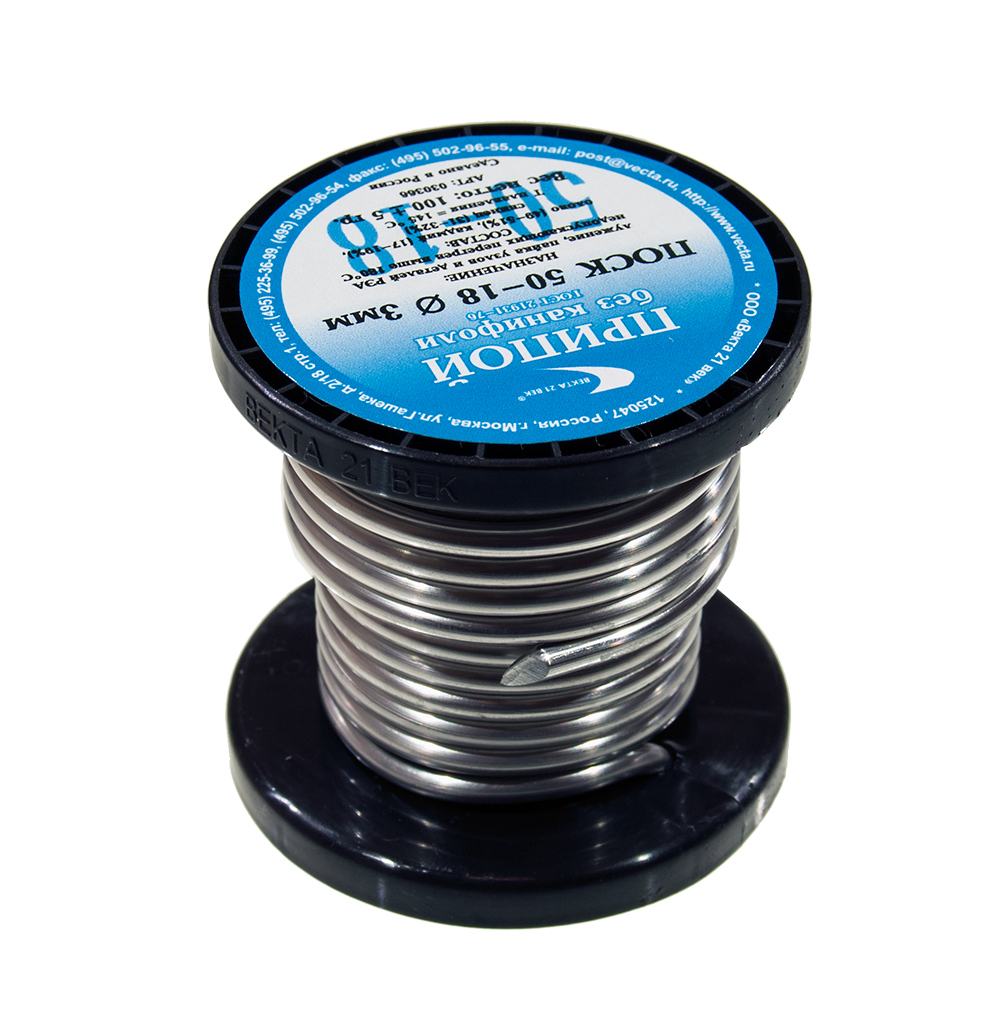

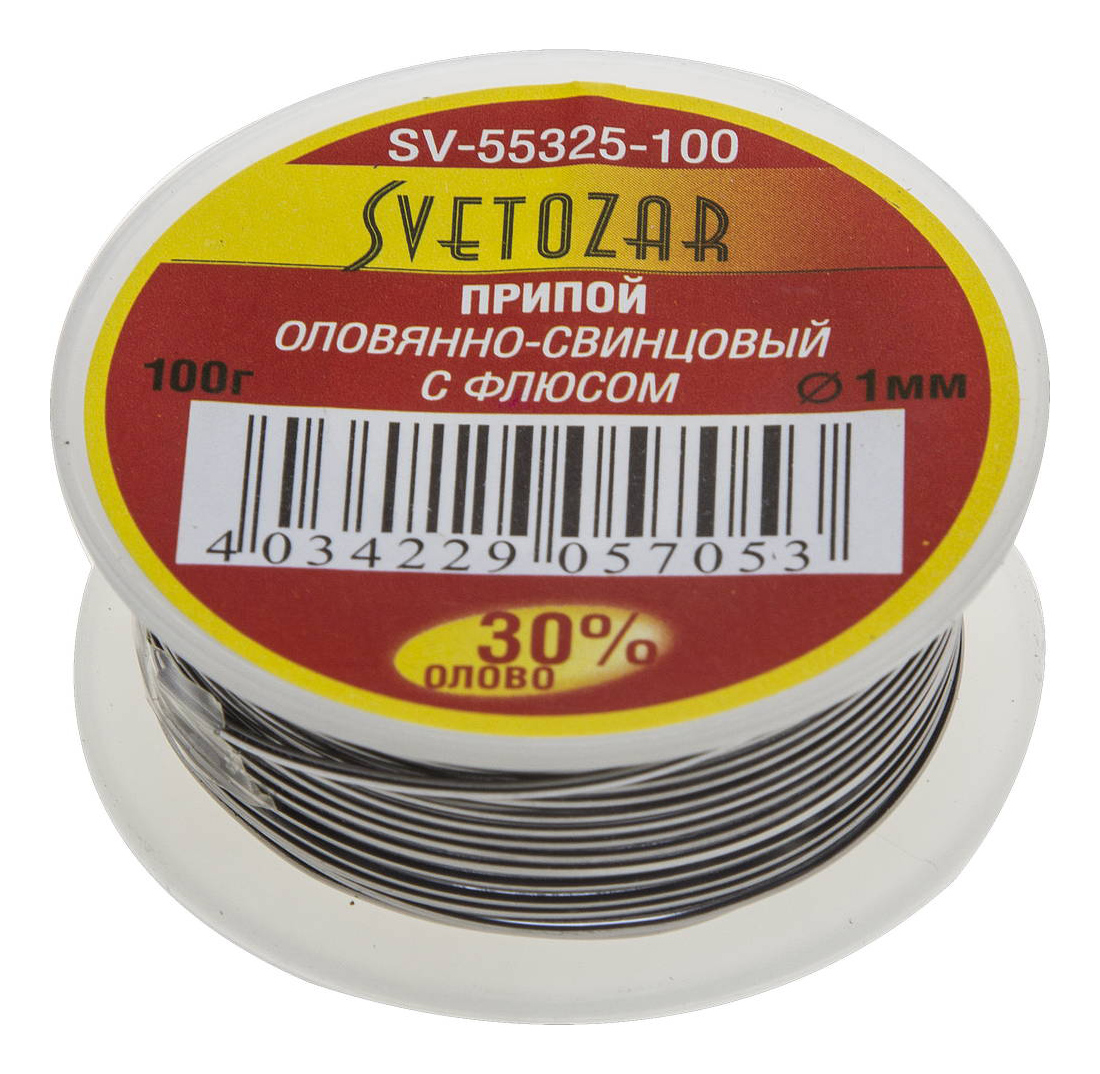

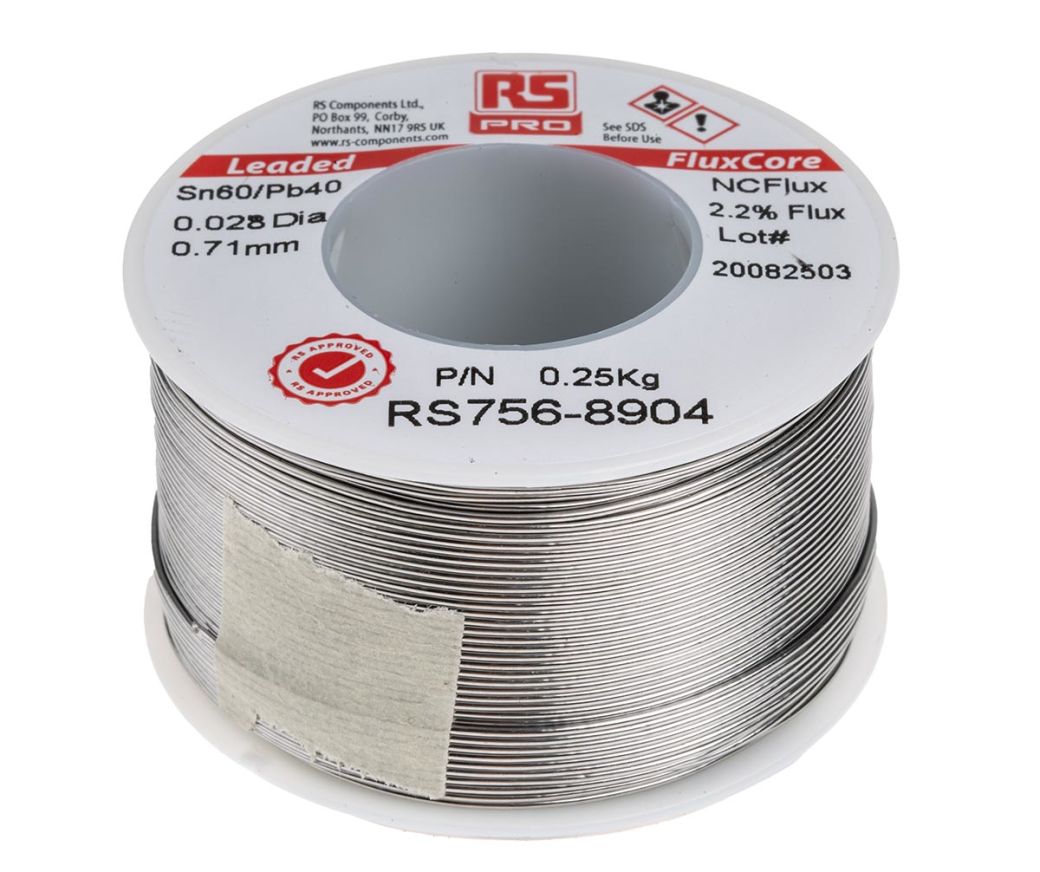

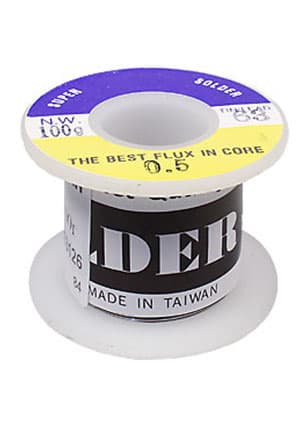

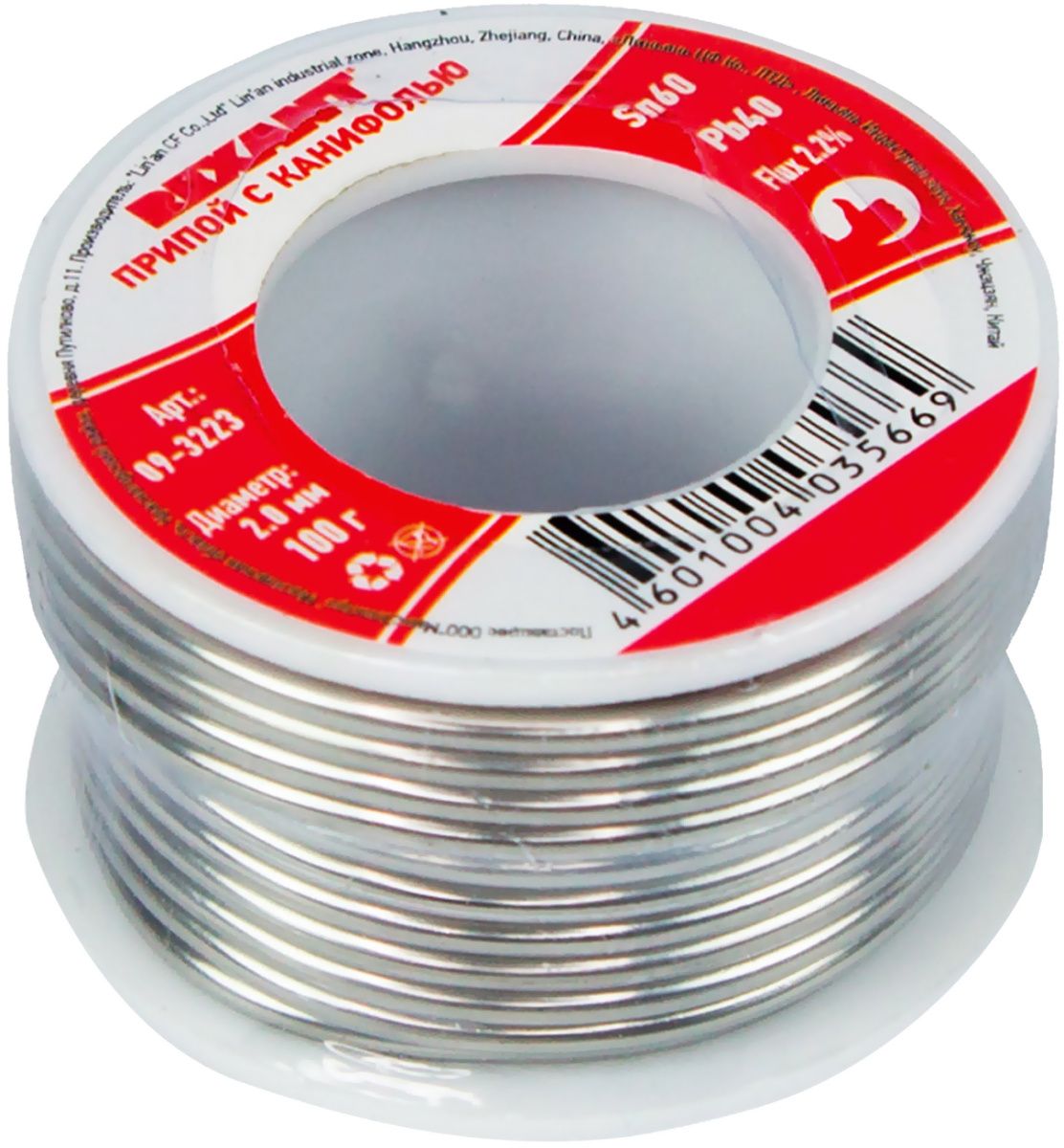

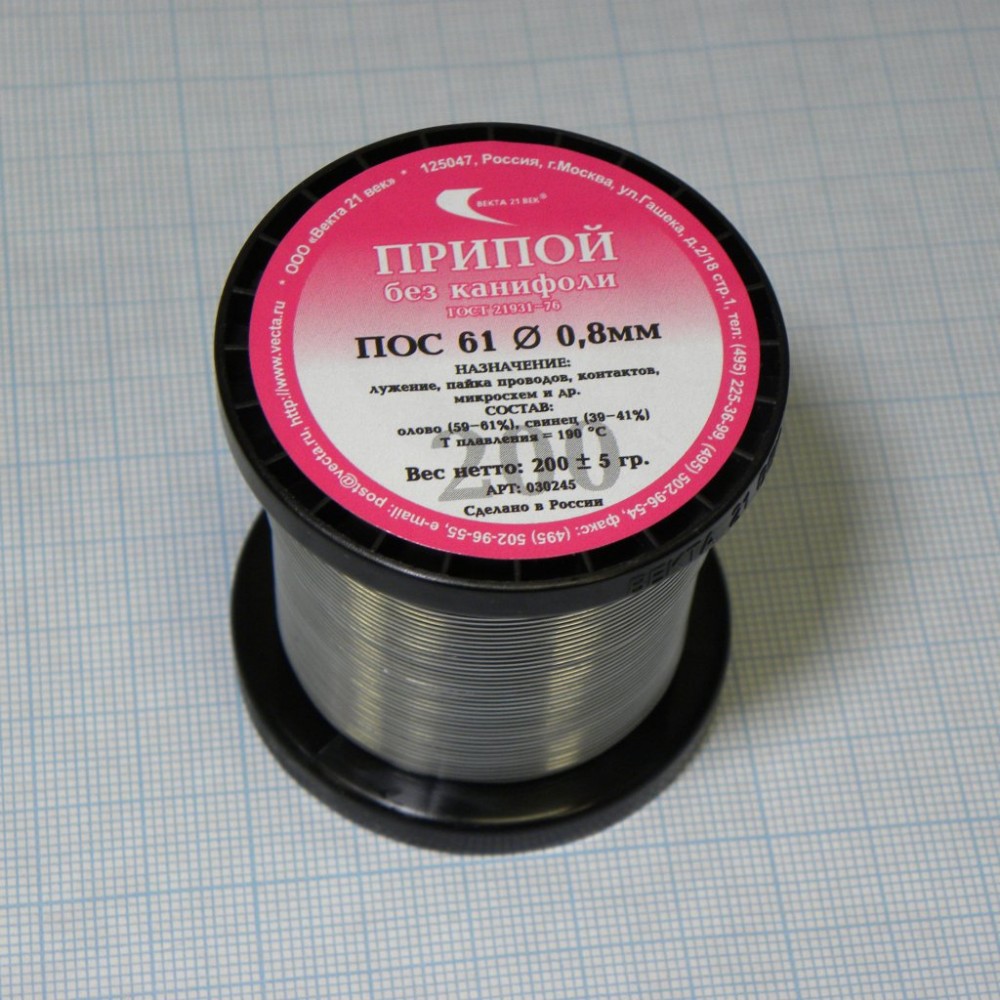

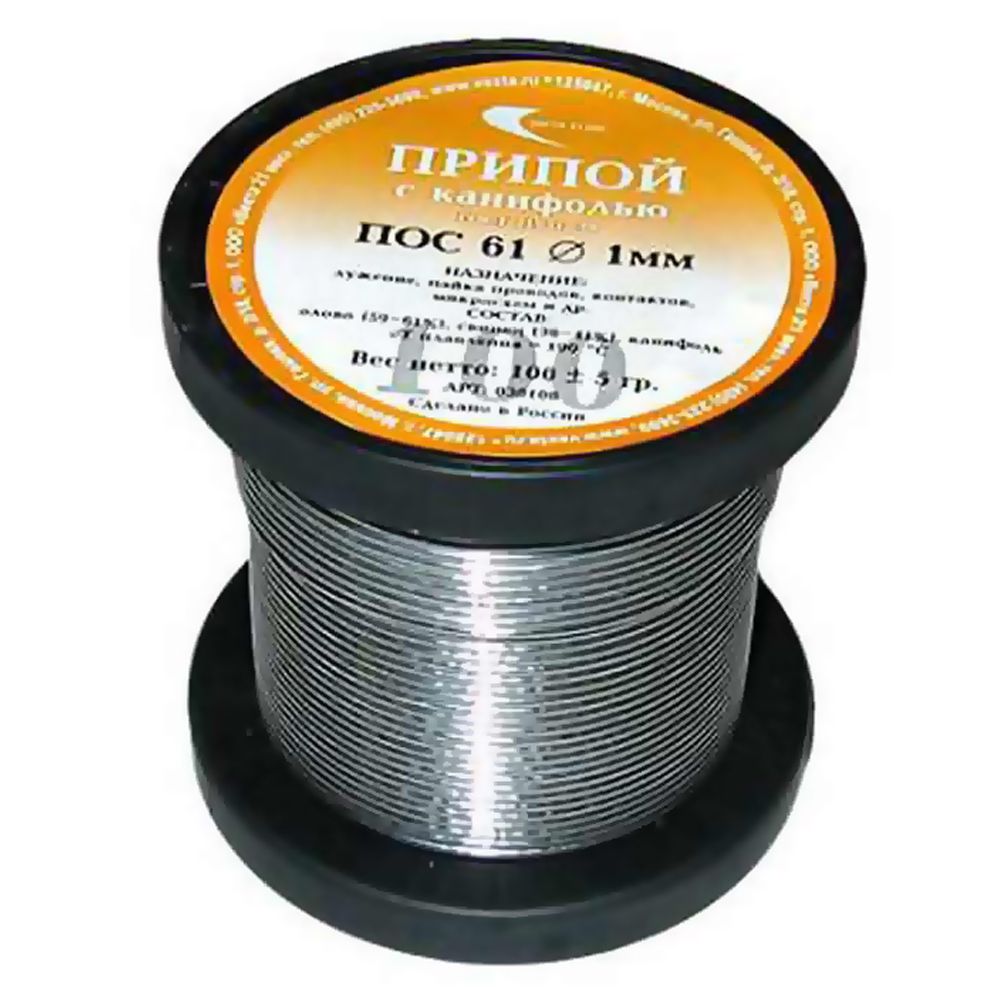

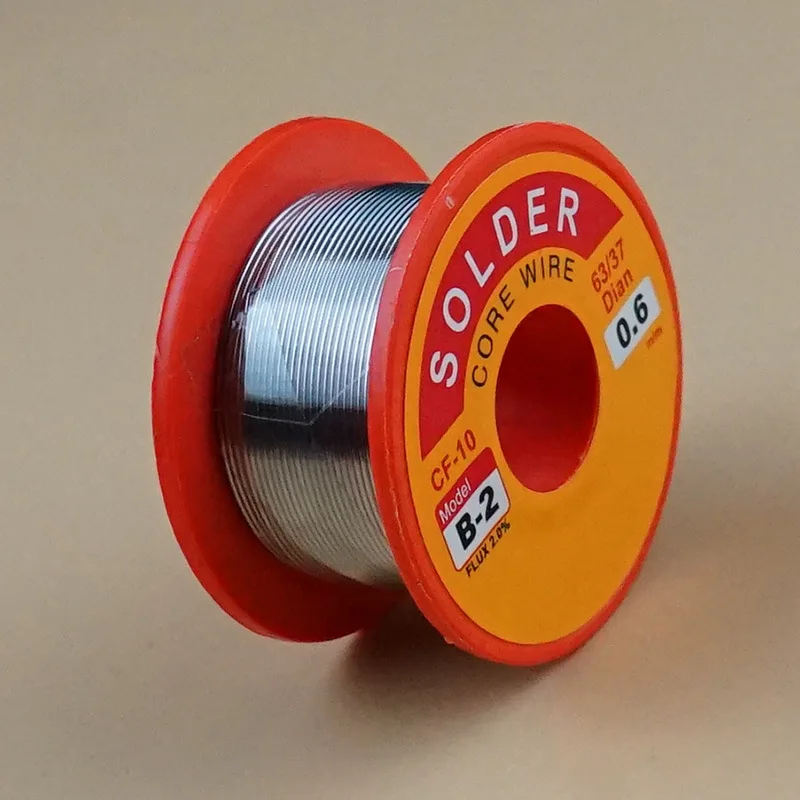

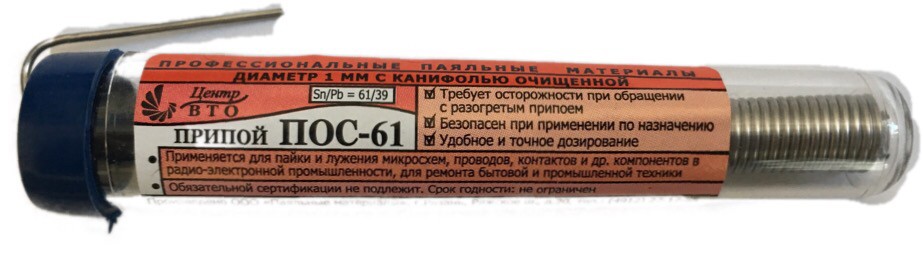

Паяльная проволока продается в катушке (слева) и в трубке (справа). Они бывают как свинцовыми, так и бессвинцовыми.

Свинец и бессвинцовый припой — краткая история

Одна из самых важных вещей, о которых следует помнить, когда дело доходит до припоя, заключается в том, что традиционно припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как свинцовый припой . Как стало известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств. К сожалению, свинец также является очень полезным металлом, и он был выбран в качестве основного металла для пайки из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Поскольку известно о вредных последствиях пайки с выводом свинца, некоторые ключевые лица и страны решили, что лучше больше не использовать этилированный припой. В 2006 году Европейский Союз принял Директиву об ограничении использования опасных веществ ( RoHS ). Эта директива, сформулированная просто, ограничивает использование свинцового припоя (среди других материалов) в электронике и электрическом оборудовании. При этом использование бессвинцового припоя стало нормой в производстве электроники.

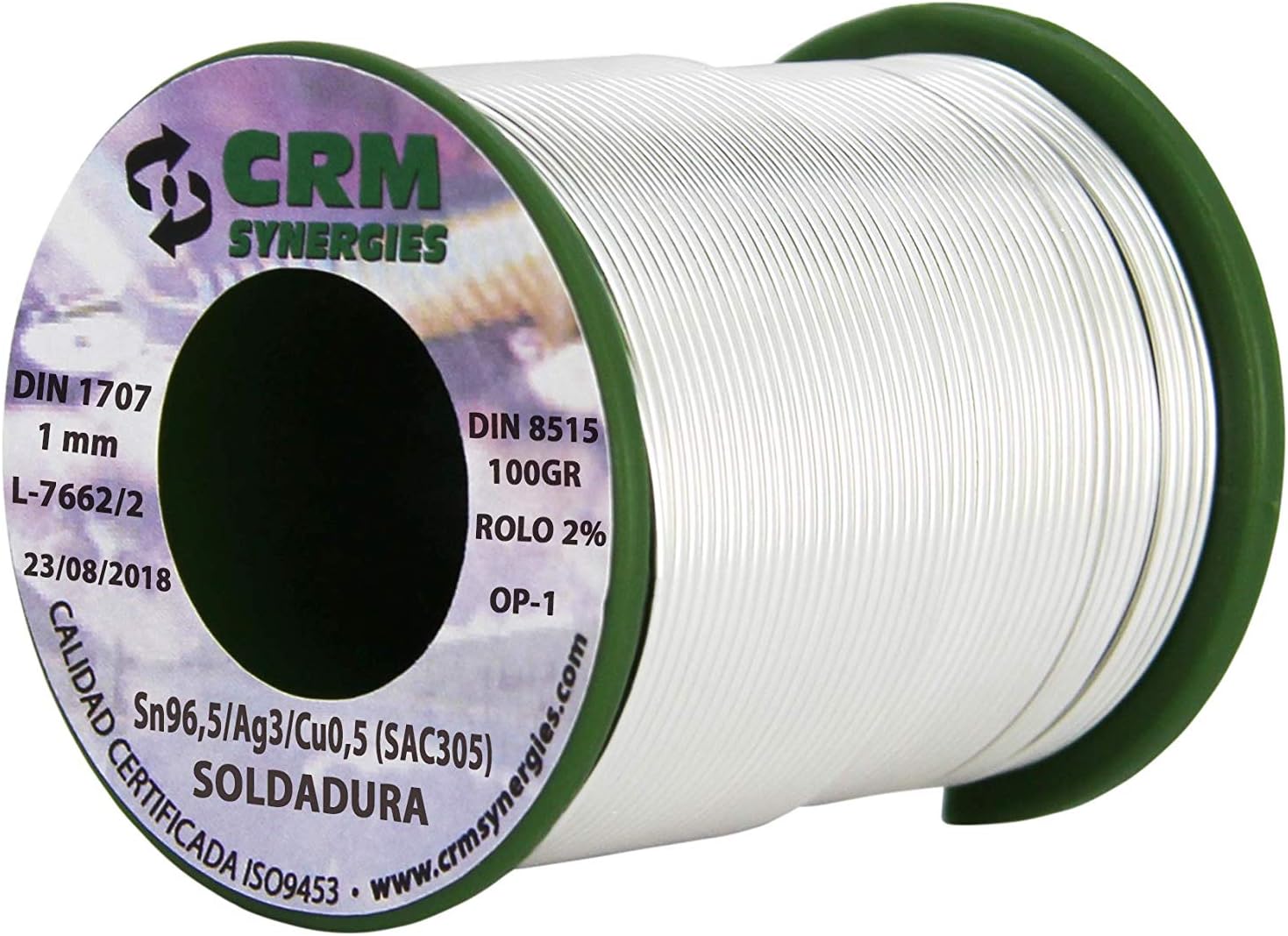

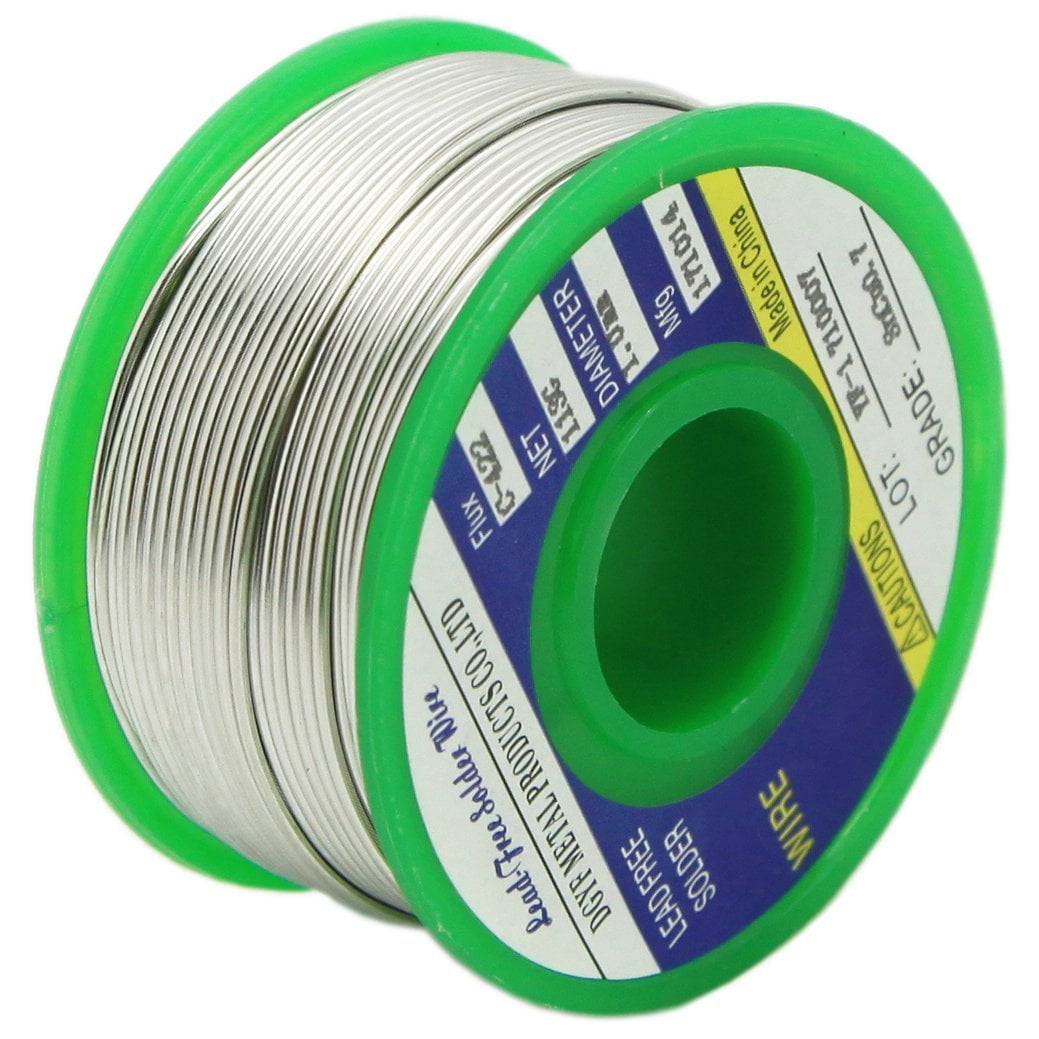

Бессвинцовый припой очень похож на свой свинцовый аналог, за исключением того, что, как указано в названии, он не содержит свинца.Вместо этого он состоит в основном из олова и других металлов в следовых количествах, таких как серебро и медь. Этот припой обычно маркируется символом RoHS, чтобы потенциальные покупатели знали, что он соответствует стандарту.

Выбор подходящего припоя для работы

Когда дело доходит до производства электроники, лучше всего использовать бессвинцовый припой, чтобы обеспечить безопасность ваших продуктов. Однако, когда дело касается вас и вашей электроники, выбор припоя остается за вами. Многие люди по-прежнему предпочитают использовать этилированный припой из-за его превосходной способности действовать как соединительный агент.Тем не менее, другие предпочитают безопасность функциональности и выбирают бессвинцовые. SparkFun продает обе разновидности, чтобы люди могли сделать этот выбор сами.

Бессвинцовый припой не лишен недостатков. Как уже упоминалось, свинец был выбран потому, что он лучше всего подходит для таких ситуаций, как пайка. Когда вы убираете вывод, вы также лишаетесь некоторых свойств припоя, которые делают его идеальным для того, что он был предназначен — для соединения двух металлических частей. Одно из таких свойств — температура плавления.Олово имеет более высокую температуру плавления, чем свинец, поэтому для достижения текучести требуется больше тепла. И хотя олово выполняет свою работу, иногда ему требуется небольшая помощь. Многие варианты бессвинцовых припоев имеют так называемый сердечник из флюса . А пока просто знайте, что флюс — это химический агент, который способствует растеканию бессвинцового припоя. Хотя можно использовать бессвинцовый припой без флюса, это значительно упрощает достижение тех же эффектов, что и при использовании свинцового припоя. Кроме того, из-за дополнительных затрат на изготовление бессвинцового припоя он иногда может быть дороже, чем свинцовый припой.

Помимо выбора припоя, содержащего свинец или бессвинца, при выборе припоя следует учитывать ряд других факторов. Во-первых, помимо свинца и олова существует масса других припоев. Посетите страницу пайки в Википедии для получения обширного списка различных типов. Во-вторых, припой бывает разной толщины или ширины. При работе с небольшими компонентами часто лучше использовать очень тонкий кусок припоя — чем больше число, тем меньше калибр. Для крупных компонентов рекомендуется использовать более толстую проволоку.Наконец, припой, помимо проволоки, бывает и в других формах. Приступая к пайке поверхностного монтажа, вы увидите, что паяльная паста является предпочтительной формой. Однако, поскольку это руководство по пайке в сквозные отверстия, паяльная паста не рассматривается подробно.

Покупка припоя

SparkFun предлагает множество размеров катушек припоя как с этилированным, так и бессвинцовым припоем. Если вам нужно достаточно для одного проекта или запасы на предстоящую зиму, у SparkFun есть то, что вам нужно.

Вы также можете посетить категорию пайки каталога SparkFun, чтобы узнать о других вариантах пайки.

---

Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и дополнительной терминологии.

---

Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, вам понадобится как минимум утюг и немного припоя для выполнения поставленной задачи. Паяльники бывают разными, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим детали утюга и различные типы утюгов.

Анатомия паяльника

Вот основные части, из которых состоит паяльник.

• Жала для паяльника — Ни один утюг не обходится без жала. Наконечник — это часть железа, которая нагревается и позволяет припою течь вокруг двух соединяемых компонентов. Хотя припой при нанесении будет прилипать к наконечнику, распространено заблуждение, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам потребуется заменить старый наконечник или если вам нужно перейти на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы подходить к любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика различной ширины и кончик долота.

Замена наконечника — это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

Наконечник: Эффективность передачи тепла от жала к стыку зависит от размера жала паяльника, которое вы используете. Обычно вам нужно иметь паяльное жало примерно такой же ширины, как и паяльная площадка, к которой вы паяете. Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.

• Палочка — Палочка — это часть утюга, которая удерживает наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание на то, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без каких-либо крепежных механизмов.

Некоторые утюги состоят из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен непосредственно в трубку.

Простой паяльник, состоящий только из палочки. Некоторые из этих утюгов не имеют сменных наконечников.

• База — Основа паяльника — это блок управления, позволяющий регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника. Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

• Подставка (подставка) — подставка для утюга (часто называемая подставкой) — это то место, где находится утюг, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может вас обжечь или, что еще хуже, обжечь стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это поможет предотвратить износ насадки со временем.

Различные типы железных опор.Обратите внимание, что некоторые позволяют использовать обычную губку, а другие — латунную губку.

• Латунная губка — Во время пайки ваш наконечник будет окисляться , что означает, что он станет черным и не захочет принимать припой. В припое, особенно в бессвинцовом припое, есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, что вызывает это окисление. Вот тут-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет.Традиционно для этого использовалась настоящая влажная губка. Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть наконечник прохладной влажной губкой, наконечник имеет тенденцию расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять свой текущий уровень нагрева.Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.

Латунная губка. Если на вашей железной подставке нет места для латунной губки, вы можете приобрести ее с собственным основанием.

---

Покупка паяльника

Независимо от того, новичок вы или опытный профессионал, у нас есть паяльник для вас!

Наши рекомендации:

Ищете другие варианты паяльника? Нажмите на кнопку ниже, чтобы увидеть дополнительные опции в каталоге!

Щелкните здесь, чтобы увидеть больше паяльников и станций

---

Принадлежности для пайки

Теперь, когда вы знаете все тонкости паяльника, пришло время обсудить другие инструменты, которые помогут вам в вашем приключении по пайке.

• Solder Wick — ластик для паяльного карандаша. При решении таких проблем, как перемычки или снятие деталей (распайка), фитиль для припоя очень удобен. Фитиль для припоя, также известный как оплетка для распайки, состоит из тонкой медной проволоки, сплетенной вместе. Припой пропитан медью, что позволяет «стереть» лишние капли припоя.

• Tip Tinner — это химическая паста, используемая для очистки жала паяльника.Он состоит из слабой кислоты, которая помогает удалить пригорелые остатки (например, когда вы случайно оплавили жало на компоненте) и помогает предотвратить окисление (неприятный черный материал), который накапливается на жале паяльника, когда он не используется.

• Вакуумный припой (Solder Sucker) — отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при делозодировании компонентов. Мы рассмотрим, как использовать этот инструмент немного позже в этом руководстве.

Припой вакуумный

В наличии TOL-13203

Пылесос для пайки, отличный (а иногда и недооцененный) маленький инструмент для доработки припоя. Это позволяет вытягивать расплав…

7

• Водорастворимая ручка для флюса — Флюс — это химический агент, который способствует растеканию бессвинцового припоя. Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Рекомендуется очистить и удалить остатки водорастворимого флюса на доске.

• No Clean Flux Pen — Флюс — еще один химический агент, который способствует растеканию бессвинцового припоя.Ручки для флюса позволяют наносить жидкий флюс на труднопроходимые компоненты, чтобы улучшить внешний вид паяных соединений. Очистка и удаление флюса не требуется. Тем, кто заинтересован в удалении остатков флюса, необходим изопропиловый спирт (IPA).

Другие предлагаемые инструменты

В этих инструментах нет необходимости, но они действительно иногда облегчают пайку.

• Третья рука (третья рука) — Третья рука отлично подходит для удержания печатных плат, проводов и компонентов на месте во время пайки.

Третья рука

В наличии TOL-09317

Это лучший помощник паяльщика, третья рука. Поставляется с тяжелым основанием, двумя зажимами из кожи аллигатора, держателем паяльника и…

10

Комплект для третьих рук SparkFun

Осталось всего 9! TOL-11784

Вас расстраивает отсутствие ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

56

• Panavise Jr.- Vacuum Base — еще один отличный инструмент для удержания печатных плат, проводов и компонентов на месте во время пайки и ремонта платы.

• Плоскогубцы-иглы — Мини-плоскогубцы необходимы любому любителю-любителю или инженеру-электрику. Решающее значение для вставки устройств в макеты и сгибания штифтов.

Плоскогубцы для иглы

Распродано TOL-08793

Мини-плоскогубцы.Это отличные маленькие плоскогубцы! Незаменим для любого любителя или инженера-электрика. Решающее значение для вставки устройства…

1

Электронные снипперы

В наличии TOL-10447

Хотя наши маленькие диагональные фрезы отлично подходят для хобби, иногда вам нужно что-то с немного большим кусочком. Эти электро…

5

Диагональные фрезы

В наличии TOL-08794

Мини-диагональные фрезы. Это отличные маленькие резаки! Незаменим для обрезки выводов и дополнительных хвостовиков для припоя.4 дюйма в длину.

2

• Резаки для заподлицо — Позволяют аккуратно обрезать провода и близко к паяному соединению. Диагональные резаки хороши, но если вам действительно нужно подойти поближе и лично, то резаки заподлицо — это то, что вам нужно.

Фрезы заподлицо — Xcelite

В наличии TOL-14782

Это простые резаки заподлицо от Excelite, которые позволяют аккуратно обрезать провода и близко к паяному соединению.

1

Защитные очки SparkFun

В наличии SWG-11046

С этими защитными очками SparkFun у вас будет пара легких, экономичных и стильных линз для защиты вашего драгоценного…

3

• Monocle — Полезно для проверки паяных соединений и компонентов SMD на печатной плате.Светодиод обеспечивает достаточное освещение на рабочем расстоянии.

комплектов в комплекте! Обратите внимание на следующие наборы инструментов с некоторыми паяльниками и принадлежностями, перечисленными ранее!

---

Пайка первого компонента

Давайте применим все эти инструменты в действии. В этом первом видео рассказывается об основах пайки вашего первого компонента — заголовков!

Ознакомьтесь с версией для Vimeo здесь.

Обзор

Это действительно так просто! Следуйте простым правилам Дэйва, чтобы каждое паяное соединение было надежным.

• Будьте осторожны при обращении с горячим утюгом
• Во время пайки
удерживайте платы третьими руками или тисками.
• Поставьте утюг на хороший средний огонь (325-375 градусов C)
• Если вы видите дым, исходящий от припоя, уменьшите нагрев
• Лужите наконечник припоем перед каждым соединением, чтобы подготовить соединение
• Используйте сторону наконечника (или зону наилучшего восприятия), а не самый наконечник утюга
• Нагрейте площадку и деталь, которую вы хотите припаять, равномерно и одновременно
• Снимаем припой, потом утюг
• Хорошее паяное соединение должно быть похоже на вулкан или поцелуй Херси, а не на клубок или комок

Мы также составили эту биграмму, чтобы помочь вам лучше понять, что делает паяное соединение хорошим.

Щелкните, чтобы увеличить изображение.

Когда закончите, залудите жало, чтобы продлить срок его службы, прежде чем выключать паяльник.

---

Расширенные методы и устранение неполадок

Расширенный PTH

После того, как вы освоите основы создания хороших паяных соединений, пора изучить некоторые из более продвинутых методов PTH, которые вы можете использовать. В этом видео рассматривается использование флюса, снятие перемычек припоя, демонтаж компонентов, а также некоторые другие советы и рекомендации.

Вот еще несколько советов по пайке PTH:

• Удаление припоя часто может быть лучшим способом научиться паять. Есть много причин для демонтажа детали: ремонт, модернизация, утилизация и т. Д. Многие методы, используемые в видео, помогают в процессе демонтажа.

• Существует еще один метод удаления припоя из сквозных отверстий, который мы называем методом щелчка.

• Если вы не уверены, что созданное паяное соединение обеспечивает электрическое соединение, вы можете использовать мультиметр для проверки целостности цепи.

Удерживание заголовков напротив платы

Для тех, у кого есть ловкость, вы можете установить ряд заголовков, удерживая штифты напротив платы! Вы можете попробовать использовать ленту и липкую ленту, как упоминалось ранее. Ниже приведен пример установки женских заголовков на ProtoShield. Однако вы можете использовать штыревые разъемы или использовать эту технику для пайки разъемов на любой плате.

Возьмите штабелируемый жаток с внутренней резьбой и сдвиньте его с верхней стороны щита.Рукой для пайки потяните заглушку указательным и большим пальцами к краю платы. Другой рукой надавите на жатку указательным пальцем и возьмитесь за доску большим пальцем. Удерживайте заголовок средним пальцем. Старайтесь не прикасаться к контактам разъема в местах соприкосновения паяльника.

Возьмите паяльник рукой и закрепите один штифт.Повторите для каждого заголовка. Прикрепив по одному штырю к каждому заголовку, вы должны убедиться, что штифты прямые и перпендикулярны вашей доске. Если это не так, вы можете попытаться повторно нагреть штифт жатки и отрегулировать выравнивание жатки.

Если заголовки выровнены, вы можете припаять остальные контакты на плате, чтобы закончить установку заголовков на плату!

Продвинутый SMD

Ищете другие советы и рекомендации, используя только свой паяльник? По словам Пита, ознакомьтесь с этими передовыми методами переделки SMD-компонентов.

Очистка остатков флюса

При работе с бессвинцовым припоем флюс имеет тенденцию попадать повсюду, будь то флюс в припое или внешний флюс, нанесенный пользователем. Определенные типы флюса могут со временем разъедать печатную плату и компоненты, поэтому полезно знать, как очистить печатные платы, чтобы на них не осталось остатков флюса. Это также может вызвать короткое замыкание между штырями с высоким сопротивлением из-за влажности воздуха и образования крошечных дендритов.Общие проблемы могут варьироваться от загрузки кода в Arduino с помощью преобразователя последовательного интерфейса в USB до ошибок при отправке данных через I ² C.

Как они выглядят? Что ж, давайте посмотрим на изображения ниже. На изображении слева видны остатки водорастворимого флюса на паяных соединениях. Они могут проявляться в виде желтого или коричневого налета на паяных соединениях или вокруг них. На изображении справа не видно чистого потока, который использовался на SparkFun Edge. Они могут казаться на доске грубоватыми и белыми.Он непроводящий, поэтому его можно оставить на плате.

Если у вас есть остатки водорастворимого флюса на плате, вы можете удалить их с платы. Никакого чистого флюса, удалять его не нужно. Самый простой способ удалить водорастворимый флюс с доски — использовать маленькую щетку с жесткой щетиной (зубные щетки отлично подходят) или ватную палочку. Затем протрите паяное соединение горячей деионизированной водой, чтобы удалить водорастворимый флюс. Изопропиловый спирт можно использовать вместо воды. Если вам необходимо удалить с плиты флюс, не требующий очистки, лучше всего использовать изопропиловый спирт, а не воду.Имейте в виду, что вам нужно будет проверить документацию на свой припой для правильной методики очистки, поскольку для других типов флюсов может потребоваться ацетон.

Удаление водорастворимого флюса с помощью кисти	Удаление водорастворимого флюса с помощью ватной палочки	Удаление чистого флюса с помощью ватной палочки

Если вы паяете более нескольких плат, возможно, придется чистить их партиями. Для этого мы рекомендуем мультиварку, наполненную дистиллированной водой. Дистиллированная вода защищает ваш контур от других примесей и загрязняющих веществ. Ниже показано изображение очищаемых держателей батарей. Не все доски можно так окунуть в воду. Таким образом, возможно, вам придется вручную очистить паяные соединения. Если наполнить мультиварку горячей деионизированной водой, процесс ускорится.

Макать доски в мультиварке	Очистка паяных соединений светодиодной ленты вручную

Избегайте попадания датчиков воды или компонентов, которые могут удерживать воду.Некоторые компоненты чувствительны к воде, поэтому вам следует избегать погружения этих плат в воду и не допускать намокания этих компонентов. Вот краткий список компонентов, которым следует избегать контакта с водой. Если вода попадет в них и вы включите плату, это, вероятно, повредит компонент.

• Символьные ЖК-дисплеи
• 7-сегментные светодиодные дисплеи
• Батарейки
• Модули GPS
• Беспроводные модули
• Датчики атмосферного давления
• Потенциометры скользящие
• Микрофоны
• Динамики
• ИС для монитора сердечного ритма

Когда вы закончите чистку доски, удалите с нее излишки воды. Сжатый воздух творит чудеса, так что вам не нужно ждать, пока он испарится. Вы также можете высушить доску бумажными полотенцами, но при этом могут остаться ворсинки. Таким образом, для сушки доски лучше использовать салфетки с низким содержанием ворса. Если у вас есть термофен, вы также можете использовать его для нагрева доски. Только убедитесь, что на доске ничего не расплавлено.

Сжатый воздух для сушки картона	Салфетки с низким содержанием ворса для сушки доски

Нет необходимости чистить плату на 100%, однако это значительно увеличит срок службы вашей схемы.Кроме того, данные, отправленные через последовательный порт, будут надежными, когда плата чистая. Для получения дополнительной информации о чистке печатной платы щелкните ниже.

Сборка электроники: мойка

Тестирование и устранение неисправностей паяных соединений

После того, как вы закончите чистку, не стесняйтесь проверить свои паяные соединения с помощью мультиметра, установленного в режим непрерывности, как указано ранее. Это полезно, если вы столкнулись с проблемами и вам нужно проверить, правильно ли припаян штифт к плате. Для получения дополнительной информации ознакомьтесь с нашим руководством по использованию мультиметра.

.

Акции

Медные трубы

Данная продукция характеризуется надежностью, невысокой ценой и экологичностью, а срок ее службы, как правило, составляет несколько десятков лет.

В ассортименте ROKRAFT, представлены медные трубы немецкого и китайского производства.

Полипропиленовые трубы

Полипропиленовые трубы обладают продолжительным сроком службы.

Так, в системах холодного водоснабжения ПП трубы прослужат порядка 50 лет, а в системах горячего водоснабжения срок службы составляет порядка 25 лет

Это является высоким показателем по сравнению с другими видами труб для систем отопления и горячего водоснабжения.

Металлопластиковые трубы

Имеют высокую прочность, устойчивость к коррозии и могут применяться в напорных системах.

При монтаже таких труб требуется намного меньше различных креплений и фитингов, чем при установке другой трубопроводной продукции.

В случае соблюдения всех условий эксплуатации, изделия будут выполнять свои функции на протяжении 50 лет.

Металлопластиковые фитинги

Для соединения водопроводных металлопластиковых труб потребуются фитинги и другие крепежные элементы.

Металлопластиковые фитинги позволяют существенно сэкономить время и деньги на прокладку и проектирование систем отопления и водоснабжения.

Шаровая арматура

Большая популярность шаровой арматуры обусловлена низким гидравлическим сопротивлением, высокой надежностью, компактностью и долговечностью.

На нашем сайте вы найдете все необходимое для труб в том числе и шаровую арматуру.

Оборудование, реализуемое компанией ROKRAFT, можно эксплуатировать в температурном режиме -60°C…+200°C (температура рабочей среды индивидуальна для каждого товара).

Запорная арматура

Запорная арматура от известных производителей всегда проста в монтаже, не требует специального обслуживания, отличается высокой стойкостью к механическим повреждениям и не боится перепадов температур.

У нас большой выбор сантехнического оборудования, незаменимого как для обслуживания дома, так и для инженерных коммуникаций.

Отопительное оборудование

Неотъемлемая часть комфортного проживания – качественное отопительное оборудование.

Широкий ассортимент предлагаемых сегодня отопительных устройств позволяет создавать системы отопления любой мощности как для дома, так и для производственного цеха.

Вы можете укомплектовать системы отопления по последнему слову техники, воспользовавшись услугами компании Рокрафт.

Сварка, пайка и склеивание пластиковых листов

Сварка? Пайка? Склеивание?

Что мы делаем с полипропиленовыми и полиэтиленовыми листами при их соединении?

Изделия из пластиковых листов, будь то полипропиленовые или полиэтиленовые листы — сравнительно новый вид продукции в нашей стране, а учитывая специфический опыт подготовки специалистов и отсутствие в образовательной системе такого понятия, как «сварка пластика» (на момент написания материала он относился к т. н. «особым видам сварки») имеет место быть путаница в определении самой сути процесса. Так как мы соединяем листы из полипропилена или полиэтилена или даже ПВХ?

Давайте рассмотрим подробнее:

Сварка листов из полипропилена и полиэтилена возможна как с использованием присадочного материала (в случае экструзионной сварки или сварки ручными фенами), так и непосредственно друг с другом в случае сварки на стыковых сварочных станках.





Для понимания процесса рассмотрим определение каждого из вида соединения

• Спайка полипропиленовых листов

Достаточно часто можно услышать, что полипропиленовые или полиэтиленовые листы соединяются методом спайки. Давайте рассмотрим определение термина «пайка»:

Па́йка — технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного металла (припоя), имеющего более низкую температуру плавления, чем материал соединяемых деталей. Данная операция производится паяльником.

Ключевым заблуждением является именно факт «введения припоя» в зону соединения при ручной или экструзионной сварке. Многие ассоциируют его с пайкой металлических контактов, соединении проводов и т. д. Но припой, используемый при пайке металлов отличается по своим физическим и химическим параметрам от свариваемых материалов,  а в случае сварки пластиковых листов (термопластов) используется присадочный материал по своим физическим (а особенно химическим свойствам) максимально приближенный к основному материалу — т. е. свариваемым листам.





• Склеивание полипропиленовых листов

К сожалению данный термин также имеет достаточно широкое распространение на территории нашей страны (да и всего бывшего СНГ). Как и в предыдущем случае рассмотрим процесс «склеивания» хотя тут все намного запутаннее (ссылка на Wiki):
Существуют следующие теории склеивания материалов:

• механическая теория — клей проникает в поры материалов и, удерживаясь в них, обеспечивает склеивание;
• абсорбционная теория — силы склеивания имеют химическую и межмолекулярную природу, при этом основную роль играет смачивание и полярность клея;
• диффузионная теория — при склеивании происходит взаимная диффузия клея и основного материала;
• химическая теория — основную роль играет химическое взаимодействие адгезива и субстрата. Часть ученых считает, что при склеивании оказывают роль все описанные факторы.

Но даже учитывая разнообразие теорий никто и близко не подошел к тому, что и происходит при соединении пластиковых листов, ибо склеивание подразумевает «клей» — вещество разительно отличающееся от самих свариваемых материалов.

Важное замечание! Склейка пластиков — достаточно распространенный технологический процесс для соединения реактопластов.





• Сварка листов полипропилена и полиэтилена

Определение термина «сварка»:

Сва́рка — процесс получения неразъёмных соединений посредством установления межатомных связей между свариваемыми частями при их местном или общем нагреве, пластическом деформировании или совместном действии того и другого.



Это именно тот процесс, который происходит при соединении листов из полипропилена, полиэтилена, ПВХ, ПВДФ и других термопластов вне зависимости от применения присадочного материала. При сварке сварочными фенами или экструдерами используется присадочный материал идентичный «основному» (свариваемым листам из полипропилена или полиэтилена). Именно это позволяет образовывать межмолекулярные связи между ними и обеспечивать максимальное качество соединения. Мы всегда рекомендуем использовать пруток для фенов и экструдеров, максимально приближенный по своим свойствам к свариваемым листам. Лучшая рекомендация — приобретать их у одного поставщика. При сварке листов из полипропилена или полиэтилена на стыковых сварочных станках физика и химия процесса максимально соответствует приведенному определению Термина «сварка», а именно «процесс получения неразъёмных соединений посредством установления межатомных связей между свариваемыми частями при их местном … нагреве, пластическом деформировании или совместном действии того и другого»







Самым надежным способом соединения листов из полипропилена, полиэтилена является сварка на стыковых сварочных станках. Т.к. только данный вид сварки позволяет обеспечить прочность сварного соединения, сопоставимую с основным материалом. Сравнительная характеристика видов сварке представлена в соответствующей статье.

Припой меднофосфорный для пайки медных труб

Припой медно-фосфорный: технические характеристики и сфера применения

Для пайки медных, латунных и бронзовых изделий специально разработан медно-фосфорный припой, который наиболее оптимально отвечает особенностям соединения этого вида материалов. Удобство эксплуатации, надежность и пластичность шва делает такой вид припоя выбором номер один для проведения паечных работ.

Технические характеристики

В состав припоя в различных пропорциях входит медь, фосфор и серебро. Каждый из компонентов имеет свое функциональное значение. Медь является структурной составляющей и обеспечивает родство с материалом изделий, которые спаиваются. Благодаря фосфорной добавке возможно спаивание без дополнительного применения флюса. Серебро сообщает пластичность и дополнительную ударопрочность материалу.

В результате применения медно-фосфорных составов удается получить надежный шов, отличающийся высокими антикоррозийными свойствами. Относительно невысокая температура плавления и умеренная текучесть позволяют с успехом применять этот вид припоя для соединения медных элементов и медьсодержащих металлов.

Виды медно- фосфорных припоев

Медно-фосфорные припои выпускаются в виде профилированных стержней. Благодаря им получается надежное соединение, устойчивое к различным воздействиям, высокому давлению и температуре. Работа с материалом осуществляется в диапазоне высоких температур, которые в зависимости от химического состава и марки стержней могут варьироваться в пределах 600 — 800 градусов.

Медно-фосфорные припои состоят из трех компонентов, дополнительную пластичность материалу сообщает серебро. В зависимости от его процентного содержания различают стержни разной марки.

Медно-фосфорный припой с 2% содержанием серебра отличается средним растеканием и применяется для соединений, не подверженных серьезным ударным нагрузкам. 5% трехкомпонентный припой обладает более высокими пластическими свойствами, благодаря умеренной текучести применяется для ликвидации больших зазоров. Такой способ спайки устойчив к средним механическим и вибрационным воздействиям. Припой, содержащий 15 % серебра, наиболее пластичен и удобен в работе. Низкий процент фосфора и повышенное содержание Ag сообщает припою новые функциональные возможности. Такой тип соединения хорошо выдерживает ударные всплески при термических колебаниях, а также не подвержен разрушению при нагрузках вибрационного характера.

Область применения

Наиболее востребован медно-фосфорный припой в обслуживании холодильного оборудования. Также материал актуален для соединения медных конструкций, которые не будут подвержены серьезным ударным воздействиям. Монтаж медных трубопроводов согласно текущим стандартам также проводится с помощью медно-фосфорного припоя.

Сырье с большим содержанием серебра используется при капиллярно-щелевой пайке водопроводных конструкций и систем водоснабжения. Также припой применяется для соединения отдельных элементов систем кондиционирования и теплообеспечения. Хорошие эксплуатационные характеристики позволяют шву хорошо переносить механические и тепловые воздействия.

Особенности применения

Для пайки используют аргоно-дуговую сварку или горелки различных типов. С успехом применяется ацетиленовая, пропановая горелки, а также паяльная лампа. Сперва осуществляется прогрев отдельных элементов до красного свечения, а затем оказывают термическое воздействие на припой до наступления необходимой текучести. Не допуская остывания деталей, проводят монтажные работы. Дополнительное использование флюса для предупреждения образования окисной пленки актуально при пайке латунных или бронзовых изделий. При соединении медных деталей припой является самофлюсующимся.

Автор: viselega

Сварка пластика паяльником

Когда пластиковый корпус предмета треснет или разбивается на части, большинство людей просто покупают новый; однако пластик чрезвычайно пластичен, его довольно легко расплавить и снова прикрепить паяльником. Хотя отремонтированный объект будет выглядеть не так, как когда он был новым, с практикой вы сможете сделать гладкие пластиковые сварные швы, которые не очевидны с косметической точки зрения.

Использование паяльника для сварки пластика не ограничивается ремонтом: пластик можно сваривать для изготовления изделий и даже в художественных целях.Вам не нужно выходить и покупать комплект для сварки пластика, если у вас уже есть паяльник или станция — вы можете начать сварку пластика уже сегодня. Давайте посмотрим на процесс.

(Примечание: перед тем, как попробовать первый сварной шов, вы можете поэкспериментировать с ломом пластика, чтобы узнать, как долго вам нужно прижимать паяльник к определенным точкам в пластике.)

Начните с тщательной очистки пластика с мылом и обезжиривающим средством, даже если он не выглядит грязным. Отшлифуйте края пластика, чтобы они не зазубрились.Затем вы подключите паяльник и дайте ему прогреться, что займет всего несколько минут.

Сожмите два куска пластика и удерживайте их в этом положении, проводя паяльником по шву, пока два куска пластика частично не сольются вместе.

Пока кусочки пластика еще горячие и подвижные, отрегулируйте их так, чтобы они максимально подходили друг к другу.

Вы можете усилить сварной шов, добавив в шов небольшие кусочки пластика, в идеале тонкие полоски.Затем полностью расплавьте эти кусочки пластика, надавливая на них наконечником паяльника, пока они не станут жидкими. Паяльником равномерно распределите разжиженный пластик по длине шва.

Последний шаг — пройти по шву и окружающему его пластику паяльником быстрыми плавными движениями. После того, как вы немного попрактикуетесь в этой технике, вы сможете создать ровный, гладкий пластиковый сварной шов.

Высокопрочный полипропилен для пайки для коммерческого использования

Производство высококачественных изделий из полипропилена или пластика с помощью превосходного и высокопрочного полипропилена для пайки на Alibaba.com. Эти гранулированные или композитные формы для пайки полипропилена неоценимы для изготовления прочных продуктов и идеально подходят для предприятий по производству коммерческих продуктов. Эти продукты изготовлены из чистого полипропилена и обладают уникальными свойствами, которые делают их популярными среди покупателей. Эти полипропиленовые пайки являются экологически чистыми, а также используются для производства нетканых материалов, различных материалов для здоровья и многого другого. Ведущие поставщики и оптовики на сайте предлагают эти товары по невероятным ценам и со значительными скидками.

Эффективная коллекция полипропилена для пайки , предлагаемая на сайте, представляет собой высокопрочные материалы из поликарбоната и АБС-пластика, которые представлены в различных вариантах для различных производственных процессов. Эти удивительные продукты устойчивы к усталости, обладают лучшей стабильностью размеров, а полипропилен для пайки также очень термостойкий, чтобы выдерживать все виды температур. Эти полипропиленовые пайки также устойчивы к растворителям и, следовательно, не имеют шансов на растрескивание при определенных обстоятельствах.

На Alibaba.com вы можете выбрать одну из различных разновидностей паяльного полипропилена , доступных в различных размерах, формах, формах и других областях применения в зависимости от требований. Они идеально подходят для изготовления вещей, которые можно продавать на открытом воздухе. Паяльный полипропилен высшего качества доступен в литьевых или экструзионных сортах и ​​абсолютно огнестойкий. Опытные пайки полипропилена также обладают более высокой износостойкостью, не разлагаются в воде и идеально подходят для продуктов, которые вы хотели бы установить на открытом воздухе.

На Alibaba.com вы также можете приобрести несколько диапазонов для пайки полипропилена для этих продуктов, чтобы приобрести их в рамках своего бюджета. Продукция еженедельно проходит сертификацию SGS, ISO, CE и поставляется как OEM-заказы при оптовых закупках. Эти продукты представляют собой материалы с высокой текучестью, которые также доступны во многих различных цветах в соответствии с вашими предпочтениями.

Loctite® 218288 Набор конических игл, для использования со шприцем для паяльной пасты RA10, нержавеющая сталь / полипропилен

Твоя цена: / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Список цен: {{vm.product.properties.basicListPriceDisplay}} / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Войдите в свою учетную запись для получения индивидуальных цен

Выберите опции для просмотра цен и наличия

Войдите в свою учетную запись для получения индивидуальных цен

{{section. sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Этот товар нельзя добавить в корзину.

• product.attributeTypes.length > 0 || vm.product.brand.name)»> Атрибуты
• Документы
• Характеристики
• Атрибуты
• Документы

product.attributeTypes | orderBy : [‘label’, ‘name’]»>

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

Марка
	{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

правил проведения работ и анализа возможных ошибок. Как соединить полипропиленовые трубы Фитинги полипропиленовые трубы без пайки

Трубопроводы полипропиленовые при качественной сборке способны прослужить без ремонта до полувека. Популярность пластиковых коммуникаций при строительстве индивидуальных домов объясняется в том числе тем, что возможна установка полипропиленовых трубопроводов в самостоятельном исполнении.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, характера соединяемых материалов, цели коммуникации.

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. Один из них включает сварку материалов путем нагрева органического полимера до точки плавления. Ко второму можно отнести все «холодные» способы соединения, за исключением холодной сварки.

1. Сварные соединения прочными не называют. Здесь задействованы диффузионные процессы. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка наиболее прочная, но требует использования специального инструмента или клея (при холодной сварке). Второй минус — невозможность временного демонтажа коммуникаций без разрушения части конструкции.
2. Соединители (резьбовые) соединения выполняются с использованием специальной арматуры. Применяются при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, смешивании полипропилена с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Разобрать приварку домкрата (труба к трубе) и использование дополнительной арматуры (муфты). Это технологии, основанные на плавлении полипропилена, которые отличаются нюансами работы.

Сварка диффузионной муфтой осуществляется на полипропиленовых трубках диаметром от 16 до 40 мм.

Здесь фитинг используется для подачи дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварка производится домкратом, соединяя трубы трубы напрямую, без использования дополнительных деталей.Производители полипропиленовых материалов предлагают фурнитуру целиком из полимерных материалов, комбинированную, с резьбовым переходом для металлических элементов.

Конфигурация арматуры подбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединительных элементов:

• уголки, тройники, муфты;
• фитинги для соединения элементов одного диаметра с переходом на другой диаметр;
• полностью полимер или комбинации металлополимеров;
• с внутренней и внешней резьбой.

Вопрос пайки полипропиленовых труб сегодня остро стоит перед каждым владельцем своей квартиры. Качественное крепление труб желает всем без исключения, так как от этого напрямую зависит:

• срок службы водопровода или системы отопления,
• необходимость в ремонте затрат.

Поэтому многих интересует, как закрепить трубы, чтобы не было неприятностей в будущем.

Для пайки труб из полипропилена необходим, конечно же, специальный паяльник.Но что делать, если в доме такого инструмента нет? Ответ прост: воспользуйтесь инфракрасными материалами и инструментами. Например, газовая горелка.

Безусловно, в каждом доме должна быть газовая горелка. Но если его нет, то при выборе этого средства стоит учитывать его основные параметры:

• газ использовано;
• соединить цилиндр.

Этот способ пайки подходит не только для труб малого диаметра, но и для колючих труб большого диаметра.

С помощью газовой горелки можно самостоятельно отремонтировать или смонтировать систему отопления за небольшой промежуток времени.

Требуется для пайки:

• точность
• уход
• стремление к качеству
• заготовок к основным работам.

Трубка полипропиленовая: инструкция по пайке

Рассмотрим этапы, как размотать трубы:

Шаг 1. Подбираем трубы подходящего диаметра. Обратите внимание: вновь приобретенные трубы должны совпадать по диаметру со старыми.Это поможет избежать проблем при подключении.

Шаг 2. Измеряя, отрезаем трубу нужного размера. Не забудьте добавить еще 25 миллиметров, которые впоследствии останутся в посадке фитинга.

Шаг 3. Нагрейте горелкой и фитингом. Делать это нужно вам одновременно.

Шаг 4. После этого детали нужно связать и немного подержать, дождавшись их остывания.

Примечание: Перед монтажом труб необходимо составить подробную схему, по которой они будут соединяться.Следует отметить места установки поворотных уголков, тройников и кранов.

• Соединительные детали и трубы рекомендуется приобретать льготного производителя. Это важный момент, так как у каждого производителя своя технология изготовления этих элементов. А это значит, что температура плавления деталей может быть разной, что не подходит для монолитной конструкции.
• Перед основными работами детали необходимо очистить и обезжирить, что позволит избежать нарушения качества соединения.
• На практике сначала на отрезках труб, чтобы знать, какие усилия нужно приложить для получения ожидаемого результата. Примечание: трубу, вставленную в фитинг, не следует поворачивать, это нарушит прочность смеси, так как поверхности деталей будут собирать волны.
• Если выбираете качество, экономить не стоит! Хорошая продукция прослужит дольше, на чем вы сэкономите в будущем.
• Если температура в помещении ниже + 5 ° С, не нужно рисковать и начинать работу, поскольку его эффективность значительно снижается.Соединения в этом случае будут хрупкими, и соединительные детали потребуются. А это чревато ненужным оплавлением и деформацией элементов.

Паяльные провода: как паять, если паяльника нет?

Наверняка многие сталкивались, что два провода надо перемыть, а паяльника под рукой не получается. Остается положиться на смекалку современников, предлагающих легкие способы пайки, которые освоит каждый.

В этих материалах предложены такие материалы:

Пайка без паяльника с пастой

Паяльной пастой называется механическая смесь флюса, припоя и смазочного порошка, то есть связующее.

Производители паяльной пасты практикуют своего производителя на основе серебра, что позволяет использовать эту смесь для пайки различных видов никеля, стали, а также медных сплавов.

Требования к пасте

Паяльная паста должна:

• очень быстро пахнет, но не окисляется;
• быть вязким (что очень важно!) И выдерживать деформацию;
• , обладающий адгезионными свойствами;
• промывают в обычных растворителях;
• не смывать границы нанесенного слоя;
• не оставляет непрогретых остатков после нанесения;
№
• не влияет на технические свойства доски.

Ступени пайки

Шаг 1. Первоочередная задача — подготовить провода. Очистите поверхность проволоки, применив канцелярский нож или корпус.

Шаг 2. Скручиваем провода.

Шаг 3. Место шипа хорошенько промажьте пастой для пайки. Нанесите пасту каплями по всей поверхности проволоки равномерно.

Шаг 4. Место нанесения прогревается. Для этого можно использовать обычную зажигалку. После нагрева паста будет твердой шипом.

Шаг 5. Носим на проволоку термоусадочную трубку, которую также обрабатываем пламенем, чтобы она равномерно распределялась по поверхности проволоки.

Обратите внимание: данный способ пайки предназначен в основном для крепления проводов небольшого диаметра, например, проводов от наушников.

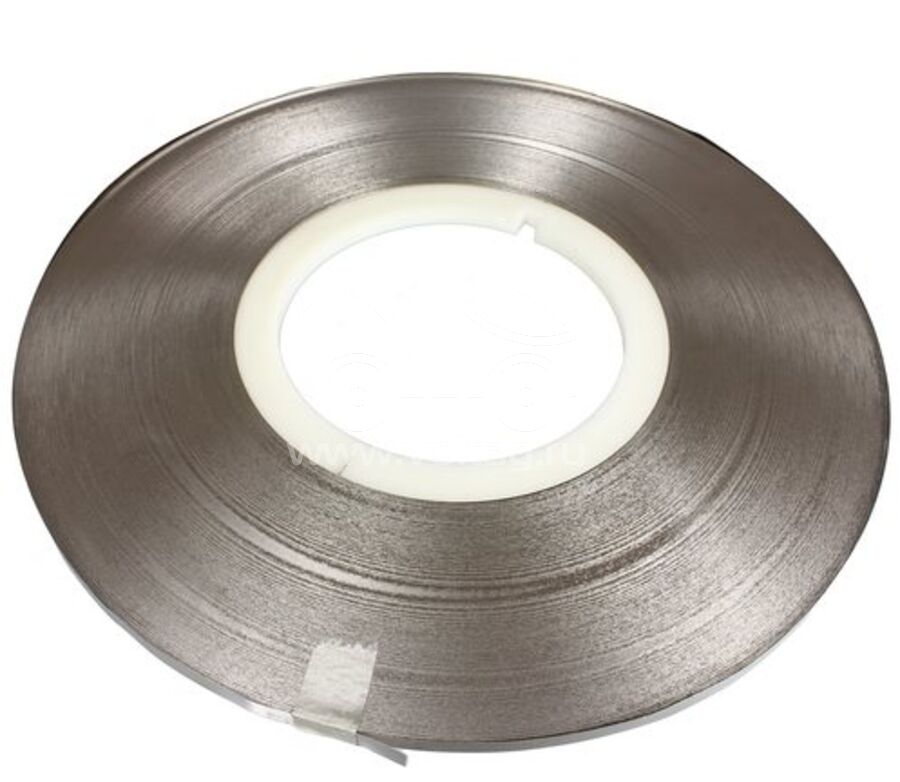

Паяльная лента

Паяльная лента — это материал, применяемый при прокладке, ремонте или замене электропроводки в домашних и полевых условиях, а также в автомобильной промышленности.

Рассмотрим поэтапный процесс пайки через ленточную пайку:

Шаг 1. С проводов необходимо снять изоляцию, то есть зачищается ниппелями.

Шаг 2. Неправильные провода, а после намотки скрученной лентой припоя. После снятия защитной пленки наносим поверхность с флюсом на поверхность провода и обжимаем.

Шаг 3. Нагрейте место намотки спичкой или зажигалкой до тех пор, пока припой не распределится полностью по поверхности проводки.

Шаг 4. Дождитесь остывания, после чего можно удалить лишний флюс.

Как видите, паяльник для шипа разводки покупать совсем не обязательно, можно воспользоваться описанными выше способами. Это сэкономит время и деньги.

Способы соединения труб из пластика
Изделия из полипропилена
Стыковка труб из металлопластика
Обжимные фитинги для водопроводных труб
Соединение труб из полиэтилена
Как соединить трубы из поливинилхлорида

Для самостоятельного выполнения монтажа водопроводных труб из пластиковых труб не потребуется много знаний и опыта, так как этот процесс не отличается сложностью.Однако для повышения качества выполняемых работ необходимо ознакомиться с технологией и некоторыми нюансами соединения трубных элементов этого типа. Также важно усвоить несколько уроков, описывающих способы соединения разных видов пластиковых труб и основные моменты этого процесса.

Способы соединения труб из пластика

Во-первых, стоит отметить, что к пластиковым трубам относятся изделия из следующих материалов:

• Полипропилен.
• Металлопластик.
• Полиэтилен.
• Поливинилхлорид.

Каждому материалу присущи определенные свойства, поэтому комбинирование изделий выполняется по-разному, в том числе и пайка полипропиленовых труб без паяльника (читайте также: «Как соединить полипропиленовые трубы — обзор проверенных методов стыковки») . Для большей осведомленности стоит узнать, как соединить водопроводные трубы из этих материалов.

Изделия полипропиленовые

Полипропиленовая трубка — самый популярный материал для водоснабжения.Объясняется это наличием некоторых преимуществ: приемлемая цена, высокая прочность и длительный срок эксплуатации. Поэтому изучение способов соединения всех видов пластиковых труб следует начинать именно с этого вида.

Полипропиленовые трубы соединяют сваркой с обязательным использованием муфт, уголков, тройников и других элементов фитинга. При подключении полипропиленовых труб для водоснабжения необходимо приобретать трубы и фитинги одного производителя. В противном случае даже строгое соблюдение технологии сварки не может гарантировать полную герметичность и качество.

Для соединения сантехнических полипропиленовых труб своими руками необходимо иметь под рукой следующие инструменты:

• Паяльник специальный.

  Так просто называется сварочный аппарат с набором специальных насадок, позволяющих соединять трубы различного сечения. При этом форсунка подбирается индивидуально к каждой трубе по ее сечению.

• Зачистка. Этим инструментом срезают армирующий слой на концах труб.Зачистка применяется только для многослойных армированных трубных изделий.
• Труборез. По названию можно определить, что устройство помогает разрезать полипропиленовые тубы.
• Рулетка, карандаш или маркер также могут понадобиться в процессе соединения изделий из полипропиленовых туб.

Монтаж водопровода из полипропиленовых труб выполняется по следующей схеме:

1. Включите и прогрейте сварочный аппарат. Устройство должно пройти три фазы: нагрев до определенной температуры, отключение, повторный нагрев.За режимом работы можно следить по световому индикатору (читайте также: «Виды сварки ПВХ труб, преимущества и недостатки методов»).
2. Во время нагрева паяльника растяните армирующий слой в том месте, где будет производиться сварка фитинга.
3. С поверхности соединяемых элементов очищаются от пыли и грязи и хорошо протираются салфетки. Следует помнить, что не выполнение этих действий может вызвать хрупкое соединение.
4. Конец одной трубы и соединительный элемент вставляются в патрубок для обогрева и выдерживают определенный промежуток времени.Время нагрева следует строго контролировать, так как длительное выдерживание приводит к деформации элементов, а при недостаточном нагреве прочность соединения пластиковых водопроводных труб снижается. Поэтому к каждому сварочному аппарату прилагается специальная таблица, в которой указано время нагрева деталей, имеющих определенный диаметр.
5. Предварительно нагретые элементы вытягиваются из патрубков и быстро соединяются. Прочность соединения также зависит от скорости действий на этом этапе, поэтому процесс нужно выполнять быстро, но аккуратно.Труба вставляется в фитинг до упора, но не должна деформироваться. Соединяемые детали нужно держать до полного остывания пластика.
6. Аналогичный метод сложен со всеми элементами водопровода. Чтобы не повредить материал, нужно производить действия по ненужной обрезке труб. Процесс сварки полипропиленовых труб достаточно сложен, но после нескольких пробных действий может быть переведен в самостоятельную эксплуатацию.

Стыковочные трубы из металлопластика

Соединение трубных изделий из металлопластика также можно выполнить своими руками одним из трех способов:

1. Присоединение с помощью компрессионных фитингов подразумевает следующие действия: конец трубы надевается на цангу, закрепляется компрессионным кольцом и сжимается прижимной гайкой.
2. Обжатие фитингов обжимного типа заключается в обжатии колец на конце фитинга с помощью специального пресса.
3. Стыковочные push-фитинги — это новый метод соединения, не требующий использования каких-либо инструментов.

   Этот способ может быть ответом на вопрос, как соединить пластиковые трубы без пайки.

Независимо от выбранных способов соединения металлопластиковых труб, инструменты все же стоит приготовить. В частности, потребуется трубопровод, который можно заменить обычным монтажным ножом, и калибратор, который может выступать в роли любого цилиндрического предмета определенного диаметра.

Наиболее популярно сочетание металлопластиковых труб с использованием компрессионных фитингов, что подразумевает следующие действия:

• Сначала трубы разрезаются ножом или отрезком трубы, обеспечивая прямой угол линии разреза.
• Обрезанные концы обрабатываются перед соединением труб, то есть в обоих случаях можно откалибровать диаметр и снять фаску с помощью калибратора.
• Гайка снимается с фитинга и надевается на конец трубы, за ней находится компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• Зажимное кольцо набрасывается на патрубок и затягивается гайкой на фитинге. Необязательно допускать сильную затяжку гайки, так как это приведет к повреждению резиновых уплотнителей (читайте также: «К чему и как соединять трубы ПВХ — оптимальные способы соединения»).

Аналогично подключение всех элементов водопровода. Такой монтаж отличается одним достоинством: минимальный набор инструментов для работы, который бывает у любого хозяина.Кроме того, это единственный вариант, который позволяет получить разъёмное соединение, необходимое в некоторых ситуациях.

Фитинги обжимные для водопроводных труб

Соединение с помощью обжимных фитингов выполняется в том же порядке, только компрессионное кольцо и гайка заменяются обжимным кольцом. Для его отжима используется ручной или электрический пресс.

Пресс-фитинги

позволяют получить комбинацию металлопластиковых труб намного быстрее, чем предыдущие способы. Для выполнения работы достаточно вставить подготовленный конец трубы в соединительную часть, и все действия выполняются без особых усилий.

Когда вода подается в собранную систему, зажим фитинга сдвигается, что предотвращает попадание воды. Этот метод не требует специальных инструментов или ключей, а сама установка выполняется в несколько раз быстрее. ЧИТАЙТЕ ТАКЖЕ: «Как установить пластиковые трубы — основные правила монтажа».

Фитинги

могут использоваться для соединения труб из металлопластика и прошитого полиэтилена.

Подключение к любому из перечисленных методов является герметичным и надежным, поэтому выбирать нужно в зависимости от имеющихся инструментов и финансовых возможностей.

Соединение полиэтиленовой трубы

Полиэтиленовые трубы могут быть соединены одним из следующих способов:

• С помощью обжимных фитингов.
• Сварка электроустановками.

Обжатие компрессионных фитингов производится по аналогии с металлопластиковыми трубами, но в определенной последовательности:

• Труба разрезается и снимается фаска.
• Зажимная гайка надевается на трубу.
• Это следует за Цангом.
• Далее по очереди надевается упорное и уплотнительное кольцо.
• Патрубок вставляем в корпус штуцера, перекладываем по кромке все детали и затягиваем гайкой.

Этот метод чаще всего применяется при сборке бытовых оросительных систем в загородных домах или на даче.

Соединение металлопластиковых труб в системах хозяйственно-питьевого водоснабжения выполняется электросваркой. Следовательно, для выполнения работ необходимо иметь специальный сварочный аппарат и электродвигатель, имеющий диаметр в соответствии с сечением соединяемых элементов.

Процедура сварки подразумевает следующие действия:

• Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимаем верхний слой трубных изделий и обезжириваем очищенное место.
• Концы соединяемых элементов вставляются в электроагрегат, при этом разветвление должно располагаться ровно в его середине.
• Электрошпатель присоединяется к сварочному аппарату, и спираль внутри него начинает нагреваться.В результате полиэтилен начинает плавиться и сваривать кромки элементов трубы.

Аппарат для данного вида сварки имеет очень высокую цену, поэтому, если его дальнейшее использование не предполагается, лучше арендовать аппарат на несколько дней, чем тратить большую сумму на его одноразовое использование.

Как соединить трубы из поливинилхлорида

Трубные изделия из поливинилхлорида соединяются с помощью специального клеевого состава. Однако назвать его клеем очень сложно, так как при обработке этим веществом соединяемых поверхностей происходит плавление пластика, и края свариваются, а не склеиваются.Другими словами, пайка труб без паяльника.

Процесс соединения труб из их поливинилхлорида выглядит следующим образом:

• Вначале края присоединяемых труб очищают от пыли и грязи и хорошо просушивают.
• Затем с торцов сделайте фаску. Это действие нужно выполнять обязательно, чтобы клеевой состав не соскользнул при соединении элементов.
• затем один конец трубы вставляется в фитинг, чтобы измерить его глубину.На тубе карандашом или маркером сделайте соответствующую отметку.
• Конец трубы покрывается клеевым составом до отметки с помощью кисти. Не следует забывать, что нельзя оставлять клей на поверхности более 25 секунд.
• Элементы соединяются и слегка поворачиваются, что позволяет равномерно распределить состав по всей поверхности. Клей должен сохнуть естественным путем, без каких-либо внешних воздействий. На время высыхания клеевого состава может повлиять температура воздуха и другие факторы.

Исходя из всего вышесказанного, можно сделать вывод, что в большинстве случаев соединение пластиковых труб можно выполнить своими руками, не имея специальных приспособлений под руками и не владея специальными знаниями и навыками. Главное условие — строгое соблюдение технологии. Также важно прислушиваться к советам профессионалов. Это поможет установить водопровод без лишних материальных затрат.

Значительное увеличение замены морально устаревших сетей водоснабжения привело к выводу на лидирующие позиции такого материала, как полипропиленовые трубы.Поэтому сегодня и поговорим о том, что делать в этой работе, преимущества коммуникаций из такого материала.

Преимущества полипропиленовых труб и область их применения

Прежде всего, необходимо знать, что полипропиленовые трубы благодаря своим качествам так быстро смогли стать самым популярным материалом для прокладки систем водоснабжения и отопления.

Преимущества полипропиленовых труб:

• Полипропиленовые трубы обладают высокой устойчивостью к процессам коррозии.К тому же на внутренних стенках труб минеральные соли не образуются, за счет этого в течение всего периода эксплуатации проводимость магистрали не меняется.

• Гарантийный срок на трубы 50 лет (в зависимости от режимов эксплуатации, температуры и давления).
• Полипропиленовые трубы могут эксплуатироваться при давлении жидкости до 25 атмосфер, рабочая температура 95, а 110 градусов достигают предельно допустимой (кратковременно).
• Этот материал достаточно устойчив к различным химическим веществам.
• Между прочим, немаловажную, а в некоторых случаях и основную роль играет относительно невысокая цена и простота монтажа линий из полипропиленовых труб.

Сфера применения таких труб достаточно широка, они используются для прокладки следующих магистралей:

Обязательным условием, позволяющим использовать полипропилен в этих областях, является точное соблюдение технологии пайки (сварки), а для этого нужно знать, как паять пластиковые трубы, какой инструмент для этого используется.

Инструмент для пайки полипропиленовых труб

В первую очередь следует определиться с выбором инструмента, который применяется для пайки труб из полипропилена. Для выполнения работ на бытовом уровне вполне достаточно приобрести недорогой минимальный комплект оборудования, в который входят:

Сварочный аппарат (паяльник). Основная задача этого инструмента — нагреть поверхность соединяемых элементов до температуры 260 градусов . Именно при таких условиях возможен процесс диффузионной сварки, в результате чего получается неплотное соединение, не уступающее по своим свойствам материалу основной трубы.

Перед тем, как выбрать паяльник для пластиковых труб, необходимо определиться с основной сферой его применения. Для бытового использования вполне достаточно моделей, мощность которых составляет 900-1200 Вт, для профессиональных целей стоит покупать более мощное оборудование, стоимость которого намного дороже.

При выборе стоит обратить внимание на следующие конструктивные особенности прибора:

Именно эти особенности конструкции паяльника будут определять удобство работы с ним и его долговечность.

Сопла для пайки труб. В недорогих наборах инструментов обычно 3-4 насадки для работы с трубами разного диаметра. При необходимости такие насадки приобретаются отдельно. Главная особенность таких элементов — качественное антипригарное покрытие. Обычно для этих целей используют тефлон, в профессиональном инструменте используется более качественный слой этого материала, который практически предотвращает прилипание полипропилена в процессе пайки.

Для резки полипропиленовых труб используются специальные ножницы по пластику.Их отличает улучшенная конструкция, позволяющая резать даже армированные трубы. Такой инструмент есть в любом минимальном комплекте для пайки полипропиленовых труб.

Для работы с армированными трубами также необходимо изготовить приспособление, позволяющее снимать грань с заготовкой вместе со слоем алюминиевой фольги. Промыть армированные трубы без снятия этого слоя невозможно. Конечно, снять арматуру можно и с помощью простого ножа, но такое приспособление выполняется быстрее и качественно. К сожалению, в большинстве наборов инструментов это устройство отсутствует, поэтому необходимо позаботиться о его приобретении отдельно.

Правила пайки полипропиленовых труб

Перед пайкой пластиковых труб из полипропилена необходимо выполнить ряд подготовительных операций:

В целом процедура пайки полипропиленовых труб не сложная. Главное, соблюдать размер и выдерживать температурную обработку. Тогда полученный стык прослужит достаточно долго.

Возможность собрать трубопроводы самостоятельно — несомненный плюс изделий из полипропилена. Из удобного и легкого материала можно собственноручно соорудить канализацию, починить и модернизировать сантехнику.

Главное понимать специфику совмещения сборных элементов между собой. Согласитесь, это важная часть работы, отвечающая за герметичность магистрали и ее бесперебойную работу.

Предлагаем Вам подробную информацию о том, как паять полипропиленовые трубы, какое оборудование используется в работе, а также перечисляем наиболее частые ошибки начинающих сварщиков.

Предлагаемая нами информация поможет наладить бесперебойную связь. Для наглядного восприятия статья дополнена графическими приложениями и видеогидами.

Процесс пайки осуществляется благодаря ярко выраженным термопластичным свойствам материала. Полипропилен размягчается при нагревании — приобретает состояние, похожее на пластилин.

Галерея изображений

Такой паяльник выглядит («Утюг») для труб из полипропилена.Электроустройство простое, полуавтоматическое, благодаря которому делается пластиковая игла

При выполнении стыковой сварки конструкции из припоев отличаются повышенной сложностью. Обычно в составе этой техники присутствует не только ТЭН, но и система центровки свариваемых деталей.

Аппарат прямой сварки, как и сама технология, как правило, редко используется в бытовой сфере. Приоритет использования — промышленность.

Более сложное устройство, с помощью которого выполняется точное центрирование свариваемых деталей с последующим процессом нагрева и пайки. Используется при прямой сварке

Кроме паяльной одежды мастеру понадобятся:

• ножницы -;
• конструкция рулетки;
• Corolnic Обслуживание;
• футляр для труб с армированием;
• маркер или карандаш;
• средство обезжиривания поверхностей.

Поскольку работа ведется на высокотемпературном оборудовании, необходимо использовать плотные рабочие перчатки.

Порядок сварки полипропилена

Важное предупреждение! Работы по сварке полимерных материалов следует проводить при хорошей вентиляции помещения.При нагревании и плавучести полимеров выделяют токсичные вещества, которые в определенной концентрации серьезно влияют на здоровье человека.

Процедура сварки полипропилена проста, но требует аккуратности и аккуратности в работе. Также следует избегать банальных ошибок, таких как недостаточный или избыточный нагрев.

В первую очередь необходимо подготовиться к работе:

1. На плато ТЭН установить заготовки нужного диаметра.
2. Комплект регулятора 260ºС.
3. Подготовить детали сопряжения — вывесить, снять фаску, обезжирить.
4. Включите паяльную станцию.
5. Дождитесь набора рабочей температуры — включите зеленый индикатор.

Совпадающие детали (труба — муфта) одновременно надеваются на заготовки паяльной станции. В этом случае полипропиленовая трубка пропитывается внутренней областью одной заготовки, а муфта (или гнездо фасонной детали) — внешней поверхностью другой заготовки.

Обычно концы трубы вставляются по границе отмеченной ранее линии, и сцепление выполняется до упора. Выдерживая полипропиленовые детали на разогретых гномах, следует помнить о важном технологическом нюансе — времени выдержки.

Галерея изображений

Выводы и полезное видео по теме

Профессионалу всегда есть чему поучиться. Как работать с полипропиленом, можно увидеть в следующем видео:

Монтаж трубопроводов из полимеров методом их пайки «на горячем» — удобный и популярный прием. Успешно применяется в условиях прокладки коммуникаций, в том числе на бытовом уровне.

Этим методом сварки могут воспользоваться люди без опыта работы. Главное правильно понять технологию и убедиться в точности ее исполнения. А технологическое оборудование можно купить или арендовать.

Есть опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

В квартирах и в частных домах часто можно встретить пластиковые трубы. Актуальность таких товаров в последнее десятилетие оправдана их невысокой ценой, длительным сроком эксплуатации и принципиальной невозможностью торопиться.

Соединять пластиковые трубы между собой можно паяльником, а также альтернативными методами — с помощью фланцев, фитингов, муфт или приклеиванием.

Соединение пластиковых труб без пайки не потребует больших финансовых затрат.И добывать где-то дорогое паяльное оборудование (очевидно, что оно далеко не у всех) тоже не нужно.

Стоит признать, что сам процесс пайки кажется очень сложным. Человек должен уметь правильно обращаться с паяльным устройством, выставлять нужное давление и температуру, подбирать припой. В общем, чтобы раскрутить трубы, нужно знать действительно много нюансов.

Есть еще такой вариант, как пайка полипропиленовых труб без паяльника.Для этого просто берется паяльная паста (она уже продается в готовом виде смесь флюса, припоя и смазочного порошка), наносится на место подключения и нагревается. Причем вместо паяльника предлагается использовать газовую горелку или зажигалку. Но этот метод у некоторых может вызвать отторжение, так как он имеет дело с открытым огнем.

Изображение форс-мажора: произошел прорыв пластикового водопровода. Чтобы вернуть ему герметичность путем пайки, может уйти много времени.А восстановление герметичности соединенных труб без пайки можно провести намного быстрее — это действительно важное преимущество.

Составные части

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же пресс-фитинги) или новые бельгийские пресс-фитинги, которые фактически фиксируются самостоятельно.

Стандартные пресс-фитинги обычно изготавливаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб небольшого диаметра.Преимущество этих сантехнических изделий в том, что с их помощью можно строить переходы между элементами трубопровода и соединять их под разными углами.

Чаще всего арматуру надевают на повороты и ответвления пластикового трубопровода. Обычный пресс-фитинг состоит из основного корпуса, крышек, гильз и двух колец: зажимного (находится в специальном гнезде) и складчатого (им фиксируется пластиковая труба).

Если речь идет об арматуре диаметром менее пятидесяти миллиметров, то их разрешается монтировать вручную, без дополнительных приспособлений и оборудования.И еще одно важное правило. Пластиковую трубку предварительно перед установкой фитинга подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такие приготовления проводят в любом случае, вне зависимости от выбранного способа приема соединения.

После того, как пластмассовое изделие приведено в приемлемое состояние, необходимо установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается прижимное кольцо. Теперь можно вставлять трубу в фитинг до упора и фиксировать.Такие же действия нужно проделать со второй подключенной трубой.

Использование фланцев

Пластиковые трубы можно соединять фланцами без пайки. Такое сочленение считается очень надежным — металлические фланцы выдерживают огромный плюс температуры и высокого давления.

Сегодня даже в трубопроводы большого диаметра ставят фланцы. Они обеспечивают действительно надежное соединение.

Фланцы для монтажа бытовых пластиковых трубопроводов всегда имеют резьбу только с одной стороны.Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Составной алгоритм с помощью фланцев довольно прост. В первую очередь нужно аккуратно натянуть фланец на трубе и надеть уплотнительную прокладку из резины. Прокладка должна входить в край пластиковой трубы не более чем на один сантиметр. Тогда на эту прокладку аккуратно садится фланец.

На следующем этапе проводится стыковка с точно таким же фланцем другой пластиковой трубки.И здесь очень осторожно затягивайте болты. Если приложить слишком много усилий, пластиковая поверхность может потрескаться.

Использование муфт

Муфта обыкновенная для пластиковых трубопроводов — довольно простая по своему устройству деталь. Он состоит из:

• шкаф чугунный;
• две гайки;
• подушечки резиновые;
• четыре металлические шайбы.

Муфту можно найти в ближайшем магазине сантехники, а при наличии определенных навыков и знаний изготовить самостоятельно.При этом характеристики сцепления должны строго соответствовать размерам собираемых изделий. Обычные муфты подходят для напорных пластиковых трубопроводов и трубопроводов без давления. С их помощью обеспечивают надежное соединение полипропилена без использования паяльника.

В муфте для формирования компаунда необходимо вставить концы труб так, чтобы они соприкасались посередине. Концы должны проходить через шайбы, прокладки и гайки.Затем нужно плотно затянуть гайки, чтобы давление на прокладки было достаточно сильным.

Стыковка пластиковых труб муфтой абсцессно дает герметичный шов даже без применения пайки. Но в некоторых случаях, например, если труба имеет небольшую длину или примыкает непосредственно к полу (или другой горизонтальной поверхности), установить обычную муфту невозможно.

Для таких сложных случаев изобретена зажимная муфта. Как это использовать? Для начала нужно очистить край пластиковой трубы.Затем нужно развернуть муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причем уплотнительное кольцо со временем должно располагаться на расстоянии не менее одного сантиметра от края изделия.

Затем в торцы пластиковой трубки нужно вставить сам корпус вставной муфты. А затем к этому корпусу нужно переместить все имеющиеся кольца и закрутить болт. А к резьбе, находящейся с другой стороны муфты, необходимо будет прикрепить «американский» фитинг с подсоединенной к нему пластиковой трубкой.

Для контроля прочности соединения необходимо осторожно натянуть муфту на себя, придерживая свободной рукой трубу, к которой она прикреплена. Муфта должна оставаться неподвижной. Если он двигается, значит, деталь выбрана не по размеру. Вот почему он так плохо держится на конвейере. Однако исправить это несложно — стоит только подтянуть нити.

Способ приклеивания

Трубы из пластика можно клеить, хотя многие сантехники считают такой способ крайне ненадежным.И поэтому на практике клей для соединения труб применяется только в сочетании с фитингами.

Перед нанесением клея трубу разрезают и избавляются от заусенцев. Также необходимо также удалить с него пыль и провести тщательное обезжиривание тех участков, для которых предполагается клей (то есть будут специальные средства для обезжиривания). Затем нужно запустить трубы в фитинг, чтобы проверить, насколько хорошо они сочетаются друг с другом.

Теперь можно тонким слоем нанести клей на место будущего контакта.Сразу после этого трубу до упора вставляют в фитинг и выдерживают в таком положении около двух минут, чтобы клей схватился. А появившиеся на внешней поверхности остатки клея удаляются тряпочкой.

Клей высыхает примерно 15-20 минут. Однако пропускать воду по трубопроводу (или чему-то еще) необходимо не ранее, чем через 24 часа.

Некоторые виды пластика (например, тот же полипропилен) клеят с большим трудом.Чтобы детали из полипропилена хорошо сочетались между собой, придется обзавестись качественным клеем, специально разработанным для этого материала.

Можно сделать вывод, что способы соединения труб из пластика без применения пайки злоупотребляют. Самый надежный из них — стяжной, а приклеивание помогает только в экстренных ситуациях, и применять его нужно с осторожностью.

Как паять полипропиленовые трубы.

Как правильно паять полипропиленовые трубы

В сети можно найти множество видеоуроков по установке полипропилена.

Как паять полипропиленовые трубы — в общих чертах покажет видео, однако ряд тонкостей и нюансов лучше описать словами. Что мы собираемся делать сейчас.

Некоторые общие слова

Если вы ищете инструкцию, как правильно паять полипропиленовые трубы, вы, вероятно, уже определились с материалом, и нет смысла заострять внимание на его огромных преимуществах.

Однако необходима некоторая общая информация, чтобы поведение труб в любой момент не стало для вас сюрпризом.

Термостойкость

Полипропилен начинает терять твердость и форму, начиная с температуры 140 градусов Цельсия.

Однако производители обычно указывают гораздо более скромное значение 95 ° C в качестве максимальной рабочей температуры для своих труб и фитингов.

Не будем особо останавливаться на причинах такой осторожности — они уже обсуждались во многих статьях; Скажем так, применять полипропилен в подводящих трубопроводах теплотрасс действительно не стоит.

Если вы живете на Крайнем Севере и зимой из-под крана с горячей водой часто выходит пар — неплохо было бы отказаться в пользу оцинковки или меди.

Термическое удлинение

Полипропилен при нагревании сильно меняет свои линейные размеры. На длинном прямом участке труба при нагревании ходит волнами или проседает. Если толстый полипропиленовый стояк отопления монтируется от пола к полу и ограничивается толстой арматурой, возникающие в результате напряжения могут привести к серьезным неприятностям.

Человек, не умеющий правильно паять полипропиленовые трубы, окажется в тупике.

Профессионал использует одно из двух решений:

• Вместо простых полипропиленовых труб можно использовать армированные трубы … Армированный полипропилен имеет в пять раз меньший коэффициент теплового удлинения. В то же время армированные трубы способны выдерживать несколько более высокое давление.
• Возможно использование компенсаторов — П-образных отводов прямого сечения трубы . .. Эластичный полипропилен, удлиняясь, остается прямым за счет того, что ножки импровизированной буквы «П» немного сближены 🙂

Совет: в случае систем отопления рекомендуется комбинировать оба метода. В армированной трубе тепловое расширение не отсутствует, просто оно меньше.

Арматура

На то, как правильно паять полипропиленовые трубы, влияет наличие или отсутствие пресловутого армирующего слоя в трубе.

• Труба, армированная стекловолокном , по монтажу не отличается от неармированной трубы;
• Труба с алюминиевым армирующим слоем требует обязательной зачистки перед пайкой. для этого используется специальный инструмент — бритва.
  Для труб с армирующим слоем не снаружи, а между слоями полипропилена применяется специальный — фацет, в котором соответственно с торцевой стороны расположен узкий нож.

Армированные трубы предпочтительнее, если вы собираетесь установить водопровод для горячего водоснабжения или отопления. При армировании холодной водой влияет только один фактор — стоимость водопровода.

Для ГВС и отопления арматура безоговорочный плюс

Инструмент

Как паять полипропиленовые трубы? Для этого используется специальный паяльник. Его правильное название удивит самого капитана. Очевидно: «паяльник для полипропиленовых труб». Этот инструмент продается в любом строительном магазине; младшие модели с минимальной комплектацией стоят от 400-500 руб.

Самые простые паяльники имеют мощность нагревательного элемента около 800 Вт. Для пайки домашней сантехники этой мощности хватит с избытком.

В общем, мощность паяльника влияет только на скорость, с которой он нагревается до нужной нам температуры; не влияет на сам процесс пайки.

Типичные недорогие паяльники поставляются с соплами диаметром 20, 25 и 32 мм. Этого достаточно для монтажа любого внутреннего трубопровода в вашей квартире.

Лучше большую часть бюджета ремонта вложить в качественную арматуру и полипропиленовые трубы — а не пайку, это не так уж и важно. Написанное на паяльнике слово никак не влияет на качество связи.

Даже если вы не знаете, как паять полипропиленовые трубы, вы все равно найдете большую часть остального. необходимый инструмент в домашних условиях.

Помимо самого паяльника вам как минимум потребуется:

• Рулетка … Без него не очень удобно измерять требуемые площади;
• Карандаш … Вам также понадобится что-нибудь, чтобы отметить на трубе нужную длину;
• Ножовка по металлу … При отсутствии специальных ножниц ей легко отрезать нужный участок трубы. Однако подойдет и крыльчатка с любым режущим камнем;
• Острый нож … При установке желательно снять фаску с трубы.

Кроме того, они станут очень удобным дополнением к ножницам-труборезам для полипропилена.Они позволят вам одним движением отрезать трубу идеально ровно и строго под углом 90 градусов к ее оси. Это сэкономит вам много времени; однако, если таких ножниц нет, слезы не нужны 🙂

Совет: при посещении магазина паяльника — присмотритесь к комплектации. Многие производители включают труборез в качестве бонуса. Там иногда можно найти рулетку с карандашом.

Наконец, если вы приобрели полипропиленовые трубы, армированные алюминием, как их припаять без снятия изоляции? Простенькая бритва вас не испортит, а покупать дорогую в разовый ремонт точно не стоит.Большая часть его высокой стоимости обусловлена ​​прочностью и длительным сроком службы. В нашем случае эти качества просто останутся невостребованными.

Таинство пайки

Итак, как правильно паять полипропиленовые трубы?

• Отмеряем и отрезаем нужный участок трубы … Не забываем прибавить те 14-25 миллиметров, которые останутся вплавленными в фитинг;
• Установите нужную насадку в паяльник и включите нагрев … Это займет несколько минут; именно продолжительность этой фазы зависит от мощности паяльника;

Совет: часто спрашивают, при какой температуре паять полипропиленовые трубы.

Самые примитивные паяльники рассчитаны только на полипропилен и просто не позволяют регулировать температуру; для универсальных, способных паять еще более легкоплавкий полиэтилен, нужно вручную выставить 260 — 280 С.

• Снятие фаски с внешней стороны трубы … Очищаем алюминиевую арматуру бритвой.
  Трубу с наружным слоем алюминия нужно просто вставить в съемник и сделать пару витков; в случае внутреннего армирующего слоя придется с некоторым усилием прижать съемник-триммер к концу трубы и повернуть.
• Вставляем трубу в патрубок с широкой стороны, надеваем фитинг на узкую сторону … В случае толстостенного фитинга на прогрев уйдет немного больше времени; вы можете дать ему небольшую фору.
  Как только поверхности расплавятся, вставляем трубу в фитинг и держим неподвижно десять секунд. Подключение готово.

Сам процесс — как паять полипропиленовые трубы — будут подробно показаны видеоролики, которых полно в сети.

Однако есть несколько полезных советов, которые могут помочь новичку.

• Обязательно снимите фаску с трубы … Если она не снимается с внутренней стороны фитинга, снимите ее и там.В противном случае вы рискуете приподнять размягченный пластик, вставив трубу в фитинг.
  Соединение может протекать и в любом случае станет намного слабее.
• Вставляя трубу в фитинг, ни в коем случае не поворачивайте ее. … Поверхности будут собираться волнами с такими же катастрофическими последствиями для прочности сцепления.

• Вставьте фитинг и трубу в сопло до упора. … Конец трубы также необходимо приварить к фитингу.Это особенно важно для труб с внутренним алюминиевым армированием.
• Не используйте металлический металл для удаления остатков пластика с наконечника с тефлоновым покрытием. … Лучше протереть грубой тряпкой при включенном паяльнике. Не обожгись!

Заключение

Вот и все про полипропиленовые трубы — как паять, как паять и при какой температуре. Удачи с ремонтом!

Трубы — часть повседневной жизни каждого дома.Их универсальность дает возможность прокладывать водопровод не только в домах, квартирах, но и на дачных участках.

Использование таких элементов для системы отопления также является одним из самых популярных направлений. Чтобы работы были выполнены качественно, следует изучить правила и секреты пайки полипропиленовых труб. И начать стоит с изучения характеристик и особенностей материала.

Виды изделий из ПП

Доступно несколько вариантов.Отличить их можно по маркировке, нанесенной по длине изделия:

1. ПН-10. Применяется для систем со слабым давлением не выше 1 МПа и температурой не выше 45 ° С. Как вариант, устройство водяного теплого пола.
2. ПН-16. Давление в такой системе не должно превышать 1,6 МПа, а температура не должна превышать 65 ° С. Используется для подачи холодной воды.
3. ПН-20. Один из самых популярных видов … Применяется для горячего и холодного водоснабжения. Давление в такой системе может быть до 2 МПа, температура — до 80 ° С.
4. ПН-25. Применяется в системах отопления. Давление в системе до 2,5 МПа, температура до 95 ° С.

Для частного использования используются трубы диаметром от 16 до 110 мм.

Цвет товара не влияет на индивидуальные характеристики. Чаще всего встречаются изделия белого цвета. Исключение составляют черные трубы. Имеют дополнительную защиту от ультрафиолета.

Сложно сделать самому? Инструкцию по работе нужно соблюдать точно, но в остальном процесс не сложный.Для труб существует целый перечень фитингов, которые также следует изучить.

Достоинства и недостатки изделий из ПП

Такие системы имеют достойный перечень достоинств:

1. Прочность материала. Срок службы до 50 лет. Достигается за счет отсутствия коррозионных процессов.
2. Экологичность. Качественный материал — гарантия безопасности для здоровья человека.
3. Возможность прятаться в ящиках под плитку. Достигается за счет прочности и герметичности системы.
4. Эстетика. Даже на открытом пространстве трубы выглядят аккуратно.
5. Внутри системы практически не образуется налёт. Достигается за счет гладкой внутренней поверхности.
6. Легкость конструкции.
7. Простота монтажных работ.
8. Универсальность за счет большого количества соединительных элементов.
9. Не проводить ток.
10. Этот материал снижает шум в системе.
11. Не замерзает. Имеет хороший

К недостаткам можно отнести то, что попадется некачественный материал.

Разновидности пайки

Есть два типа подключения — стыковое и розеточное. Соединение по первому варианту может не выдерживать высоких давлений в системе. Поэтому наиболее популярным и простым способом является розеточное соединение с использованием арматуры и специального сварочного аппарата. Как показывает его инструкция, она должна выполняться при строгом соблюдении технологии.

Тогда качество системы будет соответствовать всем требованиям и сможет прослужить до 50 лет.

Типы фитингов и их особенности

Эти системы имеют большой перечень фитингов, позволяющий производить электромонтаж с максимальной эффективностью:

1. Угловые 45 ° и 90 °. С их помощью можно повернуть систему от 45 ° до 135 °. Они могут быть резьбовыми или нет.
2. Адаптеры бывают двойные, тройные, четырехходовые. В этих вариантах есть также варианты с резьбой.
3. Контуры. Разрешить при пайке системы обходить пересечения труб.
4. Компенсаторы.Они похожи на петлю. Их устанавливают для стабилизации давления в системе. Это значительно продлевает срок службы трубопровода. Его можно собрать вручную при помощи фурнитуры, но дешевле купить готовый вариант.
5. Краны и вентили. Запорные элементы, используемые при эксплуатации трубопровода.
6. Заглушки. Во время ремонтных работ, например, ванной комнаты, часть труб заглушают до конца облицовки плиткой. Это помогает избежать засоров перед установкой.сантехническое оборудование и протечки воды.
7. Крепеж. Позволяет крепить трубы к поверхностям.

Подбор труб и фитингов к ним

Прежде всего следует составить схему подключения для правильного расчета материала.

Далее анализируются характеристики подключения. Как уже упоминалось ранее, модели PN 20 могут использоваться для подключения холодной и горячей воды, PN 25 — для системы отопления. Трубы обычно продаются отрезками от 2 до 4 м или бухтами.

В инструкции по пайке сказано, что фитинги подбираются с учетом требуемых параметров и должны соответствовать внешнему диаметру труб.

Инструмент для работы

Потребуется следующий перечень:

• Сварочный аппарат для полипропиленовых труб с насадками;
• рулетка; Маркер
• ;
• резак специальный;
• стенд оборудования;
• для переноски или удлинителя;
• перчатки защитные;
• инструкция.

Пайку проводить после ознакомления с технической документацией на оборудование.

Сварочный аппарат для изделий из ПП

Как правило, такое оборудование продается в отдельном чемодане. В комплекте:

1. Резак для полипропилена. Иногда приходится покупать это средство отдельно, так как в комплекте может быть некачественное.
2. Насадки для труб разного диаметра.
3. Сам сварочный аппарат.
4. Ключи для установки навесного оборудования.
5. Инструкция. Пайка полипропиленовых труб, а также обслуживание оборудования должны осуществляться в соответствии с данной технической документацией.

Инструкция — подготовка к работе

Для сварочной системы температура окружающей среды должна быть не менее пяти градусов.

Если это работа на открытом воздухе, то паять в сырую погоду нельзя.

Расположите трубы и фитинги так, чтобы они не мешали работе, но в то же время они должны быть легко и быстро допускать.Вытяните резак и положите рядом с материалом.

Достаньте сварочный аппарат из упаковки. Выберите необходимые вложения. Одна должна быть оправка, вторая — втулка. Первый используется для прогрева внутренней части фитинга, второй используется для наружной части трубы. Поместите на оборудование и зафиксируйте. Поставьте устройство на подставку. Подключитесь к сети, установите требуемый температурный режим (обычно это 260 ° C), включите. Следите за тем, чтобы сварочная поверхность ни с чем не соприкасалась.

Как указано в инструкции, пайку полипропиленовых труб следует проводить только после полного прогрева устройства. Для этого на оборудовании есть кнопки с подсветкой, при полном прогреве индикатор гаснет.

Пайка труб проходит в несколько этапов, позволяющих достичь идеального результата:

1. Отрежьте трубу до необходимой длины. Сделайте срез ровным, а не скошенным. Для этого используется резак. Он должен быть острым, а лезвия не должны болтаться.
2. Удалите заусенцы и пластиковую стружку с краев. Обезжирьте поверхность. Если внутри есть вода, протрите ее тканью. В любом случае и фитинг, и отрезанная труба должны быть чистыми и сухими. Если будет использоваться деталь, армированная фольгой, необходимо удалить верхний слой. В противном случае пайка будет невозможна.
3. Примерьте элементы. Разметьте трубу для плавного соединения с фитингом. По сути, это необязательная процедура. Зависит от опыта сварщика.
4. При пайке полипропиленовых труб уже должна быть изучена инструкция, в том числе раздел по технике безопасности при работе.

Сварку будет удобнее проводить вдвоем, но можно и в одиночку.

Для этого снимите с подставки и прижмите ручку к полу ногой. С двух сторон одновременно надеваются труба и штуцер — каждая на свое сопло. Движения должны быть с нажимом, ввинчивая их строго параллельно земле.Выполняется попеременно каждой рукой на пол-оборота к себе и от себя одновременно.

Надев до упора, стоит выждать время по инструкции. В нем обязательно будет таблица с точными данными. Одновременно снимите оба элемента и вставьте друг в друга завинчивающим движением с усилием, снова подождите согласно инструкции. На стыке должен образоваться приток. Это обеспечит герметичное соединение.

Есть очень сложные переходы и связи.Их лучше всего паять по частям.

Собираются несколько отдельных конструкций, и соединение выполняется на месте. В таких областях вам, вероятно, понадобится помощь другого человека.

Как видите, процесс прост — пайка полипропиленовых труб. Инструкции должны быть под рукой. Она даст полную информацию к моменту нагрева трубы и пайки.

примечание

При работе следует соблюдать меры безопасности. Избегайте контакта с горячими элементами во время сварки.После работы отключите оборудование от сети и дайте ему остыть, прежде чем убирать его.

Основные ошибки при сварке, пайке полипропиленовых труб

И вот система готова. Обжатие сделано, и на стыках протечки. Вроде все делали по технологии, но вот такая неприятность вышла. В чем может быть проблема:

1. Недостаточно прогреты трубы. В результате шов оказался неплотным.
2. Слабая стыковка. При соединении трубы и фитинга плотного стыка не произошло.Работу нужно проводить с давлением и вставлять до упора.
3. Кромки без заусенцев. В результате может образоваться разрыв.
4. Фитинг или конец трубы были влажными. Вода не прилипнет полностью.
5. Трубы и фитинги разных производителей. Неплотная пайка также может происходить из-за разницы в химических компонентах.

Или может получиться обратный эффект — вода не идет по трубам.

Это может образоваться из-за перегрева компонентов системы.А внутри, в месте пайки, образовался припой, не пропускающий воду. Поэтому говорят, что при пайке полипропиленовых труб необходимо полностью соблюдать технологию работ. Инструкции для каждого сварочного аппарата прилагаются к каждому сварочному аппарату и должны быть изучены перед началом работы.

Сейчас при установке сантехники и отопления вместо металлических все чаще используют полипропиленовые трубы, которые по многим параметрам превосходят металлические. Научиться правильно стыковать пластиковые трубы в единую систему — навык, который пригодится любому человеку.Это касается и прокладки новых линий, и ремонта существующих магистралей. При пайке полипропиленовых труб инструкция обязывает мастера изучить все тонкости процесса, знать устройство и принцип работы аппарата для пайки полипропиленовых труб, а также учитывать рекомендуемое время нагрева подключаемых элементы.

Материалы и инструменты, необходимые для подготовки к работе:

1. Трубы полипропиленовые.Для установки холодного водоснабжения достаточно использовать простые толстостенные изделия, выдерживающие температуру до 20 градусов. Если водоснабжение горячее или будет установлена ​​система отопления, то берите трубопроводы армированные стекловолокном или алюминиевой фольгой. Они способны выдерживать нагрев воды до 90-95 градусов и воду высокого кровяного давления.
2. Соединительная фурнитура различной формы и назначения. С их помощью соединяются участки труб под разными углами, предусмотрена разводка и разворот магистралей, объединение трубопроводов разного диаметра, подключение приборов учета, гашение определенных участков.
3. Паяльник для пластиковых труб с набором паяльных насадок разного диаметра.
4. Ножницы специальные для резки труб. В отличие от болгарки или ножовки они не оставляют заусенцев на концах труб.
5. Бритва. Это инструмент для снятия алюминиевого армирующего слоя. Без его снятия пайка будет невозможна.

Совет: Если вам предстоит выполнить разовую работу по пайке полипропиленового трубопровода, то на пару дней будет выгоднее арендовать аппарат с форсунками, чем покупать его.

Пошаговая инструкция по пайке

Первым делом нужно составить схему расположения всех будущих трубопроводов, арматуры, поворотов и входов в стены. Также предварительно нарезаются участки полипропиленовых труб по расчетным значениям. На всех трубах с внешней стороны снимается фаска. Сопла сварочного аппарата и присоединяемые участки труб обезжириваются. На поверхности всех труб рекомендуется делать отметки, с помощью которых будет удобно контролировать глубину их входа в паяльник.

Технология пайки полипропиленовых труб определяет следующую последовательность действий мастера:

На фото показан процесс соединения полипропиленовых труб

Совет: При наличии следов полипропилена на поверхности наконечников прогрейте паяльник, а затем удалите их обычной тряпкой.

Особенности пайки армированных труб

Разобрались с технологией соединения толстостенных полипропиленовых труб.А теперь давайте разберемся, как правильно паять полипропиленовые трубы для отопления. Отличие пайки армированных труб от обычных заключается в том, что алюминиевую фольгу необходимо снимать с каждого участка соединяемого отрезка. В противном случае качество пайки будет неудовлетворительным. Эта операция выполняется с помощью металлической бритвы, которая срезает слой фольги, если он находится вне трубы. После этого производится пайка стандартным методом.

Если слой фольги находится внутри полипропилена, то применяется специальный триммер. Он снимает с конца трубы материал внутреннего слоя и выравнивает конец изделия, обеспечивая надежное соединение.

Если труба армирована стекловолокном, то ее пайка ничем не отличается от работы с изделиями, не имеющими армирования.

Рекомендации по качественной пайке полипропилена

В процессе выполнения работы учитывать следующие особенности процесса:

• качественная пайка возможна только на сухие трубы.Капельки влаги могут безнадежно испортить соединение;
• крепления на устройстве должны быть очень тугими. Если они будут болтаться, устройство очень скоро придет в негодность;
• при нагревании полипропилен немного дает усадку, из-за чего длина участка трубы может уменьшиться на 1 мм. Поэтому при расчете сделайте небольшой запас трубопровода по длине;
• трубопроводы лучше соединять в горизонтальном положении … Таким образом можно избежать непреднамеренных перемещений соединяемых компонентов.Как паять полипропиленовые трубы в вертикальном положении? Если возникает такая необходимость, мастер держит паяльник, а его помощник соединяет элементы;
• не перегревайте паяльник, так как уже при температуре 270 градусов полипропилен может начать портиться;
• , если необходимо соединить полипропиленовые и металлические трубы, используйте комбинированные фитинги. К одному концу такого фитинга прикрепляют металлическую трубу, а другой конец присоединяют к полипропиленовой трубе пайкой;
• в помещении, где проводятся работы по прокладке полипропиленового трубопровода, должна поддерживаться положительная температура.

Очень важно правильно выбрать инструмент для пайки полипропиленовых труб. Чем меньше в устройстве будет пластиковых вставок и деталей, тем он будет надежнее. Наличие в приборе качественного терморегулятора позволит более прочно соединить элементы между собой. Также немаловажна мощность паяльника. Для домашней пайки труб малого диаметра будет достаточно 700 Вт, а для профессионального использования выбирайте мощность побольше.

Металлические паяльные жала обычно имеют тефлоновое покрытие.Чтобы защитить его от царапин, храните устройство с насадками только в специальной коробке.

Надеемся, вы убедились, что иметь инструкцию, как паять полипропиленовые трубы своими руками — вполне выполнимая работа даже для неопытного мастера в подобных делах. Основными факторами успеха являются точность и аккуратность, а также использование качественных инструментов и принадлежностей.

О том, как выбрать, читайте в отдельной статье.

О типах полипропиленовых фитингов, которые мы производим.

Пайка полипропиленовых труб своими руками видео

Видеоурок наглядно покажет, как паять полипропиленовые трубы.

Разбираемся, как паять полипропиленовые трубы: особенности технологии и советы по выбору инструмента

Паяем полипропиленовые трубы

Современные ремонтные технологии и материалы позволяют собрать инженерные коммуникации своими руками, не прибегая к помощи специалистов. Очень легко найти видеоуроки, которые покажут вам, как это сделать.Однако есть некоторые тонкости, о которых лучше всего узнать из подробных письменных обзоров. Разберем, например, как паять полипропиленовые трубы, как соблюдать все этапы технологии и не допускать наиболее частых ошибок при самостоятельном монтаже.

Полезно заранее ознакомиться с техническими особенностями пропиленовых труб и узнать, как их термостойкость и термическое удлинение могут повлиять на работу собранного трубопровода. И уже с учетом таких знаний проводим монтаж магистрали.

Термостойкость и термическое удлинение

Пропилен — прочный пластик, но при определенных технических условиях теряет устойчивость … Материал теряет твердость, а значит, и форму, если температура охлаждающей жидкости повышается до + 140 градусов. Однако если посмотреть на технический паспорт, производители приводят гораздо более скромные цифры. Советуют выбирать пропиленовые трубы для монтажа системы отопления, где температура теплоносителя не поднимается выше +95 градусов.Почему такая большая разница? Почему специалисты не рекомендуют использовать полипропилен для прокладки подводящей теплотрассы?

Потому что при более высоких температурах описываемый материал меняет свои линейные размеры. При нагревании трубы сильно провисают, и возникающие при этом напряжения могут привести к серьезным последствиям в виде опасных коммунальных аварий. Есть несколько приемов, позволяющих устранить эти недостатки полипропилена.

Например, для устройства системы отопления необходимо использовать армированные изделия вместо простых пластиковых труб.У них коэффициент линейного удлинения в 5 раз ниже, чем у обычного пластика, поэтому собранный из них трубопровод способен выдерживать в 5 раз большее давление.

Но даже в случае использования армированных труб необходимо устанавливать компенсаторы — специальные П-образные отводы, собираемые на прямых участках труб. При повышении температуры теплоносителя это позволит эластичным трубопроводам оставаться прямыми за счет того, что П-образный выход немного сужается.

Примечание! При сборе отопления с использованием полипропиленовых труб лучше сочетать оба подхода и использовать армированные стекловолокном варианты с П-образными ответвлениями.

Армирование

Перед тем, как паять описанные трубы, необходимо узнать, какой вид полипропилена в них используется:

Армированный стекловолокном.

Армирован алюминием.

Паять своими руками с первым вариантом проще, и сварка в этом случае ничем не отличается от сварки обычного пластика.Сначала необходимо очистить трубы, армированные алюминием. Для этого понадобится специальный инструмент в виде острого ножа — бритва. Если используются трубы черного цвета, где армирующий слой находится между двумя слоями пластика, для зачистки нужно взять облицовочный инструмент — узкий нож, который позволит зачистить с торцевой стороны.

Выбор труб для отопления

Выбор материала для монтажа отопления на самом деле не так уж и сложен. Современный рынок предлагает четыре варианта, и каждый имеет свой лейбл:

.

• Полипропилен марки ПН 10 предназначен для монтажа системы «теплый пол» и холодного водоснабжения.
• Марка PN 16 может применяться в установках холодного водоснабжения и отопления, в которых теплоноситель циркулирует под низким рабочим давлением.
• Марка PN 20 — универсальный вариант, способный выдерживать рабочее давление 2 МПа и температуру теплоносителя +80 градусов.
Марка
• PN 25 — труба из армированного полипропилена, пригодная для монтажа систем отопления и горячего водоснабжения с температурой теплоносителя до +95 градусов.

Где взять паяльник?

Основным инструментом для пайки является паяльник, с помощью которого создаются герметичные швы.Его можно купить в магазине, одолжить у друзей или арендовать в специальных строительных компаниях. Так что проблем по этому поводу не будет.

При покупке инструмента необходимо выбрать тот, который позволит выполнять все необходимые операции. Как правило, при сборке сантехники и отопления своими руками не нужно покупать навороченные модели с большим количеством насадок. Мощность паяльника влияет только на скорость его нагрева, но не на сам процесс, поэтому переплачивать нет смысла.

Примечание! Недорогие модели комплектуются 3-мя насадками для сбора пластиковых труб диаметром 20, 25 и 32 мм. Трубы именно такого диаметра используются для прокладки внутренней разводки коммуникаций.

Аппараты для сварки полипропиленовых труб

Сварочный паяльник имеет довольно простую конструкцию … Главное в нем — подошва, снабженная ТЭНами. Подошва оснащена отверстиями разного диаметра. На них можно закрепить насадки, которыми припаиваются трубы.Температура нагрева «контролируется» термостатом, расположенным на корпусе.

С его помощью вы можете установить градусы. Их значения указаны в инструкции, а также таблица опубликована в Интернете. Установить температуру необходимо в зависимости от типа свариваемых материалов. Так, например, для пайки полиэтиленовых труб режим выбран на 220 градусов, а для полипропиленовых — 260 градусов.

Кроме паяльника, при эксплуатации могут понадобиться:

Рулетка.

Карандаш.

Ножовка по металлу.

Острый нож.

Ножницы для резки полипропилена.

Бритва.

Паяльная техника

Самая простая инструкция, подробно описывающая как, выглядит следующим образом:

• Сварочный аппарат оборудован специальной подставкой. На него ставится паяльник и включается в розетку. Но сначала в отверстие паяльника вставляется гильза.
• Концы полипропилена подготовлены.Если он армирован стекловолокном, обрабатывать его не нужно. Армированный алюминием материал необходимо будет обрезать, сняв фаску и поместив маркер в опасное место. Это поможет вам контролировать глубину погружения трубы в втулку паяльника.
• Сначала отмеряем и отрезаем нужный отрезок, прибавляя к нему 25 мм — они будут вставлены в штуцер при пайке.
• Когда паяльник нагреется до нужной температуры, вы услышите характерный звук.Затем в патрубок с одной стороны вставляется гильза, а с другой — подготовленная труба.
• Регистрируется время, указанное в таблице. Пайка обычно занимает от 4 до 10 секунд. Пока муфта и трубка находятся в паяльнике, их нельзя вращать и перемещать. Не трогайте их даже после того, как детали были сняты с паяльника. Установленная температура позволит сделать герметичный шов.

Как видите, технология сварки полипропиленовых труб довольно проста. Просто нужно соблюдать определенные правила изготовления швов.

Вот основные:

Обязательно снимите фаску. В противном случае можно приподнять пластик при стыковке, и шов не будет герметичным.

Когда две части соединены, их нельзя прокручивать.

Фитинг и труба должны быть полностью вставлены друг в друга.

Не чистите сопло, которое находится на прилагаемом паяльнике. Расплавленный пластик лучше удалять грубой тканью, вытащив шнур из розетки.

Пайка электрофузором

Паять полипропиленовые трубы своими руками можно с помощью электромуфтовой муфты вместо паяльника. В этом случае процесс еще больше упрощается, а производительность увеличивается почти вдвое.

Пайка полипропиленовых труб своими руками

Края армированных труб подготавливаются таким же образом. При соединении деталей используются хомуты. Электрическая муфта подключена к сети.К устройству прилагается таблица и инструкция, как паять и сколько нужно выдерживать. Электроды прикреплены к корпусу муфты, а время нагрева устанавливается в ручном режиме. На корпусе муфты есть монитор, на котором отображается информация о том, что время пайки закончилось. Сварка осуществляется качественно. Брак возможен только в одном случае — при дефектах спиралей.

Использовать электрическую муфту удобнее, чем паяльник:

• Во-первых, с его помощью можно вдвое сократить время сборки конвейера, не теряя его качества.
• Во-вторых, с помощью муфты легче стыковать соединения, расположенные в труднодоступных местах.
• В-третьих, описываемое устройство дешевле, имеет более компактные габариты и с ним удобнее работать. Недостаток только один — сваривать трубы малого диаметра с помощью электромуфты невозможно.

Обобщение по теме

Внимательно прочитав предложенный материал и просмотрев обучающее видео, вы без труда сможете собрать трубопровод отопления, холодного и горячего водоснабжения своими руками.Более того, теперь вы знаете, как паять полипропиленовые трубы. Просто нужно учесть все нюансы существующих технологий и неукоснительно соблюдать правила сварки.

Пайка полипропиленовых труб своими руками: технология, инструкция, видео

Сварка полипропиленовых труб обеспечивает самое быстрое и надежное соединение по сравнению с другими типами пластиковых труб. Процесс подключения одинаков для любых полипропиленовых труб, кроме армированных, которые при монтаже имеют свои особенности.Простота и доступность этого вида работ позволяет выполнять их самостоятельно в домашних условиях при соблюдении правильной технологии сварки и при наличии соответствующих инструментов.

При установке полипропиленовых труб можно использовать один из трех основных типов соединений:

диффузионная пайка;

пайка с электрофурнитурой;

холодная сварка.

Рассмотрим подробнее все три типа трубных соединений ПП: их особенности, основные достоинства и недостатки.

Диффузионная сварка электрическим паяльником

При соединении труб используются различные дополнительные фитинги и специальный электронагреватель (паяльник).

Поставляется с комплектом съемных парных насадок … размеры которых соответствуют внешнему диаметру труб и внутреннему диаметру соединительных элементов.

О наиболее популярных диаметрах труб и других характеристиках полипропиленовой продукции читайте здесь.

Пара насадок закрепляется на термоэлементе электрического паяльника и нагревается им до температуры 260 ° С … Соединительные детали вставляются в нагретые насадки на несколько секунд. За счет этого происходит нагрев и частичное оплавление поверхностей полипропиленовых элементов, контактирующих с форсунками.

После этого патрубок и дополнительный элемент быстро снимаются с патрубков и вставляются друг в друга.В результате происходит взаимное проникновение (диффузия) расплавленных поверхностей деталей.

После охлаждения они образуют полностью монолитное соединение.

Достоинств этого метода:

• простой процесс пайки;
• низкая стоимость дополнительных элементов;
• невысокая стоимость электрического паяльника.

• неудобство использования электроприбора в труднодоступных местах.

Диффузионная сварка полипропиленовых труб наиболее распространенная при самостоятельной сборке в домашних условиях.

Соединение труб с помощью электрических фитингов

Электрооборудование — это различные специально разработанные соединительные элементы, внутри которых находятся встроенные электронагреватели с контактами, выходящими наружу.

При установке трубы вставляются и жестко фиксируются в электрофурнитуре. Сварочный аппарат подключается к внешним контактам электрофурнитуры проволокой, которая подает на него питание в заданном автоматическом режиме на определенное время.

В результате работы встроенного электронагревателя внутренняя поверхность электрофитинга частично оплавляется и труба ПП припаивается к соединительному элементу.

Достоинств этого метода:

• быстрый и технологичный процесс сварки труб.

• дороговизна соединительной арматуры и сварочного агрегата.

Пайка полипропиленовых труб с электрофитингом применяется строительными компаниями при выполнении больших объемов работ. В домашних условиях этот метод практически не применяется. .

Холодная сварка

Холодная сварка труб осуществляется с использованием специального клея … Имеет особый состав, смягчающий внешние поверхности соединяемых элементов.

Для этого стыки предварительно обезжириваются, затем на них наносится слой клея. После этого детали соединяются между собой, фиксируются в нужном положении и удерживаются определенное время.

Научился соединять трубы холодной сваркой по прочности не уступает диффузионной термической пайке .

• простая технология, не требующая покупки электронагревательного оборудования.

• данный способ соединения полипропиленовых труб можно использовать только для систем холодного водоснабжения.

Как правильно паять полипропиленовые трубы

Учитывая, что электрическую арматуру и холодную сварку в домашних условиях практически никто не использует, дальнейшая инструкция будет посвящена самосварке полипропиленовых труб с помощью электрического паяльника.

Инструменты и материалы

Для работы необходимо подготовить:

• специальный электрический паяльник с комплектом насадок соответствующего диаметра;
• роликовый резак специальный (ножницы для труб) или пила;
• напильник или острый нож для снятия заусенцев с концов труб;
• рулетка или линейка;
• маркер или мелок для разметки соединяемых деталей;
• монтажное приспособление для пайки труб диаметром более 40 мм.

Помимо самих полипропиленовых труб и фитингов, вам потребуются ватные тряпки и жидкость для обезжиривания поверхностей нагревательных форсунок (ацетон, спирт и т. Д.).

Параметры и график сварки

Для обеспечения наилучшего качества связи необходимо соблюдать определенные правила. Значение параметров, указанных в таблице, зависит от диаметра изделий и температуры окружающей среды.

Температура пайки трубы: 260 градусов.

Внешний диаметр, мм

Глубина посадки, мм

Как правильно паять полипропиленовые трубы

Выслушав многочисленные советы, вы решили не нанимать мастеров для установки системы отопления и сделать все соединения полипропиленовых труб своими руками. Если вы уверены в успехе и умеете хорошо работать самостоятельно, то смело приступайте к подготовке и производству работы.

Мы со своей стороны расскажем, какие инструменты и приспособления необходимы для монтажа и как правильно паять полипропиленовые трубы.По умолчанию будем считать, что все материалы уже закуплены, остается только собрать все по схеме.

Машины для сварки полипропиленовых труб

Начнем с подготовки сборочного инструмента. Поскольку все соединения труб и фасонных частей из ППР выполняются пайкой, для этого вам понадобится специальный паяльник.

Примечание. Соединение деталей из полипропилена иногда называют сваркой. Чтобы не запутаться, помните, что когда речь идет о полипропиленовых трубах, то метод соединения один — пайка, но его часто называют сваркой.С прессовыми или резьбовыми фитингами в виде металлопластиковых труб эти системы не монтируются.

Сварочный аппарат для работы с полипропиленовыми трубами представлен на рынке в двух типах:

• с круглым нагревателем;
• плоский нагревательный элемент.

Последний в простонародье получил прозвище «железо» из-за некоторого внешнего сходства с этим бытовым прибором. У разных сварщиков принципиальных отличий нет, только конструктивные.В первом случае насадки для тефлоновых труб надеваются и крепятся к утеплителю как хомуты, а во втором прикручиваются к нему с двух сторон. В остальном особой разницы нет, но функция устройства та же — пайка полипропилена.

Паяльные машины обычно продаются в комплекте с соплами. Самый дешевый и минимальный комплект китайского производства — это паяльник мощностью до 800 Вт, подставка под него и насадки на 3 типоразмера самых распространенных труб — 20, 25 и 32 мм.Если ваша схема отопления содержит только такие диаметры и вы не планируете паять полипропиленовые трубы где-либо, кроме своего дома, или заниматься этим профессионально, то бюджетного набора будет вполне достаточно.

Если по расчету и схеме необходимо соединить трубы размером 40, 50 и 63 мм, то придется потратиться и приобрести еще один комплект для пайки, в котором есть соответствующие детали. Что ж, самые дорогие комплекты производятся в странах Европы, они надежны в эксплуатации и долговечны.В такие комплекты входят следующие инструменты:

• паяльник с подставкой;
• тефлоновые жала для паяльника всех вышеуказанных диаметров;
• ножницы для резки труб под точным углом 90º;
Ключ шестигранный
• ;
• Отвертка крестовая
• рулетка;
• перчатки.

Важно! № Поскольку пайка полипропиленовых труб — это работа с подогреваемым оборудованием, настоятельно рекомендуется всегда использовать перчатки, независимо от того, входят они в комплект или нет.Особенно это актуально для новичков, которые в 99 случаях из 100 случайно касаются нагревательного элемента.

Рабочая часть паяльника (нагревателя) любой конструкции устроена так, что на нее можно установить 2-3 насадки для труб малого диаметра. Это экономит много времени при работе с линиями от 20 до 40 мм.

Немного о мощности паяльного аппарата. Высокая мощность необходима для быстрого и равномерного нагрева деталей большого диаметра, который считается 63 мм и более.Для бытовых целей достаточно иметь утюг мощностью 0,7-1 кВт. Паяльники с нагревателями выше 1 кВт считаются профессиональными, поэтому стоят дороже обычных.

Кроме утюга следует подготовить еще один инструмент для пайки полипропиленовых труб, его состав указан в списке выше. Если в наличии отсутствуют ножницы для резки трубы под углом 90º, то для этой цели можно использовать ножовку и столярную коробку для резки под углом или сделать ее самостоятельно, руководствуясь чертежом:

Примечание. Когда нет ножниц для полипропиленовых труб и их разрезают ножовкой, то стык необходимо очистить от заусенцев снаружи и внутри изделия.

Перед тем, как отрезать кусок нужной длины, его необходимо точно пометить. Дело в том, что при подключении часть трубы входит в тройник или любой другой фитинг, это называется глубиной пайки. Поэтому к необходимому размеру участка, определяемому рулеткой, нужно прибавить значение этой глубины, измерив ее значение с конца и поставив отметку карандашом.Поскольку технология пайки предусматривает разную глубину погружения для разного диаметра трубы, ее значения можно взять из таблицы:

Примечание. В таблице указаны диапазоны глубины пайки, поскольку она варьируется в этих пределах у разных производителей труб из ППР. Значение можно проверить, измерив несколько фитингов глубиномером.

При установке систем отопления припаивают армированные полипропиленовые трубы; они отличаются от обычных наличием слоя алюминиевой фольги, стекловолокна или базальтового волокна.Причем этот слой в изделиях разных производителей может быть выполнен по-разному. Когда арматура расположена не в центре толщины стенки, а у внешнего края, то перед пайкой полипропиленовых труб потребуется зачистка. Для этого есть специальное устройство:

Сварочный процесс

Перед началом работы нужно надеть насадки паяльника, соответствующие размеру труб, после чего включить и отрегулировать.Здесь нужно знать, при какой температуре паять полипропиленовые трубы. Большинство производителей указывают рабочую температуру 260-270 ºС, выше поднимать не стоит, иначе перегрева не избежать. Недогрев также чреват некачественным и негерметичным соединением, при котором затем быстро образуется течь.

Следует понимать, что время нагрева, диаметр изделия и температура сварки взаимосвязаны. В таблице указываем время сварки при стандартной температуре 260 ° С.

Примечание. Продолжительность сварки — это время до полного затвердевания пластика, когда соединение набирает максимальную прочность.

Когда настройка утюга окончена, приступаем к сварке, следуя инструкции по пайке полипропиленовых труб:

Взяв трубку в одну руку, а фитинг в другую, надеваем их на сопло нагретого паяльника одновременно с двух сторон, не поворачивая вокруг его оси.

Соблюдаем отведенное время.

Осторожно снимите обе соединяемые детали с тефлонового сопла, снова не поворачивая.

Плавно вставьте трубу в фитинг до метки, не перекручивая, и зафиксируйте на время, указанное в таблице, при котором соединение готово. Более подробно операция показана на видео:

Правильно использовать паяльник на столе удобнее, поэтому рекомендуется сначала припаять несколько тренировочных стыков.После этого все возможные узлы с короткими секциями можно собрать в удобном положении. Далее следует прокладка магистралей с подключением тройников на месте, здесь уже будет сложнее. Нагретый утюг для пайки нужно будет с одной стороны надеть на уложенную трубу, а с другой натянуть тройник, удерживая устройство в подвешенном состоянии. Затем паяльник снимается с обеих частей, и они состыковываются.

При прокладке магистральных трубопроводов соблюдайте последовательность монтажа секций и элементов.Начинайте сборку системы от источника тепла и идите до конца, а для соединения двух полипропиленовых труб старайтесь использовать только тройники, от которых ответвления пойдут на батареи. Используйте для этой цели муфты, когда иначе невозможно. Избегайте стыков в труднодоступных местах, иначе для их завершения придется работать сразу двумя паяльниками, чтобы одновременно прогревать соединяемые детали.

Совет. Многие производители полипропиленовых систем разрабатывают собственные инструкции по установке для своей продукции.Оттуда вы можете почерпнуть много полезной информации, используйте это.

Как соединить металлопластиковую трубу с полипропиленом

В силу разных обстоятельств бывает, что необходимо соединять разные виды труб, например, полипропиленовые и стальные, металлопластиковые с полипропиленом и так далее. Такие ситуации случаются в квартирах, где сложно поменять сечение обычного водопровода или отопительного стояка, проложенного стальной или металлопластиковой трубой, но подключиться к нему необходимо.Это не большая проблема, просто нужно учесть, что все подобные соединения выполняются через резьбовые соединения.

Поскольку соединение металлопластиковых труб может осуществляться прессовыми и разборными фитингами, для соединения с полипропиленом удобнее брать разъемный фитинг с внешней резьбой. В свою очередь, к концу полипропиленовой трубы припаивается фитинг с внешней резьбой, после чего соединение скручивается традиционным способом, рулоном льняной или фум-ленты.

Штуцер трубный съемный

Когда нужно разрезать металлопластиковые трубы, то удобнее всего поставить тройник с резьбовым ответвлением, куда впоследствии можно будет вкрутить фитинг, а затем припаять к нему полипропиленовую трубу. Правда, с установкой тройника придется повозиться: нужно отключить воду или опорожнить систему отопления, а потом вырезать металлопластик и установить.

Полипропиленовые трубы и фасонные части сегодня в тренде.Применяются для внутренней водопроводной и тепловой разводки и сетей дома и квартиры. Популярность этого материала в первую очередь связана с удобством работы с ним. В отличие от металлических труб, их не нужно гнуть трубогибом, нарезать резьбу и сваривать. Вся трудоемкость этой профессии ушла в прошлое с появлением такого материала, как полипропилен.
Основным инструментом для работы с изделиями из полипропилена является электрический паяльник или утюг. В заводской комплектации комплектуется втулками для пайки труб и фитингов стандартных диаметров… Их тоже можно приобрести отдельно. Но бывают случаи, когда заводского паяльника по каким-то причинам нет в наличии и нет возможности его купить, а из всех запчастей в наличии только сварочные насадки. Вот тут и пригодится самодельный сантехнический паяльник.

Это самоделка из разряда «дунул, плюнул и сделал». Собирать его можно буквально на коленях из старого утюга и деревянного бруска. С таким самодельным утеплителем вы точно спасете положение и справитесь с пайкой полипропиленовых труб.А сейчас мы покажем вам, как это сделать.

Что понадобится для сборки паяльника

• Старый утюг с рабочей нагревательной подошвой;
• Брусок деревянный, сечением ориентировочно 40х50 мм, длиной 40-50 см;
• Четыре шайбы саморезные прессовые, 3×14-16 мм;
• Гильзы для водопроводного паяльника с зажимным болтом;
• Кабель питания со штекером;
• Изолента, саморезы 45 мм.

Из инструментов необходимо иметь: дрель или шуруповерт с крестовой головкой для саморезов, сверла диаметром 6-8 мм, шлифовальный станок или наждачную бумагу, малярный нож, плоскогубцы и молоток.

Сборка самодельного паяльника для полипропиленовых труб

В первую очередь разбираем бытовой утюг, отсоединив подошву от термостатов. Остальное железо нам больше не нужно.

Далее готовим деревянный брусок. При необходимости его можно распилить, проткнуть или просто зачистить на наждачном круге, как это сделал автор самоделки (фото).

Для крепления планки просверливаем несколько отверстий на подошве утюга в зоне, свободной от нагревательного элемента.Диаметр сверла должен быть меньше ширины головки винта.

Вставляем отрегулированную по сечению планку в паз подошвы, и при помощи отвертки и крестовины крепим на несколько саморезов.

На конце контактного блока нагревателя есть болты. Для них просверливаем пазовые отверстия с обеих сторон планки, а контакты разворачиваем плоскогубцами для их соединения.

Прижимаем контактные пластины несколькими саморезами — нажимными шайбами.

Недалеко от торца подошвы просверливаем отверстие под прижимной болт для гильз. Теперь вы можете прикрепить несколько парных сварочных сопел. Надеваем их на прижимной болт, и затягиваем шестигранным ключом.

Осталось только подключить кабель питания к контактной группе, а место контакта на ручке обмотать изолентой.

Паяльник готов к работе.Такое устройство можно использовать для пайки полипропиленовых труб и фитингов, выполнения водопроводной или отопительной разводки.

Заключение

Несмотря на простоту конструкции, ее нельзя считать полностью модифицированной. В нем нет термостата нагрева с автоматическими средствами защиты. Эргономика инструмента тоже оставляет желать лучшего, ведь такое приспособление во время работы должно плотно стоять на краю. Однако этот самодельный аппарат служит доказательством того, что при желании из подручных деталей можно собрать даже специализированный инструмент.

Как паять полипропиленовые трубы без паяльника. Подключение трубопроводов из полипропиленовых труб. Стыковка труб металлопластиковых

Правильно выполненное соединение полипропиленовых труб гарантирует прочные и очень надежные коммуникации, которые не ржавеют и обладают рядом других преимуществ.

Интересующие нас трубные изделия, отличающиеся малым весом, простотой обработки и монтажа, а также относительно невысокой стоимостью, соединяются разъемным и неразъемным способами.Под последней понимается сварка, проводимая по одной из двух технологий: стыковой сварке или методом раструба (раструба).

Стыковая сварка идеально подходит для полипропиленовых изделий сечением более 6,3 см. При этом толщина их стенок должна быть не менее 4 мм. Процедура проводится на стационарном сварочном аппарате, который обеспечивает очень точную настройку с разными геометрическими параметрами. Перед началом операции их концы обрезают, чтобы получить полностью параллельные поверхности.У аппарата для стыковой сварки есть специальный диск — он выполняет роль нагревательного устройства.

Стыковая сварка изделий из полипропилена

Также при проведении такой процедуры в большинстве случаев требуется использование центровочных элементов. Они придают соединяемым полипропиленовым деталям необходимое выравнивание. Приварка муфт рекомендуется для труб сечением менее 6,3 см. Этот тип соединения требует использования муфт и фитингов. Без них процедура не проводится.Фитинги, имеющие специальные гнезда, используются для формирования различных стыковочных узлов (в том числе резьбовых). Между двумя свариваемыми трубами устанавливается муфта.

Для раструбной сварки труб сечением до 4 см допускается применение ручного агрегата. Он оснащен насадками (ТЭНами), которые выполнены в виде оправки (необходимо оплавить внутреннюю часть раструба) и втулки (оплавить внешнюю часть).

Нагревательные элементы обычно имеют тефлоновое покрытие.Этот антипригарный состав отлично защищает насадку от выхода из строя в процессе эксплуатации. Очищайте горячие сопла после каждой отдельной сварочной операции. Для этого используются скребки по дереву или грубая ветошь (например, брезент). После полного остывания форсунок удалить с них слой расплавленного полипропилена невозможно. Вы просто испортите дорогой тефлоновый слой.

Давайте разберемся, как необходимо соединить рассматриваемые трубные изделия с помощью сварочного аппарата.Схема работы (она примерно одинакова для стыковой сварки и для процедуры с использованием муфт) следующая:

1. Установить насадки необходимого размера на сварочный аппарат и поставить аппарат на ровную поверхность.
2. Установите температуру, необходимую для сварки полипропиленовых изделий на сварочном аппарате (она равна 260 ° C), и подождите около четверти часа (за это время сопла нагреваются до заданного уровня).
3. Труборезом или ножницами обрежьте полипропиленовое изделие под прямым углом, очистите трубы от грязи и пыли, удалите с них жирные пятна (мыльной водой или обычным спиртом).
4. Сделайте отметку на трубе (она показывает глубину раструба, к этому значению дополнительно нужно прибавить еще 2 мм).
5. Вставьте трубу в гладкую муфту (ориентируясь на ранее отмеченную отметку) и натяните раструб на оправку.
6. Дождитесь прогрева конструкции (время нагрева указано в инструкции к сварочному аппарату) демонтируйте нагретые элементы со сварочного аппарата и соедините их (очень важно обеспечить совмещение муфты и трубного изделия) .
7. Дождитесь остывания конструкции. В этот период запрещается деформировать (гнуть, поворачивать) трубы.

Сварочный аппарат для соединения трубных изделий

Операция завершена. Вы получили надежный и прочный сварной шов. Если есть необходимость в прокладке разводки от магистрального трубопровода, необходимо использовать специальные приварные хомуты. Устанавливаются они так:

1. За 30 секунд нагрейте поверхность (внешнюю) основной трубы и седло для сварки сварочным агрегатом (операции выполняются одновременно).
2. Прижать (не поворачивая) седло к трубе, выдержать нагрузку около получаса.
3. Оставьте соединение на 10 минут.

Затем просверлите стенку полипропиленовой трубы и нижнюю часть седла винтовой дрелью, чтобы вывести необходимую ветвь. Желательно на этом этапе использовать специальную шайбу (она называется установочной шайбой), чтобы точно выдерживать глубину сверления.

Указанные выше методы соединения изделий из полипропилена требуют использования сварочных аппаратов и нагревательных пластин.Такие приспособления есть далеко не у каждого домашнего мастера. И нет смысла покупать сварщик и насадки к нему ради установки одного трубопровода.

В таких ситуациях разъемные соединения труб можно выполнять без сварки. Операция проводится по двум методикам: компрессионная арматура или смесь холодной сварки. Вторая технология подходит исключительно для тех, по которым подается холодная вода. Соединяемые изделия подвергаются холодной сварке, они сильно прижимаются друг к другу на 5-10 секунд.Придать соединению дополнительную герметичность можно, нанеся на стык силиконовый уплотнитель или обмотав его тефлоновой лентой.

Разъемное соединение труб без сварки

Если вы решили создать полипропиленовый трубопровод, соединив его элементы с помощью фитингов, вам понадобится обжимной ключ. Его легко приобрести в любом строительном магазине. Но чаще всего такой ключ входит в комплект фурнитуры. Вам даже не нужно покупать его отдельно. Для выполнения работ по данной методике вам потребуются следующие детали:

• крестовины, тройники;
• Краны шаровые;
• муфты;
• переходники;
• седла ответвления;
• заглушки;
• квадраты с гайками (колпачок).

Работать с фурнитурой просто — установить нужный элемент и обжать его гаечным ключом. Но при этом будьте готовы к тому, что работы по подключению труб займут у вас очень много времени. Необходимо тщательно обжать каждый элемент конструкции, проверить качество полученного соединения и дополнительно заделать его. Именно по этой причине полипропиленовые системы обычно собирают сваркой.

Правда, в некоторых случаях без фурнитуры не обойтись.Например, если нужно соединить изделия из металла и полипропилена. В таких ситуациях потребуется специальная фурнитура — переходная. У них с одной стороны есть резьба для входа в стальную трубу, с другой — паяльную втулку (в нее помещается пропиленовый продукт).

Также возможна сборка металлических и полипропиленовых труб с использованием: штуцера со специальной накидной гайкой; муфты и американки (в этом случае также используется накидная гайка). Выберите способ подключения, который вам подходит!

8845 0 0

Монтаж полипропиленового трубопровода настолько прост, что вы можете легко провести его даже в перерывах между просмотром любимых телепрограмм или сериалов. Главное, придерживаться некоторых общих правил и понимать основные принципы соединения пластиковых труб … Все это я вам расскажу на основе собственного опыта.

Монтажные работы

Приступая к работе с полипропиленовыми трубами, я прежде всего вспомнил об их основных качествах:

• Низкая цена позволила мне без особых злоупотреблений семейным бюджетом приобрести все необходимые пластиковые изделия, включая соединительную арматуру, с определенной наценкой … Ведь даже при соответствующем опыте никто не застрахован от ошибок, и лучше иметь запасные части под рукой на случай неудачной операции, а не бегать за ними в магазин, закидывая недостроенный трубопровод и пропущенная серия;

• Простая инструкция по соединению, включая горячий и холодный методы. Но простота не исключает необходимости наличия специального инструмента для каждого из вариантов. Далее я подробно опишу их оба, так как я использовал и пайку, и обжим в разных областях.С выбором лучше вам определиться заранее, чтобы позаботиться о наличии соответствующего оборудования. Сделать это можно сразу после прочтения статьи;
• Отсутствие коррозионных процессов … Пластиковая поверхность не подвержена внутренней коррозии, которая может быть вызвана транспортируемой жидкостью, или внешней, которая обычно возникает после прокладки трубопровода в земле. Таким образом, прокладывая подземный водопровод, я знал, что его хватит на десятилетия, но только с учетом качества и абсолютных подключений.

Если вы планируете использовать полипропиленовые трубы для устройства системы отопления, то рекомендую приобрести армированные образцы, выдерживающие высокие температуры, что исключит риск возникновения аварийной ситуации.

Исходя из вышесказанного, закупил материалы с запасом, достал необходимые инструменты и подготовился к тому, чтобы сделать качественные соединения, которые можно оставить без присмотра на долгие годы.

Горячий способ

Там, где планировал опускать водопровод под землю, совершенно не сомневался в выборе способа подключения: только пайка. Температура плавления пропилена составляет всего 260 градусов по Цельсию , а после застывания швы полностью заделаны … К тому же сам процесс достаточно быстр. Невозможность демонтажа в данном случае меня совершенно не смутила.

Сварка также отлично подходит для внутренних трубопроводов. Исключением могут быть только те участки, где требуется разборка труб, либо ситуация, в которой достать трубный паяльник совсем не представляется возможным.

Если у вас запланирован разовый монтаж, то приобретать дорогой сварочный аппарат для пластиковых труб не обязательно; рациональнее было бы сдать его.

Перед соединением полипропиленовых труб «горячим» методом, кроме «железа», я также подготовил следующие инструменты:

Сейчас я подробно опишу вам, как подключаются полипропиленовые трубы, вы действительно успеете выполнить монтаж небольших участков в период прокрутки рекламы по ТВ:

Если вы пайка пластиковых труб впервые, я рекомендую вам сначала попрактиковаться в паре продуктов, которые не будут включены в установленную систему.
Так вы «достанете руки» и сможете избежать типичных ошибок при выполнении «чистовых» работ.

1. Приготовление:

• Я вынул паяльник из чемодана , в котором он находился, и положил его на ровный и устойчивый дубовый стол … Вы можете поставить прибор на пол или на асфальт, главное, чтобы он имел надежное положение, ведь приходится иметь дело с высокими температурами;

• Затем в вставлены форсунки, соответствующие диаметрам припаянных элементов … В этом случае изделие устанавливается под трубой в виде своеобразной «чаши», огибающей ее край снаружи, и под трубообразный элемент, который входит в нее и плавится изнутри;

• Включил устройство … Если в вашем устройстве есть регулятор мощности, то выставьте его на 260-270 градусов Цельсия. Если это не так, то агрегат автоматически нагреется до заданной температуры;

1. Разметка.Здесь я уже перешел к работе с самими трубами. Рулеткой и карандашом обозначил необходимые участки для формирования трубопровода … Кроме того, замерил глубину нагревательных элементов и, прибавив пару миллиметров, приложил ее к точкам пайки. Сделать это можно после нарезки продуктов. Этот прием поможет контролировать погружение края сегмента в насадку, так как чрезмерное плавление может привести к образованию выпуклости на шве, препятствующей прохождению жидкости;

1. Раскрой.Здесь главное соблюдать прямой угол. Благодаря некоторому опыту у меня нет проблем с этим, то есть Я поднял ножницы прямо на линию и сделал четкий разрез одним плавным сильным движением … Также попробуйте резать без забот и с нужным усилием . В противном случае, если будете делать косые пропилы, придется их выравнивать ножовкой или ножом. Также стоит отметить, что при использовании армированных труб необходимо предварительно удалить бритвой верхний слой пластика и проложенную под ним фольгу;

1. Тепло.На этом этапе я одел подготовленную втулку на оправку, а отрезок трубы вставил с некоторым опозданием в втулку-насадку … Почему поздно? Потому что стенки соединительного элемента более толстые, и они будут плавиться, соответственно, они займут больше времени, то есть им не помешает фора. Хранить же товары в таком положении следует, руководствуясь следующей таблицей:

1. Стыковка. По прошествии указанного времени I удалил оба фрагмента с оплавленными краями из сварочного аппарата и соединил , опять же строго под прямым углом, после чего он выдержал время, указанное в следующей таблице:

Сечение, см	Время подключения, с	Время охлаждения, с
2	4	2
2,5	4	2
3,2	6	4
4	6	4
5	6	4
6,3	8	6
7,5	10	8
9	11	8
11	12	8

Ни в коем случае не поворачивайте соединяемые изделия в момент застывания, так как это может спровоцировать нарушение герметичности шва.

1. Контроль. Я пропустил воду по готовому трубопроводу и проверил все стыки на герметичность. … Если вдруг обнаружите такое у себя, то вырежьте проблемный участок и приварите на его место новый отрезок.

Холодный метод

Компрессионные фитинги позволяют соединять полипропиленовые трубы без пайки. Все, что вам понадобится, кроме самих соединительных элементов, — это обжимной ключ , который, как правило, продается вместе с ними.

Сам процесс подключения труб «холодным» способом я выполнил так, когда у меня не было «утюга» под рукой, и нужно было срочно восстанавливать поврежденный участок водопровода:

1. Отмерял и отрезал нужный фрагмент трубы;

1. Отверстие калиброванное … Очень важно, чтобы его поперечное сечение идеально соответствовало диаметру хвостовика фитинга;

1. Наденьте на край трубы обжим ;

1. Потом вставил сам фитинг внутрь ;

1. Сжал муфту специальным ключом, надежно зафиксировав ее на трубе;

1. Проверил муфту на наличие характерных бороздок, свидетельствующих о хорошем соединении.

Описанный способ также хорошо решает вопрос, как соединить металлическую трубу с полипропиленовой. Для этого достаточно выбрать подходящий компрессионный фитинг, у которого один из концов снабжен металлической резьбой необходимого шага и диаметра.

Если возник вопрос: «Как соединить трубу ПНД с трубой полипропиленовой?» Тогда опять же можно обратиться к компрессионным фитингам, так как сварка здесь, скорее всего, не справится из-за значительной разницы температур плавления этих материалов.По крайней мере, я бы не стал рисковать.

И небольшая «ложка дегтя с медом»: несмотря на некоторую универсальность «холодного» способа стыковки, на реализацию требуется гораздо больше времени. Так что, если вам предстоит установить длинный конвейер, то во время рекламы на ТВ вы можете не успеть справиться с задачей.

Заключение

Немного практики и следование вышеперечисленным рекомендациям позволит проложить водопровод из полипропиленовых труб, практически не отрываясь от просмотра любимых сериалов и телепрограмм.Главное — быть внимательными и внимательными, так как на исправление допущенной ошибки уйдет гораздо больше времени, чем на своевременный контроль проделанной работы.

Видео в этой статье позволит вам ознакомиться с некоторой дополнительной информацией, которая по содержанию аналогична представленному материалу. Если у вас есть дополнительные вопросы по теме, задавайте их в комментариях.

25 июля 2016 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора — добавьте комментарий или скажите спасибо!

При создании современных инженерных сетей мастера вынуждены решать, как подключить пластиковые трубы для водопровода.Технологии подключения различаются в зависимости от конкретного типа системы и других условий эксплуатации.

В строительстве коммуникаций пластик практически заменил чугун и сталь. Полимерные трубы не требуют дорогостоящего оборудования или специальной квалификации мастера для соединения.

Пластиковые водопроводные трубы своими руками можно соединять по разным технологиям. Их выбор зависит от назначения системы, типа используемого полимера и размеров трубы.Основные типы подключения:

В общем, пластмассовые трубы можно соединять как без сварки, так и с ней, то есть монтаж может осуществляться «горячим» (сварка) или «холодным».

Самая рациональная при установке водопровода. В чем его преимущества и особенности — читайте в отдельной статье.

Описано, как организовать водоснабжение в частном доме из колодца.

Соединение без сварки для различных типов пластиковых труб

Соединение пластиковых труб без пайки может осуществляться различными способами.Выбор конкретной технологии зависит от типа полимерной сантехники:

1. Полиэтиленовые трубы HDPE соединить с. Для установки не требуется специального оборудования, достаточно мускульного усилия или, в крайнем случае, обжимного ключа. Такой монтаж пластиковых труб своими руками будет несложным, но на это уйдет некоторое время, так как каждый стык нужно будет тщательно обжать. К тому же этот метод все же менее надежен, чем пайка.

Особенности соединения пластиковых и металлических труб

Соединение пластиковых труб с металлическими трубами необходимо в случаях, когда проводится ремонт старой канализации или водопровода, где присутствуют стальные или чугунные элементы.

Если в канализационной системе соединяются пластиковые и чугунные трубы, то монтаж стыка выполняется очень просто с помощью специальных переходников, которые доступны в различных размерах. Но методы, которые традиционно используются для соединения чугунных труб, в случае с пластиком не подходят. В частности, из-за тиснения деформируется пластиковая труба, и о надежности соединения не может быть и речи. Также нецелесообразно заделывать стык между полимерными и чугунными трубами цементом — ведь пластик и чугун по-разному расширяются из-за нагрева — достаточно будет всего несколько раз залить трубы горячей водой, чтобы стык затянулся. теряют герметичность и приходят в негодность.

Как соединить пластиковые трубы для водоснабжения с металлическими? Здесь требуется больше надежности, так как давление в водопроводе выше. В частности, если водопровод создается из труб диаметром до 4 см, то стык создается с помощью соответствующего фитинга. У него будет резьба с металлической стороны и стандартная муфта со стороны пластика.

Важно: Не забудьте тщательно загерметизировать соединение со стороны металлической трубы — для этого подходят традиционные материалы и технологии, например, льняные волокна, пропитанные льняным маслом.

Если речь идет об установке трубопровода диаметром более 40 мм, то для соединения металлических и пластиковых деталей желательно использовать фланцевое соединение. Это значительно облегчает процесс установки, тем более что подобрать подходящие переходники не составит труда.

А когда осуществляется сборка трубопроводов из разных материалов, где среда будет находиться под высоким давлением, то стоит использовать металлический шланг. Чтобы прикрепить такую ​​деталь к пластиковой, вам понадобится соответствующий фитинг, а к металлу она крепится с помощью резьбового соединения.

Таким образом, можно создать максимально надежный стык и перейти от старых металлических конструкций к более практичным и прочным пластиковым. Эти методы применимы как к отопительным, так и к водопроводным системам.

Монтаж пластиковых труб своими руками: видео

В этом разделе видео вы можете увидеть, как пластиковые трубы соединяются без пайки в розетку.

Пайка полипропиленовых труб — такая операция, которую иногда приходится делать самостоятельно в собственном доме.Совершенно нецелесообразно покупать специально для этого сварочный аппарат. Поэтому многие пытаются найти такие инструкции, такие методы, которые избавили бы их от дорогостоящего приобретения. Сегодня мы намерены предложить метод, который вполне применим в домашних условиях и вообще не требует специального оборудования.

Вы можете получить максимум информации о полипропиленовых трубах и способах их сварки.

Пайка пропиленовых труб малого диаметра своими руками

Речь пойдет о таких трубах, которые чаще всего используются для разводки внутри дома, т.е.е. про трубы диаметром 20 мм. Допустим, нам нужно приварить трубу и прилегающий угловой фитинг.

Паять пропиленовые трубы такого диаметра несложно, если под рукой есть какой-нибудь безопасный источник огня, каким может быть, например, такая миниатюрная газовая горелка.

Согласно действующим нормам и для обеспечения необходимого качества соединения труба должна входить в фитинг на 14 мм. Чтобы не нарушать этот стандарт, желательно заранее измерить это расстояние от края трубы и поставить отметку карандашом.

Сделав это, можно переходить к глубокому нагреву элементов, подлежащих пайке. Арматуру, конечно, нужно утеплить изнутри.

Конец трубы обогревается снаружи.

Когда обе части хорошо разогреются, их можно вставлять друг в друга.

Вставляя трубу, следует руководствоваться нанесенной ранее карандашной отметкой, которая должна находиться точно по краю фитинга.

После этого сделанное соединение необходимо охладить, не подвергая его каким-либо внешним воздействиям. Охлажденный стык будет очень прочным и по прочности ничем не уступит тем стыкам, которые обычно выполняются с помощью специальных сварочных аппаратов. В этом можно убедиться, разрезав только что сделанное паяное соединение.

Как видно на фото выше, место стыка трубы и фитинга полностью монолитное, и такую ​​трубу можно смело включать в систему домашнего водоснабжения.

Итак, если вам нужно спаять полипропиленовые трубы, вы легко сможете проделать эту работу самостоятельно, не приобретая для этого никаких специальных инструментов. Для этого вам просто нужно принять к сведению данную нами рекомендацию.

Вопрос пайки полипропиленовых труб сегодня стоит остро для каждого хозяина его квартиры, ведь качественное крепление труб желает каждый без исключения, так как это напрямую зависит от:

• срок службы системы водоснабжения или отопления,
• необходимость в ремонте затрат.

Поэтому многих интересует, как правильно паять трубы, чтобы избежать неприятностей в будущем.

Для пайки полипропиленовых труб, конечно, потребуется специальный паяльник. Но что делать, если в доме такого инструмента нет? Ответ прост: используйте подручные материалы и инструменты. Например, газовая горелка.

Безусловно, в каждом доме должна быть газовая горелка. Но если его нет, при выборе этого инструмента следует учитывать его основные параметры:

• газ использовано;
• соединение баллона.

Этот метод пайки подходит не только для труб малого диаметра, но и для труб большого диаметра.

Используя газовую горелку, можно в короткие сроки самостоятельно отремонтировать или установить систему отопления.

Требуется для пайки:

• точность,
• уход,
• стремление к качеству,
• подготовка к основной работе.

Полипропиленовая труба: инструкция по пайке

Рассмотрим пошагово, как правильно паять трубы:

Шаг 1.Подбираем трубы подходящего диаметра. Обратите внимание: вновь приобретенные трубы должны совпадать по диаметру со старыми. Это поможет избежать проблем с подключением.

Шаг 2. Замерив, отрежьте необходимый участок трубы. Не забудьте добавить еще 25 миллиметров, которые впоследствии останутся приваренными к фитингу.

Шаг 3. Нагрейте трубу и фитинг горелкой. Это нужно делать одновременно.

Шаг 4. После этого детали нужно соединить и немного подержать, дождавшись, пока они остынут.

Обратите внимание: Перед установкой труб необходимо составить подробную схему, по которой они будут подключены. Следует отметить места установки уголков поворота, тройников и кранов.

• Фитинги и трубы рекомендуется приобретать преимущественно у одного производителя. Это важный момент, так как у каждого производителя своя технология изготовления этих элементов. Это значит, что температура плавления деталей может отличаться, что не подходит для прочности конструкции.
• Перед основными работами детали необходимо очистить и обезжирить, что позволит не нарушить качество соединения.
• Сначала потренируйтесь на участках трубы, чтобы знать, сколько усилий потребуется для получения ожидаемого результата. Обратите внимание: вставленную в фитинг трубу ни в коем случае нельзя поворачивать, это нарушит прочность соединения, так как поверхности деталей будут собираться волнами.
• Если вы выбираете качество, не экономьте! Хорошая продукция прослужит дольше, чем вы сэкономите в будущем.
• Если температура в помещении ниже + 5 ° С, не нужно рисковать и начинать работу, так как его эффективность значительно снижается. Стыки в этом случае будут хрупкими, а соединительные детали потребуют дополнительного нагрева. А это чревато ненужным оплавлением и деформацией элементов.

Паяльные провода: как паять, если паяльника нет?

Наверняка многие сталкивались с тем, что нужно скрепить два провода, а паяльника под рукой нет.Остается положиться на смекалку современников, предлагающих простые способы пайки, освоить которые сможет каждый.

На современном рынке представлены следующие материалы:

Пайка без паяльника с использованием пасты

Паяльная паста — это механическая смесь флюса, припоя и смазки, то есть связующее.

Производители паяльных паст практикуют их изготовление на основе серебра, что позволяет использовать эту смесь для пайки различных видов никеля, стали, а также медных сплавов.

Требования к пастам

Паяльная паста должна:

• очень быстро отслаиваются, но не окисляются;
• быть вязким (что очень важно!) И выдерживать деформацию;
• обладают адгезионными свойствами;
• смывается обычными растворителями;
• не стекать за границы нанесенного слоя;
• не оставляет несмываемых следов после нанесения;
№
• не влияет на технические свойства доски.

Ступеньки для пайки

Шаг 1.Первоочередная задача — подготовить провода. Очищаем поверхность проволоки канцелярским ножом или кусачками.

Шаг 2. Скручиваем провода.

Шаг 3. Тщательно смазать место пайки паяльной пастой. Необходимо равномерно нанести капли пасты по всей поверхности проволоки.

Шаг 4. Прогреть место нанесения. Для этого можно использовать обычную зажигалку. После прогрева паста образует прочную герметизацию.

Шаг 5.На проволоку надеваем термоусаживаемую трубку, которую также обрабатываем пламенем, чтобы она равномерно распределилась по поверхности проволоки.

Обратите внимание: этот метод пайки в первую очередь подходит для склеивания проводов небольшого диаметра, таких как провода наушников.

Пайка с лентой для пайки

Лента для пайки — это материал, используемый при монтаже, ремонте или замене электропроводки, в бытовых и полевых условиях, а также в автомобильной промышленности.

Рассмотрим пошаговый процесс пайки с помощью паяльной ленты:

Шаг 1.Необходимо снять изоляцию с провода, то есть зачистить его кусачками.

Шаг 2 Скрутите провода, а затем оберните скрутку паяльной лентой. Сняв защитную пленку, наносим сторону с флюсом на поверхность провода и обжимаем.

Шаг 3. Нагрейте место обмотки спичкой или зажигалкой до полного растекания припоя по поверхности проводки.

Шаг 4. Подождите, пока он остынет, а затем удалите излишки флюса.

Как видите, совсем не обязательно бежать покупать паяльник для пайки проводов, можно воспользоваться описанными выше методами. Это сэкономит и время, и деньги.

Паяльник для пластиковых трубок инструкция. Как паять пластиковые трубы. Приступаем к появлению

Полипропилен — популярный материал, который широко используется во многих строительных и монтажных областях. И водоснабжение не исключение. Полипропиленовые магистрали отличаются устойчивостью к коррозии, длительным сроком службы, хорошей теплопроводностью и герметичностью.Последний критерий полностью зависит от того, насколько правильно проведена пайка пластиковых труб. И вы не слышали. Полипропилен, в отличие от поливинилхлорида, необходим и его можно просто спаять в единую конструкцию с помощью специального сварочного аппарата для полимеров.

О том, как пользоваться утюгом (так в кругах умельцев называют паяльником для пластика) и как правильно прикрутить водопровод, в нашем материале ниже с подробной видеоинструкцией.

Важно: Прежде чем принять решение об установке водопровода из полипропиленовых труб, стоит выяснить, что этот материал под воздействием высоких температур склонен к растяжению. То есть, если использовать полипропиленовые трубы для магистрали ГВС, то такую ​​коммуникацию можно просто поставить со временем. Поэтому для горячей воды необходимо использовать только алюминиевые полипропиленовые трубы.

Для того, чтобы по инструкции спаять всю систему водопровода при длительной эксплуатации, желательно понимать, с какими трубами работает мастер.Ведь полипропилен делится на четыре категории, каждая из которых предназначена для использования в определенных условиях. Несоблюдение инструкции по эксплуатации, нет усилий мастера, и сантехника со временем выйдет из строя.

Итак, полипропиленовые трубы бывают четырех видов:

• Трубы с маркировкой PN 10. Тонкостенный материал небольшого диаметра, рассчитанный на работу при температуре до 45 градусов. Может использоваться в системе жесткого или теплого пола.
• Трубы с маркировкой PN 16.Стоит быть предельно внимательным. Полипропилен такой категории можно использовать либо в условиях высокого давления в сообщении, но для холодной воды, либо при низком давлении в сети с горячей водой.
• Маркировка PN 20 позволяет использовать пластиковые трубы для устройства любой магистрали, работающей при температуре не выше +80 градусов.
• PN 25 Трубы — это самые армированные трубы из алюминия или стекловолокна, подходящие для монтажа системы горячего водоснабжения. Здесь материал может эксплуатироваться при температуре температурного режима до 95 градусов Цельсия.

Кроме того, стоит понимать, что все полипропиленовые трубы любой категории могут иметь разный цвет. Кель не играет никакой разницы, кроме черного. Такой цвет труб свидетельствует о том, что туба из ПП надежно защищена от УФ-излучения.

Важно: Все полипропиленовые трубы обычно используются только при соблюдении диапазонов рабочего давления и температуры в сети. Чем выше температура воды в водопроводе, тем ниже должно быть давление, и наоборот.

Машина для пайки труб

Пластиковые трубы можно паять только с помощью специального инструмента — паяльника. Хозяйственный блок по форме напоминает некое подобие утюга на подставке. Его нагревательная подошва (зеркало) способна нагреваться до температуры выше 260 градусов, что позволяет плавить (паять) полимер для качественного соединения.

На подошве обогрева есть места для крепления насадок. Как правило, в бытовом аппарате на подошву можно прикрепить 2-3 насадки.Их диаметр зависит от конфигурации, в которой изначально был приобретен инструмент. Но чаще всего это насадки диаметром 16-32 мм.

ВАЖНО: В домашних условиях можно паять только трубы, диаметр которых не превышает 63 мм. При этом они соединяются исключительно с помощью муфт и фитингов. Трубы большего диаметра паяются на профессиональном оборудовании и чаще всего онлайн.

Паять пластиковые трубы своими руками можно как с помощью шашечного аппарата, так и цилиндрическим.Качество пайки останется неизменным и одинаково хорошим при соблюдении инструкции.

№

Важно: работу паяльником своими руками следует проводить только в нагретых до плюсов комнатных температурах. При этом важно знать, какой кулер будет в помещении, тем больше время прогрева пластика и металлопластика (в случае армированной трубы).

Подготовительный этап

• Прежде всего, необходимо подготовить конвейер, маркер и рулетку.С помощью таких инструментов на таких инструментах будет отмечена трубка и ее прорези на отдельных элементах.
• После того, как все металлопластиковые и ПВХ детали будущей системы вырезаны, необходимо тщательно очистить все места от предполагаемых соединений, включая муфты и арматуру.

Важно: трубы, армированные алюминием, разрезаются с использованием Shawra. При этом перед пайкой сначала стоит снять верхний слой полипропилена и алюминия. Это улучшит качество связи.Трубки, армированные стекловолокном, припаиваются так же, как и стандартный полипропилен.

Тем, кто не умеет паять пластиковые трубы (металлопластик / ПВХ) в домашних условиях, необходимо при выполнении работ придерживаться следующих рекомендаций:

• Процесс пайки начинается не раньше. не более 5-10 минут после включения паяльника. Он должен прогреться до заданной температуры.
• Полипропиленовые трубки диаметром до 40 мм могут быть успешно спаяны на аппарате в форме меча.Для трубы большего диаметра лучше использовать более профессиональный центрирующий узел.
• После нагрева полимера (ПВХ или металла) на тефлоновом покрытии форсунок останутся кусочки мягкого пластика. Их желательно сразу же очистить деревянной лопаткой. Считать остатки полимера на охлаждаемом сопле или металлическими приборами невозможно. Есть риск повредить тефлоновое покрытие и, как следствие, испортить изделие.

Важно: Своевременная очистка насадки от остатков полимера позволяет получить гарантированно ровное и плавное соединение.

Технологическая пайка

Итак, полипропиленовые (ПВХ) элементы водопровода своими руками в несколько этапов:

• Паяльник устанавливается на платформу и надежно ее фиксирует. В приборе выставили желаемую температуру. Для полипропилена он равен 260 градусам, для полиэтилена — 220.
• На площадку перед включением паяльника надеваются насадки нужного диаметра.
• Как только прибор нагреется, можно взять отрезанную трубку и штуцер под нее и надеть насадку.Выдерживают детали в соответствии с диаметром элементов (см. Рекомендации ниже).
• Как только все части конвейера будут аккуратно подогнаны, стоит твердо и медленно послушные детали до плотной посадки. Оставляем домофон от полного остывания. Все части коммуникации надо чистить.

Важно: после того, как труба вставлена ​​в фитинг, запрещается ее перемещать и каким-либо образом поворачивать. Полимер (ПВХ) в просвете трубы может сморщиться и произойдет соединение.

После того, как трубы будут поданы и остынут, вы можете пропустить через них воду или воздух, чтобы проверить герметичность соединения.

• Для ванны сечением 16 мм — выдерживать 5 с;
• Для трубки диаметром 20 мм — нагрев 6 секунд;
• Трубы 25 мм — Серые 7 секунд;
• Элементы 32 мм — пайка 8 секунд;
• Трубы диаметром 40 мм — нагрев 12 секунд;
• Диаметр трубки 50 мм — 24 секунды;
• Труба 63 мм — 40 сек.

Важный совет: Если мастер впервые откроет трубы из полипропилена (ПВХ) своими руками, то можно предварительно натянуть на ненужные отрезки полипропиленовых элементов. Кроме того, если в процессе пайки в соединении были допущены изъяны, можно просто отрезать этот участок трубопровода и припаять новый.

Совет: Покупать паяльник для разового выполнения работ своими руками нецелесообразно с точки зрения финансов.В этом случае лучше сдать аппарат для труб ПВХ в аренду в специализированном строительном магазине.

Современные полимерные трубы уверенно вытеснили свою строительную отрасль тяжелой и сложной в работе с металлопродукцией. Легкие пластиковые трубы просты в установке, устойчивы к коррозии и имеют длительный срок службы. Сборка водопровода производится с помощью специального паяльника, предназначенного только для этого. Но иметь специальные устройства — это одно, а уметь ими пользоваться — совсем другое.Несмотря на то, что этот процесс намного проще, чем работа со сталью, он сопровождается определенными нюансами, знание которых пригодится при практической работе. Зная, как паять пластиковые трубы для водопровода, вы сможете провести эту работу правильно, быстро и качественно. Как и в любом случае, чтобы добиться достойного результата, необходимо провести тщательную теоретическую и практическую подготовку к обустройству жилья водопроводом.

Подготовительные мероприятия

Перед тем, как паять водопроводные трубы из пластиковых труб, необходимо определиться с выбором материала и схемы водопровода.Самый оптимальный вариант обустройства внутренних коммуникаций дома — полипропилен. Этот полимерный пластик очень прочен, имеет довольно высокий температурный порог размягчения и плавления. Это дает возможность использовать полипропиленовые пластиковые трубы для водоснабжения под пайку не только для холодной, но и для горячей воды. Следует сразу оговориться, что для горячей воды нужно использовать только армированные изделия. В противном случае возможна их деформация и разрыв.

Начать следует с того, что нужно составить подробную схему пайки водопроводных труб из пластиковых труб.

Необходимо отобразить расположение таких деталей:

Кран входной

• ;
• ходов вертикальных и горизонтальных;
• уголки и тройники;
• арматура запорно-регулирующая;
• за границу;
• резервные выводы с заглушками;
• ванн, раковин и умывальников;
• бытовых приборов, потребляющих воду (водонагреватели, душевые кабины, стиральные и посудомоечные машины).

После этого необходимо провести расчеты и закупить необходимое количество материала.Брать нужно с запасом 10-15% на обрезку и возможные ошибки в работе. Завершающий этап подготовки — демонтаж старого трубопровода и подготовка отверстий под установку пластиковых труб.

Подбор необходимого оборудования

Пайка пластиковых труб для устройства водопровода должна производиться специальным устройством, работающим от сети 220 В. Это устройство можно купить в розничной сети или арендовать. Перед тем как паять пластиковый водопровод, нужно определиться с классом и моделью сварочного аппарата.Если процедура пайки пластиковых водопроводных труб одноразовая, она достаточно проста до простейшего аппарата с несколькими насадками по бокам. Но когда в частном доме обустроен большой участок, то есть имеет смысл приобрести паяльник с возможностью регулировки температуры и сменными насадками. Собственное хозяйство предполагает определенную перспективу строительства новостроек и организации их временного или постоянного водоснабжения из разных марок пластика.

Кроме паяльника, в работу потребуется такое свойство:

• рулетка;
• карандаш;
• острый нож;
• резак для труб или ножовка по металлу;
Перфоратор
• с набором сверл и долотом.

Если вы не умеете паять пластиковые трубы для горячей воды, то можете столкнуться с проблемой внешнего алюминиевого армирования. Равномерно удалить его можно только с помощью специальной заточки. Однако такие модели сейчас крайне редки.Большинство производителей используют внутреннее армирование, когда алюминий находится между пластиковыми слоями.

Трубка для технологической пайки

Перед тем, как приступить к пайке водопроводных труб из пластика, нужно проверить точность проведенных замеров с учетом тех значений, которые поглощаются или прибавляются арматурой. После этого можно разрезать трубы на фрагменты заданной длины. Срезы сечений нужно тщательно очистить от стружки, мусора и посевов.

Процесс сварки следует планировать так, чтобы большинство стыков выполнялось, когда паяльник находится в статическом положении на полу.По весу рекомендуется варить пластик только в тех местах, где другой подход невозможен.

Приступая к пайке пластиковых труб для водопровода, необходимо убедиться в исправности сварочного аппарата. Его насадки необходимо полностью очистить от мусора, грязи и старых блесток. Время нагрева различных моделей составляет 15-20 минут. Нагрев завершен, сигнализирует световой или звуковой индикатор.

Конец трубы и штуцер одновременно сажают на соответствующие насадки с обеих сторон паяльника.Помогать пластиковым изделиям нужно плавно, с небольшим давлением. При достижении нижней части штуцера или сопла давление прекращается.

Начинает нагрев. Длится столько, сколько указано в инструкции к солдатику или к дудкам. Как только нагрев завершится, детали снимаются с паяльника и соединяются. Стыковку нужно производить без наклона и прокрутки. По достижении дня монтажа движение трубы прекращается.

На какое-то время шарнир можно отрегулировать.Допускаются движения только по бокам. Сбои и расширения запрещены. После того, как стык полностью застыл, можно переходить к подключению следующего узла.

Просмотр видео пайки пластиковых труб для водопровода станет отличным подспорьем в дальнейшей работе. Перед началом работ желательно потренироваться в пайке участков труб и запчастей. К счастью, цена у них довольно демократичная.

Перед тем, как прикрепить детали к паяльнику, нужно снять фаску.Это поможет им соединиться намного проще, чем изделия с гладкими разрезами. Подтверждением надежной стыковки является небольшой наплыв над штуцером.

После сварки паяльник необходимо очистить от автомобильного и застывшего пластика. Делать это необходимо деревянным шпателем, так как сталь может повредить тефлоновое покрытие.

Важно знать: Пайку полимерных труб для водоснабжения нельзя производить при отрицательной температуре.

Такое соединение может быть наклонным, так как процесс обледенения пластика будет происходить слишком быстро.

При всех правилах сварки пластиковых труб водопровод обретет монолитность и герметичность. Срок службы составит не менее полувека.

Видео о пайке трубок

Пластиковые полипропиленовые водопроводные трубы пользуются все большей популярностью в том числе потому, что технология монтажа очень проста и доступна для самостоятельного исполнения.

Но для этого нужно уметь паять полипропиленовые трубы, ведь это основная операция, определяющая долговечность всей системы.

Монтаж пластиковых труб внутренней разводки — процесс достаточно простой, но достаточно трудоемкий, поэтому в первую очередь нужно понимать, как паять полипропилен.

Свойства полипропилена

Одним из многочисленных материалов из семейства пластмасс является полипропилен, который является продуктом полимеризации двух газов: этилена и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых методом экструзии получают различные продукты.

Продукция водоснабжения изготавливается из пластика марки PPR, имеющего следующие характеристики:

• диапазон рабочих температур от -10 до +90 градусов;
• плавление пластика начинается при 149 градусах;
• номинальное давление от 1,5 до 2,5 атмосфер.

Вышеуказанные параметры подходят для холодного водоснабжения, но необходимость характеристик более широкого спектра очевидна. Поэтому для их улучшения используются определенные технологические приемы.

Одно из них — армирование стен стеклопластиком или алюминием. Для этого поверх готовой трубы накладывается слой стекловолокна или алюминиевой фольги, а затем наносится еще один слой полипропилена.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Радикальным способом армирования полипропиленовых изделий является установка металлической прослойки. Для этого используется алюминиевая фольга в виде полосы.

Намотывается по винту в клеевом слое, второй клеевой слой наносится поверх металлической фольги. Уличные укрытия изготовлены из того же полипропилена.

Такие изделия подходят для использования в системах водоснабжения с высоким давлением до 6 атмосфер.

Какие изделия из полипропилена выбрать

Для малоизвестных сетей холодного водоснабжения наиболее практичными являются изделия PN16. Они легко выдерживают давление до 2 атмосфер при температуре до +40 градусов.Этого достаточно, чтобы выдержать нагрузку водопровода в частном доме или системы полива в теплице или саду.

Посмотреть видео

Более стойкие к различным воздействиям полипропилена PN20 изделия, которые считаются универсальными и могут применяться, в том числе, для обогрева с температурой теплоносителя до 95 градусов.

Но самые надежные из всех труб PN25, трубы, армированные алюминием или стекловолокном, являются самыми надежными.

Оборудование для монтажа полипропилена

Водопроводные трубы полипропиленовые имеют свои особенности с точки зрения технологии сборки, определяемые свойствами исходного материала.Перед тем как паять трубы из полипропилена, нужно приобрести для этого специальный инструмент.

Набор не очень обширный, но в нем есть приспособления, которые используются только для этого процесса:

Ножницы для резки изделий из полипропилена. Они нужны для того, чтобы обеспечить строго перпендикулярный срез. Если в месте сопряжения при пайке образуется зазор, вероятность герметичности соединения возникает.

Shawer — Устройство для снятия изоляции с поверхности изделий перед пайкой.Без этого приспособления пайка полипропиленовых труб, армированных любыми материалами, невозможна. Дело в том, что пайка полиэтилена — это диффузионный процесс, при котором происходит взаимное проникновение расплавленного материала.

Естественно, алюминий или стекловолокно для этой цели не подходят. С помощью этого инструмента вы также можете снять фаску под углом 45 градусов на концах соединяемых деталей, чтобы облегчить стыковку во время процесса пайки.

Конструктивные решения данного приспособления, поэтому при покупке инструмента предоставляется широкий выбор.

Паяльник. Основные средства, применяемые при пайке полипропиленовых водопроводных труб. В его основе лежит плита, на которую крепятся сменные втулки различных размеров. Эти пары насадок — одно для фитинга, второе для трубы.

Соединяемые детали устанавливаются на сменный инструмент. Включение производится на ручке прибора, там установлен терморегулятор. Время нагрева сопрягаемых частей от 6 секунд и более.

Обычно в состав инструмента входят отвертка для установки сменного инструмента, маркер для разметки, рулетка для проведения измерений.

Подготовка к монтажу водопровода из полипропиленовых труб

Можно с уверенностью сказать, что качественная подготовка к монтажу электропроводки во многом определяет ее работоспособность и долговечность.

Посмотреть видео

Кроме того, одной из основных задач данных мероприятий является просчет реальной потребности в элементах водоснабжения.

Выбрать схему подключения

В настоящее время распределены по основным цепям трубопроводной разводки:

Тройник. — С его помощью каждый водопотребитель подключается к центральной трубе, подключенной к стояку. Для этого используются тройники.

Недостатком такой схемы является то, что при открытии нескольких кранов Давление в подающем трубопроводе резко падает и расход воды в каждом из них уменьшается. Особенно страдают точки разбора, удаленные от стояка.

Второй негативный момент — когда возникает необходимость в текущем ремонте, приходится на это время отключать всю схему водоснабжения.

Чайные схемы используются в квартирах или небольших частных домах. Из плюсов можно назвать простоту монтажа и относительно небольшой расход материалов.

Схема коллективной разводки . Этот способ формирования водопроводной сети заключается в том, что подводящая труба проводится к топографическому центру водопровода и заканчивается гребенчатым набором.

Гребень представляет собой короткую насадку с установленной на ней резьбой с шаровым краном. Таким образом, формируется распределительный узел, от которого производится разводка до точек потребления.

В результате можно перекрыть любую точку водопотребления отдельно. Остальная часть системы продолжает работать в обычном режиме с тем же потоком воды.

Температурные режимы работы

Производители продукции для водопроводных труб декларируют максимальную температуру теплоносителя 95 градусов.Однако физические свойства материала несколько отличаются от этого показателя.

Размягчение полипропилена начинает проявляться при температуре около 140 градусов, плавление происходит при 175. Учитывая эти параметры, можно сделать вывод, что данный материал подходит для любых труб отопления, кроме пара.

Рабочая температура по ступеням ровно 175 градусов.

Казалось бы, что может быть лучше? Но особенность материала в том, что от температуры 135 градусов он начинает размягчаться до градусов.Электропроводка начинает экономить, тонет и в конечном итоге возникает разрыв.

Производители полипропиленовых труб официально декларируют существенно более низкую допустимую температуру, желая застраховать свою продукцию и сделать ее более долговечной.

Следует отметить, что в правильно оборудованном жилище с достаточной теплоизоляцией стен такой рабочей температуры вполне достаточно.

Следует отметить, что в системах отопления целесообразно использовать армированные полипропиленовые трубы с рядом преимуществ:

1. Устойчивость линейного расширения элементов водопровода под действием термических и механических нагрузок.Они выдерживают давление до 10 атмосфер без заметных изменений.
2. Срок службы армированного трубопровода, постоянно находящегося под давлением при повышенной температуре, превышает аналогичный показатель невооруженных изделий.
3. Температура плавления у тех и других продуктов одинакова, но при равных условиях труба без армирования разрушается, но не армирована.

Как паять трубы из полипропилена своими руками

Процесс пайки полипропиленовых изделий несложен и поэтому получил широкое распространение в технологии монтажа водопроводов систем холодного и горячего водоснабжения и отопления.

Однако есть некоторые тонкости, которые нужно знать и учитывать в своей работе.

Как решить метод диффузии — инструкция к шагам

Процесс пайки основан на оплавлении поверхности детали на определенную глубину. Если в таком состоянии соединить две части и охладить их, то материал возвращается в исходное состояние и принимает исходную структуру.

Посмотреть видео

За это время расплав успевает растянуться, создавая монолитный материал на всю глубину проникновения.В физике это называется диффузионной сваркой.

Соединение предполагает выполнение следующих технологических операций:

1. Отрезать специальными ножницами трубу необходимой длины.
2. Снимите фаску под углом 45 градусов с обоих концов.
3. Очистить загрязнения и обезжирить поверхности заготовки снаружи и фитинга внутри.
4. Установите на паяльник насадку необходимого размера.
5. Включите паяльник и прогрейте детали в указанное в инструкции время.
6. Снимите детали с паяльника и установите их в нужное положение. Держите, чтобы полностью остыть.

Необходимо уделять пристальное внимание соблюдению времени нагрева. Для получения качественного компаунда необходимо, чтобы под слоем расплавленного пластика оставалась твердая основа. Это позволит элементам стыковаться коаксиально. Если детали перегреваются и пластик размягчается на всю толщину, соединить их будет невозможно, они просто уснут.

Из приведенной выше таблицы ясно, сколько времени необходимо для качественного прохождения каждого этапа сборки.Как видно, условия довольно тяжелые.

Выполняя пайку своими руками, важно перед началом работы построить несколько тестовых переходов, чтобы проверить срок службы временных материалов.

Также необходимо обратить внимание на точность установки в осевом направлении при соединении деталей между собой. Время на контроль и исправление останется несколько секунд.

Посмотреть видео

При какой температуре спаиваются полипропиленовые трубки в конструкции сварочного аппарата важно соблюдать рекомендации по времени нагрева деталей.Этот показатель зависит от мощности инструмента, которая в разных моделях может отличаться.

Как припаять муфту (развальцовку)

Этот метод соединения используется для соединения изделий с целью исключения прямых участков. Для этого используйте штуцер муфты.

Посмотреть видео

Устанавливается на конец трубы пайкой, после чего припаивается внутренняя часть детали. Пайка производится по описанной технологии.

Метод Fuerate

Его чаще называют сваркой. Принцип работы остался прежним — плавление материала, сжатие двух концов в специальном механизме, охлаждение. Такой способ стыковки применяется для изделий диаметром более 63 миллиметров.

Торцевая стыковка по этой технологии может успешно применяться в полевых условиях. Как именно паять трубы полипропиленовые домкраты?

Для этого необходимо предварительно механически обработать торцы, обеспечив абсолютную параллельность заклинивающих концов.

Посмотреть видео

Как паять армированный полипропилен

Армирующий слой, укрепляющий структуру полипропиленовой трубки. Создает специфическое препятствие стыковке отдельных деталей. Усиливающая вставка препятствует расплыванию материала, в результате чего соединение становится ненадежным.

Посмотреть видео

Единственный способ обеспечить надежное соединение — удалить армированный слой. Снятие внешнего и армирующего слоя производится специальным инструментом — шуером.

После зачистки верхнего слоя необходимо тщательно удалить заусенцы и очистить поверхность от загрязнений, после чего можно производить пайку по указанной выше технологии.

Чтобы понять, при какой температуре паяется армированный полипропилен, необходимо иметь в виду, что его структура ничем не отличается от обычных труб и режимы пайки такие же.

«Холодная сварка» полипропиленовых компаундов

Двухкомпонентный эпоксидный состав под этим названием приобрел определенную популярность благодаря своей эффективности.Привлекает простотой использования — достаточно выкурить комок состава и нанести на склеиваемые поверхности. Время отбраковки смеси около 10 минут, полного схватывания — около часа.

Физические свойства клеевого состава не позволяют использовать его в системах горячего водоснабжения или отопления. Подходит только для монтажа водопровода.

Соединение полипропиленовых труб электролитическим способом

Этот способ монтажа широко применяется в промышленности.В этом случае для выполнения стыков используются электрофининги. В корпус детали при ее изготовлении устанавливается ТЭН.

Установка системы производится без пайки, но каждый штуцер подключается к источнику питания. Только по окончании выполнения разводки на него подается напряжение.

Под действием тока ТЭН расплавляет сопрягаемые детали до необходимого состояния, отключение происходит автоматически. После охлаждения частей вся сеть или ее локальный участок готовы к работе.

Посмотреть видео

Использование такого способа установки значительно увеличивает производительность и исключает личный фактор при выполнении работы. Поэтому качество подключений стабильно для всей водопроводной сети.

Такая технология позволяет качественно производить монтаж элементов трубопроводов в труднодоступных местах.

Пайка труб на сложных участках

При сборке водопровода или системы отопления сложной конфигурации могут возникнуть проблемы с доступом к месту пайки.Как паять полипропиленовые трубы в труднодоступных местах?

Посмотреть видео

В процессе подготовки необходимо условно разбить всю сеть на отдельные узлы, которые можно подключить к верстаку, после чего готовые ответвления ввариваются в систему в двух-трех точках. Сложными для монтажа участки можно считать:

• трубопроводов под потолком;
• в местах, где невозможно разместить паяльник.

Лучший способ избежать сложностей в этом случае — не допустить их возникновения. Для этого нам нужно учитывать порядок сборки, изготовления сложных узлов на верстаке, а не на руках. Если это невозможно сделать, лучше использовать электрофинги.

В основном возникновение затруднений такого рода является следствием ошибок проектирования. Технологичность монтажа — главное условие для дизайнера.

Крепление седла в водопроводной системе

Этот элемент трубопровода используется для создания дополнительной розетки, и необходимость его установки возникает, как правило, при ремонте активной проводки.

Посмотреть видео

К трубке большего диаметра добавляется фитинг меньшего размера, который позволяет отводить от активной разводки под углом 90 градусов.

Для этого необходимо:

• В стенке действующей трубы мастеру необходимо просверлить отверстие нужного диаметра, убрать заусенцы и выполнить фаски.

• Подходящие детали прогреваются паяльником по традиционной технологии.

• Седло (фитинг) плотно устанавливается в отверстие в трубе.

Такой способ создания дополнительных ответвлений в водопроводе из полипропиленовых труб позволяет продолжить развитие сети с наименьшей трудоемкостью.

Знание того, как правильно паять полипропилен, позволит без труда монтировать трубопроводы любой длины и степени сложности.

Видео Как выбрать аппарат для сварки полипропилена

Посмотреть видео

Представьте себе ситуацию: нужно срочно спаять две пластиковые трубы. Прямо из него течет вода, и нужно срочно спасать положение! Но как паять пластиковые трубы? Особенно, если у вас нет практики. В статье подробно описан процесс пайки правильно.

Самый действенный и «безболезненный» вариант: вызов мастеров-сантехников на дом. Вариант тоже может быть самым надежным, но серьезно поражающим собственника жилья, да и гордости «крестьянина в доме» тоже.

Так этот вариант заметят и научатся правильно паять — значит в кошельке полно хрустящих купюр, а мужик в доме сам ремонтировал!

Подготовка к процессу. Какой инструмент нужен

Накрываем воду и идем в магазин сантехники (если у вас нет нужного все необходимое для ремонта водопровода)!

Итак, наша задача: вам нужно спаять две пластиковые трубы для водоснабжения.

Какие инструменты и материалы нужны? Как паять пластиковые трубы?

1. Приспособление для пайки пластиковых труб.Объясните продавцу в магазине, для чего вам нужен сварочный аппарат, и он с радостью подберет вам нужный вариант.

Причем покупка инструмента для пайки обойдется в разы дешевле вызова сантехника на дом, и это, как мы помним, — один из принципиальных вариантов выбора самостоятельного решения проблемы соединения труб!

Такой инструмент для пайки позволит произвести правильный ремонт коммуникаций в доме!

1. Острый нож или трубопровод.Вам потребуется отрезать трубы и обрезать кромку, чтобы поверхность соединяемых концов была идеально гладкой. Возможно использование специального приспособления — отрезки трубы.
2. Тонкий напильник, скругление, возможно мелкозернистая наждачная бумага. Потребуется зачистить концы, которые мы будем паять, до идеально гладкой поверхности.
3. Фитинг / муфта — это небольшая трубка, которую вы надеваете на оба конца труб, которые мы будем паять (также покупаются в магазине сантехники).
4. Рулетка.
5. Fatheck.

Итак, все готово к установке — приступайте! Просто все делай правильно!

Первый шаг и, пожалуй, самое главное — подготовить необходимые элементы к пайке.

Подготовка припаянных элементов

Сначала аккуратно отрежьте трубку фиксирующего ножа до необходимой длины. Можно использовать специальные труборезы, если он есть в вашем домашнем арсенале или вдруг обнаружился в мастерской.

Затем срежьте заусенцы на концах. Бурзес — тонкая стружка из пластика, баночка на концах трубок.Так как совмещенная поверхность должна быть идеально гладкой, ее аккуратно ножом снимаем ножом.

После этого очищаются концы пластиковых трубок. Для этого мы используем тонкий напильник, ножки, даже винтовку можно (у этого вида прибора рабочая поверхность специально изогнута, что позволяет очищать поверхности внутри трубок и т. Д.).

Также можно попробовать произвести подметание мелкозернистой наждачной бумагой. Не забывайте важное правило — поверхность после зачистки должна быть гладкой, а не шероховатой, поэтому не жалейте сил и хорошо очищайте концы пластиковых трубок, доводя их до идеала!

Теперь проделаем такой же цикл мероприятий и для примерки, если она самодельная и представляет собой просто кусок трубки, которую вы будете использовать для пайки.

Если фитинг или муфта приобретаются в магазине, их внутренняя поверхность (которая нам нужна для соединения) уже должна быть гладкой и нужного размера.

Итак, трубы готовы, фитинг готов.

Приступаем к спавну

Видео 2. Как правильно паять

Правда, на старых, ранних версиях приборов для пайки такой функции нет, поэтому приходится регулировать температуру вручную.

Обязательно беритесь за заготовку перед самим соединением.Обязательно очистить поверхность от загрязнений, обезжирить спиртом.

Еще нужно снять фаски с заготовок. и алкоголь. Эта операция необходима только для тех труб, которые ранее были армированы алюминием или другим составом.

Современные устройства для пайки пластиковых труб имеют разнообразную конструкцию, и некоторые из них позволяют значительно сократить время, необходимое для выполнения операции.

Например, на некоторые припои можно установить несколько насадок — до 4 штук.

Другими словами, можно одновременно прогреть две трубы и две фитинги, а после кратковременного нагнетания до необходимой температуры создать довольно большую конструкцию.

Саму компаунду нужно наносить как можно быстрее, чтобы предотвратить снижение герметичности системы. Как только вы увидите, что элементы заготовки прогреваются до необходимой температуры, то сразу снимите заготовки с насадок и приступайте к соединению.

Правильный компаунд нужно делать очень густым, в дальнейшем в системе отопления или водоснабжения протечек не было.

Проверить стыковое соединение после шипа

В итоге два плотно соединились! Все ли мы сделали правильно? Об этом можно будет судить только через некоторое время, когда пустят воду по «новому» водопроводу.

После спайки труб с фитингом не спешите открывать кран крана: после всей процедуры собственного ремонта должен пройти не менее часа.

Если вы по каким-то причинам все же провели процедуру холодной комнаты, где температура была ниже комнатной, то стоит подождать не менее двух-трех часов до пробного запуска воды.Здесь главное не торопиться, и все сделано правильно, чтобы ваши работы не пошли на помпу.

В завершающей стадии монтажа необходимо убедиться, что место пайки достаточно надежное. Для этого лучше всего провести пробный запуск воды. Откройте кран. После запуска воды внимательно осмотрите весь установленный вами, отремонтированный водопровод.

Если по-прежнему есть развод по конструкции или по штуцеру / муфте, вода просыпается, капает или даже выталкивает жиклер из-под нового соединения, то ваша операция по спасению домашнего водопровода некорректна!

Надо либо заново проводить всю процедуру ремонта, либо все-таки расстроить и вызвать мастера-сантехника.Если все прошло нормально, а вода течет только из крана, как и положено, поздравляем вас с успехом!

Миссия выполнена, семья довольна, пластиковые трубки для водопровода надежно и плотно соединены! Как теперь видно, эта операция не является невыполнимой, и если следовать обычным правилам регистрации, можно добиться желаемого результата!

Теперь вы можете смело оспаривать новый ремонт, так как у вас уже достаточно знаний, и вы знаете, как правильно паять пластиковые трубы!

Видео 5.Устройства для пайки: обзор.

Как паять полипропиленовые трубки — этот вопрос интересует многих, кто решил заменить водопровод. На сегодняшний день изделия из пластика зарекомендовали себя как лучшее соотношение цены и качества. Плюс к этому можно выделить ряд преимуществ материала — это устойчивость к коррозии, долговечность и прочность. Монтажные работы и пайка ПВХ выполняются быстро и надежно. Ознакомившись с видео, инструкциями и специализированной литературой, мы постарались соединить для вас самые важные нюансы в одной статье, чтобы размотать все элементы правильно и без проблем.

Процесс работы с полипропиленовыми изделиями довольно прост. Для выполнения всех задач нам понадобятся такие инструменты:

• Обычный маркер на спирте, можно применить фетр-тумблер для дисков;
• Специальная рулетка;
• Уровень для строительных работ;
• Ножницы предназначены для резки труб;
• Устройство паяльника для пластмасс.

Последний компонент в списке покупать не обязательно, можно взять в аренду — обойдется дешевле.Приобрести одноразовый инструмент можно в точках, где вы покупали полипропиленовые тубы.

Инструкция по пайке

Для проведения процесса необходимы инструкции по пайке полипропиленовых труб. Паяльный аппарат в конструкции должен иметь нагревательную подошву, имеющую отверстия для крепления насадок. Набор насадок в большинстве случаев идет в комплекте с оборудованием, если нет, то их можно приобрести отдельно. Механизм устройства аналогичен гладильному утюгу.Единственное отличие — наличие двух навесов. На поверхности корпуса установлен термостат, который может устанавливать градусную температуру.

Перед включением ТЭНа нужно активировать состояние паяльника. Для выполнения этой задачи необходимо установить подставку и надеть насадку нужного диаметра. Обычно на поверхности подошвы есть два контакта для подключения насадок. При патрубках небольшого диаметра насадки необходимо устанавливать на краю носа.

Далее необходимо подключить паяльный аппарат к сети.Стоит поставить показатели оттенка до 260 градусов. Для получения результата необходимо подождать, ведь такая температура достигается через 20 минут. Когда на корпусе погаснет лампочка, значит, прибор готов к работе.

Внимание! После этого нужно 5 минут на прогрев форсунок.

Основные понятия процесса

Пайка — очень простой материал. Именно поэтому, если вы определились с материалом для водоснабжения, то вам необходимо знать некоторые особенности полипропилена.Необходимо контролировать поведение труб, чтобы не возникало непредвиденных ситуаций. Итак, давайте рассмотрим все необходимые вам концепции.

Термостойкость

Перед тем, как экономить пластиковые изделия, необходимо знать, что такой материал может потерять прочность и твердость при температуре 140 градусов Цельсия. Стоит отметить, что инструкции фирм-производителей труб содержат информацию о максимальном показателе — 95 градусов.

Внимание! Не применять пластиковые трубы в системах горячего водоснабжения.В этой ситуации предпочтение желательно отдать оцинковке или меди.

Организация термического удлинения

В специальной литературе и видео читайте о способности пластика изменять линейные размеры при воздействии температуры. Если трубопровод длинный, может возникнуть мешковина или деформация. Но. Стоит отметить, что если водопровод выполняется толстыми изделиями от одного перекрытия до другого, то из-за напряжения могут возникнуть большие проблемы.Пайка в такой ситуации — очень сложный процесс для людей без специальных навыков. У профессионалов в этом случае есть два решения по изготовлению элементов:

• Выполним монтаж изделий из армированного полипропилена. Такие трубы имеют меньший риск растяжения от теплового воздействия. К тому же такое устройство может создавать более высокое давление.
• Возможна установка специальных компенсаторов — это прямые отводы П-образной формы. Благодаря такой детали изделие даже после растяжения сохраняет собственную прямую линию.

Внимание! Для системы отопления оптимальным вариантом будет использование двух методов одновременно. Для армированных изделий расширение не отсутствует, оно просто меньше, чем у простых труб.

Характеристики арматуры

Пайка пластиковых труб зависит от наличия или отсутствия арматуры. Особенности процесса упрочнения:

• Если армирование выполняется стеклопластиком, монтажные работы ничем не отличаются от простых моделей;
• В случае алюминиевой рамы необходимо очистить поверхность.Вам также понадобится шейдер для выполнения развертки.

Арматурные трубы лучше всего закрепить для горячего водоснабжения или отопления. Если установить такие изделия на холодный ручей, эффект отобразится только по стоимости водопровода.

Видео как выбрать полипропиленовую трубку

Характеристики инструмента

Какой инструмент выбрать при пайке пластмассовых изделий, об этом мы и поговорим сейчас. Все рекомендации из литературы и видео интерпретируются по поводу использования специального паяльника, но стоит учесть, что он имеет большое количество видов.Именно по этой причине нужно определиться с особенностями и назначением каждого из них. Конструкцию можно клеить или паять, а приспособления для этого купить в любом профильном магазине.

Самые элементарные модели устройства могут нагреваться до 800 Вт. Для домашнего использования эта мощность слишком велика. Показатель емкости может влиять на скорость нагрева устройства, но пайка этому эффекту не поддается. Недорогие припои, в комплекте есть насадки на основные типы диаметров.Если необходимого размера нет, то его можно приобрести отдельно.

Видео Как выбрать паяльник для пропиленовых труб

Не жалейте денег на качественные дополнительные детали, например, такие как фитинги и пластиковые трубы. Форма устройства и способы выполнения крепежа могут быть разнообразными. Стоит отметить, что практически все инструменты, необходимые для процесса, можно найти дома.

Кроме того, самым удобным компонентом станут ножницы для резки пластиковых труб.С их помощью вы сможете выполнить рез еще точнее и даже лучше. Это устройство позволяет значительно сократить время на выполнение процесса.

Внимание! Прежде чем отправиться за покупкой паяльника, необходимо ознакомиться с его составными частями, ведь многие модели идут вместе с труборезом или рулеткой.

Основные правила пайки

И вот мы подошли к самому главному, а именно к тому, как клеить или паять пластмассовые изделия.Для выполнения такой задачи необходимо выполнить следующие действия:

• Отмерьте необходимый участок трубы и отрежьте кусок;
• Стоит не забывать, что нужно оставить 2 см, которые нужно заполнить фитингом;
• Далее устанавливаем насадку на паяльный аппарат;
• Включите нагревательный механизм;
• Ждем нужной нам температуры. Скорость процесса зависит от показателей устройства.

Внимание! В примитивных моделях оборудования для пайки температурный контроль не предусмотрен, но на универсальных типах он возможен.Именно по этой причине рекомендуется устанавливать рамку от 260 до 280 градусов.

• Становимся фаской с внешней поверхности трубы;
• Осуществляем демонтаж алюминиевой арматуры платка;
• Вставляем полиэтиленовое изделие в насадку в широкую часть, а в узкий конец одеваем фитинг;
• При нагревании необходимо стыковать детали;
• Так получилось образование прочного соединения.

Столкнулся, впервые с такой задачей, как паять полиэтиленовые изделия, может возникнуть. По этой причине мы из видео и литературы составили вам список основных советов, которые помогут выполнить работу. Итак:

• Обязательно снимите фаску с трубопровода. Если он не снимается внутри, значит, нужно исправить этот момент. Ни в коем случае не может возникнуть риск набивки. Прочность состава может снизиться при пластическом течении.
• Изделие нельзя перевернуть, вставляя его в приспособление.Если вы не сможете придерживаться этой нормы, вы можете нарушить структуру материала, и поспособствовать образованию волн.
• Монтаж труб и фасонных частей нужно производить вплотную, то есть до упора. Особенно остро это требование стоит при работе с алюминиевой арматурой.
• Не нужно стремиться к очистке сопла, имеющего тефлоновое покрытие, от остатков пластика. Особенно противопоказано выполнять эту работу металлическими приборами. Лучше всего использовать грубую ткань с активным паяльником.
