Дефектоскопия сварных швов — виды контроля качества

Окончание сварных работ – это начало контроля качества сварных соединений. Ведь понятно, что от качества проведенных работ зависит долгосрочная эксплуатация сборной конструкции. Дефектоскопия сварных швов – это методы контроля сварных соединений. Их несколько, поэтому стоит разобраться в теме досконально.

Содержание страницы

  • 1 Виды контроля сварных соединений
  • 2 Визуальный осмотр
  • 3 Магнитный контроль сварных швов
  • 4 Радиационный контроль
  • 5 Ультразвуковая дефектоскопия
  • 6 Капиллярный контроль
  • 7 Пенетранты
  • 8 Керосин
  • 9 Методы контроля качества сварных соединений на проницаемость

Виды контроля сварных соединений

Существует видимые дефекты сварочного шва и невидимые (скрытые). Первые легко можно увидеть глазами, некоторые из них не очень большие, но при помощи лупы обнаружить их не проблема. Вторая группа более обширная, и располагаются такие дефекты внутри тела сварного шва.

Обнаружить скрытые дефекты можно двумя способами. Способ первый – неразрушающий. Второй – разрушающий. Первый вариант, по понятным причинам, используется чаще всего.

Неразрушающий способ контроля качества сварных швов
В этой категории несколько способов, использующихся для проверки качества сварных швов.

  • Визуальный осмотр (внешний).
  • Магнитный контроль.
  • Дефектоскопия радиационная.
  • Ультразвуковая.
  • Капиллярная.
  • Контроль сварных соединений на проницаемость.

Есть и другие способы, но используются они нечасто.

Визуальный осмотр

С помощью внешнего осмотра можно выявить не только видимые дефекты швов, но и невидимые. К примеру, неравномерность шва по высоте и ширине говорит о том, что в процессе сварки были прерывания дуги. А это гарантия, что шов внутри имеет непровары.

Как правильно проводится осмотр.

  • Шов очищается от окалин, шлака и капель металла.
  • Затем его обрабатывают техническим спиртом.
  • После еще одна обработка десятипроцентным раствором азотной кислоты. Она называется травление.
  • Поверхность шва получается чистой и матовой. На ней хорошо видны самые мелкие трещинки и поры.

Внимание! Азотная кислота – материал, разъедающий металл. Поэтому после осмотра металлический сварной шов надо обработать спиртом.

О лупе уже упоминалось. С помощью этого инструмента можно обнаружить мизерные изъяны в виде тонких трещин толщиною меньше волоса, пережоги, мелкие подрезы и прочие. К тому же при помощи лупы можно проконтролировать – растет ли трещина или нет.

При осмотре можно также пользоваться штангенциркулем, шаблонами, линейкой. Ими замеряют высоту и ширину шва, его ровное продольное месторасположение.

Магнитный контроль сварных швов

Магнитные методы дефектоскопии основаны на создании магнитного поля, которое пронизывает тело сварного шва. Для этого используется специальный аппарат, в принцип работы которого вложено явления электромагнетизма.

Есть два способа, как определить дефект внутри соединения.

  1. С использованием ферромагнитного порошка, обычно это железо. Его можно использовать как в сухом виде, так и во влажном. Во втором случае железный порошок смешивают с маслом или керосином. Его посыпают на шов, а с другой стороны устанавливают магнит. В местах, где есть дефекты, порошок будет собираться.
  2. С помощью ферромагнитной ленты. Ее укладывают на шов, а с другой стороны устанавливают прибор. Все дефекты, которые оказываются в стыке двух металлических заготовок, будут отображаться на этой пленке.

Этот вариант дефектоскопии сварных соединений можно использовать для контроля только ферромагнитных стыков. Цветные металлы, стали с хромникелевым покрытием и другие таким способом не контролируются.

Радиационный контроль

Это, по сути, рентгеноскопия. Здесь используются дорогие приборы, да и гамма-излучение вредно для человека. Хотя это самый верный вариант обнаружения дефектов в сварочном шве. Они четко видны на пленке.

Ультразвуковая дефектоскопия

Это еще один точный вариант обнаружения изъянов в сварочном шве. В его основе лежит свойство ультразвуковых волн отражаться от поверхности материалов или сред с разными плотностями. Если сварной шов не имеет внутри себя дефектов, то есть, его плотность однородна, то звуковые волны пройдут сквозь него без помех. Если внутри дефекты есть, а это полости, наполненные газом, то внутри получаются две разные среды: металл и газ.

Поэтому ультразвук будет отражаться от металлической плоскости поры или трещины, и вернется обратно, отображаясь на датчике. Необходимо отметить, что разные изъяны отражают волны по-разному. Поэтому можно итог дефектоскопии классифицировать.

Это самый удобный и быстрый способ контроля сварных соединений трубопроводов, сосудов и других конструкций. Единственный у него минус – сложность расшифровки полученных сигналов, поэтому с такими приборами работают только высококвалифицированные специалисты.

Капиллярный контроль



Методы контроля сварных швов капиллярным способом основаны на свойствах некоторых жидкостей проникать в тело материалов по самым мельчайшим трещинкам и порам, структурным каналам (капиллярам). Самое главное, что этим способом можно контролировать любые материалы, разной плотности, размеров и формы. Неважно, это металл (черный или цветной), пластик, стекло, керамика и так далее.

Проникающие жидкости просачиваются в любые изъяны поверхности, а некоторые из них, к примеру, керосин, могут проходить сквозь достаточно толстые изделия насквозь. И самое главное, чем меньше размер дефекта и выше впитываемость жидкости, тем быстрее протекает процесс обнаружения изъяна, тем глубже жидкость проникает.

Сегодня специалисты пользуются несколькими видами проникающих жидкостей.

Пенетранты

С английского это слово переводится, как впитывающий. В настоящее время существует более десятка составов пенетрантов (водные или на основе органических жидкостей: керосин, масла и так далее). Все они обладают малым поверхностным натяжением и сильной цветовой контрастностью, что позволяет их легко увидеть. То есть, суть метода такова: наносится пенетрант на поверхность сварочного шва, он проникает внутрь, если есть дефект, окрашивается с этой же стороны после очистки нанесенного слоя.

Сегодня производители предлагают разные проникающие жидкости с разным эффектом обнаружения изъяном.

  • Люминесцентные. Из названия понятно, что в их состав входят люминесцентные добавки. После нанесения такой жидкости на шов нужно посветить на стык ультрафиолетовой лампой. Если дефект есть, то люминесцентные вещества будут отсвечивать, и это будет видно.
  • Цветные. В состав жидкостей входят специальные светящиеся красители. Чаще всего это красители ярко-красные. Они хорошо видны даже при дневном свете. Наносите такую жидкость на шов, и если с другой стороны появились красные пятнышки, то дефект обнаружен.

Есть разделение пенетрантов по чувствительности. Первый класс – это жидкости, с помощью которых можно определить дефекты с поперечным размером от 0,1 до 1,0 микрона. Второй класс – до 0,5 микрон. При этом учитывается, что глубина изъяна должна превосходить его ширину в десять раз.

Наносить пенетранты можно любым способом, сегодня предлагаются баллончики с этой жидкостью. В комплект к ним прилагаются очистители для зачистки дефектуемой поверхности и проявитель, с помощью которого выявляется проникновение пенетранта и показывается рисунок.

Как это надо делать правильно.

  • Шов и околошовные участки необходимо хорошо очистить. Нельзя использовать механические методы, они могут стать причиной занесения грязи в сами трещины и поры. Используют теплую воду или мыльный раствор, последний этап – очистка очистителем.
  • Иногда появляется необходимость протравить поверхность шва. Главное после этого кислоту убрать.
  • Вся поверхность высушивается.
  • Если контроль качества сварных соединений металлоконструкций или трубопроводов проводится при минусовой температуре, то сам шов перед нанесением пенетрантов надо обработать этиловым спиртом.
  • Наносится впитывающая жидкость, которую через 5-20 минут надо удалить.
  • После чего наносится проявитель (индикатор), который из дефектов сварного шва вытягивает пенетрант. Если дефект небольшой, то придется вооружиться лупой. Если никаких изменений на поверхности шва нет, то и дефектов нет.

Керосин

Этот способ можно обозначить, как самый простой и дешевый, но от этого эффективность его не снижается. Его проводят по этой технологии.

  • Очищают стык двух металлических заготовок от грязи и ржавчины с двух сторон шва.
  • С одной стороны на шов наносится меловой раствор (400 г на 1 л воды). Необходимо дождаться, чтобы нанесенный слой просох.
  • С обратной стороны наносится керосин. Смачивать надо обильно в несколько подходов в течение 15 минут.
  • Теперь нужно наблюдать за стороной, где был нанесен меловой раствор. Если появились темные рисунки (пятна, линии), то значит, в сварочном шве присутствует дефект. Эти рисунки со временем будут только расширяться.
    Здесь важно точно определить места выхода керосина, поэтому после первого нанесения его на шов, нужно сразу проводить наблюдение. Кстати, точки и мелкие пятнышки будут говорить о наличие свищей, линии – о наличии трещин.
    Очень эффективен этот метод при стыковочных вариантах соединение, к примеру, труба к трубе. При сварке металлов, уложенных внахлест, он менее эффективен.

Методы контроля качества сварных соединений на проницаемость

В основном этот способ контроля используется для емкостей и резервуаров, которые изготовлены методом сварки. Для этого можно использовать газы или жидкости, которыми заполняется сосуд. После чего внутри создается избыточное давление, выталкивающее материалы наружу.

И если в местах сварки емкостей есть дефекты, то жидкость или газ тут же начнут через них проходить. В зависимости от того, какой контрольный компонент используется в проверочном процессе, различаются четыре варианта: гидравлический, пневматический, пневмогидравлический и вакуумный.

В первом случае используется жидкость, во втором газ (даже воздух), третий – комбинированный. И четвертый – это создание внутри емкости вакуума, который через дефектные швы будет втягивать внутрь резервуара окрашивающие вещества, наносимые на внешнюю сторону шва.

При пневматическом способе внутрь сосуда закачивается газ, давление которого превышает номинальный в 1,5 раза. С внешней стороны на шов наносится мыльный раствор. Пузырьки покажут наличие дефектов. При гидравлической дефектоскопии в сосуд заливается жидкость под давлением в 1,5 раза превышающее рабочее, производится обстукивание околошовного участка. Появление жидкости говорит о наличии изъяна.

Вот такие варианты дефектоскопии трубопроводов, резервуаров и металлоконструкций сегодня используют для определения качества сварного шва. Некоторые из них достаточно сложные и дорогие. Но основные просты, поэтому и часто используемые.

Контроль качества сварных швов

Для своевременного выявления дефектов необходим тщательный и систематический контроль сварных соединений трубопроводов на всех стадиях производства сварки. В зависимости от требований проекта или технических условий контроль сварных соединений технологических трубопроводов осуществляется путем наружного осмотра всех стыков, механических испытаний и физических методов контроля (металлографического исследования, просвечивания рентгеновскими или гамма-лучами, ультразвука, магнитографического способа), а также проверки плотности сварных стыков гидравлическим или пневматическим испытанием. В отдельных случаях в зависимости от материала труб и назначения трубопровода сварные швы проверяют на коррозионную стойкость.

Наружному осмотру подвергают каждый сваренный стык трубопровода. Путем осмотра выявляют внешние дефекты шва: наплывы, подрезы, кратеры, прожоги, трещины, свищи, наружные поры.

Механические испытания сварных соединений производят, чтобы определить их прочность и пластичность. Обязательными, видами механических испытаний являются испытания на растяжение, загиб или сплющивание и на ударную вязкость. Для проведения механических испытаний каждый сварщик одновременно со сваркой трубопровода осуществляет сварку контрольных (пробных) стыков, из которых вырезают образцы. Механические испытания контрольных стыков выполняют только при сварке трубопроводов, подведомственных органам Госгортехнадзора, на газопроводах, подведомственных органам газовой инспекции, а также на внутризаводских трубопроводах, транспортирующих огне- и взрывоопасные или токсичные газообразные и жидкие продукты. Механические испытания производят в соответствии с ГОСТ 6996—54.

Металлографическое исследование осуществляют, чтобы определить структуру металла шва и околошовной зоны, выявить в сварном шве газовые или шлаковые включения, волосяные трещины, непровары. При металлографическом исследовании проверяют излом сварного шва и определяют его макро- и микроструктуру. Эти исследования обязательны только для паропроводов первой и второй категорий, подведомственных Госгортехнадзору, и трубопроводов специального назначения. Исследованию подвергаются образцы, вырезанные из контрольного стыка.

Просвечивание рентгено- и гамма-лучами — наиболее распространенный способ контроля сварных швов без разрушения. Просвечивание позволяет обнаружить внутренние дефекты сварки — трещины, непровар, шлаковые включения и поры. Для просвечивания сварных швов применяют стационарные (РУП-200, РУП-400-5) и переносные (РУП-120-5-1 иИРА-1д) рентгеновские установки. Стационарные установки из-за больших габаритных размеров используют на заводах и в лабораториях; переносные — в монтажных условиях.

Гамма-лучи возникают в результате процессов, происходящих при распаде ядер элементов или изотопов, обладающих искусственной или естественной радиоактивностью. Эти лучи способны проникать через слой металла значительной толщины и действовать на рентгенопленку, приложенную к шву с обратной стороны. В тех местах, где имеются дефекты, поглощение лучей металлом будет меньше, и они окажут более сильное воздействие на эмульсию пленки. В данном месте на пленке появится темное пятно, по форме соответствующее дефекту шва. Для просвечивания пользуются гамма-лучами радиоактивных элементов цезия-137,. туллия-170, кобальта-60, иридия-192, европия-152. Для просвечивания радиоактивные вещества, излучающие гамма-лучи, помещают в специальные ампулы, заключенные в свинцовые кожухи (контейнеры). Рентгеновское и гамма-просвечивание проводят в соответствии с ГОСТ 7512—55. Недостатком способа контроля гамма-лучами является его вредность, требующая особых мер к охране людей от их воздействия.

Магнитографический способ контроля сварных швов основан на принципе изменения магнитного рассеивания, возникающего во время намагничивания контролируемого изделия в местах расположения дефектов. Особенностью этого способа является «запись» обнаруживаемых дефектов на специальную магнитофонную пленку (ленту).

Данный способ контроля применяют для труб толщиной до 20 мм, он позволяет четко выявить такие дефекты сварных швов, как продольные трещины, непровар, шлаковые включения и поры.

Ультразвуковой способ контроля сварных швов основан на различном отражении направленного пучка высокочастотных звуковых колебаний от металла (сварного шва) и имеющихся в нем дефектов.

Ультразвуковой контроль применяют для труб с внутренним диаметром 80 мм и более и стенками толщиной свыше 10 мм. Наибольшее применение для контроля нашли ультразвуковые дефектоскопы УЗД-7Н, НИИМ-5 и УЗД-39.

Недостатком данного способа контроля является то, что он позволяет определить лишь место дефекта, а не его характер.

Контролю физическими методами подвергают наихудшие стыки из отобранных по внешнему осмотру, в количестве:

Для трубопроводов I и II категорий…………………….. 3%

Для трубопроводов III категории ……………………….. 2%

Для трубопроводов IV категории…………………………. 1%

Количество стыков определяется от общего числа сваренных каждым сварщиком стыков, но оно должно быть не менее одного. Контролю необходимо подвергать весь периметр стыка.

При физических методах контроля сварные швы полагается браковать, если в них обнаружены следующие дефекты: трещины любых размеров; непровар глубиной более 15% от толщины стенки трубы, если она не превышает 20 мм, а при толщине стенки свыше 20 мм — более 3 мм; шлаковые включения и поры глубиной более 10% от толщины стенки трубы, если она не превышает 20 мм и 3 мм — при толщине стенки свыше 20 мм; скопления включений и пор в виде сплошной сетки дефектов в шве независимо от их глубины. Шлаковые включения глубиной до 10% от толщины стенки и длиной не более 30 мм, а также скопления пор длиной не более 15 мм не являются признаками брака.

Исправление дефектов сварных стыков трубопроводов допускается, если при условном диаметре трубопровода до 100 мм длина трещин меньше 20 мм и при условном диаметре свыше 100 мм — меньше 50 мм, а также если протяженность участков с недопустимыми дефектами меньше ¼окружности стыка. В процессе исправления необходимо вырубить дефектные места и вновь их заварить. В остальных случаях дефектный стык должен быть удален из трубопровода и на его место вварена катушка. Все подвергавшиеся исправлению участки стыков должны быть проверены физическими методами контроля.

1. Какие применяют способы контроля сварных швов?

2. В чем сущность просвечивания гамма-лучами? Какие радиоактивные элементы используются при этом?

3. Как производится исправление дефектов сварного шва?


Все материалы раздела «Сварка труб» :

● Способы сварки трубопроводов и виды сварных соединений

● Подготовка труб под сварку

● Технология газовой сварки и резки

● Кислородно-флюсовая и дуговая резка

● Технология ручной электродуговой сварки, электроды

● Источники питания сварочной дуги

● Автоматическая и полуавтоматическая сварка под флюсом

● Автоматическая и полуавтоматическая сварка в защитных газах

● Сварка трубопроводов из легированной стали

● Сварка трубопроводов высокого давления, термообработка сварных соединений

● Сварка трубопроводов из алюминия и его сплавов, из меди и ее сплавов

● Пайка трубопроводов, дефекты сварных швов

● Контроль качества сварных швов

● Виды сварки и применяемое оборудование

● Сварка и склеивание винипластовых труб

● Сварка полиэтиленовых трубопроводов

● Правила техники безопасности при резке и сварке трубопроводов


Сварной шов и методы проведения радиографического контроля сварных соединений

Содержание

  • 1 Радиографический контроль и цели его проведения
  • 2 Преимущества рентгенографического метода:
  • 3 Радиографический контроль не используют при:
  • 4 Принцип работы радиографической установки
  • 5 Главные требования к рентгеновским аппаратам
  • 6 Виды радиометрических аппаратов:

Производство и установка сварочных конструкций осуществляется в строгом соответствии со строительными нормами, техническими условиями и правилами, обозначенными в ГОСТе. Все существующие сегодня способы контролировать сварной шов, а также другие металлические изделия дают возможность выявлять всевозможные дефекты, которые можно повстречать на практике сварки.

Соответствующие методы контроля применяются в зависимости от ответственности сварных швов и конструкций. Самыми целесообразными комплексными испытаниями на сегодняшний день считают те, что включают целый ряд параллельно использующихся методов контроля, например, ультразвуковой контроль сварных швов и радиографическая дефектоскопия.

Радиографический контроль и цели его проведения

Рентгеновская дефектоскопия или же радиографический контроль сварочных швов, соединений чаще всего применяется с целью проверки уровня качества магистральных газо- и нефтепроводов, технологических трубопроводов, промышленных трубопроводов, металлоконструкций, а также композитных материалов и технологического оборудования в самых разных отраслях промышленности.

Рентгенографический контроль производят с целью выявления поверхностных и внутренних дефектов, к примеру, шлаковых включений, газовых пор, микротрещин, подрезов и шлаковых включений.

Наряду с другими физическими методами контроля радиографический выступает одним из самых эффективных и надёжных средств выявления всевозможных дефектов.

Выявленные дефекты: искусственные включения, нарушения геометрии

Основан данный метод дефектоскопии на различном поглощении рентгеновских лучей материалами.

Такие дефекты, как включения инородных материалов, различные трещины, поры и шлаки проводят к ослаблению в той или иной степени рентгеновских лучей. Регистрация интенсивности лучей при помощи рентгенографического контроля помогает определить не только наличие, а и расположение разнообразных неоднородностей проверяемого материала.

Данный метод показал свой высокий уровень эффективности на практике в процессе контроля качества, которому подвергаются сварочные швы и соединения.

Преимущества рентгенографического метода:

  • Максимально точная локализация даже самых мельчайших дефектов;
  • Молниеносное обнаружение дефектов сварочных соединений и швов;
  • Возможность произведения чёткой оценки микроструктуры: величины вогнутости, выпуклости корня шва даже в самых недоступных местах для внешнего осмотра.

Радиографическая дефектоскопия, контролирующая сварочные конструкции также даёт возможность обнаруживать внутренние дефекты в виде пор, непроваров, вольфрамовых, шлаковых, окисных и других включений, подрезов и трещин, усадочных раковин и прочего.

Согласно общим положениям ГОСТа 7512 82

Установки неразрушающего контроль
Радиографический контроль не используют при:
  • Наличии непроваров и трещин, величина раскрытия которых меньше стандартных значений, а плоскость раскрытия не соответствует направлению просвечивания;
  • Любых несплошностях и включениях, имеющих размер в направлении просвечивания меньше удвоенной чувствительности контроля;
  • Всяческих несплошностях и включениях в случае, когда их изображения на снимках совершенно не соответствуют изображениям построенных деталей, резких перепадов трещин металла, который просвечивается, а также острых углов.

Наиболее достоверный способ проконтролировать основной металл и сварной шов – провести дефектоскопию с рентгеновским просвечиванием металлов. Только так можно определить и вид, и характер обнаруженных дефектов, с высокой точностью определить их месторасположение и заархивировать результаты контроля в конечном итоге.

Принцип работы радиографической установки

Радиографический контроль относится, в первую очередь, к системам цифровой дефектоскопии радиационного типа. Радиационное изображение в данных системах превращается в цифровой массив (изображение), который впоследствии подвергается разным видам цифровой обработки, а затем выводится на монитор персонального компьютера в виде полутонового изображения. К слову, нередко металлография (классически метод) использует для исследования, а также контроля металлических материалов радиометрические установки.

Поскольку метод базируется на принципе измерения рентгеновского излучения или гамма-излучения, которое проходит сквозь материал контролируемого объекта, детектором для контроля выступает фотодиод со сцинтиллятором, наклеенным на него. Сцинтиллятор под воздействием излучений испускает видимый свет, выход которого пропорционален квантовой энергии. В конечном итоге исходящее световое излучение вызывает ток внутри фотодиода.

Таким образом, детектор преобразовывает проходящее сквозь контролируемое изделие излучение в электрические сигналы, величина которых прямо пропорциональна интенсивности лучей гамма.

Приёмник излучения рентгена – это линейка сцинтилляционных детекторов, которые по отдельности оснащены собственными усилителями, образующими единый независимый канал с детекторами. Количество детекторов в линейке строго зависит от необходимой ширины контролируемой зоны. Все каналы детекторного блока опрашиваются по очереди, а с помощью АЦП (аналого-цифровой преобразователь) все полученные сигналы приобретают цифровой вид. Впоследствии полученный в ходе опроса детекторных блоков цифровой массив передаётся на ПК.

Радиографический контроль трубы

Посредством перемещения детекторных блоков по отношению к контролируемому сварочному соединению получают непрерывно считываемый массив данных, записывающийся в память ПК с целью последующего и более детального исследования, архивирования. Для оперативной оценки качества в лаборатории контроля в реальном времени эти данные выводятся в виде полутонового изображения прямо на монитор.

Если вы хотите стать профессиональным сварщиком, вам стоит для начала посмотреть уроки газовой и электросварки.

Для обработки металла резанием необходимо приобрести несколько типов станков. Подробнее о том, как происходит процесс, читайте в этой статье.

Хотите сделать бизнес в сфере металлообработки? О том, какие материалы и оборудование для этого нужно приобрести, читайте по https://elsvarkin.ru/prakticheskoe-primenenie/kak-samomu-sdelat-metallicheskij-karkas-dlya-karkasnogo-doma-i-garazha/ ссылке.

Главные требования к рентгеновским аппаратам

В процессе радиометрическом методе флуктуации интенсивности проходящего сквозь объект энергетического спектра не оказывают никакого воздействия на чувствительность контроля, так как изображение, фиксируемое на пленке рентгена изображение определяют посредством интегральной дозы излучения в период экспозиции.

Именно поэтому во время радиографического контроля разрешается применять рентгеновские аппараты любого существующего типа. В большинстве случаев изготовители рентген-аппаратов не приводят никаких данных о флуктуации интенсивности излучений, поскольку данная величина не является критичной.

Стоит отметить, что радиометрия представляет собой метод измерения при построчном сборе данных в режиме реального времени.

Для сканирования одной строки могут потребоваться десятые доли секунды. Исходя из этого рентген аппарату предъявляются 2 основных требования, а именно:

1) Плотность потока гамма-излучения, проходящего сквозь контролируемую толщину проверяемого объекта, должна быть настолько велика, чтобы этого времени было достаточно для регистрации изменения толщины объекта вдоль просканированной области

2) Интенсивность гамма-излучения обязательно должна быть постоянной

Таким образом, для качественного радиометрического контроля необходимы высокостабильные источники ионизирующего излучения, имеющего максимально возможную плотность лучевого потока, а также максимальный энергетический спектр.

С целью сравнения современных рентгеновских аппаратов панорамного типа с постоянным потенциалом разработан специальный переносной прибор, обеспечивающий проведение измерений интенсивности излучения в полевых условиях.

Виды радиометрических аппаратов:

  1. Аппараты, которые обладают фиксированной частотой флуктуаций интенсивности гамма-излучения. Регулярные перемены интенсивности рентгеновского излучения создают на изображении поперечные полосы. При этом среднеквадратичные отклонения в интенсивности излучения в несколько раз превышают статистические шумы. Возможно ослабление данных флуктуаций программным способом. С этой целью радиометрическую установку оснащают программами, определяющими спектральную долю флуктуаций для каждого аппарата. Подобные рентгеновские аппараты считаются условно применимыми для радиометрического контроля сварочных швов и соединений.
  2. Рентгеновские аппараты с постоянным потенциалом, которые обладают высокочастотными флуктуациями, случайными во времени. У таких приборов величина отклонений интенсивности гамма-излучения более одного процента. В радиометрическом контроле сварочных конструкций не рекомендуется применять такие устройства.
  3. Идеальным вариантом является оборудование, стабильность излучения которого превышает 0,5 процентов, а частота флуктуаций имеет показатель не более 0,1 Гц. Низкочастотные изменения интенсивности излучения столь незначительной величины можно легко устранить на изображении программным способом.

Специалисты рекомендуют рентгеновский программный аппарат модели РПД200П, который после соответствующей модификации системы питания показал, что может успешно применяться в процессе проведения радиометрического контроля высокого качества.

Развивающаяся стремительными темпами вычислительная и электронная техника открывает широкие возможности для удешевления и усовершенствования радиометрической аппаратуры.

Проведённые с помощью аппарата РПД200П панорамного типа измерения доказывают, что на базе оборудования этого типа можно создать целые радиометрические комплексы.

Сварка стальных газопроводов: контроль качества сварных соединений

(рис. 63.1 – Операционный контроль
сварных соединений)

Операционный контроль – это проверка качества во время реализации технологической операции и по её окончанию. В процессе подготовки к работе и сварке стальных газопроводов на соответствие стандартам ревизуют подготовку труб, правку концов, очистку, форму и размеры швов, число и расположение прихваток, порядок нанесения слоёв.

После дуговой или газовой сварки труб стыки подвергаются внешнему осмотру. Проверяется выполнение следующих условий:

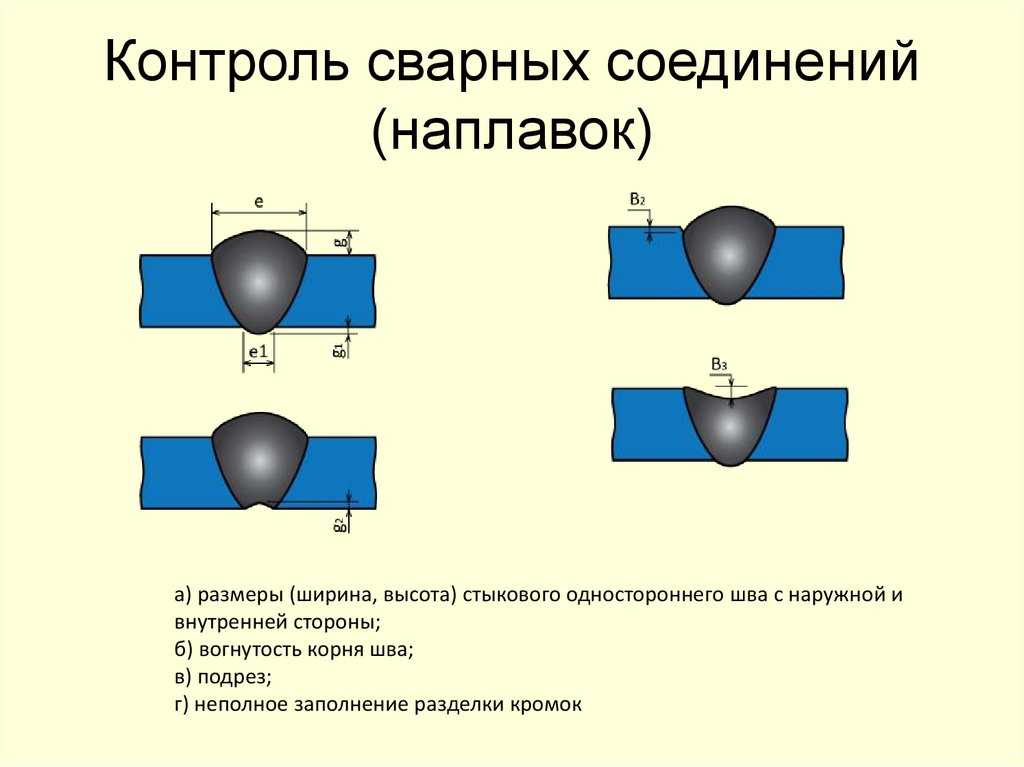

  • Сварной шов и участки труб (≥ 20 мм) по обе стороны от шва требует отсутствия металлических брызг, окалины, шлака и прочих загрязнений.
  • Отсутствие прожогов, трещин, поверхностных пор, кратеров и глубоких подрезов.
  • Лёгкая выпуклость наплавленного металла по всей длине шва, плавный переход к металлу труб;
  • Соблюдение СНиП-овских норм на смешение кромок, ширину швов и размеры зазоров.

Сваренные стыки выборочно проверяются механическими испытаниями и физическими методами.
Для механических испытаний допустима сварка стыков из трубных отрезков. Механическими испытаниями контролируют допускные стыки, стыки внутренних и наземных газопроводов, стыки подземных газопроводов (соединённые газовой сваркой).

Для стыков, соединённых дуговой или газовой сваркой, устраивают испытания на статическое сплющивание, изгиб или растяжение. Неудовлетворительными следует считать следующие результаты:

  • Величина предела прочности (среднее арифметическое значение из испытаний одного вида стыков) на растяжение меньше нижнего предела прочности главного трубного металла.
  • Угол изгиба (среднее арифметическое значение): для дуговой сварки – меньше 120º; для газовой сварки – меньше 100º
  • Предел прочности или угол изгиба как минимум одного из трёх отобранных образцов на 10% меньше требуемого показателя.

Трубы с диаметром ≤ 50 мм проходят механические испытания на сплющивание (50% контрольной выборки) и растяжение (оставшиеся 50 %).

Сварной стык не проходит проверку на растяжение, если величина предела прочности на растяжение меньше нижнего предела прочности основного трубного металла. При испытании на сплющивание труба сжимается до возникновения первой трещины на шве. После измеряется величина просвета между рабочими поверхностями пресса. Она не должна превышать величину стенки трубы, умноженную на пять (5S).

К физическим методам относятся: радиографический и ультразвуковой. Первым методом проверяются допускные стыки. Обоими – стыки внутренних и наружных газопроводов.

(рис. 63.2 – Ультразвуковой контроль
сварных соединений)

Ультразвуковой метод обязательно дублируется радиографическим методом: ≥ 10% отобранных для проверки стыков проходят страхующий контроль. Если хоть один стык, проверенный радиографическим методом, дал неудовлетворительный результат – объём радиографического контроля повышают до 50%. При обнаружении дефектов, проверке радиографическим методом подлежат абсолютно все стыки, выполненные газосварщиком за календарный месяц и подвергнутые ультразвуковому контролю.

Выборку стыков на проверку формируют из сварных стоков наиболее худшего внешнего вида.
Отбраковке по результатам радиографической проверки подлежат стыки с:

  • Трещинами, кратерами, прожогами
  • Шлаковыми включениями и газовыми порами
  • Непроваром по разделке шва
  • Непроваром между валиками и в корне шва

Ультразвуковой метод призван не допустить к эксплуатации сварные соединения труб со стыками, имеющими дефекты длиной > 25 мм на 300 мм протяжённости шва (если длина соединения < 300 мм, то протяжённость дефекта не должна превышать 10% периметра).

Результаты проверки радиографическим и ультразвуковым методом оформляются протоколом.

Выполненные газовой сваркой швы, в которых обнаружен дефект, не подлежат исправлению!

Швы, реализованные дуговой сваркой, при наличии дефектов правятся путём заварки удалённой части (менее 30% длины шва), не прошедшей контроль. После исправления дефекта весь стык проверяется радиографическим методом. Подрезы устраняются наваркой ниточных валиков. Излишняя высота сварного шва снимается посредством механической обработки.

Запрещается: повторный ремонт и исправление дефектов стыков подчеканкой.
Если проверка механическими испытаниями и физическими методами дала неудовлетворительный результат, проводится контроль удвоенного количества стыков.

При выявлении повторной физической проверкой хоть одного дефектного стыка, абсолютно все стыки, выполненные сварщиком в течение месяца на объекте, проходят радиографический контроль.

В случае обнаружения повторной механической проверкой хотя бы одного дефектного стыка, абсолютно все стыки, выполненные сварщиком в течение месяца на объекте, удаляются (если сварены газовой сваркой) или проверяются радиографическим методом (если сварены дуговой сваркой).

Похожие статьи:

  1. СНиП 3.05.02-88 Газоснабжение
  2. ГОСТ 16037-80 Соединения сварные стальных трубопроводов
  3. СНиП III-42-80 Магистральные трубопроводы
  4. СНиП 42-01-2002 Газораспределительные системы
  5. Сварка стальных газопроводов: методы и общие положения
  6. Сварка стальных газопроводов: подготовительные работы и сборка
  7. Сварка стальных газопроводов: выполнение сварочных работ



Непровар корня сварного шва: причины дефекта, метод устранения

В технологическом процессе сварочных работ появляется непровар сварного шва, который ухудшает технологические свойства материала. Оценка приёмки работы требует проверки сварных соединений, где необходимо высокое качество обработки поверхности соединяемых плоскостей. Все образования на поверхности, имеющие неоднородную структуру и форму, именуются как дефект сварного шва непровар. В свою очередь существует разделение степени и уровни непровара, которые имеют следующие характеристики дефектов:

  • Горячие или холодные микротрещины.
  • Горячите или холодные макротрещины.
  • Непровар корня сварного шва.
  • Явные поры.
  • Включения различных групп.

В целом, сварочные работы, в независимости от уровня и сложности, допускают появление непроваров, но при этом, необходимо устранить имеющиеся дефекты доступными средствами и технологиями.

Пример непровара сварного шва

Способы проверки появления дефектов

Визуально определить место можно только в том случае, если сварщик имеет достаточный опыт работы в данной сфере и знает причины непровара сварного шва.  Появление дефектов возможно в любом месте, и мастеру необходимо своевременно устранить проблему, используя разрешённые методы для сварочной технологии. Наличие дефекта может в дальнейшем вызвать разрушение, снизить сопряжение сварных участков, а также привести к выходу из строя конструкционного элемента.

Основные причины непровара сварного шва возникшей проблемы, выглядят следующими критериями:

  • Сварочный ток имеет малые показатели.
  • Электрод перемещается достаточно интенсивно и с большой скоростью.
  • Очень большая длина размерного ряда дуги.
  • Для кромок имеет место малого угла скоса.
  • В кромках есть явные изъяны большого угла притупления.
  • Свариваемые элементы для кромки или перемещены неправильно, или значительно смещены.
  • Между расположенными кромками имеет место малой величины зазора.
  • В процессе сварки используют электрод с большим диаметром, не предназначенный для проведения этапа сварочных мероприятий.
  • Между свариваемыми кромками происходит затекания шлака.

Таким образом, непровар сварного шва это дефект который представляет особую угрозу и опасность при проведении дальнейших работ с конструкционными изделиями.

Терминология непровара

В среде специалистов существует особые трактования, указывающее на что это такое непровар сварного шва – это видимый или скрытый участок места соединения, где отсутствует эффект сплавления, который обязателен в данной ситуации. Чаще всего конструктивный непровар сварного шва можно встретить в корневой части места соединения, в кромках между соединениями,  между смежными параметрами слоёв наплавляемого шва по кромке.

Видимый непровар на детали

Далее, определение непровара сварного шва указывает на то, что значительно уменьшается рабочее сечение конструкционного соединения шва. В свою очередь это приводит к естественному снижению работоспособности имеющегося сварного соединения.

Технологическая просветка сварных швов, признана своеобразным концентратором  напряжений, вследствие чего появляются трещины различной глубины и жёсткости. Выявляется снижение коррозийной стойкости готового сварного соединения.

 Пористость, основные моменты дефектов

Не менее важным элементом дефекта допуска непровара сварного шва является выявление ее пористости.   Появление этой структуры вызвано маленькими пузырьками, которые образуются в виде газов в металле.  Как правило, структура имеет сферическую, или близкую к этой форме круглую структуру. Для углеродистых сталей непровары в этих местах имеют не сферическую, а трубчатую форму исполнения.  Первоначально, сферические образования появляются в жидком металле во время проведения сварочных работ. В течение определённого времени сварки,  а точнее интенсивного газообразования,  не все задействованные пузырьки технологического процесса успевают выйти на поверхность.  Какая-то часть остаётся внутри конструкции сварного соединения.  Габаритные объёмы и размеры таких «шариков» колеблются в различных диапазонах, начиная с микроскопических, и заканчивая полноценными большими сферами в диаметре 2-3 мм. Если проходит диффузия газов, сферы начинают еще больше расти внутри сварного соединения до момента полного затвердевания.

Такие дефектные явления могут образовывать цепочки, группы и прочие фактуры.   В целом, чтобы правильно использовать рекомендуемый метод устранения непровар сварного шва, обращаем внимание на следующие причины возникновения проблемы:

  • Наличие газовых соединений, которые не успевают выйти, и происходит кристаллизация структуры.
  • Взаимодействие окиси железа с углеродом, вследствие чего возникает углекислый газ и окись углерода.
  • Есть влага во флюсе или в процессе автоматической сварки.
  • Возникновение ржавчин, как на концах сварных технологических соединений, так и на проволоке.

Появление трещин

Это дополнительный дефект непровара, критерий связан, прежде всего, с образованием микроскопических или макроскопических компонентов межкристаллического разрушения, вследствие чего образуются малые полости с микроскопическими параметрами раскрытия. Наличие остаточных явлений напряжений на соединяемых участках приводит к тому, что в дальнейшем трещины с небывалой скоростью могут расширяться до невиданных размеров. Это процесс очень опасный, и в ряде случаев может привести к печальным последствиям эксплуатации значимых металлических узлов и компонентов.   Причины возникновения трещин:

  • Есть место повышенного усадочного напряжения, где происходит превышение предела прочности металла.
  • Происходит жёсткий режим закрепления свариваемых элементов металла.
  • В металле возникает так называемый эффект мартенсита, характерный для явления структурного напряжения.
  • Во всех металлах есть место повышенное содержание серы, фосфора, а также углерода.
  • Сварочные мероприятия проходили при очень низких температурах.
  • На одном участке сосредоточено большое количество швов, которые вызывают комплексное сопряжение.

Группы непровара по ГОСТ

Существует единая классификация стандартов непровара дефектов сварных швов которые отражены в действующем регламентом положении ГОСТ 30242-97, где определено 6 основных групп или зон, характерные для каждого процесса и металла

Номер группы

Характер непровара

1

Трещина
2

 Пора, а также полости

3

Включения твёрдой группы
4

Эффект несплавления или непровара по техническим параметрам

5

Техническое нарушение формы шва
6

Дефекты и группы, которые не включены в вышеназванные критерии дефектов.

Виды непровара сварного шва

В техническом стандарте также даётся подробное описание того, как маркируется тот или иной тип непровара или технологического дефекта, связанные со сварочными работами.  Все дефекты маркируются цифровыми значениями или маркировкой МИС (буквенное).  Каждый дефект имеет собственную маркировку, причём группа маркировки зависит от номера группы в диапазоне от 1 до 6. Цифровое значение имеет 3 или 4 знака, буквенное значение 1-2 литеры английского алфавита, или отсутствует буквенное значение (числовое обязательное присутствует в списке). Для визуального определения варианта исполнения дефекта, в регламенте присутствует подробный рисунок, с объяснениями и разъяснениями дефектов непровара.  Неполный провар имеет числовое значение 402, а буквенный ряд D.

Видео: описание непровара сварного соединения

Обзор дефектов и контроль качества сварных соединений | Новосибирск

Дефекты и контроль качества сварных соединений

Общие сведения и организация контроля

По ГОСТ 15467-79 качество продукции есть совокупность свойств продукции, обусловливающих ее пригодность удовлетво­рять определенные потребности в соответствии с ее назначением. Качество сварных изделий зависит от соответствия материала тех­ническим условиям, состояния оборудования и оснастки, правиль­ности и уровня отработки технологической документации, соблюдения технологической дисциплины, а также квалификации работающих. Обеспечить высокие технические и эксплуатацион­ные свойства изделий можно только при условии точного выпол­нения технологических процессов и их стабильности. Особую роль здесь играют различные способы объективного контроля как про­изводственных процессов, так и готовых изделий. При правильной организации технологического процесса контроль должен быть его неотъемлемой частью. Обнаружение дефектов служит сигналом не только к отбраковке продукции, но и оперативной корректировке технологии.

Сварные конструкции контролируют на всех этапах их изготов­ления. Кроме того, систематически проверяют приспособления и оборудование. При предварительном контроле подвергаются про­верке основные и вспомогательные материалы, устанавливается их соответствие чертежу и техническим условиям.

После заготовительных работ детали подвергают чаще всего наружному осмотру, т.е. проверяют внешний вид детали, качество поверхности, наличие заусенцев, трещин, забоин и т.п., а также измеряют универсальными и специальными инструментами, шаб­лонами, с помощью контрольных приспособлений. Особенно тща­тельно контролируют участки, подвергающиеся сварке. Профиль кромок, подготовленных под сварку плавлением, проверяют спе­циальными шаблонами, а качество подготовки поверхности — с помощью оптических приборов или специальными микрометрами.

Во время сборки и прихватки проверяют расположение деталей друг относительно друга, величину зазоров, расположение и размер прихваток, отсутствие трещин, прожогов и других дефектов в местах прихваток и т.д. Качество сборки и прихватки определяют главным образом наружным осмотром и обмером.

Наиболее ответственным моментом является текущий контроль выполнения сварки. Организация контроля сварочных работ может производиться в двух направлениях: контролируют сами процессы сварки либо полученные изделия.

Контроль процессов позволяет предотвратить появление систе­матических дефектов и особенно эффективен при автоматизиро­ванной сварке (автоматическая и механизированная дуговая, электрошлаковая и др.). Существуют следующие способы контроля сварочных процессов.

Контроль по образцам технологических проб. В этом случае периодически изготовляют образцы соединений из материала той же марки и толщины, что и свариваемое изделие, и подвергают их всесторонней проверке: внешнему осмотру, испытаниям на проч­ность соединений, просвечиванию рентгеновскими лучами, метал­лографическому исследованию и т.д. К недостаткам такого способа контроля следует отнести некоторое различие между образцом и изделием, а также возможность изменения сварочных условий с момента изготовления одного образца до момента изготовления следующего.

Контроль с использованием обобщающих параметров, имеющих прямую связь с качеством сварки, например использование дила­тометрического эффекта в условиях точечной контактной сварки. Однако в большинстве случаев сварки плавлением трудно или не всегда удается выявить наличие обобщающего параметра, позволя­ющего достаточно надежно контролировать качество соединений.

Контроль параметров режима сварки. Так как в большинстве случаев определенных обобщающих параметров для процессов сварки плавлением нет, то на практике контролируют параметры, непосредственно определяющие режим сварки. При дуговой сварке такими параметрами в первую очередь являются сила тока, дуговое напряжение, скорость сварки, скорость подачи проволоки и др. Недостаток такого подхода заключается в необходимости контро­лирования многих параметров, каждый из которых в отдельности не может характеризовать непосредственно уровень качества полу­чаемых соединений.

Контроль изделий производят пооперационно или после окон­чания изготовления. Последним способом обычно контролируют несложные изделия. Качество выполнения сварки на изделии оце­нивают по наличию наружных или внутренних дефектов. Развитие физики открыло большие возможности для создания высокоэффек­тивных методов дефектоскопии с высокой разрешающей способ­ностью, позволяющих проверять без разрушения качество сварных соединений в ответственных конструкциях.

В зависимости от того, нарушается или не нарушается це­лостность сварного соединения при контроле, различают неразрушающие и разрушающие методы контроля.

Дефекты сварных соединений и причины их возникновения

В процессе образования сварных соединений в металле шва и зоне термического влияния могут возникать различные отклонения от установленных норм и технических требований, приводящие к ухудшению работоспособности сварных конструкций, снижению их эксплуатационной надежности, ухудшению внешнего вида из­делия. Такие отклонения называют дефектами. Дефекты сварных соединений различают по причинам возникновения и месту их расположения (наружные и внутренние). В зависимости от причин возникновения их можно разделить на две группы. К первой   группе относятся дефекты, связанные с металлургическими и тепловыми явлениями, происходящими в процессе образования, формирования и кристаллизации сварочной ванны и остывания сварного соединения (горячие и холодные трещины в металле шва и околошовной зоне, поры, шлаковые включения, неблагоприятные изменения свойств металла шва и зоны термического влияния).

Ко второй группе дефектов, которые называют дефектами фор­мирования швов, относят дефекты, происхождение которых связано в основном с нарушением режима сварки, неправильной подготов­кой и сборкой элементов конструкции под сварку, неисправностью оборудования, недостаточной квалификацией сварщика и другими нарушениями технологического процесса. К дефектам этой группы относятся несоответствия швов расчетным размерам, непровары, подрезы, прожоги, наплывы, незаваренные кратеры и др. Виды дефектов приведены на рис. 1. Дефектами формы и размеров сварных швов являются их неполномерность, неравномерные ши­рина и высота, бугристость, седловины, перетяжки и т. п.

Рисунок 1 — Виды дефектов сварных швов:

а — ослабление шва. б — неравномерность ширины, в — наплыв, г — подрез, с — непровар, с — трещины и поры, ж — внутренние трещины и поры, з — внутренний непровар, и — шлаковые включения

Эти дефекты снижают прочность и ухудшают внешний вид шва. При­чины их возникновения при механизированных способах сварки — колебания напряжения в сети, проскальзывание проволоки в пода­ющих роликах, неравномерная скорость сварки из-за люфтов в механизме перемещения сварочного автомата, неправильный угол наклона электрода, протекание жидкого металла в зазоры, их неравномерность по длине стыка и т.п. Дефекты формы и размеров швов косвенно указывают на возможность образования внутренних дефектов в шве.

Наплывы образуются в результате натекания жидкого металла на поверхность холодного основного металла без сплавления с ним. Они могут быть местными — в виде отдельных застывших капель, а также иметь значительную протяженность вдоль шва. Чаще всего наплывы образуются при выполнении горизонтальных сварных швов на вертикальной плоскости. Причины образования наплы­вов — большой сварочный ток, слишком длинная дуга, неправиль­ный наклон электрода, большой угол наклона изделия при сварке на спуск. При выполнении кольцевых швов наплывы образуют­ся при недостаточном или излишнем смещении электрода с зенита. В местах наплывов часто могут выявляться непровары, трещины и др.

Подрезы представляют собой продолговатые углубления (канав­ки), образовавшиеся в основном металле вдоль края шва. Они возникают в результате большого сварочного тока и длинной дуги. Основной причиной подрезов при выполнении угловых швов яв­ляется смещение электрода в сторону вертикальной стенки. Это вызывает значительный разогрев металла вертикальной стенки и его стекание при оплавлении на горизонтальную стенку. Подрезы приводят к ослаблению сечения сварного соединения и концент­рации в нем напряжений, что может явиться причиной разрушения.

Прожоги — это сквозные отверстия в шве, образованные в результате вытекания части металла ванны. Причинами их образо­вания могут быть большой зазор между свариваемыми кромками, недостаточное притупление кромок, чрезмерный сварочный ток, недостаточная скорость сварки. Наиболее часто прожоги образуют­ся при сварке тонкого металла и выполнении первого прохода многослойного шва. Прожоги могут также образовываться в резуль­тате недостаточно плотного поджатая сварочной подкладки или флюсовой подушки.

Непроваром называют местное несплавление кромок основного металла или несплавление между собой отдельных валиков при многослойной сварке. Непровары уменьшают сечение шва и вызы­вают концентрацию напряжений в соединении, что может резко снизить прочность конструкции. Причины образования непроваров — плохая зачистка металла от окалины, ржавчины и загрязне­ний, малый зазор при сборке, большое притупление, малый угол скоса кромок, недостаточный сварочный ток, большая скорость сварки, смещение электрода от центра стыка. Непровары выше допустимой величины подлежат удалению и последующей заварке.

Трещины, также как и непровары, являются наиболее опасными дефектами сварных швов. Они могут возникать как в самом шве, так и в околошовной зоне и располагаться вдоль или поперек шва. По своим размерам трещины могут быть макро- и микроскопиче­скими. На образование трещин влияет повышенное содержание углерода, а также примеси серы и фосфора.

Шлаковые включения, представляющие собой вкрапления шла­ка в шве, образуются в результате плохой зачистки кромок деталей и поверхности сварочной проволоки от оксидов и загрязнений. Они возникают при сварке длинной дугой, недостаточном сварочном токе и чрезмерно большой скорости сварки, а при многослойной сварке — недостаточной зачистке шлаков с предыдущих слоев. Шлаковые включения ослабляют сечение шва и его прочность.

Газовые поры появляются в сварных швах при недостаточной полноте удаления газов при кристаллизации металла шва. Причины пор — повышенное содержание углерода при сварке сталей, загряз­нения на кромках, использование влажных флюсов, защитных газов, высокая скорость сварки, неправильный выбор присадочной проволоки. Поры могут располагаться в шве отдельными группами, в виде цепочек или единичных пустот. Иногда они выходят на поверхность шва в виде воронкообразных углублений, образуя так называемые свищи. Поры также ослабляют сечение шва и его прочность, сквозные поры приводят к нарушению герметичности соединений.

Микроструктура шва и зоны термического влияния в значитель­ной степени определяет свойства сварных соединений и характе­ризует их качество.

К дефектам микроструктуры относят следующие: повышенное содержание оксидов и различных неметаллических включений, микропоры и   микротрещины, крупнозернистость, перегрев, пе­режог металла и др. Перегрев характеризуется чрезмерным укрупнением зерна и огрублением структуры металла. Более опасен пережог — наличие в структуре металла зерен с окисленными границами. Такой металл имеет повышенную хрупкость и не поддаетсяисправлению. Причиной пережога является плохая защита сварочной ванны при сварке, а также сварка на чрезмерно большой силе тока.

Методы неразрушающего контроля сварных соединений

К неразрушающим методам контроля качества сварных сое­динений относят внешний осмотр, контроль на непроницаемость (или герметичность) конструкций, контроль для обнаружения де­фектов, выходящих на поверхность, контроль скрытых и внутренних дефектов.

Внешний осмотр и обмеры сварных швов — наиболее простые и широко распространенные способы контроля их качества. Они являются первыми контрольными операциями по приемке готового сварного узла или изделия. Этим видам контроля подвергают все сварные швы независимо от того, как они будут испытаны в дальнейшем.

Внешним осмотром сварных швов выявляют наружные дефек­ты: непровары, наплывы, подрезы, наружные трещины и поры, смещение свариваемых кромок деталей и т. п. Визуальный осмотр производят как невооруженным глазом, так и с применением лупы с увеличением до 10 раз.

Обмеры сварных швов позволяют судить о качестве сварного соединения: недостаточное сечение шва уменьшает его прочность, слишком большое — увеличивает внутренние напряжения и дефор­мации. Размеры сечения готового шва проверяют по его параметрам в зависимости от типа соединения. У стыкового шва проверяют его ширину, высоту, размер выпуклости со стороны корня шва, в угловом — измеряют катет. Замеренные параметры должны соот­ветствовать ТУ или ГОСТам. Размеры сварных швов контролируют обычно измерительными инструментами или специальными шаб­лонами.

Внешний осмотр и обмеры сварных швов не дают возможности окончательно судить о качестве сварки. Они устанавливают только внешние дефекты шва и позволяют определить их сомнительные участки, которые могут быть проверены более точными способами.

Контроль непроницаемости сварных швов и соединений. Сварные швы и соединения ряда изделий и сооружений должны отвечать требованиям непроницаемости (герметичности) для различных жидкостей и газов. Учитывая это, во многих сварных конструкциях (емкости, трубопроводы, химическая аппаратура и» т.д.) сварные швы подвергают контролю на непроницаемость. Этот вид контроля производится после окончания монтажа или изготовления конст­рукции. Дефекты, выявленные внешним осмотром, устраняются до начала испытаний. Непроницаемость сварных швов контролируют следующими методами: капиллярным (керосином), химическим (аммиаком), пузырьковым (воздушным или гидравлическим давле­нием), вакуумированием или газоэлектрическими течеискателями.

Контроль керосином основан на физическом явлении капиллярности, которое заключается в способности керосина подниматься по капиллярным ходам — сквозным порам и трещинам. В процессе испытания сварные швы покрываются водным раство­ром мела с той стороны, которая более доступна для осмотра и выявления дефектов. После высушивания окрашенной поверхности с обратной стороны шов обильно смачивают керосином. Неплот­ности швов выявляют по наличию на меловом покрытии следов проникшего керосина. Появление отдельных пятен указывает на поры и свищи, полос — сквозных трещин и непроваров в шве. Благодаря высокой проникающей способности керосина обнару­живаются дефекты с поперечным размером 0,1 мм и менее.

Контроль аммиаком основан на изменении окраски некоторых индикаторов (раствор фенолфталеина, азотнокислой ртути) под воздействием щелочей. В качестве контролирующего реагента применяется газ аммиак. При испытании на одну сторону шва укладывают бумажную ленту, смоченную 5%-ным раствором индикатора, а с другой стороны шов обрабатывают смесью аммиака с воздухом. Аммиак, проникая через неплотности сварного шва, окрашивает индикатор в местах залегания дефектов.

Контроль воздушным давлением (сжатым воз­духом или другими газами) подвергают сосуды и трубопроводы, работающие под давлением, а также резервуары, цистерны и т. п. Это испытание проводят с целью проверки общей герметичности сварного изделия. Малогабаритные изделия полностью погружают в ванну с водой, после чего в него подают сжатый воздух под давлением, на 10 — 20% превышающим рабочее. Крупногабаритные конструкции после подачи внутреннего давления по сварным швам покрывают пенным индикатором (обычно раствор мыла). О нали­чии неплотностей в швах судят по появлению пузырьков воздуха. При испытании сжатым воздухом (газами) следует соблюдать пра­вила безопасности.

Контроль гидравлическим давлением при­меняют при проверке прочности и плотности различных сосудов, котлов, паро-, водо- и газопроводов и других сварных конструкций, работающих под избыточным давлением. Перед испытанием свар­ное изделие полностью герметизируют водонепроницаемыми за­глушками. Сварные швы с наружной поверхности тщательно просушивают обдувом воздухом. Затем изделие заполняют водой под избыточным давлением, в 1,5 — 2 раза превышающим рабочее, и выдерживают в течение заданного времени. Дефектные места определяют по проявлению течи, капель или увлажнению поверх­ности швов.

Вакуумному контролю подвергают сварные швы, которые невозможно испытать керосином, воздухом или водой и доступ к которым возможен только с одной стороны. Его широко применяют при проверке сварных швов днищ резерву­аров, газгольдеров и других листовых конструкций. Сущ­ность метода заключается в создании вакуума на одной стороне контролируемого участка сварного шва и реги­страции на этой же стороне шва проникновения воздуха через имеющиеся неплотно­сти. Контроль ведется с по­мощью переносной вакуум-камеры, которую устанавли­вают на наиболее доступную сторону сварного соедине­ния , предварительно смо­ченную мыльным раствором (рис. 2).

Рисунок 2 — Вакуумный контроль шва: 1 – вакуумметр, 2 — резиновое уплотнение, 3 — мыльный раствор, 4 — камера.

В зависимости от формы контролируемого изделия и типа соединения могут приме­няться плоские, угловые и сферические вакуум-камеры. Для созда­ния вакуума в них применяют специальные вакуум-насосы.

Люминесцентный контроль и контроль методом красок, называемый также капиллярной дефек­тоскопией, проводят с помощью специальных жидкостей, которые наносят на контролируемую поверхность изделия. Эти жидкости, обладающие большой смачивающей способностью, проникают в мельчайшие поверхностные дефекты — трещины, поры, непровары. Люминесцентный контроль основан на свойстве некоторых веществ светиться под действием ультрафиолетового облучения. Перед контролем поверхности шва и околошовной зоны очищают от шлака и загрязнений, на них наносят слой проникающей жид­кости, которая затем удаляется, а изделие просушивается. Для обнаружения дефектов поверхность облучают ультрафиолетовым излучением — в местах дефектов следы жидкости обнаруживаются по свечению.

Контроль методом красок заключается в том, что на очищенную поверхность сварного соединения наносится смачи­вающая жидкость, которая под действием капиллярных сил прони­кает в полость дефектов. После ее удаления на поверхность шва наносится белая краска. Выступающие следы жидкости обозначают места расположения дефектов.

Контроль газоэлектрическими течеискателям и применяют для испытания ответственных сварных конструкций, так как такие течеискатели достаточно сложны и дорогостоящи. В качестве газа-индикатора в них используется гелий. Обладая высокой проникающей способностью, он способен про­ходить через мельчайшие несплошности в металле и регистрируется течеискателем. В процессе контроля сварной шов обдувают или внутренний объем изделия заполняют смесью газа-индикатора с воздухом. Проникающий через неплотности газ улавливается щу­пом и анализируется в течеискателе.

Для обнаружения скрытых внутренних дефектов применяют следующие методы контроля.

Магнитные методы контроля основаны на об­наружении полей магнитного рассеяния, образующихся в местах дефектов при намагничивании контролируемых изделий. Изделие намагничивают, замыкая им сердечник электромагнита или поме­щая внутрь соленоида. Требуемый магнитный поток можно создать и пропусканием тока по виткам (3 — 6 витков) сварочного провода, наматываемого на контролируемую деталь. В зависимости от спо­соба обнаружения потоков рассеяния различают следующие методы магнитного контроля: метод магнитного порошка, индукционный и магнитографический. При методе магнитного порошка на повер­хность намагниченного соединения наносят магнитный порошок (окалина, железные опилки) в сухом виде (сухой способ) или суспензию магнитного порошка в жидкости (керосин, мыльный раствор, вода — мокрый способ). Над местом расположения дефек­та создадутся скопления порошка в виде правильно ориентирован­ного магнитного спектра. Для облегчения подвижности порошка изделие слегка обстукивают. С помощью магнитного порошка выявляют трещины, невидимые невооруженным глазом, внутрен­ние трещины на глубине не более 15 мм, расслоение металла, а также крупные поры, раковины и шлаковые включения на глубине не более 3 — 5 мм. При индукционном методе маг­нитный поток в изделии наводят электромагнитом переменного то­ка. Дефекты обнаруживают с по­мощью искателя, в катушке кото­рого под воздействием поля рассе­яния индуцируется ЭДС, вызы­вающая оптический или звуковой сигнал на индикаторе. При магнитографическом мето­де (рис. 3) поле рассеяния фик­сируется на эластичной магнитной ленте, плотно прижатой к поверх­ности соединения. Запись воспроизводится на магнитографическом дефектоскопе. В результате срав­нения контролируемого соединения с эталоном делается вывод о качестве соединения.

Рисунок 3 — Магнитная запись дефек­тов на ленту: 1 — подвижный электромагнит, 2 — де­фект шва, 3 — магнитная лента.

Радиационные методы контроля являются на­дежным и широко распространенными методами контроля, осно­ванными на способности рентгеновского и гамма-излучения про­никать через металл. Выявление дефектов при радиационных ме­тодах основано на разном поглощении рентгеновского или гамма-излучения участками металла с дефектами и без них. Сварные соединения просвечивают специальными аппаратами. С одной стороны шва на некотором расстоянии от него помещают источник излучения, с противоположной стороны плотно прижимают кассету с чувствительной фотопленкой (рис. 4). При просвечивании лучи проходят через сварное соединение и облучают пленку. В местах, где имеются поры, шлаковые включения, непровары, крупные трещины, на пленке образуются темные пятна. Вид и размеры дефектов определяют сравнением пленки с эталонными снимками. Источниками рентгеновского излучения служат специальные аппа­раты (РУП-150-1, РУП-120-5-1 и др.).


Рисунок 4 — Схема радиационного просвечивания швов: а — рентгеновское, б — гамма-излучением:   1 — источник излу­чения, 2 — изделие, 3 — чувствительная пленка

Рентгенопросвечиванием целесообразно выявлять дефекты в деталях толщиной до 60 мм. Наряду с рентгенографированием (экспозицией на пленку) приме­няют и рентгеноскопию, т.е. получение сигнала о дефектах при просвечивании металла на экран с флуоресцирующим покрытием. Имеющиеся дефекты в этом случае рассматривают на экране. Такой способ можно сочетать с телеви­зионными устройствами и конт­роль вести на расстоянии.

При просвечивании сварных соединений гамма-излучением источником излучения служат ра­диоактивные изотопы: кобальт-60, тулий-170, иридий-192 и др. Ам­пула с радиоактивным изотопом помещается в свинцовый контей­нер. Технология выполнения просвечивания подобна рентгеновско­му просвечиванию. Гамма-излучение отличается от рентгеновского большей жесткостью и меньшей длиной волны, поэтому оно может проникать в металл на большую глубину. Оно позволяет просвечи­вать металл толщиной до 300 мм. Недостатками просвечивания гамма-излучением по сравнению с рентгеновским являются мень­шая чувствительность при просвечивании тонкого металла (менее 50 мм), невозможность регулирования интенсивности излучения, большая опасность гамма-излучения при неосторожном обращении с гамма-аппаратами.

Ультразвуковой контроль основан на способно­сти ультразвуковых волн проникать в металл на большую глубину и отражаться от находящихся в нем дефектных участков. В процессе контроля пучок ультразвуковых колебаний от вибрирующей пла­стинки-щупа (пьезокристалла) вводится в контролируемый шов. При встрече с дефектным участком ультразвуковая волна отража­ется от него и улавливается другой пластинкой-щупом, которая преобразует ультразвуковые колебания в электрический сигнал (рис. 5).

Рисунок 5 — Ультразвуковой контроль швов: 1 — генератор УЗК, 2 — щуп, 3 — усилитель, 4 — экран.

Эти колебания после их усиления подаются на экран электронно-лучевой трубки дефектоскопа, которые свидетельству­ют о наличии дефектов. По характеру импульсов судят о протяжен­ности дефектов и глубине их залегания. Ультразвуковой контроль можно проводить при одностороннем доступе к сварному шву без снятия усиления и предварительной обработки поверхности шва.

Ультразвуковой контроль имеет следующие преимущества: высокая чувствительность (1 — 2%), позволяющая обнаруживать, измерять и определять местонахождение дефектов площадью 1 — 2 мм2; большая проникающая способность ультразвуковых волн, позволяющая контролировать детали большой толщины; возможность контроля сварных соединений с односторонним под­ходом; высокая производительность и отсутствие громоздкого обо­рудования. Существенным недостатком ультразвукового контроля является сложность установления вида дефекта. Этот метод приме­няют и как основной вид контроля, и как предварительный с последующим просвечиванием сварных соединений рентгеновским или гамма-излучением.

Методы контроля с разрушением сварных соединений

К этим методам контроля качества сварных соединений отно­сятся механические испытания, металлографические исследования, специальные испытания с целью получения характеристик сварных соединений. Эти испытания проводят на сварных образцах, выре­заемых из изделия или из специально сваренных контрольных соединений — технологических проб, выполненных в соответствии с требованиями и технологией на сварку изделия в условиях, соответствующих сварке изделия.

Целью испытаний является: оценка прочности и надежности сварных соединений и конструкций; оценка качества основного и присадочного металла; оценка правильности выбранной техноло­гии; оценка квалификации сварщиков.

Свойства сварного соединения сопоставляют со свойствами основного металла. Результаты считаются неудовлетворительными, если они не соответствуют заданному уровню.

Механические испытания проводятся по ГОСТ 6996-66, предус­матривающему следующие виды испытаний сварных соединений и металла шва: испытание сварного соединения в целом и металла разных его участков (наплавленного металла, зоны термического влияния, основного металла) на статическое растяжение, статисти­ческий изгиб, ударный изгиб, стойкость против старения, измере­ние твердости.

Контрольные образцы для механических испытаний выполняют определенных размеров и формы.

Испытаниями на статическое .растяжение определяют проч­ность сварных соединений. Испытаниями на статический изгиб определяют пластичность соединения по величине угла изгиба до образования первой трещины в растянутой зоне. Испытания на статический изгиб проводят на образцах с продольными и попереч­ными швами со снятым усилением шва заподлицо с основным металлом. Испытаниями на ударный изгиб, а также разрыв опре­деляют ударную вязкость сварного соединения. По результатам определения твердости судят о структурных изменениях и степени подкалки металла при охлаждении после сварки.

Основной задачей металлографических исследований являются установление структуры металла и качества сварного соединения, выявление наличия и характера дефектов. Металлографические исследования включают в себя макро- и микроструктурный методы анализа металлов.

При макроструктурном методе изучают макрошли­фы и изломы металла невооруженным глазом или с помощью лупы. Макроисследование позволяет определить характер и расположение видимых дефектов в разных зонах сварных соединений.

При микроструктурном анализе исследуется струк­тура металла при увеличении в 50 — 2000 раз с помощью оптических микроскопов. Микроисследование позволяет установить качество металла, в том числе обнаружить пережог металла, наличие оксидов, засоренность металла шва неметаллическими включениями, вели­чину зерен металла, изменение состава его, микроскопические трещины, поры и некоторые другие дефекты структуры. Методикаизготовления шлифов для металлографических исследований за­ключается в вырезке образцов из сварных соединений, шлифовке, полировке и травлении поверхности металла специальными травителями. Металлографические исследования дополняются измере­нием твердости и при необходимости химическим анализом металла сварных соединений. Специальные испытания проводят с целью получения характеристик сварных соединений, учитывающих усло­вия эксплуатации сварных конструкций: определение коррозион­ной стойкости для конструкций, работающих в различных агрес­сивных средах; усталостной прочности при циклических нагружениях; ползучести при эксплуатации в условиях повышенных температур и др.

Применяют также и методы контроля с разрушением изделия. В ходе таких испытаний устанавливают способность конструкций выдерживать заданные расчетные нагрузки и определяют разруша­ющие нагружения, т.е. фактический запас прочности. При испыта­ниях изделий с разрушением схема нагружения их должна соответ­ствовать условиям работы изделия при эксплуатации. Число изде­лий, подвергающихся испытаниям с разрушением, устанавливается техническими условиями и зависит от степени их ответственности, системы организации производства и технологической отработан­ности конструкции.

Другие статьи:

  • Возможности современных источников серии S-XT
  • Технология сварки чугуна
  • Технология сварки MIG/MAG

Maven Plastics — полупрозрачные прозрачные пластиковые сварочные стержни, катушки и R из ПВХ — Perigee Direct

Maven Plastics

Артикул: MV_ROD_PVC_3MM_CLEAR_CIR_12IN_10PK


Круглые 3 мм (1/8 дюйма) / стержни-12 в упаковке по 10 штук — 11,99 долларов США Круглые 3 мм (1/8 дюйма) / стержни-12 в упаковке по 20 штук — 13,99 долларов США Круглые 3 мм (1/8 дюйма) / стержни -12 в упаковке из 40 штук — 18,68 долларов США Круглые 3 мм (1/8 дюйма) / Катушки-100 футов (около 0,5 фунта) — 27,99 долларов США Круглые 3 мм (1/8 дюйма) / Катушки (катушки) 10 фунтов — 129,99 долларов США Круглые 3 мм (1/8 дюйма) / Катушки (шпули) 20 фунтов — 219 долларов США0,80 долларов США Круглые 3 мм (1/8 дюйма) / катушки (шпули) 40 фунтов — 399,60 долларов США Круглые 4 мм (5/32 дюйма) / стержни-12 в упаковке из 10 — 11,99 долларов США Круглые 4 мм (5/32 дюйма) / стержни -12 шт. в упаковке по 20 шт. — 13,99 долл. США Круглые 4 мм (5/32 дюйма) / стержни-12 шт. в упаковке из 40 шт. — 18,68 долл. США Круглые 4 мм (5/32 дюйма) / катушки-100 футов (около 0,75 фунта) — $ 27,99 долларов США Круглые 4 мм (5/32 дюйма) / Катушки (катушки) 10 фунтов — 129,99 долларов США Круглые 4 мм (5/32 дюйма) / Катушки (катушки) 20 фунтов — 219,80 долларов США Круглые 4 мм (5/32 дюйма) / Катушки (катушки) 40 фунтов — 399,60 долларов США. Круглые 5 мм (3/16 дюйма) / стержни-12 в упаковке по 10 шт. — 11,9 долларов США.9 долларов США Круглые 5 мм (3/16 дюйма) / Стержни-12 в упаковке по 20 шт. — 13,99 долл. США Круглые 5 мм (3/16 дюйма) / Стержни-12 в упаковке из 40 шт. — 18,68 долларов США Круглые 5 мм (3/16 дюйма) / Катушки-100 футов (около 1 фунта) — 27,99 долларов США Круглые 5 мм (3/16 дюйма) / Катушки (катушки) 10 фунтов — 129,99 долларов США Круглые 5 мм (3/16 дюйма) / Катушки (катушки) 20 фунтов — 219,80 долларов США Круглые 5 мм (3/16 дюйма) / катушки (шпули) 40 фунтов — 399,60 долларов США, треугольник 5,7 мм (7/32 дюйма) / стержни-12 в упаковке по 10 шт. — 11,99 долларов США, треугольник 5,7 мм (7/32 дюйма) / стержни-12 20 шт. в упаковке — 13,99 долл. США Треугольник 5,7 мм (7/32 дюйма) / 12 стержней в упаковке 40 шт. — 18,68 долл. США Треугольник 5,7 мм (7/32 дюйма) / Катушки — 100 футов (около 1 фунта) — 1 долл. США 27,99 долларов США Треугольник 5,7 мм (7/32 дюйма) / Катушки (катушки) 10 фунтов — 129,99 долларов США Треугольник 5,7 мм (7/32 дюйма) / Катушки (катушки) 20 фунтов — 219,80 долларов США Треугольники 5,7 мм (7/32 дюйма) / Катушки (катушки) 40 фунтов — 399,60 долларов США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюйма) / Стержни-12 в упаковке по 10 шт. — 11,99 долларов США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюйма) / Rods-12 в упаковке по 20 шт. — 13,99 долл. США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюйма) / Rods-12 в упаковке из 40 шт. — 18,68 долл. США Плоская лента 1,6 x 16 мм (1/16 x 5 /8 дюймов) / Катушки-100 футов (около 1 фунта) — 27,99 долларов США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюймов) / Катушки (катушки) 10 фунтов — 129 долларов США0,99 долларов США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюйма) / Катушки (катушки) 20 фунтов — 219,80 долларов США Плоская лента 1,6 x 16 мм (1/16 x 5/8 дюйма) / Катушки (катушки) 40 фунтов — 399,60 долларов США
  • $ 399,60
    • Количество Не отправлю пока

      Maven Plastics — Сварочные и ремонтные стержни, катушки и катушки из ПВХ-пластика — полупрозрачный (полупрозрачный) ПВХ круглой формы (поливинилхлорид).

      Технические характеристики пластикового сварочного стержня:

      • 100 % чистый и однородный ПВХ-материал
      • Варианты формы:
        • Круглые 1/8 дюйма (3 мм), 5/32 дюйма (4 мм) и 3/16 дюйма (5 мм)
        • Треугольник 7/32 дюйма (5,7 мм)
        • Плоский 1/16 x 5/8 (1,6 мм x 16 мм)
      • Варианты упаковки:
        • Стержни поставляются в упаковках по 10, 20 и 40 стержней
        • Катушки бывают длиной 100 футов (около 1/2 фунта) и 200 футов (около 1 фунта)
        • Катушки бывают 500 футов (около 2,5 фунтов), 10 фунтов, 20 фунтов и 50 фунтов

      Изготовлен из 100% чистого ПВХ пластика (поливинилхлорида), без примесей. Все пластиковые стержни, катушки и катушки следует использовать с соответствующим пластиковым сварочным утюгом, распределителем тепла или горелкой с соответствующими насадками.

      Прутки, катушки и катушки из ПВХ можно использовать для нескольких популярных типов ремонтных работ, но каждая работа по ремонту пластика должна быть тщательно подобрана к тому же типу пластикового стержня или катушки. Эти стержни, катушки и катушки изготовлены из ПВХ-пластика.
      Предупреждение: Смешивание различных видов пластика может привести к некачественному ремонту и снижению долговечности сварных швов. Проще говоря, подберите пластик, и все будет хорошо… разные пластики просто плохо сочетаются друг с другом.

      Прутки, рулоны и катушки из ПВХ: используйте с любым пластиком, имеющим маркировку Recycling # 3. Также обычно включает водопроводные трубы, подземные горизонтальные трубы для полива газонов, игрушки

      Сварочные одеяла, шторы и экраны а экраны удерживают брызги и искры, предотвращая пожары и повреждения. Они изготовлены из материалов, устойчивых к огню и устойчивых к теплу, выделяемому сварочным оборудованием. Сварочные покрывала накрывают поверхности и оборудование, создавая защитный экран. Сварные завесы и экраны образуют барьеры для ограждения горячих рабочих зон.

      Сварочные одеяла, шторы и экраны удерживают брызги и искры, предотвращая пожары и повреждения. Они изготовлены из материалов, устойчивых к огню и устойчивых к теплу, выделяемому сварочным оборудованием. Сварочные покрывала накрывают поверхности и оборудование, создавая защитный экран. Сварные завесы и экраны образуют барьеры для ограждения горячих рабочих зон.

      Выдерживаемая температура: не указано

      Загрузка …

      СВЕТ ТЕМПЕС.

      Загрузка . .. Загрузка … Загрузка …7777 Загрузка …7777.0079 Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING. Loading… Loading… Loading… Loading… Loading… Loading… Загрузка… Загрузка . .. Загрузка … Загрузка … Загрузка … Загрузка …77980 70077999977777777777777777777777777777777777777777777777777777777777777777777777777777777 70077777777777777777777777777777777777777777777. …77778. ..777777777777777777777777797777777 гг. …
      . Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Погрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка . ..
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      нагрузка …
      Loading…
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…

      Withstand Temp.: 1,200 Degrees F

      Loading…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …

    • 2 с Stail Temp. Blankets Withstand Temp. : 1,750 Degrees F, sorted by Protective Width, ascending Loading… Loading… Loading… Loading… Loading… Loading… Loading… Loading… Loading … Загрузка …

      ВЫСОКАЯ ТЕМПЕР.0068

      Загрузка … Загрузка … Нагрузка . .. Загрузка777777777777777777777777777777777 гг. … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …77 ... Loading… Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка …

      Удержание ТЕПЕР. Ширина по возрастанию

      Загрузка . .. Загрузка …

      с ног. Защитная ширина, восходящая Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …

      77898777778988777
      778988787789887878787888978 70078999977777777777777777777777777777777777777777777777777777777777777777777777777777777 70077777777777777777777777777777777777777777777. …
      878 . ..
      78
      . Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Погрузка …
      Загрузка …
      Загрузка …

      ВЫСОКАЯ ТЕМПЕР.

      Загрузка … Загрузка …

      :-1,000-degrees-f-stack-title-withstand-temp.:-150-degrees-f»> Wepland Temp. по защитной ширине, по возрастанию Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …77898777778988777
      778988787789887878787888978 7007877 .. 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING
      . ..
      878
      78
      . Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      .
      Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка . ..
      Загрузка …
      .
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      77980 70077 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING
      . Loading…
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      .
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading. ..
      Загрузка…

      ВЫСОКАЯ ТЕМПЕР.

      Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …78877 …7788777 …777888888878.0079 Загрузка … Загрузка … Загрузка …

      ТЕМПЕР. , sorted by Protective Width, ascending

      Loading. .. Loading… Loading… Загрузка …

      ВЫПУСКА.

      Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка …999 … Загрузка … Загрузка … Загрузка … Загрузка …

      с Temp. Выдержанный температура: 150 градусов по Фаренгейту, сортируется по защитной ширине, восхождение

      Загрузка . .. Загрузка …777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777 гг.0079 Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING. Loading… Loading… Loading… Loading… Loading… Loading… Загрузка… Загрузка . .. Загрузка … Загрузка … Загрузка … Загрузка …77980 70077999977777777777777777777777777777777777777777777777777777777777777777777777777777777 70077777777777777777777777777777777777777777777. …77778. ..777777777777777777777777777977777 гг. …77778. ..77 .. 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING44444444444444444477778778
      . Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Погрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка . ..
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Нагрузка …
      Loading…
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка . ..
      Загрузка …
      .
      Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      .
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка…
      Загрузка …
      Загрузка . ..
      Загрузка …
      Загрузка …
      Загрузка …
      .
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      77898777778988777
      . ..
      778988787789887878787888978 70078 70077 9007ING 9007NING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING 9007ING
      878
      78
      . Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      .
      Loading…
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      77980 70077999977777777777777777777777777777777777777777777777777777777777777777777777777777777 70077777777777777777777777777777777777777777777. …77778. ..
      . Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Погрузка …
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      77898777
      . Загрузка …
      Загрузка . ..
      Загрузка …
      Загрузка …
      Загрузка …

      8686. 350. 350. 350. 350. 350. 350. 3086.

      Loading…
      Loading…
      Loading…
      Загрузка…
      Загрузка…
      Загрузка…
      900
      7
      Loading. ..
      Loading…
      Loading…
      Loading…
      Loading…

      Withstand Temp.: 150 Degrees F

      Loading…
      Loading…

      Withstand Temp.: Unspecified

      Загрузка…

      Выдерживаемая температура: 1750 градусов по Фаренгейту

      Загрузка …
      Нагрузка …
      Загрузка …
      77777777777777777777777777777777777777777777777777 гг.
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …
      77898777778988777
      778988787789887878787888978 70078
      878
      78
      . Загрузка …
      Загрузка …
      Загрузка …
      Загрузка …

      :-unspecified»> Shavand Temp. : Неопределенная, отсортированная по защитной ширине, восходящая Загрузка …

      с температурой.2015

      Сварочная труба Обертывание выдерживаемой температуры: 1000 градусов по Фаренгейту, сортируется по защитной ширине, восходящая Загрузка …777. .. Загрузка … Загрузка … Загрузка …
      Loading…
      Loading…
      Loading…
      Loading…
      Loading…
      Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

      н-лента | 3M DP190 Scotch-Weld Epoxy Adhesive Translucent, 48,5 мл, 12 шт. в упаковке

      3M Складской #:7100148752


      Основатель и президент Pack-n-Tape Арт Церимеле поставляет клиентам упаковочную продукцию с 1990 года.

      За эти годы он узнал, что нужно, чтобы удовлетворить клиента.

      Что иногда означает пройти лишнюю милю — буквально.

      В начале 1990-х, в жаркий летний день в Колумбусе, штат Огайо, Арт, в то время сотрудник местной компании по поставкам упаковки, получил звонок от покупателя, у которого закончилась упаковка арахиса и поэтому , не смогли отправить заказы.

      Поскольку склад находился на расстоянии более 100 миль, его клиент столкнулся с ситуацией закрытия. Арт понял, какое влияние это может оказать на его клиента, и приступил к работе, изучая все возможные варианты. Товар можно было доставить на следующий день, но этого было недостаточно. Арт решил купить товар у местного конкурента и привязал его к крыше своей машины. Он вспоминает, как ехал со скоростью около 25 миль в час по проселочным дорогам к месту расположения своих клиентов.

      Излишне говорить, что его клиент был очень доволен и доставлял посылки практически без простоев.


      Арт (справа) делает все возможное для своего клиента.


      Искусство привило эти ценности всем сотрудникам Pack-n-Tape и нашей повседневной деятельности.

      Вы можете быть уверены, что наши специалисты будут работать, чтобы понять приоритеты и процессы вашего бизнеса, чтобы гарантировать, что вы получите продукты, которые вам нужны, когда они вам нужны.

      Что это значит для вас

      Доступ
      Являясь стратегическим дистрибьютором 3M, мы получаем уведомления о новейших продуктах 3M — часто раньше остальных на рынке — и пользуемся специальными акциями и уникальными предложениями. Благодаря дополнительному времени подготовки и прямому доступу к новейшим и лучшим продуктам 3M и ценам, мы готовы помочь вам сохранить ваш бизнес на переднем крае.

      Понимание
      В нашей команде есть специальные специалисты 3M по работе со стратегическими клиентами, готовые предоставить персонализированные решения даже для самых сложных задач. Наши специалисты проходят специализированное обучение по продуктам в штаб-квартире 3M и тесно сотрудничают с местными специалистами по продуктам 3M. Весь наш торговый персонал имеет доступ к онлайн-обучению и обучению на местах, а также к расширенной информации о продуктах. Эти ресурсы дают нам представление о решениях продуктов 3M, которые вы не найдете больше нигде.

      Наш выездной эксперт работает над тем, чтобы понять приоритеты и процессы вашего бизнеса, чтобы вы получали нужные вам решения, когда они вам нужны.

      Доверие
      Чтобы стать партнером 3M в качестве стратегического дистрибьютора, Pack-n-Tape продемонстрировала силу нашей компании и наше стремление оказывать постоянную поддержку нашим клиентам. Мы стремимся приносить вам пользу в долгосрочной перспективе.

      Доставка
      Мы отправляем товары в пределах 48 штатов. Когда продукт доступен, наземные заказы обычно отправляются после обработки склада в течение 3 рабочих дней. Авиазаказы обычно доставляются в тот же день, если заказы оформлены до 11:00 по стандартному горному времени. Если вы отправляете товар на новый адрес, пожалуйста, подождите 1 день для настройки учетной записи доставки. Это приблизительные значения, которые могут измениться в случае особых обстоятельств.

      Ошибки при доставке

      Покупатель должен уведомить нас в течение 14 дней с момента получения продукта, если произошла ошибка при доставке.

      Неверный адрес
      Обязательно обратите внимание на информацию об адресе доставки на странице оформления заказа. Клиент несет ответственность за предоставление правильной информации об адресе доставки. Если заказ отправлен на неправильный адрес, указанный клиентом, клиент берет на себя полную ответственность за получение посылки или будет нести ответственность за полную стоимость отправленных товаров.

      Цены
      Все товары на этом сайте продаются с целью получения прибыли. Если в наших товарах/кейсе или ценах обнаружены ошибки, Pack-n-Tape оставляет за собой право изменить цену или исправить ошибку.

      Пожалуйста, ознакомьтесь с полной политикой возврата, ознакомившись с нашими условиями.

      Возврат  Рекомендации

      Для возврата требуется номер разрешения на возврат товара (RMA). Возвраты не могут быть обработаны без номера RMA.

      Товары, сделанные на заказ, как правило, НЕ подлежат возврату.

      Минимальная плата за пополнение запасов в размере 25% или более, в зависимости от товара, политики производителя и обстоятельств. Если какой-либо продукт был использован и не может быть перепродан как новый, мы не можем вернуть вам деньги.

      ПРИМЕЧАНИЕ. Если покупатель отправляет продукт за пределы США, все гарантии аннулируются, и возврат не принимается независимо от обстоятельств.

      Ошибки доставки

      Клиент должен уведомить нас в течение 14 дней после получения информации об отслеживании или самого продукта, если произошла ошибка доставки.

      Товар с дефектом

      Покупатель должен уведомить нас в течение 14 дней с момента получения товара в случае наличия дефекта. Если продукт подозревается в дефекте, только часть подозреваемого продукта может быть возвращена до тех пор, пока фабрика не завершит необходимые испытания, чтобы определить, соответствует ли продукт спецификации. Pack-n-Tape оплатит расходы по доставке, но клиент несет ответственность за упаковку продукта надлежащим образом. Если товар окажется бракованным, будут приняты меры по его возврату. После того, как продукт будет зарегистрирован и проверен, кредит будет выдан на карту, использованную для его покупки.

      Политика отмены

      После того, как покупатель завершит процедуру оформления заказа и обработает заказ, его нельзя будет отменить. На этом этапе клиент должен следовать нашей политике возврата.

      Если клиент отказывается от отправки заказа, размещенного онлайн, возврат не принимается . Если клиент меняет свое мнение о заказе, он должен пройти политику возврата.


      Неверный адрес

      Обязательно обращайте пристальное внимание на информацию об адресе доставки на странице корзины и ознакомьтесь с деталями подтверждения заказа, когда звоните/отправляете заказы по электронной почте, обработанные представителем Pack-n-Tape. Если заказ отправлен на неправильный адрес, указанный клиентом, клиент берет на себя полную ответственность за получение посылки или будет нести ответственность за полную стоимость отправленных товаров.

      Цены

      Все товары на этом сайте продаются с целью получения прибыли. Если в наших товарах/кейсе или ценах обнаружены ошибки, Pack-n-Tape оставляет за собой право изменить цену или исправить ошибку.

      Эпоксидный клей 3M™ Scotch-Weld™ DP110, полупрозрачный, 48,5 мл Duo-Pak, 12 шт. в коробке

      Количество Цена Сохранить
      {{pricebreak. breakQty}} {{pricebreak.breakPriceDisplay}} {{pricebreak.savingsMessage}}

      Цена недоступна

      0″> {{vm.product.inventoryDetail.poQty}} Поступление от производителя: {{vm.product.inventoryDetail.poArrivalDate != null ? vm.product.inventoryDetail.poArrivalDate : vm.product.inventoryDetail.leadDate | дата: «ММ/дд/гггг» }}

      Время выполнения заказа производителем при отсутствии на складе: {{vm.product.inventoryDetail.leadTime}} дней

      Производство этого товара снято с производства.

      Вы можете приобрести не более {{vm. product.qtyOnHand}} на складе.

      Доступна рекомендуемая замена {{vm.product.inventoryDetail.secondaryProductUrlText}}. Доступен возможный вариант {{vm.product.inventoryDetail.secondaryProductUrlText}}. Нажмите ЗДЕСЬ, чтобы найти возможную замену.

      Вес продукта: {{vm.product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}} Страна происхождения: {{vm.product.countryOfOfOrigin}}

      Единица измерения:

      Количество

      недоступно для этого варианта.

      Минимальное количество заказа: {{vm.product.minimumOrderQty}} Количество товара должно быть кратно {{vm.product.minimumOrderQty}}.

      Настроить

      Расписание доставки

      Добавить в список

      {{section.sectionName}} Выберите {{section.sectionName}}

      {{styleTrait.nameDisplay}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

      • Информация о продукте
      • attributeTypes.length > 0″> Техническая информация
      • {{спецификация.имяДисплей}}
      • Запчасти и аксессуары
      • Сопутствующие товары

      Информация о продукте

      Техническая информация

      Видео о продуктах

      Запчасти и аксессуары

      Сопутствующие товары

      Твое сообщение *

      Электронное письмо было успешно отправлено. Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

      ×

      Процедура VT сварных швов (BPVC)

      Процедура визуального осмотра (VT) для подтверждения отсутствия материальных или размерных дефектов в (BPVC) сварных швах сосудов высокого давления. Визуальный контроль должен быть первым методом неразрушающего контроля, применяемым к изделию для обнаружения поверхностных аномалий в большинстве материалов и подповерхностных несплошностей в полупрозрачных материалах. Он широко используется на различных объектах для обнаружения неоднородностей поверхности, связанных с различными структурными механизмами разрушения. Даже когда проводятся другие неразрушающие испытания, визуальные испытания часто являются полезным дополнением.

      Визуальный осмотр — это метод неразрушающего контроля, используемый для оценки предмета путем наблюдения, например, правильности сборки, состояния поверхности или чистоты материалов, деталей и компонентов, используемых при изготовлении и строительстве сосудов и оборудования по нормам ASME. Визуальный осмотр обычно используется для определения таких вещей, как состояние поверхности детали, выравнивание сопрягаемых поверхностей, форма или признаки утечки. Кроме того, визуальный осмотр используется для определения состояния подповерхностного слоя композитного материала (полупрозрачного ламината).

      Чтобы узнать больше о визуальном контроле, прочтите: ВВЕДЕНИЕ В ВИЗУАЛЬНЫЙ КОНТРОЛЬ

      Область применения

      Эта процедура определяет метод визуального осмотра материалов и сварных швов, используемых в сосудах под давлением, для подтверждения отсутствия дефектов материала или размеров

      Определения:

      • вспомогательное освещение: источник искусственного света, используемый в качестве визуального средства для улучшения условий просмотра и зрительного восприятия.
      • прямой визуальный осмотр: метод визуального осмотра, выполняемый глазом и без каких-либо визуальных средств (за исключением источника света, зеркал и/или корректирующих линз), например, увеличительных приспособлений, бороскопов, видеодатчиков, волоконной оптики и т. д.
      • поверхностные блики : отражения искусственного света, мешающие визуальному осмотру.

      ТРЕБОВАНИЯ К ПЕРСОНАЛУ:

      Персонал, выполняющий визуальные проверки, должен иметь квалификацию и сертификацию для проведения визуальных проверок в соответствии с программой, установленной работодателем сертифицируемого персонала, которая должна основываться на Минимальных требованиях ASME Sec – V Статья 9, ASME Sec-VIII Div-I, ASNT SNT TC-1A (издание 2016 г.)/ASNT CP 189 (издание 2016 г.) .

      Персонал должен проходить ежегодную проверку зрения, чтобы гарантировать естественную или скорректированную остроту зрения вблизи, чтобы он был способен читать стандартные буквы J-1 на стандартных таблицах типов тестов Егера для зрения вблизи. Приемлемы эквивалентные тесты на близкое зрение.

      ОБОРУДОВАНИЕ

      Оборудование, используемое для визуального осмотра, должно включать

      • Измерения измерения инструментов и датчиков
      • Шаблоны для измерения приготовления краев и сварных швов филе
      • Spirit Levels
      • Увеличительные линзы и зеркала
      • Shims
      • Plump
      9004. результатов.

      ТЕХНИКА

      Должен использоваться прямой визуальный осмотр.

      Прямой визуальный осмотр обычно можно проводить, когда доступ достаточен для того, чтобы поместить глаз в пределах 24 дюйма (600 мм) от обследуемой поверхности и под углом не менее 30 градусов к обследуемой поверхности. Зеркала могут использоваться для улучшения угла зрения, а вспомогательные средства, такие как увеличительные линзы, могут использоваться для облегчения осмотра. Освещение (естественный или дополнительный белый свет) исследуемой поверхности требуется для конкретной исследуемой части, компонента, сосуда или его участка.


      Рис. Диапазон углов обзора

      Кредит: ASNT VT Handbook

      Минимальная сила света должна составлять 100 фк (1076 люкс) . Интенсивность света, естественного или дополнительного источника белого света, должна быть измерена с помощью измерителя белого света перед исследованием или должен использоваться проверенный источник света. Проверка источников света должна быть продемонстрирована только один раз, задокументирована и сохранена в файле.

      КАЛИБРОВКА СВЕТОМЕТРОВ

      Экспонометры должны калиброваться не реже раз в год или после каждого ремонта . Если счетчики не использовались в течение 1 года или более, перед использованием они должны быть откалиброваны.

      СОСТОЯНИЕ ПОВЕРХНОСТИ

      • Очистка поверхности от препятствий: Предварительная очистка необходима, поскольку грязная поверхность снижает адекватный обзор испытательной поверхности. Необходимость очистки во многом зависит от размера и типа несплошностей, указанных в критериях приемки.
      • Свариваемые поверхности должны быть чистыми и свободными от окалины, ржавчины, масла, смазки, шлака, вредных оксидов и других вредных посторонних материалов.
      • При формовке листов кислородной или дуговой резкой свариваемые кромки должны быть однородными и гладкими и перед сваркой должны быть очищены от рыхлой окалины и скоплений шлака.
      • Стыковые сварные соединения должны иметь полный провар и полное проплавление. Поверхность углового шва должна плавно переходить в соединяемые поверхности.
      •  Поверхности после сварки разрешены; тем не менее, поверхность сварных швов не должна иметь грубых неровностей, канавок, нахлестов, резких гребней и впадин, чтобы обеспечить правильную интерпретацию рентгенографических и других необходимых неразрушающих методов контроля.

      МЕТОД ПРОВЕРКИ

      1. Спецификация материала и размеры должны быть проверены на основе применимых чертежей.
      2.  Поверхности сварки должны быть проверены на чистоту и чистоту.
      3.  Подготовка кромок и подгонка под сварку должны быть проверены в соответствии с применимым чертежом и технологическим процессом.
      4.  Совмещение при сборке должно быть проверено с использованием стальной линейки и спиртового уровня.
      5.  Угол канавки и корневой зазор должны быть проверены с использованием шаблонов/калибров.
      6. Наем квалифицированного сварщика и использование правильных расходных материалов для сварки должны быть подтверждены «Списком квалифицированных сварщиков» и WPS.
      7. Чистота внутренних отверстий должна проверяться с помощью ручной лампы или фонарика, отвечающего минимальным требованиям к освещенности.

      Критерии приемки

      ДОПУСК НА СОВМЕСТИМОСТЬ

       Выравнивание секций по кромкам, подлежащим сварке встык, должно быть таким, чтобы максимальное смещение не превышало применимую величину для рассматриваемой категории сварного соединения, как указано в ASME BPVC Sec-VIII Div-I Таблица UW-33. Толщина сечения t является номинальной толщиной более тонкой части в месте соединения.


      максимально допустимое смещение при выравнивании участков на кромках, подлежащих сварке встык

      (b) Уменьшение толщины в результате процесса сварки допускается при соблюдении всех следующих условий:

      (1) Уменьшение толщины не должно уменьшать материал прилегающих поверхностей ниже проектной толщины в любой точке.

      (2) Уменьшение толщины не должно превышать 1/32 дюйма (1 мм) или 10% номинальной толщины прилегающей поверхности, в зависимости от того, что меньше.

      Примечание. Целью данного параграфа не является требование измерения уменьшения толщины в результате процесса сварки. Если между изготовителем и инспектором существуют разногласия относительно приемлемости любого уменьшения толщины, глубина должна быть проверена фактическим измерением.

      УСИЛЕНИЕ ДЛЯ СВАРКИ

      Чтобы обеспечить полное заполнение канавок под сварку, чтобы поверхность металла сварного шва ни в какой точке не опускалась ниже поверхности прилегающих основных материалов, металл сварного шва может быть добавлен в качестве усиления на каждой стороне сварного шва. Толщина усиления сварного шва на каждой грани не должна превышать:


      Максимально допустимое усиление

      Вогнутость из-за процесса сварки на корневой стороне односварного кольцевого стыкового шва допускается, если результирующая толщина сварного шва по крайней мере равна толщине более тонкого элемента две секции соединены и контур вогнутости гладкий.


      Изображение предоставлено: WELDER’S Visual Inspection HANDBOOK, май 2013 г.0003


      Изображение предоставлено: WELDER’S Visual Inspection HANDBOOK Май 2013 г. .newmantools.com/gauge/wg_nt.pdf

      УГЛОВЫЕ СВАРНЫЕ СВАРКИ

      При выполнении угловых сварных швов металл шва должен наплавляться таким образом, чтобы обеспечить адекватное проникновение в основной металл в корне шва. Уменьшение толщины основного металла за счет процесса сварки по краям углового шва должно соответствовать тем же требованиям, что и для стыковых швов. Угловые сварные швы должны быть проверены с помощью угловых калибров.


      Изображение Кредит: Справочник по визуальным осмотре сварщика May 2013


      Изображение Кредит: Справочник по визуальным осмотре сварщика May 2013

      Отчет об экзамене

      . Письменное отчет об экзамене.

      1. дата обследования
      2. идентификация и пересмотр использованной процедуры
      3. использованная методика
      4. результаты обследования
      5. удостоверение личности персонала, проводящего осмотр, уровень квалификации
      6. идентификация проверяемой части или компонента
      7. все наблюдения и проверки размеров (указанные ASME Sec-VIII Div – I)

      ССЫЛКИ:

        • ASME S , Статья-9
        • ASME Sec- VIII Div-I
        • ASNT Справочник по визуальному контролю
        • СПРАВОЧНИК ПО ВИЗУАЛЬНОМУ КОНТРОЛЮ СВАРЩИКОВ Май 2013

        Блог Автор: World Of NDT

        Источник: Методика ВТ сварных швов (BPVC) | Мир неразрушающего контроля

        Сварочная завеса VEVOR 6 x 6 футов, огнестойкая трехпанельная сварочная завеса с рамой и колесами, полупрозрачная сварочная завеса, огнестойкая сварочная завеса, регулируемый размер, зеленая

        Рекомендуемые товары, которые могут вам понравиться

        НДСПодробнее

        Часто покупают вместе
        Люди, которые купили этот товар, также купили

        Описание Спецификация Вопросы и ответы Отзывы

        3 Панель 6′ x 6′ Сварочный экран

        Сварочная рама изготовлена ​​из оцинкованной стали с черным порошковым покрытием и имеет каркас из круглых труб. Сварочные щитки легче для мобильности, но также прочны и долговечны. Наши виниловые сварочные экраны обеспечивают защиту от искр, вредных лучей и радиации.

        • Защита от вредного излучения

        • Огнестойкий виниловый материал

        • Регулируемый сварочный экран

        • Easy to Move

        Прочное оборудование и инструменты, меньше платите

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников, VEVOR стремится предоставить нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Премиальное прочное качество
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Внимательное обслуживание 24/7

        Прочное оборудование и инструменты, меньше платите

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников, VEVOR стремится предоставить нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Premium Tough Quality
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Внимательное обслуживание 24 часа в сутки 7 дней в неделю лучи и искры, вызванные сваркой.

          Огнеупорный виниловый материал

          Материал экрана — огнеупорный винил, обладающий сильными свойствами замедления воспламенения, водонепроницаемости и сопротивления истиранию.

          Мгновенная установка

          Рамы и сварочные шторы легко соединяются нейлоновыми стяжками, что означает, что вы можете быстро и легко собрать их без инструментов.

          Регулируемый сварочный экран

          Благодаря 16 втулкам на каждом экране и системе быстрого крепления рамы сварочный экран обеспечивает большую гибкость в соответствии с различными потребностями.

          Easy to Move

          В комплект сварочных штор входят восемь комплектов дополнительных колес с функцией торможения. И эти колеса могут дать вам лучшую мобильность.

          Широкое применение

          Наши сварочные щитки подходят для сварочных мастерских, автомобильных инспекций, верфей и других промышленных объектов.

          Спецификации

          Содержимое упаковки

          Прочное оборудование и инструменты, платите меньше

          VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников, VEVOR стремится предоставить нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

          Почему выбирают ВЕВОР?

          • Premium Tough Quality
          • Невероятно низкие цены
          • Быстрая и безопасная доставка
          • 30-дневный бесплатный возврат
          • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников, VEVOR стремится предоставить нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

            Почему выбирают ВЕВОР?

            • Premium Tough Quality
            • Невероятно низкие цены
            • Быстрая и безопасная доставка
            • 30-дневный бесплатный возврат
            • Внимательное обслуживание 24/7

            3 Панель изготовлена ​​сваркой 6′ x 90′ из черной оцинкованной стали с порошковым покрытием в раме из круглой трубы. Сварочные щитки легче для мобильности, но также прочны и долговечны. Наши виниловые сварочные экраны обеспечивают защиту от искр, вредных лучей и радиации.

            • Защита от вредных лучей
            • Огнеупорный виниловый материал
            • Регулируемый сварочный экран
            • Простота перемещения

            Защита от вредных лучей

            Использование нашего сварочного экрана может в значительной степени защитить людей и окружающих от вредных лучей, вызванных сваркой.

            Огнеупорный виниловый материал

            Материал экрана — огнеупорный винил, обладающий сильными свойствами замедления воспламенения, водонепроницаемости и сопротивления истиранию.

            Мгновенная установка

            Рамы и сварочные шторы легко соединяются нейлоновыми стяжками, что означает, что вы можете быстро и легко собрать их без инструментов.

            Регулируемый сварочный экран

            Благодаря 16 втулкам на каждом экране и системе быстрого крепления рамы сварочный экран обеспечивает большую гибкость в соответствии с различными потребностями.

            Easy to Move

            В комплект сварочных штор входят восемь комплектов дополнительных колес с функцией торможения. И эти колеса могут дать вам лучшую мобильность.

            Широкое применение

            Наши сварочные щитки подходят для сварочных мастерских, автомобильных инспекций, верфей и других промышленных объектов.

            Содержание пакета

            • 1 X сварки с каркасом
            • 8 X Колеса Набор
            • 56 x Кабельные галстуки

            Спецификации

            • Размер: 6 x 6 футов / 183 x 183 см
            • Цвет: зеленый
            • Материал: Огнестойкий винил
            Размер
            6 x 6 футов / 183 x 183 см
            UV Protection Level
            6
            Color
            Green
            Material
            Flame-resistant Vinyl

            Questions and Answers

            Typical questions asked about products: Is the product durable? . ..

            Задайте первый вопрос

            Отзывы покупателей

            • Цена 4,8

            • Качественный 4.6

            • Функции 4.6

            • Легко использовать 4,7

            7 отзывов

            Unanimouse

            Цвет: Красный Размер: 6 x 6 дюймов

            Делает работу по отличной цене

            сварка.

            Это спасло положение. Были готовы водопровод и огнетушители, но эта занавеска отлично блокировала искры и брызги. Должно быть несколько в грузовике. Буду покупать больше.

            Показать больше Показать меньше

            0

            Bill Kelly

            Цвет: Красный Размер: 6 x 6 дюймов

            Простота установки

            Хорошая защита от ветра при слабом ветре.

            См. Подробнее см. Меньше

            0

            Celia

            Цвет: Красный Размер: 6 x 6 дюймов

            Пять звезд

            Пять звезд

            Пять звезд

            9000. 7. 6x 6x. обойти цех сварочного стола. Они красивые и толстые, кажутся очень прочными. Они пропускают много света, блокируя опасный сварочный свет. Очень доволен ими.

            См. больше См. меньше

            0

            Just a Maintenance Guy

            Цвет: Красный Размер: 6 x 6 дюймов

            3 910

            Легко собирается.

    • Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
