Противопожарные откатные ворота SGS (EI 90 — EI 120)

SGS 1-створчатые ворота (EI 90 — EI 120)

SGS 2-створчатые ворота (EI 90 — EI 120)

Как установить откатные ворота? — ДомЭксперт

В последнее время все чаще владельцы загородных домов в выборе конструкции въездных ворот отдают предпочтение откатным. Ими удобнее пользоваться, для них существует большой выбор автоматики, их можно заказать у производителя с установкой «под ключ». При желании сэкономить, откатные ворота можно собрать своими руками.

Определяем место

При определении места для ворот следует учесть несколько факторов. Для начала посчитать, поместится ли откатная система на выбранном участке. Для отката необходимо место для отката створки с противовесом. Именно благодаря противовесу откатные ворот висят в проеме без дополнительной опоры, не касаясь земли. Просвет между полотном и горизонталью земли обычно 10-15 см, поэтому ни снег, ни листья не мешают открытию ворот.

Высчитать длину конструкции и необходимое для отката свободное пространство элементарно: длина створки ворот + противовес (обычно, половина проема) = необходимая длина всей откатной конструкции. Следовательно, если вам нужны ворота 4 метра, то получаем: 4 + 2 = 6 метров. Значит, по сторонам  от проема должно быть 6 — 6,5 метра для отката.  Если столько места нет, то поставить сдвижную систему внутри двора будет невозможно.

При установке такого типа ворот очень важно сделать все в размер. Если проезд вдруг окажется немного шире, заказанная модель ворот будет короче и не полностью будет перекрывать проем. В таких случаях приходится прибегать к разным ухищрениям, которые могут не лучшим образом сказаться на внешнем виде изделия.

Консольные ворота всегда располагают со стороны участка, чтобы исключить несанкционированный доступ к деталям привода. Калитка устанавливается с той стороны, в которую не будут сдвигаться ворота. В противном случае полотно в открытом положении загородит калитку. Минимальная ширина въезда на участок должна быть не менее 3 метров – через ворота на участок должен свободно заезжать легковой автомобиль. Чтобы обеспечить въезд и большим грузовикам, ширину ворот лучше сделать 4 метра.

Еще одна важная часть откатных ворот – бетонный фундамент под силовой каркас или под «закладную» откатных ворот. Важно, что бы столбы забора по бокам проема были надежно забетонированы — если их «поведет», полотно не сможет попасть при закрытии в «ловители», оставшись висеть на тележках. Это со временем выльется в перекос всей конструкции откатных ворот. Стоит ли говорить, что восстановление правильной работы ворот ударит по карману?
Купить или сделать собственноручно откатные  ворота можно с открыванием на правую или левую сторону, как вам удобно. Плавность движения ворот обеспечивают две опорные тележки на роликах, катающихся по «закладной» — специальной несущей балке. Что бы полотно не провисало под собственным весом , на одном столбе проема устанавливают П-образную скобу, которая держит конструкцию ворот строго вертикально. С «принимающей» стороны проема, предусматривают два «ловителя», для фиксации ворот в горизонтальном положении, и, при закрытии, держат их вес. «Ловители» и скоба оснащены роликами для мягкой, без ударов работы.

У производителей ворот обычно несколько механизмов под разные размеры и вес конструкции. Стандартные ворота на 4 метра весят около 200 кг.

Как уже говорилось, откатные ворота можно заказать «под ключ» и не вникать во все дальнейшие подробности установки. Однако многим будет интересно понять алгоритм монтажа, тем более, что можно купить комплект «сделай сам» и собственноручно сделать ворота. Обычно в нем есть все для самостоятельной сборки ворот.

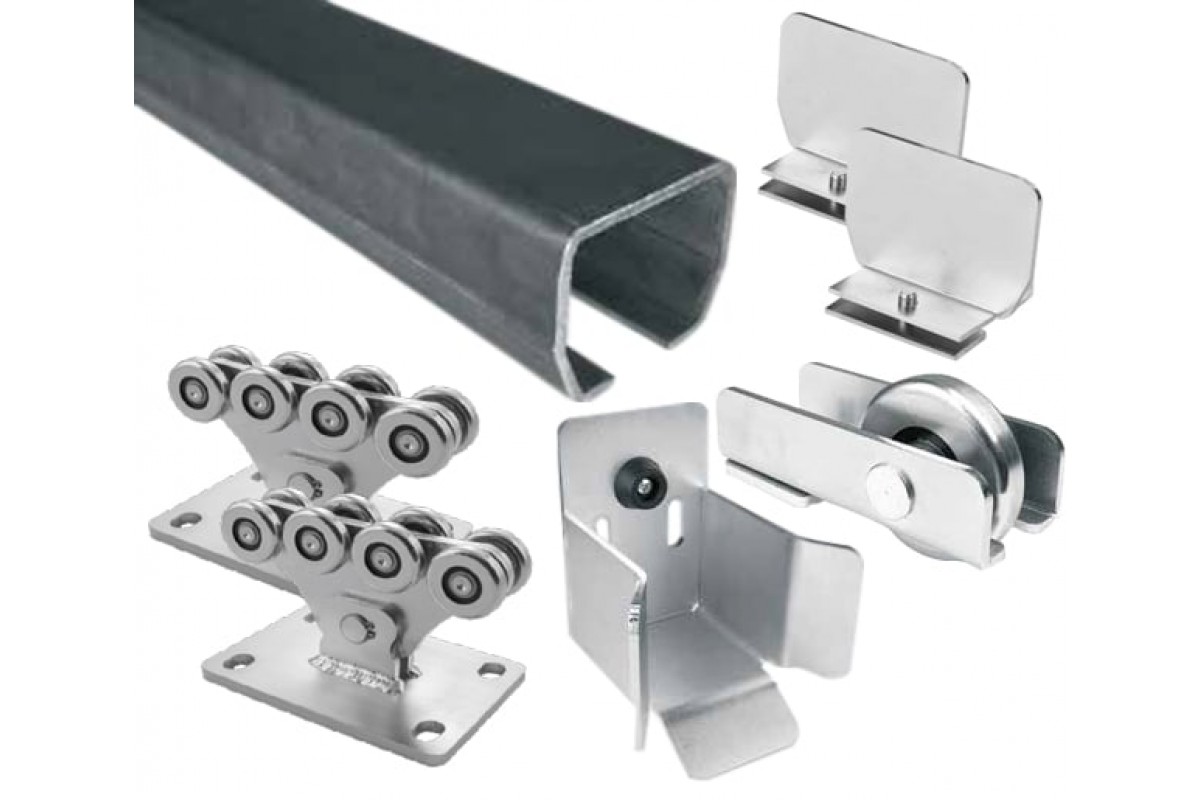

Обычно в комплект входят:

– концевой ролик в сборе для балки;

– крышка задняя для балки;

– ловитель нижний для балки;

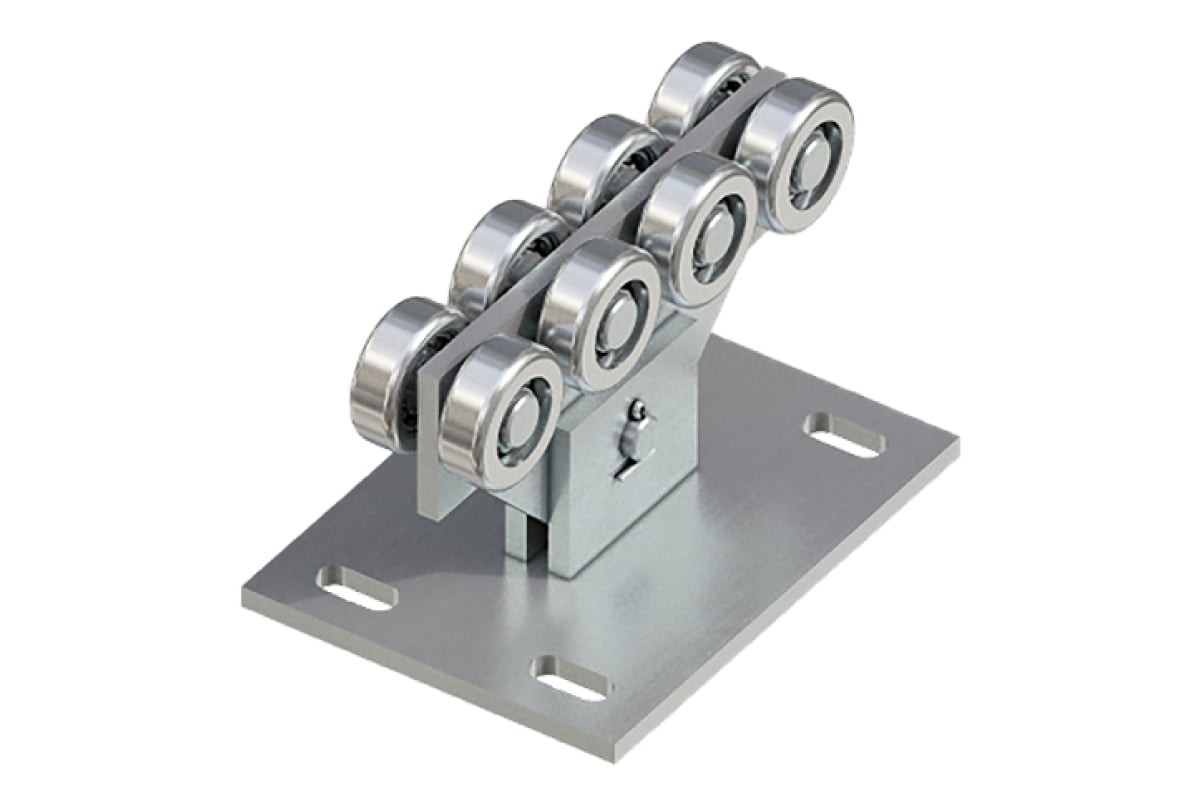

– опора роликовая для балки;

– балка прокатная;

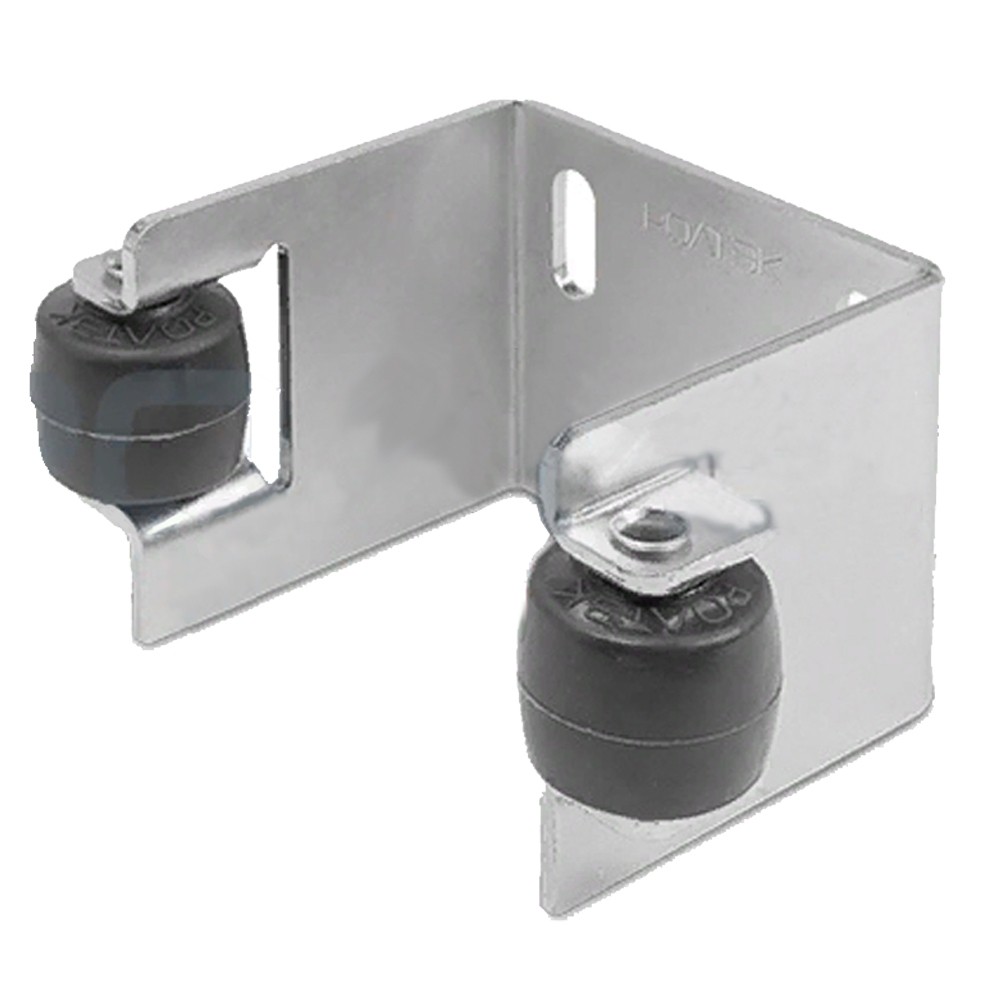

– система роликов и направляющих для балки.

За дополнительную стоимость можно автоматизировать ворота, приобретя электропривод, зубчатую рейку, установочный комплект для зубчатой рейки электропривода. Каждый производитель электроприводов выпускает механизмы, рассчитанные на определенные габариты и массу полотна, поэтому подбор нужной автоматики не составит труда.

Мечта стрелочника

Разновидность сдвижных ворот – рельсовые без противовеса. Они перемещаются на роликах по рельсе, заложенной в покрытии вдоль ворот.

Главный их недостаток – скапливающиеся на рельсе грязь, песок, лед. Чтобы не возникало трудностей при их открывании-закрывании, нужно постоянно держать эту зону в идеальной чистоте.

Дерево, метал или сэндвич?

Основа ворот – это простая металлическая рама. То, как будут выглядеть ворота в готовом варианте, зависит от материала заполнения. Самый распространенный на сегодняшний день – профилированный стальной лист. Обычно его крепят к раме алюминиевыми заклепками. Более интересным вариантом будут алюминиевые сэндвич-панели. В качестве заполнения рамы применяют также дерево, металлические элементы ручной ковки.

Нужна ли калитка?

Откатные автоматизированные ворота могут открываться не полностью, а в режиме калитки. Правда, ресурс конструкции из-за большего числа «открываний-закрываний» значительно уменьшается. К тому же без калитки попасть на территорию при отсутствии электроэнергии можно будет только через забор.

Дело в том, что при закрытых воротах электропривод выполняет функцию замка. И открыть его можно только со стороны участка. Поэтому стоит позаботиться о калитке с механическим замком.

Вес и длина откатных ворот по низкой цене

Изготовление и установка откатных ворот – дело не сложное, если правильно выполнен проект конструкции, имеются подробные инструкции и навыки по работе с инструментами и сварочным аппаратом. Указания, как рассчитать вес откатных ворот подробно рассказано на сайте компании «Ворота 750». Здесь также представлены чертежи и схемы, рекомендации с фото и видео по созданию и монтажу конструкций.

Кроме того, в нашей компании можно купить готовую продукцию от лучших производителей по выгодным ценам, а также недорого заказать производство воротных систем и комплекты для их сборки своими руками. В комплектацию входят материалы для полотна, опорные столбы, фурнитура, профильные трубы и пр. элементы. Клиентам из Москвы и области предоставляются (при потребности) услуги «под ключ» – доставка ворот, установка (в том числе и автоматики), запуск в работу, последующее сервисное обслуживание и ремонт. Стоимость можно узнать у менеджера.

Как рассчитать габариты

• Ширина проема – для частного дома и дачи, если планируется проезд исключительно легковых машин, данный показатель должен составлять не менее 3 – 4-х метров.
• Длина зоны отката створки с противовесом = ширина проема х 1,6.
• Ширина полотна = ширина проема + 20 см. Максимальная длина откатных ворот – 5 м, при более высоких показателях рационально заказать раздвижные конструкции.
• Высота створки = от высоты несущих столбов отнимается 20 см.
• Глубина фундамента = к уровню промерзания грунта добавляется 20 см.
• Длина швеллера = ширина проема, деленная на 2.

При общем весе конструкции до 300 кг, выбирается направляющая балка 70х60х3,5 мм или 70х50х3 мм, от 300 до 700 кг – 90х50х3,5 мм либо 95х85х5 мм, более 700 кг – 180х170х12 мм. При покупке несущей трубы, необходимо учитывать запас по весу – от 30 до 100%.

Как определить вес стандартных 4-х метровых откатных ворот

Наиболее популярным вариантом заполнения рамы является профнастил. Вес материала в среднем (зависит от толщины листа) – 4 кг/кв. м. В результате створка стандартных (для проема шириной 4 м и высоте створки – 2 м) конструкций будет весить в среднем 336 кг + 130 кг (масса каркаса) = 466 кг.

Если полотно будет изготавливаться из листового металла, то нужно учитывать, что 1 кв. м материала, толщиной 1 мм, будет весить около 8 кг, а при толщине 2 мм – 16 кг. Тогда масса рамы с полотном будет соответственно весить 672 кг или 1344 кг.

Особенности фундамента на винтовых сваях

Устанавливать пустотелые металлические стержни можно на любых типах грунтов (кроме скалистых), независимо от времени года и погоды. Для большей прочности и надежности фундамента полость заливается бетоном, образование коррозии предусматривается обработкой наружной части столба битумом или краской. Длина винтовых свай для откатных ворот – от 2-х метров (зависит от уровня промерзания почвы), диаметр стержня – 5,7 см (для полотна-сетки) до 7,6 (для более тяжелых материалов), диаметр лопастей – от 30 см.

По вопросам приобретения товара, а также для получения полезной информации, в том числе и о том, сколько будут стоить услуги наших мастеров, рекомендуется звонить менеджеру компании. Сделать заказ можно по телефону ☎+7-(495)-532-98-42. Или оставьте заявку на обратный звонок.

Каркас откатных ворот — Откатные ворота

В наше кризисное время откатные ворота это большая роскошь если заказывать их изготовление под ключ. Самое сложное в системе откатных ворот — это изготовление каркаса. Поэтому Мы предлагаем Вам готовые каркасы со всеми комплектующими для их установки. Изготовление откатных ворот является основной деятельностью нашей компании, поэтому мы производим конструкции высочайшего качества, в соответствии с современными требованиями и стандартами.

Требования к каркасу откатных ворот

Каркас выполняется из стального профиля, труба внешнего периметра имеет больший диаметр, чем профиль внутренней обрешетки. Размеры внешнего профиля, используемого нами – 60х60х2 мм, внутреннего – 40х20х1,5мм., что обеспечивает жесткость конструкции. Необходимо точное распределение веса и соблюдение верной геометрии конструкции, это поможет избежать перекоса створки и ее выхода из строя. Размеры каркаса откатных ворот рассчитываются следующим образом: высота рамы равна полной высоте ворот минус пространство в 18-20 см для размещения роликов и направляющей, ширина каркаса равна полной ширине проема ворот плюс 50% на противовес. На чертеж также следует нанести параметры расположения калитки, если она будет встраиваться, минимальная высота порога закладывается — 15-20 см.

Каркас откатных ворот: функциональная часть, противовес

Схематически каркас откатных ворот можно разделить на две части: функциональную – которая закрывает проем ворот — и противовес, который остается за пределами проема. Противовес, как и функциональная часть, сваривается из стального профиля, его длина составляет до ½ ширины проема ворот. При достижении противовесом этого значения облегчается ход створки и снимается излишняя нагрузка с роликовых кареток, что в целом значительно увеличивает срок эксплуатации ворот.

Каркасы предложенные в этой категории стандартные для изготовления под Ваши размеры и Вес откатных ворот звоните +7-953-786-70-75.

ВОРОТА С ПРОТИВОВЕСОМ И УНИЖАЮЩИМ СМЕННЫМ ПРОЛЕТОМ

Предмет изобретения — ворота с противовесом и опускающимся сменным пролетом, приводимые в действие системой червячного привода, которые в целом составляют ворота.

Ворота обычно бывают одинарными или двойными распашными или откатными. Ворота одинарные или двойные распашные имеют створки, которые вращаются на петлях, закрепленных на столбах забора или других частях ограды. Откатные ворота скользят по рельсам или подвешиваются по длине забора.Очень редко можно встретить ворота, которые опускаются в полость. Такие ворота перемещаются вертикально по направляющим столбам, которые обычно возвышаются над уровнем земли. Все разновидности ворот могут быть оснащены элементами автоматики, позволяющими открывать и закрывать их дистанционно. Некоторые из элементов автоматизации представляют собой привод, который представляет собой систему привода ворот, и устройство дистанционного управления, которое позволяет активировать приводы дистанционно. Элементы автоматики оснащены защитными устройствами, которые предохраняют людей и имущество от случайного повреждения в результате работы системы привода ворот.

Неудобство распашных и раздвижных ворот заключается в необходимости иметь достаточно места перед воротами или рядом с ограждением для открытия ворот, однако для ворот, которые опускаются в полость, это пространство не требуется для работы.

Известно, что решения, которые технически позволяют опускать пролетные ворота в полость в земле, используются для довольно низких (до 1,5 м) и не очень широких ворот. Для ворот такого типа требуются направляющие столбы, которые выступают над уровнем земли на высоту, по крайней мере, равную высоте пролета.Кроме того, из-за ограничений в пространстве, предназначенном для установки приводов, которые перемещают диапазон, приводы имеют ограниченную подъемную силу, и, следовательно, невозможно поднимать пролеты с очень большой массой. Немаловажно, что для большинства существующих пролетных ворот, которые опускаются в полость в земле, требуются шахты доступа с лестницей для установки и обслуживания ворот, что делает аварийную операцию очень сложной, если не невозможной, без тяжелого погрузочно-разгрузочного оборудования.Решения, которые использовались в воротах до настоящего времени, не позволяют использовать какой-либо тип пролета, адаптированный к индивидуальному вкусу Заказчика, а также их нелегко изменить после установки. В большинстве случаев становится очень сложно заменить существующий тип ворот (то есть распашные или раздвижные ворота) на ворота с пролетом, который опускается в полость, когда тот же самый пролет должен использоваться повторно.

Этих неудобств нет в изобретении «Ворота с противовесом и понижающим сменным пролетом».

Уникальное решение состоит из: железобетонной ямы, в которой расположены все механические элементы ворот, сменного пролета, соединенного системой защелок с несущей балкой, несущей балки с монтажными пазами. и захватов сменного пролета, набора бесшумных саморегулирующихся роликов, постоянно соединенных с несущей балкой, двух отдельных направляющих, по которым наборы роликов, соединенных с несущей балкой, перемещаются вверх, противовес с плавно регулируемым весом, безопасный система червячного привода. Все эти элементы составляют законченные ворота.

Железобетонный котлован представляет собой паз, в котором пролет на несущей балке и противовесы, соединенные с несущей балкой системой канатно-стропов, перемещаются в противоположных направлениях в направляющих на наборах роликов.

Подшипники шкивов, удерживающие противовесы, свисающие со стального троса, установлены на поперечине в верхней части ямы. Эти перемычки также служат стабилизатором геометрии приямка и опорой для крышек, закрывающих приямок.Кронштейны, фиксирующие направляющие, устанавливаются в нижней и верхней части приямка. Направляющие регулируются в трех направлениях. Блок ворот стабилизируется в закрытом положении с помощью набора подвижных роликов, которые все время находятся ниже уровня земли. Дополнительную стабилизацию обеспечивает набор удерживающих роликов, установленных под крышкой затвора и «обхватывающих» пролет.

Противовес состоит из бетонных или стальных грузов, которые перемещаются вверх и вниз в яме как один комбинированный комплект.Общий вес противовеса равен общему весу несущей балки, пролета и электропривода с червячным колесом. Этот вес можно регулировать, добавляя или удаляя грузы в соответствии с массой пролета.

Электропривод с червячным колесом жестко закреплен на несущей балке и перемещается вместе с ней при подъеме / опускании пролета.

Вертикальное перемещение привода и диапазона возможно, так как червячное колесо включает заблокированный червяк, который не может вращаться вокруг своей оси при работе системы в автоматическом режиме.

В аварийном режиме (например, при отключении электроэнергии или когда ролики заблокированы) червяк должен быть разблокирован, чтобы он мог вращаться вокруг своей оси. В этом режиме червячное колесо заблокировано, а вертикальное перемещение привода с размахом возможно поворотом ручной кривошипной рукоятки, установленной в червячной головке.

Преимущество состоит в том, что ворота стабилизируются в закрытом положении с помощью правильно подобранного набора противовесов, стабилизирующих роликов и привода, прочно связанного с вертикально установленным червяком. Все это позволяет полностью исключить любые направляющие, выступающие над уровнем земли.

Преимущество состоит в том, что ворота могут быть оснащены пролетом любого веса, так как можно точно регулировать вес противовеса.

Преимущество заключается в том, что несущая балка и система защелок и замков обеспечивают полную гибкость для конфигураций пролетов, их высоты и ширины.

Преимуществом является то, что подъем и опускание ворот осуществляется с помощью системы электропривода с червячным колесом и вертикально установленным червяком, что позволяет вручную опускать и поднимать ворота при разблокировке замка.

Преимущество состоит в том, что несущая балка со сменным пролетом уравновешивается противовесами таким образом, что ворота нейтрально уравновешиваются в любом положении.

Преимущество заключается в том, что приводная система позволяет быстро опускать и поднимать пролет со скоростью 17-20 метров в минуту, что в сочетании с тем фактом, что путь открывания ворот в два раза короче, чем у стандартных систем откатных ворот, в результате получается общая время открытия / закрытия ворот сокращено в несколько раз. Это также позволяет использовать ворота для пешеходного доступа на территорию.

Преимущество состоит в том, что все ключевые системы привода и управления расположены в безопасной и сухой зоне железобетонной ямы, что обеспечивает легкий доступ для обслуживания.

Преимущество состоит в том, что водоотливной насос для грязной воды, оснащенный автоматическим переключателем пуска и останова, откачивает воду прямо со дна ямы, где она собирается.

Преимущество состоит в том, что система регулируемых противовесов придает воротам небольшую инерцию, что позволяет быстро останавливать механизм ворот в случае обнаружения любого нежелательного препятствия, обеспечивая тем самым высокий уровень безопасности.

Преимущество состоит в том, что использование комплекта подшипников шкива с пластиковым щитком на кольцах обеспечивает бесшумное движение балки и пролета по длине ямы.

Преимущество состоит в том, что на дне ямы устанавливается предохранительный концевой упор из металла и резины. Благодаря точному выбору длины тросов, соединяющих противовес с балкой, балка останавливается на минимальном расстоянии от резинового конца в опущенном положении. С другой стороны, в поднятом положении противовес находится на минимальном расстоянии от резинового конца, что делает систему безопасной.

Преимущество состоит в том, что приводная система оснащена встроенной оптической системой обнаружения, точными концевыми выключателями, автоматическими выключателями, сигнальными лампами и сиренами, а также радиоволновым контролем.

Теперь изобретение будет описано исключительно в качестве примера и со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 — продольный вид ворот,

; фиг. 2 — вид сверху ворот,

; фиг. 3 — вид сбоку ворот, несущая балка в поднятом положении, типичный пролет и показанная система привода,

Фиг.4 — часть изображенного на виде сверху затвора, червячного замка и гнезда рукоятки кривошипа,

; фиг. 5 — часть возвышения поперечины пролета шибера, подшипника шкива и противовеса,

Фиг. 6 — часть бокового фасада котлована; показаны червяк с замком и гнездом для работы в аварийном режиме, а также удерживающие ролики.

Основной узел ворот — ж / б котлован 1 . В приямке 1 установлена ​​система направляющих 2 для несущей балки 3 с пролетом 4 для перемещения по ней.Пролет любой конструкции монтируется и фиксируется механически или привариванием к универсальной несущей балке 3 . Мягкая и бесшумная работа обеспечивается за счет использования роликов 5 и удерживающих роликов 21 .

Благодаря использованию набора противовесов 9 с весом, который регулируется путем добавления или снятия грузов, любой пролет 4 и несущая балка 3 могут быть стабилизированы в нейтрально уравновешенном положении. В результате можно вручную управлять системой в любом положении ворот.

Цикл работы ворот выполнен с использованием электропривода 19 с червячным колесом 24 , который закреплен на несущей балке 3 винтами и соединен с червяком 22 . Вращение червяка по вертикальной оси заблокировано замком 26 . Ручной режим активируется путем помещения кривошипной рукоятки в гнездо червяка 25 и освобождения фиксатора 26 на червяке 22 .Это позволяет червяку вращаться вокруг своей вертикальной оси. Пролет можно поднять или опустить, повернув кривошипную рукоятку в нужном направлении.

Для повторного включения автоматического режима червяк должен быть заблокирован и рукоятка кривошипа вынута из гнезда червяка.

Комплект противовесов 9 крепится к нижней части несущей балки с помощью защелок 10 , канатных строп 12 и подшипников шкивов 11 . Дополнительно в приямке 1 установлен отстойник 15 с системой управления и трубопроводом 16 для слива воды из приямка 1 .На дне приямка 1 установлены предохранительные концевые упоры 17 из металла и резины для защиты несущей балки 3 и противовеса 9 в случае неконтролируемого падения. Система крышек 18 , опирающихся на крестовины 23 , обеспечивает безопасность работы в зоне пересечения приямка 1 и пролета 4 . Эти крышки имеют отверстия, соответствующие типу используемого пролета.

Система привода снабжена системой электрических соединений, которые не показаны на рисунках (для облегчения их чтения), звуковыми сигналами и сигнальными лампами, а также системой управления с приемниками радиосигналов и системой оптического обнаружения.

Описываемое изобретение имеет широкий спектр применений в качестве ворот для въезда / выезда транспортных средств на / из собственности, где из-за нехватки места или по более эстетическим причинам не рекомендуется использование традиционных одинарных распашных, двойных распашных или раздвижных ворот. . Другое место, где могут быть установлены описанные ворота, — это любое промышленное, военное, медицинское учреждение или скорая помощь, где характер операций требует минимального времени открытия / закрытия ворот в автоматическом или аварийном режиме.Здесь нельзя пренебречь быстрым и легким переключением режима с автоматического на аварийный и наоборот, поскольку это позволяет физически более слабым людям управлять воротами вручную с любой стороны. Эта уникальная особенность изобретения, а именно очень короткое время, необходимое для полного открытия и закрытия ворот, также позволяет использовать их в качестве ворот для доступа пешеходов с дистанционным управлением. Также здесь нельзя не пренебречь относительно простой заменой пролета, поскольку эти ворота полезны для всех типов заборов, подверженных частым повреждениям или где внешний вид и расположение периодически меняются (например.грамм. на тематических выставках, ограды для ярмарок). Поскольку дизайн пролетов можно свободно выбирать, он предоставляет много возможностей для маневра проектировщикам современных, инновационных и новаторских сооружений. Вышеописанное изобретение позволит им дополнительно улучшить свои конструкции, например, за счет «невидимых» стеклянных ворот.

Amazon.com: Полный комплект ручных барьерных ворот Алюминиевый рычаг 16 футов с противовесом Стойка приемника: камера и фото

• Убедитесь, что это подходит введя номер вашей модели.
• Ручной барьер 16 футов проходов
• Стильный и элегантный, но действительно прочный и долговечный даже без ухода
• Уравновешивается невидимыми грузами, спрятанными внутри держателя для рук.
• Предварительно просверлены четыре отверстия в основании.
• Удобная ручка на конце держателя штанги для облегчения работы.

Противопожарные ворота — Горизонтально-откатные ворота MEV

Класс огнестойкости:

• Маркировка CE EI2 60 и EI2 120
• Одностворчатые или двухстворчатые EN 13241

Установка

На несущих стенах кирпичной кладки или изолированной стальной балке или изолированной металлической конструкции.

Створка ворот

Изготовлен из сплошных панелей из пустотелого листового металла с изоляцией из соответствующих материалов.
Монтаж панелей с помощью видимых винтов на горизонтальных трубчатых профилях и вертикально на стыках. EI2 60, толщина листа 100 мм — EI2 120, толщина листа 120 мм.

Направляющая верхняя

Рельсовая направляющая для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для установки с помощью дюбелей (не входят в комплект).
Верхнее скольжение на каретках с низким коэффициентом трения.Напольная направляющая, установленная за проемом в стене, обеспечивает перпендикулярность полотна. Верхняя направляющая покрыта защитным картером из гнутого под давлением предварительно окрашенного листового металла в цвет RAL 9006 для всех ворот высотой до FMH = 2700 мм (более высокая высота предоставляется по запросу).

Лабиринты

Изготовлен из гнутого под давлением предварительно окрашенного листового металла.

Противовес

Для регулируемой скорости закрывания и защищен прессованными картерами из листового металла, предварительно окрашенными в RAL 9006, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширяющиеся прокладки на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией и маркировкой CE, нанесенной на ручку.

Точность

Лист окрашен в бирюзовый цвет (аналог NCS4020-B50G) или RAL7035. Крышка противовеса и крышка направляющей (для ворот до высоты FMH = 2700 мм) из предварительно окрашенного гнутого листового металла RAL9006.

Упаковка

Модули на одноразовых металлических ящиках.

Режим работы

С электромагнитом.

Вес

Вес панели EI ₂ 60 около 47 кг / м² проема в стене
Вес панели EI ₂ 120 панели около 51 кг / м² проема в стене

Откатные ворота | Usi Ninz

ЧТО ИХ ОПРЕДЕЛЯЕТ?

REI120 и REI180 доступны с горизонтально-раздвижными воротами.Область применения включает закрытие больших отверстий и / или особые условия использования в размерах, указанных заказчиком. Ворота поставляются со створками из утепленных панелей, верхняя часть трубчатая. гусеницы, защитные каретки, противовесы, тепловые или электромагнитные предохранители и покрытые базовым слоем или цветами RAL, а также другие аксессуары, необходимые для правильного функционирования продукта.

Стандарты

Ворота сертифицированы в соответствии со стандартом UNI 9723 согласно действующим положениям министерства.

Направление открывания

Направление открытия необходимо указать при размещении ордера.

Двустворчатые ворота доступны в следующих классах:

ВНИМАНИЕ Элементы противопожарного отсечения всегда следует использовать надлежащим образом. Они предназначены только для установки в помещениях и конструкциях, выровненных по вертикали и заподлицо. Разделение на внутренние помещения предназначено для помещений, не подверженных сильным воздушным потокам.Монтаж должен выполняться только специализированными специалистами. Для особых случаев проконсультируйтесь с нашим техническим отделом Система крепления для ворот выбирается заказчиком в соответствии с его собственными потребностями на рабочем месте и противопожарной конструкцией (плавкий предохранитель или электромагнит).

ПРИМЕЧАНИЕ Противопожарные ворота требуют тщательного проектирования, отражающего их размеры и особые функции. Каждое место установки должно быть измерено и проверено на предмет выравнивания стен по вертикали и уклона пола.Особое внимание следует уделить проверке

на выступы или засоры, которые могут помешать работе или свободному движению ворот. Учитывая значительный вес ворот, следует проверять несущую способность задействованных стен и перекладин при установке верхних направляющих и лабиринтов внахлест.

REI 120 ВЕРСИЯ, ОДНОСТАВНАЯ

Серия откатных ворот имеет следующие характеристики:

Установка

На несущих стенах из кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створка ворот

Изготовлен из сплошных панелей из пустотелого листового металла с изоляцией из соответствующих материалов. Сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 80 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выступление напольной направляющей за проем обеспечивает перпендикулярность полотна.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

* Изменяемые размеры для ворот большего размера

REI 180 ВЕРСИЯ, ОДНОСТАВНАЯ

В соответствии со стандартом UNI 9723 серия откатных ворот имеет следующие особенности:

Установка

На стенах из несущей кирпичной кладки.

Створка ворот

Изготовлен из сплошных модулей из пустотелых металлических панелей, утепленных соответствующими материалами. сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 140 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выдвижение напольной направляющей за проем обеспечивает перпендикулярность листа.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 180 ок. 75 кг / м2 проема в стене.

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

* Изменяемые размеры для ворот большего размера

REI 120 ДВУХСТОРОННЯЯ ВЕРСИЯ

В соответствии с UNI 9723 серия откатных ворот имеет следующие характеристики:

Приложение

На несущих стенах из кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створка ворот

Изготовлен из сплошных модулей из пустотелых металлических панелей, утепленных соответствующими материалами. сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 80 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выдвижение напольной направляющей за проем обеспечивает перпендикулярность листа.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 1200 x 500 мм, макс. 8000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

* Изменяемые размеры для ворот большего размера

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

РЕЖИМ РАБОТЫ РАЗДВИЖНЫХ ВОРОТ С ОДНОЙ ИЛИ ДВУМЯ ЛЕСТНИЦАМИ

Выбор системы удержания должен отражать потребности заказчика на рабочем месте и противопожарный проект.

Режим работы ворот с тепловым предохранителем:

Противовес (1) не нагружает ворота, и привод (2) вручную открывает и закрывает ворота, которые остаются в том положении, в котором он оставлен. Когда термопредохранитель (3) подвергается воздействию температур выше 70 ° C , он разрывается и освобождает трос (4), так что противовес тянет ворота в закрытое положение. Тормоз скорости подачи (5) предотвращает ускорение ворот во время закрытия.Амортизатор удара при входе (6) смягчает окончательный удар затвора при вводе.

Режим работы ворот с электромагнитом:

Противовес (1) постоянно нагружает ворота. Ворота обычно остаются открытыми и удерживаются на месте электромагнитом. (2). Противовес закрывает ворота, когда на электромагнит не поступает импульсный ток от блока управления или когда нажимается кнопка разблокировки (3). Тормоз скорости подачи (4) предотвращает ускорение ворот во время закрытия.Амортизатор удара при входе (5) смягчает окончательный удар затвора при вводе. Электромагнит должен быть соединен с блоком управления мощностью и соответствующими внешними дымовыми и тепловыми извещателями.

ПРИМЕЧАНИЕ Тепловой предохранитель срабатывает только тогда, когда температура в непосредственной близости поднимается выше 70 ° C, и он не реагирует на дым. Поэтому его применение не рекомендуется, если ворота расположены вне помещения отсекания и когда требуется реакция на холодный дым.

ПРИМЕЧАНИЕ Ворота закрываются по импульсу от блока управления, управляемого внешним RFC-детектором, что позволяет автоматически закрывать их при температурах ниже 70 ° C, а также в присутствии холодного дыма. Это означает, что Ворота могут быть установлены в любом положении, даже вне помещения отсеков.

ВЕРХНЯЯ НАПРАВЛЯЮЩАЯ ДОРОГА

Деталь верхней направляющей для одно- и двустворчатых откатных ворот. Высота относится к проемам в стенах, которые расположены строго вертикально

выровнен, установлен правильно, и следует считать эти значения ориентировочными.

ЖИВОПИСЬ

С экологически чистым антикоррозионным эпоксидным грунтом. Минимальная стойкость к воздействию соляного тумана: 300 часов (A.S.T.M. B — 117 — 61). Базовое антикоррозийное покрытие: Светло-бирюзовая пастель. Дополнительно: финишная отделка сатиновыми покрытиями из выбора цветов RAL, полимеризованных в печи.

Группа 01 Цвет ворот: светло-бирюзовая пастель (аналог NCS4020B50G)

Группа 02 (Основное антикоррозийное покрытие + матовое финишное покрытие):

Очистка

Для регулярной очистки наших изделий рекомендуется использовать воду и нейтральное мыло.Не используйте обычные чистящие средства (см. Моющие средства) и / или другие растворители. Мы не несем ответственности за любые проблемы, которые могут возникнуть в случае несоблюдения этих правил.

Перекраска

Для повторной окраски используйте следующую процедуру:

• отшлифуйте и тщательно сотрите пыль с поверхностей
• нанесите базовый слой непрозрачного 2-х компонентного эпоксида, мы рекомендуем продукт EPOX Nr. 5203 бежевый 0059 производства ALCEA в Милане
• перекрасить поверхности лаком или краской на ваш выбор.

Группа 03 (Основное антикоррозийное покрытие + матовое финишное покрытие): * Требуется предварительное согласование образца.

Группа 04 (Основное антикоррозийное покрытие + матовое финишное покрытие):

Группа 05 (только базовое антикоррозийное покрытие):

Базовое антикоррозионное покрытие доступно для всех цветов, перечисленных в группе 02. Как правило, можно использовать все оттенки RAL, кроме: RAL 1018, RAL 5005 и RAL 9007

ПРИМЕЧАНИЕ Из-за артефактов процесса печати изображенные здесь цвета могут не точно соответствовать цветам реальных дверей.См. Образцы RAL или NCS.

Ретушь

По запросу Ninz также предоставляет ремонтную краску (нитро / синтетическую) в банках по 1,00 кг в необходимом оттенке RAL.

Защита

Поскольку ворота предназначены для внутреннего использования, они всегда должны быть защищены от атмосферных воздействий и прямых солнечных лучей. Для наружных работ требуются краски, специально разработанные для этого типа использования (по запросу).

ВНИМАНИЕ Наружная установка ворот требует принятия различных мер по предотвращению их возникновения. деградация uct, например:

1. Ворота всегда должны быть защищены от непогоды.Попадание воды внутрь дверного полотна может привести к необратимым повреждениям. Обеспечьте навесы или навесы для защиты недавно установленных и существующих продуктов.
2. Избегайте более темных цветов для ворот, которые будут подвергаться воздействию прямых солнечных лучей. Листовой металл может нагреваться и вызывать коробление дверного полотна, что может поставить под угрозу функциональность самой двери.

ШКИВЫ ДЛЯ САМОЗАКРЫВАНИЯ

Шкивные захваты служат для обеспечения полного самозакрывания откатных ворот, ширина которых превышает их высоту.

Максимальная ширина БЕЗ снастей: (H-800) x 2

Обычный шкив в захвате 2 шкива и стандартный противовес:

• для ворот шире (высота H — 800) x 2 и короче (высота H — 800) x 4
• минимум места со стороны фальца 250 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 400 мм

Тали специальные шкивы 2 шкива и увеличенная коробка противовеса:

• для ворот шире (высота H — 800) x 4 и короче (высота H — 1150) x 6
• минимум места со стороны фальца 350 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 500 мм

R шкив захвата 3 шкива и больший противовес:

• для ворот шире (высота H — 1150) x 6 и короче L = 7000 мм
• минимум места со стороны фальца 350 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 500 мм

VT — VISCOTROLER® УСТРОЙСТВО ПРЕДОТВРАЩЕНИЯ АВАРИЙ

всегда должны быть оснащены автоматическим устройством, контролирующим скорость подачи двери при автоматическом закрывании. После критического момента, когда было инициировано автоматическое повторное закрывание, скорость двери постепенно увеличивается пропорционально времени открытия и весу двери. Во время аварийных ситуаций возникающая энергия может причинить серьезные травмы / повреждения людям или объектам в пределах его диапазона движения. Гидравлический V.T. Ротор VISCOTROLLER® позволяет установить постоянную скорость закрытия в диапазоне от 0,05 до 0,25 м / сек.

ВНИМАНИЕ В целях предотвращения несчастных случаев ворота всегда должны быть оборудованы тормозом подачи для регулирования скорости закрывания.Заказчики, решившие не включать тормоз подачи, несут полную ответственность за возможные последствия.

ПОДАЧА УДАРНЫЙ АБСОРБЕР

Обязательный аксессуар для одно- и двустворчатых откатных ворот. Энергия сжатия на валу поглощается за счет замедления потока жидкости с помощью регулируемого ограничительного клапана. Амортизатор вала повторно активируется при повторном открытии ворот.

ВНИМАНИЕ: будьте осторожны, чтобы не повредить вал амортизатора

ЭЛЕКТРОМАГНИТЫ

Режим работы ворот с электромагнитами (по запросу): ворота обычно оставляют открытыми.Противовес всегда прикреплен к створке, и закрытие происходит всякий раз, когда электрический ток к электромагниту прерывается. Информацию о системах обнаружения дыма / тепла, блоке управления и источнике питания см. На специальной странице в разделе «Аксессуары дверей» настоящего веб-сайта.

ДВЕРЬ ПЕШЕХОДНАЯ

Ворота откатные REI 120, одностворчатые или двухстворчатые, могут комплектоваться пешеходной дверью с нижним порогом или без него. Пешеходные двери с порогами и аварийными планками не подходят для путей эвакуации.Направление открывания вправо или влево должно быть указано заказчиком на этапе оформления заказа. По умолчанию пешеходные двери вставляются во вторую панель, которая находится рядом с панелью с ручкой. Для получения дополнительной информации об устройстве аварийного выхода SLASH см. Специальные страницы в разделе устройства аварийного выхода настоящего веб-сайта.

Минимальные размеры ворот, необходимые для ввода пешеходных дверей с порогом или без него

* проем со стороны стены

** проем на противоположной стене

Пешеходная дверь с порогом: Если высота FM H ниже нормы указаны, высота пешеходной двери уменьшена Ответственность за использование пешеходных дверей на путях эвакуации несет заказчик!

ВЕРТИКАЛЬНОЕ И ГОРИЗОНТАЛЬНОЕ ШИММИРОВАНИЕ

Обязательно для ворот с пешеходными дверями, оборудованными аварийной решеткой и / или пешеходных дверей со стороны стены.Короб противовеса и лабиринты раздвижных створок увеличены на 60 мм.

ПРИМЕЧАНИЕ Для двустворчатых раздвижных дверей вертикальное регулирование следует рассчитывать для обеих створок. Прокладки необходимо заказывать отдельно.

ВНИМАНИЕ * Отделка гипсокартоном (не входит в комплект) должна быть установлена ​​на месте после установки направляющей.

ОТКРЫТИЕ ПЕШЕХОДНОЙ ДВЕРИ В ПРОТИВОПОЛОЖНУЮ СТЕНУ РУЧКОЙ

Горизонтальная и вертикальная регулировка прокладок не требуется.

ОТКРЫТИЕ ПЕШЕХОДНОЙ ДВЕРИ В НАПРАВЛЕННУЮ СТЕНУ С ПОМОЩЬЮ НАПАДЕНИЯ

Установка регулировочных шайб по горизонтали и вертикали обязательна.

ОТКРЫТИЕ ПЕШЕХОДНОЙ ДВЕРИ В ЭТУ СТЕНУ С ПОМОЩЬЮ УСТРОЙСТВА ПАНИЧЕСКОГО ВЫХОДА

Установка регулировочных шайб по горизонтали и вертикали обязательна.

ВНИМАНИЕ Пороговый вариант пешеходной двери с паникой

Рулонные ворота и консольные ворота FAQ

прокатных ворота и остатки рулоны на носителе первого колеса. Это всегда размер проема ворот; тогда как консольные раздвижные ворота (рис. 2) на 50% длиннее проема, поэтому они удерживаются над землей (около 6 дюймов), когда они скользят и в закрытом положении, дополнительная длина (противовес) удерживается между консольными роликами, которые установлен на столбах, 2 вверху и 2 внизу.На рисунке 1 ниже показано, что роликовые ворота имеют 2 опорных колеса, которые установлены на задней вертикали рамы ворот и собраны с колесным кронштейном. Колеса катятся вперед и назад по направляющим для труб (показаны 2 горизонтальные направляющие для труб в середине столбов). Каждое колесо гусеницы также имеет предохранительный зажим, который перекрывает рельсы гусеницы и удерживает ворота в вертикальном положении и предотвращает их падение вперед. Это очень популярное решение для жилых, легких коммерческих и внутренних коммерческих / промышленных целей, где ограниченное пространство не позволяет устанавливать распашные или консольные ворота.

ОТКАТНЫЕ ВОРОТА РИСУНОК 1

Рулонные ворота — наиболее эффективное решение для ворот, где распашные ворота нецелесообразны. Однако для этого требуется ровный уклон, чтобы несущие колеса могли плавно катиться по проему. Чтобы установить рулонные ворота:
1. Соберите раму ворот, как показано на схеме. Разместите ворота в проеме и отметьте места расположения столбов ворот и защелок, а также столбов направляющих в зависимости от размера приобретенных ворот.Расстояние между стойками рельсового пути измеряется точно на открытой стороне, чтобы можно было разместить гусеницы без швов между кронштейнами гусеницы.
2. Установите большие стойки по обе стороны от проема и следите за линиями в отмеченных местах в бетоне, убедившись, что они расположены вертикально под углом 90 градусов к поверхности, пока она полностью не затвердеет. Убедитесь, что верхняя часть бетона вокруг столбов отходит от столба, чтобы отводить воду от столба.
3. Прикрепите универсальные кронштейны гусеницы на одну ногу от нижней части ограждения и на одну ногу ниже верхней части ограждения.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить все кронштейны, чтобы поддерживать гусеницы любой длины, как предусмотрено, чтобы ваши ворота могли открываться в полностью открывающемся положении. Измерьте расстояние от кронштейна до кронштейна. установить между кронштейнами направляющие 1 5/8 дюйма. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять. После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого.Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
4. Установите задние опорные колеса на заднюю вертикальную опору ворот. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните вручную.
5. Установите двойной держатель колеса, как далеко вперед по направлению к фиксирующей сообщению направления, как вы можете на нижнем горизонтальном элементе ворота.
6.Поместив ворота в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте колеса задней гусеницы так, чтобы оба колеса прижимались к гусенице. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с рельсов, но направляющая не заедала во время движения по гусенице. Затяните колеса.
7. Раскатайте ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
8. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенную защелку n ’так, чтобы, когда ворота полностью закрылись, язычок на защелке защелкнулся, захватывая раму ворот и позволяя вам заблокировать защелку.
9. Возможно, вам придется отрегулировать двойное колесо в сборе на раме так, чтобы створка вошла в защелку.
10. Надежно затяните все гайки и болты во избежание смещения в будущем.

КОНСОЛЬНЫЕ ВОРОТА РИСУНОК 2


Консольные ворота, показанные на рис. 2, имеют две стойки с роликами ворот и одну стойку защелки.Заслонка скользит между двумя роликами сверху и снизу и также удерживается этими роликами. Когда он скользит, чтобы закрыть, противовес, который является дополнительной длиной ворот, удерживается между двумя роликами. Для консольных ворот требуется достаточно места по всей длине проема плюс противовес со стороны проема. Эти ворота всегда приварены, а горизонтальные рельсы сверху и снизу всегда имеют наружный диаметр 2,375 дюйма. Все ролики разного размера изготавливаются для этого размера горизонтальных рельсов. Размер ролика зависит от размера стойки, на которой он устанавливается, например, 3 дюйма, 4 дюйма или 6 5/8 дюйма.

Консольные ворота Откатные ворота | Procter Contracts

Консольные раздвижные ворота в основном работают за счет использования удлиненной секции ворот для уравновешивания фактических ворот, которые перекрывают проход. Таким образом, ворота подвешены, и поэтому для их движения не требуется дорожка под ними.

Мы делим наши откатные ворота Pro-glide на три серии. Откатные ворота серии Pro-glide 5 будут работать так же плавно и эффективно, как ворота серии Pro-glide 30.Различия между сериями 5, 20 и 30 заключаются в эстетическом дизайне, дополнительных функциях и уровне индивидуального дизайна и конструкции.

Консольные ворота похожи на откатные ворота, но не используют ролики, которые скользят по земле, чтобы поддерживать их. Вместо этого консольные ворота поддерживаются рельсами, которые проходят по внутренней части конструкции забора. Эти ворота получили свое название от того факта, что ворота «консольно нависают» над проемом ворот. Консольные ворота должны быть намного шире откатных ворот, чтобы обеспечить секцию вдоль конструкции забора, где ворота поддерживаются.Эта секция называется «противовесом» и обычно составляет не менее 1/2 ширины самого проема ворот

Консольные ворота работают за счет подвешивания поперек противовеса к проему ворот, при этом ролики не движутся по земле, создавая трение или создавая препятствия. Из-за этой особенности консольные ворота считаются намного более надежными, чем откатные ворота, и обычно используются для тяжелых и промышленных ворот .

Одним из недостатков использования консольных ворот является дополнительная ширина, необходимая для размещения противовеса.Это может быть проблемой на участках, у которых ограниченное пространство рядом с воротами.

Процесс принятия решения о том, подходят ли консольные ворота больше, следует начинать с анализа выполняемой работы и условий на площадке.

1. Необходимо определить ширину точки доступа . Если он меньше 20-25 м и при условии, что по обе стороны от входа есть место для задней части двойных ворот, то обычно подойдет консольный вариант.Индивидуальные консольные ворота могут быть выполнены с перекрытием въезда до 15 м;
2. Достаточное пространство рядом с затвором , чтобы можно было врезаться в уравновешивающую секцию затвора вместе с самой створкой затвора, конечно. Ориентировочно, уравновешивающая секция консольных ворот увеличивает общую длину ворот примерно на 40%.
3. Неровная или наклонная поверхность земли — Поверхность земли, по которой опускаются консольные раздвижные ворота, не обязательно должна быть точно ровной, потому что ворота никогда не касаются ее.Поэтому, если рассматриваются оба типа откатных ворот, стоит взвесить дополнительные расходы, связанные с подготовкой грунта для проезда пути, по сравнению с ограниченной подготовкой грунта для варианта с консольными воротами. См. Тематическое исследование.
4. Меньше земляных работ — Самое главное, тип защищаемого участка и степень экстремальных погодных условий зимой. Дело здесь в том, что, если сайт склонен к засорению — например, грязь и камни — а они перевозятся на автомобильных шинах, то консольные ворота гораздо более подходят, потому что в земле просто нет следов, которые можно было бы расчистить.То же самое относится и к снегу и льду на земле — консольные откатные ворота в таких условиях в значительной степени не пострадают.
5. Более тихая работа — Еще одним соображением может быть шум, и консольные ворота, безусловно, работают тише, чем гусеничные ворота. Так что это может быть фактором, если, например, доступ к участку был очень близко к жилому району.

Procter Contracts может предложить любые ворота на заказ, включая изготовленный на заказ логотип компании на воротах.

Откатные ворота — Ninz Doors

ЧТО ИХ ОПРЕДЕЛЯЕТ?

REI120 и REI180 доступны с горизонтально-раздвижными воротами.
Область применения включает закрытие больших отверстий и / или специальные условия использования в размерах, указанных заказчиком. Ворота поставляются с створками, изготовленными из панелей заподлицо из изолированного листового металла, верхними трубчатыми направляющими
, защитными картерами, противовесами, тепловыми или электромагнитными предохранителями и покрытыми основным слоем или цветами RAL, а также другими аксессуарами, необходимыми для правильного функционирования продукта.

Стандарты

Ворота сертифицированы в соответствии со стандартом UNI 9723 согласно действующим положениям министерства.

Направление открывания

Направление открытия необходимо указать при размещении ордера.

Двустворчатые ворота следующих классов:

ПРИМЕЧАНИЕ : Противопожарные ворота требуют тщательного проектирования, отражающего их размеры и особые функции.Каждое место установки должно быть измерено и проверено на предмет выравнивания стен по вертикали и уклона пола. Особое внимание следует уделить проверке

для выступов или засоров, которые могут препятствовать работе или свободному движению ворот. Учитывая значительный вес ворот, следует проверять несущую способность задействованных стен и перекладин при установке верхних направляющих и лабиринтов внахлест.

REI 120 ВЕРСИЯ, ОДНОСТАВНАЯ

Серия откатных ворот имеет следующие характеристики:

Установка

На несущих стенах из кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створка ворот

Изготовлен из сплошных панелей из пустотелого листового металла с изоляцией из соответствующих материалов. Сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 80 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выступление напольной направляющей за проем обеспечивает перпендикулярность полотна.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

ПРИМЕЧАНИЕ: Дополнительные аксессуары обычно зависят от размеров ворот

REI 180 ВЕРСИЯ, ОДНОСТАВНАЯ

В соответствии со стандартом UNI 9723 серия откатных ворот имеет следующие особенности:

Установка

На стенах из несущей кирпичной кладки.

Створка ворот

Изготовлен из сплошных модулей из пустотелых металлических панелей, утепленных соответствующими материалами. Сборка
предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 140 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект).
Верхнее скольжение на каретках с низким коэффициентом трения. Выступление напольной направляющей за пределы проема обеспечивает
перпендикулярность створки.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 180 ок. 75 кг / м2 проема в стене.

ПРИМЕЧАНИЕ: Дополнительные аксессуары обычно зависят от размеров ворот

REI 120 ДВУХСТОРОННЯЯ ВЕРСИЯ

В соответствии с UNI 9723 серия откатных ворот имеет следующие характеристики:

Приложение

На несущих стенах из кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створка ворот

Изготовлен из сплошных модулей из пустотелых металлических панелей, утепленных соответствующими материалами. Сборка
предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 80 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект).
Верхнее скольжение на каретках с низким коэффициентом трения. Выступление напольной направляющей за пределы проема обеспечивает
перпендикулярность створки.Верхняя направляющая покрыта картером защиты из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и ​​под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Точность

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

Мин. 1200 x 500 мм, макс. 8000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает заслонку только при выходе предохранителя из строя.

Вес

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

ПРИМЕЧАНИЕ: Дополнительные аксессуары обычно зависят от размеров ворот

РЕЖИМ РАБОТЫ РАЗДВИЖНЫХ ВОРОТ С ОДНОЙ ИЛИ ДВУМЯ ЛЕСТНИЦАМИ

Выбор системы удержания должен отражать потребности заказчика на рабочем месте и противопожарный проект.

Режим работы ворот с тепловым предохранителем:

Противовес (1) не нагружает ворота, и привод (2) вручную открывает и закрывает ворота, которые остаются в том положении, в котором он оставлен. Когда термопредохранитель (3) подвергается воздействию температур выше 70 ° C , он разрывается и освобождает трос (4), так что противовес тянет ворота в закрытое положение. Тормоз скорости подачи (5) предотвращает ускорение ворот во время закрытия.Амортизатор удара при входе (6) смягчает окончательный удар затвора при вводе.

Режим работы ворот с электромагнитом:

Противовес (1) постоянно нагружает ворота. Затвор обычно остается открытым и удерживается на месте электромагнитом
(2). Противовес закрывает ворота, когда на электромагнит не поступает импульсный ток от блока управления или когда нажимается кнопка разблокировки (3). Тормоз скорости подачи (4) предотвращает ускорение ворот во время закрытия.Амортизатор удара при входе (5) смягчает окончательный удар затвора при вводе. Электромагнит должен быть соединен с блоком управления мощностью и соответствующими внешними дымовыми и тепловыми извещателями.

ВЕРХНЯЯ НАПРАВЛЯЮЩАЯ ДОРОГА

Деталь верхней направляющей для одно- и двустворчатых откатных ворот. Высота относится к проемам в стенах, которые расположены строго вертикально

выровнен, установлен правильно, и следует считать эти значения ориентировочными.

ЖИВОПИСЬ

С экологически чистым антикоррозионным эпоксидным грунтом. Минимальная стойкость к воздействию соляного тумана: 300 часов
(A.S.T.M. B — 117 — 61). Базовое антикоррозийное покрытие: Светло-бирюзовая пастель. Дополнительно: финишная отделка сатиновыми покрытиями из выбора цветов RAL, полимеризованных в печи.

Группа 01
Цвет ворот: светло-бирюзовая пастель (аналог NCS4020B50G)

Группа 02 (Основное антикоррозийное покрытие + матовое финишное покрытие):

Очистка

Для регулярной очистки наших изделий рекомендуется использовать воду и нейтральное мыло.Не используйте обычные чистящие средства (см. Моющие средства) и / или другие растворители. Мы не несем ответственности за любые проблемы, которые могут возникнуть в случае несоблюдения этих правил.

Перекраска

Для повторной окраски используйте следующую процедуру:

• отшлифуйте и тщательно сотрите пыль с поверхностей
• нанесите базовый слой непрозрачного 2-х компонентного эпоксида, мы рекомендуем продукт EPOX Nr. 5203 бежевый 0059 производства ALCEA в Милане
• перекрасить поверхности лаком или краской на ваш выбор.

Группа 04 (Основное антикоррозийное покрытие + матовое финишное покрытие):

Группа 05 (только базовое антикоррозийное покрытие):

Базовое антикоррозийное покрытие доступно для всех цветов, перечисленных в группе 02.

Как правило, можно использовать все оттенки RAL, кроме: RAL 1018, RAL 5005 и RAL 9007

ПРИМЕЧАНИЕ : Из-за артефактов процесса печати изображенные здесь цвета могут не точно соответствовать цветам реальных дверей. См. Образцы RAL или NCS.

Ретушь

По запросу Ninz также предоставляет ремонтную краску (нитро / синтетическую) в банках по 1,00 кг в необходимом оттенке RAL.

Защита

Поскольку ворота предназначены для внутреннего использования, они всегда должны быть защищены от атмосферных воздействий и прямых солнечных лучей.
Для наружного применения требуются краски, специально разработанные для этого типа использования (по запросу).

ВНИМАНИЕ ! Наружная установка ворот требует принятия различных мер для предотвращения порчи продукта, таких как:

1.Ворота всегда нужно защищать от непогоды. Попадание воды внутрь дверного полотна может привести к необратимым повреждениям. Обеспечьте навесы или кровлю для защиты недавно установленных и существующих продуктов.

2. Избегайте более темных цветов для ворот, которые будут подвергаться воздействию прямых солнечных лучей. Листовой металл может нагреваться и вызывать коробление дверного полотна, что может поставить под угрозу функциональность самой двери.

ШКИВЫ ДЛЯ САМОЗАКРЫВАНИЯ

Шкивные захваты служат для обеспечения полного самозакрывания откатных ворот, ширина которых превышает их высоту.

Максимальная ширина БЕЗ снастей: (H-800) x 2

«Обычный» шкив для захвата

• для ворот шире (высота H — 800) x 2 и короче (высота H — 800) x 4
• минимум места со стороны фальца 250 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 400 мм

«Специальный» шкив для захвата

• для ворот шире (высота H — 800) x 4 и короче (высота H — 1150) x 6
• минимум места со стороны фальца 350 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 500 мм

R-шкив для захвата

• для ворот шире (высота H — 1150) x 6 и короче L = 7000 мм
• минимум места со стороны фальца 350 мм
• для противовеса с редуктором: необходимое пространство со стороны открывания L + 500 мм

VT — VISCOTROLER®

всегда должны быть оснащены автоматическим устройством, контролирующим скорость подачи двери при автоматическом закрывании.
После критического момента, когда было инициировано автоматическое повторное закрывание, скорость двери постепенно увеличивается пропорционально времени открытия и весу двери. Во время чрезвычайных ситуаций развивающаяся энергия может вызвать серьезные травмы / повреждения людей или предметов в пределах его диапазона движения. Гидравлический V.T. Ротор VISCOTROLLER® позволяет установить постоянную скорость закрытия в диапазоне от 0,05 до 0,25 м / сек.

ВНИМАНИЕ! В целях предотвращения несчастных случаев ворота всегда должны быть оборудованы тормозом подачи для регулирования скорости закрывания.Заказчики, решившие не включать тормоз подачи, несут полную ответственность за возможные последствия.

ПОДАЧА УДАРНЫЙ АБСОРБЕР

Обязательный аксессуар для одно- и двустворчатых откатных ворот. Энергия сжатия на валу поглощается за счет замедления потока жидкости с помощью регулируемого ограничительного клапана. Амортизатор вала повторно активируется при повторном открытии ворот.

ЭЛЕКТРОМАГНИТЫ

Режим работы ворот с электромагнитами (по запросу): ворота обычно оставляют открытыми.Противовес всегда прикреплен к створке, и закрытие происходит всякий раз, когда электрический ток к электромагниту прерывается.
Информацию о системах обнаружения дыма / тепла, блоке управления и источнике питания см. На специальной странице в разделе «Аксессуары дверей» настоящего веб-сайта.

ДВЕРЬ ПЕШЕХОДНАЯ

Ворота откатные REI 120, одностворчатые или двухстворчатые, могут комплектоваться пешеходной дверью с нижним порогом или без него. Пешеходные двери с порогами и аварийными планками не подходят для путей эвакуации.Направление открывания вправо или влево должно быть указано заказчиком на этапе оформления заказа. По умолчанию пешеходные двери вставляются во вторую панель, которая находится рядом с панелью с ручкой. Для получения дополнительной информации об устройстве аварийного выхода SLASH см. Специальные страницы в разделе устройства аварийного выхода настоящего веб-сайта.

Минимальные размеры ворот, необходимые для ввода пешеходных дверей с порогом или без него

* проем со стороны стены

** проем на противоположной стене

Пешеходная дверь с порогом: Если высота FM H ниже указанных значений
, высота пешеходной двери уменьшается.
Пешеходные двери, используемые на путях эвакуации, принимаются на страх и риск клиента!

ВЕРТИКАЛЬНОЕ И ГОРИЗОНТАЛЬНОЕ ШИММИРОВАНИЕ

Обязательно для ворот с пешеходными дверями, оборудованными аварийной решеткой и / или пешеходных дверей со стороны стены.Короб противовеса и лабиринты раздвижных створок увеличены на 60 мм.

ПРИМЕЧАНИЕ: Для двустворчатых раздвижных дверей вертикальные прокладки следует рассчитывать для обеих створок.
Регулировочные прокладки необходимо заказывать отдельно.

ВНИМАНИЕ ! * Отделка гипсокартоном (не входит в комплект) должна быть установлена ​​на месте после установки направляющей.

ОТКРЫТИЕ ПЕШЕХОДНОЙ ДВЕРИ В ПРОТИВОПОЛОЖНУЮ СТЕНУ РУЧКОЙ

Горизонтальная и вертикальная регулировка прокладок не требуется.
