Как сделать теплицу из поликарбоната своими руками?

Нередко умелые дачники стремятся обустроить свой огород самостоятельно, что значительно экономит средства и делает готовую постройку более привлекательной «для души» и любимой. Теплица из поликарбоната своими руками — вполне выполнимая задача. Нужно обзавестись необходимыми элементами и инструментами, спланировать строительство и приступать. В данной статье рассмотрим, как это сделать.

О поликарбонате

Поликарбонат является легким и твердым пластиком. Он может быть монолитным и сотовым (иметь ячеистую структуру). Листы материала имеют разную толщину. При толщине до 6 мм материал имеет высокую светопроницаемость (до 90%) и может переносить сильные колебания температур. Внутренние ребра придают листам прочности и жесткости. При этом их можно достаточно просто сгибать.
Благодаря наличию пустых ячеек в пластинах поликарбоната имеется воздух, играющий роль идеального теплоизолятора.

Теплицы следует делать из листов, имеющих толщину в 6-8 мм.

Чем толще лист, тем он прочнее, однако при этом способность пропускать свет наоборот понижается.

Листы шириной в 4 мм для теплицы не подойдут. Их применяют в основном для строительства рекламных конструкций.
Листы по 8 и более миллиметров в толщину могут быть использованы для круглогодичных и промышленных теплиц.

Листами шириной в 10-25 мм нередко остекляют здания. Для теплиц их не используют по причине малой светопроницаемости.

Как выбрать поликарбонат?

Выбирая поликарбонат для теплицы, следует понимать, что от него будет зависеть ее качество и долговечность.

Важно избегать подделок. Некачественный материал нередко стараются продать как брендовый. Качественные листы всегда имеют маркировку для облегчения монтажа. Они покрыты защитной пленкой от ультрафиолета, не очень хрупки, эластичны и просты в работе.

Не стоит также приобретать материал облегченного типа с тонкими стенками. Для теплиц он не годится.

Также лучше проверять параметры, указанные на упаковке. Иногда пишут одну толщину, а на деле она оказывается совсем другой. Лучше всего, как упоминалось выше, использовать для теплиц пластины материала толщиной в 8 мм. При этом, стоит смотреть на вес листа. Облегченный лист будет весить примерно 8,5 мм, а нормальный, который можно использовать для строительства теплицы — 10 кг.

При большом объеме закупки поликарбоната можно потребовать у продавца документы и сертификат качества.

Новые листы материала всегда упакованы в полиэтилен.

Плотность поликарбоната должна составлять 800 г/м2. Ее можно определить визуально. Пластины в положении лежа не должны иметь изгибы и деформации, а также быть перекошенными. В таком случае плотность подходящая. В документации также указывается плотность материала.

Купить готовую теплицу или сделать ее своими руками?

Для людей, у которых нет ни времени, ни желания на то, чтобы делать что-то самим, лучше купить уже готовую теплицу.

Готовые комплекты включают каркас, поликарбонат для покрытия и все элементы для крепления, а также инструкцию по сборке. Но у таких теплиц имеются минусы. Нередко наблюдается их несоответствие заявленным стандартам качества, каркасы нередко имеют малую устойчивость и требуют установки хорошего фундамента, а также усиления постройки. Металл, используемый для каркаса, может подвергается коррозии и нередко требует ремонта.

При самостоятельном возведении конструкции наблюдается противоположная ситуация — на расходных материалах не экономят, делают работу «на совесть». Поэтому теплица, сделанная своими руками, в большинстве случаев получается более надежной.

Достоинства поликарбонатной теплицы

Рассмотрим плюсы поликарбоната, которые выделяют его на фоне других материалов используемых для строительства теплиц:

Высокая прочность. Если сравнивать поликарбонат со стеклом и полиэтиленом, он лучше переносит физические воздействия и является более прочным. Например, в зимнее время стеклянная крыша с легкостью может потрескаться при воздействии снега.
Меньшая подверженность ультрафиолетовым лучам по сравнению со стеклом. В поликарбонатной теплице растения меньше облучаются УФ-лучами.
Высокая теплоизоляция за счет наличия двух и более слоев.
Поликарбонатная теплица способна выдерживать температуру от +60 до −50 градусов.
Легкая подверженность сверлению и гибкость при нагревании, способствующие легкости монтажа. Также материал разбит на удобные пластины (листы). Если правильно расходовать материал, накрыть теплицу можно 3-4 листами.

Способность рассеивать солнечные лучи.
Доступная стоимость. Стеклянные теплицы стоят гораздо дороже.

Минусы

Отрицательные стороны у поликарбонатных теплиц также имеются:

Способность выгорания при палящем солнце, что делает материал хрупким и приводит к его износу.
Наличие риска приобретения некачественного поликарбоната. Если приобретен материал низкого качества, он не будет обладать всеми необходимыми качествами и быстро износится.
Легкоплавкость, затрудняющая установку в теплицу печного оборудования.

Определяемся с конструкцией

При решении возвести поликарбонатную теплицу самостоятельно, важно, чтобы выбранная конструкция позволила применить главное достоинство поликарбоната — способность гнуться.

При этом можно изготовить два вида конструкций, крыша которых изогнута и опирается на дуги-опоры.

В одном из таких типов дуги начинаются от земли. При их выгнутости в виде радиуса большая площадь по краям теплицы будет утеряна, так как там будет низкая крыша, а значит, работа в этих местах будет максимально затруднительной.

Другой тип конструкции лишен такого минуса. Такая теплица имеет составной каркас, сваренный из нескольких кусков. От земли идут прямые стойки высотой примерно в 1,5 м, а сверху к ним приварена дуга. Устроенная по такому методу крыша округлая, а стены — прямые. Работа у самих стен в полный рост вполне возможна и проходит без каких-либо затруднений.

Однако округлая крыша имеет некоторые недостатки. Во-первых, соорудить в такой крыше форточки для вентиляции будет сложнее, чем в прямой. Однако обойти такой недостаток можно, разместив фрамуги не в крыше, а в стенках. Во-вторых, снег с округлой поликарбонатной крыши будет сходить сложнее, чем со скатной или ровной. Для регионов, где наблюдаются зимы с обильными снегопадами, лучше построить крышу, оснащенную одним или двумя скатами, также можно обойтись строительством усиленной формы.

Кроме того, проблема может быть решена следующим образом — круглая крыша делается с применением двух дуг, которые сваривают под углом для получения своеобразного конька. С такой крыши снег будет лучше сходить. Для защиты конька можно использовать широкую полосу металла. Так и снег будет сходить лучше, и стык обезопасится от протекания воды.

Не менее важно также определиться с материалом, из которого будет изготовлен каркас конструкции. Кроме металла (из данного материала можно приобрести готовый каркас, который собирается по типу конструктора) это может быть древесина (недорогой и практичный вариант), а также трубы из ПВХ, которые легко гнутся.

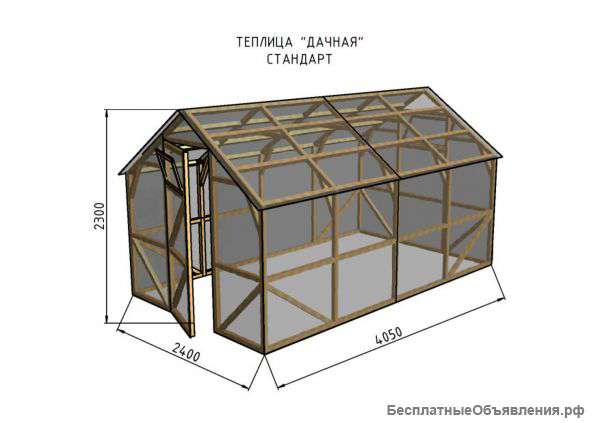

Готовим чертеж

Для того, чтобы получить удобную, просторную и функциональную теплицу из поликарбоната, следует на этапе планирования постройки подготовить ее чертеж. При его составлении важно соблюдать все правила, которые для этого необходимы и проделанные расчеты.

Первоначально должны быть определены размеры постройки. Они зависят от того, какую площадь имеет приусадебный участок, что будет выращиваться в теплице и во сколько обойдется материал.

Подбираем материал для каркаса

Основа поликарбонатной теплицы может быть сделана из разных материалов, у каждого из которых имеются свои преимущества и недостатки. Также разный материал может прослужить разное время, что тоже следует учитывать при постройке.

Для каркаса теплицы можно использовать:

Профильную трубу. Такой материал можно назвать лучшим для возведения каркаса теплицы. Но его монтаж осложнен необходимостью наличия сварочного аппарата и владения им. Можно также скреплять каркас болтами, но это не особо надежно. Для предотвращения коррозии используют специальный состав, которым покрывают профиль. Монтажные работы в таком случае будут достаточно трудоемкими.
Алюминий. Высококачественный, достаточно легкий материал, стоящий дороже остальных, по причине того, что для каркаса теплицы потребуется толстый алюминиевый профиль.
Дерево. Экономичный материал, позволяющий самостоятельно сделать конструкции разных вариаций. Однако он требует дополнительной защиты от коррозии и гниения. Важно подбирать качественную древесину, обрабатывать ее антисептиком и ставить на надежный фундамент.
Оцинкованный стальной профиль. Такой материал устойчив к коррозии при воздействии влаги. Его просто монтировать.
Конструкция получается достаточно легкой, не требует тяжелого фундамента. В условиях зим с обильным выпадением снега такой материал лучше не использовать, так как он может деформироваться от нагрузки.
Полипропиленовые трубы. Достаточно экономичный вариант материла, способный прослужить несколько лет. Устойчив к коррозии. Требует надежного прикрепления к земле по причине малого веса каркаса, чтобы предотвратить переворачивание теплицы ветром. Трубы из полипропилена легко монтировать, для их разрезания можно использовать обычный лобзик. Кроме того, если сравнивать такой каркас с деревянным, в нем не образуется конденсат, а значит ему не страшны коррозия и скорый износ.

При строительстве каркаса теплицы важно учесть следующее:

Заранее спланировать, где будут находиться форточки. Для небольшой теплицы достаточно будет двух. При больших размерах постройки форточки располагают через каждые два метра.

Иногда требуется организация освещения, особенно при выращивании овощей и рассады.
Число дуг и секций каркаса должно быть рассчитано правильно. Сечение профиля влияет на прочность каркаса. Каждая секция должна располагаться на расстоянии не более 700 мм. Но на сегодняшний день имеются готовые теплицы, шаг между секциями которых составляет 2 метра. Их нельзя назвать высокопрочными.
Также следует выбрать поликарбонат соответствующей ширины для покрытия каркаса.

Какой может быть форма теплицы?

Как упоминалось выше, теплица из поликарбоната может быть построена в виде разных форм. Наиболее широко распространено использование арочных и шатровых построек. Отличия этих видов состоит в форме кровли.

Арочная теплица получается полукруглой в виде туннеля со стенами. Ее очень легко накрывать поликарбонатом по причине его хорошей способности гнуться.

При строительстве шатровой теплицы используют отдельные блоки. Такая конструкция обычно занимает 2,5 м по высоте. Кровлю в большинстве случаев делают двухскатной.

Есть теплицы, в которых растения не выращиваются в грунте, а используют полочки и стеллажи, что позволяет очень экономно использовать пространство.

Некоторые постройки имеют съемные изоляционные щиты, которые легко можно снять при теплой погоде.

Есть и более оригинальные варианты теплиц относительно их формы. Это могут быть, например, куполообразные многоугольные постройки, изготовить которые достаточно сложно.

Какой бы ни была форма теплицы, важно, чтобы снег мог с нее беспрепятственно сходить. При этом важно также отсутствие слишком сильного изгиба крыши, чтобы избежать чрезмерного отражения лучей солнца.

Как расположить теплицу?

Выбирая место, где будет расположена теплица из поликарбоната, следует учитывать некоторые нюансы. Рассмотрим основные из них:

Ландшафтный рисунок — необходимость учета характера местности и динамики состояния почвы. При установке теплицы возле склона важно предусмотреть, чтобы она не затапливалась во время дождя и таяния снега. Здесь важно также учитывать, на какой глубине находятся грунтовые воды, и как глубоко почва может промерзать. Грунтовые воды должны находиться не выше чем на 1,2 м (в противном случае потребуется отвод влаги — дренажная система), чтобы избежать подмачивания корней в результате поднятия воды, что может стать губительным для растений.
Сторона света. Если теплица располагается верно относительно сторон света, то она будет более экономной. При достаточном получении парником солнечного света не понадобится проводить освещение. Также растения будут получать нужное для них тепло, а значит, в летнее время не потребуется отопление. Целесообразно располагать теплицу с востока на запад (более эффективно) или с севера на юг. Это касается прямоугольных теплиц (квадратная теплица может быть расположена как угодно). При первом варианте расположения солнечный свет поступает к растениям весь день.
Состав грунта. Важно, чтобы почва была достаточно ровная и сухая. При выкапывании небольшой ямки в месте будущей теплицы можно обнаружить глину. Это говорит о том, что данное место для расположения теплицы непригодно. Глина будет удерживать влагу, а значит, каждый полив будет сопровождаться застаиванием воды на поверхности. Отличным считается грунт из песка. При его отсутствии на участке следует вырыть котлован дно посыпать песчаным гравием, а сверху добавить песок, который далее покрывают плодородной почвой.

Кроме перечисленного, важно также правильно расположить теплицу по отношению к постройкам и деревьям. Тень от дома или дерева не должна попадать на теплицу. Также близко расположенное дерево может стать причиной скопления на крыше теплицы листьев, что будет мешать проникновению солнечных лучей.

Виды фундамента

Поликарбонатную теплицу нужно ставить на надежный фундамент. Иначе ее с легкостью может снести ветром.

Рассмотрим основные виды применяемого фундамента:

Ленточный. Подходит для теплиц, которые должны служить продолжительное время. Данный вариант можно назвать самым дорогим и в то же время самым надежным. Для круглогодичной теплицы такой фундамент углубляют в грунт немного ниже уровня его промерзания. Наиболее распространен бетонно-кирпичный и бетонно-брусовый фундамент. Для его изготовления копают траншею, равную размерам будущей постройки шириной примерно в 20 см, глубиной в 25-30 см, если грунт не склонен к пучению и 50-60 см, если постройка будет установлена на суглинки, глину или чернозем. По краям траншеи выкладывают опалубку (листы из фанеры и досок). На дно засыпают щебень, уплотняют, далее насыпается песок, который трамбуется и выравнивается. На песок укладывается рубероид или плотная клеенка. Чтобы влага, находящаяся в растворе, не впитывалась в грунт. Далее канава заливается раствором (1 часть цемента, 3 части песка, 5 частей щебня). Важно выровнять фундамент по уровню. По углам фундамента и далее шагом в 1 м ставят куски арматуры (12 мм в диаметре). Они должны торчать над фундаментом на 15 см. Готовый фундамент должен схватиться в течение примерно 7 дней. Далее на него кладут ряд обвязки (брус или кирпич). При использовании бруса следует использовать гидроизоляцию и пропитать дерево специальным составом против гниения и коррозии. Кирпич выкладывают в два слоя. Иногда для закладки такого фундамента могут также быть использованы небольшие бетонные блоки и пустые бутылки (выложенные рядами и залитые бетоном).
Брусовый. Может быть временным решением, так как служит примерно 2-3 года в зависимости от влажности и качества бруса, а также того, как он обработан. Сечение бруса может быть 100 на 100 мм и больше. Перед применением его покрывают составом для дерева, контактирующего с землей. Начинается закладка такого фундамента с вырывания траншеи размерами, превышающими ширину бруса на 7-10 см. Для застилания стенок и дна используют гидроизоляционный материал. Затем выкладывают брус, соединяют его углы, крепят специальными уголками. Гидроизоляция оборачивается вокруг бруса. Промежутки между гидроизоляцией и стенками траншеи нужно засыпать щебнем и уплотнить. Далее к выстланному брусу крепят обвязку, разделив их гидроизоляцией. Дерево можно использовать, если участок, где будет находиться теплица, сухой, а грунтовые воды расположены низко.
Свайно-ростверовый. Достаточно долговечный тип, но от мороза он защитить не может. Для его закладки выкапывается траншея на 20 см в ширину и в глубину. Углы и периметр оснащают пробуренными лунками 30-40 см в диаметре и глубиной ниже уровня промерзания грунта. Лунки должны располагаться с шагом по 2-2,5 м. Их засыпают песком, ставят рубероид, свернутый в цилиндры. Далее вставляются прутья арматуры, торчащие над поверхностью для крепления обвязки. Затем лунки тщательно заливают бетоном. Дно траншеи засыпается песком, трамбуется и выравнивается, а затем устилается гидроизоляцией. Далее края укрепляют опалубкой и заливают бетон, на который после полного застывания кладут обвязку.

Как раскраивают листы поликарбоната?

Пластины поликарбоната по 4-6 мм в толщину можно резать с применением обычного ножа. Верхнюю часть среза при этом нужно закрыть лентой или профилем, в нижней части детали оставляют небольшие отверстия, чтобы через них мог выходить конденсат.

При работе с поликарбонатом нужно учитывать:

Вертикальное расположение ребер жесткости материала, чтобы обеспечить устойчивость конструкции. Для определения их направления достаточно согнуть лист.
Во избежание провисания материала между стойками, его нужно располагать на расстоянии по 1-1,2 м друг от друга. Края листов должны быть закреплены к стойкам каркаса.
На материале должна быть защитная пленка. Если он качественный — она будет с двух сторон (голубая располагается с солнечной стороны, серая — с внутренней).
Благодаря защитной пленке, материал легко монтировать, он становится менее ломким. Ее убирают после монтажа. Однако не стоит забывать это сделать, иначе на солнце может произойти ее приваривание к листам материала, что сделает их мутными и понизит светопропускную способность.

Как поликарбонат крепят к каркасу?

Для прикрепления поликарбоната к каркасу используют саморезы. Их вкручивают в готовые отверстия, проделанные на заводе или те, что были выполнены самостоятельно.

На заметку: Чтобы материал не сминался, а «мостики» холода были перекрыты, с саморезами используют термошайбы, в которых имеется резиновый уплотнитель и теплоизоляционное кольцо.

Листы следует стыковать внахлест по 6-10 см или использовать для их соединения специальный профиль. Во избежание деформации от температурного расширения, нужно оставлять между листами материала и в углах соединений зазоры.

Отверстия должны находиться на расстоянии 40 мм от края пластины. Учитывая их тепловое расширение, они должны быть больше по диаметру, чем ножка термошайбы.

Чтобы конструкция получилась прочной, следует располагать стыки на несущих балках основания. Листы должны быть максимально натянутыми, чтобы избежать провисания и повреждений конструкции. При этом нельзя слишком сильно затягивать саморезы, во избежание деформации.

Для надежной защиты сотового поликарбоната от попадания грязи и пыли можно воспользоваться торцевыми и соединительными профилями. Их закрепляют термошайбами на расстоянии примерно 30 см.

Если листы кладут внахлест, следует использовать алюминиевую самоклеящуюся ленту. Изнутри теплицы такое соединение также укрепляют перфорированной лентой, в которой имеются отверстия, обеспечивающие вывод конденсата.

Монтаж поликарбоната

С поликарбонатом при строительстве теплицы работают по следующей схеме:

Обшивание материалом горизонтальных плоскостей.
Когда материал закреплен на торцах конструкции, переходят к вырезанию дверей и форточек. Готовые торцы устанавливаются. Далее приступают к установке ручек, замков и крючков, которые фиксируют форточки и двери.
Аккуратная укладка первого листа на каркас и его выравнивание.
Вывод материала за торец на 1-3 см, выравнивание по краю торца, крепление с помощью кровельных саморезов на торцевой дуге.
Использование металлических оцинкованных лент, которые закидывают наверх листа и крепят саморезами для кровли, начиная со второй дуги.
Укладка второго листа поликарбоната и остановка оставшихся лент. Получение перетяжки (стяжка лент осуществляется с первого листа со второй дуги, нахлест листов стягивается последним).

Применение профилей для крепления поликарбоната

Многие производители представляют профили как лучший вариант крепления поликарбоната. По их мнению, только таким образом можно достичь нужной герметичности. Крепить поликарбонат таким образом получается очень быстро, а конструкция получается надежной.

Стоит соединительный профиль недешево, однако с его помощью можно достичь высокого качества крепления.

Крепим металлический каркас к брусу

Чтобы прикрепить каркас из железа к обвязке из бруса используют анкерные болты.

Нужно заранее продумать, как будут закрепляться элементы. Если деревянный фундамент имеет арматурные стержни, стойки теплицы можно закрепить саморезами, а обвязку к фундаменту — посредством анкерных болтов.

Как закрепить к деревянному фундаменту каркас из алюминия?

Каркас из алюминия можно назвать практичным. Его легко распиливать лобзиком и вкручивать в материал саморезы, чтобы закрепить поликарбонат к алюминиевым направляющим, а также к деревянной обвязке.

В таком случае важно, чтобы отверстия были подготовлены заранее, чтобы исключить деформирование конструкции при просверливании отверстий в неудобном положении.

Делаем основу для каркаса из полимерных труб

Каркас из полимерных труб должен быть хорошо закреплен, чтобы теплицу не перевернуло ветром.

Основу для такого каркаса можно сделать из бруса толщиной 6 или 8 мм и длиной в соответствии с размерами теплицы. Из него делают ребра жесткости. Также необходимо сделать основу фундамента. Для этого также понадобится брус.

Этапы работ по сбору теплицы на каркасе из пластмассовых труб:

Деревянный фундамент прикрепляется к почве кольями из металла.
Сбор каркаса из труб, которые прикрепляют друг к другу специальными крестовинами.
Закрепление поликарбоната к трубам саморезами. В случае, если не получается вкрутить саморезы в пластиковую трубу, потребуется предварительно просверлить отверстия.

Как ухаживать за поликарбонатной теплицей?

Для длительной службы поликарбонатной теплицы и высокой урожайности выращиваемых в ней растений рекомендуется соблюдать следующие правила:

В весеннее время протирать конструкцию, используя влажную тряпку и мыльный раствор (без добавления щелочей).
Места стыков пластин и разъемы нередко покрываются плесенью и насекомыми. Поэтому при строительстве теплицы следует заделывать их, а также места, где проходит проводка и дымоход, герметиком.
Зимой важно убирать с поверхности теплицы снег. Так конструкция защищается от деформации.

Заключение

Теплица из поликарбоната является долговечной постройкой, если выполнить ее монтаж качественно. Она имеет множество преимуществ в сравнении с теплицей из стекла.

Изготовить такую теплицу можно без труда своими руками. В этом случае лучше выбрать несложную конструкцию.

Комплектующие материалы легко можно приобрести практически в любом строительном магазине.

Профильные теплицы из сотового поликарбоната — Расчет стоимости необходимых материалов

Теплицы из профильной трубы и поликарбоната — популярный вариант для загородных участков, так как такую конструкцию можно сделать своими руками, она достаточно бюджетна, но при этом отлично выполняет свои функции. Профильная труба обеспечивает дополнительную прочность парника. К тому же такую теплицу можно собрать своими силами.

Преимущества профильной теплицы из поликарбоната

Стальной профиль не позволяет гнуться каркасу теплицы.
Недорогая стоимость материалов и простота монтажа.
Высокая устойчивость к нагрузкам при относительной легкости каркаса.
Профиль не гниет, не подвержен коррозии, а поликарбонат один из самых долговечных материалов.
Готовый парник устойчив к агрессивным воздействиям окружающей среды и перепадам температур.
Прямоугольная форма трубы позволяет легко крепить к ней листы поликарбоната.

Профильная теплица из поликарбоната чаще всего изготавливается с округлой крышей или имеет форму прямоугольника с двускатной крышей. Двускатный парник проще в изготовлении, но арочная теплица более экономична, так как обрезки труб будут минимальны.

Профтруба и поликарбонат оптимальные материалы для строительства теплицы, главное правильно выбрать профиль и сечение трубы и спроектировать план будущего парника.

Подготовительные работы

Чертеж теплицы из поликарбоната и профильной трубы — важный этап строительных работ.

Сначала надо определиться с видом конструкции, определить, какой фундамент можно заложить. Стандартная длина теплицы — 6 или 12 метров, ширина — 3 метра, высота — 2 метра. Это связано с размером труб, если придерживаться таких габаритов, профили не придется много резать. Еще примите во внимание размеры листов поликарбоната. Край листа должен попадать на профиль и прилегать к другому листу встык. Листы сотового поликарбоната должны располагаться так, чтобы соты находились вертикально, тогда в них не будет задерживаться влага.

Чем меньше будет предусмотрено сгибов, тем проще будет дальнейшее изготовление, особенно если у вас нет трубогиба.

Необходимо произвести расчеты количества поликарбоната и выбрать его толщину. Если парник не будет использоваться в зимнее время, то толщины в 5-10 мм вполне достаточно.

Проектирование — это 50% успеха будущей постройки. Уделите этому этапу достаточно внимания и ваша теплица из поликарбоната принесет вам большой урожай!

Теплица из профильной трубы — Статья

Профильная труба — это полое трубное изделие сечения прямоугольник или овал, изготавливаемое из колегированной или углеродистой стали. Обычно профильные трубы производят из уже готового материала круглого сечения с помощью холодной или горячей катки. Их форма, размер и характеристики строго регламентированы частью 8639-82 и 8645-68 ГОСТ. После катки труба приобретает особую прочность за возникновения ребер жесткости. Эта характеристика весьма важна для изготовления различных конструкций, в том числе и каркаса для теплицы из профильной трубы.

Профильная труба как основной элемент устойчивой теплицы.

Теплицы давно перестали быть перестройкой всего бесполезного, что имеется в хозяйстве. Окна, старые двери или ненужные доски: все это заменила устойчивая конструкция из профильной трубы, которая накрывается поликарбонатом. Такая теплица может выдержать практические любые природные катаклизмы и температурные перепады, тем самым защищая будущий урожай от любых неблагоприятных погодных условий.

Каркас теплицы из профильной трубы — это основа, от качества которой зависит износоустойчивость и прочность теплицы. За счет применения профильных труб пропадает необходимость постоянно исправлять перекосы строения: каркас, даже спустя многие годы, остается в неизменном виде, не поддается воздействию перепадов температур и коррозии. Из-за этого существенно увеличиваются эксплуатационные характеристики парника, что позволяет выращивать в нем богатый урожай, без отвлечения на постоянный ремонт теплицы. Достаточно лишь однажды заказать профильную трубу для теплицы, чтобы долгие годы получать удовольствие и свежие овощи собственного выращивания.

Помимо теплиц, профильная труба ГОСТ 8645-68 может использоваться для изготовления:

несущих стальных конструкций каркасных домов;
заборов, навесов и козырьков;
каркасов рекламных конструкций;
детских развлекательных площадок;
строительных лесов и лестниц.

СтройМеталлСервис: качество, долговечность, надежность

СтройМеталлСервис — это не просто торговое марка. За этим словом стоят годы непрерывного развития, направленные на укрепление устойчивости не только собственного имени, но и реализуемых стройматериалов. Мы сделаем все возможное, чтобы наши заказчики получили качественную и надежную продукцию различного предназначения. Для этого мы:

сотрудничаем только с проверенными поставщиками, продукция которых имеет стандарты ГОСТ;
предлагаем своим покупателям широкий ассортимент товаров;
предлагаем низкие цены, отличающиеся от конкурентных фирм на 10-15%. Кроме этого у нас существует гибкая система скидок постоянным клиентам;
изготавливаем каркасы для теплиц из профильной трубы по индивидуальным чертежам;
производим точный расчет материалов, необходимых нашим заказчикам для работы. Благодаря этому монтаж производится практически без остатков, что приводит к существенной экономии денежных средств;
реализуем качественные товары по низким ценам на территории города Чебоксары.

Теплица из профильной трубы — это долговечная, прочная и современная конструкция, которая должна быть у любого дачника. Каркас парника достаточно быстро собирается, благодаря чему любой человек может запросто справиться с этой задачей. Существенный вес стали в трубах не станет препятствием: за счет этого увеличивается устойчивость к короблению и деформации готового парника. Давно мечтаете об идеальной теплице, но не знаете где заказать профильные трубы? Обратитесь к нам, и мы найдем для вас товар самого лучшего качества по самым приятным ценам!

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Строительство теплицы своими руками — вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки — достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет — залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

Профильная труба — это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц — двухскатной и арочной:

Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка — это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) — это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей — 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши — 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты — это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета — 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат — это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.

Рисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.

Рисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга — 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции — из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.

Рисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели — это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Расчет можно провести и вручную, воспользовавшись формулой S=2П*r2, причем идеальной считается теплица, в которой высота составляет половину диаметра.

Арочная

Арочная конструкция считается самой простой и удобной, а построить ее смогут даже новички с минимальными знаниями в строительном деле. Главное — правильно рассчитать длину дуги, высоту и ширину постройки (рисунок 5).

Для определения ширины в первую очередь определитесь, какое количество грядок будет в ней находиться. Оптимальной считается ширина в 1 метр, а проходы между грядками должны составлять порядка 50 см.

Рисунок 5. Пример расчета материалов для арочной теплицы

Чтобы упростить процесс расчетов, предположим, что мы будем возводить небольшую теплицу, шириной всего в 1 метр. В данном случае ширина конструкции равняется диаметру половины дуги, а высота постройки будет равняться радиусу. В формульном виде это будет выглядеть так: R=D/2=1м/2=0,5 м. Далее нужно высчитать длину дуги, которая составляет половину полной окружности с диаметром в 1 метр. Подобный расчет проводится по формуле: L=0.5x*пD=1,57 м.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким — могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.

Таблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Расчет отопления теплицы

Правильное отопление теплицы играет важную роль при круглогодичном выращивании растений. Способов обогрева теплицы существует достаточно много: паровое, водное, электрическое и инфракрасное. В большинстве случаев обогрев подразумевает установку определенного количества радиаторов. Именно для определения их количества и понадобятся расчеты.

В целом, можно сказать, что система обогрева должна обладать определенной мощностью, которая будет не только обеспечивать растения необходимым количеством тепла, но и компенсировать теплопотери.

Примечание: Общий уровень тепловой мощности состоит из суммированной мощности отдельных радиаторов.

Для подсчета необходимого количества отопительных приборов следует учитывать такие факторы:

Площадь остекления постройки: чем меньше этот показатель, тем меньшее количество тепла будет теряться при обогреве.
Соотношение температур внутри и снаружи: чем больше разница температур, тем выше потери тепла. Этот показатель особенно важен при зимнем обогреве.
Уровень теплопроводности: этот показатель зависит от материала покрытия. Чем ниже его теплопроводность, тем медленнее тепло будет выходить наружу.
Герметичность конструкции: если в постройке есть щели, через которые холодный воздух может проникать внутрь, будет теряться больше тепла.

Приняв в расчет все эти показатели, и умножив их, можно получить требуемую мощность одного радиатора, а в зависимости от общей площади теплицы — рассчитать необходимое количество отопительных приборов.

Более детально необходимые расчеты и их применение на практике показаны в видео.

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

горяче- и холоднодеформированные;
электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

тщательно зачистить жесткой щеткой от окалины;
обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
промыть растворителем;
загрунтовать;
покрасить.

Полезно знать: Ржавчину можно удалить, обработав очаги поражения уксусной эссенцией. Выполнять работы следует в резиновых перчатках и респираторе.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

Пристроенная к дому с односкатной или ассиметричной овальной крышей.
Отдельно стоящая арочная конструкция.
Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о, ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м 2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки. Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Выращивание овощей и других сельскохозяйственных культур в теплице позволяет защитить их от заморозков и непогоды, а также обеспечить оптимальные условия в плане температуре и влажности. И в результате все время и силы, потраченные на обустройство постройки и уход за растениям, с лихвой окупятся обильным урожаем высокого качества. Любите делать по дому все сами? Являетесь «мастером на все руки»? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.

Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку.

Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Важно! Если вы проживаете в южных широтах и зимой у вас выпадает мало снега, то беспокоиться о снеговой нагрузке нет нужды. Достаточно регулярно убирать его с крыши теплицы после очередного выпадения осадков.

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Название, фото	Описание
	Множество подвидов профилей П-образного сечения, различающихся по ширине, высоте стенок и толщине металла. Применяются для возведения различных конструкций, в том числе и теплиц. Для борьбы с коррозией, в зависимости от материала, цинкуется (для стали) или анодируется (для алюминия).
	Металлический профиль V-образного сечения с «полками» для крепежа в нижней части и на краях. Дешевое и легкое в работе изделие, но уступающее по прочности некоторым вариантам П-профиля. Создано специально для возведения теплиц. Усиленные варианты могут называться W-профилями.
	Оцинкованная стальная труба прямоугольного или квадратного сечения. Высокие показатели прочности и надежности. Для борьбы с коррозией цинкуется или покрывается порошковыми красками.
	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибы на концах. Снабжен гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образное сечение, применяется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и иного сечения. От металлических аналогов отличается большей гибкостью и дешевизной при меньшей стойкости к нагрузкам.

Существует несколько способов крепежа элементов из профиля друг с другом.

Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозийного покрытия, особенно на углах и сгибах – там оно не должно иметь потертостей, пятен, посторонних включений и иных дефектов. В противном случае срок службы каркаса может существенно уменьшиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Прежде чем приступать к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Существует несколько базовых вариантов, имеющих свои достоинства и недостатки. Разберем их по отдельности.

Двухскатная теплица . Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, представляет собой уменьшенный и упрощенный дом с двухскатной крышей.

Достоинства у конструкции следующие:

высокая жесткость;
углы наклона крыши – решение проблемы со снегом;
отсутствие необходимости в гибком профиле;
100% площади теплицы пригодны к использованию.

Недостатки двухскатной теплицы заключаются в следующем:

сравнительно высокий расход материалов;
сложность конструкции;
неудобства с обшивкой крыши.

Арочная теплица. Самая распространенная на данный момент форма каркаса для парника. Представляет собой набор дуг из профиля, соединенных друг с другом горизонтальными стяжками.

Достоинства:

простота конструкции;
малый расход материала;
стойкость к сильным ветрам;
быстрота сборки каркаса и укладки обшивки.

Но есть у арочной теплицы и свои недостатки, причем заметные:

необходимость регулярно счищать снег;
нужен гибкий профиль или инструменты для его сгибания;
узкие участки непосредственно у стенки нельзя использовать.

А-образная. Представьте, что от обычной теплицы с двухскатной крышей осталась только крыша, причем сильно вытянутая в высоту. Вот так и выглядит парник с А-образным каркасом.

Довольно необычная конструкция, встречающаяся редко, но со своими плюсами:

отсутствие проблем со снегом;
простота в сборке;
необычный внешний вид.

Редкость А-образной теплицы можно объяснить ее недостатками:

проблемы с полезной площадью;
более трудоемкая укладка обшивки;
неудобство в работе с грядками.

Представляет собой обычную теплицу, но крыша наклонена лишь в одну сторону. Преимущества и недостатки не отличаются от таковых у двухскатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и парника под выращивание рассады для «большой» теплицы.

Существуют и иные, более сложные конструкции – , шатровая и т. д. Однако нужно учитывать, что теплица делается самостоятельно и из сравнительно легкого каркаса, потому возводить такие парники можно, но только при наличии большого опыта, а также времени и сил, которые не жалко потратить.

Важно! Существует подвид парника с двухскатной крышей – . От оригинала она отличается тем, что вершины скатов располагаются друг над другом, а в получившейся вертикальной стенке устанавливаются форточки. В результате теплица Митлайдера – лучшая с точки зрения эффективности вентиляции и циркуляции воздуха.

Проектирование теплицы из профиля

Выбрав форму будущего парника, нужно взять несколько листков бумаги (желательно миллиметровки или в клетку), карандаш, ластик и приступить к составлению чертежа постройки. При наличии навыков работы с компьютером, чертеж можно составлять в программах для 3D-моделирования и проектирования. Из них самая простая в освоении — Google SketcUp.

Для начала необходимо выбрать размеры постройки. При этом исходите из габаритов стандартного листа – 6 на 2,1 м. Учитывайте также способ соединения отдельных элементов обшивки друг с другом – при помощи соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы, равную 2-3 м. Длина же может составлять 4, 6, 8 и 10 м, с некоторыми поправками на стандартные размеры листа СПК. Высота арочной теплицы редко делается больше 2,1 м, для двухскатной же конструкции особых ограничений нет, главное — соблюдать угол наклона 25-30° для скатов.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забудьте также о дверном проеме, продумайте, какие его размеры будут удобны для вас. Уделите внимание расположению форточек и фрамуг, особенно в теплицах большой площади, так как растения в них будут особенно нуждаться в вентиляции.

Заключительный этап проектирования – продумывание и прорисовка на чертеже соединений профиля в единый каркас. Не забудьте подсчитать количество нужного материала и крепежей для последующей закупки с учетом запаса в 10-15%.

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Важно! Не размещайте теплицу между двумя домами или рядом с таким местом – здесь создается эффект «аэродинамической трубы», то есть постоянные и сильные сквозняки.

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать брус из лиственницы – он устойчив к гниению и заплесневению.

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Сборка каркаса

Рассмотрим процесс изготовления двух вариантов каркаса для теплицы – двухскатной конструкции из профилей для гипсокартона и арочной из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собираемых по отдельности:

основной и второстепенный фронтоны;
боковые стенки;
крыша.

Один из фронтонов теплицы (а в случае с длинной постройкой — оба) должен иметь проем для двери, собираемой отдельно. Сами фронтоны же собирались из основания, вертикальных стоек, верхней горизонтальной балки, крыши и укосин.

Шаг 1. Отмерьте профиль для основания и обрежьте его по нужной длине. Для этого воспользуйтесь либо направляющим UD-профилем, либо потолочным, но с отогнутыми загибами на концах в местах входа вертикальных стоек.

Шаг 2. Просверлите в профиле основания отверстия для крепления к фундаменту теплицы. Интервал между ними – 0,75-1,5 м.

Шаг 3. Вставьте крайние вертикальные стойки «полкой» влево и вправо соответственно. Закрепите в основании при помощи четырех саморезов на каждое соединение – по два на «лапку» UD-профиля.

Шаг 4. Тем же способом вставьте внутренние вертикальные стойки. При помощи горизонтальной перемычки сформируйте дверную раму. Крепить ее можно двумя способами – либо при помощи Т-образного соединителя, либо через подрезку боков у профиля перемычки и фиксации на получившийся «лепесток».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Закрепите профили стропил со стенкой фронтона и друг с другом при помощи подрезания боков и образования «лепестков».

Шаг 7. Снабдите стропила фронтона схватками и укосинами для образования более крепкой конструкции.

По такой же схеме постройте второй фронтон теплицы. После этого можно приступить к созданию боковых стенок.

Шаг 1. Отмерьте и отрежьте профиль основания, просверлите отверстия для крепежа к фундаменту. Оставьте с краев «лепестки» для соединения боковых стен теплицы с фронтонами.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините между собой саморезами (по два-три на каждый бок профиля). Интервал между стойками, в зависимости от плана, может составлять 0,5-1 м. Чем меньше его значением, тем прочнее конструкция, но и тем больше материалов на нее понадобится.

Шаг 3. Установите сверху на стойки еще один горизонтальный профиль, соедините все саморезами.

Совет! Для дополнительной прочности конструкции снабдите боковые стенки горизонтальной балкой посередине. Соединять ее со стойками можно как с помощью крестообразных соединителей «краб», так и путем подрезки боков профиля.

Шаг 4. Смонтируйте оба фронтона и обе боковых стенки на фундамент, закрепите при помощи длинных саморезов или анкерных болтов.

Последний этап формирования каркаса – обустройство крыши. Она собирается по тому же принципу, что и на фронтонах, только стропила закрепляются на верхних горизонтальных балках при помощи «лепестков». Для дополнительной прочности конструкции многие умельцы дополняют каркас укосинами, соединяющими стропила и вертикальные стойки напрямую.

При помощи таких косых элементов можно существенно усилить каркас и защитить его от перегибов

Совет! Улучшить прочность соединений профилей друг с другом можно при помощи специализированных стоек и соединителей, как на изображениях ниже.

Сегодня на рынке теплиц продается множество конструкций из V-образного профиля. Но при наличии должных умений и инструментов, ее не составит труда воспроизвести самостоятельно, в домашних условиях. Начнем процесс постройки с фронтонов.

Шаг 1. Отрежьте отдельные куски профиля, из которых будет составляться арка теплицы. Оптимальное число ее составных элементов – 5 штук. Для придания округлости профилю используйте станок-трубогиб.

Шаг 2. Просверлите отверстия для крепежа согласно чертежу. Для защиты от коррозии обработайте их холодным оцинковыванием.

Шаг 3. Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Присоедините к арке укосины и перекладины.

Шаг 5. При помощи уголков и пластин-треугольников смонтируйте на фронтоне вертикальные стойки, раму под дверь и косые поперечины. Также заранее закрепите уголки для горизонтальных стяжек теплицы.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

горяче- и холоднодеформированные;
электросварные, электросварные холоднодеформированные.

тщательно зачистить жесткой щеткой от окалины;
обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
промыть растворителем;
загрунтовать;
покрасить.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

Пристроенная к дому с односкатной или ассиметричной овальной крышей.
Отдельно стоящая арочная конструкция.
Теплица домиком из профильной трубы с двускатной кровлей.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Подробный чертеж арочной постройки

в=х, следовательно,

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Про вход

Как согнуть профильные трубы для теплицы

Способ первый – в любое время года

Способ второй – зимний

Способ третий – просто, но потребуется оборудование

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Обвязка, усиление, стропильная система, покраска.

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто. . Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Читайте в статье

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
Доступность . Нередко стоимость снижается вдвое.
Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Задать вопрос

» Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

односкатную теплицу располагают скатом крыши на юг;
продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

поликарбонату . Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Статья по теме:

Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей — читайте в публикации.

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

длина ската = 1,5 м / cos45º = 2,12 м . Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

π – 3,14;
r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

» Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
болгарку;
плоскогубцы;
молоток;
шуруповёрт;
измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
Второй способ , актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
Третий способ . С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.

Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.

Отапливаемая теплица из поликарбоната своими руками — пошаговая инструкция

Профильные трубы – популярный материал для изготовления каркаса теплицы

Особенности теплиц и парников

Прежде всего следует определить назначение, будет это отапливаемая теплица, сезонная с элементами проветривания, крупная постройка под выращивание полного цикла растений или небольшой парник для рассады, который используется для подращивания и до пересадки растений в открытый грунт. Мы начнём с минимума, попробуем сделать теплицу своими руками из дерева или металлических дуг, а также рассмотрим другие варианты.

Конструкция всех теплиц приблизительно одинакова – это металлические трубки или деревянная основа, из которой формируется каркас. На него натягивается укрывной материал для теплиц, предварительно склеенный в соответствии с размером. Таким образом конструкция теплицы состоит из каркаса и чехла. Для крупной теплицы следует предусмотреть фундамент, небольшую, размером 3Х4 или 3Х6, можно устанавливать на землю.

Делая теплицу своими руками, не стоит пренебрегать вентиляционными зонами. Следует предусмотреть окна и двери на чехле, обязательно напротив, что позволит увеличить циркуляцию воздуха при их открытии. Здесь уже следует определиться, будет покупаться укрывной материал для теплиц в рулонах, или вы закажете готовый чехол под свои размеры каркаса, с внедрёнными дверями и окнами, самостоятельно их делать хлопотно, а без существующих навыков ещё и долго.

Как поставить самодельные теплицы из поликарбоната своими руками, как сделать чертеж и проект, какие комплектующие использовать, инструкции на видео и фото Как поставить самодельные теплицы из поликарбоната своими руками, как сделать чертеж и проект, какие комплектующие использовать, инструкции на видео и фото Теплица из поликарбоната своими руками – пошаговая инструкция Как поставить самодельные теплицы из поликарбоната своими руками, как сделать чертеж и проект, какие комплектующие использовать, инструкции на видео и фото Как построить стеклянную теплицу своими руками: какая лучше, стеклянная или из поликарбоната, пошаговая инструкция с фото, видео и чертежами Как собрать теплицу из поликарбоната 3х6 пошагово: чертеж, монтаж, видео

Всем растениям необходим солнечный свет, поэтому место под теплицу следует выбирать на открытой местности, а не под деревьями. Не стоит ставить каркас близко к забору, он будет затенять. При этом желательно не сооружать строение в чистом поле, лучше разместить поближе к дворовым постройкам. Это даст возможность защитить от ветров, а также приблизит к коммуникациям (полив и отопление).

Какие существуют разновидности теплиц:

Арочный тип;
Односкатный тип;
Двускатный тип.
В форме пирамиды и др.

Изготовление теплицы своими руками.

Сначала нарезаем профильные трубы в размеры, которые указаны в спецификации к чертежам. Некоторые трубы придется подрезать под угол при сварке на месте.

Самые длинные две трубы 20х20мм и две 20х40мм гнем по радиусу с помощью профилегиба согласно размерам в чертеже, который можно посмотреть ниже в статье. Две дуги из труб 20х20 необходимо будет приварить по торцам теплицы. А две дуги из трубы 20х40 в центре. Разные размеры труб связаны с тем, что по торцам будет сварная жесткая конструкция из нескольких труб, а в центре только дуга из трубы. И, чтобы увеличить жесткость конструкции в центре теплицы, применена труба сечением 40х20мм.

Раскладываем трубы согласно чертежу. При необходимости подрезаем углы по месту и свариваем конструкцию. Обратите внимание на трубу под номером 2. Эта труба должна быть сечением 40х20мм. Это нужно для того, чтобы на ней хватило места для крепления поликарбоната расположенного на торцевой стене слева от двери и для притворной планки двери. Из труб под номерами 10,11 необходимо сварить двери , а из труб 12,13 — форточку.

Чертеж торцевого каркаса.Чертеж дверей и форточки.Свариваем трубы между собой.

Устанавливаем фурнитуру на окна и двери. Петли крепим с помощью обычных саморезов со сверлом по металлу.

Петли для дверей.Устанавливаем петли на двери и форточку.

Теперь берем две дуги из труб сечением 20х40 и привариваем к ним временные перемычки из трубы 20х20 длиной 2960мм. Данные перемычки необходимы для того, чтобы эти дуги не изменили свои размеры во время монтажа теплицы. После монтажа всего каркаса эти перемычки необходимо срезать и они пойдут на стойки, которые необходимо будет забить в землю и к ним приварить каркас теплицы.

К дуге привариваем перемычку.

Перед монтажом необходимо покрасить все детали. После монтажа останется только подкрасить места, где производилась сварка деталей.

Монтаж каркаса теплицы

Сначала устанавливаем торцевую часть каркаса. Для этого к ней необходимо прихватить сваркой временные распорки. Обязательно проверяем как она стоит по уровню относительно земли.

Устанавливаем распорки

После устанавливается внутренняя дуга из трубы 20х40 (позиция 3 в чертеже) и соединяется с торцевой частью перемычками из трубы 20х20 длиной 1960мм (позиция 4 в чертеже). Причем сразу необходимо установить только 4 перемычки, самые нижние по 2 с каждой стороны. Их необходимо прихватить сваркой и проверить диагонали получившейся конструкции. Только после этого можно установить остальные перемычки и хорошо обварить каркас. Горизонтальность установленных перемычек также желательно проверить уровнем. Аналогично собирается остальная часть каркаса.

Совет. Чтобы установить перемычки в горизонтали по всей длине каркаса теплицы, можно использовать тонкую веревку, натянутую между двумя торцевыми каркасами. По этой веревке будет легко установить перемычки.

Проверяем диагонали.Чертеж каркаса теплицы

После того, как каркас будет сварен, необходимо забить в землю трубы на глубину не менее 500м и приварить каркас к этим трубам. Это необходимо для того, чтобы теплицу не опрокинуло ветром.

Свариваем каркас с трубами, забитыми в землю.

После сборки всего каркаса желательно прихватить несколько прутков диаметром 6-8мм вдоль всей теплицы. Они понадобятся в процессе эксплуатации теплицы для подвязки растений.

Привариваем пруток диаметром 6-8мм.

Монтаж поликарбоната на каркас теплицы

Теперь можно приступить к обшивке каркаса листами поликарбоната. Для этого возьмем лист толщиной 4мм. Сначала обшиваем торцевые стороны. Если необходимо сэкономить поликарбонат, то его нужно расположить горизонтально. Его ширина равна 2100мм, что соответствует высоте теплицы. Целый лист длиной 3м крепим специальными саморезами с прессшайбой для поликарбоната. Длина саморезов должна быть 20мм. Обрезаем по дуге лишние куски и вырезаем тонкие полоски шириной примерно 5мм на стыке дверей и форточек. На дверях необходима притворная планка, поэтому тонкую полоску режим на вертикальной трубе сечением 20х40мм.

Обрезаем по дуге.Вырезаем полоски шириной 5мм.

После монтажа поликарбоната на торцевые стенки, крепим на саморезы защелку и крючок.

Устанавливаем защелкуУстанавливаем крючок.

Крепим 2 листа поликарбоната на крышу и стены теплицы. Эти два листа нужно установить со стороны торцов и закрепить их нужно таким образом, чтобы образовался по торцам небольшой козырек. Этот козырек предотвратит затекание воды.

Укладываем лист поликарбоната так, чтобы образовался козырек.

Последний лист крепим внахлест посередине каркаса. Можно использовать специальные соединительные планки для крепления стыков. В этом случае листы необходимо уложить так, чтобы их стык приходился на середину профильной трубы. Надеюсь данное руководство вам поможет и вы сможете сделать теплицу не хуже, чем на первой картинке данной статьи.

Модель арочной теплицы

Фундамент

Подошву тепличного фундамента нет нужды выводить на отметку ниже глубины промерзания грунта, достаточно заглубиться на 30-50 см. Компактную легкую каркасную постройку силы морозного пучения не разрушат. Если же грунт сильно глинистый, и опасения на сей счет все же существуют, его вынимают до глубины промерзания и заменяют материалом с хорошей дренирующей способностью — песком или песчано-гравийной смесью.

Имея каркасную структуру и малый вес, теплица вполне может обойтись столбчатым фундаментом. Столбы возводят под каждой стойкой. Применяют красный кирпич или бут на цементном растворе (необработанные обломки натурального камня), но проще всего выполнить так называемые буронабивные сваи.

садовым буром делают скважины;
на дне скважин устраивают утрамбованную подсыпку из песка и щебня;
устанавливают в скважину пластиковую трубу большого диаметра или сшитый из рубероида цилиндр;
закладывают в скважину арматурный каркас в виде параллелепипеда с треугольным основанием;
заливают бетон марки М400.

Пластиковая труба или рубероид играют роль гидроизоляции. Недостаток столбчатого фундамента состоит в том, что он не отделяет грунт внутри теплицы от наружного, а значит, не препятствует проникновению холода через почву.

Любой другой утеплитель, кроме керамзита и вспененного стекла, в таких условиях будет раздавлен. Ленточный фундамент также делают мелкозаглубленным.

До полного созревания (наступает через 28 дней) бетонные отливки держат под полиэтиленом, а в жару еще и смачивают периодически водой. Так минимизируют испарение воды из раствора, где она нужна для реакции с цементом.

Арочная теплица из сетки и пленки

Особенность конструкции – использование подручных материалов и простая сборка за несколько часов. Теплица обходится недорого, под нее не нужен фундамент – достаточно установить ее на ровную площадку и сделать внутри грядки или переносные стеллажи.

Теплица из сварной сетки Теплица из арматурной сетки и пленки

Для теплицы длиной 3,8 м понадобится:

сетка арматурная сварная 200х200 мм – 3 карты размером 2х6 м;
труба водопроводная ПВХ или ПНД Ø20 мм – 10 м;
брусок для рамы и каркаса двери 50х50 мм – 8 м;
пленка полиэтиленовая, рукав 2 м (ширина полотна 4 м) – 10 м;
вязочная проволока и изолента;
стандартные зажимы для пленки – 50 шт.;
скотч прозрачный;
дверные петли;
саморезы по дереву или гвозди.

Из инструментов потребуются болгарка или ножницы по металлу, электролобзик и шуруповерт, рулетка, ножницы и маркер.

Шаг 1. Делают заготовки для арки теплицы из арматурной сетки. Для этого два полотна сетки 2х6 м нарезают в размер (он зависит от желаемой ширины и высоты теплицы). Размеры заготовок указаны в таблице 3.

Таблица 3. Размер заготовок из арматурной сетки для разных габаритов теплицы.


Ширина теплицы, м	Высота 2 м	Высота 1,9 м	Высота 1,8 м	Высота 1,7 м
2,2	5,0	4,8	4,6	4,4
2,0	4,8	4,6	4,4	4,2
1,8	4,6	4,4	4,2	4,0

Для укрепления низ теплицы также армируют сеткой, для чего из третьего полотна вырезают две заготовки, равные ее ширине. Сетку режут с помощью ножниц по металлу или болгарки.

Раскрой сетки

Шаг 2. Заготовки для нижней части укладывают с нахлестом в одну ячейку и связывают проволокой. Укладывают низ теплицы на ровную площадку. С торцов к нему крепят обрезки трубы ПВХ с помощью проволоки или изоленты.

Заготовки для арки связывают между собой аналогичным образом. Устанавливают их в виде дуги и соединяют с низом теплицы проволокой.

Установка арки

Шаг 3. Из бруска 50х50 мм собирают дверной проем и порог для одной из торцевых стен. Размеры бруска определяют по месту так, чтобы арка легла на дверной проем сверху. Устанавливают проем на место.

Установка дверной коробки

Шаг 4. Из труб ПВХ делают дуги для торцевых стен по размеру арки. Скрепляют с сеткой с помощью изоленты.

Установка торцевых дуг

Шаг 5. Отрезают от пленки кусок, равный длине арки плюс 40 см. Разрезают рукав пленки и получают полотно шириной 4 м. Его перекидывают через арку теплицы, выравнивают так, чтобы с противоположных сторон были одинаковые припуски. Нижние края подгибают под теплицу. К торцевым аркам пленку крепят с помощью скотча, подвернув ее вовнутрь и проклеив в нескольких местах.

Крепление пленки на боковые стенки

Шаг 6. Зашивают пленкой глухую заднюю стенку. Для этого прикладывают к ней полотно, маркером обводят контур дуги и вырезают заготовку с припуском 10 см. Пленку закрепляют с помощью стандартных зажимов для труб, свободные концы подравнивают и проклеивают скотчем.

Крепление пленки на заднюю стенку

Шаг 7. Из бруска собирают каркас двери, обшивают пленкой. Навешивают в дверной проем на петли. Зашивают оставшуюся переднюю торцевую стенку по аналогии с задней.

Монтаж дверей

Шаг 8. В теплице обустраивают грядки или стеллажи. Для выращивания рассады в качестве столов можно использовать тюки соломы — они дадут дополнительную теплоизоляцию от холодной весенней почвы.

Стеллажи из тюков соломы

Шаг 9. Для устройства гряд в теплицу насыпают плодородный грунт слоем 10-15 см, в нем делают посадочные лунки и высаживают растения. Сетка, находящаяся под плодородным слоем, не помешает развитию корневой системы.

Обратите внимание! На монтаж такой теплицы уходит около 3 часов. По осени ее можно быстро разобрать и убрать детали на зимнее хранение в сарай либо снять пленку – в таком виде ей не страшны снеговые нагрузки.

Еще один пример теплицы из сетки

Рациональный раскрой материалов

Если вы все же решили смастерить свою теплицу самостоятельно, то самое время объяснить, почему для сравнения мы выбрали именно такие габариты данного сооружения.

1. Стандартные размеры сотового поликарбоната 2100 х 6000 (или 12000). Поэтому, наиболее интересным торцевым и поперечным элементом будет такой, который по суммарной длине боковых стенок и крыши будет равняться 6 метрам.

При этом раскрой листа будет идеальным, какую бы форму теплицы вы не выбрали. На оба торца также пойдет 1 лист поликарбоната, разрезанный пополам.

2. Длина стандартного хлыста профильной трубы имеет те же 6 метров, что также удобно при таких габаритах теплицы.

3. Длину теплицы рационально брать, исходя из ширины поликарбонатного листа, составляющей 2100 мм. Итак: 2100, 4200, 6300 и т. д. Причем этот лист должен крепиться одновременно к 3-м поперечным профилям – так будет выполняться условие достаточной прочности сооружения, естественно, с необходимым количеством продольных связей.

Виды профилей

Таблица. Виды профилей, пригодные для постройки теплиц.

Существует несколько способов крепежа элементов из профиля друг с другом.

Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.

Саморезы с прессшайбами

Пример крепежа уголков саморезами к профилю

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозийного покрытия, особенно на углах и сгибах – там оно не должно иметь потертостей, пятен, посторонних включений и иных дефектов. В противном случае срок службы каркаса может существенно уменьшиться из-за постепенного разрушения элементов, пораженных коррозией.

Деревянные и пластиковые рамы: плюсы и минусы

Что лучше: теплица из пластиковых окон или теплица, построенная своими руками из деревянных рам? У обоих вариантов есть свои плюсы и минусы. Попробуем разобраться.

Парник из пластиковых окон обладает следующими преимуществами:

Надежность. Даже после длительной эксплуатации пластиковые окна все равно очень надежны. Такую конструкцию (если рамы качественно соединены друг с другом) не разрушит никакой ветер. Срок ее службы может составлять несколько десятилетий.
Теплоизоляция. Отличные теплоизоляционные свойства пластиковых окон позволяют удерживать внутри теплицы оптимальный уровень температуры.

Недостатки:

Такие окна достаточно тяжелые. А значит, их очень сложно устанавливать в одиночку. Также, они требуют наличия надежного и крепкого основания.
Очень дорогое стекло. И если с течением времени оно разобьется – это станет серьезной проблемой.

Деревянные рамы отличаются следующими преимуществами:

Простой ремонт. Если разбилось окно или сломалось основание рамы – исправить это можно с помощью подручных средств.
Удобство монтажа. Дерево легче и с ним проще работать.

Недостатки:

Малый срок службы. Даже доски толщиной до 10 сантиметров очень быстро изнашиваются в условиях их использования на открытом воздухе. В соответствии с этим, деревянные рамы требуют постоянного ухода: покраски, обработки от гниения и т.д.

Расчет потребности в материалах для теплицы из труб ПВХ + чертежи

Чтобы определиться с количеством материалов, необходимо разработать чертеж теплицы из труб ПВХ для изготовления своими руками.

Чтобы не выполнять утомительные расчеты для каждой детали в отдельности, для выполнения чертежа лучше использовать миллиметровую бумагу. Это позволит, при определенной скрупулезности выполнения, получить истинные размеры путем измерений. Точности при таком способе исполнения достаточно для выполнения расчета.

Следует учитывать, что все погонажные материалы выпускаются в стандартных длинах. Поэтому при проектировании нужно учесть возможность их рационального раскроя, чтобы не допускать излишних отходов.

Стандартные размеры некоторых материалов:

Трубы ПВХ размером 20-25 миллиметров производятся в длинах 1, 2, 3 и 6 метров.
Брус из древесины хвойных пород – 4 или 6 метров;
Поликарбонат сотовый толщиной 4, 6, 8 миллиметров выпускается в листах шириной 2,05 при длине 4, 6 или 12 метров.
Пленка полиэтиленовая толщиной 90-200 микрон продается в рулонах, ширина составляет от 1 до 3-х метров. При установке допускается сварка по ширине. Для этого достаточно домашнего утюга и алюминиевой фольги.

Расстояние между дугами теплицы из труб ПВХ выбирается в зависимости от материала покрытия. Для пленки оно должно составлять 0,7-0,75 метра.

Если покрытие выполняется поликарбонатом с укладкой листов внахлест на 10-12 сантиметров, то необходимо предусмотреть для каждого листа опору не менее, чем на 3 арки, то есть расстояние между ними должно составлять: (2,05 – 0,1) : 2 = 0,97 метра. Количество листов определяется заданной длиной теплицы.

Конструкция торцевых стенок должна предусматривать дверной проход шириной порядка 90 сантиметров при высоте 1,8-2,0 метра, чтобы было удобно пользоваться садовой тачкой. В верхней части торцевой стенки нужно предусмотреть форточку.

Если для покрытия используется поликарбонат, его крепление производится двумя способами:

Путем наложения стяжки поперек корпуса теплицы. Эта деталь изготавливается из оцинкованной стальной полосы шириной не менее 40 миллиметров при толщине 0,7-1,0. Длина на полосы должна превышать обвод каркаса приблизительно на 0,5-0,7 метра, которые нужны для формирования хомута. Натяжка производится шпилькой М10, длина которой 20-25 сантиметров с использованием двух гаек с шайбами.
Креплением к аркам врезающими винтами со специальными компенсирующими шайбами с шагом установки 250-300 миллиметров.

Для установки дверей и форточек понадобятся навесы по 2 штуки на каждую деталь. Ниже представлены чертежи различных вариантов каркасов с размерами.

Как самому сделать теплицу из поликарбоната?

Строительство тепличного сооружения включает в себя несколько этапов.

Фундамент

Этапы строительства:

Фундамент необходим, чтобы избежать проседания теплицы в грунт, и избежать разрушения строения. Для этого подойдёт традиционный ленточный фундамент, который способен повысить надежность конструкции. Для его создания необходимо приложить силы и время, немаловажны точность и продуманность действий. При расположении участка на торфяном грунте, нельзя забывать про обвязку, чтобы избежать проблем в дальнейшем;

Как только выбрана форма сооружения (зачастую это прямоугольная форма со сторонами 3х6 м и высотой до 2,5 м), вдоль периметра 3х6 заливают основание. Глубина, ширина, прокладка «подушки» и заливка являются стандартными. Чтобы увеличить прочность теплицы основание армируют. Для усиленной конструкции, чьи размеры превышают стандартные, армирование и вывод рей наружу относится к обязательным условиям;
После на основание осуществляют установку несущего каркаса. В качестве материала для его изготовления используют профиль из стали, алюминия либо монтажный;

СПРАВКА: Для сооружения теплицы для зимней эксплуатации используют как профиль, так и трубы. Профиль из металла имеет более дешевую стоимость, но обладает значительно низкой устойчивостью к нагрузкам. Однако трудности возникают и при использовании труб, поскольку их сложно доставить и согнуть. Для сгибания применяют трубогиб.

Металл подвержен коррозии. Защитить его может покрытие грунтовкой и качественной краской. При появлении малейших дефектов на металле во время эксплуатации сооружения необходимо быстро реагировать, периодически их подкрашивать. Оптимальным вариантом является использование оцинковки, которая значительно увеличивает эксплуатационный срок каркаса;
Самые распространенные формы — «домик» и «арка». У двускатной крыши отсутствуют преимущества перед арочной, поскольку поликарбонат позволяет создать конструкцию любой формы;
Для устойчивости сооружения устанавливают более прочный каркас. Также необходимо подумать о ребрах жесткости, которые закрепляют при помощи саморезов. Каркас должен иметь двери и форточки напротив, для проветривания сооружения в дальнейшем. Чтобы обеспечить сооружению дополнительную надежность шаги при обрешетке делают минимальными;

После монтажа основания и каркаса приступают к покрытию тепличного сооружения. Соблюдение инструкции позволит облегчить данный процесс. В качестве укрывного материала применяют поликарбонатные листы. Для предотвращения появления грязи используют перфорированную ленту и закрывают нижние торцы, а для верхних используют сплошную алюминиевую ленту. В сооружениях арочного типа при помощи перфорированной ленты закрывают оба торца;
Чтобы сэкономить расходы на материалы, поликарбонат разрезают с учетом его размеров. Раскраивают поликарбонатные листы циркулярной пилой либо электролобзиком, предварительно сняв размеры;
Далее наносят разметку креплений, просверливают электродрелью отверстия для монтажа, отступая от краев не меньше 4 см.

Этап установки

Окончательный монтаж заключается в закреплении на каркас профилей и поликарбонатных листов. Для этой цели применяют крепления с уплотнителями, термошайбы. Размер саморезов должен быть немного больше монтажных отверстий. После того, как поликарбонатные листы и их части установлены, они должны быть герметичными и иметь теплоизоляцию. Обеспечить это поможет самоклеящаяся перфорированная лента.

При выращивании растений в поликарбонатной теплице урожай можно собирать даже в зимний период, если правильно изготовить тепличное сооружение. Выполняя все рекомендации во время строительства можно соорудить отличную теплицу, чтобы выращивать растения.

Как сделать теплицу из поликарбоната своими руками:

Возведение фундамента под теплицу из профильной трубы своими руками

Чтобы иметь представление о конкретных затратах материалов на сооружение, чертежи теплицы из профильной трубы должны отображать наличие или отсутствие фундамента под нее. Независимо от того, будет ли возводиться фундамент, производится разметка и подготовка участка под постройку. На этом этапе существенную роль играет выбор места, отведенного под теплицу. Оно должно хорошо освещаться, находиться вдали от садовых деревьев и иметь расположение, учитывающее преобладающее направление потоков ветра.

Кирпичный фундамент под теплицу

Наиболее распространенными видами оснований под теплицы являются деревянные рамы из брусьев, короба из дерева, ленточные фундаменты мелкого заглубления, столбчатые и точечные фундаменты. Выбирая тот или иной фундамент, необходимо учитывать вес и размер будущей конструкции теплицы, ее функциональность и материал покрытия.

Выбирая тот или иной фундамент, необходимо учитывать вес и размер будущей конструкции теплицы, ее функциональность и материал покрытия

Если теплица имеет легкую конструкцию и накрывается полиэтиленовой пленкой, нет необходимости устраивать под нее основательный фундамент. При возведении столбчатого основания берется во внимание тот факт, что такой вариант довольно экономен, однако теплица не будет защищена от попадания внутрь холодного воздуха.

Место, отведенное под теплицу, должно хорошо освещаться и иметь расположение, учитывающее преобладающее направление потоков ветра

Если под основание теплицы используются деревянные бруски, необходимо учитывать обработку их антисептическими составами и гидроизоляцию. Это поможет продлить срок эксплуатации деревянного основания до 5-6 лет. В случае применения металлических швеллеров, их подвергают антикоррозийной обработке.

Пример устройства фундамента для теплицы

В схемах и чертежах теплицы из поликарбоната своими руками из профильной трубы отражаются размеры периметральной траншеи под ленточный фундамент, ее глубина и ширина. Как правило, глубина рва под ленточное основание составляет 30-40 см, а высота цоколя — 20-25 см.

Проектом предусматривается необходимый объем раствора (в случае заливки фундамента) или количество кирпичей (блоков), если предполагается кирпичное основание. Кроме того, в расчет включаются необходимые элементы для фиксации каркаса теплицы к фундаменту: уголки, скобы, метизы.

Расчеты, зафиксированные в проекте, помогут сориентироваться в точном объеме приобретаемых материалов и определить затраты на сооружение теплицы

Под конструкции теплиц, собранных из легких видов профиля, фундамент не устраивается. В проекте таких сооружений предусматривается увеличение длины профиля каркаса на 80 см с двух сторон. Эти части профиля вбиваются в грунт и, таким образом, служат опорой конструкции.

Все расчеты, зафиксированные в проекте, помогут максимально сориентироваться в точном объеме приобретаемых материалов и определить затраты на сооружение теплицы.

Строительство фундамента под теплицу

Разновидности каркасов

Планируя устанавливать теплицу из поликарбоната, необходимо подумать о том, из чего будет сделан ее каркас.

Для каркаса теплицы из поликарбоната используются следующие материалы:

1. Каркас из профильной трубы — металл (алюминий) – отличный вариант, но заплатить за него нужно будет большие деньги. Такой каркас теплицы под поликарбонат способен прослужить своему хозяину в течение многих лет. Это экологически чистый материал, обладает хорошей прочностью, не подвергается коррозии.
2. Деревянный каркас – неплохой выбор для создания теплицы, однако он недолговечен и требует к себе постоянного ухода. Продлить срок его службы можно различными красками и средствами, которые предотвращающие гниение, образование плесени и грибка.
3. Пластиковый профиль хорошо сохраняет тепло, не ржавеет, имеет невысокую стоимость. Чаще всего применяется для небольших конструкций.

СПРАВКА: В последние годы был изобретен сверхпрочный профиль, сделанный из пластика. Такой каркас теплицы для поликарбоната может использоваться и для больших сооружений.

Трубы-ПВХ имеют хорошую прочность и недорогую стоимость.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком Усиление стропил тепличной крыши Общее устройство теплицы домиком Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната Чертеж с размерами: односкатная теплица Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

Как собрать теплицу из поликарбоната 3х6 пошагово: чертеж, монтаж, видео Как собрать теплицу из поликарбоната 3х6 пошагово: чертеж, монтаж, видео Теплица из полипропиленовых труб: этапы строительства своими руками, изготовление дуг, каркаса, чертеж, фото, видео – тепличные советы Теплица из поликарбоната своими руками: 89 фото примеров успешной постройки Парник своими руками из пвх труб – пошаговая инструкция! – Уютный Дом Постройка теплицы из старых оконных рам своими руками | Зеленые дома, Теплица, Оконные рамы

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу Такой теплице не страшны даже сильные снегопады Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее Один из каркасов Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Выбор размеров и формы теплицы

Тепличные конструкции могут иметь очень разные формы: прямоугольные, полукруглые, арочные, в виде буквы «А» и т.д. Форма теплица очень часто получается индивидуальной, в зависимости от фантазии её строителя и возможностей используемого строительного материала. Из металлического уголка можно создать любые формы, обладающие углами, такие как параллелепипеды или пирамиды. Однако полное отсутствие гибкости уголка не позволит добиться округлых форм. Размер определяется площадью отведённого под теплицу места, его освещённости и целей, для которых предназначается теплица.

Какие материалы востребованы для фермерских теплиц

Для возведения каркаса используется металл, дерево и пластик. Чаще всего их комбинируют в различных вариациях. В одних точках конструкции нужна максимальная прочность, а в других – необходимо минимизировать толщину профилей, чтобы они отбрасывали как можно меньше теней. Покрытие теплиц промышленного назначения может быть пленочным, стеклянным или поликарбонатным.

Полиэтилен – дешево и ненадежно

Полиэтиленовая пленка проста в монтаже и имеет невысокую цену. Но она непрочна и легко рвется. Полиэтилен плохо держит тепло и пригоден к использованию лишь в летнее время, на зиму его придется снимать и где-то хранить. Это идеальный вариант для сезонных построек, но для постоянных сооружений он мало подходит.

Полиэтилен используется для больших теплиц только сезонного типа

Помимо дешевых полиэтиленовых также существуют пленки из фторкаучука и других более прочных полимерных соединений. Они имеют большую стойкость к ультрафиолету и перепадам температур. Такая обшивка прослужит гораздо дольше, но и стоят эти материалы существенно дороже.

Стекло – долговечно и дорого

Стеклянная теплица способна простоять десятилетия. Стекло является хорошо известным и традиционным материалом для покрытия парниковых конструкций. Основной плюс –непревзойденная светопроницаемость. Стекло даже через полвека не помутнеет и не утратит своей прозрачности.

Стекло – самый прозрачный материал

Сотовый поликарбонат – отличный заменитель стекла

Поликарбонатное покрытие отличается простотой монтажа и долговечностью. В сравнении со стеклянным аналогом светопроницаемость у него немного ниже, зато по теплоизоляции и ударопрочности он даст стеклу приличную фору.

Сотовый поликарбонат – универсальный материал для покрытия

Выбирая модель фермерской теплицы, опираться следует на виды растений, планируемые к выращиванию, а также сезонность эксплуатации и объемы агропродукции. Эффективность тепличного бизнеса во многом зависит от применяемых технологий, но и парниковая конструкция играет немаловажную роль

К предварительному планированию и выбору типа сооружения следует подойти со всем вниманием. Без специализированных агротехнических познаний здесь заработать не удастся

Инструкция по сборке

При сборке не торопитесь. Будьте аккуратны и позаботьтесь о личной безопасности, используя средства индивидуальной защиты.

Вам понадобятся следующие материалы и инструменты:

листы поликарбоната;
рулетка;
строительный уровень;
крепежи;
дрель.

К наиболее качественной и крепкой конструкции относится металлический каркас.

Начинаем его установку на готовый фундамент своими руками.

Это самый сложный этап создания теплицы, но благодаря инструкции каждый сможет собрать основу.

Устанавливаем нижние основания на край фундамента.
Далее ставим дуги в нижнее основание, образовывая каркас.
Собираем торцевые части, обшитые поликарбонатом. Монтаж происходит в нижнее основание, фиксируя детали с двумя центральными элементами.
Ставим фурнитуру: проделываем отверстия в поликарбонате и вставляем ручки для дверей и форточек.

Обшивка поликарбонатом пошагово

Поверхность поликарбоната чувствительна к механическим воздействиям. Старайтесь хранить его в стоячем положении до начала работ. Устанавливать покрытие нужно строго в определенным направлением. Листы нежелательно располагать горизонтально.

Покрытие конструкции поликарбонатом начинается с краёв, независимо от комплектации.

Уложите лицевой стороной вверх поликарбонат на торец, перед этим снимите защитную пленку. Материал должен выступать над торцом на 50-60 мм.
Следующий шаг – покрытие стен. Лист закрепите саморезами с одной стороны каркаса, натяните его и закрепите с другой. Листы между собой соединять внахлест примерно на 10 см для сохранения герметичности, не позволяя влаге проникать через щели.

Монтаж пластикового покрытия на арочные конструкции производится в направлении дуг каркаса.

Все – вам удалось самому соорудить теплицу из поликарбоната на земельном участке без помощи специалистов.

Рекомендации: как построить теплицу из поликарбоната своими руками правильно

Строительство теплицы лучше начинать осенью для того, чтобы иметь возможность подготовить участок (очистить место от сорняков и травы, подготовить грунт).

Кроме того, чтобы правильно построить теплицу необходимо следовать таким рекомендациям:

Строим теплицу только на ровном основании.
Перед строительством составляем чертеж будущей постройки с тремя проекциями (вид с боку, торца, кровли). Фундамент, при этом, рисуется отдельно, так же как и противоположные стороны, если на них есть отличия.
Опытные садоводы рекомендуют всегда ставить теплицу на фундамент: он позволит поставить конструкцию ровно и уменьшит теплопотери.
Если поликарбонатная теплица летняя, в качестве фундамента можно использовать деревянный брус, обработанный антисептиком. Для зимних теплиц следует выбрать основание из кирпича, бетонных блоков.
Надежной будет конструкция, зафиксированная к основанию и грунту. При этом, не следует вбивать сваи или арматуру до конца: грунт может осесть со временем и крепежи ослабнут.

Кроме того, во время проведения работ необходимо всегда контролировать построение строительным уровнем, линейкой. Строить “на глаз” категорически запрещено даже арочные теплицы: места крепления горизонтальных ребер необходимо вымерять рулеткой, и наметить.

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.

Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.

Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.

Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

опорная рама;
лист фанеры;
два бруска;
четырехколесное приспособление;
поликарбонат;
саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Когда нужна минимизация

Мини-теплица находит применение во-первых, в городских квартирах. Здесь под нее отводят часть утепленного балкона или лоджии. Перегородку лучше делать все из того же поликарбоната. Ящики с землей развешивают на стене; при этом удается и выращивать экзотические цветы, и снабжать зимой семью редиской, клубникой, зеленью.

Мини-теплицы

В растениеводстве мини-теплицы используют, чтобы создать для определенной группы растений особые условия. В обычной ящичной теплице для этого достаточно прибить к ящикам дуги из металлопластиковой трубы и накрыть все пленкой, слева на рис. Под горшечные культуры приходится делать уменьшенные копии больших теплиц, в центре там же.

В дачно-огородном хозяйстве отличной подмогой будет мини-парник из бутылок, справа на рис. выше. Благодаря высокой концентрации света он может быть сквозным, а свежий воздух на растения в ранних фазах развития действует благотворно. Кроме того, с таким никаких хлопот: вынес наружу и поставил.

Вертикальная мини-теплица из автомобильных шин

Существуют и виды высокопродуктивных мини-теплиц, доступные для самостоятельного изготовления. Вот, к примеру, на рис. справа теплица из автошин. Несмотря на корявенький внешний вид, она высокотехнологична: используется двухступенчатый парниковый эффект и капельное орошение. При умелом подборе сортов одна стойка «автотеплицы» может давать в день до полуведра помидоров или 700-800 г клубники.

Подготовка к строительству

К подготовке можно отнести выбор месторасположения, создание чертежа, расчистку и разметку территории, расчёт и приобретение качественных материалов.

Тщательный подбор материала — очень важный этап строительства, иначе последствия могут быть плачевными

Место лучше выбрать открытое, подальше от деревьев и построек. Так теплица будет хорошо проветриваться и получать достаточно света и тепла. Выбранную территорию необходимо очистить от растительности и мусора и разровнять. Если существует необходимость, то снимите верхнюю часть грунта.

Сделайте эскиз в свободной форме и чертёж в масштабе. На первом укажите внешний вид теплицы, её форму и то, как она будет выглядеть внутри. На втором необходимо указать точные размеры всех элементов постройки.

Для экономии материалов можно соорудить теплицу как пристрой к уже возведённому сооружению.
Крыша теплицы может иметь один или два ската.
Самым распространённым вариантом является теплица с арочной крышей. Правда, в этом виде теплиц есть один нюанс. Арочный каркас делают из уголков и труб из металла. Конечно, можно использовать дерево или пластик. Но металл надёжнее. Трубы сгибают под нужными углами при помощи специального трубогиба. Но можно обойтись и без этих хлопот, если приобрести готовую каркасную конструкцию.
На чертеже предусмотрите места для окон и двери, через которые будет происходить проветривание.
Арочная крыша увеличивает объём воздуха в теплице.
Если предусмотреть специальную систему рычагов, то окна, находящиеся в крыше, можно будет открывать без проблем.
Размер окна должен быть не меньше 1/4 от всей площади крыши.
Дорожки удобнее сделать из тротуарной плитки.
Грядки ограждают при помощи высоких бордюров.
Под потолком крепятся прутья, к которым закрепляют некоторые растения.

Мегафон

Разбираясь, какой оператор сотовой связи лучше для мобильного телефона, мы решили детально рассмотреть Мегафон — вторую по популярности компанию. Количество абонентов на сегодняшний день достигает 77 млн, а Data-роуминг есть в 100 странах, а международный — свыше чем в 200.

Плюсы:

Максимальная зона покрытия в России. Каждый, кто пользуется услугами компании, может не беспокоиться о том, что в определенном уголке страны у него не будет мобильного интернета или в целом связи. Даже в не густонаселенных районах присутствует оборудование Мегафон. Компания делает все для того, чтобы занять лидирующие позиции в России, поэтому беспокоится о качестве предоставляемых услуг;
Мегафон отслеживает актуальные тренды и активно внедряет новые технологии. Среди них мобильный 4G+ интернет со скоростью передачи данных до 300 Мб/с;
Быстрый интернет, что позволяет с комфортом пользоваться телефоном находясь вне дома.

Минусы:

Слабая техническая поддержка;
Сложность тарифных планов. Тарифы очень запутаны и сильно отличаются по своей цене, которая сильно зависит от региона и количества дополнительных опций.

Новое. Теплицы на интернет-аукционе Au.ru

Теплица «Основа-ЛЮКС»

Надежная, удобная и недорогая теплица – универсальный секрет хорошего урожая, который мы раскрываем нашим клиентам.

Модель имеет прочный разборный каркас из профильной трубы 20х20, покрытый долговечной порошковой окраской.

В полностью разобранном виде, теплица может транспортироваться в легковом авто или на крыше машины, а со сборкой и монтажом поликарбонатных листов вполне справятся два человека.

Крепление «труба в трубу» дополняется болтовым соединением, что обеспечивает хорошую устойчивость.

Основное преимущество — все дуги сделаны в виде ферм, что придает дополнительную жесткость и прочность конструкции.

Можно не беспокоиться о уборке снега и ветровых нагузках

Теплицы «Основа-ЛЮКС» покрываются долговечной полимерной (порошковой) окраской, которая служит более 10 лет. Другие методы окраски, например кисточкой или краскопультом даже специальной антикоррозийной эмалью не дают качественную защиту стальной трубы. Суть метода — трубы с напыленной на них краской помещаются в специальную камеру полимеризации, где под воздействием высокой температуры краска «запекается», образуя монолитный слой. Его очень трудно повредить механическим воздействием, и потому краска долго и надежно защищает спрятанный под ней металл.

Размеры теплицы: Ш — 3 м; Д — 4 м; В — 2,1 м + (модули по 2,0 м)

Исходя из особенностей рельефа участка, фундамент может быть выполнен с применением различных материалов (бетон, кирпич, доска) или установлена непосредственно на грунт.

Достоинства теплицы «Основа-ЛЮКС»

Простота сборки – соединение дуг и поперечин осуществляется «труба-в-трубу», благодаря чему каркас теплицы собирается в считанные минуты. Для сборки такой теплицы достаточно одного человека. При этом не требуется никаких дополнительных приспособлений. В комплект теплицы входят все необходимые соединения и крепежи.

Можно использовать поликарбонат толщины до 3,5 мм – теплица имеет пять поперечных соединений, они принимают на себя снеговую и ветровую нагрузку от поликарбоната.

Прочность – благодаря замкнутой профильной трубе данная теплица готова выдержать серьезную снеговую нагрузку.

Долговечность – покрываются долговечной полимерной (порошковой) окраской, которая служит более 10 лет.

Теплицы из профильной трубы 20х40. Строительство теплицы с каркасом из профильной трубы. Как рассчитать нужное количество стройматериала при создании теплицы из металлических изделий своими руками

Сегодня практически каждый дачник хочет обустроить свое помещение в стационарной теплице или иметь разборную теплицу, так как без этой конструкции уже не обойтись. Дает возможность выращивать круглый год и получать урожай. Часто для каркаса стационарной теплицы используют профильную трубу.Такой выбор обусловлен высокой прочностью, долговечностью и надежностью материала на фоне других альтернатив.

Разнообразие исполнений теплицы с каркасом из профильных труб

Теплица с каркасом из профильных труб может быть построена в одном из самых популярных исполнений:

Прямоугольного типа с разносторонней крышей.
Голландского типа.
Прямоугольного типа с плоской крышей.
Арочного типа.
Пирамидального типа.

Преимущества прямоугольного типа с размахом крыши

Конструкции с наклонной крышей имеют главное преимущество: большой внутренний объем, позволяющий выращивать высокие растения на всей территории теплицы. Недостатком такой конструкции является большой расход достаточно дорогостоящего материала для каркаса каркаса и выполнения обшивки.

Голландский тип

Теплицы, выполненные в голландском стиле, обладают теми же качествами, что и прямоугольные двухуровневые теплицы, но характерной особенностью является удлинение элементов каркаса стены по отношению к основанию.Такое решение гарантирует повышенную устойчивость конструкции теплицы.

Прямоугольный тип с плоской крышей

Положительным моментом теплицы данного типа является экономия на дорогой профильной трубе, а отрицательным — конструкция с отсутствием наклона конька подвержена большим временным нагрузкам и прочим. негативные последствия от естественных осадков. Например, на горизонтальной поверхности может скапливаться снег, в результате его таяния лед создает нагрузку, способную разрушить поликарбонат.

Тип арки

Этот вариант является оптимальным с экономической точки зрения, но для изготовления арочных теплиц необходимы специальные устройства для гибки труб, за счет которых трубы с профильным сечением приобретают форму дуги.

Пирамидального типа

Достоинством такого конструктивного решения является минимизация расхода материала на каркас и обшивку. Кроме того, благодаря пирамидальным характеристикам теплица более освещена Солнцем и менее восприимчива к негативным воздействиям естественных осадков, т.е.е., возможные динамические нагрузки сведены к минимуму. Недостаток — небольшое внутреннее пространство.

Основные конструктивные элементы для изготовления теплицы из профильных труб

Каждая теплица может отличаться формой, габаритами, мобильностью и подходами к ее устройству, но конструктивные элементы, из которых состоит теплица, как правило, схожи по материал. Все теплицы состоят из следующих конструктивных элементов:

Фундамент.
Рама.
Полупрозрачная оболочка.
Крепежная фурнитура.

Необходимость фундамента и каркаса теплицы

Фундамент — самая важная часть любого объекта, выполняющая вспомогательную функцию. Обеспечивает устойчивость теплицы. В соответствии с этим материал должен быть качественным, но решение о его использовании должно быть рациональным, т. Е. Свайный фундамент подходит для легкой и мобильной конструкции, а большая, тяжелая и стационарная конструкция должна стоять на монолитном основании. тип ленты.

Рама — элемент, с помощью которого создается основная форма помещений. Он состоит из материала, способного обеспечить желаемую жесткость всей конструкции теплицы. Металлопрофильные трубы отлично подходят для изготовления каркаса, так как ассортимент этого материала позволяет реализовать любое инженерное решение.

Выбор светопрозрачной оболочки и аксессуаров

Светопрозрачная оболочка — это защитное покрытие тепличных растений от негативного воздействия окружающей среды.В качестве материала обшивки может применяться: пленка

;
стекло или поликарбонат.

Поликарбонат — оптимальный вариант для покрытия теплицы. Это оправдано тем, что его пустая конструкция, помимо пропускания солнечных лучей, служит отличным препятствием на пути холодного воздуха. Этот материал имеет солидный вид, относительно долгий срок службы и невысокую стоимость.

Застежки — материал, который нужен для качественного крепления кожи.Выбор фурнитуры зависит от типа конструкции конструкции и материала покрытия. Для поликарбоната необходимо:

шайбы термостойкие;
доски соединительные;
винты специальные.

Для скрепления листов поликарбоната используется специальный алюминиевый профиль, так как он идеально подходит для этого материала. Профиль снабжен резиновым уплотнением для обеспечения необходимого уровня.

Подготовительный этап изготовления теплицы

Перед тем, как приступить к созданию теплицы из профильной трубы, необходимо выбрать место, где будет располагаться конструкция.Критерии выбора:

Почва и рельеф.
Подсветка.
Сохранение тепла.

Почвы и рельеф. От типа грунта зависит, какой фундамент нужен под теплицу. Отличный вариант — возвышенное и сухое место с песчаным грунтом. В маловлажных с глинистыми типами почв накапливается излишняя влага, что способствует вытиранию, что может отрицательно сказаться на несущей конструкции теплицы.

Подсветка. Ключ к размещению теплицы из профильной трубы — с какой стороны ее лучше расположить южнее. Оптимальным решением станет выбор длинной стороны теплицы. Такое размещение конструкции сводит к минимуму отражение солнечного света от них и способствует большему проникновению внутрь их.

Сохранение тепла. Входную дверь в теплицу нужно поставить ее торцом. Ширину двери лучше подбирать по стандарту 700-800 мм, а высоту — в соответствии с размерами самой теплицы.Если вы планируете возвести из профильной трубы капитальное сооружение, то лучше предусмотреть тамбур, в котором можно хранить инструмент. Такое решение даст возможность сохранить тепло при открывании двери в теплицу.

Расчистка и разметка местности, устройство фундамента

Перед выполнением работ по устройству подвала место на участке под теплицей необходимо очистить от мусора и удалить верхний слой почвы.Затем для разметки контура будущей теплицы нужно вбить по углам деревянные колышки и натянуть разметочную веревку.

Порядок устройства фундамента:

для фундамента свайного типа необходимы точечные отверстия в земле, а для ленты — траншея по всему контуру будущей теплицы; №
глубина ям или траншей должна быть меньше разметки грунтовки грунта;
в качестве опалубки, для свайного варианта можно применить асбестовые трубы; №
зазоры между опалубкой и грунтом засыпать щебнем и трамбовать;
Внутрь полученной формы заливается бетон и укладываются металлические детали рамы сцепления с фундаментом.

Сбор и установка теплицы из профильных труб

Для сборки конструкции необходимо изготовить силовые элементы ее корпуса по чертежу теплицы. Количество таких элементов должно соответствовать количеству створок в каркасе.

Сборка, как правило, начинается с торцевых клапанов корпуса. Нарезанные профильные трубы можно сварить между собой или соединить болтами с помощью уголка, тройника и муфты. Однако сварка дает более надежный результат.Все створки каркаса соединяются с закладными частями фундамента.

После того, как корпус теплицы был полностью смонтирован, можно начинать его листами поликарбоната:

покрытие покрытия осуществляется каруселями с термочехлами;
все стыки между листами покрытия необходимо залить силиконом;
Щель между обшивкой и фундаментом необходимо залить цементно-песчаным раствором.

При установке накладок необходимо учитывать следующий момент: поликарбонат очень плохо выдерживает динамические нагрузки, поэтому горизонтальное размещение этого материала не рекомендуется.

Трубы профильные автономного исполнения холодного гнутья

Арочные теплицы из профильных труб для приусадебных участков более устойчивы к сильным порывам ветра и за счет обтекаемости исключают накопление снега. Создание арочных конструкций сопровождается изготовлением каркасов теплиц из гнутых по дуге профильных труб. Для этого можно обратиться к профессионалам со специальным оборудованием или изготовить гибкую трубу самостоятельно с помощью отвертки.Для улучшения качества гибки нужно использовать специальные листы или заранее подготовленный дуговый узор. Перед тем как приступить к деформации профильной трубы с толщиной стенки более 10 мм, ее необходимо засыпать песком, чтобы не изменить размер сечения заготовки в местах загибов.

Для гибкой трубки необходимо использовать гибочную пластину с отверстиями для создания упора. Заготовка располагается между двумя стержнями, установленными в печи на расстоянии, равном радиусу планируемой деформации.Гибка производится от центральной части трубы к ее краям. Метод ручной гибки трубы довольно трудоемок, а результат напрямую зависит от приложенных усилий.

Чтобы воспользоваться всеми преимуществами садового участка, на этапе его проектирования имеет смысл уделить особое внимание выбору материалов для отделки и стен.

Долговечность теплицы будет зависеть от прочности каркаса, от свойств — благополучия растений.Лучшее сочетание этих требований демонстрирует пара «Профильная труба /» .

Вопрос, как приготовить теплицу, интересует многих такс и других землевладельцев. Принцип сварки домашней и промышленной теплицы одинаковый. Отличие может заключаться в материале и степени усиления конструкции в зависимости от размеров.

Главное преимущество компаундирования профилей сваркой — надежность. Болтовое соединение со временем ослабевает, и теплица теряет форму.К остальным преимуществам относятся:

Вареная теплица из профиля имеет большой запас прочности вне зависимости от габаритов и веса конструкции. Размер квадрата 20 мм способен выдерживать большие нагрузки при ветре и снегопаде;
имеют большую площадь при сварке, поэтому достаточно просто разорвать шов, а не варить жесткость для дополнительного усиления стыка.
при сварке с учетом деформаций, при нагреве и соблюдении диагоналей теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущество профилей и соединений сварных деталей позволяет изготавливать теплицы любых размеров и конфигураций. Нужно только правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.

Важные моменты

Сварку производить в защитной одежде, перчатках. Глаза и лицо защищены сварочной маской или щитком.

Все основные детали проварены в нижнем положении.Для лучшей жесткости стыки после сварки можно закрепить, сварив изнутри стальное укрытие. Такой способ позволяет надежно закрепить детали даже при некачественной сварке основных стыков.

Обязательно соблюдайте соосность несвежих деталей, установите первые по уровню и надежно закрепите их с пробелами.

Все элементы теплицы увариваются качественными электродами для конструкционных сталей. Лучше использовать АНО-24 или МР-3 диаметром 3 мм.Качественно и надежно выполняя весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в небольшие морозы.

Критерии выбора профильной трубы

Выбор профиля для сварки зависит от финансовых возможностей и потребностей в более надежной теплице, но основные правила для всех одинаковы.

Трубы профильные изготавливаются окрашенные, оцинкованные и необработанные. Оцинкованный профиль имеет долгий срок службы и не подвержен коррозии.Это так, но не в случае соединения со сваркой.

При сварке цинк вспыхивает, а металл в месте стыка ослабевает . Ржавчина. Это место будет таким же, как и у обычной сырой трубы. С крашеными трубами то же самое, да и цена на такую продукцию намного выше.

В случае сварки теплицы лучше использовать сырье, а дополнительно купить грунт отвал и покрасить металл после сборки каркаса.

При строительстве небольшую тепличную полку лучше приобретать меньшего размера.Для теплицы длиной 6 м, шириной 2 м и высотой 2 м вполне достаточно труб шириной 25 мм. Толщина стенок профиля 2 мм. Это оптимальный вариант для небольших самодельных конструкций.

Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, выполнив эскиз теплицы и определившись с ее габаритами.

Подбор формы конструкции

Самая распространенная и доступная форма теплицы — дом с двойной крышей.Он прост в исполнении и не требует дополнительного оборудования и затрат на сварку.

Все монтажные и сварочные работы выполняются с использованием ручного электроинструмента и сварочного оборудования. Но у такой теплицы меньшая полезная площадь внутри.

Поэтому наиболее подходящая форма — арочная. Но это более сложная конструкция, требующая использования роликов или гибочного станка. Можно вести работу и вручную, но для этого необходимо найти сегмент цилиндра большого диаметра.

Профиль засыпается песком, что позволяет избежать деформации трубы. Затем его закрепляют посередине основания и загибают концы. Работа очень кропотливая и не соответствует размеру дуги.

Проще обратиться к специалистам, которые сделают такие же арки на роллетах за минуту. Но это потребует дополнительных затрат. Поэтому, когда делают теплицу своими руками, чаще всего выбирают форму дома.

Размеры и количество материала

Обязательно определитесь с теплицей длинной, и рассчитайте количество основных составляющих каркаса.Дуги необходимо устанавливать с периодом не более метра.

При длине 6 минут нужно будет сделать 7 дуг и решить их перемычками по жесткости конструкции. Передняя стена должна быть оборудована дверью и окном, а задняя требует только установки.

Это самая простая и надежная конструкция небольшой теплицы. Профильная труба в основном поставляется отрезками длиной 6010 мм. Стоит довольно дорого, поэтому стоит задача свести отходы профиля к минимуму.

Лучшим решением будет высота стоек 1070 мм, величина одного ската крыши 1120 мм, при наклоне 30 °. Этот метод позволит избежать затрат на покупку основной трубы.

На перемычку достаточно будет поставить 20-й профиль. Считайте их количество. На крыше закрепляют конструкцию вверху дуги и посередине каждого ската. Сбоку — по 2 с каждой стороны.

На задней части предусмотрены 2 перемычки. Фасад должен быть снабжен шайбой и дверцей.Исходя из этого, рассчитываем количество оружия вспомогательного профиля.

Теперь определитесь с фундаментом. Если будет бетонный, то на закладную часть уйдет сегмент первичного профиля. В случае изготовления мобильной теплицы необходимо будет приобрести профиль для закрепления низа теплицы.

Приобретя достаточное количество профилей и электродов для сварки, переходите к выполнению основных работ.

Подготовительные работы

Работа ведется в несколько этапов.Самым прочным и надежным способом станет изготовление бетонного фундамента. Для этого по периметру нужно вырыть траншею глубиной до штыковой лопатки.

Затем сделайте небольшую песчаную подушку, поместите и забейте закладные под стойки. Потребуется приготовить бетонный раствор и положить его в траншею.

Нет смысла армировать фундамент, главное сделать ровным, без высоких перепадов и перекосов. При заливке обращайте внимание на вертикальное положение закладных деталей.

Изготовление и установка устаревших деталей

Стеллажи для теплиц могут быть изготовлены из отдельных отрезков труб, нарезанных на размер и с забитыми углами. Но лучше выполнять простые операции и просто сгибать их из долгого вакуума. Для этого поместите середину листа, болгаркой сделайте угловой вырез и согните трубу на нужный угол 60 °.

Затем штампуют с краев профиля 1700 мм и вырезают его. Профиль загнут под углом 30 °.Теперь осталось зарезать места вырезов.

С большими зазорами используется для крепления проволоки или электродов. При сварке необходимо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей.

Для этого лучше выполнять сварку на ровной поверхности. Если деталь получилась с маленьким «пропеллером» — не беда, выровнять ее несложно.

Далее выполняем сборку всех 7 основных деталей. Лицевая и задняя часть сразу оформляется перемычками, окнами и дверью.Эти детали устанавливаются первыми, фиксируя каждую на своем месте и приваривая к закладной.

Первые задачи следует ставить строго по уровню, это позволит избежать дистиллятов всей конструкции теплицы. Разместившись на строительном уровне или отвесе, закрепляют с помощью временных подкосов.

Сборка

Когда основные стойки теплицы закреплены, с лицевой стороны приступают к установке промежуточных стоек и их обводке ребрами жесткости.Для этого боковые части приваривают к закладной в фундаменте. Нарезанные по размеру детали сращиваются с предыдущей основной подставкой.

Теперь осталось сделать двери и навесы будущей теплицы. При этом необходимо оставить зазоры не менее 5 мм со всех сторон. Это убережет от набухания при провисании петель.

Дверь и окна установлены в бревно. Чтобы соблюсти правильность установки и зазоры, нужно раскрыть эти детали с помощью клиньев, а затем установить его.После этого приварить дверь и окно.

На этом основные работы по монтажу теплицы из металлопрофильных труб можно считать выполненными. Осталось окрасить все трубы грунтовкой и зашить теплицу поликарбонатной или полиэтиленовой пленкой.

Строительство можно разделить на несколько этапов:

Выбор площадки для строительства.
Подготовка фундамента.
Монтажная рама.
Обложка из материала наблюдателя.
Конструкция уплотнения.

Желательно заранее подготовить чертежи теплицы из профильной трубы с размерами .

Выбор площадки для строительства

Для начала, на которой построим нашу теплицу. Он должен быть ровным, без высоких деревьев, по возможности, недалеко от дома (в случае зимней эксплуатации будет проще провести подключение к источнику отопления дома).

Подготовка фундамента

На котором мы будем строить теплицу, бывает 3-х видов:

Брюс. Выполняется из деревянного бруса с внешней обработкой для предотвращения коррозии. Срок службы фундамента такого типа — до 10 лет.
Кирпич. Использование фундамента данного типа становится рациональным в тех случаях, когда монтаж теплицы должен производиться на участке с наличием естественного откоса. Срок службы — до 30 лет. Выполняется путем выполнения кладки «в кирпич» шириной на мелкодисперсном растворе, смешанном в пропорции 1: 3 (цемент — песок).
Бетон. Этот тип фундамента самый прочный, но с его возведением относятся с наибольшим вниманием. Чтобы его исследовать, следует выкопать траншею глубиной и шириной в одну штыковую лопату. Потом либо оснастить его каркасом, сваренным из арматуры — в этом случае срок службы фундамента станет от 50 лет, либо просто залить бетоном (до 60 лет). Бетон следует замешивать в соотношении 1: 4: 3,5 (цемент, песок, мелкая галька или битый камень).

Выбор следует осуществлять исходя из соображений долговечности, стоимости, а также условий, в которых осуществляется строительство.

Монтаж Karcasa

Монтаж можно производить из различных элементов металлопроката, но наиболее практична профильная труба.

— Это металлическая труба прямоугольного сечения. В наше время профильная труба — один из самых распространенных элементов металлопроката.

Классифицируется по длине сторон.Чаще всего применяется для производства каркасных конструкций, что обусловлено такими особенностями:

нагрузка равномерно распределяется на блики прямоугольник, форма которого имеет поперечное сечение профиля, что обеспечивает повышенную прочность готового изделия. Рамка;
доступная цена трассы Профильная труба делает использование этого материала наиболее выгодным для монтажа каркасных конструкций;
прямоугольная форма поперечного сечения упрощает объективную процедуру сотовый поликарбонат;
Применение профильной трубы гарантирует долговечность конструкции .

Оптимальными разновидностями профильной трубы для монтажа каркаса теплицы считаются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчете удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они иловые или пирамидальные.

Фото

Смотреть на фото: Чертеж каркаса теплицы из профильной трубы

Теплицы из профильной трубы своими руками

Арочные

Теплицы с полукруглая линия в виде полукруга.Монтаж такого типа каркаса связан с необходимостью равномерного изгиба профиля . Такая конструкция предпочтительна для бюджетного изготовления теплицы, способствует рассеиванию солнечных лучей и снижает вероятность скопления снега при эксплуатации зимой.

Для монтажа теплицы арочного типа целесообразно использовать профиль 40х20 для несущих рам, 20х20 — для продольных перемычек.

Несущие рамы изготавливаются путем гибки профильной трубы.Здесь возникает вопрос , как согнуть профильную трубу для теплицы . Гибку можно производить как вручную, так и на трубогибе.

Рассмотрим вариант ручного изготовления несущих рам.

Из дерева или пластика вырезают пару заглушек, от которых закипает конец трубы. Внутри засыпает песок, раскачиваясь по мере заполнения трубы. Это сделано для того, чтобы при изгибе нагрузка на внутреннюю поверхность распределялась равномерно.

Наблюдается середина профиля, затем закрепляется на бетонном кольце диаметром 3 м.Сгибание выполняется одновременно в обе стороны под углом 90 градусов к точке фиксации.

Наконечник №1: Для равномерного изгиба место изгиба можно прогреть горелкой или паяльной лампой. Это сводит к минимуму риск ползунка или резкого сгиба.

Совет № 2: При установке теплицы в зимнее время года вместо песка можно использовать воду. Стоит внутрь профиль залить и дать залезть. ВНИМАНИЕ: Этот способ требует повышенной внимательности, нельзя двигаться в движении, иначе профиль может сломаться изнутри.

Кроме того, существует вариант складывания профильной трубы ручными профессорами. Самодельный автомат, конечно, уступит заводской презентабельности, но свои ближайшие функции он сможет выполнять ничуть не хуже.

Чтобы создать в домашних условиях вызов, вам потребуются:

Уголок или швеллер, из которого приваривается станина, на которой будет располагаться конструкция станка.
Ноги из трубы или металлического профиля.
Валы гибкие (возможен заказ в Токаре или на металлической связке).
Передаточный цепной механизм. Если есть возможность, можно использовать передаточные шестерни от механизма ГРМ ВАЗ 21-06.
Натяжитель (оттуда).
Вал направляющий. Это можно сделать, сварив между собой два уголка по 20 мм.
Направляющая приводного элемента. Изготавливается из профильной трубы 40х20 мм.
Регулируемый винт.
Ручка от подруги.
Крепление основных валов выполнить на болтах, предварительно проделав пазы в швеллере.

Стрельчий

Теплицы «Домик». Может быть одинарным или двойным. Установка требует навыков владения сварочным аппаратом .

Монтаж теплиц данного типа осуществляется путем скрепления отдельных частей «отводов» профильной трубы таким образом, чтобы перемычки образовывали окна 40х60 см, 60х60 или 80х60, — в зависимости от типа используемого объекта ( тем сложнее).

Использование каркаса типа обеспечивает попадание прямых солнечных лучей в теплицы Plus дает возможность оборудовать стены отражателями.Рекомендуется для теплиц, в которых планируется выращивание особо легких культур.

Пирамидальная

Пирамидальный каркас теплицы из профильной трубы рациональнее возводить, либо бузнфундаментально складывать,. По сути, это «шапка», которая обслуживает определенный участок почвы, чтобы сформировать под ней микроклимат.

Покрытие из материала наблюдателя

Для придания качеству готового каркаса могут быть использованы такие материалы:

стекло;
Листы сотового поликарбоната.

Использование полиэтиленовой пленки — наименее прочный вариант отделки. Его придется менять каждый год.

— Довольно неплохой вариант отделки салона. Обеспечивает великолепный уровень освещения, а также герметичность конструкции при должной обработке стыков. Среди отрицательных характеристик стекла как укрывного материала для теплицы — его вес и хрупкость.

— Современный синтетический материал, наиболее рациональный для использования в качестве теплицы .А чертежи теплицы из профильной трубы легко найти в Интернете.

Осуществляется такими особенностями:

Сочетание «прочность — легкость» позволяет в случае необходимости обойтись без возведения капитального фундамента.
. Для этого вида материала это около 90% — этого более чем достаточно для нормального роста тепличных культур.
Теплоизоляция — ячеистая структура поликарбоната предполагает образование воздушной прослойки.

Рассмотрим процесс обшивки готового каркаса листами сотового поликарбоната:

в зависимости от типа грунта ставится теплица, затем вырезается лист поликарбоната, чтобы сохранить максимально целостную плоскость;
в местах соприкосновения листа с металлическим каркасом устанавливаем резиновые накладки, простим посадку листов — облегчит дальнейшее уплотнение;
Простыня пришивается к каркасу самотечением, с обязательным использованием термошаба.Отверстия под саморезы просверливаются заранее, на 1-2 мм больше их диаметра — это предотвратит растрескивание структуры листа при термическом выдавливании;
следует из расчета 30 саморезов на шестиметровом листе поликарбоната. Не стоит зашивать каждое место соприкосновения с каркасом — поликарбонат не любит большого количества дырок;
крепление листа поликарбоната засыпать засыпать — так планируется вероятность скопления в них конденсата;
Проделав отверстия в сотах специальной лентой, можно предотвратить попадание в них грязи и насекомых.

ВАЖНО: Для обшивки стоит использовать армированный поликарбонат с защитой от ультрафиолета. Сторона, усиленная защитной пленкой, должна быть ориентирована на улицу.

Конструкция уплотнения

Листы необходимо обработать силиконом или герметиком. Для того, чтобы спрогнозировать герметичность конструкции, которая является предпосылкой для формирования микроклимата.

С этой же целью зазор между фундаментом и листами оболочки обрабатывается монтажной пеной тонкоустойчивой конструкции.

Совет: Небольшая хитрость, которая может помочь с подогревом зимой — перед заливкой грядки подложите под них корову или лошадиные силы, затем утоните, затапливая землю. Возможно, он выделит какое-то количество тепла, которое сможет уберечь корневую систему вашего с любовью выращенного урожая от внезапных заморозков.

Как видите, теплица из 20 профильной трубы в домашних условиях, своими руками — вполне реально. К тому же при ответственном выполнении приведенных выше рекомендаций не требует больших трудозатрат и финансов.

Конечно, выбор типа материала остается на усмотрение мастера, но при использовании материалов, указанных в рекомендациях, соотношение «цена — качество» приобретает максимально допустимый параметр.

Надеемся, теперь вы знаете ответ на вопросы. как сделать теплицу из профильной трубы нужно ли заказывать проект теплицы из профильной трубы, чем отличается теплица от труб и других металлических теплиц.

Полезное видео

Смотрите видео: Черкесские теплицы из профильной трубы, размеры, дуги, чертежи

Если вы обнаружили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter. .

Чтобы получить более крупный урожай, необязательно устанавливать теплицу, достаточно построить небольшую теплицу. Он займет много места, и обойдется он намного дешевле.

Отличным решением в данной ситуации станет строительство теплицы из профильной трубы своими руками, а размеры и чертежи вы найдете в этой статье.Эта надежная и прочная конструкция позволит получать урожай в более ранние сроки.

Также предлагаем ознакомиться с пошаговой инструкцией.

Преимущества теплицы из профильных труб

В теплице основная роль отводится каркасу, поэтому он должен быть прочным и иметь жесткий разбойник, который будет держать форму и выдерживать различные нагрузки. Идеальным материалом для изготовления каркаса будут профильные трубы из металла.

Имеют ряд преимуществ:

простота обработки;
возможность создания дизайна разной формы;
большой срок службы — металлопилонные постройки служат до 15 лет, а как показывает практика, намного дольше;
не нуждаются в уходе и защите от вредителей;
в наличии по цене;
сочетается с любыми материалами.

Кроме того, по сравнению с деревянной конструкцией, постройка из профильного трубопрокатного материала компактна, поэтому ее легко разместить на участке.

Единственный минус этого дома — более длительные сроки строительства.

Выбор типа конструкции

Перед тем, как приступить к изготовлению теплицы из профильных труб своими руками, нужно определиться с дизайнерской моделью, и нарисовать чертеж. Ведь угол преломления солнечных лучей зависит от формы конструкции.

Основные виды теплицы из этого материала:

Арочная — для строительства требуется специальное оборудование для придания формы. В противном случае, имея гнутые детали нужного размера и рисунка, собрать такую теплицу своими руками не составит большого труда. В арочной конструкции создается равномерное освещение вне зависимости от расположения Солнца.

Минус модели — ограниченная функциональность, так как высокие культуры вдоль стен не смогут расти.

Одинарный — простой вариант, крепится к стенам жилых или хозяйственных построек. Использование этой компактной модели позволяет сэкономить не только место, но и строительные материалы.

Двойная или раздельно-тентовая конструкция. В такой постройке она создает лучшую подсветку для сельскохозяйственных культур, в отличие от одиночной.

Палатка — Простая конструкция, без изогнутых элементов. Поэтому его чаще монтируют сами садоводы.Кроме того, плюсом теплицы с двуплексной крышей является возможность посадить культуру разной высоты.

Стоит отметить, что шатровый вариант крыши будет стоить дороже арочного, так как для монтажа каркаса потребуется больше материала, как основного, так и подкровельного.

Генни Федорова — В народе зовут Луббл, его несложно сделать своими руками на основе разработанного чертежа. Подходит для выращивания рассады, красок и овощей, единственный минус — не предназначен для высокорослых культур.Конструкция простая, снабжена крышкой, открывающей доступ к уходящим растениям.

Как сделать чертеж самому

Для изготовления теплицы из профильного трубопрокатного материала — можно использовать наземный или малоэтажный вариант. Земля удобна тем, что полностью исключено затемнение, она предназначена для постройки в средних и южных широтах. В теплице маломощного типа тепло отводится от земли. Однако темные стены губительны, что отрицательно сказывается на росте растений.

При составлении чертежа теплицы из профильных труб стоит учесть съемные верхушки, которые обеспечат доступ воздуха внутрь. К тому же каркас более прочный, требуется предусмотреть специальные элементы, которые крепятся вдоль стен.

Профиль с размером сечения 40 × 20 мм или 40 × 40 мм подходит для каркаса, так как имеет высокую прочность. Оптимальная толщина стен — 2 мм и более. Для изготовления горизонтальной стяжки можно взять профиль с более тонкой стенкой 1-1.5 мм.

На чертеже необходимо указать точный размер — ширину, длину и высоту. Кроме того, следует указать места соединений основной и направляющей частей.

Ниже представлены чертежи с размерами для разных типов теплиц.

В соответствии с чертежом теплицы, на котором указаны габариты, рассчитываются затраты на строительство и составляется смета. В процессе расчета следует выбросить 10% запаса, на случай повреждения при транспортировке или установке.

Чертеж теплицы по роду хлеба

Инструменты и материалы

Чтобы процесс монтажа теплицы был более легким, помимо чертежа нужно заранее запастись необходимым инструментом, который в работе понадобятся: лопата

— нужна для выравнивания грунта;
коричневый — для крепления стоек рамы;
болгарка — она понадобится для резки профильных труб;
отвертка — нужна для вкручивания шурупов;
Плоскогубцы и молоток — незаменимый инструмент при любых строительных работах;
измерительные принадлежности — уголок, строительный уровень и рулетка;
сварочный аппарат — если вы собираетесь сваривать детали;
хищ — если планируется укладка поликарбоната.

Важно знать! Резка поликарбоната болгаркой нельзя резать, так как он плавится, ручной инструмент для резки металла мелкой тканью

Также вам понадобятся деревянные колышки и веревка.

Правильность выбора материала играет большую роль в построении нашего дизайна. Для расчета необходимого количества профиля требуется учесть, что мерная длина трубопрокатной продукции, продаваемой в магазинах, равна 6.05 метров. Отрезав от этого значения, составляется чертеж теплицы из профильной трубы необходимого размера.

Чтобы правильно рассчитать необходимое количество материала, нужно учитывать конструктивные особенности и геометрические параметры конструкции. Это длина всех частей каркаса, затем полученное число делится на стандартную длину профильной трубы. Это значение будет определять количество метров профиля.

Пошаговая инструкция строительства теплицы

Перед тем, как приступить к строительству самодельной теплицы из профильного трубопроката, следует определиться с участком, и подготовить место.

Подготовка квадрата

Строительство теплицы из профильных труб своими руками следует начинать с определения места ее установки. Важная роль отводится типу почвы. Лучше, если конструкция будет располагаться на песке, сухом грунте, где не происходило скопления влаги.

Кроме того, большое значение для получения хорошего урожая имеет расположение теплицы. Хорошо, если длинная сторона будет расположена южнее, так растения смогут получать больше света от солнца.Также нужно учитывать конструктивные особенности теплицы:

односпальная кровать — уклон на юг;
дива арочные — продольная ось их конструкции направлена с севера на юг, допустимое отклонение от 15 до 20 градусов.

После выбора места необходимо подготовить участок. Первым делом обозначают периметр будущей конструкции пьяными деревянными колышками, на которые натягивается веревка. Вне зависимости от выбранной модели траншею трапециевидной формы следует копать, для укладки биотоплива оно, разлагаясь, способствует прогреву почвы.

Фундамент

Теплица из профильных прутков — это достаточно прочная конструкция, не подверженная деформации. Для установки теплицы достаточно сделать тип колонного фундамента из асбоцементных труб.

Делается так:

в земле, колодцы поставлены вместе, их диаметр указан больше, чем размеры самих труб;
трубы асбестовые проложены в этих карьерах;
щель между трубой и землей засыпается, и разрывается песчано-крошечным составом;
цементный раствор залил внутрь трубы, чтобы не было пустот;
Бетонный состав погружает металлическую пластину или сегмент арматуры, они будут сцепляющим звеном между фундаментом и рамой.

Можно сделать ленточный фундамент, либо насыпной, простой для защиты теплицы от попадания внутрь холодного воздуха.

Изготавливаем дуги для теплицы из профильной трубы — 2 способа складывания профтру

Для изготовления самостоятельно арочной конструкции теплицы из профильной трубы, предварительно нарезанной заранее необходимого размера, необходимо требуется для придания формы жесткой дуге. Сделать эту процедуру можно, обратившись в фирму, которая производит такие работы, там профиль гнут на специальном оборудовании.Если вы планируете сделать это своими руками, то есть двумя способами, которыми вы можете воспользоваться.

Как гнуть профильную трубу «холодным» способом? Существует два варианта гибки профиля таким образом — с внутренним заполнением и без него:
Если профильная труба имеет толщину до 10 мм, то процесс можно проводить без наполнителя.
А если взять профиль, имеющий большую толщину, то потребуется наполнитель: песок или канифоль. Зимой можно налить воду внутрь трубы и дождаться, пока она замерзнет.

В качестве средства защиты гибкого профиля методом «Холодного» используется толстая пружина, но диаметр должен быть таким, чтобы ее можно было вставить в трубу. Этот материал обладает прекрасными пружинящими свойствами, что позволяет легко и, не изменяя сечения профиля, гнуться.

Кроме того, чтобы сделать заготовку дугообразной формы, можно применить гибочные пластины, в отверстия которых следует поместить, они будут гибкими. Труба располагается между двумя стержнями на расстоянии, соответствующем уровню изгиба.Профиль загибает продвижение заготовки от центра к краю. Этот метод «холодной» гибки очень трудоемок.

Можно использовать трубы специального заводского производства, ручные или стационарные.

Метод отказа с предварительным подогревом. Этот островной прием рекомендуется, если толщина профильных труб большая. Метод подходит для использования в любое время года. Процесс выглядит следующим образом:
Делают две деревянные заглушки для обеих сторон трубы.По длине он в 10 раз больше ширины его основания. Широкая сторона заглушки должна быть больше отверстия в трубе в 2 раза.
После этого в одной заглушке нужно сделать желоб для выхода скопившегося газа при нагревании.
Теперь нужно нагреть обрабатываемую часть профиля.
Песок речной просеивать и сушить. Затем помешайте на металлическом листе до 150 градусов, пока вся влага не испарится.
С одной стороны трубы установить стружку из дерева без бороздок.
Через второй конец засыпать в раскаленном песке. Его постоянно постукивают по стенкам заготовки, чтобы песок хорошо насыпался.
Когда труба будет заполнена песком, установите вторую заглушку.
Отметить на профиле место загиба мелом.
Плотно закрепите трубу в тессерах, наложив на шаблон.
После нагрева металла до красного цвета. В таком состоянии он становится мягче и ему можно придать желаемую форму.Это движение сделано, оно должно быть плавным и четким.
После охлаждения профиля заготовка сравнивается с желаемым шаблоном. Если все сделано правильно, можно вынуть заглушку и встряхнуть песок.

Важно! Профиль, имеющий сварные швы, следует согнуть так, чтобы линия соединения располагалась сбоку. Не рекомендуется делать загиб по шву.

Лучше, если все работы гибкие с горячим способом, будут производиться за один прием.Избыточный нагрев металла приводит к потере его прочности.

Установка Doug.

Если вы планируете сделать разборную теплицу своими руками, то можно соединить на болтах дуги и вертикальные стойки. На них также крепятся открывающиеся заслонки, например, если выбрана модель «Бабочка». Для капитальных конструкций лучше использовать сварку.

Необходимо разрезать стойки, к которым будут крепиться дуги. Требуются продольные планки, предназначенные для соединения дуг, вставленных в стойку.Стыки тоже крепятся крабами или сваркой.

Изготовленный каркас устанавливается на фундамент и крепится к закрепленной в нем арматуре.

Самый простой вариант — надевать дуги прямо на арматуру, выступающую из фундамента.

Выбор материала для отделки

Важным этапом строительства теплицы независимо от профильных труб является выбор материала для покрытия. От этого зависит не только внешний вид теплицы, но и качество будущего урожая.

Существует несколько основных типов материала:

Стекло — высокие защитные свойства. Теплица, накрытая стеклом, защищает рассаду от заморозков, при этом хорошо сохраняет тепло и не препятствует прохождению солнечных лучей. Все эти качества создают прекрасные условия для выращивания многих культур (перец, огурцы, помидоры). Однако есть и минусы — дороговизна, сложность монтажа и хрупкость. Поэтому этот материал для теплицы в грядках используют редко.
Полиэтиленовая пленка — материал недорогой, но не обладает высокой прочностью, к тому же летает под прямыми лучами Солнца, поэтому срок ее службы невелик.
Нетканый материал — отлично пропускает солнечный свет и воду, обеспечивая при этом защиту растений от негативных атмосферных воздействий. Это не дорого, но этот материал недолговечный, прослужит не более 5 лет. Кроме того, он не долговечен и может быть поврежден сильными порывами ветра.
Сотовый поликарбонат — твердый полимер, обладающий малым весом и высокой прочностью.Хорошо рассеивает солнечные лучи, что благоприятно сказывается на условиях теплоизоляции внутри конструкции. Сегодня его часто используют для изготовления теплицы из профиля своими руками, так как с этим материалом легко работать, если правильно рассчитать необходимый размер.

Fresh kraisa

Рассмотрим сборку каркаса теплицы из профильных изделий на примере наиболее оптимального вида материала наблюдателя — поликарбоната. Стоит учесть свойства поликарбоната к расширению.Этот коэффициент отличается от этого показателя у металла, поэтому зазоры следует проложить прокладкой демпфера, можно на резиновой основе.

Крепления нужно располагать на расстоянии 10-15 см друг от друга, тогда соединение будет плотным. Лист поликарбоната укладывают таким образом, чтобы снаружи теплицы была солнцезащитная пленка. Место контакта листа с листом следует вымостить уплотнительной лентой или потерей герметиков.

Отверстия нужно просверлить сверлом на малых оборотах, их диаметр должен быть около 10 мм.Фиксация производится на болтах, по всем углам листа. Чтобы угол не нарушился, следует сделать отступ от угла в несколько сантиметров.

Если размер листа поликарбоната больше, чем зазор между стойками конструкции, то его необходимо обрезать. ВАЖНО, стык должен проходить ровно посередине трубы.

При желании возможно изготовление приставки из поликарбоната с использованием специального профиля. В этом случае крепежные элементы крепятся на раму саморезами.И только после этого листы устанавливаются в существующие процессы. Каждый следующий лист нужно укладывать в месте стыка с уже прикрепленным. Также следует заделывать зазоры. Этот метод надежен, кроме того, он значительно сокращает время обрезки.

После того, как поликарбонат закреплен на профильных трубах, с его поверхности необходимо снять защитную пленку. На этом работа по прикрытию каркаса завершена. В общем, если вы желаете построить теплицу из профильных труб на приусадебном участке из профильной трубы, обтянутой поликарбонатом, каждый другой материал может, с рисунком.Несмотря на то, что процесс займет достаточно времени и сил, но все это компенсируется хорошим и качественным урожаем.

Из какого профиля делают теплицы? Как приготовить теплицу. Как сделать теплицу из профильной трубы своими руками

Сегодня конструкции теплиц из профильных труб можно встретить практически на любом приусадебном участке … И это неудивительно, ведь строительный материал имеет особенности, выгодно отличающие его от обычных металлических труб и дерева.

В этой статье мы рассмотрим преимущества теплиц из профиля, расскажем, как выбрать материал. Также в нем содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профессиональных труб для теплицы, выбор типа, типоразмера

Конструкции из этого материала строятся разных видов, все зависит от пожеланий и потребностей владельца приусадебного участка.

Преимущества металлопрофильной теплицы

Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Такой эффект достигается за счет геометрии сечения — квадратной или прямоугольной. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Обычная круглая труба сопоставимой прочности с примерно таким же поперечным сечением (например, 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые / ветровые нагрузки, независимо от того, чем она покрыта.
При установке плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность стыков. Это особенно важно, если вы планируете приготовить теплицу из профильной трубы своими руками — конструкция получается очень прочной.
Есть разные способы соединения частей теплицы друг с другом. Это сварка, саморезы, шурупы, хомуты-крабы. Их можно использовать по отдельности или в сочетании друг с другом.
Профильная труба уже продается с антикоррозийным покрытием.После завершения строительства теплицы останется обработать только места разрезов / стыков деталей.
Теплицы из профтрубы можно монтировать на фундамент или без него.

Теплица с домиком из трубы квадратного профиля, покрытой поликарбонатом

Примечание: Перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любых размеров и геометрии. Никаких ограничений нет, вам просто нужно правильно выбрать тип сечения и размер профилей.

Как выбрать профильную трубу для теплицы

Материал изготовления. В продаже есть трубы стальные окрашенные и оцинкованные. Первые дешевле, однако покрытие со временем портится, оголенная сталь начнет ржаветь. Эти проблемы не грозят профильной оцинкованной трубе для теплицы, конструкция из нее прослужит около 20 лет. Материал высочайшего качества должен иметь маркировку ГОСТ 14918-80.
Профиль, толщина стенки. Если строится небольшая теплица, то материал выбирается, как говорится, на глаз.Например, небольшая теплица из профильной трубы 20х40 мм, толщина стен — 3 мм. Значения здесь могут меняться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритного дома, следует посмотреть СНиП, а именно разделы П-23-81 и 2.01.07-85.

Примечание: теплицы площадью 10 м 2 и более нельзя строить без предварительных расчетов по СНиП. Неправильно спроектированная конструкция может деформироваться или разрушиться под действием собственного веса или снеговых / ветровых нагрузок.

Чтобы сделать теплицу из металлических труб своими руками, нужно правильно выбрать сечение профилей

Проектирование и изготовление теплицы из профильной трубы

Тщательное составление чертежей, правильные расчеты — залог безаварийного строительства.

Проектирование, составление

В первую очередь решаем для себя, какой тип конструкции нам нужен: одно- или двухскатный, дугообразный, арочный, с фундаментом, без него … Далее делаем набросок. того, что нам нужно. Есть смысл поискать фото подходящих дизайнов в Интернете и рисовать на их основе, но с собственными правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

При выборе размера и формы теплицы учитывайте следующее:

Расположение деревьев и высоких многолетников в непосредственной близости от будущей постройки.
Расположение строительной площадки по отношению к жилому / загородному дому.
Виды сельскохозяйственных культур, которые будут выращиваться в помещении.
Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть откосы теплицы.

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза задаются только приблизительные параметры: ширина, длина, высота.При составлении чертежей теплицы из профильной трубы нельзя ошибиться с размерами — все должно быть с точностью до миллиметра. Во время рисования обязательно задайте размеры каждой детали, даже если они дублируются. Вы можете увидеть, как это делается, на следующем рисунке.

Обратите внимание: когда чертеж готов, рассчитываем количество расходных материалов — делаем смету на закупку. Обычно данные отображаются на одном листе, вверху справа или внизу.

Делаем теплицу из профильной трубы своими руками, чертёж с выносными размерами

Прорисовок чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет.В этом случае узлы соединений элементов необходимо рисовать отдельно. Делаем это с каркасом теплицы из профильной трубы, со всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Устройство фундамента

Фундамент теплицы, кроме термоса, выполняется из ленты, с армированием или без него — в зависимости от размеров здание. Он должен быть закрытым, без зазоров по периметру.Параметры траншеи:

Высота — 40 см.
Ширина — 40 см.

По краю делаем опалубку, она должна выступать из земли на 20 см. На дно траншеи насыпаем песок (5 см), утрамбовываем, затем щебень — 10 см. Далее укладываем предварительно связанный бронепояс. Заливаем все пескобетонной смесью (3/1). Деформацию делаем за 4 дня, затем приступаем к дальнейшему строительству. Исключение — массивные теплицы площадью 15 м 2.Здесь придется подождать, пока фундамент схватится в полную силу — 28 дней.

Схема теплицы из профильной трубы, установить закладные детали под обвязку своими руками несложно

Примечание: перед заливкой бетона в траншею фундамента выставляем и закрепляем закладные детали, на которые Впоследствии будет прикреплена обшивка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

В первую очередь готовим детали, из которых будет собираться теплица.Режем профильную трубу, раскладываем возле стройплощадки, чтобы все было под рукой. Для верха нужно загнуть дуги. Для этого придется приобрести или собрать трубогиб своими руками.

Как согнуть профильную трубу для теплицы, видео рассказывает о самостоятельной сборке трубогибочного станка и работе на нем

Начинаем строительство с монтажа трубопровода. Его крепят к закладным, установленным при заливке фундамента. Крепим профильную трубу к закладным саморезами.Затягивая крепеж, ориентируйтесь на строительный уровень — обвязка не должна иметь перекосов по плоскости. Стыки элементов ошпариваются.

Следующим этапом будет установка арок. Если планируется укрепить их верхнюю часть, то делаем это на земле, на ровной площадке, в том числе на уровне здания. Работаем сваркой, шурупами или крабовыми зажимами. К обвязке арки крепятся сваркой или стальными уголками саморезами. После того, как была выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после установки арматуры верхней части

Монтаж поликарбоната

Начинаем монтировать поликарбонат с торцов. Прямоугольный лист прикручиваем на место, а затем вырезаем по размеру каркаса — лучше всего это делать электролобзиком. После этого остальную поверхность теплицы покрываем металлическим профилем. Ни в коем случае не перекрываем укрывной материал.Листы должны плотно прилегать. Для герметичности в стыки устанавливается разъемный профиль.

Примечание: для крепления поликарбоната к теплице из профильной трубы мы используем специальные термошайбы. Они обеспечивают плотное соединение укрывного материала и каркаса. В процессе работы следим, чтобы застежки входили в пластик строго вертикально.

Изготовление теплицы из профильной трубы своими руками: конструкция покрыта поликарбонатом

Все параметры указаны в миллиметрах

Z — Теплица в длину.

X — Ширина теплицы.

Y — Высота.

А — Количество вертикальных сегментов по периметру фасада.

D — Количество ячеек в вертикальных сечениях.

E — Количество вертикальных сегментов стены.

Изменяя количество ячеек или секций, вы можете выбрать оптимальный размер.

Все расчеты будут отображены на чертеже.

Параметры ячейки рассчитываются автоматически.

Программа поможет вам произвести точный расчет материалов, которые необходимы для постройки полукруглой теплицы.

По результатам расчета вы узнаете объем и площадь теплицы, периметр под фундамент, количество материалов для каркаса и площадь его остекления.

Как построить полукруглую теплицу своими руками

Технология монтажа теплицы из поликарбоната довольно проста, но требует соблюдения ряда условий.Для каждого индивидуального проекта следует учитывать ряд особенностей, чтобы будущая теплица была максимально функциональной и удобной в эксплуатации.

В первую очередь выбираем открытое и солнечное место, которое тщательно планируем и убираем. Это очень важно для надежности и ровности всей конструкции.

Переходим к подготовке фундамента, для этого выкапываем канаву необходимой глубины и ширины, которая будет точно соответствовать очертаниям будущей теплицы.По установленным колышкам замеряем границы расположения нашего каркаса. Начинаем заливку фундамента бетонным раствором: смешиваем цемент с песком в соотношении 3: 1 (М300) или 4: 1 (М400) и доливаем воду. Заливаем весь монолитный фундамент на уровне, который можно разметить шнуром или ниткой. Дать раствору настояться и затвердеть.

Каркас теплицы можно заказать по размеру у производителя или сварить самостоятельно, закупив весь необходимый материал… Рассмотрим установку заводской полукруглой теплицы.

Установка

Сборку конструкции теплицы начинаем с закрепления торцевых элементов, как указано в инструкции. Центральный верхний элемент соединен с двумя боковыми длинными элементами. Для крепления используем саморезы и хомуты, входящие в комплект. Чтобы сборка прошла быстро и качественно, можно воспользоваться отверткой. На готовое монолитное основание ставим торцевую арку, и крепим струбцинами.

Отмерив длину боковых планок, делим их пополам и на каждом профиле ставим отметку. С каждой стороны крепим к арке горизонтальные двухметровые профили. Далее закрепляем длинную перекладину ровно по центру верхней дуги.

Важно! Теплицы в процессе установки требуют аккуратности и кропотливости.

Все ребра жесткости должны быть на одном уровне. Согласно требованиям производителей: «В процессе сборки каркаса с помощью мерного уровня мы проверяем горизонтальность конструкции и, при необходимости, выравниваем.«

С помощью саморезов для крыши крепим дуги к направляющим. В этом случае вам понадобится помощь второго человека. Так как все элементы каркаса нужно будет одновременно скреплять и удерживать специальными зажимами. Готовую арку монтируем перпендикулярно фундаменту, проверяя угольником горизонтальность и скрепляем.

Прикрепляем остальные дуги и направляющие описанным выше способом. Теперь осталось проверить качество выполненных работ и горизонтальность конструкции с помощью рулетки и мерного уровня.

Когда каркас готов, подтягиваем все крепежи. Монтируем фрамугу и основание ворот. Проверяем горизонтальность и уровень двери, если она защемляется или произвольно закрывается, то необходимо проверить перпендикулярность профилей и конструкции. Еще раз проверяем двери и форточки, чтобы они легко открывались.

Теплица полукруглая из поликарбоната

Заключительный этап — облицовка каркаса теплицы листами поликарбоната, имеющая ряд преимуществ перед другими материалами.

высокая прочность;
устойчивость к УФ-лучам;
до 80% светопропускания.

Прикрепляем первый лист к основанию конструкции и прикрепляем, при этом придерживая поликарбонат с двух сторон. Проверяем ровность закрепляемого листа, расстояние между саморезами должно быть в районе 40-60 см. Монтируем следующий лист таким же образом, но делаем небольшой нахлест в 2-3 сантиметра.

Важно! На торцевой стороне каждого листа поликарбоната необходимо оставлять небольшие зазоры.

Когда каркас теплицы обшит, и вы проверили все стыки и надежность конструкции, демонтируем защитную пленку с наружными листами поликарбоната.

Остальное
Все внимательно проверьте, все швы и углы приварите плотно.
Сварка двух дверей. Рама из угла, без всяких усилителей и ригелей! Просто рама … и не пугайтесь, что она выглядит хлипкой и ненадежной. Повесьте их на петли в проеме. Приварка петель и откидных створок (защелок и др. На ваш выбор) ВАЖНО! Запорные устройства не должны мешать последующей установке стекла! Если вы не уверены, то лучше оставить на потом, после глазирования.(правда, опять разматывать сварку потом списывают)
Внутри можно сразу приварить петли или кольца, к которым так удобно привязывать веревки (ведь у вас получатся отличные кусты томатов или большие плети огурцов)
Со специальными энтузиазма, можно дефлекторы поставить (тогда разбираетесь сами).
Внизу, по углам и по периметру приварите куски профиля, чтобы скрепить его тем, чем будете зашивать низ (плоский шифер например). При этом можно вокруг сделать небольшую «канаву» для углубления шифера, сантиметров десяти хватит.
Вы красите хорошей краской, как три в одном (грунтовка, трансформатор и краска), если есть деньги, наверное, можно использовать Hammeray! Раздайте кисти «помощникам» и детям и отдыхайте. Ты заслуживаешь это!
Зашиваем дно грифелем, прикручивая на шурупы к ножкам. (Здесь не должны мешать вбитые на первом этапе колонны)
Установите внутри забор, чтобы грядки не падали под ноги, также можно использовать шифер. (очень удобны вбитые в землю куски марки)
Внеси в землю.Тот, что под теплицей, вами настолько затоптан, что на нем ничего не вырастет. Навоз, перегной, торф, что хотите! (Удобнее делать земляные работы перед остеклением, но можно и потом.)
Полы можно вымостить кирпичом, например, очень красиво, я называю «красный квадрат»
(Кстати, оставьте проход шире, примерно на метр, поверьте, то пожалеешь, если пожадничаешь и грядки оставишь шире! Ну вроде полезная площадь и все такое, огурцы-переросшие не дадут прохода!)
Остекление
Ну вот и последнее вещь!
Стекло.Стандартные размеры стекол на строительном рынке 130 на 80. (Не может быть! Вы уже поняли?) Боковые окна будут стандартными, а не обрезными. На крышу упадет весь и еще кусок около 60 см (отрезать несложно. Учитывайте небольшой нахлест. То есть ставьте целый стакан снизу, еще кусок сверху на него внахлест. Максимум сложные фронтоны.Разрезка под углом бывает затруднительна, особенно если стекло перегретое, некачественное. Ну и два стакана в двери (Помните про резку полосы в один см? Попробуйте.)
Никаких «зажимов» штапика и шпатлевки! Купите коробку наружного силиконового герметика, прозрачную, влагостойкую. (стоит около ста рублей за тубу). Трубки для пистолета (на мой взгляд 330 мл) и самого пистолета (Шприц. Стоит шестьдесят восемьдесят рублей). Нанесите герметик на утюг и поставьте стекло (удобно использовать стеклянные присоски, продающиеся на строительных рынках). Снизу под стекло вставляем прокладку .. чтобы стекло не упиралось в железо (могло треснуть)…очень удобно мелкие веточки, веточки или щепки, при высыхании герметика их легко удалить. Чтобы стекло не упало (герметик долго сохнет), поддерживайте его снаружи … например, куском доски. Ставить стекло на крышу сложнее, но не прочно (конечно, если вы правильно сохранили размеры и стекло не упадет вам на голову). Поддерживаем доской (на моем фото выше видно как ..)
Когда все высохнет, протираем герметиком и замазываем все трещины.
После высыхания ваша конструкция приобретет завидную прочность и жесткость. Даже двери. Позвонил соседу, который сказал, что все очень хлипко и сделает это из угла за полсотни и обязательно с перекладинами для надежности.
Тем, кто еще сомневается, скажу, что стекло от герметика (например для замены) очень сложно оторвать!
Получилось КРАСИВО, НАДЕЖНО и не очень дорого, учитывая то, что это раз и на много лет!
Венец труда выше всяких похвал
Когда жена сажает ранний редис, укроп и салат под пленкой или укрытием и отмечает, где и что сажать, вы поймете, что вам нужно построить еще одну теплицу! Но это уже в следующем году.И поверьте, получится даже лучше!
Мои теплицы названы «старые», «новые» и «сверхновые».
Потом выложу фотки со всякими полезными мелочами … (если хотите)
Сорри буков много. Надеюсь, я не устал и был полезен.
Я устал.

Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Чтобы ускорить сроки продуктивности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денег и физических усилий, но в итоге все старания при эксплуатации этой уникальной конструкции окупятся сторицей.

Почему профильная труба?

При выборе материала для строительства профильная труба будет самым оптимальным решением.

Естественно, можно использовать деревянные рейки, но для этого нужно использовать максимальные меры защиты, так как этот материал подвержен гниению, усадке и деформации.

Последний вид не имеет особого преимущества, просто его сегодня используют чаще всего по привычке, так как раньше для покрытия теплицы использовалось стекло, которым было бы сложно покрыть арочную конструкцию.

А инновационный и эластичный материал — поликарбонат, позволяет покрыть теплицы любого типа.

Для основных каркасов каркаса будущей теплицы рекомендуется брать трубу 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль 2х2 см.

Если вы хотите сделать качественный каркас такой конструкции, как теплица из профильной трубы своими руками, чертежи необходимо сделать в обязательном порядке. Такой ход позволит правильно подобрать размеры и тем самым исключить большие потери металла при резке деталей.

Изготовление каркаса из металлопрофиля своими руками — не самое дешевое удовольствие, поэтому рекомендуется производить расчет таким образом, чтобы на изготовление каркаса использовалось не более одной стандартной трубы размером 6,05 м.

Оптимальный размер двускатной конструкции рассчитывается следующим образом. Если высоту принять 1,7 м, то на два каркаса потребуется 3,4 м трубы, после чего остается 2,65 м профиля.

С учетом уклона крыши ширина одной рамы должна быть 2.25 мес. Главное, проследить, чтобы после перекрытия каркаса с каждой стороны до боковых свесов оставалось по 10 см материала.

При желании можно начать делать теплицу с полукруглых каркасов. Здесь габариты конструкции будут большими по сравнению с фронтоном, что увеличивает общую полезную внутреннюю площадь.

Но стоит учесть, что самостоятельное изготовление арочной теплицы из трубы квадратного сечения предполагает использование такого аппарата, как трубогиб. Благодаря ему можно будет качественно гнуть профиль так, как вам нужно.

Стоит задуматься, ведь ценовая политика у такого устройства очень высока, а изготовить трубогиб с использованием имеющихся инструментов под силу далеко не каждому.

Существует несколько способов изгиба профиля без использования специального аппарата, но такие методы не дадут идеального изгиба и могут привести к деформации дорогостоящего материала.

Поэтому, чтобы избежать подобных сложностей, желательно остановить свой выбор на двускатном типе домашней теплицы.

Выбор и закладка фундамента

Здесь вы можете выбрать несколько вариантов основания от деревянных шпал до ростверка из винтовых свай.

Самый лучший вариант — выбор небольшого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.

Перед тем, как сделать фундамент, со всех сторон устанавливаются анкеры для крепления элементов профиля. Когда бетонная смесь застынет к анкерам, можно приварить профили 4х2 см, которые станут надежной основой для монтажа будущего каркаса теплицы.

Для конструкции можно использовать и обычный ленточный фундамент, он повысит надежность конструкции и ее долговечность.

Видео — установка фундамента

Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и аккуратность, которую необходимо соблюдать в каждом действии.

Поэтому рекомендуется перед началом строительства сделать чертеж будущей конструкции с указанием всех размеров, от которых нельзя отклоняться, во избежание неприятных последствий при последующей эксплуатации.

Теплица с домиком в процессе строительства своими руками не требует применения трубогиба. Чтобы избежать образования возможных неровностей, желательно все собирать на прямом асфальтовом участке.

Монтаж каркаса своими руками

Поликарбонатные теплицы и профтрубы следует покрывать только встык; при этом следует внимательно следить за тем, чтобы лицевая сторона материала смотрела наружу конструкции.

Торцевые части листов поликарбоната необходимо обработать герметиком на основе силикона, который их защищает. Ожидайте, что длина крышки должна быть на 10 см больше высоты профиля, чтобы образовался откос.

На верхнем стыке кровли металлической теплицы из профтрубы прикрывают профилем, который крепится на саморезы по продольным стяжкам.

Монтаж поликарбоната на дверь и форточку осуществляется по единому принципу, главное, чтобы его размер не мешал работе этих элементов.

На современном строительном рынке существует большой выбор различных средств, позволяющих продлить срок службы металлического каркаса и ускорить процесс строительства.

Углубляясь в тему и нюансы процесса строительства зданий из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология обшивки каркаса имеют одинаковое значение.

При изготовлении каркаса теплицы из профильной трубы своими руками необходимо иметь минимальные знания архитектуры и работы с металлическими элементами.

Один неверный шаг или расчет может перечеркнуть все работы, а правильное решение приведет к отличному конечному результату.

Все дачники мечтают иметь в своем саду надежную теплицу, которая прослужит долгие годы. Поэтому я хотел бы предложить достойную альтернативу заводским теплицам, у которых будет гораздо лучший каркас.

Ведь согласитесь, за счет этого вы снимаете с грядок хороший урожай. Также он отлично защищает ваши растения от неблагоприятных факторов.окружающая среда, которых много. Значит, скоро начинается летний сезон и нужно будет сажать рассаду. Но для этого многие задаются вопросом: какой материал лучше всего подойдет для теплицы и как сделать его самому? Да конечно в интернете можно найти много разных способов … Но все же я считаю, что лучший вариант, если вы хотите сделать самому, — это профильная труба и поликарбонат.

Сегодня самым популярным считается сотовый поликарбонат … Он обладает отличной пропускной способностью солнечного света, к тому же удивительно теплый и очень легкий для своих размеров.И что самое главное, цена не очень высокая, как у других материалов с таким же результатом.

Существуют теплицы разных типов (двухскатные, односкатные). В этой главе я хочу рассказать, как сделать парник арочного типа. Поэтому, кто из вас имеет представление об изготовлении, тот легко его соберет.

1. Для начала нужно определиться с местом. Он размещен таким образом, что одна длинная сторона обращена на юг.

2. Начинаем загибать дуги, предварительно наметив по метру от каждого края профиля.Это необходимо для того, чтобы начать гнуть трубу от этой линии с помощью инструмента для гибки труб. Но не забудьте от него отрезать 10 см. За небольшой припуск и регулировку поликарбоната. Нам их для теплицы 6 метров нужно 7 штук, а для теплицы 4 метра 5 штук.

Кстати, в целях экономии беру металл для конструкции 20х20 мм. Можно использовать такие секции для перемычек, а для теплицы гнуть 40х20.

3.Теперь устанавливаем плоскость, на которой будем готовить торцевые детали. Он должен быть ровным, чтобы не получился саморез.

4. Возьмите два 6-метровых профиля, разрежьте их на 2 части, чтобы получилось по 3 м каждая, и приварите их к двум концевым дугам снизу. А оставшиеся две палочки мы уже готовим, как стойки внизу и вверху изогнутой арки, но от середины основы необходимо разметить 40 см в разные стороны. Чтобы было понятнее, я нарисовал черновик передней части теплицы.

5. Следующий шаг — вырезать и приварить перемычки.

Не забудьте очистить швы, чтобы не повредить поликарбонат при завинчивании.

6. Осталось приварить только дверь и передок будет готов. Измеряем наш проем, в данном случае он у нас 80 х 1,85 и делаем его меньше на 1 см. То есть 79 х 1,84 см отрезаем от профиля 3 короткие палочки, а потом две длинные палочки.

Приваривать швы нужно на прихватку, чтобы дверь при сварке не заходила слишком сильно.Также попробуйте использовать квадрат для установки стоек и перемычек.

После установки и закрепления петли можно посмотреть на проем.

8. Ваша лицевая часть готова, но чтобы дверь не поворачивалась в обратную сторону, нужно приварить косынки по углам вверху и внизу.

9. Точно так же проделываем заднюю часть торца, надевая его на переднюю и прижимая зажимами.

Самое главное — не перепутать стороны дуг, которые вы гнули, иначе после гибки трубы они могут быть другими.Лучше всего очертить и сделать все арки на одной стороне.

10. Также вместо двери можно сделать с окном, но решать только вам.

11. Когда все будет подготовлено и сделано, отправляемся к месту, где мы будем устанавливать теплицу. Делаем разметку так, чтобы диагонали совпадали и в углы вбиваем углы, примерно 2,5-3 метра, и не забываем выставить их по уровню или лазерному уровню … Привариваем переднюю и заднюю часть теплицы к углы, и уже привариваем профиль 5.96 к нему по всей длине. Тогда длина теплицы будет ровно 6 метров.

Уголок должен находиться внутри теплицы, чтобы он в дальнейшем не мешал поликарбонату.

12. Теперь внизу, где находится сварной металл, натягиваем шнурок по всей длине и вбиваем арматуру, в том месте, где будем ставить дуги. Этим же действием въезжаем туда, где стоят дверные стойки.

14.Соответственно, чтобы концевые резьбы не загибались при затяжке и стояли на уровне, еще временно подпираем их, пока не приварим все перемычки.

15. Привариваем перемычки с двух сторон, сдвигая дуги к приваренным перемычкам, тогда они все выровняются.

16. Вот и должна получиться конструкция.

Кстати, арки и перемычки лучше ставить по одной. Если установить все сразу, они будут гнуться и мешать натянутому шнурку.

17. Ну и последний шаг — покрыть поликарбонатом. Сначала разрезаем лист пополам и прикрываем концы, лишнее срезаем ножом.

18. Затем разложите листы по краям и закройте середину на конце.

Так и была сделана самодельная теплица.

Изготовление двускатной теплицы по чертежу

Такой вариант теплицы немного посложнее, и профильная труба займет больше.Такой дизайн позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое, что нужно сделать, это сделать черновой рисунок.

Не забудьте измерить диагональ перед приваркой столбов к 6-ти метровому профилю.

3. Таким же образом делаем торцевые стены, которые имеют двери и окна.В этом случае зазор между стойками и дверьми должен составлять 1 см.

4. Устанавливаем конструкцию на выровненные (ровные) кирпичи и свариваем все стены между собой.

6. Сварить крышу. При желании в него можно также приварить пару окон, для лучшей вентиляции.

Кстати, перемычки лучше делать через каждые 50 см, чтобы карбонат дольше простоял и не лопнул под воздействием снега.

7.И постепенно устанавливаем на стены теплицы.

8. Обшиваем нашу конструкцию поликарбонатом. Только не забудьте очистить и покрасить трубы теплицы. Все концы промываем скотчем для герметизации.

Как видите, сложностей в изготовлении нет. Получается дороже торговли, но надежнее.

Теплица из поликарбоната своими руками видео

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чем его преимущество и правильное расположение на земле с учетом легкого полива.

Как видите, все легко и просто. И, как вы понимаете, скоро наступит сезон посадки и лучшего варианта теплицы, чем из профильной трубы и поликарбоната, не найти.

Как сделать арочную теплицу своими руками?

Хочу предложить еще один способ изготовления арочной теплицы, но он, пожалуй, самый сложный в изготовлении. Цена тоже не дешевая. Многие растения, выставленные на продажу, можно посадить в такой конструкции.

1.Для начала просверливаем и засыпаем столбы 50х25 глубиной 1 м по периметру. Делаем это с натянутыми по углам шнурками. На них привариваем накладные пластины. Такую же высоту выравниваем уровнем.

Так как лист поликарбоната имеет ширину 2,10, заполняем столбики на одинаковом расстоянии. На торцевых стенах можно как угодно заливать, так как из-за дверей другой дизайн.

2. Поверх накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним.Только не забудьте проверить диагональ основания теплицы.

3. Далее готовим арки из 6-ти метрового профиля с жесткостью перемычки и цоколя. В целях экономии допускается делать дуги таким образом, чтобы в дальнейшем стыки поликарбоната крепились к металлу 40х60, а середина — 20х20.

4. Устанавливаем на основание теплицы вертикальные стойки высотой около 2 метров с расстоянием между ними 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкции привариваем перемычки. Но делаем это не только по всей длине вертикальных столбов, но и по всем нашим хозяйствам. Соединяя их вместе.

6. Также привариваем перемычки между углами основания арки и стойки.

7. Чтобы конструкция не шаталась, нужно приварить раскосы по углам и залить фундамент по всему периметру. Также для надежности посередине постройки можно залить столбы ипотекой.

8. Теперь готовим и устанавливаем двери с одной стороны стыка, а окна для вентиляции с другой. Окрашиваем всю конструкцию в любой понравившийся цвет.

9. Наконец-то добрались до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы их было легче крутить, мы используем две доски, на которые можно поставить стремянку и спокойно по ней ходить.

10. После арок зашиваем торцы и борта теплицы.

11. Ну и в заключение хочу привести рисунок этого чуда теплицы.

Надеюсь с теплицами все понятно, выбирайте любую и стройте. Хорошего урожая.

Строим двускатную теплицу из профильной трубы по чертежу. Как сделать теплицу из профильной трубы своими руками

Сегодня практически каждый дачник хочет оборудовать свое хозяйство стационарной теплицей или иметь разборную теплицу, так как без этой конструкции не обойтись.Это дает возможность выращивать и собирать урожай круглый год. Часто для каркаса стационарной теплицы используют профильную трубу. Такой выбор обусловлен высокой прочностью, долговечностью и надежностью материала на фоне других альтернатив.

Разнообразные конструкции теплиц с каркасом из профильных труб

Теплица с каркасом из профильных труб может быть построена в одной из следующих популярных конструкций:

Прямоугольный тип с скатной крышей.
Голландского типа.
Прямоугольная плоская крыша.
Арочный тип.
Пирамидального типа.

Преимущества прямоугольной скатной крыши

Конструкции наклонной крыши имеют главное преимущество: большой внутренний объем, позволяющий выращивать высокие растения по всей площади теплицы. Недостатком такой конструкции является большой расход довольно дорогого материала на возведение каркаса и обшивки.

Голландский тип

Теплицы в голландском стиле имеют те же качества, что и прямоугольные двускатные теплицы, но характерной особенностью являются расширенные элементы каркаса стены по отношению к основанию.Такое решение гарантирует повышенную устойчивость конструкции теплицы.

Прямоугольная плоская крыша типа

Положительным моментом этого типа теплицы является экономия на дорогой профильной трубе, а отрицательным моментом является то, что конструкция без уклона ската подвержена высоким временным нагрузкам и другим негативным факторам. последствия от естественных осадков. Например, на горизонтальной поверхности может скапливаться снег, в результате его таяния лед будет образовываться и постоянно накапливаться, создавая нагрузку, способную разрушить обшивку из поликарбоната.

Арочный тип

Этот вариант экономически оптимален, но для изготовления арочной теплицы необходимы специальные устройства для гибки труб, благодаря которым трубы с профильным сечением приобретают форму дуги.

Пирамидального типа

Достоинством такого конструктивного решения является минимизация расхода материала на каркас и облицовку. Кроме того, благодаря пирамидальной конструкции теплица больше освещается солнцем и менее подвержена негативным воздействиям от естественных осадков, т.е.е. вероятные динамические нагрузки сведены к минимуму. Недостаток — небольшое внутреннее пространство.

Основные конструктивные элементы для изготовления теплицы из профильных труб

Каждая теплица может отличаться по форме, размеру, мобильности и подходам, используемым при ее строительстве, но конструктивные элементы, составляющие теплицу, обычно похожи по материалу . Все теплицы состоят из следующих конструктивных элементов:

Фундамент.
Рама.
Полупрозрачная оболочка.
Крепежная фурнитура.

Необходимость фундамента и каркаса для теплицы

Фундамент — важнейшая деталь любой конструкции, выполняющая несущую функцию. Это обеспечивает устойчивость теплицы. В соответствии с этим материал должен быть качественным, но решение по его использованию должно быть рациональным, т. Е. Свайный фундамент подходит для легкой и мобильной конструкции, а большая, тяжелая и стационарная конструкция должна стоять на монолитной. ленточный фундамент.

Рама — элемент, с помощью которого создается основная форма конструкции. Он состоит из материала, способного обеспечить необходимую жесткость всей конструкции теплицы. Для изготовления каркаса отлично подойдут профильные трубы из металла, так как ассортимент этого материала позволяет реализовать любое инженерное решение.

Выбор светопрозрачной оболочки и аксессуаров

Светопрозрачная оболочка — это защитное покрытие для тепличных растений от негативного воздействия окружающей среды.В качестве облицовочного материала могут использоваться:

пленка;
стекло или поликарбонат.

Поликарбонат — лучший вариант для покрытия теплицы. Это оправдано тем, что его пустотная структура помимо пропускания солнечного света служит отличным препятствием для холодного воздуха. Этот материал отличается солидным внешним видом, относительно длительным сроком службы и невысокой стоимостью.

Крепежная фурнитура — это материал, который необходим для качественного крепления облицовки.Выбор фурнитуры зависит от типа конструкции здания и материала покрытия. Для поликарбоната необходимо:

шайбы термостойкие;
планки соединительные;
винты специальные.

Для вязания листов поликарбоната используется специальный алюминиевый профиль, так как он идеально подходит к этому материалу. Профиль снабжен резиновым уплотнением для обеспечения необходимого уровня.

Подготовительный этап изготовления теплицы

Почва и рельеф.
Подсветка.
Сохранение тепла.

Почвы и рельеф. Какой нужен фундамент для теплицы, зависит от типа грунта. Возвышенное и сухое место с песчаным грунтом — отличный вариант. В низинах с глинистыми почвами накапливается лишняя влага, что способствует переувлажнению, что может негативно сказаться на несущих конструкциях теплицы.

Подсветка. Ключевое условие размещения теплицы из профильной трубы — какая сторона лучше ставить южнее. Лучшим решением будет выбрать длинную сторону теплицы. Такое размещение конструкции минимизирует отражение солнечных лучей от и будет способствовать их большему проникновению в интерьер.

Сохранение тепла. Входная дверь в теплицу должна располагаться в ее торцевой части. Ширина двери лучше подбирать по стандарту 700-800 мм, а высоту — по габаритам самой теплицы.Если из профильной трубы планируется возвести капитальную конструкцию, то лучше предусмотреть в ней тамбур, в котором можно будет хранить инструмент. Такое решение даст возможность лучше сохранять тепло при открывании двери в теплицу.

Расчистка и разметка местности, устройство фундамента

Перед проведением работ на фундаменте место на участке под теплицу необходимо очистить от мусора и удалить верхний слой почвы.Затем для разметки контура будущей теплицы необходимо вбить по углам деревянные колышки и натянуть на них разметочную веревку.

Порядок строительства фундамента:

для свайного типа фундамента нужны точечные отверстия в земле, а для ленточного типа — траншея по всему контуру будущей теплицы;
глубина ям или траншей должна быть ниже отметки промерзания;
в качестве опалубки, для свайного варианта можно использовать асбестовые трубы;
зазоры между опалубкой и землей необходимо засыпать щебнем и утрамбовать;
Внутрь полученной формы заливается бетон и укладываются металлические детали для приклеивания каркаса к фундаменту.

Сбор и установка теплицы из профильных труб

Для сборки конструкции необходимо изготовить силовые элементы ее корпуса в соответствии с чертежом теплицы. Количество таких элементов должно соответствовать количеству пролетов в каркасе.

Сборка, как правило, начинается с торцевых пролетов корпуса. Отрезки профильной трубы можно сваривать или скреплять болтами с помощью уголков, тройников и муфт. Однако сварка дает более надежный результат.Все пролеты каркаса соединяются с закладными частями фундамента.

После того, как корпус теплицы будет полностью смонтирован, можно приступать к его облицовке листами поликарбоната:

Крепление покрытия осуществляется саморезами с термошайбами;
все стыки между листами покрытия должны быть покрыты силиконом;
Зазор между обсадной колонной и фундаментом необходимо заполнить цементно-песчаным раствором.

При установке облицовки необходимо учитывать следующий момент: поликарбонат очень плохо выдерживает динамические нагрузки, поэтому горизонтальное размещение этого материала не рекомендуется.

Самостоятельное выполнение холодной гибки профильных труб

Арочные теплицы из профильных труб для приусадебного участка более устойчивы к сильным порывам ветра и за счет обтекаемости исключают накопление снега. Создание арочных конструкций сопровождается изготовлением каркасов теплиц из профильных труб, согнутых по дуге. Для этого можно обратиться к профессионалам со специальным оборудованием или самостоятельно согнуть трубу с помощью подручных средств.Для улучшения качества гибки нужно использовать специальную деталь или заранее подготовленный дуговый шаблон. Перед тем как приступить к деформации профильной трубы с толщиной стенки более 10 мм, ее необходимо засыпать песком, чтобы не изменить размер сечения заготовки на изгибах.

Для гибки профильной трубы необходимо использовать гибочную пластину с отверстиями для создания упора. Заготовка располагается между двумя стержнями, установленными в плите на расстоянии, равном радиусу планируемой деформации.Гибка производится от центральной части трубы к ее краям. Метод гибки трубы вручную довольно трудоемок, а результат напрямую зависит от приложенных сил.

Если вы счастливый обладатель дачи, то тратиться на покупку магазинных овощей и зелени — просто грех. Ускорьте сроки урожайности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денег и физических усилий, но в итоге все усилия при эксплуатации этого уникального сооружения окупятся с лихвой.

Почему профильная труба?

При выборе материала для строительства профильная труба будет самым оптимальным решением.

А инновационный и эластичный материал — поликарбонат — позволяет покрыть теплицы любого типа.

Но стоит учесть, что самостоятельное изготовление арочной теплицы из трубы квадратного сечения предполагает использование такого аппарата, как трубогиб.Благодаря ему можно будет качественно гнуть профиль так, как вам нужно.

Стоит задуматься, ведь ценовая политика такого устройства очень высока, и изготовить трубогиб подручными средствами под силу далеко не каждому.

Поэтому, чтобы избежать подобных сложностей, желательно остановить свой выбор на двускатном типе домашней теплицы.

Выбор и закладка фундамента

Здесь вы можете выбрать несколько вариантов основания от деревянных шпал до ростверка из винтовых свай.

Оптимальный вариант — выбор неглубокого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.

Перед устройством фундамента со всех сторон устанавливаются анкеры для крепления элементов профиля. Когда бетонная смесь застынет, к анкерам можно приварить профили 4х2 см, которые станут надежной основой для монтажа будущего каркаса теплицы.

Видео — установка фундамента

Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.

Теплица с домиком в процессе строительства своими руками не требует применения трубогиба. Чтобы избежать образования возможных неровностей, желательно все собирать на прямом асфальтовом участке.

Монтаж каркаса своими руками

Поликарбонатные теплицы и профтрубы следует покрывать только встык; при этом следует внимательно следить за тем, чтобы лицевая сторона материала смотрела за пределы конструкции.

Монтаж поликарбоната на дверь и форточку осуществляется по единому принципу, главное проследить, чтобы его размер не мешал работе этих элементов.

На современном строительном рынке представлен большой выбор различных инструментов, способных продлить срок службы металлического каркаса и ускорить процесс его возведения.

Вникнув в тему и нюансы процесса возведения построек из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология обшивки каркаса имеют одинаковое значение.

Один неверный шаг или расчет может перечеркнуть все работы, а правильно принятое решение приведет к отличному конечному результату.

Выращивание овощей и других культур в теплице помогает защитить их от мороза и непогоды, а также обеспечивает оптимальные условия с точки зрения температуры и влажности. А в результате все время и силы, затраченные на обустройство постройки и уход за растениями, с лихвой окупятся обильным качественным урожаем. Вы любите делать все по дому самостоятельно? Вы мастер на все руки? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше, чем теплица из дерева или купленное строение, которое нужно просто привезти и собрать на месте? Прежде чем приступить к делу, следует понять, в чем преимущества теплицы из профиля, построенной своими руками.

свобода выбора — вы сами решаете, какого размера и формы будет ваша будущая теплица.Ваша фантазия может быть ограничена только требованиями к прочности каркаса и бюджетом, выделенным на обустройство теплицы.
Экономия — металлопрофиль дешевый, обшивка поликарбонатом или пленкой тоже не дорогая. Кроме того, производитель теплицы не добавляет к стоимости строительства, которая может быть значительной. В результате здание такого же размера и качества может стоить вам на 30-50% дешевле, чем купленное.

Прочность — металлические оцинкованные профили не требуют дополнительной защиты от коррозии.Они не боятся сырости, влаги и воздуха, не ржавеют. При правильном строительстве и содержании теплицы конструкция прослужит вам очень долго.

Mobility — рама из оцинкованного металлического профиля и обшивка из фольги или поликарбоната очень легкие. Такую теплицу можно перенести на новое место, даже не разбирая постройку. Если есть необходимость, то разборка и повторная сборка не отнимут у вас много времени.

Простота строительства — Чтобы самостоятельно построить теплицу из металлического профиля, не нужно иметь никаких специальных знаний и навыков, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто ранее занимался ремонтом и установкой потолков из гипсокартона, дела пойдут еще проще и быстрее.

Оцинкованный профиль цены

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует также ознакомиться с недостатками теплицы из металлического профиля.На самом деле он один, но довольно значительный — зимой под воздействием больших масс снега каркас и крепеж могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное армирование каркаса и нерегулярная очистка крыши теплицы от снега может привести к такому печальному результату

Первый — усиление каркаса теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки колонн, поддерживающие крышу теплицы.Придется потратить больше материалов, но со временем эти затраты окупятся.

Второй способ решить проблему со снеговой нагрузкой — устроить съемную крышу. Это подходит для тех теплиц, которые эксплуатируются только в летний сезон. По его окончании в теплице на зиму снимается крыша. В итоге каркасу ничего не грозит, а весной нужно просто удалить остатки снега и смонтировать все обратно.

Важно! Если вы живете в южных широтах и зимой мало снегопадов, то о снеговой нагрузке можно не беспокоиться.Достаточно регулярно снимать его с кровли теплицы после очередного дождя.

Типы профилей

Строго говоря, профильная теплица — понятие собирательное. Им обозначаются конструкции, которые заметно отличаются друг от друга и построены из многих видов металлических (и не только) профилей. Некоторые из профилей изначально предназначались для других целей, а другие создавались специально для строительства теплиц. Самые популярные из них представлены в таблице ниже.

Табл. Виды профилей, подходящие для строительства теплиц.

Имя, фото	Описание
	Множество подвидов П-образных профилей, различающихся шириной, высотой стенок и толщиной металла. Их используют для возведения различных конструкций, в том числе теплиц. Для борьбы с коррозией, в зависимости от материала, он оцинкован (для стали) или анодирован (для алюминия).
	Металлический профиль V-образный с «полочками» для крепления по низу и по краям. Недорогое и удобное в использовании изделие, но по прочности уступающее некоторым вариантам П-профиля. Создан специально для строительства теплиц. Усиленные варианты можно назвать W-профилями.
	Труба стальная оцинкованная прямоугольного или квадратного сечения. Высокие показатели прочности и надежности.Для борьбы с коррозией его оцинковывают или покрывают порошковой краской.
	Опорный потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибается на концах. Он оснащен гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образное сечение, используется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и другого сечения. От металлических аналогов он отличается большей гибкостью и невысокой стоимостью при меньшей устойчивости к нагрузкам.

Есть несколько способов крепления элементов из профиля друг к другу.

Болты и гайки с шайбами  — подходят для профильных труб, V-образных и U-образных конструкций. Обеспечивают удобство последующего демонтажа и повторной сборки теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
Саморезы — используются при работе со всеми типами металлических профилей, особенно с CD и UD. Для теплицы оправдано использование не «жучков», а саморезов с пресс-шайбой — тонкая заглушка не помешает установке обшивки. Некоторые винты снабжены сверлами на концах для облегчения входа в металл.
Сварка — надежное и прочное неразъемное крепление. Используйте только в том случае, если не планируется последующий демонтаж теплицы.Сварные швы требуют дополнительной защиты от коррозии.
Соединители — многие конструкции используются для соединения ПВХ профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозионного покрытия, особенно на углах и складках — там на нем не должно быть потертостей, разводов, инородных включений и других дефектов. В противном случае срок службы каркаса может значительно сократиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Прежде чем приступить к созданию чертежей и планов, нужно определиться с общей формой каркаса будущей теплицы. Есть несколько основных вариантов, которые имеют свои достоинства и недостатки. Разберем их отдельно.

Фронтальная теплица … Классическая форма, которая существовала, существует и будет существовать десятилетия. По сути, это уменьшенный и упрощенный дом с двускатной крышей.

Достоинства конструкции следующие:

высокая жесткость;
углы наклона кровли — решение проблемы со снегом;
Нет необходимости в гибком профиле;
100% площади теплицы пригодно для использования.

Недостатки двускатной теплицы следующие:

относительно высокий расход материалов;
Сложность конструкции;
неудобства с обшивкой кровли.

Арочная теплица. Самая распространенная форма каркаса для теплицы на данный момент. Представляет собой набор арок из профиля, соединенных между собой горизонтальными стяжками.

Преимущества:

простота конструкции;
низкая материалоемкость;
устойчивость к сильным ветрам;
Скорость сборки каркаса и укладки обшивки.

Но у арочной теплицы есть и недостатки, к тому же заметные:

необходимость регулярно счищать снег;
Вам понадобится гибкий профиль или инструменты для его гибки;
Узкие участки непосредственно у стены использовать нельзя.

А-образный. Представьте, что от обычной теплицы с двускатной крышей осталась только крыша, причем сильно вытянутой по высоте. Так выглядит теплица с А-образным каркасом.

Довольно необычный дизайн, редко встречающийся, но со своими достоинствами:

без проблем со снегом;
простота сборки;
Необычный внешний вид.

Редкость теплицы А-образной формы объясняется ее недостатками:

проблемы с площадью помещения;
более трудоемкая кладка облицовки;
неудобства в работе с грядкой.

Выглядит как обычная теплица, но крыша наклонена только в одну сторону. Достоинства и недостатки не отличаются от двускатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и теплицы для выращивания рассады для «большой» теплицы.

Существуют и другие, более сложные конструкции — шатровая крыша и т. Д. Однако нужно учитывать, что теплица изготавливается самостоятельно и из относительно легкого каркаса, поэтому возводить такие теплицы можно, но только с большим опытом, а также время и усилия, которые жалко потратить.

Важно! Есть подвид теплицы с двускатной крышей -. Он отличается от оригинала тем, что вершины откосов располагаются одна над другой, а в получившейся вертикальной стене устанавливаются форточки. В результате теплица Mitlider является лучшей по эффективности вентиляции и циркуляции воздуха.

Проектирование теплицы из профиля

Выбрав форму будущей теплицы, нужно взять несколько листов бумаги (желательно миллиметровую или в клетку), карандаш, ластик и приступить к составлению чертежа постройки.Если у вас есть навыки работы с компьютером, рисунок можно сделать в программах для 3D моделирования и дизайна. Из них проще всего изучить Google SketcUp.

Для начала нужно выбрать размер постройки. В этом случае исходите из размеров стандартного листа — 6 на 2,1 м. Рассмотрим также способ соединения отдельных элементов облицовки между собой — с помощью соединительных профилей или внахлест. Чаще всего дачники выбирают теплицу шириной 2-3 м. Длина может быть 4, 6, 8 и 10 м с некоторыми поправками к стандартным размерам листа СПК.Высоту арочной теплицы редко делают больше 2,1 м, для двускатной конструкции особых ограничений нет, главное — для откосов соблюдать угол наклона 25-30 °.

Сотовый поликарбонат цены

сотовый поликарбонат

Не забудьте также про дверной проем, продумайте, какие габариты будут вам удобны. Обратите внимание на расположение форточок и фрамуг, особенно в больших теплицах, так как растения в них особенно нуждаются в вентиляции.

Заключительный этап проектирования — продумать и оформить на чертеже соединения профилей в единую рамку. Не забудьте рассчитать количество необходимого материала и крепежа для последующей покупки с учетом запаса 10-15%.

Устройство фундамента

У некоторых читателей могут возникнуть сомнения, нужен ли вообще фундамент для теплицы. С одной стороны, это не тяжелое сооружение, и теплица вряд ли прогнется под собственным весом.Но для теплицы без фундамента всегда есть риск, что ее унесет ветром. Кроме того, основание, заложенное под теплицу, защищает растения от сквозняков, заморозков, грызунов, насекомых и других вредителей.

Перед тем, как приступить к возведению фундамента, нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, без тени от построек и какое-то укрытие от северных ветров в виде изгороди или живой изгороди.

Важно! Не размещайте теплицу между двумя домами или рядом с таким местом — это создает эффект «аэродинамической трубы», то есть постоянных и сильных сквозняков.

Самый простой и доступный вид фундамента — это деревянная конструкция. Возможна установка других типов, но с избыточностью. Для вашего удобства ниже приведены пошаговые инструкции.

Шаг 1. Очистите территорию теплицы от мусора, камней и высокой растительности.

Шаг 2. Сделайте разметку. Для этого можно использовать колышки или кусочки арматуры и натянутую между ними нить.

Шаг 3. Определите состояние почвы. Если он достаточно прочный, то фундамент из бруса углублять нельзя. В противном случае возникает необходимость устройства траншеи.

Шаг 4. Если почва мягкая, то по периметру теплицы выкопайте траншею, шириной в брус и глубиной в один штык лопаты.

Шаг 5. Утрамбовать дно траншеи, засыпать его слоем песка или гравия. Толщина слоя должна составлять 25-30% от глубины котлована.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать пиломатериал из лиственницы — он устойчив к гниению и плесени.

Цены на пиломатериалы из лиственницы

пиломатериал из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можно использовать медный купорос, битум или отработанное моторное масло.

Шаг 8. Соберите брус в прямоугольный ящик. Его можно соединить шпильками или длинными саморезами «пополам» или с помощью металлических оцинкованных уголков.

Шаг 9. Перенести бревенчатый ящик в траншею, положить туда и выровнять по горизонтали. Для этого можно использовать добавку песка, земли или тонких досок.

Шаг 10. Просверлите в углах ящика из бруса сквозные отверстия и вставьте в них штифты арматуры длиной 1 м. Вбить их в землю. Это нужно, чтобы надежно закрепить фундамент теплицы, чтобы его не сдуло ветром.

Шаг 11. Засыпать щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно сверху покрыть слоем рубероида или другой рулонной гидроизоляции.

Сборка рамы

Рассмотрим процесс изготовления двух вариантов каркаса теплицы — двускатной конструкции из гипсокартонных профилей и арочной конструкции из металлических изделий V-образной формы.

Первый вариант состоит из следующих элементов, собранных отдельно:

фронтоны основные и второстепенные;
боковые стенки;
крыша.

Один из фронтонов теплицы (а в случае длинного здания — оба) должен иметь проем для двери, собираемой отдельно.Сами фронтоны собирались из цоколя, вертикальных стоек, верхней горизонтальной балки, крыши и кливеров.

Шаг 1. Измерьте профиль для основания и отрежьте его до нужной длины. Для этого используют либо UD-профиль, либо потолочный профиль, но с загнутыми изгибами на концах в точках входа вертикальных стоек.

Шаг 2. Просверлите в базовом профиле отверстия для крепления к фундаменту теплицы. Интервал между ними равен 0.75-1,5 мес.

Шаг 3. Вставьте крайние вертикальные стойки «полкой» слева и справа соответственно. Закрепите к основанию четырьмя саморезами на каждый стык — по два для подошвы профиля UD.

Шаг 4. Таким же образом вставьте внутренние стойки. Сформируйте дверную коробку с горизонтальной перемычкой. Его можно закрепить двумя способами — либо с помощью Т-образного соединителя, либо путем обрезки боковых сторон по профилю перемычки и закрепления на получившемся «лепестке».

Шаг 5. Установить верхнюю горизонтальную балку из того же профиля, что и основание.

Шаг 6. Прикрепите стропильные профили к двускатной стене и друг к другу, подрезав стороны и сформировав «лепестки».

Шаг 7. Оборудуйте стропила фронтона трещинами и распорками, чтобы получилась более прочная конструкция.

Постройте второй фронтон теплицы таким же образом. После этого можно приступать к созданию боковых стен.

Шаг 1. Отмерьте и вырежьте профиль основания, просверлите отверстия для крепления к фундаменту. Оставьте «лепестки» по краям, чтобы соединить боковые стенки теплицы с фронтонами.

Шаг 2. Подготовьте вертикальные стойки необходимой высоты, вставьте их в основание и соедините между собой саморезами (по два-три с каждой стороны профиля). Интервал между стойками в зависимости от плана может быть 0.5-1 мес. Чем меньше его значение, тем прочнее конструкция, но и тем больше материалов потребуется.

Шаг 3. Установить еще один горизонтальный профиль поверх стоек, соединить все саморезами.

Совет! Для дополнительной прочности конструкции обеспечьте боковины горизонтальной балкой посередине. Его можно соединять со стойками как с помощью крестообразных переходников «краб», так и путем обрезки боковых сторон профиля.

Шаг 4. Установить на фундамент оба фронтона и обе боковые стены, закрепить длинными саморезами или анкерными болтами.

Последний этап формирования каркаса — устройство кровли. Он собирается по тому же принципу, что и на фронтоне, только стропила закрепляются на верхних горизонтальных балках с помощью «лепестков». Для дополнительной прочности конструкции многие мастера дополняют каркас укосинами, напрямую соединяющими стропила и вертикальные стойки.

С помощью таких наклонных элементов можно значительно усилить каркас и защитить его от перегибов.

Совет! Повысить прочность стыков профилей между собой можно с помощью специализированных стоек и соединителей, как на изображениях ниже.

Сегодня на тепличном рынке продается много V-образных конструкций. Но при наличии соответствующих навыков и инструментов воспроизвести его самостоятельно, в домашних условиях, не составит труда.Начнем процесс строительства с фронтонов.

Шаг 1. Отрежьте отдельные части профиля, из которого будет сделана арка теплицы. Оптимальное количество составляющих его элементов — 5 штук. Для скругления профиля используйте трубогиб.

Шаг 2. Просверлите отверстия под крепеж согласно чертежу. Холодное цинкование для защиты от коррозии.

Шаг 3. Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Прикрепите укосины и поперечины к арке.

Шаг 5. С помощью уголков и треугольных пластин смонтировать вертикальные стойки, рамку под дверью и косые перекладины на фронтоне. Также предварительно закрепите уголки для горизонтальных стяжек теплицы.

Высокая стоимость готовой продукции может стать серьезным препятствием при установке теплицы.В такой ситуации можно сделать теплицу из профильной трубы своими руками. Фото конструкций и чертежи легко найти в Интернете. Однако собрать теплицу без соответствующих знаний будет непросто .. Предлагаем вам ознакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбором места для установки теплицы.

Читайте в статье

Достоинства и недостатки строительства теплицы из профиля своими руками

Наверняка каждый из вас задумывался, стоит ли браться за такую задачу.Для лучшей мотивации вот несколько причин, которые станут хорошим стимулом для создания такого здания:

Уникальность. При самостоятельном изготовлении теплицы из профильной трубы проектный чертеж разрабатывается специально для конкретного участка. Вы всегда можете изменить не только размер, но и форму теплицы.
Наличие … Часто стоимость снижается вдвое.
Прочность. На этапе разработки проекта теплицы из профильной трубы легче внести необходимые изменения, чем доработать готовые решения.

Из недостатков следует отметить большее время постройки, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Как выбрать место для теплицы

При выборе места расположения теплицы следует учитывать следующие правила:

зимнюю теплицу следует устанавливать ближе к дому, чтобы упростить подключение к дому. система отопления и удешевление закупаемого оборудования и расходных материалов;

Внимание! Устройство «спина к стене» является наименее дорогим.

стоит отказаться от низинных, открытых участков или мест со значительным уклоном;
Если на участке есть зоны с разным грунтом, стоит отдать предпочтение песчаному грунту, не способствующему застоя воды. Глиняный грунт требует специальной подготовки перед установкой теплицы;
От мест, где грунтовые воды расположены выше 1,5 м от поверхности, отказаться.

Комментарий

Задать вопрос

» Понаблюдайте за своим участком и выберите для установки теплицы хорошо освещенное место, где не застаивается дождевая вода и есть защита от сильных порывов ветра.

Односкатная теплица имеет уклон крыши до юг;
продольная ось двускатного или арочного сооружения направлена с севера на юг, отклонение не должно превышать 15-20 °.

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, разрабатываются чертежи шатровой или арочной конструкции.Арочная теплица предполагает наличие особого производства, так как самостоятельно придать требуемую форму сложно. К достоинствам таких конструкций можно отнести простоту сборки при наличии криволинейных деталей. К недостаткам можно отнести ограниченный функционал из-за невозможности высаживать высокие растения у стен.

Палаточные теплицы отличаются простой конструкцией. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления.Несмотря на наличие в продаже готовой продукции, многие стремятся делать палатки-теплицы своими руками из профильной трубы. В этом типе строительства можно высаживать растения разной высоты.

Внимание! Шатровые теплицы дороже арочных, так как для их строительства требуется больше основного и укрывного материала.

Каким материалом обшить теплицу из профильной трубы своими руками: фото и особенности возможных вариантов

Для облегчения выбора подходящего укрывного материала предлагаем ознакомиться с возможными вариантами.Предпочтение можно отдать:

поликарбонат … Оптимальный вариант для теплицы из профиля 20х40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточный пропуск солнечного света и хорошо сохраняя тепло внутри теплицы, поликарбонат в 200 раз прочнее стекла. Имея в наличии нож или ножницы, каждый может вырезать поликарбонат по размеру своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики теплицы.

Статья по теме:

Что такое теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности теплиц из поликарбоната с открывающейся крышей — читайте в публикации.

Подготовка габаритных чертежей теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущей теплицы разрабатывается с учетом типовых размеров.Однако при детальном изучении чертежа теплицы из профильной трубы с размерами могут быть внесены определенные корректировки с учетом ее расположения. Предлагаем вам ознакомиться с особенностями создания чертежей конструкций различной формы.

Детальный чертеж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для тентовой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой крышей следует определить угол наклона крыши.Выбор производится с учетом типичной для конкретной местности ветровой и снеговой нагрузки и обычно составляет 30–45º. Высота боковых стен выбирается из диапазона 1,7-2 м.

При расчете размеров кровли задают угол наклона кровли и ширину будущего строения. Длина пандуса будет численно равна гипотенузе прямоугольного треугольника, одна из катетов которого равна половине ширины теплицы. В этом случае длина ската будет равна половине ширины теплицы, деленной на косинус угла наклона, а высота будет равна произведению половины ширины теплицы на тангенс ската крыши.Например, для теплицы шириной 3 м с уклоном крыши 45º расчеты производятся следующим образом:

длина ската = 1,5 м / cos45º = 2,12 м . Дополнительно предусмотрено перекрытие длиной 0,1–0,3 м. В итоге длина откоса с переливом 0,3 м будет равна 2,42 м;
Высота крыши = 1,5 м × tg45º = 1,5 м. Если высота боковых стен 2 м, общая высота здания будет 3.5 мес.

Ширину дверного проема следует выбирать 0,7–0,8 м. Размеры вентиляционных отверстий должны быть 0,3 × 0,5 или 0,5 × 0,5 м. Для зимней теплицы следует предусмотреть тамбур. Вертикальные стойки следует размещать через каждые 0,6–1 м. Выбрав наибольшее расстояние, можно удешевить изготовление каркаса. Меньше увеличит срок службы укрывного материала.

Создание чертежа изготовления теплицы своими руками арочной конструкции из профильной трубы

Приступая к расчету, следует определиться с высотой будущей теплицы.Обычно это 1,9–2,4 м. Сама арка, по сути, представляет собой половину правильного круга. При разработке чертежа теплицы из металлического профиля своими руками следует учитывать, что длина правильного круга составляет

L = 2 × π × r, где

π — 3,14;
р Радиус круга. В данном случае это высота будущей теплицы.

Комментарий

Студия ландшафтного дизайна VENUS DESIGN

Задать вопрос

» Стандартная длина поликарбоната и профильных труб — 6 м.Исходя из этого, следует рассчитать высоту будущей конструкции. Ширина будет равна двум высотам.

Создание чертежа изготовления фундамента под теплицу своими руками из металлического профиля

Необходимость обустройства фундамента под теплицу обусловлена малым весом профильной конструкции. Как следствие, при достаточно сильном порыве ветра теплица может улететь.Чертёж основы следует разработать после того, как будут определены габариты каркаса теплицы из профильной трубы.Обычно своими руками обустраивают фундамент, высота которого составляет 0,3–0,8 м. Остальные параметры следует выбирать на 0,2–0,3 м больше размеров теплицы.

Как рассчитать необходимое количество стройматериала при создании теплицы из металлического профиля своими руками

Для расчета необходимого количества материала вам понадобится подробная схема теплицы из профильной трубы. Вы можете сделать разную конструкцию своими руками.Расчет ведется с учетом конструктивных особенностей и геометрических параметров конструкции. Сложим длину всех элементов каркаса, а затем разделим полученное значение на стандартную длину профильной трубы.

Комментарий

Студия ландшафтного дизайна VENUS DESIGN

Задайте вопрос

«Планируя строительство теплицы из металлопрофиля с поликарбонатом своими руками, следует учитывать стандартные размеры листов: 2.1 × 6 м и необходимость укладки их внахлест 0,6–0,7 м.

Как построить теплицу из профильной трубы своими руками

Для качественной сборки теплицы из профиля своими руками следует придерживаться определенной технологии выполнения работ. вы ознакомитесь с основными этапами, чтобы построить конструкцию, которая сможет прослужить достаточно долго

Какие инструменты необходимы для работы

Список инструментов, которые потребуются в процессе изготовления конкретной теплицы, может быть разным.Для сборки каркаса, помимо металлического профиля, стоит подготовить:

сварочный аппарат мощностью более 3 кВт, если элементы планируется соединять сваркой;
болгарка;
плоскогубцы;
молоток;
отвертка;
измерительный инструмент. Крайне важно иметь квадрат, чтобы контролировать угол, под которым соединяются отдельные элементы, и уровень здания, чтобы определять их пространственное положение.

Сборка каркаса теплицы из профильной трубы

Качество выполняемых работ зависит не только от внешнего вида смонтированной конструкции, но и от срока ее службы.Сборка каркаса теплицы из профильной трубы может производиться разными способами: при помощи резьбовых соединений и при помощи сварки. Предлагаем вам ознакомиться с нюансами изготовления элементов арочного теплицы и порядком сварки каркаса.

Как сделать профильную трубу для каркаса теплицы похожей на дугу

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную фирму. Здесь необходимые манипуляции будут производиться на специальном оборудовании.Тем, кто планирует все делать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала следует подготовить шаблон радиуса, а затем воспользоваться одним из следующих способов:

Первый способ. Просеяв и просушив речной песок, прокалите его на металлическом листе, добившись полного испарения влаги. Установив на одну сторону профильной трубы деревянный чопик, насыпаем внутрь подготовленный песок.После этого можно без риска деформации придать профтрубе нужную форму. Воспользоваться методом можно в любое время года.
Второй способ актуален на зиму. Вместо песка используется вода, которую заливают в трубу и ждут, пока она замерзнет. После этого заготовка сгибается по шаблону.
Третий способ … С помощью болгарки на профильной трубе делаются пропилы на 2/3 ширины на равных расстояниях.Последние выбираются с учетом величины прогиба кровли. После этого профтруба загибается, а пропилы свариваются.

Как сварить каркас теплицы из профильной трубы своими руками

Если вы решили сварить теплицу из профильной трубы своими руками, то работы можно проделать в следующей последовательности.

Как обшить каркас теплицы из профильной трубы своими руками

Если в качестве укрывного материала выбран поликарбонат, то работы можно выполнять в следующей последовательности.

Вопрос, как приготовить теплицу, интересует многих дачников и других землевладельцев. Принцип сварки домашних и промышленных теплиц одинаков. Отличие может заключаться в материале и степени усиления конструкции в зависимости от размеров.

Главное преимущество соединения профилей сваркой — надежность. Болтовое соединение со временем расшатывается, и теплица теряет форму. Другие преимущества включают:

Сварная теплица из профиля имеет большой запас прочности вне зависимости от габаритов и веса конструкции.Квадратное сечение 20 мм способно выдерживать сильные нагрузки при ветре и снегопаде;
имеют большую площадь при сварке, поэтому достаточно просто надежно заварить шов, а не приваривать ребро жесткости для дальнейшего усиления стыка.
при сварке с учетом деформаций, при нагреве и соблюдении диагоналей теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.

Преимущества профилей и сварки деталей позволяют изготавливать теплицы любых размеров и конфигурации.Вам просто нужно правильно выбрать сечение и тип квадрата, а также рассчитать конструкцию с учетом габаритов теплицы.

Важные моменты

Сварку необходимо проводить в защитной одежде, перчатках. Защитите глаза и лицо сварочной маской или щитком.

Все основные части варятся в нижнем положении. Для большей жесткости стыки после сварки можно закрепить с помощью приваривания стальной вставки изнутри. Такой способ позволяет надежно фиксировать детали даже при некачественной сварке основных стыков.

Обязательно следить за соосностью частей стойки, ставить первые по уровню и надежно фиксировать проставками.

Все элементы теплицы сварены высококачественными электродами из конструкционной стали. Лучше использовать АНО-24 или МП-3 диаметром 3 мм. Качественно и надёжно выполнив весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в лёгкие морозы.

Критерии выбора профильной трубы

Выбор профиля для сварки зависит от финансовых возможностей и необходимости более надежной теплицы, но основные правила у всех одинаковые.

Выпускаются профильные трубы окрашенные, оцинкованные и необработанные. Оцинкованный профиль имеет долгий срок службы и не подвержен коррозии. Это верно, но не в случае сварного соединения.

При сварке выгорает цинк, а металл на стыке ослабевает. … Это место заржавеет так же, как и обычная необработанная труба. То же и с крашеными трубами, да и цена на такую продукцию намного выше.

В случае сварки теплицы лучше использовать сырье, а дополнительно купить таз с грунтом и покрасить металлоконструкцию после сборки каркаса.

При строительстве небольшой теплицы лучше приобретать полки меньшего размера. Для теплицы длиной 6 м, шириной 2 м и высотой 2 м достаточно трубы шириной 25 мм. Толщина стенки профиля — 2 мм. Это лучший вариант для небольших самоделок.

Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, составив эскиз теплицы и определившись с ее габаритами.

Выбор формы конструкции

Самый распространенный и доступный вид теплицы — дом с двускатной крышей.Он легкий и не требует дополнительного оборудования и затрат на сварку.

Все монтажные и сварочные работы выполняются с использованием ручного электроинструмента и сварочного оборудования. Но у такой теплицы меньшая полезная внутренняя площадь.

Следовательно, наиболее подходящая форма — арочная. Но это более сложная конструкция, требующая использования роликов или гибочного станка. Также можно работать вручную, но для этого нужно найти сечение цилиндра с большим диаметром.

Профиль засыпан песком во избежание деформации трубы. Затем его закрепляют посередине основы и загибают концы. Работа очень трудоемкая и не позволяет соблюдение размеров дуг.

Проще обратиться к специалистам, которые за минуту сделают такие же арки на роликах. Но это потребует дополнительных затрат. Поэтому при изготовлении теплицы своими руками чаще всего выбирают форму дома.

Размеры и количество материала

Обязательно определитесь с длиной теплицы, и просчитайте количество основных составляющих каркаса.Дуги необходимо устанавливать с интервалом не более метра.

При длине 6 м потребуется сделать 7 дуг и обшить их перемычками для жесткости конструкции. Передняя стена должна быть оборудована дверью и окном, а задняя требует установки только окна.

Это самая простая и надежная конструкция для небольшой теплицы. Профильная труба в основном поставляется длиной 6010 мм. Это довольно дорого, поэтому стоит задача снизить отходы профиля до минимума.

Лучшим решением будет высота опор 1070 мм, размер одного ската крыши 1120 мм, с углом наклона 30 °. Этот метод позволит избежать затрат на покупку основной трубы.

Достаточно будет поставить на перемычки 20-й профиль. Рассмотрим их количество. На крыше крепят конструкцию вверху арок и в середине каждого ската. Сбоку — по 2 с каждой стороны.

На задней панели 2 перемычки. Передний должен быть оборудован дверцей и дверцей.Исходя из этого, рассчитываем количество ресниц вспомогательного профиля.

Теперь нужно определиться с фундаментом. Если он бетонный, потребуются участки основного профиля для закладных деталей. В случае мобильной теплицы потребуется приобрести профиль для закрепления низа теплицы.

Приобретя достаточное количество профилей и электродов для сварки, приступайте к основным работам.

Подготовительные работы

Работа ведется в несколько этапов.Самый прочный и надежный способ — сделать бетонный фундамент. Для этого нужно вырыть траншею по периметру глубиной на штык лопаты.

Затем сделать небольшую песчаную подушку, разметить и забить в землю закладные для стоек. Вам нужно будет приготовить бетонный раствор и уложить его в траншею.

Нет смысла армировать фундамент, главное, чтобы он был ровным, без больших перепадов и перекосов. При заливке обращайте внимание на вертикальное положение закладных деталей.

Изготовление и установка опорных частей

Стеллажи для теплицы могут быть изготовлены из отдельных отрезков труб, обрезанных по размеру и с обрезанными углами. Но лучше выполнять несложные операции и просто выгибать их из длинной плети. Для этого нужно отметить середину плети, сделать угловой вырез болгаркой и согнуть трубу на нужный угол 60 °.

Затем от кромок профиля отмеряют 1700 мм и делают вырезы. Загните профиль внутрь под углом 30 °.Теперь осталось приварить вырезы.

Для больших зазоров используются проволочные или электродные вставки. При сварке необходимо обращать внимание на соблюдение диагоналей и правильное горизонтальное положение всех плоскостей.

Для этого лучше всего производить сварку на плоской поверхности. Если деталь выходит с маленьким «пропеллером» — не беда, центровка несложная.

Далее собираются все 7 основных деталей. Передняя и задняя часть сразу оформлена перемычками, дефлекторами и дверцей.Эти детали устанавливаются в первую очередь, закрепляя каждую на своем месте и приваривая к закладным.

Первые опорные части должны быть установлены строго по уровню, это позволит избежать перекосов всей конструкции теплицы. Установив их на строительном уровне или по отвесу, фиксируют временными распорками.

Сборка

Когда основные столбы теплицы закреплены, с лицевой стороны начинают устанавливать промежуточные столбы и обвязывать их ребрами жесткости.Для этого к закладным деталям в фундаменте приваривают детали опоры. У обрезанных по размеру деталей они отстегиваются с предыдущей основной стойки.

Теперь осталось сделать дверцы и форточки будущей теплицы. При этом в обязательном порядке оставлять со всех сторон зазоры не менее 5 мм. Это обеспечит защиту от истирания при провисании петель.

В лотки установлены дверца и форточки. Чтобы соблюсти правильную установку и зазоры, нужно эти детали открутить клиньями, а затем установить и.Затем привариваем дверь и дефлекторы.

На этом основные работы по установке теплицы из металлических профильных труб можно считать завершенными. Осталось окрасить все трубы грунтовкой и зашить теплицу поликарбонатом или полиэтиленовой пленкой.

Из какой профильной трубы производят теплицы. Как сделать теплицу из профильной трубы своими руками

Остальное
Тщательно все проверив, все швы и углы тщательно проварить.
Приварите две двери.Каркас из угла, без усилителей и перекладин! Просто рама … и не бойтесь, что она выглядит хлипкой и ненадежной. Повесьте их на петлю в проеме. Приваривайте петли и заглушки (защелки или другие на ваш выбор) ВАЖНО! Запорные устройства не должны мешать последующей установке стекла! Если вы не уверены, то лучше оставьте это на потом, после глазирования. (правда, сварку опять размотает, потом в металлолом)
Внутри можно сразу приварить петли или кольца, к которым так удобно привязать веревки (ведь у вас получатся отличные кусты помидоров или большие плети огурцов)
С особым энтузиазмом, можно окна ставить (тут разберетесь сами).
Внизу, по углам и по периметру приварите куски профиля для крепления, чем будете зашивать низ (плоский шифер например). Можно вокруг сделать небольшой «ров», чтобы углубить шифер, сантиметров десяти хватит.
Покрасьте хорошей краской три в одном (грунтовка, преобразователь и краска), если у вас есть деньги, вы, вероятно, можете использовать Hummeright! Раздайте кисти «помощникам» и детям и отдыхайте. Ты заслуживаешь это!
Подшиваем дно грифелем, прикручивая его саморезами к ножкам.(Здесь забитые на первом этапе колонны не должны мешать)
Установить изнутри ограждение, чтобы грядки не сыпались под ноги, можно и из шифера. (очень удобны вбитые в землю куски марки)
Импортная земля. Тот, что под теплицей, вами настолько протоптан, что на нем ничего не вырастет. Навоз, перегной, торф, сколько пожелаете! (Земляные работы удобнее делать перед застеклением, но можно потом.)
Полы можно вымостить кирпичом, например, очень красиво, я называю это «красный квадрат»
(Кстати, проезд оставьте шире, примерно метр, поверьте то пожалеешь, если пожаднешь и оставишь грядки пошире! ну типа полезная площадь и все такое, огурцы-переросшие не дадут пройти!)
Остекление
Ну вот и последнее!
Очки.Стандартный размер стекла на строительном рынке — 130 на 80. (Не может быть! Вы уже поняли?) Боковые окна пойдут стандартно не обрезными. Целый и еще кусок около 60 см ляжет на крышу. (Его легко отрезать. Считайте небольшое перекрытие. То есть ставьте снизу целый стакан, сверху будет внахлест другой его кусок. Самые сложные фронтоны. Срезать под углом бывает сложно, особенно если стекло раскаленное, некачественное. Ну и два окошка в двери (Помните про резку полосы в один см.Попробуйте.)
Никаких бусинок и шпатлевок! Купите коробку из-под силиконового герметика для наружных работ, прозрачную, влагостойкую. (стоит около ста рублей за тубу). Трубки (тубы) под пистолет (330 мл на мой взгляд) и сам пистолет (шприц. Стоит шестьдесят восемьдесят рублей). Нанесите герметик на утюг и поставьте стекло (удобно использовать стеклянные присоски, продающиеся на строительных рынках). Вставьте прокладку из-под стекла … чтобы стекло не упиралось в утюг (могло треснуть) … небольшие веточки, веточки или щепки очень удобно использовать, когда герметик высохнет и их легко удалить .Чтобы стекло не упало (герметик долго сохнет), поддерживайте его снаружи … например, разрезав доску. Ставить стекло на крышу сложнее, но не прочнее (конечно, если размеры выдержаны правильно и стекло не упадет вам на голову). Подоприте доску (на моем фото выше вы можете увидеть, как ..)
Когда все высохнет, обрабатываем герметиком и покрываем все трещины.
После высыхания ваша конструкция приобретет завидную прочность и жесткость.Даже двери. Позвонил соседу, который сказал, что все очень хлипко и делал бы от угла пятидесяти и обязательно с поперечинами для надежности.
Тем, кто еще сомневается, скажу, что стекло от герметика (например для замены) очень сложно оторвать!
Получилось КРАСИВО, НАДЕЖНО и не очень дорого, учитывая, что это раз и на много лет!
Венец труда — выше всяких похвал
Когда жена закроет раннюю редьку, укроп и салат под пленку или покрытие и отметит, где и что сажать, вы поймете, что вам нужно построить еще одну теплицу! Но это уже в следующем году.И поверьте, получится даже лучше!
Мои теплицы носят названия «старые», «новые» и «сверхновые».
Потом выложу фотки с всякими полезными мелочами. (если хотите)
Простите, что много буков. Надеюсь, что не устал и был полезен.
Я устал.

Чтобы воспользоваться всеми преимуществами садового участка, еще на этапе его проектирования есть смысл уделить особое внимание выбору материалов для стен.

Долговечность теплицы будет зависеть от прочности каркаса, а благополучие растений будет зависеть от свойств.Лучшее сочетание этих требований демонстрирует профильная труба / пара .

Строительство теплицы из профильной трубы не требует технических знаний или использования профессионального инструмента. Садовник может выбрать подходящую форму постройки.

Для каркаса теплицы использованы профильные трубы двух типов :

40×20 мм — каркас каркаса;
20х20 мм — перемычки соединительные между рамами.

Для гибки профильной трубы используется специальный дорогостоящий инструмент — трубогиб.

Но никогда не оправдает своей цены, если использовать один раз при строительстве теплицы. Своими руками возводят только двускатные теплицы с прямыми стенами.

Популярность конструкций из профильной трубы обусловлена тем, что скрепить листы поликарбоната — основу укрытия теплицы на профиле — намного проще, чем на круглых трубах. А каркас из оцинкованной профильной трубы прослужит дольше любого аналогичного материала.

Конструкция теплицы из профильной трубы включает каркас и укрывной материал. От каркаса зависит прочность и надежность готовой конструкции. Рама, в свою очередь, состоит из трех частей: нижняя обвязка

;
привязь верхняя;
дуг.

Что выращивают?

Теплица может быть стационарной или временной соответственно с фундаментом и без него. Стационарные теплицы используются для выращивания рассады и декоративных цветов , тогда как временные конструкции защищают растения от резких перепадов температуры воздуха и поздних заморозков .Профильные трубы часто используют для обустройства круглогодичных теплиц.

Стационарные теплицы часто используются для выращивания сезонных овощей и зелени. Например, огурцы , перец и низкорослые помидоры . Опытные дачники экспериментируют с выращиванием кабачков, тыквы и баклажанов.

Плюсы и минусы

Тепличное выращивание имеет свои плюсы и минусы. Среди основных достоинств выделим :

Возможность продления посевного сезона. Посадка проводится раньше, чем в открытый грунт, поэтому стадия созревания начинается раньше, оставляя садоводам время на второй цикл посева.
Конструкция теплицы защитит от плохих погодных условий в виде сильного дождя, ветра или мороза, которые могут навредить растениям.
Спасение насаждений от вредителей — в закрытом «помещении» нет доступа птицам и летающим насекомым.
Наблюдается экономия посадочного материала . В теплице создаются условия, максимально приближенные к идеальным для качественного роста растений.Это гарантирует практически 100% прорастание всех семян и укоренение черенков.
Возможность контролировать процесс выращивания от начала до конца за счет ручного изменения основных параметров микроклимата теплицы: уровня влажности и температуры воздуха.
Конструкция профильной трубы длинна Износостойкая. Можно надолго забыть о ремонте теплицы или замене основных элементов.

При наличии положительных сторон обязательно будут ограничения :

Есть риск перегрева в теплице .Без надлежащей вентиляции в жаркий летний день растения получают чрезмерное количество света и тепла, что негативно сказывается на их состоянии.
Необходимость контролировать количество влаги внутри. И переизбыток, и недостаток влаги негативно скажутся на состоянии растений.
Придется потратить время и деньги на правильный уход и уход за теплицей. Закупка строительных материалов Регулярный полив и отопление, уборка, замена грунта — все это стоит денег и требует времени.

Профильная теплица

Сделать небольшую теплицу своими руками не так уж и сложно. Требуется небольшое знание сантехники и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учитывать при строительстве тепличной конструкции из профильной трубы.

Выбор укрывного материала

ВНИМАНИЕ! От правильно подобранного укрывного материала зависит качество урожая: ошибка в подборе грозит гибелью посадки еще на стадии всхода.

На рынке представлено 4 основных типа:

Стекло — очень популярно благодаря своим высоким защитным свойствам. Застекленная теплица защищает посадку от мороза, пропускает солнечный свет и сохраняет тепло. Минусы материала: дороговизна, сложность монтажа и невысокая прочность.
Полиэтилен — Доступный материал, в настоящее время используется редко из-за низкой прочности и износа под прямыми солнечными лучами.
Нетканый материал — пропускает свет и воду, обеспечивая при приземлении защиту от негативных погодных факторов.Минусы: хрупкость. Например, спанбонд или лутарсил в качестве тепличного укрытия прослужат не более 5 лет. Прочность их тоже не слишком велика, укрытие может сломаться при сильном ветре или под тяжестью слоя снега.
Поликарбонат — твердый полимер, отличающийся высокой прочностью при небольшом весе. Он придает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечного света. Работать с поликарбонатом несложно, поэтому его часто используют при создании теплиц своими руками.

Как сделать каркас прочным?

Если профильная труба, изначально использованная для создания каркаса, не была защищена от агрессивного воздействия внешней среды, вам придется позаботиться о ней еще на этапе строительства.

Достаточно приобрести в специализированных магазинах один из инструментов, обеспечивающих защиту рамы от коррозии . Последние часто приводят к повреждению всей конструкции.

Подготовка чертежей

На этом рисунке представлены чертежи теплицы из профильной трубы с возможными размерами.

Перед тем, как приступить к строительству теплицы, необходимо сделать чертеж, определить тип конструкции, провести замеры, на основе которых будет создан проект.

ВНИМАНИЕ! Не нужно создавать чертежи самостоятельно. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству теплицы из профильной трубы

Под теплицу из профильной трубы можно проложить легкий фундамент , который защитит от попадания холодного воздуха извне, или капитальный (залит бетоном) .Во втором случае предварительно оформляется ипотека с целью крепления металлических стоек в будущем.

Профильная труба разрезается на части с размером, соответствующим конструкции.
Для арочной теплицы понадобятся дуги. Если речь идет о профильных трубах, их можно согнуть в дугу с помощью бетонного кольца.

О том, как с помощью самодельного трубогиба можно согнуть трубу в дугу, вы можете посмотреть в этом видео:

ВНИМАНИЕ! Конструкцию можно усилить путем приваривания перекладины из профиля в верхней части дуги.

Из профиля нарезается необходимое количество вертикальных стоек длиной 65 сантиметров. На них будут закреплены дуги.

ВАЖНО! Если вы хотите установить разборную парник, то используйте болты на стыке дуг и стоек. В противном случае нужно выбирать сварку.

После закрепления дуг в стойках необходимо изготовить из профиля двери и окна теплицы по заранее взятым размерам.

Ящики соединяются в единое целое с рамой с помощью сварочного аппарата или болтов и гаек на случай, если вы собираетесь разбирать теплицу на зиму.

ВНИМАНИЕ! После завершения сварочных работ швы следует обработать грунтовкой, и надежность стыка можно значительно повысить.

Как видите обладая элементарными навыками работы со сварочным аппаратом и болгаркой , можно построить теплицу или теплицу из профильной трубы своими руками. Это потребует много времени и усилий, но все это компенсирует хорошие урожаи, выращенные в комфортных тепличных условиях.

Если вы обнаружили ошибку, выберите фрагмент текста и нажмите Ctrl + Enter .

Теплица из профильной трубы своими руками требует сварки. Конструкция сложная, но прочная. Каркас теплицы выдерживает большие нагрузки, хорошо противостоит ветру.

Плюсы и минусы теплицы из профильной трубы

Отличительной чертой стальной профильной трубы является квадратное, прямоугольное или овальное сечение. За счет такой формы повышается прочность на изгиб. Для теплиц больше подходят квадратные и прямоугольные профили.Их сложно согнуть в арки без специального станка, но каркас прочный. За счет ребер жесткости толщина металлических стенок уменьшается. Это еще один плюс материала. Конструктивная прочность элементов профиля остается неизменной, а общая масса уменьшается. Под металлический каркас не нужно создавать усиленный фундамент.

Если идет сварка теплицы из профильной трубы своими руками, то конструкция намного дешевле заводского аналога.Эстетическая часть не страдает. Каракас получается аккуратным. Благодаря прямоугольному сечению улучшается стыковка элементов. Стенки плоских профилей плотно прилегают друг к другу, что упрощает процесс сварки или прикручивания.

Совет! Профильная стальная труба позволяет создавать сборно-разборные каркасы теплицы, где отдельные элементы соединяются на болтах. При необходимости эту конструкцию легко разобрать, перенести на другое место.

Профиль изготавливается обычным образом с гальваническим антикоррозийным покрытием.Второй вариант лучше всего подходит для теплиц. Во влажном микроклимате защитный слой предотвратит развитие ржавчины. Такой каркас красить не нужно. Обработать придется только стыки. От сварки выгорает слой оцинковки, и эти участки необходимо закрасить. Реже встречается профиль из нержавеющей стали. Для теплицы это идеальный материал, только дорогой.

Существенным недостатком является изготовление дуг для теплицы из профильной трубы, если для строительства выбран арочный вариант конструкции.Вам нужно будет поискать мастерскую, где есть трубогиб или попробовать сделать это самостоятельно, прибегнув к народным методам. Небольшой вес профильной рамы — это как положительный, так и отрицательный момент. Если теплица большая, у нее большая парусина. Чтобы не перевернуться ветром, необходимо оборудовать надежный фундамент и закрепить на нем каркас.

Подбор профильной трубы

Стоимость профиля определяется сечением, толщиной стенки, качеством стали, наличием антикоррозионного слоя.Чтобы приобрести материал для всего каркаса, нужно будет заплатить внушительную сумму. Здесь нужно все тщательно просчитать. Основные элементы каркаса (стойки, крыша, обвязка) создаются из усиленного профиля с размерами сторон 40х20 или 40х40 мм. Трубы берут с толщиной стенки не менее 2 мм. На элементы горизонтальной стяжки ложится меньшая нагрузка. Трубы берутся сечением 20х20 мм с толщиной стенки от 1 до 1,5 мм.

Профиль поступает в продажу стандартной длины 6 м.Чтобы было меньше сварных стыков, изначально правильно рассчитываются габариты рамы. Материал дорогой. Теплицы собирают из профильной трубы 40х20, 20х20 мм, чтобы осталось меньше обрезков.

Виды конструкций теплицы из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности гибки чаще всего практикуется строительство конструкций с ровными плоскостями. Популярны теплицы в виде домика или пристройки к постройке.Если создание дуг не составляет труда для хозяина, то можно построить арочную теплицу.

Арочная теплица из профилированной трубы

Преимущество теплицы с арочной крышей — хорошая обтекаемость. На полукруглых склонах осадки не задерживаются, парусность уменьшается. Теплицы часто используются для выращивания низкорослых культур. Округлые элементы крыши украдут свободное пространство, не позволяют сажать высокие растения вплотную к стенам теплицы.

Двускатная теплица из профилированной трубы

Теплица в виде дома с двускатной крышей считается оптимальным вариантом.Во-первых, заготовки профиля не надо гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать ярусы, оборудовать вертикальные грядки.

Скатная теплица из профилированной трубы

В общих чертах конструкция представляет собой половину дома с двускатной крышей. Теплица крепится к стене здания с южной стороны. Крыша делается односкатной. Дополнительным преимуществом является получение тепла от стены отапливаемого дома.Растениям часто не нужно организовывать отопление. Однако влага с фасада уходит быстрее. На стене появляется грибок.

Чертежи и схемы теплицы из профильной трубы

Сколько профильных труб нужно для теплицы

Расчет количества материала начинается после разработки проекта. На чертеже показаны все размеры. Суммируют длину каждого элемента теплицы, прибавляют 10% резерва на непредвиденные расходы и получают готовый результат.Рассчитывая материал из профильной трубы для теплицы, не забывают, что необходимо будет создать окна и двери. Несмотря на дороговизну профиля, прикладывать обязательно. При сварке может получиться брак или где-то понадобится дополнительная распорка.

Строительная площадка

Растения, выращиваемые в теплице, должны получать тепло и свет. Правильное расположение теплицы на участке увеличивает энергоэффективность. Владелец несет меньше затрат на отопление и искусственное освещение.Сборно-разборная теплица своими руками устанавливается из профильной трубы в сечении, максимально отвечающем основным требованиям:

Теплица располагается в плохо продуваемом ветрами месте. Зимнее использование снизит теплопотери.
Корпус теплицы должен максимально освещаться солнцем в течение дня. Воздух нагревается естественным образом, что снижает расходы на отопление. Солнечный свет полезен для многих растений. Для тенелюбивых культур делается притенение из поликарбоната.
Для устойчивости теплицы выбирайте ровную площадку.Лучшее место — равнина или возвышенность. В низинах профильные конструкции нежелательны из-за затопления дождевой и талой водой.
Внутри теплицы необходимо провести водопровод, электричество. Конструкция профиля устанавливается ближе к месту расположения коммуникаций.

К стенам теплицы со всех сторон предусмотреть свободный подход для обслуживания не менее 1 м.

Как построить теплицу пошагово из профильной трубы

Построение конструкции профильной теплицы предусматривает соблюдение последовательности выполнения определенного алгоритма действий.Перед началом работ хорошо посмотреть краткий обзор процесса строительства на видео:

Фундамент для теплицы из профильной трубы

Тип основания выбирается еще на этапе, когда проектируется теплица. Разработано по чертежам из профильной трубы, определено с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если для облицовки будет выбрано стекло, вес теплицы увеличится.Потребуется прочный фундамент.

Тип фундамента выбирается с учетом особенностей почвы, уровня грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов лучшим выбором считается бетонная лента.

Для заливки фундамента на участке нанесена разметка. Роют траншею глубиной 80 см. Дно засыпают слоем песка и гравия толщиной около 20 см. Стены траншеи покрыты рубероидом.На поверхность их устанавливают из досок опалубки. Внутри траншеи арматуры устанавливается арматурный каркас, по форме напоминающий короб. К стержням привариваются анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет крепиться нижняя обшивка каркаса профиля.

Заливка бетона осуществляется в одни сутки. Лента делается так, чтобы она выступала из земли на 20 см. Фундамент оставляют набираться силы на месяц.Поверхность периодически смачивают из лейки, покрывают пленкой.

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочность, приступаем к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции покрывается рубероидом. По периметру фундамента проложить трубу 40х20 мм нижней обвязки. Каркас сварен из профиля, закрепленного на анкерах, выступающих из основания.

Дальнейшее строительство теплицы своими руками из профильной трубы предполагает установку вертикальных каркасных каркасов.Конечные элементы ставятся первыми. Прямо из трубы на рамах формируется дверной проем шириной 70 см и большой проем под форточку шириной 80 см. Рамы промежуточного профиля имеют шаг 1 м. К нижней обвязке из профильной стальной трубы привариваются вертикально элементы. Между собой рамы свариваются горизонтальными перемычками из трубы 20х20 мм. Элементы придадут каркасу устойчивости устойчивость. Перемычки привариваются к элементам каркаса заподлицо, чтобы не образовывались выступы.

Совет! При возведении каркаса профильной арки первая перемычка крепится ниже 10 см от изгиба дуги.К трубе будет крепиться поликарбонат.

Облицовка стен и кровли

Способ облицовки зависит от выбранного материала. Очки дорогие, хрупкие и тяжелые. Фильм недолговечный. Популярным сегодня считается теплица из поликарбоната и профильных труб по цене и качеству. Прозрачные листы хорошо гнутся. Материал обшивки фиксируется саморезами с уплотнительными шайбами. Предварительно просверливаются отверстия в поликарбонате и трубе. В местах стыков листы соединяются специальным соединительным профилем.Торцы поликарбоната закрываются заглушками, чтобы не попадала пыль.

Монтаж дверей и окон

Дверные полотна сварены из трубы 40х20 мм. Для форточки достаточно профиля 20х20 мм. На петли каркаса профиля навешиваются створки. Обшивка выполняется тем же материалом, который использовался для теплицы.

Как гнуть профильные трубы для арочной теплицы

У профиля есть один недостаток. Гнуть трубу с аркой для арочной теплицы сложно.Ребра жесткости предотвращают равномерный изгиб. Саму профильную трубу для теплицы согнуть трубогибом получится красиво, но покупать дорогой станок на один день работы нет смысла. Готовые профильные арки лучше всего заказывать в мастерской. Если такой возможности нет, пытаются гнуть дудку, прибегая к народным уловкам.

Использование песка

Метод гибки профиля считается простым и эффективным. Для начала подготовим песок. Его просеивают из крупных камней, расстилают на солнце для просушки.Если погода пасмурная, песок тонким слоем рассыпают по олову. Костёр разводят под листовым металлом. После прокаливания песку дают остыть.

В торцы профиля нарезаются деревянные заглушки. Они должны плотно входить, забивая их. Ставят сразу одну заглушку. Внутрь трубы насыпается сухой песок. Второй конец профильного элемента также закрывается заглушкой. Трубу заводят между прочными опорами, их пытаются с легкими щелчками гнуть. Песок внутри профиля создаст давление, предотвращающее деформацию квадратных стен.Когда профильная арка готова, заглушки снимаются. С заготовки насыпается песок.

Использование воды (зимний способ)

Народный способ имеет много недостатков. Во-первых, пользоваться им можно только зимой, когда на улице сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна при расширении разрушить стенки профиля.

Для гибки профильной заготовки также необходимы заглушки. Пробки настолько плотные, что препятствуют протеканию воды.Заглушку забивают молотком с одного конца профиля. В патрубок наливается вода, закрывается второй пробкой. Заготовку профиля оставляют в холоде. Когда вода превращается в лед, металлический элемент начинает гнуть. Результат похож на песок.

Когда арка профиля готова, заглушки снимаются. Профиль прогревается над огнем до полного растапливания льда.

Шлифовальный станок для надрезов

Метод загиба с насечками считается самым сложным, но гарантирует 100% положительный результат.Профиль зажат в тисках. Разметка в виде клиньев на одинаковом расстоянии. Путем разметки делают надрезы болгаркой, но не насквозь. Обрезаются только клинья. Полка противоположного профиля остается нетронутой. После резки труба изгибается по дуге. Если радиус большой, вырезается еще несколько клиньев. Процедура продолжается до тех пор, пока арка не достигнет желаемого радиуса. Места вырезов приваривают.

Фото теплиц из профильной трубы

Своя теплица руки аккуратные.Чтобы конструкция прослужила дольше, важно следить за каркасом, своевременно тонировать проржавевшие участки трубы.

Сделать теплицы разной формы вполне реально, причем совершенно из разных материалов, которые есть в продаже, в частности разного их профиля. Подробнее об установке и изготовлении читайте ниже.

Сделать теплицу своими руками из профиля вполне реально, только необходимо предварительно провести расчеты и определиться, для чего конкретно предназначена теплица — круглогодичного использования или только для сезонного использования.Если теплица будет использоваться только летом, то для нее не потребуется мощный герметизирующий каркас. При строительстве чаще всего дачники используют оцинкованный профиль.

Оцинкованный профиль, используемый в строительстве, может быть практически любым. Некоторые мастера для сезонных теплиц используют вариант, предназначенный для гипсокартона.

Чаще всего из него делают двускатную теплицу, или односкатную. Если вы планируете использовать теплицу круглый год, лучше всего обойтись из оцинкованной трубы квадратного сечения, обычно используют размер 20х20 или 20х30 мм.Количество профилей покупается исходя из размеров теплицы, для этого предварительно составляются чертежи и проводятся необходимые расчеты. Круглогодичной теплице нужен прочный фундамент. Традиционно из бетона.

После застывания бетона:

На него устанавливают профиль;
Закрепить дюбелями к бетонному основанию;
Вертикальные стойки крепятся к нему саморезами по металлу;
Последние наклонные (будущая крыша теплицы).

Все участки профиля, а также отверстия, вывернувшиеся от шурупов, обработаны холодным цинком, который как бы запечатывает места надрезов и отверстий, защищает профиль от ржавчины.

Если вы планируете построить большую стационарную теплицу, которую не планируется переносить, то можно скрепить профиль между собой электросваркой. После сварки эти места необходимо зачистить наждачной бумагой и обработать холодным цинком, причем желательно в несколько слоев.

Прочная профильная теплица

Практически любой садовод может построить теплицу в своем саду, для изготовления теплицы традиционно используется дерево. Но деревянный парник довольно быстро разрушается, и лучше все-таки использовать металл. Самый простой в обработке материал — это металлический профиль. Профили бывают разных форм и изготавливаются из оцинкованной стали или алюминия.

Проще всего стоить теплицы из фирменного профиля ПС 50х50 и ПН 40х40. Вертикальные стойки изготавливаются из ПС, а ПН-образные используются для изготовления всех горизонтальных.Также существуют специальные уже гнутые профили, которые удобно использовать при строительстве теплицы.

Для крепления профилей между собой используются саморезы по металлу, лучше всего шляпного типа без сверла.

Заранее нужно просверлить отверстия тонким сверлом, и уже вкрутить в них шурупы. Можно использовать для крепления профилей друг к другу крабов, подвесов и т.д.

Для удобства изготовления теплицы:

Можно предварительно индивидуально собрать каркас теплицы, например, торцевой.
Затем соедините их с уже установленными боковыми стенками.
После кровли также монтируется из профиля.
Когда основная рама готова, можно устанавливать дверцы и дефлекторы на петли.

Места всех стыков, отверстий, а также обрезанные части профилей обрабатываются специальным спреем — холодным цинком.

В северных регионах России для изготовления рекомендуется использовать профиль шириной 100 мм, при этом уровень жесткости каркаса такой теплицы будет выше.После этого к каркасу можно прикреплять листы поликарбоната, они также крепятся с помощью специальных саморезов. Чтобы зимой теплица не деформировалась, можно снять крышу и убрать листы поликарбоната для хранения. Такая самодельная телка может прослужить долгие годы при соответствующем уходе за ней.

Теплицы из долговечного пластикового профиля

Некоторые садоводы делают теплицу из пластика, используя пластиковые дуги в качестве основы для организации теплицы или небольшой теплицы, которые сверху накрывают пленкой.Для большей прочности такие дуги можно соединять между собой по тонкой пластиковой трубе. Такую теплицу можно собрать очень быстро, поставить на грядку столько пластиковых дуг, сколько нужно, а длина такой теплицы ограничится только длинными грядками.

Если хотите собрать что-то более солидное и по размерам, то:

Традиционно арочную теплицу изготавливают из пластикового профиля, для ее изготовления необходимо ограждать огород досками и жестко закреплять их. вместе.
Вдоль досок изнутри нужно воткнуть в землю на расстоянии 80–90 см так, чтобы их высота над землей была около 30 см.
Пластиковые дуги разрезают между собой ровно пополам и соединяют обратно друг с другом с помощью пластиковых крестовин.
Далее с одной стороны дуги надеваются на арматуру, сгибаются и надеваются на арматуру с другой стороны.

Трубы, которые будут проложены горизонтально, обрезаются до необходимого размера и устанавливаются между заранее закрепленными крестовинами на дугах.Для надежности сваривают их с помощью специального паяльника для труб ПВХ.

По окончании сборки из труб ПВХ изготавливается также дверь, после чего, когда все будет готово, каркас будущей теплицы накрывается пленкой, а снизу прибивается к доскам с помощью помощь рельсов.

Далее, чтобы пленка не порвалась от сильного ветра, поверх нее можно натянуть шпагат и также закрепить его концы на деревянной основе. По аналогии можно сделать теплицу из металлопластиковых труб, только чтобы согнуть их под прямым углом, нужно использовать отводы профиля.

Необходимые чертежи для изготовления теплицы из профиля своими руками

Вы можете самостоятельно построить теплицу практически любой формы и размера из разных материалов. Более того, некоторые материалы можно бесплатно найти на строительных свалках, в частности, различные профили и отрезки пластиковых труб. Нужно только произвести расчет, посмотрев обучающее видео, и нарисовать чертежи, чтобы можно было правильно разрезать материал и рассчитать его объем.Теплицу чаще всего делают из дерева, так как этот материал легко поддается обработке, а при необходимости длину теплицы можно увеличить.

Также при строительстве теплицы данного типа можно комбинировать разные материалы:

Лист поликарбоната также легко прикрепить к деревянному каркасу с помощью саморезов. Есть и другие виды теплиц, которые могут быть изготовлены из других материалов, например, из обрезков пластиковых труб, металлопластика из металлического профиля, главное, чтобы его толщина выдерживала не только его вес, но и вес клеенки.

Чтобы теплица выдерживала вес снега и другие непогоду зимой, необходимо предусмотреть создание усиленного каркаса, который будет успешно противостоять погодным условиям. Например, для этого отлично подойдет система зигзагообразных профилей.

Те, кто не хочет возиться со строительством теплицы из любого материала самостоятельно, могут приобрести готовые комплекты; теплицы обычно продаются через розничные магазины. Также популярны готовые теплицы, например, марки Омега.Вы можете заказать изготовление теплицы, практически в каждом городе есть завод, который может выполнять частные заказы по заранее изготовленным чертежам. К тому же изготовление, например, профильных теплиц не займет много времени благодаря хорошему оборудованию.

Теплицы из профиля своими руками: чертежи (видео)

Благодаря вышесказанному каждый человек может построить теплицу, теплицу и сделать несколько навесов, которыми можно накрыть бассейн или парковку. Причем для возведения таких конструкций можно использовать практически любой материал.

Обустраиваем крытую площадку для дачи Расчет материалов по типам навесов и типам кровли

Сотовый поликарбонат — очень популярный строительный материал. Его используют для возведения легких и недорогих конструкций. Чаще всего используется для навесов, навесов и теплиц.

Как выбрать материал для козырька

Поликарбонат очень популярен в дачном и загородном строительстве.С его помощью можно своими руками соорудить надежный и красивый козырек над крыльцом, навесом или теплицей, не боящимся никаких морозов. Большой выбор цветов и простота монтажа также говорят в пользу выбора этого материала.

В настоящее время на рынке представлено большое количество видов поликарбоната. Первое, на что следует обратить внимание — это толщина. От этого параметра зависит, как можно использовать материал. Найдены следующие значения толщины поликарбоната:

4 мм, чаще всего используется при строительстве теплиц;
6 мм подходит для устройства различных навесов, навесов, также может использоваться при строительстве теплиц;
8 мм — для навесов и крыш;
10 мм — для возведения перегородок и шумозащитных экранов;
16 мм — для больших площадей кровли.

По цвету различают прозрачный (иногда называемый белым) и цветной поликарбонат. Подобрать материал, подходящий для внешнего оформления дома, несложно. Так, синий поликарбонат будет уместно смотреться над бассейном, зеленый и коричневый — на дачном козырьке и т. Д.

Что нужно помнить при запуске расчетов

При устройстве навеса необходимо учитывать ветер и снеговая нагрузка. От этого будет зависеть частота шага обрешетки каркаса, а также толщина самих листов.Так, слишком тонкий поликарбонат может сломаться, поэтому потребуется дополнительное усиление конструкции. Толстые листы сложнее сгибать, имеют меньший радиус изгиба, больше весят и дороже.

Этапы строительства

Строительство своими руками можно разделить на этапы. Сначала проводятся подготовительные работы: разрабатывается дизайн, определяется внешний вид конструкций, подбираются цвета и т. Д. Разрабатывается эскиз козырька. Подсчитано количество стройматериалов.Затем покупают все необходимое для козырька.

Далее приступают к собственно строительству: делают каркас, при необходимости монтируют опоры, закрепляют конструкцию, обшивают ее поликарбонатом.

Создание проекта

В первую очередь необходимо определиться с размещением козырька. Как правило, их устанавливают над крыльцом. Козырек должен быть немного шире, чем покрываемая поверхность.

Дизайн — необходимый шаг. С него должно начинаться любое строительство.Именно на этом этапе определяются окончательные размеры козырька и его внешний вид. На этом же этапе рассчитывается необходимое количество стройматериалов, решается, сколько и каких расходных материалов и инструментов потребуется. Чертежи козырька из поликарбоната помогут рассчитать все самостоятельно. Все виды нагрузок также рассчитываются на этапе проектирования. И те, которые испытает навес, и те, которые он создаст сам.

Сначала измерьте крыльцо или ту часть здания, которая будет закрыта козырьком.Навес может быть немного меньше, больше или равняться поверхности, которую он защищает.

При разработке проекта необходимо учитывать особенности используемых материалов. Дело в том, что поликарбонат не только перераспределяет нагрузку, но и берет ее на себя. Поэтому тонкие листы для козырьков не подходят; лучше использовать материал толщиной от 6 до 10 мм. При меньшем значении поликарбонат слишком хрупкий, при более высоком — недостаточно эластичный и тяжелый.

Для листов толщиной до 8 мм оптимальный шаг обрешетки каркаса навеса из поликарбоната составляет от 60 до 70 см. Можно делать квадраты размером 60х60 см или 70х70 см. Для панелей толщиной более 8 мм: допустим более широкий шаг — от 70 до 80 см в продольном направлении и до 100 см — в поперечном.

Внимание! При расчетах необходимо учитывать климатические особенности местности. Так, для участков с частыми и сильными ветрами или снегопадами может потребоваться усиление конструкции.

Подготовка площадки

Сначала готовится строительная площадка. Для этого с помощью рулетки и карандаша делают своими руками разметку на стене здания, где якобы и будет находиться козырек. Отметьте, где будут крепежи.

Также на земле отмечены границы козырька из поликарбоната. Удобнее всего это делать с помощью колышков или шнуров. Если планируется установка дополнительных опор, то отмечается их расположение.Вы также можете использовать для этого колышки. Строительную площадку желательно выровнять.

Установка опор

Многие виды козырьков предусматривают установку дополнительных опор своими руками, поэтому нужно продумать, как они сделаны.

Сначала отметьте, где будут стоять стойки под козырек из поликарбоната. Затем в этих местах выкапывают ямы для столбов, которые могут быть сделаны из деревянных балок или бревен, либо из металлических труб. Опоры следует заглубить примерно на метр в землю.Если почва рыхлая, то можно увеличить это значение. Стойки под козырьком выравниваются и закрепляются в земле. Их можно забетонировать или обеспечить ипотеку.

Внимание! Нижнюю часть опор необходимо обработать составами против гниения! В противном случае они быстро испортятся.

Бетон схватится за 2-3 дня. Такой же период требуется для ипотечных кредитов, чтобы установить опоры. Только после этого можно проводить дальнейшие строительные работы в районе крыльца.Теперь можно будет приступить к установке козырька.

Сбор и установка рамы

Рама обычно устанавливается полностью или частично в сборе. Это будет зависеть от его окончательных размеров и веса. Удобнее всего сделать одно- или двухскатный козырек своими руками. Оправа в этом случае будет иметь треугольную форму.

Если есть дополнительные опоры, то они подключаются к ипотеке. Обычно в первую очередь собирают периметр.Когда общая обвязка готова, ее дополняют продольными и поперечными балками. Для тонких листов оптимальная ширина ступени 60-70см, для толстых — не более метра. При работе с деревом для монтажа лучше использовать саморезы, если используется металл, идеально подойдет сварка. Это сделает соединения надежными и практически незаметными. Чтобы швы максимально замаскировали, их необходимо зачистить и отшлифовать, а затем закрасить. Только обработка специальными грунтовками убережет их от быстрого разрушения.

Готовый каркас навеса крепится к закладным деталям на стене дома. Для этих целей можно использовать скобки. Подъем готовой конструкции своими руками может оказаться сложным и трудоемким процессом.

Монтаж листов поликарбоната

Монтаж поликарбоната своими руками выполняется на готовый каркас. От качества этой работы будет зависеть надежность всей конструкции в целом, поэтому все работы нужно выполнять качественно, аккуратно и аккуратно.

Для строительства вам потребуются:

Строительный нож или дисковая пила для резки листов;
Сверло или отвертка для крепления саморезами;
Шайбы термические;
Саморезы для крепления, лучше использовать с широкой головкой.

Тонкие листы легко режутся ножом, для более толстых (более 10 мм) подойдет дисковая пила. В этом случае следует использовать диск с мелкими зубьями, чтобы не крошить и не ломать края поликарбоната.Для получения хорошего результата работы необходимо проводить на твердой ровной поверхности.

Поликарбонат режут не только с учетом размера и формы козырька, но и ориентации воздушных каналов самих листов: они должны проходить параллельно изгибам или линии наклона.

С одной стороны материал покрыт специальной пленкой, защищающей его от ультрафиолета. Производители часто наносят на него различные изображения: знаки качества, товарные знаки, инструкции и предупреждения.Перед началом монтажных работ не рекомендуется снимать защитную пленку. Он убережет поликарбонат не только от радиации, но и от загрязнений и мелких повреждений. Пленка легко снимается после прикрепления листа к основе.

Куски обрезного поликарбоната устанавливаются друг на друга и фиксируются на раме. Их просверливают саморезами. Для герметизации используются специальные термошайбы, которые имеют толстую резиновую или силиконовую прокладку. Оптимальный диаметр для работы 30 мм.Отверстия для крепежа должны быть на пару мм шире, чем они есть. Саморезы следует ставить через каждые 30 см. Между ребрами жесткости помещают крепежные элементы.

Внимание! При креплении листов поликарбоната своими руками нужно следить за давлением. Существует опасность перетяжки. В этом случае края могут сломаться.

Между листами поликарбоната необходимо оставить небольшой зазор в 2-3 мм. Это так называемый запас расширения. При перепадах температуры поликарбонат незначительно меняется в размерах.Это пособие необходимо для компенсации. Это также дает возможность листам перемещаться относительно друг друга при дальнейшей усадке дома.

Важно надежно скрепить панели из поликарбоната друг с другом. Для этого используются специальные профили. Крепятся они изнутри.

Во избежание попадания грязи, пыли, семян и т. Д. В полость поликарбоната, его срезанная часть должна быть закрыта специальными накладками, в которые вставляются миниатюрные фильтры.Для фиксации края заклеиваются герметиком. Это также сделает установку более безопасной. Благодаря такому простому и незамысловатому мероприятию удастся значительно уменьшить количество конденсата и загрязнений.

Заключение

Изготовление и установка козырька из поликарбоната своими руками не займет много времени. Для этого тоже потребуется немного усилий. Просто нужно все тщательно подготовить и правильно все просчитать. В дальнейшем замена отдельных элементов будет максимально простой.

Навесы из поликарбоната можно использовать для самых разных нужд. Это навесные навесы над балконом и крыльцом; крытая парковка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, навесы и др.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также здесь вы найдете пошаговое руководство по возведению конструкции на основе металлического профиля.

Типы, расчет и конструкция навесов, выбор материала каркаса

Самыми популярными вариантами навесов и навесов из поликарбоната являются арочные, каскадные, одно- и двухскатные. У всех есть свои достоинства и недостатки.

Арочные конструкции

Арочные навесы из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и хозяйственными постройками.

Полукруглая форма крыши предотвращает скопление снега на крыше.
В дождь вода сливается только с двух сторон.
Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно мала.
Арочная конструкция одинаково хорошо подходит как для небольшого навеса над крыльцом, так и для просторной парковки на несколько автомобилей.

Есть один недостаток арочного навеса из поликарбоната — если сделать его своими руками, то может возникнуть проблема сгибания профилей.

Арочный навес из поликарбоната: на фото изображена крытая автостоянка

Каскадная система

Каскадные навесы, по сути, представляют собой систему из нескольких арок. Такая конструкция выбирается для установки над лестничными клетками, где уклон крыши очень большой. На то есть две причины:

В дождь со сплошной арочной крыши, расположенной под крутым углом, вода льется в пространство перед первыми ступенями, попадая на набегающие. При каскадном расположении элементов кровли вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее одного сплошного, направленного вниз.

К недостаткам такой системы можно отнести сложность конструкции, большие временные и материальные затраты.

Навес арочный из поликарбоната, прикрепленный к дому: фото трехступенчатой системы

Односкатная крыша

Навес навес из поликарбоната — самый простой вариант в строительстве:

Изгиб профилей не требуется, как в случае с арочными крышами.
Не требуется гибка листов поликарбоната. Соответственно, вы не ограничены в выборе толщины рубероида.
При строительстве можно обойтись без использования ферм, хватит только продольных и поперечных балок.

Сарайные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток — небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото конструкции навеса

Двускатный навес

По конструкции он немного сложнее односкатного, так как требует сближения двух скатов под определенным углом .Однако в эксплуатации такая постройка удобнее:

Спусканные с двух сторон откосы обеспечивают лучшую защиту от ветра и осадков по сравнению с одним откосом.
Угол наклона крыши здесь больше, а значит зимой на ней будет меньше скапливаться снега.
Каркас двускатной крыши получается жестким, благодаря чему хорошо выдерживает ветровые нагрузки.

Двускатный навес из поликарбоната может быть использован для различных целей: для парковок, мангалов, барбекю, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование навесов из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо для себя выяснить следующее :

Размер и расположение будущего дома.
Ветровые и снеговые нагрузки — эти параметры влияют на форму конструкции крыши.
Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
Технические характеристики имеющихся / желаемых строительных материалов.

Вооружившись данной информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже указываем точно: размеры постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер застежек.

Примечание: определяя особенности каркаса конструкции, необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров.Их стыки обязательно должны приходиться на поперечные профили — обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обшивки зависит от параметров рубероида

А теперь о высоте навесов из поликарбоната. В принципе, это может быть что угодно — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее крыши будет не менее 180 см над землей.

Параметры опорных стоек для изготовления навесов и навесов из поликарбоната необходимо рассчитывать исходя из следующих цифр:

Минимальное сечение 40х40 мм.
Толщина металла — от 1 мм.
Толщина фундаментных столбов должна превышать поперечное сечение столбов не менее чем на 10 мм.
Рекомендуемая глубина отверстий под фундамент от 50 см.
Для боковин стропильных ферм берется профиль сечением от 20 мм, для диагональных решеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: проектирование конструкций площадью 8 м 2 и более лучше доверить специалистам. Площадь крыши здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

Металлический профиль.Прочный, простой в установке и неприхотливый в эксплуатации. Обслуживание требует минимального — только своевременная обработка антикоррозийными средствами. Недостатки — большой вес конструкции и высокая цена.
Трубы металлические. Достоинства такие же, как у металлического профиля. Единственное, округлое сечение не так удобно для приваривания и других видов крепежа.
Дерево — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подходящий, если балдахин нужно под что-то стилизовать.При постройке деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Строительство навеса из поликарбоната своими руками

Самая длинная часть конструкции — это создание фундамента. Сам каркас и крепление к нему кровельных листов займет не более полутора рабочих дней.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

Выкапываем ямы под фундамент глубиной 50 см и диаметром 30 см.
Устанавливаем внутрь каркас арматуры.
Залить ямы цементно-песчаной (3/1) смесью, засыпать целлофаном и оставить на несколько дней для застывания.
Крепим опоры к фундаменту анкерами.

Опоры бетонные

Опоры обвязываем по вершинам одинарной балкой, тогда на нее будет опираться передняя часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь примыкания элементов при сварке будет слишком мала.

Навес из поликарбоната, прикрепленный к дому: на фото показано расположение фасадных опор

Примечание: крепление навеса к стене осуществляется на балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, применительно к строительному уровню, размечаем линию, по которой потом просверливаются отверстия под крепеж. Далее прикручиваем брус к стене, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Сгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то у нас Придется подумать, как гнуть профилированную трубу.Это можно сделать несколькими способами:

С помощью трубогибочного станка. Такое устройство дорогое, и покупать его только из-за конструкции навеса нет смысла.
Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
Ручная гибка предварительно нагретого профиля. Чтобы не допустить сплющивания трубы, перед работой внутрь утрамбовывается песок.

Ручной трубогиб

Сварка каркаса навеса

Сварку каркаса начинаем с сборки ферм.Делается это на земле, с обязательным использованием строительного уровня. Привариваем диагональные рейки на параллельных профилях с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки — им хорошо выставить углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые фермы навеса из поликарбоната надеваем на обвязку и на опору лицевой части. Наживляем точечно, а потом привариваем.Все элементы должны быть строго вертикальными, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подкорректируем локацию с помощью кувалды.

Навес, пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

По стропильным фермам готовим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин.К основаниям крайних ферм привариваем участки профиля и крепим по всей длине к стенам. От нижних краев отрезков до концов ферм растягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковые работы

Крепление сотового поликарбоната к каркасу

А теперь о том, как прикрепить поликарбонат к металлическому каркасу навеса.Монтаж осуществляется с помощью специальных креплений — термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек для них. Все это стягивается обычными саморезами. Особого внимания заслуживают три момента:

Строгая вертикальность ввинчивания саморезов.
Умеренная затяжка крепежа. Недостаточное количество не гарантирует должного качества монтажа, а чрезмерное может привести к повреждению поверхности материала.
От прорезей листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Примечание: новые листы поликарбоната нельзя оставлять в теплое время года на солнце. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно прикрепить поликарбонат к навесу: нужно использовать специальные термошайбы

Помимо термошайб, при установке поликарбоната используется следующая фурнитура:

Разъемный профиль.Используется для соединения двух листов материала. Состоит из основания и крышки — основание крепится к каркасу саморезами, а крышка крепится к нему с помощью специального замка.
Концевой профиль и перфолента. Применяются для чистового распила листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.

Примечание: торцевой профиль нужен не только для комплектации кровли из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи.Это значит, что от этого напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительная фурнитура

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит построить навес. Для этого можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые детали изготовления из него постройки.В этой статье вы можете найти пошаговую инструкцию, как сделать навес из поликарбоната. Также вы можете просмотреть несколько рисунков, на которых предлагаются варианты расположения этой конструкции. Поэтому, даже если вы новичок в строительстве, то данная статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал удобен в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно безболезненно гнуть.Поэтому можно строить навесы из любых плоскостей, даже полукруглых. Еще одно преимущество материала — разнообразие цветов. Кроме того, прозрачность материала улучшает освещение покрываемой области.

Простыни того или иного оттенка приглушают солнечные лучи. Так что даже в самую жаркую погоду будет безопасно находиться под навесом из поликарбоната.

В первую очередь стоит продумать дизайн будущего навеса над крыльцом или другим местом.Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

Обмер площадки и расчет каркаса.
Определение типа материала каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната — монолитный или сотовый.
Составление чертежей.

Что касается чертежей, то в конце статьи вы сможете ознакомиться с некоторыми вариантами. Например, вы можете взять что-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

материал каркаса — дерево или металл;
саморезы оцинкованные;
;
стыковочный торцевой профиль;
пресс-шайбы;
необходимый крепеж;
песок и цемент для установки каркасных опор;
щебень;
соответственно для дерева или металла;
ножовка по металлу;
;
дрель;
уровень;
;
при сборке металлического каркаса.

Если весь материал / инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры следует располагать на расстоянии 1–1,5 м. Проделав эту работу, дальнейшую раму можно прикрепить к опорам.

Если навес сделать маленьким и его планируется установить над крыльцом, то, возможно, и не потребуются опоры.Достаточно будет нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть выполнен как из дерева, так и из металлического профиля. Выбор зависит от необходимой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то из бруса можно построить каркас. Если вам необходимо укрытие для автомобиля, то предпочтительнее делать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас их нет, то вам потребуется помощь квалифицированного сварщика.

В целях экономии можно приобрести уже готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60 × 60 мм или 100 × 100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения — 40 × 40 или 60 × 60 мм.Для обрешетки и совсем меньшего размера можно использовать 20 × 20 мм.

Забетонированные ранее стойки прежде всего необходимо привязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая — на опорных стойках (если размер достаточно большой).

В верхней части сооружения сооружена арка.Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской желаемого цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобретать листы толщиной 8 мм. Чем больше должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные детали необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать трещины в материале.

Некоторые специалисты режут поликарбонат прямо в защитную пленку. Это означает меньший риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте сторону. Сторона с защитной пленкой должна быть направлена вверх, так как она имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Перед тем, как затягивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор на стыках листов.Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам небольшую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом с опорными стойками на основе деревянного каркаса:

Сначала в землю бетонируются опоры.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут забетонированы.
Прикрепите кронштейны к стене дома, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно горизонтально закрепить балку к стене.
Теперь нужно установить перекладины на стойки и опоры, прикрепленные к стене.
Используйте металлические скобы там, где поперечная балка встречается со стойкой.
Далее вам нужно построить ящик.
Когда каркас готов, необходимо скрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не обладая специальными строительными навыками, вы можете при желании всю работу по изготовлению навеса выполнить самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схема

Приведенные схемы помогут выбрать вариант проекта, подходящий именно для вашего случая:

Чтобы разобраться, как рассчитать навес из поликарбоната, нужно четко представить себе конструкцию и составить план или чертеж постройки.По большому счету, панели из поликарбоната — это всего лишь покрытие, определяющее общую площадь, но, помимо этого, есть еще стойки и стропильная система. Кроме того, требуемые материалы будут включать стыковочные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.

Какие параметры учитывать при расчете поликарбоната для навеса

Фальцованная крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида.Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь, чтобы рассчитать навес из поликарбоната, нужно учитывать возможные механические нагрузки (снег, ветер), от которых зависит толщина панелей. У монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Разница в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

SX — пятислойный лист толщиной 25 мм с наклонными ребрами жесткости. Толщина тоже может составлять 32 мм. Панели с треугольной сеткой не подходят для криволинейных крыш;
SW — лист также состоит из пяти слоев, только соты имеют форму прямоугольника (края расположены вертикально).Толщина от 16 до 20 мм;
3X — лист трехслойный, толщина 16 мм, ребра жесткости регулируются по плотности:
3H — трехслойный с прямоугольной структурой. Панель выпускается толщиной 6, 8 и 10 мм;
2H — простейший лист с квадратными ячейками. Листы бывают 4, 6, 8 и 10 мм.

Сплошной стандартный лист поликарбоната

Толщина сотового поликарбоната изменяется всего на 2 мм. То есть, если самый тонкий ячеистый лист составляет 4 мм, а самый толстый — 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет навеса из монолитного поликарбоната производится по размерам 3050 × 2050 мм. При желании можно договориться с производителем об изменении периметра панели, но по спецзаказу, как правило, дороже.

Сотовый поликарбонат стандартного размера

Стандарты на сотовый поликарбонат различаются по двум параметрам: 210 × 600 см и 210 × 1200 см.Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с криволинейной крышей, где стыки выполняются только по боковым краям. Также под заказ на заводе резают от 1 м до 9 м, но это только для цветных панелей.

Также существует профлист, толщина которого не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, увеличивается прочность и легко осуществляется осадки. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) листы поликарбоната

Расчет материалов по типам навесов и типам кровли

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы бывают трех типов — односкатные, двускатные и гнутые (овальные). Самый сложный — гнутый, но вся проблема только в изготовлении, а не в эксплуатации.

Сарай навес с примыканием к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из трубы прямоугольного сечения будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов обязательно должен быть профиль, поэтому расстояние между ними выдерживают 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

К стене дома крепится одна сторона

В любом случае ширина крыши должна соответствовать параметрам автомобиля и составлять не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор — только с одной стороны, но если конструкция автономная, то подступенков потребуется вдвое больше — 12 штук.Принцип здесь такой — на каждую стропильную ногу следует устанавливать опоры с двух сторон, но если к постройке крепится одна сторона, то подступенки там не нужны.

Дополнительно устанавливаются балки по длине, а для ширины 6 метров потребуется 6 штук — 2 по краям свесов, 2 по столбам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5 * 6 = 63 м или 63/6 = 11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж навеса

Расчет навеса без крыши

Для расчета навеса во дворе необходимо учитывать не только его ширину и длину, но и количество выпадающих осадков. зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса — треугольник — это единственная геометрическая фигура, не предусматривающая люфта.

Для расчетов возьмем условную ширину кровли 6 м, длину 10,6 м и поликарбонат шириной 2100 × 600 мм. Стропила могут быть изготовлены из профиля трубы 60 × 40 мм или из деревянной доски 100 × 50 мм. Конечно, металлический профиль лучше деревянного и в обозримом будущем срок его службы практически не имеет ограничений.

Принцип стропильной конструкции

На рисунке выше показана конструкция, у которой верхняя часть ската составляет 240 см, а стропила состоит из 11 треугольников — это лучший вариант.С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится немного меньше, но на каждую стропильную ногу потребуется 6 профилей с учетом вертикальной и наклонной перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, но если их 6, то это уже 12 профилей.Однако для среднего количества осадков этого вполне достаточно — можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная отдельно стоящая конструкция

Двускатные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатную крышу, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность для парковки нескольких машин или автобусов.

Принцип установки поликарбоната не меняется — на каждом стыке должен быть профиль, и в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции — чем их больше, тем лучше. Самый оптимальный вариант — каждый погонный метр разделен вертикальным профилем, а по диагонали эта цифра — на два треугольника.

Принцип устройства двускатного навеса

Для расчета металлического навеса нужно сразу определить размеры кровли, и например можно рассмотреть такой же вариант 10.6 × 6 м. Для покрытия здесь также потребуется 5 листов, но их придется разрезать пополам, соединив их по центру гребневым профилем. Количество металлических вертикальных опор в два раза больше количества стропил, если их будет 6, то потребуется 12 подступенков.

Здесь нужны еще продольные балки — 7 штук — добавляется коньковая балка. Итого:

2 профиля по краям свесов;
2 по столбам;
2 между опорами и коньком;
1 — на коньке.

Схема двускатного дома

Если продольные балки перевести на части, то 10,5 * 7/6 = 12,25 или 13 шестиметровых профилей. Сечение таких балок такое же, как у стропил (обычно 60 × 40 мм), но для стояков используется труба 80-100 мм или профиль трубы аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса окажется более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который можно разделить на две части посередине.В результате будут выучены две фигуры с горизонтальной (нижней) стороной 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от его выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена из-за изгиба.

Изогнутый навес для машины

Явным преимуществом такой конструкции является экономия материала при сборке стропильной системы.Для заданного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ножки просто выполнены в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два-три из которых снабжены перемычкой и разделены на несколько треугольников.Под каждую дугу также потребуются опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

2 по краям свесов;
2 по столбам;
2 по крыше.

Арочный навес

Всего получается 12 * 10,5 / 6 = 21 и еще 4 профиля для перемычек.

Естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната.То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длину уже корректируют по необходимости.

В итоге можно сказать, что наиболее экономичный расчет навеса получится с криволинейной крышей, хотя это самый сложный вариант. Тем не менее в таких конструкциях можно сэкономить на металлических профилях, поэтому преимущества здесь очевидны.

Если у вас возникнут трудности в процессе расчета, вы можете воспользоваться специальными программами и услугами профессионалов.

Оригинальные навесы, просторные беседки и полупрозрачные навесы сегодня украшают дворы многих территорий. Здания, отделанные современным строительным материалом — поликарбонатом, выглядят очень привлекательно, гармонично вписываясь в архитектурный ансамбль. Владельцы частных домов все чаще оборудуют навесы из поликарбоната своими руками, создавая живописные арочные конструкции.Полуматовые и прозрачные навесы из цветной полимерной основы, помимо своего прямого назначения, становятся эффектным украшением парадной зоны, детской площадки или патио.

Поликарбонат — универсальный кровельный материал. Выступая достойной альтернативой дереву, стеклу или металлу, он служит основой для возведения навесов, которые довольно широко используются в загородном строительстве.

Вариант №1 — навес над балконом

Обустроив балкон прозрачным пластиковым навесом, беспрепятственно пропускающим солнечные лучи, можно создать настоящую оранжерею, которая будет украшать дом круглый год.

Устройство навеса из поликарбоната защитит стены дома и прилегающую к нему территорию от развития плесени и грибка, а также продлит срок службы деревянных элементов здания

Вариант №2 — навес

Довольно жесткие конструкции способны выдерживать сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и арочные навесы отлично защищают автомобиль не только от снега и дождя, но и от других внешних факторов, оказывающих негативное влияние

Вариант №3 — навес для беседки или веранды

Поликарбонат идеален в качестве кровельного материала для обустройства беседки, крытой зоны отдыха или барбекю.

Полуматовая или прозрачная крыша даст рассеянную тень, благодаря чему внутри беседки будет создано немного приглушенное интересное освещение

Вариант №4 — навес над крыльцом

Благодаря большому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко принимающего любую форму, всегда можно создать конструкцию, идеально вписывающуюся в архитектурную композицию существующего здания.

Красиво оформленный навес защитит фасадную часть дома и прилегающую веранду с крыльцом от палящих солнечных лучей в летние месяцы и непогоды в холодное время года

Выбор материала для возведения навеса

В загородном строительстве чаще всего используют сотовый поликарбонат для устройства навесов.Прочные панели, состоящие из нескольких слоев пластика, соединенных между собой вертикальными ребрами жесткости, обладают отличными качественными характеристиками. Помимо того, что они имеют эстетичный вид, панели из поликарбоната довольно легко монтировать и гнуть, принимая арочную форму. Благодаря особой структуре материала поликарбонат способен защитить от негативного воздействия УФ-излучения.

Выбирая материал для устройства сарая, следует руководствоваться в первую очередь назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровую и снеговую нагрузку, шаг обрешетки и радиус изгиба

Грамотный расчет позволит избежать лишних затрат: приобретая слишком тонкие листы, потребуется более частый этап обрешетки, в то же время установка наиболее прочных панелей также повлечет дополнительные расходы.

При выборе панелей из поликарбоната необходимо учитывать толщину материала:

Панели толщиной 4 мм предназначены для строительства теплиц и теплиц.
Сотовые панели толщиной 6-8 мм предназначены для устройства перегородок, навесов, навесов и крыш.
Шумозащитные экраны возводятся из листов толщиной 10 мм, используются для устройства вертикальных поверхностей.
Самые толстые панели толщиной 16 мм отличаются повышенной прочностью. Их используют для кровли больших площадей.

Палитра оттенков сотового поликарбоната достаточно широка, что позволяет выбрать тот вариант, который лучше всего подходит для обустройства того или иного здания.

Зеленые и синие полупрозрачные пластиковые панели украсят навес над бассейном. Коричневые и вишневые оттенки навеса дополнят живописную картину увитых зеленью построек.

Основные этапы устройства навеса

Определившись с местом расположения строительной конструкции, необходимо разработать проект сарая. Выполненная ранее конструкция из поликарбоната позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

При проектировании основания и надземной части конструкции навеса необходимо в первую очередь замерить параметры участка и на основании этого произвести расчет каркаса с учетом продольного и ступени поперечные

При разработке проекта следует также учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки листов поликарбоната толщиной менее 8 мм достаточно шага 600-700 мм.При устройстве более тяжелых панелей продольные ступени выполняются размером 700 мм, а поперечные — до 1 метра

Этап №2 — возведение площадки под навес

Площадка для устройства сарая размечена колышками и выровнена. По периметру площадки на расстоянии 1-1,5 метра с помощью бура выкапываются ямы для установки опорных столбов, которые чаще всего используются как деревянные балки или металлические столбы.

Опоры закапываются прямо в землю на 50-150 см, выравниваются строительным уровнем и бетонируются или закрепляются на закладных деталях, специально вырытых по тому же принципу

При использовании деревянных балок в качестве опорных стоек нижняя часть стоек обрабатывается битумом или любым защитным составом, предотвращающим гниение древесины.

Подождав пару дней, пока опоры осядут и бетон наберет достаточную прочность, со всей территории размеченного участка снимается слой почвы толщиной 15-20 см. Дно котлована засыпают «подушкой» из песка или щебня и утрамбовывают.

На данном этапе строительства целесообразно предусмотреть устройство канавок и размещение дренажных труб для отвода дождевой воды.

В качестве окончательного покрытия можно использовать:

стяжка бетонная;
тротуарная плитка;
решетка газонная.

Для укладки этого покрытия по периметру участка устанавливается опалубка. Дно котлована, засыпанное гравийной «подушкой», заливается бетоном толщиной 5 см, поверх которого сразу же укладывается арматурная сетка и повторно заливается таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон застынет. Сам участок, залитый бетоном, должен простоять не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным образом избавится от лишней влаги.

Бетонная стяжка хорошо подходит для плоских участков, где почва не подвержена подвижкам

Тротуарная плитка больше подходит для «плавающих» и пучинных грунтов. В отличие от бетонной стяжки, тротуарная плитка не образует монолитный слой, позволяя земле «дышать»

Плитку укладывают прямо на песчаную «подушку», утрамбовывая элементы резиновым молотком, не повреждая поверхность покрытия. В качестве каркаса лучше использовать бордюрный камень, который не даст покрытию сползать с участка.Выложив плитку, поверхность участка поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут остановить свой выбор на решетке газона, через ячейки которой растет трава

Полимерный материал, служащий основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя его привлекательный внешний вид в течение всего сезона.

Этап №3 — установка рамы

К закладным деталям крепятся вертикальные опорные стойки.При возведении каркаса из металлических столбов верхняя обвязка по периметру и вертикальные подкосы конструкции выполняется электросваркой. После этого с помощью вертикальных распорок к опорным балкам крепятся поперечные элементы каркаса.

Чаще всего поперечным элементам придают дуго-куполообразную, одно- и двускатную формы. Помимо презентабельного внешнего вида, арочные конструкции предотвращают скопление снега, грязи и опавшей листвы

Все сварные швы каркаса зачищены, загрунтованы и окрашены.

Этап №4 — укладка листов поликарбоната

От качества монтажа навеса из поликарбоната напрямую зависит надежность и долговечность постройки.

Для установки панелей из поликарбоната вам понадобятся инструменты:

нож строительный;
;
дрель;
.

Листы толщиной до 8 мм можно разрезать строительным ножом, а более толстые панели можно разрезать циркулярной пилой с лезвиями с мелкими неразделенными зубьями.Все работы по раскрою листов следует проводить только на твердой и ровной поверхности.

Раскрой листов должен производиться с учетом ориентации воздушных каналов. Они должны соответствовать направлению изгиба или уклона

Внешняя сторона панели, защищающей от УФ-излучения, покрыта специальной транспортной пленкой, на которую производитель наносит изображения с инструкциями по установке. Все работы по вырезанию и сверлению отверстий можно проводить, не снимая защитную пленку, снимая ее с поверхности панелей только после установки навеса.

Консультации. Чтобы согнуть пластиковую панель по дуге, нужно по линии швеллеров прикрепить к ней профиль, в котором вы делаете небольшие надрезы и загибаете, придавая нужную форму.

Накладные листы поликарбоната укладываются на каркас и фиксируются саморезами и термошайбами диаметром 30 мм.

Такие термошайбы на силиконовой основе способны обеспечить отличную герметизацию швов.

Отверстия для крепления, диаметр которых должен быть на 2-3 мм больше размера саморезов и термошайб, необходимо размещать между ребрами жесткости на расстоянии 30 см друг от друга.При креплении листов к каркасу главное не перетягивать, чтобы не сломать края отверстий в пластиковой панели. Сами листы скрепляют между собой при помощи Н-образных профилей, под которые края панелей заводят на 20 мм, оставляя небольшие зазоры.

При соединении листов поликарбоната между собой нужно соблюдать правило расположения компрессионных швов: оставлять зазоры 3-5 мм для возможности смещения листов при перепадах температур.

Края и открытые торцы панелей из поликарбоната закрываются специальными накладками, алюминиевыми или перфорированными лентами с микрофильтрами, а затем заклеиваются герметиком

Такая обработка предотвратит попадание мусора, пыли и мелких насекомых в пустые полости панелей, а также предотвратит скопление конденсата.

Навес готов. Уход за конструкцией заключается только в своевременной очистке поверхности обычной водой без использования моющих средств, которые могут повредить защитный слой панелей из поликарбоната.

Как построить большой круговой дом — выбор материала и конфигурация

В этом посте рассматриваются необходимые соображения при планировании строительства большой растущей конструкции. В частности, этот пост охватывает :

Покупка набора для сборки или самостоятельное изготовление конструкции с нуля
Вопросы , которые вы можете задать себе, прежде чем принять решение по пункту выше
Как вы можете принимать вышеуказанные решения в зависимости от потребностей вашей структуры
Перечень и определения компонентов и характеристик высоких туннелей , домиков и теплиц

Если вы не уверены, нужен ли вам высокий туннель или теплица, возможно, вы захотите быстро прочитать нашу публикацию «Высокие туннели против теплиц: какая конструкция мне подходит».

Хотя люди называют эти сооружения оранжереями, высокими туннелями и кольцевыми домами, мы обязуемся называть их кольцевыми домами на протяжении всего поста.

Большинство больших домов Hoops Hoops построены по очень похожей схеме с довольно последовательным порядком операций ;:

Анкеры
Выбор диаметра пялец
Выбор конструктивных опор

Все вышеперечисленное необходимо тщательно продумать, прежде чем приступить к работе над проектом.

Прежде чем вы дойдете до того момента, когда вы определитесь с креплением и размером пялец , необходимо принять ряд других решений, которые обеспечат большее направление и сузят объем вашего проекта.

Давайте сразу перейдем к мыслительному процессу и соображениям, которые следует учитывать при запуске любого проекта для такого типа инфраструктуры.

Насколько велик «большой»? | Это Мнение

Так как «большой» означает разные вещи для разных людей , важно сначала решить, что «большой» означает для вас .

Для кого-то, кто рос только под светом в подвале, «большой» дом-обруч может быть 16 футов в ширину и 52 фута в длину.

Такой размер может показаться маленьким более опытному цветоводу, например мелкому фермеру или владельцу питомника; для этих производителей большой Hoop House мог бы быть ближе по размеру к 30 футов в ширину и 120 футов в длину .

Чтобы выяснить, насколько большой объект вы планируете для своей фермы, важно сначала ответить на два важных вопроса, поскольку то, как вы ответите на вопросы, может, по крайней мере частично, повлиять на размер конструкции, которую вы хотите купить или построить.

Два важнейших вопроса, на которые нужно ответить

1. Какой путь вы хотите использовать для сбора материалов и компонентов, набора для самостоятельного изготовления или самостоятельного изготовления конструкции?

2. Насколько активно вы хотите участвовать в этом конкретном проекте?

Как только вы ответите на эти два вопроса, станет намного проще разработать графики управления проектом и составить графики, которые можно использовать для продвижения вашего проекта вперед.

Если вы не знаете, как ответить на эти два вопроса, мы кратко рассмотрим, что вам следует учитывать при ответе на вопросы выше.

Ниже приведены более подробные сведения, которые могут помочь вам получить рекомендации, необходимые для ответа на поставленные выше вопросы.

DIY Kit или самостоятельное изготовление: Какой метод сбора материалов и компонентов подходит вам?

На этот вопрос важно ответить, когда вы пытаетесь определить, как построить большой дом с обручем.

Если вы планировали приобрести весь материал у известного производителя Hoop House, значит, вы уже нашли путь к менее болезненным и более направленным усилиям.

Для тех, кто заинтересован в наборе для сборки DIY, ознакомьтесь с нашими различными размерами на нашей странице комплектов для теплицы DIY. Вы также можете посетить HighTunnels.org, чтобы получить дополнительную информацию о крупных поставщиках туннелей и передовых методах работы.

Когда я говорю «менее болезненно», я имею в виду, что уважаемый производитель или поставщик сделает много работы за вас, чтобы убедиться, что все компоненты и конструктивные особенности, необходимые для ваших нужд, включены в с самого начала .

По сути, бремя создания прочной, долговечной конструкции (которая легко собирается) лежит на производителе, а не на вас.

На изображении выше показано, как может выглядеть рама DIY Kit в момент доставки, а в нижней половине изображения изображена стальная труба с просверленным в ней отверстием, что, несомненно, будет частью процесса, если вы решите пойти дальше. маршрут изготовления собственной конструкции. Ниже приведено еще одно изображение, на котором показано, как могут выглядеть наборы для самостоятельной сборки, организованные производителем.

Так как конструкция, которую вы ищете, больше, , она должна иметь дополнительную защиту от атмосферных воздействий в виде ветровых и снежных опор.

Поскольку это то, на чем строят свою репутацию компании-производители домов-обручей, такие как Tunnel Vision Hoops, они всегда думают об ответственности за предоставление высококачественной конструкции по цене, соответствующей вашему бюджету.

В то время как закупка набора для самостоятельной сборки от производителя или поставщика теплицы, безусловно, является самым простым способом модернизации до крупной конструкции, это не единственный маршрут … Некоторые конструкции конструкции могут быть изготовлены (вами!) Полностью от начала до конца. Я расскажу об этом позже в этом посте.

… Итак, что вы хотите сделать: купить набор для самостоятельной сборки или изготовить с нуля?

Важно задать вопрос и ответить на него, потому что, если бы вы планировали приобрести комплект для теплицы своими руками, лучшим вариантом было бы перестать читать оставшуюся часть этого поста и сосредоточить свои усилия на запросе предложений от производителей (кашель, кашель…Tunnel Vision Hoops LLC), и тогда вы сможете следовать хорошо составленным инструкциям и видео на YouTube, чтобы построить свой дом-обруч.

СВЯЗАННЫЙ: 7 вопросов, которые следует задать перед планированием строительства теплицы

Если вы сомневаетесь в том, хотите ли вы получить полный комплект DIY от производителя или попытаться собрать что-то самостоятельно, важно ответить на второй вопрос, о котором я упоминал выше, о том, насколько вы практичны. хочу участвовать в этом процессе.

Я подробнее расскажу о том, как можно получить практические навыки, чтобы помочь вам найти ответ на этот вопрос.

Насколько активно вы хотите участвовать в проекте?

Определение того, насколько вы готовы к практическим действиям, — одно из первых решений, которые следует принять, пытаясь понять, как подойти к их большому проекту Hoop House.

Если вы хотите быть полностью свободными, то, опять же, лучшим вариантом для вас может быть работа с производителем, который может предоставить полный комплект DIY.

Вдобавок, , если вы выберете маршрут DIY-комплекта, вам будет гораздо проще на этапе сборки проекта, так как подрядчикам будет легче нанять для части строительства тепличного проекта , потому что производитель предоставит планы. и руководство по установке, которому подрядчик (или вы) может легко следовать. Это делает ваши усилия почти полностью независимыми от работы с вашей реальной собственностью.

Если вы хотите иметь больше практических навыков в проекте или действительно просто хотите пройти через процесс и опыт проектирования и настройки вашей более крупной структуры выращивания с минимальной помощью, существует ряд маршрутов, которые вы можете выбрать, чтобы составить единое целое. более крупная структура.

Мы займемся этим после всего лишь одного или двух дополнительных предупреждений / вопросов, которые мы просим вас обдумать:

Если вы тот, кто хочет «заниматься своим делом»

Продолжайте с осознанием того, что будет намного больше шагов в развитии структуры вашего дома с кольцами.

Поскольку ваша конструкция будет больше, она будет больше подвержена воздействию ветра, снега, мокрого снега и града.

Другими словами, более высокий профиль и больший пролет подвергнут его воздействию элементов, которые проверяют его размер , и чтобы противостоять этому, вам нужно будет спланировать все аспекты конструкции, чтобы обеспечить необходимую защиту, а также предоставить выбор материалов. которые можно установить относительно легко; потому что, в конце концов, вы, скорее всего, также будете строить конструкцию.

Вот краткое изложение:

Вам нужно будет решить, из стали какого диаметра будут состоять ваши пяльцы.
Вам нужно будет решить, нужны ли вам фермы с вашей конструкцией.
Вам нужно будет выяснить, как фермы будут прикрепляться к обручам и какой длины должна быть каждая единица, чтобы все они подходили друг к другу.

Выше приведен всего лишь случайный краткий список некоторых вещей, которые вам необходимо принять во внимание. ПЕРЕД вы можете начать закупку необходимых компонентов и материалов, чтобы ваша сборка состоялась.

Не беспокойтесь слишком сильно, это выполнимый процесс , однако я хотел сказать здесь, что, безусловно, есть намного больше шагов в разработке вашего проекта при изготовлении с нуля.

Если вы потратите время на тщательное обдумывание своей структуры, это также поможет после того, как все ваши материалы будут закуплены, поскольку у вас не будет руководства фактического руководства по эксплуатации от производителя … Ваши заметки и чертежи для предварительного планирования — это вашу инструкцию при самостоятельном изготовлении.

Это не обязательно большая проблема, поскольку ваши усилия на этапе планирования помогут вам продумать процесс установки конструкции, но о ней стоит вспомнить, поскольку вы рассматриваете это крупное мероприятие.

Я не могу не подчеркнуть, что этот этап проекта — идеальное время, чтобы начать набросок вашего дизайна и структурных компонентов . Эти рисунки помогут вам в дальнейшем в проекте, но также помогут понять некоторые технические аспекты вашего проекта, прежде чем вы получите физические предметы в свои руки.

ПРИМЕЧАНИЕ: Я описываю порядок операций для разработки структуры где-то ниже, поэтому надеюсь, что это поможет упростить некоторые из этих шагов, если этот маршрут кажется вам подходящим.

Теперь, когда мы рассмотрели важные предпроектные соображения, если вы все еще чувствуете, что создание собственной структуры — это путь, по которому вы хотите идти, остальная часть этого поста предназначена для того, чтобы помочь вам охватить как можно больше баз, чтобы сделать как можно более плавный процесс планирования, закупки материалов и процесса установки.

… так что через секунду или две я расскажу о том, что я бы назвал следующими шагами в строительстве большого Hoop House, но прежде (не сердитесь…Я должен):…

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ … и другие необходимые соображения

Обратите внимание, что, хотя мы рассматриваем порядок операций, а также ряд конкретных материалов, необходимых для сборки более крупной теплицы своими руками, существуют вероятные ограничения по размеру того, что средний человек может успешно спроектировать или изготовить и надстроить. самостоятельно без помощи уважаемого производителя. Если вы ищете конструкцию высотой 30 футов.ширина x 120 футов в длину (или что-то подобное устрашающе), настоятельно рекомендуется обращаться к уважаемым производителям за конструкциями, разработанными для элементов, которые выдерживают испытание временем.

Теперь, когда отказ от ответственности исчез, давайте поговорим об Hoops

Теперь, когда отказ от ответственности исчез, давайте поговорим об обручах для тех, кто хочет согнуть свои собственные. Большинство имеющихся на рынке устройств для сгибания обручей, доступных для розничных пользователей, позволяют изготавливать обручи круглой формы.

Это может не иметь значения, если у вас нет предпочтений по профилю конструкции, и это может не иметь значения, если вы не беспокоитесь о структурной целостности, но это важно отметить, поскольку конструкции Hoop House с круглым профилем, как правило, работают немного хуже. снежные события.

Почти все легкодоступные ручные гибочные станки, представленные сегодня на рынке, требуют, чтобы человек, изгибающий трубу, использовал трубу меньшего диаметра более низкого качества для изготовления станины .Хотя это позволяет многим людям изготавливать свои собственные обручи, это ограничивает тип профиля, который может быть изготовлен, а также ограничивает величину прочности, которую можно обеспечить для конструкции, поскольку они ограничены конкретными диаметрами трубы.

Итак, короче говоря, если вам нужна готическая профильная конструкция или если для вас приоритетом является прочная теплица, возможно, стоит обратиться напрямую к производителю по поводу компонентов обруча вашей конструкции.

За пределами профиля обруча, а также того, какой диаметр и толщина стали будут обручи, большинство компонентов и функций, из которых состоит большой Hoop House, просты.Снежные опоры, ветровые распорки, несколько слоев пластика, крепежные детали, ленты и все остальное можно довольно легко адаптировать к любому типу конструкции, которую вы решили использовать.

Сузить круг вопросов; Quonset против готики / остроконечной структуры

Думаете ли вы, что хотите изготовить все обручи самостоятельно с помощью гибочного станка, или хотите купить комплект DIY со всеми материалами, один из первых вопросов, который вы должны задать себе: какой профиль конструкции мне нужен?

Два основных профиля конструкции теплиц и высоких туннелей:

Конструкции Quonset представляют собой округлые конструкции, а готические конструкции имеют остроконечные крыши, которые напоминают боковой профиль стандартного дома.Ниже приведены изображения каждого типа профиля, чтобы вы могли почувствовать их внешний вид.

Еще одна вещь, которую следует учитывать при выборе профиля структуры, который вы хотите, — это подумать о том, как вы планируете получать свои обручи. Если вы планируете изготовить свои собственные пяльцы, имейте в виду, что изготовление пялец Quonset / Round намного проще, чем изготовление готических пялец самостоятельно; Существует ряд продуктов, которые помогут начинающим производителям сгибать свои собственные круглые обручи. Это требует разного уровня сноровки и усилий, но они есть.

С готическими обручами изгибы можно изготовить, но для изгибов, вероятно, потребуется трубка большего диаметра, поскольку изгибы местами более острые. Я видел на рынке один или два гибочных станка, которые позволяют изгибать готический профиль, однако эти гибочные станки предполагают использование труб малого диаметра, что, на мой взгляд, создает проект на случай будущей катастрофы, как меньшего размера. диаметр трубки может стать слишком слабым в местах изгиба.

Вышесказанное действительно необходимо учитывать только в том случае, если вы планируете самостоятельно изготавливать пяльцы, поскольку многие производители предлагают легко собираемые готические профильные конструкции.

Какое предназначение Hoop House

Теперь, когда вы выбрали профиль Quonset или Gothic и у вас есть план изготовления обручей или их приобретения, вам следует подумать о предполагаемом использовании дома Hoop House.

Например, вы планируете обогревать конструкцию? Собираетесь ли вы вентилировать с помощью закатанных стенок в качестве пассивного движения воздуха? Это всего лишь примеры вопросов, но в зависимости от того, как вы ответите на эти и любые другие вопросы, которые вы подумаете, они многое сделают, чтобы помочь вам понять, как вам нужно спроектировать и построить свою структуру.

Чтобы показать, что я имею в виду, я возьму в качестве примера сценарий обогревателя, на который я ссылался в предыдущем абзаце, и продвинусь немного дальше …

Если вам нужен утеплитель, и ваше основное использование конструкции будет заключаться в поддержании высоких температур в туннеле, это может привести к другим вопросам, которые в конечном итоге определяют дизайн и работу, которая поможет воплотить вашу конструкцию в реальность. Например, ваше желание иметь обогреватель может привести к большему количеству вопросов:

Каким образом нужно оформить торцевые стенки, чтобы обеспечить отвод воздуха из обогревателя?
Какая система крепления потребуется для обогревателя?
Какой тип вентиляции потребуется, если у меня отопитель
Должен ли я закрепить пластик полностью на земле и избавиться от идеи сворачивания сторон?
Если я прикрепляю пластик непосредственно на уровне земли по бокам, как я хочу, чтобы пластик прикреплялся к туннелю?

Приведенный выше список вопросов — это лишь некоторые из вопросов, которые возникли, когда возникла идея обогревателя.Другие вопросы будут появляться, как эти, всякий раз, когда вы начнете размышлять о предполагаемом использовании вашей структуры. И хотя дополнительные вопросы могут показаться просто дополнительной работой, все вопросы помогут вам перейти в более конкретное направление, которое затем поможет более конкретно указать дизайн и необходимые материалы. Это подводит нас к тому, какие компоненты необходимы.

Какие компоненты необходимы для более крупного дома из обруча?

Чем больше ваша теплица, высокий туннель или кольцевой дом, тем больше компонентов и функций необходимо для того, чтобы они могли выдерживать неблагоприятные погодные условия.

Хотя это немного сложно представить, обычно существует согласованный список компонентов, с которых вам нужно будет начать, независимо от размера структуры. Работа над этим списком для начала работы с материалами, вероятно, лучший путь.

Чтобы помочь вам совершить скачок в вашей структуре, я составил список для справки ниже.

Список, который я включил, содержит названия (выделенные жирным шрифтом) каждого из основных компонентов, которые потребуются вашей структуре, краткое описание этого конкретного компонента и его назначение в контексте более крупной структуры.По возможности я также даю ссылки на компоненты, на которые я ссылаюсь.

Ниже я разбиваю конфигурацию дома-обруча в том порядке, в котором я бы подошел к его проектированию и сборке:

Высокий туннельный обруч Порядок работы / основные компоненты

Якоря / наземные стойки

Разрабатывая проект дома-обруча, начинайте с нуля. Имея это в виду, начнем с якорей.Не все якоря представляют собой якоря типа грунтовых столбов, но одним из самых простых методов крепления является метод крепления наземных столбов, при котором труба вбивается в землю на определенную глубину, а часть трубы, остающаяся над землей, фиксируется. способны соответствовать крепящимся к ним обручам. Наличие трубы для вбивания в землю — это одно, НО для обеспечения того, чтобы все обручи постоянно лежали в стойке заземления по всей длине конструкции, важно, чтобы в ваших заземляющих столбах просверливались отверстия, через которые можно протолкнуть болт. как «стопор» для обруча, вставляемого в опорные стойки.

Обручи, бантики, арки

Я рассмотрел обручи в нескольких абзацах выше, потому что, ну, в зависимости от того, какой путь вы выберете для изготовления и строительства, это будут одни из самых сложных предметов для производства или поиска. Я не буду здесь ничего добавлять, кроме как сказать, что обручи являются основным компонентом обрамления, а большая часть остальной части вашей структуры основана на том типе обручей, который вы хотите иметь. По этой причине рекомендуется определиться с профилем и прочностью ваших обручей, прежде чем переходить к другим аспектам вашего дизайна / сборки.

Опять же, обручи с готическим профилем часто состоят из более толстой стали большего диаметра, но новичку будет очень сложно изготовить самостоятельно. Круглый профиль, или Quonset, легче изготовить для домашних мастеров, но им не хватает прочности из-за того, что они должны быть изготовлены из более легкой трубки меньшего диаметра.

Кроме того, очень важно отметить, что обручи все компоненты оборудования и приспособления, которые идут вместе с вашей структурой, будут основаны на самих обручах .Несмотря на то, что существует множество различных типов трубок, наружные диаметры, которые позволят вам наиболее легко сконфигурировать вашу конструкцию, будут: труба с внешним диаметром 1,315 дюйма, трубка с внешним диаметром 1,66 дюйма и трубка с внешним диаметром 1,90 дюйма.

Угловые скобы, ветровые скобы, поперечные скобы

Все перечисленные здесь имена являются разными именами для одного и того же компонента, поскольку разные люди называют их разными ярлыками. Независимо от того, как вы их называете, цель состоит в том, чтобы обеспечить защиту от ветра в каждом углу конструкции, а также предоставить компонент, который позволит закрепить концевые обручи вашей конструкции во время процесса строительства.Ниже показано изображение установленной поперечной распорки:

Это очень важные компоненты как для устойчивости к ветру, так и для правильной конструкции вашей конструкции. Эти скобы обычно состоят из труб из оцинкованной стали, и они часто крепятся к обручам с помощью гаек, болтов и крепления стяжной ленты.

Что прикрепить к концу трубки для создания поперечных распорок: концевые чашки из прессованной стали

Какие угловые подтяжки соединяются с обручами: подтяжки

Плинтусы

Плинтусы проходят по всей длине вашей конструкции, но на уровне земли и с каждой стороны конструкции.Плинтусы не обязательно должны состоять из пиломатериалов, но часто они используются, особенно в самодельных конструкциях. Отсюда и произошло название этого агрегата; даже если плинтусы не состоят из деревянных досок, часто проще всего называть их «металлическими плинтусами» или «плинтусами из пластиковых пиломатериалов» или чем-то подобным.

Плинтусы проходят по всей длине конструкции и соединяются с каждым обручем / анкером, когда они контактируют с обручем или анкером.Основная цель плинтуса — связать вместе каждый из этих анкеров или обручей на уровне земли, а также действовать как плоская поверхность, на которую можно опираться свернутыми сторонами по всей длине конструкции ИЛИ, если вы этого не сделаете. иметь свернутые стороны к вашей конструкции, плинтус обеспечивает поверхность, которую можно легко прикрепить к пластиковому крепежу для теплицы, чтобы можно было надежно закрепить пластик для теплицы на уровне земли.

Бедра

Бедра проходят по всей длине конструкции примерно на уровне талии или бедер (отсюда и название).Как и Purlins и Baseboards, Hip Rails будет соединяться с каждым обручем, поскольку он соприкасается с каждым обручем по всей длине конструкции.

Дополнительная важная информация о поручнях для бедра

Бедренные поручни также часто используются для закрепления каждого из обручей по всей длине конструкции, и это то, с чем соединяются рулонные стороны. Hip Rails чаще всего состоят из двухканальной системы Poly Lock, совместимой с пружинной проволокой, ИЛИ Hip Rail может также состоять из пиломатериалов.Тем не менее, использование двухканальной системы Poly Lock дает преимущества по следующим трем причинам:

Double Channel Poly Lock не гниет со временем во влажных условиях, как древесина

Набедренные рейки из деревянных досок
намного тяжелее и, возможно, более сложны и требуют времени для установки
После добавления цены на оборудование для крепления пиломатериалов, устройства для сращивания дерева и два прохода одиночных каналов, которые устанавливаются по всей длине Hip Rail, цена за правильную установку Hip Rail для пиломатериалов часто бывает дороже, чем при использовании Double Channel. Система Poly Lock Hip Rail.

Невозможно говорить о Hip Rails, не говоря о том, как тепличный пластик будет прикреплен к туннелю, поскольку это повлияет на тип Hip Rail, входящий в состав вашей конструкции.

Я не рекомендую использовать деревянные планки для крепления пластика, но я хотел бы упомянуть об этом здесь, потому что некоторые люди действительно используют этот метод крепления для тепличного пластика, и это возможно только в том случае, если ваш набедренный поручень состоит из пиломатериалов.

Как я только что отметил, мы не рекомендуем этот метод крепления пластика для теплицы, в первую очередь из-за того, что пластиковое крепление этой формы требует, чтобы при ввинчивании через него были сделаны постоянные отверстия, что затрудняет любые возможные будущие корректировки без создания сценария, в котором дырки есть в вашем пластике .

По причинам, изложенным здесь, мы рекомендуем использовать двухканальную систему Poly Lock, которую можно использовать с пружинной проволокой.Это позволит закрепить пластик вашей теплицы, не повреждая пластик теплицы, а также позволит вам внести любые возможные корректировки в будущем или очень легко добавить дополнительные слои пластика.

Кроме того, использование двухканальной системы Poly Lock для вашей Hip Rail позволит вам более легко установить верхнюю крышку и откидные стороны как отдельные части тепличного пластика (при необходимости).

Например, представьте сценарий, когда один из ваших сельскохозяйственных рабочих случайно порвал верхнюю крышку вашей теплицы из пластика вашим мини-погрузчиком.Я знаю, это похоже на кошмар. Во всяком случае, в этом сценарии верхняя крышка может быть вырезана из туннеля прямо над Hip Rail, а затем может быть куплен более узкий кусок парникового пластика для замены верхней крышки, что сэкономит деньги. Этот сценарий также сэкономит время, так как замена верхней крышки не потребует отмены и повторного выполнения сворачиваемых сторон.

Из чего сделать цельнометаллическую опору для бедер: Двухканальная система с замком Poly Lock

Как добавить прочности двухканальной набедренной опоре: Ремни с двумя отверстиями, гайки и болты

Какие фурнитуры необходимы для крепления пиломатериалов к пяльцам: Ремни с двумя отверстиями

Какие фурнитуры необходимы для соединения пиломатериалов вместе: Кусок пиломатериала 12 дюймов

Какой канал должен быть прикреплен к набедренным рейкам из деревянных досок, чтобы пластик можно было прикрепить позже: Одноканальный замок Poly и пружинная проволока

Вот видео о процессе установки двухканальных алюминиевых набедренных реек:

Пурлинс

Purlins обычно состоят из стали и чаще всего состоят из 1.Трубка с внешним диаметром 315 дюймов, также обычно называемая верхней направляющей или ограждением. Основная функция Purlin заключается в распределении ветрового давления по всей длине конструкции.

Дополнительная информация о Purlins

Пурлины проходят по всей длине дома-обруча, и в зависимости от ширины конструкции, которую вы строите, вы определенно захотите иметь одну обрешетку, а, возможно, и семь. Прогоны отлично подходят для придания жесткости всей конструкции.Независимо от того, сколько прогонов вы решите включить в свою конструкцию, всегда должны быть прогоны полной длины, идущие вдоль центрального пика вашей конструкции от одного конца до другого конца вашего здания.

С помощью чего Purlins прикрепляют к пяльцам: перекрестные соединители

Как конец перил прикрепляется к концевым кольцам: бандажи

Примечание. Для того, чтобы ваши концы прогонов можно было прикрепить с помощью скоб-скоб, необходимо, чтобы концы были прижаты, просверлены и согнуты так, чтобы отверстие в скобе совпало с отверстием в конце прогона.Хотя это сложный процесс, все наши наборы для самостоятельной сборки стандартно поставляются с Purlins с таким типом настройки. Вы можете просмотреть наши предложения структурных комплектов здесь, если вам больше нравится иметь предварительно собранную структуру комплекта.

Фермы и опоры фермы

Фермы и опоры фермы чаще всего состоят из стали и простираются от одной стороны конструкции до другой стороны конструкции над уровнем головы. Эти компоненты предназначены для создания жесткости конструкции и используются для увеличения несущей способности каждого обруча.Это благоприятно сказывается на способности конструкций выдерживать снеговые нагрузки и другие ненастные погодные условия. Некоторые производители называют эти конструкции другими названиями, такими как поперечины или поперечные балки, а некоторые даже называют их поперечными распорками (это название чаще всего используется для обозначения распорок на каждом углу). В любом случае изображение ниже должно хорошо показать, как именно выглядит ферма и опора фермы:

Другая важная информация о фермах и опорах

Помимо того, что он является конструктивным элементом более прочных туннелей, он часто используется в качестве одного из основных компонентов при шпалке помидоров и огурцов.Кабели проложены от одного конца туннеля к другому, а затем веревки могут быть сброшены с кабеля для решетчатых культур. Для тех, кто пытается самостоятельно изготовить свои конструкции, часто даже более необходимо включать эти типы компонентов и функций, поскольку сталь, используемая для обручей на самодельных конструкциях, часто имеет более низкое качество, чем сталь, используемая производителями.

Тогда перед строителями домов, которые изготавливают свои собственные конструкции, возникает проблема, какой материал следует использовать для создания их собственной стропильной системы и как этот материал будет прикрепляться к самим обручам.Если вы планируете использовать простую трубку для ограждения, которую закупают в большом хозяйственном магазине, ответом о том, как соединить, будут концевые чашки и бандажи. Эти фитинги позволят вам закрыть концы фермы, а затем прикрепить этот конец фермы к бандажу, который надевается на ваш обруч с каждой стороны.

Если вы живете в зоне с сильным снегом или дополнительная структурная опора является одной из ваших основных целей при создании конструкции, настоятельно рекомендуется рассмотреть возможность создания профессионально изготовленной теплицы или высокого туннеля с правильно сконфигурированными фермами и опорами фермы, которые помогут бороться со снегом. климат.Мы очень гордимся нашими должным образом сконфигурированными структурами, и, если это описывает вашу ситуацию, мы надеемся, что вы рассмотрите наши наборы для самостоятельной сборки для своего проекта. Однако, если вы намерены взяться за свой проект в одиночку, мы предоставим вам множество аппаратных компонентов, которые помогут вам справиться с этой задачей.

Что вам понадобится для конца каждой фермы: концевые чашки из штампованной стали

Какие фермы и фермы крепятся к обручам с помощью бандажей

Анкеры для опалубки торцевых стен и анкеров

Обрамление торцевой стены относится к материалу, используемому на передней и задней стороне вашей конструкции.Элементы, используемые для обрамления торцевых стен, могут быть деревянными или стальными, и эти элементы устанавливаются и настраиваются с целью:

Обеспечьте жесткость и прочность ваших торцевых стен
Сделайте грубые проемы в дверях и / или вентиляционных отверстиях
Дайте вам что-нибудь, чтобы прикрепить пластик для теплицы к

При использовании пиломатериалов для обрамления торцевой стены основная задача состоит в том, чтобы выяснить, как закрепить каркас торцевой стены на уровне земли.Некоторые люди используют бревна 4×4, которые погружают в ямы в земле под концевыми обручами. Затем они бетонируются на месте или засыпаются почвой и плотно утрамбовываются. Затем из этих деревянных кусков укладывают другие пиломатериалы до тех пор, пока не будет завершен полный каркас конструкции. Это будет включать грубые дверные проемы, вентиляционные проемы, горизонтальные распорки и каркас на уровне земли. Имея часть пролета каркаса, ширина конструкции на уровне земли важна, чтобы вы могли прикрепить пластик для теплицы к конструкции на уровне земли с каждого конца.Если у вас нет горизонтального каркаса с одной стороны на другую, будет намного сложнее создать хорошо закрепленную торцевую стену, покрытую пластиком.

Обрамление торцевых стен из пиломатериалов имеет те же проблемы, что и у деревянных плинтусов и набедренных перил: гниение. Со временем пиломатериалы начнут разрушаться и гнить из-за влажных условий в Hoop House. Эти типы конструкций всегда влажны, если не проветриваются на максимальную мощность, и даже в этом случае внутри конструкции влажность выше, чем снаружи.Пиломатериалы также будут находиться непосредственно рядом с пластиком для теплицы на торцевых стенах, что означает, что конденсат, скорее всего, попадет в ловушку между пластиком для теплицы и деревянным каркасом торцевых стен.

Помимо гниения, деревянный каркас торцевых стен, несомненно, со временем покоробится на 100%. Это может показаться неважным, но как только ваши двери перестанут закрываться и будут повреждены из-за покоробленных пиломатериалов, их стоимость за весь срок службы может превысить его стоимость.

С учетом вышесказанного, пиломатериалы, вероятно, являются наименее дорогостоящим методом обрамления торцевых стен, и если вы обрамляете свои торцы пиломатериалами, лучшим крепежным оборудованием при прикреплении пиломатериалов к пяльцам являются кронштейны 2х4.

При использовании стали для каркаса вашей торцевой стенки основной проблемой будет поиск квадратных стальных труб на месте, поскольку длина трубок, необходимых для вашего проекта, часто приводит к непомерно высоким затратам на доставку (мы отправим стальные трубы квадратного сечения, поэтому, если вы хотите расценки вы можете отправить нам по электронной почте здесь).Анкеры для квадратных стальных труб могут быть круглыми или квадратными трубками меньшего диаметра, которые вбиваются в землю почти так же, как наземные стойки вбиваются в землю для ваших обручей. После того, как они будут вбиты в землю (или закреплены бетоном), квадратная труба может действовать как стенная шпилька, скользя поверх анкеров торцевых стен. Тогда у вас будет стальная труба на всю длину, которая идет от земли до обруча, где она постоянно соединяется.

Я подробно рассмотрю процесс сборки одного из наших комплектов для сборки торцевых стен в видео, которое вы можете найти на нашем канале YouTube.Видео ниже немного длиннее обычного видео, которое мы делаем, но мы сочли важным обрисовать пошаговый процесс строительства торцевых стен из квадратных стальных труб.

Стальной каркас торцевой стены не коробится, его следует оцинковать, чтобы не ржаветь, и он прослужит очень долго. Если у вас есть возможность приобрести квадратную стальную трубу размером 2 x 2 дюйма для вашего проекта, очень легко подсоединить каркас к пяльцам с помощью кронштейна 2×2 для квадратной трубы.
На этапе создания каркаса торцевой стены вы должны учитывать тип входов, которые будет иметь ваш высокий туннельный дом с кольцами на каждом конце, а также тип (если таковые имеются) компонентов вентиляции торцевых стен, которые у вас будут на каждом конце. .
Каждая дверь индивидуальна, и у каждого производителя дверей есть свои рекомендации по типу грубого открывания, необходимому для правильной установки. Это грубое открытие поможет вам в установке компонентов торцевого каркаса, как показано и описано в видео выше.
Крепление пластиковое для теплицы
Итак, вы завершили все компоненты каркаса, ваши обручи подняты, и все ваши крепления для защиты от атмосферных воздействий на месте и закреплены соответствующими креплениями.Пришло время установить компоненты оборудования, которые позволят вам ЛЕГКО прикрепить пластик для теплицы к вашему дому с высоким туннелем, когда придет время.
Если вы создали свою конструкцию из стали, как предлагалось во всем этом посте, то вы захотите закрепить пластик для теплицы одним из двух способов:
Если вы собираетесь использовать рулонные борта:
Если вы собираетесь использовать рулонные стороны с вашей структурой, вы должны спланировать вашу пластиковую систему крепления теплицы так, чтобы ее часть включала в себя набедренную рейку, которая проходит по всей длине вашей конструкции.С такой установкой ваша тепличная пластмасса будет закреплена вдоль каждой стороны вашей конструкции на высоте, которую вы определяете. На этой высоте будут скатываться ваши свернутые стороны. Например, вы можете захотеть закатать боковые стороны, чтобы открыть 4 фута вашей боковой стенки; в этом случае вы установите Hip Rail чуть выше 4 футов в высоту.
Ваш тепличный пластик будет закреплен по бокам на уровне хип-рельса. В дополнение к крепежному оборудованию, необходимому вдоль стороны вашей конструкции, вам необходимо будет установить Single Poly Lock Channel от земли на одной стороне конструкции на всем протяжении поверх концевого обруча до земли с другой стороны. ваша структура.Не волнуйтесь, этот материал повторяет форму ваших обручей.
Пластик для теплицы не будет надежно закреплен под Hip Rail, за исключением сворачивающейся штанги / трубы, которая простирается на всю длину конструкции с каждой стороны (я подробнее расскажу об этом, когда рассмотрю вентиляцию ниже). Если вы собираетесь использовать сворачивающиеся стороны, я рекомендую использовать Double Poly Lock Channel, который прост в установке и обеспечивает жесткий компонент, который проходит по всей длине конструкции.
Если вы не собираетесь использовать рулонные стороны:

Если у вас не будут сворачиваться стороны, все равно будет применяться тот же принцип крепления, что и описанный выше, ЗА ИСКЛЮЧЕНИЕМ того, что вы не закрепите пластик с помощью Hip Rail по бокам.Вместо этого пластик для теплицы будет закреплен по бокам на уровне земли. Чтобы закрепить пластик на плинтусах, идеально подойдет установка Single Poly Lock Channel по всей длине дома High Tunnel Hoop House на уровне земли.
В дополнение к верхней крышке из парникового пластика вам необходимо будет закрепить одиночный канал Poly Lock на передней стороне ваших торцевых стен, чтобы тепличный пластик мог полностью покрыть переднюю и заднюю поверхность вашего туннеля. Канал должен быть закреплен вокруг дверей, вентиляционных отверстий, каркаса выхлопной системы обогревателя, а также на уровне земли вдоль всей нижней передней и задней части вашего хуп-хауса High Tunnel.
Вентиляция
При проектировании и строительстве большого кольцевого дома с высоким туннелем нельзя упускать из виду вентиляцию. При строительстве большого дома-кольца вы будете создавать конструкцию с большим объемом воздуха, способного согреться в солнечные дни. Имея это в виду, вероятно, будет все труднее поддерживать температуру на идеальном уровне без какой-либо вентиляции. Вентиляцию часто разделяют на два типа:
Пассивная вентиляция
Пассивная вентиляция часто выбирают люди с ограниченным доступом к электричеству или без него там, где они строят свой High Tunnel Hoop House.Этот метод охлаждения теплицы в точности такой, как звучит: создайте проем и пассивно позвольте горячему воздуху выходить из вашей конструкции. Среди наиболее эффективных форм пассивной вентиляции — сворачивание стенок, а также создание отверстия возле пика на каждой торцевой стене вашей конструкции, которое позволит горячему воздуху, который поднялся, покинуть ваш дом с кольцом с высоким туннелем. Если вы планируете делать рулонные борта для своей конструкции, вам потребуются комплектующие для их сборки; вот краткое изложение:
Что вы будете использовать, чтобы прикрепить тепличный пластик к рулонным бокам: защелкивающиеся зажимы
Что вы будете использовать для создания очень простой ручки для сворачивания: простые ручки
Что вы будете использовать, чтобы создать немного лучшую сворачивающуюся ручку: ручки универсального шарнира
Что вам понадобится, чтобы закатать стороны длиной более 72 футов.долго: Операторы коробки передач
Если вы хотите использовать пассивные вентиляционные отверстия, которые вы создадите в своих торцевых стенах, есть алюминиевые ставни, которые можно прикрепить к операторам, на которых влияет температура окружающей среды. Эти приводы представляют собой цилиндры с восковыми трубками, также называемые Liberty Solar Operators. Они прикрепляются к специально сконфигурированным алюминиевым ставням и автоматически открываются и закрываются при достижении порогового значения температуры.
Принудительная вентиляция
Принудительная вентиляция часто является синонимом вентиляции с электроприводом и термостатическим управлением.Это означает, что вы устанавливаете аппаратные компоненты, которые подключаются к термостату или могут быть жестко подключены к термостату. Затем вы должны установить температуру, при которой включается вентиляция.
Существуют бесконечные варианты размеров и областей применения для компонентов принудительной вентиляции; приточные ставни, которые просто открываются и закрываются при определенной температуре, вентиляторы, которые активно вытягивают воздух из вашей конструкции, а также внутренние вентиляторы HAF, которые перемещают внутренний воздух вашей конструкции, чтобы сохранить растения здоровыми и счастливыми.Вот ссылки на эти типы компонентов:
Жалюзи для вентиляции теплиц: жалюзи для забора электроэнергии
Вытяжные вентиляторы для теплиц: Вытяжные вентиляторы с заслонкой
Термостаты вентиляции теплицы: термостаты охлаждения теплицы
Вентиляторы HAF для вентиляции теплиц: Вентиляторы HAF
Пластик для теплицы / Полиуретан для теплицы
Пластик для парниковых газов — одна из тех тем, которые включают в себя так много информации, что действительно заслуживают полного сообщения в блоге, посвященного именно этой теме.Однако для целей этого поста мы сделаем легкое введение в самые популярные на рынке типы высококачественного пластика для теплиц.
Мы также расскажем, какой порядок действий следует соблюдать при установке того, что многие считают самой сложной частью любой конструкции дома с высоким туннелем.
Пластиковое покрытие торца
Давайте подумаем о ваших конструкциях Greenhouse Plastic как о сегментах, так как я считаю, что наиболее успешная установка тепличного пластика выполняется с использованием отдельных кусков пластика для торцевых стен и верхних крышек.
Для сегмента торцевой стены вашей конструкции рекомендуется по возможности использовать более тяжелый пластик. Под этим я просто подразумеваю, что вы входите и выходите из своих торцевых стен, транспортируете инструменты возле своих торцевых стен, водите тракторы у торцевых стен, и в конечном итоге ваша торцевая стена обязательно будет повреждена, проколота или слегка поцарапана.
Если это подходит для вашего бюджета, тканый пластик для торцевых стен, также называемый «поливинилхлорид», очень хорошо работает на торцевых стенах тепличных конструкций.Они имеют толщину от 7 до 12 мил и могут быть установлены с одним каналом Poly Lock и пружинной проволокой. Если это не вписывается в ваш бюджет, 4-летний прозрачный пластик для теплицы толщиной 6 мил также будет очень хорошо работать при установке в качестве покрытия торцевой стены. Вот список самых популярных пластиковых покрытий торцевых стен:
4 Year 6 Mil Clear Greenhouse Plastic: здесь
Пластик для теплиц 4-го года выпуска 6 млн IRAD: Здесь
Плетеный пластик для теплицы толщиной 9 мил: Здесь
Плетеный пластик для теплицы толщиной 12 мил: Здесь
Если вас интересует рекомендуемый способ установки пластикового покрытия торцевых стен, вот подробное видео, которое проведет вас через пошаговый процесс установки пластикового покрытия торцевых стен:

Пластиковая крышка теплицы
Пластик для верхнего покрытия теплицы должен быть установлен после установки пластикового покрытия на торцевую стену, и, хотя существует множество пластиков для теплицы для верхних крышек, лишь некоторые из них могут быть перечислены среди самых популярных крышек.Имейте в виду, как я уже говорил ранее, что существует ТОННА вариантов для тепличного пластика, и я намерен как можно скорее создать отдельный, полностью посвященный этому пост в блоге, однако для целей этого поста я упомяну Три моих любимых покрытия для верхней крышки вашего дома High Tunnel Hoop House:
Два слоя пластика с надутым мертвым пространством между ними
Да, я понимаю, что это непростой «тип» пластика, но нельзя игнорировать преимущества двухслойной пластиковой системы для теплиц, а дополнительные дополнительные расходы довольно низки по сравнению с потенциальными выгодами.Я подробнее расскажу о преимуществах в полном сообщении в блоге, которое можно найти здесь, а пока я просто скажу, что если вы используете двухслойную систему, вам понадобится следующее:
Противокапельный пластик для внутреннего слоя (срок годности 4 года), покрывающий от земли с одной стороны до земли с другой стороны
UVA Прозрачный пластик для вашего внешнего слоя (оценка в течение 4 лет), который будет покрывать либо от земли до земли (если у вас нет закатываемых сторон), либо от Hip Rail до Hip Rail, если у вас есть закатанные стороны.
Двигатель нагнетательного вентилятора для проталкивания воздуха между двумя слоями пластика. Однако для этого потребуется, чтобы у вас было электричество на месте.
Перемычка (опция) может помочь переместить воздух из одной половины туннеля в другую половину туннеля в сценариях, когда вы изготовили готическую профильную конструкцию.
Однослойный 4-летний 6 мил противокапельной пластмассы IRAD для теплиц
Да, Anti-Drip пластик наиболее эффективен при установке в составе двухслойной пластиковой системы теплицы, ОДНАКО, большинство антикапельных пластиков IRAD для теплиц имеют более высокий рейтинг термичности, что соответствует немного лучшей способности удерживать теплые температуры в пределах Конструкция дома с высоким туннелем.Вы можете найти этот пластик здесь
Однослойный 4-летний 6 мил прозрачного пластика для теплицы
Прозрачный пластик для теплиц считается самым лучшим материалом для остекления теплиц. Он дешевле, чем пластик со всеми видами креативных добавок, и по-прежнему долговечен с 4-летним штампом одобрения, что означает, что он прослужит 4 года при правильной установке. Вы можете найти этот пластик здесь.
Однослойный 5-летний прозрачный пластик для теплицы 10 мил
Прозрачный пластик для теплиц толщиной 10 мил, который немного дороже, чем покрытия толщиной 6 мил, выглядит как запечатанный тканый материал.Когда я говорю «тканый», я просто имею в виду, что материал имеет легкую текстуру. Тем не менее, тканые пластмассы для теплиц обычно имеют более высокие точки разрыва и могут выдерживать больший вес. Светопропускание у них немного ниже, но процент рассеянного света немного выше, поэтому он хорошо распределяет свет, когда он проходит через пластик. Вы можете найти этот пластик здесь.
После того, как весь пластик для теплицы будет выбран, вам нужно будет установить этот материал на свою конструкцию.Вот короткое видео, в котором вы узнаете, как два человека могут установить верхнюю крышку без использования тяжелой техники.

Вы готовы?
Это краткий обзор того, «как построить большой дом из обруча» … один из самых частых вопросов, которые я получаю от фермеров и садоводов на заднем дворе. Надеюсь, после прочтения и ссылки на этот пост вы почувствуете себя немного легче при сборке своего High Tunnel Hoop House. Или, во всяком случае, надеюсь, вы взволнованы покупкой своего самого первого набора для теплицы своими руками.
Нужна помощь в определении того, какое оборудование вам нужно? Нужна помощь в выборе набора для самостоятельной сборки? Не стесняйтесь отправлять нам сообщения через нашу страницу «Контакты»; мы будем рады помочь вам.
СВЯЗАННЫЕ ЗАПИСИ:
Теплицы
Завод специализируется на производстве и продаже теплиц с покрытием из поликарбонатной пленки. Предлагаем теплицу сборно-разборную арочную RADUGA , труба оцинкованная квадрат 26.5 * 16,5 мм, толщина 1,2 мм. Арочная теплица станет настоящей находкой для экономных садоводов. Стоит он довольно недорого, а за счет того, что в его конструкции нет острых краев, укрывного материала вам понадобится значительно меньше, чем, например, на прямоугольную теплицу таких же размеров. Также за счет этого значительно продлит срок его службы.
Преимущества наших теплиц.
Оптимальное соотношение цена-качество
Легко собрать
Компактная упаковка
Специальная насадка для пленки, позволяющая многократно монтировать и демонтировать укрывной материал без повреждений
Каркас можно использовать как для пленочного покрытия, так и для поликарбоната.
С.S.Scaffolding использует для производства теплиц армированный оцинкованный профиль
.
Основные технические характеристики
Характеристики: Габаритные размеры (ШхГхВ), м Масса Объем, м
теплица радуга 2×3 м 2 х 3 х 2,1 60 12,6
теплица радуга 2х4 м 2 х 4 х 2,1 66 16.8
теплица радуга 2х6 м 2 х 6 х 2,1 86 25,2
теплица радуга 2х8 м 2 х 8 х 2,1 110 33,6
теплица радуга 3х4 м 3 х 4 х 2,1 82 25,2
Радужная теплица 3х6 м 3 х 6 х 2,1 102 37.8
теплица радуга 3х8 м 3 х 8 х 2,1 125 50,4
теплица радуга 3х10 м 3 х 10 х 2,1 148 63,0
Материал рамы
Теплица из профильной трубы имеет относительно небольшой вес, что обусловлено геометрией сечения.
