Расчет изготовления металлоконструкций. Так ли это сложно?

Просмотров: 146

Приветствую уважаемые коллеги. Если вы решили зарабатывать или время от времени подработать на изготовлении металлоконструкций, то вам нужно уметь рассчитывать стоимость. Дело это не простое, если речь идет о крупных и масштабных конструкциях и их совокупности. Но мы поговорим о том, как выполнить расчет стоимости изготовления более простых металлоконструкций. Более того, нужно не просто рассчитать, а сделать это правильно.

Расчет изготовления металлоконструкций

Расчет изготовления металлоконструкции играет важную роль, в том числе расчет стоимости. А сама стоимость работы для сварщика играет важную роль, но и для заказчика она не безразлична:

  • количество заработанных денег
  • мотивация
  • качество расходных материалов и материалов самой конструкции
  • Удовлетворенность заказчика(в плане затрат на его нужды)
  • лояльность к исполнителю.

Стоимость небольшой металлоконструкции может быть разной. Зависит она от исполнителя, сложности конструкции, выбранных материалов, времени на изготовление, качества выполняемых работ и расходных материалов

.

расчет изготовления металлоконструкцийРасчет изготовления металлических конструкций

Каждый сварщик может рассчитывать стоимость на выполнение своих услуг по разному. Но существует несколько базовых способов:

  1. Стоимость материалов, расходников и трудозатраты
  2. Воспользоваться калькуляторами на сайтах производств металлоконструкций и изделий
  3. Стоимость материалов умноженное на 3=)
  4. Воспользовавшись иными калькуляторами металлоконструкций. Кстати, ознакомиться с ними можно здесь.

Внимание!Неверные расчеты могут приводить к негативным последствиям…

Есть негативный опыт? Поделись со всеми в комментариях, нам интересно!

Будьте внимательны при выполнение расчетов. В противном случае:

  • Потеря заказчика или заказа
  • Работа в убыток
  • Работа за минимальное вознаграждение
  • Затягивание исполнения заказа в связи с отсутствием мотивации

Выше перечислены только основные последствия, самые распространенные. Но их может быть гораздо больше в зависимости от специфика заказа, заказчика и исполнителя.

Как сварщику произвести расчет стоимости изготовления металлоконструкций.

Выполнить расчет стоимости изготовления металлоконструкции для опытного сварщика не составит труда. Но как быть с новичками? Для них и создавался данный материал! И так.

Составляем чертеж
Учимся выполнять расчет изготовления металлоконструкций. Материал для сварщика.Рукописный чертеж мангала. С его помощью можно посчитать стоимость.

Первым делом необходимо составить чертеж,

можно от руки или обратиться к специалистам. Я обычно составлял от руки. И так, чертим чертеж исходя из необходимых размеров. Если имеются мелкие элементы конструкции их лучше начертить отдельно. Проставляем размеры на каждой, будущей заготовке.

Расчет количества металла на конструкцию

Следующим этапом следует рассчитать количество металла, требуемого для изготовления конструкции. Сделать это просто. Складываем размер каждого идентичного элемента и получаем общий размер. Например:
В нашей конструкции присутствует следующее:

  • Проф. труба 20x20x1.2
  • Проф труба 40x50x1.5
  • Уголок 40x40x3

Смотрим в наш чертеж и обращаем внимание на то, где используется труба 20×20, выписываем все размеры. Тоже самое с остальными частями. Далее складываем все размеры трубы 20×20, 40×50 и уголка по отдельности и получаем общее количество каждого материала.

Расчет металла на мангалНашел старые расчеты, просто пример. Скорее всего ни кто ни чего не поймет. Рассчитывал кол-во металла на мангал с казаном.

Расчет денежных затрат на металл и расходники

Выполнить расчет изготовления металлоконструкций совершенно не сложно, но при этом придется посчитать. Посчитать сколько придется потратить на закупку металла еще проще. Нужно лишь знать цены на металл в вашем регионе. Лично я, скачал прайс лист и обращаюсь к нему всякий раз, когда нужно посчитать.

скриншоты прайс листа по металлу3 скриншота с моего телефона. Изображён прайс лист по металлу со стоимостью размера и тд.

Считаем затраты на каждую позицию, складываем и получаем суммарную стоимость металла на определенную конструкцию.

Что касается расходников, та же схема. Только нужно немного прикинуть, сколько придется потратить, к примеру, отрезных кругов на УШМ(болгарку), лепестковых, зачистных и так далее.

Я делал это так. Если я понимаю, что затрачу больше 4 отрезных кругов на маленькую болгарку, то брал в расчет стоимость на упаковку таких кругов. В общем, старался всегда посчитать с небольшим запасом. К этому относится и электроды или сварочная проволока на ПА( полуавтомат), газ CO2 или смесь. Бывало такое, что вносил в смету и расход на недостающий инструмент или измерительные приборы. Был случай, когда для изготовления конструкции был необходим большой угольник, у меня его не было, узнал сколько стоит и

внес стоимость расходников.

Проще говоря, считайте всё, что пойдет в дело для изготовления необходимой конструкции, в плоть до лампочек. Не допускайте такой ситуации, когда цена уже утверждена обоими сторонами(заказчик/исполнитель), а в процессе появляются различные нюансы, на которые придется потратить свои деньги или стараться договориться с заказчиком. Заказчики обычно не любят, когда после обговоренной цены, приходится увеличивать ценник…

Кстати, уважаемые коллеги, возможно кому-то будет пол

Расчет прочности металлоконструкций: основные положения

металлоконструкции

Важность такой характеристики как прочность металлоконструкций понятна интуитивно. Под ней понимается способность обеспечивать необходимые характеристики при определенной нагрузке.

При возведении БМЗ в противоречие вступают два противоречивых желания: минимизировать затраты и обеспечить надежность. Именно знание, как рассчитать металлоконструкцию на прочность позволяют подобрать наименьшее сечение, достаточное (с учетом коэффициента запаса прочности) для обеспечения заданной несущей способности.

Расчет прочности

На металлоконструкцию в процессе эксплуатации действуют нагрузки различных видов.  Выпускники инженерных специальностей знают о них из пресловутого сопромата и других дисциплин.

Не вдаваясь в профессиональные тонкости, и не влезая в дебри формул, достаточно отметить, что при расчетах учитывают:

  • вид сопряжения элементов;
  • тип и размер сечения;
  • осевые и иные нагрузки: как статические, так и возможные динамические.

Под статическими нагрузками понимают постоянные усилия, действующие на металлоконструкцию — вес строения и расположенных в нем оборудования и т.д.

Динамические, как следует из названия, непостоянные во времени. В стандартных расчетах учитывают ветер, осадки и даже изменения температуры.

металлоконструкции

Какой прочности достаточно

Нагрузки, действующие на здание, рассчитываются на этапе составления проектной документации. Именно они являются «вводными» для определения оптимального вида сечения и габаритов металлоконструкций.

Формулы для расчета достаточно сложны и учитывают множество коэффициентов и компонентов. Поэтому для удобства пользователей разработаны специальные калькуляторы, способные в считанные секунды рассчитать параметры и даже предложить оптимальный профиль.

Расчет по методу предельных состояний

Один из обязательных расчетов прочности металлоконструкций  – по предельным состояниям. Иными словами – той максимальной несущей способности (предела), при которой изменение формы конструкции еще не начинается. Естественно, что регламентируемое усилие должно быть меньше данной величины, которую называют первым предельным состоянием.

Второе – это когда деформации уже наблюдаются, однако не достигли предельных величин.

Третье, недопустимое, характеризуется появлением трещин или других разрушений  сплошности.

Подобным же образом, как и осевые, производятся расчеты на изгиб и изгиб с растяжением – нагрузки, действующие на конструкцию в различных плоскостях под действием статических и предельных динамических нагрузках.  Характеристики профиля должны превышать те нагрузки, которые действуют в конкретных условиях.

При необходимости (наличии вибраций и т.д.) высчитываются другие нагрузки. Их оценка поможет выбрать оптимальную металлоконструкцию: с минимальной металлоемкостью и стоимостью, которая обеспечит надежную и долгосрочную эксплуатацию здания.

По вопросам строительства быстромонтируемых зданий с применением сэндвич-панелей обращайтесь к менеджеру ООО «НТК»!

Проектирование металлоконструкций зданий | Конструктивный раздел

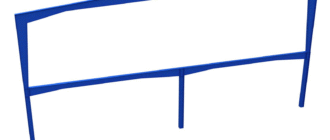

Рамы переменного сечения

Начал чуть-чуть осваивать новую версию свободно-распространяющейся версию для обучения ЛИРА САПР 2013. И выяснил

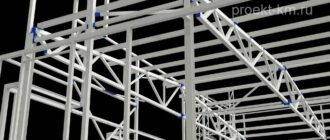

Проект КМ Разработка чертежей КМД

Конструктор металлокаркаса — проектирование и расчёт стальных конструкций. Также профессиональная разработка чертежей КМД в 3D

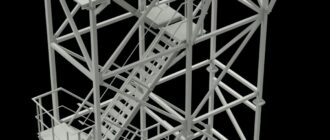

Проект КМ Чертеж лестницы наружной

Проектирование, те оформление поверочных расчётов и рабочих чертежей лестниц наружных. Работа включает в себя

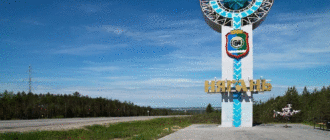

Проект КМ Проект стеллы

Как инженер конструктор сооружений из металла, выполняющий все основные расчёты целых систем (промышленных объектов…).

Проект КМ Проект рекламной конструкции

Каждый проект рекламной конструкции проходит все стадии конструирования элементов, узлов и деталей. Учёт особенности

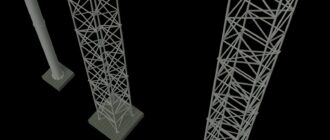

Проект КМ Проектирование дымовой трубы и башни

Это такие металлоконструкций как: смотровые вышки, прожекторные и ЛЭП мачты, сигнальные береговые сооружения, молниеотводы,

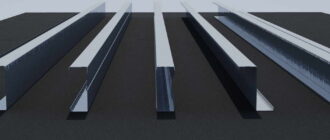

Проект КМ Каркас ЛСТК - Проектирование легких конструкций

Непосредственный Заказчик заинтересован в проектировании легких стальных конструкции. Однако под таким брендом идёт широкая

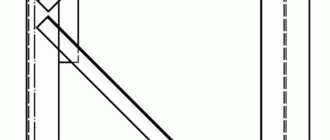

Проект КМ Расчет металлической колонны

Проектирование и расчет металлической колонны ствола и узлов сопряжений. Надёжность конструирования её обеспечивается пониманием

Проект КМ Расчет стальных балок

Расчет стальных балок Проектирование металлических конструкций любого сечения, обоснование принятия меньшего сечения (облегченние) проверками

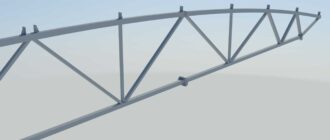

Проект КМ Проектирование и расчет металлических ферм

Проектирование металлической фермы (систем) со всеми расчетами (сбор нагрузок, точная расчётная модель и сочетания

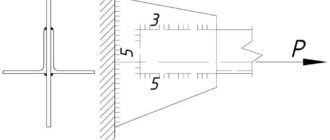

Проект КМ Несущая способность сварного шва

Хоть сам и конструктор — но все же всегда актуальный вопрос — почти при каждом проектировании

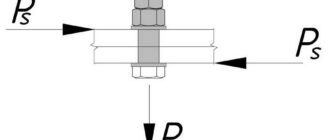

Проект КМ Нагрузка на болт

Приведены справочные табличные данные максимальных нагрузок на болты (М8, М10, М12, М16, М20) в

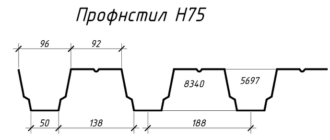

Проект КМ Несущая способность профнастила

Болезненный вопрос для строителей и некоторых проектировщиков: какая же несущая способность профнастила? Точный расчёт

Проект КМ

Расчет металлоконструкции крана | Статья в журнале «Молодой ученый»

Библиографическое описание:

Кузняков Е. В. Расчет металлоконструкции крана // Молодой ученый. — 2017. — №3. — С. 108-109. — URL https://moluch.ru/archive/137/38540/ (дата обращения: 22.03.2020).



В данной статье произведен расчет металлоконструкции крана.

Ключевые слова: козловой кран, грузоподъёмность

Козловые краны предназначены для подъема и опускания, а также для транспортировки таких грузов, как металл, сыпучие грузы, лесоматериалы и железобетонные изделия.

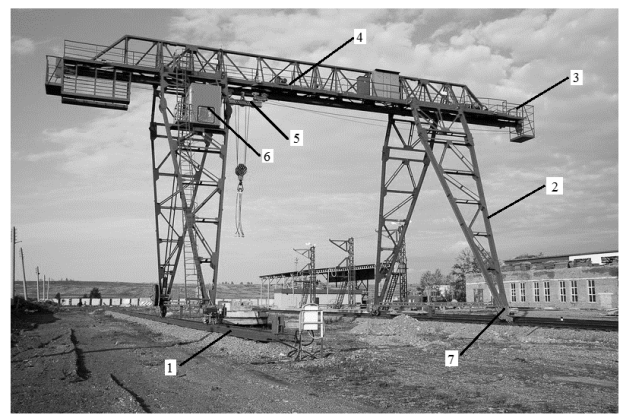

Рис. 1. Козловой кран с электроталью

На рисунке 1 изображены: 1. крановый путь, 2. опора, 3. консоль, 4. мост, 5. электроталь, 6. кабина, 7. ходовая тележка

Козловые краны [2, с. 112] применяют для погрузки и перемещения штучных и навалочных грузов (в том числе длинномерных), таких как сыпучие грузы, металл, лесоматериалы и железобетонные изделия. На нынешний день козловые краны (рис. 2) повсеместно используются для погрузо-разгрузочных работ на складах, площадках промышленных предприятий, контейнерных площадках, прирельсовых складах, железнодорожных станциях, а ещё для монтажа сборных промышленных сооружений. Краны работаю при температуре от +40° до -40°С. Козловые краны могут иметь грузоподъемность от 3,0 до 120,0 тонн. Длина пролета и рабочий вылет консолей могут быть различными и зависят от желания заказчика [1, с. 48].

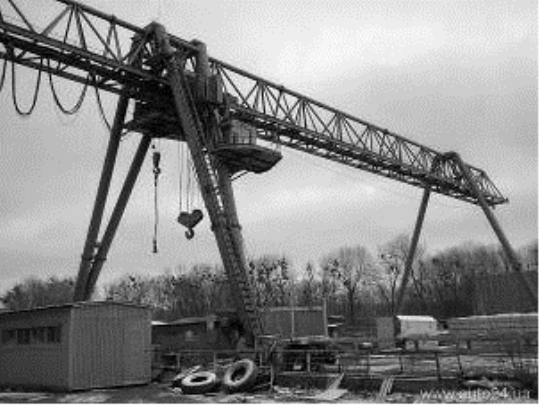

Рис. 2. Козловой кран

1.1 Расчет металлоконструкции крана

Мост крана выполнен из двух коробчатый балок, на которые упираются рельсы грузовой тележки. Балки выполнены из стали 3, у которой модуль упругости предел текучести 255 МПа. Рельсы в сечение имеют форму двутавра.

Параметры коробчатой балки:

Высота H = 0,75 м;

Ширина B = 0,6 м;

Толщина стенки s = 0,005 м.

Напряжение при изгибе балки вычисляем по формуле:

где Мизг — изгибающий момент,

W — момент сопротивления.

Момент сопротивления сечения сложной формы относительно некоторой оси равен сумме моментов инерции его составных частей относительно той же оси.

Момент сопротивления для коробчатой балки:

Момент сопротивления двутавра:

где l1 — расстояние от опоры до груза в крайнем положении.

Так как расчетное сопротивление 25,5 МПа, а напряжение, возникающее в балке 5,5 МПа, то прочность балки обеспечена.

Литература:

  1. Расчет механизмов подъёмно-транспортных машин: методические указания / сост. Л. В. Янковский, М. Ф. Политов, — Пермь: Изд-во Перм. гос. техн. ун-та, 2009. — 35 с.
  2. Многоцелевые дорожно-строительные и технологические машины (определение параметров и выбор): учебное пособие для вузов / В. И. Баловнев, — Омск; М.: Омский дом печати, 2006. — 319 с.
  3. Технологические грузоподъемные машины / В. Н. Богачев, — Москва: МГТУ им. Н. Э. Баумана, 2006. — 103 с.
  4. Технические характеристики и выбор грузоподъемных кранов: учебно-методическое пособие / И. А. Горячева, Н. Я. Казаченко. — Минск: БНТУ, 2010. — 197 с.

Основные термины (генерируются автоматически): кран, груз, момент сопротивления, коробчатая балка, Расчет металлоконструкции крана.

Быстровозводимые здания из металлоконструкций от конструктора

Проекты, весь перечень чертежей от конструктора, быстровозводимых конструкций каркасных зданий из металлоконструкций, а так же их фундаментов. В проектирование ответственных объектов входит обязательный отчёт проверки устойчивости и прочности сооружения. Разработка деталировочных чертежей для быстрого и безупречного изготовления и монтажа конструктивных позиций. Каждый объект уникальный и индивидуальный подход к проектированию, отсутствие типовых решений!

Проект КМ каркасного здания из металлоконструкций:

Это смонтированное подобно детскому конструктору конструкций из металла, изготовленные специалистами на основании деталировочной документации КМД. Такой подход обеспечивает миллиметровую точность и высокую скорость строительства здания, в считанные дни. Ограждающими конструкциями стен и кровли в основном являются — сэндвич панели, профнастил и реже тентовое покрытие. Если проще: заказали, привезли, подняли нужную марку —  закрутили все болты и готово.

Данное здание (верхнее фото и видео) из металлоконструкций смонтировано весной 2020, по рабочим чертежам: проект рынка, без замечаний! Мой коллега выполнил архитектурную часть а я конструктивную.

Проектирование быстровозводимых конструкций зданий и сооружений

В этом случае проект металлического каркаса здания полностью на болтах, хотя возможна и сварка. Монтаж происходит в короткие сроки, для этого предварительно выполняется устройство фундамента — здесь как правило нужно технологическое время. Такая скорость объясняется тем, что производством конструкции занимаются профессиональные сборщики на своём предприятии по чертежа КМД. Далее остаётся только привезти на строительную площадку и собрать сооружение — всё достаточно быстро. Общая продолжительность строительства, может быть, меньше месяца, но  это без изготовления и устройства фундаментов.

Сами по себе все металлические конструкции имеют в большинстве простое форму, а вот же из них воплощаются сложные и мощные объекты строительства. Для данного объекта вот они самые фото быстровозводимых конструкций:

Я как инженер-конструктор — выполняю проекты КМ и КМД быстровозводимого каркасного здания из металлоконструкуций, а так же расчёты и чертежи фундаментов. Последующим шагом нужно изготовить стальные конструкции здесь широкий выбор на рынке, и в конце-концов собрать. Для этой задачи сотрудничаем с уже существующими фирмами и расценки у их пропорционально их опыту. Так же можно изготовить и построить быстро и экономично объект «самостоятельно» с ребятами которые ездят в Москву на заработки в этой отрасли. Компания людей готовы и фирму для этого оформить лишь бы были заказы — у них самые низкие стоимостные расценки, ну просто потому что налогов и амбиций нет.

Перечень проектируемых объектов строительства:

Знание строительной механики и сопромата — позволяет глубже понимать работу конструктивных элементов. Как следствие — определение оптимальной расчётной модели пространственной работы стального каркаса, элементов и узлов. Это позволяет создавать результат облегченного, устойчивого, прочного и жёсткого строения.

Итак заказать здания из металлоконструкций с фундаментами производственного (промышленного), сельскохозяйственного и общественных назначений:

  • Цеха любых параметров, то есть не важен пролёт, высота его и наличие грузоподъёмного оборудования
  • Многоэтажные дома, обычно это торговые центры и офисные комплексы
  • Габаритные навесы и покрытия, к примеру, над зрительными залами.
  • Большепролётные общественные и спортивные сооружения — рынки, спортивные комплексы
  • Ангары, зернохранилища арочной формы
  • Простые одноэтажные объекты — магазины, склады, автосервисы, автомойки, павильоны
  • Возможность проектирования мачтовых, высотных сооружений (без оттяжек). Они испытывают динамические колебания от собственного веса и льда под воздействием пульсации ветра
  • Возможно разработка проектов из легких ЛСТК профилей
  • Рамные конструкции переменного сечения
  • В своё время изучив нормативы — выпустил  объекты в сейсмоопасных районах (8-10 баллов)
  • Отдельное проектирование стальных конструкций (колонна, балка, стропильная ферма, кран-балка …)

Модульными заданиями мне не приходилось заниматься — этим практикуют уже застарелые строительные компании. Смотрел импортные модульные сооружения всё кажется хорошо — но конструкции с запасом 40% оказались. Это за счёт универсальности, как правило некие коробки, рассчитанные на нагрузки от вышележащих блоков, которых могут и не быть. Итак это очень быстро и надёжно, за счет большего расхода.

Стоимость проекта легковозводимого каркасного здания

Что бы не думать и не считать — заложил алгоритм в калькулятор металлокаркаса. Вводите габариты и смотрите результат цена проектирования, расход металла…! С вопросами вы всегда можете оставить заявку с вашими вопросами на почту!

Построенные здания из металлоконструкций:

Весь перечень объектов имеет начало с середины 2018г. (начало разработки сайта) все они возведены и эксплуатируются! Есть и другой, самый первый, интернет ресурс для поисков заказчиков (юридические и физические лица) по всей России: Инженер-Строитель

Изучал сотни страниц нормативов

Документация за срок 5-14ней

Оптимальное решение

Удалённость выполнения

Чувство риска

Стоит потратиться
