Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

Для коробки — стальной равнополочный уголок 63х63 мм.
Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
Следующий этап — установка направляющих с обязательной проверкой прямых углов.
На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
Устанавливают пружины и регулируют их натяжение.
Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Как правильно сделать сдвижные ворота

Как театр начинается с вешалки, так и надежный добротный гараж начинается с гаражных ворот. Их наличие и качество дает хозяину уверенность в безопасности хранения автомобиля, а значит – необходимо сделать сдвижные ворота не только красивыми, но и подходящими по размеру общей конструкции гаража. Раздвижные ворота – конструкция, при которой одна или две створки расходятся параллельно фронтальной стенке. При этом экономится место для установки гаража перед воротами, однако требуется достаточно большое пространство сбоку.

Для начала работы вам понадобится ряд инструментов, а также фурнитура для выполнения конструкции своими руками:

Роликовые каретки – 2 шт.
Направляющая максимальной длины (обычно это 7 метров).
Поддерживающие ролики наверх конструкции.
Нижний и верхний уловители.
Ролик для наката.
Заглушки для направляющей (торцы).
Любой материал, чтобы зашить полотно ворот гаража – ковка, дерево, профнастил, пластик, металл, сайдинг.
Опорные столбы для конструкции из швеллеров, дерева, кирпичной кладки или трубы.
Раствор.
Швеллер ширинок 17-21 см.
Арматура сечением 11-15мм.
Сварочный аппарат.

Подготовка к работе

Если у вас уже есть гараж или опорные трубы и стены для монтажа гаражных ворот – это очень хорошо. В противном случае вам необходимо рассчитать все параметры помещения, ширину въезжающего транспорта, запас расстояния для раздвигания ворот и т.д. Необходимо помнить, что размер ворот должен рассчитываться по формуле: А*1,5, где А – это ширина проема для заезда транспорта, а коэффициент 1,5 – увеличивает расстояние для отката ворот.

Для опоры гаража используйте готовые столбы или сделайте своими руками новые. Закапывать опоры необходимо не менее чем на 1 метр в грунт, а также для прочности залить конструкцию раствором. После высыхания опор – примерно через 7 дней – можно продолжать работу.

Раздвижные ворота требуют закладки небольшого фундамента. Для этого вам понадобится швеллер, арматура и навыки сварщика. Арматуру режем на отдельные куски длиной до 10 см и своими руками привариваем к полкам швеллера, получая так называемую банкетку. После этого необходимо вырыть яму, которая в длину будет равна 50% ширины ваших ворот, в ширину около 40 см и в глубину около 1,3 м. Устанавливаем банкетку вниз полками и заливаем раствором. Важно помнить, что швеллер необходимо укладывать в уровень с дорогой, чтобы раздвижные ворота и ролики для них ходили прямо.

Если фундамент заложен правильно, то в итоге мы получаем идеальную поверхность швеллера, лежащего вровень с землей и образовывающего площадку, к которой со временем приварятся роликовые каретки на сдвижные ворота. Даем высохнуть фундаменту около 20-30 дней.

Изготовление несущей рамы

Для этого этапа работ нам понадобится следующий перечень инструментов:

Болгарка.
Металлические трубы сечением 60х30 мм, 60х40 мм или 50х50 мм.
Растворитель и грунтовка для металлических изделий.
Сварочный аппарат.
Краска.
Саморезы со сверлом.

Пользуясь чертежом, сварите своими руками каркас нужного размера и наварите обрешетку, которая создаст необходимую жесткость на раздвижные ворота. Именно обрешетка станет основой для крепления обшивочных материалов – металла, сайдинга и т.д. Трубы обрешетки желательно приваривать небольшими 2-сантиметровыми прихватками через каждые 25 см изделия.

После изготовления рамы на ее нижнюю часть привариваем направляющую для наших ворот. Помните, что приварить трубы и направляющую необходимо в шахматном порядке, ведь раздвижные ворота может повести. После окончания сварки все швы зачищаем болгаркой, грунтуем и после полного высыхания наносим краску – например, алкидную эмаль. Делать это необходимо не менее 2х раз с полным высыханием изделия.

Зашивание поверхности и монтаж

Выбирая материал для обшивки на раздвижные ворота, помните, что крепить его своими руками придется саморезами или заклепками к внутренней стороне каркаса. Это значит, что стоит избегать изделий с большой толщиной. Используя саморезы со сверлом, вы сократите время обшивки в несколько раз! На схеме внизу вы можете увидеть, как на полотно ворот можно прикрепить элементы фурнитуры своими руками.

После того, как зашитая рама высохла и выстоялась, можно приступать к монтажу ворот для гаража своими руками. На металлической поверхности швеллера (фундамент) выставляем ролики для отката и максимально их разводим. Выставляем сдвижные каретки и, накатывая на них раму ворот, выбираем оптимальное положение, обваривая платформы тележек. Далее делаем ряд сварочных работ:

Приварка верхних поддерживающих роликов.
Приварка обоих уловителей – нижнего и верхнего.

После монтажа не забудьте использовать заглушки для направляющей.

Как видите, сделать ворота своими руками – это не так сложно, как кажется вначале! Используйте качественные материалы и практичные советы, чтобы сэкономить свои деньги!

Устанавливаем гаражные откатные ворота своими руками

Содержание статьи

Устройство откатных ворот
Требования к створке ворот
- Правила закупки комплектующих
- Инструменты и оборудование
Установка откатных ворот
- Устройство бетонного фундамента
- Важная информация
- Монтаж ворот

Откатные ворота для гаража

Откатные ворота для гаража применяют довольно часто. Но в некоторых случаях они бывают просто не заменимы.

Это особенно актуально, если перед гаражом не так и много места. Но иногда их просто невозможно установить. Ведь у вас должно быть место для их движения в сторону.

Сегодня мы рассмотрим, как делаются откатные гаражные ворота своими руками, где они подойдут и как их правильно установить. Так же Вашему вниманию будет предложено фото и видео по данной теме.

Устройство откатных ворот

Откатные ворота пользуются особым успехом на сегодняшний день, ведь такие ворота не только долговечны и практичны, но еще и оригинальны, роскошны, поэтому многие потребители, не раздумывая, желают купить их. Но есть и такие люди, которые мечтают самостоятельно создать такие ворота, на самом деле, это возможно, если учесть каждый этап работы, выполняя его правильно и качественно.

Внимание: В первую очередь, нужно предусмотреть устройство фундамента, ведь это наиболее важный этап работы. К нижнему краю створки, вам необходимо будет приварить направляющую балку, помните, что, таким образом, створка может перемещаться в нужном направлении, а ведь это так важно.

Требования к створке ворот

Гаражные откатные ворота своими руками можно делать при соблюдении некоторых требований, причем они являются обязательными.

Вы должны учитывать и то, что конструкция всегда должна сохранять устойчивость, а также жесткость во время сильного ветра или гололедицы, а это значит, что вам необходимо сделать все, чтобы было именно так.
Створка должна получиться жесткой, только в этом случае, она сможет противостоять ветровым нагрузкам, а ведь это наиболее важный этап работы.

Внимание: Полотно никогда не должно прогибаться под своим весом, а значит, опять же, и здесь нужно предпринять соответствующие меры, чтобы ничего подобного не происходило.

Приобретая металл для створки, вы должны понимать, что он должен в любом случае, быть качественным, не имея признаков коррозии, а значит, находиться в удовлетворительном состоянии, так что, приобретайте сразу именно такой металл.

Правила закупки комплектующих

Выбирая комплектующие, прежде всего, нужно учитывать ширину проема, высоту створки ворот, а также их общий вес, это и есть наиболее важные моменты, о которых ни в коем случае, нельзя забывать.

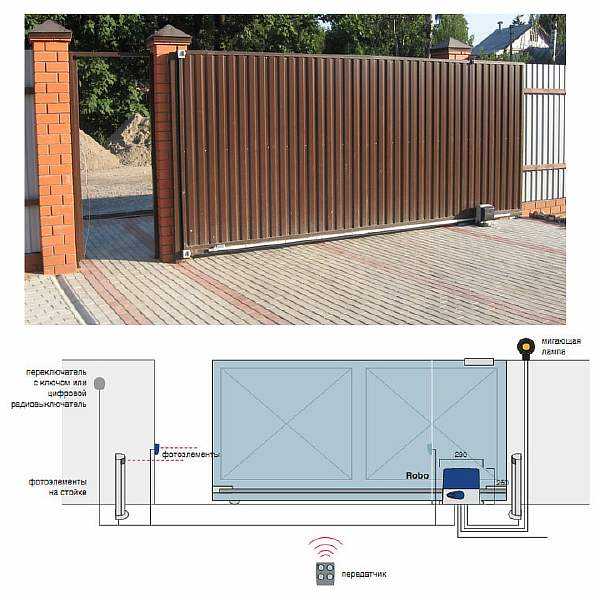

Схема работы откатных ворот

Итак:

В качестве главного элемента ворот, от которого и будет зависеть их долговечность и функциональность, выступает направляющая, а значит, обязательно учитывайте это.
Знайте, что есть множество программ, которые в свою очередь, помогают с легкостью составить необходимую схему откатных ворот, таким образом, можно без особого труда подобрать необходимые комплектующие, что немаловажно.
Посещая официальные сайты производителей, а также официальных дилеров, всегда можно найти такие программы, а значит, проблем возникать не будет.
Вам всего лишь нужно правильно подобрать комплектующие, которые нужны для автоматических ворот, сделать это можно без особых проблем, с легкостью, так что, все в ваших руках, помните об этом. Указывая вес створки, а также ширину проема, вы будете точно знать, что остальную работу за вас сделают профессионалы.
Если вы желаете, чтобы ворота могли служить долгое время, обязательно нужно правильно подобрать необходимые к ним комплектующие, приобрести их можно без проблем в современном мире, так что, учитывайте это обязательно.
Например, говоря о базовой комплектации, то знайте, что в нее входит шестиметровый несущий рельс, подбирая комплектующие, помните и о том, что нужно в обязательном порядке учитывать некоторые требования.
Например, это касается общей длины створки ворот, вы должны знать, что комплектующие нужно подбирать по длине направляющей балки и той нагрузки, которая является допустимой.

Внимание: В том случае, если ширина проема станет превышать пять метров, то знайте, что подбирая комплектующие, вы должны понимать, что они должны быть рассчитаны на более серьезные нагрузки, которые превышают 600 кг.

Вы должны обязательно проконсультироваться по этому вопросу со специалистами компании, чтобы можно было сделать правильный выбор комплектующих, что немаловажно.

Инструменты и оборудование

Желая изготовить откатные гаражные ворота своими руками и установить, конечно же, нужно приобрести соответствующие инструменты и оборудование, только так работа будет проведена качественно и эффективно.

Обязательно потребуется сварочный аппарат, лучше всего, если он будет инверторным, так как он не способен портить металл, обеспечивая высочайшее качество сварного шва, что немаловажно.
Нужна и болгарка, которая будет оснащена дисками различных видов, ведь с ее помощью можно легко и просто нарезать металлические заготовки, которые, и предназначены для ворот.
Воздушный компрессор. Помните, что именно такое оборудование способно обеспечить равномерную покраску будущих ворот, а значит, обойтись без него не получится, но если у вас нет возможности приобрести его, то придется использовать обычный валик.

Установка откатных ворот

Конечно, имея хоть незначительный опыт и навыки в данной сфере работы, вы сможете установить автоматические откатные гаражные ворота самостоятельно. Но если вы никогда не занимались этой работой, то лучше всего доверить ее профессионалам, тогда все будет сделано, как надо.

Устройство бетонного фундамента

Откатные автоматические гаражные ворота, это довольно жесткая конструкция. Если будут смещения по их движению, тогда они просто не будут работать. Фундамент в этом вопросе играет не маловажную роль (см. Устройство фундамента под гараж: выбираем правильный вариант).

Итак:

Начиная заниматься выполнением разметки ямы под фундамент, вы должны вдоль ограды участка отложить расстояние, которое равняется ½ ширине проезда, ведь это наиболее важное условие.
Помните, что именно это место и будет предназначено для бетонного основания, отступив около полметра в сторону участка, вы будете знать, что это будет являться шириной. В результате чего, можно легко получить нужный периметр будущего фундамента, как вы заметили трудностей, здесь нет.

Внимание: В том случае, если вы пожелаете самостоятельно изготовить автоматические откатные ворота, то здесь нужно учесть более серьезные этапы работы, только тогда можно сделать все эффективно и качественно.

Начиная осуществлять выемку грунта, нужно понимать, что делать это не менее тщательно и эффективно, не забывая о погодных условиях того региона, в котором вы проживаете, ведь это так важно.
Для изготовления закладного фундамента, обязательно нужно воспользоваться отрезком швеллера. К швеллеру необходимо приварить отрезки арматуры, после чего можно начинать приваривать поперечные связи, как это делать, можно посмотреть в сети Интернета.
Как только закладной элемент будет готов, то можно начинать помещать его в яму арматурой вниз, обязательно учтите это, так как часто именно на этом этапе работы многие совершают ошибки, исправить которых бывает довольно тяжело.
Воспользовавшись таким инструментом, как уровень, вы должны знать, что тело швеллера было зафиксировать правильно, т.е. в строго горизонтальном положении, ведь это наиболее важное условие, так что, обязательно учитывайте его.

Важная информация

В том случае, если закладной элемент будет расположен на одном уровне с дорожным покрытием, то знайте, что обязательно нужно помнить о минимальном зазоре, который должен быть в любом случае между дорогой и нижней кромкой ворот, помните, что он должен составлять около 100 мм.

Установка роликов откатных ворот

Знайте, что регулировочные площадки всегда помогут вам увеличить этот промежуток, если, конечно же, возникает такая необходимость. В том случае, если вы точно знаете, что стандартный размер зазора не устраивает вас, то знайте, что здесь необходима более глубокая установка закладного фундамента.

Внимание: Если вы загорелись желанием установить глухие откатные ворота, ширина проема при этом будет равняться более 4,5 метров, то знайте, что в обязательном порядке понадобятся два опорных столба, только так можно обеспечить стабильную работу створки, поэтому учитывайте это обязательно.

В любом случае, если каждый этап работы будет учтен, то вы сможете выполнить работу без особых трудностей и проблем. Ведь, как правило, сегодня многие люди занимаются ею самостоятельно, достигая тем самым неплохих результатов.
Это значит, что и у вас все получится, ведь для этого созданы все условия. Если вы станете просматривать обучающие видео ролики в сети Интернета, то можно без особых проблем выполнить такую работу своими руками, точно зная, что теперь вы все делаете правильно.

Монтаж ворот

Ворота откатные для гаража надо и правильно установить. Ведь от этого будет зависеть не просто качество работы, но и безопасность гаража.

Внимание: Помните, что нужно правильно выполнить и разметку линии движения створки, для этого по линии проема ворот нужно будет натянуть шнурок, таким образом, вы сможете создать траекторию движения створки, а значит, проблем возникать не должно.

Начиная смотреть видео ролики и фотографии, вы сможете убедиться, что сделать это не тяжело, поэтому обязательно смотрите, как подобную работу выполняют профессионалы и тогда у вас обязательно все получится.
Далее нужно определить крайние положения, как первой, так и второй роликовых опор. Опять же, старайтесь выполнять и этот этап работы ответственно и качественно, так как от него зависит очень многое.
Начиная выполнять сборку ворот, вы должны отчетливо понимать, что и здесь необходимо соблюдать важные тонкости и нюансы работы. В первую очередь, нужно вставить поочередно роликовые опоры, естественно, делается это в несущий профиль, теперь вы сами знаете об этом.

Внимание: Если раздвинуть обе опоры к касательным, то можно будет с легкостью привести ворота в вертикальное положение, никаких проблем здесь быть не должно.

Все что остается сделать, так это начать монтировать откатные ворота, выполняя работу качественно и эффективно, если, конечно же, вы желаете сделать все правильно. Для начала нужно приварить регулировочные площадки второй тележки, далее нужно выкатить створку в проем, тщательным образом, отрегулировав ее положение.
Помните, что часто выполняя подобную работу, многие люди совершают серьезные ошибки, именно на этом этапе работы, в результате чего, не получается достичь того, о чем мечталось. Если вы не желаете столкнуться с такой неприятной ситуацией, то каждый этап работы нужно стараться выполнять так, как того требует технология.
В этом случае, можно соорудить и установить откатные ворота без особых проблем, причем они будут являться долговечными, практичными и надежными, собственно такими, о которых вы и мечтаете, так что, решайте, как вам следует поступить.
Роликовые тележки должны быть установлены правильно внутри несущего профиля, но чтобы сделать это, вы должны выполнить некоторые важные действия, только тогда все получится.
Для начала ослабьте верхние гайки крепление тележек, после чего нужно прокатить ворота несколько раз туда-сюда, вы должны точно знать, что ход створки является свободным, ведь это наиболее важное условие, забывать о котором нельзя.
Как только, это будет сделано, вы будете уверены, что действительно ход створки является свободным, нужно качественно и эффективно затянуть гайки, убеждаясь в том, что действительно качество движения ворот остается на должном уровне.
Но часто случается такое, что выполняя подобную работу спеша, многие люди сталкиваются с такой проблемой, что полотно начинает двигаться с затруднениями, в этом случае, необходимо ослабить крепеж, поправляя тем самым перекосы роликовых тележек.

Внимание: Таким образом, вы сможете быстро и эффективно решить возникшую проблему, а значит, можно переходить к выполнению следующего этапа работы.

Здесь нужно будет установить концевой ролик. Он вставляется внутрь несущего профиля, после чего можно затягивать крепежные болты, стараясь выполнять эту работу тщательным образом.
Крышка должна быть приварена к профилю, не забывайте, что делать это нужно для того, чтобы ролик мог надежно исполнять роль концевого упора, если будет происходить ручное движение полотна ворот. Конечно же, вы должны понимать, насколько важна здесь точка сварки.
Так что, нужно постараться выполнить работу тщательно и эффективно, чтобы у вас все получилось так, как должно быть.
Начиная заниматься установкой заглушкой, нужно помнить, что делать это необходимо с внутренней стороны ворот, после чего приваривать по месту. Не забывайте, что этот элемент играет важную роль, и нужен он для того, чтобы можно было предотвратить попадание снега внутрь несущего профиля зимой.
Если не сделать этого, то вы станете сталкиваться с серьезной проблемой, ведь снег станет укатываться роликами тележки, а это часто приводит к поломке ворот, так как происходит заклинивание.
Вот почему так важно учитывать каждый этап работы, ведь только в этом случае, все может быть сделано эффективно и качественно. Устанавливая откатные ворота, вы должны не забывать о соблюдении важных нюансах и особенностей. Ведь только в этом случае, работа может быть проведена, как надо.
На этом этапе работы, нужно установить верхний фиксатор с роликами, чтобы сделать это, вы должны ослабить крепеж роликов, устанавливая над полотном кронштейн, делая это таким образом, чтобы сторона с отверстия была направлена только лишь к опорному столбу. Сами ролики при этом должны захватывать верх полотна конструкции, ведь это не менее важное условие.
В том случае, если вы пожелаете обшить полотно таких ворот, то лучше всего использовать для этой цели специальные профилированные листы, так как они идеально подходят для проведения такой работы. Конечно же, такие листы нужно заказать заранее, чтобы были произведены необходимые нарезки.
Как только обшивка ворот будет выполнена, можно переходить к установке уловителей, помните, что роль нижнего уловителя в том, что именно он уменьшает нагрузку на роликовые тележки, а значит, вы должны постараться выполнить правильно и этот этап работы.
Как только ворота будут закрыты, вы должны постараться подвести нижний уловитель под концевой ролик. Устанавливая верхний уловитель здесь нужно помнить о том, что делается это таким образом, что при закрытых воротах, его верхние скобы могли касаться защитных уголков передней кромки полотна конструкции.

Внимание: Всегда, если есть желание, вы можете установить на таких воротах автоматику, конечно же, не трудно понять, что тогда перемещение створки будет осуществляться с помощью электрического привода.

Теперь вы должны знать, что своими руками откатные гаражные ворота установить не так и сложно. Только должна соблюдаться инструкция и все будет сделать не так и сложно.

Это значит, что если вы решили выбрать их, то поступите правильно. Если вы желаете самостоятельно изготовить и установить такие ворота, то вы сможете сделать это, если будут соблюдены важные этапы работы, рекомендации и советы специалистов.

Инструкция поможет вам ничего не забыть и сделать правильно. Цена их если и высокая, но она оправдается комфортом работы.

ворота в гараж из профнастила своими руками

Содержание статьи

Ворота гаражные из профнастила — от традиционной классики к самым современным техническим решениям

Все удобства размещения машины в собственном гараже понятны каждому автовладельцу. В современной жилой застройке все чаще появляются многоквартирные жилые комплексы с подземными паркингами. Оставленный там автомобиль защищен от палящего солнца, дождя и снега. Но это самое больше, что может дать такая стоянка.

Гараж же обеспечит защиту автомобиля от посторонних, даст возможность хранить там запасные части и необходимые инструменты. Это может быть гараж — ракушка, который легко собрать во дворе своего дома и, при необходимости, так же легко разобрать и перевезти в другое место. Еще более желанен для любого автолюбителя капитальный гараж в гаражном кооперативе, а необходимость гаража в загородном доме вообще ни у кого не вызывает сомнения.

Каким бы ни был гараж, главное в нем — это прочные, надежные и удобные ворота. Гаражные ворота практически всегда изготавливают из металла. Все чаще в последнее время гладкий металл, использовавшийся раньше для зашивки полотнищ ворот, заменяется профилированным листом. Причин этому достаточно много. Среди основных можно назвать большую жесткость, небольшой вес и внешнюю привлекательность этого материала.

Гаражные ворота из профлиста могут быть трех основных конструкций: распашные, откатные или подъемные.

Оглавление статьи (нажмите, чтобы открыть)

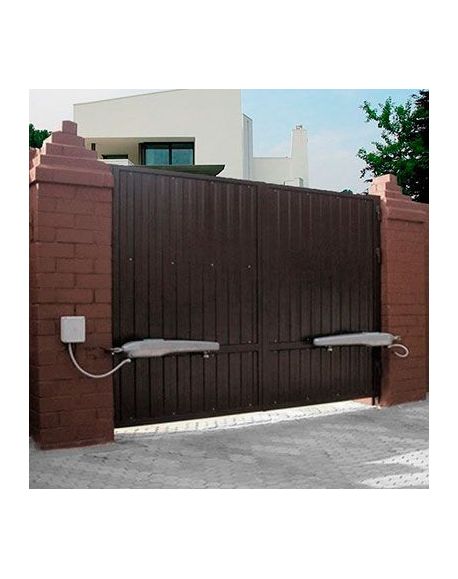

Распашные ворота гаражные из профнастила

Это наиболее привычная конструкция, именно такие ворота защищают абсолютное большинство гаражей во всех существующих доныне автокооперативах. К достоинствам таких ворот следует отнести достаточно высокую надежность и стойкость против взлома, невысокую стоимость и простоту изготовления.

Состоят они из прочной двойной металлической рамы и двух створок. Две части металлической рамы из стального уголка размером 75×75 мм, устанавливаются в проем ворот снаружи и изнутри, жестко соединяясь между собой с помощью электросварки. Такая конструкция делает совершенно бесперспективной любую попытку вырвать раму из проема ворот.

Створки гаражных ворот из профнастила крепятся к раме на петлях и изготавливаются из металлического каркаса, обшитого профилированным листом. В одну из створок при необходимости несложно врезать калитку.

Раздвижные или откатные гаражные ворота из профнастила

Такая конструкция ворот встречается значительно реже. Это вызвано тем, что при всем ее удобстве, использовать откатной вариант для гаражных ворот не всегда возможно. Ведь откатные или раздвижные ворота требуют наличия свободного места на фронтальной стене гаража почти в полтора раза большего, чем сама ширина полотна ворот. Это совершенно невозможно в плотной застройке гаражного кооператива, да и на индивидуальном участке использовать эту конструкцию не всегда удается, особенно если гараж имеет одну общую стену с жилым домом.

Откатные ворота сейчас не нужно собирать и устанавливать самому или искать, кто сможет изготовить их по вашему индивидуальному заказу. Сравнительно недорого можно приобрести готовый комплект откатных ворот, оснащенных качественными и надежными системами автоматики. Ворота двигаются вдоль стены гаража по специальным кареткам, а особые улавливатели удерживают полотно и фиксируют его во время закрытия.

В комплект готовых ворот гаражных из профнастила входят:

Сборно-разборный каркас с консолью, передвижными роликами, улавливателями и метизами, необходимыми для сборки конструкции.
Металлическое основание для кареток и притворные планки.
Профильный лист для зашивки полотна ворот любого цвета и оттенка.
Система автоматики с двигателем и пультом дистанционного управления.

Ворота для гаража из профилированного листа

Каждому владельцу транспортного средства хочется иметь не только удобный гараж, но и хороший въезд машины во двор. Современные застройки, как правило, включают в себя паркинги, которые аналогичны автостоянкам, их основное предназначение – защита машины от негативного воздействия погодных условий. Что же касается частных домов, для них кроме гаража понадобятся надежные, качественные ворота, верным решением станут ворота, из профлиста.

К их преимуществу можно отнести:

Внимание. Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Длительный срок эксплуатации, при правильном уходе они долго прослужат;
Маленький вес. Это существенный плюс, как для самой эксплуатации, так и для выполнения монтажных работ;
Современный внешний вид. Профнастил бывает различных цветовых оттенков. Правильно выбранные по цвету подъемные ворота гаража, будут отлично гармонировать со всей постройкой здания, самим гаражом.

Гаражные ворота из профлиста бывают различных видов. Раньше их выполняли в основном из металла, на данный момент на смену металлу пришел профнастил, причин для этого очень много. Прежде всего, это незначительный вес профнастила, его привлекательность, прочность. Помимо вышеперечисленных преимуществ, ворота изготовляются в виде 3-х конструкций – подъемные, откатные и распашные.

Распашные гаражные ворота из профилированного листа

Данный вид представляет собой обычную конструкцию, которая широко применяется для защиты большей части гаражей. К основным положительным моментам использования такой конструкции можно отнести повышенную стойкость от взломов, простоту установки, доступность в цене.

Конструкция включает в себя следующие элементы — металлическую раму и две створки. Две основные части рамы ворот снаружи устанавливают в проем, а внутри они крепятся между собой при помощи электросварки. Данная металлическая конструкция из профнастила не позволит выехать раме из проема. Что же касается створок, то их фиксируют к раме на петли, их в основном производят из специального металлического каркаса, который прошивается профнастилом. Помимо этого в одну такую створку при надобности можно легко установить калитку.

Раздвижные ворота

Подобная модель устанавливается редко, объясняется это в основном тем, что применять откатный вариант совсем неудобно. Раздвижным воротам необходимо наличие пространства, особенно с фронтальной части гаража, она должна превышать ширину ворот в 1,5 раза. Это практически нереально, когда застройка гаражной конструкции выполнена вплотную или когда гаражи и жилые дома между собой имеют единую общую стену.

Откатные гаражные ворота

Выбирая ворота в гараж из профлиста не нужно переживать о том, как их собирать, все работы по монтажу, как правило, выполняются мастерами, которые их изготовляли под индивидуальный заказ.

По доступной цене можно приобрести и готовый комплект подобных ворот, они будут иметь самую надежную систему автоматики. Процесс передвижения основан на том, что они движутся в гаражном помещении по кареткам вдоль стены, улавливатели держат металлическое полотно, надежно закрепляя его. Комплектация в установленном виде включает в себя – передвижные ролики, каркас, улавливатели, метизы. Оформляя индивидуальное производство к гаражным воротам, можно дополнительно выбрать цвет, утеплить.

Подъемные ворота гаража из профнастила

Хотелось бы отметить, что подъемный вариант конструкции из профнастила считается одним из лучших вариантов. Безусловно, все их виды характеризуются как плюсами, так и минусами, но именно этот гаражный вид ворот отлично вписывается в помещение любого размера, не требуя при этом дополнительного пространства возле гаражного помещения.

Конструкция подъемных ворот из профнастила представляет собой одно целое полотно, которое в процессе открытия/ закрытия проворачивается и прячется в гараже. Металлическое полотно состоит из нескольких горизонтальных секций, воротами легко управлять, они движутся по специальным направляющим, не покидая проемы, они имеют выгнутый вид, их главная роль – параллельно направляться в плоскость, по направлению к потолку.

Как было ранее сказано, подобная модель нуждается в минимальном пространстве, ее единственное отличие – это удобство, при опускании/ подъеме конструкция не выдвигается за металлические проемы, а это означает, что воротам не нужно заезжать к гаражу впритык. В подъемных воротах основу подымает специальный рычажный механизм. В подобной конструкции нет направляющих, роликов, что же касается подъемной части, то она регулируется пружинами, которые размещаются по бокам полотна, а это в свою очередь обеспечивает правильную, бесшумную работу всей системы гаражных ворот.

Гаражные ворота своими руками из профлиста: советы специалистов и поэтапная инструкция

Ограждающие защитные конструкции в форме различных оград, заборов и, конечно, ворот используются вокруг абсолютно всех частных домовладений и большинства территорий всевозможных предприятий. Наиболее важной составляющей такого рода систем, акцентом конструкции являются именно ворота.

В нынешнее время для изготовления таких конструкций, как гаражные ворота своими руками из профлиста используются самые разнообразные материалы, основными из которых являются:

листовой металл;
материалы из натуральной древесины;
кованые прутки;
сендвич-панели.

Тем не менее, наибольшую популярность в качестве обшивки для такого рода систем в последние несколько лет получил профнастил. Этот материал изготавливается по определенной технологии в условиях производства не только заграничными компаниями-производителями, но и многими отечественными предприятиями и представляет собой качественную листовую оцинкованную сталь, которая дополнительно покрывается специальным защитным/декоративным полимерным составом.

Основные плюсы использования профлиста для ворот в гараж

Если говорить о самых главных преимуществах данного материала в плане использования его для создания гаражных ворот и других такого рода конструкций, то следует отметить несколько главных его преимуществ.

Конструкции, которые изготовлены из профнастила, прежде всего, характеризуются:

небольшим весом;
высочайшими техническими показателями;
прекрасными эксплуатационными характеристиками;
простотой изготовления
несложным монтажом.

Качественные гаражные ворота создать своими руками из профлиста относительно несложно – главное в процессе этого точно придерживаться основных рекомендаций профессиональных мастеров!

Последовательность этапов выполнения работ при создании и монтаже распашных ворот для гаража

В первую очередь, следует определиться с конкретным типом ворот.

Наиболее простым вариантом для самостоятельного изготовления и установки являются распашные гаражные ворота.

Прежде, чем непосредственно приступить к выполнению работ такого плана, следует выполнить чертежи и составить спецификацию материалов инструментов, которые будут необходимы в процессе работ по созданию и монтажу будущей конструкции.
После этого, требуется, согласно составленной спецификации, закупить абсолютно все необходимые материалы, а также приобрести или арендовать соответствующие инструменты.
Сам процесс создания конструкции подобного плана следует начинать с этапа изготовления столбов гаражных ворот – для этого используются толстостенные трубы 60х60х3х3000 миллиметров. На выбор могут быть использованы трубы квадратного, прямоугольного или же круглого и сечения – все это должно быть заложено в чертеже ворот для гаража.
Затем согласно составленной схеме, из прямоугольных труб, которые имеют меньший размер 40х25х2х6000 миллиметров или же уголков, требуется изготовить при помощи сварки каркас (т.е. рамки), необходимые для крепления профлистов. Количество рамок также определяется согласно чертежу конструкции.
После этого необходимо присоединить рамки к столбам с помощью воротных петель, размеры и количество которых нужно подбирать, исходя из общего веса получаемой конструкции.
На следующем этапе на створки необходимо установить места под ограничители открывания, замки и другие запорные устройства.
Затем, во избежание коррозии, всю конструкцию нужно в 2 слоя покрыть грунтовкой по металлу, а когда она хорошо просохнет – эмалью хорошего качества под цвет профнастила. Те части столбов, которые находятся непосредственно в земле, требуется дополнительно обработать специальной гидроизоляционной краской от хорошего производителя. Цветовая гамма зависит только лишь от вкусов хозяина гаража.

Следующий этап – установка ворот в землю. Для этого нужно пробурить в грунте ямы (лунки) диаметр которых будет не менее 250 миллиметров, а глубина ниже, чем точка промерзания – как правило глубина должна составлять не менее 1-1,5 метра.

Эти ямы возможно выкопать как вручную, так и ямобуром, что естественно будет легче – главное обязательно соблюсти глубину!

После этого следует раскрепить стойки готовой конструкции ворот в ямах и залить ямы бетоном – желательно марки М200/М250. В целях увеличения степени устойчивости всей конструкции между столбами следует ниже уровня грунта устроить монолитный железобетонный ригель, имеющий поперечное сечение 250х250 миллиметров – он должен соединить всю конструкцию.

После того, как бетон окончательно затвердеет, можно проводить непосредственный монтаж гаражных ворот из профнастила. Профнастил можно крепить или же с помощью специальных кровельных саморезов, илм же с целью большей вандалоустойчивости – при помощи заклепок 3,2х10 миллиметров (лучше применять стальные заклепки, для того, чтобы избежать гальванопары между 2-мя разными металлами, т. к. это может привести в дальнейшем к появлению коррозии). Для этого изначально необходимо вырезать профнастил определенных размеров, а затем выполнить его установку на ворота, в одну волну с перехлестом.
На заключительном этапе работ следует установить качественные замки и другие запорные устройства, а также тщательнейшим образом подкрасить все поврежденные в процессе работы места. И все – качественная и долговечная распашная конструкция гаражных ворот из профнастила готова!

Типы гаражных ворот: распашные, откатные, подъемные

Ворота – важная часть гаража. Именно их вам предстоит открывать и закрывать хотя бы пару раз в день, если вы планируете активно пользоваться автомобилем.

Один или два раза проявить ловкость и силу при закрывании ворот – не проблема. Но сражаться с неудобными скрипучими монстрами каждый день – не то занятие, которое приносит удовольствие. Поэтому, если уж вы решили купить современный гараж из сэндвич-панелей, стоит сделать так, чтобы процесс открытия/закрытия ворот приносил удовольствие или хотя бы не доставлял проблем. К выбору ворот нужно отнестись серьезно.

Наверное, каждый обращал внимание, как в зарубежных фильмах хозяева гаражей открывали подъемные ворота одним движением руки или даже с помощью пульта дистанционного управления. Это ведь так удобно! Почему же у нас не все гаражные ворота имеют такую конструкцию? Давайте разберемся.

Распашные ворота в гараж

Традиционные распашные ворота в гараж долго были вне конкуренции. Они отличаются простотой и надежной конструкцией. Если ворота предполагается делать из дерева или толстых листов железа – это подходящий вариант. Правда удобством они не отличаются. Процесс открытия таких ворот знаком каждому и никак не укладывается в одно непринужденное действие. Важно не забывать фиксировать створки в раскрытом состоянии, иначе легкий ветерок может захлопнуть их в самый неподходящий момент, оставив на машине памятный автограф. Основное преимущество распашных ворот в гараж – дешевизна, но времена, когда о экономии думали в первую очередь, а комфорте – в последнюю, уже прошли.

Откатные ворота в гараж

Откатные ворота в гараж с цельными створками подойдут далеко не для каждого случая. Дело в том, что для отката в сторону такой конструкции требуется довольно много пространства, которого в гараже традиционной формы просто нет. Кроме того, для установки таких ворот требуется довольно таки прочное основание. А вот для въезда во двор – это отличный вариант. Они чуть дороже распашных, но зато их гораздо проще автоматизировать.

Откатные ворота в гараж

Существуют более сложные конструкции откатных ворот, они дороже, чувствительны к загрязнениям, зато проще вписываются в обычный гараж.

Гараж с откатными воротами

Ворота на гараж подъемные

Гараж с подъемными воротами удобен в эксплуатации. Конструкция ворот довольно простая. Открыть или закрыть их можно одним движением руки. Вес ворот компенсируется специальными пружинами, так что больших усилий тут не требуется. Да и выглядят ворота на гараж подъемные современно и привлекательно. Кроме того, легкие и прочные сэнвич-панели идеально подходят для таких ворот в качестве материала. Механизм автоматического закрытия также достаточно прост, надежен и неприхотлив.

Гараж с подъемными воротами

Ворота на гараж подъемно- поворотные, их можно сделать из сэнвич-панелей

Подъемно-поворотные ворота гаража и секционные ворота в гараж

Стоит различать подъемно-поворотные ворота гаража и секционные ворота в гараж. У поворотных ворот полотно цельное. Подъемно-поворотные ворота гаража дешевле и проще секционных. Тем не менее, именно секционные ворота пользуются наибольшей популярностью. Их удобнее открывать, да и случайно задеть машину ими просто невозможно. А вот случайно ударить автомобиль подъемно-секционными воротами для гаража все-таки можно, так как траектория их движения достаточно сложна и не совсем очевидна.

Секционные ворота в гараж

Подъемно-секционные ворота для гаража

Таким образом, если вы цените свое время, комфорт и не связаны необходимостью экономить на каждой мелочи, стоит обратить внимание на секционные ворота в гараж. Механизм автоматического открытия/закрытия ворот делает процесс их использования еще более комфортным, нужно лишь помнить о некоторых нюансах и подключить гараж к электрической сети.

Во-первых, необязательно устанавливать автоматику сразу. Секционные ворота в гараж, собранные с использованием стандартных комплектующих, можно дооборудовать специальным приводом позже, если возникнет такое желание, кстати, стоит это около $250. Не такая уж и высокая цена за возможность лишний раз не выходить из машины холодной зимой и во время дождя.

Во-вторых, не следует думать, что установив привод, вы лишитесь возможности открывать подъемно-секционные ворота для гаража вручную, и, например, неожиданное отключение электричества станет для вас проблемой. Разблокировка секционных ворот в гараж для работы в ручном режиме производится с помощью висящего в гараже «красного шнура».

В-третьих, если вход в гараж с подъемными воротами возможен только через ворота, установите внешний расцепитель. Он нужен если гараж не оборудован отдельной дверью и позволяет в случае отключения электричества добраться до «красного шнура». Расцепитель монтируется в ворота, и фактически представляет собой все тот же «красный шнур», но доступный снаружи, а воспользоваться им можно только открыв специальный замок.

Внешний расцепитель – с его помощью можно вручную открыть подъемно-секционные ворота для гаража

Гаражные ворота из профнастила своими руками: подъемные, раздвижные и откатные

Ворота

К их преимуществу можно отнести:

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее. ..

Длительный срок эксплуатации, при правильном уходе они долго прослужат;
Маленький вес. Это существенный плюс, как для самой эксплуатации, так и для выполнения монтажных работ;
Современный внешний вид. Профнастил бывает различных цветовых оттенков. Правильно выбранные по цвету подъемные ворота гаража, будут отлично гармонировать со всей постройкой здания, самим гаражом.

Советуем прочитать: Как сделать распашные ворота из профлиста?

Содержание

1 Распашные гаражные ворота из профилированного листа
2 Раздвижные ворота
3 Откатные гаражные ворота
4 Подъемные ворота гаража из профнастила
