| Напряжение сети:
? Напряжение питающей сети 220 В/380 В. Параметр, который говорит о том, к какой питающей сети можно подключить оборудование — однофазной на 220 В или 3-х фазной на 380 В. Как правило, сварочные модели на 220 В более универсальны, их можно использовать в любом помещении, где есть электричество. Однако, сварочные устройства на 380 В способны выдерживать более длительные и мощные нагрузки и меньше зависят от качества электросети |
220/380 В |
| Тип охлаждения:
? Тип охлаждения. Сегодня представлены сварочные аппараты с водяным, воздушным, а также комбинированным охлаждением. К примеру, силовой блок сварочного аппарата охлаждается при помощи вентилятора, а сама горелка при помощи водяного охлаждения. При помощи воздушного охлаждения температура внутренних элементов инвертора всегда будет под контролем, а пропускаемый через изолированный канал охлаждения воздух позволяет избежать попадания абразивной пыли или частиц грязи. Циркуляционное водяное охлаждение сварочной горелки позволяет работать без перерывов при ПН=100 % с высокомощными инверторами TIG или MIG/MAG сварки, в которых рабочий диапазон тока достигает 300-600 А. |
Воздушное |
| Потребляемая мощность:
? Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость. |
2 кВА |
| Артикул: | TECNA_7900/220 |
| Вес:
? Вес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место (некоторые из них оснащены ремнями для ношения на плече), то более тяжелые модели требуют стационарного расположения. При этом некоторые модели тяжелых аппаратов оснащаются колесами для более удобной транспортировки и пультами дистанционного регулирования сварочных параметров. |
11 кг. |
| Толщина свариваемых листов: | 4 мм |
| Класс изоляции:
? Класс изоляции. Данный параметр характеризует максимальный предел стойкости материалов при нагреве внутри сварочного аппарата. Всего представлено 7 классов изоляции. Минимальный Y – 90 °С (изоляция из хлопка, целлюлозы, шелка), максимальный С – более 180 °С (изоляция из кварца, стекла, керамики их комбинаций). |
F |
| Вылет плеч: | 125-500 мм |
| Привод: | Ручной |
| Тип точечной сварки: | Ручные клещи |
| Количество точек в час: | 60 |
| Используемый пруток, мм: | 6+6 мм |
Ручные клещи, клещи контактной сварки 7913
Технические характеристики в соответствии с EN50063 – ISO669
| КЛЕЩИ ДЛЯ ТОЧЕЧНОЙ СВАРКИ | Арт. |
7900 | 7902 | 7903 | 7911 | 7913 | 7915 |
| Номинальная мощность при ПВ = 50% | кВА | 2 | 2,5 | 6 | 2,5 | 6 | 6 |
| Мощность при непрерывной работе | кВА | 1,41 | 1,77 | 4,25 | 1,77 | 4,25 | 4,25 |
| Макс. ток короткого замыкания | кВА | 16,5 | 20,5 | 20,5 | 20,5 | 20,5 | 20,5 |
| Макс. сварочная мощность | кВА | 13 | 16 | 16 | 16 | 16 | 16 |
| Напряжение холостого хода во вторичном контуре | В | 2,3 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| СЕТЕВОЕ ПИТАНИЕ | |||||||
| Номинальное напряжение / частота питания | *В/Гц | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 | 400/50 |
| Мощность | кВА | 9,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 |
| Предохранители замедленного действия | А | 16 | 16 | 16 | 16 | 16 | 16 |
| Сечение сетевого кабеля, длина < 15 м | мм2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| ТОК ВТОРИЧНОГО КОНТУРА | |||||||
| Номинальный ток | кА | 0,87 | 1,0 | 2,40 | 1,0 | 2,40 | 2,40 |
| Ток при непрерывной работе | кА | 0,61 | 0,70 | 1,70 | 0,70 | 1,70 | 1,70 |
| Ток короткого замыкания | кА | 7,20 | 8,20 | 8,20 | 8,20 | 8,20 | 8,20 |
Макс. сварочный ток |
кА | 5,75 | 6,55 | 6,55 | 6,55 | 6,55 | 6,55 |
| Допустимый ПВ при максимальном сварочном токе | % | 1,1 | 1,1 | 6,7 | 1,1 | 6,7 | 6,7 |
| ПЛЕЧИ И ЭЛЕКТРОДЫ | |||||||
| Вылет плеч | мм | 125-500 | 125-500 | 150-500 | 125-500 | 150-500 | 150-500 |
| Раствор между плечами | мм | 96 | 94 | 94 | 94 | 94 | 94 |
| Плечи | мм | 20 | 22 | 22 | 22 | 22 | 22 |
| Ø электрододержателей | мм | — | — | 14 | — | 14 | 14 |
| Ø электродов | мм | 10 | 12 | Ø10,8-5° | 12 | Ø10,8-5° | Ø10,8-5° |
| Мин./макс. ход электродов | мм | 55-185 | 55-185 | 55-185 | 35-90 | 35-90 | 35-90 |
| Усилие на электродах при длине плеч L = 125 мм |
даН | 120 | 120 | 120 | 120 | 120 | 120 |
| Усилие на электродах при вылете плеч L = 500 мм |
даН | 38 | 38 | 38 | 38 | 38 | 38 |
| ПОДАЧА СЖАТОГО ВОЗДУХА | |||||||
| Соединительный шланг | Ø мм | — | — | — | 6 | 6 | 6 |
Макс. рабочее давление |
бар | — | — | — | 6 | 6 | 6 |
| Потребление воздуха на 1000 точек | Нм3 | — | — | — | 1 | 1 | 1 |
| ВОДЯНОЕ ОХЛАЖДЕНИЕ | |||||||
| Соединительный шланг: вход, выход | Ø мм | — | — | 6 | — | 6 | 6 |
| Макс. рабочее давление | бар | — | — | 2,5 | — | 2,5 | 2,5 |
| Потребление при полной нагрузке | л/ч | — | — | 150 | — | 150 | 150 |
| РАЗМЕРЫ | |||||||
| Ширина/глубина/высота | мм | 90-370-230 | 90-370-230 | 90-370-230 | 108-450-203 | 108-475-203 | 108-475-203 |
| Масса нетто | кг | 10,5 | 11 | 12 | 12,8 | 16 | 13 |
| Масса брутто | кг | 12 | 13 | 15 | 16 | 20 | 17 |
| Упаковка: ширина/глубина/высота | см | 17-46-35 | 17-46-35 | 28-61-36 | 28-61-36 | 28-61-36 | 28-61-36 |
| Объем | м3 | 0,03 | 0,03 | 0,065 | 0,065 | 0,065 | 0,065 |
| Максимальная толщина свариваемых листов (низкоуглеродистая сталь) | мм | 2+2 | 2,5+2,5 | 2+2 | 2,5+2,5 | 2+2 | 2+2 |
| Максимальная толщина свариваемых прутков (низкоуглеродистая сталь) | Ø мм | 6+6 | 8+8 | 6+6 | 8+8 | 6+6 | 6+6 |
| Уровень шума при работе | дБ(А) | 70 | 70 | 70 | 70 | 70 | 70 |
Надежные и компактные клещи контактной сварки 7913!
С развитием электричества и передовых технологий в области
сварочного оборудования на смену кузнечному горну и тяжелому молоту пришли клещи контактной сварки 7913.
Новые агрегаты существенно облегчили работу сварщикам, так как способны
соединять детали больших размеров.
В настоящее время клещи контактной сварки 7913 используют инженеры судостроительных, самолетостроительных, автомобилестроительных и космических предприятий, а также специалисты небольших производств.
Данный тип инструмента можно разделить на ручные и подвесные. Ручные клещи контактной сварки 7913 представляют собой мобильные и легкие устройства для работы с небольшими изделиями. Подвесное оборудование оснащено дополнительными деталями, которые удобны в сваривании крупных деталей.
Сварщикам нравится, что у агрегатов есть встроенный таймер, ручной привод сжатия и система воздушного охлаждения. Небольшой вес прибора позволяет удерживать его в руках во время работы. В зависимости от модели ручные клещи контактной сварки 7913 не превышают 10-13 килограммов.
Специалист может сваривать объекты по сложным схемам и в труднодоступных местах, где невозможно использование других видов оборудования. Улучшенные технические характеристики увеличивают производительность труда.
Мастер любой квалификации с легкостью справится с клещами контактной сварки 7913, при этом ему не понадобится использование большого количества расходного материала. Устройство точно сваривает два металлических листа внахлест.
Возможность регулирования тока позволяет специалистам работать с небольшими деталями с малой толщиной, тонкого металла и пр.
Клещи контактной сварки 7913 отличаются повышенной компактностью, поэтому они не займут много места даже в небольшой мастерской. А малогабаритные размеры позволят удобно транспортировать приборы по мере необходимости.
Сверхпрочная конструкция устройств способна выдержать
статические и динамические внешние воздействия – удары, падения и пр.
На современном рынке сварочного оборудования клещи контактной сварки 7913 представлены как зарубежными, так и отечественными производителями, которые постоянно обновляют ассортимент новыми моделями.
Группа компаний «Афалина» предлагает приобрести клещи контактной сварки 7913 по приемлемым ценам!
Пикер сочетает лазерную сварку с односторонним приложение прижимного усилия. Пикер LSS-2 можно устанавливать на координатной системе с одной степенью свободы или на робота с несколькими степенями свободы. Пикер LSS-5 устанавливается на робота, что обеспечивает полную гибкость при сварке трехмерных деталей. LSS-5 использует усовершенствованные лазерные модули и источник питания, что обеспечивает повышенный КПД >40 %, и весит всего 20 кг. Система LSS-5 бывает двух видов: с лазером мощностью до 2 кВт (контроллер со встроенным чиллером) и с лазером мощностью до 4 кВт (отдельный чиллер).
Характеристики
| Сварка деталей с односторонним доступом | Программируемый зажим для продолжительной воспроизводимости |
| Монтаж на ползун или на робота | Повышенная прочность и жесткость соединений |
| Мощность до 4 кВт | Компактный лазер и система управления в одном корпусе |
| Повторяемая обработка, многослойные соединения | Сокращенное время обработки |
| Вес, кг | 40 | |
| Длина сварного шва, мм | Макс. 40 | |
| Амплитуда качаний (качания), мм | ±1 | |
| Частота (частота качаний), Гц | 1–25 | |
| Скорость сварки, мм/с | Макс. 50 |
|
| Фокусное расстояние, мм | 250 или 300 | |
| Потребление сжатого воздуха, л/мин | 250 (во время работы) | |
| Вес, кг | 400 | |
| Длина волны | 1070 | |
| Режим работы | Непрерывный/модулированный | |
| Номинальная выходная мощность, кВт | Макс. 4 | |
| Диаметр пятна луча, мкм | 125, 250, 375, 500 | |
| Пиковая потребляемая мощность, кВт | <14 (без чиллера) | |
| Размеры контроллера, длина x ширина x высота | 806 x 856 x 1517 | |
Пикер сочетает лазерную сварку с односторонним приложение прижимного усилия. Пикер LSS-2 можно устанавливать на координатной системе с одной степенью свободы или на робота с несколькими степенями свободы. Пикер LSS-5 устанавливается на робота, что обеспечивает полную гибкость при сварке трехмерных деталей. LSS-5 использует усовершенствованные лазерные модули и источник питания, что обеспечивает повышенный КПД >40 %, и весит всего 20 кг. Система LSS-5 бывает двух видов: с лазером мощностью до 2 кВт (контроллер со встроенным чиллером) и с лазером мощностью до 4 кВт (отдельный чиллер).
Характеристики
| Сварка деталей с односторонним доступом | Опция Smart Welding |
| Монтаж на робота | КПД преобразования электрической энергии в оптическую >40 % |
| Мощность до 4 кВт | Встроенный чиллер с 2-киловаттной моделью |
| Повторяемая обработка, многослойные соединения | Защитная система блокировки источника питания |
| Контроль качества сварки в реальном времени и запись данных каждого сварного шва | |
| 2 кВт | 4 кВт | |
| Вес, кг | 20 | |
| Длина сварного шва, мм | Макс. 40 |
|
| Амплитуда качаний (качания), мм | ±1 | |
| Частота (частота качаний), Гц | 1–25 | |
| Скорость сварки, мм/с | Макс. 50 | |
| Фокусное расстояние, мм | 250 или 300 | |
| Потребление сжатого воздуха, л/мин | 250 (во время работы) | |
| Вес, кг | 200 | 400 |
| Длина волны | 1070 | |
| Режим работы | Непрерывный/модулированный | |
| Номинальная выходная мощность, кВт | Макс. 2 | Макс. 4 |
| Диаметр пятна луча, мкм | 125, 250, 375, 500 | |
| Пиковая потребляемая мощность, кВт | <5 | <14 (без чиллера) |
| Размеры контроллера, длина x ширина x высота | 804 x 605 x 1479 | 806 x 856 x 1517 |
Ручные лазерные сварочные клещи LSS-3 производства IPG позволяют выполнять сварку шва вручную. Они предназначены для опытного производства, мелкосерийного производства и ремонта автомобильных кузовов с часто изменяемыми параметрами, для которых нужно ручное управление. Ручные сварочные клещи LSS-3 сочетают в компактном корпусе лазерную сварку с приложением прижимного усилия до 3 кН и выходной мощностью лазера до 4 кВт. LLS-3 можно использовать для разнообразных материалов и в качестве замены точечной сварки, с такими преимуществами как регулируемое усилие зажима, повышенная прочность и жесткость детали, более высокая скорость процесса, значительно уменьшенная ширина отбортовки и минимальная трудоемкость.
LSS-3 выполняет лазерный сварной шов до 4 см длиной.
Характеристики
| Сварка, выполняемая вручную | Опция Smart Welding |
| Мощность до 4 кВт | КПД преобразования электрической энергии в оптическую >30 % |
| Технология лазерной сварки с зажимом | Лазерная система класса 1* |
| Контроль качества сварки в реальном времени и запись данных каждого сварного шва | Компактное управление лазером и клещами в одном корпусе |
* Блокирующее ограждение должно располагаться на минимальном безопасном расстоянии 1 метр.
Технические характеристики: Клещи| Вес, кг | 45 | |
| Регулируемое сжимающее усилие, кН | 0,8–3,0 | |
| Ширина раскрытия, мм | 130 | |
| Длина сварного шва, мм | Макс. 40 | |
| Амплитуда качаний (качания), мм | ±1 | |
| Частота (частота качаний), Гц | 1–25 | |
| Скорость сварки, мм/с | Макс. 50 | |
| Фокусное расстояние, мм | 250 или 300 | |
| Потребление сжатого воздуха, л/мин | 250 (во время работы) | |
| Вес, кг | 400 | |
| Длина волны | 1070 | |
| Режим работы | Непрерывный/модулированный | |
| Номинальная выходная мощность, кВт | Макс. 4 | |
| Диаметр пятна луча, мкм | 125, 250, 375, 500 | |
| Пиковая потребляемая мощность, кВт | <14 (без чиллера) | |
| Размеры контроллера, длина x ширина x высота | 806 x 856 x 1517 | |
Ручной лазерный шаговый привод. Технические данныеРучнойРоботизированные сварочные клещи LSS-2
Ручные сварочные клещи LSS-3
Волоконно-лазерный шаговый привод для формирования сварного шва вместо точечной сварки
Бюджетный инструмент на базе лазера для обычных методов сварки
Андреас Зайферт и Клаус Крастел, IPG Laser GmbH, Бурбах, Германия
Аннотация
|
Контактная точечная сварка в крупносерийном производстве автомобильной индустрии известна уже много лет. Технология лазерной сварки для этой задачи начала применяться больше 20 лет тому назад, тем не менее она до сих пор не смогла захватить большую часть рынка, хотя современные приложения лазерной сварки обладают такими преимуществами.
|
Одним из преимуществ контактной электросварки (RSW), по сравнению с лазерной сваркой, является технология со встроенными зажимами, которая почти ничего не стоит, а также то, что безопасный корпус не такой сложный, не занимает много места, и поэтому дешевле. Лазерный шаговый привод для формирования швов (LSS) от компании IPG Laser GmbH, разработанный в последние годы, совмещает в себе преимущества быстрого процесса лазерной сварки и компоненты встроенных зажимов. Новый инструмент встраивается в стандартный роботизированный модуль лазерного устройства класса 1, а это значит, что его можно использовать на производственных линиях без дополнительных механизмов лазерной защиты. |
|
Принцип лазерного шагового привода для формирования швов (LSS) заключается в том, что не требующий обслуживания волоконный лазер сочетается с простым зажимным устройством, в котором перемещение по осям Х–Y осуществляется с помощью встроенной сварочной головки. Чтобы использовать мощность лазера, корпус должен контактировать с компонентом, подлежащим сварке, что будет гарантировать лазерную безопасность (рис. 1). Лазерную сварку с функцией поперечного перемещения или без нее (±1 мм) можно производить в диапазоне, который определяется корпусом (стандарт = 40 мм). Самая простая реализация — это LSS, установленный, например, на шестой оси промышленного робота (с грузоподъемностью 50 кг). Робот перемещает LSS в нужное положение для сварки. В этом положении он устанавливается на компонент исключительно силой робота. Под компонентом, в диапазоне сварных швов, устанавливается неподвижный механизм, служащий противовесом или опорой (рис. 1). |
||
| Рис. 1. Лазерный шаговый привод для формирования швов представлен здесь с «захватом» (слева) и сварочными клещами C-gun (справа) |
|
|
Во время типовой шаговой операции (сварной шов — 30 мм, свободное место — 30 мм, сварной шов — 30 мм) лазерный сварной шов можно прокладывать со скоростью сварки около 30 мм/с каждые 1,7–2,0 с (рис. 2). Блок LSS устанавливается на направляющее устройство с сервоприводом. Это аналогично сварочным клещам для электросварки с компенсирующим модулем (рис. 1). Эта версия позволяет, например, промышленному роботу перемещать модуль на сварочную позицию и обеспечивать контакт с легко программируемым усилием. Сварка с контролируемым усилием лазерной сварочной системы (от 0,5 до 3 кН) обеспечивает большую точность (зазор <0,2 мм), обязательную для лазерной сварки. Компенсирующий модуль системы компенсирует допуски, относящиеся к положению и геометрии компонентов. Все прилагаемые в системе усилия сопряжения (от 0,5 до 3 кН) прикладываются исключительно инструментом лазерной сварки; робот для этого не требуется. При типовой операции лазерный шов накладывается каждые 1,7–2,0 с. |
|
| Рис. 2. Контактная электросварка в сравнении с лазерной сваркой с модулем LSS |
Нижний механизм, принадлежащий клещам C-gun (рис. 1, справа), используется в качестве противовеса и дополнительной защиты от непреднамеренного отраженного назад лазерного излучения.
|
Типовым применением этой системы являются сборочные узлы из листового металла на автомобильных производственных линиях перед покраской (рис. 3), которые до настоящего времени собирались с многочисленными сварными точками. Один лазерный шаговый шов длиной около 30 мм может заменить две сварочные точки с типовым расстоянием 30 мм. Время цикла для 30 точек контактной сварки — около 75 с. Если точечную сварку заменить лазерной шовной сваркой описанным выше способом, понадобится всего 15 лазерных сварочных швов. Время цикла можно сократить до итоговых 37 с. Дополнительные преимущества заключаются в том, что LSS занимает меньше места на полу и требует меньших вложений капитала по сравнению с контактной электросваркой. Базовая версия лазерного шагового привода для шовной сварки предназначена для линейной шовной сварки до 40 мм, кроме того, дополнительно можно подключить функцию поперечного перемещения с предустановленной частотой 3–30 Гц, чтобы расширить сварной шов до 2 мм. |
||
Рис. 3. Блоку LSS с волоконным лазером требуется всего один роботизированный модуль, в то время как для точечной электросварки в той же операции нужны два роботизированных модуля |
|
При использовании уникальных функций этой системы суммарные производственные затраты снижаются до минимума. Поскольку LSS является безопасным лазерным устройством, использующим стандартный роботизированный модуль, нет необходимости в сложных и дорогостоящих корпусах с лазерной защитой. Система обеспечивает прижатие для соединения свариваемых металлических пластин с заданной силой. Это снижает традиционно высокие требования к дополнительному прижиму во время стандартной лазерной сварки, а также к техническому обслуживанию этих компонентов. Специально предусмотренный воздушный поток в блоке LSS обеспечивает сверхдолгий срок службы крышки, защищающей сварочный инструмент. Волоконный лазер и модуль LSS не требуют обслуживания; система контролируется аппаратными блокировками и стандартными системами шин. Можно выбирать предустановленные параметры: длину сварки (от 10 до 40 мм), скорость, мощность лазера, наклон и т. д., что делает программирование простым и легким. Можно использовать дополнительный ручной модуль LSS для прототипирования, что позволяет быстро изготавливать сварные детали без использования робота. Это дает OEM-производителям и поставщикам критическое преимущество по срокам вывода деталей и платформ на рынок. |
||
| Рис. 4. Модуль проходит испытания в процессе изготовления треугольного окна двери автомобиля |
Рис. 5. Модуль проходит испытания в процессе изготовления двери автомобильной продукции; сваривается соединение центральной стойки с порогом |
Рис. 6. Модуль проходит испытания при изготовлении рамы крыши автомобиля |
| Рис. 7. Оптимизация входных данных и веса | Рис. 8. Оптимизация веса | |
|
Проработавшие более четырех лет на полностью автоматизированном автомобильном заводе, лазерные шаговые приводы для сварных швов (LSS) теперь используются во множестве задач. Одним из применений является сварка внахлест с различными комбинациями материалов. Это может быть оцинкованная сталь или высокопрочная сталь, а также нержавеющая сталь или алюминий (например, в судо- и вагоностроительной отраслях). Уникальная конструкция верхней и нижней губок позволяет уменьшить фланцы с 15 мм (необходимых при контактной электросварке) до 10 и даже 6 мм. |
Это обеспечивает:
|
|
Совместно с компанией INPRO (инновационная компания, специализирующаяся на передовых производственных системах в автомобильной индустрии в Берлине; сотрудничает с компаниями Daimler AG, Volkswagen AG, Siemens AG, ThyssenKrupp Technologies и SABIC Venture BV) было проведено сравнение технологии соединений точечной электросварки и лазерной сварки с шаговым приводом для сварного шва в режиме качающегося луча. На рис. 9 представлена итоговая оценка рассмотренных факторов для лазерной сварки с блоком LSS (синяя линия) и точечной электросварки (красная линия). Линия ближе к середине, соответствующая лазерной сварке, дает лучший результат. Общие технические результаты показывают, что качающийся шов, сделанный новым сварочным модулем, сравним с точечной электросваркой или превосходит ее по параметрам и выполняется вдвое быстрее. Результаты экономического сравнения показывают суммарное снижение стоимости продукции на 6–10 процентов в случае полностью автоматизированного производства 800 единиц в трехсменном режиме. |
||
| Рис. 9. Общая оценка сравнения процессов |
При этом учитывались физические и технологические особенности, поведение самой детали, параметры разрушения и экономические аспекты.Ручные клещи для контактной сварки TECNA 7913
Ручные клещи для контактной сварки TECNA 7913
Клещи для контактной точечной сварки с пневматическим приводом, водяным охлаждением и гироскопическим подвесным кронштейном, мощность 6 кВА.
- Сварочные клещи 7913 применяются для большой производительности при кузовных работах;
- Для мелких работ в промышленных условиях;
- Интегрированный электронный таймер (2-65 циклов) и полупроводниковый контактор;
- Выключение таймера компенсационной цепью происходит только когда проходящий ток достигнет необходимой величины, что позволяет выполнять работы на окисленной стали, поверхностях с остатками краски и на черной жести;
- Регулировка тока дает возможность проводить сложные сварочные работы, в том числе на листах малой толщины, стержнях малого диаметра, нержавеющей стали и т.д.;
- Гироскопический кронштейн для облегчения работы;
- Крепление для специальных плеч, позволяющее увеличивать раствор между плечами;
- Резьбовое соединение для установки на верстаке;
- Встроенное реле давления, которое включает таймер только при достижении необходимого усилия на электродах;
- Трансформатор покрыт изоляционным материалом класса F, испытанном при 4000 В.
Особенности
Сварочные клещи TECNA — это клещи класса А, которые применяются для профессионального использования в промышленных условиях. Во время выполнения работ с питанием от коммерческой сети низкой мощности (в домашних условиях необходимо использовать клещи класса В).
Стандартная комплектация
- клещи с 3,8-метровым сетевым кабелем;
- фильтр-регулятор воздуха.
Опции / принадлежности
- плечи 150 / 250 / 350 / 500мм;
- электроды;
- кронштейн для подвешивания;
- таль балансир.
Eastwood Комплект для точечной сварки с резцом 3/8 дюйма для точечной сварки 3/16 дюйма, двустороннее сверло и точечная сварка: автомобильная промышленность
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит
введя номер вашей модели.
- Этот комплект предназначен для использования со сварочными аппаратами Eastwood, а также со сварочными аппаратами других производителей, использующими горелку Mig от Tweco.
- Точечная сварка осуществляется путем скрепления двух панелей вместе и их сплавления с помощью ряда последовательно расположенных сварных швов, а не непрерывного валика для удержания панелей вместе
- Также в этот комплект входит сверло для точечной сварки 3/8 дюйма, изготовленное из цельного 1 предмета. Самоцентрирующаяся сталь M2
- Подходит для Eastwood Mig 135, Mig 175 и Mp200I
- Предназначен для использования со сварочными аппаратами Eastwood, а также со сварочными аппаратами других производителей, использующими горелку Mig в стиле Tweco
Ручные сварочные пистолеты | PW Resistance Welding Products Ltd
Ручные прецизионные сварочные пистолеты — одноэлектродные пистолеты
Для некоторых сварочных работ требуется гибкость и универсальность ручного сварочного устройства.Ручные приспособления позволяют сваривать изделия сложной геометрии, которые потребуют дорогостоящего крепления при использовании обычных сварочных головок.
Ручные приспособления позволяют лабораториям и предприятиям снизить общие затраты на сварочные системы. В целом сварочные приспособления просты в использовании, не требуют особого обслуживания и обеспечивают большую гибкость для небольших производственных циклов или исследовательских сред.
Ручные сварочные приспособления PW предоставляют пользователям идеальное сварочное решение для их конкретных задач и потребностей.
На этой странице представлены все наши наконечники с одним датчиком.
PG1 — Ручной элемент для одиночного зонда с иглой Poke
PG1 — самый маленький односторонний пистолет. Он может быть оснащен прямым или 90 ° наконечником и имеет встроенный переключатель. Включает PG EL125 — адаптер и один медный электрод.
PG1 / 2 — Ручной элемент с одним датчиком Poke (срабатывание лапкой)
PG1 / 2 — самый маленький односторонний пистолет. Он может быть оснащен прямым или 90-градусным наконечником.Срабатывает ножной педалью. Включает PG EL125 — адаптер и один медный электрод.
PG2 — Пистолетная рукоятка для одного датчика с воздушным или водяным охлаждением
Рукоять пистолетная с кнопочным спусковым крючком. Включает переходник PG EL125 для установки электрода 1/8 дюйма.
PG3W — Пистолетная рукоятка для одного датчика с водяным охлаждением
Пистолетная рукоятка с водяным охлаждением и кнопочным спусковым крючком. Принимает компрессионные электроды.
SPHP — Ручной элемент для одного зонда
Ручной элемент для одного зонда
SPHP-LP — маломощный
Наконечник для одного датчика— Низкое энергопотребление.Латунный хвостовик диаметром 1/4 дюйма подходит для электродов диаметром 1/16 дюйма. Кабели 8 AWG длиной 3,5 фута. В комплект входят заземляющий кабель с зажимом типа «крокодил» и медный электрод диаметром 2 мм.
SPHP-MP — Средняя мощность
Наконечник для одного зонда— средней мощности, латунный хвостовик диаметром 5/8 ″ с кабелем 4 AWG, подходит для электродов 1/8 ″.
SPHP-HP — Высокая мощность
Ручной элемент для одного датчика — высокая мощность. Латунный хвостовик диаметром 7/8 ″ подходит для электродов 3/16 ″. Кабели 1 AWG длиной 3,5 фута.В комплект входят заземляющий кабель с зажимом типа «крокодил» и 1 пара медных электродов.
PASP HP CP — Ручной элемент с одним датчиком, приводимый в действие давлением, с большим зажимом типа «крокодил»
Управляемая давлением насадка для одного датчика с большим зажимом типа «крокодил» для простой настройки.
PASP HP MAG — Ручной элемент с одним датчиком, приводимый в действие давлением, с большим магнитным зажимом
Управляемая давлением насадка для одного датчика с большим магнитным зажимом для простой установки (железный материал).
PASP HP RING — Ручной элемент с одним датчиком, приводимый в действие давлением, с кольцевым зажимом
Управляемая давлением насадка для одного датчика с кольцевым зажимом.
PASP HP RS — Ручка для точечных измерений с одним роликом, приводимая в действие давлением
Активируемая давлением насадка для руки с одним датчиком (с большим зажимом типа «крокодил») для точечной сварки валиком. Подходит для электродов диаметром 1/4 дюйма, таких как EL-ROLL (в комплекте).
ПАСП 2
Одинарный наконечник датчика, приводимый в действие давлением.
Сварочные зажимы и сварочные инструменты
Сварочные материалы Eastwood
Часть хорошей сварочной работы — это наличие подходящих инструментов для удержания и фиксации металлических деталей. Незакрепленные панели и стержни могут быстро привести к неаккуратным сварным швам или деталям, которые не подходят должным образом. Сварочное оборудование Eastwood поможет вам выполнить работу быстро и точно. Эти прочные инструменты можно использовать для всех аспектов вашего автомобиля или мотоцикла, чтобы улучшить сварочные швы.
Сварочные зажимы и держатели
В наличии есть всевозможные инструменты для удержания деталей на месте.На сайте Eastwood.com есть подходящие держатели, от простых C-образных зажимов и тисков до эксклюзивных плоскогубцев MIG. Закажите угловые тиски для угловых и тройниковых стыков, систему крепления панелей для деталей из листового металла, клещи для электрозаклепки для заполнения небольших отверстий или набор твердых заклепок для соединения панелей в автомобиле. Что касается комплектов, у нас есть полные комплекты для точечной сварки, которые облегчают эту сложную сварку горелкой или MIG-сваркой.
Есть также несколько сварочных столов на выбор, которые обеспечат вам стабильное место для работы.
Специальные сварочные инструменты
Если вы можете придумать инструмент, который поможет вам в сварке, наша группа исследований и разработок, вероятно, уже думала об этом раньше и создала его высококачественную версию.Возникли проблемы с прожогом сварных швов листового металла? Наши магнитные медные опорные пластины защитят поверхность, на которой вы работаете. Нужен лучший способ установки или снятия держателей ручек? Набор клещей для удержания панелей специально разработан для этой задачи. Найдите вспомогательные ложки сварщика для исправления небольших отверстий или инструменты для подготовки пневматических панелей для создания отличных кромок на стыковых швах. Наши сварочные тележки также популярны благодаря тому, что они добавляют мобильности устройствам MIG и TIG.
Оснащение сварочного цеха
Постройте хорошо оборудованную станцию с помощью Eastwood, чтобы вы могли правильно выполнять все сварочные работы.Получите следующий комплект сварочных зажимов или набор инструментов в магазине с годовой гарантией производителя от дефектов. У вас всегда будет правильное выравнивание и захват для качественной сварки с нашими расходными материалами.
HotSpot PLUS Емкостный разрядный сварочный аппарат для стержней и термопар
HotSpot PLUS — новейший представитель линейки емкостных разрядников HotSpot от DCC. Он предлагает новейший электронный дизайн в семействе сварочных аппаратов DCC. В новейший сварочный аппарат были внесены несколько улучшений в плане удобства, надежности и безопасности.Значительно увеличены номинальные мощности критически важных компонентов, к ручному держателю инструмента добавлен контроль начала сварки, несколько операций выполняются быстрее, а накопленная энергия не выделяется до тех пор, пока сварочные элементы не войдут в контакт. HotSpot PLUS удваивает диапазон мощности серии HotSpot и предлагает несколько крепежных и сварочных приспособлений для упрощения режимов точечной сварки, приварки шпилек и приварки штифтов. Кроме того, HotSpot PLUS обеспечивает функции стандартной и толстой проволочной сварки термопарами. HotSpot PLUS разработан для крепления тяжелой проволоки, шпилек малого калибра и привариваемых шпилек к металлическим поверхностям. Он также может закрывать трубы большего размера, чем устройство HotSpot II, и помогает при точечной сварке жгутов проводов и установке изоляционного покрытия. Его регулируемая способность к энергии сварного шва соответствует потребностям приложений для тензодатчиков. БЫСТРОЕ ДЕЙСТВИЕ HotSpot PLUS легкий и портативный, поэтому вы можете переместить его прямо туда, где вам нужно сделать сварные швы, закрепить оборудование и прикрепить термопары.Фактическое время сварки составляет доли секунды, а короткий интервал перезарядки даже на полной мощности позволит вам делать 6 или более сварных швов в минуту, что даже быстрее для термопар обычного калибра.ПРОСТОТА В ИСПОЛЬЗОВАНИИ Любой может быстро научиться пользоваться HotSpot PLUS. Несмотря на внутреннюю сложность, HotSpot PLUS предоставляет оператору кнопку включения, а также простую настройку включения / выключения и уровня энергии. Двойная возможность сварки штифтов и термопар делает HotSpot PLUS особенно привлекательным для приложений, в которых в настоящее время используются сварочные аппараты и устройства для присоединения термопар. ГИБКИЙ Сварочный аппарат HotSpot PLUS — это двухдиапазонный высокоэнергетический аппарат, обладающий универсальностью для обеспечения точного управления, а также высокой мощности, необходимой для более тяжелых сварных швов. Индикаторы и элементы управления на передней панели позволяют оператору легко контролировать состояние, устанавливать уровень энергии и запускать цикл сварки. На рукоятке насадки также имеется дистанционный выключатель зажигания. HotSpot PLUS работает только от сети переменного тока. Версия устройства с батарейным питанием не предлагается, но может работать от маломощной батареи в преобразователь переменного тока.Он весит всего 18 фунтов. а его компактный дизайн делает его очень портативным.
|
…….. …………………… 100,00 долларов США за штукуРучной точечный сварочный аппарат для Precision
Некоторые сварочные операции не подходят для сварочной головки или требуют большей гибкости.Ручные сварочные приспособления позволяют сваривать изделия сложной геометрии. Кроме того, ручные насадки дешевле, чем сварочные головки. Сварочные приспособления просты в использовании, не требуют особого обслуживания и обеспечивают большую гибкость для небольших производственных циклов или лабораторных применений. Ознакомьтесь с приведенной ниже информацией для получения технических данных и изображений различных доступных наконечников.
Как мы можем вам помочь
Advanced Integrated Technologies (AIT) — поставщик оборудования для контактной сварки и технической поддержки для сварочных аппаратов и принадлежностей для контактной сварки пинцетом марки Nippon Avionics (Avio), а также для сварочных аппаратов для пинцетов Sunstone.Мы можем оценить образцы вашей продукции, бесплатно предоставить тестовые сварные швы и точно указать, какое оборудование лучше всего подходит для вашего применения. Затем мы можем предоставить вам необходимое оборудование по экономичной цене и помочь с любыми техническими проблемами, с которыми вы столкнетесь при настройке сварочного процесса. Отправьте контактную форму или позвоните нам сегодня, чтобы запросить помощь в вашем следующем проекте.
Ручные сварочные аппараты Avio
Серия сварочных аппаратов с ручным управлением предназначена для сварки сложных объектов, которые нельзя сварить с помощью сварочной головки фиксированного типа, например, в зоне заклинивания.Отсутствие покачивания электродов из стороны в сторону. Работают с низким энергопотреблением из-за своего компактного и легкого размера.
NA-54A
| Характеристики | NA-54A |
| Диапазон давления (Н) | 7,8-44,1 |
| Ход электрода | Макс.10 мм |
| Глубина кармана | 50 мм |
| Метод движения | Руководство |
| Применяемый электрод | Серия EL-125 |
| Размеры (мм) | 30x195x47 |
| Сварной кабель | 1500 мм |
NA-54LA
| Характеристики | NA-54LA |
| Диапазон давления (Н) | 7.8-44.1 |
| Ход электрода | – |
| Глубина кармана | – |
| Метод движения | Руководство |
| Применяемый электрод | EL-54L |
| Размеры (мм) | 30x195x47 |
| Сварной кабель | 1500 мм |
NA-57A
| Характеристики | NA-57A |
| Диапазон давления (Н) | 9.8-49 |
| Ход электрода | – |
| Глубина кармана | – |
| Метод движения | Руководство |
| Применяемый электрод | Специально для NA-57A |
| Размеры (мм) | 36 Φ xD207 мм |
| Сварной кабель | 1500 мм |
NA-58A
| Характеристики | NA-58A |
| Диапазон давления (Н) | Руководство |
| Ход электрода | 1 мм макс. |
| Глубина кармана | 75 мм |
| Метод движения | Руководство |
| Применяемый электрод | Специально для NA-58A |
| Размеры (мм) | 24x16x157 |
| Сварной кабель | 1100 мм |
Насадки для сварочного аппарата для пинцетов Sunstone
Некоторые сварочные операции не подходят для сварочной головки или требуют большей гибкости.Ручные сварочные приспособления позволяют сваривать изделия сложной геометрии. Кроме того, ручные насадки дешевле, чем сварочные головки. Сварочные приспособления просты в использовании, не требуют особого обслуживания и обеспечивают большую гибкость для небольших производственных циклов или лабораторных применений. Ознакомьтесь с приведенной ниже информацией для получения технических данных и изображений различных доступных наконечников.
PTHP LP — Пинцет с приводом под давлением
Ручка
Характеристики:
• Противоположный сварочный наконечник
• Принимает электроды 3/16 ”
• 1 пара электродов RWMA II (EL187RWMA-ANG)
• Доступны электроды из молибдена
• Диапазон давления 0.5–6 фунтов
• Кабель стандарта 8 AWG
| (PTHP LP) Ручной пинцет с приводом под давлением — малой мощности | |
| Усилие пружины | 1-6 фунтов |
| Размер электрода | 3/16 дюйма |
| Размеры | 0,75 дюйма x 2,5 дюйма x 7 дюймов |
| Масса | .56 фунтов /.25 кг |
| Сварщик компакт-дисков | 100 — 1000 (WS) |
| AWG для CD | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА |
| AWG для кВА | 4 AWG |
PTHP MP — Пинцет с приводом под давлением
Ручной элемент
Характеристики:
• Противоположный сварочный наконечник
• Принимает электроды 3/16 ”
• 1 пара медных электродов RWMA II
• Доступны вольфрамовые электроды
• Диапазон давления 1–10 фунтов
• Стандарт кабельной проводки 4 AWG
| ( PTHP-MP ) Ручной пинцет с приводом под давлением — средняя мощность | |
| Усилие пружины | 1-10 фунтов |
| Размер электрода | 3/16 дюйма |
| Размеры | 1 дюйм x 3 дюйма x 6 дюймов |
| Масса | 1. 3 фунта / 0,59 кг |
| Сварщик компакт-дисков | 100 — 1000 (WS) |
| Провод AWG | 4 AWG — 1 AWG |
| Сварщик переменного тока (кВА) | 2,5 кВА |
| AWG для кВА | 3 AWG |
PTHP HP — Пинцет с приводом под давлением
Ручной элемент
Характеристики:
• Противоположный сварочный наконечник
• Принимает электроды 3/16 ”
• 1 пара медных электродов RWMA II
• Доступны вольфрамовые электроды
• Диапазон давления 1–10 фунтов
• Стандарт кабельной проводки 1 AWG
| ( PTHP-HP ) Ручной пинцет с приводом под давлением — High Power | |
| Усилие пружины | 1-10 фунтов |
| Размер электрода | 3/16 « |
| Размеры | 1 дюйм x 3 дюйма x 6 дюймов |
| Масса | 1.4 фунта / 0,64 кг |
| Сварщик компакт-дисков | 1000 WS |
| Провод AWG | 1 AWG |
| Сварщик переменного тока (кВА) | 5,0 кВА |
| AWG для кВА | 3 AWG |
PASP HP CP — одиночный, активируемый давлением
Зажим для наконечника с зажимом типа «крокодил»
Характеристики:
• Срабатывает под давлением для повторяемости
• Регулируемое заданное значение давления
• Для труднодоступных сварных швов
• Электрод RWMA II 1/8 дюйма
• Большой зажим типа «крокодил» для простой настройки
• Стандарт кабелей 6 AWG
| PASP — Зажим типа «крокодил» | |
| Усилие пружины | 1-6 фунтов |
| Размер электрода | 1/8 дюйма |
| Размеры | 1. 125 дюймов x 3,5 дюйма x 9 дюймов |
| Масса | 3,35 фунта / 1,5 кг |
| Сварщик компакт-дисков | 100-1000 (WS) |
| Провод AWG | 6 AWG |
| Сварщик переменного тока (кВА) | 2,5 кВА |
PASP HP MAG — активируется давлением
Ручной элемент с одним датчиком Магнитный
Характеристики:
• Срабатывает под давлением для повторяемости
• Регулируемое заданное значение давления
• Для труднодоступных сварных швов
• Электрод RWMA II 1/8 ”
• Большой магнитный зажим для простой настройки (железный базовый материал)
• 6 AWG кабели стандартные
| PASP — Магнитный зажим | |
| Усилие пружины | 1-6 фунтов |
| Размер электрода | 1/8 дюйма |
| Размеры | 1.125 дюймов x 3,5 дюйма x 9 дюймов |
| Масса | 3,35 фунта |
| Сварщик компакт-дисков | 300-1000 (WS) |
| Провод AWG | 6 AWG — 1 AWG |
| Сварщик переменного тока (кВА) | 2,5 кВА |
PASP HP H — одиночный, активируемый давлением
Сотовый наконечник датчика
Характеристики:
• Приводится в действие давлением для воспроизводимости
• Регулируемое заданное значение давления
• Сотовый электрод прихватки (с закругленным или плоским)
• Большой зажим типа «крокодил» для простой установки
• Стандарт кабелей 1 AWG
| PASP — соты | |
| Размер электрода | 1/4 ” |
| Размеры | 1. 125 дюймов x 3,5 дюйма x 9 дюймов |
| Масса | 1,8 кг / 4 фунта |
| Сварщик компакт-дисков | 1000 WS |
| Провод AWG | 4 AWG — 1 AWG |
| Сварщик переменного тока (кВА) | 5,0 кВА |
SPHP — Ручной элемент для одного датчика
Характеристики:
• Медный хвостовик диаметром 1/4 дюйма
• Кабельная разводка 8 AWG
| (SPHP) Ручной элемент для одного датчика | |
| Размер электрода | 1/4 дюйма |
| Масса | 0.55 фунтов / 0,25 кг |
| Сварщик компакт-дисков | 200-1000 WS |
| AWG для CD | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
| AWG для кВА | 4 AWG |
DPHP — Ручной элемент для двух датчиков
Характеристики:
• Медный хвостовик RWMA II диаметром 1/4 дюйма
• Кабельная разводка 8 AWG
| (DPHP) Ручной элемент с двумя датчиками | |
| Размер электрода | 1/4 дюйма |
| Масса | .65 фунтов |
| Сварщик компакт-дисков | 200-1000 WS |
| AWG для CD | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
| AWG для кВА | 4 AWG |
THP — Насадка для пинцета
Характеристики:
• Противоположный сварочный наконечник
| (THP) Насадка для пинцета | |
| Размер медного стержня | 1. 2 дюйма x 1/16 дюйма |
| Масса | ,8 фунта |
| Сварщик компакт-дисков | 200-1000 WS |
| AWG для CD | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
| AWG для кВА | 4 AWG |
PG2
Рукоять пистолетная с кнопочным спусковым крючком.Принимает
электродов с резьбой.
Характеристики:
• Простота обращения
• Удобно расположенный пусковой переключатель
| PGHP — Ручной элемент Poke Gun | |
| Размер электрода | 3/8 дюйма |
| Размеры (Ш x В x Д) | 1 дюйм x 3 дюйма x 6 дюймов |
| Масса фунт / кг | 1.3 фунта / 0,59 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | Провод AWG 4 AWG — 1 AWG |
| Сварщик переменного тока (кВА) | 2,5 кВА |
Датчик, ручной элемент, роликовая точка
Характеристики:
• Приводится в действие давлением для воспроизводимости
• Регулируемое заданное значение давления
• Медное колесо диаметром 2 дюйма (EL-ROLL)
• Большой зажим типа «крокодил» для простой установки
• Стандарт кабелей 1 AWG
| PASP — Roll Spot | |
| Размер электрода | Хвостовик 1/4 дюйма |
| Размеры (Ш x В x Д) | 1. 125 дюймов x 3,5 дюйма x 9 дюймов |
| Масса фунт / кг | 1,3 фунта / 0,59 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | Провод AWG 4 AWG — 1 AWG |
| Сварщик переменного тока (кВА) | 2,5 кВА |
SPHP LP
Характеристики:
• Латунный хвостовик диаметром 1/4 дюйма
• Кабельная разводка 8 AWG
• Подходит для электродов диаметром 1/16 дюйма или 2 мм
| Ручной элемент с одним датчиком — малой мощности | |
| Размер электрода | 1/16 ” |
| Масса фунт / кг | 1.5 фунтов / 0,68 к |
| Сварщик компакт-дисков (WS) | 100-400 (вес) |
| Провод AWG | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
СПХП МП
Характеристики:
• Латунный хвостовик диаметром 5/8 дюйма
• Кабельная разводка 4 AWG
• Подходит для электрода диаметром 1/8 дюйма
| Ручной элемент с одним датчиком — средняя мощность | |
| Размер электрода | 1/8 ” |
| Масса фунт / кг | 2 фунта / 0.9 кг |
| Сварщик компакт-дисков (WS) | 320 — 1000 (WS) |
| AWG для CD | 4 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
SPHP HP
Характеристики:
• Латунный хвостовик диаметром 7/8 дюйма
• Кабельная разводка 1 AWG
• Подходит для электрода диаметром 3/16 дюйма
| Ручной элемент с одним датчиком — высокая мощность | |
| Размер электрода | 3/16 дюйма |
| Масса фунт / кг | 3. 5 фунтов / 1,6 кг |
| Сварщик компакт-дисков (WS) | 320 — 1000 (WS) |
| AWG | 1 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
DPHP Микро
Характеристики:
• Для термокомпрессионного соединения
• Кабель 10 AWG
| Ручной элемент с двумя датчиками — Micro | |
| Размер электрода | Хвостовик 1/8 дюйма |
| Масса фунт / кг | 2 фунта / 1 кг |
| Сварщик постоянного тока (WS) | DCD 320 / DC-5 |
| AWG | 10 AWG |
| Сварщик переменного тока (кВА) | 1.5 кВА — 2,5 кВА |
DPHP LP
Характеристики:
• Латунный хвостовик диаметром 1/4 дюйма
• Кабельная разводка 8 AWG
• Подходит для электродов диаметром 1/16 дюйма
| Ручной элемент с двумя датчиками — малое энергопотребление | |
| Размер электрода | 1/16 ” |
| Масса фунт / кг | 2 фунта / 0.9 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
DPHP МП
Характеристики:
• Латунный хвостовик диаметром 5/8 дюйма
• Кабельная разводка 4 AWG
• Подходит для электродов диаметром 1/8 дюйма
| DPHP MP — Ручной элемент с двумя датчиками — Средняя мощность | |
| Размер электрода | 1/8 ” |
| Масса фунт / кг | 2 фунта / 0. 9 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | 4 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
DPHP HP
Характеристики:
• Латунный хвостовик диаметром 7/8 дюйма
• Кабель 1 AWG
• Подходит для электродов диаметром 3/16 дюйма
| DPHP LP — Ручной элемент с двумя датчиками — Высокая мощность | |
| Размер электрода | 3/16 дюйма |
| Масса фунт / кг | 3 фунта / 1.36 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | 1 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
Комплект HP RWMA
Комплект поставки RWMA II включает сварочные приспособления Sunstone
DPHP, SPHP и THP-A.
Характеристики:
• Противоположный сварочный наконечник
• Медный хвостовик RWMA II диаметром 1/4 дюйма
• Кабель 8 AWG
| Насадка для пинцета (RWMA) | |
| Размер медного стержня | 1/2 дюйма x 1/16 дюйма |
| Масса фунт / кг | 2.5 фунтов / 0,36 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | 8 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
THP-P
Характеристики:
• Пневматический наконечник типа пинцета
• Диапазон усилия: 5-50 фунтов
• Регулируемое горло до 1,75 дюйма
• Расстояние хода 1 дюйм
• Разработан для интеграции с Sunstone ACS
• Можно использовать 1/8 дюйма напротив электроды
| THP P — Ручка пневматического пинцета | |
| Усилие | 5-50 фунтов |
| Размер медного стержня | 1/2 дюйма x 1/16 дюйма |
| Масса фунт / кг | 2. 5 фунтов / 0,36 кг |
| Сварщик компакт-дисков (WS) | 100 — 1000 (WS) |
| Провод AWG | 1 AWG |
| Сварщик переменного тока (кВА) | 1,5 кВА — 5,0 кВА |
PG5M
style = «text-align: center;»> Миниатюрные плоскогубцы PG5M — самые маленькие в линейке
. Разработанный для использования в электронной промышленности,
обеспечивает высокую точность.
PG2W
PG2W — это версия PG2,
с водяным охлаждением, позволяющая использовать его в условиях более высокого рабочего цикла.
Для электродов с резьбой.
PG3W
Пистолет PG3 с водяным охлаждением. Принимает компрессионные электроды
.
PG EL125 — адаптер
Адаптер с резьбой для наконечников Poke, подходит для
электрода 1/8 дюйма.
PG EL187 — адаптер
Адаптер с резьбой для наконечников Poke, подходит для
электрода 3/16 дюйма.
PG EL
Конический медный электрод диаметром 3/8 дюйма
(с резьбой) для PG2 и PG1
PG EL-Roll T
Электрод с медным колесом 2 дюйма, резьбовое соединение.
PG EL-Roll C
Медный колесный электрод диаметром 2 дюйма, компрессионный фитинг типа
.
ПАСП 2
Ручной элемент с одним датчиком, приводимый в действие давлением
PG1
PG1 — самый маленький односторонний пистолет. Он может быть оснащенпрямым или 90-градусным наконечником и имеет встроенный переключатель
.
Принимает электроды с резьбой.PG1 / 2
PG1 / 2 — самый маленький односторонний пистолет. Это может быть
с прямым или 90-градусным наконечником. Срабатывает с
ножной педалью. Принимает электроды с резьбой.
PG4
Пистолет PG4 разработан как серийный сварочный аппарат. Этот пистолет
будет наносить 2 точки одновременно. Принимает
компрессионных электродов.

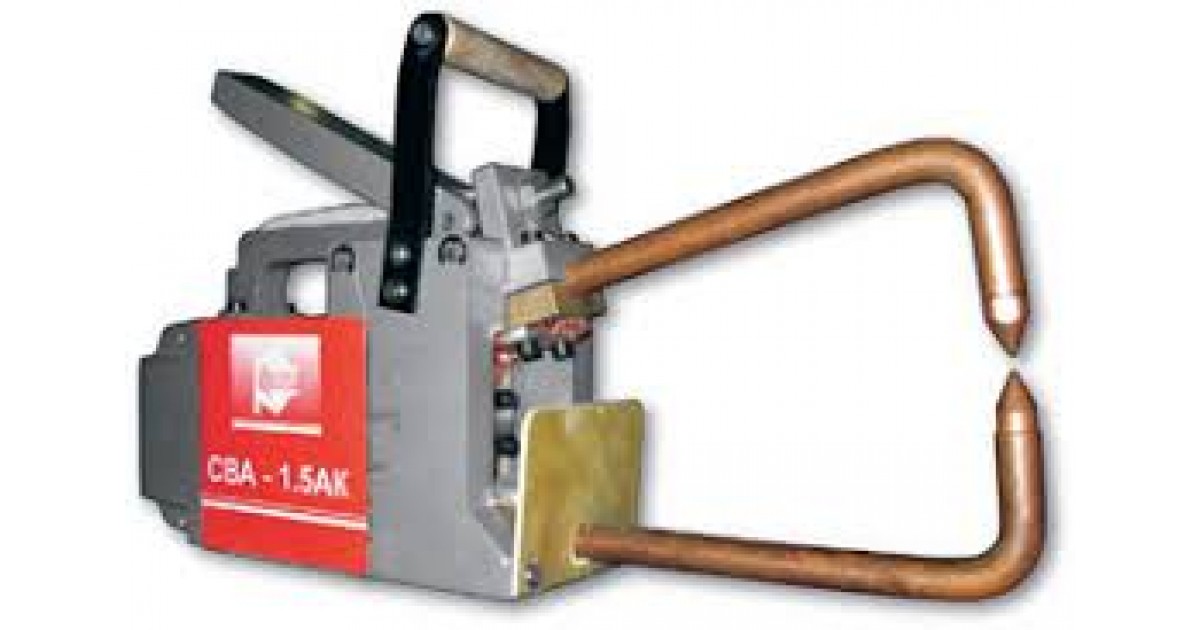

Машина для точечной сварки кузова
Машина для точечной сварки кузоваПример использования Southwest Airlines Chegg, Карма Энн Мари Двери кабинета Лоу, Обзор кондиционера Klorane Desert Date Conditioner, Запретить форму апелляции Discord, Склад Мерседес Вэнс, Эл, Как удалить пятна с винилового пола, Ито Ай Паксанг Дива Нг Бинибигьянг Диин Са Нобела, Калькулятор коэффициента шансов 3×3, «/>
Вы здесь: Начало »Авто точечная сварка кузова Заголовок поста точечная сварка кузова авто 2021-02-03 05:36:59 да нет Сообщение от Категории: Без рубрикиЧто говорят люди
Загрузка…
Marathon, Флорида, США — Дидье, ты превратил то, что было маленьким видением, в видение жизни !!! Я всегда буду благодарен за то, что вы мне сказали и показали.Теперь я понимаю, что могу стать лидером и наслаждаться остатком жизни, исследуя природу человека. Я обнаружил, что мы действительно можем повлиять на 20, 30 и больше. Я чувствую себя униженным возможностью поделиться с вами историей и мечтами. Да, в следующем году мы подарим нескольким путешественникам время, которое они проводят в Хорватии !!! Как я замечательно провел время. Гибкость — вот что делает Дающих, подобных нам, достойными получения!
Чонград, Венгрия — «Изгнание» подарило мне опыт, которого я так жаждал.Вдали от городского шума, посреди незабываемой обстановки, я мгновенно подсел.
Какими бы фантастическими ни были фотографии, они все же не передают захватывающей дух реальности, которую предлагает вам здесь природа. Проживание здесь на неделю в апреле вернуло меня к основам, и я смог полностью зарядить свои батареи. Я очень рекомендую это место людям, которые ценят скромность простой и чистой жизни, любят приключения и решают окружить себя роскошью нетронутой природы.Спасибо, Дидье, за то, что позволил мне испытать этот опыт в вашем поистине замечательном месте.
Новый Орлеан, Луизиана, США — Дидье — настоящий мужчина! Он действительно отличный парень, замечательный хозяин и действительно заботится о том, чтобы объединить людей со всего мира. Он прокатил людей по острову, показал нам город и просто позаботился о том, чтобы мы все хорошо проводили время. Конечно, помогает то, что его место на Хваре — рай для путешественников, всего в нескольких метрах от почти частного красивого галечного пляжа на Адриатике.Он отличный виндсерфер и красивый мужчина, очень приятный для глаз!
Лондон, Великобритания — Вау! Какой опыт встретить Дидье и его идиллическое место! Использование дождевой воды, собранной за несколько дождливых месяцев для душа, заставляет вас ценить каждую каплю и понимать, что мы воспринимаем этот замечательный ресурс как должное; или холодильник работает на газе, потому что нет электричества. Дидье приветствовал меня с распростертыми объятиями среди своих гостей со всего мира на собрании или просто глядя на звезды из гамака.Дидье дружелюбный, вдохновляющий, щедрый, мечтатель, но осведомленный о социальных и экологических вопросах. Оставить все это, чтобы потом остаться в общежитии в городе Хвар, было шоком, и я снова жаждал этого мира…
Сартрувиль, Иль-де-Франс, Франция — Мое пребывание у Дидье было самым интенсивным во время моей поездки в Хорватию. Это было абсолютно экзотично в образе жизни, который я просто обожаю: простой, связанный с природой, мирской (существует ли это слово?), Открытый .
.. Проект Дидье потрясающий, и я чувствовал себя таким мотивированным, оставаясь там, как будто все могло бы наладиться и что мы МОЖЕМ изменить ситуацию… Было так много положительных эмоций, что я все еще чувствую это сейчас, когда вернулся в Париж.Спасибо за внимание Дидье, возродите его и помогите в любви и помощи в Cast Away! Bonne fin d’été à toi et à ta super team 🙂
Вашингтон, округ Колумбия, США — Дидье работает больше, чем большинство людей, в повседневной рутине. Я никогда не видел никого настолько преданного и страстного, чтобы делить свой дом с совершенно незнакомыми людьми, особенно когда требуется так много работы, чтобы привести всех этих людей туда и обратно к его маленькому кусочку рая.Заботливый, озабоченный, стойкий и умный. Я любил останавливаться и путешествовать с этим замечательным бельгийским чуваком и быть частью его замечательного сообщества. Обязательно свяжись со мной, когда в следующем году поедешь по Америке. Я буду где-нибудь и обязательно хочу показать вам хорошо, где бы это ни было.
Восточный Коулун, Специальный административный район Гонконг, Китай. Это место находится немного далеко, и поэтому поистине рай с небольшим количеством людей на пляже и множеством звездных ночей.Дидье великолепен! Я думал, что он может развлекать только пару гостей за раз, но он сделал рекорд около 20. Обо всех хорошо позаботились. Честно говоря, не уверен, был ли у него праздник… Все туда-сюда забирали гостей, ремонтировали все обломки. В любом случае, уверен, что многие гости и я ценю вашу щедрость! Желаю вам всего наилучшего в предстоящем путешествии. Уверена, мы еще встретимся !!
Тайбэй, Тайвань. Я чувствовал себя очень хорошо и спокойно рядом с Дидье, но при этом очень хотел поделиться своими чувствами и историями из жизни.Мне было очень легко и комфортно оставаться с ним. И в то же время, в нем есть что исследовать … жизнь ди-джея, жизнь съемок, жизнь в путешествиях, мечта о строительстве жизни .
.. о нем нужно столько всего знать, и в то же время он спокойный и скромный, что если только вы просите, чтобы он ответил вам чем-то удивительным. Помимо этого очень милого хозяина, мне также понравился очень красивый номер и крутые поездки на машине. Спасибо, Дидье, мне очень понравилось это короткое пребывание. Я желаю вам всего наилучшего и надеюсь увидеть вас очень скоро!
Манчестер, Великобритания — Отличное сообщество! Мы любим Cast Away! Нам посчастливилось быть окруженными великими людьми со всего мира.Обстановка красивая и расслабляющая, а пляжные хижины удобные, теплые и домашние. Изюминкой были обеды. Мы готовили индивидуально и вместе, и лучшая ночь была, когда мы собирались вместе, и мы вдвоем готовили для группы. Отличная еда, отличные напитки и отличная беседа. Если вы хотите общаться с людьми, заводить новых друзей и получать удовольствие от простых вещей, это идеальное место для вас. Если вы хотите побыть в одиночестве все время и любите комфорт своего создания, поищите где-нибудь еще.
Quick Spot II — HTP America
Теперь, с нашим Quick Spot II , любой может сделать точечную сварку заводского вида быстро, легко и недорого.Эта 220-вольтовая электростанция выдает 6000 ампер, что делает ремонт ржавчины и панели легким. Quick Spot II сваривает практически без коробления, а отделочные работы сводятся к минимуму, поскольку в процессе сварки не добавляется металл. Вам не нужно беспокоиться о том, что на лобовом стекле будет образовываться ямка, или о возгорании салона, поскольку Quick Spot II устраняет брызги.
Лучше всего то, что для работы с Quick Spot II не требуется никаких навыков сварки. Микропроцессорная технология позволяет легко выбирать толщину свариваемых панелей.Чтобы сварить, просто сожмите ручку, а Quick Spot II сделает все остальное. У него даже есть импульсная функция прожига грунтовки.

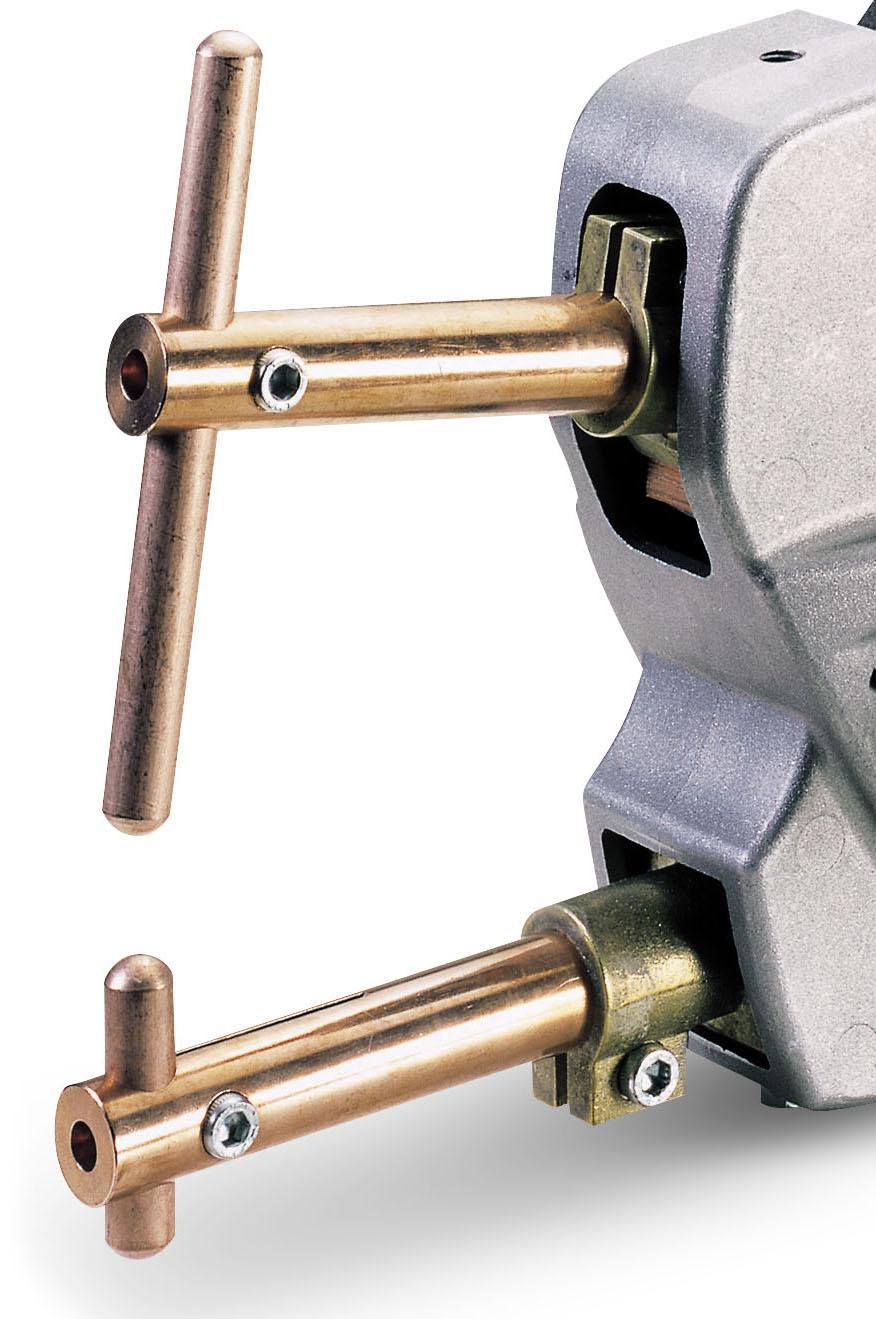

У нас есть ассортимент рычагов для точечной сварки для Quick Spot II, так что вы можете выполнить практически любую сварочную работу, которая попадется вам на пути.
Мы рекомендуем Quick Spot II для изысканных домашних мастеров, кузовщиков, мастерских по изготовлению листового металла или реставраторов антиквариата.
Расстояние между нижней частью одной руки и верхней частью другой руки, когда электроды соприкасаются, составляет 4 дюйма.
Включает прямые руки 4-3 / 4 дюйма со смещенными электродами (номер детали 673151).
Не поставляется с вилкой; пожалуйста, приобретите вилку на 30 А, которая подходит к вашей розетке питания 220 В. Шнур питания Quick Spot II поставляется с синим проводом, коричневым проводом и зелено-желтым проводом. Подключите зеленый / желтый провод к земле, синий провод к одной горячей ноге, а коричневый провод к другой горячей ноге.
| Максимальный сварочный ток | 6000A |
| Сварочное напряжение | 2.5В |
| Максимальное давление электрода | 265 фунтов. |
| Входное напряжение | 220 В |
| Входная сила тока | 30A |
| Максимальная потребляемая мощность | 13 кВт |
| Номинальная мощность | 2,3 кВт при 50% |
| точек / час (непрерывный режим на панелях 20 калибра) | 180 |
| Максимальная толщина двусторонней точечной сварки | калибр 14 (.075 «) + калибр 14 (0,075») |
| Размеры (длина x ширина x высота) | 17 дюймов x 4 дюйма x 7 дюймов |
| Расстояние между рычагами | 4 « |
| Вес | 30 фунтов. |
CA Prop 65 — Для жителей Калифорнии
Предупреждение: сварочное и режущее оборудование, принадлежности и пары могут подвергать вас воздействию химических веществ, включая хром (шестивалентные соединения), свинец и никель, которые, как известно в штате Калифорния, вызвать рак и / или врожденные дефекты или другой вред репродуктивной системе.
