Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

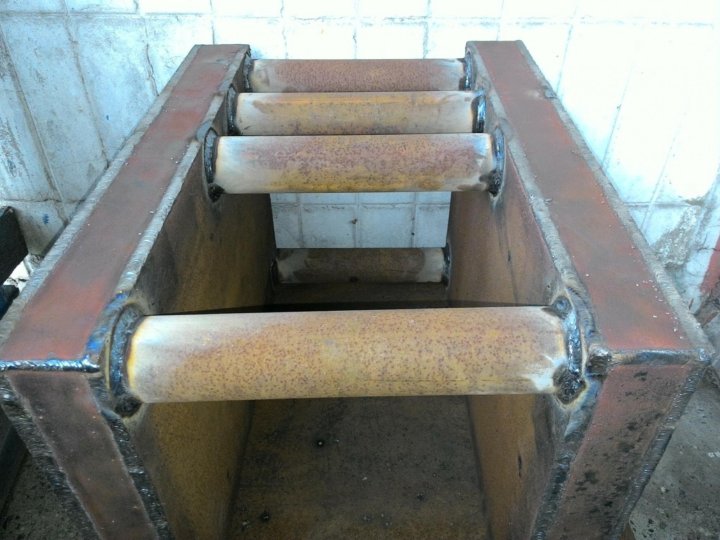

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует.

Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Самодельный котёл для отопления частного дома: чертежи, фото, пошаговая инструкция

March 10, 2019  |  Просмотров: 459

Дом у многих ассоциируется с теплом и уютом.

Если уют создаётся за счёт усердия хозяйки, то задача обеспечить родную обитель комфортной температурой полностью ложится на плечи хозяина. По этой причине некоторые домовладельцы решаются на создание собственной системы отопления. Причём делают почти всё своими руками. Иногда самодельный котёл может быть на порядок лучше заводского аналога.

Добавьте тепло и уют в свой дом

Виды котлов

Если с выбором водяного отопления в доме определиться легко из-за практического отсутствия конкурентов, то выбирать котёл не так-то просто. Существует несколько разновидностей таких агрегатов. Вот основные из них:

1. Твёрдотопливные котлы. Самые распространённые и востребованные. Работают на любом твёрдом топливе. Имеют высокий коэффициент полезного действия. Надёжные и сравнительно безопасные. К недостаткам можно отнести, трудоёмкое обслуживание аппарата и экологическую неблагонадёжность.
2. Газовые котлы. Не уступающие по популярности предыдущим, а в некоторых регионах и намного их превосходящие. Очень эффективные, экологически чистые, не требуют большого внимания по уходу. К недостаткам относят большой расход топлива и его стоимость.
3. Электрические котлы отопления. Тоже очень удобные котлы в обслуживании и эксплуатации. Экологически самые чистые, так как нет горения — нет вредных выбросов. Однако оплата такого отопления может стать непосильной ношей для семьи. Расход электричества очень большой, поэтому мало кто решается на установку такого котла в своём доме.

В данном видео рассмотрим отопление дома:

Кроме основного топлива, на конструкцию оборудования подобного типа сильно влияет способ циркуляции воды.

Он может быть двух видов:

1. Естественный. В этом случае система отопления делается так, что вода, заполняющая систему, за счёт нагревания в котле циркулирует самостоятельно по трубам и радиаторам, а остывая, опять возвращается в котёл.
2. Принудительный. Подача остывшей воды в котёл осуществляется с помощью специального насоса.

Кроме ярко выраженных представителей определённых групп, существует большое количество гибридных созданий. Многие умельцы объединяют разные системы отопления и создают универсальные проекты.

Правильный выбор

Чтобы сделать правильный выбор, домовладельцу надо хорошо оценить свои возможности и потребности, а также проанализировать все доступные самодельные отопительные котлы.

На что в первую очередь обращают внимание:

1. Площадь и объём помещений для обогрева. Чем больше показатели, тем мощнее понадобится обогреватель.
2. Стоимость энергоресурсов. При ограниченном бюджете просчитывают расходы топлива и его стоимость. Выбирают оптимальный вариант.
3. Инженерные особенности устройства оборудования. Если собираются делать самодельный котёл для водяного отопления, то хорошо изучают его конструкцию и схему сборки, чтобы убедиться, что не будет проблем с подбором и изготовлением деталей и всего сооружения.
4. Обслуживание системы. Сразу знакомятся с тем, как обслуживать самодельные котлы отопления выбранной конструкции, чтобы впоследствии не пришлось столкнуться с дополнительными проблемами.
5. Мнение потребителей. Исследуют отзывы о котлах тех, кто ими пользовался или пользуется не один год.
6. Анализ промышленных аналогов. Не стоит сразу сбрасывать со счетов образцы серийного производства. В некоторых обстоятельствах переплата за такой аппарат очень быстро окупается.

Взвесив все за и против, а также личные обстоятельства, обычно принимают взвешенное решение. Главное — не спешить и не делать поспешных, необдуманных шагов. Мудрое решение этого вопроса будет долгие годы служить залогом комфортных жизненных условий в доме.

Схема изготовления

Решившиеся на самостоятельное осуществление сложного проекта должны помнить, что системы отопления частного дома с самодельными газовыми котлами не столь надёжны, как промышленные образцы. Чаще всего делают котёл на твёрдом топливе или электрический. Кто-то решается объединить оба варианта в один.

Чтобы сделать самодельный котёл для отопления, домовладельцам стоит хорошо всё продумать и составить план действий от начала до конца. Вот примерная схема всех основных работ при выполнении подобного проекта:

1. Чертежи системы отопления и котла. Их либо заимствуют у тех, кто уже делал котёл своими руками, или делают самостоятельно, рассчитывая все параметры будущего сооружения.
2. Материалы и инструменты. Для осуществления проекта сразу находят и приобретают все нужные материалы. Для котла обязательно понадобится толстостенный металл (не менее 5 мм) или чугун. Многие используют трубы, радиаторы, бочки и другие ёмкости из такого металла. Из инструментов основной для таких работ — это сварочный аппарат со всеми вытекающими из этого последствиями.
3. Основные блоки и детали. Начинают изготовление отдельных деталей и блоков будущего сооружения.
4. Сборка. На этом этапе собирают все детали и блоки в единое целое.
5. Проверка. После полной сборки делают пробный запуск системы и проверяют на наличие недостатков. Сразу их устраняют по ходу выявления.
6. Окончание работ. На этой стадии красят трубы и другие части сооружения. Если применялась кирпичная кладка, наружную часть могут заштукатурить и побелить. Осуществляют дизайнерское оформление.

Самостоятельное изготовление отопительной системы в доме отнимает много времени и сил. Однако такая система может доставлять хозяину дополнительную радость от чувства гордости, что он сумел осуществить такой сложный проект.

Самодельные котлы на твердом топливе для отопления частного дома: разновидности, чертеж

Для обогрева частного дома, хозпостроек или теплиц используют сложную отопительную систему, состоящую из котла (печи) и разветвлённых трубопроводов. В первом теплоноситель нагревается, получая тепло при сгорании топлива, а вторые распределяют нагретую воду для отопления помещений. На рынке отопительных систем представлен широкий выбор котлов. Но слишком высокая цена качественного оборудования и недолговечность дешёвого вынуждает домовладельцев самостоятельно изготавливать нагревательные приборы.

Содержание

• 1 Разновидности самодельных котлов на твердом топливе для отопления частного дома
• 2 Чертеж самодельного котла на твердом топливе: как правильно изготовить
• 3 Как сделать котел на твердом топливе для отопления частного дома своими руками

Разновидности самодельных котлов на твердом топливе для отопления частного дома

Котлоагрегаты, собранные самостоятельно, обойдутся дешевле заводских серийных аналогов, но коэффициент полезного действия у них ниже. Принцип работы отопителя основан на том, что сгорающее топливо выделяет тепло, которое через теплообменник нагревает циркулирующую воду. В этом самодельные конструкции ничем не отличаются от фабричных.

Существенные минусы отопительного оборудования, изготовленного кустарным способом? — отсутствие теплотехнических расчётов и гарантии. В первом случае сложно подогнать мощность отопителя для обогрева имеющейся площади. При нехватке тепловой энергии в доме будет холодно, а при избытке экономичность и КПД не достигнут желаемого предела.

В случае с оборудованием серийного производства домовладелец может быть уверен, что техника будет работать, а если нет — её всегда можно вернуть или заменить. За эффективность самодельной конструкции отвечает только тот, кто её сделал и смонтировал. В случае неисправности ремонтировать котлоагрегат придётся самостоятельно.

Перед сборкой отопителя следует определиться с его конструкцией. Последняя зависит от принципа действия или того, как и какое топливо будет сгорать в топке. По этому критерию выделяют несколько типов отопителей:

1. Дровяные. Наиболее простая конструкция котла, которую легко сделать самостоятельно. Однако использование энергонасыщенного топлива в нём недопустимо.
2. Пиролизные. Самая сложная и дорогая в реализации конструкция. В ней допускается сжигание любого твёрдого топлива, а эффективность получения тепловой доходит до максимальных показателей, за счёт чего достигается наибольшая экономичность.
3. Длительного горения. Наиболее подходящие конструкции, пригодные к изготовлению частным образом. Они менее материалоёмкие, экономичные и не требуют частой загрузки топлива.
4. Пеллетные. В них сгорают специальные гранулы, изготавливаемые из прессованных пиломатериалов. В его конструкции используются сложные дорогостоящие механизмы, что делает самостоятельное изготовление неактуальным.

К сведению!

При самостоятельном изготовлении котла можно взять за основу требования ГОСТ 33014-2014. В нём указаны основные конструкционные особенности оборудования, приведены марки сталей, из которых допустимо собирать корпус, а также принципы обеспечения безопасности при получении тепла.

На конструктивное исполнение отопителя влияет цена и доступность материалов, тип горючего и характер движения теплоносителя в водяной рубашке. Наиболее долговечна жаропрочная нержавеющая сталь. Но она самая дорогая из возможных аналогов, её сложно обрабатывать и сваривать. Для удешевления производства можно взять более толстую углеродистую сталь обыкновенного качества.

Если планируют использовать систему отопления с естественной циркуляцией, обязательно используют соединительные патрубки с большим проходным сечением. Когда конструкция отопителя не позволяет установить арматуру нужного диаметра, применяют циркуляционный насос, обеспечивающий необходимое движение жидкости. Это позволит уменьшить размер труб, но необходимо предусмотреть возможность аварийного расхолаживания в случае прекращения подачи электроэнергии.

Чертеж самодельного котла на твердом топливе: как правильно изготовить

Тем, кто решил самостоятельно собрать котлоагрегат, следует заранее продумать его компоновку и составить рабочие чертежи всех деталей, которые будут участвовать в сборке. Если нет возможности или времени на составление эскизного проекта, можно воспользоваться готовыми наработками, которые выложены в открытый доступ в интернет мастерами, занимающимися изготовлением котлоагрегатов. Но компоновка оборудования может отличаться от требуемой, и в структуру отопителя всё равно придётся вносить изменения.

Твердотопливные котлы длительного горения с водяным контуром для дома — лучшая разновидность для организации экономного и малозатратного обогрева дома. В общем случае агрегат состоит из:

• топки;
• проёма для загрузки топлива;
• зольника;
• системы воздуховодов;
• дымохода;
• дверок топки и зольника;
• водяного теплообменника;
• элементов системы управления;
• подводящего и отводящего патрубков.

Один из лучших вариантов изготовления котла — сделать его корпус из стальной трубы или обечайки газового баллона либо воздушного ресивера. Для этого подбирают детали нескольких типоразмеров, чтобы они вставлялись одна в другую. Зазор между стенками должен находиться в пределах 4-6 см. Меньшее расстояние приведёт к тому, что вода будет быстро нагреваться и вскипать. Процесс парообразования будет сопровождаться повышенным шумом. Увеличивать расстояние нерационально: одновременно с этим растет материалоёмкость, вес агрегата и количество воды, которую также надо прогреть.

К сведению!

Диаметр подводящих и отводящих патрубков должен быть не меньше 40 мм. Если планируют организовать циркуляцию воды за счёт теплового расширения, проходное сечение увеличивают до 50 мм.

Для обеспечения безаварийной работы котлоагрегата, на него устанавливают приборы безопасности и элементы автоматизации или управления. В первую очередь отопительный контур оснащают расширительным баком для компенсации температурного расширения воды. На выходе устанавливают «группу безопасности» — манометр, предохранительный клапан и воздухоотводчик. Дополнительно необходимо предусмотреть монтажное место для размещения термометра.

Как сделать котел на твердом топливе для отопления частного дома своими руками

Чтобы самостоятельно собрать котлоагрегат, нужно в первую очередь обладать опытом сварщика. Для начала следует вооружиться инструментами по работе с металлом и заготовить необходимые расходники. Последовательность выполнения сборки:

1. Выполняют из жаропрочной стали топку в виде короба. В ней предусматривают отверстия загрузки топлива и зольника. Дополнительно делают прорези для установки конвективных поверхностей теплообмена. Сваривают все детали, с помощью мела и керосина проверяют стыки на герметичность: после окончательной сборки, если проявится течь, доступа к ним не будет.
2. Собирают внешний корпус, формируя рубашку охлаждения. В нём также оставляют топочные и зольные отверстия. Кроме них делают вырезы под размещения патрубков (подающего, обратного, дренажного и наполнительного).
3. Приваривают к корпусу загрузочные и зольные порталы. Их делают из листовой стали толщиной 5 мм. В верхней части приваривают дымоход, выполненный из отрезка трубы диаметром 100 мм.
4. Устанавливают резьбовые патрубки для подключения котла к отопительной системе и установки группы безопасности.
5. Изготавливают топочную и зольную дверцы. Они должны обеспечивать хорошую теплоизоляцию и герметичность топки.
6. Крепят дверцы к котлу при помощи шарнирных соединений, оснащают их прижимами для фиксации в закрытом состоянии.
7. Проверяют водяной контур на герметичность. Для этого котёл заполняют водой под давлением 0,2 МПа и выдерживают в течение часа. Отсутствие течи или свидетельствует о герметичности сварных швов.
8. Окрашивают корпус жаростойкой грунтовкой (2 слоя) и краской (1 слой).
9. Монтируют внешнюю теплоизоляцию и декоративную облицовку, выполненную из окрашенной тонколистовой стали.

К сведению!

Котёл можно оснастить вторым контуром для подключения его к системе горячего водоснабжения. Для этого в водяной рубашке размещают змеевик, согнутый из трубы диаметром 15 мм, общей длиной не менее 10 м.

Готовый котёл устанавливают в отведённом для него помещении. Выполняют полную коммутацию с системой отопления, дренажными и наполнительными линиями. Устанавливают группу безопасности, термометры, автоматику (если она предусмотрена). После наполнения системы приступают к розжигу. В первые несколько топок возможно появление неприятного запаха из-за высыхания краски.

Низкая себестоимость и лёгкость эксплуатации твердотопливного отопителя — основные аргументы в пользу самостоятельного изготовления агрегата. Кроме того, в ряде случаев он станет единственной доступной альтернативой дорогостоящему газовому и электрическому оборудованию.

Самодельные котлы отопления своими руками для отопления дома, чертежи

(Last Updated On: 18.02.2018)

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Поделись с друзьями в социальных сетях!

Фотогалерея (7 фото):

Самодельные котлы для водяного отопления для частного дома

Содержание

• 1 Виды
• 2 Котел длительного горения
• 3 Пиролизный котел
• 4 Особенности изготовления твердотопливных котлов
• 5 Электрический котел водного отопления
• 6 Комбинированный котел

Водная отопительная система — наиболее распространенный способ создания тепла в доме. Главным элементом системы является котел водяного отопления, который нагревает теплоноситель.

Виды

Сделать своими руками можно такие виды котлов:

1. Твердотопливные устройства длительного горения.
2. Обычные твердотопливные котлы.
3. Электрические котлы.

Существуют газовые устройства, но, учитывая взрывоопасность газа, браться за самостоятельное производство таких агрегатов нельзя.

Все виды котлов имеют два общих признака:

1. Наличие емкости для нагрева воды. Может иметь вид цилиндрического бака или представлять собой систему соединенных между собой трубок.
2. Наличие источника тепла. В котлах длительного горения это дрова, пеллеты или любой другой вид твердого топлива. В электрических устройствах для частного дома теплоноситель нагревается благодаря малой электропроводности нихромовой нити или самой воды. Также его нагрев может происходить благодаря вихревым токам, которые возникают из-за работы индукционной катушки.

Первый элемент играет ключевую роль, поскольку от него зависит эффективность, КПД самодельного котла. Больше всего его важность ощущается в твердотопливных котлах длительного горения, ведь он должен впитывать как можно больше созданного тепла.

Эта его способность зависит от площади. Чем она больше, тем больше тепла он впитывает, и тем больше охлаждается угарный газ. В правильно сделанном отопительном котле длительного горения он охлаждается до 120-150 °С.

Котел длительного горения

Этот котел имеет как минимум две модификации.

Конструкция первой модификации котла длительного горения состоит из следующих элементов:

1. Зольной камеры с дверкой, на которой размещается поддувало.
2. Топочной камеры с дверкой.
3. Теплообменника.
4. Патрубков для подачи и возврата теплоносителя.
5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
7. Корпуса.
8. Теплоизоляции.
9. Обшивки.
10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

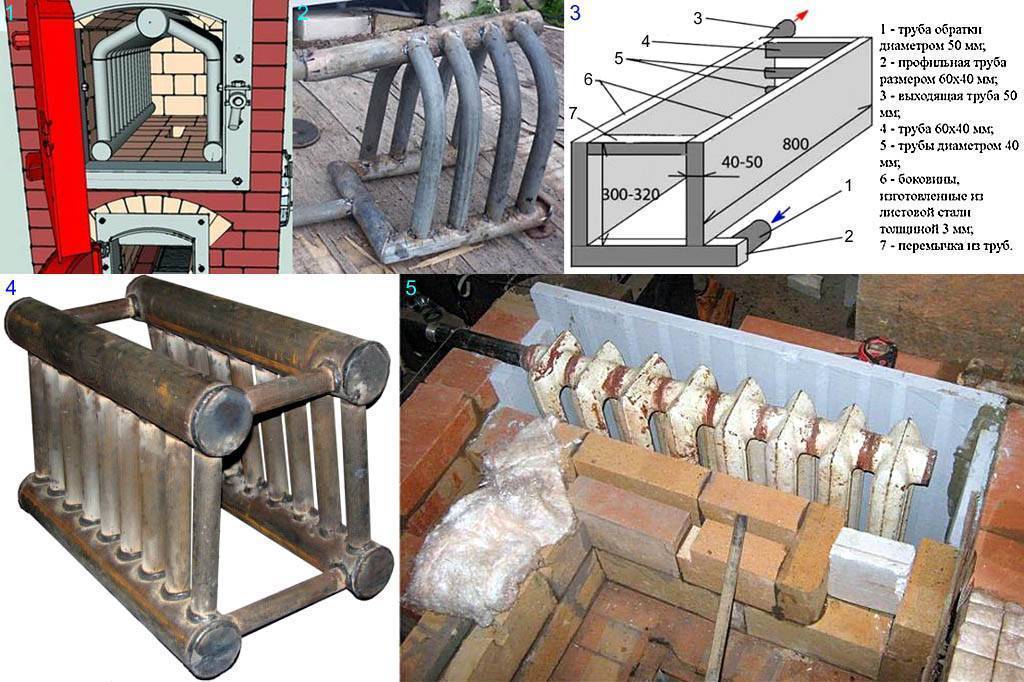

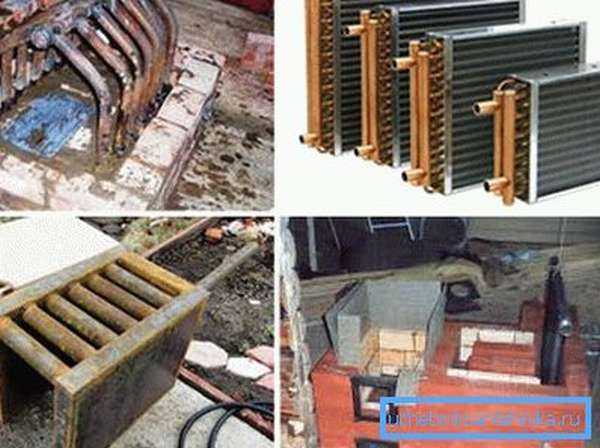

Самостоятельно можно сделать два виды теплообменника:

1. Трубчатый.
2. Водяную рубашку.

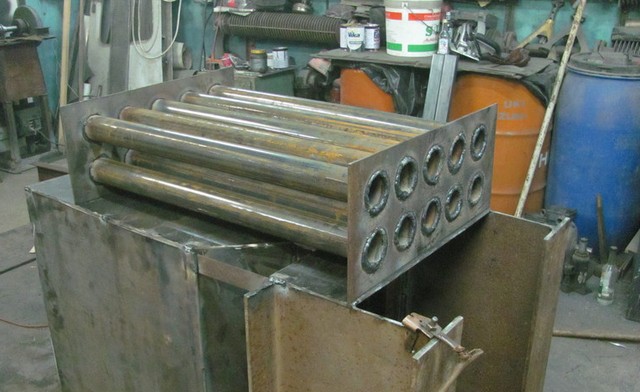

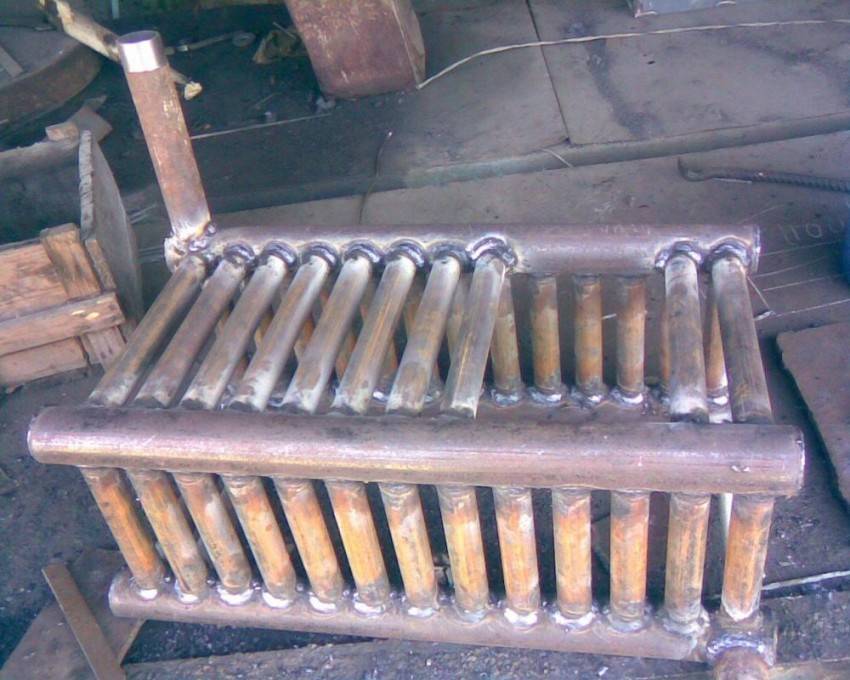

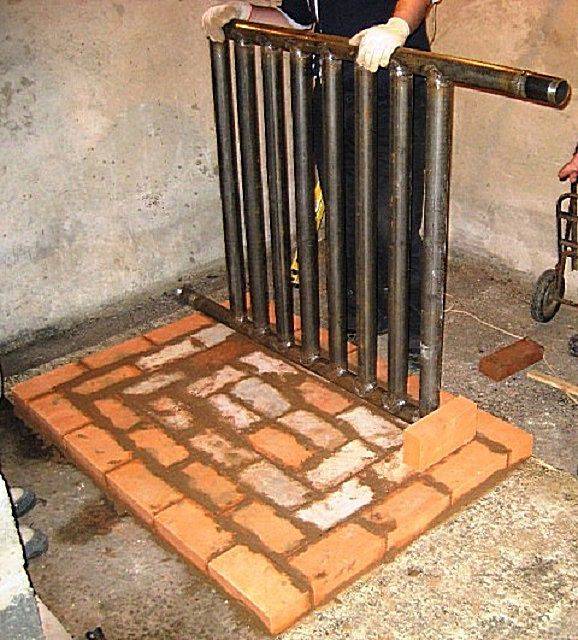

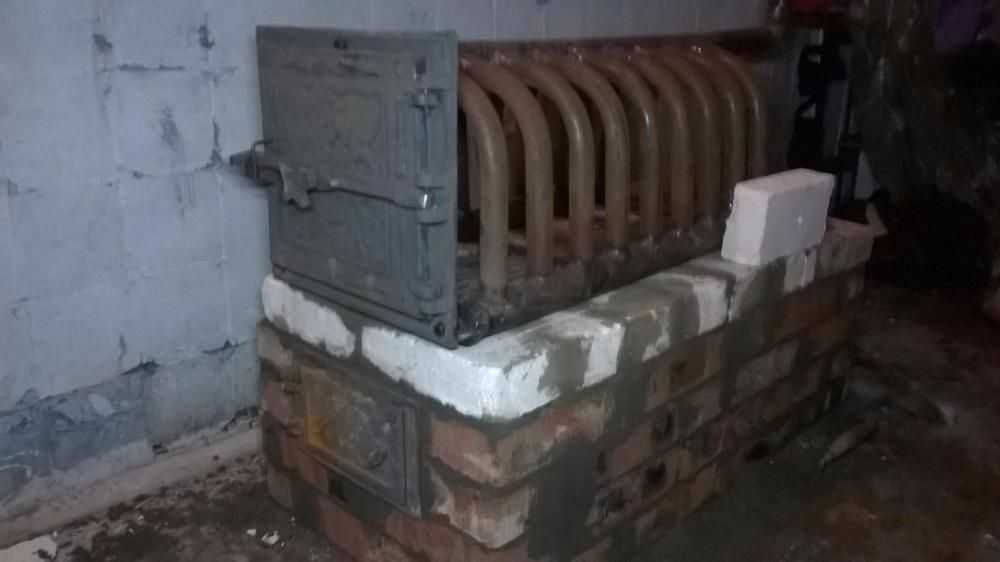

Первый представляет собой вертикальные трубы, которые соединены горизонтальными трубками, или горизонтальные трубки, концы которых приварены к двум плоским вертикальным герметичным металлическим коробкам. При этом один конец каждой трубы находится выше второго. То есть имеется небольшой наклон. В обоих вариантах трубы размещаются в шахматном порядке. Благодаря этому дым как будто запутывается между трубками теплообменника и отдает больше тепла.

Такой узел размещают в топке. Его ставят в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал, который размещается вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
2. Зольная и загрузочная дверки.
3. Распределитель воздуха. Круглая пластина с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она приварена к распределителю воздуха).
5. Дымоход.

Пиролизный котел

Этот твердотопливный котел длительного горения имеет более сложную конструкцию:

1. Камера образования газа. Имеет дно, сделанное из шамотного кирпича. Посередине есть отверстие для движения газов.
2. Камера сгорания угарного газа.
3. Камера догорания газа.
4. Камера с трубчатым теплообменником. Она имеет дымовое отверстие.
5. Две дверки. Одна предназначена для загрузки горючего. Другая — для извлечения пепла. Она имеет такие размеры, которые обеспечивают свободный доступ к камерам сгорания и догорания газа.
6. Трубы, которые подают воздух внутрь разных камер. При этом подача кислорода проводится по отдельности. Одни каналы подают воздух в камеру газификации, другие внутрь щели в дне этой камеры. Каналы размещены в толще шамотного кирпича. При этом поступивший кислород, находясь под влиянием тяги, движется вместе с газами в камеру сгорания.
7. Механизм с заслонками, которые управляют подачей воздуха через различные каналы.
8. Дымосос (расположен на тыльной стороне 4-й камеры).
9. Воздушный шибер. Над ним находится дымосос.
10. Шибер прямого хода. Этот элемент размещен на задней стенке загрузочной камеры. Его открывают только в момент разжигания огня. В это время дым выходит сразу в заднюю камеру.
11. Трубчатый теплообменник.

В таком твердотопливном котле длительного действия камеры сгорания и догорания находятся под камерой газификации.

Особенности изготовления твердотопливных котлов

1. В качестве материала лучше всего брать жаропрочную сталь с толщиной 4-5 м. Если такой сплав является слишком дорогим, можно сварить котел с обычного листового металла. Для пиролизного котла подходит металл с огнестойкой футеровкой. Другой материал быстро разрушится.
2. Диаметр патрубков, которые отходят от теплообменника, зависит от типа циркуляции теплоносителя. Если вода должна двигаться естественным образом, то диаметр должен быть большим. Если же планируется использовать насос, то можно брать более узкие патрубки. Универсальный вариант – это патрубок, диаметр которого составляет 32 мм и более.
3. Стоит подбирать такую загрузочную дверцу для устройства с трубчатым теплообменником, чтобы через отверстие можно было вынуть этот теплообменник.
4. Дверки следует делать двойными, с асбестовой прокладкой.

Электрический котел водного отопления

В домашних условиях проще всего сделать тэновый котел. Он имеет такую конструкцию:

1. Накопительный бак в виде широкой трубы с заглушенными концами.
2. ТЭН, расположенный на дне (для системы с естественной циркуляцией) или вверху (для системы с циркуляционным насосом).
3. Патрубки подачи и возврата воды. Первый приварен вверху бака, другой — внизу.
4. Минеральная вата (обмотана вокруг бака).
5. Датчик перегрева. Расположен на корпусе или внутри котла.
6. Автоматический выключатель.
7. Магнитный пускатель.
8. Плата управления с термодатчиком.

Изготавливают котёл так:

1. Обрезают основную трубу.
2. Приваривают с обеих сторон вырезанные из листового металла круги.
3. Сверлят в одном из кругов отверстие для ТЭНа.
4. Сверлят в боковых стенках отверстия для патрубков.
5. Приваривают патрубки.
6. Фиксируют ТЭН.
7. Устанавливают на корпус датчик перегрева. Если используется термореле, то делается отверстие возле отверстия для ТЭНа. В нем фиксируют термореле.
8. ТЭН подключают к магнитному пускателю, а пускатель – к выключателю.
9. Термодатчик подключают к плате управления.
10. От платы проводят кабель к магнитному пускателю.
11. Всю конструкцию прячут в сделанном из оцинкованной или листовой стали корпусе.

Комбинированный котел

Этот самодельный котел для водяного отопления представляет собой сочетание твердотопливного и электрического котлов. Последний расположен так, что его патрубок обратки одновременно является патрубком комбинированного котла.

Во время горения дров теплоноситель просто омывает ТЭН и выходит из электрокотла в теплообменник, который находится внутри топочной камеры. Электрическая часть комбинированного котла является дополнительной и используется тогда, когда сгорели все дрова. ТЭН подбирают так, чтобы мощности хватало для поддержания минимальной температуры воды, циркулирующей по системе.

Самодельные котлы, работающие на опилках



В условиях дороговизны энергетических ресурсов котлы, работающие на опилках, стали эффективным способом получения энергии, используемой для обогрева помещений. Такие отопительные приборы применяются в быту и в промышленных масштабах. Предприятия, специфика работы которых связана с деревообработкой и лесопилением, активно занимаются вопросами утилизации отходов от переработки древесины и используют для отопления своих помещений котлы на опилках длительного горения.

На дачных участках, в загородных домах, где есть возможность использовать древесные отходы, получать необходимое тепло можно с помощью самодельного котла на опилках. На одну сторону трубы диаметром 40 см приваривается днище в виде металлической заготовки.



По центру крышки необходимо предусмотреть отверстие для трубы. Подробное видео изготовления котла на опилках можно найти в сети Интернет. Разработка такого прибора отопления не требует особых навыков и занимает немного времени. Подготовленные заранее чертежи котла на опилках помогут правильно сконструировать прибор.



Конструктивные особенности





• •    Топка с топочной дверью;
• •    Теплообменник, люк для его прочистки;
• •    Решетка колосниковая, выполненная из чугуна или стали, предназначенная для поддержки твердотопливного слоя;
• •    Устройство, организующее подачу топливного сырья.



Схема работы котла заключается в следующем. Организация подачи сырья для горения в топку агрегата осуществляется с помощью специального приспособления. На колосниковой решетке, установленной под наклоном, осуществляется процесс сжигания топлива. Это может быть щепа, стружка, кусковая древесина, отходы от растений, опилки, торф и т.п.



Принцип работы оборудования



В первую очередь осуществляется подсушивание. Котлы на щепе и опилках, которые чаще всего установлены на заводах, занимающихся деревообработкой, используют сырье, полученное в результате распиловки стволов деревьев. В некоторых случаях сырье для горения предварительно необходимо подвергнуть особой обработке. На заводах, изготавливающих фанеру, древесина пропаривается в специальных бассейнах. Сырье для топлива поступает в устройство для сжигания из специального лотка. Там происходит его распределение на колосниках, установленных под наклоном, равномерно по всей топке.



На втором этапе сгорания топливного сырья в котле происходят процессы первичного окисления и выработки углекислого газа.

Третий этап сопровождается дожигом углекислого газа в факеле топки отопительного прибора.

В автоматических котлах на опилках подача топливного сырья происходит из специального бункера устройства подачи. Компоненты элементов управления настраивают его работу в зависимости от показателей температуры на выходе агрегата.

Разновидностью таких отопительных приборов является пиролизный котел на опилках. Это агрегат, работающий на твердом сырье для топлива. Из-за действия высоких температур (порядка 1100 °С) при недостаточном поступлении кислорода происходит разложение древесины на две части:



• — древесный уголь;
• — пиролизный газ.

Выделяющееся тепло в результате процесса пиролиза подогревает воздух в зоне горения, способствует прогреву и подсушиванию топлива в отопительном приборе. Процесс горения газа поддерживается за счет смешивания кислорода и пиролизного газа при высокой температуре. Так получается тепловая энергия.







Реакция пиролизного газа и активного углерода не приводит к появлению вредных примесей в дымовых газах. Пиролизные агрегаты имеют более точную регулировку работы. В результате сгорания образуется минимальное количество золы и сажы, что не требует частой чистки. Процесс сжигания более экономичен за счет предварительного подогретого воздуха, подающегося в зону горения.



Выбор оптимальной модели





Для подбора необходимого отопительного прибора потребитель может обратиться в специализированную организацию, которая поможет составить проект системы отопления помещения и предложить на выбор несколько моделей агрегатов. Выбирая котел, работающий на опилках, для дома, рекомендуется определиться с его мощностью и желаемым КПД.

На рынке есть много простых и надежных моделей, имеющих невысокую стоимость, но без дополнительных опций. Также можно подобрать котлы отопления на опилках, которые могут работать длительное время на одной закладке топлива, имеющих возможность использовать дополнительные виды топлива, работать одновременно на дровах и электричестве.

Правильно изначально поставленная задача и грамотная оценка имеющихся ресурсов позволит потребителю сделать правильный выбор отопительного котла на опилках.

Дровяное отопление частного дома своими руками: котлы, схемы, отзывы

Содержание статьи:

• Как сделать отопление на дровах
• Схемы дровяного отопления дома
• Обзор твердотопливных котлов
• Правила организации котельной для дровяного отопления
• Изготовление котла на дровах своими руками
• Отзывы о дровяном отоплении

Несмотря на возможность установки газового отопления — дровяное отопление по-прежнему актуально. Делается это в условиях отсутствия газопроводов и при наличии дешевых источников энергии на базе древесины. Но как организовать дровяное отопление частного дома своими руками на профессиональном уровне? Описание котлов, схемы и отзывы помогут решить эту проблему.

Как сделать дровяное отопление

Общая схема дровяного отопления

Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого практически не используются большие кирпичные печи. Они выполняли функцию теплообменника – при нагревании их поверхность отдавала тепло воздуху в помещении. Однако их заменили современным дровяным отоплением коттеджа с установкой котлов, трубопроводов, радиаторов и батарей.

Особенностью является возможность использования нескольких видов конструкций для сжигания дров – печей, каминов или котлов. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того чтобы сделать дровяное отопление частного дома своими руками, вам потребуется учесть следующие факторы:

• Требуемая тепловая мощность системы . Зависит от степени теплоизоляции дома, его объема и климатических особенностей региона;
• Необходимость отдельной котельной . Важно знать, что дровяной котел для отопления дома необходимо устанавливать в отдельном помещении, к которому предъявляются особые требования;
• Место для хранения дров . По правилам техники безопасности запрещается хранить твердое топливо в одном помещении с котлом.

Что лучше выбрать — отопительный котел на дровах для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, при котором котел будет выполнять функцию нагрева воды. Для более детального анализа следует взвесить все за и против каждого типа обогревателя.

Дополнительно с отоплением можно сделать систему горячего водоснабжения дома. Для этого необходимо установить двухконтурный котел на дровах.

Схемы дровяного отопления дома

Схема подключения котла с тепловым аккумулятором

Ключевым моментом при проектировании дровяного отопления является выбор схемы. От нее зависит, будет ли установлен котел отопления на дровах своими руками или его функции будет выполнять печь или камин. Для определения наилучшего варианта необходимо учесть все возможные факторы.

В первую очередь учитывается площадь здания и количество комнат. Чаще всего отопительные печи на дровах для дачи устанавливаются при наличии максимум двух комнат. В этом случае не нужно делать систему водяного отопления.

Рассмотрим основные факторы, влияющие на выбор вида отопления:

• Вода . Состоит из котла (печки, камина), соединенного с трубопроводом. Передача тепловой энергии происходит за счет установленных радиаторов. Оптимальный вариант для дома площадью 80 м²;
• Плита . Для обогрева воздуха в помещении используются дровяные печи. Отличаются низким КПД, малой площадью нагрева. Однако их обустройство требует наименьших усилий. Исключение составляют конструкции из шамотного кирпича. Этот вид используется для отопления домов площадью менее 60 м²;
• Каминная полка . Аналог печного отопления. Разница качается в размере топочной камеры – у камина она значительно больше. Кроме того, отопление частного дома дровяным котлом иногда подразумевает наличие в конструкции варочной поверхности.

Теплообменник печи

Как видите, выбор варианта напрямую зависит от площади дома. Следует учитывать, что схему дровяного отопления можно модернизировать. Достаточно установить в духовке теплообменник, чтобы можно было сделать полноценный водяной теплоснабжение.

Но самый распространенный вариант — установка дровяного котла для отопления дома. Это гораздо практичнее и проще в использовании, чем камин или печь.

Для нормальной работы дровяного отопления загородного дома необходимо заранее продумать систему дымохода. Учитывается оптимальный диаметр трубы и ее высота.

Обзор котлов на твердом топливе

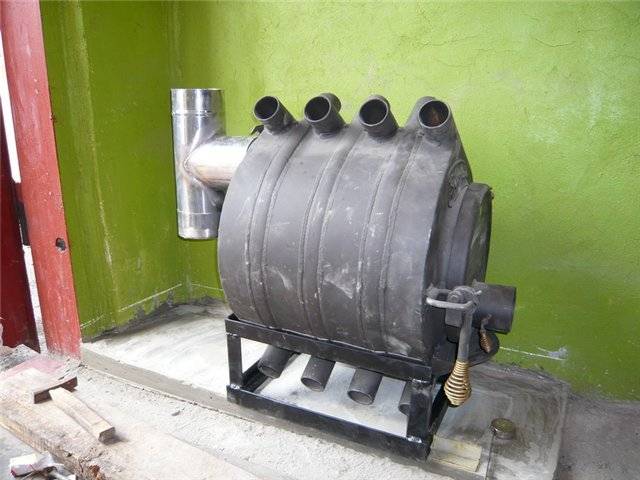

Котлы на твердом топливе

Определяющим компонентом системы водяного отопления на дровах является котел. Именно от его характеристик во многом будут зависеть параметры всего дровяного отопления на даче или в доме.

Перед составлением схемы отопления необходимо определить эксплуатационные и конструктивные характеристики котла:

1. Тип конструкции — классический или длительного горения. Стоимость последнего больше на 50-60%, но при этом значительно снижен расход топлива, а также повышен уровень автономности в работе.
2. Номинальная мощность . Для этого необходимо рассчитать потери тепла в доме, которые должно компенсировать дровяное отопление для дачи.
3. Особенности конструкции — толщина металла, его состав, форма и объем теплообменника.

Важным фактором является стоимость отопительного оборудования. Именно поэтому в частых случаях изготавливают самодельные котлы отопления на дровах, адаптированные под ту или иную систему.

Для строительства полноценной дровяной отопительной печи для дачи потребуется заливка отдельного фундамента, не связанного с основным. Это касается только тех случаев, когда масса будущей конструкции превышает 600 кг.

Классические дровяные котлы

Конструкция классического твердотопливного котла

Часто отзывы о дровяных котлах отопления указывают на их низкий КПД в эксплуатации. Зачастую это связано с неправильным выбором модели и несоблюдением правил установки и эксплуатации. Особенно это касается классических котлов отопления на дровах для дачи.

Принцип его действия основан на передаче тепловой энергии от сжигания древесины к воде в теплообменнике. Для этого в конструкции предусмотрены следующие элементы:

• Топка . В него закладываются дрова для дальнейшего сжигания. Его объем определяет мощность дровяного котла отопления своими руками. То же самое относится и к заводским моделям;
• Зольник . У него две функции. Важнейшим из них является подача воздуха для поддержания процесса горения. Именно она создает тягу, необходимую для нормальной работы самодельного котла отопления на дровах. Вторая задача — собрать пепел. В противном случае он засорит емкость печи;
• Дымоход . Необходим для удаления угарного газа, с его помощью образуется воздушная тяга. Важно правильно подобрать диаметр дымохода, так как без этого дровяное отопление частного дома своими руками будет снижать КПД и КПД;
• Теплообменник . В классических моделях это участок, расположенный между внутренней и внешней обшивкой котла. Заполняется водой из системы. Для подключения к теплоснабжению дома в конструкции предусмотрены трубы.

Основной проблемой при отоплении частного дома дровяным котлом является невозможность повлиять на мощность оборудования. Для этого можно лишь ограничить поступление воздуха через зольник, уменьшив тем самым количество циркулирующего кислорода. При этом в большей степени на мощность будет влиять уровень прогорания дров.
Перед покупкой котла необходимо выяснить максимальную длину дров, которые можно загрузить в камеру сгорания.

Дровяные котлы длительного горения

Пиролизный котел

Альтернативой классическим котлам являются пиролизные модели. Они также имеют название котлов длительного горения. Их принцип работы отличается от описанных выше и основан на выделении массы тепла не от сгорания дров, а от газа, образующегося при их тлении.

Зольник в конструкции отсутствует. Его функцию выполняет специальный воздуховод, который в большинстве случаев имеет вентилятор. После загрузки дров в первичную камеру их поджигают. Из-за низкого содержания кислорода в этой зоне древесина не горит, а тлеет, в результате чего образуется древесный газ. Он перемещается в зону дожигания, где воспламеняется. Теплообменник находится в той же части двухконтурного котла на дровах.

Чем отличаются дровяные печи для дома с водяным отоплением от вышеописанной конструкции? Основным преимуществом является длительное время сгорания топлива. В заводских моделях одной загрузки хватает на 4-6 часов работы котла. Кроме этих достоинств можно выделить следующие:

• Возможность регулирования мощности . В дровяных печах это происходит за счет открывания (закрывания) дверцы зольника. В пиролизных моделях степень нагрева воды регулируется скоростью подачи воздуха;
• Реализация низкотемпературного режима работы отопления . Уровень нагрева воды в классических моделях может достигать +95°С. Этот режим в настоящее время считается неэффективным. При нормальной теплоизоляции дома оптимальный режим должен быть 65/50. При этом потребление энергии снизится;
• Практическое полное выгорание . В отличие от дровяных печей для дома с водяным отоплением, интенсивность загрязнения дымовых газов в пиролизных котлах значительно ниже.

Основным недостатком котлов длительного горения является высокая стоимость. Однако если подсчитать эксплуатационные расходы, расход топлива – экономическая эффективность их установки будет очевидна.

Для нормальной работы дровяного теплоснабжения загородного дома с пиролизными котлами необходима комплектация с автоматическим регулированием интенсивности вентилятора. Может быть подключен к внешним датчикам температуры.

Правила организации котельной для дровяного отопления

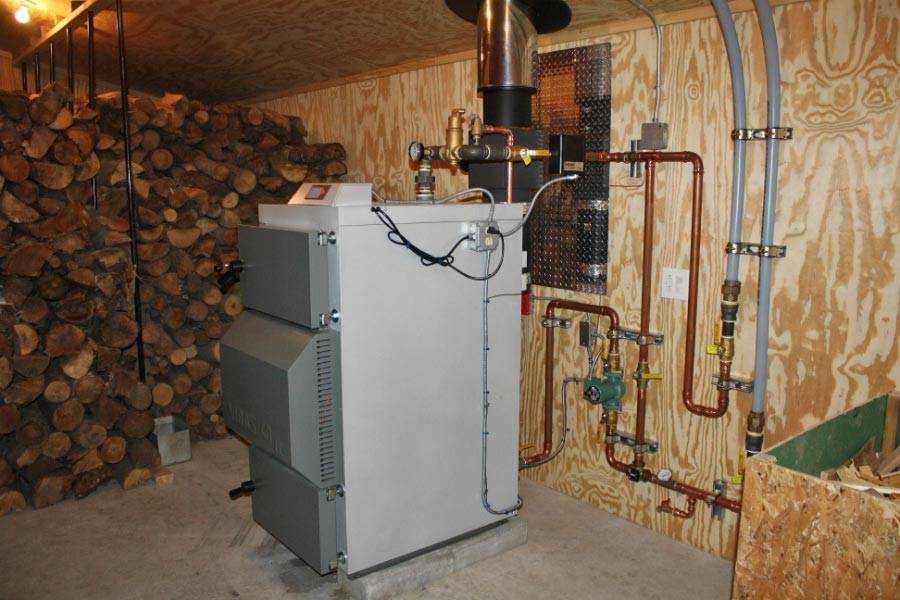

Схема котельной в частном доме

Профессиональная организация дровяного отопления частного дома самостоятельно подразумевает обустройство котельной. Это должно быть отдельное помещение, в котором находится котел и средства регулирования его работы.

Если отопление на дачу дровами осуществляется по самотечной схеме, то котел должен располагаться в самой нижней точке системы. Для принудительного теплоснабжения таких требований нет. Также следует подготовить помещение, в котором будет монтироваться отопительное оборудование. Он должен соответствовать следующим требованиям:

• Высота потолков — не менее 2,5 м;
• Полезная площадь — от 6 м². При этом его минимальный объем должен составлять 15 м³;
• Вентиляция принудительная Интенсивность воздухообмена — трехкратный объем при работе дровяного котла для отопления дома;
• Параметры канала дымохода. Минимальная высота 4 м. Диаметр зависит от присоединяемого патрубка котла, но не менее 100 мм;
• Для проведения профилактических и ремонтных работ необходимо обеспечить свободный доступ со всех сторон к дровяному котлу отопления для дачи;
• Освещение должно быть комбинированным — естественное и искусственное.

Важным моментом является обеспечение пожарной безопасности. Для этого используйте для отделки только негорючие материалы. Если в отоплении частного дома с помощью дровяного котла используются электрические элементы, следует подключить линию электропередач. Монтаж контура заземления осуществляется только по требованию производителя.

Одной из проблем при эксплуатации дровяной печи является вероятность возникновения обратной тяги. Чтобы свести этот эффект к минимуму, в дымоход рекомендуется устанавливать специальную конструкцию.

Изготовление дровяного котла своими руками

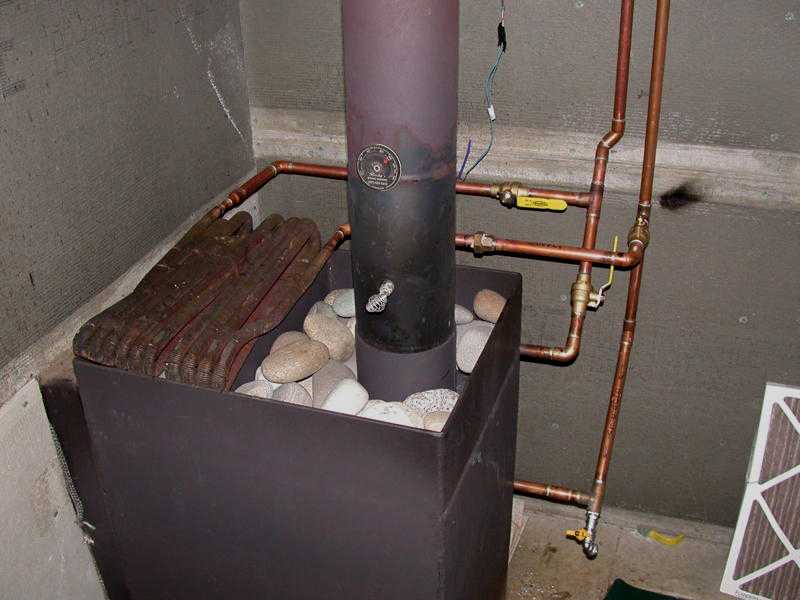

Самодельный котел

Сложно ли сделать дровяной котел для дома своими руками? Главное условие такой конструкции – толщина и марка используемой стали. В заводских моделях внешний кожух выполнен из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет похожа на заводские модели. Однако если посчитать сложность работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невелика. Поэтому в качестве альтернативы дровяным печам для дома с водяным отоплением часто используют простые стальные бочки. Главное условие – толщина их стенки – от 1,5 мм.

Для производства требуется емкость около 200 литров. Он разрезается вдоль и внутри устанавливается перегородка. Его длина должна быть меньше длины ствола. Это необходимо для установки решеток.

Затем на лицевой стороне вырезаются отверстия для крепления дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарного газа с обратной стороны конструкции врезается труба дымохода. Его диаметр может быть от 50 до 100 мм.

Однако, судя по отзывам о таком дровяном котле отопления, можно отметить следующие недостатки:

• Низкий показатель КПД;
• Нагрев корпуса, при прикосновении к которому можно получить ожоги;
• Короткий срок службы.

Подобные конструкции применяются для обогрева небольших хозяйственных помещений – гаража, склада и т. д. Для дома лучше всего приобрести модель заводского качества. Он будет соответствовать современным схемам дровяного отопления.

Модель котла	мощность, кВт	Стоимость, руб.
Будерус Логано g221	20	69900
Дакон ДОР Ф 24	24	60300
Протерм ДЛО 30	24	58450

Перед изготовлением самодельного дровяного котла для системы отопления необходимо рассчитать оптимальные размеры топки.

Отзывы о дровяном отоплении

Один из способов выбрать комплектацию дачи с дровяной печкой или котлом – это подробный анализ отзывов. Они рассказывают о преимуществах и недостатках каждого из этих компонентов. Однако стоит знать, что отзывы о дровяных печах и котлах почти всегда субъективны:

• До недавнего времени у нас на даче стояла старая печь. Мы уже думали заменить его на бойлер, но денег на это не хватило. По совету специалиста установлен новый дымоход — сэндвич. И каково же было удивление, когда тяга увеличилась, расход дров стал меньше. Вывод – нужно сначала проверить остальные узлы печи, а потом уже думать о замене;
• После установки котла длительного горения значительно сократился расход дров. Единственное, что не было учтено, это обязательное утепление всего дома. Пришлось срочно менять окна на новые;
• Для дачи решили сделать дровяное отопление от печи. После долгих раздумий установили самодельный теплообменник и подключили его к трубам. Результат оказался даже лучше, чем ожидалось. Теперь дом прогревается намного быстрее.

При организации дровяного отопления необходимо оборудовать место для хранения топлива. Это должно быть помещение с нормальной комнатной температурой и влажностью. В противном случае у сырых дров будет меньше тепловыделение.

Видео рассказывает об основных правилах дровяного отопления дома:

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле . htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах, которые обеспечивают чувствительность к регистру, e xample и E xample не являются одними и теми же местоположениями.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# НАЧАЛО WordPress

RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Использовать SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок File Manager .
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Когда закончите, нажмите  Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите  Закрыть , чтобы закрыть окно диспетчера файлов.

самодельный котел | TikTok Search

TikTok

Upload

For You

Following

scottboulanger

Boulanger racing #819

#wasteoilburner #homemade #freeheat #fyp heating my in floor with my home made котел на отработанном масле

2,5 тыс. лайков, 66 комментариев. Видео TikTok с гонки Boulanger #819(@scottboulanger): «#wasteoilburner #homemade #freeheat #fyp обогрев пола моим самодельным котлом на отработанном масле». Самодельная горелка на отработанном масле. оригинальный звук.

81,7 тыс. просмотров|

Оригинальный звук — Boulanger Racing #819

Daltznathan

Dalton Nathan

#SteamEngine #FYP #STEAMENGINES #FYP #STEAMENGINES #FYP 31313131313131313131313131313131313131313 гг. «#парогенератор #самодельные #газокосилкидвигатели #fyp#steam» . подготовка самодельного котла… | это требует много дерева….. оригинальный звук.

487 просмотров|

оригинальный звук — Dalton Nathan

doitmyselfrunza

Mark Runza

Давление должно быть в пределах 1 — 1,5. Ваш упал? Может небольшая утечка. #diy #котлы #радиаторы #diyhacks #homediy #bossit2021 #diydad

900 лайков Видео в TikTok от Марка Рунзы (@doitmyselfrunza): «Давление должно быть в пределах 1-1,5. У вас упало? Может небольшая утечка. Упало давление в котле? | Выключить котел | Вставьте ключ заполнения и поверните, чтобы заблокировать | …. Сладкая мелодия.

10,6 тыс. просмотров|

Sweet Melody — Little Mix

Elrcocjoyboyle

Elrcocjoyghoyboyle

Самостроительный строительный площад Инструменты #Оборудование #Электрика». оригинальный звук — elrcocjoyboyle.

2688 просмотров|

оригинальный звук — elrcocjoyboyle

improv_chef_82

ImprovChef82🧁♉️💖

Cheffin’ Butter. ….. перейдите по ссылке https://youtu.be/M0K0EDUtMzU, чтобы посмотреть полное видео, и настройтесь на подкаст Start Cheffin’ https://anchor.fm/wanniedachef # еда

65 лайков, 7 комментариев. Видео TikTok от ImprovChef82🧁♉️💖 (@improv_chef_82): «Cheffin’ Butter…… перейдите на https://youtu.be/M0K0EDUtMzU, чтобы посмотреть полное видео, и включите подкаст Start Cheffin’ https://anchor. FM/wanniedachef #еда». оригинальный звук.

617 просмотров|

оригинальный звук — ImprovChef82🧁♉️💖

all_about.fishing

All_About.Fishing

Немного самодельных бойлов на выходные😎 кто-нибудь еще делает свои? #foryoupage #Fishing #BOILIE #BATE #CARP #FISH all_about.fishing): «Немного самодельных бойлов на выходные😎 кто-нибудь еще делает свои? #foryoupage #fishing #boilie #bate #carp #fishing #fisher #follow #fish #new». Рыбалка в темноте.

791 просмотр|

Fishing in the Dark — Goldfield Ghost Town

has_refurbs

Hassan

conversation system boiler to combi … #worcesterbosch8000 #gassafe #plumbing #refurb #homemade #4upage #tiktokfame #здание #поделиться #лайк #вирусный

74 лайков, 15 комментариев. Видео TikTok от Хасана (@has_refurbs): «Бойлер системы разговоров для комби … #worcesterbosch8000 #gassafe #сантехника #refurb #самоделка #4upage #tiktokfame #строительство #поделиться #лайк #вирусно». Замороженный.

4845 просмотров|

Frozen — Madonna & Sickick

prominentgas

prominentgas

Conversion — Worcester 4000 #homemade #homerenovation #renovation #renovationproject #business #businessowner #homeimprovement #home #worcestershire #worcester #worcesterbosch #transform #transformation #plumbing #gas #heating #gasman #boiler #plumbproud #plumb #plumber #art #plumbart #details

94 лайка, 8 комментариев. Видео TikTok от visiblegas (@prominentgas): «Конверсия — Вустер 4000 #plumbproud #plumbproud #сантехник #искусство #отвес #детали». Черная магия.

4932 просмотра|

Black Magic — Jonasu

3 правила использования антифриза в системе наружной печи – OutdoorBoiler.com

ПОЗВОНИТЕ НАМ СЕГОДНЯ (231) 861-8200

Должен ли я использовать антифриз?
3 правила использования антифриза в уличном котле


Многие владельцы уличных дровяных котлов задают вопрос: «Должен ли я заливать антифриз в свой открытый дровяной котел?»

Ответ почти всегда один и тот же – «НЕТ!»

Почему бы и нет? 3 Простые причины:

1. Скорее всего, вам это не нужно — но смотрите исключения ниже.
2. Антифриз очень дорогой. Мы сжигаем дрова, чтобы сэкономить деньги, верно?
3. Antifreeze снижает вашу эффективность примерно на 13 процентов.

Обычно замерзания воды в наружном дровяном котле можно избежать, выполнив следующие действия: воздушная система для подачи некоторого количества тепла в циркулирующую котловую воду.

Но, если вы будете вдали от наружного котла или не сможете продолжать использовать котел, антифриз может быть наилучшим вариантом. У вас также могут быть проблемы со здоровьем или, в редких случаях, вы столкнетесь с риском отсутствия электричества в течение длительного периода времени — это также следует учитывать.

Если вы используете антифриз, помните эти три правила:

1. Антифриз для обработки котловой воды? НЕТ!  Это самый важный момент, который часто неправильно понимают – даже если вы используете антифриз, вы ВСЕ ЕЩЕ должны использовать Очистка воды Liquid Armor. Этот химикат для котла (ингибитор коррозии), который вы наносите на воду в печи, покрывает внутреннюю часть печи, чтобы уменьшить воздействие коррозии на металл.

Антифриз НЕ заменяет обработку воды в котле на открытом воздухе и не защитит ваш котел от коррозии. Помните правило: «Всегда держите бойлер заполненным должным образом очищенной водой!» Всегда используйте средство для обработки воды Liquid Armor!

2. Какой антифриз лучше ? ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ автомобильный антифриз, также известный как этиленгликоль – никогда, и точка. Это токсичный продукт, он аннулирует вашу гарантию, и вы никогда не должны иметь его дома. (Если вы использовали его в уличной дровяной горелке, немедленно снимите его и утилизируйте должным образом.)

Вы можете использовать только пищевой пропиленгликоль. Не используйте антифриз RV – он предназначен только для туалетов и стоков. Вам нужно будет использовать концентрированный продукт на основе пропиленгликоля, аналогичный Dow Frost или Noble NOBURST. Нажмите ЗДЕСЬ информация о NOBURST . Также помните, что антифризы некоторых марок необходимо периодически дозаправлять. Используйте только высококачественный пропиленгликоль!

3. Сколько нужно антифриза ? Мы не можем сказать, потому что вы должны СЛЕДОВАТЬ рекомендациям производителя антифриза относительно количества используемого антифриза в зависимости от необходимой вам защиты от замерзания.

Некоторые антифризы обеспечивают защиту от замерзания до 10 градусов при 40-процентной смеси, некоторые продукты обеспечивают защиту от замерзания только до 20 градусов при 75-процентной смеси.

Так как каждый продукт уникален, и ваши потребности в защите от замерзания будут зависеть от того, где вы живете, и от условий вашей установки,  следуйте рекомендациям производителя!

Однажды позвонил клиент и сказал, что у него замерзли трубы, а антифриз лил? Мы спросили, сколько, и он сказал, что, по его мнению, 15 процентов будет достаточно.

Очевидно, что это не так, и когда он проверил рекомендации производителя, он обнаружил, что их раствор не может обеспечить необходимую ему защиту от замерзания, если только в его водяной рубашке не будет 60-процентной смеси.

Дополнительную информацию по этой теме см. в статье нашего блога « Я НЕ использую уличную печь этой зимой. Как подготовить уличную дровяную печь к зиме? ”

Пожалуйста, не стесняйтесь присылать нам свои комментарии и отзывы по адресу  [email protected] или , свяжитесь с нами . Вы также можете посетить наш интернет-магазин OutdoorBoiler.com , чтобы найти другие детали для наружных дровяных котлов!

Бесплатная поддержка и быстрые ответы

Благодаря БЕСПЛАТНОЙ технической поддержке, сотням наших видеороликов, статей, советов по эксплуатации и техническому обслуживанию и БЕСПЛАТНЫМ услугам по проектированию мы гарантируем, что предоставим вам правильный ответ на ваш вопрос или решение вашей проблемы».

ПОЛУЧИТЬ ОТВЕТЫ

Бесплатные испытания водой

Одним из наиболее важных шагов в продлении срока службы вашей уличной дровяной печи является обеспечение того, чтобы вода в вашем котле не разъедала сталь. Вода начинает проедать дыры в стали сразу после контакта (через коррозию ржавчины) если не обработана должным образом. Так что пришлите свой образец воды. Мы проверим вашу воду для наружной печи бесплатно!

УЗНАТЬ БОЛЬШЕ

Установка для очистки котловой воды Liquid Armor на открытом воздухе

89,75 $

Противопожарный трос для наружного уплотнения дверцы котла 10 футов — серия HEGX

29,90 $

Средство для удаления креозота, 5 шт. в упаковке

18,75 $

Изолированный PEX 1 дюйм без кислородного барьера — торговая марка Heat Mizer

Циркуляционный насос Grundfos — Brute 1/6 л.с.

359,75 $

Вентилятор наружного котла серии 1100

144,11 $

Изолированный кислородный барьер PEX 1” – торговая марка Heat Mizer

Циркуляционный насос — мощный 1/6 л.с.

189,65 $

Комплект фильтров для наружного котла

343,86 $

Пластинчатый теплообменник «вода-вода» для наружного котла 40 пластин

229,13 $

Теплообменник «вода-воздух» для наружного котла – Dura Max 18×18

$194,02

Нагреватель наружного котла 100 тыс. БТЕ

432,44 $

---

Вернуться к новостям о наружных котлах

Советы по энергетике своими руками: изоляция трубы котла

Энергоэффективность Обустройство дома и строительство своими руками Энергия

7 декабря 2020 г. 10 декабря 2020 г. Нат М. Зорах 0 Комментарии котел, котельный контур, котлы, комфорт, сделай сам, энергия своими руками, энергетические проекты своими руками, проекты своими руками, энергия, энергоэффективность, энергосбережение, стекловолокно, домашний уют, обустройство дома, ремонт дома, водогрейный котел, гидроник, гидроника, инфракрасный , изоляция трубы котла, изоляция, коллектор, минеральная вата, изоляция трубы, обмотка трубы, лучистый барьер, лучистое тепло, уменьшить коммунальные платежи, Ремонт, минеральная вата, роксул, паровой котел, тепловой, тепловой комфорт, водогрейный котел, водяное отопление, зима

Снова зима! Как будто COVID было недостаточно, многим из нас приходится иметь дело со сквозняками в старых домах и ужасающими счетами за электроэнергию. К счастью, есть несколько способов сэкономить немного денег, которые можно использовать для веселого (N.B. «не ужасного») субботнего дневного проекта.

Парить или не парить? Котлы 101

Прежде всего: почему котлы, а не печи с принудительной подачей воздуха? Вода — гораздо более эффективная среда для распределения тепла, потому что она имеет более высокую тепловую массу , чем воздух. Различные системы отопления более распространены в одних регионах, чем в других, но в целом в середине века в Соединенных Штатах произошел большой переход от котлов к принудительному воздуху. Последнее «лучше» в том смысле, что печи с принудительной подачей воздуха несколько менее занозой в заднице. Они быстрее прогревают помещения. Потому что мы ощущаем пространство в основном через воздух — на нашей коже, например, в отличие от наших ног, которые обычно носят носки или туфли (мы — босой дом, и я вырос в босом доме, но в носках, конечно) — Нагнетание воздуха — это самый быстрый способ сделать эту, э-э, эмпирическую жидкость воздуха, если хотите, более умеренной.

Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной вентиляцией, работающие с КПД 96%, намного эффективнее, чем котел с КПД 78%. Это термодинамически верно. На практике здесь присутствует смешанный фактор, заключающийся в высоком проценте потерь тепла в любом здании на сквозняки, которые делают принудительную вентиляцию менее эффективной, БТЕ на БТЕ, чем водяное тепло, использующее кондуктивный и радиационный теплообмен. (Но это, как говорится, целая «червячка»). Однако в целом я придерживаюсь принципа, что если что-то не сломано, не чини его. Во-вторых, замена котла на принудительный воздух означает нарезание вашего дома квадратными, инвазивными воздуховодами. Это можно сделать элегантно. Но знаете, что тоже можно сделать элегантно? Бесканальные системы. (Микрофон упал!).

Капитальный ремонт дома: без газа, а вдруг мечта?

Пар против горячей воды

В любом случае, котлы бывают двух основных видов – паровые и водогрейные. Вы узнаете водогрейные котлы, потому что системы имеют коллектор и петли, в каждой из которых есть небольшой насос. Также потому, что радиаторы имеют «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода закипает и расширяется, даже при относительно низком давлении заполняя всю систему. (Существуют более малоизвестные системы, такие как водяные комбинированные системы с принудительной подачей воздуха, в которых котел подает как горячую воду, так и отопление через воздухообменник, что менее важно для наших целей). Если у вас нет котла, вы все равно можете утеплить воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционируемое (неотапливаемое или неохлаждаемое) помещение.

Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному. Гибкая изоляция, или технический термин «smooshy», изготавливается из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что это такое, и на случай, если вы по какой-то причине не можете делать покупки в местном хозяйственном магазине, но, пожалуйста, ради всего святого, местный магазин по возможности .

Перечень материалов

• Стекловолоконная трубная обертка : обычно вы узнаете ее по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в местном хозяйственном магазине — я заплатил около 3,67 доллара за рулон). В идеале у вас должно быть как минимум два слоя этого. Трубы могут быть теплыми на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб с 192°F (почти кипения, 87°C) до, скажем, около 70-80°F (21-29°C).°С).
• Rockwool/roxul/минеральная вата (если не стекловолокно) : Это как двоюродный брат стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним несколько сложнее работать – из-за того, что он плотнее, его немного сложнее разгладить или согнуть. Это лучшее соотношение цены и качества, если говорить о долларах за r-значение — вам просто нужно придумать, как плотно обернуть его вокруг труб.
• Лучистые барьеры (66,89 долларов на Amazon, 33 цента за квадратный фут, сопоставимая цена в вашем местном хозяйственном магазине, если они его продают). Это рулоны светоотражающей пузырчатой ​​пленки. Вы знаете, одеяла, которые носят астронавты, или что-то в этом роде. Честно говоря, их немного сложно установить, как описано на упаковке с диковинными значениями R. Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изоляционную способность. Тем не менее, их удобно использовать в качестве верхнего слоя для стекловолокна, чтобы навсегда заключить в капсулу трубы под ним.
• Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь миллиард под рукой. Только не пользуйтесь ножницами для ткани вашего соседа по комнате.
• Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине). Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «клейкая лента» с липким клеем.

Неподходящие материалы

• Полиэтиленовая пена : Вы можете знать это как материал, используемый для изготовления лапши для бассейна. В своей черной трубчатой ​​форме он используется в качестве изоляции для труб – на холодная вода . Температура плавления полиэтилена — или, по крайней мере, точка деформации — находится в диапазоне 200 с лишним градусов по Фаренгейту.
• Синтетические каучуки : Вы не хотите их использовать, так как они также начинают размягчаться и плавиться в диапазоне 200 с лишним градусов по Фаренгейту. Синтетические каучуки, ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных областях строительства и часто продаются в виде обертки для труб, но они не подходят для труб котлов из-за проблем с температурой.
• Перед тем, как положить что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете . У нас есть двустенная дымоходная труба в облицованном дымоходе. Это не нагревается выше пары сотен градусов, поэтому минеральная вата является подходящим материалом, поскольку она может выдерживать тысячи градусов тепла. Я бы не стал использовать стекловолокно, потому что я параноик по поводу химических связующих в нем, но технически стекловолокно также рассчитано на высокие температуры. Неизолированная дымоходная труба может быть на несколько сотен градусов. Ни при каких обстоятельствах не кладите синтетический каучук, пластик или бумагу вблизи дымохода .

Слева: обшивка (более новая) поверх возможно асбеста. Не в отличной форме. Справа: труба из стекловолокна намотана на трубу котла. Обратите внимание, что я использовал радиационную пузырчатую пленку в основном в эстетических целях и для герметизации стекловолокна только после изоляции труб. Радиационный барьер сам по себе — и клей в виде ленты из пластика и фольги — не будут работать должным образом.

Безопасность превыше всего!

Во-первых, убедитесь, что вы работаете с асбестом. Асбестовая изоляция труб использовалась на трубах горячего водоснабжения в течение многих лет. Потенциальную асбестовую изоляцию труб определяют по наличию крупных белых кусочков вокруг труб, иногда завернутых в белую оттягивающую ткань. Хотя можно оставить его нетронутым, асбест, как спящий дракон, опасен, если его потревожить. Во многих юрисдикциях запрещено разбивать асбест в одиночку. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. д.).

А как твоя новая изоляция? Всегда надевайте какую-либо маску при работе со стекловолокном. Не хотите получить, знаете ли, пневмоноультрамикроскопический силиковулканокониоз , что ли. А если серьезно, то при разрыве или разрезе стекловолокно выделяет очень мелкие частицы. Конечно, они не так опасны, как асбест, но вдыхать их точно не стоит. Стекловолокно также содержит связующие вещества, которые могут выделять стирол или формальдегид мочевины , оба из которых являются канцерогенными и токсичными. Если вы сомневаетесь, позвоните производителю и спросите, какие неприятные мелочи добавлены в его продукт!

Защита кожи

Стекловолокно очень, очень зудит. Стекловолокно «без зуда» — это отраслевая ложь, такая же, как и другая отраслевая ложь — «легкая очистка водой с мылом», например, маркировка на банке шеллака Zinsser, которую вы в прошлом пытались оттереть с ногтей. месяц. Не беспокойтесь — просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но подойдет и большинство нитриловых, кевларовых (защитных от порезов) или других рабочих перчаток. Стекловолокно также может испачкать всю вашу одежду, поэтому не забудьте постирать ее после того, как закончите! Минеральная вата тоже может создать беспорядок, но она не вызывает такого зуда.

И последнее, но не менее важное: очистите окружающее пространство, желательно с помощью пылесоса HEPA.

Слева: Трубы с недостаточной изоляцией, регистрирующие почти человеческую температуру 97,7°F. Я добавил еще один слой изоляции к ним. В центре: неизолированная коллекторная труба с углом наклона 196,8˘. Справа: изолированная труба (темно-синяя) перед неизолированной трубой (желтая), температура которой теперь снижена на 14°F по сравнению с пиковой температурой. Эта температура снизилась за счет дальнейшей изоляции близлежащих труб.

И сбережения, конечно, после этого

Я думаю, что в нашу худшую зиму мы потратили около 400 долларов на счет за коммунальные услуги. Проблема в том, что трудно понять, сколько из этого было от нагрева, а сколько от нашей электрической сушилки. Загрузка в электросушилку в зависимости от цикла стоит где-то 30-60 центов. Это большие деньги, когда у вас есть дом из пяти человек, двое из которых регулярно работают, один подрабатывает на стройке, а двое из них живут с собаками, которые линяют на буквально все . Достаточно сказать, однако, что большая часть этого счета приходится на отопление.

Окружающий воздух вокруг котла теперь около 65 градусов вместо 80 градусов. Это предполагает, основываясь на некоторых математических расчетах на салфетках, что мы, вероятно, повысили эффективность каждого цикла котла на несколько процентных пунктов. Отпишусь, как переживем зиму. А пока приступайте к проекту изоляции труб! Это отличное применение маски для лица, не связанное с COVID!

Слева: труба со старой оболочкой, которая оторвалась. В центре: я понятия не имею, что это за материал, но он, по-видимому, неплохо изолирует, снижая температуру с 180°F до 80°F. Эй, может асбест! Справа: это выход из теплообменника. Я не изолировал его (пока), потому что он немного подтекает.

как сделать так, чтобы низкоуглеродное отопление было доступно каждому

Большинство из нас думает о центральном отоплении только тогда, когда оно перестает работать или когда приходят счета за топливо. Поэтому сообщения о надвигающемся запрете на газовые котлы в Великобритании — и новости о том, что экологические альтернативы, такие как тепловые насосы, могут стоить более 10 000 фунтов стерлингов, — могли бы стать неприятным шоком для многих.

Большинство домохозяйств Великобритании полагаются на газовые котлы, которые более эффективны, чем когда-либо, но все еще работают на ископаемом топливе. В результате на бытовое отопление приходится более трети выбросов парниковых газов и почти половина потребления энергии в стране.

Борьба с изменением климата означает изменение способа обогрева наших домов. Но это возможно без превращения тепла и уюта в непозволительную роскошь. В нашем исследовании мы рассмотрели, как бизнес-модели могут сломать этот компромисс между людьми и планетой. Один из них предполагает переосмысление отопления как услуги.

При покупке котла клиент обычно платит кому-то за его покупку и установку. Затем они подписывают контракт с энергетической компанией на поставку топлива и находят другого поставщика услуг для ремонта котла в случае его поломки. Не проще ли было бы заключить один договор с одной компанией, которая могла бы гарантировать стабильное снабжение теплом?

Производитель будет нести ответственность за установку системы отопления и обеспечение ее работы. Поскольку производителю будет выплачиваться плата за поставку тепла, вам не нужно будет выставлять счета за ремонт или платить высокие авансовые затраты на установку — вам просто нужно будет выплачивать фиксированные ежемесячные платежи. Согласовывая цели всех сторон, «тепло как услуга» позволяет разделить риски и выгоды от инвестиций в новые технологии, такие как тепловые насосы.

Разжигание бедности

Технологии с низким уровнем выбросов углерода, такие как тепловые насосы, могут иметь большое значение для достижения нулевого уровня выбросов. В отличие от котла, тепловые насосы перемещают тепло из теплых помещений в холодные, а не генерируют его, работая аналогично кондиционированию воздуха.

Тепловые насосы работают на электричестве и могут сократить выбросы парниковых газов, если их питание поступает из источников с низким содержанием углерода. Отработанное тепло от очистных сооружений и других объектов может быть даже перенаправлено для снабжения домашних систем центрального отопления с соответствующей инфраструктурой, таких как сети централизованного теплоснабжения. Но в большинстве британских домов есть газ, а новые технологии отопления дороги в установке и эксплуатации. Большая часть необходимой инфраструктуры нуждается в финансировании.

Тепловые насосы обезуглероживают домашнее отопление, заменяя котлы, работающие на ископаемом топливе. Я ЕСМЬ НИКОМ/Shutterstock

Более двух миллионов домохозяйств в Англии страдают от нехватки топлива. Это означает, что оплата счетов за топливо не оставит им ничего на еду и другие предметы первой необходимости. Более эффективное низкоуглеродное отопление может снизить эти счета, но когда люди принимают решение обогревать или есть, справедливо ли ожидать, что люди будут инвестировать в дорогие технологии? Если эти технологии недоступны, можем ли мы надеяться на необходимую революцию в бытовом отоплении?

Медленное внедрение солнечных батарей на крышах домов и электромобилей демонстрирует, насколько трудными могут быть продажи этих технологий для потребителей, испытывающих нехватку денег. Технологии недостаточно. Вместо этого нам нужно изменить бизнес-логику внедрения технологий в наши дома.

Тепло как услуга

Цифровые технологии упростили предоставление почти всего, чем мы пользуемся, от музыки до автомобилей и одежды, как услуги. Музыкальные магазины, продающие альбомы, теперь конкурируют с потоковыми онлайн-сервисами, которые предлагают обширную библиотеку музыки, готовую для воспроизведения с ежемесячной подпиской. Таксистам и автодилерам пришлось приспосабливаться к услугам райдшеринга, и даже компаниям, занимающимся быстрой модой, теперь угрожают онлайн-сервисы проката, которые помогают старой одежде найти новое применение.

Предприятия предлагают программное обеспечение как услугу и даже производство как услугу, что избавляет от необходимости авансовых инвестиций и неожиданных счетов и позволяет клиентам получать доступ и оплачивать то, что им нужно, с единой оплатой или подпиской. «Тепло как услуга» делает нечто подобное, упрощая установку, техническое обслуживание и заправку котла или теплового насоса.

Зимой 2017 года более 100 домов в Великобритании получили план отопления, который гарантировал температуру в помещении за фиксированную ежемесячную плату. Клиенты часто с трудом отслеживают, сколько они тратят на отопление, поэтому план предлагает некоторое спокойствие. В испытании участвовали местные власти, энергетическая компания и производитель котлов, а также поставщики цифровых инструментов, которые помогали отслеживать и контролировать температуру. Большинство участников обнаружили, что они чувствовали себя более комфортно и с большей вероятностью рассматривали низкоуглеродное отопление само по себе, особенно в рамках такой договоренности, как отопление как услуга.

Плата за технологии отопления, которые бережнее относятся к планете, вероятно, будет слишком дорогой для многих людей. Надеяться на то, что домохозяйства сделают эти приготовления самостоятельно, также было бы катастрофой для обезуглероживания. В недавнем отчете Международного энергетического агентства прогнозировалось, что менее 5% общего сокращения выбросов, необходимого для достижения чистого нуля к 2050 году, можно ожидать за счет таких изменений в поведении населения. Вместо того, чтобы ожидать, что домохозяйства будут покупать тепловые насосы, штаты и энергетические компании должны предлагать им низкоуглеродное отопление в качестве услуги.
