чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Содержание

• 1 Самодельные электрические котлы отопления
  • 1.1 Особенности электропитания электрических котлов
  • 1.2 Электродные котлы отопления
  • 1.3 Электродный котел Скорпион
  • 1.4 Недостатки электродных котлов
• 2 Самодельные твердотопливные котлы отопления
• 3 Особенности изготовления газовых котлов

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Самодельные котлы отопления и их особенности

Несмотря на то, что рынок разнообразных котлов отопления постоянно увеличивается, всё большей популярностью на сегодняшний день начинают пользоваться самодельные котлы отопления. Конечно же, этому есть свои причины, ведь эпоха постиндустриализма чётко сменила эпоху индустриализации. На данный момент люди уже не отвлекаются так, как раньше, на какие-либо «эпохальные проекты», сегодня хочется каждому жить исключительно для себя. Само собой, это говорит, в первую очередь, и о комфортабельных условиях проживания, особенно в частном секторе. Итак, сердцем дома является очаг. В настоящее время эту роль выполняют самодельные котлы.

Как правило, в России используются чаще всего автономные системы отопления и газовые котлы. Однако по карману они приходятся далеко не всем, потому самодельный котёл отопления приобретает всё большую актуальность, и, несмотря на то, что эта задача не так уж и проста, её не так и сложно воплотить в жизнь. (См. также: Карта сайта)

Создать котёл своими руками можно очень просто без особых затрат – расходы при его создании просто минимальны. Для начала необходимо обзавестись трубами и кранами. В том случае, если котёл необходим для душа во дворе частного дома или же для горячего водоснабжения, систему собрать можно без каких-либо проблем.

Внимание! Стоит обратить внимание на советское время и дачные участки, на которых домовладельцами конструировались баки с водой (для душа), нагреваемые солнцем. В западных странах, кстати, сегодня использование солнечной энергии начинает приобретать всё большую, и большую популярность. Конечно, относится это и к самодельным котлам, изготовленным своими собственными руками – можно использовать этот момент при конструировании.

Чтобы создать идеальный самодельный котел отопления необходимы определённые усилия и хотя бы приблизительный расчёт. Но самое главное, что есть в этом деле – это безопасность. Ведь иногда даже фирменный котёл может взорваться при неправильной эксплуатации, или поджечь хозяину дом, несмотря на то, что конструкции таких приборов разрабатываются даже целыми лабораториями. А вот самодельный котёл может представлять некоторую опасность в этом плане. (См. также: Твердотопливные котлы)

И ещё одна существующая проблема в самодельных котлах – это его сопряжение вместе с системой отопления. Из всех существующих самой экономичной является водяная система отопления, хотя для её создания, как уже упоминалось, крайне необходимы, и хотя бы самые элементарные знания, и, желательно, опыт.

Что представляет собой схема самодельного котла?

С самодельными котлами, как, в принципе, и с теми, что изготавливаются на разнообразных фабриках, может всё же в любой момент произойти какая-либо неприятность. Ремонт котлов обходится их хозяевам не так уж и дёшево, поэтому желательно изначально сразу же обратить особое внимание на схему сбора.

Проще всего изготавливаются самодельные котлы на электричестве, так как может он спокойно послужить настоящей заменой для накопительного водонагревателя. Но, стоит отметить и тот факт, что в большинстве случаев – это, всё-таки, абсолютно невыгодное решение. Использование пеллетов или дров обходится домовладельцу намного дешевле, хотя самодельный котёл на дровах – более сложное устройство. (См. также: Котлы на твёрдом топливе)

Вообще, существует множество различных схем самодельных систем отопления. В большинстве случаев они создаются под определённый набор деталей, который имеется в наличии. Самое главное, чтобы для изготовления котла у хозяина дома присутствовали клапан для спуска давления (чтобы котёл не смог взорваться), манометр, измеритель давления и градусник для измерения температуры воды, которая подогревается (во избежание перегрева).

Самодельные котлы отопления на дровах

Самодельные котлы отопления на дровах – это два стальных цилиндра (при этом, один из них – чуть больше, второй – чуть меньше). Меньший цилиндр вставляется в цилиндр большего размера. Во внутренний цилиндр необходимо положить дрова, пространство между цилиндрами нужно заполнить водой. Используют такие самодельные котлы чаще всего там, где можно достать дешёвый пеллет или источник дров.

Одним словом, проще представить себе так называемую печку, которую поместили в бочку с водой, чтобы понять, что такое самодельный котёл отопления на дровах. Внутренний цилиндр такого котла изготавливается из стали, выдерживающей температуру при горении дров. Такой цилиндр просто не должен прогорать. Нередко для этой цели используется новая готовая или же бывшая в употреблении печка. (См. также: Как спустить воду с бойлера)

Хотя конструкции таких приборов могут также отличаться и своим разнообразием. К примеру, можно не просто помещать в бочку с водой печь, а можно поместить туда и трубу с водой. В основном используется при изготовлении такого устройства сразу несколько труб и мощный змеевик, увеличивающий площадь между водой и раскалённым воздухом. А вообще, создавая самодельный котел, обязательно приходится экспериментировать с подбором определённых параметров и материалов.

Эффективность самодельных котлов отопления

Разнообразие представленных на современном рынке котлов достаточно велико, но, как уже говорилось, чаще всего в последнее время люди начали обращать всё большее внимание на самодельные котлы. Всё зависит не только от первоначальной стоимости такого устройства, ведь и ремонт котлов, изготовленных человеком самостоятельно, обходится ему намного дешевле.

Для того чтобы честно ответить на вопрос об эффективности самодельных котлов, стоит внимательно рассмотреть внимательно предлагаемые потребителю самодельные генераторы тепла. Всё можно сделать хорошо – главное, выбрать правильную схему, ведь нередко можно «попасть» и на некачественный чертёж, который сможет привести, в результате, к аварийной ситуации и тяжёлым последствиям. (См. также: Пиролизные котлы своими руками)

Главное, что необходимо помнить тем, кто хочет наслаждаться эффективной работой самодельных котлов, – лучше всего при их изготовлении использовать чугунные радиаторы. В остальном, никаких проблем при установке быть просто-напросто не может. А при желании «выйти на идеальный результат» — у каждого желающего обязательно всё получится!

Самодельные котлы для отопления частного дома: четрежи, фото, видео

Несмотря на то, что современный рынок котлов с каждым годом все больше увеличивается, не меньшей популярностью пользуются и самодельные приборы для автономного отопления. Сделать такой агрегат своими руками сложно, но вполне реально, и у многих получается осуществить свои планы.

Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний. При этом самое важное в такой работе – это безопасность, так как даже заводские изделия  периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой.

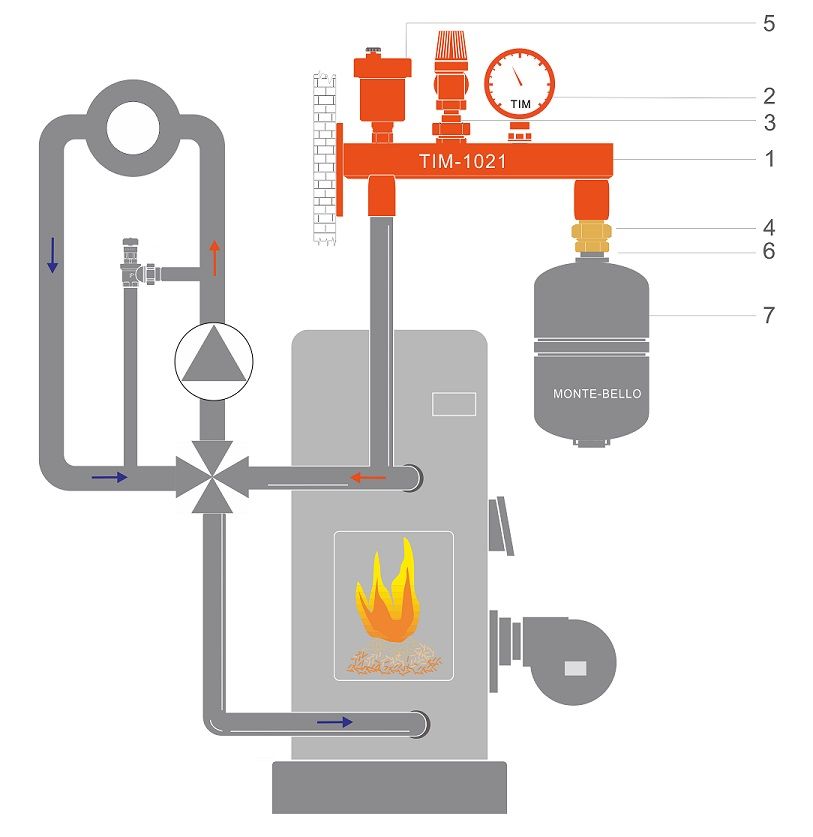

Фото 1 Схема системы отопления дома

Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:

• высокий КПД;
• полная автономность системы;
• простая эксплуатация;
• экологичность;
• невысокие расходы.

Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.

Можно выделить два типа котлов, работающих на твердом сырье:

• традиционные приборы,
• пиролизные.

Разница между ними в том, что осуществляется по-разному сгорание топлива.

В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.

Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.

Видео и рекомендации

Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:

• владение базовыми навыками горячей сварки;
• проведение предварительных расчетов и изготовление  чертежа;
• подготовка  всех необходимых материалов.

Видео 1 Делаем котел отопления своими руками

Видео 2 Делаем обычный самодельный дровяной котел

Видео 3 Новая супер модернизация самодельного котла «Бубафоня»

Видео 4 Самодельный «неубиваемый» электрокотел

Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:

• листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
• радиаторы.
• стальные и профильные трубы.
• заслонки.
• крепежные детали.
• дверца.

Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.

Кроме того, котел можно оборудовать циркуляционным насосом.

Чертежи и инструкция

Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который  был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности  изделия.

Фото 2 Схема самодельного котла отопления для частного дома

Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков,  размещающихся  по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя.

При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.

Фото 3 Схема самодельного котла на твердом топливе

После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы  дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.

Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.

Самодельные котлы являются удачным решением для отопления дома в любое время года, ведь  они могут стать частью интерьера, предметом гордости мастера и источником тепла.

Самодельные водяные котлы для отопления

» Котлы отопления

На открытой вкладке ресурса мы попбробуем выбрать для коттеджа правильные части отопления. Указанные части системы весьма важны. Поэтому выбор всех частей системы важно делать грамотно. Конструкция отопления гаража насчитывает разные устройства. Монтаж отопления включает, систему соединения, коллекторы, увеличивающие давление насосы котел, трубы, батареи терморегуляторы, бак для расширения, развоздушки, крепежи.

Несмотря на то, что самодельный котел для водяного отопления устроен нехитро, некоторые навыки в его изготовлении должны быть. К примеру, понадобится умение пользоваться сварочным аппаратом так, чтобы швы были прочными и надежными.

Совет: если вы в чем-то не уверенны, то лучше с этой работой обратиться специалисту. Это поможет исключить недочеты и упущения.

Что понадобится для конструирования котла?

1. Металлические листы с минимальной толщиной 4 — 5 мм или металлическая бочка. Чаще всего используется сталь, лучше по возможности использовать жаростойкую нержавеющую сталь.
2. Радиаторные батареи.
3. Стальные трубы.
4. Детали для крепежа.
5. Дверца, лучше с задвижкой.

При разработке чертежа важно брать в расчет некоторые тонкости:

• Теплообменник большого объёма скорее греет воду.
• При естественной циркуляции водяной контейнер должен находиться довольно высоко. При этом необходим большой диаметр патрубков и контуров отопления.
• Для циркуляции может использоваться насос. Но при отключении электричества он перестанет качать воду, и водяной контейнер может взорваться. Поэтому желательно устанавливать трубы с диаметром не меньшим чем 32 мм.
• Трубы для контура лучше выбирать оцинкованные, так как они устойчивы к высокой температуре.

Основные виды самодельных котлов

Структурная схема такого оборудования

Самодельные водяные котлы для отопления отличаются по конструкции в зависимости от вида топлива, на котором они работают.

Наиболее распространенный вид топлива – это дрова. Самый незамысловатый вариант дровяного котла представляет собой цилиндр, внутри которого находится ещё один цилиндр меньшего диаметра. Топка размещается во внутренней, а вода – во внешней емкости.

Другим видом является пиролизный котел. Такие агрегаты используют температуру 200-700 градусов при этом древесина разлагается на кокс и пиролизный газ. При попадании кислорода эта смесь начинает гореть.

Котлы, работающие на отработанном масле или солярке, имеют устройство, состоящее из двух бочек и трубы внутри. В верхнем отсеке теплообменника проходит вода, а в нижнем есть проем. Снизу трубы есть отверстия. Масло капает на подставку и, испаряясь, выделяет газ, который при горении выделяет тепло.

Котел для водяного отопления может быть также индукционным. Самый простой агрегат состоит из толстостенной пластиковой трубы, эмалированного провода и инвертора. Провод наматывается на трубу (более 100 витков) и присоединятся к сварочному инвертору (с выходом в 15 ампер). Внутри конструкции размещаются обрезки проволоки и рубленый прут из стали. Они разогревают теплообменник.

Из всех самым простым по устройству является электрический котел. В его основе вертикальная труба и установленный в неё ТЭН. Вода подается сверху, а штуцер подсоединяет обратный трубопровод снизу. Вода циркулирует естественным образом.

Несмотря на простоту, популярностью этот вид водяных котлов не пользуется, так как электричество стоит дороже, чем любое другое топливо.

Инструкция по сборке котла

Придерживайтесь чертежа

Как пример будет представлен твердотопливный водяной котел, так как он наиболее популярен. При сборке следует строго придерживаться чертежа и порядка работы.

Классический водяной котел для отопления дома содержит в себе два соединенных отсека.

Этапы сборки и монтажа:

1. В качестве внешнего отсека целесообразно сделать загрузочную камеру (для дров), а внутренний будет нагревать воду. На первом этапе производится сваривание корпуса.
2. К конструкции можно добавить воздухораспределитель. Для этого к верхней части приваривается кусок трубы с заслонкой. Этот конструктивный элемент позволит регулировать подачу воздуха в топку.
3. Формируются отсеки (топка и зольник), устанавливаются заслонки, дверца.
4. Агрегат помещается на отведенное для него место. Монтаж обычно производится на бетонный фундамент.
5. Топка дополняется дымоходом с заслонками (для того, чтобы удерживать тепло и по необходимости выводить дым).
6. Котел подключается к водяному контуру.

Разгонная топка: что это такое и как сделать правильно

После того как водяной котел отопления был установлен и подключен необходимо произвести разгонную топку.

Примечание. Топить котел первый раз нужно с расчетом на исправление ошибок ещё до отопительного сезона.

Топку нужно заполнить до уровня дымовой трубы через открытую крышку корпуса. После этого крышку нужно закрыть. Поджигать древесину следует через открытую заслонку. Когда топливо будет тлеть заслонку нужно призакрыть. Топливо при первой топке обязательно должно полностью прогореть.

Заключение

Надеемся, что статья была вам полезна. Будем признательны, если поделитесь ею в социальных сетях, кнопки для этого находятся ниже.

Источник: http://kvarremontnik.ru/samodelnyjj-kotel-dlya-vodyanogo-otopleniya/

Оглавление: [скрыть ]

Из стационарных отопительных систем наиболее простой и недорогой является водяная. Принцип автономного жидкостного отопления гаража предельно прост. При этом применяются водяные котлы, в которых жидкость (это может быть и антифриз) нагревается с помощью угля, дров, топливных гранул или электрических нагревателей. Разная удельная плотность холодной и горячей воды предопределяет ее движение по трубопроводам отопительной системы: более легкая нагретая жидкость поднимается по стоякам к нагревательному оборудованию (регистрам, радиаторам или конвекторам). Отдавая тепловую энергию, вода остывает и по обратной системе трубопроводов идет в водяной котел. Часто, чтобы увеличить скорость движения теплоносителя, используется схема водяного печного отопления с системой принудительной циркуляции вещества в обогревательном контуре замкнутого цикла (при помощи малых насосов).

Твердотопливная печь с котлом водяного отопления

Твердотопливные котлы с водяным контуром в качестве топлива могут использовать каменный и бурый уголь, древесину, прессованные брикеты из различных отходов, торф или древесные гранулы. Водяные котлы на дровах не работают в автономном режиме, им нужно постоянное обслуживание: закладка топлива и очистка зольника от золы.

Подтип твердотопливных агрегатов – пеллетные котлы. Эти современные модели работают на прессованных гранулах (пеллетах) из древесных отходов. Печное водяное отопление, имеющее такое оборудование, обладает очень высоким КПД.

Важно!

Остановить работу твердотопливных агрегатов в случае их перегрева быстро нельзя.

В связи с этим, делая самодельный водяной котел, не забудьте для защиты использовать специальные устройства. Такое оборудование отличается инерционностью процесса сгорания твердого топлива. Дровяные печи с водяным отоплением должны быть оборудованы теплообменником для охлаждения жидкости при перегреве. Через это устройство теплоноситель протекает из котла, перед тем как попасть в отопительную систему.

Для лучшей отдачи тепловой энергии и сокращения числа закладок топлива самодельная печь для водяного отопления (в дополнение к твердотопливному котлу) должна быть оснащена емкостным тепловым аккумулятором. Это, по сути, термос, который, накопив избыточный жар, отдает его в отопительную систему.

Промышленные котлы с водяным контуром на твердом топливе обладают высокой экономичностью работы. На одной закладке они могут эксплуатироваться несколько часов. В основе этого лежит принцип нижнего горения, при нем воздух к топливу поступает и снизу, и с боков. Это повышает уровень КПД и делает горение плавным.

У промышленных агрегатов теплообменник может быть сделан из чугуна или стали. У каждого материала свои плюсы и минусы. Водяные котлы отопления, имеющие более дешевые теплообменники из стали, обладают меньшим рабочим ресурсом. Они также менее устойчивы к выпадению конденсата и нуждаются в поддержании температуры не менее +65° С. Зато их легче очищать и закладывать в них топливо. Печь с водяным отоплением, имеющая теплообменник из чугуна, оборудуется фронтальной загрузкой, что не очень удобно. Но зато они не так капризны и хорошо переносят температуру меньше +65° С.

Важно!

Для качественной работы водяное отопление от печи нуждается в грамотно сделанном дымоходе.

Уровень тяги в дымоходе зависит от его диаметра и высоты, степени гладкости поверхности, а также разницы между температурами дыма и воздушной среды.

Вы можете приобрести не только водяной котел на дровах с обычным сжиганием. Есть печки с пиролизным методом сжигания топлива (газогенераторные печи водяного отопления). Им требуется топлива в 2 раза меньше, чем обычным, так как в них действует иной принципа сжигания. В камере сгорания дерево поначалу нагревается при ограниченном поступлении воздуха. Устройство водяного котла пиролизного типа довольно сложное, в нем нет топки, а есть две камеры: камера предварительной газификации, куда закладывается топливо, и, собственно, камера сгорания. Горючие газы из первой камеры во вторую выдуваются через форсунку специальным вентилятором. Газогенераторная печь с водяным котлом обладает увеличенным временем работы на одной закладке дров, автономным режимом и высоким КПД. Эти агрегаты энергозависимы, для работы вентилятора необходимо наличие электричества.

Самодельная кирпичная печь с водяным котлом

В связи с тем, что сейчас за пределами города строятся большие дома и в них обычное печное отопление нерентабельно, достаточно широкое распространение получило твердотопливное водяное отопление от кирпичной печи.

Такое оборудование имеет два назначения: на нем можно готовить пищу и обогревать помещения. Для этого отопительно-варочная кирпичная печь с водяным отоплением оборудуется нижним обогревом, а в топливник ее плиты монтируется обогревательный котел.

Плюсом такого метода отопления является то, что даже в сильный холод достаточно двух топок печи.

Водяное отопление от печки прогревает постройку между топками, когда батареи, остывая, отдают теплоту в течение 5-6 часов. Обустраивать такие печи с водяным отоплением своими руками очень выгодно: их КПД достигает от 80 до 85%.

Жидкотопливные печи с водяным отоплением

Для таких устройств, работающих в основном на солярке, необходима вентиляторная горелка.

Топливо подается к ней под большим давлением, предварительно распыляясь, проходя через форсунку. Затем солярка насыщается воздухом, который нагнетает вентилятор горелки и поступает в камеру сгорания, где и воспламеняется.

Печи с водяным котлом на жидком топливе оборудуются регулятором, управляющим горелкой. Топливопровод необходимо утеплить, в противном случае вязкость топлива увеличится. Тогда его перекачка будет требовать увеличения мощностей топливного насоса. Любому котлу на солярке нужен фильтр для тонкой очистки топлива, предотвращающий засорение его форсунок. Помните, что агрегату периодически требуется сервис. Камеру сгорания, горелку и дымовые каналы надо очищать от сажи и пыли, а теплообменник и трубопровод – от накипи. Печь с котлом водяного отопления два раза в год надо перенастраивать: весной – уменьшая мощность под нужды только горячего водоснабжения, осенью – увеличивая ее дополнительно и под систему отопления .

Внимание!

Характеристики жидкого топлива меняются с разными партиями, а дизельные агрегаты чувствительны к такой смене. Чтобы котел работал хорошо, заправляя баки топливом из новой партии, перенастраивайте горелку при помощи газоанализатора.

У устройств на жидком топливе высокая степень автоматичности. А если, делая такой водяной котел своими руками, вы подключите к нему дизельный генератор, то достигнете полной автономности его работы. Электричество необходимо для работы автоматики агрегата, его горелки, топливных насосов.

Печь с водяным котлом электрического типа

Существует два вида электрических котлов: обычные и ионные. Традиционный агрегат тепло вырабатывает ТЭНами. Их оболочка под воздействием тока нагревается и отдает тепло жидкости. Можно ставить несколько параллельных ТЭНов. Мощность устройства при этом будет равняться мощности всех нагревателей. ТЭНы монтируются в особом баке, называемом теплообменником. Электрические водяные котлы оборудуются блоком управления.

В ионных котлах жидкость является проводником, и в емкости с ней размещены два контакта. Проходящий между ними ток согревает воду. Такой вид электрических устройств более компактен, но для их работы требуется вода хорошего качества. Электрические отопительные котлы – это мини-котельные. Большинство моделей имеет циркуляционный насос и расширительный бак. Крепятся они на стене. Они малы, неприхотливы при работе, для них не нужен дымоход.

Котлы водяного отопления имеют мощность 4 – 15 кВт, выпускаются с двухступенчатой регулировкой мощности, агрегаты от 16 кВт и более – с трехступенчатой регулировкой. Это позволяет экономить электроэнергию и не включать устройство на всю мощность, если этого не требуется.

Водяное отопление от печи, использующей газ

Известно два типа котлов, работающих на газе: обычные и конденсационные.

Важно!

Для установки газового котла необходимы разрешительные документы.

У газовых устройств есть три важнейших элемента: газовая арматура, горелка и теплообменник. Теплообменники чаще делаются из меди, но есть и чугунные, стальные. Газовый котел водяного отопления имеет циркуляционный насос, расширительный бак и предохранительный клапан.

Принцип работы агрегата прост: автоматика котла распознает нужду системы в тепле и задействует газовую арматуру. Вода, протекая через устройство, нагревается и циркуляционным насосом подается в отопительную систему.

Газовые печи с водяным отоплением есть одноконтурные и двухконтурные. Первые используются только для обогрева помещений, а для нагревания воды необходимо ставить бойлер или газовую колонку. Котел с водяным контуром двойного типа можно применять и для горячего водоснабжения, и для отопления. Но агрегат не может работать одновременно на два фронта. При нагревании воды подача ее в систему отопления останавливается.

Обычная печь с водяным котлом газового типа прогоняет сквозь решетку теплообменника полученные продукты сгорания. В нем они отдают тепловую энергию воде. Отходящие газы по дымоходу выводятся наружу, так теряется часть тепла. С ними выводится и получаемый при сгорании газа пар, который забирает свою часть энергии. Конденсационный котел может ее сохранять и передавать в отопительную систему.

При остывании пар конденсируется, при этом высвобождая тепловую энергию. Конденсат скапливается в особом теплообменнике, из которого тепло идет в отопительную систему.

Источник: http://www.vashgarazh.com/otoplenie-ot-pechi-i-vodyanogo-kotla

Содержание:

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

Самодельные котлы отопления своими руками для отопления дома

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Первые шаги в создании котла

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

• Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
• Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

На заметку! Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Видео по теме:

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Как работает электрокотел узнайте здесь .

Мини котлы электрические – предназначение, преимущества, обслуживание подробно по следующей ссылке: http://1pokotlam.ru/mini-kotly-elektricheskie-prednaznachenie-preimushhestva-obsluzhivanie.html

Видео по теме:

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  – ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Видео по теме:

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.  (См. как сделать индукционные котлы своими руками .)

Источник: http://1pokotlam.ru/samodelnye-kotly-otopleniya-kakoj-vybrat.html

Смотрите также:

• Самодельные газовые котлы отопления
• Самодельный индукционный котел отопления

20 сентября 2022 года

Самодельные котлы отопления на дровах и водяное отопление своими руками

31 октября, 2013. Прочитано 15470 раз(а)

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой.

Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

Процесс создания самодельного котла отопления на дровах

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах, в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

Лучше всего при создании котла водяного отопления на дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

1. Безопасность устройства;
2. Экологичность;
3. Простая эксплуатация;
4. Высокий КПД;
5. Автономность установки;
6. Невысокая цена и доступность топлива.

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Процесс обогрева в д оме становится значительно лучше и длится дольше.

Следует помнить, что процент влажности в дровах для пиролизных котлов не должен превышать 20%, иначе они попросту не будут гореть. Для этого всегда нужно держать запас хорошо просушенных дров.

Чертежи котла на дровах и материалы, необходимые для монтажа котла

После того как вы определились с размером и провели все расчеты по создания котла, необходимо приступить к установке отопительной системы самодельного дровяного котла отопления.

Для этого вам понадобится:

1. Трубы профильные;
2. Трубы стальные;
3. Прут сечением 20 мм;
4. Стальной лист;
5. Центробежный вентилятор;
6. Шамотный кирпич;
7. Болты, гайки и другие материалы.

Также в зависимости от выполненной модификации котла, могут понадобиться и другие материалы, согласно, сделанного чертежа.

Оптимальная схема или чертеж самодельного котла отопления на дровах

Как видим что на первой картинке изображен трехкамерный котел отопления.

1 Камера — дрова

2 Камера — нагревательный елемент (дрова задвигаются толкателем)

3 Камера — тепло от сгоревших дров попадает в теплообменник с трубой и далее  в трубу для воздуха (либо воды).

Если дом двухэтажный, то часть теплтоы идет прямо из подвала на первые этажы, а часть поднимается по трубам в стенах на чердак и оттуда поступает в верхние комнаты.

Важно! Перед тем как начинать любые работы по отоплению в доме ознакомтесь с системой подключения радиаторов на нашем сайте.

Самодельные котлы отопления на дровах существуют в различных исполнениях. Наиболее оптимальный вариант под свои критерии можно найти в интернете. Народные умельцы подскажут интересующие вас нюансы, а также посоветуют тот или иной котел.

Для этого важно знать:

1. Точное и правильное место для топки;
2. Рассчитать параметры теплообменника;
3. Вычислить оптимальный вариант подачи   воды.

Каждый доступный вариант в интернете можно усовершенствовать под собственные нужды. Самое главное — правильный расчёт, а также последующий монтаж.

Установка котла

После того как все расчеты выполнены и конструкция готова, приступаем к монтажу самодельного котла отопления на дровах. За расчетное устройство берется метод Беляева. Внутренний объем отопительного котла должен быть неизменным, но можно для увеличения эффективности котла увеличить размер (объем) рубашки теплообменника.

Котлы отопления на дровах сделать самому самостоятельно своими руками выполненные правильно в домашних условиях, то после монтажа его в назначенное место, выполняют подсоединение к водяному контуру. После полной визуальной проверки всех стыков, можно приступить к пробному запуску. Когда котел водяного отопления входит в газогенераторный режим, тогда начинается эффективная отдача тепла. И всего через 25-30 минут помещение должно прогреться. После всех выполненных работ, всю конструкцию можно покрасить специальной огнеупорной краской, и тем самым придать ей эстетичный вид.

Стоит учесть, что правильно рассчитанные и собранные котлы водяного отопления на дровах значительно эффективнее, чем электро-дровяные или с низким КПД газовые котлы. Котлы на дровах значительно экономичней, и позволяют вам распределять по своему смотрению тепло.



Самодельные котлы отопления на дровах видео:



Рекомендуем вам еще:

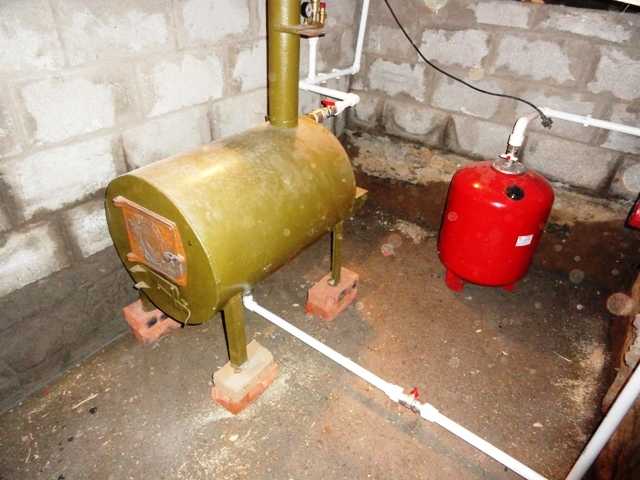

Самодельный котел для водяного отопления в частном доме

Самодельный котел для водяного отопления в частном доме

Самодельный котел для водяного отопления является великолепным «заменителем» дорогостоящему оборудованию. Его рабочая схема, так же как и внешний вид, зависят от таких факторов, как: доступные материалы и наличие дешевого топлива именно в вашем регионе, в данном случае это вода.

От чего зависит рабочая эффективность самодельного котла?

Производительность оборудования, сделанного собственноручно будет зависеть от:

• конструкции теплообменника;
• полноты топливного сгорания.

Из чего следует, что необходимо добиваться минимальной t° сгорания, так как чем она ниже, тем выше КПД котла. Следующим плюсом низкой температуры, которую должен выдавать самодельный котел для водяного отопления – это его безопасность и долговечность.

Принцип, по которому устроен котел водяного отопления

Самодельные водяные котлы для отопления или изготовленные на заводе, работают двумя способами:

1. Сгорание топлива происходит внутри емкости, подобные типы котлов отлично подходят для русской бани.
2. Самодельный котел для водяного отопления, у которого теплоноситель проходит по трубам змеевика через топку, где сгорает топливо, является вторым вариантом самодельных котлов.

Понятно, что предпочтение отдается тому варианту, для которого проще приобрести материалы. Но самое главное не забывать о том, что котел – агрегат повышенной опасности, потому требует постоянного контроля.

Как сделать водяные котлы самому?

В этой статье подробно описать все нюансы не реально, но дать некоторые рекомендации вполне возможно.
Итак, начнем с того, что чаще всего самодельные водяные котлы для отопления делаются из пятимиллиметровой листовой стали, однако, как показала практика, нержавейка жаропрочная намного лучше. Также важно учитывать тот способ циркуляции теплоносителя, который уже существует или будет в вашей системе отопления.В том случае, когда это самотек (гравитация), то нужно будет поднять бачок с водой на максимальную высоту, а разводочные трубы должны быть с большим диаметром.
Связано это с тем, что сопротивление движения носителя тепла напрямую зависти от диаметра труб, а потому если трубы узкие, то потребуется установка циркуляционного насоса.
Самодельный котел для водяного отопления с насосами имеет свои неоспоримые плюсы:

• наличие труб меньшего диаметра, что, конечно же, отразится на закупочной цене, так как их стоимость значительно ниже;
• бак не потребуется поднимать на неимоверные высоты.

Однако есть и минус: в случае отключения электроэнергии, котел может просто напросто взорваться. Но выбор всегда остается за мастером или же хозяином помещения, для которого будет устанавливаться котел отопления.
Также есть рекомендации, которые отлично подходят для агрегатов разного типа и не имеет значения, самодельные водяные котлы для отопления вы установите, или же заводские:

• отопительные контуры и патрубки должны быть диаметром не менее 32 мм;
• в случае аварии с циркуляционным насосом начинается быстрый температурный рост воды, а ее скорость снижается, что может спровоцировать образование воздушных пробок. Для избегания подобной ситуации необходимо устанавливать автоматический воздухоотвод;
• чтобы отопительный контур не вышел из строя, делать его лучше из оцинкованных труб, при этом стыки загерметизировать при помощи пакли изо льна или суриком.

Как по виду топлива разделяется котел водяного отопления?

Дровяные котлы

Такие котлы имеют простую конструкцию, материалы, из которых они делаются, также в легкой доступности, собственно как и топливо. Такое оборудование является универсальным, так как топить их можно не только дровами, но и любым другим твердым топливом.

Котлы, работающие на а отработанном масле

При разжигании котла на поддон капает масло, которое тут же испаряется, а получившийся газ нагревает теплоноситель. Кстати, вместо масла нередко используется солярка.

Электрокотлы

Данная конструкция производит естественную циркуляцию воды, так как это простейшая конструкция. Однако у них есть и минусы: номинальная мощность котлов порядка 7 кВт к сети 220В подключаться не может, а 380В проходит не везде.
Другой вариант такого котла – индукционный, что также является простейшей конструкцией, которая на выходе имеет ток в 15А. Для работы, в трубу засыпают элементы, которые нагреваются вихревыми потоками, потом подключается снизу обратка, сверху подача, вода.Мастеру с такой вариацией отопительных котлов остается только определиться с тем, какой тип оборудования подходит для того или иного помещения.

Бойлер косвенного нагрева своими руками: устройство самодельного котла

Наличие водопровода с горячей водой является частью привычного комфорта для современного дома. Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника отопления отопительный контур. Для решения проблемы нужно просто построить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего санитарную воду к точкам водоснабжения. Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Содержание статьи:

• Устройство бойлера косвенного нагрева
• Проектирование и монтаж своими руками
  • Выбор емкости накопителя
  • Расчет длины змеевика
  • Изготовление и обработка змеевика
  • Подготовка емкости котла
• Инструкция по подключению и запуску системы
• Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда, теплообменники традиционно строятся по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд играет роль внешней «трубы», внутри которой размещается внутренняя «труба» или змеевик.

Фотогалерея

Фото

Приготовление санитарно-технической воды в бойлере косвенного нагрева осуществляется без непосредственного использования электроэнергии, газа, твердого или жидкого топлива

Вода для гигиенических процедур в бойлере косвенного нагрева производится путем теплоноситель, нагретый котлом

Котел подключается к системе отопления. Внутри него через змеевик, трубы или пространство между двумя баками проходит теплоноситель, прежде чем он далее попадет в отопительные приборы

Чаще всего бойлеры косвенного нагрева оснащаются теплообменниками в виде змеевиков. Такое решение особенно характерно для самодельных конструкций.

Змеевик, по которому течет теплоноситель, просто устанавливается внутрь бака. Нагрел воду для бытовых нужд постоянно в такой форме накопительный водонагреватель

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер

Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширения при нагреве жидкости

Нет необходимости устанавливать собственную группу безопасности. Избыточное давление устранит общий предохранительный клапан для отопления. А вот воздухоотводчик совсем не помешает, т.к. внутри отдельной от системы емкости будет кипеть вода

Устройство энергосбережения

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный газовый баллонный бойлер

Сложность обвязки бойлера косвенного нагрева схема подключения котла



Проходит через трубчатый змеевик, а внутренняя часть бака заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, нагревают холодную воду в сосуде.

Традиционная схема подключения бойлера косвенного нагрева выглядит примерно так. В этом случае устройство работает в паре с котлом отопления

Схема

обычно выполняется по технологии противотока двух сред, различных по уровню температуры. Другими словами, если выход для нагретой воды предусмотрен в нижней части бака, а патрубок подачи холодной воды выше, то в этом случае теплоноситель подается в змеевик на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды перепутаны местами. На практике чаще встречаются схемы с верхним выводом нагретой воды.

Чтобы уменьшить потери тепла, бойлер косвенного нагрева своими руками следует утеплить. Хороший теплоизолятор — минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и примыкающие к нему трубопроводы подлежат теплоизоляции.

Целесообразно устанавливать систему в непосредственной близости от . Такой подход обеспечит меньшие затраты на монтаж, а потери тепла на пути от системы отопления до бойлера косвенного нагрева значительно сократятся.

Следующая фотоподборка ознакомит с примером изготовления простейшего бойлера косвенного нагрева:

Галерея изображений

Фото

Бак из нержавеющей стали в качестве корпуса

Сильфонный теплообменник

Трубы для подключения теплообменника к отоплению

Монтаж труб теплообменника с подвесками

Проектирование и монтаж своими руками

Основная задача на этапе проектирования своими руками – подбор накопительного бака, который своим объемом покрывал бы потребность в горячей воде.

Выбор емкости хранилища

Для большинства случаев эксплуатации системы расчет потребности производится на 3-4 человека (средняя семья). По регламенту один человек потребляет около 70 л/сутки. То есть для среднестатистической семьи достаточно установить бойлер косвенного нагрева объемом 200 л. При такой мощности потребность полностью удовлетворяется.

Особое внимание следует уделить выбору сосуда для переделки его в бойлер косвенного нагрева. Это должен быть резервуар прочный, долговечный, не подверженный коррозии

Бак для нагрева холодной воды обычно выбирают для вертикальной установки, но возможен и вариант монтажа в горизонтальном положении. В качестве бака котла допустимо использовать емкость из прочных термостойких материалов.

Безусловно, материал контейнера следует выбирать с учетом его высоких антикоррозионных свойств, допустимого теплового расширения и других эксплуатационных характеристик.

Подходящие материалы включают:

• алюминий;
• нержавеющая сталь
• специальные полимеры.

Следует помнить: котлы любого типа относятся к сосудам, работающим под давлением. Кроме того, теплоноситель системы отопления может нагреваться до высокой температуры (90°С и выше). Исходя из этих свойств котельных систем, следует спроектировать и построить систему своими руками.

На практике часто встречаются довольно нелепые конструкции, также сделанные своими руками, например, на основе обычной фляжки для молока или столовой кастрюли. Таких решений следует избегать.

Это пародия на бойлер косвенного нагрева. Сделано своими руками, но требуется совсем другой подход, чтобы сравнить с действительно надежным и эффективным устройством

В конструкцию бойлера косвенного нагрева, выполненного своими руками, входит и расчет трубчатого змеевика. Здесь необходимо рассчитать необходимую тепловую мощность этого устройства, чтобы по результатам расчета определить длину трубы змеевика и ее диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевика котла является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала имеют высокий коэффициент теплопередачи.

Эффективность змеевика (время нагрева и заданная необходимая температура) во многом зависит от правильного расчета. Также важно правильно установить спираль внутри сосуда

Для расчета необходимых значений для изготовления змеевика котла подходит формула:

L = Q / D * (Tg — Tx) * 3,14

Буквенные обозначения здесь:

• L — длина трубы
• Q — тепловая мощность змеевика — диаметр трубы,
• Тг — температура горячей воды,
• Тх — температура холодной воды.

Рассмотрим на примере, как рассчитать длину медной трубы под спираль 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, купленная на рынке в бухте. Под котел взят сосуд вместимостью 200 л. Расчетные температуры холодной и горячей воды составляют 15ºС и 80ºС соответственно.

Необходимо определить размер длины медной трубы, достаточной для изготовления теплообменной трубчатой ​​спирали мощностью 20 кВт. По формуле осуществляется следующий расчет: 20/0,01*(80-15)*3,14. Результат расчета: необходимая длина медной трубы 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева емкостью 150-200 литров, как правило, берется медная или латунная труба диаметром 10 — 20 мм. Трубка скручивается по спирали с учетом остаточного зазора 5-7 мм между витками.

Зазор нужно делать обязательно (допускается раздвигание витков после намотки), так как необходима компенсация расширения металла. Кроме того, при такой конструкции спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана используется толстостенная полиэтиленовая труба. После намотки катушки раздвигаются на 1-2 мм

В принципе можно найти готовые к использованию медные или латунные катушки. Например, взять катушку от какого-нибудь технологического оборудования. Но тогда приходится учитывать размер располагаемой мощности и соответствие спирали по мощности теплоотдачи.

Часто не удается выполнить подбор в точном соответствии с параметрами. Поэтому, чтобы не терять драгоценное в этом смысле время, выгоднее сделать трубчатый спиральный нагреватель самостоятельно.

Катушку своими руками без опыта сделать сложно, но такая задача выполнима. Здесь главное выполнить качественную намотку спирали. Для намотки медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра котловой емкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, то диаметр змеевика будет: (500 — 500/10) = 450 мм.

Один из вариантов установки резьбового фитинга на конец трубы змеевика. Свободный конец резьбового фитинга войдет в отверстие на стенке сосуда.

На концы трубы, скрученной в спираль, нужно будет смонтировать контактные резьбовые штуцеры. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Накладка на конец трубы с обжимными гайками.
3. Для обработки кромок выработки трубы.
4. Установите фитинги и прочно затяните их на трубе с помощью гаек.

Нет необходимости использовать исключительно резьбовые двухсторонние фитинги. При наличии навыков пайки медных труб и соответствующего инструмента можно установить односторонние резьбовые фитинги методом пайки.

Также в зависимости от материала корпуса сосуда не исключен вариант припайки непосредственно к стенкам сосуда. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется из-за сложной технологической операции.

В собранном на фитингах или спаянном состоянии теплообменный элемент (змеевик котла) уже можно считать готовым к монтажу и последующей эксплуатации. Осталось подготовить место для установки непосредственно на бак котла и ввести в сосуд водонагреватель.

Подготовка емкости котла

Как в бак котла вставить готовую медную (латунную) спираль, если бак цельный? В этом случае необходимо аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться болтами к корпусу сосуда.

Посадочные места крышки и бака выровнены, отшлифованы, снабжены резиновой прокладкой. Между тем внутренняя установка (и обслуживание) представляется более удобной, если сделать на баке две заглушки — верхнюю и нижнюю.

Пример устройства крышки на сосуд, который используется под бойлер косвенного нагрева. Герметичность достигается прокладочным и болтовым креплением по всей окружности

После установки крышки на бак котла проблема с установкой змеевика внутри бака отпадает сама собой. Теперь достаточно просверлить два отверстия на корпусе сосуда, ориентируясь на расположение концевых частей спиральной трубы. Диаметр отверстий должен соответствовать диаметру резьбовой части фурнитуры с запасом 1-2 мм.

Резьбовые части фитингов пропускаются в отверстия после установки прокладок. Затем на наружную стенку бака наматывают ответную арматуру и туго затягивают соединение.

При таком креплении нагревательный змеевик достаточно устойчив, но необходимо сделать дополнительные опоры. Течение теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры компенсируют дефект.

Вариант перехода от труб змеевика котла к магистралям с теплоносителем теплоносителя. Прямая фурнитура одновременно служит крепежом

На корпусе бойлера косвенного нагрева также необходимо сделать отверстия для сбора и слива воды, запрессовать в них короткие патрубки, а на патрубках установить запорную арматуру. При желании можно дополнить устройство стрелочный термометр.

После завершения монтажа всех компонентов корпус сосуда закрывается снаружи изоляционным материалом. Здесь подойдет минеральная вата с верхним фольгированным покрытием.

Инструкции по подключению и запуску системы

Прежде всего, самодельный бытовой бойлер косвенного нагрева необходимо подключить к теплотрассе. Там, где используется автономная система отопления, в сеть домашней котельной.

Механическое соединение выполняется при открытой крышке бака котла. После подключения нужно открыть запорный кран, который соединяется с обраткой теплоносителя, и убедиться в отсутствии протечек как снаружи устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева в полную силу, рекомендуется проверить систему на герметичность. На фото — заводской экземпляр

Если течи не обнаружено, открыть линию подачи охлаждающей жидкости. Необходимо некоторое время подождать, пока змеевик прогреется до температуры системы отопления. В режиме полного нагрева еще раз внимательно проверьте змеевик и все места соединения на наличие возможных утечек.

Если проверка показывает целостность системы, закройте крышку сосуда и подключите нагретую воду. Протестируйте систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Используемый газовый баллон часто используют для изготовления самодельных устройств. Представляем видео как сделать БКН из корпуса цилиндра.

Здесь описан только один вариант из всех возможных, которые существуют и успешно применяются. Следует отметить, что существует множество вариантов самостоятельных конструкций бойлеров косвенного нагрева.

Например, вместо цилиндрического резервуара для хранения используются прямоугольные сосуды. Виток катушки выполнен не однослойным, а многослойным. Дополнить водонагреватель электрическим ТЭНом. Дизайнерские идеи не имеют границ.

Хотите поделиться собственным опытом изготовления бойлера косвенного нагрева или полезной информацией по теме? Пожалуйста, пишите комментарии в блоке ниже. Здесь задавайте вопросы, высказывайте мнение и размещайте фото.

Как сделать котел своими руками

• Как сделать котел своими руками — лучшие из проверенных способов
• Лопастной котел
• Котел из каменки
• Из гвоздей
• Самый мощный дом котел
• Заключение

Изготовление полезных бытовых предметов, инструментов и электроприборов своими руками не всегда связано со стремлением сэкономить. Дух изобретательства живет практически в каждом, кто хоть раз держал в руках гаечный ключ или отвертку. Для тех, кто не в состоянии выкинуть на помойку ни грамма медной проволоки и даже старого ненужного бритвенного лезвия, будет полезно узнать, как из таких подручных средств можно сделать работоспособный котел.

Котел своими руками можно изготовить различными способами, но не все варианты самостоятельной сборки этого устройства позволяют использовать его длительное время. В статье описаны основные, проверенные временем варианты самостоятельного изготовления котла.

Как сделать котел своими руками — лучший из проверенных способов

Чаще всего в кустарных условиях котлы изготавливают из:

• Лезвия бритвы. Клинки Спутник.
• Гвозди
• ТЭН для чайника.

ТЭН из старого чайника

ТЭН из старого чайника

Также можно сделать работоспособные приборы для нагрева воды из нихромовой проволоки, которая устанавливается на керамический изолятор в домашних условиях.

Основная задача, которую следует выполнять при самостоятельном проектировании нагревательных элементов, — минимизировать возможность короткого замыкания и поражения электрическим током. При использовании низковольтных самоделок поражения электрическим током практически не стоит опасаться, а вот устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.

Котел с лезвиями

Котел из бритвенных лезвий сделать несложно. Для выполнения работы необходимо подготовить следующие комплектующие:

• 2 лопасти типа «Спутник».
• 2 спички.
• Двухжильный кабель с вилкой.
• Резьба.

Схема электрокотла лопастного

Процесс сборки самодельного котла следующий:

• К каждой лопасти привязывается медная жила электрического провода.
• Между лезвиями помещаются 2 спички, которые будут служить распорками для защиты от короткого замыкания.
• Лопасти нити наматываются на спички таким образом, чтобы исключить свободное перемещение металлических частей.

Самодельный водонагреватель в сборе

Самодельный лопастной котел полностью готов к эксплуатации!

Тест самодельного устройства

Теперь осталось только подобрать бак, в котором можно будет кипятить воду. Емкость, которая будет использоваться с котлом данной конструкции, не должна быть изготовлена ​​из токопроводящего материала. Также следует соблюдать крайнюю осторожность при включении и выключении устройства. Перед тем, как включить самодельный электроприбор в сеть 220 В, необходимо предварительно опустить прибор в воду. При нагреве воды категорически запрещается прикасаться к электрическому прибору или емкости с водой.

Помимо необходимых мер безопасности, также необходимо помнить, что нагрев воды таким способом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода из лопастного котла не будет нагреваться из-за отсутствия токопроводящей среды между двумя металлическими плоскостями.

Кроме того, использование электролитического метода нагрева воды негативно сказывается на ее вкусовых качествах, поэтому такой вариант нагрева больше всего подходит для технических жидкостей.

Бойлер от нагревателя

Сделать котел дома из ТЭНа не сложнее, чем с помощью бритвенных лезвий. Этот вариант самодельного устройства при правильном изготовлении более безопасен в использовании.

ТЭН не сложно «извлечь» из старого чайника, неисправность которого не связана с ТЭНом.

Помимо наличия исправного ТЭНа, потребуется также подготовить двухжильный провод с вилкой, которую также можно позаимствовать у неисправного чайника. Также для крепления проводов к нагревателю рекомендуется приобрести клеммники, использование которых значительно упростит и ускорит процесс самостоятельного изготовления устройства. В этом случае процесс сборки осуществляется в следующей последовательности:

• Концы провода зачищают от изоляции ножом или специальным приспособлением.
• Провода подаются в клеммы и затем крепятся к клеммам ТЭН встроенными винтами.
• С помощью мультиметра проверяется сопротивление нагревательного элемента, а также возможная протечка на корпусе изделия.

Водонагреватель от ТЭНа от чайника

При успешной диагностике самодельный прибор может успешно конкурировать с заводскими изделиями, а качество подключения основного провода к ТЭНу может быть выполнено даже лучше, чем у бытовая техника из магазина. Отсутствие пайки позволит этому устройству прослужить гораздо дольше, но если нет клеммников, то вышеописанный вариант котла можно сделать, припаяв провода к контактам ТЭНа.

Этот вариант самодельного котла можно использовать без ограничений. Качество приготовленной таким образом кипяченой воды позволяет заваривать чай, кофе или любые другие напитки без потери вкуса.

Из гвоздей

Электроприбор из гвоздей является разновидностью котла из лопастей, но с более «цивилизованной» конструкцией. Для изготовления данного водогрейного прибора необходимо подготовить:

• 6 гвоздей 80 мм
• Двухжильный медный провод с вилкой
• Электродрель и сверло 3 мм.
• Кусок деревянной доски 100х100 мм, толщиной не менее 25 мм.

Гвозди для самодельного водогрейного прибора

Процесс изготовления котла из гвоздей осуществляется в следующей последовательности:

• В середине деревянной пластины делаются 6 отверстий диаметром 3 мм с расстояние между ними 3-5 мм.
• Стальной гвоздь устанавливается в каждое отверстие деревянной пластины.
• От кабеля с вилкой каждый контакт соединен с 3 гвоздями.
• Деревянная плита крепится над баком и подключается к сети 220 вольт.

При выполнении данных действий необходимо строго следить за тем, чтобы провода были максимально плотно прижаты к металлической поверхности гвоздей. Для обеспечения надежного контакта проводов с электродами рекомендуется перед установкой гвоздей в деревянную пластину вставить 1/3 медной жилы провода в каждое отверстие. Если все действия были выполнены правильно, то при проверке сопротивления между контактами вилки мультиметр должен показать нулевое значение.

Использовать данное устройство для нагрева воды следует в следующей последовательности:

1. В неметаллическую кружку налить воду, которая не должна быть дистиллированной.
2. Поместите деревянную тарелку на кружку электродами вниз.
3. Подключить прибор к сети 220 В.
4. После закипания жидкости самодельный котел следует отключить от электричества.

Как и в случае использования изделия из бритвенных лезвий, качество кипяченой жидкости оставляет желать лучшего, поэтому этот способ приготовления кипятка лучше использовать и для технических нужд.

Самый мощный самодельный котел

Нихромовая спираль

Для того, чтобы вскипятить большой объем воды, из подручных средств можно сделать мощное переносное устройство. Для изготовления устройства потребуются следующие детали:

1. Спираль нихромовая с диаметром проволоки не менее 1 мм.
2. Предохранитель промышленный серии PN 2.
3. Кабель двухжильный из провода сечением не менее 4 мм ² .
4. Отвертка и шурупы 20 мм.
5. Складная заглушка.

Предохранитель ПН-2

В такой последовательности осуществляется изготовление мощного прибора для нагрева воды.

1. Предохранитель ПН-2 разбирается для снятия керамического корпуса изделия.
2. В отверстия в корпусе керамического изолятора вкручиваются 8 винтов, образовавшихся при разборке устройства.
3. Конец нихромовой спирали цепляется за один из 8 винтов.
4. Затем внутри корпуса электроизолятора спираль проталкивается к противоположному концу круглого изолятора и снова закрепляется вокруг винта.
5. Спираль закручивается в обратную сторону, но уже закреплена на другом винте, ввернутом в изолятор.
6. Таким же образом спираль и саморезы соединяются еще в 5 точках, после чего зачищенные медные провода соединяются с первым саморезом и последним и полностью вкручиваются саморезы в керамический изолятор. Учитывая значительную мощность такого самодельного котла, сечение подключаемого медного провода должно быть не менее 4 мм ² . На другом конце провода установка вилки.

Проверка мощного самодельного водонагревателя

Эксплуатацию котла можно проводить только в подвешенном состоянии. Нагревательный элемент должен быть полностью опущен в воду и не должен касаться стенок и дна бака. При использовании самодельного мощного бойлера категорически запрещается прикасаться к емкости и корпусу прибора во время нагревания воды.

Заключение

Котел из подручных средств можно сделать своими руками без финансовых затрат. Все без исключения самоделки должны эксплуатироваться таким образом, чтобы тело человека не контактировало с нагретой жидкостью или с неизолированной частью токоведущих частей. Запрещается оставлять котел, сделанный своими руками, без присмотра, а также в местах, где дети могут получить доступ к включенному устройству.

Как выбрать плойку для длинных волос — правила использования для красивой укладки

Духовка / Духовка — Страница 3 из 3 — Icdself.com

Капельная система разморозки холодильника — что это такое и как ею пользоваться, преимущества и недостатки системы

Ноутбук и ультрабук — в чем разница, преимущества и недостатки ноутбуков и ультрабуков

Теплообменник уличного котла своими руками

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы АК Стив
• Дата начала 18 сентября 2019 г.

Помощь Форум лесоводов:

АК Стив

Участник ArboristSite

• 18 сентября 2019 г.

• #1

Те из вас, кто строил дровяные котлы, что вы сделали для теплообменника внутри котла? Я придумал несколько идей, но все они быстро становятся дорогими, если добавить все потроха и соус.



Матфам

Новый член

• 18 сентября 2019 г.

• #2

Медь, пожалуй, самая простая в использовании вещь. Я бы предостерег вас от сборки любого типа котла своими руками … Вода расширяется в объеме в 1600 раз, когда переходит в парообразное состояние. Если у вас нет особенно сильного понимания того, что вы делаете, это будет опасно.



NSMaple1

Зависимость от ArboristSite

• 18 сентября 2019 г.

• #3

Теплообменник внутри котла? Не уверен, что именно вы имеете в виду там. Обычно котлы представляют собой либо простые устройства с водяной рубашкой, где стенки топки обмениваются теплом с окружающей водой (неэффективный теплообмен), либо внутри есть трубы, соединяющие топку с дымоходом, окруженные котловой водой, которые обменивают тепло на вода (легко загрязняется, поэтому требуется частая очистка — должна быть предусмотрена легкая очистка). Делается обычно из того же материала, что и топка, насколько я знаю.



канту

Зависимость от ArboristSite

• 19 сентября 2019 г.

• #4

Шахта имеет прямоугольные трубы внутри наверху, которые позволяют пламени окружать их и нагревать воду. Они хорошо работают, даже несмотря на то, что на них все время лежит куча мелкой золы. На дне и по бокам трубок происходит хороший теплообмен с водой. Потихоньку собираю все материалы для постройки. Намерен построить его примерно такого же дизайна и такого же размера, как тот, что у меня сейчас. У меня Pacific Western и модель из нержавеющей стали. Мой новый, скорее всего, будет из обычной стали. Я только что заметил крошечную трещину в моем месте, где стержень перепуска дыма скользит в камеру сгорания. У моего сына есть сварочный аппарат TIG, так что мы его почистим и сварим в ближайшие пару недель.



канту

Зависимость от ArboristSite

• 19 сентября 2019 г.

• #5

И я предполагаю, что вы имеете в виду дровяную горелку открытой системы, а не дровяной котел закрытой системы, поэтому пар не будет задействован.



АК Стив

Участник ArboristSite

• 20 сентября 2019 г.

• #6

Матфам сказал:

Медь, вероятно, проще всего использовать. Я бы предостерег вас от сборки любого типа котла своими руками … Вода расширяется в объеме в 1600 раз, когда переходит в парообразное состояние. Если у вас нет особенно сильного понимания того, что вы делаете, это будет опасно.

Нажмите, чтобы развернуть…

Я не собираюсь пересекать фазовую огибающую, но это вполне возможно. Расчеты указывают мне далеко от такого значительного повышения температуры.



Вопросы OWB

• Нодак Энди
• 7 декабря 2021 г.
• Дрова, отопительное и дровяное оборудование

Ответы

13

просмотров

890

22 декабря 2021 г.

Nodak Andy

Центральный бойлер OWB Перегрев/отсутствие циркуляции Помощь в устранении неполадок

• SunHeart
• 29 декабря 2021 г.
• Дрова, отопительное и дровяное оборудование

Ответы

7

просмотров

530

29 декабря 2021 г.

Pwhite42

Налобный фонарь Mafia

• CUCV
• 20 декабря 2021 г.
• Дрова, отопительное и дровяное оборудование

2

Ответы

28

просмотров

1К

2 января 2022 г.

Разветвитель VW

Кто-нибудь использует влагомер для ваших дров?

• ДжастПлейнДжефф
• 18 мая 2022 г.
• Форум помощников домовладельцев

2

Ответы

35

просмотров

2К

31 августа 2022 г.

ericm979

Технический специалист по отоплению

• CaptainMauw
• 18 октября 2021 г.
• Дрова, отопительное и дровяное оборудование

Ответы

5

просмотров

558

19 октября 2021 г.

Капитан Мау

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

• Покупаете дровокол?

  • Последнее: ElevatorGuy
  • 57 минут назад

  Большое оборудование

• Серебряный клен с поврежденным стволом

  • Последний: ElevatorGuy
  • Сегодня в 4:29

  Форум помощи домовладельцам

• Stihl 090 Ранние проблемы с шатунами

  • Последние: бензопила ozzie
  • Сегодня в 3:56

  Бензопила

• Оборудование Ace у дилера Stihl?

  • Последний: Дровосек
  • Сегодня в 3:10

  Ручное оборудование и инструменты

• Привет из Новой Зеландии

  • Последнее: Brushwacker
  • Сегодня в 2:29

  Введение

• Что нравится грилю или курильщику?

  • Последнее: Лесоруб на заднем дворе
  • Сегодня в 2:07

  Форум кулинарии и рецептов

Верх

Murphy’s Machines — Самодельные котлы на отработанном масле

gif»/>

. Открытый котел на жидком топливе Техническая поддержка включена! Схемы наружных котлов, работающих на жидком топливе (только онлайн-доступ, для печати) Цена: $99,50 Схемы наружных котлов на жидком топливе (онлайн-доступ + распечатка*) Цена: $149,50 Узнать больше: Приобретение планов Покупая, вы получаете эксклюзивный доступ к этим замечательным планам на 90 дней. В течение этого времени вы можете сколько угодно раз просматривать, загружать и распечатывать планы! Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты. — Схемы котлов на отработанном масле — Часто задаваемые вопросы по котлам на отработанном масле — Комплект деталей автоматического зажигания Вас также могут заинтересовать наши вентиляторы нагнетателя горения, топливный насос Murphy MP-1 и комплект нагревателя котла Запчасти и аксессуары: Комплект деталей для автоматического зажигания Цена: $665,00 Нет в наличии Топливный насос Murphy MP-1 (уплотнения Buna) Цена: $166,80 Нет в наличии Добавить уплотнения Viton (совместимы с маслами на растительной основе) Цена: $30,00 Нет в наличии Комплект нагревателя бойлера Цена: $64,50 Нет в наличии Вентилятор камеры сгорания Цена: $116,69 Нет в наличии Наружный котел на жидком топливе Murphy’s Machines. Нагрейте свой дом, сарай, джакузи, горячую воду или даже бассейн! Работает даже с системами принудительной вентиляции! Изготовлен из общедоступных деталей и материалов! Дешевый и простой в изготовлении! Сократите или полностью избавьтесь от счетов за отопление зимой! Невероятно подробные и простые инструкции проведут вас через процесс сборки на каждом этапе. Детали конструкции сопровождаются полнотекстовыми пояснениями, четкой 3D-графикой и реальными фотографиями. Более 170 страниц с рисунками настолько хороши, что выглядят почти как фотографии! Удивительная трехмерная компьютерная графика и детали облегчают выполнение пошаговых планов! Часто задаваемые вопросы можно найти внизу этого документа. Применение в системах отопления Включает: ОТОПЛЕНИЕ ПЛИНТУСА ИЗЛУЧАЮЩЕЕ ВНУТРЕННЕЕ ОТОПЛЕНИЕ БАССЕЙНЫ НАПРЯЖЕННОЕ ВОЗДУШНОЕ ОТОПЛЕНИЕ МАСТЕРСКИЕ, АМАРЫ, ТЕПЛИЦА ДЖАКУЗИ ИЛИ ГИДРОМАССАЖНАЯ ВАННА БИОДИЗЕЛЬНЫЕ ПРОЦЕССОРЫ БТЕ Выход: от 80 000 до 150 000 БТЕ/час Расход топлива: — Нефтяные масла = 1 — 1,5 галлона/час — Растительные масла = 1 — 2 галлона/час ~7 галлонов Объем теплообменников8: 3 90 Максимальная рекомендуемая температура воды: 180 градусов Максимальное давление: Только для атмосферного воздуха с открытым воздуховодом Требования к питанию: 120 В при 15 А Требования к давлению воздуха: 90 фунтов на квадратный дюйм при <0,25 куб. Масла, растительные масла, биодизель, уайт-спирит, дизельное топливо №1 – дизельное топливо №2 – мазут, масла для машинной резки Необходимые инструменты: Сварочный аппарат Mig или Tig, угловая шлифовальная машина 4 1/2 дюйма, кольцевые пилы, сверла по металлу и основные ручные инструменты. Требуемые навыки: Владение сваркой, базовые навыки работы с металлом, базовые навыки работы с электричеством. Среднее время сборки: Сильно зависит от опыта и других возможностей. Комплект деталей для автоматического зажигания Автоматизируйте свою систему зажигания, чтобы упростить ее эксплуатацию! Экономьте топливо и время! Комплект автоматического зажигания включает в себя большинство необходимых деталей для автоматизации процесса зажигания. Этот пакет предполагает, что у вас уже есть готовая котельная система, и вы просто хотите добавить необходимые компоненты для ее автоматизации. Комплектация: Контроллер горелки Реле управления Соленоид давления воздуха Соленоид пилотного топлива Искровой запальник Аквастат Поплавковый выключатель топлива Поплавковый выключатель воды Сопло пилотного пламени Датчик пламени Клеммные колодки Тумблер Следующие элементы также необходимы, но не входят в комплект поставки. Баллон с пропаном Регулятор пропана Шланги для пропана Соединительный провод ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Сколько стоит строительство? Базовая неавтоматическая установка будет стоить от 250 до 300 долларов. Автоматизация устройства добавит к стоимости еще 500 долларов. Существуют также затраты, связанные с подключением котла к вашей отопительной нагрузке, но мы не можем их рассчитать из-за широкого спектра возможных применений. Что делать, если у меня печь с принудительной подачей воздуха? Я также использую печь с принудительной подачей воздуха, и она отлично работает! Вы просто устанавливаете змеевик с горячей водой в камеру топки, очень похожую на змеевик кондиционера, который у вас, вероятно, уже есть. В зависимости от размера змеевик с горячей водой стоит от 100 до 200 долларов, и его довольно легко установить. Нагретая на 180 градусов вода из котла прокачивается через змеевик, и вы просто подключаете термостат, чтобы включить только вентилятор в вашей печи. Сколько сжатого воздуха он использует? Для котла требуется сжатый воздух под давлением 90 фунтов на квадратный дюйм. Чтобы дать вам представление о том, какой объем он использует, скажу, что если у вас когда-либо был быстроразъемный фитинг на конце воздушного шланга на полу, издававший шипящий звук, он использует менее 1/2 этого объема. Очень мало! Мой 30-галлонный воздушный компрессор включается примерно каждые 2 или 3 часа. Насколько большой воздушный компрессор мне нужен? Почти любой воздушный компрессор, способный производить 90 фунтов на квадратный дюйм сделает эту работу. Вы могли бы даже не отставать от велосипедного насоса, если бы захотели попробовать! Один из этих маленьких воздушных компрессоров-блинчиков даже отлично сработает. Для чего нужен баллон с пропаном? В автоматизированной версии котла используется пилотное пламя, работающее на пропане, в течение примерно 15 секунд при каждом розжиге основной горелки. Стандартный пропановый баллон размером с барбекю, вероятно, прослужит пару лет. Может ли он сжигать глицерин? Пока нет, но мы над этим работаем. Какое топливо он может использовать? Котел Murphy’s Machines может сжигать новые или бывшие в употреблении моторные масла, трансмиссионные жидкости, гидравлические жидкости, тормозные жидкости, уайт-спирит, мазут, растительные масла и биодизель. Нужны ли мне специальные инструменты для сборки этого котла? Не совсем так. Вам потребуется сварочный аппарат Mig или Tig, угловая шлифовальная машина и некоторые основные ручные инструменты. Можно ли разместить устройство в моем подвале? Все, что в природе относится к категории «Сделай сам», не будет внесено в список UL и поэтому не должно размещаться внутри какого-либо жилища. Котел Murphy’s Machines предназначен для работы на открытом воздухе в непогоду и стихию. Может ли этот котел производить пар? Нет. Котел Murphy’s Machines имеет атмосферную конструкцию и может производить только горячую воду. Сколько требуется технического обслуживания? Теплообменник и корпус горелки в сборе следует разбирать и очищать каждый сезон. Вода также должна проверяться на надлежащее количество антикоррозионного химиката каждый сезон. Сколько шума он издает? Количество и тип шума, который он издает, почти такие же, как у микроволновой печи. Жужжание едва слышно на расстоянии 100 футов. Нужно ли менять фильтры или забитые форсунки? В агрегате нет топливных фильтров, но имеется топливный экран, предотвращающий засорение насоса насекомыми, ветками или каплями масла. Экран будет требовать очистки только «по мере необходимости», вероятно, один или два раза за сезон. Есть ли на этом котле специальные детали, которые трудно найти или они дорогие? Базовый блок с ручным управлением состоит из очень доступных деталей и расходных материалов. Тем не менее, если вы хотите автоматизировать систему, вы не найдете эти детали ни в куче мусора, ни в хозяйственном магазине. MurphysMachines.com предлагает полный пакет автоматизации. Может ли это обогреть мой дом? Да! Абсолютно! На самом деле он был предназначен для обогрева моего дома, гаража и биодизельного процессора! Котел Murphy’s Machines производит до 150 000 БТЕ/час и может легко нагреть большой дом и даже горячую воду для бытовых нужд! Его также можно использовать для обогрева бассейна, джакузи, мастерской или любой другой тепловой нагрузки! Можно ли этот котел подключить к термостату? Да! При установленном пакете автоматики установка самозажигается и выключается по мере необходимости, чтобы поддерживать заданную температуру водяной рубашки. Чем этот обогреватель отличается от других обогревателей на отработанном масле? Большинство нагревателей на отработанном масле, представленных сегодня на рынке, спроектированы как распылители или горелки. Горелки — это именно то, на что они похожи. Это масляный огонь, содержащийся в кастрюле или горшке. Это очень грязные устройства, из-за которых образуется много копоти и дыма. Пистолеты-распылители имеют гораздо более эффективную конструкцию, поскольку они распыляют топливо перед его воспламенением. Это приводит к гораздо более чистому горению и большей теплоотдаче. Проблема с большинством нагревателей пистолетов-распылителей заключается в том, что они содержат топливные насосы высокого давления и крошечные топливные форсунки, которые засоряются из-за частиц и загрязняющих веществ, присутствующих в отработанных маслах. Наш нагреватель не имеет насоса высокого давления или топливной форсунки, поэтому затыкать нечего. Нужно ли мне строить навес снаружи для размещения котла Murphy’s Machines? Нет. Устройство предназначено для использования на улице в условиях дождя, снега и прочих неблагоприятных погодных условий. Можно ли подключить котел Murphy’s Machines к моей существующей котельной системе? Если ваш нынешний котел является системой горячего водоснабжения, то да, котел Murphy’s Machines будет работать с ним нормально. Однако, поскольку котел Murphy’s Machines имеет максимальную температуру 190 градусов, он не будет работать с паровыми котлами. Как насчет уличных дровяных котлов? Котел Murphy’s Machines может быть легко установлен в сочетании с системой наружного дровяного отопления, такой как Heatmor или Central Boiler. На самом деле, вы, вероятно, обнаружите, что транспортировка нефти требует гораздо меньше усилий, чем транспортировка древесины. Кроме того, поскольку система Murphy’s Machines автоматизирована, она может выступать в качестве защиты от замерзания систем дровяных котлов или использоваться в качестве основного источника тепла. Доступна ли поддержка, если у меня возникнут вопросы? Как и в случае со всеми планами и продуктами MurphysMachines.com, мы отвечаем на наши звонки 7 дней в неделю до 22:00 по восточному стандартному времени, чтобы убедиться, что вы успешно выполняете свой график! Мы стали хорошо известны благодаря нашим услугам поддержки выше среднего и заботе о наших клиентах.

Как сделать котел своими руками: видео, схема, фото

Взрослому поколению и школьникам наверняка знакома идея сборки самодельного котла из двух лопастей и пары спичек. Такие самоделки очень часто используются на стройках, или в армии, общежитиях при отсутствии нормального котла или печи. Однако кроме этого способа есть еще несколько вариантов изготовления электрокотла из подручных средств. Если вам интересна эта тема, предлагаем вам ознакомиться с простейшей инструкцией, объясняющей, как сделать котел своими руками в домашних условиях. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото, примеры и схемы изготовления.

• Используем ТЭН от чайника
• Классические самодельные лезвия

Используем ТЭН от чайника

Самый безопасный вариант — использовать ТЭН от электрочайника, такая деталь очень часто дешево продается на рынке. Если у вас завалялся электрочайник, который протекает (либо кнопка не работает), либо он просто имеет непрезентабельный вид, и вы не хотите его ремонтировать, рекомендуем снять ТЭН с конструкции и произвести простой котел на его основе.

Помимо обогревателя вам понадобится двухжильный кабель с вилкой, который вы также можете взять от чайника или любого другого бытового прибора, находящегося дома. Провод желательно брать сечением не менее 0,75 мм2 во избежание его нагрева. Для крепления провода к нагревателю можно использовать паяльник или что еще лучше — клеммники, как показано на фото ниже. Во втором случае процесс изготовления занимает буквально 5 минут, ведь все, что вам нужно сделать, это оголить провода и затянуть прижимные винты на колодках.

Перед использованием самодельного устройства рекомендуем его проверить — прозвонить мультиметром. Этого нельзя делать под напряжением. Включите мультиметр в режим измерения сопротивления. Сначала прозвоните сам ТЭН, затем подключите к нему провода и заново замерьте сопротивление.

Если все в порядке, можно попробовать использовать самодельный бойлер из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:

Помните, что клеммы и оголенные части провода не рекомендуется погружать в воду, это может привести к их быстрому разрушению. При использовании прибора ни в коем случае нельзя прикасаться к нагревательному элементу и воде, в них может быть опасное для жизни сетевое напряжение. Все манипуляции с устройством можно производить только при его полном отключении от сети.

Классические самодельные лопасти

Сразу обращаем ваше внимание на то, что электрокотел из лопастей очень опасен. Используйте его с особой осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или соленые жидкости, растворы. В противном случае это может привести к поражению электрическим током или перегрузке сети, так как провода в воде оголены. Еще один момент — использовать эту самоделку рекомендуется только для нагрева воды для купания, для заваривания чая лучше сделать бойлер по предыдущей инструкции. , так как при работе устройства в воду попадает небольшое количество солей металлов, из которых изготовлено лезвие.

Итак, пошагово с фото примерами рассмотрим процесс сборки устройства. Первым делом подготавливаем двухжильный кабель с вилкой. Если под рукой нет готового, используйте двухжильный провод ПВС, прикрутив с одной стороны разборную электрическую вилку. Провод желательно брать сечением не менее 0,75 мм.кв. во избежание его нагрева.

После этого зачищаем провода и крепим их к лопаткам, стараясь сделать это максимально плотно и надежно, как показано на фото ниже:

Далее вяжем четыре спички ниткой и помещаем эти спички между лопастями, чтобы исключить короткое замыкание между ними и обеспечить некоторое расстояние:

Соединяем всю конструкцию нитками, следим за правильностью соединения, после чего можно проверить. Начните с максимальной осторожностью.

Как правило, вода в трехлитровой стеклянной банке нагревается за несколько минут.

Наглядно технологию изготовления вы можете увидеть на видео ниже:

Кстати, по похожей схеме можно сделать котел своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей или даже металлических пластин. Принцип работы и схема подключения будут аналогичны. Главное следить, чтобы не было контакта между двумя лезвиями (или как там у вас), иначе произойдет короткое замыкание.

Вот и все, что я хотел вам рассказать о том, как сделать котел своими руками в домашних условиях. Тем не менее, мы настоятельно рекомендуем использовать только заводскую продукцию, а еще лучше – электрочайник, который будет на порядок безопаснее. Мы предоставили эти пошаговые инструкции в ознакомительных целях, а применять эти методы на практике можно только в экстремальных ситуациях, когда нет альтернативы.

Будет интересно почитать:

• Как сделать паяльник из подручных средств
• Как пользоваться мультиметром
• Как сделать электронагреватель своими руками

Опубликовано: 06.06.2016 Обновлено: 27. 06.2019 2 комментария

Покупаете новый котел? Вот почему вы не должны делать это своими руками!

• Консультации по отоплению

Автор: Бекки Маккей

Обновлено: 6 июля 2022 г.

• Вы должны иметь квалификацию
• Кто имеет право работать с газом?
• Потенциальные опасности при работе с газом?
• Строительные нормы
• Вы можете потерять гарантию
• Не забывайте о дополнительных преимуществах
• Время подвести итоги

Эта статья была обновлена ​​в ноябре 2018 г.

Если вы подумываете о покупке и установке собственного котла без помощи профессионала, обязательно прочитайте…

Во-первых, начнём с того, что мы всё поняли. Первоначальные затраты на покупку и установку нового котла могут быть большими. У некоторых людей может возникнуть соблазн попытаться сократить большую часть затрат, приобрести собственный котел и полностью отказаться от профессионального установщика. Насколько это может быть сложно, правда?

Правда, однако, состоит в том, что есть гораздо больше вопросов, которые необходимо рассмотреть, чем просто возможность выполнения. Следует ли это сделать? Нет, и вот почему.

---

Получить котировки котлов

Не сделай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров по газовой безопасности и получить расценки прямо сейчас



---

Вы должны иметь квалификацию

Технически нет ничего незаконного в том, чтобы самостоятельно выполнять газовые работы в собственном доме*, если вы «компетентны» для этого, но последствия этого без необходимых навыков чрезвычайно опасны. Работа с газом – сложная и опасная задача, требующая обширной подготовки, знаний и опыта. И, если произойдет самое худшее, и ваша работа приведет к чему-то вроде взрыва или утечки газа, вы можете быть привлечены к уголовной ответственности.

*Выполнение газовых работ и получение оплаты за их услуги является незаконным, если они не являются зарегистрированными инженерами по газовой безопасности.

Что такое «газовые работы»?

Реестр газовой безопасности определяет «газовые работы», которые могут выполнять только компетентные люди, как:

Техническое обслуживание, техническое обслуживание, постоянная регулировка, отсоединение, ремонт, изменение или замена фитинга или продувка его газом или воздухом.

Если фитинг не может полностью перемещаться, изменяя свое положение.

Снятие фитинга.

Эти действия должны выполняться только сертифицированными инженерами Gas Safe. Важно отметить, что этот список не является исчерпывающим, и другие вещи также могут быть классифицированы как «газовые работы».

Какие «газовые работы» вы можете сделать сами?

Вы можете выполнять любые задачи, указанные в руководстве производителя, такие как регулировка давления или температуры системы с помощью элементов управления пользователя. Вы не должны делать ничего, что может нарушить подачу газа, связанные с ним компоненты или что-либо, что может повлиять на процесс горения.

Некоторые другие специалисты, такие как сантехники или электрики, могут быть компетентны для выполнения некоторых задач в вашей системе отопления, таких как работа с радиаторами или водяными циркуляционными насосами, но любой элемент, связанный с подачей газа, может выполняться только сертифицированным инженером по газовой безопасности. .

Кто может работать с газом?

В соответствии с Утвержденными Правилами техники безопасности при установке и эксплуатации газовых систем и устройств (1998 г.) газовые работы должны производиться только:

(a) лицом, успешно прошедшим признанный в отрасли курс обучения с последующей оценкой компетентности. Обучение, которое ведет к оценке компетентности в работе с безопасными газами
, должно быть признано отраслевым органом по стандартизации; или

(b) в случае зарегистрированного в настоящее время или ранее лица, где
они доказали свою компетентность посредством схемы сертификации; или

(c) для тех, кто работает в помещениях, не подпадающих под действие Правил (см. правило 2(4) и соответствующие указания), лицом, успешно прошедшим соответствующий полный курс обучения с последующей оценкой компетентности.

Далее в правилах указано, что:

Подготовка должна соответствовать стандарту, позволяющему инженеру-газовику достичь компетентности в безопасной установке, очистке, вводе в эксплуатацию, испытании, обслуживании, техническом обслуживании, ремонте, отключении, модификации и демонтаже газовых систем, фитингов и устройств, с которыми они
работают. Это должно включать адекватное знание:

(а) соответствующие сопутствующие услуги, такие как вода и электричество;
(b) возможность воздействия асбеста;
(c) опасности, которые они могут вызвать;
(d) меры предосторожности.

Любой, кто работает с газовой арматурой или резервуаром для хранения газа, должен иметь соответствующую квалификацию (независимо от того, требуется ли от него принадлежность к утвержденному классу лиц).

Поэтому и газовики-самоделки, и те, кто оказывает услуги друзьям и родственникам, должны обладать необходимой компетенцией. Уровень и диапазон компетентности должны соответствовать полному объему проделанной работы, но должны быть достаточными и актуальными для этой работы.

Примечание: Что касается вышедших на пенсию инженеров-газовиков, важно отметить, что технологии отопления и/или отраслевые нормы могли измениться после того, как они завершили свое обучение, и они больше не могут считаться «компетентными».

---

Получить котировки котлов

Если пришло время заменить ваш текущий котел, воспользуйтесь нашей бесплатной услугой, чтобы получить котировки сейчас



---

Возможные опасности при работе с газом?

Неправильно установленный газовый прибор может быть опасен для жизни по нескольким причинам. Наиболее известным из них является риск взрыва из-за утечки газа, который, хотя и редко, все же происходит каждый год с разрушительными последствиями.

Еще одна потенциальная опасность, о которой нужно всегда помнить (даже при наличии профессионально установленных котлов), — это отравление угарным газом. Если котел работает неправильно, он может выделять бесцветный, без запаха и смертельно опасный газ – угарный газ. Отравление угарным газом ежегодно поражает более 200 человек в Великобритании, что приводит к примерно 50 смертельным случаям каждый год. Когда дело доходит до безопасности вашей семьи и экономии нескольких фунтов стерлингов, это просто не стоит риска. Вы можете узнать больше об отравлении угарным газом и распознать симптомы.

Если вы чувствуете запах газа или подозреваете утечку газа, позвоните по номеру 0800 111 999. Это бесплатная круглосуточная национальная аварийная линия по вопросам газа. Если вы подозреваете, что кто-то занимается незаконным монтажом, или вас беспокоят работы, выполненные в вашем доме, обратитесь в Регистр газовой безопасности.

Неправильно установленный газовый котел представляет собой не только угрозу безопасности: он может быть опасен для жизни, если в результате утечки газа в вашем доме. ежегодно поражает более 200 человек в Великобритании, ежегодно приводя к примерно 50 смертельным исходам. Когда дело доходит до безопасности вашей семьи, это просто не стоит риска.

Строительные нормы

Законодательство требует, чтобы установка нового котла соответствовала строительным нормам. Поэтому, даже если вы выполняете работу самостоятельно, вам необходимо будет получить одобрение местных властей. Вы можете избежать этого дополнительного этапа в процессе, поручив работу зарегистрированному установщику Gas Safe, который может самостоятельно сертифицировать свою работу. Если котел будет установлен не в соответствии со строительными нормами, вам грозит штраф, а потом вам придется потратить еще больше денег на исправление ситуации.

---

Получить котировки котлов

Не сделай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров по газовой безопасности и получить расценки прямо сейчас



---

Вы можете потерять гарантию

Большинство производителей котлов включают в свои гарантии пункт, который требует, чтобы ваш котел был установлен квалифицированным инженером. Некоторые даже оговаривают, что инженер должен пройти специальный курс обучения производителя. Установив котел самостоятельно, вы можете аннулировать любую гарантию, которая была предоставлена. Вниз по дороге это может открыть огромную банку с червями.

Приобретая котел в составе инсталляционного пакета, Вы получаете за свои деньги больше, чем просто практичную установку. Опытные инженеры по котлам смогут поработать с вами до установки, чтобы убедиться, что выбранный вами котел подходит для вашего дома по типу и размеру. Они также смогут выполнить проверку всей вашей системы центрального отопления, чтобы выявить проблемы с трубопроводами или радиаторами. Перед установкой нового котла настоятельно рекомендуется выполнить профессиональную промывку вашей системы центрального отопления. Это гарантирует, что шлам или мусор в системе не загрязнят новый котел. Чистое начало, если хотите.

Кроме того, многие установщики предлагают ежегодное обслуживание как часть своего пакета, что означает, что они будут возвращаться каждый год для выполнения регламентного обслуживания. Это должно предотвратить перерастание мелких проблем в поломки и продлить срок службы вашего котла.

Время подвести итоги

Как вы уже, наверное, догадались, мы настоятельно рекомендуем вам приобретать котел через профессиональный установочный пакет.

Помимо соображений безопасности, выбор профессионального установочного пакета дает существенные преимущества. Грамотная установка гарантирует, что ваш котел будет работать с максимальной производительностью и эффективностью, а это означает, что ваши счета за электроэнергию будут минимальными. Советы опытных установщиков гарантируют, что вы получите правильный котел для своего дома, который действительно соответствует потребностям вашего дома в горячей воде и отоплении. Постоянный план обслуживания обеспечит безопасную и эффективную работу вашего котла в течение длительного времени.

В заключение, аргумент в пользу самостоятельной установки просто не выдерживает критики, если вы берете на себя риски.

Boiler Guide может предоставить вам до 3 бесплатных предложений от зарегистрированных установщиков Gas Safe в вашем регионе.
