Самодельный фен для пайки пластика: как можно сделать своими руками и изготовить мощный нагреватель и вентилятор — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

как можно сделать своими руками и изготовить мощный нагреватель и вентилятор

Разнообразные работы, связанные с пайкой или нагреванием различных материалов, требуют применения специальных инструментов. Отменно с такими делами справляется термофен — приспособление, использующее в качестве разогрева накалённый воздух под давлением. В продаже имеется множество схожих приспособлений по разной стоимости. Но реально изготовить фен для пайки микросхем своими руками. На это не уйдёт много времени и средств.

Выбор фена для пайки пластика и микросхем

Такие приборы в повседневной жизни применяются нечасто. Некоторые люди о них не слышали и не представляют, как термофен может помочь справиться со множеством бытовых и специфических проблем.

И всё же главная задача подобных аппаратов — оказание содействия мастерам при выпаивании радиодеталей и ремонте изделий из ПВХ и других материалов, поддающихся плавлению.

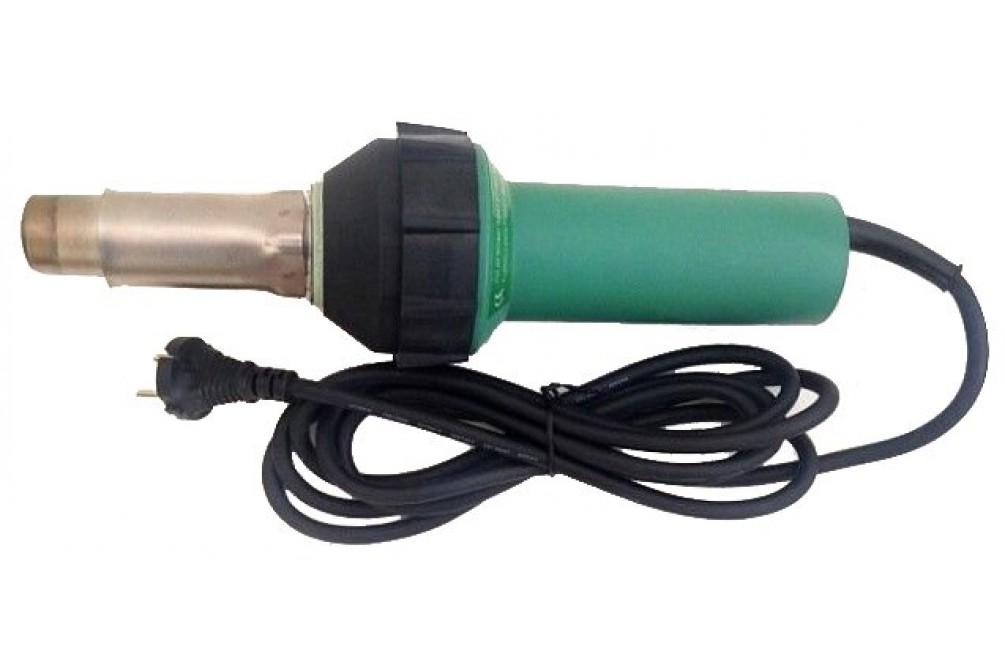

Внешний вид такого оборудования подобен строительным, отличия есть в габаритах и специальной сменной оснастке.

Многие начинающие (и не только) радиолюбители сегодня задаются вопросом пайки термофеном, потому что все больше появляется микросхем, которые очень сложно или вообще невозможно паять обычным паяльником (уже довольно многие современные микросхемы просто не делают в привычных легко паябельных корпусах, а например микроконтроллеры можно найти дешевле именно в корпусах для поверхностного монтажа).

Чтобы попробовать как это делается (а иначе трудно это просто представлять), было решено купить самый дешевый паяльный фен широко известной компании CT Brand — СТ-3А, 1600 Вт с плавным регулятором температуры, без дополнительных насадок. И попробовать практически, как происходит пайка и что для этого понадобится в дальнейшем из хорошего оборудования

(на фото здесь и далее показан уже немного модернизированный вариант, не обращайте внимание на маленькие отличия).

Как ни странно, отзывов о подобном фене в интернете найти не удалось (хотя в широко известных магазинах (не буду рекламировать) такой фен есть почти всегда в наличии). Думал — раз так, значит никто еще не жаловался!

А теперь самое главное!

Померив температуру Горячего, выяснилось что на максимуме мощности она доходит до 300 градусов (хотя лучшего ожидать и не стоило), чего очень не хватает, паять такой температурой совсем невозможно, а вот вентилятор на увеличенной скорости дует слишком сильно — все йейна детали сдует!

Решение такой проблемы заключается в существенном снижении скорости вентилятора, а то в любом случае паять этакие SMD детали сильным потоком плохо — то лишний нагрев ненужных мест платы (особенно там где пластмассовые кнопочки и прочее что боится температуры), а то даже сдувает детальки с платы.

Вентилятор (типа тангенциального или центробежного) крутит небольшой коллекторный низковольтный моторчик, питающийся от 12…15 вольт постоянного напряжения (похожие в принтерах можно найти). Питается от какой-то части спирали в качестве резистора, и последовательно с мотором еще питается схема симисторного регулятора мощности (со стабилизацией напряжения маломощным стабилитроном).

Регулятор мощности представляет из себя симистор BTA12 с оптосимистором МОС3022, управляемый логикой CD4011 (наш аналог К561ЛА7) на которую заведен переменный резистор. Симистор мне показалось греется слишком сильно, по этому увеличил его штатный радиатор дополнительной пластиной, ведь охлаждающий его поток всасываемого воздуха в процессе модернизации уменьшится (но как оказалось, его температура в закрытом корпусе не превышает 70 *С даже в самых худших условиях).

Схема питания мотора упрощенно выглядит так:

Потребляемая мотором мощность не превышает 20 Вт, реально с понижением скорости — менее 7 Вт. Напряжение 12 или 15 вольт штатно (в зависимости от переключателя мощности). Для чего стоит диод (1n4007) параллельно мотору в данной схеме – непонятно, но он просто есть.

Включить последовательно с двигателем вентилятора резистор — идея плохая. Даже большой резистор мощностью 10 Вт очень быстро перегревается, да и «лишняя печка» в корпусе (в ручке!!!) фена ни к чему. Поставив вместо диодного моста один диод — вентилятор вообще почти не крутился.

Электролитический конденсатор большой емкости, подключаемый параллельно двигателю никакого эффекта в повышении скорости или плавности вращения не дает (может только немного снизить низкочастотное гудение, похожее на треск) — в нем нет необходимости.

Было решено использовать тиристорный регулятор. Любой тиристорный/симисторный регулятор, схем которых полно в интернете, самых разных конструкций (в том числе готовые диммеры заводского изготовления). Мне приглянулась вот такая наиболее простая схема, которую повторял уже не раз:

Делал из того что было и достаточно компактно — тиристор КУ202Н (Большой он, очень! Можно заменить на практически любой другой маломощный на напряжение от 400в), диодный мост, электролит, резистор(ы) и всё.

Все эти детали легко напаять на самый большой тиристор и прикрутить его к стойке крепления нагревателя штатным шурупом — все надежно держится. Китайской технике — китайские методы монтажа!

Хотя существующая плата сделана довольно качественно.

О переключателях: в штатном переключателе мощности работы на три положения (третье – выключен) оказались две пары независимых (довольно мощных) контактов, так что было очень кстати задействовать вторые из них для регулировки скорости вращения вентилятора дополнительно (подключением резистора). В процессе эксплуатации выяснилось, что неплохо было бы добавить еще один переключатель — для повышения скорости вентилятора и надежного его пуска, место (и почти готовое отверстие) для него нашлось в том месте, где мог бы стоять семисегментный индикатор температуры (которого в данной модели нет). А вы можете вместо данного выключателя поставить и переменный резистор для плавной регулировки, только учтите, что в данной схеме его мощность желательна не менее 0,5 Вт. Если очень постараться, можно впихнуть внутрь корпуса даже переменный резистор типа СП-1.

Резисторы R3…R5 выбираются экспериментально в зависимости от ваших условий (другой нагреватель, напряжение сети), но не менее 1 кОм (в случае использования переменного, последовательно нужно поставить резистор на 1 кОм или более). Они меняются в некоторых пределах, если менять емкость конденсатора от 1 до 50 мкФ (это полезно для подгона к имеющемуся переменному резистору). Учтите только что чем больше емкость – тем возможно будет большая мощность выделятся на резисторах, хотя у меня 0,25 Вт вроде бы и не грелись.

Что получилось:

Плавная регулировка температуры от 80 до более чем 590 *С и 4 скорости вращения вентилятора.

Температуру можно оценивать приблизительно по цвету спирали и яркости ее свечения, надо только запомнить эту информацию после измерения термометром (если конечно вообще есть такой термометр, у меня — мультиметр со штатной термопарой).

Например это 250 *С (не краснеет):

450 *С – подходящая для пайки (красный):

А это уже очень высокая (опасно для нагревателя!) >600 *С (желтый):

Минусы:

Зависимость от напряжения сети: меньше напряжение — ниже скорость вентилятора, выше температура. Если напряжение сети скачет более чем на 10% — будет не особо удобно работать, надо думать о стабилизации.

Неуверенный запуск вентилятора холодного фена на низкой скорости вентилятора. После включения спираль на небольшой мощности за несколько секунд разогревается, после чего начинает медленно вращаться вентилятор, и в течении 40 — 80 секунд плавно выходит на необходимые обороты, после чего можно увеличивать мощность нагревателя до достижения нужной температуры. Прогретый ранее фен включается уже мгновенно.

Обнаружил что корпус «горячей» части фена обдувается изнутри холодным воздухом через специальные отверстия корпуса вентилятора, таким образом за все время работы корпус почти не нагревался, но после уменьшения скорости вентилятора нагрев увеличился в пределах разумного (руками брать можно, пластмасса остается такой же жесткой).

Плюсы:

Шум уменьшился очень существенно.

Не очень большое потребление электричества (паяю, наверное, где-то при 1000 Вт, а не в два раза больше).

Сильно разогретая спираль светится и неплохо подсвечивает нагреваемое место. Можно паять в полной темноте при свете фена Это к тому же еще и очень красиво (фотографию сделать не удалось).

Если фен покажет свою надежность длительной работой (в чем я сомневаюсь при такой жёсткой эксплуатации), позже планирую сделать стабилизацию напряжения питания вентилятора, свободного места в корпусе вполне достаточно.

________________________________________

Ну и в заключение для тех, кто ни разу не пользовался феном – это действительно нужная вещь: любые «многоногие» микросхемы отпаиваются без проблем, а после некоторой тренировки можно и припаивать так же быстро и качественно, главное только пластиковые детали/провода не сжечь если они есть. Удобно подогревать массивные детали для пайки маломощным паяльником, разбирать ферритовые трансформаторы и прочее (даже небольшую паяльную ванну можно сделать с нагревом этим самым феном). В конце концов, можно и остывший кофе подогреть!

Недостаток фена такого типа конкретно для пайки — большие габариты и неудобство работы с ним в этом плане (это не паяльник, держать — тяжело и неудобно).

А более подробно обо всем этом без проблем найдете информацию в интернете или на нашем форуме. Удачи!

Файлы:

Инструкция по эксплуатации термофена CT-3 на русском

Все вопросы в Форум.

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Назначение и устройство

Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.

Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

Рис. 1. Устройство паяльного фена

Конструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:

Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие. Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
Рукоятка – используется чтобы держать паяльный фен, выполняется из термоустойчивых веществ с низким коэффициентом теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы нагрева и подачи воздуха рукоятка отделяется термоизоляцией, чтобы нагрев не передавался руке оператора.
Нагревательный элемент – предназначен для преобразования электрической энергии в тепловую. Наиболее простой и доступный вариант — спираль из нихрома.
Система подачи воздуха – выполняется трубками, подводящими нагретый воздух к соплу, вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготавливается из стали, как доступного и тугоплавкого металла.
Блок управления – представлен электронной платой и кнопками включения/отключения или запуска других функций.

Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.

Критерии выбора

При наличии денежных средств прибор для паяния можно приобрести в специальной торговой точке, благо предлагаемый ассортимент поразит наличием разнообразных моделей с различным набором возможностей. Такое оборудование производится многими известными фирмами, которым и следует отдать предпочтение.

Прежде чем купить фен, необходимо определить требования к нему, надобные для использования, и ориентироваться на них при оценке модификаций, имеющихся в продаже:

В первую очередь — это рабочий температурный диапазон, который сможет выдать аппарат. Это основная характеристика нагревательного элемента, определяющая круг материалов, с которым фен сможет работать.
Если термостойкость оболочки фена не соответствует заявленной температуре, это приведёт к его разрушению и выходу прибора из строя. Значит, материалы, из которых изготовлен аппарат, необходимо выбирать особенно тщательно.
Качественно изготовленное устройство для пайки должно гарантировать равномерный обдув, который поступает на обрабатываемую поверхность. Поэтому качество устройства подачи воздуха и количество оборотов, им выдаваемое, также важно.
Термофен должен иметь надёжную изоляцию, отвечающую требованиям безопасности.
Необходимо наличие теплового электрического реле, которое позволит варьировать температуру выдуваемого воздуха. Это даст возможность осуществлять пайку широкого спектра материалов.
В комплектации готового изделия должна быть насадка, или несколько штук, для обработки поверхностей различной толщины и рельефа.
Ну и о мощности прибора тоже забывать не следует.

Все эти требования обязаны быть нацеленными на долгую, безопасную, качественную эксплуатацию фена.

Характеристики

Современный рынок предлагает достаточно широкий выбор термофенов, однако все они могут существенно отличаться рабочими параметрами. Поэтому при выборе паяльного фена необходимо руководствоваться техническими характеристиками конкретной модели.

Среди наиболее важных характеристик для паяльного фена следует выделить:

Пределы рабочих температур – любой паяльный фен способен выдавать на выходе воздушный поток с определенной температурой. Минимальным значением является + 50ºС, максимальным около 800 ºС.
Мощность паяльного фена — характеризует электрическую нагрузку, потребляемую из сети. Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее происходит нагрев. Данный параметр варьируется в пределах от 40 до 750 Вт.
Тип нагревательного элемента – для подогрева воздушного потока в паяльный фен может устанавливаться наиболее дешевый вариант – нихромовая спираль. Для более дорогих моделей используется керамические элементы или индукционный нагреватель.
Производительность – определяет количество воздуха, выдуваемого паяльным феном за единицу времени. Чем больше воздуха будет проходить через сопло, тем эффективнее работа фена. Но и мощность компрессора также пропорционально увеличивается.

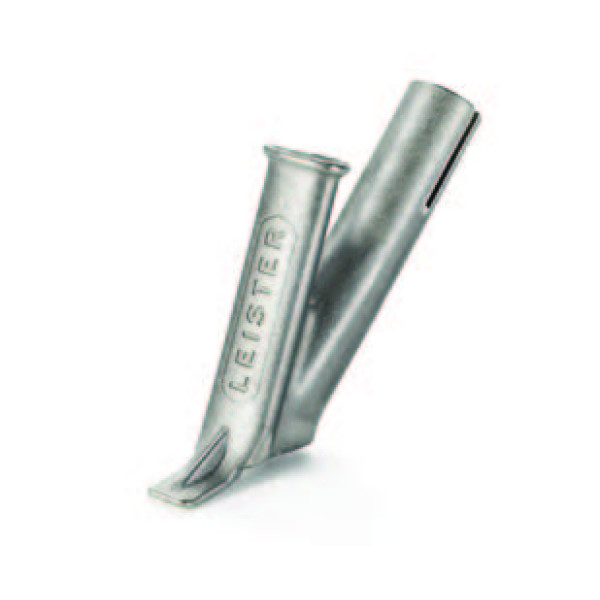

Форма сопла – определяет площадь обработки воздушным потоком, его форму и интенсивность воздействия. На практике паяльные фены часто комплектуются несколькими сменными насадками с соплом разного диаметра и сечения, что в значительной мере расширяет их функционал.

Рис. 2. Форма сопла паяльного фена
Индикатор и регулятор температуры – позволяет отслеживать степень нагрева паяльным феном. А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.

Особенности изготовления термофена своими руками

Ключевые критерии для самодельного фена для пайки микросхем должны удовлетворять следующим условиям:

Струя обдува обязана прогреваться приблизительно до 850 градусов Цельсия.
Два с половиной киловатта — минимальная мощность спирали прибора.
Составляющие прибора должны стоить недорого или изготавливаться из подходящих деталей другой техники.

Фены, изготовленные своими усилиями, бывают ручными либо стационарными.

Аппарат не перемещаемой конструкции проще в производстве из-за того, что его габариты не ограничены. Однако при постоянной фиксации местоположения придётся перемещать склеиваемые элементы, что не очень удобно.

Альтернативный способ изготовления — мобильный, но он должен обеспечивать хорошую термоизоляцию прибора во избежание ожогов.

Что паяют с помощью данного инструмента

В бытовых условиях его использование незначительно. Прибор направлен на качественное и быстрое выполнение большого объема работ. Зачастую мужчины, производящие ремонт бытовой техники и паяющие радиодетали в быту, и вовсе не знают о его существовании. Кроме пайки микросхем, можно выполнить еще большой ряд работ.

Вам это будет интересно Индукционный паяльник

Можно обрабатывать линолеум

Например, это устройство часто используется при ремонтных работах, а именно:

В процессе укладки линолеума.
Материалов с плёночным покрытием.
Пайки пластмассы и других материалов, которые легко поддаются плавкости при высоких температурах.

Можно запаивать пакеты
Важно! Стоит помнить о правилах личной безопасности.

Основы изготовления радиомонтажного фена

Главное условие при сборке паяльного агрегата — это его безопасная эксплуатация и соответствие задачам как всего аппарата, так и составляющих компонентов. Смонтировать такой прибор можно из всевозможных устаревших или неисправных паяльников, фенов, компьютерных комплектующих.

Подбор нагревающей составляющей

Эту важнейшую компоненту придётся изготовить самостоятельно, потому что нагреватели из домашних нагреваемых приспособлений слабоваты по мощности. Единственный прибор -электроплитка с открытой спиралью, но такую найти сложно.

Для того чтобы сделать спираль требуемой мощности, понадобится проволока из нихрома сечением до 0,8 квадратного миллиметра. Размер её колец должен составлять не более 7−8 миллиметров, чего требует компактное устройство прибора.

Электроспираль наматывается на трубчатый или конусообразный сердечник. Его необходимо изготовить термостойким и обеспечивающим электрическую изоляцию. Этим требованиям соответствуют фарфоровые или текстолитовые трубки из сломанных фенов. Но идеально будет отыскать галогенный светильник для ламп трубчатой конструкции и позаимствовать изолятор оттуда.

Варианты вентилятора

Для применения в роли нагнетателя подойдёт любой маленький, но мощный вентилятор. Он станет, пожалуй, наиболее дорогим компонентом в импровизированном фене. Первоочередные требования для его изготовления:

Рабочее напряжение 220 вольт.
Сила выдуваемого потока от 20 литров в минуту.
Мощность от 400 ватт.

Подойдёт аквариумный компрессор или небольшой бытовой вентилятор. Но также можно применить компьютерный кулер.

Подбор корпусной части

Изготовить корпус для фена можно несколькими способами:

Употребить керамическую или фарфоровую основу. Это обеспечит надёжную изолировку от тепловой и электрической энергии. Правда, найти такой корпус сложно, приобрести дорого. Ещё один минус — хрупкость.
Можно использовать для защиты корпуса изнутри теплостойкий материал. Тогда удастся избежать его нагрева.

В качестве основной части прибора употребляются корпусные детали от сломанных фенов для укладки волос. Их размер и конструкция идеально подходят для указанных целей. Нужна только дополнительная изолированность носовой части, где будет расположено сопло прибора, и температура достигнет максимума.

Изоляцию корпуса можно сделать из асбестовых пластин, кварцевой слюды или стеклоткани. Носовая часть сопла изготавливается из металла.

Дополнительные детали

Конструкцию паяльного прибора должны обеспечить такие системы:

Устройство включения. Оно даст возможность выключить паяльник в экстренной ситуации и при долговременном перерыве в работе. Для управления подойдёт кнопочный или клавишный переключатель.
Способность настройки оптимального температурного режима и производительности обдува. Это решается установкой переменных сопротивлений. Они демонтируются с тех же бытовых фенов.

Самодельный строительный фен

Если вы все-таки решили сделать промышленный фен из подручных средств в домашних условиях, вам нужно будет:

приобрести или найти корпус для вашего монтажного устройства, он должен быть исключительно из керамики,
сделать лопасти вентилятора из жестяного листа,
взять сопло из металла, придавленное с одной стороны, для упрощения плавления и разогрева,
найти небольшой отрезок каучуковой трубки, чтобы обезопасить ваши руки,
выбрать шнур электропитания из меди сечением больше чем 4 мм, иначе под напряжением расплавится прибор,
взять насадку в виде прямолинейной трубки для пайки,
приобрести спираль нихрома,
не забудьте про перчатки, как про вспомогательное защитное средство.

Перед тем как приступить к производству приспособления, вам придется вынуть из обычного фена пластмассовые части во избежание замыкания проводов. После этого накрутите нихромовую проволоку на элемент нагрева. Чем ближе друг к другу вы сделаете витки, тем выше будет рабочая температура. Кончики проводов должны быть выведены наружу. Соблюдайте расстояние и избегайте соприкосновения витков, чтобы исключить замыкание.

Затем соедините концы со шнуром путем наматывания и изолируйте. Используйте ненужный шланг пылесоса, как вспомогательную изоляцию рукоятки. Он поможет обезопасить руки от воздействия высокой температуры.

По завершении производства прибора протестируйте его работоспособность. Для проверки необходимо обработать ненужную поверхность, так как действующая температура должна регулироваться в процессе использования изделия.

Чтобы раскаленный прибор не повредил руки, наденьте резиновую трубку пылесоса на рукоятку. Ее не требуется изолировать, если нагревательная часть находится далеко от главного корпуса приспособления. Несмотря на то, что при этом самодельная конструкция имеет не эстетический вид, свое предназначение она выполняет исправно.

Не забудьте переключить почти доделанный прибор в режим вентилятора перед тем, как подсоединить его к трансформатору. Запомните: в начале включать необходимо поток воздуха, а уже после нагрев, при выключении наоборот.

Основные методы изготовления паяльного фена в домашних условиях

Фен для пайки очень сильно похож на простое бытовое изделие. Основным отличием является лишь рабочая температура. Именно благодаря большой мощности, при помощи такого изделия можно паять разные радиодетали. А также можно собирать схемы, применяя бытовой фен или простой паяльник.

Блок: 1/7 | Кол-во символов: 284
Источник: https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.

Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Блок: 2/5 | Кол-во символов: 2990

Источник: https://tokar.

guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html

Описание инструмента

Самодельная паяльная станция с феном частично похожа на строительный фен, только мощность и размеры меньше, устанавливаются специальные мини-насадки для подачи воздуха в небольшую зону. Промышленные варианты исполнения представлены сочетанием паяльника и термофена, а также двумя терморегуляторами, которые позволяют делать воздух горячее или снижать его температуру.

Принцип действия термопаяльника достаточно прост:

Воздушный поток с большой температурой направляется на микросхему, делая ее более пластичной.
Вместе с самой схемой нагреваются и дорожки, к которым нужно провести присоединение того или иного изделия.

Что лучше: профессиональный инструмент или самодельный? При профессиональном предоставлении услуг по ремонту современной бытовой техники и другой электроники лучше всего приобрести прибор, который будет иметь в комплекте сменные насадки.

Рано или поздно он окупится. Если ремонт электроники проводится редко, то можно обойтись и самодельным вариантом исполнения.

Блок: 2/4 | Кол-во символов: 1005
Источник: https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/

Требования к оборудованию

Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

Соблюдении температурных режимов пайки.
Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.

Стабильном воздушном потоке.
При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
Безопасности и удобстве использования.
Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Блок: 3/5 | Кол-во символов: 1327
Источник: https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami

Показатели работы

Простая схема паяльного фена характеризуется следующими показателями:

Температура, до которой будет нагреваться поток воздуха. Профессиональные приборы нагревают воздух до 800 градусов Цельсия, но для самодельного будет достаточно и 600 градусов Цельсия. Более высокая температура понадобится только в том случае, если будет проводиться пайка серебра или алюминия.
Мощность устройства. Для работы с небольшими схемами вполне достаточно 75 Вт. Если устройство собирается для работы с материнской платой или процессором компьютера, то следует повысить мощность до 110 Вт. На мощность оказывают влияние конструктивные особенности нагревательной спирали.

Остальные показатели подбираются при непосредственной сборке фена.

Блок: 3/4 | Кол-во символов: 736
Источник: https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/

Как сконструировать самодельный термофен?

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком.

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром.

Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора.

На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха.

Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника.

Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика.

В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно.

Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора.

Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.

Блок: 2/3 | Кол-во символов: 3735
Источник: https://obinstrumente.ru/elektroinstrument/payalnik/payalnyj-fen-svoimi-rukami.html

Как сделать паяльный фен своими руками

Радиолюбители, которые намерены самостоятельно изготовить паяльный фен, обязаны знать то, что для создания такого устройства может подойти абсолютно любой старый аппарат. Иногда можно использовать кусок трубки из металла. Такие металлы, как медь и алюминий для этой работы не подходят. Конечно, необходимо учесть такой факт, что при нагреве элемент может стать очень горячим и увеличит массу паяльника, а это сделает его использование некомфортным в течение большого отрезка времени. Из этого следует, что необходимо использовать только специализированную жароустойчивую ткань.

Паяльные фены в основном делаются стационарного исполнения. В этом случае нужно хорошо зафиксировать изделие на неподвижной основе и передвигать плату при пайке схемы. Конечно, такая конструкция имеет много недостатков. Чтобы сделать паяльный фен своими руками, очень часто применяют устаревшие фены, потому что они оборудованы пластинами из слюды, которые могут выдержать большую температуру. Для этого элемента нужно сделать специальное основание, которое будет хорошо переносить большие нагрузки.

Нагревательные спирали необходимо делать только из довольно мягкого нихрома. Фехраль для этой цели не подходит, потому что он очень жесткий. Большое внимание стоит уделить максимальной мощности паяльного фена, так как флюс не сможет расплавиться из-за недостаточной температуры. Но стоит напомнить, что при слишком большой температуре радиодетали могут выйти из строя.

Блок: 4/7 | Кол-во символов: 1487
Источник: https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

продумать устройство для подачи воздуха;
собрать специальный нагревательный элемент;
оснастить аппаратуру термопарами;
продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

регулировкой температуры;
нормальной мощностью нагревателя;
безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

обычный старый паяльник, работающий от сети переменного тока;
кварцевую трубку для создания камеры нагрева воздушного потока фена;
галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
нихромовый провод толщиной до 0.7 миллиметров;
терморегулятор;
вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
Соединение спирали с проводом питания.
Продевание провода термопары, для регулирования температуры нити накала.
Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
Установка трубки в ручку паяльника, вместо жала.
Центровка трубки при помощи обматывания ее асбестовым шнуром.
Зажатие переднего вывода трубки при помощи обоймы.
Продевание шланга для подачи воздушного потока.
Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

сложности с калибровкой температуры;
регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
трудоемкость работы;
плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Блок: 4/5 | Кол-во символов: 3370
Источник: https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Блок: 5/5 | Кол-во символов: 2507
Источник: https://tokar.guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

возможность сдуть небольшую деталь;
неравномерное прогревание поверхности;
необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

Проволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность .

Блок: 5/5 | Кол-во символов: 2919
Источник: https://stanok.guru/metalloobrabotka/payka/sozdanie-payalnogo-fena-svoimi-rukami.html

Заключение

Собрать паяльный фен своими руками просто. Схема его предельно проста и понятна даже новичку. Более того, даже не придется ничего докупать – все детали можно найти и дома, после разборки ненужных старых бытовых приборов.

Напоследок, видео, где показано устройство, и работа другой самодельной паяльной станции:

Блок: 7/7 | Кол-во символов: 325
Источник: https://mainavi.ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/

Принцип работы самодельного паяльного фена

После включения нагрев устройства производится в обычном режиме – собирается нагретый воздух в камере, которую мы «утеплили» фольгой. Воздух поступает из компрессора, нагревается, и выталкивается через сопло из стали.

Регулировать температуру жала этого устройства не получится. Можно лишь менять интенсивность воздушного потока путем пережатия трубки от компрессора. Чем меньше будет скорость воздухопотока, тем выше температура на выходе аппарата. Отрегулировав эти параметры, можно создать условия для плавки определенного припоя.

Такой фен, конечно, не сможет полностью заменить профессиональную паяльную станцию. Но, гарантировано пригодится вам при работе с радиоэлектроникой.

Блок: 6/7 | Кол-во символов: 727
Источник: https://mainavi. ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/

Кол-во блоков: 16 | Общее кол-во символов: 26063
Количество использованных доноров: 7
Информация по каждому донору:

https://tokar.guru/instrumenty/payalniki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 5497 (21%)
https://tutsvarka.ru/oborudovanie/payalnyj-fen-svoimi-rukami: использовано 2 блоков из 5, кол-во символов 4697 (18%)
https://mainavi.ru/normativnyie-dokumentyi/instrument/sobiraem-payalnyiy-fen-samostoyatelno/: использовано 2 блоков из 7, кол-во символов 1052 (4%)
https://obinstrumente.ru/elektroinstrument/payalnik/payalnyj-fen-svoimi-rukami.html: использовано 2 блоков из 3, кол-во символов 6289 (24%)
https://instrument.guru/svoimi-rukami/kak-sdelat-payalnuyu-stantsiyu-iz-fena.html: использовано 3 блоков из 7, кол-во символов 2903 (11%)
https://stanok.guru/metalloobrabotka/payka/sozdanie-payalnogo-fena-svoimi-rukami. html: использовано 2 блоков из 5, кол-во символов 3884 (15%)
https://ObInstrumentah.info/kak-sobrat-payalnyj-fen-svoimi-rukami/: использовано 2 блоков из 4, кол-во символов 1741 (7%)

Фен для пайки и сила его горячего воздуха

Фен для пайки

1 Знакомство со строительным феном

Строительный фен может пригодиться там, где требуется изменить структуру материала под действием горячего воздуха. Он ничем не отличается от бытового фена, за исключением температуры вырабатываемого воздуха, которая составляет 100-650 градусов Цельсия. Простые инструменты обычно имеют две ступени регулирования температуры: 300 и 550 градусов. Из-за этого добиться необходимой рабочей температуры можно, лишь отдаляя или приближая его к обрабатываемому материалу. Так, на расстоянии 8 сантиметров воздух становится холоднее вдвое.

Для решения этой проблемы применяются фены с электронной регулировкой температуры. С ее помощью можно точно установить и поддерживать необходимую температуру.
Максимально точную настройку может обеспечивать только специальный датчик, установленный на насадке фена. Для лучшей работы используются различные насадки, которые позволяют более эффективно выполнять конкретный вид работы.

Важно! Из-за высокой температуры вырабатываемого воздуха работать с феном стоит только в рабочих перчатках.

2 Горячий воздух – горячая пайка

Фен для пайки линолеума, пластика на сегодня является одним из лучших способов соединения этого материала, особенно плотного коммерческого. Фен используется вместе со специальной насадкой, образуя тем самым сварочный аппарат.
Куски линолеума подгоняются, и на месте сварки делается прорезь для закладки сварочного шнура. Шнур следует выбирать из той же коллекции, к которой относится и линолеум. Этот шнур заправляется в инструмент, который проводится по шву, оставляя его в канавке. Шнур расплавляется и после остывания образует прочное соединение.

Примечание! Горячая сварка прекрасно подходит для работы с аппликацией и другими художественными способами отделки помещения.

Горячая сварка пригодна только для плотного коммерческого линолеума, но для бытового она противопоказана. Дело в том, что фен для линолеума вырабатывает воздух температурой 300-400 градусов, который слишком горячий и, скорее всего, испортит поверхность или покоробит ее. Поэтому для бытового покрытия применяется холодная сварка, которая представляет собой специальный клей для ПВХ. В бытовых работах достаточно часто используется инструмент для спаивания пластика. Сварка пластика феном оптимально подходит для пайки различных видов пластика и изготовления разнообразных конструкций.

3 Инструмент руками умельцев

Многим домашним мастерам пайка строительным феном очень помогает при выполнении различных операций. Однако цена на такие инструменты достаточно высока, что заставляет многих задуматься над тем, как сделать самодельный фен для пайки своими руками. Делается он следующим образом:

— Берется мощный проволочный резистор в цилиндрическом полом керамическом корпусе;

— Выводы резистора удаляются и наружу выводятся концы нихромовой проволоки;

— Шнур питания в термостойкой изоляции накручивается на концы нихромовой проволоки;

Важно! Следует именно накручивать шнур, так как нихром пайке не поддается.

Резистор крепится на негорючей, диэлектрической и термостойкой рукоятке. Там же крепится и шнур;
Шнур присоединяется к понижающему трансформатору;
Берется металлическая трубка длиной 10 сантиметров и вставляется в отверстие в корпусе резистора. К другому концу трубки подключается шланг от аквариумного компрессора.

На этом инструмент готов. Его следует испытать на какой-нибудь детали. Если навыков работы с ним нет, то также следует выработать свою технику. Включать его нужно строго в такой последовательности: сначала включается подача воздуха, и только потом – напряжение. Выключается в обратном порядке.

▶▷▶▷ как сделать термофен своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	10-08-2019

как сделать термофен своими руками — Термофен своими руками — YouTube wwwyoutubecom watch?vzWGvUL3tZAk Cached Термофен своими руками Если припой не липнет к паяльнику Как залудить Что можно сделать из обычного Самодельный термофен для пайки своими руками Видео refiterutermofen-dlya-pajki-rukamihtml Cached Вы не задумывались, как сделать самодельный термофен для пайки микросхем своими руками ? Оказывается, это нетрудно Надо только подобрать необходимые детали Как Сделать Термофен Своими Руками — Image Results More Как Сделать Термофен Своими Руками images Как для пайки микросхем сделать фен своими руками stanokgurucvetnye-metally-i-splavymedkak Cached Как для пайки микросхем сделать фен своими руками Термофен для пайки иногда является просто незаменимым помощником в домашнем хозяйстве Термофен своими руками Быстро и просто — YouTube wwwyoutubecom watch?vkw75qXliN2Y Cached Термофен своими руками В этом ролике я покажу как быстро и просто сделать термофен своими руками При Как сделать паяльный фен своими руками: из паяльника, фена foxremontcominstrumentykak-sdelat-payalnyj Cached Как сделать паяльный фен своими руками , какие лучше использовать материалы, с какими трудностями придётся столкнуться, и как их избежать вы узнаете, прочитав наш материал Как сделать термофен для пайки своими руками? moiinstrumentyrusvarochnyjtermofen-dlya-paiki Cached Термофен для пайки своими руками иногда просто незаменим в хозяйстве С помощью термофена можно произвести ряд нужных работ в разных отраслях деятельности человека Как сделать самодельный паяльный фен своими руками? metmastankirukak-sdelat-payalnyj-fen-svoimi-rukami Cached Поэтому иногда остро стоит вопрос: а как же сделать паяльный фен своими руками ? Мощности такого паяльного фена хватает, чтобы выпускать струю воздуха температурой 600 градусов Цельсия Термофен для пайки микросхем своими руками: принцип работы 220vgurufizicheskie-ponyatiya-i-pribory Cached Для того чтобы сделать из паяльника термофен для пайки своими руками , потребуется совсем немного усилий Для начала необходимо подобрать нагнетатель воздуха Как сделать фен для пайки своими руками? expertsvarkiruoborudovaniefen-dlya-pajkihtml Cached Подобные устройства для профессионалов имеют много функций, но стоят они довольно дорого Именно поэтому многие хотят сделать термофен для пайки микросхем своими руками Паяльный фен своими руками: советы и рекомендации obinstrumenteruelektroinstrumentpayalnikpayalnyj-fen Cached Паяльный фен своими руками из паяльника вполне можно сделать своими руками , нужно только правильно подобрать необходимые составляющие, как это сделать читайте в нашем материале Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 6,930

Самодельный термофен. Для того чтобы собрать термофен своими руками, немаловажно знать, из чего он с
остоит: Главная gt; Необходимые инструменты gt; Как собрать термофен для пайки своими руками. Чтоб не сгорел прибор, нельзя термофен держать близко к поверхности обработки, так как раскалённый воздух
не сгорел прибор, нельзя термофен держать близко к поверхности обработки, так как раскалённый воздух, отразившись, опять попадает в термофен, способствуя его перегреву. Ну и, конечно, термофен не был… Термофен своими руками. Самодельный фен для пайки smd (как сделать самодельный фен? Как продлить срок службы технического фена. Фен для пайки горячим воздухом(Термофен) Наскоро можно сделать термофен из простого паяльника: вынуть жало, вентеляционные отверстия герметизируем фумом, в торец с сетевым проводом вставляем трубку от капельницы, обмотываем скотчем. В неумелых руках он превращается в настоящее орудие убийства микросхем и прочих навесных элементов. Вы видите, что паяльный фен своими руками сделать достаточно сложно. Термофен.rar. Главная Форум gt; Авторские продукты и разработки, оборудование для gt; Собираем своими руками gt; Cамодельные инструменты и приспособления gt;. Только тех, кто сами что-то сделали (А. Энштейн) Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким. Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Миниатюрный паяльник своими руками… Объем воздуха, пропускаемого через термофен за единицу времени, определяет его производительность. Контрольная индикация может быть сделана при помощи небольшого экрана, а также при помощи светодиодной подсветки. Но рукой температуру воздуха не проверяйте ожог получите. Если термофен имеет встроенную турбину-крыльчатку, то насадки применяются круглые, которыми комплектуется паяльная станция. Эти модули видели и держали в руках многие пользователи. Скачать Фен-паяльник на скорую руку Скачать с Borncash.org Скачать с Startfiles.org Скачать с Turbobit.net Скачать быстро.

нельзя термофен держать близко к поверхности обработки

оборудование для gt; Собираем своими руками gt; Cамодельные инструменты и приспособления gt;. Только тех

и как их избежать вы узнаете
какие лучше использовать материалы
но стоят они довольно дорого Именно поэтому многие хотят сделать термофен для пайки микросхем своими руками Паяльный фен своими руками: советы и рекомендации obinstrumenteruelektroinstrumentpayalnikpayalnyj-fen Cached Паяльный фен своими руками из паяльника вполне можно сделать своими руками

как сделать термофен своими руками Видео Термофен своими руками Самоделки YouTube мая г Полезная самоделка для радиолюбителя ! Фен своими руками DIY Самоделкин rus YouTube дек г ПАЯЛЬНЫЙ ФЕН СВОИМИ РУКАМИ HOMEMADE HEAT GUN Сделай сам YouTube февр г Картинки по запросу как сделать термофен своими руками Показать все Другие картинки по запросу как сделать термофен своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельный термофен для пайки своими руками Видео Рейтинг , голоса Вы не задумывались, как сделать самодельный термофен для пайки микросхем своими руками ? Оказывается, это нетрудно Надо только подобрать Самодельный термофен Популярные заблуждения Термофен для пайки Как для пайки микросхем сделать фен своими руками Stanokguru Термофен для пайки своими руками , подробная инструкция и описание работы, конструкция фена и необходимые для этого элементы Конструкция термофена Особенности Сборка термофена Как сделать фен для пайки микросхем своими руками инструкция Тем же, кто привык все делать своими руками , эта статья подскажет, как и из чего собрать фен для пайки в домашних условиях, не тратя деньги и время Паяльный фен своими руками конструкция, характеристики и Если вы из тех, кто не представляет жизни без создания чегото с курсов радиокружка, то прочтите нашу статью Узнайте, как сделать паяльный фен Паяльный фен своими руками советы и рекомендации obinstrumenteru авг г Паяльный фен своими руками из паяльника вполне можно сделать своими руками , нужно только правильно подобрать необходимые Паяльный фен, сделанный своими руками на базе паяльника или Пайка Инструменты и оборудование Как своими руками сделать паяльный фен турбинного или компрессорного типа Нагнетание горячего воздуха с помощью вентилятора Распиновка для Термофен своими руками У Самоделкина Приспособления Инструменты окт г Для того чтобы сделать наш бюджетный термофен , нам понадобиться не нужный но вполне рабочий паяльник так же не нужный и Паяльный фен своими руками простая схема, пошаговая инструкция Нормативные документы Инструмент Рейтинг , голосов янв г Пошаговая инструкция по сборке паяльного фена своими руками с Что представляет собой паяльный фен , и для чего его делать Фен паяльный своими руками термофен для пайки простая схема Инструмент Самоделки Из китайского хлама Можно сделать простейший паяльный фен своими руками из ненужных деталей, которые всегда имеются в хозяйстве Паяльный фен конструкция, особенности, как собрать самому stankiexpertruspravochniksvarkapayalnyifenhtml Рейтинг , голосов Как правильно собрать термофен своими руками Прежде чем начать собирать самодельный паяльный фен , нужно сделать спираль нагревательного Как сделать фен для пайки своими руками? Все о сварке Оборудование Фен для пайки используется в хозяйстве не так часто, однако Именно поэтому многие хотят сделать термофен для пайки микросхем своими руками Простенький паяльный фен своими руками Пикабу мая г Пост пикабушника dev с тегами Своими руками , Паяльный Простенький паяльный фен своими руками Своими руками , Паяльный фен , Ремонт электроники, Длиннопост Но делать я этого,конечно,не буду Термофен для пайки микросхем своими руками принцип работы Физические понятия и приборы Паяльники Рейтинг , голосов Изготовление прибора своими руками Как можно заметить, устройство паяльного фена крайне простое, что позволяет сделать его самостоятельно в Как сделать паяльный фен своими руками из паяльника, фена для Как сделать паяльный фен своими руками , какие лучше использовать материалы, с какими трудностями придётся столкнуться, и как их избежать вы Как сделать самодельный паяльный фен своими руками? Самодельный фен для пайки микросхем своими руками Лого Паяльный фен незаменимый и необходимый инструмент для всех любителей Cтроительный фен своими руками Наш Прораб Строительный фен можно отнести к той категории инструментов, быть, что даже подумают о том, как бы сделать строительный фен своими руками Термофен для пайки своими руками самостоятельная сборка Сварочный мар г Как сделать термофен для пайки своими руками ? Стационарный термофен сделать проще, так как не ограничиваются габариты Паяльный фен своими руками Сделай сам своими руками февр г О том, как изготовить миниатюрный паяльный фен из подручных материалов Как сделать строительный фен своими руками пошаговая Ремонт и отделка квартир и помещений Инструменты Описание устройства и применения строительного фена Принцип работы и критерии выбора Как сделать оборудование своими руками О паяльном фене изготовление самодельного термофена в Электрооборудование Если у мастеровитого человека есть технические возможности, то сделать термофен своими руками совсем несложно Нужно только разбираться в Особенности изготовления паяльного фена своими руками Инструменты Паяльники Рейтинг , голоса Перейти к разделу Фен из паяльника Если вы нашли хороший строительный фен с термостатом, воздуха, а для этого вам придётся всё делать с нуля выполненный своими руками мех из пластиковой бутылки, или Паяльник термовоздушный Как сделать термовоздушный Как сделать термовоздушный паяльный фен своими руками Радиомастера и любители часто встречаются с разными поломками радиотехники Строительный фен своими руками схема и Grounderu Техника и оборудование Строительное оборудование Рейтинг голос Перейти к разделу Как сделать технический фен из подручных материалов Чтобы сделать такое устройство своими руками , необходимо Как сделать строительный фен и насадки к нему своими руками с Стройматериалы Рейтинг , голоса Советы по изготовлению строительного фена и насадок к нему своими руками Фото, чертежи и видео Как сделать паяльный фен своими руками ccmmskcom Как сделать самодельную паяльную станцию с феном своими руками Можно сделать простейший паяльный фен своими руками из ненужных ФЕН ДЛЯ ПАЙКИ МИКРОСХЕМкак выбрать и сделать своими В быту ФЕН ДЛЯ ПАЙКИ МИКРОСХЕМ используется достаточно редко, Для того чтобы сделать такое устройство своими руками , потребуются Как сделать термофен из обычного паяльника Деревянные заборы февр г Народные умельцы научились делать термофены из подручных Бумажный тортсюрприз для детей своими руками Как собрать Самодельный фен для пайки микросхем respectkovkacom Перейти к разделу Термофен для пайки микросхем своими руками принцип работы Любой фен , в том что позволяет сделать его Изготовленный своими руками фен для пайки будет наилучшей альтернативой Фен паяльный Паяльный фен из обычного паяльника лайфхак Перейти к разделу Как сделать самодельный паяльный фен своими руками ? вопрос а как же сделать паяльный фен своими руками ? Как сделать строительный фен своими руками Техникаэксперт tehnikaexpertdlyaremontaprochayatexnikastroitelnyjfensvoimirukamihtml Как сделать строительный фен своими руками алгоритм работ Правила использования самодельного инструмента Паяльный фен своими руками простая схема самодельного Оборудование Рейтинг голос Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками Такой вариант отлично подойдет для ремонтников и Как сделать строительный фен своими руками инструкция Как Паяльник из фена своими руками сделать несложно По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, Инструкция по сборке термофена своими руками делаем Технологии Пайка В статье рассказывается о термофене своими руками как соединить Как сделать паяльный фен простая схема для сборки своими руками Насадки На Паяльный Фен Своими Руками mustmylife дек г k jpg masterinstrumentaru Паяльный фен своими руками k jpg ismithru Как сделать фен для пайки Термофен Своими Руками Самоделки TheWikiHow июн г Добавлено пользователем Самоделки Термофен Своими Руками Самоделки HD Воздушный Насос Своими Руками Как Сделать Мембранный Насос Для Аквариума Особенности изготовления паяльного фена своими руками Основы варки окт г Можно сделать простейший паяльный фен своими руками из ненужных деталей, которые всегда имеются в хозяйстве Наиболее Как сделать строительный фен для пайки своими руками nashaplanetasunewskak_sdelat_stroitelnyj_fen_dlja_pajki авг г Фен для пайки сегодня применяется во многих сферах деятельности Фен строительный отлично справляется с удалением лаков, Паяльный фен своими руками Поделки для авто Дзен В этой статье хочу вам рассказать, как можно из обыкновенного паяльника сделать паяльный фен или воздушный паяльник своими руками Который Самодельный фен для пайки мелких деталей Сварка Профи fgpipru Другое мар г Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками Такой вариант отлично подойдет для Как изготовить строительный фен своими руками особенности Рейтинг голос промышленный фен своими руками как сделать приклеивание виниловой пленки;; удаление слоя старой краски;; подсушивание только что нанесенной Фен для пайки что следует знать о приспособлении? goodsvarkarupajkafen Похожие Так, может быть полезной информация о том, что фен можно сделать своими руками В результате некоторых усилий и незначительных временных Мощный паяльный фен своими руками Handmade Powerful Heat Сегодня покажу как сделать простой регулятор мощности, регулятор оборотов двигателя Схема ооочень простая! Нужен один транзистор NPN Паяльный фен как сделать, обзор цен, фото Заметки электрика Главная Электрооборудование Перейти к разделу Как сделать своими руками заказывать паяльный фен из Китая, то Вы можете сделать это устройство своими руками Строительный фен своими руками depstroiru wwwdepstroiru Стройинструмент Похожие февр г Как сделать строительный фен своими руками и надо ли это вообще? Начнём с того, что стоимость его не настолько высока Детали Строительный фен своими руками схема и legkovmesteru июн г Устройство строительного фена Способы, как сделать своими руками Своими руками паяльная станцияジ Как подключить фен для пайки Сообщества Сделай Сам Блог Метки паяльная станция, паяльная станция своими руками , термофен , фен из китая, подключение фена, подключить паяльный фен , паяльник ФЕН ДЛЯ ПАЙКИ а то на мк паялку за минут условно тяжело сделать года Паяльная станция своими руками принцип работы HouseChief Главная Инструмент Рейтинг голоса Паяльный фен своими руками универсальная схема; Система управления Как сделать своими руками термовоздушную паяльную станцию Вместе с как сделать термофен своими руками часто ищут строительный фен своими руками паяльный фен своими руками фен для пайки пластика своими руками паяльный фен из китая своими руками паяльная станция своими руками фен собираем фен для пайки за копейки контроллер паяльного фена своими руками фен за копейки Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Самодельный термофен. Для того чтобы собрать термофен своими руками, немаловажно знать, из чего он состоит: Главная gt; Необходимые инструменты gt; Как собрать термофен для пайки своими руками. Чтоб не сгорел прибор, нельзя термофен держать близко к поверхности обработки, так как раскалённый воздух, отразившись, опять попадает в термофен, способствуя его перегреву. Ну и, конечно, термофен не был… Термофен своими руками. Самодельный фен для пайки smd (как сделать самодельный фен? Как продлить срок службы технического фена. Фен для пайки горячим воздухом(Термофен) Наскоро можно сделать термофен из простого паяльника: вынуть жало, вентеляционные отверстия герметизируем фумом, в торец с сетевым проводом вставляем трубку от капельницы, обмотываем скотчем. В неумелых руках он превращается в настоящее орудие убийства микросхем и прочих навесных элементов. Вы видите, что паяльный фен своими руками сделать достаточно сложно. Термофен.rar. Главная Форум gt; Авторские продукты и разработки, оборудование для gt; Собираем своими руками gt; Cамодельные инструменты и приспособления gt;. Только тех, кто сами что-то сделали (А. Энштейн) Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким. Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Миниатюрный паяльник своими руками… Объем воздуха, пропускаемого через термофен за единицу времени, определяет его производительность. Контрольная индикация может быть сделана при помощи небольшого экрана, а также при помощи светодиодной подсветки. Но рукой температуру воздуха не проверяйте ожог получите. Если термофен имеет встроенную турбину-крыльчатку, то насадки применяются круглые, которыми комплектуется паяльная станция. Эти модули видели и держали в руках многие пользователи. Скачать Фен-паяльник на скорую руку Скачать с Borncash.org Скачать с Startfiles.org Скачать с Turbobit.net Скачать быстро.

Паяльный фен из старого паяльника: как сделать своими руками

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Принцип работы

Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем.
Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Турбинный и компрессорный тип

Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

Основы пайки

Принцип работы

Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Особенности процесса отпаивания и припаивания

Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Изготовление термофена

Для изготовления воздушного термопаяльника самостоятельно хорошо подходит фен с вентилятором и нихромовая спираль с толщиной от 0,4 мм. Так как предполагается сборка самодельного устройства компактного размера, то спираль диаметром больше 0.5 мм не подойдет. Для большего сечения понадобится больший ток. Сначала нужно выбрать источник питания, а потом уже выбирать количество витков, так как от этого будет зависеть сопротивление спирали и нагрев воздуха. Для того чтобы собрать мощный термофен, достаточно источника питания с напряжением до 36 В.

Корпус и нагревательная система

В роли корпуса термофена может использоваться старый паяльник или стальная трубка, но так как рабочая температура будет высокой, то нужно обмотать трубку термостойким материалом или прикрепить ручку-держатель. Также в качестве воздуховода, внутри которого будет размещена нагревательная система, можно использовать автомобильный прикуриватель.

На следующем этапе необходимо намотать нихромовую спираль с небольшим расстоянием между витками. В качестве изолятора, на который наматывается спираль, может применяться керамическая трубка с диаметром 4—5 мм. Длина спирали должна наматываться с учетом сопротивления, которое рассчитывается в пределах от 70 до 90 Ом.

Конец трубки можно оснастить керамическим или фарфоровым трубчатым элементом, а спираль лучше наматывать на плоской пластине, что благоприятно повлияет на теплообмен. Получатся своеобразные отводы в виде лепестков, которые не будут прикасаться к изолятору. Чтобы увеличить КПД, можно сделать термозащиту при помощи стекловолокна или асбеста.

Устройство подачи воздуха

Для подачи воздуха можно использовать малогабаритный кулер от блока питания компьютера, который устанавливается возле ручки термофена. К вентилятору подсоединяется металлическая трубка с намотанной спиралью.

На торцевой части вентилятора вырезается отверстие для продвижения воздуха к трубке. Одна из сторон кулера герметично закрывается. В качестве основания термосистемы можно использовать слюдяные пластины из старого фена. Из таких пластин изготавливается крестообразное основание, на которое наматывается нихромовая проволока.

Регулировка мощности

Для того чтобы иметь возможность регулировки потока воздуха и силы тока, необходимо собрать блок, в котором будут размешены реостаты. Один из реостатов подключается к нагревательной системе, а другой к вентиляции воздуха. Кнопку включения устанавливают общую для всей системы. Самодельная паяльная станция с феном и регуляторами заменит заводской вариант и может использоваться не только при пайке обычных радиодеталей, но и для работы с более серьезными элементами. При сборке термофена необходимо позаботиться об изоляции спирали от металлического корпуса, иначе неизбежно короткое замыкание.

Термофен из обычного паяльника

В качестве корпуса для паяльного фена отлично подойдет обычный паяльник. Все внутренние элементы необходимо извлечь. При этом необходимо быть предельно осторожным, чтобы ничего не повредить. Для сборки понадобится колба галогенной лампы в качестве изолятора.

Далее стеклорезом отрезаются края колбы для получения стеклянной трубки, и на одну из сторон крепится наконечник с изготовленным гнездом для нагревателя. Нагревателем может выступать нихромовая пластинка толщиной до 0.7 мм.

При изготовлении устройства проводят разные действия, но лучше придерживаться такой последовательности:

Намотка спирали и внедрение кварцевой колбы внутрь спирали.
Для уменьшения нагревания устройства изолятор обматывается фольгой.
Монтаж нагревательного элемента в корпус и его фиксация.
Подключение шланга компрессора к ручке или установка вентилятора.

Такая простая конструкция не будет обладать высокой производительностью, а нагрев воздушного потока не превышает 300 градусов. Для переделки своими руками подойдет паяльник с мощностью 40 Вт, а также аквариумный компрессор в качестве нагнетателя воздуха.

Модернизация обычного паяльника может происходить без извлечения нагревательного элемента, но с извлечением металлической части. Питающий провод выводится в боковое отверстие, проделанное в ручке, а вместо провода, в задней части устанавливается втулка для дальнейшего монтажа воздушной трубки. Место вывода втулки и провода необходимо загерметизировать.

Далее металлическая часть паяльника устанавливается на место, а вместо медного наконечника устанавливается металлическая трубка подходящего диаметра. В качестве трубки может использоваться отрезок от элемента комнатной антенны телескопичного варианта.

В самодельном паяльном термофене подобного типа важно регулировать поток воздуха, так как при большой интенсивности потока воздух не сможет нагреваться до необходимой температуры.

Из пластиковой банки

Для изготовления этой конструкции понадобится также нихромовая спираль, блок питания и нагнетательный вентилятор, а в качестве элементов корпуса используются следующие детали:

Небольшая пластиковая баночка от таблеток;
Алюминиевая трубка из конденсатора;
Пластиковая крышка от кофейной банки;
Стальная трубочка в качестве сопла.

Для сборки устройства необходимо канцелярским ножом отрезать днище пластиковой банки. В крышку с кофейной банки приклеивается кулер, а в крышку от баночки с таблеток монтируется корпус с конденсатора вместе с подготовленным нагревательным элементом. Все провода выводятся наружу, после чего крышка с кулером надевается на баночку с помощью термоклея. Такое устройство термофена довольно компактно и не требует дополнительного держателя, а в качестве сопла можно использовать не только стальную трубочку, но и керамические элементы от нагревательной системы старого утюга.

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Корпус нагревательного элемента

Наиболее сложной сборочной единицей паяльного фена является корпус нагревательного элемента. Он был собран из трёх деталей: стакана, трубки и шайбы.

Стакан с внешним диаметром 16,5мм был получен при разборке литий-ионного аккумулятора от ноутбука. Дело в том, что весьма агрессивную начинку литий-ионных аккумуляторов и батарей заключают в корпуса из нержавеющей стали.

Б/у-шные аккумуляторы можно приобрести на радиорынке, а неисправные попросить в компьютерной мастерской. Если где-нибудь на радиорынке или блошином рынке на глаза попадётся целая батарея от ноутбука, то вот инструкция по её разборке>>>

Внимание! Перед разборкой аккумуляторной банки, её нужно обязательно разрядить. Сделать это можно с помощью мощного, низкоомного резистора. Я использовал 10-Омный резистор ПЭВ, мощностью 10 Ватт, которым обычно разряжаю электролитические конденсаторы.

Хотя, если быть не столь щепетильным, то можно склепать корпус нагревателя из жести от консервной банки, предварительно убедившись с помощью магнита, что банка стальная. Из всех металлов, что могут оказаться под рукой у самодельщика, только алюминиевые сплавы имеют низкую температуру плавления. В то же время, сталь, латунь и медь годятся для изготовления подобных деталей.

Тонкостенные трубки различного диаметра можно получить при разборке поломанной телескопической антенны от радиоприёмника или магнитолы. Как разрезать секцию антенны и развальцевать край трубки, показано в видеоролике.

Фланец, крепящий тонкостенную трубку, изготовлен из стальной шайбы толщиной 1мм. В качестве креплений были выбраны винты М1,6, хотя можно использовать и заклёпки, изготовленные из медной проволоки.

Технология изготовления заклёпок и контактных штырьков из медной проволоки>>>

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

7 СПОСОБОВ ПРИМЕНЕНИЯ ФЕНА, О КОТОРЫХ МАЛО КТО ЗНАЕТ

«Всё еще сушите феном только волосы?! Как скучна ваша жизнь!» — именно так вам могут заявить находчивые китайцы! Читайте о том, как неожиданно используют электрофен в Поднебесной.

Вот, например, обычный фен для укладки волос – обязательная составляющая арсенала любой модницы. Что мы знаем об этом устройстве? В первую очередь то, что фен создает направленный мощный поток горячего воздуха. Подобного типа оборудование находит применение в промышленности, строительстве, на производстве для решения широкого спектра задач.

Таким образом, каждая современная женщина обладает универсальным прибором, который может быть использован в самых разных бытовых и технических целях. Каких именно – рассмотрим далее.

Разогрев пищи

Тот, кто хоть раз в жизни переживал ремонт на кухне, знает, что даже разогрев пищи в подобных условиях вызывает большие сложности. На помощь вам, как ни странно, придет обычный фен. Завтраки, обеды, ужины, разумеется, приготовить не получится, а вот подогреть второе блюдо можно запросто, притом прямо в тарелке. Единственное, правильно выберите режим и расстояние, чтобы ваш обед не разметало по стенам.

Подогрев обуви

Что делать, если за окном «минус двадцать», а вы, добравшись до работы «в студеную зимнюю пору», обнаружили, что ваша обувь насквозь промерзла и является источником невыносимого холода? Попытайтесь раздобыть фен. Определенно, он есть у кого-нибудь из сотрудниц. Прогрейте изнутри обувь феном, и вы почувствуете если не райское, то приближенное к нему наслаждение.

Для подобных случаев обзавестись собственным феном не грех, даже если вы мужчина. Да и кого, собственно, должно волновать, для чего вам потребуется использование фена.

Проведение самостоятельного монтажа фена

После проведения подготовительного этапа конструирования приступают к основному процессу сборки инструмента. Изготовление нагревательного элемента прибора осуществляется путем намотки нихромовой проволоки на керамическое основание. При изготовлении элемента нагрева следует помнить, что чем плотнее расположены витки проволоки, тем выше температура нагрева.

Концы нихромовой проволоки требуется вывести наружу. В процессе наложения витков проволоки следует строго соблюдать расстояние между ними, чтобы они не соприкасались между собой, иначе возможно возникновение короткого замыкания. Концы проволоки соединяются с сетевым шнуром. При соединении нихромовой проволоки с проводами не применяется пайка припоем. При соединении проволоки и провода осуществляется очень плотное скручивание и изолирование места контакта.

Заранее подготовленную резиновую трубку требуется надеть на рукоятку фена. Это нужно для того, чтобы обеспечить защиту рук от нагретой керамики. Оптимальным защитным материалом считается старая гофра от пылесоса.

Этот материал является прорезиненным с внутренней стороны, что обеспечивает нормальную температуру на поверхности гофры. После сборки нагревателя провода подключают к трансформатору, предварительно включив режим вентилятора.

При использовании строительного фена следует помнить, что сначала требуется включать вентилятор и только потом нагревательный элемент, а выключать прибор нужно в обратном порядке: сначала осуществляется отключение нагрева, а потом выключается подача воздуха.

Для обеспечения мощной подачи воздуха можно использовать аквариумный компрессор соответствующей мощности и производительности.

После проведения сборки устройства его работу следует проверить на безопасном расстоянии. При нормальной работе после подачи воздушного потока включается нагревательный элемент, на котором происходит разогрев спирали до красного состояния. Проходя над спиралью, нагревается поток воздуха, и на выходе из фена формируется направленный поток горячего воздуха. Для образаования струи применяется специальная насадка, устанавливаемая на сопло фена.

Такое устройство ограничено в перемещении, так как трансформатор с проводами сложно транспортировать. Для удобства транспортировки и перемещения на трансформаторе следует сделать рукоятку.

Примеры работы со строительным феном

Простому обывателю не слишком понятно назначение строительного фена. Между тем он очень удобен в применении. Особенно в домашнем ремонте. Однако фирменные модели стоят дорого. Они снабжены всяческими режимами, что позволяет сделать работу быстро и качественно. Но, как правило, множество «свистелок» иногда просто не требуется, а для элементарной функции разогревания сделать своими руками строительный фен несложно.

Одной из самых важных характеристик строительного фена является мощность термовоздуходувки. Чем больше ее мощность, тем больше возможностей в работе фена.

Функции строительного фена:

снятие старой краски любой фактуры;
удаление клея, следовательно, намертво прилепленных покрытий: обоев, линолеума, фанеры и пр.;
покрытие воском мебели;
размораживание всевозможных труб, даже пластиковых;
сваривание пластмасс;
быстрая сушка окрашенных поверхностей и протечек;
разжигание угля в мангале.

Предлагаем ознакомиться: Салат капуста огурец морковь перец

Это далеко не полный перечень выполняемых работ. Что конкретно потребуется и можно ли решить проблему с помощью строительного фена, решит сам хозяин.

Безболезненное снятие пластыря

Поранившись, мы обычно заклеиваем рану бактерицидным пластырем и оставляем так на несколько дней. Когда приходит время снимать пластырь, появляется проблема другого рода – как это сделать, чтобы не выдрать вместе с ним хороший клок волос. Конечно, лишиться десятка волосинок с руки или ноги – потеря небольшая, но ощущения при этом возникают непередаваемые! Так как же это сделать с минимальными моральными потерями? Элементарно! Разогреваем пластырь феном и безболезненно снимаем без какого-либо ущерба волосяному покрову.

Техника безопасности при работе с феном

Нельзя использовать прибор с газовым оборудованием. Особенно это касается помещений кухни, где соседствует открытый воздух и гибкие шланги. Несчастья не избежать.
Нельзя использовать строительный фен для работы с красками без источника вентиляции. От нагрева летучие компоненты быстро переходят в воздух и тем самым будут вредить здоровью.
При каком-либо процессе с использованием строительного фена важно иметь в свободном доступе средства пожаротушения.
Нельзя класть горячий прибор на поверхность без защиты: можно испортить декоративное покрытие.
Для того чтобы снимать краску с окон, потребуется особая насадка для защиты стекла, которой в самодельном устройстве не предусмотрено. Поэтому лучше воспользоваться услугами мастеров либо скрести ее чем-либо. Иначе есть риск, что стекло просто разлетится и приведет к травмам.
При работе с таким аппаратом следует исключить присутствие в зоне поражения детей и животных.
Прежде чем снимать краску, стоит узнать происхождение покрытия, вдруг оно содержит токсичный свинец.
И уж, конечно, такой фен нельзя использовать для волос.

Изготовление витого шнура

Длинный шнур от телефона, блока питания, наушников – это, конечно, хорошо, но не всегда удобно, так как он имеет особенность путаться. Витой шнур – совсем другое дело. Обладая примерно такой же длиной в растянутом виде, он компактен и не доставляет никаких проблем.

Самостоятельно изготовить витой шнур на базе уже имеющегося поможет применение фена. Возьмите карандаш и аккуратно, виток к витку, намотайте на него шнур, зафиксируйте концы скотчем и хорошо прогрейте феном по всей длине. Конечно, 100-процентную гарантию успеха вам никто не даст. Все зависит от типа и «поведения» материала изоляции. Но, как правило, данный способ работает.

Мини пылесос из старого фена

Этот простой обогреватель работает по принципу тепловой пушки, вентилятор гонит воздух на разогретую спираль, в результате чего создаётся поток тёплого воздуха. Работает устройство от 12 V источника питания, его можно подключить к бортовой сети автомобиля или к аккумулятору на 12 V. В качестве нагревательного элемента автор использовал кусок нихромовой проволоки толщиной 1,8 мм, длиной 61 см. Проволоку нужно намотать в виде спирали, здесь автор намотал проволоку на 30 кубовый медицинский шприц. Теперь нужно изготовить основу на которой будет держаться спираль, делается она из гипса.

электро магнит своими руками на 12вольт скачать с видео в 3GP, MP4 FLV, Вы можете скачать M4A аудио формат. Переделываем фен с В на 12В .

Локальная сушка ковра

Ковер, особенно если он светлый и дорогой, является самым уязвимым интерьерным элементом дома. Домашние животные и маленькие дети не сильно задумываются о статусе ковра, а потому нередко оставляют на нем следы своих «шалостей».

Стирать и сушить ковер – занятие непростое. Впрочем, если нанесенный ковру «ущерб» локализирован небольшим участком, то вопрос глобальной сушки отпадает. После того как пятно устранено, высушить небольшой участок поможет применение фена. На это потребуется не более 10-15 минут.

Как сделать корпус фена для пайки?

Сконструировать корпус подобного фена можно двумя способами. Можно применить материал с высокой теплоизоляцией (фарфор или керамику), однако в этом случае конструкция усложняется и увеличивается в стоимости. Рекомендуется использовать второй способ, который заключается в качественной термической изоляции канала распределения потока нагретого воздуха и элемента для нагрева. В таком случае материал корпуса не будет подвергаться термическому воздействию, кроме части, которая прилегает к соплу устройства.

Сопло для фена должно быть изготовлено из металла.

За основу корпуса и ручки можно взять корпус от неиспользуемого домашнего фена больших размеров. Участок сопла надо будет изготовить из материала для термоизоляции, который способен выдержать температуру до 800°С. Данный материал будет также изолировать другую часть корпуса от воздействия подобной температуры.

В конструкции фена надо обязательно предусмотреть пусковой механизм и устройство регулирования температуры элемента для нагрева. Для этого следует использовать реостаты. Система регулировки может быть извлечена из старых бытовых устройств в случае, если данные элементы находятся в рабочем состоянии.

Строительный фен можно отнести к той категории инструментов, которые не входят в число инструментов первой необходимости, уж точно. Подумать только, фен, как фен, прок с него какой – стоит дорого, а всего-то функций воздух греть. Девчачья забава какая-то. Но не будем торопиться с выводами.

Скорее всего, каждый из нас уже сталкивался с ситуацией, где наилучшим прибором, который мог бы решить вопрос, стал бы фен. По неосведомленности мы делаем иногда целую кучу лишних телодвижений, а фен помог бы решить все за считанные минуты. Прочитав статью, мы надеемся, что многие изменят свое отношение к устройству.

И разжечь мангал. Убедительно? То-то же. Это далеко не все области и способы применения строительного фена – только при ремонте автомобиля ему можно найти применение почти во всех операциях, начиная от декорирования и заканчивая пайкой пластиковых бамперов и обвесов.

Если нам удалось убедить вас в необходимости купить или сделать строительный фен своими рукам, то вы должны знать некоторые особенности выбора этого полезного устройства по параметрам, характеристикам и конструкции.

Кроме мощности и создаваемой температуры, он ничем не отличается от бытового фена. Главными его рабочими органами остаются вентилятор, нагревательный элемент и само сопло, которое должно быть снабжено большим количеством сменных насадок. Чем больше, тем шире будет его сфера применения.

Фен также должен иметь несколько режимов температур для разных видов поверхностей и разных работ. Желательно наличие плавных режимов смены температур, так как каждый материал требует свою температуру, при которой он подвергается обработке. На многих моделях установлены системы защиты от перегрева, они достаточно просты и состоят из термодатчика, который отключает нагревательный элемент при превышении заданной температуры прогрева.

Насадки – основной рабочий орган фена и показатель его функциональности. Специальные насадки применяются для

простого распределения воздуха в заданной плоскости;
защиты стекла от перегрева;
отражения теплого воздуха;
понижения температуры воздуха.

Это минимальный универсальный набор насадок, но их существует гораздо больше, в чем вы можете убедиться по фотографиям, которые мы для вас подобрали. Теперь о главном.

Разбираем бытовой фен и проводим его модернизацию. Удаляем все пластиковые детали, которые могут подвергнуться плавке, заменив их на эбонитовые или текстолитовые. Удаляем старый нагревательный элемент и наматываем новую нихромовую спираль – чем больше витков, тем выше будет температура.

Нихром не паяется, поэтому прикручиваем концы спирали к проводу трансформатора и хорошо их изолируем. При этом нужно сделать так, чтобы сначала включался обдув, а затем уже нагревательный элемент. Собираем все это в корпус и обязательно одеваем на ручку прибора теплоизолятор. Теперь можно взять строительные перчатки и провести стендовые испытания фена.

Предлагаем ознакомиться: Как сделать загон для коров

Конечно, такого фена, как продают Макита, Бош или Скил, у нас не получится, но минимальными функциями наше самодельное устройство обладать обязательно будет.

Строительный фен, своими руками изготовленный, представляет собой разновидность электроинструмента, задачей которого является формирование направленного потока горячего воздуха. Этот тип инструмента применяется при проведении строительных и ремонтных работ. Использование такого прибора во время проведения ремонта и строительства облегчает выполнение операций по удалению старого лакокрасочного покрытия.

Изготовленный своими руками термофен можно использовать для проведения следующих строительных операций:

сваривание стыков пленочного покрытия;
запаивание металлических элементов;
использование при работе с деревом;
сваривание изделий из пластмасс;
проведение сушки окрашенной поверхности;
удаление на поверхности изделий слоев клея, линолеума и фанеры;
разжигание древесного угля в мангале.

Дополнительно термофен для пайки можно использовать при проведении изгиба труб, изготовленных из пластика.

Руководство по ремонту пластика: подготовка, сварка и ремонт пластика

Ремонт и сварка пластика может быть простым процессом, если у вас есть подходящее высококачественное оборудование и если вы потратите время на то, чтобы сделать все правильно с самого начала. Помимо необходимого оборудования, что еще нужно учитывать при подходе к ремонту пластика?

В этой статье мы рассмотрим, как подготовить пластик к ремонту и как это сделать правильно, чтобы ваш ремонт продлился долго.

Подготовка для ремонта пластика

Прежде чем приступить к ремонту пластика, вам нужно убедиться, что у вас есть правильные инструменты для работы, и что вы правильно подготовили поверхность вашего пластика.

Инструменты и оборудование

Нет замены высококачественным инструментам. Качественные инструменты позволят выполнить работу быстрее и с минимальным вмешательством. Неплохо также запастись необходимым защитным снаряжением.

Для ремонта большинства пластиковых деталей вам потребуется:

Комплект – Набор для сварки пластика с регулируемой температурой и набором насадок.
Стержни – Пластиковые стержни из того же материала, что и пластик, который вы хотите сварить.
Перчатки – Высокие температуры сварки требуют соответствующей защиты рук.
Средства защиты глаз – Защита глаз, подходящая для сварки, имеет жизненно важное значение.
Плоская поверхность – плоская и прозрачная поверхность для работы, термостойкая с некоторыми зажимами, будет бонусом.
Вентиляция – Некоторые пластмассы могут издавать неприятные запахи при плавлении, убедитесь, что ваша комната хорошо проветривается.

Подготовка поверхности

Пластмассовая поверхность, которую вы собираетесь сваривать, должна быть чистой и очищенной от мусора.Используйте простое мыло и воду, чтобы очистить большинство пятен. Если требуется более сильный растворитель, попробуйте использовать метилэтилкетон (МЭК), но НЕ используйте растворители промышленной концентрации, так как это может повредить поверхность вашего пластика.

Вы также можете удалить краску и мусор мелкозернистой наждачной бумагой.

Определение типа пластика с помощью пробной сварки

Когда вы будете готовы приступить к работе, вам нужно знать, как идентифицировать пластик, выполнив пробную сварку с помощью термофена. Выбор правильного типа пластика жизненно важен для крепости.

Пробный сварной шов путем приваривания конца стержня к небольшому незаметному участку. Если он прочно держится, значит, у вас правильный материал.

Три основных этапа сварки пластмасс

Есть три основных шага для хорошего соединения термопласта:

Прессование – обеспечение достаточного давления при сжатии пластиков.
Нагрев – достижение нужной температуры расплава.
Охлаждение – время, в течение которого соединение охлаждается перед сбросом давления.

Во время этапа прессования приложение давления, которое часто используется как на этапах нагрева, так и на этапах охлаждения, используется для сохранения правильной ориентации деталей и улучшения течения расплава через поверхность раздела.

Целью этапа нагрева является обеспечение межмолекулярной диффузии от одной части к другой через поверхность обшивки (смешивание расплава).

Охлаждение необходимо для затвердевания вновь образованной связи; выполнение этого этапа может оказать существенное влияние на прочность сварного шва.

На что обратить внимание при обучении сварке пластмасс?

При сварке пластмасс необходимо учитывать несколько моментов. Давайте взглянем на факторы нагрева, сварочного электрода, сварочного пистолета и сварочного комплекта.

The Heat — Вам, скорее всего, понадобится температура в диапазоне от 200 до 300 °C (от 392 до 572 °F).Ниже или выше этого диапазона пластик не расплавится или сгорит. Вам нужно знать, какая температура вам требуется в зависимости от того, какой тип пластика вы свариваете.

Сварочный стержень . Крайне важно, чтобы сварочный стержень был из того же материала, что и свариваемый пластик. Также очень важно убедиться, что конец сварочного стержня обрезан так, чтобы он имел форму карандаша.

Сварочный пистолет – Ручные (ручные) сварочные инструменты используются для небольших производственных работ, детальных проектов и ремонтных работ, и их нельзя использовать для сварки толщиной более 10 мм. Для более крупных изделий используются инструменты для экструзионной сварки.

A Сварочный комплект . Наборы для сварки пластика и ремонтный комплект для пластика — отличный вариант для начинающих, поскольку они полностью укомплектованы всем необходимым для большинства ремонтных работ. В комплекты входят сварочный аппарат, различные сварочные электроды, пластиковые наконечники для сварки и руководство, которое поможет вам в процессе сварки.

Сварка пластмасс для автомобильной промышленности

В то время как ремонт клеем идеально подходит для мелкого ремонта автомобилей, сварка пластика невероятно распространена в автомобильной промышленности.Присадочные стержни теперь более адаптируемы к необходимому ремонту, а стоимость сварки пластмасс продолжает падать. Когда критерием качества и скорости ремонта являются качество и скорость ремонта, сварка пластика является решением. В производстве современных автомобилей используется множество различных пластиков, и это может означать различия в типах сварки и используемых сварочных электродах. Однако, как и в случае со всеми сварными швами, процесс начинается с очистки поверхности перед тщательной проработкой любых деформаций или вмятин. Часто в автомобильной промышленности используются азотные сварочные аппараты для пластика, так как они, как правило, обеспечивают более прочный и долговечный сварной шов.Однако есть различия, когда речь идет о азотных сварочных аппаратах. Некоторым требуются внешние резервуары с азотом, в то время как другие генерируют свои собственные. Самогенерирующие азотные сварочные аппараты со временем станут более рентабельными. Если вы хотите узнать больше об автомобильной промышленности и сварке пластмасс, нажмите, чтобы прочитать наше подробное руководство «Сварка пластмасс для автомобилей».

Сварка пластмасс для сельского хозяйства

Во всем сельскохозяйственном секторе пластмассы используются в огромных количествах.Одним из наиболее распространенных применений пластмасс в сельском хозяйстве являются используемые бункеры, ознакомьтесь с нашим примером изготовления пластика для ремонта сельскохозяйственных бункеров. Это использование растет из-за увеличения роста органических культур, которые пластик помогает защитить и сохранить сухим, а также имеет более длительный срок службы. Однако случаются несчастные случаи, и эти пластиковые контейнеры могут быть повреждены. Сварка пластика помогает избежать необходимости выбрасывать поврежденные контейнеры, но есть ограничения. Пластиковые баки с треснутыми нижними углами могут не поддаваться ремонту просто потому, что они несут основную нагрузку.Однако боковые трещины и ножки мусорного ведра можно отремонтировать, и это невероятно простой процесс. Используйте свой пластиковый сварочный пистолет, чтобы смягчить пластиковый стержень, а затем зачистите все трещины. Важно правильно подобрать температуру сварного шва, потому что, если она будет слишком высокой, целостность бункера будет нарушена. Слишком низко, и сварка не будет надежной. Чтобы понять это правильно, может потребоваться время и практика.

Сварка пластмасс для кровельной промышленности

Для скатных и плоских крыш в кровельном секторе может использоваться целый ряд различных пластиков. В некоторых случаях присутствует модифицированный битум, но чаще используются термопластичные мембраны (ПВХ). Пластиковые сварные швы для кровли из ПВХ часто являются лучшим вариантом ремонта, потому что, когда они выполняются в настоящее время, они водонепроницаемы и не требуют использования каких-либо герметиков или клея. И клей, и герметик подвержены разрушению под воздействием погодных условий, в то время как сварка пластика обеспечивает непрерывное защитное покрытие без ухудшения свойств, более эффективно защищая имущество. Кровельщики используют как ручные сварочные аппараты для пластика, так и ручные сварочные аппараты, в зависимости от того, требуется ли ремонт для обрезки или для более длинных швов с перекрывающимися листами.Сварка пластмасс теперь стала отраслевым стандартом, когда дело доходит до ремонта крыш. В то время как ручные сварщики просты в использовании после небольшой практики, сварщики с ручным управлением, как правило, требуют немного больше обучения.

Сварка пластмасс для производства напольных покрытий

Пластиковые полы, такие как винил ПВХ-П, полиэтилен или линолеум, обычно используются в промышленных условиях, поскольку они чисты, упрощают установку, водонепроницаемы и очень просты в обслуживании. При возникновении повреждений чистый и аккуратный ремонт легко выполняется с помощью сварки пластика.Горячая сварка и холодная сварка являются наиболее часто используемыми сварными швами для пластиковых полов, и любой из них может эффективно использоваться для герметизации швов и ремонта трещин. Для соединения отдельных листов более практичным выбором является холодная сварка, поскольку она обеспечивает закрытое герметичное соединение. Для этих соединений можно использовать горячую сварку, но чаще она используется для герметизации пластиковых полов, что означает, что они имеют дополнительную прочность. Это особенно полезно в больницах, лабораториях и медицинских учреждениях.Горячая сварка пластика также используется для напольных покрытий, чтобы герметизировать швы на полу, сводя к минимуму накопление пыли и бактерий, а также помогая защитить от любых агрессивных химикатов и чистящих средств. Нажмите, чтобы узнать больше о некоторых из лучших инструментов LEISTER для сварки пластиковых полов.

Сварка пластмасс в гражданском строительстве

Сектор гражданского строительства использует сварку пластмасс для широкого спектра применений. От герметизации туннелей или хранения отходов до ремонта плавательных бассейнов, сварка пластика является ответом просто потому, что она имеет такую ценность.Качественные уплотнения так важны для инженеров-строителей, потому что утечки могут иметь очень серьезные последствия. Инженеры-строители также работают на свалках, где система герметизации является одной из наиболее важных частей установки. Сварочные аппараты с горячим клином и комбинированным клином используются на свалках и используются для сварки различных пластиковых геомембран и их относительной толщины. Многие из сварочных инструментов, используемых в роли инженера-строителя, будут более технически совершенными, чем в других секторах, в основном из-за необходимости двойных сварных швов и необходимости строгого соблюдения требований безопасности. Обучение более эффективной и безопасной сварке в роли инженера-строителя потребует обширного обучения и лицензии PE. Нажмите, чтобы увидеть высококачественное оборудование LEISTER для сварки пластмасс, которое мы предлагаем.

Сварка пластика для ремонта, например, пластикового бампера, или как часть производственного процесса может быть отличным способом получить необходимые вам продукты, но очень важно, чтобы вы использовали качественное оборудование. Здесь, в Hot Air Tools, мы будем рады ответить на любые ваши вопросы и указать вам правильное направление к правильному оборудованию для вашей задачи.Напишите нашей дружной команде сообщение сегодня.

Какие продукты можно изготовить с помощью высокочастотной машины для сварки пластмасс?

Высокочастотная машина представляет собой высокотехнологичное устройство, использующее принцип проникновения электромагнитных волн для плавления пластика. Высокочастотный сварочный аппарат, производимый производителем высокочастотного сварочного аппарата, в основном используется для обработки ПВХ-пластика, ТПУ-пластика и смешанных материалов, содержащих 30% ПВХ. Трение между верхним и нижним электродами высокочастотной машины вырабатывает тепло, чтобы молекулы пластика мгновенно поляризовались и растворялись, а определенное давление согласовывалось с соответствующей формой для достижения цели сварки.

Машина для высокочастотной сварки пластмасс имеет широкий спектр применения и обычно используется для сварки и герметизации пластмассовых изделий.

1. Автомобильная промышленность: автомобильные солнцезащитные козырьки, автомобильные дверные панели, автомобильные подножки, пояса сидений и т. д.;

2. Медицинская промышленность: мешки для мочи, мешки для крови, мешки для жидких отходов, мешки для лекарств, кислородные мешки, антиматрасы, идентификационные ремни и т. д.;

3. Надувная промышленность: спасательные жилеты, спасательные круги, матрацы, диваны, круги для плавания;

4.Упаковочная промышленность: блистер, двухсторонний блистер, блистерный картон, ПЭТ-блистер;

5. Промышленные товары: мембранная конструкция, брезент, брезент, лента для удаления навоза, графеновое отопление пола, электрическая нагревательная пленка, рулонные двери и т. д.

6. Предметы домашнего обихода: ковры, ледяные подушечки, подушечки для охлаждающей жидкости, грелки , магнитные шторы, противоскользящие накладки и т. д.

Различные требования к обработке продуктов различны. Выберите разумное нестандартное высокочастотное машинное оборудование для обработки соответствующих продуктов в соответствии с техническим планом продукта.Производители высокочастотных сварочных аппаратов составляют планы в соответствии с требованиями к продукту. При обработке различных изделий в процессе сварки требуются формы. Как правило, производители высокочастотных сварочных аппаратов имеют сопутствующие вспомогательные предприятия.

Большинство распространенных высокочастотных машин на рынке представляют собой стандартные двухголовочные педальные пневматические машины и одноголовочные с подвижным столом; мощные высокочастотные машины должны быть настроены в соответствии с требованиями продукта.Клиенты могут выбрать, можно ли обрабатывать продукт в соответствии с приобретенным оборудованием. Например, маломощным высокочастотным станком изготовить большое изделие не реально.

Как объединить термоусадку, если у вас нет фена

Нет лучшего партнера для термоусадочных трубок, чем надежный фен. Они обеспечивают превосходный контроль, позволяя накладывать термоусадочные трубки быстро, равномерно и точно.

Если вы регулярно применяете термоусадочную трубку или вам нужно покрыть большую площадь термоусадочным материалом, вам необходимо иметь собственную тепловую пушку .

Но если вы когда-нибудь окажетесь без теплового пистолета, есть несколько способов приклеить термоусадочную трубку к цели.

Подобно тому, как команда A могла решить любую проблему с помощью нескольких основных материалов, так и вы сможете решить свою проблему с термоусадкой с некоторыми деталями, которые вы можете найти в офисе или на месте.

Используйте фен

Вы можете использовать обычный фен, как если бы это была тепловая пушка, чтобы активировать термоусадку. Это займет намного больше времени, чем использование тепловой пушки, особенно если у вас есть только обычный фен.

Держите фен как можно ближе к термоусадке и нагрейте его до максимальной температуры. Убедитесь, что вы нагреваете трубку равномерно, пока она не сожмется до желаемого размера.

Используйте зажигалку Bic

Это не самое профессиональное решение, и его определенно не рекомендуется использовать в стесненных условиях. Но если вы совсем отчаялись и под рукой была только зажигалка, то она может сработать быстро и чисто. Просто следите за своими пальцами.

Если вам нужен больший контроль и более горячее пламя, попробуйте бутановую зажигалку.

Используйте лампочку

В худшем случае, когда нет ни фена, ни зажигалки, вы можете использовать термоусадку и установить ее на место с помощью горячей лампочки.

Держите термоусадку рядом с лампой накаливания высокой мощности и подождите, пока она не расплавится.

Используйте технологический нагреватель

Технологические нагреватели крупнее, дороже и менее портативны, чем тепловые пушки. Но они также более мощные и гораздо более эффективные, если вы хотите манипулировать большим количеством термоусадки.

Они особенно полезны в средах с интенсивными процессами, например, на производственных линиях, когда необходимо установить большое количество термоусадочного материала.

Несколько необычных способов использования фена

Казалось бы, бесплодие: ТЭН и вентилятор. При этом с ним можно выполнять столько операций, что заменить строительный фен в домашних условиях практически нечем. Как выбрать фен

Это паяльная лампа или газовая горелка.Но у этих устройств нет регулятора температуры и скорости обдува, к тому же неконтролируемое пламя легко может стать причиной возгорания.

Имеется масса образцов промышленного производства: от простых «ветряных», до приборов с интеллектуальными режимами управления.

Различные насадки позволяют не только утеплить выбранный участок, но и сварить трубы и линолеум.

Комплектация строительной сушилки:

Экспресс-сушка влажных поверхностей.
Ускорение затвердевания клеевых составов.
Размягчение битумных оснований (шумоизоляция автомобилей, мягкая кровля и др.).
Хождение по различным поверхностям.
Обработка поверхности перед покраской: удаление старого покрытия, обезжиривание.
Демонтаж виниловых и пластиковых покрытий (линолеум, пластиковая плитка).
Издательские самоклеящиеся материалы (наклейки, тонировка стекол и др.).
Размягчение пластмасс с низкой температурой плавления для придания им требуемой формы.
Местный нагрев поверхностей, если этого требует технология проведения работ.
Плавка легкоплавких металлов, лужение, пайка.
Формовка тонких деревянных изделий.
Используйте полипропиленовые трубы в качестве паяльника.
Ослабление точных болтовых соединений.
Закаленная сталь «Release».
Опрессовка термоусадочных труб.
Размораживание трубопроводов, шлюзов.
Плавучие камины, мангальные угли.

Практически ни одна из этих операций не может быть выполнена другим устройством, по крайней мере, с таким же комфортом и удобством.

Чтобы понять, как работает строительный фен, необходимо вспомнить устройство бытового тепловентилятора.

На рисунке хорошо видно устройство строительной сушилки:

Вентилятор, установленный сзади (1) На оси электродвигателя (2) . Далее в термостойкую трубу (3) помещается мощный ТЭН. .

Изготовлен из нихромовой проволоки с низким сопротивлением. При протекании электрического потока проволока расщепляется, и проходящий через нее поток воздуха нагревается.

На выходе устройства установлено устройство защиты (4) В виде биметаллического переключателя. При перегреве контакты блокируются, и фен перестает работать до остывания.

Есть более простая электрическая схема строительного фена с защитой. Двигатель включается последовательно с ТЭНом, и при обрыве обмоток (остановке двигателя) прекращается и нагрев.

Блок управления устанавливается в рукоятку (5) .Это может быть переключатель с несколькими режимами работы или терморегулятор. В первом случае нагрев регулируется подключением нагревательных нитей в разных сочетаниях.

Меньше сопротивление — больше Температура Нагрев и энергопотребление. Во втором случае можно установить температуру с большей точностью.

Несмотря на бесспорную простоту конструкции, не всегда есть возможность потратиться на его приобретение. Мы расскажем, как сделать фен своими руками.

Простая конструкция самодельного строительного фена

Сразу предупредим попытки переделать для сушки волос более мощный нагревательный элемент. Корпус рассчитан на определенную температуру, не более 300 с°.

Фен строительный нагревает воздух минимум до 650 с°, а более совершенные варианты и до 800 с°. Бытовая техника плавится за несколько минут работы, и это в лучшем случае. Пластик может воспламениться в ваших руках.

Поскольку найти термостойкий пластик непросто, строительный фен можно сделать из металла.Для этого не обязательно точить на лакере стальную заготовку, можно определить тело из жести.

Еще один вариант корпуса — термостойкое стекло. Можно аккуратно отделать колбу от мощной галогеновой лампы. Для этого на стекло наматывают смоченную в керосине нить, нить поджигают и опускают в емкость с водой. В нужном месте появляется аккуратная трещина.

Следующий элемент — Нагреватель

К его изготовлению следует подходить осторожно, так как это вопрос безопасной эксплуатации.Сердечник — изолятор может быть керамическим, но это малоэффективно, т.к. нет свободного прохода воздуха.

Необходимо достать слюдяные пластины (в этом случае подойдет готовая конструкция от сгоревшего бытового фена). Приобрести готовый элемент можно в магазинах запчастей для бытовых электроинструментов.

Если будите спираль самостоятельно, то нужно правильно рассчитать параметры. Удобнее сделать дуплексный фен, с отдельными спиралями для каждой температуры.

Нормальное сопротивление:

1 Спираль около 80-100 Ом
2 Спираль порядка 200-250 Ом

С подходящей нихромовой проволокой, с помощью мультиметра, измеряющего удельное сопротивление 1 метра материала. Затем наматываем нужные куски (100 Ом и 250 Ом).

В зависимости от полученной длины провод наматываем непосредственно на изолятор (в гладком виде), либо предварительно скручивая его в спираль. Делается это на стержне 4-6 мм диаметром.

Готовую спираль на изоляторе помещают внутрь направляющей воздуховода, оставляя зазор до стенок 5-7 мм.

Важно! Недопустимо касание витков корпусных спиралей, или замыкание их между собой. Намотка выполнена с небольшой настройкой: при нагреве спираль немного увеличивается в длину, и ее можно сохранить.

Вентилятор, установленный сзади

Можно использовать готовый элемент от бытового фена, либо вентилятор на 220 вольт для персонального компьютера.

Если узел вентилятора может работать с регулятором оборотов — это добавит функциональности вашему устройству. При монтаже двигателя или корпуса вентилятора необходимо позаботиться о его тепловой защите.

примечание

Корпус фена может быть очень горячим, и пластик плавится. Изготовьте прокладки из фторопласта или пробкового дерева. Общий принцип установки – как можно дальше от нагревательных элементов, насколько позволяет длина трубы и здравый смысл.

Далее делаем ручку

Если вы использовали бытовой фен для сушки волос, то этот вопрос уже решен. Главное в такой конструкции правильно закрепить воздуховод с калорифером.

Места крепления к готовому корпусу с ручкой должны располагаться сзади.

Если фен полностью изготавливается из баковских материалов, то ручка выполняется из любого теплоизоляционного материала. Например, из дерева.Опять же вспомним прогрев воздушной трубы.

Крепление ручки находится в месте, где нет нагревательных элементов. Оптимальный вариант – электроинструменты пистолетного типа.

После установки ручки воздуховод можно закрыть теплоизоляционным материалом. Подушка из асбеста или стекловолокна. Он убережет оператора от случайных ожогов, а также сохранит тепло внутри корпуса, повысив КПД.

Электропроводка и выключатель

При сопротивлении спирали 80 Ом по закону Ома сила тока не превышает 2.75 А (напряжение в сети 220 В). Мощность устройства около 600 Вт при максимальной температуре.

Соответственно выключатель должен выдерживать ток не менее чем в два раза больше, для сохранения контактной группы. При наличии двух режимов работы (две спирали) устанавливается трехпозиционный переключатель, среднее положение «ВЫКЛ», и два режима подключения спирали.

К средней паре контактов подключается питание 220 В, а наши спирали подведут к крайним парам.В промышленных образцах используется последовательная схема соединения и спирали.

В этом случае требуется точный расчет сопротивления обмотки электродвигателя для нескольких режимов работы. Либо устанавливается выключатель с несколькими контактными группами (отдельно для спиралей, отдельно для двигателя).

Самодельный дизайн можно упростить. Общий переключатель с двумя положениями питается от двигателя и переключателя режимов.

Электродвигатель работает в любом случае (без спирали можно использовать как направленный вентилятор).Затем переключателем режимов выбирается нужная спираль.
Простейшая конструкция готова и полностью рабочая. На видео вы можете оценить строительный фен в работе.

Фен строительный своими руками из обычного фена — видео инструкция

Итог:
Если собрать фен, соблюдая меры электробезопасности, то он будет работать не хуже заводских аналогов. А сэкономленные деньги можно потратить на более необходимые инструменты.

Простому народу малоизвестен такой инструмент, как строительный фен. Но те, кто использует его по прямому назначению, утверждают, что это очень удобно и практично, в частности при ведении домашнего ремонта. Стоимость брендовых моделей достаточно высока. В них предусмотрены различные режимы, позволяющие значительно упростить рабочий процесс. Однако, как показывает практика, многие «пучки» совершенно не нужны, и для выполнения элементарного прогрева материалов можно сделать строительный фен своими руками, сэкономив при этом на покупке.

Фен строительный – это профессиональный инструмент, дающий струю горячего воздуха. Температура такой воздушной струи иногда достигает 650 °С. Важной характеристикой конструкции струи воздуха является диапазон мощности, при которой может производиться термоочистка. Чем большей мощностью он обладает, тем шире можно использовать инструмент для разных видов работ.

Функционал строительного феномена достаточно разнообразен и без особых усилий позволяет выполнять специфические операции:

снять старые краски и лаки любой текстуры;
удаляют клей, а потому тщательно закрашивают покрытия: обои, линолеум, фанёр и т. п.;
выполнить восковое покрытие мебельных изделий;
разморозка всех видов труб, в том числе пластиковых;
сварка пластмасс и пленки;
гибка пластиковых труб;
провести быстрое высыхание любой окрашенной поверхности или утечки;
светлый уголь для мангала.

Стоит отметить, что это абсолютно не все работы, которые может выполнять данное оборудование. В зависимости от потребностей хозяина можно использовать строительный фен для многих ремонтных работ.

Схема и оборудование оборудования

По своему устройству технический фен имеет значительное сходство с бытовыми моделями, которые используются для сушки волос. Среди основных узлов в этом агрегате стоит отметить обязательное наличие корпуса, нагревательного элемента и устройства, перенаправляющего горячие воздушные массы в необходимое место.

По сравнению с другими тепловыми приборами строительная сушилка не имеет открытого огня. Такая особенность снижает уровень пожароопасности агрегата и исключает необходимость сжигания горючих материалов.

Устройство можно отличить по наличию следующих конструктивных частей:

Электродвигатель.
Нагревательный элемент.
Вентилятор.

Струя горячего воздуха подается через металлическое сопло на конце, в результате такой узкой направленности создается мощная струя. Для полноценной работы строительный фен должен быть оснащен различными насадками, которые легко сделать самостоятельно от средств защиты. Благодаря им можно будет менять формы воздушных потоков исходя из того, для каких видов работ используется устройство.

Видео «Температура строительного болота»

Что необходимо для изготовления фена своими руками

Чтобы самостоятельно собрать строительный фен, необходимо заранее подготовить соответствующие комплектующие, которые будут использоваться в процессе сборки. Для этого вам потребуется предусмотреть:

Старый корпус от обычного фена. При этом он не должен быть пластиковым, подойдет только керамический дизайн.
Металлические лопасти, которые будут установлены на вентилятор.Их можно вырезать из жестяного листа.
Спирали нихромовые.
Кабель для питания. Сечение провода должно быть более 4 мм, так как предполагается большая нагрузка.
Кусочки резиновых трубок. Их использование на строительной площадке позволяет хорошо уберечь руки от ожогов.
Стандартное металлическое сопло с выпадающим концом. Такая простая форма используется для большинства работ, обеспечивая более простое плавление и разогрев.
Прямая круглая трубка, которая будет использоваться для пайки и сварки.
Средства обеспечения индивидуальной защиты. В этом случае достаточно перчаток.

Самостоятельная сборка здания: пошаговый процесс

Для изготовления полноценного строительного электроинструмента из бытовой модели фена необходимо провести соответствующую модернизацию устройства путем изменения его конструкции.

В первую очередь происходит разборка корпуса фена, извлекаются все пластиковые детали. При эксплуатации они могут не только плавиться и издавать пустой запах, но и приводить к замыканию проводов, в результате плавления и попадания жидких пластиков в конструкцию электроэлементов.Детали желательно заменить текстолитовыми или эбонитовыми.

После этого производится замена уже непригодного ТЭНа на керамическую деталь. На установленный керамический элемент необходимо намотать нихромовую спираль. При этом витки должны располагаться как можно плотнее, так как их количество определяет температуру нагрева инструмента — более плотное расположение обеспечивает больший нагрев. В процессе важно учитывать некоторые аспекты:

Вывод проводов должен быть осуществлен наружу.
Не должно быть соприкосновения нихромовых витков друг с другом, так как это может спровоцировать замыкание.
Чрезмерно плотное включение витков на бытовом самодельном устройстве также недопустимо, так как электрика в жилом помещении не предназначена для серьезных производственных нагрузок.

Для изготовления ТЭНа можно использовать корпуса мощных галогеновых ламп и нихромовые спирали. Стекла ламп обладают хорошей устойчивостью к высоким температурам. Закрученный провод следует разместить в конструкции стеклянного корпуса.Так как припой для нихрома невозможен, то соединение выполняется путем надежного привинчивания концов нихромовой проволоки к проводке трансформатора. После этого все тщательно изолируется.

Также следует сделать обмотку готового ТЭНа из фольги. Таким образом, возникает отраженное излучение, что влияет на увеличение мощности электроинструмента и минимизацию его тепловых потерь. Альтернативой использованию корпуса лампы является стекловолокно, которое можно намотать на нихромовую спираль, а сверху надеть прочную стальную трубку, для вывода горячего воздуха наружу.

После этого на ручку надевают резиновую трубку, которая защитит руку от перегрева керамики. Оптимальным решением может стать использование матового гофра. Например, его можно взять из пылесосов. Он имеет прорезиненную структуру, что препятствует его нагреву снаружи.

Затем провод следует подключить к трансформатору, изначально установив практически готовое изделие в режиме вентилятора. Важно соблюдать правило: первым делом включается подача воздуха, а потом тепло, при отключении действия в обратном порядке.Важно обеспечить дополнительную подачу воздуха, рекомендуется использовать аквариумный компрессор достаточной мощности.

Недостаток такого устройства — ограниченность в перемещении, так как проводку и трансформатор достаточно сложно перетащить, в связи с этим рекомендуется делать держатели на подставках. Работая с самодельными устройствами нужно всегда помнить о правилах техники безопасности.

Сфера применения данного оборудования определяется формой используемой насадки, которая необходима для конкретного вида работ.Насадку также называют дуза, насадка или насадка. Каждое изделие имеет свое предназначение, согласно которому оно выбирается.

Плоская насадка позволяет удалять старую краску, обои, выполнять пластическую деформацию.
Насадка круглая предназначена для обработки медных труб.
Насадка-отражатель с закругленным выносом используется при гибке труб из полимера.
С помощью щелевых насадок можно сваривать листы ПВХ.
Боковая насадка со встроенной защитой стекла позволяет очищать оконные рамы без перегрева и разрушения стекла.
Режущий вид сопла имеет вид сплющенной трубы. Благодаря ему резка пенопласта.
Зеркальная насадка используется для сварки пластика.

Безопасность при эксплуатации фена

Чтобы защитить себя от травм, нужно знать.

Совместное использование Устройство и газовое оборудование недопустимы. В частности, в кухонных помещениях, где отмечается наличие открытого воздуха и гибких шлангов.Неправильная эксплуатация и искрение могут спровоцировать взрыв газа.
Запрещается использовать строительный фен для работы с лакокрасочными материалами В непроветриваемом помещении. При нагревании образуются вредные компоненты, опасные для здоровья.
При удалении краски необходимо предварительно выяснить, какого она происхождения, так как есть вероятность наличия в ней токсичного свинца.
Используя строительный фен для любых задач, необходимо обеспечить наличие пожаротушения.
Выполнение рабочего процесса следует проводить в перчатках и в одежде с длинными рукавами, чтобы защитить себя от возможных ожогов.
При удалении краски с окон используйте специальную насадку, защищающую стекло. Но самодельное устройство естественно этого не обеспечивает. Поэтому лучше приобрести его или снять краску без применения строительного фена. Так как при работе высока вероятность разрушения стекла и отрыва осколков.
При работе с подобным оборудованием необходимо соблюдать осторожность, чтобы поблизости не было детей и животных.

Сначала аутентификация строительного фена осуществляется с безопасного расстояния. Если прибор работает исправно: происходит нагрев спиралей до красного состояния, присутствует нагнетание воздуха, это говорит о возможности эксплуатации прибора. Для пробы на практике используют что-то менее значимое по стоимости.

Сделать строительный фен своими руками в домашних условиях не просто, ведь требуются определенные навыки и знания по устройству электроприборов.Если не учитывать перечень необходимых требований, то поломка техники полностью исключена. Чтобы этого не произошло, вы можете просмотреть представленные ниже видео-уроки по созданию устройств такого типа.

Видео «Изготовление строительным феном»

Видео «Работы строительным феном»

У каждого в доме обязательно есть фен. Это приспособление существенно облегчает жизнь слабой половине человечества, но мало кто догадывается, что с помощью обычного фена можно снять массу полезных вещей.Сегодня мы представляем вам 13 необычных способов использования этого бытового устройства.

1. Наклейки на посуду и ценники. Вы можете часами с помощью канцелярского ножа пытаться пощадить наклейку, которую ваш ребенок застрял в исследовательской спешке. Однако дерево или стекло вы точно поцарапаете ножом или лезвием. Направив на несколько секунд фен, можно легко избавиться от этого недоразумения. Горячий воздух моментально плавит клей, который можно просто протереть тряпкой.

2. Вы не можете адаптировать пластиковые очки к форме головы? Не сгибайте их руками, ваши усилия только сломают их.Направьте струю горячего воздуха на пластик и затем легко, как пластилин, согните его. Однако мы не рекомендуем делать это с дорогими дизайнерскими очками.

3. Застывший воск на деревянной, а особенно полированной мебели может превратиться в кошмар хозяйки. Нагрейте на средней температуре феном воск, пока он не начнет таять, а затем легко удалите тряпкой.

4. Хотите сделать свой торт или капкейк особенно привлекательным? Нагрейте глазурь феном с горячим воздухом и можно подавать на стол!

5.Нечаянно забрызгали водой одежду? Снимите мокрый предмет одежды и повесьте на сушилку. Затем включите фен и высушите мокрые пятна за считанные секунды.

6. Неприятно, когда в ванной потеет зеркало от пара. Направьте стакан горячего воздуха на стакан и можете продолжать сушить волосы.

7. Жесткий диск притягивает к себе пыль. Чтобы не покупать специальный пылесос, используйте обычный фен. Поток воздуха сможет добраться до самых укромных уголков дома.Используйте эту технику также для изделий из дерева, картин, книжных полок, светильников и так далее.

8. Если нужно делать согревающие компрессы, направьте феном на мокрое полотенце. Так вы будете поддерживать все время нужную температуру, что очень удобно.

9. Все дети любят рисовать на стенах. Если это случилось и с вами — не расстраивайтесь. Карандаши изготовлены из воска. Направив фен на «рисунок», немного подождите и сотрите его влажной тряпкой.

10.Фен снимет вас снежной зимой. Чтобы быстро высушить обувь, направьте на нее фен. И в вашем доме не будет ручейков от тающего снега.

11. Если ваши очки замерзли из-за того, что вы не успели их закрыть или появились трещины. Возьмите фен и легко разморозьте их.

12. Девушки знают, как долго сохнет лак для ногтей. А если нужно действовать быстро, включите теплый воздух и тщательно высушите ногти под феном.

13.Вам нужно срочно разморозить кусок мяса или горошек? Возьмите фен и сделайте это за несколько минут. Это намного безопаснее, чем в микроволновке, где серединка обычно заморожена, а края уже приготовлены.

Зачем нужен строительный фен — ответ только после того, как вы своими глазами увидите его возможности. А фен — это издевательство. Признаться, при первом знакомстве с этим агрегатом мы не могли оторвать глаз – вы своими руками творили чудеса за секунды.

Что это такое

Девушки имеют свои фены, а мужчины довольствуются своей моделью. Принцип работы в обоих устройствах одинаков: вентилятор прогоняет воздух через корпус фена, внутри находится разрезная спираль. На выходе воздух уже нагрет: в зависимости от настроек он будет либо теплым, либо очень горячим. Сам агрегат обычно выполнен в виде своеобразного пистолета. Удобная ручка, на которой обычно расположены кнопка включения и регуляторы температуры и настройки температуры.

Температура на выходе колеблется в широком диапазоне. Обычно минимум составляет около 50-60 градусов, а максимум — 500-600. Скорость подачи воздуха также обычно регулируется, чтобы спираль не испортилась от перегрева. Эта величина может составлять несколько сотен литров воздуха в час (300-500).

Как выбрать фен и обратить внимание на

Выбрать строительный фен достаточно просто. У большинства строительных инструментов гораздо больше настроек и прочих нюансов, но не только у фена.

Что умеет фен

Фен строительный Применение достаточно широкое:

Удаляет старую краску. При нагревании краска становится эластичной, отслаивается от материала и позволяет соскребать себя той же насадкой или другим плоским предметом. Поверьте, никакое другое средство или химическое вещество не сделает этого качественно. Например, жидкости для снятия краски заставят вас полностью защитить себя – капните на кожу или в глаза и вы узнаете, что такое боль.Да и если слоев краски несколько, то удалить их все жидкость не в состоянии. Требуется многократное применение, и это время. Фен позволяет снять краску за считанные секунды и это без преувеличения.

Буквально за 20-30 секунд прогрева на максимальной температуре — и вот результат.

Еще 10 секунд и краска полностью удалена.
Размораживание труб. Пластиковые трубы, внутри которых замерзла вода или другая жидкость, можно разморозить. Главное, чтобы температура не была слишком большой и сама труба не расплавилась. Это регулируется либо самим регулятором, либо расстоянием от сопла фена до трубы.
Деформация труб ПВХ. Вам нужно согнуть трубу? Имея фен, вы сделаете это быстро и, что немаловажно, не испортив внешний вид деталей. Опять же, для этого нужно уметь подобрать температуру, но это будет пониматься в процессе.В крайнем случае всегда можно отработать отрезок ненужной трубы из того же материала.
Сушка. Понятие достаточно широкое: сушить изделия после склейки или мокрое место – горячий воздух справляется с этим лучше других устройств и способов. Просто сушить тоже надо уметь. Например, некоторые виды клея «боятся» высоких температур. При нагреве свыше определенного количества градусов вместо мощного и надежного соединения вы получите все те же заготовки, которые не пересекаются друг с другом.
Нанесение воска, пайка пластиковых листов И даже некоторые умудряются зажечь жаровню. Извращение конечно, но думали!!!

Строительный фен своими руками

Честно говоря, мы были удивлены, когда узнали, что многих интересует этот вопрос. Как сделать строительный фен своими руками и нужен ли он вообще? Начнем с того, что его стоимость не так высока. Детали, которые вам понадобятся для сборки, в сумме обойдутся вам несколько дешевле, но и хлопот будет хоть отбавляй.В результате вы получите удовольствие от проделанной работы и кустарного производства фена, который вряд ли будет таким удобным, безопасным и функциональным, как его заводской аналог. Так что порекомендовать сделать фен самостоятельно нам остается только в любви искать для себя урок в мастерской. А если вам дорого, то лучше приобрести красивый чемоданчик с заветным девайсом в полной комплектации.

Техника безопасности

Работая феном, нужно всегда помнить:

В зоне проведения работ должны отсутствовать опилки, древесная пыль и другие мелкие и легковоспламеняющиеся предметы такого рода.Находясь даже в 20-30 сантиметрах до зоны направленного потока горячего воздуха, такие частицы моментально сгорают.
Никаких легковоспламеняющихся предметов: бензин даже в канистре, газовый баллон и так далее — всего этого не должно быть рядом.
После работы инструмент необходимо положить так, чтобы насадка или сопло касались предметов, боящихся нагретого металла. Например, дерево, линолеум, пластик. Температура сопла останется достаточно высокой, чтобы испортить объект, а затем и настроение.
При нагревании феном окрашенных поверхностей будет присутствовать неприятный запах.Защита органов дыхания или вентиляции не позволит вам вдыхать эти вредные примеси.
Если вам нужно удалить краску с окна и в области стекла, риск слишком велик. Стекло может треснуть от перепада температур, а мелкие осколки могут попасть в глаза.
И конечно не стоит забывать, что это электроинструмент. Берегите провод от горячего воздуха, чтобы не торговаться. Не разбирайте фен, подключенный к сети.

Вместо лишения свободы

Есть работы, где поможет только фен. Во всяком случае, так говорят отзывы благодарных мастеров и мы для них повторяем. Например, разморозить трубу или согнуть ее в нужном направлении. Конечно, такие операции вы вряд ли будете выполнять каждый день, а покупать это устройство и вовсе не нужно. Но даже если 3-5 и более одного раза в год вам нужен строительный фен, то даже не сомневаюсь в целесообразности покупки.В заключение пожелаем соблюсти технику безопасности, так как пункт этот довольно хитрый.

Иллюстрированное пошаговое руководство + дополнительные советы

Помимо множества тестовых устройств, у Мартина теперь работает четвертый собственный 3D-принтер, и он печатает в качестве хобби для друзей, семьи и себя. Он с удовольствием делится своим опытом с каждой новой статьей.

Уведомление: Ссылки, отмеченные *, являются партнерскими ссылками. Я зарабатываю на квалификационных покупках, если вы решите совершить покупку по этим ссылкам — без каких-либо дополнительных затрат для вас!

Существует огромный рынок 3D-печати, причем не только с точки зрения хороших и доступных принтеров. Также имеется большой выбор материалов для печати.

Вы можете найти подходящую нить для любого проекта, любого уровня знаний и любого вкуса.

Популярной нитью является пластиковый полилактид (PLA*

Однако, в зависимости от объекта и размера, может возникнуть необходимость соединения объектов или частей объектов вместе, при этом сварка вместе является проверенным методом.Также может случиться так, что в предметах появятся трещины, которые потом тоже можно отремонтировать с помощью технологии сварки.

Нить PLA* обладает рядом замечательных свойств, которые делают ее одним из самых популярных материалов для 3D-печати. Прежде всего, он очень прост в использовании, что делает его идеальным для начинающих в 3D-печати. Печатные объекты из PLA стабильны по размеру, а также достаточно термостойки.

В частности, когда из PLA изготавливаются более крупные или очень сложные объекты, нередко отдельные детали впоследствии соединяются вместе. Детали, конечно, можно склеить между собой, но это почти всегда остается видимым (по крайней мере, при ближайшем рассмотрении) и, в зависимости от объекта, не всегда удается.

	Extrouder Temp: 205 ± 15 ° C
	50 ± 10 ° C
	для новичков!

4
Контра:
может стать хрупким
более высокая температура нагрева с водонасыщенным PLA
плохие механические свойства
склонность сопла принтера к блокировке или засорению
притягивает молекулы воды
Что такое сварка PLA?
Термин «сварка» немного вводит в заблуждение, когда речь идет о рукоятках, которые требуются при сборке или ремонте объектов PLA.
Потому что название напрямую относится к сварке металла при сильном нагреве пламенем сварочного аппарата. Но это не относится к сварке PLA.
Хотя этот метод также работает с теплом, он работает совершенно иначе, чем классическая сварка металлов, а именно трением. Впрочем, эта так называемая сварка трением также известна из металлообработки, хотя обывателю она, вероятно, менее знакома.
При сварке PLA трением используется сверло, снабженное не сверлом, а кусочком нити PLA.Затем нить прижимается к объекту из PLA, где она выделяет фрикционное тепло из-за сильного вращения, что делает PLA мягким и липким. Это позволяет соединять детали или заделывать трещины. Сварная зона становится такой прочной, как если бы никогда не было зазора или как если бы отдельные части всегда были единым объектом.
Как вы можете догадаться, сварка PLA не так сложна, как вы думаете. Ручки не такие уж сложные и с небольшой практикой они работают очень хорошо.
Но прежде чем мы более подробно расскажем об этапах работы, мы хотели бы более подробно остановиться на том, когда сварка PLA имеет смысл.
Когда следует сваривать PLA?
Большинство энтузиастов 3D-печати, вероятно, будут использовать обычный суперклей для соединения частей объекта вместе или для мелкого ремонта. Логично, потому что обычно он у вас всегда под рукой где-то дома.
Во многих случаях склеивание может быть полезным и достаточным. Однако в некоторых случаях сварка PLA является лучшим выбором.Особенно это касается очень мелких деталей, у которых просто недостаточно клейкой поверхности.
Возможно, вы не очень хорошо дотягиваетесь до склеиваемой области, или объект изогнутый или круглый, что затрудняет равномерное нанесение клея, а также достижение равномерного прочного склеивания.
В зависимости от поверхности также может случиться так, что клей расширится где-то на конце, что может выглядеть очень непривлекательно и непрофессионально.
Сварка PLA: что вам нужно
Далее мы подробно рассмотрим сварку PLA.Мы расскажем вам, что вам нужно и как действовать, и, наконец, у нас есть совет для вас.
Сначала расскажем, что нужно для сварки. Вам нужно:
Сверлильный станок, дремель или другие вращающиеся инструменты
Цанга или что-то подобное для зажима и удержания нити
немного нити PLA*
Если вы хотите сварить PLA, вам не нужно никакого специального оборудования. Можно использовать обычный сверлильный станок, которого достаточно для бытовых нужд.Также можно использовать дремель или другое приспособление с достаточным вращением.
PLA не является чрезвычайно термостойким, поэтому необходимая температура до плавления материала быстро достигается даже при использовании стандартных инструментов. Если у вас нет подходящего инструмента и никто не может вам в этом помочь, вы также можете взять его напрокат во многих магазинах DIY за приемлемую цену.
Держите вращающуюся нить в месте сварки. Угол около 45 градусов оказался практичным. Таким образом, нить не будет слишком сильно изгибаться, если, конечно, вы не будете слишком сильно давить. Здесь вам придется немного попробовать, какое давление необходимо.
Ни в коем случае не следует слишком сильно прижимать нить и объект друг к другу, т.к. более сильное давление изгибает нить, а также слишком сильно повышает рабочую температуру, что затрудняет работу с нитью. Тем не менее, необходимо небольшое давление, чтобы действительно проникнуть в объект.
Представленные сверлильные движения далеко не все, что есть. По сути, также нет правильных или неправильных техник. Правильно то, что возможно для вас и приводит к чистому результату и хорошей адгезии свариваемых деталей.
При сварке PLA очень редко получается идеально ровный невидимый сварной шов. Даже если вы продвинутый сварщик, вам все равно придется немного доработать напечатанный объект. Возможны следующие шаги, которые вы можете использовать по отдельности или в комбинации:
В качестве альтернативы шлифовке или после нее вы можете отполировать свой объект. Для этого можно использовать сверхмелкую наждачную бумагу или специальные тряпки. Существуют также специальные полировальные насадки для дрелей и Dremel различных форм и размеров, которые вы можете использовать.
Части, которые вы соедините таким образом, будут соединяться более глубоко и плотно, в результате чего получится прочное целое. Лучший способ сделать это — нанести на напечатанный объект на компьютере скошенную поверхность непосредственно перед печатью, которая впоследствии может служить стыком. Но вы также можете создать соединение с помощью обычного паяльника после процесса печати.
Когда нужно соединить предметы или отремонтировать неисправные участки, обычно первым делом приходит на ум суперклей.Часто это также оказывается хорошей идеей. Для многих типов нитей, отличных от PLA*
В качестве альтернативы существуют специальные клеевые стержни для 3D*
Поскольку достать его в розничных магазинах достаточно сложно, его необходимо заказывать тогда. Так что если вы не можете или не хотите ждать, чтобы собрать или отремонтировать ваш объект печати, лучше использовать другие инструменты.
Поскольку PLA не очень термостойкий, его также можно расплавить горячим воздухом или паяльником, а затем склеить. Однако клеевое соединение очень часто образует пузыри, стягивает нити или иным образом становится очень неровным.
Не требуется никакого сложного или дорогого оборудования, у вас, вероятно, уже есть необходимые инструменты и аксессуары в доме. Рабочие шаги просты: зажмите нить, включите сверлильный инструмент, прижмите нить под углом к объекту, немного подвигайте ее, готово!
Раскрытие информации: Этот веб-сайт является собственностью Мартина Люткемейера и управляется Мартином Люткемейером.Мартин Люткемейер является участником Amazon Services LLC и других партнерских программ. Это партнерские рекламные программы, предназначенные для того, чтобы веб-сайты могли получать доход от рекламы за счет рекламы и ссылок на Amazon.com и другие. Ссылки, отмеченные *, являются партнерскими ссылками.
