Откатные ворота своими руками — как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

• Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
• Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

• Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
• Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
• Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
• Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
• Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
• Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
• Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
• Высокий уровень прочности и долговечности.
• Безопасность.
  Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
• Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
• Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

• Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
• Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
• Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
• Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
• Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
• Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

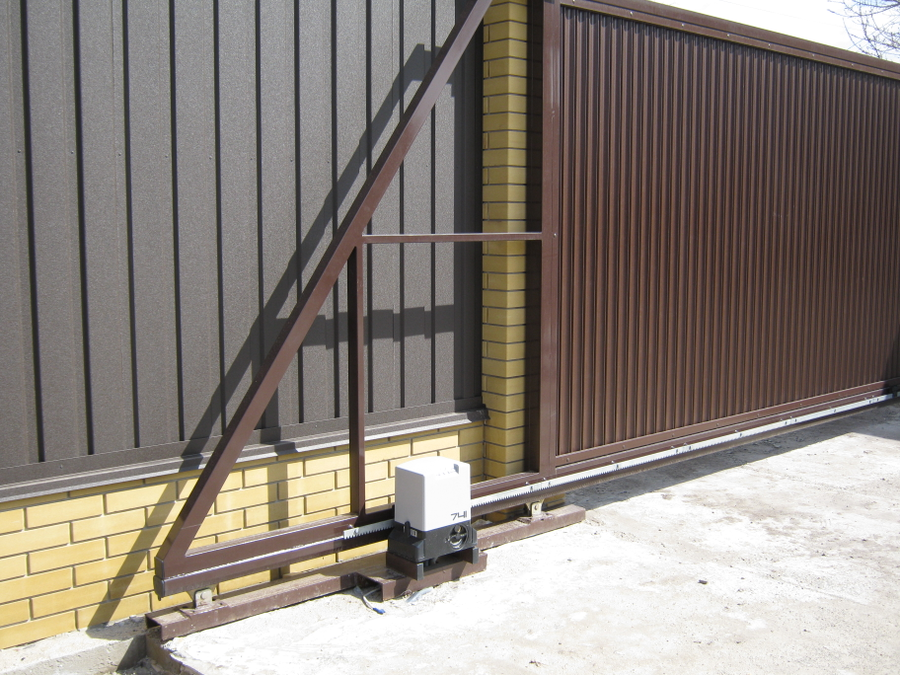

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

• Расчистить место для строительства.
• Снять почвенный слой.
• Выровнять участок.
• Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
• Выполнить подробные чертежи каркаса и фундамента со спецификацией.
• Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1. 2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:

• Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
• Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.

5. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба.

Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
6. Обшить полотно.

Виды обшивки:

• Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
• Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

• Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
• Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
• Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
• Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
• Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
• Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

• Привод.
• Устройство управления (пульты дистанционного управления).
• Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Отзывы покупателей

Как сделать откатные ворота самостоятельно

Не секрет что ворота – часть ограждения собственности. Существует разного вида ворота, среди них есть и откатные, про которые и пойдет речь ниже. Прежде чем приступить к изложению, как сделать откатные ворота самостоятельно, сначала разберем, что это такое, из чего они состоят и какие имеют достоинства и недостатки.

Не секрет что ворота – часть ограждения собственности. Существует разного вида ворота, среди них есть и откатные, про которые и пойдет речь ниже. Прежде чем приступить к изложению, как сделать откатные ворота самостоятельно, сначала разберем, что это такое, из чего они состоят и какие имеют достоинства и недостатки.

Любые ворота нужны для проезда на территорию транспорта, их размер ограничивает проезд транспорта или проход людей. Это необходимо для проведения собственником территории контроля над перемещением на участке людей, транспорта. Качество ворот, их внешний вид всегда может сказать посетителям о благополучие собственника территории, о том, как он относится к личной безопасности.

Откатные ворота, по мнению многих специалистов, являются наилучшим решением:

• Откатные ворота удобные в эксплуатации.
• Они экономичные в изготовлении.
• Откатные (сдвижные) ворота практичные в эксплуатации.

Их комплектация:

• Створки (полотна).
• Направляющие.
• Роликовая система.
• Система автоматизированного открывания откатных ворот.
• Электрический привод для приведения в действие: «открыть», «закрыть» ворота.

Работают этого вида ворота просто. В одной плоскости с забором по направляющим откатные ворота закрываются или открываются.

Материалы, из которых делают откатные ворота

Материалы, которые могут применяться для откатных ворот, бывают разные, это зависит от их места установки и назначения. Есть ворота, сделанные из труб по периметру и связанными внутри уголками и арматурой (прозрачные ворота). Есть ворота, изготовленные, как и забор, из профнастила, тогда не видно, что находится на территории. Применяется в качестве материала и сэндвич-панели (оцинкованная сталь, анодированный алюминий) в качестве прослойки выступает полиуретановая прослойка.

Виды откатных ворот:

Название конструкции	Условия установки
Подвесные откатные ворота	Нужна балка сверху для крепления ворот
Консольные откатные ворота	Требует дополнительного места, для отъезда ворот
Рельсовые откатные ворота	Укладывается на поверхности внизу рельса

Достоинства откатных ворот:

1. Распашные ворота в отличие от откатных ворот занимают большее пространство.
2. Стойкость к воздействию агрессивных внешних факторов выше, чем у распашных ворот.
3. Обслуживание ворот для открытия намного проще, открываются в плоскости забора.
4. Нет ограничений по габаритам для проезда автотранспорта.
5. Способность воротный проем открывать на нужную для проезда (прохода) величину.
6. Длительность эффективной эксплуатации откатных ворот больше чем у распашных ворот.
7. Возможность автоматизации работы откатных ворот, достигается установкой электрического привода и полной автоматизацией.

Как у каждого изделия кроме достоинств откатные ворота имеют и недостатки:

1. Не допускать загрязнений роликовой системы (требует обслуживания).
2. Необходимость не захламленности зоны забора в сторону отката ворот.
3. Перед установкой необходимо спланировать забор и линию ворот, сделать ровной нижнюю часть прохода ворот.

Самостоятельное изготовление откатных ворот

Изготовление откатных ворот своими руками предусматривает наличие определенных инструментов, оборудования и способностей. Что понадобится для изготовления ворот этого вида:

• Сварочный аппарат.
• Опоры под роликовую систему.
• Направляющую для ворот.
• Автоматический привод.
• Материал для ворот: профнастил.
• Инструмент: болгарка, дрель, и другие.
• Расходный материал: электроды, кабеля, металл, краска, грунтовка.
• Место для изготовления ворот.

Технология, по которой можно самому сделать откатные ворота

Первым что надо сделать после приобретения материала для ворот надо подготовить для них фундамент. Он нужен для закладки швеллера и арматуры. Глубина траншеи 1 метр, ширина траншеи половина метра. В длину траншея под фундамент делает на половину воротного проема. В готовой траншее устанавливаем швеллер с арматурой. Швеллер должен быть на уровне проезжей части. Необходимо закладную привязать к ближайшему столбу электрической сваркой, она не будет смещаться в процессе работы ворот. Прокладываем гофрированную трубу для электрической проводки. Заливаем бетонной смесью фундамент. Он должен выстояться 7 дней.

Рассмотрим изготовление ворот высотой 2 метра и шириной 4 метра. Для этого надо будет следующий материал:

Наименование	Параметры материалов оборудования
Труба стальная профилированная (мм-тн)	60 х 40 х 2  — 0,050
Труба стальная профилированная (мм-тн)	40 х 20 х 2 — 0,035
Труба стальная профилированная (мм-тн)	20 х 20 х 2  — 0,020
Электроды (кг)	10
Профнастил (метр квадратный)	18
Грунтовочный материал (кг)	0,8
Антикоррозийная краска (кг)	3
Зачистные и отрезные круги	По необходимости
Консольное оборудование	комплект
Автоматика ворот	комплект

1. Делаем заготовки для ворот. Перед началом всех работ составляем чертеж ворот и строго все делаем по нему.
2. Каждую заготовку по чертежу размечаем, где она будет стоять.
3. Проводим сварку необходимых узлов ворот.
4. Укладываем и привариваем полотно профнастила.
5. Выполняем окрасочные работы откатных ворот.
6. Проводим установку изготовленных откатных ворот.

Каждые ворота это лицо собственника территории и об этом не надо забывать, поэтому желательно эту важную часть в ограждении доверить специалистам.

Можно ли установить откатные ворота самостоятельно?

Откатные (сдвижные) ворота получили популярность благодаря надежности и удобству. Они занимают минимум места, не требуют дополнительного пространства при открывании и служат минимум 15-17 лет. Сдвижные ворота одинаково хорошо подойдут как для дома, так и для офиса, предприятий: конструкции изготавливаются по индивидуальным размерам. Тип управления – ручной либо автоматический.

Существуют разные виды откатных ворот: рельсовые, консольные, подвесные. В домашних условиях, чаще всего применяются первые два варианта. Подвесная конструкция встречается реже. Она примечательна сложным монтажом и ограниченным проездом: сверху проема будет установлена балка, к которой крепятся ролики.

Многие хозяева хотели бы установить сдвижные ворота самостоятельно. Но это рационально делать лишь в том случае, если уже установлен фундамент и опорные столбы. А если нет – выгоднее и проще обратиться к мастеру.

Инструкция по самостоятельной установке откатных ворот

Монтаж сдвижных ворот состоит из нескольких этапов:

• Установка опорных роликов. Для того чтобы обозначить будущий маршрут движения конструкции, протяните в проеме леску. После этого, переходите непосредственно к монтажу ролика: его нужно установить в швеллер, который находится в фундаменте.
• Закрепление каркаса ворот. Установите каркас поверх роликовых опор таким образом, чтобы ролики прикасались к натянутой леске и находились параллельно к ней. Если конструкция находится в ровном положении, закрепите опорные ролики при помощи болтов или сварки.
• Фиксирование створки ворот на каркасе. Перед фиксацией, обязательно установите поддерживающий ролик на опорном столбе. Он предотвратит сильное колебание полотна от порывов ветра. Проверьте, ровно ли заезжает створка (воротное полотно), а затем приварите ее или прикрутите болтами.

Финальный этап – закрепление концевых роликов спереди, специальной крышки – на тыльной стороне, а также улавливателей. Улавливатели нужны для того, чтобы частично снять нагрузку с роликовых опор. Более подробно процесс монтажа показан на видео:

Доверьте установку автоматики мастеру

Если Вы выбрали ворота с электроприводом, то лучше лишний раз не рисковать и сразу же обратиться к специалисту. Установка автоматики – это очень сложная процедура, которая требует профессионального подхода. Неправильный монтаж может привести к неисправностям привода.

Как сделать раздвижные ворота своими руками

Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:

• на нижней консольной балке;
• на верхней консольной балке;
• по направляющей рельсе на земле;
• на подвесной системе.

Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.

Основные преимущества

Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:

• вы можете сделать такие раздвижные ворота своими руками;
• для открывания они не требуют дополнительного пространства перед или за полотном;
• отличаются высокой степенью надёжности;
• могут быть автоматизированы.

Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.

Последовательность установки конструкции

Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.

Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.

Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.

Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.

Монтаж раздвижных ворот своими руками: за и против

Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками,  но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.

Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.

Сбор откатных ворот своими руками

Собираем откатные ворота своими руками

Конструкция откатных ворот имеет свои особенности, зная которые вы сможете справиться с их установкой без помощи специалистов. По сути, чтобы собрать их с нуля вам понадобится: умение лить фундамент, варить каркас и обшивать его гофролистом. Желательно также знать, как подобрать ширину проема и высоту створки, чтобы воротина была вровень с забором и без щелей. Обо всем по порядку.

Подбираем ширину проема и габариты створки

Важно изначально правильно рассчитать ширину проема. Оптимальная ширина должна минимум равняться ширине кузова наиболее габаритного транспортного средства, которое будет заезжать на участок, плюс 0,6-1 м запаса. Не забудьте учесть угол заезда и убедиться, что развернуться при заезде получится не только у легковой машины но и, например, у грузовой «Газели» или КаМАЗа.

Наиболее удобная ширина въезда находится в диапазоне 4,5-5 метров. В них без проблем под углом 45 градусов въедет груженый КАМАЗ и тентованная «Газель».

Ширина откатной створки должна быть на 0,2-0,25 м больше проема. «Нахлест» закроет щель между опорным столбом и створкой, чем обезопасит участок.

Высота гофролиста для обшивки створки наоборот должна быть меньшей, чем на забор. В отличие от забора, стоящего прямо на фундаменте, откатной створке нужно 0,1-0,15 м зазора снизу под ролики, а еще высоты добавит каркасный профиль (+0,04 м) и направляющая балка (+0,06 м). Поэтому прежде чем заказывать профнастил для обшивки лучше набросать чертеж и несколько раз пересчитать.

Из чего состоит раздвижная система

Прежде чем собирать, разберемся как работает раздвижная система и что нужно. чтобы ее правильно собрать. Если вы покупали готовый комплект ворот, наверняка производитель включил в него все перечисленные ниже детали. Если же вы собираете механизм для откатных ворот с нуля, перепроверьте все ли у вас есть:

• Торцевая заглушка для задней части направляющей — предотвращает набивание снега внутрь.
• Поддерживающая шина с резиновыми роликами — удерживает полотно от раскачивания и опрокидывания.
• Улавливатели верхний и нижний — удерживают створку от раскачивания, когда ворота закрыты.
• Опорный ролик — демпфер, предназначенный для снятия нагрузки с направляющей и полотна.
• Направляющий рельс — нужен для определения направления движения створки.
• Опорные ролики — обеспечивают перекатывание откатных ворот.

Собираем откатные ворота самостоятельно

После того, как все рассчитано и куплено, можно приступать непосредственно к установке: заливке фундамента под ворота и сборке откатной конструкции.

Опорные столбы и закладной рельс для приваривания опорных роликов и установки двигателя лучше всего ставить на железобетонный фундамент. Глубина погружения фундамента должна быть ниже слоя промерзания. Для прочности закладной рельс наваривают на арматурный «скелет».

Важно, чтобы фундамент под столбы и закладную был цельным. Это обойдется дороже раздельного, зато избавит от необходимости после каждой зимы, а иногда чаще, настраивать «поплывшие» уловители.

Пока фундамент схватывается, можно заняться сваркой створки. Каркас для нее сваривают из труб прямоугольного сечения двух типоразмеров: толще для периметра, тоньше — для ребер жесткости. В конструкции каркаса должен быть предусмотрен противовес. Длина противовеса — не менее ⅓ части длины створки, желательно ½ длины створки.

Когда фундамент застынет на закладную можно наваривать опорные ролики и выставлять на них каркас. Для удобства выравнивания по высоте у опорных роликов предусмотрены подвижные площадки, которые поднимают ролик на высоту до 5 см. Обшивать «скелет» ворот профнастилом удобнее, когда все уже выставлено. Профлисты удобно крепить саморезами по металлу.

После обшивки остается наварить зубчатую рейку и подключить мотор, который будет выкатывать и закатывать створку. Желательно, чтобы у зубчатой рейки был запас минимум в один метр, выступающий на противовес, тогда шестерня мотора точно не соскочит при полном открывании.

Если соблюдать правила — в сборке ворот нет ничего сверхсложного. Запомните: измеряем ширину проема, ставим фундамент, свариваем створки с противовесом и выставляем каркас.

Как сделать откатные (раздвижные) ворота самому своими руками

Прежде чем самому сделать откатные ворота своими руками, ознакомьтесь с несколькими видами монтажа

Существует много названий открытия створки в сторону — сдвижные, откатные, раздвижные, выдвижные, консольные, телескопические, отъездные др. только все по разному их спрашивают и называют. Но всего существует 4 вида монтажа и установки

Как мы и говорили, для начала, чтобы сделать выдвижные ворота самому, необходимо решить какой тип монтажа будете реализовывать при установке.



1. Подвесной консольный тип.

Используется и применяется в цехах, на складах, на предприятиях, автомойках и др. Как сделать сдвижные ворота самому на верхней балке мы рассказывать не будем. Наша задача в этой статье рассказать вам как сделать раздвижные ворота своими руками на нижней балке, так как всего 5% желающих изготовить выдвижные ворота самому интересует изготовлеине с профилем вверху.



2. С направляющей по средине

Чаще применяется в том случае, если нет возможности сделать основание, а монтаж осуществляется на боковой конструкции, но такой тип, по нашему мнению выглядит громоздко и не очень украшает вид двора. Как правильно самому сделать откатные ворота своими руками этого типа мы тоже рассказывать не будем, ведь % заинтересованных в изготовлении сдвижных ворот такого вида совсем маленький около 2%.



3. На рельсе

Что бы сделать консольные роликовые откатные ворота самому на рельсе, вам не потребуется фундамент так как створка в прямом смысле передвигается по рельсу, установленному на твердой поверхности. Но здесь есть большой минус, рельс часто забивается мусором, от колес авто набивается грязь, снег, и в таком случае полотно не сможет двигаться корректно без постоянной очистки и контроля.



4. На нижней направляющей балке

Самый популярный тип, используется в 95% случаев монтажа для дома, дачи и на предприятиях для контролированного въезда. О том, как правильно самому сделать откатные (раздвижные) ворота с нижней направляющей и пойдет речь.



Как самостоятельно сделать консольные раздвижные ворота на нижней направляющей балке в 3 шага?



Как вы уже поняли, чтобы правильно самому сделать консольные откатные ворота своими руками вам необходимо изучить как:

1. Правильно изготовить основание (фундамент) под ролики
2. Изготовить каркас полотна и покрасить
3. Произвести установку (монтаж)



С чего начинается любое изготовление или строительство?

1. С расчета и составления сметы
2. С выбора и закупки материала
3. С подбора инструмента



Подбор материала и составление сметы

Давайте посчитаем необходимое количество материала на примере самостоятельного изготовления выдвижных ворот на проем 3,5 х 2 метра

Для фундамента размером Д 1800 х Ш 350 х Г 1000 мм нам понадобиться

• 18 швеллер длинной 1,8 метра – 500 грн
• 14 Ø арматуры длинной 20 метров – 600 грн
• Бетон 0,6 м3 — 600 грн

Для подробного расчета, как правильно сделать фундамент и бетон под ваш проем воспользуйтесь формулой на странице как самому сделать фундамент.

Что бы самому сделать каркас размерами 5500 х 2000 мм понадобятся?

1.    Фурнитура для откатных ворот – 2790 грн
2.    Профильная труба внешнего каркаса 60 х 30 (19 метров) – 1500 грн
3.    Профильная труба внутр. обрешетки каркаса 30 х 20 (19 метров) – 1400 грн
4.    Профильный лист для зашивки 8м2 – 900 грн
5.    Грунтовка, герметик, эмаль – 700 грн
6.    Электроды, кровельные саморезы, круги для болгарки – 200 грн

Ориентировочная стоимость для самостоятельного изготовления – от 8000-10000 грн

Как вы считаете, что лучше, готовые раздвижные ворота от 10 840 грн или сделать самому?


Как сделать откатные ворота своими руками

Можно узнать как изготовить и смонтировать ворота самому, но лучше это доверить специалистам.



Адрес и телефон maxfort.ru

Сдвижные, въездные ворота самостоятельно.

Пошаговая инструкция.

Изготовить откатные ворота самому не так уж и сложно,  в том случае, если у вас есть небольшой опыт и необходимые инструменты и материал. Если все делать точно по инструкции, то качество ворот будет сравнимо с сдвижными воротами, которые производят фирмы,а может даже и лучше. Самодельные откатные ворота буду выглядеть, и работать, как  обычныевъездные ворота.

И так откатные ворота или въездные ворота нам известны уже очень давно. Сама конструкция ворот, по сути, не менялась, но совершенствовалась и улучшалась. Можно подметить, что сейчас распространены 2 вида раздвижных ворот, которые можно изготовить самостоятельно.

1. – Рельсовые ворота
2. – Консольного типа.

Сейчас, рельсовые сдвижные ворота это уже прошлое, их часто можно встретить на промышленных объектах или у обычных людей. Это устаревший тип ворот, которые мы не будем рассматривать для самостоятельного изготовления. Въездные ворота консольного  типа это ворота, которые можно найти и увидеть повсеместно.   Это более распространённый и универсальный вид ворот.  Для него не трудно найти необходимые компоненты. Консольного типа ворота легко установить. Преимущества не будем рассматривать, вы их заметите сами со временем.

И так что нам понадобится для работы?

• Инверторный сварочный аппарат или обычный рассчитанный на ток от 1000 Ампер. Инверторный аппарат по цене выходит дороже, чем обычный, но и варит он лучше и не портит, металл. Будьте внимательны при работе с обычным аппаратом, часто бывает, что он перегревается! Обязательно нужны будут электроды толщиной в 2,5мм или 3мм. Их можно приобрести на любом строительном рынке или в специализированном магазине.
• Болгарка с двумя типами дисков или отрезная машина по металлу. Первый тип дисков для нарезки заготовок для сдвижных ворот, а второй тип для обработки метала для покраски.
• Воздушный компрессор для покраски ворот – это оптимальный вариант, если такового нет, подойдет обычный валик или кисточка, но в этом случае краска будет ложиться очень не аккуратно и будет много подтеков.
• Всевозможные инструменты: молоток, пассатижи, очки для болгарки, дрель или шуруповерт, уровень, рулетка, клепатель.





Какой материал нам понадобится для изготовления въездных ворот своими руками?

• Металл нескольких видов. Профильная труба для каркаса – 60х40х2, 60х40х2,5 (Оптимальный вариант) можно так же и 60x20x2 или 2,5 или 1,5 в зависимости от габаритов будущих ворот. Для перемычек подойдут 40х20х1,5-2-2,5. Металл можно найти на  металлобазах. Старайтесь выбирать профильную трубу в хорошем состоянии не ржавую  или испорченную. Количество металла вы сможете высчитать по чертежу для откатных ворот.
• Обшивка. Тут все уже зависит от вашей фантазии и задумок. Стандартно ворота обшиваются профлистом (профильным листом). На рынке можно будет найти огромный ассортимент профлиста разных размеров и расцветок. Так же подойдет полиэстер – это полупрозрачный материал. Дерево – такую обшивку придется дополнительно обрабатывать.
• Краска и грунтовка. Тут тоже выбор широк, все зависит от средств, которыми вы располагаете. Мы рекомендуем использовать грунтовку и краску  Hammerite. Краска  и грунтовка Hammerite высокого качества, быстро сохнет.
• Консольное оборудование – это главная составляющая в воротах, которые мы будем делать самостоятельно.





Из чего же состоит комплект консольного оборудования?

Балка, два  ролика, концевой ролик, улавливатель, поддерживающие верхние ролики. Комплекты консольного оборудования бывают нескольких типов (для разных размеров ворот). Производителей тоже огромное количество, оптимальный вариант по цене – Doorhan или Roltek. Консоль придется покупать в компании занимающейся воротами.

• Если вы хотите автоматические сдвижные ворота, то вам так же понадобится автоматика для ворот. На рынке можно найти огромное количество всевозможных приводов для ворот разных компаний и марок. Doorhan, Came, Nice, Faac, BFT. Цены так же отличаются в зависимости от двигателя и производителя. Старайтесь выбирать автоматику, которая наилучшим образом подойдет для ваших ворот. Так же не стоит забывать о комплектации привода, если вам не нужны дополнительные аксессуары, то их попросту не стоит заказывать. В комплект к автоматике должны обязательно входить зубчатые рейки.
• Заклепки или саморезы по металлу для того, что бы обшить ворота.



И так это был основной перечень необходимых инструментов и материалов, чтобы своими руками сделать откатные ворота

Вы готовы приступить к производству въездных ворот, но не спешите, нам потребуется спланировать все этапы производства, подготовить чертежи и место для установки ворот, а так же место где мы будем делать ворота.



Первым делом нам необходимо найти и подготовить место под ворота, а так же определится с направлением отката полотна ворот. Проем должен быть ровным, очищенным от мусора и неровностей и обставлен столбами. Нам так же потребуется провести бетонирование под ролики и автоматику, но этот этап мы рассмотрим в отдельной статье.



Схема откатных ворот это важная часть планирования самодельных ворот. Нам потребуется обязательно измерить ширину, высоту, просвет между воротами и проверить будет ли достаточно места для отката. Чертежи откатных сдвижных ворот вы сможете найти в статье посвящённой чертежам и схемам въездных ворот.

Один и немало важных этапов является подготовка места для изготовления полотна ворот. Тут не чего сложного нет. Нам нужно будет изготовить  и закрепить специальных “козликов”, на которых мы будем варить и красить ворота.



И так все готово для того что бы самостоятельно сделать ворота, у нас есть чертежи и схемы ворот, весь материал куплен, все инструменты подготовлены, стенд для ворот готов. Вам стоит так же ознакомиться с ворота своими руками фото. Ну а после мы приступим.



Делаем сдвижные, откатные ворота своими руками !

Имея на руках чертежи, которые мы распечатали или нарисовали, мы примерно знаем, сколько металла понадобится. Тут будет два типа: для основной конструкции и для перемычек. Вымеряйте и разрезайте металл осторожно, старайтесь выдерживать угол нареза у перемычек.

Металл готов, теперь необходимо будет его сварить в единую конструкцию тут-то стенд, который мы соорудили понадобиться.  На схемах, которые вы видели в статье, четко видно как нужно будет собирать всю конструкцию и располагать ее на стенде.  Старайтесь варить ворота аккуратно, что бы в металле не оставалось дырок, и швы были качественные. Если вы пользуетесь обычным аппаратом, вам придётся делать это с перерывами, так как аппарат быстро нагревается и может автоматически выключиться. Тут электроды подойдут на 2,5мм и 3мм.  Выполняя этот этап, будьте очень внимательны, чтобы не допустить никаких ошибок.



Рама для ворот и балка готова. Теперь наступает этап шлифовки и обезжиривания ворот. Для этого нам понадобится болгарка с шлифовальным диском или обычная шкурка, если у вас нет дисков для шлифовки.  Старайтесь убрать с поверхности конструкции всю ржавчину и тщательно шлифуйте места, где вы варили. После того как вся конструкция будет очищена нам потребуется ее обезжирить и подготовить для покраски. Для обезжиривания полотна подойдет ацетон или бензин. Протрите всю конструкцию влажной тряпочкой или губкой. Дождитесь, пока все высохнет, и приступайте к покраске.

Оптимальным инструментов для покраски и грунтовки будет воздушный компрессор, они не дорогие и красят очень качественно. Покраска ворот пройдет в два этапа.

Первый этап это нанесение грунтовки на металл.  Старайтесь нанести грунт на всю поверхность таким образом, чтобы не было разводов и капель. Нам потребуется, какое-то время пока грунт высохнет. После этого мы можем спокойно наносить краску на поверхность, зная, что она ровно ляжет, и конструкция не будет ржаветь.

Второй этап покраски ворот выглядит, так же как и нанесение грунта. Ждем, пока краска высохнет.  Конструкция ворот готова. Если вам кажется, что  покраска прошла не особо удачно вы можете нанести еще один слой.

И так мы смогли нарезать и сварить ворота, мы их покрасили и они сохнут. Время пока краска окончательно высохнет, может колебаться от нескольких часов до нескольких дней.

Пока ворота еще не готовы, мы можем подготовить место под ролики и привод. А так же забетонировать основания и столбы, если их нет. Так же вам потребуется провести электроэнергию к воротам, если у вас будет автоматика.

В этой статье мы рассмотрели основные этапы как самому(самостоятельно) сделать(изготовить)откатные, въездные, сдвижные ворота консольного типа. Такой тип ворот наилучшим образом подойдет для вашей загородной дачи или дома.
Как правильно установить ворота, забетонировать основания самому, мы более подробно рассмотрим в следующей статье. Если вы что-то не нашли или не поняли, пишите нам и мы рассмотрим все возникшие вопросы.



Как выбрать автоматические ворота

Забор может стать отличным дополнением к вашему дому. Но вам также нужны ворота, чтобы пройти через забор, поскольку забор продолжает служить своей цели. Хотя некоторые люди могут захотеть использовать традиционные распашные ворота для своего забора, часто лучшим выбором являются автоматические ворота.

Когда-то автоматические ворота представляли опасность для маленьких детей, поскольку они продолжали закрываться, когда начинали задерживать любого на пути. Но в 2001 году Комиссия по безопасности потребительских товаров США санкционировала использование датчиков, подобных тем, которые используются на гаражных воротах.Эти датчики реверсируют ворота, если они обнаруживают, что на пути ворот к закрытию есть какие-то помехи.

Автоматические ворота изготавливаются из самых разных материалов и стилей, от декоративных металлических конструкций до деревянных реек. Их также можно прикрепить практически к любой системе ограждений. Вот руководство, которое поможет вам решить, какие автоматические ворота вам подходят.

Автоматические ворота бывают двух исполнений:

Ворота распашные

Распашные ворота — наиболее распространенный выбор среди домовладельцев, желающих добавить автоматические ворота к своему забору. Они могут открываться внутрь или наружу, в зависимости от желания домовладельца. Они также могут быть установлены как однодверные, так и двухстворчатые. Распашные ворота — это более простой в установке тип автоматических ворот, и они обычно стоят меньше, чем другие системы.

Ворота консольные и рулонные

Если у вас большой транспортный поток или ограниченное пространство у входа в ворота, возможно, вам лучше выбрать ворота, которые открываются. В этом случае вам понадобятся откатные или консольные ворота.

Помимо того факта, что это раздвижные ворота, между этими двумя типами ворот есть достаточно различий, чтобы сделать выбор. Роликовые ворота открываются по V-образной направляющей, встроенной в подъездную дорожку. С другой стороны, консольные ворота открываются за счет системы противовеса, «свободно плавающей» с проезжей части. Откатные ворота занимают меньше места, чем консольные, но консольные ворота идеально подходят для северных домов, а не типичные откатные ворота, которым может мешать частый снег или лед, которые могут препятствовать пути.

С автоматическими воротами вы также можете выбрать один из нескольких вариантов контроля доступа. Одна из причин использования автоматических ворот — повышенная безопасность, которую они обеспечивают. Кардридер, телефонная панель или радиоуправление могут обеспечить доступ в зависимости от того, что делает домовладельцу более комфортным.

Как и забор, ворота могут служить одной или нескольким целям.

Охрана территории бассейна

Бассейн может представлять опасность для маленьких детей, если он не огорожен и не закрыт должным образом.Центр по контролю за заболеваниями (CDC) сообщил, что случайное утопление представляет наибольшую угрозу для детей в возрасте от одного до четырех лет, что делает необходимость в ограждении для бассейнов еще более острой.

Рекомендуется установить самозакрывающиеся, самозакрывающиеся ворота на заборе вокруг бассейна высотой не менее четырех футов. Она также должна вращаться наружу из бассейна, чтобы дети не могли толкнуть ворота за пределами бассейна.

Во многих районах действуют правила, касающиеся ограждения бассейнов, поэтому, если вы планируете установить забор вокруг бассейна, обязательно ознакомьтесь с местными постановлениями.

Защитные ограждения

Забор для уединения может стать отличным средством отпугнуть любопытных прохожих и снизить уровень шума во дворе. Ограждения могут быть разных форм, размеров и материалов, поэтому у вас есть возможность проявить творческий подход к их дизайну. Если вы добавляете ворота к своему личному забору, они должны соответствовать этому барьеру. Чтобы ворота без швов входили в забор, они должны соответствовать высоте забора. Большинство частных ограждений будут иметь высоту около шести футов.

Содержите домашних животных

Забор — отличный способ позволить вашему питомцу выйти в солнечный день и подышать свежим воздухом, не следя за ним. Как и в случае с ограждениями для бассейнов, неплохо было бы иметь самозакрывающиеся ворота с автоматическим запиранием, чтобы ваш питомец не выскочил, если член вашей семьи забудет закрыть ворота или не закроет их должным образом.

При наличии ограды и калитки для домашнего животного учитывайте его размер. Если у вас средняя или большая собака, высота вашего забора должна составлять от четырех до шести футов.Если у вас есть маленькая собака, убедитесь, что вы уменьшили зазоры под воротами и вокруг них, а также любые другие пространства в конструкции забора, чтобы собака не могла выйти.

Если вы устанавливаете забор или в настоящее время у вас есть забор с традиционными ручными воротами, вы можете подумать об установке автоматических ворот. А если вы хотите качественно выполнить установку забора, позвоните в Secure Fence and Rail, чтобы выполнить проект за вас.

Нет необходимости заменять ворота, чтобы они закрывались автоматически

Q: У меня есть металлические ворота сбоку от моего дома, которые я хотел бы закрыть самостоятельно.На выходных я обнаружил, что мой сын пытается сбежать после того, как я открыл ворота, чтобы перенести какие-то предметы на свой задний двор. Нужно ли мне для этого заменить ворота?

A: Это хорошая идея, чтобы ваши ворота закрывались автоматически, особенно с маленькими детьми. Если у вас есть бассейн, это требование кода. Код не предназначен для удержания детей внутри, а скорее для того, чтобы не пускать их, следя за тем, чтобы ворота закрывались после того, как кто-то проходит через них.

Вам, конечно, не нужно заменять ворота, чтобы они закрывались автоматически.Все, что вам нужно сделать, это купить пружину ворот, прикрепить ее к откидной стороне ворот и раме, а затем приложить пружину к моменту.

Петли ваших металлических ворот будут прикреплены к проему в стене, который может быть кованым или блочным. Пружина крепится всего четырьмя винтами.

Пружины бывают разной длины и цвета, но все они крепятся одинаково. Обычно в упаковке есть саморезы, достаточные для крепления пружины к дереву.

Так как ваши ворота металлические, вам нужно будет купить несколько саморезов. Этот тип шурупа имеет острую режущую кромку на конце, так что он прорезает собственное отверстие, ввинчиваясь в металл.

На одном из концов пружины будет проштамповано слово «верх». Пружина должна быть установлена ​​так, чтобы верх был установлен вверху справа и как можно более вертикально. Это будет применяться независимо от того, навешиваются ли ворота на левую или правую сторону.

Если ворота навешиваются на левую сторону, нижняя часть пружины крепится к раме, а верх — к воротам.Если ворота навешиваются с правой стороны, нижняя часть петли будет крепиться к воротам, а верх — к раме.

Следуйте тому же правилу для ворот, устанавливаемых непосредственно на блочную стену. Пружина должна лежать в одной плоскости с затвором.

Если вы установите нижнюю часть пружины в стену из блоков, вы можете просверлить отверстие в блоке и использовать бетонные анкеры.

Я думаю, что самый простой способ — это использовать продукт под названием Tapcon anchors. Просто отметьте, где должны быть отверстия на блоке, и используйте сверло для бетона, чтобы просверлить отверстие нужного диаметра в блоке. (Tapcon также продает биты, соответствующие анкерам.) После того, как отверстие просверлено, достаточно просто вкрутить анкер.

После того, как пружина установлена, вам нужно будет приложить к ней крутящий момент. Вершина пружины будет шестиугольной, чтобы ее можно было схватить гаечным ключом. Поверните верхнюю часть пружины по часовой стрелке и зафиксируйте ее на месте.

Пружина поставляется со штифтом или плоским «стопором», используемым для ввинчивания между верхом и кронштейном. Это сохранит постоянный крутящий момент на пружине.Откройте ворота и отпустите их, чтобы посмотреть, защелкнется ли они.

Если крутящего момента недостаточно для фиксации, поверните верхнюю часть пружины еще раз или два. Если ворота закроются и защелкнутся при открытии только на угол 45 градусов, ваша работа сделана.

— Майк Климек — лицензированный подрядчик и владелец Las Vegas Handyman. Вопросы можно отправлять по электронной почте: [email protected]. Или отправьте письмо по адресу: 4710 W. Dewey Drive, No. 100, Las Vegas, NV 89118. Его веб-адрес: www.handymanoflasvegas.com.

Алюминиевые крышки доступа к сточным водам Орландо, Флорида США | Retro-Grate ™ Производитель

Автономные откатные и запорные ворота от Halliday Products оснащены экструдированной алюминиевой рамой с полимерной направляющей и армированными алюминиевыми воротами 1/4 дюйма (7 мм). Наши ворота изготавливаются по индивидуальному заказу и могут быть установлены в стену или встроены. Откатные ворота изготовлены из нержавеющей стали тройной стержень, алюминиевый маховик и латунная подъемная гайка.

Автономная алюминиевая шиберная заслонка для средних нагрузок используется в условиях умеренного напора, когда допускается небольшая утечка.Этот тип ворот обычно используется в разделительных коробках, головных сооружениях, осветлителях, водосливных коробках, камерах управления, лагунах и решетчатых конструкциях. Рама из экструдированного алюминия имеет заводское битумное покрытие и включает полимерную направляющую «ласточкин хвост». Толщина пластины составляет 1/4 дюйма (7 мм), а вес рамы — 2,3 фунта на фут (3,5 кг на метр). В устройствах используется алюминиевый маховик 16 дюймов (406 мм) и тройник из нержавеющей стали 11/8 дюйма (29 мм). свинцовый стержень для управления воротами. Латунная подъемная гайка и полимерные опорные подушки находятся в литом алюминиевом корпусе.Узлы ворот могут быть встроены, установлены на лицевой стороне или установлены в существующих приложениях каналов. Агрегаты соответствуют стандартам допустимых утечек AWWA 501-C.

Технические характеристики ››

Получить ценовое предложение на G1A и G1BЗагрузить чертеж G1A и G1B (PDF) ›› Загрузить чертеж G1A и G1B (DWG) ›› Получить предложение на G1CDзагрузить чертеж G1C (PDF) ›› Загрузить чертеж G1C (DWG) ››

Автономный алюминиевый шибер для тяжелых условий эксплуатации используется в условиях умеренного напора, когда допускается небольшая утечка. Этот тип ворот обычно используется в разделительных коробках, головных сооружениях, осветлителях, водосливных коробках, камерах управления, лагунах и решетчатых конструкциях. Экструдированная алюминиевая рама с двумя прорезями имеет битумное покрытие, нанесенное на заводе, и включает полимерную направляющую «ласточкин хвост», а также имеет плоское дно с прочной неопреновой прокладкой. Толщина листа составляет 1/4 дюйма (7 мм), а вес рамы — 4 фунта на фут (6 кг на метр). В устройствах используется 16-дюймовый (406 мм) алюминиевый маховик и 1 1/2 дюйма (38 мм) нержавеющая сталь. стальной упор для движения ворот.Латунная подъемная гайка и полимерные опорные подушки находятся в литом алюминиевом корпусе. Узлы затвора могут быть встроенными или установленными на торце и соответствовать стандартам допустимых утечек AWWA 501-C.

Технические характеристики ››

Получить расценки на G1D и G1EDЗагрузить чертеж G1D и G1E (PDF) ›› Загрузить чертеж G1D и G1E (DWG) ››

Запорная заслонка с ручным управлением (с ручным приводом) используется в условиях низкого напора, когда допускается небольшая утечка. Этот тип ворот обычно используется в разделительных коробках, головных сооружениях, водосливных коробах и решетчатых конструкциях. Этот тип ворот не следует использовать, если требуемый размер превышает 36 дюймов x 36 дюймов (914 мм x 914 мм). Рама из экструдированного алюминия весит 3,5 кг на метр и имеет битумное покрытие, нанесенное на заводе. Каркас включает полимерную направляющую типа «ласточкин хвост», размер которой соответствует 1/4 дюйма (7 мм) алюминиевой пластины. Устройства соответствуют допустимым стандартам утечки AWWA 501-C и могут встраиваться, монтироваться на торце или устанавливаться в существующие каналы.

Технические характеристики ››

Получить предложение по N1Загрузить чертеж N1 (PDF) ›› Загрузить чертеж N1 (DWG) ›› Получить предложение по N1 WIER

LockeyUSA SUMO SSCHD Регулируемые самозакрывающиеся петли SafeClose для тяжелых условий эксплуатации

Номер предмета: LSSSCHD Рекомендуемая производителем розничная цена: 51 доллар США. 91 Всего: $ 38.93 Вы экономите: $ 12,98 (25%) Оптовые скидки LockeyUSA SUMO SSCHD Регулируемые самозакрывающиеся ворота SafeClose HingLockeyUSA SUMO SSCHD Регулируемые самозакрывающиеся ворота SafeClose HingLockeyUSA SUMO SSCHD Регулируемые самозакрывающиеся ворота SafeClose для тяжелых условий эксплуатации Шарнир для ворот Кол-во Кол-во от 2 до 4 36,98 долл. США 5–19 35,81 долл. США от 20 до 200 34 доллара.64 LockeyUSA SUMO SSCHD — это пара сверхмощных самозакрывающихся петель для ворот бассейна и пешеходных ворот. LockeyUSA SUMO ™ SSC Heavy-Duty SafeClose Ginges — это самозакрывающиеся петли для ворот с регулируемым натяжением для бассейнов и калиток безопасности. Пара этих нержавеющих петель, устойчивых к ультрафиолетовому излучению и без перемычек, закрывает ворота на вес до 187 фунтов. Установка выполняется быстро и легко, достаточно просверлить несколько отверстий, чтобы легко установить петлю.С помощью регулировки натяжения щелчка EZ вы можете контролировать, насколько быстро ваши ворота закрываются. Петли легкие, их можно регулировать по вертикали, чтобы они подходили к воротам с разной длиной стоек. Создан, чтобы выдерживать экстремальные погодные условия и идеально подходит для металлических и деревянных ворот. Характеристики Сверхпрочные самозакрывающиеся петли для ворот с регулируемым натяжением Закрывание ворот весом до 187 фунтов, продается парами Предназначен для бассейнов и калиток безопасности Быстрая и простая установка Регулировка щелчков EZ Нержавеющая, без скрепок, Петли устойчивые к УФ-излучению Устойчивы к неблагоприятным погодным условиям Размеры и характеристики Размеры: 3.5 x 2,5 x 5 дюймов Материалы: Нержавеющие: полимеры, алюминий, нержавеющая сталь. Вес удержания: 1128 фунтов. Закрытый вес: 187 фунтов. Материал ворот: металл, дерево Регулировка по вертикали Минимальный размер стойки: 2 дюйма Идеальный зазор ворот: дюйма Цвет: черный Вес: 1,25 фунта. Ограниченная пожизненная гарантия Номер предмета: LSSSCHD Производитель: Lockey Systems Номер детали производителя: SSCHD

Откатные ворота | Устройство открывания откатных ворот

Используйте Dynamic Gate Builder, чтобы быстро и легко спроектировать свои индивидуальные раздвижные ворота.Кому
Постройте свои ворота и получите ценовое предложение нажмите ниже!

Максимальная ширина 15 футов и 7,25 дюйма

Максимальная ширина 23 фута и 7 дюймов

Чтобы узнать стоимость выхода на посадку по телефону, свяжитесь с нашим отделом проходов по прямой линии:

1-347-859-8650

Видео по установке своими руками | Дополнительная информация о откатных воротах

Посмотрите наши видеоролики «Как сделать» и прочтите ценную информацию от GateCrafters. ком!

Автоматические откатные ворота Gate Crafters

Установка откатных ворот Gate Crafters

Технический чертеж откатных ворот

Раздвижные ворота обеспечивают эффективный вход в вашу жилую или легкую коммерческую недвижимость.Революция в безопасности и дизайне: полузаказные откатные ворота Gate Crafters по функциональности отличаются от всех других в отрасли. Мы используем открыватель консольного типа, который не только упрощает установку, но и безопаснее и лучше подходит для автоматизации. В этом случае консольные ворота никогда не касаются земли; вместо этого он движется на роликах, прикрепленных к стойкам, и проходит через канал, приваренный к воротам.

Установка очень похожа на распашные ворота, где вы просто прикрепляете ворота к стойкам, прикручиваете ролики на желаемой высоте от земли и сдвигаете ворота на место.Это идеальный метод из-за небольшого трения. Ворота, идущие по земле, часто закрываются из-за препятствий на пути. Ворота наших конкурентов могут застрять из-за листьев и прутьев, которые встают на их пути во время шторма, заставляя вас выходить из машины, чтобы убрать с дороги мусор. Это главный недостаток стандартных шлюзов, решение которых предлагает наша система. Колеса ворот, которые оторваны от земли, исключают возможность травмирования пальцев ног ваших близких.

Gate Crafters Откатные ворота предлагают новаторский дизайн. Главное возражение клиентов против раздвижных ворот заключается в том, что они выглядят слишком индустриально, что не подходит с эстетической точки зрения для некоторых жилых помещений. Наши ворота доступны со всеми изгибами и характеристиками, которые востребованы в распашных воротах для жилых домов. Наши ворота совпадают по форме с подъездной дорожкой из-за того, что их скрытый «хвост» находится за кулисами, что увеличивает длину, необходимую для скольжения.

Откатные ворота отлично подходят для помещений с ограниченным пространством. Для распашных ворот требуется пространство от 12 до 14 дюймов, чтобы они могли попасть в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, имеющих ширину, но не глубину.

Наши ворота изготовлены из качественного алюминиевого сплава 6061-T6 с высоким пределом текучести, который выдерживает внешние воздействия и сохраняет красоту надолго.

С помощью нашей полуавтоматической линии у вас есть возможность внести свой индивидуальный вклад в процесс проектирования с помощью нашего Dynamic Gate Builder. Просто выберите желаемые копья, стиль верха и другие элементы дизайна, чтобы создать идеальные раздвижные ворота для вашей собственности.

Наши бренды — D&D Technologies US

Петли для ворот

TruClose® Heavy Duty

Регулируемые самозакрывающиеся
Петли для тяжелых условий эксплуатации

Петли TruClose® HEAVY DUTY подходят для больших ворот или ворот с высокой проходимостью весом до 70 кг. Существуют модели для ворот из разных материалов — из металла (сталь, алюминий) или дерева.

TruClose® Regular

Петли регулируемые, самозакрывающиеся

Петли TruClose® REGULAR предлагают различные модели для детских ворот и ворот общего назначения весом до 30 кг.Существуют модели для ворот из разных материалов — из металла (сталь, алюминий) или дерева.

KwikFit ™

Петли экономичные, универсальные

Если вам нужна надежная стандартная поворотная петля или удобство подпружиненной самозакрывающейся модели, KwikFit поможет вам. Петли для ворот KwikFit — идеальный выбор для легких и средних ворот вокруг домов и садов.

Shut It ™ BadAss

Блестящий дизайн. Продукты BadAss. Эпические результаты.

В ассортименте промышленных металлических петель для ворот Shut It ™ используется сталь высочайшего качества, обеспечивающая оптимальную сварку, прочность и рабочие характеристики, что делает их буквально прочными и долговечными. Доступны модели из стали, нержавеющей стали и алюминия.

---

Защелки и замки для ворот

MagnaLatch

Защелка для безопасности детей №1 в мире

Стандарт безопасности в петлях для ворот! Защелки для ворот безопасности MagnaLatch® разработаны специально для защиты ворот бассейнов, дворов и детских садов.Они являются «оригинальными» и до сих пор остаются самыми продаваемыми в мире магнитными защелками.

LokkLatch®

Набор защелок для любых ситуаций

Ассортимент LokkLatch ^® предлагает модель для любого материала ворот и для большинства областей применения. Меньший LokkLatch® REGULAR идеально подходит для ворот общего назначения вокруг домов и садов, LokkLatch® DELUXE — это инновационная защелка для секретных и безопасных ворот, а LokkLatch ^® MAGNETIC — это дверной замок в виде ручки. для различных применений, включая подъездные ворота.Все защелки запираются на ключ и защищены от ржавчины, заедания и пятен.

T-Latch ™

Перекидная защелка общего назначения.

T-Latch — это защелка общего назначения, предназначенная для замены обычных металлических защелок с гравитацией. Эта защелка затвора с рычажным механизмом проста и эффективна, с поворотной защелкой, которая переключается по вертикали, чтобы компенсировать провисание затвора и движение земли.

PullBolt ™

Стильный, с защитой из нержавеющей стали

Стильный болт D&D PullBolt ™ из нержавеющей стали разработан для обеспечения надежного запирания витрин, дверей, рам и ворот. Его можно использовать как основной замок или как дополнительную защиту к существующим замкам.

---

Колеса для ворот

Shut It ™ HardCore

Решения для откатных ворот!

Мы используем самую твердую сталь в отрасли. Наши качественные и износостойкие ролики ворот делают их буквально жесткими.

---

Аксессуары для ворот

GateHandle ™

Простая и стильная ручка для ворот

Простая и стильная ручка GateHandle — это удобное универсальное устройство для открывания и закрывания ворот.Подходит для ворот любого типа или из материала ворот.

GateStop ™

Устройство защиты ворот

GateStop — идеальное устройство для выравнивания ворот для предотвращения захлопывания ворот и повреждений петель, защелок и ворот. Он продлевает срок службы ворот и, благодаря резиновой буферной вставке, также значительно снижает шум от захлопывания ворот.

LokkBolt ™

Drop Bolts — надежный, стильный и эргономичный DropBolt

D&D Technologies разработан для защиты и удержания ворот (в открытом или закрытом положении). DropBolt от D&D Technologies, изготовленный из высокотехнологичных инженерных полимеров и компонентов из нержавеющей стали, представляет собой стильную и прочную альтернативу дешевым традиционным откидным болтам.

Q-Bolt ™

Экономичный, откидной болт с замком

Затвор из нержавеющей стали с электрополировкой, порошковым покрытием и устойчивостью к коррозии. Прочные полимерные системы крепления для металлических, деревянных или виниловых ворот.

---

Петли-доводчики для ворот

SureClose

Прецизионная разработка и превосходная обработка

Гидравлические петли и доводчики SureClose® изготавливаются из высокопрочных алюминиевых корпусов и компонентов из нержавеющей стали.Они предназначены для тяжелых или промышленных стальных ворот весом до 120 кг (260 фунтов).

---

КАЛИФОРНИЯ ПРЕДЛОЖЕНИЕ 65 ПРЕДУПРЕЖДЕНИЕ

Калифорнийский закон о безопасности питьевой воды и токсичных веществ от 1986 года, также известный как «Предложение 65» («Prop 65»), требует от предприятий предупреждать жителей Калифорнии о потенциальном воздействии определенных веществ в приобретаемых ими продуктах. Для получения дополнительной информации посетите www.P65Warnings.ca.gov. Штат Калифорния опубликовал список из более чем 900 веществ, подпадающих под действие Положения 65, которые, по его мнению, представляют риск рака, врожденных дефектов или других нарушений репродуктивной функции.Вещества, перечисленные в предложении 65, были обнаружены в самых разных продуктах, таких как продукты питания, витамины и добавки, тонеры для принтеров, ювелирные изделия, лампы, керамическая посуда, свинцово-хрустальные очки, электрические шнуры, автомобильные компоненты, строительное оборудование, косметические товары и мебель.

MagnaLatch®, LokkLatch®, LokkBolt® и SureClose® компании

D&D Technologies содержат вещества, перечисленные в Положении 65, включая хром (шестивалентные соединения) и свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции.Шестивалентный хром содержится в антикоррозийном покрытии, а свинец — в латунных сплавах. (D&D Technologies не гарантирует и не гарантирует, что другие вещества, перечисленные в Proposition-65, отсутствуют.) В соответствии с Prop 65, эти продукты имеют следующее или подобное предупреждение:

⚠ ПРЕДУПРЕЖДЕНИЕ: Рак и нарушение репродуктивной функции — www.P65Warnings.ca.gov

D&D хочет, чтобы вы могли принять обоснованное решение о покупке и знали о нашем стремлении создавать безопасные и высококачественные продукты — самое надежное в мире оборудование для ворот.По возможности, D&D Technologies будет стремиться уменьшить присутствие веществ, внесенных в список Prop 65.

На все проприетарные продукты D&D Technologies распространяется ограниченная пожизненная гарантия, при которой возвращенные продукты утилизируются с соблюдением требований ответственности, чтобы минимизировать воздействие на окружающую среду.

Выбор ворот и оператора ворот для складского помещения: рекомендации, которым необходимо следовать

В сфере складского хранения есть много ворот и операторов ворот, из которых можно выбирать. Вот несколько рекомендаций по выбору подходящего для вашего учреждения.

Большинство ворот делятся на три категории: распашные ворота, откатные ворота и преграждающие планки. Для каждого из них требуется определенный оператор ворот, классифицируемый по классу в зависимости от размера и веса ворот, а также количества открытий и закрываний ворот в час (циклов). Технические характеристики и требования к воротам определяют требуемый класс оператора ворот. (Классы варьируются от I до IV, с разными приложениями для каждого.)

Одно- или двухстворчатые ворота, как правило, предпочтительны для жилых помещений и помещений общего доступа, в то время как откатные ворота более распространены для складских помещений и других приложений с высоким уровнем безопасности. Ворота с барьерными рычагами обычно используются на парковках, потому что они поднимаются и опускаются быстрее, чем распашные или раздвижные ворота могут открываться и закрываться. Они также могут препятствовать тому, чтобы машины «сбегали», слишком близко следуя за автомобилем впереди. Однако ворота с шлагбаумом становятся все более популярными в самостоятельном хранении.

Важно выбрать правильный тип привода ворот и класс для вашего объекта. Использование неправильного оператора может привести к неисправности или несчастным случаям. Любое хранилище с приличным объемом всегда должно рассматриваться как оператор, работающий в непрерывном режиме, который протестирован для многоцикловых приложений.

Приводы распашных ворот

Распашные ворота приводятся в действие либо гармоническим рычагом, либо приводом, механическим устройством для перемещения или управления механизмом или системой.Приводы в основном используются для жилых или малоцикловых приложений. Рычаг привода соединен с воротами с одной стороны и с ограждением, столбиком или колонной с другой. Оператор не сидит на земле, поэтому бетонная площадка не нужна.

Операторы с гармоническим рычагом могут справиться с более тяжелыми воротами. Оператор сидит на земле на цементной подушке. В местах, где выпадает снег, прокладка должна быть ниже линии промерзания, чтобы предотвратить образование морозного пучения.

Приводы откатных ворот

Приводы откатных ворот, использующие цепные приводы, являются наиболее распространенными, поскольку они, как правило, являются наименее дорогими в эксплуатации и установке.Подвижно-откатные ворота имеют колеса, которые катятся по рельсам или земле. Это отличный выбор для объектов, где не нужно беспокоиться о скоплении снега. Консольные ворота, с другой стороны, подвешены между роликами, чтобы ворота не касались земли. Это оставляет достаточно места для снега толщиной до 30 см.

Так как безопасность — это первостепенное значение для большинства складских помещений, откатные ворота обычно являются первым выбором. Распашные ворота иногда можно открыть, придавив их тяжелым предметом, например движущимся грузовиком.Поскольку раздвижные ворота представляют собой единое целое, ими гораздо труднее манипулировать.

Безопасность прежде всего

Вес ворот и приводов варьируется от нескольких сотен до нескольких тысяч фунтов. Если ворота попадают в машину, это может дорого обойтись. Если ворота поразят человека, это может быть смертельно опасным. Фактически, Совет Международного кодекса год назад одобрил предложение, которое включает положения об автоматических воротах для транспортных средств в Международный строительный кодекс.

Еще нужно иметь в виду, что орган, обладающий юрисдикцией ― правительственное агентство или подведомственное агентство, которое регулирует процесс строительства ― может потребовать, чтобы операторы ворот были внесены в список стандартов безопасности UL 325, стандарта, к которому относятся операторы автомобильных ворот. разработан, изготовлен и испытан.Так обстоит дело, например, в Неваде.

Первые шаги

Лучше всего начать с производителей ворот и приводов. Большинство из них предлагают много доступной информации о своих продуктах. Вы можете узнать об их операторах, а также найти местного установщика. Дилер будет представлять товар до, во время и после продажи. Это важно, так как его вклад имеет решающее значение для бесперебойной установки.

Выбрать производителя непросто.Рассмотрите возможность сотрудничества с компанией, которая поставляет полный спектр устройств контроля доступа в дополнение к воротам и операторам, поскольку это упростит интеграцию ваших систем безопасности. Самым важным является то, что вы делаете свою домашнюю работу, чтобы найти лучшее решение для вашего объекта.

Обладая более чем десятилетним опытом самостоятельного хранения, Рэнди Джонстон является национальным специалистом по самостоятельному хранению в компании DKS Doorking, которая более 60 лет предлагает решения по управлению доступом для складских помещений, коммерческих, жилых и промышленных предприятий лет.Для информации звоните 843.679.5977; посетите www.doorking.com.

Глоссарий терминов

Оператор ворот класса I: Оператор ворот для жилых автомобилей
Оператор ворот класса II: Оператор ворот для коммерческих / обычных транспортных средств для складов, гостиниц, гаражей, розничной торговли и т. д.
Gate-Operator Class III: Используется для промышленных объектов доступа, включая заводские погрузочные доки и другие места, не предназначенные для общественного пользования
Gate-Operator Class IV: Используется для повышенной безопасности, например, в охраняемых промышленных зонах , безопасность в аэропорту и другой ограниченный доступ, который не обслуживает общественность
Оператор непрерывного действия: Оператор ворот, который был протестирован на непрерывное открывание и закрывание в течение длительного периода времени без отказа двигателя, используется в основном в -транспортные зоны
Гармонический рычаг или привод: Механическое устройство для перемещения или управления механизмом или системой

Статьи по теме:

Поиск правильного сочетания компонентов системы безопасности Self-Storage

Опасности повреждения ворот

Ворота безопасности: друг и враг

Обсуждение Self-Storage: изменение цепочки ворот

.
