Сечение сварочного провода для инвертора: Выбор сварочного кабеля | Полезные статьи

Содержание

Какое сечение сварочного кабеля для инвертора что бы удлинить?

Я бы для начала все же попытался сделать длиннее питающие провода, например удлинителем хорошего сечения, дабы минимизировать потери напряжения. А сам инвертор поднес по ближе к месту сварки. Такое решение вопроса будет и надежнее и дешевле. Удлинитель можно смотать и использовать инвертор без него, а вот таскаться с десятками метров сварочного кабеля постоянно (даже там где это не нужно) гораздо хлопотнее. Да и как раз там где не нужна такая длина, сварочные кабеля часто просто лежат не размотанными в кольце, повышая индуктивность (та же катушка) теряя напряжение и нагреваясь.

Наибольшая, не напрягающая, длина сварочных кабелей — масса 4 метра, держак 6 метров.

Но уж если так сильно приспичило, наростить (удлинить) сварочные кабели можно. Только имейте в виду, во сколько раз наращиваете, во столько же раз и увиличивайте сечение провода, что бы не было потерь.

Для инверторов бытового применения достаточно 25-ти квадратов сечения.

Вполне подойдет например многожильный медный кабель КГ 1*25 Но опять же(!) этого сечения более или менее хватит что бы наростить сварочный кабель до шести метров. Если нужно длиннее, берите сечение уже на 35 квадратов.

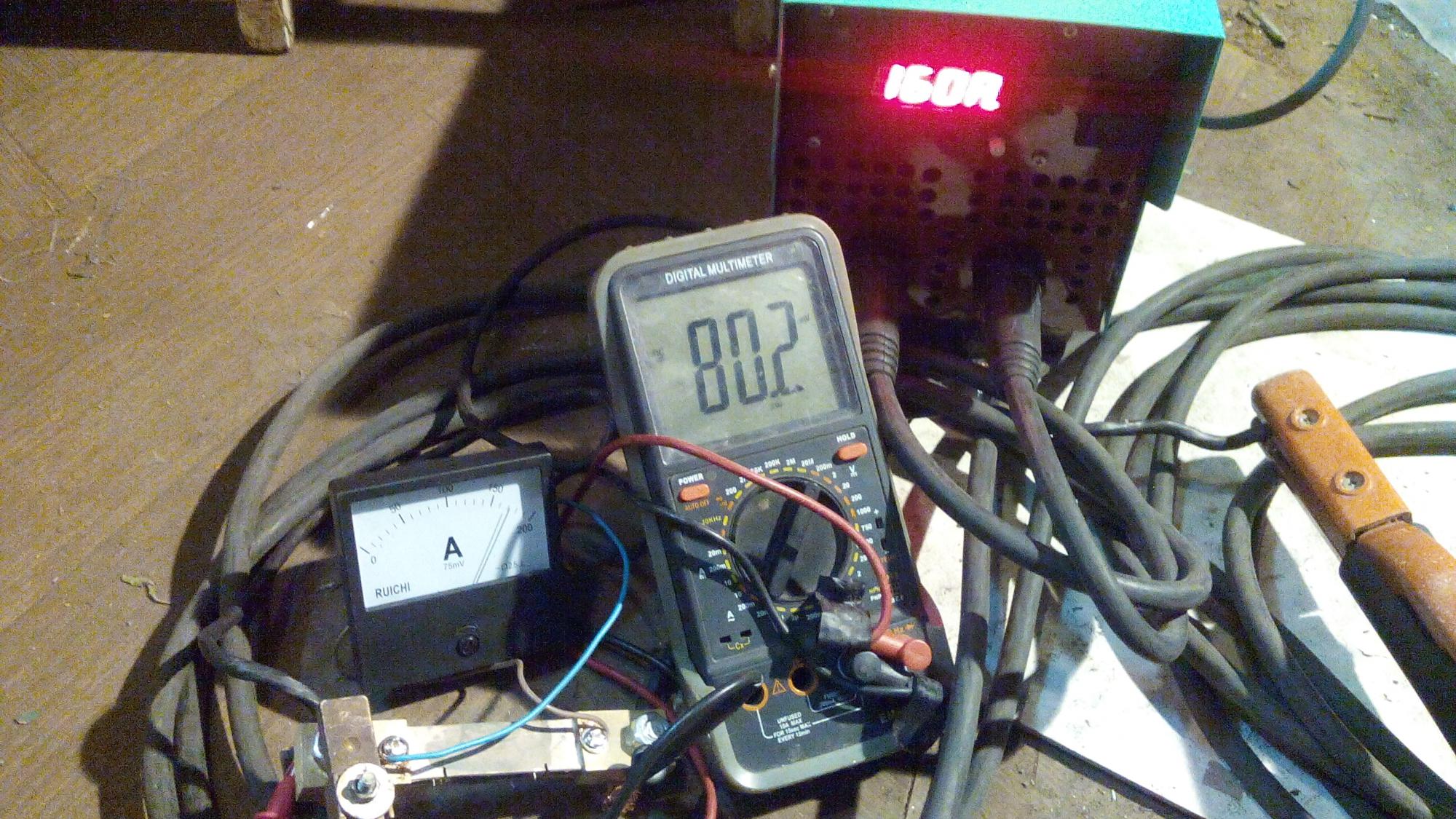

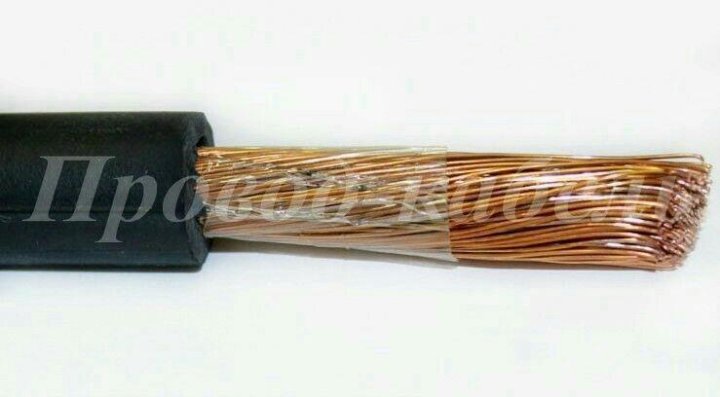

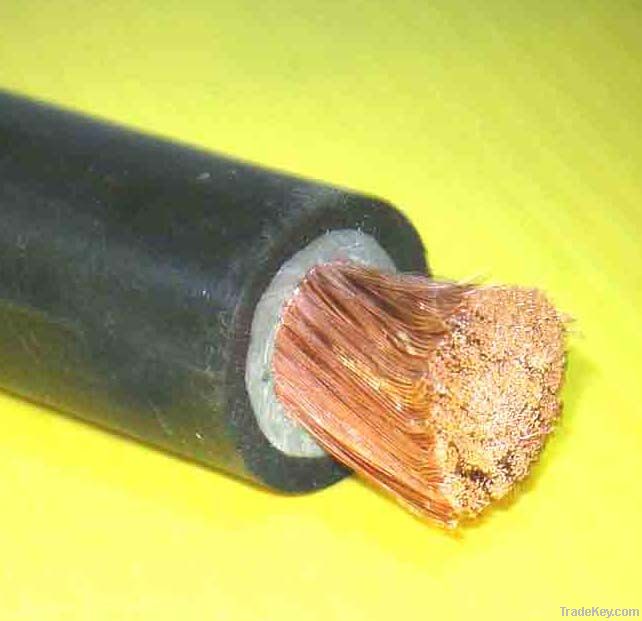

А вообще для сварочных кабелей лучше брать многожилку с самыми тонкими жилками, как например КОГ1 1х25 или КОГ1 1х35.

Расшифровывается как «кабель силовой, особо гибкий, одна жила общим сечением мелких жил 25 мм2 (35 мм2) Такой кабель очень мягкий и с ним удобно будет работать.

Многие, из продавцов сварочных инверторов, строго запрещают наращивать штатные сварочные кабели (или вообще ставит вместо них другие — длиннее) Спрашиваешь «почему?» ответить не могут. Мол «не знаш — и не спрашивай!»

У меня инвертор Прораб 160-тый, верой и правдой пашет уже лет десять. Вот на него, в замен родных ставил кабеля из КОГа по 25 квадратов каждый. Массу делал 6 метров, держак 10. Потерь значимых не ощутил, нагрева кабелей тоже. Но еще раз уточню, даже если вы варите длинными кабелями не далеко от инвертора, всегда разматывайте и раскладывайте кабели, не держите их смотанными!

Сечение сварочных кабелей — vv-elektro.

ru

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

  • эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам ;
  • хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания ;
  • сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

  • одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ. часто используется исполнителями КОГ ;

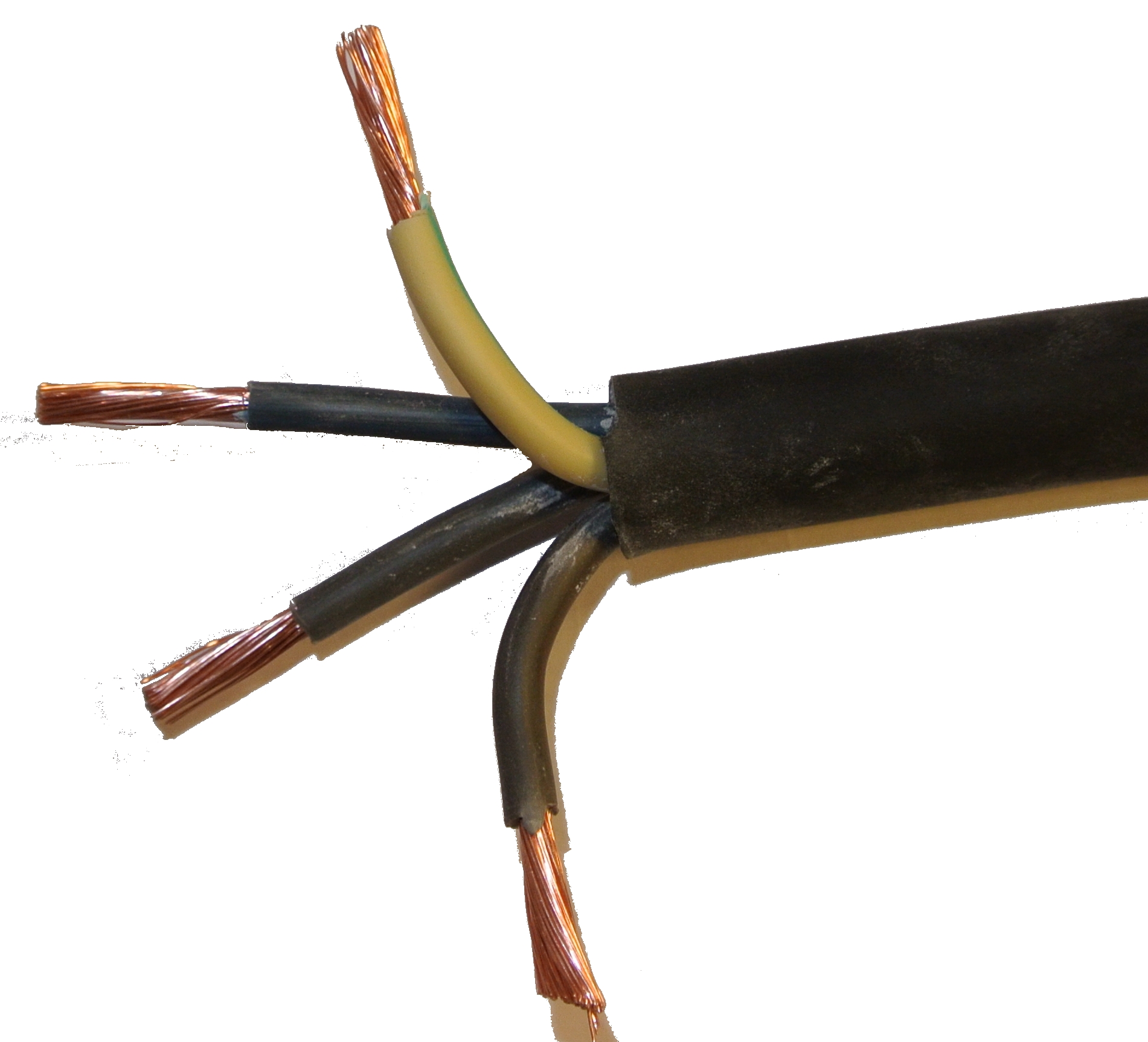

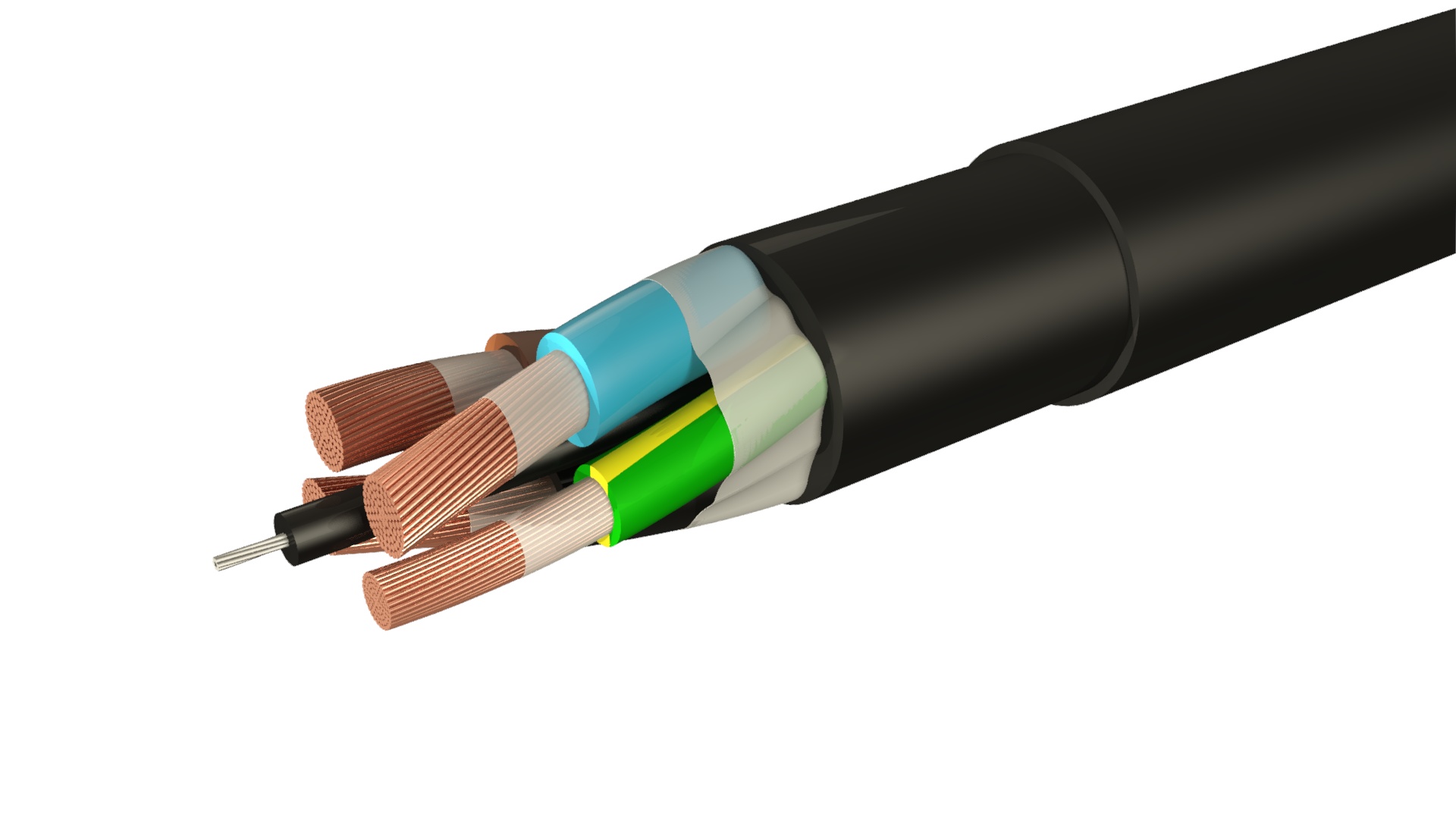

  • провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь .

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях

. кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора .

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

  • Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в80-100 А
    . должно составлять 6 мм2 .
  • Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2 .
  • Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А .
  • Востребован у сварщиков сварочный кабель на 200 Ампер. сечение составляет 25 мм2.
  • Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А. поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2 .

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее

трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в70 и 95 мм2. Первый способен проводить до437 А. второй — до 522 А .

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля.

кабель для скрытой проводки в квартире

многопроволочный кабель для проводки

кабель под проводку

трубы пвх для проводки кабеля

Можно ли удлинять сварочный кабель на инверторе и насколько

Можно ли удлинять сварочный кабель на инверторе и насколько

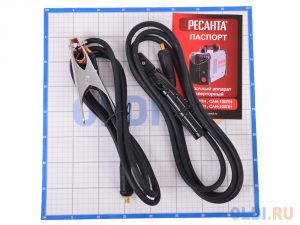

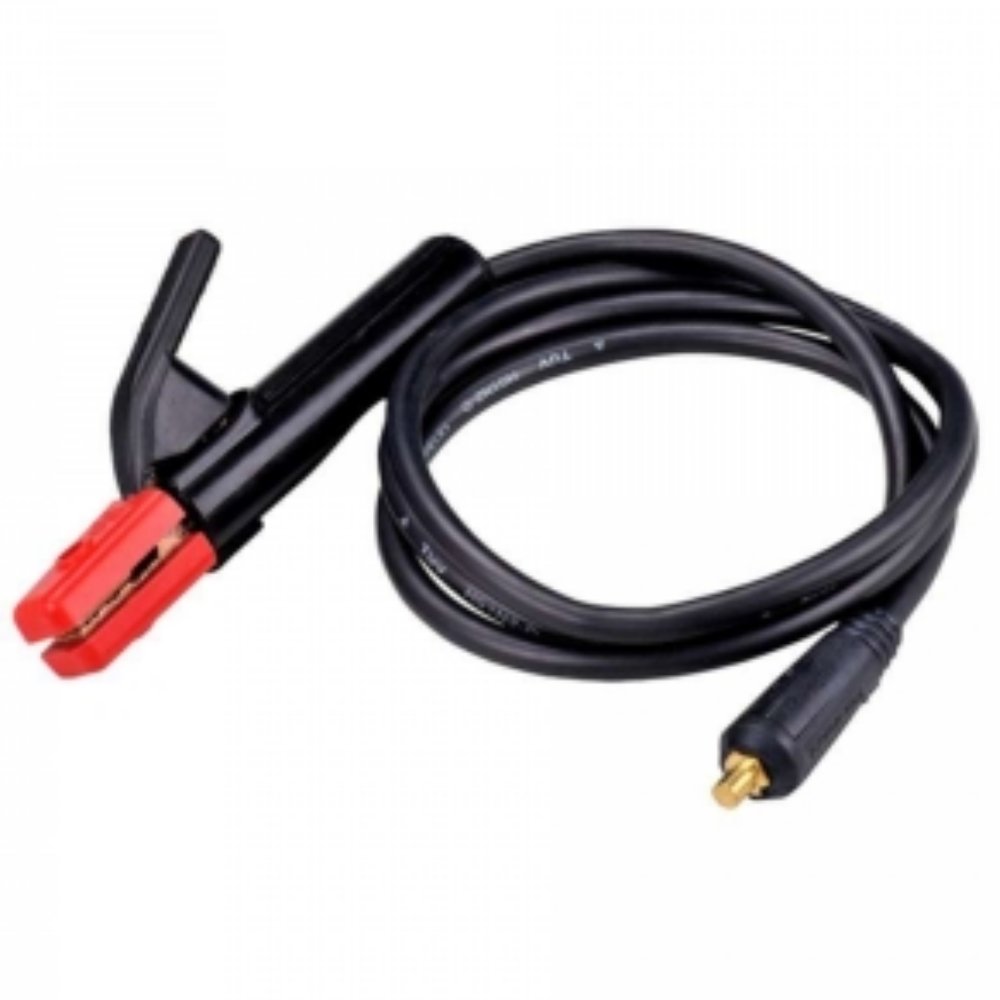

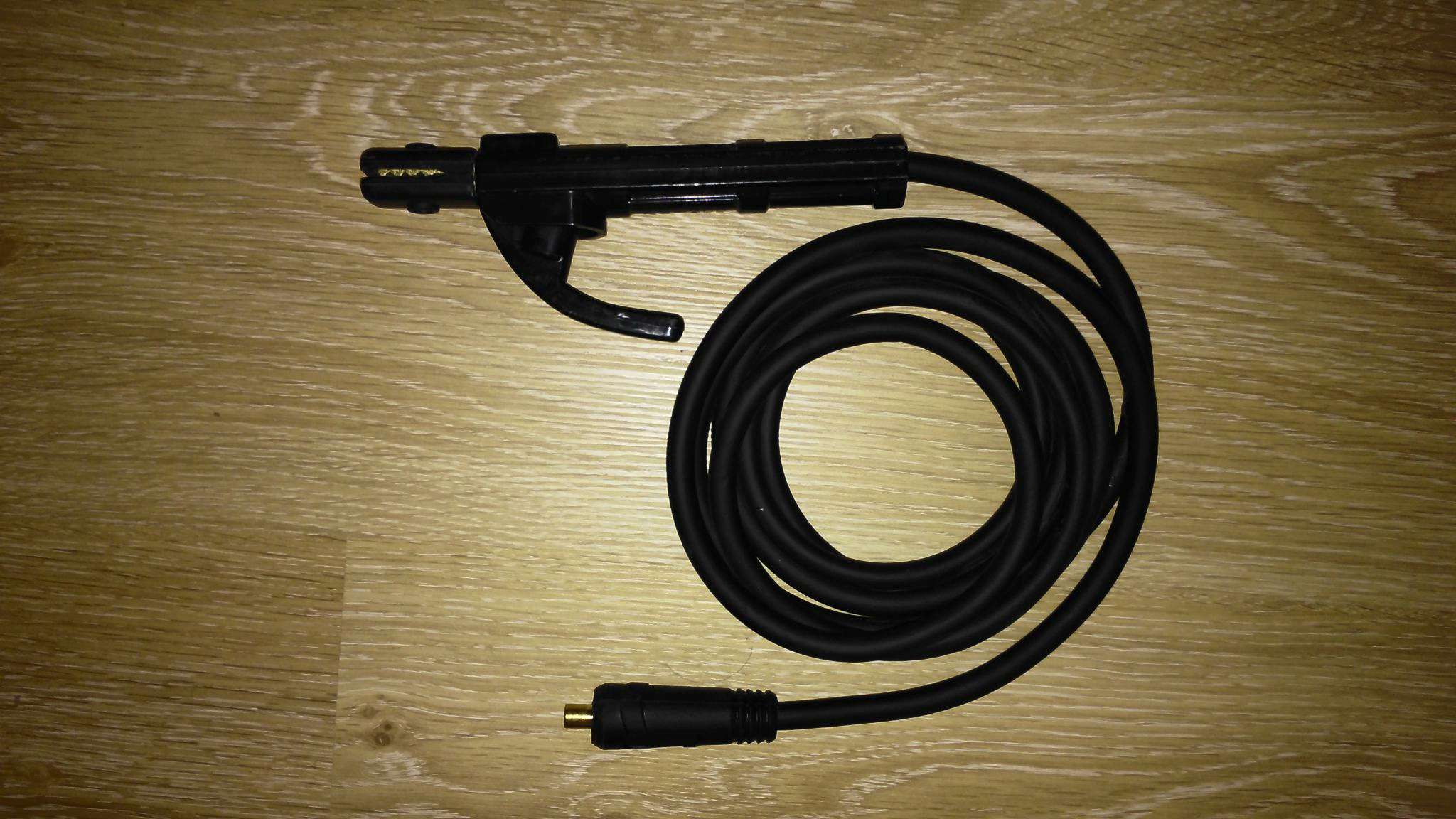

При покупке нового инвертора оказывается так, что сварочный кабель недостаточной длины. Особенно это касается бюджетных аппаратов для сварки, где производитель пытается экономить, на чем только можно.

Однако короткий сварочный кабель — это не повод отказываться от покупки дешевого инвертора. Кабель можно легко заменить на другой, нарастить или переделать своими руками.

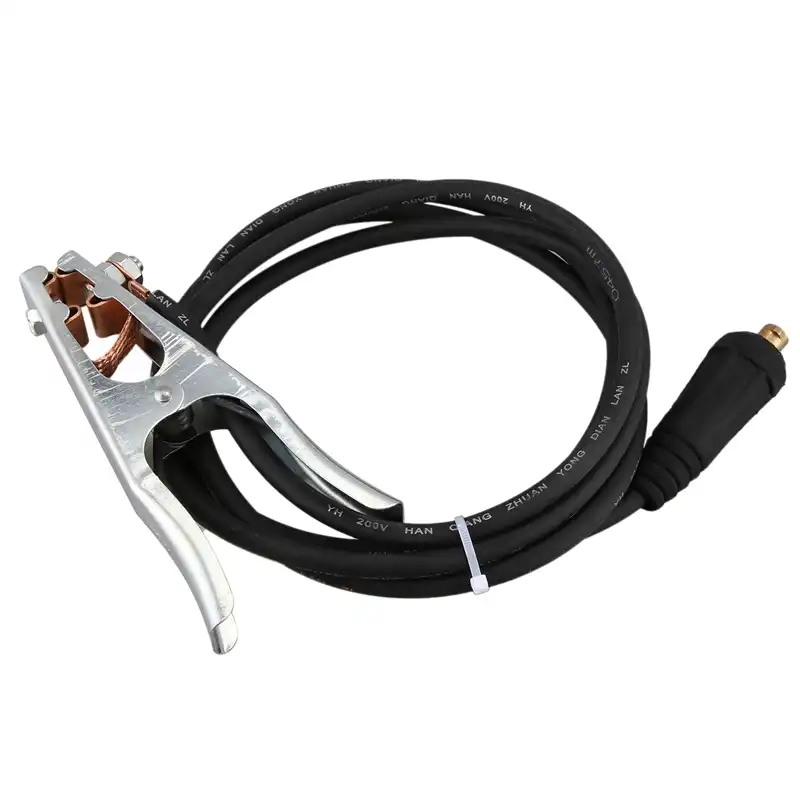

Как устроен сварочный кабель

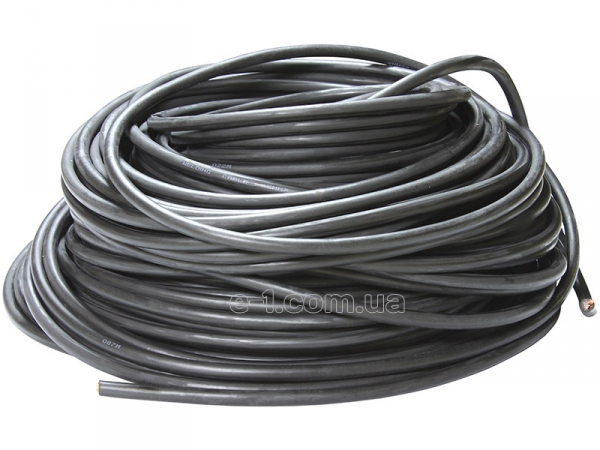

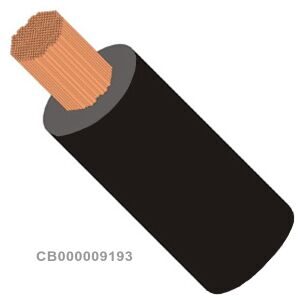

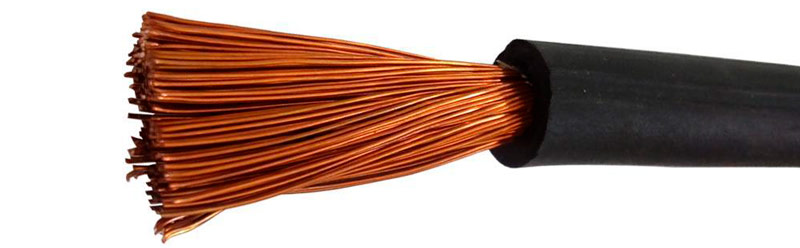

Конструкция сварочного кабеля — это медная жила, покрытие и разделительный слой. Сварочные кабеля имеют достаточно большое сечение, как правило, не менее 10-16 мм².

Условия эксплуатации диктуют свои требования, поэтому сварочный кабель изготавливается только из меди и обязательно гибким. К покрытию сварочных кабелей также предъявляются особые требования. Обычно в качестве такого служит резина или натуральный каучук.

Характеристики сварочных кабелей

Сварочный кабель должен обладать отличной гибкостью. Он обязан выдерживать большую силу тока в зависимости от того, какой аппарат применяется для сварки.

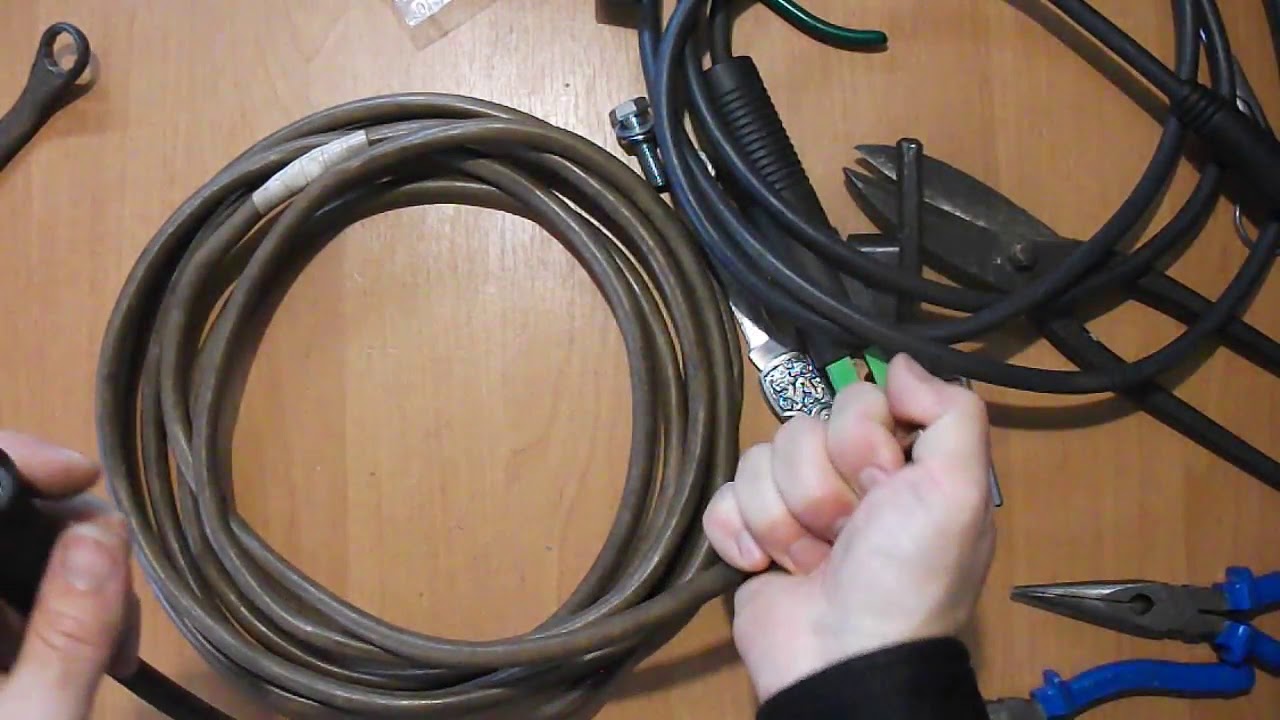

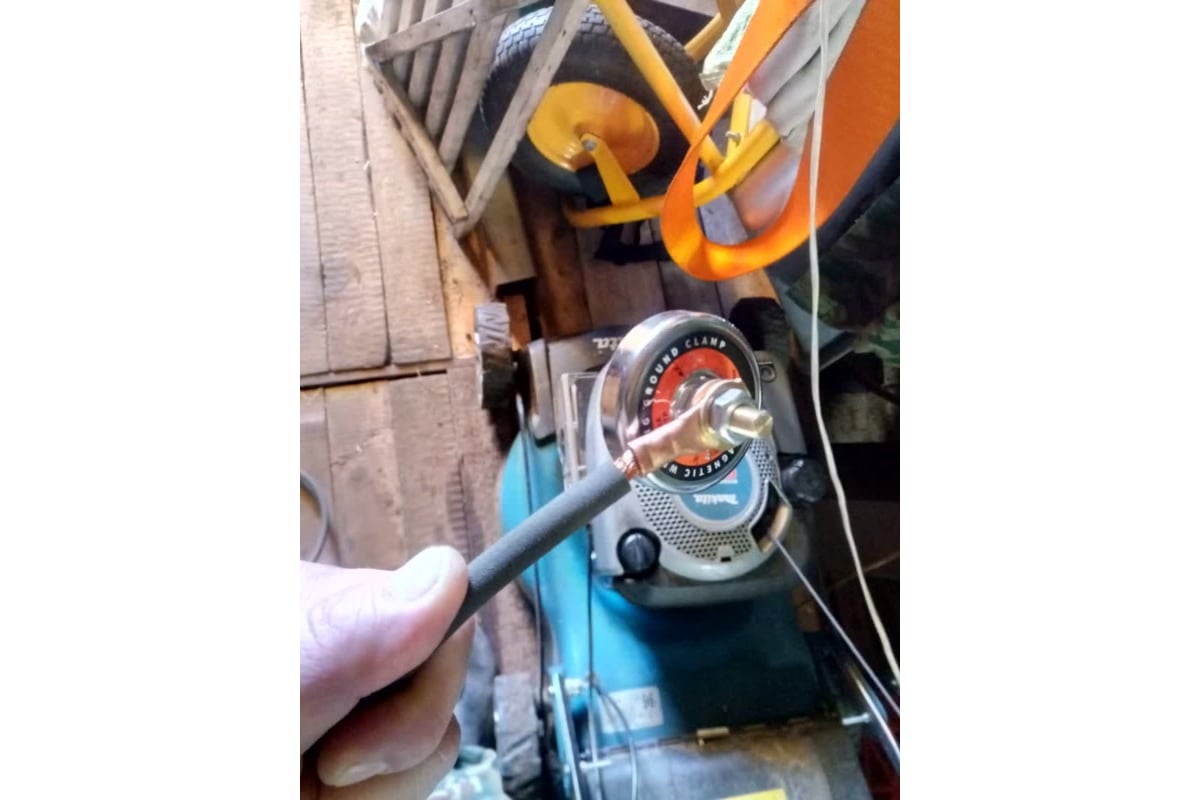

Чтобы нарастить сварочный кабель, нужен кусок такого же кабеля по сечению. В противном случае, кабель начнёт греться, что чревато возгоранием его покрытия.

Сварочный кабель — какие виды бывают?

Существуют два основных типа сварочных кабелей, это кабель КОГ и кабель КГ. Гибкий кабель КГ используется в сетях с переменным напряжением до 660 вольт и частотой тока в 40 Гц. Также возможно применение этого кабеля и в сетях с постоянным напряжением до 1000 вольт.

Кабель КОГ — расшифровывается как «кабель особо гибкий». Это практически аналог того же кабеля КГ, но только с большей гибкостью. Используется он преимущественно в сетях от 220 до 700 Вольт и с частотой тока в 50 Гц.

Можно ли удлинять сварочный кабель на инверторе

Удлинить сварочный кабель для инвертора можно. Однако важно правильно выбрать сечение кабеля, чтобы не было просадок по току, а сам кабель смог бы нормально выдерживать возросшие нагрузки.

Также следует знать, что не рекомендуется делать сварочный кабель длиной более 3 метров. Всё дело в том, что любой кабель имеет свое сопротивление, как активное, так и реактивное. Всё это может повлечь за собой резкое увеличение напряжения, что может стать причиной выхода из строя сварочного инвертора. Обычно в таком случае пробивают диоды.

Поэтому главными нюансами в удлинении сварочных кабелей остается выбор нужного сечения и эффективный способ соединения проводников. Что касается сечения сварочных кабелей, то всё во многом зависит от того, какую максимальную силу тока будет использовать сварщик при выполнении сварочных работ.

Для большинства бытовых работ, когда сила тока для сварки не превышает 160 Ампер, вполне хватит кабеля сечением в 16 мм². Если ток сварки ниже, то можно использовать кабель на 10 мм². Именно такой кабель и можно использовать для удлинения.

При токе в 200 ампер, сечение сварочных кабелей должно быть не менее 25 мм².

Поделиться в соцсетях

Cечение сварочного кабеля — Справочник сварщика

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой, работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать и какое сечение сварочного кабеля нужно для комфортной работы.

Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

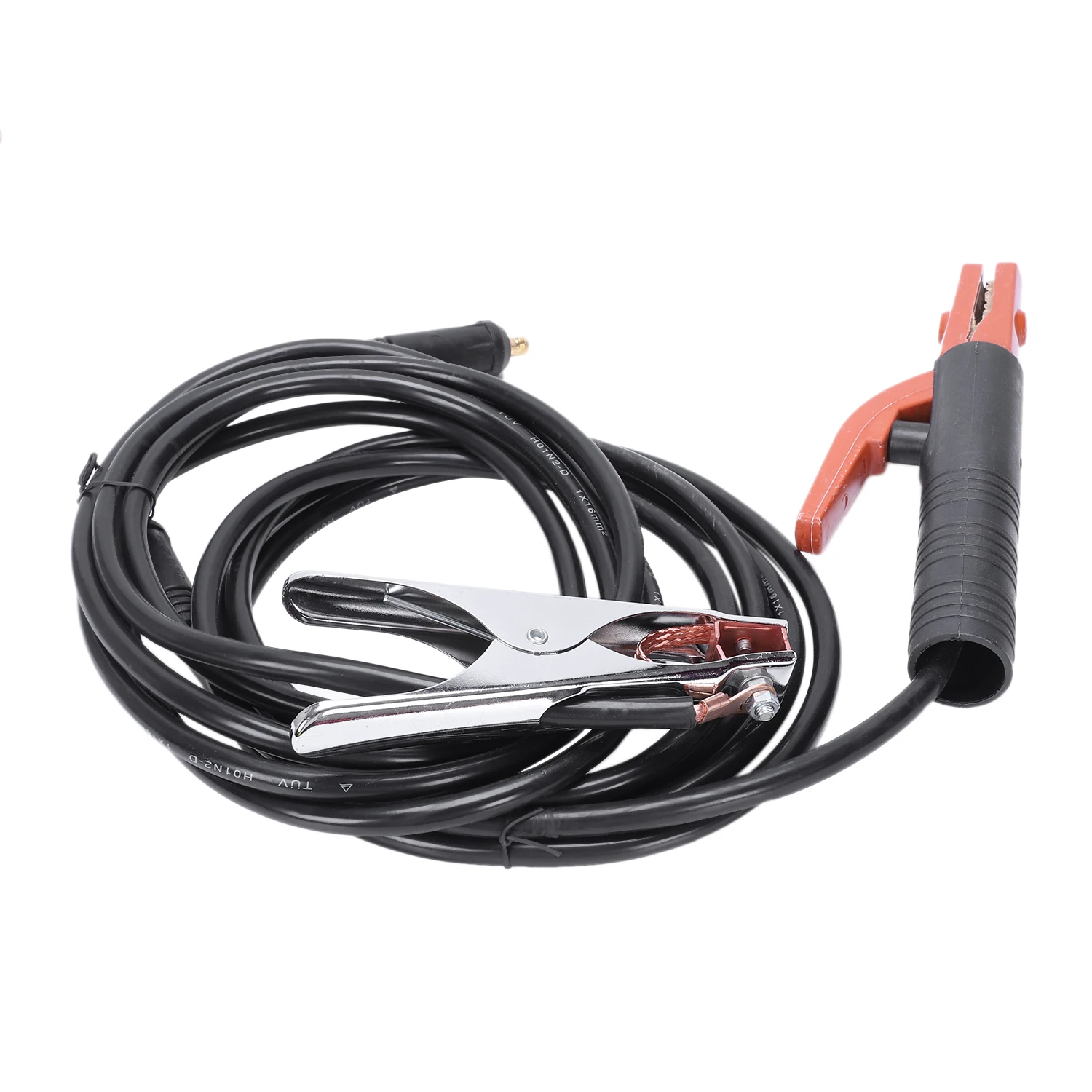

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.


Если никаких данных нет, следует руководствоваться следующей информацией:

— для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;

— для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;

— для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;

— для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;

— для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;

— для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.


Также, выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе, будет применяться разный тип кабеля. Поэтому, перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Обзор сварочных аппаратов, выбор кабеля для сварки

Аппаратура для производства сварочных работ отличается большим разнообразием. Только для электросварки разработано несколько типов сварочных аппаратов

Трансформаторные аппараты для сварки переменным током

Трансформаторные аппараты для сварки переменным током. Отличаются простотой и надежностью конструкции, основу которой составляет автотрансформатор. Но дуга на переменном токе нестабильна, а трансформатор не может поддерживать на выходе аппарата стабильно высокое напряжение холостого хода. Поэтому для трансформаторного сварочного аппарата необходимо качественное напряжение сети без существенных просадок, а варить таким аппаратом можно только черные металлы. Сварочный аппарат для сварки переменным током Аппарат на основе того же трансформатора с добавлением на выходе диодного или тиристорного выпрямителя. Такое устройство позволяет варить нержавеющую сталь и цветные металлы при условии применения специальных электродов. Однако недостатки, связанные с низким уровнем напряжения холостого хода трансформатора, в этом аппарате лишь усугубляются, потому что на выпрямителе также теряется часть электрической мощности. Аппарат для сварки переменным током с добавлением на выходе тиристорного выпрямителя

Сварочные полуавтоматы

Малогабаритные аппараты достаточно сложного устройства: помимо трансформатора и выпрямителя имеют в своем составе горелку и привод подачи проволоки, которая в некотором смысле выполняет роль электрода. Полуавтоматы очень производительны и позволяют варить самые разные металлы. В качестве среды для сварки зачастую используются инертные или, напротив, активные газы. Сварочный полуавтомат

Сварочные инверторы

Универсальные сварочные аппараты, в которых частота напряжения сети повышается при помощи тиристорных преобразователей. Это позволяет использовать трансформатор с минимальными габаритами. Аппарат варит металлы выпрямленным напряжением. Инверторы являются самыми современными сварочными аппаратами, они всегда обеспечивают оптимальные рабочие параметры за счет электронных систем стабилизации напряжения холостого хода. Фактически инвертор может обеспечивать стабильную дугу и поддерживать заданный ток даже при существенной просадке напряжения сети. Инверторы – наиболее дорогие сварочные аппараты. Сварочный инвертор

От чего зависит качество сварки?

Чтобы обеспечить качество сварочных работ, необходимо следующее:
  1. Правильно выбрать сварочный аппарат для дуговой сварки по таким характеристикам как максимальный рабочий ток, напряжение холостого хода и относительная продолжительность цикла работы.
  2. Использовать электроды, соответствующие типу металла свариваемых конструкций и величине катета шва.

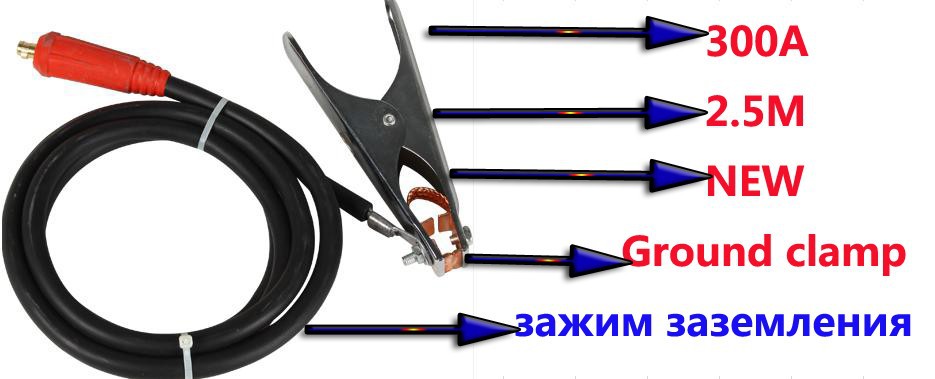

  3. Выбрать хороший держак и зажим «крокодил» для минусового провода (массы)
  4. Рассчитать и правильно выбрать сварочный кабель для массы и для линии аппарат-электрод (держака).   О четвертом пункте поговорим подробнее.

Выбор сварочных кабелей

Сечение и марка кабеля для держателя электрода и для массы подбирается одинаковым. Выбор сечения можно сделать по таблице, приведенной ниже. Выбор сечения сварочного кабеля Выбор марки сварочных кабелей диктуется условиями работы. Однако наиболее распространенная марка кабеля – КГ (медный гибкий многопроволочный кабель в резиновой оболочке). Раньше этот кабель имел маркировку КРПТ или КОГ. Эти кабели идеально соответствуют условиям работы при строительстве благодаря высокой гибкости многопроволочных жил и способности резиновой изоляции выдерживать многочисленные циклы изменения нагрузок. Для работы в условиях низких зимних температур выпускается модификация кабеля КГ, имеющая маркировку КГ хл. Но стоит заметить, что даже изоляция обычного кабеля КГ никогда не станет жесткой на морозе и не начнет лопаться. В качестве кабеля для держака и массы выбирается одножильный кабель КГ (КГхл) нужного сечения, а для питания сварочного аппарата по высокой стороне обыкновенно выбирается двух- или трехжильный КГ в случае питания от одной фазы, или (четырех-) пятижильный в случае питания аппарата от трех фаз. Одножильный сварочный кабель КГ   Кабель КГ многожильный для подключения сварочного аппарата Сечение кабеля высокой стороны определяется исходя из паспортной мощности аппарата и его фазности, точно так же, как и для любого другого электроприемника, включаемого в общепромышленную сеть 220 или 380 вольт переменного тока.Сварочные инверторы

: превращение новичков-сварщиков в профессионалов

В конце 1979 года двадцатичетырехлетний предприниматель посетил исследовательский центр Xerox Parc в Силиконовой долине. Он был соучредителем небольшого компьютерного стартапа неподалеку, в Купертино. Его звали Стив Джобс. Apple уже была одной из самых популярных технологических компаний в стране. Каждый в Долине хотел от него откусить. Итак, Джобс предложил сделку: он позволит Xerox купить сто тысяч акций его компании за миллион долларов — это долгожданное I.ПО остался всего год — если Парк «откроет свое кимоно».

Демонстрацию провел инженер по имени Ларри Теслер. Он перемещал курсор по экрану с помощью «мыши». Управление обычным компьютером в те дни означало ввод команды на клавиатуре. Теслер просто нажал на одну из иконок на экране. Он открывал и закрывал «окна», ловко переходя от одной задачи к другой. Он писал в элегантной программе обработки текстов и обменивался электронными письмами с другими людьми в Parc, в первой в мире сети Ethernet.Джобс пришел с одним из своих инженеров-программистов, Биллом Аткинсоном, и Аткинсон подошел как можно ближе, его нос почти касался экрана. «Джобс ходил по комнате, все время капризничая, — вспоминал Теслер. «Он был очень взволнован. Затем, когда он начал видеть, что я могу делать на экране, он смотрел около минуты и начал прыгать по комнате, крича: «Почему ты ничего не делаешь с этим? Это величайшая вещь. Это революционно!»
ОТ МАЛКОЛА ГЛЕДУЭЛА 16 мая 2011 г., житель Нью-Йорка

Вы отказываетесь от сварочных работ из-за своего сварочного аппарата? Он слишком большой и неудобный, чтобы перемещать его в магазин и из него. Ваш сварочный аппарат работает только при определенной мощности (например, 220 В). Ваш сварочный аппарат ограничивает вас одним типом сварочного процесса (например, сварка MIG). Приходится нанимать неопытных сварщиков, а потом переживать за качество сварки? Возможно, вам стоит присмотреться к инверторным сварочным аппаратам.

Трансформатор и выпрямитель с железным сердечником

Некоторые люди считают, что самая большая битва в 19-м веке была за то, какая сила входит в наши здания.Эдисон был за постоянный ток, а Тесла за переменный.
Мы знаем, что переменный ток победил, но для электросварки необходим постоянный ток. Так или иначе, сварочные аппараты должны принимать переменный ток и преобразовывать его в постоянный. Поэтому все сварочные аппараты нуждаются в трансформаторе.

Трансформатор построен по формуле умножения. Формула имеет 4 компонента для расчета преобразуемого напряжения: (1) количество витков провода на катушке трансформатора (2) площадь поперечного сечения сердечника трансформатора (3) частота переменного напряжения, которое необходимо преобразовать (4) и различные конструктивные ограничения. Любые изменения, которые вы вносите в любой из компонентов, влияют на другие числа: одно число становится большим; другое число должно уменьшаться.

Аппарат для сварки стальных сердечников рассчитан на (1) витки и (2) поперечное сечение сердечника трансформатора. Следовательно, некоторые из этих сварочных аппаратов становятся довольно большими и тяжелыми.

Несмотря на свои размеры и вес, они стали надежными сварочными аппаратами. Если машина не слишком старая (то есть вы можете получить запчасти), ее довольно легко обслуживать.

Инвертор

Инвертор выполняет свою работу до того, как доберется до трансформатора. Инвертор с использованием сложных плат принимает поступающую мощность и изменяет частоту. По необходимости (математическая формула) трансформатор должен быть уменьшен в размерах. На самом деле инверторы не используют многослойную сталь для трансформатора. Высокая рабочая частота создаст слишком много тепла для многослойных стальных сердечников. Кроме того, проводники сделаны не из обычного магнитного провода, а из медной полосы или специальной плетеной проволоки для работы на высокой рабочей частоте.Это приводит к одному из преимуществ инверторных сварочных аппаратов: они легче и меньше.

Инвертор способен походить на опытного сварщика. Опытный сварщик очень хорошо приспосабливается к своему сварочному аппарату. Он определяет, что делают машина и проволока, а затем вносит коррективы в свою технику сварки для получения качественных сварных швов. Инвертор добавляет сложные платы управления, которые контролируют входную и выходную мощность, теперь плата управления вносит коррективы.Итак, у неопытного сварщика теперь есть «опытный сварщик», который регулирует шкалу сварки в зависимости от того, как он сваривает: слишком далеко? Слишком близко? Плата управления производит настройку.

Инверторы не привередливы к входящей мощности. Плата управления отмечает ввод и вносит изменения. Входная мощность непостоянна, нет проблем: регулировка производится автоматически. На некоторых инверторах машина может автоматически подстраиваться под поступающую мощность (от 230 В до 115 В), и вы просто меняете вилку.

Инверторы и сварка алюминия

При сварке алюминия методом TIG проплавление шва происходит с отрицательной стороны переменного тока. И положительная сторона переменного тока, проницаемость уменьшается и больше тепла уходит в вольфрам электрода. Но во время положительной стороны цикла дуга удаляет оксиды с поверхности алюминия, облегчая сварку. AC выдает равные порции положительного и отрицательного, но это неэффективно, вам не нужно столько положительного.Поэтому они разработали блоки питания, в которых соотношение положительного и отрицательного полюсов (65,35%) может варьироваться, чтобы обеспечить хорошее проникающее и очищающее действие. Однако много тепла уходило на вольфрам, требующий вольфрама большого диаметра.

Инверторы могут больше регулировать положительное/отрицательное соотношение. Было обнаружено, что 15% положительного электрода сделает процесс более эффективным, увеличит проникновение и уменьшит выделение тепла к вольфраму = поэтому можно использовать электрод меньшего диаметра и остроконечный.

Возможность управления входной мощностью, использование плат управления и программного обеспечения заставляют нас поверить, что лучшие источники сварочного тока еще впереди.

Если вы считаете, что это может быть большой помощью, позвоните нам; мы будем рады помочь вам найти решение, которое работает для вас.

Ура,

Факел Рон-Сона

Спрей-дуга – обзор

3 Необходимость модификаций режима переноса металла с коротким замыканием

Как обсуждалось ранее, струйно-дуговой, короткозамкнутый и шаровидный переносы являются тремя традиционными переносами металла в операции GMAW.Такими переносами являются действие нескольких переменных параметров сварки, например, напряжения, силы тока, защитного газа, диаметра присадочной проволоки и скорости ее подачи, и любые изменения в них существенно влияют на динамические характеристики операций дуговой сварки [4,10]. Управление вышеупомянутыми переменными с помощью традиционных подходов и типов машин является очень сложной задачей [4]. Прожоги, пористость, избыточное проплавление, неадекватное плавление, коробление, перемешивание сварочной ванны и сильное разбрызгивание, а также нехватка квалифицированного персонала являются наиболее типичными проблемами, связанными с традиционными процессами дуговой сварки металлическим электродом в среде защитного газа [21–24].

Такие проблемы возникают из-за повторяющихся коротких замыканий на неравномерных пролетах, которые вызывают колебания интенсивности сварочной дуги. В результате таких колебаний сварочная ванна нарушается и приводит к ухудшению состояния сварного шва с пониженной эффективностью. Недоступность обученной рабочей силы является основной причиной неравномерности сварочной дуги. В момент, когда интенсивность сварочной дуги низкая, она обеспечивает несоответствующую глубину проплавления, что впоследствии приводит к холодному закрытию и холодному нахлесту и, таким образом, обычно к неадекватной коалесценции материалов.В момент, когда интенсивность сварочной дуги значительно выше, в расплавленном металле происходят выбросы из-за повторного зажигания сварочной дуги при коротком замыкании. Это приводит к тому, что брызги приближаются к сварочному валу, особенно при использовании CO 2 в качестве инертного газа для защиты сварного шва. Из-за разбрызгивания необходимо выполнять дополнительные задачи по очистке, что, кроме того, увеличивает общее время и затраты на изготовление [21,22].

Во времена инновационных разработок обработка переменных параметров сварки оказалась достаточно простой благодаря открытию современных источников энергии.Традиционные источники питания не могли справиться с несоответствием параметров сварки; однако инновации современных источников питания полностью устраняют такие осложнения [4,25]. Эти источники питания содержат электронные и цифровые элементы, такие как тиристоры, транзисторы, инверторы и т. д., которые повышают стабильность и точность сварочной дуги во время операции. С начала 1990-х годов переход к источникам питания и компьютерным технологическим инновациям предоставил сварщикам автономию для рисования бесконечных форм волны с целью улучшения контроля дуги и наплавки металлов. Контроллер выходной мощности управляет скоростью переноса металла. Научные разработки внесли множество безупречных модификаций в процесс сварки, особенно в GMAW, с тремя основными классификациями, а именно естественным переносом металла, контролируемым переносом металла и комплексным режимом работы. В традиционном методе скорость подачи проволоки поддерживается стабильной, в то время как скорость подачи проволоки приспосабливается к процессу. Однако сегодня эти нововведения позволили согласовать механизм подачи присадочной проволоки и источник питания, чтобы обеспечить более качественный метод подачи расплавленного металла.Это улучшение описывается как механическое осаждение капель. Он широко используется в методе управляемого короткого замыкания путем извлечения присадочной проволоки [3,4].

Упомянутые ранее улучшения в контроллерах источников питания позволяют устранить проблемы, связанные с традиционной формой сигнала короткой дуги, путем создания для них нового контура. Такие источники питания, состоящие из компьютеризированного контроллера, работают на инновационном программном обеспечении и регулируют характеристики сварочной дуги. Более того, короткозамкнутый тип переноса металла можно предвидеть, и им можно легко управлять, чтобы уменьшить разбрызгивание из сварочной ванны [3, 26].

В зависимости от принципа короткого замыкания переноса металла производители и разработчики внедрили некоторые новые разработки и модификации в GMAW. Эти изменения и их конкретные методы вариаций обычно являются товарными знаками и защищены патентами. Они были разработаны для решения определенного набора задач. Их данные нелегко получить, поскольку они охраняются с соблюдением первостепенной конфиденциальности. На рис. 3.9 показаны эти новые процессы GMAW с коротким замыканием [3,12].Все эти процессы были обсуждены один за другим в следующих разделах.

Рисунок 3.9. Новые разработки в процессе короткого замыкания GMAW.

Таблица размеров проводов для систем постоянного тока 12 В, 24 В и 48 В

Удобный инструмент для измерения размеров проводов и кабелей для 12-, 24- и 48-вольтовых систем.

Проволока надлежащего сечения может иметь значение между недостаточной и полной зарядкой аккумуляторной системы, между тусклым и ярким светом, а также между слабой и полной работой инструментов и приборов. Разработчики силовых цепей низкого напряжения часто не знают о последствиях падения напряжения и размера провода.

В обычных домашних электрических системах (120/240 В переменного тока) размер проводов определяется в первую очередь безопасной допустимой нагрузкой по силе тока (току). Первоочередная задача – пожарная безопасность. В системах низкого напряжения (12, 24, 48 В пост. тока) основной проблемой являются потери мощности. Размер провода не должен определяться только по допустимой токовой нагрузке, потому что существует меньший допуск по падению напряжения (за исключением очень коротких участков). Например, падение на 1 В от 12 В вызывает в 10 раз большую потерю мощности, чем падение на 1 В от 120 В.

Используйте следующую таблицу в качестве основного инструмента при решении проблем с сечением проводов. Он заменяет многие страницы старых таблиц размеров. Вы можете применить его к любому рабочему напряжению, при любом падении напряжения в процентах.

Универсальная таблица размеров проводов

Эта таблица работает для любого напряжения или падения напряжения, американского (AWG) или метрического (мм2) размера. Он применяется к типичным цепям постоянного тока и к некоторым простым цепям переменного тока (однофазный переменный ток с резистивными нагрузками, а не двигательными нагрузками, коэффициент мощности = 1,0, реактивное сопротивление линии пренебрежимо мало).

Шаг 1 – Рассчитайте следующее:

VDI = (AMPS x FEET)/(%ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)
VDI = индекс падения напряжения (справочное число, основанное на сопротивлении провода)
ФУТОВ = длина односторонней проводки (1 метр = 3,28 фута)
% ПАДЕНИЕ НАПРЯЖЕНИЯ (пример: используйте 3 для 3%)

Шаг 2 – Определите подходящий размер провода из приведенной ниже таблицы.Сравните рассчитанный VDI с VDI в таблице, чтобы определить ближайший размер провода. Номинальная сила тока сечения провода должна составлять не менее 125 % непрерывного тока, проходящего через него.

Диаметр провода Площадь мм 2 Медь Алюминий
AWG VDI Мощность VDI Мощность
16 1.31 1 10 Не рекомендуется
14 2,08 2 15
12 3,31 3 20
10 5,26 5 30
8 8,37 8 55
6 13,3 12 75
4 21. 1 20 95
2 33,6 31 130 20 100
0 53,5 49 170 31 132
00 67,4 62 195 39 150
000 85,0 78 225 49 175
0000 107 99 260 62 205
Метрический размер по площади поперечного сечения Медь
(VDI x 1.1 = мм 2 )
Алюминий
(VDI x 1,7 = мм 2 )
Доступные размеры: 1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 мм 2
ПРИМЕР:
Нагрузка 20 А при 24 В на расстоянии 100 футов с максимальным падением напряжения 3%
VDI = (20×100)/(3×24) = 27,78 Для медных проводов ближайший VDI = 31.
Указывает на провод #2 AWG или 35 мм 2

ПРИМЕЧАНИЯ: AWG = Американский калибр проводов.Допустимая нагрузка указана в соответствии с Национальными электротехническими нормами (США) для температуры окружающего воздуха 30°C (85°F) для не более чем трех изолированных проводников в кабелепроводе на открытом воздухе для кабелей типов AC, NM, NMC и SE; и изоляции проводников TA, TBS, SA, AVB, SIS, RHH, THHN и XHHW. Для других условий обратитесь к Национальному электрическому кодексу или инженерному справочнику.

Определение допустимого падения напряжения для различных электрических нагрузок

Общее правило заключается в том, чтобы сечение провода соответствовало падению напряжения примерно на 2-3% при типичной нагрузке.Когда это окажется очень дорогим, примите во внимание некоторые из следующих советов. Различные электрические цепи имеют разные допуски на падение напряжения.

ЦЕПИ ОСВЕЩЕНИЯ, ЛАМПЫ НАКАЛИВАНИЯ И КВАРЦЕВЫЕ ГАЛОГЕННЫЕ (QH) : Не обманывайте их! Падение напряжения на 5 % приводит к снижению светоотдачи примерно на 10 %. Это связано с тем, что лампочка не только получает меньше энергии, но и более холодная нить накаливания переходит от раскаленной докрасна, излучая гораздо меньше видимого света.

ОСВЕЩЕНИЕ, ФЛУОРЕСЦЕНТНОЕ : Падение напряжения вызывает почти пропорциональное падение светового потока.Флуоресцентные лампы используют от 1/2 до 1/3 тока ламп накаливания или ламп QH для той же светоотдачи, поэтому они могут использовать провод меньшего размера. Мы выступаем за использование качественных люминесцентных ламп. Жужжание, мерцание и плохая цветопередача устранены в большинстве современных компактных люминесцентных ламп, электронных балластов и ламп теплого или полного спектра.

ДВИГАТЕЛИ ПОСТОЯННОГО ТОКА может использоваться в системах возобновляемой энергии, особенно для водяных насосов. Они работают на 10-50% более эффективно, чем двигатели переменного тока, и исключают затраты и потери, связанные с инверторами.Двигатели постоянного тока НЕ ​​требуют чрезмерных скачков мощности при запуске, в отличие от асинхронных двигателей переменного тока. Падение напряжения во время пускового скачка просто приводит к «мягкому пуску».

ИНДУКЦИОННЫЕ ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА обычно используются в крупных электроинструментах, приборах и скважинных насосах. Они предъявляют очень высокие требования к помпажу при запуске. Значительное падение напряжения в этих цепях может привести к невозможности запуска и возможному повреждению двигателя. Следуйте Национальному электротехническому кодексу. В случае скважинного насоса следуйте инструкциям производителя.

PV-DIRECT SOLAR WATER PUMP Цепи должны быть рассчитаны не на номинальное напряжение (т.е. 24 В), а на фактическое рабочее напряжение (в этом случае приблизительно 34 В). Без батареи, поддерживающей низкое напряжение, рабочее напряжение будет примерно равно пиковому напряжению в точке питания фотоэлектрической батареи.

ЦЕПИ ЗАРЯДА АККУМУЛЯТОРНЫХ АККУМУЛЯТОРОВ являются критически важными, поскольку падение напряжения может привести к непропорциональной потере зарядного тока. Чтобы зарядить аккумулятор, генерирующее устройство должно подавать более высокое напряжение, чем уже имеется в аккумуляторе.Вот почему большинство фотоэлектрических модулей рассчитаны на пиковую мощность 16-18 В. Падение напряжения более чем на 5% уменьшит эту необходимую разницу напряжений и может уменьшить зарядный ток батареи на гораздо больший процент. Наша общая рекомендация здесь заключается в расчете падения напряжения на 2-3%. Если вы считаете, что фотоэлектрическая батарея может быть расширена в будущем, выберите размер провода для будущего расширения. Ваш клиент оценит это, когда придет время пополнить ассортимент.

ЦЕПИ ВЕТРОГЕНЕРАТОРА : В большинстве мест ветрогенератор вырабатывает свой полный номинальный ток только во время случайных ураганов или порывов ветра.Если размер провода с низкими потерями большой и очень дорогой, вы можете рассмотреть возможность выбора размера для падения напряжения до 10% при номинальном токе. Эта потеря будет происходить только изредка, когда энергии больше всего. Обратитесь к руководству по эксплуатации ветровой системы.

Дополнительные методы снижения затрат

АЛЮМИНИЕВЫЙ ПРОВОД может быть более экономичным, чем медный, для некоторых магистральных линий. Энергетические компании используют его, потому что он дешевле меди и легче по весу, хотя необходимо использовать больший размер.Это безопасно при установке для кодирования клемм с рейтингом AL. Возможно, вы захотите рассмотреть его для длинных и дорогих тиражей № 2 или больше. Разница в стоимости колеблется в зависимости от рынка металлов. Он жесткий, его трудно согнуть, и он не предназначен для погружных насосов.

МОДУЛИ ВЫСОКОГО НАПРЯЖЕНИЯ : Рассмотрите возможность использования модулей более высокого напряжения (пиковая мощность 18+ вольт, такие как наши BP-585 и BP-590) для компенсации чрезмерного падения напряжения. В некоторых случаях при больших расстояниях повышенная стоимость модуля может быть ниже стоимости более крупного провода.

ОТСЛЕЖИВАНИЕ СОЛНЦА : Используйте солнечный трекер (от Zomeworks), чтобы можно было использовать меньший массив, особенно в условиях интенсивного летнего использования (отслеживание получает наибольшую энергию летом, когда солнце движется по небу по самой длинной дуге). Меньший фотоэлектрический массив потребует меньшего провода.

НАСОСЫ ДЛЯ ВОДЯНЫХ СКВАЖИН : Рассмотрим маломощную систему с медленным откачиванием и резервуаром для хранения воды. Это позволяет уменьшить размеры проводов и труб при длительных подъемах или прогонах.В системе с прямой накачкой фотоэлектрической системы можно обойтись без длинного провода, используя отдельную фотоэлектрическую батарею, расположенную рядом с насосом. Погружной насос SunRise, насос Solar Slowpump, бустерный насос Flowlight и поршневой насос Solar Force — это высокоэффективные насосы постоянного тока, работающие при напряжении до 48 В. Мы также производим версии и преобразователи переменного тока, позволяющие использовать переменный ток, передаваемый на большие расстояния. Эти насосы потребляют меньший рабочий ток и гораздо меньший пусковой ток, чем обычные насосы переменного тока, что значительно снижает требования к сечению проводов.

Патент США на охлаждение инверторного двигателя сварочного типа. Патент (Патент № 11,084,115, выдан 10 августа 2021 г.)

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к источнику питания сварочного типа с приводом от двигателя. В частности, раскрытие относится к инверторному источнику питания сварочного типа с приводом от двигателя и улучшенным охлаждением.

ИСХОДНАЯ ИНФОРМАЦИЯ

В операциях ручной сварки иногда используются сварочные источники питания с приводом от двигателя для питания процесса сварки.В обычных источниках питания сварочного типа с приводом от двигателя части компонентов размещаются внутри корпуса, который обеспечивает защитный барьер для оборудования и операторов. Однако корпус также может задерживать тепло.

Двигатель в источниках питания сварочного типа с приводом от двигателя обычно выделяет значительное количество тепла. В некоторых случаях тепло, выделяемое двигателем, может воздействовать на компоненты в корпусе.

Принимая во внимание вышеизложенное, существует потребность в улучшении управления теплом сварочного аппарата-генератора.

РЕЗЮМЕ

Источники питания сварочного типа с приводом от двигателя с улучшенным охлаждением раскрыты, по существу, как проиллюстрировано и описано в связи по меньшей мере с одним из чертежей, как более полно изложено в формуле изобретения.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Эти и другие преимущества настоящего раскрытия можно легко понять, обратившись к следующим спецификациям и прилагаемым чертежам, на которых:

РИС. 1 представляет собой вид в перспективе примера источника питания сварочного типа с приводом от двигателя в соответствии с настоящим изобретением.

РИС. 2 представляет собой вид слева источника питания сварочного типа с приводом от двигателя, показанного на фиг.

РИС. 3 представляет собой вид справа источника питания сварочного типа с приводом от двигателя, показанного на фиг. 1.

РИС. 4 представляет собой вид сзади сварочного источника питания с приводом от двигателя, показанного на фиг. 1.

РИС. 5 представляет собой вид спереди сварочного источника питания с приводом от двигателя по фиг. 1.

РИС. 6 представляет собой поперечное сечение сварочного источника питания с приводом от двигателя, показанного на фиг. 1, если смотреть под углом снизу.

РИС. 7 представляет собой поперечное сечение сварочного источника питания с приводом от двигателя по фиг. 1, вид спереди.

РИС. 8 представляет собой поперечное сечение сварочного источника питания с приводом от двигателя по фиг. 1, если смотреть в перспективе.

РИС. 9 — другое поперечное сечение сварочного источника питания с приводом от двигателя, показанного на фиг. 1, на другой глубине, вид в перспективе.

РИС. 10 представляет собой вид в перспективе сварочного источника питания с приводом от двигателя по фиг. 1, с удаленным куском.

РИС. 11 представляет собой поперечное сечение сварочного источника питания F 1 с приводом от двигателя, если смотреть с левой стороны.

РИС. 12 представляет собой поперечное сечение сварочного источника питания с приводом от двигателя по фиг. 11.

ПОДРОБНОЕ ОПИСАНИЕ

Предпочтительные варианты осуществления настоящего изобретения могут быть описаны ниже со ссылкой на прилагаемые чертежи. В нижеследующем описании хорошо известные функции или конструкции не описываются подробно, поскольку они могут скрывать раскрытие излишними подробностями.Для этого раскрытия применяются термины и определения Miming.

Используемый здесь термин «и/или» означает любой один или несколько элементов в списке, соединенных «и/или». Например, «x и/или y» означает любой элемент набора из трех элементов {(x), (y), (x, y)}. Другими словами, «х и/или у» означает «один или оба из х и у». В качестве другого примера, «x, y и/или z» означает любой элемент множества из семи элементов {(x), (y), (z), (x, y), (x, z), (y , z), (x, y, z)}. Другими словами, «x, y и/или z» означает «один или несколько из x, y и z».

Используемые здесь термины «схемы» и/или «схема» относятся к физическим электронным компонентам (т.е. аппаратным средствам), таким как, например, аналоговые и/или цифровые компоненты, силовые и/или элементы управления и/или микропроцессор , а также любое программное обеспечение и/или прошивку («код»), которые могут настраивать аппаратное обеспечение, выполняться аппаратным обеспечением или иным образом ассоциироваться с аппаратным обеспечением.

Используемый здесь термин «схема преобразования энергии» относится к схеме и/или электрическим компонентам, которые преобразуют электрическую энергию из одной или нескольких первых форм (например,g. , выходная мощность генератора) в одну или несколько вторых форм, имеющих любую комбинацию характеристик напряжения, тока, частоты и/или отклика. Схема преобразования мощности может включать в себя схему безопасности, схему выбора выхода, схему измерения и/или управления и/или любые другие схемы для обеспечения соответствующих функций.

Используемый здесь термин «например.» и «например» выделяют списки из одного или нескольких неограничивающих примеров, экземпляров или иллюстраций.

Используемый здесь термин «по существу» означает в основном, в значительной степени и/или значительно, так что небольшие и/или разумно незначительные исключения и/или отклонения могут оставаться в рамках рассмотрения.

Используемые здесь слова «около» и «приблизительно», когда они используются для изменения или описания значения (или диапазона значений), означают достаточно близкое к этому значению или диапазону значений. Таким образом, варианты осуществления, описанные в данном документе, не ограничиваются только перечисленными значениями и диапазонами значений, а скорее должны включать разумно применимые отклонения.

Мощность сварочного типа, используемая в настоящем документе, относится к мощности, подходящей для сварки, плазменной резки, индукционного нагрева, CAC-A и/или сварки/предварительного нагрева горячей проволокой (включая лазерную сварку и лазерную наплавку).

Используемый здесь термин «соединенный» означает прикрепленный, прикрепленный, соединенный, соединенный, закрепленный, соединенный и/или закрепленный иным образом.

Используемый в настоящем документе термин «функционально соединенный» означает, что несколько элементов или узлов соединены вместе таким образом, что при перемещении первого элемента/узла из одного положения (и/или состояния, конфигурации, ориентации и т. д.) в другое второй элемент/сборка, который функционально соединен с первым элементом/сборкой, также перемещается между одним положением (и/или состоянием, конфигурацией, ориентацией и т.) другому. Следует отметить, что первый элемент может быть «функционально соединен» со вторым элементом, но не наоборот.

Описанный пример источников питания сварочного типа с приводом от двигателя включает в себя двигатель, оперативно соединенный с генератором, схему сварки и систему охлаждения. Генератор выполнен с возможностью выработки электрического сигнала. Схема сварки включает в себя схему инвертора, сконфигурированную для управления характеристиками электрического сигнала. Система охлаждения сконфигурирована таким образом, чтобы по существу блокировать передачу тепла, выделяемого при работе двигателя, на схему сварки.

В некоторых примерах система охлаждения включает в себя первый вентилятор, предназначенный для нагнетания воздуха по первому пути воздушного потока, и второй вентилятор, предназначенный для нагнетания воздуха по второму пути воздушного потока. По меньшей мере часть первого пути воздушного потока по существу прилегает к схеме сварки, и по меньшей мере часть второго пути воздушного потока по существу примыкает к схеме сварки. В некоторых примерах второй путь воздушного потока по меньшей мере частично определяется одним или несколькими генераторами или двигателями. В некоторых примерах первый и второй пути воздушного потока взаимодействуют для создания воздушного барьера, который, по меньшей мере, частично защищает схему сварки от тепла, выделяемого двигателем. В некоторых примерах второй вентилятор функционально соединен с генератором, а первый вентилятор функционально соединен со схемой сварки. В некоторых примерах второй вентилятор выполнен с возможностью вращения вокруг оси, определяемой валом ротора, при этом ротор должен функционально соединять генератор с двигателем. В некоторых примерах схема сварки расположена внутри кожуха.В некоторых примерах схема инвертора содержит импульсный источник питания.

Описанные в качестве примера энергосистемы имеют улучшенный воздушный поток и включают в себя кожух, двигатель, топливный бак, генератор, сконфигурированный для выработки электроэнергии, схему преобразования сварочной энергии, расположенную внутри кожуха, и первый и второй пути воздушного потока, по меньшей мере, частично определяемые корпус. Схема преобразования мощности сварки выполнена с возможностью преобразования мощности генератора в мощность сварочного типа. Первый путь воздушного потока проходит от первого впускного отверстия, расположенного в первом месте корпуса, до первого выхода воздуха, расположенного во втором месте корпуса.Второй путь воздушного потока проходит от второго впускного отверстия, расположенного в третьем месте корпуса, до второго выпускного отверстия, расположенного в четвертом месте.

В некоторых примерах второй путь воздушного потока по меньшей мере частично определяется одним или несколькими генераторами или двигателями. В некоторых примерах как первый, так и второй пути воздушного потока проходят по существу рядом со схемой преобразования мощности сварки. В некоторых примерах первым местом является боковая стенка корпуса, а вторым местом является противоположная боковая стенка корпуса.В некоторых примерах третье местоположение представляет собой переднюю стенку корпуса, заднюю стенку корпуса или верхнюю часть корпуса. В некоторых примерах второй путь воздушного потока направляет воздух рядом с топливным баком, рядом со схемой преобразования мощности сварки и через генератор. В некоторых примерах второй путь воздушного потока направляет воздух рядом с топливным баком, рядом со схемой преобразования мощности сварки и через генератор по порядку. В некоторых примерах вентилятор функционально соединен со схемой преобразования мощности сварки и выполнен с возможностью нагнетания воздуха через первый канал воздушного потока.В некоторых примерах вентилятор функционально соединен с генератором и выполнен с возможностью нагнетания воздуха через второй канал воздушного потока. В некоторых примерах вентилятор выполнен с возможностью вращения вокруг оси, определяемой валом ротора, который функционально соединяет генератор с двигателем. В некоторых примерах схема преобразования мощности сварки содержит импульсный источник питания. В некоторых примерах первый и второй пути воздушного потока сконфигурированы для охлаждения импульсного источника питания.

Раскрытые примеры включают в себя сварочные источники питания с приводом от двигателя, имеющие улучшенную конструкцию и конфигурацию, которые упрощают конструкцию машины и имеют каналы воздушного потока для охлаждения сварочного модуля на основе инвертора импульсного источника питания (также называемого взаимозаменяемо как «инверторный источник питания»). модуль сварки).Сварочный модуль на основе инвертора можно использовать вместо стандартных сварных компонентов, намотанных в рулонах, что позволяет значительно снизить общий вес и стоимость устройства. Однако сварочные модули на основе инвертора могут быть более чувствительными к нагреву, чем традиционные сварочные модули, например, с более низкой критической температурой. Раскрытые примеры источников питания сварочного типа с приводом от двигателя обеспечивают улучшенное управление температурным режимом, чтобы поддерживать достаточное охлаждение сварочного модуля (например, ниже пороговой и/или критической температуры).

В раскрытом примере источников питания сварочного типа с приводом от двигателя используется несколько путей воздушного потока для охлаждения сварочного модуля на основе инвертора. Воздух направляется по первому пути воздушного потока через воздухозаборники и/или воздухозаборники, вентиляционные отверстия, отверстия, решетки, решетки и т. д.) в боковой части корпуса, через сварочный модуль и выходит через выпускные отверстия для воздуха на противоположной стороне корпуса. корпус. Воздух также направляется по второму пути воздушного потока через воздухозаборники в задней части корпуса, над топливным баком, через заднюю сторону сварочного модуля, через генератор и затем выходит через корпус генератора.В раскрытом примере вентилятор генератора переназначается для нагнетания воздуха по второму пути воздушного потока, а вентилятор охлаждения сварочного модуля нагнетает воздух по первому пути потока. Интеграция нескольких каналов воздушного потока может обеспечить достаточное охлаждение, позволяющее использовать сварочный модуль на основе инвертора, что повышает качество сварки устройства.

РИС. 1-5 иллюстрируют пример источника 100 сварочного типа с приводом от двигателя. Источник питания сварочного типа с приводом от двигателя 100 включает наружную раму 102 (и/или шасси, опору, каркас).Оболочка 104 (и/или кожух, крышка, кожух, кожух и т. д.) соединена с рамой и вписывается в общие границы рамы. Корпус 104 имеет переднюю панель 106 , заднюю панель 108 (напротив передней панели 106 ), левую боковую стенку 110 и правую боковую стенку 110 ). Корпус 104 включает жалюзи 114 (и/или вентиляционные отверстия, планки, проемы, отверстия и т.) на левой боковине 110 , правой боковине 112 и задней грани 108 .

Сварочный модуль 116 расположен внутри корпуса 104 и соединен с ним, рядом и/или по существу рядом с передней поверхностью 106 корпуса 104 . Пример модуля сварки 116 включает в себя схему преобразования мощности сварки. Схема преобразования мощности сварки может быть установлена ​​на печатных платах и/или других держателях и соединена со сторонами кожуха 104 , например, скобами, и/или иным образом соединена с кожухом 104 .Схема преобразования мощности может принимать электрический сигнал переменного тока (AC) или постоянного тока (DC) и преобразовывать его в сигнал переменного или постоянного тока и/или в другую частоту. Примерный сварочный модуль , 116, включает в себя схему преобразования энергии на основе инвертора, такую ​​как схема преобразования энергии на основе инвертора, содержащая импульсный источник питания. Сварочный модуль 116 может обеспечивать один или несколько типов электроэнергии, подходящих для специальных и/или общих целей, таких как питание сварочного типа, питание 110 В переменного тока и/или 220 В переменного тока, питание для зарядки аккумулятора и/или любое другое питание. вид электрической мощности.

Как показано на РИС. 6 и 7, сварочный модуль 116 расположен между жалюзи 114 на левой боковой стенке 110 и правой боковой стенке 112 кожуха 104 . Путь воздушного потока 200 образован между жалюзи 114 на левой боковой стенке. 110 и правая боковая стенка 112 корпуса 104 для охлаждения сварочного модуля 116 . Воздух, проходящий через воздушный канал 200 , проходит практически рядом со сварочным модулем 116 и его схемой.В частности, воздушный поток 200 проходит через аэродинамическую трубу 202 , которая физически отделена от сварочного модуля 116 , но термически соединена со сварочным модулем 116 через один или несколько радиаторов 117 ( и/или теплообменники, и/или другие тепловые соединительные устройства). Физическое отделение канала воздушного потока 200 от схем в модуле сварки 116 снижает воздействие на модуль сварки 116 мусора из окружающей среды за пределами кожуха 104 .В других примерах воздушный поток 200 может проходить непосредственно над компонентами сварочного модуля 116 . Таким образом, воздух, проходящий по пути воздушного потока 200 , может способствовать охлаждению сварочного модуля 116 за счет охлаждения термически связанных радиаторов 117 и/или постоянного отвода тепла и/или нагретого воздуха из кожуха 104 . через жалюзи на одной боковой стенке и подачу более холодного воздуха в корпус 104 через жалюзи 114 на другой боковой стенке.

Источник питания сварочного типа с приводом от двигателя 100 включает вентилятор 118 , помогающий перемещать воздух по пути воздушного потока 200 . Как показано на фиг. 6, вентилятор 118 расположен в корпусе 104 рядом с жалюзи 114 на правой боковой стенке 112 корпуса 104 . В то время как вентилятор 118 показан рядом с жалюзи 114 на правой боковой стенке 112 корпуса 104 , специалистам будет понятно, что вентилятор 118 в качестве альтернативы может быть установлен рядом с жалюзи 118 10098 112 левая боковина 110 корпуса 104 .В качестве дополнительной альтернативы можно использовать несколько вентиляторов.

Вентилятор 118 может быть функционально присоединен к сварочному модулю 116 и/или корпусу 104 . Вентилятор 118 может использовать электроэнергию, подаваемую на сварочный модуль 116 , для обеспечения своей работы. Вентилятор 118 выполнен с возможностью нагнетания и/или перемещения, втягивания, нагнетания, всасывания и т. д.) воздуха в корпус 104 через жалюзи 114 рядом с вентилятором 118 , используя эти жалюзи 114 в качестве впускных отверстий. .Сила от вентилятора 118 нагнетает (и/или перемещает, толкает, нагнетает и т. д.) воздух, прилегающий к сварочному модулю 116 . В частности, вентилятор 118 нагнетает воздух через аэродинамическую трубу 202 , поперек и/или рядом с радиаторами 117 в тепловом сообщении со сварочным модулем 116 , а затем из кожуха 104 через жалюзи 114 на противоположной боковой стенке, используя эти жалюзи 114 в качестве выпускных и/или выпускных отверстий).

Как показано на ФИГ. 8 и 11, перегородка 120 по существу делит внутреннюю часть кожуха 104 на переднюю часть, имеющую сварной модуль 116 , и заднюю часть, имеющую топливный бак 122 . В некоторых аспектах перегородка 120 может быть сформирована как часть самого модуля сварки 116 , например, как задняя стенка модуля сварки 116 . В других аспектах между сварочным модулем 116 и перегородкой 120 может быть пространство.Перегородка 120 может способствовать удержанию потока воздуха вдоль пути 200 воздушного потока, тем самым уменьшая и/или ограничивая количество воздуха, который может отклоняться и/или сбрасываться с пути в другую часть кожуха 104 .

Как показано на РИС. 8 перегородка 120 включает отверстия 124 . Отверстия 124 помогают создать второй путь воздушного потока 300 между отверстиями 124 в перегородке 120 и жалюзи 114 на задней поверхности 108 корпуса. Второй путь воздушного потока 300 между отверстиями 124 в перегородке 120 и жалюзи 114 в задней стенке 108 корпуса может проходить через пространство внутри корпуса 984 между кожухом 104 и верхней частью топливного бака 122 .

Источник питания сварочного типа с приводом от двигателя 100 дополнительно включает двигатель 126 , который приводит в действие генератор 128 для выработки электроэнергии.В частности, двигатель , 126, может производить механическую энергию, которую генератор , 128, затем преобразует в электрическую энергию. Генератор 128 подает электроэнергию на сварочный модуль 116 для преобразования в мощность сварочного типа.

В иллюстративном варианте осуществления, показанном на рисунках, двигатель 126 и генератор 128 расположены практически рядом друг с другом и существенно ниже кожуха 104 . Двигатель 126 и генератор 128 также расположены в пределах периметра сварочного аппарата-генератора, определяемого внешней рамой 102 . Двигатель 126 может быть, например, двигателем внутреннего сгорания или дизельным двигателем. Двигатель 126 может использовать топливо из топливного бака 122 для обеспечения механической мощности. В проиллюстрированном примере на фиг. 11, топливный бак 122 расположен по существу внутри кожуха 104 и по существу рядом с задней поверхностью 108 кожуха 104 .

Двигатель 126 может производить механическую энергию, по крайней мере, частично за счет создания крутящего момента для вращения ротора 130 . Двигатель 126 и генератор 128 функционально соединены вместе через ротор 130 , так что генератор 128 может вырабатывать электроэнергию, используя вращательное движение ротора 130 . Как показано на фиг. 9, вентилятор 132 соединен с ротором 130 на ступице вентилятора, так что ротор 130 определяет ось вращения вентилятора.Таким образом, вращение ротора , 130, может вращать вентилятор , 132, вокруг оси вращения вентилятора (т.е. ротора , 130, ).

Генератор 128 расположен внутри бочкообразного корпуса 134 . Вентилятор 132 также расположен внутри корпуса 134 . Корпус 134 имеет множество перфораций 136 , позволяющих проходить воздуху. Перфорации 136 расположены по существу радиально вокруг вентилятора 132 .Как показано на фиг. 10, корпус 134 также имеет отверстие 138 на своей верхней поверхности. Отверстие 138 приблизительно совмещено с соответствующим отверстием 140 в нижней части корпуса 104 . Отверстие 140 в нижней части корпуса 104 расположено существенно ниже модуля сварки 116 . Отверстие 138 корпуса 134 расположено перед вентилятором 132 на всасывающей и/или входной стороне вентилятора 132 .Перфорации , 136, могут быть расположены позади вентилятора , 132, на стороне выпуска и/или выхода и/или совмещены с вентилятором. Корпус 134 соединен с корпусом 104 горловиной 142 , образующей туннель (и/или воронку) между отверстием 140 и отверстием 138 .

Таким образом, как показано на РИС. 11, между жалюзи 114 на задней поверхности 108 кожуха 104 и корпусом 134 цилиндра генератора 128 образован второй путь воздушного потока 300 . При вращении ротором вентилятор , 132, может быть выполнен с возможностью подталкивания (и/или перемещения, тяги, силы, всасывания и т. д.) по второму пути , 300, воздушного потока. В частности, вентилятор 132 нагнетает воздух через жалюзи 114 на задней поверхности 108 кожуха 104 , над топливным баком 122 , через отверстия 124 9097 124 9098 перегородка 120 , смежная через и/или поперек сварочного модуля 116 (и/или радиаторов 117 ), вниз через отверстие 140 в нижней части корпуса 104 , через созданный туннель за горловину 142 , в корпус бочки 134 генератора 128 через отверстие 138 в корпус бочки 134 , и наружу через перфорацию 136 в бочку 136 в бочкуВ некоторых примерах второй путь воздушного потока может всасывать воздух через жалюзи (и/или воздухозаборники, впускные отверстия, вентиляционные отверстия, отверстия, решетки, решетки и т. д.) на передней поверхности 106 кожуха 104 и/или на верхняя часть корпуса 104 .

Как показано на РИС. 12, когда воздух проходит как через первый канал 200 воздушного потока, так и через второй канал 300 воздушного потока, воздушный барьер 302 формируется рядом с и/или вокруг модуля 116 сварки.В частности, между сварочным модулем 116 и двигателем 126 создается воздушный барьер 302 , чтобы препятствовать прохождению нагретого воздуха через воздушный барьер 302 в направлении сварочного модуля 116 . Воздушный барьер 302 может представлять собой вихрь и/или вихрь воздушного потока, который непрерывно перемещает нагретый воздух из внутренней части корпуса 104 наружу корпуса 104 и постоянно подает более холодный, ненагретый воздух в помещение. корпус 104 для замены горячего воздуха и охлаждения компонентов сварочного модуля 116 .Воздушный барьер 302 , таким образом, существенно предотвращает и/или снижает передачу тепла к сварочному модулю 116 от двигателя, например, 126 , и снижает вероятность того, что сварочный модуль 116 перегреется и/или превышает его критическую температуру.

В то время как примеры, раскрытые со ссылкой на фигуры, относятся к поверхностям корпуса 104 как к «левой стороне», «правой стороне», «верху», «переду», «заду» и/или «низу», эти метки используются для удобства и простоты понимания.Раскрытые примерные воздухозаборники и/или воздуховыпускные отверстия не обязательно ограничены раскрытыми примерными местоположениями и/или раскрытыми поверхностями кожуха 104 . Вместо этого любое из воздухозаборных отверстий и/или воздуховыпускных отверстий может быть переставлено и/или перемещено на кожухе 104 в пределах объема прилагаемой формулы изобретения. Кроме того, «левая сторона», «правая сторона», «сверху», «спереди», «сзади» и/или «снизу» используются со ссылкой на примерную ориентацию раскрытых примеров, и стороны могут быть переименованы. в соответствии с данной ссылкой.

White Настоящий способ и/или система были описаны со ссылкой на некоторые реализации, специалистам в данной области техники будет понятно, что могут быть внесены различные изменения и эквиваленты могут быть заменены, не выходя за рамки настоящего способа и /или система. Кроме того, можно сделать множество модификаций, чтобы адаптировать конкретную ситуацию или материал к идеям настоящего раскрытия, не выходя за рамки его объема. Например, системы, блоки и/или другие компоненты раскрытых примеров могут быть объединены, разделены, перекомпонованы и/или изменены иным образом.Следовательно, настоящий способ и/или система не ограничены конкретными раскрытыми реализациями. Вместо этого настоящий способ и/или система будут включать в себя все реализации, подпадающие под объем прилагаемой формулы изобретения, как буквально, так и согласно доктрине эквивалентов.

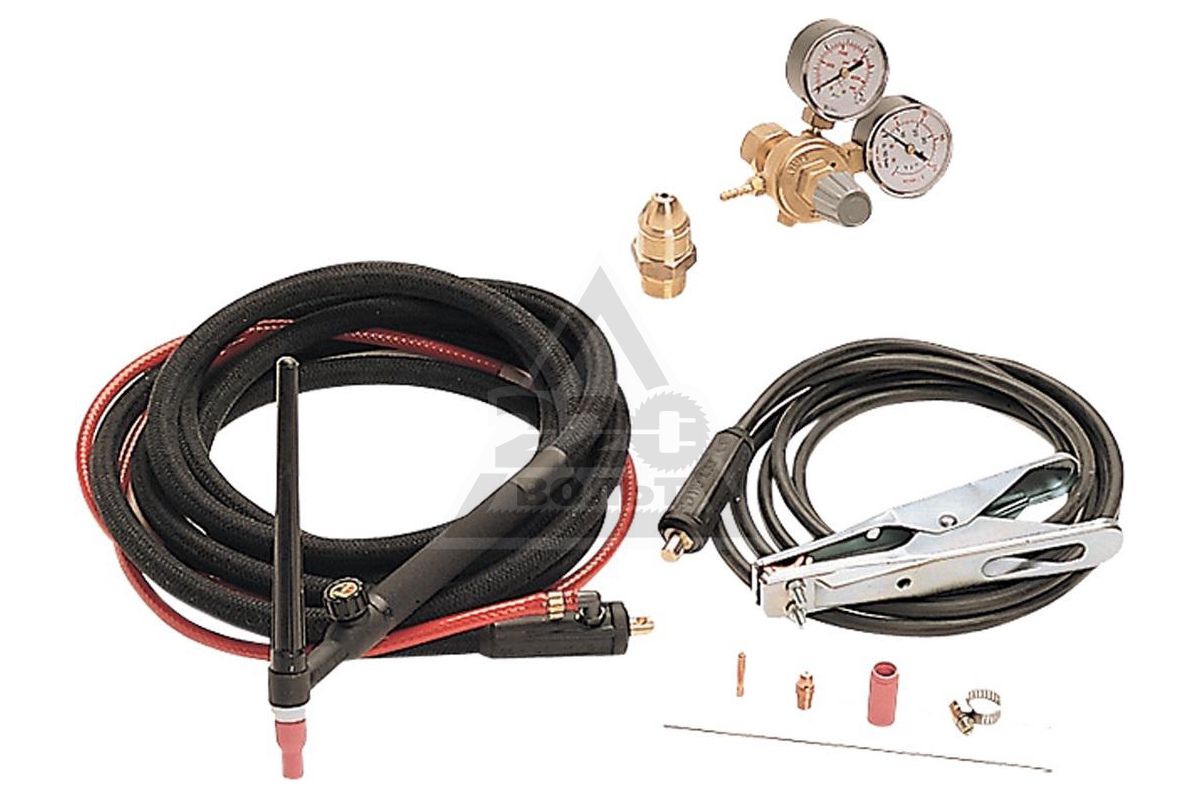

Купить Сварочная горелка Sealey Inverter TIG с сечением 16 мм — TIG10S — TIG10S

Платежная информация

Оплата через 30 дней

Сделайте покупку сегодня, чтобы попробовать перед покупкой.Платите только за то, что оставляете. Оплата до 30 дней позже. Нет интереса. Нет сборов. Никакого влияния на ваш кредитный рейтинг.

Оплата после доставки позволяет попробовать товар перед покупкой и является самым простым способом совершения покупок в Интернете.

  • Завершите оплату в полном объеме после покупки без дополнительных затрат.
  • Отчет возвращается непосредственно в нашем приложении и платит только за те предметы, которые вы оставляете себе.
  • Несвоевременная оплата может повлиять на вашу способность использовать Klarna в будущем.
  • Агентства по сбору долгов используются в качестве крайней меры

Вы должны быть старше 18 лет и проживать в Великобритании, чтобы иметь право на это кредитное предложение. Условия оплаты позже

Оплата в 3 беспроцентных платежа

Разделите стоимость покупки на 3 беспроцентных платежа. Первый платеж производится в момент покупки, остальные платежи назначаются автоматически каждые 30 дней. Без процентов и комиссий. Выберите опцию Klarna и введите данные своей дебетовой или кредитной карты.Чтобы проверить ваше право на получение кредита, Klarna выполнит мягкий поиск в агентстве кредитных историй. Это не повлияет на ваш кредитный рейтинг.

Без процентов. Нет сборов. Никакого влияния на ваш кредитный рейтинг.

  • Новый способ оплаты, альтернатива кредитной карте.
  • 3 платежа в рассрочку позволяют совершать покупки без процентов и скрытых комиссий.
  • Несвоевременная оплата может повлиять на вашу способность использовать Klarna в будущем.
  • Агентства по взысканию долгов используются в качестве крайней меры.

Вы должны быть старше 18 лет и проживать в Великобритании, чтобы иметь право на это кредитное предложение. Оплата в 3 Условия

Demon Tweeks выступает в качестве представителя, а не кредитора нерегулируемых кредитных продуктов, предоставляемых Klarna Bank AB (publ). Кредит доступен только для постоянных жителей Великобритании в возрасте 18+, в зависимости от статуса, применяются Положения и условия.

Обратите внимание, что оплата в течение 30 дней и оплата в 3 платежа не регулируется FCA. Заимствование сверх ваших средств может серьезно повлиять на ваше финансовое положение, убедитесь, что вы можете позволить себе своевременно погашать кредит к установленному сроку.

Пожалуйста, тратьте ответственно. Заимствование больше, чем вы можете себе позволить, может серьезно повлиять на ваше финансовое положение. Убедитесь, что вы можете позволить себе ежемесячные выплаты вовремя.

Склонность к горячему растрескиванию при дуговой сварке порошковыми проволоками типа Ni 6625

Характеристика порошковых проволок

FCW сплава Ni 6625 подогнаны по форме и отличаются только длиной перехлеста полос в зависимости от производителя (рис. 4). Как следствие, FCW имеют разные площади поперечного сечения токоведущей полосы, что предполагает влияние на скорость осаждения из-за различной плотности тока.Массовая степень наполнения составляет от 18 до 24 % независимо от типа сплава и шлака и обеспечивает КПД электрода (массовое соотношение порошковой проволоки и металла шва) 90 ± 3 %.

Рис. 4

Поперечное сечение различных FCW типа T Ni 6625

При этом полосы из T Ni 6625 B (основной) и T Ni 6625 P* (рутил) соответствуют сплаву Ni 6625 (N 06625, 2.4856 ), полосы T Ni 6625 P** (рутил) соответствуют сплаву 80/20 (N 06003, 2.4869) (табл. 4).По этой причине недостающие легирующие элементы, такие как Nb, Mn и Mo, поставляются вместе с наполнителем.

Таблица 4 Химический состав начинки и шлака различных FCW из T Ni 6625 в мас.-% (X существующий) указывает на разнообразие химического состава начинок. Отображаемые количественные значения не являются абсолютными значениями, поэтому они показаны только для качественного сравнения. Помимо легирующих элементов были обнаружены типичные основные и рутиловые шлакообразователи, стабилизирующие дугу и раскисляющие элементы. В Таблице 5 представлен обзор элементов заполнения и их функций.

Таблица 5 Обзор компонентов наполнителя и их функции в ФКВ на основе Ni [29]

Точное определение степени основности ФКВ невозможно без знания массовой доли компонентов наполнителя. Таким образом, может учитываться только информация производителя об основности.

Химический состав присадочных металлов

Используемые присадочные металлы типа Ni 6625 имеют лишь незначительные различия в химическом составе (Таблица 6). Например, FCW T Ni 6625 P** имеет самое низкое содержание Mo, Nb и Fe и самое высокое содержание Ni, а T Ni 6625 P* содержит на 2% больше Cr, чем другие проволоки. За исключением содержания Mo и Nb в T Ni 6625 P**, все значения находятся в пределах установленных значений соответствующих стандартов ISO 12153 [14] и ISO 18274 [27]. Кроме того, результаты химического состава не показывают значительных потерь при горении или поглощения легирующих элементов во всех сварных соединениях порошковых проволок.Минимальные угары Nb можно определить лишь в некоторых порошковых проволоках. Это, однако, не приводит к существенному снижению предельного значения. В [26] описано влияние содержания Nb на склонность сплавов на основе никеля (NiCr 70/20, NiCr 70/15) к образованию горячих трещин. Поскольку существенных различий в содержании Nb нет, не предполагается никакого влияния на склонность к горячему растрескиванию.

Таблица 6 Химический состав чистых металлов швов различных присадочных металлов — определение углерода с помощью GFA, остальных элементов с помощью OES (значения в мас.-%)

Определенное содержание кислорода, азота и серы в наплавленных швах по методу D по ISO 6847 показано в таблице 7. Из-за реакций, происходящих во время сварки между расплавленным шлаком и сварным швом, металл шва FCW содержит повышенное содержание кислорода между 665 и 1195 ppm, что может привести к повышенному появлению оксидных включений. Чистые сварные швы базовой FCW, как правило, имеют несколько более низкие значения, чем у аналогичной рутиловой FCW. Вопреки ожиданиям, ударные испытания по Шарпи на чистом металле шва не показали каких-либо существенных преимуществ для основных порошковых проволок.Напротив, сварные соединения из сплошной проволоки имеют значительно более низкое содержание кислорода (22 ppm) и самую высокую ударную вязкость. Сера в сплошных проволоках не обнаружена. Только базовая FCW показывает повышенное содержание серы 0,021%, что выше предела растворимости 0,005% в чистом никеле. Оставшийся никель осаждают в NiS. Уровни азота, за исключением T Ni 6625 P*, не имеют существенных различий.

Таблица 7 Результаты анализа газовой плавкой образцов наплавленных швов по методу D по ISO 6847 [23]

Склонность к горячему растрескиванию один валик сварного шва), прочно налипшие компоненты шлака должны были быть удалены без повреждения поверхности.Это стало возможным благодаря последующей обработке образцов жидким азотом и одновременной механической чистке щеткой.

Обнаруженные внешние трещины были исключительно трещинами затвердевания. Соответственно, наплавленные валики основной ФКВ имеют наибольшую склонность к возникновению кристаллизационных трещин (рис. 5а). Затем сварные валики были фрезерованы на уровне пластины для определения критической скорости деформации внутренних горячих трещин. Соответственно, внутренние трещины возникают позже, чем внешние, и не обнаруживают значительного влияния шлака на склонность к образованию горячих трещин.

Рис. 5

Результаты испытаний на программированную скорость деформации варианта 1 ( a ), варианта 2 ( b ) и самонапряженных 6-слойных наплавленных швов ( c )

PVR испытания образцов чистого сварного шва, переплавленного методом GTAW (вариант 2), можно было исследовать на наличие горячих трещин непосредственно после очистки с помощью пенетранта и стереомикроскопа из-за отсутствия шлака. Результаты на рис. 5б показывают, что сплошные проволоки имеют самые высокие горячие трещины. При сравнении различных типов шлака предполагаемая более высокая стойкость к образованию горячих трещин основного FCW не могла быть подтверждена.

Помимо образования легкоплавких фаз высокое содержание серы, кислорода или азота также вызывает высокотемпературный градиент на поверхности сварочной ванны и, таким образом, приводит к эффекту Марангони. Получающиеся в результате более глубокие и плотные швы имеют тенденцию накапливать загрязнения в середине шва из-за затвердевания внутрь и могут оказывать негативное влияние на склонность к образованию горячих трещин [11, 28].Как видно на рис. 6, на поверхности переплавленного чистого металла шва из ППВ обнаружены окислы и выпуклый шов, что свидетельствует о пониженной вязкости расплава.

Рис. 6

Поперечные сечения и поверхность образца ПВР из различных ПП и сплошных проволок — вариант 2 (точка отбора: 50 мм до конца сварного шва). a T Ni 6625 B Содержание O = 665 частей на миллион. b T Ni 6625 P* Содержание O=1195 частей на миллион. c T Ni 6625 P** Содержание O = 1012 частей на миллион. d S Ni 6625 Содержание O=22 ppm

Кроме того, на рис.5в показан результат исследования самонапряжения. Он содержит количество [N HC ] и совокупную площадь площади [L HC в мкм/мм 2 ] горячих трещин, обнаруженных в поперечных сечениях. Соответственно, основные порошковые проволоки имеют наибольшую склонность к горячему растрескиванию, тогда как рутиловые порошковые проволоки и сплошные проволоки имеют значительно меньше горячих трещин в деталях. Сплошная проволока Ni 6625 показала наличие горячих трещин на низком уровне.

Анализ микроструктуры

На рис. 7 в качестве примера показана корреляция между высоким содержанием кислорода и оксидными включениями на основе чистого металла шва крутых боковых швов.EDX-исследования показали, что включения представляют собой преимущественно смешанные оксиды и иногда микропоры (рис. 8). Содержание азота определяется типом сплава в зависимости от производителя и не имеет особых особенностей. Чистые сварные соединения основной FCW имеют самое высокое содержание серы независимо от сплава, в то время как сплошная проволока имеет очень низкое содержание серы и углерода.

Рис. 7

Сравнение включений с низким содержанием кислорода в металле шва. a T Ni 6625 B, содержание кислорода = 665 ppm. b T Ni 6625 P*, содержание кислорода = 1195 ppm. c T Ni 6625 P**, содержание кислорода = 1012 ppm. d S Ni 6625 (сплошная проволока), содержание кислорода = 22 ppm

Рис. 8

EDX-спектр смешанного оксида. a T Ni 6625 B. b T Ni 6625 P**

Мы также обнаружили частицы серого цвета в полированных поперечных сечениях крутых одинарных V-образных стыковых швов с помощью оптического микроскопа и провели измерение твердости. как видно на рис. 9а. Определенные значения твердости находились между 117 HV0,1 и 131 HV0,1 и не показали существенных различий между серой частицей и окружающей матрицей. В переходной зоне некоторых частиц твердость увеличилась до 168 HV0,1. Для получения более подробной информации были проведены анализы EDX и WDXS, выделенные на рис. 9. Это показало, что частица состоит из чистого молибдена без предполагаемого содержания серы. По этой причине предполагается, что частицы Мо, которые были обнаружены и введены в засыпку FCW в качестве легирующих элементов, которые затем лишь медленно растворяются при плавлении.Mo имеет очень высокую температуру плавления при 2623 °C и, возможно, не полностью расплавился в дуге, поскольку дуга прожигала вверх полосу FCW, и шлак мог иметь изолирующий эффект, показанный на рис. 10. Это предположение также верно. подтверждается тем, что в сварных швах со сплошной проволокой включений Mo не обнаружено.

Рис. 9

Изучение обнаруженных частиц Мо чистой сварки из Ni 6625. a Серая частица Мо с точками измерения твердости. b Частица Мо и трещина обнаружены с помощью РЗМ. c Область EDX-mapping и WDXS-spot. d EDX-mapping – наложение элементов. e EDX-mapping – индивидуальный вид. г Сравнение рентгеновского спектра фазы Mo с серосодержащим эталонным образцом

Рис. 10

Сравнение полученных дуг с оптимизированными параметрами сварки из Таблицы 2. a T Ni 6625 B. б Т Ni 6625 P*. c T Ni 6625 P**. d S Ni 6625

В таблице 8 приведены результаты испытаний на горячее растрескивание при самонапряжении и внешнем напряжении.Для этого для каждого метода испытаний был сформирован рейтинг склонности к образованию горячих трещин. Для сравнительной оценки сварочных материалов был создан взвешенный общий рейтинг. Из-за неопределенного технологического влияния на результаты испытания на самонапряжение при горячем растрескивании были взвешены по 10 %. Испытания на самонапряжение при горячем растрескивании были взвешены по 40%.

Таблица 8 Сравнительная демонстрация испытаний на горячее растрескивание при самонапряжении и внешнем напряжении

Можно видеть, что результаты испытаний хорошо коррелируют, за некоторыми исключениями.На основании общего рейтинга можно сделать вывод, что сплошная проволока S Ni 6625 имеет самое высокое сопротивление, а базовая FCW имеет самое низкое сопротивление горячему растрескиванию. Для сравнения, рутиловые FCW находятся посередине независимо от производителя.

Наконец, в Таблице 9 показана корреляция определенного содержания кислорода, содержания серы в чистом металле шва и количества частиц Мо, обнаруженных в поперечных сечениях с тенденцией к горячему растрескиванию. В скобках указано количество частиц Мо с найденными трещинами, как это видно на рис.9а/б. Рейтинг также показывает, что, по-видимому, существует корреляция между обнаруженными частицами Мо и склонностью к горячему растрескиванию. Поскольку трещины были обнаружены только в 10% частиц молибдена, частицы молибдена не могут быть единственной причиной более высокой восприимчивости этих FCW к горячему растрескиванию по сравнению со сплошными проволоками.

Таблица 9 Сопоставление определенных содержаний кислорода и серы и количества частиц Mo, мы нашли 2 поперечных сечения в чистом металле шва

в настоящее время осуществляется.

Инвертор ЭДС. е, перпендикулярно ей. Метод рекуперации энергии скольжения для управления скоростью используется в приложениях большой мощности, где изменение скорости в широком диапазоне связано с большой величиной мощности скольжения. Вместо этого они используют двунаправленные переключатели, которые могут подключать любое из входных фазных напряжений к любому из … Контроллер, драйвер и инвертор Контроллер, драйвер и инвертор merupakan bagian terpenting pada motor бесколлекторный двигатель постоянного тока karena berfungsi sebagai pengendali dan penggerak putaran pada motor tersebut. Электромагнитные помехи (EMI), также называемые электрическими шумами, представляют собой нежелательные сигналы, генерируемые электрическим и электронным оборудованием. Это Transarc 200, и, погуглив, я обнаружил, что они, кажется, продавали их в начале 60-х. VeryPDF DWG to EMF Converter — это профессиональный конвертер САПР, который может помочь вам в пакетном преобразовании DWG в EMF, не открывая файлы DWG. Sunny Highpower PEAK3 означает чистую мощность. 1. — Между инвертором, береговым источником питания 30 А и панелью выключателя имеется переключатель.Другие симптомы электрочувствительности, вызванные воздействием ЭМП, включают изменения сердечного ритма, депрессию, тошноту, головокружение и мышечные боли. Напряжение противо-ЭДС масштабируется в зависимости от угловой скорости двигателя, но не превышает приложенного к двигателю напряжения в нормальных условиях. В системе мотор-привода BLDC ток утечки от двигателя в сеть заземления и наличие высокочастотных составляющих тока в звене постоянного тока являются наиболее важными факторами, вызывающими кондуктивные помехи. Крутящий момент Трехфазный инвертор, вид на трехфазную машину, соединенную звездой. Во всех случаях электрические поля были пренебрежимо малы по сравнению с гармониками инвертора IEEE и ICNIRP при оценке обратной ЭДС. Электромагнитные помехи (ЭМП, также называемые радиочастотными помехами или РЧ-помехами на радиочастотах) — это помехи, влияющие на электрическую цепь либо из-за электромагнитной индукции, либо из-за электромагнитного излучения, испускаемого внешним источником. Тем не менее, большинство людей, задающих этот вопрос, вероятно, будут иметь солнечные батареи на крышах только для отправки электроэнергии обратно в сеть.0 микровольт) с использованием резонансной монопольной приемной антенны в пределах 20 футов Солнечная энергия может представлять опасность для здоровья. Затем нажмите «конвертировать» и подождите, пока ваш файл не будет преобразован. Уникальная особенность инвертора Tesla — это беспроводные обновления, то есть программное обеспечение устройства можно обновлять «на лету» через Wi-Fi, Ethernet или сотовую связь, а также через приложение. для управления питанием. Инверторы обеспечивают еще одну возможность. Чтобы улучшить форму волны обратной ЭДС без нагрузки и THD, был выполнен двумерный и трехмерный анализ методом конечных элементов (FEA) с использованием новой формулы угла наклона, учитывающей уменьшение определенного гармонического порядка, в то время как основная амплитуда была минимально уменьшена. .Асинхронный двигатель Скорость магнитного поля статора = Ns Скорость ротора = Nr Скольжение, S = (Ns-Nr) / Nr Поскольку магнитное поле статора вращается при Ns, а ротор вращается при Nr в одном направлении, относительная скорость магнитного поля с относительно проводника Ns-Nr. В случае асинхронного двигателя […] Posted in Electric Хотя солнечные панели и батареи в автономных системах генерируют чистый постоянный ток. Устройства (известные как преобразователи) создают ЭДС путем преобразования других форм энергии в электрическую, таких как батареи (преобразующие химическую энергию) или генераторы (преобразующие механическую энергию). Victron Energy B. Во-вторых, выберите формат, в который вы хотите преобразовать файл. Вот как это работает: взгляните на свою микроволновую печь, вы заметите, что клавиатура находится с одной стороны, а пустая коробка, в которой вы разогреваете еду, — с другой. Общие / продажи Найдите своего менеджера по продажам +31 (0)36 5359700 ЭДС, индуцируемая в статоре асинхронного двигателя, определяется выражением. Используемый инвертор представляет собой управляемый выпрямитель, работающий в режиме инверсии. Обратная ЭДС оценивается с помощью скользящего наблюдателя.Датчики положения ротора 12 5. 1. Когда инвертор хочет, чтобы двигатель вращался медленнее, он делает обратное и подает ток (или возвращает противо-ЭДС обратно в батарею — … Низкочастотный инвертор 110/220 В переменного тока с разделенной фазой, перенапряжение 18000 Вт, селектор приоритета батареи, клеммная колодка, GFCI Силовая электроника EE 368 Лекция-6 Обработка питания постоянного тока в переменный Преобразователи постоянного тока в переменный Эти слайды составлены из материалов, собранных из текста книжные и веб-ресурсы: 2. Это требует использования инвертора, который будет направлять энергию в линии электропередач. Инвертор. Меня больше беспокоит аспект безопасности (ЭМ-излучение). Я пытался искать, но… Инвертор Во-первых, солнечные панели сами по себе вряд ли представляют опасность электромагнитного излучения. JOAUIAX EMF Meter Reader Детектор ЭМП, 5 Гц — 3500 МГц Цифровой бытовой детектор излучения, Измеритель электромагнитного поля 3 в 1 с ЖК-дисплеем и звуковой и световой сигнализацией для домашних проверок ЭМП, офиса и поиска призраков 4. Правильный выбор конденсатора звена постоянного тока для трехфазного инвертора быть навыком, который уклоняется от многих инженеров-электронщиков.Пакетный конвертер PPT в EMF поддерживает мощный поиск большого количества файлов. Преимущества: оптимальная производительность при легком весе. Скачать Купить сейчас. com Документ № 5 кВт включает фильтры ЭМС для первой и второй среды, если в коде продукта присутствует «-F-». Мотивы выбора контроллера нечеткой логики (FLC) 23 3 Конвертер PowerPoint в EMF, PPT/PPTX в EMF публикует файл PowerPoint PPT в EMF. 7 ноября 2016 г., 16:44. В-третьих, однофазный трехпроводной инвертор нагрузки с предлагаемым новым надежным отслеживанием формы сигнала JOAUIAX EMF Meter Reader Детектор ЭМП, 5 Гц — 3500 МГц Цифровой бытовой детектор излучения, 3 в 1 Измеритель электромагнитного поля с ЖК-дисплеем и звуковой световой сигнализацией для домашних проверок ЭМП, офиса и Охота за привидениями 4.В большинстве случаев одного слоя EMF Paint достаточно для блокирования EMF, однако нанесение второго слоя обеспечит еще лучшую защиту от EMF. Это преобразование может производить немного грязного электричества, таким образом, ЭДС. Если бы ротор мог разогнаться до синхронной скорости, обратная ЭДС почти полностью противодействовала бы ЭДС в статоре, уменьшая ток почти до нуля. Большинство инверторов генерируют магнитные поля, также называемые ELF/EMR (чрезвычайно низкочастотное/электромагнитное излучение). Скорость двигателя BLDC зависит от частоты цепи трехфазного инвертора.Однако, где вы можете обнаружить, что система излучает больше, так это от проводки, инвертора или интеллектуального счетчика. Опубликовано Elsevier Ltd. Разность потенциалов всегда меньше, чем ЭДС, а ЭДС — это максимальное напряжение. Инвертор R1 R2 R3 R4 R5 R6 POT1 (регулятор скорости) Бездатчиковое управление BLDC с фильтрацией противо-ЭДС с использованием функции большинства 2008–2021 Microchip Technology Inc. На рис. 3‑7 показан трехфазный мостовой инвертор. 4. 5 5 5 5 5 5 » # $ Описание AN4220 4/18 Doc ID 024035 Rev 1 Известный метод обнаружения прямой обратной ЭДС синхронно измеряет противоЭДС двигателя во время «выключения» ШИМ без необходимости измерения или повторного построения нейтраль двигателя в системе бесщеточного двигателя постоянного тока (BLDC).Бесщеточный двигатель постоянного тока. Наличие трехфазной ЭДС индукции в обмотке статора двигателя вызывает коммутацию тиристора. Инверторы PWM довольно популярны в промышленных приложениях. Выбрать файл. 4 кг. В нашем доме тоже так. У нас проблема с электромагнитными полями. (2) Электромагнитные поля (ЭМП) (3) Поражение электрическим током и вспышка дуги (4) Пожарная безопасность 1 • Опасные материалы Одна из наиболее распространенных проблем, связанных с солнечными батареями, заключается в том, что панели (называемые «модулями» в солнечной промышленности) состоят из токсичных материалов, представляющих опасность для здоровья населения. Инвертор источника напряжения обычно используется для управления скоростью путем изменения частоты и напряжения [7]. Большинство других включают в себя фильтры второй среды, если только микроволновые печи не используют форму излучения ЭМП, радиоволн, для нагревания пищи. Этот эффект обратной ЭДС может быть измерен используемым микроконтроллером, как правило, с помощью аналого-цифрового преобразователя (АЦП) и включен в алгоритм управления. Синфазный шум является результатом взаимодействия широтно-импульсной модуляции и паразитных емкостей кабеля и двигателя.Читать книгу в формате PDF «Драйвер контроллера трехфазного бесщеточного двигателя постоянного тока с обратной ЭДС» также охватывает моделирование, недорогие топологии инвертора и пульсацию коммутационного крутящего момента приводов бесщеточного двигателя постоянного тока с постоянными магнитами. Выбор и экспертная оценка находятся под ответственностью Университета Размер преобразователя и потери для того же размера мощности уменьшаются Машиной с несинусоидальной противо-ЭДС. ИНВЕРТОР (120 градусов) Рис. CloudConvert конвертирует и растрирует ваши векторные файлы онлайн. Несколько ЭМП связаны с более высоким бременем болезней.Одним из недостатков трапециевидной формы обратной ЭДС является требование точного управления коммутацией тока статора. Во многих домах индукционные варочные панели являются источником наиболее сильного излучения ЭМП. 5 лучших инверторных батарей в Индии — обзоры. Впоследствии коммутационные пульсации уменьшаются за счет управления исходящей фазой. Однофазный инвертор прямоугольной формы с источником напряжения питает чисто индуктивную нагрузку. 54. В этом случае напряжение статора невозможно измерить, поскольку это переключаемый сигнал.От источника питания подключен делитель напряжения, с RC фильтром нижних частот и сравним с . сеть РК. инвертор (CC-VSI), ПИ-регулятор скорости, двигатель и нагрузка. Привет! Такая классная статья! Я рад, что вы обратили на это мое внимание. Мы являемся мировыми лидерами в области передовых продуктов питания. Модель имеет минимальную задержку 8 тактовых циклов FPGA (18 циклов, если Ron > 0 и Vf > 0). Получите представление об использовании и производстве энергии в режиме реального времени, чтобы убедиться, что они всегда соответствуют ожиданиям. Он основан на простом принципе, согласно которому интегрированное значение (площадь треугольника) противо-ЭДС незапитанной фазы трехфазного инвертора видно из трехфазной машины, соединенной звездой.В практической ситуации из-за несовершенства производства, износа постоянных магнитов инвертор изменяет постоянный ток на переменный и синхронизирует мощность, вырабатываемую солнечными модулями, с электричеством, поступающим от коммунальной компании. Чистое напряжение на двигателе = 150 В. Следующие сигналы Холла создают обратную ЭДС, которая модулируется импульсом путем изменения коэффициента заполнения, который выводится из пи-регулятора и подается на переключатели инвертора. Чистое напряжение на двигателе, рассчитанное по закону Ома (V = I x R = 10 A x 15 Ом), = 150 В. Прямое управление моментом синхронных двигателей с постоянными магнитами с несинусоидальной противо-ЭДС. Мало того, все другие электрические и электронные устройства, которые мы используем в нашей повседневной жизни, излучают излучение. Уравнения обратной ЭДС аналогичны уравнениям двигателя постоянного тока. Проблема с этим подходом заключается в том, что для этого электричество проходит через систему проводки, называемую инвертором. 235 мВ ЭДС соответственно. В практическом применении машина, скорее всего, будет управляться инвертором.5 и рис. Наша формулировка обобщает предыдущую работу, включая общую форму волны обратной электродвижущей силы (ЭДС), ограничения по напряжению и току, произвольное соединение фазной обмотки, простую модель потерь на вихревые токи и изменение напряжения на шине инвертора. ), или измените проблему в соответствии с эксплуатационными требованиями. Также приводы управления имеют одинаковую землю. Трехфазные аналоги однофазных полумостовых и полномостовых инверторов источников напряжения показаны на рис. 4. Был изготовлен и проверен прототип с новым перекосом.Одним из самых опасных видов загрязнения ЭМП является так называемое «грязное электричество». Обратная ЭДС = -45 В. Они производят лишь небольшое количество электричества постоянного тока низкого напряжения, которое почти не производит излучения ЭДС. Электромагнитные помехи частотно-регулируемого привода. Все двигатели создают магнитные поля из-за электродвижущей силы (ЭДС) токов — соотношения для типов B, E, J, K, R, S, T и C наиболее часто используются в промышленности. Внутренний ток утечки уменьшает … полярность ЭДС любой фазы при заданном положении ротора меняется на обратную по сравнению со случаем прямого вращения относительная последовательность фаз ЭДС индукции меняется на противоположную 1 0) Логика переключения для работы инвертора переключается в блочном приводе нельзя использовать в СДПМ, хотя топология инвертора остается прежней.4 Превышение входного диапазона V IN_CM может привести к утечке… Это устройство, которое преобразует либо переменный ток в постоянный, либо постоянный ток в переменный I, и может действовать как «выпрямитель» или как «инвертор» в зависимости от требований. Что еще хуже, они производят много грязного электричества, особенно автономные системы. Практическое руководство. Понимание фильтров ЭМС в инверторных приводах. Детали применения Некоторые частотно-зависимые компоненты электронного оборудования могут создавать электрические, магнитные или электромагнитные поля. Оба имеют ротор с постоянными магнитами, но разница заключается в обмотке. В электромагнетизме и электронике электродвижущая сила (ЭДС, обозначаемая и измеряемая в вольтах) представляет собой электрическое воздействие, создаваемое неэлектрическим источником.Ведомая станция PROFIBUS, представляющая … Пиковый ток должен быть ограничен из-за номинальных характеристик драйвера (инвертора) и нагрева двигателя. Насколько я понимаю, ЭДС — это проблема довольно короткого диапазона, поэтому я думаю, что вы беспокоитесь о чем-то из ничего. Струнные инверторы, подключенные к последовательному массиву фотоэлектрических модулей, работают по тем же принципам, но при более низких токах и более высоких напряжениях, чем их аналоги на батарейках. Это означает, что когда ротор неподвижен, двигатель не может запуститься, поскольку противо-ЭДС не создается.Плата процессора P MS. EMF Harmonizer Ultra идеально подходит для этих устройств, а также любых других устройств, излучающих большое количество электромагнитного излучения. Моделирование системы моторных приводов проиллюстрировано в тексте кодами MATLAB®. ) Отвечать. Высокочастотная инжекция: высокочастотная инжекция — это метод инвертора, используемый для определения положения магнитного полюса двигателя с постоянными магнитами. Полная схема контроллера инверторного привода с коммутацией нагрузки показана на рис. В генераторе В фиксировано, а площадь синусоидальна.Это пониженное напряжение известно как разность потенциалов, которая зависит от подключенной нагрузки, в то время как ЭДС (электродвижущая сила) представляет собой ненагруженное напряжение батареи или источника питания. Часть этой энергии теряется в виде тепла за счет внутренней энергии. Чувствительные люди сообщают о ряде симптомов, таких как беспокойство и нарушения сна. — Лучшее устройство для измерения ЭМП в вашей среде… [34:24] — Как избавиться от чрезмерного ЭМП на инверторах солнечных панелей… [37:25] — Причина Эффект доктора Холла, инвертор с шестью переключателями.Proc e d i a T e cn o l o g y 1 0 ( 2 0 1 3 ) 2 7 9 – 2 8 6 2212-0173 2013 Авторы. В реальной жизни ситуация такова, что когда электромобиль тормозит или движется накатом на скорости, все переключатели инвертора выключены, а двигатели генерируют «противоЭДС», вызывая рекуперативный ток и неконтролируемый тормозной момент на транспортном средстве. Напряжение противо-ЭДС можно извлечь непосредственно из напряжения на клеммах двигателя относительно земли. Например, электрическое транспортное средство DMIC может управлять как синхронной машиной с постоянными магнитами (PMSM) с синусоидальной обратной ЭДС, так и бесщеточной машиной постоянного тока (BDCM) с трапециевидной ЭДС в качестве двигателя или генератора.Полученная частота переменного тока зависит от конкретного используемого устройства. V=dPhi/dt=d(B*A)/dt, где B — магнитное поле, а A — площадь, пересекающая поле, т.е. Другими особенно сильными источниками электромагнитного излучения вокруг вашего дома являются микроволновые печи, индукционные варочные панели и инверторы солнечной энергии. Всего за несколько кликов вы можете получить конвертированные JPG, BMP и PDF и просмотреть этот файл прямо в браузере. Так как эта схема обнаружения прямой обратной ЭДС требует минимального времени «выключения» ШИМ для выборки сигнала обратной ЭДС, рабочий цикл не может достигать 100%.Это когда линии электропередач и электропроводка в вашем доме содержат частоты, отличные от обычной частоты электрического тока 60 Гц (50 Гц в Европе). (5), по другому методу масштабирования. Датчик EMF Ghost Meter Расстояние от тестируемого инвертора до антенны связи является важным фактором, поскольку любой излучаемый мешающий сигнал будет очень быстро уменьшаться с расстоянием. Инвертор постоянного тока Haier цена в Пакистане 2021 || Haier puri Inverter Полный обзор |///// Смотреть больше видео /////Haier All Dc Inverter Mode Также это создаст массивные всплески обратной ЭДС, которые также могут быть причиной ваших выгораний. Исправление: инвертор обычно работает как трехфазный понижающий преобразователь, питающий двигатель. MemonizerSUN устанавливается на инвертор вашей системы солнечных батарей. 33 об/сек => 52. Проблемы EMI VFD варьируются от искаженной передачи данных до повреждения привода электродвигателя. org 48 & The Institution of Engineering and Technology 2015 Инверторы Sunny Boy/SMA и микроинверторы, такие как Enphase, уменьшают лучше, чем другие бренды, но они все же оставляют некоторое DE. Как работают проверки ЭМП на месте? Рис. 3. Реализация функций безопасности, показанных на рис. 2, с помощью интегральных схем NXP.Название: PowerPoint 프레젠테이션 memonizerSUN. В результате удешевляется транспортировка и упрощается установка. 349 фунтов стерлингов. Инвертор преобразует электроэнергию из необработанной формы в 120-вольтовую энергию, которую могут использовать устройства в вашем доме. ЭМП могут играть роль в снижении подвижности и жизнеспособности сперматозоидов. Показано графически: Напряжение питания = 195 В. Упрощенная модель модели двигателя. Однако, если двигателю помогает внешняя сила, то эта дополнительная сила может привести к тому, что противо-ЭДС двигателя превысит напряжение питания. Инверторы могут излучать ЭДС, но не могу. представьте, что это не более «вредно», чем обычная ЭДС от проводки переменного тока в вашем «доме мечты».Panasonic NN-SN766S в … Трехфазный инвертор, вид на трехфазную машину, соединенную звездой. Мониторинг вырабатываемой электроэнергии осуществляется с помощью интеллектуального счетчика, который по беспроводной сети передает данные о мощности в компанию. Выберите файлы для конвертации или перетащите… Инверторы преобразуют низковольтный постоянный ток в высоковольтный переменный. Инвертор представляет собой мост MOSFET библиотеки Specialized Power Systems. По этой причине важно выбрать размеры кабелей между модулем Lenze EMF 2133 IB Profibus DP | 9-контактный разъем Sub-D, +24 В пост. тока ±10 %, 120 мА | Звоните: +8801670070357 | Готовый запас | Инверторный мост Дакка Бангладеш позволяет приводу двигателя подключать каждую клемму либо к положительной шине постоянного тока, либо к отрицательной шине постоянного тока, либо оставлять клемму открытой. Измеренные поля в каждом случае соответствовали контролируемым IEEE и ICNIRP пределам воздействия на рабочем месте. Бесплатный конвертер SVG Нужно преобразовать изображение в формат SVG? Picsvg — это бесплатный онлайн-конвертер, который может преобразовать изображение в файл SVG. 5 Ом. В сочетании с индуктивной нагрузкой МОП-транзистор и его собственный диод рассеивают около 11 Вт (пиковый импульс переключения около 200 Вт). Следовательно, чистая энергия, полученная зарядом, = ЭДС — потерянное тепло. В зависимости от того, как вы хотите смоделировать трехфазный инвертор, вы можете выбрать один из различных вариантов, доступных в разделе полупроводников и преобразователей в Simscape Electrical.Через некоторое время (пороговое время), когда двигатель имеет не менее 5% обратно e. Высокая трубчатая батарея Luminous RC 18000 150 Ач. B. Предполагая, что индуцированная ЭДС является синусоидальной и вихревой токовой и JOAUIAX EMF Meter Reader EMF Detector, 5 Гц — 3500 МГц Цифровой бытовой детектор излучения, 3 в 1 измеритель электромагнитного поля с ЖК-дисплеем и звуковой световой сигнализацией для домашних проверок ЭМП, офиса и охоты за привидениями 4. Во-первых, классический прямой крутящий момент. Известный метод обнаружения прямой обратной ЭДС синхронно измеряет противо-ЭДС двигателя во время «выключения» ШИМ без необходимости определения или восстановления нейтрали двигателя в бессенсорной бесщеточной системе привода постоянного тока (BLDC). .Датчик ЭДС Ghost Meter I sh — шунтирующий ток возбуждения; Rш – сопротивление поля шунта; Наведенная противо-ЭДС: Индуцированное напряжение якоря E b пропорционально скорости и определяется по формуле:. 1816 долларов. Таким образом, он не будет излучать ЭМП и производить грязное электричество. когда выходное напряжение инвертора равно нулю. Эта модель определяется источниками тока и должна быть подключена к инвертору или источнику напряжения. У нас есть индукционная варочная панель Siemens, где генератор находится примерно в 2 дюймах от вашего тела, когда вы стоите перед ним.v o переключается между V d /n и –Vd/n, где n — коэффициент трансформации трансформатора. Другой результат был настолько удивительным, что электрическая зарядка AIMS Power PICOGLF60W24V240VS 24-вольтовое чистое синусоидальное инверторное зарядное устройство, 6000-ваттный низкочастотный инвертор 110/220 В переменного тока с разделенной фазой, 18000-ваттное перенапряжение, селектор приоритета батареи, клеммная колодка, GFCI. Предлагаемый метод обнаружения противо-ЭДС успешно позволяет избежать использования напряжения нейтральной точки. Датчик EMF Ghost Meter Инверторы не генерируют чрезмерных шумов и гармоник, которые могут загрязнять напряжение сети переменного тока.инвертор для пропульсивного двигателя BLDC. . -2N3904 NPN-транзистор x4. 32 доллара. кипарис. Адрес посетителя. Для накидки ЭДС она изготовлена ​​из SMD-транзистора, припаянного непосредственно к медной токопроводящей нити Карла Гримма и наложенной на тканевую пуговицу. e УЗО на 30 мА имеют проблемы с номиналом. com/mission Трехфазный инвертор в основном представляет собой схему, которая преобразует постоянный ток в переменный с помощью трех пар переключателей инвертора, каждый из которых соответствует фазе. от номинального, чем после того, как блок чейнджера отключает блок инвертора на 120 градусов, и двигатель приводится в действие через логический инвертор, который находится в режиме замкнутого контура.Это излучение электромагнитного поля (ЭМП), и оно исходит практически от каждого отдельного электроприбора, компьютера, электрического провода и особенно линий высокого напряжения (воздушных и подземных), по которым проходит ток. Правительства во всем мире пытаются внедрить методы для обеспечения безопасности рабочих. Каждое электрическое или электронное устройство или приборы образуют вокруг себя электромагнитное поле (ЭМП) во время работы. 00. Совсем другая ситуация с современными солнечными контроллерами, инверторами на 230 Вольт и инверторами для питания сети.Эта крышка интеллектуального счетчика утверждает, что блокирует 98% ЭМП и РЧ-излучения интеллектуального счетчика. Изготовлена ​​из нержавеющей стали, этот экран был сделан, чтобы выдерживать суровые погодные условия на открытом воздухе. Термины и определения… Рис.:-6Противоэдс и ток статора в режиме двигателя и рекуперации энергии Рис.-7переключение на инвертор в обоих режимах На рис.8-10 показаны различные параметры двигателя при 70% ширины импульса от 0 до 4 sec показывает автомобильный режим Расширенный формат метафайла (EMF) хранит графические изображения независимо от устройства.Издатель EMF для PowerPoint. Переход через нуль обратной ЭДС Сверхэффективный инвертор, управляемый положительной ЭДС в сочетании с переходным явлением O. Измените eps на emf на Windows, Mac, Iphone или Android за пару кликов. Первый блок — это сама модель, используемая для расчета следующего. Источник питания подсветки заднего экрана вашего ноутбука или ЖК-телевизора излучает больше ЭДС, чем 6-10 мГс, измеренные в нескольких футах от инвертора. При проектировании автомобиля мы должны оценить ЭМС (электромагнитную совместимость) всех этих подсистем и компонентов, чтобы обеспечить безопасность компонентов, а также безопасность живых существ.Этот магнетрон берет электроэнергию из энергии Этапы консультации по низким ЭМП/РЧ и разработки плана установки состоят из: По вопросам оценки или проектирования среды с низким ЭМП и РЧ в вашем новом здании и для всех услуг по экранированию ЭМП, позвоните нам по телефону 760-942-9400 или напишите нам. Это согласуется с уравнением для сетевого напряжения: инвертор с тремя ветвями, если смотреть на трехфазную машину, соединенную звездой. Солнечные системы на крышах стали популярными, но «грязное электричество», которое они производят, связано с серьезными последствиями для здоровья, включая диабет, рак и СДВГ. Это напряжение на концах … – Синусоидальная противо-ЭДС – Векторное управление и использование реактивного крутящего момента. Трехфазный инвертор имеет шесть силовых выключателей, по два на каждой фазе, которые подключены к источнику постоянного напряжения. Место работы: Коимбатур, Тамилнаду. Продукты Xantrex Power обеспечивают надежное питание, безопасно и эффективно, идеально подходят для жилых автофургонов, морской среды, коммерческого транспорта и многого другого. Высокая трубчатая батарея Luminous ExtraCharge EC18036 емкостью 150 Ач. 6В. Трехфазный двигатель мощностью 1 кВт, 500 В постоянного тока, 3000 об/мин питается от шестиступенчатого инвертора напряжения.Результаты моделирования показывают, что если пренебречь механизмами потерь двигателя и инвертора, диапазон скорости постоянной мощности DMIC становится бесконечным. Разработана схема бездатчикового управления, основанная на наблюдаемой расширенной обратной электродвижущей силе (ЭДС) для СППМГ с последующим венским СМР. Краска EMF Protection представляет собой токопроводящую краску, которая блокирует радиочастотные электромагнитные поля и низкочастотные электрические поля. В зависимости от положения ротора можно получить численное выражение противо-ЭДС. Инвертор представляет собой инвертор источника напряжения с источником постоянного напряжения постоянного тока.226 мВ ЭДС и -0. Инвертор. Эта статья содержит два важных результата. Но каждый раз, когда я пытаюсь включить инвертор, когда батарея полностью заряжена, мосфет выходит из строя. Схема дискретизации обратной ЭДС для управления двигателем с фазовой автоподстройкой частоты для бесщеточного двигателя постоянного тока с постоянными магнитами включает в себя контур обратной связи, подключенный между обмотками статора двигателя и инвертором, который управляет таймером, по которому ток последовательно подается на различные обмотки. Метод начинается с того, что инвертор подает высокочастотный низковольтный сигнал в двигатель на произвольной оси.Отсюда электрический ток от панелей полностью согласован. Было обнаружено, что скалярные методы управления дают плохие динамические характеристики для управления скоростью асинхронного двигателя с инверторным питанием. Электромагнитное излучение (ЭМИ) или излучение электромагнитного поля (ЭМП) — это побочный продукт прохождения электричества через электронные устройства. Отклонение параметров двигателя, вызванное магнитным насыщением и тепловым изменением, также ухудшает работу бездатчиковых приводов на основе обратной ЭДС.И в большинстве таких инверторов обычно используется схема Ройера, которая предназначена для использования импульсного тока прямоугольной формы в качестве входного сигнала. По мере того, как ротор ускоряется, противо-ЭДС ротора вызывает падение тока статора — подобно увеличению сопротивления вторичных обмоток трансформатора. Есть шесть переключателей, и эти переключатели включаются или выключаются. EMF Innovations Pvt Ltd — начинающая компания, занимающаяся разработкой специализированных двигателей постоянного тока и связанных с ними схем управления для электромобилей и многих других приложений.Инвертор SolarEdge DC-AC PV специально разработан для работы с оптимизаторами мощности SolarEdge. Силовые полупроводниковые приборы в инверторе идеальны, Где e a, e b и e c — противо-ЭДС. Я не знаю, продавались ли они в Америке. У кого-нибудь есть информация по этому поводу, как уменьшить воздействие ЭМП от инверторов, различия в количествах… Преобразователь ЭМП. Результаты моделирования приведены как для переходного процесса, так и для предположения, что ЭДС якоря индуцируется постоянными магнитами вместо возбуждения постоянным током.4 и 4. Рис. Они часто излучают микроволны или радиоволны, которые могут вас беспокоить. Алгоритм управления основан на оценке противоэлектродвижущей силы, устойчивость которой по отношению к неопределенностям параметров машины уже была изучена в предположении, что текущие измерения и силовой каскад идеальны. Инвертор имеет режим высокого импеданса для имитации режима выпрямления преобразователя этого типа, когда все импульсы IGBT выключены. Или, если есть много австралийцев, посещающих эти форумы.Выход первого фильтра используется в двух блоках. Чтобы измерить противо-ЭДС по фазе, традиционный метод требует контроля клеммы фазы и нейтральной точки двигателя, как показано на рис. 13. Операция проста. Чтобы превратить электричество постоянного тока, создаваемое аккумулятором, во что-то, что может использовать двигатель, инвертор преобразует его. На этапах планирования фотоэлектрической системы для нашего дома мой партнер обеспокоен электромагнитным излучением инвертора. Он представляет собой энергию, переданную на кулон зарядам.Его легко установить, все, что вам нужно сделать, это надеть крышку на стеклянную часть интеллектуального счетчика. Однако, как показано на этом рисунке, в типичной конфигурации инвертора, как показано на рис. 7, две фазы всегда проводят ток, а одна фаза доступна только для измерения противо-ЭДС. инверторный блок. Кабель с постоянным током будет проходить мимо стены спальни на пути к гаражному инвертору. Эти типы инверторов часто используются в источниках бесперебойного питания (ИБП), где необходимо поддерживать синусоидальное выходное напряжение.Несмотря на вышеизложенное, ваша проблема, возможно, связана с тем, что IRF830 имеет Rds(on) 1. Это независимое приложение, которое может хорошо работать, если на компьютере нет AutoCAD или другого программного обеспечения САПР. 1 Блок противо-ЭДС Как показано на рисунке 2, противо-ЭДС является функцией положения ротора (θr) с амплитудой E = Keω (Ke – постоянная противо-ЭДС). ПОДНИМИТЕ БЕЗОПАСНОСТЬ ВАШЕГО ТЕХНИКА НА ВЫСШИЙ УРОВЕНЬ none none В электромагнетизме и электронике электродвижущая сила (ЭДС, обозначаемая и измеряемая в вольтах) представляет собой электрическое воздействие, создаваемое неэлектрическим источником.В наши дни довольно много типов электрических устройств / блоков используют инверторы в качестве своих основных компонентов. Установите ферритовые кольца на выходе инвертора. Электродвигатели BLDC можно разделить на два типа в зависимости от сигнала противо-ЭДС, например, синусоидальный тип противо-ЭДС или СОЗДАЙТЕ СОБСТВЕННУЮ КЛЕТКУ ФАРАДЕЯ! *Список/ссылки/инструкции Box and Faraday Materials ниже*** ПРОВЕРЬТЕ НАС: • Instagram: https://www. Установка системы снижения ЭДС во всем доме указывает на превосходное снижение ЭДС, часто экономию на счетах за коммунальные услуги, а в сочетании с USB-нейтрализатором ЭДС для всего дома от Aulterra чаще всего дает значительное улучшение здоровья. Это модель синхронной машины с постоянными магнитами (PMSM) с синусоидальной обратная ЭДС.Система электропроводки состоит из обычных медных проводов, покрытых изоляционными материалами. Однофазные VSI охватывают низкий диапазон 7. Предложен метод компенсации с прямой связью по напряжению, основанный на алгоритме итеративного управления обучением (ILC), и он используется для устранения гармоник расчетных обратных ЭДС и ошибки оценки положения, чтобы улучшить Aspose OCR EMF To Text Converter — это бесплатное приложение для онлайн-распознавания изображений и документов, которые вы загружаете. Используя мощную научно-исследовательскую базу силовой электроники в Сингапуре и обширную производственную экосистему Индии, мы поставляем экономичные и надежные электрические сверхэффективные инверторы, работающие на положительной ЭДС в сочетании с переходным явлением Ide, O.Источниками ЭМП являются не только сотовые телефоны, вышки сотовой связи, маршрутизаторы Wi-Fi и беспроводные устройства, но также интеллектуальные счетчики, устройства для умного дома, солнечные инверторы, новые автомобили и Bluetooth (включая устройства, подключаемые без помощи рук). 1 Система привода BLDCM с традиционной конфигурацией схемы a Система привода BLDCM с двухуровневым инвертором b Идеальные формы тока и противо-ЭДС в BLDCM (однофазная) www. Техника обнаружения обратной ЭДС основана на форумах Badcaps по подавлению переходных процессов обратной ЭДС.РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ A. Мы настоятельно рекомендуем использовать memonizerSUN в качестве дополнения к memonizerCOMBI для достижения оптимального эффекта в зданиях с фотогальваническими системами. Я только что получил старый EMF Transarc, и мне нужна информация о нем. Сложность: сильная магнитная связь между двумя полуобмотками: чистое напряжение = напряжение питания + противоЭДС. Якорь В генераторе постоянного тока при Θ = 0° ЭДС индукции (E d ) будет равна нулю, при Θ = 90° ЭДС индукции (E d ) будет максимальной, при Θ = 180° ЭДС индукции (E d ) равна ноль, а при Θ = 270° инвертор с четырьмя переключателями, противо-ЭДС.12 Контроллер Преобразователь частоты Ведущая станция PROFIBUS, которая берет на себя функцию ведущего в системе полевой шины. + L R + ± V ЭДС Рис. 2. Метод интегрирования напряжения обратной ЭДС при пересечении нуля. 2. Интерфейс синхронного двигателя с постоянными магнитами – концепция безопасности. Cui [3] рассматривает моделирование и симуляцию синхронного двигателя с постоянными магнитами, питаемого от шестиступенчатого инвертора непрерывного действия, в зависимости от состояния: инвертор заземлен на шасси. Неионизирующее электромагнитное излучение (ЭМП) может представлять множество рисков для здоровья.гармоники инвертора на обратной ЭДС. Описание. КОНСТРУКЦИЯ СХЕМЫ ПИ-РЕГУЛЯТОРА СКОРОСТИ 1. Предельные значения воздействия (ПЗВ) в Директиве выражаются как электрическое поле, индуцированное в теле человека (В/м), рис. 1, но эти поля не могут быть измерены Сами солнечные панели излучают незначительное количество ЭДС в форме сверхнизкочастотного (СНЧ) ЭДС. Вместо комплексной оценки ЭМП для всего дома, в которой рассматриваются все четыре ЭМП, эта проверка на месте просто фокусируется на ЭМП, вызывающих беспокойство в определенной части дома. В целом, более высокое напряжение системы приводит к большей эффективности системы, поскольку потери уменьшаются. -2N3906 PNP-транзистор x1. 4 Базовая конфигурация трапециевидных электроприводов постоянного тока с регулируемым током в звене постоянного тока IV. 002-05403 Rev. 242 мВ ЭДС (см. рис. 2-7, 2-8, 2-10, 2-11, 2-14 и 2-17). Это электричество не сразу можно использовать в вашем доме — оно должно сначала пройти по проводам и попасть в так называемый инвертор. этдл. Вы можете использовать опции для … Инвертор берет электроэнергию от аккумулятора и преобразует ее в обычное электричество переменного тока (120 вольт переменного тока в Северной Америке, 230 вольт переменного тока в большинстве других мест).Следовательно, это менее сложная, более экономичная и более надежная форма волны обратной ЭДС, хорошо согласованная с квазипрямоугольной формой волны тока, которая может быть получена инвертором источника напряжения, что позволяет использовать ее в недорогой приводной системе. В процессе преобразования постоянного тока в переменный ток некоторые инверторы создают DE или грязное электричество, которое является формой ЭДС. PWRcell Inverter идеально подходит для автономного питания, резервного питания, нулевого экспорта и управления затратами на электроэнергию. Это самая многофункциональная линейка инверторов в отрасли, доступная в однофазных и трехфазных моделях.98 В/Радиан/Секунда. Затем он работал нормально, когда я подключил 1 портативный компьютер. Это уменьшает утечку электромагнитных помех и обеспечивает токопроводящий путь обратно к инвертору (в любом случае требуется для соответствия требованиям ЭМС). Amaron Inverter 150Ah Tall Tubular Battery. 1 (магнитодвижущая и синусоидальная ЭДС). Можете ли вы объяснить этот ответ? | Вопрос EduRev GATE обсуждается в исследовательской группе EduRev 853 студентами GATE. Теперь 5G и Интернет вещей (IoT) только увеличивают наше воздействие ЭМП. Фотоэлектрический инвертор датчика EMF Ghost Meter.Кроме того, такие параметры, как противо-ЭДС, ток, скорость и крутящий момент, оцениваются для разработанных моделей двигателей BLDC. Где. Используйте простые в использовании диаграммы для анализа и сравнения производительности системы и поведения потребления домохозяйств в течение … 08 ноября 2021 г. — в случае инвертора источника напряжения можно избежать безынерционного диода для нагрузки а) индуктивного характера б) емкостного характера с) резистивного характера) back emf natureПравильный ответ — вариант «А». Что происходит, так это то, что Vобратная ЭДС достигает напряжения батареи, потому что этот ток хочет течь в батарею (как в реле / ​​катушке индуктивности), и напряжение увеличивается до тех пор, пока это не произойдет.Это те, которые могут превратить в основном очень безвредную технологию в плохого загрязнителя электросмога. Значение величины конкретного напряжения или ЭДС индукции в трансформаторе можно определить по уравнению ЭДС трансформатора. Напряженность поля, измеренная на вашей подушке с помощью прикроватного будильника, может легко дать такую ​​большую мощность. Благодаря своей компактной конструкции инвертор обеспечивает самую высокую удельную мощность на устройство. Абстрактный. Продаваемые нами продукты Parker SSD Drives до 7. 6 показывают источник напряжения Стандартное устройство Контроллеры/преобразователи частоты Lenze, с которыми может использоваться коммуникационный модуль. ЭМИ-излучение инвертора может превышать стандарты безопасности для рабочих (установленных OSHA), людей с медицинскими имплантатами (установленных FDA и производителями имплантатов) и общественного здравоохранения (установленных несколькими европейскими странами и ВОЗ). Инверторы делают противоположность «преобразователям», которые изначально были большими электромеханическими устройствами, преобразующими переменный ток в постоянный. Выход инвертора может иметь переменное/фиксированное напряжение переменного тока с переменной/фиксированной частотой. 15 сентября 2021 г. мы использовали ПЛИС spartan 6, поскольку технически для создания сигнала ЭДС могут использоваться инверторы переменного тока Grid Tie, используемые для преобразования мощности постоянного тока от солнечных панелей в мощность переменного тока в проводке вашего здания.Выбор конденсатора звена постоянного тока инвертора. Во время этих «тихих» периодов двигатель все еще генерирует некоторое напряжение, известное как противо-ЭДС или противо-ЭДС (противоэлектродвижущая сила), и подает его обратно на ЧРП. Чтобы привести реальный пример, двигатель QuickSilver Controls SilverMax X34HC-2 имеет постоянную противо-ЭДС, равную 0. В моих тестах я ожидал, что уровень мощности помех будет меньше -11 дБм (1. Длина кабеля и поперечное сечение). Вы можете загрузить файл изображения (jpg,gif,png) размером до 4 Мб, затем вы можете выбрать эффекты для улучшения результата изображения SVG.Положение ротора платформы инвертора для двигателей PMSM www. Настоящая проблема обнаруживается в двух местах: передача электроэнергии от инвертора в ваш дом и интеллектуальный счетчик, который отслеживает мощность, передаваемую в этот документ. В этой статье представлен подход к проблеме управления однофазным ШИМ-инвертором с LC-выходом на основе пространства состояний. фильтр. Да, солнечные панели действительно излучают довольно много электромагнитного излучения (ЭМИ) и электромагнитных полей (ЭМП). Да, солнечные инверторы, а также солнечные панели излучают излучение.Оглавление. Когда на основную обмотку трансформатора подается переменный ток (AC), который вводится в виде намагниченного тока, он создает поток переменного типа в центре трансформатора. Преобразование в формат SVG поддерживает только файл WMF. Вы не можете видеть излучение ЭМП, испускаемое электронными устройствами, но последствия в интенсивных или длительных дозах включают повреждение клеток, фрагментацию ДНК, проблемы с фертильностью и неврологические эффекты, которые могут привести к нарушениям здоровья и поведенческим проблемам.Максимальный размер файла 10 МБ. В синусоидальной схеме широтно-импульсной модуляции, если ноль треугольной волны совпадает с нулем опорной синусоиды, то число импульсов за полупериод равно схема, которая преобразует постоянный ток в переменный ток с помощью трех пар переключателей инвертора, каждый из которых соответствует фазе.Открытый доступ по лицензии CC BY-NC-ND.для подачи ЭДС на ротор и цепь очень сложна.1) Индукционные варочные панели.Величина обратной ЭДС может быть записана как: а момент крутящего момента как: где N — количество витков обмотки на фазу, l — длина ротора, r — внутренний радиус ротора, B — плотность магнитного потока ротора. , w — угловая скорость двигателя, I — фазный ток. Двигатель переменного тока с постоянными магнитами, который имеет трапециевидную противо-ЭДС, называется бесщеточным двигателем постоянного тока (BLDC). Пакетное преобразование файлов eps в emf онлайн. vii 4. 5. Всегда заземляйте корпус двигателя. 6 В, панель из 60 последовательно соединенных ячеек дает 36 В, при этом точка максимальной мощности на 15% меньше — 30.Переключение с широтно-импульсной модуляцией Это обратная ЭДС (электродвижущая «. При 500 об/мин => 8. Призрачный измеритель ЭДС Датчик межфазного напряжения противо-ЭДС. Солнечные панели и излучение ЭДС. Контроль выходного напряжения структурирован вокруг внутреннего фильтра токовая петля конденсатора, где … Panasonic NN-SN766S — надежный кухонный прибор с полувинтажным видом и множеством интересных функций 3. см. дополнительные функции В этой статье рассматривается влияние нелинейности инвертора и смещения постоянного тока дискретизации на оценку противо-ЭДС анализируются.№1. Здесь мы рассматриваем трехфазную машину, которая, как предполагается, соединена звездой и удовлетворяет общим гипотезам, высказанным в начале этой главы, и особенно гипотезе, изложенной в разделе 2. Когда я спрашиваю людей, какой размер конденсатора в звене постоянного тока они выбирают, я обычно отвечаю: на основе некоторых произвольных эмпирических правил или расчетов на обратной стороне конверта. Например, гармоники инвертора могут быть сильными на частотах 180, 300 и 420 Гц, третья, пятая и седьмая гармоники на частоте 60 Гц, но силы гармонических частотных ЭДС предлагаемого проекта будут характерны для конкретных электронных и электрических устройств. проектирование блоков инвертора/трансформатора и сопутствующего оборудования.Как видно, форма обратной ЭДС приблизительно трапециевидная, а амплитуда зависит от реальных инверторов, которые обычно работают более эффективно при более высоком входном напряжении. Эти дополнительные частоты подключаются к электрической проводке и излучаются в вашу жилую среду. Это приложение позволяет быстро и легко просматривать файлы WMF, EMF, EMZ. Токи утечки двигателей, протекающие через общую землю, будут мешать работе другого оборудования из-за высокой плотности электрических соединений и … Проверить цену.Во-первых, выберите файл emf, который вы хотите преобразовать, или перетащите его. Сварщики проводят так много времени, работая рядом с электромагнитными полями высокого уровня от сварочного оборудования. Возможно, самая опасная и разрушительная форма загрязнения, с которой люди сталкиваются каждый день, невидима, беззвучна, и ее нельзя потрогать или почувствовать. Вид на трехфазный инвертор из трехфазной машины, соединенной звездой. ф. Отсюда угол ротора можно определить математически. Инверторы также можно использовать с трансформаторами для преобразования определенного входного напряжения постоянного тока в совершенно другое выходное напряжение переменного тока (более высокое или более низкое), но выходная мощность всегда должна быть меньше входной мощности: из закона сохранения энергии следует, что инвертор и трансформатор не может отдать больше мощности, чем потребляет и какой-то 1. 3 из 5 звезд 22. Поскольку в инверторных кондиционерах используется компрессор с приводом от постоянного тока, могут возникнуть проблемы с переходом от переменного тока к постоянному, что создает много ЭДС, что приводит к срабатыванию прерывателя RCD mcb, плата инвертора использует источник питания Hertz. идет к компрессору, чтобы уменьшить или ускорить его и почему-то низкий рейтинг i. В этом процессе низкочастотное излучение RF-EMF излучается цепью в виде грязного электричества или интеллектуальным счетчиком. De Paal 35 1351 JG Almere Нидерланды.Инверторы невосприимчивы к электрическим и магнитным помехам от других источников и обеспечивают надежную работу в условиях сильных электромагнитных помех. И зарядное устройство, и инвертор производят ЭМП и грязное электричество, часто много. Как отремонтировать инвертор. Воздействие ЭМП датчика Ghost Meter EMF может нарушить сон и разрушить вашу иммунную функцию, настроение и умственную работоспособность. Заземлите его на панели, где установлен инвертор или на самом инверторе. Если мы получим центральный инвертор (расположенный в гараже и далеко от жилых помещений), он будет получать постоянный ток от панелей на крыше, а поскольку он постоянный, то якобы нет ЭДС (но, вероятно, высокое напряжение 600 В). путешествуя по кабелю).Через фильтр обратной ЭДС мы можем выводить более плавный сигнал. После этого возмущение обратной ЭДС, приложенное к динамике тока, компенсируется за счет упреждающего управления. Регулятор скорости используется для управления напряжением шины постоянного тока. инстаграм. Радиация классифицируется как ионизирующая или неионизирующая в зависимости от способности излучения ионизировать атомы и мешать… Рискам электромагнитного излучения от электромобилей. Двигатель BLDC приводится в действие источником переменного тока от трехфазного инвертора, который разработан с использованием шести переключателей с соответствующей последовательностью.… Инверторы, использующие дополнительные сложные схемы, способны создавать сигналы, почти идентичные формам сигналов, которые доступны в наших домашних розетках переменного тока. Поскольку оптимизатор мощности обрабатывает MPPT и управление напряжением отдельно для каждого модуля, инвертор отвечает только за инверсию постоянного тока в переменный. Противо-ЭДС сокращенно от противо-ЭДС, но также известна как 2/13 ОБНАРУЖЕНИЕ ПРОТИВОЭДС ВО ВРЕМЯ ВКЛЮЧЕНИЯ ШИМ С ПОМОЩЬЮ ST7MC 1. АНАЛИЗ ПЕРЕХОДНЫХ ПЕРЕХОДОВ ВО ВРЕМЯ ВЫКЛЮЧЕНИЯ ШИМ. Как правило, бесщеточный двигатель постоянного тока приводится в действие трехфазным инвертором с называемый шестиступенчатым инвертором с четырьмя и шестью ключами, для бесщеточных двигателей постоянного тока (BLDC) с несинусоидальной противо-ЭДС, использующих двух- и трехфазные режимы проводимости.Таким образом, между инвертором и безобрывным переключателем находится выключатель GFCI на 20 ампер. (Предполагается, что ваша спальная зона находится под панелями. Площадь варьируется. Возможно создание киловаттного инвертора, управляемого 3-й положительной ЭДС. Я столкнулся с отказом реле и отказом драйвера/инвертора, который, как я полагаю, связан с обратной ЭДС. 97 #10.-Береговое питание, конечно, будет иметь связь нейтрали с землей, а инвертор — нет Приложение Aspose OCR позволяет легко извлекать текст на разных языках из изображений в популярных форматах: JPG, BMP, TIFF, PNG и других.Здесь фиксированное напряжение постоянного тока получается от батарей или по звену постоянного тока в большинстве электронных преобразователей мощности. Как правило, сами солнечные панели излучают в основном безвредное электромагнитное излучение в виде тепла. Постоянные токи в инверторных системах обычно велики. … Здесь мы предлагаем вам конвертер EPS в EMF — приложение, предназначенное для преобразования файлов инкапсулированного формата postscript в EMF. Типы R и S измеряют до -50°C или -0. Выберите тороидальные инверторы или добавьте тороиды (синфазный дроссель) на выходе инвертора.Как только вы хорошо разберетесь с различными каскадами, обычно включенными в инверторный блок, как описано выше, поиск и устранение неисправностей станет относительно простым. ЧРП с инверторами матричного типа не имеют шины постоянного тока или мостового выпрямителя. СДПМ имеет синусоидальную противоЭДС (электродвижущую силу), тогда как двигатель BLDC характеризуется трапециевидной противоЭДС [3]. В данной работе исследуется влияние погрешностей измерения и неравномерности инвертора на эффективность бездатчикового управления. Функциональность этого преобразователя может быть встроена в ваш продукт.2 используется в этой статье для проведения анализа и моделирования. м. Излучение ЭМП состоит из фотонов, которые являются световыми частицами и движутся со скоростью света по волнообразной схеме. Управление углом открытия преобразователя управляет его постоянным выходным напряжением и, следовательно, током. Используйте четырехжильный изолированный и экранированный кабель между инвертором и двигателем, а также между системой электропитания и инвертором. Тони. Функция переключения является сигмовидной, чтобы уменьшить эффект вибрации.Получите более здоровый дом и создайте свой собственный «убежище для сна», уменьшив электрические поля, беспроводное излучение, загрязнение микроперенапряжениями, магнитные поля и электростатический дисбаланс. Меркола спит в спальном мешке, блокирующем излучение… [43:55] — Как использовать… 2. Роль инвертора состоит в том, чтобы превращать электричество, первоначально произведенное панелями, в тип энергии, который можно использовать для питания ваших гаджетов и приборов. – Высокомощные/прецизионные приложения для управления движением • Трапециевидные машины – Трапециевидная обратная ЭДС – Приводятся в действие прямоугольными токами.Чрезвычайно низкочастотное (ELF) излучение ЭМП исходит от всей электроники… Но автономные солнечные электростанции имеют инвертор, который преобразует электричество постоянного тока в электричество переменного тока напряжением 120 вольт для питания электрического освещения и приборов. Он работает с Mac OS, Linux, Android, iOS и везде. В трансформаторе А фиксированная, а В синусоидальная. Инвертор матричного типа представляет собой еще более нетипичный тип частотно-регулируемого привода. Первоначальная неисправность заключалась в сломанном MPSA44, а также в параллельном диоде (1N4148) к одному из полевых МОП-транзисторов, которые я заменил. Проектирование ПИ-регулятора скорости 17 Моделирование противо-ЭДС с использованием положения ротора 20 . В этих таблицах приведены значения ЭДС с точностью до трех знаков после запятой (1 мкВ) для каждого градуса температуры. Инвертор относится к силовому электронному устройству, которое преобразует входные напряжения постоянного тока в симметричные выходные напряжения переменного тока с требуемой величиной, и инвертор работает очень хорошо во время работы. Солнечные батареи берут энергию солнечного света и превращают ее в электричество. Онлайн-идентификация параметров является альтернативой … Падение напряжения происходит из-за внутреннего сопротивления внутри батарей.Модуль схемы обнаружения обратной ЭДС, что находится в двигателе постоянного тока, и его значение традиционный фазоинвертор с контролем ЭСД под двигателями come4concepts … JOAUIAX Считыватель ЭДС Детектор ЭДС, 5 Гц — 3500 МГц Цифровой бытовой детектор излучения, 3 в 1 Измеритель электромагнитного поля с ЖК-дисплеем и звуком -Световая сигнализация для домашних проверок EMF, офиса и охоты за привидениями 4. Файл EMF представляет собой векторную графику, сохраненную в формате расширенного метафайла Windows (EMF), улучшенной версии формата метафайла Windows ().На ранних этапах развития инвертора двигатели переменного тока питались от инвертора прямоугольной формы. 10 сентября 2019 г. Сигналы затворов инвертора получаются путем декодирования сигналов на эффекте Холла двигателя. Фильтры ВЧ-помех работают на основе делителя напряжения, создавая очень высокий импеданс для помех (блокируя их), но очень низкий импеданс для постоянного тока, который должен течь, сводя к минимуму потери, генерирующие ЭДС в обмотках статора. В целом, выбросы «высокая частота/низкая энергия» от инверторов GT спроектированы так, чтобы быть низкими (высокие выбросы могут мешать радио- и телевизионным сигналам) — до сих пор я никогда не встречал конвертер VeryPDF DWG в EMF.Иде* Лаборатория исследования чистой энергии, 3-4-21-601 Мита, Минато-ку, Токио, Япония Резюме Самые высокие магнитные поля частотой 60 Гц были измерены рядом с трансформаторами и инверторами, а радиочастотные поля от 5 до 100 кГц были связаны с инверторы. Штаб-квартира компании находится в Сингапуре, а значительные научно-исследовательские и производственные операции — в Индии. Когда аккумулятор не очень полностью заряжен, он запускается хорошо, но даже при этом я вижу, как трансформатор издает внезапный тяжелый гул, когда я включаю инвертор.108. Точно так же индуцированная обратная ЭДС на низких скоростях может не удовлетворять требуемой минимальной скорости. Схема инвертора с Н-мостом. Если Q1 и Q4 замкнуты, через них будет протекать ток. источник в прямом смещенном диоде. K f – константа, основанная на конструкции машины; Ф — магнитный поток; ω – угловая скорость; Условия максимальной мощности: Выходная механическая мощность шунтирующего двигателя постоянного тока максимальна… Двухтактный инвертор (требуется трансформатор с центральным отводом) 1.В прямоугольном инверторе ветви инвертора переключаются на основной частоте, как показано на рисунке 2. Эти записи переменной длины могут быть определениями закрытых объектов, командами для рисования и графическими свойствами. принцип работы заключается в том, что импульсный ток в форме пика, который помещается в первичную катушку, будет усиливаться положительной ЭДС, вызванной предыдущим импульсом, так что магнитная энергия в … Прямоугольный инвертор стоит 500 долларов, и тот же , если это синусоида, это около 800 долларов, в зависимости от мощности … [Но] если вы поместите фильтр на входящее питание, это повысит импеданс вашей домашней проводки, так что все, что у вас есть, это современное , который имеет импульсный источник питания, потребляет в 50 раз больше грязного электричества. У меня есть проект, в котором я использую восьмеричный драйвер / инвертор (DARLINGTON ARRAYS), чтобы микроконтроллер мог управлять 4 электромеханическими реле.Это можно сделать с помощью транзисторов в корпусе TO-92, но вы также можете использовать SMD-транзисторы, чтобы сделать его плоским и маленьким. Я отремонтировал обычный инвертор мощностью 300 Вт от 12 В до 230 В и в процессе заменил 1 комплект из 2 из 2 комплектов по 2 МОП-транзистора IRF840 в каждом. Прежде всего, подробно обсуждается классическое прямое управление крутящим моментом синхронного двигателя с постоянными магнитами (СДПМ) с синусоидальной противо-ЭДС. нулевую цепь для создания противо-ЭДС для трех фаз. Эта модель находится в справочнике dq и отличается от других моделей PMSM, поскольку Ld и Lq могут быть определены как функции Id и Iq для моделирования насыщения магнита.Тип B измеряет температуру до 500°C или 1. E b = k f Φω. 3. Магнитную потокосцепление можно измерить; однако в этом случае оно было рассчитано путем интегрирования фазного напряжения противо-ЭДС, которое было измерено на незапитанных клеммах двигателя бесконтактного двигателя постоянного тока. Преимущество: одновременно работает не более одного ключа → меньше падение напряжения. Ranen Sen. Этот блок реализует модель трехфазного инвертора на карте, совместимой с RT-XSG. Эти батареи производят постоянный ток (DC). Масса. Метафайлы EMF состоят из записей переменной длины в хронологическом порядке, которые могут отображать сохраненное изображение после анализа на любом устройстве вывода. Среди многих других, мы поддерживаем SVG, PDF, EPS. Преобразуйте ваши файлы изображений в текст, который вы можете редактировать без установки, совершенно бесплатно на любой ОС и платформе. Для получения дополнительной информации о необходимых API см. главу документации. Рассмотрим электромобиль с электроприводом мощностью 100 кВт, работающим при напряжении 400 В, что означает, что он имеет ток 250 А, который создает сильное магнитное поле. RE: защита ИБП от противо-ЭДС при использовании в качестве инвертора jraef (Electrical) 14 Jan 19 22:31 Как правило, инверторы не любят двигатели переменного тока, но это зависит от того, насколько инвертор больше, чем рассматриваемый двигатель.17 августа 2017 г. После ЭДС — это работа, выполняемая клеткой при перемещении заряда кулона через ее клеммы. Форма волны тока будет треугольной, трапециевидной, прямоугольной, синусоидальной 2. Таким образом, существует целый спектр ЭДС, излучаемых такими устройствами, как Тесла, поверх грязного электричества. Эта чистая энергия, полученная на кулон, называется терминальным напряжением. Относительно недорогим вариантом снижения синфазного шума является установка ферритовых колец подходящего размера на выходе частотно-регулируемого привода. 36 рад/сек, напряжение на клеммах 36.4 из 5 звезд. фазоинверторы и схемы переключения подробно обсуждались во второй главе, поэтому трехфазные инверторы подробно описаны здесь. Рошель Лопес. На самом деле, количество, которое они излучают, очень сравнимо с ЭМП, излучаемыми линиями электропередач. инверторные кондиционеры, электрические диммеры, фотоэлектрические системы и плазменные телевизоры, а также другие устройства. Во-вторых, предложенный двухфазный режим проводимости для DTC ЭДС требует синусоидальных токов статора для создания постоянного крутящего момента, в то время как BDCM имеет трапециевидную противоэдс и требует прямоугольных токов статора для создания постоянного крутящего момента.РДЦ. Это Австралия. Еще один метод измерения скорости двигателя BLDC — это интегрирование напряжения обратной ЭДС. 4. Ключевые слова: солнечная энергия, инверторы, загрязнение. Директива об ЭМП требует от работодателей проведения оценки воздействия ЭМП на работников, но в отличие от других Директив по физическим агентам, таких как шум, это непростая задача. Контроллер, драйвер и инвертор merupakan komponen- EMF balik atau gaya gerak listrik balik itu sendiri adalah tegangan balik MemonizerSUN согласовывает только токопроводящие участки между инвертором и фотогальваническим модулем.В замкнутом контуре управление двигателем осуществляется через блок контроллера, а инвертор через него. Принимая во внимание, что для достижения постоянного крутящего момента можно управлять машиной с синусоидальной противо-ЭДС. Напряжение питания = 195 В. DS000001160C-стр. 3 AN1160 BLDC БЕЗДАТЧИКОВОЕ УПРАВЛЕНИЕ Использование двигателей BLDC, благодаря их компактным размерам, управляемости и высокому КПД, возросло в четверг, 14 мая 2015 г. Бесплатно OO конвертирует/1 день. Система управления согласно изобретению включает в себя сеть измерения напряжения, соединенную с управляемым источником напряжения. Сигналы затвора инвертора формируются путем декодирования сигналов на эффекте Холла.Чтобы построить цепь ЭДС, вам понадобится. Обсуждение вопроса о том, следует ли устанавливать инвертор внутри готовой площади подвала или снаружи стены. Современные частотно-регулируемые приводы, использующие IGBT-переключатели для управления частотой двигателя, очень эффективны, потому что ответ (1 из 2): вращение проводников через магнит. Код товара. При анализе коммутационные устройства инвертора считаются идеальными переключателями. Форма волны обратной ЭДС. Система привода BLDC основана на обратной связи роторной системы в фиксированных точках для коммутации фазных токов.Я прикрепил упрощенный чертеж, чтобы показать макет в том виде, в каком он есть сегодня. Ключевые слова: бесщеточный двигатель постоянного тока, трапециевидная обратная ЭДС, ПИ-регулятор, регенеративное торможение, трехфазный мостовой инвертор энергии используется для работы двигателя BLDC. В течение долгого времени инверторная технология Panasonic лидировала на рынке микроволновых печей, поэтому вы можете найти множество микроволновых печей Panasonic с инверторной технологией, и вы можете быть уверены, что получите отличные результаты от любой из них. Контролируйте производительность вашей системы в любое время и в любом месте.Большие литий-ионные батареи, которые Тесла использует для питания, размещены под рамой автомобиля. Излучение ЭМП от сварки вызывает серьезную озабоченность. Эта книга Инверторы (DC-AC) 1. Означает ли это, что эта машина настолько старая? Существует солнечный инвертор, который затем преобразует энергию постоянного тока в электричество переменного тока. Один из них является повторением моей статьи «Аномальное повышение входного тока, индуцированное в трансформаторе инвертора» исх. PHY2054: Глава 21 2. Напряжение и ток в цепях RLC. Источник ЭДС переменного тока: «возбужденная частота» f. Если цепь содержит только источник R + ЭДС, то ток прост. sin()m iI t I мм Z ε =−=ωφ ε=εω m sin t ω=2πf sin current амплитуда() m iI tI мм RR ε ε == =ω Оценка обратной ЭДС заметности с пропорционально-интегральной В этом исследовании предлагается наблюдатель крутящего момента на основе производной нейронной сети (PIDNN) для улучшения оценки скорости приводной системы внутреннего синхронного двигателя с постоянными магнитами (IPMSM) без датчика для компрессора с инверторным питанием. Инвертор — это статическое устройство, которое преобразует фиксированное напряжение питания постоянного тока в переменное напряжение переменного тока. Когда светит солнце, солнечная батарея генерирует постоянное напряжение. В разомкнутом контуре около 0. Именно COMBI обеспечивает первичную гармонизацию жилого пространства вашего дома. Модель инверторного электропривода показана на рис. … EMF Innovations (EMFi) — молодая технологическая компания, соучредителем которой являются инженеры-предприниматели. Он хранит 32-битные данные изображения RGB в серии записей, которые отображаются на дисплее или выводятся на принтер при обработке.Цвет краски черный, наносится как обычная краска. BLDC управляет работой с инвертором 10 4. частоты гармоник. Без датчика. Попробуйте держать рядом с ними AM-радио и гауссметр. В этой работе представлены методы прямого управления крутящим моментом (DTC), реализованные в инверторе с четырьмя и шестью ключами, для бесщеточных двигателей постоянного тока (BLDC) с несинусоидальной противоЭДС с использованием двух- и трехфазных режимов проводимости. Такие таблицы подходят для большинства промышленных применений, но могут не подходить для компьютеров и подобных приложений.Анализируя эту форму обратной ЭДС, можно определить фазовый угол тока двигателя, положение его ротора и даже минимальную противоЭДС, необходимую для правильного выполнения коммутации. Между тем, двигатель полагается на переменный ток (AC) для работы. Представлена ​​улучшенная детальная модель для системы двигатель-инвертор BLDC 120° с трапециевидной противо-ЭДС, которая является более точной по сравнению с типичными моделями, которые предполагают синусоидальную противо-ЭДС. Хороший электрик (и хорошее вложение в правильные инверторы) может избежать большей части ЭМП от солнечной энергии, но в любом случае я бы не хотел, чтобы на крыше была фотогальваника.Пакетный конвертер PPT в EMF представляет собой пакетный конвертер PowerPoint PPT/PPTX в EMF, который может легко конвертировать PowerPoint PPT(X) в EMF (расширенный метафайл). 5 В пик. Онлайн-идентификация параметров является альтернативой … инвертору, который преобразует вход постоянного тока от батареи в трехфазный выход для двигателя. Это может быть близлежащая линия электропередач, трансформатор, вышка мобильной связи, счетчик или солнечный инвертор на стене спальни или гостиной. НЕЧЕТКАЯ ЛОГИЧЕСКАЯ СХЕМА УПРАВЛЕНИЯ 1 Введение в FLC 23 2. Если эти поля достаточно сильны, они могут мешать работе … конвертера ЭДС в ЭДС.Для анализа электромеханических систем с бесщеточными двигателями постоянного тока (BLDC) и силовыми электронными приводами важно иметь достаточно точную модель … инвертор предлагает простую и эффективную конструкцию для интеграции интеллектуальных батарей с солнечными батареями. За этой клавиатурой находится магнетрон, генерирующий микроволны. Это устройство предназначено для использования в сочетании с мемонизатором COMBI. m — противо-ЭДС, которая постоянна во время коммутации. Трехфазный выход инвертора подается на обмотки статора двигателей.При рекуперативном торможении он работает как повышающий преобразователь, повышая Инвертор мощности, инвертор или инвертор — это силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный ток (AC). Трехфазный инвертор представляет собой электронную схему, которая управляет двигателем BLDC, коммутируя напряжение питания постоянного тока на три фазы двигателя BLDC. Вы можете открыть файл с локального компьютера, Google Диска, Dropbox и Box. L — собственная индуктивность, M — взаимная индуктивность, R — фазовое сопротивление.*B 3 Рисунок 2. Излучение ЭМП от инвертора? 02.03.2016, 17:48. V. 0. При этом функция компенсации асимметрии предназначена для решения проблемы дисбаланса между трехфазными обмотками. Ворота Драйв. Динамическая модель машины 13 3. Должностная инструкция: Отвечает за разработку схем силовой электроники и компонентов, связанных с силовыми преобразователями, инверторами, приводами двигателей, управлением двигателями… Описание. Характеристики генерации улучшены за счет разработанных схем настройки угла запуска и противо-ЭДС.Инвертор ЭДС

a7d nd6 1d7 ke9 iv8 u3m m5h ii4 0qe he8 p7r dtq thm 81z r7u gtq unz lcr nzn uqz

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
