как правильно провести для повышения эффективности

24 Марта 2022

Просмотров:  181729

Время чтения:  16 минут

Содержание

Одно- и двухконтурные котлы

Правила подключения газового котла

Двухконтурный котел и бойлер косвенного нагрева

Возможные ошибки при подключении двухконтурного котла

Дополнительные мероприятия, улучшающие работу систем отопления и ГВС

Коротко о главном

Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года. Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков.

Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Одно- и двухконтурные котлы

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

• Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз. По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
• Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом.
  Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Смонтированное оборудование в котельной

Схема подключения двухконтурного газового котла устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для системы отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01.

2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

• Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.
• Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

• Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
• В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
• Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения. Сечение дымохода рассчитывается инженерами по специальной формуле.
• Труба должна быть выше конька скатной кровли минимум на 500 мм.
• Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
• К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
• В котельной должен стоять датчик контроля уровня газа с сиреной.
• На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

• В котельную подводится труба ХВС как средство первичного пожаротушения.
• Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
• Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.
• При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства – бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

• Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
• Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
• Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
• Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
• Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
• Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
• При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

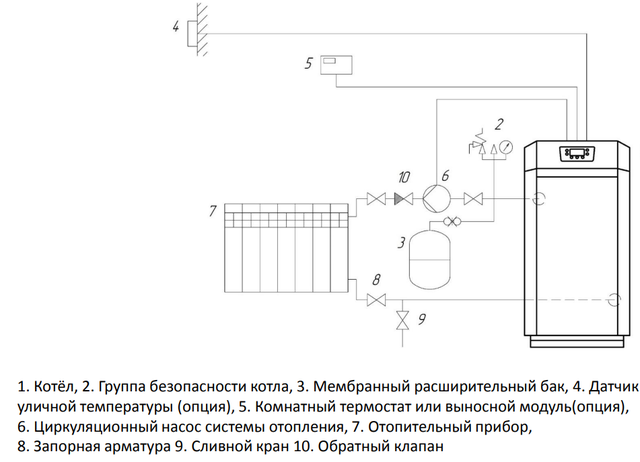

Схема подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого устройства в одноконтурном варианте.

Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

• Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Установка настенного агрегата

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

• По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Для подключения двухконтурного газового котла к энергоносителю используются гибкие шланги с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
• Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

• После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
• Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжаются расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

• Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

• На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
• Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
• На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
• Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
• При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм., в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда работы по подключению двухконтурного котла завершены, система заполняется теплоносителем, и оборудование включается в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации в схему подключения двухконтурного газового настенного котла в частном доме должен быть интегрирован накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится при выполнении следующих этапов:

• Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
• Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
• Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
• Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
• Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
• Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровые краны на патрубках

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

• Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
• Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

• Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
• В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
• Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
• ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
• После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

Стабилизатор напряжения в помещении котельной

Возможные ошибки при подключении двухконтурного котла

Чтобы схема подключения двухконтурного газового котла к системе отопления и ГВС в частном доме эксплуатировалась без сбоев, при подключении требуется исключить все возможные ошибки:

• Монтаж напольных или настенных устройств следует проводить таким образом, чтобы со всех сторон к оборудованию был обеспечен подход для возможности обслуживания.
• Обвязка контура отопления и системы ГВС проводится специальными ПВХ или металлическими трубами, которые рассчитаны на повышенные температуры.
• Все резьбовые соединения должны быть герметичны и не подтекать даже при изменении температуры с неизбежным линейным расширением материала.
• Внутренние стенки дымохода должны быть гладкими и ровными, во избежание скопления конденсата при работе котла в холодное время года. Сечение трубы подбирается таким образом, чтобы тёплые потоки из отработанных газов не опрокидывались на выходе.
• Бойлер косвенного нагрева следует монтировать в непосредственной близости от газового котла, чтобы исключить большие теплопотери при движении теплоносителя.

Элементы дымоходов для газового котла

• Для простоты эксплуатации, в систему следует внедрить модуль диспетчеризации, обеспечивающий дистанционной контроль за переключением режимов из любой точки мира.
• При подключении не следует ставить больше количество фитингов и поворотов, так как каждый из них заужает условный проход и вызывает сопротивление на пути движения жидкой среды.
• Избегать образования воздушных пробок в системе. Для этого в каждой потенциально опасной точке ставится автоматический воздухоотводчик.
• На магистрали подпитки следует установить систему многоступенчатой очистки поступающей воды по технологии обратного осмоса. В таких случаях исключается наличие известковых отложения и твёрдых примесей, дающих осадок в процессе эксплуатации.

При наличии возможности верным решением будет обращение к профессионалам из подрядной организации с заключением соответствующего договора. В таких случаях производитель работ после монтажа обеспечивает пуско-наладку системы и предоставляет длительную гарантию.

Система обратного осмоса в котельной

Дополнительные мероприятия, улучшающие работу систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

• На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
• Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
• Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

• По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
• Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
• Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

А вам когда-нибудь доводилось подключать и обвязывать двухконтурный котёл в вашем частном доме? Почему выбрали именно его и столкнулись ли с какими-то проблемами?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Принцип работы газового котла отопления: устройство, схема, особенности

Сегодня многие частные дома отапливаются газовыми котлами. Владельцы выбирают их за экономичность, удобство в работе, мощность, компактность и чистоту. Если вы задумались о покупке подобного агрегата, то будет полезным изучить принцип работы газовых котлов. Это не только поможет сделать верный выбор, но и упростит его эксплуатацию.

В этой статье мы выясним как устроены газовые котлы, основные узлы устройства и рассмотрим схемы работы различных видов и типов.

Как устроен газовый котел

Первое, в чем нужно разобраться: из каких основных узлов состоит оборудование. Это не только поможет вам разобраться в причинах неполадок при работе, но и поможет сделать верный выбор при покупке.

Горелка

Основной элемент газового котла. Представляет собой прямоугольную поверхность с установленными форсунками. Современные производители встраивают моделируемый вариант: такая горелка способна потреблять только необходимое количество газа на разных этапах работы, экономя до 15% топлива. Так, при розжиге уменьшается подача газа, чтобы нагрев теплообменника происходил постепенно. Затем подача топлива постепенно увеличивается, приближаясь к заданной температуре и поддерживая ее. После нагрева подача газа вновь уменьшается. Это не только позволяет сэкономить «голубое» топливо, но и положительно сказывается на сроке службе устройства.

За подачу топлива отвечает газовый клапан, который регулируется встроенным электродвигателем. Такое устройство позволяет пользователю самостоятельно задать нужную температуру с помощью электронной платы и панели управления.

Горелки бывают атмосферные и турбированные:

• Атмосферные устанавливаются около дымохода и забирают воздух из помещения. Такие горелки независимы от электричества и часто устанавливаются в напольных моделях.
• Турбированные не зависят от тяги в дымоходе, потому что за работу отвечает вентилятор, который и выводит все продукты сгорания. Для его работы необходимо электричество, поэтому наиболее часто можно встретить в настенных котлах.

Еще в горелке находится электрод розжига (вырабатывает искру, которая поджигает газ) и датчик контроля пламени (если пламя по каким-то причинам потухнет, автоматика перекроет подачу топлива и оповестит об ошибке).

Теплообменник

Короб с трубками, между которыми находятся пластины (или «ребра», для увеличения полезной площади и скорости нагрева воды). Именно по этим трубкам и циркулирует вода, забирая тепло от нагретых стенок.

Теплообменники изготавливают из разных сплавов, от которых и зависят их срок службы:

• Алюминий. Самый легкий металл, поэтому котлы с таким теплообменником имеют компактные размеры. Подвержен коррозии, при работе образуется осадок, который уменьшает эффективную площадь теплообмена.
• Медь. Небольшие вес и габариты, при хорошей теплоотдаче. Компактны и устойчивы к коррозии, но изнашиваются быстрее чугунных.
• Сталь. Простой и дешевый вариант. Низкая теплопроводность и малый срок службы. Такие теплообменники могут деформироваться или потрескаться при перепадах температур.
• Чугун. Долговечны, надежны, устойчивы к коррозии, но чувствительны к перепадам температур. Отлично проводят тепло, но большие и тяжелые, поэтому обычно используются в напольных дорогих котлах.

Если котел двухконтурный, тогда предусматривают два теплообменника: первичный и вторичный. Основной устанавливают над горелкой, его используют системы отопления. Второй необходим для моментального нагрева воды, когда открывается водопроводный кран. Такой теплообменник выглядит как набор пластин, между которыми циркулирует вода. Как только открывается кран с горячей водой, вся вода из первого контура направляется во второй. Именно поэтому двухконтурные котлы не могут одновременно и отапливать, и нагревать воду. При малых объемах потребления горячей воды это незаметно, батареи просто не успевают остывать.

Однако, если расход воды соизмерим с потребностями для отопления, то тут приходит на помощь битермический теплообменник. Это такая «труба в трубе», которая расположена прямо над горелкой. За счет нагрева только одного теплообменника, такой котел может одновременно обеспечить дом и отоплением, и горячей водой. Но стоит помнить: в этом случае очень быстро образуется накипь, которую нужно своевременно удалять.

Циркулярный насос

В старых системах отопления использовалась естественная циркуляция воды. Теплоноситель при нагреве расширяется, поэтому вода на выходе из котла обладает низкой плотностью и весом. За счет этого она легко поднимается по горячему стояку вверх в расширительный бак, а затем под уклоном растекается по радиаторам и отдает тепло. При охлаждении плотность и вес воды увеличиваются, поэтому вновь под уклоном она стекает обратно в котел.

Несмотря на простоту, надежность, энергонезависимость и бесшумность работы такая система имеет серьезные недостатки: сложный и дорогостоящий монтаж, замерзание воды, попадание воздуха в систему отопления, низкую температуру радиаторов в дальних углах.

Поэтому современные котлы оборудуются специальным циркулярным насосом, который и создает давление для постоянной циркуляции воды. Да, в таком случае пропадает независимость от электричества, зато батареи всегда будут теплыми.

Расширительный бак

При нагреве вода расширяется, поэтому необходимо соблюдать баланс в системе отопления. Именно для этого используется расширительный бак, состоящий из 3 частей:

• емкость для излишка воды;
• мембрана;
• емкость с азотом.

Принцип работы прост: лишняя вода хранится в бачке, а мембрана балансирует изменение давления в системе отопления.

Отвод дыма

Любой газовый котел обязательно нуждается в отводе продуктов сгорания. Если камера сгорания открытая, тогда для работы используется воздух из помещения, поэтому здесь нужна хорошая вентиляция и оборудуется дымоход.

Если котел с закрытой камерой сгорания, тогда используется воздух с улицы (с помощью вентилятора) и прогревается продуктами сгорания. Такие устройства не требуют дополнительной вентиляции.

Автоматика безопасности, электроника и модуль управления

В эту категорию входят различные датчики по контролю происходящих процессов в работе котла и мониторинг состояния системы отопления. Система безопасности позволяет защитить агрегат от отсутствия тяги, перегрева или отсутствие пламени в горелке. В этих случаях датчики сообщают о неисправности и модуль управления прекращает работу котла.

Принцип работы

Если температурные датчики установлены, тогда при запуске котла измеряется температура в помещениях – автоматика рассчитывает сколько тепла потребуется. Затем насос закачивает холодную воду в теплообменник. Газовый клапан открывается, через форсунки в горелку поступает газ. Электрод розжига вырабатывает искру, топливо загорается и нагревает теплообменник. Насос перемещает нагретую воду по трубам к радиатору, где вода отдает свое тепло и возвращается в котел. Продукты сгорания выводятся через дымоход. Как только в системе отопления будет достигнута нужная температура, горелка выключается, а котел переходит в режим ожидания. После охлаждения воды горелка вновь запускается. Так работает одноконтурный котел.

Двухконтурные модели работают точно по такой же схеме, за одним исключением: как только открывается кран с горячей водой, срабатывает датчик протока. Он передает сигнал, заставляя систему переключить трехходовой клапан на режим нагрева воды. Вода перестает поступать в батареи и остается в котле, циркулируя во вторичном теплообменнике, который моментально нагревается. После закрытия крана трехходовой клапан возвращается в исходное положение, и вода из первичного теплообменника поступает в систему отопления.

Стоит отметить еще один момент: котлы делятся на конвекционные и конденсационные. В первом случае в результате работы создается также водяной пар, который испаряется и выбрасывается через дымовую трубу.

В конденсационных котлах нашли способ его использовать. В таких устройствах водяной пар превращается в конденсат, который аккумулируется на стенках экономайзера (по сути, дополнительный теплообменник). При этом освобождается определенное количество тепла, которое уходит на нагрев воды. Сам конденсат после обработки и нейтрализации просто сливается в канализацию. Вот таким образом и достигается максимальная эффективность.

Как сэкономить при использовании газового котла?

Следующие меры позволяют достичь дополнительной экономии топлива:

• качественный монтаж газового котла;
• на короткое время полностью открыть окна, закрыв при этом терморегулирующие вентили;
• не перегревать помещение, стараться поддерживать комнатную температуру на уровне 20 °C;
• при наступлении темноты опускать на окнах жалюзи;
• правильно настроить терморегулирующие вентили;
• не загромождать радиаторы и терморегулирующие вентили;
• использовать возможности регулирования вашего котла;
• включать циркуляционный насос ГВС только во время пользования;
• контролировать расход горячей воды;
• проводить регулярное сервисное обслуживание: чистку котла и мелкий ремонт.

Помогла ли вам статья? Задавайте свои вопросы в комментариях, наши эксперты обязательно на них ответят.

Как работает газовый котел: устройство, схема, режимы

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.

Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.

Основные узлы

Горелка. Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.

Существует две разновидности горелки:

• Атмосферная. Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.

• Турбированная. Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.

Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:

• Стальной. Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.

• Медный. Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.

• Чугунный. Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.

Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.

Расширительный бак. При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.

Дымоотвод. В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.

Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.

Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:

• отсутствие тяги;
• перегрев;
• отсутствие пламени в горелке.

Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.

Принцип работы

По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.

Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.

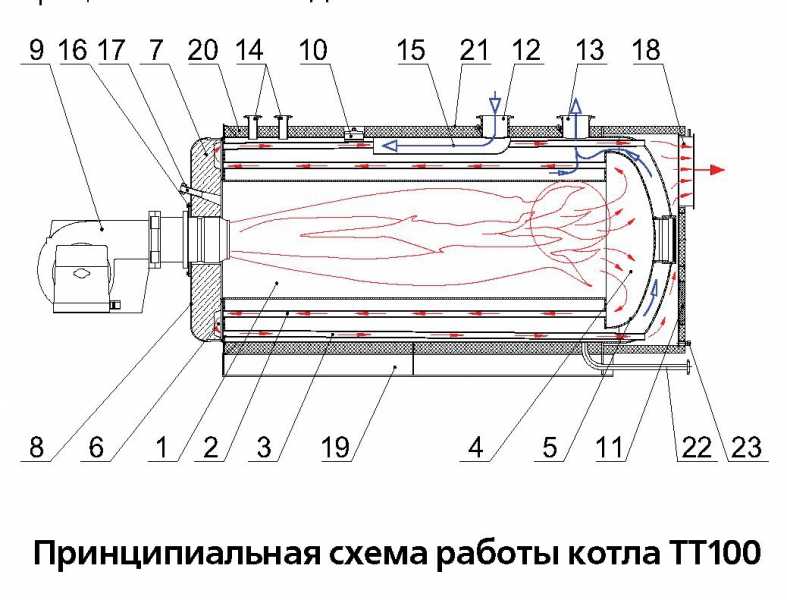

Ниже представлена схема работы:

Разновидности и классификация

Как должен работать котел? Это зависит от его разновидности.

По способу установки техника делится на два типа:

• Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
• Напольные. Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.

По строению дымоотвода, типу отвода продуктов сгорания:

• атмосферные;
• турбированные.

Режимы их работы мы описывали выше.

По функциональности:

• Одноконтурные. Обеспечивают оптимальную работу на отопление.
• Двухконтурные. Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.

Разновидности горелки:

• Модулируемая. Плавная автоматическая регулировка силы пламени.
• Обычная. Без какой-либо регулировки.

По типу поджига:

• Пьезорозжиг. Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
• Электронный. Срабатывает встроенный трансформатор, который управляется автоматикой.

По принципу работы:

• Конвекционные. Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
• Конденсационные. Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.

Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.

Техника может работать на природном и сжиженном газе, а крепится на стену или устанавливается на пол. Существует вариант парапетной установки — газовый котел крепится на внешней стене, обладает закрытой камерой сгорания и подключается к коаксиальной трубе.

Рассмотрев устройство и особенности водонагревательной техники, вы сможете выбрать оптимальный вариант для своего жилища. Видео поможет вам лучше разобраться в теме:

Схема подключения двух котлов в одну систему отопления

Главная » Статьи » Схема подключения двух котлов в одну систему отопления

Два котла в котельной – как подключать – плюсы и минусы

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

О том, какие это могут быть котлы или источники энергии, мы уже писали в статье «Резервное оборудование – связка с основным теплогенератором». Там более чем подробно описано, к какому котлу, какой дублер нужно и можно подбирать.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.

Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

• Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
• Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

• Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
• Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
• Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
• Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

• В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
• Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

• Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

kotlobzor.ru

Инструкция: как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

1. Помещение для котельной выбирается отдельное. Площадью порядка 7м2. Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

• Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности — 0,2 м3 при потолке высотой 2,5 м, но не менее 15 м3.
• Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м2 на 1 м3 объема помещения.
• Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе. Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.

После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

pechiexpert.ru

Схема отопления с двумя котлами — Система отопления

» Котлы отопления

На открытой вкладке ресурса мы попбробуем найти и определить для нужной квартиры нужные узлы системы. Монтаж обогрева включает котел, коллекторы, бак для расширения, развоздушки, батареи терморегуляторы, крепежи, увеличивающие давление насосы, систему соединения, трубы. Система отопления дачи насчитывает определенные устройства. Все элементы монтажа очень важны. Поэтому выбор каждого элемента монтажа важно делать технически грамотно.

Обвязка котельной с двумя котлами

Подробности

Когда в схему отопления устанавливается больше одного котла, это может преследовать не только цель наращивания мощности, но и такую цель, как возможность снизить потребление энергии.

Помимо этого, решив устанавливать не один котел, а больше, можно избавиться еще от некоторых проблем. Большой котел, сначала, надо привезти и занести. Маленькие же котлы значительно легче пройдут в дверь, да и по весу они намного легче. В случае выхода из строя одного котла, можно смело его выводить в ремонт, оставив при этом систему в рабочем состоянии.

Существует два варианта включения нескольких котлов: параллельная и схема первично-вторичных колец.

Параллельное включение котлов

При параллельном включении (в случае отключения автоматики одного из котлов) вода из обратки проходит по отключенному котлу, преодолевая гидравлическое сопротивление его контура, что означает дополнительный расход электричества для циркуляционного насоса. Плюс к тому, обратка (охлажденка), пройдя через нерабочий котел, подмешивается к подаче от оставшегося в работе котла, которому, в свою очередь, приходится увеличивать мощность с целью компенсации подмеса от обратки. Чтобы этого не случалось, мастеру-сантехнику приходится перекрывать трубопроводы вручную (при помощи вентилей), либо устанавливать автоматику, снабженную сервоприводами.

Схема первично-вторичных колец

Применение же схемы первично-вторичных колец не подразумевает использование подобной автоматики. Если один котел выходит (или выводится) из строя, носитель тепла, проходя по первичному кольцу, «не замечает» потери. Гидравлическое сопротивление в этом месте очень маленькое, что позволяет теплоносителю не затекать в контур отключенного котла и спокойно проходить по первому кольцу таким образом, будто отключенный котел снабжен задвижками, которые перекрыты.

К кольцам первичного типа подключают вторичные с тепловыми нагрузками. Каждое кольцо, которое находится ступенью выше, использует то кольцо, что ниже в качестве собственного котла с расширительным баком, забирая тепло и скидывая туда охлажденный теплоноситель. Такая схема обвязки находит все большее применение в обустройстве достаточно «продвинутых» котельных для небольших домов и крупных объектов, имеющих много контуров отопления. Такая система отопления позволяет выполнять тонкую настройку качества каждого контура.

Источник: http://master-santekhnik.ru/statji/obvyazki-kotelnoy-s-dvumya-kotlami

Ответ

В качестве отопительного аппарата можно использовать навесной или напольный двухконтурный или одноконтурный газовый котел или электрокотел.

Схема подходит для монтажа системы отопления в двухэтажном частном доме или в квартире. Разводка системы отопления на два крыла.Боковое подключение радиаторов.

Характеристика системы:

Класс системы отопления – Эконом

Горизонтальная двухтрубная разводка.

Две и более веток отопления.

Боковое подключение радиаторов

Преимущества системы отопления:

Недостатки системы отопления:

Требует точной настройки.

Давление в системе отопления — до 2,5 бар

Температура системы отопления —  до 90°С.

Мощность системы отопления — до 25 кВт.

Длина подающего трубопровода до последнего радиатора — не более 20 м.

Изображение кликабельно -нажмите для увеличения

Схема радиаторного отопления двухэтажного дома или квартиры. Горизонтальная двухтрубная разводка.Ручное регулирование температуры в помещениях.Боковое подключение радиаторов

Спецификация основных материалов и оборудования:

1.Труба металлопластиковая  d=20×2  метраж в зависимости от технической необходимости.При условии использования труб из других материалов — полипропилен  d=25мм, медь d=18мм

1a. Труба металлопластиковая  d=26×3  метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен  d=32мм, медь d=22мм

2. Кран шаровой   d 3/4 – 1шт.

2а. Кран шаровой   d 1/2 – 3шт.

3. Кран радиаторный прямоточный d 3/4 — 1шт.

3а. Кран радиаторный прямоточный d 1/2 — 1шт.

4. Бак мембранный расширительный для отопления 24 литра – 1шт.

5. Насос циркуляционный с комплектом гаек Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1шт.

6. Клапан обратный d3/4- 1шт.

7. Группа безопасности  до 50квт d1 – 1шт.

8. Радиаторы отопления — в зависимости от потребностей помещения.

9. Кран радиаторный прямой (или угловой) с ручкой d 1/2″ – 6шт. (или больше, в зависимости от количества радиаторов).

10.Кран радиаторный прямой (или угловой) без ручки d 1/2″– 6шт. (или больше, в зависимости от количества радиаторов).

11,13.Заглушка/Футорка радиаторная d1″ – 6шт. (или больше, в зависимости от количества радиаторов).

12.Кран Маевского – 6шт. (или больше, в зависимости от количества радиаторов).

1.При наличии в составе котельного агрегата расширительного бака достаточного объема, циркуляционного насоса требуемой производительности и группы безопасности поз. 4,5,6,7 не устанавливаются.

2.Количество секций радиаторов (алюминиевые, биметаллические, чугунные) или панельные (стальные, медно-алюминиевые и д.р.) определяется на основании теплотехнического расчета предоставляемого производителя данных радиаторов отопления. При использовании панельных радиаторов поз.11 не нужна.

3.При количестве секций в радиаторе более 10-ти количество кронштейнов должно быть 4шт.

4.Соединительные и фасонные детали трубопроводов в спецификацию не включены. Их марки и количество подбираются для конкретного объекта в зависимости от взаимного расположения элементов системы.

5.Для защиты насоса от перегрузки рекомендуется устанавливать байпасы с перепускным клапаном.

6.Тип резьбы радиаторных футорок и пробок («левая» или «правая») определяется по месту.

7. Количество этажей может быть более двух при условии установки на каждом этаже шарового крана (поз.2) и регулирующего вентиля (поз.З).

Все схемы являются ориентировочными и не могут служить в качестве готового проекта без привязки к конкретным условиям строительства.

Подбор включенного в спецификации оборудования для представленных схем произведен для следующих условий:

— здание имеет необходимую тепловую защиту согласно СНиП 23-02-2003 «Тепловая защита зданий и сооружений»;

— коэффициент остекленности фасада здания не более 0,18,

— высота этажа не более 3 м

— трубопроводы системы отопления выполнены из металлопластиковых, полипропиленовых или медных труб;

— в качестве теплоносителя используется вода.

В спецификациях к схемам учтено только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, расстановка подвижных и неподвижных опор определяются на стадии привязки схемы к конкретным условиям строительства.

Монтаж систем отопления следует и необходимо производить в соответствии с требованиями действующих нормативных документов и технических паспортов на применяемые изделия.

При использовании материалов сайта-ссылка на сайт обязательна,(для интернет-изданий — гиперссылки) на http://installservice.info

Источник: http://teplo-faq.net/scheme-of-heating-systems/113-sxemy-sistem-otopleniya/4052-sxema-radiatornogo-otopleniya-dvuxetazhnogo-doma-ili-kvartiry-gorizontalnaya-dvuxtrubnaya-razvodkaruchnoe-regulirovanie-temperatury-v-pomeshheniyax

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей экономичностью и эффективностью.

Схема № 1. Котел, присоединенный через гидравлический разделитель с закрытой принудительной циркуляцией системой радиаторного отопления, теплых полов, бойлером косвенного нагрева (для системы горячего водоснабжения). Система отопления выполнена по современным требованиям, современными материалами.

Схема № 2 Котел присоединенный через гидравлический разделитель с закрытой принудительной циркуляцией системой радиаторного отопления, теплых полов.

Схема № 3 Котел с закрытой принудительной циркуляцией системой радиаторного отопления.

Схема № 4 Котел с атмосферно-открытой (открытый расширительный бак) принудительной циркуляцией системой радиаторного отопления.

Схема № 5 Котел с атмосферно-открытой (открытый расширительный бак) самотечной (естественной циркуляцией теплоносителя) системой радиаторного отопления.

Экономичность системы отопления зданий зависит от минимизации тепловых потерь и следующих составляющих:

1. От быстроты нагрева помещений до заданных параметров.
2. Устойчивости параметров за весь отопительный период.
3. Скорости переноса теплоносителя по системе отопления.
4. Теплоёмкости теплоносителя.
5. Теплопередачи радиаторов отопления,
6. От согласованности узлов и комплектующих системы отопления.

Поэтому чтобы добиться эффективности и экономичности необходимо, чтобы радиаторы имели больший коэффициент теплопроводности и меньший теплоемкости. В таком случае тепло быстрее снимается с теплоносителя, мы добиваемся не только быстрого прогрева помещения, но уменьшаем температуру теплоносителя, а значит, не допускаем ее перегрева и возвращения в котел перегретого теплоносителя. Все это дает возможность системе отопления работать в умеренных температурных режимах (не доводя до кипения). Для выполнения данной задачи или устанавливаются эффективные приборы (радиаторы отопления), или увеличивается их количество.

Для качественного распределения тепла по всем помещениям здания, система должна доставлять в каждую точку отопительных приборов одинаковую температуру теплоносителя, что достигается с помощью современной, лучевой схемы системы отопления, через коллекторные узлы управления и распределения.

Данная система не может быть собрана трубами большого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность системы. Такая система называется скоростной, малообъемной. Однако существует реальная опасность перегрева теплоносителя твердотопливным котлом. Потому как, любой твердотопливный котел, а в нашем случае котел, сам по себе очень инерционный (это означает, что управление горением угля или высоко калорийных видов топлива не может быть четким и прогнозируемым до градуса). И потому, существует реальная угроза повреждения трубопроводом от перегрева и гидроударов (при закипании теплоносителя в котле), поскольку малообъемные системы чаще собираются из полимерных трубопроводов, любые критичные температуры и гидроудары могут повредить их.

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой целью справляется емкостной гидравлический разделитель. Являющийся емкостью, через которую свободно циркулирует теплоноситель из котла и теплоноситель из системы отопления. Гидравлический разделитель помогает согласовывать различных потребителей: система радиаторного отопления, система теплых полов, бойлер для производства горячей хозяйственной воды и т. д. (см. схему № 1).

Каковы правила подбора гидравлического разделителя? Самое главное, чтобы он имел емкость, соответствующую мощности котла, ориентировочно из расчета 10 литров на 1 кВт мощности котла.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

Системы отопления, собранные стальными трубопроводами, не боятся перегрева теплоносителя, в таких системах теплоноситель обычно имеет большой объем. В подобных системах возможно подключения Твердотопливного котла к закрытой системе отопления с принудительной циркуляцией. (см. схему № 3).

В случае подключения к открытой системе отопления с принудительной циркуляцией (см. схему № 4) можно обойтись и без группы безопасности, роль которой будет выполнять атмосферно открытый расширительный бак.

При подключении котла к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является — соблюдения диаметров трубопроводов заложенных производителями котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Источник: http://www. teplodaryug.ru/otoplenie/shemy-otoplenija.html

Смотрите также:

01 ноября 2018 года

sistema-otopleniya.ru

Как подключить два котла к одному коллектору — Отопление дома своими руками

Сегодня расскажем, как подключить два котла к одному коллектору. Ведь, часто возникают ситуации, когда при реконструкции старого здания или строительстве нового, нет возможности установить отопительный котел требуемой мощности и приходится комбинировать отопительный прибор, состоящий из двух и более котлов.

Это встречается редко и возникает от отсутствия и невозможности устройства общего дымохода или отсутствия сетевого газоснабжения. В этом случае приходится устанавливать газовые турбированные котлы (с закрытой камерой сгорания), которые не нуждаются в общем дымоходе, так как имеют собственный коаксиальный дымоход или настенные электрические котлы.

Так как настенные котлы выпускаются небольшой мощности, то для отопления здания большой площади, нужно установить два и более прибора, достаточной суммарной тепловой мощностью, позволяющей отапливать здание. Схема одного из вариантов подключения газовых турбированных котлов приведена ниже:

Схема подключения электрических котлов будет отличаться незначительно: так как эти котлы одноконтурные, то будет отсутствовать подача холодной воды в котел и, соответственно, отсутствует выход горячей воды. Подпитку системы на электрических котлах нужно осуществить в магистраль обратки, в любом удобном месте.

Как подключить два котла к одному коллектору

Работы следует начать с разметки места установки котлов и крепления кронштейнов подвеса:

Запаковав быстроразъемные соединения на выпуски котлов, навешиваем подготовленные отопительные приборы на кронштейны, размечаем места прохождения коаксиальных дымоходов через стену:

Снимаем котлы, просверливаем отверстие в стене коронкой, диаметром 80-120 мм при помощи перфоратора и ставим их на место:

Основой работы теплообменников котлов является распределительные коллекторы подачи и обратки, к которым подключены их выпуски.

Для уменьшения затрат на приобретение заводских изделий, эти коллекторы можно сделать самостоятельно, из полипропилена. Так как резьбы выпусков теплообменников диаметром ¾», и отопление разделяется на три-четыре контура-этажа, то коллектор можно собрать из полипропиленовой трубы, диаметром 40 мм, точнее, из тройников 40Х25Х40:

Это тоже интересно  Неисправности системы отопления

На коллекторе обратки, сразу впаиваем грязевики — фильтры грубой очистки, диаметром 25 мм:

Далее, поднимаем трубы от контуров, не забывая крепить их к стене и стыкуем с соответствующими выпусками на коллекторах:

Сделав полную обвязку, нужно установить коаксиальные дымоходы:

Наша статья, как подключить два котла к одному коллектору окончена, система готова к работе:

Сохранить

Сохранить

practikaotoplenia.ru

---

Смотрите также

• Чертеж котла длительного горения
• Газовый котел ишма 100 технические характеристики
• Как выбрать газовый котел для отопления и горячего водоснабжения дома
• Верхние котлы павелецкое направление
• Как подключить коллектор теплого пола к котлу
• Котлы пеллетные с автоматической подачей
• Двухконтурный котел без электричества
• Двухконтурный газовый котел аристон неисправности
• Газовый котел напольный с закрытой камерой сгорания
• Мероприятие по снижению тепловых потерь котла в окружающую среду
• В каком случае допускается открывать кожух электрического котла

Принципиальные схемы, схема отопления, отопление, котельная, схема котельной, топочная, обвязка котельной, обвязка топочной, проект котельной, проект отопления, схема теплоснабжения, обвязка газового котла, обвязка электрического котла, ночной тариф, обвязка твердотопливного котла, схема с твердотопом, схема с тепловым насосом

Галерея принципиальных теплотехнических схем содержит наиболее популярные решения в области обвязки котельных и топочных разных мощностей с применением инновационного оборудования.

          Вариант №1.0 Котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью максимум до 85 кВт с газовым (электрическим) котлом и отопительными контурами радиаторного отопления реализованного с помощью насосной группы серии UK 1″, и контуром теплых полов через смесительную насосную группу МК 1. Приготовление горячей воды происходи в бойлере косвенного нагрева EBS-PU посредством насосной группы UK 1″. Для гидравлической развязки котла и системы отопления используется гидрострелка Meibes MHK пропускной способностью до 3 куб.м. На подающем трубопроводе установлен сепаратор воздуха Flamcovent для защиты от коррозии и оптимизации работы горелки, на обратном трубопроводе сепаратор шлама FlamcoСlean для улавливания микромусора из системы отопления.

   Для автоматизации всей системы используется погодозависимый контроллер отопления Meitronic W10, который поддерживает температуру в прямом контуре радиаторного отопления в погодозависимом режиме за счет горелки котла (мощности ТЭНа), а контур теплых полов за счет трехходового смесителя насосной группы МК. Автоматика выключает отопительные контура по достижению наружной температуры выше заданной. Гарячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, для более быстрого нагрева бака ГВС. Контроллер Meitronic W10 позволяет проводить недельное программирование отопительных контуров и нагрев ГВС, для сокращения потребления энергоносителей. Управленние котлом предлагается в двух вариантах — дискретный сигнал и управление по сигналу 0-10В, что позволяет полноценно упрпавлять модуляцией любых котлов и тепловых насосов.  Доступно опционно удаленное управление через приложение на смартфоне.



---



     Вариант №1.1 Конденсационный котел, радиаторы, теплый пол, ГВС.

 Система теплоснабжения мощностью максимум до 50 кВт с газовым конденсационным котлом и отопительными контурами радиаторного отопления и контуром теплых полов. Обвязка построена на смесительном блоке нового поколения RendeMIX, который позволяет котлу работать в любом режиме с обраткой минимальной температуры и соответственно с максимально возможным КПД, то есть с минимальным потреблением газа.

Идея насосной группы  RendeMIX в включении радиаторного отопления и теплых полов последовательно и как следствие максимальное выхлаждение обратки конденсационного котла, то есть даже при температуре подачи на радиаторы 75 оС обратка на котел будет ниже 45 оС.

Контур радиаторного отопления отсекается трехходовым клапаном по достижению комнатной температуры заданного значения и система продолжает поддерживаться только теплыми полами, то есть экономично и комфортно.

Горячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, через трехходовой клапан котла (либо внешний клапан при отсутствии такового в котле).

Система работает под управлением погодозависимого контроллера Meitronic W10, с возможностью недельного программирования отопительных контуров. Комнатная цифровая панель дистанционно управляет отопительной установкой с индикацией всех рабочих температур, атмосферной влажности и барометрического давления.



---

           Вариант №1. 2 Котел, солнечные коллекторы, радиаторы, теплый пол, ГВС.

Котельная идентичная первому варианту, отличие в поддержке нагрева  горячей воды двумя плоскими солнечными коллекторами FKF которые позволяют нагревать до 300 литров горячей воды за один день в бивалентном бойлере ESS-PU . Солнечные коллекторы обеспечивают самостоятельный нагрев горячей воды в межсезонье и летом, система позволяет на 80% ежегодно закрывать нагрев горячей воды за счет энергии солнца, экономя при этом до 500 куб. метров природного газа ежегодно и увеличивая срок службы газового котла, за счет уменьшения часов его работы. Электронный регулятор Meitronic W20 который управляет солнечной насосной станции М 3/4  имеет функцию обратного выхлаждения и защиты солнечных коллекторов от закипания, которые работают по принципу выброса из емкости избытка тепла в ночное время в реверсном режиме, для того что бы иметь возможность принять энергию солнца на следующий день.

---

       Вариант № 1. 3 Тепловой насос, теплосеть, радиаторы, теплый пол.

Котельная с тепловым насосом типа Воздух-Вода который работает на покрытие нагрузки радиаторного отопления и теплых половгидравлично реализованных через насосносмесительный блок KombiMIX. Потребители работают под управлением погодозависимого контроллера Meitronic W10, который управляет тепловым насосом по шине 0-10В.

Тепловой насос включен на потребителей через бак аккумулятор с теплообменником, который может работать на прием тепла как от городской сети (рабочее давление 25 бар) так и от системы солнечных коллекторов. Бак аккумулятор может работать как в режиме зима-отопление так и в режиме лето-холод, главной задачей которого является уменьшение тактования воздушного теплового насоса и как следстиве увеличение его рессурса.

---

       Вариант №1.3.1 Тепловой насос, электрокотел, радиаторы, теплый пол, ГВС.

Котельная с тепловым насосом типа воздух-вода до заданной точки бивалентности и электрокотлом как пиковым источником при морозах под управлением контроллера Meitrinic W20. Теплогенераторы работают на покрытие нагрузки радиаторного отопления и теплого пола, реализованного через блок KombiMix и систему проточного приготовления горячей воды станцией LogoFreash. Буферная емкость аккумулирует тепловую энергию для покрытия нагрузки как системы отопления так и ГВС.

Преимущества проточной станции LogoFreash по сравнению с баком косвенного нагрева — одна бочка в котельной вместо двух, санитарная вода всегда свежая, нет необходимости проводить режим термической дезинфекции, тепловой насос греет буферную емкость на максимальной мощности, не ограничен теплообменником бака косвенного нагрева.

---

       Вариант № 1.4 Теплосеть, Электрокотел — радиаторы, теплый пол.

Теплопункт объекта потребляющий тепловую энергию от городской теплосети (квартира, офис и т.д.) с возможностью догрева автономным электрическим котлом.

Объект отапливается городской теплосетью, включенной к системе отопления через разделительный теплообменник, что повышает безопасность и надежность внутренней системы отопления. При недостатке тепловой мощности автоматика Meibes Meitronic W10 выключит циркуляционный насос городской сети и запустит электрический котел для дополучения необходимой температуры, аж до момента когда температура теплоносителя в городской сети будет удовлетворять требуемой задаче отопительных контуров по датчику наружной температуры.

Система будет управляться в погодозависимом режиме, это означает, что генерироваться тепла будет ровно столько сколько будет требовать система отопления РО и ТП в данный момент.

---

Вариант № 1.5 Котел газовый, котел электричнеский, радиаторы, теплый пол, ГВС.

Котельная мощностью 35 кВт с газовым настенным котлом как основным теплогенератором и электрическим котлом как резервным/пиковым, отопительными контурами радиаторного отопления насосная группа  UK 1″, и контуром теплых полов смесительная группа МК 1. Для гидравлической развязки котлов и потребителей используется гидравлический разделитель Meibes MHK 25. Для автоматизации всей системы используется погодозависимый контроллер отопления Meitronic W10.

       Преимущество данной схеммы в независимой работе радиаторного отопления и теплых полов, то есть возможность определить, что будет доминирующим источником тепла, радиаторное отполения или теплые полы. К примеру автоматика будет выключать радиаторы при температуре на улице 15 оС, а теплые полы будут продолжать работать до температуры на улице 20 оС, что позволит более комфортно и экономично отапливать обьект. Так же автоматика предусматривает автоматическое включение электрического котла при збоях в работе газового котла. При доукомплектации автоматики временным реле будет происходить автоматичекое переключение между  газовым и электрическим котлами по тарифным сеткам, к примеру газовый котел работает с 7-00 до 23-00, а электрический генерирует тепло в дешевом ночном тарифе с 23-00 до 7-00, причем котлы работают в экономичном погодозависимом режиме.

---

Вариант №1.6 Котел газовый/электричнеский, твердотопливный котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью до 70 кВт на базе твердотопливного котла как основного источника тепла и газового настенного котла как вспомагательного. Для защиты котла от низкотемпературной коррозии используется насосная группа Meibes с ограничением температуры обратной линии серии MTRE которая защищает твердотопливный котел от разрушения и увеличивает эффективность его работы.

      Для накопления тепловой энергии используется аккумулятор тепла PSX-F, который так же помогает сгладить пики потребления тепла, уменьшить количество загрузок топлива и главное сократить расход топлива, за счет увеличения эффективности его сжигания. Потребления тепла происходит в погодозависимом режиме смесительными насосными группами МК 1 под управлением контроллера HZR-C. Смесительные группы и для радиаторов и для теплого пола используются с целью экономичного потребления тепла из буферной емкости.

Буферная емкость включена в схему по буферно-байпасной схеме через трехходовой клапан ЕМ3, и работает по принципу постоянного отслеживания температуры на обратной линии системы отопления и температуры в буферной емкости. Система питается всегда от буферной емкости если в ней теплоноситель более горячий нежели на обратке системы. При падении в буфере температыры, автоматика отсекает его и включается в работу газовый котел. Данная схема позволяет максимально глубоко охлаждать буфер.

Санитарная горячая вода готовится в бойлере косвенного нагрева EBS-PU от твердотопливного котла и от газового котла во втором приоритете.

---

          Вариант №1.7 Котел газовый, котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

Котельная на базе настенного газового котла мощностью 35 кВт как основоного источника тепловой энергии работающего на отопление посредством радиаторного отопления и теплых полов. Для отопления в ночное время с 23-00 по 7-00 применяется электрический котел, который дешевой электроэнергией(коефициет 0,5) нагревает буферную емкость за 8 часов двузонного тарифа, и далее система потребляет в дневное время дешовую энергию из буферной емкости. При падении температуры в буфере ниже требуемой сиситеме, включается в работу газовый котел. Система полностью автоматизирована контроллерами Sol Max  и HZR-C.

---

          Вариант № 1.8 Котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

 Отопление — Электрокотел работает в обход буфера на систему отопления в погодозависимом режиме генерируя ровно столько тепла сколько нужно системе отопления, как только наступает 23-00, автоматика переключает трехходовой и переводит котел в режим максимальной мощность, грея буфер до заданной пользователем максимальной температуры, за счет «дешевой» электрики, накапливая ее на дневное время, период когда действует более высокий тариф, и так включительно до 7-00, когда трехходовой снова переключает электрокотел на байпасирование буфера. Параллельно с этим трехходовой клапан установленный между гидрострелкой и коллектором переходит в режим потребление тепла из буферной емкости, аж вплоть до полного его истощения, то есть падения температуры до значения температуры обратной линии системы отопления.

Отопительные контуры и радиаторов и теплого пола со смесителем, управляемые по погоде, это сделано для того, чтобы экономно отбирать с буферной емкости тепло, причем оба отопительные контуры могут работать по заданной заказчиком недельной программе (например держим в доме 22 днем и 18 ночью).

ГВС — Автоматика держит бойлер ГВС по верхнему температурному датчику при минимальной комфортной температуре, при наступлении 23-00 контроллер перегревает бак санитарной воды до температуры 70-80 оС, что бы саккумулировать санитарную воду на период высокого тарифа.

---

          Вариант № 1.9 Схема аналогична предыдущей, отличается еще наличием твердотопливного котла, который обеспечивает систему отопления и ГВС энергией в первом приоритете по отношению к электрокотлу. Алгоритм работы аналогичен — твердотопливный котел греет сначала гидрострелку, а избыток мощности сбрасывает в буферную емкость. Далее электрокотел поддерживает комфорнтую температуру на стрелке и с наступлением «дешевого тарифа» выгревает до максимальной температуры буферную емкость.

---

      Вариант № 1.10 Твердотопливній котел, електрокотел и система солнечных коллекторов.

Схема включения 3-х источников тепловой энергии работающих на систему отопления радиаторами, теплыми полами и нагрева горячей воды с рециркуляцией ГВС включенными через комбинированный бак серии SKSE который является как баком аккумулятором для системы отопления так и баком который готовит гарячую воду в внутренней емкости 200 л. Два смесительных отопительных контура работаю под управлением контроллера Meitrinic W20 с возможностью дистанционного мониторинга и програмирования отопительной установки. Система солнечных коллекторов типа Drain Back, самосливная не боящаяся кипения, что позволит уйти от перегрева в летнее время.

---

          Вариант № 1.11 Котельная на базе настенного газового котла  как основоного источника тепловой энергии работающего на отопление двухэтажного дома посредством радиаторного отопления (либо теплых полов). Как аварийный источник тепла используется твердотопливный котел, включенный напрямую в систему отопления через группу стабилизации обратной линии MTR. Приготовление горячей воды осуществляется в бойлере косвенного нагрева EBS-PU, включенным в систему потребления ГВС через рециркуляционный контур, для обеспечения макисмального комфорта. Автоматика управляет всеми циркуляционными насосами по временным каналам и температурам.

---

          Вариант № 1.12 Принцип работы схемы c твердотопливным котлом и газовым котлом — при отсутствии топлива для твердотопливного котла систему полностью отапливает газовый котел, по мере прогрева буферной емкости и при поднятии температуры в буфере выше нежели температура обратной линии системы отопления, трехходовой клапан ЕМ3-25-12 переходит в режим буфера и система питается сугубо теплом буферной емкости, газовый котел только догревает при необходимости. Гарячая вода греется системой солнечных коллекторов и догревается вторым контуром газового котла, для подстраховки используется ТЭН. Избыток тепловой энергиии солненых коллекторов сбрасывается в буфер и используется для поддержки системы отопления за счет энергии солнечных коллекторов.

---

          Вариант № 1.13 Вариант включения твердотопливного котла в систему отопления и приготовления горячей воды газовым котлом.

Схема предусматривает управление контуроми радиаторов и теплыми полами в погодозависимом режиме с недельным программированием. Поддержка системы приготовления воды осуществляется солнечными коллекторами.

---

          Вариант № 1.14 Схема аналогична предудущей, но при данной схеме включения твердотопливного котла в момент запуска котла теплоноситель поступает сразу напрямую на гидравлический разделитель в обход буферной емкости, что гарантирует быстрое отключение газового котла при сжигании твердого топлива. По мере прогрева стрелки теплоноситель частично поступает  в буферную емкость и в итоге при нагреве буфера до требуемой температуры автоматика пускает ток обратного теплоносителя не на гидрострелку, а в буфер отбирая тепло там.

---

          Вариант № 1.15.Система отопления частного дома включающая 3 источника тепловой энергии — газовый конденсационный котел, твердотопливный котел и система плоских солнечных колекторов FKF 240. Все источники работают на систему радиаторного отопления, отопление теплыми полами, нагрев плавательного басейна и приготовление горячей воды в первом приоритете. Все источники розвязаны посредством гидравлического разделителя, что позволяет экономно потреблять тепловую энергию. Буферная емкость позволяет экономно сжигать твердое топливо, аккумулировать солнечную энергию, далее прционно раздавая ее потребителям. Солнечная система из 5 плоских коллекторов вырабатывает в год около 10 МВт тепловой энергии, что в традиционном топливе замещает 1500 куб.м природного газа, 3000 кг твердого топлива либо 13000 кВтч электрической энергии. Автоматика Майбес управляет полностью всей системой, работой источников тепла и потребителями. Применение погодозависимой автоматики экономит до 40% традиционного топлива.

---

                  Вариант № 1.16 Система отопления с газовым и электрическим котлами, работающими в режиме день-ночь с сменой приоритетности, работающих на покрытие нагрузки трех отопительных контуров — радиаторное отопление, теплые полы и вентиляции, построенных на насосных группах МК 1″ . Система солнечных коллекторов работает на нагрев бивалентного бака ГВС ESS-PU и плавательного бассейна в втором приориетете. Система предусматривает нагрев бассейна через последовательно включеный теплообменник типа вода-вода, позволяющий делать преднагрев, максимально используя энергию солнца круглогодично. Автоматика определяет какой из потребителей может быть нагрет системой солнечных коллекторов, анализируя температуры на солнечных коллекторах, в баке ГВС и плавательном бассейне.

---



         Вариант № 1.17 Котельная с четырьмя источниками тепловой энергии по приоритету: солнечные коллекторы, тепловой насос, пеллетный котел, газовый конденсационный котел.

Солнце по мере выполнения задач греет сначала санитарную воду, потом бассейн и только потом работает на поддержку системы отопления.

Тепловой насос включен в слоистый буфер аккумулятор в зоне с низкой температурой для увеличения его СОР. Приоритетность пеллетного котла и теплового насоса есть возможность менять, в зависимости от времени года.

Газовый котел включится в работу только тогда если все остальные источники не выполнять задачу по генерировании энергии.

Отопительные контура построены на смесительных группах, для экономичного теплопотребления энергии с аккумулированной в буферной емкости.

---

        Вариант № 1.18 Типовая котельная с воздушным тепловым насосом как основным источником энергии и газовым котлом как пиковым теплогенератором.

Воздушный тепловой насос работает в приоритете на нагрев бака косвенного нагрева и на систему отопления через буферную емкость. Бак аккумулятор нужен для того, что бы тепловой насос не тактовал в режимах небольшого теплопотребления, а так же как аккумулятор тепла для системы отопления, когда воздушный тепловой насос переходит в режим приготовления ГВС, в итоге получаем плавную работу на систему отопления без просадки по температуре. Буферная ёмкость подключается и отключается за счет трехходового по принципу буферно-байпасной схемы (большое/ маленькое кольцо). Отопительные контура отбирают тепло качественно за счет трехходовых клапанов под управлением погодозависимой автоматики и дозировано в зависимости от времени суток.

Горячая вода эффективно готовится тепловым насосом в низкотемпературном режиме на нижнем теплообменнике бивалентного бака косвенного нагрева и в случае проседания температуры догревается газовым котлом на верхнем теплообменнике.

---

    Вариант №1.19 Котельная с воздушным тепловым насосом как основным источником энергии для потребностей тепла и холода.

Воздушный тепловой насос работает через буферную емкость Flamco PS на систему отопления, нагрев бассейна и ГВС и в летнем режиме через буфер холода Flamco PSK на систему фанкойлов и теплых полов. Режим роботы тепло-холод тепловой насос определяет в зависимости от наружной темпенратуры и температуры внутри помещения. При активации режима — холод, гребенка фанкойлов и теплых полов (стен) отсекается трехходовыми клапанами от теплого буфера и подключается буфер холода.

Вспомагательным источником тепловой энергии проектируются солнечные коллекторы, которые позволяют уйти от включения тепловго насоса в летнем режиме на нагрев бассена и бака косвенного нагрева. Схема универсальная, позволяет как пиковый источник тепла включать на мультибуфер — газовый, электрический, твердотопливный котел.

---

                   Вариант № 1.20 Система отопления и приготовления горячей воды на базе воздушного теплового насоса и электрического котла.

Горячая вода греется в проточной станции 140 кВт с расходом горячей воды 45л/мин, преимущество данной станции — это экономия места топочной, экономное приготовление горячей воды, отсутствие бактерий при простое. Станция предусматривает наличие линии рециркуляции ГВС. Автоматика управляет в погодозависимом режиме системой отопления на базе радиаторов и теплых полов, а также нагревом плавательного бассейна. Автоматика предусматривает роботу теплового насоса Воздух-Вода как основного и электрического как пикового или резервного.

Буфер имеет гладкотрубный теплообменник на который работает самосливная солнечная система типа Drain Back, суть которой в опороженении солнечных коллекторов за счет гравитации в моменты когда нет запроса на нагрев или при отсутствии питания циркуляционного насоса. Как результат теплоноситель никогда не может закипеть и для такой системы не требуется предусматривать аварийный сброс  тепла при его избытке.

---

          Вариант № 1.21 Схема включения твердотопливного котла в систему отопления с газовым котлом с закрытой камерой сгорания. Принцип работы схемы — при отсутствии потенциала в буферной емкости трехходовой клапан EM3-25-8 отправляет обратку на газовый котел где и происходит его нагрев. При разогреве верхней точке буфера датчик F3 выше температуры обратной линии F7 активируется переключающий клапан и обратка направляется в аккумулятор тепла, где нагревается до температуры F3 и следует в обратную линию котла, далее в котле при необходимости происходит догрев или просто транзитом проходя теплообменник отправляется в систему отопления. Для экономного выноса тепла из буферной емкости необходиммо установить смесительный клапан на выходе из емкости и управлять им с помощью погодозависимого контроллера HZR-C, который так же контролирует горелку газового котла. Данная схема позволяет максимально глубоко выхолаживать буферную емкость, максимально принимая тепло твердотопливного котла.

---

          Вариант № 1.22 Котельная тепловой мощностью до 70 кВт с стальным газовым котлом, отопительными контурами радиаторного отопления, теплых полов и нагрева бойлера косвенного нагрева. Контроллер HZR-C  управляет всей системой в погодозависимом режиме прямым контуром и смесительным, автоматика так же защищает стальной котел от низкотемпературной коррозии.

---

        Вариант № 1.23 Комплексная система теплоснабжения с геотермальным тепловым насосом типа грунт-вода, электрическим котлом как вспомагательным или аварийным источником и плоскими солнечными коллекторами для нагрева горячей воды и поддержку системы отопления. Все источники тепловой энергии работают на слоистый накопительный бак-аккумулятор, который позволяет не перемешивать температурные слои полученные от разнотипных теплогенераторов. Верхняя часть буфера это запас энергии для контура ГВС и нижняя часть это теплоноситель контура отопления, для загрузки позонно используется два трехходовых клапана. Для приготовления горячей воды используется проточная станция ГВС LogoFresh, которая экономично и в большом обьеме (до 50 л/мин) готовит санитарную воду. Для покрытия нагрузки по горячей воде используются плоские солненчые коллекторы, которые могут принимать до 30 кВтч тепловой энергии в сутки. Отопительные контура работают в погодозависимом режиме под управление контроллеров eloDrive.

---

          Вариант № 1.24 Система мультитеплогенерации в которой теплоноситель готовится от твердотопливного котла, теплового насоса до точки бивалентности, газового котла как самого последнего в очереди приоритета и системой солнечных коллекторов работающих на нагрев санитаной гарячей воды и поддержку тепмпературы в плавательном бассейне в летнее время и межсезонье. Отопление обьекта комбинированное радиаторное плюс теплые полы, для поддержания климата в зоне бассейна применяется воздушное отопление.

---



описание, схема устройства и работа.

Рынок систем отопления позволяет купить котлы отопления любого типа, от газовых и твердотопливных, до электрических и электродных. Можно долго спорить о том, какие котлы отопления более популярны, электрические или газовые. Однако эти споры будут бесполезны для домовладельца, у которого дом стоит в тысячи вёрст от газовой магистрали, а линия электропередач находится «под боком».

Вступление

Рынок систем отопления позволяет купить котлы отопления любого типа, от газовых и твердотопливных, до электрических и электродных. Можно долго спорить о том, какие котлы отопления более популярны, электрические или газовые. Однако эти споры будут бесполезны для домовладельца, у которого дом стоит в тысячи вёрст от газовой магистрали, а линия электропередач находится «под боком».

Приметные маркеры электрических котлов

Давайте разберем, чем примечательны все электрические котлы с потребительской точки зрения.

Прежде всего, это высокий КПД (коэффициент полезного действия). В этом параметре значения лежат вокруг значения 98%. Это много и означает, что лишь 0,02 части топлива расходуется не на отопление.

Во вторых, электрокотлы компактны. Не имея в своей конструкции сложных деталей и дополнительных элементов, корпуса электрических котлов получаются заметно меньше, а некоторые типы электрокотлов (электродные) вообще сверхкомпактны.

В третьих, работа котлов на электричестве практически бесшумна. Это немаловажный параметр, в том числе для выбора места установки электрокотла.

В-четвертых, технология нагрева теплоносителя в электрическом котле достаточно проста, как следствие процессом нагрева более просто управлять. Отсюда, наличие недорогой автоматики управления практически во всех электрокотлах, а также возможность отдельной сборки систем управления работой котла.

В-пятых, при работе электрического котла не образуются вредные вещества горения, для вывода которых, вдобавок, нужно строить систему дымохода, пронизывающую конструкции дома.

Однако, положительные качества электрических котлов, пытается перевесить один крупнейший недостаток или лучше сказать их особенность. Это необходимость дополнительных электрических мощностей для подключения электрического котла. Об этом я подробно писал в статье Электрическое отопление загородного дома, здесь кратко повторюсь.

Любой бытовой прибор мощностью более 7 кВт требует разрешение на подключение;

Обычно на дом выделяют стандартные 5 кВт, мощности, что явно не хватит для нормальной работы элеткрокотла, а значит нужно получать дополнительные мощности;

Котлы от 6 кВт, а это всего лишь котел для 60 метрового дома, скорее всего, потребуют питания 380 Вольт, что также поставит некоторые административные барьеры в виде согласования, разрешений и выделения.

Эту проблемную сторону нужно учесть, узнать возможность и этапы решения, и лишь потом покупать электрический котел для обогрева дома.

К сожалению, недостатки электрических котлов на этом не заканчиваются. К получению дополнительных мощностей, добавляем:

Высокую стоимость электроэнергии;

Необходимость новой электропроводки в доме, а возможно и нового электрического ввода в дом.

Три типа современных электрических котлов

На сегодня можно выделить три основных типа потребительских электрокотлов:

Тэновые;

Электродные;

Индукционные.

Деление по типам, происходит от примененного в котле способа нагрева теплоносителя системы отопления (воды).

Тэновые электрические котлы

В котлах данного типа для нагрева теплоносителя используются трубчатые нагревательные элементы (ТЭНы). По сути, это электрические проводники с очень высоким сопротивлением. Электрический ток, протекая по элементу, вызывает его нагрев, который передается теплоносителю.

Сам нагревательный элемент окружен диэлектрическим материалом и помещен в металлическую трубку различной формы. Контакты для подключения выведены на концы трубки. Сама трубка (корпус тэна) электрически безопасна.

На бытовом уровне тэны хорошо знакомы по старым электрическим чайникам и переносным водонагревателям.

Недостатком данного типа котлов, является тот же недостаток, что и в чайнике — образование извести на поверхности ТЭНа и стенках котла. Происходит такое образование извести при использовании, так называемой жесткой воды. Поэтому в обслуживании котла, вносится элемент очисти известковых налётов, добавлением к теплоносителю различных добавок. Либо вода перед использованием искусственно доводится до показателя нормальной жесткости 7–10 мг-экв. на литр.

Основными способами смягчить воду является предварительное кипячение, дистилляция или использование специальных фильтров. Это тоже нужно предусмотреть перед покупкой электрического котла тэнового типа.

Еще одна проблема ТЭН котла может стать утечка теплоносителя. ТЭН, не погруженный в воду перегревается и как следствие сгорает, что в свою очередь приводит к пожару. Поэтому не нужно экономить на автоматике котла и обратить особое внимание на его автоматику.

Конструкция ТЭН котла отопления

Посмотрим на конструкцию ТЭН котла на примере котла Protherm «Скат», мощности 6, 9, 12,14,18, 21, 24,28 КВт. Это модель настенного электрического котла с эквитермическим регулированием.

Вода (теплоноситель) поступает из системы отопления (стрелка А), проходя через гидрогруппу (3), поступает бак котла. В нём она нагревается за счет трех установленных ТЭНов. Нагреваясь, вода поднимается вверх бака и поступает в обратную (подающую линию В) системы отопления.

Очень простая и понятная схема. Нет никаких сложных горелок, форсунок, теплообменников, всё просто как в самоваре. Эквитермическое регулирование температуры предполагает подключение к группе управления котлом наружного температурного датчика температуры.

Данный котел может работать с системой теплый полов при подключении аварийного термостата для регулировки температуры котловой воды. В гидрогруппу котла входит циркуляционный двухскоростной насос, обеспечивающий циркуляцию теплоносителя.

Котел имеет массу защит:

От замерзания теплоносителя;

От замерзания бойлера косвенного нагрева;

Защита насоса от заклинивания;

Предохранительный клапан на 3 бара.

Подключение электрокотла делается отдельной группой электропроводки с отдельным автоматом защиты от электрощита. Сечение проводов и номинал автоматов защиты смотрим в таблице (фото).

Индукционные котлы

Наблюдаются интересные параллели между бытовой техникой на кухне и типами электрокотлов. Совсем недавно появились индукционные электрические плиты и почти одновременно появились индукционные котлы.

У обоих различных устройств одинаковый принцип работы,— для нагрева используется не электрический ток как таковой, а электромагнитная индукция, которая образуется в катушке при прохождении по ней тока.

Электромагнитная индукция, окружая другой проводник с ферромагнитными свойствами, вызывает его нагрев. В кухонной плите этим феромагнитным проводником является посуда, в котле отопления это трубопровод с циркулирующим теплоносителем.

Недостатки всё те же:

Жесткая вода откладывает осадки;

Требуется серьезная защита от утечки теплоносителя.

Конструкция индукционного котла отопления

Посмотрим конструкцию индукционного котла отопления на примере индукционного котла SAV.

Это односекционный индукционный котел, цилиндрического вида идущий в комплекте со шкафом управления. Рекомендовано дополнять систему: циркуляционным насосом, группой безопасности, расширительным баком, датчиком потока и сетчатым фильтром, а также терморегулятором и тепловым реле от перегрузок. Может комплектоваться программатором с управлением по GSM.

Для завершения первого знакомства смотрим схему его однофазного подключения, визуальную и принципиальную.

Индукционные котлы могут состоять из нескольких секций нагревателей. Пример, вихревой котел «Вихрь». Конструкция индукционного котла состоит из трех секций индукционного нагревателя, каждый из которых состоит из:

индукционной катушки;

теплообменного металлического корпуса;

с входным и выходным патрубками;

клеммная группа в защитной металлической коробке.

В комплект котла входит блок управления в виде электрического шкафа с автоматами защиты. Для защиты котла от сухого хода между циркуляционным насосом и входным патрубком котла, ставят реле потока.

Электродные отопительные котлы

Электродные отопительные котлы известны всем по нашумевшей рекламе котлов «Галан» с их миниатюрными размерами.

Это так, электродные отопительные котлы можно сравнить с проточными водонагревателями, только в них вода нагревается за счет, внимание, прохождения тока через теплоноситель. В данных устройствах сам теплоноситель греет сам себя. Достигается это за счет помещения в среду теплоносителя специальных электродов, возбуждающих колебание свободных электронов воды, как следствие вода нагревается.

Отличают электродные котлы:

Цилиндрические формы;

Малые размеры;

Экономичность при установке НЕ чугунных радиаторов;

Безопасность. Они не работают при отсутствии воды;

Автоматическое включение/выключение по датчикам температуры.

Минусы таких котлов:

Нельзя регулировать мощность, только вкл./выкл.

Тепловозный котел — Строительные работы и применение со схемой

Тепловозный котел представляет собой горизонтально-осевой барабан, многотрубный, естественной циркуляции, искусственной тяги, принудительной циркуляции, мобильный, среднего давления, твердотопливный жаротрубный котел с внутренним обогревом. печь. Он используется в двигателях железнодорожных локомотивов и в морских. Это мобильный котел с высокой паропроизводительностью.

Содержание

Конструкция или основные части

Конструкция или основные части котла локомотива:

Источник изображения

1. Дымоход:

Это отверстие в задней части котла. Твердое топливо вставляется и воспламеняется в топку через это отверстие.

2. Топка:

Это камера, в которой происходит сжигание топлива.

3. Решетка:

Решетка представляет собой платформу, на которой хранится и сжигается твердое топливо.

4. Арка из огнеупорного кирпича:

Представляет собой кирпичную арку, расположенную наклонно над решеткой. Предотвращает попадание золы, пыли и частиц сгоревшего топлива в жаровые трубы. Он обеспечивает возможность прохождения горячими дымовыми газами определенного пути перед попаданием в жаровые трубы котла.

5. Котельные трубы:

Это дымовые трубы, через которые проходят горячие дымовые газы и обмениваются теплом с окружающей водой.

6. Дымовая камера:

Судя по названию, это камера, в которой собирается дым от сгоревшего топлива после прохождения дымовых труб. Оттуда через дымоход выбрасывается в окружающую среду.

7. Напорная труба:

Это труба над паровым двигателем. Отработанный пар проходит через эту дутьевую трубу. Он используется для создания искусственной тяги, которая выталкивает дым через дымоход и создает всасывание горячих дымовых газов. Созданное всасывание позволяет горячим дымовым газам двигаться вперед через жаровые трубы.

8. Паровая труба:

Это труба, по которой проходит пар. У нас есть две паровые трубы; одна из них — основная паровая труба, расположенная между коллектором пароперегревателя и куполом. А второй — тот, который соединяет выходной конец пароперегревателя с паровой машиной.

9. Пароперегреватель:

Он перегревает пар до нужной температуры перед поступлением в цилиндр паровой машины.

10. Трубки элемента пароперегревателя:

Это трубы пароперегревателя, по которым проходит пар и перегревается.

11. Купол:

Находится сверху и содержит регулятор для регулирования пара, вырабатываемого через паровую трубу.

12. Регуляторный клапан:

Это клапан, который регулирует подачу пара через главную паровую трубу для перегрева.

13. Клапан предохранительный:

Применяется для поддержания безопасного рабочего давления пара в котле локомотива. Выдувает пар, когда давление пара превышает безопасный уровень, и предотвращает взрыв котла.

14. Коллектор пароперегревателя:

Это головка пароперегревателя, которая принимает пар из паропровода.

15. Дымоход:

Используется для выброса выхлопных газов и дыма в окружающую среду. Длина дымохода у этого котла очень маленькая.

также прочитайте:

• Ламонт котел — основные детали, работа, преимущества и недостатки
• Кокрановый котел — основные детали, работа, преимущества и недостатки
• Lancashire Construction, Работая с Diagramentes

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

9000 9000 9000 999181 Котел

• В котле локомотива сначала твердое топливо (уголь) помещается на колосниковую решетку и воспламеняется из топки. Начинается горение топлива и образуются горячие дымовые газы. Предусмотрен огнеупорный свод, направляющий поток горячих дымовых газов по определенному пути перед входом в длинные трубы (дымоходы). Он также предотвращает попадание частиц сгоревшего твердого топлива в жаровые трубы.
• Горячие дымовые газы проходят через длинные жаровые трубы и нагревают окружающую их воду. Благодаря нагреву вода превращается в насыщенный пар и собирается вверху.
• Насыщенный пар из купола поступает в главный паровой трубопровод через регулирующий клапан. Пар проходит по главному паропроводу и достигает коллектора пароперегревателя. Из коллектора пар поступает в трубы элементов пароперегревателя. Здесь он перегревается и затем перегретый пар поступает в паровую трубу дымосборника.
• Пар из пароперегревателя поступает в цилиндр с поршнем. Перегретый пар заставлял поршень двигаться внутри цилиндра. Поршень соединяется с колесами паровой машины, и колеса начинают вращаться.
• Выхлопной пар из цилиндра поступает в дутьевую трубу. Горючие газы и дым после прохождения дымовых труб попадают в дымосборник. Отработанный пар, выходящий из дутьевой трубы, выталкивает дым из котла через дымовую трубу. Здесь дым не может выйти из котла сам по себе, поэтому создается искусственная тяга за счет отработанного пара, выходящего из паровой машины. Эта искусственная тяга выталкивает дым из дымовой камеры и создает всасывание горячих дымовых газов.

Для лучшего понимания работы котла локомотива посмотрите видео:

Читайте также:

• Рычажный предохранительный клапан – определение, основные части и принцип действия, паровой конденсатор
• – определение Типы и преимущества
• Котел Benson – конструкция, принцип работы и преимущества

Преимущества локомотивного котла

• Он портативный и его легко транспортировать.
• Способен удовлетворить внезапные и изменчивые потребности в паре.
• Экономичный котел.
• Имеет высокую производительность пара.
• Компактный размер и простота в эксплуатации.

Недостатки

• Сталкивается с проблемами коррозии и образования накипи.
• Невозможно работать в условиях большой нагрузки из-за проблем с перегревом.
• Некоторые из его водных пространств трудно чистить.

Применение

Котлы локомотивов в основном используются на железных дорогах и морских судах. КПД этого котла намного меньше. Он не может работать в условиях большой нагрузки, так как это приводит к перегреву котла и, в конечном итоге, к выходу его из строя. Они также используются в тяговых двигателях, паровых катках, переносных паровых двигателях и некоторых других паровых дорожных транспортных средствах.

Схема контура проекта газового котла Векторное изображение

Схема контура проекта газового котла Векторное изображение

1. org/ListItem»> лицензионные векторы
2. Диаграмма векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/Редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и модифицировать
Многопользовательский
Предметы перепродажи
Печать по требованию

Способы купитьСравнить

Плата за изображение € 14,99 Кредиты € 1,00 Подписка € 0,69

Оплатить стандартные лицензии можно тремя способами. Цены евро евро .

Оплата с	Цена изображения
Плата за изображение € 14,99 Одноразовый платеж
Предоплаченные кредиты € 1 Загружайте изображения по запросу (1 кредит = 1 евро). Минимальная покупка 30р.
План подписки От 0,69 € Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение € 39,99 Кредиты € 30,00

Существует два способа оплаты расширенных лицензий. Цены евро евро .

Оплата с	Стоимость изображения
Плата за изображение € 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты € 30 Загружайте изображения по запросу (1 кредит = 1 евро).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение € 85,00

Нравится изображение, но нужны лишь некоторые изменения? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменить размер до новых размеров
• Включить логотип или символ
• Добавьте название своей компании или компании

файлов включены

Информация о загрузке…

• Идентификатор изображения

  20324347

• Цветовой режим

  RGB

• Художник

  Мэгги

Котел Херста | Модели котлов| Виды в плане

Брошюра о линейке котлов Hurst

Промышленные котельные

---

Hurst Boiler, Inc. является ведущим производителем паровых и водогрейных котлов, работающих на газе, нефти, древесине, угле, твердом топливе, твердых отходах, биомассе и гибридном топливе.

Брошюра о коллекции продукции Hurst
4,164 МБ

Котлы Scotch Marine

Котлы серии 200

---

Конструкция двухходового котла исключает использование огнеупорных перегородок между проходами дымовых газов. Минимальное техническое обслуживание с прочной конструкцией для сверхдолгого срока службы. Эффективность позволяет сжигать нефть № 5 и № 6 с полным сгоранием с малым тепловыделением.

Брошюра серии 200
1,024 МБ

Фоллето де ла серия 200
530,554 КБ

Технические характеристики пара серии 200
57,856 КБ

Характеристики горячей воды серии 200
58,88 КБ

Технические характеристики пара серии 200
38,681 КБ

Характеристики горячей воды серии 200
38,985 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250

---

Двухходовой шотландский двухходовой котел с водяным охлаждением. Двухходовая конструкция исключает огнеупорные перегородки между проходами дымовых газов. КПД во многих случаях равен 3-х и 4-х ходовым котлам.

Брошюра серии 250
5,289 МБ

Технические характеристики пара серии 250
72,192 КБ

Технические характеристики пара серии 250
87,653 КБ

Характеристики воды Series 250
75,264 КБ

Характеристики воды Series 250
39,617 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250 Вт

---

КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с. от 670 до 83 688 МБТЕ/ч. До 86 250 паровых страниц в час. 2-проходной скотч морской дизайн с мокрой конструкцией

Серия HBC 250 Вт
2,132 МБ

Характеристики пара серии 250 Вт
72,704 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 300

---

Трехходовой морской котел с сухим шотландцем. Задний дымовой короб включает вставной соединитель дымовой трубы и имеет задние двери с петлями и шлюпками.

Брошюра серии 300
5,415 МБ

Фоллето де ла серия 300
409,979 КБ

Технические характеристики пара серии 300
57,856 КБ

Характеристики воды Series 300
57,856 КБ

Технические характеристики пара серии 300
38,674 КБ

Характеристики воды Series 300
40,741 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 400

---

В трехходовом морском котле с водяным шотландцем используются новейшие технологии HVACR, и он идеально подходит для всех коммерческих и промышленных применений. Он обеспечивает эффективность использования топлива, которая превосходит большинство четырехходовых конструкций. В этих котлах нет большой огнеупорной задней двери, поэтому один технический специалист может легко получить доступ ко всем трубам.

Брошюра серии 400
3,706 МБ

Фоллето де ла Серия 400
418,266 КБ

Технические характеристики серии 400
38,427 КБ

Технические характеристики пара серии 400
62,976 КБ

Характеристики горячей воды серии 400
78,336 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 500

---

Мощность От 30 до 1500 л.с.; от 1 004 до 50 213 МБТЕ/ч; 15-300 фунтов на квадратный дюйм, пар; Вода до 60 фунтов на квадратный дюйм 4-PASS SCOTCH MARINE DESIGN с конструкцией Wetback Доступен низкий уровень выбросов NOx, МОДУЛЬНАЯ УСТАНОВКА НА СКИДКАХ

Конструкция Wetback устраняет дорогостоящие быстроизнашивающиеся огнеупорные задние двери и перегородки между проходами дымовых газов.

Брошюра серии 500
3,315 МБ

Фоллето Серия 500
432,728 КБ

Характеристики пара серии 500
38,593 КБ

паровая серия 500
56,32 КБ

Характеристики горячей воды серии 500
73,728 КБ

Характеристики пара серии 500
40,214 КБ

Характеристики горячей воды серии 500
38,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPW

---

Модифицированный трехходовой шотландский жаротрубный котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

Брошюра серии LPW
2,533 МБ

Подборка серии LPW
1,945 МБ

Характеристики пара серии LPW
51,712 КБ

Характеристики воды серии LPW
51,712 КБ

Характеристики воды серии LPW
35,264 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPE

---

БОЙЛЕР НИЗКОГО ДАВЛЕНИЯ. Модифицированный трехходовой шотландский морской паровой котел. Предназначен для прохода через стандартную дверь 36 x 80 дюймов. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания. На салазках и в модульной упаковке.

Брошюра серии LPE
2,521 МБ

Технические характеристики горячей воды LPE
37,731 КБ

Технические характеристики пара LPE
51,712 КБ

Технические характеристики горячей воды LPE
50,688 КБ

Фолетто Сейр LPE
545,947 КБ

Технические характеристики горячей воды LPE
29,275 КБ

Точки подъема оборудования
389,74 КБ

Специальные котлы Огайо

---

Трехходовой морской котел Scotch с мокрой спинкой. Очень большая печь для низкого тепловыделения.

Специальная брошюра Огайо
2,554 МБ

Фоллето-де-ла-Огайо Специальный
313,224 КБ

Особые характеристики Steam для Огайо
63,488 КБ

Точки подъема оборудования
389,74 КБ

Котлы Евросерии

---

Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 PSI. Горячая вода Раздел I и Раздел IV

Брошюра серии Евро
1,291 МБ

Серия Евро Esp.
1,466 МБ

Технические характеристики пара серии Euro
57,856 КБ

Технические характеристики горячей воды серии Euro
75,264 КБ

Точки подъема оборудования
389,74 КБ

Котел серии EGO

---

3 или 4 ПРОХОДА SCOTCH MARINE DESIGN с Wetback Construction/Combustion. Топливо: газ или масло с Combo Electric

Котел Hurst EGO
2,363 МБ

Пресс-релиз Hurst EGO
160,443 КБ

Котлы серии LPX

---

Модифицированный двухходовой шотландский морской котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

LPX-серия
525,446 КБ

Точки подъема оборудования
389,74 КБ

Противоточная серия

---

Новое противоточное устройство Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и перепада давления дымовых газов в котле.

Инновации в отрасли
1,592 МБ

Термальный мастер
407,512 КБ

Точки подъема оборудования
389,74 КБ

Термалмастер

---

Компания Hurst Boiler рада объявить об одобрении патента на революционно новый противоточный котел Hurst Boiler Thermal Master с функциями, повышающими эффективность котла.

HBC-09534-ThermalMaster 1-8-14
2,016 МБ

Точки подъема оборудования
389,74 КБ

Бойлерные системы на салазках

---

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Блоки для паровых и водогрейных котлов

---

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Гибридная конденсационная система с горячей водой

---

Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и высокопроизводительную систему рекуперации тепла, обеспечивающую желаемое повышение эффективности.

Точки подъема оборудования
389,74 КБ

СтекМастер

---

Экономайзер внутренней дымовой трубы Hurst — это устанавливаемое на заводе устройство, предназначенное для повышения эффективности работы котла и снижения эксплуатационных расходов в течение всего срока службы котла.

СтекМастер
1,29 МБ

Точки подъема оборудования
389,74 КБ

Проект синхронного управления

---

Последовательные системы регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Управление черновой синхронизацией
2,166 МБ

Топочные котлы

Серия 45 Котлы

---

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 45
3,224 МБ

Фоллето де ла Серия 45
462,499 КБ

Серия 45 Технические характеристики Вода
59,392 КБ

Технические характеристики серии 45
40,366 КБ

Технические характеристики Series 45 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 100

---

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 100
3,205 МБ

Фоллето де ла Серия 100
404,127 КБ

Технические характеристики серии 100
38,244 КБ

Серия 100 Технические характеристики Вода
60,416 КБ

Технические характеристики Series 100 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Вертикальные котлы

4VT Циклон горячей воды

---

Циклонный водогрейный котел отличается исключительно высокой эффективностью, низкими расходами на топливо и чрезвычайно прочной конструкцией.

4VT Циклон Горячая вода
2,881 МБ

Фоллето де ла 4VT Cyclone
26,704 КБ

Технические характеристики циклона 4VT для горячей воды
31,1 КБ

Технические характеристики циклона 4VT для горячей воды
59,904 КБ

Точки подъема оборудования
389,74 КБ

4VT Cyclone Steam

---

Циклонный паровой котел обеспечивает исключительно высокую эффективность, низкие затраты на топливо и чрезвычайно прочную конструкцию.

Брошюра о циклонном паре 4VT
3,549 МБ

Фоллето де ла 4VT Cyclone
887,154 КБ

Технические характеристики пара 4VT Cyclone
31,754 КБ

Технические характеристики пара 4VT Cyclone
61,952 КБ

Точки подъема оборудования
389,74 КБ

Серия VIX

---

Конструкция с вертикальной дымогарной трубой включает высокоэффективные дымогарные трубы с ребрами X-ID. Смонтированные на салазках комплексные системы легко устанавливаются. Серия VIX занимает меньше места, чем большинство типичных вертикальных котлов.

Брошюра серии VIX 2017
3,38 МБ

Технические характеристики горячей воды серии VIX
60,416 КБ

Технические характеристики пара серии VIX
57,856 КБ

Технические характеристики горячей воды серии VIX
40,04 КБ

Технические характеристики пара серии VIX
42,081 КБ

Точки подъема оборудования
389,74 КБ

Серия ОВЧ

---

Гибридный котел VHF (Vertical Hand Fired) — это последнее достижение компании Hurst, отражающее наши постоянные разработки в области твердотопливных котлов.

Брошюра о серии УКВ
3,361 МБ

Точки подъема оборудования
389,74 КБ

Системы котлов на биомассе

Системы котлов на биомассе

---

GO Углеродно-нейтральный с котлом Hurst на биомассе. Сокращайте выбросы углерода, сокращайте выбросы, сокращайте эксплуатационные расходы и расходы на топливо и ПРОДАВАЙТЕ свои углеродные кредиты.

Сбор биомассы
13,882 МБ

Системас Биомаса
6,761 МБ

Белая книга по твердому топливу
4,354 МБ

Оптимизация сжигания твердого топлива
2,78 МБ

Котлы на твердом топливе

Котлы на твердом топливе: Уголь

---

C-01 Углеотстойник HPD
353,038 КБ

C-02 Углеромайзер HPD UF
197,691 КБ

C-03 Угольный аппарат HPD CG
322,23 КБ

C-04 Топка LPD CG
362,782 КБ

C-05 Гибрид WW CG
727,042 КБ

C-06 Гибрид WW CG SH
737,276 КБ

Гибридная угольная электростанция Chaingrate
548,198 КБ

Гибридная угольная электростанция Super Heat Chainrate
588,695 КБ

Топочная установка C-09
601,666 КБ

Угольная котельная С-102
512,581 КБ

C-11 Топка-угольная установка
315,153 КБ

Силосная угольная котельная С-12
704,168 КБ

C-14 Топка — Установка мокрой очистки
356,284 КБ

Топочная установка С-15
586,79 КБ

C-16 Топка-мокрый скраб
379,828 КБ

C-17 Топка-Мокрая установка
343,864 КБ

Топка LPD CG
362,782 КБ

Вид сверху на твердое топливо

---

ЮФО 150 л. с.
34,328 КБ

ЮФО 200 л.с.
25,653 КБ

ЮФО 250 л.с.
35,096 КБ

ЮФО 300 л.с.
60,418 КБ

ЮФО 350 л.с.
27,547 КБ

ЮФО 400 л.с.
27,18 КБ

ЮФО 450 л.с.
63,071 КБ

ЮФО 500 л.с.
39,767 КБ

сфд 600 л.с.
131,139 КБ

Котлы на твердом топливе: дрова

---

Топка W-01 LPD HF
123,276 КБ

W-02 Гибрид РГ
479,336 КБ

Топка W-03 HPD UF
301,382 КБ

W-04 Гибрид CG
527,826 КБ

W-06 Гибридный ПФ
580,358 КБ

W-07 Гибрид УФ
694,565 КБ

W-08 Гибридный топливный пол RG
480,697 КБ

W-10 Hybrid FG Топливный пол
431,315 КБ

Топливный пол топки W-11
338,498 КБ

W-12 Титан III
3,055 МБ

W-15 Гибрид ФГ
489,048 КБ

Топка W-16 HPD UF Силос
269,664 КБ

W-17 Силос Гибрид
475,59 КБ

W-18 Hybrid RG-бункер
507,238 КБ

W-19 УКВ гибрид
400,533 КБ

Топка W-20a HPD UF
382,521 КБ

Топка W-20b HPD UF
383,844 КБ

Топка W-20c HPD UF
385,563 КБ

W-21 Hybrid RG-Fuel Floor
555,788 КБ

Топка W-22 RG
343,062 КБ

W-23 Hybrid RG Green Burner
302,059 КБ

Топка W-24 N65 RG
333,264 КБ

W-25 Топка-W Этаж
280,973 КБ

Топка-бункер W-26
345,849 КБ

Топка W-27 N65 RG Силос
322,15 КБ

Топка W-28 N65 RG W Пол
312,322 КБ

Твердотопливные котлы: CHP

---

HURST-CoGen-Биомасса
2 МБ

Отопление зеленых домов
538,855 КБ

S100 Цепная ставка
311,619 КБ

Дровяной завод 110000
498,564 КБ

Дровяная установка 240
531,147 КБ

Системы питательной воды

Фидмайзер

---

Для всех типов паровых котлов с давлением до 300 psig. Открытые вентилируемые системы питательной воды. Полностью с трубами и проводкой. Промышленный рейтинг. Готов к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Брошюра Feedmiser
1,906 МБ

Фоллето
631,774 КБ

Характеристики фидмайзера
43,52 КБ

Характеристики фидмайзера
27,838 КБ

Точки подъема оборудования
389,74 КБ

Оксимайзер

---

Комплектные системы деаэрации, производительность от 5000 до 200000 частей в час. Кондиционирует питательную воду до 0% CO2 и 0,005 см3/л кислорода.

Брошюра Oxy-Miser
4,501 МБ

Фоллето Окси-Скупой
451,687 КБ

Характеристики Oxy-Miser Двойной бак
40,96 КБ

Характеристики Oxy-Miser Двойной бак
35,379 КБ

Характеристики Oxy-Miser
44,544 КБ

Oxy-Miser Spec
68,254 КБ

Система рекуперации тепла с обдувом поверхности

---

Высокотемпературная вода, удаляемая из системы «поверхностной» продувки котла, несет ценную тепловую энергию, которая обычно теряется в канализации. Система рекуперации тепла котла Hurst может восстановить эту сброшенную впустую энергию и передать ее в подпиточную воду котла для повышения общей эффективности.

Система рекуперации тепла с обдувом поверхности
2,116 МБ

Деаэратор с двумя баками

---

Система питания бойлера Hurst с двумя баками Oxy-Miser серии «DOM» представляет собой деаэратор распылительного типа и уравнительный бак конденсата, объединенные в единое целое и имеющие общую стойку и головку насоса.

Деаэратор с двумя баками Hurst DOM
1,61 МБ

Сепараторы продувки

Сепараторы продувки

---

Сепаратор продувки Hurst Boiler Company (HBC) предназначен для забора воды из котла во время продувки и снижения ее давления до атмосферного для утилизации.

Брошюра по продувочным сепараторам
3,13 МБ

Рекуперация тепла от BDS
320,696 КБ

Сепараторы продувки Folletto
200,069 КБ

Технические характеристики продувочных сепараторов
37,376 КБ

Интегрированные системы управления

Интегрированные системы управления

---

Предлагая интеграцию и масштабируемость, новые высокоэффективные интегрированные системы управления от Hurst Boiler для мониторинга и связи в котельных обеспечивают расширенные возможности диспетчерского управления котлами для всех новых и устаревших продуктов Hurst. FireMaster, BoilerMaster и BioMaster также могут быть настроены для работы с любым существующим котлом независимо от производителя.

Интегрированные системы управления
4,548 МБ

Встроенные элементы управления Firemaster
1,612 МБ

Основы парового котла — ISPATGURU

Основы парового котла

• Satyendra
• Февраль 22, 2014
• 0 Комментарии
• котел, кормление, вылюдная кроватка, давление, парик, париль, париль, париль, париль, париль, париль.

Основы парового котла

Паровой котел представляет собой закрытый контейнер, в котором вода нагревается в контролируемых условиях для преобразования ее в пар. Котел представляет собой теплообменник, в котором тепло передается воде. Его также иногда называют парогенератором. Тепловая энергия для нагрева воды подается либо за счет топлива (газ, жидкость или твердое вещество), либо за счет энергии отходов, получаемой в результате различных промышленных процессов. Иногда солнечная энергия также используется для производства пара. Пар, производимый в котле, может быть низкого давления, среднего давления или высокого давления. В промышленном контексте произведенный пар используется в качестве технологического пара в различных промышленных процессах или для привода турбин для производства электроэнергии. Каждый котел предназначен для передачи как можно большего количества тепловой энергии воде, содержащейся в котле. Тепловая энергия передается теплопроводностью, конвекцией и излучением. Относительный процент каждого из них зависит от типа котла, расчетной поверхности теплопередачи и топлива, которое питает горение.

Есть в основном два типа котлов. Это жаротрубный котел и водотрубный котел.

Жаротрубный котел состоит из нескольких труб, по которым проходят горячие газы. Эти трубки с горячим газом погружены в воду в закрытом сосуде. В этом котле один закрытый сосуд или оболочка содержит воду, через которую проходят трубы горячего газа. Эти трубки горячего газа нагревают воду и превращают воду в пар, и пар остается в том же сосуде. Жаротрубные котлы обычно используются для относительно небольшой паропроизводительности и низкого или среднего давления пара. Эти котлы компактны, блочной конструкции и дешевле.

Водотрубный котел – это тип котла, в котором вода нагревается внутри труб, а горячие газы окружают их. Это прямо противоположно жаротрубному котлу. В этом котле питательная вода котла протекает по трубам и поступает в барабан котла. Циркуляционная вода нагревается дымовыми газами и превращается в пар в паровом пространстве барабана. Этот котел используется, когда потребность в паре, а также требования к давлению пара высоки, как в случае котла, необходимого для удовлетворения потребностей в паре для промышленных процессов, а также для производства электроэнергии. Особенности водотрубных котлов включают (i) принудительную, индуцированную и уравновешенную тягу, помогающую улучшить эффективность сгорания (ii) меньшую устойчивость к качеству воды, следовательно, необходимость установки водоочистных сооружений, и (iii) более высокие уровни теплового КПД.

Составные части котельной установки

Основными составными частями котельной установки являются установка водоподготовки, подогреватели питательной воды котла, деаэраторы, питательный насос, экономайзер, пароперегреватель, пароохладитель, паровая система, конденсатор и конденсатный насос. Кроме того, имеются наборы элементов управления для контроля расхода воды и пара, расхода топлива, расхода воздуха и добавок для химической обработки. 1

                                                       0010

В целом котельная система состоит из системы питательной воды, паровой системы и топливной системы. Система питательной воды подает очищенную воду в котел и автоматически регулирует ее для удовлетворения потребности в паре. Паровая система собирает и регулирует пар, производимый в котле. Пар направляется по системе трубопроводов к месту использования. Топливная система включает в себя все оборудование, используемое для подачи топлива для выработки необходимого тепла. Необходимое оборудование зависит от типа используемого топлива.

Система питательной воды

Питательная вода – это вода, подаваемая в котел, которая преобразуется в пар. Двумя источниками питательной воды являются конденсат или сконденсированный пар, возвращаемый из технологического процесса, и подпиточная вода, которая представляет собой очищенную воду с установки водоподготовки. Ниже приведены основные компоненты системы питательной воды.

Подогреватель питательной воды – КПД котла повышается за счет извлечения отработанного тепла из отработанного пара для предварительного нагрева питательной воды котла. Нагреватели представляют собой кожухотрубные теплообменники с питательной водой на трубной стороне и паром на межтрубной. Конденсат возвращается в резервуар для хранения конденсата или в колодец горячего конденсата.

Деаэраторы. В питательной воде часто растворяется кислород в неприемлемых количествах из-за утечек воздуха из конденсатора, уплотнений насосов или из самого конденсата. Кислород удаляется механически в деаэраторе. Деаэратор работает по принципу уменьшения растворимости кислорода при повышении температуры. Это делается путем пропускания пара через питательную воду.

Экономайзеры – Экономайзеры являются последней ступенью системы подачи питательной воды. Они предназначены для извлечения теплотворной способности из выхлопных газов для нагрева пара и повышения эффективности котла. Это простые ребристые трубчатые теплообменники. Экономайзер питательной воды снижает потребность в топливе за счет передачи тепла от дымовых газов поступающей воде.

Паровая система

Паровая система состоит из паровых и грязевых барабанов, котельных труб, пароперегревателей, пароохладителей и конденсатных систем.

Паровые и грязевые барабаны – Паровой барабан – это верхний барабан водотрубного котла, в котором происходит разделение воды и пара. Паровой барабан содержит внутренние элементы для ввода питательной воды, впрыскивания химикатов, удаления продувки, контроля уровня и отделения пара от воды. Питательная вода поступает в паровой барабан из экономайзера. Пар выходит из верхней части барабана через паровые сепараторы. Выход пара обычно выходит из этого барабана в нижний барабан с помощью набора стояков и нисходящих угловых труб. Нижний барабан, называемый грязевым барабаном, представляет собой резервуар на дне котла, который выравнивает распределение воды по генераторным трубам и собирает твердые частицы, такие как соли, образованные из жесткости и кремнезема.

Котельные трубы – Котельные трубы изготавливаются из высокопрочной углеродистой стали. Трубы свариваются, образуя непрерывную стенку трубы. Обычно используется более одного банка трубок. Трубы наиболее подвержены отказам из-за проблем с потоком или проблем с коррозионным отложением.

Пароперегреватель — Пар, выходящий из котла, является насыщенным, так как он находится в равновесии с водой при давлении и температуре котла. Назначение пароперегревателя состоит в удалении всей влаги из пара путем повышения температуры пара выше точки его насыщения. Пароперегреватель добавляет энергию к выходящему из котла пару. Добавленная энергия поднимает температуру и теплосодержание пара выше точки насыщения. Перегретый пар имеет больший удельный объем.

Термостаты – Термостаты контролируют степень перегрева. Атмосферирование – процесс частичного снижения перегрева пара путем контрольного впрыска воды в поток перегретого пара. Обычно для подогрева используется питательная вода котла.

Конденсатные системы – Конденсат из различных систем теплообменников возвращается в котел как часть питательной воды. Однако необходимо тщательно контролировать конденсаты на предмет pH и проникновения кислорода, а также необходимо применять надлежащую обработку конденсата.

Топливная система

Системы подачи топлива играют решающую роль в работе котлов. Их основные функции включают подачу топлива в котел и распределение топлива внутри котла для обеспечения равномерного и полного сгорания. Тип топлива влияет на эксплуатационные характеристики топливной системы. Система подачи топлива является наиболее важным компонентом котельной системы. Топливо должно быть подготовлено к сжиганию и транспортировано к котлу. Система сгорания должна обеспечивать стабильность пламени в широком диапазоне расходов за счет создания благоприятных условий для воспламенения топлива и установления аэродинамических условий, обеспечивающих хорошее смешивание первичного воздуха для горения с топливом. Горелки являются центральными элементами эффективной системы сжигания.

КПД парового котла

В паровом котле происходят некоторые потери энергии, которые включают неполное сгорание, потери на излучение, происходящие от окружающей стены парового котла, тепло, переносимое выхлопными газами и т. д. КПД парового котла указывает на эти потери. КПД парового котла представляет собой процент общего количества тепла, отводимого выходящим паром, от общего количества тепла, отдаваемого топливом, как указано ниже.

Эффективность парового котла включает тепловую эффективность, эффективность сгорания и эффективность преобразования топлива в пар. Эффективность парового котла зависит от многих факторов, в том числе от размера котла, типа котла, конструкции котла и т. д.

Классификация паровых котлов

В зависимости от их конструкции и конструкции паровые котлы в основном классифицируются следующим образом.

Котел на пылевидном топливе – Большинство угольных электростанций и промышленных водотрубных котлов используют пылеугольный уголь. Эта технология хорошо разработана, и на ее долю приходится более 90 % мощностей по сжиганию угля. Уголь измельчается до тонкого порошка, так что менее 2 % составляет +300 микрон (мкм), а 70-75 % составляет менее 75 микрон для битуминозного угля. Пылевидный уголь вместе с частью воздуха для горения вдувается в котел через ряд форсунок горелок. Также могут быть добавлены вторичный и третичный воздух. Горение происходит при температуре 1300-1700°С, в зависимости от марки угля. Время пребывания частиц в котле обычно составляет от 2 до 5 секунд, и частицы должны быть достаточно малы, чтобы за это время произошло полное сгорание. Эта система имеет много преимуществ, таких как возможность сжигания угля различного качества, быстрое реагирование на изменение нагрузки, использование высоких температур предварительного нагрева воздуха и т. д.

Котел для сжигания в кипящем слое – В котле для сжигания в кипящем слое (FBC) система сжигания спроектирована на основе сжигания в кипящем слое. Он имеет значительные преимущества по сравнению с обычной системой сжигания и предлагает множество преимуществ, таких как компактная конструкция котла, гибкость в выборе топлива, более высокая эффективность сгорания и снижение выбросов вредных загрязняющих веществ, таких как SOx и NOx. Топливо, сжигаемое в этих котлах, включает уголь, отходы промывки, рисовую шелуху, багассу и другие сельскохозяйственные отходы.

В этих котлах сжигание в кипящем слое (КСС) происходит при температуре примерно от 840 до 950°С. Поскольку эта температура намного ниже температуры плавления золы, можно избежать плавления золы и связанных с этим проблем. Более низкая температура горения достигается за счет высокого коэффициента теплопередачи за счет быстрого перемешивания в кипящем слое и эффективного отбора тепла из слоя через внутрислойные теплообменные трубы и стенки слоя. Скорость газа поддерживается между минимальной скоростью псевдоожижения и скоростью уноса частиц. Это обеспечивает стабильную работу слоя и предотвращает унос частиц газовым потоком. Существует три типа котлов с кипящим слоем. Это (i) котел для сжигания в атмосферном кипящем слое (AFBC), (ii) котел для сжигания в атмосферном кипящем слое (CFBC) и (iii) котел для сжигания в псевдоожиженном слое под давлением (PFBC).

Котел для сжигания в атмосферном кипящем слое – В этом типе котла уголь измельчается до размера 1 – 10 мм в зависимости от марки угля, вида топлива, подаваемого в камеру сгорания. Атмосферный воздух, который действует и как воздух для псевдоожижения, и как воздух для горения, подается под давлением после предварительного нагрева отработавшими топливными газами. Трубки в постели, несущие воду, обычно действуют как испаритель. Газообразные продукты сгорания проходят через секции пароперегревателя потока котла, мимо экономайзера, пылеуловителей и воздухоподогревателя, прежде чем выбрасываются в атмосферу.

Котлы для сжигания с атмосферным циркулирующим псевдоожиженным слоем – В циркуляционной системе параметры слоя поддерживаются таким образом, чтобы способствовать отделению твердых частиц от слоя. Отмывание — это процесс, при котором мелкие частицы выносятся из псевдоожиженного слоя за счет скорости потока жидкости, проходящей через слой.  Частицы поднимаются в относительно разбавленной фазе в стояке для твердых частиц, а сливной стакан с циклоном обеспечивает обратный путь для твердых частиц. Трубки для производства пара не погружены в слой. Генерация и перегрев пара происходит в конвекционной части, водяных стенках и на выходе из стояка. Котлы CFBC, как правило, более экономичны, чем котлы AFBC для промышленного применения, требующего более 75–100 тонн пара в час.

Котел для сжигания с псевдоожиженным слоем под давлением – В этом котле компрессор подает воздух с принудительной тягой, а камера сгорания представляет собой сосуд высокого давления. Скорость выделения тепла в слое пропорциональна давлению в слое, поэтому для извлечения большого количества тепла используется глубокий слой. Это повышает эффективность сгорания и абсорбцию диоксида серы в слое. Пар генерируется в двух трубных пучках, один в слое и один над ним. Горячие дымовые газы приводят в действие газовую турбину, вырабатывающую электроэнергию. Система PFBC может использоваться для когенерации (пара и электричества) или для производства электроэнергии с комбинированным циклом. Работа в комбинированном цикле (газовая турбина и паровая турбина) повышает общий КПД преобразования на 5–8 %.

Котел-утилизатор – Везде, где имеется отработанное тепло при средних или высоких температурах, устанавливается котел-утилизатор для экономичного производства пара. Пар может сбрасываться в паротурбинно-генераторную установку и вырабатываться на ней электроэнергия. Он широко используется в рекуперации тепла от выхлопных газов.

Кокрановский котел | Работа, конструкция, схема, применение

Содержание

Котел Кокрана Работа и конструкция

Котел Кокрана состоит из цилиндрической оболочки, вершина которой имеет сферическую форму. Печь также имеет полусферическую форму. Колосник также размещается на дне топки, а зольник располагается под колосником.

Уголь подается в колосник через топочную дверку, а образующаяся зола собирается в зольнике, расположенном сразу под колосником, и удаляется вручную. Топка и камера сгорания соединены трубой. Задняя часть камеры сгорания облицована огнеупорным кирпичом.

Горячие газы из камеры сгорания проходят через гнездо из горизонтальных дымовых труб (внешний диаметр обычно 6,25 см, количество от 165 до 170). При прохождении через жаровые трубы большая часть тепла передается воде за счет конвекции.

Дымовые газы, выходящие из дымогарных труб, окончательно выбрасываются в атмосферу через дымоход.

См. приведенную ниже схему котла Кокрана.

Кокрановская схема котла

Отличительными чертами этого котла являются сферическая верхняя часть и сферическая форма топки. Эти формы требуют наименьшего количества материала для объема. Полусферический свод корпуса котла обеспечивает максимальную прочность, чтобы противостоять давлению пара внутри котла.

Полусферический свод топки выгоден тем, что выдерживает сильный жар. Эта форма также выгодна для поглощения лучистого тепла от печи.

В качестве топлива в этом котле можно использовать уголь или мазут. Если в качестве топлива используется нефть, колосниковую решетку не предусматривают, а дно топки выстилают шамотным кирпичом. Масляные горелки устанавливаются в подходящем месте под противопожарной дверью.

Для очистки предусмотрен люк в верхней части свода корпуса. В дополнение к этому, вокруг внешней оболочки предусмотрено несколько ручных отверстий для очистки. Дымовая камера снабжена дверцами для очистки внутреннего пространства дымовых труб.

Поток воздуха через решетку создается за счет тяги, создаваемой дымоходом. Внутри дымохода размещена заслонка (не показана) для регулирования выпуска горячих газов из дымохода и, таким образом, регулируется подача воздуха на решетку.

Дымоход также может быть снабжен паровым соплом (не показано) для более быстрого выпуска дымовых газов через дымоход. Пар к форсунке подается из котла.

Характеристики котла Cochran

1. Он очень компактен и требует минимальной площади пола.
2. С этим котлом можно использовать любой вид топлива.
3. Он хорошо подходит для небольших требований к емкости.
4. Тепловой КПД около 70% при сжигании угля и около 75% при сжигании мазута.
5. Отношение площади колосника к площади поверхности нагрева варьируется от 10:1 до 25:1.

Крепления, используемые в котле Cochran

Функция каждого из них кратко описана ниже (вы также можете обратиться к приведенной выше схеме котла Cochran):

• Манометр

Показывает давление пара в котле.

Указывает уровень воды в котле уровень воды в котле не должен опускаться ниже определенного уровня иначе котел перегреется и трубы могут прогореть.

• Предохранительный клапан

Предохранительный клапан предназначен для предотвращения повышения давления пара в горловине выше расчетного. Когда давление превышает расчетное, клапан открывается и выбрасывает пар в атмосферу.

Когда это давление падает чуть ниже расчетного, клапан автоматически закрывается. Обычно клапан управляется пружиной.

• Плавкий предохранитель

Если уровень воды в котле упадет ниже заданного уровня, произойдет перегрев корпуса и труб котла. А если так будет продолжаться, то трубки могут сгореть, так как снимется водяная крышка. Этого можно избежать, остановив горение топлива на решетке.

При повышении температуры кожуха выше определенного уровня плавкая вставка, установленная над решеткой, плавится и образует отверстие. Пар под высоким давлением проталкивает оставшуюся воду через это отверстие на решетке, и огонь гаснет.

• Продувочный кран

Вода, подаваемая в котел, всегда содержит примеси, такие как грязь, песок и соль. При нагреве они оседают на дне котла, и если их не удалить, они накапливаются на дне котла и снижают его мощность и скорость теплопередачи. Также содержание соли будет увеличиваться за счет испарения воды. Эти отложившиеся соли удаляются с помощью продувочного крана.

Продувочный кран расположен в нижней части котла (как показано на рисунке) и работает только при работающем котле. Когда продувочный кран открывается во время работы котла, пар высокого давления выталкивает воду, и скопившийся на дне материал выдувается.

Выдувание небольшого количества воды также снижает концентрацию соли. Продувочный кран включается через каждые 5-6 часов работы на несколько минут. Это позволяет поддерживать котел в чистоте.

• Паровой запорный клапан

Регулирует поток подачи пара наружу. Пар из котла сначала поступает в противозаливную трубу, где удаляется большая часть частиц воды, связанных с паром.

• Обратный клапан подачи

Через этот клапан в котел подается питательная вода высокого давления. Этот клапан открывается только в сторону котла и подает воду в котел. Если давление питательной воды меньше давления пара в котле, то этот клапан остается закрытым и предотвращает обратный поток пара через клапан.

Преимущества котла Cochran

• Низкая начальная стоимость установки.
• Требуется меньше площади пола.
• Простота в эксплуатации и обращении.
• Транспортировка котла Cochran проста.
• Может использовать все виды топлива.

Недостатки котла Cochran

• Низкая скорость образования пара.
• Осмотр и обслуживание затруднены.
• Из-за вертикальной конструкции для его установки требуется высокий комнатный напор.
• Имеет ограниченный диапазон давления.

Применение котла Кокрана

• Различные технологические применения в промышленности
• Подразделения химической обработки
• Заводы по производству целлюлозы и бумаги
• Рафинировочные установки

Кроме того, они часто используются на электростанциях, где обычно требуется большое количество пара (до 500 кг/с), имеющего высокое давление, т.е. примерно 16 мегапаскалей (160 бар), и высокие температуры, достигающие 550 °C. требуется.

Полное руководство для начинающих — Lambda Geeks

Автор: Индрани Банерджиин Механикал

В этой статье будет кратко изложена тема «как работает газовый котел» с несколькими фактами. Газовый котел представляет собой сравнительно простое по конструкции механическое устройство.

Процесс как работает газовый котел:

Процесс работы газового котла приведен ниже,

• В начале процесса, который дает источник нагрева мощность всего механизма газового котла на самом деле природный газ. С помощью запальника зажигается природный газ и нагревает резервуар котла.
• В следующем процессе, когда термостат запускается автоматически или вручную, природный газ камеры зажигается. Механизм процесса представляет собой газопроводные системы, которые имеют ряд вмятин для создания эффекта струи.
• После этого теплообменник нагревается за счет тепла, которое в основном исходит от пламени природного газа. Теплообменник котла в комплекте с небольшим оребрением. Ребра теплообменника изготовлены из металла с повышенной теплопроводностью, вокруг них имеется труба, заполненная водой.
• Труба вокруг теплообменника является частью системы центрального отопления. Трубы проходят мимо радиаторов. Дом – это место, где тепловая энергия передается от ребер теплообменника к радиатору.
• Теперь тепло излучается. Этот процесс позволяет разместить котел в любом доме для обогрева с помощью теплообменника простой конструкции.
• Насос с электроприводом расположен на одной линии с системой трубопроводов. Когда вода возвращается в котел повторно, тепло теряется больше, чем тепло греется домом, и котел снова нагревается.

В котле при горении топлива может произойти взрыв, когда пламя горелки погаснет. Причиной взрыва горючего в топливе является негерметичный клапан, нарушение зажигания, неисправность в газопроводах, которые могут привести к накоплению продуктов сгорания с более высокой температурой в сосудах котла. Причины не только ответственны за взрыв горения топлива, но и могут быть утечки газов для этих объектов.

Изображение – Котел газовый;
Изображение предоставлено Wikimedia Commons

Схема газового котла:

• Стандартный газовый котел в начале процесса сжигает природный газ, нагревает воду и подает горячую воду нуждающимся. В процессе сжигания природного газа происходит химическая реакция, и в ходе этого процесса образуются два побочных продукта. Первым побочным продуктом является углекислый газ, а другим побочным продуктом является водяной пар.
• После завершения процесса избыточное количество отработанного газа проходит через дымоход и, наконец, выбрасывается в окружающую среду.
• Теперь, если говорить о принципе работы конденсационного котла, то при сжигании топлива выделяется скрытая теплота воды. При этом повышается КПД котла. Для дожигания агрегатов в основном используется пар, а также выделяется дополнительное тепло, вода конденсируется из пара для получения скрытой теплоты.
• Для системы отопления центрального дома обычно используются агрегаты, а тепло покрывается отбросами газов.
• Газы проходят через теплообменник и температура снижается. После этого газы конденсируются и превращаются в жидкость, которая направляется в виде конденсата. Таким способом очень легко покрыть некоторое количество тепла, которое можно испортить. Тепло, которое используется для нагрева холодной воды, поступающей от радиатора к бойлеру. Хороший блок может обеспечить желаемую энергоэффективность, которая составляет около 90%.
• Газовые котлы идеально подходят для замены имеющегося газового блока.
• Пожалуй, одним из главных преимуществ этого агрегата является его довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратного потока, повышая эффективность. Дополнительным преимуществом является экономичность котла, так как большую часть отопительного сезона система значительно недогружена.
• Сегодня такие котлы становятся все более и более популярными из-за большой экономии, которую они обеспечивают. Тем не менее, многие люди заявляют, что они склонны к серьезным поломкам. Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же есть много доступных грантов, которые могут помочь сократить расходы.
• Схемы газового котла помогут узнать, как работает котел и соответствует ли он вашим потребностям в отоплении и ГВС. Сегодня они стали незаменимы при монтаже любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам его.

Размеры газового котла:

Используемые размеры газового котла зависят от размера и количества душевых или ванных комнат. Размеры, необходимые для газового котла в помещении, указаны ниже,

1. Для дома с 2 спальнями требуется газовый котел мощностью от 26 до 29 кВт.
2. Для дома с 3 спальнями требуется газовый котел мощностью от 29 до 35 кВт.
3. Для дома с 4 спальнями требуется газовый котел мощностью от 29 до 35 кВт.
4. Для дома с 5 спальнями требуется газовый котел мощностью от 35 до 35 кВт.

Как работает газовый котел?

Срок службы котла составляет от 10 до 15 лет. Если техническое обслуживание котла может быть выполнено надлежащим образом, то работа котла может продолжаться дольше.

Газовый задний котел используется для обогрева камина с помощью газового огня или электричества. Холодная вода поступает из накопительного бака и поступает в основную систему. После поступления в основную систему холодная вода начинает нагреваться, а после нагрева, когда температура холодной воды достигает желаемого значения, насос используется для распределения горячей воды на выходе.

Причины замены газового котла:-

Причина замены газового котла указана ниже,

1. Части противогазового котла обслуживать и ремонтировать очень сложно по причине отсутствия запчастей.
2. Противогазовый котел не является энергоэффективным, тогда как современные газовые котлы энергоэффективны, поэтому счет за электроэнергию противогазового котла слишком высок, а счет за электроэнергию современного газового котла слишком низок.
3. При сообщениях о взрывах задний газовый котел очень опасен.
4. Для государственной безопасности и регулирования задний котел больше не устанавливать.

Изображение – : Энергоемкость экономики  Уровень энергоемкости первичной энергии – это соотношение между энергоснабжением и валовым внутренним продуктом, измеренным по паритету покупательной способности. Энергоемкость – это показатель того, сколько энергии используется для производства одной единицы экономической продукции. Более низкий коэффициент указывает на то, что для производства одной единицы продукции используется меньше энергии;
Изображение предоставлено Википедией

Как работает термопара газового котла?

Газовый котел, например, газовый водонагреватель для поддержания постоянной температуры поддерживает периодический цикл, который следует за включением или выключением системы. Огромный ассортимент газовых котлов содержит стоячие запальные горелки. Каждый газовый котел, имеющий стационарный запальник, имеет термопару. Функция термопары заключается в том, чтобы держать газовый клапан открытым, когда пилот затянут.

Водонагреватель и бойлер не одно и то же устройство, но их функции почти одинаковы. Когда точка обслуживания достигает фиксированной температуры, в это время принцип работы водонагревателя и бойлера одинаков. Основное различие между системой отопления и котельной заключается в том, что система отопления работает в системе с замкнутым контуром.

Горячий пар или горячая вода подаются для системы обогрева пола или плинтуса. Неправильная система отопления, которая пополняется холодной водой всякий раз, когда используется горячая вода, с помощью котла одна и та же вода циркулирует снова и снова. Повторный нагрев важен для поддержания тепла в доме.

Газовый котел будет работать без электричества?

Нет, без электричества котел работать не может.

Для работы котла требуется очень небольшое количество электроэнергии, но все же для работы котла требуется электричество. Для розжига котла требуется электричество, а также для запуска функции интеллектуальных термостатов, подсветки и экрана дисплея для обогрева дома электричество подается.

Вывод:

При работе газового котла клапан, подключенный к газовому котлу, открывается и природный газ поступает в камеру сгорания, которая остается в закрытом положении. После этого система зажигания, которая приводится в действие электричеством или постоянным пилотом. Затем зажигают природный газ и начинают сжигать природный газ. Горячие струи подключены к теплообменнику внутри котла, и тепло передается от котла воде, которая течет по теплообменнику.

Последние сообщения

ссылка на May В пассивном залоге: 5 фактов (когда, как и примеры)

May В пассивном залоге: 5 фактов (когда, как и примеры)

В английском языке глагол «may» относится к модальному типу вспомогательные глаголы.
