Важно знать! Приёмный ролик должен свободно заходить в нижний улавливатель, разгружая конструкцию в закрытом состоянии.

Монтаж автоматики

И, наконец, завершающий этап установки откатных ворот заключается в автоматизации всей нашей конструкции.

Для этого нам понадобятся:

1. Привод с пультом ДУ.
2. Направляющая рейка.
3. Сигнальный фонарь.
4. Фотоэлементы.
5. Антенна.
6. Медный провод необходимой длины.

Монтаж автоматики

Привод монтируется на закладном швеллере между роликовыми опорами. От него на нижней балке консоли устанавливается направляющая рейка. На опорном столбе забора со стороны отката размещается сигнальный фонарь и антенна, а на самом полотне или по бокам въезда с внешней стороны – фотоэлементы. Теперь изнутри вы будете открывать ворота с помощью пульта ДУ, а при въезде снаружи они будут открываться автоматически. И, наконец, теперь, подключив электрику, вы сможете наслаждаться тем, насколько повысился комфорт на вашем земельном участке – раздвижные ворота готовы.

Установка откатных ворот

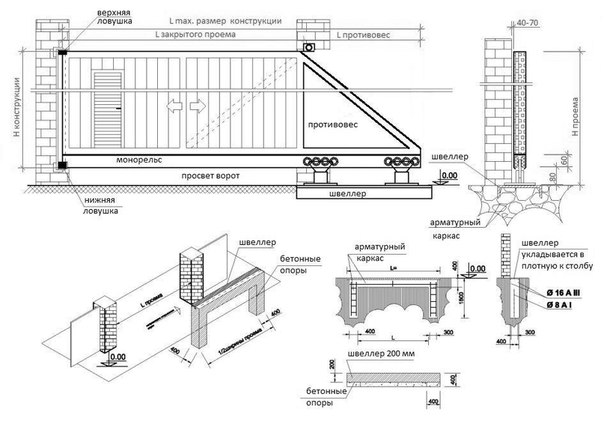

Схема монтажа откатных ворот — Фундамент своими руками

Откатные ворота своими руками

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

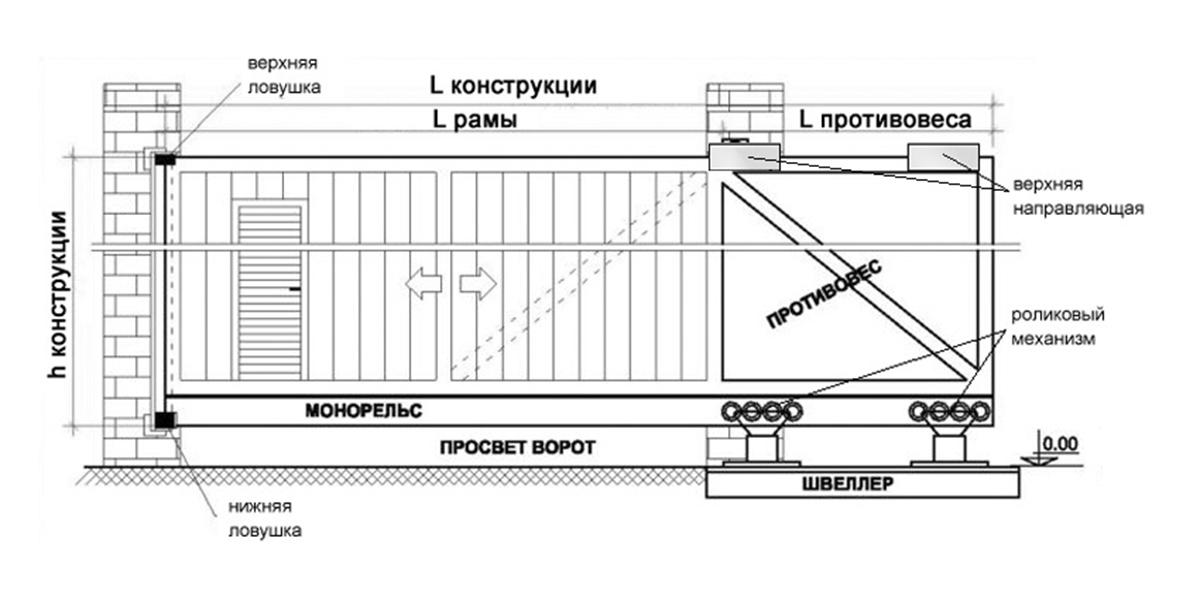

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

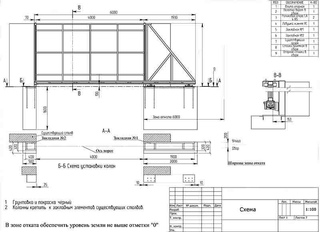

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Болгарка с отрезным и шлифовочным дисками.
• Шуруповёрт или клёпочник.
• Молоток, рулетка, маркер белый.
• Бетономешалка, штыковая и совковая лопаты.
• Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот — только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной — здесь нет ничего сложного. Вот как выглядит готовая закладная:

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней. На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Фундамент подготовлен — можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Далее зажимаем болтами концевой ролик в направляющей, можно его даже подварить для лучшей надёжности, так как гайки со временем отпускаются.

Закрывается направляющая с одной и другой стороны рези

Откатные ворота своими руками — практические рекомендации

Автор Юлия На чтение 5 мин. Просмотров 8 Опубликовано 28.04.2013 Обновлено 10.04.2016

Строительство частного дома во многих ситуациях заставляет людей задумываться о его безопасности и безопасности своего земельного участка. Установка хорошего ограждения — один из  элементов такой пассивной защиты. Но каждое ограждение, ровно, как и сам дом, должно иметь вход, которым служат ворота и калитка.

Среди популярных вариантов въездных ворот все чаще и чаще сегодня можно встретить ворота откатного типа. На чем основана сегодняшняя мода, спорить не будем, скажу лишь одно, что любой из вариантов ворот имеет свои достоинства и недостатки.

Недостатки откатных ворот.

Так,  главным недостатком откатных ворот, который чаще всего называют их потенциальные покупатели, является их большая стоимость (по сравнению с распашными). Однако если это вас не останавливает, и вы хотите видеть у себя именно данный тип ворот, то вы можете немного сэкономить, изготовив откатные ворота своими руками. Поскольку современные системы таких ворот представлены в основном консольным типом, именно их изготовление мы сейчас и рассмотрим.

Конструкция консольных откатных ворот.

Итак, всю конструкцию консольных откатных ворот можно разделить на статические и подвижный элементы.

Статические элементы.

К статическим элементам относятся:

• фундамент основание,
• основные столбы ворот,
• а также необходимая для движения фурнитура.

Подвижные элементы.

Ну, а подвижным элементом, как вы, наверное, уже догадались, является непосредственно само полотно ворот, состоящее из рамы, зашивки и направляющего рельса.

Таким образом, для изготовления откатных консольных ворот вам потребуется следующий инструмент:

Как сделать откатные ворота своими руками — практические рекомендации.

1. Установка опор ворот.

Для начала в крайних точках ваших будущих ворот необходимо установить столбы – основания, которые могут быть как из металлической профилированной трубы, так и из штучных каменных материалов: кирпича, блоков и другого. Выход опор из грунта должен быть выполнен на одном уровне, кстати, первые тоже должны быть равной высоты. Если вами выбраны столбы из каменных материалов, то со стороны ворот на них  необходимо укрепить стойки из металлической профилированной трубы. Она потребуется в дальнейшем для крепления верхних направляющей роликовой планки ворот с одной стороны, а также верхней и нижней ловушки с другой стороны, но об этом позже.

2. Фундамент основания.

Завершив работу по  установке опор ворот, приступаем к устройству фундамента основания, который представляет собой П-образную конструкцию, залитую в грунт. Верхний ростверк основания должен выполняться в один уровень, без наклона.

В верхнюю площадку фундамента необходимо замонолитить 18 швеллер, увязанный с арматурным каркасом фундамента. Верхнее основание швеллера должно быть заподлицо с уровнем залитого фундамента. Сам швеллер должен примыкать к столбу основания и проходить параллельно ограждению.

Длина фундамента должна равняться половине проема ваших ворот, а ширина должна составлять порядка 250 — 400 мм.

Столбы фундамента заглубляются на глубину промерзания в вашем регионе, а верхняя перемычка заливается высотой в 500 мм на песчаную подушку.

3. Изготовление полотна ворот.

После завершения работ по устройству фундамента основания, даем ему неделю на затвердевание и набор прочности, а сами приступаем к изготовлению полотна ворот. Основанием для ворот служит специальная металлическая направляющая: она является составляющей комплекта фурнитуры для откатных ворот и приобретается в его составе. Длина направляющей должна составлять 1,6 размера проема ворот. Внутри этой направляющей будут проходить ролики системы. Паз располагается внизу, а противоположная сторона направляющей служит основанием для полотна ворот.

Само же полотно представляет собой сварной прямоугольный каркас с  треугольным противовесом, выполненный из профильной трубы 60х40. Кстати, внутренний поддерживающий каркас ворот, для экономии, можно выполнить из профильной трубы и меньшей по сечению 30х30 либо 40х20.

Противовес выглядит как  прямоугольный треугольник, катеты которого обращены к нижней направляющей и каркасу полотна ворот. Углы этой конструкции свариваются сплошным сварочным швом, а накладывающиеся друг на друга трубы каркаса и направляющей свариваются швами длинной 3 см через каждые 20 – 30 см.

После завершения сварочных работ металлический каркас необходимо зачистить и покрыть защитным грунтом и эмалью. Место стыка каркаса и направляющей дополнительно еще защищаем герметиком.

4. Монтаж конструкции подвесных ворот.

Завершив работу по монтажу каркаса, ставим в него на поддерживающие ролики и поднимаем конструкцию к месту установки. Основания роликов при этом размещаются на металлическом швеллере основания, а после проверки правильности и уровня установки привариваются к швеллеру. Затем поддерживающая планка с роликами крепится на столбе основания, выставляется вертикальность ворот и параллельность движения.

5. Отделочные работы.

Следующим этапом проводится зашивка ворот. Для этого сегодня модно использовать металлический профильный лист с полимерным покрытием или дерево.

Обшивка крепиться к каркасу ворот на саморезы со сверлом на окончании и резиновой прокладкой под шляпкой.

Металлические профильные листы также можно крепить на вытяжные заклепки, однако в данном случае работа будет усложнена (высверливанием  отверстий). В случае с деревянной обшивкой планки к каркасу крепятся уже предварительно обработанными и окрашенными.

Когда полотно ворот будет полностью нагружено собственным весом, вам на противоположном столбе основания необходимо закрепить верхнюю и нижнюю ловушку. Верхняя ловушка крепиться таким образом, чтобы в нее свободно входили ворота. С нижней немного сложнее: ее необходимо закрепить таким образом, чтобы направляющая, попадая в нее, немного приподнималась, тем самым снимая нагрузку с дальних роликов основания. Для лучшего вхождения в нижнюю ловушку край направляющей может быть снабжен роликом.

На этом все, поздравляю! Вы изготовили откатные ворота своими руками.  В дальнейшем их можно модифицировать автоматикой (так называем блоком комфорта) для самостоятельного открытия или оставить без изменений, но это тема уже другой статьи.
