Фланцевое соединение — тип

Cтраница 1

Фланцевые соединения типа Б допускают образование зазоров и могут быть использованы при работе на сжатие, соединения типа А могут передавать растягивающие усилия, изгибающие моменты и поперечные усилия за счет трения контактирующих поверхностей фланцев.  [1]

Во фланцевых соединениях типов II и III прокладки располагаются внутри линии размещения болтов так, что фланцы под действием нагрузки испытывают изгиб. Это накладывает дополнительные требования по обеспечению достаточного запаса прочности фланцев.  [2]

В отличие от проектной конструкции фланцевого соединения типа выступ — впадина аппарат был изготовлен с фланцевым соединением шип — — паз. Ширина паза и высота шипа имели большие размеры, чем это было предусмотрено нормалями.

При сборке аппарата во фланцевом соединении вместо предусмотренной проектом асбокартонной была установлена парани-товая прокладка, а гайки затягивались ключом, длина рычага которого была.  [3]

В отличие от проектной конструкции фланцевого соединения типа выступ — впадина аппарат был изготовлен с фланцевым соединением шип — — паз. Ширина паза и высота шипа имели большие размеры, чем это было предусмотрено нормалями. При сборке аппарата во фланцевом соединении вместо предусмотренной проектом асбокартонной была установлена парани-товая прокладка, а гайки затягивались ключом, длина рычага которого была больше требуемой.  [4]

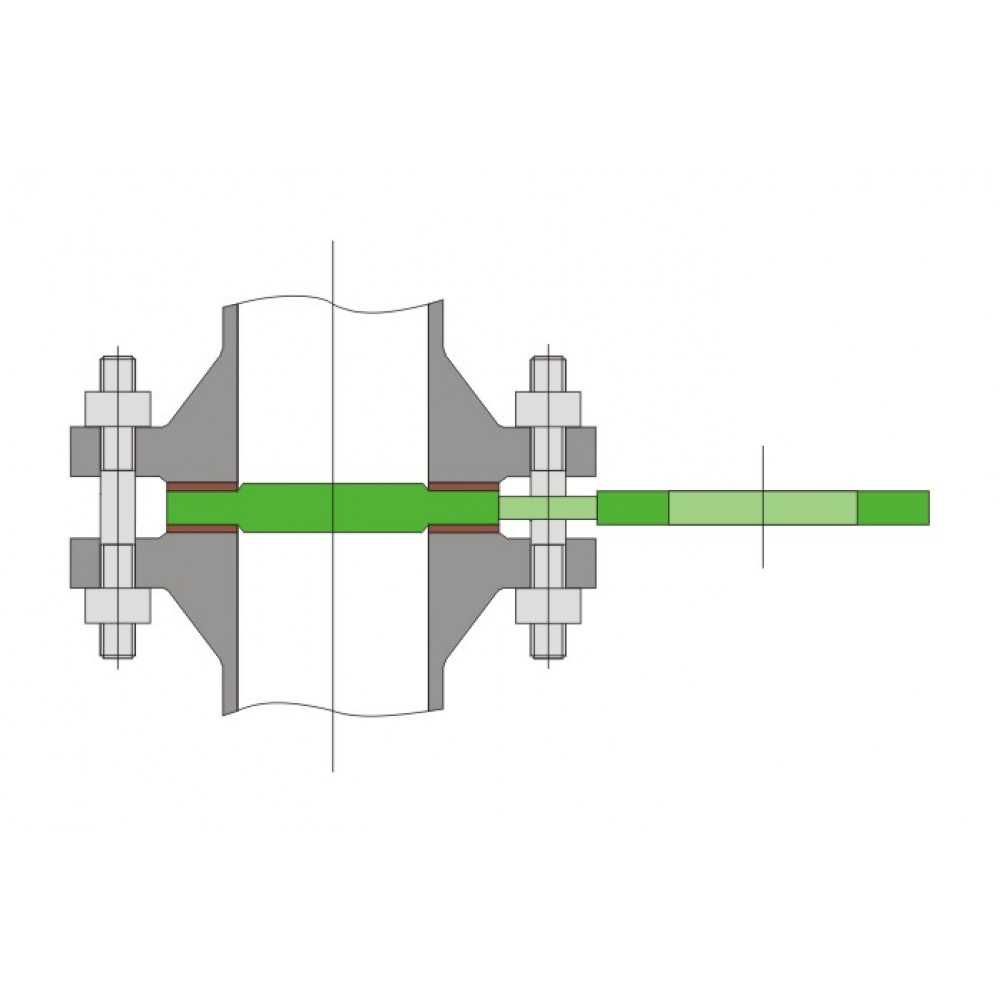

На заглушках, устанавливаемых на фланцевом соединении типа шип — паз без хвостовика, номер и давление выбиваются на их поверхности.  [5]

Высокая проницаемость дифенильной смеси через места уплотнения требует, несмотря на низкое давление ее паров, применять

фланцевые соединения типа шип — паз и запорную арматуру, рас — считанные на давление 20 — 40 am ( изб.  [6]

Из данных, приведенных в табл. 8.2 и 8.3, видно, что из всех испытанных прокладочных материалов наибольшей стойкостью обладает фторопласт-4, который и рекомендуется для уплотнения фланцевых соединений типа шип — паз.  [7]

Трубопровод от цистерны до стационарной емкости выполняется сварным из цельнотянутых труб с минимально возможным количеством разъемных соединений. Следует применять фланцевые соединения типа шип-паз с прокладками из паронита. Для устранения температурных деформаций необходимы компенсаторы, а трубопровод должен быть прочно закреплен на опорах и иметь определенный уклон для опорожнения по окончании слива цистерны.  [8]

Автоклавы изготовляются литыми со сферическими днищами. Герметичное соединение крышки с корпусом автоклава достигается с помощью байонетного затвора или фланцевого соединения типа шип-паз. Для затягивания болтов применяются гайковерты с электро — или пневмоприводом. При давлениях Р 100 МПа рекомендуется применять бессальниковый герметичный привод ( см. стр.  [9]

Прокладочные материалы необходимо выбирать обоснованно и продуманно. Так, для хлора и окисляющих газов ( окислы азота, сернистый газ и др.) применяются прокладки из асбеста с пропиткой и из паронита, для органических растворителей и углеводородов — картон прокладочный, асбест кислотостойкий и др. Высокой устойчивостью к действию кислот, органических растворителей и других химических продуктов в условиях высоких температур ( до 300 С) обладают прокладочные материалы из фторопласта. Для

фланцевых соединений типа шип — паз целесообразно применение прокладок из фторопласта, полиэтилена, винилиденхлорида и других пластмасс.  [10]

В первом случае уплотнительным элементом является прокладка из неметаллического материала, которая может контактировать с жидким кислородом, во втором используется защищенный металлом уплотни-тельный элемент. Например, в спиральнонавитой прокладке неметаллический материал экранирован металлической лентой. Закрытое соединение соответствует фланцевым соединениям типа шип — паз и замок.  [12]

В табл. 30 приведены типы фланцевых уплотнительных соединений. Открытое и экранированное соответствуют плоскому фланцевому соединению. В первом случае уплотнительным элементом является прокладка из неметаллического материала, которая может контактировать с жидким кислородом, во втором используется защищенный металлом уплотнительный элемент. Например, в спиральнонавитой прокладке неметаллический материал экранирован металлической лентой. Закрытое соединение соответствует

фланцевым соединениям типа шип — паз и замок.  [14]

Фирма изготовляет крупнокорпусные превенторные установки с двойным и тройным рядами плашек, расположенными параллельно. Конструкция крупнокорпусной установки с тремя плашечнььми превенторами отличается от одинарных, сдвоенных:: строенных превенторов наличием боковых крышек. Сечения корпусов превенторов предусмотрены двух видов — прямоугольного и фигурного, боковые стороны имеют тройное сечение. В зависимости от рабочих давлений высота корпусных строенных превенторов диаметром проходного отверстия 246 и 476 мм типа LWS соответственно равна 2102 2 и 2393 0 мм; 2285 8 и 2752 7 мм. В среднем уменьшение высоты корпусных превенторов составляет 290 8 и 466 9 мм по сравнению с одинарными строенными превенторами. При сборке трех одинарных превенторов диаметром проходного отверстия 476 мм с

фланцевыми соединениями типа LWS высота составляет 1257 3X3 3771 9 мм, а превышение 1669 7 мм.  [15]

Страницы:      1

(2 ) — 7 .

§ 7 Уплотнения фланцев. Подбор фланцев по ОСТам

         По конструкции уплотнительной поверхности фланцы различают:

      — с плоской (гладкой) уплотнительной поверхностью (рисунок а) – применяется когда не требуется особая герметичность соединения;

      — с уплотнительной поверхностью типа “выступ – впадина” (рисунок б) – применяется когда необходимо обеспечить соосность соединения.

      — с уплотнительной поверхностью типа “шип – паз” (рисунок в) – применяется в ответственных соединениях (при высоких давлениях; для обеспечения герметичности).

      — с уплотнительной поверхностью “в замок” (вариант соединения “шип – паз”)  (рисунок г) – применяется при высоких давлениях.

      — с жесткой металлической прокладкой (рисунок д) – применяют в технике высокого давления (выдерживает давление до 80 МПа).

      — с овальными металлическими прокладками (рисунок е) – применяют в нефтеперерабатывающей промышленности.

         Подбор фланцев. Фланцы, как и все детали массового изготовления, нормализованные, поэтому задача заключается обычно в выборе фланцевого соединения по ГОСТам и нормалям в зависимости от рабочих параметров.

         Размеры фланцевого соединения определяются двумя величинами – условным проходом Dy и условным давлением pу.

         Условный диаметр обычно принимают равным внутреннему диаметру аппарата, т. е. Dy = D.

         Условное давление выбирают в зависимости от рабочего давления, температуры и свойств среды [5, с.12, табл.1].

         Рассмотрим некоторые практические рекомендации по подбору фланцев:

      1. Плоские приварные фланцы применяют в соответствии с ОСТ 26-373 – 71 для стальных аппаратов и трубопроводов при  py  до 1,6 МПа и температуре до 300 °С.

      2. При py > 1,6 МПа или t > 300 °С выбирают стальные фланцы с шейкой, привариваемые в стык.

      3. Свободные фланцы на приварном кольце применяют при py < 0,6 МПа или t = 300 °С в случаях, когда необходимо экономить дефицитные материалы.

      4. Свободные фланцы на отбортовке применяют при py ≤ 0,6 МПа в аппаратах или трубопроводах из мягких или хрупких материалов.

      5. Для аппаратов, работающих при глубоком вакууме, выбирают фланцы на py не менее 1,6 МПа с уплотнением типа «шип-паз» (расчет их выполняют на p не менее 0,3 МПа).

      6. Для аппаратов и трубопроводов, работающих под небольшим давлением со взрывоопасными или ядовитыми средами, необходимо выбирать фланцы на py , равное 1 или 1,6 МПа (независимо от рабочего давления).

Как правильно подобрать тип фланцевого соединения и крепёж к нему

Начать надо с того, что же представляет собой фланцевое соединение. Фланцевое соединение служит для соединения трубопроводов между собой, и относится к разъемным соединениям. И имеет ряд преимуществ по сравнению с неразъемными соединениями, такими как сварка или пайка. К достоинствам фланцевых соединений можно отнести простоту и возможность соединения и разъединения трубопроводов между собой, в отличии от неразъемного соединения. Фланцы без особых усилий можно разболтить и развести для ревизии трубопровода или запорной арматуры. Давайте разберёмся какие же бывают типы фланцевых соединений и в чём их различия.

Существует три основных и самых распространенных типа фланцевых соединений:

1. Гладкие фланцевые соединения. 16-й серии. Рассчитаны на давление в трубопроводе до 16 килограмм на сантиметр в квадрате.
2. Фланцевые соединения типа выступ-впадина. 40-й серии. При соединении фланцев необходимо что бы выступ попал во впадину. Рассчитаны на давление в трубопроводе до 40 килограмм на сантиметр в квадрате.
3. Фланцевые соединения типа шип-паз. 64-й серии. При соединении необходимо что бы шип попал в паз. Рассчитаны на давление в трубопроводе до 64 килограмм на сантиметр в квадрате.

Уплотнение фланцевого соединения

Для герметичности фланцевого соединения используются уплотнители, так называемые «прокладки». Материал для выбора прокладок зависит от температуры перекачиваемой среды и её агрессивности. Наиболее распространенный материал для выбора прокладок это ПОН (паронит общего назначения) так же используются металлические и фторопластовые прокладки. Для небольшого давления и не агрессивной среды, такой как вода, можно использовать прокладки из обычной резины.

Итак для выбора фланцевого соединения вам необходимо знать:

• давление в трубопроводе;
• агрессивность среды;
• диаметр трубопровода.

Так же фланцевое соединение даёт возможность установки на определённом участке трубопровода запорной арматуры (задвижка, вентиль), что даёт возможность отсечения определенного участка трубопровода от действующей схемы для проведения каких либо восстановительных работ.

Выбор крепежа для фланцевого соединения

Фланцевые соединения крепятся между собой при помощи крепёжных элементов таких как болт или шпилька, с накрученными на них гайками. Необходимо учитывать диаметр отверстия фланцевого соединения под крепёжный элемент и диаметр самого крепёжного элемента. Затяжку фланцевых соединений стоит производить «крест на крест» что бы исключить перекос фланцев относительно друг друга.

Дата публикации:

Поделиться с друзьями:

Другие обзоры

Конструирование фланцевых соединений арматуры — Завод Адмирал

В арматуре малых и сверхмалых диаметров прохода часто бывает более выгодным применять резьбовое цапковое соединение. Это объясняется тем, что фланцевое требует сравнительно много металла и создает значительный дополнительный вес. Вес фланцевого соединения в арматурах малых и сверхмалых проходов может приближаться к весу самой детали или даже превышать его, поэтому его применение в таких условиях становится нерациональным.

В энергетических установках высоких и сверхвысоких параметров в настоящее время присоединение арматуры производится путем приварки ее к трубопроводу, для чего она снабжается соответствующими патрубками.

В таблице 1 приведены конструкции фланцев, которые наиболее часто применяются в трубопроводной арматуре. Детали полного профиля с плоским уплотнением применяются в изделиях из черных и цветных металлов. Для давлений до 25 кг/см2 прокладки могут устанавливаться между торцовыми поверхностями фланцев без специальной выточки — в соединении незащищенного типа. При давлениях в 40 кг/см2 и выше прокладки устанавливаются в соединениях защищенного типа, образуемых выточкой в одном фланце и выступом в другом. Соединение такого типа предотвращает выбивание прокладки действием давления среды, но при этом несколько усложняется демонтаж арматуры и смена прокладок. Для применения детали при повышенных давлениях используют присоединение типа шип—паз, в котором на фланце арматуры образовывается канавка кольцевого типа, а на ответном — соответствующий кольцевой выступ.

Для уменьшения веса в деталях из ковкого чугуна и из цветных сплавов применяют фланцевые соединения с облегченным сечением, у которых сечение по мере приближения к внешней поверхности уменьшается. Во фланцах футерованной арматуры футеровка должна распространяться также и на присоединительную поверхность для защиты ее от действия коррозионной среды. Резьбовые изделия обладают высокой технологичностью, поэтому имеют широкое применение в стальной арматуре, в том числе и для высоких и сверхвысоких давлений. Для больших диаметров прохода они не применяются. Съемный фланец с креплением проволочным кольцом прост и дешев в изготовлении, но применяется обычно при относительно небольших давлениях. Для высоких давлений часто применяется линзовое уплотнение, шаровое уплотнение обладает теми же качествами, что и линзовое, но более устойчиво при вибрациях трубопровода. В нефтеперерабатывающей промышленности широкое применение получили фланцевые соединения с овальными металлическими прокладками.

Таблица 1



Виды фланцев, их типы и применение

Фланцы — деталь круглого или квадратного вида c отвестиями для шпилек и болтов. Фланцы применяют попартно для герметичного соединения между трубами, трубой и механизмом, цистерной. Выбор фланцев зависит от давления и болтового соединения.

Фланцы бывают следующих исполнений:

• 1 — соединительный выступ;
• 2 — выступ;
• 3 — впадина;
• 4 — шип;
• 5 — паз;
• 6 — линзовая прокладка;
• 7 — овального сечения прокладка;
• 8 — шип под прокладку из фторопласта;
• 9 — пазом под прокладку из фторопласта.

Типы фланцев

Фланцы делятся на несколько типов:

• плоские;
• с шейкой;
• с впадиной для сварки;
• свободный;
• резьбовой;
• заглушка.

Существуют специальные фланцы:

• фланцы с диафрагмой;
• длинные фланцы для сварки с буртиком;
• расширительные фланцы;
• переходные фланцы;
• кольцевые заглушки;
• дисковые заглушки.

По стандартам РФ,  регламентируется условное давление от 1 до 200 кгс/см² соединения, трубы, патрубки. К примеру 12х18н10т фланцы нержавеющие плоские ГОСТ 12820-80 (01).

Фланцы производят чаще всего методом штампования (самый простой и распространенный способ изготовления фланцев), ковки, поковки (производится из раскатных колец), ЦЭШЛ (центробежное электрошлаковое литье, фланцы большого диаметра), плазменной резки металла.

Фланцы изготавливают из разных сплавов: стали углеродистой, нержавеющей, чугуна, алюминия, латуни, бронзы, пластика. Футерованные фланцы имеют другое внутреннее покрытие, чем сами фланцы. Фланцы чаще устанавливают такого же материала, что и место применения (чаше трубы).

При экономии на фланцев, не нужно забывать о надежности всей системы. От дешевых фланцев может привести к разрушению арматуры и самого фланца. Также нужно учитывать рабочую температуру и давление носителей.

Фланцы

Фланцы

Фланцы предназначены для соединения труб, арматуры и других частей трубопровода. Фланцевое соединение состоит из двух фланцев, прокладки или уплотнительного кольца, соединительных болтов (или шпилек) и гаек. Для технологических трубопроводов применяют фланцы различных типов: приварные, свободные, резьбовые и литые. Недостатками фланцевых соединений являются: высокая трудоемкость и стоимость изготовления, а также сравнительно малая надежность в эксплуатации — при частом изменении температуры или давления транспортируемой среды возможно их ослабление и, как следствие, возникновение мест утечки.

В то же время фланцевые соединения очень удобны для разборки и присоединения арматуры, поэтому их применяют во всех случаях, когда по условиям эксплуатации требуется частая разборка трубопровода для промывки, прочистки, а также при монтаже трубопроводов в действующих огне- и взрывоопасных цехах, где по характеру производства сварка запрещена.

Конструкции, размеры и материал основных типов фланцев трубопроводов, арматуры и соединительных частей регламентированы соответствующими стандартами. В табл. 5 приведены существующие типы фланцев и пределы их применения.

В целях обеспечения взаимозаменяемости фланцев всех типов их присоединительные размеры для условных давлений до 200 кгс/см²установлены одинаковыми при одних и тех же давлениях независимо от конструкции и материала фланца. На рис. 6 приведены все основные типы фланцев.

Литые фланцы (рис. 6,а) изготовляют из чугуна и стали; они предназначены для элементов арматуры, фланцевых труб и соединительных частей, составляющих с изделием одно целое.

Стальные фланцы с шейкой на резьбе (рис. 6, б) для технологических трубопроводов применяются весьма ограниченно (трубопроводы низкого давления). Такие фланцы используют преимущественно для сантехнических трубопроводов, прокладываемых из водогазопроводных труб (водопроводы, воздуховоды, отопление).

Фланцы стальные плоские приварные (рис. 6, в) получили широкое применение в технологических трубопроводах. Их изготовляют из стали МСт. 3 и МСт. 4. По своему конструктивному оформлению плоские приварные фланцы подразделяются на круглые и квадратные (наружная образующая фланца выполнена в виде квадрата). Квадратные фланцы более экономичны с точки зрения расхода металла, однако их применение возможно только при четырех болтовых отверстиях во фланце, т. е. лишь для трубопроводов на условное давление 2,5—25 кгс/см², имеющих небольшой условный проход (до 100-мл).

Таблица 5
Типы фланцев и пределы их применения
Материал и тип фланцев	Пределы применения
	ГОСТ	Наибольшая температура рабочей среды, °С	Условное давление, кгс/см2	Условный проход, мм
Литые: из серого чугуна из ковкого чугуна	1235-54 9067—56	300 400 300	2,5-25 16—40	15—3000 20—50 20—80
Стальные Стальные с шейкой на резьбе Стальные плоские приварные	1240—54 1245—54 1255—54	450* 300 300	16—200 2,5—16 2,5 6 10 и 16 25	15—1600 10—150 10—1600 10—1000 10—600 10—500
Стальные плоские приварные квадратные	9938—62	300	2,5—6 10 и 16 25	10—100 10—80 10-50
Стальные приварные встык	1260-54	450*	2,5 6 10 и 16 25 40 60 и 100 160 200	10—1600 10—1400 10—1200 10—800 10—500 10—400 15—300 15—250
Стальные свободные на приварном кольце	1268—54	300	2,5—25	10—500
Стальные свободные на отбортованной трубе	1272—54	300	2,5 и 6	10—500

* Для фланцев из углеродистой стали. Фланцы на условное давление 40 кгс/см²и выше могут быть изготовлены из легированной стали и применены на трубопроводах с температурой транспортируемого продукта до 530° С.

В последние годы широкое применение получил новый способ изготовления стальных плоских приварных фланцев с условным проходом от 200 мм и выше гнутьем стальной полосы на ребро в холодном и горячем состоянии на фланцегибочных станках с последующей сваркой стыка. Этот высокоэффективный способ позволил резко увеличить производительность труда и повысить коэффициент использования металла до 75%. Фланцы меньших диаметров изготовляют штамповкой на прессах и молотах. Фланцы плоские приварные квадратные изготовляют путем вырубки из полосовой стали в штампах двойного действия.

Фланцы стальные приварные встык — воротниковые (рис. 6, г) широко применяются в технологических трубопроводах из углеродистой и легированной стали, особенно для трубопроводов среднего и высокого давления. Соединения с применением фланцев приварных встык очень удобны в монтаже и экономичны. Трудоемкость сборки такого соединения в среднем на 20% меньше, чем сборка с применением плоских приварных фланцев. Кроме того, использование фланцев приварных встык в два раза сокращает объем сварочных работ. Фланцы приварные встык с условным проходом от 25 до 200 мм изготовляют из круглой стали путем штамповки на горячештамповочных прессах; коэффициент использования металла составляет до 75%. Внедрение поточных механизированных линий штамповки таких фланцев на прессах позволило значительно увеличить производительность труда и снизить себестоимость изделий. В настоящее время себестоимость изготовления 1 тыс.фланцев приварных встык и плоских приварных одинакова.

Рис. 6. Основные типы фланцев:

а — литые, б — с шейкой на резьбе, в — стальные плоские приварные, г — приварные встык, д — свободные с буртом, е — свободные на приварном кольце, ж — свободные на отбортованной трубе

Изготовление фланцев приварных встык с условным проходом от 200 до 800 мм целесообразно производить на раскаточных машинах или путем горячей гибки специального фланцевого угольника на гибочных станках с последующей сваркой стыка на стыкосварочных машинах.

Фланцы стальные свободные бывают с буртом (рис. 6, д), на приварном кольце (рис. 6, е)и на отбортованной трубе (рис. 6,ж).

Свободные фланцы с буртом применяют весьма ограниченно, и в основном в трубопроводах из легированных сталей и сплавов при транспортировании агрессивных сред. Бурт вытачивают из того же материала, что и трубу, и приваривают к ней. Это предохраняет свободный фланец из обычной углеродистой стали от агрессивного действия продукта и дает экономию дорогостоящих легированных сталей. Свободные стальные фланцы на приварном кольце применяют в трубопроводах из нержавеющей стали, алюминия, меди и латуни. Приварное кольцо изготовляют из того же материала, что и основную трубу. Фланцы стальные свободные на отбортованной трубе используют в трубопроводах из цветных металлов и нержавеющих сталей.

Рис. 7. Уплотнительные поверхности фланцев:

а — гладкая с рисками, б — выступ-впадина, в — шип-паз, г — под линзовую прокладку, д — под кольцевую прокладку овального сечения

Использование свободных фланцев значительно облегчает сборку фланцевых соединений при монтаже трубопроводов, так как для точного совпадения болтовых отверстий достаточно провернуть фланец вокруг оси на требуемый угол.

Чтобы создать необходимую плотность фланцевого соединения трубопровода, между фланцами устанавливают прокладки, а соприкасающимся уплотнительным поверхностям придают специальную форму. Материал прокладок выбирают в зависимости от температуры, давления и свойств транспортируемой среды. В зависимости от давления и свойств транспортируемой среды предусмотрено пять типов уплотнительных поверхностей (рис. 7). Фланцы с гладкой поверхностью (рис. 7, а) применяют в трубопроводах на условное давление до 25 кгс/см²и в отдельных случаях до 40 кгс/см².

Фланцы с уплотнительными поверхностями выступ-впадина, (рис. 7,6) и шип-паз (рис. 7, в) используют в трубопроводах на условное давление от 40 кгс/см²и выше, а также во всех трубопроводах, транспортирующих продукты с высокой проникающей способностью (аммиак, фреон). Кроме того, фланцы с поверхностью выступ-впадина применяют в трубопроводах, транспортирующих ядовитые и взрывоопасные продукты, а фланцы с поверхностью шип-паз — в трубопроводах, транспортирующих огневзрывоопасные продукты и работающих под вакуумом.

Фланцы с уплотнительной поверхностью под линзовую прокладку (рис. 7, г) применяют в основном в паропроводах на условное давление от 64 кгс/см²и выше, а также в трубопроводах высокого давления.

Фланцы с уплотнительной поверхностью под кольцевую прокладку овального сечения (рис. 7, д) применяют в трубопроводах, транспортирующих нефтепродукты на условное давление от 64 до 200 кгс/см².

Рис. 8. Фланцевые соединения трубопроводов высокого давления:

а — резьбовое под линзовое уплотнение, б — резьбовое под плоскую металлическую прокладку,
в — на резьбовой втулке под плоскую металлическую прокладку

Для трубопроводов высокого давления наибольшее применение получили резьбовые фланцевые соединения, выполненные под линзовое уплотнение, плоскую металлическую прокладку, а также на резьбовой втулке.

Резьбовые фланцевые соединения под линзовое уплотнение (рис. 8, а) изготовляют на условное давление от 200 до 1000 кгс/см²с условным проходом от 6 до 200 мм. Линзы уплотнительные жесткие и компенсирующие изготовляют из тех же труб, что и основной трубопровод. Торцевые поверхности труб обрабатывают под конус с углом 20°, а линзы — под сферическую поверхность. Уплотнительные поверхности трубы и линзы тщательно шлифуют.

Фланцевое соединение под плоскую прокладку (рис. 8, б, в) выполняют так, чтобы торцы труб образовывали выступ и впадину. Между торцами труб устанавливают прокладку из алюминия или меди, благодаря чему при затяжке соединения достигается требуемая плотность.

Фланцы трубопроводов высокого давления изготовляют коваными.

1. Какие бывают типы фланцев и чем они отличаются?

2. Какие формы уплотнительных поверхностей фланцев применяют? Назовите область их использования.

Все материалы раздела «Изделия» :

● Сортамент труб и область их применения

● Технические требования к стальным трубам

● Сортамент труб технологических трубопроводов по нормалям машиностроения

● Отводы крутоизогнутые и гнутые

● Фланцы

● Тройники, переходы и заглушки

● Опоры, подвески и опорные конструкции

● Компенсаторы

● Трубы и детали трубопроводов из цветных металлов и их сплавов

● Трубы и детали трубопроводов из чугуна и специальных сплавов

● Трубы и детали из пластмасс

● Трубы и детали из стекла, ситалла, фарфора, керамики, аитегмита и фанеры

● Трубы и детали гуммированные, биметаллические и с лакокрасочными покрытиями

● Трубы и детали футерованные и эмалированные

● Назначение, классификация и выбор арматуры

● Приводная и самодействующая арматура

● Условные обозначения и отличительная окраска арматуры

● Крепежные изделия, прокладочные и уплотнительные материалы

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют.

..

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют ответным), между которыми установлена прокладка, стягиваются друг с другом при помощи крепежа – болтов или шпилек с гайками. Усилие затяжки должно быть достаточным для того, чтобы обжать прокладку и создать на контактных поверхностях фланцев удельные давления, необходимые для обеспечения герметичности соединения по отношению к внешней среде.

Конструкция фланца представляет собой, как правило, круглую пластину, в центре которой имеется отверстие с диаметром, близким к DN для прохода среды, а на периферии – отверстия для болтов или шпилек.

На кольцевой площадке между центральным отверстием и отверстиями для крепежа оформляется уплотнительная поверхность, конструкция и размеры которой зависят от типа применяемой прокладки, а также от PN и DN арматуры.

Фланцы, стягиваемые четырьмя болтами или шпильками, на давление не выше 4 МПа могут выполняться квадратными с такими же размерами уплотнительных поверхностей (и, кстати, с такой же прочностью), как и для круглых фланцев.

Описанная конструкция (при правильном её монтаже) создает на обеих присоединительных концах корпуса арматуры прочное и надёжное соединение её с трубопроводом. Арматуру, присоединяемую к трубопроводу при помощи фланцев, называют ФЛАНЦЕВОЙ АРМАТУРОЙ.

Здесь следует заметить, что существуют некоторые конструктивные исполнения шаровых кранов, обратных и дисковых затворов, которые устанавливаются между фланцами трубопровода, хотя сами фланцев для присоединения не имеют.

На торцах корпуса такой арматуры оформляются уплотнительные поверхности для установки прокладок. Корпус вместе с прокладками зажимается двумя фланцами трубопровода при помощи длинных шпилек с гайками, которые располагаются вокруг корпуса арматуры. Такую арматуру называют БЕСФЛАНЦЕВОЙ, СТЯЖНОЙ ИЛИ «ВАФЕЛЬНОЙ».

Она дает существенную экономию металла при изготовлении корпусов. Но это возможно лишь при малых габаритных размерах вдоль оси трубопровода и соответствующей конструкции корпуса, близкой по форме к телу вращения.

Фланцы арматуры имеют несколько различных конструктивных исполнений уплотнительных поверхностей. Это связано с различными видами применяемых прокладок и с различными конструкциями соединений фланца арматуры с ответным фланцем. Для обеспечения герметичности фланцевого соединения арматура – трубопровод применяются прокладки плоские и фасонного сечения. Плоская прокладка представляет собой кольцо, как правило, вырезанное из листового уплотнительного материала (паронит, фторопласт, картон и др.).

В некоторых случаях применяются также прокладки асбометаллические, в которых мягкая сердцевина помещена в металлическую оболочку.

К прокладкам фасонного сечения относят прокладки из металла ОВАЛЬНЫЕ (сечение в виде овала) и ЛИНЗОВЫЕ (сечение чечевидной формы). Контакт таких прокладок с уплотнительными поверхностями фланцев осуществляется по очень узкому кольцу, что позволяет создать большие удельные давления для обеспечения надежной герметичности соединения. Поэтому такие прокладки при высоких давлениях заслуживают предпочтение по сравнению с прокладками плоскими.

Самые простые по конструкции и изготовлению фланцы – с плоской (без специальной выточки) привалочной поверхностью (её часто называют «зеркало»). Плоская прокладка устанавливается между поверхностями фланцев, образуя так называемое незащищенное соединение. Такое фланцевое соединение применяют обычно при давлениях не более 2,5 МПа.

В арматуре, внутренние поверхности которой имеют защитное покрытие – футеровку из резины, фторопласта, полиэтилена (кроме эмали!), футеровка заходит и на уплотнительные поверхности фланцев, выполняя роль прокладок.

Для арматуры холодильных установок (рабочая среда – аммиак, хладоны с PN 2,5 МПа) и другой арматуры при давлениях от 4 МПа и выше предпочтительнее ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ЗАЩИЩЕННОГО ТИПА.

Во фланце арматуры вокруг проходного отверстия выполняется выточка, а во фланце трубопровода – соответствующий выступ. Такое соединение называется «ВЫСТУП – ВПАДИНА» (или, как говорят монтажники, «папа-мама»). Прокладка помещается в выточке – впадине и после прижатия выступом оказывается защищенной от выдавливания замком по внешней стороне. В таком соединении могут использоваться прокладки не только из листового материала, но и металлические с мягким наполнителем.

Заметим, что иногда выступ делается на фланце арматуры, а впадина на фланце трубопровода. Это допускается стандартом и на характер соединения не влияет.

Для условий эксплуатации с более ответственными требованиями применяют соединения, где на фланце арматуры имеется кольцевой паз, а на ответном фланце – соответствующий кольцевой выступ (шип). Такое соединение называют «ШИП-ПАЗ». Прокладка укладывается в паз, зажимается шипом и оказывается защищенной замком как по внешней, так и по внутренней сторонам. Такой тип соединения позволяет, использовать также прокладки из фторопласта.

Для высоких давлений (начиная от 6,3 МПа) находят применение фланцевые соединения, в которых устанавливаются металлические ПРОКЛАДКИ ЛИНЗОВЫЕ («линзы») или ПРОКЛАДКИ ОВАЛЬНОГО СЕЧЕНИЯ. При этом под линзовую прокладку на кромке выходного отверстия фланца делается конус, а под прокладку овального сечения – кольцевая канавка соответствующего профиля.

Когда мы говорим о фланцах арматуры, то имеется ввиду, что здесь бывают разные конструктивные решения.

В большинстве случаев фланцы делаются заодно с корпусом при помощи литья или сварки. В то же время применяются фланцы, которые изготавливаются как отдельные самостоятельные детали, и соединяются с корпусом арматуры на резьбе или с помощью проволочного кольца.

Первые – резьбовые фланцы используются в стальной арматуре при высоких давлениях и небольших диаметрах проходов. Во втором случае – съемные фланцы с креплением проволочным кольцом применяются при относительно невысоких давлениях. Решения эти технологически и экономически эффективны в производстве, что и определяет их достаточно широкое применение в конструкциях арматуры.

Для всех этих вариантов фланцев остаются в силе описанные ранее исполнения уплотнительных поверхностей и характеристики прокладочных соединений.

Что касается крепежных деталей для фланцевых соединений, то здесь можно ограничиться замечанием о том, что на давление до 2,5 МПа включительно можно применять болты или шпильки с гайками, а на давления 4 МПа и более для обеспечения прочности соединения – только шпильки с гайками.

В связи с тем, что в соединении арматуры с трубопроводом участвуют фланцы, принадлежащие арматуре и фланцы трубопровода, правомерна постановка вопроса: как обеспечивается стыковка всех элементов конструкции и размеров во фланцевых соединениях? Ответ на этот чрезвычайно важный вопрос можно найти в ГОСТ 12815-80.

Этим стандартом устанавливаются присоединительные размеры и размеры уплотнительных поверхностей для фланцев арматуры и трубопроводов в зависимости от PN и DN. Размеры установлены для каждого номинального (условного) давления в пределах от 0,1 до 20 МПа (от 1 до 200 кгс/см²) и условных (номинальных) диаметров от 15 до 3 000.

К присоединительным размерам отнесены размер наружного диаметра фланца, диаметр окружности, на которой расположены центры отверстий под крепеж, их количество и диаметр. Стандартизация этих размеров обеспечивает полное их совпадение на фланцах арматуры и трубопровода и возможность их соединения без каких бы то ни было дополнительных операций по подгонке.

Стандартом предусмотрены девять исполнений уплотнительных поверхностей, приведенных в табл. 1.

Для каждого из приведенных ниже исполнений установлены размеры следующих элементов фланцев, контактирующих с прокладкой:

1 – наружный диаметр «зеркала» и высота соединительного выступа;

2 – наружный диаметр и высота выступа;

3 – наружный диаметр и глубина впадины;

4, 8 – наружный и внутренний диаметры и высота шипа;

5, 9 – наружный и внутренний диаметры и глубина паза;

6 – наружный диаметр и угол (20° 30) конуса под линзовую прокладку;

7 – размеры канавки под прокладку овального сечения.

Стандартизация этих размеров позволяет осуществить качественный монтаж фланцев любого из исполнений с обеспечением надежной герметичности прокладочного соединения.

Таблица 1

Исполнения уплотнительных фланцев по ГОСТ 12815-80



Исполнение	Наименование
1	С соединительным выступом
2	С выступом
3	С впадиной
4	С шипом
5	С пазом
6	Под линзовую прокладку
7	Под прокладку овального сечения
8	С шипом под фторопластовую прокладку
9	С пазом под фторопластовую прокладку

Исполнение 1 – наиболее часто встречаемое у фланцевой арматуры. Его наименование – с соединительным выступом – отражает, что плоская поверхность (зеркало), на которую кладётся прокладка, несколько выступает над поверхностью, где расположены отверстия под крепеж. Такая конструкция технологически обеспечивает четкое оформление в заданных размерах уплотнительной поверхности фланца.

Стандартом допускается изготавливать фланцы с уплотнительными канавками на соединительном выступе. Поэтому такие фланцы не являются дефектными, как это иногда понимается при комплектовании арматуры ответными фланцами.

В отдельных случаях фланцы трубопровода крепятся к арматуре на шпильках, ввернутых непосредственно в корпус (этим достигается минимальный габарит вдоль оси трубопровода). При этом присоединительные размеры и уплотнительные поверхности на корпусе выполняются по ГОСТ 12815-80.

Для арматуры, которая устанавливается в системах на кораблях, судах и других плавсредствах (её называют судовой арматурой) фланцы выполняются по ГОСТ 1536-76. Этот стандарт устанавливает присоединительные размеры и размеры уплотнительных поверхностей фланцев судовой арматуры на давления от 0,25 до 6,3 МПа для диаметров до 500 мм.

Принципиальное конструктивное отличие от фланцев по ГОСТ 12815-80 состоит в том, что на плоских уплотнительных поверхностях фланцев на давление до 2,5 МПа обязательно выполняются две или три концентрические угловые канавки для более надежной герметизации соединения. На давления 4,0 и 6,3 МПа предусмотрено только исполнение типа шип-паз.

При заказе арматуры часто возникает необходимость комплектовать её ответными фланцами. В связи с этим рассмотрим некоторые характеристики ответных фланцев и пределы их применения.

Фланцы трубопроводов изготавливаются двух видов. Плоские приварные (фланцы по ГОСТ 12820-80 применяются на давления номинальные (условные) от 0,1 до 2,5 МПа и температуру рабочей среды от -70 до +450 °С. Фланец одевается на конец трубы и приваривается к ней двумя угловыми швами: одним – изнутри, другим – снаружи. Изготавливаются фланцы, как правило, с уплотнительными поверхностями 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. Допускается также изготовление с исполнениями 4, 5, 8 и 9. Изготавливают фланцы различными способами, в том числе из полосы гибкой на ребро с последующей сваркой стыка. На этот момент следует обратить внимание, т. к. сварной шов в этом случае не является признаком дефекта фланца (как иногда неправильно полагают), а лишь свидетельствует о методе его изготовления, предусмотренном стандартом.

Фланцы приварные встык по ГОСТ 12821-80 практически всегда называют «воротниковыми». В отличие от плоских фланцев они со стороны, обратной уплотнению, имеют вытянутый переход (как бы воротник) от тела фланца к концу, на котором выполнена разделка для сварки встык с трубопроводом. Фланцы изготавливают с уплотнительными поверхностями всех девяти исполнений (исполнение 1 – только для PN до 6 МПа) и присоединительными размерами по ГОСТ 12815-80. Эти фланцы применяются на давления от 0,1 до 20 МПа, но отметим, что на давления 4 МПа и выше применяются фланцы только воротниковые, что связано с более высокой прочностью стыкового сварного шва.

Здесь следует заметить, что исполнение 1 нередко называют плоским (действительно, на нем отсутствуют впадины, выступы и т. п.), в связи с чем возникает путаница между понятиями плоский фланец и фланец с плоской уплотнительной поверхностью. Еще раз подчеркнем, что исполнение 1 применяется как на фланцах плоских, так и на воротниковых.

Кроме отмеченных выше ГОСТов на фланцы имеется ещё ряд стандартов, устанавливающих пределы применения литых фланцев из различных материалов по PN и DN, а также требования к их размерам. К числу таких стандартов относятся:

• ГОСТ 12817-80. Фланцы литые из серого чугуна;
• ГОСТ 12818-80. Фланцы литые из ковкого чугуна;
• ГОСТ 12819-80. Фланцы литые стальные.

Особо следует отметить ГОСТ 12816-80, устанавливающий общие технические требования к фланцам арматуры и соединительных частей трубопроводов. Этим стандартом, наряду с требованиями к производству фланцев, регламентируется также применение марок сталей для изготовления фланцев и крепежа в зависимости от размеров и условий эксплуатации подавлениям и температурам.

В связи с тем, что все упомянутые стандарты на фланцы введены с 1983 года, в технической, справочной и каталожной литературе, изданной до этого времени, имеются ссылки на соответствующие ГОСТЫ, действовавшие ранее. Для справки приводится таблица 2, в которой показано, какие из этих ГОСТов соответствовали ГОСТам, действующим в настоящее время.

Таблица 2

Государственные стандарты на фланцы



Действующие с 1-го января 1983 г.	Действовавшие до 1-го января 1983 г.
12815-80	1233-67; 1234-67
12816-80	6972-67
12817-80	1235-67; 12815-67; 12816-67
12818-80	12817-67; 12818-67; 12819-67
12819-80	12812-67; 12825-67
12820-80	1255-67; 9938-62; 12827-67; 12828-67
12821-80	12829-67; 12833-67; 12835-67
12822-80	1268-67; 12834-67

При комплектовании арматуры ответными фланцами следует принимать во внимание ряд важных моментов.

Фланцы ответные должны соответствовать фланцам комплектуемой арматуры по номинальным (условным) диаметрам и давлениям, а также по исполнению уплотнительных поверхностей. При этом иногда возникает вопрос: можно ли применить ответный фланец на давление большее, чем требуется для фланца арматуры?

Стандарт отвечает на такой вопрос положительно. Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких PN, изготавливать с толщиной для максимального давления, а также применять фланцы на большие PN, по сравнению с PN изделия.

Таблица 3



Давления и проходы, для которых совпадают
присоединительные размеры фланцев по ГОСТ 12815-80



	DN	PN, кгс/см2
15. ..200		1 – 2,5 – 6
15…50		10 – 16 – 25 – 40
65… 150		10 – 16
		25 – 40



Из таблицы 3 следует, что, например, для каждого из фланцев PN от 15 до 50 включительно фланец на PN 40 можно использовать вместо фланцев PN 10,16 или 25, для DN от 65 до 150 – фланец PN 16 вместо PN 10 или фланец PN 40 вместо PN 25.

Разумеется, применяя ответные фланцы на давления, большие чем фланцы арматуры, необходимо обеспечить их точное соответствие фланцам арматуры по размерам уплотнительных поверхностей и исполнениям.

Таблица 4

Размеры уплотнительных поверхностей и исполнений



Фланцы	Исполнения уплотнительных поверхностей по ГОСТ 12815-80
Арматуры	1	2	3	4	5	6	7	8	9
Ответные	1	3	2	5	4	6	7	9	8



В связи с тем, что ответный фланец на большее давление имеет большую толщину, необходимо при его применении соответственно скорректировать в большую сторону длину болтов или шпилек для такого не совсем стандартного фланцевого соединения.

И наконец, не должен возникать вопрос о замене ответного фланца на меньшее давление, т. к. в этом случае снижается прочность соединения арматуры с трубопроводом, что недопустимо ни при каких обстоятельствах.

Обычно для комплектования арматуры требуется по два ответных фланца на каждое изделие. Но это справедливо для проходной или угловой арматуры. Не следует упускать из вида, что трехходовая арматура требует по три ответных фланца на изделие.

Как правило, ответные фланцы для запорной и других видов арматуры бывают одинаковыми по PN, DN и исполнению на входном и выходном патрубках арматуры. В тоже время, на предохранительных клапанах часто выходной фланец для присоединения к сбросной линии по PN – меньше, а по DN – больше, чем фланец на входе, при помощи которого клапан присоединяется к трубопроводу (именно этим фланцем определяется DN клапана). Соответственно может быть разница и в исполнениях уплотнительных поверхностей. Так, например, предохранительный клапан Благовещенского арматурного завода DN 80, PN 40 имеет фланец на входе DN 80, PN 40, исполнение 4, а на выходе PN 100, PN 16, исполнение 1. Это обстоятельство также не следует упускать из вида при комплектовании арматуры ответными фланцами.

 И наконец, при заказе арматуры часто оговаривается: «в комплекте с ответными фланцами». При этом иногда возникает неоднозначное понимание – что же такое «Комплект». Здесь возможны два варианта. Завод-изготовитель арматуры поставляет изделие в исполнении «с ответными фланцами». В этом случае в комплект входят ответные фланцы, прокладки и крепеж, которые, как правило, соединены с фланцами корпуса арматуры. Если комплектацию осуществляет поставщик – посредник, то состав комплекта во избежание последующих недоразумений следует четко согласовать с заказчиком: только ответные фланцы или вместе с прокладками и крепежом. При этом под «комплектом» удобнее понимать комплект деталей для одного фланца корпуса арматуры.

Более подробная информация представлена в следующих видеороликах:

Производители фланцев с пазами и пазами, Фланцы с пазами ASME B16.5

ASME B16.5 Фланцы с выступом и пазом, размеры фланца с пазом и пазом

Фланец под приварную шейку с выступом и пазом, глухой фланец с пазом и пазом, фланец для трубы с пазом и пазом

Прокладка фланца с пазом и пазом, размеры фланца с пазом и пазом ANSI, размеры фланца с малым пазом и пазом, фланец с пазом и пазом DIN

Производитель фланцевого соединения с пазом и пазом

Фланец с пазом и язычком

Marcel Piping выделяется. Производители фланцев с выступом и канавкой в ​​Индии. . Торцы этих фланцев с выступом и канавкой должны быть согласованы.На одной поверхности фланца с выступом имеется выпуклое кольцо, нарезанное на поверхности фланца, в то время как сопряженный фланец с канавкой имеет соответствующее углубление, обработанное на его поверхности. Облицовка язычка и канавки стандартизована как для фланца с большим гребнем и канавкой , так и для фланца с малым гребнем и канавкой , отличается от охватываемого и охватывающего соединения тем, что внутренние диаметры канавки и гребня не заходят в основание фланца, таким образом удерживая прокладку на ее внутреннем и внешнем диаметре. Предлагаемые нами фланцы с выступом и канавкой обычно используются для крышек насосов и крышек клапанов.

Соединения «шпунт и паз» также имеют преимущество в том, что они самоустанавливаются и действуют как резервуар для клея. Соединение со скосом удерживает ось нагрузки на одной линии с шарниром и не требует крупной механической обработки. Общие поверхности фланца, такие как фланец с пазом и канавкой, никогда не должны соединяться болтами, так как контактные поверхности не совпадают, и нет шпунта и шпунта. прокладка фланца с пазом, которая имеет один тип с одной стороны и другой тип с другой стороны.

Поверхность фланца с пазом и пазом, прокладка для фланца с пазом и пазом, фланец с пазом и пазом (t & g), фланцевое соединение с пазом и пазом

Большие размеры фланца с гребнем и пазом, фланцы с гребнем и пазом, фланцы с пазом и гребнем

ANSI / ASME B16.5 Стандартная спецификация фланца с пазом и язычком

От

Размеры	ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи
Размер	1/2 дюйма (15 NB) до 48 дюймов (1200NB)
DIN	DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS	BS4504, BS4504, BS1560, BS10
Класс	150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д.
Торцевой фланец Тип	Плоская поверхность (FF), выступ (RF), соединение кольцевого типа (RTJ)

ASME B16.5 Спецификация материала фланца с выступом и канавкой

Фланец с выступом и пазом из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплекс и супердуплекс из стали, канавка и фланец под язычок:
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланец с выступом и канавкой из углеродистой стали:
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Канавка и язычок из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3

Канавка и фланец из легированной стали:
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

Фланец с выступом и канавкой из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100 , 10200, 10300, 10800, 12000, 12200

Канавка и фланец из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020)

ANSI B16.5 РАЗМЕРЫ ЯЗЫКА И КАНАВКИ ФЛАНЦА

DN	d1	d2	d3	d4	d5	d6	d7	d8	f1	f2
½ «	1,38 (35,1)	1,44 (36,6)	1,38 (35,1)	1,44 (36,6)	1,00 (25,4)	0,94 (23,9)	1,81 (46,0)	1,75 (44,5)	0,25 (6,4)	0,19 (4,8)
¾ «	1,69 (42,9)	1,75 (44,5)	1,69 (42,9)	1,75 (44,5)	1,31 (33,3)	1,25 (31,8)	2,12 (53,8)	2,06 (52,3)	0,25 (6,4)	0,19 (4,8)
1 «	2,00 (50,8)	2,06 (52,3)	1,88 (47,7)	1,94 (49,3)	1,50 (38,1)	1,44 (36,6)	2,44 (62,0)	2,25 (57,2)	0,25 (6,4)	0,19 (4,8)
1¼ «	2,50 (63,5)	2,56 (65,0)	2,25 (57,2)	2,31 (58,7)	1,88 (47,8)	1,81 (46,0)	2,94 (74,7)	2,62 (66,6)	0,25 (6,4)	0,19 (4,8)
1½ «	2,88 (73,2)	2,94 (74,7)	2,50 (63,5)	2,56 (65,0)	2,12 (53,8)	2,06 (52,3)	3,31 (84,1)	2,88 (73,2)	0,25 (6,4)	0,19 (4,8)
2 «	3,62 (92,0)	3,69 (93,7)	3,25 (82,6)	3,31 (84,1)	2,88 (73,0)	2,81 (71,4)	4,06 (103,1)	3,62 (92,0)	0,25 (6,4)	0,19 (4,8)
2½ «	4,12 (104,6)	4,19 (106,4)	3,75 (95,2)	3,81 (96,8)	3,38 (85,8)	3,31 (84,1)	4,56 (115,8)	4,12 (104,6)	0,25 (6,4)	0,19 (4,8)
3 «	5,00 (127,0)	5,06 (128,5)	4,62 (117,5)	4,69 (119,1)	4,25 (108,0)	4,19 (106,4)	5,44 (138,2)	5,00 (127,0)	0,25 (6,4)	0,19 (4,8)
4 «	6,19 (157,2)	6,25 (158,8)	5,69 (144,5)	5,75 (146,1)	5,19 (131,8)	5,12 (130,0)	6,62 (168,1)	6,19 (157,2)	0,25 (6,4)	0,19 (4,8)
5 «	7,31 (185,7)	7,38 (187,5)	6,81 (173,0)	6,88 (174,8)	6,31 (160,3)	6,25 (158,8)	7,75 (196,9)	7,31 (185,7)	0,25 (6,4)	0,19 (4,8)
6 дюймов	8,50 (215,9)	8,56 (217,5)	8,00 (203,2)	8,06 (204,7)	7,50 (190,5)	7,44 (189,0)	8,94 (227,0)	8,50 (215,9)	0,25 (6,4)	0,19 (4,8)
8 «	10,62 (269,8)	10,69 (271,5)	10,00 (254,0)	10,06 (255,5)	9,38 (238,3)	9,31 (236,5)	11,06 (281,0)	10,62 (269,8)	0,25 (6,4)	0,19 (4,8)
10 дюймов	12,75 (323,5)	12,81 (325,4)	12,00 (304,8)	12,06 (306,3)	11,25 (285,8)	11,19 (284,2)	13,19 (335,0)	12,75 (323,5)	0,25 (6,4)	0,19 (4,8)
12 дюймов	15,00 (381,0)	15,06 (382,5)	14,25 (362,0)	14,31 (363,5)	13,50 (342,9)	13,44 (341,4)	15,44 (392,2)	15,00 (381,0)	0,25 (6,4)	0,19 (4,8)
14 дюймов	16,25 (412,8)	16,31 (414,3)	15,5 (393,7)	15,56 (395,2)	14,75 (374,7)	14,69 (373,1)	16,69 (423,9)	16,25 (412,8)	0,25 (6,4)	0,19 (4,8)
16 «	18,50 (469,9)	18,56 (471,5)	17,62 (447,6)	17,69 (449,3)	16,75 (425,5)	16,69 (423,9)	18,94 (481,0)	18,50 (469,9)	0,25 (6,4)	0,19 (4,8)
18 «	21,00 (533,4)	21,06 (535,0)	20,12 (511,0)	20,19 (512,8)	19,25 (489,0)	19,19 (487,4)	21,44 (544,6)	21,00 (533,4)	0,25 (6,4)	0,19 (4,8)
20 дюймов	23,00 (584,2)	23,06 (585,8)	22,00 (558,8)	22,06 (560,3)	21,00 (533,4)	20,94 (531,9)	23,44 (595,4)	23,00 (584,2)	0,25 (6,4)	0,19 (4,8)
24 «	27,25 (692,2)	27,31 (693,7)	26,25 (666,8)	26,31 (668,3)	25,25 (641,4)	25,19 (639,8)	27,69 (703,3)	27,25 (692,2)	0,25 (6,4)	0,19 (4,8)

Примечания: Размеры в дюймах и (мм)

* Для размеров C щелкните ссылку соответствующего размера столбца DN.

ANSI B16.5, класс 150 # Фланцы с большим выступом и пазом Размеры

Номинал	Большой язык	Большой язык	Прокладка	Номер	Размер	Момент затяжки болта	Comp Force	Макс.Прокладка	Внутренний	Мин. Rec’d	Мин. Rec’d	Макс. Rec’d / Avail.	Предпочтительно
Размер трубы	Связаться с I.D.	Связаться с O.D.	Контактная площадка	из	Болты	при напряжении 60 фунтов на квадратный дюйм	на болт @ 60ksi	Напряжение Доступен.	Давление	Напряжение прокладки	Момент затяжки / болт	Напряжение прокладки	Момент затяжки / болт
(дюйм)	(дюйм)	(дюйм)	(кв.дюймы)	Болты	(дюйм)	(фут-фунт)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фут-фунт)	(фунт / кв. Дюйм)	(фут.фунты)
0,5	1,00	1,38	0,71	4	0,50	60	7560	42594	<300	4800	7	10000	14
0. 75	1,31	1,69	0,89	4	0,50	60	7560	33791	<300	4800	9	10000	18
1	1.50	2,00	1,37	4	0,50	60	7560	22013	<300	4800	13	10000	27
1,25	1. 88	2,50	2,13	4	0,50	60	7560	14186	<300	4800	20	10000	42
1,5	2.12	2,88	2,98	4	0,50	60	7560	10137	<300	4800	28	10000	59
2	2. 88	3,62	3,78	4	0,63	120	12120	12839	<300	4800	45	10000	93
2,5	3.38	4,12	4,36	4	0,63	120	12120	11128	<300	4800	52	10000	108
3	4. 25	5,00	5,45	4	0,63	120	12120	8902	<300	4800	65	8902	120
3,5	4.75	5,50	6,03	8	0,63	120	12120	16067	<300	4800	36	10000	75
4	5. 19	6,19	8,93	8	0,63	120	12120	10854	<300	4800	53	10854	120
5	6.31	7,31	10,69	8	0,75	200	18120	13558	<300	4800	71	13558	200
6	7. 50	8,50	12,56	8	0,75	200	18120	11541	<300	4800	83	11541	200
8	9.38	10,62	19,47	8	0,75	200	18120	7446	<300	4800	129	7446	200
10	11. 25	12,75	28,26	12	0,88	320	25140	10675	<300	4800	144	10675	320
12	13.50	15,00	33,56	12	0,88	320	25140	8990	<300	4800	171	8990	320
14	14. 75	16,25	36,50	12	1,00	490	33060	10868	<300	4800	216	10868	490
16	16.75	18,50	48,42	16	1,00	490	33060	10923	<300	4800	215	10923	490
18	19. 25	21,00	55,29	16	1,13	710	43680	12639	<300	4800	270	12639	710
20	21.00	23,00	69,08	20	1,13	710	43680	12646	<300	4800	269	12646	710
24	25. 25	27,25	82,43	20	1,25	1000	55740	13525	<300	4800	355	13525	1000

ANSI B16.5, класс 300 #, фланцы с большим выступом и пазом, размеры

Номинал	Большой язык	Большой язык	Прокладка	Номер	Размер	Момент затяжки болта	Comp Force	Макс. Прокладка	Внутренний	Мин. Rec’d	Мин. Rec’d	Макс. Rec’d / Avail.	Предпочтительно
Размер трубы	Связаться с I.D.	Связаться с O.D.	Контактная площадка	из	Болты	при напряжении 60 фунтов на квадратный дюйм	на болт @ 60ksi	Напряжение Доступен.	Давление	Напряжение прокладки	Момент затяжки / болт	Напряжение прокладки	Момент затяжки / болт
(дюйм)	(дюйм)	(дюйм)	(кв.дюймы)	Болты	(дюйм)	(фут-фунт)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)	(фут-фунт)	(фунт / кв. Дюйм)	(фут.фунты)
0,5	1,00	1,38	0,71	4	0,50	60	7560	42594	<800	6200	12	10000	14
0. 75	1,31	1,69	0,89	4	0,63	120	12120	54174	<800	6200	21	10000	22
1	1.50	2,00	1,37	4	0,63	120	12120	35290	<800	6400	28	10000	34
1,25	1. 88	2,50	2,13	4	0,63	120	12120	22742	<800	6400	43	10000	53
1,5	2.12	2,88	2,98	4	0,75	200	18120	24298	<800	6400	64	10000	82
2	2. 88	3,62	3,78	8	0,63	120	12120	25679	<800	6400	46	10000	47
2,5	3.38	4,12	4,36	8	0,75	200	18120	33273	<800	6400	60	10000	60
3	4. 25	5,00	5,45	8	0,75	200	18120	26618	<800	6400	88	10000	75
3,5	4.75	5,50	6,03	8	0,75	200	18120	24021	<800	6400	99	10000	83
4	5. 19	6,19	8,93	8	0,75	200	18120	16227	<800	6400	125	10000	123
5	6.31	7,31	10,69	8	0,75	200	18120	13558	<800	6400	156	10000	148
6	7. 50	8,50	12,56	12	0,75	200	18120	17312	<800	6400	131	10000	116
8	9.38	10,62	19,47	12	0,88	320	25140	15496	<800	6400	205	10000	207
10	11. 25	12,75	28,26	16	1,00	490	33060	18718	<800	6400	219	10000	262
12	13.50	15,00	33,56	16	1,13	710	43680	20826	<800	6400	319	15000	511
14	14. 75	16,25	36,50	20	1,13	710	43680	23933	<800	6600	287	15000	445
16	16.75	18,50	48,42	20	1,25	1000	55740	23021	<800	6600	401	15000	652
18	19. 25	21,00	55,29	24	1,25	1000	55740	24194	<800	6400	439	15000	620
20	21.00	23,00	69,08	24	1,25	1000	55740	19365	<800	6400	484	15000	775
24	25. 25	27,25	82,43	24	1,50	1600	84300	24546	<800	6400	662	15000	978

Типы фланцев с выступом и пазом

Фланец с выступом и пазом	Фланцы с пазами и язычками
ANSI B16. 5 фланцев с выступом и пазом	Размеры фланца с выступом и пазом
Канавка и язычок из углеродистой стали	ANSI B16.5, класс 150, фланцы с выступом и пазом
Длинные фланцы с выступом и пазом	Паз и фланец из нержавеющей стали
Фланцы с выступом и пазом из нержавеющей стали	ASME B16.47 Фланцы с выступом и пазом серии A и B
ANSI B16.5 класс 150 Держатель фланца под язычок и паз	ANSI 150 Фланец с выступом и пазом
ASME B16.5 Фланцы с выступом и пазом	Высококачественные фланцы с выступом и пазом
Фланец ANSI с язычком и пазом	Малый фланец с выступом и пазом
Фланец для язычка и канавки	Фланцы для труб с выступом и пазом
Размеры паза и выступа фланца	Малые фланцы с выступом и пазом
ASME B16. 47 Фланцы с выступом и пазом серии A и B	Фланцы под приварную шейку под шпонку и паз

Прайс-лист на фланцы с язычком и пазом

Фланец с пазом и пазом Цена: 100,45 долларов США / каждый
Малый фланец с пазом и пазом Цена: 120,14 доллара США / каждый
Большой фланец с пазом и пазом Цена: 110,35 долларов США / каждый

Применение фланцев с выступом и пазом

ASME B16.5 Фланцы с пазами и язычками известны своей исключительной производительностью и обычно разрабатываются с учетом требований.Мы предлагаем широкий ассортимент фланцев с выступом и пазом через всемирную сеть складских филиалов. Эти фланцы с язычком и пазом используются в различных промышленных приложениях, таких как:

• Фланцы с выступом и пазом используются в химической промышленности
• Фланцы с большим язычком и пазом используются в сантехнике
• ANSI B16.5 Фланцы с выступом и пазом используются на электростанции
• Использование фланцев с выступом и пазом в пищевой промышленности
• Фланцы с малыми пазами и язычками используются в конструкционных трубах
• Фланцы с выступом и пазом из нержавеющей стали, используемые в нефте- и газопроводах
• Фланцы с выступом и пазом для обогрева
• Трубные фланцы с выступом и пазом для использования в системах водоснабжения
• Фланцы с выступом и пазом используются в целлюлозно-бумажной промышленности
• Фланец с пазом и язычком для общего назначения
• Стальные фланцы с язычком и пазом используются в обрабатывающей промышленности

ASME / ANSI B16.

Фланец с пазом и язычком с 5 пазами для следующих регионов и стран:

АФРИКА Нигерия Алжир Ангола Танзания Ливия Египет Судан Экваториальная Гвинея Республика Конго Габон СЕВЕРНАЯ АМЕРИКА Мексика США Ямайка Дания

БЛИЖНИЙ ВОСТОК, АЗИЯ Саудовская Аравия Иран Ирак ОАЭ Катар Бахрейн Оман Кувейт Турция Иордания ЮЖНАЯ АМЕРИКА Аргентина Боливия Бразилия Венесуэла Колумбия Бразилия Гвада Чи Уругвай

ЕВРОПА Норвегия Германия Франция Италия Великобритания Испания Нидерланды Бельгия Греция Чехия Португалия Венгрия ЮЖНАЯ АФРИКА

АЗИЯ Индия Сингапур Малайзия Индонезия Таиланд Вьетнам Южная Корея Япония Шри-Ланка Мальдивы Бангладеш Майянмар Тайвань Камбоджа

Облицовка альтернативного фланца — Техасский фланец

Номинальный размер (дюйм. )	RF, LJ, большой самец и большой язык	Маленький мужской (3)	Малый язык	ID большого и малого языка	Большая внутренняя часть и большая канавка	Маленькая женщина (3)	Малая канавка	ID большой и малой канавки	Стандарты с выступом 150 и 300 фунтов (2)	RF, большой и маленький мужчина и язык 400, 600, 900, 1500 и 2500 фунтов Стандарты (2)	Глубина канавки или охватывающая
	R	S	т	U	Вт	X	Y	Z
1/2	1.38	0,72	1,38	1	1,44	0,78	1,44	0,94	0,06	0,25	0,19
3/4	1,69	0,94	1,69	1,31	1,75	1	1,75	1,25	0,06	0,25	0,19
1	2	1,19	1.88	1,5	2,06	1,25	1,94	1,44	0,06	0,25	0,19
1 1/4	2,5	1,5	2,25	1.88	2,56	1,56	2,31	1,81	0,06	0,25	0,19
1 1/2	2,88	1,75	2,5	2.12	2,94	1,81	2,56	2,06	0,06	0,25	0,19
2	3,62	2,25	3,25	2,88	3,69	2,31	3,31	2,81	0,06	0,25	0,19
2 1/2	4,12	2,69	3,75	3,38	4.19	2,75	3,81	3,31	0,06	0,25	0,19
3	5	3,31	4,62	4,25	5,06	3,38	4,69	4,19	0,06	0,25	0,19
3 1/2	5,5	3,81	5,12	4,75	5,56	3,88	5.19	4,69	0,06	0,25	0,19
4	6,19	4,31	5,69	5,19	6,25	4,38	5,75	5,12	0,06	0,25	0,19
5	7,31	5,38	6,81	6.31	7,38	5,44	6,88	6,25	0.06	0,25	0,19
6	8,5	6,38	8	7,5	8,56	6,44	8,06	7,44	0,06	0,25	0,19
8	10,62	8,38	10	9,38	10,69	8,44	10,06	9,31	0,06	0,25	0.19
10	12,75	10,5	12	11,25	12,81	10,56	12,06	11,19	0,06	0,25	0,19
12	15	12,5	14,25	13,5	15.06	12,56	14,31	13,44	0,06	0,25	0,19
14	16.25	13,75	15,5	14,75	16,31	13,81	15,56	14,69	0,06	0,25	0,19
16	18,5	15,75	17,62	16,75	18,56	15,81	17,69	16,69	0,06	0,25	0,19
18	21	17.75	20,12	19,25	21.06	17,81	20,19	19,19	0,06	0,25	0,19
20	23	19,75	22	21	23,06	19,81	22.06	20,94	0,06	0,25	0,19
24	27,25	23,75	26.25	25,25	27,31	23,81	26,31	25,19	0,06	0,25	0,19

Обычная облицовка для 150 и 300 фунтов. Стальные фланцевые фитинги и стандарты фланцев — это выступ 1/16 дюйма, входящий в минимальную толщину фланца. Рельеф на 1/16 дюйма также разрешен на 400, 600, 900, 1500 и 2500 фунтов. Стандарты фланцев, но это должно быть добавлено к минимальной толщине фланца.

Обычная облицовка для 400, 600, 900, 1500 и 2500 фунтов.Стандарты фланца — это выступ дюйма, не входящий в минимальные размеры толщины фланца.

Следует проявлять осторожность при использовании соединений этих размеров (они применяются, в частности, на линиях, где соединение выполняется на конце трубы), чтобы убедиться, что используемая труба достаточно толстая, чтобы обеспечить достаточную опорную поверхность для предотвращения раздавливания прокладки. Сопутствующие фланцы с резьбой имеют гладкую поверхность и имеют резьбу с американской стандартной контргайкой.

Фланцы с выступом и пазом

Поверхность фланца с пазом и пазом, прокладка для фланца с пазом и пазом, фланец с пазом и пазом (t & g), фланцевое соединение с пазом и пазом

Большие размеры фланца с гребнем и пазом, фланцы с гребнем и пазом, фланцы с пазом и гребнем

ANSI / ASME B16.5 Стандартная спецификация фланца с пазом и язычком

От

Размеры	ANSI B16.5, ANSI B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи
Размер	1/2 ″ (15 NB) до 48 ″ (1200NB)
DIN	DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS	BS4504, BS4504, BS1560, BS10
Класс	150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д.
Торцевой фланец Тип	Плоская поверхность (FF), выступ (RF), соединение кольцевого типа (RTJ)

ASME B16.5 Спецификация материала фланца с выступом и канавкой

Фланец с выступом и пазом из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплекс и супердуплекс из стали, канавка и фланец под язычок:
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланец с выступом и канавкой из углеродистой стали:
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Канавка и язычок из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3

Канавка и фланец из легированной стали:
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

Фланец с выступом и канавкой из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100 , 10200, 10300, 10800, 12000, 12200

Канавка и фланец из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020)

Типы фланцев с выступом и пазом

Фланец с выступом и пазом	Фланцы с пазами и язычками
ANSI B16.5 Фланцы с выступом и пазом	Размеры фланца с выступом и пазом
Канавка и язычок из углеродистой стали	ANSI B16.5, класс 150, фланцы с выступом и пазом
Длинные фланцы с выступом и пазом	Паз и фланец из нержавеющей стали
Фланцы с выступом и пазом из нержавеющей стали	ASME B16.47 Фланцы с выступом и пазом серии A и B
ANSI B16.5, класс 150, фланец с выступом и пазом	ANSI 150 Фланец с выступом и пазом
ASME B16.5 Фланцы с выступом и пазом	Высококачественные фланцы с выступом и пазом
Фланец ANSI с язычком и пазом	Малый фланец с выступом и пазом
Фланец для язычка и канавки	Трубные фланцы с выступом и пазом
Размеры паза и выступа фланца	Малые фланцы с выступом и пазом
ASME B16.47 Фланцы с выступом и пазом серии A и B	Фланцы под приварную шейку под шпонку и паз

Фланцы с выступом и пазом, фланцы с пазом и пазом из нержавеющей стали, фланец с пазом и пазом из нержавеющей стали

Фланцы с выступом и пазом по ANSI B16.5, класс 150, фланцы с пазом и пазом по ASME B16.5, фланцы с пазом и пазом, глобальный поставщик фланцев с пазом и пазом, складские запасы фланцев с пазом и пазом из нержавеющей стали, язык и паз ANSI B16.5 Дилер фланцев, шпоночных и пазовых фланцев в Индии.

ASME B16.47 Фланцы с выступом и пазом серии A и B, производитель фланцев с пазом и пазом, фланец с пазом и пазом из никелевого сплава 200, фланец с пазом и пазом ASTM A182 SS, фланец с пазом и пазом из легированной стали, язычок из углеродистой стали Фланец с пазом и пазом, размеры фланца с пазом и пазом, фланцы с пазом и пазом MSS SP-44 в Мумбаи, Индия.

Лучшая цена на фланцы с выступом и пазом из дуплексной стали, фланцы с пазом и пазом из инконеля, фланец с пазом и пазом из сплава Hastelloy C22, фланцы с пазом и пазом классов 300, 600, 900, 1500, оптовый продавец, владелец фланца с пазом и пазом DIN86029 PN10, язык из меди Экспортер фланцев с пазами и фланцами из сплава 20 в Индии.

Стандартные спецификации для фланцев с выступом и пазом

Размеры: ANSI B16.5, ANSI B16.47, серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи

Размер: от 1/2 дюйма (15 NB) до 48 дюймов (1200NB)

Класс: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д.

DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS: BS4504, BS4504, BS1560, BS10

Тип поверхности фланца: Фланец (FF), выступ (RF), соединение кольцевого типа (RTJ)

Материал и классы фланцев с выступом и пазом:

Фланцы с выступом и пазом из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплексные и супердуплексные стальные фланцы с выступом и пазом:
ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Фланцы с выступом и пазом из углеродистой стали:
ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Фланцы с выступом и пазом из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3

Фланцы с выступом и пазом из легированной стали:
ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91

Фланцы с выступом и пазом из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100 , 10200, 10300, 10800, 12000, 12200

Фланцы с выступом и пазом из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No.N02200), никель 201 (UNS № N02201), монель 400 (UNS № N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Сплав 20 (UNS No. N08020)

ASME B16.5 Доступные фланцы с выступом и пазом типа

Фланец с выступом и пазом	Фланцы с пазами и язычками
ANSI B16.5 фланцев с выступом и пазом	Размеры фланца с выступом и пазом
ASME B16.5 Фланцы с выступом и пазом	ANSI B16.5, класс 150, фланцы с выступом и пазом
Поставщики фланцев с выступом и пазом из нержавеющей стали	Паз и фланец из нержавеющей стали
Дилер фланцев с выступом и пазом	ASME B16.47 Экспортер фланцев с выступом и пазом серии A и B
ANSI B16.5 класс 150 Держатель фланца под язычок и паз	Фланцевые распределители с выступом и пазом по ANSI 150
Канавка и язычок из углеродистой стали	Производитель высококачественных фланцев с выступом и пазом
ASTM A182 Фланец с выступом и канавкой из нержавеющей стали	Дуплексный стальной фланец с выступом и пазом
Фланец с выступом и пазом из супердуплексной стали	Медно-никелевые фланцы с выступом и пазом
Паз и язычок из сплава с высоким содержанием никеля	Фланцы с выступом и пазом из хастеллоя Stockist
Титан ASME B16.47 Фланцы с выступом и пазом серии A и B	Фланцы с выступом и пазом из инконеля

Фланцы с выступом и пазом ANSI B16.5 Применение

ASME B16.5 Фланцы с выступом и пазом известны своей исключительной производительностью и обычно разрабатываются с учетом требований. Мы предлагаем широкий ассортимент фланцев с пазами и язычками через всемирную сеть складских филиалов. Эти фланцы с язычком и пазом используются в различных отраслях промышленности, таких как:

• Фланцы с выступом и пазом из нержавеющей стали, используемые в нефте- и газопроводах
• Фланцы с выступом и пазом используются в химической промышленности
• Фланцы с выступом и пазом из легированной стали, используемые в сантехнике
• Фланцы с выступом и пазом для обогрева
• Трубные фланцы с выступом и канавкой, используемые в системах водоснабжения
• ANSI B16.5 Фланцев с язычком и пазом для использования на электростанции
• Фланцы с выступом и пазом, используемые в целлюлозно-бумажной промышленности
• Фланец с пазом и язычком для общего назначения
• Стальные фланцы с выступом и пазом, используемые в обрабатывающей промышленности
• Использование фланцев с выступом и пазом в пищевой промышленности
• Использование фланцев с пазами и язычками в конструкционных трубах

Направления экспорта для фланцев с выступом и пазом

6 947 947 Ямайка 947 947 Ямайка 947 947 947 Ямайка

БЛИЖНИЙ ВОСТОК Саудовская Аравия Иран Ирак Оаэ Катар Бахрейн Оман Кувейт Кувейт 947 947 6 Кувейт 9447 947 947 947 947 Кувейт Кипр

АФРИКА Нигерия Алжир Ангола Южная Африка Ливия Египет Судан Конго 9447 947 947 Экваториальная Гвинея 9479 947 947 947 9479 9476 СЕВЕРНАЯ АМЕРИКА США Канада Мексика Панама Коста-Рика Пуэрто-Рика Тринидад и Тобаго 4 Тринидад и Тобаго 4

ЕВРОПА Россия Норвегия Германия Франция Италия Великобритания Испания Украина Голландия 9447 947 947 947 947 947 947 947 947 947 947 947 947 947 947 947 947 947 947 947 Португалия Венгрия Албания Австрия Швейцария Словакия Финляндия Ирландия Хорватия

АЗИЯ Индия Сингапур Малайзия Индонезия Таиланд Вьетнам Южная Корея Япония 947 947 947 947 947 Мальдан 947 Япония Тайвань Камбоджа ЮЖНАЯ АМЕРИКА Аргентина Боливия Бразилия Чили Венесуэла Колумбия Эквадор Гайана Гайана 947 947

Мы — известный и самый известный поставщик, склад, дистрибьютор, производитель, поставщики, держатели акций, трейдеры, оптовики, дилеры, дистрибьюторы, импортеры и экспортеры, производители, складские запасы язычковых и пазовых фланцев из нержавеющей стали.

Для получения дополнительной информации о фланцах с выступом и пазом позвоните по телефону +91 22 2386 6335 или отправьте электронное письмо на номер [адрес электронной почты защищен]

Фланцевые поверхности — с выступом (RF), плоская поверхность (FF), кольцевое соединение (RTJ), охватываемое и внутреннее соединение (MF), паз и паз (TG)

Наиболее применяемым типом является кольцо типа R , которое производится в соответствии со стандартом ASME B16.20, используемым с фланцами ASME B16.5, класс 150–2500. Соединения типа «R» изготавливаются как в овальной, так и в восьмиугольной конфигурации.

Восьмиугольное кольцо имеет более высокую эффективность уплотнения, чем овальное, и будет предпочтительной прокладкой. Однако в канавке с круглым дном старого типа можно использовать только овальное поперечное сечение. Более новая конструкция канавки с плоским дном подойдет как овальному, так и восьмиугольному поперечному сечению.

Соединения кольцевого типа

Style R предназначены для уплотнения давления до 6250 фунтов на квадратный дюйм в соответствии с номинальными значениями давления ASME B16.5 и до 5000 фунтов на квадратный дюйм.

Тип RX подходит для давлений до 700 бар.Этот RTJ способен герметизировать себя. Наружные уплотнительные поверхности в первую очередь контактируют с фланцами. Более высокое давление в системе вызывает более высокое поверхностное давление. Тип RX взаимозаменяем со стандартными моделями R.

Тип BX подходит для очень высоких давлений до 1500 бар. Это кольцевое соединение не взаимозаменяемо с другими типами и подходит только для фланцев и канавок API типа BX.

Уплотняющие поверхности канавок кольцевых соединений должны быть гладкими до 63 микродюймов и не иметь нежелательных выступов, следов инструмента или вибраций.Они уплотняются за счет начального линейного контакта или заклинивания при приложении сжимающих усилий. Жесткость кольца всегда должна быть меньше твердости фланцев.

Выбор материала

В таблице ниже указаны наиболее часто используемые материалы для кольцевых соединений.

• Мягкое железо
• Углеродистая сталь
• SS (нержавеющая сталь)
• Никелевые сплавы

• Дуплексная сталь
• Алюминий
• Титан
• Медь

• Монель
• Хастеллой
• Инконель
• Инколой

Паз и паз (T&G)

Поверхности выступа и канавки этих фланцев должны быть согласованы.Одна поверхность фланца имеет выступающее кольцо (язычок), обработанное на поверхности фланца, в то время как ответный фланец имеет соответствующее углубление (канавку), обработанное на его поверхности.

Облицовка «шпунт-паз» стандартизирована как на большие, так и на мелкие. Они отличаются от «охватываемых» и «охватывающих» тем, что внутренние диаметры паза и паза не заходят в основание фланца, таким образом удерживая прокладку на ее внутреннем и внешнем диаметре. Их обычно можно найти на крышках насосов и крышках клапанов.

Соединения «шпунт-паз» также имеют преимущество в том, что они самоустанавливаются и действуют как резервуар для клея.Шарфообразный шарнир удерживает ось нагрузки на одной линии с шарниром и не требует крупной механической обработки.

Общие поверхности фланцев, такие как RTJ, TandG и FandM, никогда не должны скрепляться болтами. Причина этого в том, что контактные поверхности не совпадают, и нет прокладки, которая имела бы один тип с одной стороны и другой тип с другой стороны.

Мужчины и женщины (мужчины и женщины)

Для этого типа фланцы также должны быть согласованы. Одна поверхность фланца имеет площадь, выходящую за пределы нормальной поверхности фланца (наружная).На лицевой поверхности другого фланца или ответного фланца имеется соответствующее углубление (внутренняя).

Женское лицо имеет глубину 3/16 дюйма, мужское лицо — 1/4 дюйма в высоту, и оба они гладкие. Внешний диаметр внутренней поверхности служит для размещения и удержания прокладки. В принципе доступны 2 версии; малые фланцы M&F и большие фланцы M&F. На кожухе теплообменника обычно используются индивидуальные наружные и внутренние поверхности, предназначенные для каналов и закрытия фланцев.

Большие фланцы с наружной и внутренней резьбой

Малые фланцы с наружной и внутренней резьбой

Преимущества и недостатки фланцевых поверхностей T&G и M&F

Преимущества
Лучшие уплотняющие свойства, более точное расположение и точное сжатие уплотнительного материала, использование другого, более подходящего уплотнительного и специального уплотнительного материала (уплотнительные кольца).

Недостатки
Коммерческая доступность и стоимость. Обычная поверхность с выступом гораздо более распространена и доступна как для клапанов, фланцев, так и для уплотнительного материала. Другая сложность состоит в том, что к конструкции трубопровода должны применяться некоторые жесткие правила. Вы заказываете клапаны, которые должны быть охватывающими с обеих сторон, или, может быть, с одной стороны, и в этом случае вы указываете все охватываемые концы в направлении потока или что-то еще. То же самое, конечно, относится к любому фланцевому соединению / соединению емкости.

Примечание автора…

Соедините или совместите фланец RTJ с фланцем RF

• Меня несколько раз спрашивали: могу ли я соединить или совместить фланец RTJ с фланцем RF ?. Конечно, я отвечу: это запрещено. Сегодня, 29 апреля 2012 г., вопрос был задан повторно. Я попытаюсь объяснить, почему соединение между фланцами RF и RTJ неприемлемо.
Фланцы
• RTJ имеют канавки на уплотняемых поверхностях, а фланцы RF — нет. Если вы хотите соединить два фланца, вы можете использовать только плоскую прокладку.Эта плоская прокладка будет полностью контактировать с деуплотнительной поверхностью фланца RF, но не с уплотнительной поверхностью фланца RTJ. Из-за паза на фланце RTJ определенная часть прокладки не используется, и поэтому невозможно выполнить должным образом герметичное фланцевое соединение. Кроме того, фланец RTJ может повредить прокладку, особенно если применяется спирально-навитая прокладка или прокладка с металлической рубашкой.
  Мой совет: никогда не выполняйте фланцевое соединение RF-RTJ. Возможно, у вас нет прямого разлива, но в случае аварии специалисты по страхованию знают, где вас найти.
  Учитывайте травмы или смертельный исход, неправильное фланцевое соединение того не стоит.

Размеры прокладки фланца с пазом и канавкой / Таблица веса / Области применения

Нержавеющая сталь

Спецификация материала:	Фланцы с выступом и пазом
Высокотемпературный	Выше 200 ° C (400 ° F) для класса 150 или выше 400 ° C (750 ° F)
Низкотемпературный	Выше -29 ° C (-20 ° F)
Общие типы фланцев:	Накидное устройство (SORF), сварное соединение (WNRF), глухое соединение (BLRF), соединение внахлест (свободное), резьбовое (NPT), сварное соединение внахлест (SWRF)
Специальные типы фланцев:	Нипофланец, Эльбофланец, Латрофланец, Поворотный фланец, Расширяющийся фланец, Переходный фланец, Сварной фланец
Стандартная крышка:	номинальные значения давления и температуры, материалы, маркировка, размеры, вес, допуски, испытания
Контактные поверхности	RTJ (соединение кольцевого типа), FF (плоская поверхность), RF (выступающая поверхность), T / G (язычок и паз), M / F (мужчина и женщина)
Таблица размеров	Нормальный размер трубы 1/2 для NPS 24 «
Материалы	(марки 304 / L, 316 / L), углеродистая сталь (ASTM A105 и ASTM A350), легированная сталь (ASTM A182), мягкая сталь, дуплексная сталь, сталь для сосудов высокого давления, титан, супердуплексная сталь, никелевый сплав, Монель, инконель, хастеллой, медный никель, чугун, кованое железо.
Толщина	Нормальный размер трубы ≤ 18
Фланцы европейского стандарта	Фланцы JIS B2220 (от 5k до 30k) и фланцы KS1503
Фланцы Русский Стандарт	ГОСТ 12820 / 12821-80, DIN, UNI, EN 1092-1
Фланцы стандарта ЮАР	Фланцы SANS И фланцы SABS
Поверхность	гладкая, концентрическая зубчатая, ложа
Типы прокладок	Полнолицевая прокладка Плоская кольцевая прокладка Металлическое кольцо Gakset
Диаметр отверстия	Обычная труба ≤ 10
Стандарты фланцев	EN 1092-1, JIS, ASME B16.5, ASME B16.47 тип A, UNI, DIN
Номинальное давление	класс 150 до класса 2500
Маркировка стандартная	Название производителя График Тип облицовки фланца Номинальный размер трубы Класс давления Обозначение ASME B16
Тип болта	болт высокопрочный болты средней прочности болты малой прочности
Преимущества фланца трубы	Используется для соединения трубопроводной системы Система труб Easy Repair Собран без сварки

Производитель фланца с пазом и канавкой, паз из нержавеющей стали и прокладка под язык B16.5

Фланец языка и паза из нержавеющей стали	ASTM / ASME A / SA182 F304, F304L, F316, F316L, ASTM / ASME A / SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409
Фланец языка и паза из углеродистой стали	ASTM / ASME A / SA105 A / SA105N и A / SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, штамповая сталь, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, высокопрочный CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80)
Титановый фланец для языка и паза	ASTM B381 / ASME SB381, титан Gr. 1, титан Gr. 2, титан Gr. 4, титан Gr. 5, титан Gr. 7 ASTM R50250 / GR.1 | R50400 / GR.2 | R50550 / GR.3 | R50700 / GR.4 | GR.6 | R52400 / GR.7 | R53400 / GR.12 | R56320 / GR.9 | R56400 / GR.5
фланец из легированной стали и паза	ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91
Медный никелевый фланец и паз	ASTM / ASME SB 61/62/151/152, медный никель 90/10 (C70600), медный никель 70/30 (C71500), UNS C71640
Медный фланец для языка и паза	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, C12500, TU1, TU2 , C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C660600, C63020, , C70620, C71000, C71500, C71520, C71640 и т. Д.
Фланец языка и паза из инконеля	ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 Фланец с язычком и пазом
Латунный фланец для язычка и канавки	3602/2604 / H59 / H62 / и т. Д.
Монель фланец языка и паза	ASTM B564 / ASME SB564, Монель 400 (UNS № N04400), Монель 500 (UNS № N05500)
Фланец языка и паза из хастеллоя	ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X фланцы
Алюминиевый фланец языка и паза	5052/6061/6063/2017/7075 / и т. Д.
Фланец из сплава 20 и паза	ASTM B462 / ASME SB462, сплав Carpenter® 20, сплав 20Cb-3
Дуплексный фланец для языка и паза	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Никелевый фланец языка и паза	ASTM B564 / ASME SB564, никель 200, никель 201, никель 205, никель 205LC
Фланец языка и канавки Incoloy	ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 фланцев
Супер дуплексный фланец языка и паза	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Другой материал фланца для языка и паза	Оловянная бронза, алюминиевая бронза, свинцовая бронза
Nimonic Фланец языка и паза	Нимоник 75, Нимоник 80А, Нимоник 90
254 Гладкий фланец для языка и паза	ASTM A182 / ASME SA182, SMO 254 / 6Mo, UNS S31254, DIN 1. Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
