Муфта соединительная для труб — все виды муфт, способы монтажа

Автор Монтажник На чтение 18 мин Просмотров 31.4к. Обновлено 14.12.2020

Современные полимерные материалы, используемые для изготовления труб, практически вытеснили в бытовом хозяйстве стальные трубопроводы, при прокладке магистралей используют специальные методы и технологии, позволяющие изменять конфигурацию линии и увеличивать ее протяженность. Муфта соединительная для труб предназначена для герметичного и прочного сопряжения стыков на прямых участках, для эффективной работы ее технические характеристики должны соответствовать параметрам магистрали.

В отличие от промышленных соединений с помощью пайки, сварки, фланцев, муфта для труб получила наиболее широкое распространение при монтаже магистралей подачи холодной и горячей воды, канализации, отопления в индивидуальном строительстве. Благодаря современным разработкам, стало возможным прокладывать коммуникации из востребованных материалов: металлопласта, сшитого (PE-X) и полиэтилена низкого давления (ПНД) без использования сложных техпроцессов и специализированного строительного инструмента.

При знании правил монтажа трубопроводных систем любой домовладелец может смонтировать магистраль из полимерного трубопровода своими руками (за исключением полипропилена, где требуется спайка) с использованием разного вида фитингов — это позволит сэкономить существенные финансовые средства при необходимости.

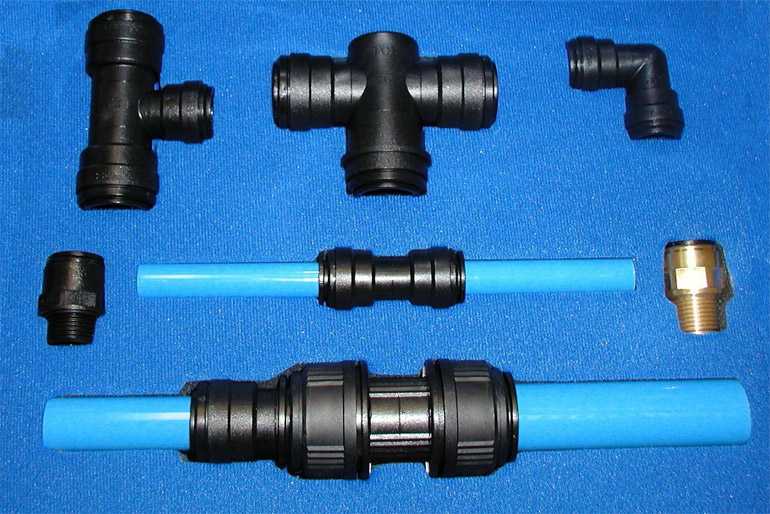

Рис. 1 Пуш-муфта соединительная для труб – внешний вид и устройство

Содержание

1. Что из себя представляет трубная соединительная муфта
2. Виды муфтовых соединений
3. Соединительные безрезьбовые муфты для пайки и сварки
4. Комбинированные резьбовые муфты
5. Разъемные муфты-американки
6. Муфта соединительная для труб из пластика
7. Компрессионные и пресс-муфты для ПНД и металлопластика PEX
8. Муфты для сварки полипропилена и под клей для ПВХ
9. Раструбные канализационные муфты
10. Электросварные муфты для ПНД
11. Муфты для труб из стали
12. Чугунные муфты для канализации
13. Особенности монтажа муфт для различных видов труб
14. Муфтовое компрессионное соединение
15. Соединение трубопроводов из сшитого полиэтилена напрессовкой
16. Монтаж пресс-муфты
17. Монтаж муфтового соединения полипропиленовых труб
18. Монтаж резьбовых муфт
19. Монтаж электросварных муфт для ПНД труб
20. Муфтовое соединение пластиковых канализационных труб
21. Монтаж канализации из чугуна с зачеканкой

Что из себя представляет трубная соединительная муфта

Муфта является разновидностью фитинга, предназначена для совмещения трубопроводов на прямых участках, представляет собой короткую цилиндрическую деталь с конструкцией, позволяющей надежно и герметично фиксировать соединяемые элементы внутри ее корпуса.

Все муфтовые фитинги и переходники рассчитаны на фиксацию внешней поверхности, внутри обычно располагаются опорные штуцера, к которым прижимают внутреннюю трубную оболочку. В зависимости от материала труб, для их состыковки используются различные типы муфт:

• стальные изделия — соединяют резьбовыми фитингами,
• полипропиленовые — методом пайки,
• металлопластик (сшитый полиэтилен) и полиэтилен низкого давления — стыкуют компрессионной арматурой.

В строительной области при подземной протяжке полиэтиленовых коммуникаций для получения высокопрочного и надежного стыка торцы соединяют электросварными муфтами.

Последним прорывом в технологии явилось создание пуш-фитингов, которые являются альтернативой компрессионных обжимных типов. Следует отметить, что такое сопряжение отличаются простотой монтажа — труба неразъемно соединяется со штуцером вставкой в фитинг до щелчка, по времени этот процесс занимает 1 — 2 сек.

Виды муфтовых соединений

При прокладке коммуникаций в бытовом хозяйстве нередко возникают ситуации, когда необходимо соединять элементы из разных материалов, в этом случае используется муфты с различными переходами.

Наиболее распространенный вариант комбинированного муфтового фитинга — переход на внутреннюю или наружную резьбу для подключения труб выполненных из других материалов или инженерного оборудования, сантехнической арматуры (смесителей, запорных кранов, полотенцесушителей).

Не редко необходимо перейти с одного диаметра на другой из одного материала — такие переходные фитинги также имеются в продаже.

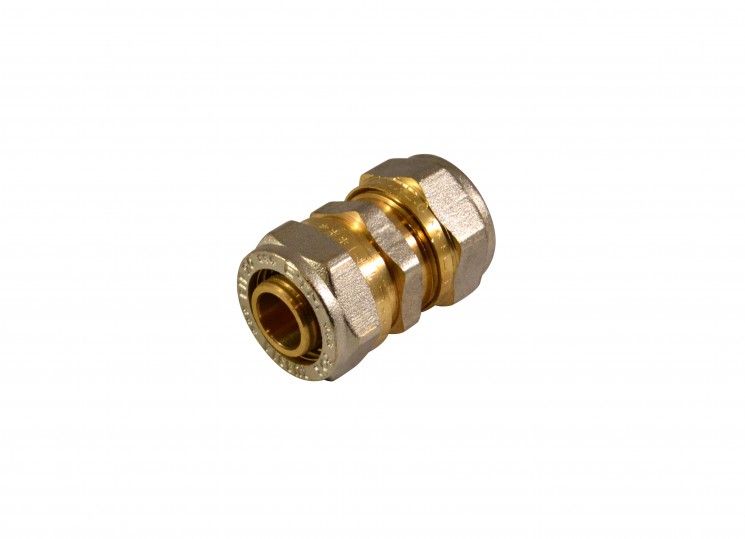

Рис. 2 Переходные муфты на резьбу и для спайки полипропилена

Соединительные безрезьбовые муфты для пайки и сварки

Отличительной особенностью безрезьбовых муфт является возможность состыковки с их помощью труб равного или различного диаметра в местах их стыковки. Существует две основные технологии соединения безрезьбовых муфт — методом пайки (сварки) или посредством обжима трубы (компрессионные или пуш-муфты).

Для спайки полипропилена используются паяльники для полипропиленовых труб с нагревательными насадками, которые разогревают внутреннюю часть фитинга и внешнюю трубную поверхность – по истечении короткого времени нагрева расплавленные участки состыковывают и дают остыть некоторое время, после чего получают герметичный запаянный стык.

Технологию пайки применяют и при монтаже трубопроводов большого диаметра из ПНД в строительной и промышленной сфере, при этом используют дорогостоящее оборудование с программным управлением.

Процедура стыковки состоит из нескольких последовательных операций, включающих в себя торцевание (выравнивание торцов в вертикальной плоскости), нагрев соединяемых кромок дисковым утюгом и стыкование их под давлением посредством гидравлического домкрата.

В строительной сфере также стыковка газовых и водопроводных ПНД труб производится при помощи электросварных муфт, в которые вставляют два стыкуемых отрезка. Конструкция представляет собой полиэтиленовый цилиндр с нагревательной спиралью внутри, контакты которой выведены наружу. Электромуфтовая сварка производится электронным аппаратом, который подключают к выходным контактам, он считывает штрих-код и по его показаниям автоматический прибор выдает необходимое напряжение (ток) в течение определенного времени.

Рис. 3 Муфта соединительная для труб водоснабжения комбинированного типа

Комбинированные резьбовые муфты

Использование комбинированной муфты, у которой выходные патрубки рассчитаны на подключение различного вида труб, широко распространено в бытовом хозяйстве. Таким образом соединяют стальные трубы с полипропиленовыми и всеми разновидности полиэтиленовых — низкого давления, сшитым полиэтиленом и металлопластиком.

Часто встречается вариант, когда муфта имеет обжимное (прессовое) подсоединение к полимерному трубопроводу, а другая часть насадки оснащена резьбой, предназначенной для подключения к металлическим трубам, запорной арматуре или фитингам.

Разъемные муфты-американки

Преимуществом американки является возможность устройства разборного узла в местах стыковки труб с различным инженерным оборудованием, например, радиаторов отопления, циркуляционных насосов, коллекторных узлов.

Американки есть практически у всех видов труб, стальных, полипропиленовых, металлопластиковых, а также труб из сшитого полиэтилена.

Конструктивно американка имеет с одной стороны часть соединяющую ее с трубой, с другой стороны накручивающуюся на муфту гайку и переходом на наружную или внутреннюю резьбу. Герметичность соединения разъемной части обеспечивает резиновое кольцо.

Рис. 4 Комбинированные американки для труб

Муфта соединительная для труб из пластика

Пластиковые изделия широко используются в индивидуальном строительстве и в настоящее время полностью заменяют не только стальные трубопроводные коммуникации, но и многие разновидности фитингов, а для стыковки ПНД в быту пластик является основным компонентом.

В частном доме полимерный трубопровод из сшитого полиэтилена и металлопластика функционирует в системах отопления, теплых полов, горячего и холодного водоснабжения. Обычный полипропилен и его разновидности (армированный стекловолокном или алюминием PP-R) широко применяется для отопления, подвода горячей и холодной воды в дом.

Из полимеров поливинилхлорида (ПВХ) монтируют внутреннюю канализацию, а из непластифицированного поливинилхлорида (НПВХ) изготавливают канализационные трубы наружного применения (оранжевого цвета).

Водопровод из полиэтилена низкого давления (труб ПНД) применяют для подачи в дом холодной воды, в промышленной отрасли полиэтилен является материалом для канализационных коммуникаций наружного применения, для прокладки газовых коммуникаций.

Во всех приведенных примерах при бытовом использовании производят стыковку посредством муфт, для пайки полипропилена или установки пресс-фитингов необходимо специальное оборудование.

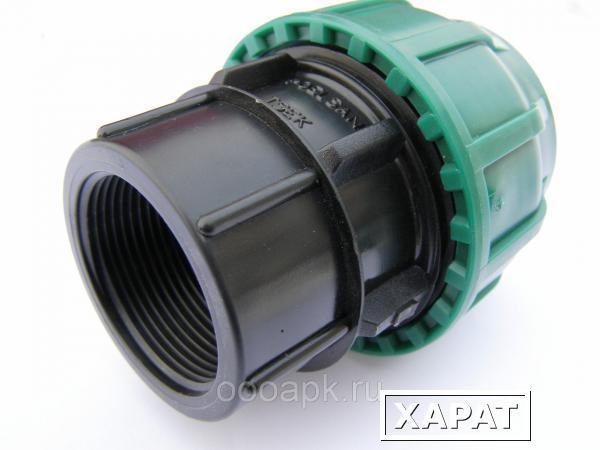

Рис. 5 Муфта соединительная для труб компрессионная для ПНД труб

Компрессионные и пресс-муфты для ПНД и металлопластика PEX

Трубы из ПНД используют при организации индивидуального водоснабжения, с их помощью производят подачу воды в дом из скважины или колодца, если водозабор производится погружным электронасосом или станцией, размещенными в кессоне.

Под землей прокладывают цельную линию без разрывов, водопровод подключают только в местах выхода из скважины и входе в дом, очень часто полиэтиленовый отрезок применяют в качестве напорного и подключают к электронасосу, выводя из оголовка скважины.

Во всех перечисленных случаях при помощи пластиковых фитингов производят подсоединение труб, особенности их монтажа с муфтой состоят в том, что они не только соединяют трубные отрезки, но и обеспечивают их подключение к оборудованию.

Аналогичным способом соединяют и металлопластик, при этом учитывают, что обжимное соединение на накидной гайке является не слишком надежным способом — гайка без пружинного кольца подвержена самоотвинчиванию и со временем (через 5 — 7 лет) может появиться небольшая течь. Поэтому подобная технология используется только при наружном расположении линии в зоне видимости и прямого доступа — при обнаружении капель на месте стыка всегда можно поджать гайку.

Конструктивно компрессионный фитинг состоит из следующих элементов:

Корпус. Представляет собой латунный цилиндр с резьбой, имеющий с одной или двух сторон (муфта) патрубок с резиновыми кольцами и заостренными наклонными бороздами, в который вставляют подсоединяемую трубу.

Цанга (сухарь). Имеет вид разрезанного на косую кольца конусообразной формы и внутренними канавками с заостренными выступами для лучшей фиксации на трубной оболочке.

Накидная гайка. Фиксирует соединение, при монтаже на трубу одевают латунную накидную гайку и разрезное кольцо, которое сжимают, прикручивая гайку к корпусу.

Рис. 6 Устройство и вид обжимного фитинга для металлопластика

Более надежным способом фиксации считается использование пресс-фитингов, с помощью которых монтируют герметичное неразборное соединение, водопровод при этом можно смело прятать в заранее выбитые штробы и замазывать его штукатуркой.

Пресс-фитинг имеет простую конструкцию, состоящую из корпуса со штуцером, который вставляют в трубу, и наружную гильзу, размещаемую на ее поверхности. После того, как штуцер корпуса вставлен внутрь, к месту сопряжения подводят гильзу и обжимают ее ручными или электрическими клещами, после чего соединение готово к работе.

Муфты для сварки полипропилена и под клей для ПВХ

В продаже имеется довольно широкий ассортимент муфт для сопряжения частей полипропиленового трубопровода одинакового и отличных размеров, а также переходов с полипропилена на металл различных видов. При спайке полипропилена одновременно нагревают внутреннюю и внешнюю поверхности стыкуемых элементов нагревательными насадками, после чего их быстро вставляют друг в друга, ожидая диффузии расплавленного пластика.

Существует еще один вид пластиковых труб из поливинилхлорида ПВХ, которые широко используются при строительстве систем фильтрации и аэрации бассейнов. А также при строительстве напорных систем водоснабжения, в химической промышленности. Такие трубы гладкие и очень прочные, они могут прекрасно соприкасаться с агрессивными и щелочными жидкостями.

Прямые участки таких труб соединяются ПВХ муфтами путем склеивания специальным клеем. Клей наносится наносится на наружную поверхность трубы и внутреннюю поверхность муфты. Делается это следующим образом:

1. Обрезают трубу под углом 90 градусов к оси ножовкой по металлу.
2. Обрабатывают склеиваемые участки специальным очистителем для поливинилхлорида ли растворителем.
3. Перед склеиванием проверяют контакт предварительной вставкой элементов, карандашом отмечают глубину их погружения.
4. Клей наносят равномерным слоем на внутреннюю часть фитинга и трубную поверхность, после чего соединяемые части поворачивают на 1/4 оборота для равномерного распределения состава.
   5) Клей схватывается через 20 – 30 сек, а изделие готово к эксплуатации через 24 часа.

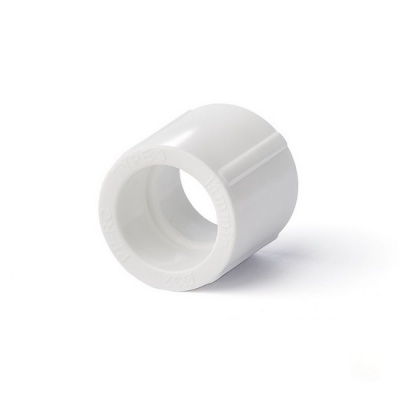

Рис. 8 Муфта соединительная для труб ПВХ клеевая

Раструбные канализационные муфты

Все канализационные трубы соединяются методом раструба, для подбора нужной длины линии, в случае изменения ее направления, последняя труба обрезается, а в ее патрубок вставляется отвод и магистраль идет дальше. Если в соединяемых элементах отсутствует раструб (такое нередко случается при монтаже сложных участков) и они одинакового размера, для стыкования применяется двухраструбная муфта с уплотнительными кольцевыми прокладками на концах.

С помощью канализационных муфт можно подключить в линию тройник без демонтажа всей магистрали, отремонтировать дефектный сектор, надвинув на него раструб — уплотнительные кольца будут препятствовать утечкам без дополнительных приспособлений, ведь напор в канализации слишком слаб.

Рис. 7 Муфта соединительная для труб канализации из пластика и чугуна

Для перехода с одного диаметра на другой, применяют специальный вид переходника — редукцию, он необходим для подключения 50 мм. трубопровода к 110 мм. линии из поливинилхлорида или чугуна. Еще одна популярная разновидность переходников для ПВХ — патрубок специальной конструкции, который может перемещаться по поверхности трубы на расстояние длины своей расширенной части. Деталь часто используют при подключении к стояку или трубопроводу тройниковых или крестообразных отводов.

Электросварные муфты для ПНД

Применение электросварных муфт для стыковки ПНД пайкой дорогостоящее и не нужное в быту занятие, если магистраль используют для подачи воды или отвода канализационных стоков. Пайку используют при подземной прокладке газовых труб из полиэтилена, где герметизация играет более важную роль для обеспечения безопасности эксплуатации и предупреждения возможных утечек.

При помощи электросварных муфт газопроводную полиэтиленовую трубу припаивают к отрезку такой же трубы цокольного ввода в дом, который обеспечивает целостность магистрали при смещении входного отверстия (осадка дома).

Рис. 9 Муфта соединительная для труб электросварная

Электросварная муфта производится из полиэтилена, внутри ее помещена спираль из специального сплава и выведены наружу два отвода, на которые через электромуфтовый прибор подают электроэнергию. При прохождении электрического тока спираль разогревается, расправляя полиэтилен муфты и поверхность трубы, после диффузионного смешивания расплавленного материала образуется единая целостная структура с прочным стыком.

Муфты для труб из стали

Соединения для стальных труб имеют несколько разновидностей, самое простое представляет собой цилиндр из стали, чугуна, нержавейки или латуни с нанесенной внутренней резьбой.

Недостатком данного вида является необходимость поворачивать один из отрезков подсоединяемой трубы вокруг своей оси, поэтому данный вид используется только при работе с короткими отрезками.

Для перехода с внутренней на наружную резьбу широко применяются футорки — разновидности резьбового фитинга, выполненные в виде шестигранной гайки или втулки с внутренней резьбой малого диаметра и наружной большего размера.

Рис. 10 Муфты для металла и футорки

Для состыковки концов неподвижных труб в линии применяют следующие виды соединений:

Сгон. Изделие представляет собой отрезок трубы с двухсторонней наружной резьбой разной длины, для соединения трубных торцов сгон вворачивают короткой резьбой в трубу, а другой конец подсоединяют при помощи муфты, помещенной на длинном резьбовом участке. Муфту накручивают на наружную резьбу подсоединяемой трубы и фиксируют контргайкой, наматывая толстый слой пакли в место фиксации.

Компрессионная муфта. Соединительные муфты Gebo работают по принципу металлопластиковых компрессионных фитингов, их конструкция включает в себя зажимное кольцо с прорезью, которое стягивают накидной гайкой. В отличие от фитингов для сшитого полиэтилена, где кольцо сжимает и плотно герметизирует пластичную полимерную поверхность, в металлическом изделии из-за жесткости такой возможности нет, поэтому в конструкцию Gebo дополнительно входит резиновое уплотнительное кольцо.

Рис. 11 Муфта соединительная для труб Gebo

Чугунные муфты для канализации

Когда трубы канализации сделаны из чугуна, их соединяют посредством раструбного соединения аналогично канализационным трубам из ПВХ, типовая муфта представляет собой отрезок трубы с двусторонними раструбами. Данный вид муфтового сопряжения герметизируют резиновыми кольцами или чеканкой — старым дедовским методом, когда в стыковой зазор заталкивают пеньковый или льняной канат, пропитанный битумом, а затем замазывают цементным раствором.

Особенности монтажа муфт для различных видов труб

Для монтажа большинства муфт не требуется специальный инструмент, достаточно одного или двух разводных ключей, для герметизации стыков в металлических изделиях понадобится льняная пакля или сантехническая нить, фум-лента для пластиковой резьбы. Для скрепления полипропиленовых труб или установки пресс-фитингов потребуются специальный инструмент и некоторые навыки, если работы производить своими руками, проще взять необходимое оборудование в прокате строительного инструмента.

Рис. 12 Установка пластиковых труб канализации

Муфтовое компрессионное соединение

Обжимные компрессионные муфты является разборными соединениями, для их монтажа не требуется специализированный инструмент (за исключением двух гаечных ключей), процесс стыковки с металлопластиковой трубой включает следующие операции:

1. Готовят торец трубы к установке муфтового фитинга, для этого обрезают его под углом 90 градусов к оси ножницами и вставляют внутрь калибратор, поворачивая который слегка расширяют посадочное гнездо.
2. Надевают на трубу гайку и кольцо с прорезью, вставляют внутрь ее штуцер корпуса фитинга, придвигают кольцо с зажимной гайкой к торцу корпуса.
3. Одним гаечным ключом удерживают корпус фитинга, другим прикручивают зажимную гайку.

При установке компрессионной муфты Gebo на стальные трубы поступают аналогичным образом, единственное требование производителя при затягивании накидной гайки — оставлять незакрытой одну нитку резьбы на трубной поверхности.

Рис 13 Обжимное компрессионное соединение — монтаж

Соединение трубопроводов из сшитого полиэтилена напрессовкой

Напрессовка является основным методом сопряжения труб из сшитого полиэтилена благодаря его клеточной памяти — материал способен восстанавливать первоначальную форму после любых видов деформации. Для монтажа используют фитинги с подвижной гильзой, которую натягивают ручным домкратом, вторым необходимым инструментом является ручной или электрический расширитель, позволяющий увеличивать диаметр внутреннего отверстия до нужных размеров.

Технология монтажа состоит из следующих этапов:

1. Ножницами-секаторами обрезают концы стыкуемых труб под прямым углом.
2. На поверхность трубы вставляется гильза, ее конец расширяют ручным или электрическим инструментом.
3. Вставляют фитинг внутрь, используя некоторое механическое усилие, желательно избегать вспомогательной смазки или мыльных растворов для более надежной фиксации.
4. С помощью ручного или электрического домкрата надвигают гильзу на штуцер до полного контакта с кольцевым ободом фитинга.

Рис. 14 Соединение фитинга и трубы напрессовкой

Монтаж пресс-муфты

Методика в основном используется для соединения труб из металлопласта и сшитого полиэтилена, ее основное преимущество — высокая надежность, позволяющая закрывать трубопровод в стенах под штукатуркой.

Следует отметить, что на рынке можно найти два основных вида пресс-муфт — с отдельной и встроенной в корпус гильзой (фитинг представляет собой одну деталь), та и другая конструкция одинаково успешно используются и не имеют явных преимуществ друг перед другом. Для фиксации пресс-муфтой понадобятся специальный инструмент — клещи со стандартным набором составных обжимных насадок под разный диаметр, опрессовка включает следующую последовательность действий:

1. Выравнивают торец трубы, обрезая его ножницами секаторами, внутреннюю фаску снимают специальной разверткой, можно применять наждачную бумагу.
2. Вставляют пресс-фитинг в трубное отверстие, контролируя глубину его погружения в круглом окошке.
3. Разводят ручки клещей, помещают в их головку половинки насадок и фиксируют их корпус зажимами, укладывают на рельефные насадки гильзу фитинга.
4. Сдвигают ручки клещей до совмещения, при этом происходит образование углубленных канавок в корпусе гильзы, которые прижимают трубу к внутреннему штуцеру — таким образом получают прочное, герметичное и неразрывное крепление.

Рис. 15 Прессовое соединение труб муфтой

Монтаж муфтового соединения полипропиленовых труб

Все полипропиленовые изделия соединяют пайкой, используя специальный сантехнический паяльник с температурой нагрева 260º С, и насадки различного диаметра, процесс сварки включает следующие операции:

1. Обрезают соединяемые изделия ножницами, снимают фаску с внутренней или наружной стороны в зависимости от стороны пайки.
2. Определяют по таблицам, исходя из диаметра спаиваемых труб, их время удержания в паяльнике, дополнительно можно узнать и временной интервал их остывания. Очищают соединяемые участки от грязи и обезжиривают.
3. Вставляют соединяемые изделия в насадки паяльника с обеих сторон, стараясь выдержать прямой угол, удерживают рассчитанное время, после чего отрезки извлекают (ни в коем случае нельзя их поворачивать вокруг своей оси) и быстро соединяют друг с другом.
4. После удержания деталей в неподвижном положении рассчитанное время, соединение готово к эксплуатации. Перед проведением работ рекомендуется провести пробную пайку на коротких отрезках для подбора оптимального режима.

Рис. 16 Монтаж резьбовой соединительной муфты — сгона

Монтаж резьбовых муфт

Для стыковки подвижных отрезков стальных труб применяют обычные муфты с внутренней резьбой или футорки, позволяющие соединять детали разных сечений. Если трубы неподвижны, используют сгон, способ герметизации резьбы и установка которого состоят из следующих операций:

1. Вырезают участок трубопроводной магистрали с таким расчетом, чтобы в него можно было вкрутить сгон с соединительной муфтой.
2. Накручивают льняную паклю на короткую сторону сгона по направлению вращения и вкручивают его в резьбу внутренней поверхности трубы газовым сантехническим ключом, рассчитанным на работу с деталями круглой формы.
3. Наматывают лен или фум-ленту на наружную резьбу трубы справа, подводят гайку и муфту к короткой резьбе и накручивают муфту газовым ключом до упора (окончания резьбовой нити).
4. Накручивают толстым слоем льняную паклю около левого торца соединительной муфты, сгоняют к нему контргайку разводным или гаечным ключом, одновременно удерживая муфту газовым. Вкручивают контргайку до упора с таким образом, чтобы между ней и муфтой был зазор 0,5 — 1 мм.

Рис. 17 Резистивное электросварное муфтовое соединение труб

Монтаж электросварных муфт для ПНД труб

Соединение ПНД труб электросварными муфтами производится специальным аппаратом (его можно взять напрокат, стоимость муфты небольшого диаметра лежит в пределах 3 — 5 у. е.) производят в следующей последовательности:

1. Готовят внешнюю сторону соединяемых труб к свариванию, для этого их очищают от грязи, обезжиривают и зачищают специальным скребком, снимая тонкий поверхностный слой материала.
2. Вставляют в резистивную муфту концы труб, предварительно очертив на их поверхности линию, до которой они должны углубляться, подключают аппарат к выводам.
3. Специальным устройством считывает штрих-код на поверхности муфты для автоматического задания режимов работы прибора. При повреждении штрих-кода параметры вводят вручную в соответствии с маркировкой на поверхности изделия.
4. Включают аппарат с заданными режимами нагрева и ожидают его автоматического отключения.
5. В результате нагрева резистивной спирали внутри муфты, имеющей большое сопротивление электрическому току, происходит ее оплавление вместе с поверхностью соединяемых деталей, после остывания в течение 10 — 20 минут получают прочный стык, обеспечивающий высокую герметичность системы.

Рис. 18 Муфтовая арматура ПВХ для канализации – пример сопряжения с тройником

Муфтовое соединение пластиковых канализационных труб

Монтаж и установка канализационной системы не требуют специальных инструментов и применения герметика, процесс соединения труб выглядит следующим образом:

1. Стыкуемые трубы обрезают под углом 90 градусов, с наружной поверхности напильником снимают фаску.
2. Смазывают мыльным раствором поверхность труб и резиновые кольца, отмечают на внешней оболочке деталей карандашом глубину погружения в переходник.
3. Вставляют муфту и придвигают соединяемые детали друг к другу не доходя до карандашной отметки 10 мм

Монтаж канализации из чугуна с зачеканкой

Чугунные трубы редко используются в современных системах канализации, зачеканка вставляемого элемента применяется в случае, когда в муфтовой детали отсутствуют резиновые кольца. Процесс стыковки состоит из следующих этапов:

1. Делают канат из органического волокна и пропитывают его жидким битумом (его называют кабалкой), оборачивают жгут вокруг трубы несколько раз. Кабалку проталкивают в щель патрубка узким предметом, подойдет отвертка, шпатель, металлическая пластина. Оставляют свободное пространство шириной в 20 — 30 мм.
2. После уплотнения волоконных прядей разводят цементный или асбестоцементный раствор, также используется при монтаже эпоксидная смола с любым наполнителем.
3. Заталкивают раствор с усилием узким шпателем в щель стыков чугунной трубы, после высыхания состава зачеканенное изделие готово к эксплуатации.

Рис. 19 Примеры герметизации канализационных труб из чугуна чеканкой

Специалистами разработано множество методик соединения труб с применением муфт, в которых используются резьба, прессование, компрессионное сжатие, пайка с расплавлением материала соединяемых деталей.

Современные технологии стыковки труб из различных материалов стремятся к тому, чтобы обеспечивать их максимально быстрый монтаж без использования дорогостоящего специального инструмента и сложных технологических процессов. Последним достижением в области стыковки полимерных труб является появление на рынке муфта соединительная для труб с конструкцией пуш-фитингов — с их помощью труба вставляется в муфту до щелчка и соединение готово к эксплуатации, процесс занимает 1 — 2 секунды.

Блог инженера теплоэнергетика | Муфта соединительная для труб

      Здравствуйте! Муфта соединительная для труб – небольшая деталь, с помощью которой можно создавать различные конфигурации трубопроводов. Этот маленький предмет – незаменимая вещь во многих отраслях, особенно – в сантехнике. Функциональные возможности водопроводов без использования муфт были бы весьма ограничены.

1. Виды и область применения муфт

     Муфты, соединяющие трубы, являются разновидностью фитинга. Эта деталь представляет собой полый цилиндр из металла, чугуна или полипропилена. Их главная задача – обеспечить соединение между отрезками трубопровода, различными рукавами, шлангами посредством резьбы, располагающейся внутри или снаружи муфты. Эти изделия по своей функциональности могут быть простыми соединительными или переходными.

1.1. Муфта соединительная «труба-труба»

     Эти детали используются при монтаже систем водоснабжения, как горячего, так и холодного. Незаменимы эти изделия и при установке отопительных систем промышленных предприятий и жилых домов. Часто соединительные муфты используют в процессе транспортировки различных жидкостных сред. По способу крепления эти соединительные детали подразделяются на резьбовые и компрессионные.

1.1.1. Муфта соединительная резьбовая

     Эта деталь выполнена в виде толстостенного цилиндра с внутренней трубной резьбой. Соединение деталей происходит очень просто – трубы ввинчиваются в муфту с двух сторон при помощи собственной резьбы. Данный вид изделия используется при монтаже разборного трубопровода. Главный недостаток такого фитинга – оседание конденсата на резьбу усложняет ее демонтаж. Поэтому резьбовые муфты часто изготавливаются из латуни.

Последовательность резьбового соединения:

• Края труб обрезаются под углом в 90° к основной оси изделия;

• Зажимные гайки и уплотнительные кольца крепятся на трубы;

• Первую трубу соединяют со штуцером муфты и поджимают гайкой. Те же манипуляции выполняют и со второй трубой;

• Саму муфту фиксируют при помощи разводного ключа;

• Накидным ключом затягивают попеременно поджимные гайки.

Специальный вид резьбового соединения – соединение со сгоном применяется в случае, когда соединяемые детали не могут поворачиваться вокруг оси при монтаже.

В таком случае поступают следующим образом :

• Контргайка и сама муфта навинчиваются на длинный край сгона;

• Короткий резьбовый край сгона ввинчивается в вентиль или еще одну муфту. Обязательно используем герметик!;

• На трубопроводе подматывается длинный край с наружной резьбой;

• На нее сгоняется муфта по длинной части резьбы;

• За муфтой сгоняется контргайка с применением герметика.

1.1.2. Муфта компрессионная соединительная

     Соединительные компрессионные муфты имеют в своем арсенале уплотнительное кольцо и специальную накидную гайку.

Компрессионный монтаж производится посредством обжатия трубы на штуцере изделия при помощи компрессионного кольца, затягивающегося фиксирующей гайкой. Особенности соединений с использованием компрессионных изделий:

• Такое соединение легко демонтируется;

• Не применяется резьба;

• Необходима зачистка поверхности трубы;

• Соединение не достаточно надежное, иногда требует дополнительной фиксации.

Зачастую такие соединения используются для проведения временных ремонтов трубопровода.

1.2. Муфта переходная

     Данные изделия используют для соединения системы трубопровода с разными диаметрами труб, осуществляя посредством муфт необходимые переходы. Переходные образцы зачастую бывают комбинированными и позволяют соединять трубы водоснабжения из разных материалов. Необходимость в таких изделиях возникает, когда нужно, например, соединить трубу из полипропилена со стальным образцом.

Комбинированные муфты бывают разными:

• Изделие с внутренней резьбой комбинированное;
Такие детали чаще всего используются при монтаже водопроводов и систем отопления в жилых и производственных помещениях.

• Комбинированное изделие с наружной резьбой;
Такой фитинг позволяет монтировать трубу поверху резьбы, обеспечивая герметичное соединение.

• Муфта разъемная комбинированная.
Такой образец называют «американкой». Он позволяет монтировать и демонтировать линии трубопроводов между собой. Это изделие применяют для узлов, которые необходимо периодически отсоединять от главного трубопровода.

2. Способы монтажа специальных муфт

     Монтаж муфтовых соединений напрямую зависит от материала, применяемого для установки канализации, водопровода или других трубопроводных систем.

2.1.Монтаж муфтового соединения в случае использования металлополимеров:

     При замене квартирной подводки на металлопластик прежде всего меняются вентиля, а после них трубы. В данном случае понадобится переходник.

• Самым надежным и долговечным способом герметизации резьбы является намотка льна с натуральной олифой и свинцовым суриком.

• Переходник необходимо навернуть на внешнюю резьбу. В этом поможет разводной или рожковый ключ. При использовании трубного ключа на латуни остаются видимые царапины.

• На трубу нужно надеть накидную гайку и разрезное кольцо. После чего вытащить фаску изнутри.

• На штуцер фитинга надевается труба; после чего на закрепленном дополнительным ключом корпусе фитинга затягивается накидная гайка. Таким образом, разрезное кольцо зажимает трубу на штуцере, зажав уплотнительные колечки. Очень важно не сдвинуть эти кольца.

      Муфты должны соответствовать размеру металлопластиковой трубы. Самыми популярными размерами являются 16, 20, 26 и 30 мм.

2.2.Монтаж муфтового соединения при использовании полипропиленовых труб:

     Самым простым и популярным фитингом можно по праву счесть муфту для полипропилена. На самом деле это всего лишь участок трубы с толстой стенкой со слегка увеличенным диаметром, в который с определенным усилием вставляется пропиленовая труба. Для того чтобы соединить пропиленовую трубу с помощью муфты потребуется низкотемпературная пайка.

• С муфты снимается внутренняя фаска, а с трубы внешняя;

• На паяльнике устанавливается насадка необходимого размера, а температура в случае ручной регулировки ставится на 260-280 градусов;

• Производится зачистка труб с алюминиевым армированием: внутренний алюминиевый слой чистится торцевателем, а внешний – шейвером;

• Трубу необходимо вставить в расширенную часть насадки, а на узкую часть надеть муфту;

• Для оплавления поверхности трубы делается небольшая пауза, после чего трубу вставляют в муфту, зафиксировав на 15-20 секунд.

     При установке трубы в муфту важно не допускать поворотов, потому как поверхность трубы может пойти волной, что в будущем может привести к течи.

2.3. Монтаж муфтового соединения при использовании чугунных труб:

Монтаж такого рода требует определенных навыков.

• Освободить доступ к муфте и трубе по всему периметру;

• Уплотнителем является пропитанное маслом специальное волокно – кабалка;

• Трубу необходимо вставить в муфту до упора;

• Кабалку нужно уплотнять по всей окружности трубы;

• Закончив уплотнение, стык нужно замазать цементом.

     Такое маленькое изделие, как муфта имеет достаточно широкую область применения. В настоящее время появилась возможность соединять муфтами керамические, асбестоцементные трубы и изделия из сшитого полиэтилена. Прогресс не стоит на месте! Удачных покупок и хорошего ремонта!

Соединительная муфта для пластиковых труб

Содержание:

1. Что такое муфта и зачем она нужна?
2. Главные преимущества
3. Разновидности муфтовых соединений
4. Особенности применения терморезисторных электросварных муфт
5. Защитные муфтовые детали
6. Компрессионные устройства
7. Фланцевые соединительные элементы
8. Порядок работы и особенности соединения

Муфта — это цилиндрическое устройство для соединения приводных валов или трубопроводов. Основное назначение – передача вращающего момента без изменения его модуля и направления, или соединение фрагментов трубы в одно целое.

Соединительные муфты для пластиковых труб, при монтаже трубопровода применяются очень часто. Эта на первый взгляд простая деталь, которая на самом деле является важным элементом пластикового трубопровода.

Пластик, который почти заменил продукцию из металла и чугуна, проявил себя, как оптимальный вариант для прокладки сетей любого назначения.

Но, при монтажных работах возникает необходимость выполнить соединение участков трубопровода в единую сеть. И на помощь нам приходят соединительные муфты.

Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций.

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

• водопровода — как холодного, так и горячего;
• сливной системы;
• отопительной;
• нефте- и газо- проводах;
• сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным.

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

1. Жилищно – коммунальное хозяйство.
2. Сельское хозяйство.
3. Строительные отрасли.
4. Химпроизводство.
5. Нефтегазовая индустрия.

Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования.

Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.

Главные преимущества

Пластик относится к ряду новых «молодых»  материалов, и он обладает многочисленными неоспоримыми преимуществами. К ним причисляют:

• экологическую безвредность;
• устойчивость к агрессивному влиянию химической среды;
• термоустойчивость;
• невысокая цена;
• простота монтажных работ;
• длительный срок службы;
• надежность.

Разновидности муфтовых соединений

Соединительные муфты, предназначенные для пластиковых труб, представляют виды, которые отличаются особенностями строения, техническими характеристиками и способом установки. Помимо муфт есть иные виды фитинговых деталей, которые ставят на пластиковые системы.

Так, например, для газовой магистрали могут использоваться терморезистентные или литые соединительные приспособления, а на канализационный трубопровод ставят гофрированные виды данных изделий.

СОЕДИНИТЕЛЬНАЯ МУФТА. НАЗНАЧЕНИЕ

Смотрите это видео на YouTube

Муфта, устанавливаемая на полиэтиленовый (ПЭ) трубопровод относиться к деталям, которые обеспечивают надежное и герметичное соединение с остальной арматурой. По назначению данные изделия классифицируют на:

1. соединительные (ремонтные). Этот вид деталей предназначается для герметичной и надежной стыковки элементов магистрали, и для устранения аварийных ситуаций.
2. Защитные. Уже с самого названия понятно, что эти фасонные элементы используются для защиты от повреждения полиэтиленовых материалов.

Особенности применения терморезисторных электросварных муфт

Для того, чтобы обеспечить различные варианты стыковки трубных изделий, предусмотрели следующие муфтовые устройства:

• Электрические, они же терморезисторные.
• Компрессионные и обжимные.

Терморезисторные фасонные детали имеют встроенный нагревательный элемент, который дает возможность получить неразъемное соединение. Наиболее надежным методом состыковки элементов трубопровода становиться сварной способ. Чтобы его выполнить задействуют электромуфты.

Особенностью терморезисторных приспособлений является их установка. Ее можно проделать только при помощи специального сварочного оборудования. Соединение выполняют с помощью проволоки из меди.

Она греется под влиянием электричества и приводит полиэтилен в расплавленное состояние, что далее приводит к образованию очень надежного стыка.

Чтобы применить такую фитинговую деталь необходимо следующее.

1. Выполнить подготовку трубного сортамента к сварным работам. При этом пластмассовый трубопрокат тщательно чиститься от загрязнения и пыли. Также в зоне планируемого стыка аккуратно снимают тонкий поверхностный слой полиэтилена.
2. Материал, подготовленный для работы, располагают на одной осевой прямой. Это относиться к частям магистрали и электромуфте.
3. К муфте подключают электричество.
4. Вмонтированный элемент для нагрева начинает прогревать деталь до нужного уровня температуры. Таким путем обеспечивается плавление торцевых поверхностей, которые контактируют.
5. Изделия из полиэтилена при нагреве расширяются, и плотно заходят друг на друга.
6. Далее отключается подача тока, и выполненная конструкция должна постоять в неподвижном состоянии до полного остывания.
7. По истечении двадцати минут выходит герметичный и прочный стык.

Электромуфты современного производства выгодны тем, что могут самостоятельно вести контроль всего процесса сварных работ и последующего остывания. Установка таких деталей целесообразна в условиях ограниченного пространства.

Использование данного варианта соединения называют приоритетным, когда стыковой вариант неудобный и непрактичный. Такими местами, как правило, становятся колодцы, каналы с плохим доступом, монтажные отверстия в фундаменте или стенке здания.

Еще одним преимуществом является то, что его уместно использовать при аварийных ситуациях, когда пластиковый или полипропиленовый трубопровод поврежден. И, когда дефект необходимо устранить в очень короткий срок.

Монтаж электросварных муфт

Смотрите это видео на YouTube

Кроме всего, данное устройство легко монтируется, и выполнить работу может любой домашний мастер, не имеющий больших навыков.

Единственным недостатком в данном случае называют высокую цену устройства, что понятно, не каждому по карману. Стоимость этих товаров, куда выше, если сравнивать их с аналогами, но это с лихвой компенсирует быстрота монтажа и надежность получаемого соединения.

Защитные муфтовые детали

Уже было описано, что защитные фитинги для пластиковой системы предназначены для защиты трубной конструкции от механических повреждений. Это цельнолитые приспособления, в которые монтируют трубу. В итоге таких действий трубный узел не контактирует с железобетоном, и его целостное состояние остается неизменным.

Применяют данные изделия для установки в железобетонную стенку колодца канализации. Они защищают входные и выходные конструкции, компенсируют нагрузку на пластиковую магистраль и сохраняют высокий уровень герметичности стыков.

Приспособление, которое устанавливается в стенку, фиксируется раствором из цемента, и создает нужное по размерам отверстие для прокладки трубопровода.

Основные предназначения данных фитингов.

1. Снижение силы внешнего влияния, образующиеся после вибрации, и изменения диаметра от температурного перепада, а так же после «осадки» стен.
2. Оформление посадочной зоны с гладкой поверхностью внутри.
3. Частичное нивелирование влияния на трубопровод изнутри.

Дополнительную компенсаторную функцию здесь выполняют кольца-уплотнители.

Профессиональные сантехники из данной линейки товаров по качеству выделяют приспособления, выполненные из трехслойного ПВХ со вспененной стенкой внутри. Хотя, аналоги, выполненные из ПВХ, тоже отличаются высокими техническими характеристиками.

Футляр защитный

Смотрите это видео на YouTube

Класс жесткости у данных товаров — SN4. И использовать их можно очень продолжительное время. При соблюдении условий эксплуатации такие устройства служат дольше 50 лет.

Защитные литые муфтовые приспособления ПНД – это специальные устройства для защиты. Они отличаются специальной конструкцией, где внешняя часть может проскальзывать, и оснащена специальными ребрами жесткости.

Они являются насечками, которые позволяют литому устройству прочно укрепляться в стенке. Внутри такого изделия имеется кольцо-уплотнитель, позволяющее плотно прилегать фитингу к трубе, и защищает часть внутри соединительного приспособления от засорения землей.

Защитные соединительные механизмы — это цельнолитые изделия, что позволяет им легко справляться с возложенными на них функциями.

Диаметры этих устройств можно встретить от 110 до 1200 мм. Этот объем абсолютно совпадает в объемом ПЭ трубопроводов. Длина, предлагаемых в продаже вариантов, варьируется от 150 до 510 мм.

Если для работы нужно приобрести муфтовую деталь других диаметров, то ее можно получить по спецзаказу. Практически все фирмы могут поставлять муфты с нестандартными габаритами.

Использование защитных приспособлений называют самым грамотным вариантом решения, так, как в процессе функционирования любая магистраль из пластика подвергается подвижкам и деформационным изменениям.

МУФТА РЕЗЬБОВАЯ. НАЗНАЧЕНИЕ

Смотрите это видео на YouTube

В результате этого колодец из бетона начинает разрушаться. Как следствие этого – разрушается и трубная конструкция. Но, если на ней стоят защитные виды муфт, то все такие колебания полностью нивелируются, потому, что они проходят в самом муфтовом устройстве.

Компрессионные устройства

Этот вид соединительных элементов для монтажа в отличие от электросварных приспособлений не нуждается в применение спецоборудования. Сварка в данной ситуации не нужна.

Используя компрессионные детали, можно создать разъемное соединение, которое в случае необходимости можно разобрать. Разбирать и собирать обратно такие стыки можно столь раз, сколько потребуется.

Компрессионные устройства подразделяются на:

• устройства, скрепляющие трубные изделия, у которых одинаковый диаметр;
• переходники для соединений магистралей различного объема;
• изделия с наружной резьбой;
• приспособления, на которых присутствует внутренний вид резьбы.

Изготавливают соединительные изделия данной линейки из экологически чистых материалов. Эта разновидность фитинговых приспособлений при монтаже не создает никаких сложностей. Чтобы соорудить надежный стык необходимо:

• выполнить подготовку муфтового устройства, для этого его частично разбирают, а накидную гайку отворачивают на 3\4 поворотов;
• подготавливают трубу, при этом ее поверхностную часть очищают от загрязнений фаскоснимателем или хорошо подточенным ножом;
• на трубе отмечается величину вхождения муфтовой детали в корпус;
• чтобы облегчить установку, компрессионный механизм рекомендуют намочить жидким мылом, или наложить на него спецсмазку;
• труба вводится в муфтовое устройство до указанной пометки, при этих действиях приходиться прикладывать определенную силу;
• далее накидная гайка затягивается до упора;
• чтобы создаваемое соединительное крепление получилось герметичным, необходимо, чтобы резьба была защищена фум – лентой.

Фланцевые соединительные элементы

Эти соединительные устройства способны обеспечить высокую герметичность создаваемого стыка на конструкции, и профессиональные мастера утверждают, что этот муфтовый механизм отличает достаточно простой монтаж. Уплотнителем на фланцевых муфтах служат специальные прокладки из паронита.

Так же в состав такого соединительного устройства включен металлический фланец и трубка из  полиэтилена.

Цена на данную линейку соединительного товара является демократичной, что так же можно добавить к неоспоримым его достоинствам.

Порядок работы и особенности соединения

Действия по установке не вызовут особых трудностей, если все выполнять точно по правилам.

• Вначале необходимо начертить план сооружаемого трубопровода. При разработке схемы важно учесть каждый поворот и разводку на металлопластиковом или пластиковом трубопроводе. Чем точнее, будет схема будущей конструкции, тем легче будет выполнять все последующие действия.
• Следующим шагом является покупка нужных материалов. Их количество определяют по составленному плану.
• Если в работу взята зажимная муфта, то с ее помощью начало трубного изделия фиксируют к центральной сети. Такой фитинг состоит из двух полукруглых частей с фланцем для подводки трубы. Далее муфта одевается на заготовку и плотно притягивается болтами. Теперь через фланец сверлят отверстие для прохода жидкости.
• Далее к фланцу подводят первую заготовку, которую предварительно обрезают перпендикулярно. Крайняя часть трубы ставиться в муфтовую деталь (до соответствующей метки). До того, как вводить трубу, ее крайняя часть смазывается специальным клеем.
• Аналогично проводится процедура с частью детали, куда подводят подсоединение.
• После просыхания клея выполняют прижимание резьбовым концовиком.

Подготовка труб к соединению во всех случаях выполняется одинаково. Разница заключается только в методах, используемых для герметизации стыков на пластиковых конструкциях. Так, например, при действиях с электросварным фитингом клей не применяется.

В таких устройствах предусмотрена спираль для нагрева, которая воздействует на соединяемые элементы. При этом полиэтилен расплавляется, и отдельные участки надежно спаиваются между собою.

ГВК.РФ | Ремонт пластиковых (ПНД, ПВХ, полиэтиленовых) труб муфтой UR-31

Смотрите это видео на YouTube

Соединительные муфтовые устройства для пластиковых магистралей в строительных магазинах имеются в изобилии. Они выполнены в разных конфигурациях, что дает возможность легко выбрать нужную деталь для прокладки любой сети, где разрешают установить пластиковые трубы.

Соединение труб на фитингах и муфтами. Работы по металлу

Соединение труб на фитингах и муфтами

Соединение на фитингах используется для труб с резьбой на концах. При этом применяются фитинги – фасонные соединительные части, которые изготовляются из ковкого чугуна, стали, пластмассы. Их использование дает возможность соединять трубы под требующимся углом, делать необходимые ответвления, переходы от одного диаметра трубы на другой.

Фитинги из ковкого чугуна для прочности имеют буртики по торцам. Стальные фитинги гладкие, без буртиков и выступов. Промышленность выпускает и пластмассовые шестигранные фитинги под гаечный ключ (рис. 81).

Рис. 81. Виды фитингов: а – угольник; б – переходный тройник; в – переходная муфта; г – сгон в сборе, с прямой муфтой и контргайкой.

Соединение с помощью фитингов должно быть прочным, что обеспечивается плотным прижиманием друг к другу ниток резьбы. Чтобы достичь герметичности при свинчивании труб с резьбой, нужно предварительно смазать нарезанные части белилами или свинцовым суриком.

Если же нужно достичь более надежного соединения труб с резьбой, следует воспользоваться льняной или пеньковой подмоткой с суриковой замазкой. Для ее приготовления берут 2 части (по массе) сурика и 1 часть вареного масла.

Короткую резьбу на трубах применяют для неразъемных соединений труб фасонными частями. На смонтированном трубопроводе разобрать такое соединение можно, только разрезав трубы.

Чтобы соединить трубы с короткой резьбой, необходимо на каждом конце соединяемых труб нарезать резьбу так, чтобы она на 2–3 витка не доходила до середины муфты. Это создаст своеобразное заклинивание, благодаря которому получится очень прочное соединение.

На садовых участках использование муфт для соединения труб не редкость. Но при этом обязательно надо предусмотреть и возможность их разъединения. Например, на участке 6 соток (20 х 30 м) проложены трубы разной длины, соединенные муфтами. Из-под муфты, скажем, в 6 м от магистрального трубопровода, который распределяет воду по всему участку, начала фонтанировать вода. Если все трубы до дефектного участка соединены муфтами, то придется с целью устранения неполадки разбирать когда-то собранные трубы или вращать их до нужной муфты. Чтобы облегчить ремонт, следует в процессе сборки трубопровода периодически между трубами устанавливать сгоны.

Сгон представляет собой небольшую трубу, имеющую на одном конце короткую резьбу для соединения труб муфтой, а на другом – резьбу в несколько раз больше. На длинной резьбе уместятся и муфта, и контргайка, сгоняемые туда, чтобы разъединить трубы. Размеры сгонов представлены в табл. 4.

Таблица 4. Размеры сгонов, мм

Необходимо помнить, что при соединении труб разрешается только заворачивать трубы и фитинги. Отворачивание (задний ход) неизбежно приводит к течи.

И последнее. Любые соединения труб в процессе эксплуатации трубопроводов должны оставаться герметичными.

Данный текст является ознакомительным фрагментом.

Соединение деревянных деталей с помощью клея

Соединение деревянных деталей с помощью клея Без клея практически невозможно обойтись при соединении деталей. При склеивании древесины используют клей, который должен быть прозрачным, светлым, не изменять цвет древесины, не слишком быстро схватываться, чтобы можно было

Соединение стальных труб

Соединение стальных труб Наиболее часто для сооружения различных трубопроводов используют стальные трубы. Соединение отдельных отрезков стальных труб можно производить на резьбе с помощью фитингов, на фланцах или сваркой.Наиболее приемлемый для домашних условий

Соединение чугунных раструбных труб

Соединение чугунных раструбных труб Для начала немного о самих чугунных раструбных трубах. Чугунные трубы применяются не только для прокладки системы канализации, но и для сооружения наружной сети водопровода.Трубы отливают из серого чугуна. Металл труб на изломе

Соединение пластмассовых труб

Соединение пластмассовых труб При сооружении канализационных трубопроводов очень часто используют трубы из пластмассы: полиэтилена (ЛИП), полипропилена (ПП) или непластифицированного поливинилхлорида (ПВХ).При отборе пластмассовых труб (и фасонных частей к ним) для

Соединение металлополимерных труб

Соединение металлополимерных труб Эти трубы были разработаны не очень давно и имеют много положительных свойств. Они устойчивы к коррозии, химически нейтральны, в них не накапливаются отложения. К тому же они легко гнутся вручную и без труда огибают даже выступы стен.

Соединение керамических труб

Соединение керамических труб В некоторых случаях для сооружения наружных сетей канализации и водопровода используются керамические раструбные трубы (а также бетонные и асбестоцементные, правда значительно реже).Раструбные соединения таких труб производятся

Фасонные части соединений труб

Фасонные части соединений труб Фасонные части, имеющие антикоррозийную защиту, применяются при выполнении поворотов, переходов от одного диаметра трубы к другому, ответвлений. Их используют при соединении:– стальных электросварных труб со спиральным швом диаметром 254

Соединение деревянных деталей с помощью клея

Соединение деревянных деталей с помощью клея Без клея практически невозможно обойтись при соединении деталей. При склеивании древесины используют клей, который должен быть прозрачным, светлым, не изменять цвет древесины, не слишком быстро схватываться, чтобы можно было

1.5.10. Выбор и соединение оборудования видеовыхода

1.5.10. Выбор и соединение оборудования видеовыхода Во всех аналогичных (рассматриваемому) устройствах имеется по 2 видеовыхода: выход PAL/NTSC BNC (1.0VP-P, 75 Ом) и выход VGA. При использовании ЭЛТ-мониторов (старого образца – с электронно-лучевой трубкой), надо обращать внимание на

Соединение с платой УРР

Соединение с платой УРР Плата УРР имеет 9 отверстий под пайку, соединяющих ИС 74LS373 и 7448 для подключения схемы интерфейса (см. рис. 7.8). Восемь шин представляют 2 четырехбитных двоично-десятичных кода, девятая шина – земляная. Имеется контактная площадка красного светодиода.

Укладка плиток для оформления дымовых труб и башенок

Укладка плиток для оформления дымовых труб и башенок Обычно дымовые трубы и башенки оформляют с помощью вертикальных плиток-чешуек размером 16 х 22 см (рис. 58). Рис. 58. Схема покрытия для труб и башенокКровля, выложенная сланцем, всегда уникальна. Плитки из сланца производят

3.4.2. Соединение проводов и грозозащитных тросов

3.4.2. Соединение проводов и грозозащитных тросов Соединение сталеалюминиевых проводов и грозозащитных тросов производят одновременно с их раскаткой. Способы соединения сталеалюминиевых проводов и грозозащитных тросов ВЛ приведены в табл. 3.21.Таблица 3.21Типы

Все продукты — Фергюсон

ложь

категория

Нет подходящих результатов поиска

• Ванная сантехника

  (35396)

• Отопление и охлаждение

  (33981)

• Сантехнические детали и расходные материалы

  (27332)

• Трубная арматура

  (27186)

• Освещение и вентиляторы

  (18849)

• Инструменты

  (16804)

• Клапаны

  (12248)

• Дворник

  (9306)

• Насосы

  (9123)

• Подвески, распорки и крепления

  (8978)

• Показать больше

торговая марка

Нет подходящего результата поиска

• jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4by&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4by&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq4by&sr=everywhere»>

  Оборудование для подписи

  (11792)

• КОЛЕР

  (6200)

• jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4by&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4by&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq4by&sr=everywhere»>

  Коробка счетчика Ford

  (3404)

• Моэн

  (2938)

• jsp?/category/mueller-company/_/N-zbrahh&n=zbq4by&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbq4by&sr=everywhere» data-category-url=»/category/mueller-company/_/N-zbrahh&n=zbq4by&sr=everywhere»>

  Компания Мюллер

  (2732)

• ПРОФЛО®

  (2676)

• jsp?/category/victaulic/_/N-zbq6nz&n=zbq4by&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq4by&sr=everywhere» data-category-url=»/category/victaulic/_/N-zbq6nz&n=zbq4by&sr=everywhere»>

  Victaulic

  (2469)

• Джонс Стивенс

  (2424)

• jsp?/category/rheem/_/N-zbrmod&n=zbq4by&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq4by&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq4by&sr=everywhere»>

  Рим

  (2363)

• Американский стандарт

  (2325)

• Показать больше





org/ListItem» itemprop=»itemListElement»> Дом

Все продукты



Фитинги по типам — Типы фитингов, Thepipefittings.com

Главная / Фитинги по типам

Назначение

Критерии выбора

Типы

Фитинги широко востребованы в любых трубопроводных и водопроводных системах, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а также заканчивать или закрывать их, где это необходимо. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем. Выпускаются тысячи специализированных фитингов. Для каждого типа труб или труб требуется свой тип фитингов, но обычно все фитинги имеют некоторые общие черты. Фитинги доступны везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. Они в основном доступны в двух стандартных типах — с углами 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и стокам настила, в то время как колено 45 градусов в основном используется в водопроводных сетях, электронных и химических промышленных трубопроводных сетях, пищевых продуктах, трубопроводах кондиционирования воздуха, садовом производстве, сельское хозяйство и солнечная энергетика.

Возможные варианты: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая сталь (оцинкованная и черная) и медь.

2. Муфты: Муфта представляет собой трубный фитинг, используемый для остановки утечек в сломанных или поврежденных трубах. Соединяемые трубы должны быть одинакового диаметра. В сантехнике используются два типа муфт: обычная муфта и скользящая муфта. Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкая (оцинкованная и черная) и нержавеющая сталь.

3. Муфта: Этот тип фитинга почти аналогичен муфте по функциям, но с той лишь разницей, что муфту можно легко снять в любое время, а муфту нельзя. Различные диэлектрические муфты используются для соединения труб из разных материалов, чтобы избежать гальванической коррозии между ними. Эти фитинги для труб состоят из гайки, внутренней и наружной резьбы. 9№ 0003

Доступный в: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры присоединяются к трубам либо для увеличения их длины, либо если трубы не имеют соответствующих концов. Эти фитинги для труб делают концы трубы с наружной или внутренней резьбой в соответствии с необходимостью. Это позволяет соединять разные трубы без какой-либо сложной настройки. Они в основном используются для ПВХ и медных труб.

Возможные варианты: АБС, ХПВХ, медь, ковкий (оцинкованный и черный), ПВХ, латунь и нержавеющая сталь.

5. Ниппель: Это короткий конец трубы, который служит соединением между двумя другими фитингами с наружной резьбой. Закрытый ниппель — это тип фитинга трубы, на котором нарезана непрерывная резьба. Они в основном используются в шлангах и сантехнике.

Возможные варианты: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Переходник: Этот параметр трубы используется для уменьшения размера потока трубы от большего к меньшему. Существует два вида редукторов: концентрический редуктор и эксцентриковый редуктор. Первый имеет форму конуса, используемого для постепенного уменьшения размера трубы. Последний имеет один край, обращенный к горловине соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет один вход и два выхода, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и обеспечения их направления потока как одного. Если все три стороны этого фитинга одинаковы по размеру, он называется равным тройником, в противном случае — неравным тройником.

Возможные варианты: АБС, медь, ХПВХ, ПВХ, латунь, хромированная латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

8. Крестовина: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединен к четырем трубам, сходящимся в одной точке. Есть либо один вход и три выхода, либо наоборот, чтобы вода или любая другая жидкость текла в четырех разных направлениях. Эти виды трубной арматуры обычно используются в системах пожаротушения.

Возможные варианты: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9. Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов в полноценную трубопроводную систему. Они позволяют легко очищать или проверять всю систему изнутри. Они крепятся к трубам с помощью сварки, резьбы или завинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступен в следующих цветах: Латунь, медь, ковкая (оцинкованная и черная) и ПВХ.

10. Крышки и заглушки: Оба эти фитинга используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для будущего использования. Существует множество способов крепления колпачка к трубе, таких как пайка, клей или резьба, в зависимости от материала трубы.

В наличии: АБС, латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с соединением или муфтой, используемыми для той же цели.

Возможные варианты: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12. Тройник: Этот тип трубной арматуры используется в дренажных системах и имеет отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в следующих вариантах: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Они бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части трубопроводной системы для обслуживания или ремонта. Дроссельные клапаны служат для регулирования величины давления жидкости в трубе; они также могут противостоять стрессу, вызванному этим процессом.

14. Штуцер: Штуцер — еще один полезный фитинг, используемый в водопроводной системе для соединения гибких трубок с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку. №

Доступен в следующих вариантах: Латунь для горячей воды и пластик для холодной воды.

15. Тройник-переходник: Этот тип тройникового фитинга обычно используется в напорных водяных системах отопления для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: эти фитинги используются, когда стандартный размер фитинга не подходит для этой цели. Как фитинги соединяются с трубами?
Фитинги для труб бывают либо с наружной, либо с внутренней резьбой. В резьбе фитингов, внутренняя резьба находится внутри, а наружная резьба снаружи. Фитинги для труб с одним концом с внутренней резьбой и одним концом с наружной резьбой называют уличной арматурой. Фитинги используются для соединения труб или трубы двумя способами:

• По резьбе: Трубы с резьбой свинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу, и они имеют резьбу. арматура.
• С помощью скользящей посадки: В трубах с скользящей посадкой используются втулки, которые вставляются в друг друга. Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно фитинги организованы следующим образом:

• Наружная резьба: Наружная резьба. вкручиваются в внутри конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите резьбу с наружной резьбой фитинги.
• Штуцер с наружной резьбой: Без резьбы. Получите более узкий.
• Муфта с внутренней резьбой: Муфта с внутренней резьбой: Без резьбы. Сделано, чтобы проскальзывать в чуть больший мужской рукав.

Назначение фитинга:

Основное назначение любого трубопроводного фитинга заключается в следующем:

• Соединение отверстий двух или более труб или трубок.
• Соединение секций труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления жидкости/потока жидкости.
• Поддержание или регулирование потока.
• Закрытие и герметизация трубы.

Критерии выбора фитингов:

Трубопроводная арматура должна выбираться с учетом определенных факторов. Они как следует:

• Типы соединений: При покупке фитингов вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может быть с внутренней резьбой. в то время как другая женщина резьба. Один конец может быть мужским, а другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют соответствующие концы, которые могут удовлетворить любые требования.
• Материалы конструкции: Как правило, фитинг должен быть из того же материала, что и материал, используемый для изготовления труба, в которую он будет вставлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным кодам или стандартам. в трубах из другого материала.
• Проверка потока: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, поэтому что они могут вмещать соединения без сужения внутреннего диаметр (ID) трубы.
• Тип фитинга: Помимо материалов для труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или накидной, с наружной резьбой или женский.
• Размер: При измерении размеров трубной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи край или наружный диаметр, в то время как фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
• Толщина: Так же, как трубы доступны в ряде разной толщины или «графика», так еще и труба арматура.
• Исполнение: Каждая труба предназначена для передачи определенных конкретных типов жидкостей, жидкостей, газов, химических веществ при различных условия. Соответственно, фитинги для труб также доступны в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы фурнитура градуированная. Например, ASTM, ASME, BSP и т. д. стандарты, установленные для фитингов труб, и эти стандарты диктуют их использование.

Фитинги для труб в зависимости от назначения:

В зависимости от предназначения трубопроводную арматуру можно разделить на: под:

• Фитинги для удлинения или окончания участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Отводы
• Фитинги для соединения двух или более труб: Например: Тройники, крестообразные, колена с боковым входом, тройники
• Фитинги для изменения размера трубы: Например, переходники, Втулки, Муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для монтажа труб: Например, крепеж для труб
• Фланцы труб

На основе вышеуказанных категорий ниже мы даем представление о различные типы трубной арматуры, доступные на рынке.

2323

Труба Adapters Pipe Cap Pipe Ferrule Pipe Reducer Pipe Wyes Pipe Fasteners	Переборка Фитинги Трубная муфта Трубные ниппели Трубное соединение Трубная муфта Трубные фланцы	Сжатие Фитинги Колено Заглушка Тройник Клапаны 3

Фитинги для труб — Полная муфта из нержавеющей стали

(пока отзывов нет) Написать рецензию

Полная муфта 1-1/2 дюйма – резьба NPT 150# Литой фитинг из нержавеющей стали 304

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

15-Н

Наличие:

В наличии

Вес:

0,65 фунта

В настоящее время: $18,87

Часто покупают вместе:

• Описание
• Дополнительная информация
• 0 отзывов

Описание

Полные муфты — 150# литые трубные фитинги с резьбой NPT

Полные муфты класса 150 представляют собой литые трубные фитинги из нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT) для соединения и/или удлинения труб, идущих в одном направлении. Эти полные муфты имеют резьбу NPT для создания более плотных уплотнений, чем прямая резьба.

• Использование с воздухом, водой, маслом, природным газом, паром
Резьба
• NPT и FNPT соответствует ASME B1.20.1
• Максимальное давление: 300 фунтов на кв. дюйм при 72 F; 150 фунтов на кв. дюйм при 366 F для пара
• Максимальное давление пара: 150 psi
Отливки из нержавеющей стали
• соответствуют ASTM A351 ACI Grade CF8 (304) и ACI Grade CF8M (316)
• Тяжелые резьбовые фитинги 150# — литые
• Производственные мощности соответствуют стандарту ISO 9001:2008
.
• Гарантия качества на всю трубную арматуру

Размер (дюймы)	А	Б	Вес (фунты)	Нержавеющая сталь 304 Номер детали	Нержавеющая сталь 316 Номер детали
1/8″	0,79	0,55	0,04	15-А	32-М
1/4 дюйма	1,06	0,73	0,07	15-Б	32-Н
3/8″	1,10	0,85	0,07	15-С	32-О
1/2″	1,40	1,05	0,16	15-Д	32-П
3/4″	1,48	1,25	0,19	15-Е	32-Q
1″	1,69	1,56	0,37	15-Ф	32-р
1-1/4 дюйма	1,89	1,91	0,53	15-Г	32-С
1-1/2 дюйма	1,89	2,17	0,65	15-Н	32-Т
2 дюйма	2,20	2,62	0,99	15-я	32-У
5-1/2″	2,56	3,33	2,07	15-Ж	32-В
3 дюйма	2,80	3,96	2,77	15-К	32-W
4 дюйма	3,27	5. 10	5.11	15-л	32-Х
6 дюймов	3,94	7,06	7,95	15-L6	32-Х6

* Размеры приведены только для справки. Если вам требуются более жесткие допуски, мы рекомендуем специально изготовленное решение .

Просмотреть всеЗакрыть

Дополнительная информация

Размер (дюймы):	1,50 (1-1/2 дюйма)
Тип материала:	Нержавеющая сталь 304
Тип продукта:	Полная муфта
Категория:	Трубная арматура
Номинальное давление (psi):	150
Торцевое соединение:	NPT
Вес (фунты):	0,65

Просмотреть всеЗакрыть

0 Отзывы

Посмотреть всеЗакрыть

Типы трубных муфт: Трубные фитинги

Трубная муфта или муфта применяется для соединения или соединения секции трубы. Для соединения труб доступны различные типы трубных муфт. У каждого типа есть свои приложения. Иногда соединители труб также используются с клеями или прокладками для соединения труб.

Содержание

• Какие бывают типы трубных муфт?
• Применение муфт, используемых в трубах?
• Материалы, используемые в трубной муфте?
• Различные типы трубных муфт?
• Выбор трубной муфты

Какие существуют типы трубной муфты?

Трубная муфта  – тип   фитинга  , используемый для соединения или соединения секций труб одинакового или разного диаметра.

Внутренняя трубная резьба, раструбное расположение или возможность пайки, пайки или сварки доступны для соединения секции трубы с помощью муфты.

Применение муфт, используемых в трубах?

Соединительные трубы имеют следующие области применения.

1. Соедините трубы одинакового или разного диаметра, чтобы увеличить общую длину трубы.
2. Соединительные муфты необходимы для соединения сломанных труб или участков утечки.
3. Для соединения труб разного диаметра.

Материалы, используемые в трубной муфте?

Следующие материалы используются для изготовления трубной муфты.

• ПВХ
• Алюминий
• Латунь
• Медь
• Бронза
• Нержавеющая сталь

Мы предлагаем вам также прочитать эту статью о типах фланцев с изображениями, используемыми в системе трубопроводов.

Различные типы трубных муфт?

На рынке доступны следующие типы трубных муфт в зависимости от их конструкции и принципа работы.

• Согласно конструкции
  • Полное соединение
  • Полумуфта
• В соответствии с рабочим номером
• Компрессионная муфта
• Скользящая муфта
• В зависимости от типа применения
• Переходная муфта
• Постоянная трубная муфта
• Съемная трубная муфта
• В соответствии с материалом трубной муфты
  • Трубная муфта из ПВХ
  • Резиновая трубная муфта
  • Гибкая трубная муфта
  • Трубная муфта из углеродистой стали
  • соединение трубы нержавеющей стали

Мы подробно обсудим все вышеперечисленные муфты.

Полное соединение

В соответствии со стандартами ASME B16.11 и ASTM A182 SS доступны различные типы полных соединений для соединения труб диаметром от 1/8 дюйма до 4 дюймов. Эти муфты могут быть резьбовыми или муфтовыми.

Полумуфта

Полумуфта — тип соединителя, используемого для соединения двух труб или труб с другими аксессуарами. Один конец полумуфты имеет резьбу или раструб. Тогда как другой конец муфты соединяется с трубой при помощи сварки.

Компрессионная муфта

Компрессионная муфта — это тип муфты, используемый для соединения выровненных труб или труб с другими фитингами. При этом над стыком труб надевается шлицевая коническая втулка, муфта и два фланца наводятся на втулку для обеспечения необходимого контактного давления.

Скользящая муфта

Скользящая муфта представляет собой простое в установке соединение, состоящее из двух труб, расположенных таким образом, что внутренняя труба может скользить на необходимую длину.

Чтобы устранить течь в трубе, сначала трубу обрезают до необходимой длины. После этого в один конец трубы вставляется скользящая муфта с упором, а противоположный конец свободно скользит по другому концу трубы. Таким образом устраняется протечка трубы.

Муфта-переходник

Муфта-переходник или трубный переходник состоит из резьбы или муфты разного размера на двух концах. Они используются для уменьшения потока жидкости из большей трубы в меньшую.

Несъемная муфта

В неразъемных трубных муфтах металлическая муфта соединяется с трубой с помощью пайки или пайки, тогда как для соединения трубы из ПВХ с муфтой используются клеи.

Съемная трубная муфта

В съемных трубных муфтах трубы и муфты соединяются с помощью резьбовых соединений или раструбного типа.

Выбор трубной муфты

Правильный выбор трубной муфты необходим, поскольку неправильные трубные фитинги могут вызвать утечку. Это может увеличить стоимость обслуживания и сократить срок службы. Перед выбором трубной муфты пользователи должны учитывать следующие моменты.

1. Тип трубки: жесткая или гибкая
2. Совместимость материала трубки с соединительным материалом.
3. Рабочая температура и давление
4. Химическая стойкость
5. Тип соединения: временное или постоянное
6. Размер муфты
7. Рабочие условия: Совместимость с внутренним или наружным использованием.
8. Класс безопасности
9. Простота установки.
10. Требования к выравниванию

Часто задаваемые вопросы: FAQ

В чем разница между трубной муфтой и соединением?

Трубная муфта представляет собой неразъемный фитинг для соединения двух или более труб. Принимая во внимание, что соединение не является типом постоянного соединения. Муфта добавляется к системе трубопроводов для обслуживания, замены или ремонта.

Для чего используются соединения труб?

Для соединения двух или более труб.

Мы будем добавлять дополнительную информацию о  различных типах трубных муфт . Пожалуйста, добавляйте свои предложения, комментарии или вопросы по типам трубных муфт и их применению в поле для комментариев. Предлагаем вам также прочитать эту статью о различных типах механических муфт.

Управление согласием

ошибка: Контент защищен !!

МУФТЫ — ROMAC INDUSTRIES

Муфты из ВЧШГ

Трубная муфта из ковкого чугуна со сменными прокладками и концевыми кольцами с цветовой маркировкой.

Номинальные размеры
2–24 дюйма

Рабочее давление
До 260 фунтов на кв.

Соединительная трубная муфта из ковкого чугуна со сменными прокладками и концевыми кольцами с цветовой маркировкой.

Номинальные размеры
3–24 дюйма

Рабочее давление
До 260 фунтов/кв.

Торцевая муфта для труб из ковкого чугуна со сменными прокладками и концевыми кольцами с цветовой маркировкой.

Номинальные размеры
4–16 дюймов

Рабочее давление
До 260 psi

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластиковые и другие типы труб

Изолирующая муфта из ковкого чугуна с изолирующим чехлом. Изолирующий чехол предотвращает действие электролита, изолируя одну трубу от другой.

Номинальные размеры
4–14 дюймов

Рабочее давление
До 260 psi

Совместимость с трубами
Стальные, чугунные и другие типы металлических труб

широкодиапазонные муфты И

МУФТЫ С ФИКСИРУЕМЫМИ СОЕДИНЕНИЯМИ ALPHA

Трубная муфта с увеличенным диапазоном.

Номинальные размеры
4–12 дюймов

Рабочее давление
До 260 фунтов на кв. дюйм

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластмассовые и другие виды труб

MACRO HP

Двухмельного диапазона. Проводительность железной трубы

Номинальные размеры
2 — 16 дюймов

Рабоче , пластиковые и другие виды труб

Двухболтовая трубная муфта широкого диапазона со встроенным ограничителем.

Номинальные размеры
4–16 дюймов

Рабочее давление
До 350 фунтов/кв.

ALPHA EC

Торцевая заглушка из ковкого чугуна широкого диапазона.

Номинальные размеры
4–16 дюймов

Рабочее давление
До 350 psi

Совместимость с трубами
Ковкий чугун, чугун, ПВХ и полиэтилен высокой плотности

СБОРНЫЕ СТАЛЬНЫЕ СОЕДИНЕНИЯ

Сборная стальная трубная муфта для труб диаметром 12 дюймов и больше.

Номинальные размеры
12–96 дюймов, большие размеры доступны по запросу

Рабочее давление
См. описание продукта

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластиковые и другие типы труб

Сборная стальная переходная муфта для труб диаметром 12 дюймов и больше.

Номинальные размеры
12–96 дюймов, большие размеры доступны по запросу

Рабочее давление
См. документацию на продукцию

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластмассовые и другие виды труб

Переходная муфта из сборной стали.

Номинальные размеры
12–96 дюймов, большие размеры доступны по запросу

Рабочее давление
См. документацию на продукцию

Совместимость с трубами 1 Стальные, чугунные и другие типы труб из цемента, пластика, асбеста0003

Сборная стальная трубная муфта с изолирующим кожухом, предотвращающим воздействие электролита за счет изоляции концов труб.

Номинальные размеры
12–96 дюймов, большие размеры доступны по запросу

Рабочее давление
См. документацию на продукцию

Совместимость с трубами
lic Трубы из стали, чугуна и других металлов

Фиксированная трубная муфта.

Номинальные размеры
12–48 дюймов

Рабочее давление
До 350 фунтов/кв.

серия брони

ARMOR SEAL

Хомут для ремонта труб из нержавеющей стали с гидростатической прокладкой.

Номинальные размеры
4–24 дюйма

Рабочее давление
См. стр. в каталоге

Совместимость с трубами
Сталь, чугун, ковкий чугун, асбестоцемент, бетон, ПВХ, HDPE

ARMOR LOCK

Фиксированная трубная муфта из нержавеющей стали с гидростатической прокладкой.

Номинальные размеры
4–12 дюймов

Рабочее давление
См. стр. каталога

Совместимость с трубами
Трубы из ковкого чугуна, стали, ПВХ и ПЭВП

ARMOR LINK

Трубная муфта из нержавеющей стали с гидростатической прокладкой.

Номинальные размеры
4–24 дюйма

Рабочее давление
См. стр. каталога

Совместимость с трубами
Сталь, чугун, ковкий чугун, ПВХ, полиэтилен высокой плотности, асбестоцемент

специальные муфты

Компрессионная муфта.

Номинальные размеры
1/2–2 дюйма

Рабочее давление
До 150 psi

Совместимость с трубами
Стальная или пластиковая труба

Легкая муфта из ковкого чугуна.

Номинальные размеры
1/2–12 дюймов

Рабочее давление
До 200 psi

Совместимость с трубами
Трубы из стали, меди и ПВХ

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ

Переходник фланцевой муфты из сборной стали. Используется для соединения трубы с гладким концом с фланцем.

Номинальные размеры
12–96 дюймов

Рабочее давление
См. описание продукта

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластиковые и другие типы труб

FCA501

Переходник фланцевой муфты из ковкого чугуна. Соединяет трубу с гладким концом с фланцем.

Номинальные размеры
3–16 дюймов

Рабочее давление
До 260 фунтов на кв. дюйм

Совместимость с трубами
Стальные, чугунные, асбестоцементные, пластмассовые и другие виды труб

Адаптер фланцевого соединения.

Номинальные размеры
3–12 дюймов

Рабочее давление
До 275 фунтов на кв.

MACRO HP FC

Адаптер с фланчевой муфтой широкомасштабного соединения

Номинальные размеры
4-12 дюймов

Рабочее давление
До 305 PSI

СОПРОЯДОВАТЕЛЬНОСТЬ


. дюймовый IPS станд. стальная труба

ФЛАНЦЕВЫЕ СОЕДИНИТЕЛЬНЫЕ ПЕРЕХОДНИКИ

Переходник фланцевой муфты с фиксатором.

Номинальные размеры
3–24 дюйма

Рабочее давление
До 275 фунтов на кв. дюйм

Совместимость с трубами
Ковкий чугун, чугун и IPS 3–12 дюймов Std. стальная труба

RFCA-PVC

Переходник фланцевой муфты с фиксаторами.

Номинальные размеры
3–24 дюйма

Рабочее давление
До номинального давления трубы

Совместимость с трубами
Труба из ПВХ

ALPHA FC

Адаптер фланцевой муфты с защемлением широкого диапазона.

Номинальные размеры
4–12 дюймов

Рабочее давление
До 350 фунтов/кв.

КОМПЕНСАТОРЫ И ДЕМОНТАЖНЫЕ ШВЫ

Компенсатор. Для использования на трубопроводах, где сосредоточены более длинные, чем обычно, продольные перемещения.

Номинальные размеры
3–150 дюймов

Рабочее давление
См. документы на продукцию

Совместимость с трубами
Стальные, чугунные, пластиковые и другие типы труб 9003

Регулируемое телескопическое удерживающее устройство без тяг. Идеально подходит для систем, требующих периодического обслуживания, DJ405 можно отрегулировать по длине, чтобы обеспечить доступ для установки или снятия клапанов и другого оборудования.

Номинальные размеры
3–24 дюйма

Рабочее давление
До максимального номинала фланца

FJ RESTRAINT

Гибкий компенсатор. Приспосабливается к расширению, сжатию, вращению, изгибу и оседанию.

Номинальные размеры
3–24 дюйма, большие размеры доступны по запросу

Рабочее давление
До 350 фунтов на кв. дюйм

ECF400

Фитинг для подключения оборудования. Используется для обеспечения смещения, отклонения и ограничения для систем с несоосными фланцами.

Номинальные размеры
3–72 дюйма, большие размеры доступны по запросу

Рабочее давление
См. описание продукта

Демонтаж соединения. Регулируемое телескопическое фланцевое соединение. Идеально подходит для систем, требующих периодического обслуживания, DJ400 можно отрегулировать по длине, чтобы обеспечить доступ для установки или снятия клапанов и другого оборудования.

Номинальные размеры
3–72 дюйма, большие размеры доступны по запросу

Рабочее давление
До максимального диапазона фланца

Наверх

Фитинги — Трубы, клапаны и фитинги — Сантехника

ZORO SELECT Гибкий метчик с седельным узлом, для трубы диаметром 4 дюйма

Производитель # TSW-4

$63,35

БАНДЖО 3/4-дюймовый переборочный фитинг резервуара FNPT

Производитель # TF075

БАНДЖО 2-дюймовый пылезащитный колпачок муфты с внутренней резьбой

Производитель № 200CAP

БАНДЖО 3-дюймовый полипропиленовый фитинг для переборки резервуара FNPT

Производитель # TF300

$32,99

ЗОРО ВЫБОР 8-дюймовая головка из ПВХ, график 40

№ производителя 447080

$37,38

БАНДЖО Муфта с внутренней резьбой 2 дюйма x Муфта с кулачковым рычагом MNPT

Производитель № 200B

ZORO SELECT Гибкая муфта, для трубы размером 3/4×3/4″

№ производителя 1056-075

Доступны 8 размеров труб

ЗОРО ВЫБОР Крышка из ковкого чугуна класса 150

Производитель № 5P539

БАНДЖО 2-дюймовый переходник с наружной резьбой 90 градусов x Муфта с кулачковым рычагом MNPT

Производитель № 200F90

$16,71

ЗОРО ВЫБОР Гибкая муфта, для трубы размером 8 x 8 дюймов

№ производителя 1056-88

$20. 00

ХЕЙВОРД Фитинг переборки бака, 4 дюйма, ПВХ/EPDM, гнездо x гнездо

Производитель # BFA1040SES

$129,99

ЗОРО ВЫБОР Оцинкованная крышка 1/2 дюйма FNPT

Производитель № 5P901

БАНДЖО Колено 90 градусов, полипропилен, 1/2 дюйма, сортамент 80, максимальное давление 300 фунтов на кв. дюйм

Производитель # EL050-90

ZORO SELECT Адаптер, концентратор 3 дюйма x MNPT

№ производителя 1WJD4

ВЫБОР ZORO Крышка из ПВХ, гнездо, размер трубы 5 дюймов

№ производителя 447050

$11,09

РЕФЛЕКТИКС РАСШИРИТЕЛЬ 4″» X 50′

Производитель # EXP04050

$18,93

ЗОРО ВЫБОР Тройник, полипропилен, 2 дюйма, сортамент 80, максимальное давление 300 фунтов на кв. дюйм

Производитель # TEE200

БАНДЖО 9Уличное колено 0 градусов, полипропилен, 2 дюйма, сортамент 80, максимальное давление 300 фунтов на кв. дюйм

Производитель # SL200-90

ZORO SELECT 3-дюймовая оцинкованная крышка FNPT

Производитель № 2WJ68

$22,40

Доступны 5 размеров труб

ЗОРО ВЫБОР Ковкий чугун 90-градусный уличный локоть класса 150

Производитель № 5P460

ZORO SELECT 9Уличное колено 0 градусов, полипропилен, 3 дюйма, сортамент 80, максимальное давление 300 фунтов на кв. дюйм

Производитель # SL300-90

$39,18

Доступны 2 размера трубы

ЗОРО ВЫБОР Шестигранная втулка из ковкого чугуна класса 150

Производитель № 5P511

ZORO SELECT Стальная торговая муфта 1/2 дюйма

№ производителя 71103GR

ZORO SELECT 2-дюймовый оцинкованный крест FNPT

Производитель № 6KJ43

$30,00

Доступны 10 размеров труб

НАКОВАЛЬНЯ Муфта из ковкого чугуна 3/4 дюйма

№ производителя 0310080403

ZORO SELECT Компенсатор, 3 дюйма, одинарная сфера

Производитель # AMSE203

$115,13

ЗОРО ВЫБОР Крестовина, полипропилен, 1/2 дюйма, сортамент 80, максимальное давление 300 фунтов на кв. дюйм

Производитель № CR050

$13,49

ЗОРО ВЫБОР Крышка из ПВХ, гнездо, размер трубы 6 дюймов

№ производителя 447060

$19,68

БАНДЖО 1/2-дюймовый переборочный фитинг резервуара FNPT

Производитель # TF050

БАНДЖО 2-дюймовая муфта с внутренней резьбой и кулачковым рычагом с хвостовиком шланга

Производитель # 200C

БАНДЖО Муфта с внутренней резьбой 1 дюйм x муфта с кулачковым рычагом и хвостовиком шланга

Производитель № 100C

Доступны 8 размеров труб

ЗОРО ВЫБОР Заглушка из ковкого железа с квадратной головкой, класс 150

Производитель № 2WU87

$13,50

БАНДЖО Переходная втулка, полипропилен, 2″ x 3/4″, сортамент 80, максимальное давление 300 фунтов на кв.
