§ 35. Соединение стальных труб на резьбе / Глава XI. Соединение стальных труб / Слесарно-заготовительные операции / Санитарно-технические работы

Соединительные части изготовляют с цилиндрической резьбой.

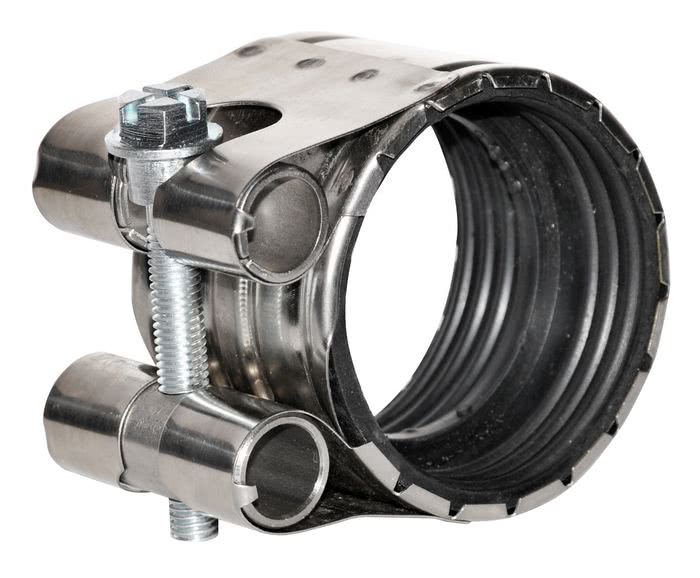

Для соединения стальных труб на резьбе используют соединительные части (фитинги) из ковкого чугуна и стали. Соединительные части из ковкого чугуна применяют для трубопроводов, по которым проходит вода или пар температурой не выше 175° С и давлением до 1,6 МПа при диаметрах условного прохода не более 40 мм и до 1 МПа при диаметрах от 50 до 100 мм. Соединительные части из стали используют для трубопроводов всех диаметров при давлении до 1,6 МПа. Фитинги из ковкого чугуна на концах имеют утолщения — буртики, необходимые для большей   прочности.

Рис. 64. Соединительные   части из ковкого  чугуна для  соединения труб по прямой:

в — прямая   муфта,   б — переходная   муфта,   в —футорка,   г.— соединительная гайка,  д — контргайка,  е — пробка

У фитингов из стали на концах нет буртиков.

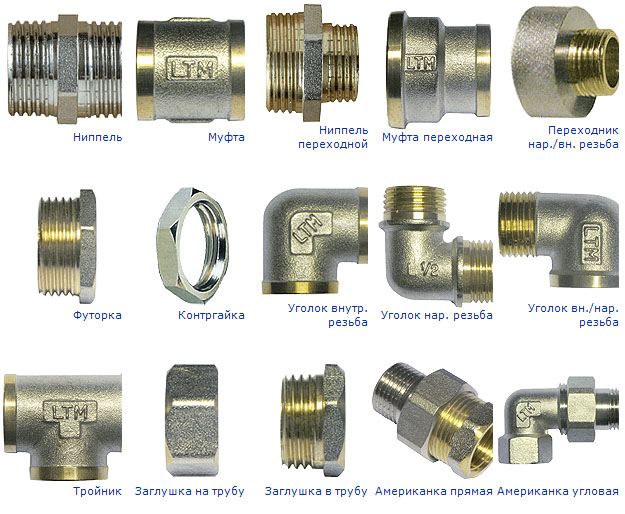

Фитингами из ковкого чугуна с цилиндрической резьбой для соединения труб по прямой (рис. 64) и для заглушки концов являются муфты прямые и переходные, соединительные  гайки,  футорки,    контргайки,   пробки.

Для соединения труб под углом и устройства ответвлений применяют следующие фитинги из ковкого чугуна (рис. 65): угольники прямые и переходные, тройники прямые и переходные.

Рис. 65. Соединительные части  из   ковкого  чугуна для соединения труб под углом и устройства ответвлений: а — прямой угольник, б—переходный угольник, в — прямой тройник, г — переходный тройник, д — тройник с двумя переходами, е — прямая крестовина, ж — переходная крестовина, з — крестовина с двумя переходами

Торцы фитингов должны быть ровными и перпендикулярными к оси соединительной части. Внутренняя и наружная резьбы должны быть чистыми, без заусенцев и рванин и нарезанными точно по осевым линиям фитингов. Допускаются участки с сорванной   резьбой, если их длина в сумме не превышает 10% длины резьбы.

При резьбовых соединениях, чтобы обеспечить непроницаемость стыка, применяют уплотнительный материал— лен, асбест, натуральную олифу, белила, суриковую и графитную замазку. При цилиндрических резьбовых соединениях труб, по которым транспортируется холодная и горячая вода (температурой до 100° С), уплотнительный материалом служит льняная прядь, пропитанная суриком или белилами, замешанными на натуральной олифе.

Для трубопроводов с теплоносителем температурой более 100° С в качестве уплотнительного материала применяют асбестовый шнур вместе с льняной прядью, которые пропитывают графитом, замешанным на натуральной олифе. Резьбу вначале промазывают суриком или белилами. На короткую резьбу льняную прядь наматывают со второй нитки от торца трубы по ходу резьбы тонким ровным слоем «врасстилку», без обрыва. Прядь, которая должна быть сухой, необходимо предварительно тщательно рассучить, чтобы волокна хорошо отделялись.

Намотанную прядь сверху по ходу резьбы промазывают разведенным суриком. Прядь не должна свисать с конца трубы или входить внутрь трубы, так как это может вызвать засорение трубопровода.

Соединительные части нужно навертывать на трубы до отказа, т. е. так, чтобы они заклинились на последних двух конусных нитках (сбеге) резьбы, чем обеспечивается герметичное соединение.

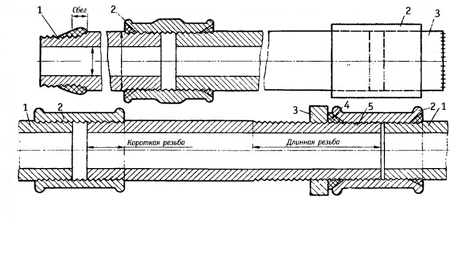

Кроме короткой резьбы трубы соединяют и на длинной резьбе, применяя сгоны. Стандартные сгоны длиной ПО мм изготовляют для труб диаметром 15 и 20 мм, 130 мм — для труб диаметром 25 и 32 мм и 150 мм — для труб диаметром 38—50 мм. Сгон длиной 300 мм устанавливают на стояках отопления. Компенсирующий сгон длиной 130 мм изготовляют для труб диаметром 15 и 20 мм и 140 мм — для труб диаметром 25 и 32 мм и устанавливают у нагревательных приборов.

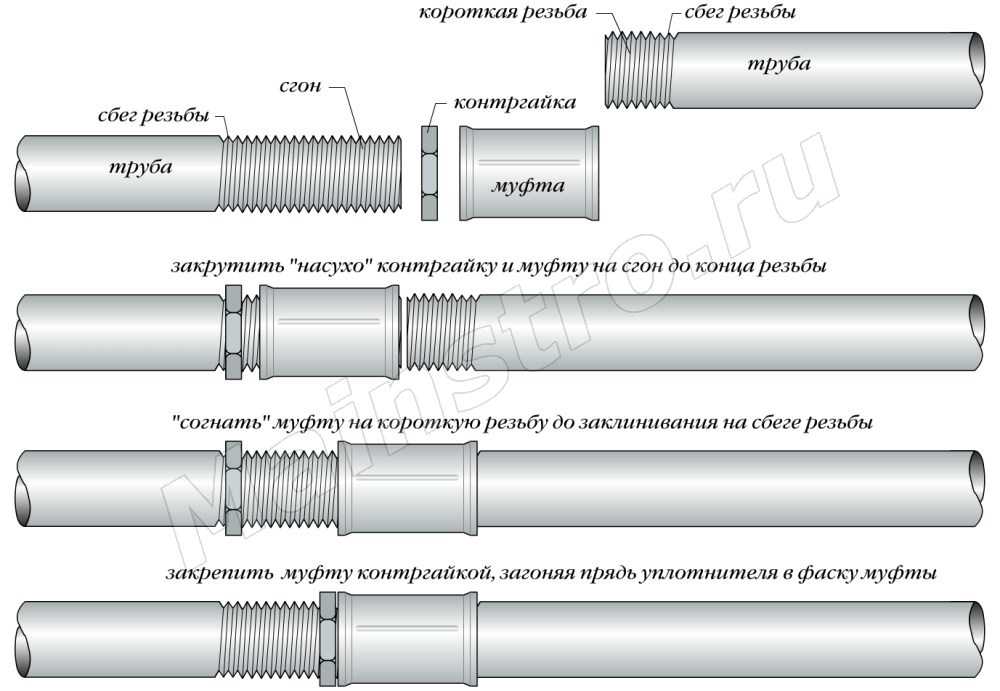

Соединяют сгон следующим образом. На длинную резьбу насухо навертывают контргайку и муфту. Свинчивая муфту с длинной резьбы, ее навинчивают до конца короткой резьбы, применяя уплотнительный материал. Затем наматывают у торца муфты по ходу резьбы свитый в жгутик уплотнительный материал, и контргайку плотно подгоняют к муфте. Жгутик помещается в фаске муфты и препятствует просачиванию воды или пара по резьбе. Если в муфте отсутствует фаска, жгутик уплотнительного материала выдавливается контргайкой и соединение не будет достаточно плотным. Места соединения труб очищают от выступающего уплотнительного материала ножовочным полотном.

Асбестовый шнур со льном наматывают от сбега к началу резьбы, что позволяет более плотно уложить его на резьбе и не сбить при навинчивании фасонной части.

Вместо льна, сурика и олифы для уплотнения резьбовых соединений применяют уплотнительную ленту на основе фторопластов — ленту ФУМ. Эта лента состоит из фторлона 4Д (80—84%) и вазелинового масла для смазки (20—16%). Фторлон 4Д стоек ко всем минеральным кислотам, щелочам и другим коррозионным средам. Для уплотнения резьбовых соединений используют ленту шириной 10—15 мм и толщиной 0,08—0,12 мм. Поверхность ленты должна быть ровной, без разрывов и вздутий. По внешнему виду лента белого цвета; допускается наличие небольших оттенков и пятен. Ленту ФУМ применяют при монтаже систем водоснабжения, отопления и газопроводов, а также при монтаже технологических трубопроводов, транспортирующих среду температурой от —50 до 200° С.

Рис.    66.   Уплотнение    резьбовых соединений лентой  ФУМ

При использовании ленты ФУМ резьбу предварительно очищают от загрязнения, протирая ее ветошью; затем на резьбу наматывают ленту по направлению резьбы, как показано на рис. 66, после чего навертывают фитинг или арматуру. На трубы диаметром 15—20 мм ленту наматывают в три слоя, а на трубы диаметром 25—32 мм — в четыре слоя. При выполнении разъемных соединений (стонах) между муфтой и контргайкой наматывают жгут из трех слоев той же ленты. Если резьбовое соединение не обеспечивает герметичности и появляется необходимость замены уплотняющего материала, резьбу нужно хорошо очистить от ленты и заново произвести соединение с соблюдением всех указанных выше операций.

Сваривать трубу следует до уплотнения резьбового соединения лентой ФУМ. Если необходимо выполнить сварной стык после уплотнения резьбового соединения, последнее должно быть расположено не ближе чем на 400 мм от места сварки.

Трубы соединяют также с помощью гаек. Для этого на обоих концах соединяемых труб нарезают короткие резьбы и навинчивают на уплотнительный материал штуцера соединительных гаек. Затем, поставив между соприкасающимися плоскостями штуцеров прокладку из тряпочного картона, проваренную в олифе, или паронитовую прокладку (для пара)г штуцера стягивают накидной гайкой.

При соединении труб с муфтовой арматурой трубы нарезают с уменьшенной короткой резьбой, соответствующей длине резьбы на арматуре.

Водогазопроводные трубы на резьбе соединяют с помощью трубных ключей разных конструкций — рычажных, раздвижных и накидных.

Рис. 67. Трубные ключи: а — рычажный,  б — раздвижной,  в —накидной;  1 — неподвижный  рычаг,  2— подвижный рычаг, 3—гайка, 4 — обойма, 5—подвижная губка, 6 —пружина, 7 — накидная губка

Трубный рычажный ключ (рис. 67,а) состоит из неподвижного рычага 1, соединенного с подвижным рычагом 2 обоймой 4. Степень раскрытия губок регулируют гайкой 3. Ключи изготовляют пяти размеров: № 1 для труб диаметром от 15 до 25 мм, № 2 — диаметром от 15 до 38 мм, №3 — от 15 до 50 мм, №4— от 20 до 75 мм и №5 — от 25 до 100 мм.

Раздвижной ключ (рис. 67,6) состоит из рычага I, подвижной губки 5, соединенной с рычагом обоймой 4,

Ключ регулируют по диаметру трубы гайкой 3. Пружина 6 служит для отжатия вверх подвижной губки.

Трубный накидной ключ (рис. 67,в) состоит из рычага 1, головки с гайкой 3, с помощью которой он соединен с рычагом. Такие ключи применяют для свинчивания труб диаметром от 15 до 75 мм.

Трубные ключи требуют тщательного ухода, систематической очистки, смазывания винтов и шарнирных соединений машинным маслом. Не разрешается работать неисправными ключами, в том числе ключами со сработанными губками. Такие ключи при работе соскакивают с труб и могут причинить ушибы и ранения.

Не следует работать ключами, номера которых не соответствуют диаметру свинчиваемых труб, так как труд при этом малопроизводителен, а ключи быстро становятся непригодными.

Запрещается надевать обрезки труб на рычаги ключей для увеличения силы, прилагаемой к ключам, так как от этого рычаги гнутся и ключи становятся непригодными для работы.

При свинчивании труб для получения надежного заклинивания фасонной части или арматуры на сбеге резьбы не разрешается подавать назад навинченную фасонную часть, чтобы избежать нарушения плотности соединения. Если фасонная часть или арматура не заняла требуемого положения и ее нельзя повернуть по ходу резьбы, то положение можно исправить, разъединив сгоны по обеим сторонам фасонной части или арматуры и придав им требуемое положение; затем сгоны вновь надо соединить. Если это не представляется возможным, нужно разобрать соединение и вновь его собрать, применив новые уплотнительные материалы.

Трубы свинчивают в прижимах или на месте монтажа.

Как уплотнять соединения в трубопроводах отопления и водоснабжения

В продаже можно встретить много различных материалов, которые предназначены для уплотнения стыков трубопроводов. Возникает вопрос, — какой из материалов в каких случаях должен применяться? А также, — как правильно использовать тот или иной уплотнитель?

Часто имеется возможность применить сразу два или несколько уплотнителей для резьбы, тогда требуется уточнение — что предпочесть. Приведенные рекомендации должны помочь разобраться в этих вопросах, и найти решение, которое обеспечит достаточную надежность соединения труб и фитингов на резьбе на весь период эксплуатации.

Льняная подмотка

Лен — дешевый материал для резьбовых стыков, создающий весьма качественное уплотнение. Единственное, — не во всех случаях его можно применять.

Он предназначен для соединений металлических деталей, так как создает значительную плотность. Он весьма прочный, усилия, прилагаемые ключами, к двум соединяемым деталям, требуются значительные.

Поэтому льном не уплотняются:

• пластмассовые детали – момент затяжки превышает крепость материала, детали будут смяты, разрушены, по крайней мере, резьба.
• детали, в которых металлическая муфта с резьбой заделана в пластмассовую (полипропиленовую) оболочку, ввиду опасности проворота (расстыковки).

Для всех металлических изделий лен является материалом №1 для подмотки резьбовых стыков.

Дальше рассмотрим, как его правильно применить.

Лен «на сухую» не применяется, его необходимо смазывать специальной сантехнической пастой. Она наносится либо непосредственно на резьбу, либо на намотанный лен.

Народный опыт также подсказывает, – вместо пасты можно применить подсолнечное масло, качество стыковки при этом не уменьшается, по крайней мере таких сведений нет.

Из льна выделяется прядь и накручивается по резьбе по каждому ручью. Намотка выполняется плотно и аккуратно. Торчащих волосков не должно быть. Первые два витка не заполняются, а в конце резьбы делается буртик.

Специальная сантехническая нить

Особая нитка для уплотнений, высокой прочности (нельзя порвать руками) намотанная на катушки, продается в магазинах. Ее главный недостаток – высокая цена, в остальном у нее сплошные достоинства.

• Она может применяться на любых деталях, момент затяжки, по сравнению с льном меньше, поэтому можно подматывать и пластик.
• Она весьма качественно уплотняет и может применяться даже на рваной резьбе.

Если бы не стоимость этого материала, то для стыков применялась бы только такая сантехническая нить.

Подмотка выполняется точно также, как и льном – два первых витка резьбы остаются пустыми, чтобы детали можно было стыковать, а затем ведется намотка по каждому ручью резьбы, в конце накрутки – двойной слой, т.е. буртик.

Фум-лента

Фум-лента мало подходит для создания надежных соединений на трубопроводах. Материал весьма не прочный, достаточной плотности в резьбовом соединении металлических изделий с ним не возникает. Но для пластиковых соединений, которые будут демонтироваться, например летний трубопровод для полива, фум-лента – самый подходящий уплотнитель.

С фум-лентой соединяемые детали можно завернуть усилием руки. При этом возникает небольшая плотность стыка по резьбе, чтобы некоторое время протечек не возникало. Незначительное усилие при закручивании не обеспечивает достаточной плотности, не дает гарантии, что данный стык не даст течь. Для стационарных соединений, особенно если они будут малодоступны в процессе эксплуатации, рекомендуется использовать другие материалы.

Отопление в доме может быть сделано самостоятельно — главные вопросы монтажа

Если произойдет проворот соединения с фум-лентой, которое уже находится в работе, то, скорее всего, возникнет течь. Это серьезный недостаток, учитывая, что для вращение не нужны большие усилия.

На бытовом уровне фум-лента может использоваться, (и популярна ввиду дешевизны, удобства пользования, и малых усилий), для соединений которые находятся на виду – при подключении душевых, кранов, и т. п.
Какую схему отопления лучше всего применить в частном доме

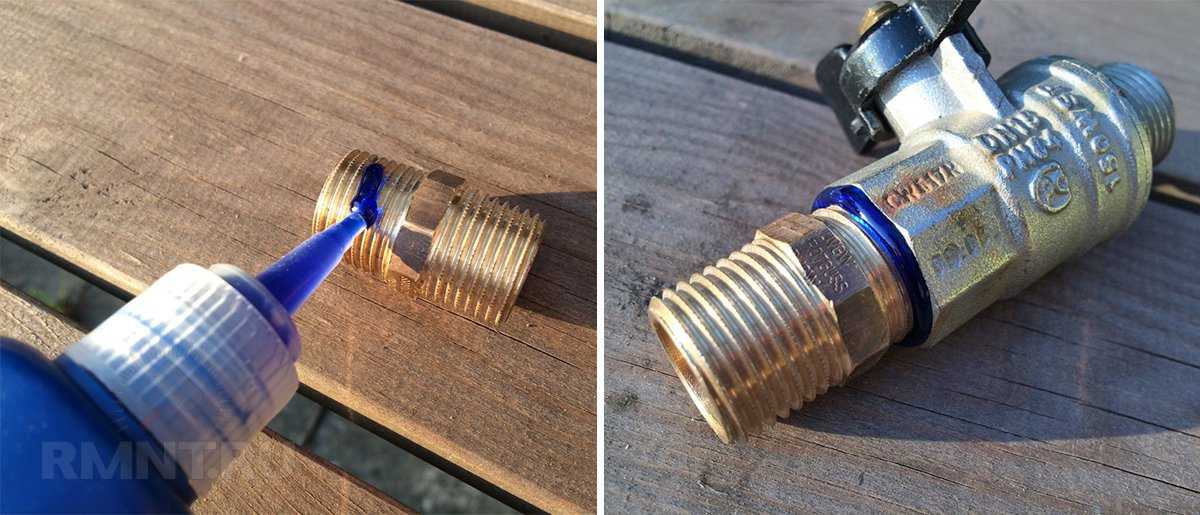

Сантехнический клей герметик для резьбовых соединений

Материал специальный, не совсем дешевый, уплотняет хорошо, случаи протечки, после его правильного применения не зафиксированы. Но только после неправильного….

Очевидным недостатком клея герметика является то, что качество стыка будет зависеть от «человеческого фактора» больше, чем при подмотках. Дело в том, что на жирных поверхностях клей нормально не работает.

Откуда возьмутся жирные поверхности? Это может быть просто неаккуратность, — капнули маслом на резьбу или руками в масле протерли деталь. Детали могут храниться в смазанном состоянии (касается в первую очередь стальных). Но главное – при нарезке резьбы применяется смазка. Вот после такой операции на стальных деталях клей герметик совершенно не подходит.

Нужно обратить внимание, что есть образцы клея, с которыми расстыковка труб требует нагревания более 100 градусов. Такой нагрев часто сложен, не безопасен, пластик может повреждаться, и т. д. Поэтому клей-герметик еще подбирается по обстоятельствам.

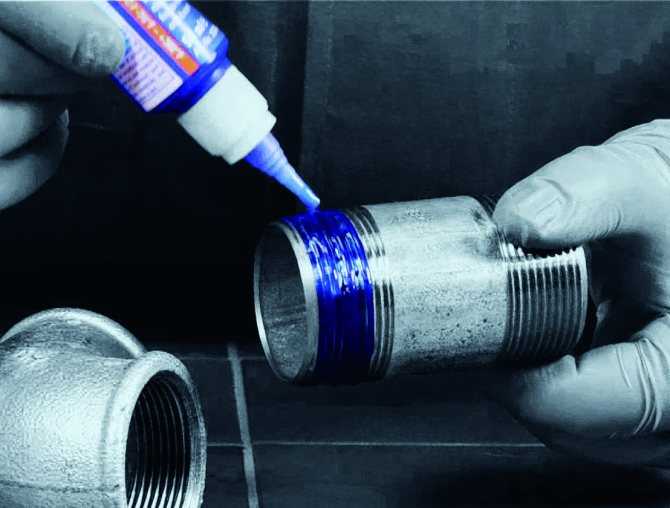

Применяется клей просто. Наносится только непосредственно перед стыковкой, выдавливается из тюбика на резьбу и размазывается пальцем по всей резьбе без пропусков.

В каких случаях стоит отдать предпочтение клею?

• При соединении пластиковых деталей с металлическими, клей окажется предпочтительней. Но такое соединение встречается не часто.
• Второй случай, — когда доступ к месту стыковки будет затруднен. Такое соединение лучше посадить на клей, причем смазка выполняется обильно без экономии, на обеих стыкуемых деталях.

Читайте о проблемах пайки полипропиленового трубопровода, — как сделать монтаж правильно и надежно

Особенности намотки

Намотка на резьбу требует большой аккуратности исполнения. Резьба должна заполняться ровным слоем без пропусков, в каждом ручье должен находиться уплотняющий материал. Он укладывается до конца резьбы, где из него формируется буртик.

Основное уплотнение резьбовых соединений возникает на последних двух витках резьбы. На деталях, чаще, последние два витка резьбы не прорезаны на всю глубину. Поэтому, в этом месте материал расклинивается между двумя деталями весьма плотно.

Неплохо, если при выполнении работ организовать дополнительный (перекрестный) контроль качества выполнения подмотки льном. Это особенно актуально, когда выполняется сразу несколько десятков подобных соединений.

Выводы

• Для тех, кто постоянно занимается монтажем, рекомендуется всегда иметь при себе лен, сантехническую нить и клей-герметик, чтобы оперативно и качественно выполнить любое соединение. Применять все это рекомендуется в соответствии с приведенными выше советами.
• При выполнении работ дома своими руками, когда делается что-то простое и находящееся на виду, можно воспользоваться дешевой фум-лентой, но нужно мотать побольше. При монтаже целых систем своими руками, на металле лучше использовать лен (с постным маслом), а при небольших объемах работ еще лучше использовать нить. Следует уделять максимум внимания качеству намотки на резьбу.

Что никогда не нужно применять для уплотнения резьбовых соединений:

• Не нужно применять простой силикон, он предназначен для фланцевых соединений.
• Не нужно применять краски, белила, сурик, которые толка дают чуть, но зато делают соединения полуразборными – это давно устарело.

Также читайте подробнее о подборе диаметра трубопровода для системы отопления в частном доме

Герметик для труб отопления: какой уплотнитель выбрать?

Монтируя новую систему отопления, меняя батареи или заново занимаясь уплотнением резьбовых соединений в системе отопления перед началом отопительного сезона, уделите пару минут своего внимания тому, какие материалы специалист будет использовать в своей работе и чем он загерметизирует, например, трубу, ведущую к системе отопления Вашего дома. Почему это важно?

Лен — биоразлагаемый недолговечный материал. Все мы с умилением можем вспоминать «дедовские» чугунные батареи, стоявшие по 50 лет, но сегодня условия работы систем радикально изменились. Замена такого герметика для батарей отопления потребуется уже через 3–4 года.

Существует множество герметиков для батарей и труб систем отопления, относящихся к разным поколениям резьбовых герметиков и имеющих различные области применения (подробней о классификации высокотемпературных анаэробных герметиков смотрите в видеоролике). В герметизации труб отопления традиционно используется лен, когда задаются вопросом «чем лучше подматывать трубы отопления?». Но то, что было хорошо еще лет 30 назад, в современных условиях является проявлением низкого уровня профессионализма.

Какие основания есть для этого утверждения?

Во-первых: современные краски имеют уже другой состав, отличный от того, который был присущ образцам советского периода. Они совершенно не подходят в качестве пропитки льняной нити. Еще меньше для этой цели годится силикон. Содержащийся в нём уксус приводит к коррозии резьбы труб отопления. В итоге — ржавчина уже в первые месяцы использования такого уплотнения. Такие герметики особенно не советуется применять для радиаторов отопления и других подобных отопительных систем.

Во-вторых: многоэтажные новостройки – это уже не хрущевские пятиэтажки. При опрессовке труб отопления многоэтажного дома подается давление, превышающее допустимые для льна 8 атмосфер. Поэтому данный уплотнитель в таких случаях  для стыков отопления использовать противопоказано.

Современное многоэтажное строительство подразумевает эксплуатацию внутренних магистралей на давления до 16 атм.

В итоге соединения на льне либо лопаются при разбухании льна, либо не выдерживают рабочих давлений, при которых эксплуатируется система труб отопления. Если в вашей квартире всего несколько таких соединений, то это еще терпимо. А как быть с индивидуальными коттеджами, в которых количество резьбовых соединений достигает нескольких сотен? Готовы ли вы каждые 3-5 лет выдерживать десант сантехников в ваш дом? И можно ли быть уверенным, что ни одно из нескольких сотен соединений не даст течь или не разорвет давлением? Конечно нет! Поэтому такие герметики для резьбовых соединений отопления мы не советуем применять.

Еще один вариант уплотнения резьбовых соединений, который мы не советуем применять для систем отопления – лента Фум. Сторонники ленты ФУМ выделяют ее простое применение – в отличии от льна, для ее использования нет необходимости применять сторонние материалы, ее легко наматывать на фитинг, поэтому она до сих пор держится на рынке. Однако стоит иметь ввиду ряд недостатков применения фум ленты.

Среди них:

Во-первых, выбрать качественную ленту ФУМ не там просто. Она не должна рваться и крошиться. Правильная лента ФУМ эластична, она легко растягивается и не рвется на волокна. Если применить некачественный материал, то через короткий промежуток времени течи не избежать.

Во-вторых, такой материал не выдерживает разнонаправленных нагрузок, возникающих при тепловом линейном расширении и сужении трубопроводов в ходе охлаждения. Следовательно применять фум ленту можно только в системах холодных трубопроводов.

В-третьих, такая лента требовательна к чистоте и состоянию резьбы — если использовать ее для резьбы с поврежденной (например, проржавевшей) поверхностью или с небрежно нанесенными насечками, возможны задиры ленты и, как следствие, отсутствие герметичности.

Рис.1 Лента-ФУМ — не лучший уплотнитель коммуникаций загородного дома. Подробнее

Если вы готовы на все эти риски, то можно и дальше по старинке использовать лен, краску и ленту ФУМ. Однако применение ФУМ ленты или льна давно заменяют более безопасные, надежные и долговечные способы герметизации монтажных узлов и систем труб отопления. Это современные резьбовые герметики – анаэробные гели и полимерные нити, которые прекрасно подходят для системы отопления дома и не только.

Анаэробный резьбовой герметик для отопления полимеризуется в соединении при контакте с металлом, надежно заполняя всё резьбовое пространство. Такой монтажный узел уже не является слабым звеном всей цепи соединений труб отопления. Соединение на анаэробных герметиках будет служить для Вас столько, сколько и ваши трубы отопления, и вы можете забыть о протечках и замене уплотнений в отопительных системах.

Полимерная нить, в отличие от фум ленты, также является отличным резьбовым герметиком для узлов отопления. Ею можно уплотнять и полипропиленовые трубы, соединение узлов которых не рекомендуется производить при помощи гелевых герметиков. (Более подробное сравнение ленты ФУМ с полимерной нитью читайте в статье).

Герметики последнего поколения, чаще используемые для труб, образуют сверхнадежные соединения резьбовых систем отопления, которым не страшны высокие температуры и давление, вибрационные и ударные нагрузки. Такие герметики для труб отопления по-праву считаются универсальными и жаропрочными. Эти гели можно использовать даже для система отопления с антифризом, что актуально для батарей.  Соединения на полимерных гелях прослужат столько же, сколько и сами трубы. Узнайте, где можно купить резьбовые герметики для отопления в вашем городе.

Если Вам в ближайшем будущем предстоит монтировать или заниматься ремонтом системы отопления, лучше выбирать современные герметики, которые в несколько раз проще в использовании и экономичны, однако надежны даже больше традиционных уплотнительных материалов.

Приобрести современные уплотнители по оптимальным ценам Вы можете у нас на сайте в разделе «Продукция».

Следующая статья

23 мая 2015

Как застраховать себя от домашнего потопа?
Чем уплотнять резьбу?

к списку статей школы мастера

Другие статьи школы мастера

Проверка реального расхода СантехмастерГеля Результаты эксперимента по реальному расходу СантехМастерГеля. Мы взяли 4 соединения разного диаметра, взвесили их перед нанесением геля и провели взвешивание после нанесения геля и сборки. Результат смотрите в этом материале.

Сантехнический лен — зачем возвращаться в прошлое? В статье речь пойдет о традиционном уплотнителе — льне. Мы подробно остановимся на преимуществах, недостатках и методах его применения. Лен может решить массу сантехнических проблем, но также может стать и их причиной…

Герметичность системы газопровода В системе газопровода понятие герметичности приобретает сакральный смысл. Газовый трубопровод, как потенциально опасный, должен быть изолирован качественно — касается это самих труб и мест соединения их между собой и арматурой…

Резьбовые фитинги. , они используются в местах, где сварка не разрешена. Хотя ASME B16.11 предоставляет размеры для резьбовых фитингов размером от 1/8″ до 4″, обычно на технологических установках используются фитинги от 1/2″ до 1-1/2″.

Теги : #Piping_Engineering #Piping_Fitings #Threaded_Fitings

Резьбовые фитинги для трубопроводов

Номиналы для резьбовых фитингов относятся к классу 2000, 3000, 6000. Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11.

1. Класс 2000 для Sch80 и XS,
2. Класс 3000:Sch 160, 6000:XXS

Диапазон размеров согласно ASME B16.11 составляет от 1/8″ до 4″.

Стандарты размеров

ASME B16.11 : Кованые фитинги, сварка внахлест и резьба.

MSS-SP-83 : Соединения стальных труб класса 3000, приварные и резьбовые

Доступные фитинги

Колено 90 градусов с резьбой

Используется для поворота трубопровода на 90 градусов в резьбовых трубопроводных системах. Доступный диапазон размеров составляет от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Колено с резьбой 45 градусов

Используется для изменения направления трубопровода на 45 градусов. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Размеры Таблица

Резьбовая заглушка

Используется для закрытия конца трубы. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Прямой и переходной тройник с резьбой

Используется для разветвления под углом 90 градусов того же или уменьшающегося размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Крестовина с резьбой

Они экономно используются для сокращения складских запасов. Вместо них используются два тройника. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.

Таблица размеров

Муфта с полной резьбой

Используется для прямого соединения одного отрезка трубы с другим. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая полумуфта

Используется для соединения резьбового патрубка малого диаметра со сварной трубой большого диаметра. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовой переходник

Эти фитинги используются в качестве переходника в резьбовых трубопроводных сетях. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая шестигранная заглушка

Используется для закрытия одного конца резьбового фитинга, такого как тройник или колено и т. д. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовой закрытый ниппель

Наружный диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта. Изготовлен из стандартного отрезка трубы.

Ниппель с резьбой на обоих концах

Изготовлен из стандартного отрезка трубы в соответствии с требованиями проекта. Используется для соединения двух резьбовых фитингов рядом друг с другом. Внешний диаметр соответствует стандартным размерам трубы.

Ниппель POE TOE

Используется для соединения труб малого диаметра с раструбным сварным швом с трубой малого диаметра с резьбой. Внешний диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта.

Соединитель с резьбой между трубками

Типичное использование — соединение трубок КИПиА с воздушными трубками. Также используется для трубок анализатора.

Втулка с шестигранной резьбой

Они используются в качестве переходников в сети трубопроводов с резьбой путем соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовые соединения

Соединения позволяют легко устанавливать, снимать или заменять отрезки труб, клапанов или сосудов в резьбовых трубопроводных системах. Чтобы снять клапан, он должен иметь по крайней мере одно соседнее соединение, а для удаления трубопровода из сосуда с резьбовыми соединениями каждый выход из сосуда должен иметь одно соединение между клапаном и сосудом. Внутри соединения предпочтительнее соединения с шлифованной поверхностью, хотя другие соединения являются предпочтительными. доступный.

Резьбовая переходная вставка

Эти фитинги используются для соединения двух фитингов с внутренней резьбой разных размеров.

Заглушка с квадратной головкой

Используется для закрытия одного конца фитинга с внутренней резьбой для будущего расширения. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая заглушка с круглой головкой

Используется для закрытия вентиляционных и дренажных отверстий клапанов, конденсатоотводчиков и т. д. Также для закрытия концов трубных фитингов с внутренней резьбой. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Резьбовая втулка заподлицо

Используется для соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

Таблица размеров

Преимущества резьбовых фитингов

1. Резьбовые соединения можно легко изготовить из труб и фитингов на месте.
2. Сводят к минимуму опасность возгорания при установке в местах, где присутствуют легковоспламеняющиеся газы и жидкости.

Недостатки резьбовых фитингов

1. Использование резьбовых соединений не разрешено ANSI B31.1, если ожидается сильная эрозия, щелевая коррозия, удары или вибрация, а также при температурах выше 925 F.
2. При использовании резьбовых соединений высока вероятность утечки.
3. Сварка пломбы может потребоваться в более опасных ситуациях.
4. Для резьбовых соединений прочность трубы снижается, так как формирование резьбы уменьшает толщину стенки.

Материалы конструкции

Эти фитинги представляют собой кованые фитинги. Итак, строительные материалы следующие.

1.   A105   : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
2. A181  : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
3. A182  : Стандартные технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах.
4. A350  : Стандартные технические условия для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость компонентов трубопроводов.

Образец спецификации материала трубопровода

Элементы: колено 45 градусов, колено 90 градусов, равнополочный тройник, переходной тройник, заглушки, полная муфта, переходная муфта

1. Материал: CS: ASTM A105. Оцинкованные, NIC, HIC согласно спецификации.
2. Материал: SS: ASTM A182 F304L
3. . Переходник «труба-трубка»
   1. Материал: CS:ASTM A105,
   2. Класс: NA,
   3. Наконечники: Конец с внутренней резьбой / Компрессионное двойное обжимное кольцо, Размеры Стандарт: Производитель.
   . Swage
   1. Материал: CS: Изготовлен из бесшовной трубы ASTM A234 Gr. ДПБ
   2. Материал: SS: Изготовлен из бесшовной трубы ASTM A403 Gr. WP304LS
   3. Концы: резьбовые оба конца, стандарт: BS3799
   Элемент: Круглая головка.
   Элемент : Муфта
   1. Материал : CS : ASTM A105,
   2. Класс : 3000,
   3. Концы : Обжимной двойной наконечник с обоих концов,
   4. Стандарт: Стандарт производителя

   Нравится:

   Нравится Загрузка…

   Нравится Piping на Facebook

   Мои твиты

   Детали для трубы 1

   NPD: 1/2 дюйма4/4 дюйма2 дюйма2,5 дюйма3 дюйма 4 дюйма5 дюйма6 дюйма20 дюйма22 дюйма24 дюйма26 дюйма28 дюйма30 дюйма34 дюйма36 дюйма40 дюйма 42 дюйма 44 дюйма 48 дюйма50 дюйма52 дюйма54 дюйма56 дюйма58 дюйма52 дюйма54 дюйма56 дюйма60 дюйма

   Рейтинг. 150#300#400#600#900#

   Изоляция (мм)

   Детали для трубы 2

   NPD: 1/2 дюйма4/4 дюйма2 дюйма2,5 дюйма3 дюйма 4 дюйма5 дюйма6 дюйма20 дюйма22 дюйма24 дюйма26 дюйма28 дюйма30 дюйма34 дюйма36 дюйма40 дюйма 42 дюйма 44 дюйма 48 дюйма50 дюйма52 дюйма54 дюйма56 дюйма58 дюйма52 дюйма54 дюйма56 дюйма60 дюйма

   Рейтинг. 150#300#400#600#900#

   Изоляция (мм)

   Варианты конфигурации трубопровода

   Большой фланец

   Оба фланца

   Без фланца

   Фланец в трубе 1

   Фланец в трубе 2

   Проект Стандартный зазор (мм)

   Работа со стальными трубами – Экстремальные инструкции



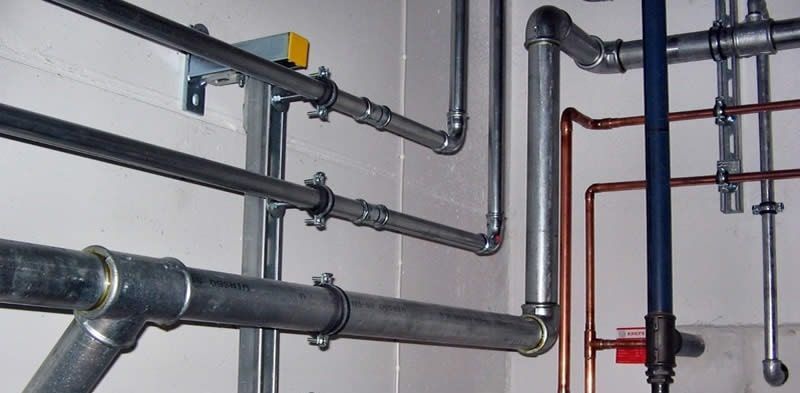

   Скорее всего, если вашему дому более 30 лет, у вас есть стальные трубы. Этот стальной трубопровод может быть для водопроводных линий или системы газопровода.

   В наши дни предпочтительным материалом для сантехники является пластик или медь. Медь, будь то жесткая или трубчатая, на сегодняшний день является самой популярной линией подачи, используемой за последние три десятилетия в жилых системах. Пластик довольно хорошо заменил железные трубы для бытовых канализационных, канализационных и вентиляционных систем.

   Традиционная линия подачи газа, расположенная ниже по течению от точки доставки, была снабжена средним давлением 7 дюймов водяного столба (1/4 фунта на кв. дюйм изб.) с помощью стальной трубы сортамента 40 («черное железо»). Трубопроводные системы из черного железа дороги в установке из-за количества необходимых муфт и фитингов, а также из-за увеличения стоимости рабочей силы. В наши дни многие газовые компании также переходят на полужесткие НКТ, а не на жесткие стальные трубопроводы. И новая гибкая система трубопроводов из нержавеющей стали, называемая гофрированной трубой из нержавеющей стали (CSST), быстро завоевывает популярность. Однако установить его могут только профессионалы.

   Однако вы можете захотеть отремонтировать старые линии подачи в вашем доме с помощью традиционных материалов или использовать пропан или природный газ для новых вещей, таких как наружные кухни, барбекю или газовые поленья в камине. CSST нельзя использовать в контакте с землей, в отличие от труб из черного железа и оцинкованной стали, которые легко доступны в большинстве хозяйственных магазинов и строительных магазинах. Оба работают и устанавливаются одинаково. Одним из преимуществ является то, что эти трубы доступны в различных длинах с предварительно нарезанной резьбой, а также с фитингами, необходимыми для их соединения. Кроме того, во многих хозяйственных магазинах трубу обрезают по длине и нарезают резьбу на концах. Одним из основных недостатков работы с любым материалом является то, что они относительно тяжелые по сравнению с другими материалами. И, будучи жесткими, их не так просто установить, как полужесткие и гибкие трубки. Для работы со стальными трубами также требуются специальные инструменты, в том числе трубные тиски, резак, развертка и плашка для нарезания резьбы, соответствующие размеру трубы. Однако часто можно арендовать необходимые инструменты.



   Трубы из черной стали и оцинкованные доступны в строительных магазинах в предварительно нарезанном виде с предварительно нарезанной резьбой. Некоторые хозяйственные магазины нарежут и нарежут по размеру.



   Оба материала используются с литыми фитингами и муфтами для соединения секций или отрезков по мере необходимости.

   Нарезка и нарезание резьбы

   Если вы не можете приобрести детали необходимой длины с предварительно нарезанной резьбой, вам потребуется нарезать трубу и нарезать резьбу. Крайне важно, чтобы срез был прямым и ровным. Сначала надежно закрепите трубу в трубных тисках или прочных верстачных тисках. Затем используйте ротационный труборез, чтобы отрезать до нужной длины. Чтобы использовать резак, поместите его на трубу и затяните ручку с накаткой до тех пор, пока режущий диск не коснется трубы. Нанесите немного масла для резки или легкого автомобильного масла и слегка затяните инструмент на трубе. Сделайте пару оборотов вокруг трубы. Поверните ручку с накаткой для дальнейшего затягивания и сделайте еще пару оборотов, снова смазывая маслом. Продолжайте затягивать, поворачивать и смазывать, пока труба не будет прорезана. Используйте развертку, чтобы сгладить внутренний край трубы.

   Для работы с трубой требуются специальные инструменты, большинство из которых можно взять напрокат. Это включает в себя подставку для трубных тисков и ротационные труборезы. Ножовка с электроприводом, такая как показанная модель Milwaukee, также может использоваться для создания прямого квадратного разреза, подходящего для нарезания резьбы. Затем внутренняя часть разреза сглаживается с помощью развертки.

   Затем наденьте резьбонарезную плашку на конец трубы. Резка начинается с тонкой резьбы на матрице, и снова необходимо использовать смазочно-охлаждающую жидкость для смазки трубы и матрицы. Поверните ручку матрицы по часовой стрелке на пол-оборота за раз, а затем немного отведите ее назад, чтобы выбросить металлическую стружку. Остановите резьбу чуть меньше толщины матрицы. Внутренняя резьба или резьба, удаленная от конца трубы, не нарезается так глубоко, что обеспечивает конусность, обеспечивающую более плотное соединение. Выньте трубу из тисков, поставьте ее на конец и постучите по ней, чтобы удалить металлическую стружку или частицы, которые могут застрять внутри. Затем удалите масло мягкой тряпкой. Будь осторожен; нитки очень острые, можно порезать руки.

   На трубу необходимо нарезать резьбу с помощью резьбонарезного инструмента, диаметр которого соответствует диаметру трубы.

   Резьбовые детали затем соединяются с помощью муфт или фитингов. Уплотнительный материал должен быть использован на резьбе в каждом соединении. Это может быть как тефлоновая лента, так и трубная резьбовая смазка типа той, что производит Геркулес. Установив уплотнительный материал, вручную затяните трубу и муфту или фитинг. Затем, используя трубные ключи, один на трубе и один на фитинге, затяните еще на полтора оборота. Стальные трубы тяжелые и должны иметь хорошую опору, особенно на каждом стыке или соединении. Используйте обвязку трубы вокруг трубы, прикрепленную к балкам пола или другим конструктивным элементам, чтобы удерживать трубу на месте и предотвращать ее провисание.

   ВНИМАНИЕ: Чрезвычайно важно проверить все соединения на герметичность. Используйте немного воды, смешанной с моющим средством для посуды, и мягкой щеткой нанесите раствор на все стыки. Любые образовавшиеся пузырьки указывают на утечку. Перекройте газ, снова затяните соединение и повторите проверку. На резьбу наносится тефлоновая лента или резьбовой герметик

   . Муфта или фитинг заворачиваются на место. В этом случае труба все еще удерживается тисками. Когда труба снята с тисков, на трубе необходимо использовать второй трубный ключ.

   Одной из самых распространенных работ по ремонту сантехники является замена участка протекающей оцинкованной водопроводной линии. Во многих случаях это просто означает замену фитинга или муфты, так как большинство утечек происходит именно в этих местах. Перекройте подачу воды и откройте кран, чтобы опорожнить линию. Используйте два трубных ключа среднего размера, чтобы открутить фитинг от трубы. В большинстве случаев это потребует некоторых усилий, потому что старые нити приржавели друг к другу. Затем установите новые фитинги, используя герметик для соединения труб или тефлоновую ленту для герметизации резьбы. Если между двумя фитингами повреждена труба, используйте сабельную пилу, чтобы разрезать трубу в месте разрыва или утечки, а затем используйте трубные ключи, чтобы удалить две части поврежденной трубы. Купите два отрезка трубы с резьбой и штуцер или отрежьте и нарежьте трубу самостоятельно. Длина двух труб и муфты должна быть такой же, как длина заменяемой секции трубы. Чтобы определить точную длину, измерьте расстояние между сторонами остальных фитингов и добавьте один дюйм. Это позволяет использовать длину, необходимую для резьбы в фитингах. Поместите секции труб в фитинги и соединение и снова затяните на месте. Снова включите воду и проверьте, нет ли утечек.



   Материалы сегодняшнего дня

   Мягкие медные трубки также чрезвычайно распространены в наши дни для линий газоснабжения. С ним легче работать, а гибкость повышает безопасность. По данным Американской газовой ассоциации, он допускает некоторое движение без поломки, а если его согнуть до предела, он имеет тенденцию частично сжиматься. И он содержит меньше фитингов, с меньшими возможностями для утечек. Медные трубки требуют менее дорогих инструментов и более «удобны в использовании». Труборез используется для резки трубки, а инструмент для развальцовки используется для создания развальцованного или «раструбного» конца, поверх которого используется развальцовочная гайка для крепления к фитингу. Тефлоновая лента обычно используется для герметизации резьбы. Материал CSST еще проще в установке. Он просто натягивается между двумя точками, обрезается по длине и добавляется фурнитура. Поскольку материал чрезвычайно гибкий и фитинги есть только на концах, это еще и безопаснее.

   В наши дни гибкие медные трубы также во многих случаях используются как для водопроводных, так и для газопроводных линий.



   Как снять старую трубу с резьбой (всего 4 шага!) материал почти вымер в новых установках. Резка, нарезание резьбы и сборка стальных труб требуют мускулов. Иногда, когда вы пытаетесь разобрать старую трубу, вы можете поклясться, что она была спаяна.

   Если ваш дом был построен до Второй Мировой Войны, его водопроводные трубы, скорее всего, будут со стальной резьбой. Это не означает, что вы должны использовать одну и ту же трубу для улучшения или ремонта. Специальные фитинги позволяют врезаться в трубопровод и добавить медь или пластик.

   Начнем.

   Содержание

   • Вот все, что вам нужно
   • Снимите старую трубу за 4 простых шага
     • 1. Перекройте подачу воды
     • 2. Отвинтите штуцер трубы
     • 3. При необходимости отрежьте трубу
     • 4. Попробуйте это, если труба не сдвинется с места
   • Часто задаваемые вопросы
   • Заключительные мысли
   • Позвоните 1-Tom-Plumber

   Вот все, что вам нужно для успеха

   Вот основные вещи 900 снимите старую стальную трубу с резьбой:
   1. Время

      Вам потребуется около часа, чтобы разобрать четыре или пять секций трубы и фитингов.

   2. Навыки

      У вас есть навыки для выполнения этой работы, если вы можете читать, следуйте этим инструкциям, используйте разводной ключ и будьте готовы при необходимости применить грубую силу.

   3. Инструменты

      Два трубных ключа, одна ножовка (с лезвиями для резки металла) и, возможно, пропановая горелка.

   Примечание редактора: Это первая статья из двух статей о стальной трубе с резьбой s. Следующая статья в этой серии называется « Как установить новую трубу с резьбой (в 3 шага!) ».

   Снимите старую трубу за 4 простых шага

   На самом деле, если вы не столкнетесь с проблемами из-за неподатливого соединения, у вас может быть даже меньше четырех шагов.

   1. Перекройте воду

   Прежде чем приступить к любому проекту, связанному с удалением или установкой водопроводной трубы, вы всегда должны сначала и всегда перекрывать основной источник воды, поступающей в ваш дом.

   Чаще всего запорный клапан водопровода находится внутри вашего дома. Ищите стену, ближайшую к улице, потому что через нее обычно поступает вода.

   2. Отвинтите соединение трубы

   Проверьте, как соединяются резьба трубы и фитинга. Вы увидите, что вы не можете просто начать откручивать их где угодно. Где-то в каждом отрезке трубы находится штуцер, который позволяет разблокировать и демонтировать трубопровод. См. фото и подпись ниже для описания трубного соединения.

   Чтобы открыть штуцер, определите, на какую из меньших накидных гаек навинчена кольцевая гайка. С гаечным ключом на каждой гайке поверните кольцевую гайку против часовой стрелки. При отвинчивании трубы используйте второй ключ, чтобы фитинг не проворачивался, пока вы откручиваете кольцевую гайку.

   Когда резьба отвинчена, у вас есть необходимый разрыв, и вы можете начать отвинчивать трубы от фитингов.

   Это пример соединения труб одного типа. Они позволяют соединить две трубы таким образом, что при снятии муфты требуется повернуть только одну трубу. В трубном штуцере есть 3 части: (гайка, охватывающий конец, охватываемый конец).

   3. Отрежьте трубу, если необходимо

   Если под рукой нет соединения, вам потребуется более прямой подход. Отрежьте трубу ножовкой, оснащенной лезвием для резки металла.

   Важно: Поскольку вы обрезали трубу, у вас не будет резьбового соединения, на которое можно было бы надеть резьбовой ниппель. Единственный способ привязать к разрезанной стальной трубе — это нарезать на нее резьбу (мы признаем, что это больно). Лучшее решение заключается в использовании компрессионного фитинга, который выходит наружу.

   Перед повторным включением воды необходимо закрыть трубу.

   Пример резки трубы ручной пилой или ножовкой по металлу.

   4. Попробуйте это, если труба не сдвигается с места

   Тугие соединения должны реагировать на нагрев (и ослабление) фитинга с помощью пропановой горелки. Затем используйте трубный ключ большего размера или наденьте кусок трубы диаметром 1,25 или 1,5 дюйма на рукоятку ключа, чтобы увеличить его рычаг.

   Небольшая демонстрация силы, и этот дополнительный рычаг поможет вам высвободить соединение из резьбы.

   Хотя на этой фотографии показана медная труба, пропановая горелка, использованная на неподатливом стыке старой стальной трубы с резьбой, также может ослабить его.

   Часто задаваемые вопросы

   Могу ли я заменить стальную трубу с резьбой на трубу из другого материала?

   Если у вас хороший напор воды и нет серьезной ржавчины, нет необходимости заменять успокоительную трубу с резьбой другим материалом, например медью. Но если давление воды низкое, аэраторы заржавели, появились протечки, значит пора менять.

   Можно ли использовать проникающее масло для ослабления соединения труб?

   Да, это хорошая альтернатива использованию пропановой горелки на стыке стальных труб. Вот видео-инструкция по использованию этого метода на разных материалах труб.

   Как я узнаю, что моя труба сделана из стали?

   Возьмите монетку и поцарапайте поверхность любой подозрительной трубы. Если поцарапанная область имеет серебристо-серый цвет, значит, она сделана из стали и к ней прилипнет большой магнит.

   Заключительные мысли

   Для тех, кто живет в старых домах, построенных до Второй мировой войны (до 1940-х годов) со стальными водопроводными трубами, вы должны потратить время, чтобы тщательно их осмотреть. Внимательно осмотрите их с помощью фонарика.

   Если вы видите какие-либо признаки ржавчины, коррозии или протечек (они могут быть просто мокрыми), необходимо заменить материал трубы.
