Содержание

Как сделать споттер из сварочного аппарата своими руками

Споттер является разновидностью сварочного аппарата и применяется для точечной сварки. В основе его функциональности положено сопротивление тока. Устройство работает за счет того, что в зоне соприкосновения сварочного материала выделяется тепло при условии подачи электрического напряжения. Обычные сварочные аппараты могут стать фундаментом для самостоятельного изготовления такого устройства. Модель может быть инверторной или трансформаторной.

Назначение споттера

Применяется споттер чаще всего в кузовном ремонте легковых автомобилей. Он востребован в тех случаях, когда по каким-либо причинам нет возможности выровнять поверхность кузовной детали молотком или похожим механическим способом, а повреждения являются небольшими. Тогда места деформации металла нагревают с помощью указанного инструмента. Чтобы сделать его своими руками, важно предварительно разобраться устройстве и функциональности оборудования.

Устранения дефектов с помощью споттера выполняется таким образом. На поврежденном участке монтируется специальный крепеж. Он служит основой для установки самодельного приспособления. А уже с помощью споттера, используя дополнительную оснастку или только физическую силу специалиста, вмятина вытягивается под один уровень с нормальными неповрежденными участками кузова автомобиля. Инструмент очень эффективен и позволяет без ремонта и покраски устранять небольшие дефекты автомобильного кузова.

Свойства и функциональность

Оборудование состоит из нескольких узлов: электрод, пистолет, коробка и кабель. Внутри коробки заключено вся электроника – платы, схемы и прочее деликатные компоненты. Эксплуатация оборудования подразумевает соблюдение определенного порядка выполнения манипуляций.

У споттера предусмотрено два выхода, один из которых является «массой», а другой подсоединяется к рабочему пистолету. Масса крепится к кузову автомобиля, с которого предварительно был снят аккумулятор.

На конце пистолета имеется фиксатор, который будет удерживать рабочие органы – специальные насадки. После нажатия на контактную кнопку к насадке подается электрическое напряжение.

Место, контактирующее с концом пистолета, начинает постепенно прогреваться. С ростом сопротивления поднимается температура участка металла. В итоге он начинает плавиться в конкретной точке, а остальная поверхность кузова не претерпевает каких-бы то ни было изменений. Как результат – металл прихватывается в определенном месте, после чего его можно потянуть.

Если говорить уж совсем просто, то картина следующая. Споттер не нагревает большую поверхность. Он воздействует только на маленький участок на подобии точечной сварки. Температура нагрева немного ниже критического значения, при котором металл начинает плавиться. К разогретой поверхности металла прижимается насадка пистолета и надежно соединяется с металлом. Благодаря этому данный участок кузовного элемента можно потянуть и выпрямит вмятину. По завершению работы насадка легко отсоединяется от поверхности кузова.

По факту, в этом устройстве и нагрев, и сопротивление такое же как у точечной сварки. Нагревается металл от аппарата, а усилие прилагается специалистом, который прижимает насадку к кузову. Это отдельный вид сварки, которую называют не точечной, а сварка сопротивлением.

Существует две версии споттеров – инверторные и трансформаторные. Первый из них производится в заводских условиях, поскольку для сборки таких моделей требуются дорогостоящие и конструктивно сложные узлы. А вот трансформаторную версию можно сделать и самостоятельно в домашних условиях.

Как сделать споттер

Основой будущей установки служит трансформатор. Обязательно в рабочем состоянии, тем более, что найти его совсем несложно. Если есть старый полуавтомат, то трансформатор можно извлечь из него. А если нет под рукой, то самое время обратить внимание на доски объявлений. Там этого добра достаточно и есть из чего выбрать.

Оптимальным вариантом считается трансформатор со сгоревшей вторичной обмоткой.

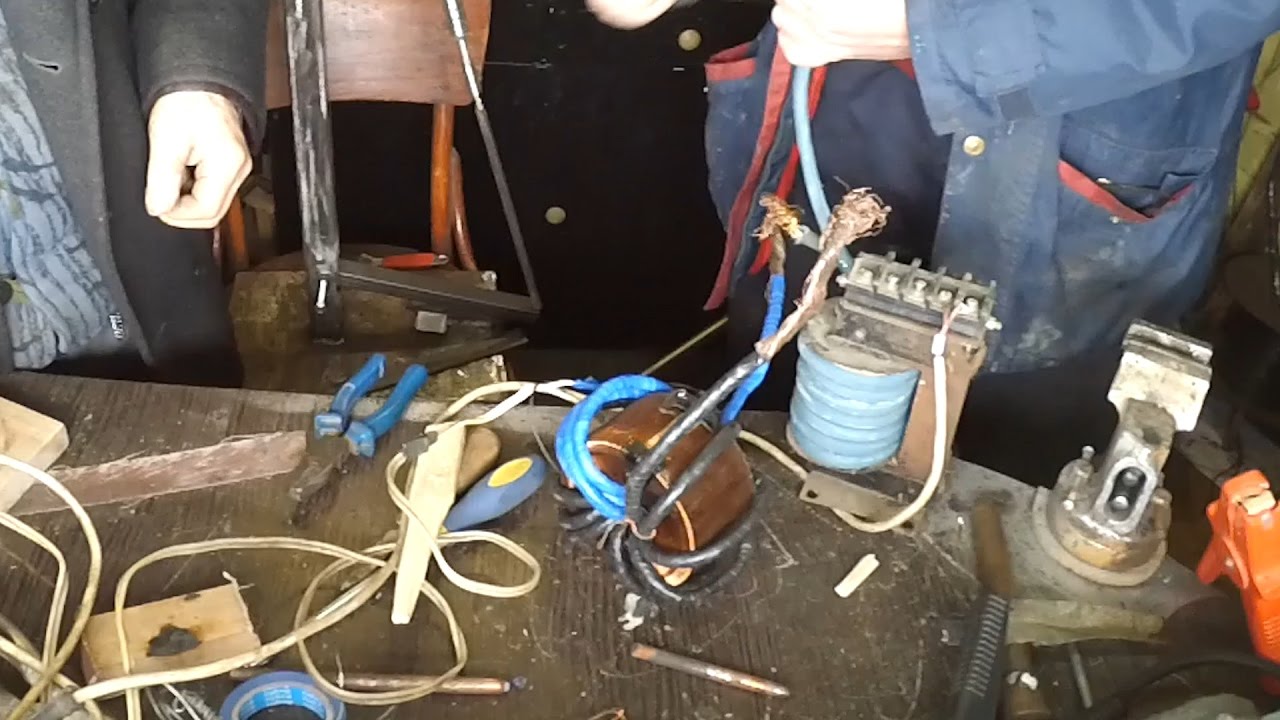

Первым делом нужно избавиться от вторичной обмотки, если у трансформатора их две. Дальше на первичную обмотку следует намотать несколько витков медной проволоки. При помощи тестера опытным путем определить количество витков для 1 Вольта. Из вторичной обмотки делается шина. Ее можно смотать из старого трансформатора. После того как ее сложить четыре раза площадь сечения составит не меньше 160 квадратных миллиметров, а вольтаж – 5-6В.

Этого вполне достаточно для споттера. Разрубленную на четыре куска шину соединяют между собой при помощи обычной изоленты. Наматывать изоляционный материал нужно, не экономя, в несколько слоев. Можно комбинировать с малярным скотчем – слой изоленты через слой скотча. После этого шину следует намотать на трансформатор. Это весьма сложная процедура и, возможно, потребуется помощь опытного электрика. Но в любом случае сделать обмотку плотной вряд ли получится. Это и не обязательно.

На данном этапе создания споттера скорее всего возникнет проблема нехватки мощности. Проблема состоит в том, что теоретически рассчитать все параметра очень сложно. Решением станет метод проб и ошибок. То есть, перебирая последовательность подключения проводов к питанию, нужно найти оптимальный вариант, при котором пусковое устройство будет стартовать без каких-либо проблем. Перед подключением важно установить автомат на 16 ампер, который исключит возможность перегорания проводки.

Учитывая то, что устройство будет функционировать в ручном режиме, нужно запастись еще некоторыми деталями. Потребуется 12-вольтовый трансформатор. Его можно снять со старого лампового телевизора. Плюс к этому нужно найти реле-тиристор на 30 ампер (такие устанавливали на Жигули), диодный мост, контактор и кнопка на 220В.

Из перечисленных элементов нужно собрать устройство, которое будет функционировать по такому принципу. Трансформатор на 12В должен управлять релюшкой через кнопку, то есть в ручном режиме.

Саму кнопку следует установить в удобном месте, чтобы всегда было под рукой. Лучше всего – на рукоятке самого споттера. При нажатии кнопка замыкает контактор, подключенный к реле через отдельный провод. Другой проводник соединяет контактор и выключатель. После сборки всех компонентов на общей платформе можно приступать к испытаниям оборудования.

Очень желательно при подключении самодельного устройства исключить непродуктивные потери тока. Это важно с учетом того, что сварка работает по методу сопротивления. Рекомендация здесь одна и очень даже несложная: нужно использовать кабель минимально возможной длины. Еще один дополнительный нюанс заключается в том, чтобы выбрать кабель большого сечения. Все соединения необходимо тщательно и аккуратно зачищать, чтобы снизить потери тока в местах стыков.

Использование такого устройства лучше ограничить пределами мастерской, поскольку частые транспортировки могут навредить. К тому же габариты самодельного споттера вряд ли можно будет назвать компактными.

Какой споттер лучше – самодельный или заводской?

Самостоятельно изготовить оборудование весьма непросто и под силу не всем желающим. Поэтому резонно предположить, что у многих читателей возникнет закономерный вопрос, относительно целесообразности такого предприятия. Ведь можно купить готовый, компактный, собранный специалистами агрегат и не мучиться. Но далеко не все так очевидно, как кажется вначале.

Заводской споттер стоит приличных денег. Оборудование относится к числу узкоспециализированного и производится в незначительных количествах. Сварочный аппарат или инвертор поставляются на рынок в больших объемах, производятся большим количеством компаний и стоят поэтому небольших сравнительно денег. Приобретение заводской модели оправдано тогда, если установка предназначается для профессионального использования в мастерской и будет приносить прибыль.

Да, тогда целесообразней потратиться на надежный заводской агрегат, который хорошо себя зарекомендовал и получил одобрительные отзывы пользователей.

А вот в случаях, когда использование споттера ограничивается несколькими случаями в год, то избыточные финансовые издержки являются весьма сомнительными. К тому же самодельное устройство можно изготовить не менее надежным (а тои более!), чем заводское. Второй безусловный плюс – ремонтопригодность. Для специалиста, который самостоятельно собрал споттер не составит особого труда восстановление его функциональности. Да и нужные узлы найти несложно. Еще один плюс заключается в том, что своими руками собранный аппарат всегда можно усовершенствовать с тем, чтобы улучшить его возможности.

Тем не менее, не всегда имеет смысл самостоятельно браться за реализацию такой идеи. Это касается, прежде всего, станций технического обслуживания. Даже если аппарат будет работать нечасто, лучше иметь заводской образец. Его возможности намного больше, чем у самодельных аналогов. такой агрегат поможет устранить даже сложный дефект. Следует отдавать себе отчет в том, что сделанные своими руками споттеры, как правило, большой мощностью не отличаются. Они подходят только для мелкого кузовного ремонта.

Вместо заключения

Нужно учесть, что собрать споттер самостоятельно можно при условии наличия специфических навыков. Даже самый простой аппарат нужно просчитывать, анализировать и сравнивать. Это возможно сделать только тогда, когда есть опыт аналогичной работы. Только в таком случае можно рассчитывать на положительный результат. Собрать оборудование «по написанному» без навыков и специальных знаний вряд ли получится. Существует высокая вероятность того, что при таком подходе получится не надежный помощник для ремонта авто, а потенциально опасное устройство.

Самодельны споттер является отличным подручным средством для гаража или дачи. Он обходится недорого, сравнительно легко собирается, неприхотлив в работе и обслуживании. Для профессиональной работы желательно приобрести заводское оборудование. Их функционал и мощность позволяют исправлять даже сложные вмятины кузова автомобиля.

Споттер из микроволновки своими руками

Споттер из микроволновки своими руками: схема и инструкция

Контактная сварка для рихтовки кузовных деталей автомобиля стала применяться сравнительно недавно, но быстро завоевала популярность не только у профессиональных рихтовщиков, но и у обычных автолюбителей. Промышленные аппараты контактной сварки стоят недешево, поэтому домашние мастера сообразили, что можно собрать споттер из микроволновки своими руками, и самодельный аппарат будет отлично выполнять свои функции.

Cамодельный споттер из старой микроволновки – электрическая часть

Человек, привыкший мастерить, никогда не выбросит старое, пришедшее в негодность, устройство. В этом устройстве наверняка найдутся исправные узлы и детали, способные работать еще долгое время. Не исключением является и сломанная микроволновая печь. Детали, которые можно извлечь из нее, пригодятся для того, чтобы собрать самодельный споттер, и он будет работать ничуть не хуже промышленных образцов.

Чтобы изготовить споттер из деталей пришедшей в негодность СВЧ-печи, достаточно владеть основами электротехники. Нужно выбрать подходящую электрическую схему, и, в соответствии с этой схемой, приобрести на рынке или в магазинах недостающие радиодетали и другие комплектующие.

Споттер своими руками — электросхема

Трансформатор

Трансформатор – это самый важный узел любого сварочного аппарата, в том числе и споттера. В продаже они имеются в огромном количестве, но выбрать тот, который подойдет для самодельного споттера, достаточно затруднительно. Намного проще и дешевле сделать его своими руками, взяв в качестве базового трансформатор из СВЧ-печи. Предварительно следует убедиться, что его мощности хватает для поддержания силы тока, достаточной для сварки.

Трансформатор от микроволновки для споттера

Если мощности одного трансформатора не хватает, следует взять еще один такой же. Их следует модифицировать, для чего нужно аккуратно снять вторичные обмотки. После того, как будут сняты вторичные обмотки, на освободившееся место проводом, имеющим сечение 50 мм² или даже больше, наматываются пользовательские обмотки в два – три витка, что даст на выходе напряжение порядка трех вольт.

Оба трансформатора подключаются к сети переменного тока параллельно, при этом важно не спутать соединительные клеммы. Силы выходного тока будет вполне достаточно для контактной точечной сварки. Соединительный силовой кабель желательно покрыть специальным слоем изоляции, который может деформироваться при перегреве проводов и восстанавливаться при охлаждении.

Электрическая схема самодельного споттера

Основной трансформатор – это только часть общей электрического блока. Он обеспечивает питание устройства и необходимую мощность для сварки. Кроме трансформатора, для сборки электрической схемы и изготовления простого самодельного споттера потребуются следующие комплектующие:

трансформатор, подающий питание на блок управления;
тиристор ПТЛ50;
диодные мосты – один на базе диодов Д232А, второй на базе диодов Д226Б;
электролитический конденсатор 1000 мкФ × 25 вольт;
переменный резистор 100 Ом;
предохранитель 5 А;
кнопка включения;
кнопка переключения режимов работы.

Схема, собранная из такого минимального набора комплектующих, формирует мощный электрический импульс, выдавая его на электрод для сварки.

Сборка самодельного споттера и его инструментов

Мало подобрать необходимые блоки и узлы, чтобы самостоятельно сделать споттер из старой микроволновки. Нужно все это тщательно собрать, сделать из россыпи деталей законченную конструкцию, которую не только было бы приятно держать в руках, но и чтобы с аппаратом было удобно работать.

Корпус самодельного споттера

Корпус для споттера своими руками

Прежде всего необходимо позаботиться о корпусе, в который будут помещены вся силовая часть и электрическая схема самодельного споттера. Можно использовать корпус старой СВЧ-печи, но можно сделать самодельный корпус. Корпус должен обеспечить надежную защиту всех элементов схемы от механических повреждений, от пыли, для него следует продумать систему вентиляции и охлаждения. Для удобства транспортировки у него должны иметься ручки для переноски.

В нижней части корпуса устанавливается толстая (до десяти миллиметров) плата из диэлектрического материала – гетинакса, тестолита, авиационной фанеры. На этой плате монтируются все детали аппарата. Трансформаторы желательно установить по центру платы, чтобы вес аппарата был сбалансирован. Это особенно важно, если корпус самодельного аппарата будет установлен на колесики. В стенках корпуса проделываются отверстия для вывода силовых кабелей.

Держатель электродов

Держатель электродов обычно выполняют из того же материала, из которого выполнена монтажная плата в корпусе. Выпиливаются три одинаковые заготовки нужной формы. Средняя заготовка предназначена для крепления кнопки включения, кабеля, кронштейна, фиксирующего электрод. В заготовке делаются соответствующие пазы и пропилы. После этого в подготовленные места устанавливается кнопка, кронштейн, кабели, все три заготовки складываются и скрепляются винтами.

Для винтов и гаек рассверливаются отверстия, с расчетом, что головки винтов и гайки будут спрятаны в теле ручки держателя. После сборки держатель тщательно шлифуется, все острые углы скругляются. Держатель готов к работе. Опытные мастера советуют делать держатель из корпуса клеящего пистолета.

Держатель электродов для самодельного споттера

Электроды

Для изготовления электрода обычно используется медный пруток круглого сечения или бронзовая трубка, которая очень удобна для того, чтобы внутри нее были протянуты токоведущие проводники. Рабочая часть вставляется с торца, поэтому там делается паз, в который можно вставлять привариваемую шайбу. Трубку предварительно расплющить.

Споттер, сделанный своими руками, в работе

Обратный молоток

Обратный молоток (инопуллер) каждый мастер делает так, как ему удобно. Одно непременное условие для всех конструкций – прочное соединение силового кабеля с наконечником инопуллера, что должно обеспечить минимальное сопротивление в токопроводящих соединениях. Рукоятку можно сделать в виде пистолета, шток движения ударного элемента не должен быть большой длины. Ударный элемент должен перемещаться свободно.

Пистолет споттера в сборе с обратным молотком

Органы управления самодельным споттером

Изготовить самодельный споттер из деталей микроволновки абсолютно несложно. С этим может справиться любой мастер. Но для того, чтобы споттером было комфортно пользоваться, следует позаботиться об удобных и надежных органах управления. Прежде всего это касается системы электропитания.

Споттер из микроволновки — схема подключения

Мало вывести шнур электропитания из корпуса. Постоянно включать и выключать вилку в розетку удлинителя нерационально. Прибор может быть постоянно включен в электрическую сеть.

Но для включения прибора на корпусе нужно предусмотреть выключатель и индикатор включенного питания. Можно использовать рычажный или кнопочный переключатель на два положения и световой индикатор включения. Это избавит мастера от постоянного включения и выключения сетевого шнура в розетку, и надежно будет сигнализировать о состоянии прибора.

Для подачи импульса на электрод самодельного споттера силовой кабель подключается через кнопку включения, не имеющую механизма фиксации. Кнопку можно позаимствовать от любой старой ручной дрели, болгарки или подобного инструмента. Все токоведущие части и соединения должны быть надежно заизолированы.

Достоинства самодельного споттера

Несмотря на свою простоту, самодельный аппарат обладает несомненными достоинствами и преимуществами:

дешевизна изготовления;
высокая производительность;
удобство эксплуатации;
высокое качество сварки;
противопожарная безопасность;
нет необходимости в спецодежде и средствах индивидуальной защиты;
экономичность.

Самодельный споттер из микроволновки

Видео по теме: Споттер из микроволновки

promzn.ru

Споттер из микроволновки своими руками – видео, фото, инструкция

Для того чтобы своими руками смастерить устройство, с помощью которого вы сможете выправлять вмятины на кузове автомобиля, совсем не обязательно досконально знать электротехнику и приобретать дорогостоящие комплектующие. Для этих целей можно изготовить споттер из деталей, взятых из микроволновки, отслужившей свой срок, а также из других, не менее доступных конструктивных элементов.

Самодельный споттер в сборе

Электрическая часть самодельного споттера

Важнейшим элементом любого споттера, работающего по принципу контактной сварки, является трансформатор. Найти и недорого приобрести уже собранный трансформатор, способный обеспечить эффективную работу такого оборудования, достаточно сложно, поэтому лучше его сделать своими руками. В качестве основы для изготовления такого устройства можно использовать трансформатор из микроволновки.

Трансформатор от микроволновки: старая вторичная обмотка удалена, новая установлена

Для того чтобы ваше оборудование обеспечивало силу тока, достаточную для приваривания шайбы, лучше взять два трансформатора от микроволновки. С них необходимо аккуратно удалить вторичные обмотки, а вместо них намотать новые, для чего используется провод сечением 50 мм² или более. Количество витков на вторичной обмотке каждого такого трансформатора должно составлять 2–3. В этом случае ваше самодельное оборудование будет вырабатывать ток, силы которого окажется достаточно для выполнения сварки.

С процессом изготовления простого самодельного споттера, сделанного из двух трансформаторов от микроволновых печей, можно ознакомиться на видео ниже:

Трансформатор — не единственный элемент электрической системы самодельного споттера. В нее также будут включены:

трансформатор, обеспечивающий питание блока управления оборудованием;
тиристор;
диодные мосты;
переменный резистор.

Электрическая схема споттера

Несложная схема, собранная из данных элементов, обеспечивает формирование мощного электрического импульса и его подачу на электрод споттера.

Обеспечение удобства и безопасности работы

Чтобы работать со споттером, который вы изготовите своими руками из деталей микроволновки, было не только удобно, но и безопасно, необходимо поместить все его конструктивные части в аккуратный и надежный корпус. Такой корпус, кроме того, защитит электрическую часть оборудования от механических повреждений и загрязнений, которые могут быстро привести ее в негодность. В качестве защитного кожуха также можно использовать деталь от старой микроволновки — ее корпус.

Основой самодельного споттера может стать любой подходящий по размеру корпус

Прежде чем поместить электрический блок устройства в корпус от микроволновки, необходимо надежно закрепить все его части на основании, которое лучше всего изготовить из диэлектрического листового материала. Размещая элементы электрического блока споттера на основании, необходимо равномерно распределить их по всей его площади: это сделает ваше оборудование более удобным для переноски. Кроме того, дополнительную мобильность самодельному устройству придадут небольшие колеса, которые можно закрепить на нижней части основания.

Когда все электрические элементы вашего оборудования помещены в корпус от старой микроволновки и надежно в нем закреплены, необходимо позаботиться о других частях, без которых вы не сможете работать. Такими элементами являются:

электрические кабели, с помощью которых выполняют соединение сварочного трансформатора с электродами оборудования;
пистолет, в котором будет закреплен электрод споттера;
устройства для вытягивания металла при помощи приваренных шайб: обратный молоток или инопуллер.

Обратный молоток и пистолет — рабочие элементы споттера

Зная силу тока, вырабатываемую вашим самодельным споттером, можно рассчитать сечение кабелей, по которым ток будет проходить. Обычно руководствуются следующим правилом: на 10 А силы тока должен приходиться 1 мм² электрического кабеля. Кроме сечения важна и длина проводов, идущих на массу и к сварочному электроду, она должна быть минимально возможной, чтобы минимизировать потери тока.

Пистолет для самодельного споттера

Если вы потратили время на то, чтобы сделать самодельный споттер из деталей микроволновки, не поленитесь и изготовьте для него удобный и безопасный пистолет. Для того чтобы сделать собственными силами такой держак, вам потребуется толстый лист гетинакса или текстолита, из которого вырезаются две одинаковые заготовки в форме пистолета (они должны удобно располагаться в руке). В специальное углубление, которое необходимо сделать в одной из таких заготовок, помещается кнопка включения и кронштейн для крепления электрода.

Ассортимент расходных материалов для споттера

Электрод для своего самодельного споттера вы также сможете изготовить своими руками, используя для этого медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то ее рабочий конец необходимо расплющить и уже потом делать на нем соответствующую прорезь.

Для работы со споттером вам также потребуется обратный молоток, который можно изготовить своими руками. Лучше всего для изготовления такого устройства использовать монтажный пистолет, немного доработав его конструкцию. Посмотреть, как быстро и с минимальными затратами сделать обратный молоток, можно на видео, которое многие домашние умельцы размещают в сети.

Как видите, самостоятельно сделать споттер, используя старую микроволновку и другие ненужные детали, которые годами хранятся у вас в гараже или домашней мастерской, совсем несложно.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

как сделать, схема – Виды сварочных аппаратов на Svarka.guru

Рихтовка автомобильных корпусов без снятия их с рамы, намного облегчает восстановление внешнего вида машины. В домашних условиях дорогое профессиональное оборудование не будет загружено. Для устранения вмятин достаточно создать споттер из микроволновки своими руками. Старую, отработавшую свой срок печку, переделать проще, чем собирать самостоятельно микросхему.

Электрическая часть

СВЧ печь излучает магнитные волны миллиметровой и сантиметровой длины. Они хорошо прогревают предметы, через которые проходят, но для сварки совершенно не годятся, поскольку электрическую дугу на электроде, получить невозможно. Замена обмотки позволяет подавать на электрод споттера постоянный ток большого значения. В гараж для рихтовки достаточно установить оборудование с бытовой мощностью.

Принцип работы споттера из микроволновки основан на технологии контактной точечной сварки. Трансформатор вырабатывает ток большого значения с напряжением 12В. Импульс действует короткий промежуток времени. Электрод споттера должен только прихватиться к стали кузова, не прожигая тонкий лист. Это тот редкий случай, когда залипание электрода не мешает процессу сварку, а специально создается.

Изменяется ток созданием обмоток. Пошаговый план основных переделок простой.

Разобрать микроволновую печь. Извлечь из нее микроволновый блок с катушками.
Убрать обмотки. Проще всего спилить провода по обе стороны корпуса и извлечь находящиеся внутри пучки.
Намотать первичную обмотку проводом 2,5 мм² в сечении, 200 – 210 витков.
Вторичная обмотка споттера всего 7 витков, провод сечением 55 мм². Можно использовать одножильный кабель такого диаметра.

Второй контур споттера должен выдавать напряжение 12 В. Ток на выходе на электрод 5000 – 7000 А. Импульс по длительности до 0,5 сек.

Начальник участка по изготовлению сварочного оборудования КЗЭСО Подгорбунский Д. С.: «Проволока наматывается ровно, с прилеганием витков друг к другу. Для закрепления обмотки в рабочем состоянии, продления службы, готовую катушку споттера пропитывают лаком. Оптимальный вариант Лак ФЛ-98. Он изготавливается отечественными производителями в соответствии с ГОСТ 12294-66. Выпускается емкостями для промышленных предприятий по 50 и 70 кг. Для потребителей по 5 л в канистре. Заменить его можно лаками серии МЛ, ГФ и ПФ. Лак нагревается в емкости до 120⁰C, в него аккуратно опускается чистая обезжиренная намотка. Картон, используемый в качестве изоляторов между катушками, стенками корпуса, пропитывается этим же лаком и высушивается.пропитка лаком значительно увеличивает срок службы споттера».

Обеспечение удобства и безопасности работы

Самодельному споттеру, созданному своими руками из микроволновки, необходим корпус и ручки для включения и регулировки. При желании можно сделать его из листового металла. Специалисты рекомендуют очистить микроволновку от оставшихся деталей и поместить в нее собранную конструкцию споттера. Отверстия на передней панели используются под регулятор. Провода выводятся сзади. Узлы крепятся к стенкам.

Схема проводки используется от печи. Вилка на микроволновке с заземлением. Провод выдержит короткие нагрузки, но он короткий и не позволит мобильно перемещаться со споттером вокруг автомобиля. Его заменяют длинным проводом. Кабель с вторичной обмотки выводится наружу, надежно изолируется и подводится к держаку.

Домашние мастерские имеют небольшую площадь, но в процессе работы созданный споттер необходимо перемещать. Для этого к аппарату приделывают сверху ручки, снизу колесики от поломанного кресла.

Перед проверкой работы оборудования, его следует внимательно осмотреть, изолировать все места соединений. Между узлами и стенками корпуса укладывается картон.

Простая электрическая схема для самодельного споттера.

Методика изготовления

Перед началом изготовления споттера необходимо сделать чертеж, подготовить все детали. Кроме переделанного самостоятельно трансформатора, понадобятся:

диодные мосты Д32А и Д226Б;
тиристор ПТЛ50;
конденсатор на 1000МкФ;
резистор на 100 Ом;
предохранитель;
кнопка включения.

Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.

Самоделка начинает изготавливаться с обмоток трансформатора. После этого в схему подключаются по очереди остальные детали.

Корпус

Оптимально удобно использовать корпус разобранной микроволновки. Сняв диск и механизм вращения, следует укрепить дно фанерой или листом диэлектрика.

Сзади в месте вывода проводов, в отверстия вставляются болты, затягиваются гайками. К ним крепятся провода плюс и минус. С внутренней стороны крепление неподвижное. Снаружи клеммы кабелей должны свободно сниматься и фиксироваться гайками.

Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.

В верхней части корпуса сверлятся отверстия, устанавливается ручка для удобного перемещения аппарата. Если споттер получился очень тяжелый, к нему приделывают колесики или монтируют его на крестовину от компьютерного кресла.

Схема управления споттером.

Держатель, электроды

Слесаря, занимающиеся рихтовкой автомобильных кузовов споттером, рекомендуют делать держатель из старого клеящего пистолета. Кабель заводится сзади. В передней части снимается носик и устанавливается втулка, прочно соединенная с корпусом и длинной трубкой. Кнопка заменяется выключателем.

При отсутствии подходящей поломанной техники, корпус ручки выпиливается из фанеры. Внутренняя поверхность покрывается изоляцией. На ручке делается отверстие под пускатель, чтобы кнопку нажимать, не отнимая руки.

Электрод в виде пластины с острым концом делается из меди. Он небольшой по длине и крепится на стержне гайкой и болтом с шайбами.

Можно сделать электрод из медной трубки. С кабелем она соединяется накидной гайкой или паяется. Рабочий конец сплющивается. Точка контакта с металлом корпуса должна быть минимальной.

Иноппуллер

Обратный молоток, с помощью которого вмятина постепенно выравнивается – иноппуллер. Он представляет собой длинный полый стержень, имеющий ручку. На конце его крепится приспособление для удержания электрода. Другой конец иноппуллера прикреплен к пистолету – держаку. Внутри проходит провод, подающий ток.

Следует обеспечить хорошее соединение кабеля с электродом, свести потери тока к минимуму. Ручка должна быть удобной, хорошо изолированной от всех токопроводящих деталей.

Применение

В процессе рихтовки, электрод приваривается точечно к вмятине и с помощью иноппуллера, используемого, как обратный боек, вытягивается. Прихватка при этом обрывается, электрод смещается и повторяется процесс рихтовки снова. Постепенно, точка за точкой, вмятина выравнивается.

Споттер применяют для рихтовки металлических корпусов. Вмятину следует очистить от краски до чистого металла. К выравниваемому участку кузова рядом с обрабатываемым местом крепиться зажим второго полюса. Основное условие – возникновение короткой дуги между деталью и электродом.

Особенности самодельного устройства

Самодельное устройство менее производительное, чем профессиональное оборудование автосалонов. Для ремонта своей машины оно имеет преимущества:

дешевизна;
способность ремонта своими руками;
небольшой размер.

По мощности – силе приваривания, самодельный споттер уступает готовому, из магазина. Это плюс оборудования. Рихтовка кузова требует навыков. Малое усилие позволяет постепенно, понемногу выравнивать вмятину, без страха ошибиться.

Сделать споттер своими руками может каждый, кто умеет слесарить и разбирается в электрических схемах. Оборудование необходимое в каждом гараже, хотя постоянно не используется.

svarka.guru

споттер из микроволновки — Audi 80, 2.0 л., 1993 года на DRIVE2

Всем привет .
Да заню запись не о ауди ( дизлайк отписка ), но ауди ездит и ниче с неи не происходит . а блог читает так мало людей ( ниначто не намекаю )
Идея да не моя и не нова но все же расскажу свои вариант споттера из трансформаторов от микроволновки
прошерсил кучу инета кучи видео пересмотрел но когда делал у меня оставались вопросы по этому подробно распишу как делал я
что нам понадобиться и сразу по ценам
1- 3 трансформатора от микроволновок у меня были 2 по 1 кв и 1 700 в -2500 р
2 — 6 метров кабеля сечением минимум 1 см -900 р
3- 2 клемника медных 50 кв -140 р
4- реле автомобильное 30 а 4 контакта — 110 р
5- автомат 30 а — 150 р
6- блок питания для диодной ленты — 300 р
7- магнитный пускатель второй величины ( можно 3й) -300 р
8 — термоусадка ( 14 мм ) 5 м — 200 р
9 — 10 клем мама — 50 р
10 — кнопка без фиксации — 50 р
11- моток изоленты — 50 р
12- кабель 4 кв -1 м 50 р
13- кабель 0. 75 кв -50 р
14 — кабель 4 вк 3 м -150 р
15 вилка 50 р
итого 5150 р
ну и немного желания
В схемах и видео из интернета трансформаторы разрезают и достают из них вторичную обмотку мотают новую и сваривают .
Честно не хотел морочаться с разрезанием и сваркои по этому взял болгарку аккуратно срезал вторичку и выбел ее из всех трех трансформаторов . и достал шунты .

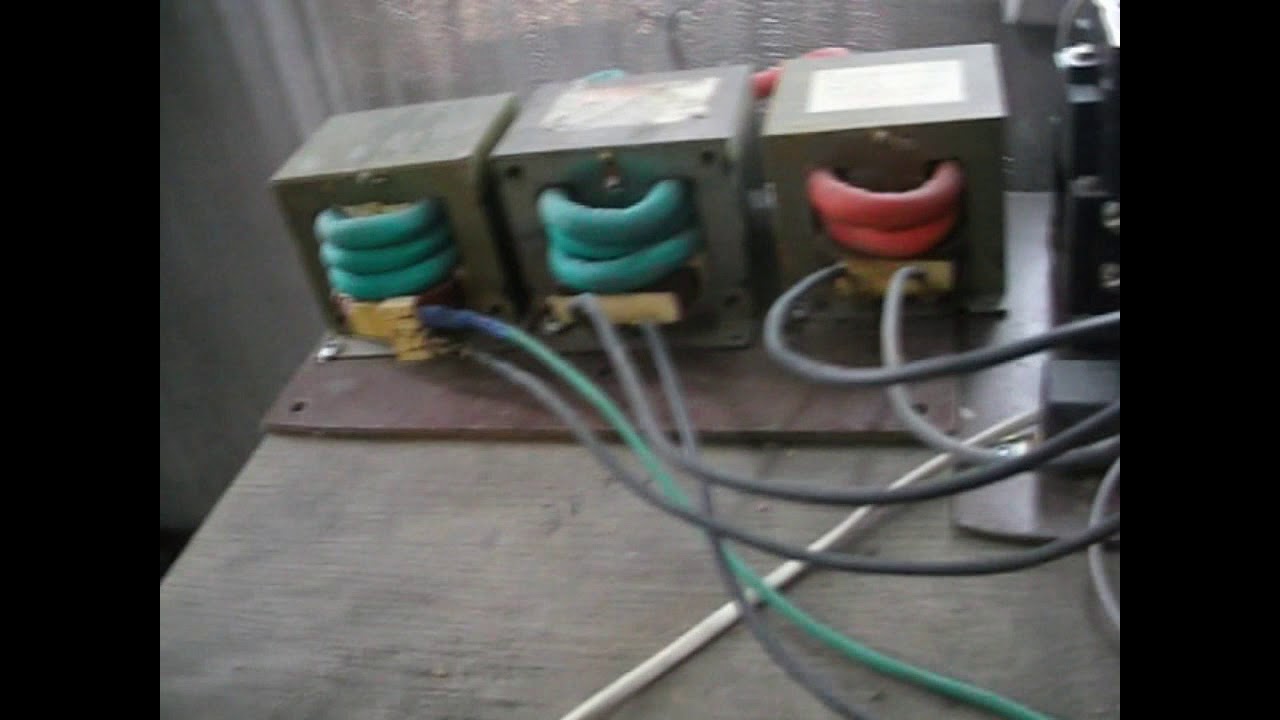

Далее усадил весь кабель в термоусадку и намотал его на трансформаторы .
ну а дальше подключение .
Схема подключения выглядит вот так

Полный размер

в живую выглядит вот так

Полный размер

Внимание на этом фото трансформатор подключен не правильно !

Полный размер

внимание на этом фото трансформатор подключен не правильно !

Пару слов по схеме как это работает и зачем
При включении автомата подаеться питание на блок питания и 0 на катушку пускателя, при нажатии на кнопку реле замыкает питание фазы на обомтку катушки магнитного пускателя тот в свою очередь подает питание на трансформаторы . Таким образом на кнопке всего +12 вольт и если что то поидет не так вас не ударит током .
Питание на трансформаторы с пускателя подключаеться ПАРАЛЕЛЬНО . Так же важно что бы Фаза и 0 на каждый трансформатор приходило на одинаковые контакты . я раз перепутал полярность на последнем трансформаторе и приваривания практически не было .
Теперь по работе . Варит отлично . И шаибы и шток и что хочеш . Прогрев работает тоже . Осталось облогородить и доделать корпус обратныи молоток и пуллер .
По времени заняло усилена пару дней .
ну и видео с испытанием

всем спасибо кто прочел . может кому пригодиться

www.drive2.ru

Communities › Сделай Сам › Blog › Контактная сварка и споттер из микроволновки своими руками. А все ли так просто?..

Zoom

На днях в моей распоряжении оказались два тр-ра на 700 и 800 Вт от отживших свое микроволновок. Решил сделать из них рабочий аппарат точечной сварки и споттер для работы по кузовному ремонту. В интернете много материала на данную тему, но решил проверить сам — реально ли варить металл толщиной в 1 — 1.5 мм с помощью подобного самодельного устройства… либо это все не серьезно, так на показуху.
Отделил с тр-ров вторичную обмотку, что с тонкой жилой. Намотал толстый кабель от сварочного аппарата и стал экспериментировать. Так же при разборке в микроволновок извлек вентилятор и скажу про конденсатор. Если надумаете сделать подобный аппарат — не забудьте разрядить заряд. Не смертельно, но может здорово напугать.
С начало мучил тр-ры по отдельности. Толку никакого! Паял сталь 0.5 мм. Пытался приварить гайки, гвоздики, болты… Прижимал. Отставлял и прижимал электроды то ближе, то дальше. Что видел на видео в том же Ютуб, когда человек берет один слабомощный тр-р и варит пластины… понял — это фикция. Для этих целей необходим мощный трансформатор, мощностью минимум 1500 Вт. А по фэн-шую все 3500. Почему-то об этом никто из экспериментаторов не говорил! Да и устройствами этими в дальнейшим никто и не пользуется?
Соединил тр-ры параллельно, тем самым увеличив мощность. И дело в принципе пошло. Присоединил электроды к нормальным губкам для споттера и сделал уверенные клещи. Споттер оказался слабым. Его, как рабочий вариант я не рассматриваю. А вот со сваркой дело пошло. Правда больше 0.5 — 0.8 мм не берет. По большому счету считаю аппарат получившимся. Ведь со своей задачей он справляется, да и каждый может самостоятельно это сделать (в видео все подробно изложил). Для варки пивных банок из тонкой жести, отжига закислившихся болтов вполне подходит.
При работе заметил огромный нагрев кабеля в местах прилегания к электродам и на сердечнике тр-ра. Думаю вентилятор, что извлек ранее, вполне подойдет, как кулер для охлаждения. Но мощности, признаюсь, не достаточно. Если кто-то делал подобный толковый аппарат, буду признателен за совет, как сделать более рабочий вариант. Слышал, что данные аппараты лучше работают от постоянного тока, нежели от переменного. Буду рад любой критики, советам, идеям и мнениям! Спасибо.

Zoom

February 28, 2019 at 01:00AM Tags: контактная сварка, точечная сварка своими руками, споттер, аппарат контактной сварки из микроволновки

www.drive2.com

Делаем споттер из микроволновки своими руками

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Опубликована: 20-7-2019

Изменена: 20-7-2019

Время на прочтение: 3 минут

У этой статьи: 0 комментариев(я)

Вы заменили микроволновую печь, а что же делать со старой? Если выбросить жалко, из ненужной печки вполне реально изготовить споттер. Этот корректирующий аппарат успешно применяется для ликвидации вмятинок и лунок на поверхности автомобильного кузова с помощью контактной сварки. Чтобы создать споттер из микроволновки самостоятельно, необходимо изучить специальные материалы, чертежи и запастись нужными деталями. В итоге вы получите недорогую, исправно функционирующую модель.

Электрическая схема самодельного споттера

Схема заключает в себе следующие элементы:

трансформатор от МВП (2 шт.), обеспечивает электропитание и регулирование прибора;
диодные мосты;
тиристор;
переменный резистор.

Все элементы, введенные в схему, создают необходимые условия для формирования и передачи электроимпульса на электрод приспособления.

Изготовление трансформатора

Мастера, опытные в «самоделках», советуют «взять в дело» не менее двух трансформаторов из СВЧ-печки для гарантированного получения силы электрического тока, удовлетворяющей сварочный процесс.

Как изготовить трансформатор:

Очень осторожно и бережно удалите вторичную обмотку, она всегда сгорает в первую очередь.
Намотайте новую (2–2,5 витка), воспользовавшись проводом сечением не меньше, чем 50 мм.
Как сделать сварочное устройство с помощью двух трансформаторов, показано в видео:

Как устроен споттер

Для изготавливания корпуса целесообразно применить кожух списанной микроволновки. Перед тем как зафиксировать элементы аппарата в корпусе — равномерно распределите их на диэлектрической основе, подходящей по размеру.

Эти меры придадут устойчивости, предотвратят короткое замыкание или поражение током.

Кроме кожуха вам понадобятся:

Электрокабели для соединения сварочного элемента с электродами.
Ручка для фиксации электрода.
Приспособления, выравнивающие лунки на кузове дисками: пуллер, инопуллер, обратный молоток.

Как рассчитать площадь сечения кабеля

Используя величину силы электрического потока, можно провести расчет сечения электропровода. Каждые десять ампер силы тока требуют 1 мм квадратный провода. Также имеет значение длина провода, которая должна быть наименьшей, для предотвращения утечки тока.

Мастерим пистолеты своими руками

Изготовление самодельного, но безопасного держателя требует наличия следующих запчастей:

Специального листа-основы (например, гетинакса, текстолита) для выточки удобных для руки выкроек, по форме напоминающих пистолет.
Кнопки выключения, включения. Часто ее делают из тумблера старой дрели, электрочайника и других сломанных электроприборов.
Электродной опоры.
Электрод легко изготовить, применив медный, бронзовый прутик или трубку с круглым сечением, которую соединяют с кабелем.
На электроде с рабочей стороны сделайте выточку для приварочной шайбы.
При использовании трубки расплющите рабочий край, после чего сделайте разрез.

При сборке самодельного инопуллера можно использовать монтажный пистолет, слегка дополнив механизм, также отлично подойдет старая ручка для сварки. Как сделать пуллер из подручных средств — смотрите пример в видеоролике:

https://www.youtube.com/watch?v=ayu39ec7NHc

Применив данную подборку советов, создать споттер своими руками не так уж и сложно. Главное — вооружиться необходимыми знаниями, инструментами и материалами. Такая модель обойдется в разы дешевле, вы можете экспериментировать с техническими характеристиками. Но не забывайте о правилах техники безопасности, работая с электрическими устройствами.

270076.ru

Как сделать споттер из двух трансформаторов микроволновки: советы

Для ремонта автомобильного кузова используются различные приспособления. Одно из них — это споттер. Необязательно его покупать. Можно делать споттер из двух трансформаторов микроволновки.

Как работает споттер

Принцип работы этого устройства напоминает аппарат точечной сварки. Этот вид сварки называется “сварка сопротивлением”:

“масса” споттера закрепляется зажимом на кузове;
в необходимом месте прижимается рабочий инструмент, к которому подключен электрод;
повторно-кратковременно включается сварочный ток;
место сварки нагревается до температуры, на 10% меньше температуры плавления;
после остывания рабочий инструмент “прилипает” к кузову.

В качестве рабочего инструмента используются шайбы, крючки, обратные молотки и другие элементы. После завершения работы эти детали отламываются от основания.

Важно! Место контакта необходимо зачистить наждачной бумагой.

Для уменьшения длины кабелей и потерь в них, электрическая схема аппарата находится в корпусе, рядом с местом сварки. Собрать ее можно из двух старых трансформаторов, в том числе взятых из вышедших из строя микроволновых печей, и нескольких дополнительных деталей.

Электрическая схема этого устройства работает следующим образом:

напряжение сети подается на первый понижающий трансформатор;
пониженное напряжение подается на диодный мост, где оно преобразуется из переменного в постоянное;
через переключатель выпрямленное напряжение заряжает конденсатор;
при включении режима сварки реле отключает конденсатор от диодного моста и включает в цепь управления тиристора;
открывшийся тиристор подключает к сети второй трансформатор, имеющий низковольтную обмотку из 2-3 витка из кабеля сечением 50 мм²;
после разрядки конденсатора тиристор закрывается, и сварка прекращается.
после разрядки емкости и отключения кнопки “Импульс”цикл повторяется.

Важно! Длительность и величина импульса сварочного тока зависит от емкости конденсатора и параметров резистора.

Выбор деталей

Схема состоит из нескольких деталей. От их выбора зависит надежность и работа аппарата.

Трансформаторы

Эти аппараты берутся готовые или перематываются старые, взятые из б/у микроволновок и другой аппаратуры:

Обеспечивает работу схемы и заряд конденсатора. Питает электросхему напряжением 12В. Его мощность значения не имеет.
Через его первичную обмотку разряжается конденсатор, а вторичная создает импульс сварочного тока. Обеспечивает работу сварочного инструмента. Во вторичной обмотке 2-3 витка кабеля или толстой шины.

Выбор трансформатора СВЧ для споттера производится по мощности – чем она выше, тем более мощным получается устройство.

Тиристоры и диоды

Тип тиристора может быть любым. Единственное требование – ток не менее 50А и напряжение не менее 300В. Параметры диодов, питающих рабочий инструмент, и режим работы аналогичные. Поскольку аппарат работает в импульсном режиме, диоды и тиристоры на радиаторы не устанавливаются.

Вместе эти элементы составляют тиристорный ключ. Вместо тиристора и мощных диодов допускается применение симистора с теми же рабочими параметрами.

Диодный мост, питающий конденсатор, изготавливается из любых маломощных диодов, например, 226Б.

Информация! Хотя сеть считается 220В, это действующее значение напряжения синусоидальной формы. Расчет параметров диодов и тиристоров производится по максимальному значению синусоиды, которое больше в √3 и составляет 308В.

Конденсаторы и резисторы

Переменное сопротивление регулирует величину сварочного тока. Регулировка силы и продолжительности сварочного импульса производится управлением угла открытия тиристора. Для этого служит переменный резистор. Его величина составляет 100Ом. Поскольку он находится в цепи управления тиристора, ток, текущий через него минимален и составляет несколько миллиампер. Поэтому мощность резистора значения не имеет.

Конденсатор электролитический, емкостью не менее 1000мкФ, с рабочим напряжением более 25В.

Изготовление споттера

Сделать споттер из трансформатора от микроволновки можно самостоятельно. Рабочий инструмент изготавливается исходя из конкретных задач или приобретается в магазине. Электрическая часть собирается в любом подходящем металлическом корпусе, там же устанавливаются выключатели и регулятор сварочного тока.

В стенках сверлятся отверстия Ø10-20мм для охлаждения, сверху крепится ручка для переноски, а сбоку устанавливаются клеммы для подключения “массы” и электрода. На лицевой панели желательно установить индикаторы сети и работы, а также амперметр, для контроля величины сварочного тока.

Изготовление трансформаторов

В электрической схеме споттера используются два трансформатора. Их можно взять от старых СВЧ-печей.

Вторичная обмотка трансформатора №1 перематывается на напряжение 12В или используется без переделки.

Переделывать необходимо трансформатор №2:

Удаляется вторичная катушка. Если она намотана отдельно от первичной, то витки срезаются ножовкой по металлу, а для разматывания обмотки, намотанной сверху на первичную, устройство необходимо полностью разобрать.
После удаления вторичной обмотки аппарата наматывается сварочная катушка. Она состоит из 2-3 витков кабеля сечением 50мм². Между первичной и вторичной обмотками прокладывается лакоткань или другой аналогичный материал.
Аппарат собирается и устанавливается в корпус. Вывода подключаются к клеммам.

Для увеличения силы тока сварки допускается использовать два одинаковых устройства, включенных в параллельную работу.

Совет! Для повышения надежности на концы силовых обмоток напрессовываются наконечники, а все соединения выполняются болтами.

Споттер, сделанный своими руками, способен заменить дорогое покупное устройство.

otransformatore.ru

функции и характеристика, правила изготовления

В хозяйстве и строительстве часто используют аппарат для сварки. Любители автотранспорта считают незаменимой вещью споттер – сварочный аппарат точечной сварки, который используется для устранения кузовных дефектов и ремонта автотранспорта. Если не хватает средств на приобретение такого оборудования, можно попробовать изготовить споттер своими руками. Самостоятельно сделать этот инструмент – дело несложное, если есть руки, желание и небольшие знания электрики.

Применение споттера

Этот инструмент используется для кузовных сварочных работ, чтобы выправить поверхность кузова без разборки обшивки автомобиля. Споттер очень удобен в том случае, если требуется рихтовка деталей кузова, когда производители установили ограничение доступа из-за конструктивных особенностей.

Осуществляя кузовные работы, с помощью споттера осуществляют приваривание специального крепежного инструмента к деформированной детали автомобиля. Далее за этот крепежный инструмент вытягивают деформированный металл при помощи обратного молотка. Помимо этого, споттер способствует нагреву металла, способствуя таким образом быстрому возврату необходимой формы и жесткости.

Функции и свойства производственного споттера

Поставленный на производственный поток инструмент обладает множеством положительных функций:

присоединение ремонтных шайб сварочным аппаратом;
точечная сварка, осуществляемая посредством металлического электрода, необходимая для вытягивания металла панели;
осуществление прогрева углеродным электродом металлической детали с его дальнейшим охлаждением;
конструкция споттера делает его простым и очень удобным в эксплуатации;
этот инструмент имеет два режима сварки: режим постоянного включения, требующий применения углеродного электрода, и режим с кратковременным включением, регулируемый по времени, в процессе которого осуществляется приваривание шайб и металлического электрода;
имеется принудительная система охлаждения и термостат, который отключает сварочный аппарат в случае его перегрева, а также автоматически включает его, когда необходимая температура сварки достигнет нужного значения.

Это сварочное устройство имеет следующие характеристики:

для нормального функционирования необходимо напряжение в 220 В;
предельная мощность составляет 10 кВт;
напряжение вторичной обмотки аппарата для сварки – 7,8 – 9 В;
таймер;
тяговое усилие для иглы – больше 100 кг;
частота переменного тока – 50 – 60 Гц;
пределы установки времени – 0 – 1,2 секунды;
тяговое усилие для шайбы – больше 100 кг;
вес – 32 кг;
максимальный рабочий ток – 1300 А.

Изготовление споттера своими руками

Стоит такое устройство очень дорого, поэтому многие изготавливают споттер своими руками.

Требуемые материалы для этого:

сварочный трансформатор;
привод 12В;
диодный мост;
контактор 220 В;
тиристор на напряжение 200 В;
реле 30 А;
кнопка.

Перед тем как приступить к изготовлению споттера своими руками, следует обезопасить себя от случайного удара током, поэтому используют резиновый коврик и соблюдают правила техники безопасности.

Сварочный аппарат является идеальной основой для споттера своими руками. Важно изменить его таким образом, чтобы он на выходе подавал от 1500 А.

Собирают споттер следующим образом:

С аппарата снимают вторичный слой.
После этого необходимо выяснить, сколько витков может потребоваться на 1 В. Чтобы это выполнить, на первичную обмотку необходимо обвернуть медную изолированную проволоку, после чего измерить количество вольт. Полученная цифра делится на число витков проволоки. Итоговый результат определяет нужное количество витков.
Из снятого вторичного слоя изготавливают шину таким образом, чтобы сечение составляло 160 мм2, не меньше, а напряжение – 6 В.
Если сечение будет меньше этого значения, ее разделяют на несколько частей и скрепляют матерчатой изолентой. Количество частей зависит от первоначального показателя. Например, если сечение составляет 40 мм2, то шину следует разделить на 4 части.
Потребуется 2 шины с обмоткой из малярного скотча и изоленты. Изоляцию лучше всего проводить следующим образом: сначала будет слой изоленты, потом – скотча и затем снова изоленты. Открытые края необходимо заклепать.
Полученные шины наматывают на трансформатор. Это довольно сложно, поэтому потребуется помощник и молоток. Необязательно добиваться плотного сцепления трансформатора и первички. Главное, чтобы шина располагалась ровно и не имела никаких повреждений.

Если мощности хватает, то прибор своими руками почти готов. Осталось только изготовить пусковое устройство.

На рукоятке споттера имеется кнопка, через которую привод 12 В управляет реле. Это реле необходимо, чтобы перекрыть провод, имеющим напряжение в 220 В. Имея такое устройство, точечная сварка осуществляется легко и безопасно.

Сварочный пистолет изготавливается из полуавтомата, однако к нему следует изготовить небольшие дополнения, необходимые для крепления к прибору рихтовки. Внутри полуавтомата фиксируют ось из латуни.

Под клещи используют обычную трубу 20х20 мм. Силовой провод, соединяющий трансформатор и пистолет, должен иметь такое сечение, которое будет идентично или больше, чем сечение шины. Рабочий кабель, соединяющий трансформатор и пистолет, изготавливается обычно из коммутирующего провода, имеющего термоизоляцию. Обязательно учитывают тот момент, что нагреваясь, этот слой начинает стягиваться.

Заключение

Изготовление споттера своими руками – дело несложное. Работа с ним требует навыков в сварочном деле. Кроме того, обязательно следует соблюдать правила эксплуатации прибора и правильно проводить сварку. Таким образом, осуществляется качественная работа по ремонту деформированных частей кузова.

Оцените статью: Поделитесь с друзьями!

Споттер из микроволновки своими руками и схема как сделать

В наше время трудно представить себе квартиру, кухня которой не оборудована микроволновкой. Ведь эта электронная чудо-техника является незаменимой помощницей в быту как женщинам, так и мужчинам. Множество рецептов с фото можно найти в сети Интернет. Однако несмотря на все положительные отзывы об этой домашней помощнице, как у любой другой техники, у микроволновки есть свойство выходить из строя. Люди, которые не планируют восстанавливать свою микроволновку с помощью ремонта и давать ей вторую жизнь, должны знать, что выбрасывать ее не стоит.

Сломанная микроволновая печь

Несмотря на то, что Вы без проблем приобретете новую микроволновую печь, стоит знать, что можно сделать самодельный споттер из трансформатора микроволновки.

Споттером в наше время называют электронный аппарат, предназначенный для контактной сварки. Этот аппарат пригодится Вам в быту не меньше, поэтому все же не спешите избавляться от ненужных, на первый взгляд, деталей.

Самодельный споттер

Схема споттера из микроволновки своими руками

Если Вы решили дать запчастям микроволновки вторую жизнь и сделать споттер из микроволновки своими руками, то для начала можно изучить мастер-классы с фото в интернете, посмотреть видео, найти схему, а затем попробовать воспроизвести все увиденное самостоятельно.

Схема для изготовления

Схема этого самодельного изобретения будет включать в себя:

трансформатор, который обеспечивает питание;

тиристор;

диодные мосты;

переменный резистор.

Несложную схему споттера можно также найти в интернете и внимательно изучить ее.

Самая ценная часть, которую можно добыть из микроволновки – это трансформатор. Именно трансформатор отвечает за питание электричеством всего блока управления будущего споттера.

Пошаговая инструкция по созданию самодельного споттера

Основная разница споттера от автоматической сварки заключается в том, что споттер основан на импульсном режиме работы, при этом каждый импульс не превышает 0,5 секунд. Для создания таких импульсов нужен емкостный конденсатор с системой управления.

В целом, вся конструкция включает в себя два основных элемента:

блок трансформатора;
блок управления.

Блок трансформатора

Итак, давайте рассмотрим более детально, как сделать споттер из микроволновки:

Принцип работы аппарата

Для начала необходимо удалить всю первичную обмотку проводов используемого для изготовления электронного прибора, то есть нужно избавиться от всей первичной обмотке в сердечнике микроволновки.

Затем нужно сделать новую обмотку. Этот этап включает в себя два основных шага: первичная обмотка (200 витков из провода 2,5 квадратных миллиметра) и вторичная обмотка (7 витков из провода 50 квадратных миллиметров).

Для изоляции вполне подходит технический картон.

При этом не имеет никакого значения, какой именно тип трансформатора Вы выберете. Главное, чтобы второй контур обмотки обеспечивал подключение напряжением в 12 В.

Теперь можно непосредственно собирать сам блок управления.

Теперь время для подключения положительно и отрицательно заряженных контактов, при необходимости делаем удлинители.

Вот таким несложным способом можно собрать споттер своими руками. Если Вы впервые решили заняться самостоятельным изготовлением подобного оборудования, то рекомендуем обратиться к различными видео инструкциям, где также можно прочитать отзывы о работе получившегося инструмента.

Это интересно:

как сделать, схема – Виды сварочных аппаратов на Svarka.guru

Электрическая часть

Изменяется ток созданием обмоток. Пошаговый план основных переделок простой.

Разобрать микроволновую печь. Извлечь из нее микроволновый блок с катушками.
Убрать обмотки. Проще всего спилить провода по обе стороны корпуса и извлечь находящиеся внутри пучки.
Намотать первичную обмотку проводом 2,5 мм² в сечении, 200 – 210 витков.
Вторичная обмотка споттера всего 7 витков, провод сечением 55 мм². Можно использовать одножильный кабель такого диаметра.

[stextbox id=’info’]Начальник участка по изготовлению сварочного оборудования КЗЭСО Подгорбунский Д. С.: «Проволока наматывается ровно, с прилеганием витков друг к другу. Для закрепления обмотки в рабочем состоянии, продления службы, готовую катушку споттера пропитывают лаком. Оптимальный вариант Лак ФЛ-98. Он изготавливается отечественными производителями в соответствии с ГОСТ 12294-66. Выпускается емкостями для промышленных предприятий по 50 и 70 кг. Для потребителей по 5 л в канистре. Заменить его можно лаками серии МЛ, ГФ и ПФ. Лак нагревается в емкости до 120⁰C, в него аккуратно опускается чистая обезжиренная намотка. Картон, используемый в качестве изоляторов между катушками, стенками корпуса, пропитывается этим же лаком и высушивается.пропитка лаком значительно увеличивает срок службы споттера».[/stextbox]

Обеспечение удобства и безопасности работы

Простая электрическая схема для самодельного споттера.

Методика изготовления

диодные мосты Д32А и Д226Б;
тиристор ПТЛ50;
конденсатор на 1000МкФ;
резистор на 100 Ом;
предохранитель;
кнопка включения.

Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.

Корпус

Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.

Схема управления споттером.

Держатель, электроды

Иноппуллер

Применение

Особенности самодельного устройства

дешевизна;
способность ремонта своими руками;
небольшой размер.

Хобби-Сварка • Просмотр темы — Расчет трансформатора споттера

Игорь писал(а):

Здравствуйте Александр Иванович.У меня к вам большая просьба помоч в расчетах.Хочу сделать своими руками споттер.Вроде бы несложно но я в расчетах запутался и зашел в тупик.Есть 3 фазы,есть сердечник от 4-х киловатного двигателя ,наружный диаметр170 мм,внутренний 140мм,длинна132мм.Есть провод на первичную обмотку диаметром 1,6мм.на вторичную есть шина 13мм на 3,5 мм.Можете мне помоч,если то по простому -сколько я должен намотать на первичную обмотку и сколько на вторичную с этими размерами проволки и шины.И сколько должна быть длина сварочного кабеля.С уважением Игорь.Да забыл написать первичная обмотка должна быть на две фазы.Если есть возможность помогите в расчетах.

Число витков первичной обмотки будущего трансформатора для контактной сварки:
расчёт производим по классической формуле

W1=U1/(4,44*f*Sst*B)

где U1 — напряжение на первичной обмотке трансформатора в В;
f — частота сети в Гц;
Sst — сечение стального сердечника в м кв.2.

Исходя из приведенного расчёта, можно предположить, что из-за больших потерь в меди можно не вытянуть необходимую величину сварочного тока. Чтобы уменьшить потери в меди необходимо увеличить сечение стали в два…три раза.

P.S. Ранее приведенный расчёт содержал ошибку.

_________________
Захарченко Александр Иванович
Инженер. Технология и оборудование сварочного производства.

Последний раз редактировалось hobby-svarka 28-06, 12:13, всего редактировалось 1 раз.

Споттер своими руками из сварочного аппарата, микроволновки

Что такое споттер, у человека, занимающегося кузовным ремонтом автомобиля, спрашивать не надо. Попробуем ответить на вопрос — как сделать споттер своими руками из сварочного аппарата, микроволновки, используя наработки бывалых автовладельцев.

Большинство автовладельцев знают, что спог (споттер) — это тот же сварочный аппарат, но предназначенный чисто для контактной сварки. В чем на практике выражено это отличие?

В том, что время действия импульса сварочного тока спога настолько мало, что порой с обратной стороны рабочей поверхности листа металла не успевает обгореть краска. Обеспечивает такой импульс разряд конденсатора очень большой емкости.

Споттер из сварочного аппарата своими руками

Вполне логично предположить, что наиболее короткий путь к самостоятельному созданию спога – сделать его из сварочного аппарата. И это действительно так.

Смотрим видео, рассказывающее о подобном агрегате.

В данном конкретном случае у первоначального устройства сохраняются функции сварки, 220 В идет на обмотку основного трансформатора (Тр). Само собой, нужны меры безопасности. Управление — от реле (12 В) через диодный мостик от понижающего трансформатора. Но есть и более широкое толкование термина «споттер». Иногда его рассматривают как устройство для устранения вмятин кузова автомобиля.

В этом варианте спог выглядит в виде коробки, стаддера (пистолета), проводов и электрода. В этом случае потребуется дополнительно сварочный полуавтомат под пистолет, ось, втулка и т.д.

В самом же общем случае при изготовлении споттера своими руками из сварочного аппарата нужно достичь одной цели: «выжать» из него 1500 А. Более подробно об этом здесь: http://sam-avtomaster.com/oborudovanie/spotter-iz-svarochnogo-apparata. Если имеется в наличии Тр от сварочного полуавтомата (пусть даже со сгоревшей вторичной обмоткой), задача крайне упрощается.

Споттер своими руками из микроволновки

Как сделать более практичный аппарат, позволяющий вытянуть поверхность? Смотрим.

Понятно, что основной узел, взятый из микроволновки — это трансформатор. Обычно мастера удаляют вторичную обмотку, а вместо них наматывают новые с нужными значениями.

Инопуллер (обратный молоток) можно изготовить из куска текстолита или гетинакса.

Так что и из микроволновки можно сделать своими руками неплохой самодельный споттер.

17 января 2018Teor21

Запуск журнала … | Детали

«Я думаю, что хочу построить eSkate ..»

«Почему?»

«Потому что я считаю, что коммерческие версии слишком дороги и не имеют достаточного запаса хода, чтобы их можно было использовать в поездках»

«… отлично! Думаю …»

Если в жизни у вас был такой разговор, то, скорее всего, где-то в вашей мастерской был один из этих сварщиков. Сварщики точечной сварки. Почему точечный сварщик?

Все просто:

С помощью точечной сварки можно сваривать металл с металлом без добавления материала.Вы просто расплавляете оба материала и смешиваете вискозные металлы в один объект. На самом деле это так просто.

Точечная сварка бывает двух вариантов (насколько мне известно):

Сварка с противоположных сторон (как в автомобильной промышленности)
Сварка бок о бок (как используется почти для всех аккумуляторных блоков на планете)

Когда я начал исследовать материалы для электрических скейтбордов, было два типа людей . Один использует липосакцию прямо из магазина хобби, а другой делает все возможное, чтобы использовать батареи 18650 или больше и делать свои собственные упаковки.Оба работают хорошо. На самом деле, кажется, легче идентифицировать дерьмовые липо от HobbyKing, чем дерьмовые 18650 даже из таких источников, как Amazon или ebay, потому что люди уже знают их, а подделок не так много.

Однако люди, использующие 18650, убеждены, что это лучшая технология аккумуляторов. Они широко используются в ноутбуках, Tesla и многих других электромобилях. Так почему бы не использовать подлинные элементы 18650 и не сделать отличный мощный блок питания? Потому что вам нужны достойные инструменты, чтобы собрать настоящую упаковку.Как у точечной сварки, длинная полоса никеля, а также приличная система управления батареями для поддержания баланса всех отдельных ячеек. Всегда.

Итак, хорошо. Что мне понадобится для точечной сварки:

Мощный трансформатор, который можно преобразовать в аппарат для точечной сварки.
Переключатель, способный надежно переключать 15A 120V.
A плавкий предохранитель будет отличным.
Что-то, что позволяет рассчитать время фактической сварки. Работает и вручную, но я инженер по встроенным системам.
Корпус, чтобы аппарат для точечной сварки мог находиться на моем столе, а также его можно было транспортировать при перемещении.
ОЧЕНЬ толстый провод, обеспечивающий достаточный ток без больших потерь и без нагревания. в процессе
Некоторые типы электродов, которые передают ток в свариваемый материал без потери целостности из-за перегрева или даже сами свариваются в процессе

Все вышеперечисленное относительно легко получить, начиная с трансформатора .

Большинство людей спасают свои трансформаторы от старых микроволновых печей. Еще говорят, что он должен иметь более 1000 Вт. Я обнаружил, что последнее не соответствует действительности. Микроволновая печь, которую я снял, была всего 750 Вт, и ток, казалось, был ограничен использованием магнитных шунтов внутри трансформатора, которые я мог удалить. Оказывается, мой трансформатор работает при 14,5 А во время сварки и 4,5 А в свободном полете после удаления магнитных шунтов.

P = U x I дает нам 120 В x 14.5 А = 1,740 Вт! Geeeeezzz! Более чем достаточно!

Моя конфигурация имеет только 2 обмотки на вторичной обмотке и неизвестное количество обмоток на первичной обмотке. Однако я точно знаю, что 120 В переменного тока преобразуются в 2 В переменного тока! Это в 60 раз!

Учитывая, что первичная катушка потребляет 14,5 А во время сварки, это должно быть преобразовано (x60) в 870 А на вторичной катушке во время сварки.

Если вы посмотрите на провод, который вы должны использовать для этого типа тока, вы получите что-то, что по существу непригодно для использования и недоступно.Неудивительно, что большинство людей просто используют какую-то «толстую проволоку» для изготовления своих сварочных аппаратов и, конечно, никогда не получат эти токи во время точечной сварки. Внутреннее сопротивление самого провода слишком велико, и напряжение выйдет из строя.

Тем не менее, я смог приобрести «1 AWG», который рассчитан на максимальный номинальный ток около 200 ампер непрерывного действия. Это кажется смехотворно низким, учитывая толщину материала и опыт работы с радиоуправляемыми автомобилями, где что-то вроде Mamba Monster Motor / ESC имеет импульсный ток ~ 1000 ампер.

Из моих кратких тестов я могу сказать следующее: проволока не нагревается, и я могу сваривать стальные пластины толщиной 0,75 мм друг на друга, используя простые медные электроды и сварку бок о бок.

Номинальные значения, указанные в стандартах, рассчитаны на постоянный ток. Точечная сварка использует очень короткие всплески тока, проходящие через материал для его сварки. Падение напряжения не важно. Повышение температуры проволоки на 0,1 градуса Цельсия за сварку невозможно даже при сварке 100 батарей вместе.Вероятно, поэтому большинство людей используют толстый провод динамика или соединительные кабели для сборки своих сварочных аппаратов.

Мой первый тест выглядит так:

Трансформатор для корректировщика RP-9000B, 36,99 €

Трансформатор для корректировщика РП-9000Б

Характеристики
Оценки (0)

Технические характеристики

Подходит для номера модели

RP-GU-SPOT-9000B V01 (〉 2011/01)

googleshopping_gavailability

в наличии

Оценки (0)

Эта компания имеет рейтинг звезд с отданными голосами.

FansToys FT-11 Spotter Review (тестовый снимок)

За две ночи до Рождества милые люди из TFS Express уронили мне на порог тестовую фотографию FansToys FT-11 Spotter.

Spotter — это последний релиз FansToys, который является данью уважения к Voyeur Reflector Decepticon первого поколения, персонажу, которого Такара и Хасбро мало любят.

Вместо того, чтобы просто делать отдельный обзор, как я изначально планировал, в этой статье будет сравниваться и контрастировать его с визуализаторами Maketoys, на которые не так давно я бросал любящие взгляды, одурманенные интегрированной трансформацией объектива камеры, которая казалась мне как колдовство.

Три недели спустя произошли изменения во мнении, которые привели к разрушению кошелька.

Помните, что это пробный снимок, и в нем могут быть проблемы, которых нет на окончательном рисунке. Помните об этом и нажмите кнопку ниже, чтобы увидеть полный обзор Fanstoys Spotter.

Есть что-то странное в том, чтобы делать фотографии игрушечной камерой, которая выглядит лучше, чем моя настоящая.

Как зеркальная камера 80-х годов, Споттер в альтернативном режиме очень похож на Отражателя Первого Поколения, который раскачивал этот режим во время секретных шпионских миссий или десептиконов, которым нужно было видеть дальше вдаль, а пара биноклей не позволяла рука.

Ни Споттер, ни Визуализаторы Макетойз не отличаются особой мультяшной точностью и даже не отражают … ээээ … Отражатели винтажной игрушки, что означало, что обе компании имели возможность производить игрушки, выглядящие совершенно по-разному, достигая совершенно разных результатов.

Выбор цвета короны MP Reflector для обоих участников одинаков, но используются разные оттенки. Споттер соблазняет его скромными нарастающими оттенками фиолетового, а визуализаторы заставляют мой желудок урчать, как Emo Oreo.

Там, где Макетойс наполнил документ-камеры всевозможными функциями, на Spotter нет мягких кнопок, креплений для штатива, формованных кнопок или поддельных ЖК-дисплеев. Это мягкий синий кирпич с установленным объективом и слабо прикрепленной вспышкой, которым он чертовски гордится.

Головы в режиме робота, выступающие вверх, отражают оригинальную игрушку Reflector и могут передаваться как кнопки для отображения значения, если вы так склонны, но я очень люблю эти маленькие щитки для лица. ЗАЩИТЫ ДЛЯ ЛИЦА!

Кхм.

Задняя часть режима камеры — это просто плоские упакованные части робота, здесь нет ничего о камере, чтобы говорить только о паре сундуков и плохой анатомии изогнутого робота. Личный вкус будет определять, что вам нравится, но ни один из них не превосходит другого: Maketoys предлагает вам функции, а FansToys предлагает вам тонкость и мультяшную точность.

Как бы банально это ни звучало, и меня немного тошнит даже от того, что я это произношу, но ваш опыт будет разным.

Гарри Споттеру удается сжать больше, чем у большого Viz, что приводит к заметно более аккуратной форме, когда он складывается против приседания Макетоя, более короткого усилия.Понятно, учитывая, что отдельные компоненты роботов немного выше и тоньше, чем их кузены Maketoys — альтернативный режим сохраняет тот же внешний вид.

Забавно, что несмотря на все функции, которые Макетой добавил в визуализаторы, Fanstoys Spotter в конечном итоге выглядит более реалистичным просто благодаря более приятной эстетике и форме. Оба, очевидно, являются игрушками, но Споттер обладает всем важным ощущением близости к настоящей камере.

Это значит многое.

Просматривая множество фотографий, появившихся в сети за последние пару месяцев, я давно пришел к выводу, что Споттер в качестве камеры был вялым и немного скучным.Макетойс избаловал меня всеми этими яркими цветами и новинками, которые так здорово понравились моему внутреннему ребенку.

Однако, оказавшись физически в моих руках, Споттер щелкнул своей формой, размерами и ощущениями, которые все достигли того, к чему он стремится — имитируя настоящую камеру. Это было, как сказал Стив Остин, «момент прихода к Иисусу», когда то, что я видел так много раз, застало меня врасплох и заставило пересмотреть свое прежнее мнение.

У него может не быть наворотов визуализатора, но он не нуждается в них для создания сильного альтернативного режима с великолепной эстетикой.Кто бы это ни разработал, у него была только одна цель — создать чистый и скромный альтернативный режим, который и должен делать такой шпион, как Reflector.

Ни одна из изгибов панелей или плача, вызванные попыткой загнуть линзу обратно в тело робота, которое вы нашли вместе с документ-камерой, не поднимают здесь голову. FansToys придумали что-то более оптимизированное, интуитивно понятное и ориентированное исключительно на то, чтобы переключить вас из одного режима в другой наименее сложным из возможных способов.

В преобразовании можно найти несколько интересных трюков, не позвольте мне упустить его, и даже шторка на центральном боте скользит вверх, по счастливой случайности симметрично с визуализаторами

Возможно, дизайнер закончил, подумав, что это слишком просто, поэтому вернулся и бросил гранату ступеньки, чтобы испортить вас, поскольку есть одна досадная часть трансформации, в которой нет никакой необходимости.

Переверните рюкзаки, и вы увидите небольшую вращающуюся деталь, которая должна заполнить рюкзак. Эту деталь нужно поворачивать особым образом, иначе она выскочит, а клипса погрузится в рюкзак, и ее нужно будет выудить чем-нибудь заостренным.

Трудно понять, в чем причина этого, поскольку есть десятки более простых способов добиться того же.

Так что 95% — хорошо, 5% — зло. Такие вещи могут свести парня с ума.

С точки зрения G1, то, что мы имеем здесь, будет Viewfinder (ящик для стиральной машины), в то время как его когортами будут Spectro и Spyglass, если бы мы основали их на оригинальной игрушке, каждая из которых имела свой собственный внешний вид и была предоставлена уникальная личность. Санбоу покончил с отдельными персонажами мультфильма и использовал видоискатель в качестве основы для анимационной модели Reflectors, что дало ему возможность создавать клонов самого себя, чтобы набрать массу в рядах Decepticon.

FansToys черпали вдохновение из мультфильма, не оставляя сомнений в том, что это всего лишь Reflector — я просто собираюсь назвать свои Гарри, Рон и Невилл.

Похоже, что ни одна сторонняя компания не хочет отдавать дань уважения оригинальной игрушке, а не мультфильму — не будет ли это слишком нишевым рынком в рамках уже нишевого рынка?

Жизнерадостные сменные лица предлагают способ придать каждому свою индивидуальность, и три, с которыми был сделан этот тестовый снимок, заставляют каждого казаться довольно дерзким, как Silver Face Beastie Boys.

Последняя игрушка, по-видимому, будет иметь 9 лиц, по 3 для каждого отдельного робота, будь то 3 одинаковых лица для каждой фигуры, я не знаю, но я надеюсь, что нет, так как было бы неплохо иметь возможность смешивать ее с другие менее очаровательные выражения.

FansToys переносят много горя из-за своих скульптур лица (за исключением Гренадера), и те, что здесь, неплохие, они хорошо справляются с захватом Reflector, но эти фирменные утиные губы все еще появляются.

«Очевидно, слава — это еще не все, мистер Споттер».

(Кто-нибудь еще читал Споттера в голосе Снэпа с отвращением?)

Легко предположить, что Fanstoys Spotter более реалистичен, чем визуализаторы Maketoys, благодаря более естественным пропорциям, форме и приглушенным цветам, которые в совокупности создают идеализированную версию Reflector.Все эти парни заботятся об эстетике, это их определяющий фактор.

Сравните их с реальными моделями шоу, и вы можете быть удивлены, узнав, что визуализаторы гораздо больше соответствуют модели анимации. Меня это шокировало.

За 30 лет мы постепенно привыкли к тому, что винтажные персонажи неоднократно обновлялись с пересмотром современной эстетики. Часто это делается тонко, и мы не полностью осознаем изменения в исходном дизайне, оставляя наше воображение заполнить пробелы, чтобы заставить нас думать, что персонаж выглядел определенным образом, когда это не так.

Это то, что FansToys сделали здесь, модернизируя Reflector в сдержанной манере, что вы не сможете уловить, пока не начнете поиск в Google и сравнение. Им просто нравится, что это правильно, и трудно точно определить, почему это так, но они чувствуют, что Reflector должен выглядеть именно так.

Более тусклые пурпурный и серый, используемые в Spotter, выглядят как карикатуры по сравнению с более яркими и более контрастными визуализаторами. Даже игнорируя это, я по-прежнему предпочитаю цвета на Spotter, поскольку они меньше напоминают мне пачку Chewits (мне нравится Chewits).

Совершенно иначе я бы описал зеленый цвет на груди, когда Макетой дал нам великолепный яркий прозрачный зеленый пластик со всеми видами технических деталей под поверхностью. Это то, что я предпочитаю в игрушках MT, потому что они действительно красивы, забудьте о всех претензиях на совпадение со старым телешоу — это просто действительно красивая особенность.

Значит, разные оттенки одного и того же фирменного цвета отражателя, которые создают большую разницу в том, что они говорят о фигурах. Визуализаторы кричат о игрушках, в то время как Споттер самодовольно заявляет, что он выше такой чепухи и хочет, чтобы его оставили в покое для составления схем.

В Spotter встроены тонны артикуляции, и это довольно простая задача, учитывая, что все три в основном просто превращаются в простые блоки. Длинные руки дают ему больший диапазон движений, что открывает все, что вы можете делать с точки зрения позирования, и это очень необходимо, если учесть более крупное оружие, которым они должны владеть.

Где визуализаторы добиваются большого успеха, так это в ногах. Да, у Споттера есть наклоны лодыжки, но так же хорошо, как и наклон наружу (вы получаете полный наклон на 90 градусов), есть нулевой наклон назад, а наклон вперед осуществляется на плотном квадратном шарнире, который защелкивается без среднего диапазона движения.
Он либо плоский, либо до смешного далеко вперед — все посередине.

Для пробного снимка контроль качества в основном отличный, а качество пластика отличное. Очень тугие суставы могут плавно двигаться, и только створки на задней части двух одинаковых ног ботов свободны. Но они действительно болтаются, свисают сзади без штифтов или заглушек, чтобы закрепить их на месте, а соединения недостаточно тугие, чтобы одно только трение удерживало их на месте.

Возможно, что должен быть просто проблемой с этим тестовым снимком, поскольку это легко исправить.

В комплект входят три небольших пистолета, которые невероятно похожи на пистолеты Power Rangers. На этом тестовом снимке они не все вставляются должным образом, так как язычки немного велики (или отверстия немного малы), но руки достаточно тугие, чтобы надежно их удерживать.

Для них нет места для хранения оружия в любом режиме, что немного разочаровывает, учитывая, сколько усилий было потрачено на то, чтобы убедиться, что все детали от объектива камеры и вспышки работают. Может быть, я мог бы пропустить через них немного веревки, чтобы они могли носить их как медальоны, чтобы завершить дань уважения Beastie Boys.

FansToys выбрали интересный способ справиться с лишними линзами и частями вспышки, оставшимися от режима камеры, полностью отделившись от техники чистки Maketoys, заключающейся в складывании линзы в корпусе и при открытии вспышки, открывающей ракетный массив.

Вместо того, чтобы просто отталкивать в сторону, он гораздо более функциональный, когда каждая деталь превращается в оружие или что-то, что скрывает оружие. У вас есть линза, разбивающаяся на три части, причем самая большая часть образует массивную лазерную пушку с экраном / дисплеем / защитой.Мы не говорим об одной из тех хрупких сделок типа «добавьте к нему колышек, назовите это пистолетом», нет, эти умники приняли вызов, и есть ствол, который выскакивает, а также вращающаяся панель, чтобы предположить, что это гигантский лазерный пистолет Томми.

Капоне бы это понравилось.

Сама вспышка делится на 5 частей, каждая из которых перерабатывается, чтобы выполнять свою функцию в обоих режимах. Две части, содержащие нить, объединяются с оставшимися частями линзы, образуя двойные легкие пушки.Какой бы ни была легкая пушка. Я это придумал?

Ручки удобно ложатся в руки, но это добавление небольшого скользящего штифта на спине, которое соответствует прорези на каждом из предплечий бота. Отдельные руки корректировщиков не должны нести всю ответственность за вес пушек, и вы получите более надежную посадку с немного лучшим распределением веса.

Также из разобранной вспышки выходят две оболочки с ножами в стиле Рэмбо, которые можно прикрепить к ногам любого из трех роботов.Одна последняя, оставшаяся блочная оболочка — это трансформеры, эквивалент коробки для завтрака. Вы выбираете из него хорошие вещи, а затем просто оставляете их где-нибудь в стороне, чтобы пойти поиграть в футбол в парке.

Если бы в комплекте Fans Toys был крошечный термос, я бы громко лопнул.

Когда конечный продукт будет отправлен в розницу, я надеюсь, что инструкции сообщат вам, куда должна идти эта деталь, потому что кажется, что она может куда-то пойти. На каждой из боковых спинок роботов есть место для нее, а сама упаковка небольшие отверстия для колышков, которые создают впечатление, что он может кого-то прикрепить.

Сами ножи острые и заостренные, с чистой серебряной краской, покрывающей лезвие и придающей ему дополнительный угрожающий блеск. Я не припомню, чтобы Рефлектор когда-либо использовал Рэмбо и ножи Боуи в мультфильме G1, но в качестве небольшой группы стелс-коммандос десептиконов, имеющих доступ к холодному оружию, есть смысл лорры-лорры, как сказала бы Силла.

Стандартные штифты типа Masterpiece имеются на рукоятках, но на тестовом снимке они слишком велики для соответствующих прорезей на руках. Это то, чего я ожидал от FansToys, поскольку это довольно важно и испортит то, что в противном случае является высококачественной упаковкой.

Последний аксессуар, входящий в комплект, — это небольшой не трансформирующийся споттер, подходящий для рук Masterpiece. Недавно Takara и третьи стороны наполнили своими цифрами всевозможные мелочи из шоу, и это отличное дополнение к этому списку.

У этого размера нет никаких функций, но вы можете снять вспышку, а под ней есть крошечная головка отражателя. Когда он трансформировался и уменьшился до размера камеры в шоу, у Reflector не было прикрепленной вспышки, так что это точно, если это то, что вам нужно.

Я предпочитаю думать о треках и о том, что они слепят им глаза, потому что они забыли выключить вспышку.

Fanstoys Spotter выглядит как Masterpiece Transformer без официального значка. У него есть отделка, краска, в высшей степени гладкие, но плотные стыки и интуитивная трансформация, за одним вопиющим исключением. Эта цифра разработана в первую очередь с намерением легко вписаться в ваш дисплей Masterpiece, но без компромиссов по качеству, даже если она может показаться немного пресной.

Рефлектор — не самый «сексуальный» персонаж, но он занимает уникальное место как один из оригинальных Трансформеров, но и Хасбро, и Такара, похоже, не заинтересованы в том, чтобы снова с ним бороться.
К счастью, третьи стороны не могут насытиться им (я думаю, что это 4-я попытка, и еще одна в стадии разработки), и это именно тот тип персонажа, на производстве которого я бы хотел, чтобы они сосредоточились на этой земле, которую должны занять третьи стороны. Дайте мне тех персонажей, неясных, предысторию и нелюбимых, которых Такара, вероятно, никогда не найдет времени или усилий, чтобы выпустить их — где же мой Masterpiece Triggerhappy ?!

Если вы ищете ответ, какой из двух отражателей Masterpiece является лучшим из двух, представленных в этой статье — я не могу выбрать.Оба являются настолько разными подходами к одному и тому же персонажу, которые стремятся к разным вещам и достигают разных целей, что трудно выбрать один из них.

Я сделал предварительный заказ Spotter, но вы не ошибетесь ни с одним из них.

Помните, что этот рисунок является пробным, поэтому он может не отражать конечный продукт.

Вы можете заказать Fanstoys Spotter и многие другие игрушки-трансформеры-роботы в TFS Express еще раз спасибо им за то, что предоставили мне эту фигурку, чтобы посмотреть на Пожалуйста, проверьте и поставьте лайк на странице Toybox Soapbox в Facebook, где вы найдете расширенные фотогалереи всех игрушек в этом блоге Вы также можете подписаться на нас в Twitter @ToyboxSoapbox, o r нажмите кнопку +1 на этой странице, чтобы подписаться на нас в Google Plus

песен, которые я прослушал, когда писал эту статью: Wu Tang Clan — Tearz

Требования к новым или модернизированным электрическим службам

Обновление правила 21:

PWP предлагает поправки к Правилу 21, в случае утверждения эти обновления вступят в силу 24 мая 2021 года.В настоящее время PWP принимает комментарии к предлагаемым изменениям до 10 мая 2021 г. Пожалуйста, заполните поле для комментариев ниже, чтобы поделиться своим мнением. Чтобы прочитать предлагаемую новую версию Правила 21, щелкните здесь.

Правило 21 Ящик общественного обсуждения

Как подать заявку на Новое вторичное электрическое обслуживание или обновление сервисной панели

Назначьте встречу для посещения на месте, позвонив по телефону 626.744.4495 или по электронной почте ESP @ cityofpasadena.net .
Предоставьте следующие документы за 48 часов до выезда на место
- Один комплект планов
- Оценка раздела
- Планы обследования площадки
PWP предоставит вам утвержденную точку измерения и расценки на новую установленную электрическую службу или модернизацию электрической службы (при необходимости).
Получите разрешение на электричество в Центре разрешений на строительство и безопасность по телефону:
Департамент планирования и общественного развития
175 N.Гарфилд авеню
Пасадена, Калифорния 91101
626.744.4200
Отправьте свой общий платеж в отдел планирования электрооборудования, только чеком, подлежащим оплате в «Город Пасадена Уотер энд Пауэр» по почте или лично по адресу:
Планирование электрооборудования
1055 E. Colorado Blvd, Suite 350
Pasadena, CA 91106
Завершить электромонтажные работы
- Если вы подаете заявку на новую вторичную услугу:
  - Подайте заявку на создание новой учетной записи для каждого счетчика по телефону 626.744.4005 или онлайн на странице Start New Service .
  - Посетите Центр выдачи разрешений по адресу 175 N. Garfield Ave. , чтобы заполнить заявку и внести оплату за присвоение адреса за каждый счетчик. Обратите внимание: PWP будет предоставлять электрические услуги только по юридическим адресам, признанным Департаментом планирования и общественного развития.
  - Завершите установку электрического щита в соответствии с утвержденной меткой
- Если вы обновляете услугу:
  - Назначьте встречу, чтобы разблокировать и снять глюкометр.
    - Обратите внимание — PWP должен завершить разблокировку и удаление счетчика. Несоблюдение этого требования приведет к штрафу за вмешательство в размере от 300 долларов США.
  - Ваш электрик должен установить обходное устройство для временного учета во время этого приема.
  - Завершите необходимые электромонтажные работы.
Обратитесь в отдел планирования обслуживания электрооборудования PWP, чтобы осмотреть новую электрическую панель и установку кабелепровода.
Обратитесь в отдел строительства и безопасности для окончательной проверки электрического щита.
После получения всех разрешений PWP включит вашу услугу в течение 14 рабочих дней, для небольших вторичных рабочих мест и в течение 21 рабочего дня для крупных вторичных и всех коммерческих рабочих мест.

Как подать заявку на новую первичную электрическую службу

Подайте заявку в Electric Service Planning и предоставьте следующую документацию:
- План обследования площадки.
- Архитектурные планы, планы фасадов и в разрезе объекта.
- План фундамента.
- Расчет электрической нагрузки и однолинейная схема, подписанная и проштампованная лицензированным инженером-электриком или электриком.
- Схема расположения электрощитов и возвышения щитов.
Запишитесь на прием в офис для проверки необходимых документов, позвонив по телефону 626.744.4495 или по электронной почте [email protected] . Обратите внимание: разработчик проекта, архитектор и инженер-электрик должны присутствовать, чтобы обсудить тип, размер, расположение и другие требования PWP к трансформаторному объекту на месте, электрическому помещению и связанным распределительным щитам.
Получите разрешение на электричество в Центре разрешений на строительство и безопасность по адресу:
Департамент планирования и общественного развития
175 N. Garfield Ave
Pasadena, CA 91101
626.744.4200
Отправьте окончательные чертежи и залог в размере 5000 долларов США в отдел Electric Service Planning только чеком, выплачиваемым в «City of Pasadena Water and Power» по адресу:
Electric Service Planning
1055 E. Colorado Blvd, Suite 350
Pasadena, CA 91106
PWP подготовит проект электрооборудования трансформаторной базы заказчика.Как только все требования будут выполнены, PWP утвердит и подпишет разрешение на строительство и предоставит смету стоимости установки новых электрических сетей.
Подайте заявку на создание новой учетной записи (ов) в Службе поддержки клиентов PWP по телефону 626.744.4005 или онлайн на странице Start New Service .
- Если вы подаете заявку на обслуживание по новому адресу:
  - Посетите центр выдачи разрешений по адресу 175 N. Garfield Ave. , чтобы заполнить заявку и внести оплату за присвоение адреса.
    - Обратите внимание: PWP будет предоставлять электрические услуги только по юридическим адресам, признанным Департаментом планирования и общественного развития
Отправьте предлагаемые технические характеристики распределительного устройства и оставшиеся платежи в отдел планирования электрооборудования для рассмотрения и утверждения.Свяжитесь с отделом электроснабжения, чтобы назначить обязательную встречу перед началом строительства.
Завершение общестроительных работ: установка необходимых трубопроводов, вентиляционных труб, вытяжных коробов и / или хранилищ. Запрещается бетонировать и засыпать установки до проверки и утверждения PWP. Как только это будет завершено, позвоните в отдел планирования электрооборудования для проверки.
После утверждения PWP бетонируйте и засыпьте установки и завершите строительство трансформаторного объекта на объекте (за исключением распределительного устройства) и позвоните в отдел электроснабжения для проверки и утверждения трансформаторного объекта на месте.
Как только трансформатор на месте будет одобрен PWP, завершите установку распределительного устройства и позвоните в отдел электрического обслуживания, чтобы осмотреть и утвердить установку распределительного устройства.
Обратитесь в центр разрешений Building & Safety для окончательной проверки электрооборудования.
После получения всех разрешений и отсутствия задержек по проекту со стороны любого другого городского департамента, PWP завершит установку трансформатора (ов) и связанных кабелей / устройств и включит службу в течение 21 рабочего дня.

Установка зарядной станции для вашего электромобиля

Чтобы установить домашнюю зарядную станцию, вам нужно начать с обзора существующей электрической инфраструктуры вашего дома. Каждый дом имеет определенную электрическую мощность, которая представляет собой общий объем электрического тока (кВтч), который дом может одновременно потреблять от коммуникационных линий.

Перед установкой зарядного устройства вам необходимо узнать доступную электрическую емкость вашего дома.Если дополнительная нагрузка от зарядки электромобиля превышает доступную электрическую мощность вашего дома, вам необходимо обновить сервисную панель. Лицензированный электрик может оценить грузоподъемность вашего дома и определить, потребуется ли для зарядки вашего электромобиля модернизация сервисной панели, чтобы справиться с дополнительной нагрузкой.

Если вашему дому требуется больше мощности, следуйте приведенным выше инструкциям «Как подать заявку на новое вторичное электрическое обслуживание» .

Важная информация

Заказчик несет ответственность за определение того, не противоречит ли расположение любых новых или существующих энергообъектов каким-либо федеральным, государственным или местным кодексам.Любые работы по перемещению, выполняемые коммунальным предприятием для обеспечения надлежащих зазоров, будут производиться за счет заказчика.

Для всех новых или модернизированных электрических сетей более 200 ампер однофазной или более 100 ампер трехфазной требуются положения для трансформаторов, находящихся в частной собственности города.
PWP требует, чтобы все расходы были оплачены до подключения или включения любых новых или обновленных услуг.
В дополнение к вышеупомянутым требованиям PWP, клиенту необходимо будет подать заявку на счет для выставления счетов за коммунальные услуги, если будет задействована новая услуга.Это настроит ваши счета для снятия показаний счетчиков и выставления счетов. За новую услугу может потребоваться залог.

T5: преобразователь текста в текст | автор: Рохан Джагтап

Понимание самоконтролируемых архитектур на основе трансформаторов

T5 для QnA через блог Google AI

С развитием трансферного обучения глубокое обучение достигло многих чудес. В частности, в НЛП с появлением Трансформера (Vaswani et.др.), возникли различные подходы к «языковому моделированию», в которых мы используем трансферное обучение, предварительно обучая модель для очень общей задачи, а затем настраивая ее для решения конкретных последующих задач.

В этой статье мы обсудим современное состояние Google, T5 — T ext- t o- T ext T ransfer T Transformer Model, которая была предложена ранее в этом году в документ «Изучение ограничений передачи обучения с помощью унифицированного преобразователя текста в текст».Эта статья, по сути, представляет собой обзор современных методов передачи знаний, используемых для понимания языка, и, следовательно, предлагает унифицированную структуру, которая пытается объединить все языковые проблемы в формате преобразования текста в текст. Мы обсудим этот подход более подробно в следующих разделах. Кроме того, авторы также открыли исходный код нового набора данных (для облегчения своей работы) под названием C4 — C olossal C Lean C rawled C orpus.

Как упоминалось ранее, T5 пытается объединить все последующие задачи в текстовый формат.

Платформа преобразования текста в текст

Унифицированная платформа для всех последующих задач через блог Google AI

Рассмотрим пример архитектуры в стиле BERT, которая предварительно обучена на маскированной LM и цели прогнозирования следующего предложения, а затем настроена для последующих задач (например, прогнозирование метки класса в классификации или диапазона входных данных в QnA). Здесь мы отдельно настраиваем разные экземпляры предварительно обученной модели для разных последующих задач.

Структура преобразования текста в текст, напротив, предлагает использовать одну и ту же модель, ту же функцию потерь и одни и те же гиперпараметры для всех задач НЛП.В этом подходе входные данные моделируются таким образом, что модель должна распознавать задачу, а выходными данными является просто «текстовая» версия ожидаемого результата. Обратитесь к приведенной выше анимации, чтобы получить более четкое представление об этом.

Интересный факт: мы даже можем применить T5 к задачам регрессии, обучив его выводить строковое представление ожидаемого результата.

C4— Colossal Clean Crawled Corpus

Это стереотип — предварительно обучать языковые модели на огромных немаркированных наборах данных.Common Crawl — один из таких наборов данных. Он получается путем очистки веб-страниц и игнорирования разметки HTML. Каждый месяц он производит около 20 ТБ очищенных данных. Однако Common Crawl содержит большое количество бессмысленного текста, такого как меню, сообщения об ошибках или повторяющийся текст. Более того, существует также значительное количество бесполезного текста по отношению к нашим задачам, такого как оскорбительные слова, текст-заполнитель или исходные коды.

Для C4 авторы взяли парсинг Common Crawl с апреля 2019 года и применили к нему несколько очищающих фильтров:

Сохранение предложений, которые заканчиваются только допустимым конечным знаком препинания (точка, восклицательный знак, вопросительный знак или конечные кавычки. ).
Удаление любой страницы, содержащей оскорбительные слова, которые появляются в «Списке грязных, непристойных, непристойных или иным образом плохих слов».
Предупреждения типа «JavaScript должен быть включен» удаляются путем фильтрации любой строки, содержащей слово JavaScript.
Страницы с текстом-заполнителем, например «lorem ipsum», удаляются.
Исходные коды удаляются путем удаления всех страниц, содержащих фигурную скобку «{» (поскольку фигурные скобки появляются во многих известных языках программирования).
Для удаления дубликатов учитываются интервалы из трех предложений.Любые повторяющиеся вхождения одних и тех же 3 предложений отфильтровываются.
Наконец, поскольку последующие задачи в основном предназначены для английского языка, langdetect используется для фильтрации любых страниц, которые не классифицируются как английские, с вероятностью не менее 0,99.

В результате получился набор данных 750 ГБ, который не только разумно больше, чем большинство наборов данных до обучения, но также содержит относительно очень чистый текст.

Представления ввода и вывода

Это одна из основных проблем T5, поскольку именно это делает возможным унифицированный подход преобразования текста в текст.Чтобы использовать одну и ту же модель для всех последующих задач, к исходным входным данным, которые передаются в модель, добавляется текстовый префикс для конкретной задачи. Этот текстовый префикс также считается гиперпараметром.

В качестве примера можно попросить модель перевести предложение «Это хорошо». с английского на немецкий, модель будет кормить последовательность « перевести английский на немецкий: это хорошо. »и будет обучен выводить« Das ist gut. ”
— T5 Paper

Аналогичным образом, для задач классификации модель предсказывает одно слово, соответствующее целевой метке.

Например, в тесте MNLI цель состоит в том, чтобы предсказать, подразумевает ли предпосылка (« влечет за собой »), противоречит (« противоречие ») или нет (« нейтральный ») гипотезе. С нашей предварительной обработкой входная последовательность становится « мнли посылка: я ненавижу голубей. Гипотеза: Мои чувства к голубям наполнены враждебностью. »с соответствующим целевым словом« entailment ».
— T5 Paper

Вот проблема.Что, если предсказанное слово — это что-то еще, то есть не «следствие», «противоречие» или «нейтральный». Что ж, в этом случае модель обучена считать все остальные слова неправильными.

Модель

Предлагаемая модель по сути представляет собой преобразователь кодировщика-декодера (Vaswani et. Al.) С некоторыми архитектурными изменениями (например, применение нормализации уровня перед субблоком и последующее добавление начального ввода к выходному субблоку; также известный как пре-норма). Причем конфигурация модели аналогична базовой BERT (Devlin et.др.).

Мы пропустим эти архитектуры, поскольку они выходят за рамки данной статьи. Если вам интересно узнать характеристики этих моделей, в частности, я уже рассмотрел их в следующих статьях:

Трансформаторы: https://towardsdatascience.com/transformers-explained-65454c0f3fa7
: https: //medium.com/swlh/abstractive-text-summarization-using-transformers-3e774cc42453
BERT: https://medium.com/swlh/bert-pre-training-of-transformers-for-language-understanding-5214fba4a9af

Подход к обучению

Модельные структуры из статьи

На архитектурном уровне есть несколько вариантов выбора подхода к обучению: Статья представляет собой исчерпывающий обзор многих современных подходов к пониманию языка.Следовательно, многие архитектурные спецификации были изучены и сопоставлены.

Кодер-декодер (слева): Это стандартный кодер-декодер, архитектура seq2seq, в которой кодер обучается в стиле BERT, полностью видимым образом (т.е. каждый токен участвует в вычислении внимания каждого другого токен в последовательности), и декодер обучается в стиле причинно-следственной связи в стиле GPT (т. е. каждый токен сопровождается всеми токенами, которые встречаются перед ним в последовательности).
Языковая модель (средняя): По сути, это механизм причинного внимания, который обсуждался ранее. Это подход к моделированию авторегрессии.
Префикс LM (справа): Это комбинация подходов стиля BERT и языковой модели. Например, задача перевода с английского на немецкий может быть в стиле BERT: «перевести с английского на немецкий: это хорошо. цель:». А потом перевод «Das ist gut». будут посещаться авторегрессивно.

Поэкспериментировав, лучшие результаты были получены с подходом кодировщик-декодер.

Неконтролируемая цель

Corrupting Spans from the Paper

Что касается цели предварительного обучения, авторы также исследовали некоторые подходы на практике:

Языковое моделирование: Этот подход в основном включает в себя задачу причинного прогнозирования, то есть прогнозирование следующее слово в предложении, учитывая все слова, предшествующие этому слову.
Перестановка: Все слова в предложении перемешиваются, и модель обучается предсказывать исходный текст.
Corrupting Spans: Маскирование последовательности слов из предложения и обучение модели предсказанию этих замаскированных слов, как показано на рисунке выше. Это также известно как шумоподавляющий объектив.

После разведки цель по шумоподавлению дала наиболее многообещающие результаты.

Исследование неконтролируемых целей из статьи

Перво-наперво, T5 достиг современного уровня во многих задачах GLUE, SuperGLUE, а также в тестах на перевод и реферирование.

T5 на удивление хорошо справляется с этой задачей. Полная модель с 11 миллиардами параметров дает точный текст ответа в 50,1%, 37,4% и 34,5% случаев на TriviaQA, WebQuestions и Natural Questions соответственно.
— Google AI Blog

Для создания реалистичного текста T5 полагается на задачу типа «заполнить пробелы», с которой он знаком по предварительному обучению. Итак, авторы создали новую последующую задачу под названием заполнить пустое поле .Например, учитывая предложение « Я люблю есть арахисовое масло и _4_ бутерброды, », модель будет обучена предсказывать примерно 4 слова для пустого поля.

Интересный факт: модель также корректирует свои прогнозы на основе запрошенного размера отсутствующего текста.

Чтобы продемонстрировать вышесказанное, обратитесь к официальному блогу.

Предварительное обучение и точная настройка T5 через блог Google AI

T5 сначала проходит предварительное обучение на наборе данных C4 для шумоподавления и искажения диапазона с архитектурой кодировщика-декодера.
Затем он настраивается на последующие задачи с контролируемой целью с соответствующим моделированием ввода для настройки преобразования текста в текст.

В этой статье мы подробно рассмотрели модель Google T5, которая является одной из самых современных моделей в понимании языков. Мы увидели новый набор данных: C4. Основным выводом из этой статьи будут эмпирические результаты, полученные авторами T5 в отношении подходов к обучению, архитектур моделей и наборов данных. Более того, можно также заметить, что DL все больше и больше приближается к достижению понимания человеческих качеств — в этом контексте, обобщая только одну модель для многих задач НЛП.

Репозиторий Github: https://github.com/google-research/text-to-text-transfer-transformer

API для архитектуры модели и предварительно обученных весов с помощью huggingface: https://huggingface.co/transformers /model_doc/t5.html

Наборы данных C4 Tensorflow: https://www.tensorflow.org/datasets/catalog/c4

Бумага T5: https://arxiv.org/abs/1910.10683

Самоавтоматический сварочный аппарат 2,6В 1кА

Этот аппарат для точечной сварки, использующий концевой выключатель, после опускания верхнего плеча электрода запускает процесс сварки безопасным и правильным образом.Сначала таймер ждет 1 секунду, чтобы пользователь мог затянуть электроды, а затем включает сварочный ток на время, установленное потенциометром в диапазоне 0-4 секунды. Это позволяет освободить обе руки, и вам не нужно использовать ножной переключатель.

Трансформатор:
Трансформатор является частью разобранного усилителя Technics (SU-V670). Сечение жилы 23,5см2. Хотя этот размер может показаться довольно маленьким, мощность трансформатора достаточно значительна.Вторичная обмотка состоит из почти 2 метров провода LGY 35 мм2 (толщина 10 мм плюс изоляция). Окно размером 46,5 мм x 9,5 мм позволяет разместить 4 катушки кабеля. При 660 мВ для катушки 4 катушки дают 2,6 В, при токе 950-1000 А с коротким замыканием. Трансформатор имеет одно преимущество перед СВЧ трансформаторами — его можно постоянно подключать к электросети и он не перегревается. Благодаря этому нет необходимости устанавливать вентилятор для его охлаждения. Ряд отверстий в корпусе обеспечивают пассивное охлаждение.

Конструкция:
Корпус трансформатора и электроники выполнен из элементов корпусов блоков питания ATX, объединенных вместе. На концах вторичного провода припаяны медные кольцевые клеммы 35мм2. Плечи — алюминиевые уголки 2х2см. Они также важны, так как отводят тепло от электродов, что позволяет выполнять больше сварок за определенное время. Электроды представляют собой медные проволоки DY 10 мм2 (диаметром примерно 3,5 мм). Закручиваются между кольцевыми выводами и плечами, винтом 10мм, проходят через отверстие 3,5мм в винте.Такое прямое соединение обеспечивает очень хороший электрический контакт и отвод тепла. Электроды можно устанавливать под любым углом любой длины, чтобы можно было добраться до разных участков свариваемых элементов. Способ монтажа предотвращает смещение электродов даже при сильном давлении. Рабочая длина оружия 24см.

Таймер:
Концевой выключатель запускается «пальцем», установленным на верхнем плече электрода, который запускает таймер. Таймер — это простая схема на 4 вентилях И-НЕ, включенная в структуру логической системы 4093.Первый таймер установлен постоянно, его время составляет 1 секунду. По истечении этого времени второй таймер разблокируется. Второй таймер имеет потенциометр для регулировки времени сварки в RC-цепи. Выход последнего затвора включает два NPN-транзистора (его емкость всего 0,5 мА). Использование двух NPN-транзисторов оправдано тем, что при использовании одного PNP при нажатии кнопки происходит временная потеря напряжения до 8В на выходе последнего затвора. Эти потери обнаруживаются транзистором и передаются дальше.Если вы используете NPN, этого явления не происходит, потому что он инвертирует сигнал, поэтому второй NPN необходим, чтобы инвертировать его обратно в исходное состояние. Последний транзистор NPN переключает оптотриак MOC3041 с обнаружением сетевого нуля, а оптотиристор переключает симистор BT138, замыкающий цепь первичной обмотки. Цепь времени питается от небольшого трансформатора 10В, расположенного в углу корпуса. Выпрямленное напряжение 14В.

Безопасность пользователя:
При работе с таким устройством рекомендуется использовать как минимум защитную маску.Даже если на затянутых электродах включать и выключать ток, вы все равно можете попасть в занозу. Если вы используете металлический корпус — он должен быть заземлен вместе с трансформатором и плечами электродов. Симистор не требует большого радиатора — достаточно маленького. Двойная изоляция означает, что симистор изолирован силиконовой подложкой от радиатора, затем радиатор крепится к корпусу с помощью пластиковых прокладок.

Фотографии:

Видео:

Более подробную информацию можно найти здесь.

Ссылка на исходную ветку (полезное приложение) — Półautomatyczna zgrzewarka punktowa 2,6V 1kA

73 Информация и указатель журнала

Относительно основного указателя статей с возможностью поиска. Дида Издательство обнаруживает, что разработало индекс 73 Magazine (через 1990) компьютерная программа и книга под названием «От напитков до OSCAR — Библиография ».

OCLC показывает, что существует три библиотеки которые имеют индекс 73 Magazine , это:

Следующее предисловие описывает его работу и замечательный ресурс.В напечатано 73 Журнал индекс за 1960-1990 годы составляет около 100 страниц. я Предлагаем связаться с ним, если это или его программное обеспечение будет вам полезно.

«От напитков через ОСКАР — Библиография» — это 52 880 Справочный том к статьям, написанным по всем аспектам радиосвязи. В Термин «радиосвязь» определяется в этой книге в гораздо более широком смысле. Это охватывает первые дни радио на рубеже веков, когда беспроводная передача данных была единственной формой связи.Но это еще не все. Он продолжается в течение 20-го века, чтобы включают более продвинутые формы передачи данных.

Заголовок «От напитков через ОСКАР …» рассказывает историю. Напиток представляет собой длиннопроволочную антенну, разработанную в начале 20-х годов. Это, и антенны аналогичного типа позволяли четко принимать радиосигналы. из-за Атлантики. Эта антенна выдержала «испытание». времени »и сегодня используется радиолюбителями, коммерческими службами и военный.OSCAR — это аббревиатура от Orbiting Satellite Carrying. Любительское радио. Это серия спутников, которые позволяют радио любители общаться через небольшой портативный блок с другими на полпути по всему миру.

Радиолюбитель — вот о чем эта книга. По крайней мере, это было первоначальный импульс, который побудил меня собрать этот массивный сборник воедино. Радио любителей, из которых я с гордостью причисляю себя к их разряду, количеству почти полмиллиона человек в Соединенных Штатах, и их можно найти буквально в любой другой округ в мире.Они разрозненная группа, коллективно разговаривая на сотнях разных языков и работая на равных большее количество различных профессий. Многие, кто выбрал вникать в технические загадки радио внесли огромный вклад. Считать любого крупного технологического прорыва в области связи и велика вероятность, что радиолюбителей было хоть несколько настоящее, продвигая современное состояние. Во многих известных случаях открытия любительского радио были сделаны раньше даже коммерческого интереса участие

Однако лишь небольшой процент радиолюбителей публикует их выводы в профессиональных и радиожурналах.Вместо они используют потребительские журналы ( QST , CQ , Ham Radio , 73 , и Radio Communication ) как канал для выражения своих идей. Этот сам факт побудил меня раскрыть это богатство знаний, чтобы другие может принести пользу. Производство «From Beverages Thru» ОСКАР »потребовал тщательного изучения 231 173 страниц из 1776 выпуски этих журналов. Имена, которые имеют значение для многих в профессиональный мир выпрыгивает с тех страниц: Армстронг, изобретатель FM; Легенды Брауна, Крауса, Кинга, Льюиса и Щелкунова в области антенн теория; Фриис, Лэмб, Роде, Туска и Виллард в конструкции ресивера, чтобы назвать немного.Эти гиганты в области коммуникаций либо опубликованы в журналах или оказали большое влияние на сочинения и усилия другие.

Соответствующие статьи в профессиональных ежегодниках, таких как Bell Системный технический журнал , Proceedings of the IEEE и Transaction на антеннах и распространении также упоминаются.

Доступ к Инженерной библиотеке Колумбийского университета с ее огромными открытая полка технических журналов дала мне возможность проводить бесчисленные приятные часы, исследуя темы общения.Пятнадцать годы постраничного изучения воплощают эту библиографию.

Это уникальный фолиант, по крайней мере в том смысле, что это единственный единственный в своем роде. Мое первоначальное намерение состояло исключительно в том, чтобы найти справочный том, в который вошли любительские радиоисточники. После значительного поиска не было найдено. Случайные списки статей процентов просто не хватило бы по нескольким причинам. Первый структура была необходима, чтобы упорядочить эту информацию.Недостаток того же самого была моя основная жалоба на предыдущие списки, что у меня случайно сгенерированный. Но, возможно, что более важно, я обнаружил, что расширяю области моих интересов ускоренными темпами. Многие интересные статьи, которые я случайно наткнулся, были слишком ценными чтобы позволить вернуться на закрытые страницы какого-то пыльного тома.

Рабочий формат был разработан за несколько месяцев. Хотя новый В Йорке определенно есть прекрасные технические библиотеки, я знал, что необходимо иметь более быстрый доступ, по крайней мере, к радиолюбительским журналам.В приобретение целых коллекций этих журналов стало проектом в ее владеть правом. Как говорится, остальное уже история — и завершается выпуском этого справочного тома по коммуникациям на 1260 страниц.

Для тех из нас, кто когда-либо разочаровывался в просмотре указатели названий статей без возможности расшифровать тематику — эта библиография для вас. Не ожидайте найти ключевое слово фразы внутри.Каждая ссылка на статью содержит краткую аннотацию это ясно указывает на тему. Любой, кто работает девять лет как технический редактор и обзоры более четверти миллиона страниц должны иметь возможность быстро просматривать статьи и фиксировать их суть в нескольких лаконичные слова.

Ожидайте, что он будет исчерпывающим. Каждая страница из QST из Январь 1945 года по настоящее время, и каждая страница CQ , Ham Radio и 73 Журнал из своих премьерных номеров рецензировался лично.В Кроме того, были включены избранные ссылки из 289 других источников. Те Источниками являются всемирно признанные журналы, обзоры общества, отраслевые журналы и технические публикации из лабораторий, агентств и промышленности. Большинство из них доступны в более крупных технических библиотеках или их можно получить в кредит. А что, если вы не можете найти некоторые из источники? В среднем 575 ссылок на статьи на тему области любой, у кого есть хотя бы половина источников, должен иметь возможность получить глубокое знание предмета.

Ссылки вводятся в обратном хронологическом порядке, самые свежие информация появляется первой. Некоторые темы включают ссылки, которые вернуться на 80 лет назад. Например, в области распространения — Первое упоминание главы 5 — март 1909 года! Естественно, более свежие технические темы, такие как компьютеры, включают только ранние ссылки на статьи опубликовано в 1960-х гг.

Были опубликованы предыдущие издания этой библиографии.В первая: «От напитков через ОСКАР — Библиография» ссылки до декабря 1978 г. Издание второе: «От Напитки через ОСКАР — библиография, приложение 1979-1981 гг. год обновление до первого тома. Это последнее исполнение не только включает полностью переписанные и переформатированные предыдущие издания, но также содержит новые исходные и справочные материалы. Кроме того он включает 100-страничный указатель ключевых слов из 5000 слов и 23-страничный указатель авторов для помочь пользователю быстро найти интересующие статьи.

Знания, генерируемые многими, похожи на неиспользованные страны Ресурсы. Он остается скрытым под поверхностью тонких или безобидные заголовки, пока не будет найден и использован подходящий инструмент. Этот библиография может быть таким инструментом.
