Как изготовить металлический стеллаж своими руками

Содержание статьи

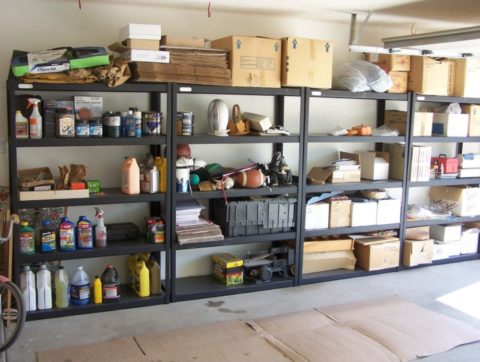

Сделать металлический стеллаж для гаража совершенно несложно

Стеллаж является наилучшим решением для гаража, так в него можно сложить весь инвентарь автолюбителя, начиная от инструмента, и заканчивая колесами. Если у вас его нет, не расстраивайтесь.

Мы расскажем, как изготавливается металлический стеллаж своими руками, и вы убедитесь, что это действительно просто.

Технология изготовления

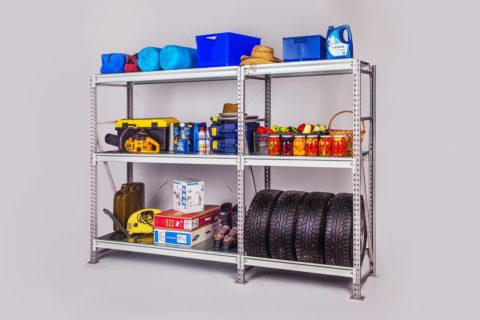

Стеллаж — универсальное средство хранения для гаража

Для удобства поделим процесс изготовления на несколько этапов:

• Составление чертежа;
• Подготовка материалов;
• Сборка каркаса;
• Отделка.

Далее пошагово рассмотрим процесс работы от начала и до конца.

Составление чертежа

Перед тем как собрать металлический стеллаж, необходимо определиться с его конструкцией и основными параметрами. Для этого, прежде всего, продумайте размеры конструкции. Чтобы не ошибиться, пойдите в гараж и измерьте площадку, на которой вы хотите установить мебель.

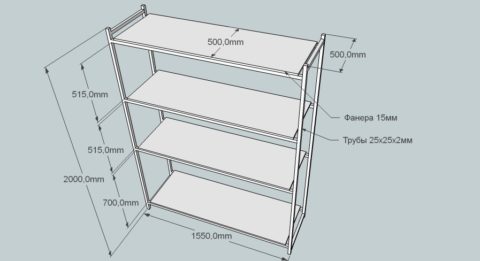

Прежде чем приступить к работе, определитесь с основными параметрами изделия

Кроме того, определитесь с высотой будущего изделия. В гараже, особенно если он небольшой, целесообразно сделать систему хранения под самый потолок. За счет этого вы сможете уменьшить его размеры, т.е. длину и глубину, без ущерба вместительности.

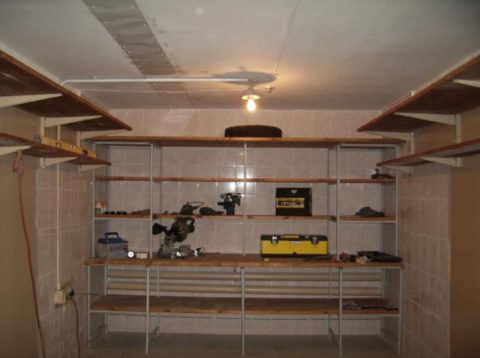

Для гаража имеет смысл выполнить стеллаж под самый потолок

Когда такие параметры как длина, глубина и высота будут известны, определитесь с расстоянием между полочками. Для этого продумайте какие вы собираетесь хранить предметы.

К примеру, отсек для хранения колес по высоте должен быть на несколько сантиметров больше наружного диаметра колеса, т.е. расстояние между полками должно составлять примерно 65-70 см. Остальные отсеки сделайте поменьше, чтобы можно поместилось больше полок.

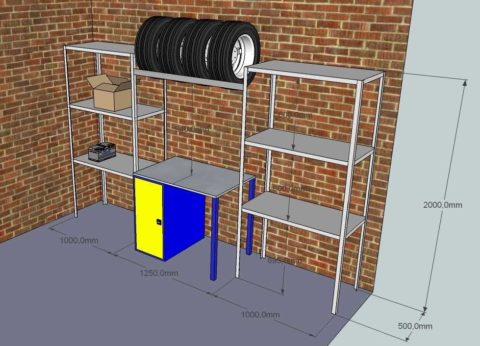

Пристенный стеллаж с двумя рядами опор для гаража наиболее практичен

Что касается конструкции, сделаем наиболее практичный вариант — пристенный каркас. Он имеет два ряда стоек, поэтому не крепится к стене и, при необходимости, может переноситься с места на место.

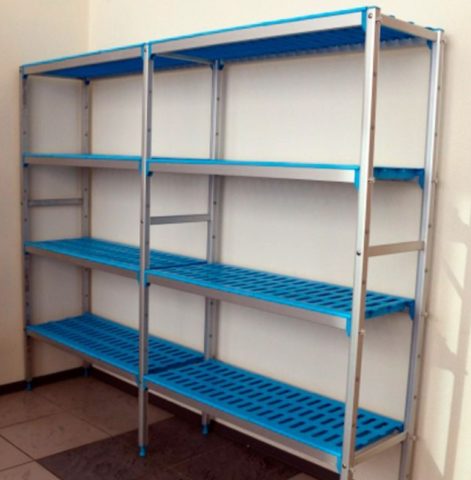

Преимущество пристенной конструкции — ее мобильность

Все стойки связываются между собой продольными и поперечными перекладинами. Эти же перекладины являются и основой для полок. Соответственно, от их положения зависит расстояние между полками.

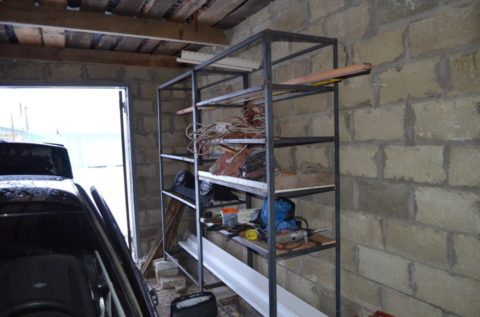

Открытость конструкции позволяет хранить даже длинномеры

Вот, собственно, и вся конструкция. Поэтому, как мы уже сказали стеллажи металлические своими руками изготавливаются достаточно просто.

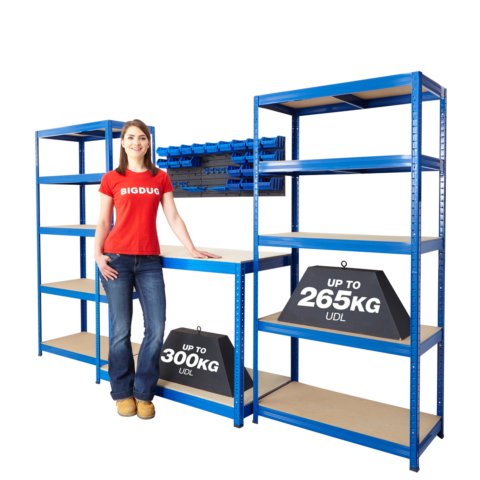

Металлический стеллаж способен выдержать большой вес хранимых деталей

Совет! Когда со всеми основными параметрами вы определитесь, обязательно «набросайте» на бумаге чертеж, пусть даже от руки, и укажите на нем размеры всех деталей в миллиметрах. Благодаря ему вы не ошибетесь при изготовлении заготовок и сборке каркаса.

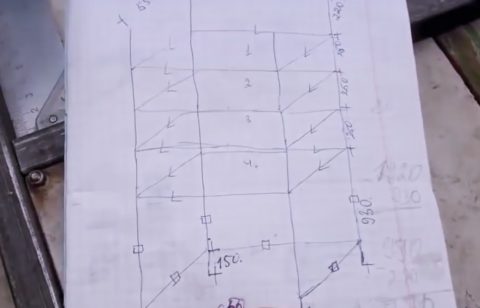

Чертеж конструкции можно сделать даже от руки

Материалы

Раму конструкции выполним из профилированных труб 20х20 мм. Толщина стенки должна быть не менее 2 мм, чтобы конструкция обладала достаточной грузоподъемностью.

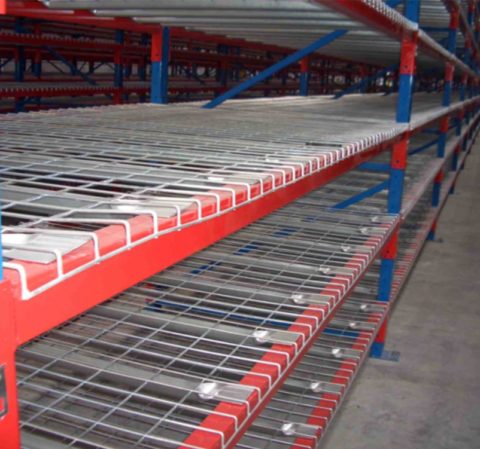

Для полок можно использовать даже металлическую сетку

Что касается полочек, их можно сделать из любых досок, реек, фанеры, OSB, прутов арматуры или любых других материалов, которые окажутся у вас под рукой.

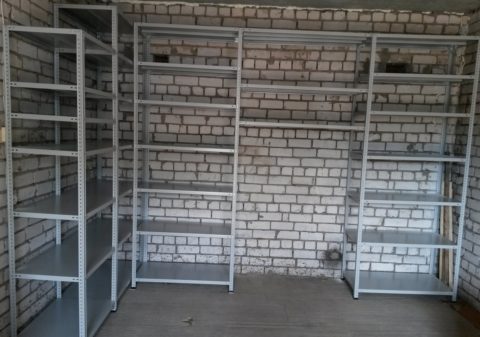

Стеллаж с металлическими полками будет стоить дороже

Обратите внимание! Вместо профилированной трубы можно использовать уголок, цена которого несколько ниже. Однако, изделие из трубы смотрится аккуратней.

Для изготовления каркаса используйте трубы 20х20 мм

Надо сказать, что сборка каркаса может быть выполнена двумя способами:

1. Путем сварки — в этом случае для соединения деталей кроме сварочного аппарата и расходников для него вам ничего не понадобится;
2. Болтовым способом — данный вариант сборки подойдет для тех, у кого нет сварочного аппарата. Принцип его основан на использовании специальных крепежных элементов (скоб) для перфорированных труб, которые стягиваются болтами.

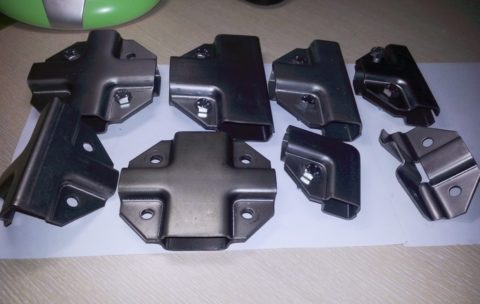

Для соединения деталей можно использовать специальные хомуты

Если вы собираетесь собирать каркас вторым способом, посчитайте на чертеже, сколько и каких соединений имеет конструкция, и закупите соответствующие крепежи.

Помимо всего прочего нам понадобится лакокрасочный материал, чтобы сразу же покрасить каркас и полочки. Если этого не сделать, конструкция в гараже быстро покроется коррозией и начнет гнить.

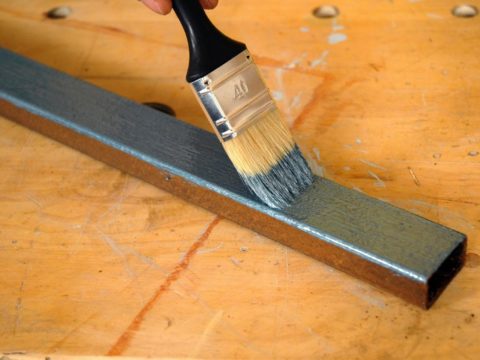

Металлические элементы стеллажа обязательно нужно покрасить

Сборка каркаса

Итак, с подготовительными этапами мы разобрались, теперь давайте рассмотрим, как изготавливаются своими руками стеллажи металлические.

Последовательной действий такая:

Иллюстрации	Действия

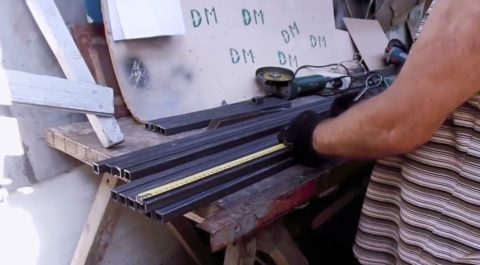

Нанесите разметку на трубы	Согласно размеров, указанных в проекте, нанесите разметку на трубы для изготовления заготовок.

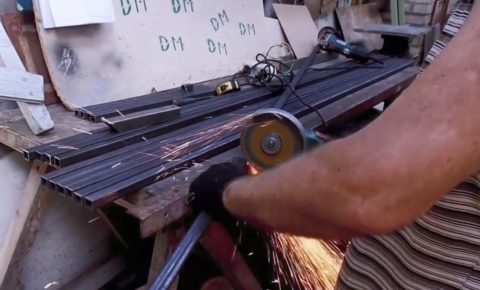

Нарежьте заготовки по разметке	Воспользуйтесь болгаркой или ножовкой по металлу, чтобы нарезать заготовки, а именно — стойки, а также продольные и поперечные перекладины, которые их связывают.
При сварке деталей используйте уголок	Теперь из заготовок нужно сделать боковину. Для этого выполните следующие действия: Нанесите на стойке разметку расположения перемычек; Приварите или состыкуйте хомутами перемычки со стойкой согласно разметке.

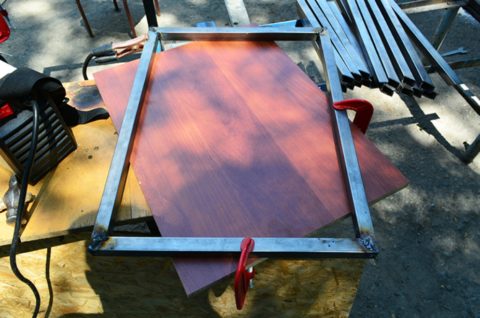

От рабочего места зависит качество	Совет! Перед тем как собрать стеллаж металлический, подготовьте верстак или большой стол, на котором вы сможете фиксировать детали струбцинами. Это значительно упростит рабочий процесс.
Приварите к перемычкам вторую стойку	Когда перемычки будут приварены к стойке, закрепите на них вторую стойку, как показано на фото.

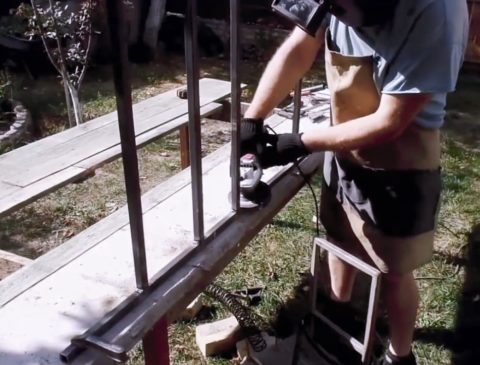

Сварные швы следует зачистить болгаркой или напильником	Обработайте сварные швы болгаркой или напильником

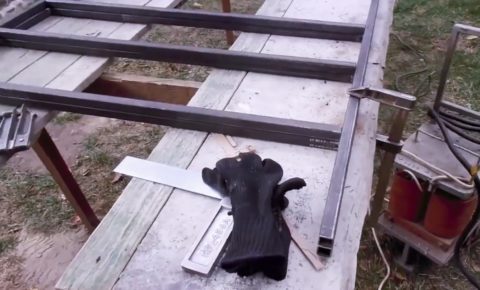

Используйте первую боковину как шаблон для второй боковины	Теперь нужно точно так же собрать вторую боковину: Уложите на верстак первую, готовую конструкцию; Сверху соберите из заготовок вторую, при этом нижняя будет служить шаблоном. Зафиксировать детали можно струбцинами. Соедините все детали сваркой. Примерно по такой же схеме собирается вторая боковина болтовым соединением, единственное, фиксировать ее струбцинами к первой не нужно, чтобы была возможность установить хомуты.

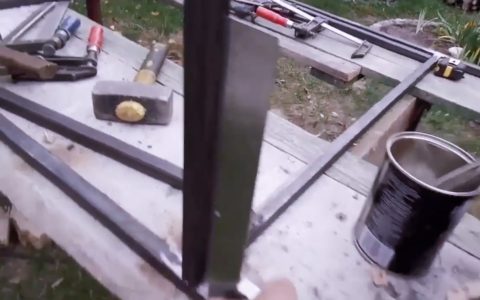

Приварите к боковине продольные перемычки	На одном уровне с поперечными перемычками приварите к боковине продольные. Как и в предыдущем случае, при состыковке обязательно используйте уголок, чтобы все углы получились ровными.

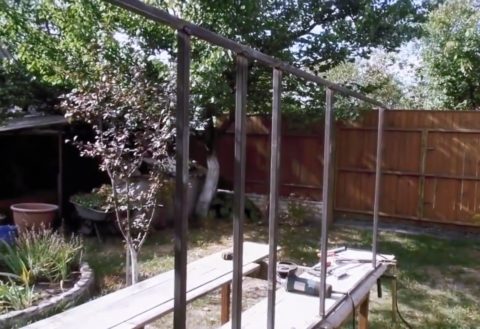

Приварите к перемычкам вторую боковину	Теперь к перемычкам приварите вторую боковину.

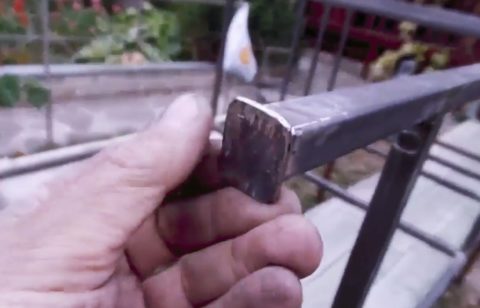

Приварите к ножкам пластинки	Сделайте ножки. Для этого приварите к торцам металлические пластинки.

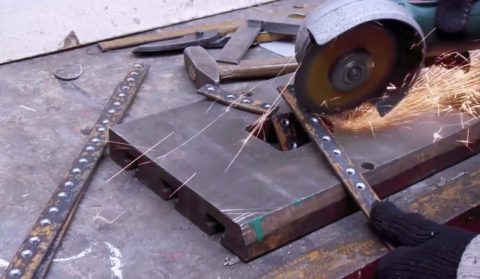

Сделайте закладные для полок	Чтобы закрепить  полки, выполним закладные из металлических пластин. Каждая закладная представляет собой пластинку длиной сантиметров 5 с двумя отверстиями под саморезы.

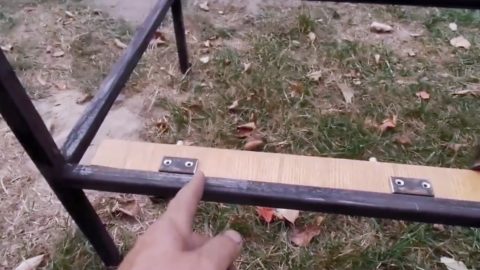

Приварите закладные с шагом 30 сантиметров	Приварите пластинки поперечинам, расположив их с шагом сантиметров в 30. Совет! Чтобы не делать закладные, для изготовления перемычек можно использовать уголок.

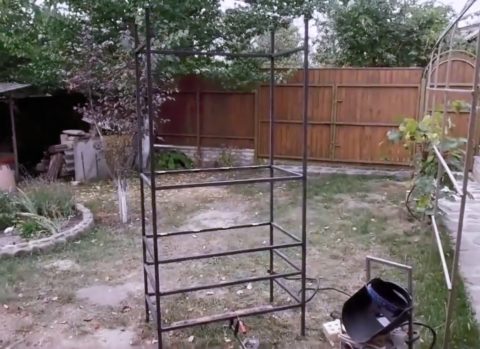

Так выглядит готовая конструкция

Можно сказать, что стеллаж металлический своими руками мы уже сделали. Остались мелкие штрихи — покраска и изготовление полок.

Отделка

Инструкция по отделке изделия достаточно простая:

Иллюстрации	Действия

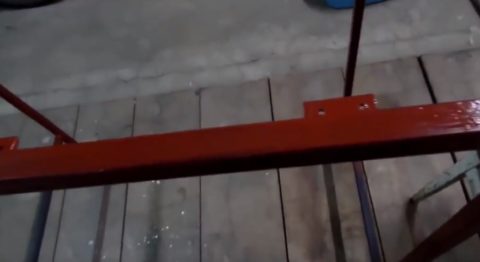

Покрасьте конструкцию	Обработайте поверхность металлической конструкции краской по металлу. Нанести краску можно обычной малярной кистью. Совет! Если на поверхности труб имеются следы коррозии, их обязательно надо удалить наждачкой.
Раскроите листовой материал для изготовления полок	Теперь осталось подготовить и установить полки: Нанесите разметку на материал; Вырежьте полки согласно разметке электролобзиком или ножовкой.

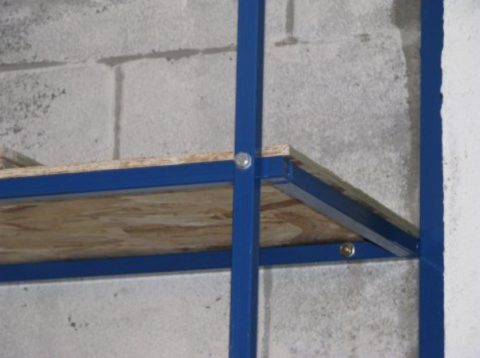

Прикрутите полки к стеллажу	Закрепите полки саморезами на закладных планках.

Вот и все, что мы хотели рассказать вам о том, как изготавливаются металлические стеллажи своими руками.

Вывод

Как вы видите, сделать стеллаж металлический своими руками несложно. Причем, для этого не обязательно даже иметь сварочный аппарат. Но, прежде чем приступить к работе, советуем просмотреть видео в этой статье, уверены, оно будет полезным дополнением.

порядок выполнения работ, особенности конструкции, фото

Металлические стеллажи — предмет довольно распространенный и популярный как в быту, так и на производственных площадях. Их можно увидеть в гаражах и сараях, погребах и магазинах, складах и офисных помещениях. Это удобное место для складирования и классификации товаров, поэтому выпускают их самых разных размеров, от небольших для домашнего пользования до огромных вариантов для промышленных предприятий.

В статье рассмотрим, как собрать металлический стеллаж, ведь продают их в разобранном виде. В комплект входят стойки, поперечные детали для полок и фурнитура. Инструменты, необходимые для их сборки, зависят от вида креплений. Есть стеллажи на зацепах, а существуют конструкции на болтах и со сборными стойками.

Небольшие изделия собирают и устанавливают на половое покрытие без дополнительного укрепления. Если стеллаж огромный и предназначен для крупного супермаркета или склада, то обязательно нижняя часть фиксируется на бетонный пол анкерными креплениями, вбитыми в поверхность и зацементированными вровень с полом.

Сборный стеллаж для дома

Для домашнего использования приобретите разборной комплект. Перед покупкой удостоверьтесь, что он поместится вдоль стены помещения. Обязательно дайте припуск по бокам приблизительно на 10 см, чтобы удобнее было действовать при сборке.

Обычно стеллажи состоят из вертикальных стоек с отверстиями для крепежных элементов и полок. Можно небольшую стойку для инструментов собрать на полу в горизонтальном положении и потом поднять ее и поставить в нужное место. Если стойка имеет большие размеры, то действовать нужно согласно инструкции по сборке металлических стеллажей.

Если вы решили действовать самостоятельно, то приготовьте отвертку и пассатижи. Желательно позвать члена семьи в качестве подсобного рабочего, чтобы в случае надобности поддержал противоположную часть конструкции во время работы.

Инструкция по сборке

Начинается сборка с вертикальных стоек. Они сделаны таким образом, что полки можно расположить на удобной для вас высоте, поэтому рекомендуется сразу рассчитать расстояние между полками. Когда собраны вертикальные детали, прикрутите сначала нижнюю полку, чтобы конструкция приобрела жесткость. Дальше дело пойдет намного проще.

Чтобы расстояние между полками было равным и не пришлось раскручивать уже прикрепленную сторону, перед тем как собрать металлический стеллаж, поставьте метки на каждой вертикальной стойке. Это ускорит процесс работы. Можно воспользоваться линейкой или просто отсчитать определенное количество отверстий от нижней полки с каждой стороны (если они предусмотрены изготовителем в разных вариантах). Если вы собираетесь хранить крупногабаритные предметы, то используйте для прикрепления полок уголки жесткости. На нижние торцы стоек не забудьте надеть пластиковые подпятники, которые не только предохранят пол от повреждений, но и не дадут скапливаться влаге.

Собрать металлический стеллаж не составит труда, особенно если он имеет небольшие габариты. Для крупных конструкций возьмите себе помощника, который придержит детали, пока вы их окончательно не прикрепите.

Сборная конструкция

Очень удобные металлические стеллажи сборной конструкции, где стойки просто вставляются одна в другую за счет разного диаметра цилиндрических палок.

Полки в них сетчатые с фигурными перилами по всему периметру. Как правильно собрать металлический стеллаж, нарисовано на листе-вкладыше, имеющимся в комплекте. Для удобства в работе освободите поверхность пола от всего лишнего и разложите все элементы в порядке сборки. Единственно, что вы должны учитывать при покупке такого изделия, что полки имеют предназначенные изготовителем места, поэтому их уже нет возможности переставить или изменить между ними расстояние для крупногабаритных предметов.

Собирают такие стеллажи вручную, просто надевая детали на вертикальные палки. Для прочности креплений воспользуйтесь резиновым молотком, аккуратно ударяя по краю полки, чтобы она села полностью на свое место. Делать такую работу несложно, сборка похожа на детский конструктор, поэтому такой металлический стеллаж собрать своими руками сможет даже подросток или женщина.

Стойки с зацепами

В продаже имеются удобные стеллажи из металла, для которых не потребуется никакой фурнитуры, чтобы соединить вертикальные стойки и горизонтальные полки. Они соединяются между собой защелкиванием на надежные зацепы. На полках имеются специальные крючки, а на стойках — отверстия с уменьшением книзу. Как собрать металлические стеллажи такого типа? Очень просто. Вставить крючок в отверстие и с силой придавить, чтобы он опустился до самого конца.

Подробная инструкция по сборке поможет сделать работу быстрее и правильно расположить элементы между собой. Прочитав ее, вы сможете собрать стеллаж для своего гаража или магазина всего за несколько минут. Желательно взять в помощь помощника, чтобы придерживал полку с противоположной стороны, пока вы занимаетесь поиском нужного отверстия.

Алгоритм действий

Перед тем как собрать металлический стеллаж самостоятельно, обязательно проверьте расположение стоек. Нижняя сторона имеет специальные отверстия для соединения с подпятником, а на верхней их нет. Просмотрите сразу все стойки и положите их на полу правильной стороной, чтобы после сборки не переделывать работу. Все зацепы должны смотреть вниз, иначе полки просто невозможно будет присоединить.

Чтобы уже не задумываться над этим вопросом, наденьте сразу подпятники на нижние края. Дальше работу лучше делать вдвоем. Крючки на полках должны смотреть вниз. Сначала прикрепите нижнюю полку, чтобы стойки уже не нуждались в поддержке. Для этого вставляют одну часть полки в зацепы, потом прикладывают противоположный край. Так как запецы удерживают поперечные детали прочно, нужно вставить крючки до конца. С металлом это не так просто сделать.

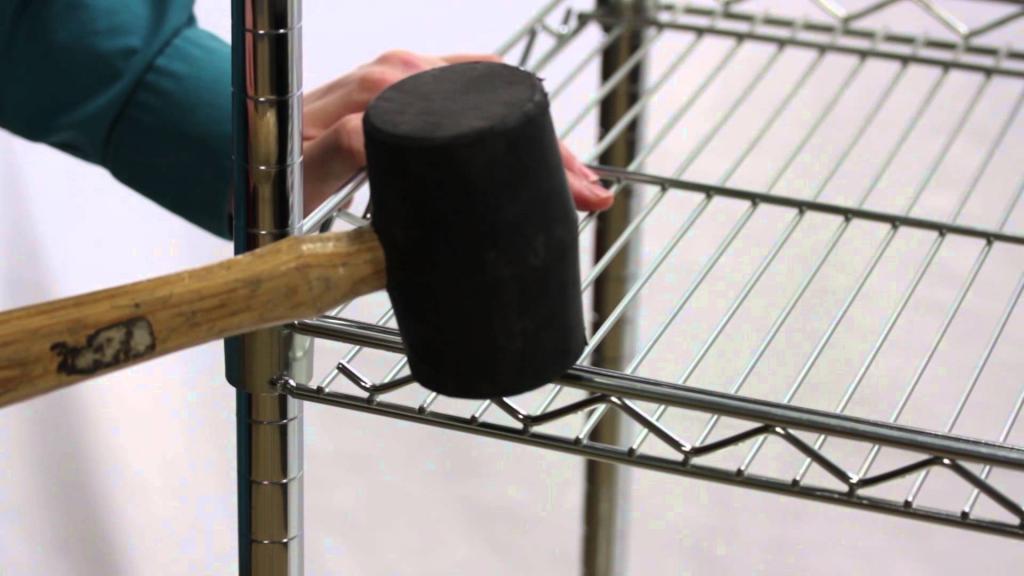

Мастера с опытом пользуются специальными резиновыми молотками, постукивая по поперечине, пока она не займет положенное место. Если у вас его нет, то нет смысла покупать инструмент для разового использования. Перед тем как собрать металлический стеллаж на зацепах, приготовьте деревянный брусок и постукивайте для усадки ним. Однако тут необходимо действовать без фанатизма, ведь при сильном ударе может деформироваться металл.

Правила сборки больших конструкций

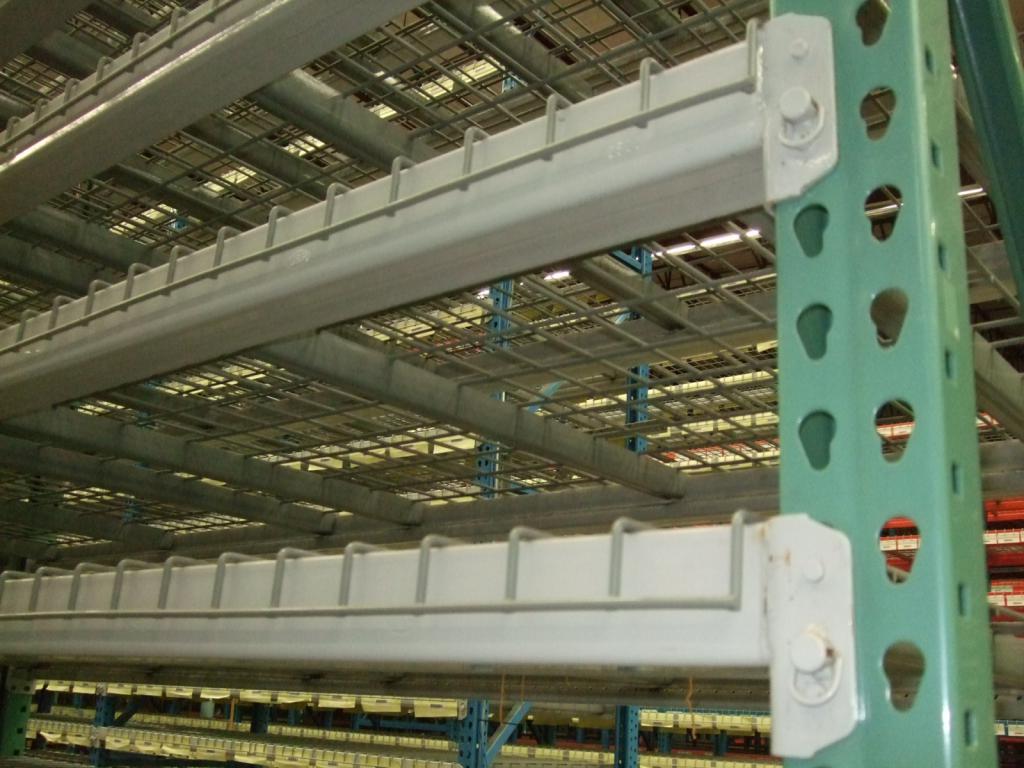

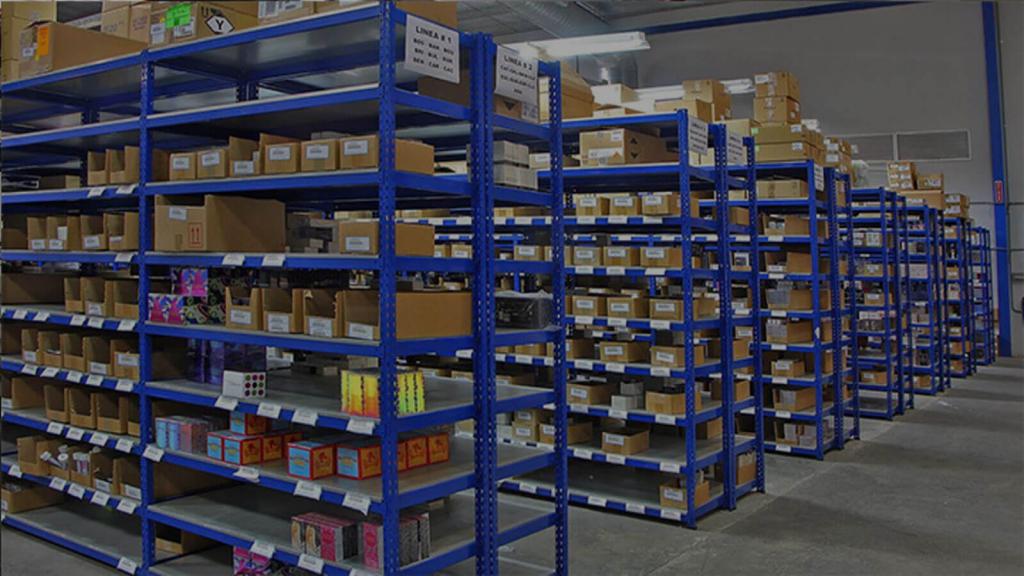

Для крупных магазинов или складских помещений тоже используются стеллажи с зацепами, только они имеют гораздо больший размер и толщину стенок из металла. Для сборки таких изделий понадобится слаженная работа нескольких человек, строительные леса и дополнительная техника в виде подъемников.

У таких конструкций нижние части вертикальных стоек оборудованы отверстиями для анкерных болтов. Для их установки в бетонном полу делают перфоратором отверстия и вкручивают их накрепко в основание. Таким же образом крепятся стеллажи и к стене, ведь нагрузка на промышленные стеллажи невероятно велика.

Потом аналогичным способом надеваются крючки полок на зацепы вертикальных стоек, помогают крепкому сцеплению резиновые молотки.

Правила безопасности

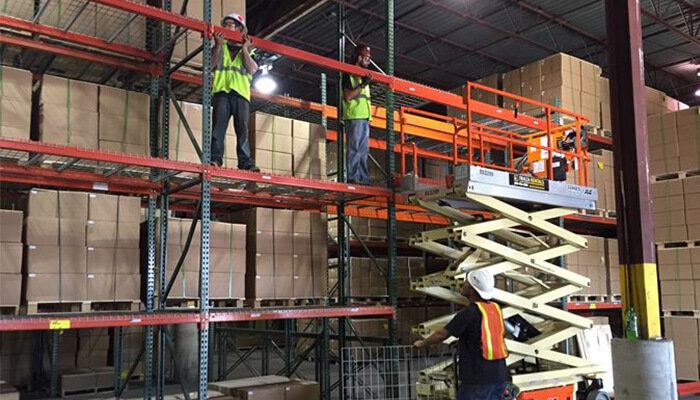

Перед тем как собрать металлический стеллаж для магазина, используют подручные средства. Для укрепления верхних частей конструкции выставляются строительные леса. Необходимо соблюдать технику безопасности и использовать ремни или сделать перила на подставках. Леса или строительные подмостки должны быть устойчивы и прочны.

Для исключения падений с высоты обязательно должны быть перила. До начала работы проинструктируйте рабочих о правилах безопасности во избежание несчастного случая при сборке таких габаритных изделий, как на фотографии выше.

Подъемники также должны быть оборудованы перилами и должны иметь устойчивость относительно пола. Работать на высоте обязательно парами, чтобы надевать полки на зацепы сразу с двух сторон. Перед тем как начинать сборку верхних частей конструкции, нужно прочно укрепить анкеры к поверхности основания и к стене здания, чтобы сборка имела жесткость.

Особенности конструкции

Как вы уже поняли, металлические стеллажи бывают самых разных конструкций и методов сборки. Как собрать металлический стеллаж без сварки, подробно описано в статье. Обратим внимание на конструкцию полок. Они могут состоять из планок с уголками, на которые нужно укладывать фанеру, вырезанную под размер.

Для крупногабаритных стеллажей полки имеются уже готовые, с прочными металлическими перемычками и сетчатым покрытием. Они довольно крепкие, способны выдержать большую массу.

Вывод

Для размещения множества предметов в домашнем хозяйстве или в магазинах удобнее всего пользоваться сборными металлическими стеллажами. Собираются они вручную довольно быстро и просто. Не нужно иметь специального образования, чтобы разобраться во всех тонкостях сборки. Прочитав пошаговую инструкцию в нашей статье, вы справитесь с заданием за несколько минут. Удачи!

Металлические полки своими руками: инструкция и чертежи

Сделать металлический стеллаж своими руками – порой это самое рациональное решение для оснащения гаража, кладовой, любого другого подсобного помещения. Подобные полки выдержат изрядный вес, представляя собой надёжное хранилище для инструмента, оборудования, различных вещей. Свой подогнанный под размеры стеллаж, в отличие от покупных, идеально впишется в любое помещение. Кроме того, там где дерево быстро приходит в негодность, стеллажи из металла стоят годами, повышенная влажность им не страшна.

Составление проекта

Размеры стеллажа зависят от веса и вида хранимых на нём вещей, а также наличия свободного пространства. Поэтому чертежи каждый раз создаются индивидуально, и какой-либо одной общей рекомендации о том, как сделать, быть не может принципиально.

Всегда линейные параметры, форма и конфигурация полок в подсобном помещении определяются мастером самостоятельно.

Металлический стеллаж не всегда собирается целиком из «железа». Отдельные элементы конструкции могут быть заменены на дерево либо пластик. Объясняется это соображениями снижения:

• затрат времени;
• веса конструкции;
• финансовых расходов.

Чаще всего каркас изготовляется из металла, а полочка из более лёгкого материала. В противном случае придётся выполнить ряд дополнительных сборочных операций. В частности, чтобы не образовался прогиб, потребуется либо нарезать толстые, тяжёлые, металлические листы, либо приваривать снизу под каждой полкой рёбра жёсткости.

Для достижения гарантированной устойчивости необходимо запланировать прикрепление стеллажа к стене и полу. К основе из железобетонных изделий конструкция фиксируется крепёжными деталями длиной не менее 7 см. К кирпичной либо деревянной стене стеллаж прикрепляется крепежом в 4,5 см.

Фиксация к полу крупной габаритной конструкции должна производиться на «салазки» из крупного уголка. Каркас небольшого размера достаточно «пристегнуть» приваренными к концам стоек металлическими «пятаками».

Как израсходовать меньше времени и средств

Чтобы собрать качественный металлический стеллаж при ограниченном бюджете, обратите внимание на такие составляющие проекта, как:

• материалы;
• ширина ярусов;
• способ соединения.

О замене металлических полок пластиковыми либо деревянными уже сообщалось выше. Выбирая ширину горизонтальных досок, предназначенных для хранения предметов, не делайте её одинаковой на всех ярусах, а сужайте по мере подъёма. Объясняется это просто, более габаритные и тяжёлые вещи не только удобней уложить внизу, но и безопасней.

Большие размеры полки потребуют обязательного использования габаритного уголка, иначе её прогиба не избежать. Широкая доска наряду с дополнительными поддерживающими элементами повышает стоимость проекта. Стоит ограничиться стандартной шириной полок в 35-40 см.

Если имеются навыки и есть доступ к сварочному аппарату, то проще будет собрать единую монолитную конструкцию. Правда, передвинуть её в случае потребности удастся с трудом. Изготовление же сборно-разборного стеллажа позволит получить легко перемещаемую конструкцию. Однако и повозиться с ней придётся несравнимо больше, сверление толстого металла для многочисленных соединений потребует много усилий.

Основные этапы создания стеллажа

Занимаясь изготовлением металлических полок своими руками, нельзя пускать процесс на самотёк. Даже несмотря на то, что работа не претендует на внешнюю привлекательность, используются детали простых геометрических форм, а конструкция будет стоять в подсобном помещении. Помните, только создание чертежа либо эскиза позволит избежать неприятных открытий при сборке каркаса и формировании коробок.

Процесс для удобства можно разделить на несколько основных этапов:

1. Разработка проекта. Включает в себя замеры помещения, определение места расположения конструкции, выбор, в зависимости от параметров складируемого имущества, типа и размеров стеллажа, «прорисовку» чертежа.
2. Заготовка деталей. Состоит из приобретения, раскройки стального листового проката, заготовки элементов конструкции нужных размеров. В зависимости от ожидаемой нагрузки подбирается металл (как правило, углеродистая сталь) для стеллажа. Перед разрезанием листа проверяется марка стали, соответствие его состояния и ширины подготовленному проекту.
3. Монтаж каркаса. Особое внимание уделите геометрии устанавливаемой конструкции, все её элементы должны располагаться либо параллельно, либо под прямым углом. Стеллажи всегда крепятся к полу и стене. Если каркас достигает потолка, то желательна и здесь его фиксация. На данном этапе намного больше трудозатрат потребуется для создания сборно-разборной конструкции. Если предусмотрены болтовые соединения, для них создаются отверстия (перфорация) в местах соприкосновения друг с другом.

Завершение работы

Необходимо учитывать, что в ходе эксплуатации, стеллажи подвергаются самым разным нагрузкам, которые не всегда возможно просчитать заранее. Поэтому чтобы не было серьёзных повреждений, стоит сделать полки попрочней, пожёстче, поустойчивей, защитите их от агрессивной среды.

Уделите особое внимание последним этапам изготовления изделия:

1. Формирование коробок, установка полок. Стеллажи в основном эксплуатируются в необогреваемом подсобном помещении с превышением коэффициента влажности. Учитывая это, следует отказаться от применения в качестве боковин и задней стенки гипсокартонных листов. Возможно использование многослойной фанеры, древесно-стружечной плиты (ДСП), ориентировочно-стружечной плиты (OSB) и другой подобной продукции. Оптимальный материал для полок – доска толщиной (в зависимости от длины и нагрузки) от 10 до 15 мм. Точное соблюдение размеров позволит не крепить её к каркасу. Достаточно уложить доски в гнёзда, формируемые уголками.
2. Нанесение защитного покрытия. Металлические элементы обрабатываются водоотталкивающей краской, древесная часть пропитывается антисептиками и покрывается лаком (вариант предпочтительней для жилого помещения) либо краской. Дополнительно стеллажи могут декорироваться плотной бумагой или пластиком.

К последнему, завершающему, этапу нельзя относится как к второстепенному. Повышение сопротивления изделия агрессивной окружающей среде позволит намного продлить срок его эксплуатации. Если вам удобно, возможно выполнение данного этапа ранее, до сборки каркаса. Главное, избежать повреждения покрытия отдельных элементов при монтаже конструкции и укладке полок.

Металлический стеллаж своими руками — инструкция и чертежи

Данная конструкция с полками на разных уровнях позволяет грамотно организовать хранение всего, что принято называть «домашней утварью». Выбор материалов и схем для стеллажей достаточно большой, и зависит главным образом от места их установки. Но если речь идет о металлическом стеллаже, то подразумевается, что изделие предназначено для того, чтобы выдерживать значительные нагрузки, а также эксплуатироваться в условиях, где древесина быстро приходит в негодность.

Например, при повышенной влажности. Как правило, стеллажи из металла монтируются своими руками в подсобных помещениях и строениях – кладовых, сараях, гаражах, погребах и так далее. Эта статья ознакомит с их типовыми чертежами и вооружит полезными советами по порядку изготовления.

Рекомендации по составлению проекта и выбору материалов

Одна из особенностей изготовления любого стеллажа – многообразие вариантов конструкции. Ее схема составляется индивидуально, в зависимости от специфики использования и наличия свободного пространства. То есть каких-либо конкретных инструкций по размерам не может быть в принципе. Проектируя, а затем и устанавливая стеллаж своими руками, мастер сам определяет все его линейные параметры, форму, конфигурацию, сообразуясь с габаритами помещения и местом расположения.

Нужно отметить, что не следует понимать «металлический» буквально. Как правило, для снижения веса конструкции, упрощения процесса сборки и затрат на ее изготовления из «железа» делается лишь каркас, а для полок желательно выбирать древесину или пластики. Использовать для них металл нецелесообразно, так как придется работать с довольно толстыми листами (во избежание прогиба), или наваривать снизу под каждую ребра жесткости (из прутка или уголка). А это – дополнительные сложности в сборке и затраты по времени и финансам.

При составлении чертежа нужно ориентироваться на специфику использования стеллажа. То есть, для хранения чего он предназначается. От этого в первую очередь зависит ширина его полок. Как правило, металлические конструкции возводятся для установки на них банок с консервацией (если это погреб), складирования расходных материалов, инструмента и запчастей (гаражный вариант). Инструкция по изготовлению относительно этого пункта простая – чтобы все уместилось достаточно плотно и рационально, при этом существенно не уменьшая полезную площадь помещения, полок шириной 35 – 40 см вполне хватит.

Желательно сделать их разными. К примеру, пара ярусов – шире, а остальные – несколько уже. На стеллаже, изготовленном по такому чертежу, получится компактно уместить все – габаритные и тяжелые детали внизу, а инструмент, расходные материалы, тару со смазками, красками и тому подобное – выше.

Как определить длину полок?

Более метра, если предполагается складирование тяжелых предметов, их делать не стоит. Прогиба точно не избежать, поэтому для сборки каркаса придется использовать габаритный уголок. А он и стоит дороже, да и работать с ним гораздо сложнее. Плюс – стеллаж получится довольно массивный.

Чем скреплять конструктивные элементы? Вариантов немного – сварка или болтовые соединения. Что лучше?

 Сварная конструкция – монолит.  Следовательно, изменить первоначальный проект просто так не получится. Один из способов преображения интерьера – смена мест установки предметов мебели. Стеллаж, смонтированный при помощи сварочного аппарата, вряд ли удастся переместить в другой конец комнаты и расположить его так, чтобы он органично вписался в общую обстановку. И уж тем более перенести в другую, учитывая высоту дверных проемов. Такие конструкции лучше подходят для различных подсобок (пристроек), но не для жилых помещений.

 А вот стеллаж на болтах для них – в самый раз.  Его несложно демонтировать, при необходимости, изменить схему и снова собрать. Сложность лишь в том, что придется сверлить толстый металл и заниматься многочисленными соединениями. Поэтому времени на изготовление такого стеллажа понадобится больше.

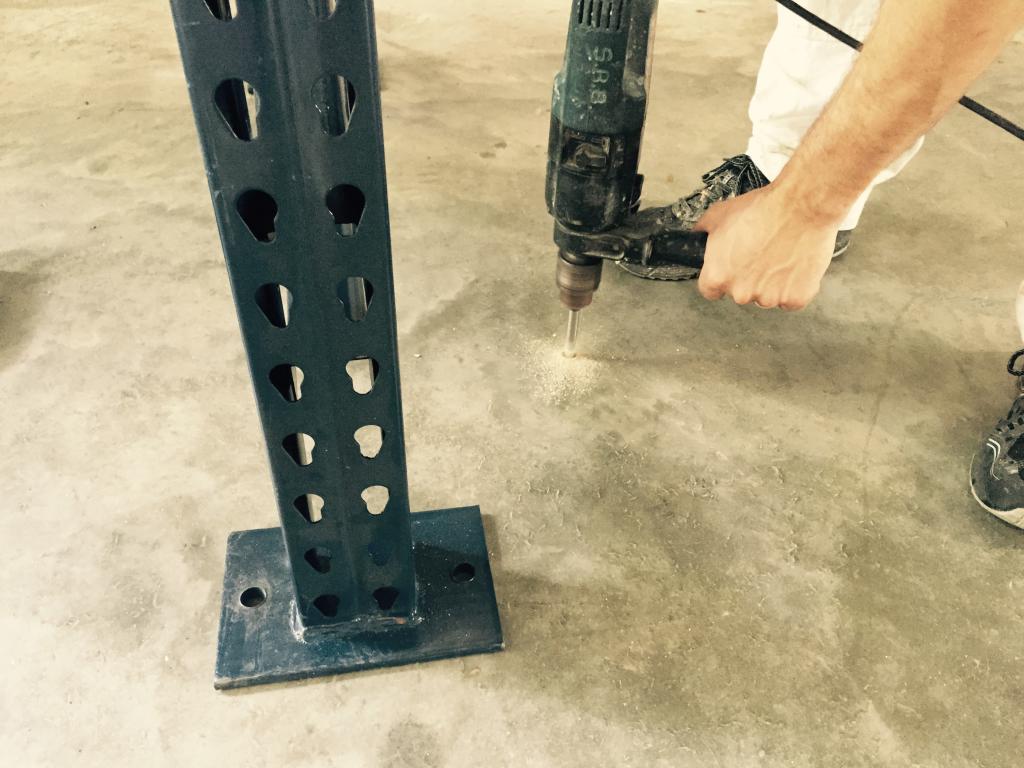

 Фиксация стеллажа к стене.  Инструкция короткая. Если основа из ЖБИ, то рекомендуемая длина крепежных деталей – не менее 7 см. Для стен кирпичных или деревянных достаточно и 4,5.

 Основание стеллажа.  Все зависит от того, на каком полу он будет установлен. Для большей устойчивости, если конструкция габаритная, целесообразно при составлении чертежа предусмотреть «салазки» из крупного уголка. При небольших размерах каркаса достаточно наварить на концы стоек металлические пятаки, дополнительно «пристегнув» их к полу.

Краткая инструкция по изготовлению металлического стеллажа

Первый этап – сборка каркаса. Он всегда крепится к стене и полу. Если по высоте каркас примыкает к потолку, то желательно зафиксировать его и на перекрытии. Основное внимание на этом этапе нужно уделить геометрии стеллажа. Все его конструктивные элементы должны располагаться или параллельно, или под прямым углом.

Второй этап – формирование коробок и установка полок. Учитывая, в каких условиях в основном эксплуатируются металлические стеллажи, использовать для боковин и задней стенки листы ГКЛ не стоит. Подойдет многослойная фанера, ДСП, ОСВ и подобная продукция. Для полок оптимально – доска. В зависимости от длины и нагрузки в диапазоне 10 – 15 мм. Если грамотно составить чертеж и определиться с размерами, то их не придется крепить к металлическому каркасу. Они укладываются в гнезда, образуемые уголками.

Третий этап – обработка стеллажа. Для металлических частей следует применять влагоотталкивающую краску. Элементы из древесины пропитываются антисептиками и покрываются лаком (если стеллаж для жилого помещения) или красящим составом. Как вариант дополнительного оформления – использование кромок, декорирование плотной бумагой или пластиком.

Металлический стеллаж своими руками. Как сделать металлический стеллаж

Экономия и грамотная организация пространства – основная задача, которая стоит перед владельцем гаража. Её выполнение существенно облегчает наличие полок и шкафчиков в помещении. Собираем металлический стеллаж своими руками по проверенным чертежам и простым рекомендациям.

Определяем параметры металлического стеллажа

По сравнению с деревянным стеллажом металлический не плесневеет, не подвержен гниению и горению, способен выдержать вес достаточно тяжёлых предметов. Однако он подвержен коррозии. Это следует учитывать и выбирать соответствующие материалы и инструменты для изготовления.

Следует составить перечень предметов, которые, как предполагается, будут размещены на полках металлического стеллажа. В зависимости от этого выбираем высоту и ширину конструкции, делаем чертёж с учётом параметров гаража.

Обычно полочно-стеллажную систему располагают у дальней стены помещения или, если позволяет квадратура, ещё и вдоль боковых стен. Расстояние между полками должно быть 30 см. Оно является оптимальным для расположения запчастей, приборов, мелкого оборудования и автомобильных колёс.

В целях сохранения чистоты в гараже нужно располагать нижние полки не ближе, чем в 20 см от пола. Также необходимо сделать перфоратором отверстия в полках, чтобы сохранить содержимое стеллажа от пыли и ржавчины. Конструкция может быть сборной и разборной, стационарной и передвижной, высокой и низкой, широкой и узкой. Тип стеллажа выбирается в соответствии с потребностями хозяина. Стоит помнить, что оптимальная высота конструкции – не менее одного и не более двух метров.

Готовим материалы и инструментарий

Сборный металлический стеллаж, который способен выдержать большие нагрузки и является прочным, должен быть собран из листов толщиной не менее 2 мм и уголков толщиной 5 мм и размерами 50*50 мм. Те же параметры подходят и для разборного стеллажа.

Для помещений с повышенной влажностью желательно применять в изготовлении стеллажей оцинкованные элементы. Обычно их приобретают в Санкт-Петербурге и регионах, близких к водоёмам. В Москве влажность существенно повышена около реки. Если в гараже обеспечена гидроизоляция, то будет достаточно обработки материалов от коррозии. Оцинкованные металлические стеллажи своими руками собирают во многих регионах страны.

Можно использовать металлический профиль в качестве каркаса, а полки изготовить из металлических листов, толстослойной фанеры или досок. Дерево необходимо проверить на чистоту. Старые доски прослужат не долго. Если на них уже имеются следы грибка или другого вида порчи, то лучше купить новый материал, по возможности обработать его огнём или специальными средствами от плесени и только потом собирать в конструкцию.

Для фиксации деталей необходимо подготовить большой стол или верстак. Понадобится сварочный аппарат, перфоратор, рулетка, маркер, болгарка или ножовка, хомуты, напильник, струбцины, уголки, саморезы, болты. Также нужно подготовить грунтовку, краску по металлу, кисть.

Составляем проект согласно размерам площадки, на которой будет находиться конструкция. Область под стеллаж готовим заранее. Она должна быть ровной, сухой и чистой.

Изготавливаем и собираем металлический каркас своими руками

Когда все необходимые материалы и инструменты готовы, приступаем к изготовлению конструкции. Следуем следующему алгоритму:

1. Наносим маркером разметку на трубы, из которых будут сделаны заготовки.
2. При помощи ножовки по металлу или болгарки нарезаем стойки, поперечные и продольные перекладины.
3. Мастерим боковину из заготовок. Для этого сначала наносим на стойку разметку расположения перемычек, стыкуем хомутами или привариваем.
4. Закрепляем на приваренные перемычки вторую стойку.
5. Обрабатываем напильником или болгаркой сварные швы.
6. Укладываем на верстак первую боковину и собираем вторую из заготовок, фиксируя детали струбцинами.
7. Все детали соединяем сваркой.
8. Собираем болтовым соединением вторую боковину, не фиксируя её струбцинами, чтобы можно было установить хомуты.
9. Привариваем к боковине продольные перемычки, используя уголок для состыковки.
10. Обрабатываем швы напильником или болгаркой.
11. Привариваем вторую боковину к перемычкам.
12. Привариваем металлические пластинки-ножки к торцам.
13. Для закрепления полок выполним из металлических пластин закладные. У каждой закладной длиной пять см должны быть два отверстия под саморезы.
14. Привариваем пластинки с шагом в 30 см.
15. Готовый стеллаж устанавливаем вертикально, проверяем на прочность и устойчивость, расшатывая его руками в стороны.

Если стеллаж будет сборным, привариваем листы и приступаем к окрашиванию специальной красой по металлу. Если нужна разборная конструкция – каркас готов, грунтуем его, окрашиваем и делаем полки. Обычно в таком типе стеллажа они делаются из дерева толщиной примерно 1,5 см. Устанавливаем их на металлическую основу при помощи уголков после высыхания краски.

Советы и рекомендации

Иногда стеллаж для гаража делают передвижным. Это удобно в том случае, если внутри помещения часто происходит перестановка и если оно в целом достаточно просторное. К ножкам такого стеллажа нужно приварить колёсики.

Располагая свой рабочий инвентарь и предметы на стеллаже, помните, что на нижние полки лучше положить самые тяжёлые из них, на высокие – редко используемые. То, что часто находится в использовании, размещаем на центральных уровнях.

Снаружи на боковых стенках можно сделать небольшие крючки, чтобы вешать на них рабочую одежду, провода. Многофункциональность стеллажа – важный аспект в его использовании.

Как собрать стеллаж, чтобы быстро, дешево и красиво

Содержание статьи

Стеллаж своими руками.

Стеллажи играют большую роль в нашей жизни, они нужны везде – в доме, на балконе, в гараже, в теплице, в подвале. Их используют для хранения коллекций, банок, коробок, книг, инструментов, запчастей, ненужных вещей, которые выбросить жалко. Красивый стеллаж украсит спальню, детскую, гостиную, а стеллажная перегородка с живыми горшечными цветами оригинально зонирует комнату.

Иными словами, область применения стеллажей очень широка. В статье мы расскажем, как собрать стеллаж своими руками, какие инструменты и материалы применить для этого. Приведем примеры изготовления оригинальных и недорогих бюджетных полочных конструкций из подручных материалов.

Материалы для изготовления стеллажей

Сделать стеллаж можно из различных материалов:

Но если из первых двух видов при достаточной, тщательной обработке стеллаж получается аккуратным и оригинальным, то работать с пластиком довольно сложно. Бывает проблематично сделать качественную обработку срезов, точность и прочность соединений, непросто спрятать заусеницы, выщерблены и другие дефекты, возникающие при резке или сверлении материала. Поэтому обычно пластик применяют в комбинации с деревом или металлом.

Кованый стеллаж, комбинированный с деревом

Но можно комбинировать не только пластик, оригинально смотрятся стеллажи из кованного металла или гнутой проволоки с полочками из фанеры, ДСП или МДФ. А также деревянные стеллажи с отделкой из художественного литья или дверцами из цветного стекла.

Производители предлагают огромный выбор стеллажей из различных материалов, с широкой гаммой оттенков, множеством разнообразных моделей – от самых простых форм до креативных и фантазийных. Но если вы решили сделать стеллаж из подручных материалов своими руками, то мы постараемся помочь вам в этом.

Начнем, пожалуй, с некоторых рекомендаций, которые нужно обязательно выполнить перед началом работы.

Подготовительные мероприятия

Перед тем, как построить стеллаж своими руками, необходимо сделать следующее:

• Выбрать место, где он будет стоять.
• Замерить длину, ширину и высоту свободного пространства.
• Придумать форму стеллажа и зарисовать ее. Если это гараж, балкон или кладовка, то необязательно особо изощряться, стеллаж можно сделать обычной формы, стандартных размеров, все зависит от возможностей помещения. Из экономии пространства его лучше сделать до потолка.

Для жилых помещений форма стеллажа может быть различной, все зависит от вашей фантазии и умения.

Стеллажи для банок своими руками.

• Определиться с предметами, которые будут размещены на полках, от этого зависят их размеры.

Если вы решили сделать стеллаж для банок своими руками, то здесь будет достаточно ширины полки в 25–30 см, для более габаритных предметов размер увеличивается в соответствии с их объемом.

Длина полок также рассчитывается, исходя из веса хранимых вещей: под легкие предметы подойдут полочки до 150 см, а под тяжелые изделия (например, книги), то во избежание прогиба рекомендуется делать длину не более 90 см. Под металлические инструменты лучше использовать стальные каркасы.

• Выбрать и подготовить материал, из которого будет делаться стеллаж. Деревянные каркасы должны выполняться из сухих, строганных досок и брусков правильных геометрических и линейных размеров (см. Как сделать стеллаж из брусков своими руками). Для полочек можно взять фанеру, доски, пластик, стекло, ламинированную ДСП или МДФ-панели, но дома эти материалы сложно качественно и точно порезать в размер, лучше обратиться к специалисту.
• Подготовить инструменты и крепежи, необходимые для работы. Вам понадобятся: электролобзик или ножовка, шуруповерт, дюбеля или саморезы, рулетка, уровень.

Важно! Материал подготавливается с учетом условий эксплуатации: для влажных помещений (ванная комната, погреб, балкон и прочее) деревянные детали рекомендуется покрыть антисептическими и водоотталкивающими составами, а металл – антикоррозийным средством.

Технология изготовления деревянного стеллажа

Изготовление стеллажа.

Для того, чтобы вы смогли быстро собрать стеллажи для дома своими руками, мы расскажем об основных этапах работы.

Итак, начнем:

1. Разметка места установки.

Для начала надо определиться какого вида будет стеллаж. Если отдельно стоящий, тогда он собирается в любом месте, а если пристенный, то бруски каркаса можно прикрепить непосредственно к стене.

В этом случае необходимо позаботиться о внешнем виде поверхности стены за стеллажом, так как задняя стенка будет отсутствовать. Если планируется стеллаж во всю стену, тогда деревянный каркас рекомендуется прикрепить к полу или потолку.

2. Сборка каркаса.

Для основы используют бруски квадратного или прямоугольного сечения, толщина зависит от высоты стеллажа, количества полок и веса вещей, которые предполагается хранить. Обычно берут сухие строганные бруски 50 х 50 мм, 60 х 60 мм, 50 х 60 мм.

Сначала собирают нижнее основание по габаритам стеллажа, к нему вертикально крепят брус на предполагаемую высоту по углам, периметру и середине, если планируется промежуточная стенка. Стойки соединяют верхней обвязкой из того же бруска.

Важно! Если стеллаж длинный и высокий, то вертикальные стойки не всегда могут обеспечить необходимую жесткость конструкции. Здесь уместны будут несколько диагональных распорок по торцам и задней стенке, которые ставят между стойками заподлицо с брусками каркаса.

Деревянный стеллаж на балкон.

Стойки тщательно вымеряют по вертикали и крепят при помощи саморезов к нижней и верхней обвязке, углы усиливают мебельными уголками. На вертикалях вымеряют места нахождения полок и устанавливают дополнительные горизонтальные связи, на которых будут лежать полочки.

3. Устройство коробки, установка полок.

Готовый каркас обшивают облицовочными декоративными плитами по бокам, снизу и сверху, которые крепят саморезами или мебельными шурупами. Места соединения закрывают клипсами в тон.

Для наружных стенок используют ламинированную ДСП, МДФ-панели, оргстекло, «финскую» фанеру, строганные доски, низ и верх можно покрыть материалом попроще.

При необходимости устанавливают заднюю стенку, она придаст дополнительную жесткость всей конструкции (это актуально для отдельно стоящих стеллажей, закрепленные на стене конструкции в ней не нуждаются). Для тыльной стороны применяют обычную ДВП.

Полки устанавливают по уровню на заранее прикрепленные горизонтальные бруски и фиксируют саморезами, которые берут немного длиннее, чем толщина полки.

Торцы полок из ДСП или МДФ отделывают меламиновой лентой в тон, наклеивая ее на поверхность при помощи горячего утюга. Декоративные стеллажи своими руками можно частично или полностью закрыть дверцами, установить несколько ящичков, украсить фасад резьбой, оригинальной фурнитурой, скрытой подсветкой.

Обшивку тоже можно подобрать в одном стилистическом решении с интерьером в помещении.

Металлические или комбинированные стеллажи

Металлический стеллаж с полками из МДФ.

Если у вас есть возможность и навыки работы со сваркой, то в гараж, теплицу или на балкон можно сделать стеллаж из металла. Кроме того, последнее время металлический стеллаж стал незаменимым предметом интерьера в различных стилях, таких как лофт, хай-тек, модерн.

Подходящий материал всегда можно найти в гараже или купить по доступной цене. Каркас делают в основном из уголка, сечение которого выбирают, исходя из массы предполагаемого груза.

Для более легких конструкций применяют перфорированный оцинкованный профиль, работать с которым гораздо проще и удобней. Инструкция по сборке стеллажей из профиля доступна в понимании самому не осведомленному в этой области человеку. Технология изготовления конструкции из металла схожа со сборкой деревянного стеллажа, только вместо саморезов используется сварка или болтовые соединения.

Полки для тяжелых вещей делают из листового металла или досок толщиной 40–50 мм. Мастера художественной ковки и сварки заполняют боковые стенки стеллажей ажурными узорами из проволоки или полосы, но если нет такой возможности, то торцы можно закрыть теми же ДСП или МДФ, вагонкой, строганной доской.

Стеллаж из уголка своими руками обойдется на порядок дешевле заказанного или купленного в готовом виде. Кроме того, если проявить фантазию, то можно получить оригинальное дизайнерское изделие, способное стать предметом гордости автора.

Оригинальные стеллажи и этажерки – новое применение старым вещам

Стеллаж из трех старых стремянок.

Рачительный и творческий хозяин не будет выбрасывать вещи, пришедшие в негодность, если из них еще что-то можно сделать. Это касается старых шкафов, стульев, деревянной тары, старых стремянок и прочего.

Приложив немного сил и воображения из старых вещей можно сделать новые необычные предметы интерьера, которые украсят и неузнаваемо преобразят комнату, дачу или двор. Поскольку мы говорим о стеллажах и этажерках, то предлагаем вам подборку фото, на которых умельцы нашли применение вроде бы уже вышедшим из употребления предметам и материалам.

Оригинальные стеллажи своими руками можно сделать из совершенно необычных вещей:

1. Оказывается, из кирпича строят не только здания, печи и камины, оригинально и необычно выглядит пристенный стеллаж для книг. Кирпич, бывший в употреблении, смотрится даже интересней нового, хотя, как говорится, это на любителя.

Главное, здесь необходимо строго выдержать вертикальность конструкции и положить кирпич на качественную смесь, иначе, если такой стеллаж завалится, то принесет не мало проблем. В данном случае для устойчивости его лучше прикрепить к стене при помощи арматуры, забуренной в стену и заложенной другим концом в кладку.

Стеллаж, выложенный из кирпича.

2. Старые ящики из-под фруктов могут необыкновенно преобразить комнату и даже зонировать пространство, отделив спальную зону от столовой. Просветы между рейками не заслоняют свет, высота, ширина и расположение ящиков стеллажа при этом может быть различной.

Правда, довольно проблематично качественно отшлифовать ящики, чтобы не было заусениц и опасности получить занозу. Белый цвет в данном случае скрывает довольно непритязательный вид материала, хотя окрасить стеллаж можно в любой цвет, сделать его однотонным или разноцветным.

Конечно, тонкие рейки не выдержат большой нагрузки, но для мелочей и легких предметов декора такой стеллаж подходит отлично.

Стеллаж из ящиков для перевозки фруктов.

3. Пластиковой или картонной трубе из-под линолеума или другого рулонного материала тоже можно найти применение. Порезав трубу на отрезки одинаковой длины и сложив их в определенном порядке, получаем необычный стеллаж в виде пчелиных сот.

Объем каждой ячейки невелик, но для обуви, игрушек, бутылок и других небольших вещей подойдет идеально. Соединять трубы лучше качественным клеем, промазывая их по всей длине, и в нескольких местах прикрепить к стене, поскольку такой предмет интерьера имеет малый вес и может опрокинуться при неосторожном обращении.

Стеллаж из пластиковой трубы.

4. Однотипные стеклянные бутылки и несколько строганных досок – вот еще одна дизайнерская идея для стеллажа. На фото обычные бутылки, но можно выбрать интересные модели с фигурными формами или необычным окрасом.

Да и расположить их можно более оригинально, асимметрично, разноуровнево, простора для фантазии хватает. Такие коллекционные стеллажи своими руками хороши тем, что делаются они в единственном экземпляре, имеют креативный вид и говорят об индивидуальности и отличном вкусе хозяина.

Полки в данном случае соединяются способом просверливания отверстий, в которые вставляются горлышки нижестоящей бутылки, кроме того поперечная планка между досками крепится к обеим полкам саморезами, придавая стеллажу определенную жесткость.

Стеллажи и этажерки своими руками.

5. Представленный ниже стеллаж вроде ничего особенного не представляет, кроме интересного дизайна полочек в форме изломанных геометрических фигур. Уникален он тем, что сделан из поддонов (паллетов), разобранных на отдельные доски.

Цена такого предмета мебели мизерна, поскольку поддоны можно найти на любом складе или купить за символическую плату, а результат налицо! Яркий стеллаж в детской комнате будет главным предметом интерьера, украсит и оживит любое помещение и прослужит не один год.

Доски для поддонов делают из твердых сортов дерева, сушат и обрабатывают антисептиками, это практически готовый мебельный материал. Достаточно только тщательно отшлифовать их, чтобы ребенок не пострадал от заноз и заусениц, нарезать по размеру, собрать на саморезы и покрасить яркими красками. Все, оригинальный стеллаж для игрушек готов!

Стеллаж для кукол своими руками.

6. Не только материал поддонов идет на изготовление мебели, но не остаются в стороне и сами поддоны. Из них для дачи делают различные стеллажи и этажерки для рассады, цветов, мелких предметов обихода. При размещении на улице не обязательно тщательно обрабатывать поверхности, нарочито грубые доски отлично вписываются в ландшафт.

Для изготовления стеллажа достаточно несколько сколоченных друг с другом поддонов, которые наполняют грунтов и всаживают рассаду.

Этажерки для цветов, стеллажи для клубники своими руками.

В заключение можно сказать, что, приложив немного старания и включив фантазию, можно создать своими руками настоящие шедевры из старых вещей. Мы рассказали о том, как и какие стеллажи можно сделать для своего дома. Видео в этой статье наглядно расскажет, как собрать полочный стеллаж самостоятельно.

Как собрать стеллаж — Официальный представитель stahler!

Из чего состоит стеллаж?

1-Стойка Стойка -это профильная труба сечением 30х80мм., толщина стенки 3мм.



Стойки имеют высоты: от 1м до 2,7м 1000, 1100, 1150, 1300, 1350, 1400, 1450,ш 1500,1550, 1600, 1650, 1700, 1750, 1800, 1850, 1900, 1950, 2000, 2050, 2100, 2150, 2200, 2250, 2300, 2350, 2400, 2450, 2500, 2550, 2600, 2650, 2700



Сечение стоек бывает: Стойка является основанием и опорой стеллажа.



Стойка состоит из деталей :



База Стойка с двухсторонней перфорацией 30х80мм





Опора (регулировочные винты) 2шт идут в комплекте с базой.



Стойки делятся : Г-Образная (односторонняя).



Применяется при сборке:



Позволяет размещать полки товарами только фронтальной стороны.



Т-Образная (двухсторонняя , она же островная).



Применяется при сборке: островного стеллажа, который позволяет разместить полки с товаром с двух сторон.



4-Панель сплошная L=1 000 H=400 Панели H-400 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.



5-Панель сплошная L=1 000 H=150 Панели H-150 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.





6-Полка G=470 L=1 000 Полка комплектуется двумя конштейнами, которые устанавливаются в стойку на необходимую высоту и нужный угол, для выкладки товара.



Навесная полка











7-Кронштейн (комплект)



Базовая полка





3-Плинтус
