Сваренное крыльцо: пошаговая инструкция, особенности и рекомендации. Проект и материал

Posted on By alexxlab

Содержание

Крыльцо из профильной трубы своими руками

Изделия из металла заслуженно являются символами надежности и долговечности. В том месте, где деревянные конструкции сгниют, а бетон может рассыпаться, металлическое строение будет служить вечно. Кроме физических преимуществ у этого материала есть много явных эстетических достоинств.

Разные ограды, решетки, лестницы и каркасы навесов из металла смотрятся изящно и богато. Не является исключением в этом ряду и крыльцо из профильной трубы для частного дома, которое можно сделать самостоятельно.

Выбор материала и необходимого инструмента

Каркас металлического крыльца изготавливается из профильной трубы с сечением 50-60 мм, а для навеса можно применить профиль с размером 20-25 мм. При этом козырек бывает различной формы: плоский, сферический или двускатный.

Для изготовления ступеней принято использовать уголок 30-45 мм. Перед тем как заняться строительством крылечка, надо продумать дизайн всего строения и сделать план пристройки. После чего купить необходимый материал и подготовить инструмент для работы.

Из материала и инструмента понадобятся:

  • Песок.
  • Щебень.
  • Цемент.
  • Профильные трубы разного сечения.
  • Сварочный агрегат.
  • Шлифмашинка.
  • Грунтовка и краска с кистью.

Внимание! Хотя крыльцо из профильной трубы является относительно легкой конструкцией, но во избежание усадки, деформации связующих элементов или провала всей конструкции, фундамент под строение желательно сделать.

Более подробно о том, как строить крыльцо из профильной трубы, смотрите видео: https://www.youtube.com/watch?v=YJYEqtMly7k

Как сделать своими руками?

Чтобы сделать каркас металлического крыльца, нужно обладать навыками сварки металла. В противном случае лучше обратиться к специалистам, поскольку некачественно выполненная работа может привести к травмам в процессе эксплуатации. Понадобятся такие материалы:

  • щебень;
  • песок;
  • цемент;
  • доски для опалубки;
  • арматура;
  • уголки;
  • профильные трубы;
  • сварочный аппарат;
  • грунтовка и краска.

Установка стоек

Если планируется строить крыльцо на бетонном фундаменте, нужно заложить опоры из трубы или швеллера. Высота данных элементов определяет границы верхней площадки и длину лестничного марша. Если планируется установка козырька, для него опоры тоже устанавливаются на этом этапе.

Поскольку металлическое крыльцо имеет небольшой размер, достаточно зафиксировать 4 стойки внизу и вверху конструкции. Для больших изделий делают дополнительную опору по центру.

Устройство бетонной подушки под марш

Для крыльца следует создать бетонную подушку. Для этого вырывают котлован глубиной около 0,5 м, по периметру устанавливают опалубку и засыпают песок слоем 10 см. Его заливают водой, чтобы максимально уплотнить. Сверху укладывают такой же слой щебня. После разравнивания поверхности заливают бетон. Для металлической конструкции достаточно слоя толщиной 5 см.

Затем укладывают арматурный каркас. Его заливают бетоном небольшими слоями. Каждый пласт следует тщательно утрамбовать, и только потом заливать следующий.

Установка тетивы

Поскольку лестница из металла является прочной конструкцией, для нее иногда делают только 1 тетиву в целях экономии. Однако чаще устанавливают 2 из профтрубы или швеллера, на которые снизу наваривают уголки для удобства монтажа. С одной стороны их фиксируют на опорах, а с другой — на бетонной подушке. Затем на месте будущих ступеней приваривают металлические полосы.

Как сделать ступени?

При строительстве лестниц используют уголки 5х5 см, чтобы сделать ступени. Каждый элемент приваривают к подложке на тетиве и ее поверхности. Благодаря тому, что ступенька приваривается к нескольким опорам, конструкция получается прочной и надежной. Уголки устанавливаются наружу, поскольку играют роль рамки для обшивки.

Иногда делают ступени другим методом. К каждой раме крепят стойки из уголков, длина которых равняется высоте ступеней. Они привариваются к боковой поверхности тетивы и раме нижней ступени, что придает прочность всей конструкции.

Обшивка ступеней

В качестве покрытия ступеней выбираются разные материалы. Это может быть:

  • древесина;
  • фанера;
  • металлическая сетка;
  • прутки из металла;
  • бетон;
  • плитка и т.д.

Хорошо смотрятся элементы отделки монолитной лестницы. Для этого в рамку для ступеней укладывают подложку, выполняют армирование с помощью тонкой арматуры или проволоки. Затем все заливают бетоном. В качестве подложки может выступать дерево или шифер. Поскольку поверхность бетона является достаточно скользкой, желательно поверх уложить плитку или застелить резину.

В конце крыльцо следует прогрунтовать и покрасить. Для этого сначала зачищают все сварочные швы угловой шлифовальной машинкой. Затем наносят грунтовку. Красят лестницу в несколько слоев после высыхания грунта. Если ступеньки деревянные, их обрабатывают антисептическими препаратами, а затем окрашивают алкидной эмалью или маслом.

Сделать крыльцо из металла не слишком сложно. Главное обладать навыками сварки металла. От качества работ будет зависеть прочность всей конструкции, а соответственно, и безопасность жильцов.

Изготовление металлического крыльца для частного дома: пошаговая инструкция

После того как в соответствие эскиза конструкции, приобретен необходимый материал, подготовлена площадка, приступают непосредственно к устройству крыльца.

Чтобы изготовить самостоятельно такое сооружение, для этого нужно:

  1. Нарезать заготовки из профильной трубы для нижней и верхней рамы.


    Рамы для площадки
    На эскизе видно, что на верхнем каркасе имеется перемычка, здесь показана она одна, но если площадки большого размера, то устанавливать их нужно через каждые 50-60 см. Такого же правила надо придерживаться и при установке вертикальных перемычек из металла. Это создает крыльцу необходимую жесткость.


    Готовая площадка для крыльца
  2. Вначале «прихватить» сваркой одну длинную и короткую трубу, сверить по угольнику, затем такую же манипуляцию сделать со второй парой профиля. Соединить их вместе, проверить по диагонали, по углам и обварить капитально.
  3. Потом необходимо полученные рамы соединить в одно целое, для чего также сначала на «прихватках» фиксировать вертикальные опоры по углам площадки, сверить по угольнику и обварить основательно.
  4. На следующем этапе изготовить лестницу, придерживаясь определенных размеров по углу наклона, количеству ступенек и расстояния между ними.


    Лестничный марш из профильной трубы
  5. Остается зафиксировать изготовленную лестницу к верхней площадке и на этом можно считать крылечко готовым.

Этапы монтажа железобетонного фундамента под металлическое крыльцо

Основным достоинством крыльца из металла является его жесткость, а если под него возведен фундамент, то и увеличенный период эксплуатации.

При этом рекомендуется следовать инструкции и выполнять работы поэтапно:

Этап № 1. Монтаж фундамента. При рытье котлована нужно учитывать глубину промерзания грунта. В первую очередь бетонируются опоры для площадки будущего крыльца, при этом заглубляются они на 45-50 мм. После схватывания бетона приступают к сварочным работам.


Фундамент под металлическое крыльцо

Этап № 2. Сварка верхней площадки. Раму для нее рекомендуется изготавливать на земле, выдерживая углы и параллельность сторон, при этом учитывать размеры между опорами. После этого поднять на стойки, выровнять и обварить ее основательно.

Этап № 3. Изготовление нижней рамы (на схеме она обозначена желтым цветом). Затем готовить и сваривать вместе комплектующие детали ступенек (выделены синим). Соединить все изделия между собой профилем (на схеме оранжевое отображение).


Схематическое изображение соединяющих элементов крыльца

Этап № 4. Сборка навеса. Если крыльцо выполняется с отдельной кровлей, то собирать его рекомендуется также на земле из профильных труб с сечением 25-35 мм. Затем установить к стене, либо приварить к существующим стойкам.


Навес крыльца на опорах

Этап №5. Настил ступеней и площадки. Застилать эти элементы крыльца желательно одним и тем же материалом, например, деревом, или рифленым листом из металла.


Ступени крыльца из дерева

Этап № 6. Изготовление перил. Если в лестнице более трех ступеней, то необходимо применять перила высотой не менее одного метра.

Этап № 7. Зачистка сварочных швов шлифмашинкой. Грунтовка и покраска крыльца.

Изготовление

Когда расходные материалы, инструменты подготовлены, можно приступать к сборке металлического крыльца. Новичку достаточно научиться работать с электроинструментами, ознакомиться с теорией сборки металлоконструкции.

Фундамент

Виды фундамента под крыльцо:

  1. Бетонные опоры. Долговечное, надежное основание, которое не связывается с фундаментом дома. Опоры подходят для разных типов почвы, стоят недорого.
  2. Сваи из металла. В продаже можно найти специальные винтовые сваи, которые можно быстро установить. Подходят для разных типов грунта.
  3. Кирпичные опоры, которые устанавливаются на отдельном фундаменте.

Последний вариант основания считается самым сложным, долговечным, надежным, дорогим, поскольку требует создания отдельного фундамента. Для этого копается котлован, собирается опалубка с усиливающим каркасом. После этого пустота заполняется большим количеством цементного раствора.

Крыльцо к дому (Фото: Instagram / masterstal1)

Изготовление каркаса

После изготовления основания можно приступать к сборке каркаса:

  1. Выравнивание опор по высоте. Если они металлические, можно использовать болгарку.
  2. Начальная обвязка. Поверх опор следует положить 1–2 слоя рубероида. Разложить металлические швеллера между опорами так, чтобы их края были вровень с лицевыми сторонами опор.
  3. Сварка обвязки.

Между основными швеллерами, которые расположены по периметру нужно закрепить перемычки. Чем их больше, тем меньше будут прогибаться доски у входа. По толщине перемычки должны быть меньше швеллеров на 5 см.

Площадка

Существует два варианта сборки площадки крыльца из металла:

  1. Бюджетный способ. Закрепление металлического листа поверх перемычек. Для этого достаточно вырезать лист по размерам площадки, постелить его поверх перемычек. С нижней стороны сварочным аппаратом поставить несколько точек.
  2. Обшивка площадки половой доской. Чтобы древесина не гнила от сырости, предварительно ее нужно пропитать специальными составами.

Доски нужно закреплять на небольшом расстоянии друг от друга, поскольку древесина расширяется, сжимается при попадании влаги, температурных скачках, изменении уровня влажности.


Каркас площадки (Фото: Instagram / house_and_terrace)

Монтаж козырька

Этапы монтажа:

  1. Рекомендуется выбрать опорно-навесной козырек.
  2. Прикрепить опорную планку над дверью. Она изготавливается из металлических уголков или швеллера. Лучше всего крепить опорную планку на анкера.
  3. Установить опоры по краю площадки.
  4. Закрепить профилированные трубы квадратного или прямоугольного сечения одной стороной на опорах, другой на опорной планке с помощью сварочного аппарата.
  5. Между трубками закрепить перемычки.
  6. Поверх готового основания закрепить лист поликарбоната с помощью специальных саморезов.

Металлическая лестница

Прежде чем приступать к сборке лестницы на крыльцо из металла, нужно рассчитать сколько ступенек необходимо. По высоте расстояние между ступеньками должно составлять 15 см. От этого нужно отталкиваться при расчете высоты. Длина отдельных ступенек — 25–30 см.

Этапы сборки:

  1. Профилированные трубки прямоугольного сечения обрезать под углом.
  2. Отметить места расположения ступенек. Наварить по разметки обрезки металлических уголков.
  3. Ступеньки рекомендуется делать из досок толщиной от 7.5 см. Закрепить их на уголках с помощью болтов с гайками, заранее просверлив отверстия.

Изготовление лестницы (Фото: Instagram / house_and_terrace)

Монтаж перил и поручней

После изготовления лестницы и площадки можно приступать к сборке поручней, перил для крыльца из металла. Для этого достаточно наварить между опорами перемычки. На стене возле двери по обеим сторонам закрепить опорные планки, к ним приделать еще несколько перемычек.

Перила навариваются от двух опор крыши. Снизу они заканчиваются дополнительными опорами, которые закрепляются на нижней части лестницы сварочным аппаратом.

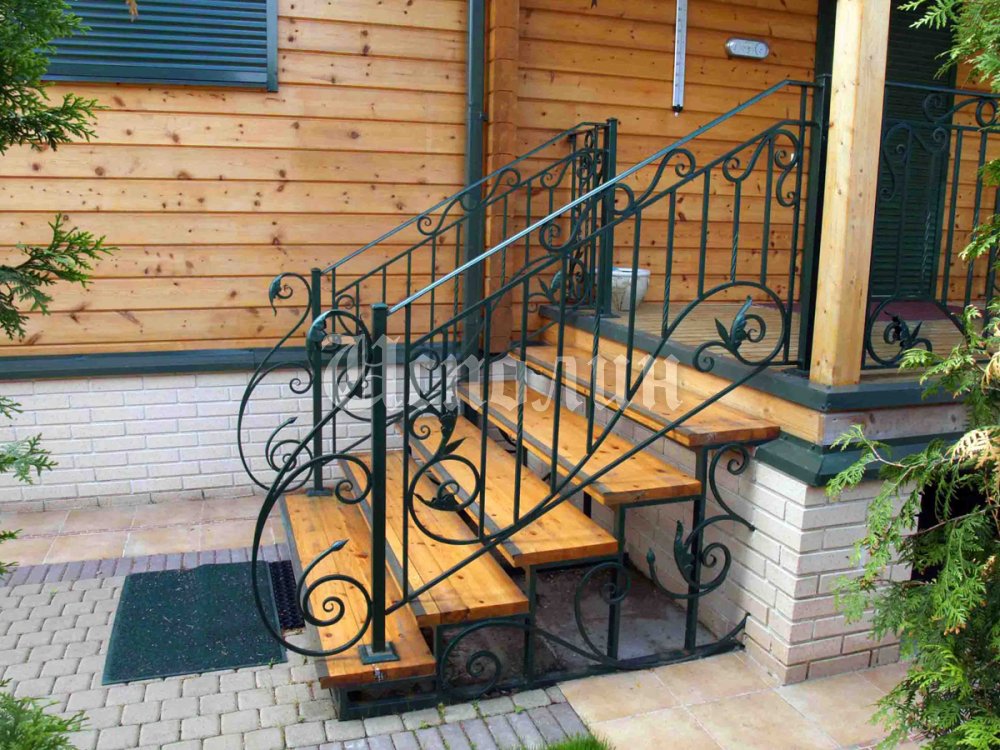

Металлическое крыльцо для частного дома: ажур и прочность

При возведении крылечка должен соблюдаться дизайн и расположение строения возле основного здания. К низкому цоколю удобно монтируется лестничный марш сбоку площадки. Для подъема на второй этаж дома можно выполнить винтовую лестницу либо конструкцию, состоящую из двух маршей.

Для оформления опоры поручней рекомендуется использовать ажурные кованые изделия, которые можно заказать по своим размерам. А также такое плетение можно применить и в устройстве навеса в виде металлических несущих опор и перемычек. Крыльцу придаст колоритность красивый старинный светильник, который освещает ступени и замочную скважину. К тому же освещение от него облегчит вход в темное время суток.

Как сделать металлическое крыльцо

Бегло разобравшись с видами металлических крылечек, перейдем к технологии их изготовления своими руками, ведь из двух вопросов: «Что сделать?» и « Как сделать?», — второй, несомненно, будет более интересен нашим читателям.

Не будем в этой статье рассказывать, как сварить металлическое крыльцо под плитку. И не потому, что такой проект сложно осуществить. Отнюдь, нет там ничего запредельного, но цена вопроса, будет практически всегда выше чем, если бы вы отлили площадку из бетона. А платить больше – это не наш метод. Потому на повестке дня стальное крыльцо под деревянную обшивку. И первое с чем вам предстоит определиться, так это с размером площадки.

Лестница для крыльца из металла своими руками

Перед тем как начать самостоятельное изготовление крылечка, нужно определиться с конструкцией лестницы и ее массой.

При этом их можно различать по следующим параметрам:

  • Простые лестницы, без поручней и навеса. В этом случае к наклонным балкам привариваются каркасы для размещения на них ступеней. Достоинство подобной конструкции заключается сравнительно небольшая стоимость сооружения: остов делается из профильных труб, а ступени и площадка закладываются деревом, плиткой или другим сопутствующим материалом.
  • С навесом. Для этого большого сооружения необходим подробный план при точном измерении всех соединяющих элементов.
  • Открытые лестничные марши с поручнями. Здесь на балки навариваются профильные трубы, служащие перилами.
  • Закрытое крыльцо. Такое сооружение больше напоминает веранду маленькой площади.

Изготавливая металлические лестницы своими руками, нужно учитывать несколько нюансов и придерживаться определенных правил:

  1. Не следует монтировать лестницу вплотную к входным дверям, так как такое расположение неудобно при пользовании: прежде чем закрыть или открыть дверь, нужно спуститься на несколько ступеней вниз.
  2. Конструкция крыльца должна быть безопасной. В качестве настила на ступенях и площадке крыльца использовать материал, противостоящий наледи и в то же время нескользкий сам по себе. При этом должен быть обеспечен наклон поверхности для стока воды.

Устройство крыльца из металла

При строительстве крыльца необходимо учитывать рекомендуемые нормативы лестниц. Металлическое крыльцо для дома или дачи требует точных расчетов, причем главные размеры регламентируются нормативными документами СНиП и ГОСТ.

Другими словами, всякое крыльцо состоит из лестничного марша, площадки и перил (в случае, если на лестнице больше трех ступенек). Перила по нормативам должны быть не менее 0,8 – 1,1 метра. Для предохранения крыльца от осадков, при строительстве рекомендуется сделать навес или козырек.

Площадка перед входной дверью должна быть ниже порога на 5 см. Глубина ее по правилам делается в полтора раза больше размера входной двери, а вот ширина может быть любая: опоясывать дом, в форме террасы, или в виде «пятачка» перед дверью.

Наклон лестничного марша относительно горизонта рекомендуется делать от 23 до 40˚С шириной 0,7 – 1 м. Для удобного расположения стопы глубина ступеней (проступы) делается 26 – 30 мм, а высота (подступенок) от 16 до 22 мм.

Внимание! По законам эргономики суммарный показатель размера ширины проступи и высоты подступенка должен равняться 45 см. Например, на крыльце с шириной ступеней в 30 см, высота между ними должна равняться 45-30 = 15 см.

Что касается применения материала, то наиболее популярным является комбинация каркаса крыльца из металла и деревянное исполнение ступеней из бука, дуба или сосны.

Размер готового изделия

Основные параметры крыльца, предназначенного для частного дома и изготовленного из металла, таковы:

  • Нечетное количество ступенек лестницы. Объясняется это тем, что физиологически человеку легче начинать и заканчивать подъем с одной и той же ноги. Угол наклона ступенек должен быть не менее 20. Высота одной ступени — от 12 до 20 см, глубина — 30 см.
  • Ширина лестницы должна быть достаточной для того, чтобы спокойно разминулись два человека, идущие навстречу друг другу. Оптимально — 1 м. При желании можно увеличить данный показатель. Более узкая лестница создаст неудобства при ее эксплуатации.
  • Размер площадки перед входной дверью должен быть больше ширины самой двери в 1,5 раза. Это норма. Но можно увеличить размер площадки до размеров веранды. Специалисты рекомендуют делать площадку не идеально ровной, а под углом в 2-30. Это облегчит сход дождевой воды.

Варианты крыльца, его форма разнообразны:

  • приставное,
  • одностороннее,
  • двустороннее,
  • трехстороннее,
  • сварное,
  • сборное,
  • кованое.

Металлическое крыльцо для дома не должно выпадать из общего архитектурного стиля. Оно акцентирует внимание на фасаде, привлекает внимание к входной двери и объединяет дом с окружающим пространством.

Как сварить крыльцо из металла

Рассмотрим последовательное изготовление простого крыльца с помощью сварки:

  1. После того как произведена установка двух наклонных балок от фундамента к площадке, нужно сделать разметку с целью месторасположения ступеней.
  2. Для их крепления подготавливаются металлические уголки с полкой в 45 мм по длине, равной ширине ступеньке. Количество их должно составлять число ступеней, умноженное на два. Эти заготовки сваривают под углом в 90 градусов с учетом правого и левого положения таким образом, чтобы образовалась Г-образная деталь.
  3. Сборка остова крыльца. Здесь вся работа начинается с нижней ступени. Такая подготовленная заготовка приваривается сначала к левой наклонной балке, вымеряется горизонтальное положение и затем приваривается другая аналогичная деталь к правой балке. Приваренные элементы соединяются между собой равнополочным уголком, тем самым образуя контур ступени. Последующие элементы формируются наподобие первой ступеньке и в итоге образуют жесткий лестничный марш.
  4. Затем сваренные ступени обшиваются.

Верхняя площадка обычно застилается досками или делается из рифленого листового металла.

Козырек над крыльцом своими руками

Одну из первостепенных задач при оформлении дизайна дома выполняет козырек над крыльцом. Но создание эффектного и изящного вида – не главная цель, поставленная перед этим сооружением. Основная функция – защита входной двери дома от осадков и ветра. Козырек, сделанный из профильной трубы, является простым и недорогим вариантом.

Важно! При выполнении сварочных работ особое внимание нужно уделить объективному расчету конструкции и жесткости крепления.

Каркас для навеса может быть соединен со стойками лестницы, а может быть самостоятельной конструкцией.

Рассмотрим, как сделать простой навес из профильной трубы под поликарбонатное покрытие пошагово:

  • Вначале делается разметка крепления опор под крышу крыльца (в случае, если навес является самостоятельным сооружением).
  • Из профильных труб изготовить каркас под крепление кровли.
  • Укрепить остов поперечинами и ребрами жесткости, при этом их число зависит от размеров каркаса. Обработать сварочные швы и заусенцы шлифмашинкой.
  • Просверлить отверстия в стене по разметке крепежных отверстий.
  • Каркас зафиксировать к стене.
  • Грунтовать и покрасить сооружение из профиля.

В случае возведения крыши над крыльцом на опорах, основное достоинство такого устройства состоит в том, что кровлю можно делать из любого материала.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Рекомендуем ознакомиться: Монтаж квартирной канализации — правила и возможные ошибки

Тип навесаСфера примененияОсобенности конструкции
пристроенный

террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группамипристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный

козырьки небольшого размера над входными группами, окнами, балконамине имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий

надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далееопирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навесаОсобенности конструкцииОсобенности монтажа
односкатныйодна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опорусамый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный

верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системыпри наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый

стропильные ноги встречаются в одной точке – вершине шатрарасчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный

кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или фермсамостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Техника безопасности при сварочных работах

В случае если сварщик не соблюдает технологию или правила проведения сварочных работ, есть вероятность получить ненадежное сооружение, способное разрушиться под влиянием внешних факторов. Поэтому нужно полностью соблюдать технику сварки: соблюдать режимы подбора тока относительно толщины металла; производить швы, соответствующие стандартам.

При проведении сварочных работ в обязательном порядке нужно пользоваться защитной маской. Одежда должна быть из плотного материала, способного отторгать разлетающиеся искры, на руках надеты брезентовые рукавицы. В непосредственной близости от проведения сварочных работ должны находиться вода и песок для борьбы с неожиданным возгоранием.

Достоинства железного крыльца

Перед тем как решить вопрос о возведении крыльца из того или иного материала, нужно взвесить все за и против. Несомненно, в сравнении с конструкциями, выполненными из бетона, кирпича или дерева, металлические сооружения имеют свои преимущества:

  • Жесткость. Его невозможно повредить во время эксплуатации.
  • Долговечность. Металл при регулярной защитной обработке не разрушается и может служить длительный срок.
  • Износостойкость. Не поддается воздействию погодных условий, истиранию и влиянию ультрафиолетовых лучей.
  • Декоративность. Ажурное переплетение боковых сторон крыльца может быть украшением любого дома.
  • Универсальность. Металлический остов хорошо сочетается с любым дизайном дома.

В то же время у таких металлических конструкций есть недостатки. Это, в первую очередь – постоянное обновление защитного слоя. И во-вторых, если используются декоративные изделия под заказ, то у них высокая стоимость. В остальных случаях крыльцу из металла нет равных.

Подготовка

Если нет желания тратить деньги на покупку готового крыльца из металла, можно сделать его самостоятельно. Для этого требуется подготовить определенные материалы, инструменты, составить чертеж конструкции, выполнить работы согласно плану.

Подготовка к изготовлению крыльца (Фото: Instagram / woodbear57)

Материалы и инструменты

Чтобы собрать самодельный каркас нужно подготовить:

  • сварочный аппарат;
  • тиски, молоток, плоскогубцы;
  • болгарку с дисками;
  • измерительные инструменты;
  • щетку по металлу, напильник или наждачную бумагу для обработки торцов.

Для сборки конструкции необходимо подготовить:

  • металлические трубы, швеллера, арматуру, песок, щебень, доски, бруски;
  • металлические листы толщиной от 4 мм;
  • арматуру разного диаметра;
  • грунтовку для металлических поверхностей, специальную краску.

Если есть желание установить декоративные элементы их можно купить готовыми в строительных магазинах, заказать на кузне или сделать самостоятельно.

Определение размеров конструкции

Размеры крыльца зависят от уровня входа, размеров двери. Габариты площадки выбираются зависимо от пожеланий хозяина дома. Чем оно больше, тем выше затраты на постройку.

Лучше вынести площадку от входной двери на 1–1.5 метра, а по бокам сделать выступы на 40 см.

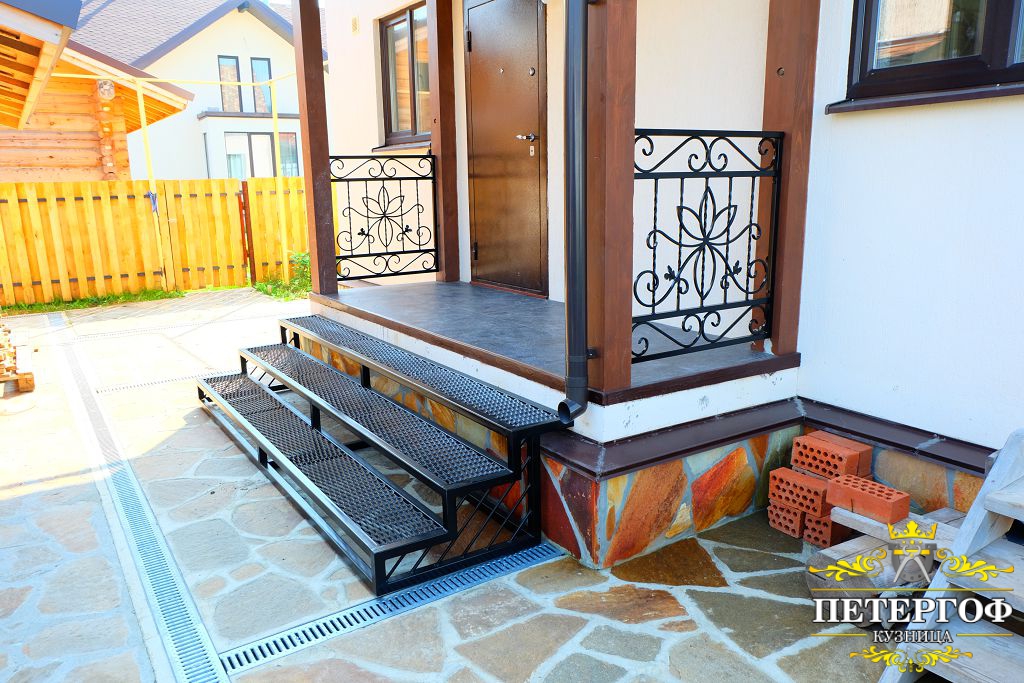

Кованое крыльцо (Фото: Instagram / xydogectvennaj_kovka_shya)

Чертежи и схемы

Некоторые пропускают этот этап, но он очень важен. Чертеж помогает точно визуализировать будущую постройку, определять расположение элементов. На нем нужно указывать размеры, места соединения отдельных частей.

Фотогалерея: «Крыльцо из профтрубы»

как сделать своими руками ступеньки и закрепить на косоурах

К основным параметрам лестничных конструкций типа крыльца, монтируемых на входе в жилое здание, следует отнести величину нагрузок, которые они должны выдерживать в течение длительного времени. Другой, не менее важный вопрос, нередко обсуждаемый при их сооружении, – из какой породы древесины лучше всего изготавливать деревянные ступени для крыльца.

В зависимости от решения этих вопросов возможны различные подходы к изготовлению входных лестниц, отличающихся не только своими конструктивными особенностями, но и деталями декоративной отделки.

Размеры и форма ступеней

Перед тем как оформить ступеньки для крыльца из дерева, прежде всего потребуется разобраться с ее конструкцией, а также подготовить эскиз.

При составлении чертежа необходимо учитывать следующие параметры будущего сооружения:

  • высота самодельной лестницы;
  • угол наклона ее спуска;
  • длина марша или пролета.

Для фиксации данных по первому из этих параметров следует измерить расстояние, отсчитываемое от верхнего среза площадки крыльца до земли (до нижнего края проема дверей в случае обустройства уличной лестницы из дерева или крыльца). По завершении замеров высоты будущей конструкции необходимо грамотно рассчитать ее оптимальный уклон.

Важно! При проведении замеров следует помнить о том, что при большой крутизне лестница неудобна для повседневного использования, а слишком пологая займет много места.

При выборе оптимального уклона нужно помнить, что его можно менять за счет изменения длины лестничного марша или размеров отдельных ступеней (удлиняя или укорачивая их глубину и высоту).

Фотоотчет: деревянное крыльцо на металлическом каркасе

Теория — это только теория и в строительстве тоже. Всегда лучше понимаешь суть дела, если наблюдаешь за процессом самостоятельно, ведь можно увидеть как делают другие и что-то почерпнуть для себя.

По просьбе родителей была сделана точная копия старого крыльца. Разница лишь в том, что для нового сварен каркас из металла.


Это старое крыльцо

На месте снесенного крыльца вырыт котлован глубиной 25 см. На дно послойно засыпан и утрамбован песок, на него — щебень — по 10 см. Поверху уложена металлическая сетка с ячейкой 10 см и все это залито бетоном.


Плита под крыльцо

По прежним размерам крыльца сварен металлический каркас (из уголка 70*5 мм). Боковины выставлены вертикально и закреплены на шпильки. Далее к ним приварена основа под скамейки. Весь металл обработан преобразователем ржавчины, покрыт грунтом и дважды покрашен.


Привариваем, грунтуем и красим основу для скамеек

Древесина использовалась для строительства сухая. Струганные доски нарезали по размеру (ширине крыльца) и обработали пропиткой для прямого контакта с грунтом.


Древесина сохнет после пропитки

Просохшие доски настилаем на каркас. Под каждое крепление приходится сверлить отверстие — уголок просто так не возьмешь.


Начата обшивка крыльца досками

На этом этапе совершены сразу две ошибки. Первая — обшивка начата не с боковин. Сразу стали настилать ступени. В результате в стыки боковой обшивки и ступеней постоянно затекает вода и древесину корежит. Надо начинать обшивку с боков, а ступени делать чуть длиннее, чтобы они выступали за боковую обшивку хоть на пару сантиметров. Вторая ошибка — доски на крыльце уложены вплотную друг к другу. При повышенной влажности они разбухают и поверхность становится неровной. При укладке обшивки крыльца делайте зазоры хотя бы 5-8 мм.


Процесс обшивки

После того как все доски закреплены, их шлифуют. Сначала ленточной шлифовальной машинкой с грубым зерном, затем — дисковой с тонким. Процесс длительный. Параллельно решается задача — убрать зеленый цвет пропитки. Он не перекрывается даже тремя слоями тонировки.


Шлифовка поверхности досок для приемлемой гладкости

После шлифовки — начинаем покраску. Трижды наносим. Каждый слой после полного высыхания предыдущего. В результате цвет — темный махагон.


Деревянные части покрываются защитным составом


Это уже три слоя краски

Пока краска сохнет окончательно, приступаем к изготовлению скамеек. Под них нарезаем доски, стачиваем косую фаску (для красоты), покрываем пропиткой.


Доски для скамеек

Спинки делаем с небольшим декором — скругления по краям.


По шаблону размечаем красоту

По намеченным линиям пилим лобзиком, потом шлифуем до гладкого края.


Вот такая получилась скамейка на крыльце

Боковины зашиты фанерой, которую покрасили в тот же цвет. Крыльцо готово.


Готовое деревянное крыльцо своими руками — вид сбоку

Выбор размера ступенек (предварительный расчет)

Такой характерный размер, как глубина ступенек, выбирается с тем расчетом, чтобы ступня ноги размещалась на них в свой полный размер (то есть не свисала за край). В соответствии с действующими стандартами самыми подходящими для крылечек из дерева считаются глубина – не менее 300, а высота – порядка 160–180 мм.

Общий алгоритм расчета размеров ступенек основывается на уже рассмотренных ранее конструктивных параметрах (длина марша, уклон и высота). Так, при ориентировочной высоте крыльца в полметра для получения приемлемого уклона длина марша должна составлять не менее 1 метра.

Обратите внимание! При соотношении заданной длины пролета к высоте уклон составит один к двум или 45 градусов, что соответствует нормам.

При выбранной глубине ступени около 300 мм выходит, что в марше длиной в один метр их уместится только три, что также вписывается в действующие нормативы. Исходя из этого, определяется высота ступеньки (полметра делится на число ступенек). Получается 50 / 3 = 16,5 см.

Полученные и перепроверенные параметры затем переносятся на подготовленный ранее эскиз лестницы.

Принятые стандарты

Именно для комфорта передвижения существуют стандартные размеры, принятые строителями во всем мире. Какими бы ни были ландшафтные условия, идеальной пропорцией крыльца считается соотношение 1/2. В других вариантах оно может быть неудобно и небезопасно для передвижения по ним.

Ширина у ступени наружных крылец обязана соответствовать средней ширине стопы, то есть, от 25см, но не более 30см. Подступенок лестницы в высоту колеблется между 14см и 20см, но не выше (в чем различие между ступенью и подступенком показано на фото). Соблюдение стандартов при любых строительных работах — это гарантия гармоничности и надежности построенного объекта.

Точное определение того, что является подступенком, ступенью или проступью

Форма

Большое влияние на расчет ступней оказывает их форма, выбираемая с учетом возможных исполнений этого конструктивного элемента. Они могут быть:

  • прямыми (так называются ступеньки с прямоугольными площадками), представляющие собой простейшую из всех возможных конструкцию;
  • с круглыми или полукруглыми обводами, отличающимися своей радиальной направленностью;
  • и наконец, трапециевидной формы, у которых стороны имеют различную глубину (при этом конструкция приобретает форму трапеции).

Последний вариант исполнения ступеней используется обычно при обустройстве винтовых и специальных поворотных лестниц из дерева.

При сооружении крылечек и других простейших конструкций в основном применяется первая разновидность как наименее скользкая. Нередко встречаются и оригинальные способы изготовления ступенек, при реализации которых используются половинки бревна (они так и называются – лестницы из бревна на крыльцо).

Какой нужен фундамент

Если крыльцо планируется легким — деревянным или металлическим — фундамент, чаще всего, делают свайный или столбчатый. Конкретно выбирают исходя из геологических условий. На хорошо дренирующих грунтах с низким уровнем грунтовых вод достаточно столбчатого фундамента, при склонности к пучению нужен уже свайный, возможно ТИСЭ.

Для тяжелого крыльца — из кирпича или монолитного бетона — делают ленточный фундамент или монолитную плиту. Тип основания чаще всего аналогичен тому, на котором построен дом.


Виды фундаментов под крыльцо

Затем вам надо решить, будете ли вы связывать фундамент крыльца с фундаментом дома или нет. Решения принимают исходя из планируемой массы пристройки и типа грунтов. И у того, и у другого варианта есть недостатки. Если связи не будет, в месте стыка крыльца и дома часто образуются трещины, из-за морозного пучения крыльцо может перекосить. С такой проблемой часто сталкиваются владельцы дачных участков — в основном крыльцо к дачам делают деревянным и несвязным. После того как земля оттает, оно может само «сесть» на место, а может потребовать каких-то дополнительных мер.

При устройстве связей тоже возможно образование трещин, но уже не только на стыке, а еще и в «теле» пристройки. Это происходит, если устроенные армированные связи не могут компенсировать неравномерную нагрузку, создаваемую домом и пристройкой. Поэтому связанный фундамент для крыльца делают, если пристраивается оно к тяжелому дому и само — тяжелое и массивное, сделанное из армированного бетона. Вторая сложность при таком решении — сделать связь качественной. Для этого используют ребристую арматуру диаметром 12-16 мм, под которую с заданным диаметром сверлят в фундаменте отверстия. В них забивают арматуру и на ее основе вяжут каркас для крыльца.

Выбор древесины

В сравнении с известными строительными заготовками, традиционно применяемыми для обустройства лестниц, дерево относится к экологически чистым природным материалам, не теряющим своих качеств и после обработки. По традиции все конструктивные элементы строений, эксплуатируемые снаружи зданий (на улице), изготавливаются либо из ели и сосны, либо из лиственницы.

Каждый из этих древесных материалов имеет свои особенности, а именно:

  • ель и сосна, например, отличаются низкой плотностью и нуждаются в обработке специальными составами, защищающими их структуру от разложения;
  • с другой стороны, сосновый материал легче поддается обработке, а стоимость его несколько ниже;
  • в отличие от ели и сосны лиственница имеет довольно высокий показатель плотности и более устойчива к гниению. К ее недостаткам следует отнести высокую стоимость и труднодоступность.

Какой выбрать материал для изготовления лестниц на крыльцо из дерева своими руками, каждый пользователь решает самостоятельно (в зависимости от своих предпочтений и финансовых возможностей).

Видео описание

Пример изготовления рубленого деревянного крыльца для бани из сруба подробно описан в этом видео:
Поверх фундамента простилается слой рубероида, а затем садится на анкера мауэрлат, на который совместно с опорным столбом происходит крепление косоуров с помощью строительных скоб. Только потом саморезами крепятся поступи и подступени. Движение монтажа осуществляется от нижних элементов к верхним поступательно.

Наличие более четырёх ступеней приведёт к необходимости обустройства перил высотой около 90 см. При монтаже рекомендуется, помимо саморезов либо шкантов, озаботиться дополнительным проклеиванием стыков.

Последним штрихом станет устранение мелких дефектов, мелкая дошлифовка и обработка готового изделия с помощью морилки, эмали или лака.

Обустройство косоуров

При выборе длины марша или пролета необходимо различать такие элементы, как тетива (несущая часть конструкции с пазами для фиксации ступенек) и так называемый косоур – балка с гребенкой для их установки. Их геометрическая форма и размеры также влияют на окончательный вид этого сооружения.

Перед тем как приступить к самостоятельному изготовлению косоуров из дерева, следует учесть, что их длина напрямую связана с углом наклона, величина которого варьируется в границах от 27 до 45 градусов.

Специалисты не рекомендуют делать лестницу со слишком крутым уклоном, так как это не совсем удобно для пожилых людей. В то же время сделать ее слишком пологой тоже будет неправильно, так как это существенно увеличит длину (она не должна превышать 5 метров).

Размеры косоура можно рассчитать по классической формуле для прямоугольного треугольника, в соответствии с которой неизвестная его сторона определяется через две другие (через угловой синус).

Коротко о главном

Задумав обзавестись крыльцом перед домом, следует заблаговременно ознакомиться с тем, как сделать деревянные либо бетонные ступеньки. По сути, ничего сложного в этом нет. Главное озаботиться нужным количеством строительных материалов и необходимым инструментом. Заготавливается это все согласно выбранной конструкции с соответствующими размерами.

Вообще, строительство желательно начать с проекта или чертежа будущего крыльца. Следует понимать, что работа с деревом будет намного легче, но эксплуатационные характеристики изделий из древесины намного ниже. Также важно произвести правильные расчёты будущего крыльца и выбрать оптимальный размер ступеней. Ведь пользоваться ими предстоит долгие годы. Нужно быть готовым, что независимо от выбора материала ступеней, понадобится создание надёжного фундамента.

Оценок 0

Прочитать позже

Порядок монтажа ступеней

Для сборки лестницы следует подготовить все необходимые детали, а именно:

  • заготовки прямоугольной формы, идущие на изготовление ступенек;
  • отрезки брусков для перил и балясин;
  • готовые косоуры, вырезанные в соответствии с фанерным лекалом.

Перед началом работ все деревянные заготовки обязательно обрабатываются защитными составами для древесины. Монтаж конструкции начинается с закрепления косоуров на верхнем срезе входной площадки (точнее, на отрезке бруса, усиленного металлическими уголками). Одной стороной брусовая заготовка будет прилегать к поверхности крыльца, а другой – непосредственно к косоуру.

Для фиксации ступенек и подступенков не допускается применять обычные гвозди, которые могут привести к расшатыванию лестницы. Для этих целей желательно использовать саморезы, а еще надежнее будет зацепление элементов по схеме шип-паз.

Для простой конструкции деревянного крыльца всех описанных выше операций вполне достаточно для того, чтобы считать основные работы законченными. Останется только смонтировать навес и перила. Добавим к этому, что для упрочнения всей конструкции опорные стойки лучше всего зафиксировать в точках их примыкания к косоурам.

Защита от негативных внешних условий

Качества материала может быть недостаточно для продолжительного срока службы крыльца. Увеличить его можно, соорудив навес и нанеся защитное покрытие на дерево.

Навес или козырек

Навес убережет древесину от дождя, солнечных лучей, снега. Его сооружают из следующих материалов:

  • поликарбонат;
  • древесина;
  • профнастил;
  • черепица.

Крепят навес при помощи стоек или к стене здания. Он также может быть односкатным или двускатным. Это зависит от выбранного проекта.

Козырек по размерам меньше навеса, его можно установить на двух кронштейнах.

Подведение итогов

Чтобы при строительстве крыльца и входной лестницы получить качественный результат, требуются знания и практический опыт. Входная зона может быть как простой — сделанная из досок или сваренная из уголков и швеллеров, так и более сложной — каменной — с монолитной лестницей и коваными элементами. Но всё начинается с расчёта и сравнения разных вариантов.

Почерпнуть идеи для строительства, задать интересующий вопрос или найти оптимальный конструктив можно на нашем портале. На FORUMHOUSE собраны десятки вариантов обустройства входной зоны. Почитайте, как пристроить крыльцо к летней каркасной веранде и отремонтировать старое крыльцо. Также советуем статьи про основы строительства крыльца и особенности строительства лестниц. В видео — пристройка деревянного двухэтажного крыльца и балкона к рубленому дому.

Кирпично-бетонное крыльцо своими руками: фото

Предварительно из кирпича сложены стенки лестничной площадки, поверх которой залита монолитная бетонная плита. По краю в нее замоноличен каркас из уголков — чтобы можно было приварить лестницу и перила.

План крыльца: как все должно выглядеть

Готовое кирпичное основание с бетонной плитой

Из уголка 70*70*5 мм нарезаем заготовки нужной длинны. После чего их обрабатываем преобразователем ржавчины. Варить начинаем после того как реакция прекратилась и металл подсох.

Нарезали металл нужной длины

Обработали преобразователем ржавчины

Сварили первую тетиву из металла.

Сварена первая тетива

Готовую боковину прикрепили к бетонному основанию двумя штифтами.

Крепление к бетонной опоре опоре

Точно также варим вторую тетиву и закрепляем ее. При работе следим за тем, чтобы две тетивы находились в одной плоскости.

Две тетивы и уровень, пир помощи которого контролировали плоскость

Начинаем приваривать опорные бруски

Тут важно постоянно контролировать горизонтальность, чтобы ступени не были косыми

Первый каркас под верхнюю ступеньку готов

Привариваем все опорные куски на тетивы

К опорным брускам привариваем поперечные куски уголка так, чтобы получилась полочка.

Поперечины почти приварены

Уголки приварены так, что образуют рамку. В нее кладем кусок листового шифера. На шифер раскладываем армирующую металлическую сетку. Края сетки привариваем к каркасу.

Ступени готовы к заливке бетона

В подготовленные ступени наливаем бетон. Его делаем высокомарочным — чтобы ступени дольше не истирались.

Ступени залиты бетоном

Пока бетон будет набирать прочность, принимаемся за стойки, которые будут поддерживать навес над крыльцом. Для них берем профилированную трубу 70*40*3 мм. Из нее нарезаем четыре колонны. Две чуть длиннее — они будут возле стены дома, две на 15 см короче — они стоят по наружному краю крыльца, создавая нужный уклон — чтобы вода-снег сходили нормально. Для перил и поперечин используем профилированную трубу 40*40 мм.

Запчасти для навеса и перил крыльца

Весь металл тоже обрабатывается преобразователем ржавчины.

Сначала выставляем стойки, прихватываем, устанавливаем временные упоры

Чтобы не возникало боковых напряжений, стойки важно выставить строго вертикально. Их выставляем, прихватываем, в нескольких местах короткими швами, снова проверяем, правильно ли стоят

Привариваем временные упоры и только после очередной проверки привариваем по всем правилам.

Струбцины облегчают работу

После того как все стойки выставлены и приварены, можно собирать перила. На нужной высоте их закрепляют строго горизонтально.

Перила приваривают горизонтально

Так выглядит со стороны

Затем приступаем к монтажу крыши. Ее варим тоже из профильной трубы 40*40 мм. Сначала обвязку по периметру — по уровню более коротких стоек, затем — всю остальную конструкцию. Она несложная, но времени уходит много — много пересечений.

Стропильная система навеса над крыльцом

Затем пришла очередь заняться перилами и украшательством. И снова, сложностей нет, справится при желании легко.

Облагораживаем перила

Все, крыльцо готово к отделочным работам. На ступени и лестничную площадку куплена шершавая плитка для наружного применения. Ею отделали и боковину монолитной плиты.

Плитка на ступеньки выбрана красно-коричневая под цвет кирпича

Металл покрашен подобранной в тон краской, на крышу пошел профнастил, оставшийся после монтажа кровли. Крыльцо своими руками получилось неплохим.

Готово

Заливка бетона

Благодаря металлическим прутьям и старому кирпичу можно не только увеличить прочность и продлить срок службы конструкции, но и значительно сэкономить на покупке материалов для приготовления бетона. Да и время на смешивание этих материалов также уменьшится. Лучше всего замешивать бетон с помощью специального инструмента — бетономешалки. Даже несмотря на арматуру, которая сокращает объем необходимых материалов, бетона понадобится все равно много. Можно вместо бетономешалки применить и обычную лопату, но тогда придется долго возиться с приготовлением раствора, да к тому же качество бетона в этом случае оставит желать лучшего.

ЧИТАТЬ Особенности использования плоских асбестоцементных листов

Как только раствор будет приготовлен, нужно незамедлительно залить ступеньки к крыльцу из бетона. Долго лучше не ждать, поскольку он очень быстро схватывается. Бетонирование начинается с нижней ступени. При этом каждая ступень должна быть обработана виброустановкой, которая поможет удалить из раствора лишний воздух и равномерно распределить смесь по всей площади.

Затем проводят трамбовку залитого бетона и его разглаживание правилом. Чтобы определить, насколько ровной получилась поверхность, используется уровень. После заливки нижней ступени нужно немного подождать, пока бетон хотя бы немного застынет, а затем уже можно переходить к следующей ступени. Она создается по такой же технологии, как и первая. Когда будет готова вторая ступень, можно приступать к заливке третьей и так далее.

Идеал фасад — отделочные материалы

Представляем Вашему вниманию армированные уличные ступени для крыльца. Поверхность изделия оформленна каменной крошкой. Покупателю предлагаются ступени различных форм и размеров: прямые; с нижним подступёнком; с верхним подступёнком. Внешний торец изделия декорирован.
Наши изделия уверенно противостоят высокой влажности, зимним морозам и летнему зною. Они прослужат долгие десятилетия. Материал рекомендован для применения в климатических условиях Российской федерации. Примеры использования наших изделий.

РАСЦЕНКИ НА ИЗДЕЛИЯ

ПРИМЕР 1. ПРЯМОЛИНЕЙНАЯ ЛЕСТНИЦА.

СРОКИ ИЗГОТОВЛЕНИЯ И УСЛУГИ ПО ДОСТАВКЕ

Изделия производятся только под заказ. Срок изготовления — 2 недели. Отгрузка производится со склада расположенного в Ленинградской области, посёлок Стеклянный. Предоставляется платная услуга по доставке заказа на объект покупателя.

ПРИМЕР 2. КРЫЛЬЦО СЛОЖНОЙ ФОРМЫ.

ТЕХНИЧЕСКИЕ СВЕДЕНИЯ О МАТЕРИАЛЕ

  • Поверхность: каменная крошка ( гранит, мрамор, лемезит, шунгит, златолит), морская галька.
  • Цвета: серый, жёлтый, белый, коричневый, беж, серый, красный.
  • Страна-производитель: Россия.
  • Область применения: лестничные пролёты, ограды, заборы, подпорные стены, бортики для бассейнов.
  • Формат: длинна 1м., 1.2м, 1.5 м.; ширина 0.33м., 0.34м.
  • Толщина: 4 см.
  • Армирование: по желанию заказчика.
  • Цена материала: указана при условии получения со склада производителя транспортом покупателя .

ПРИМЕР 3. КРЫЛЬЦО СЛОЖНОЙ ФОРМЫ.

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Существует несколько способов укладки ступеней.

Выбор способа зависит от типа конструкции: на залитое из бетона крыльцо рекомендуем ставить «Ступени армированные» толщиной 40мм; на крыльцо сваренное из металлического профиля рекомендуем ставить «Ступени с верхним и нижним подступёнком».

РАСЦВЕТКИ КОЛЛЕКЦИИ

Коллекция состоит из 18 эффектных расцветок. Помимо тротуарной плитки мы также производим бордюры, цельные ступени для крыльца, элементы отделки бассейнов, вазоны, парковые скамейки, урны. Наши изделия великолепно вписываются в сельский ландшафт. Натуральные материалы — морская галька различных оттенков и фракций, мраморная и гранитная крошка — применяемые при производстве изделий устойчивы к метеовоздействиям и температурным колебаниям, долговечны в эксплуатации и приятны для взгляда.

Адаптируя и совершенствуя европейские дизайнерские решения мы предлагаем покупателю изделия из усиленного бетона, лицевая поверхность которых покрыта натуральной каменной галькой или каменной крошкой.

Ассортимент текстур и расцветок очень велик. Размер фракции, оттенок фона, смешение различных цветов — эти «опции» применяются нами для достижения наилучшего эстетического результата. Цветовая гамма материала безгранична. В каталоге опубликованы наиболее популярные виды текстур. Поверхность бетона в пространстве между выступающей галькой может быть окрашена в разные цвета, в соответствии с дизайнерским решением.

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ.

Помимо уличных ступеней для крыльца мы также производим бордюры, тротуарную плитку, элементы отделки бассейнов, вазоны, парковые скамейки, урны. Наши изделия великолепно вписываются в сельский ландшафт. Натуральные материалы — морская галька различных оттенков и фракций, мраморная и гранитная крошка — применяемые при производстве изделий устойчивы к метеовоздействиям и температурным колебаниям, долговечны в эксплуатации и приятны для взгляда.

АССОРТИМЕНТ УЛИЧНЫХ СТУПЕНЕЙ

РЕКОМЕНДАЦИИ ПО ТРАНСПОРТИРОВКЕ

Продукция расфасована на европоддонах. Рекомендуем производить перемещение материала в ясную погоду, избегая ударных нагрузок на упакованный материал.
Компания «ИДЕАЛ-ФАСАД» оказывает услуги по доставке заказов в Санкт-Петербурге, Ленинградской области на автомобилях марки «Газель». Доставка крупных заказов по Северо-Западному федеральному округу осуществляется транспортом ведущих грузоперевозчиков. Используются автомобили грузоподъёмностью до 20 тонн и манипуляторы.

ПРИМЕР 4. КРЫЛЬЦО РАДИАЛЬНОЙ ФОРМЫ.

НАШИ ПРЕИМУЩЕСТВА

Качество

Безупречное качество материала. Вся продукция сертифицирована, производится серийным образом, прошла проверку временем.

Надёжность

Уличные ступени адаптированы к российским климатическим условиям, крепки, надёжены, имеет твёрдую гарантию производителя.

Партнёрство

Строительные компании использующие высококачественную продукцию имеют в нашем лице надёжного поставщика, сокращают производственные издержки возникающие по причине проблем с качеством материала, что благоприятно отражается на бизнесе и укрепляет доверие деловых партнёров.

Ценообразование

В процессе производства мы применяем компоненты и материалы российского происхождения, что значительно снижает конечную стоимость продукта. Приобретая нашу продукцию потребители экономят 60% бюджета, по отношению к аналогичной продукции импортного производства.

КУПИТЬ БРУСЧАТКУ В САНКТ-ПЕТЕРБУРГЕ

Приобрести уличные ступени, брусчатку, тротуарные плиты, бордюры и другие материалы в Санкт-Петербурге можно в торговом офисе компании «ИДЕАЛ-ФАСАД» расположенном по адресу : Петрозаводская улица дом 13.

Оформить заказ на фасадные материалы, получить необходимые пояснения относительно технологии укладки брусчатки на различные типы поверхностей, осведомиться о изменениях расценок на продукцию можно по телефону: 8 (812) 337-51-79.

Фото 5.1.6. Отдельно стоящее крыльцо с металлическим сварным каркасом — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Отражение на счетах бухгалтерского учета процесса приобретения: Процесс заготовления представляет систему экономических событий, включающих приобретение организацией у поставщиков сырья. ..

Техника безопасности при работе на пароконвектомате: К обслуживанию пароконвектомата допускаются лица, прошедшие технический минимум по эксплуатации оборудования…

Процедура выполнения команд. Рабочий цикл процессора: Функционирование процессора в основном состоит из по­вторяющихся рабочих циклов, каждый из которых соответствует…

Интересное:

Что нужно делать при лейкемии: Прежде всего, необходимо выяснить, не страдаете ли вы каким-либо душевным недугом…

Лечение прогрессирующих форм рака: Одним из наиболее важных достижений экспериментальной химиотерапии опухолей, начатой в 60-х и реализованной в 70-х годах, является…

Наиболее распространенные виды рака: Раковая опухоль — это самостоятельное новообразование, которое может возникнуть и от повышенного давления…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 18 из 37Следующая ⇒



Тетивы лестницы сварены из уголков и дополнительно подкреплены к ферме крыльца раскосами из уголка. Конструкция лестницы сильно упрочняется приваркой горизонтальных опорных уголков для закрепления на них ступеней.

Представленное крыльцо интересно еще и тем, что крутизна лестницы, определяемая линией, проходящей через верхние ребра передних кромок ступеней, существенно меньше крутизны тетив. Это позволяет уменьшить размеры лестниц в плане. При этом вылеты опор ступеней относительно тетивы увеличиваются книзу, но именно в сварной конструкции это наиболее легко осуществимо. Вообще удобство пользования любой, а особенно крутой лестницей определяется при спуске, ведь подняться относительно нетрудно и по пожарной лестнице. Зато спуститься по ней, двигаясь лицом вперед, куда как труднее. Где-то наступает предел удобства именно спуска по крутой лестнице. Если практика показывает, что лестницей пользоваться неудобно, возможны различные способы коррекции конструкции, которые в конечном итоге все равно сводятся к уменьшению крутизны лестницы. Одним из возможных вариантов является, например, увеличение ширины ступеней книзу и уменьшение – кверху.

Ступени могут быть деревянными (желательно из хороших досок толщиной 40–50 мм), а могут быть и сварными из какого-либо металлического профиля. В любом случае очень хорошо сделать первую ступень из уголка. Такая ступенька помимо основной несет еще и дополнительную функцию – служит скребком для очистки обуви от налипшей грязи.

Теперь перейдем к перилам, каковыми обычно оснащаются и лестницы, и крыльцо. Но это обычно, а иногда лестницы могут иметь лишь поручни, что особенно важно для крутых и, в частности, винтовых. А чем отличаются поручни от перил? Поручни, название которых говорит само за себя, служат для того, чтобы за них держаться (придерживаться) руками при движении по той же, например, лестнице. А перила – это частный случай ограждения, препятствующего движению в запрещенном направлении. Но само название перил говорит о том, что на них можно опереться, а значит, перила могут содержать в своем составе поручни. Такое разбирательство в терминологии отнюдь не является лишним, ибо, говоря о конструкции того или иного элемента, мы должны ясно представлять, о чем, собственно, идет речь.

Итак, перила крыльца бани выполнены сварными из стальных прутка и уголка и сваркой же соединены с фермой крыльца. Чаще всего при традиционном строительстве перила располагают параллельно тетивам, если говорить о прямых лестницах. Но так ли уж незыблемы традиции в данном случае? Здесь поручень наклонен к горизонту гораздо больше тетивы. Мало того, выполненные из зубчатых реек старых автомобильных домкратов опорные стойки поручней также отклонены от вертикали в сторону основания лестницы и составляют с поручнем (из уголка с деревянной накладкой) ломаную линию. Нижние концы стоек связаны с основанием фермы крыльца сваркой. Дополнительную жесткость перилам придают раскосы, приваренные к верхней части фермы. Оказалось, что на практике такие перила очень удобны (не надо по ходу движения перемещать руку), что обусловлено малым горизонтальным перемещением при движении по крутым лестницам. Кроме того, такая конструкция при всей простоте ее изготовления оказалась не лишенной и некоторого шарма. В пределе увеличение наклона поручней приводит к их вертикальному положению.

Изготавливая сварные конструкции из подручных материалов, на практике можно столкнуться с такой проблемой – полученное изделие не достаточно прочно. Еще бы, чертежей, как правило, не делается, а о прочностных расчетах и говорить не приходится. Например, установленные стойки перил из буквально подвернувшегося под руку прутка диаметром 10–12 мм оказались не достаточно жесткими. Но в самодеятельном строительстве сварные конструкции тем-то и хороши, что корректировать их можно, что называется, по ходу ваяния – приварил стойку, привари и раскос.

Конечно, можно и поручни сделать стальными (уж очень заманчива сварка в качестве простого технологического процесса), но по целому ряду причин предпочтительнее все же поручни деревянные. И тут, как и при креплении деревянных ступеней на сварном крыльце, возникает вопрос о соединении между собой деревянных и стальных конструкционных элементов.

Способов таких соединений несколько, а выбираются и применяются они в зависимости от места соединения и инструментальной базы. Например, деревянные поручни к перилам и ступени к стальным опорам лучше крепить саморезами снизу через отверстия, просверленные в металлических элементах. Понятно, что длина саморезов при этом должна быть меньше толщины деревянных деталей. Важно то, что число крепежных элементов при этом невелико, значит, можно обойтись ручным (неэлектрическим) инструментом, и то, что должен быть доступ инструмента к местам крепления (например, между ступенью и опорой лестницы должно быть достаточно пространства). При соединении большим количеством саморезов целесообразно уже воспользоваться электрическим шуруповертом или гвоздями в качестве крепежных элементов, разумеется, с соблюдением всех прочих условий. Гвоздями можно крепить деревянные элементы к металлическим и снаружи, пробивая гвозди в отверстия в металле и загибая их на выходе из отверстий или на кромках металлических элементов.

Еще одна хронологическая ремарка . Справедливости ради заметим , что с момента постройки бани это третий вариант крыльца , и хотя прочности его хватило бы надолго , от него тоже решено было отказаться , но об этом позже .

В заключение остается заметить, что жизнь подтвердила высокое качество описанных выше технических решений, ведь баня успешно функционирует уже больше четверти века. Одной закладки сухих дров хватает, чтобы вывести парную в режим «пожалуйте париться» в течение часа с момента розжига печи. При этом можно достичь желаемой температуры воздуха в диапазоне от 80 до 100 °С за счет регулирования режима горения печи (регулировка обеспечивается ее конструкцией). Небольшая добавка дров и еще 10–15 мин требуются для подогрева парной до 120–130 °С. Поскольку парная и мыльная изолированы друг от друга, париться можно по желанию как в финском (сухой пар), так и в русском вариантах – с парком от каменки и веником. Наличие водогрейного котла непосредственно в составе печи никак не мешает процедуре в финском варианте (проверено на собственном опыте при температуре 130 °С). Вода в бане прогревается медленнее (1,5–2 часа), но как раз к тому времени, когда в ней возникает нужда. Иногда для этого приходится подложить два-три полешка и перевести печь в режим минимальной мощности, благо печь – непрерывного действия (каменка отделена от дымохода). В ненастную сырую погоду комната отдыха прекрасно прогревается банной же печью при открытых люке 14, а также дверях в парную и в мыльную.

5.2. « Ударим прогрессом по …»

« Все течет – все изменяется »

Гераклит

Даже по прошествии многих лет практически не изменилось состояние парной, жилой комнаты второго этажа, лестницы с люком наверху. В общем, четверть века подтвердили, что жить в жилой бане даже «лучше, чем хорошо»!

Практика показала удачность компоновки описываемой «жилой» бани еще и в плане модернизации. Строилась баня в эпоху тотальных запретов и дефицита. Это сейчас выбор различных строительных материалов или тех же банных печей таков, что «глаза разбегаются» – тогда приходилось довольствоваться тем, что удастся «добыть». В силу этого из оборудования в бане было лишь электрическое освещение да металлическая банная печь – перл творения того времени. В частности, изначально воду требовалось сначала натаскать – и это было уже здорово.

Потому и нельзя сказать, что все застыло «со времен сотворения». Постепенно в оснащении бани произошли естественные изменения. В частности, пришлось заменить окончательно вышедший из строя маленький холодильник более габаритным, который, возможно, на плане смотрелся бы странно, но в действительности проблем с его размещением не возникло. Газовая плитка была переведена в резерв (к сожалению, неизбежный из-за типичных для нашей жизни перебоев в электроснабжении) и заменена СВЧ-печкой. В мыльной появился накопительный электрический водонагреватель, который, естественно потребовал организации стандартного по современным меркам водоподвода. А раз так, то появился и душ – сначала простенький и дешевый, который в силу этого и прослужил не долго – случай типичный. Вот почему стало резонным сделать все как следует (фото 5.2.1), что поначалу показалось делом не простым. Дело в том, что уготованный для монтажа смеситель оказался предназначенным для крепления на жестком трубопроводе, в то время как крепить его предстояло на деревянной стенке, а водоподвод осуществить гибкими шлангами. Все рассмотренные решения по разным причинам не удовлетворяли, и похоже было, что вопрос зашел в тупик. Решение найдено в магазине по наводке «бывалого» и после консультации с продавцом. Оказалось, что существуют в продаже уголки с ушками для крепления на стене, они-то и решили все дело, причем без всякой излишней «городьбы» (фото 5.2.2).

⇐ Предыдущая13141516171819202122Следующая ⇒

Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций…

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого…

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…



Крыльцо из бруса своими руками: мастер-класс пошагово
