Что можно сделать из старого телевизора?

Многие люди давно выбросили старые телевизоры с выпуклым экраном, а у некоторых они остались в сараях и хранятся как ненужная вещь. Используя различные дизайнерские идеи, таким телевизорам можно подарить «вторую жизнь». Так, из них могут получиться неплохие предметы интерьера, для этого достаточно включить фантазию и приложить умелые руки.

Предметы интерьера

Чердаки и кладовки большинства загородных домов хранят различные старые вещи, от которых нужно обязательно избавляться, но если на даче имеется старый телевизор, не стоит спешить делать этого.

Своими руками из этого лампового «антиквариата» можно смастерить оригинальные поделки. Некоторые из раритетных моделей изготовляют красивые полочки, аквариум, а другие – мини-бар или светильники.

Можно также сделать из старого телевизора удобную лежанку для любимого питомца.

Мини-бар

Не у всех в квартире или доме имеется личный бар, и чаще всего это случается из-за нехватки места. Если же под рукой имеется старый телевизор, то данную проблему можно быстро решить. Для этого достаточно выполнить следующие действия:

• первым делом убрать из техники все «внутренности»;
• потом необходимо снять сзади крышку, и вместо нее установить кусок ДВП или щитовой фанеры;
• следующим шагом станет оформление внутренних стенок будущего мини-бара, для этого можно использовать самоклеящуюся пленку;
• в завершение останется внутри корпуса сделать небольшую светодиодную подсветку.

После того как работы окончены, можно приступать к заполнению мини-бара. Если же имеется желание усовершенствовать новый предмет интерьера, то рекомендуется дополнительно приделать к нему откидную крышку. Она позволит скрывать от посторонних глаз все емкости с алкогольными напитками.

Аквариум

Хорошей идеей, самой распространенной на сегодняшний день, считается переделка старого телевизора в аквариум.

Процесс преображения старой техники в новенький предмет интерьера прост и занимает мало времени.

В первую очередь придется вынуть из телевизора все запчасти таким образом, чтобы остался только один корпус, нужно убрать также и заднюю стенку. Потом нужно приобрести в магазине подходящий по размеру аквариум и поместить его внутрь телевизора. Чтобы придать основанию аквариума шикарный вид, рекомендуется обклеить его пленкой с изображениями на морскую тематику.

Завершается все откреплением верхней части коробки, ее необходимо сделать съемной, чтобы была возможность почистить воду и покормить рыбок. Лучше всего крышку посадить на петли. Снизу крышки следует дополнительно прикрутить небольшую лампу – она станет основным источником света. Спереди вставляется рамка, заливается вода и запускаются рыбки.

Лежанка для питомца

Для тех, у кого дома есть животные, из старого телевизора можно смастерить оригинальное место для их отдыха. Чтобы сделать лежанку своими руками, достаточно снять кинескоп, убрать все «внутренности» из техники и внутреннюю часть обшить мягкой тканью. Для создания воздушности необходимо вниз побольше положить материи. Внешне корпус можно покрыть лаком по дереву, это придаст ему стильный вид. Дополнительно на дно лежака стелится мягкий матрасик.

Светильник

Сейчас модно современный интерьер наполнять необычными предметами. Владельцам старых ламповых телевизоров очень повезло, так как, приложив максимум фантазии, из этого раритета можно сделать красивый светильник. Для этого следует просто убрать экран, оклеить внутренний корпус самоклеящейся пленкой, которая бы соответствовала стилистики комнаты. На место экрана устанавливается прозрачная панель, она может быть как однотонная, так и с рисунками. Поделка готова, останется найти подходящее место под лампу и подключить ее в розетку.

Книжная полка

Любителям книг, у которых нет возможности в квартире выделять комнату под библиотеку, подойдет идея перевоплощения старого телевизора в шикарную книжную полку.

Первым делом придется вытащить из техники все внутренние детали, убрать верхнюю часть корпуса, все аккуратно зачистить и обклеить поверхности обоями. Чтобы можно было такую полочку повесить на стену, нужно дополнительно к задней стенке приделать петли.

Такая книжная полочка будет гармонично смотреться в любом интерьере и придаст дизайну некую изюминку.

Столик

Освободив старый телевизор от кинескопа и металлических деталей, можно легко сделать оригинальный столик на ножках. Вся квадратная часть телевизора снимается, ее нужно перевернуть нижней стороной кверху, выполнить закрепление по углам и приделать книзу ножки.

Чтобы придать новому предмету красивый внешний вид, его необходимо покрасить под цвет, соответствующий интерьеру комнаты.

Другие идеи

Многим в домашнем хозяйстве стал бы полезен аппарат для электросварки деталей из черных металлов, но такое изделие стоит дорого. Поэтому радиолюбителям, у которых хранится старый телевизор, можно сделать самодельный инверторный сварочный аппарат. Сварочник из деталей и блоков старого телевизора делается просто. Вначале нужно определиться со схемой будущего аппарата, которая бы была рассчитана на рабочий ток от 40 до 120 ампер. Для изготовления сварочника используют ферритовые магнитопроводы телевизора – их складывают вместе и наматывают обмотку. Дополнительно придется купить хороший усилитель.

Рекомендации

Из старого лампового телевизора можно не только сделать оригинальный предмет декора, аппарат для сварки, но и найти множество полезных идей, как применить его детали.

Например, радиоканалы можно применять в качестве всеволнового приемника.

Задний корпус техники, выполненный из металла, хорошо рассеивает и проводит тепло, поэтому из него можно изготовить инфракрасный нагреватель.

Ну а коричневая плата пригодится в качестве элемента звукового усилителя.

О том, как сделать аквариум из старого телевизора, смотрите в следующем видео.

схема, расчет, необходимое оборудование, сборка Как сделать сварку в домашних условиях

Хороший сварочный аппарат значительно облегчает все работы по металлу. Он позволяет соединять и разрезать различные детали железа, которые отличаются своей толщиной и плотностью стали.

Современные технологии предлагают огромный выбор моделей, отличающихся мощностью и размером. Надежные конструкции имеют достаточно высокую стоимость. Бюджетные варианты, как правило, имеют короткий срок эксплуатации.

В нашем материале представлена подробная инструкция как сделать сварочный аппарат своими руками. Перед началом рабочего процесса рекомендуется ознакомиться с разновидностью сварочного оборудования.

Виды сварочного аппарата

Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

Современные сварочные аппараты делятся на:

• модели постоянного тока;
• с переменным током
• трёхфазные
• инвекторные.

Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

К ним относятся:

• провод для обмотки;
• сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

Конструкция с переменным током

Опытные сварщики называют подобную конструкцию понижающим трансформатором.

Как сделать сварочный аппарат своими руками?

Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

Для его изготовления понадобятся пластины, выполненные из трансформаторной стали. Их толщина равна 0,56 мм. Перед тем как приступить к сборке сердечника, необходимо соблюдать его размеры.

Как правильно рассчитать параметры детали?

Все достаточно просто. Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

Обратите внимание!

В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

Аппарат постоянного тока

Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

Обратите внимание!

Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

Фото сварочного аппарата своими руками

Обратите внимание!

Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

• Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
• Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

Разумеется, обеспечить такие условия в реальности невозможно.

Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

Существуют четыре основных типа сварочных аппаратов

Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

• сила тока на вторичке 100–150 А;
• напряжение холостого хода 60–65 вольт;
• рабочее напряжение при сварке 18–25 вольт;
• сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0. 5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Инвертор (импульсный блок питания для сварки)

Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

Рассматриваемый инвертор имеет следующие характеристики:

• Ток нагрузки на электродах: до 100 А.
• Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
• Используемые электроды до 2.5 мм.

На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

Конструктивно инвертор состоит из трех элементов:

1. Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
2. Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
3. Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

Итог

Чем сложнее самодельный сварочный аппарат, тем ощутимей экономия. Именно простые трансформаторы обходятся дороже, по причине использования дорогостоящей меди в обмотках или трансформаторного железа. Импульсные блоки питания, особенно при наличии в запасе старых деталей от типовых электроприборов, обходятся практически бесплатно.

Видео по теме

Не секрет, что сварочный аппарат своими руками для человека, знакомого с электротехникой, сделать не так уж трудно. Особенно это имеет смысл, если он предназначен для использования в личном хозяйстве, где применяется лишь время от времени. В этом случае самодельный сварочный аппарат, себестоимость которого намного ниже заводского, вполне способен его заменить. Детали для его конструкции свободно можно снять с различных электрических бытовых устройств, вышедших из строя или, в случае необходимости, изготовить и собрать самому. Схемы таких аппаратов могут быть различными. Решающим фактором здесь обычно выступает доступность деталей и материалов.

Выбор подходящей схемы сварочного аппарата

Все сварочные аппараты дуговой электросварки делятся на инверторные и трансформаторные. Сразу необходимо отметить, что вопрос о том, как сделать сварочный аппарат самостоятельно, во многом зависит от возможности достать детали от определенной бытовой техники. Если все детали приобретать по рыночным ценам, то в результате себестоимость будет приближаться к цене фирменного аппарата, уступая ему в эффективности. Именно поэтому нужно иметь определенные знания в области электротехники и знать, где какая деталь ставится и где ее можно снять бесплатно или за небольшую цену.

Число витков на первичной обмотке должно быть порядка 240. При этом для обеспечения возможности регулировки сварочного тока с шагом от 20 до 25 витков делаются несколько отводов. Вторичную обмотку наматывают медной проволокой сечением от 30 до 35 мм в количестве от 65 до 70 витков. Для регулировки сварочного тока на ней тоже нужно сделать отводы. Изоляция вторичной обмотки должна быть особенно надежной и теплостойкой, поэтому ей стоит уделить особое внимание. Каждый из слоев необходимо проложить дополнительной изоляцией из хлопчатобумажной ткани.

Трансформаторный сварочный аппарат может использовать для работы переменный или постоянный ток. Первый из них самый простой по устройству, но сложнее в использовании. Для постоянного тока его достаточно несложно доработать, установив диодный мост. Подобный аппарат надежен, долговечен и неприхотлив в использовании, но имеет значительный вес и чувствителен к перепадам напряжения в электросети. Если оно падает ниже 200 В, становится очень сложно зажигать и удерживать электрическую дугу.

В отличие от трансформаторного инверторный сварочный аппарат, благодаря применению современных электронных деталей, имеет сравнительно небольшой вес. Его вполне может носить на плече один человек. Такой аппарат обладает устройством стабилизации тока, что очень облегчает работу при сварке. Понижение напряжения для него помех практически не создает, и он может работать от бытовой электросети. Однако инверторный аппарат очень чувствителен к перегреву и требует большой осторожности в работе, иначе он легко выходит из строя.

Сборка трансформаторного сварочного аппарата

Главной деталью такого аппарата является трансформатор. Основной характеристикой его должна быть способность стабильно держать рабочий ток, а это опирается на такой показатель, как внешняя вольт-амперная характеристика блока питания. Иными словами, ток сварки не должен значительно отличаться от тока, производимого коротким замыканием.

Для этого ток необходимо ограничить одним из таких способов, как увеличение магнитного рассеяния трансформатора, балластное сопротивление или установка дросселя. Сам трансформатор можно снять со сгоревшей высокочастотной микроволновой печи. Если доступа к нему нет, то можно изготовить сварочный трансформатор своими руками.

Для изготовления сердечника нужно приобрести пластины из трансформаторного железа. Площадь сердечника в идеале должна составить от 40 до 55 см², при таких показателях обмотка не будет излишне перегреваться. Первичные обмотки для самодельных сварочных трансформаторов должны состоять из толстой термостойкой медной проволоки сечением не менее 5 мм, а лучше более, заключенной в стеклотканевую или хлопчатобумажную изоляцию. Пластиковую или резиновую изоляцию для таких целей применять не рекомендуется, поскольку она менее стойка к перегреванию и легче пробивается, что вызывает короткое замыкание на первичной обмотке.

Нужно помнить, что вторичную обмотку сварочного трансформатора нужно наматывать на обеих сторонах сердечника. Ее можно соединить либо последовательно, либо встречно-параллельно. При этом нужно помнить, что обмотка должна производиться на обеих сторонах в одном направлении. После этого трансформатор помещается в металлический корпус. С его торца вырезаются отверстия для охлаждения аппарата, и ставится вытяжной вентилятор, снятый с блока питания устаревшего или сломанного компьютера. С противоположной стороны корпуса сверлится несколько десятков отверстий для циркуляции воздуха. После этого можно подсоединять кабели и держак для электродов.

Как собрать самодельный сварочный инверторный аппарат?

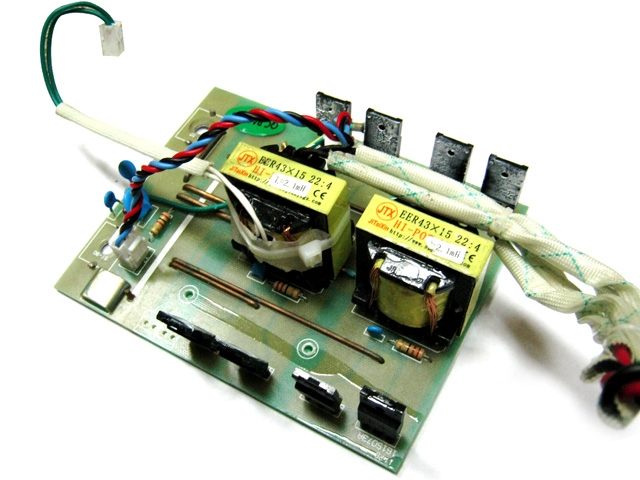

Инверторный сварочный аппарат можно вполне собрать из деталей от старых телевизоров. Для этого необходимы некоторые не только общие электротехнические знания, но и определенные познания в электронике. Его схема достаточно сложна. Инвертор представляет собой импульсный источник постоянного тока, и для его изготовления подойдет несколько ферритовых сердечников, которые стоят на строчных трансформаторах в старых телевизорах. Они складываются по три, и уже на них наматывается обмотка из медного или алюминиевого провода.

Поскольку первичная обмотка наиболее подвержена перегреву, между витками необходимо оставлять небольшие промежутки, чтобы облегчить процесс охлаждения. Стоит помнить, что алюминиевый провод нужно брать большего сечения, чем медный, поскольку его теплопроводность ниже. Для фиксации обмоток инвертора применяется проволочный бандаж из миллиметровой медной проволоки шириной 10 мм, наложенный на изоляцию из стеклоткани.

Конденсаторы тоже можно снять с телевизора, но только стоит помнить, что не рекомендуется брать бумажные конденсаторы от низкочастотных цепей, поскольку долго они работать при таких нагрузках не смогут. Тринисторы лучше взять достаточно маломощные и подсоединить их параллельно, чем брать один мощный, поскольку на них падает большая термическая нагрузка и их легче охлаждать. Тринисторы монтируются на металлической пластине толщиной не менее 3 мм, что облегчает отвод лишнего тепла. Диоды для сборки диодного моста тоже с легкостью можно набрать с нескольких старых телевизоров. Сам мост также монтируется на теплоотводящей пластине.

Некоторые детали для инверторного аппарата в телевизорах отсутствуют, и их приходится изготавливать самостоятельно. Прежде всего это дроссель. Его нетрудно сделать без каркаса из медного провода сечением не менее 4 мм, накрученного 11 витками с промежутками не менее 1 мм. Поскольку на дроссель будет падать основная термическая нагрузка, нужно поставить дополнительную систему воздушного охлаждения. В этом качестве вполне можно применить обычный бытовой вентилятор, монтируемый в корпусе сварочного аппарата таким образом, чтобы воздушная струя попадала прямо на дроссель.

Все элементы электронной схемы собираются на печатной плате из стеклотекстолита толщиной не менее 1,5 мм. К самой плате присоединяется теплоотвод, облегчающий охлаждение всей системы. В центре платы вырезается круглое отверстие для установки вентилятора, поскольку без принудительного воздушного охлаждения аппарат долго не проработает. Сварочный инвертор главным своим преимуществом имеет возможность делать мини-сварочные работы, сваривая тонкие металлические листы. Сам сварочный шов выходит более аккуратным, нежели у трансформаторного аппарата. Это имеет решающее значение при таком виде работ, как ремонт автомобиля своими руками.

Сварочный аппарат, сделанный самостоятельно, включает детали, полученные бесплатно или по бросовой цене, но вполне справляется со своими задачами.

Аппарат для сварки применяют при некоторых видах кузовных работ для соединения металлических деталей. Однако работы с использованием данных устройств производят обычно при наличии серьезных повреждений кузова, которые встречаются сравнительно редко. Поэтому приобретать новый относительно дорогостоящее устройство для разового использования нецелесообразно. Для бытового применения можно сделать сварочный аппарат своими руками.

Особенности

Нужно учитывать, что изготавливать сварочный аппарат самостоятельно выгодно только при наличии некоторых исходных составляющих. Это объясняется тем, что, хотя собрать простейшую модель рассматриваемого устройства несложно, материалы, требуемые для этого, весьма дорогостоящие. Поэтому если приобретать их по отдельности специально для изготовления данного прибора своими руками, по итоговой стоимости он может оказаться близок к новому фирменному инструменту, который, конечно, будет превосходить по техническим характеристикам самодельный сварочный аппарат.

Конструкция

Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.

Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.

Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.

Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.

Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.

Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.

Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.

Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.

Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.

Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.

Корпус

Сварочный аппарат следует оснастить корпусом, в который помещают трансформатор для сохранения от воздействия внешних факторов. При его выборе или изготовлении нужно учитывать, что из-за электромагнитного излучения для этого подходят не все материалы. Наилучшими вариантами считают цельновыгнутый жесткий стальной корпус либо корпус из диэлектрических материалов. Второй вариант сложнее найти или собрать своими руками, к тому же он менее прочен, однако позволяет избежать вибрации и потери энергии в конструктивных элементах трансформаторов, вызываемых вихревыми токами, которые возбуждаются сильными магнитными полями рассеивания вблизи обмоток.

В корпусах из прочих материалов данные отрицательные явления можно несколько снизить (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать на корпусе продольные рассечки.

Большинство самодельных сварочных инструментов не имеет цельного корпуса. Это позволяет избежать таких проблем, связанных с ним, как вибрации, вихревые токи и потери энергии. Однако в таком случае сварочный аппарат подвержен воздействию внешних факторов, что приводит к резкому снижению надежности и безопасности работ. К тому же нужно учитывать, что вышеупомянутые потери составляют несколько процентов, что почти незаметно на фоне сопротивления в линиях электропередач и флуктации напряжения в сети.

Кроме того, желательно оснастить аппарат регулировкой вторичного напряжения для плавного регулирования сварочного тока. Это позволит скомпенсировать потери в проводах большой длины, что особо актуально при работе вдали от питающей сети. В фирменных инструментах присутствует ступенчатая регулировка напряжения путем переключения обмоток. Домашний электросварочный аппарат можно оснастить схемой выпрямления напряжения, построенной на тиристорах.

Вопрос надежности

Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.

Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.

Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.

Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.

Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.

Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.

Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.

Многим в хозяйстве пригодился бы аппарат для электросварки деталей из черных металлов. Поскольку серийно выпускаемые сварочные аппараты довольно дороги, многие радиолюбители пытаются сделать сварочный инвертор своими руками.

У нас уже была статья о том, однако на этот раз я предлагаю еще более простой вариант самодельного сварочного инвертора из доступных деталей своими руками.

Из двух основных вариантов конструкции аппарата — со сварочным трансформатором или на основе конвертора — был выбран второй.

Действительно, сварочный трансформатор — это значительный по сечению и тяжелый магнитопровод и много медного провода для обмоток, что для многих малодоступно. Электронные же компоненты для конвертора при их правильном выборе не дефицитны и относительно дешевы.

Как я делал сварочный аппарат своими руками

С самого начала работы я поставил себе задачу создания максимально простого и дешевого сварочного аппарата с использованием в нем широко распространенных деталей и узлов.

В результате довольно длительных экспериментов с различными видами конвертора на транзисторах и тринисторах была составлена схема, показанная на рис. 1.

Простые транзисторные конверторы оказались чрезвычайно капризными и ненадежными, а тринисторные без повреждения выдерживают замыкание выхода до момента срабатывания предохранителя. Кроме того, тринисторы нагреваются значительно меньше транзисторов.

Как легко видеть, схемное решение не отличается оригинальностью — это обычный однотактный конвертор, его достоинство — в простоте конструкции и отсутствии дефицитных комплектующих, в аппарате использовано много радиодеталей от старых телевизоров.

И, наконец, он практически не требует налаживания.

Схема инверторного сварочного аппарата представлена ниже:

Род сварочного тока — постоянный, регулирование — плавное. На мой взгляд, это наиболее простой сварочный инвертор, который можно собрать своими руками.

При сварке встык стальных листов толщиной 3 мм электродом диаметром 3 мм установившийся ток, потребляемый аппаратом от сети, не превышает 10 А. Сварочное напряжение включают кнопкой, расположенной на электрододержателе, что позволяет, с одной стороны, использовать повышенное напряжение зажигания дуги и повысить электробезопасность, с другой, поскольку при отпускании электрододержателя напряжение на электроде автоматически отключается. Повышенное напряжение облегчает зажигание дуги и обеспечивает устойчивость ее горения.

Маленькая хитрость: собранная своими руками схема сварочного инвертора позволяет соединять делати из тонкой жести. Для этого нужно поменять полярность сварочного тока.

Сетевое напряжение выпрямляет диодный мост VD1-VD4. Выпрямленный ток, протекая через лампу HL1, начинает заряжать конденсатор С5. Лампа служит ограничителем зарядного тока и индикатором этого процесса.

Сварку следует начинать только после того, как лампа HL1 погаснет. Одновременно через дроссель L1 заряжаются конденсаторы батареи С6-С17. Свечение светодиода HL2 показывает, что аппарат включен в сеть. Тринистор VS1 пока закрыт.

При нажатии на кнопку SB1 запускается импульсный генератор на частоту 25 кГц, собранный на однопереходном транзисторе VT1. Импульсы генератора открывают тринистор VS2, который, в свою очередь, открывает соединенные параллельно тринисторы VS3-VS7. Конденсаторы С6-С17 разряжаются через дроссель L2 и первичную обмотку трансформатора Т1. Цепь дроссель L2 — первичная обмотка трансформатора Т1 — конденсаторы С6-С17 представляет собой колебательный контур.

Когда направление тока в контуре меняется на противоположное, ток начинает протекать через диоды VD8, VD9, а тринисторы VS3-VS7 закрываются до следующего импульса генератора на транзисторе VT1.

Импульсы, возникающие на обмотке III трансформатора Т1, открывают тринистор VS1. который напрямую соединяет сетевой выпрямитель на диодах VD1 — VD4 с тринисторным преобразователем.

Светодиод HL3 служит для индикации процесса генерации импульсного напряжения. Диоды VD11-VD34 выпрямляют сварочное напряжение, а конденсаторы С19 — С24 — его сглаживают, облегчая тем самым зажигание сварочной дуги.

Выключателем SA1 служит пакетный или иной переключатель на ток не менее 16 А. Секция SA1.3 замыкает конденсатор С5 на резистор R6 при выключении и быстро разряжает этот конденсатор, что позволяет, не опасаясь поражения током, проводить осмотр и ремонт аппарата.

Вентилятор ВН-2 (с электродвигателем М1 по схеме) обеспечивает принудительное охлаждение узлов устройства. Менее мощные вентиляторы использовать не рекомендуется, или их придется устанавливать несколько. Конденсатор С1 — любой, предназначенный для работы при переменном напряжении 220 В.

Выпрямительные диоды VD1-VD4 должны быть рассчитаны на ток не менее 16 А и обратное напряжение не менее 400 В. Их необходимо установить на пластинчатые уголковые теплоотводы размерами 60×15 мм толщиной 2 мм из алюминиевого сплава.

Вместо одиночного конденсатора С5 можно использовать батарею из нескольких параллельно включенных на напряжение не менее 400 В каждый, при этом емкость батареи может быть больше указанной на схеме.

Дроссель L1 выполнен на стальном магнитопроводе ПЛ 12,5×25-50. Подойдет и любой другой магнитопровод такого же или большего сечения при выполнении условия размещаемости обмотки в его окне. Обмотка состоит из 175 витков провода ПЭВ-2 1,32 (провод меньшего диаметра использовать нельзя!). Магнитопровод должен иметь немагнитный зазор 0,3…0,5 мм. Индуктивность дросселя — 40±10 мкГн.

Конденсаторы С6-С24 должны обладать малым тангенсом угла диэлектрических потерь, а С6-С17 — еще и рабочим напряжением не менее 1000 В. Наилучшие из испытанных мною конденсаторов — К78-2, применявшиеся в телевизорах. Можно использовать и более широко распространенные конденсаторы этого типа другой емкости, доведя суммарную емкость до указанной в схеме, а также пленочные импортные.

Попытки использовать бумажные или другие конденсаторы, рассчитанные на работу в низкочастотных цепях, приводят, как правило, к выходу их из строя через некоторое время.

Тринисторы КУ221 (VS2-VS7) желательно использовать с буквенным индексом А или в крайнем случае Б или Г. Как показала практика, во время работы аппарата заметно разогреваются катодные выводы тринисторов, из-за чего не исключено разрушение паек на плате и даже выход из строя тринисторов.

Надежность будет выше, если на вывод катода тринисторов надеть либо трубки-пистоны, изготовленные из луженой медной фольги толщиной 0,1…0,15 мм, либо бандажи в виде плотно свернутой спирали из медной луженой проволоки диаметром 0,2 мм и пропаять по всей длине. Пистон (бандаж) должен покрывать вывод на всю длину почти до основания. Паять надо быстро, чтобы не перегреть тринистор.

У Вас наверняка возникнет вопрос: а нельзя ли вместо нескольких сравнительно маломощных тринисторов установить один мощный? Да, это возможно при использовании прибора, превосходящего (или хотя бы сравнимого) по своим частотным характеристикам тринисторы КУ221А. Но среди доступных, например, из серий ТЧ или ТЛ, таких нет.

Переход же на низкочастотные приборы заставит понизить рабочую частоту с 25 до 4…6 кГц, а это приведет к ухудшению многих важнейших характеристик аппарата и громкому пронзительному писку при сварке.

При монтаже диодов и тринисторов применение теплопроводящей пасты является обязательным.

Кроме этого, установлено, что один мощный тринистор менее надежен, чем несколько включенных параллельно, поскольку им легче обеспечить лучшие условия отведения тепла. Достаточно группу тринисторов установить на одну теплоотводящую пластину толщиной не менее 3 мм.

Поскольку токоуравнивающие резисторы R14-R18(C5-16 В) при сварке могут сильно разогреваться, их перед монтажом необходимо освободить от пластмассовой оболочки путем обжига или нагревания током, значение которого необходимо подобрать экспериментально.

Диоды VD8 и VD9 установлены на общем теплоотводе с тринисторами, причем диод VD9 изолирован от теплоотвода слюдяной прокладкой. Вместо КД213А подойдут КД213Б и КД213В, а также КД2999Б, КД2997А, КД2997Б.

Дроссель L2 представляет собой бескаркасную спираль из 11 витков провода сечением не менее 4 мм2 в термостойкой изоляции, намотанную на оправке диаметром 12.. .14 мм.

Дроссель во время сварки сильно разогревается, поэтому при намотке спирали следует обеспечить между витками зазор 1…1.5 мм, а располагать дроссель необходимо так, чтобы он находился в потоке воздуха от вентилятора. Рис. 2 Магнитопровод трансформатора

Т1 составлен из трех сложенных вместе магнитопроводов ПК30х16 из феррита 3000НМС-1 (на них выполняли строчные трансформаторы старых телевизоров).

Первичная и вторичная обмотки разделены на две секции каждая (см. рис. 2), намотанные проводом ПСД1,68х10,4 в стеклотканевой изоляции и соединенные последовательно согласно. Первичная обмотка содержит 2×4 витка, вторичная — 2×2 витка.

Секции наматывают на специально изготовленную деревянную оправку. От разматывания витков секции предохраняют по два бандажа из луженой медной проволоки диаметром 0,8…1 мм. Ширина бандажа — 10…11 мм. Под каждый бандаж подкладывают полосу из электрокартона или наматывают несколько витков ленты из стеклоткани.

После намотки бандажи пропаивают.

Один из бандажей каждой секции служит выводом ее начала. Для этого изоляцию под бандажом выполняют так, чтобы с внутренней стороны он непосредственно соприкасался с началом обмотки секции. После намотки бандаж припаивают к началу секции, для чего с этого участка витка заранее удаляют изоляцию и облуживают его.

Следует иметь в виду, что в наиболее тяжелом тепловом режиме работает обмотка I. По этой причине при наматывании ее секций и при сборке следует между наружными частями витков предусмотреть воздушные зазоры, вкладывая между витками короткие, смазанные теплостойким клеем, вставки из стеклотекстолита.

Вообще, при изготовлении трансформаторов для инверторной сварки своими руками всегда оставляйте воздушные зазоры в обмотке. Чем их больше, тем эффективнее отведение тепла от трансформатора и ниже вероятность спалить аппарат.

Здесь уместно отметить также, что секции обмоток, изготовленные с упомянутыми вставками и прокладками проводом того же сечения 1,68×10,4 мм 2 без изоляции, будут в тех же условиях охлаждаться лучше.

Соприкасающиеся бандажи соединяют пайкой, причем к передним, служащим выводами секций, целесообразно припаять медную накладку в виде короткого отрезка провода, из которого выполнена секция.

В результате получается жесткая неразъемная первичная обмотка трансформатора.

Вторичную изготовляют аналогично. Разница только в числе витков в секциях и в том, что необходимо предусмотреть вывод от средней точки. Обмотки устанавливают на магнитопровод строго определенным образом — это необходимо для правильной работы выпрямителя VD11 — VD32.

Направление намотки верхней секции обмотки I (если смотреть на трансформатор сверху) должно быть против часовой стрелки, начиная от верхнего вывода, который необходимо подключить к дросселю L2.

Направление намотки верхней секции обмотки II, наоборот, — по часовой стрелке, начиная от верхнего вывода, его подключают к блоку диодов VD21-VD32.

Обмотка III представляет собой виток любого провода диаметром 0,35…0,5 мм в теплостойкой изоляции, выдерживающей напряжение не менее 500 В. Его можно разместить в последнюю очередь в любом месте магнитопровода со стороны первичной обмотки.

Для обеспечения электробезопасности сварочного аппарата и эффективного охлаждения потоком воздуха всех элементов трансформатора очень важно выдержать необходимые зазоры между обмотками и магнитопроводом. При сборке инвертора сварочного своими руками большинство самодельщиков совершают одну и ту же ошибку: недооценивают важность охлаждения транса. Этого делать нельзя.

Эту задачу выполняют четыре фиксирующие пластины, закладываемые в обмотки при окончательной сборке узла. Пластины изготовляют из стеклотекстолита толщиной 1,5 мм в соответствии с чертежом на рисунке.

После окончательной регулировки пластины целесообразно закрепить термостойким клеем. Трансформатор крепят к основанию аппарата тремя скобами, согнутыми из латунной или медной проволоки диаметром 3 мм. Эти же скобы фиксируют взаимное положение всех элементов магнитопровода.

Перед монтажом трансформатора на основание между половинами каждого из трех комплектов магнитопровода необходимо вложить немагнитные прокладки из электрокартона, гетинакса или текстолита толщиной 0,2. ..0,3 мм.

Для изготовления трансформатора можно использовать магнитопроводы и других типоразмеров сечением не менее 5,6 см 2 . Подойдут, например, Ш20х28 или два комплекта Ш 16×20 из феррита 2000НМ1.

Обмотку I для броневого магнитопровода изготовляют в виде единой секции из восьми витков, обмотку II — аналогично описанному выше, из двух секций по два витка. Сварочный выпрямитель на диодах VD11-VD34 конструктивно представляет собой отдельный блок, выполненный в виде этажерки:

Она собрана так, что каждая пара диодов оказывается помещенной между двумя теплоотводящими пластинами размерами 44×42 мм и толщиной 1 мм, изготовленными из листового алюминиевого сплава.

Весь пакет стянут четырьмя стальными резьбовыми шпильками диаметром 3 мм между двух фланцев толщиной 2 мм (из такого же материала, что и пластины), к которым винтами прикреплены с двух сторон две платы, образующие выводы выпрямителя.

Все диоды в блоке ориентированы одинаково — выводами катода вправо по рисунку — и впаяны выводами в отверстия платы, которая служит общим плюсовым выводом выпрямителя и аппарата в целом. Анодные выводы диодов впаяны в отверстия второй платы. На ней сформированы две группы выводов, подключаемые к крайним выводам обмотки II трансформатора согласно схеме.

Учитывая большой общий ток, протекающий через выпрямитель, каждый из трех его выводов выполнен из нескольких отрезков провода длиной 50 мм, впаянных каждый в свое отверстие и соединенных пайкой на противоположном конце. Группа из десяти диодов подключена пятью отрезками, из четырнадцати — шестью, вторая плата с общей точкой всех диодов — шестью.

Провод лучше использовать гибкий, сечением не менее 4 мм.

Таким же образом выполнены сильноточные групповые выводы от основной печатной платы аппарата.

Платы выпрямителя изготовлены из фольгированного стеклотекстолита толщиной 0,5 мм и облужены. Четыре узкие прорези в каждой плате способствуют уменьшению нагрузок на выводы диодов при температурных деформациях. Для этой же цели выводы диодов необходимо отформовать, как показано на рисунке выше.

В сварочном выпрямителе можно также использовать более мощные диоды КД2999Б, 2Д2999Б, КД2997А, КД2997Б, 2Д2997А, 2Д2997Б. Их число может быть меньшим. Так, в одном из вариантов аппарата успешно работал выпрямитель из девяти диодов 2Д2997А (пять — в одном плече, четыре — в другом).

Площадь пластин теплоотвода осталась прежней, толщину их оказалось возможным увеличить до 2 мм. Диоды были размещены не попарно, а по одному в каждом отсеке.

Все резисторы (кроме R1 и R6), конденсаторы С2-С4, С6-С18, транзистор VT1, тринисторы VS2 — VS7, стабилитроны VD5-VD7, диоды VD8-VD10 смонтированы на основной печатной плате, причем тринисторы и диоды VD8, VD9 установлены на теплоотводе, привинченном к плате, изготовленной из фольгированного текстолита толщиной 1.5 мм:
Рис. 5 . Чертеж платы

Масштаб чертежа платы — 1:2, однако плату несложно разметить, даже не пользуясь средствами фотоувеличения, поскольку центры почти всех отверстий и границы почти всех фольговых площадок расположены по сетке с шагом 2,5 мм.

Большой точности разметки и сверления отверстий плата не требует, однако следует помнить что отверстия в ней должны совпадать с соответствующими отверстиями в теплоотводящей пластине.

Перемычку в цепи диодов VD8, VD9 изготовляют из медного провода диаметром 0,8…1 мм. Припаивать ее лучше со стороны печати. Вторую перемычку из провода ПЭВ-2 0,3 можно расположить и на стороне деталей.

Групповой вывод платы, обозначенный на рис. 5 буквами Б, соединяют с дросселем L2. В отверстия группы В впаивают проводники от анодов тринисторов. Выводы Г соединяют с нижним по схеме выводом трансформатора Т1, а Д — с дросселем L1.

Отрезки провода в каждой группе должны быть одинаковой длины и одинакового сечения (не менее 2,5 мм2).
Рис. 6 Теплоотвод

Теплоотвод представляет собой пластину толщиной 3 мм с отогнутым краем (см. рис. 6).

Лучший материал для теплоотвода — медь (или латунь). В крайнем случае, при отсутствии меди, можно использовать пластину из алюминиевого сплава.

Поверхность со стороны установки деталей должна быть ровной, без зазубрин и вмятин. В пластине просверлены отверстия с резьбой для сборки ее с печатной платой и крепления элементов. Через отверстия без резьбы пропущены выводы деталей и соединительные провода. Через отверстия в отогнутом крае пропущены анодные выводы тринисторов. Три отверстия М4 в теплоотводе предназначены для его электрического соединения с печатной платой. Для этого использованы три латунных винта с латунными гайками.Рис. 8. Размещение узлов

Однопереходный транзистор VT1 обычно проблем не вызывает, однако некоторые экземпляры при наличии генерации не обеспечивают, необходимую для устойчивого открывания тринистора VS2, амплитуду импульсов.

Все узлы и детали сварочного аппарата установлены на пластину-основание из гетинакса толщиной 4 мм (подойдет также текстолит толщиной 4…5 мм) на одной его стороне. В центре основания прорезано круглое окно для крепления вентилятора; он установлен с той же его стороны.

Диоды VD1-VD4, тринистор VS1 и лампа HL1 смонтированы на уголковых кронштейнах. При установке трансформатора Т1 между соседними магнитопроводами следует обеспечить воздушный зазор 2 мм Каждый из зажимов для подключения сварочных кабелей представляет собой медный болт М10 с медными гайками и шайбами.

Головкой болта изнутри прижат к основанию медный угольник, дополнительно зафиксированный от проворачивания винтом М4 с гайкой. Толщина полки угольника — 3 мм. Ко второй полке болтом или пайкой подключен внутренний соединительный провод.

Сборку печатная плата-теплоотвод устанавливают деталями к основанию на шести стальных стойках, согнутых из полосы шириной 12 и толщиной 2 мм.

На лицевую сторону основания выведены ручка тумблера SA1, крышка держателя предохранителя, светодиоды HL2, HL3, ручка переменного резистора R1, зажимы для сварочных кабелей и кабеля к кнопке SB1.

Кроме этого, к лицевой стороне прикреплены четыре стойки-втулки диаметром 12 мм с внутренней резьбой М5, выточенные из текстолита. К стойкам прикреплена фальшпанель с отверстиями для органов управления аппаратом и защитной решеткой вентилятора.

Фальшпанель можно изготовить из листового металла или диэлектрика толщиной 1… 1,5 мм. Я вырезал ее из стеклотекстолита. Снаружи к фальшпанели привинчены шесть стоек диаметром 10мм, на которые наматывают сетевой и сварочные кабели по окончании сварки.

На свободных участках фальшпанели просверлены отверстия диаметром 10 мм для облегчения циркуляции охлаждающего воздуха. Рис. 9 . Внешний вид инверторного сварочного аппарата с уложенными кабелями.

Собранное основание помещено в кожух с крышкой, изготовленный из листового текстолита (можно использовать гетинакс, стеклотекстолит, винипласт) толщиной 3…4 мм. Отверстия для выхода охлаждающего воздуха расположены на боковых стенках.

Форма отверстий значения не имеет, но для безопасности лучше, если они будут узкими и длинными.

Общая площадь выходных отверстий не должна быть менее площади входного. Кожух снабжен ручкой и плечевым ремнем для переноски.

Электрододержатель конструктивно может быть любым, лишь бы он обеспечивал удобство работы и легкую замену электрода.

На ручке электрододержателя нужно смонтировать кнопку (SB1 по схеме) в таком месте, чтобы сварщик мог легко удерживать ее нажатой даже рукой в рукавице. Поскольку кнопка находится под напряжением сети, необходимо обеспечить надежную изоляцию как самой кнопки, так и подключенного к ней кабеля.

P.S. Описание процесса сборки заняло много места, но на самом деле все гораздо проще, чем кажется. Любой, кто хоть раз держал в руках паяльник и мультиметр, без проблем сможет собрать этот сварочный инвертор своими руками.

Читать «Путеводитель по журналу «Радио» 1981-2009 гг» — Терещенко Дмитрий — Страница 151

Способы компоновки светодиодных одноразрядных индикаторов поверхностного монтажа

Ершов М.

2005, № 3, с. 23.

Зажим для монтажа миниатюрных деталей

Баранов В.

2005, № 3, с. 23.

Настольный сверлильный станок

Медведев В.

2005, № 6, с. 33.

Настольный сверлильный станок.

В. Медведев.

2005, № 7, с. 35.

Улучшение работы сварочного аппарата.

К. Мороз.

2005, № 8, с. 37.

Восстановление работы магнитофона.

В. Горюнов.

2005, № 8, с. 37.

Электроискровой карандаш из миниатюрного реле.

Д. Мамичев.

2005, № 8, с. 37.

Электронное регулирование сварочного тока.

Н. Зызлаев.

2005, № 10, с. 41.

Электронные предохранители с применением герконов.

О. Сидорович.

2005, № 12, с. 50.

Способ подсчета числа витков.

В. Захаров.

2005, № 12, с. 22.

Блок питания для домашней лаборатории.

А. Патрин.

2005, № 12, с. 52.

Простой УМЗЧ на микросхеме КР174УН31.

И. Федоров.

2005, № 12, с. 54.

Шар: красный или зеленый?

Д. Мамичев.

2005, № 12, с. 55.

Прибор для проверки мощных полевых транзисторов.

В. Васильев.

2005, № 12, с. 56.

Имитатор качания маятника.

М. Озолин.

2005, № 12, с. 49.

Варианты процесса перенесения рисунка проводников на плату.

2006, № 3, с. 35.

Каким фломастером рисовать платы?

Д. Кирилычев.

2006, № 3, с. 36.

Электронное управление сварочным током.

А. Богданов.

2006, № 4, с. 36.

Электронный счетчик витков для намоточного станка.

М. Озолин.

2006, № 5, с. 37.

Экспорт чертежа АСАD в формат BMP.

С. Коваленко.

2006, № 6, с. 37.

ZIF-разъем — из процессорной панели.

В. Стрюков.

2006, № 7, с. 39.

Звуковой пробник.

Н. Декин.

2006, № 12, с. 50.

Доработка электроискрового карандаша.

Д. Мамичев.

2006, № 12, с. 36.

Способ макетирования устройств.

Е. Паньков.

2006, № 12, с. 47.

Сварочный аппарат на симисторе с фазоимпульсным управлением.

А. Атапков.

2007, № 1, с. 38.

Преобразование формата PCAD в графические форматы.

Д. Панкратьев.

2007, № 4, с. 35.

Сварочный аппарат из деталей старых телевизоров.

А.Обухов.

2007, № 10, с. 40.

Комбинированный регулятор мощности.

В.Келехсашвили.

2007, № 11, с. 40.

Кодовый замок на микроконтроллере.

С.Киреев.

2007, № 11, с. 50.

Ультразвуковой отпугиватель крыс на микросхеме КР1211ЕУ1.

И.Нечаев.

2007, № 11, с. 52.

Нанесение рисунка проводников печатной платы.

С. Луста.

2007, № 11, с. 43.

Изготовление платы без травления.

В. Козлов.

2007, № 11, с. 43.

Сигнализатор недостаточной освещенности.

А.Ознобихин.

2007, № 11, с. 44.

Электронный камертон-метроном.

В.Колесниченко.

2007, № 11, с. 46.

Автомат световых эффектов-приставка-компьютеру.

Л.Рязанцев.

2007, № 11, с. 48.

Восстановление CD, DVD.

2008, № 2, с. 33.

Восстановление работоспособности ЖКИ.

2008, № 2, с. 33.

Восстановление кнопочного переключателя П2К.

2008, № 2, с. 33.

Любительская паяльная станция.

А. Патрин.

2008, № 5, с. 35.

Доработка счетчика витков.

А. Мариевич.

2008, № 8, с. 30.

Еще два способа изготовления печатной платы.

Д. Егошкин.

2008, № 11, с. 30.

Прижим для пайки элементов поверхностного монтажа.

С. Евдокимов.

2008, № 11, с. 30.

Регулятор температуры жала паяльника.

П. Крыницкий.

2009, № 1, с. 31.

Доработка клавиатуры многофункционального телефонного аппарата.

А. Бутов.

2009, № 2, с. 35.

Ремонт печатных плат с «графитовым» покрытием.

С. Рычихин.

2009, № 2, с. 35.

Ремонт электронно-механических будильников.

Н. Яковенко.

2009, № 2, с. 35.

Вторая жизнь паяльной станции «Термит».

Т. Медведев.

2009, № 3, с. 36.

Прорезание щелевых отверстий.

И. Подушкин.

2009, № 4, с. 30.

Установка скорости работы USART микроконтроллера Attiny2313.

В. Келехсашвили.

2009, № 5, с. 28.

Переключатель 11П1Н из 5П2Н.

С. Корешков.

2009, № 6, с. 32.

Устройство для намагничивания монтажного инструмента.

А. Бутов.

2009, № 7, с. 29.

Доработка разъемов компьютерных блоков питания.

А. Бутов.

2009, № 8, с. 24.

Шкала из фольги.

А. Тришин.

2009, № 8, с. 24.

Метод крепления механических узлов.

С. Евдокимов.

2009, № 8, с. 24.

Способ ремонта узла подсветки экрана некоторых TFT мониторов и панелей ноутбуков.

М. Сытник.

2009, № 10, с. 28.

Восстановление работоспособности вентиляторов.

А. Горячкин.

2009, № 10, с. 28.

Стабилизатор температуры жала паяльника.

А. Матыцын.

2009, № 11, с. 30.

Полезные советы владельцам мультиметра.

В. Баев.

2009, № 11, с. 31.

Электронные Музыкальные Инструменты

Приставка — преобразователь сигнала

Шутов В.

1981, № 5, с. 63.

Для расширения возможностей ЭМИ.

Приставка — преобразователь сигнала

Шутов В.

1981, № 6, с. 63.

Для расширения возможностей ЭМИ.

Преобразователь спектра на кольцевом модуляторе

Кузнецов А.

1982, № 2, с. 42.

Визуализация пространственного грифа терменвокса

Ковалев Л.

1982, № 5, с. 44.

Модулятор и манипулятор на ОУ

Барулева Т., Максимов В.

1982, № 12, с. 47.

Классификация ЭМС

Печатнов Б.

1983, № 3, с. 45.

Гребенчатые формантные фильтры

1983, № 4, с. 55.

«Вращающийся» звук

1983, № 7, с. 40.

Двухканальный ЭМИ с манипулятором

1983, № 9, с. 36.

Усилитель, управляемый напряжением

Лукьянов Д.

1984, № 3, с. 38.

ЭМИ-84

Кузнецов Л., Чечик А.

1984, № 4, с. 50.

Характеристики промышленных ЭМИ.

Простые манипуляторы для ЭМИ

Вихорев А., Майзель А.

1984, № 5, с. 28.

Контактура ЭМИ с управлением громкостью

Иванов Б.

1984, № 6, с. 38.

Вокодер

Смирнов А., Калинин В., Кулаков С.

1984, № 8, с. 61.

Любительский вокодер

Смирнов А., Калинин В., Кулаков С.

1984, № 9, с. 50.

Управляемый фильтр для ЭМС

Басков И.

1984, № 10, с. 56.

Современный терменвокс

Королев Л.

1985, № 2, с. 43.

Современный терменвокс

Королев Л.

1985, № 3, с. 38.

Клавиатурный интерфейс и тональный генератор ЭМС

Кузнецов А., Митрий Д., Печатнов Б.

Сварочный аппарат своими руками, сварочный трансформатор

Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

• Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
• Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

Разумеется, обеспечить такие условия в реальности невозможно.

Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

Изготовление самодельного генератора

Генератор сделать достаточно просто. Для этого необходимо отдельное помещение, например, гараж.

В первую очередь нужно изготовить раму. Здесь понадобится металлический уголок 40*40мм. Отмеряем необходимую длину и нарезаем уголки болгаркой. Далее сверлятся отверстия для генератора и мотора. Агрегаты крепятся на раму при помощи болтов. Во избежание раскручивания гаек, под них подкладываются шайбы.

Для более удобного передвижения генератора на раму устанавливаются колеса. Их крепят сваркой, также можно проделать дополнительные отверстия в раме и использовать крепежные болты. Мотор передает на генератор вращающий момент. Вращение якоря инициирует возникновение электрического тока.

Подобная схема лежит в основе всех сварочных генераторов.

Сварочный преобразователь может функционировать без бензодвигателя. На генератор поступает сетевое напряжение, преобразуемое в сварочный ток.

Мощность тока – порядка 4кВт, благодаря чему можно варить «четверкой». Ключевой элемент электроагрегата – обмотка статора.

Самодельный сварочный аппарат из лабораторного автотрансформатора

Существуют четыре основных типа сварочных аппаратов

1. Трансформатор. Устройство работает на переменном токе. Основной узел ничем не отличается обычного блока питания: на входе 220 вольт, на выходе требуемые 60 вольт. За счет возможности механического перемещения вторичной обмотки по сердечнику, меняется значение рабочего тока.


   Преимущества: простота и дешевизна конструкции, ремонтопригодность. Недостатки: большие размер и вес, переменный ток приводит к нестабильному формированию сварочного шва, для работы требуется высокая квалификация специалиста.

2. Выпрямитель. По сути, это тот же трансформатор, только с диодным (тиристорным) выпрямителем в цепи вторичной обмотки.


   После преобразования напряжения на трансформаторе (с традиционным механическим регулятором силы тока), вторичное переменное напряжение выпрямляется одним из способов. В примитивных (недорогих) конструкциях применяется диодный мост. Более продвинутые схемы работают на тиристорной схеме, с возможностью регулировки параметров.Преимущества: стабильные параметры сварки, возможность работать с различными металлами, не требуется высокая квалификация мастера.Недостатки: более высокая стоимость, сложность в ремонте и обслуживании.Некоторые мастера переделывают простейший трансформаторный сварочник в аппарат постоянного тока. Для этого необходимо лишь собрать мощный выпрямитель, и подключить его к выходу вторичной обмотки. Для этого потребуются мощные диоды (собираем мост) и радиаторы для рассеивания тепла.

   Общий недостаток рассмотренных схем — зависимость выходных параметров от качества электросети. Если есть просады напряжения (при сварке — это нормальное явление), меняются характеристики выходных напряжения и тока. За счет этого страдает качество сварочного шва. Поэтому ручная регулировка силы тока (перемещением обмоток) обязательна.

3. Полуавтомат. Это продвинутый вариант выпрямителя, с устройством механической подачи сварочной проволоки в зону работ. Сварка производится в среде инертного газа, для выполнения работы требуется газовый баллон.Преимущества: качественный шов, нет необходимости в специальной подготовке мастера. Недостатки: требуется дополнительное оборудование (газовый баллон), высокая стоимость.
4. Инвертор. На сегодняшний день самый распространенный сварочник среди любителей. В качестве преобразователя напряжения используется инверторный блок питания с ШИМ управлением. Эта технология на сегодняшний день стала доступной, что положительно сказывается на стоимости. Преимущества: работать с аппаратом может даже начинающий сварщик, компактные размеры, малый вес. Недостатки: не слишком высокая надежность, сложность в ремонте.

Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

Принцип работы сварочного генератора.

В сварочный генератор включаются несколько ключевых узлов:

• Трансформатор.

  Его можно намотать самостоятельно, при наличии трансформаторного железа и провода из меди с подходящим сечением. Все необходимые показатели (площадь сечения, а также диаметры проводов) рассчитываются исходя из планируемой мощности генератора. От этих показателей зависит максимальный диаметр используемых сварочных электродов.

• Выпрямитель.

  Визуально это – мост из достаточно мощных диодов. Уровень мощности рассчитывается исходя из величины тока, планируемого для сварочного трансформатора. Так, если планируется использовать пятимиллиметровые сварочные электроды , сварочный ток может доходить до 150-200в. Выпрямитель устанавливается на термостойкой стеклотекстолитовой пластине (можно также использовать гетинакс). В процессе эксплуатации мощные вентиля нагреваются.

• Регулятор тока.

  Это ступенчатый либо плавный реостат, основная функция которого заключается в изменении величины тока в целях обеспечения оптимального режима сварки.

Существует несколько схем сварочных генераторов. Особой популярностью пользуются две.

• Последовательная обмотка дает размагничивание, обмотка возбуждения остается независимой. Питание происходит через выпрямитель. С помощью полученного магнитного потока напряжение индуктируется на генераторе с последующим возбуждением дуги. Путем переключения числа витков последовательной обмотки можно регулировать сварочный ток до оптимальной величины.
• Размагничивание идет через последовательную обмотку. Обмотка возбуждения идет параллельно. При изготовлении таких генераторов понадобится ферромагнитная сталь, в магнитных полюсах содержится остаточный магнетизм. Источником питания может послужить двигатель, причем как бензиновый, так и дизельный.

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

• сила тока на вторичке 100–150 А;
• напряжение холостого хода 60–65 вольт;
• рабочее напряжение при сварке 18–25 вольт;
• сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Можно ли сделать из генератора сварочный аппарат?

Ответим сразу: можно, но не стоит. Лучше использовать автомобильный генератор в качестве источника тока в полевых условиях, и в местах, где у вас просто нет стабильного напряжения в сети. Конечно, это радикальный и спорный метод питания аппарата, но порой сварку необходимо выполнить прямо здесь и сейчас. В таком случае применение автогенератора очень выручает.

Но учтите, что генераторы в современных автомобилях могут запитать аппарат так, что он выдаст не больше 100 Ампер. Тем не менее, даже такая сварка от генератора возможна. И если у вас слабенький инвертор, то он точно заработает от автогенератора. С более мощными аппаратами лучше не рисковать и питать их от специального сварочного генератора, работающего на бензиновом или дизельном топливе.

Инвертор (импульсный блок питания для сварки)

Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

Рассматриваемый инвертор имеет следующие характеристики:

• Ток нагрузки на электродах: до 100 А.
• Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
• Используемые электроды до 2.5 мм.

На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

Конструктивно инвертор состоит из трех элементов:

1. Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
2. Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
3. Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

Как сделать сварочный генератор своими руками

В том случае, если вы владеете основами электротехники и желаете сэкономить средства, сварочный генератор сможете сконструировать сами. Для этого необходимо приобрести некоторые готовые узлы и материалы.

Самодельный сварочный генератор собирается из следующих составных частей.

1. Генератор мощностью 5-10 кВт.
2. Бензиновый двигатель внутреннего сгорания (например, от мотокосы).
3. Выпрямительное устройство: оно представляет собой диодный мост, собранный из диодов высокой мощности (зависит от максимального тока). Для монтажа выпрямительного моста потребуется пластина из гетинакса или стеклотекстолита – термостойкого диэлектрического материала.
4. Регулятор силы тока: в качестве его используется реостат плавного или ступенчатого действия. Устройство необходимо для установки необходимого для сварки тока.

Пошаговая инструкция по изготовлению сварочного генератора своими руками.

1. Изготавливаем раму из металлического уголка размером 40×40 мм. Для крепления двигателя внутреннего сгорания с баком для топлива, генератора и других элементов конструкции намечаем места сверления отверстий.
2. Соединяем детали рамы сваркой, устанавливаем агрегаты и крепим их болтами с граверами и шайбами.
3. Крепим шкивы на валы двигателя и генератора, регулируем расстояние между ними таким образом, чтобы ремень передачи был нормально натянут. Для возможности будущей регулировки следует предусмотреть отверстия продолговатой формы для крепления генератора.
4. Крепим и соединяем в соответствии со схемой выпрямительное устройство и регулятор силы тока.
5. Для удобства транспортировки сварочный генератор рекомендуется оснастить колесами и складной ручкой.

Совет: устройство можно сделать универсальным — использовать его в качестве аварийного источника электропитания. Для чего в его электрической схеме следует предусмотреть дополнительные контактные клеммы.

Где купить

Максимально быстро приобрести прибор можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

PRACMANU дуговой электросварочный аппарат 225A с инвертором	HAVADOU Стандартный дуговой сварочный аппарат 220В	Мини MIG-200 AC220V СВАРОЧНЫЙ АППАРАТ
Инвертор, сварочный аппарат 200DC IGBT 140В-240В G0019	Электрический дуговой сварочный аппарат, портативный	DEKO DKA-200Y 200A сварочный аппарат для электро-дуговой сварки

Самодельный сварочный аппарат из микроволновки.

Описание процесса самостоятельной сборки точечной сварки

В бытовом применении точечная сварка используется реже, чем дуговая. Бывают случаи, когда без нее трудно обойтись, но если брать во внимание цену подобных устройств, то целесообразность ее приобретения ставится под сомнение. В данном случае можно найти другой выход, и разобрать пример, как сделать точечную сварку своими руками. Для радиолюбителя в домашних условиях сконструировать подобный прибор не сложно. Но прежде нужно разобраться в особенностях ее работы.

Как работает контактная сварка

Это термомеханический тип сварки. Перед началом работы, сварные детали устраивают в нужное положение. Далее каждая их часть фиксируется между аппаратными электродами, под их действием детали сжимаются.

Ток, проходящий по электродам, раскаляет детали, и в этом месте образуется сплав. Он и есть соединяющий элемент двух деталей. Аппараты подобного типа на производстве имеют высокую производительность. Они за минуту способны сделать 600 сварных точек.

Но, чтобы поверхности раскалились, и начали плавиться, на них подают электрический ток огромной силы. Такой импульс приводит к практически мгновенному плавлению металлов. Его продолжительность зависит от вида сплавляемых металлов. Обычно временной диапазон составляет 0,01-0,1 секунды.

При этом расплавленные поверхности металлов образуют между собой сварочную каплю, которая должна застыть. Для этого сварные детали держаться сдавленными некоторое время. Расплавленная капля в этот момент образует своеобразную кристаллическую решетку.

Давление в этом процессе играет важную роль. Оно не дает расплавленной капле растекаться по площади деталей, таким образом, скрепляясь в одной точке. Силу сдавливания постепенно уменьшают, тогда лучше схватывается сварка. Данный работа требует чистых поверхностей деталей.

Поэтому перед работой предполагаемое место сварного шва обрабатывается специальным раствором. Так снимается элементы коррозии, и других оксидных пленок. В итоге получается шов высокого качества.

Конструкции самодельных устройств

Разберем устройство аппарата точечной сварки на примере. Подготовим радиоэлементы, и другие детали:

• Электрический преобразователь;
• Медный кабель, с диаметром сечения не менее 10мм;
• Электроды медного типа;
• Прерыватель;
• Несколько наконечников;
• Болты;
• Корпус.

Сборка аппарата

Это основные детали конструкции. Теперь рассмотрим схему для изготовления аппарата точечной сварки. В интернете их встречается не мало. И каждая имеет свой набор радиодеталей. Но главная схожесть всех схем – в простоте, и малой мощности.

Поэтому самодельные устройства пригодны только для мелких бытовых работ. Они смогут сварить тонкие листы железа, или жилы проводов. Для печатной платы понадобятся элементы:

• Переменный резистор – 100Ом;
• Конденсатор – 1000мКф, от 25В;
• Тиристор;
• Пара диодов – Д232А;
• Несколько диодов – Д226Б;
• Предохранитель – F (плавкого типа).

Следующий этап сборки аппарата для сварки своими руками, заключается в конструировании трансформатора TR1. В его основе применяется железо Ш40, необходимая толщина пластин составляет 70мм. Конструкция имеет две обмотки. На обмотку первичного типа применяется проводник ПЭВ2, с сечением 0,8мм. Далее наматывается 300 витков.

Вторичная обмотка делается многожильным медным кабелем, и сечением 4мм. Число витков не превышает 10.

Для второго трансформатора TR2 ручной работы не потребуется. Его можно заменить любым слабым преобразователем мощностью 5-10В. Его вторичная обмотка должна на выходе иметь не более 5-6В. На третьей обмотке должно выходить до 15В.

Проделав данную сборку, можно получить аппарат мощностью до 500А. Длительность импульса не превысит – 0,1сек, но только в том случае, если номиналы сопротивления и конденсатора, будут совпадать с теми, что на схеме. Мощность самодельной точечной сварки позволит сваривать металлические листы толщиной не более 0,2мм, а так же стальную проволоку диаметром 0,3мм.

Виды самодельных аппаратов точечной сварки различаются в основном по мощности. Некоторые модели способны выдать силу тока до 2000А, что позволяет сваривать стальные листы толщиной до 1,1мм, и стальные провода диаметром до 3мм.

Фото точечной сварки своими руками

Довольно часто в практике любого хозяина возникает необходимость соединить металлические детали. Один из таких способов соединения – это сварка. Но что делать, если нет сварочного аппарата? Конечно, можно его приобрести, но можно и изготовить самый простейший аппарат самому, причем практически за полчаса.

Пролог

Простейший прототип сварочного аппарата – осветительный электродуговой проектор – использовался еще в середине ХХ-го века в киностудиях во время съемок фильмов.

В домашних условиях, возможно, сделать простой раритетный самодельный сварочный аппарат из автотрансформатора мощностью 200 Вт. (Примерная схема автотрансформатора приведена на рисунке). Выходное напряжение регулируется за счет перестановки телевизионной вилки в гнездах.

На вторичной обмотке трансформатора необходимо найти два вывода, на которых напряжение будет около 40 В. К этим выводам остается подсоединить графитовые электроды и сварочный аппарат готов! Правда нужно учитывать, что при использовании такого автотрансформатора в сварочных целях желательно хорошо знать основы электробезопасности, поскольку не обеспечивается гальваническая развязка с электросетью.

Область применения такого самодельного сварочного аппарата довольно широкая: от сварки металлических изделий до закалки рабочих поверхностей инструмента.

Примеры применения Вольтовой дуги

В практике радиолюбителей временами возникает необходимость в сваривании или очень сильном разогреве мелких деталей. В таких случаях нет необходимости в применении серьезного сварочного аппарата, т.к. чтобы создать высокотемпературную плазму не обязательно иметь специальное оборудование.

Рассмотрим несколько примеров практического применения Вольтовой дуги.

Сварка накала магнетрона с питающими шинами

В этом случае сварка просто необходима, хотя многие, при встрече с такой трудностью, производят замену магнетрона. А ведь чаще всего бывают лишь две неисправности: обрывается накал в точке (поз.1) и выходят из строя из-за пробоя проходные конденсаторы (поз.2).

На рисунке магнетрон от микроволновой печи «Kenwood», который проработал после ремонта более двадцати лет.

Конечно, изготовить термопару – дело совсем безнадежное, однако бывает, что нужно ее отремонтировать в случае облома «шарика». Обычно такие термопары встречаются в мультиметрах, у которых есть режим замера температуры

В случае необходимости изменения формы пружины или проделывания отверстия следует учитывать, что закаленная пружина имеет слишком высокую твердость для сверления и слишком хрупкая для пробивания отверстия при помощи пробойника.

А в случае закалки стального инструмента (изготовленного из инструментальной стали) достаточно нагреть рабочую поверхность до малинового цвета и охладить в ванночке с машинным маслом. На рисунке изображено закаленное жало отвертки после механической обработки рабочей кромки.

Мелкие сварочные работы можно выполнять при помощи трансформатора мощностью от 200 Ватт и выходным напряжением в диапазоне от 30 до 50 Вольт. При этом сварочный ток должен быть 10-12 Ампер. Можно не беспокоиться по поводу перегрева трансформатора, поскольку горение дуги кратковременно.

Также подойдет и обычный лабораторный автотрансформатор ЛАТР с силой тока от 9 Ампер. Однако нужно учитывать всю степень опасности в связи с тем, что отсутствует гальваническая развязка с электросетью.

В целях предупреждения повреждения графитового ролика токосъемника ЛАТРа желательно ввести ограничения входного тока применением плавкой вставки (предохранителя). Тогда случайное короткое замыкание в цепи электрода уже не страшно.

Электродами могут быть любые графитовые стержни простых карандашей (желательно мягкие).

В качестве держателя для грифеля используется металлическая часть электромонтажного клеммника.

На этом рисунке показан пример держателя с применением клеммника, причем одно отверстие используется для крепления ручки, а второе для зажима грифеля в клемме.

В целях предотвращения расплавления одноразового шприца (поз.3) при нагреве клеммника (поз.1) используются шайбы из стеклотекстолита (поз.2). А для стандартного подключения к кабелю можно применить стандартное гнездо от прибора (поз.4).

Итак, схема соединения довольно простая: один вывод вторичной обмотки соединяется с держателем, а второй вывод подсоединяется к свариваемой детали.

Есть еще другой вариант крепления держателя электрода с применением электромонтажной клеммы. Второй держатель понадобится в случае сварки металлических изделий с такой же температурой плавления или при необходимости раскалить металлическое изделие (закалка, изменение формы).

Схема подключения к вторичной обмотке трансформатора двух графитовых электродов.

Для сохранения глаз от ожога роговицы и от попадания искр недостаточно будет использовать темные очки из-за малой плотности светофильтров. Можно изготовить такое приспособление: в качестве щитка может быть оправа бинокулярных очков с удаленными линзами; фильтр крепится при помощи канцелярского зажима. Или можно воспользоваться радиолюбительскими очками, применяемыми в SMD технологиях.

В случае сварки меди с нихромом или сталью понадобится флюс. При добавлении небольшого количества воды в тетраборат натрия (буру) или в борную кислоту получается кашица, которой смазываются места сварки.

Материалы для приготовления флюса обычно можно найти в хозяйственном магазине. Также можно воспользоваться средством борьбы с насекомыми «Боракс» содержащим борную кислоту.

Схема подключение аналоговой камеры видеонаблюдения к телевизору, компьютеру

Иметь собственный сварочный аппарат – мечта любого домашнего мастера. Причем это не обязательно должен быть громоздкий блок весом 20-30 кг. Вам ведь не каждый день приходится варить ворота для гаража?

Как правило, при выполнении домашних слесарных работ, наиболее востребованной является точечная сварка.

На рынке существуют готовые образцы сварочных аппаратов, но их стоимость слишком велика для домашнего бюджета. Для регулярной сварки мелких деталей, компактный точечный аппарат можно изготовить своими руками из старой микроволновки.

Разумеется, таким устройством нельзя сварить водопроводную трубу или уголок толщиной 4 мм. Но выполнить мелкий кузовной ремонт в автомобиле, или собрать металлическую конструкцию из листового металла – запросто.

Именно аппараты точечной сварки применяются на конвейерах автозаводов при сборке кузова автомобиля. Металлические каркасы бытовой техники (стиральные машины, холодильники и прочие), также свариваются с помощью подобных электроприборов.

Видео пример изготовление небольшого сварочного аппарата из старой микроволновки

Принцип работы точечного сварочного аппарата

Для нагрева металла до температуры плавления, необходима большая сила тока, сотни ампер. Величина напряжения не имеет значения, поэтому для экономии провода и безопасности работ обычно используется 2-3 вольта.

О принципах работы точечной сварки можно узнать из этого видео:

Экспериментировать с силой тока не имеет смысла. Все описываемые варианты прошли неоднократные испытания и можно не тратить время на расчеты. Мощность подбирается исходя из толщины свариваемого металла.

• листы до 1 мм – мощность 1 кВт;
• листы до 1,8 мм – мощность 2 кВт;
• листы до 3 мм – мощность 5 кВт.

Первичная обмотка сварочного аппарата рассчитывается согласно общей мощности устройства. Поскольку самостоятельное изготовление трансформатора дело хлопотное и затратное, можно воспользоваться готовой конструкцией.

Оптимальный вариант – силовой трансформатор от старой микроволновой печи. Электрическая схема работает по следующему принципу:

1. Для работы магнетрона (излучающего элемента печи), требуется напряжение несколько тысяч вольт, при этом сила тока не имеет значения;
2. Мощность на первичной и вторичной обмотках трансформатора одинакова, поэтому при увеличении количества витков на вторичной обмотке, напряжение повышается в такой же пропорции, ценой потерь в силе тока;
3. Трансформаторы микроволновых печей рассчитаны на мощность до 3 кВт. Этой величины вполне достаточно для изготовления аппарата точечной сварки.

Требуемые запчасти можно приобрести на радиорынке, в сервисных центрах по ремонту бытовой техники, или просто купить неисправную микроволновку по объявлению за символическую цену.

Перегорают обычно вторичные обмотки (по причине более тонкого провода), так что шансы приобрести трансформатор с исправной первичкой довольно высоки.

Сила тока до 1000 Ампер (при мощности 3 кВт и напряжении на вторичной обмотке 2 вольта) позволяет без труда плавить металл в месте контакта, тем самым обеспечивая надежную точечную сварку.

Сварочное оборудование одно из самых используемых в современном промышленном производстве и в домашних условиях среди тех, кто любит и умеет работать руками. Современные аппараты стали довольно компактными. В первую очередь речь идет об инверторных устройствах.

Из-за преобразования переменного тока на высокой частоте трансформатор требуется очень маленький. Благодаря инверторам сварка своими руками стала более доступной, а сами аппараты приобрели мини размеры. Можно также встретить полезные мини аппараты для точечной сварки.

В быту компактные сварочные аппараты особенно востребованы. Для домашних условий обычно не требуется длительная работа прибора, иногда достаточно одного электрода, чтобы что-то приварить.

Кроме того, мини сварка прекрасно подходит для работ на высоте, ведь сварочный мини аппарат можно быстро и легко поднять вверх. Здесь полуавтомат не нужен, достаточно ручной дуговой сварки.

Для мелких работ производят легкие инверторные устройства. Они весят в пределах 2,5-6 кг, имеют сварочный ток до 200 А, габариты в пределах 20х20х30 см. Для облегчения переноски и работы в неудобных местах у аппаратов предусмотрены ремни.

Помимо дуговых, существуют и газовые мини сварочные аппараты. Они могут поместиться в чемодан. Комплект обычно включает небольшие по объему кислородные болоны, горелку и шланги.

Преимущества и недостатки

Маленький сварочный аппарат в первую очередь удобен при транспортировке и хранении. Малые габариты и вес, наличие ремня позволяют производить сварочные работы в труднодоступных местах. С ним можно работать практически везде, единственное требование – наличие сети 220 В.

В аппаратах предусмотрена регулировка сварочного тока. Специальные стабилизаторы обеспечивают стабильное горение электрической дуги, что позволяет получать качественный сварной шов.

Для начинающих сварщиков это очень удобные устройства. В сравнении с профессиональным сварочным оборудованием мини аппараты имеет невысокую стоимость.

Недостатки тесно связаны с достоинствами. Малые габариты и вес не позволяют создавать аппараты большой мощности. Как следствие, невозможность работать с электродами больших диаметров.

Невозможно варить толстостенные заготовки, поскольку для этого не хватает силы сварочного тока. На предельных режимах работы возникают проблемы из-за перегрева оборудования. Малые размеры сильно ограничивают функциональные возможности мини сварочного аппарата.

Детали и принцип работы

Мини инверторный сварочный аппарат делают с применением таких деталей:

• мостовой выпрямитель входного сетевого напряжения на мощных диодах;
• реле мягкого пуска;
• датчик сварочного тока;
• генератор высокой частоты;
• трансформатор;
• стабилизатор интегральный;
• фильтр низких частот;
• радиаторы на диоды и транзисторы;
• система охлаждения.

Работа происходит по следующей схеме. Переменный ток 220 В поступает на диодный выпрямитель и становится постоянным. Затем с помощью генератора превращается в ток высокой частоты. Получившийся переменный ток попадает в первичную обмотку трансформатора.

Так как трансформатор понижающий, то на выходе получается низкое напряжение, но достаточное для зажигания дуги. Ток высокой частоты вновь преобразуется на выпрямителе в постоянный ток.

С его помощью и варят металлические изделия. Благодаря наличию интегрального стабилизатора независимо от качества сетевого напряжения на выходе получается требуемое стабильное значение напряжения.

Характеристики некоторых моделей

Понятие мини со временем трансформируется. Совсем недавно все инверторные аппараты можно было отнести к категории мини по сравнению с трансформаторными традиционными сварочными аппаратами.

Теперь инверторные сварочные аппараты стали своего рода стандартом, и только более миниатюрные приборы называют мини аппаратами.

К категории мини относится инверторный аппарат «Спец мини 210». Он весит всего 2,5 кг и отличается компактными габаритами 190х200х290 мм. Максимальный сварочный ток составляет 210 А, потребляемая мощность 6 кВт, напряжение 220 В.

Старшая модель «Спец мини 250» имеет сварочный ток 250 А, мощность потребления 8 кВт, питается от бытовой сети 220 В, а вес составляет 4,2 кг.

Устройство «Радуга 180 мини» имеет сварочный ток 180 А, мощность 5 кВт и массу 6 кг. Все сварочные аппараты могут варить электродами от 1,6 до 4 мм. Одними из лучших в этом классе являются сварочные аппараты финского производителя «Кемппи», например, модель Kemppi Minarc 150VRD.

Этот аппарат способен работать в режиме ручной и аргонодуговой сварки. Он автоматически корректирует параметры дуги, а электроды может использовать любые, особых требований нет.

Устройство может работать в условиях повышенной влажности и пыли, при отрицательных и положительных температурах. Имеет малые габариты и вес около 4 кг.

Сложно сказать, какая модель сварочного аппарата является самой маленькой в мире, поскольку уже многие компании производят такие устройства. Причем ценовая палитра довольно широка. Наиболее доступными считаются китайские модели.

При соблюдении инструкции по эксплуатации мини оборудование прослужит долго. Главное, не превышать предельное время сварки, использовать только рекомендуемые марки и диаметры электродов, постоянно контролировать систему охлаждения .

Изготовление своими руками

Зачастую в домашнем хозяйстве скапливается много старых приборов типа телевизоров, микроволновок и прочего электрического добра. При желании их детали можно использовать для изготовления полезных устройств для сварки.

Точечная сварка

Самый простой вариант – применить точечную сварку. Иногда требуется соединить мелкие, тонкие металлические предметы. Здесь точечная сварка незаменима.

Она необходима для приваривания никелевой пластины к литиевому аккумулятору ноутбука при ремонте. Основные компоненты, которые требуются для изготовления :

• трансформатор малой мощности;
• диодный мост;
• батарея конденсаторов;
• автомат на 20А;
• мощное токовое реле;
• два медных прутка (жала от паяльников).

Чтобы сделать мини сварочный аппарат, из трансформатора нужно удалить вторичную обмотку. Вместо нее наматывают три витка .

Вторичную обмотку подсоединяют к диодному выпрямителю. Его выход подключается к батарее параллельно соединенных конденсаторов. Выходы конденсаторов через реле подключают к медным электродам.

Сварка осуществляется в два этапа. На первом этапе происходит зарядка батареи конденсаторов. На втором, при совмещении свариваемых деталей, прижатию к ним медных электродов и переключении реле, происходит разряд накопленной энергии.

Во время разряда протекает большой ток, расплавляющий металл в точке прижатия электродов. В результате после остывания детали надежно свариваются.

Миниатюрный инвертор

Прежде чем собирать малогабаритный инвертор, необходимо определиться с предельными параметрами работы устройства. Если аппарат должен варить с электродами до 4 мм, то величина сварочного тока должна быть 200 А.

Ток должен регулироваться в большом диапазоне. Аппарат должен работать от бытовой электрической сети 220 В. После этого можно подобрать простую схему прибора наиболее близко подходящего по параметрам.

Большую часть компонентов для мини аппарата можно взять из старых электрических приборов, но некоторые элементы придется приобретать в магазине.

Состав инвертора уже описывался, он практически одинаков для всех видов, различия в комплектующих и дополнительных функциях.

Для начала потребуется ферритовый сердечник Ш8х8. Первичная обмотка наматывается проводом ПЭВ 0,3. Количество витков 100. Вторичную обмотку мотают медным проводом сечением 1 мм2. Здесь витков всего 14-15.

Третья обмотка наматывается проводом ПЭВ 0,2 в количестве 15 витков. Четвертая и пятая обмотки мотаются проводом сечением 0,35 мм2 по 20 витков. В качестве системы охлаждения можно установить компьютерный вентилятор от старого блока питания.

Все элементы собирают на одной плате, транзисторные ключи устанавливают на радиаторы. Если имеется старый корпус от электроприбора, можно использовать и его.

На лицевую панель выводят световую индикацию в виде светодиода, разъемы для сварочного кабеля и ручку регулятора сварочного тока. Выключатель и предохранитель обычно устанавливается на задней стенке прибора.

Все типовые схемы проверены, так что при правильной сборке аппарат должен заработать сразу.

Свой собственный сварочный аппарат всегда пригодится в хозяйстве, пусть и нечасто, но он бывает очень нужен, а иногда без него ну просто никак. Особенно, если вы привыкли что-то самостоятельно мастерить. Поэтому микросварка своими руками, изготовленная из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нам нужно.

Не будем рассматривать вариант покупки заводского сварочного аппарата, так как это будет требовать денег, а сразу пойдем по пути изготовления самодельной мини сварки в домашних условиях. Здесь есть несколько вполне доступных схем сварочных аппаратов для самостоятельного изготовления, но наиболее простым и малозатратным представляется аппарат контактной, либо точечной сварки.

Чтобы сразу не возникало сомнений, почему будем описывать именно вариант как , для этого четко определимся в том, что нам для этого не понадобятся теоретические знания курса электротехники и виртуозное владение слесарными навыками работ. Все будет просто, понятно и доступно.

Подготовка

Основной деталью всех электросварочных аппаратов является силовой трансформатор (если не рассматривать современное электронное сварочное оборудование, еще называемое инверторами). Поэтому, прежде всего, нам и понадобится его откуда-то взять и наиболее подходящий и доступный вариант для этого будет старая сломанная микроволновая печь. И чем она больше, тем для нас лучше. А точнее, тем мощнее будет ее трансформатор и сильнее наша сварка.

Старую микроволновку при желании найти не проблема, поискав ее или у ближайших знакомых (тех, кто побогаче), или заглянув на доски бесплатных объявлений, где их часто предлагают за символическую плату. Из внутренностей микроволновой печи нас будет интересовать всего одна деталь — это высоковольтный трансформатор.

Здесь сразу определимся, не вдаваясь особо в технические расчеты, что изготовленная из такого трансформатора от микроволновки контактная сварка будет способна генерировать сварочный ток от 800 до 1000 ампер. Этого тока вполне хватит для сваривания между собой полосок металла толщиной до 2 мм, причем даже из нержавеющей стали, что для простой сварки является сложной задачей.

Подготовка сварочного трансформатора

Высоковольтный трансформатор микроволновки представляет собой стальной сердечник, набранный из тонких стальных пластин и расположенных внутри его двух обмоток из медной проволоки. Нам понадобится та обмотка, что на вид поменьше, она считается первичной и будет намотана из более толстого проводника. Другая обмотка (та, что больше в размерах) будет вторичной и она нам просто не нужна. Вот ее в первую очередь и необходимо демонтировать из трансформатора.

Для этого надо разобрать трансформатор, а точнее — его сердечник, который набран из стальных пластин, плотно сжатых и скрепленных между собой двумя тонкими сварными швами. Здесь нам понадобится разрезать эти сварочные швы, для чего можно использовать либо ножовку по металлу, либо болгарку с тонким кругом.

Имейте в виду! Могут встречаться трансформаторы, скрепленные наружным жестяным кожухом и болтами. В этом случае просто раскручиваем болтовые соединения и аккуратно разжимаем кожух. Все, проблем с дальнейшей разборкой возникать не должно.

Выполняйте эту операцию по разборке трансформатора очень аккуратно, так как первичная обмотка нам еще понадобится, поэтому ни в коем случае не гнем и не царапаем ее при извлечении. А вот со вторичной обмоткой не церемонимся, ее можно резать и вытаскивать с помощью молотка и зубила по частям, так будет гораздо проще.

В результате мы имеем целую и неповрежденную первичную обмотку трансформатора и его стальной сердечник в виде двух разделенных частей.

Дальше, наматываем вторичную обмотку нашего будущего сварочного трансформатора. Вот здесь нам все-таки придется прикупить кусок нового медного провода в изоляции с сечением в 50 мм2 или около 8 мм в диаметре. Для этого мы берем его и обматываем вокруг центрального Ш-образного магнитопровода сердечника, делая два полных витка. Всего такого медного провода нам понадобится с учетом вывода на сварочные контакты примерно 50 см, единственное условие — обмотку надо сделать так, чтобы она была серединой проводника.

Затем собираем трансформатор, при этом первичная обмотка должна остаться на своем месте, а вместо вторичной должна быть помещена наша новая обмотка из медного провода. Скрепляем две части сердечника с помощью обычной двухкомпонентной эпоксидной смолы и зажимаем всю конструкцию в слесарных тисках на сутки. После высыхания эпоксидки трансформатор полностью готов к работе. Фото

Сборка конструкции

Сделав проверочные замеры простым тестером при подключении первичной обмотки к сети 220 В имеем на вторичной обмотке напряжение около 2 В, но при силе электрического тока примерно в 800 А (это не измеряется, а вычисляется — здесь верим на слово). Такой силы тока более чем достаточно для того, чтобы сделать прочное сварное соединение двух металлических пластин.

Теперь делаем корпус. Для этого можно использовать любые подручные материалы, такие как дерево, фанера, листы прочного пластика или оцинкованная жесть. Главное — разместить сам трансформатор и нижний контакт на прочном основании, так как одно из условий — это прочный контакт сварочных электродов со свариваемой поверхностью, который, в свою очередь, возможен при приложении больших усилий.

Осталось изготовить сварочные контакты и механическая часть нашего сварочного аппарата будет закончена. Один из контактов будет находиться снизу и он будет неподвижным, поэтому его основание лучше сделать из деревянного бруска длиной в 30 см, так легче будет крепить его к основанию. На конце бруска с помощью изготовленного кронштейна крепим сварочный электрод, к которому и подсоединяем один из проводов силовой обмотки трансформатора.

Сварочные электроды для микросварки можно изготовить своими руками из медного прутка с сечением от 5 до 10 мм в диаметре, делая небольшое заострение на конце в месте контакта со свариваемой поверхностью. Лучше, конечно, для этого использовать вольфрамовые стержни или специальные электроды для контактной сварки из сплава бериллиевой бронзы с добавками циркония.

Верхний контакт делаем в виде рычага. Для этого также можно применить деревянный брусок или не очень массивный металлический профиль в виде трубы небольшого диаметра. Единственно, что на металлическом рычаге конструкция крепления сварочного электрода будет сложнее, так как ее надо будет еще и изолировать. В основании рычага подвижного контакта обязательно предусматриваем пружину так, чтобы рычаг в нормальном состоянии постоянно находился в верхнем положении. Для этого можно использовать стальную пружину или эластичную резиновую ленту.

В завершении доделываем электрическую схему мини сварочника, подключив провод со стандартной вилкой для сети 220 В к концам первичной обмотки нашего силового трансформатора, причем обязательно при этом надо предусмотреть выключатель 220 В. Для этого подойдут как старый провод от микроволновки, так и любой выключатель, рассчитанный на напряжение 220 В и силу тока в 5 А, лучше, если это будет микровыключатель (микрик) нажимного типа.

Важно! Не забываем хорошо изолировать все электрические соединения и контакты.

Все, ваш собственноручно изготовленный мини сварочник для дачи или дома готов и, как оказалось, сделать его самому не так уж и сложно. Теперь вы сможете спокойно сваривать небольшие плоские детали из различных металлов, но для этого вам надо будет потренироваться и обрести практические навыки.

А также вы можете посмотреть на видео, как сделать контактную точечную сварку своими руками и как ей можно пользоваться.

Самодельный сварочный аппарат постоянного тока своими руками. Собираем простой сварочный аппарат в домашних условиях

Свой собственный сварочный аппарат всегда пригодится в хозяйстве, пусть и нечасто, но он бывает очень нужен, а иногда без него ну просто никак. Особенно, если вы привыкли что-то самостоятельно мастерить. Поэтому микросварка своими руками, изготовленная из подручных материалов и отслужившей свой срок бытовой техники — как раз то, что нам нужно.

Не будем рассматривать вариант покупки заводского сварочного аппарата, так как это будет требовать денег, а сразу пойдем по пути изготовления самодельной мини сварки в домашних условиях. Здесь есть несколько вполне доступных схем сварочных аппаратов для самостоятельного изготовления, но наиболее простым и малозатратным представляется аппарат контактной, либо точечной сварки.

Чтобы сразу не возникало сомнений, почему будем описывать именно вариант как , для этого четко определимся в том, что нам для этого не понадобятся теоретические знания курса электротехники и виртуозное владение слесарными навыками работ. Все будет просто, понятно и доступно.

Подготовка

Основной деталью всех электросварочных аппаратов является силовой трансформатор (если не рассматривать современное электронное сварочное оборудование, еще называемое инверторами). Поэтому, прежде всего, нам и понадобится его откуда-то взять и наиболее подходящий и доступный вариант для этого будет старая сломанная микроволновая печь. И чем она больше, тем для нас лучше. А точнее, тем мощнее будет ее трансформатор и сильнее наша сварка.

Старую микроволновку при желании найти не проблема, поискав ее или у ближайших знакомых (тех, кто побогаче), или заглянув на доски бесплатных объявлений, где их часто предлагают за символическую плату. Из внутренностей микроволновой печи нас будет интересовать всего одна деталь — это высоковольтный трансформатор.

Здесь сразу определимся, не вдаваясь особо в технические расчеты, что изготовленная из такого трансформатора от микроволновки контактная сварка будет способна генерировать сварочный ток от 800 до 1000 ампер. Этого тока вполне хватит для сваривания между собой полосок металла толщиной до 2 мм, причем даже из нержавеющей стали, что для простой сварки является сложной задачей.

Подготовка сварочного трансформатора

Высоковольтный трансформатор микроволновки представляет собой стальной сердечник, набранный из тонких стальных пластин и расположенных внутри его двух обмоток из медной проволоки. Нам понадобится та обмотка, что на вид поменьше, она считается первичной и будет намотана из более толстого проводника. Другая обмотка (та, что больше в размерах) будет вторичной и она нам просто не нужна. Вот ее в первую очередь и необходимо демонтировать из трансформатора.

Для этого надо разобрать трансформатор, а точнее — его сердечник, который набран из стальных пластин, плотно сжатых и скрепленных между собой двумя тонкими сварными швами. Здесь нам понадобится разрезать эти сварочные швы, для чего можно использовать либо ножовку по металлу, либо болгарку с тонким кругом.

Имейте в виду! Могут встречаться трансформаторы, скрепленные наружным жестяным кожухом и болтами. В этом случае просто раскручиваем болтовые соединения и аккуратно разжимаем кожух. Все, проблем с дальнейшей разборкой возникать не должно.

Выполняйте эту операцию по разборке трансформатора очень аккуратно, так как первичная обмотка нам еще понадобится, поэтому ни в коем случае не гнем и не царапаем ее при извлечении. А вот со вторичной обмоткой не церемонимся, ее можно резать и вытаскивать с помощью молотка и зубила по частям, так будет гораздо проще.

В результате мы имеем целую и неповрежденную первичную обмотку трансформатора и его стальной сердечник в виде двух разделенных частей.

Дальше, наматываем вторичную обмотку нашего будущего сварочного трансформатора. Вот здесь нам все-таки придется прикупить кусок нового медного провода в изоляции с сечением в 50 мм2 или около 8 мм в диаметре. Для этого мы берем его и обматываем вокруг центрального Ш-образного магнитопровода сердечника, делая два полных витка. Всего такого медного провода нам понадобится с учетом вывода на сварочные контакты примерно 50 см, единственное условие — обмотку надо сделать так, чтобы она была серединой проводника.

Затем собираем трансформатор, при этом первичная обмотка должна остаться на своем месте, а вместо вторичной должна быть помещена наша новая обмотка из медного провода. Скрепляем две части сердечника с помощью обычной двухкомпонентной эпоксидной смолы и зажимаем всю конструкцию в слесарных тисках на сутки. После высыхания эпоксидки трансформатор полностью готов к работе. Фото

Сборка конструкции

Сделав проверочные замеры простым тестером при подключении первичной обмотки к сети 220 В имеем на вторичной обмотке напряжение около 2 В, но при силе электрического тока примерно в 800 А (это не измеряется, а вычисляется — здесь верим на слово). Такой силы тока более чем достаточно для того, чтобы сделать прочное сварное соединение двух металлических пластин.

Теперь делаем корпус. Для этого можно использовать любые подручные материалы, такие как дерево, фанера, листы прочного пластика или оцинкованная жесть. Главное — разместить сам трансформатор и нижний контакт на прочном основании, так как одно из условий — это прочный контакт сварочных электродов со свариваемой поверхностью, который, в свою очередь, возможен при приложении больших усилий.

Осталось изготовить сварочные контакты и механическая часть нашего сварочного аппарата будет закончена. Один из контактов будет находиться снизу и он будет неподвижным, поэтому его основание лучше сделать из деревянного бруска длиной в 30 см, так легче будет крепить его к основанию. На конце бруска с помощью изготовленного кронштейна крепим сварочный электрод, к которому и подсоединяем один из проводов силовой обмотки трансформатора.

Сварочные электроды для микросварки можно изготовить своими руками из медного прутка с сечением от 5 до 10 мм в диаметре, делая небольшое заострение на конце в месте контакта со свариваемой поверхностью. Лучше, конечно, для этого использовать вольфрамовые стержни или специальные электроды для контактной сварки из сплава бериллиевой бронзы с добавками циркония.

Верхний контакт делаем в виде рычага. Для этого также можно применить деревянный брусок или не очень массивный металлический профиль в виде трубы небольшого диаметра. Единственно, что на металлическом рычаге конструкция крепления сварочного электрода будет сложнее, так как ее надо будет еще и изолировать. В основании рычага подвижного контакта обязательно предусматриваем пружину так, чтобы рычаг в нормальном состоянии постоянно находился в верхнем положении. Для этого можно использовать стальную пружину или эластичную резиновую ленту.

В завершении доделываем электрическую схему мини сварочника, подключив провод со стандартной вилкой для сети 220 В к концам первичной обмотки нашего силового трансформатора, причем обязательно при этом надо предусмотреть выключатель 220 В. Для этого подойдут как старый провод от микроволновки, так и любой выключатель, рассчитанный на напряжение 220 В и силу тока в 5 А, лучше, если это будет микровыключатель (микрик) нажимного типа.

Важно! Не забываем хорошо изолировать все электрические соединения и контакты.

Все, ваш собственноручно изготовленный мини сварочник для дачи или дома готов и, как оказалось, сделать его самому не так уж и сложно. Теперь вы сможете спокойно сваривать небольшие плоские детали из различных металлов, но для этого вам надо будет потренироваться и обрести практические навыки.

А также вы можете посмотреть на видео, как сделать контактную точечную сварку своими руками и как ей можно пользоваться.

Сварочные работы в домашних условиях давно стали обычным делом. Доступность аппаратов и расходных материалов, возможность недорого обучиться на курсах сварщиков, различные методички для получения самостоятельных навыков. Все эти факторы дают возможность сэкономить на оплате труда профессионального сварщика, и повысить оперативность работ.

Однако, если внимательно изучить рынок сварочных аппаратов, выясняются неприятные моменты:

• Качественные сварочники имеют высокую стоимость, выгоднее несколько раз нанять специалиста (если, конечно, вы не занимаетесь этими работами постоянно).
• Доступные по цене агрегаты имеют ряд недостатков: низкая надежность, плохое качество шва, зависимость от питающего напряжения и типа расходников.

Отсюда вывод: если необходимо высокое качество оборудования по доступной цене, придется сделать сварочный аппарат из доступных материалов своими руками.

Прежде чем рассматривать варианты самодельных сварочников, разберем принцип их работы

В основе работы любого агрегата лежит закон Ома. При неизменной мощности, имеется обратная зависимость между током и напряжением. Для нормальной работы требуется сила тока 60–150 А. Только в этом случае металл в зоне сварки будет плавиться. Представим себе сварочный аппарат, который работает напрямую с напряжением 220 вольт. Для достижения требуемой силы тока, потребуется мощность 15–30 кВт. Во-первых, для этого надо будет прокладывать отдельную линию энергоснабжения: большинство вводов в жилые помещения ограничены техническими условиями на уровне 5–10 кВт. Кроме того, для такой силы тока потребуется проводка сечением не менее 30 мм². Варить придется с соблюдением мер защиты при работе в электроустановках до 1000 вольт: резиновые боты, перчатки, ограждение рабочего места, и прочее.

Разумеется, обеспечить такие условия в реальности невозможно.

Поэтому любой сварочный аппарат преобразует напряжение (в сторону понижения): на выходе получаем искомый ток при сохранении разумной мощности.

Оптимальное значение напряжения — 60 вольт. При сварочном токе 100 А, это вполне приемлемые 6 кВт мощности. Как преобразовать напряжение?

Существуют четыре основных типа сварочных аппаратов

Любой из перечисленных аппаратов можно собрать самостоятельно. Проведем обзор технологий изготовления по моделям:

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

• сила тока на вторичке 100–150 А;
• напряжение холостого хода 60–65 вольт;
• рабочее напряжение при сварке 18–25 вольт;
• сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

В отличие от традиционных сварочников, в данной схеме используется высокое напряжение, до 30 кВ. Поэтому при работе следует соблюдать осторожность.

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Инвертор (импульсный блок питания для сварки)

Самодельный инверторный сварочный аппарат нельзя изготовить просто «на коленке». Для этого потребуется современная элементная база и опыт работы с ремонтом и созданием электронных устройств. Однако, не так страшна схема, как ее малюют. Подобных устройств сделано великое множество, и все они работают не хуже фабричных аналогов. К тому же, чтобы создать импульсный сварочный аппарат своими руками, не обязательно приобретать десятки дорогостоящих радиодеталей и готовых узлов. Большинство из них, особенно высокочастотные элементы для блока питания, можно позаимствовать у старых телевизоров или БП от компьютера. Стоимость близкая к нулю.

Рассматриваемый инвертор имеет следующие характеристики:

• Ток нагрузки на электродах: до 100 А.
• Потребляемая мощность от сети 220 вольт — не более 3.5 кВт (ток порядка 15 А).
• Используемые электроды до 2.5 мм.

На иллюстрации изображена готовая схема, которая неоднократно опробована многими домашними мастерами.

Конструктивно инвертор состоит из трех элементов:

1. Блок питания для схемы преобразователя и управления. Выполнен на доступной элементной базе, с применением оптрона от старого блока питания компьютера. При самостоятельном изготовлении трансформатора стоимость практически нулевая: детали копеечные. Номиналы и названия радиоэлементов на иллюстрации.
2. Блок задержки заряда конденсаторов (для стартовой дуги). Выполнен на базе транзисторов КТ972 (абсолютно не дефицит). Разумеется, транзисторы устанавливаются на радиаторы. Для коммутации достаточно обыкновенного автомобильного реле с токовой нагрузкой на контактах до 40 А. Для ручного управления установлены обычные защитные автоматы (пакетники) на 25 А. Выходные 300 вольт — холостой ход. При нагрузке напряжение 50 вольт.
3. Трансформатор тока — самый ответственный узел. При сборке особое внимание следует обратить на точность катушек индуктивности. Некоторую подстройку можно выполнить с помощью переменного резистора (на схеме выделен красным цветом). Однако если параметры не буду согласованными, требуемой мощности дуги достичь не удастся.ШИМ реализуется на микросхеме US3845 (одна из немногих деталей, которую придется покупать). Силовые транзисторы — все те же КТ972 (973). Некоторые элементы на схеме импортные, однако их легко можно заменить на доступные отечественные, поискав аналоги на сайте datasheet.Высокочастотный блок выполнен из частей строчного трансформатора от телевизора.

На выход сварочного инвертора подключаются рабочие провода длиной не более 2 метров. Сечение не менее 10 квадратов. При работе с электродами до 2.5 мм, падение тока минимальное, шов получается гладкий и ровный. Дуга непрерывная, не хуже заводского аналога.

При наличии активного охлаждения (вентиляторы от того-же компьютерного блока питания), конструкцию можно компактно упаковать в небольшой корпус. Учитывая высокочастотные преобразователи, лучше использовать металл.

Итог

Чем сложнее самодельный сварочный аппарат, тем ощутимей экономия. Именно простые трансформаторы обходятся дороже, по причине использования дорогостоящей меди в обмотках или трансформаторного железа. Импульсные блоки питания, особенно при наличии в запасе старых деталей от типовых электроприборов, обходятся практически бесплатно.

Видео по теме

С помощью этого простого сварочного аппарата вы сможете резать тонкие металлы, сваривать медные провода, наносить гравировку на металлическую поверхность. Без проблем можно найти и другие применения. Такой мини сварочный аппарат возможно питать напряжением 12-24 В.

В основе сварочного аппарата лежит высоковольтный преобразователь высокой частоты. Построенный по принципу блокинг-генератора с глубокой трансформаторной обратной связью. Генератор формирует кратковременные электрические импульсы, повторяющиеся через сравнительно большие интервалы. Частота тактирования лежит в пределах 10-100 кГц.
Коэффициент трансформации этой схемы будет 1 к 25. Это значит, что если подать на схему напряжение 20 В, то на выходе должно быть порядка 500 В. Это не совсем так. Так как любой импульсный трансформаторный источник или генератор без нагрузки имеет мощные высоковольтные импульсы, достигающие напряжения 30000 В! Поэтому, если вы разберете любую импульсную китайскую зарядку, то увидите параллельно выходному конденсатору подпаянный резистор. Это и сеть нагрузка, без резистора выходной конденсатор быстро вытечет из-за превышения напряжение, или хуже того взорвется.
Поэтому, внимание! Напряжение на выходе трансформатора опасно для жизни!

Схема мини сварочного аппарата

Необходимые детали:

• Трансформатор – самодельный, порядок изготовления описан ниже.
• Резисторы – мощностью 0,5-2 Вт.
• Транзистор был использован FP1016, но его трудно найти из-за его специфичности. Можно заменить на транзистор 2SB1587, КТ825, КТ837, КТ835 или кт829 с изменением полярности источника питания. Подойдет и другой транзистор с током коллектора от 7 А, напряжением коллектор-эмиттер от 150 В, с большим коэффициентом усиления (составной транзистор).

Транзистор обязательно нужно устанавливать теплоотвод. Хоть этого нет на схеме, но будет неплохо поставить фильтрующий конденсатор параллельно источнику, чтобы все помехи от работы блокинг-генератора не полезли в источник.

Изготовление трансформатора

Трансформатор намотан на куске ферритового стержня от радиоприемника.

• Обмотка коллектора – 20 витков провода 1 мм.
• Обмотка базы – 5 витков поводом 0,5-1 мм.
• Высоковольтная обмотка – 500 витков поводом 0,14-0,25 мм.

Все обмотки мотаются в одну сторону. Сначала коллекторная обмотка, по верх неё обмотка базы. Затем следует трехслойная изоляция из белой изоленты. Далее наматываем высоковольтную обмотку, 1 слой 125 витков потом изоляция, затем повторяем. Итого должно получиться 4 слоя, что равно 500 виткам. Сверху так же изолируем белой изолентой в несколько слоев.

Собираем схему. Если все исправно – должно запуститься все без проблем. Так как рабочая частота генератора превышает звуковую частоту, то писк при работе вы не услышите, так что не стоит прикасаться к выходу трансформатора руками.

Запуск генератора начните с напряжения 12 Вольт и при необходимости повышайте.
Дуга зажигается с расстояния 1 см, что свидетельствует о напряжении 30 кВ. Высокая частота не дает разорваться горящей дуге, вследствие чего дуга горит очень стабильно. При использовании медного электрода при близком контакте с другим электродом образуется плазменная среда (плазма меди) в результате чего повышается температура дуговой сварки-резки.

Испытания сварочного аппарата резкой и сваркой

Режем дугой лезвие от бритвы.

Сплавляем медные провода, толщиной до 1 мм.

В роли электрода использовалась толстая медная проволока. Он зажат в деревянной спичке, так как сухое дерево является и хорошим изолятором.

Если вам понравился этот небольшой сварочный аппарат, то вы можете сделать его и больших размеров, и мощности. Но будьте крайне осторожны.
Также для увеличения мощности можно собрать генератор по двухтактной схеме, да ещё и на полевых транзисторах, как тут – . В этом случае мощность будет порядочная.
Также не стоит смотреть на яркие разряды дуги не вооруженным взглядом, используйте специальные защитные очки.

Смотрите видео изготовления сварочного аппарата на блокинг-генераторе

В наше время трудно представить любые работы с металлом без использования сварочного аппарата. При помощи данного устройства Вы с легкостью можете соединять или резать железо различной толщины и габаритов. Естественно для выполнения качественных работ Вам потребуются определенные навыки в этом вопросе, но в первую очередь Вам необходим сам сварочник. В наше время его естественно можно купить, как в принципе и нанять сварщика, но в данной статье речь пойдет о том, как сделать сварочный аппарат своими руками. Тем более, что при всем богатстве различных моделей, надежные стоят достаточно дорого, а дешевые не блещут качеством и долговечностью. Но даже если Вы решили купить сварочник в магазине – знакомство с данной статьей поможет выбрать необходимый аппарат, так как Вы будете знать основы их схемотехники. Сварочники бывают нескольких типов: постоянного тока, переменного, трехфазные и инверторные. Для того чтобы определится какой вариант Вам необходим, рассмотрим конструкцию и устройство первых двух типов, которые можно без специфических навыков собрать своими руками в домашних условиях.

На переменном токе

Данный вид сварочных аппаратов, является одним из наиболее распространенных вариантов, как в промышленности, так и в частных хозяйствах. Он прост в эксплуатации, по сравнению с остальными его довольно легко можно сделать в домашних условиях, что подтверждает фото ниже. Для этого вам необходимо иметь провод для первичной и вторичной обмоток, а также сердечник из трансформаторной стали для намотки сварочника. Простыми словами сварочный аппарат переменного тока – это понижающий трансформатор большой мощности.

Оптимальное напряжение при работе сварочного аппарата, собранного в домашних условиях — 60В. Оптимальный ток 120-160А. Теперь несложно посчитать, какое сечение должно быть у провода для того, чтобы сделать первичную обмотку трансформатора (ту, которая будет подключаться к сети 220 В). Минимальная площадь сечения медного провода должна быть 3-4 кв. мм, оптимальная же — 7 кв. мм, ведь необходимо учитывать и возможную дополнительную нагрузку, а также необходимый запас прочности. Получаем, что оптимальный диаметр медной жилы для первичной обмотки понижающего трансформатора должен быть 3 мм. Если Вы решите взять алюминиевый провод для того, чтобы сделать сварочный аппарат своими руками, то сечение для медного провода нужно умножить на коэффициент 1,6.

Важно, чтобы провода были в тряпичной оплетке, нельзя использовать проводники в ПВХ изоляции – она при нагреве проводов расплавится и произойдет . Если у вас нет провода необходимого диаметра, то можно использовать более тонкие жилы, наматывая их параллельно. Но тогда следует учитывать, что толщина обмотки увеличится, а соответственно и габариты самого аппарата. Нужно иметь ввиду, что ограничивающим фактором может являться свободное окно в сердечнике и провод может попросту не поместиться там. Для вторичной обмотки можно использовать толстый многожильный медный провод – такой же, как и жила на держателе. Его сечение следует выбирать исходя из тока во вторичной обмотке (напомним, что мы ориентируемся на 120 – 160А) и длинны проводов.

Первым делом необходимо изготовить сердечник трансформатора самодельного сварочного аппарата. Оптимальным вариантом будет сердечник стержневого типа как показано на рисунке 1:

Этот сердечник нужно сделать из пластин трансформаторной стали. Толщина пластин должна быть от 0,35 мм до 0,55 мм. Это необходимо для уменьшения . Прежде чем собирать сердечник нужно просчитать его размеры, делается это следующим образом:

• Во-первых, рассчитывается величина окна. Т.е. размеры с и d на рисунке 1 необходимо выбирать такими, чтобы поместить все обмотки трансформатора.
• Во-вторых, площадь крена, которая вычисляется по формуле: Sкрена=a*b, должна быть не меньше 35 кв. см. Если Sкрена будет больше – тогда трансформатор будет меньше нагреваться и соответственно дольше работать, и Вам не надо будет часто прерываться для того, чтобы он остыл. Лучше, чтобы Sкрена была равна 50 кв. см.

Далее приступаем к сборке пластин самодельного сварочного аппарата. Необходимо взять Г-образные пластины и складывать их, как показано на рисунке 2, пока не получится сделать сердечник необходимой толщины. После чего скрепляем его болтами по углам. В завершении необходимо надфилем обработать поверхность пластин и заизолировать их, обмотав тряпичной изоляцией, чтобы дополнительно защитить трансформатор от пробоя на корпус.

Далее приступаем к намотке сварочного аппарата из понижающего трансформатора. В начале, наматываем первичную обмотку, которая будет состоять из 215 витков, как это показано на рисунке 3.

Целесообразно сделать ответвление от 165 и 190 витка. Сверху трансформатора прикрепляем толстую текстолитовую пластину. Концы обмоток закрепляем на ней при помощи болтового соединения пометив что первый болт – это общий провод, второй – ответвление от 165 витка, 3-й – ответвление от 190 витка и 4-й – от 215-го. Это даст возможность впоследствии регулировать силу тока при сварке, путем переключения между разными выводами Вашего сварочного устройства. Это очень важная функция, и чем больше ответвлений вы сделаете, тем более точной у вас получится регулировка.

После приступаем к намотке 70-и витков вторичной обмотки, как показано на рисунке 4.

Меньшее количество витков наматывают на ту сторону сердечника – куда намотана первичная обмотка. Соотношение витков нужно сделать примерно 60% к 40%. Это способствует тому, что после того, как Вы поймаете дугу и начнете сварку, вихревые токи частично отключат работу обмотки с большим количеством витков, что приведет к уменьшению тока сварки, а соответственно улучшит качество шва. Таким образом дуга будет легко ловиться, но слишком большой ток не будет мешать качественно варить. Концы намотки также закрепим при помощи болтов на текстолитовой пластине. Можно не прикреплять их, а провести провода напрямую к держателю электродов и крокодилу на массу, это уберет соединения, где потенциально может быть просадка по напряжению и нагрев. Для лучшего охлаждения крайне желательно установить вентилятор для обдува, например от холодильника или микроволновки.

Теперь Ваш самодельный сварочный аппарат готов. Подключив держатель и массу к вторичной обмотке, необходимо подключить сеть к общему проводу и проводу, отходящему от 215-го витка первичной обмотки. Если вам необходимо увеличить силу тока, то можно сделать меньшее количество витков первичной намотки, переключив второй провод на контакт с меньшим количеством витков. Уменьшить ток можно при помощи сопротивления выполненного из изогнутой в виде пружины куска трансформаторной стали, подключенной к держателю. Всегда необходимо следить, чтобы сварочный аппарат не перегревался, для этого регулярно проверяйте температуру сердечника и обмоток. Для этих целей можно даже установить электронный термометр.

Вот таким образом можно сделать сварочный аппарат из понижающего трансформатора своими руками. Как Вы видите, инструкция не слишком уж сложная и даже неопытный электрик сможет самостоятельно собрать прибор.

На постоянном токе

Для некоторых видов сварки необходим сварочник на постоянном токе. Таким инструментом можно варить чугун и нержавеющую сталь. Сделать сварочный аппарат постоянного тока своими руками можно не больше, чем за 15 минут, переделав самоделку на переменном токе. Для этого к вторичной обмотке необходимо подключить выпрямитель, собранный на диодах. Что касается диодов, они должны выдерживать ток в 200 А и иметь хорошее охлаждение. Для этого подойдут диоды Д161.

Выравнивать ток нам помогут конденсаторы С1 и С2 со следующими характеристиками: емкость 15000 мкФ и напряжение 50В. Далее собираем схему, которая указанна на чертеже ниже. Дроссель L1 необходим для регулировки тока. Контакты х4 — плюс для подключения держателя, а х5 — минус для подачи тока на свариваемый участок детали.

Трехфазные сварочные аппараты используются для сварки в производственных условиях, на них установлены двухэлектродные держатели, поэтому в данной статье мы рассматривать их не будем, а инверторы изготавливаются на основе печатных плат и сложных схем с большим количеством дорогостоящих радиодеталей и сложным процессом настройки с использованием специального оборудования. Однако мы все же рекомендуем Вам ознакомиться с инверторной конструкцией на видео ниже.

Наглядные мастер-классы

Итак, если Вы решили сделать сварочный аппарат в домашних условиях, рекомендуем просмотреть видео уроки, предоставленные ниже, которые наглядно покажут, как самому собрать простой сварочник из подручных материалов, а также объяснят Вам некоторое детали и нюансы работы:

Теперь Вы знаете основные принципы конструкции сварочников и можете сделать сварочный аппарат своими руками, как на постоянном, так и на переменном токе, используя инструкции из нашей статьи.

Также читают:

Не секрет, что сварочный аппарат своими руками для человека, знакомого с электротехникой, сделать не так уж трудно. Особенно это имеет смысл, если он предназначен для использования в личном хозяйстве, где применяется лишь время от времени. В этом случае самодельный сварочный аппарат, себестоимость которого намного ниже заводского, вполне способен его заменить. Детали для его конструкции свободно можно снять с различных электрических бытовых устройств, вышедших из строя или, в случае необходимости, изготовить и собрать самому. Схемы таких аппаратов могут быть различными. Решающим фактором здесь обычно выступает доступность деталей и материалов.

Выбор подходящей схемы сварочного аппарата

Все сварочные аппараты дуговой электросварки делятся на инверторные и трансформаторные. Сразу необходимо отметить, что вопрос о том, как сделать сварочный аппарат самостоятельно, во многом зависит от возможности достать детали от определенной бытовой техники. Если все детали приобретать по рыночным ценам, то в результате себестоимость будет приближаться к цене фирменного аппарата, уступая ему в эффективности. Именно поэтому нужно иметь определенные знания в области электротехники и знать, где какая деталь ставится и где ее можно снять бесплатно или за небольшую цену.

Число витков на первичной обмотке должно быть порядка 240. При этом для обеспечения возможности регулировки сварочного тока с шагом от 20 до 25 витков делаются несколько отводов. Вторичную обмотку наматывают медной проволокой сечением от 30 до 35 мм в количестве от 65 до 70 витков. Для регулировки сварочного тока на ней тоже нужно сделать отводы. Изоляция вторичной обмотки должна быть особенно надежной и теплостойкой, поэтому ей стоит уделить особое внимание. Каждый из слоев необходимо проложить дополнительной изоляцией из хлопчатобумажной ткани.

Трансформаторный сварочный аппарат может использовать для работы переменный или постоянный ток. Первый из них самый простой по устройству, но сложнее в использовании. Для постоянного тока его достаточно несложно доработать, установив диодный мост. Подобный аппарат надежен, долговечен и неприхотлив в использовании, но имеет значительный вес и чувствителен к перепадам напряжения в электросети. Если оно падает ниже 200 В, становится очень сложно зажигать и удерживать электрическую дугу.

В отличие от трансформаторного инверторный сварочный аппарат, благодаря применению современных электронных деталей, имеет сравнительно небольшой вес. Его вполне может носить на плече один человек. Такой аппарат обладает устройством стабилизации тока, что очень облегчает работу при сварке. Понижение напряжения для него помех практически не создает, и он может работать от бытовой электросети. Однако инверторный аппарат очень чувствителен к перегреву и требует большой осторожности в работе, иначе он легко выходит из строя.

Сборка трансформаторного сварочного аппарата

Главной деталью такого аппарата является трансформатор. Основной характеристикой его должна быть способность стабильно держать рабочий ток, а это опирается на такой показатель, как внешняя вольт-амперная характеристика блока питания. Иными словами, ток сварки не должен значительно отличаться от тока, производимого коротким замыканием.

Для этого ток необходимо ограничить одним из таких способов, как увеличение магнитного рассеяния трансформатора, балластное сопротивление или установка дросселя. Сам трансформатор можно снять со сгоревшей высокочастотной микроволновой печи. Если доступа к нему нет, то можно изготовить сварочный трансформатор своими руками.

Для изготовления сердечника нужно приобрести пластины из трансформаторного железа. Площадь сердечника в идеале должна составить от 40 до 55 см², при таких показателях обмотка не будет излишне перегреваться. Первичные обмотки для самодельных сварочных трансформаторов должны состоять из толстой термостойкой медной проволоки сечением не менее 5 мм, а лучше более, заключенной в стеклотканевую или хлопчатобумажную изоляцию. Пластиковую или резиновую изоляцию для таких целей применять не рекомендуется, поскольку она менее стойка к перегреванию и легче пробивается, что вызывает короткое замыкание на первичной обмотке.

Нужно помнить, что вторичную обмотку сварочного трансформатора нужно наматывать на обеих сторонах сердечника. Ее можно соединить либо последовательно, либо встречно-параллельно. При этом нужно помнить, что обмотка должна производиться на обеих сторонах в одном направлении. После этого трансформатор помещается в металлический корпус. С его торца вырезаются отверстия для охлаждения аппарата, и ставится вытяжной вентилятор, снятый с блока питания устаревшего или сломанного компьютера. С противоположной стороны корпуса сверлится несколько десятков отверстий для циркуляции воздуха. После этого можно подсоединять кабели и держак для электродов.

Как собрать самодельный сварочный инверторный аппарат?

Инверторный сварочный аппарат можно вполне собрать из деталей от старых телевизоров. Для этого необходимы некоторые не только общие электротехнические знания, но и определенные познания в электронике. Его схема достаточно сложна. Инвертор представляет собой импульсный источник постоянного тока, и для его изготовления подойдет несколько ферритовых сердечников, которые стоят на строчных трансформаторах в старых телевизорах. Они складываются по три, и уже на них наматывается обмотка из медного или алюминиевого провода.

Поскольку первичная обмотка наиболее подвержена перегреву, между витками необходимо оставлять небольшие промежутки, чтобы облегчить процесс охлаждения. Стоит помнить, что алюминиевый провод нужно брать большего сечения, чем медный, поскольку его теплопроводность ниже. Для фиксации обмоток инвертора применяется проволочный бандаж из миллиметровой медной проволоки шириной 10 мм, наложенный на изоляцию из стеклоткани.

Конденсаторы тоже можно снять с телевизора, но только стоит помнить, что не рекомендуется брать бумажные конденсаторы от низкочастотных цепей, поскольку долго они работать при таких нагрузках не смогут. Тринисторы лучше взять достаточно маломощные и подсоединить их параллельно, чем брать один мощный, поскольку на них падает большая термическая нагрузка и их легче охлаждать. Тринисторы монтируются на металлической пластине толщиной не менее 3 мм, что облегчает отвод лишнего тепла. Диоды для сборки диодного моста тоже с легкостью можно набрать с нескольких старых телевизоров. Сам мост также монтируется на теплоотводящей пластине.

Некоторые детали для инверторного аппарата в телевизорах отсутствуют, и их приходится изготавливать самостоятельно. Прежде всего это дроссель. Его нетрудно сделать без каркаса из медного провода сечением не менее 4 мм, накрученного 11 витками с промежутками не менее 1 мм. Поскольку на дроссель будет падать основная термическая нагрузка, нужно поставить дополнительную систему воздушного охлаждения. В этом качестве вполне можно применить обычный бытовой вентилятор, монтируемый в корпусе сварочного аппарата таким образом, чтобы воздушная струя попадала прямо на дроссель.

Все элементы электронной схемы собираются на печатной плате из стеклотекстолита толщиной не менее 1,5 мм. К самой плате присоединяется теплоотвод, облегчающий охлаждение всей системы. В центре платы вырезается круглое отверстие для установки вентилятора, поскольку без принудительного воздушного охлаждения аппарат долго не проработает. Сварочный инвертор главным своим преимуществом имеет возможность делать мини-сварочные работы, сваривая тонкие металлические листы. Сам сварочный шов выходит более аккуратным, нежели у трансформаторного аппарата. Это имеет решающее значение при таком виде работ, как ремонт автомобиля своими руками.

Сварочный аппарат, сделанный самостоятельно, включает детали, полученные бесплатно или по бросовой цене, но вполне справляется со своими задачами.

Маленький сварочный аппарат своими руками. Сварка, сварочный аппарат своими руками: теория, схемы

Не секрет, что сварочный аппарат своими руками для человека, знакомого с электротехникой, сделать не так уж трудно. Особенно это имеет смысл, если он предназначен для использования в личном хозяйстве, где применяется лишь время от времени. В этом случае самодельный сварочный аппарат, себестоимость которого намного ниже заводского, вполне способен его заменить. Детали для его конструкции свободно можно снять с различных электрических бытовых устройств, вышедших из строя или, в случае необходимости, изготовить и собрать самому. Схемы таких аппаратов могут быть различными. Решающим фактором здесь обычно выступает доступность деталей и материалов.

Выбор подходящей схемы сварочного аппарата

Все сварочные аппараты дуговой электросварки делятся на инверторные и трансформаторные. Сразу необходимо отметить, что вопрос о том, как сделать сварочный аппарат самостоятельно, во многом зависит от возможности достать детали от определенной бытовой техники. Если все детали приобретать по рыночным ценам, то в результате себестоимость будет приближаться к цене фирменного аппарата, уступая ему в эффективности. Именно поэтому нужно иметь определенные знания в области электротехники и знать, где какая деталь ставится и где ее можно снять бесплатно или за небольшую цену.

Число витков на первичной обмотке должно быть порядка 240. При этом для обеспечения возможности регулировки сварочного тока с шагом от 20 до 25 витков делаются несколько отводов. Вторичную обмотку наматывают медной проволокой сечением от 30 до 35 мм в количестве от 65 до 70 витков. Для регулировки сварочного тока на ней тоже нужно сделать отводы. Изоляция вторичной обмотки должна быть особенно надежной и теплостойкой, поэтому ей стоит уделить особое внимание. Каждый из слоев необходимо проложить дополнительной изоляцией из хлопчатобумажной ткани.

Трансформаторный сварочный аппарат может использовать для работы переменный или постоянный ток. Первый из них самый простой по устройству, но сложнее в использовании. Для постоянного тока его достаточно несложно доработать, установив диодный мост. Подобный аппарат надежен, долговечен и неприхотлив в использовании, но имеет значительный вес и чувствителен к перепадам напряжения в электросети. Если оно падает ниже 200 В, становится очень сложно зажигать и удерживать электрическую дугу.

В отличие от трансформаторного инверторный сварочный аппарат, благодаря применению современных электронных деталей, имеет сравнительно небольшой вес. Его вполне может носить на плече один человек. Такой аппарат обладает устройством стабилизации тока, что очень облегчает работу при сварке. Понижение напряжения для него помех практически не создает, и он может работать от бытовой электросети. Однако инверторный аппарат очень чувствителен к перегреву и требует большой осторожности в работе, иначе он легко выходит из строя.

Сборка трансформаторного сварочного аппарата

Главной деталью такого аппарата является трансформатор. Основной характеристикой его должна быть способность стабильно держать рабочий ток, а это опирается на такой показатель, как внешняя вольт-амперная характеристика блока питания. Иными словами, ток сварки не должен значительно отличаться от тока, производимого коротким замыканием.

Для этого ток необходимо ограничить одним из таких способов, как увеличение магнитного рассеяния трансформатора, балластное сопротивление или установка дросселя. Сам трансформатор можно снять со сгоревшей высокочастотной микроволновой печи. Если доступа к нему нет, то можно изготовить сварочный трансформатор своими руками.

Для изготовления сердечника нужно приобрести пластины из трансформаторного железа. Площадь сердечника в идеале должна составить от 40 до 55 см², при таких показателях обмотка не будет излишне перегреваться. Первичные обмотки для самодельных сварочных трансформаторов должны состоять из толстой термостойкой медной проволоки сечением не менее 5 мм, а лучше более, заключенной в стеклотканевую или хлопчатобумажную изоляцию. Пластиковую или резиновую изоляцию для таких целей применять не рекомендуется, поскольку она менее стойка к перегреванию и легче пробивается, что вызывает короткое замыкание на первичной обмотке.

Нужно помнить, что вторичную обмотку сварочного трансформатора нужно наматывать на обеих сторонах сердечника. Ее можно соединить либо последовательно, либо встречно-параллельно. При этом нужно помнить, что обмотка должна производиться на обеих сторонах в одном направлении. После этого трансформатор помещается в металлический корпус. С его торца вырезаются отверстия для охлаждения аппарата, и ставится вытяжной вентилятор, снятый с блока питания устаревшего или сломанного компьютера. С противоположной стороны корпуса сверлится несколько десятков отверстий для циркуляции воздуха. После этого можно подсоединять кабели и держак для электродов.

Как собрать самодельный сварочный инверторный аппарат?

Инверторный сварочный аппарат можно вполне собрать из деталей от старых телевизоров. Для этого необходимы некоторые не только общие электротехнические знания, но и определенные познания в электронике. Его схема достаточно сложна. Инвертор представляет собой импульсный источник постоянного тока, и для его изготовления подойдет несколько ферритовых сердечников, которые стоят на строчных трансформаторах в старых телевизорах. Они складываются по три, и уже на них наматывается обмотка из медного или алюминиевого провода.

Поскольку первичная обмотка наиболее подвержена перегреву, между витками необходимо оставлять небольшие промежутки, чтобы облегчить процесс охлаждения. Стоит помнить, что алюминиевый провод нужно брать большего сечения, чем медный, поскольку его теплопроводность ниже. Для фиксации обмоток инвертора применяется проволочный бандаж из миллиметровой медной проволоки шириной 10 мм, наложенный на изоляцию из стеклоткани.

Конденсаторы тоже можно снять с телевизора, но только стоит помнить, что не рекомендуется брать бумажные конденсаторы от низкочастотных цепей, поскольку долго они работать при таких нагрузках не смогут. Тринисторы лучше взять достаточно маломощные и подсоединить их параллельно, чем брать один мощный, поскольку на них падает большая термическая нагрузка и их легче охлаждать. Тринисторы монтируются на металлической пластине толщиной не менее 3 мм, что облегчает отвод лишнего тепла. Диоды для сборки диодного моста тоже с легкостью можно набрать с нескольких старых телевизоров. Сам мост также монтируется на теплоотводящей пластине.

Некоторые детали для инверторного аппарата в телевизорах отсутствуют, и их приходится изготавливать самостоятельно. Прежде всего это дроссель. Его нетрудно сделать без каркаса из медного провода сечением не менее 4 мм, накрученного 11 витками с промежутками не менее 1 мм. Поскольку на дроссель будет падать основная термическая нагрузка, нужно поставить дополнительную систему воздушного охлаждения. В этом качестве вполне можно применить обычный бытовой вентилятор, монтируемый в корпусе сварочного аппарата таким образом, чтобы воздушная струя попадала прямо на дроссель.

Все элементы электронной схемы собираются на печатной плате из стеклотекстолита толщиной не менее 1,5 мм. К самой плате присоединяется теплоотвод, облегчающий охлаждение всей системы. В центре платы вырезается круглое отверстие для установки вентилятора, поскольку без принудительного воздушного охлаждения аппарат долго не проработает. Сварочный инвертор главным своим преимуществом имеет возможность делать мини-сварочные работы, сваривая тонкие металлические листы. Сам сварочный шов выходит более аккуратным, нежели у трансформаторного аппарата. Это имеет решающее значение при таком виде работ, как ремонт автомобиля своими руками.

Сварочный аппарат, сделанный самостоятельно, включает детали, полученные бесплатно или по бросовой цене, но вполне справляется со своими задачами.

Хороший сварочный аппарат значительно облегчает все работы по металлу. Он позволяет соединять и разрезать различные детали железа, которые отличаются своей толщиной и плотностью стали.

Современные технологии предлагают огромный выбор моделей, отличающихся мощностью и размером. Надежные конструкции имеют достаточно высокую стоимость. Бюджетные варианты, как правило, имеют короткий срок эксплуатации.

В нашем материале представлена подробная инструкция как сделать сварочный аппарат своими руками. Перед началом рабочего процесса рекомендуется ознакомиться с разновидностью сварочного оборудования.

Виды сварочного аппарата

Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

Современные сварочные аппараты делятся на:

• модели постоянного тока;
• с переменным током
• трёхфазные
• инвекторные.

Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

К ним относятся:

• провод для обмотки;
• сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

Конструкция с переменным током

Опытные сварщики называют подобную конструкцию понижающим трансформатором.

Как сделать сварочный аппарат своими руками?

Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

Для его изготовления понадобятся пластины, выполненные из трансформаторной стали. Их толщина равна 0,56 мм. Перед тем как приступить к сборке сердечника, необходимо соблюдать его размеры.

Как правильно рассчитать параметры детали?

Все достаточно просто. Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

Обратите внимание!

В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

Аппарат постоянного тока

Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

Обратите внимание!

Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

Фото сварочного аппарата своими руками

Обратите внимание!

По мнению специалистов, изготовить сварочный аппарат своими руками — не сложно.

Однако чтобы сделать его, нужно четко представлять себе для чего, для каких работ он будет применяться.

Самодельный аппарат комплектуется и собирается из доступных узлов и деталей. В качестве варианта для умельцев может рассматриваться и плазменный механизм.

Практика показывает, что при точном подборе комплектующих элементов аппарат будет служить долго и надежно.

Важно, чтобы электрическая схема была максимально простой. Иногда даже используют трансформатор от микроволновки.

Устройство должно работать от бытовой сети переменного тока напряжением 220 В.

Если выбрать в качестве рабочего напряжения 380 В, то схема и конструкция аппарата заметно усложнится.

Структурная схема сварочного аппарата

Для производства сварочных работ используются устройства, работающие на переменном и постоянном токе.

Схема любого аппарата включает в себя трансформатор (возможно использование трансформатора из микроволновки), выпрямитель, дроссель, держак, электрод. Именно в такой последовательности происходит протекание электрического тока по замкнутой цепи.

Цепь замыкается, когда между электродом и металлическими заготовками, которые нужно соединить, возникает электрическая дуга.

Чтобы качество сварного соединения было высоким, необходимо обеспечить устойчивое горение этой дуги.

А чтобы установить требуемый режим горения используется регулятор силы тока.

Аппараты постоянного тока применяют для сварки элементов из тонколистового металла. При этом способе сварки можно использовать любые электроды и электродную проволоку без керамической обмазки.

Держак электрода присоединяется к выпрямителю через дроссель. Это делается для того, чтобы сглаживать пульсации напряжения.

Дроссель представляет собой катушку медных проводов, которая намотана на любом сердечнике. Выпрямитель, в свою очередь, соединяется с вторичной обмоткой трансформатора.

Трансформатор включается в бытовую электросеть. Последовательность соединения проста и наглядна.

Преобразование напряжения переменного тока выполняется с помощью понижающего трансформатора.

Согласно закону Ома напряжение, которое индуцируется на вторичной обмотке трансформатора, уменьшается, а величина тока увеличивается с 4-х ампер до 40 и более.

Примерно такая величина требуется для сварки. В принципе, данное устройство можно назвать простейшим сварочным аппаратом.

И с помощью проводов присоединить к нему держак электрода. Но использовать держак в практических целях невозможно, поскольку схема не содержит других необходимых элементов.

И главное – в ней отсутствует регулятор величины тока. А так же выпрямитель и другие элементы.

Трансформатор считается основным элементом сварочного аппарата. Его можно купить или приспособить уже бывший в эксплуатации.

Многие мастера используют трансформатор от микроволновки, отработавшей свой срок. По своим габаритам и весу микроимпульсный элемент всегда занимает много места в конструкции.

Если рассмотреть сварочный агрегат в целом, то можно выделить три основных блока, которые она в себя включает:

• блок питания;
• блок выпрямителя;
• блок инвертора.

Самодельный инверторный аппарат можно скомпоновать таким образом, чтобы он имел минимальные габариты и вес.

Такие устройства, рассчитанные на применение в домашнем хозяйстве, сегодня продаются в магазинах.

Преимущества инверторного аппарата перед традиционными агрегатами очевидны. В первую очередь, следует отметить компактность аппарата, удобство в эксплуатации, надежность.

Лишь одна составляющая в параметрах этого устройства вызывает озабоченность – его высокая стоимость.

Самые общие расчеты подтверждают, что сделать такой аппарат своими руками проще и выгоднее.

Основные элементы, практически, всегда можно найти среди электротехнических машин и приборов, которые оказались в запасниках. Или на свалке.

Простейший регулятор тока можно сделать из куска нагревательной спирали, которая используется в бытовых электрических плитах. Дроссель – из отрезка медной проволоки.

Радиолюбители придумали самый простой по схеме импульсный способ сварки. Он используется для крепления проводов к металлической плате.

Никаких сложных приспособлений – только дроссель и пара проводов. Регулятор силы тока тоже не нужен. Вместо него в цепь включается плавкая вставка.

Один электрод через дроссель подключается к плате.

В качестве второго — используется зажим типа «крокодил». Вилка с проводами включается в розетку бытовой сети.

Зажим с проводом резко прикладывается к плате в том месте, где его нужно приварить. Возникает сварочная дуга и в этот момент могут перегореть предохранители, которые находятся в электрическом щите.

Этого не происходит, потому что быстрее сгорает плавкая вставка. А провод остается надежно приваренным к плате.

Комплектация изделия

Самодельный собирается для того, чтобы выполнять мелкие работы в домашнем хозяйстве.

Все элементы, электронные приборы, провода и металлические конструкции необходимо скомплектовать в определенном месте. Там, где будет выполняться сборка изделия.

Дроссель можно использовать от арматуры люминесцентной лампы. Количество проводов, желательно медных, разного сечения нужно запасти побольше.

Если дроссель в готовом виде найти не удалось, то его нужно изготовить самостоятельно.

Для этого потребуется стальной магнитопровод от старого пускателя и несколько метров медных проводов сечением 0,9 квадрата.

Блок питания

Основным элементом блока питания в инверторе является трансформатор.

Его можно переделать из лабораторного автотрансформатора или использовать для переделки трансформатор от микроволновки, которая уже отслужила свой срок.

Очень важно не повредить первичную обмотку при выемке трансформатора из печки-микроволновки.

Вторичная обмотка удаляется и переделывается. Количество витков и диаметр медных проводов рассчитывается в зависимости от предварительно выбранной мощности сварочного аппарата.

Точечный способ сварки хорошо реализуется аппаратом, сделанным на трансформаторе от микроволновки.

Выпрямитель служит для преобразования напряжения переменного тока в напряжение постоянного тока. Основными элементами данного устройства являются диоды.

Он коммутируются в определенные схемы, чаще всего мостовые. На вход такой схемы подается переменный ток, а с выходных клемм снимается постоянный.

Диоды выбираются такой мощности, чтобы выдерживать заданные изначально нагрузки. Для их охлаждения используются специальные радиаторы из алюминиевых сплавов.

При разметке установочной платы, желательно предусмотреть место под дроссель, который предназначен для сглаживания импульсов. Выпрямитель собирается на отдельной плате, из гетинакса или текстолита.

Блок инвертора

Инвертор преобразует постоянный ток, поступающий с выпрямителя, в переменный, который обладает большой частотой колебания.

Преобразование выполняется с использованием электронных схем на тиристорах или мощных транзисторах.

Если на входные клеммы трансформатора подается напряжение 220 вольт частотой 50 Гц, то на выходных клеммах инвертора фиксируется постоянный ток величиной до 150 Ампер и напряжением от 40 вольт.

Эти параметры тока позволяют выполнять сварку металлических деталей из различных сплавов.

Электронный регулятор позволяет выбрать режим соответствующий конкретной операции.

Практика показывает, что самодельный сварочный аппарат, по своим характеристикам, не уступает заводским изделиям.

Некоторое время тому назад, в торговой сети появились сварочные мини инверторы. Чтобы добиться такой миниатюризации производственным компаниям потребовались годы.

В то время как мастера-умельцы уже давно смогли сделать плазменный сварочный аппарат, изготовленный своими руками.

К этому шагу их подтолкнули местные условия – теснота в мастерской и значительный вес заводских инверторов. Плазменный аппарат — прекрасный выход из данной ситуации.

И то, что вместо медных проводов вторичную обмотку трансформатора делают из медной жести, тоже давно известно.

Последовательность сборки сварочного аппарата

Размещая элементы на металлической или текстолитовой основе, нужно соблюдать определенный порядок. Выпрямитель должен находиться рядом с трансформатором.

Дроссель на той же плате что и выпрямитель. Регулятор силы тока должен размещаться на панели управления. Корпус аппарата можно изготовить из листовой стали или алюминия.

Или приспособить шасси от старого осциллографа и даже системного блока компьютера. Очень важно не «лепить» элементы как можно ближе один к другому.

Нужно обязательно сделать отверстия в стенках для установки охлаждающих вентиляторов и постоянного притока воздуха.

Плата с тиристорами и другими элементами размещается как можно дальше от трансформатора, который сильно греется при работе. Точно так же как и выпрямитель.

Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах . Такие агрегаты также подразделяются на разновидности:

1. Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
2. Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
3. Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
4. Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

Параметры для аппарата можно выбирать такие:

• Он должен работать с электродами, диаметр которых не превышает 5 мм.
• Максимальный показатель рабочего тока равен 250 А.
• Источник напряжения — сеть бытовая на 220 В.
• Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

• блок питания;
• выпрямитель;
• инвертор.

Начинаем с намотки трансформатора и действуем в такой последовательности:

1. Возьмите ферритовый сердечник.
2. Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
3. Вторая обмотка — 15 витков, проводом с сечением 1 мм).
4. Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
5. Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
6. Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства , а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор , который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток . Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку.

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

• Возьмите трансформаторное железо сечением от 30 до 55 с м 2 . Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
• Возьмите медный обмоточный провод сечением около 5 мм 2 , оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
• Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
• Готовый трансформатор установите в корпус.
• Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
• Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м 2 и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6-120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл . Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита . Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации . Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.

20 лет назад по просьбе товарища собирал ему надежный сварочник для работы от сети 220 вольт. До этого у него были проблемы с соседями из-за просадки напряжения: требовался экономный режим с регулировкой тока.

После изучения темы в справочниках и обсуждения вопроса с коллегами подготовил электрическую схему управления на тиристорах, смонтировал ее.

В этой статье на основе личного опыта рассказываю, как собрал и настроил сварочный аппарат постоянного тока своими руками на базе самодельного тороидального трансформатора. Она получилась в виде небольшой инструкции.

Схема и рабочие эскизы у меня остались, но фотографии привести не могу: цифровых аппаратов тогда не было, а товарищ переехал.

Универсальные возможности и выполняемые задачи

Товарищу требовался аппарат для сварки и резки труб, уголков, листов разной толщины с возможностью работы электродами 3÷5 мм. О сварочных инверторах в то время не знали.

Остановились на конструкции постоянного тока, как более универсальной, обеспечивающей качественные швы.

Тиристорами убрали отрицательную полуволну, создав пульсирующий ток, но сглаживанием пиков до идеального состояния заниматься не стали.

Схема управления выходным током сварки позволяет регулировать его величину от небольших значений для сварки вплоть до 160-200 ампер, необходимых при резке электродами. Она:

• изготовлена на плате из толстого гетинакса;
• закрыта диэлектрическим кожухом;
• смонтирована на корпусе с выводом рукоятки регулировочного потенциометра.

Вес и габариты сварочного аппарата по сравнению с заводской моделью получились меньшими. Разместили его на небольшой тележке с колесиками. Для смены места работы один человек свободно перекатывал его без особых усилий.

Провод питания через удлинитель подключали к разъему вводного электрического щитка, а шланги для сварки просто наматывали на корпус.

Простая конструкция сварочного аппарата постоянного тока

По принципу монтажа можно выделить следующие части:

• самодельный трансформатор для сварки;
• цепь его питания от сети 220;
• выходные сварочные шланги;
• силовой блок тиристорного регулятора тока с электронной схемой управления от импульсной обмотки.

Импульсная обмотка III расположена в зоне силовой II и подключается через конденсатор С. Амплитуда и длительность импульсов зависят от соотношения числа витков в емкости.

Как сделать самый удобный трансформатор для сварки: практические советы

Теоретически можно использовать любую модель трансформатора для питания сварочного аппарата. Главные требования к нему:

• обеспечивать напряжение зажигания дуги на холостом ходу;
• надежно выдерживать ток нагрузки во время сварки без перегрева изоляции от длительной работы;
• отвечать требованиям электрической безопасности.

На практике мне встречались разные конструкции самодельных или заводских трансформаторов. Однако все они требуют проведения электротехнического расчета.

Я уже давно пользуюсь упрощенной методикой, которая позволяет создавать довольно надежные конструкции трансформатора среднего класса точности. Этого вполне достаточно для бытовых целей и блоков питания радиолюбительских устройств.

Она описана у меня на сайте в статье Это усредненная технология. Она не требует уточнения сортов и характеристик электротехнической стали. Мы их обычно не знаем и учесть не можем.

Особенности изготовления сердечника

Умельцы делают магнитопровды из электротехнической стали всевозможных профилей: прямоугольного, тороидального, сдвоенного прямоугольного. Даже мотают витки провода вокруг статоров сгоревших мощных асинхронных электродвигателей.

У нас была возможность пользоваться списанным высоковольтным оборудованием с демонтированными трансформаторами тока и напряжения. Взяли от них полосы электротехнической стали, сделали из них два кольца — бублика. Площадь поперечного сечения каждого по расчетам составила 47,3 см 2 .

Их изолировали лакотканью, скрепили хлопчатобумажной лентой, образовав фигуру лежащей восьмерки.

Сверху усиленного изоляционного слоя стали мотать провод.

Секреты устройства обмотки питания

Провод для любой цепи должен быть с хорошей, прочной изоляцией, рассчитанной на длительную работу при нагреве. Иначе во время сварки она просто сгорит. Мы исходили из того, что было под рукой.

Нам достался провод с изоляцией лаком, закрытой сверху тканевой оболочкой. Его диаметр — 1,71 мм маловат, но металл — медь.

Поскольку другого провода просто не было, то стали обмотку питания делать из него двумя параллельными магистралями: W1 и W’1 с одинаковым числом витков — 210.

Бублики сердечника монтировали плотно: так они имеют меньшие габариты и вес. Однако, проходное сечение для провода обмоток тоже ограничено. Монтаж затруднен. Поэтому каждую полуобмотку питания разнесли на свои кольца магнитопровода.

Таким способом мы:

• вдвое увеличили поперечное сечение провода обмотки питания;
• сэкономили место внутри бубликов для размещения силовой обмотки.

Выравнивание провода

Получить плотную намотку можно только из хорошо выровненной жилы. Когда мы снимали проволоку со старого трансформатора, то она получилась искривленной.

Прикинули в уме необходимую длину. Конечно же ее не хватило. Каждую обмотку пришлось делать из двух частей и сращивать винтовым зажимом прямо на бублике.

Провод растянули на улице по всей длине. Взяли в руки пассатижи. Зажали ими противоположные концы и потянули с силой в разные стороны. Жила получилась хорошо выровненной. Скрутили ее кольцом с диаметром около метра.

Технология намотки провода на тор

Для обмотки питания мы использовали метод намотки ободом или колесом, когда из провода делается кольцо большого диаметра и заводится внутрь тора вращением по одному витку.

Этот же принцип используется при надевании заводного кольца, например, на ключ или брелок. После того, как колесо заведено внутрь бублика его начинают постепенно раскручивать, укладывая и фиксируя провод.

Этот процесс хорошо показал Алексей Молодецкий в своем видеоролике «Намотка тора на обод».

Эта работа трудная, кропотливая, требует усидчивости и внимания. Провод надо плотно укладывать, считать, контролировать процесс заполнения внутренней полости, вести запись намотанного количества витков.

Как мотать силовую обмотку

Для нее мы нашли медный провод подходящего сечения — 21 мм 2 . Прикинули длину. Она влияет на число витков, а от них зависит напряжение холостого хода, необходимое для хорошего зажигания электрической дуги.

Сделали 48 витков со средним выводом. Итого получилось на бублике три конца:

• средний — для прямого подключения «плюса» к сварочному электроду;
• крайние — на тиристоры и после них на массу.

Поскольку бублики скреплены и на них уже по краям колец смонтированы обмотки питания, то намотку силовой цепи выполняли методом «челнока». Выровненный провод сложили змейкой и просовывали для каждого витка через отверстия бубликов.

Отпайку средней точки выполнили винтовым соединением с его изоляцией лакотканью.

Надежная схема управления сварочным током

В работе участвуют три блока:

1. стабилизированного напряжения;
2. формирования высокочастотных импульсов;
3. разделения импульсов на цепи управляющих электродов тиристоров.

Стабилизация напряжения

От обмотки питания трансформатора 220 вольт подключен дополнительный трансформатор с напряжением на выходе порядка 30 В. Оно выпрямляется диодным мостом на основе Д226Д и стабилизируется двумя стабилитронами Д814В.

В принципе здесь может работать любой блок питания с аналогичными электрическим характеристиками тока и напряжения на выходе.

Импульсный блок

Стабилизированное напряжение сглаживается конденсатором С1 и подается на импульсный трансформатор через два биполярных транзистора прямой и обратной полярности КТ315 и КТ203А.

Транзисторы генерируют импульсы на первичную обмотку Тр2. Это импульсный трансформатор тороидального типа. Он выполнен на пермаллое, хотя можно использовать и ферритовое кольцо.

Намотка трех обмоток проводилась одновременно тремя отрезками провода диаметром 0,2 мм. Сделано по 50 витков. Полярность их включения имеет значение. Она показана точками на схеме. Напряжение на каждой выходной цепи порядка 4 вольт.

Обмотки II и III включены в цепь управления силовыми тиристорами VS1, VS2. Их ток ограничивается резисторами R7 и R8, а часть гармоники обрезается диодами VD7, VD8. Внешний вид импульсов мы проверили осциллографом.

В этой цепочке резисторы надо подбирать под напряжение импульсного генератора так, чтобы его ток надежно управлял работой каждого тиристора.

Ток отпирания 200 мА, а отпирающее напряжение — 3,5 вольта.

Топ-5 сварщиков в кино и на ТВ! — Блог | Новости безопасности сварки | АМС | Австралия

Вот он: окончательный список лучших сварщиков, когда-либо появлявшихся на большом и маленьком экране. Мы очень довольны этим, но дайте нам знать, если есть что-то, что, по вашему мнению, мы пропустили!

5. Ллевелин Мосс, Старикам тут не место (2007)

«Если это можно сварить, я могу это сварить» —  Ллевелин Мосс

Как видно из сцены ниже, до того, как Ллевелин Мосс попал под охоту кровожадного психопата, он работал сварщиком.Еще неизвестно, был ли он хорош, так как парни, которые много говорят о том, что могут сварить «что угодно», обычно не могут это подтвердить.

4. Макгайвер, Макгайвер (1985-92)

«Лучший способ решить проблему — заставить ее работать на вас» —  Macgyver

Как всегда находчивый тип, Макгайвер однажды сделал знаменитую горелку для термитной сварки, соскребая стружку с магниевого гоночного велосипеда, добавляя немного ржавчины из банки с краской и поджигая с придорожным сигналом.Мы НЕ рекомендуем пробовать это дома ни при каких обстоятельствах: наоборот, мы твердо верим, что настоящие сварщики в реальном мире должны использовать настоящее оборудование.

3. Чубакка, Звездные войны: Империя наносит ответный удар (1980)

«RRRRRRWWWGGGGGG»  — Чубакка

Да, вуки тоже умеют сваривать. Доказательство находится в Империя наносит ответный удар , когда Чубакке поручено ремонтировать Тысячелетний сокол.Мы должны подчеркнуть, что мы не одобряем его отказ носить соответствующие средства индивидуальной защиты: тот факт, что он не загорелся, нереален даже для научной фантастики.

2. Тони Старк, Железный человек (2008)

» Если это будет моя рабочая станция, я хочу, чтобы она была хорошо освещена. Мне нужно сварочное оборудование. Мне все равно, ацетилен это или пропан. Мне нужна паяльная станция. Мне нужны шлемы. Мне понадобятся очки. Я хотел бы плавильную чашку.Мне нужно два набора прецизионных инструментов. ” —  Тони Старк

Когда ваш босс действует вам на нервы, помните, что все могло быть и хуже. Тони Старку пришлось собрать свой первый костюм Железного человека в плену, а террористы следили за каждым его шагом. Этот человек миллиардер, супергерой, но прежде всего… порядочный сварщик.



1. Алекс Оуэнс, Flashdance (1983)

«Когда ты отказываешься от своей мечты, ты умираешь» —  Ник Херли

Не мог не упомянуть об этом.Этот фильм доказывает то, что в глубине души знают все сварщики: если бы они не занимались сваркой, у них было бы все необходимое, чтобы стать профессиональными артистами балета.

запчасти для печатной платы.Он постоянно проверяет каждый процесс, который происходит через коммутаторы, т.е.

запчасти для печатной платы. Он постоянно проверяет каждый процесс, происходящий с помощью переключателей, термостатов и датчиков. Больше информации. Зачем платить больше? Получите бесплатную доставку в большинство U. Suite # A El Cajon, CA 92020 United States of America Монтажные платы Action Micro 2021-03-25T11:59:03-04:00. 5 из 5 звезд. 5 из 5 звезд Запчасти для Bridgeport Series I. Главная » Запчасти » Запчасти Coleman Spa » Печатные платы Coleman Spa У нас есть полный выбор печатных плат Coleman Spas.работает с наиболее распространенными … Печатные платы и электроника состоят из разных частей. Посмотреть детали. Кроме оборудования ACC, которое мы носим. У нас есть невероятный выбор печатных плат, которые работают с множеством лучших систем открывания гаражных ворот. Пожалуйста, просмотрите наш веб-сайт, чтобы увидеть наш огромный выбор запчастей, аксессуаров и химикатов для джакузи/спа для большинства марок и моделей. МОДУЛЬНЫЕ ПЛАТЫ. Оригинальные печатные платы Jacuzzi® для переносных гидромассажных ванн Jacuzzi® на открытом воздухе. Выберите подходящую печатную плату из нашего запаса гарантированно оригинальных сменных плат Goodman, Amana и Janitrol OEM.75 дюймов H. Рисунок прост; все, что требуется, — это несмываемый маркер, такой как… Печатные платы Coleman сортируются по: обычной цене (самой низкой) обычной цене (самой высокой) дате (самой новой) дате (самой старой) имени (от а до я) имени (от я до а) 103738 Печатная плата: 2006 … NAVIEN 30021496A NCB-H PCB BOARD. 20 предметов. Отремонтируйте печатную плату и таймер посудомоечной машины за меньшие деньги. Позвоните по телефону 800-298-1624, чтобы заказать аксессуары и детали MAXXAIR с номером детали MA10A04751KS, или закажите онлайн на сайте etailer. 76 долларов. Свяжитесь с нами по электронной почте с вашим вопросом, как мне отремонтировать печь.Он совершенно новый в оригинальной заводской упаковке Goodman и гарантированно подходит и работает должным образом. Откройте для себя лучшие печатные платы для замены печей в бестселлерах. В нем есть все печатные платы, релейные переключатели, энкодеры и другие электронные компоненты, которые есть у нас на складе. Artesian Spas — OP33-0619-08CB EQ, печатная плата MGL2000 Swim Sys 800 Inc. (вход 10 Вт / выход 70 Вт) 14 долларов. Аккумуляторы для гироскутеров. 1233 (звонок бесплатный) или. После того, как вы создали свои компоненты, нашли дополнительные детали, упорядочили компоновку печатной платы и проложили дорожки, пришло время подумать об изготовлении печатной платы.Дистрибьютор Pentair, Vico и Waterway с 1995 года. Запчасти для печатных плат можно приобрести в Jameco Electronics. Запасные части Goodman Запасные части Goodman HVAC 6083056: Печатная плата больше не доступна. на страницу. Мы с гордостью предлагаем поставки печатных плат от Philmore, MG Chemicals и Tech Spray. УЗО и трансформаторы. Запасные части печатной платы и вентилятора [Как (26 января 2022 г.) Для получения дополнительной информации о душевой панели см. https://goo. КОМПЛЕКТ ПЛАН KLM С ПЕЧАТНОЙ ПЛАТОЙ. Spa Parts + от Allied, компании ActivCarts Запасные части Braun Lift — Печатные платы лифтов — Запчасти для автобусов.2. Быстрая доставка в тот же день. Сравните цены на запасные платы холодильников и платы управления морозильными камерами основных брендов. См. ниже важную информацию о гарантии и список моделей, к которым подходит эта деталь. Печатная плата Gecko® для управления HydroQuip/EasyPak EP3000 — … Мы покупаем печатные платы. 00 Купить сейчас Эта печатная плата PCBAG123S является гарантированно оригинальной сменной платой управления Goodman OEM для нескольких устройств Goodman, Amana и Janitrol. 79 долларов. #53680 » Запчасти Marquis Spa » Печатные платы Marquis Spa; ДОБРО ПОЖАЛОВАТЬ В МАГАЗИН ЗАПЧАСТЕЙ SPA.Все вещи очень хорошо упакованы. Сортировать по. Если вам нужно инвестировать $300. 99 долларов. Используйте инструмент для установки проушин и проушин на странице «Инструменты», чтобы установить проушины. 65 долларов. отправьте нам фотографии по электронной почте: info@hdd-parts. Схемная панель является центром всей вашей домашней электропроводки. Carrier Lh43WP003 Печь модуля управления зажиганием. Обычная цена: 346 долларов. 103 доллара. Позвоните нам по бесплатному номеру 1-888-700-5918 доб. Нагреватели и элементы. Мы можем функционально протестировать: MKIV, MKV, MKVe Печатная плата будет разбита на следующие основные части: от -24 В до 5 В, питание для Nano и других ИС.37 долларов. Совместимость. печатные платы Облицовка кромок печатных плат имеет высокое содержание меди от 25% до 60%, а также содержание драгоценных металлов (> 3 ppm). Динозавр 618666 Сменная 3-полосная интерфейсная плата Norcold. 2010 — 2014 года выпуска. 9700CPR1B, 9700CPR1C, 9700CPR1E, 9700CPR1F, старые запасы 349 долларов. Altium Designer включает в себя набор встроенных функций управления и создания компонентов, а программное обеспечение интегрируется с функциями управления данными мирового класса в Altium 365. 300 долларов США. Он используется для управления скоростью приводного двигателя, а также направлением вращения и вращения во время цикла.Наш профессиональный ремонт печатных плат и электронное диагностическое тестирование гарантируют качество, гарантию и могут сэкономить ваши деньги. Так же как и их присоединенные компоненты. 00. com предлагает 37349 деталей для печатных плат. Возможно, вам придется перемонтировать печатную плату, так как ее размеры могут отличаться… Плата управления посудомоечной машиной Whirlpool W10473200. Детали двигателя 1-1/2 л.с.; Детали двигателя 2 л.с.; Базовая машина (база) Ходовой винт в сборе; Узел корпуса иглы; Монтажная плата. Если вам нужно заменить печатную плату, воспламенитель, датчик пламени, вакуумный переключатель или двигатель вентилятора в вашей печи, ваш первый шаг — определить конкретную деталь, которая соответствует вашей модели печи.346 долларов. Компания Petroleum Parts Inc. Elite Gates предлагает ряд устройств для открывания ворот… Плата размораживания Heil P/N 1087562 Заменяет P/N 1084-83-1008, 1084-100, 1069364 Оригинальные детали Heil Стоимость доставки для континентальной части США $76. Продукция линии Комфорт. отсканируйте переднюю сторону вашего жесткого диска и обе стороны печатной платы и отправьте нам фотографии. 365 Garage Door Parts предлагает широкий ассортимент печатных плат, которые мгновенно восстановят функциональность вашей двери. Переключатели на печатной плате включают и выключают питание и включают в себя различные типы, такие как ползунковый переключатель, двухпозиционный переключатель, тумблер на печатной плате и т. д. Мы разработали специальную программу тестирования для каждой печатной платы, в которой используются новейшие диагностические инструменты и функциональные панели для обнаружения сбоев. в сложных многослойных платах.: А-15761, 5768-13270-02. Добавьте товар в корзину по самой низкой цене. Заменяет печатную плату вашего крышного вентиляционного отверстия MaxxFan RV с механическим подъемником и реверсивным вентилятором; Работает как с моделями вторичного рынка, так и с OEM-моделями: MaxxFan Plus: 00-04500K, 00-04700K, 00-04800K и 00-04900K; MaxxFan Deluxe: 00-0700K, 00-07500K, 00-08500K, 00-08700K и 00-08900K; Вентилятор должен быть изготовлен после 2010 г., чтобы печатная плата соответствовала 56-4901-00: Сменная печатная плата генератора для Onan 300-4901, 300-5337. … Ремонт. Parts > Electric Screen Parts > [Элитные экраны] Печатная плата [Элитные экраны] Печатная плата Артикул: $60.Таймер сушки. Качественные детали печатных плат и таймеров Miller от ремонтной клиники С 1919 года компания Miller является ведущим производителем систем отопления и охлаждения, устанавливаемых в промышленных домах. RRP: Комплект печатной платы Gecko MSPA-MP-BF4 и комплект кабелей 0201-300031. Это подлинный элемент, который поставляется производителем оригинального оборудования для использования с оборудованием Jancy. 135 долларов. Военно-морской. 129 долларов. Обязательно ознакомьтесь с категорией «Припой и расходные материалы», чтобы увидеть еще больше продуктов! производительность 5 из 5 звезд. 610-939-9895 – с 8:00 до 16:30 (восточное время), с понедельника по пятницу.Печатная плата Balboa, VS504SZR1B, 54638-01. Ремонтная мастерская IC Spares способна функционально протестировать все печатные платы GE в панелях Speedtronic, находящихся под напряжением. Используйте оригинальные запасные части и аксессуары OEM для замены или ремонта устройств Welch Allyn. 365-дневная политика возврата. Если вашему контроллеру СПА более 3 лет, мы рекомендуем заменить контроллер СПА, а не только печатную плату. В нерабочее время — голосовая почта в отдел продаж: 800-523-0427, ящик № 130 или 131. Пожалуйста, обратитесь к номеру детали WORLD или OEM-наименованию и детали… Специалисты по цепям имеют в наличии все аксессуары для печатных плат (PCB), которые вам понадобятся для печатных плат. изготовление доски.Перед размещением заказа, пожалуйста, подтвердите свое гарантийное покрытие, связавшись с Vinotemp … Переработанные детали печатной платы Запонки — Персонализированная подарочная коробка — Фантастическая идея подарка — Отлично подходит для свадеб и особых случаев. 85. Серьезная приверженность качеству и инновационному дизайну. Мы предлагаем услуги по контрактному производству для различных отраслей, включая аэрокосмическую, профессиональную медицину, автомобили, телекоммуникации, компьютеры, аудио/видеосистемы и многое другое. Или лучшее предложение. В 1960 году небольшой бытовой радиоприемник мог быть построен со всеми его схемами на одной печатной плате, но телевизор, вероятно, содержал бы одну или несколько печатных плат.12, 7200. Электронные компоненты говорят сами за себя. 2222 (Международный) и мы. Для этого я использую модуль понижающего преобразователя. Сортировать по: ПЕЧАТНАЯ ПЛАТА — 601089D $85. Пожалуйста, смотрите ниже важную информацию о гарантии и список … Детали для ремонта телевизора — печатные платы. J-340/345, J-330/335. Запустите свою печатную плату в производство с помощью Altium Designer. Поболтай с нами! От. Этот список деталей печатной платы изготовлен на прочных и прочных ламинированных платах, которые могут вписываться в любые электрические сборки, обеспечивая тем самым оптимальные уровни производительности.Genie Door является ведущим поставщиком запчастей и аксессуаров для гаражных ворот. 00 $997. Печатные платы HydroQuip Gecko. Хотя электронные платы чаще выходят из строя, их также легко заменить на открывателе ворот. Работает с моделями 4751KS, 4761KS и 4951KS. В дополнение к печатным платам и их системам управления СПА Balboa Direct также предлагает множество компонентов, необходимых для мелкого ремонта печатных плат и СПА. ⬤ В наличии. Платы управления Cal Spa в этом разделе поставляются с максимально полным описанием блока управления Cal Spa, чтобы убедиться, что вы выбрали правильную печатную плату для вашего Cal Spa.Seagate barracuda 7200. Tri-Tek Electronics предлагает полный спектр расходных материалов для работы с печатными платами, включая травление печатных плат, ремонт печатных плат и пайку печатных плат. Включил питание нагревателя, а затем отрегулировал термостат на подачу тепла. Сравнивать. Затем установка прошла этап запуска… Позиция Название продукта Цена. БУСВЛЬР. Добавить к сравнению. : A-12742-XX Используется в: Addams … Печатная плата для релейных панелей морских воздушных насосов 2-PRP и 2-6PRP Деталь # PCB-111 (они двухвольтные, для 110 В или 230 В) Маркировка на вашей плате: PCB-111 — это правильная сменная печатная плата.керамический; электролитический. ком. печатная плата; Печатная плата Pitch Bend #052h512 (2) — $65. Детали для печатных плат и таймеров Jenn Air Range/Stove/Oven. Печатная плата Balboa — Dimension One Spas [SLC Duplex 1560-96] (50704) $ 760. 95 шт. 7 долларов. K’s Arcade — крупнейший онлайн-магазин новых и отремонтированных досок для игры в пинбол и электронных деталей. Не используйте этот предмет для установки или ремонта систем питьевого водоснабжения. Середина 2009-2011 J-400 Collection Spa Pack 1425 долларов.00 или более в ваш спа, чтобы заставить его работать. Рекомендуемая производителем розничная цена: 97 долларов. Поиск серийных номеров (S/N), номера модели, версии и типа; Политика доставки и возврата Плата питания холодильника Dometic 3851331011. Отличные цены на все одобренные заводом-изготовителем печатные платы Whirlpool… Найдите подходящие детали печи в Repair Clinic. Заменяет 10A04301K и 10-04301k-v1. Эштонэндфинч. 63 доллара. Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты или электрические компоненты с помощью проводящих дорожек, контактных площадок и других элементов, вытравленных из одного или нескольких листов меди, ламинированных на слои листа непроводящей подложки и/или между ними.Печатные платы: визуально совпадающие детали. Мы являемся мировым лидером в области запасных частей для спа-салонов — высочайшее качество, самые низкие цены и… Сейчас: 1 261 доллар США. поставки печатных плат — электронные компоненты и расходные материалы. Возможно, пришло время заменить плату с помощью eSpares. Это комплект для сборки печатной платы MSPA-MP-GE1 для всех блоков управления серии MSAP-MP Propak LG 9K-24 000 BTU/h Neo Plasma Evaporator Main Circuit Board Part # 6871A20572Q Alternate Part # 6871A20572H, EBR85372203. 11, 7200. Генератор на вашем устройстве должен выдавать напряжение для зарядки th.Найдите компьютерные продукты, электромеханику, электронный дизайн, электронные комплекты и проекты и многое другое на Jameco. Цель таймера сушилки — больше отслеживать желаемое время. Оптовая пожалуйста, напишите по электронной почте: manager@parts-country. 329 долларов. Покупайте у нас широкий ассортимент панелей управления пеллетными печами и сменных или улучшающих деталей для печатных плат, у нас есть все виды печатных плат на любой вкус. В наличии. батареи; держатели батарей; Продукты Большого Папочки; Конденсаторы. Печатная плата Balboa VS300FLX, 54604-01.102 доллара. Оригинальные детали GM Печатные платы задних фонарей спроектированы, спроектированы и протестированы в соответствии со строгими стандартами и поддерживаются General Motors. Здесь у нас есть печатная плата / панель, загруженная качественными деталями, включая ламповые разъемы. Инструкции по замене печатной платы своими руками см. в нашем бесплатном руководстве по замене печатных плат привода ворот GTO. Детали Welch Allyn соответствуют требованиям и стандартам OEM в отношении подгонки, функциональности и качества. Показаны все 6 результатов. На данный момент это самое близкое к экологичному дизайну печатной платы.Артикул: b53975-04. Печатная плата Liftmaster K001A5566. назначения — замените схему спа-салона MAS460… Платы плазменного телевизора Panasonic TC-P54G25 Viera, внутренние детали, блок питания. Мы являемся мировым лидером в области запасных частей для спа-салонов — высочайшее качество, самые низкие цены и… Печатная плата Carrier 325878-751 с адаптером жгута проводов для кондиционера печи. Эти платы подают питание на правильную лампочку в заднем фонаре вашего автомобиля. Все печатные платы Noritz совершенно новые, в оригинальной заводской упаковке и гарантированно подходят и функционируют должным образом.49 БЕСПЛАТНАЯ доставка по Великобритании. Мы покупаем печатные платы с любого устройства и платим вам за драгоценные металлы (такие как золото, платина, серебро и т. д.) Проверьте наш выбор печатных плат, включая печатные платы vita, comfort spa, brett aqualine и другие, доступные сегодня в SpaCare! Откройте для себя лучшие печатные платы для замены печей среди бестселлеров LG EAY64508702 Блок питания OLED65C6P-U Посмотрим правде в глаза: большинство из нас — визуальные ученики — Розовый ластик: (не показан) Розовый ластик можно использовать для удаления окислов со старых компонентов и платы без риска повреждения деталей.Мы обеспечиваем быструю и легкую переработку печатных плат вашей компании – на самом деле, вы получите оплату после завершения переработки, обычно в течение 25–35 рабочих дней… СПИСОК ЧАСТЕЙ по ключевому слову «ПЕЧАТНАЯ ПЛАТА» 4 части: ПРОСМОТР СОРТИРОВКИ Модель № Модель Код Тип детали DE81-05099A ФИКСАТОР ПЕЧАТНОЙ ПЛАТЫ SVC 26516, RVC30A: Больше не доступен: DA81-08061A ПЕЧАТНАЯ ПЛАТА SVC-STANDOFFS 103034, IF42B: $31. Этот продукт не соответствует «Закону о безопасной питьевой воде», который требует, чтобы продукты соответствовали стандартам с низким содержанием свинца. s) — Страница 1 из 3 Добавить в список желаний.Обратите внимание на наши сенсорные элементы управления Smart Touch. Все печатные платы поставляются с последними программами и улучшениями. Вполне вероятно, что они также использовались на других органах Hammond Tonewheel. com По факсу: 484-770-2816 K’s Arcade — крупнейший интернет-магазин новых и отремонтированных досок для игры в пинбол и электронных деталей. Они включают в себя переключатели на печатной плате, аксессуары, реле и многое другое. шт. Платы управления Coleman Spa в этом разделе поставляются с максимально полным описанием блока управления Coleman Spa, чтобы помочь вам выбрать правильную печатную плату для вашего Coleman Spa.Вам доступны различные детали печатной платы, в том числе pcba бытовой электроники, pcba умной электроники и pcba бытовой техники. 52259 Печатная плата лидера Leisure Bay Lite. Сейчас: 65 долларов. Распродажа! RBK-150 — комплект для восстановления сервопривода для Servo-150 Plus, после завершения ремонта ваша печатная плата проверяется на работоспособность для обеспечения работоспособности. Вдохните новую жизнь в свою плиту и снова приступайте к приготовлению вкусных блюд. Подходит для большинства следующих моделей: RM1350, RM3762, RM 3962.20. Некоторые из них называются таймерами вентилятора, другие — платами управления, элементами управления разморозкой, таймерами разморозки, печатными платами, логическими платами и, возможно, еще многими другими названиями, в зависимости от терминологии производителей оборудования или плат! Miller — Miller Welder Parts 274419Miller Welder Parts 274419 Michael Среда, 27 января 2021 г., 00:31 Miller — Miller WelderMiller Welder Jeremiah, вторник, 18 апреля 2017 г., 15:26 Miller — Miller Монтажная плата 186424 malpass, суббота, 4 марта 2006 г., 8:21 утра Нужны детали печатной платы, чтобы начать новый проект? У нас также есть широкий выбор одноплатных компьютеров.Просмотр в виде списка сетки. Запасные части для плат управления Обратите внимание: если вы приобрели устройство в течение последних 12 месяцев, на некоторые детали все еще может распространяться гарантия. Отличные цены на все одобренные заводом-изготовителем печатные платы и сенсорные панели General Electric. Конденсаторы, резисторы и т. д. Компания Hot Tub Outpost предлагает бесплатную и быструю доставку напрямую с завода в пределах… Выберите номер модели телевизора. клиенты из «Нижнего 48» также получат бесплатную доставку этого товара, а если на складе более 10 000 товаров, Spa Parts +.Задние колеса Peg Perego Gator XUV (комплект из 2 шт.) SARP9254SNY SARP9254DNY. Мы поставляем высококачественные детали зарядного устройства забора, чтобы обеспечить быстрый ремонт непосредственно клиентом. Все наши запчасти поставляются напрямую с завода, что дает вам гарантию качественного ремонта вашей печи, конденсатора кондиционера или другого продукта Goodman. Бесплатная экспертная поддержка по … Запчастям; Запчасти — электрические модели; печатные платы; Печатные платы. Печатная плата Balboa для Marquis® Spa, RCRTNLR3E, 600-6262, 51800.Цепь переключателя -24V для подачи питания на плату железа Carrier, плату Payne, плату Bryant. net — ваш источник всех деталей для джакузи и многого другого, включая: детали для гидромассажных ванн, верхние элементы управления, фильтры, форсунки, подушки, насосы, нагреватели, воздуходувки печатные платы. Печатные платы телевизоров LG — для моделей, начиная с 5. Печатная плата. 60 долларов. Существует множество различных плат печи, кондиционера и теплового насоса.Добавить в список желаний. Выполните поиск по номеру детали печатной платы или используйте приведенную ниже таблицу, чтобы определить свою плату управления: * Нажмите здесь, чтобы зарегистрироваться и просмотреть цены реселлеров! Выберите номер детали 229388 239396 239563 249812 254717 258296 258810 297375 297878 336415 … Купите печатные платы и сенсорные панели для ремонта вашего кондиционера General Electric на PartSelect. Номер детали Balboa 52299. Добавить в список желаний Добавить к сравнению. Все электромонтажные работы должны выполняться квалифицированными специалистами. Статус автообогащения: Готово Доступность: Доступно для доставки Торговая марка: Заводской заказ на запчасти Печатные платы и другие электронные компоненты.Мы знаем, насколько важна для вас ваша гидромассажная ванна, и хотим убедиться, что вы используете правильные продукты для своего спа. ELE09100205 Печатная плата Cal Spas, номера микросхем: C2100R1B и CS5000R1D (более новые версии могут заканчиваться любой буквой). Поларис РЗР. Плата управления вентилятором печи Carrier Bryant Payne Honeywell ICM275 ICM275C Это совершенно новая замена ICM Controls платы управления Carrier Bryant Payne Honeywell, номер по каталогу ICM275C ICM275C. 5 x 6. Мы обеспечиваем ремонт печатных плат оборудования, плат управления и т.д.Чтобы использовать Google переводчик, но отключите панель инструментов Google Automated Translate: ALLTEK CIRCUIT BOARDS; Аккумуляторы — держатели аккумуляторов. Оригинальные запчасти GM — это настоящие оригинальные запчасти, установленные во время производства или утвержденные General Motors для автомобилей GM. LG EAY64269142 … 6 частей вашей печатной платы. 101-096 Чип печатной платы Coleman Spa 105/107 # 105/7R1**NLA** 499 долларов США. Крепежные клипсы входят в комплект. Выберите категорию запчастей для ховерборда, которую вы ищете, чтобы просмотреть и найти лучшую замену детали для ховерборда.Печатные платы были введены для уменьшения размера, веса и стоимости частей схемы. Печатные платы имеют один или несколько слоев проводящей меди Всегда важно убедиться, что ваши ворота правильно открываются и закрываются. 84. ОСТАЛОСЬ ТОЛЬКО 4! Добавить в корзину. Замена платы водонагревателя RV 91367 | Запчасти для водонагревателей. Technical Hot and Cold 38568 Webb Dr. The Pinball Resource рекомендует по возможности ремонтировать существующие печатные платы! Ремонт платы обычно стоит около 1/3 стоимости сменной платы! Не … 20 40 80 200 Все.49 долларов. Доставка в тот же день и легкий возврат. gl/ RHWnu2 Мы покажем вам все шаги, необходимые для замены блока регулировочного узла, выравнивания, схемы, макета платы, схемы шасси, схемы расположения печатной платы, схемы: разборка, список электрических деталей, уровень 1, уровень 2, уровень 3, список механических деталей, список деталей модели: Расположение деталей Схема печатной платы Схема печатной платы Меры предосторожности Спецификация изделия Сборка Руководство по ремонту Печатная плата плиты. ( 142) Этот таймер для сушки является оригинальной деталью General Electric и продается отдельно.30 BO по всей стране, обычно отгружается в течение 4-6 недель: DA81-08448A SVC-COVER ПЕЧАТНАЯ ПЛАТА Плата управления для моделей Electrolux: E130A, E130G Инструкции по установке: Подсоедините провод черного провода к L (верхний контакт с левой стороны, если смотреть на лицевая сторона печатной платы). 6. Заменяет печатную плату вашего крышного вентилятора MaxxAir MaxxFan Plus. Осевой; Радиальный; Полиэфирная и металлическая пленка; Проставки и стойки для печатных плат; Печатные платы и сборки. На фотографии выше отмечены важные участки печатной платы.Мы отправляем все … Компания продает телевизионные платы, такие как; основные блоки, платы питания, платы управления T-Con и другие полезные детали и комплектующие для телевизоров. Серия Air 800. Allied — это универсальный поставщик систем управления, клавишных панелей, насосов, форсунок, аксессуаров и запасных частей для спа и гидромассажных ванн. Плата с 6 клеммами для открывателей для потолочных дверей Python 2 и Genie ChainGlide 2 с магнитными ограничителями. Номер PartSelect PS11753928. 6600-724. Модель верхней двери: OCG510, OCG710, OCG550, OCG750, OCG600ML, OCG800ML.97. Просмотреть как: Сетка списка. J-365, J-355, J-345, J-335. и ваша часть отправляется сегодня! *Эта деталь заменяет устаревшую деталь №: 31342620062, U59112 и 06547. Печатная плата Gecko® для контроллеров серии HydroQuip/EasyPak EP2000 — 33-0024E-K. ПРИМЕЧАНИЕ: Там… Цена: 122 доллара. На этой странице вы найдете огромный выбор печатных плат от ведущих производителей, таких как Genie, Liftmaster, Stanley, Sears, Chamberlain и многих других. Компания Genie, основанная в 1964 году, сохранила свои корни как семейный бизнес и продолжает поставлять домовладельцам по всей стране открыватели, клавиатуры, пульты дистанционного управления, передатчики и практически любые другие детали, которые могут вам понадобиться для ваших гаражных ворот.Печатные платы стоят около доллара за штуку и представляют собой просто слой меди поверх изолятора. J-315 (нетрансформируемая модель 240 В) 2002–2006 гг. Платите меньше за наши платы счетчика оборотов GTO/Linear Pro RVCTBD3040 для серий GTO SW2000XL, GTO 3000 и GTO 4000. замены для ваших существующих спа-систем. Большинство проблем, связанных с системой гаражных ворот, можно отнести к печатной плате устройства открывания гаражных ворот, потому что это мозг.Печатные платы Trane. Эта печатная плата Goodman PCBBF145S является оригинальной запасной частью OEM. Описание. 124-000015, 124-000016, 124-000018 и 124-000181. Мы всегда комбинируем доставку, когда это применимо. Это настольное и облачное решение упрощает отслеживание, доступ и использование частей печатной платы в ваших проектах. 70. Добавить в список желаний. 50770 Дуплексная аналоговая печатная плата Caldera. Самый быстрый способ найти нужную деталь — ввести номер детали в поле поиска в верхней части страницы.76 долларов. Обычная цена: 423 доллара. . Печатная плата Potterton (pcb) Печатная плата или (pcb) является центром управления устройством. Бесплатная доставка. Печатные платы телевизоров LG — для моделей, начиная с 1. 90. LG EAY64269141 Плата блока питания/драйвера светодиодов. Предлагая качественные восстановленные печатные платы в Бирмингеме для всей промышленной и коммерческой недвижимости. нет SHC702L. BRIDGEPORT PARTS :: Электронные блоки питания Bridgeport 6F/8F :: Передняя панель и печатная плата 8F Наведите указатель мыши и/или щелкните номер детали или щелкните описание детали ниже, чтобы увидеть изображение детали и дополнительную информацию! Печатная плата вентилятора Maxx Air 10B04301K Печатная плата MaxxAir заменяет плату управления вентиляцией крыши на моделях MaxxFan Plus 4201KW, 4251KW, 4301K и вентиляционных шахтах 4401K.Добавить в корзину. Компания Hot Tub Outpost предлагает бесплатную и быструю доставку напрямую с завода в пределах… Печатная плата Gecko® для контроллеров серии HydroQuip/EasyPak EP2000 — 33-0024E-K. Пример нарисованных вручную дорожек на печатной плате. Адаптер Этот адаптер подходит для всех транспортных средств, перечисленных ниже:. Политика возврата правой части в течение 365 дней. Однако мы используем их названия и номера деталей только для справки. Есть 37350 поставщиков деталей для печатных плат, в основном Parts-Country. Печатная плата Balboa для Dimension One Spa, D1SR1, 51485 (SP) 389 долларов.Узнайте больше о замене печатной платы джакузи. Цепи: двухскоростной насос 1, озон, циркуляционный насос, свет 12 В, аудио/видео. Добавить в избранные. Читать далее. Печатные платы для ноутбуков 5 дюймов. Монтажная плата. gl/KfB5XC- https://goo. Качественная конструкция печатной платы с гальваническими и пропаянными соединениями включает встроенный регулируемый термостат, защиту от перенапряжения и улучшенную схему, устраняющую проблемы с заземлением, характерные для холодильников Dometic. 7 см). Печатная плата лампы для белой воды Ref. Выберите из широкого ассортимента оригинальных блоков управления Cal Spas, запчастей для блоков управления Spa, печатных плат, блоков управления, запасных частей для джакузи, деталей для спа, деталей для джакузи в QuickSpaParts.109 долларов. Для всех систем MSPA-MP-BFs. Замена / NOS печатные платы для вашего автомата для игры в пинбол. ОСТАЛОСЬ ТОЛЬКО 3! Плата управления двигателем. Контролирует 1 или 2 скоростной насос 1, 1 или 2 скоростной насос 2, циркуляционный насос, воздуходувку/насос 3, озон, свет. Просмотрите версию нашего каталога продукции в формате PDF для печати. 4. Эта печатная плата совместима с узлом датчика Balboa, номер детали: BAL30337 и трансформатором 220 В, номер детали BAL30274-2, или трансформатором 110 В, номер детали BAL30274-1 (см. схему подключения). Звоните: 800-523-0427 или 610-939-9800 Заказ по факсу.Схема двери гаража и логические платы. Печатная плата Balboa — Dimension One Spas [D1SL Digital Duplex] (51491) $ 175. Позвоните 1 … Используйте сверло 3/32 дюйма на странице «Инструменты», чтобы просверлить отверстия в печатной плате и установить выступы револьверной головки. Задайте направление по убыванию. 123. Запчасти для ховерборда. ПЕЧАТНАЯ ПЛАТА И БАЛКИ БЕЗОПАСНОСТИ. Это… PCB (печатная плата) Идентификация деталей и компонентов. Это сменная плата для комплекта контроллера Spa VS500Z марки SpaGuts 54803-01 и системы управления SpaGuts 56246-01. .56 долларов. Заменяет 54646. Печатная плата — Детали — Управление спа — Управление | Запчасти для спа + от Allied Alibaba. 64. 379 долларов. Риверсайд, Сан-Бернардино, Внутренняя империя, Калифорнийский спас: запасные части: BOARD 9800P3 EL800 … Всегда важно, чтобы ваши ворота открывались и закрывались должным образом. Сравните В. Недоступно для каждого элемента Монтажная плата для электрических экранов. Компания по производству качественных запасных частей для спа, предлагающая универсальные запасные части для спа и джакузи, пакеты для спа и форсунки для спа. Пожалуйста, выберите один из следующих вариантов подкатегории ПЕЧАТНЫХ ПЛАТ: ОДНОСТОРОННИЕ ПЛАТЫ, СТАНДАРТНЫЕ ИЛИ ПЕРФОРИРОВАННЫЕ.Все компоненты не проверены, плата продается на запчасти/восстановление. Эта печатная плата была переработана и заменена деталью № 36109S. $ 145. Получите выгодные предложения по замене печатных плат морозильных камер и печатных плат холодильников. Elite Gates предлагает ряд устройств для открывания ворот… Переустановил новую печатную плату с использованием новых стоек и винтов. Печатные платы являются одной из наиболее распространенных частей, которые изнашиваются в открывателях гаражных ворот старых моделей, и грозы, вызывающие скачки напряжения, могут поджарить эти платы.Печатная плата Balboa GL2001. Запчасти для зарядного устройства Fence возврату не подлежат. Нет отзывов. Усовершенствованные спа-проекты. Печатные платы Noritz. Многие клиенты обращаются к нам с просьбой улучшить продукты, подверженные сбоям, за счет использования новых, более надежных деталей печатных плат или услуг по полной модернизации печатных плат. Master Spa Parts с гордостью предлагает печатную плату Down East Spas Master Spa PC Board MAS460 (V/N 52551) по отличной цене. Мы соответствуем цене! Позвоните в наш отдел продаж по тел. Риверсайд, Сан-Бернардино, Внутренняя империя, Калифорнийский курорт: запасные части: BOARD 9800P3 EL800 M3 690 долларов США Ele09100360 Balboa 54434, 53657 Блок управления CS9800-P2 заменяет детали гидромассажной ванны.Вопросы? Позвоните нам по телефону 800-426-2344. (1236) 14 фунтов стерлингов. Сменный комплект для спа-салонов Blue Ridge Spas. Части ТВ; печатные платы; Печатные платы. Покупайте OEM и оригинальные детали с пожизненной гарантией, бесплатной доставкой и неограниченным возвратом в течение 365 дней. com предлагает печатную плату для Dell, HP, Apple, Lenovo, Acer, ASUS, Sony, Toshiba, Fujitsu, IBM… несколько лет. Делая это, мы надеемся улучшить качество жизни наших клиентов. Печатные платы, проработавшие пару лет, как правило, сами по себе не портятся. Печатная плата для ПК кондиционера Coleman 6538C3209 RV Автомобильные запчасти и аксессуары, Номер детали производителя: ： 6538c3209, Полную информацию см. В листинге продавца, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Печатная плата для ПК кондиционера Coleman 6538C3209 RV по адресу лучшие цены онлайн на, Бесплатная доставка для многих продуктов, Упаковка должна быть … Artesian Spas — OP33-0603-08CB EQ, Монтажная плата MGS500Z 50HZ 1P (только для международных продаж) — OP33-0603-08CB.PN печатной платы: 124-000014. Производитель устанавливает минимальную объявленную цену (MAP) для этого продукта. Это чип, который управляет платой и наделяет ее уникальными функциями. NAVIEN 30012269B ПЕРЕДНЯЯ ПАНЕЛЬ NCB. У нас есть сотни электронных деталей, поставляемых ведущими брендами, такими как Ohmite, Cornell Dubilier, Bourns, Honeywell и Vishay. Не переплачивайте за запасные части для вашей пеллетной печи, ознакомьтесь с нашими низкими ценами и огромным выбором прямо сейчас онлайн. Детали печатной платы Wayne Ovation.5026203: больше не выпускается ВОССТАНОВЛЕННЫЙ Дисплей Электронная плата ВОССТАНОВЛЕННЫЙ Дисплей с электронной платой (UPCA) без программного обеспечения, используемый на моделях Precor. Все запасные части не подлежат возврату при вскрытии. 935 долларов. Просто дайте нам знать. Перейдите на эту страницу, чтобы увидеть, как револьверные проушины устанавливаются в … Предлагаемые нами печатные платы являются универсальными, а это означает, что если у вас есть один двигатель на 120 В и рассчитанный на ток до 15 ампер, он будет совместим. 111. 11. С. В корзину. 9907170054 — Комплект панели доступа к печатной плате.Детали печатной платы используются на печатной плате при сборке схем для электрических и электронных устройств. Покупайте ежемесячными платежами с подтверждением для заказов на сумму более 50 долларов США. WPC89 MPU (пустая плата) Пустая замена оригинальной процессорной плате Bally/Williams WPC 89 MPU. Вы можете нажать на фотографию справа или на ссылку под ней для увеличения Просмотрите наш онлайн-каталог, чтобы узнать больше о наших печатных платах для приводов ворот. Как правило, края отделки 0 10 20 30 40 50 60 urry de m Купите печатные платы и сенсорные панели для ремонта стиральной машины Whirlpool в Easy Appliance Parts.Включайте отдельные компоненты печатной платы в другие строительные или ремонтные работы. HQ0010. Быстрая доставка. Это очень полезно для того, чтобы убедиться, что детали подключены или отключены, когда есть много проводов и деталей. 9, 7200. 8, 7200. Spa Parts Depot 1000 W Bradley Ave. Типичный размер обычно равен 3. Рейтинг: 0%. win199 20 июля 2010 г. Найдите запасные части для платы и таймера посудомоечной машины в RepairClinic. Чтобы упростить поиск и быстрее найти именно то, что вы ищете, используйте наши платы контроллера печатных плат жестких дисков Seagate для продажи.50. У нас есть печатные платы аварийного освещения и печатные платы указателей выхода для различных брендов. Пакет программного обеспечения для проектирования печатных плат с лучшим OEM-номером компонента для печатной платы — 56460. В магазине TEKBYUS вы можете просмотреть доступные продукты, отфильтрованные по элементу … Пользователи Google Chrome: при использовании Google Translate Google Chrome отображает дополнительную панель инструментов, которая это «Панель инструментов Google Automated Translate». Посмотреть как: All Parts Pool and Spa — это семейный розничный интернет-магазин, специализирующийся на запчастях и оборудовании для бассейнов и спа.Печатные платы лифтов Braun и Ricon, доступные в отделе продаж запчастей для автобусов Coach and Equipment, подходят для множества различных жгутов, переключателей и подвесок и работают со многими различными устройствами Braun и 1. Это маленькие детали или простые микромашины, которые выполняют свои собственные функции. и уникальный состав. 23. никоим образом не связан с каким-либо OEM. Пожалуйста, сверьтесь с руководством по эксплуатации вашего холодильника или напишите нам, чтобы убедиться. Например, вы можете использовать аккумуляторные батареи, основную печатную плату и комплект для обслуживания рамки ЖК-дисплея для монитора Connex Spot Monitor.Плата управления Avalon AGP. Скидка 30%! 0 из 5. При надлежащем обращении с отремонтированными печатными платами в Бирмингеме компания Midlands Heating Spares станет универсальным магазином запчастей для ваших горелок и котлов. Печатная плата является одним из ключевых компонентов блока управления вашего спа. Для обслуживания или ремонта печи Миллера или комплектного устройства вы можете рассчитывать на то, что ремонтная клиника быстро доставит вам необходимые детали, включая оригинальные печатные платы управления печью Nordyne. Выучить больше. Как утилизировать ваши печатные платы.Низкая цена. Электрическая плата динозавра для холодильника Norcold после установки комплекта отзыва 61716822 2-WAY. 1. ×. Оригинальные запчасти для некоторых моделей кухонных плит. ROLAND JUNO-60 ЗАПЧАСТИ / ЗАПЧАСТИ Домкраты; Одиночные выходные разъемы (доступны по отдельности, если печатная плата не заказана в сборе) — 35 долларов США. Подсоедините белый шнур к N (… Запчасти для зарядного устройства Fence FiShock, SACO, Silver Streak. PA10-70B Набор чертежей усилителя KLM с печатной платой, схемой и списком деталей. 50 Гц — OP33-0619-08CB.Печатная плата № 601089D — LRC9B — для моделей: INS-FM-30 / INS-FM-40 ZC-FM-37 / ZC-FM-45. Больше цветов. 115. 33 109 долларов. 7 и Seagate 2. 00 Выберите параметры. Серия Air 1001. Печатные платы — новый OEM; Печатные платы — Новые Другое; Печатные платы — бывший в употреблении OEM; Платы Stern NODE Откройте для себя лучшие печатные платы для замены печей среди бестселлеров. Печатные платы телевизоров LG — для моделей начиная с 2. VIZIO E600i-B3 60-дюймовый ЖК-телевизор Блок питания Основные платы и платы T-Con Кабели динамиков. ПЕЧАТНАЯ ПЛАТА NAVIEN 30021496A NCB-H.Номер детали производителя WPW10374126. Определите ВАШУ печатную плату. Оригинальные заводские доски Sundance Spas с новейшей технологией Smart Chip для максимальной эффективности. Мы … У нас есть запасные части для плит Smeg, включая уплотнения, элементы, термостаты и переключатели, запасные части для стиральных машин Smeg, включая печатные платы, насосы, крышки, статоры и впускные клапаны, запасные части для холодильников Smeg, включая полки и контейнеры для фруктов, и, конечно же, запасные части для посудомоечных машин Smeg. части, включая насосы, шланги, корзины для столовых приборов, ролики, уплотнения и многое другое.Выход устанавливается с помощью встроенного потенциометра. Редкие доски — наша специальность. Плата ПК Vizio 3655-0022-0147 0171-2372-0024 для M550NV. С этой целью мы заканчиваем этот пост несколькими визуальными читами. Переключатель будет встроен перед входом в этот модуль. 130 долларов. €59. Этот продукт подходит для всех транспортных средств, перечисленных ниже. 95. Сохраните подлинность своего спа или джакузи с помощью сменной платы OEM для спа из интернет-магазина MSP. Открыто 7 дней в неделю. 325878-751 № MFG: 325878-751. Деталь №: Печатная плата SHC702L — NR501, NR662, NRC661(A), NRC711 (снято с производства) нет Печатные платы для джакузи.Показывать. Работает с клавиатурами TSC-14, а также с клавиатурами K-8/TSC-8. Клеммы №4,5,6 используются на открывателях с магнитными ограничителями. 99. Рейтинг: запчасти для печатной платы задних фонарей BMW онлайн. 250-02622. 123. Прокладки, хвостовики и гайки. Печатная плата является важным компонентом устройства открывания гаражных ворот. Принесите свой тестовый набор в магазины излишков, в магазины электроники и даже в магазины бытовой техники, чтобы найти необычные новые вещи, которые можно использовать с вашим набором печатных плат. 86 150$. Бестселлеры. Платы для печей и воздухообрабатывающих агрегатов ТАКЖЕ СМОТРИТЕ РАЗДЕЛ УПРАВЛЕНИЯ ЗАЖИГАНИЕМ В РАЗДЕЛЕ «ДЕТАЛИ ДЛЯ ГАЗОВОЙ ПЕЧИ» ИЛИ ИСПОЛЬЗУЙТЕ ФУНКЦИЮ ПОИСКА ПО ПРОИЗВОДИТЕЛЮ НА ЛЕВОЙ НАВИГАЦИОННОЙ ПАНЕЛИ. Найдено в 95% … Печатные платы Goodman/Amana/Janitrol | Запчасти Джанитрол.171. Зарядные устройства для ховерборда. Просто помните: печатные платы используются десятилетиями. Если ваша духовка не включается, возможно, неисправна плата блока питания. Печатные платы телевизоров LG — для моделей, начиная с 3. 6600-726. 1 В наличии. Купите сейчас для ремонта жестких дисков Seagate. Мы восстановили практически все виды печатных плат, какие только можно вообразить, практически для любого приложения, которое существует… Эта печатная плата Goodman PCBBF140S является оригинальной запасной частью OEM. Это полный набор печатных плат для стопоров электрического органа Hammond T212.Отдел продаж автобусных запчастей для автобусов и оборудования предлагает различные печатные платы для подъемников для инвалидных колясок Braun и Ricon. ДВУХСТОРОННИЕ МЕДНЫЕ ПЛАТЫ. Устраняет эти симптомы. Это оригинальные запасные части Genie для ремонта устройств открывания гаражных ворот. Получите доставку в тот же день, находите новые продукты каждый месяц и будьте уверены в нашей гарантии низкой цены. 509 долларов. О K’s Arcade. 53858-04 Печатная плата Balboa M3. Разместите заказ сегодня или свяжитесь со специалистами компании Elite Gates, если у вас есть какие-либо вопросы о наших печатных платах.00 доставка. 80. Эта деталь обычно находится в нижней части стиральной машины рядом с приводным двигателем. Нужна ли вам недорогая ручка для удаления флюса или мощный профессиональный станок для резки печатных плат, у нас есть … TECHNICS SA-5170 SA5170 ЧАСТИ / ЗАПАСНЫЕ ЧАСТИ Печатные платы, «Тюнер / Главная» Печатная плата SUP10850A Печатная плата. 649 долларов. Распродано. Печатная плата Balboa GL 2001 mach 3. Просмотр информации о детали. Соединитель; Разъем DCB (2) — 35 долларов США. Содержит интегральные микросхемы: Mitsubishi AN217P, AN363, AN377 и оригинальные/OEM транзисторы 2SA721, 2SC828, 2SC1047, … Печатные платы, показанные ниже, являются наиболее часто используемыми.Полезная информация и советы, которые помогут вам с первого раза получить правильную запасную часть для устройства открывания гаражных ворот вашей модели, чтобы быстро вернуть его в рабочее состояние. Когда дело доходит до надежных приводов ворот, вам необходимо убедиться, что у вас есть печатная плата, которая будет работать во время использования после использования. Дружелюбные эксперты Sundance Spas по запчастям более 24 лет. Печатная плата — насос № 2, двухскоростная расширительная плата (# 53680) Используется в спа-пакетах EL2000 Mfg. Существует множество услуг по изготовлению печатных плат, чтобы удовлетворить или превзойти ваш самый срочный запрос и воспроизвести его с помощью вашего образца.Детали печатной платы. Не заменяйте всю печатную плату, когда достаточно компонентов, сэкономьте время, деньги и нервы с помощью деталей печатной платы спа от Balboa! Выберите подходящую печатную плату из нашего запаса гарантированно оригинальных сменных плат Goodman, Amana и Janitrol OEM. У нас есть Balboa Water Group, Waterway, Gecko, CMP, Pentair, Hydrabath, Hydro-Quip, Therm Products, Spazazz, Intermatic и другие. Получите оригинальные заводские печатные платы Noritz OEM для вашего безрезервуарного водонагревателя Noritz.62. Нашими клиентами являются нефтеперерабатывающие заводы, производители пластмасс, местные органы власти и U. Ref. Если вы работаете в образовательном учреждении, вы можете воспользоваться нашей службой комплектования электронной лаборатории для обучения; просто отправьте список компонентов, и мы доставим ваш. Некоторые люди могут потратить целый месяц на зачистку печатных плат (PCB) от их частей только для того, чтобы собрать новую печатную плату с теми же компонентами печатной платы. ТЕРМИНАЛЬНЫЕ ЩИТЫ. скидка в 20. Мы можем поставить более 80 000 наименований для наших клиентов экономически эффективным и своевременным образом.Мы можем помочь вам определить, какая деталь вам нужна, и предоставить вам правильные одобренные заводом детали по оптовым ценам. 99 $384. Выберите NorthShoreCommercialDoor. Новые печатные платы С 15 сентября 2011 г. мы больше не предлагаем материнские платы на нашем сайте. Вы найдете печатные платы для спа различных производителей, таких как: Aber Hot Tubs. Примерно 2% % из них составляют печатные платы, 2%% — другие печатные платы и печатные платы, 1%% — двухсторонние печатные платы. Мы специализируемся на электронике для пинбольных досок и имеем более 20 лет опыта в диагностике, ремонте и розничных продажах пинбольных досок.Он также обеспечивает соблюдение протоколов безопасности, гарантируя, что котел перестанет функционировать, если какие-либо внутренние показания указывают на какие-либо печатные платы. Bath & Spa Parts Online предлагает полную линейку товаров для бассейнов, спа и ванн, которые помогут вам выполнить любой проект, большой или маленький. 273 доллара. ВРЕМЯ ДЛЯ НОВЫХ ПЕЧАТНЫХ ПЛАТ? Новые и восстановленные платы готовы к отправке. Некоторые части изменяют и управляют током и напряжением, в то время как другие соединяют или изменяют соединения между элементами.5″ Найдите запасную часть OEM Culligan 01020176 CIRCUIT BOARD KIT в Parts Town с быстрой доставкой в ​​тот же день для всех заказов, имеющихся на складе, до 21:00 по восточному времени. Мы ответим вам по электронной почте с нашей рекомендацией или лучшим решением для вас. Приобретите печатную плату. 44. Печь с печатными платами Goodman PCBBF145S. Семейство Value Series (VS) было разработано с использованием запатентованной компанией Balboa технологии измерения температуры и расхода воды M7® и новой универсальной платформы управления. Печи Spa являются одними из наиболее важных элементов оборудования, поскольку они управляют насосами, обогреватели, освещение и многие другие важные функции.Цена по прейскуранту: 688 долларов. Дочерние платы и т.д. 5 дюймов (8. NEW 51287 Печатная плата Caldera Spa 9700CPR1A. com для лучшего выбора запасных частей, включая печатные платы … печатные платы. 45. 3-летняя гарантия производителя. Существуют основные компоненты печатной платы, которые необходимы практически для любого проекта или дизайна. : Печатные платы. BH5688A … Компания North Shore Commercial Door предлагает широкий выбор печатных плат для открывания ворот и гаражных ворот. 9 см) на 5 дюймов (12. Проводка ховерборда. Предлагается список деталей электронной печатной платы, который вы можете найти на сайте. ведущими оптовиками и поставщиками, которым доверяют, которые, как известно, поставляют качественные продукты Части Cal Spas, Монтажная плата Cal Spas Монтажная плата Caldera, Монтажная плата LA Spas.Если вам нужна печатная плата спа, которая не указана здесь, свяжитесь с нами, чтобы узнать о наличии и цене. Номер детали SpaGuts: 10-175-6460. 10, 7200. Печатные платы. Теперь, когда мы изучили технику безопасности, давайте взглянем на главный компонент бытовой электросети — панель автоматического выключателя. Модель: 325878-751. 99 199 долларов. Печатная плата Coleman ELE09100400 VS300FHX. 00 $ 62. Найдите запчасти для платы управления холодильником для Samsung, Whirlpool, Hoover, … СВЯЖИТЕСЬ С НАМИ: Адрес: SingerOnline 176 North Main Street #100 Oberlin, Ohio 44074 USA (Cleveland) По телефону: 800-559-6729 По электронной почте: вереск@singeronline.Этот таймер сушилки можно использовать в качестве запасной части в сушилке. 10 ведьм, сенсоров и других деталей, которые вы найдете. 124-000015, 124-000016, 124-000018 … Платы. На печатных платах также есть предохранители, такие как предохранитель основного питания на 30 А, поэтому проверьте их перед заменой всей платы. Аккумулятор Думар-Мегатредз 12В круглый разъем DRB002. Когда зарядное устройство выходит из строя, это почти всегда является СРОЧНОЙ ситуацией, когда лошади или домашний скот могут убежать, и зарядное устройство забора необходимо быстро отремонтировать.Запчасти Cal Spas, монтажная плата Cal Spas Монтажная плата Caldera, монтажная плата L A spas. нет Алибаба. Размеры упаковки: 10 х 2. . RRP: … Выберите номер модели телевизора. В дополнение к первичным печатным платам мы также предлагаем дополнительные платы, клеммные колодки для подавления перенапряжений и многое другое. Блок питания Sharp RDENCA479WJQZ. Если вы не можете снять печатную плату, достаточно одной фотографии печатной платы. Приобретите нашу линейку плат управления/схем Genie, чтобы найти логическую плату для вашего проекта замены. Запчасти для печатных плат и таймеров холодильников Frigidaire. Покупайте онлайн или звоните по телефону 888-343-4948.Найдите 100 самых популярных товаров в бестселлерах Amazon Home Improvement. — Мультиметр: некоторые мультиметры имеют функцию проверки непрерывности цепи, которая подает звуковой сигнал, если цепь замкнута. Поиск надежных услуг и решений для всех ваших энергетических приложений теперь находится прямо у вашей двери, что оставляет позади … Откройте для себя лучшие печатные платы для замены печи в бестселлерах. Аккумулятор Dynacraft Disney Princess Carriage 24V 7Ah. Номер микросхемы EROM VS300FHXR1A или VS300FHXR1B. Это как центральная нервная система в вашем СПА, которая отвечает за контроль каждой жизненной активности и автоматических функций через электромагнитные реле.35 долларов. 90*. Подсоединил разъемы проводки. Наша продукция, указанная в каталоге, это всего лишь продукция компании Это полный набор печатных плат для стопорных пластин электрооргана Hammond T212. Печатная плата — 601095D — Детали печатной платы LRC13-04 Spa — Balboa Direct. Пег Перего. Westland, Michigan 48185 (734) 326-3900 (888) 828-8317 Идентификация печатных плат и деталей; Общий вид печатной платы QSK-5: электронная коммутация T/R высокой мощности является сложной задачей, о чем свидетельствует сложность печатной платы QSK-5.Шнуры и розетки. 00 Добавить в корзину. Кальдера Спас. Динозавр 61716822 Сменная 2-полосная интерфейсная плата Norcold. J-325 (модель с откидным верхом 120/240 В) 2007-2011 гг. 139 долларов. Панель Manufacturer Part Search в Altium Designer поможет вам найти нужные транзисторные компоненты. Позвоните нам, если вы не можете найти замену, которую вы ищете. Печатные платы телевизоров LG — для моделей, начинающихся с 6. Детали Sundance® Spa Печатная плата Cal Spas Majestic Line PN: ELE09100220 (старый номер) — ELE09100070 (новый номер) Номер микросхемы: C2001R1B и C2001R1C Очень важно, чтобы вы не заказывали печатная плата, основанная на внешнем виде, некоторые платы похожи, но имеют разное программное обеспечение или микросхемы.Наша цена. Отличается от GL2000 тем, что насос 2 = 2 скорости. Деталь №: W10473200 Запасные части: W10352586 2312562 W10461370 W10440216 AP5618589 PS3651410 EAP3651410 Подходит для брендов: Whirlpool Цена: Проверить цену здесь Подходит для моделей посудомоечных машин: Эта деталь печатной платы подходит для следующих моделей посудомоечных машин Whirlpool под столешницей. Номер детали: 105925. Материалы > Электронный лом > Покупаем печатные платы. Модель: Lh43WP003. Заполните и распечатайте Бланк заказа, чтобы отправить нам его по факсу. У нас есть платы управления Genie, разработанные для устройства открывания гаражных ворот Genie ReliaG 800 Pro. Интернет-лидер в области ремонта телевизоров, замены деталей для телевизоров, ламп DLP, универсальных подставок для телевизоров, светодиодных лент и многого другого! Почините свой LCD, LED, плазменный или DLP телевизор уже сегодня! Плата устройства открывания гаражных ворот LiftMaster Chamberlain.Печатная плата Gecko® для управления HydroQuip/EasyPak EP3000 — … Печатные платы управляют компонентами вашего спа (насосы, нагреватель, воздуходувка, освещение, озон) и применяют программирование микросхемы, которое управляет схемами безопасности, пользовательской схемой платы управления спа. U. Деталь № 9907170005 — комплект силовой платы. 192 доллара. Процесс извлечения меди и драгоценных металлов из обрезков кромок печатных плат аналогичен процессу извлечения из отходов печатных плат. … Сделайте замену печатной платы спа максимально простой и экономичной, воспользовавшись платой для ПК MAS520 (V/N 54357) (SKU: X801125) от Master Spa Parts.3. Sundance® Spa Parts Home / Печатные платы. ЗАМЕНА ПЕЧАТНЫХ ПЛАТ — РАЗЛИЧНЫХ ПРОИЗВОДИТЕЛЕЙ. Холодильники Norcold более старых серий после установки комплекта отзыва 838 EG2\ 8310 EG2. На страницу. Есть 37350 поставщиков деталей печатной платы, в основном запасная часть Keurig Материнская плата основной цепи B40 B50 B60 K40 K50 K60 KSP1 нет Печатная плата, Pitch Bend; Плата #052х471А (без переключателей, органов управления и контактов) — 45$. Распродажа! RBK-140 — Комплект для восстановления сервопривода для Servo-140 157 долларов США. ПРИМЕЧАНИЕ. Аккумулятор на этой плате НЕ заряжен, когда вы получаете плату.Также заменяет плату Cal Spa 56071. Печатные платы HydroQuip Balboa. Джакузи 6600-023; Максус; плата 1999-2000 3 насоса; в незавершенном; Продукт, снятый с производства — Используйте Jacuzzi 6600-094 и 6600-065 Просмотр продукта Добавить в корзину Добавить в список желаний Просмотр корзины Оформить заказ «Зеленые» или экологически безопасные печатные платы получаются в результате переработки старых частей старых печатных плат. Печатные платы телевизоров LG — для моделей, начинающихся с 4. Используйте этот список в качестве сравнительной таблицы, если вы не уверены в какой-либо конкретной детали.Если вам нужна печатная плата для открывания гаражных ворот, чтобы установить новую систему или заменить сломанную или неисправную печатную плату, вы найдете то, что вам нужно, в Star Door Parts. Размер печатной платы (приблизительно): 11 дюймов (Д) x 5 дюймов (Ш) x 1. Покупайте наши 100% оригинальные печатные платы для телевизоров Sony, включая основные платы для телевизоров, материнские платы для телевизоров, платы блоков питания для телевизоров, платы питания для телевизоров, платы Tcon и блоки питания для светодиодных телевизоров. Детали устройства открывания гаражных ворот для устройств открывания гаражных ворот модели Genie. Электронные платы управляют компонентами вашего спа (насосы, нагреватель, воздуходувка, освещение, озон) и применяют программирование микросхемы, которое управляет схемами безопасности, пользовательской схемой плат управления спа.Подлинная сменная печатная плата / панель управления компании US Stove Company Подходит для плиты American Harvest 6041, номер детали 80575. Соответствует цене любого конкурента. Используется в следующих моделях: CO534L, CO518R, CO628T и CO637L. Печатная плата VS100. Печатная плата Balboa — Dimension One Spas [SLCD Digital Duplex] … none Электронные детали и основные расходные материалы Специалисты по схемам предлагают поистине ошеломляющий выбор электронных деталей и общих расходных материалов для ваших электронных проектов. 31 доллар. » Детали Marquis Spa » Печатные платы Marquis Spa; ДОБРО ПОЖАЛОВАТЬ В МАГАЗИН ЗАПЧАСТЕЙ SPA.запчасти для печатной платы

т.пл. 275 порошок.Высыпайте только то количество порошка, которое необходимо для проводимого применения

порошок с т.пл. 275. Высыпать только то количество порошка, которое необходимо для проводимой аппликации; 7. Что касается чистоты. УПАКОВАН БЕЛКОМ: Наш протеиновый порошок для наращивания мышечной массы содержит 24 грамма белка, включая изолят сывороточного протеина и концентрат сывороточного протеина. 95 Å) и два более длинных (2. В двухосновном порохе GDB 111 нитроглицерин также используется в качестве … Лучшие формы с полым острием! — формы MP — формы для пуль.К НОМЕР К60107-1. Наша удовлетворенность клиентов № 1, лучшие предложения и отличные цены — это лишь некоторые из причин, по которым вы можете совершить покупку у нас. Наша цель — поддержать и предоставить вам лучшие решения для вашего конкретного профессионального или личного… Android-смартфон Motorola Edge 20 Pro. SW — сток внутреннего MOSFET-переключателя. Плата управления сваркой Lincoln OEM в сборе 9SG4017-1. Вес выстрела — 1 1/8 унции. 0/139. 2 ∂л. Для тех, у кого несколько проигрывателей или тонармов, есть 3 набора результатов, основанных на 275 из 275 избирательных округов.4, дульнозарядные устройства с кремневым замком, часто называемые ружьями с «черным порохом», используют систему кремневого замка и черного пороха. 1 дюйм и 41 фунт) до falken wildpeak at3w в 275/70/18 (33. -.) (далее именуемый «‟SPGCL») в соответствии со статьей 79 Закона об электроэнергии 2003 г., прочитанной со статьей 15 Соглашения о покупке электроэнергии от 13. 67-дюймовый экран с IPS-дисплеем 2400×1080 пикселей с частотой 144 Гц, 64-мегапиксельной камерой, 128 ГБ. Сабрина (яп. ナツメ Нацумэ) — тренер покемонов в Pokémon Masters EX, основанный на одноименном персонаже в ядре. серии игр.Наш лучший выбор — многофункциональный сварочный аппарат MIG 210 MP от Lincoln. Заземлите оборудование в соответствии с U. Срок службы батареи. Это приводит к тому, что игрок легко использует эксплойт, который может ударить своих персонажей, чтобы быстро снизить мощность оборудования для производства электроэнергии, расходных материалов и решений для автоматизации для производства углеродного топлива, биотоплива и возобновляемого топлива. 47 Å. Слегка б/у насос 4517MP CAC SAND Cornell с насосом. #: Уличное освещение, имеющее «автоматические таймеры» для «включения/выключения», будет облагаться сборами по требованию в наименьшем из следующих значений: a) 50% требования по контракту.ОТТАВА. Член парламента от консерваторов задается вопросом, почему национальная горячая линия по предотвращению самоубийств одобрила выступление K/DA Ahri, K/DA Evelynn, K/DA Kai’Sa и K/DA Akali на мировой арене со своим дебютным синглом. На больших высотах турбокомпрессоры сжимают больше воздуха в цилиндры двигателя, компенсируя более низкую плотность воздуха, позволяя двигателю производить мощность, как если бы он находился на уровне моря. Благодаря новейшей технологии Graphene 360+ новая серия HEAD Speed ​​предлагает идеальное сочетание гибкости и стабильности с улучшенной передачей энергии от ракетки к … Руководство по установке интеллектуального контроллера CZ-256ESMC1U (7.Точные пороха требуют меньше порохового заряда, а h210/296 самый большой пороховой заряд. Герой, ищущий мести, истребит тьмой. 0/130 — утра 5. 280 Экли Улучшенный. Z-Wave (диапазон 250 футов до базовой станции, расширяет Z-Wave еще на 250 футов) GEV MP C отвечает всем специфическим требованиям малых сетей и превосходит любую турбину своего класса. НДЦ насчитывает 137 членов, такое же количество членов НПП (137) и один независимый депутат.324. С6h5. Vel MARTIN POWER MP 275 I-3 BASE GENSET Номинальная мощность Основная мощность — PRP TTS Martin, s. Узнать цену на Mahindra 575 DI, Трактор 45 л.с., 1600 кг,Мощность двигателя — 45 л.с., Марка — Mahindra, Номер модели — 575 DI, Количество передач — 8 передних и 2 задних, Объем двигателя — 2730 см³, Грузоподъемность — 1600 кг, от дилеров, дистрибьюторов и розничных продавцов в Индии. 1 обзор AWS. 2011 для настройки Загрузить файл в формате PDF В центре внимания методы SLM и SLS в 3D-печати Emerald Gems В центре внимания методы SLM и SLS в 3D-печати Emerald Gems Большое спасибо за загрузку фокуса на методах SLM и SLS в 3D-печати изумрудных драгоценных камней.Пороха Vetan стоят менее 20 долларов за фунт, некоторые пистолетные пороха стоят 14 долларов. В настоящее время мы предлагаем все марки пороха и капсюля, предлагаемые в Соединенных Штатах, а также постоянно расширяющийся ассортимент пуль, латуни, пыжей, дроби, предметов ухода за оружием и боеприпасов. Масса m в граммах (г) равна массе m в миллиграммах (мг), деленной на 1000: шестой член парламента от лейбористского правительства Виктории объявит о своем уходе на следующих выборах штата после неожиданной отставки пяти других депутатов в прошлом. две недели.Пороховая долина — ваш выбор №1 по низким ценам на товары для перезарядки, включая бездымный порох, черный порох, капсюли, латунь, пули и боеприпасы. Предельные продукты для обоих входов: ∂F 0, если L 2≥ K ∂. 42 Å. Просмотрите широкий выбор автомобильных аксессуаров и других замечательных товаров на KSL Classifieds. 19. Это смешанный порошок, который был протестирован на основе приведенных выше данных. Так низко, как. Мобильная платформа Qualcomm Snapdragon 480 5G означает, что она готова к 5G. • Уникальная конструкция картриджа MagnaFuel обеспечивает самую стабильную платформу для подачи топлива в индустрии производительности.22 Hornet, это также выбор стрелка для . 418. 8-ДЮЙМОВЫЕ КРОНШТЕЙНЫ КИЛЕВОГО РОЛИКА. (114) Всего рейтингов 114, 168 долларов. Я обычно использую силовой пистолет и могу сказать, что дульное пламя меньше. Эта выхлопная система, разрешенная для 50 штатов, имеет 2. S. Продолжайте шоу в Rift с этими новыми эпическими скинами. Матовая фотобумага MP-101 — 8. КОД 76245. 99. 3 Нажмите кнопку питания (см. «Использование панели управления» на стр. 18, чтобы найти кнопку питания). 2-мегапиксельная камера с 10-кратным зумом. Мониторинг производительности моста Кымданг с использованием плотной сети беспроводных датчиков высокого разрешения.66 дюймов. Blessing of Noblesse: Позволяет цели сохранять положительные эффекты после смерти. Индикатор кнопки питания мигает синим, пока не будет нажата. Это идеально дополняет производственную функцию. Эти бренды включают Barnes, Berry’s, Berger, Hornady, Lapua, Nosler, Prvi Partizan, Sierra, Speer, Swift, Remington, Winchester и Zero. Национальный электротехнический кодекс, все местные правила и рекомендации производителя. L = = = L. Лучшие модели включают … Карбюраторные регуляторы. 30 Ремингтон АР. 01 Å) длина связи Ti–O. Максимальное количество HP персонажей может увеличиться в зависимости от количества HP, потерянного в бою.2007. 338 Калибр 225gr Расширительный наконечник без свинца (50ct) Посмотреть подробности. Вместе мы можем создать индивидуальную дорожную карту по энергетике, наиболее подходящую для вашего бизнеса. 8gr & 4. Булавы — это предметы способностей, используемые Призывателями для призыва монстров, чтобы они сражались за нее. Учтите, что время ожидания больше, чем у настоек, которые следует держать под языком не менее 30 секунд. 95 секунд 31-62 миль в час (4-я передача): 4. Депутаты-либералы выступили против предложения, призывающего министра общественной безопасности назначить дату до рождественских каникул, когда правительство объявит свое давно откладываемое решение о запрете 140 долларов.Фермеры, планирующие купить старый трактор, подержанный трактор или подержанный трактор, получат широкий выбор тракторов всех марок, любой грузоподъемности, мощности и марки. KhetiGaadi предлагает старые тракторы, подержанные тракторы или подержанные тракторы в соответствии с требованиями покупателя. Скорость — 1200 кадров в секунду. Магнитопорошковый контроль (MPI) — это процесс неразрушающего контроля (НК) для обнаружения поверхностных и неглубоких подповерхностных несплошностей в ферромагнитных материалах, таких как железо, никель, кобальт и некоторые их сплавы. jpg Формула.Обеспечивает превосходную точность при стрельбе из большинства средних и тяжелых винтовок и является предпочтительным порохом для патронов калибра . Все эти активы превратили технологический прорыв в коммерческий успех: по всему миру работает более 500 ветряных турбин типа GEV MP. 2010: 30: Функционал двойного выброса углекислого газа и двойного сока: MGS4062: 6: 4000: 6200: 1 × 600 МВт: Дата и Синко: Shijiazhuang Liang Village Thermal Power Co. Поддерживаемые устройства: LG 22MP58VQ-P 22″ Class Full LED-монитор HD IPS (21.410 диаметр. Дульнозарядные устройства с кремневым замком требуют больше усилий для подготовки и стрельбы, чем более современные дульнозарядные устройства. Куплю, Продам, Обмен, Комиссионные. Эта электростанция 2014 ноября; 19 (11): 1201-4. Силовые агрегаты высокого давления. 19 марта 2011 г. Самая актуальная конвертация валют, графики и многое другое. Энергия ветра. 20 мОсм/кг H 2 O в час) Следите за другими лабораторными отклонениями. 0 Million Fri, Sep 07, … Использует 275 МП. 180 фунтов стерлингов. Есть четыре более коротких (1. НОВАЯ ПОЛКА ИЗНОШЕННАЯ КОРОБКА. Измерьте ширину от края бумаги до отметки, которую вы сделали в самой широкой части стопы, в миллиметрах.30-30 Винчестер. 1-4. Powering Australia будет отдавать приоритет росту и инвестициям в регионы, которые так долго служили машинным отделением Австралии — … «SSskyz» — это место, где небо не ограничивается ПРОДАЖАМИ, СДЕЛКАМИ и СДЕЛКАМИ. *** НЕ ЗАПРОСИТЕ ДРУГИЕ ДАННЫЕ ПО НАГРУЗКЕ ДЛЯ ДРУГИХ КАЛИБЕРОВ ИЛИ КОНФИГУРАЦИЙ***. Проверьте последнюю цену. В нем используются четыре вакуумные лампы 12AX7A, по 2 лампы на канал в полностью балансной конфигурации, что делает его нашим первым полностью балансным ламповым фонокорректором. От САПР к реальному изделию Для проектирования наших пресс-форм мы используем программное обеспечение САПР.Продается Amazon Web Services. Серия 2810 внесена в список UL как противопожарная компания Tata Power Trading Company Limited (далее именуемая «TPTCL»), подавшая петицию № «Отличное измерение». 5/83 — aM 1. Каталог бездымного пороха. Он известен как . Наши преобразования обеспечивают быстрый и простой способ преобразования между единицами скорости или скорости. 425 Boonville Avenue Springfield, Missouri 65806 Телефон (417) 865-9966 OR47 MP 88. Марк Гепп, член https://toywiz. Торговое название *. eu@orioncarbons. : +421 / 43 / 429 44 66 Номер страницы: 1.У 275 XPB выемка достаточно глубокая, чтобы ее можно было использовать как рюмку. Я не спрашивал о ценах, FWIW они делают скидку 20%, используя код: 20powder High-Flow Exhaust. и настройте, чтобы извлечь из Focus ST еще больше лошадиных сил. ВСЕ 200 гр 225 гр 240 гр 250 гр 260 гр 265 гр 275 гр 300 гр 315 гр 325 гр 335 гр 360 Порошок. Усилитель мощности FS Speakercraft BB275 как новый. Производитель: Vergnet Модель: GEV MP 275/32; Страница продукта; Номинальная мощность: 275 кВт; Диаметр ротора: 32 м; Доступная модель; Класс ветра: IEC III; Офшоры Заказали несколько своих MP75 на пробу в 9мм.Не рискуйте с расходными материалами сторонних производителей. Просто поменяйте булавки и сделайте сплошной. Этот веб-сайт использует файлы cookie, чтобы улучшить ваш опыт во время навигации по веб-сайту. 51. МП-4650. Также найдите подробную информацию о ценах на трактор Mahindra, характеристиках, спецификациях, приложениях, моделях, оптовой продаже… Джо Уайз — «самозванец», мы не можем работать с ним в качестве спикера — Bongo MP. Мобильные дома с карнизами разрешены при условии, что ширина основания не превышает 14 футов 00 дюймов в ширину. Бесспорная надежность Создание настоящей энергетической независимости и процветания, а кривая мощности (кВт) Лопасти 32 м 2,5 3,0 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5 11,0 11,5 12 До 25 0 0 0 3 10 18 27 36 47 58 78 98 119 141 164 189 243 262 275 275 Мощность.Есть ангелы и музы, среди маков зарыты скелеты. Информация о предмете. Пара синхронизации может быть получена через разведку пар синхронизации, начиная с 16 марта 2020 года. Максимальное количество порошка: 26. Предполагается, что это похоже на Titegroup. Точный и последовательный в большинстве патронов среднего калибра. Бесплатная доставка. Разбейте задание на более мелкие задания, содержащие меньше страниц. Основная мощность Мощность в режиме ожидания Номинальное напряжение Фаза Коэффициент мощности Расход топлива при нагрузке 100% Расход топлива при нагрузке 75% 37. 300 PRC. Использует 80 МП.Это не самые лучшие зарядные устройства, но для периодического использования достаточно одного. 3. ООО Цена 1399 долларов. . Запчасти для сварочных аппаратов Lincoln, печатные платы, кабели, сборки и многое другое. 5 л.с., 2 дюйма, газовая мощность, 158 галлонов в минуту, полумусорный водяной насос высокого давления для орошения сада. Я зарядил несколько патронов весом 124 г с покрытием Acme. Прочная стальная конструкция, надежный навесной замок и набор USB-портов в совокупности обеспечивают защиту и зарядку до 10 ноутбуков, планшеты или другие устройства, поэтому они всегда готовы к использованию 30-06 Springfield.265 PoE IR Fixed Turret Network Camera, модель TV-IP323PI, обеспечивает дневное и ночное наблюдение с диапазоном ночного видения до 30 метров (98 футов). G2, 4-тактная система впуска воздуха: Turbo Для быстрой игры нужна быстрая ракетка CZ-CFUNC1U Руководство по установке коммуникационного адаптера (539 КБ) CZ-CLNC1U Руководство по установке интерфейса LonWorks (688 КБ) CZ-CAPC2U Руководство по установке интерфейсного адаптера Продукты, приобретенные на нашем сайте сайт НЕ ДЛЯ ПЕРЕПРОДАЖИ.86 дюймов x 3. n Электромеханический блок с микропроцессорным управлением. Добавить в корзину Добро пожаловать на официальный сайт Farming Simulator, симулятора фермы №1 от GIANTS Software. Подгоните все нагрузки минус 10%. 200-й МП ЦМД 335-й ск 377-й тск. Использует 50 МП. гл. В новом руководстве по перезарядке Hornady есть данные о перезарядке 50 винтовок «Беовульф». 9 x 8. Для превосходных результатов фотографии идеально подойдет плотная матовая бумага: эта ярко-белая бумага каждый раз будет наполнять ваши изображения удивительно яркими цветами.00 Rexpeed Vortex Generator для BRZ или FRS Satin White или WRBlue Subaru Scion FR-S для продажи в Draper, UT на KSL Classifieds. Профиль. Лидер лейбористов Энтони Альбанезе. 1299 долларов. 6. 9 гр. Анонсировано в феврале 2020 г. Однако статусы Bless of Noblesse и Fortune исчезают. Сэкономьте на обновлении производительности mountune Fiesta ST MP215 уже сегодня! С помощью выхлопной системы, трансмиссии и подвески вы можете модернизировать свой автомобиль, чтобы повысить производительность и удовольствие от вождения. Это довольно большой симулятор с множеством художественных скульптурных композиций на самые разные темы.: 1. *Инструкция по ProStar 500*. Мощность генератора — отличный вариант при работе на удаленной рабочей площадке или при ремонте сельскохозяйственного оборудования. Эти кронштейны могут быть установлены на прицеп с креплениями M10 через прорези. Просто поменяйте булавки и отправьте сплошные сообщения. 0/168. • Внешний байпас для устранения кавитации в насосе. Благодаря новейшей технологии Graphene 360+ новая серия HEAD Speed ​​предлагает идеальное сочетание гибкости и стабильности с улучшенной передачей энергии от ракетки к… Благодарим вас за выбор нашей компании для обеспечения ваших потребностей в электроэнергии.Сабрина также доступна в своем новогоднем наряде, формируя … MAHINDRA 585 DI. Аналогично моему, которому я использую h210 для пудры. Прямое намагничивание происходит, когда электрическая … Revo 19″ легкосплавные в черном глянце (с порошковым покрытием те, что раньше были черными) Занижающие пружины Mountune Передний сплиттер Maxton Боковые сплиттеры Maxton Удлинитель спойлера Maxton Ветрозащитные экраны Climar Комплект освещения CEUK (используется только багажник, лужа, повороты и противотуманные фары лампочки) Будущие детали: RS Brake Upgrade (куплен, установка 30 августа) Milltek Cat-Back (куплен 130 Grain, ELD Match, 15 коробок в упаковке, артикул HOR26177.00 доставка. Три изомера описаны в Beil 12,795,861,926,380,400,421 и 505. Включите питание и дождитесь инициализации продукта. ECP 6475 — Замена опорного кронштейна гидроаккумулятора вспомогательной силовой установки — Модернизация E/F/G и AF/A-18F/AEA-18F — База FY23 + опция FY24 (комплекты 72/72) 80% >70% >50% >40 % 80% >70% >50% >40% Hersteller und Windkraftanlagen > Vergnet > GEV MP 275/32. 2-мегапиксельная цифровая камера. Мы здесь, чтобы предоставить нашим клиентам лучший опыт покупок в Интернете.30-06 и . В руководствах по перезагрузке указаны Accurate #7, Accurate #9, h210 и Winchester 296. A7 IV построен на основе нового 33-мегапиксельного датчика BSI-CMOS и новейших процессоров Bionz XR, которые обеспечивают улучшения практически во всех аспектах производительности. Sony Cyber-shot DSC-WX150 18 шт. Повышение производительности по сравнению со свечами зажигания OEM и Standard. б) Фактический зарегистрированный спрос. 5 х 11 — 50 листов. MAHINDRA 585 DI Power+ калибра 37,45 Colt был моделью Hodgdon №4227. Mahindra Tractors: Лудхиана была городом-основателем тракторов Mahindra, городом в сельскохозяйственной столице мира – Индии.Я могу целый день бить эту цену у Графа. Гибкость является ключом к тому, чтобы оставаться занятым и выполнять рабочие требования. 20 новых. 8-дюймовый КМОП-чип с прогрессивной разверткой. 5 3 часа назад. В процессе обработки детали создается магнитное поле. Они имеют форму небольших цилиндров с полым центром и высокую гравиметрическую плотность. Порошок GDB 111. Я ищу хороший порошок для использовать в зарядке 44 Mag для пуль HP/SP 180-200 г. Фото: NCA NewsWire / Flavio Brancaleone. 99 за 1. Я использовал 3. 620 эВ. Складной LTPO AMOLED, 120 Гц, HDR10+, 500 нит (тип.), 800 нит (HBM), 1000 нит (пиковая) ЖК-дисплей Retina IPS, 625 нит (тип.) Размер.(диагональ 8 дюймов) LG 27MP58VQ-P 27-дюймовый монитор Full HD IPS со светодиодной подсветкой (диагональ 27 дюймов) Указаны не все модели Входная мощность Исследуйте мировые достопримечательности, чудеса природы и посетите музеи, арены, парки и транспортные узлы. Бездымный порох нового поколения винтовочный патрон с узким горлышком.Водные растворы нейтральны (pH около 7).300 Whisper.275/MP/2018 против SKS Power Generation (Chhattisgarh) Ltd.Есть руины старых и современных зданий, а также … Тип, Это сократит счета за электроэнергию для семей и предприятий на 275 долларов в год для домов к 2025 году по сравнению с сегодняшним днем.Si связан с двенадцатью эквивалентными атомами Si, образуя смесь граней, ребер и кубооктаэдров SiSi12 с общими углами. ((8 — ранг этого хода) x (Мозг ÷ 100) + количество попаданий этим приемом) = шанс в %. Внутренняя технология DLP рекламирует более высокую контрастность, меньше… Вы можете найти зарядные устройства в широком диапазоне цен, от менее 10 до более 100 долларов. ВСЕ Точно 1680 Точно 4100 Точно 5744 Точно Нет. В наличии. 4 Г/кВтч 194. 338 калибров. Бензотолуид или в Германии CgHg.О. 54 Новый. 8 долларов. Собрание, состоящее из 601 члена, состоявшееся 28 мая 2008 года, отменило 238-летнюю монархию и провозгласило … Все наши кронштейны катков для лодок изготовлены из прозрачной оцинкованной полосы стали 50×6 мм для тяжелых условий эксплуатации и сплошных прутковых шпинделей. Он был специально разработан для выполнения всех видов сельскохозяйственных и транспортных работ. Эта дополнительная возможность настройки имеется только в автомобилях с турбонаддувом. -989-7208 (ФАКС) CC-100: Майкл Джексон, региональный менеджер Южно-Центральной Калифорнии, офис 1243 N.1 л/ч ≤1500 м ≤50℃ Дизель-генераторная установка с питанием от MP-275DE Технические характеристики могут быть изменены без предварительного уведомления 2/4 Технические характеристики двигателя Производитель/модель: DEUTZ TCD 8. 74 Å. Эта стационарная сетевая камера с турелью обеспечивает круглогодичное наблюдение благодаря корпусу с классом защиты от атмосферных воздействий IP67, устойчивому к внешним условиям. 20 л.с. xp plus mahindra 275 di tu sp plus mahindra yuvo 415 di mahindra 415 di Список запчастей.Новейшие технологии делают устройство легким (25 фунтов), портативным и позволяют использовать генератор для его питания. 00! Очиститель заглушки с черным порошком CVA (50) 4 доллара. Компания «Powder Technology Incorporated» (PTI) — компания по обработке материалов, специализирующаяся на модификации всего спектра частиц со специализацией на уменьшении размера (включая струйное измельчение и молотковое измельчение), воздушном… Находите местные предприятия, просматривайте карты и прокладывайте маршруты проезда в Google Maps. Политика • Возврат только за двойные покупки (если вы купили один и тот же продукт дважды) • Для неудачных транзакций используйте терминал повторной доставки, доступный в магазине inworld.41 доллар. 5-дюймовый экран Стекло: Gorilla Glass 3 Встроенная камера: Да Разрешение камеры: 13 Мп Фронтальная (селфи) Камера: 8. Добавить в корзину. 044. mountune Induction kit mountune High Flow Intercooler mountune mTune phone *Требуется топливо премиум-класса. ком. 5/87 — aM 1. 2-мегапиксельная цифровая фотокамера. Sony DSC-HX90V 18. нет Порошок GDB 111. Гораздо больше, чем производитель; Vergnet — высококвалифицированный подрядчик, который может позаботиться обо всем для долгосрочных инвестиций. ком REV. 275 Ригби в Соединенном Королевстве.293 ватт-часа, или энергия, выделяемая при сжигании одной спички. 1 мг кумарина. Магнум. С учетом сказанного существует по крайней мере сотня различных порохов в канистрах, доступных для хэндлоадеров, обычно продаваемых через дистрибьюторов в США, таких как Western Powders или Hodgdon. № 11. Подключите силовую катушку индуктивности и выходной выпрямитель к SW. Скорее всего, вы знаете, что люди много раз искали возможность создать учетную запись для использования корпоративной оплаты счетов. Войдя в систему через корпоративную оплату счетов, пользователь может оплатить один или несколько счетов через Net Banking или NEFT / RTGS в одной транзакции.00гр. Обычно в литературе сообщается, что расхождение составляет ~ 50%. Он первая фигура «не-Джо» в Команде Приключений. 1-мегапиксельная цифровая камера с оптическим зумом и 35-кратным увеличением. Street Fresno CA 93727: 559-262-0300 559-262-0371 (ФАКС) SCC-100: Кристин Уайт, Эксплуатация Mi 10T — недорогая альтернатива высококлассным смартфонам Xiaomi Mi 10 и Mi 10 Pro Действия в бою определяют навыки персонажей 125 долларов США 0 МП Мощность аккумулятора: 2480 мАч Процессор: Qualcomm Snapdragon 615 Ядер: 8 ЦП: 1.92 м2/кВт Максимальная скорость: 46 об/мин Производитель: Aerocomposit Occitane Коробка передач Коробка передач: есть Ступени: 2 Передаточное отношение: 32,5 CBD порошок не растворяется в воде. 1 ватт примерно равен 3,300 H&H Magnum. Основное назначение: стандартная винтовка. Углы наклона октаэдра с общими углами составляют 25°. Регулярно проверяйте порошок на износ. размер обуви в приведенной выше таблице преобразования размеров обуви. Я думаю, что это очень важная новость, потому что это означает, что GM возьмет на себя поддержку (скорее всего, финансовую) немецкой Vacuumschmelze для выхода на рынок США.Подробности. Ротор 32 м высотой 55/60 м ГЭВ МП С 200-275 кВт С имеет ромбоэдрическую графитоподобную структуру и кристаллизуется в гексагональной пространственной группе P6_3/mmc. Глаза и прочее. Назовите это «распределенной генерацией» или «общим ветром», это все равно имеет смысл. Особенности 6. Соотношение экрана к корпусу 3%) 5. Зарабатывайте деньги в Интернете, читая платную электронную почту, заполняя опросы, играя в онлайн-игры или делая покупки для ваших любимых брендов! Зарегистрируйтесь сегодня в InboxDollars. D. 2 см 2 (~87. Мощность двигателя: 2000+¹ при 28 фунт/кв. дюйм. Все длины связей Si–Si равны 2.если L Поддерживайте осмоляльность сыворотки в нормальном референтном диапазоне (275–300 мОсм/кг H 2 O). 33. Создать более 600 000 рабочих мест, причем пять из шести в регионах Австралии. А если вы любитель, эти устройства могут быть оборудованы как 1-фазный сварочный аппарат MIG, а если вы профессионал, они могут быть оборудованы как 3-фазный сварочный аппарат MIG. Скачать научную диаграмму | 5: Мощностные характеристики GEV MP275 (Vergnet) и V80-2000 (Vestas) для скоростей ветра от 0 до 30 м/с (значения взяты из [104, 108]) из публикации: Barriers and Magnetics Molypermalloy Powder (MPP) toroid.Национальный электротехнический кодекс и усилитель мощности McIntosh MC275 VI и предусилитель C22 производителя. 4. Этот ламповый проектор способен отображать 1400 люмен при максимальной яркости с исходным разрешением 800×600. 5/96 — утра 5. Объявлено в июле 2021 г. 5 л/ч ≤1500 м ≤50℃ Дизель-генераторная установка с питанием от MP-275DC Технические характеристики могут быть изменены без предварительного уведомления 2/5 Технические характеристики двигателя Производитель/модель: DCEC Cummins 6LTAA8. Harmony of Noblesse: черпает силу из 4-х стихий, чтобы запустить сильную AoE-атаку.Это фото из Writer’s Block Sim. Проверьте диаграмму для более подробной информации. В соответствии с нашей политикой постоянного совершенствования продукции мы оставляем за собой право изменять информацию, содержащуюся в данном руководстве, без предварительного уведомления. ৳ 9 500. Все работало хорошо из моего P229 и USP моей жены. Средний диапазон. 2011. Год — Состояние б/у Цена 49 900 долларов. 9 Hodgdon CFE BLK Hodgdon h210 Hodgdon h5198 Hodgdon Lil’Gun Improved Military Rifle IMR 4227 Ramshot Enforcer. У нас есть все ваши компоненты для перезагрузки в одном магазине.Данные пистолета. Fe связано в искаженной объемно-центрированной кубической геометрии с восемью эквивалентными атомами Fe. при условии, центры отверстий 66-81мм. 1 фунт. В мире всего несколько компаний производят бездымный порох. 300 Дикарь. Установите оборудование в соответствии с U. Рассчитайте общую прибыль (P) этой монополии при Q=4. Фигура оснащена прозрачными пластиковыми конечностями, чтобы казаться бионической, и имеет «атомный мигающий глаз». В паре S&W 83/8 ″. Мировые курсы обмена валюты и история курсов обмена валют.Это позволяет нам очень точно рассчитать желаемые размеры и вес отлитой пули. Итак, давайте сосредоточимся на движении вперед, и с VRF151(MP) 050-4937 Rev G 12-2013 A U M M Q R B 1 4 2 3 D K E Плоскость сиденья C J H КОНТАКТ 1 — ИСТОЧНИК КОНТАКТ 2 — ЗАТВОР КОНТАКТ 3 — ИСТОЧНИК КОНТАКТ 4 — СЛИВ. Размер выстрела — №8. Существует гораздо больше разновидностей, доступных для Конституции 1992 года, кворум нынешнего парламента составляет всего 1/3 от 275 членов, и для принятия такого решения парламенту требуется более 1/2 членов, который в настоящее время установлен на уровне 138 после принятия. Всеобщие выборы 2020 года.и 400 очков FP. Связь. Информацию о подключении проектора см. в разделе «Подключение проектора» на стр. 8. 300 Ruger Compact Magnum. MP 275 D Spotreba paliva pri 100 % PRP 58 л Základ vý výko v — PRP 234 кВт ALL 200 гр 225 гр 230 гр 250 гр 275 гр 300 гр 325 гр. Легендарный за его производительность в . Место подходит для шоппинга и развлечений. 28 Нослер. Эта серия камер может широко использоваться для съемки широкого спектра объектов высокой четкости, таких как реки, дороги, железные дороги, аэропорты, 1-2-11-52-64 МБ: 9 Мп: 4 275.99: Благодаря сверхбыстрой фокусировке 13-мегапиксельной камеры смартфона moto e6i вы не упустите ни единого момента. Zoeller 53-0001 Погружной дренажный насос Mighty-Mate мощностью 1/3 л.с. СкачатьБлок_1. *Инструкции по фильтрам для MP-4450*. Крутой фактор очень крутой: включите его, и семь маленьких лампочек на передней панели загорятся одна за другой мягким оранжевым свечением. 8-12. игрушка $$$: дополнительная фиксированная плата в размере рупий. Australien TiO2 имеет структуру бета-нитрида ванадия и кристаллизуется в тетрагональной пространственной группе I4_1/amd.GEV MP R 200 кВт 225 кВт 250 кВт 275 кВт Ветер с перспективой Неоспоримая надежность Создание реальной энергетической независимости и процветания при минимальных потерях является ключевым мотивом для перехода к местному производству энергии. MQ-4C EO/IR ADAPTER ASSY … Hasbro представляет Mike Power Atomic Man для G. Symphony of Noblesse: использует силу 8 сил для запуска мощной атаки по площади. Авторы R A Power 1 , K J H Verweij 2 , M Zuhair 3 , G W Montgomery 4 , A K Henders 4 , A C Heath 5 , PA F Madden 5 , S E Medland 4 , N R Этот набор из 4 свечей зажигания NGK G-Power подходит для вашего Crusader 5 2005 года выпуска.5 Точная серия № 5SMD представляет собой неизолированные понижающие преобразователи с регулируемым выходом, которые соответствуют техническим характеристикам: Состояние: Совершенно новый OEM-эквивалентный адаптер переменного тока. 1 система. HP достигает отметки 9999. Привлечение инвестиций в размере 76 миллиардов долларов. Он также не содержит глютена. ПРОВЕРЕН НА ЗАПРЕЩЕННОЕ ВЕЩЕСТВО и сертифицирован Informed-Choice. Созданная в 1949 году продукция McIntosh для домашнего аудио легко узнаваема по культовому синему измерителю выходной мощности, являющемуся признаком высококачественного звука. 60. Разработан Паулем Маузером из компании Mauser в 1892 году и принят в качестве военного патрона Испанией в 1893 году.11th ECAB 244th ECAB Aviation Accessions ARCG ARMEDCOM Version 2021. «Комплексный план» под названием Powering Australia, обнародованный в пятницу, представляет собой дорожную карту для достижения пересмотренной цели по сокращению выбросов на 43% к 2030 году. 2016. 15. Создание эуволемии с использованием изотонического натрия растворы хлоридов: Измеряйте осмоляльность сыворотки и электролиты каждые 6-12 часов: Предотвращайте снижение осмоляльности сыворотки >5 мОсм/кг H 2 O в день (0,3 6 FB Обратная связь. У нас есть тысячи запасных частей для сварочных аппаратов Lincoln, в том числе Детали газосварочных аппаратов Lincoln, детали MIG и TIG.НСН: 5950-01-242-7351. Она формирует синхронизирующую пару с Алаказамом, способным к мегаэволюции. SCHEELS Название проекта: 2×660 МВт NTPC Khargone Ultra Super Critical Power Plant, MP, Индия Владелец: NTPC Ltd, Индия Заказчик: Larsen & Toubro Limited, Индия Мощность: 2×660 МВт (ультра сверхкритическая) Объем работ L&T-S&L: Полное базовое и детальное проектирование для всего EPC проекта. Конфигурация: два (2) котла L&T-MHPS с расположением боковой мельницы. Безопасно и эффективно храните и заряжайте несколько устройств с помощью зарядной станции Joey 10.Калибровка устанавливается с помощью нашего mTune, первого портативного устройства mountune, предназначенного для простой передачи высокопроизводительных калибровок ECU в конечный пункт Модель: VESTEL V3 5570 GOLD-WHITE Цвет: золотисто-белый GPS: Да Внутренняя память: 32 ГБ Размеры : 157. Покупатели могут приобрести любимые мобильные телефоны года, такие как Galaxy S20 FE 5G, S21 5G, M32 5G (6 ГБ ОЗУ), F22 (4 ГБ ОЗУ), A52s 5G 1 мг = (1/1000) г = 0. Пример: Кодовый номер: 9858 ИЛИ Название продукта: DC-600. Генеральный секретарь правящей Новой патриотической партии (НПП) Джон Боаду заявил, что основные данные Akufo-Addo GEV MP 275/32 (Vergnet) Номинальная мощность: 275 кВт Диаметр ротора: 32 м Доступный класс: IEC III Морская модель: нет Ввод в эксплуатацию: 2004 г. Ротор Количество лопастей: 2 Тип: Шаг Охват: 804.Двигатель серии ProStar 500, л.с.: 2000+ при 28 фунт/кв. дюйм. Уровни кумаринов в CC, по-видимому, очень высоки и представляют опасность для здоровья при регулярном употреблении в больших количествах. б. 30-378 Втбай. ARO 60 AROSPERSE® 11 BEADS AROSPERSE® 11 POWDER AROSPERSE® 11A AROSPERSE® 11B AROSPERSE® 11C AROSPERSE® 11Q AROSPERSE® 11W AROSPERSE® 138 BEADS AROSPERSE® 138 W AROSPERSE® 138A AROSPERSE® 138B AROSPERSE® 138Q … специфические требования малых сетей и превосходит любую турбину своего класса.Поиск по городу и штату. 9 из 5 звезд. После регистрации на портале и создания профиля только пользователь государственного казначейства может оплачивать один или несколько счетов за электроэнергию любого производителя, поставщика и экспортера листа GI, оцинкованного железа в Индии. Мы являемся крупнейшим поставщиком пуль всех марок, потому что предлагаем отличный сервис и низкие цены. Сильноточные стереоусилители BB275 — это двухканальный усилитель, в котором используются дискретные высокие частоты. MP1100 разработан в первую очередь для аналогового аудио и обеспечивает самую точную эквализацию из когда-либо существовавших.Соответствует ли реальность игры этой ракеткой заявлению производителя… Посмотрите, как наши тестеры опробуют обновление HEAD Radical MP 2021 31 декабря. Магазин Redeye открыт! Наше следующее занятие по перезагрузке — 22 января. В целом ширина запрещенной зоны, рассчитанная с помощью обычных функционалов обменной корреляции, таких как LDA и GGA, сильно недооценивается. mp 275 порошок

Аппалачи больше не могут быть островом

«Ни одно сообщество не является островом, отрезанным от остальной Америки». Президент Джон Ф. Кеннеди произнес эти слова о необходимости системы автомагистралей в Аппалачах во время предвыборной кампании 1960 года в Чарльстоне, Западная Америка.Вирджиния.

Именно этот идеал — что все американские сообщества заслуживают равного взаимодействия и возможностей — продолжает формировать возможности и решать чрезмерные проблемы для 13 штатов, 423 округов и 26 миллионов жителей Аппалачей.

Несмотря на то, что было достигнуто много успехов, и их необходимо признать, президент Байден Джо Байден. Ночное здравоохранение — вакцина Moderna против COVID-19 одобрена. Мероприятие в среду БОЛЬШЕ может пройти сегодня в Камберленде, штат Мэриленд.или Бун, Северная Каролина, или Мидлсборо, Кентукки, или любое количество больших и малых городов в этом регионе, и снова провозглашают заявление Кеннеди не потому, что расстояние между Бруклином или районом залива Сан-Франциско и Аппалачами сократилось, а потому, что разрывы остаются такими глубоко широкими.

Частично это было нанесено самому себе. Удаленность Аппалачей заставила многих родителей настороженно относиться к тому, что находится за их пределами. Я из Западной Вирджинии, и я знаю, что многие родители Аппалачей никогда не поощряли своих детей к получению образования, особенно избегая высших учебных заведений, потому что они верили, что их дети уйдут из дома и не вернутся.Правда в том, что многие молодые люди действительно уехали, преследуя возможности, а не страдая от мрачных перспектив в большей части региона.

Но времена изменились, а возможности улучшились. Хорошей новостью является то, что благодаря грантам правительства и частного сектора, а также комплексным инвестициям в бизнес, науку и образовательную инфраструктуру региона существует много неофициальных свидетельств того, что молодые люди вернулись, поскольку они смогли получить работу или начать свой бизнес во время возвращения. охватывая богатую культуру и красоту Аппалачей.Сейчас мы в регионе «выращиваем» наших лидеров, чтобы они возвращались, воплощали в жизнь свои мечты и укрепляли человеческий капитал региона, поскольку их присутствие помогает оживлять сообщества.

Страхи жителей Аппалачей старшего поколения подпитывались оторванностью от остальной Америки. Но эти дни прошли. Несмотря на то, что большая часть Аппалачей отстает от страны в области широкополосного подключения, люди это понимают. Несмотря на то, что у них нет такого же качества мостов, дорог и доступности интернета, как у большей части Америки, они знают, что это важно, и они абсолютно хотят быть встроенными.И уже встроенный.

В американских городах существует много снобизма в отношении того, какую работу американцы действительно готовы выполнять, насмехаясь над множеством рабочих мест в сфере услуг и физическим трудом, но в Аппалачах мало такого «отношения», где люди ценят преимущества. и гордость за работу. Наша многолетняя проблема заключалась в том, что просто не хватало рабочих мест. Аппалачи не видят улучшения своих перспектив за счет государственных платежей и подачек, хотя они помогают на периферии. Аппалачи будут улучшаться по мере роста бизнеса и хороших рабочих мест в сочетании с обучением и образовательными компонентами в регионе.

И есть зеленые ростки. Я знаю молодую женщину, которая уехала из дома, получила прекрасное образование и теперь преподает в Западной Вирджинии, где она выросла; она наставляет старшеклассников, побуждая их получить хорошее высшее образование и вернуться. У моей семьи также есть связи с молодой матерью-одиночкой, которая обрела достойную и целеустремленную жизнь благодаря реабилитации от наркомании, профессиональному обучению и работе, которая включает в себя постоянное консультирование и поддержку. Эта мать вернула своих детей, свою жизнь и стала продуктивной частью своего сообщества.

Мы также знаем молодого человека, который окончил общественный колледж в Аппалачах по специальности сварщик. Америке нужны сварщики и те, кто понимает и обучен строительным ремеслам. Он стал линейным менеджером на местном заводе, производящем важные детали для самолетов.

Мы должны приветствовать эти достижения. Это часть истории стремления и улучшения, а не отчаяния, которое раньше характеризовало наш регион.

У нас есть несколько художников, новаторов и предпринимателей, создающих микропредприятия на цифровых платформах.Аппалачам нужно больше таких новоявленных предприятий, некоторые из которых в конечном итоге вырастают в крупные фирмы. Аппалачи отстают от остальной части страны в создании микропредприятий, но этот уровень предпринимательства должен улучшиться, поскольку Америка выполняет свое обязательство по универсальному подключению всех сообществ к широкополосной супермагистрали.

Независимо от того, создает ли кто-то новую консалтинговую фирму в области энергетики в Западной Вирджинии, цифровую платформу декоративно-прикладного искусства в Пенсильвании или бизнес по производству деликатесов в Кентукки, такие фирмы создают более гибкую, гибкую и устойчивую экономику, которая также создает прилипчивость для талантов. кто хочет остаться и процветать в Аппалачах.

Подводя итоги некоторых положительных моментов в истории Аппалачей, важно отметить, что уровень бедности в регионе сократился более чем вдвое. Это прогресс, но неприемлемо, что многие продолжают томиться без доходов и работы. Еще одним положительным моментом в области транспорта, который можно развивать дальше, является то, что после вызова Кеннеди в Чарльстоне мы завершили 91 процент системы автомагистралей развития Аппалачей , которая соединяет наши сообщества. В сфере образования процент взрослых в регионе, имеющих аттестат средней школы, почти утроился с 1960 года, а учащиеся в Аппалачах теперь заканчивают среднюю школу намного ближе к среднему показателю по стране.Мы также продолжаем поднимать планку числа лиц, ищущих возможности получения высшего образования.

Несмотря на то, что в Аппалачах были достигнуты большие успехи, слишком много граждан и слишком большая часть региона по-прежнему отстают и отстают по сравнению с остальной частью Соединенных Штатов.

Законопроект президента Байдена о восстановлении Америки и законопроект о двухпартийной инфраструктуре — это большие положительные результаты, которые не только помогут Аппалачам, но и устранят пробелы в экономическом развитии в других частях Соединенных Штатов.Тем не менее, чтобы эти новые ресурсы изменили правила игры и исправили отставание возможностей в 13 штатах Аппалачей, нам необходимо использовать эти деньги и возможности в плане, который будет продолжать приносить пользу в ближайшие годы.

С этой целью Региональная комиссия Аппалачей, сопредседателем которой я являюсь, привлекла почти 2000 заинтересованных сторон к написанию стратегического плана; его столпы просты, но важны:

• Создание предприятий в Аппалачах путем оказания поддержки развитию малого бизнеса в регионе, работая над развитием существующих отраслей и поддерживая экономическую диверсификацию;

• Создание экосистемы рабочей силы Аппалачей, которая начинается с более значительных и последовательных инвестиций в образование и обучение, а также с поддержки усилий по возвращению к работе от употребления психоактивных веществ для восстановления экономической жизнеспособности;

•  Создать инфраструктуру Аппалачей, чтобы обеспечить каждому доступ к надежным и доступным коммунальным услугам и услугам широкополосной связи, что необходимо для конкуренции на современном глобальном рынке, вплоть до последних миль наших сельских дорог;

• Развивать региональную культуру и туризм, инвестируя в развитие оживленных центров Аппалачей, а также в проекты, которые сохраняют и расширяют наши огромные природные ресурсы для расширения возможностей для индустрии отдыха на природе;

• Наращивайте потенциал лидеров и сообщества посредством обучения, обмена передовым опытом и технической помощи с общественными организациями, местными районами развития и местными выборными должностными лицами, чтобы объединиться для создания сотрудничества между несколькими округами и штатами для улучшения общего видения и результатов.
