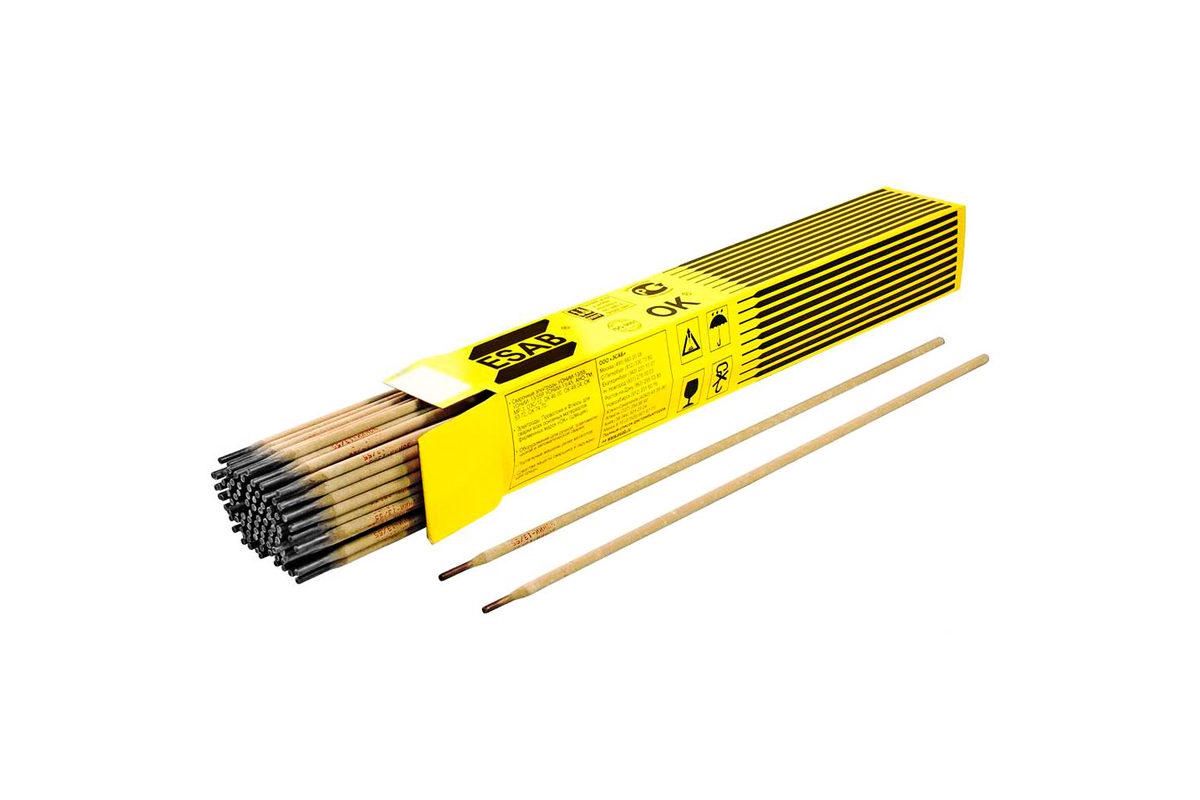

Сварочные электроды для инвертора
Став обладателем сварочного инвертора, необходимо подумать, чем варить нужные металлические конструкции. В комплекте аппарата не предусмотрено наличие сварочных
В большей степени выбор электродов зависит от материала и толщины свариваемых деталей. При выполнении односторонней сварки и для обеспечения полного провара деталей можно руководствоваться тем, что диаметр электрода должен быть равен толщине соединяемых деталей.
Сварочные электроды для инвертора в части сварки сталей нормальной прочности не привередливы. Наиболее популярные типы электродов, это УОНИИ и АНО. Эти типы изготовляются по советским стандартам и применяются даже в судостроении. Категории электродов для стали нормальной прочности маркируются 1,2,3. Для сталей легированных 1Y, 2Y, 3Y. Более высокий номер означает более высокие прочностные характеристики наплавленного металла сварного шва. При этом типы электродов могут быть различными. Категорию определяет цифровая маркировка электродов после буквенной. Например, популярные электроды УОНИИ 13/45 относятся ко 2 категории.
Сейчас легко можно найти в продаже электроды для сварки цветных металлов (алюминия) и чугуна. Можно даже прочитать, что они годятся для силумина и дюралюминия. Это не корректно. Литейный алюминий (силумин) трудно заварить даже в аргоне, а дюралюминий считается не свариваемым. Сварочные швы при сварке этих материалов склонны к образованию трещин. Сварка чугуна специальными электродами возможна для исправления дефектов в чугунных изделиях, но требует специальной технологии и температурного режима.
В домашних условиях к ответственным сварочным соединениям следует подходить весьма осторожно, лучше довериться квалифицированному сварщику.
Читайте также
Какие электроды лучше для инвертора | ММА сварка для начинающих
Многие начинающие сварщики, кто только приобрёл инвертор, задаются вопросом о том, какие электроды для него лучше. На сегодняшний день существует достаточно большое разнообразие сварочных инверторов, в самых различных ценовых категориях.
Промышленные аппараты имеют большую мощность и высокий «ПВ». Аппараты для бытовой сварки отличаются небольшими габаритами и легким весом. Одним из важнейших критерием инвертора для сварки является максимальное значение сварочного тока.
Сегодня сварочные инверторы самый распространённый тип источника дуги. Сварка на постоянном токе характеризуется повышенным качеством сварного шва и меньшим разбрызгиванием металла. Вкупе с правильным выбором электродов для сварки, таким образом можно получить высочайшее сварное соединение.
Какие электроды бывают и чем они отличаются
Инвертором можно варить любыми электродами, главное чтобы они были правильно подобраны согласно толщине свариваемого металла, а также, некоторым другим нюансам. Существуют электроды с основным типом покрытия и с рутиловым. Варить рутиловыми электродами намного проще.
Связано это, прежде всего с тем, что рутиловые электроды лучше горят и не так требовательны к подготовке металла.
Сварочная дуга при использовании рутиловых электродов стабильная, а металл разбрызгивается меньше всего.
Главное правило при выборе электродов для инвертора связано с тем, чтобы они максимально по своим свойствам подходили к свариваемому металлу. То есть, обмазка электродов может быть рутиловой или основной, а вот материал изготовления стержня совершенно разный.
Сердечник электрода, который плавится, может быть изготовлен из углеродистой или низколегированной стали. Бывают электроды по нержавейке и чугуну, а также для наплавки меди. Следовательно, электроды нужно выбирать в зависимости от того, какой именно металл будет использоваться для сварки.
Какие электроды лучше для инвертора
Существуют электроды, которые наиболее всего подходят для инверторной сварки:
Рутиловые электроды — в этой многочисленной группе особенно выделяются электроды марок МР-3, ОК46, АНО-21 и ОЗС-12. Однако, несмотря на то, что все это электроды с рутиловой обмазкой, они имеют ряд своих особенностей.
Так, например, электрод МР-3 хорошо справляются со сваркой ржавого металла. Такие электроды, как АНО-21, отлично подходят для сварки потолочных и вертикальных швов. А в целом, рутиловыми электродами проще всего варить начинающим сварщикам, тем, кто только осваивает инвертор.
Из популярных электродов, которые имеют основное покрытие, следует выделить электроды УОНИ-13/15, ОК48 и LB-52. Также, не менее популярной маркой электродов являются электроды с основным покрытием L-52U, которые относятся к профессиональным электродам для сварки трубопроводов.
Для сварки инвертором нержавейки применяются электроды: ОЗЛ-8, НЖ-13, ОЗЛ-6, ЦТ-15 и ЦЛ-11. При этом выбор всё-таки стоит основывать на свойствах и характеристиках свариваемого металла.
Еще статьи:Выбор электрода для сварки инвертором
В последнее время инверторы стали очень популярны и начали вытеснять обычные трансформаторы. Причина тому — небольшая стоимость и простота использования.
Они позволяют быстро приступить к непосредственным работам, пропустив долгую подготовку. Сварка при помощи инвертора обладает высокими качественными характеристиками. Несмотря на то, что работать с инвертором очень просто, нужно знать как правильно подобрать для него электроды. Именно об этом мы и будем сегодня говорить.
Особенностью инверторов является выдача стабильного тока. Они состоят из выпрямителя, преобразователя частот, трансформатора, фильтра и других элементов, повышающих комфортность работы.
Содержание статьи:
Критерии выбора электродов для сварки инвертором
Любой опытный сварщик знает, что универсального варианта, подходящего для любых работ, не бывает. Чтобы сделать качественный и прочный шов, нужно правильно подобрать электроды для сварки инвертором. Существует несколько характеристик, которые следует учитывать. Первое — это материал изделия и электрода. Соединение является наиболее уязвимым местом в изделии. Чем больше состав электрода похож на оригинальную деталь, тем крепче получится шов, и тем дольше прослужит конструкция или изделие.
Это особенно важно при работе с цветными металлами. Их сложно сваривать. Для них придется использовать не только специальные электроды и режим инвертора, но также дополнительное оборудование.
Другой важный критерий выбора электродов для инвертора — это диаметр. Большая толщина стержня позволяет глубже проплавлять металл (при условии, что аппарат позволяет работать с нужной толщиной). Если вы выбираете расходники для домашнего инвертора, они редко поддерживают толщину более 3 мм, так что выбор ограничен. Промышленные аппараты могут работать с разными диаметрами, поэтому у них нет подобных ограничений.
При выборе электродов для инвертора, важно учитывать тип тока, на котором они работают. Современные модели могут использоваться для разного тока, но если ваш аппарат работает только с одним видом тока, то нужно знать с каким именно.
Еще один важный параметр, который необходимо учитывать — это покрытие электродов. Данный критерий больше относится к самому сварочному процессу, однако разные электроды могут иметь различные технические параметры (толщину, ток и т.
д.), которые должны хорошо сочетаться с аппаратом.
Особенности применения
Инверторы позволяют проводить самые разные виды сварок. Вот какими особенностями они обладают:
- Небольшие размеры и небольшой вес при большой эффективности работ.
- При работе с инвертором, удается избежать залипания электрода и форсирования дуги.
- При помощи инверторной сварки можно работать с разными материалами — нержавейкой, алюминием, титаном, медью и т. д.
Инверторы используются для ручной сварки методом плавления. Они обеспечивают стабильный ток, что позволяет с легкостью создавать надежные соединения, отвечающие самым высоким параметрам прочности.
Больше о преимуществах инверторов можно узнать в этом видео:
Популярные марки электродов для инверторов
Давайте рассмотрим несколько наиболее популярных на рынке моделей электродов для инверторов.
Они применяются с разными значениями тока.
МР3-С
| Диаметр электрода, мм | Сила тока, А |
| 2 | 30 — 80 |
| 2,5 | 50 — 90 |
| 3 | 70 — 120 |
| 4 | 110 — 160 |
| 5 | 150 — 200 |
АНО-21
| Диаметр электрода, мм | Горизонтальное положение, А | Вертикальное положение, А | Потолочное положение, А |
| 2 | 50 — 90 | 50 — 70 | 70 — 90 |
| 2,5 | 60 — 110 | 60 — 90 | 80 — 100 |
| 3 | 90 — 140 | 80 — 100 | 100 — 130 |
МР-3
| Диаметр электрода, мм | Нижнее положение, А | Вертикальное положение, А | Потолочное положение, А |
| 3 | 100 — 140 | 80 — 100 | 80 — 110 |
| 4 | 160 — 220 | 140 — 180 | 140 — 180 |
| 5 | 180 — 260 | 160 — 200 | — |
УОНИ 13-55
| Диаметр электрода, мм | Нижнее положение, А | Вертикальное положение, А | Потолочное положение, А |
| 2 | 40 — 60 | 40 — 65 | 40 — 70 |
| 2,5 | 70 — 85 | 60 — 75 | 60 — 80 |
| 3 | 80 — 95 | 70 — 90 | 70 — 90 |
| 4 | 130 — 150 | 130 — 140 | 130 — 140 |
| 5 | 180 — 210 | 160 — 180 | — |
| 6 | 210 — 290 | — | — |
В этом видео показан процесс сварки нержавеющей стали при помощи инвертора:
youtube.com/embed/dc2C1LSOoek?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Заключение
При выборе электродов для сварки инвертором, нужно учитывать множество параметров. Все они зависят не только от типа свариваемого материала, но также от характеристик самого аппарата. Правильно подобрав расходные материалы, вы сможете добиться качественного соединения, которое значительно продлит срок службы изделия.
Сварочный инвертор Lincoln Electric Arcweld 160i-ST
Сварочные инверторы Lincoln Electric Arcweld 160i-ST.
Основное назначение сварочного инвертора Lincoln Electric Arcweld 160i-ST:
Сварочные аппараты Линкольн Электрик инверторного типа Arcweld 160i-ST / 200i-ST, 160i-ST DV / 200i-ST DV предназначены для выполнения сварки легкой и средней нагрузки.
Это идеальный выбор для работ по обслуживанию, ремонту и общему производству: трубы, балки, тонко и среднелистовые металлы и т.д. Все аппараты Lincoln Electric предназначены для сварки электродами диаметром до 5,0 мм. Наиболее популярные типы электродов – Э42, Э46, Э50А. Инверторы Lincoln Electric 160i-ST / 200i-ST, 160i-ST DV / 200i-ST DV очень компактные, легкие и оснащены плечевыми ремнями для удобной транспортировки. Сварочные аппараты Линкольн Электрик оснащены всеми необходимыми кабелями и полностью готовы к работе. «Сила дуги», «Горячий старт» и корректировка коэффициента мощности во многом компенсируют разнообразие качества электродов и свариваемых поверхностей.
Технические характеристики инвертора Lincoln Electric Arcweld 160i-ST:
| Наименование | Номер по каталогу | Первичное напряжение | Вес (кг. | Габаритные размеры ВхШхД (мм.) | Класс защиты /изоляции | Соответствие стандарту |
| Arcweld® 160i-ST | К69002-1 | 220В/1/50/60Гц/ +/- 10% | 9,0 | 270х220х400 | IP21S / F | IEC 60974-1 |
| Arcweld® 200i-ST | К69005-1 | 220В/1/50/60Гц/ +/- 10% | 11,5 | 290х220х470 | IP21S / F | IEC 60974-1 |
| Arcweld® 160i-ST DV | K69003-1 | 110В/220В/1/50/60Гц/ +/- 10% | 12,0 | 290х220х470 | IP21S / F | IEC 60974-1 |
| Arcweld® 200i-ST DV | K69006-1 | 110В/220В/1/50/60Гц/ +/- 10% | 12,5 | 290х220х470 | IP21S / F | IEC 60974-1 |
Сварочные характеристики инвертора Lincoln Electric Arcweld 160i-ST:
| Наименование | Ток | Входное напряжение | Номинальная мощность (40°С) (рабочий цикл) |
| Arcweld® 160i-ST | 5-160А | 220В | 160А при 25%, 110А при 60% |
| Arcweld® 200i-ST | 5-200А | 220В | 200А при 25%, 120А при 60% |
| Arcweld® 160i-ST DV | 10-160А | 110\220В | 110А при 35%, 85А при 50%\220В 160А при 30%, 110А при 60% |
| Arcweld® 200i-ST DV | 10-200А | 110\ 220В | 110А при 35%, 85А при 50%\220В 200А при 25%, 110А при 60% |
Сварочные процессы:
Stick — дуговая сварка штучными электродами;
TIG — дуговая сварка вольфрамовым электродом в инертном газе.
Комплектация инверторов Lincoln Electric Arcweld 160i-ST:
3-метровый кабель с интегрированным разъемом;
3-метровый кабель заземления с зажимом на деталь;
5-метровый сварочный кабель с электрододержателем.
Основные преимущества сварочных инверторов Lincoln Electric Arcweld 160i-ST:
Небольшой и легкий, но очень мощный инвертер:
9,0 кг. – Arcweld 160i-ST
11,5 кг. – Arcweld 200i-ST
12,0 кг. – Arcweld 160i-ST DV
12,5 кг. – Arcweld 200i-ST DV
2 типа уникальных агрегатов:
Две различные мощности, а также сварочные технологические возможности и функциональность полностью устроят любого требовательного покупателя.
Доступность для любого уровня подготовки.
Надежная конструкция инвертора Lincoln Electric Arcweld 160i-ST:
Прочный металлический корпус и контрольные кнопки легко выдерживают суровые условия окружающей среды.
«Умная защита» от:
Существенных перепадов по току и напряжению в сети.
Автоматическая настройка «Силы дуги»:
Функция установления стабильной дуги с низким уровнем разбрызгивания.
Встроенная функция «Горячий старт»:
Регулировка стартового тока обеспечивает отличный поджиг сварочной дуги.
Встроенная функция «Антизалипание»:
Существенно снижает вероятность залипания от действий сварщика.
Возможность питания от генератора:
Аппараты 130i-S и 200i-S готовы для работы от электрогенераторов.
Соответствует стандарту IEC 60974-1:
Международный стандарт для сварочных аппаратов.
Защита от перегрева:
Обеспечивает длительный срок жизни аппарату, избегая перегорания.
Использована технология IGBT:
Для высокой надежности.
Легкая регулировка и контроль сварочной мощности:
Градуированные шкалы силы тока.
Полностью готов к работе:
Сварочный и обратный кабели + сетевой кабель в комплекте.
Двойное напряжение (DV):
Автоматически адаптируется к входному напряжению
Заказать инвертор Lincoln Electric Arcweld 160i-ST и сварочные электроды можете позвонив по телефону (495) 799-59-85.
Всегда на складе:
Сварочный инвертор Lincoln Electric Invertec 135S
Сварочный инвертор Lincoln Electric Arcweld 130i-S:
Сварочные инверторы Lincoln Electric Arcweld 200i-ST
Сварочный инвертор Lincoln Electric Arcweld 200i-S:
Сварочный инвертор Lincoln Electric Arcweld 160i-ST
Инструкция по эксплуатации
Подробное описание 160i-200i
инвертор Lincoln Electrik, сварочный аппарат Lincoln Electrik, бытовой сварочный аппарат Lincoln Electrik, сварочный аппарат линкольн электрик, сварочный инвертор Линкольн, бытовой сварочный аппарат линкольн электрик, инвертор Lincoln Electrik , сварочный инвертор Lincoln Electrik, Lincoln Electric Invertec 135S, инверторы Lincoln Electric Invertec 135S, инверторы Lincoln Electric по низким ценам, диллер Lincoln Electric, инвертор Lincoln Electric низкая цена!!!
ММА ИНВЕРТОРНЫЕ сварочные аппараты (электрод) Германия
ММА ДУГОВАЯ СВАРКА Наиболее распространенным и широко используемым процессом является ММА покрытым сваркой электродом , так как он позволяет работать с широким диапазоном толщин и материалов различных типы.
Благодаря широкому ассортименту электродов с различными характеристиками и диаметрами, вы можете использовать электрод ММА для сварки всех (или почти всех) существующих металлов.
ПРЕИМУЩЕСТВА ИНВЕРТОРНЫХ СВАРОЧНЫХ МАШИН MMA
С появлением инверторной технологии, которая заменила старые, тяжелые медные трансформаторы, сварочные аппараты для электродов стали легче и компактнее, а значит, их стало легче транспортировать.Кроме того, с инверторной технологией вы можете использовать электронные устройства, такие как HOT START, ARC FORCE и ANTI STICK, которые помогают оператору на самых сложных этапах сварки, облегчая процесс и облегчая успешную сварку. Кроме того, на сварочных аппаратах MMA последнего поколения можно оснастить горелку TIG клапаном и выполнять сварку железа и нержавеющей стали LIFT триггером.
Независимо от того, являетесь ли вы мастером или профессионалом, стоимость вашей первой сварки электродом MMA составляет несколько сотен евро, а необходимые продукты и аксессуары включают инверторный сварочный аппарат MMA, зажим заземления, зажим держателя электрода и первая упаковка покрытых электродов.
Одним из наиболее ценных преимуществ сварки электродом MMA является то, что этот процесс сварки не требует газовой защиты, так как во время плавления электрода покрытие горит, создавая контролируемую атмосферу (без кислорода), которая предотвращает окисление раскаленного металла при контакте с воздуха.
КАКАЯ ИНВЕРТОРНАЯ СВАРОЧНАЯ МАШИНА MMA РЕКОМЕНДУЕТСЯ?
Существуют сотни марок и моделей электродных сварочных аппаратов . Чтобы определить, предназначен ли данный инверторный сварочный аппарат MMA для профессионального использования или для самостоятельного использования, вы должны обратить внимание на рабочий цикл.Эти данные, предоставленные производителями, являются лучшим показателем для оценки предполагаемого использования сварочного генератора; как правило, чем выше рабочий цикл, тем выше цена продукта.
РАБОЧИЙ ЦИКЛ
Этот параметр указывает на способность сварочного аппарата выполнять заданную работу при определенной силе тока и температуре окружающей среды 40°С.
Этот параметр рассчитывается исходя из 10 минут использования. Например, электродный сварочный аппарат Helvi Galileo 179 имеет рабочий цикл 130 А при 100% и 160 А при 60%.
Эта информация информирует оператора о том, что сварочный аппарат MMA может работать непрерывно в течение 6 минут при 160 А (максимальная мощность) или даже непрерывно работать при 130 А.
Helvi Galileo 179 представляет собой однофазный сварочный аппарат с электродами , относящийся к профессиональному диапазону, поскольку рабочий цикл позволяет оператору выполнять непрерывную обработку электродами диаметром 3,25 мм, а также профессиональную обработку электродами с покрытием диаметром 4 мм.
Еще одним элементом, на который следует обратить внимание при покупке инверторного сварочного аппарата MMA , является наличие или отсутствие PFC (коррекция коэффициента мощности), которая часто присутствует на профессиональных сварочных аппаратах.
Это устройство корректирует и стабилизирует входящий ток, позволяя достигать высоких токов даже при 3кВт бытовой сети; кроме того, PFC позволяет оператору подавать питание на инверторный сварочный аппарат MMA даже через мотор-генераторы или путем подключения его к большим удлинителям. Это устройство повышает стандартную цену сварочного аппарата MMA , но также гарантирует значительную экономию энергии.
Перед покупкой инверторного сварочного аппарата MMA также важно проверить свариваемость различных типов покрытых электродов.Как правило, для рутиловых, основных, нержавеющих и чугунных электродов особых трудностей не возникает, но в случае целлюлозных и алюминиевых электродов для этого типа электрода с покрытием требуются определенные технические характеристики.
РЕКОМЕНДУЕМЫЕ МАШИНЫ ДЛЯ ЭЛЕКТРОДНОЙ СВАРКИ MMA.
Сотрудники Top-welding.com протестировали, отобрали и предоставили для немедленной доставки лучшие инверторные сварочные аппараты MMA для профессионального использования с бесплатной доставкой:
Lincoln Invertec 170S
HELVI Galileo 179
Deca I-Arc 318 lab
Esab 180 Pro
Для любителей делать своими руками мы подобрали серию инверторных сварочных аппаратов MMA от самых известных европейских производителей, без ущерба для качества и надежности конструкции, но с оглядкой к цене.
Lincoln Bester 170-ND
Helvi Sparc 226
Esab Rogue 150
GYS GYSMI 163E
Sunstone Welders > Выбор сварочных аппаратов > ВЧ инверторная микросварка сопротивлением
Высокочастотная инверторная сварка (ВЧ-инвертор) использует специальный источник питания для выполнения сварных швов сопротивлением с высокой повторяемостью. ВЧ инверторы используются в основном в автоматизации из-за высокой повторяемости сварных швов.Источник питания ВЧ-инвертора принимает входной переменный ток и преобразует его в волну постоянного тока, а затем переключается на сварку переменным током во время основного сварочного тока. Подобно сварке постоянным током, но с волной переменного тока низкого уровня в верхней части формы волны.
ВЧ инверторная сварка дает очень стабильные и воспроизводимые результаты. Это делает его основным кандидатом для использования с автоматизированными сварочными системами и в автоматизации.
Система сварки Avio HF, которую предоставляет Sunstone, использует обратную связь с обратной связью, что позволяет контролировать каждый сварной шов.Этот мониторинг позволяет вам измерять каждый сварной шов, чтобы убедиться, что они стабильны и совершенны. Кроме того, замкнутая обратная связь ВЧ-инвертора позволяет настраивать огибающие или диапазоны, в которые могут попадать сварные швы. Это позволяет установить, насколько строгим должен быть контроль сварки.
Из-за высокой повторяемости ВЧ инверторного источника питания рекомендуется использовать источник сварки с высокой повторяемостью. Это достигается за счет использования сварочной головки. Доступны два различных варианта сварки.
Сервопривод:
Использование сварочной головки с сервоприводом — это высочайший уровень точности любого типа системы подачи сварного шва. Сварочная головка с сервоприводом обеспечивает максимальный контроль давления, продолжительности и смещения. Проще говоря, вы можете контролировать, насколько быстро вы хотите, чтобы электроды двигались, какое усилие прикладывалось, и даже контролировать, насколько сильно электроды двигаются во время процесса сварки.
Это идеальная сварочная головка для использования в системах автоматизации и полуавтоматических системах. Если вы ищете идеальную сварочную головку, которую может использовать любой пользователь и получить потрясающие результаты, обратите внимание на головку с сервоприводом.
Пневматический:
Пневматическая головка обеспечит вам уровень контроля и точности, необходимые для использования с ВЧ-инвертором. Просто подключите линию сжатого воздуха и установите нужную скорость спуска и подъема, и вы готовы к сварке. Пневматическая сварочная головка с регулируемой высотой и давлением даст вам отличные результаты.
Приложения включают в себя:
Включить:
- Резисторы к клеммам
- Терминалы алюминия и меди лития 4
- Многие слои малых фольги
- конденсаторные ведущие
- пайка
- Аккумуляторная батарея
- Большая магнитная проволока
- Медицинское оборудование
- Аэрокосмическая отрасль
- И многое другое!
Инверторный сварочный аппарат
AIT предлагает линейку качественных высокоскоростных инверторных сварочных аппаратов AVIO
Предоставление вам оборудования и технической поддержки
Более низкие цены на оборудование и электроды, чем у других производителей
Более короткие сроки, особенно на электроды
Бесплатные тестовые сварные швы и беспрецедентная поддержка клиентов
Как мы можем вам помочь
Advanced Integrated Technologies (AIT) предлагает вам бесплатные пробные сварные швы, чтобы помочь определить, подходит ли инверторный сварочный аппарат для вашего применения.
Мы являемся поставщиком оборудования и технической поддержки для прецизионных инверторных сварочных аппаратов марки Nippon Avionics ( Avio ). В AIT мы выбрали линейку оборудования AVIO, потому что вы получаете более передовые технологии, качество и точность за свои деньги, чем с другими популярными брендами. Мы можем предоставить необходимое вам оборудование по экономичной цене и помочь с любыми техническими проблемами, с которыми вы столкнетесь при настройке сварочного процесса. Отправьте контактную форму или позвоните нам сегодня, чтобы запросить помощь в вашем следующем проекте.Нажмите здесь, чтобы найти подходящие сварочные головки.
Инверторные сварочные аппараты AVIO
Высокоскоростной и точный контроль формы волны
3 режима обратной связи (постоянный ток, напряжение или мощность)
Функция проверки перед сваркой
Время сварки до 3 секунд
Графический ЖК-дисплей формы волны сварки
Мультитрансформаторная система
Мультитрансформаторная система
Графический дисплей кривой сварки
| Особенности | NRW-IN4200 | NRW-IN8400 |
| Сварочный трансформатор | НТ-ИН4400 | НТ-IN8400 / НТ-IN4400 |
| Максимальный ток | 4000А | 8000А / 4000А |
| Контрольная частота | 2 кГц | |
| Режим управления | Постоянный ток, напряжение или мощность. Фиксированная ширина импульса | |
| Диапазон настройки таймера | Предварительный, 1-й, 2-й, ВВЕРХ, СВАРКА, ВНИЗ | |
| Общее время 0,5–3000 мс | ||
| Диапазон настройки для типа сварки | Ток 0,4–4,1 кА | Ток 0,4–8,2 кА / 0,4–4,1 кА |
| Напряжение 0,4–4,1 В | Напряжение 0,4–6,2 В / 0,4–4,1 В | |
| Мощность 0,2–8,2 кВт | Мощность 0.2 — 24,5 кВт / 0,2 — 8,2 кВт | |
| Ток/напряжение/мощность, контроль сопротивления | Среднее значение/Пик/Профиль | |
| Мониторинг трассировки | Ток, напряжение, мощность, сопротивление | |
| Отображение формы волны | Ток, напряжение, мощность, сопротивление | |
| Номер состояния | 31 | |
| Интерфейс | RS232C | |
| Источник питания | 200–230 В переменного тока | 380–415 В переменного тока / дополнительно 200–230 В переменного тока |
Сварочные источники питания делятся на две большие категории: «замкнутый контур» и «разомкнутый контур».
Конструкции с открытым контуром — это сварочные аппараты с емкостным разрядом и большинство источников прямой энергии или источников питания переменного тока. По сути, они не обеспечивают обратной связи, что означает отправку команды или импульса сварки, но нет схемы, которая бы проверяла реакцию этого импульса, когда он достигает точки сварки. Сварочные аппараты с замкнутым контуром бывают инверторного типа (высокочастотный инвертор) и транзисторного типа (линейный постоянный ток). Сварщики такого типа могут контролировать форму сварочной волны и контролировать состояние сварного шва, используя один из трех режимов обратной связи: «постоянный ток», «постоянное напряжение» или «постоянная мощность».Эти режимы подачи предлагают большие преимущества, такие как лучшая согласованность процесса между несколькими сварочными станциями, меньшее количество плохих сварных швов и автоматическая регулировка в реальном времени для изменений в тепловой нагрузке детали и покрытии.
Сварочные инверторы используют широтно-импульсную модуляцию для управления энергией сварки.
Через ряд выпрямителей и переключателей результирующий выходной ток имеет форму постоянного тока с наложенными пульсациями переменного тока низкого уровня. Время каждой части цикла можно контролировать с шагом в доли миллисекунды.Инверторные сварочные аппараты имеют высокую частоту повторения, что делает их особенно полезными в промышленной автоматизации.
Сварочные аппараты Avio, которые мы предлагаем, представляют собой высокочастотный инверторный сварочный аппарат премиум-класса японского производства . Мы поддерживаем этих сварочных аппаратов и гарантируем нашу поддержку и помощь клиентам, когда вы покупаете сварочный аппарат Avio у нас. Все электроды производятся компанией AIT на нашем предприятии в США. Мы можем быстро реагировать на ваши потребности и создавать электроды по индивидуальному заказу, чтобы помочь решить любые проблемы со сваркой, с которыми вы столкнетесь.Свяжитесь с нами сегодня, чтобы узнать, как AIT может сделать ваш следующий сварочный проект успешным.
Вольфрамовые электроды | ABICOR BINZEL
Вольфрамовые электроды | АБИКОР БИНЗЕЛЬЮжная Африка | английский
Везде, где создаются тонко обработанные сварные швы, свариваются высококачественные материалы и создаются точные сварные соединения, требуется сварка TIG и хорошие вольфрамовые электроды.При сварке вольфрамовым электродом в среде инертного газа (TIG), в дополнение к горелке, источнику питания и защитному газу, неплавящийся термостойкий вольфрамовый электрод является важным фактором для получения оптимальных результатов.
Ассортимент электродов для сварки TIG очень широк. Самое позднее, когда дело доходит до выбора подходящего электрода для сварки TIG, вы столкнетесь с цветовой маркировкой вольфрамовых электродов.
Отдельные типы электродов отмечены разными цветами.
Как следует из названия, основным компонентом вольфрамовых электродов является вольфрам. За исключением зеленого электрода для сварки TIG, изготовленного из чистого вольфрама, все остальные сделаны с оксидными добавками, такими как оксид циркония, оксид лантана, оксид церия или оксид тория. Другие содержат оксидные добавки с редкоземельными элементами. Их действие и свойства описаны в разделе «Электроды для сварки ВИГ и их цветовая маркировка или легирование» на этой странице.
При выборе вольфрамового электрода необходимо учитывать следующие аспекты:
- Вольфрамовый электрод типа
- Диаметр электрода
- Качество заточки и шероховатость электрода
- Геометрия наконечника электрода для сварки ВИГ
Краткий обзор всей информации
Электроды для сварки TIG и их цветовая маркировка или легирование – типы вольфрамовых электродов
E3 ® Вольфрамовый электрод E3 ® (фиолетовый), разработанный ABICOR BINZEL, подходит для легирования 90 оксидами редкоземельных элементов.
для сварки как постоянным током (DC), так и переменным током (AC).Им можно сваривать практически любой металл. Поэтому из-за его превосходных свойств воспламенения он также часто используется в автоматизированных процессах. В процессе сварки температура электрода остается неизменно низкой, что, в свою очередь, обеспечивает лучшую токонесущую способность и более длительный срок службы по сравнению с ториевыми электродами. Последние могут использоваться только в исключительных случаях из-за их крайне вредного воздействия.
Цветовая кодировка оксидов редкоземельных элементов:
WLa Этот вольфрамовый электрод в основном используется для сварки нелегированных и высоколегированных сталей, алюминиевых, титановых, медных и магниевых сплавов.Его легирующий элемент, оксид лантана , делает его пригодным как для сварки постоянным, так и переменным током, как и E3 ® . Золотой сварочный электрод TIG также используется в микроплазменной сварке.
Цветовая маркировка оксидом лантана:
- Черный = WLa 10 – с содержанием оксида лантана от 0,8 до 1,2 %
- Золото = WLa 15 – с содержанием оксида лантана от 1,3 до 1,7 %
- Синий = WLa 20 – с содержанием оксида лантана от 1,7 до 2,2 %
Легирующий элемент оксид церия делает этот электрод для сварки TIG более устойчивым, чем электрод с чистым вольфрамом, но менее прочным, чем электроды E3® и лантановые электроды.Этот тип вольфрамового электрода используется в основном в диапазоне средних и низких токов для сварки нелегированных и высоколегированных сталей, а также алюминиевых, медных, никелевых, титановых и магниевых сплавов. Их можно использовать как для сварки переменным током, так и для сварки постоянным током, однако хуже, чем электрод E3 ® от ABICOR BINZEL.
Цветовая маркировка оксидом церия:
- Серый = WCe 20 – с содержанием оксида церия от 1,8 до 2,2 %
Зеленый нелегированный вольфрамовый электрод был разработан для сварки синусоидальным переменным током специально для легких металлов.
Не подходит для сварки постоянным током. Поскольку зеленый электрод из чистого вольфрама предотвращает образование чистой прямоугольной волны из-за своей инерционности и высокой работы выхода, не рекомендуется использовать этот сварочный электрод с инверторными источниками питания. Идеальной заменой зеленого вольфрамового электрода является электрод E3®.
Цветовая маркировка для чистого вольфрама:
- Зеленый = W – изготовлен из чистого вольфрама без оксидного компонента
Благодаря легирующему элементу оксид циркония этот вольфрамовый электрод снижает риск загрязнения сварочной ванны.Этот электрод для сварки TIG в основном используется для сварки переменным током, поскольку он не только в ограниченной степени подходит для сварки постоянным током. При сварке переменным током этот легирующий элемент обеспечивает очень стабильный купол. С другой стороны, вольфрамовый электрод с диоксидом циркония также не воспламеняется.
Цветовая маркировка оксидом циркония:
- Белый = WZr 08 – с содержанием оксида циркония от 0,7 до 0,9 %
Качество заточки и шероховатость электрода
Прежде чем использовать вольфрамовый электрод, его необходимо отшлифовать, поскольку помимо качества заточки на дугу влияет направление заточки. Важно при шлифовке иглы TIG: Направление шлифовки должно быть продольным (аксиальным) по отношению к электроду! Скос в поперечном направлении (радиальном) к электроду для сварки ВИГ вызывает очень беспокойную, нестабильную дугу. Кроме того, при неправильной заточке мельчайшие частицы вольфрама могут попасть в сварочную ванну и загрязнить ее. Аксиально отшлифованный вольфрамовый электрод имеет хорошие свойства воспламенения, стабильную дугу и благоприятную эмиссию электронов.
Геометрия наконечника электрода для сварки ВИГ
Универсальный электрод ABICOR BINZEL для сварки ВИГ E3 ® дает наилучшие результаты сварки, если он заточен под углом 60 градусов и используется в предполагаемом диапазоне тока.
Более острые углы около 30 градусов больше подходят для нижнего диапазона тока. В этом случае лучше перейти на более тонкий электрод.
При более тупом угле шлифовки 60 градусов можно получить более узкую сварочную ванну, большую токонесущую способность и более длительный срок службы.
Поиск подходящего вольфрамового электрода для сварки ВИГ
В таблице ниже представлены наиболее распространенные типы вольфрамовых электродов, включая их пригодность и свойства. Этот обзор, несомненно, поможет вам выбрать подходящий электрод для сварки TIG для вашего собственного процесса сварки.
Рисунок ясно показывает, что E3® может использоваться универсально и обладает лучшими свойствами во всех направлениях:
| E3 ® фиолетовый | WLa 15 золото | WLa 20 синий | WCe 20 серый | WP зеленый | WZr 08 белый | |
| Минусовой полюс постоянного тока | +++ | ++ | +++ | + | – | – |
| Переменный ток | +++ | + | + | + | + | ++ |
| Стабильность дуги | ++ | + | ++ | + | – | ++ |
| Воспламеняемость | ++++ | ++ | +++ | + | – | + |
| Срок службы | ++++ | ++ | +++ | + | + | ++ |
| Свариваемые высоколегированные стали | ++++ | +++ | +++ | +++ | – | – |
| Свариваемый алюминий | ++++ | + | + | + | ++ | ++ |
Блоги о сварке TIG и вольфрамовых электродах
Видео вольфрамовые электроды
Александр Бинзел (собственное) ООО39, Maxwell St.
2091 Офиртон/ЙоханнесбургКарты Google0027-11- 4 93 70 50 Канал ABICOR BINZEL на YouTubeПосетите канал нашей компании на YouTube и узнайте больше о ABICOR BINZEL. © 2022 АБИКОР БИНЗЕЛЬ Изменить настройки файлов cookie
Нам нужно ваше согласие на загрузку сервиса Youtube!
Мы используем Youtube для встраивания контента, который может собирать данные о вашей активности.Пожалуйста, ознакомьтесь с деталями и примите услугу, чтобы увидеть этот контент.YESWELDER ARC Сварочный аппарат 165A Ручной сварочный аппарат Цифровой инверторный сварочный аппарат 110/220 В постоянного тока Лифт TIG Портативный сварочный аппарат
Аппарат дуговой сварки YESWELDERподходит для различных сварочных электродов. Вы сможете регулировать сварочный ток в соответствии со своими предпочтениями. Этот высококачественный сварочный аппарат от YesWelder, несомненно, сделает сварку очень легкой.
Портативный аппарат 160AMP обеспечивает хорошие сварочные характеристики с использованием различных электродов.Он имеет функцию горячего старта и обеспечивает гладкую сварку. Аппарат очень мощный для сварки стали диаметром 0,25 дюйма при напряжении 220 В и стали диаметром 5/32 дюйма при напряжении 110 В.
Аппарат YesWelder — это легкий и портативный аппарат, обеспечивающий надежную сварку. Это хороший аппарат для мастеров своими руками, профессионалов и начинающих сварщиков. Благодаря портативному и легкому профилю вы можете легко носить его с собой куда угодно.
Доступен в нескольких стилях
- Сварочный аппарат ARC-125DS
- Аппарат для сварки TIG ARC-205DS
- TIG-205DS Аппарат для сварки TIG
- Цифровой сварочный аппарат ARC-165DS
- Цифровой сварочный аппарат MIG-205DS
Инверторный сварочный аппарат IGBT доступен в нескольких модификациях.Вы можете взглянуть на вышеупомянутые стили. Пожалуйста, выберите стиль, который соответствует вашим требованиям к сварке.
Сварщик имеет стили для всех процессов сварки, таких как MIG, TIG и Stick.
Цифровое управление
YesWelder Arc IGBT сварочный аппарат имеет цифровое управление. Воспользовавшись функцией цифрового управления, вы сможете выбрать диаметр сварочных электродов. Аппарат позволяет регулировать сварочный ток в соответствии с вашими требованиями к сварке. С добавлением функции цифрового управления машина способна обеспечить желаемый результат сварки, максимальный комфорт и простоту использования.
Операция
Высокая мощность сварочного аппарата и двойное напряжение
Инверторный сварочный аппарат на IGBT-транзисторах YesWelder позволяет выполнять электродуговую сварку широким спектром электродов, включая 6011, 6013, 7018 и многие другие. С другой стороны, устройство поставляется с ARC-165DS, что означает, что оно также имеет функцию стика постоянного тока. Подходит для сварки целлюлозным электродом.
Это сварочный аппарат с двойным напряжением, который поставляется с вилкой 110 В NEMA 5-15P, что обеспечивает мощный сварочный ток 128 ампер.
Напряжение 220 В подходит для сварочного тока 165 ампер.
Плюсы
- Очень плавная сварка
- Функция горячего старта работает впечатляюще.
- Подходит для широкого спектра электродов, таких как 6011, 6013, 7014, 7024 и т. д.
- Легкая машина
- Хороший агрегат для начинающего сварщика
- Также может работать от генератора.
- Этот сварочный аппарат небольшого размера занимает очень мало места.
Портативный и легкий сварочный аппарат от YesWelder — мощное устройство.Сварщик получил хорошие отзывы от пользователей, поэтому его здесь можно рекомендовать. Портативный сварочный аппарат обеспечивает плавную сварку и может работать с различными электродами. Это устройство также хорошо для нового пользователя.
Минусы
- Неисправный товар отправлен многим клиентам. Однако по требованию заказчика они были заменены.
Я пытался найти недостатки этого цифрового сварочного аппарата YesWelder, но не нашел многих.
Есть только один недостаток в отношении дефектного товара, отправленного некоторым клиентам.
Заключение
В заключение, портативный сварочный аппарат YesWelder — это высокопроизводительное устройство. Он поставляется с широким спектром функций, которые обеспечивают простоту использования, комфорт и качество. Устройство получило впечатляющие отзывы на многих торговых сайтах, включая Amazon, Walmart и т. д.
Легкий блок на 165 А также экономит место. Потому что он имеет небольшой размер. Он не займет много места в любом месте, где вы его используете. В случае, если вы хотите использовать этот сварочный аппарат на токе генератора, вы можете использовать его очень удобно.Многие клиенты Amazon.com говорят, что используют эту машину от генератора. Наконец, цена также очень разумна, чтобы купить аналогичный аппарат других ведущих брендов, вам, возможно, придется заплатить больше, чем вы платите за этот сварочный аппарат.
Советы и методы сварки TIG
.
