Сварочный вращатель своими руками — чертежи, фото

Качество шва зависит от опыта сварщика и правильно подобранного оборудования. Но при выполнении кольцевых швов, если есть возможность проворачивать стык, может возникать брак в соединении из-за рывков во время вращения. Чтобы этого избежать используют сварочный вращатель. Он особенно полезен, когда требуется выполнять много однотипных кольцевых швов. Такое приспособление продается наряду с оборудованием по сварке в магазинах, но его можно изготовить и своими руками. Для этого понадобятся чертежи, заготовки рабочих элементов, и двигатель. Перед разработкой лучше ознакомиться с видео о принципах функционирования сварочных вращателей, и их разновидностях, чтобы лучше понимать какой необходим конечный результат.

Почему стоит сделать самому?

Вращатель сварочный роликовый, изготовленный своими руками, экономит некоторую сумму средств из семейного бюджета, а работать может так же как и магазинный. Разрабатывая конструкцию самостоятельно, можно создать модель подходящую для конкретных видов сварочных работ, которая будет устойчиво стоять при вращении и позволять ровно вести шов.

Использование такого приспособления позволяет:

• выполнять сварку на трубах разного диаметра;
• приваривать фланцы к торцам труб;
• изготавливать бочки и баки разных размеров;
• автоматическое вращение изделия позволяет ускорить сварочный процесс, состоящий из однотипных кольцевых швов;
• улучшить рабочие условия для сварщика;
• повысить качество сварки за счет поддержания постоянной скорости на протяжении ведения всего шва, что избавляет от наплывов и непроваров;
• при креплении горелки на кронштейн над местом соединения труб полностью автоматизировать процесс.

Разновидности и чертежи

На видео можно ознакомиться с разнообразными моделями вращателей, созданных своими руками. Сварка с их помощью выполняется гораздо легче, благодаря повышенной концентрации внимания сварщика на горении дуги и формированию шва, без отвлечений на ручное вращение конструкции.

Свой первый вращатель для сварки можно смастерить несколькими способами. Схема будет зависеть от последующего применения и видов накладываемых швов. Поэтому, перед закупкой деталей и элементов, стоит рассмотреть различные фото подобных приспособлений, чтобы определиться с видом конструкции.

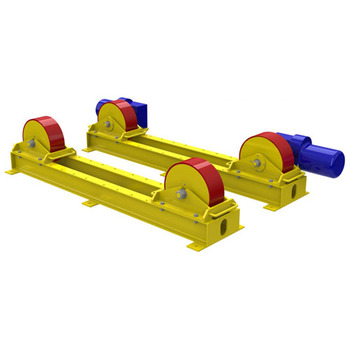

Роликовые версии

Для сварки кольцевых швов на трубах диаметром от 25 до 1000 мм активно используются вращатели сварочные роликовые. На видео понятен их принцип работы. Изделие выставляется на четыре ролика, где один или сразу два являются ведущими (к ним подсоединен привод), а остальные поддерживающими. Ролики крепятся к общему основанию, прорези в котором позволяют изменять расстояние между вращающимися опорами.

Двигатель приводит в движение ведущий ролик. Скорость вращения изменяется редуктором, снижающим обороты на порядок и тиристорным регулятором, замедляющим ход до сварочной скорости. Дополнительно, горелку от полуавтомата можно прикрепить над местом стыковки труб, а кнопку включения сварки вывести отдельно. Тогда весь процесс можно автоматизировать и выполнять стоя в стороне.

Барабанные модели и с вращающимся основанием

На других видео можно встретить вращатели, где основой служит кулачковый шпиндель (прижимной барабан) от токарного станка. Это приспособление имеет основание, на котором закреплен вал с барабаном на конце. Труба устанавливается в кулачки. К ней прихватывается ответная часть. Вращение происходит как и в предыдущей версии. Недостатком служит ограничение в диаметре используемых труб (это зависит от ширины развода кулачков).

Еще одной моделью сварочного вращателя является конструкция, где крутится не само изделие, а основание под ним. На видео понятно, что этот вариант хорошо подходит для круговых швов под приварку фланцев. Переворачивая изделие можно выполнить сварку как внутри, так и снаружи. Поэтому, определяясь с моделью вращателя, стоит учесть какие виды швов придется выполнять чаще (кольцевые на стыке двух труб или круговые для присоединения фланца), и после этого приступать к созданию.

Изготовление вращателя

Для создания самодельного вращателя с роликовой частью потребуются:

• электродвигатель;
• металлическая плита-основание;
• редуктор;
• тиристорный регулятор;
• ролики;
• органы управления.

Мотор может быть с различными параметрами, главное чтобы он работал от 220 V на переменном токе. Мощность 1200 Вт или 3000 Вт значения не имеет, поскольку его обороты будут все равно слишком велики для ведения сварки. Но чем выше значение мощности, тем больше это устройство будет потреблять электроэнергии, что невыгодно при долгих работах.

Для уменьшения скорости вращения в схему устанавливают редуктор. Можно подобрать сразу модель, которая принимает обороты двигателя, а за счет шестеренок разного диаметра, выдает скорость вращения, приемлемую для сварки. Если же это невозможно, то стоит использовать дополнительный редуктор. В случаях работы с трубами одного и того же диаметра, этого будет достаточно. Но если величина изделий не постоянна, то стоит сделать изменение вращения плавным с помощью тиристорного регулятора.

В качестве основания подойдет лист металла 5-10 мм толщиной. Под ролики следует изготовить П-образные «уши», крепящиеся к основанию болтом. В плите стоит сделать прорези, позволяющие менять расстояние между роликами. Это даст работать с трубами разных диаметров. Крутящий момент передается на ось одного из роликов, что приводит в движение и находящуюся на нем конструкцию.

Для управления можно вывести кнопку на проводе, которую сварщик будет держать в руке и нажимать во время начала сварки. Альтернативным вариантом является установка педали на полу, наступая на которую будет запускаться механизм.

Использование вращателя для сварки позволяет повысить производительность и улучшает рабочие условия сварщика. Положительно это влияет и на качество соединения. А изготовления такого приспособления самостоятельно еще и экономит средства.

Поделись с друзьями

0

0

0

0

Регулируемые роликовые вращатели | ООО «ТермоТех»

Несущая способность, т		5	1	20	30	40	50	60	80	100	200	300
Линейная скорость, мм/мин		70-1200
Мощность, кВ		2×0,25	2×0,37	2×0,55	2×0,75	2×1,1	2×1,5				2×3,0	2×5,5
Диаметр заготовки, мм		150-2200	150-2800	300-3600		300-4000	300-4500	300-5000	800-6000	800-6500		1000-7200
Размер роликов, мм		Ø300×110	Ø350×118	Ø380×175	Ø425×198				Ø580×280	Ø600×300	Ø650×300	Ø800×350
Материал роликов		Стальной сердечник с резиновой поверхностью		Комбинация стальных и резиновых роликов
Габариты приводной секции, мм	Длина	1800	1910	2240	2300	2450	3100	3200	3100	3300	3600	4400
	Ширина	430	730	860	950		1100		1300	1420	1610	1840
	Высота	560	580		680		800		1070	1120	1210	1620
Габариты не приводной секции, мм	Длина	1650	1910	2240	2300	2450	2660	2760	3100	3300	3600	4400
	Ширина	360	600		520		600		950	980	1010	1220
	Высота	560	580		680		800		1070	1120		1620

Роликовый вращатель — Чертежи, 3D Модели, Проекты, Сварочное производство

Роликовый вращатель/

Роликовый вращатель/WR-1000. 00.000 _ Роликовый вращатель.spw

Роликовый вращатель/WR-1000.00.000 _ Роликовый врыщатель.a3d

Роликовый вращатель/WR-1000.00.000 СБ _ Роликовый вращатель Сборочный чертеж.cdw

Роликовый вращатель/WR-1000.00.001 _ Вал.m3d

Роликовый вращатель/WR-1000.00.002 _ Ось.cdw

Роликовый вращатель/WR-1000.00.002 _ Ось.m3d

Роликовый вращатель/WR-1000.00.002 _ Ролик.m3d

Роликовый вращатель/WR-1000.00.003 _ Ось.cdw

Роликовый вращатель/WR-1000. 00.003 _ Ось.m3d

Роликовый вращатель/WR-1000.00.004 _ Втулка.cdw

Роликовый вращатель/WR-1000.00.004 _ Втулка.m3d

Роликовый вращатель/WR-1000.00.005 _ Звездочка.cdw

Роликовый вращатель/WR-1000.00.005 _ Звездочка.m3d

Роликовый вращатель/WR-1000.00.006 _ Палець.cdw

Роликовый вращатель/WR-1000.00.006 _ Палець.m3d

Роликовый вращатель/WR-1000.00.007 _ Шайба.cdw

Роликовый вращатель/WR-1000. 00.007 _ Шайба.m3d

Роликовый вращатель/WR-1000.00.008 _ Втулка.cdw

Роликовый вращатель/WR-1000.00.008 _ Втулка.m3d

Роликовый вращатель/WR-1000.000.01 _ Вал.cdw

Роликовый вращатель/WR-1000.01.000 _ Рама/

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.000 _ Рама.a3d

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.000 _ Рама.spw

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.000 СБ _ Рама Сборочный чертеж. cdw

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.001 _ Труба.cdw

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.001 _ Труба.m3d

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.002 _ Ручка.cdw

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.002 _ Ручка.m3d

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.003 _ Пластина.cdw

Роликовый вращатель/WR-1000.01.000 _ Рама/WR-1000.01.003 _ Пластина.m3d

Роликовый вращатель/WR-1000. 01.000 _ Рама/~$-1000.01.000 _ Рама.a3~

Роликовый вращатель/WR-1000.02.000 _ Опора/

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.000 _ Опора.a3d

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.000 СБ _ Опора Сборочный чертеж.cdw

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.001 _ Винт.cdw

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.001 _ Винт.m3d

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.002 _ Пятка.cdw

Роликовый вращатель/WR-1000. 02.000 _ Опора/WR-1000.02.002 _ Пятка.m3d

Роликовый вращатель/WR-1000.02.000 _ Опора/WR-1000.02.003 _ Амортизатор.m3d

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.000 _ Приводная каретка.a3d

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.000 _ Приводная каретка.spw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.000 СБ _ Приводная каретка Сборочный чертеж.cdw

Роликовый вращатель/WR-1000. 03.000 _ Приводная каретка/WR-1000.03.001 _ Основание.cdw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.001 _ Основание.m3d

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.002 _ Боковая пластина.cdw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.002 _ Боковая пластина.m3d

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.003 _ Корпус.cdw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.003 _ Корпус.m3d

Роликовый вращатель/WR-1000. 03.000 _ Приводная каретка/WR-1000.03.004 _ Плита.cdw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.004 _ Плита.m3d

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.005 _ Ребро.cdw

Роликовый вращатель/WR-1000.03.000 _ Приводная каретка/WR-1000.03.005 _ Ребро.m3d

Роликовый вращатель/WR-1000.04.000 _ Каретка/

Роликовый вращатель/WR-1000.04.000 _ Каретка/WR-1000.04.000 _ Каретка.a3d

Роликовый вращатель/WR-1000.04.000 _ Каретка/WR-1000.04.000 _ Каретка.spw

Роликовый вращатель/WR-1000. 04.000 _ Каретка/WR-1000.04.000 СБ _ Каретка Сборочный чертеж.cdw

Роликовый вращатель/WR-1000.04.000 _ Каретка/WR-1000.04.001 _ Боковая пластина.cdw

Роликовый вращатель/WR-1000.04.000 _ Каретка/WR-1000.04.001 _ Боковая пластина.m3d

Роликовый вращатель/WR-1000.04.000 _ Каретка/~$-1000.04.000 _ Каретка.sp~

Роликовый вращатель/WR-1000.04.000 _ Каретка/~$-1000.04.001 _ Боковая пластина.m3~

Роликовый вращатель/~$-1000.00.002 _ Ось.m3~

Роликовый вращатель/~$-1000.00.002 _ Ролик.m3~

Роликовый вращатель/~$-1000. 00.003 _ Ось.m3~

Роликовый вращатель/~$-1000.00.004 _ Втулка.m3~

Роликовый вращатель/~$-1000.00.005 _ Звездочка.m3~

Роликовый вращатель/~$-1000.00.006 _ Палець.m3~

Роликовый вращатель/Привод/

Роликовый вращатель/Привод/_CM_075_U_100_71_B5.3d.igs

Роликовый вращатель/Привод/_CM_075_U_100_71_B5.3d.m3d

Роликовый вращатель/Привод/_TS_71_3_4_B5_230-400_50Hz.3d.igs

Роликовый вращатель/Привод/_TS_71_3_4_B5_230-400_50Hz. 3d.m3d

Роликовый вращатель/Привод/~$M_075_U_100_71_B5.3d.m3~

Роликовый вращатель/Привод/~$тор-редуктор NMRV 075-0.25-9.a3~

Роликовый вращатель/Привод/Мотор-редуктор NMRV 075-0.25-9.a3d

Роликовый вращатель/Привод/Мотор-редуктор NMRV 075-0.25-9.a3d.bak

Роликовый вращатель/Ролик @2~200 .m3d

Сварочный вращатель

от Changzhou Weld Leader Machinery. Поставщик из Китая. Идентификатор продукта 252003.

Поставщик Из Китая

17-09 февраля

Самовыравнивающийся тип, обычный тип, противозадирный тип и т. Д.

Обнаженный в контейнере

Недавние обзоры пользователей

Этот пользователь еще не получил ни одного отзыва!

Статус проверки

Свидетельство о регистрации компании

Подтверждение личности представителя

Подтверждение предыдущего экспорта / импорта

Представитель компании прошел видеозвонок

Другие документы, такие как мандаты и сертификаты

Другие элементы, похожие на: Сварочный вращатель

Поставщик из Уси, Цзянсу, Китай

Вращатели построены грузоподъемностью от 3 тонн до 200 тонн. В зависимости от грузоподъемности вращающие колеса изготавливаются из полиуретана или цельнометаллических, что может обеспечить несущую способность и поддерживать работу в течение длительного времени. Технические характеристики следующие 1. Каждый комплект включает 01 приводной агрегат и 01 промежуточный агрегат с электрической системой управления. 2. Инвертор Schneider / Taian 3. Электрические компоненты Siemens / Schneider / chnt 4. Пульт дистанционного управления с кабелем длиной 5 м. 5. Сертификаты CE и ISO

Поставщик из Уси, Цзянсу, Китай

Тайваньский инвертор, Schneider Electric, мотор siemens. Согласно требованиям заказчика.

Поставщик из Уси, Цзянсу, Китай

Вращатель сварочного резервуара YZG Наш спроектированный и изготовленный вращатель сварочного бака типа YZG вобрал в себя превосходство тех же продуктов отечественного и зарубежного производства, которые изготовлены в соответствии с сосудом высокого давления. требование производителя.Этот продукт применяется при ручной и автоматической сварке металлических резервуаров, он необходим для изготовления сосудов высокого давления. Он обладает хорошими характеристиками как передовая технология, надежное качество, простота в эксплуатации и так далее. Этот ротатор бака бывает двух типов, включая самовыравнивающийся и регулируемый. Он подходит для резервуаров с различным диаметром в пределах диапазона и обеспечивает плавную регулировку скорости в соответствии с заданными параметрами сварки, что имеет хорошие характеристики, такие как небольшой шум на трансмиссии и стабильное вращение рабочего стола.Главный технический параметр Тип: YZG-5, YZG-10, YZG-20, YZG-40, YZG-60, YZG-80, YZG-100.

Поставщик из Уси, Китай

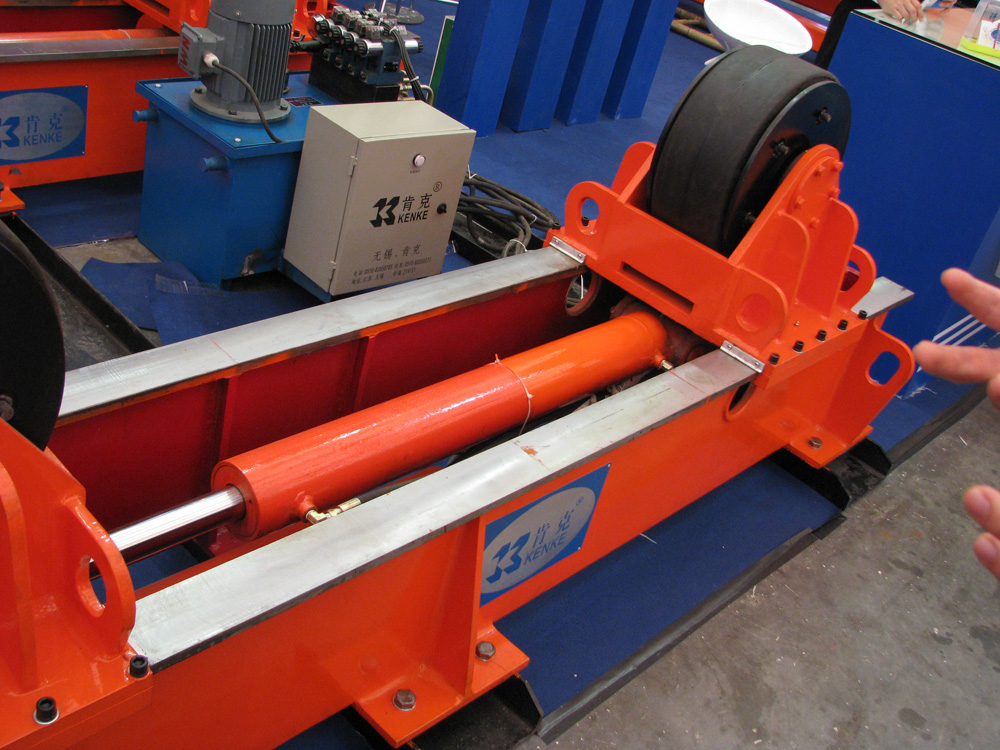

Сварочный вращатель (поворотный валок, рольганга): -Состоит из приводного / силового агрегата, холостого хода, электрического шкафа и панели с ручным управлением. -Панель с ручным управлением с кнопками делает работу очень удобной. -Расстояние между роликами можно регулировать автоматически, чтобы подходить к трубам / резервуарам разного диаметра. -Частотная регулировка скорости применяется для регулировки скорости ролика. -Два стальных ролика используются на обоих концах резиновых роликов для защиты резиновых роликов. -Материалом роликов также может быть полиуретан или сталь. -Широкие ролики увеличивают срок службы роликов и понижают давление на трубы / резервуары.Чистая упаковка.

Поставщик из Уси, Цзянсу, Китай

Сварочный вращатель Помощник сварочного аппарата Гидравлическая группа на роликовой раме Каждый комплект гидравлических спаренных держателей поворотных валков состоит из двух держателей ведомых валков, и каждый носитель ведомых валков оснащен системой из двух комплектов компонентов ведущего роликового колеса гидроцилиндра, при этом гидроцилиндр регулирует поворот базы подъемного ролика, чтобы регулировка роликового колеса вверх-вниз для выравнивания заготовки. В гидравлической системе используется набор гидравлических насосных станций для равномерной подачи масла для каждого гидроцилиндра, которым можно управлять отдельно, и каждый гидроцилиндр может независимо приводить в действие компонент роликового колеса. Он широко применяется при автоматической сварке или шлифовке внутренних и внешних сварных швов и кольцевых сварных швов парового барабана корпуса котла и других цилиндрических элементов в ветряных башнях, котлах, резервуарах под давлением, в нефтяной, химической промышленности, механике и других отраслях обрабатывающей промышленности.Он имеет усовершенствованную структуру и полный набор функций, прост в эксплуатации и играет надежную роль в обеспечении повышения качества продукции.

Поставщик из Уси, Цзянсу, Китай

Регулируемый сварочный вращатель Предварительно сформированы отверстия под болты для регулировки расстояния между центрами группы роликов в соответствии с вариациями диаметра заготовки. Применяется бесступенчатое регулирование скорости импортного преобразователя частоты. С широким диапазоном регулировки скорости, высокой точностью и большим пусковым моментом. Также мы можем спроектировать различные типы токарных валков по индивидуальному заказу в соответствии с требованиями заказчика.

Поставщик из Уси, Цзянсу, Китай

Ротатор для сварки колес PU Сварочный вращатель Помощник сварочного аппарата Описание В этой серии используются зарезервированные резьбовые отверстия или винтовые стержни для регулирования межцентрового расстояния роликовой цепи для адаптации к изменению диаметра обрабатываемой детали; комплект состоит из держателя приводных валков и держателя ведомых валков; По конструкции токарные валки можно разделить на стале-клеевые, полиуретановые, цельностальные и другие. Он в основном используется для сварки, полировки, резиновой футеровки и сборки. Схема регулирования скорости оборудования — это частотно-регулируемое регулирование скорости переменного тока, что повышает надежность работы. Мы также можем настроить другие типы держателей сварочных токарных валков по запросу клиентов. Спецификация СпецМакс.нагрузочная масса-кг Подходящий диаметр сосуда-ммДиаметр и ширина колеса Линейная скорость ролика-м / ч Мощность двигателя резиновые ролики-мм Металлические ролики мм HGK22000Ф250-1800Ф200 * 802 * Ф190 * 166-602 * 0.18 HGK55000Ф250-2300Ф250 * 1002 * Ф240 * 206-602 * 0,37 HGK1010000Ф320-2800Ф300 * 1202 * Ф290 * 386-602 * 0,55 HGK2020000Ф500-3000Ф350 * 1202 * Ф340 * 456-602 * 1,1 HGK4040000Ф600-4200Ф400 * 1202 * Ф390 * 606-602 * 1,5 HGK6060000Ф700-5000Ф450 * 1202 * Ф440 * 706-602 * 1,5 HGK8080000Ф700-5500Ф500 * 1202 * Ф490 * 706-602 * 2,2 HGK100100000Ф700-6000Ф550 * 1202 * Ф538 * 1006-602 * 2,2 HGK160160000Ф1000-6000Ф620 * 2206-602 * 4,0 HGK200200000Ф1100-6500Ф650 * 2006-602 * 5,5 HGK300300000Ф1200-8000Ф700 * 2506-602 * 7. 5 HGK400400000Ф1200-8000Ф750 * 3006-602 * 11,0 HGK500500000Ф1200-8000Ф800 * 5006-602 * 11,0 HGK800800000Ф1500-9000Ф900 * 9006-602 * 15,0 HGK100010 00000Ф1500-9000Ф1000 * 10006-602 * 17,5

Поставщик из Фошань, Гуандун, Китай

Производительность: 20 ПК в минуту Размер упаковки LWH: 1200 * 650 * 1400 мм Г. Вес: 225 кг Вес нетто: 200 кг

Поставщик из Цзинань, Китай

Сварочный позиционер By-10 — это тип автоматического позиционера, он может работать в сварочных процессах mig / mag, co2 и tig.Этот сварочный манипулятор, входящий в состав специальной системы круговой автоматической сварки, подходит для круглых и кольцевых заготовок, например: запасных частей для автомобилей, труб, фланцев, сильфонов и других металлических деталей, требующих массированной кольцевой сварки. Технические характеристики сварочного позиционера by-10: МодельBy-10 Потребляемая мощность Ac110v / 220v 50/60 Гц Емкость (горизонтальная / вертикальная) 22 фунта / 11 фунтов Размер стола 7 дюймов Высота стола 8,5 дюймов Скорость вращения 2 ~ 20 об / мин Диапазон наклона 0 ~ 90 Режим наклона: Ручной Двигатель вращения 10 Вт По размеру (14.5710,68,5 дюйма). Превышение размера (14,5710,68,5 дюйма) Gw: 8,7 кг

Статус проверки

Свидетельство о регистрации компании

Подтверждение личности представителя

Подтверждение предыдущего экспорта / импорта

Представитель компании прошел видеозвонок

Другие документы, такие как мандаты и сертификаты

Преимущества средств автоматизации сварки

когда вы ищете инструменты для автоматизации сварки, разумно арендовать сварочные инструменты и оборудование от ведущих и проверенных поставщиков. Они вам посоветуют лучше выбирать возможные решения и обеспечить плавный поток в вашем деловые операции. Сегодня доступно несколько различных методов. для сварки можно использовать другую технологию. Эти типы сварочного инструмента состоят из двух типов автоматизации, таких как полуавтоматическая и полностью автоматическая. Сварка Rotator — один из широко используемых инструментов автоматизации в отрасли. Эти ротаторы в основном используются в газовой промышленности, атомной промышленности, бензине. химическая промышленность, обрабатывающая промышленность, обычная энергетика и береговая и морская нефтяная промышленность эффективно.В Сварочные вращатели высшего класса разработаны известным производством компании по отраслевым стандартам. Эти компании рады предоставить требования, основанные на потребностях клиента, а также предложить ротатор на заказ согласно их требованиям. Другой известный сварочный инструмент валки для токарной обработки труб, которые широко используются в крупных промышленных сосудов, а также в компании по автоматизации сварки. Обычно труба поворотные валки могут быть сконструированы так, чтобы работать эффективно и безопасно.Даже некоторые компании предлагают токарные валки в краткосрочную аренду, чтобы вы могли купите его в аренду или купите для своих целей в зависимости от ваших потребностей.

В основная цель использования валков для токарной обработки труб — это максимизация производства. as обеспечивает вашу безопасность при высокой грузоподъемности. Широкий ассортимент труб токарные валки доступны на рынке, поэтому вы можете найти тот, который соответствует вашему потребности отрасли. Высококачественные ротаторы также используются с различными процессорами. такие как MIG, SAW, TIG и ARC и так далее.Основные области применения токарной обработки рулоны приведены ниже,

· Котлы

· Сосуды под давлением

· Сварка труб

· Трубы API

· Теплообменники

· Навесные суда

· Пули LPG

· Танки

· Бочки
