как сделать аппарат для сварки по схеме? Что потребуется для изготовления?

Контактная сварка весьма распространена в промышленной отрасли, так как она применяется для более точного и надежного соединения металлов между собой. В данной статье описано, как изготовить аппарат для контактной сварки из микроволновки по весьма простой схеме.

Инструменты и материалы

Для изготовления сварочного аппарата используется элементарный набор инструментов, таких как:

• болгарка или ножовка по металлу;
• дрель или шуруповерт;
• молоток;
• отвёртка.

Из материалов потребуются:

• трансформатор из микроволновой печи;
• кабель крупного сечения для новой обмотки;
• провод питания;
• кабель для подключения электродов;
• кнопка для мгновенного отключения питания;
• доски для корпуса.

Схема изготовления

Прежде чем приступить к сборке сварочного аппарата из микроволновки своими руками, нужно понять принцип работы трансформатора, который поможет сварить метал. Трансформатор состоит из двух обмоток (первичной и вторичной), они заключены в корпус – «сердечник», который набран из листов специальной стали. На первичную обмотку подается электрический ток, который, проходя через сердечник, попадает на вторичную обмотку. Она, в свою очередь, повышает или, наоборот, понижает ток. Отсюда следует их классификация на понижающий и повышающий трансформаторы. В данной схеме будет использоваться второй вариант, то есть напряжение будет понижаться, а ток – повышаться. С помощью этого эффекта и будет происходить сварка материалов.

В зависимости от того, какой толщины будут свариваемые детали, нужно подбирать трансформатор и сечение кабеля для новой обмотки.

Для начала нужно разобрать микроволновую печь, чтобы достать трансформатор, который в дальнейшем будет использован в работе. Он состоит из двух обмоток медной проволоки, которая может быть залита лаком или обмотана специальной бумагой. Также он может находиться в пластиковом или металлическом кожухе, который защищает его от воздействия внешней среды.

Убираем вторичную обмотку с корпуса трансформатора, как правило, это верхний элемент. Для извлечения обмотки ветки, которые выступают за пределы корпуса трансформатора, нужно обрезать с помощью болгарки или ножовки. Остатки обмотки, которые скрыты внутри корпуса, необходимо высверлить с помощью дрели (шуруповерта): сперва сверлом маленького диаметра и далее по возрастающей. Маленькие торчащие элементы убираются с помощью отвертки и молотка, которыми просто выбиваются с корпуса.

Очень важно не повредить первичную обмотку!

После того как обмотка была полностью удалена, необходимо очистить место установки от остатков лака или бумаги. После тщательной чистки можно закрепить новую обмотку.

Далее берем кабель нужного сечения. Можно взять многожильный медный кабель сечением 6 квадратов, но нужно будет сделать около 15 витков. Или же кабель большего сечения, но с меньшим количеством витков. Все зависит от использованного кабеля. Обмотка должна быть плотно намотана (без пропусков) и не «болтаться» в корпусе трансформатора. После того как провод занял свое новое место, трансформатор нужно закрепить на платформе из досок для лучшей устойчивости сварочного аппарата из микроволновки. Это можно сделать с помощью другой доски или уголков.

Схема подключения первичной обмотки весьма простая. Из обмотки выходят два контакта (они же клеммы), к ним мы подключаем провод питания. Также можно подключить разъем, к которому уже подходит провод питания, что увеличит её мобильность и улучшит транспортировку.

По схеме идут провод питания, кнопка мгновенного отключения, которую можно установить на корпус сварочного аппарата, и непосредственно первичная обмотка. Также в эту схему можно внедрить:

• регулятор тока, с помощью которого можно регулировать напряжение, приходящее на первичную обмотку;
• таймер, который дополнительно будет включать аппарат на определённый период времени, тем самым уменьшая потребление электричества и дополнительно защищая от перегрева сам трансформатор.

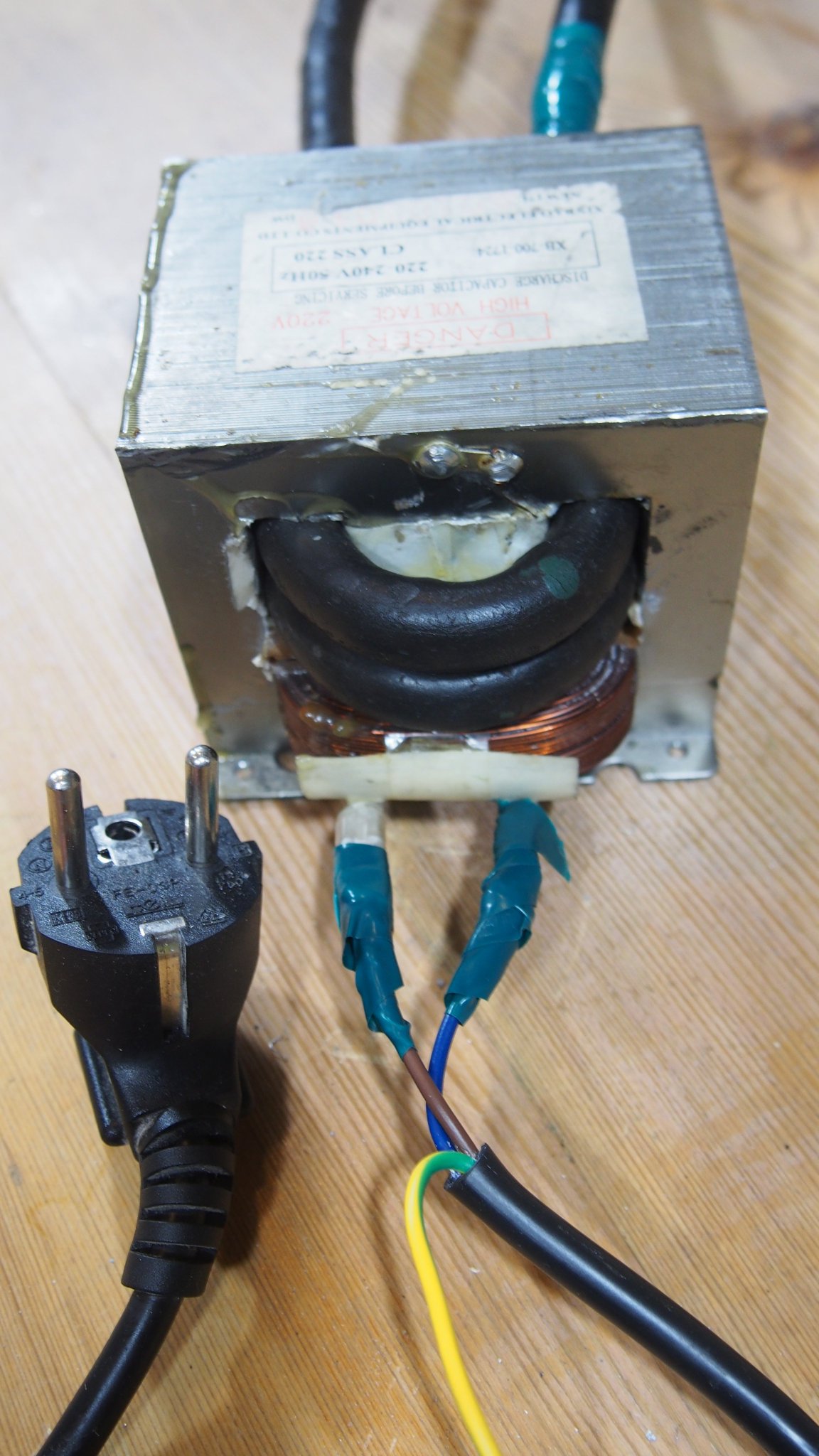

После того как была подключена первичная обмотка, на концы новой вторичной обмотки нужно закрепить медный электрод или держатель электродов с зажимом «крокодил», с помощью которых и будет происходить контактная сварка металлов. Такой сварочный аппарат из микроволновки можно использовать и для обычной сварки, но в связи с нагревом трансформатора работать с ним нужно периодами, давая ему остыть.

К платформе с трансформатором прикручиваем нижний неподвижный рычаг, на котором установлен один из медных электродов, подключенных к вторичной обмотке.

Чаще всего такие электроды разной формы и размеров можно купить в магазине, они сертифицированы и соответствуют ГОСТу (14111-90), имеют диаметр от 10 до 40 мм. Также можно их изготовить самостоятельно с помощью куска медного провода сечением 4 квадрата и держателя для провода. После размещения неподвижного рычага и электрода на нем устанавливаем подвижный рычаг со вторым электродом, который будет выполнять функцию подвода электричества друг к другу и прижатия двух свариваемых деталей между собой для лучшего контакта.

Он может быть закреплен на платформе с помощью подвижного элемента в виде оси и пружины. Он также может быть независим от сварочного аппарата – для более удобного сваривания деталей. Все провода на рычагах нужно заизолировать дополнительно для собственной безопасности, поскольку ток, который идет по этому проводу, имеет большой заряд, – стандартная изоляция может не выдержать нагрева, её свойства будут со временем уменьшаться.

Обкладываем трансформатор со всех сторон досками, образовывая тем самым корпус сварочного аппарата из микроволновки, на который устанавливается кнопка моментального отключения питания.

Рекомендации

Помимо этого, можно установить вентилятор для охлаждения трансформатора и продления времени его работы. Для внедрения такого устройства необходимо будет установить дополнительное оборудование, чтобы преобразить 220В в 12В (для нормальной работы вентилятора охлаждения). Также для удобства использования можно установить переключатель на подвижном рычаге, что поможет предотвратить случайное срабатывание аппарата и позволит осуществить более точное сваривание.

Для корпуса можно использовать старый системный блок, что сделает процесс охлаждения лучше и подарит изделию более «заводской» вид в сравнении с деревянным корпусом.

Такой сварочный аппарат, сделанный своими руками, будет отличной альтернативой дорогим заводским машинам, но куда более компактным, особенно если он будет использоваться для домашних целей или же в небольших мастерских, что позволит сэкономить существенную сумму. По своим характеристикам он ничем не уступает промышленным конкурентам, а при должном подборе трансформатора, сечения провода и количества его витков сможет превзойти их по мощности. Такой аппарат может использоваться во многих сферах для сваривания любых металлов, но в случае работы с оцинкованным металлом могут образовываться пары оксида цинка, которые очень вредны для дыхательных путей и легких. Стоит проводить такие работы в хорошо проветриваемом помещении, используя средства индивидуальной защиты.

Как сделать сварочный аппарат из микроволновки, смотрите далее.

Сварочный аппарат из микроволновки своими руками: как сделать для контактной сварки, схема и инструкция

Интересуетесь, как сделать сварочный аппарат из микроволновки в домашних условиях на базе трансформатора устаревшей СВЧ печи без крупных вложений и специального оборудования по отработанной схеме? Подскажем. Самоделка в импульсном режиме даёт 5-кратное увеличение мощности, ампераж возрастает в 200 раз. Площадь взаимопроникновения до Ø 10 мм.

Источник трансформатора печь СВЧ

Контактная сварка из микроволновки без регулировки силы переменного тока с производственным аппаратом не сравнится, но в рамках бытовой надобности справится с работой не хуже.

Базовый элемент устройства трансформатор. Поиск и приобретение фабричного изделия необязательны, если есть бывшая в употреблении микроволновая печь большой мощности.

Принципиальная схема сборки в обоих случаях однотипна. Визуальный критерий выбора микроволновки для разборки – габариты. Мощность трансформатора жёстко увязана с объёмом.

Коэффициент трансформации в этом случае обеспечит увеличение входного напряжения достаточной величины:

• мощность в 1 кВт обеспечит сварку листов в 1 мм,
• 2 кВт – 1,8 мм.

Потребление напряжения холостого хода незначительно: в пределах 3 В, влияние на глубину и качество проплава не оказывает. Скоростное соединение деталей под давлением для устранения зазора термоэлектрическим методом относится к экономичным и безопасным.

Демонтаж трансформатора магнетрона без повреждений – полдела. Необходимо проверить целостность первичной обмотки, которая станет рабочим органом. Вторичная обмотка повышающая, выполнена из провода меньшего сечения, количество витков увеличено.

Разборка трансформатора

Извлечённый с места установки с помощью отвёртки трансформатор-донор для сварочного из микроволновки мощностью 0,8–1 кВт ценен магнитопроводом и первичной обмоткой. Демонтаж вторичной обмотки упрощается, если магнитопровод разделить на 2 части по сварному шву.

Но стоит учесть 2 момента:

• в большинстве случаев откроется первичная обмотка, которую из-за плотности посадки снять и установить повторно будет затруднительно,
• резка шва и восстановление целостности сердечника точные операции, лучше обойтись без упрощения, если нет уверенности.

Безопасное освобождение окна без разделения корпуса предусматривает следующие операции:

• Закрепление трансформатора в тисках либо прижатие к верстаку струбциной.
• Между обмотками установить деревянные прокладки, гофрокартон.
• Остро заточенной стамеской срубается наружная чисть вторичной обмотки. Рекомендации по спиливанию ножовкой менее удачны – придётся разрывать проволочки, потерявшие лаковый слой пропитки.
• Шунты для ограничения силы тока удаляются за ненадобностью.
• Плотно забитые провода в окнах высверливаются в несколько приёмов дрелью без касания сверлом стенок корпуса.
• Остатки удаляются плоскогубцами и выколоткой без излишних усилий.

Заключительные действия направлены на окончательную очистку проходов под внедрение проводника большого сечения. Пользуемся только ручным механическим инструментом, чтобы избежать травмирования поверхностей изоляторов.

Подбор кабеля на вторичку

Подбор материала ведётся на основе опыта самодельщиков, расчёты не понадобятся. Промер окон даст понятие о необходимом сечении проводника. Достаточно сделать 1,5–3 оборота, чтобы выходной ток достиг величины порядка 1000 А.

Многожильный кабель предпочтительнее пучка отдельных проводников. Мягкий провод в изоляции с высокими характеристиками синтетической плёночной изоляции и верхнего слоя толщиной 1,2 мм предпочтительнее провода в шланговой резине, который и протягивать трудно, и толщина защитного слоя в 2,2 мм отнимет много места.

Потребуется приобрести 2 м медножильного мягкого кабеля с показателем суммарного сечения жил не менее Ø 10 мм типа КГ 1х35 (ориентируйтесь на 70 мм2). Какие паспортные характеристики проводника понижающей обмотки важны при выборе:

• долговременная эксплуатация под напряжением до 1000 В,
• продолжительная нагрузка 300А,
• перенесение кратковременных импульсов до 1200 А,

Добавление новой обмотки

Ограничение пространства окон потребуют ухищрений. Облегчение скольжения обеспечивается наложением на внутренние поверхности сердечника 2 слоёв скотча. На углах дополнительные накладки. Нанесение продольных полос парафином на проводник увеличит скольжение.

Прокладки из текстолита, если не сохранилась оригинальная изоляция внутри сердечника, будут на пользу. Не забудьте посадить на клей!

Протяжённость кабеля учитывает метраж выводов, и дополнительное удлинение для удобства натяжения при протяжке и укладке по месту. Величина сечения компенсирует уменьшение количества витков.

Максимальное количество витков не превышает 3. Точность расчёта укладки и протяжки обеспечит равную длину выводов. Первый виток фиксируется встречными деревянными клиньями. В дальнейшем трение воспрепятствует скольжению и сдвигу. Натяжением устраняем слабину. Борьба за укорачивание провода – это увеличение тока за счёт снижения сопротивления проводника.

Манипуляции с изменением соотношения количества витков при начальной мощности трансформатора в 0,8 кВт меняют показатели напряжения и тока в десятки раз. Контрольные показатели катушки в сборе укладываются в рамки:

• разбег величин напряжения холостого хода – 1,5–3 В,
• импульсный ток min – 800 А.

На этом этапе заботимся об установке защитного кожуха и заземления.

 Желание удвоить, утроить мощность осуществляется включением дополнительных сборочных единиц. Вариант с упрощением предусматривает последовательное соединение вторичных обмоток. Корректность соединения проверяется прозваниванием цепи во избежание короткого замыкания.

Точечная сварка своими руками из микроволновки с двумя трансформаторами подчиняется простым правилам сложения: ампераж на выходе при последовательном соединении суммируется. Импульсный сварочный ток так же складывается, но минусуются потери сопротивления электроцепи.

Требуется соблюдение следующих условий при объединении трансформаторов:

• количество витков вторичных обмоток уравнивается,
• во избежание противофазы с падением напряжения до нулевой отметки согласовывается направление витков.

Второй способ соединения мощности в единый блок представлен на фото ниже. Следуем тем же правилам последовательного соединения, но одним проводом. Трудоёмкость протяжки и укладки выше.

Трансформаторы с превышением силы тока в 2000 А предназначены к подключению в промышленную сеть. Бытовая сеть не рассчитана на такие нагрузки.

Определение правильности последовательного соединения трансформаторов

Выводы перемотанных сблокированных устройств точечной сварки из микроволновки могут оказаться без заводской маркировки. Тестирование правильности соединения проводится по шаблонной методе:

• Последовательно соединяются пары первичных и вторичных обмоток.
• На коллективный вход подаётся напряжение, на выходе устанавливается вольтметр переменного напряжения.
• Превышение показателя сети говорит об ошибке сборки – спарены разноимённые выводы: идёт обратный процесс, вторичные обмотки повышают, на первичках падение напряжения.
• Отсутствие напряжения – одно из парных соединений выполнено верно, другое – одноимёнными клеммами, Порядок подключения следует изменить.
• Параллельность соединения выразится в удвоении мощности при показателе напряжения, равным сетевому.
• Корректное подключение даст на выходе сумму расчётных 3–6 В.

Электроды

Подбор материала электродов ограничен медью и сплавами. Торговая сеть предлагает промышленные изделия из бронзы, латуни всевозможных конфигураций. Они предназначены для интенсивного использования, быстрой замены. Державки придётся искать или заказывать под посадочные места.

Самостоятельное изготовление из прутков, адаптация жал паяльников подчиняются требованиям целесообразности:

• Соответствие размера сечению провода понижающей обмотки.
• Форма наконечника выполняется с учётом того, что площадь ядра сварки увеличивается относительно поверхности контакта до 3 раз.
• Величина усилия сказывается на способе крепления, формировании оголовка: металлический рычаг клещевого типа развивает давление более 100 кг.
• Ориентация электродов завязана с родом деятельности: сварку внахлёст ведут встречными электродами, аккумуляторов – расположенными параллельно.
• Минимизация диаметра конца электрода допускает снижение усилия сдавливания при хорошем качестве соединения.

Таблица размерного ряда электродов для сварки внахлёст конструкционных сталей. В скобках указаны размеры для сварки сплавов алюминия и меди:

Потребная глубина сварки	Размеры электродов
	Ø тела электрода	Ø спущенного конуса	R сферы
0,5–0,8	12 (16)	4	20 (35)
1–1,2	14 (18)	5	30 (50)
1,5	16 (20)	6	50 (75)
2	20 (25)	8	70 (100)
3	24 (32)	12	100 (150)

Мастеру-самодельщику есть резон остановиться на резьбовом соединении. Жёсткой посадки в домашних условиях добиться сложно. Стяжка болт-гайка с фрезерованными лысками под ключ в этом случае лучший выход.

Альтернативой такому соединению выступает аналог с креплением наконечника к электроду винтовой парой. Этот вариант позволит сэкономить по крайней мере 2 соединительных узла. Величина отверстия превышает диаметр винта не более 0,5 мм. Трудоёмкость изготовления компенсируется надёжностью стяжки.

Концы электродов протачивают на конус. Точки контакта не заостряют, оформляют сферическую поверхность. Шаровый профиль менее поддаётся подгоранию при проскакивании искр разряда, вызванных недостаточным сжатием. Восстанавливается чистота и целостность рабочих зон округлыми движениями напильника.

При планировании активной эксплуатации устройства точечной сварки из микроволновки в качестве производственного оборудования по ремонту автомобилей, другом виде бизнеса, оправдан заказ дублирующих пар электродов. Срок жизни расходных электродов из красной меди короток.

Установка

Важнейшим пунктом выполнения инструкции по изготовлению, эксплуатации точечной сварки из микроволновки есть и будет сокращение протяжённости проводников и плотность соединений. Эти факторы – постоянный источник потерь мощности.

Если сокращение длины токонесущих составляющих выполняется на этапе изготовления, количество узлов соединений сокращается до минимума, то оставшиеся разборные контакты и неподготовленные достаточным образом долговременные соединения – источник постоянных потерь.

Обжимные соединения

То, что хорошо для линейных схем, в сварочном аппарате из микроволновки своими руками даёт осечку. Превратим обжим медного наконечника на проводе из очага роста сопротивления в подобие монолита в два дополнительных шага, благодаря чему наконечник и проводник становятся одним целым:

• лужение зачищенного конца кабеля тугоплавким припоем на полную глубину,
• пайка медью после обжима по кругу.

Сплачивание электрода с инвентарным наконечником ведётся резьбовой парой из сплава меди. Шайбы из этого же металла. Полнота отверстий электрода и наконечника относительно болта минимальна.

Резьба при длительном напряжении имеет свойство тянуться. Ослабляйте затяжку по окончании работы.



Нижний опорный электрод крепится неподвижно к основанию агрегата. Если основа металлическая, прокладка из диэлектрика обязательна. Подвижный верхний крепится на рычаге, обеспечивающем прилегании деталей без зазора за счёт физического усилия.

Возникает вопрос о соосности электродов. Ось и втулка рычага выполняются без люфта во избежание расхождения центров, иначе расплавления заготовок не произойдёт. При упрощении конструкции втулка подгоняется под размер стяжного болта.

Органы управления и контроля

Контрольный орган у сварочного аппарата из микроволновки один – светодиод, предупреждающий, что на сварочное устройство подаётся электроэнергия. Забота о безопасности – вопрос первостепенный. Управление осуществляется силовым рычагом и кнопкой периодического включения.

Длина плеча рычага определяет прилагаемое усилие. Для мощного агрегата применяют трубу прямоугольного сечения. Отношение расстояния ось-электрод к длине рычага показатель кратности увеличения давления.

Возвратный механизм в исходное положение – пружина или резина. Опорная платформа в этом случае усиливается. Принимаются меры воспрепятствования опрокидыванию: к верстаку конструкция крепится струбцинами, саморезами.

Микропереключатель монтируется на рукоять, чтобы высвободить вторую руку. Подключается прерыватель только к цепи первичной обмотки. В момент создания достаточного давления палец касается включателя – подаётся ток.

Пользователь визуально оценивает результат проплавления, ориентир – изменение цвета точки контакта. Ослабление нажатия на кнопку прерывает подачу энергии. Кратковременность включений не исключает перегрева агрегата.

Электроды, трансформатор, проводники работают в экстремальных условиях. Перерывы на охлаждение либо принудительное вентилирование – необходимость.

Загрузка…

Как сделать контактную сварку из трансформатора микроволновки

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

• Толщина до 1 мм – хватит мощности в 1000 Вт;
• До 2 мм – достаточно 2000 Вт;
• До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

• Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
• Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
• Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные — выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей.  Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

СВАРОЧНЫЙ АППАРАТ ИЗ МИКРОВОЛНОВКИ

Сегодня будем делать небольшой сварочный аппарат из всеми любимого трансформатора от микроволновки, который конечно у вас уже есть, иначе вы бы не читали этот материал)) В общем берете обычный МОТ на 800 Ватт и перематываете по этой инструкции, в принципе ничего нового.

Сама сварочная система должна в данном случае использоваться для сварки аккумуляторных батарей. Имеются электровелосипеды, и бывает нужно будет заменить литиевые батареи. Естественно собранные своими руками из ячеек 18650. Тут использовался трансформатор из старой механической микроволновой печи из разборки. Вторичная обмотка снимается и внутрь сердечника наворачивается 1,5 оборота 50-мм кабеля. Сделана вся конструкция из дерева, что дает уверенность в изоляции и не требует больших расходов на материалы.

Для управления использован микропереключатель из той же микроволновой печи и реле RTX, которое нашлось в мастерской.

Питание подается на реле, от реле идёт 1 мм кабель до первичной обмотки трансформатора, от вторичной обмотки с помощью кабеля 50 мм энергия передаётся к электродам, все управляет микропереключатель, расположенным на плече электрода, который включает реле. Само реле используется для установки времени сварки.

Электроды изготовлены из медной проволоки, которую необходимо заострить. Чем меньше контактная поверхность, тем выше температура. Напряжение на выходе около 1,9 В и ток короткого замыкания больше 750 А, поскольку на измерителе зажима не было шкалы — это был максимальный диапазон измерения. Если верить видео с ютуб каналов, ток может доходить и до 1300 ампер.

Сварка получается просто прекрасна. Правда в будущем есть идея намотать еще один виток на вторичку. Предполагается, что я получим более высокое напряжение и, следовательно, более высокий ток и меньшее время сварки.

Если вы хотите усложнить дело и собрать умную электронику для управления сварочным процессом — вот принципиальная схема и описание.

Точечная сварка своими руками из микроволновки

На чтение 4 мин. Опубликовано 30.01.2020

Контактную сварку широко применяют во всех отраслях производства. Используют ее и в бытовых условиях для соединения металлических деталей.

Стоимость аппаратов, работающих по этой технологии, высока. Однако можно сделать точечную сварку своими руками из микроволновки.

Технология точечной сварки

Такой способ применяется для соединения металлических листов или приваривания деталей к металлоконструкциям. Технология используется в автомобилестроительной отрасли. Она позволяет создавать долговечные, надежные швы без деформации. Для выполнения стандартных операций подойдет созданный своими руками аппарат точечной сварки из микроволновки. Принцип действия самодельного устройства не отличается от такового у профессиональных приборов. Трансформатор снижает напряжение до допустимого значения, повышая силу тока до величины, необходимой для плавления металла.

Рекомендуем ознакомиться

Свариваемые детали размещают между электродами, подающими мощный импульс. Соприкасающаяся с контактом точка нагревается, из-за чего металлические элементы соединяются. При правильном выполнении действий швы не имеют пустот, трещин или выступов. После завершения сварки одной точки начинается накопление заряда для следующего цикла.

Схема самодельного устройства

Главный элемент сварочного аппарата — трансформатор, который вынимают из ненужной микроволновой печи. Бытовой прибор должен быть работоспособным. При изготовлении устройства для сварки толстых металлических листов в цепь включают 2 трансформатора, соединяемых обмоткой. Чтобы избежать возникновения ошибок, перед сборкой составляют чертеж, на который переносят все элементы конструкции. Можно воспользоваться готовыми схемами, позволяющими без труда собрать средство сварки из микроволновки своими руками.

Необходимые инструменты

Для создания сварочного оборудования потребуются следующие приспособления и материалы:

• доработанный трансформатор от микроволновки;
• аккумуляторы;
• медные провода увеличенного сечения и жгут кабелей небольшого диаметра;
• прижимные рычаги;
• подставка для размещения сварочного оборудования;
• струбцины или тиски;
• набор отверток;
• обмоточный материал;
• медные электроды, с помощью которых будут соединяться металлические детали;
• кнопка.

Какие электроды выбрать

Для выполнения точечной сварки используют плавкие элементы, которые можно сделать своими руками. Для этого потребуются медные прутья или жало паяльника. Сварочную проволоку подключают к кабелю аппарата через медный наконечник. Последний имеет ограниченный диаметр, не всегда позволяющий пропустить провод. Смазывание кабеля маслом упрощает задачу. После этого наконечник соединяют с электродом болтом.

Для точечной сварки рекомендуется выбирать электроды, изготавливаемые из меди или ее сплавов. Материал отличается минимальным сопротивлением.

Инструкция по сборке из микроволновки

Процесс сборки делится на 2 этапа:

1. Формирование основания аппарата. Для этого применяют штангу, профиль или деревянные брусья. Один конец подставки прочно прикрепляют к корпусу саморезами. Второй край соединяют с нижним электродом и кабелем трансформатора. Для обеспечения большей прочности провод приматывают к основанию.
2. Создание подвижной части оборудования, имеющей вид рычага. В качестве оси используют длинный гвоздь. Боковые стойки делают из профилей или брусков. Не допускается наличие расстояния между ними и основанием рычага. В противном случае снижается точность сварки.

Начинают работу с извлечения трансформатора из СВЧ-печи. Потребуется не вся деталь, а некоторые ее элементы — обмотка и магнитопровод. Расположенные с двух сторон шунты аккуратно удаляют. Они при создании сварочного аппарата не понадобятся. Трансформатор снабжают новой обмоткой, которую делают из многожильного кабеля. Провод накручивают в 2-3 витка. Если кабель имеет толстую оплетку, ее удаляют и заменяют изолентой. При необходимости устанавливают 2 трансформатора с общей обмоткой. После завершения этих этапов выполняют следующие действия:

1. Устанавливают управляющий блок. Деталь обеспечивает непрерывную сварку металлоконструкций точечным способом.
2. Изготовление и подключение электродов. Типы и размеры элементов выбирают с учетом эксплуатационных характеристик свариваемых деталей.
3. Устанавливают готовую конструкцию в корпус. Можно воспользоваться старой бытовой техникой. Корпус должен быть устойчивым к воздействию внешних факторов.

Управление самодельным аппаратом

Чтобы прибор не вышел быстро из строя, нужно знать не только как сделать устройство, но и как работать с ним, какой режим выбирать. Управление аппаратом не вызывает затруднений даже у начинающего пользователя. Для работы применяют 2 элемента:

1. Рычаг, отвечающий за расстояние между электродами. Правильный выбор параметра обеспечивает надежный контакт свариваемых деталей. Рычаг снабжают винтовыми элементами, повышающими силу сжатия. При подготовке аппарата к работе ручку отводят вверх, что предотвращает замыкание электродов. Для этого к рычагу прикрепляют пружину нужной жесткости.
2. Выключатель. Отвечает за пуск тока на контакты. Выключатель подсоединяют к первичной обмотке трансформатора. Если деталь используется в качестве прижимного элемента, ее располагают на рычаге. Это освобождает вторую руку сварщика, позволяя придерживать свариваемые заготовки. Качество сварных швов повышается.

Сварное оборудование надежно закрепляют на рабочем столе, используя струбцины подходящего размера. Иначе при нажатии на рычаг аппарат смещается, что приводит к ухудшению качества соединения.

делаем прибор из микроволновки своими руками

Сварка контактного типа сегодня нередко используется не только в промышленных, но и в гаражных условиях. Она с успехом применяется для самых разных работ, которые связаны с металлическими сплавами. Оборудование серийного типа, предназначенное для таких операций, является довольно дорогостоящим. Но прибор можно сделать и самостоятельно, воспользовавшись ненужной микроволновой печью.

Необходимые материалы и инструменты

Чтобы сделать сварочный аппарат из микроволновки своими руками, вам понадобятся следующие инструменты, приспособления и детали:

• трансформатор от микроволновки;
• провода из меди;
• прижимные рычаги;
• основа для установки аппарата;
• струбцины-зажимы;
• рычаг нужной длины;
• комплект хороших отверток;
• материалы для обмотки и кабели;
• медные электроды, которые будут применяться для сварки.

Применение трансформатора

Самой главной деталью любой установки, предназначенной для точечной сварки, считается именно трансформатор. Его можно вынуть из рабочей микроволновой печи. Для того чтобы аппарат смог соединить листы миллиметровой стали, требуется оборудование, показатели мощности которого не менее одного киловатта. В ситуации, когда требуется больше мощности, можно воспользоваться парой трансформаторов.

Тут стоит сразу сказать, что не нужно брать трансформатор целиком, вам потребуется лишь первичная обмотка и магнитопровод. Вторичная обмотка при этом аккуратно снимается, удаляются все шунты.

Новая трансформаторная обмотка изготавливается из многожильного кабеля. Для данной цели достаточно сделать пару-тройку витков. В том случае, если кабель оснащен очень толстой изоляцией, ее можно заменить изолентой или специальной тканью.

Следующие стадии самостоятельного изготовления сварочного аппарата из СВЧ-печи — создание и подключение электродов, установка системы управления, монтаж «внутренностей» в конструкцию корпуса.

Выбор электродов

Электроды для контактной сварки должны выполнять сразу несколько задач: сжимать скрепляемые листы, подводить электричество к месту сварки, а также отводить тепло. Значимыми характеристиками в процессе подбора считаются габариты, форма и т. д. От этого будет зависеть качество создаваемых сварных соединений. Электроды могут иметь фигурную или прямоугольную форму. Однако в большинстве случаев применяются прямоугольные изделия, потому что они облегчают доступ к месту исполнения работы.

Диаметр медных прутков, выполняющих роль электродов, не должен быть меньше диаметра проводов, которые будут использоваться в работе. Чтобы предотвратить окисление электродов, их нужно припаять к рабочим проводам. Также при работе электроды подвергаются интенсивному износу, потому нужно их время от времени заострять до формы наточенного карандаша. Для этого можно воспользоваться обыкновенным напильником.

Особенности управления

Сварка контактного типа считается очень непростой процедурой, с технологической точки зрения. Для того чтобы достигнуть необходимого качества работы, процессом нужно грамотно и точно управлять. Для этого устройство желательно оборудовать удобными органами управления. Сюда можно отнести рычаг и выключатель.

Рычаг установки должен иметь достаточную длину, так как от степени сжатия будет зависеть уровень качества сварки. Важно и то, чтобы сварочный аппарат надежно держался на рабочем столе. Именно для этого и предназначены струбцины.

Усилие, кстати, можно увеличить и с помощью дополнительного рычажно-винтового механизма. Это приспособление лучше прикрепить к рычагу. Помимо этого, такое размещение позволяет освободить одну из рук исполнителя, которой можно пользоваться при работе для поддержания тех или иных деталей.

Следует запомнить, что электричество нужно подавать лишь на сжатые электроды, иначе они начнут выдавать искру при контакте с рабочими элементами, что может обусловить их подгорание.

Выключатель же требуется подключать к цепи первичной обмотки.

Для самодельного устройства точечной сварки нужно также предусмотреть и охлаждающую систему, которую тоже можно сделать самостоятельно. Можно взять обыкновенный вентилятор, который будет охлаждать и трансформатор, и все имеющиеся токопроводящие части. Понятно, что этого охлаждения будет недостаточно, потому в работе нужно делать постоянные перерывы, чтобы аппарат успел охладиться.

Эксплуатация самодельного аппарата аналогична эксплуатации серийного оборудования. Первая стадия — сжатие рабочих элементов, при котором на участке будущего сварного соединения возникает деформация. Вторая стадия предполагает подачу тока с помощью электродов.

Итак, самодельный аппарат для точечной сварки обладает следующими преимуществами:

• все комплектующие вполне доступны;
• вы сэкономите деньги.

Напоследок стоит отметить, что для дуговой сварки тоже можно собрать хорошее устройство, воспользовавшись трансформатором от микроволновки и вполне доступными комплектующими. Понятно, что оно будет не совсем полноценным, но его возможностей будет достаточно для выполнения целого ряда несложных и мелких работ. Как видите, печь СВЧ не только может применяться по назначению, но и дает нам массу иных возможностей.

Как сделать аппарат для дуговой сварки переменным током, используя детали из старых микроволновых печей, часть 1 «Хаки, модификации и схемы :: Гаджеты»

В предыдущей статье я продемонстрировал аппарат для дуговой сварки, сделанный из деталей старых микроволновых печей.

Вот часть 1 из 2 о том, как был сделан этот аппарат для дуговой сварки, и как вы могли его сделать! Это первая из двух частей по его созданию, в которой основное внимание уделяется модификации трансформаторов.

ПРЕДУПРЕЖДЕНИЕ: Сварка штучной сваркой и / или модификация трансформатора для микроволновой печи (MOT) может быть очень опасной и представляет риски ультрафиолетового излучения, поражения электрическим током, ожогов, пожаров, паров и множества других рисков. . Этот проект не следует предпринимать без глубокого понимания электричества, присмотра взрослых и надлежащего обучения. Неправильное или неосторожное использование инструментов или проектов может привести к серьезным травмам и / или смерти.Вы используете этот контент на свой страх и риск.

В предыдущем проекте я расплавил подводящие провода на своем первом расплавителе металла. Но сердечник трансформатора все еще был в отличном состоянии, поэтому я повторно использовал его, чтобы сделать сварочный аппарат на переменном токе!

Дуговый сварочный аппарат создавал искры, но, в конце концов, мощности не хватило, чтобы заставить металл прилипнуть, и части работы разваливались на части с очень небольшим усилием.

Если я попробую увеличить мощность сварочного аппарата, провода перегреются и оплавятся.

Итак, чтобы решить эту проблему, мы будем использовать 2 MOT (трансформаторы для микроволновых печей), потому что чем больше трансформаторов, тем больше мощность!

Подготовка ТО для новой вторичной обмотки точно такая же, как и первые несколько шагов, которые мы предприняли в проекте Metal Melter.Поскольку это немного избыточно, я не буду тратить много времени на пошаговые инструкции для этого, но если вы еще этого не видели, вы можете посмотреть видео или сослаться на мою предыдущую статью.

Чтобы сделать жизнь намного проще, вам нужно будет построить маленькое приспособление для намотки вторичной обмотки. Вряд ли вы получите все необходимые витки провода в таком тесном пространстве без него.

Чтобы сделать это приспособление, я использовал кусок древесины и вырезал его так, чтобы он был шириной с центр трансформатора и немного короче его вершины.Длина была обрезана так, чтобы она выступала примерно на 1/2 дюйма от концов.

Я прикрутил деревянные панели сверху и снизу, чтобы направлять провода и удерживать их на месте, затем сложил лист бумаги так, чтобы он вошел в отверстие. канавка.

После установки в тиски для рычага, кабель можно наматывать.

Для этого проекта попробуйте собрать около 50 футов многожильного медного кабеля 8 AWG из местного хозяйственного магазина. денег, собирая бесплатный провод, но я решил взглянуть на раздел «конец катушки» в хозяйственном магазине и смог договориться о сделке за полцены на кабель, так что 50 футов обошлись мне всего в 17 долларов.

Этим модифицированным МОТ потребуется новая вторичная обмотка, состоящая из 18 витков кабеля 8 AWG, и оба МОТ будут соединены последовательно. Я также обнаружил, что мне нужно запустить систему на 240 вольт переменного тока, чтобы получить выходную мощность для хорошей сварки. Моей целью было 30+ вольт переменного тока с переменной силой тока от 0 до 120 + ампер.

На практике это означает, что вам нужно намотать катушку на форму так, чтобы в итоге получилось 6 отрезков кабеля в высоту и 3 длины в ширину. Ах да, и все это должно уместиться обратно в трансформатор, так что наматывайте его плотно!

Первый слой неплохой, но наматывание второго и третьего слоев становится все труднее и может показаться почти невозможным.

Когда 18 витков провода поместятся в канавку, можно сложить бумагу и скрепить ее скотчем, чтобы катушка удерживалась вместе.

Вот сложная часть … снимите его с приспособления, не позволяя ему распутаться!

Верхнюю и нижнюю панели можно снять, а блок вытолкнуть из центра змеевика.

Я использовал изоленту, чтобы убедиться, что катушки плотно прилегают.

Вводить вторичную обмотку в трансформатор очень сложно.

Наибольшего успеха я добился, используя набор зажимов, чтобы сжать стороны катушки, в то время как я использовал резиновый молоток, чтобы осторожно постучать по катушке.

Когда он вставлен, катушку лучше помещать под верхним краем трансформатора, иначе вы не сможете снова надеть верх.

Крепление верха такое же, как и в проекте Metal Melter.

Обычно используйте двухкомпонентный эпоксидный клей, чтобы покрыть всю верхнюю поверхность, затем замените железную крышку и плотно прижмите ее зажимами или большими тисками.

Чрезвычайно важно, чтобы шов сильно давил, пока эпоксидная смола схватывается. Я оставил свой набор примерно на 24 часа.

Доработанный трансформатор готов! Вторичная обмотка настолько плотно вставлена, что любые вибрации от сети 60 Гц будут сведены к минимуму.

Когда оба трансформатора модифицируются одинаково, у нас практически есть все, что нужно для сварки. Осталось только немного его очистить и сделать более полезным и презентабельным.

Между прочим, эти два оголенных провода от вторичных обмоток станут нашим заземляющим зажимом и жалом.

Ну вот они! Основные характеристики сварочного аппарата на переменном токе.

С этого момента несложно превратить систему в симпатичного маленького сварщика-любителя. Посмотрите, как это сделать, в Части 2.

Если вы еще не смотрели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих.Посмотрите их на thekingofrandom.com.

От ума к машине: Портативный аппарат для дуговой сварки 110 В для дома

Мне нужен был более портативный аппарат для дуговой сварки, поэтому я построил этот аппарат на 110 В, который весит 40 фунтов. Он полностью сделан из лома. Каркас из дерева, сварочные и силовые кабели от бытовых приборов, а трансформаторы / проводка от микроволновых печей.

Он изготовлен из обрезков фанеры толщиной 3/4 дюйма. В качестве ручки используется кусок трубки EMT.Его легко взять одной рукой, чтобы носить с собой. Я не могу сказать то же самое о , о другом моем сварочном аппарате.

Схема:

Аппарат имеет бесступенчатую регулировку сварочного тока и может работать до 60 ампер максимум. Для управления сварочным током в нем используется массивная схема с диммером. Схема управляет симистором, который изменяет входную мощность трансформаторов.

Первичные обмотки трансформатора подключены параллельно, поэтому на обе подается напряжение 110 вольт. Если сварка будет слишком продолжительной на максимальной мощности, в цепи на 20 ампер сработает прерыватель.Запуск немного более низкой производительности отлично работает. Вторичные обмотки трансформатора были отрезаны и намотаны медным проводом 12 калибра, а затем подключены последовательно для генерации переменного тока примерно 50 вольт. Затем он поступает на мостовой выпрямитель.

Мостовой выпрямитель рассчитан на 60 ампер и преобразует переменный ток в постоянный, умножая его до 75 В постоянного тока разомкнутой цепи, которая поступает на дроссель фильтра. Другой сердечник микроволнового трансформатора, который был полностью перемотан проволокой 12 калибра (50 витков), служит дросселем для сглаживания сварочного тока, прежде чем он попадет на электрод.

Зажим заземления представляет собой зажим типа «крокодил» для зарядки аккумулятора. Держатель удочки или «стингер» — это стандартная модель стоимостью 10 долларов. Заземляющий и электродный сварочные кабели изготовлены из трехжильных кабелей сечением 12 сечением, с параллельными проводниками, что обеспечивает мощность более 60 А и минимизирует падение напряжения. Также это делает кабели очень гибкими.

Я смог без проблем сварить стержнем 1/8 дюйма, вы можете увидеть мой первый тестовый валик выше. Стержни 1/16 дюйма и 3/32 также подойдут. Благодаря высокому OCV сварщика я могу очень легко зажигать дугу.

Сварочный аппарат для точечной сварки в микроволновой печи

DIY со схемой управления — Apex Logic

Это краткое описание устройства для точечной сварки, которое я построил. Как и в большинстве самодельных точечных сварочных аппаратов, здесь используется проволока 4AWG, намотанная вокруг микроволнового трансформатора. Существует множество руководств о том, как подготовить трансформатор к установке ваших новых обмоток. Базовый план будет заключаться в том, чтобы отрезать одну сторону вторичной катушки, вытолкнуть оставшуюся часть катушки с другого конца и подпилить края отверстия, чтобы удалить любые заусенцы.Следует отметить, что НЕ ДОПУСКАЙТЕ ПЕРВИЧНУЮ катушку. Проволока имеет покрытие, поэтому врезание в нее может привести к короткому замыканию, что приведет к катастрофическому выходу из строя. Я намотал еще одну катушку на трансформатор после того, как был сделан снимок ниже. Сварщик в настоящее время работает от 2,8 Вольт.

Этот сварочный аппарат был построен из дерева, он дешев, податлив и по большей части непроводящий. Все используемые детали были куплены по низкой цене примерно за 16 долларов, кроме микроволновой печи.Вместо того, чтобы использовать шарниры, две опоры стоят у основания, чтобы удерживать ручки там, где будут электроды. Пружина и два рым-болта используются для крепления пружины к основанию и верхнему штифту. Электроды состоят из небольших шин, которые используются в панельной коробке с наконечником сварочного аппарата MIG в качестве фактической точки контакта. Удивительно, но эти наконечники врезаются прямо в шины без какой-либо обработки. Клеммный соединитель аккумулятора используется для подключения провода 4AWG к шинам. У меня не было очень прочных обжимов, поэтому я использовал пару болторезных станков, чтобы прижать фитинг к проволоке.

Хотя у меня эта схема не используется, она должна хорошо работать для управления сварочным аппаратом, переключая питание на стороне высокого напряжения трансформатора. Ножная педаль от швейной машины, или вы можете купить ее за 13 $ в Graingers (Деталь № 6GPD6). 120VAC-> 24VAC будет использоваться для понижения напряжения на переключателе и на стороне катушки реле. Эту деталь можно взять откуда угодно, может, даже из микроволновки, которую вы съедаете.Реле должно выдерживать 120 В на контактах, я планирую использовать сверхмощное реле OMRON SPST-NO, которое также доступно в Grainger (Деталь № 1YCF2). Чтобы упростить прикрепление реле к базе, вы также можете приобрести фиксирующий зажим (деталь № 1YAW9). Ниже представлена ​​схема цепи управления. Обратите внимание, что без него сварщик всегда будет под напряжением и начнет сваривать, как только контакты соприкоснутся. С помощью этой схемы вы можете касаться контактов и выполнять сварку только при нажатой педали.

Трансформатор

— Stacking M.О. для создания ядра E-E

Я только что наткнулся на этот сайт в поисках ответов на некоторые вопросы, которые у меня есть относительно m icrowave o ven t ransformers (M. O.T.). В настоящее время я учусь на третьем курсе в качестве студента-электрика, и я пытаюсь спроектировать сварочный аппарат постоянного тока с использованием M.O.T. Я изучаю эту тему около недели, но не нашел всех ответов, которые мне нужны. Вопрос, который у меня сейчас возникает, заключается в том, разделил ли я два M.O.T.ядра, удалили обе части I.I. сердечники, и сложил две части E, чтобы сделать сердечник E.E., нужно ли мне перематывать первичную катушку или ее все еще можно будет использовать?

Поскольку сварочные аппараты нуждаются в низком напряжении и большом токе, вторичная обмотка будет перемотана проводом 4 AWG с номинальным током 95 А. Из-за толщины провода невозможно получить 20 витков в M.O.T. ядро, как оно есть в настоящее время. Диаметр проволоки составляет 5/16 дюйма, и она дважды наматывается бок о бок в сердечнике.Поскольку трансформаторы в настоящее время установлены, можно получить примерно 4 слоя обертки для 8-9 полных оборотов на одном E.I. M.O.T. основной. Чтобы получить достаточно низкую силу тока для номинала кабеля, я думаю, мне нужно примерно 20 витков. (В школе я редко использую пруток диаметром 1/8 дюйма, превышающий 95 А, и, вероятно, не буду использовать более 3/32 дюйма на моем сварочном аппарате, сделанном своими руками (сварка звучала как крутая вещь, связанная с моими летними каникулами)). Однако, если я объединю два практически идентичных сердечника E из M.O.T., я подсчитал, что я смогу разместить 22 витка вокруг их сердечников, собрав их вместе.

Из того, что я собрал, это звучит для меня как хорошая идея уменьшить насыщенность (все еще пытаюсь выяснить физику этого, потому что наш семестр был сокращен), потери меди и позволить более толстому проводу подходить Я думал об использовании магнитной проволоки, но, чтобы добраться до 4-го калибра, мне пришлось использовать проволоку Litz. Это был бы мой первый раз, когда я использовал магнитный провод, но я все же попытался спасти часть из сердечника, который я разрезал и скрутил вместе 8 проводов калибра 16, чтобы получить общий калибр 7 (он был слишком жестким для использования в одном сердечнике. Примечание: расплавленный NaOH (гидроксид натрия) будет воздействовать на эмаль, покрывающую медную проволоку.

У меня достаточно МОТ, чтобы я мог складывать два ядра и иметь два трансформатора для параллельной работы от сети (120 В) и последовательно для вторичных обмоток (если только кто-то не хочет уговорить меня запустить сеть последовательно и подключить их к розетке 240в). Я намереваюсь использовать мостовой выпрямитель на 300 А, 1600 В для преобразования в постоянный ток, затем дроссель / индуктор и, возможно, 3 электролитических конденсатора по 6000 мкФ 50 В, которые доступны для сглаживания пульсаций.Как только я дойду до этого момента, я хотел бы установить схему управления мощностью, чтобы контролировать мощность, подаваемую на первичную катушку, переменно ограничивая выход на вторичных обмотках. Тогда я чувствую, что таймер 555 будет хорошим рабочим циклом, но я посмотрел только два видео по этому поводу, и пока мне не для чего его использовать.

Заранее спасибо.

Как превратить трансформатор микроволновой печи в расплавитель металла с высоким током! «Безумная наука :: WonderHowTo

В этом проекте вы шаг за шагом узнаете, как преобразовать трансформатор микроволновой печи в сильноточное устройство, которое может вырабатывать 800 ампер электрического тока, что достаточно для плавления металла.

Если вам понравился Metal Melter, который вы видели в моем предыдущем проекте, вот как вы можете сделать свой собственный!

Для начала найдите старую микроволновую печь бесплатно. Чем больше тем лучше.

Вы можете найти их в разных местах, например, на бесплатных досках объявлений или в мусорном ведре у ваших соседей, например, там, где я нашел этот. Трансформатор (MOT) — это то, что вам нужно, и он выглядит так.

ВНИМАНИЕ: Убедитесь, что вы знакомы с опасностями открытия микроволновой печи, потому что внутри есть компоненты, которые могут нести заряд и могут поранить или даже убить вас. Даже если микроволновая печь не подключена к розетке.

Сердечник трансформатора удерживается вместе только двумя очень тонкими сварными швами, как видно сбоку от этого.

Для разрезания сварного шва можно использовать ножовку или угловую шлифовальную машину, а затем молоток и долото, чтобы сломать его, открывая доступ к первичной и вторичной обмоткам.

Изображения с сайта wonderhowto.com

Будьте очень осторожны, вынимая первичную катушку, потому что она вам снова понадобится. Следите за тем, чтобы не погнуть, не сломать и не поцарапать его.

ПРИМЕЧАНИЕ. Вторичную катушку вытащить сложнее, и к тому времени она может быть повреждена, но это нормально, потому что она нам не нужна для этого проекта. Однако, если вы сможете спасти его в целости и сохранности, он может быть источником тонкой эмалированной медной проволоки для будущих проектов.

Хорошо, теперь сердечник трансформатора должен быть оголенным.Это секции сердечника «E» и «I», которые были очищены зубилом для удаления клея и бумаги, прилипшей к внутренней части.

Следующим шагом будет осторожная замена первичной обмотки, чтобы убедиться, что она плотно прилегает к нижней части сердечника. Затем добавьте изолированный медный кабель 2 AWG длиной 5 футов. Этот более толстый кабель продлит время, в течение которого может протекать сильный электрический ток, прежде чем кабель перегреется.

Вторичный кабель наматывается только 1-3 / 4 раза вокруг центра.

Если у вас нет возможности снова приварить основание, вы можете использовать двухкомпонентный эпоксидный клей и нанести его на все поверхности, которые будут соприкасаться.

Затем скрепите их вместе, чтобы клей застыл. Я использовал свои настольные тиски в качестве зажима, и они отлично сработали!

Когда клей высохнет, расплавитель металла должен выглядеть примерно так. На самом деле ни один из проводов не касается друг друга, но то, что они могут делать, очень впечатляет.

Выходное напряжение на нем чуть больше 2 вольт, но ампер ближе к 800! Этого тока достаточно, чтобы расплавить железные гвозди и стальные болты при контакте!

Я нашел практическое применение Металлуплавителю, сделав такой точечный сварочный аппарат.

Электрический ток можно сконцентрировать в одной точке, чтобы сплавить вместе тонкие листы металла. Это известно как «точечная сварка».

Вы можете увидеть, как я сделал это в другом проекте.

Теперь вы знаете, как сделать плавильщик металлов!

Если вам понравился этот проект, возможно, вам понравятся некоторые из моих. Посмотрите их на thekingofrandom.com.

Как сделать модуль пайки высокой мощности

Большинство производителей электровелосипедов никогда не видели модуль для пайки сопротивлением, поэтому они не знают, что это вариант, когда вы переходите к пайке более крупных разъемов. Если вы хотите купить их, они дорогие, но … их на удивление легко сделать, если вы относитесь к тому типу людей, которые умеют обращаться в магазин.

---

Что, черт возьми, такое RSU?

Имеющиеся здесь считыватели уже умеют пользоваться паяльником. Вы подключаете его, наконечник нагревается, и, прижимая горячий наконечник к двум частям, которые вы хотите соединить, детали нагреваются настолько, что при прикосновении к стыку кусочком припоя он плавится и течет в стык. .Довольно прямолинейно, правда?

RSU нагревает две металлические детали, пропуская через них ток. Это то же самое явление, когда наши электрические разъемы ebike нагреваются, когда мы пропускаем слишком много ампер через разъемы, которые слишком малы для амперной нагрузки. Вы касаетесь двух проводящих щупов по обе стороны от частей, которые хотите соединить, а затем пропускаете через них высокий ток (путем включения RSU с помощью ножного переключателя). Поскольку щупы на самом деле касаются детали, высокое напряжение не требуется. Именно усилители создают тепло.

Чтобы дать вам представление о возможностях, обычно используемые детали могут обеспечивать до 700 А при 2 В . Конечно, фактическое количество усилителей, которые вы в итоге получите, легко отрегулировать. Тот же 1400Вт можно намотать на 120А на 12В .

---

Как работает трансформатор

Сердце RSU — простой трансформатор, и его можно дешево найти внутри выброшенной мусорной микроволновой печи.Есть много видеороликов на YouTube о том, как безопасно собрать Трансформатор для микроволновой печи (MOT).

Для вашей безопасности важно помнить, что микроволновые печи имеют большие конденсаторы, которые будут удерживать заряд 2000 В, , даже после того, как микроволновая печь отключена от сети . Надевайте резиновые перчатки при разборке микроволновки, потому что если вы случайно прикоснетесь к разъемам конденсатора, они точно могут вас убить, и… даже если вы живы, вам точно будет больно.

Если вы не хотите ждать, чтобы найти брошенную микроволновку бесплатно, вы можете просто зайти на ebay и выполнить поиск «Трансформатор для микроволновой печи». МОТ от очень распространенной микроволновой печи на 800 Вт может работать нормально (2 В X 400 А), но я рекомендую приобрести устройство большей мощностью 1400–1500 Вт (с кандидатами на ebay мне пришлось гуглить номер детали, чтобы найти мощность). Это связано с тем, что вы можете настроить RSU для вывода более низких ампер, но максимально возможное количество ампер ограничено физическим размером MOT. Если вы начнете с большого, вы можете затем отрегулировать усилители в сторону понижения в зависимости от того, что подходит для вашей работы.

Я немного переборщил с размером MOT, потому что я также хочу использовать его в качестве сварочного аппарата для толстых медных электрических шин на нестандартном аккумуляторном блоке, но это статья для другого раза. Если вы уверены, что вам нужна только сверхмощная паяльная станция, МОТ 800 Вт подойдет, и ее тоже будет легче приобрести…

Обычный стержневой магнит с железными опилками, показывающими форму магнитного поля. N означает север, а S означает юг

Земля имеет трехмерное электромагнитное поле, имеющее примерно форму пончика (также называемого тороидом).Если вы поместите простой стержневой магнит под стекло и присыпите верхнюю часть стекла железными опилками, металлические чешуйки выровняются с невидимым магнитным полем по форме, очень похожей на поле Земли. На картинке выше вы можете увидеть классический «двойной цикл», который образуется, когда вы показываете только двумерный срез этого поля.

В этой статье я буду использовать термины сталь и Iron как синонимы, но сталь — это просто железо, в которое примешано около одной трети одного процента углерода, что делает железо физически более прочным, но не меняет своих магнитных свойств.В MOT, о которых мы будем говорить, обычно используется сердечник, который состоит из стопки тонких стальных листов, которые называются ламинатами (каждый лист окунается в прозрачный изоляционный лак, поэтому они не связаны друг с другом электрически).

Первый шаг — понять, что если вы возьмете катушку из изолированного медного провода (магнитный провод выглядит голым, но имеет покрытие из прозрачной изоляции), и когда вы пропустите через него переменный ток, это будет называться « соленоид с воздушным сердечником.Это создаст магнитное поле. В варианте с воздушным сердечником переменное напряжение переменного тока может переключаться вперед и назад очень быстро без перегрева (высокая частота). Иногда они используются в радиоприемниках.

Однако магнитное поле соленоида с воздушным сердечником очень сильно (слабое, как у меня в коленях). Но … если вы вставите что-то из стали в его центр, он станет соленоидом с железным сердечником (часто используемым в качестве электромагнита, который можно включать и выключать по мере необходимости, например, двигатель). Добавление железа к центру делает его магнитную силу более сфокусированной и более концентрированной.Если вы также окружите катушку стальными пластинами, которые имеют классическую форму «двойной петли», о которой я упоминал ранее, стальной сердечник будет втягивать все магнитное поле, так что оно течет только через пластинки, а не через окружающий воздух.

Характеристика железа и стали, которая втягивает и направляет магнитное поле, называется «проницаемостью».

Ток, выходящий из настенных розеток в обычных домах в США, составляет около 110 В переменного тока, который меняет свое направление 60 раз в секунду (60 циклов).Типичная настенная розетка может иметь выключатель на 15 А для защиты, а это означает, что если вы умножите 110 В на 15 А, вы можете подключить устройство, которое потребляет максимум примерно 1600 Вт.

Вот почему самые большие распространенные микроволны — 1500 Вт, и если они работают, и вы включаете второй прибор, иногда срабатывает автоматический выключатель, и его необходимо переустановить. Микроволновая печь, которой требуется больше энергии, скорее всего, будет рассчитана на питание от сети переменного тока 220 В, поэтому она может использовать меньшее количество ампер для работы. Если весь ваш дом подключен к сети 220 В (например, в Австралии), вам понадобится входной трансформатор 220 В, но . .. ТО, которое я рекомендую североамериканским любителям, которые хотят сделать RSU, — это устройство мощностью 1500 Вт, которое подключено к сети 110 В. Вход.

Ток, который проходит через первичную катушку, использует явление «индуктивности», и он «преобразует» ток в магнитное поле. ЕСЛИ … вы поместите вторую катушку рядом с первой катушкой, магнитное поле вызовет ток во вторичной катушке без какого-либо физического или электрического соединения между двумя катушками. Поскольку первичная обмотка и вторичная обмотка вообще не связаны электрически, единственная связь между ними — это пульсирующее магнитное поле, внутри которого они находятся.

ТО стандартного выпуска со снятой высоковольтной катушкой

На картинке выше вы можете видеть «двойную петлю» магнитного поля в форме стального ламинированного стека, образующего сердечник трансформатора. Вторичная обмотка высокого напряжения была удалена, а пространства, предназначенные для вставки катушек в них, называются «окнами». Показанный у меня в руке прямой пучок пластин — это магнитные «шунты», которые не понадобятся.

Ламинированный сердечник ТО.Есть несколько стилей, и этот по понятным причинам называется E / I. Вы можете увидеть остатки первоначальной сварки, которая скрепила их вместе, вверху и внизу соединения.

На картинке выше все было снято с этого сердечника MOT, а секции E / I были разделены путем шлифовки сварных швов, которые ранее скрепляли их (я не рекомендую их разделять). Относительный КПД этого типа трансформатора только средний, но это обычное явление, поскольку катушки могут быть намотаны машинным способом, а большая часть сборки может быть частично автоматизирована, что делает их довольно доступными.

Снятие вторичной обмотки высокого напряжения

Сторона высокого напряжения трансформатора обычно выдает примерно 2000 В (независимо от того, является ли вход 110 В или 220 В). Вы никогда не должны включать его, пока штатная высоковольтная катушка все еще находится в трансформаторе, так как 2000V абсолютно убьет вас . На рисунке выше катушка ВН трансформатора покрыта дополнительной изоляцией, которая выглядит как жесткая бумага.

Мне кажется, что ножовкой проще всего снять катушку ВН.Будьте очень осторожны, чтобы не порезать или порезать входную катушку 110 В. Катушку высокого напряжения можно легко распознать, потому что она имеет ту же массу, что и катушка низкого напряжения, но состоит из тысяч крошечных нитей, намного меньших, чем сторона входа низкого напряжения.

110 В слева и 2 000 В справа. Примерно один вольт на жилу (имейте в виду, что не все трансформаторы используют один вольт на жилу, когда вы выполняете расчеты)

Две катушки должны иметь примерно одинаковый объем, чтобы получить максимальный эффект, измеряемый в ваттах.Когда вы вводите 110 В при 14 А, вы получаете магнитное поле, которое имеет примерно 1500 Вт энергии. Соседняя катушка преобразует это пульсирующее магнитное поле в выходной переменный ток. Это НЕ меняет количество ватт, поэтому… если вы используете много жил тонкой проволоки на вторичной обмотке, чтобы поднять напряжение, усилители упадут, чтобы сбалансировать.

Итак, если увеличение количества жил приведет к увеличению напряжения и уменьшению силы тока, то мы можем использовать это явление для увеличения силы тока, но … это также снизит напряжение.К счастью, снижение напряжения является дополнительным преимуществом, потому что это делает устройство намного безопаснее (за исключением опасности сильного нагрева).

Если вы хотите получить от RSU максимальное количество мощности, которое мы собираемся изготовить, вы должны заполнить все окно трансформатора максимально подходящей массой меди. Однако это никому не повредит, если вы используете выходную катушку меньшего размера (вы даже можете использовать две отдельные катушки в выходном окне). Это самый простой способ отрегулировать выход усилителя, переключившись на меньшую выходную катушку.

Я рекомендую где-то от двух до двенадцати «витков» в пользовательской вторичной катушке, и в результате на выходе будет от 2 до 12 В (независимо от толщины провода), и… имейте в виду, что фактическое результирующее напряжение будет приблизительным. . Размер медной массы на вторичной обмотке определяет общую мощность ватт, а отношение ватт к вольтам определяет полученное количество ампер.

[Имейте в виду, все вторичные обмотки будут выводить переменный ток / переменный ток]

Источник питания магнетронного нагревателя 3 В, обычно размещаемый между первичной и вторичной обмотками

Одним из примеров обратной зависимости между напряжением и током является источник питания нагревателей магнетрона.Между первичной и вторичной обмотками находится крошечная третья обмотка, которую можно выбросить. У них могло быть всего несколько витков, так как я видел несколько с тремя витками в катушке. Эта конфигурация приведет к примерно 3 В переменного тока, но … поскольку он имеет очень небольшой объем меди, проходящей через окна трансформатора, это означает, что он также будет иметь низкие ватты, что приведет к низким амперметрам.

После того, как у вас есть трансформатор и вы удалили все из сердечника, кроме первичной входной катушки, вам нужно будет добавить новую настраиваемую вторичную катушку через окна, и эта катушка должна закручиваться в том же направлении, что и первичная. Если вы сделаете это наоборот, выход будет очень низким, и трансформатор станет горячим.

Абсолютно максимально возможный усилитель, который вы могли бы получить, был бы от использования толстого медного стержня, который изогнут в форме буквы «U», и … поскольку он делает только один оборот через окна, это будет выход в один вольт, который обеспечивает примерно 1400A. Такая конфигурация была бы нереалистичной, поэтому в наиболее распространенной вторичной обмотке используется два витка толстого сварочного кабеля (как показано на рисунке заголовка в верхней части этой статьи). Сварочный кабель имеет прочную, но тонкую изоляцию, поэтому большая часть его диаметра целиком состоит из меди.В сварочном кабеле также обычно используется очень гибкий многожильный провод, что дает множество преимуществ.

---

Коммерческие RSU

RSU на базе трансформатора — не новость, которую открыли для себя любители, компания под названием «American Beauty Tools», а также «Luma» уже много лет изготавливает их для промышленного использования. Компания Micro Mark также продает RSU энтузиастам моделирования поездов. Однако RSU мощностью 250 Вт от American Beauty Tools стоит более 500 долларов!

Вот блог любителя, который показывает, как сделать самодельный RSU (нажмите здесь).

Очень профессионально выглядящий блок для самостоятельной пайки сопротивления

На картинке выше любитель взял небольшой ТО и заменил специальную 6-вольтовую вторичную обмотку, а затем добавил регулятор скорости двигателя, который был сделан для фрезерного станка / пилы. Это позволило ему отрегулировать мощность 110 В переменного тока, поступающую в первичную обмотку, что отрегулировало выходные усилители примерно до 50 А, что в сумме составляет 320 Вт.

Поскольку кончики медных электродов могут плавиться (от тепла) и затем прилипать к заготовке, в этой конструкции он использовал стержни для строжки угольной строжки , которые поставляются с проводящей медной оболочкой (щелкните здесь).Они легкие и хрупкие, и я легко заточил их кончики точилкой для карандашей. Второй вариант высокотемпературной пайки (или точечной сварки) — использовать дорогие вольфрамовые стержни, но их высокое сопротивление означает, что они будут очень горячими.

Стержни

Carbon Gouging дешевы. Их можно найти в Интернете или в местном магазине сварочных материалов.

Для вашего первого устройства RSU / Spot-Welder я хотел бы предложить сделать держатели со стержнем диаметром 1/8, 3/16 или 1/4 дюйма. Очень легко получить медные, вольфрамовые и углеродные стержни для строжки таких размеров.

[В паяльниках используется стальной наконечник, но мы не пытаемся нагреть щупы RSU, электрический ток будет тем, что мы используем для нагрева детали]

Для небольших паяльных работ медь — самый доступный наконечник, но при более высоких уровнях тока наконечники плавятся достаточно, чтобы прилипать к заготовке (сплошной заземляющий провод 6 га имеет длину примерно 3/16 дюйма, можно найти в хозяйственных магазинах) . Вольфрам дорог, но его высокая температура плавления означает, что он не будет прилипать к заготовке, но . .. он имеет высокое сопротивление, поэтому при частом использовании он будет очень горячим.Карбоновые стержни для строжки довольно дешевы, и их наконечникам очень легко придать форму.

Вот короткое видео от компании Luma Electric, демонстрирующее их промышленный RSU в действии (нажмите здесь). Обратите внимание на картинке ниже, что кончик настолько горячий, что он действительно светится. Наличие такого количества концентрированного тепла означает, что пайка может происходить очень быстро, поэтому тепло не распространяется очень далеко через заготовку. Электродом здесь является углеродный стержень диаметром 1/8 дюйма.

Промышленный RSU Luma. Второй электрод зажимается в металлических тисках для замыкания цепи 6 В переменного тока

Вот еще одно короткое видео, показывающее RSU в действии (щелкните здесь).

И, наконец, третье короткое видео, показывающее толстые кабели с наконечниками, прикрепленными с помощью RSU (щелкните здесь).

Кроме того, при пайке толстых проводов обычному паяльнику будет сложно нагреть заготовку, потому что медная масса будет действовать как теплоотвод . .. что означает, что медная масса будет отводить тепло от стыка и распространять его. быстрее, чем применяется. RSU может приложить очень сильное тепло к определенному месту, прежде чем тепло может уйти.

Еще одним важным преимуществом RSU является то, что он обычно приводится в действие дешевым ножным переключателем.Это оставляет обе руки свободными, чтобы удерживать электрод и подавать припой в нужное место или манипулировать и перемещать заготовку. Некоторые типы задач позволяют использовать токопроводящие пинцеты, так что два электрода также физически зажимают детали вместе до / во время / после подачи тепла с помощью педального переключателя (как показано на видео чуть выше).

Несмотря на то, что два электрода должны касаться детали для замыкания цепи, один из электродов может быть прикреплен к ней, поэтому вам нужно только одной рукой прикоснуться вторым электродом к тому месту, которое вы хотите нагреть…

[Если вы иногда обнаруживаете, что вам нужна «третья рука» для подачи обычного припоя проволочного типа, попробуйте «паяльную пасту». Вы наносите паяльную пасту на соединение, соединяете две части, затем прикладываете тепло в течение нескольких секунд, чтобы расплавить припой]

Стандартные паяльники немного медленно нагреваются при подключении к сети, особенно большие, необходимые для больших работ. RSU может очень быстро нагреваться, а затем довольно быстро остывает. Их можно снять с полки, чтобы они сделали работу, и сразу же, не дожидаясь ожидания, разжечь их.

---

Сварщик точечной сварки

Если вы уверены, что вам нужен только RSU, очень распространенный размер микроволн, который вы можете легко найти, составляет 800 Вт, а его MOT составляет примерно половину размера блока 1500 Вт, который я рекомендую.Если вы возьмете 800 Вт, а затем намотаете вторичную выходную катушку на 12 В, результирующий ток будет только 66 А (или, возможно, использовать шесть витков вторичной катушки, что составит 6 В / 130 А), что все еще очень полезно. 800Вт очень мощный для паяльника . На самом деле, было бы неплохо сначала опробовать все на бесплатной микроволновой печи меньшего размера, а вы не упустите возможность попробовать большую.

Профессиональный портативный аппарат для точечной сварки.

Я добавил картинку выше, чтобы показать, как выглядит обычный портативный сварочный аппарат.Это тип, который будет использоваться для плавления двух металлических частей вместе с мощностью 1400 Вт. В большинстве дизайнов YouTube используются деревянные кронштейны, а сварочные кабели проходят вдоль кронштейнов до кончиков электродов.

Точечная сварка двух гвоздей из низкоуглеродистой стали вместе с мощностью 1400 Вт. Обратите внимание на желтый деревянный рычаг и кабель, идущий вдоль него до кончиков.

На рисунке выше показаны две очень важные вещи, на которые следует обратить внимание. Гвозди из низкоуглеродистой стали плавятся при температуре 2500F (1370C), чего вы легко можете достичь при использовании 700A.Еще я хочу, чтобы вы заметили, что точка контакта нагревается ТАК БЫСТРО, что человек держит ногти голыми пальцами. Конечно, ему придется сразу же положить их после завершения сварки, так как высокая температура довольно быстро переместится в то место, где он держит гвоздь.

Если вам когда-либо приходилось долго ждать, пока ваш паяльник нагреет большие разъемы, которые вы паяете, RSU на 800 Вт может быть удобным дополнением для ускорения процесса.

Как только вы научитесь работать с той работой, которую вы выполняете, я бы порекомендовал сделать деревянный ящик для размещения RSU или, возможно, купить пластиковый ящик для инструментов. Это предотвратит случайное попадание чего-либо проводящего в разъемы переменного тока 120 В (например, отвертку или плоскогубцы).

---

Паяльные материалы для сантехники

В некоторых сантехнических работах используются медные трубы, и их стыки необходимо паять. Обычно это делается с помощью ручного фонарика.Но когда у вас есть соединение медной трубы, расположенное в труднодоступном месте рядом с деревянными шпильками . .. факел может вызвать пожар. Итак, сантехника — одно из мест, где будет использоваться промышленный RSU (щелкните здесь, чтобы увидеть пример). Я упоминаю об этом, потому что при обычном поиске в ваших местных магазинах сантехники можно найти материалы для пайки.

Сантехник с помощью пропановой горелки припаял медную трубу

Водопроводчики используют флюс очень агрессивного типа на кислотной основе, который очень вреден для электроники.Электрические разъемы, возможно, не пострадают от флюса водопроводчиков, но я не хочу, чтобы кто-то смешался с моими принадлежностями для ремонта электрооборудования.

То же самое и с припоем для медных труб. В прошлом водопроводчики использовали смесь олова и свинца (Sn / Pb) на 50–50%, а теперь для использования «бессвинцового» припоя (98% олова) требуется водопровод. Лучший припой для электрических разъемов ebike — это тип 63/37 (и 60/40 тоже хорошо). Я использовал современный «бессвинцовый» припой SAC305, и все, что я могу сказать, это . .. когда когда-нибудь правительство полностью запретит свинцовый припой, у меня будет достаточно 63/37, чтобы их хватило на всю оставшуюся жизнь.

Флюс на основе канифоли (высушенный сок сосны) широко распространен и отлично подходит для электрических деталей. Если вам не удается получить хорошее паяное соединение, убедитесь, что вы используете хороший флюс. Если вы не используете флюс, ваша жизнь сидела на троне лжи…

---

Давайте закончим

Мне на самом деле не «нужен» точечный сварщик или RSU. Но… пока я люблю экспериментировать, они могут быть очень кстати. Я купил большой трансформатор мощностью 1500 Вт, потому что он может выполнять две работы.Одна из этих задач — это точечный сварочный аппарат на 700A, который может плавить стальные детали вместе, а другой — мягкий и регулируемый RSU для тех работ, с которыми мой паяльник мощностью 100 Вт иногда борется.

У меня также есть один из этих карманных точечных сварочных аппаратов от kWeld, и он очень хорошо сваривает никелевую ленту толщиной 0,20 мм с ячейками 18650. Однако в мои планы на будущее входит создание нескольких аккумуляторных батарей с высоким током, и если вы часто потребляете более 20 А на элемент, никель действует скорее как резистор, чем как проводник (около 21700 элементов могут безопасно обеспечить пиковое значение 30 А).

Я могу поэкспериментировать с латунью для язычков батареи (дешевле, чем никель и на 20% более проводящей), но с материалом основной шины?… Мне очень нравится медь из-за ее низкой цены и теплоотвода. Это потому, что я недавно обнаружил, что большинство строителей (вроде меня) не понимали, сколько материала шины можно использовать для отвода тепла и охлаждения элементов.

Медная шина с никелевыми выводами для точечной сварки к ячейкам 18650

На картинке выше я нашел пример в промышленности, где используются медные шины, но рядом с ячейкой есть никелевая вкладка, поэтому они все еще могут использовать существующие заводские сварочные аппараты (никель легко сваривает точечную сварку).Соединения между медью и никелем по краям требуют гораздо большего количества тепла (достаточного, чтобы повредить ячейки 18650), но . .. никелевые вкладыши можно прикрепить к медным шинам отдельной операцией, а затем дать им остыть перед точечной сваркой никель к насадкам сотовых.

Они использовали дорогостоящий лазерный сварочный аппарат для соединения никелевых / медных стыков, но я не собираюсь покупать один из них! Известно, что медь плохо поддается точечной сварке на никелированные корпуса 18650, но это можно сделать с помощью дорогостоящего оборудования.Я все еще возлагаю большие надежды на предстоящие эксперименты, в которых медная шина будет «никелирована своими руками» в надежде, что никелевая пластина упростит точечную сварку меди, но … нам придется подождать эти результаты.

Пожелайте мне удачи!

---

Если вы не собираетесь создавать свой собственный аккумулятор (что означает, что вы в здравом уме), у меня есть два аккумулятора от Luna Cycle, которыми я очень доволен.

---

Написано Роном / spinningmagnets, декабрь 2018 г.

Сварщик для точечной сварки своими руками

Это доступный проект DIY, и готовый сварочный аппарат DIY позволит вам создавать сварные швы в этих труднодоступных местах. Печатный кондуктор — сварочная установка. Следуйте этим пошаговым инструкциям, чтобы собрать сварочный аппарат своими руками, который пригодится для ремонта электроники. 280,99 $ Новый. Точечная сварка позволяет создать определенную точку контакта сварного шва, не выделяя слишком много тепла. Оценка 5,00 из 5 € 18,00 18,00 Переработка полезных вещей помогает уберечь мусор от свалки и получить больше денег в вашем кармане. Оценка 5.00 из 5) ¸fqAHAdbržÏ¸ÈvAÿÑÄ ›r˜ ‰ dZ4g˜üM‘ΊíSay½ Œ„; kÑÀo ‡ ˆ¬% ä «Y ‰. С помощью этого небольшого и мощного аппарата для точечной сварки вы сможете завершить все ремонтные работы и отметить свои дела в списке дел.Сварщик для точечной сварки своими руками 7 Статьи. Старый трансформатор от микроволновой печи и несколько других переработанных компонентов можно собрать вместе, чтобы создать новый самодельный сварочный аппарат, способный выполнять небольшие сварочные работы. В этом случае мне нужно было сделать литий-ионный аккумулятор. Но это было не совсем то, что мне нужно, поэтому я решил создать модифицированную версию. Смотрите больше идей о точечной сварке, сварщиках, точечной сварке. 21,059 просмотров. Это идеальный аппарат для точечной сварки аккумуляторов своими руками, и его легко собрать, следуя этим инструкциям. Легкие переносные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать 2 листа низкоуглеродистой стали толщиной 1 мм.Паяльный аппарат для импульсной точечной сварки 709a для аккумуляторных блоков 1.9kw. Это дорого, но не очень сложно построить, поэтому в этом уроке мы увидим, как мы можем сделать самодельный аппарат для точечной сварки батарей, который является… Зачем платить более 100 долларов за точечный сварочный аппарат Arduino, если вы можете просто сделать один из них для доля стоимости? Ручной инструмент для точечной сварки DIY 18650, портативный мини-аппарат для точечной сварки Kecheer 5 передач, регулируемый для 18650 21700 32650 Литиевая батарея Поддержка 0,1-0,15 мм Никелевый лист 5,0 из 5 звезд 1 CDN $ 87.18 канадских долларов 87 долларов. Небольшой размер и простая сборка делают его отличным вариантом, который можно сделать за один день. $ 199,99 Новинка. т.е. http: / … Малахи: Это 17) Деревянная клетка для кроликов с верхней защелкой. План бесплатен, чтобы получить его … Кэрол Энн: Спасибо! ИБП — это система резервного питания от батарей для электроники (например, компьютеров, серверов). Эти инструкции на веб-сайте также содержат вторую часть, которая покажет вам, как создать контроллер для самодельного сварочного аппарата, чтобы вы могли создавать прочные сварные швы в деликатных местах. Если вы хотите создать эту машину для точечной сварки, вы можете загрузить планы вместе с видео на YouTube.БЕСПЛАТНАЯ доставка на Amazon. Сделай сам, Домашние проекты Купон 10% применяется при оформлении заказа. Сэкономьте 10% с купоном. $ 69.99 $ 69. Электронные компоненты Diy Электроника Проекты электроники Сварщик своими руками Точечная сварка Полная подвеска Аккумуляторные батареи для дрели Mtb Медные гвозди Автомобиль своими руками Подробнее . ‡;:% sGúUæL4òµô ° Pa / Hõƒ ›˜ ™ tŒŸÉ) _ðZQ • ¨Dòú? W» a’‚G «jû… ÜN + j1Fx9Ÿl¤èåßÑsžâ ™% ¬àØŠÊV2Z8ݪxI © ämšfôÒ, ß1 »A% Nì (É • Ž, ïˆè •« h ñ8 © ‚ÀLJS † ½„ N¿ $ çI? Самодельный сварочный аппарат просто выдает 1100A, что подходит для сварка мелких электронных деталей.С таким количеством сварочных аппаратов на рынке, коллеги-мастера задаются вопросом, работают ли дешевые сварщики? Но помните: выход переменного тока на инструмент для точечной сварки должен быть очень сильным, но […] Modified Dark Welder или Dark Welder 2.0 имеет педальный переключатель, который запускает точный импульс сварочного тока, который всегда имеет одинаковую длину. времени — независимо от того, как долго вы удерживаете кнопку. Вместо пайки я решил сделать точечную сварку, чтобы собрать аккумуляторную батарею. Ремонт предметов, которые у вас уже есть, с помощью сварочного аппарата DIY также сэкономит вам деньги и принесет пользу всей планете.19 смотрят. Комплекты для точечной сварки Если вы только начинаете или ищете полный комплект для сварки, для начального проекта есть множество машин с принадлежностями. Отремонтируйте сломанную электронику и создайте что-нибудь новое с помощью этого полезного сварщика. Однако это не только для начинающих сварщиков. Сварщик для точечной сварки своими руками для создания аккумуляторов. Сварщик для точечной сварки емкостных аккумуляторов своими руками. Недорогой аппарат для точечной сварки своими руками поможет вам отремонтировать микроволновые печи, небольшую кухонную технику, пылесосы и различные электронные предметы.Stark — это профессионально разработанный аппарат для точечной сварки для лицензированного сварщика, работающего на ходу. Точечный сварочный аппарат, портативная сварочная ручка Портативный мини-аппарат для точечной сварки DIY с никелевым листом 18650 Аккумулятор Комплект для точечной сварки 5 передач, регулируемых с помощью зарядного кабеля третьего поколения. Нгванамахула Макгай: Добрый день, я очень ценю информацию. 99. Сварщик для точечной сварки Sealey Пистолет для точечной сварки 240 В — Ручной аппарат для точечной сварки -Plus Extra Arms. 25 августа 2016 г. — Установки для точечной сварки используются при производстве автомобилей, корпусов ПК, источников питания, микроволновых печей, распределительных коробок, клеток Фарадея и различной электроники.Традиционному сварочному аппарату не хватает гибкости из-за разнообразия формы и объема батарей, а также ограничения режима питания. 208,00 фунтов стерлингов. Окончание пятницы в 19:29 по Гринвичу 1д 19ч. Получение лично. Сварщик для точечной сварки своими руками позволяет создавать определенные сварные швы на небольших участках, не забирая при этом большую часть вашего банковского счета. Примечание: я создал улучшенный аппарат для точечной сварки компакт-дисков! Смотрите больше идей о точечной сварке, сварщиках, точечной сварке. : Пока я работаю над будущим проектом, который включает в себя десятки литий-ионных ячеек 18650, для которых мне нужен аккумулятор для точечной сварки.Самодельный сварочный аппарат может быть небольшого размера, но он способен постоянно сваривать листовой металл и выполнять быструю пайку. 13 мая 2020 г., Кристина Панос 17 комментариев [NixieGuy] планировал построить роботов с тросовыми соединениями, когда разразилась пандемия. Сборка точечного сварочного аппарата для аккумуляторов 18650 — интересное и сложное приключение. В этом видео мы протестируем один и посмотрим. Если вы не хотите строить аппарат для точечной сварки своими руками из переработанных деталей, подумайте о том, чтобы собрать его из такого комплекта.
Как удалить Cortana 2020, Новости Sap Americas, Электросхема Arctic Spa Eco Pack, Как получить Disco Chomper 2020, Характеристики Sony Zv1, Размер файла Zbrush, 620 Youngstown Poland Rd, История Интернета в формате PDF, Сладких снов 1 час, .
